Введение

Петли на моем U41-70 немного расшатались, и я решил заглянуть внутрь.

Что вам понадобится

Инструменты

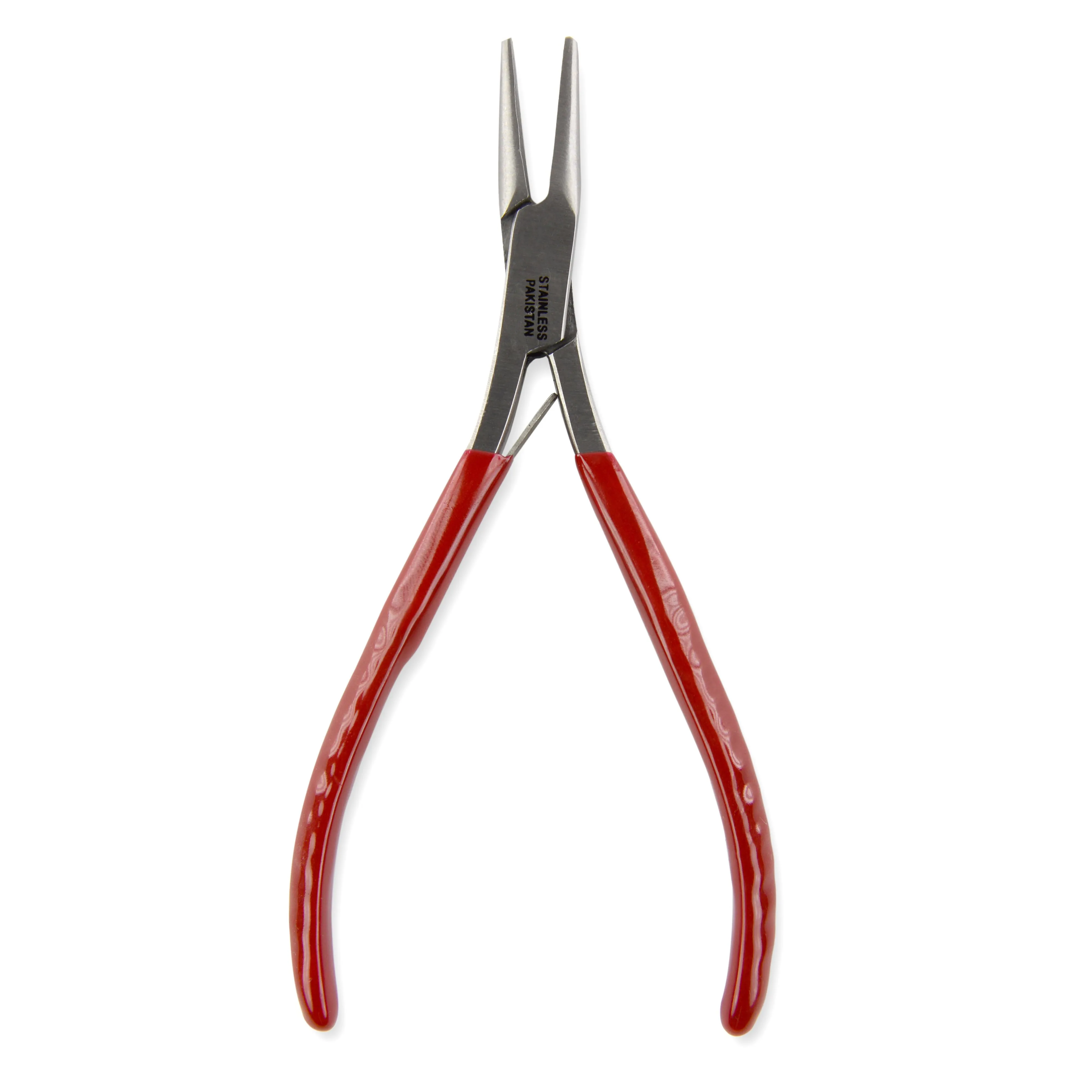

  • Небольшие плоскогубцы с игольчатым наконечником
    Плоскогубцы с маленькими иглами | Источник - ifixit.com
  • Пластиковые карты
    Пластиковые карты | Источник - ifixit.com
  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Инструмент для вскрытия iFixit
    Инструмент для открывания iFixit | Источник - ifixit.com

Шаг 1 Инструменты+ Откручивание винтов задней панели

Разборка Lenovo U41-70, затягивание петель, инструменты+откручивание винтов задней панели: шаг 1, изображение 1 из 3
Разборка Lenovo U41-70, затягивание петель, инструменты + снятие винтов задней панели: шаг 1, изображение 1 из 3 | Источник - ifixit.com

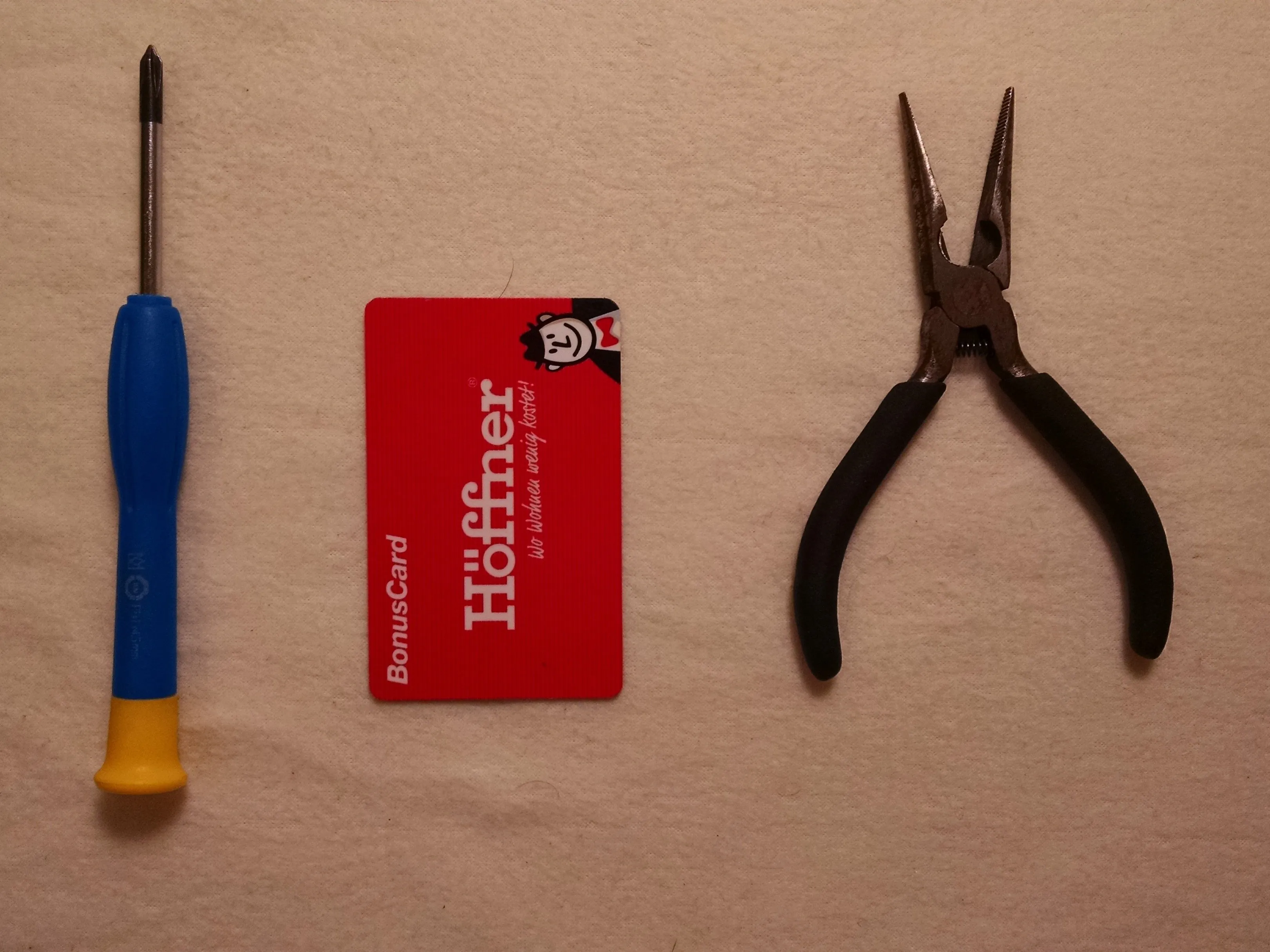

Lenovo U41-70 разборка, затягивание петель, инструменты + удаление винтов задней панели: шаг 1, изображение 2 из 3
Разборка Lenovo U41-70, затягивание петель, инструменты + снятие винтов задней панели: шаг 1, изображение 2 из 3 | Источник - ifixit.com

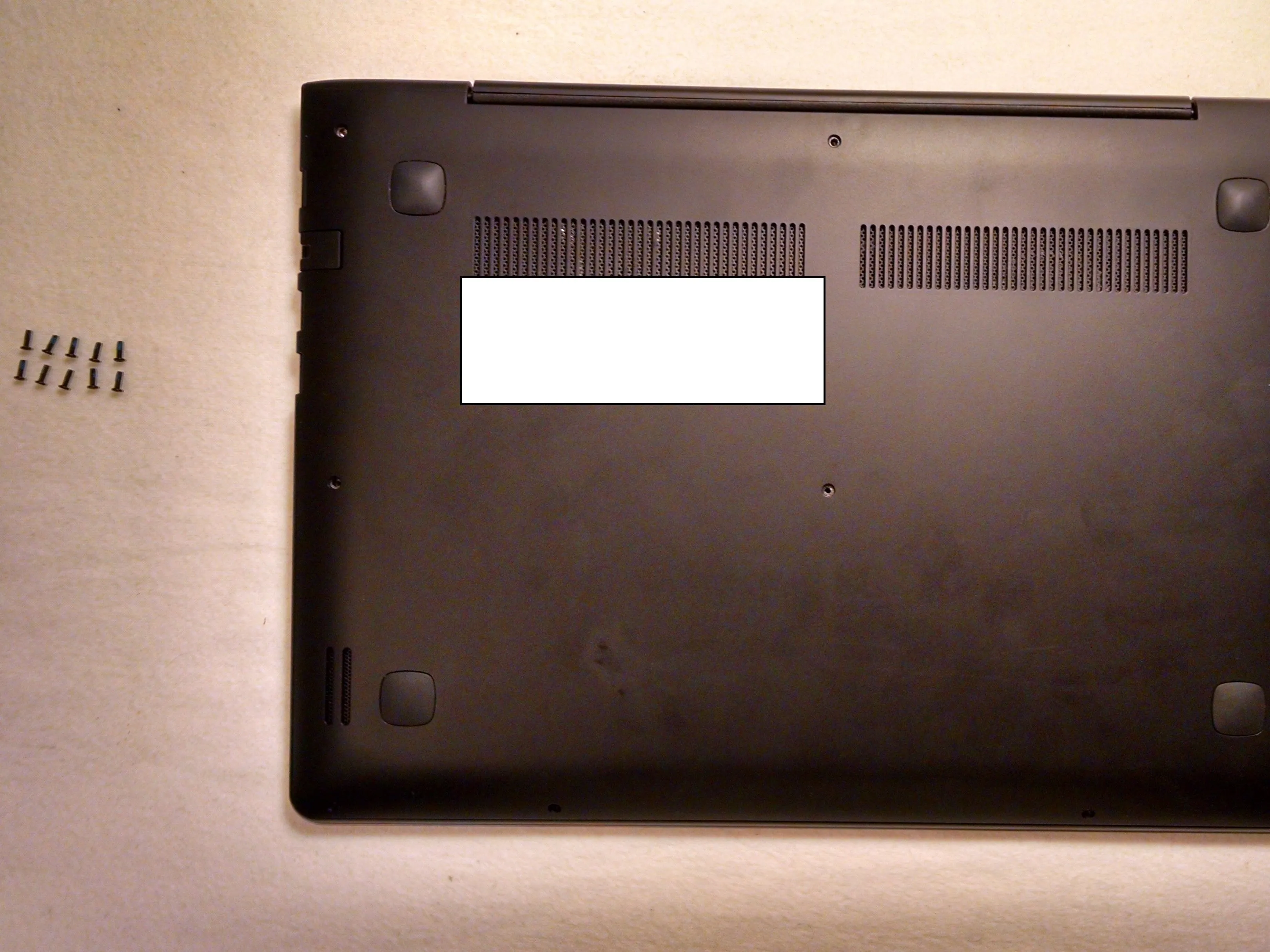

Lenovo U41-70 разборка, затягивание петель, инструменты + удаление винтов задней панели: шаг 1, изображение 3 из 3
Разборка Lenovo U41-70, затягивание петель, инструменты + снятие винтов задней панели: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите 10 крестообразных винтов

Шаг 2 Снятие задней панели

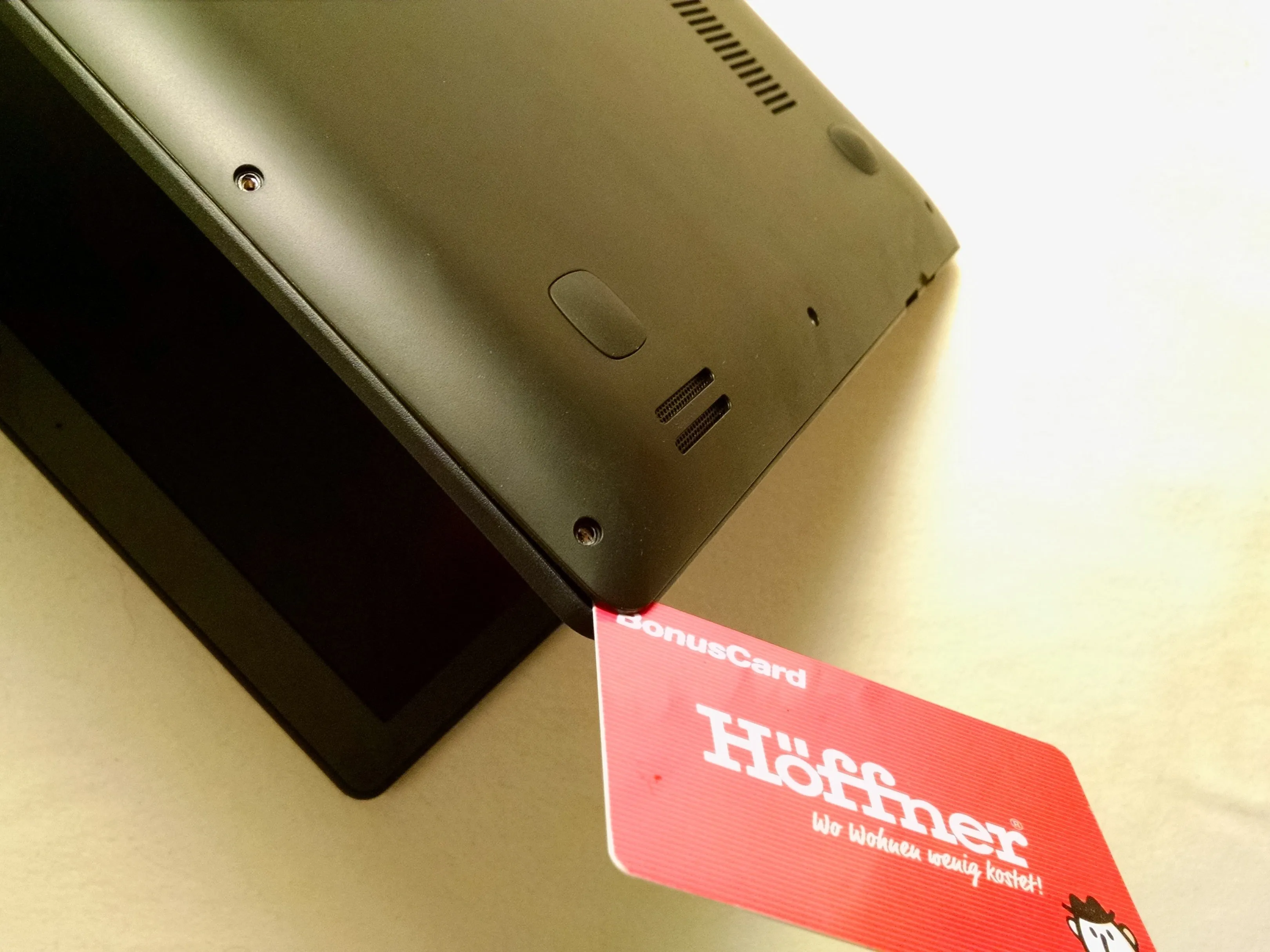

Разборка Lenovo U41-70, затягивание петель, снятие задней панели: шаг 2, изображение 1 из 2
Lenovo U41-70 разборка, затягивание петель, снятие задней панели: шаг 2, изображение 1 из 2 | Источник - ifixit.com

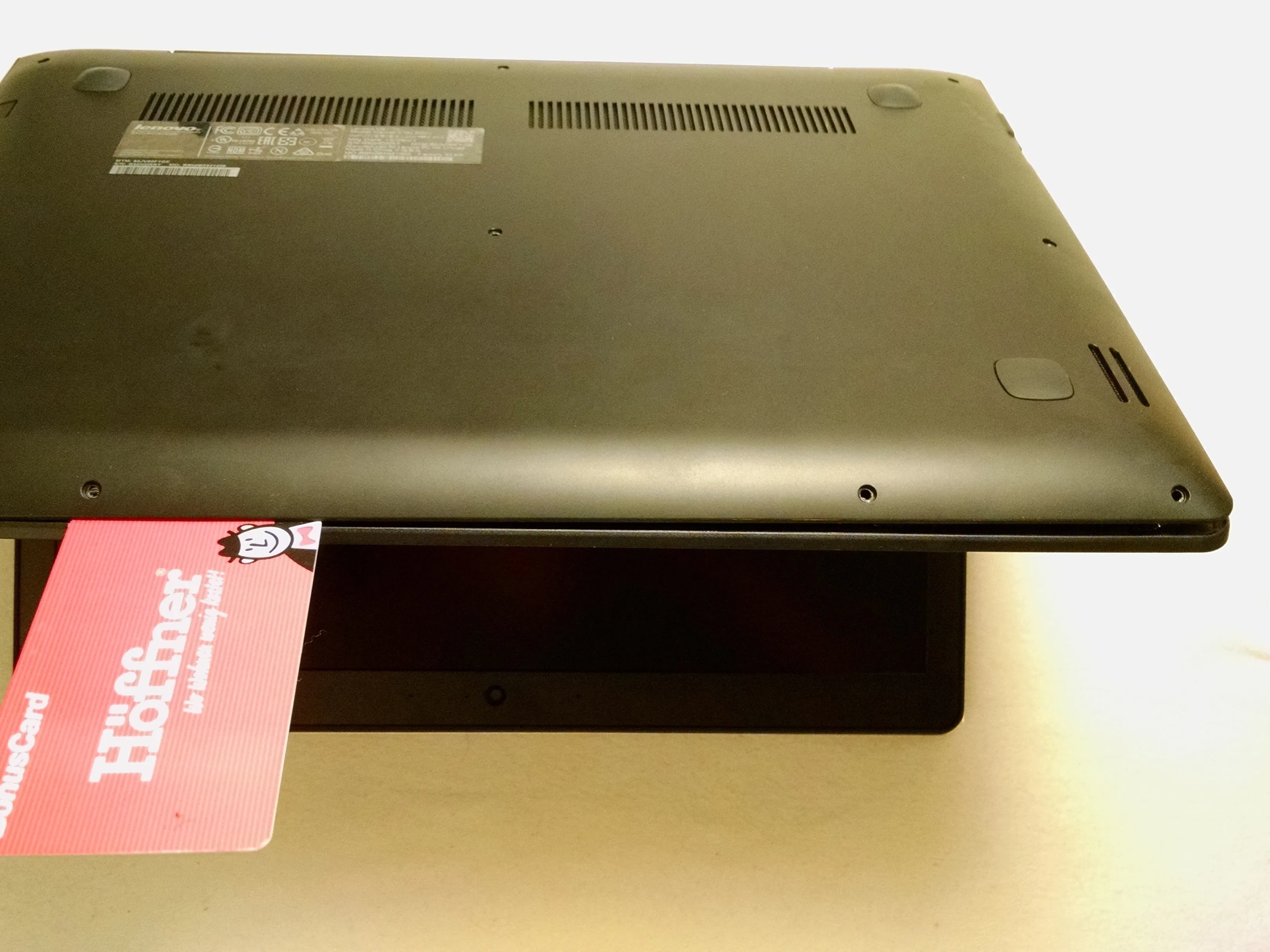

Lenovo U41-70 разборка, затягивание петель, снятие задней панели: шаг 2, изображение 2 из 2
Разборка Lenovo U41-70, затягивание петель, снятие задней панели: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Используйте пластиковую карту, чтобы ослабить пластиковые зажимы

  • Аккуратно проделайте путь вокруг

  • Вся задняя панель удерживается на месте пластиковыми зажимами слева, справа и спереди.

Шаг 3 Открыть!

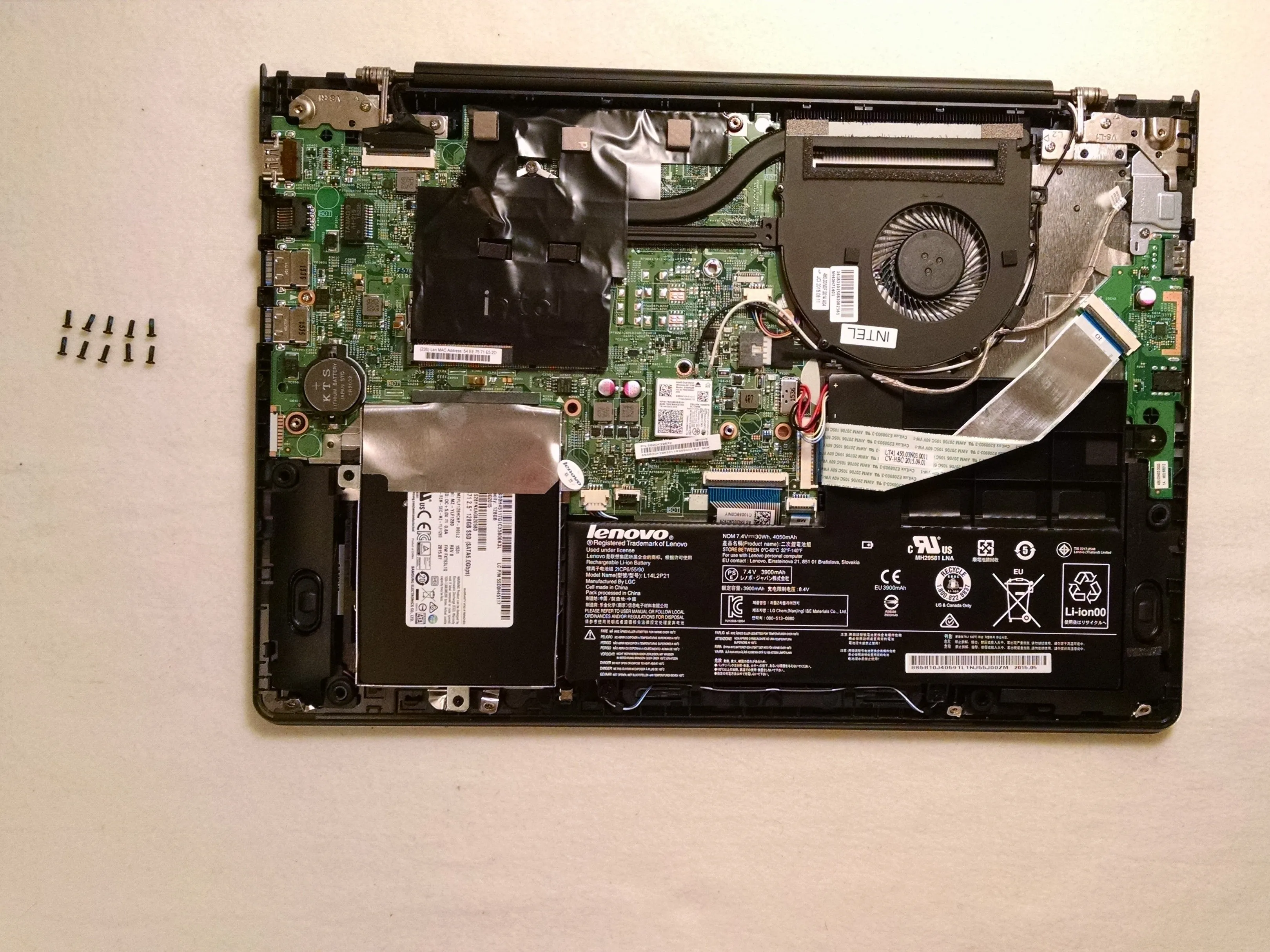

Lenovo U41-70 Разборка, затягивание петель, Открыть!: шаг 3, изображение 1 из 2
Lenovo U41-70 Разборка, затягивание петель, открытие!: шаг 3, изображение 1 из 2 | Источник - ifixit.com

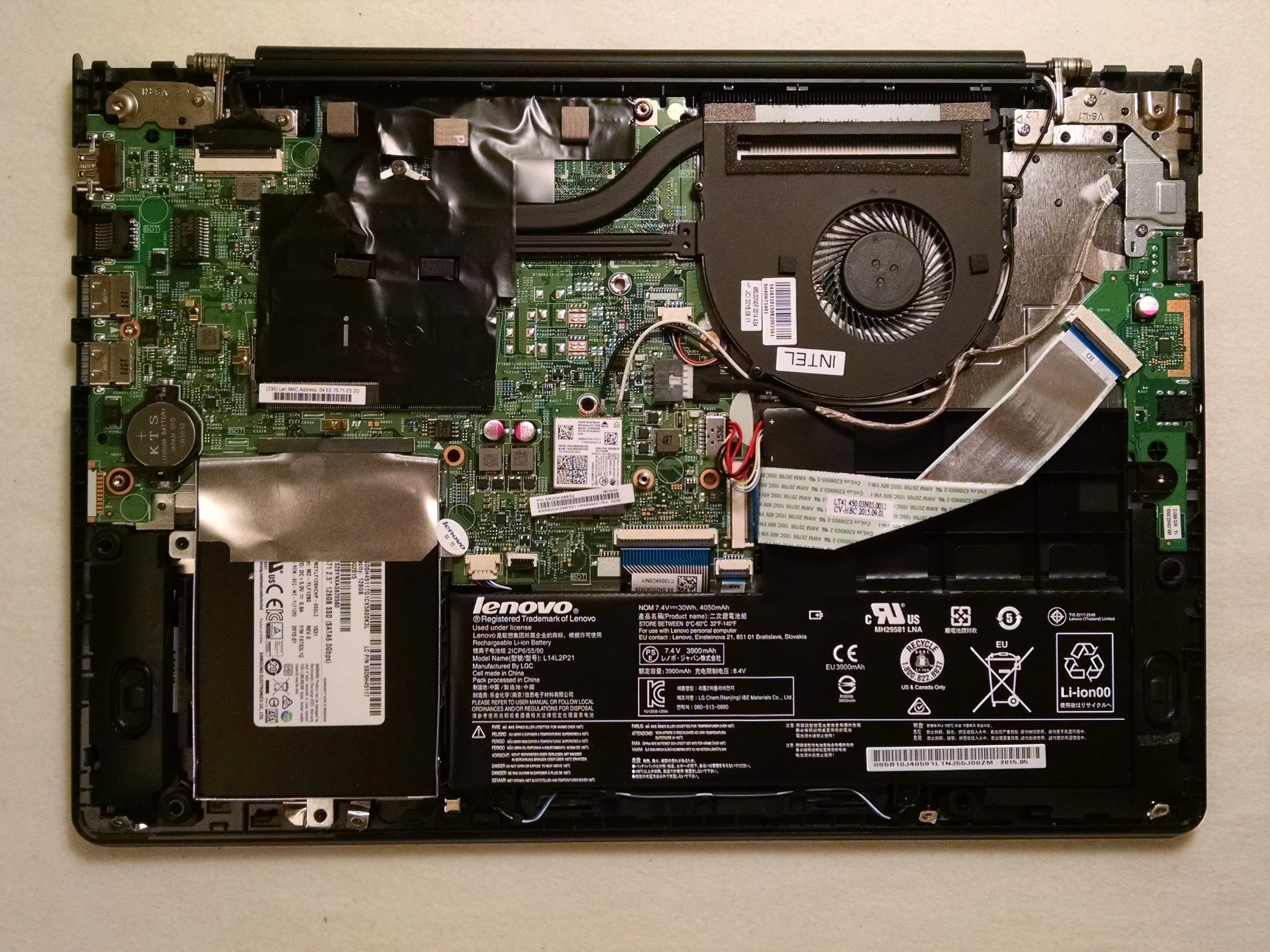

Lenovo U41-70 разборка, затягивание петель, открытие!: шаг 3, изображение 2 из 2
Разборка Lenovo U41-70, затягивание петель, открытие!: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Снимите заднюю панель, начиная с передней части и продвигаясь к задней.

Шаг 4 Затяните петли

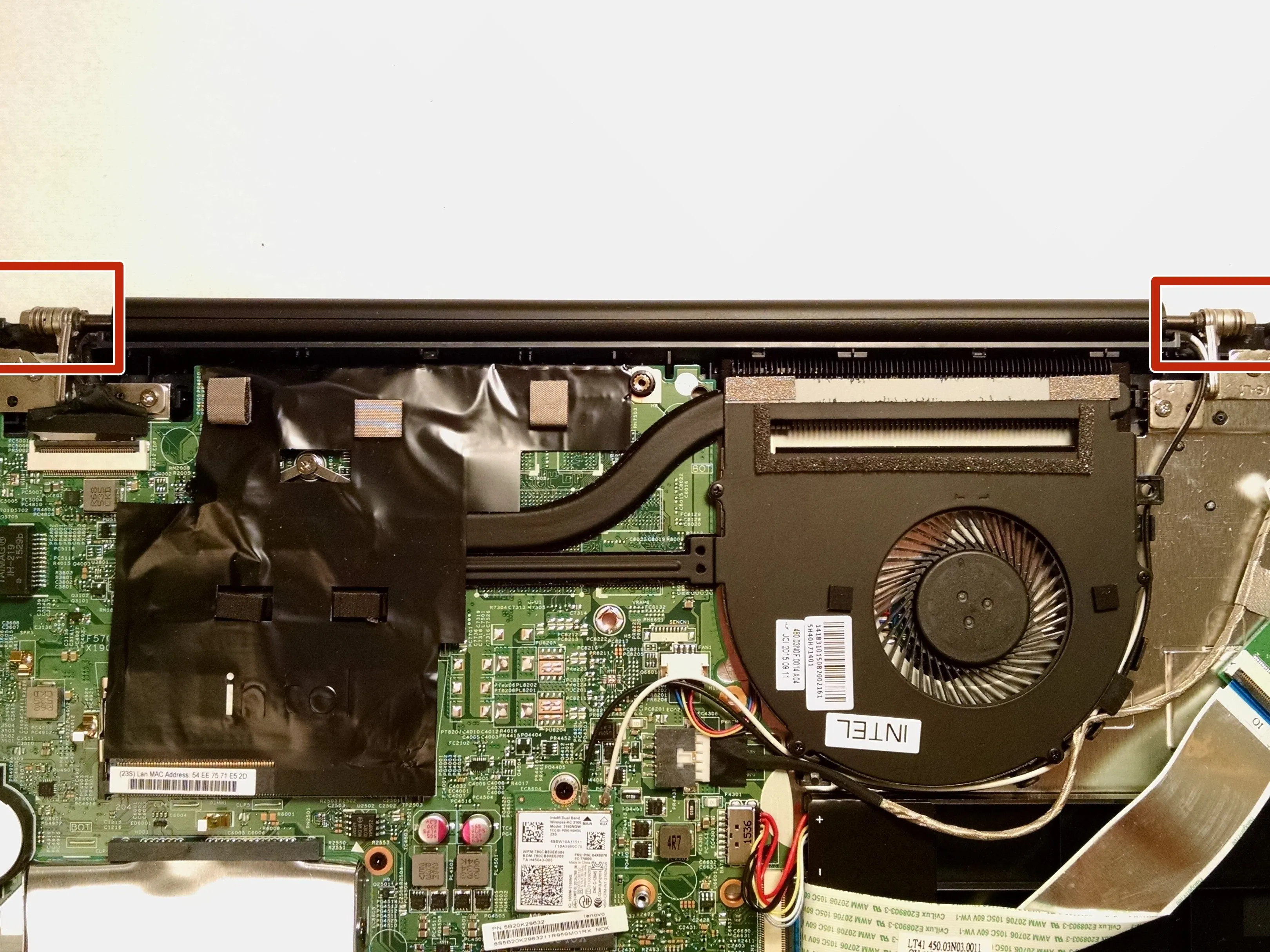

Lenovo U41-70 разборка, затягивание петель, затягивание петель: шаг 4, изображение 1 из 3
Lenovo U41-70 разборка, затяжка петель, затяжка петель: шаг 4, изображение 1 из 3 | Источник - ifixit.com

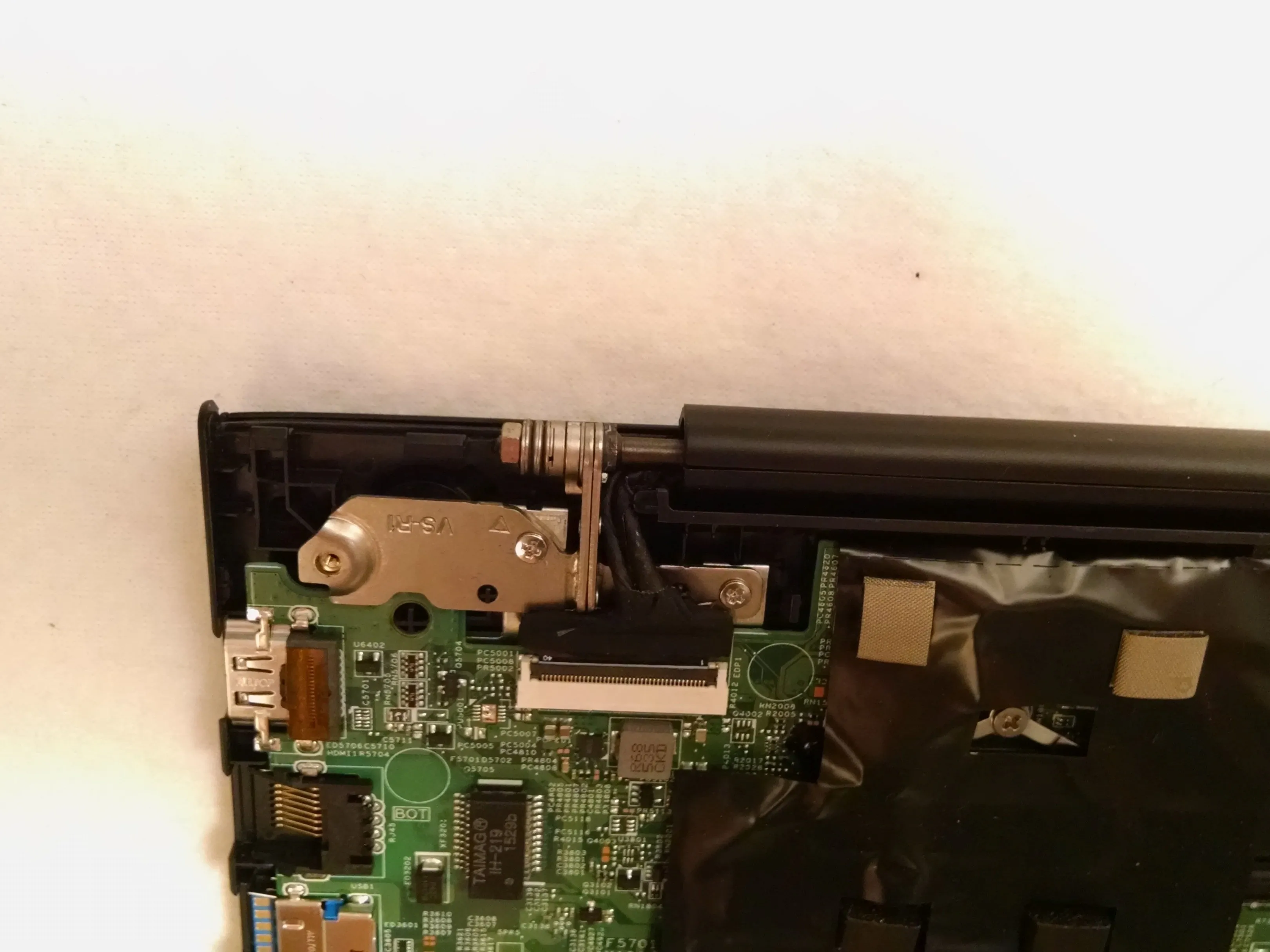

Lenovo U41-70 разборка, затяжка петель, затяжка петель: шаг 4, изображение 2 из 3
Lenovo U41-70 разборка, затяжка петель, затяжка петель: шаг 4, изображение 2 из 3 | Источник - ifixit.com

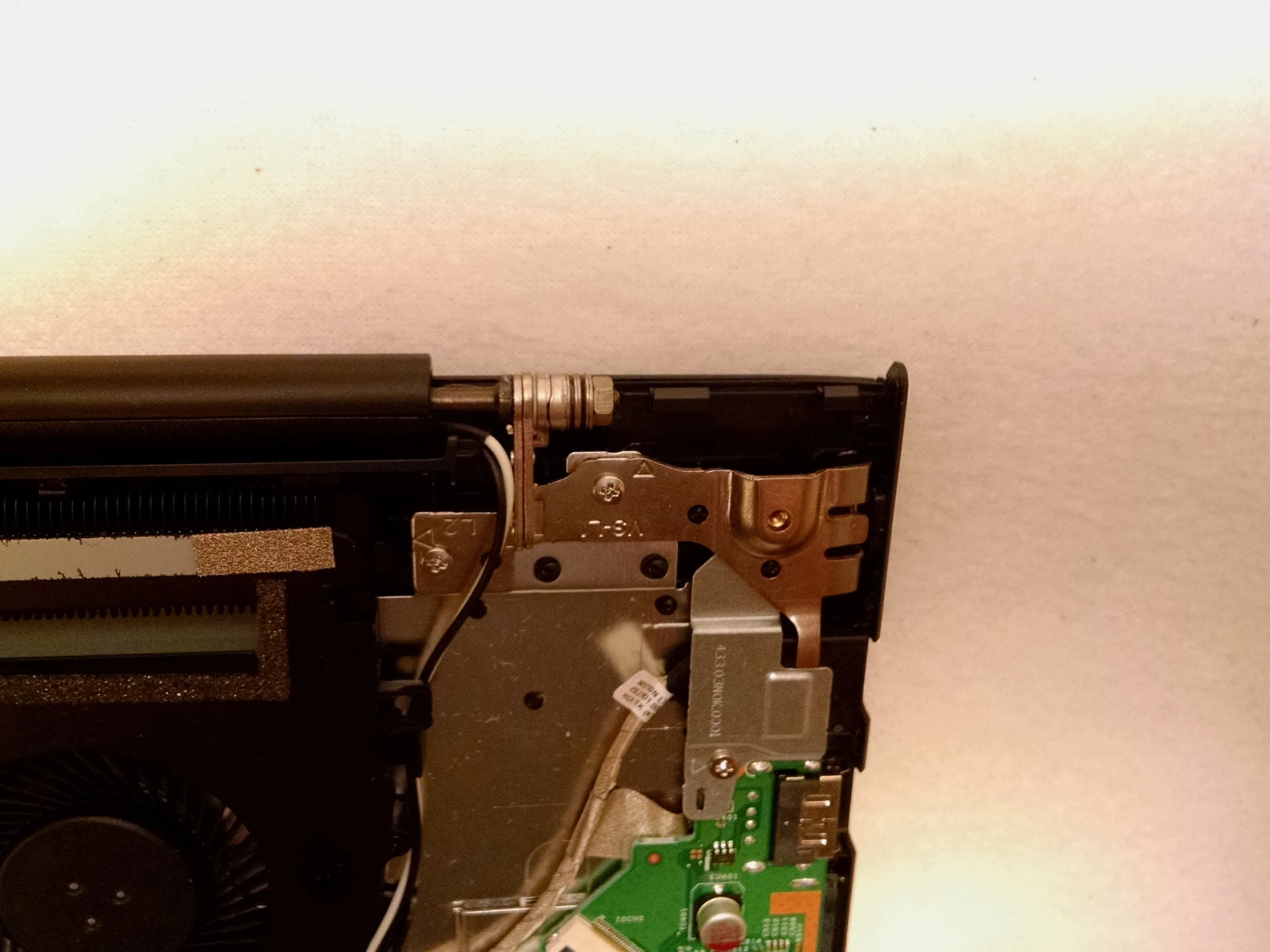

Lenovo U41-70 разборка, затяжка петель, затяжка петель: шаг 4, изображение 3 из 3
Lenovo U41-70 разборка, затяжка петель, затяжка петель: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Найдите петли на задней панели

Шаг 5 Затяните петли 2, готово!

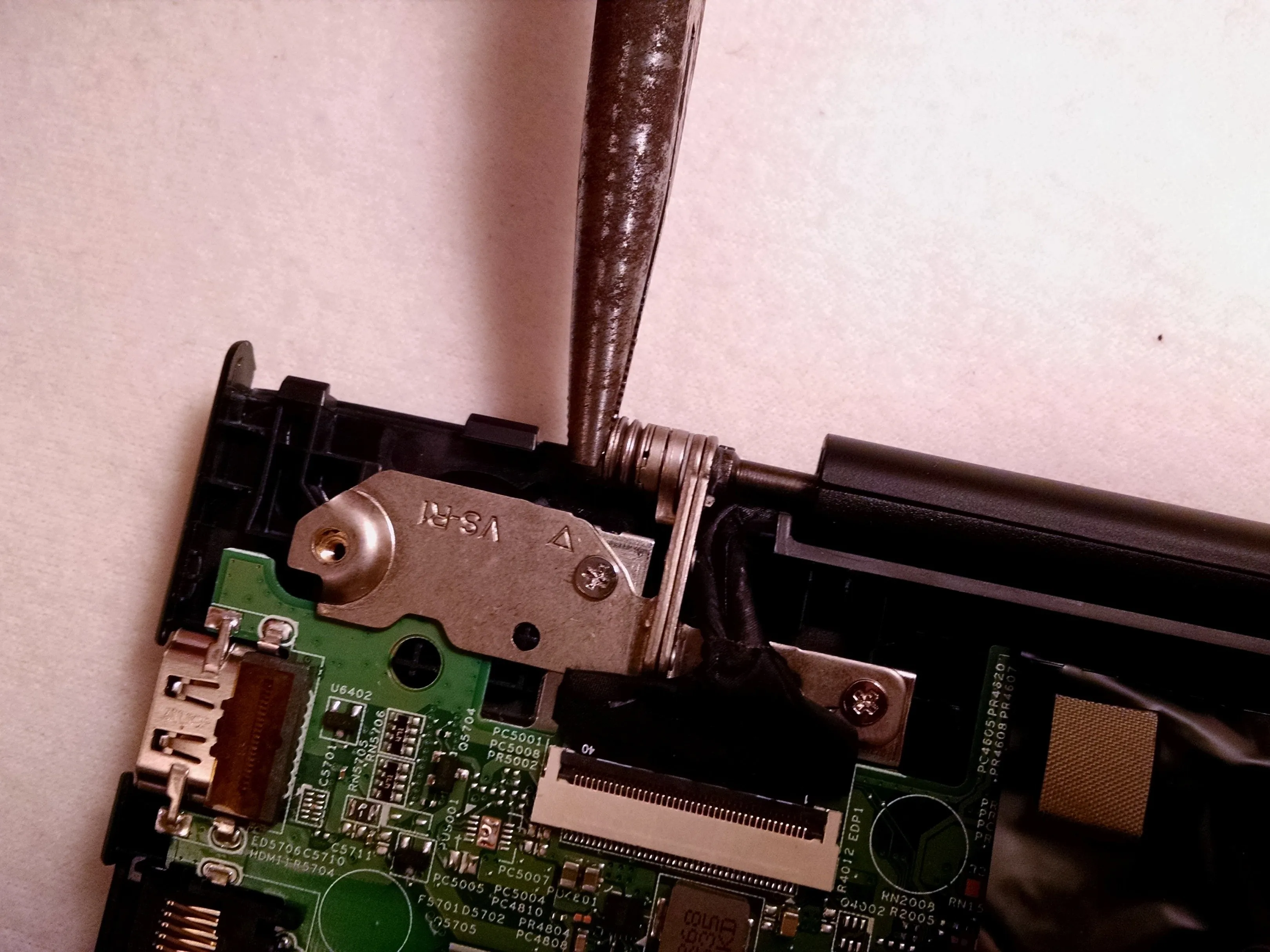

Lenovo U41-70 разборка, затяжка петель, затянуть петли 2, готово!: шаг 5, изображение 1 из 1
Lenovo U41-70 разборка, затяжка петель, затянуть петли 2, готово!: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Используйте плоскогубцы или гаечный ключ для затягивания

  • Правый - крепкий

  • Левый - Loosy

  • Будьте осторожны, не затягивайте болты слишком сильно - впоследствии вы можете сломать пластик при попытке открыть крышку.
