Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Разборка Lexmark Z11

Lexmark Z11 Teardown, Lexmark Z11 Teardown: шаг 1, изображение 1 из 2
Lexmark Z11 Teardown, Lexmark Z11 Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Lexmark Z11 Teardown, Lexmark Z11 Teardown: шаг 1, изображение 2 из 2
Lexmark Z11 разборка, Lexmark Z11 разборка: шаг 1, изображение 2 из 2 | Источник - ifixit.com

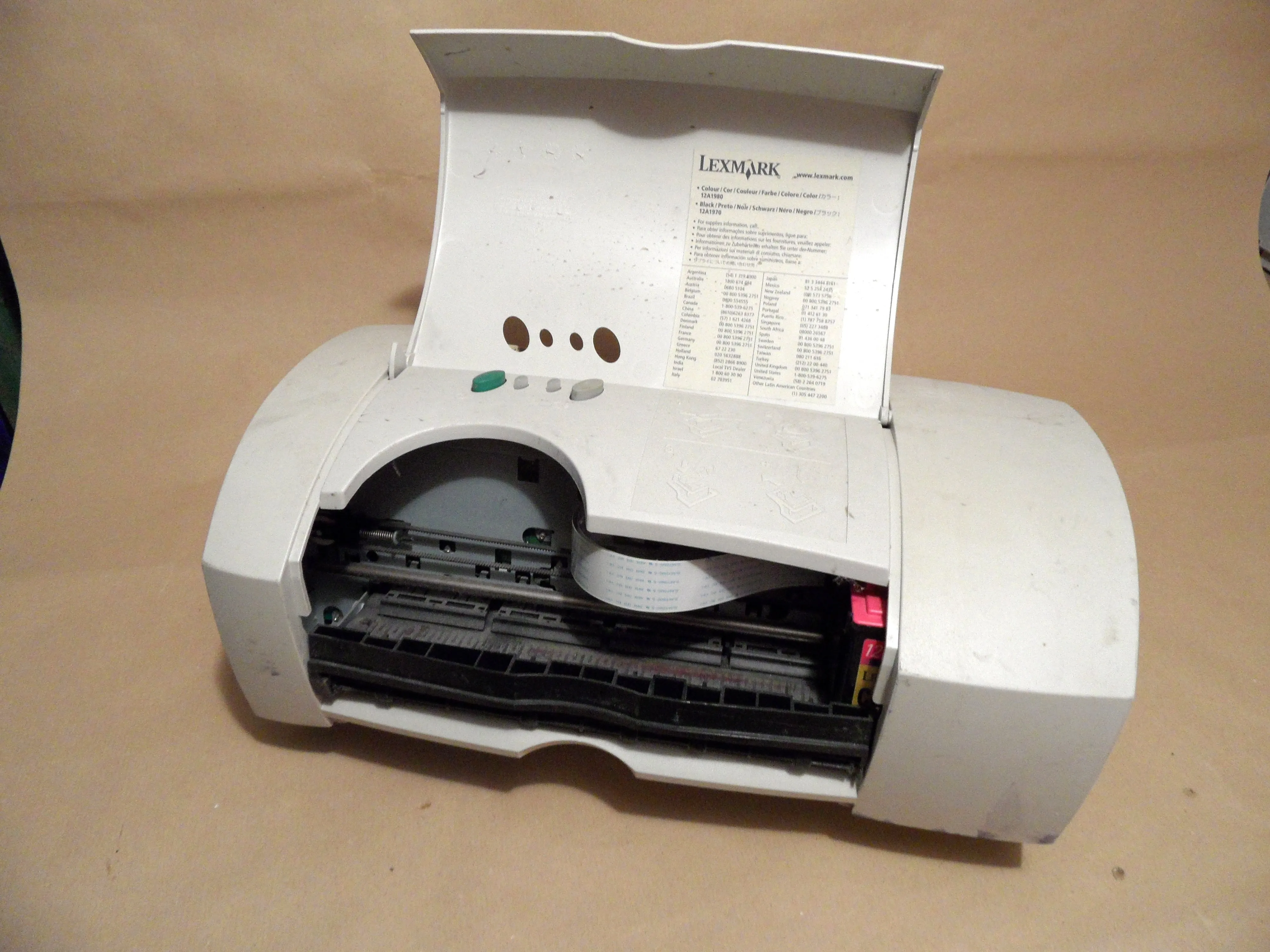

  • Обязательно отсоедините шнур питания и все другие соединения с устройством.

  • Снимите легко отсоединяемые детали.

Шаг 2

Разбор Lexmark Z11: шаг 2, изображение 1 из 1
Разборка Lexmark Z11: шаг 2, изображение 1 из 1 | Источник - ifixit.com

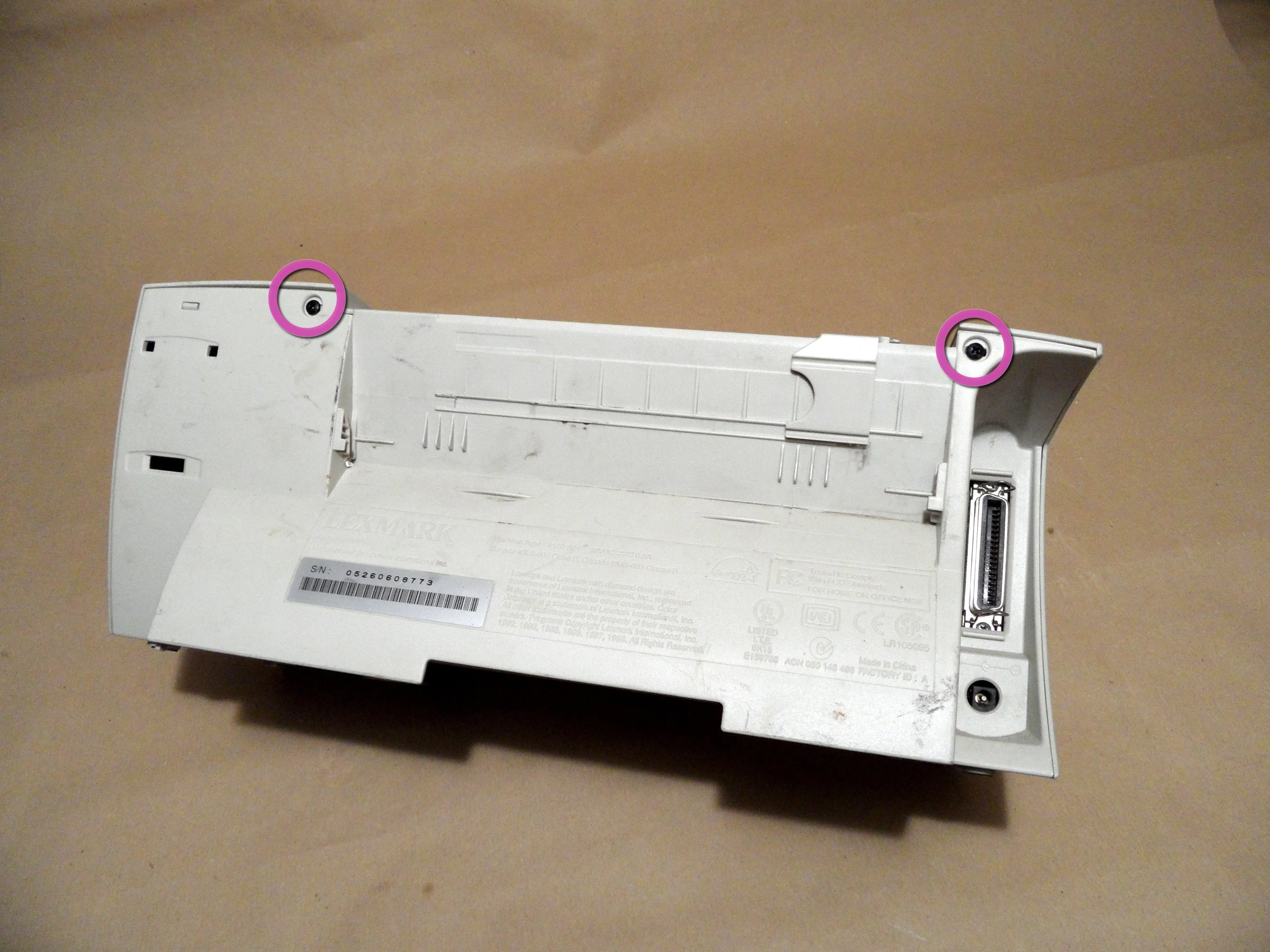

  • Чтобы снять крышку и корпус, используйте отвертку, чтобы выкрутить выделенные винты.

Шаг 3

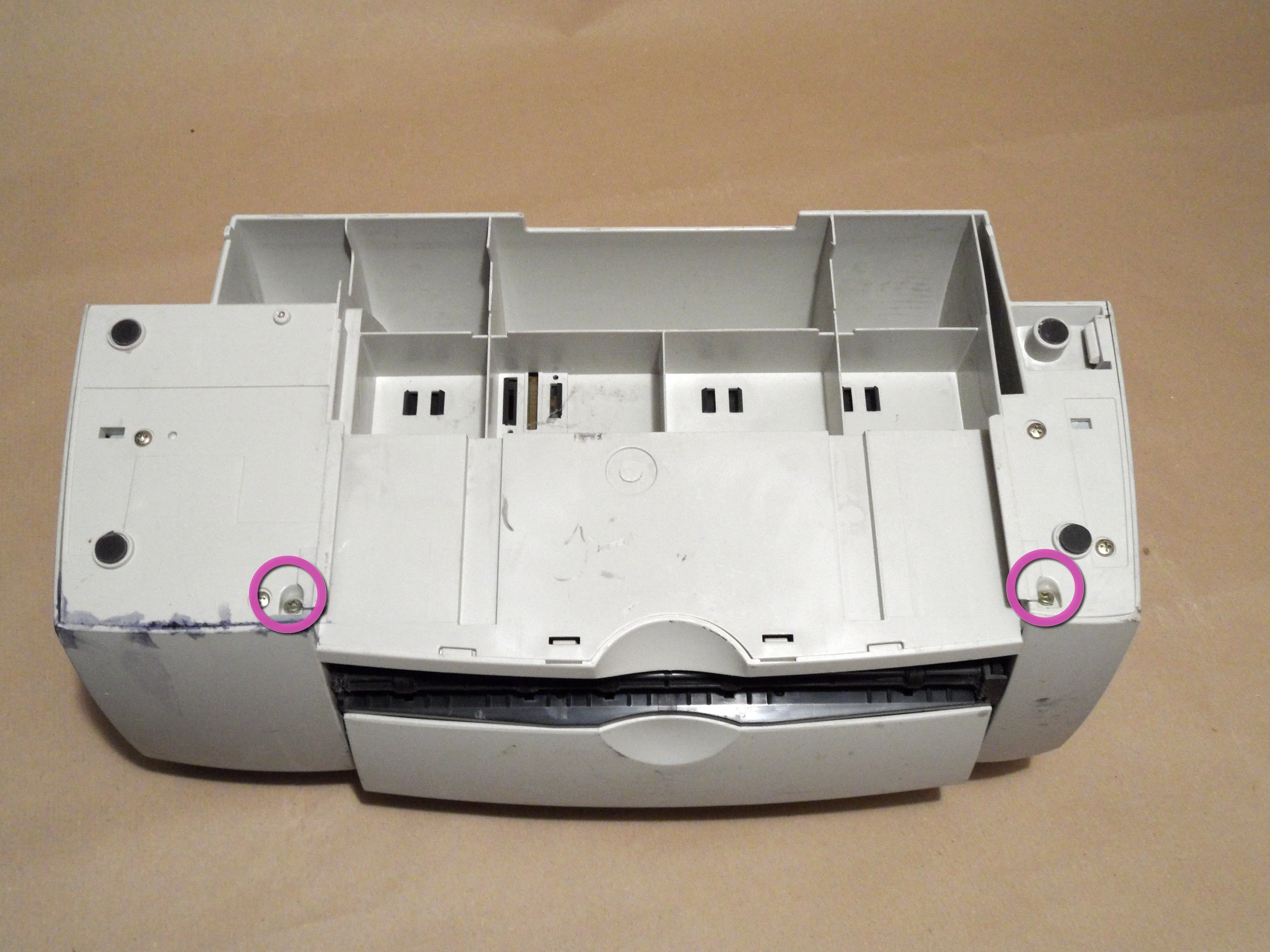

Разбор Lexmark Z11: шаг 3, изображение 1 из 1
Разборка Lexmark Z11: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Кроме того, открутите два винта в нижней части устройства.

Шаг 4

Разбор Lexmark Z11: шаг 4, изображение 1 из 2
Разборка Lexmark Z11: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Lexmark Z11 Teardown: шаг 4, изображение 2 из 2
Разборка Lexmark Z11: шаг 4, изображение 2 из 2 | Источник - ifixit.com

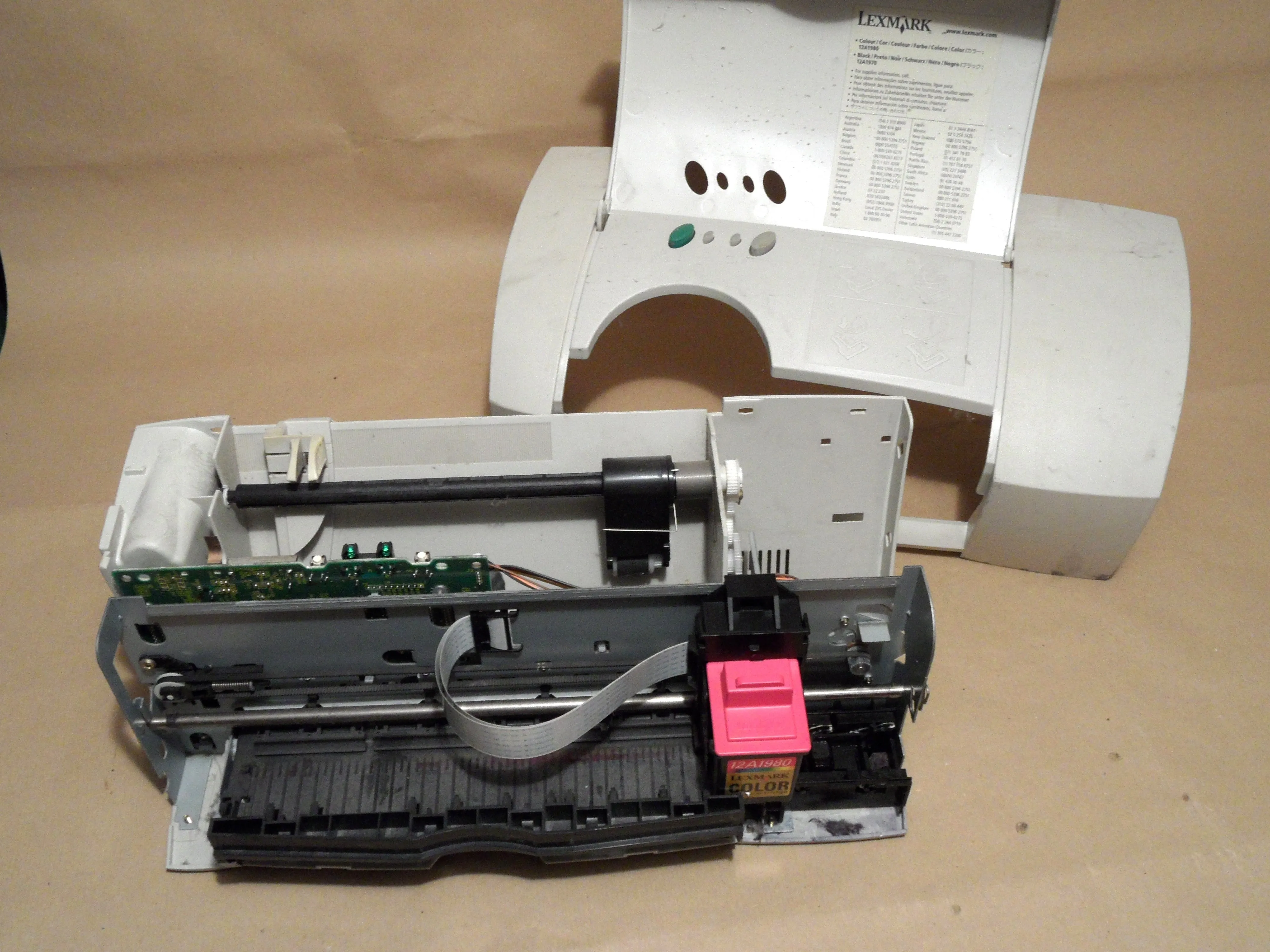

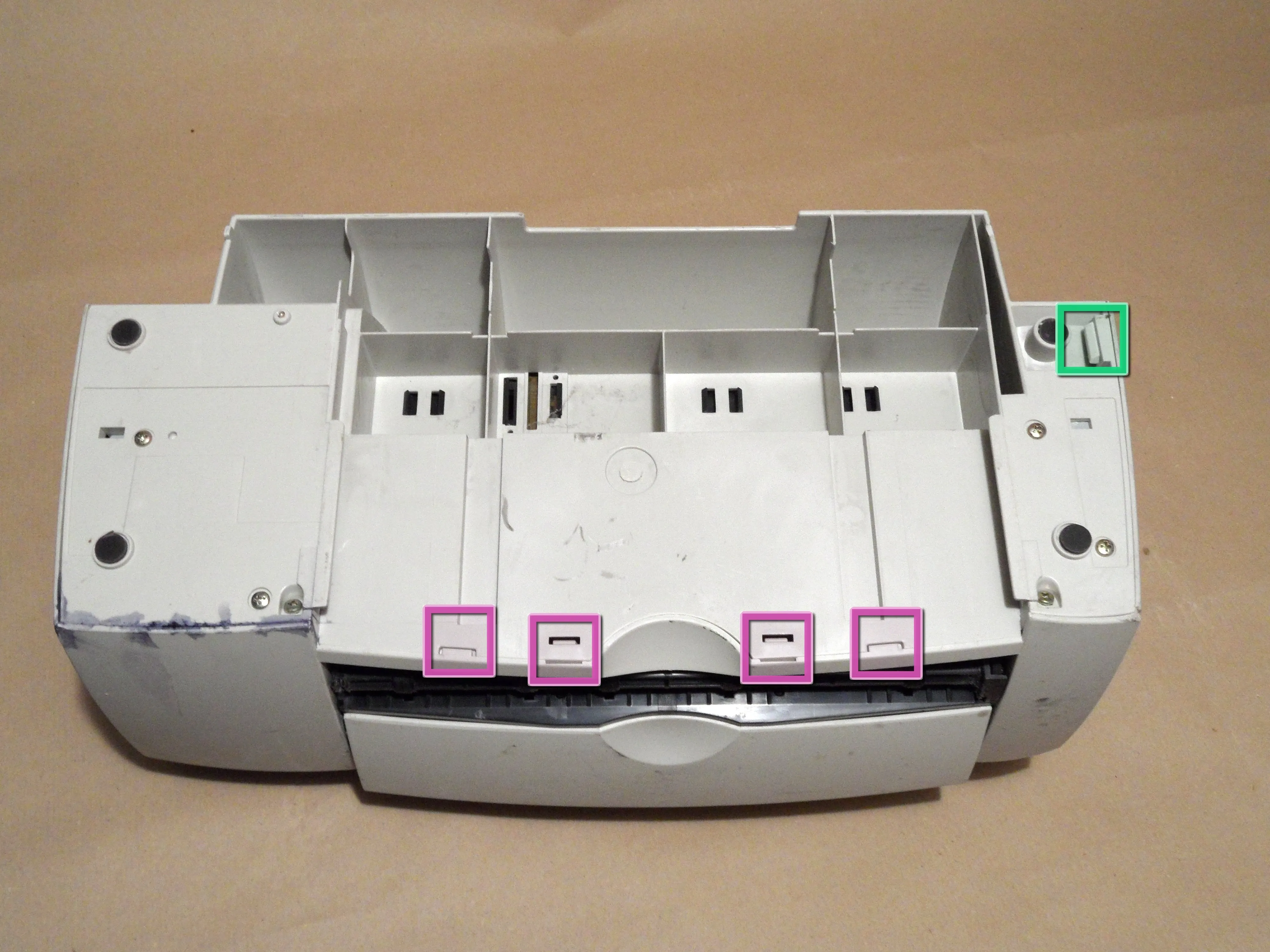

  • Нажмите на перо, отмеченное зеленым цветом, внутри и слегка приподнимите корпус с задней панели, как показано на первом изображении.

  • Корпус можно снять, приподняв и повернув его вокруг защелок на нижней передней стороне устройства, выделенных фиолетовым цветом. В конце концов, он немного сдвигается вперед из этих зацепов.

Шаг 5

Разбор Lexmark Z11: шаг 5, изображение 1 из 3
Разборка Lexmark Z11: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Lexmark Z11 Teardown: шаг 5, изображение 2 из 3
Lexmark Z11 Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Lexmark Z11 Teardown: шаг 5, изображение 3 из 3
Разборка Lexmark Z11: шаг 5, изображение 3 из 3 | Источник - ifixit.com

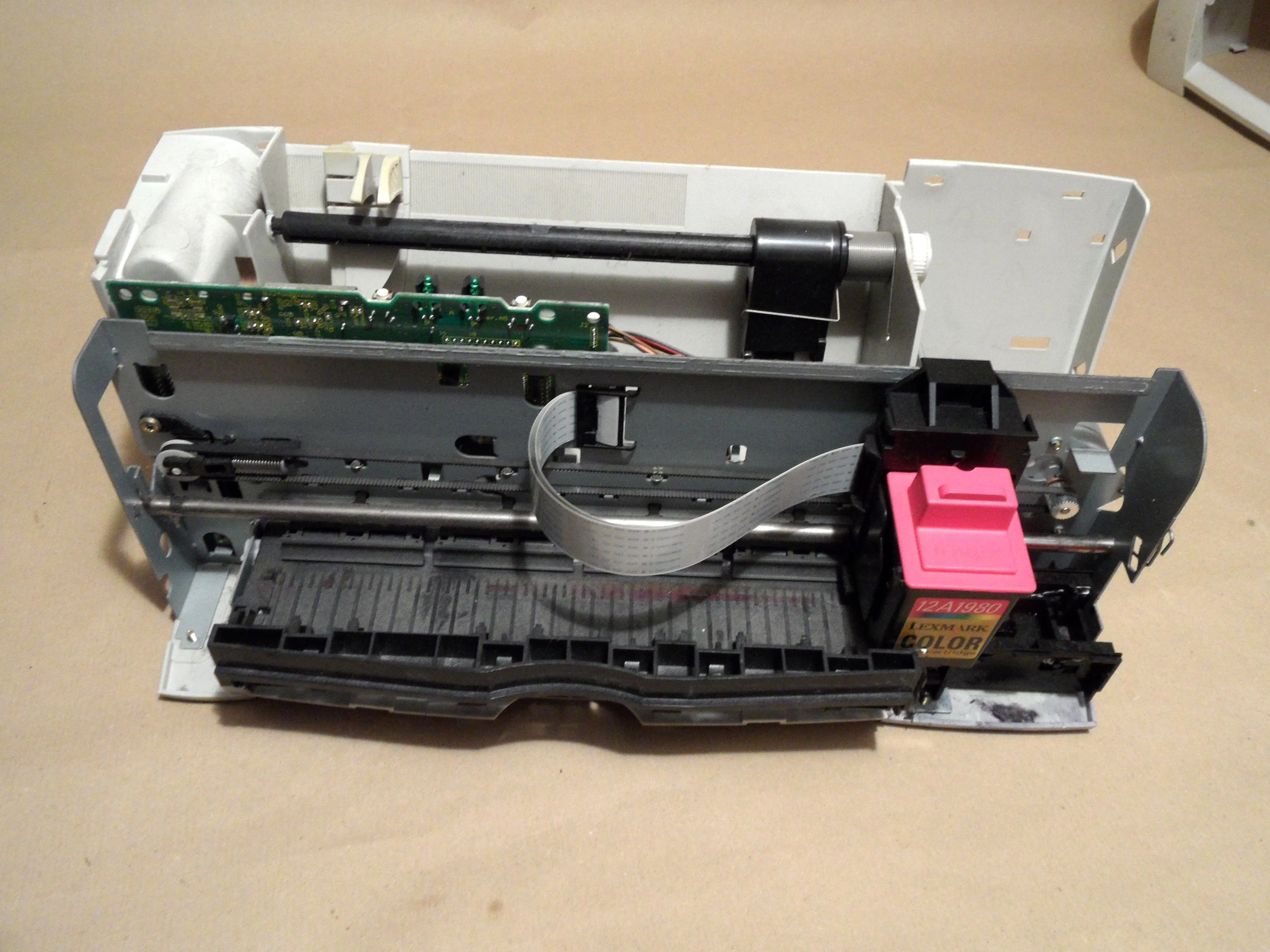

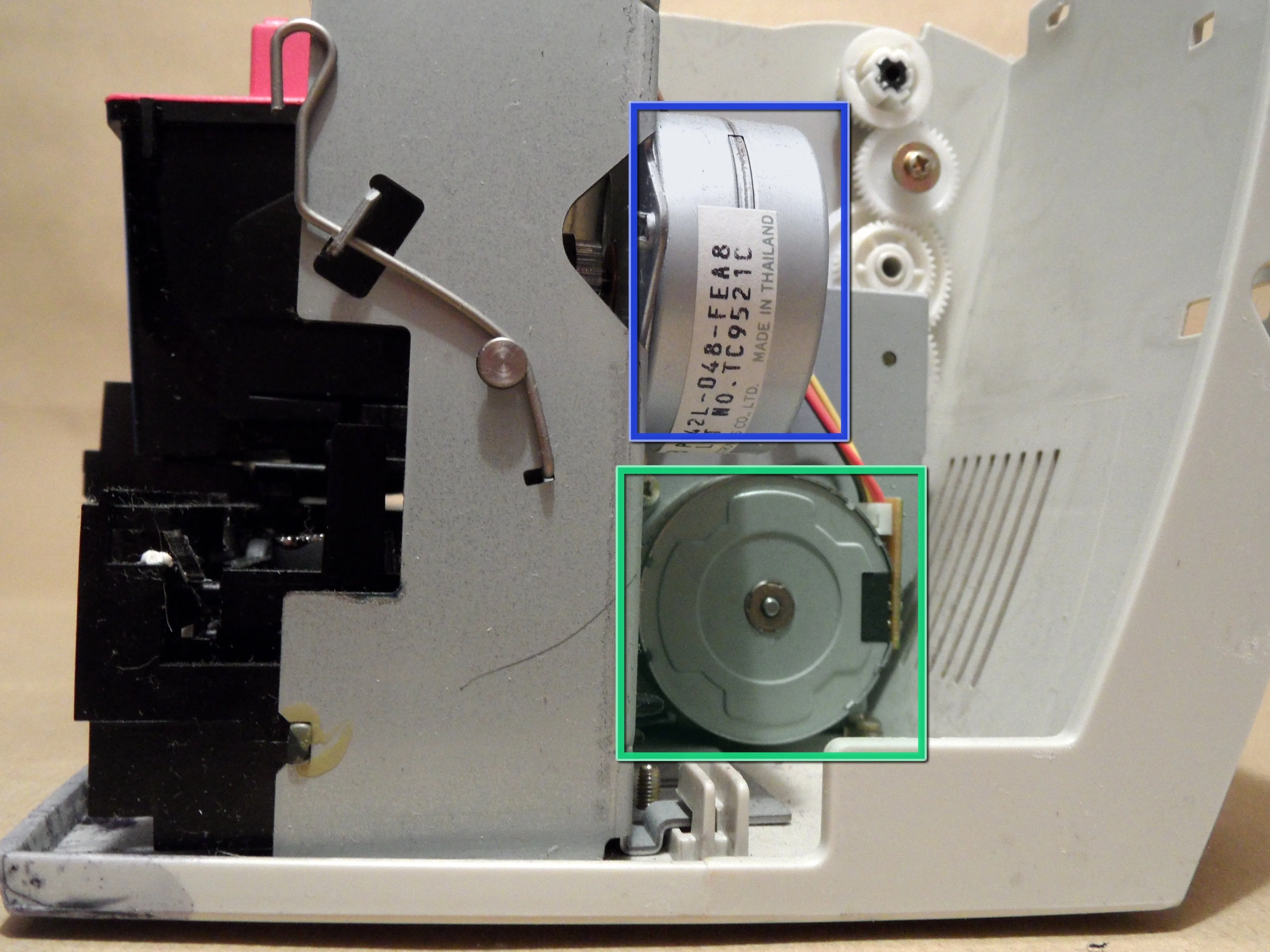

  • С этой внутренней частью почти все легко доступно. Здесь находятся два шаговых двигателя:

  • NMB PM42L-048-FEA8

  • 4 провода

  • Mitsumi H9601

  • 5 проводов, возможно, можно перепаять на 4 или 6 проводов.

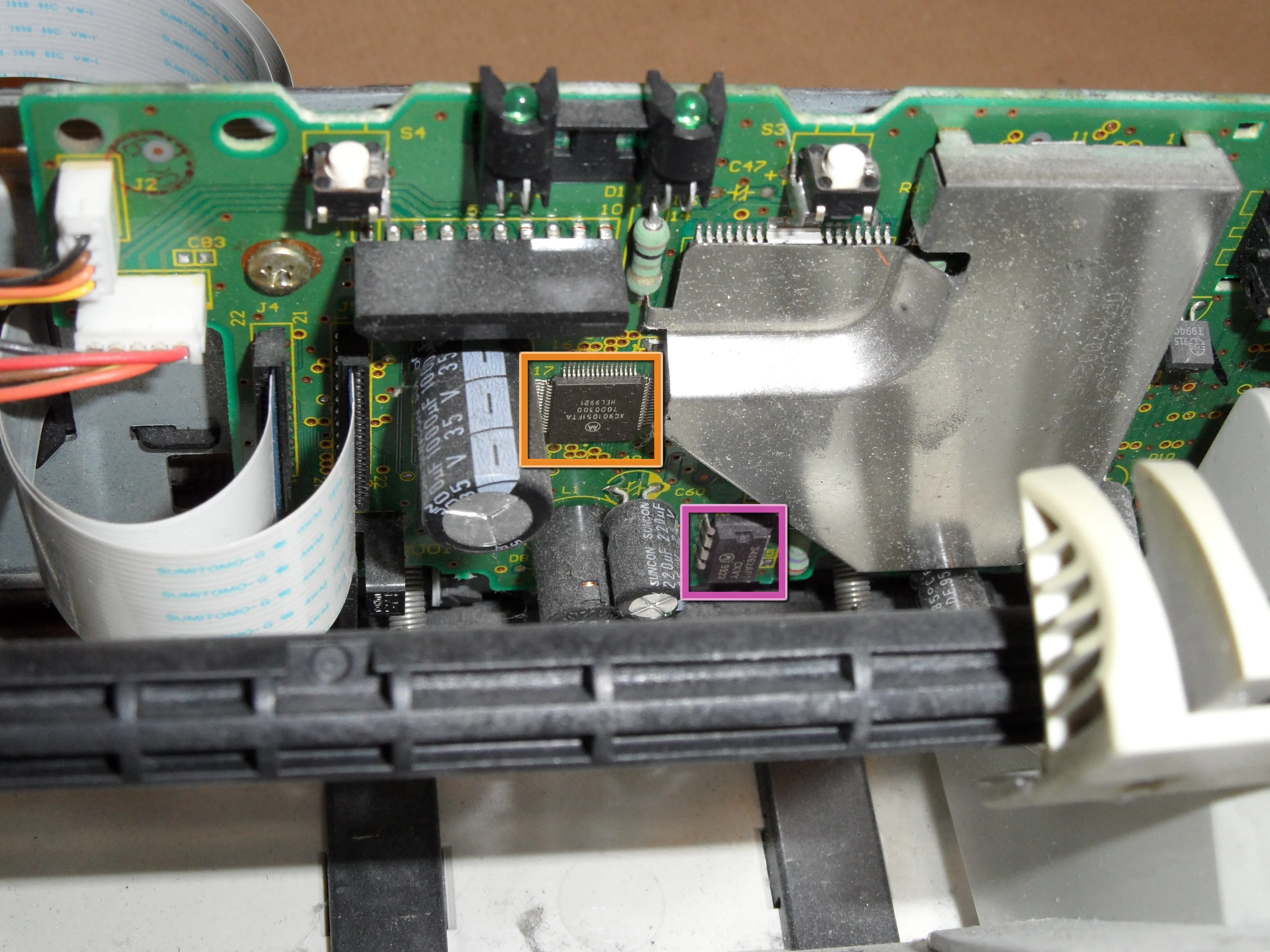

  • Есть также плата электроники, а также мелкие полезные детали, такие как кнопки, светодиоды, световые барьеры.

  • Motorola XC901051FTA

  • Motorola 34063 (импульсный стабилизатор напряжения)

Шаг 6

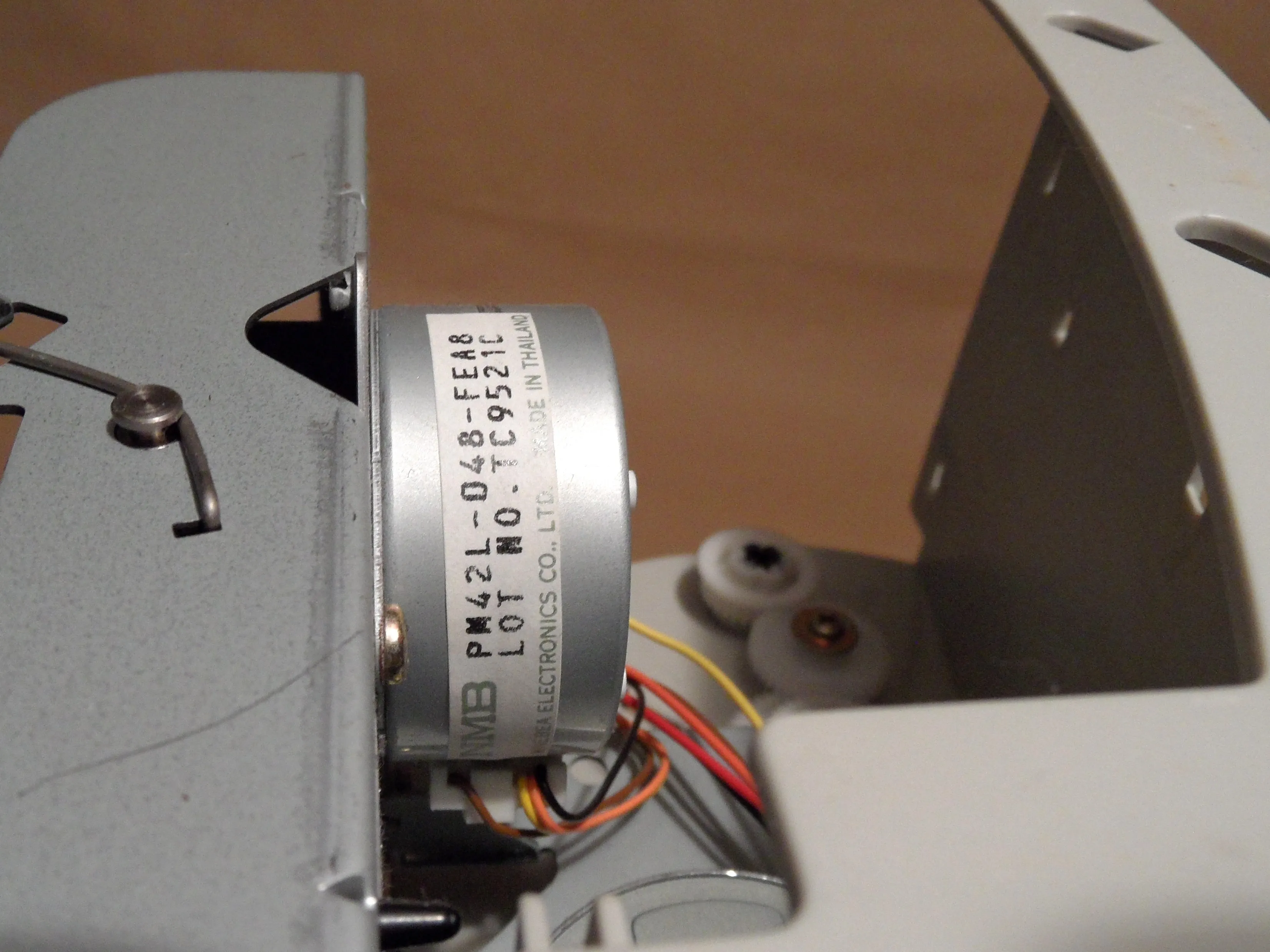

Lexmark Z11 Teardown: шаг 6, изображение 1 из 3
Lexmark Z11 Teardown: шаг 6, изображение 1 из 3 | Источник - ifixit.com

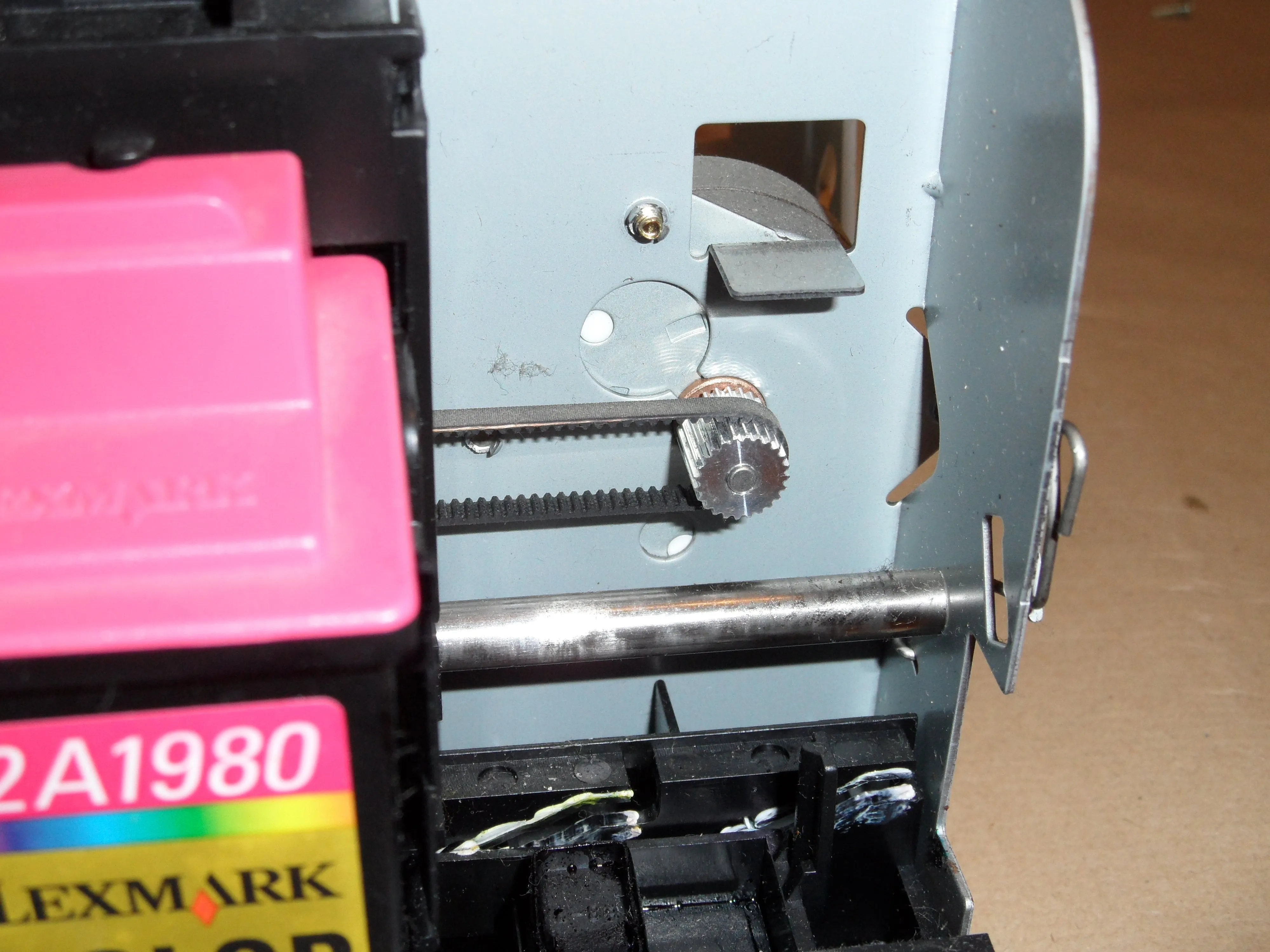

Разборка Lexmark Z11: шаг 6, изображение 2 из 3
Lexmark Z11 Teardown: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Lexmark Z11 Teardown: шаг 6, изображение 3 из 3
Разборка Lexmark Z11: шаг 6, изображение 3 из 3 | Источник - ifixit.com

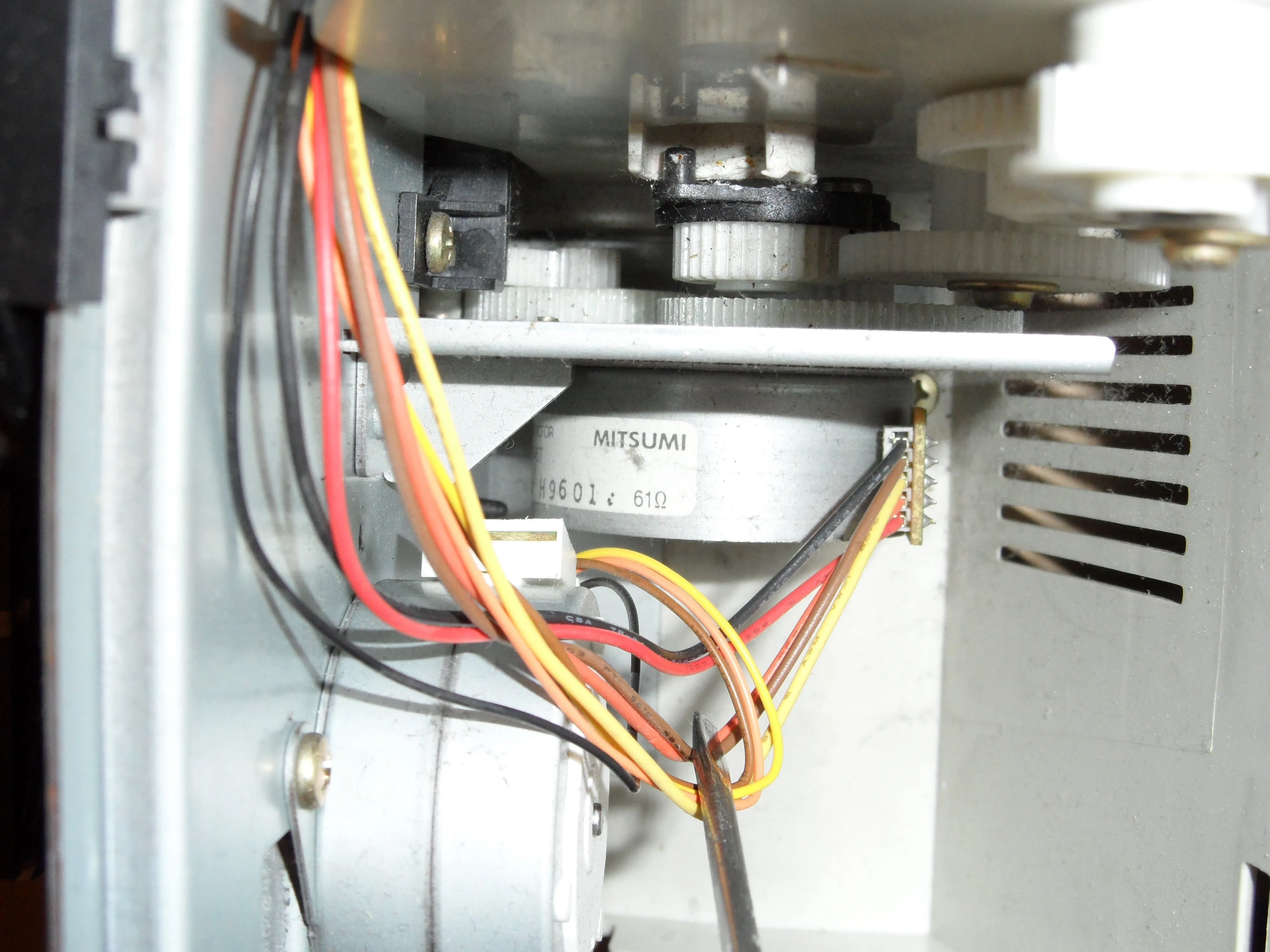

  • Двигатели в деталях.
