Разборка LG 25UM58-P

Введение

Я сломал свою ЖК-панель LG 25UM58-P. Поскольку в Интернете не было никаких руководств по разборке или демонтажу, было решено сделать это до того, как панель отправится в корзину.

Что вам понадобится

Инструменты

•

•

•

•

•

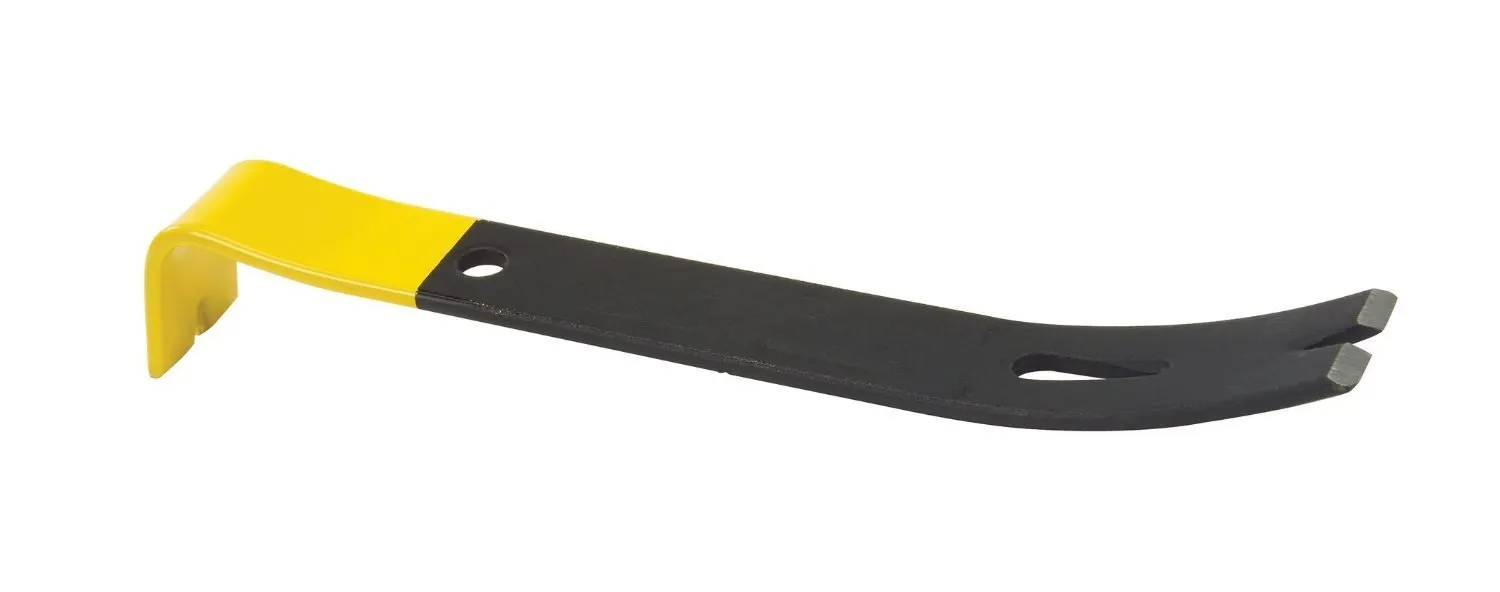

  Просмотр

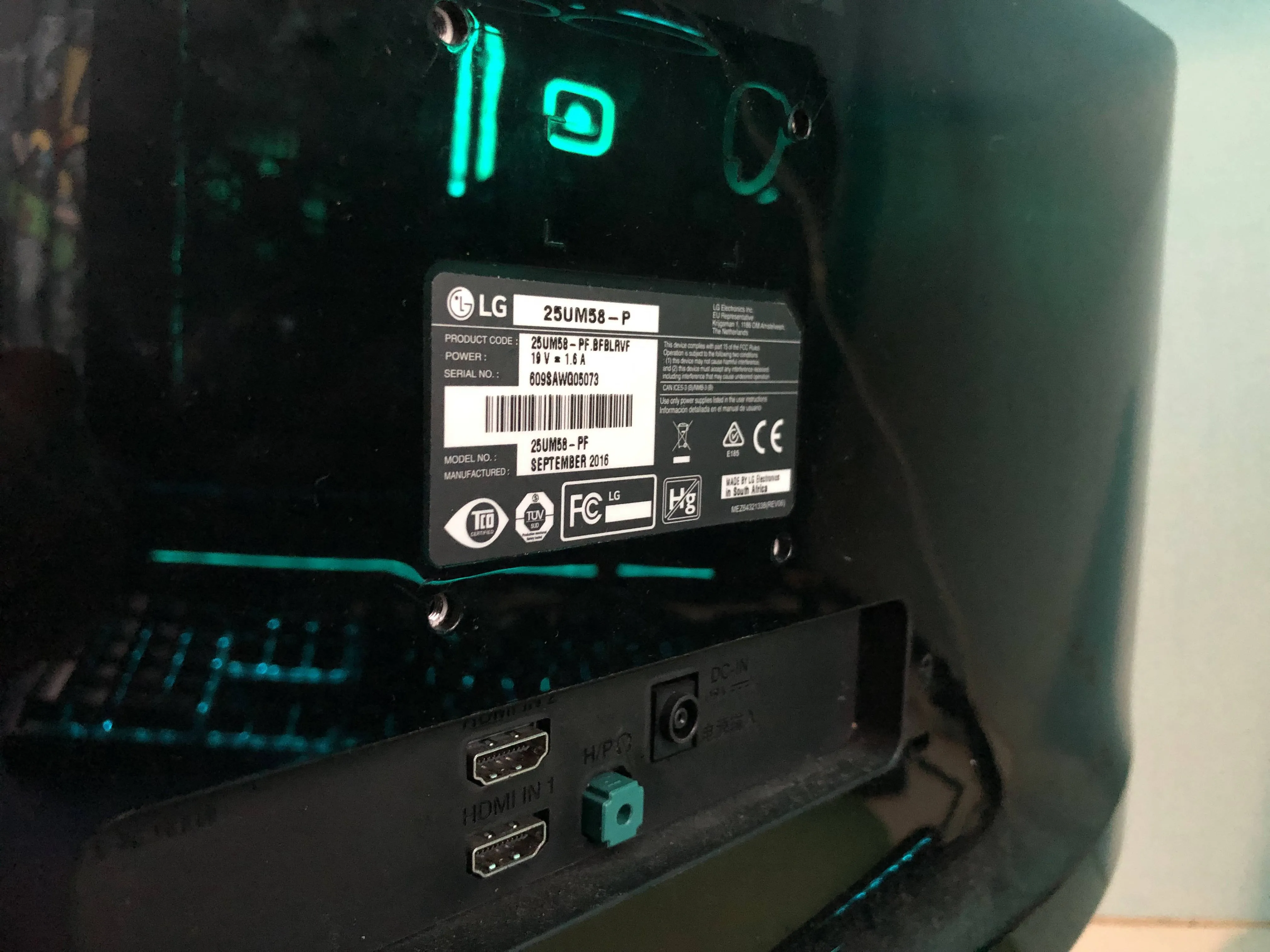

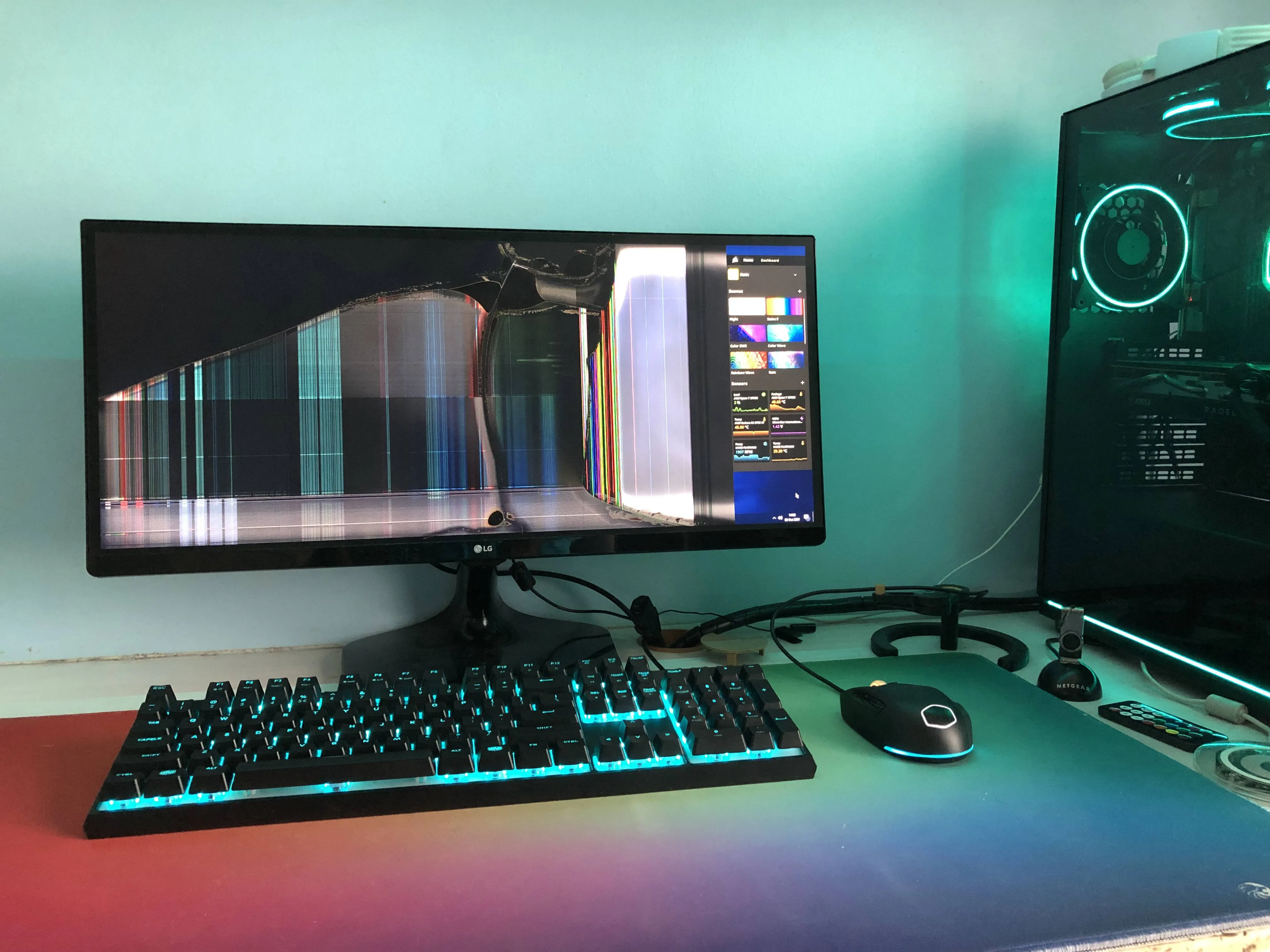

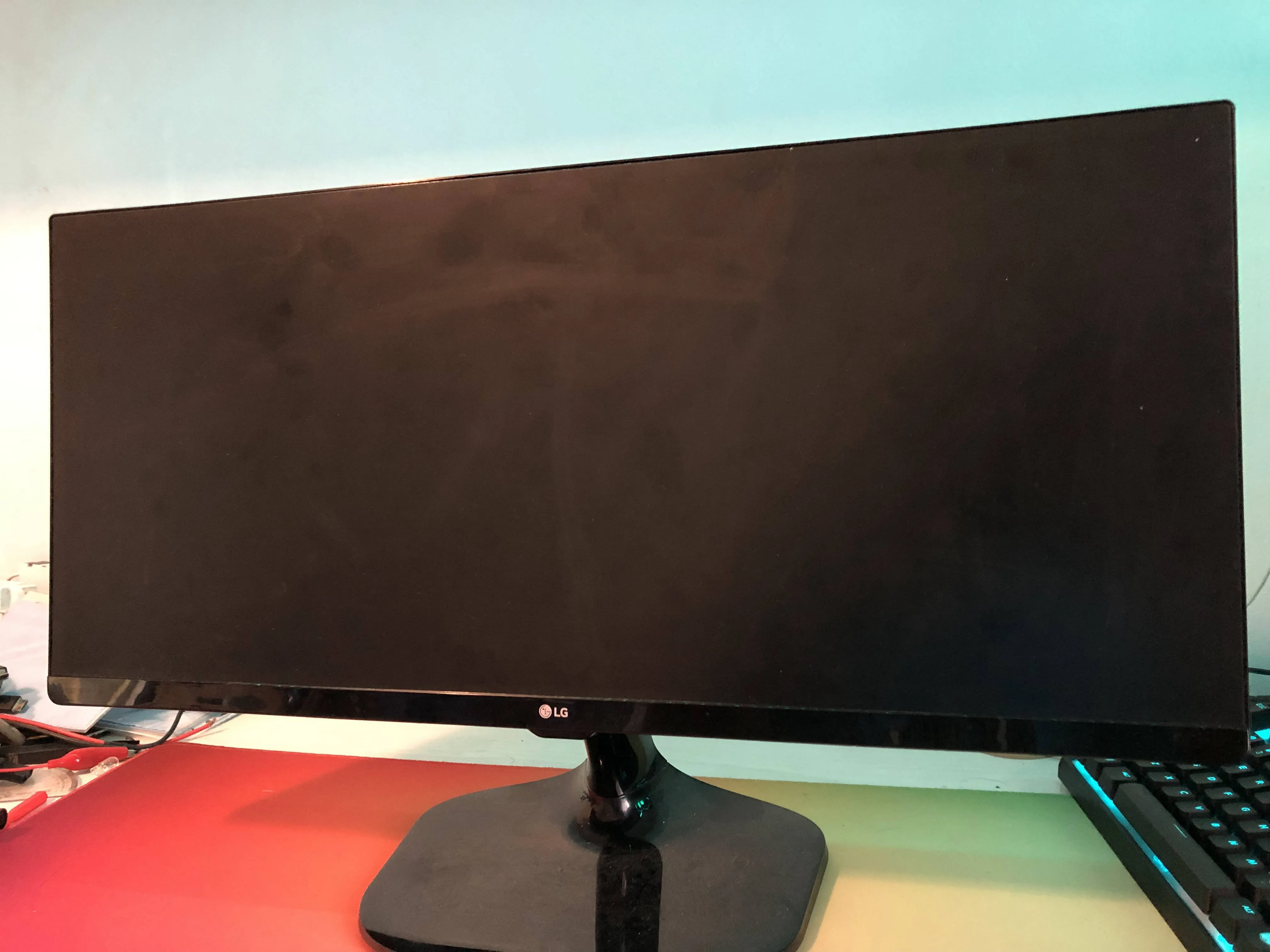

Шаг 1 Обзор

• Главный совет: Если вы не оставите кабель HDMI подключенным к монитору, вы не сможете споткнуться о него и повредить дисплей.

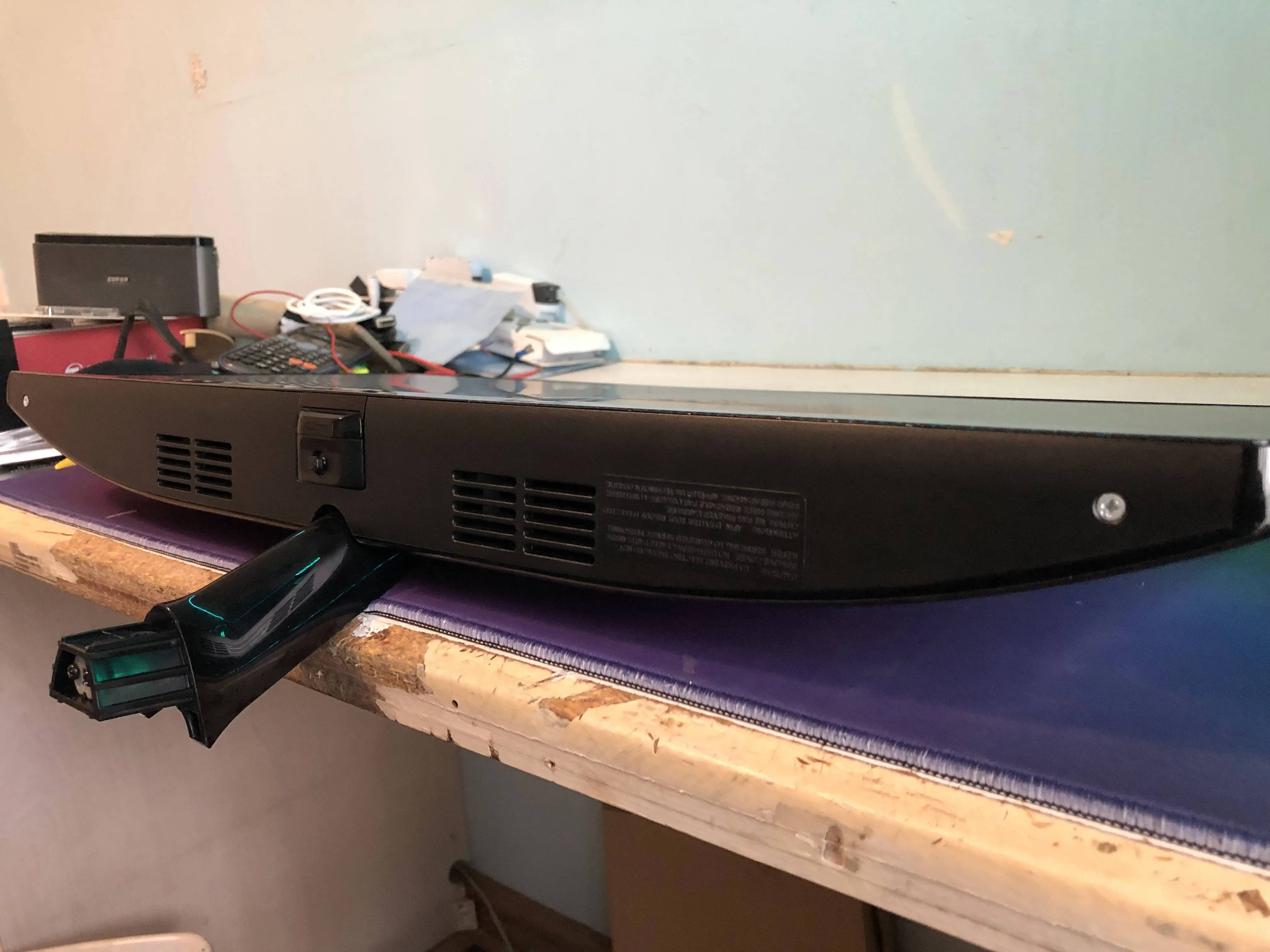

Шаг 2 Снятие основания

• Подставку можно снять, открутив винт, как показано на втором изображении.

• Винт с D-кольцом

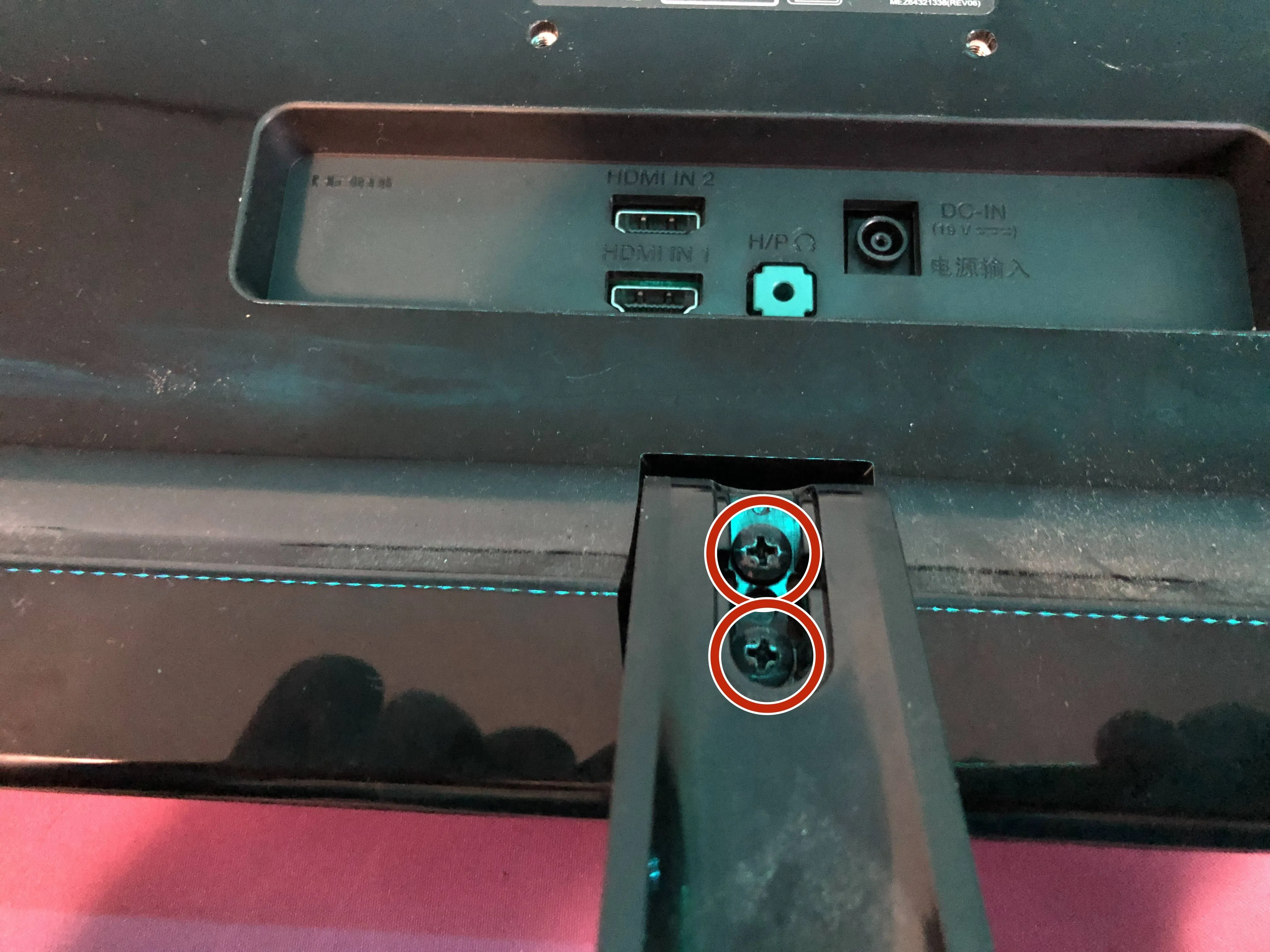

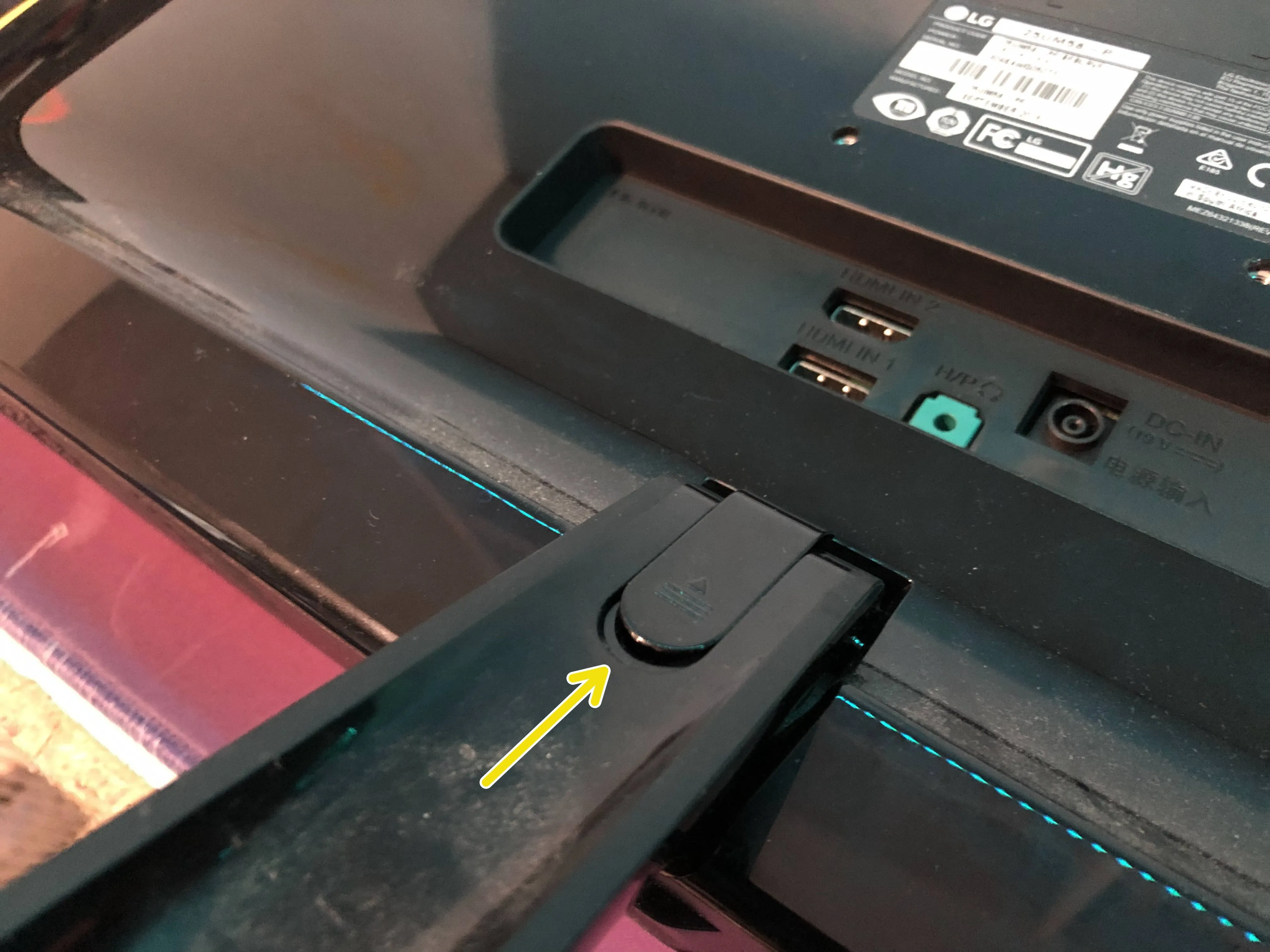

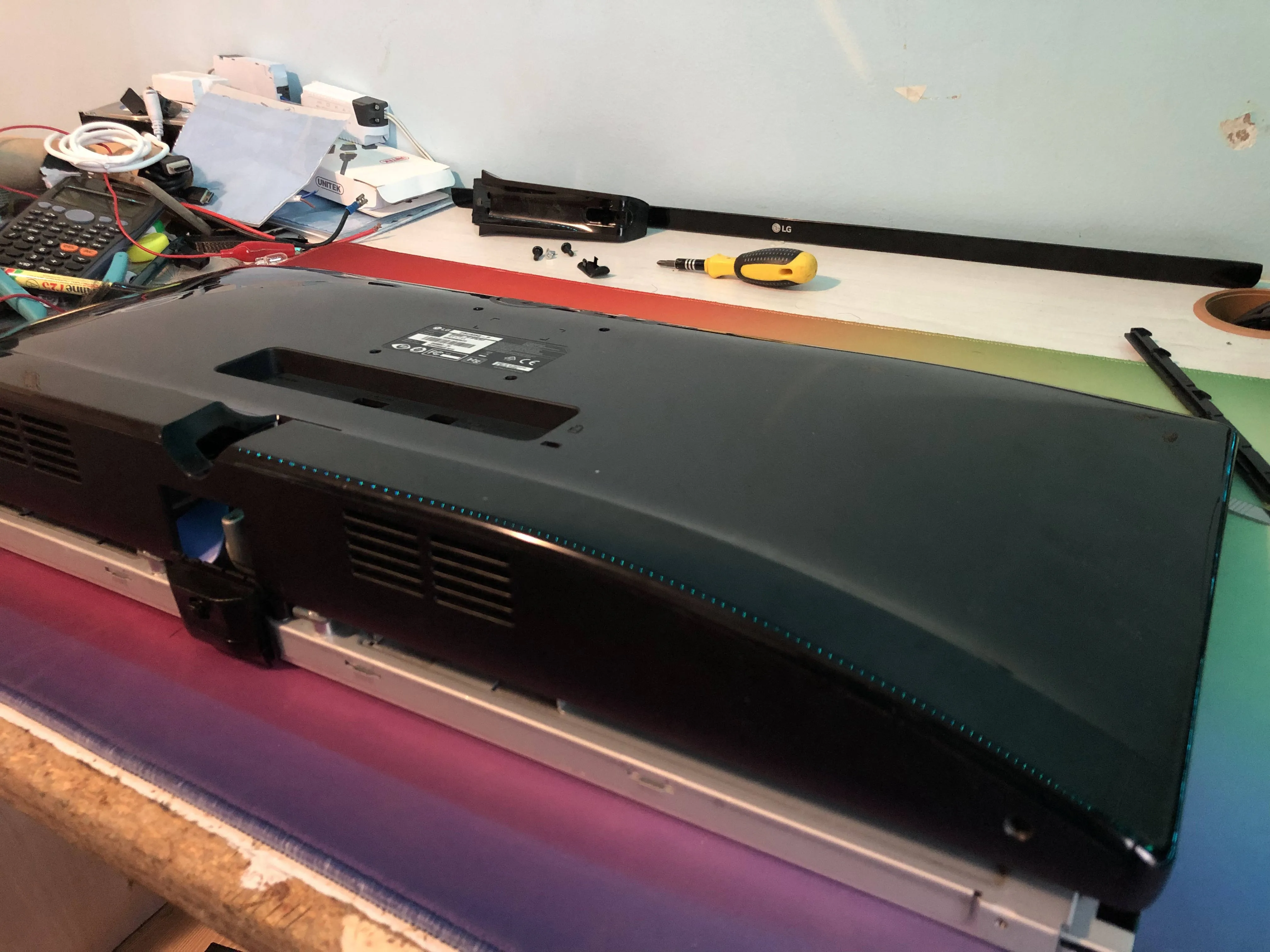

Шаг 3 Снятие подставки

• Подставка крепится к рамке монитора 2 винтами Phillips.

• Маленькую крышку нужно сдвинуть вниз, чтобы отсоединить зажим.

• Сдвиньте ее вверх, чтобы открыть винты.

• 2 винта Phillips #1

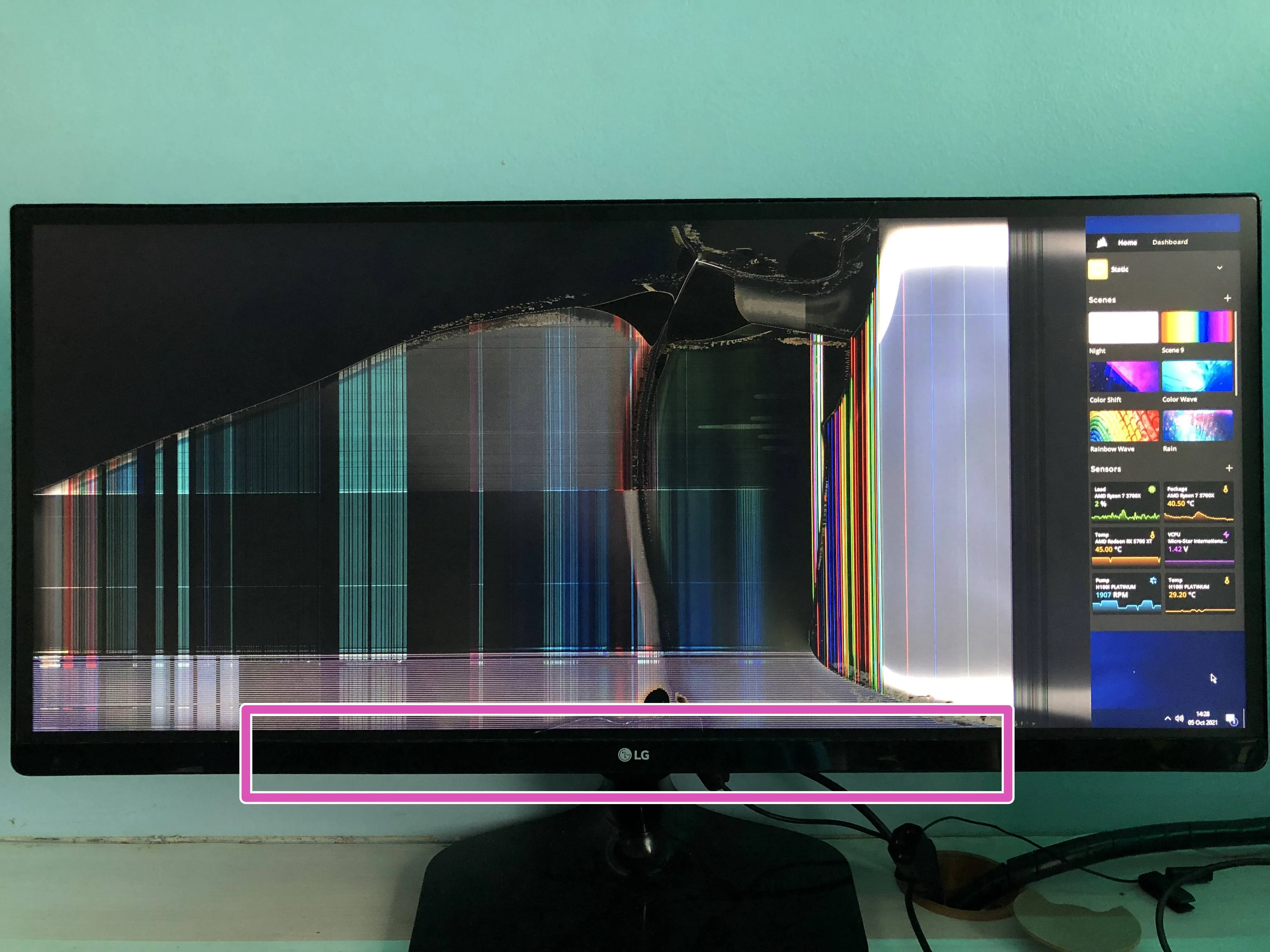

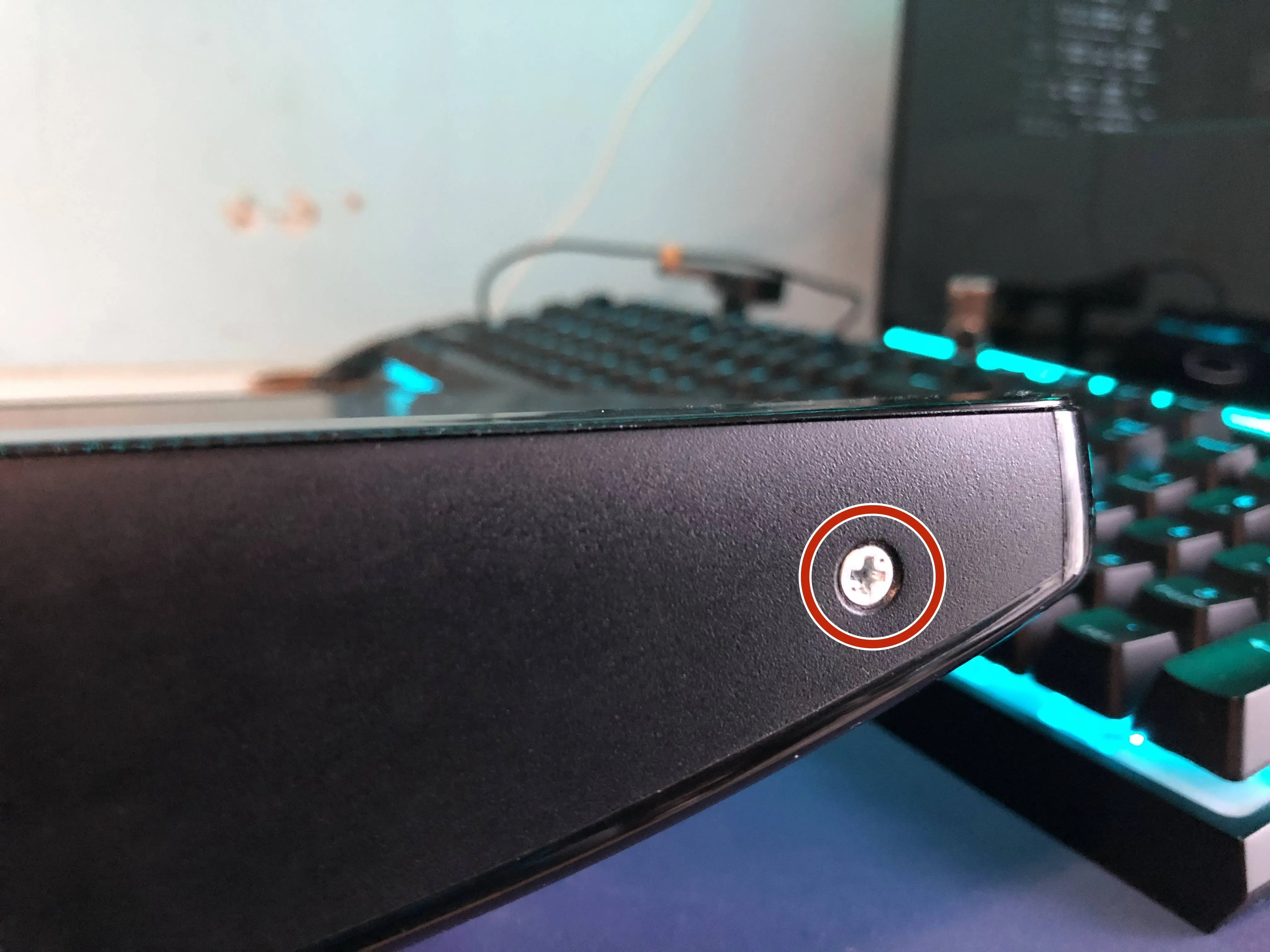

Шаг 4 Снятие накладки

• На мониторе имеются 2 винта Phillips #2, удерживающие нижнюю накладку с логотипом LG.

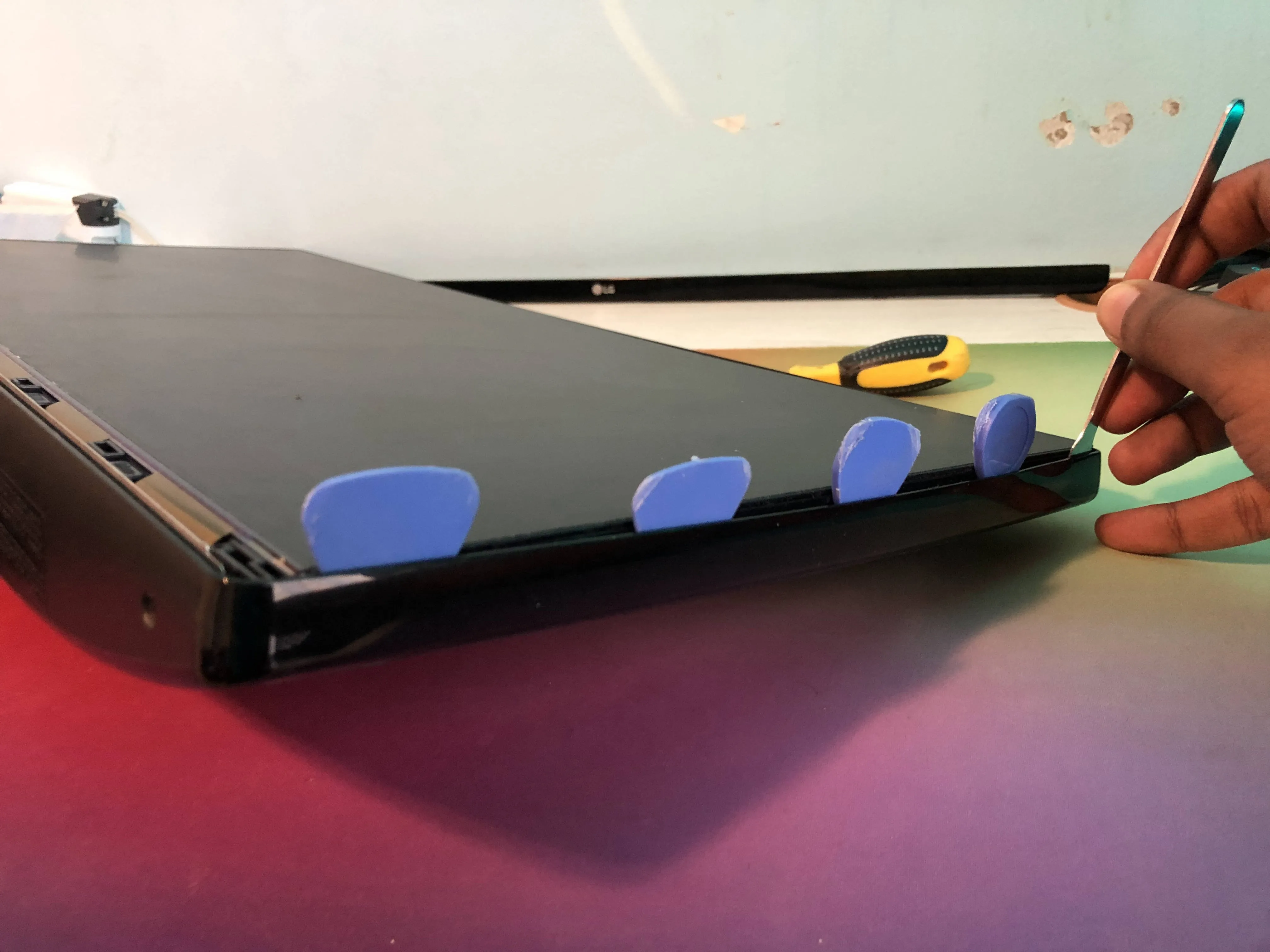

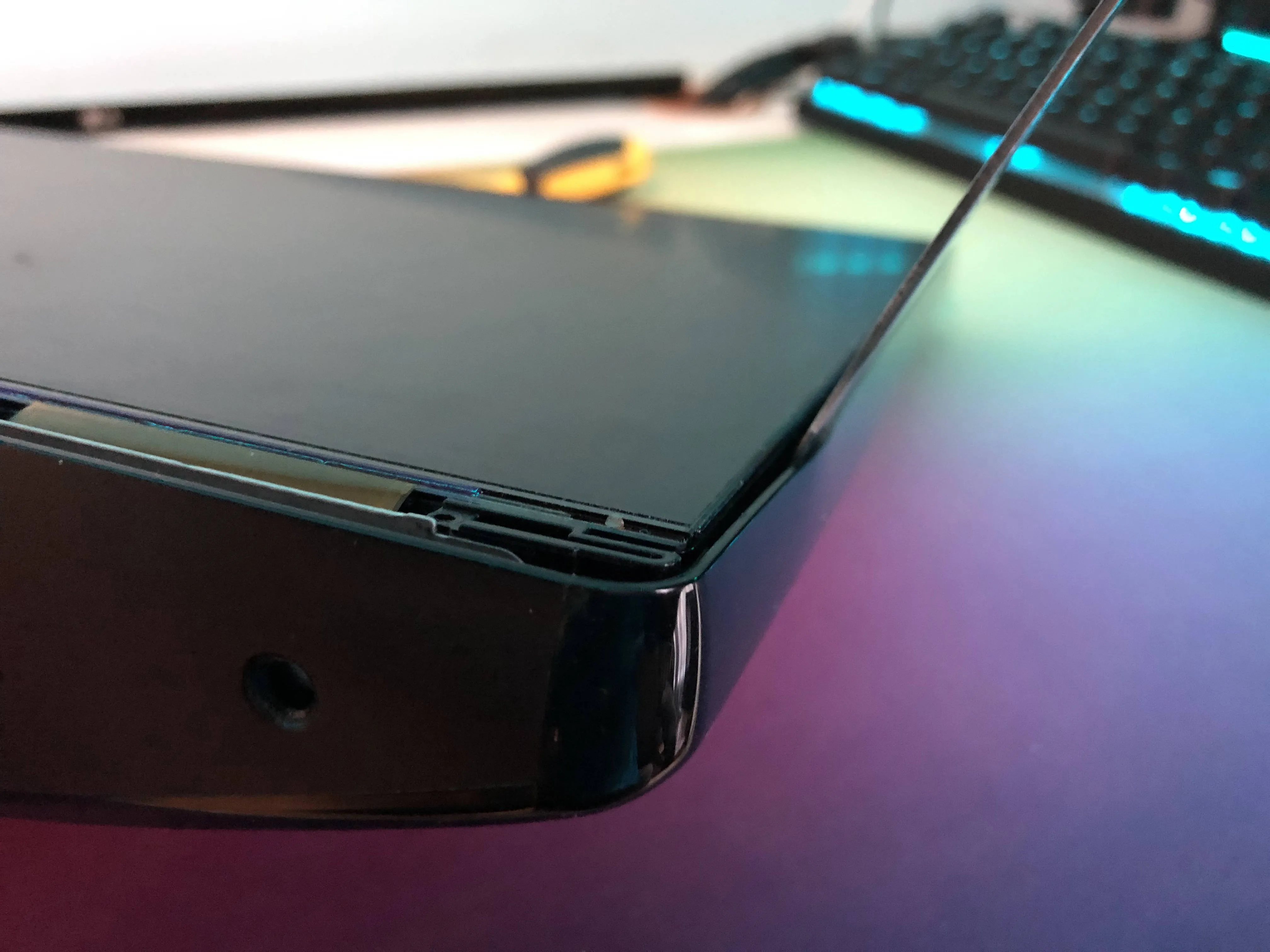

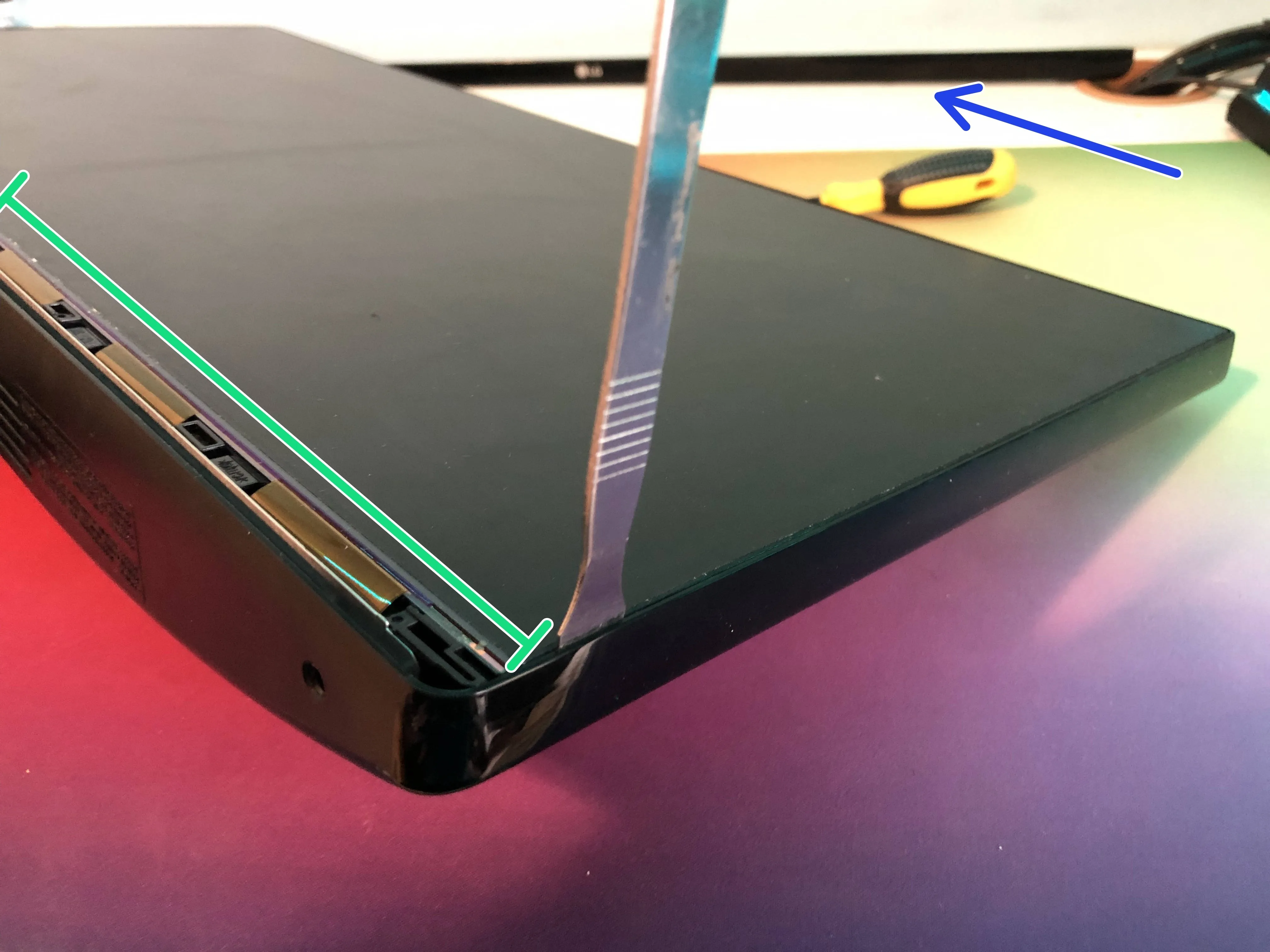

Шаг 5 Снятие экрана

• Нижняя часть корпуса снимается с некоторым усилием.

• Экран держится на слишком продуманной системе клипс и защелок. Единственный способ, который сработал лично, - это поддеть дисплей и вынуть его.

• Гитарные медиаторы использовались для того, чтобы удержать панель дисплея и не дать ей защелкнуться обратно.

Комментарии к шагу

Если ударить по части крепления подставки (где прикручиваются ножки), нижняя часть экрана упадет.

Я обнаружил, что лучший способ - положить монитор экраном вниз на мягкую поверхность. Теперь поднимите экран так, чтобы его нижний край отходил от мягкой поверхности на 50 мм, затем, держа корпус за нижний край, сильно надавите на кронштейн основания монитора, который находится посередине, и в конце концов задняя часть монитора опустится. Это позволит избежать риска повреждения самого экрана.

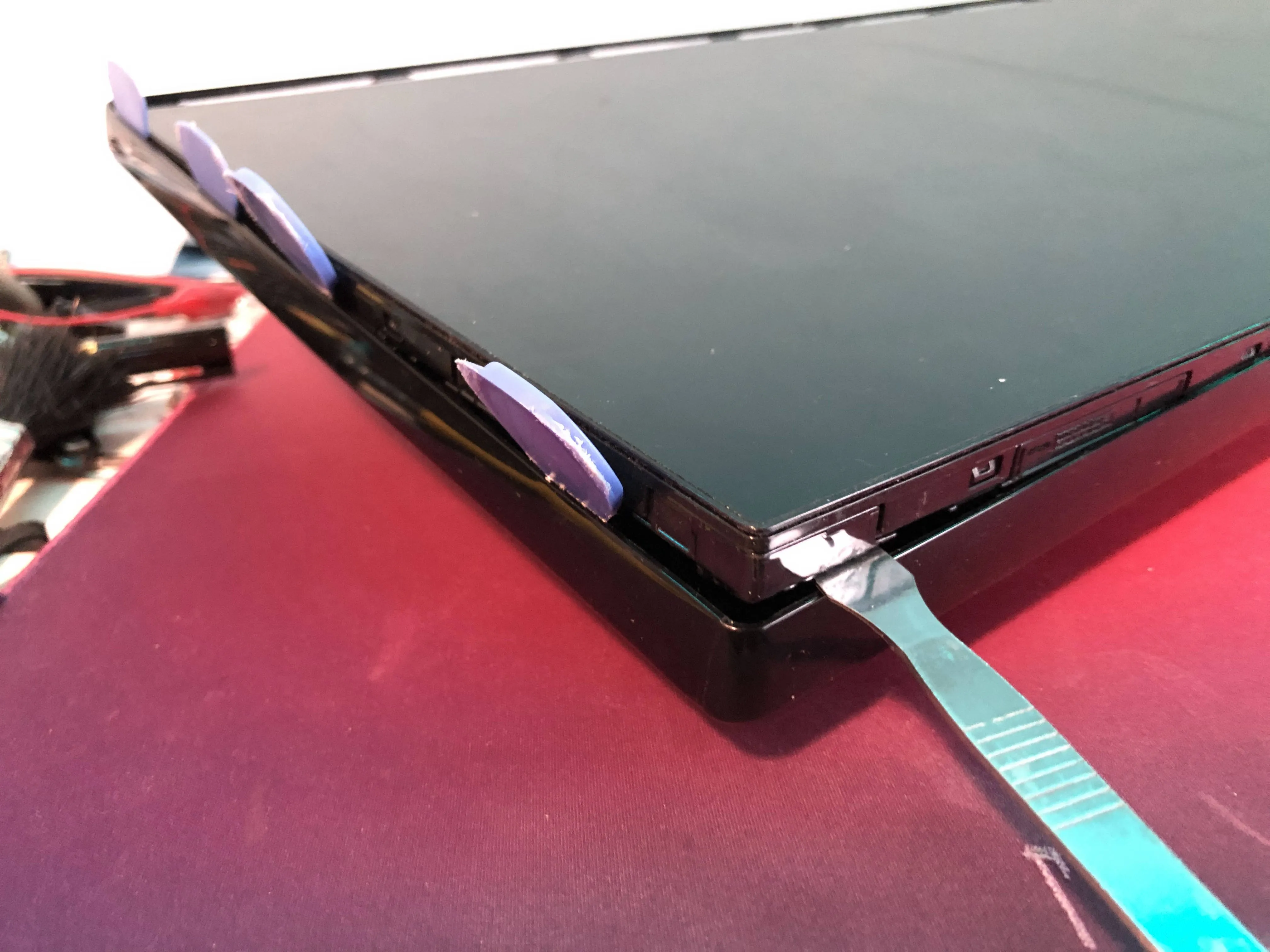

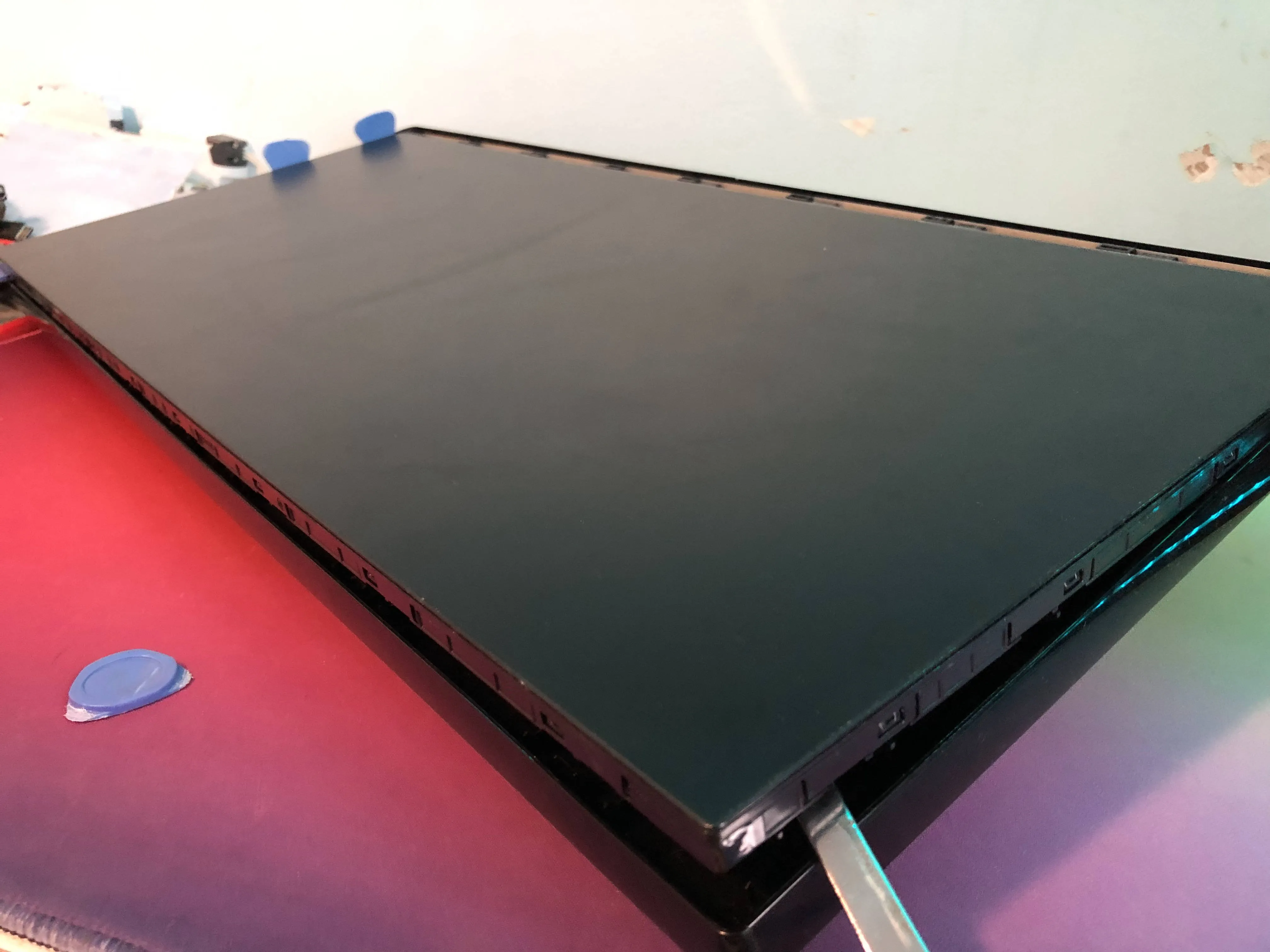

Шаг 6 Дополнительное снятие экрана

• Когда вы пройдете по краю дисплея и освободите все фиксаторы, панель будет свободна.

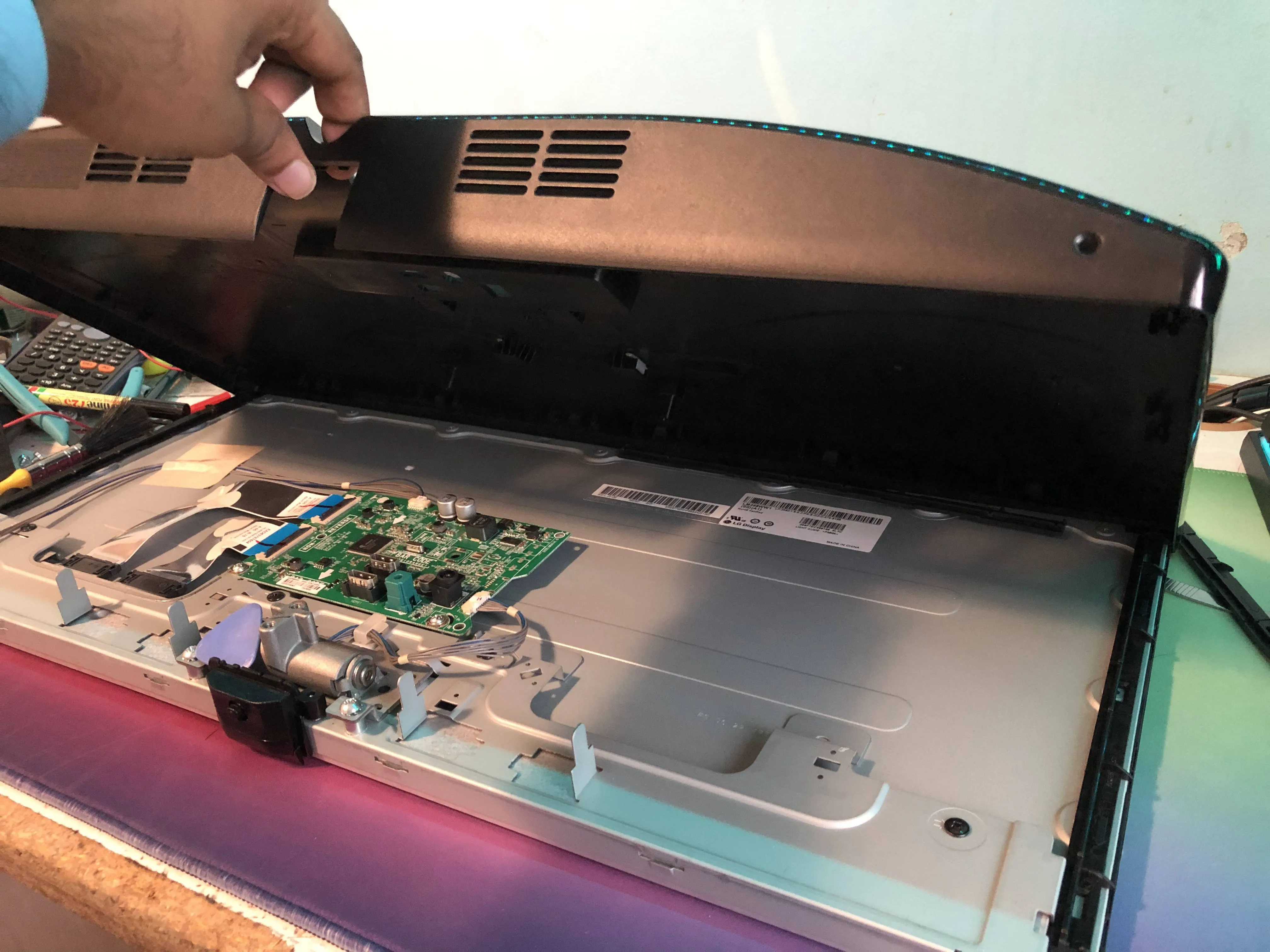

Шаг 7 Снятие задней крышки

• Задняя крышка отделяется от ЖК-панели, обнажая удивительно крошечную плату управления

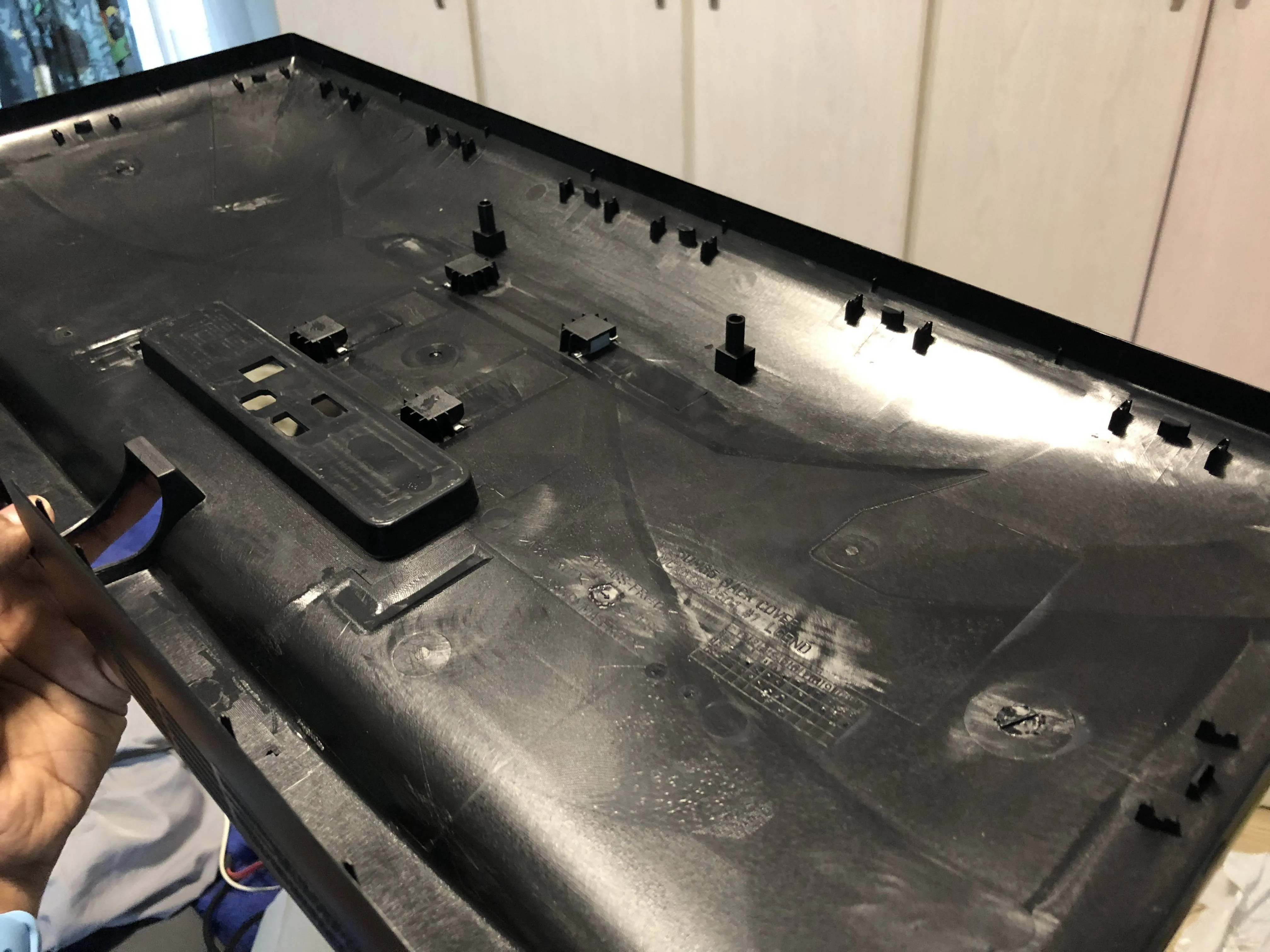

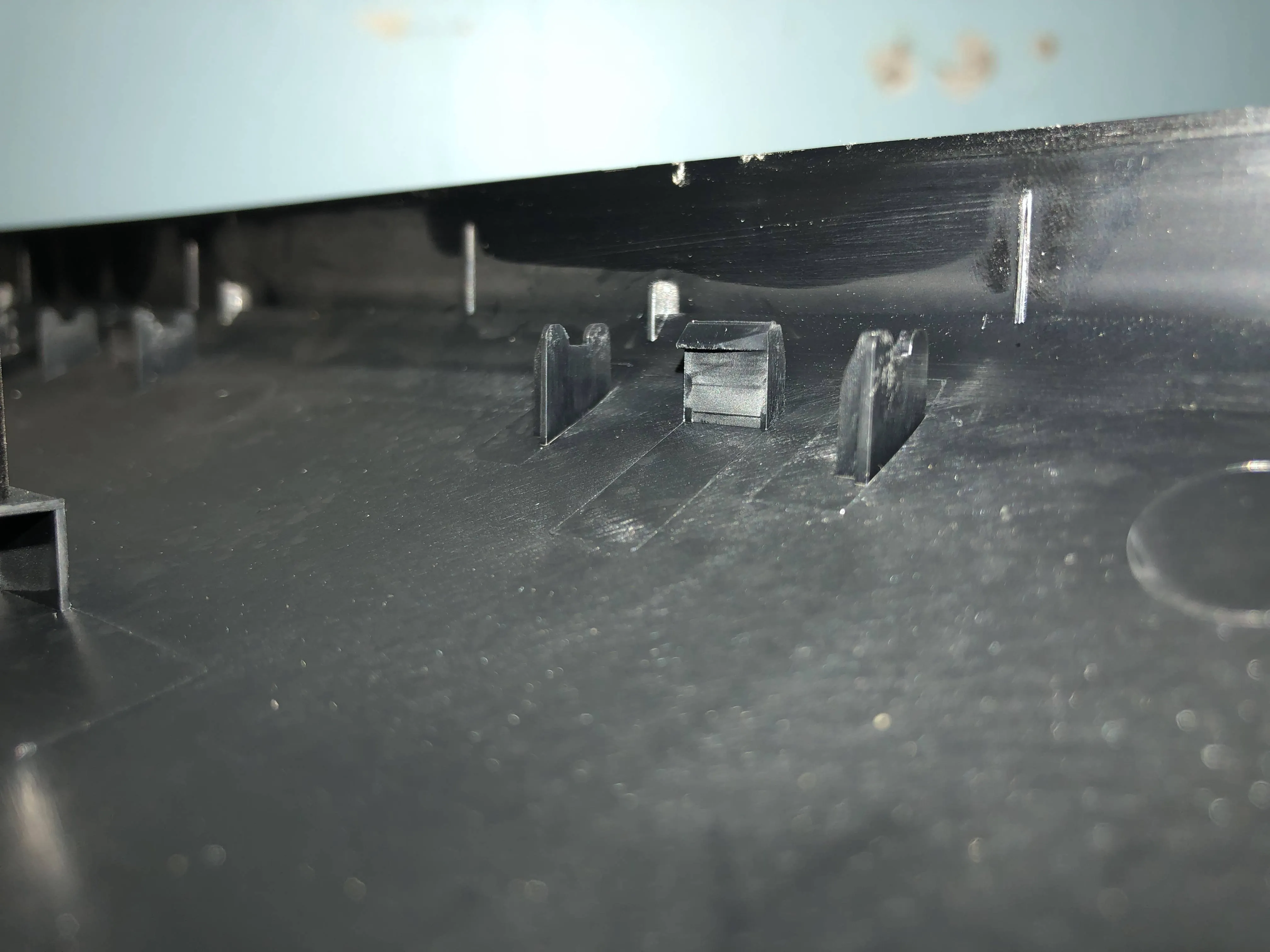

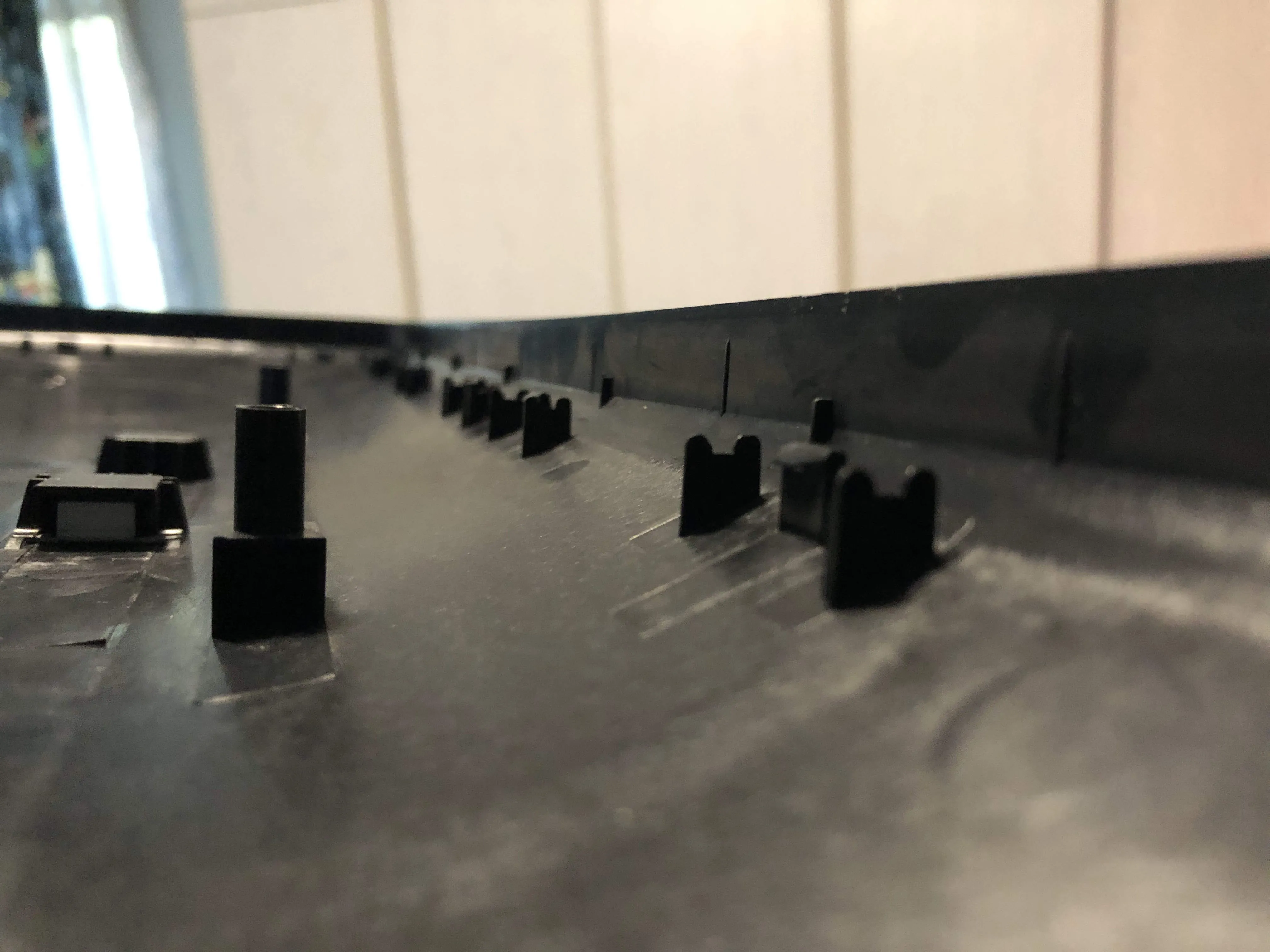

Шаг 8 Адские клипсы

• Несколько крупных планов клипс и механизма, используемого для крепления задней крышки к ЖК-панели

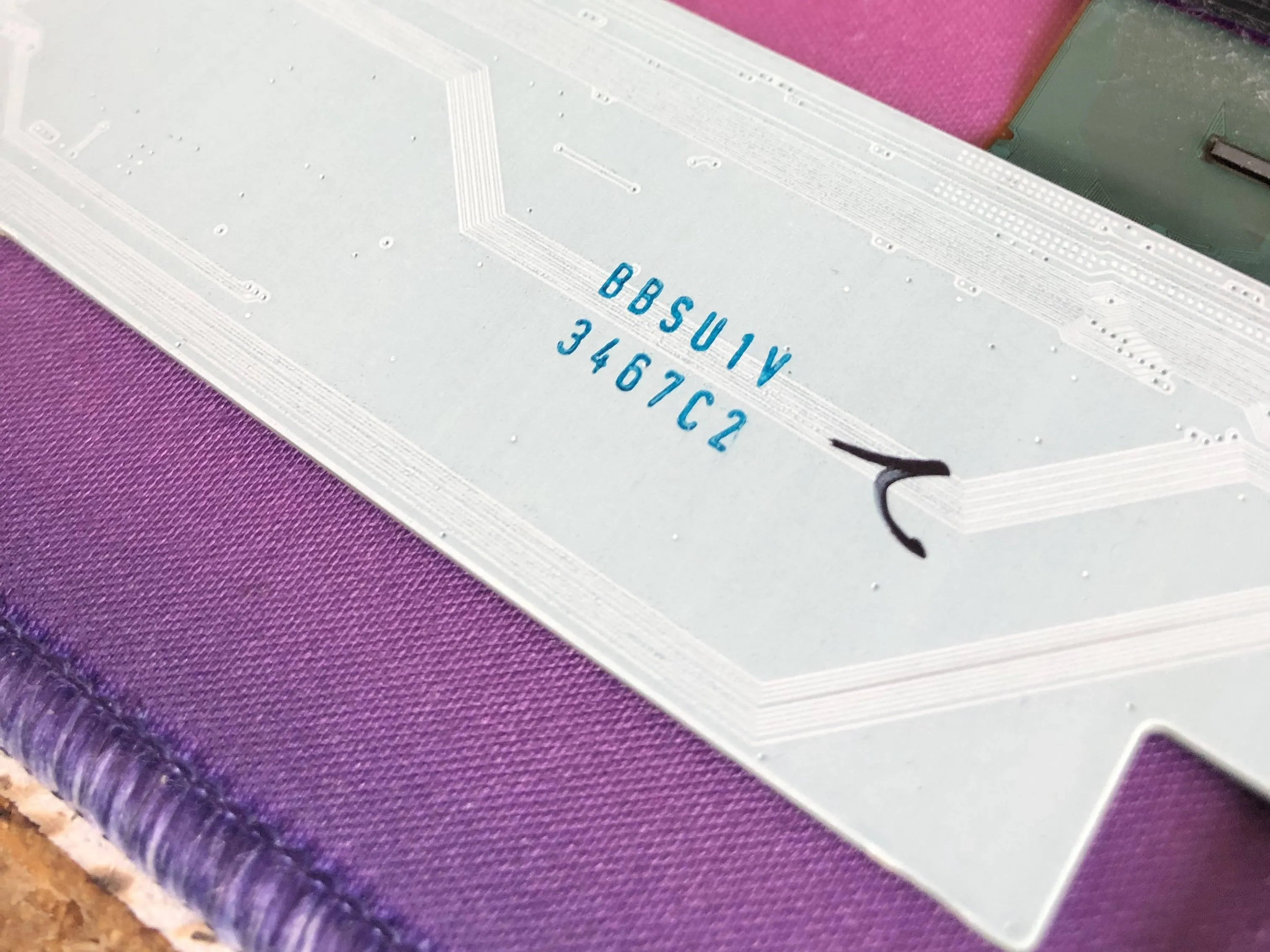

Шаг 9 Номера деталей

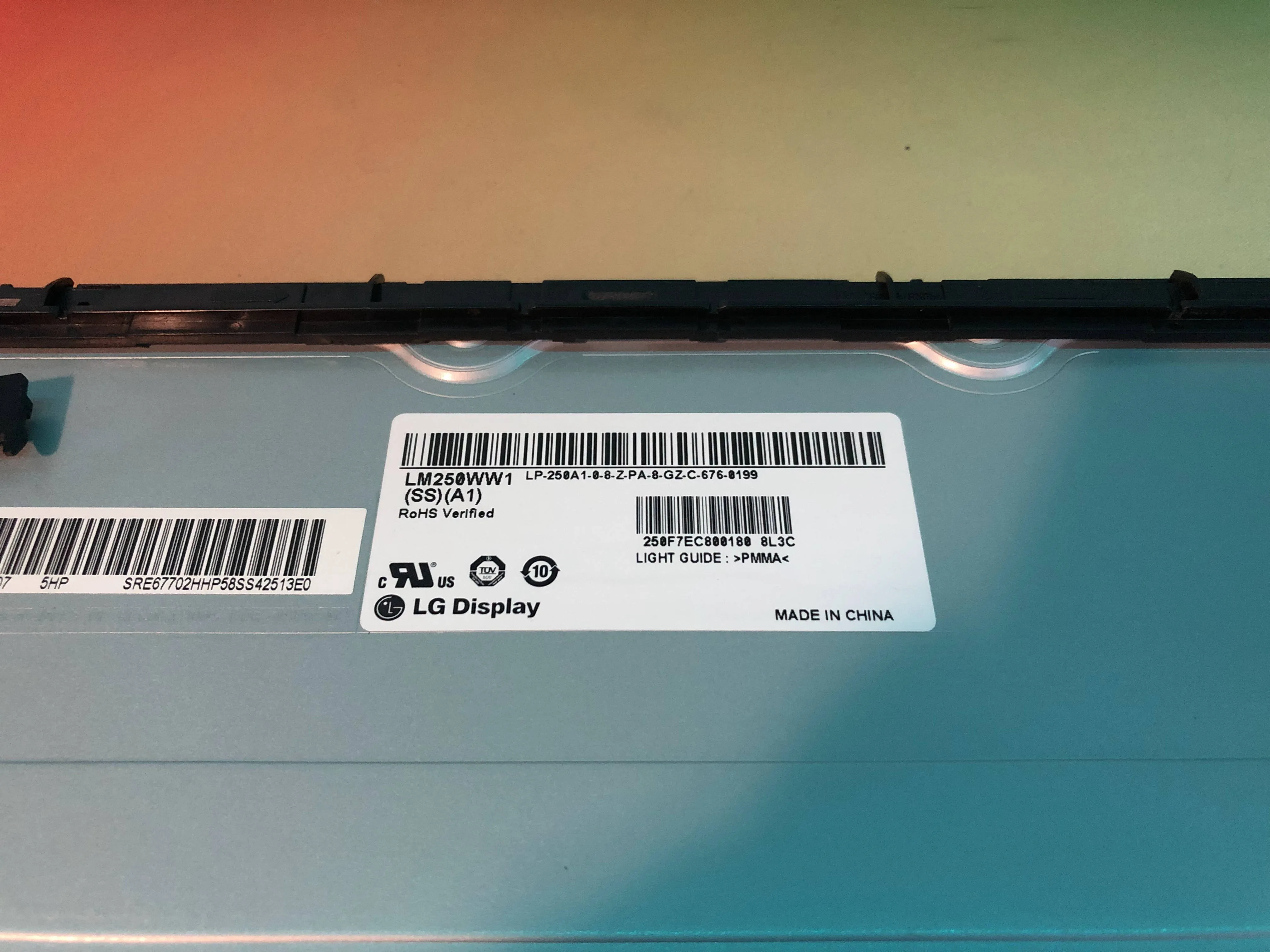

• Модель панели выглядит следующим образом: LM250WW1

• Сам ЖК-дисплей имеет номер детали: BBSU1V 3467C2

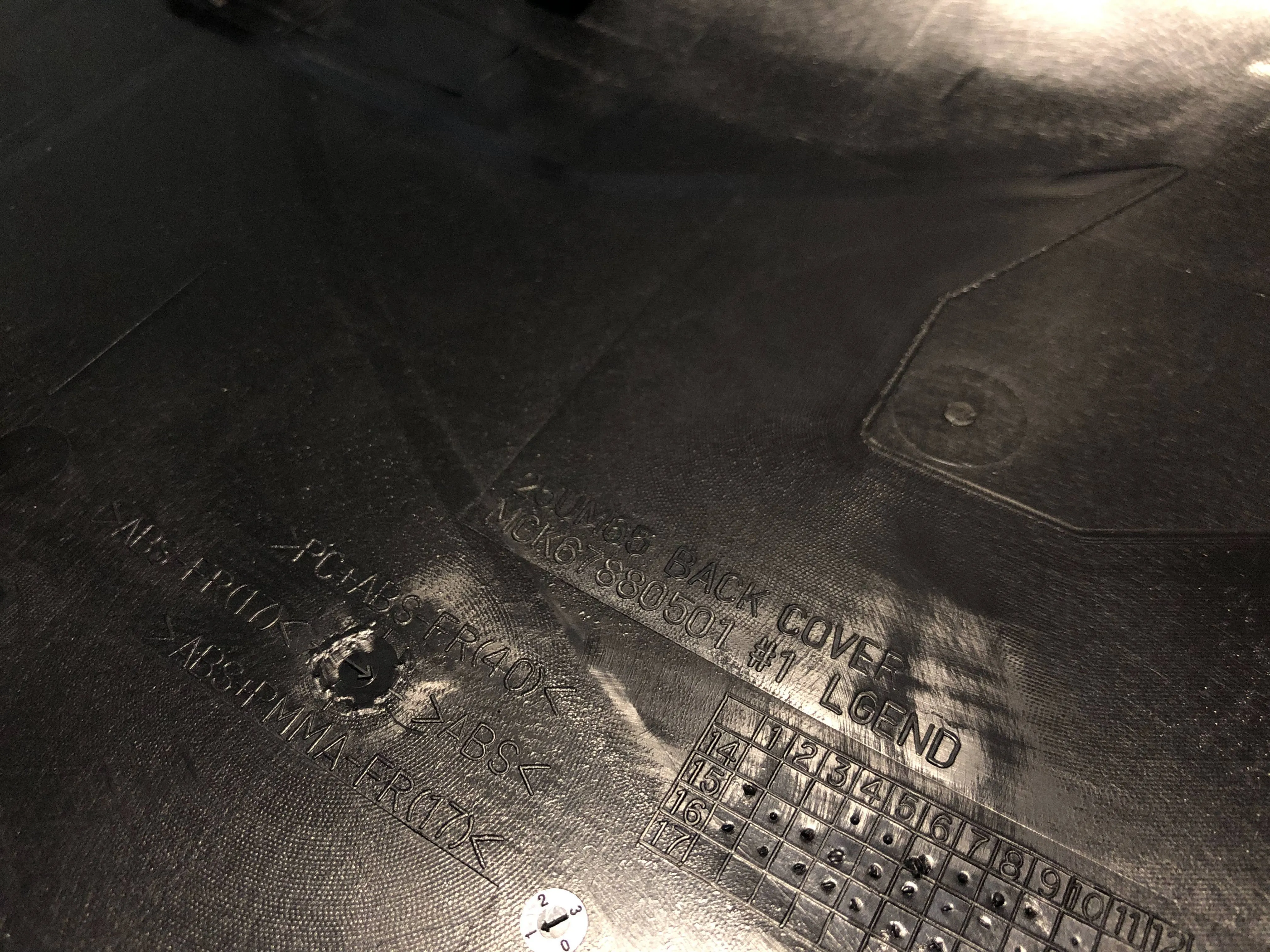

• На заднем корпусе выбит номер детали: MCK67880501

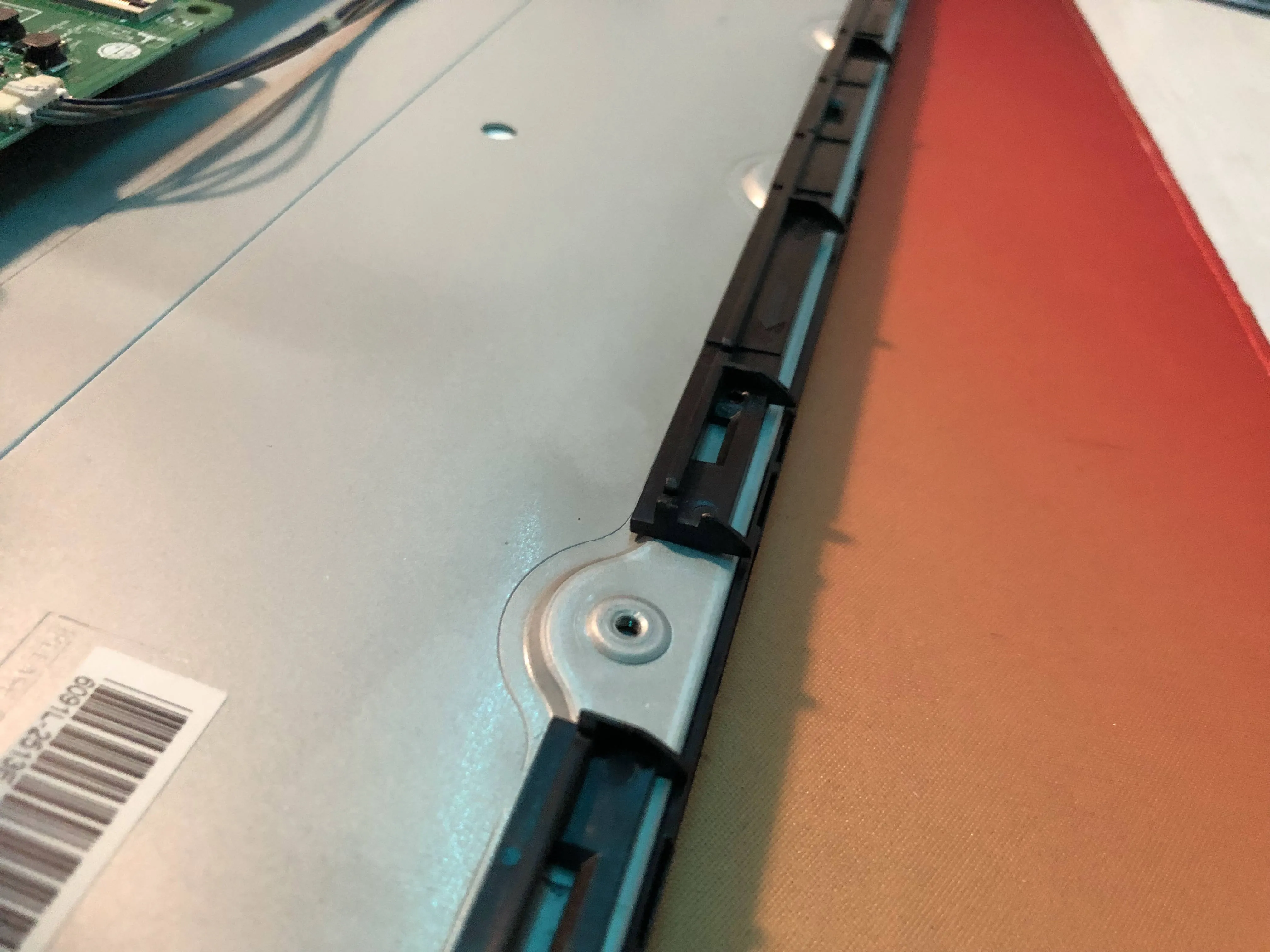

Шаг 10 Монтажный механизм

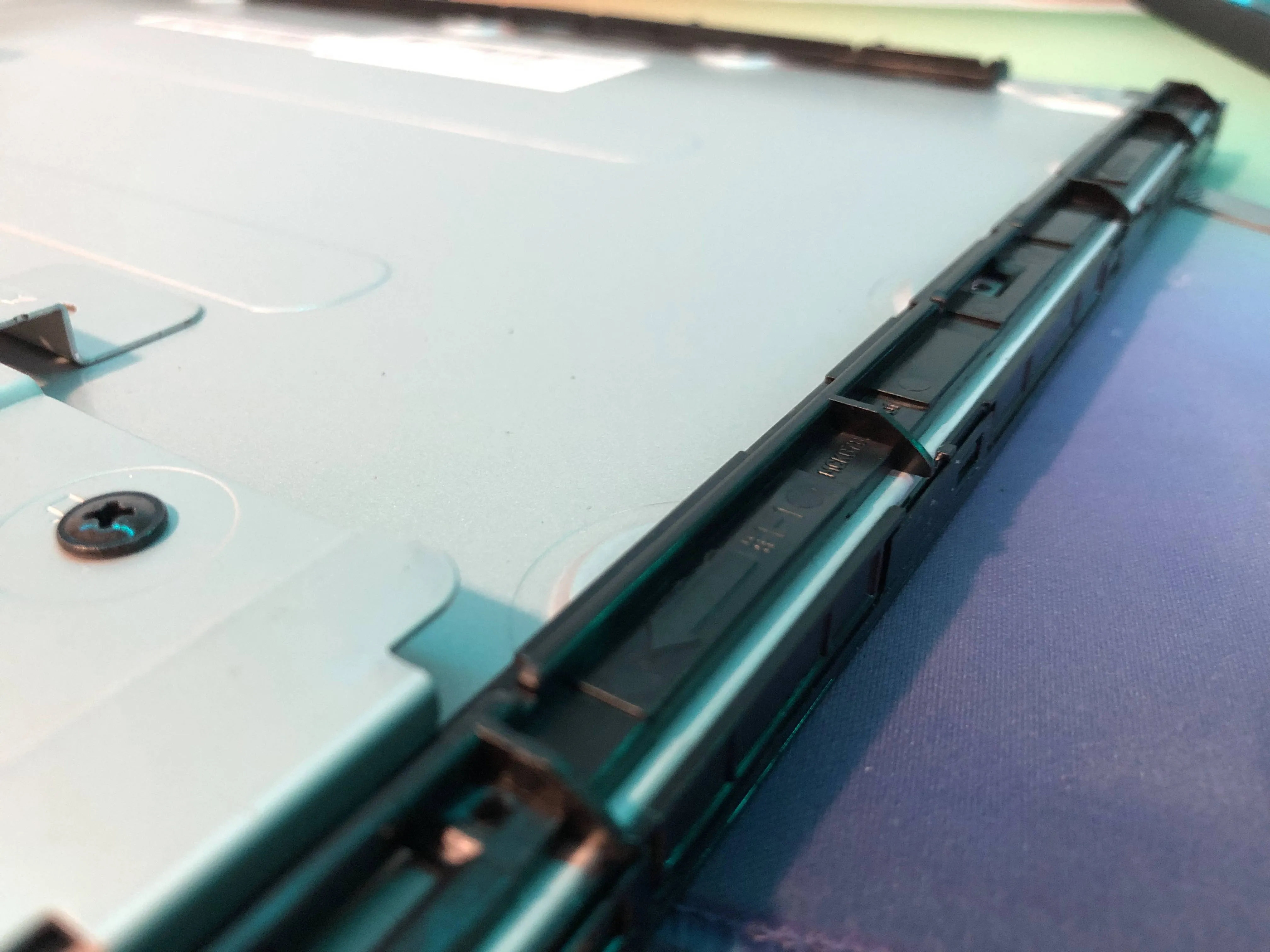

• При ближайшем рассмотрении можно заметить, что для крепления используется ряд пластиковых 'стержней', которые вставляются в пазы на рамке ЖК-панели. Затем эти стержни крепятся к зажимам на задней панели, как показано в шаге 8.

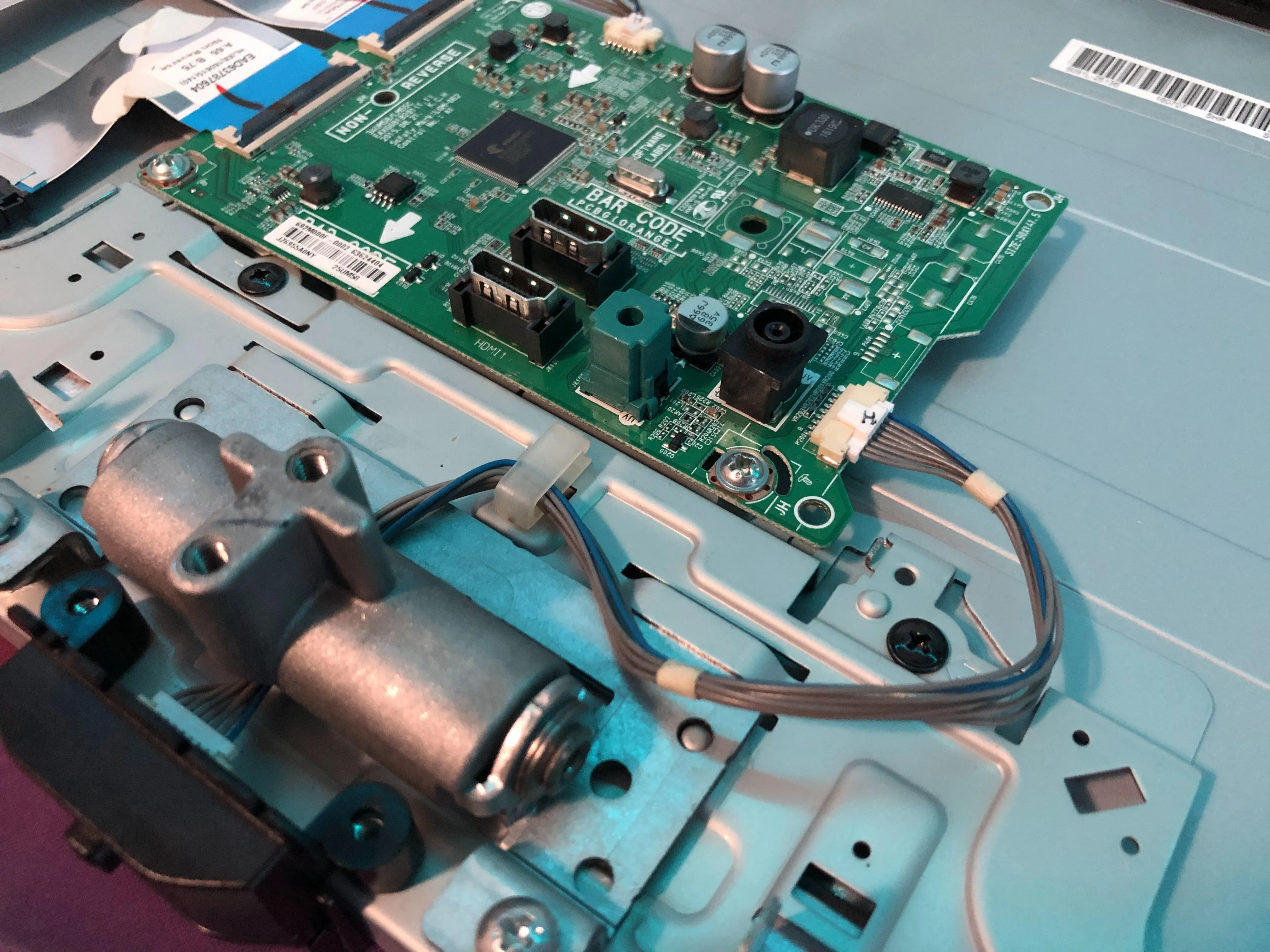

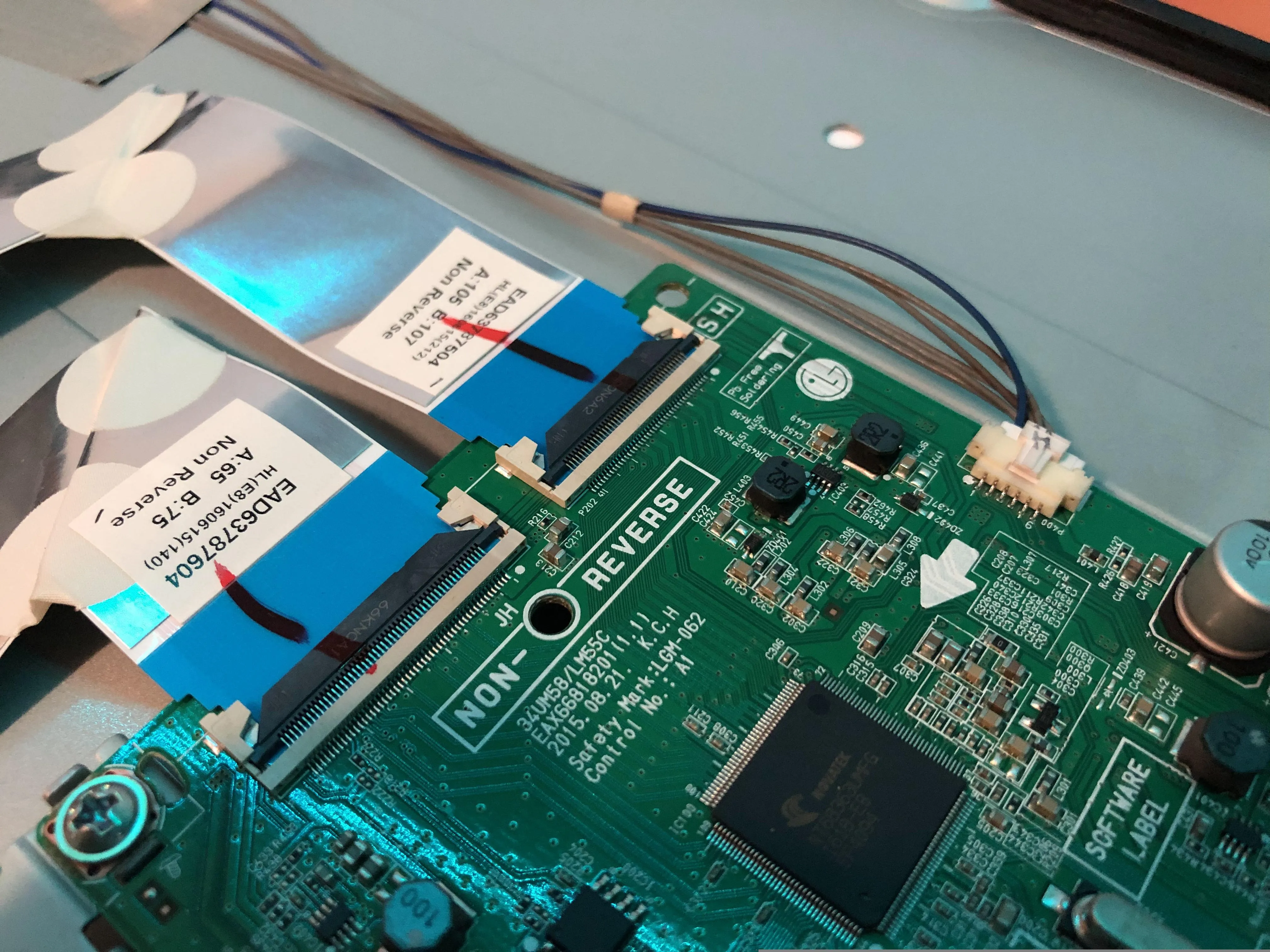

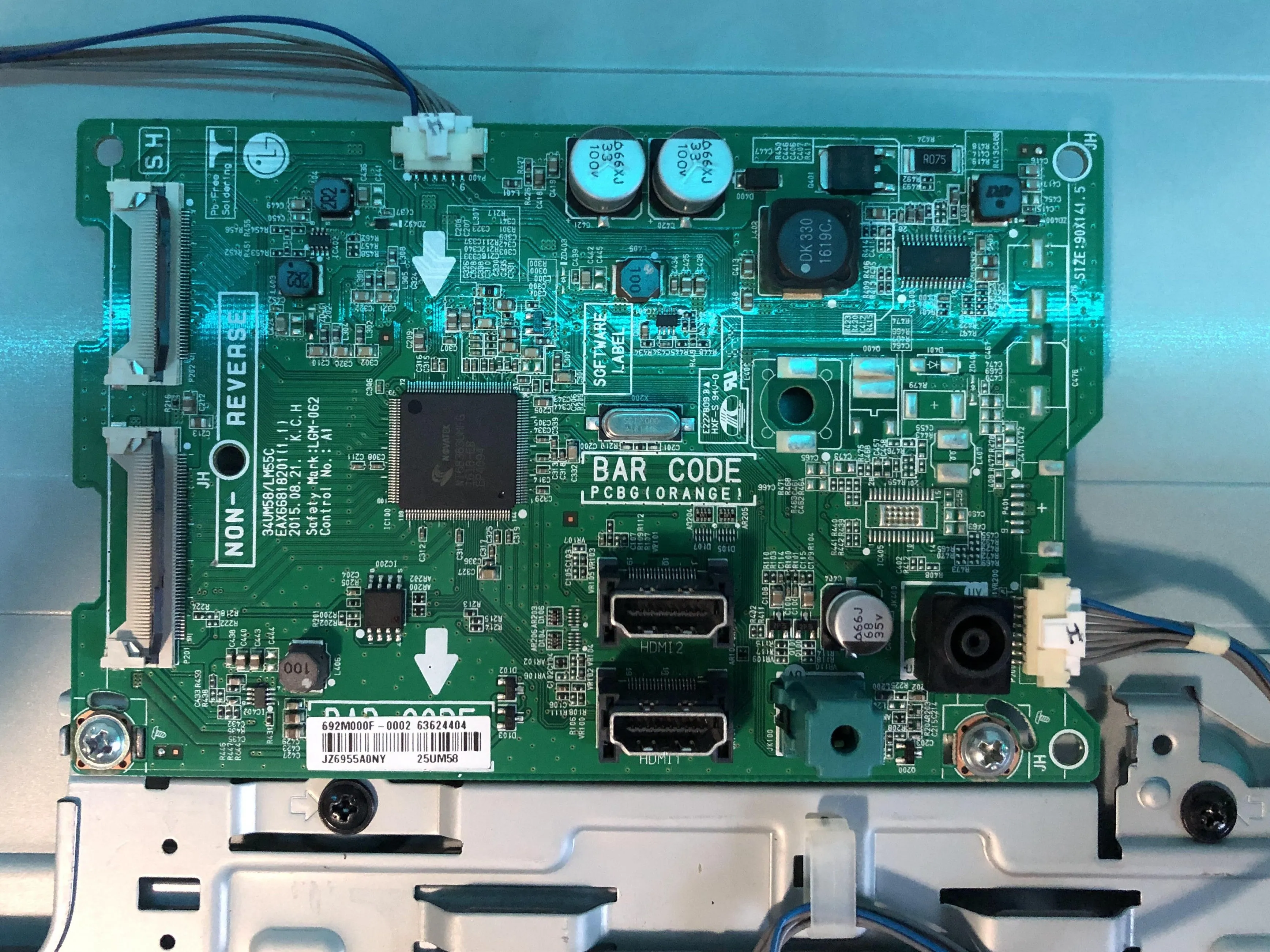

Шаг 11 Материнская плата

• Судя по маркировке на материнской плате, похоже, что для 34UM58 используется та же самая печатная плата.

• Номер детали платы выглядит так: 692M000F-002 63624404.

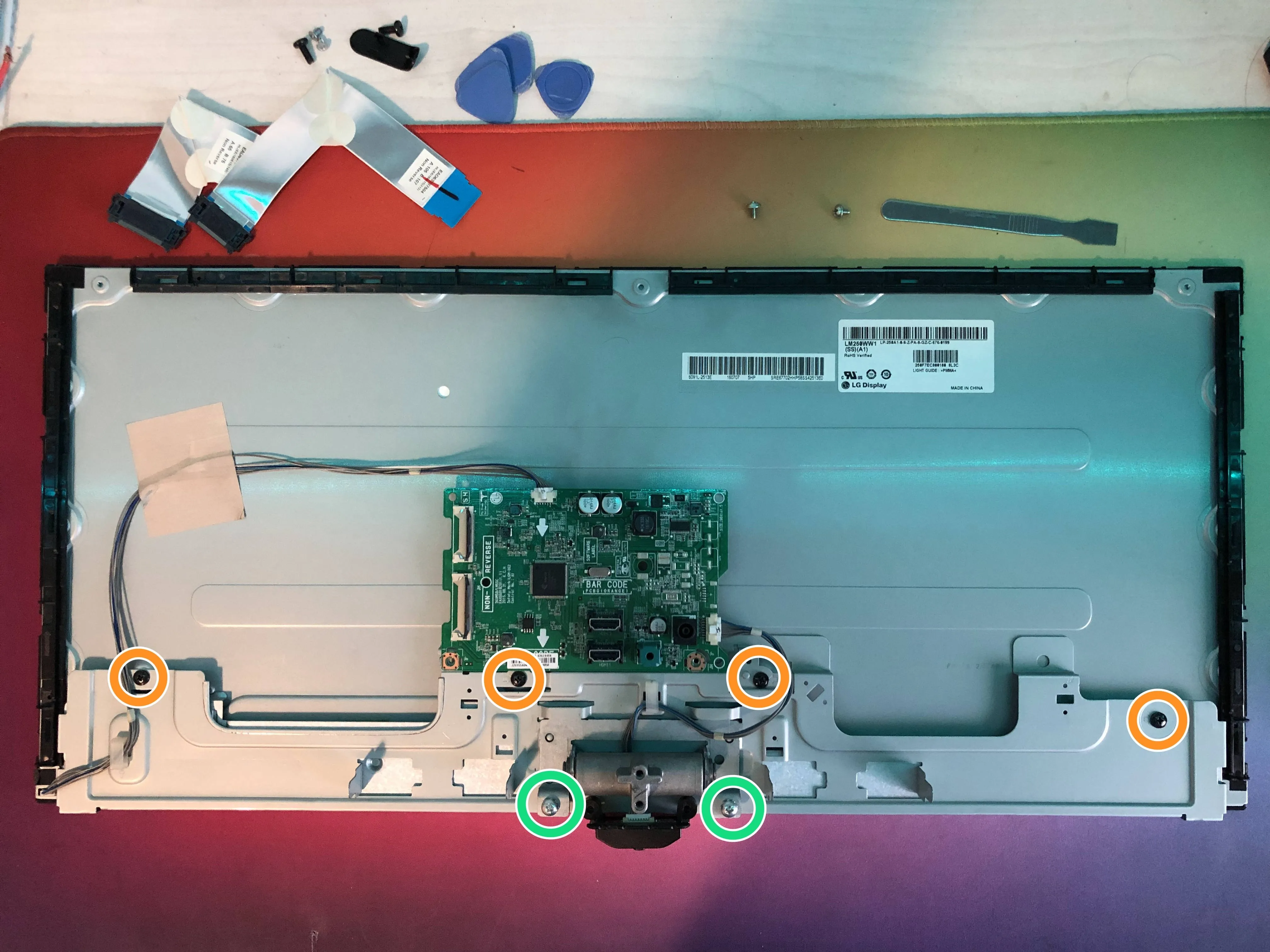

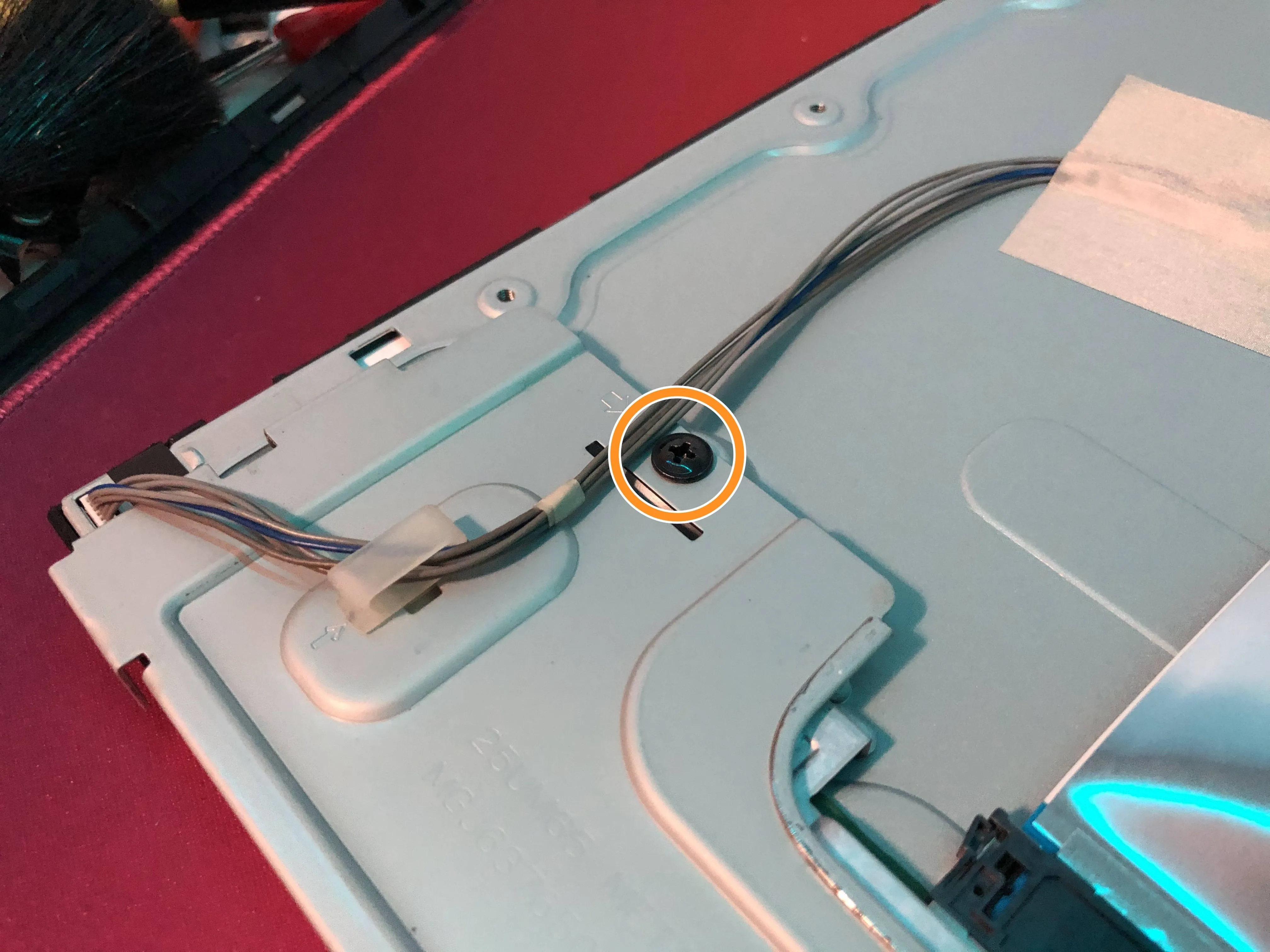

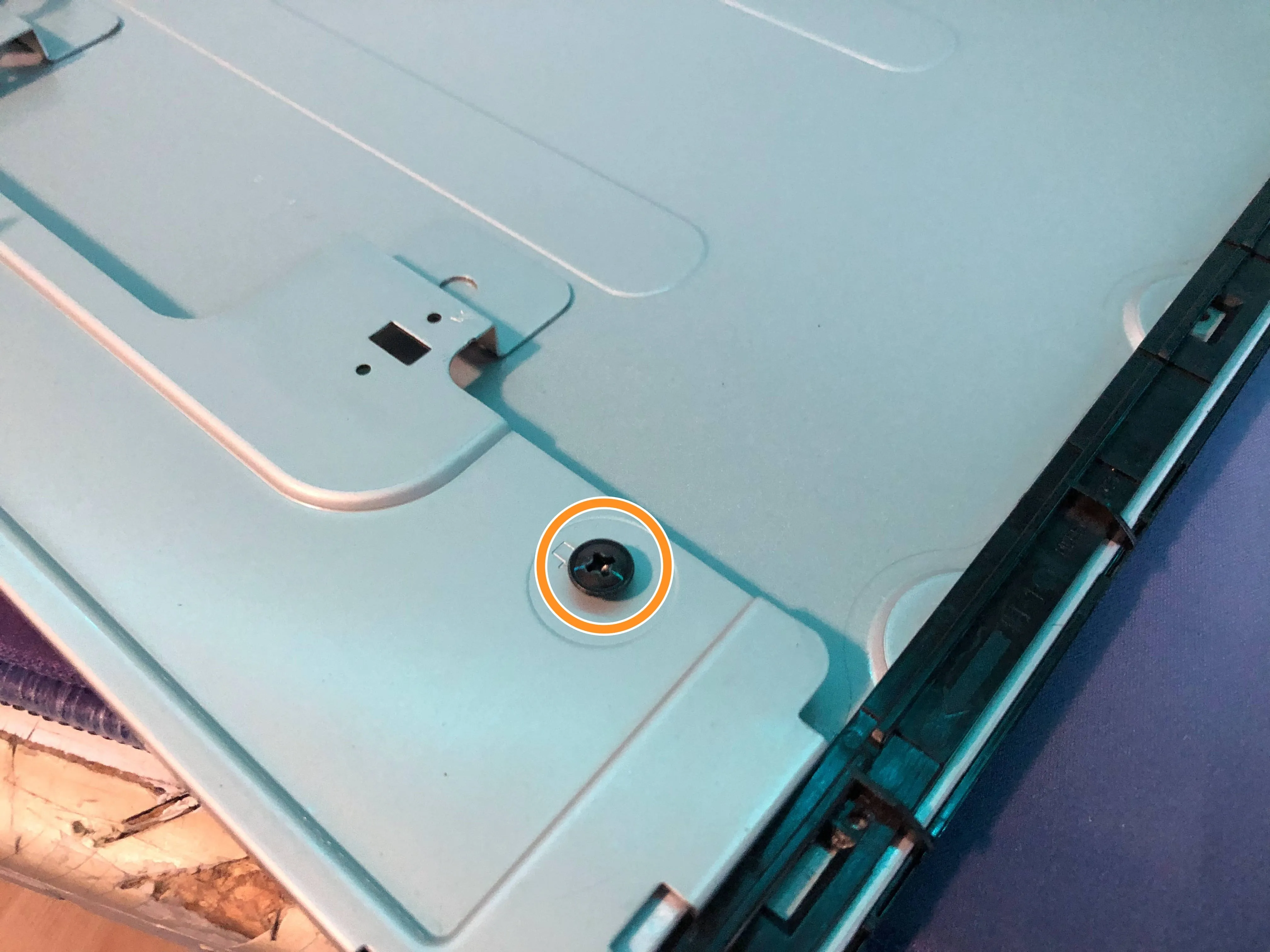

Шаг 12 Снятие пластины петли ЖК-дисплея

• 4 x #1 крестообразных винта используются для крепления пластины шарнира к задней панели ЖК-дисплея.

• 2 x #2 крестообразных винта используются для крепления самой петли к ЖК-панели.

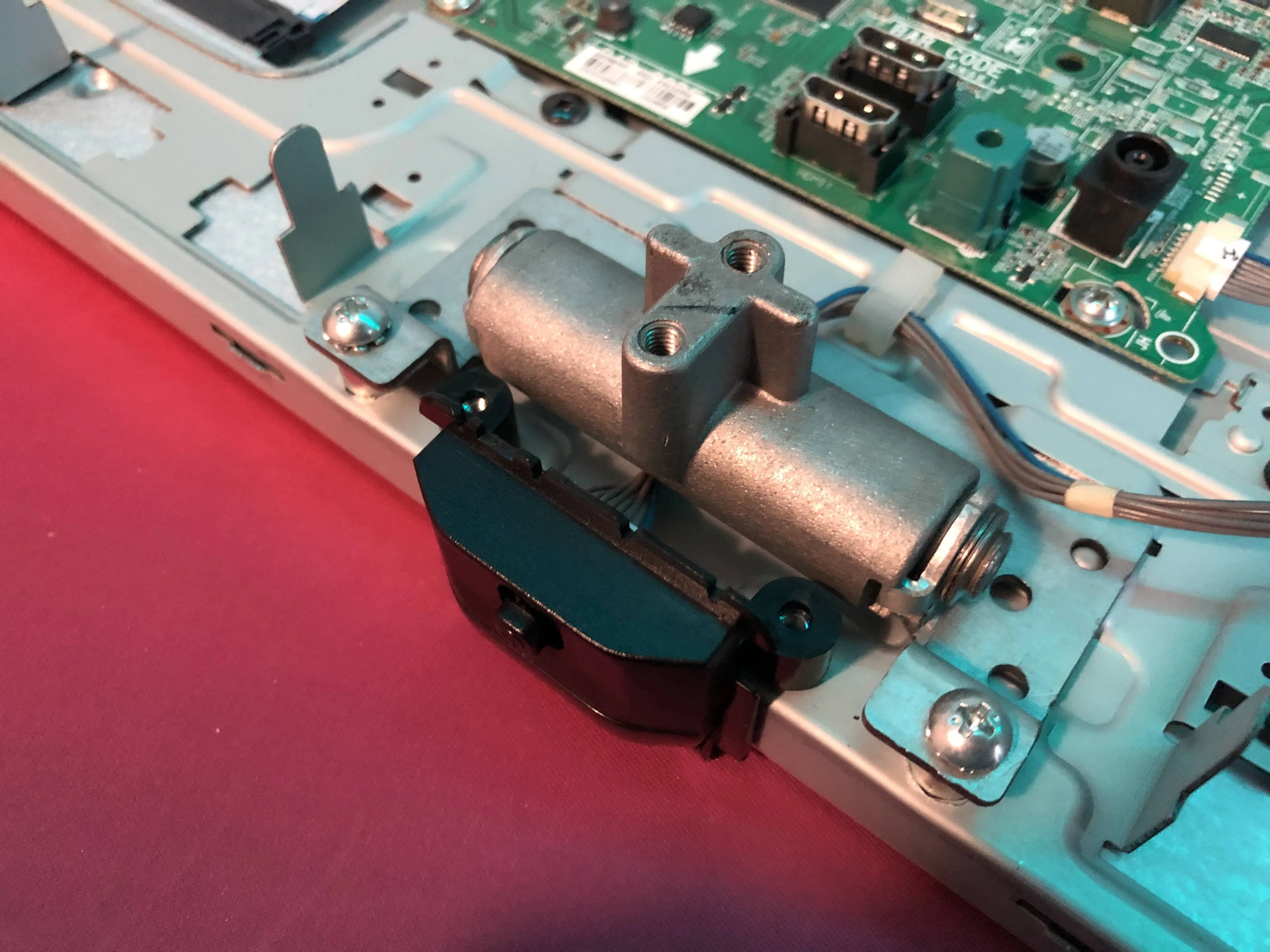

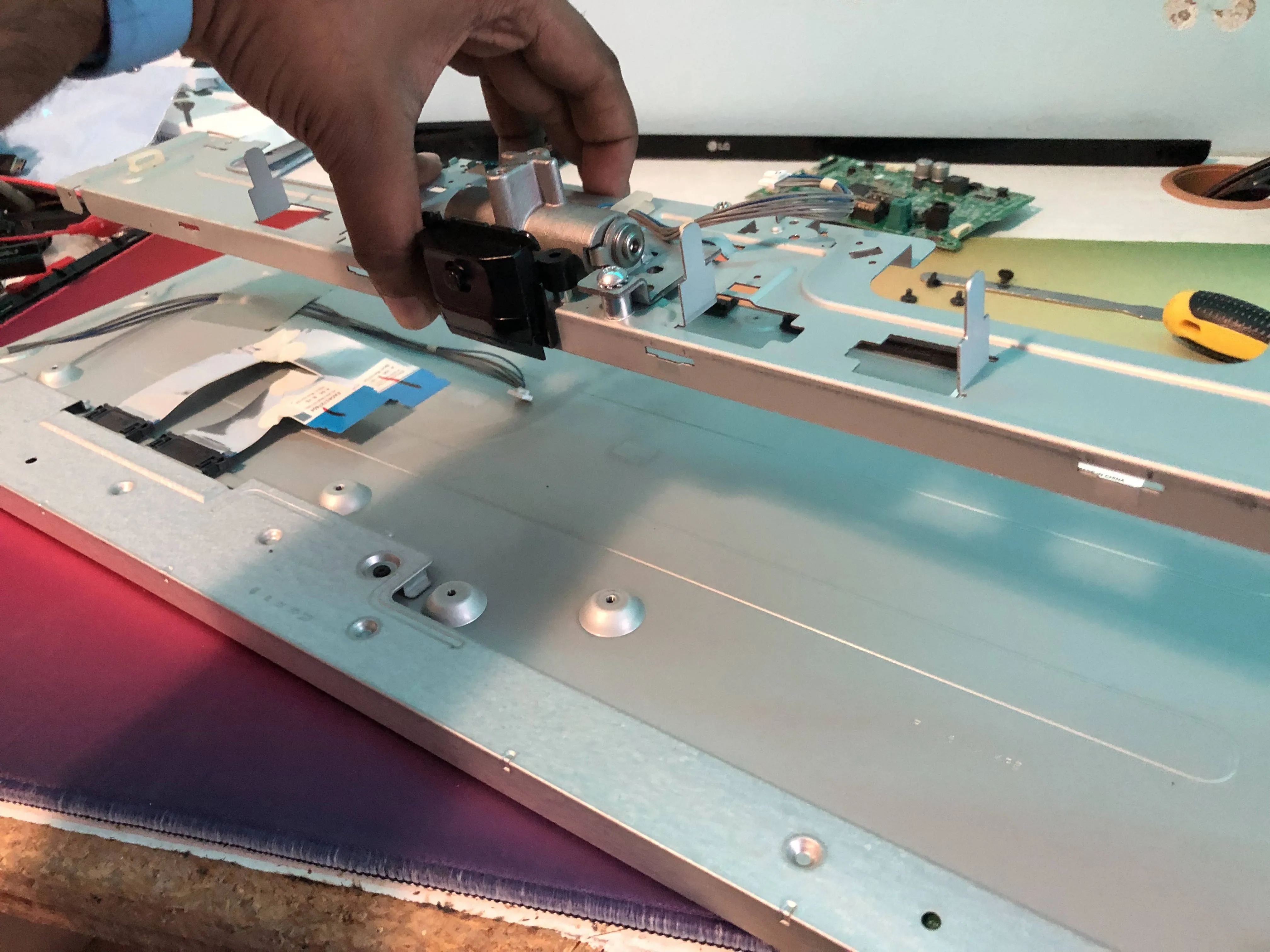

Шаг 13 Снятие петли

• Осторожно проложите кабели в сторону от панели петли.

• С помощью 6 винтов, выкрученных на предыдущем шаге, можно поднять шарнирную сборку.

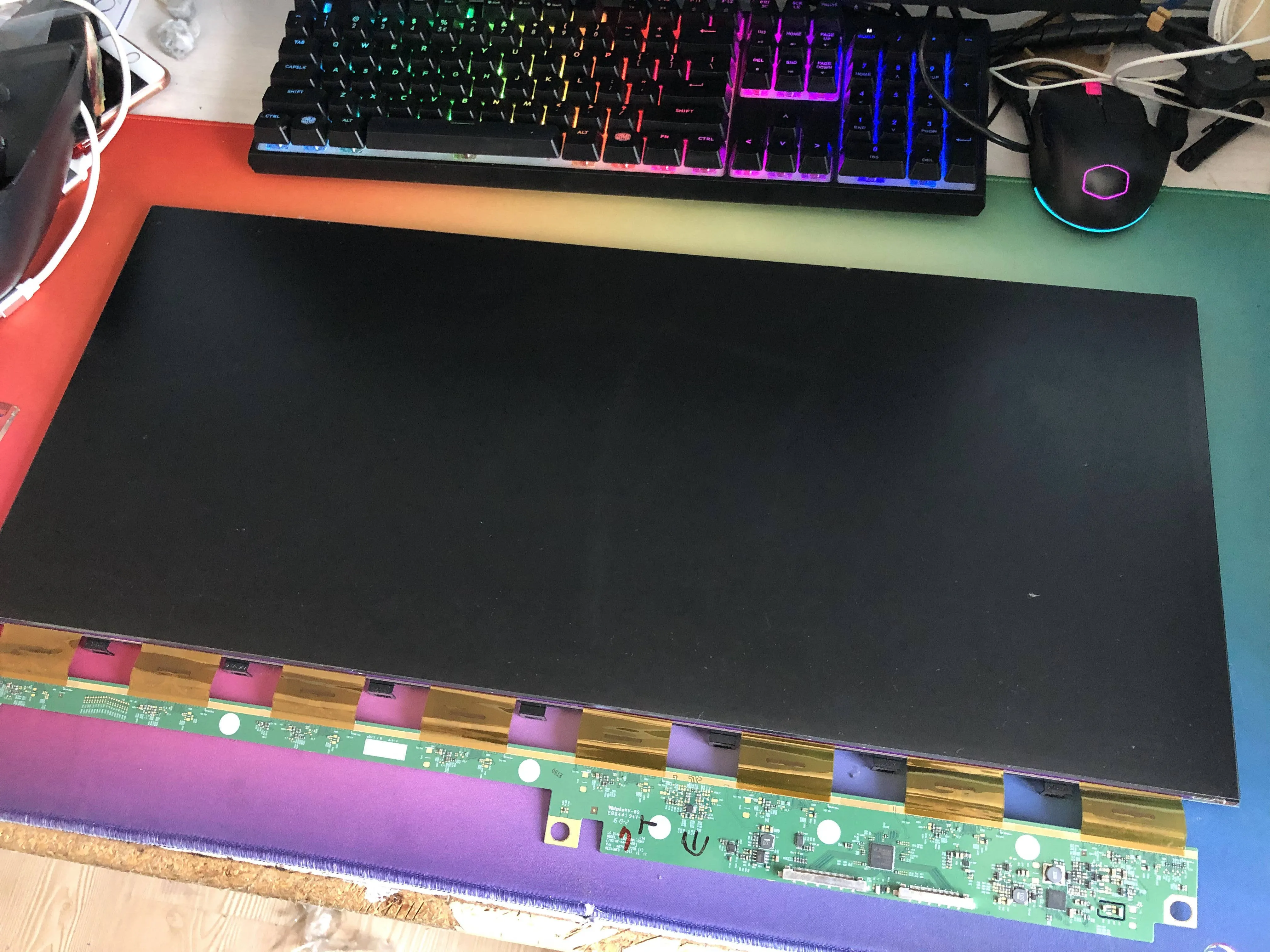

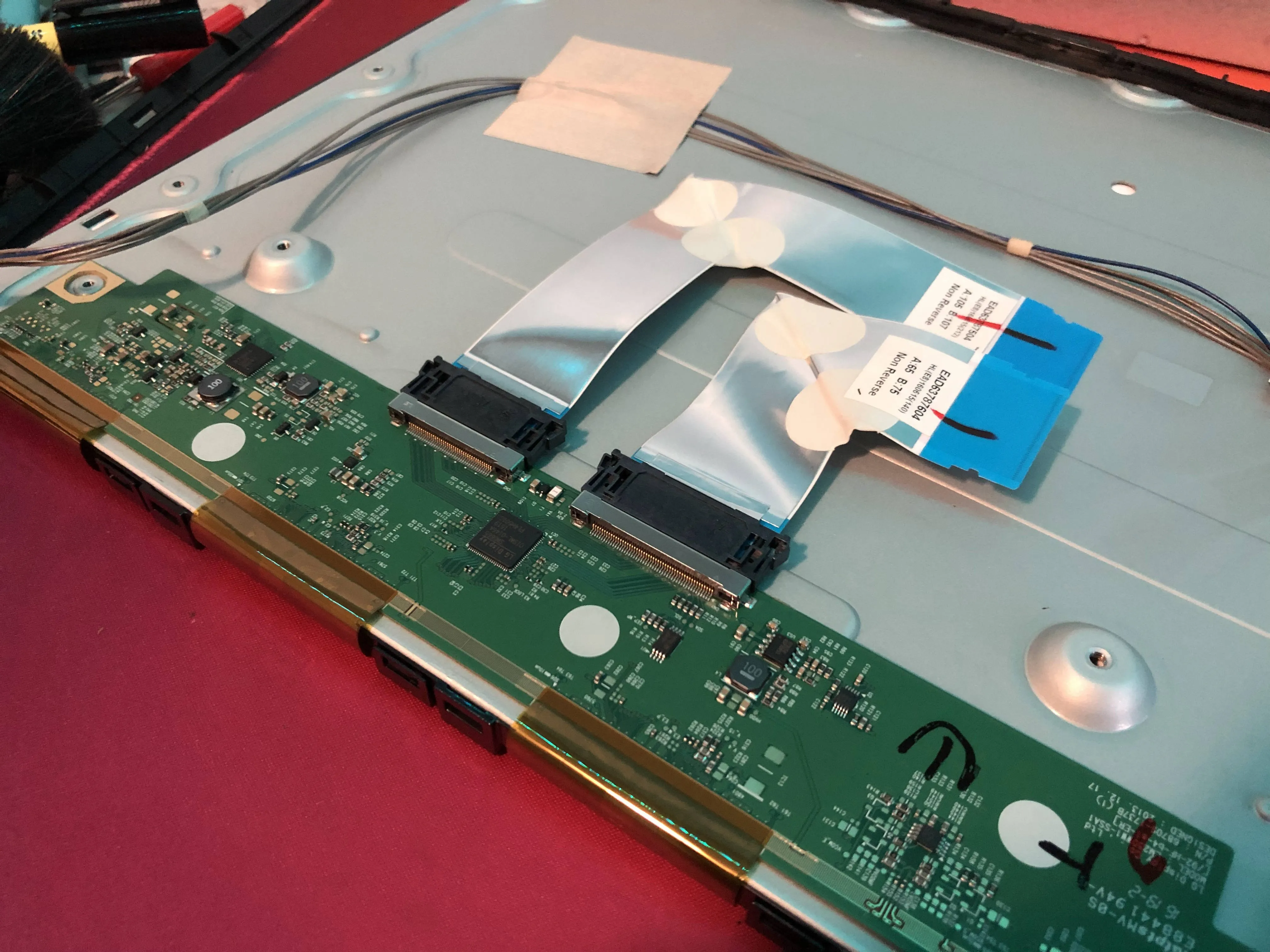

Шаг 14 ЖК-панель

• Саму ЖК-панель можно отделить от подсветки.

• Номер детали: BBSU1V 3467C2

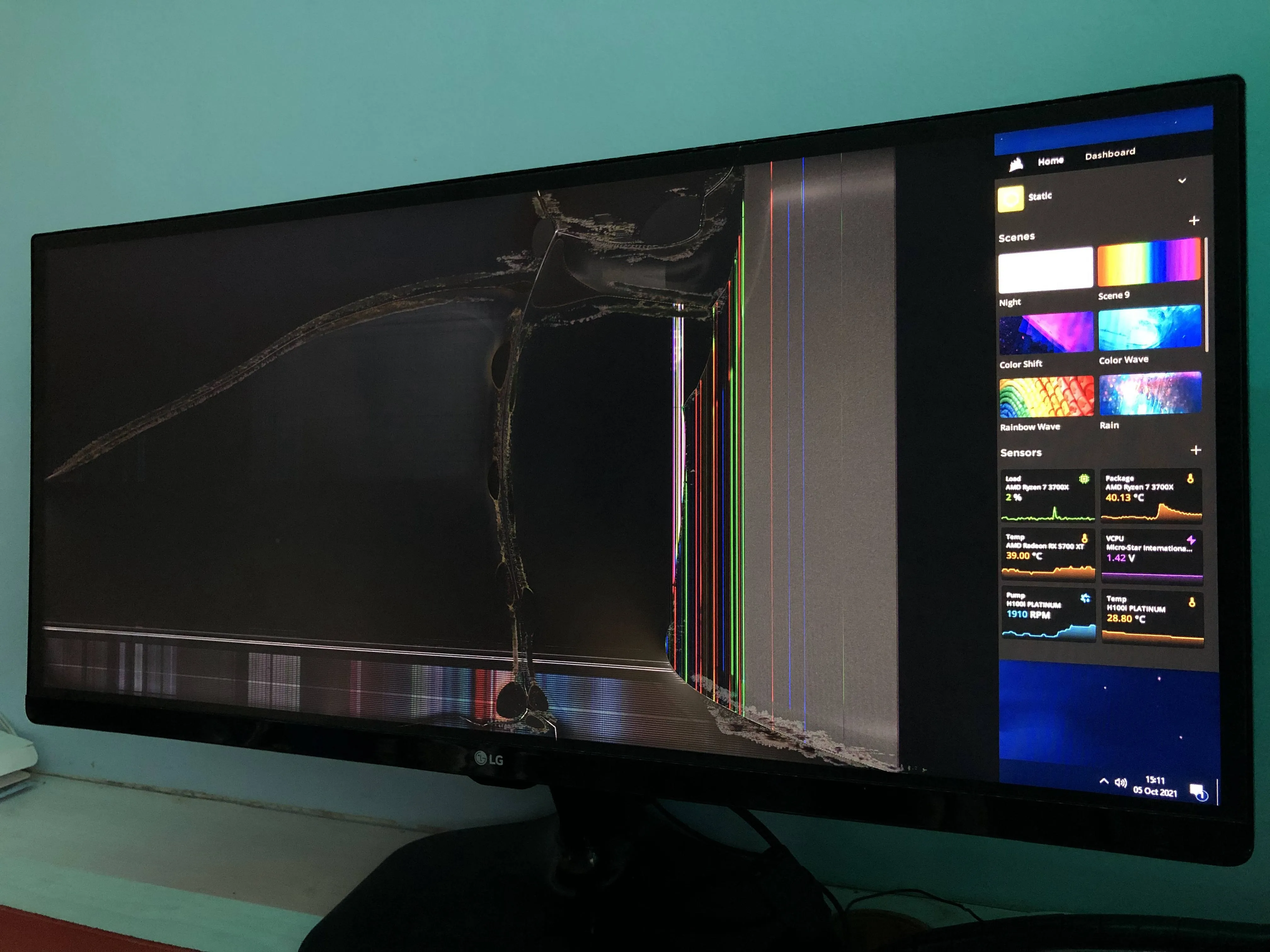

Шаг 15 Заключение

• Довольно сложный для разборки монитор.

• Я на 90 % уверен, что извлечение ЖК-панели из корпуса/рамки приведет к ее разрушению (если она уже не была повреждена).

• Замена панели стоит примерно столько же, сколько и замена всего монитора, что делает ремонт нецелесообразным.

Комментарии к статье

Здравствуйте, небольшой вопрос. Не знаете, в ту длинную тощую плату снизу встроена плата T Con? Или она расположена на основной плате по центру сзади? Любая информация была бы полезна, так как я считаю, что у меня проблема с T Con. Спасибо большое!

Я быстро нагуглил, что такое T-con...

Вы не знаете, что конкретно я должен искать, может быть, чип? Я посмотрю свои неопубликованные фотографии.
