Разборка LG G Watch

Введение

Первый из разборов Android Wear уже здесь: Поприветствуйте наши маленькие LG G Watch и Samsung Gear Live друзьями! Присоединяйтесь к нам, ведь мы путешествуем внутри двух новейших смарт-часов.

Не можете насытиться разборами? Поздоровайтесь с нами на Facebook, посмотрите на внутреннюю работу Делаете.ру в Instagram или узнайте о ремонте в Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видеообзор

Шаг 1 Разборка LG G Watch

• Устав от скучного черно-серого цвета, мы взяли белые часы. goooollllld со следующими характеристиками:

• 1,65-ДЮЙМОВЫЙ IPS LCD

• аккумулятор 400 мАч

• Процессор Qualcomm® Snapdragon™ 400 с тактовой частотой 1,2 ГГц

• 512 МБ оперативной памяти / 4 ГБ флэш-памяти

• 9 осей (акселерометр/компас/гироскоп)

• Bluetooth 4.0

Шаг 2

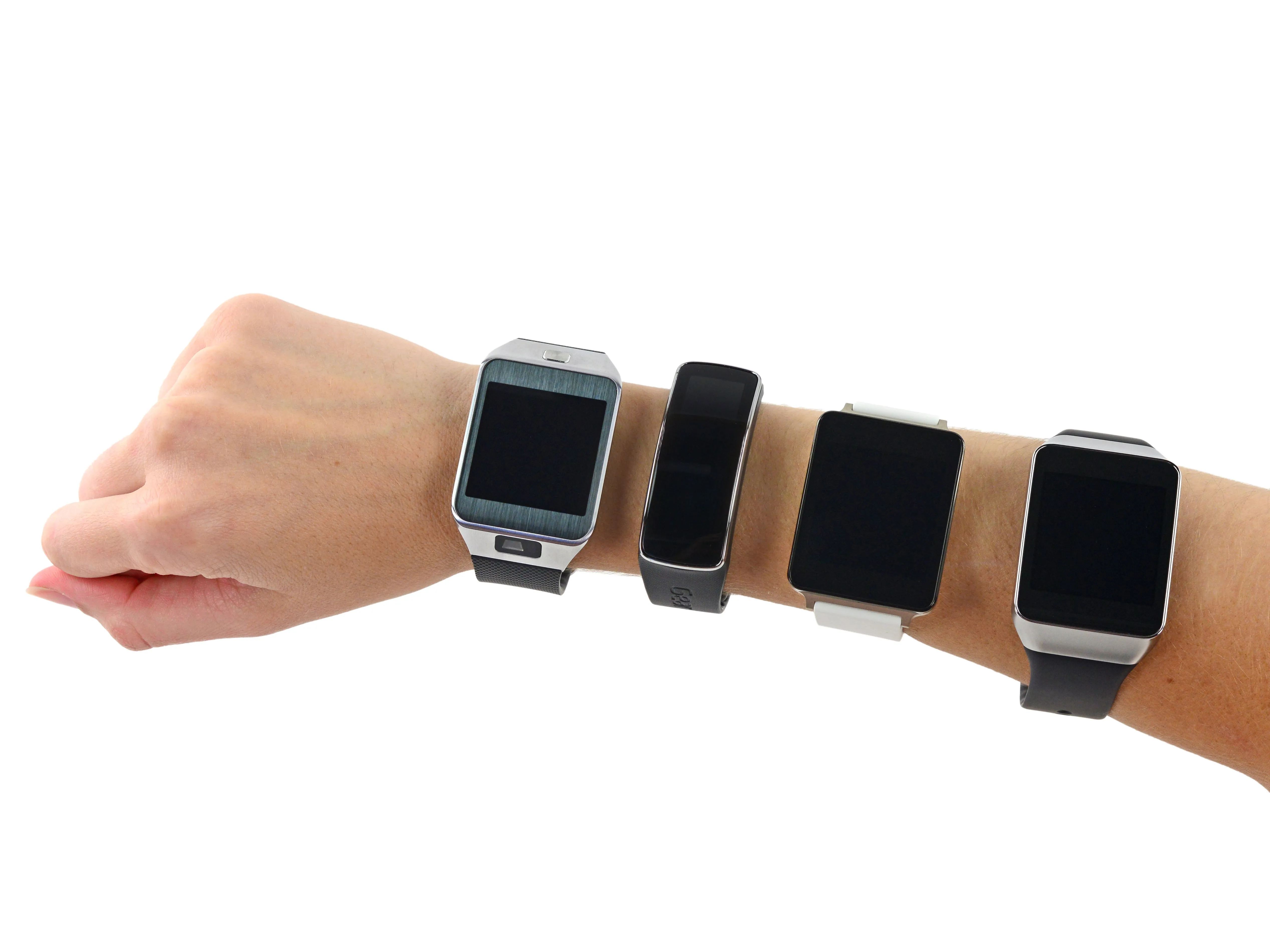

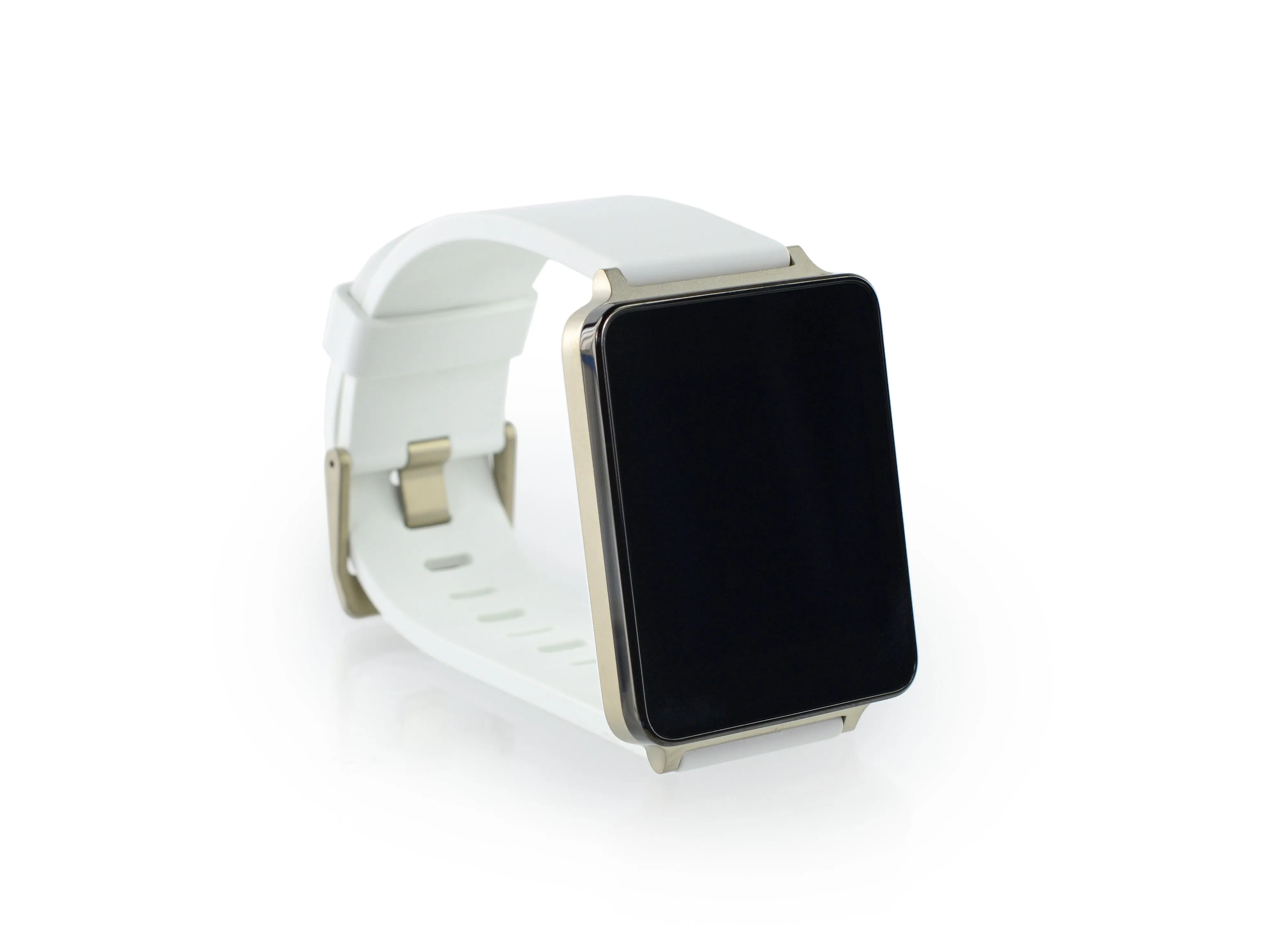

• Вот они, во всем своем мрачном великолепии из белого золота.

• Кстати, об этом: Если бы ваши смарт-часы совершили преступление и попали на опознание в полицию, смогли бы вы их опознать?

• Слева направо у нас Samsung Gear 2, Samsung Gear Fit, LG G Watch и Samsung Gear Live.

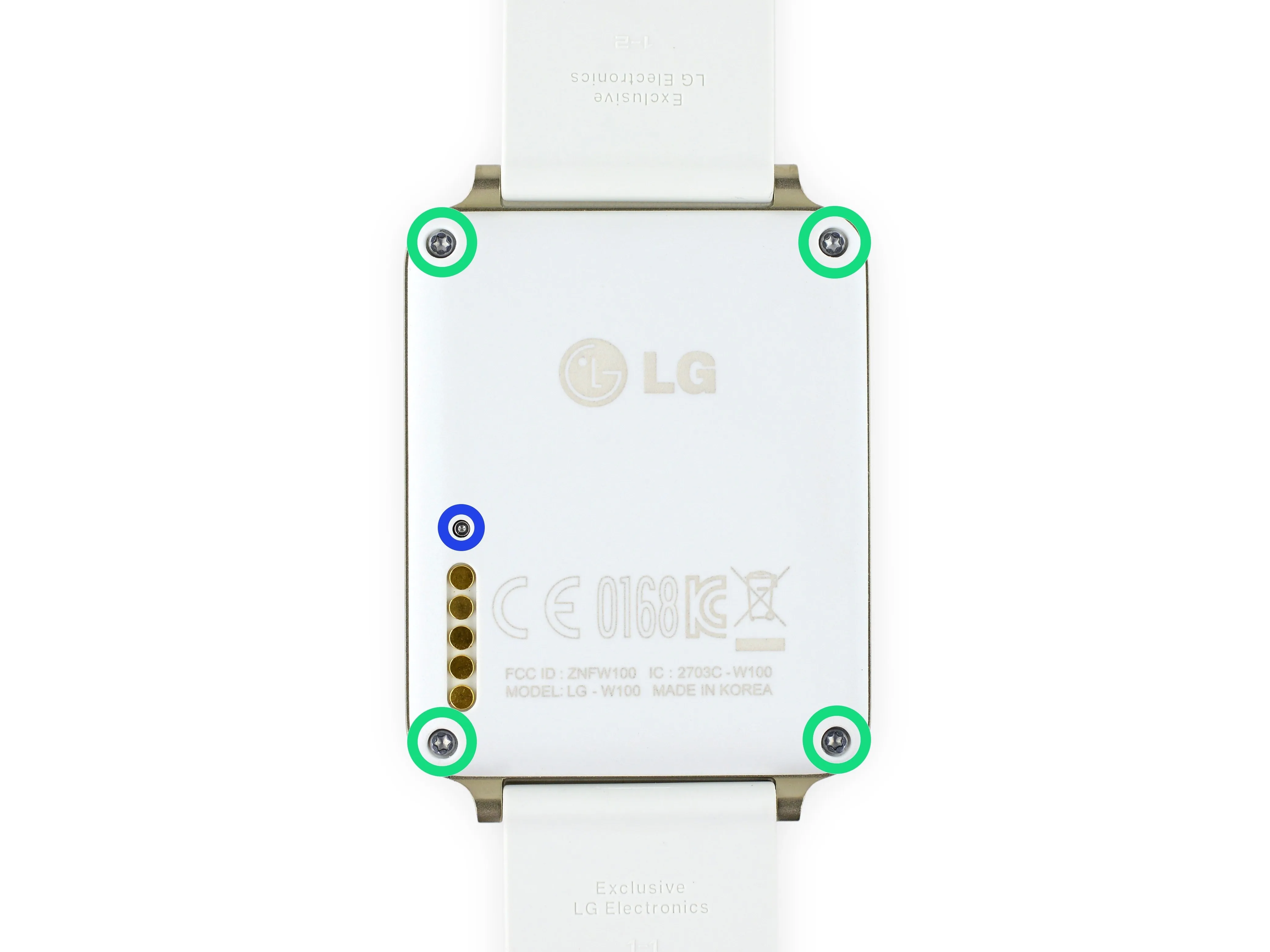

Шаг 3

• Все знают эти часы как G Watch (мы уверены, что это часы для только для G в верхнем регистре-но официальная модель - LG-W100.

• Мы согласны с тем, что 'G Watch' - гораздо более броское название.

• Что еще более важно, мы обнаружили несколько винтов T5, которые позволят легко добраться до часов без клея. Спасибо, LG! Все могло быть гораздо хуже для этого маленького парня.

• Мы были уверены, что G Watch абсолютно бескнопочные, пока не обнаружили на задней панели маленький симпатичный переключатель сброса, который активируется скрепкой.

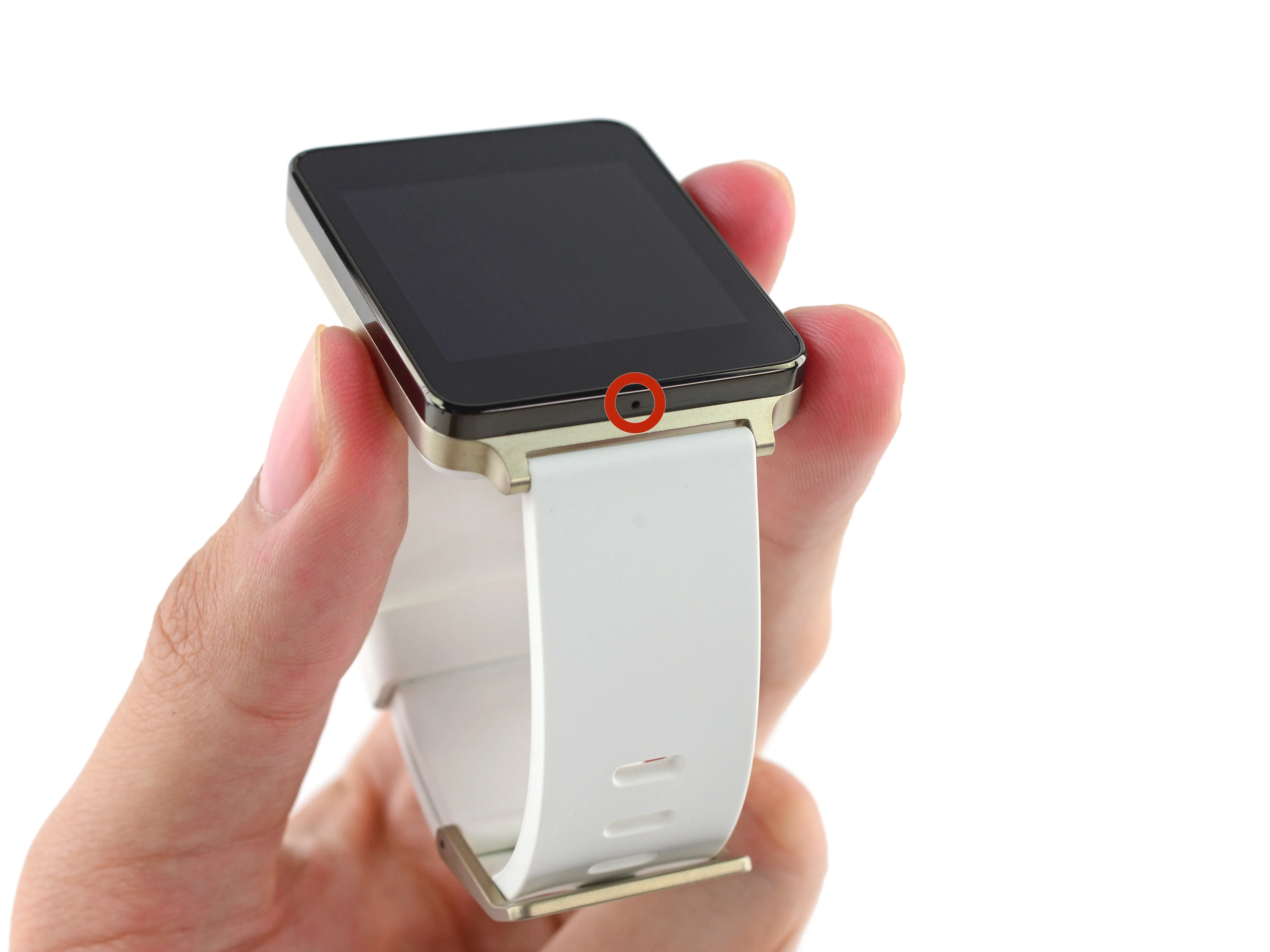

• Единственная другая особенность этого симпатичного квадратика - самая важная: микрофон, позволяющий вам, по сути, быть Дик Трейси в любое время и в любом месте.

Шаг 4

• Входящая в комплект зарядная док-станция безумно проста в использовании. Она работает даже одной рукой.

• Это настолько просто, что даже актер из рекламного ролика справится с этим.

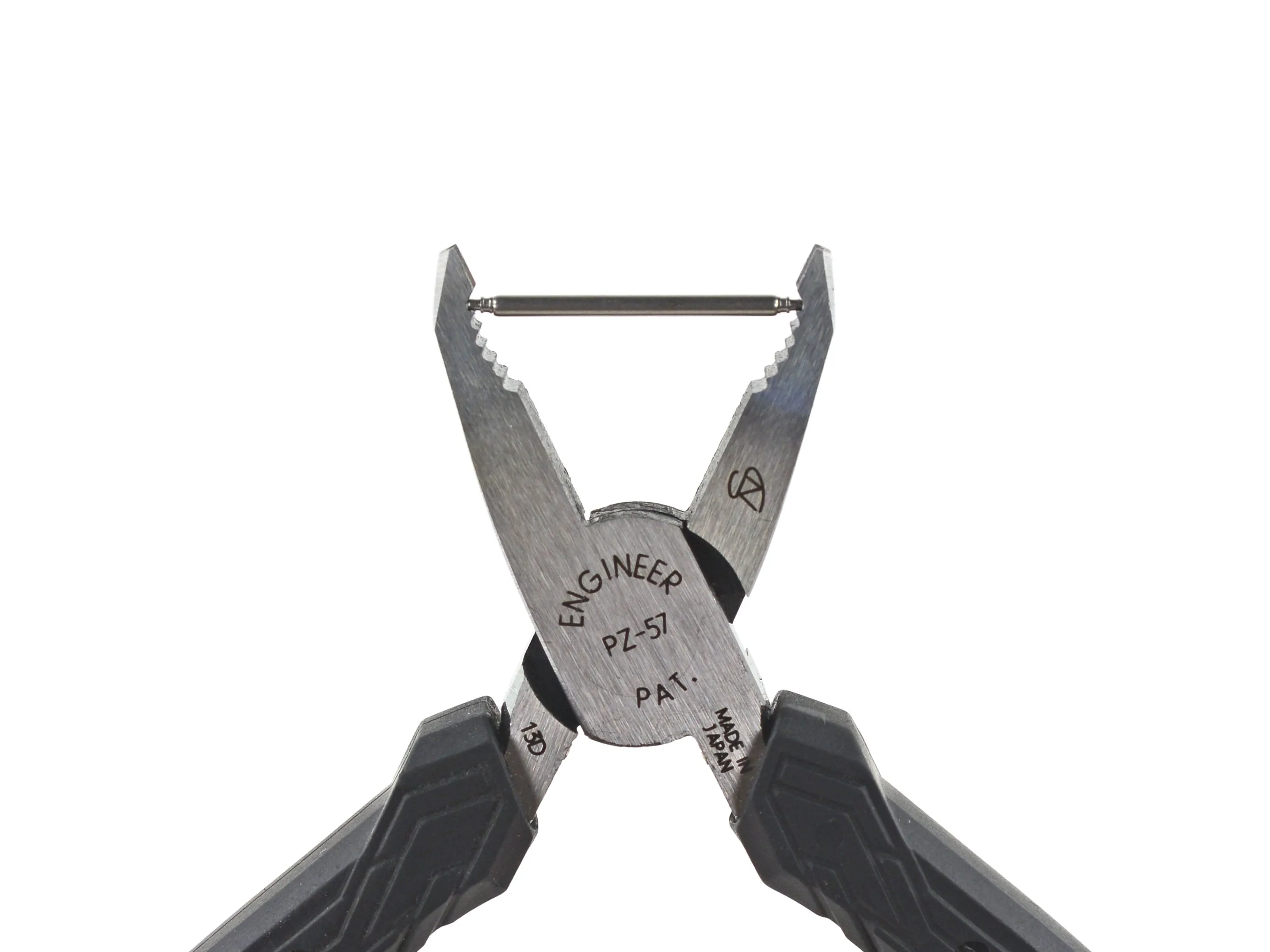

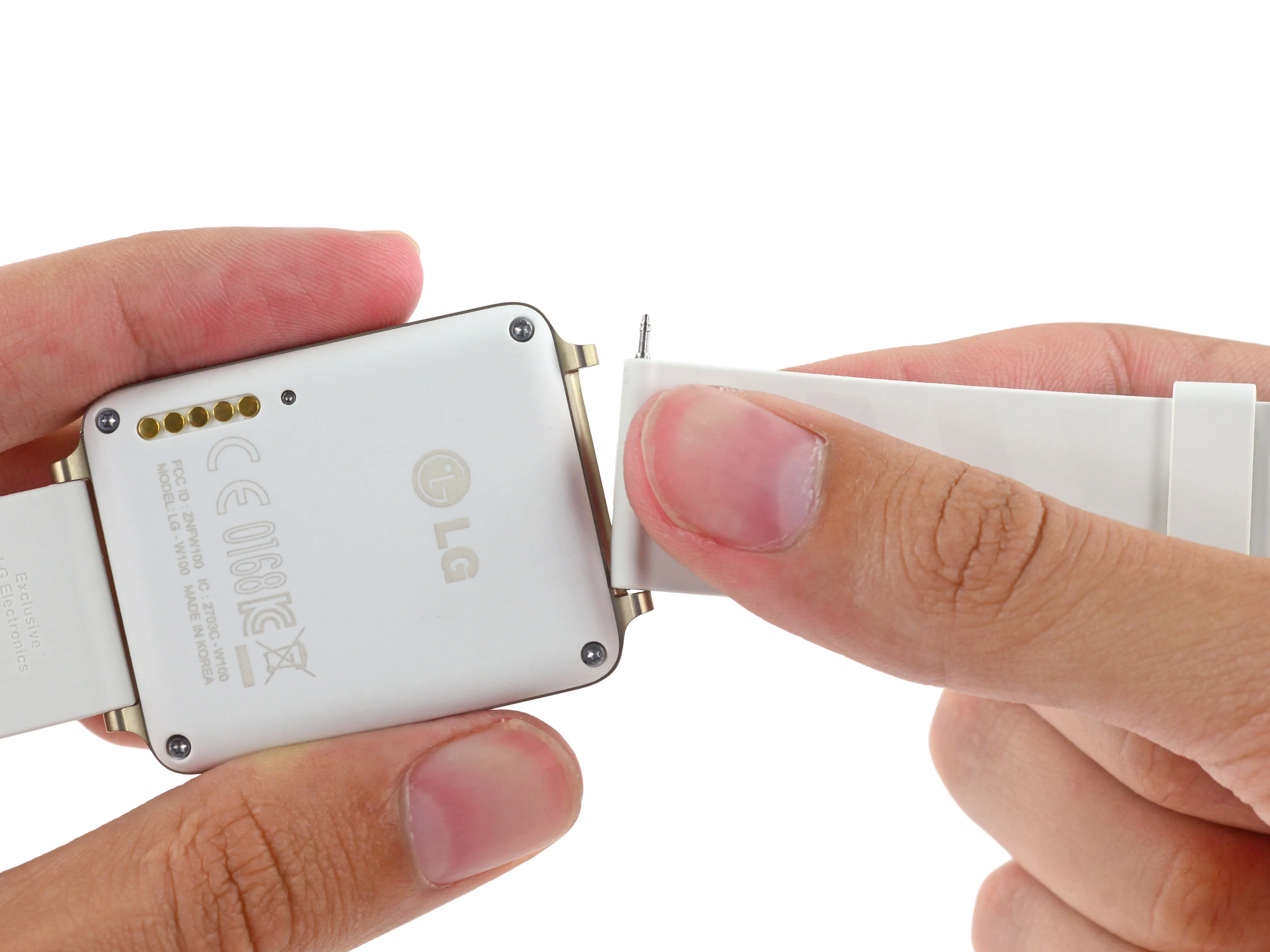

Шаг 5

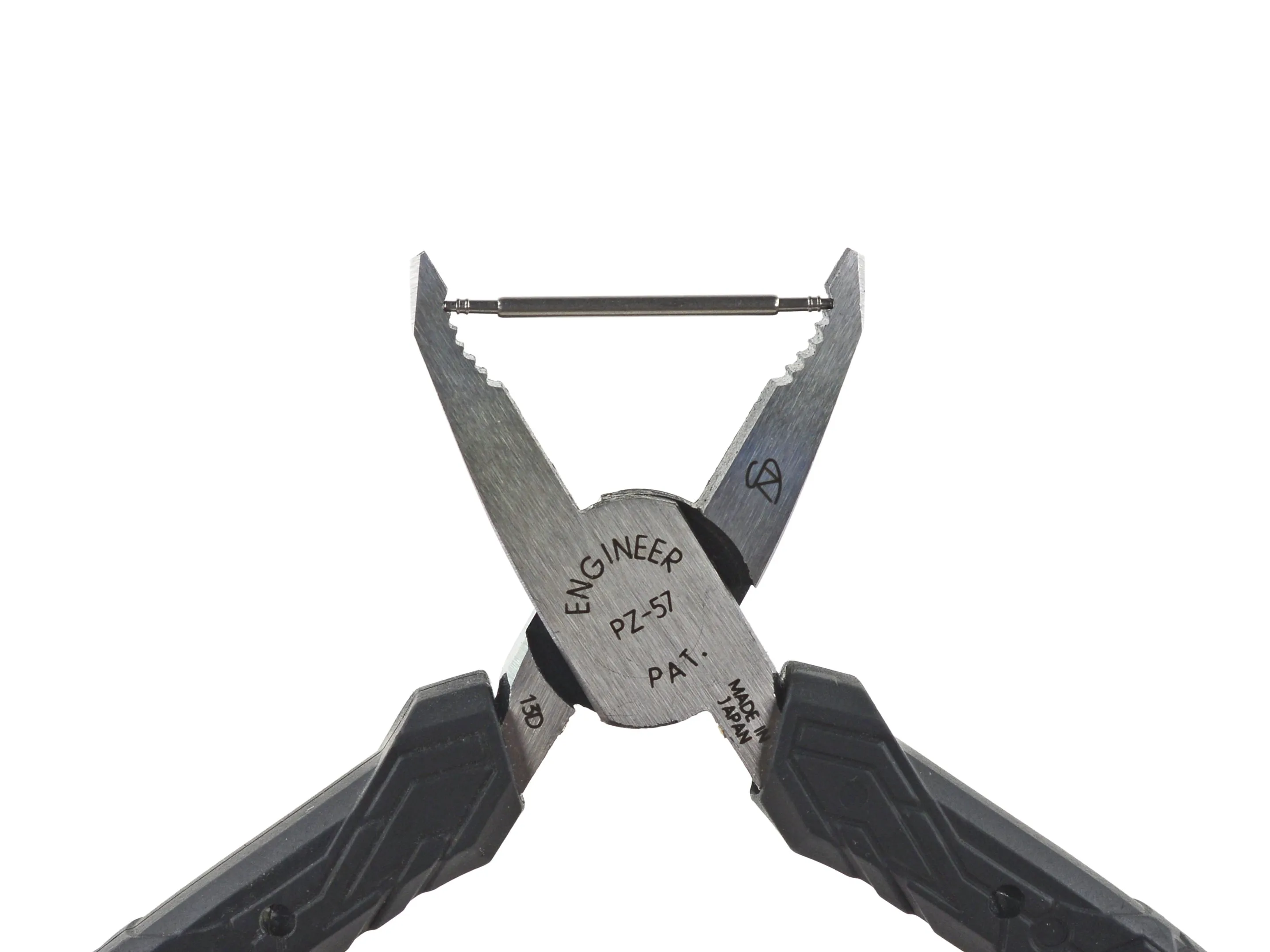

• У каждых часов должна быть стратегия выхода. Как и батарейки, ремешки со временем изнашиваются и (как и батарейки) должны быть заменяемыми.

• У LG G Watch более традиционныйно более сложный процесс снятия ремешка, чем у Samsung Gear Live (и Gear 2). Вместо того чтобы тянуть за встроенный штифт, вам придется сжать пружину ногтем большого пальца, точным пинцетом или удобным лезвием швейцарского армейского ножа.

• Думайте об этом как о крошечном держатель рулона туалетной бумаги. Это поможет, мы обещаем.

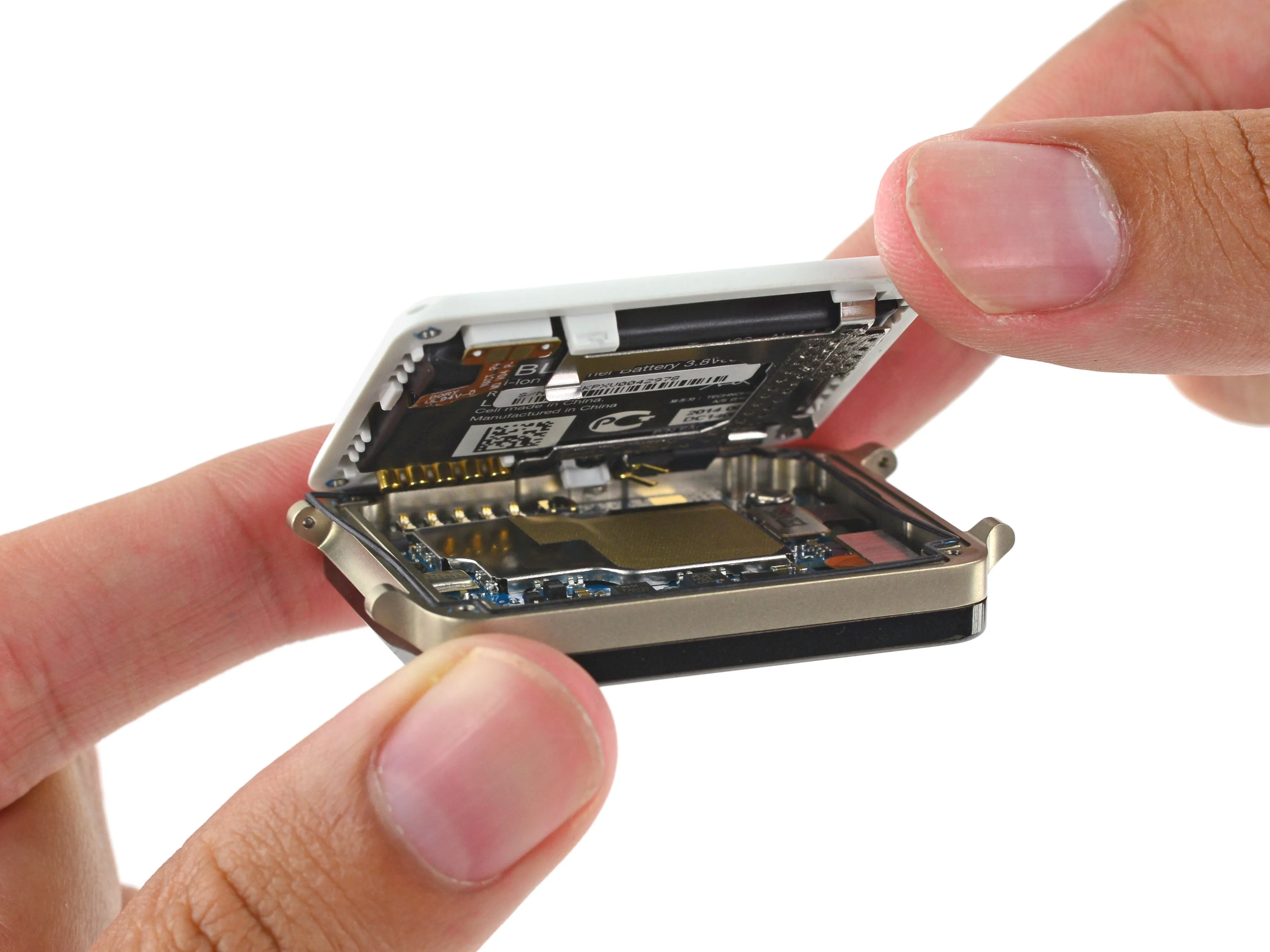

Шаг 6

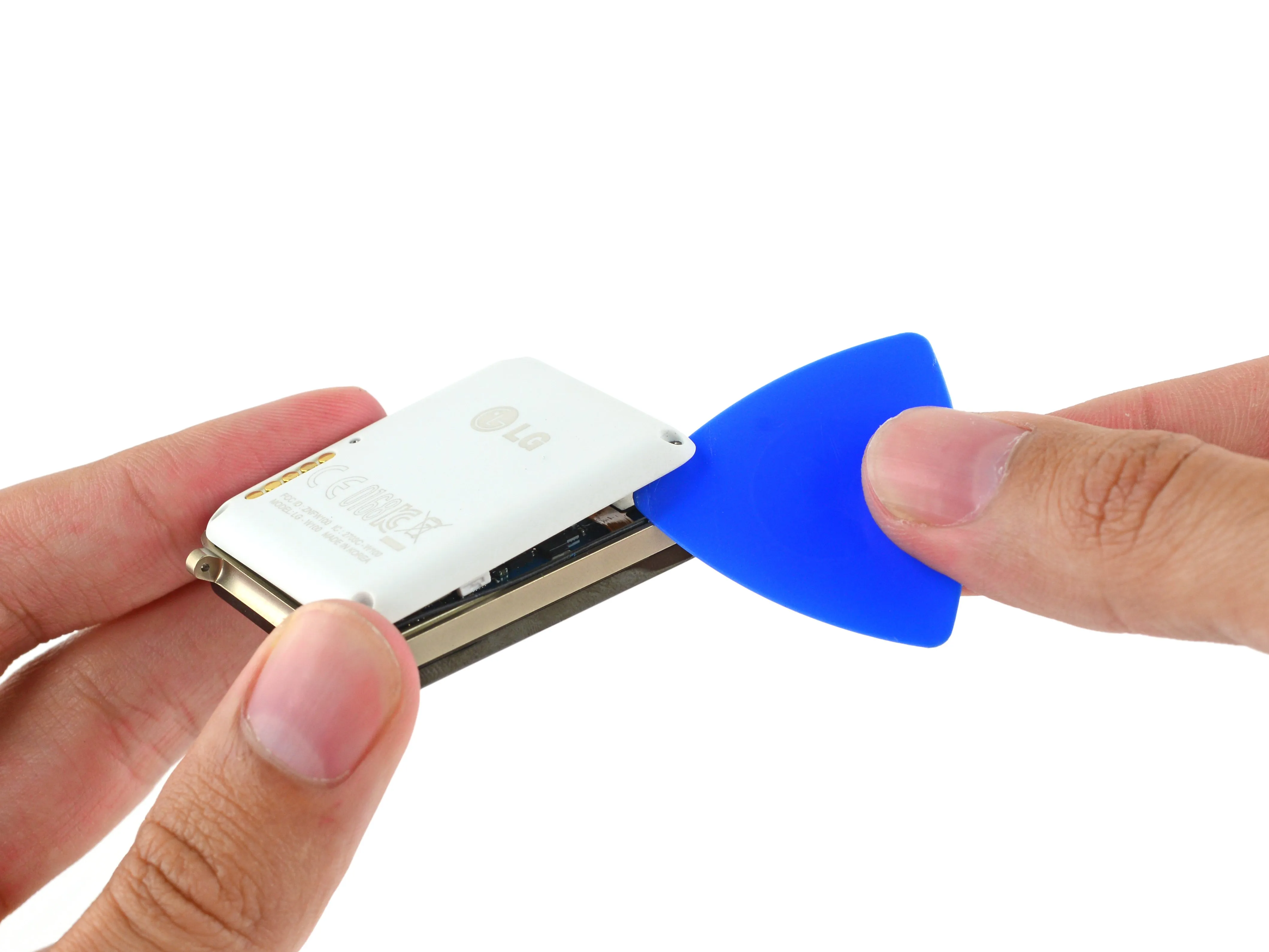

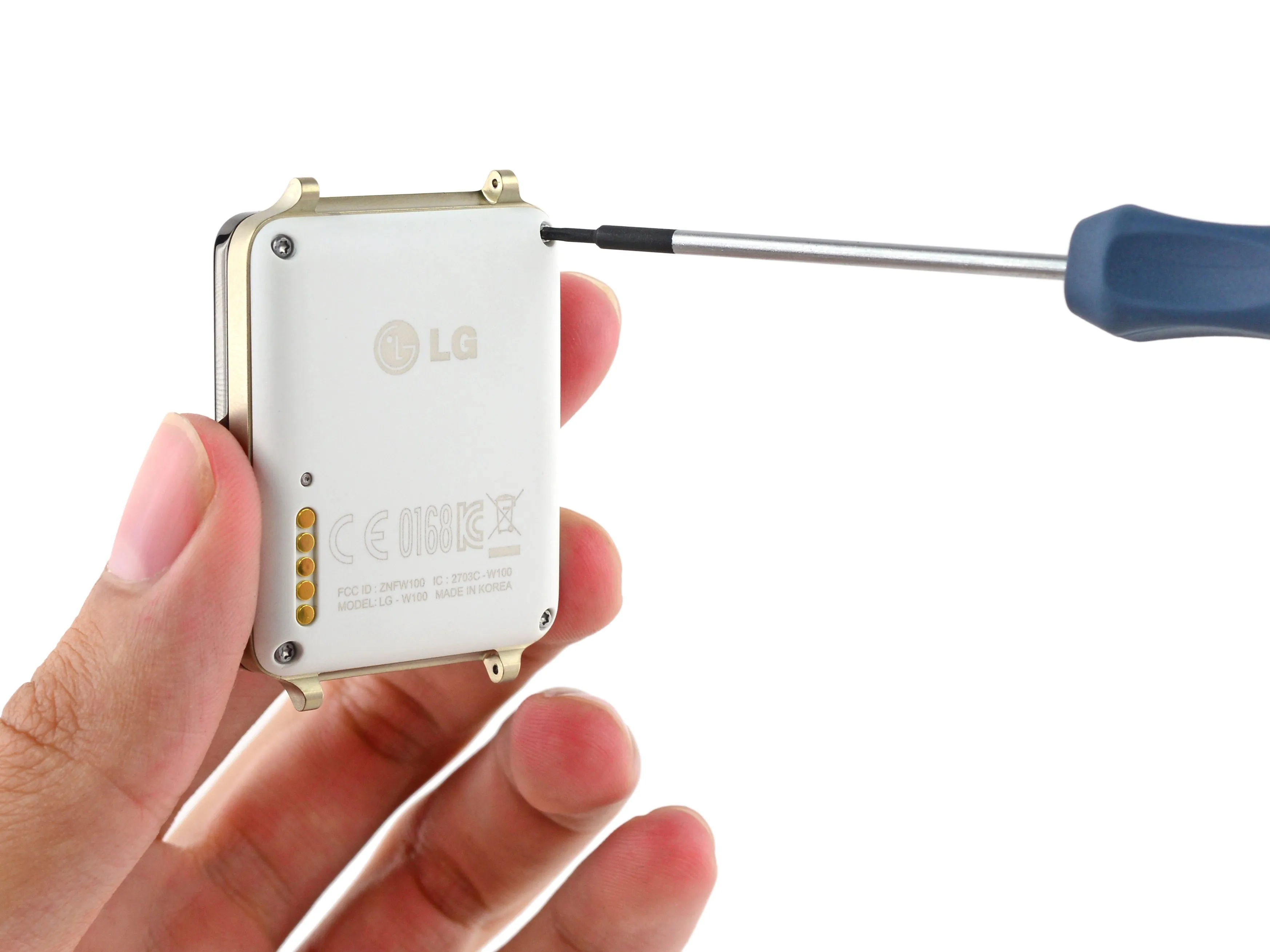

• Ладно, ладно, вернемся к тем самым злосчастным винтам T5 Torx. Давайте посмотрим, какие сокровища они охраняют.

• Для откручивания винтов T5 Torx у нас есть набор отверток Pro Tech.

• Мы откручиваем четыре винта и с помощью отвертки отсоединяем пару фиксирующих зажимов.

• Престо-блам - мы внутри!

• Когда мы открываем эти устройства, похожие на коробочки с кольцами, нам как будто делают предложение: 'Дорогой Делаете.ру, выйдешь ли ты за меня замуж??"

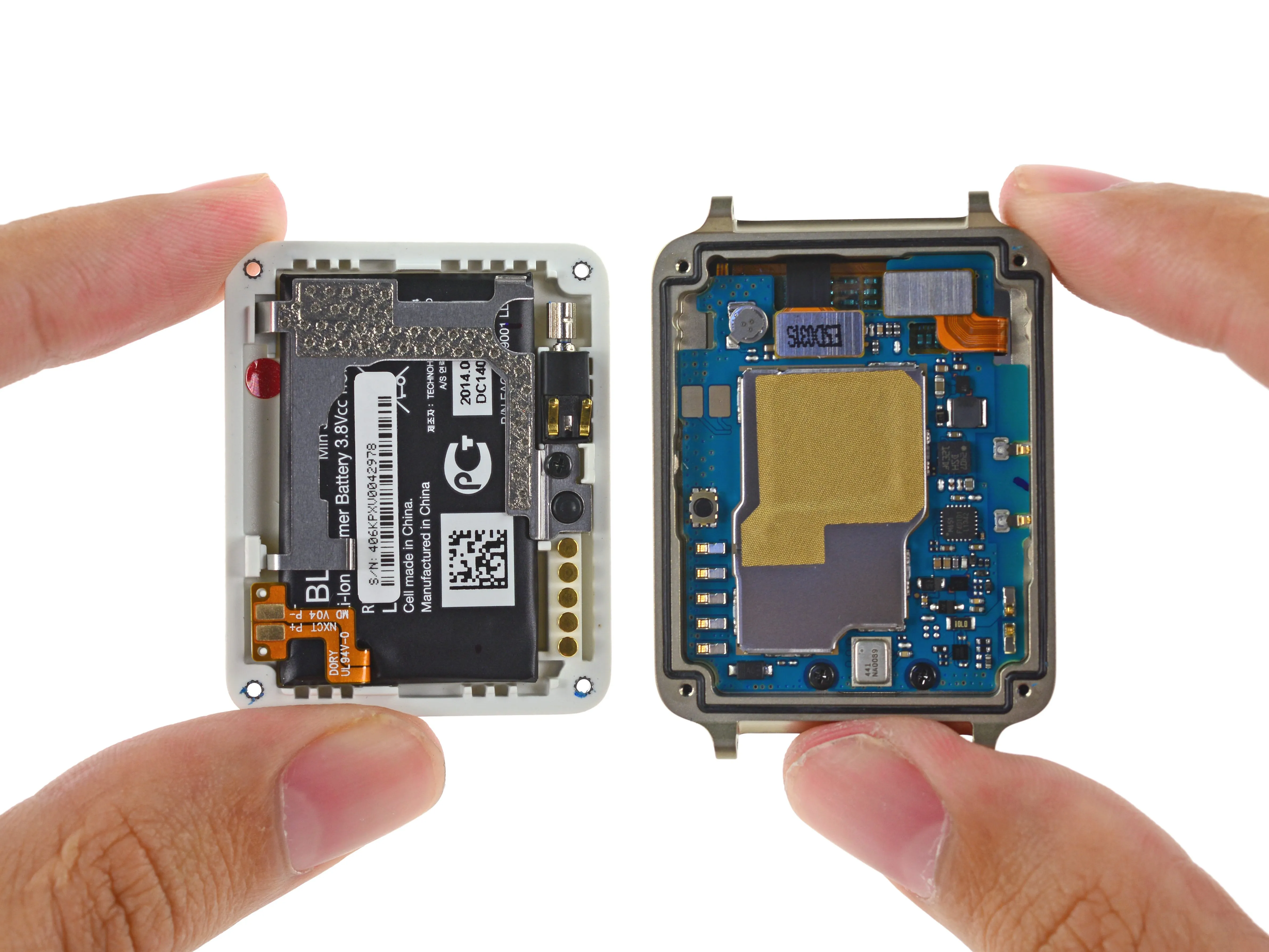

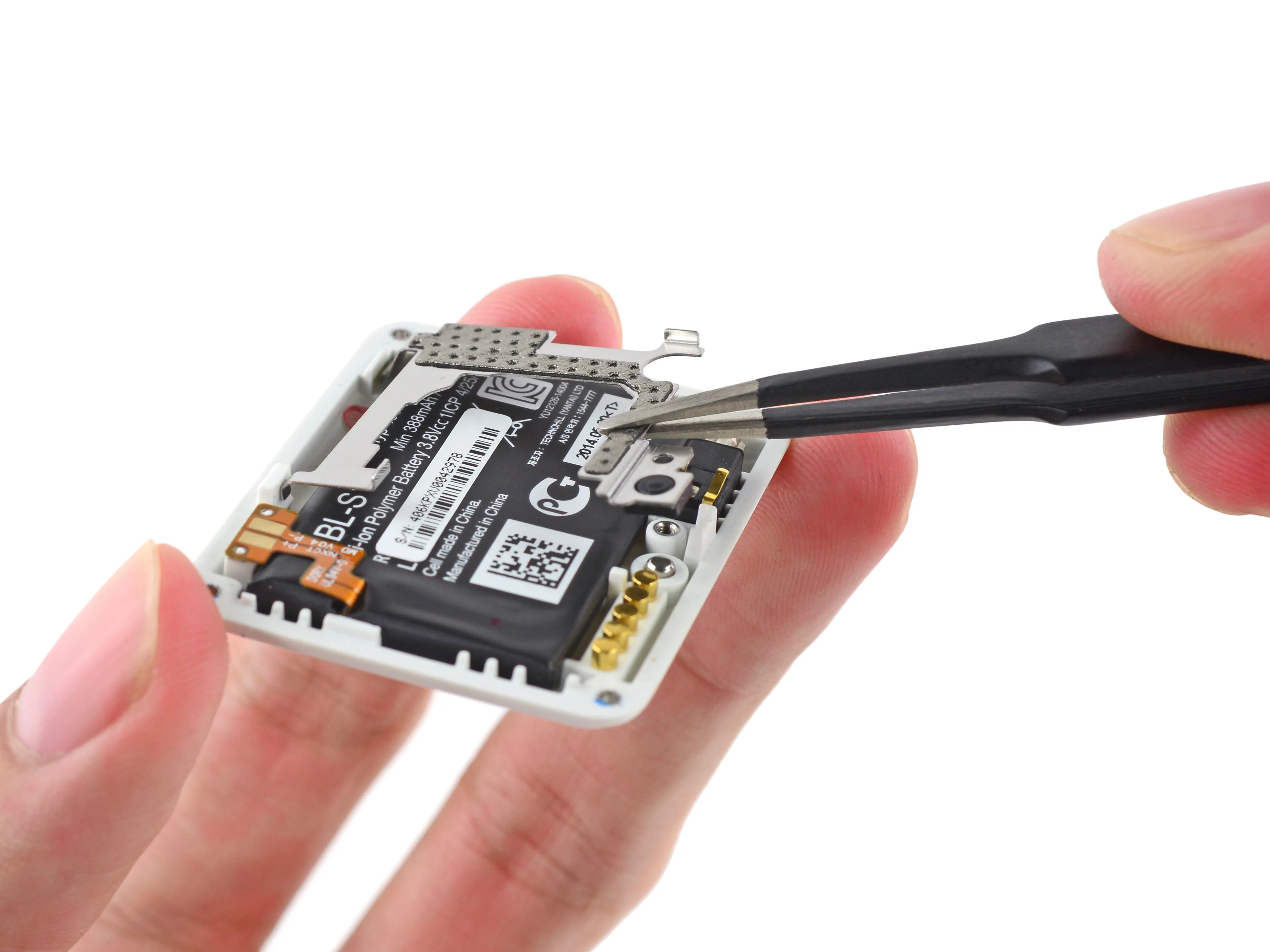

Шаг 7

• Эти часы разбираются очень похоже на Gear Live:

• Задняя половина содержит батарею, вибратор и некоторые другие мелочи.

• В передней половине находится основная плата и дисплей.

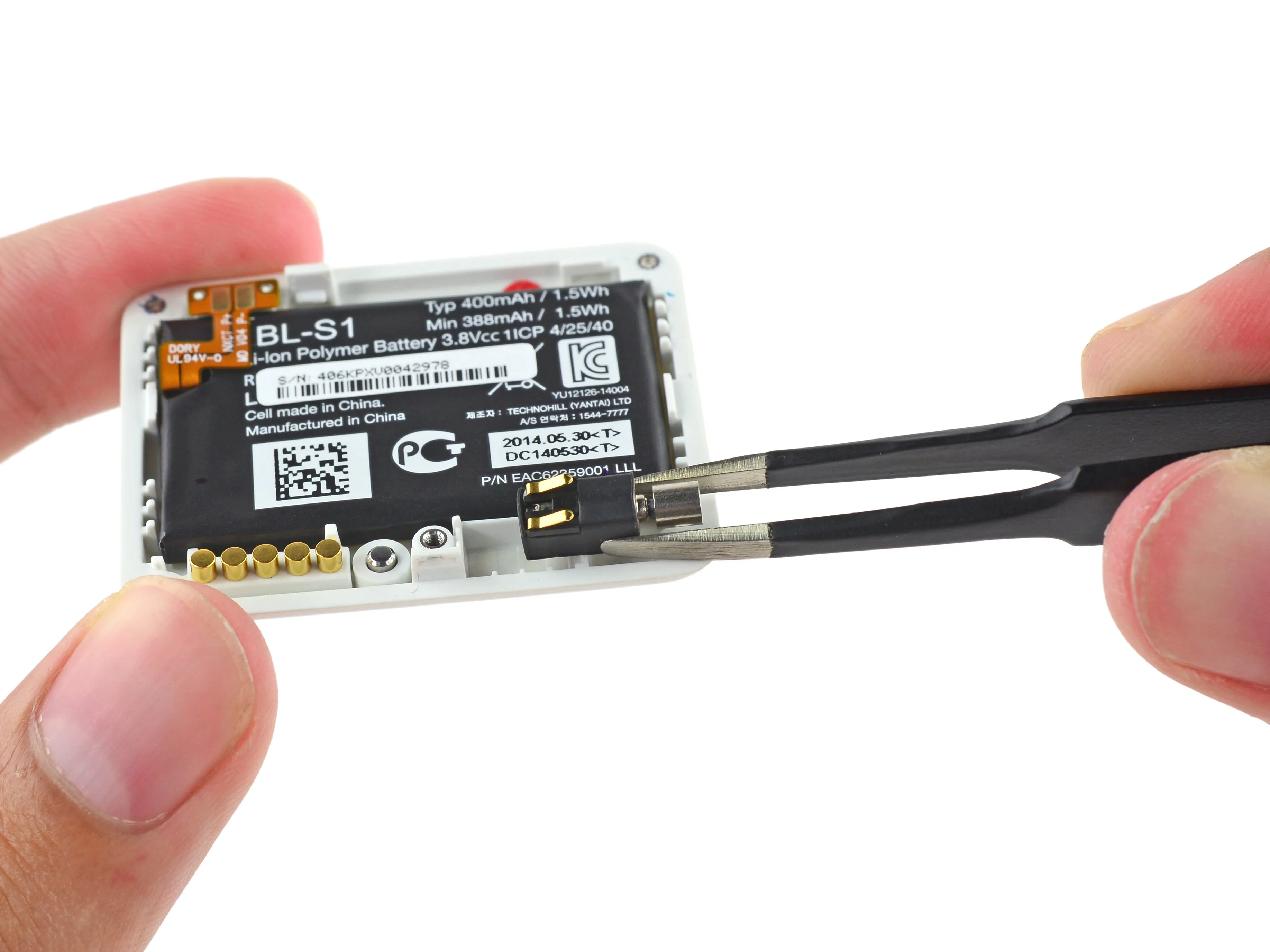

• Первое извлеченное сокровище: пружинящий металлический фиксатор, который крепит аккумулятор. Здесь же находится кусочек резины, соединяющий кнопку сброса с микропереключателем на материнской плате.

• Следующая жертва: вибратор. Это конкретное устройство подключается с помощью простых пружинных контактов, в отличие от подхода 'припаял к плате - подключил к основной плате', который используется в Gear Live. Gear Live.

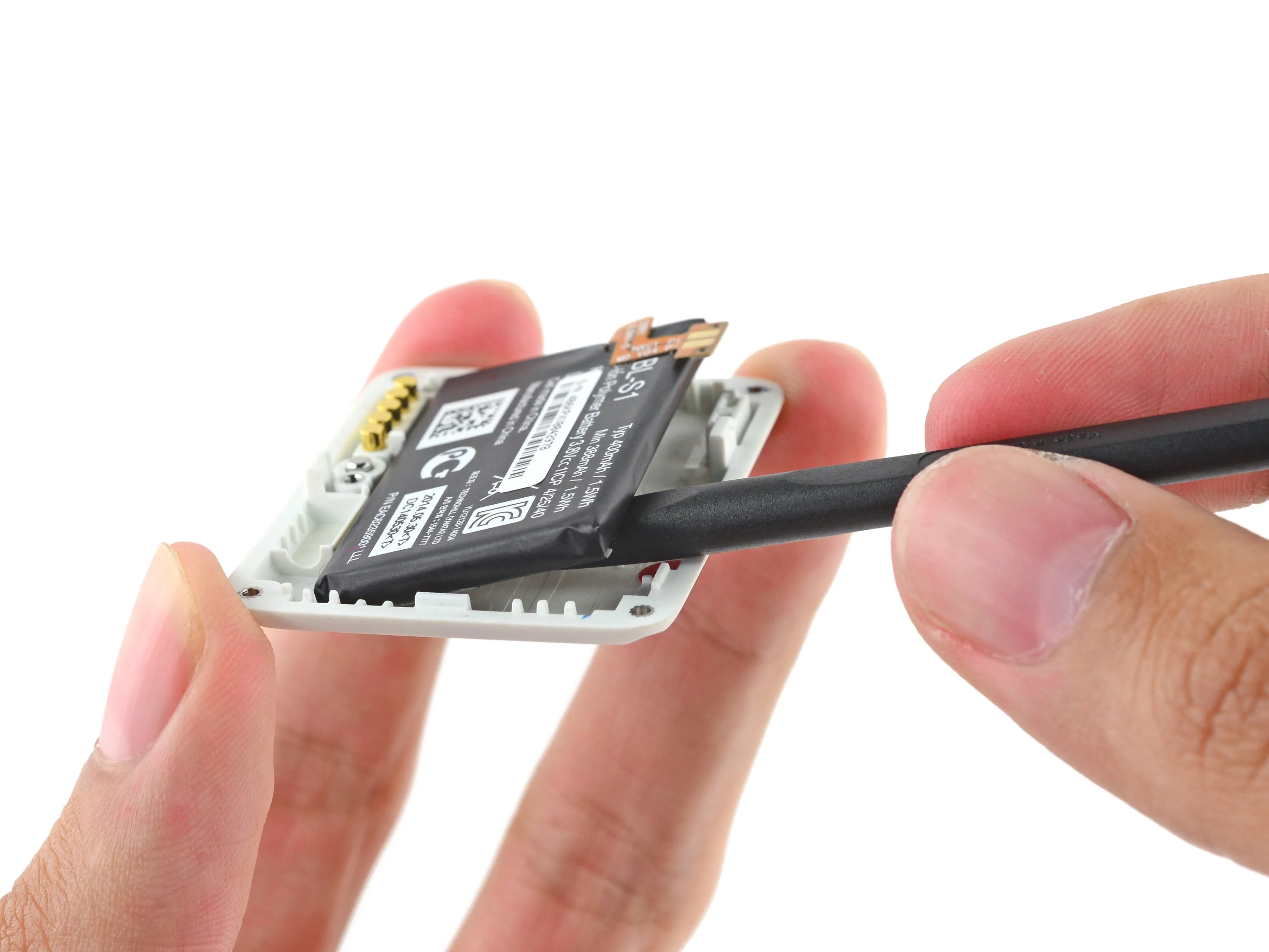

Шаг 8

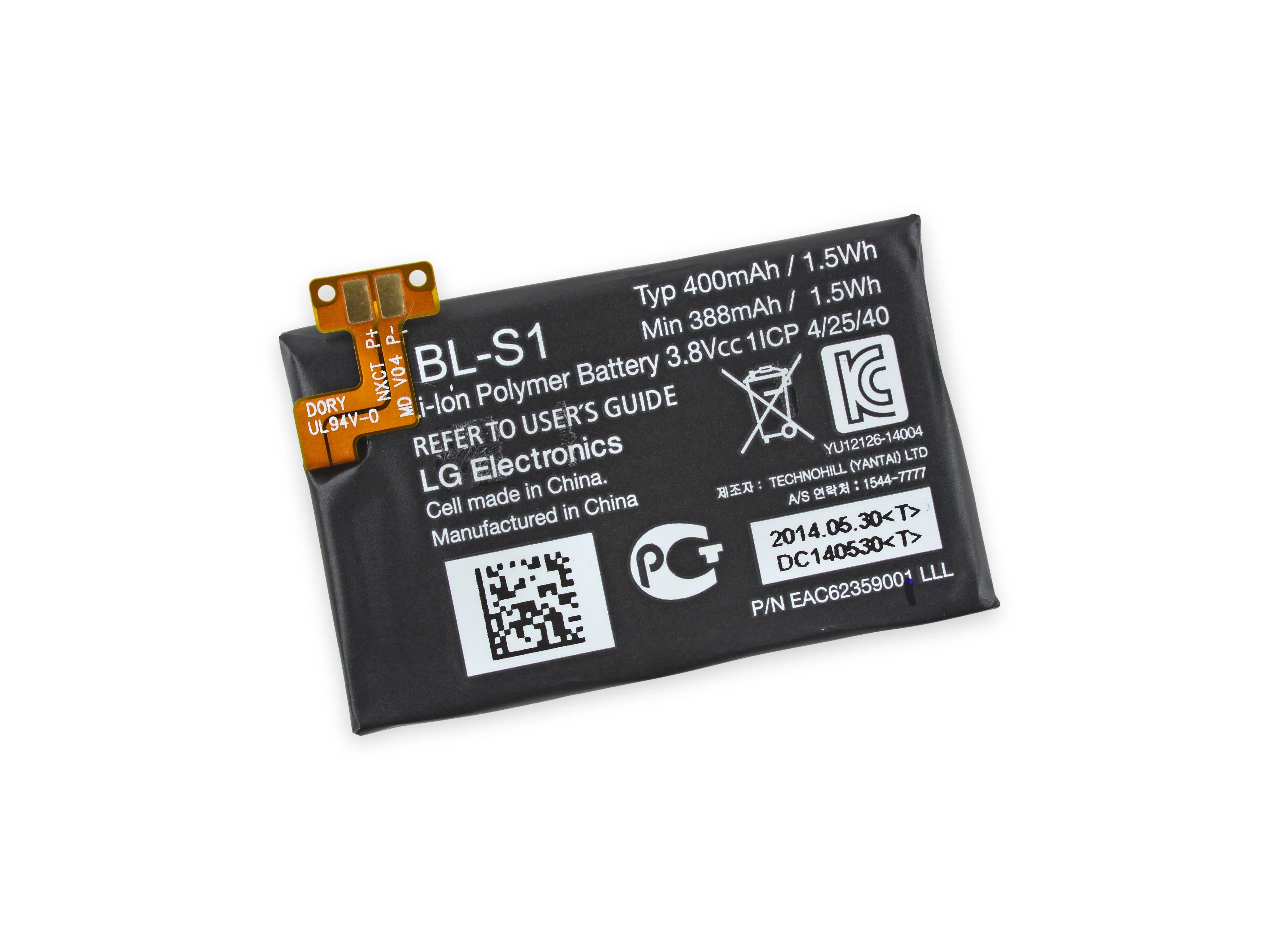

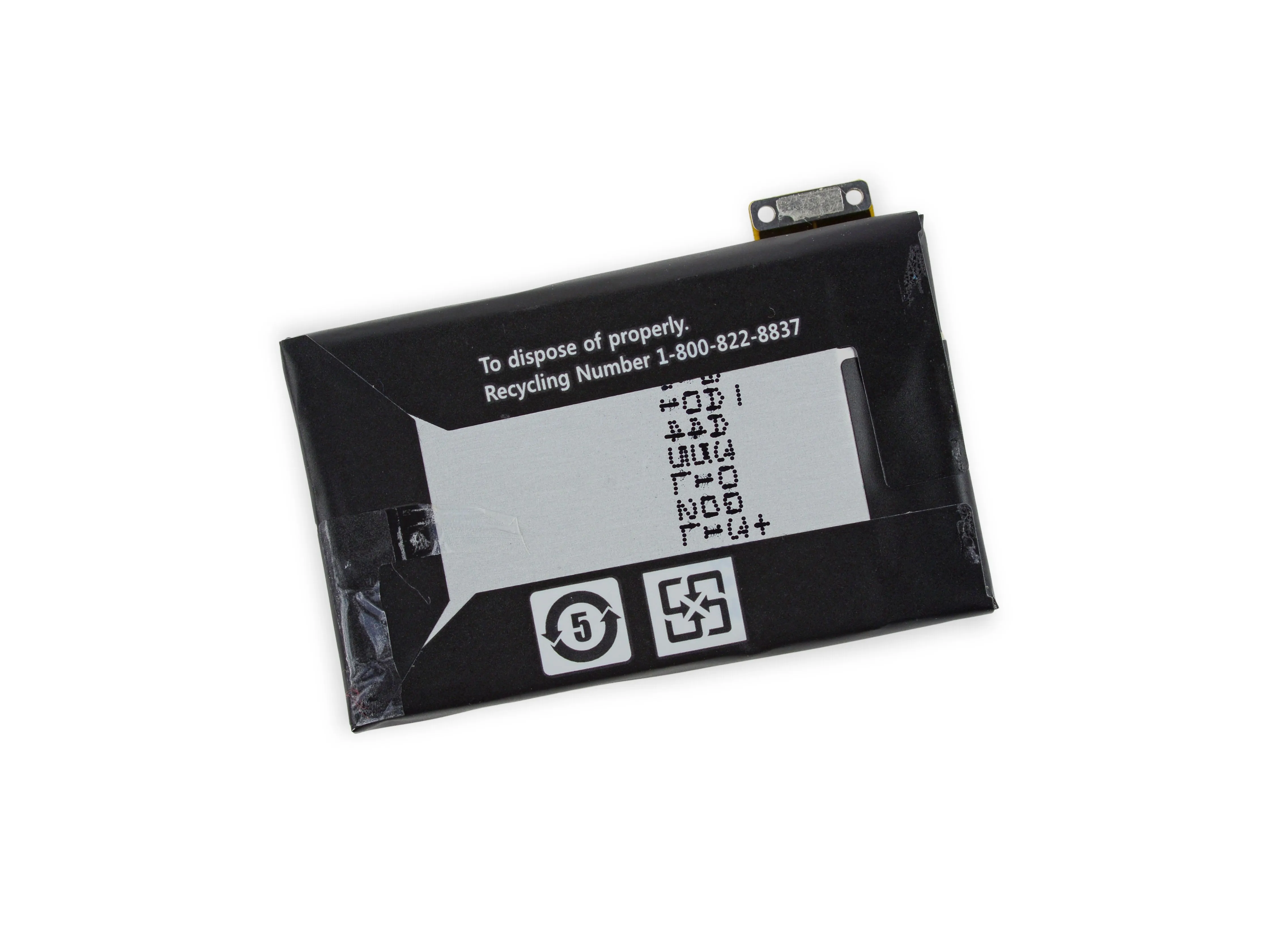

• Пора покинуть гнездо, батарея. Крошечные полоски двустороннего скотча надежно удерживают его, но не оказывают особого сопротивления нашему паяльнику. Нам нравится.

• Аккумулятор емкостью 3,8 В и 400 мАч на 33 % лучше, чем у аккумулятором Gear Live емкостью 300 мАч. Обе модели часов оснащены экранами 'Always-on', так что возможно, им пригодится дополнительный заряд..

• Наша батарея рекомендует обратиться к руководству пользователя. Давайте посмотрим, что внутри:

• 'Не пытайтесь ремонтировать, модифицировать или восстанавливать изделие. Он оснащен внутренней аккумуляторной батареей, которая должна заменяться только компанией LG или авторизованным ремонтным центром LG.'

• Хорошо, конечно. Просто оставлю это здесь. Если вы не можете его открыть, значит, он вам не принадлежит.

Шаг 9

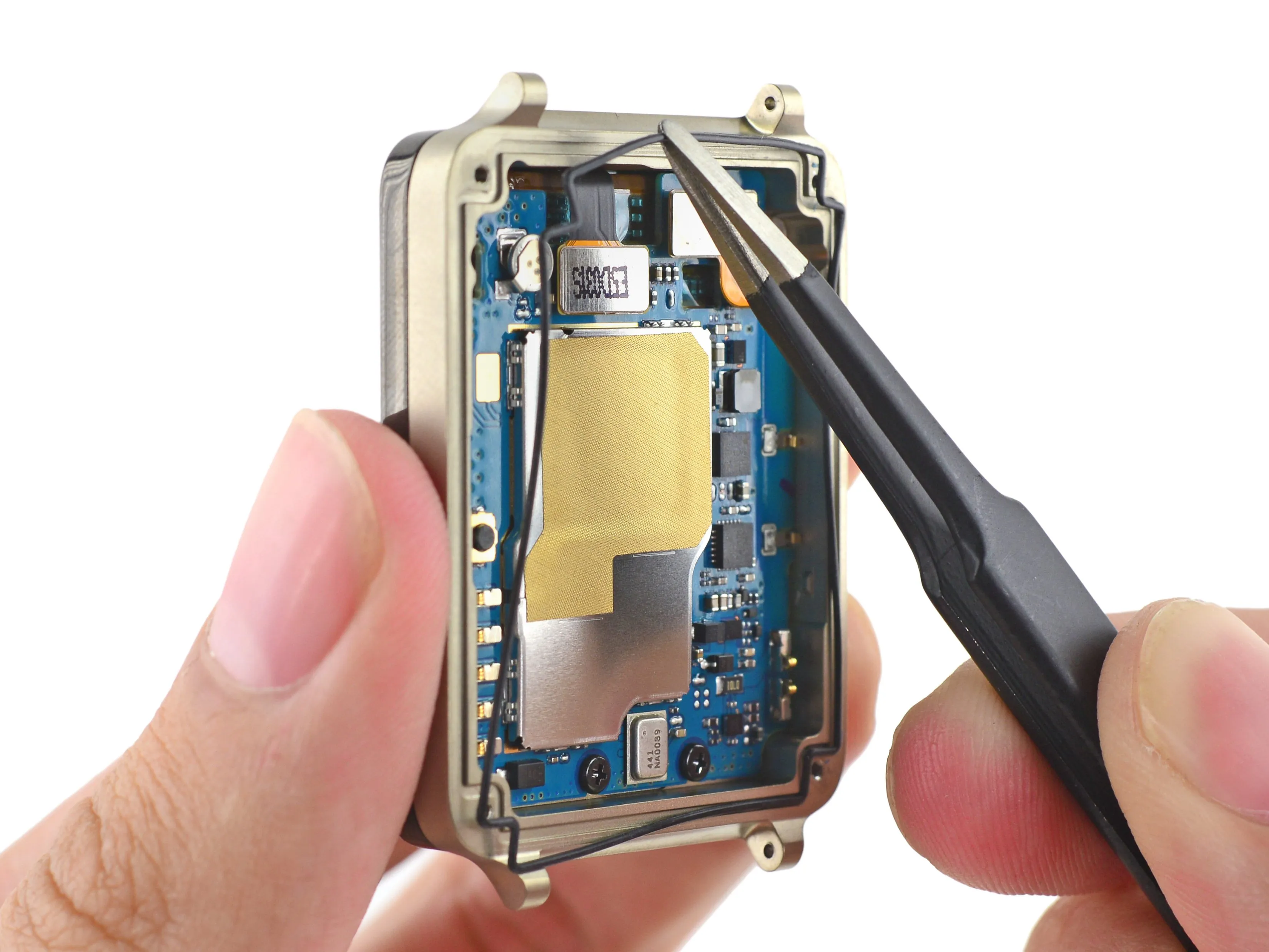

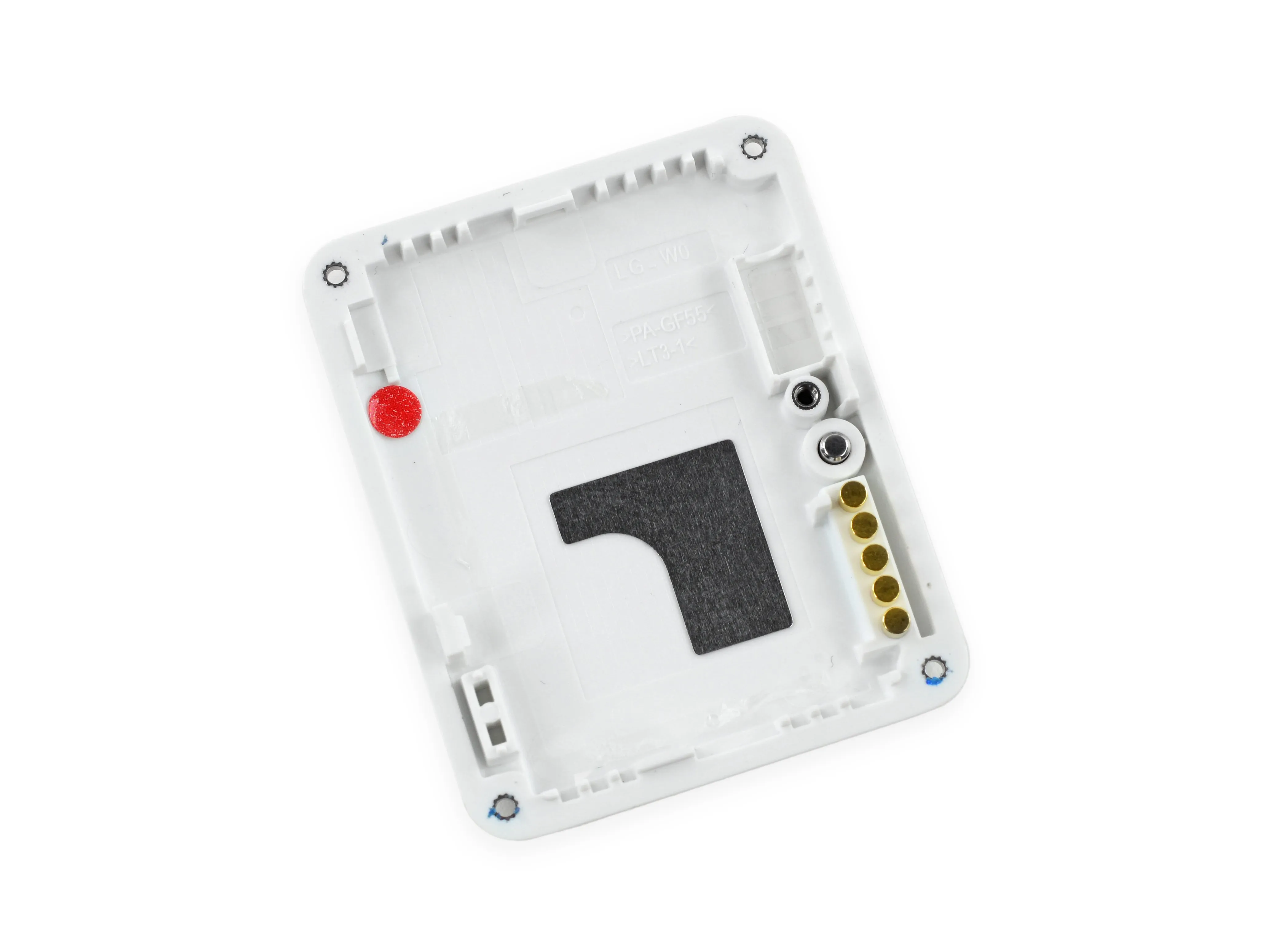

• По периметру LG G проходит небольшая резиновая прокладка, благодаря чему часы получили рекламируемую защиту IP67 рейтинг.

• Это означает, что устройство не пропускает пыль и выдерживает погружение в воду на глубину 1 метр на 30 минут.

• Не берите его с собой на подводное плавание, но не стесняйтесь оставлять его включенным, пока моете посуду или даже принимаете душ - если вы чувствуете себя смело.

Шаг 10

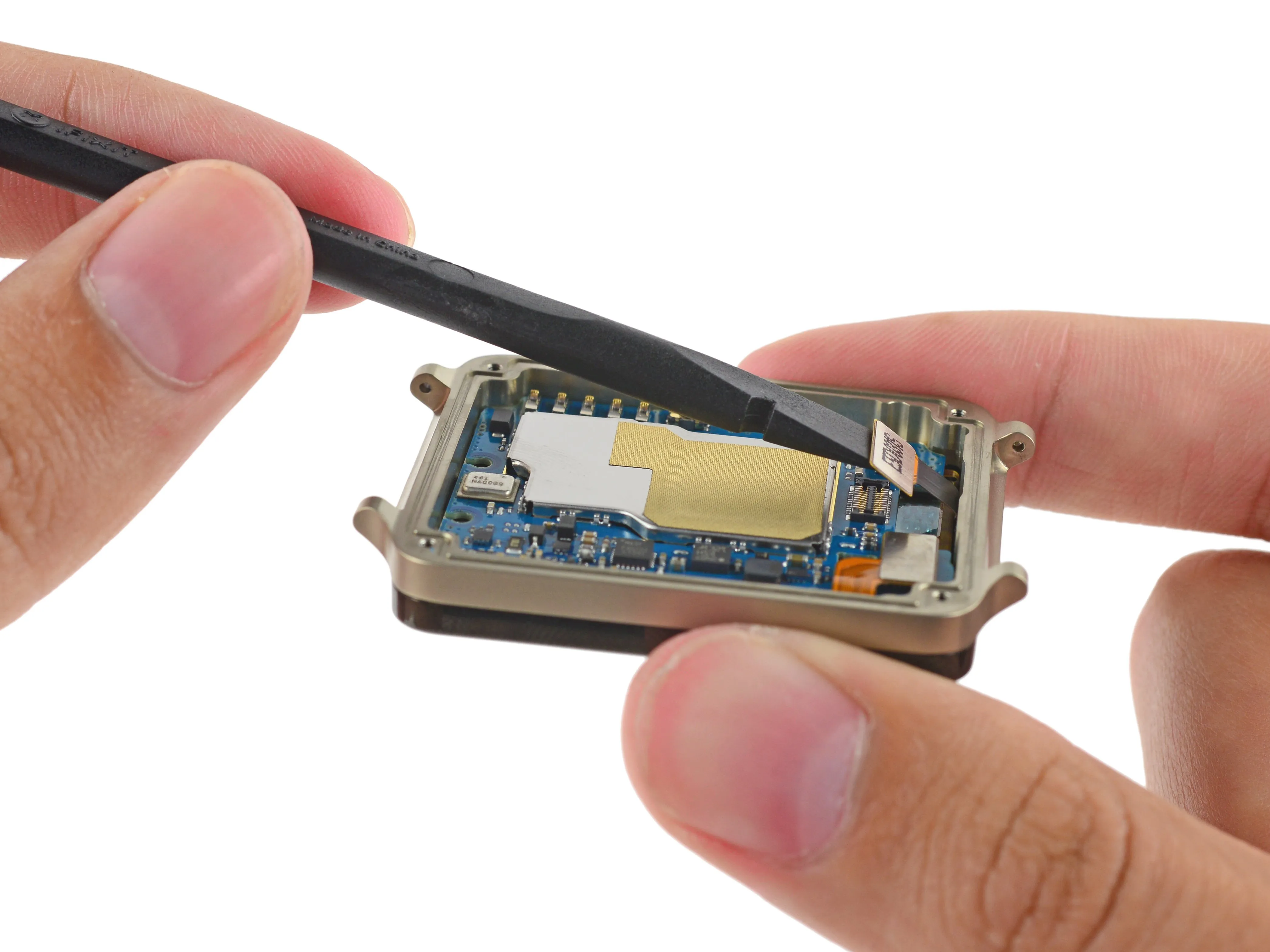

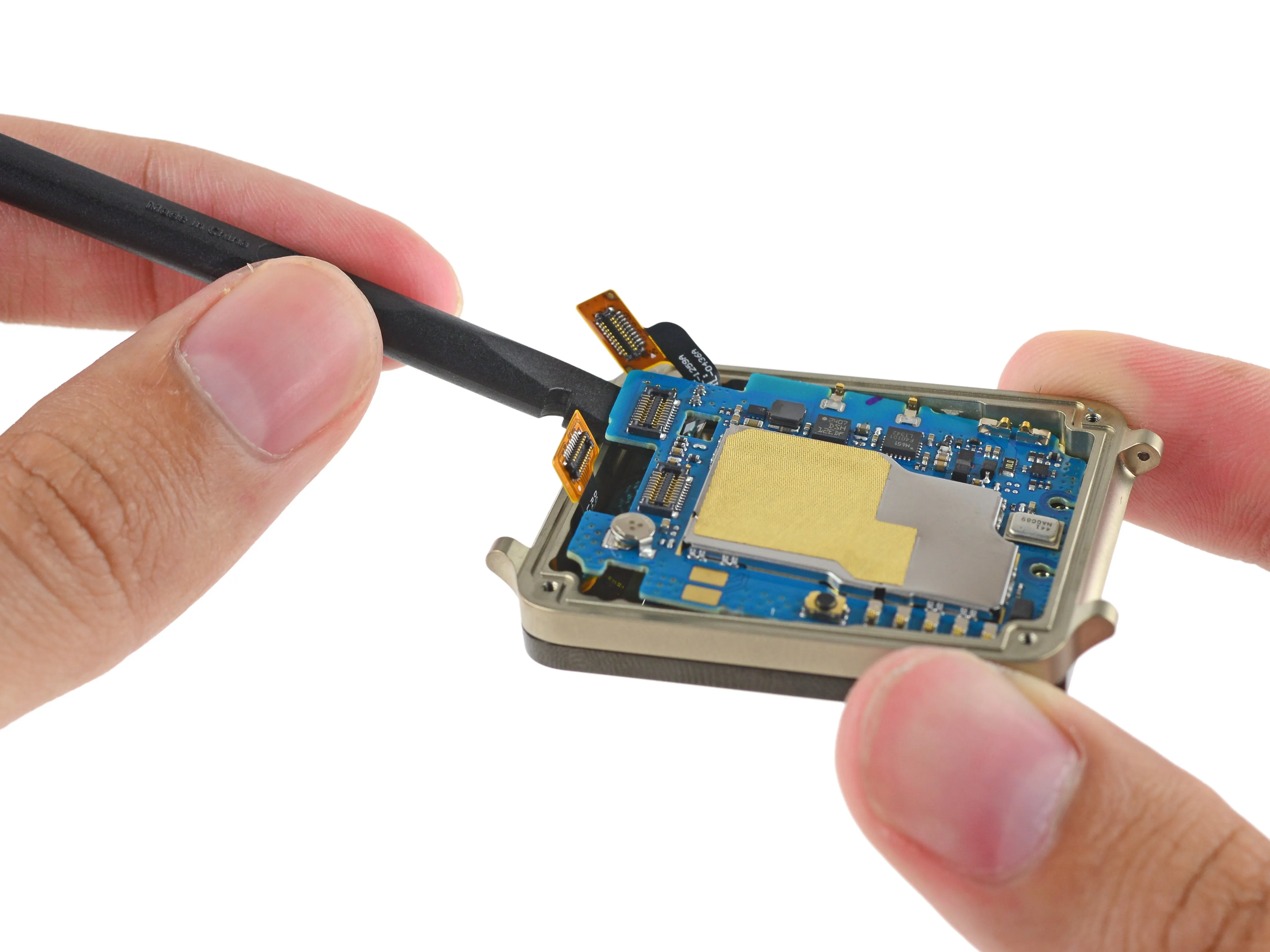

• Благодаря пружинным контактам между двумя половинками LG G, нам нужно извлечь только два разъема: кабели данных дисплея и дигитайзера. Они легко освобождаются с помощью нашего удобного пассатижа.

• Так же легко материнская плата вынимается из массивного металлического ободка, фиксирующего дисплей в сборе.

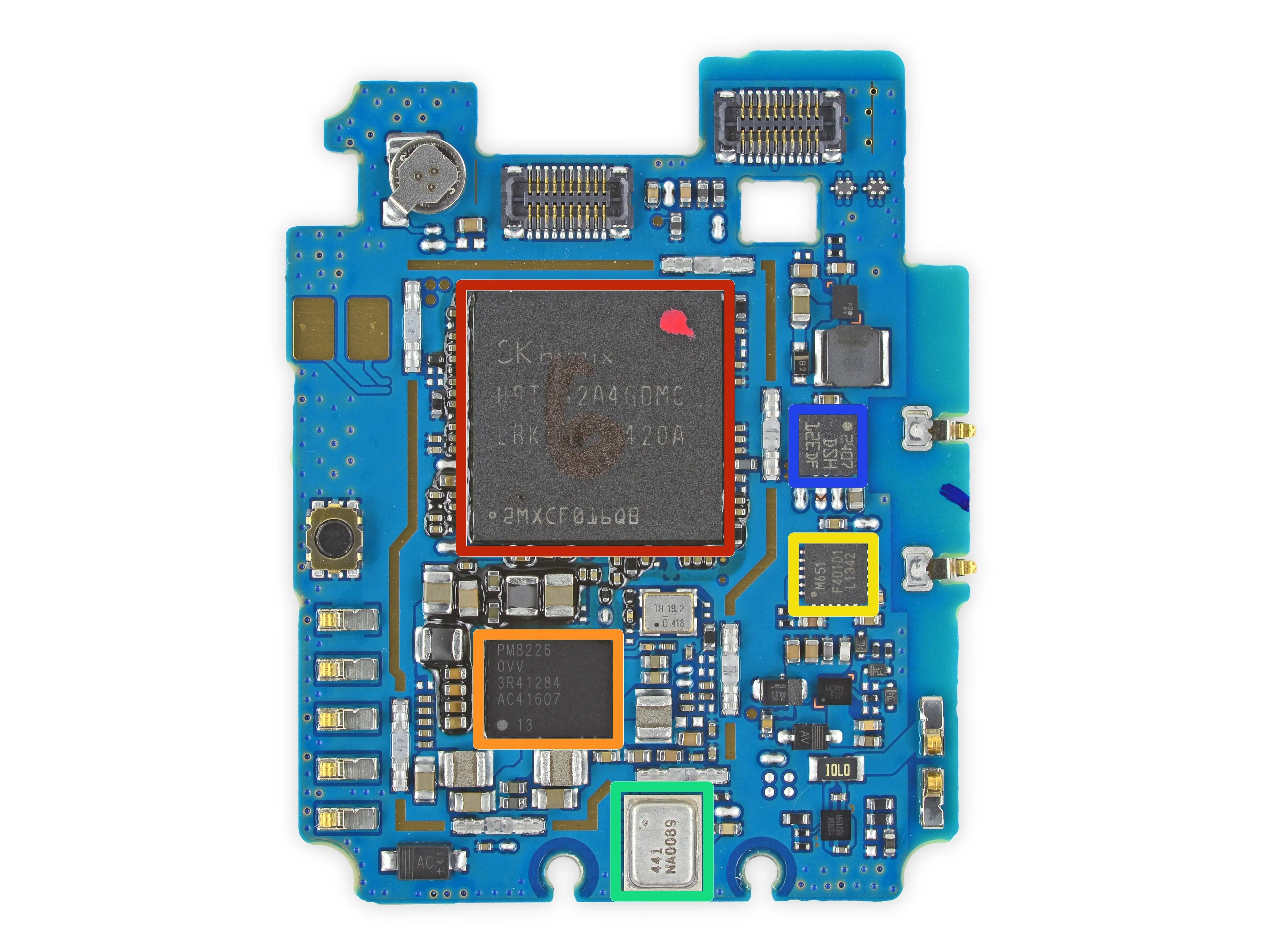

Шаг 11

• Чипы спереди:

• SK Hynix H9TU32A4GDMC 512 МБ DRAM - под ней располагается система на кристалле Qualcomm APQ8026.

• ИС управления питанием Qualcomm PM8226

• InvenSense MPU-6515 6-осевой акселерометр + гироскоп

• Микрофон InvenSense INMP441

• 2407 DSH 12EDF

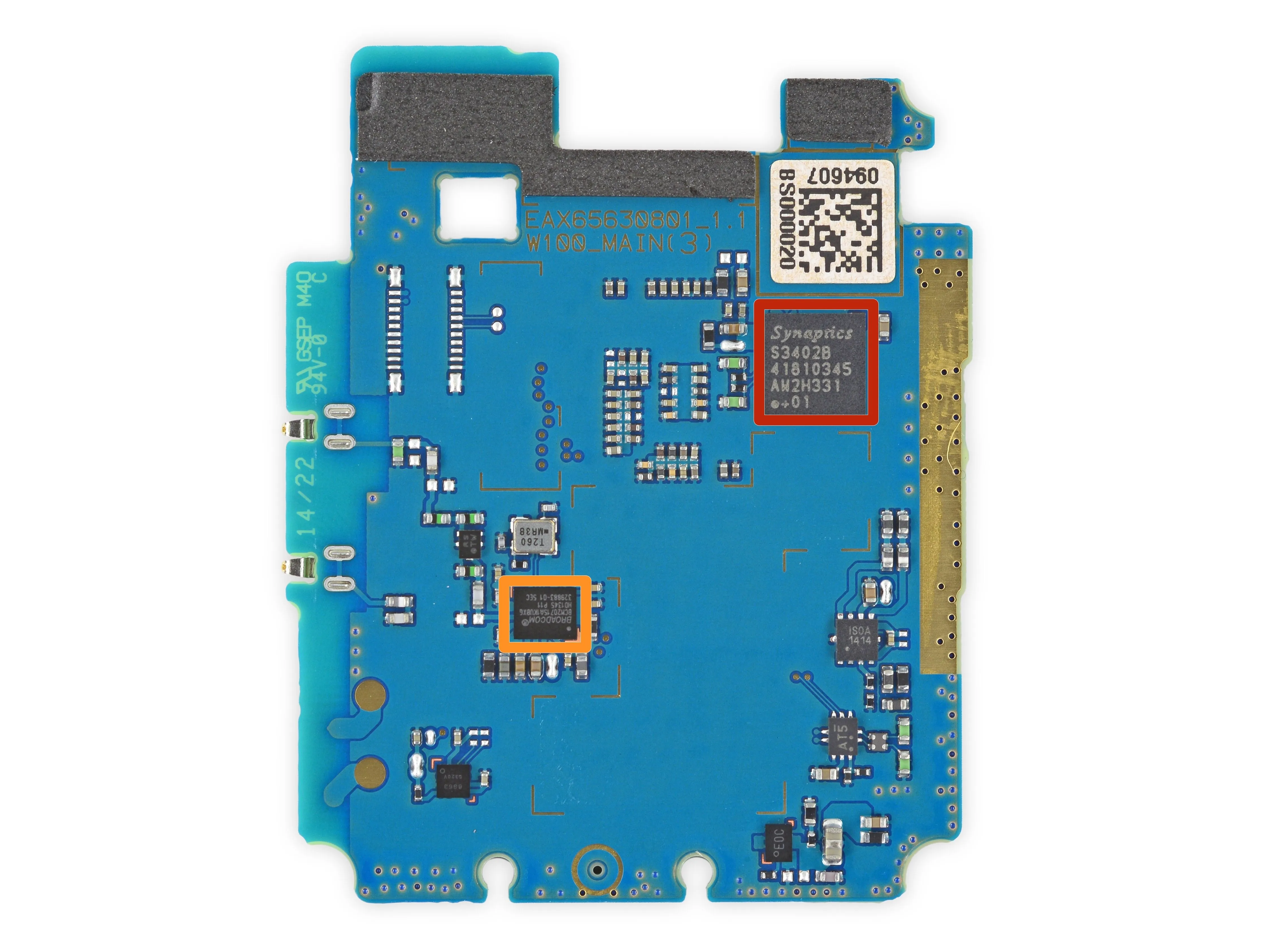

Шаг 12

• Здесь не так много:

• Контроллер сенсорного экрана Synaptics S3402B серии ClearPad 3400

• Broadcom BCM20715 Контроллер Bluetooth 4.0

Шаг 13

• Нам понадобится немного тепла, чтобы отделить стекло дисплея от металлического ободка, так что, похоже, пришло время залить iOpener в наш G-юнит.

• Нам нравится бросать как горячее.

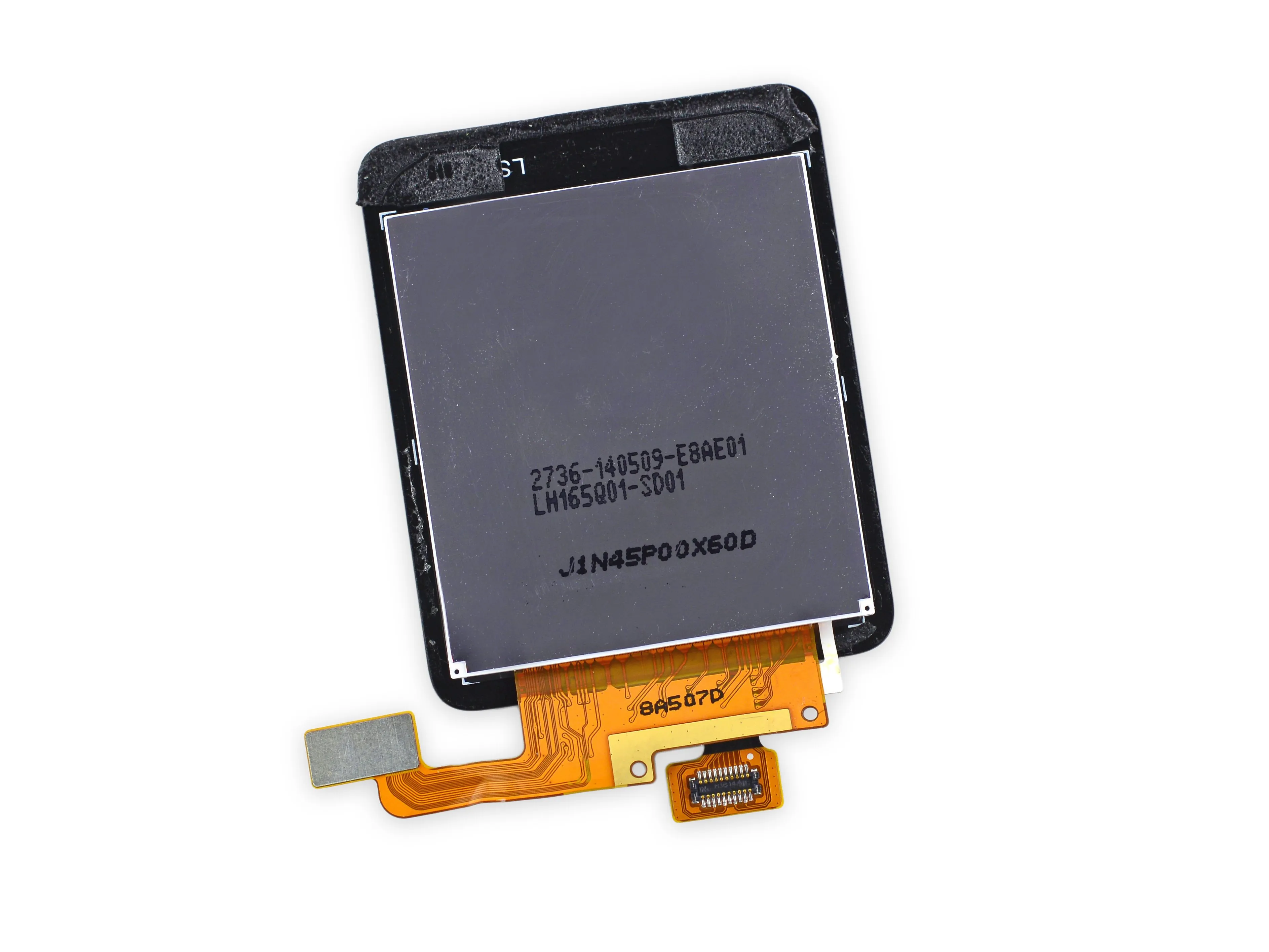

Шаг 14

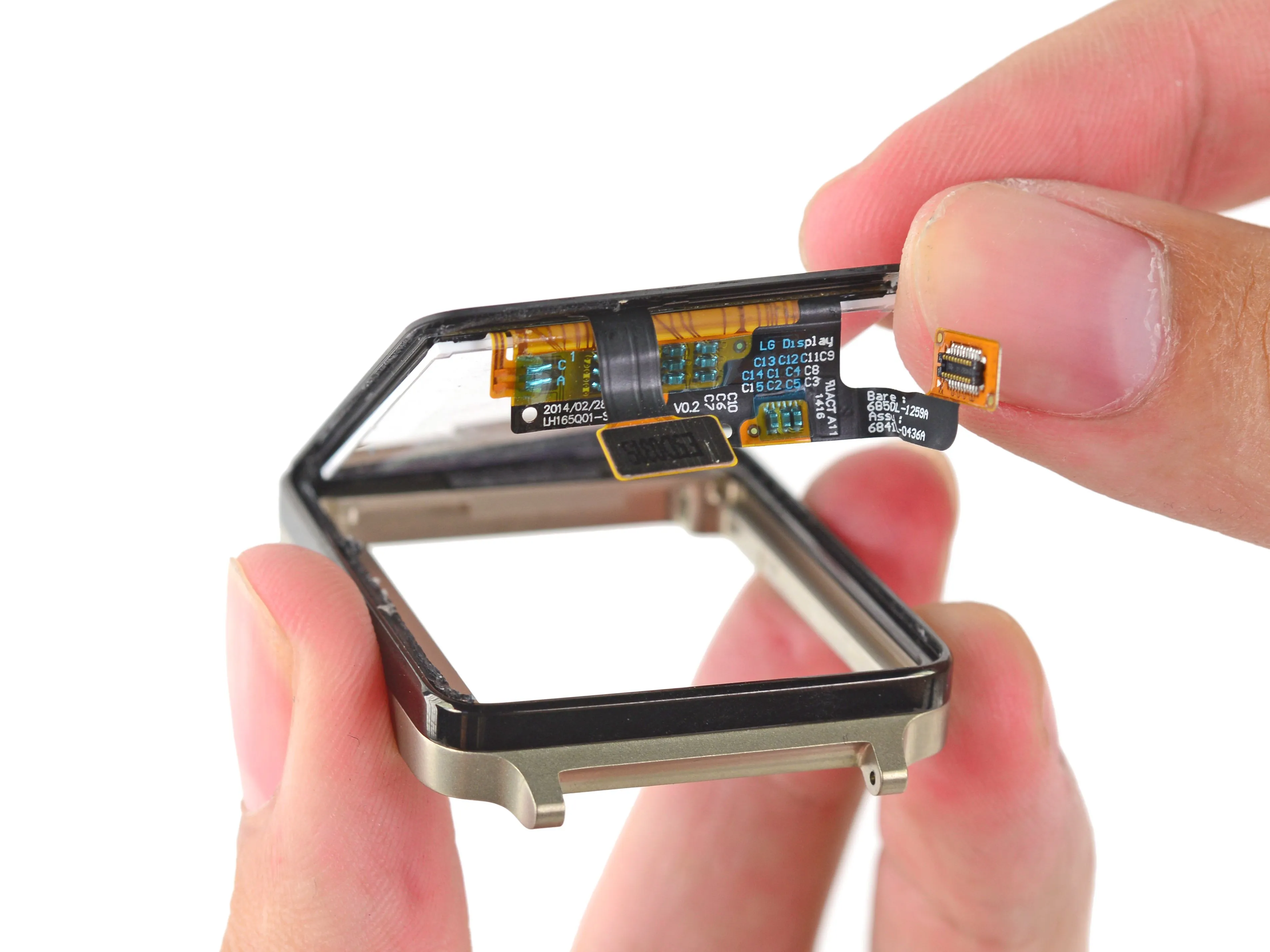

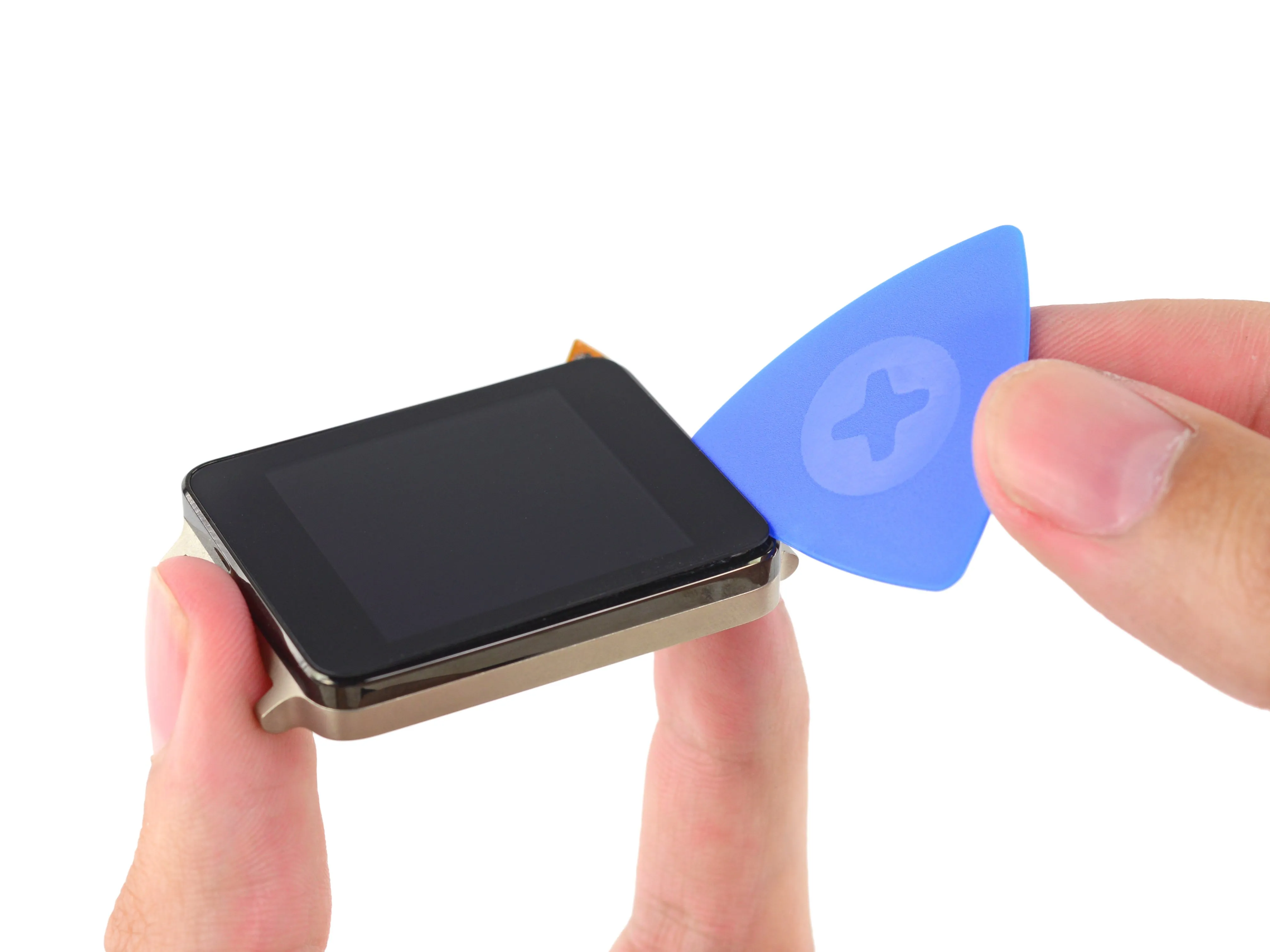

• Через три минуты просмотра видео, снятого на предыдущем этапе, и поздравления друг друга с потрясающим юмором (пока iOpener делал свое дело), клей для дисплея стал достаточно мягким, чтобы ослабить хватку.

• Слегка надавив на заднюю часть ЖК-дисплея, вы сможете поддеть его и отделить дисплей от безеля часов.

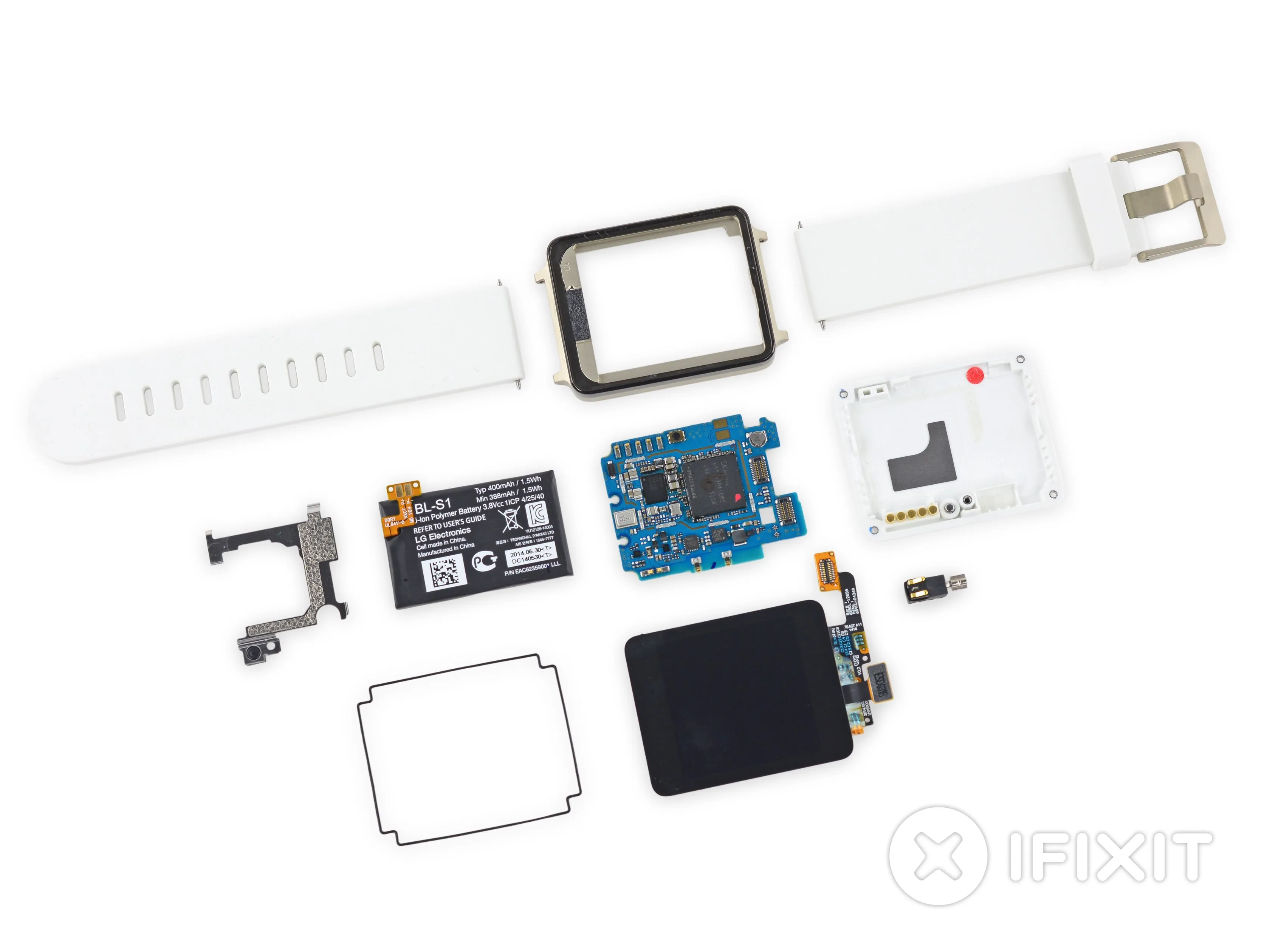

Шаг 15

• Оценка ремонтопригодности LG G Watch: 9 из 10 (10 - легче всего отремонтировать)

• Благодаря винтам и пружинным контактам задний корпус снимается очень легко.

• Аккумулятор держится на одном крестообразном винте и минимальном количестве клея, что упрощает замену.

• Не самый простой в снятии ремешок часов, но это старый стандарт, который не должен представлять особой угрозы для тех, кто занимается заменой ремешков.

• Чистый дизайн с небольшим количеством хрупких кабелей и разъемов означает более надежное и готовое к ремонту устройство.

• Вклеенный в переднюю панель дисплей делает замену экрана немного сложной и дорогостоящей.
