Разборка LG G2

Введение

Как и для многих других устройств LG, мне не удалось найти руководство по разбору для общего ознакомления и на случай необходимости замены чего-либо. Я решил использовать свой личный LG G2 (D800) и сделать быстрый разбор, подобный тому, который я сделал для LG Nitro (P930) на форумах XDA.

Что вам понадобится

Инструменты

•

•

•

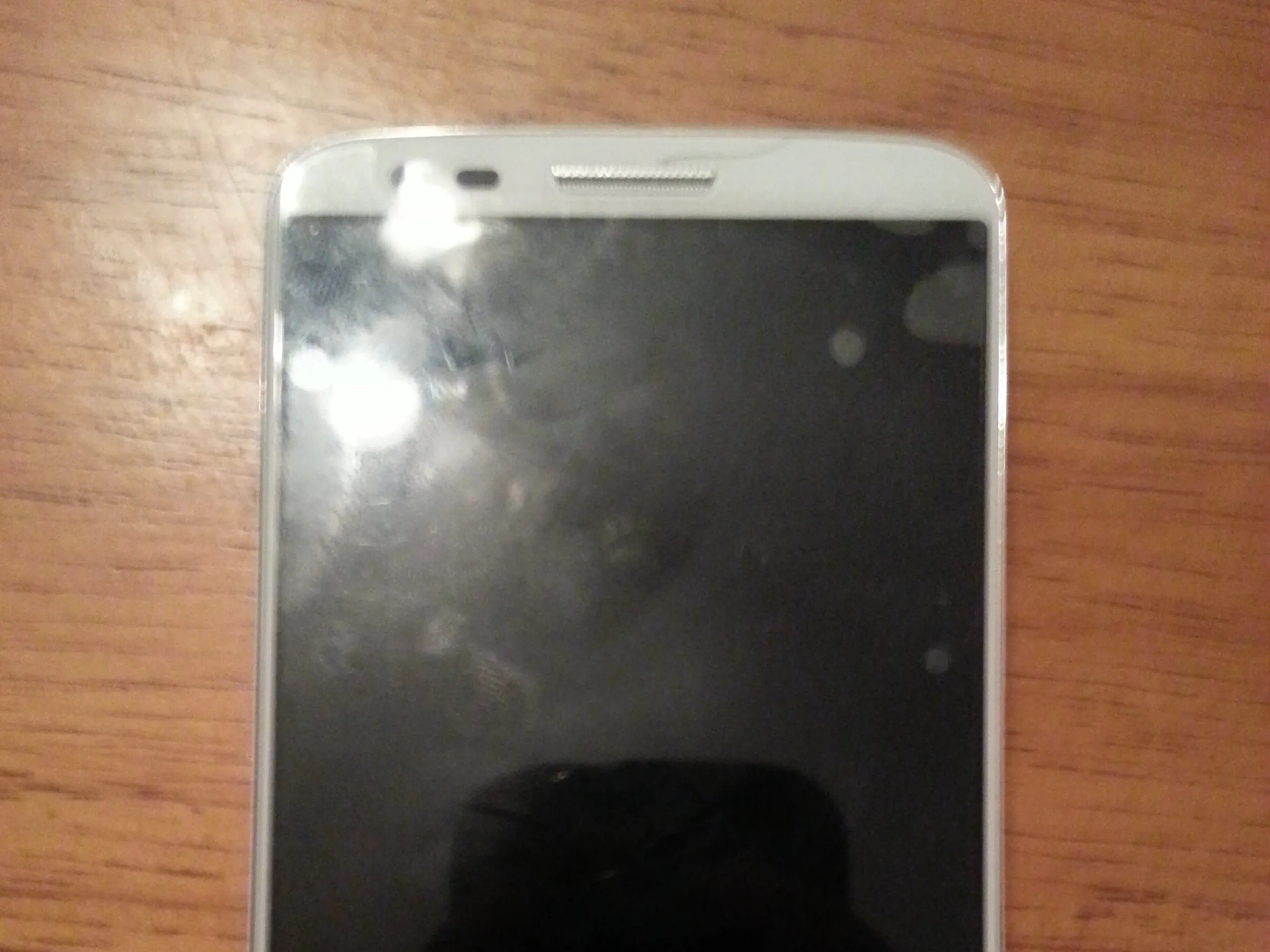

Шаг 1 Разборка LG G2

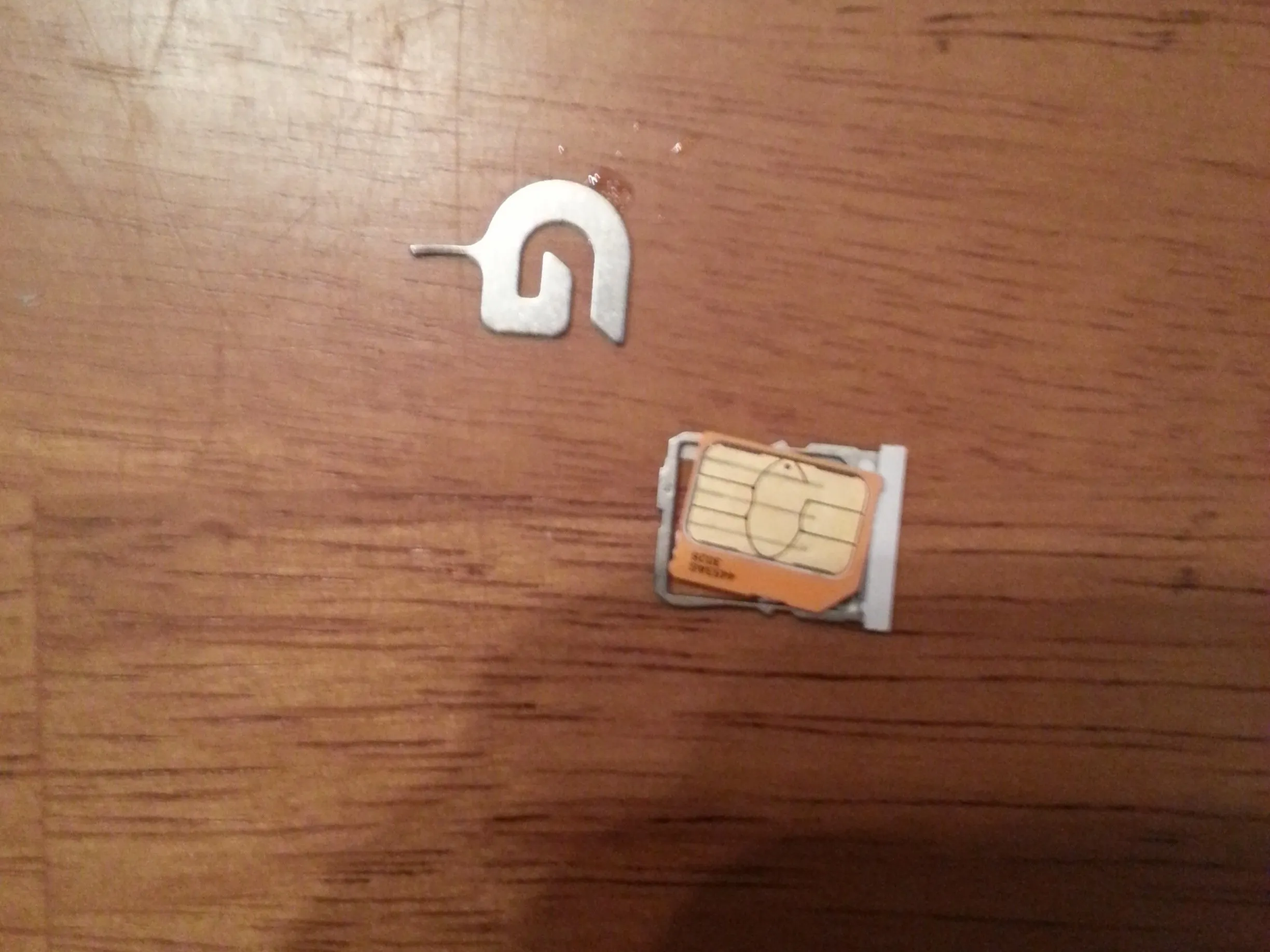

• Ну а как насчет извлечения лотка SIM... это маленькая победа в разборке.

• Теперь, заглянув в слот SIM-лотка под углом, вы можете увидеть, что задняя панель отделена от металлического ободка

Шаг 2

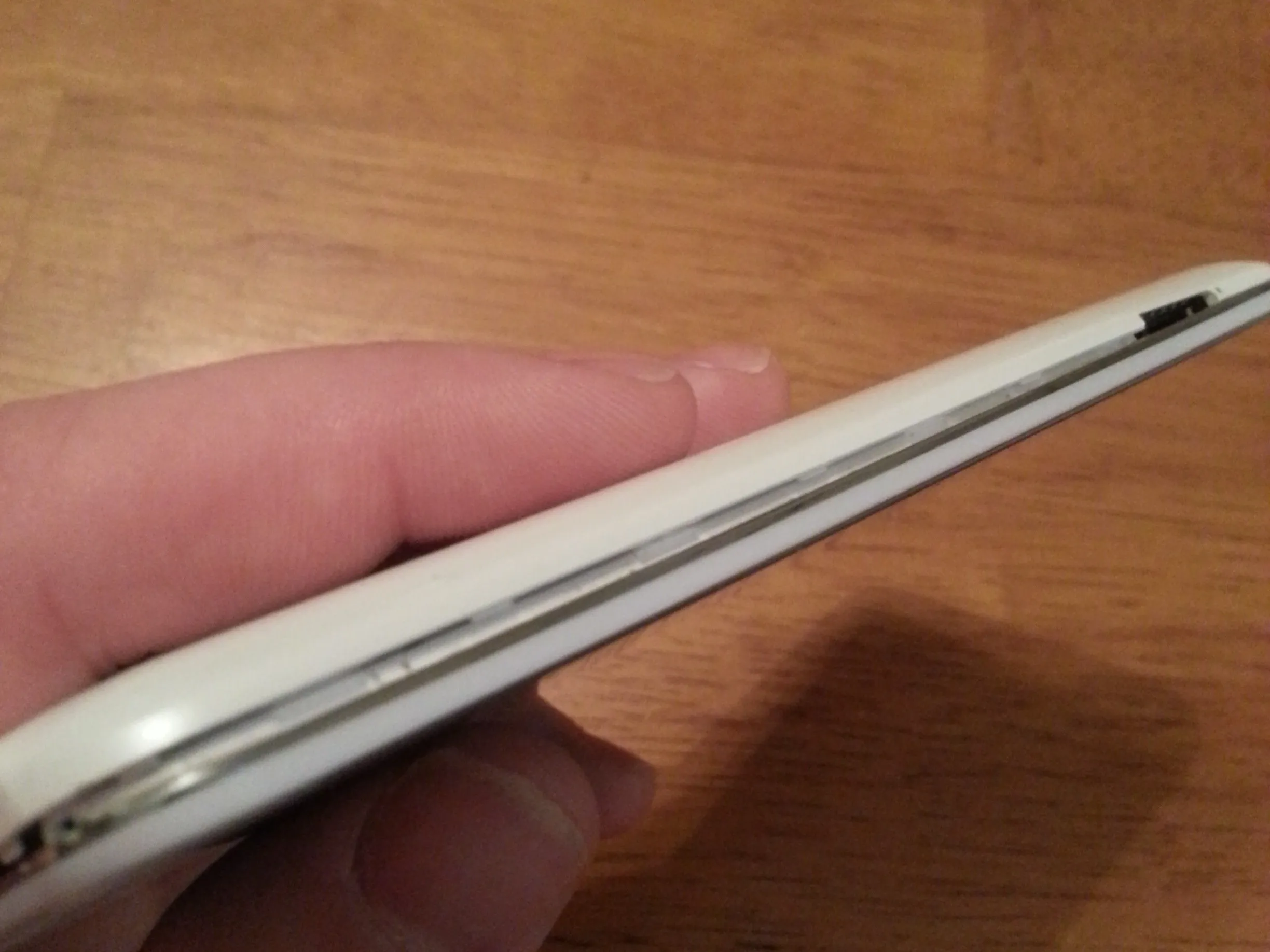

• Начиная с нижнего угла, используйте тонкую тупую сторону лопатки, чтобы отделить заднюю панель от металлического ободка. Это может привести к повреждению косметики и внутренних деталей, если вы не будете осторожны.

• С помощью ногтя большого пальца, пластиковой лопатки или подковырки приподнимите одну сторону, освобождая пластиковые зажимы. Затем поднимите другую сторону, и верхняя часть должна легко отделиться.

• Во время сборки задняя часть может немного сопротивляться. Начните с боковой стороны и двигайтесь по кругу, не боясь прижать ее мускулами.

Шаг 3

• С помощью крестообразной отвертки №00 открутите все видимые винты.

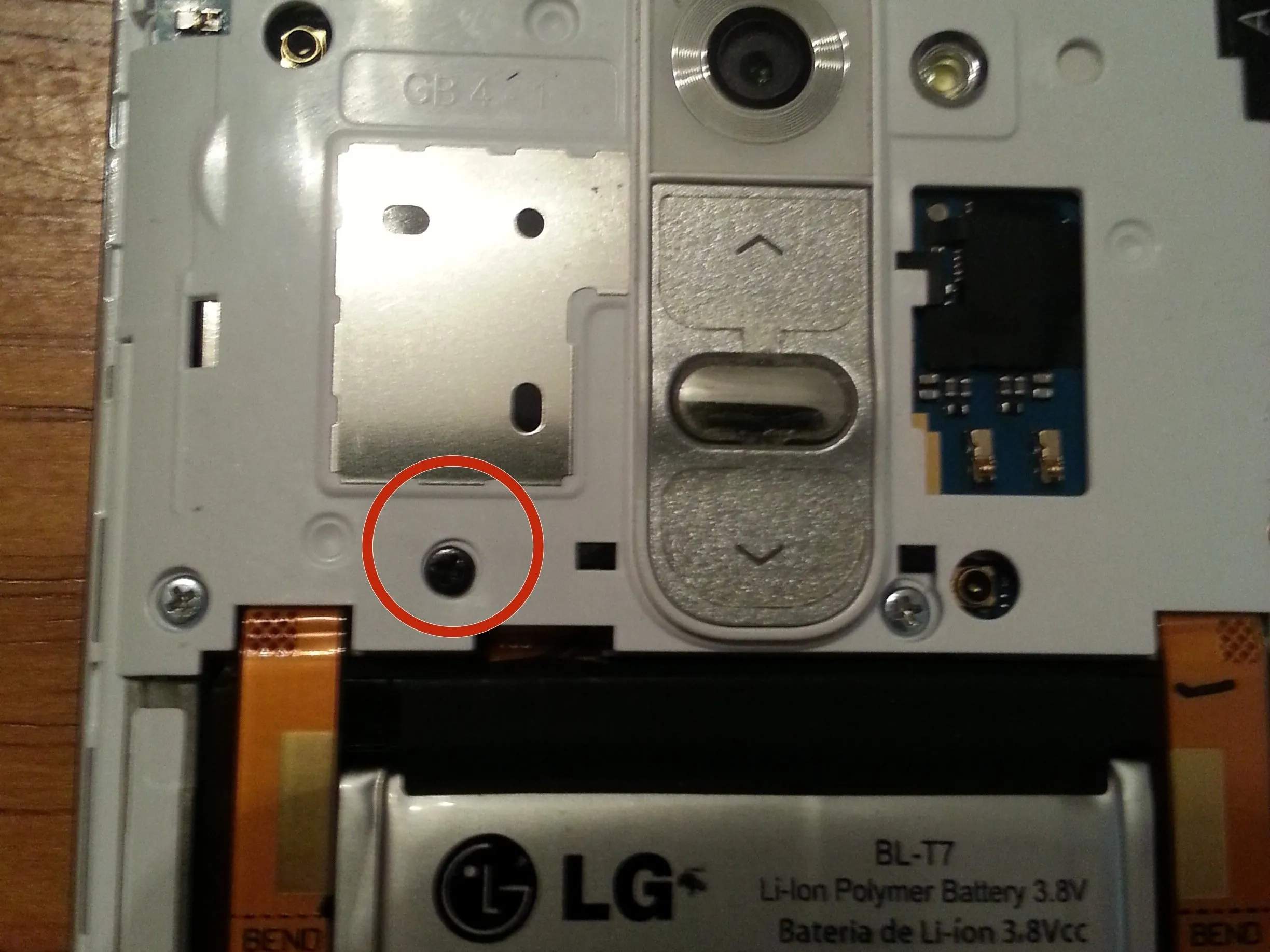

• Винт, обведенный красным, отличается от остальных.

Шаг 4

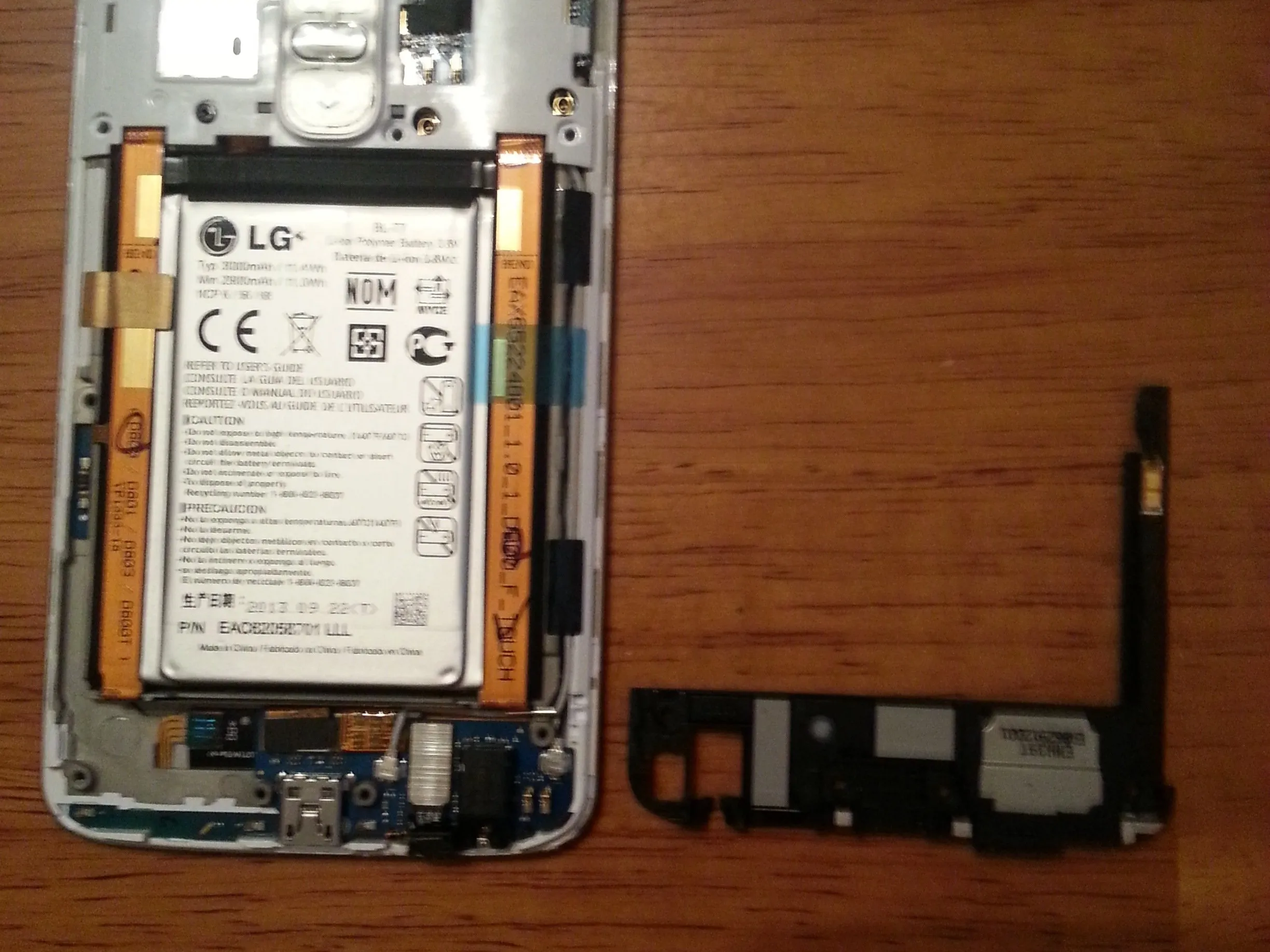

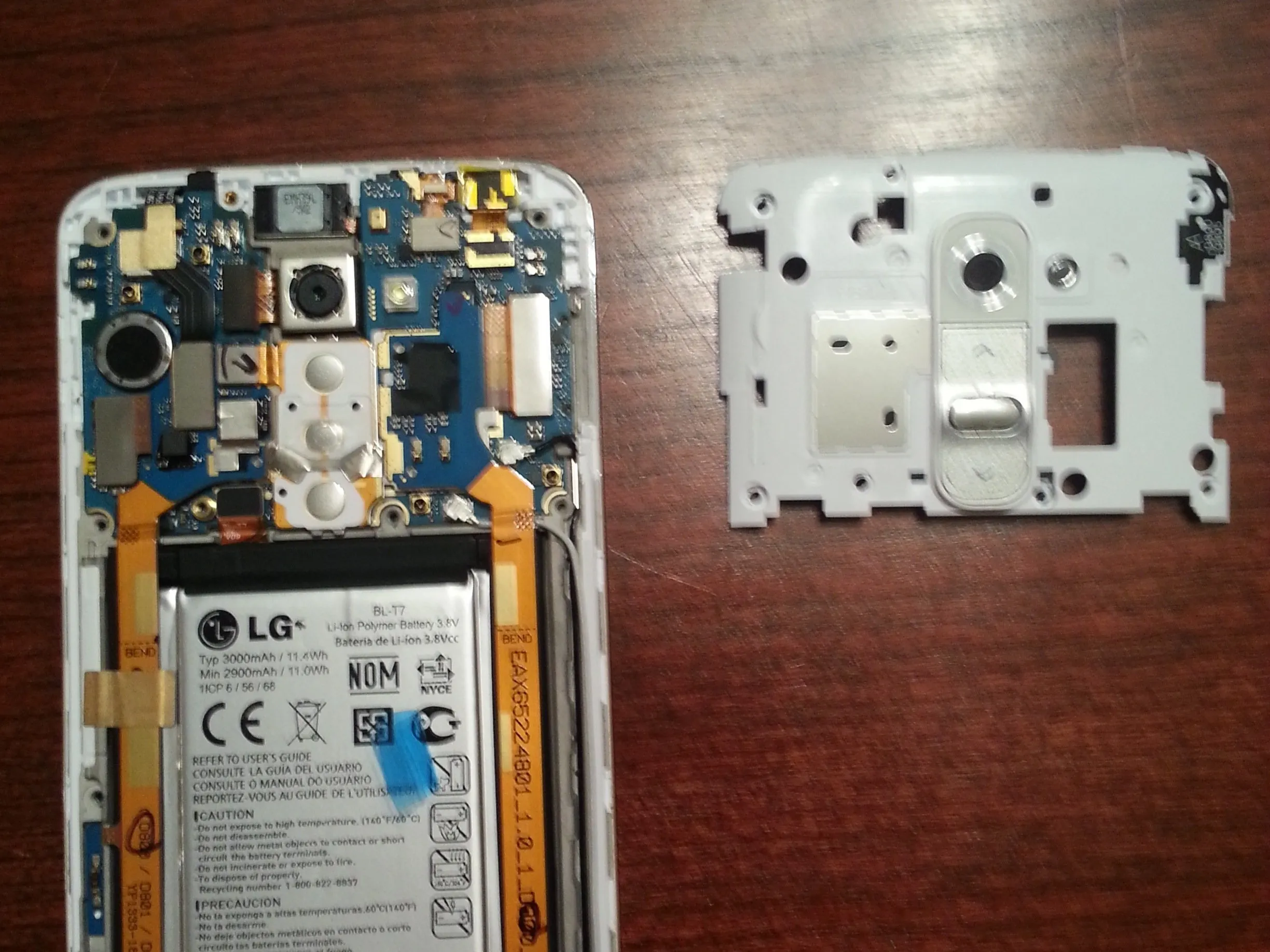

• Подцепите ногтем или пластиковой выколоткой черный пластиковый экран снизу.

• То же самое сделайте, чтобы снять белый пластиковый экран в верхней части устройства.

• Для работы звука необходимо, чтобы верхний экран (рядом с камерой и кнопками громкости) был плотно закреплен. Очистка спиртом золотых пальцев на материнской плате и контактных площадок на экране, а затем затягивание винтов может устранить проблемы со звуком.

Шаг 5

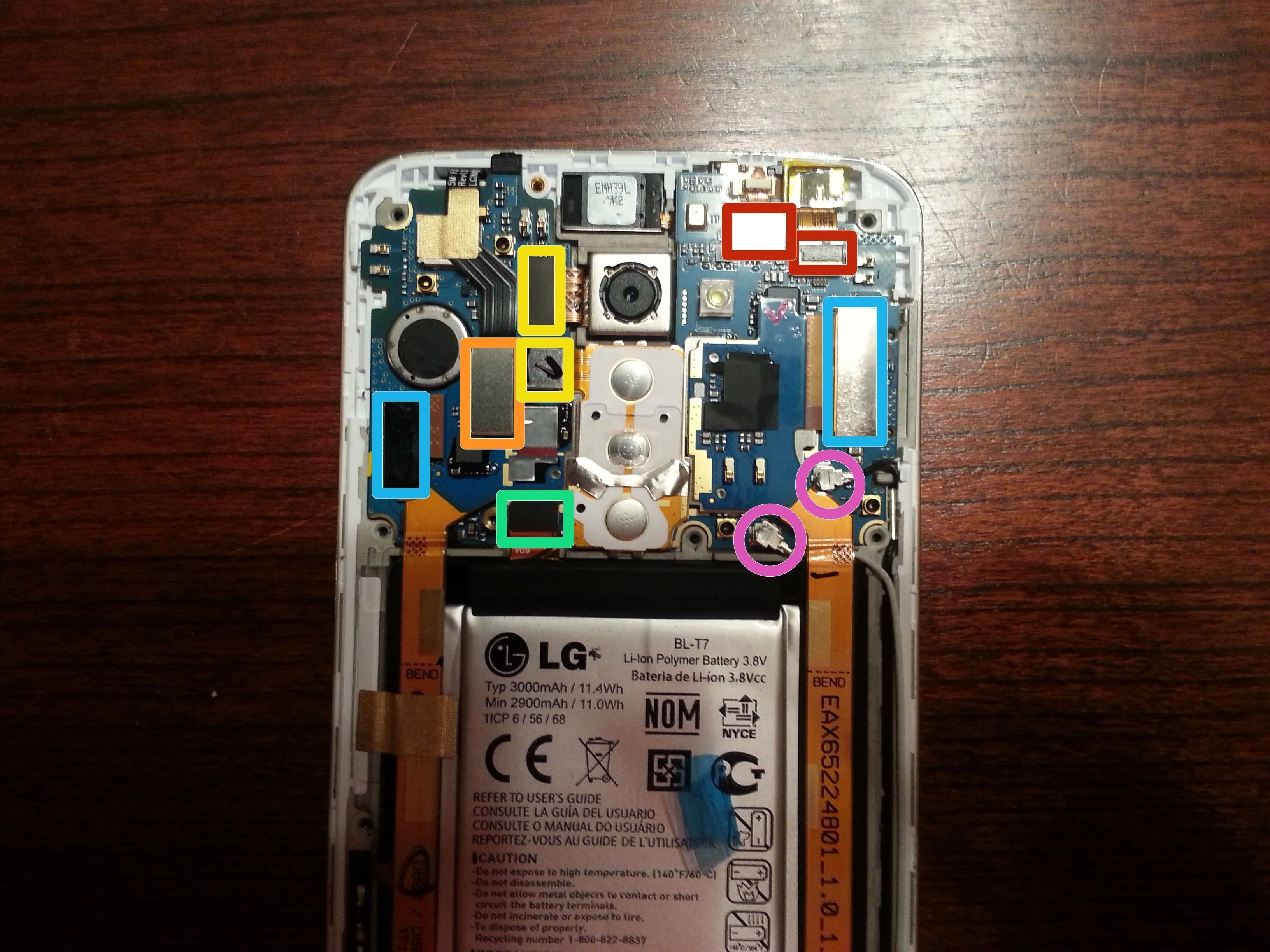

• Открыв логическую плату, с помощью пластикового выколотки отсоедините зажимы гибкого кабеля и 2 антенны.

• Начните с разъема аккумулятора.

• Камера и клавиши регулировки громкости

• Фронтальная камера и прокс. датчик/светодиод

• Дигитайзер

• 2 провода антенны (ПРИМЕЧАНИЕ: эти антенны и гибкие разъемы рассчитаны на тяжелые условия эксплуатации).

• 2 гибких кабеля, соединяющих нижнюю плату с логической платой

Шаг 6

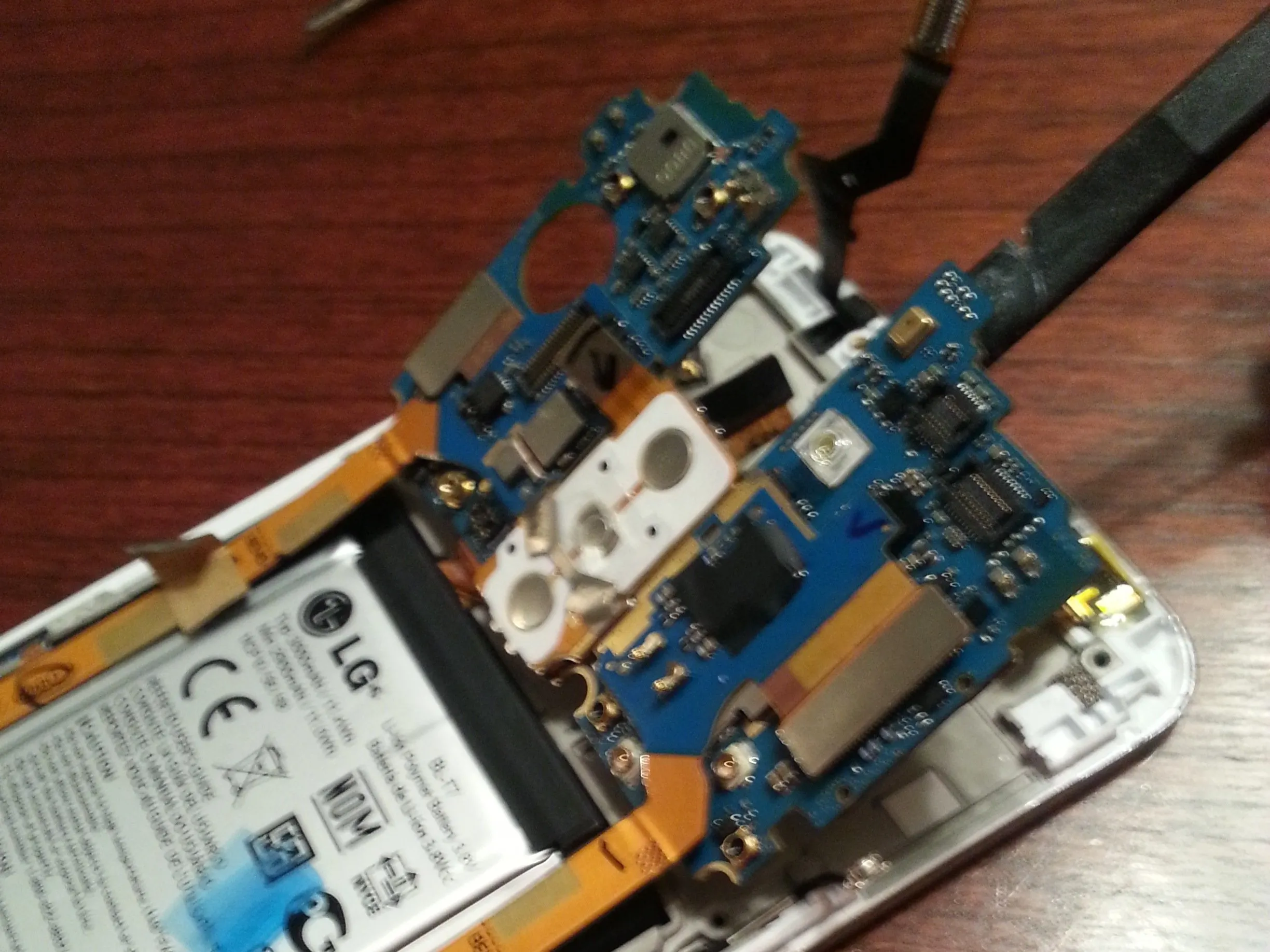

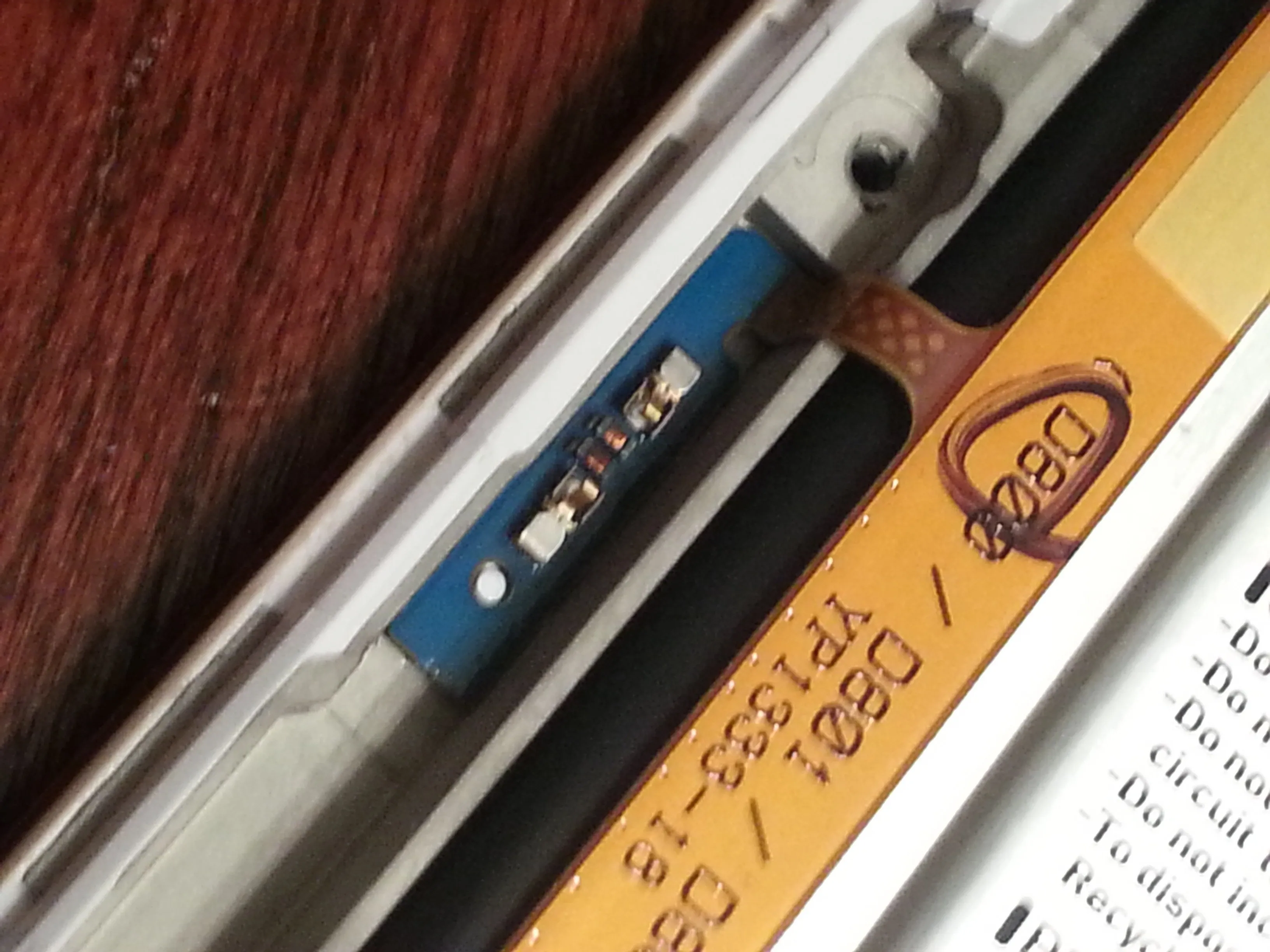

• Гибкий кабель, проходящий по правой стороне аккумулятора, подключен к меньшей плате, которая прикреплена к экрану EMI на логической плате с помощью небольшого количества клея; ее можно аккуратно поддеть.

• То же самое можно проделать и с другой стороной. Отклейте ленту, удерживающую гибкие кабели, вспомнив, куда они уходят.

• Обратите внимание на боковой выступ на левом гибком кабеле. Этот элемент можно отклеить таким же образом. Не бойтесь немного согнуть его (СГИБАЙТЕ, НЕ ЛОМАЙТЕ).

Шаг 7

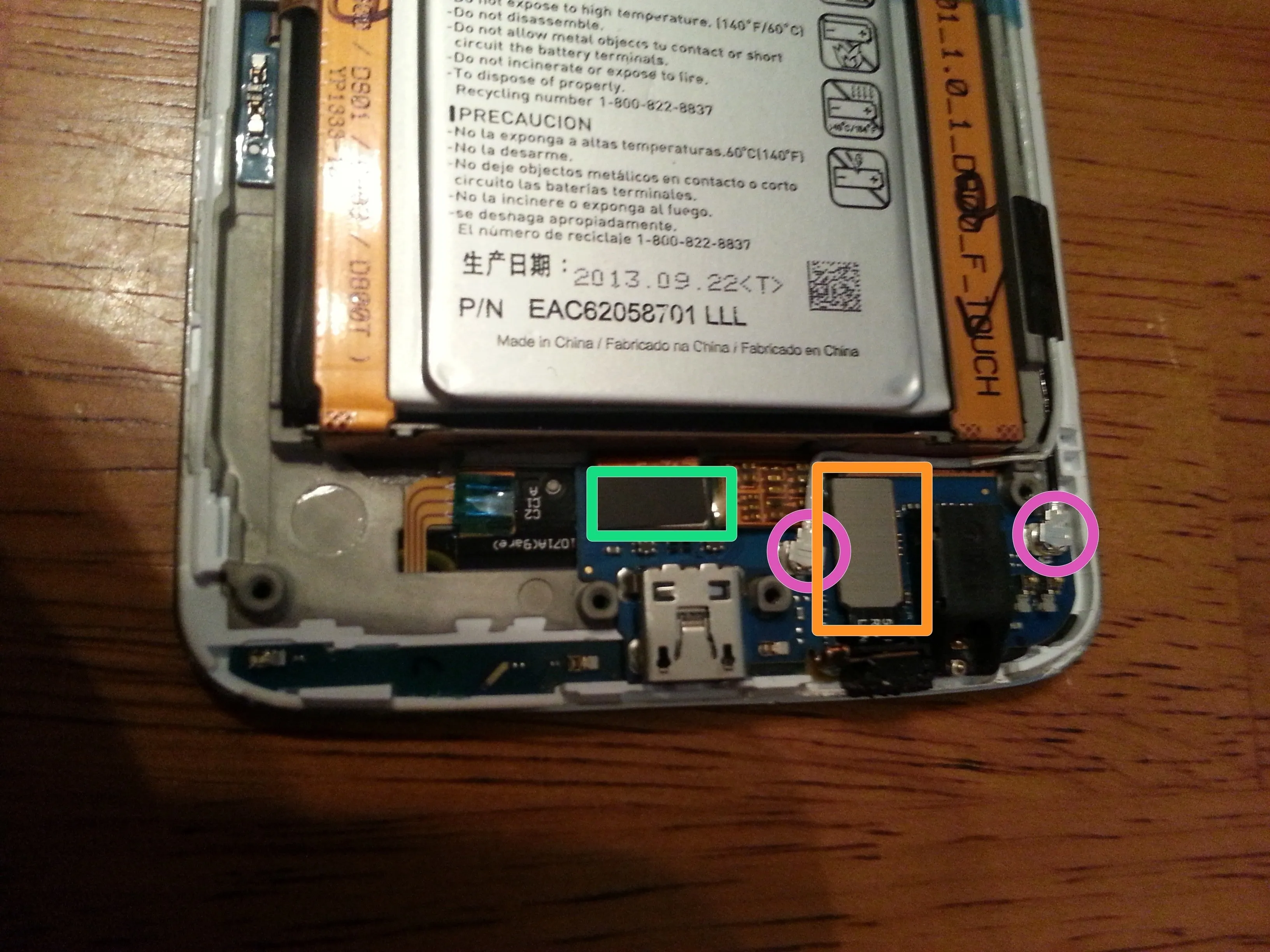

• На другом конце 2 больших гибких кабеля соединены небольшой платой управления. Отсоедините 2 зажима (зеленый - ЖК-дисплей и оранжевый - дигитайзер) и другие концы антенн. Затем полностью отсоедините провода антенн.

• Эта небольшая плата управления также держится на небольшом количестве клея, но ее можно аккуратно поддеть.

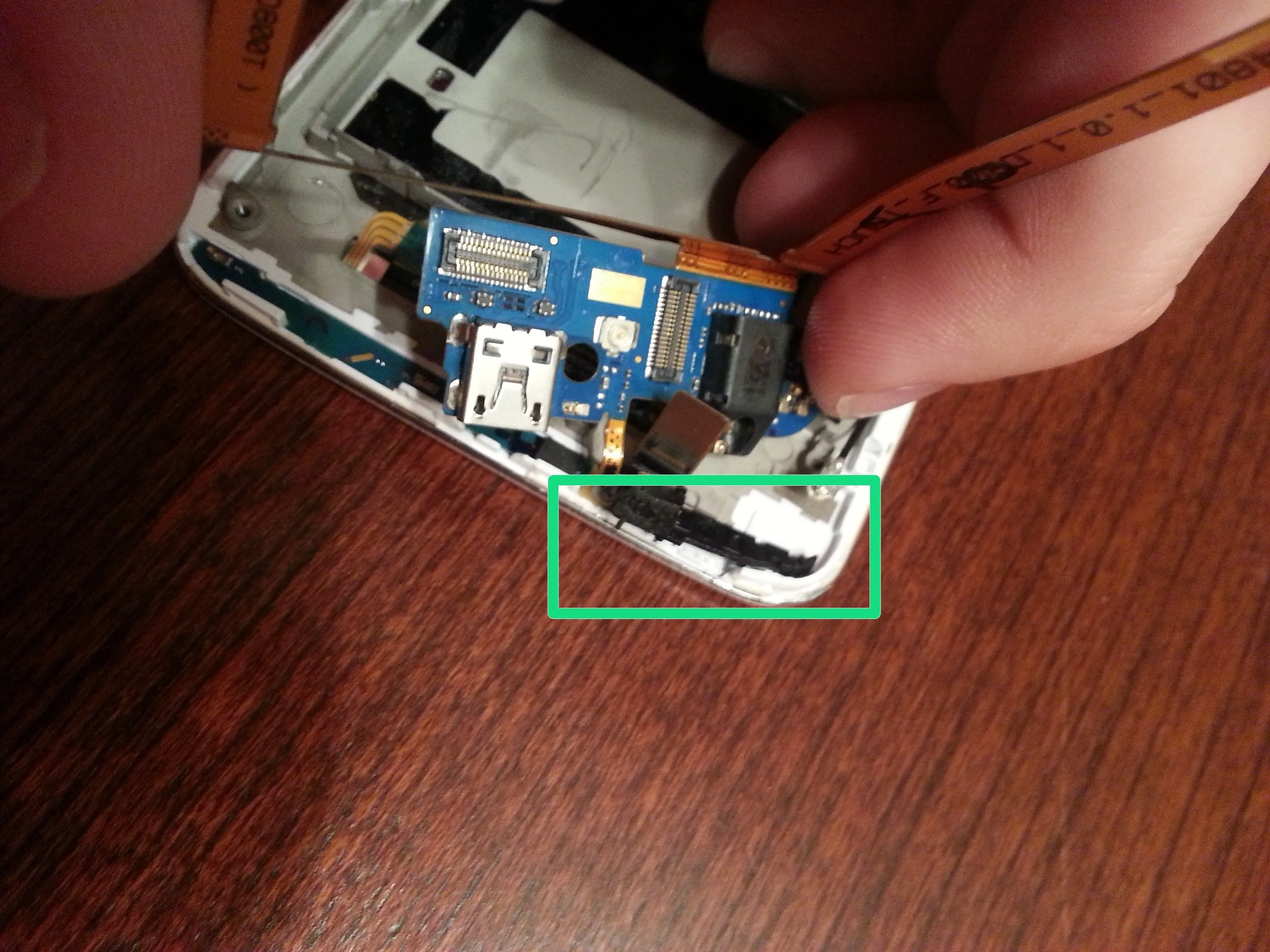

• На третьем рисунке зеленым квадратом отмечен кусок пластика, который прикреплен к плате. Лучше просто поддеть его вместе с платой, чем отсоединять.

Шаг 8

• Теперь мы должны отсоединить 2 больших гибких кабеля, прикрепленных к соответствующим платам, 2 провода антенны и главную логическую плату.

• Теперь можно приступать к извлечению аккумулятора. Используя плоский пластиковый инструмент, подденьте края батареи и продвигайтесь к середине со всех сторон.

• Будьте осторожны, чтобы не погнуть батарею слишком сильно. Другой способ - использовать два длинных тонких плоских пластиковых выколотки, чтобы 'подрезать' клей, и поддеть батарею и корпус телефона, начиная с USB-разъема. Не рискуйте воспламенить литий, проделывая отверстие в батарее!

• При сборке можно использовать столешницу или что-то плоское, чтобы сплющить батарею обратно.

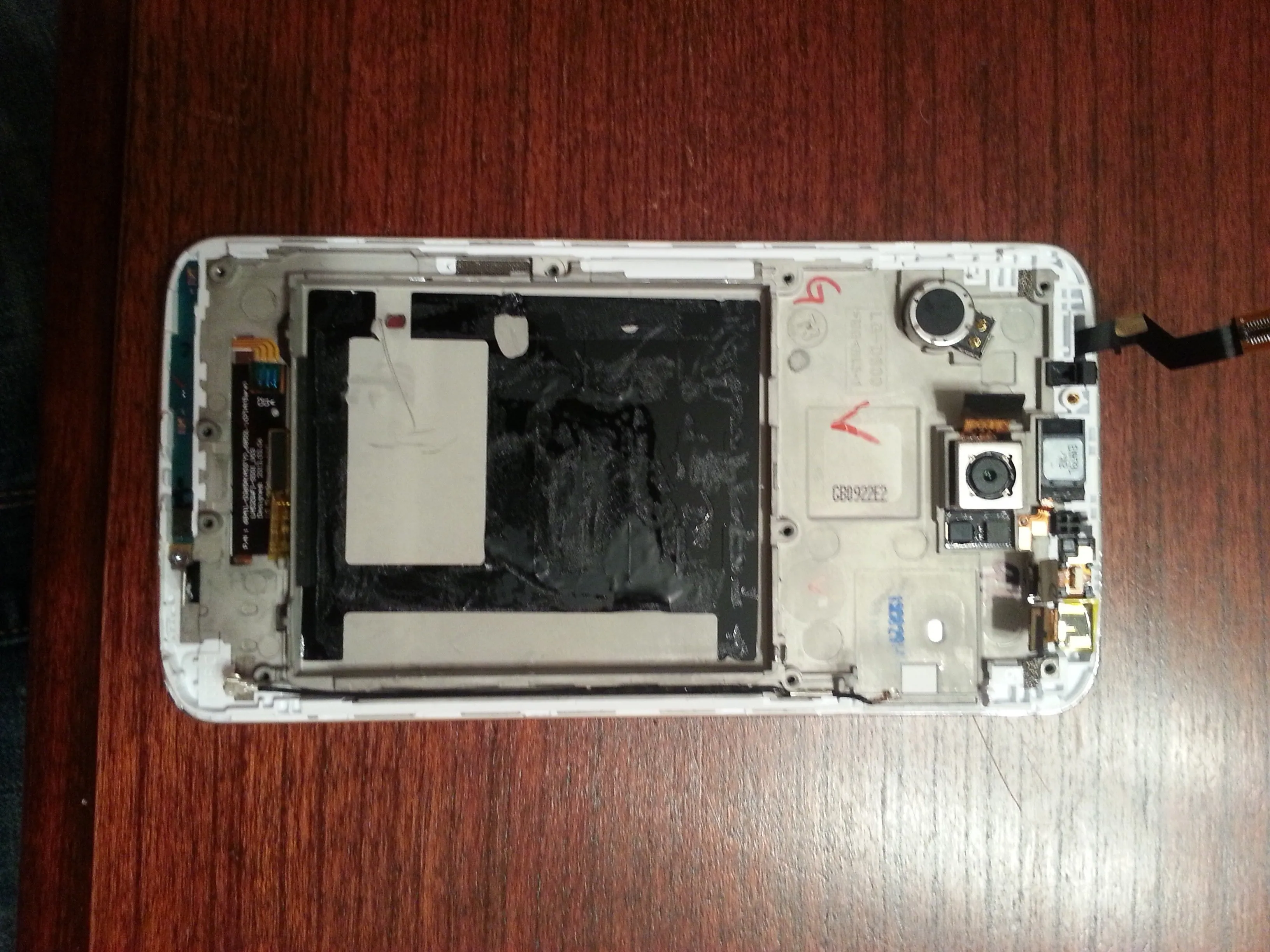

• На третьем снимке - то, что должно получиться после извлечения батареи.

Шаг 9

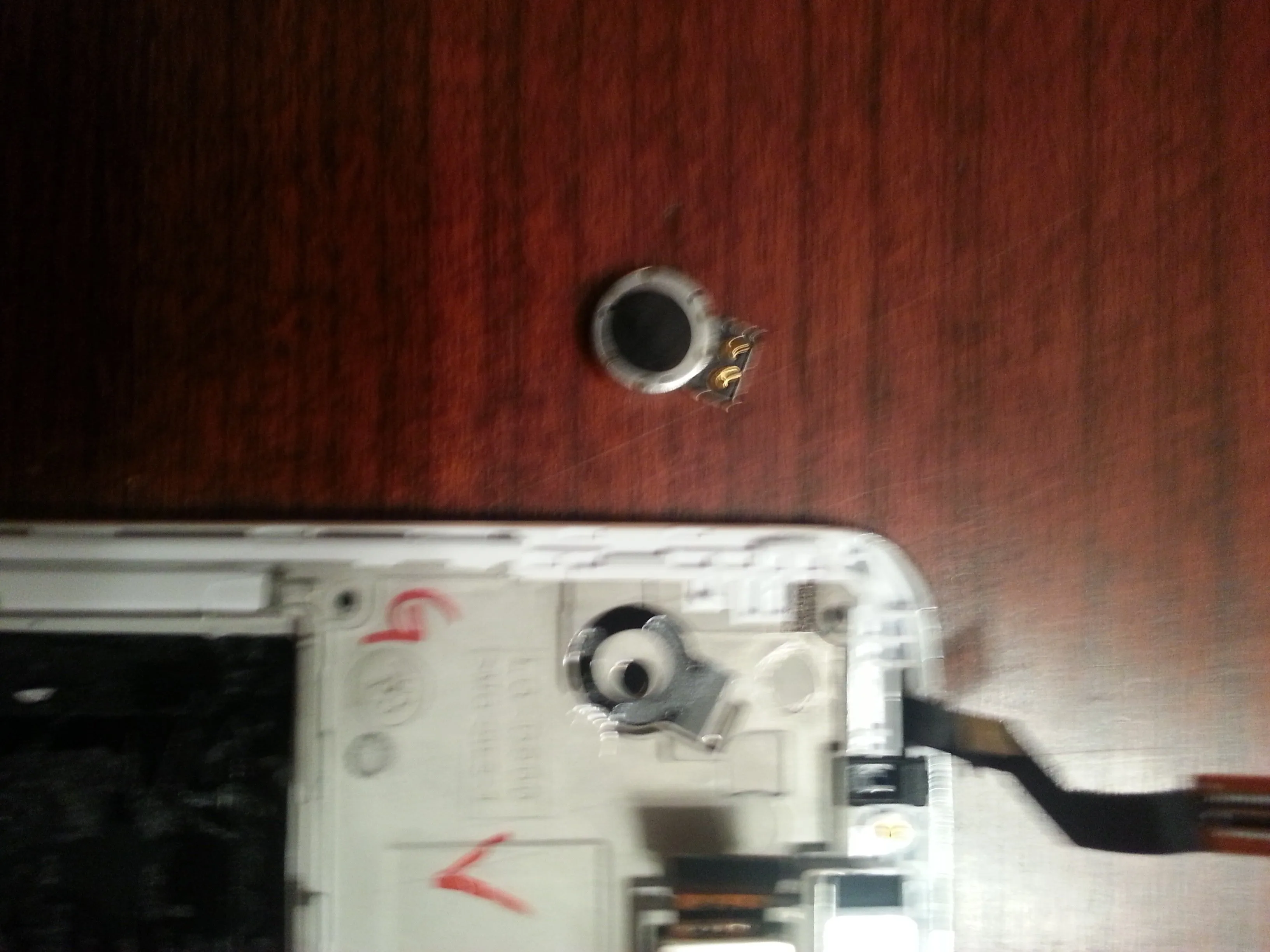

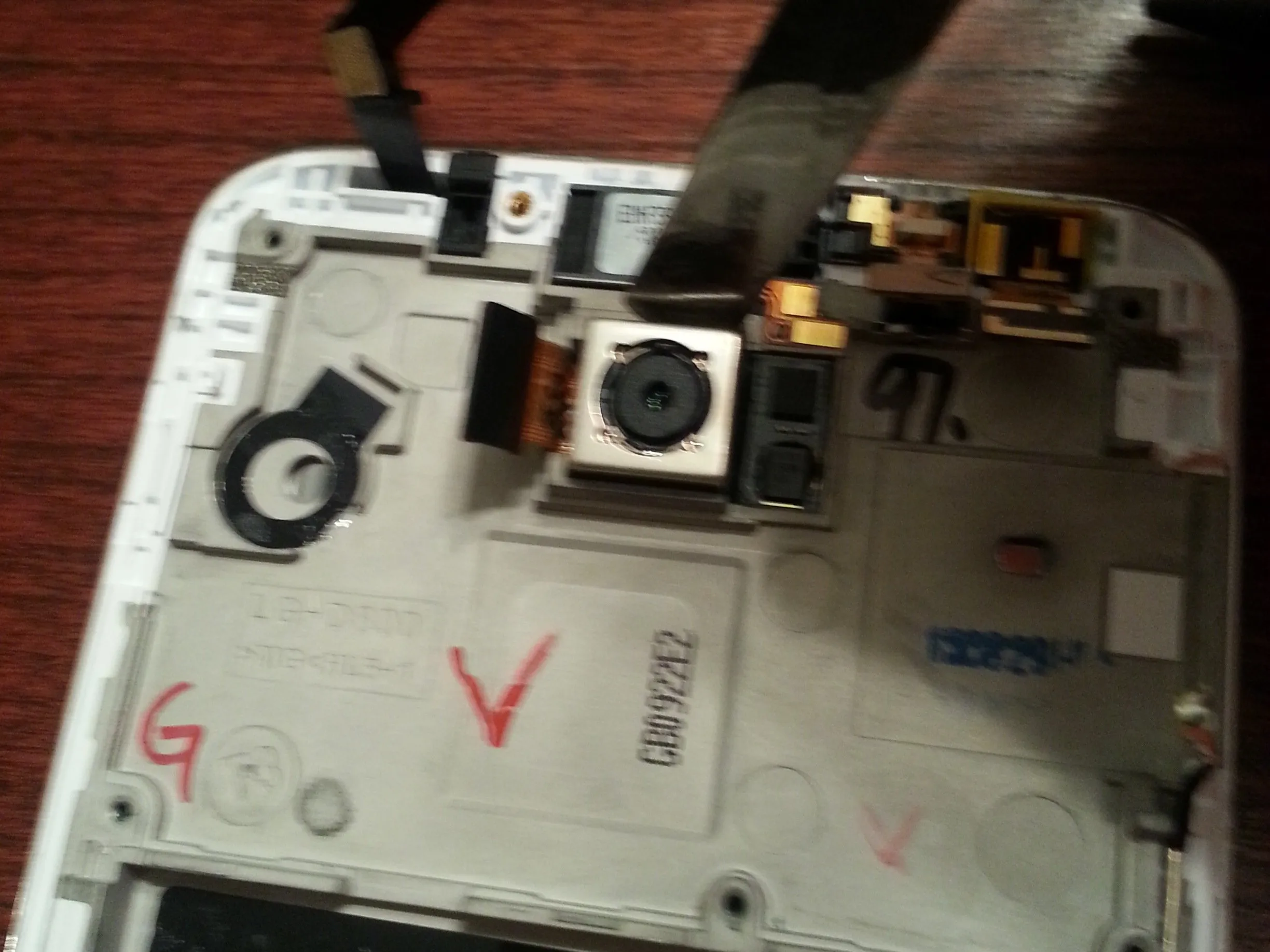

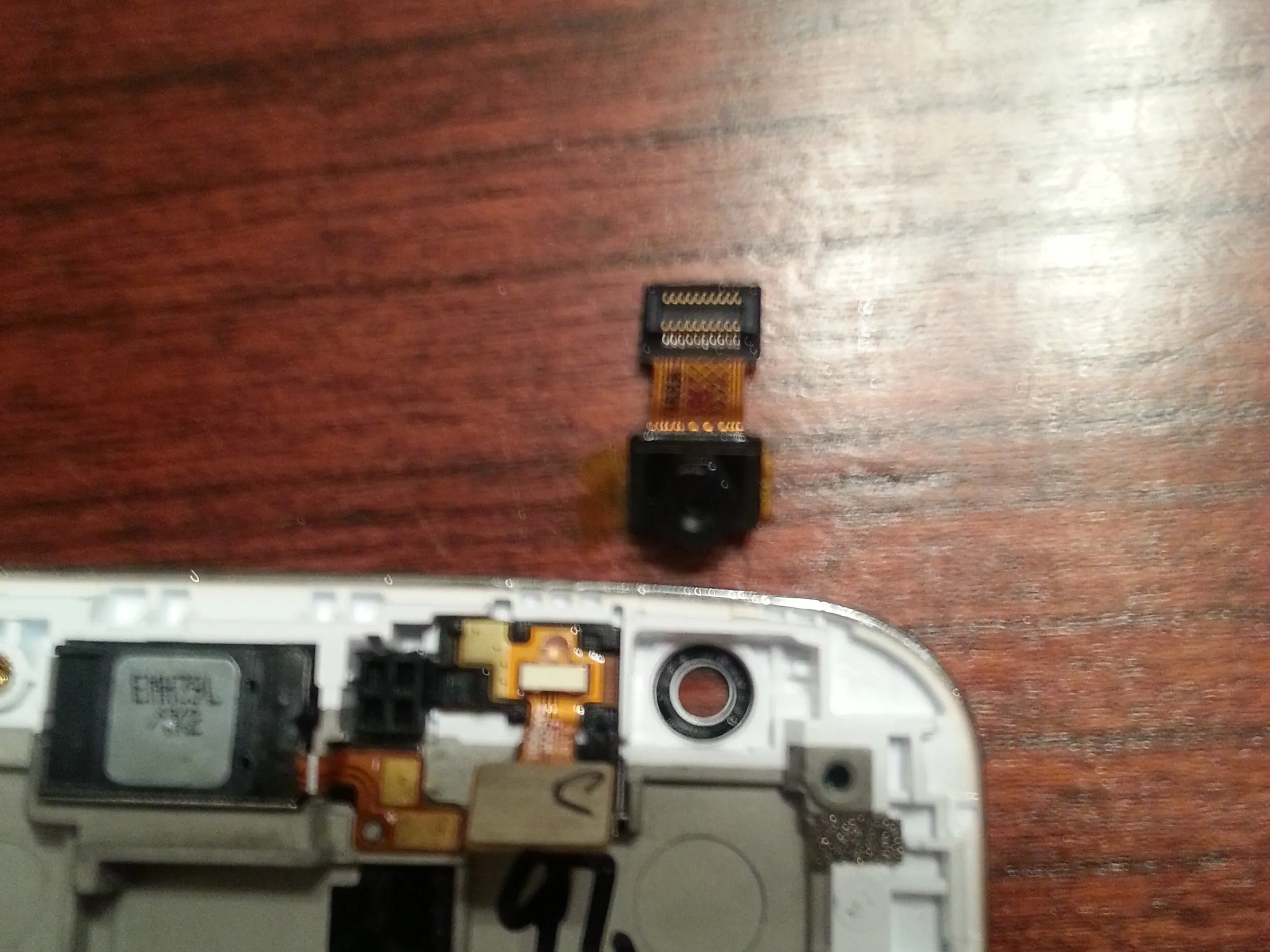

• Теперь мы можем снять остальные компоненты: заднюю камеру, вибромотор и переднюю камеру.

• Извлечь переднюю камеру довольно сложно. Подденьте верхнюю часть тонкой лопаткой и вытащите ее. Остальные детали снимаются легко, так как на них есть немного клея.

Шаг 10

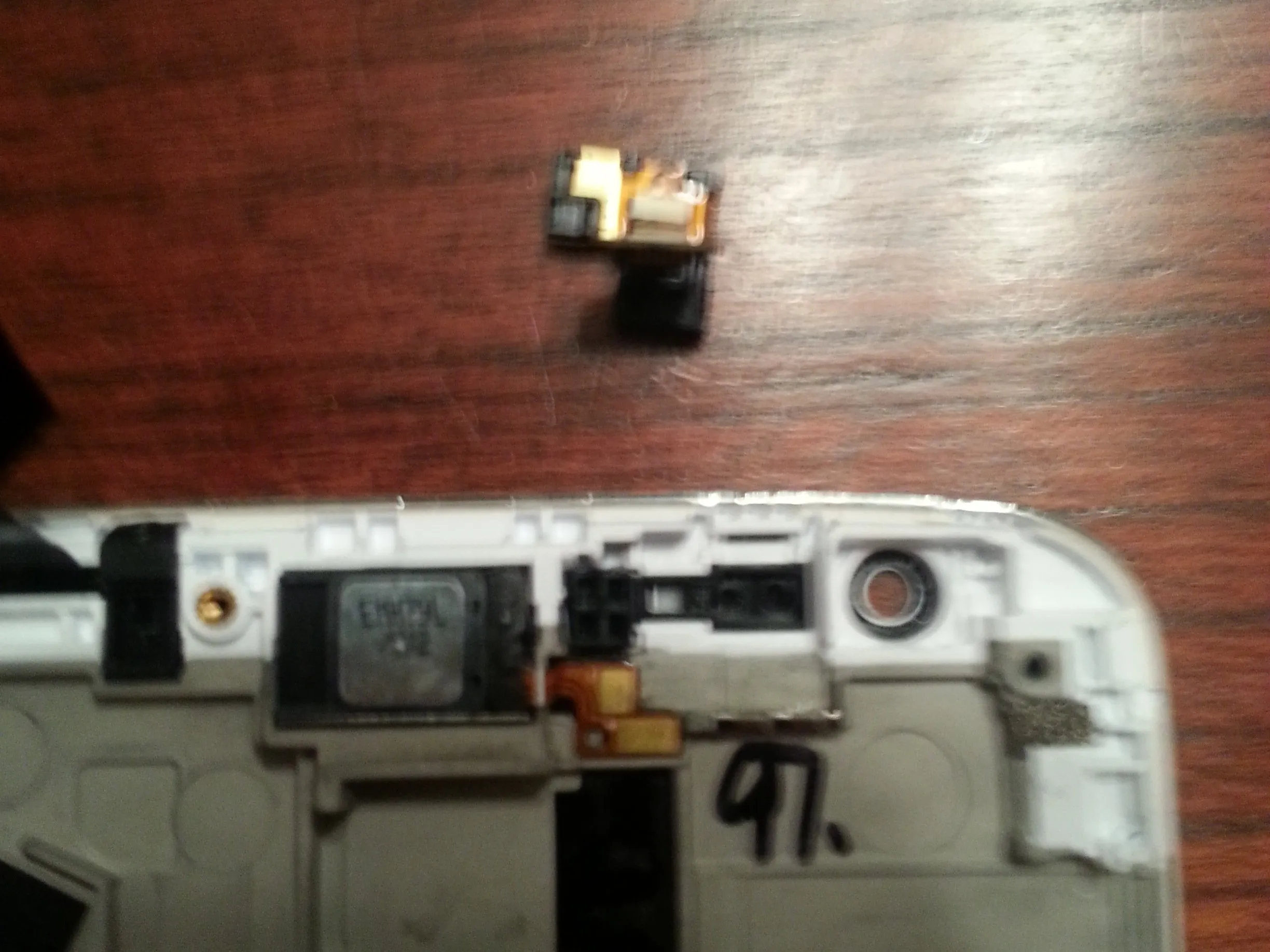

• Компоненты: прокс. датчик/светодиод, ушной динамик.

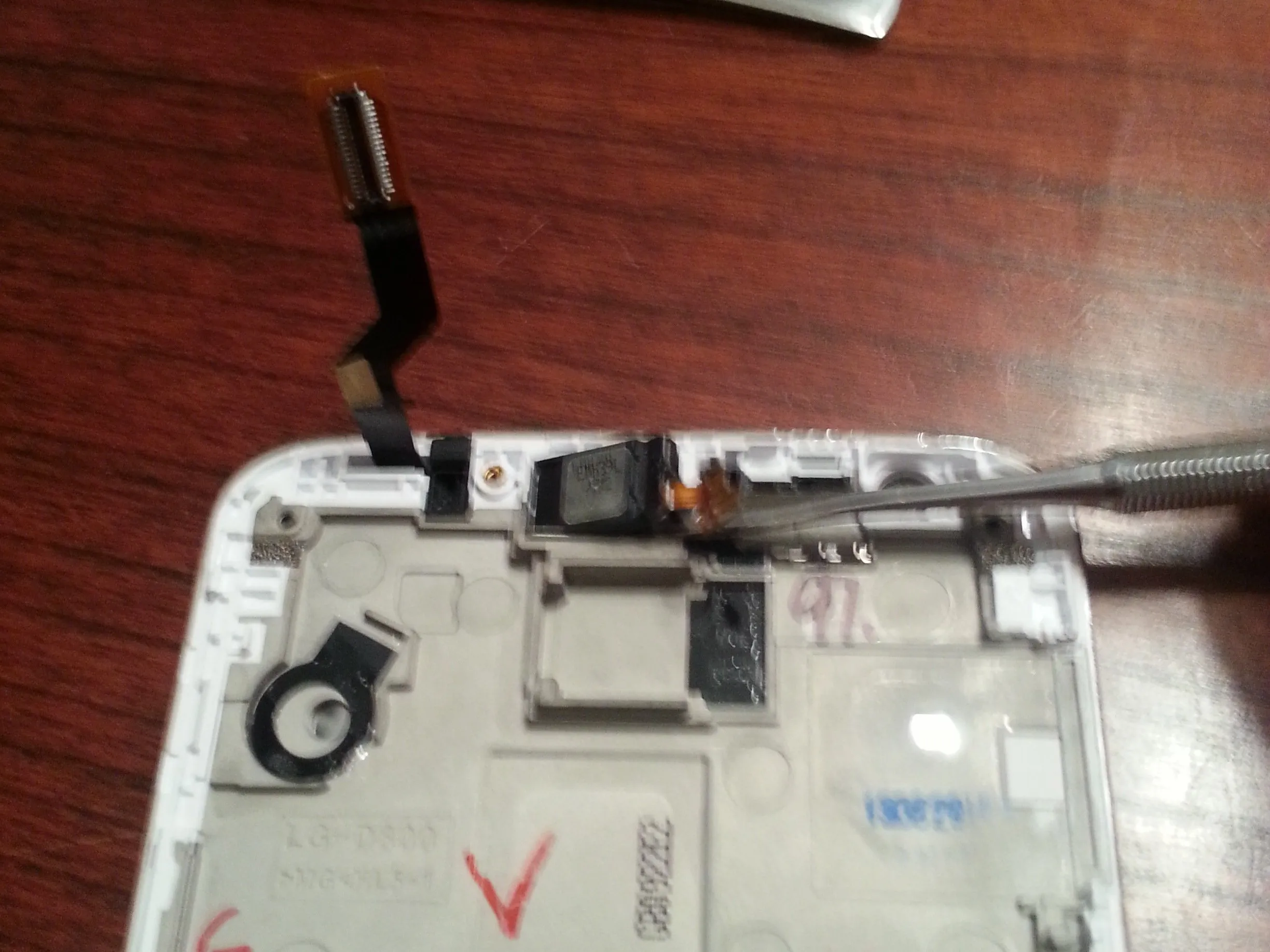

• Ушной динамик, возможно, придется немного подковырнуть, поскольку он удерживается прокладкой телефона. Разъем +/- к динамику хлипкий, но при сборке он должен вернуться на свое место. Если разъемы +/- подключены неправильно, динамик не будет работать.

Шаг 11

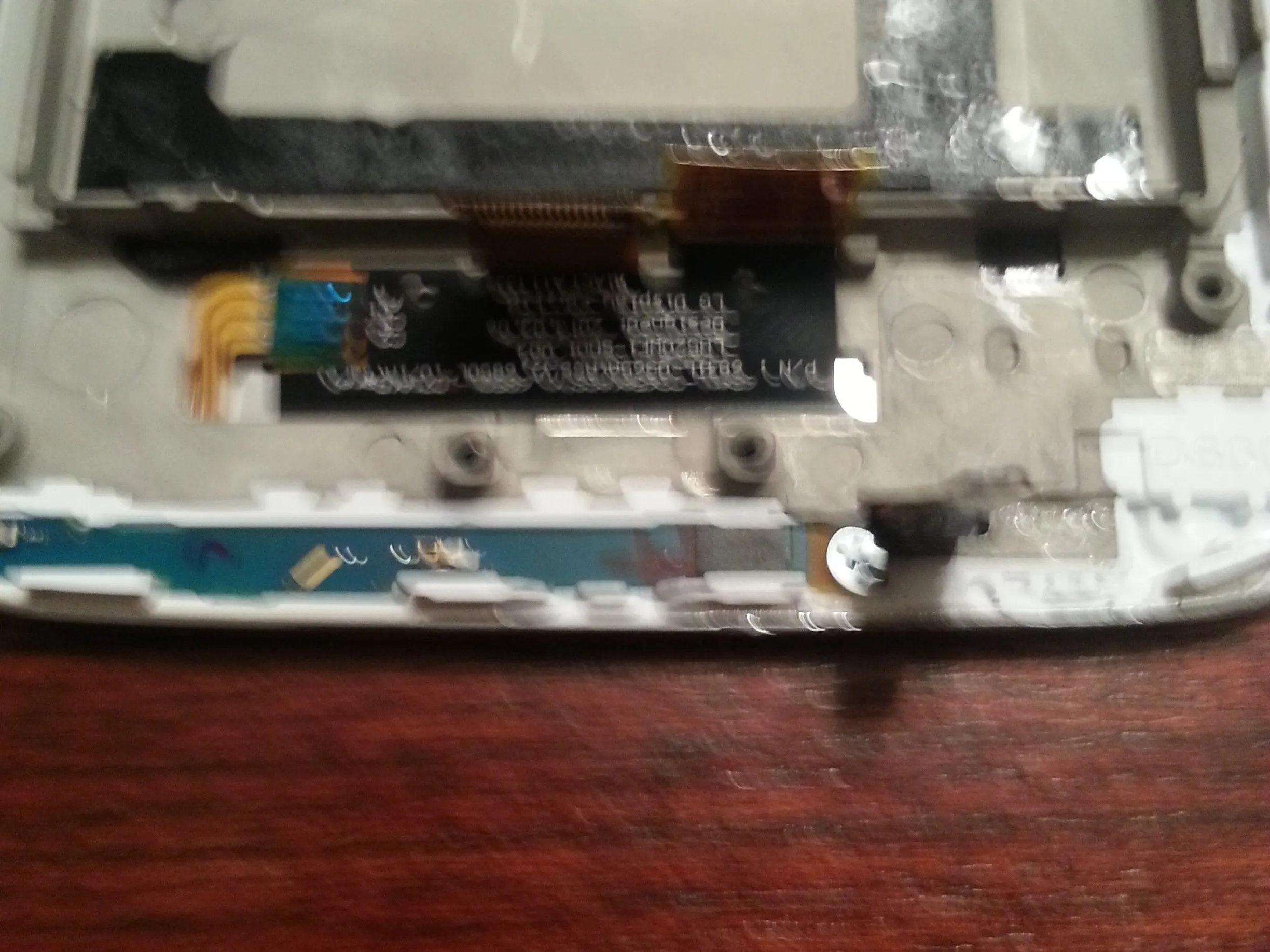

• В нижней части телефона находится еще одна очень маленькая плата, похожая на кусочек металлической ленты. Она прикреплена небольшим винтом. Выкрутите винт и отделите кусок. Я на 99 % уверен, что она предназначена исключительно для заземления, но тем не менее она все равно важна.

• СОВЕТ: При отклеивании схем, логических плат или небольших деталей, подобных этой, лучше начинать с того места, где был удален винт, потому что часто эта область укреплена и защищена.

• Теперь у вас должен быть только экран в сборе. Я не стал снимать ЖК-дисплей или дигитайзер. В Интернете я нашел отдельные и целые сборки экрана, но я также читал, что LG делает ремонт экрана вполне доступным, отправляя его к ним.

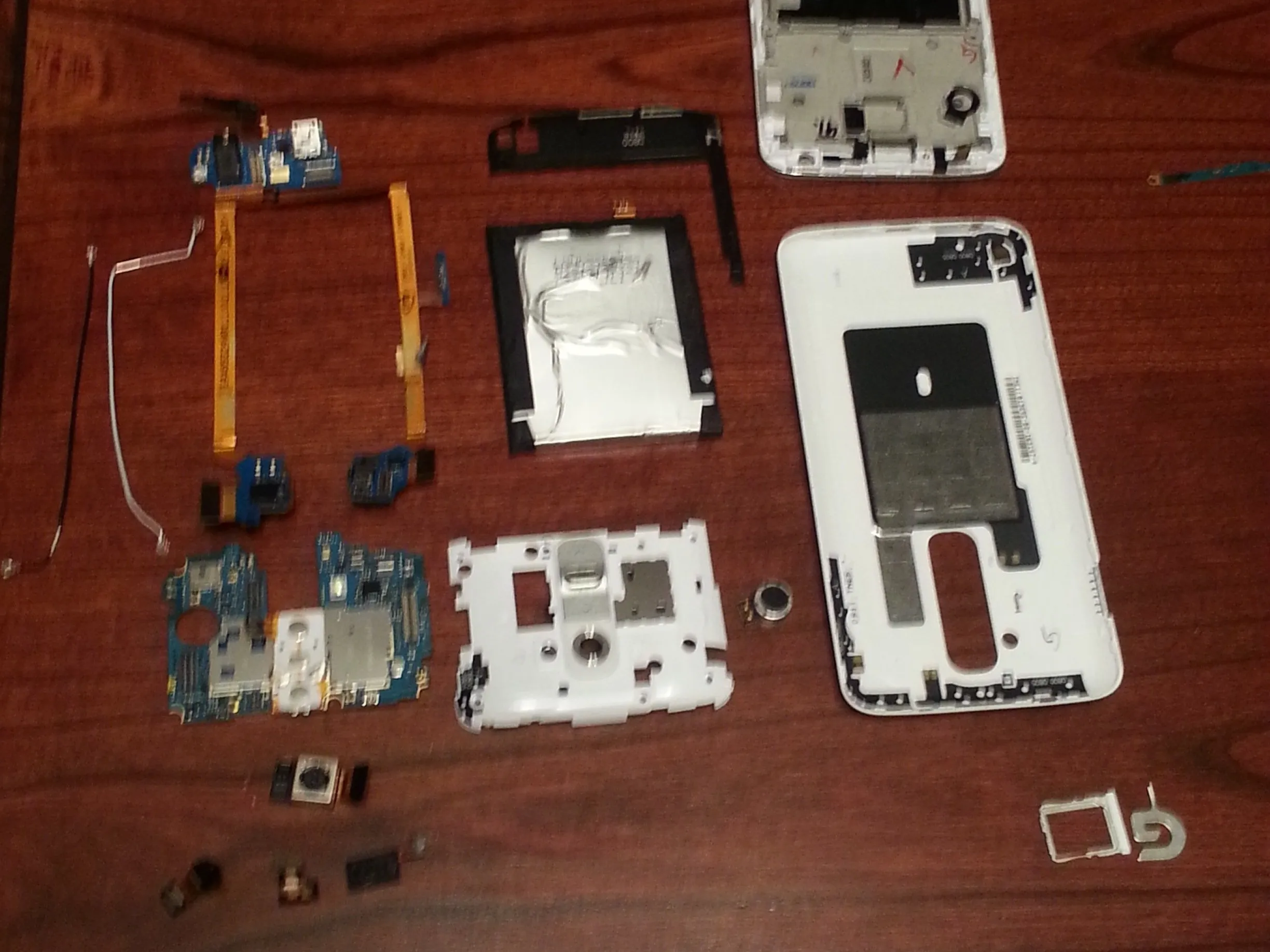

• Как всегда, вот взгляд на все это.

• Для сборки начинайте с самого последнего шага и двигайтесь в обратном порядке. ПОМНИТЕ, товарищи ремонтники, либо ремонтируйте, либо утилизируйте.
