Разборка LG G4

Введение

LG G4 - это сплошная роскошь, с его навороченной камерой и вариантами заднего чехла из натуральной кожи. Но позволит ли LG позволить себе роскошь ремонта? Присоединяйтесь к нам, мы разберем G4 и сделаем его рентгеновский снимок - любезно предоставленный нашими друзьями из компании Creative Electron.

Понравились рентгеновские снимки? Не пропустите наш Рентгеновский разбор Apple Watch.

Хотите увидеть изнутри все новейшие гаджеты? Следите за нами в Instagram, Twitter и Facebook!

Что вам нужно

Инструменты

•

•

•

•

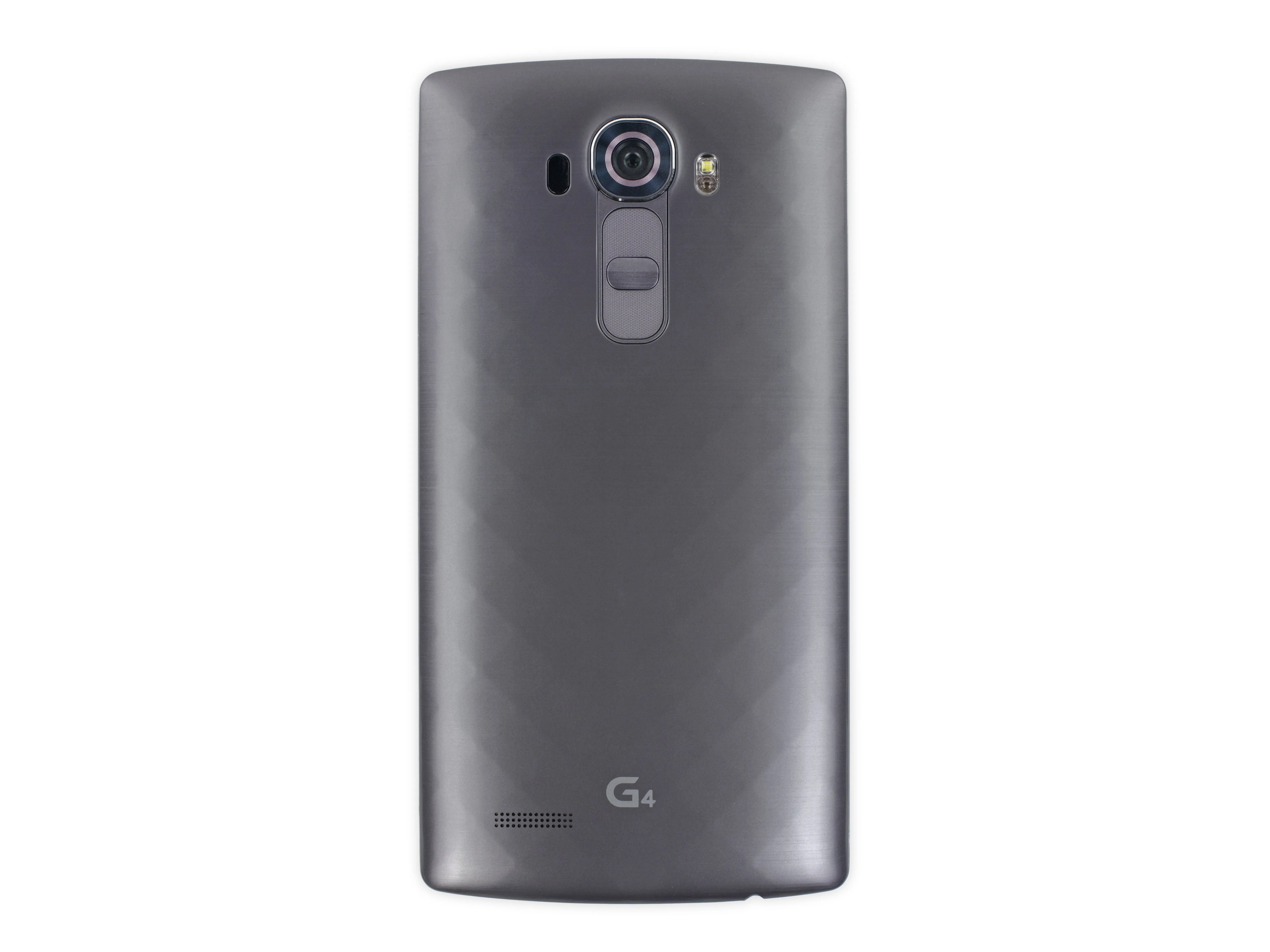

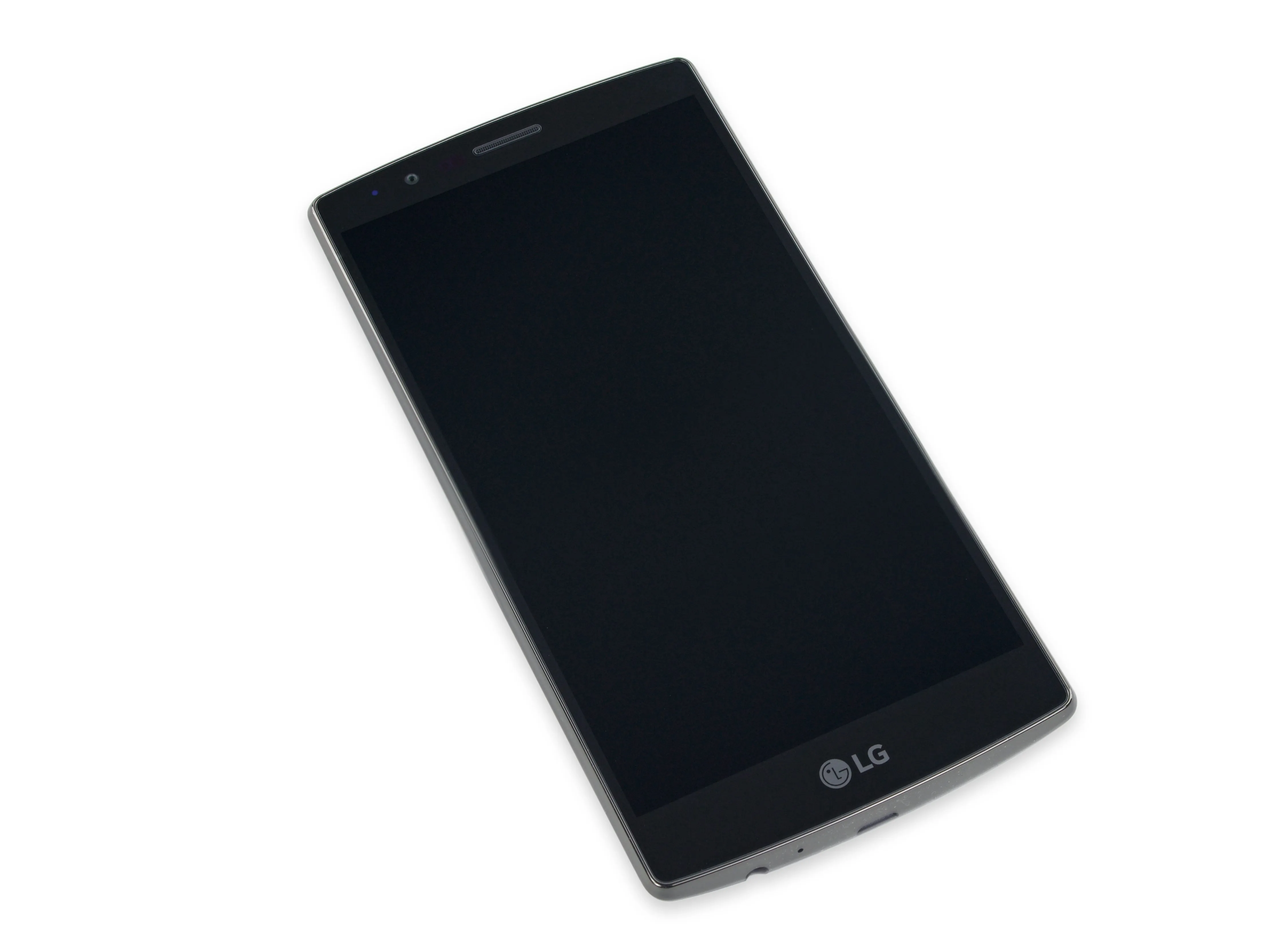

Шаг 1 Разборка LG G4

• LG G4 не работает на g-forces или морские свинкиВот что он на самом деле содержит:

• 5,5-дюймовый IPS-дисплей 'Quantum' с разрешением 2560 x 1440 (538 ppi)

• 6-ядерный 64-битный процессор Qualcomm Snapdragon 808 с частотой 1,8 ГГц

• 3 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 32 ГБ встроенной памяти с возможностью расширения до 2 ТБ с помощью карты microSD

• Задняя камера 16 МП, f/1.8 с OIS и лазерным наведением автофокуса, и фронтальная камера 8 МП f/2.0

• Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 4.1 BLE и возможность подключения NFC

• Android 5.1 Lollipop

Шаг 2

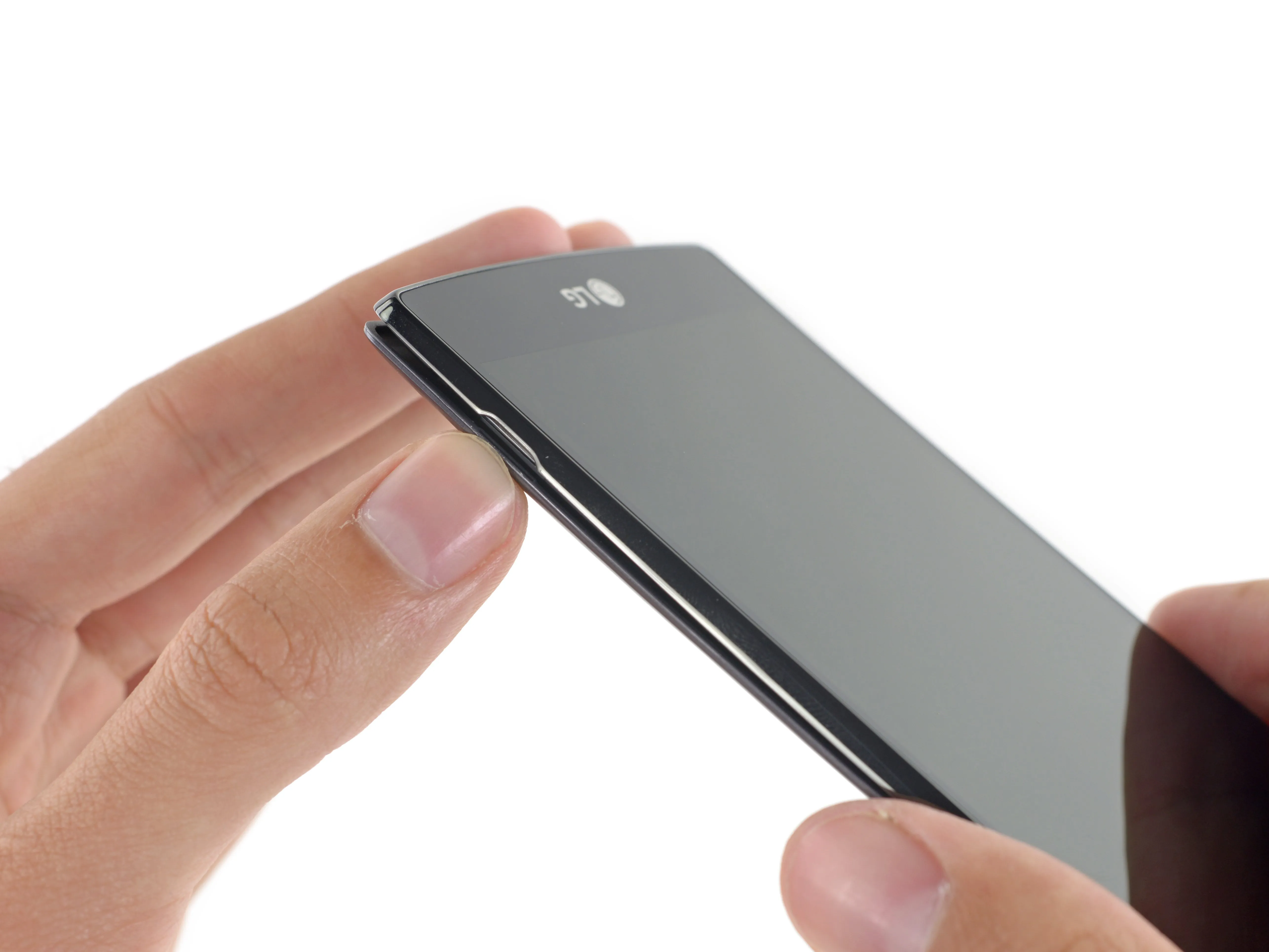

• Здесь не нужны никакие инструменты! В G4 есть удобная выемка для легкого снятия задней панели.

• С точки зрения ремонтопригодности это выглядит многообещающе.

• Нам греет сердце (но, к счастью, не iOpeners) такая простая процедура открытия - особенно в сравнении с облепленными клеем отверстиями во многих телефонах.

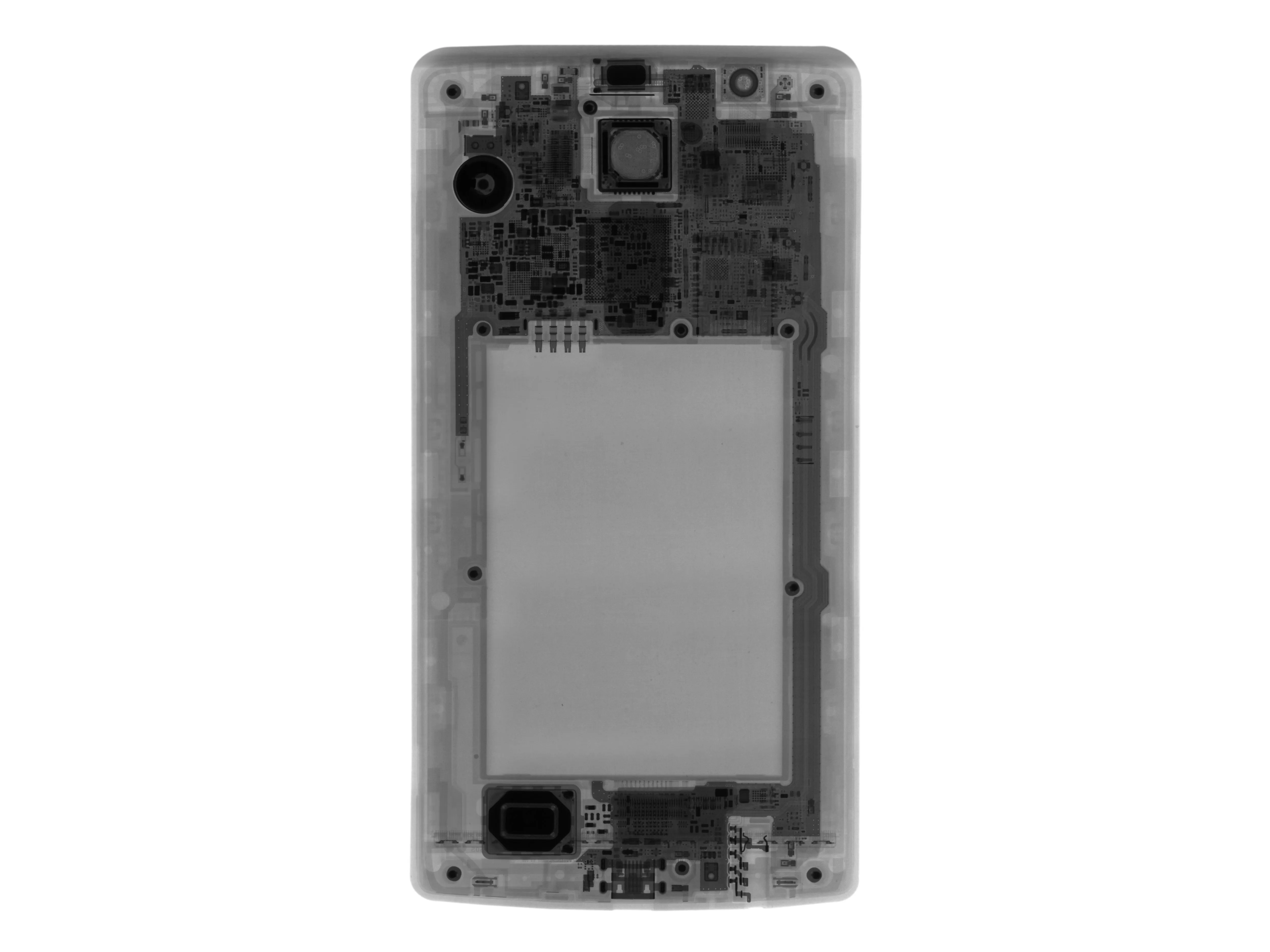

• Нам не нужен рентгеновский луч, чтобы понять, что этот аккумулятор можно заменить.

• Но рентген - это так весело!

Шаг 3

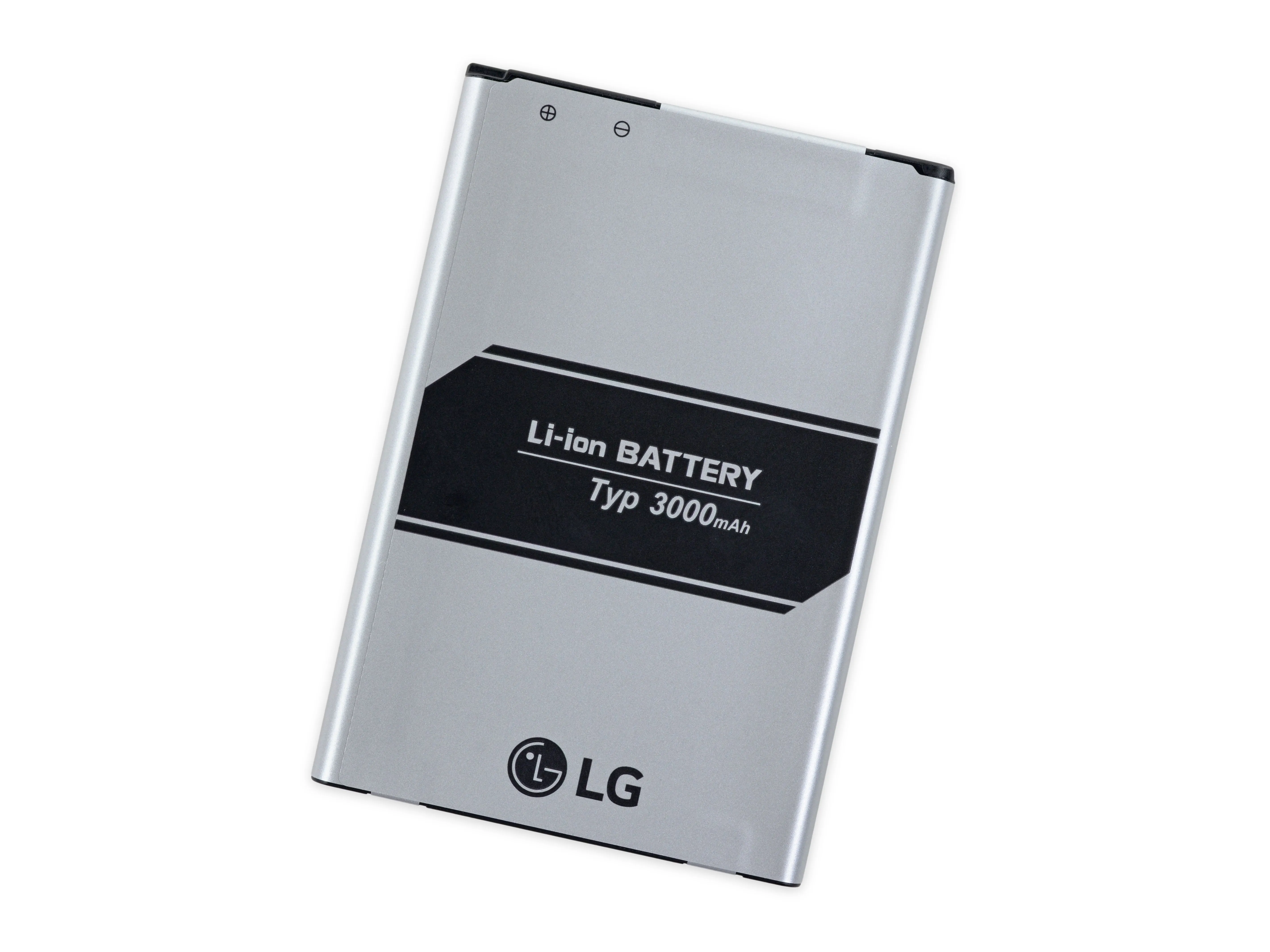

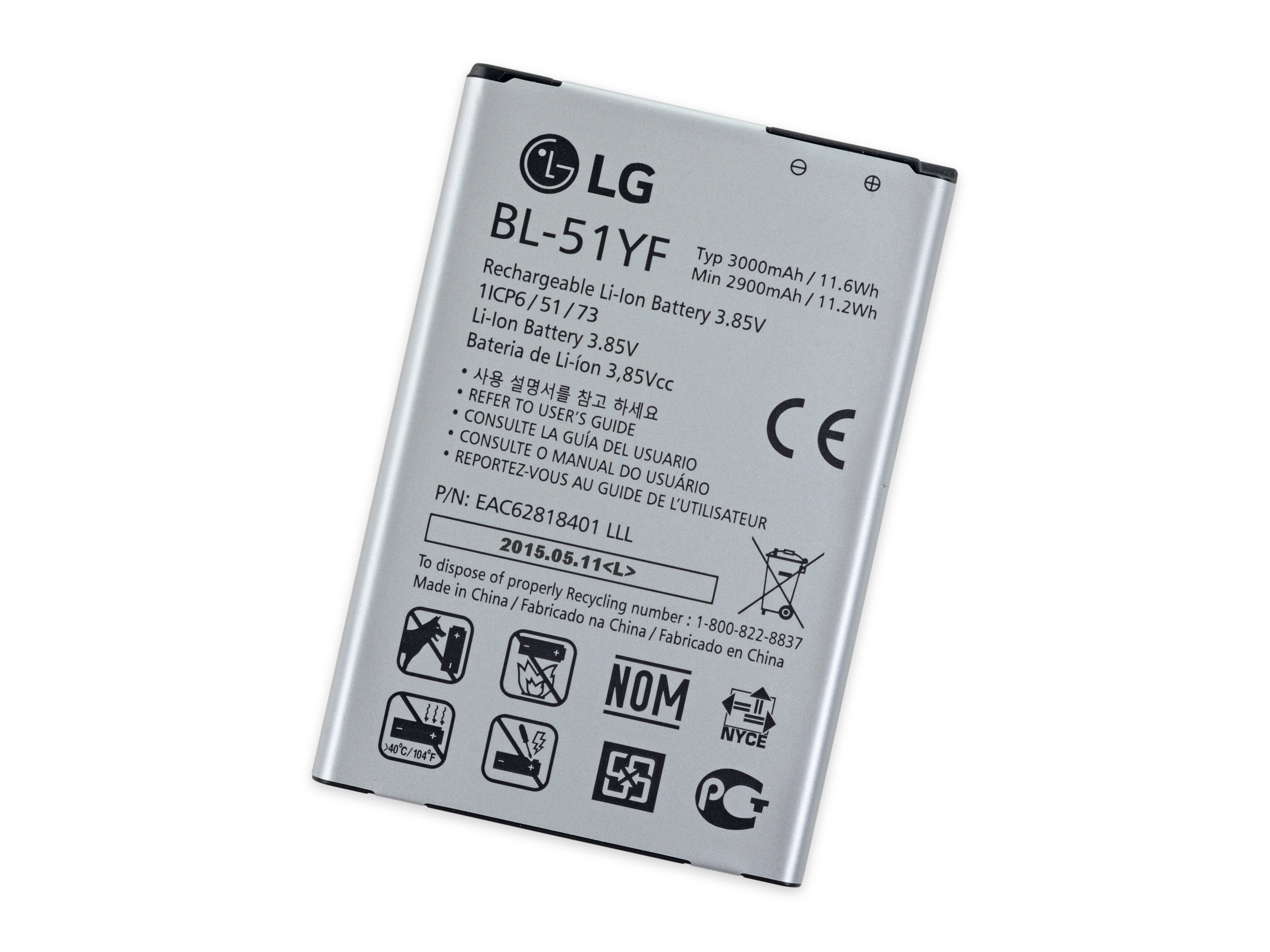

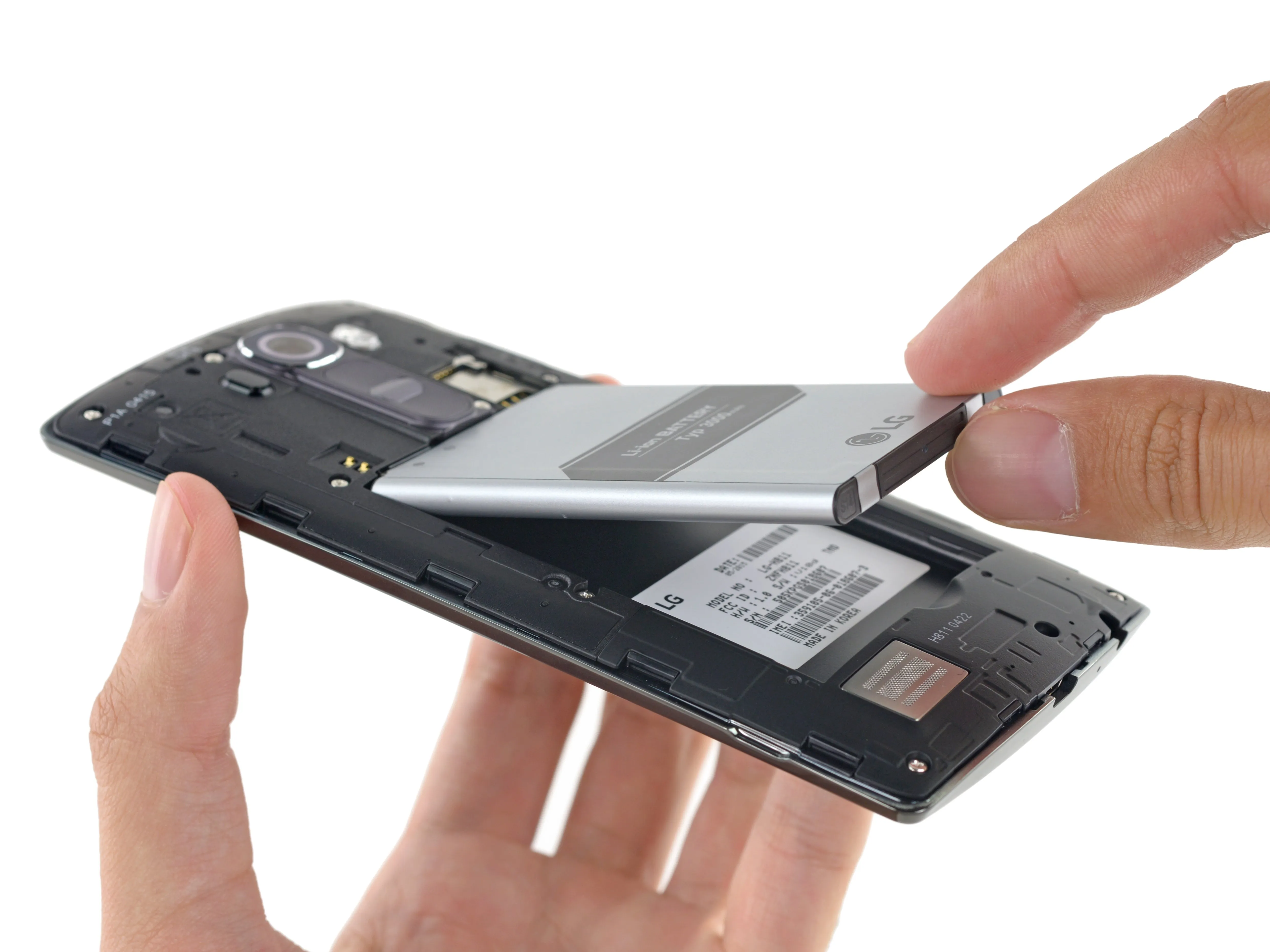

• Литий-ионный аккумулятор G4 с напряжением 3,85 В рассчитан минимум на 11,2 Вт-ч. Хотя маркетинговый отдел LG не делает никаких конкретных заявлений о времени автономной работы, они постарались дать нам понять, что аккумулятор емкостью 3000 мАч работает долго и надежно..

• Сайт Galaxy S6 С небольшим отставанием - 3,85 В, 9,82 Вт-ч.

• The iPhone 6 оснащен аккумулятором с напряжением 3,82 В и энергопотреблением 6,91 Вт-ч.

• Несмотря на впечатляющие характеристики, мы считаем, что самой интересной особенностью этой батареи является то, что она легко снимается.

• В последнее время мы наблюдаем тревожную тенденцию, когда флагманские телефоны с трудноизвлекаемыми батареями. Даже компания Samsung пошла на уступки, выпустив новейшей флагманской серией.

• Приятно видеть, что LG, похоже, является одним из немногих сторонников войны корпораций против сменных батарей... поскольку, знаете ли, батареи в конце концов умирают.

Комментарии к шагу

Телефон не включается

Мобильный телефон L G

Шаг 4

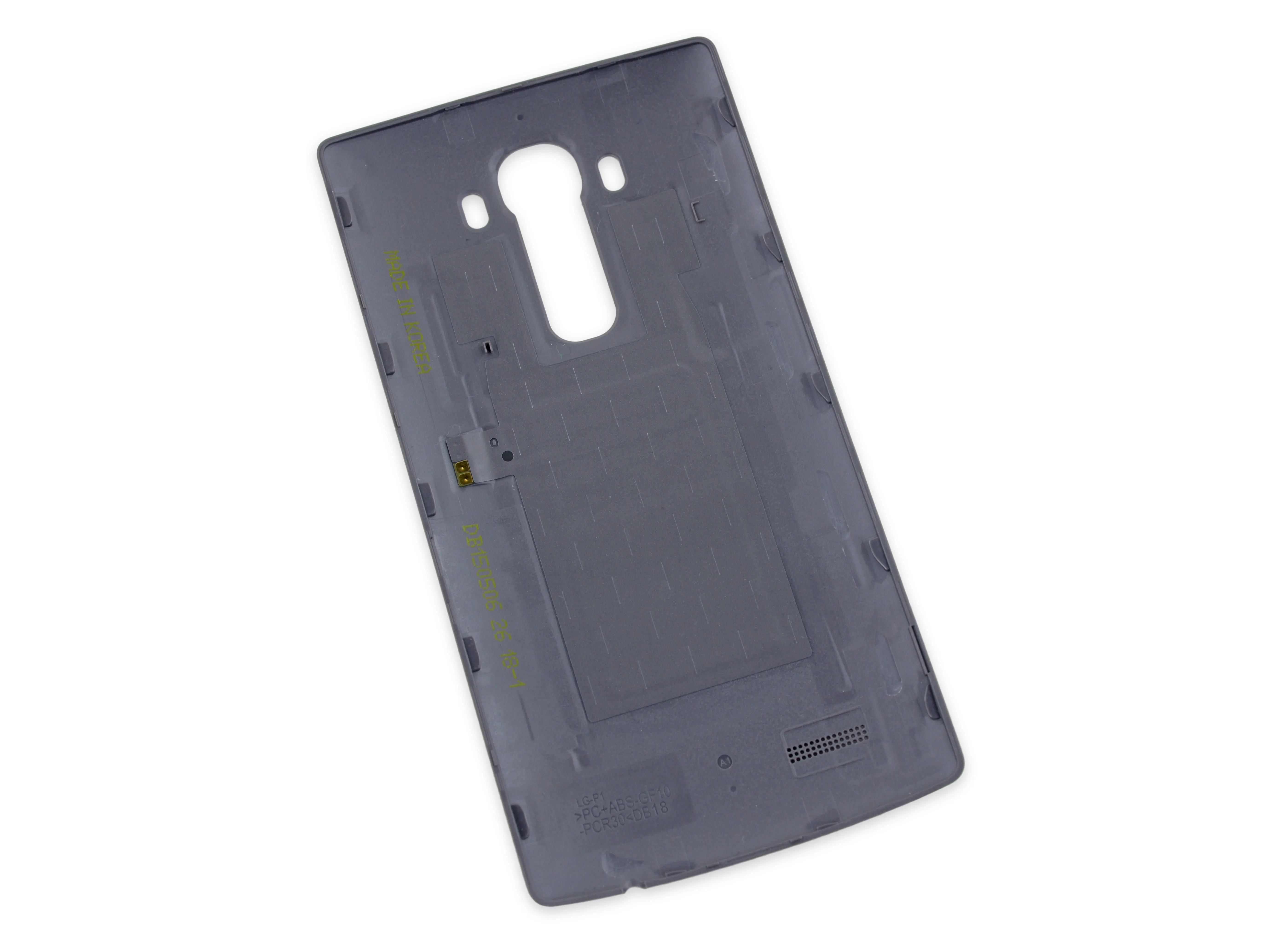

• Может показаться, что это обычная пластиковая плита, но это, дорогие друзья, и есть свобода! Маленькие пластиковые выступы на задней панели корпуса позволяют легко отщелкнуть ее - простая технология, которая, как мы думали, была для нас столь же потерянной, как и римский бетон.

• Но подождите, это еще не все! Мы видим, что из пластика выглядывают какие-то контакты.

• Через несколько рентгеновских лучей мы обнаруживаем замаскированную антенну NFC, а не катушку беспроводной зарядки.

• Для тех, кто надеется использовать зарядное устройство Qi прямо из коробки, этот G4 не будет поддерживать беспроводную зарядку без специального чехла.

Шаг 5

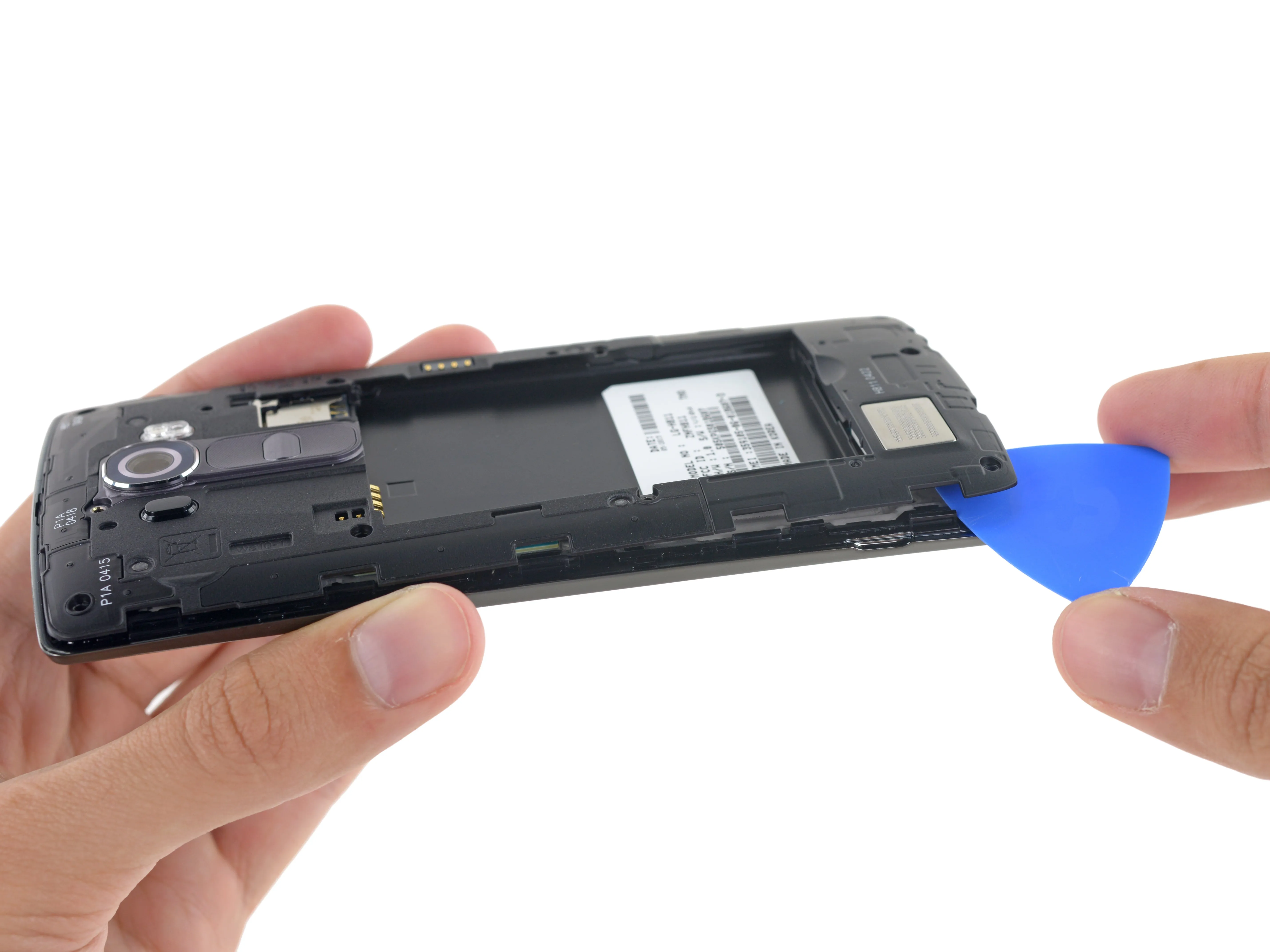

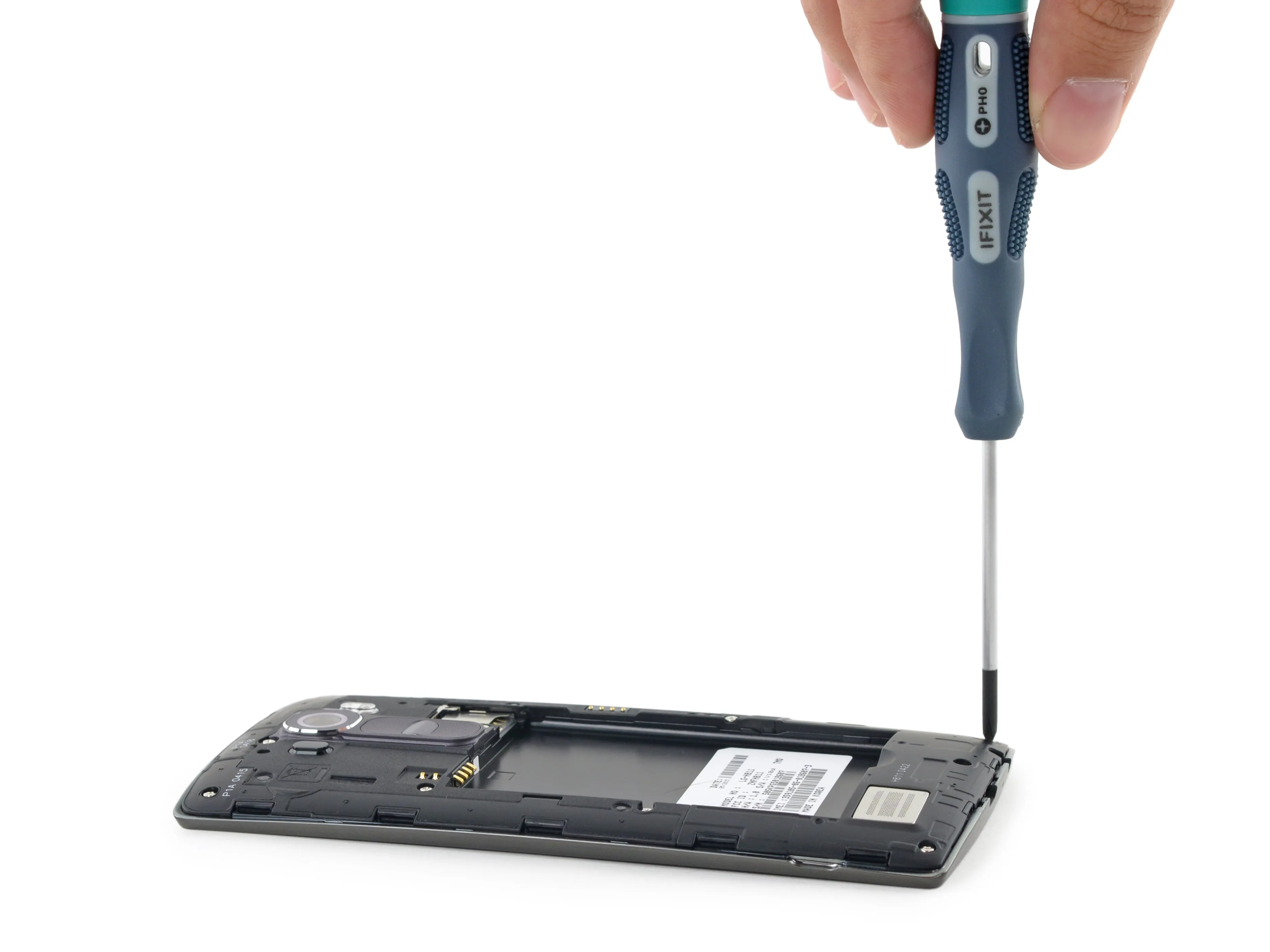

• Мы добрались до средней рамки, прежде чем открыли сумку с инструментами. Первым делом мы достаем из сумки набор отверток Pro Tech с удобным стандартным крестообразным ключом №0.

• Затем мы берем кирку и поддеваем среднюю рамку, открывая сердце G4.

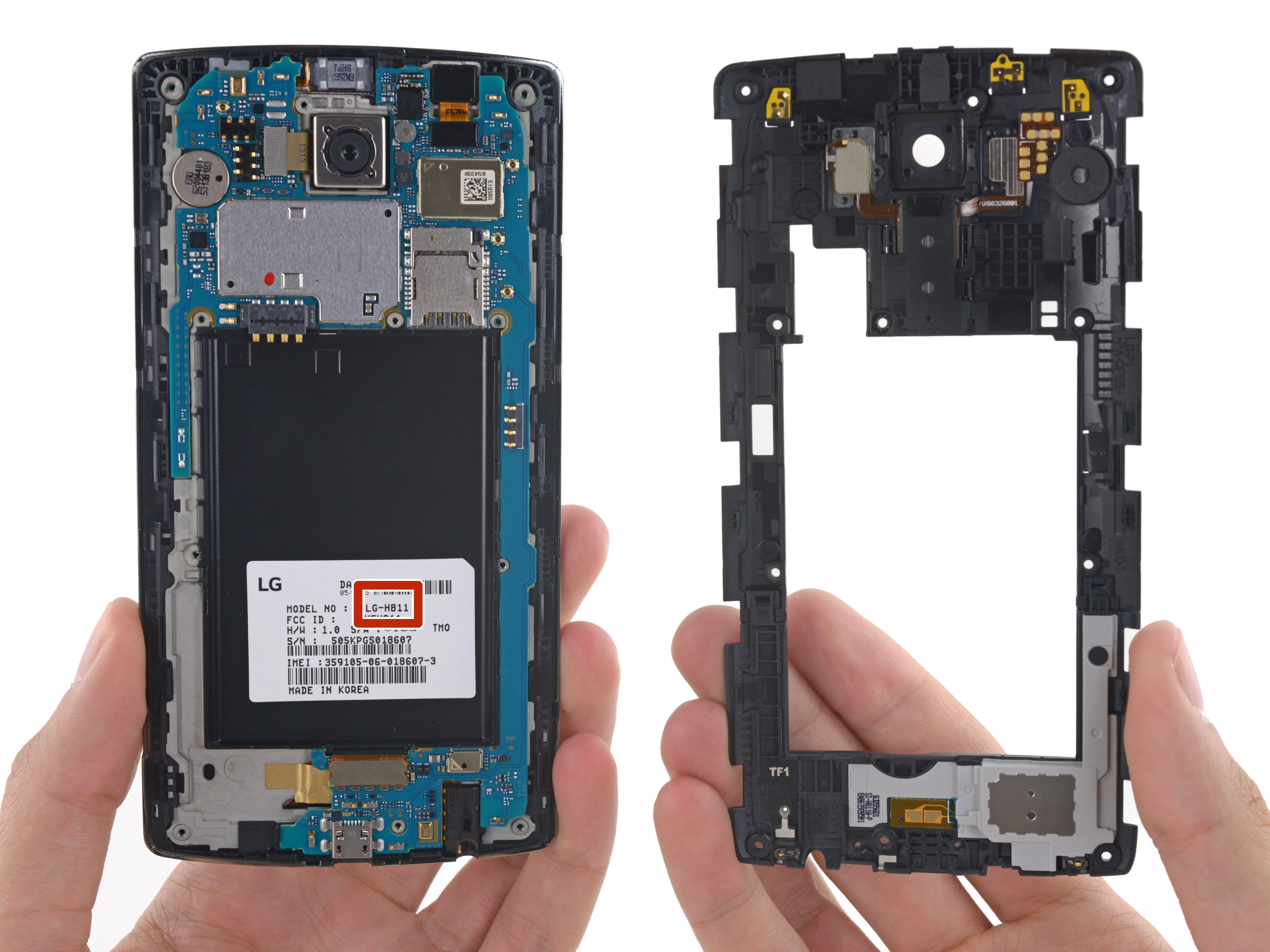

• Мы быстро записываем номер модели G4 - LG-H811 - прежде чем двигаться дальше.

• Легкость вскрытия и простота компонентов напоминают нам о старых добрых временах легко ремонтируемых телефонов на базе Android. G4, похоже, является отличным примером роскошного тонкого корпуса и удобства ремонта.

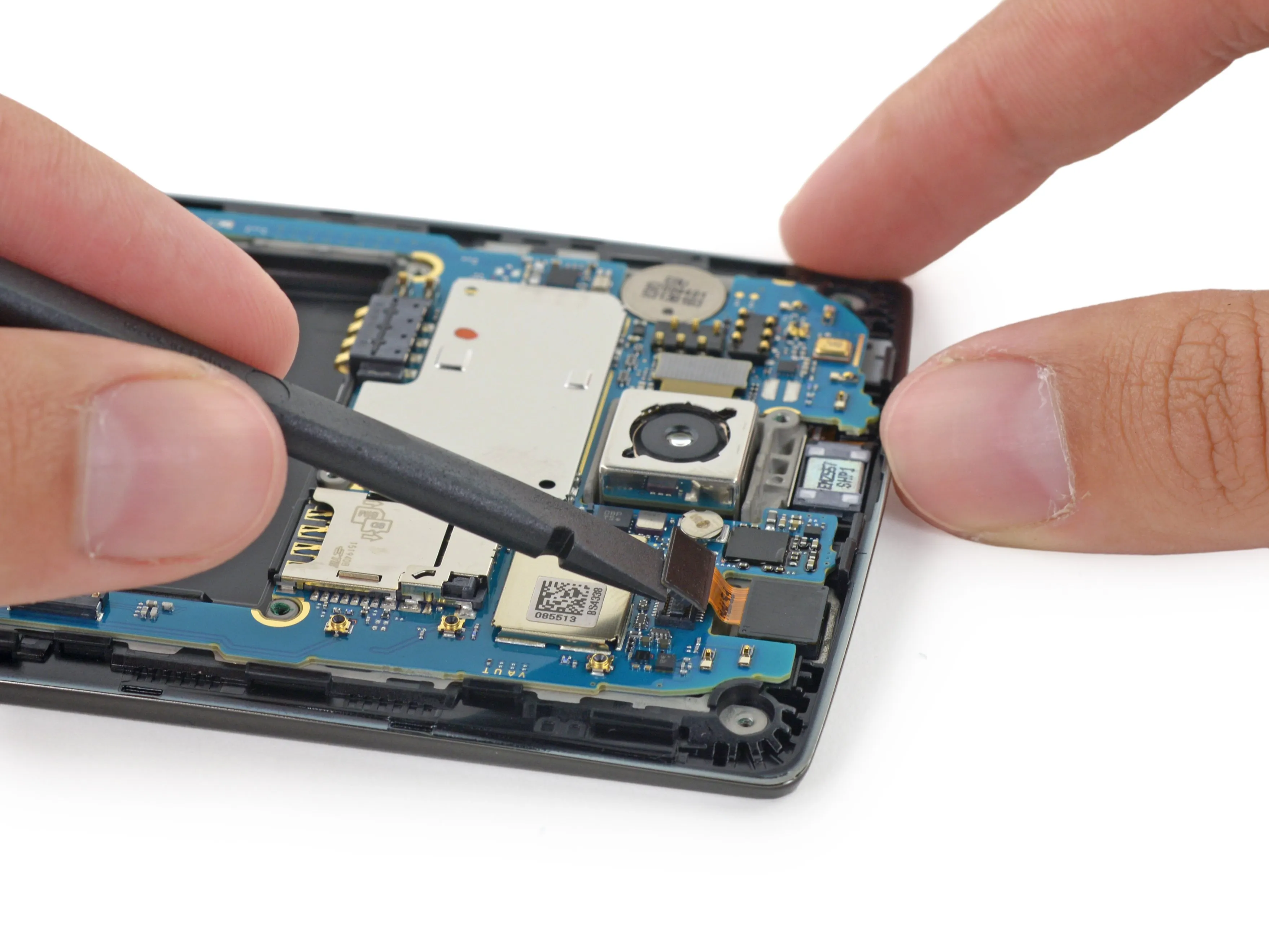

Шаг 6

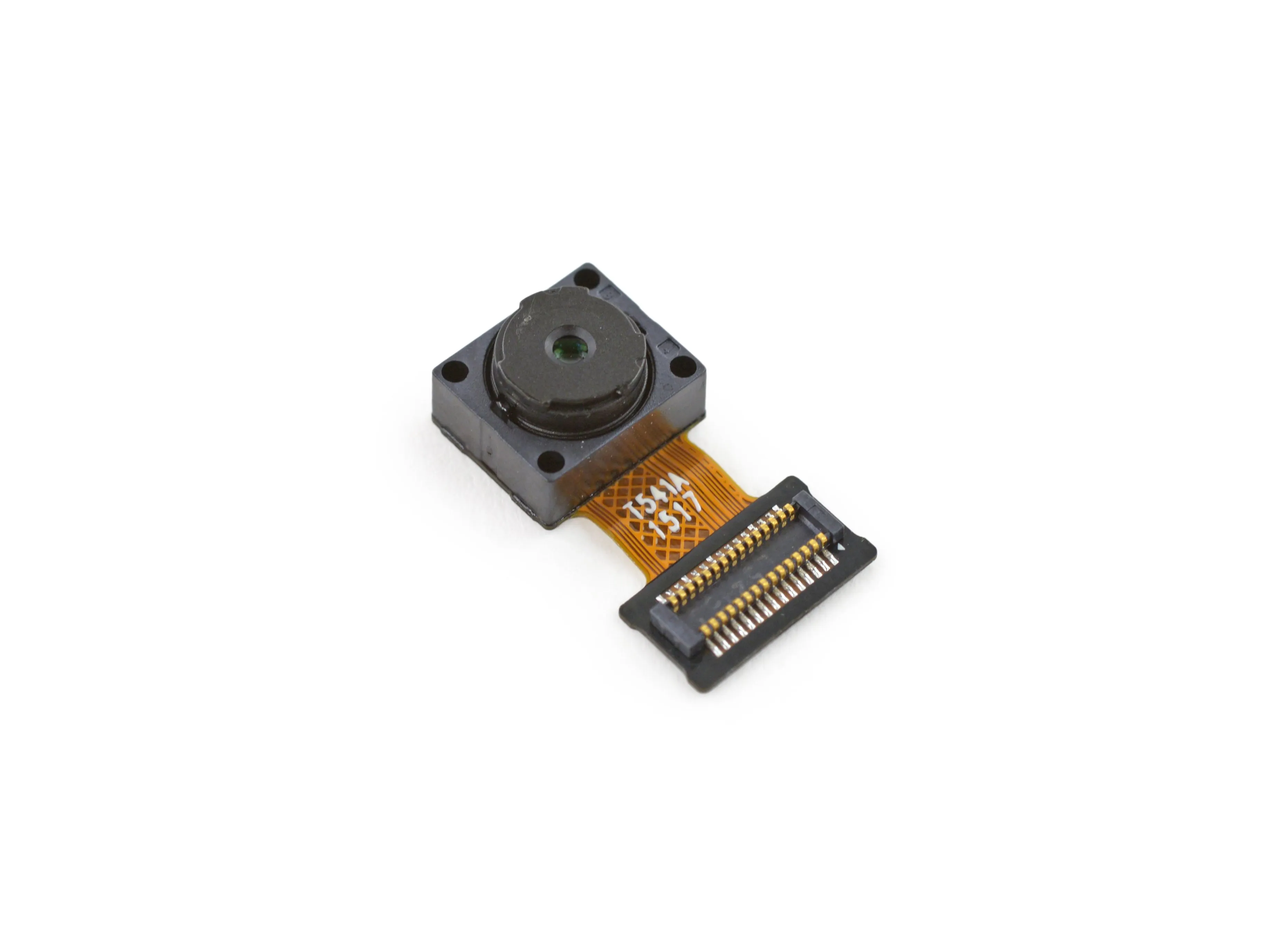

• 8-Мп камера для селфи не сравнится с нашим спуджером.

• Наиболее примечательным в этой маленькой камере является несколько спорный эффект сглаживания, который кажется полезным в обычных ситуациях съемки - если вам не нужны четкие детали.

• Хотя мы не видим его, предполагается, что G4 также оснащен ультратонким 0,1 мм синим ИК-фильтром, который блокирует инфракрасные помехи, придавая фотографиям более 'естественный' вид.

• LG пытается помочь своим поклонникам в Instagram: фотографии лучше, и вы все еще можете сказать #nofilter. Технически.

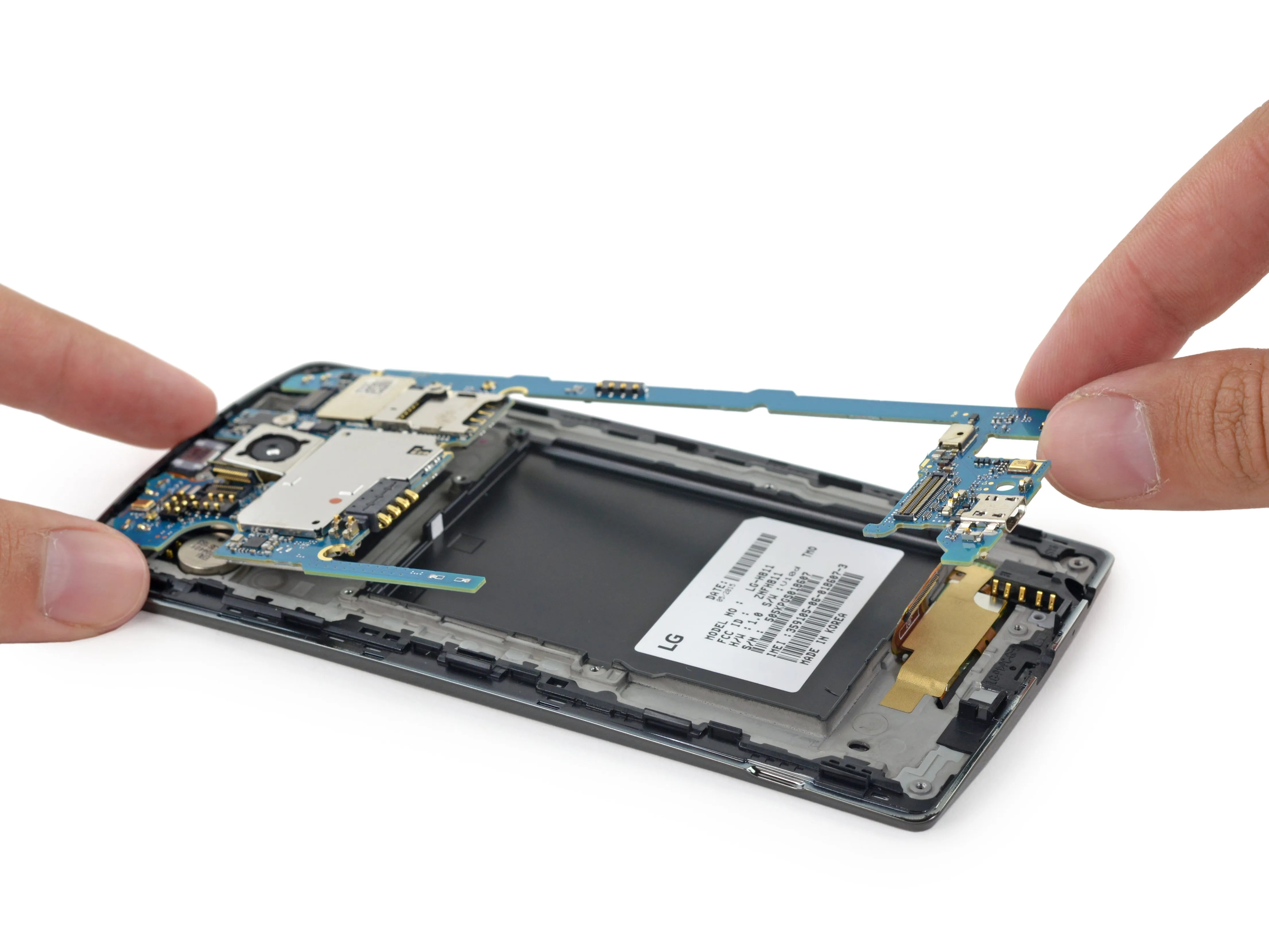

Шаг 7

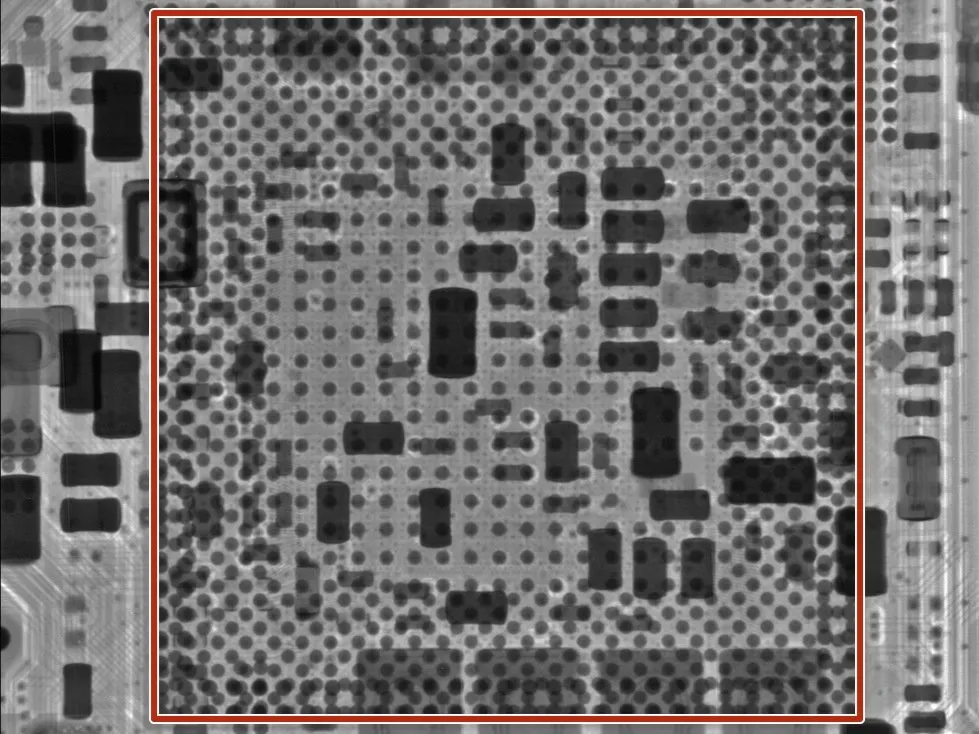

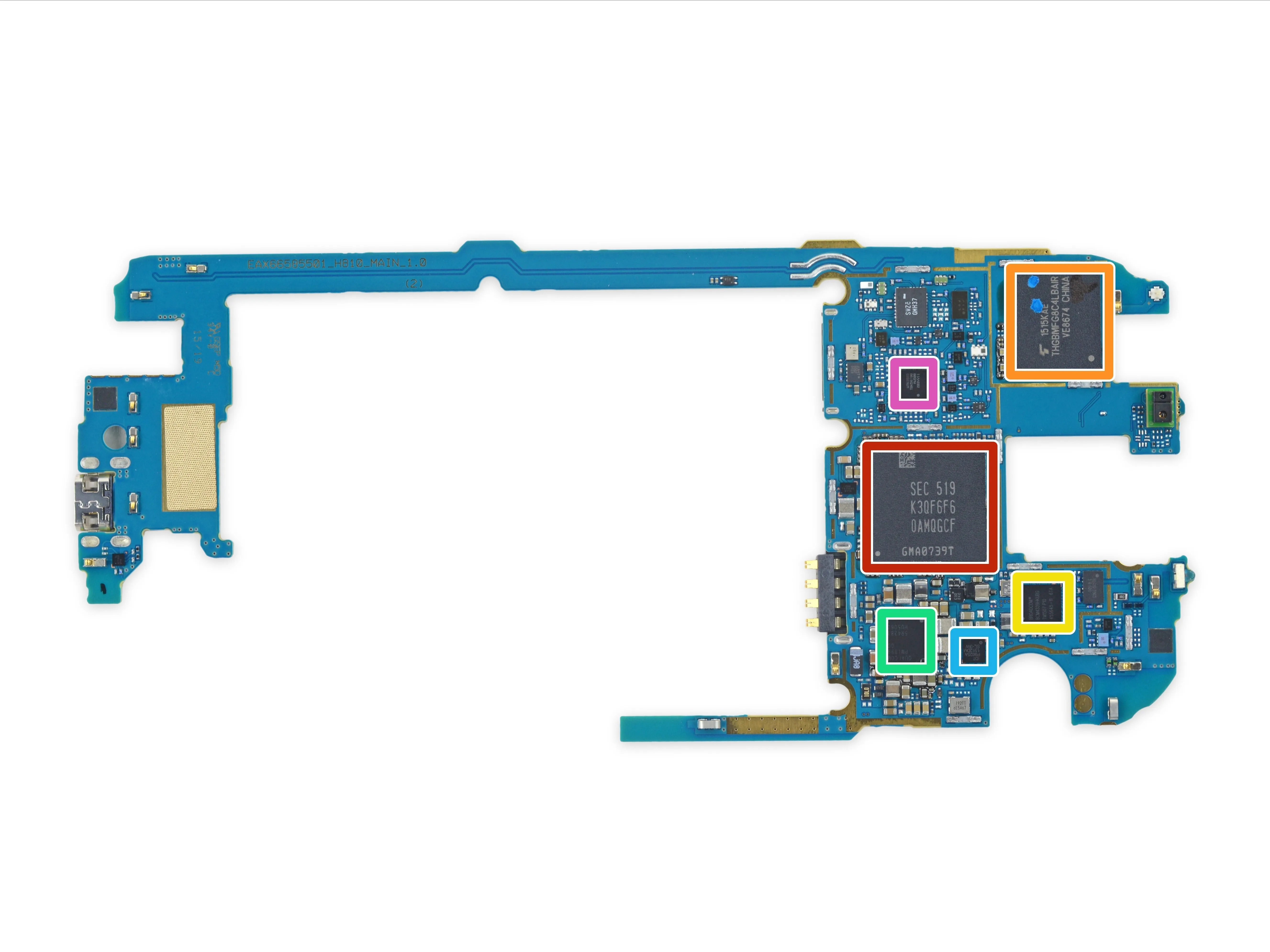

• Мы вытаскиваем материнскую плату G4 и получаем возможность лучше рассмотреть его кремний. Посмотрите на эти микросхемы:

• Samsung K3QF6F60AM-QGCF 3 GB LPDDR3 RAM

• Гекса-ядерный процессор Qualcomm с частотой 1,8 ГГц Snapdragon 808 SOC находится под оперативной памятью.

• Toshiba THGBMFG8C4LBAIR 32 ГБ NAND Flash

• Broadcom BCM4339HKUBG Клиент 5G WiFi

• Qualcomm PMI8994 ИС управления питанием

• IDT P9025A ИС приемника беспроводного питания Qi

• Qualcomm WTR3925 LTE трансивер

Комментарии к шагу

Como lo compro

Спасибо за этот замечательный документ. Я искал, как исправить WIFI и Bluetooth. У моего старого G4 есть проблема с включением WIFI и Bluetooth, я наконец-то увидел детали сегодня, используя вашу диаграмму.......but я не знаю, что я могу сделать......should я должен попытаться испечь материнскую плату?????

Могу ли я получить ее за 120 рублей?

Шаг 8

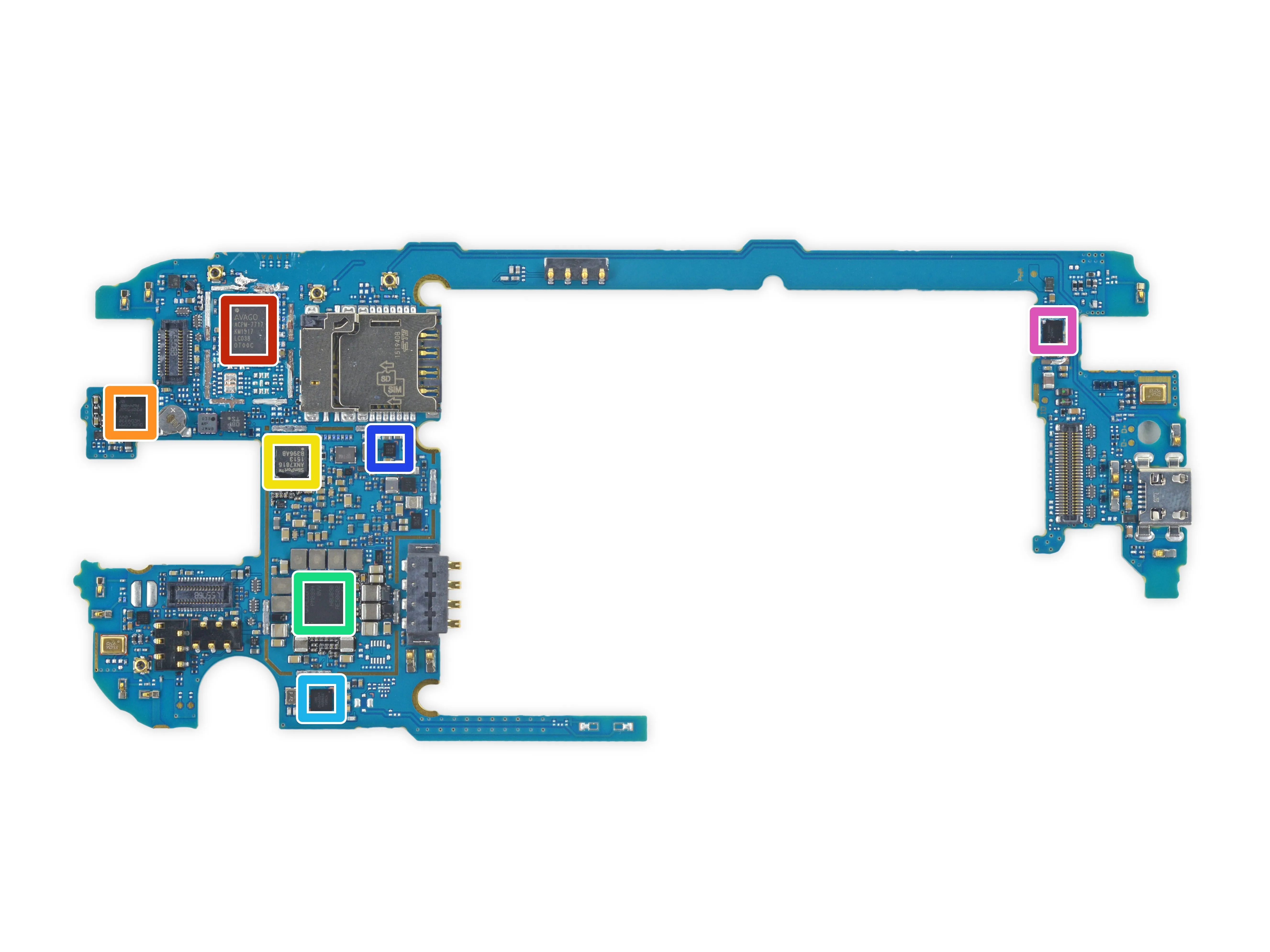

• Чипы для задней панели:

• Avago ACPM-7717 Многополосный многомодовый усилитель мощности

• Аудиокодек Qualcomm WCD9330

• SlimPort ANX7816 Ультра-HD передатчик

• ИС управления питанием Qualcomm PM8994

• NXP 47883 Контроллер NFC

• Антенный тюнер Qualcomm QFE2101 (вероятно)

• Texas Instruments TAS2552 Интеллектуальный усилитель мощностью 4 Вт с защитой динамиков

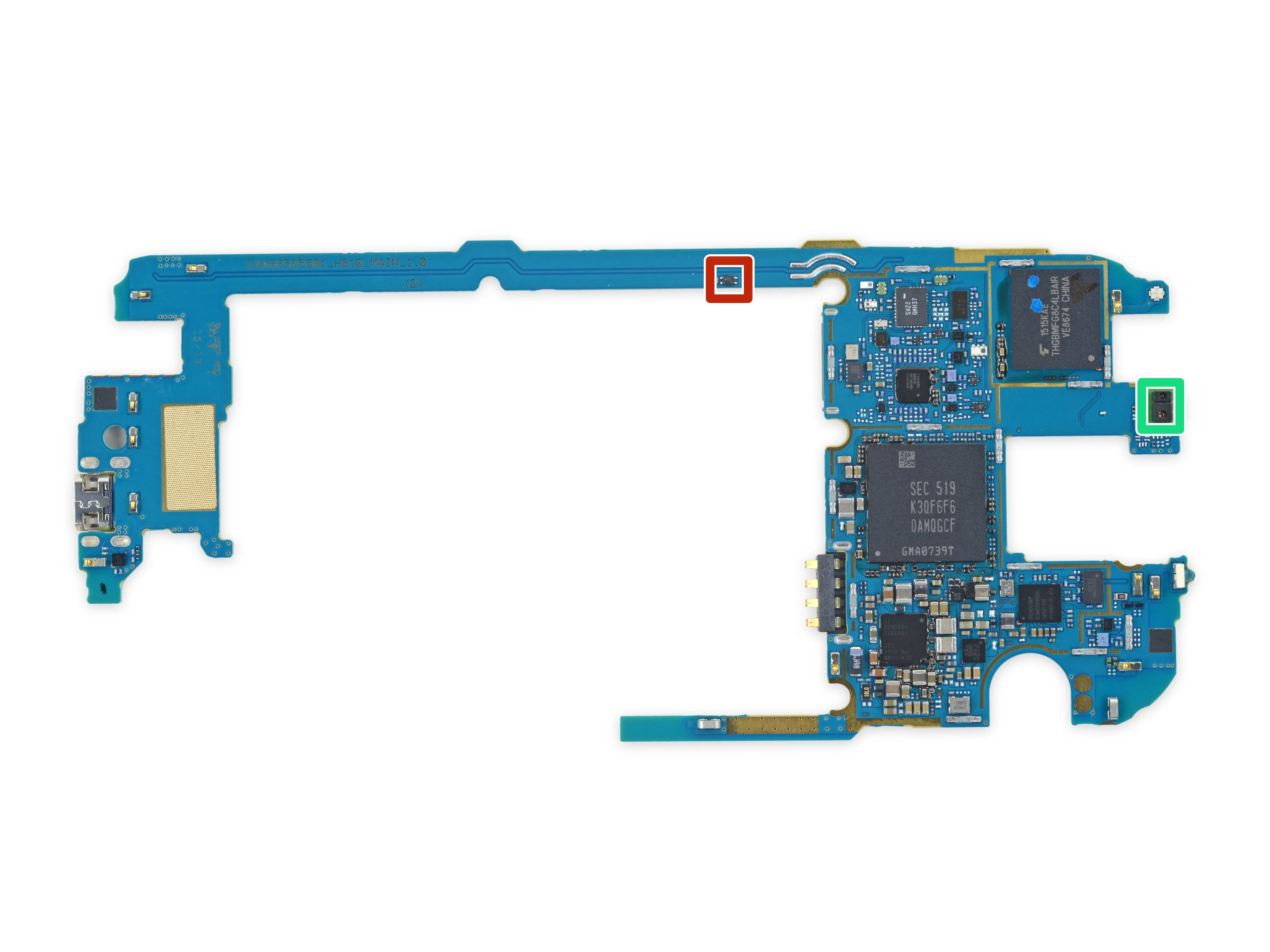

Шаг 9

• А теперь - датчики:

• Датчик эффекта Холла Seiko Instruments

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Датчик давления Alps HSPPAD038

• AMS TMD2772 цифровой датчик приближения/датчик освещенности с ИК-светодиодом

• AKM Semiconductor AK0991xx электронный компас

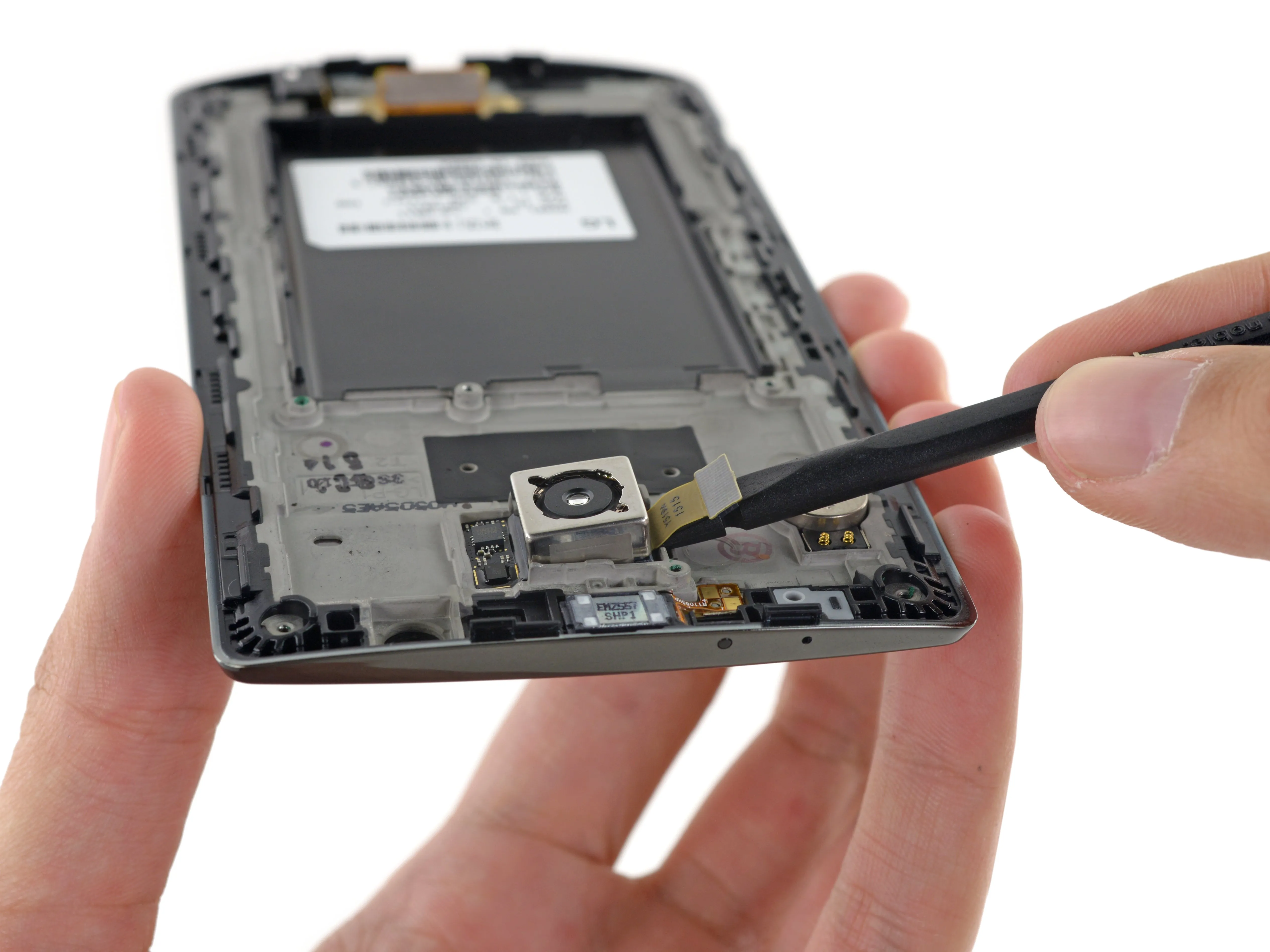

Шаг 10

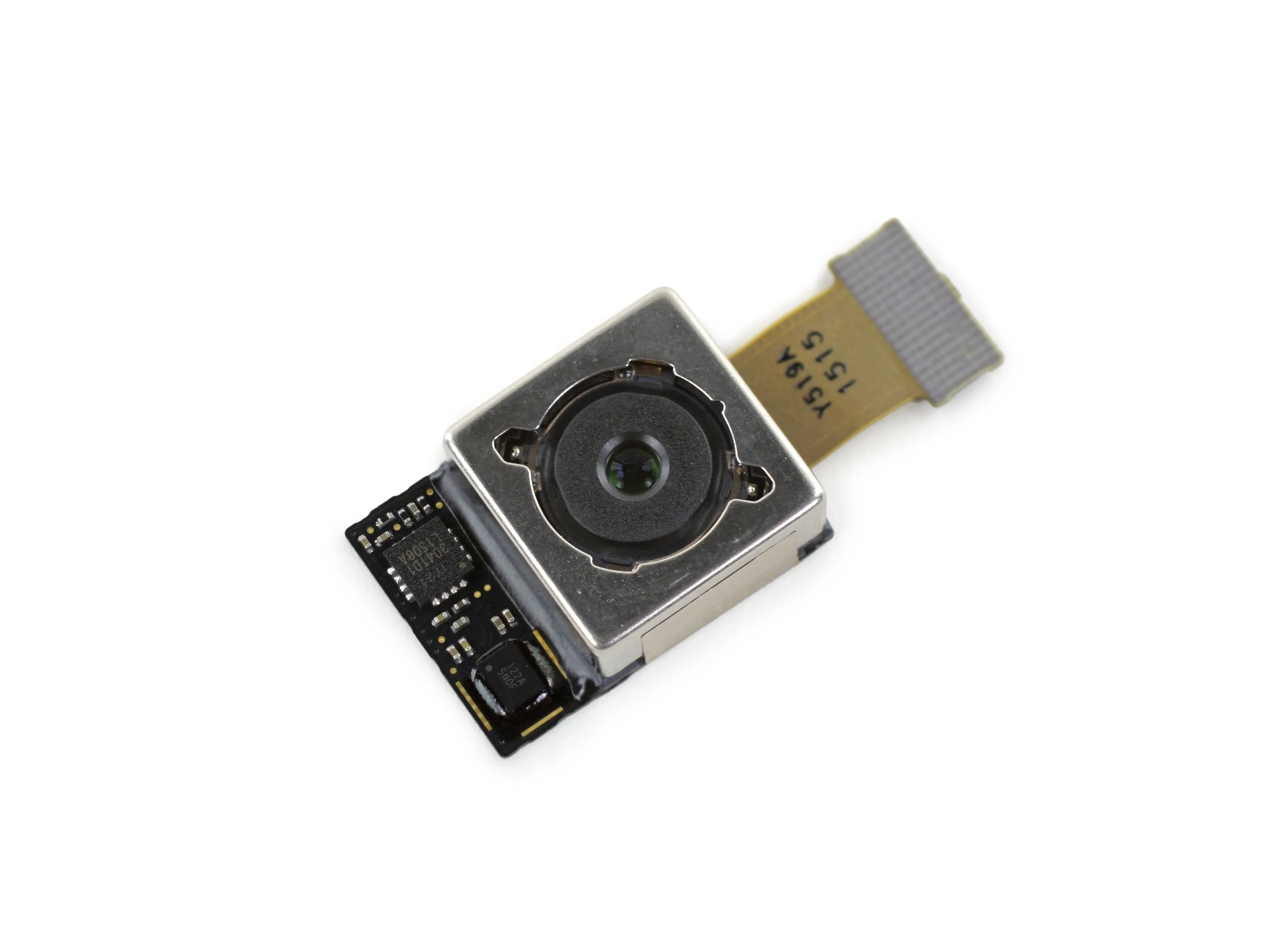

• Возвращаясь к остальным частям G4, мы вынимаем 16-Мп тыльную камеру, чтобы рассмотреть ее поближе.

• Камера оснащена 1/2,6-дюймовым датчиком изображения, а также лазерным автофокусом и оптической стабилизацией изображения. Однако главным предметом обсуждения стала апертура f/1.8.

• LG также добавила несколько дополнительных функций, включая компенсацию экспозиции, захват изображений в формате RAW и другие настройки, которые можно регулировать вручную.

• С этой стороны G4 мы также можем увидеть его ИК-бластер (слева от отверстия микрофона).

• Будем надеяться, что использование этого телефона в качестве пульта дистанционного управления не обречь его на диванные подушки навсегда...

Шаг 11

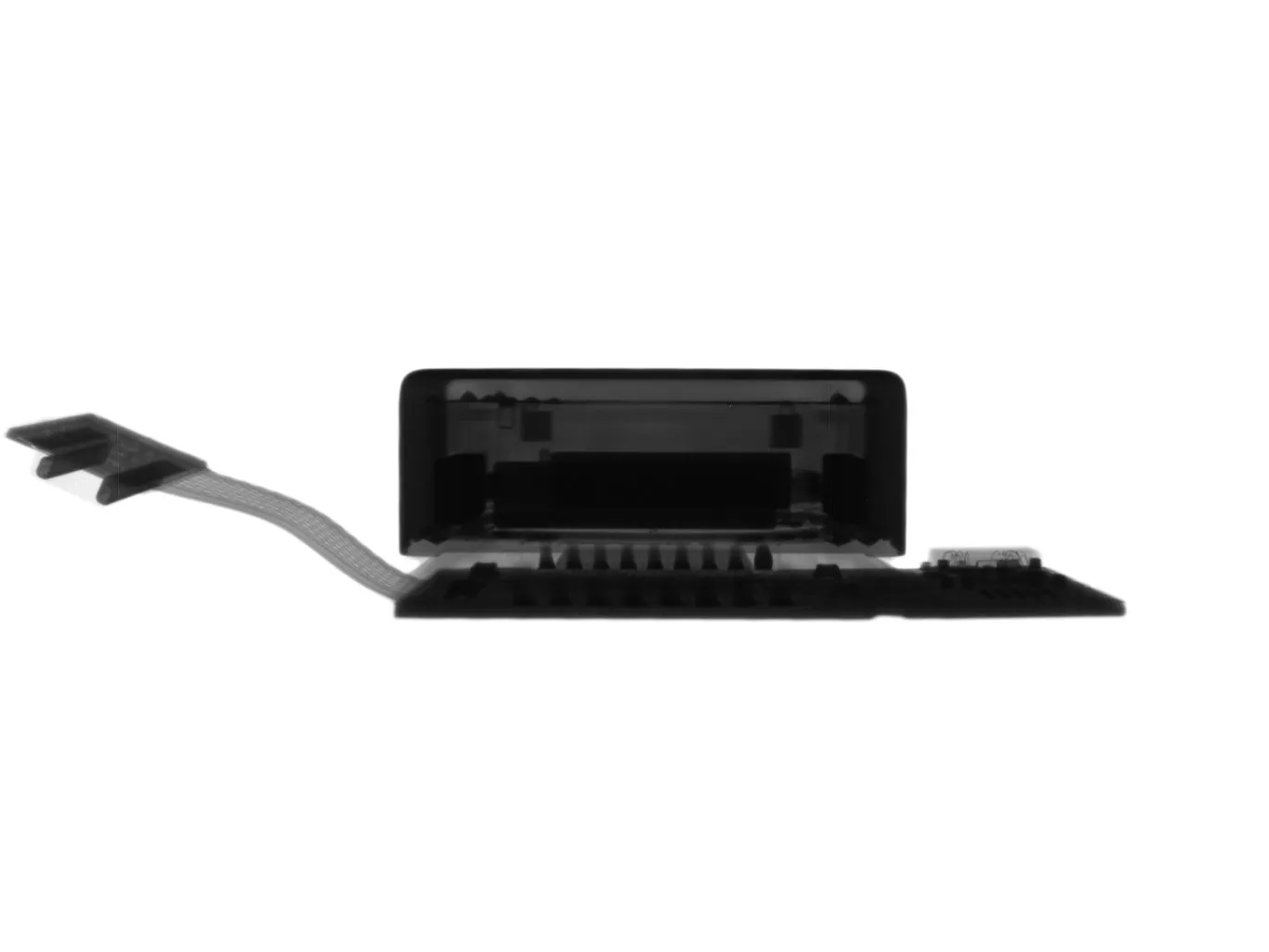

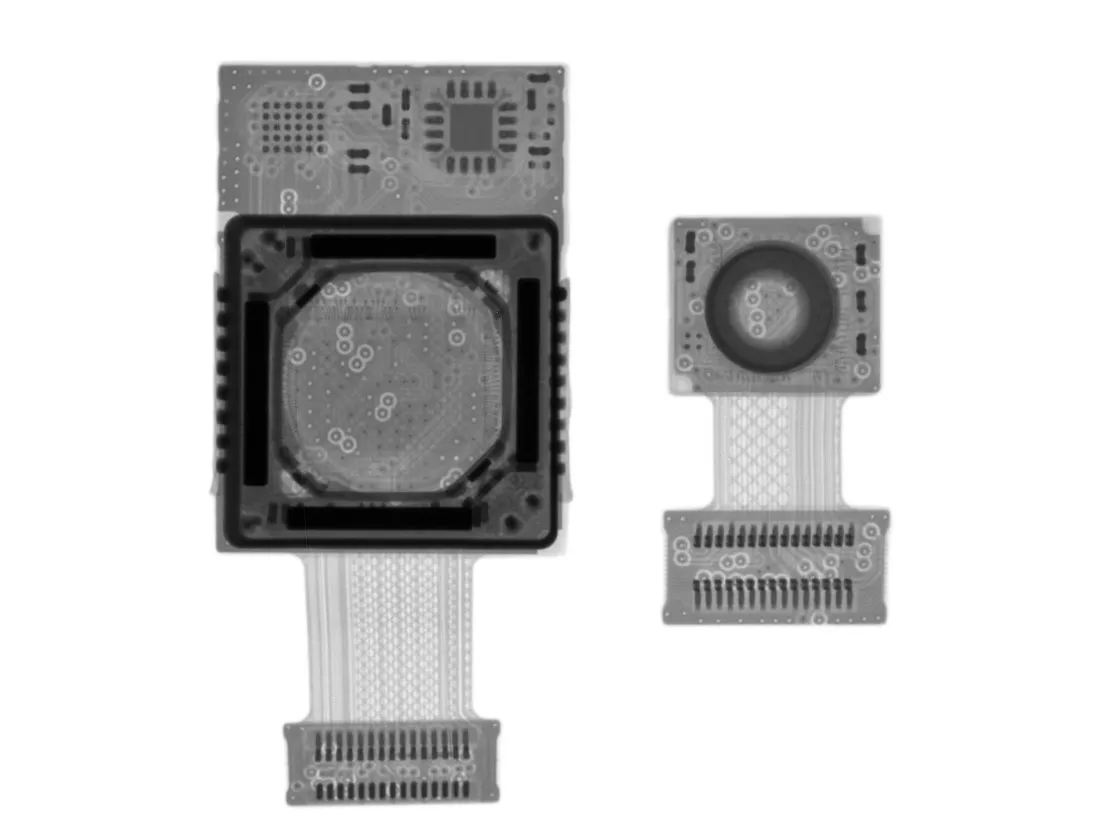

• Сложность задней камеры и ее стабилизации изображения еще более очевидна под рентгеном. Эта рамка! Эти чипы!

• Маленькая камера по соседству - это фронтальная камера; простой объектив и датчик изображения, без механизма OIS.

• А на боку камера заднего вида выглядит как Несси. Заговор? Скорее всего, нет.

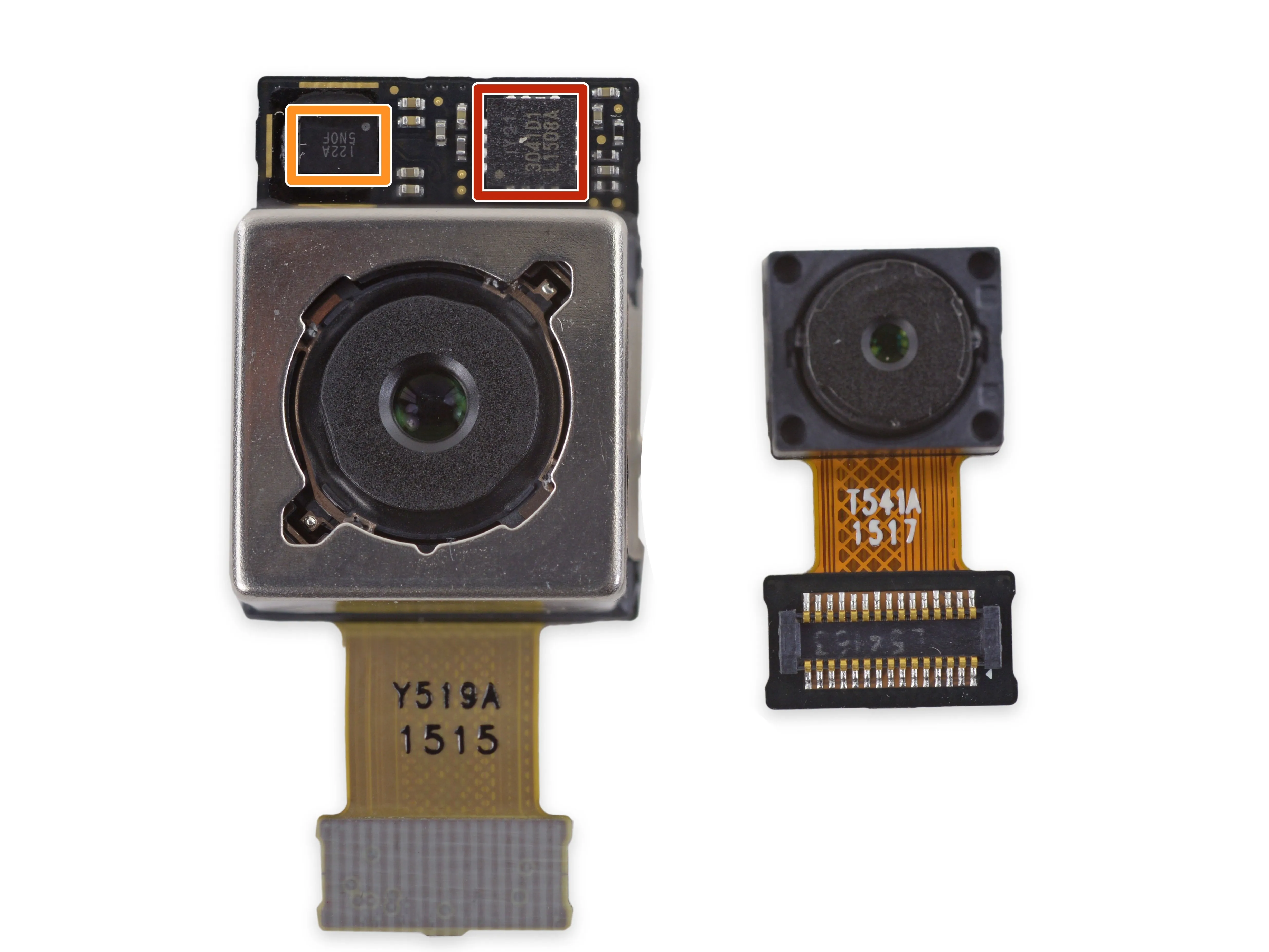

• Если не брать во внимание фантастических зверей, мы все же идентифицируем несколько реальных кремниевых:

• TDK Invensense IDG-2021 2-осевой MEMS гироскоп с оптической стабилизацией изображения

• Драйвер оптической стабилизации изображения/автофокуса ON Semiconductor LC898122A

Шаг 12

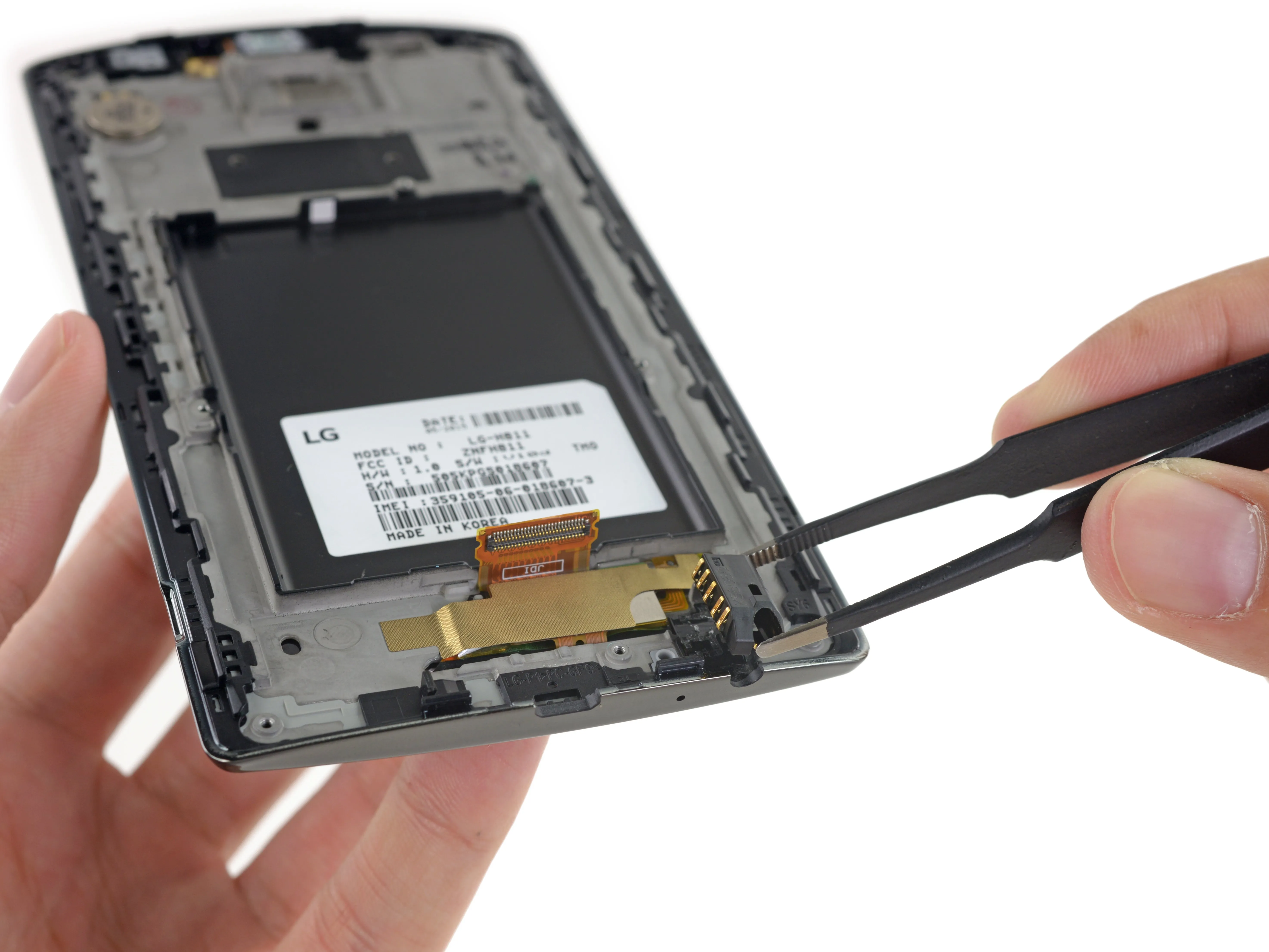

• Мы обращаем внимание на разъем для наушников и вынимаем его из корпуса.

• Наши инженеры по разборке отмечают, что разъем имеет классные пружинные контакты, которые позволяют легко его заменить.

• Это хороший день, когда разъем для наушников заменить проще, чем большинство компонентов в ваших наушников, эээ, наушников-вкладышей.

• Этот аудиоразъем свободный и не требует особых изысков.

• Пружинные контакты - отличный способ соединения компонентов: никакой пайки, никакой суеты и простая замена.

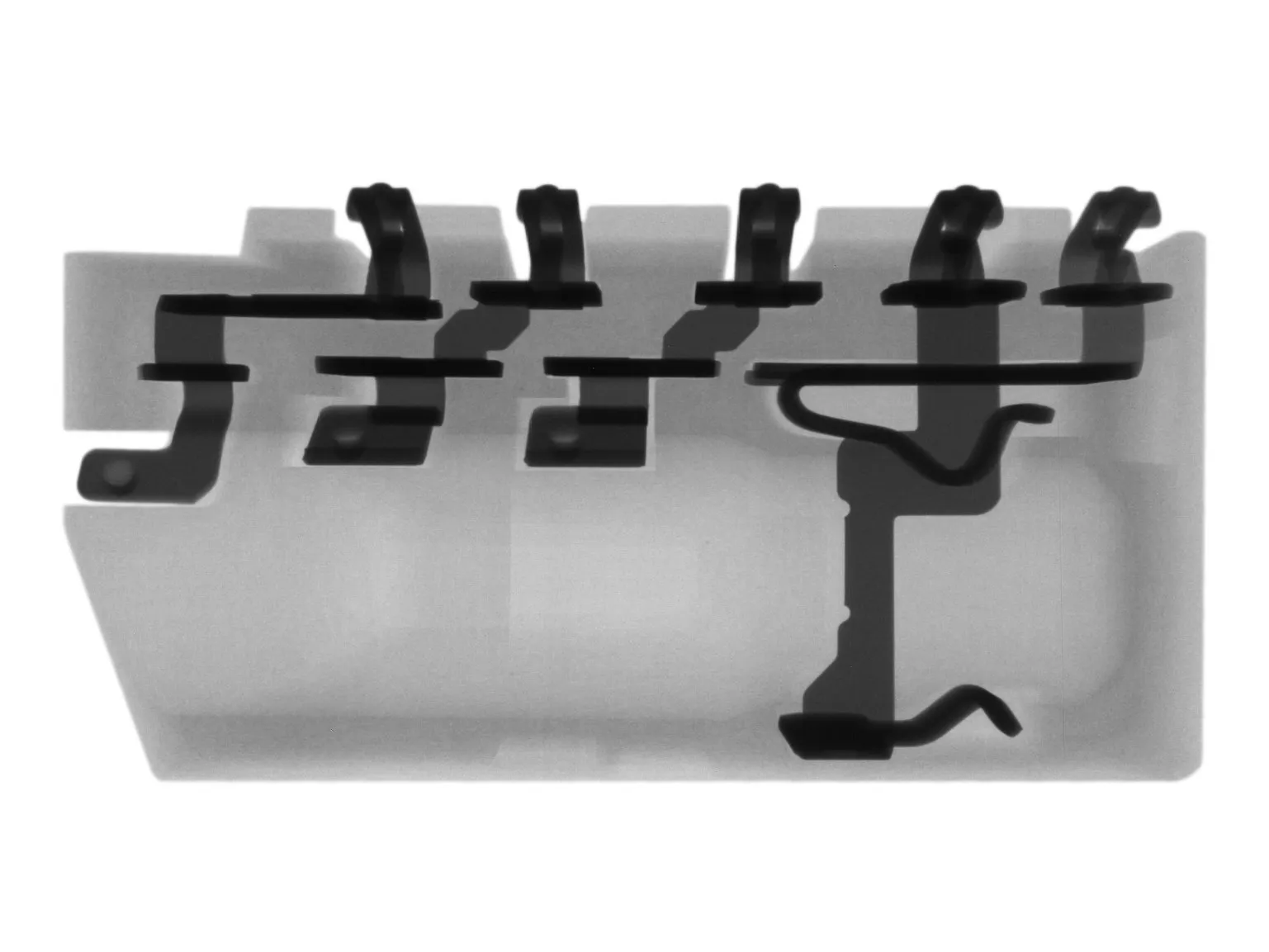

• Самые темные участки рентгеновского снимка - это металл контактов, по которым передаются питание и данные от аудиоразъема к материнской плате. Остальная часть серого цвета - это просто пластиковый корпус.

Шаг 13

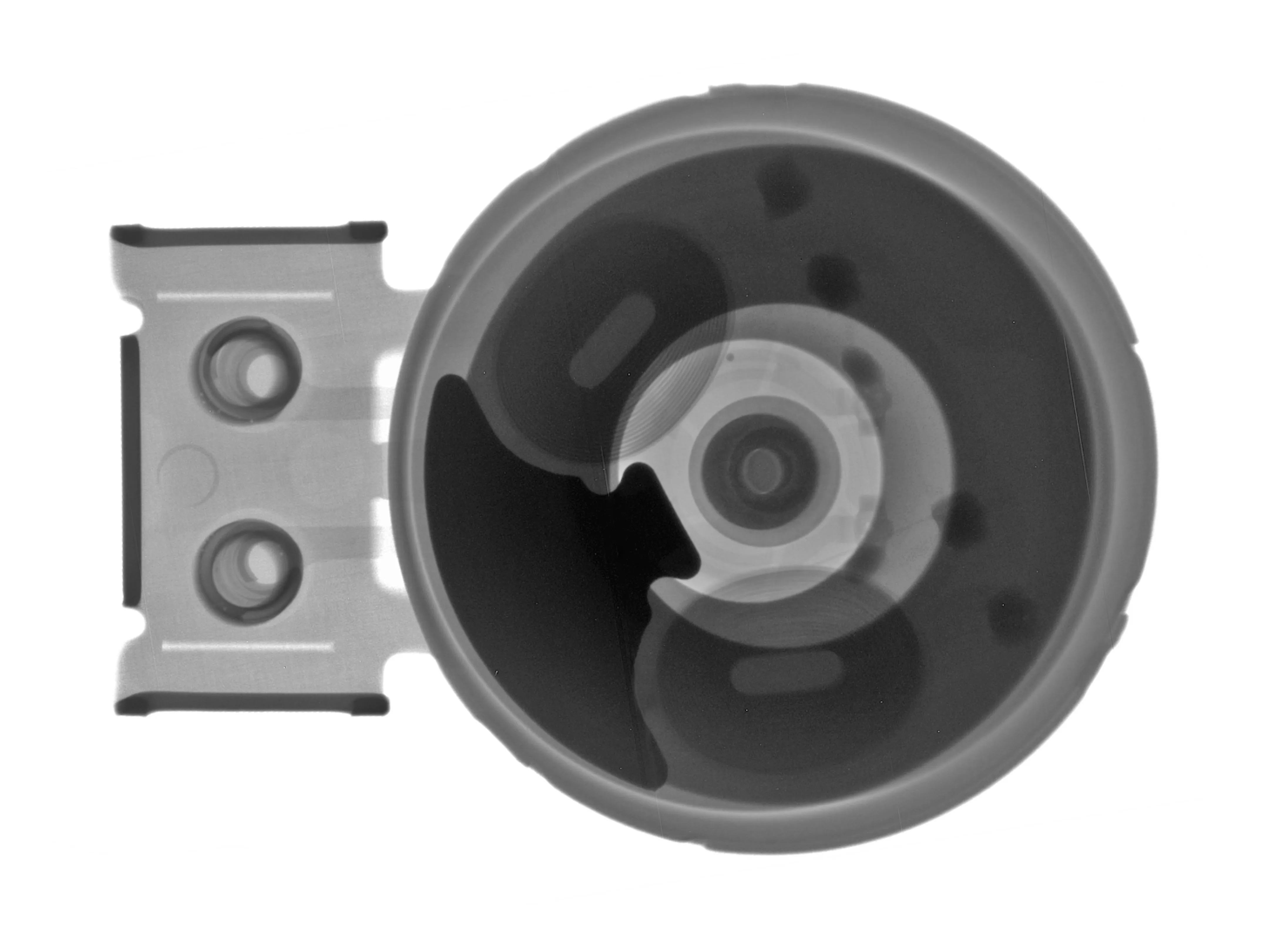

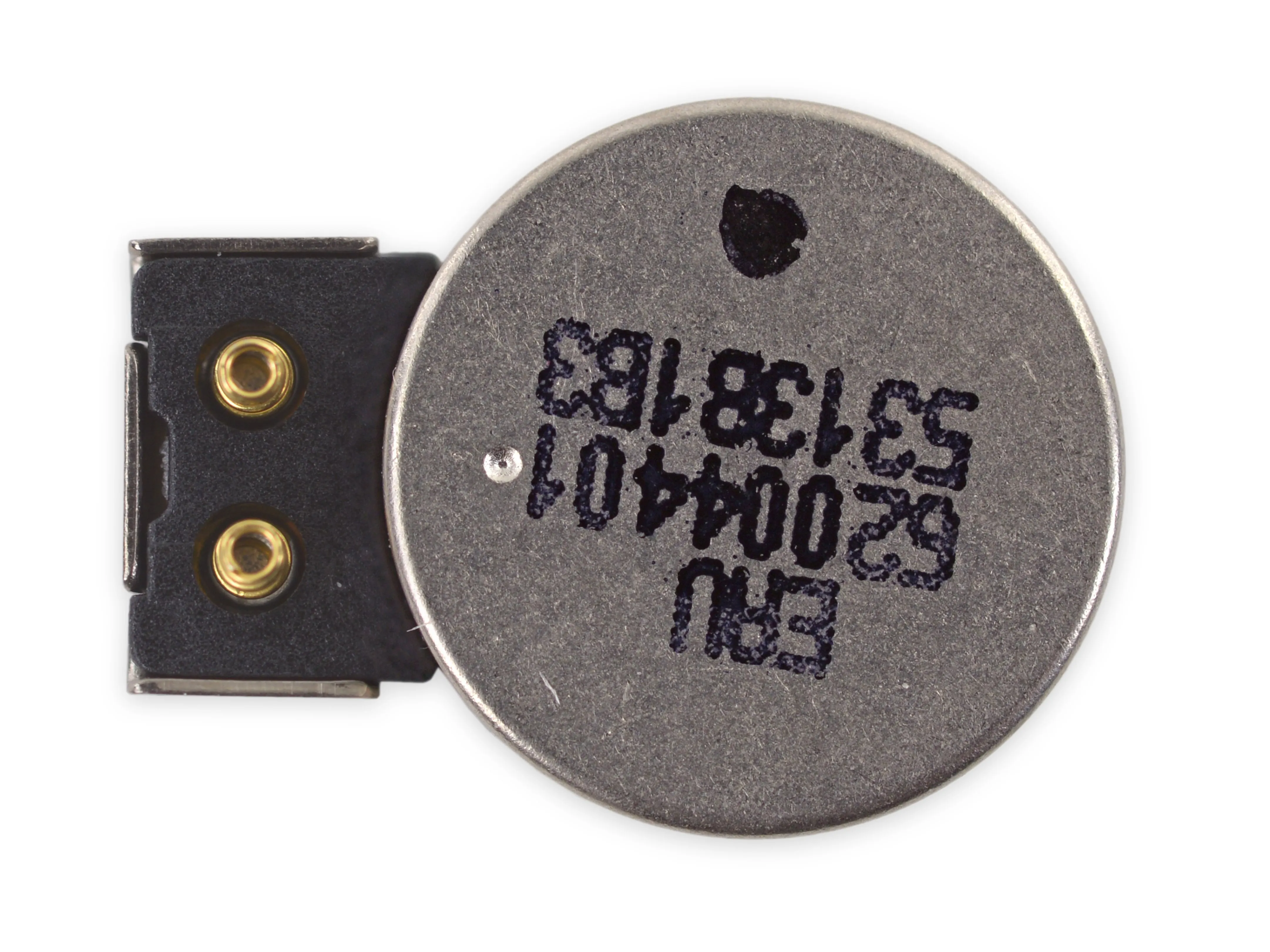

• Еще один компонент с пружинным контактом: вибратор!

• Вибратор, судя по всему, представляет собой вибромоторчик для монет. Две продолговатые буквы 'О' - это витки проволоки, а темная наковальня - груз, который вращается, заставляя мотор трястись.

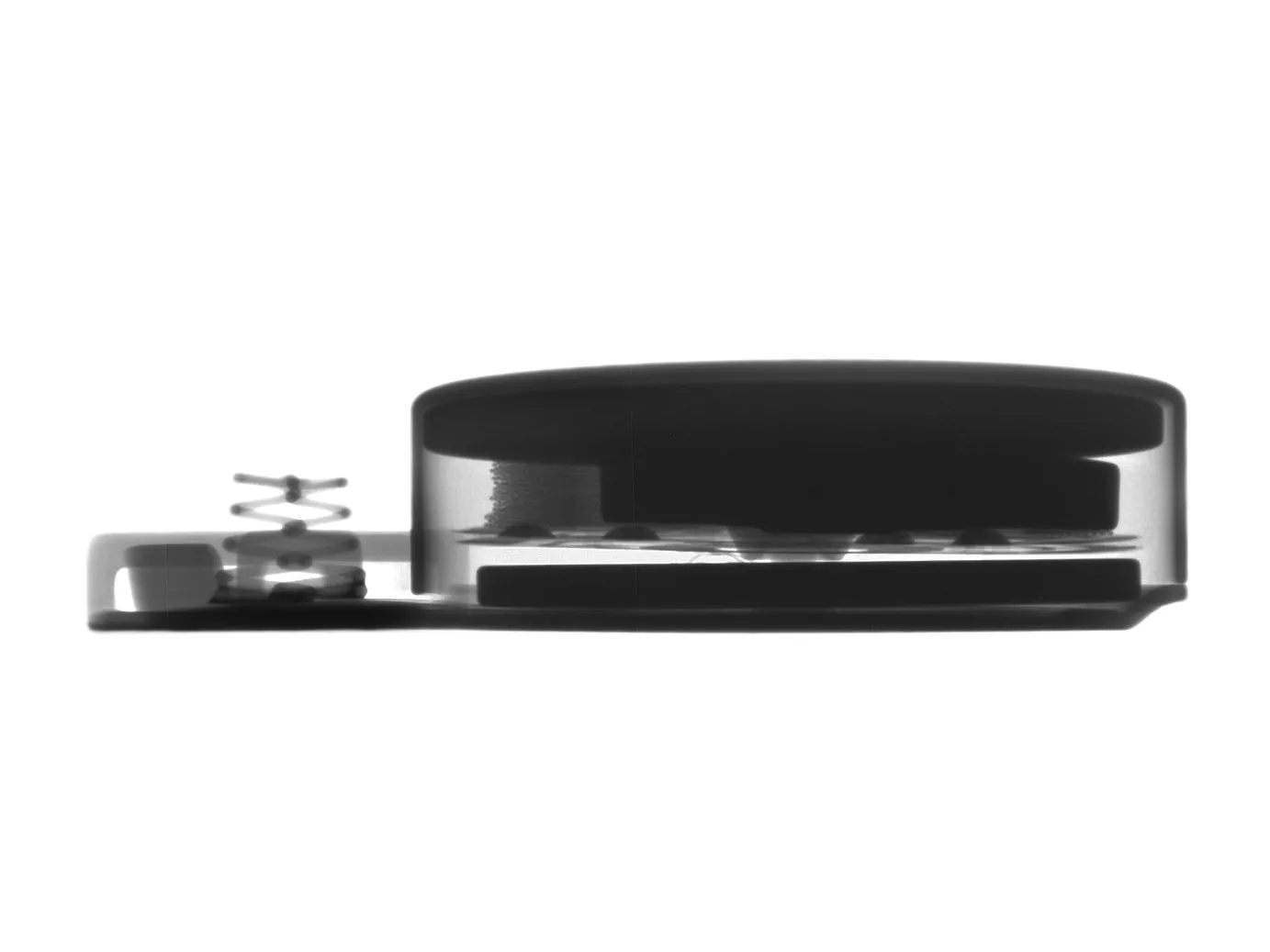

• Сбоку пружинные контакты становятся более объемными, и можно даже разглядеть отдельные проволочные нити в катушках. Очень красиво.

Шаг 14

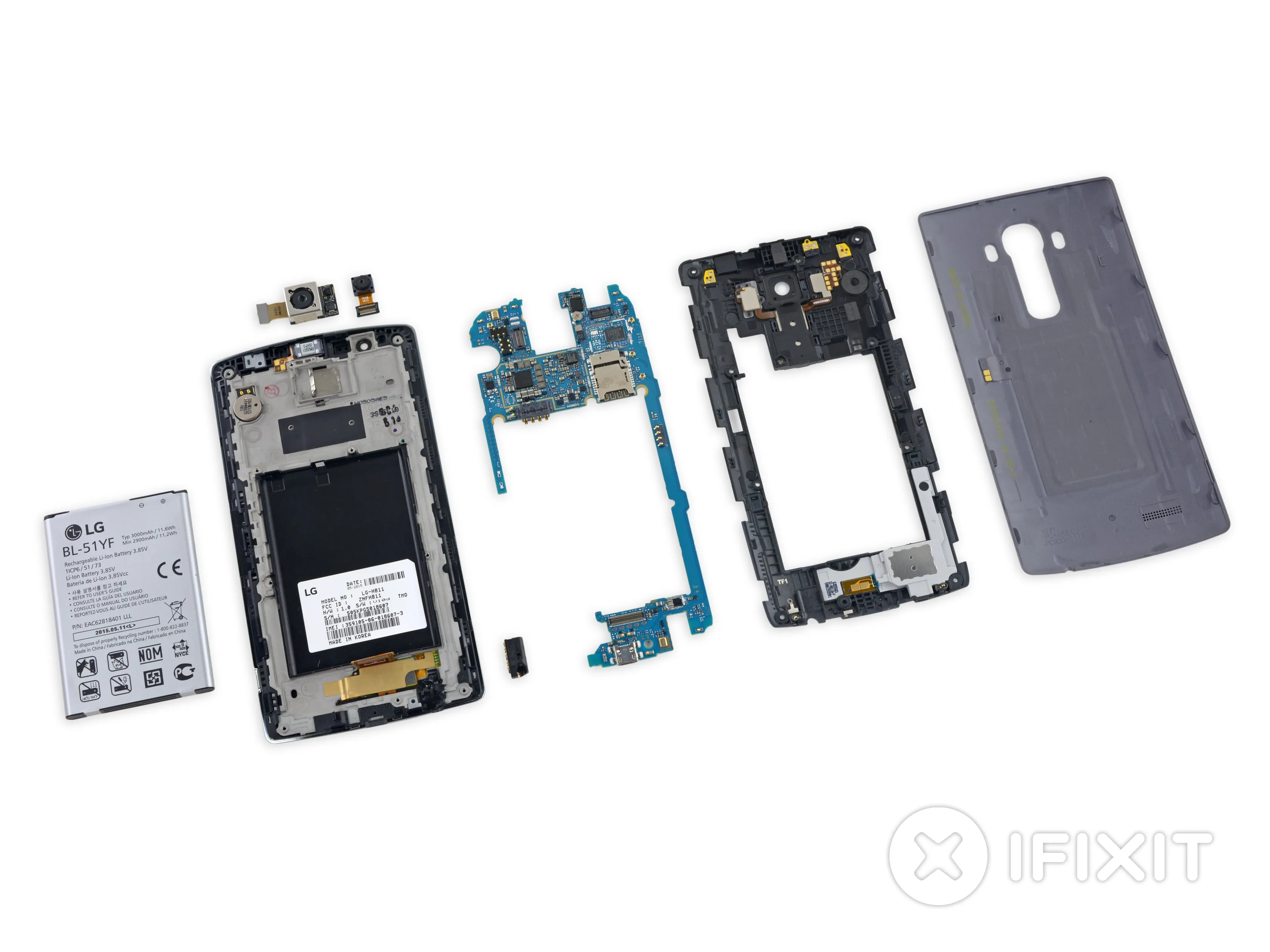

• Оценка ремонтопригодности LG G4: 8 из 10 (10 - самый простой в ремонте).

• Заднюю панель и аккумулятор можно снять без инструментов.

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

• Стандартные винты Phillips #0 означают, что драйвер легко найти.

• Плавленый дисплей в сборе - стекло и ЖК-дисплей придется заменять вместе, если сломается одно или другое.

• И, наконец, мы хотели бы поблагодарить наших друзей из Creative Electron за их оборудование и опыт!
