Разборка LG G5

Введение

Прошло всего 9 месяцев, а у компании LG уже есть новый лидер - G5. После нашего разбора G4 в прошлом году, мы похвалили LG за то, что она осталась непоколебимой и решительной в предложении съемных аккумуляторов. Но мы также задались вопросом, как им удастся сохранить доступность и конкурировать с тенденцией unibody.

Ответ на этот вопрос находится сегодня перед нами в виде LG G5 - смартфона в корпусе unibody с легко снимаемой батареей. Давайте разберем его и посмотрим, какие еще хитрости ремонтопригодности он скрывает.

Будьте в курсе всех последних новостей о разборке от Делаете.ру! Следите за нами в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка LG G5

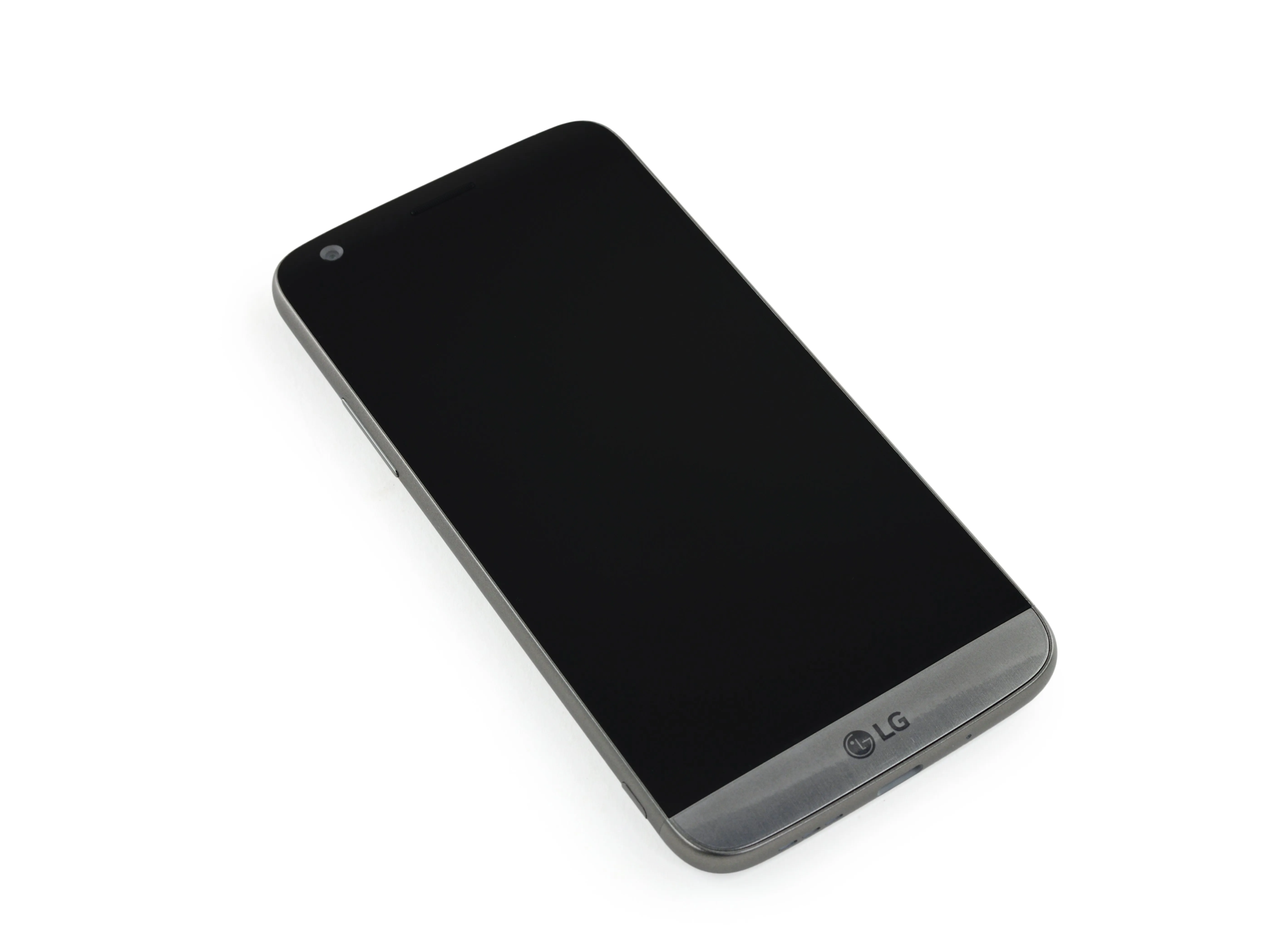

• Больше всего нас интересует дизайн G5, но внутри также скрывается мощное аппаратное обеспечение. Технические характеристики включают:

• 5,3-дюймовый мультисенсорный IPS-дисплей Quad HD с разрешением 2 560 x 1 440 точек (554 ppi)

• Процессор Qualcomm Snapdragon 820 с графическим процессором Adreno 530 и 4 ГБ оперативной памяти

• Двойные задние камеры (16 МП основная с OIS и 8 МП широкоугольная) и 8 МП фронтальная камера

• Встроенная память 32 ГБ с возможностью расширения картами microSD до 2 ТБ

• USB Type-C + Wi-Fi 802.11 a/b/g/n/ac + Bluetooth 4.2 + NFC + ИК-бластер

• Датчик отпечатков пальцев + акселерометр + гироскоп + датчик приближения + барометр

• Android 6.0 Marshmallow

Шаг 2

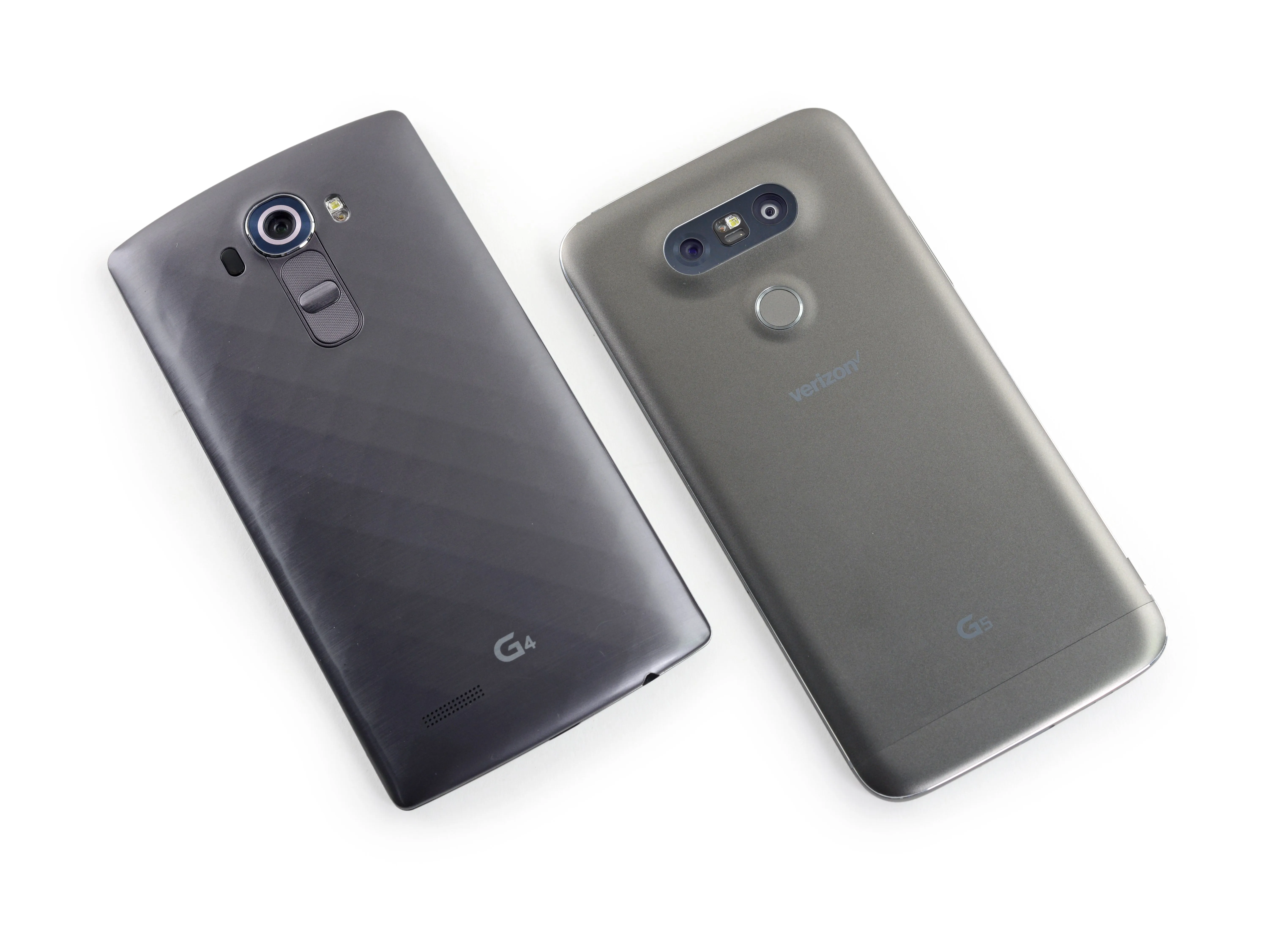

• Быстрое сравнение с прошлогодним LG G4 показывает, что внешний вид G5 более гладкий, круглый и металлический.

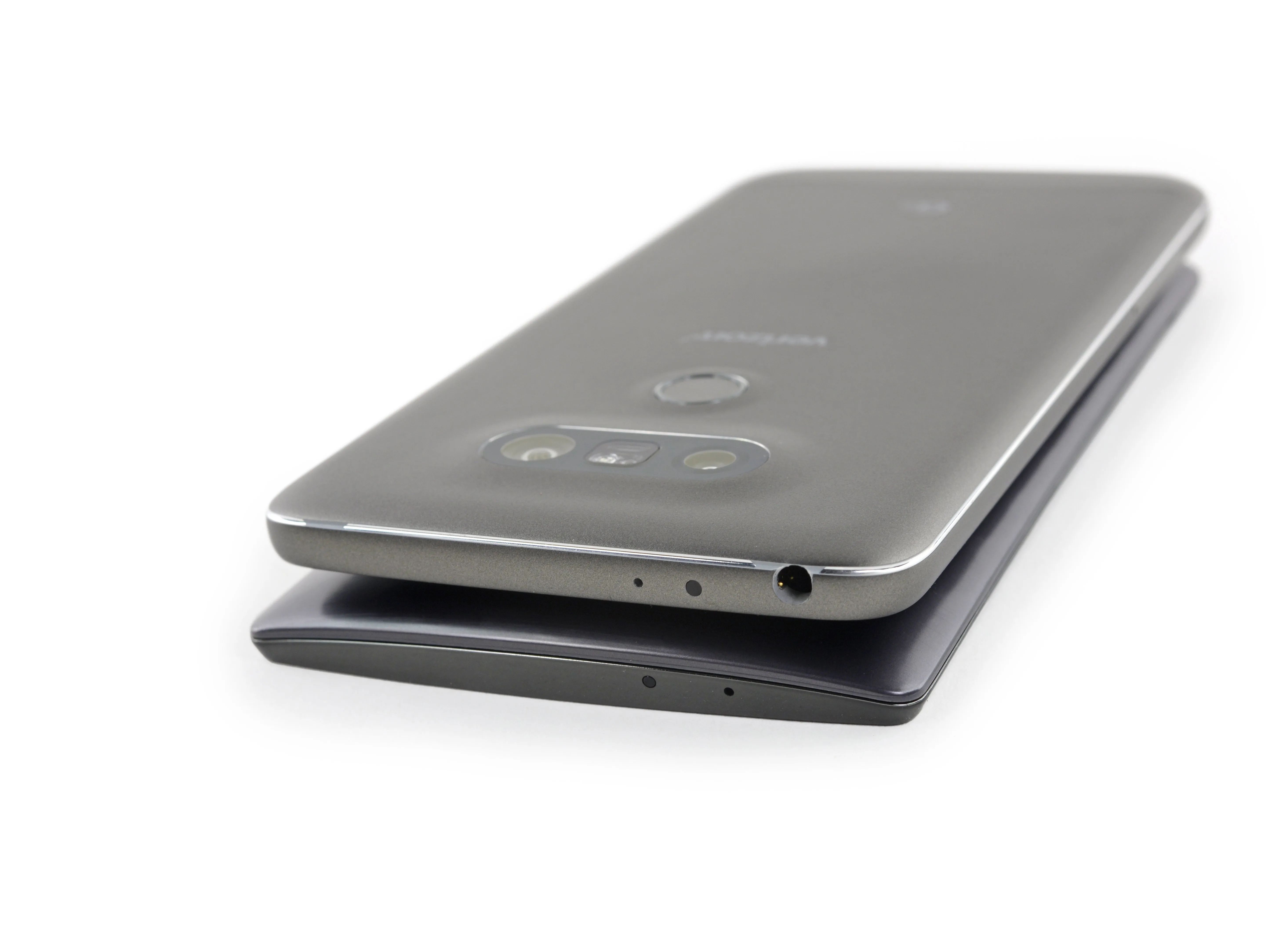

• При сравнении со своим старшим братом G5 кажется немного более пухлым, чем G4. G4 также приятнее лежит в руке, и его немного легче держать.

• По всей видимости, переход LG на модульную конструкцию и использование алюминиевого сплава LM201 заставили их отойти от прошлогоднего более изящного форм-фактора. Тем не менее, мы чувствуем, что нас ждет что-то хорошее.

• Нам кажется, или G5 похож на Джонни 5?

Шаг 3

• На секунду задержимся, чтобы оценить небольшое напоминание LG о том, что G5 оснащен суперсъемным аккумулятором. Как мило.

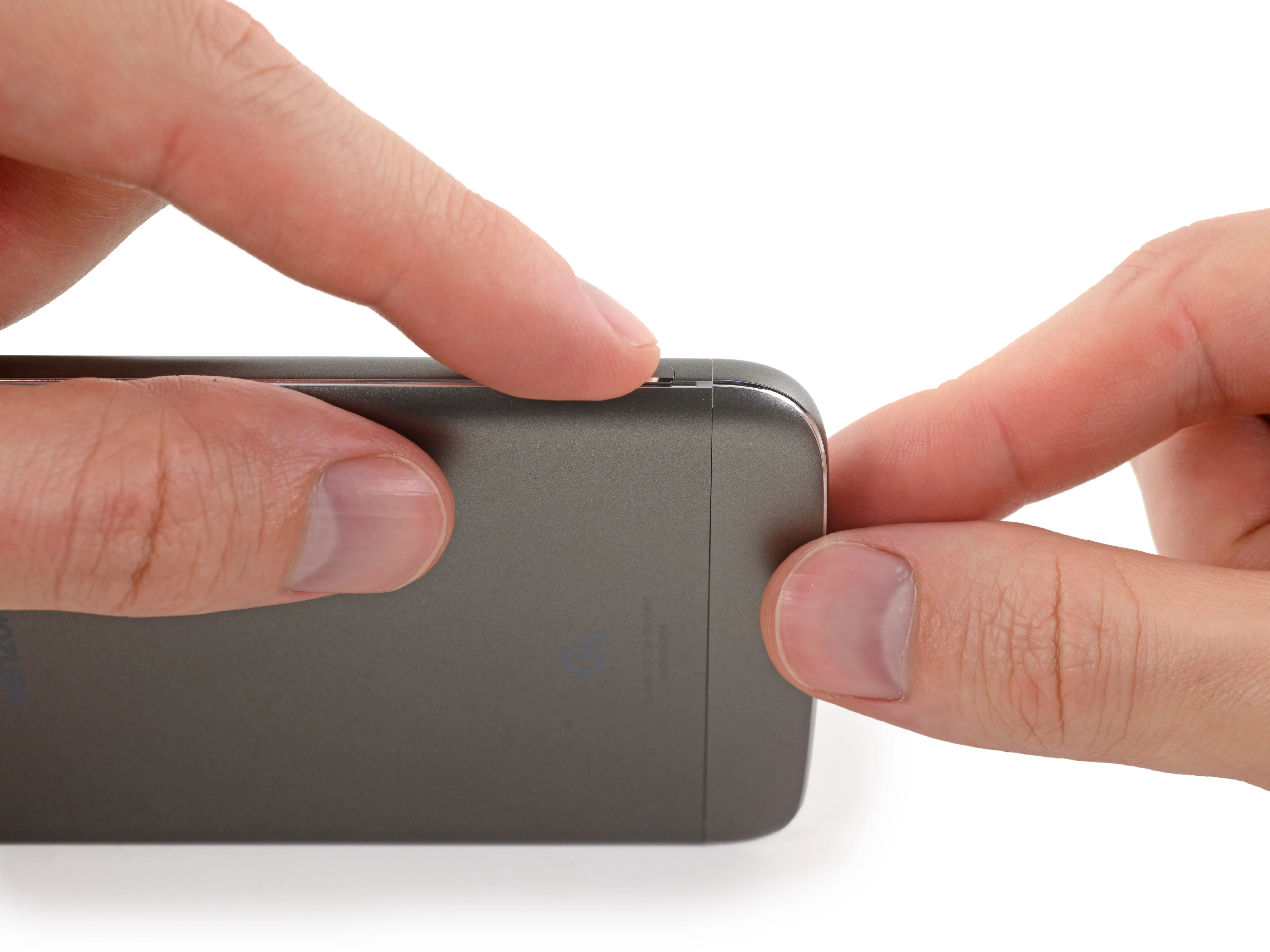

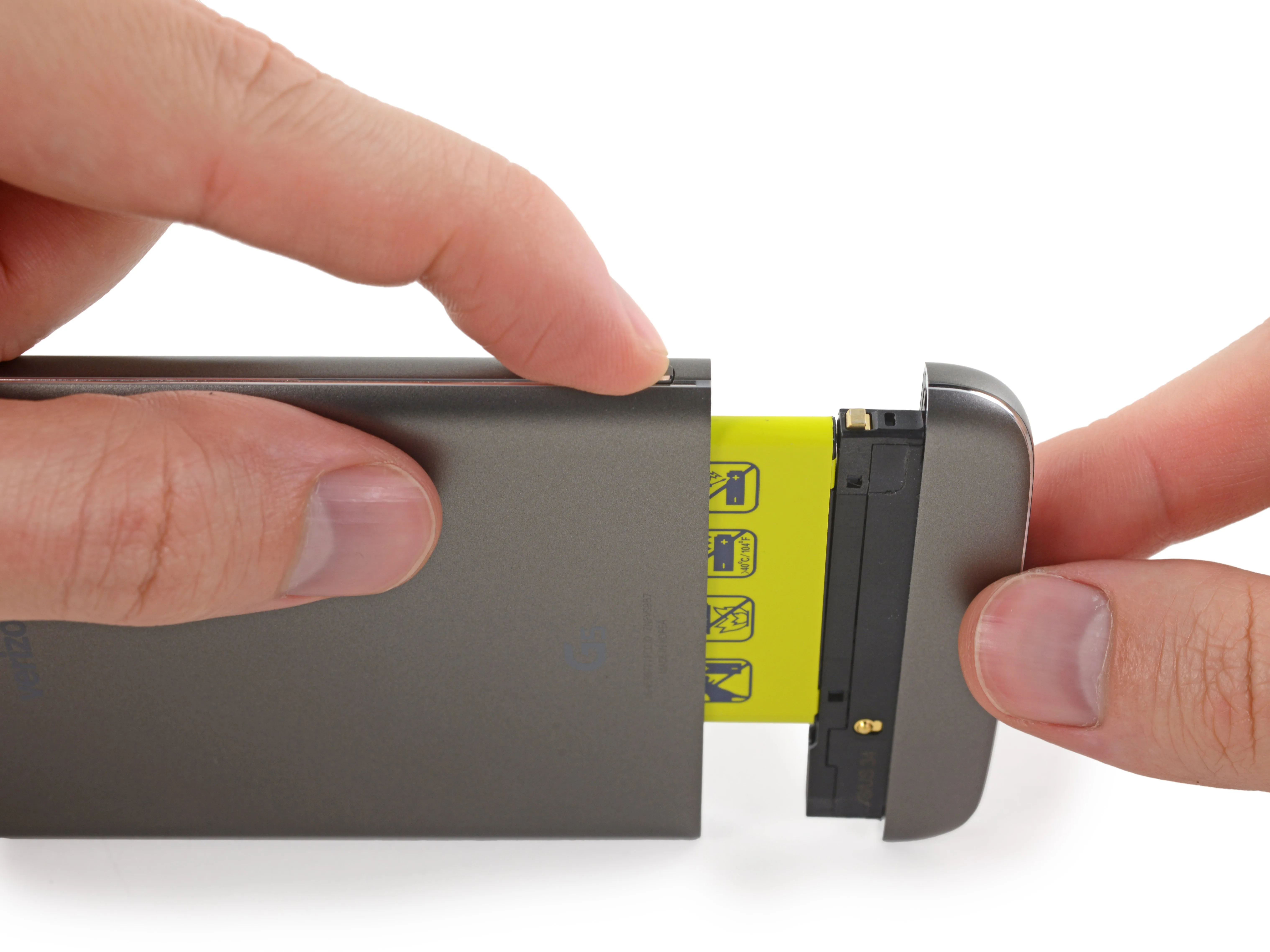

• Нажатием удобной кнопки мы выдвигаем модуль батареи G5. Да, извлечь батарею даже проще, чем это было на их последнем флагманском телефоне..

• Сменные батареи радуют нас. Они играют огромную роль в минимизации количества электронных отходов связанных с бытовой электроникой. Не говоря уже о том, что они позволяют носить с собой дополнительный аккумулятор, чтобы не не остаться без энергии.

• Мы сомневаемся, что многие G5 будут выброшены из-за севшей батареи.

Шаг 4

• Мы готовы приступить к разборке, но сдерживаем себя, пока не сделаем рентгеновский снимок. Наши изобретательные приятели из Creative Electron покажут нам, с чем мы столкнемся в этом раунде.

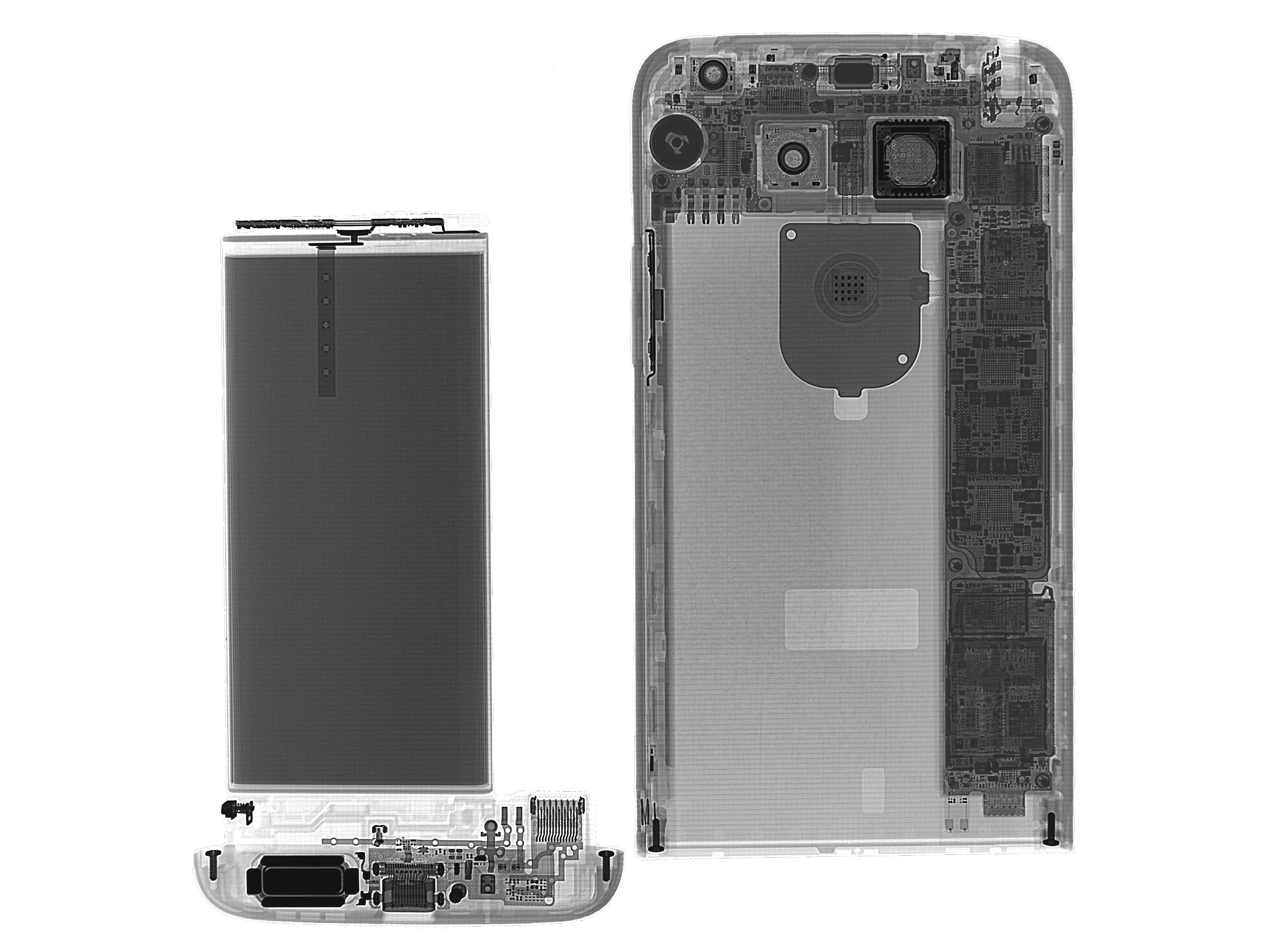

• Обманывают ли нас наши рентгеновские глаза, или это очень похоже на iPhone? Ну, конечно, если не считать этого шустрого съемного аккумулятора.

• Небольшая металлическая подложка в центре телефона, материнская плата справа, батарея слева - может, это телефонный фэн-шуй?

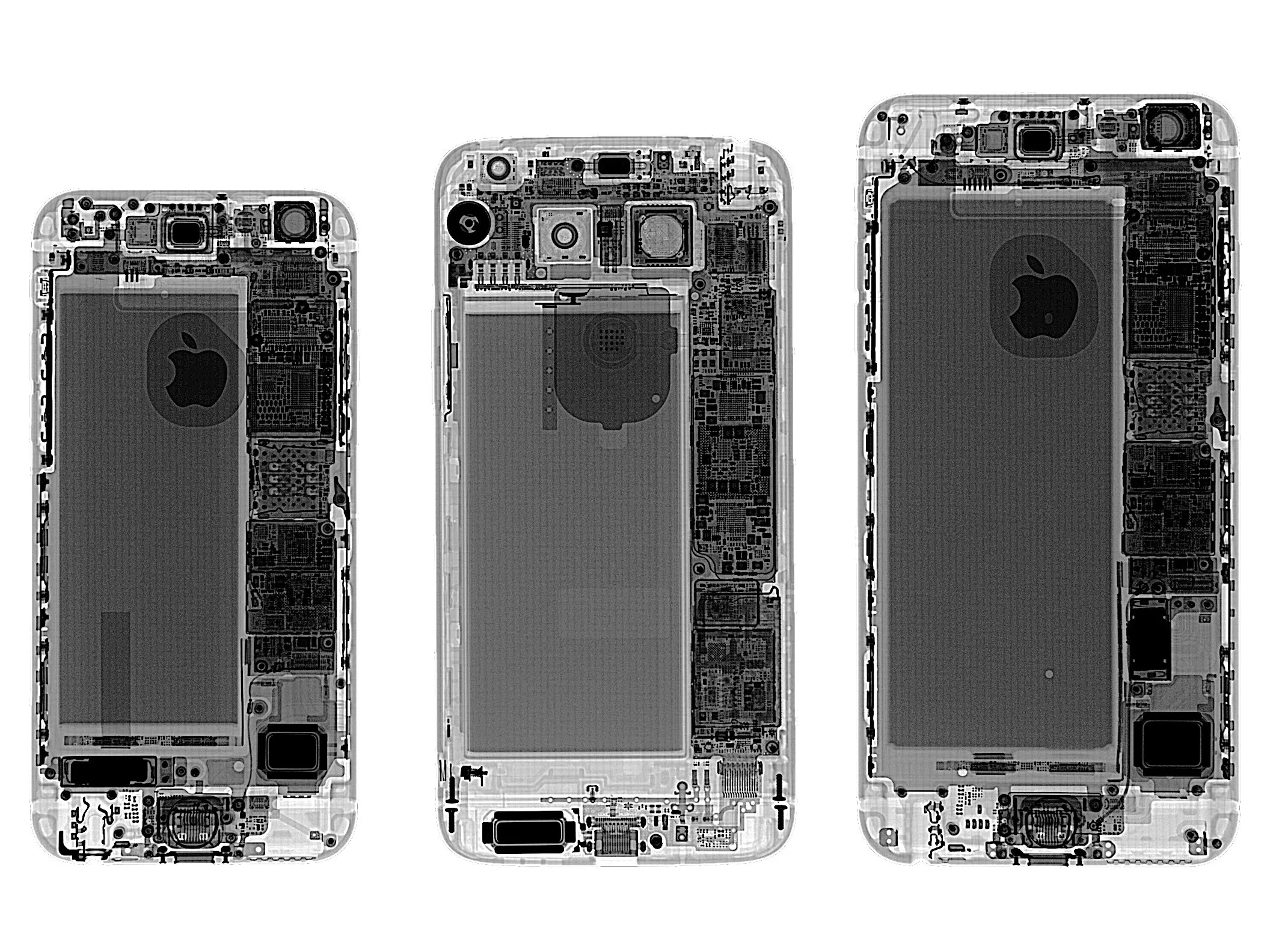

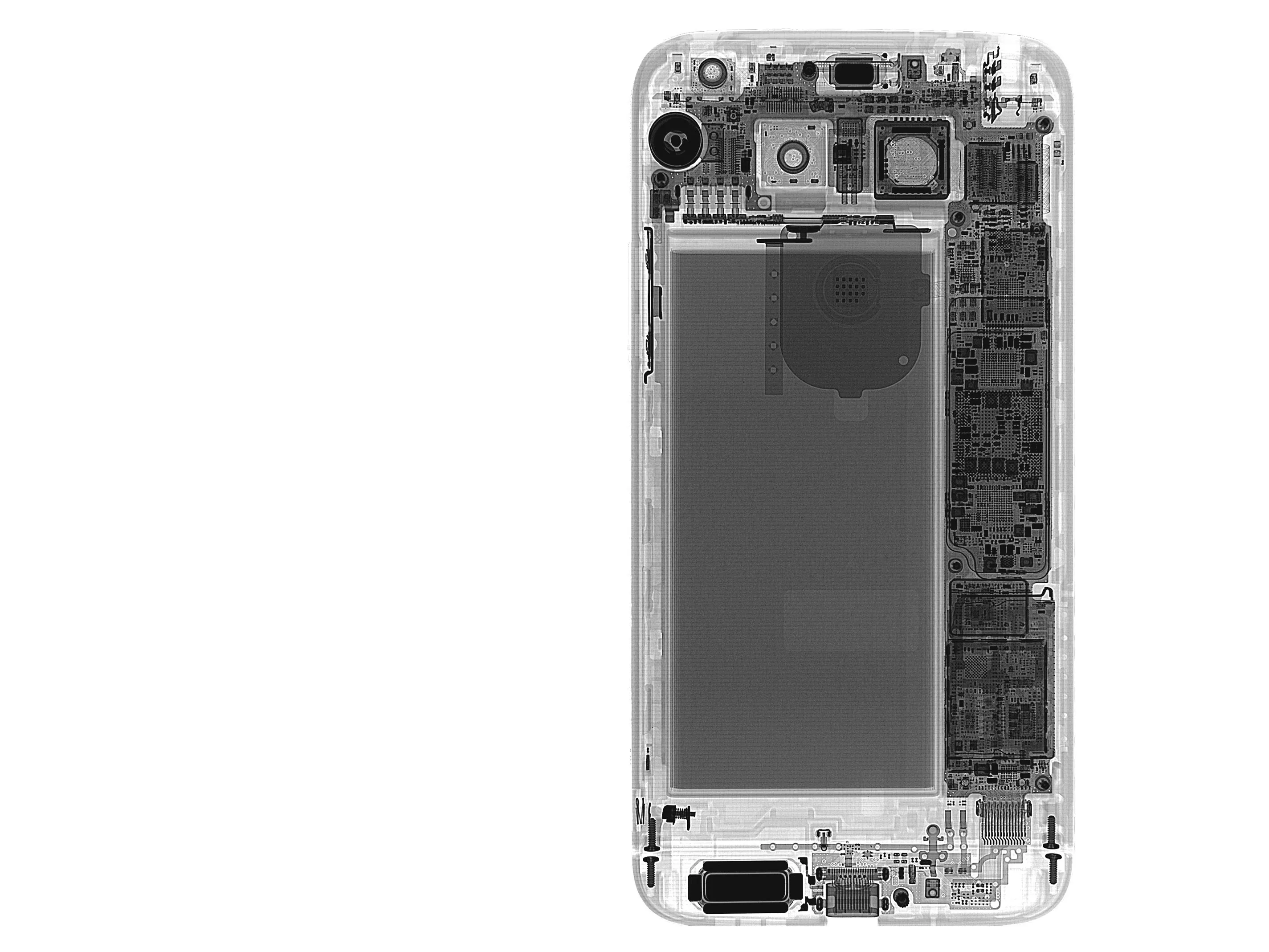

• Рентгеновский снимок подтверждает, что G5 почти идеально разделяет разницу между iPhone 6 (слева) и 6 Plus (справа).

• Похоже, этот модуль на торцевой крышке - нечто большее, чем просто держатель аккумулятора и USB. Пора вскрыть эту присоску.

Шаг 5

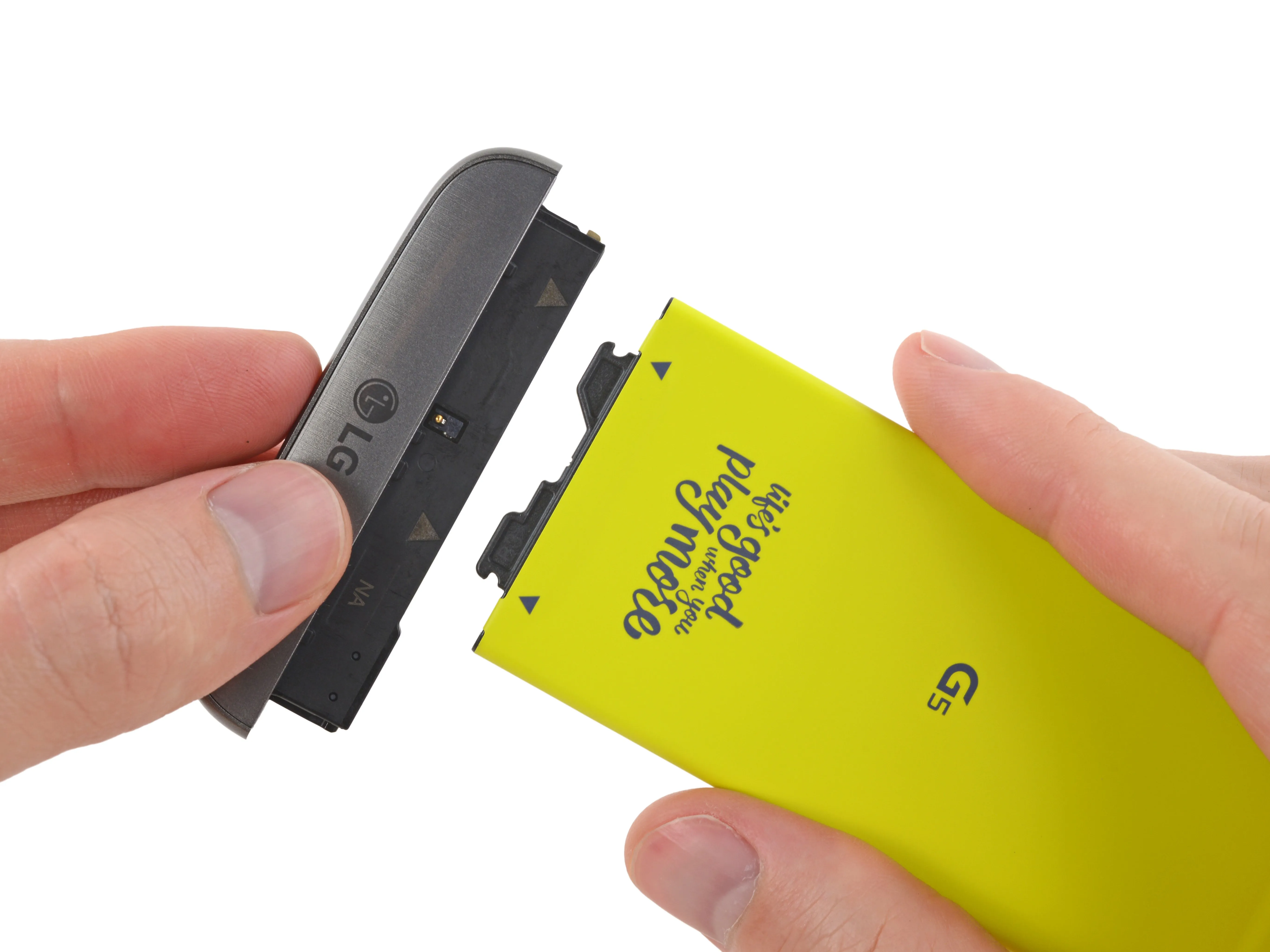

• Чтобы отсоединить батарею G5 от ее модуля, нужно приложить довольно серьезные усилия - вряд ли вы сделаете это случайно.

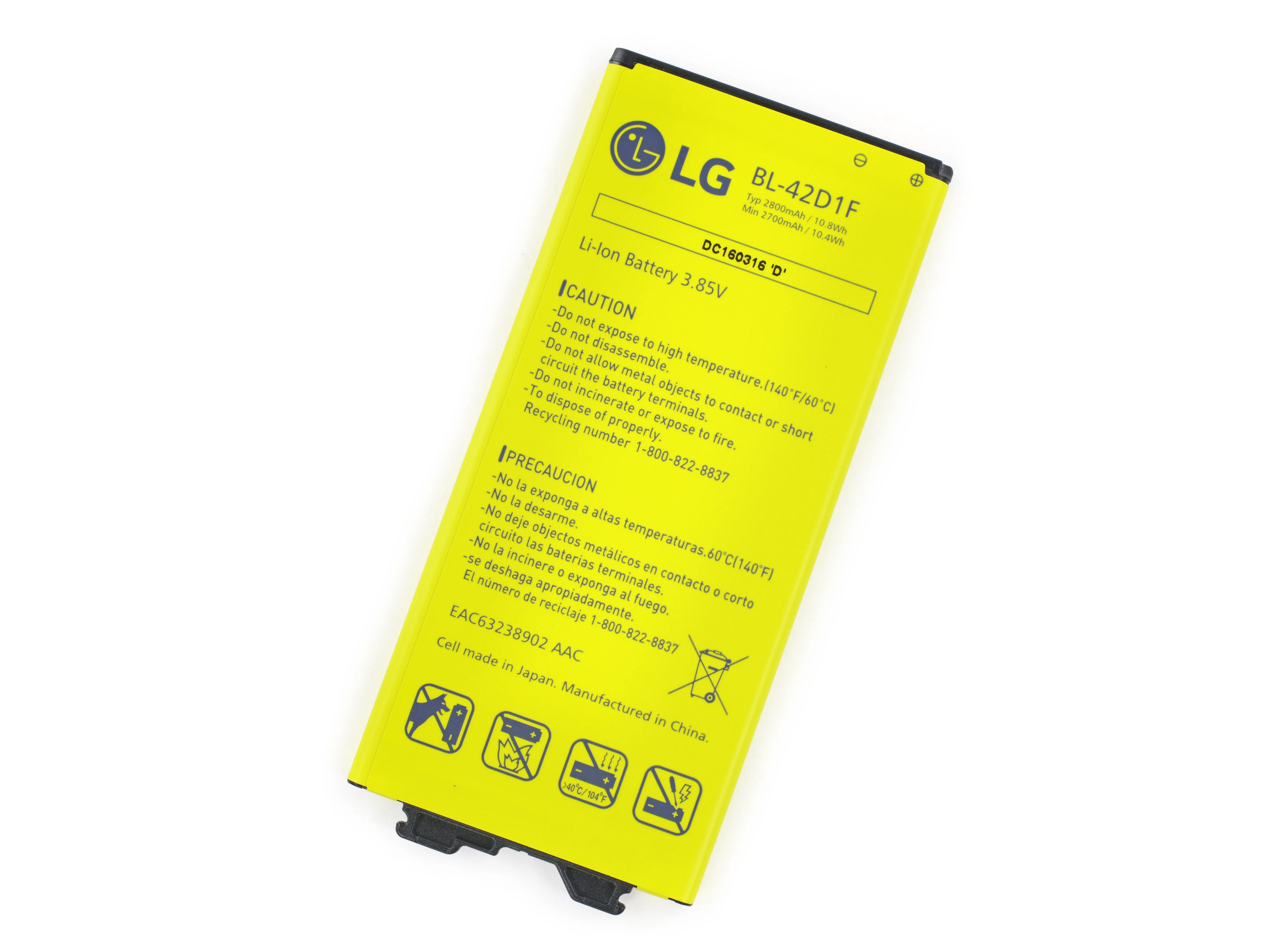

• Литий-ионный аккумулятор G5 с напряжением 3,85 В и емкостью 10,8 Вт-ч весит 2800 мАч - чуть больше, чем 2750 мАч, установленный в iPhone 6 Plus. iPhone 6s Plus...

• Но это небольшое снижение емкости по сравнению с 3000 мАч, которые мы нашли в предшественнике G5 предшественника и недавней модели Samsung Galaxy S7.

• Что мы думаем? LG рассчитывает на то, что покупатели воспользуются сменными батареями, чтобы менять их на ходу, если это необходимо, сводя на нет необходимость в сверхбольшой емкости.

Шаг 6

• Хорошо, но что находится в самом модуле?

• Вероятно, волшебный.

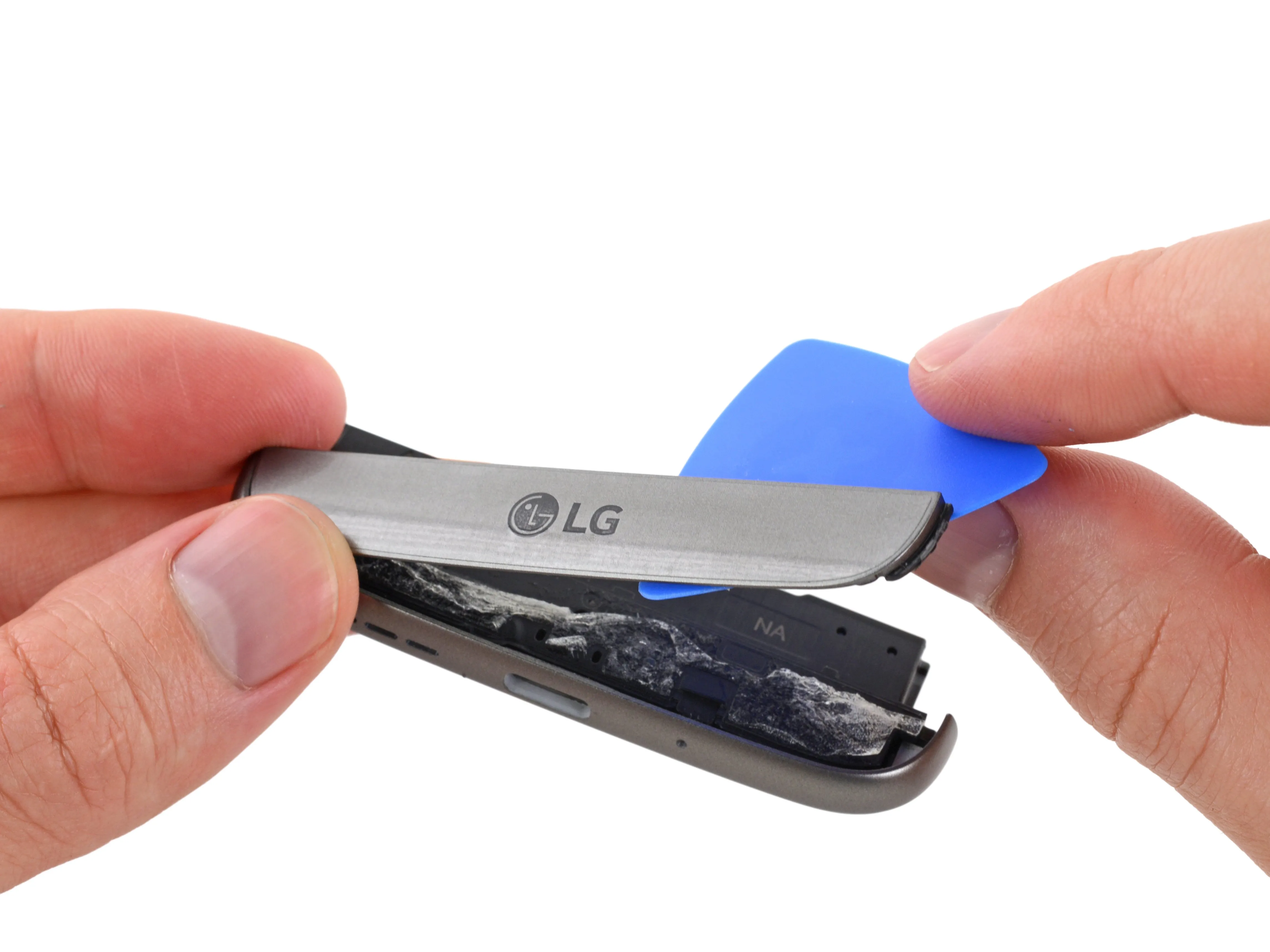

• И клей. Передняя и задняя крышки модуля очень хорошо приклеены на место.

• Обновление Plasticgate 2016: Маленькая передняя крышка - пластиковая, а задняя, безусловно. модный алюминий.

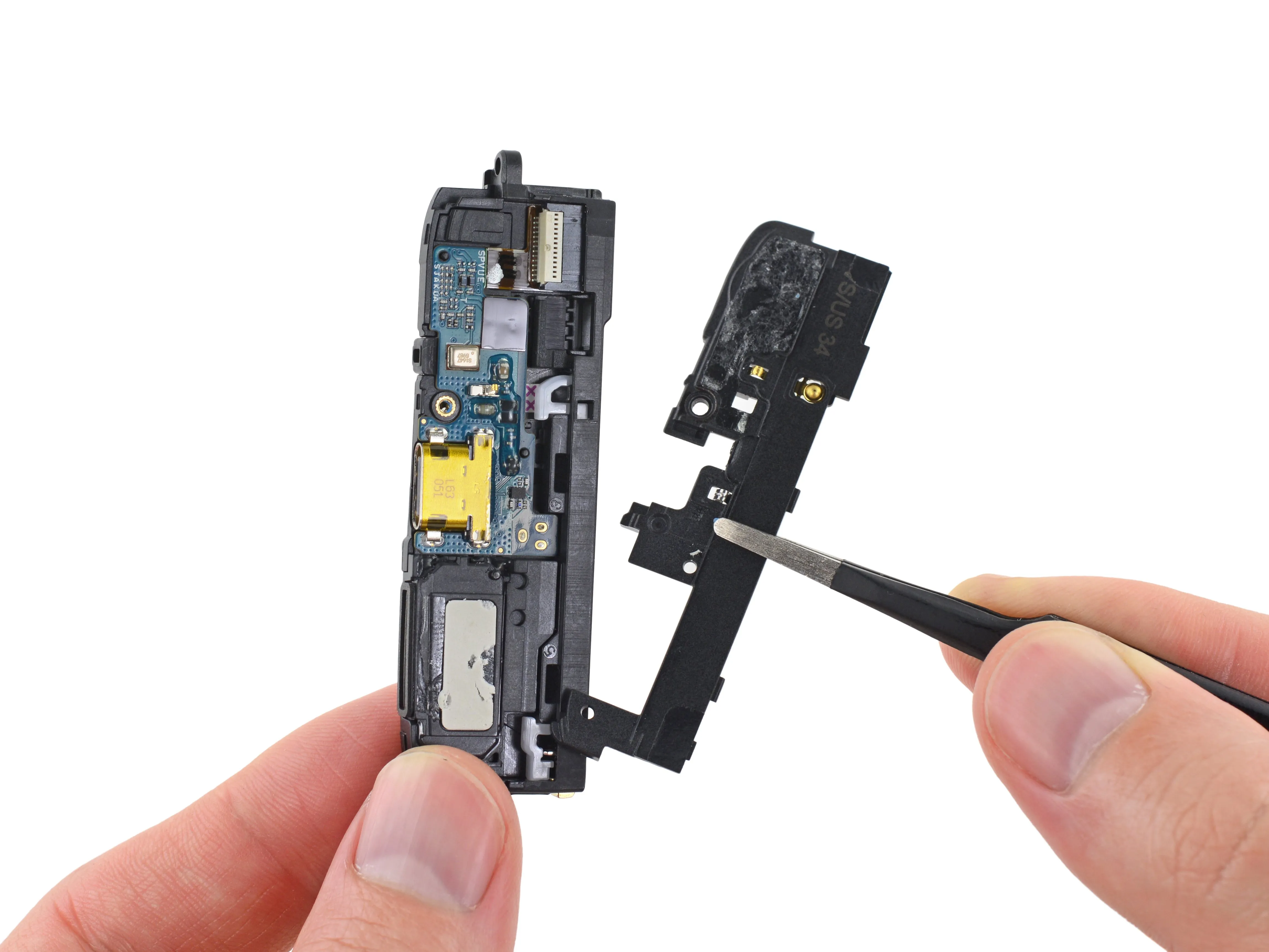

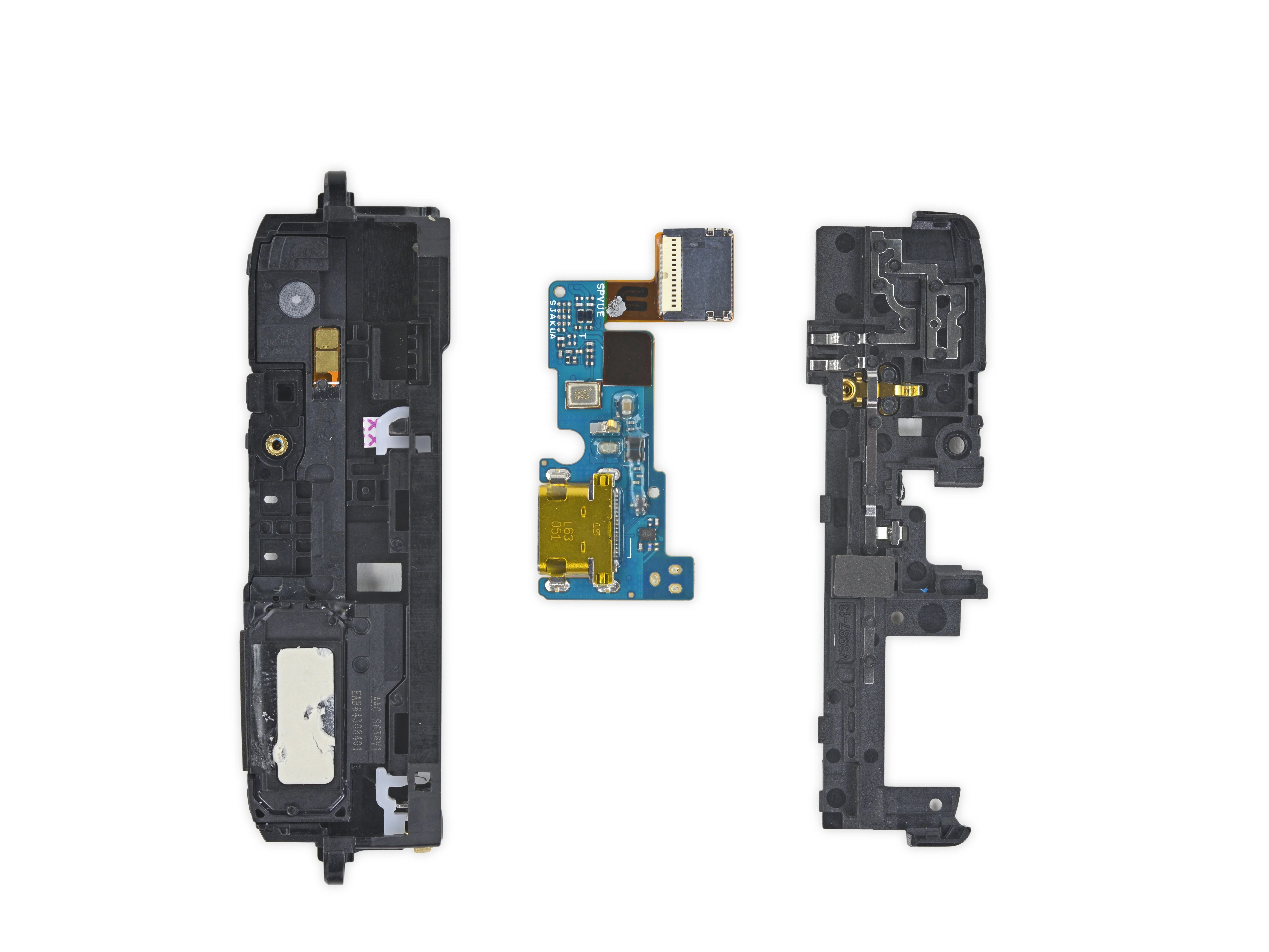

• При разборе модуля обнаруживается несколько винтовнесколько винтов, немного клея и удивительное количество полезностей, ожидающих внимания.

• Помимо того, что замена USB-портов стала проще, чем когда-либо, крошечный батарейный модуль также содержит динамик, несколько антенн и множество пружинных контактов.

Шаг 7

• Когда до вас дойдет, что мы извлекли батарею, не открывая телефон, мы обратим внимание на SIM-карту.

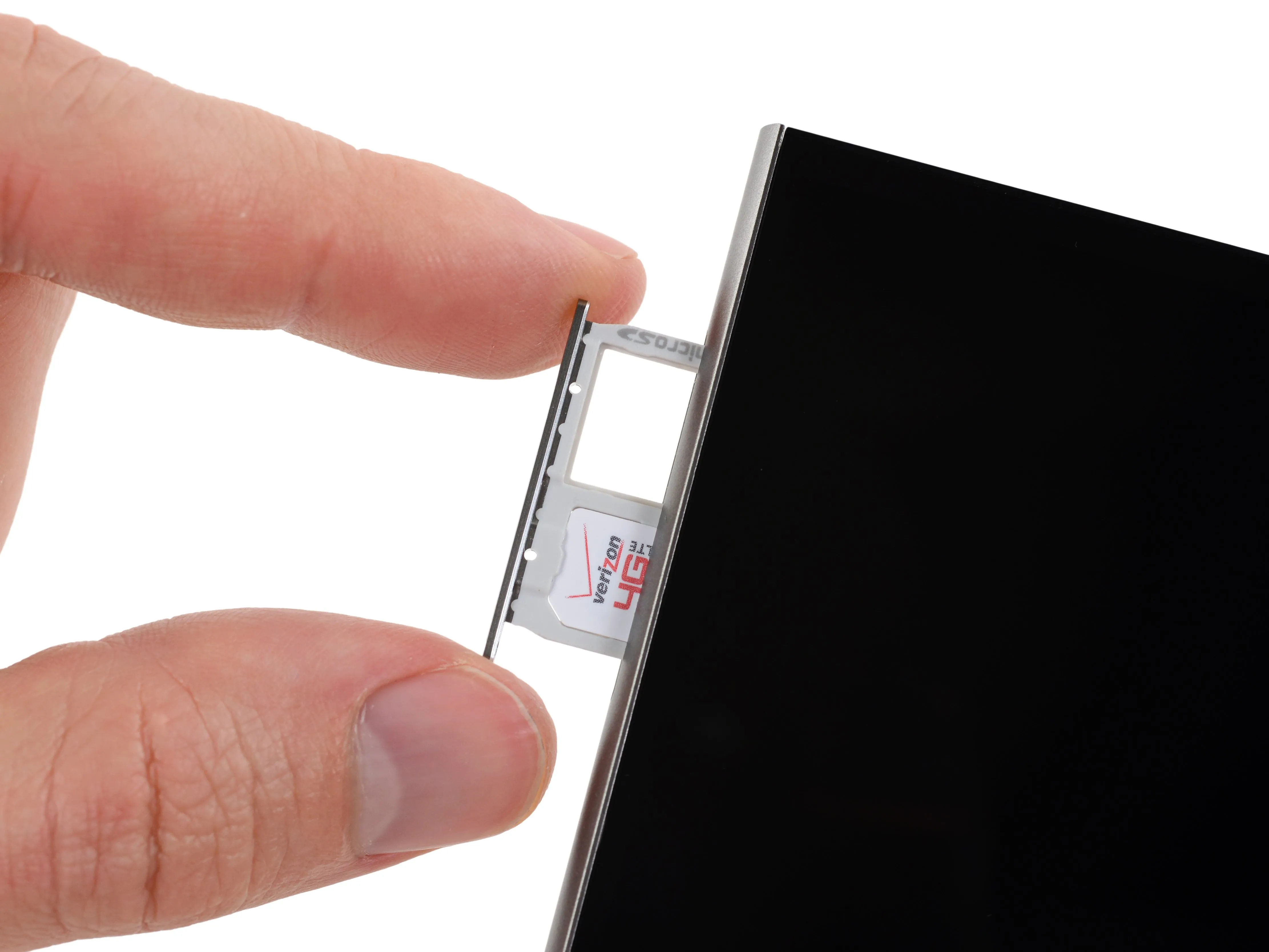

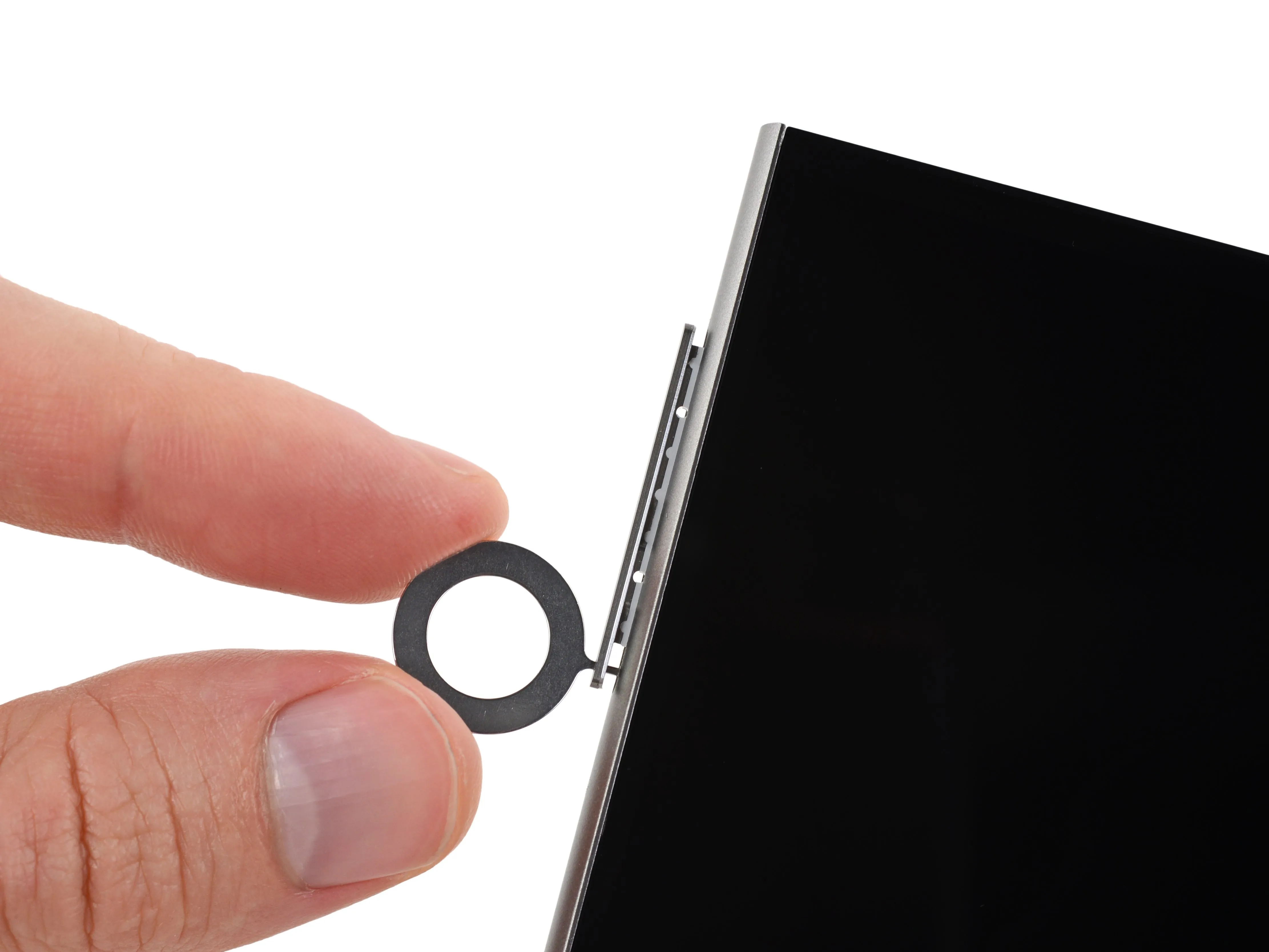

• В одном лотке находятся как SIM-карта, так и карта microSD.

• Несмотря на то, что G5 не поддерживает функцию хранения данных Android, LG придерживается своей традиции включать внешние накопители в свои флагманские телефоны - еще одна победа в пользу долговечности и, по всей вероятности, чистого сокращения количества электронных отходов.

• Да, возможно, настанет день, когда 2 ТБ памяти в вашем смартфоне станет недостаточно. Но сейчас этот день кажется очень далеким.

Шаг 8

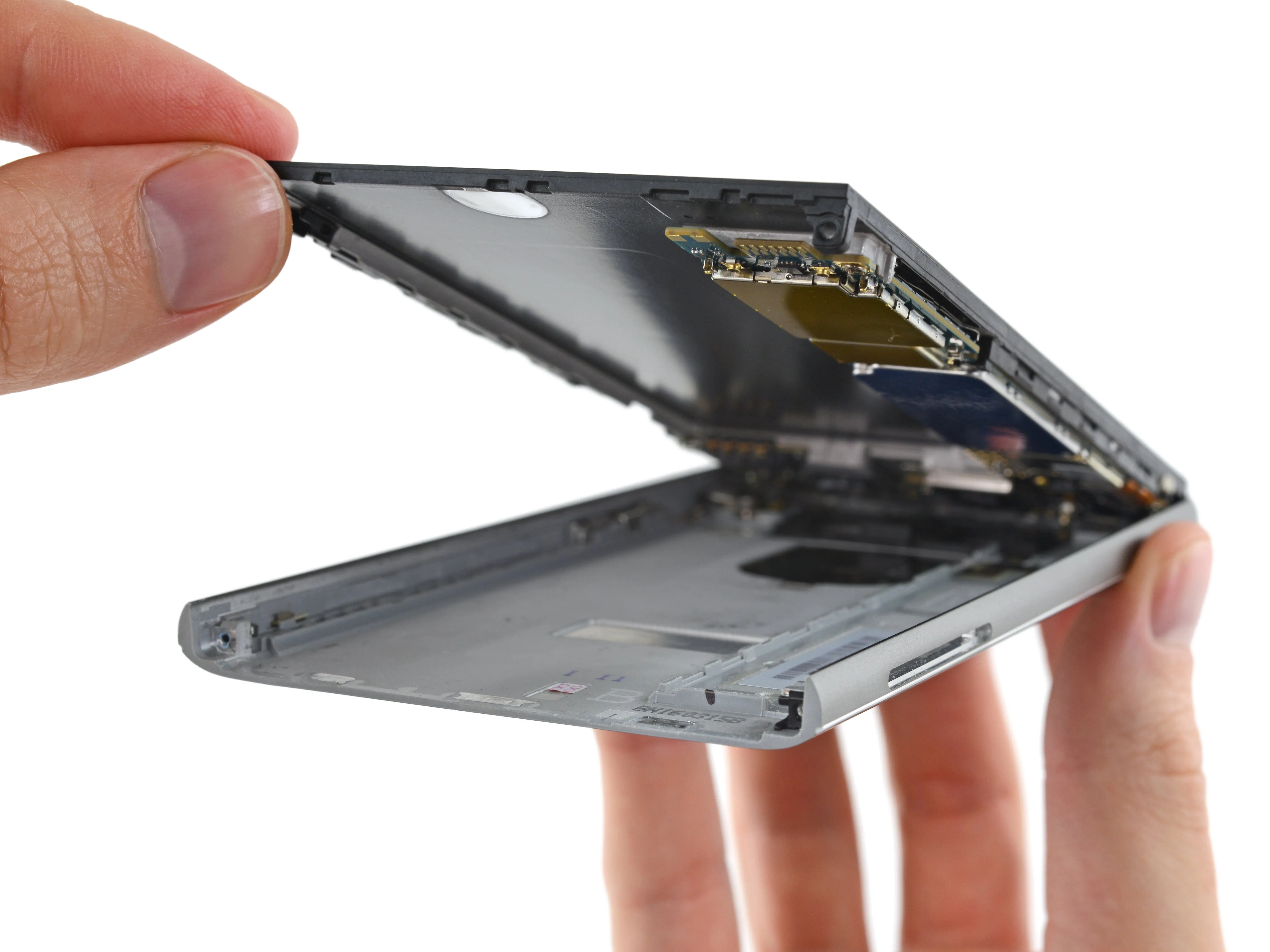

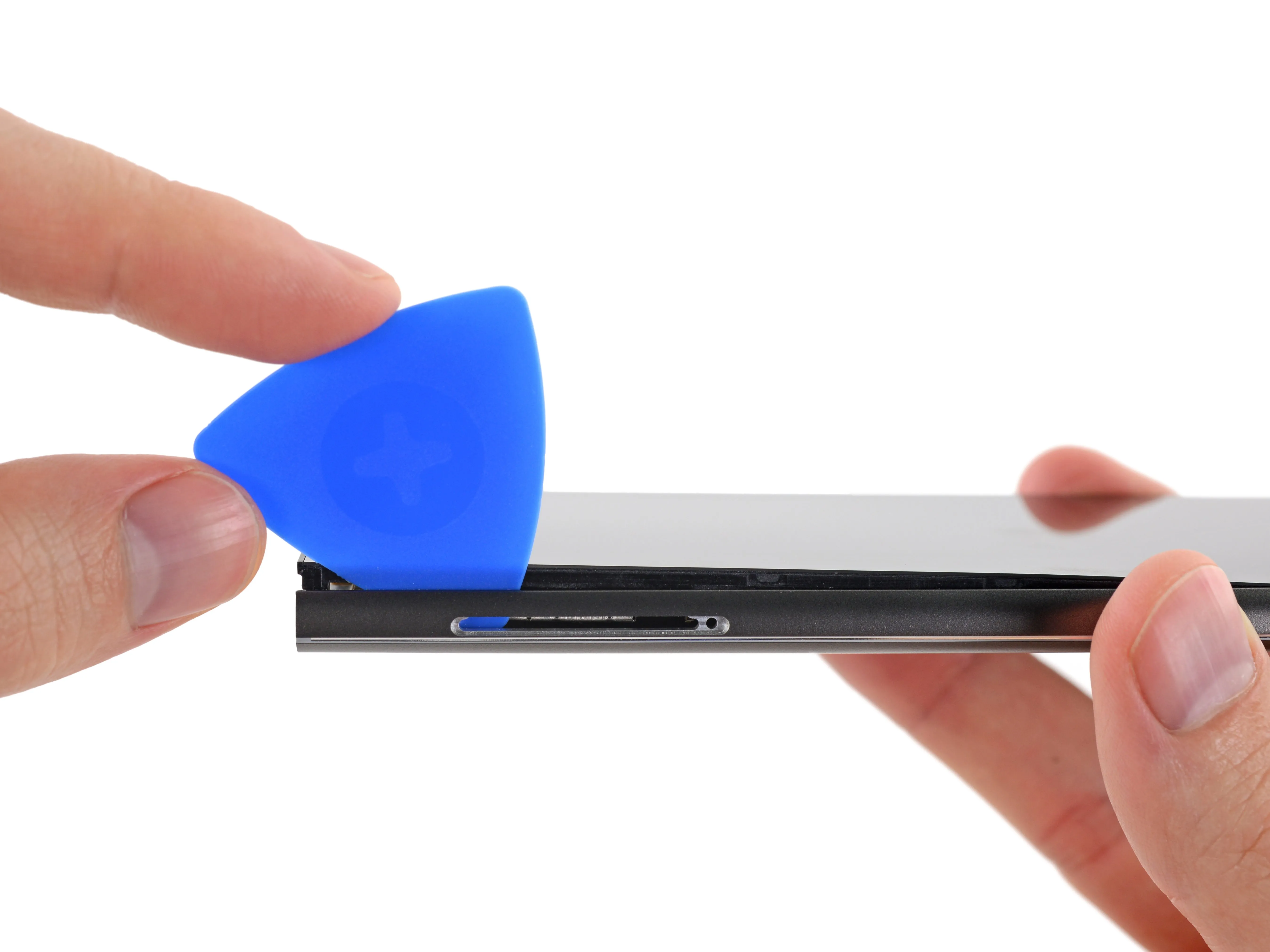

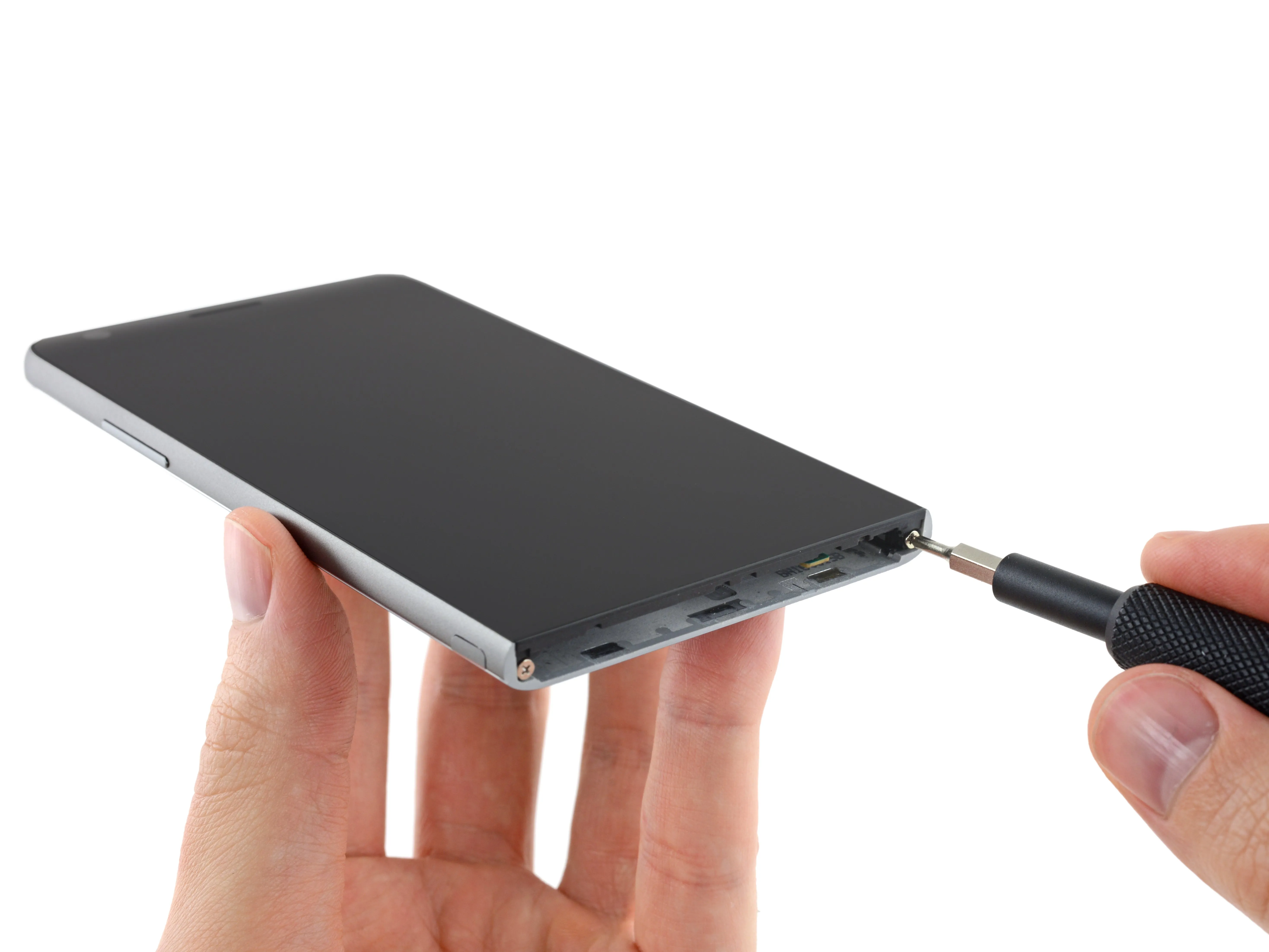

• С помощью двух винтов и нескольких поддевающих зажимов мы с легкостью открываем дисплей. Никакой суеты, никакого клея.

• Это явно похоже на открытие дисплея iPhone, в лучшем смысле этого слова - по крайней мере, это очень похоже на то, как раньше снимали дисплей iPhone, до того как появился весь этот клей до того, как весь этот клей не стал частью вечеринки.

• Однако, несмотря на внутренности, LG наконец-то придумала модульный корпус. Дисплей органично вмонтирован в заднюю панель, что создает ощущение роскоши, но при этом сохраняет доступ к аккумулятору. Надеемся, эта тенденция приживется.

Шаг 9

• Что может быть лучше съемного аккумулятора? Съемный аккумулятор с механическим амортизатором.

• Эта пружинистая механическая штуковина помогает аккумулятору G5 идеально встать на свое место и издает приятный тактильный щелчок, когда вы защелкиваете его на место.

Шаг 10

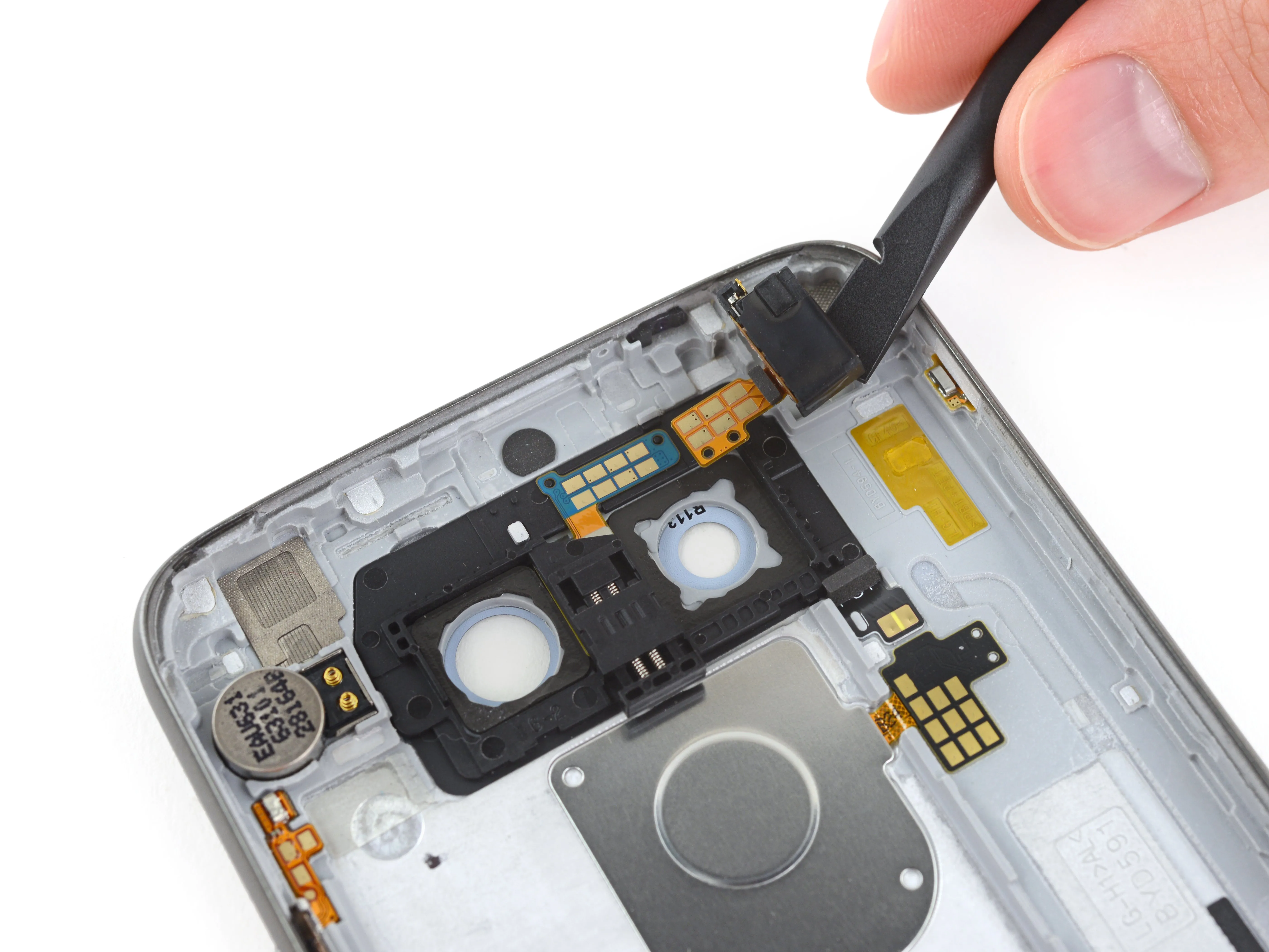

• После извлечения дисплея и батареи корпус практически не скрывает ничего: вибромотор, разъем для наушников и кнопки - вот и все, что осталось. Пора слить воду из ванны.

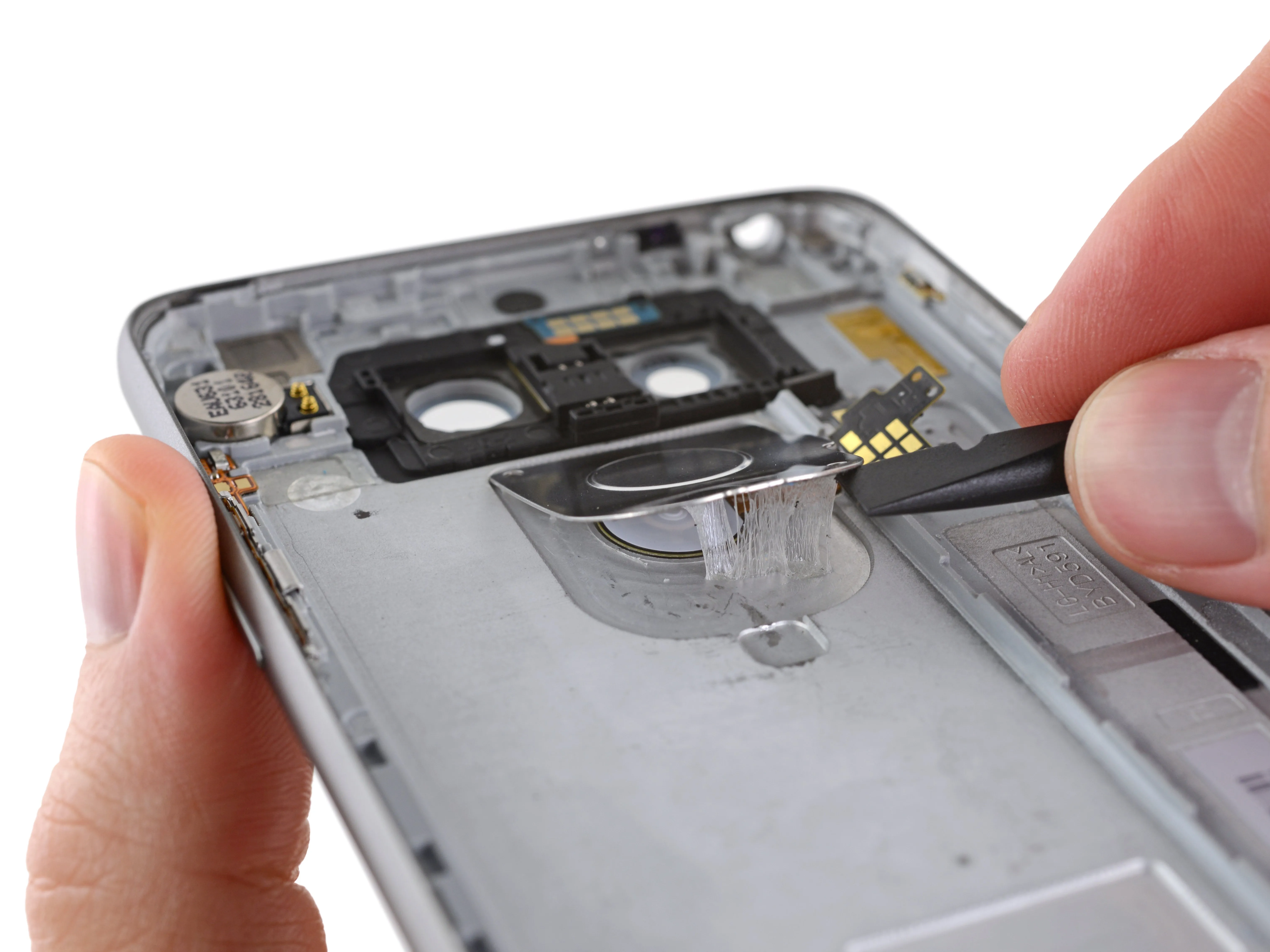

• Прочная и очень хорошо приклеенная металлическая пластина удерживает кнопку 'Назад' прижатой к корпусу и, вероятно, обеспечивает защиту от проникновения. (Она также немного напоминает нам биметаллический логотип Apple.)

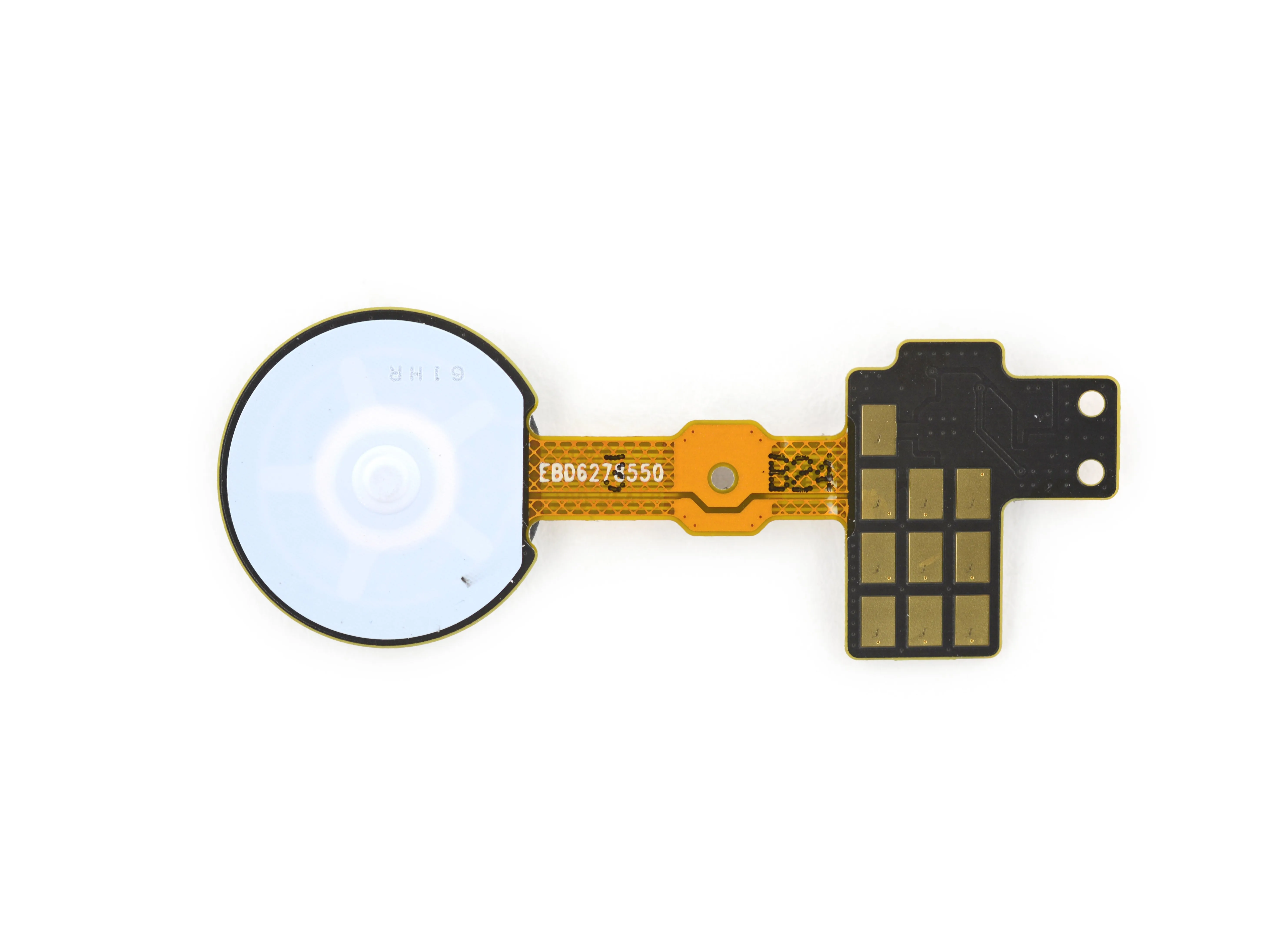

• Датчик отпечатков пальцев в G5 немного отличается от того, который мы обнаружили в смартфоне LG Nexus 5Xно в нем используется знакомый набор пружинных контактов.

Шаг 11

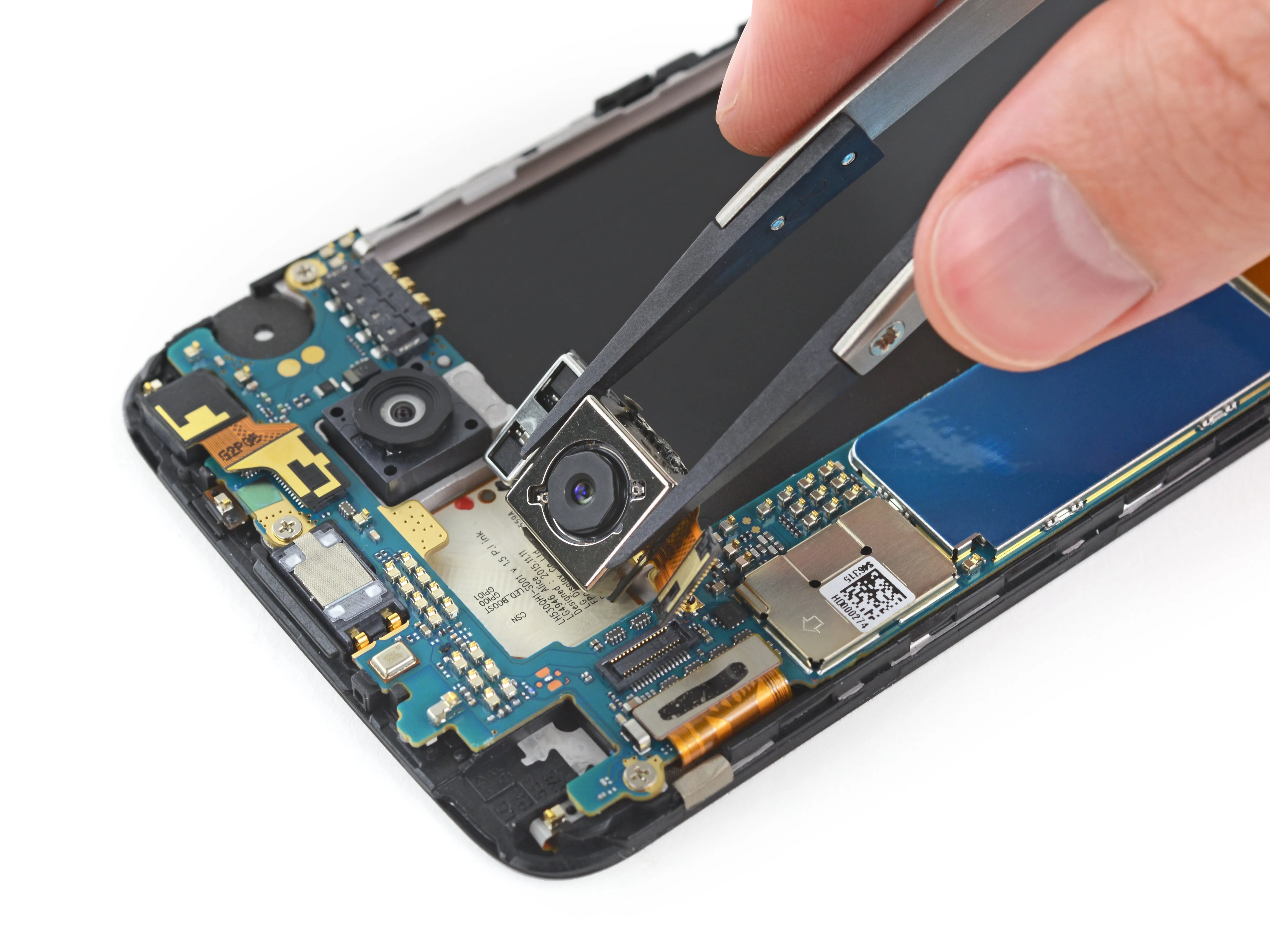

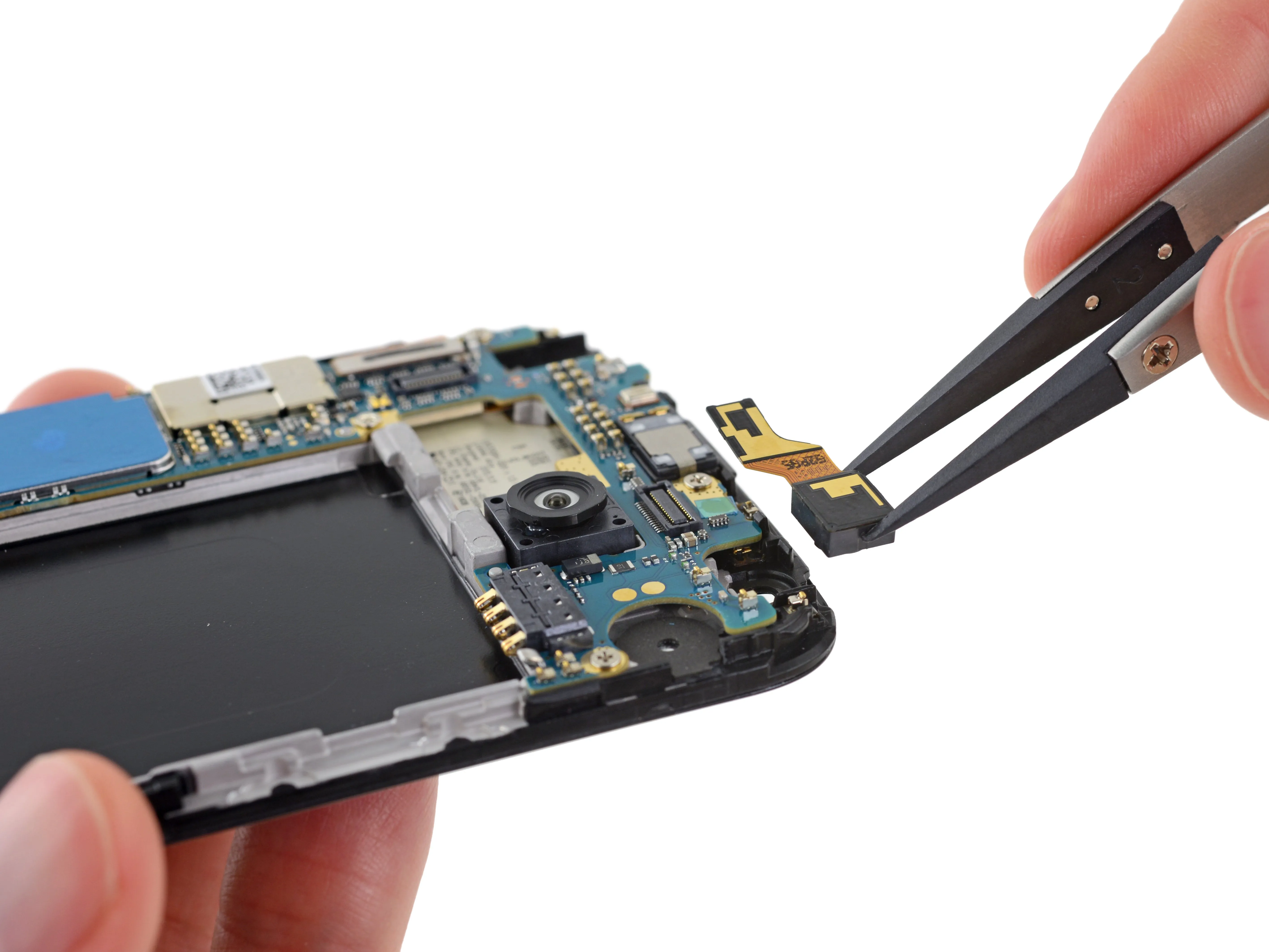

• Выходит одна фронтальная камера и одна (из двух) тыловых камер - ура, модульность!

• Большая блестящая камера - это основная 16 МП задняя камера, с дополнительным обхватом для размещения механизма оптической стабилизации изображения.

• Третья и последняя камера - вспомогательная 8-Мп задняя камера с хитрым широкоугольным объективом - беспомощно заперта под материнской платой, поэтому мы вернемся к ним через некоторое время.

Шаг 12

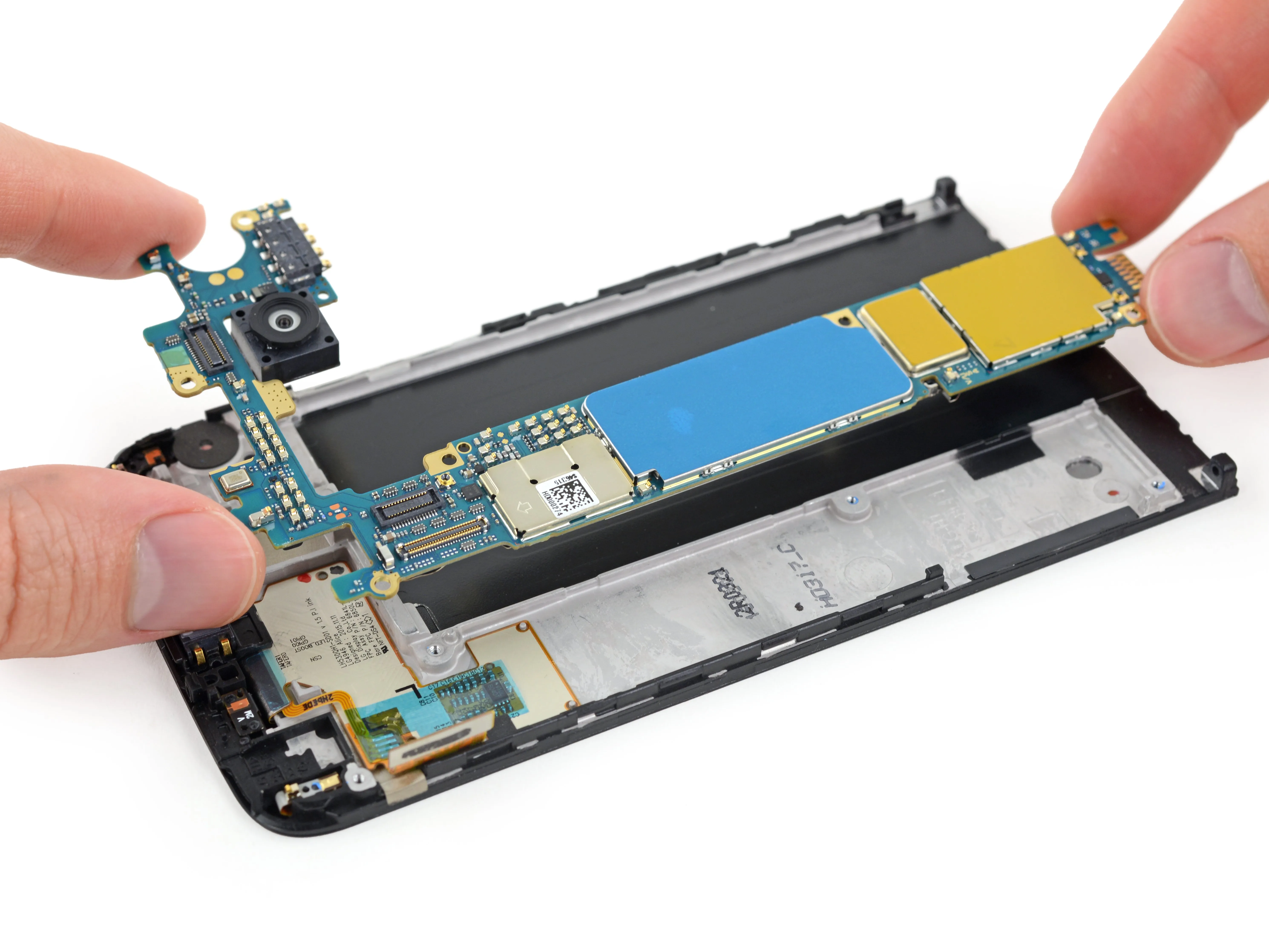

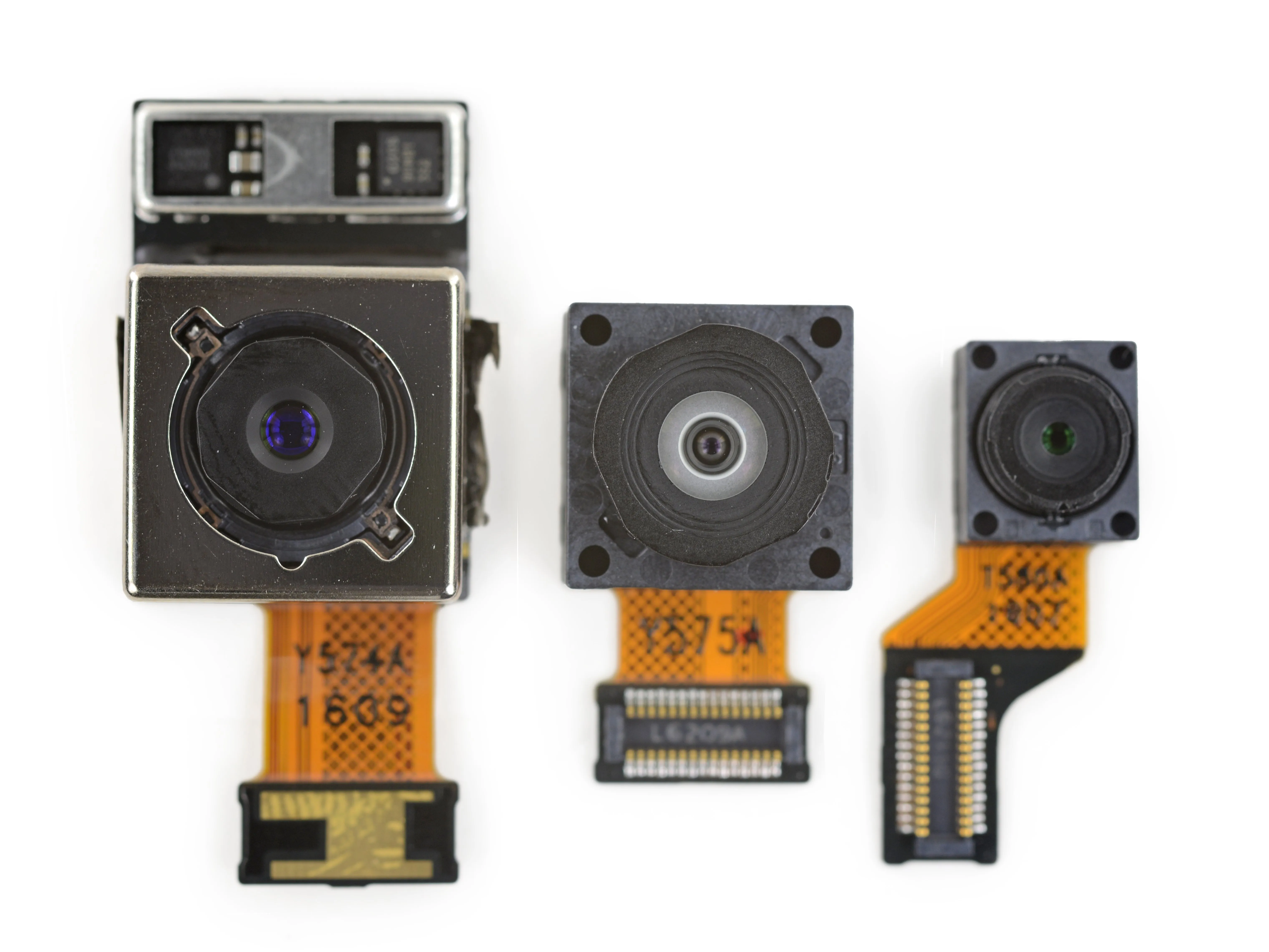

• Давайте отсоединим материнскую плату и достанем последнюю камеру для семейного фото! Слева направо:

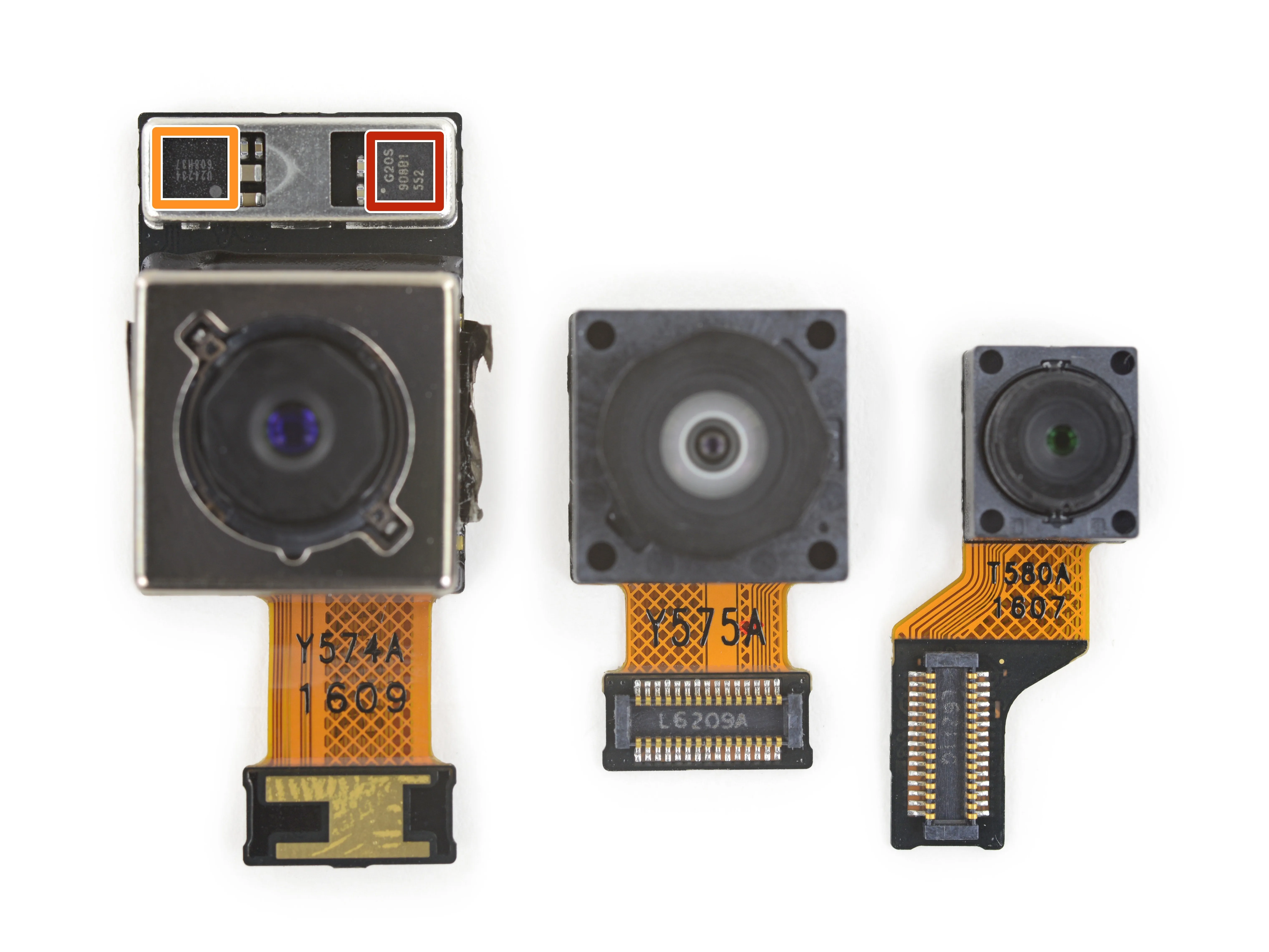

• Как G прошлых летG5 оснащен камерой 16 МП, ƒ/1,8 с 1/2,6-дюймовым датчиком изображения.

• LG также добавила широкоугольную камеру с углом обзора 135 градусов, диафрагмой ƒ/2,4 и датчиком изображения 8 МП - идеальное решение для ваших прыжков тигра фотосессий.

• Трио завершает прошлогодняя камера selfie, а также фронтальная камера на 8 МП.

• Идентификация микросхем:

• Invensense ICG-1020S Двухосевой гироскоп MEMS OIS

• Драйвер OIS Rohm BU24234

Шаг 13

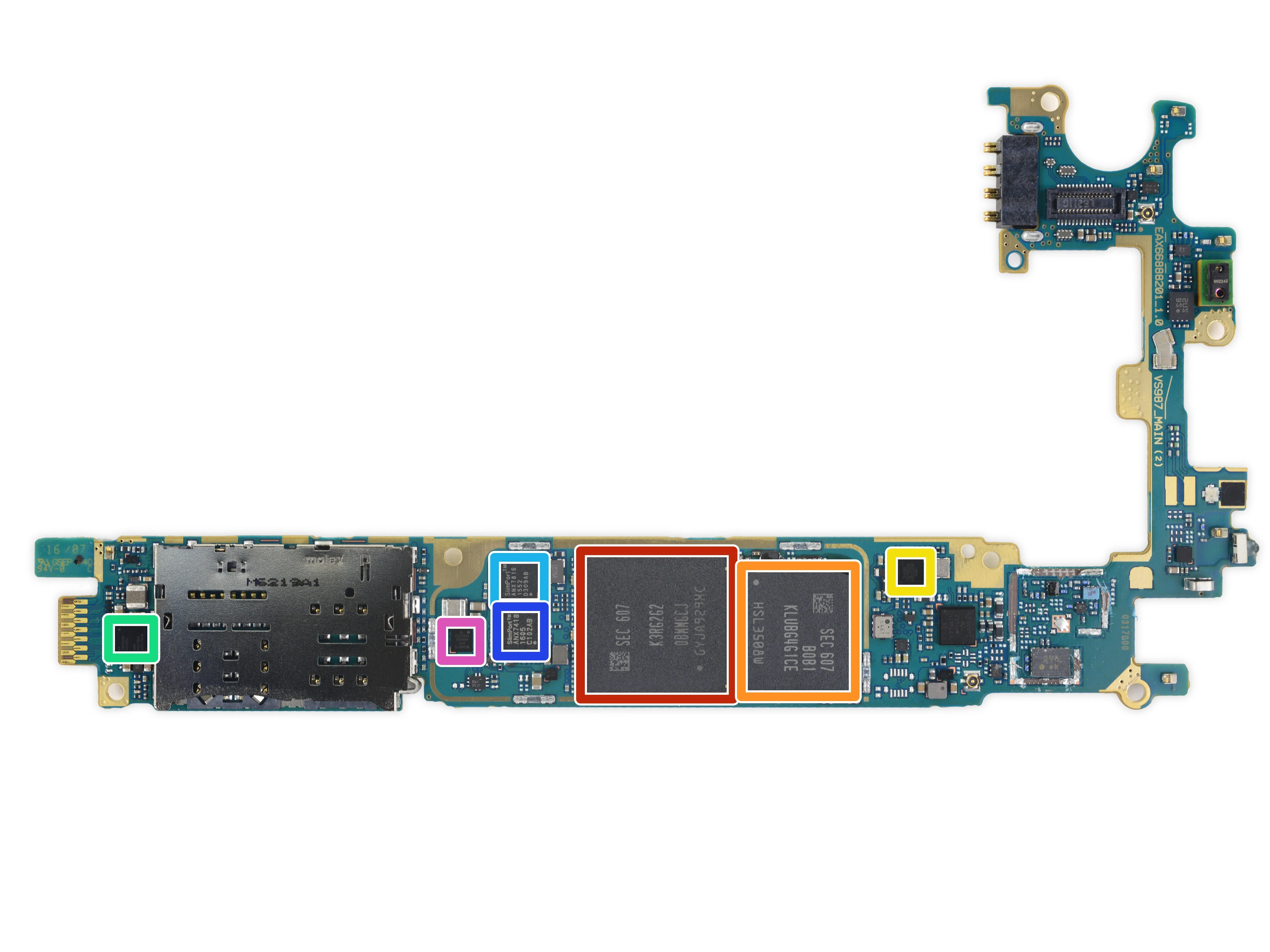

• Было много разговоров о новом алюминиевом сплаве G5, но давайте посмотрим на его кремний:

• Samsung K3RG2G20BM-MGCJ 4 ГБ оперативной памяти LPDDR4 с четырехъядерным процессором Qualcomm Snapdragon 820 SOC, расположенный под

• Samsung KLUBG4G1CE-B0B1 32 ГБ универсального флеш-накопителя MLC 2.0

• NXP Semiconductor 54802 (PN548) Контроллер NFC

• Qualcomm SMB1350 ИС быстрой зарядки 3.0

• Analogix SlimPort ANX7816 Передатчик Ultra-HD

• Analogix SlimPort ANX7418 Переключатель/контроллер USB-C

• Qualcomm WSA8815 Аудиоусилитель класса D мощностью 4 Вт

Шаг 14

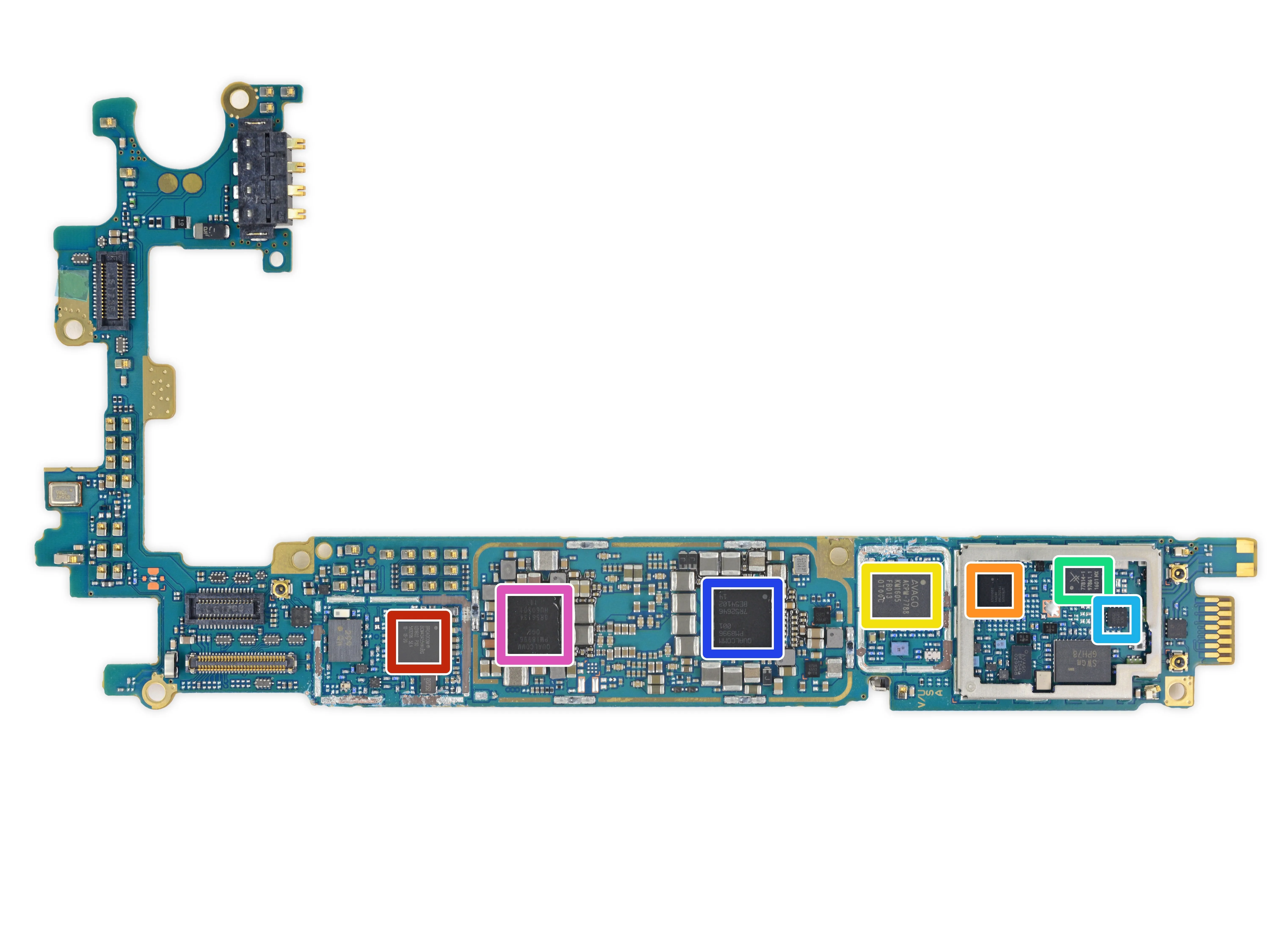

• Еще больше микросхем на задней панели материнской платы:

• Broadcom BCM43455 комбинированный чип 5G Wi-Fi

• Qualcomm WTR3925 Трансивер LTE

• Avago ACPM-7788 Многодиапазонный многомодовый усилитель мощности

• Skyworks SKY77814-11 Модуль усилителя мощности LTE

• Skyworks SKY13560 Радиочастотный коммутатор

• ИС управления питанием Qualcomm PM8996

• ИС управления питанием Qualcomm PMI8996

Комментарии к шагу

Что касается двухсимочного телефона версии H860, есть ли у него такая же карта, как у моей матери. У меня возникла проблема с передачей данных. С помощью мобильного телефона я получаю хороший сигнал, в отличие от моего G5, который подает срочные звонки или па де сервис сюртук внутри дома.

Как я могу заменить разъем SIM+microsd? Нужен ли мне сварщик или клипса 'plug & play'?

Здравствуйте сэр lg g5 H860 power ic проблема . Как исправить это. Пожалуйста, помогите.

Хороший пост в блоге.

Шаг 15

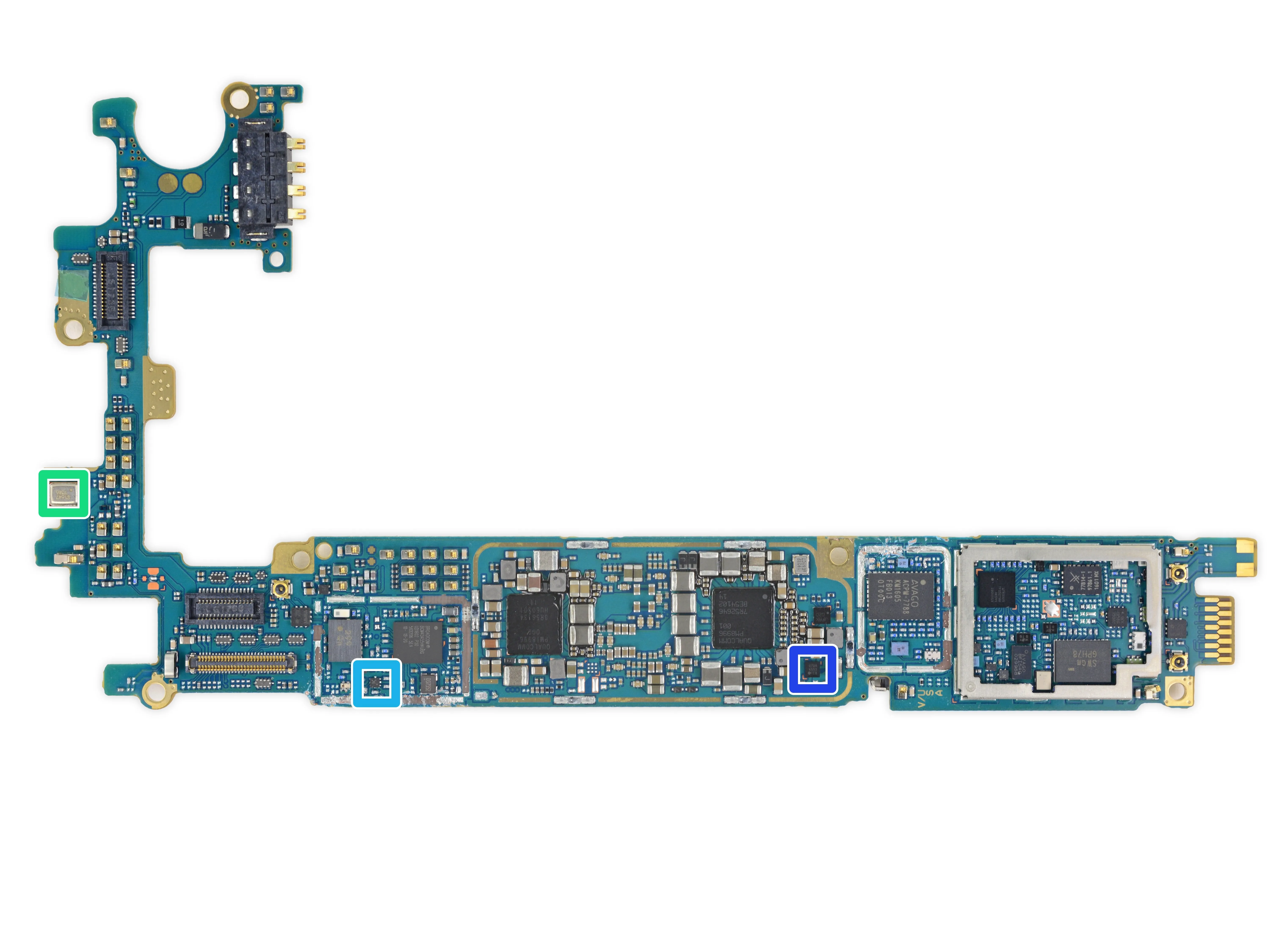

• Идентификация микросхем, часть 2:

• 3-осевой акселерометр/гироскоп Bosch Sensortec BMI120

• Датчик Холла Rohm

• ON Semiconductor FSUSB104UMX 2-портовый коммутатор USB 2.0, 480 Мбит/с

• МЭМС-микрофон Knowles

• Skyworks SKY13351-378LF GaAs SPDT переключатель

• Антенный тюнер Qualcomm QFE2101 (вероятно)

Шаг 16

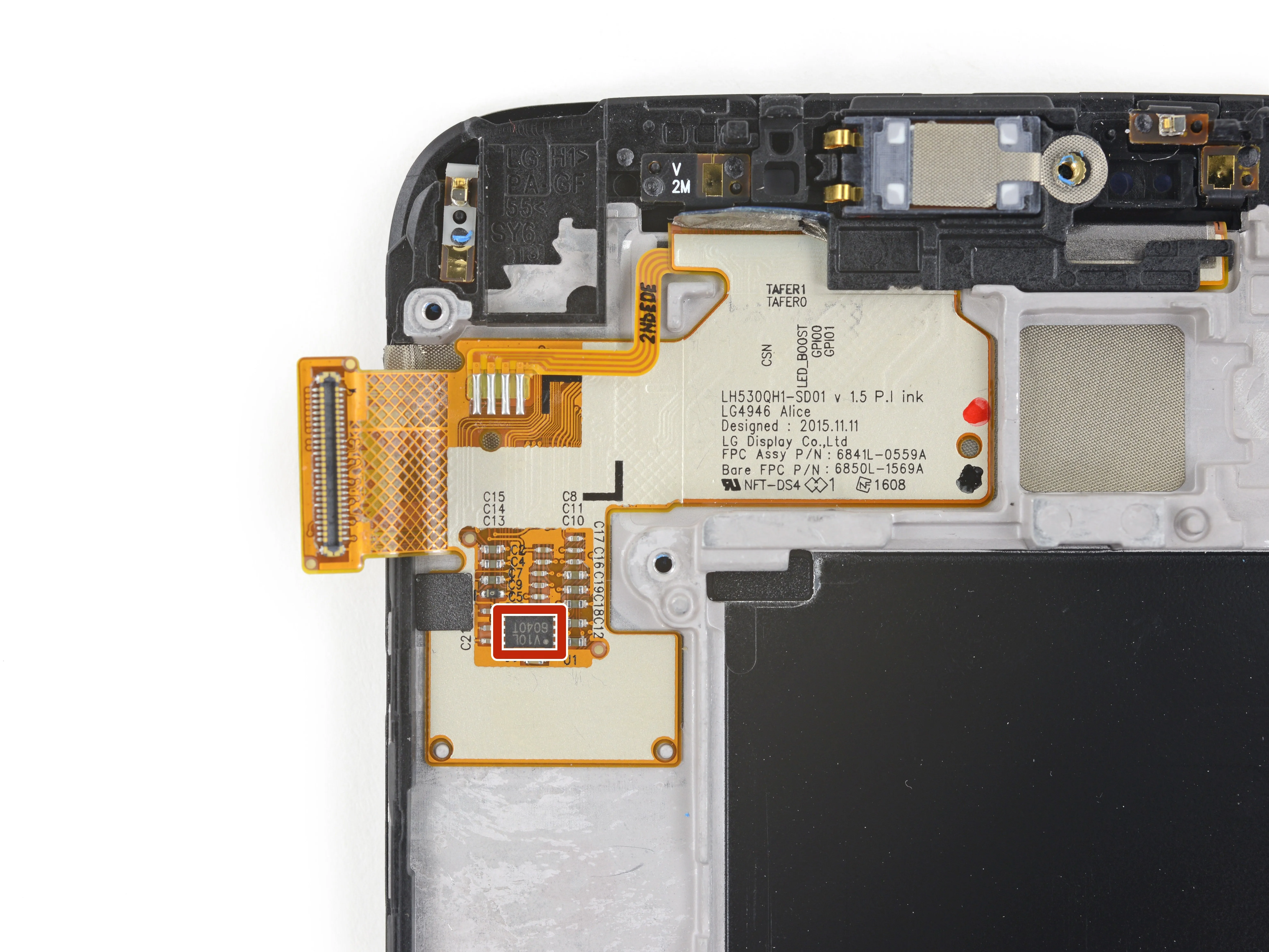

• В качестве последнего удовольствия мы рассмотрим поближе дисплей (неудивительно, что он изготовлен LG). Его кабель имеет несколько сколов и маркировку (как у Macronix MX25V1006E 1 Мб последовательной флэш-памяти), есть динамик и несколько контактов.

• При ближайшем рассмотрении кабеля дисплея выясняется, что у этого G5 есть имя: Алиса.

• Мы не будем углубляться в эту кроличью нору, нам нужно поставить оценку!

Комментарии к шагу

Что такое контакты на каждой стороне ушного динамика? Я заказал запасной экран, и они не входят в комплект. Они находятся под пластиковой рамкой.

Мне также нужна эта информация!

Мне не хватает двух, которые находятся справа от динамика, я не могу сказать, являются ли они специфическими для сети? Помогите, пожалуйста.

То же самое. Мне не хватает контакта в заменяемом дисплее, который является терминалом для плоского кабеля, утопленного в пластиковой рамке дисплея в оригинале. (Антенна?) Этот контакт соединяется с площадкой на задней крышке. Но все на моем телефоне, кажется, работает нормально, bluetooth, nfc, gps, wifi, cell. Есть идеи? На фотографии контакт находится сверху/справа рядом с ободком.

Шаг 17

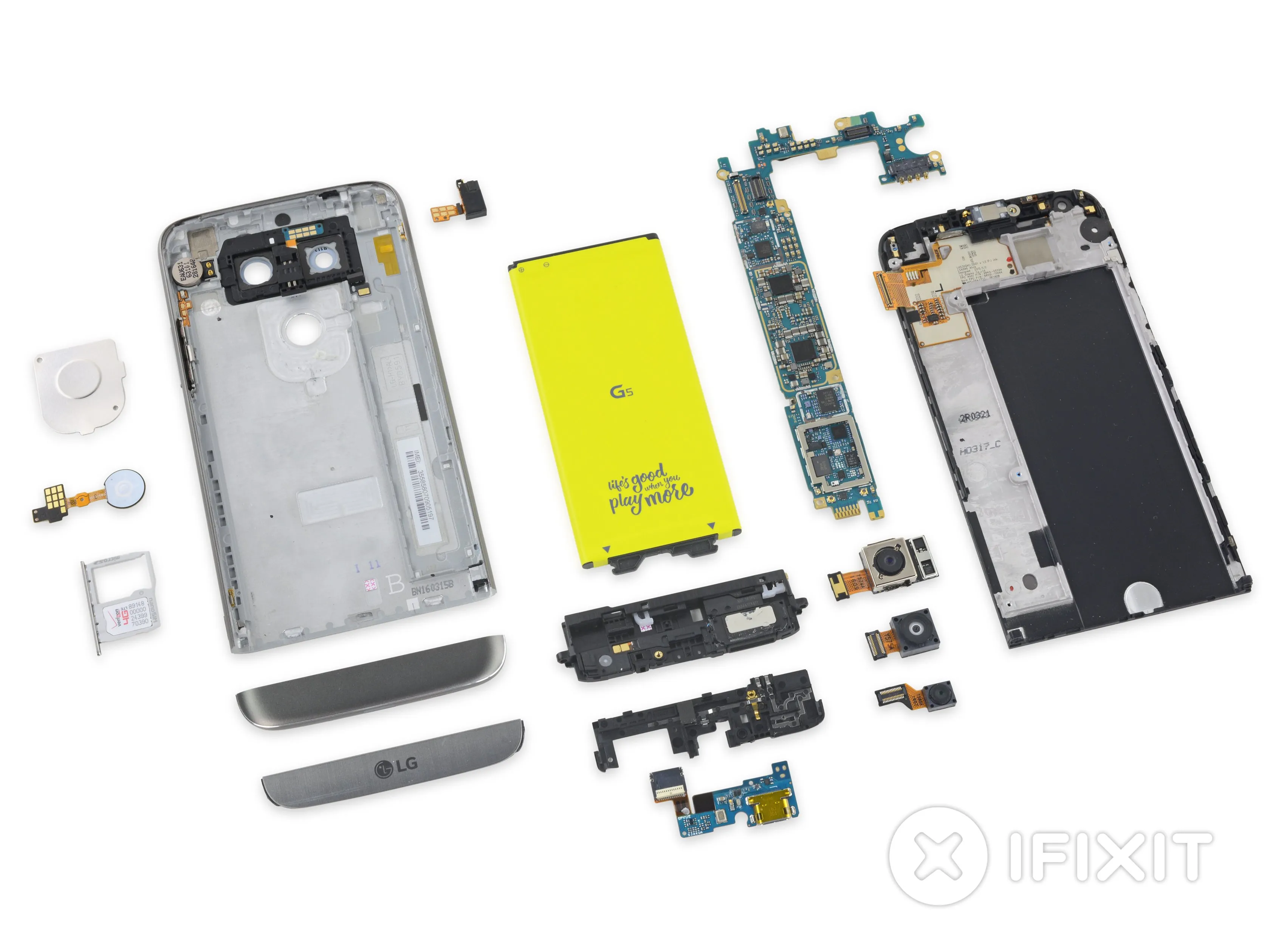

• Оценка ремонтопригодности LG G5: 8 из 10 (10 - самый простой в ремонте)

• Съемный, выдвижной аккумулятор - огромное преимущество для продолжительности жизни телефона.

• Отсутствие клея и небольшое количество винтов делают процедуру открытия относительно простой.

• Стандартные винты Phillips #00 означают, что нужный инструмент, скорее всего, уже есть в вашем ящике для инструментов.

• Многие компоненты являются модульными, что упрощает и удешевляет замену деталей.

• Крышки модулей приклеены, что делает ремонт немного хлипким, но сам модуль значительно упрощает процесс замены неисправного USB-порта.

• В случае поломки ЖК-дисплея или стекла потребуется замена плавленого дисплея, что увеличивает расходы.
