Разборка LG GW300
Введение
Я постарался включить в этот разбор как можно больше деталей. Я даже осмотрел микросхемы на материнской плате! Спасибо за внимание, и я надеюсь, что вы найдете это полезным.
Что вам понадобится
Инструменты
Pro Tech Toolkit | Источник - ifixit.com
Шаг 1 Разборка LG GW300
Нашел этот телефон, лежащий без дела, и решил сделать его разборку!
Шаг 2

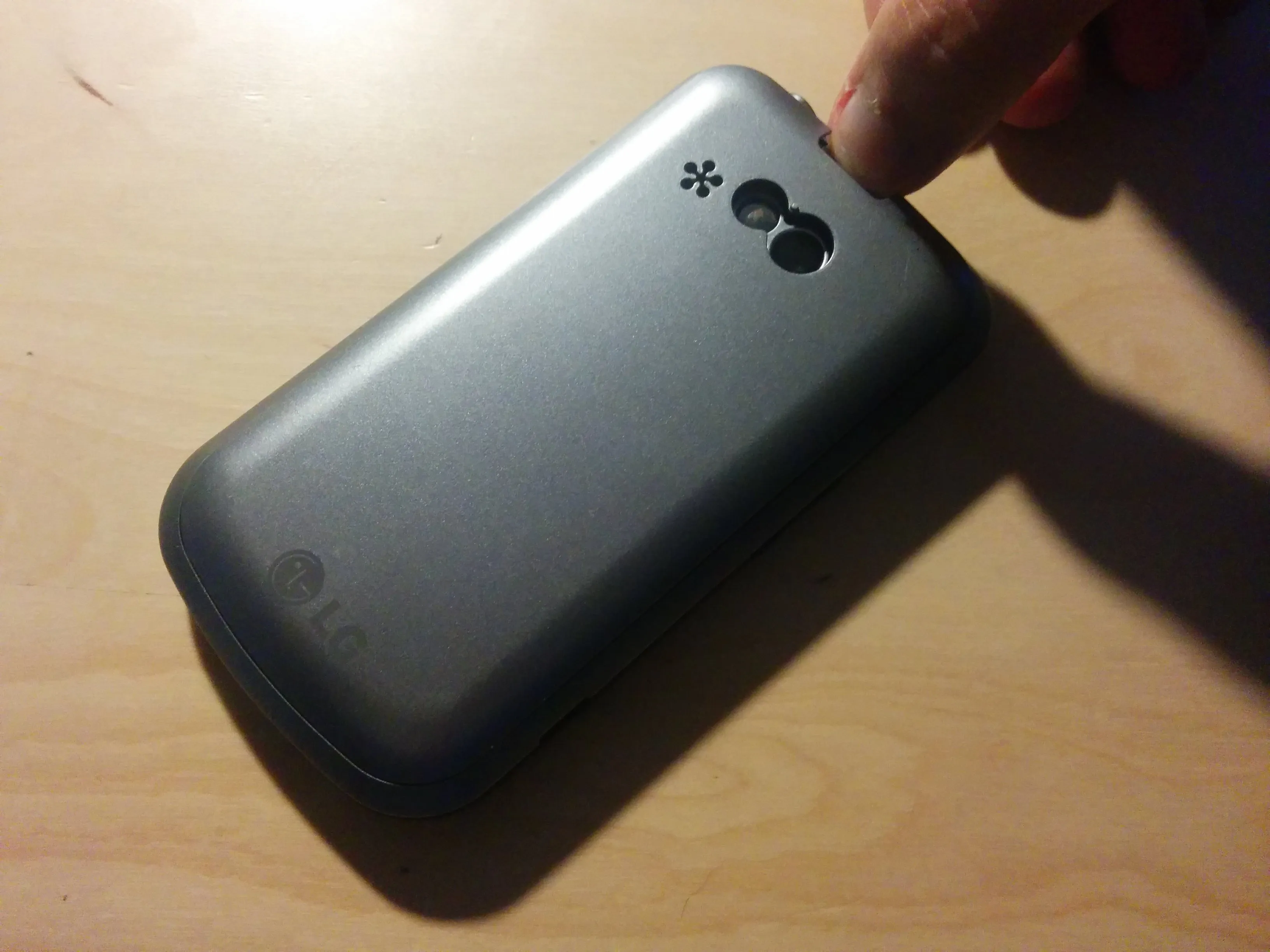

Сначала снимите заднюю панель, нажав на кнопку в верхней части задней панели телефона.
Шаг 3

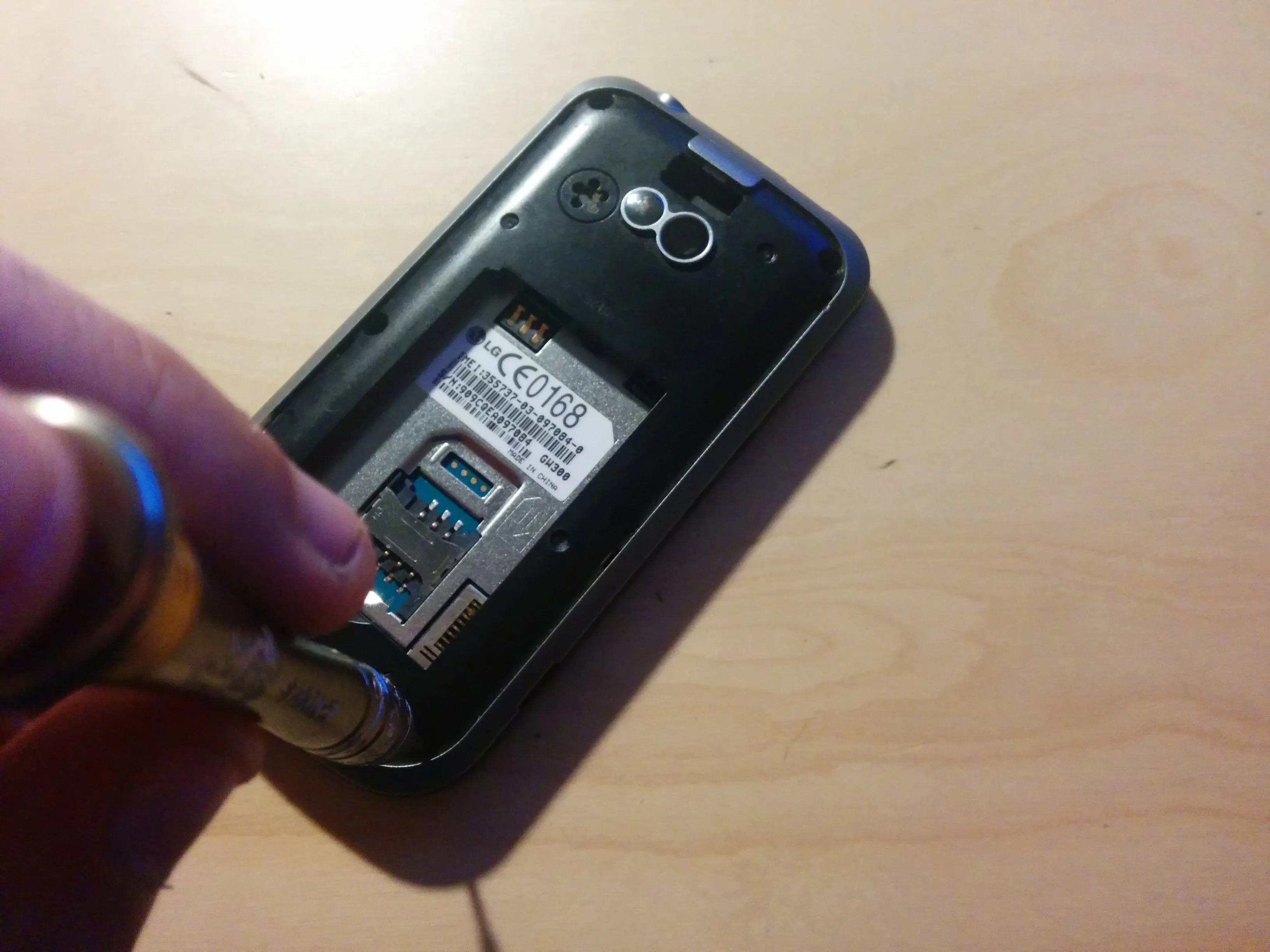

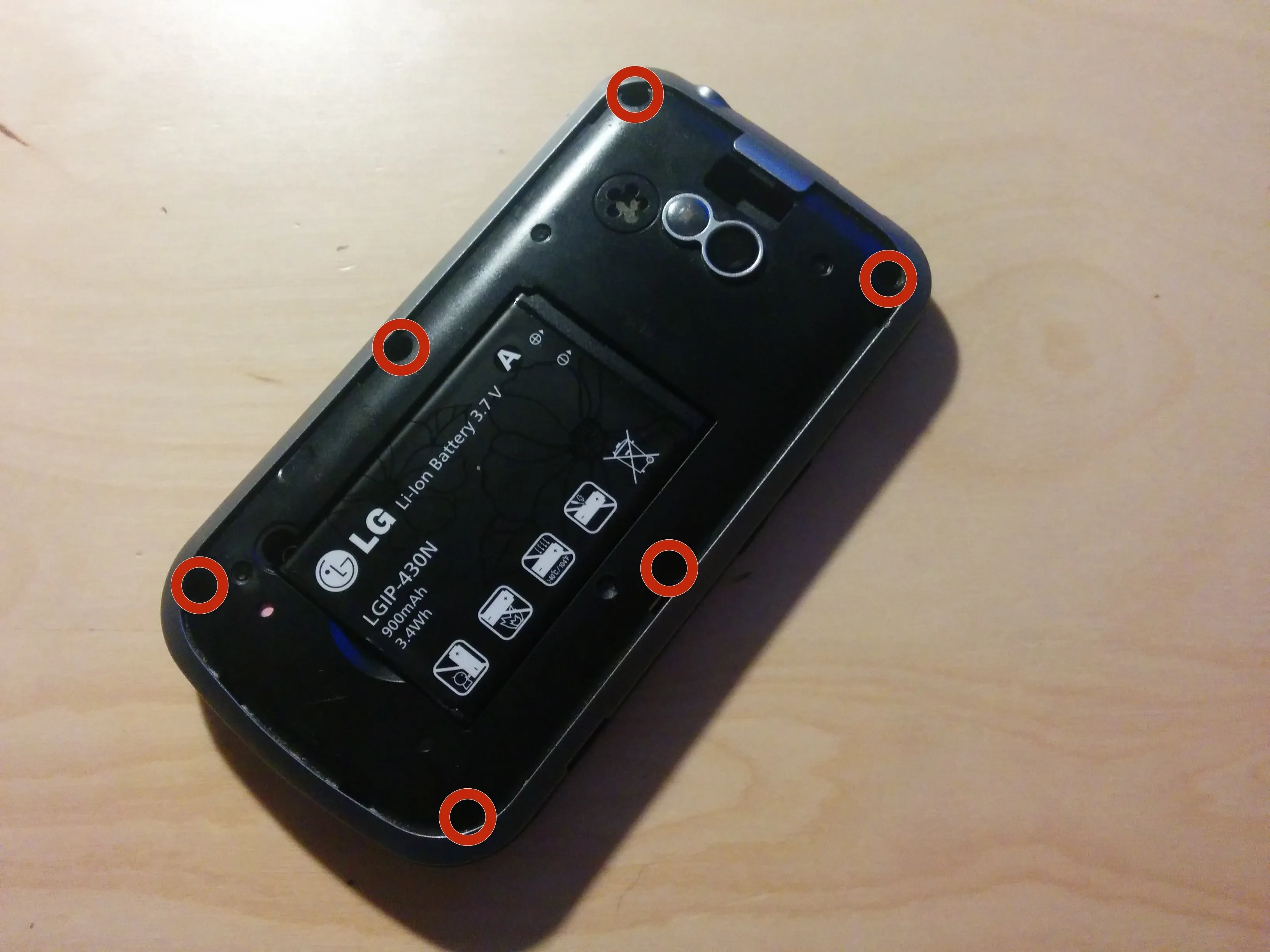

Осталось открутить шесть винтов.

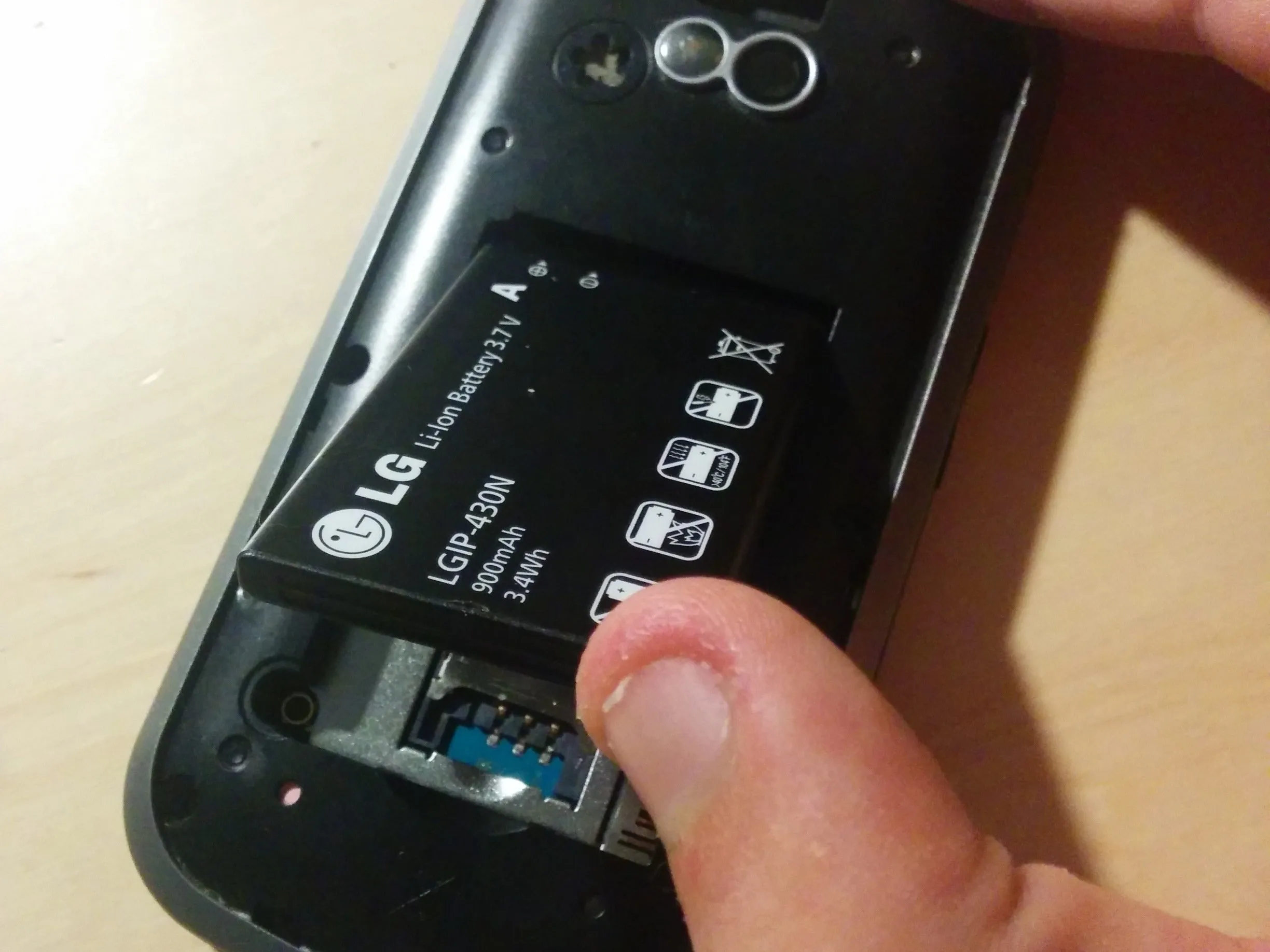

Но сначала... давайте вытащим аккумулятор!
Шаг 4

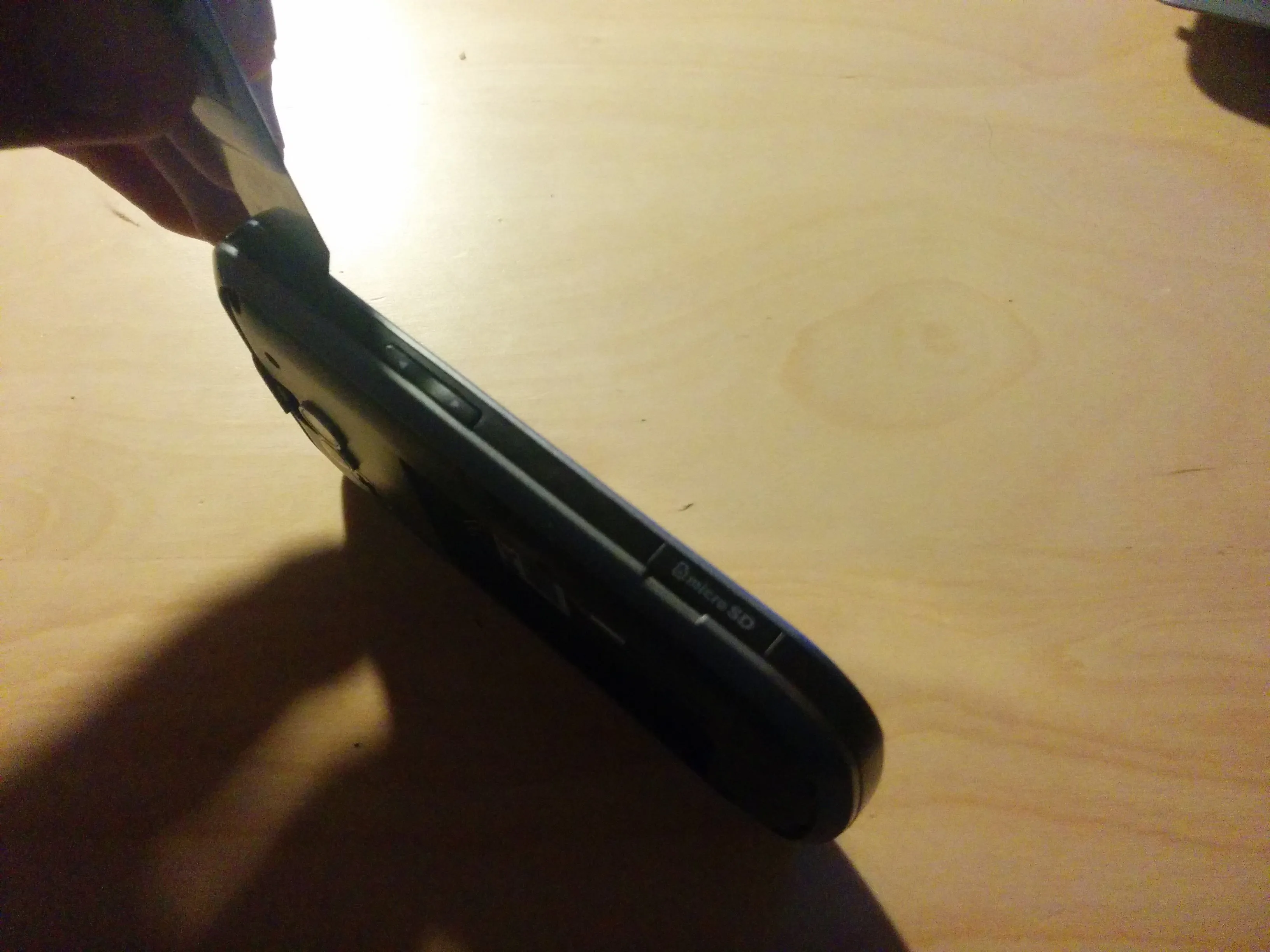

Возьмите тонкий инструмент для открывания и проведите им по ободку устройства.
Убедитесь, что вы поместили его в правильное место, за серебристый ободок передней панели телефона!
Шаг 5

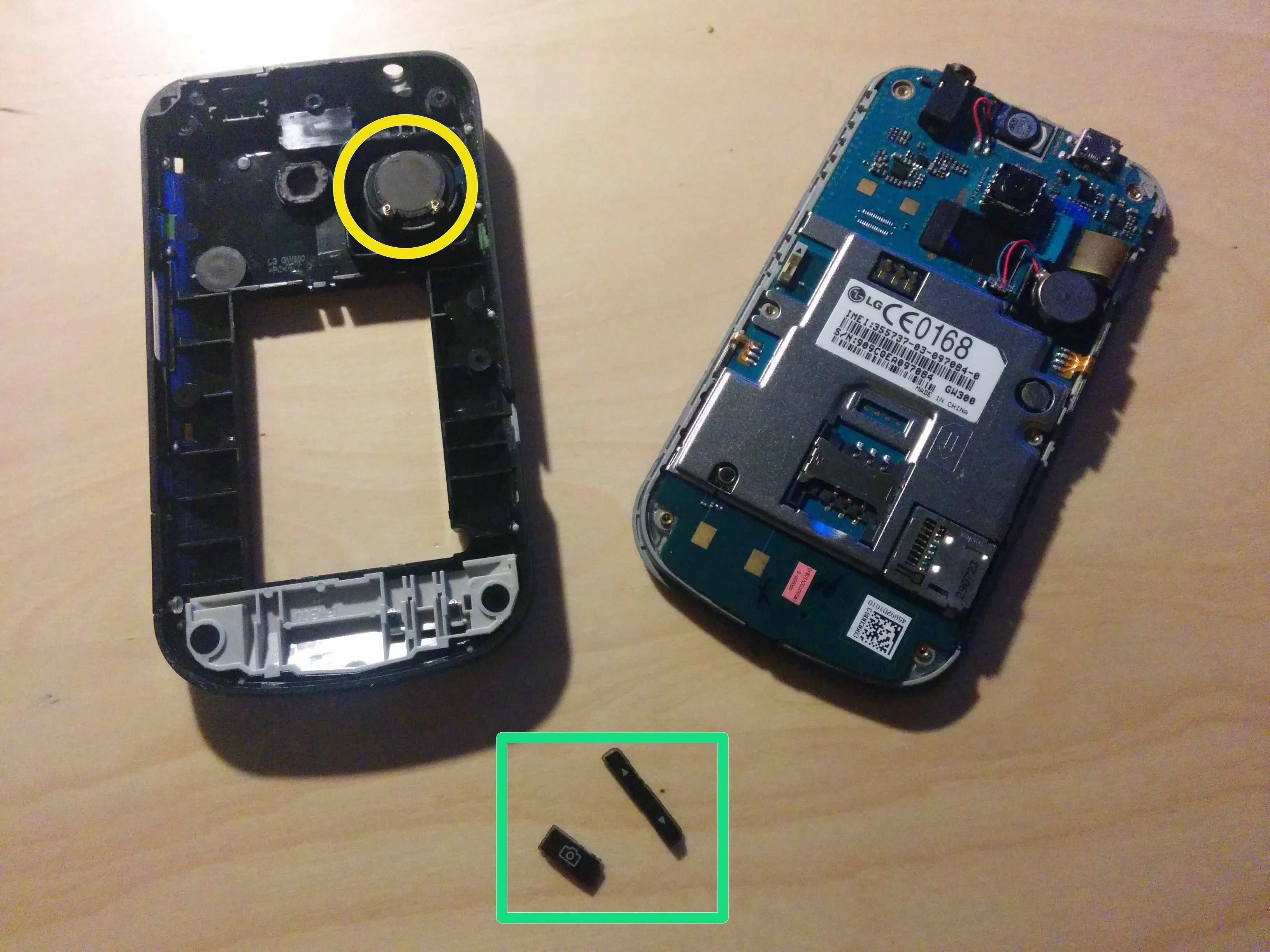

Передняя и задняя части устройства должны отделиться.
После снятия задней панели должны отделиться две кнопки.
Это задний динамик.
Шаг 6

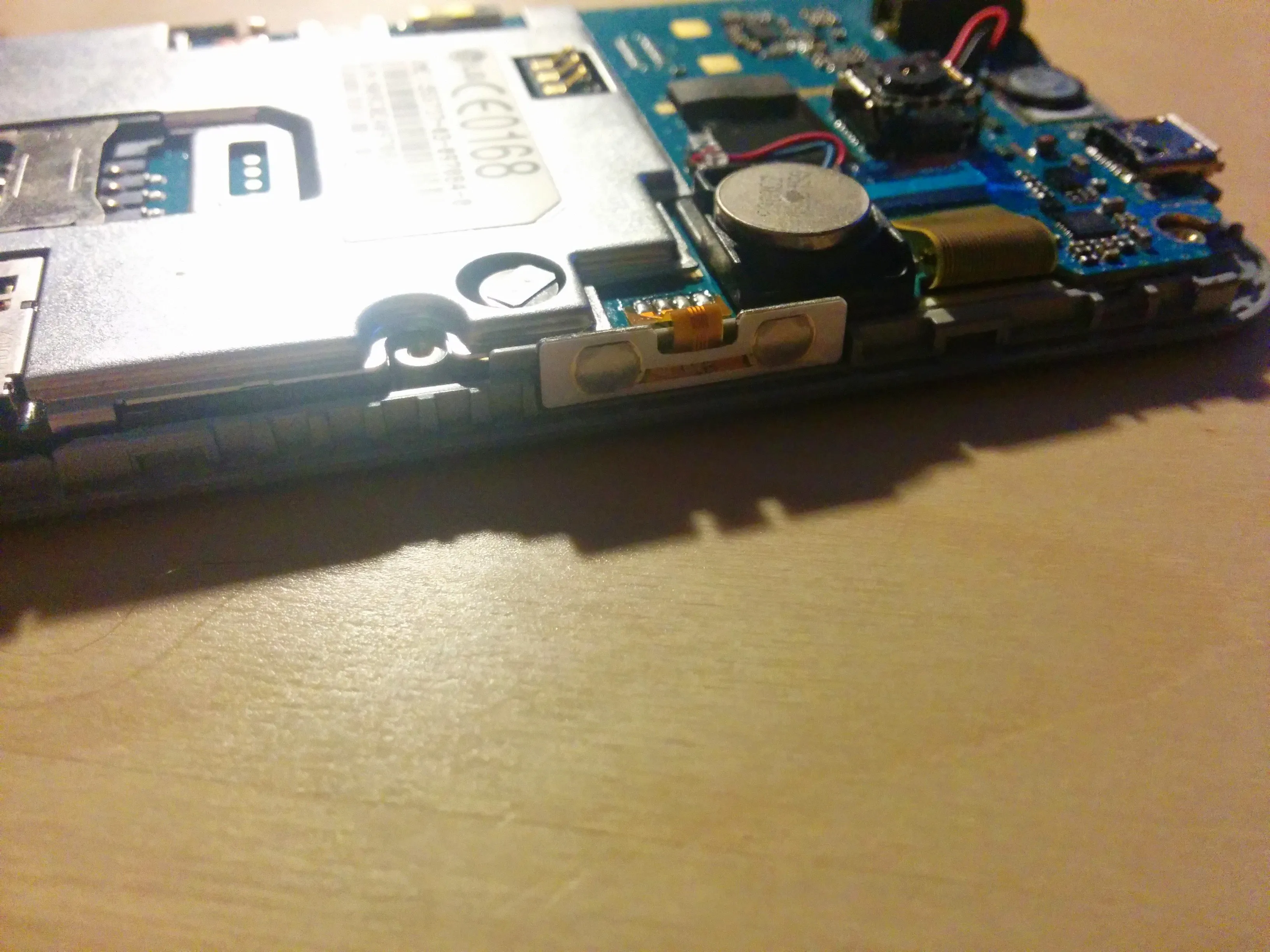

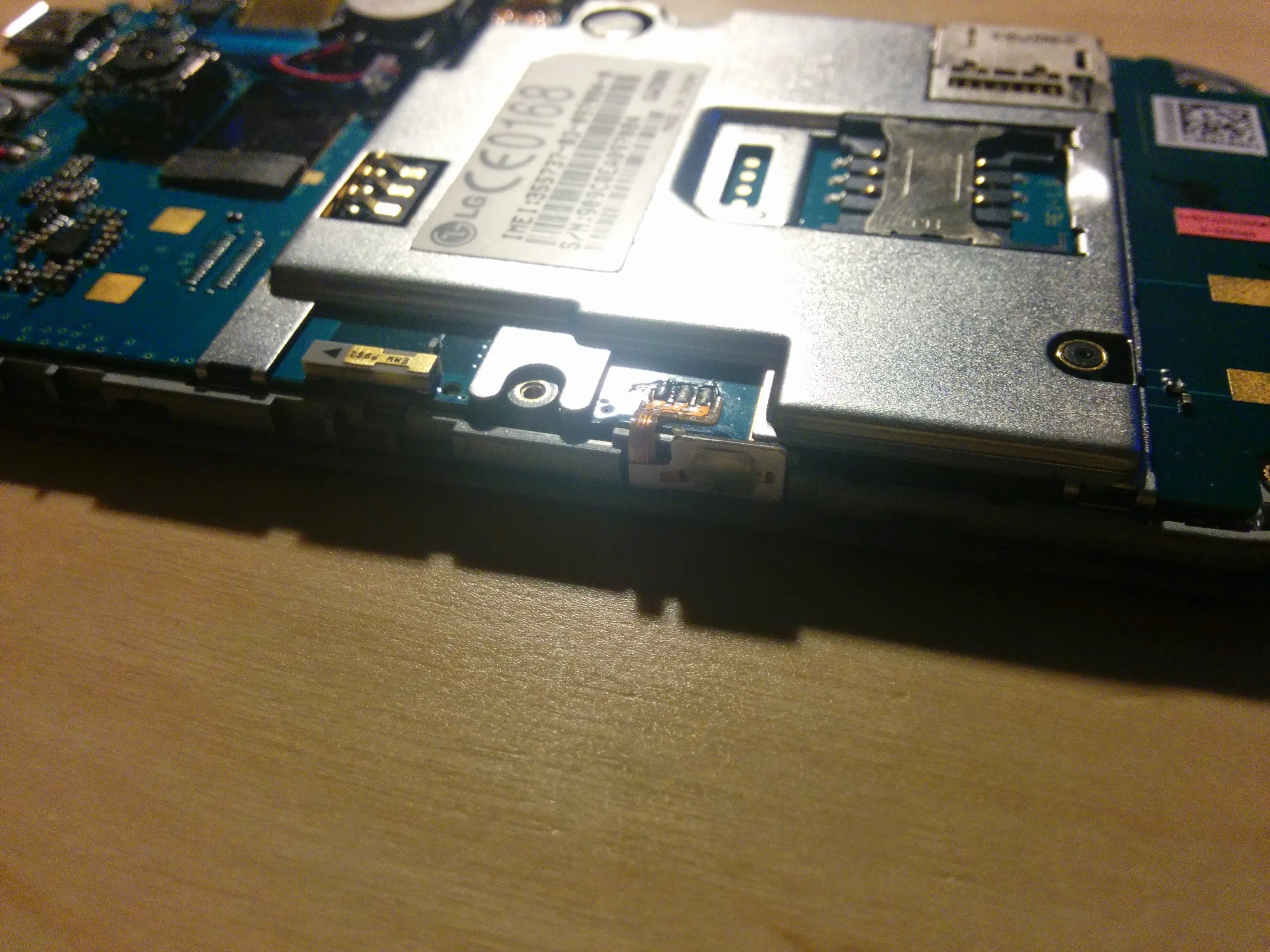

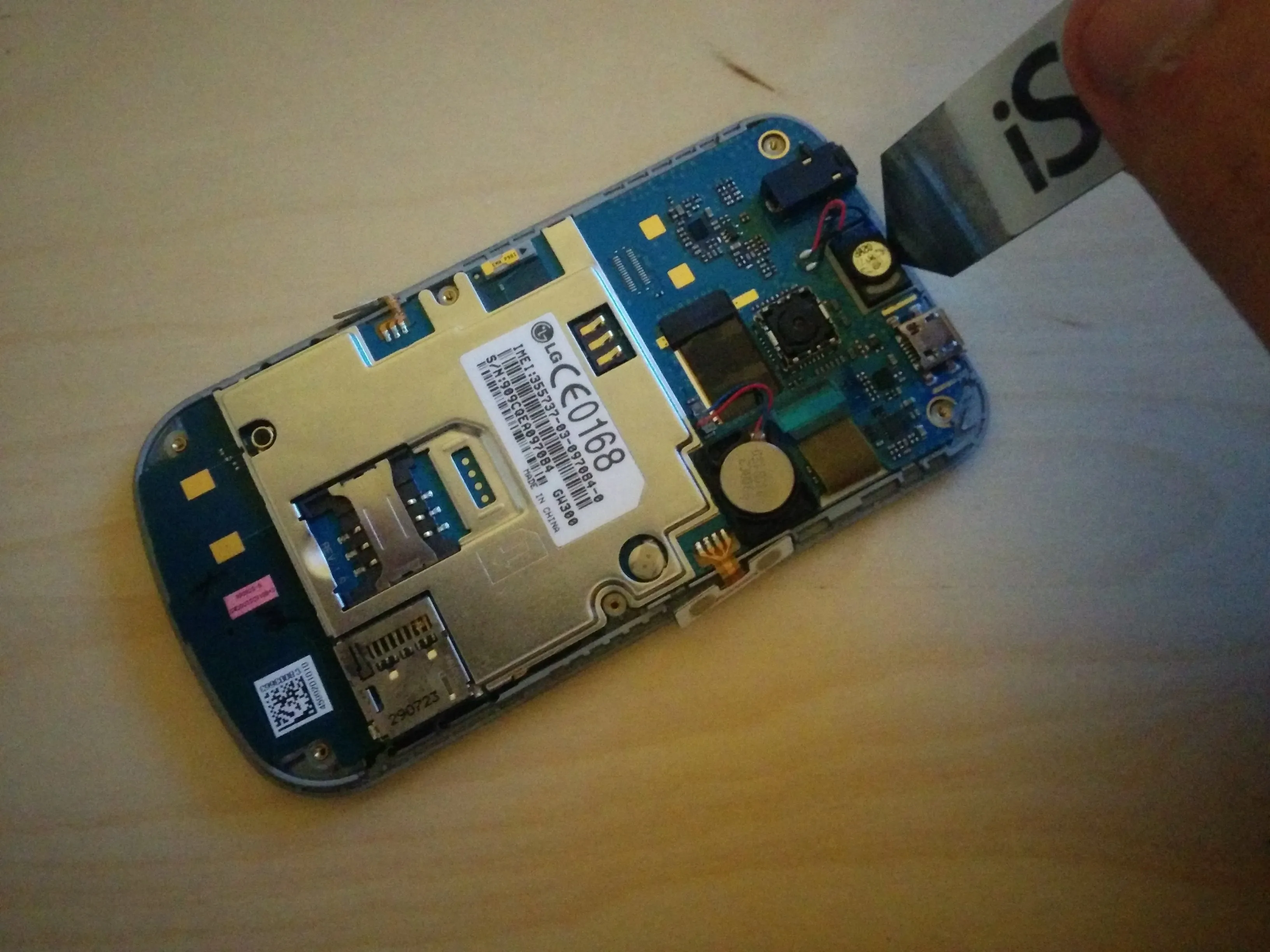

Обе эти кнопки нужно поддеть, чтобы материнская плата отделилась от переднего корпуса.
Эти кнопки припаяны к материнской плате, поэтому следите за тем, чтобы не сломать их!
Передний динамик также нужно вынуть из переднего корпуса.
Шаг 7

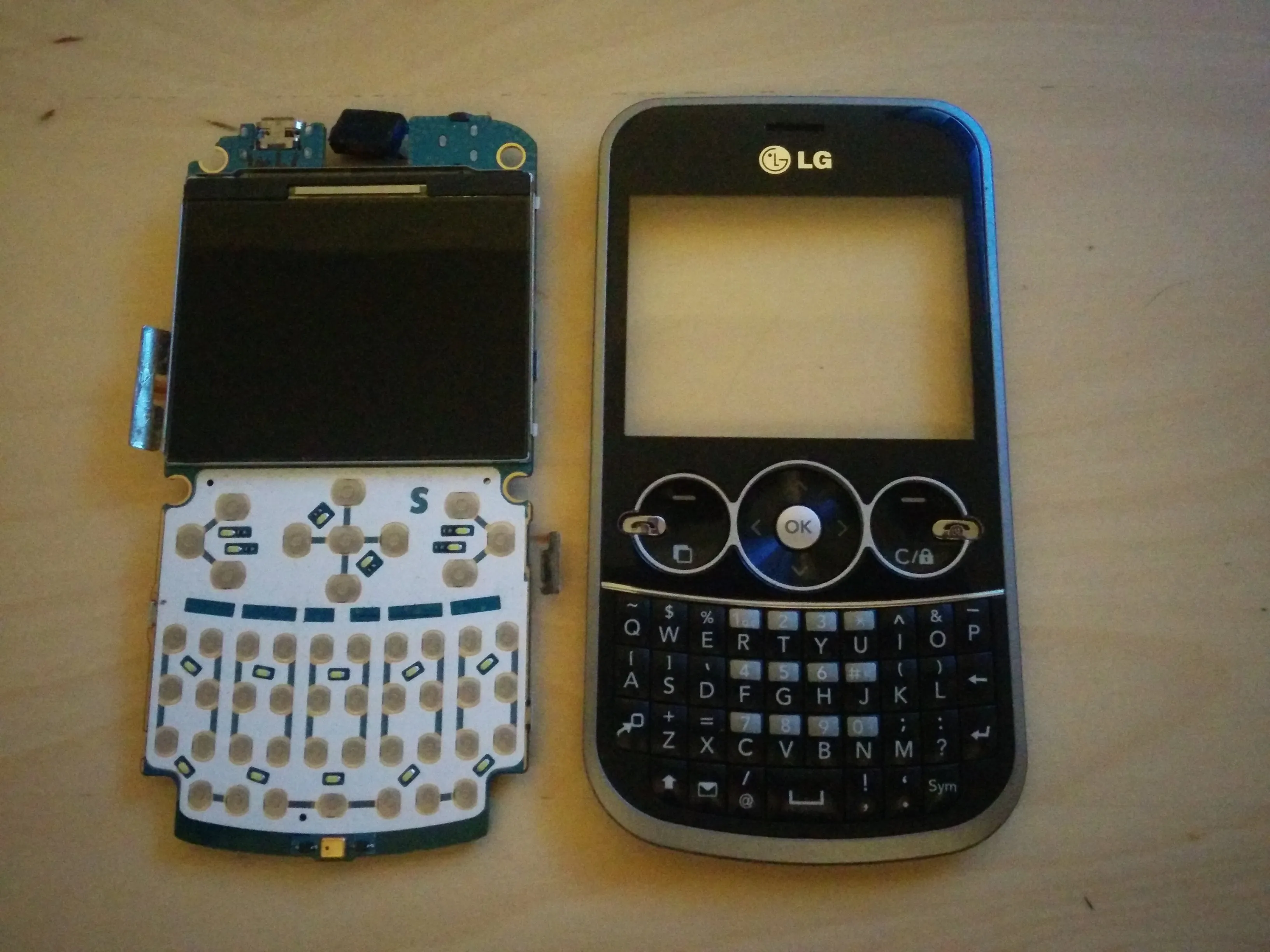

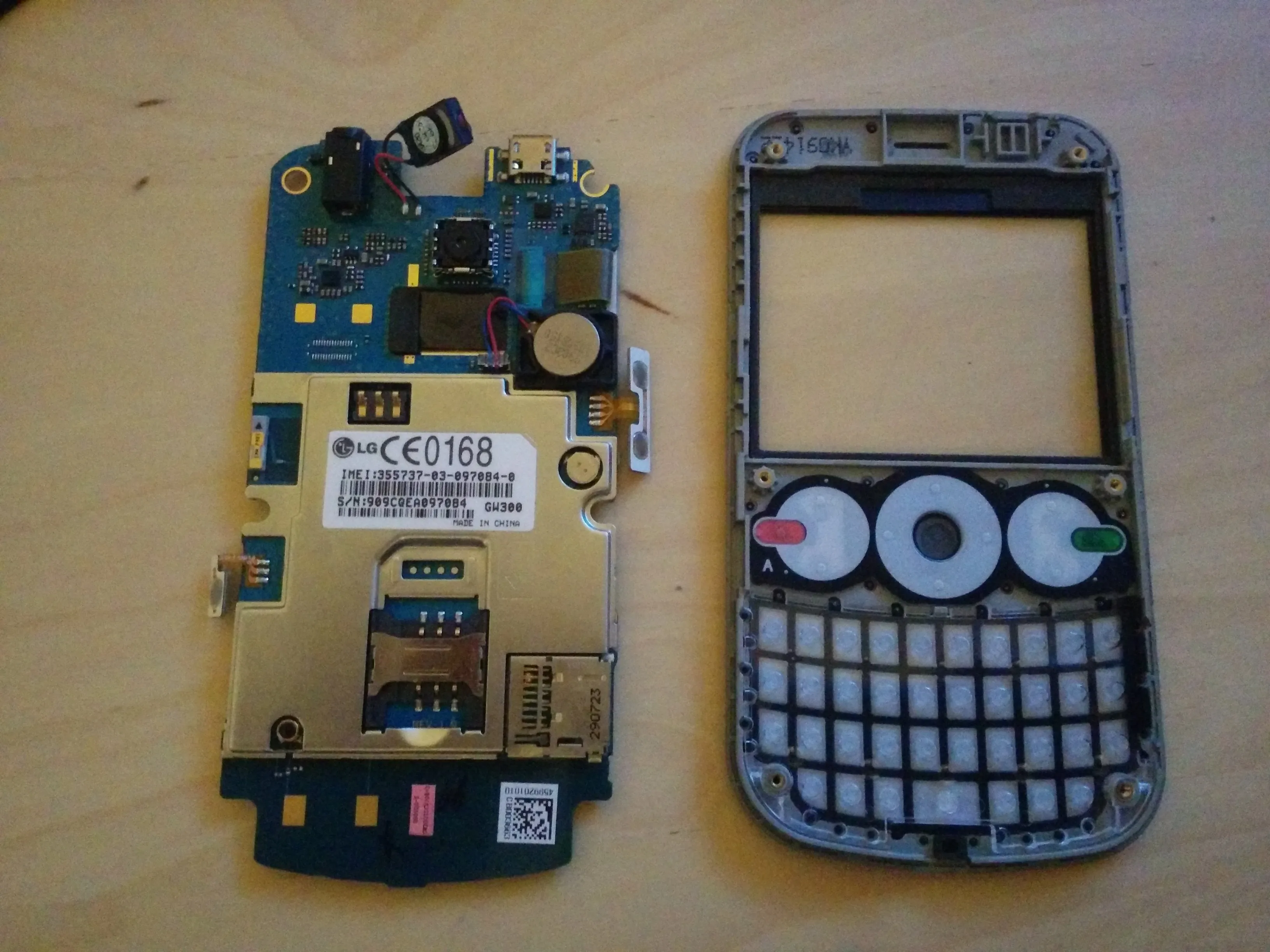

После этого можно извлечь основную плату из переднего корпуса.
Шаг 8

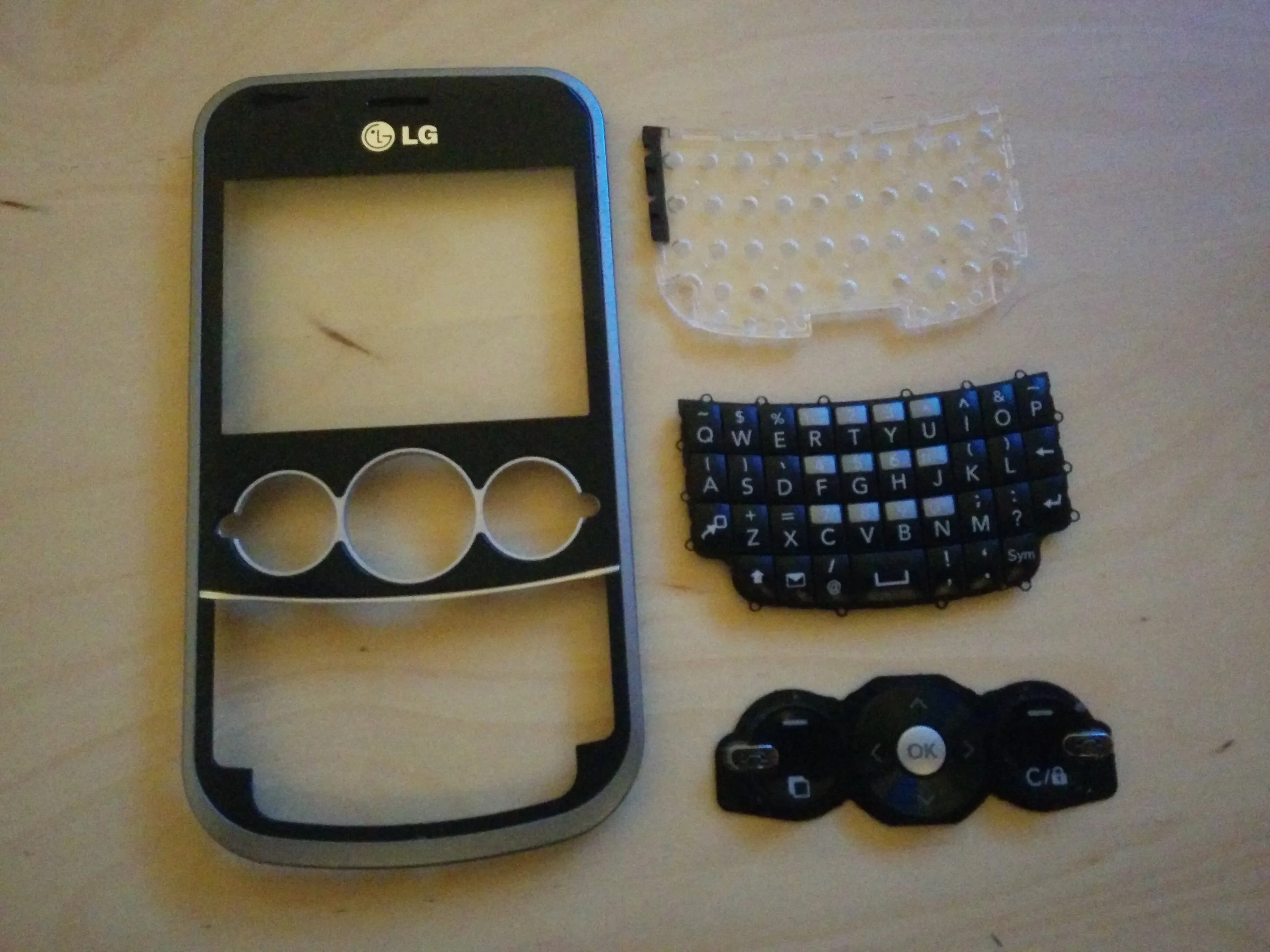

Кнопки на передней панели можно вытащить через заднюю часть корпуса.
Шаг 9

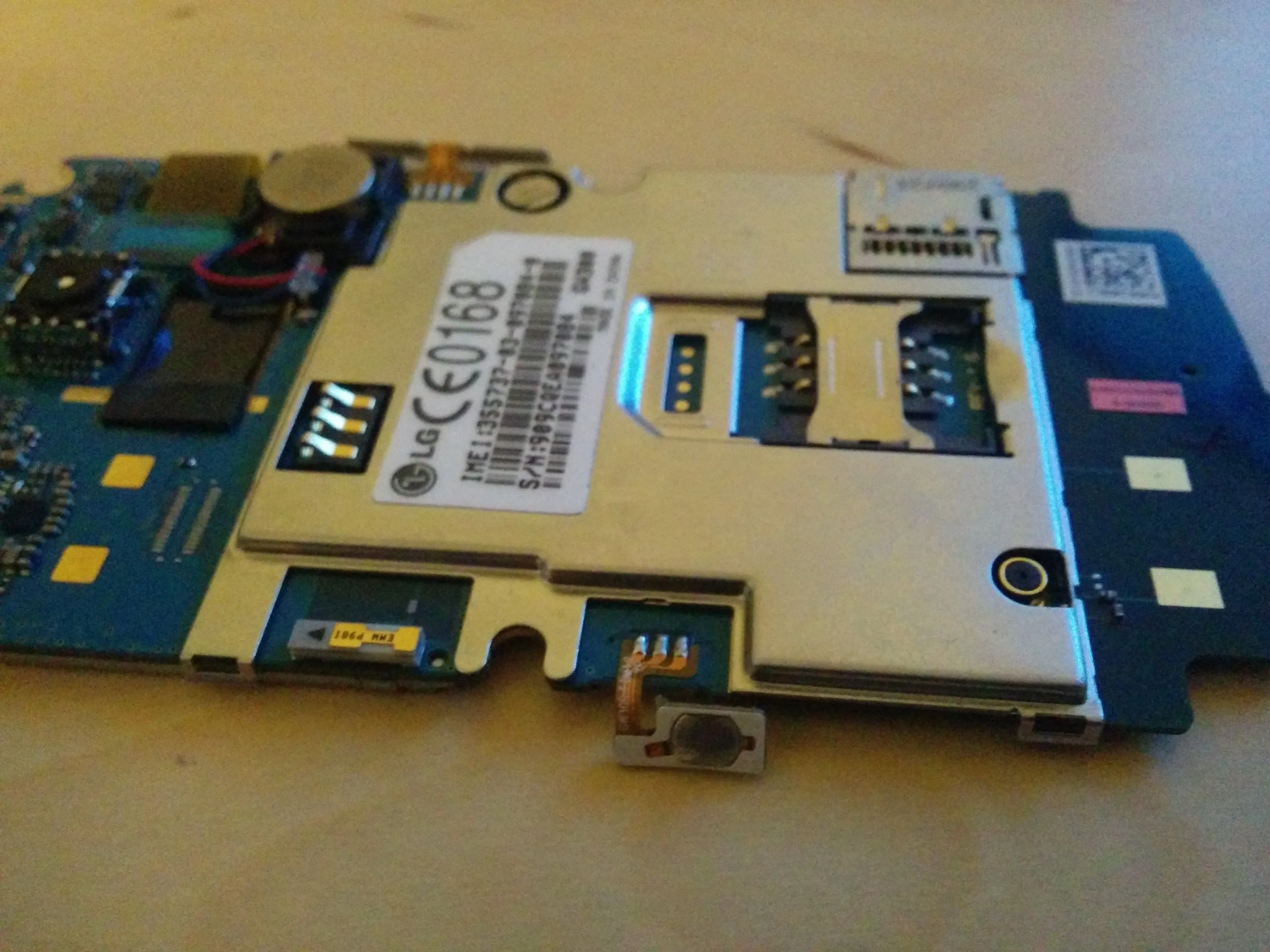

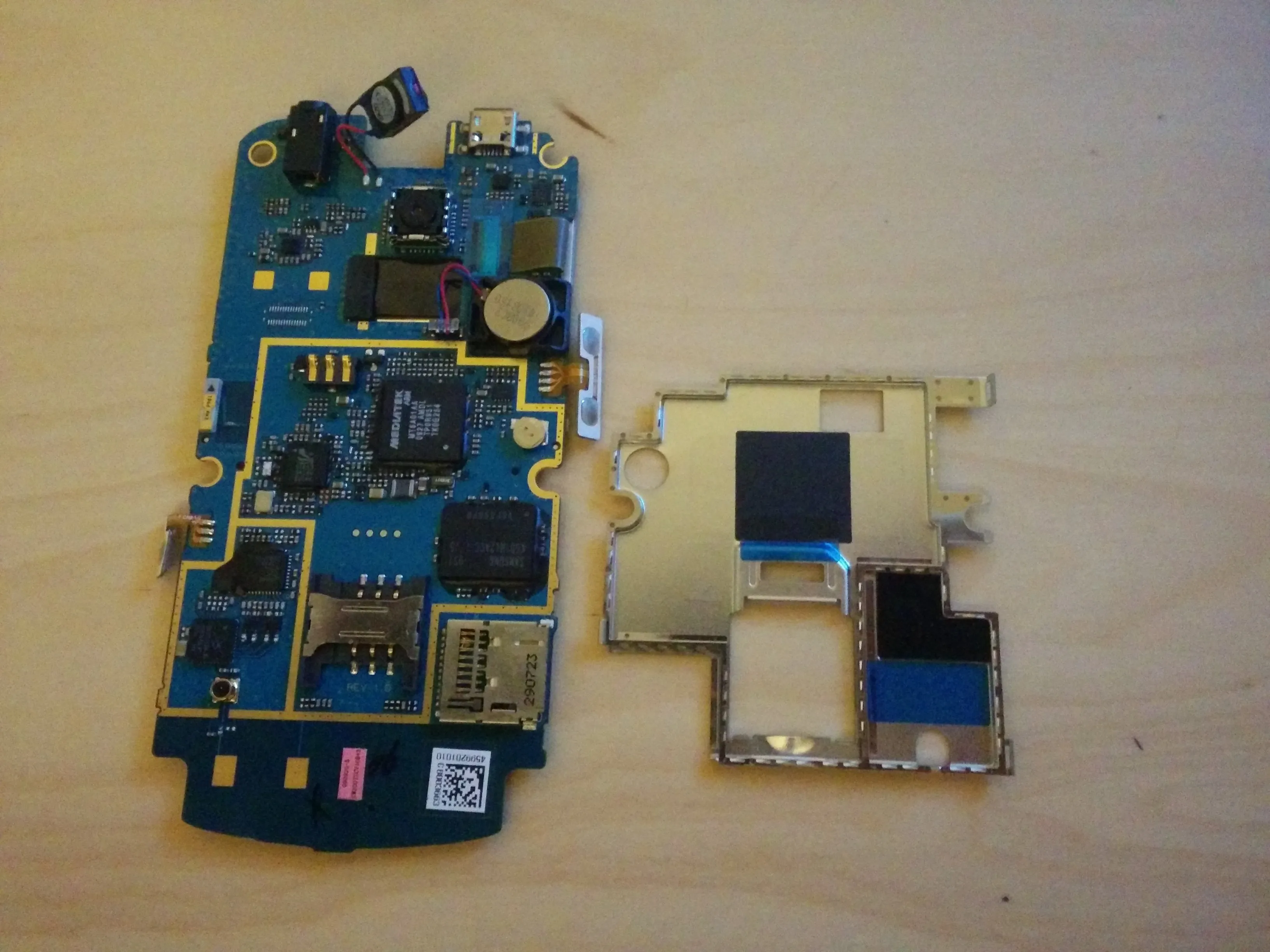

Экран EMI можно снять, отстегнув зажимы на боковой стороне устройства.
Шаг 10

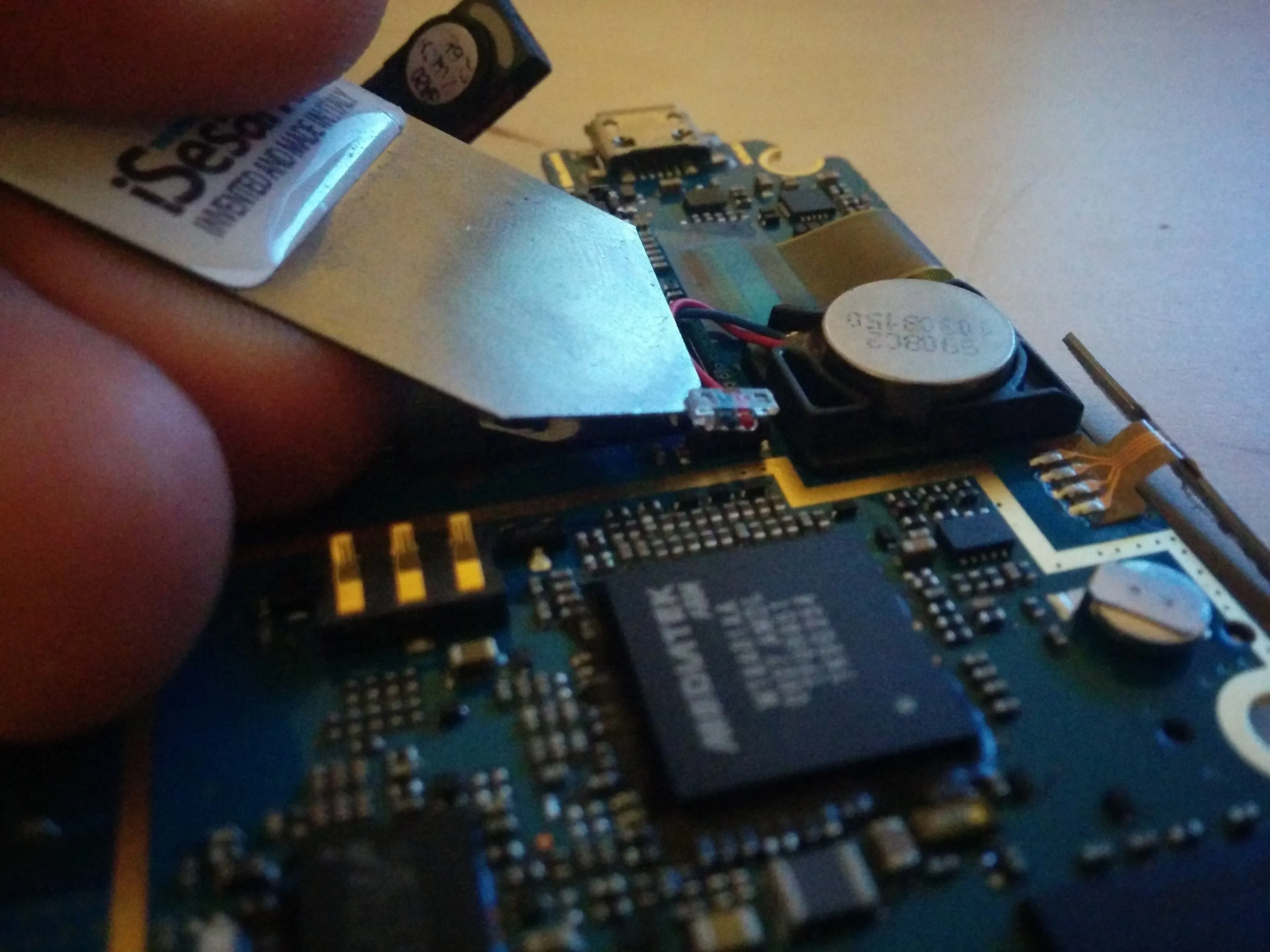

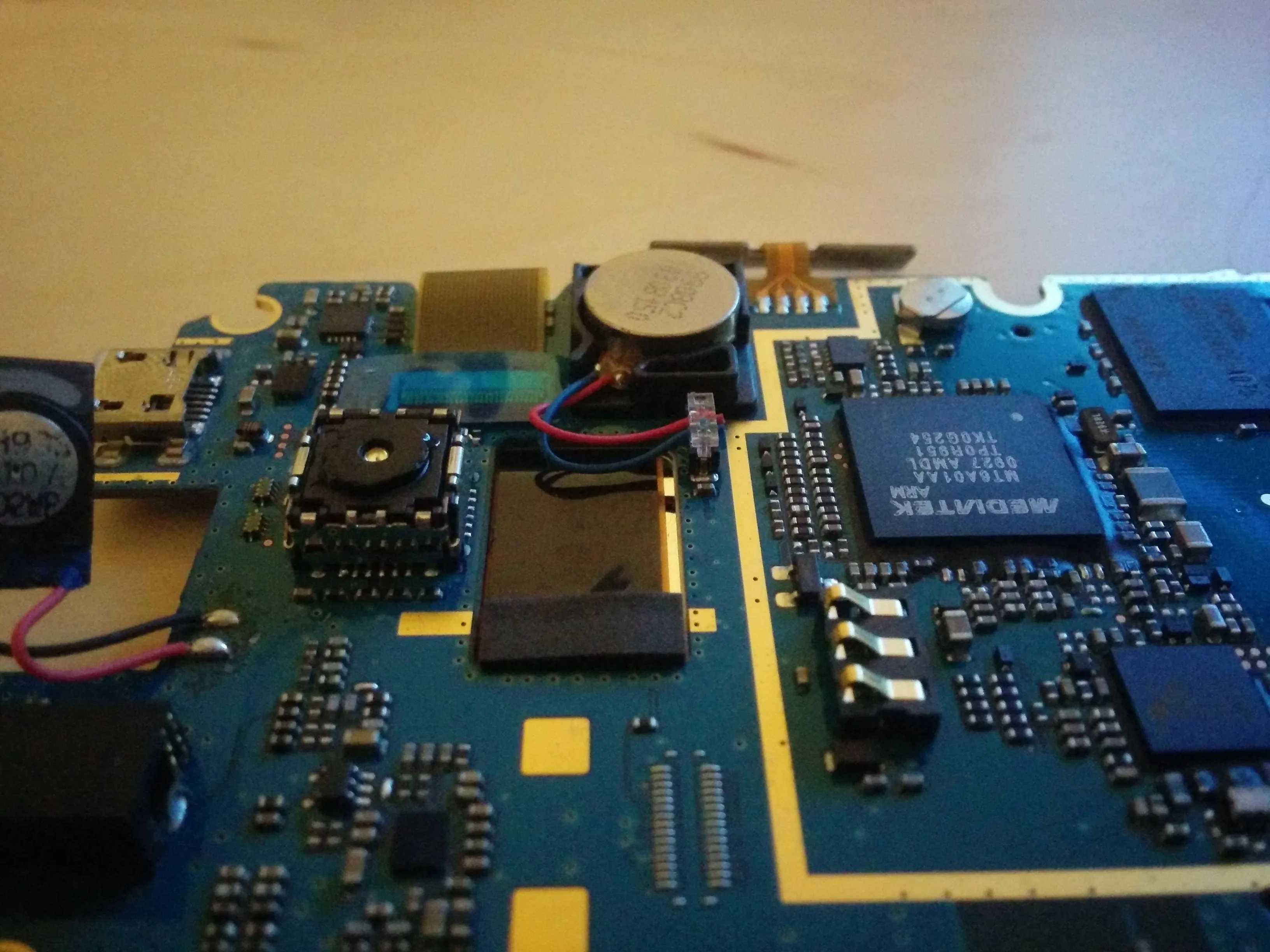

В центре фотографии находится вибромодуль. Его можно отсоединить, чтобы извлечь.
Шаг 11

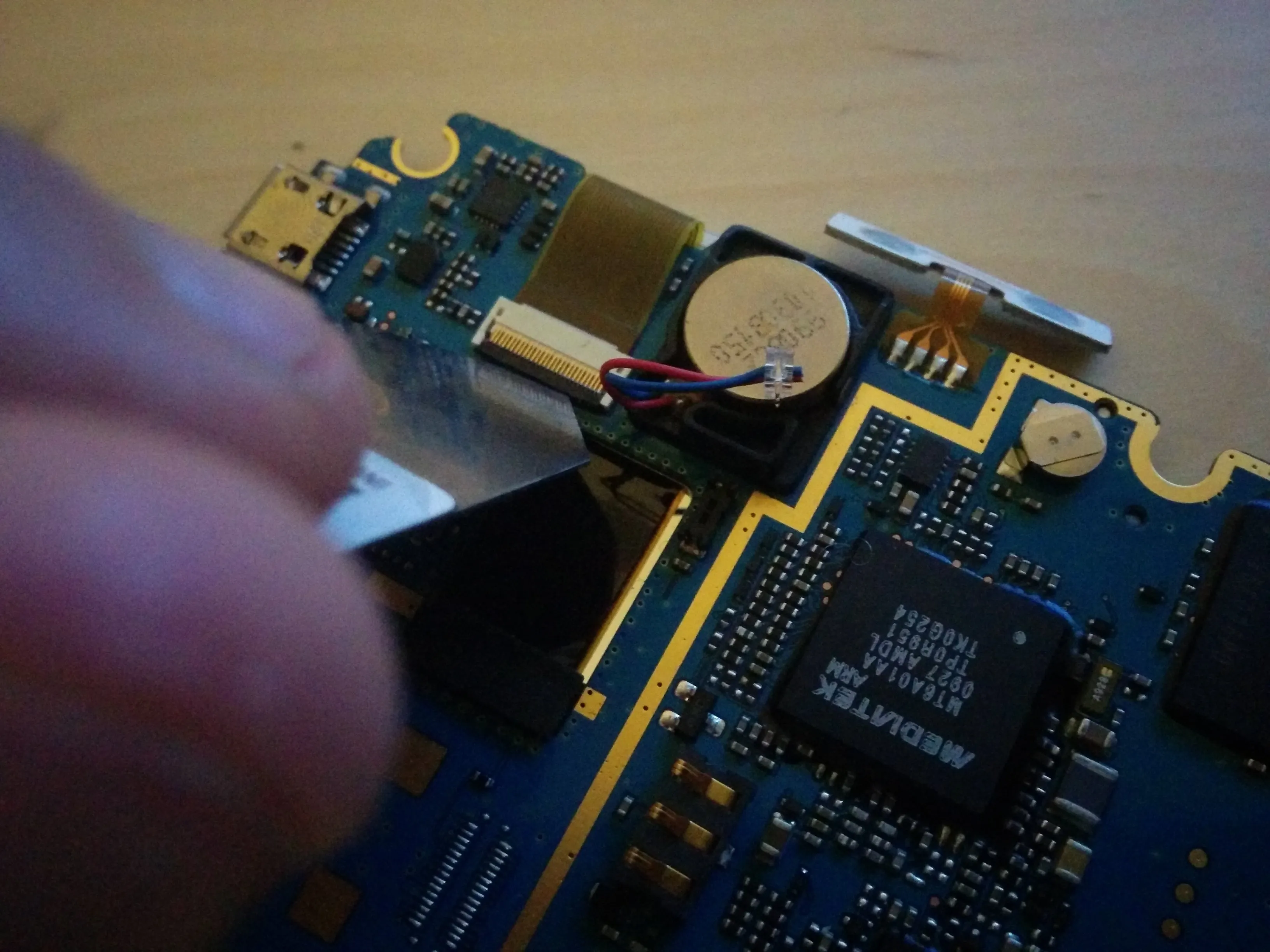

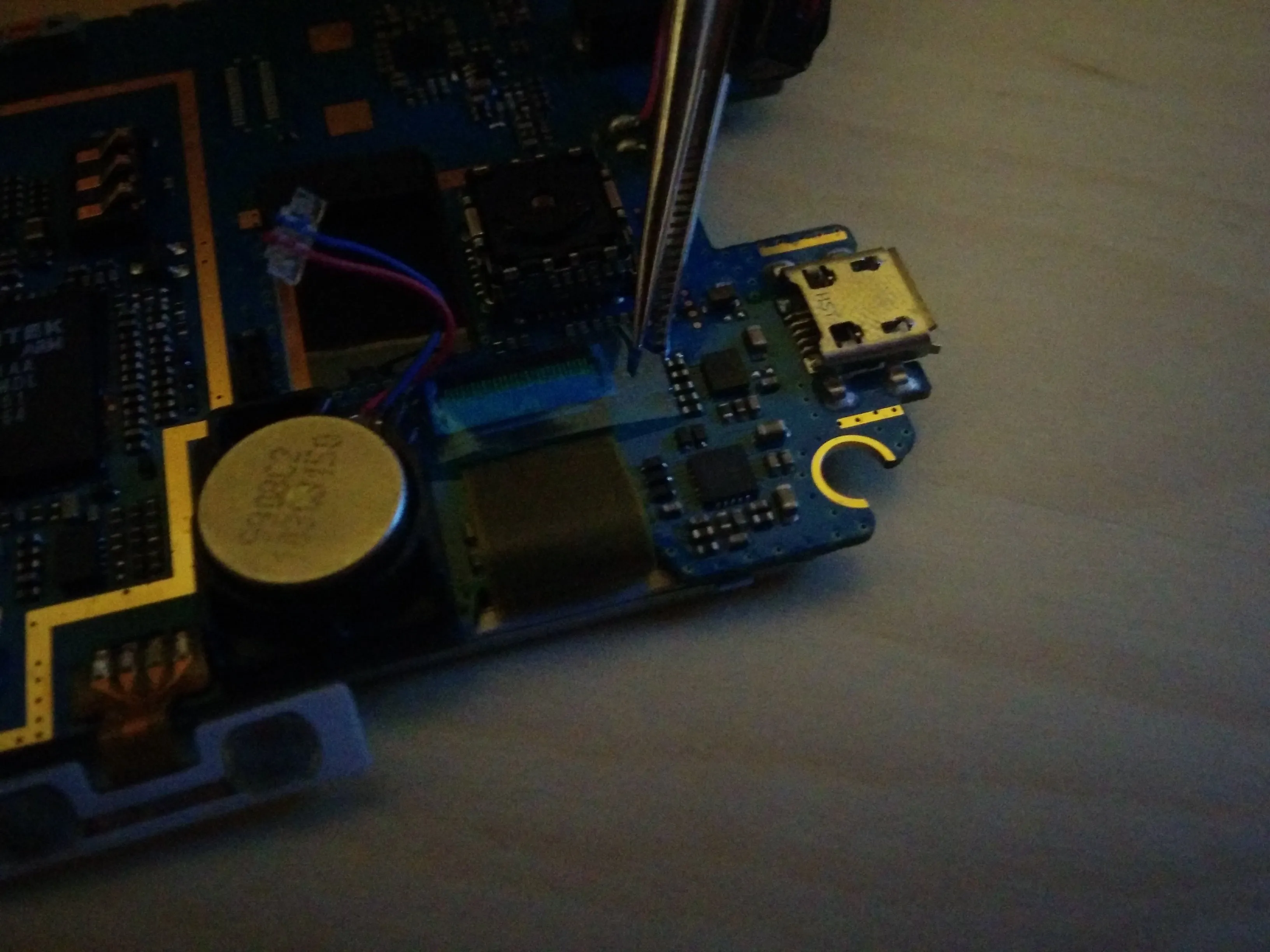

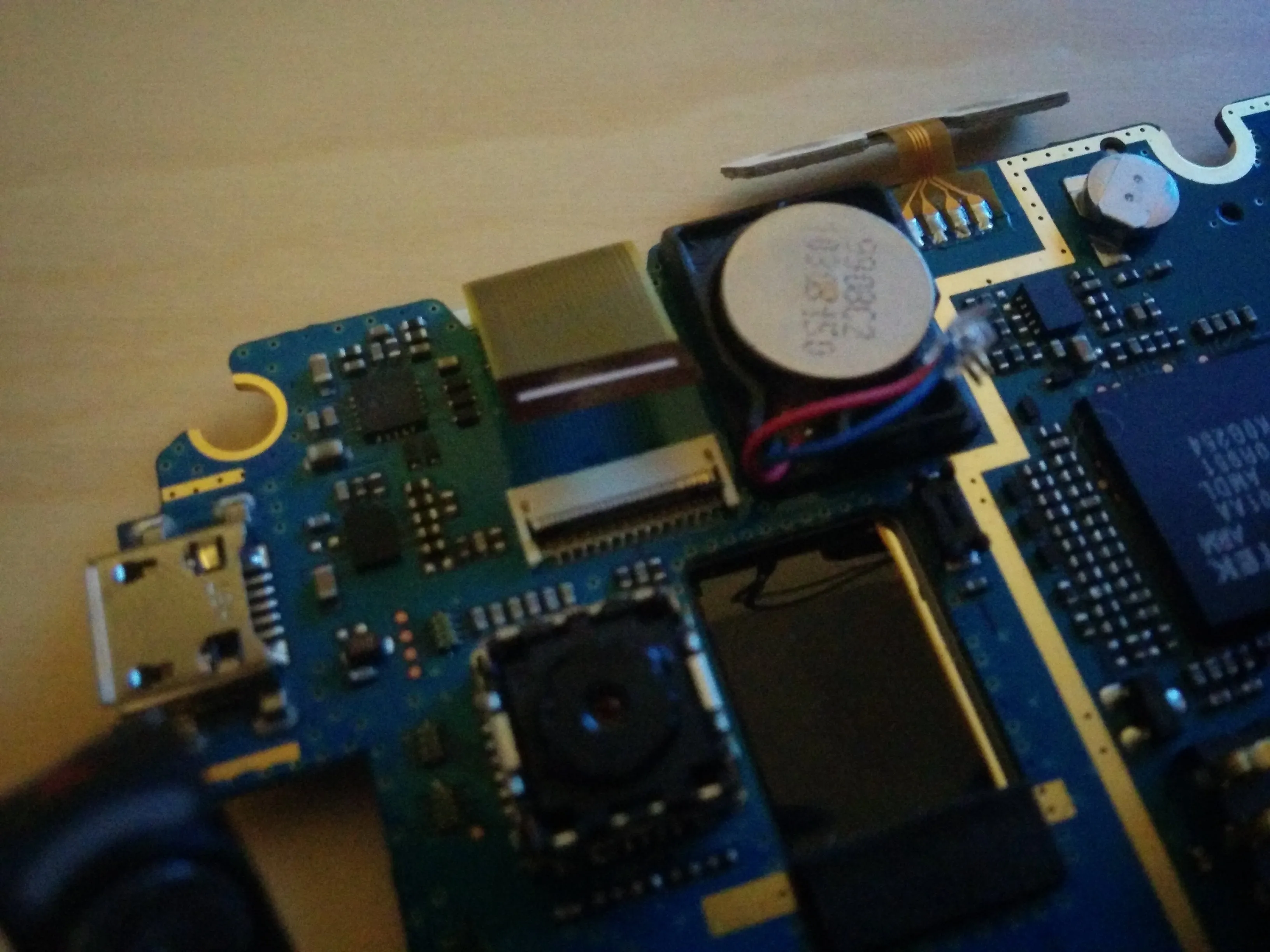

Ленточный кабель ЖК-дисплея и разъем находятся под пластиковой пленкой, которую необходимо снять.
После этого ленточный кабель можно извлечь из разъема.
Ленточный разъем очень хрупкий, поэтому будьте осторожны, когда поднимаете рычаг.
Шаг 12

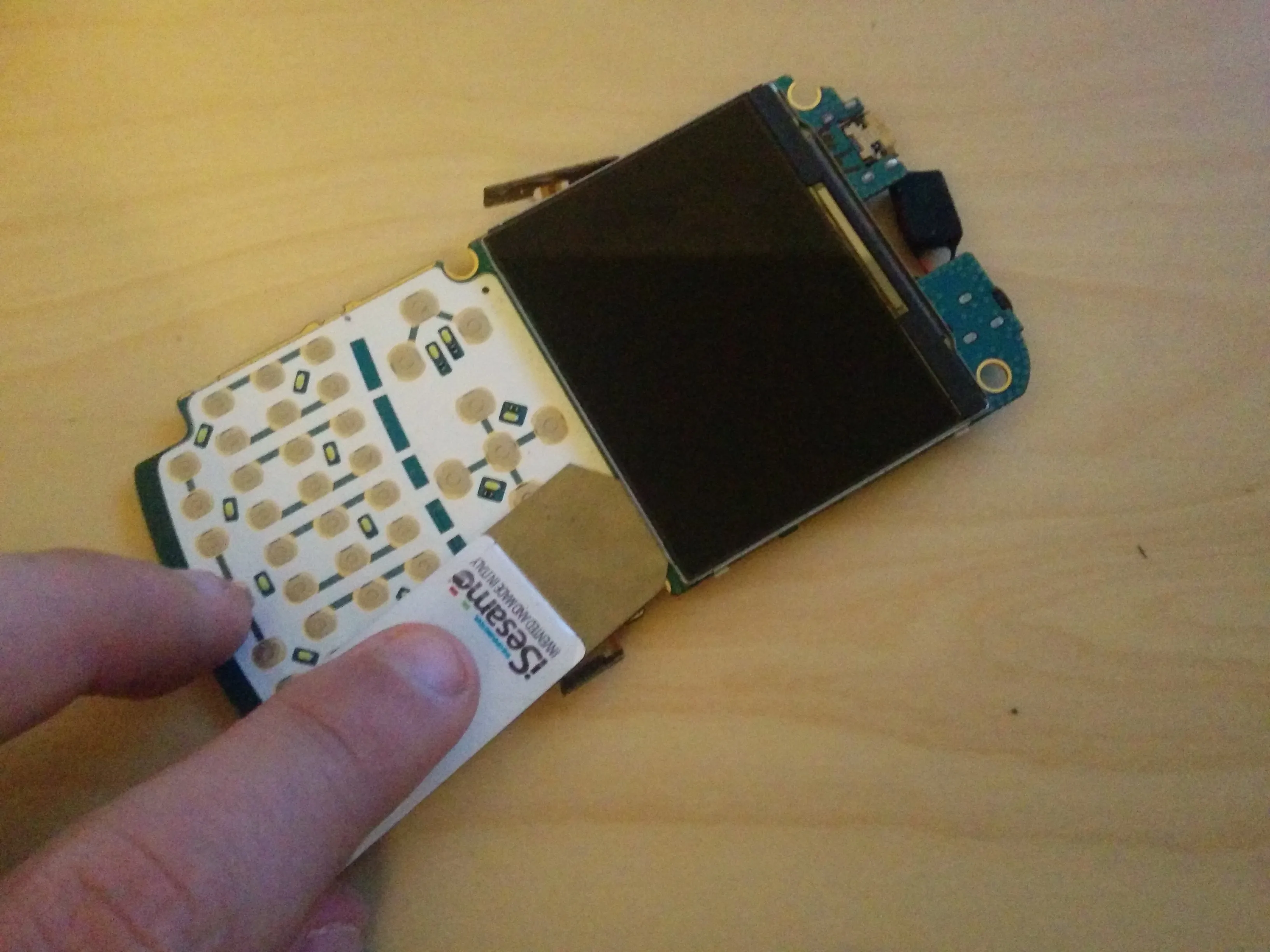

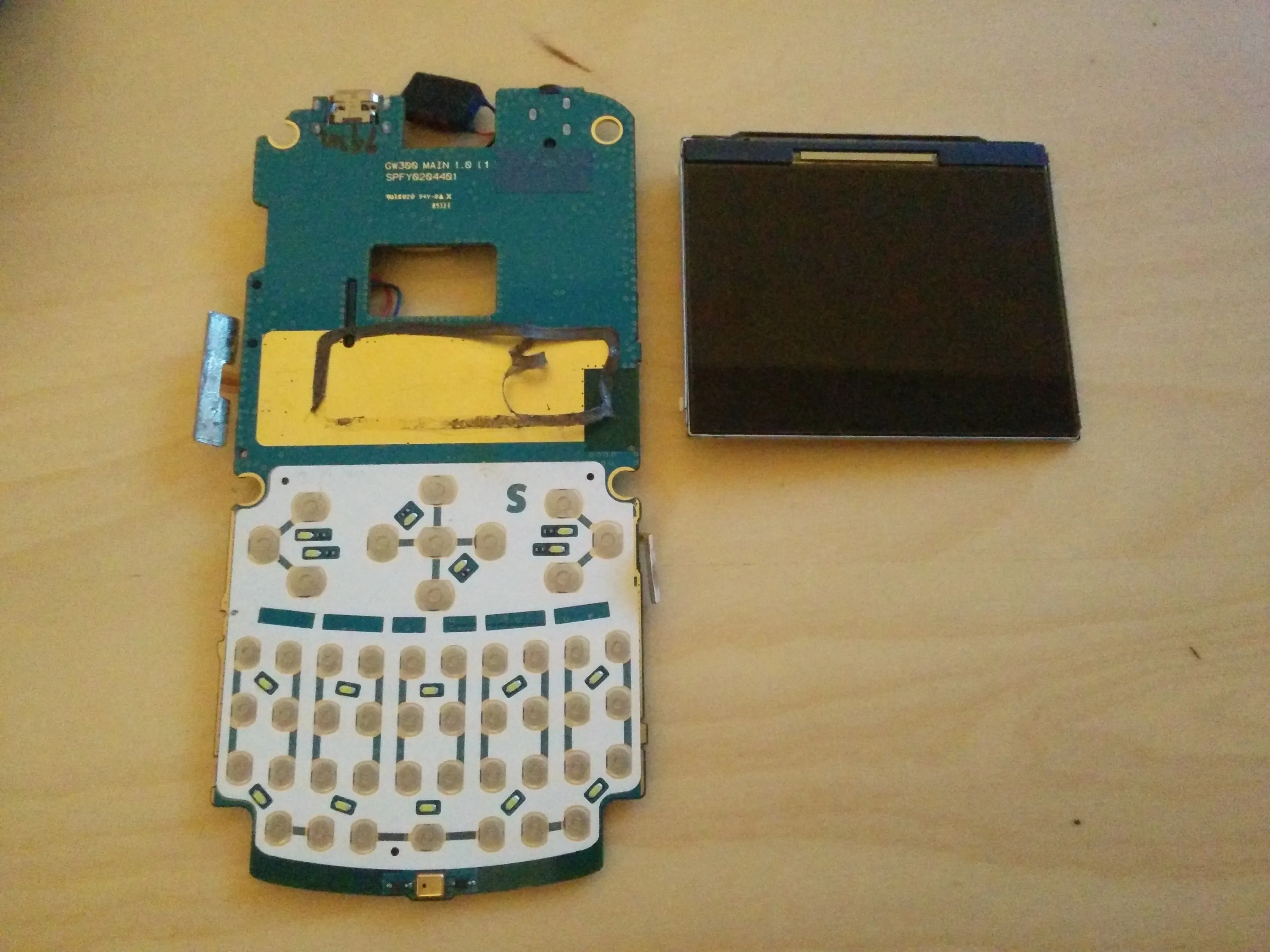

С помощью тонкого инструмента для открывания отделите ЖК-дисплей от основной платы.
Делайте это медленно и осторожно, так как экран может легко треснуть или потечь.
Шаг 13

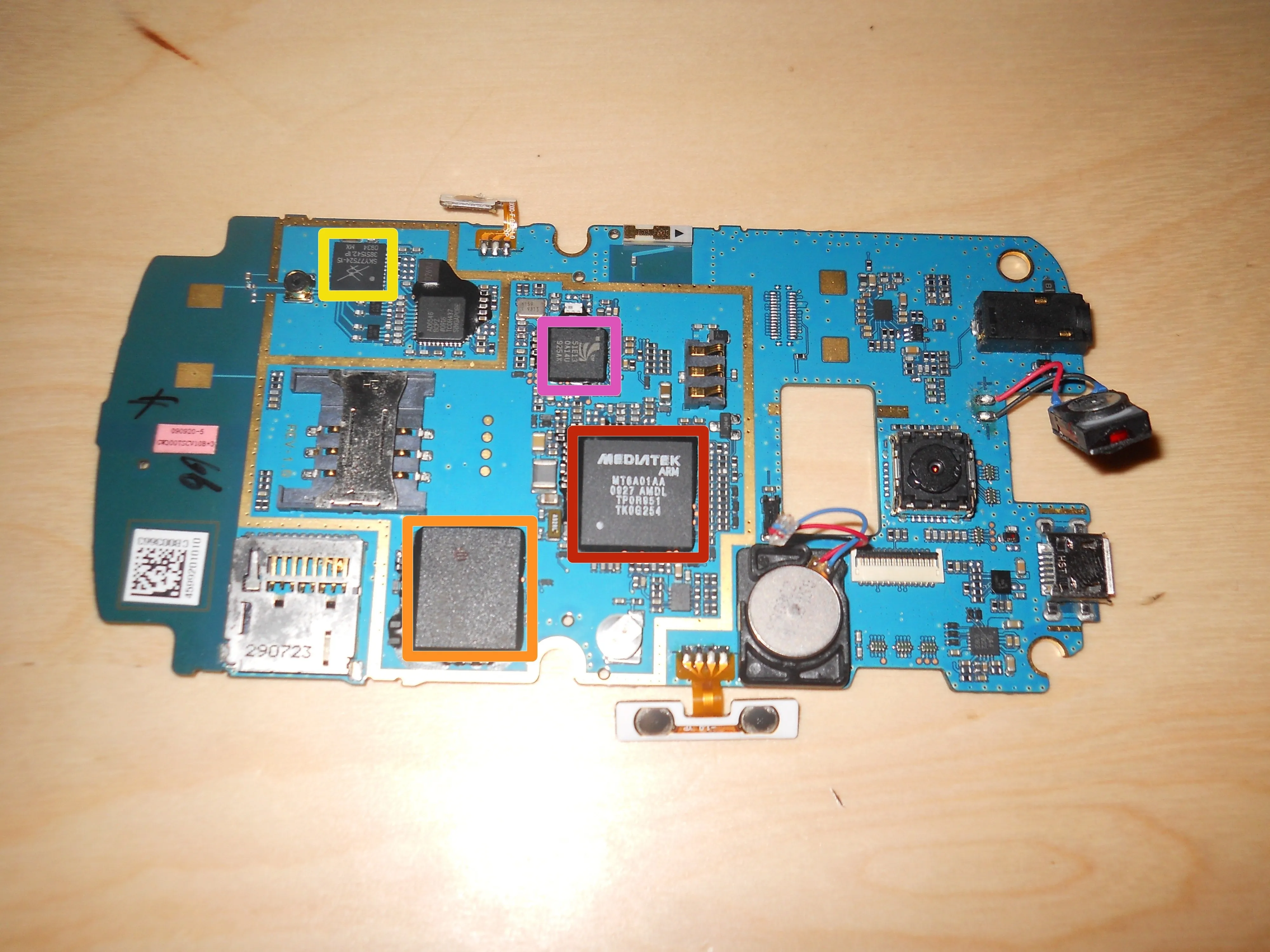

Время осмотра чипов!
Mediatek ARM MT6A01AA
Флэш-память NAND Samsung K5D1H12ACC-A075
Skyworks Solutions SKY77524-15
CSR 51E130A14U
