Разборка LG KF700

Введение

Университетский разбор LG KF700 от Ричарда 'Bootstrap Bill' Тернера, Эстина 'Indiana' Джонса, Дэвида 'Adolf' Хилликера и Элани 'Cupov' Кафы!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка LG KF700

• KF700 перед разборкой.

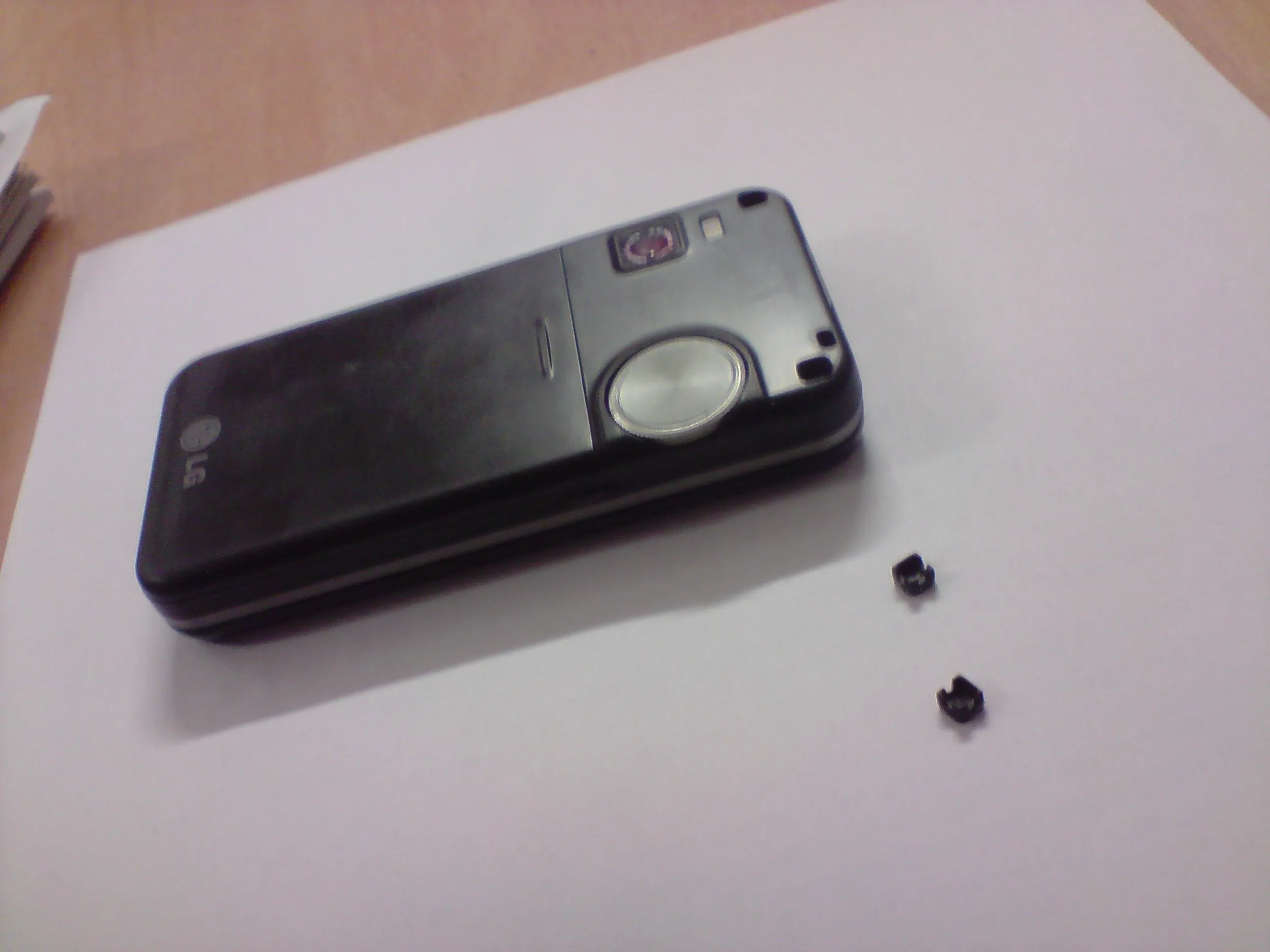

Шаг 2

• Две пластиковые клипсы удалены, чтобы показать головки винтов на задней панели телефона.

Шаг 3

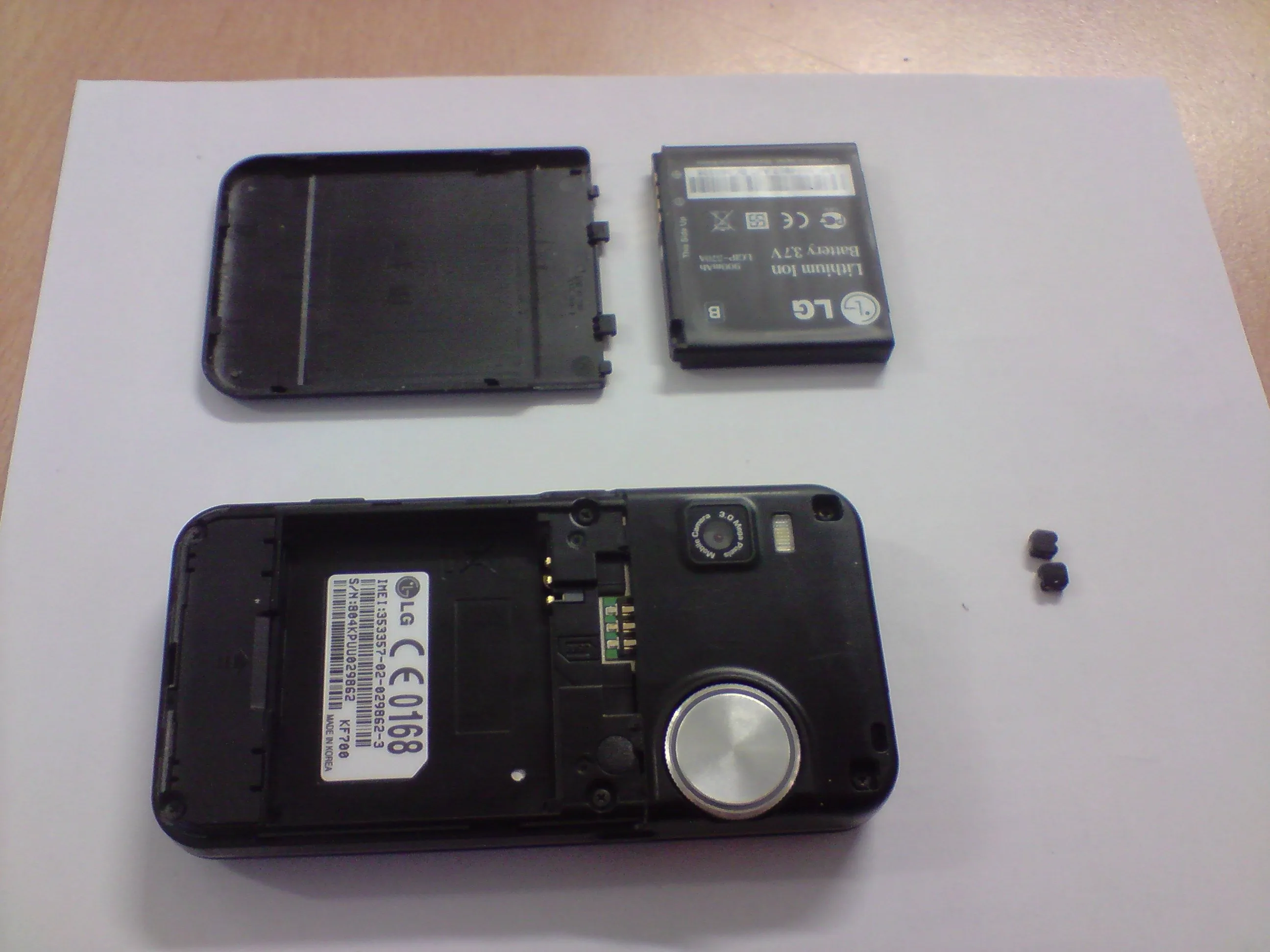

• Снимаем заднюю панель и аккумулятор.

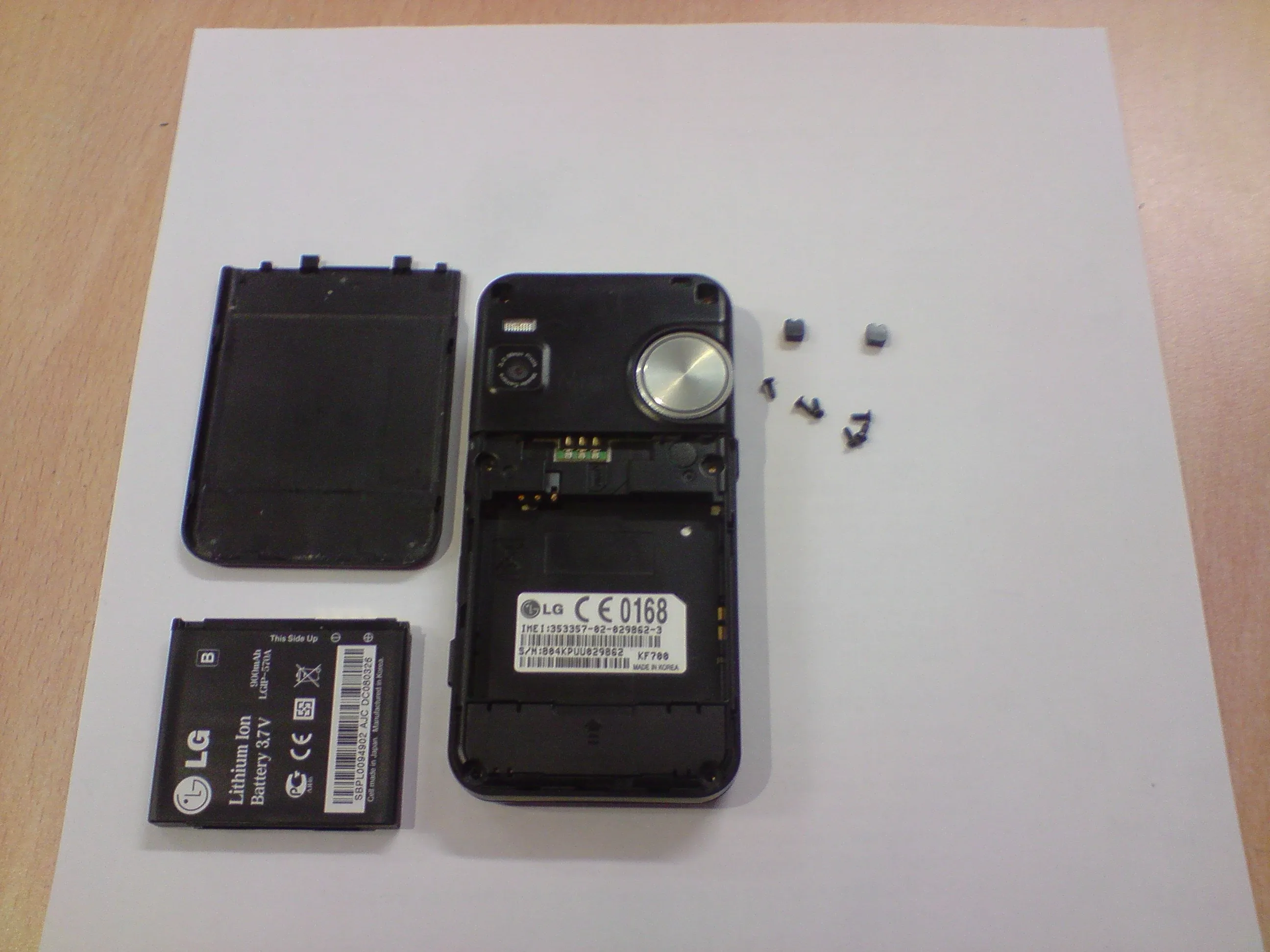

Шаг 4

• Два винта, расположенные под пластиковыми клипсами, удалите, а также еще четыре винта, расположенные вокруг батареи.

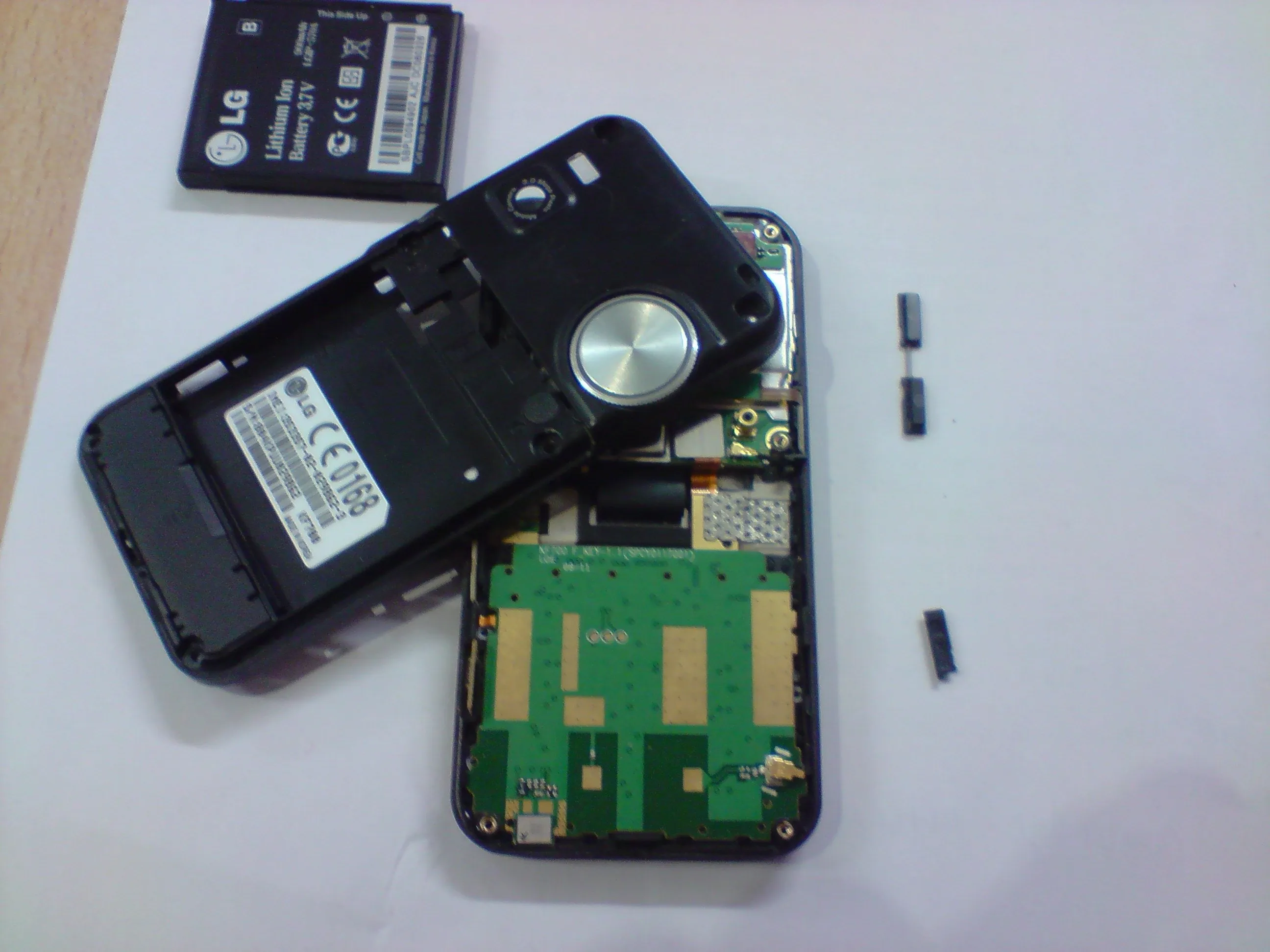

Шаг 5

• Открутив винты, вы получаете доступ к сердцу телефона. Все схемы аккуратно размещены на нижнем торце телефона.

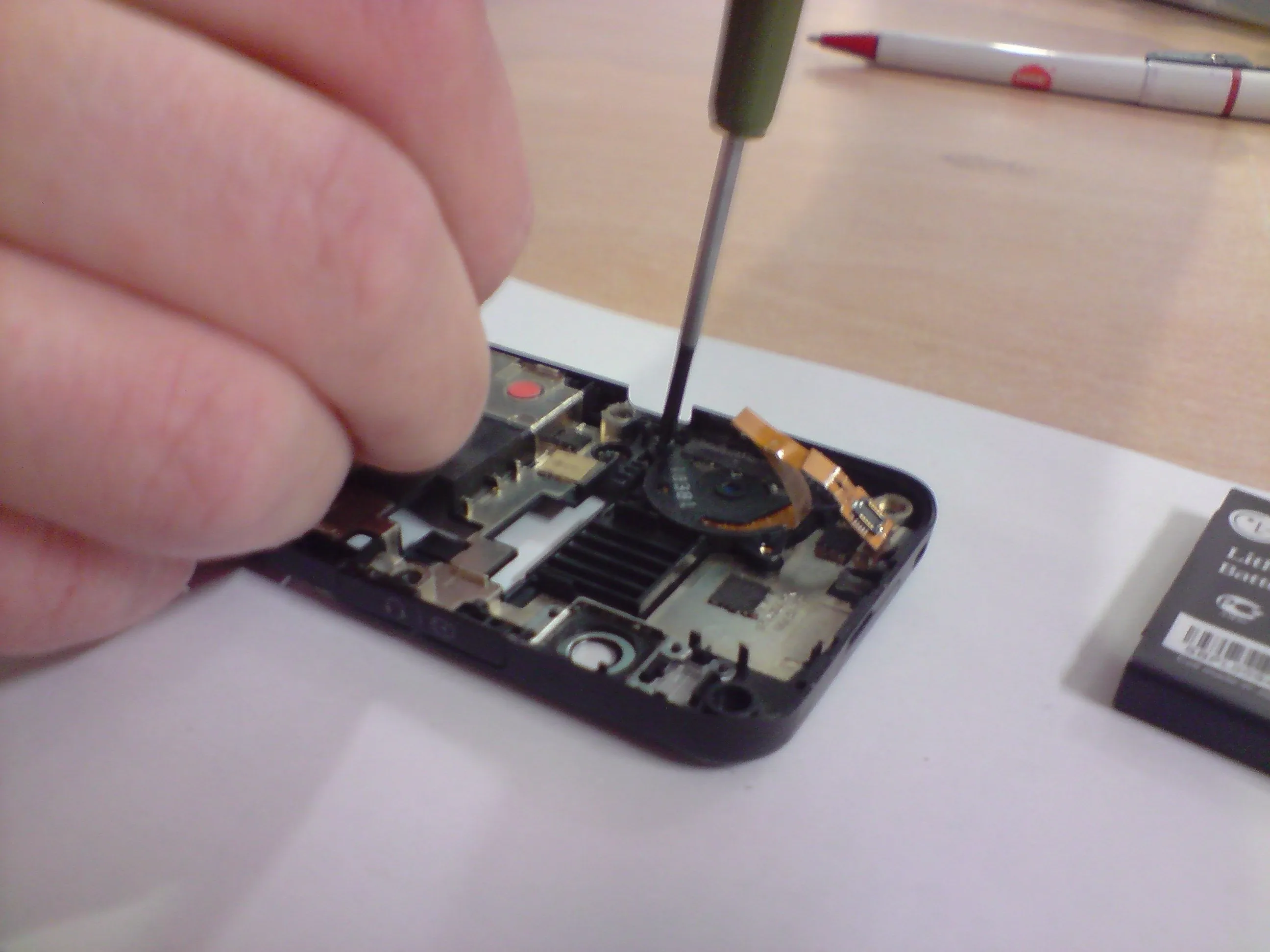

Шаг 6

• Колесо scrowl - это простой переменный резистор, поэтому его легко отсоединить: просто открутите маленькие винты, крепящие его к основному корпусу телефона.

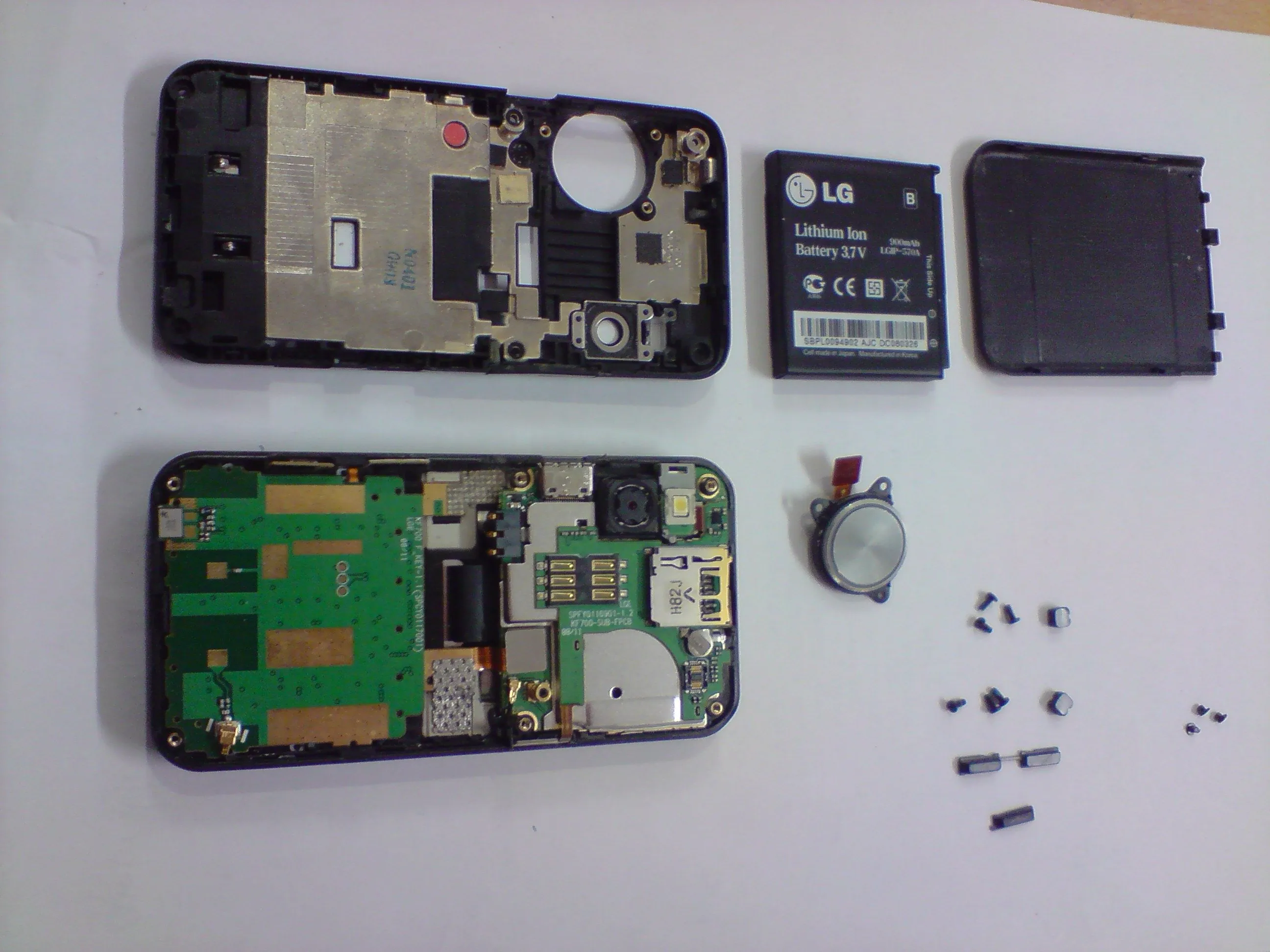

Шаг 7

• Это все компоненты, которые должны были быть отсоединены от телефона на данный момент.

Шаг 8

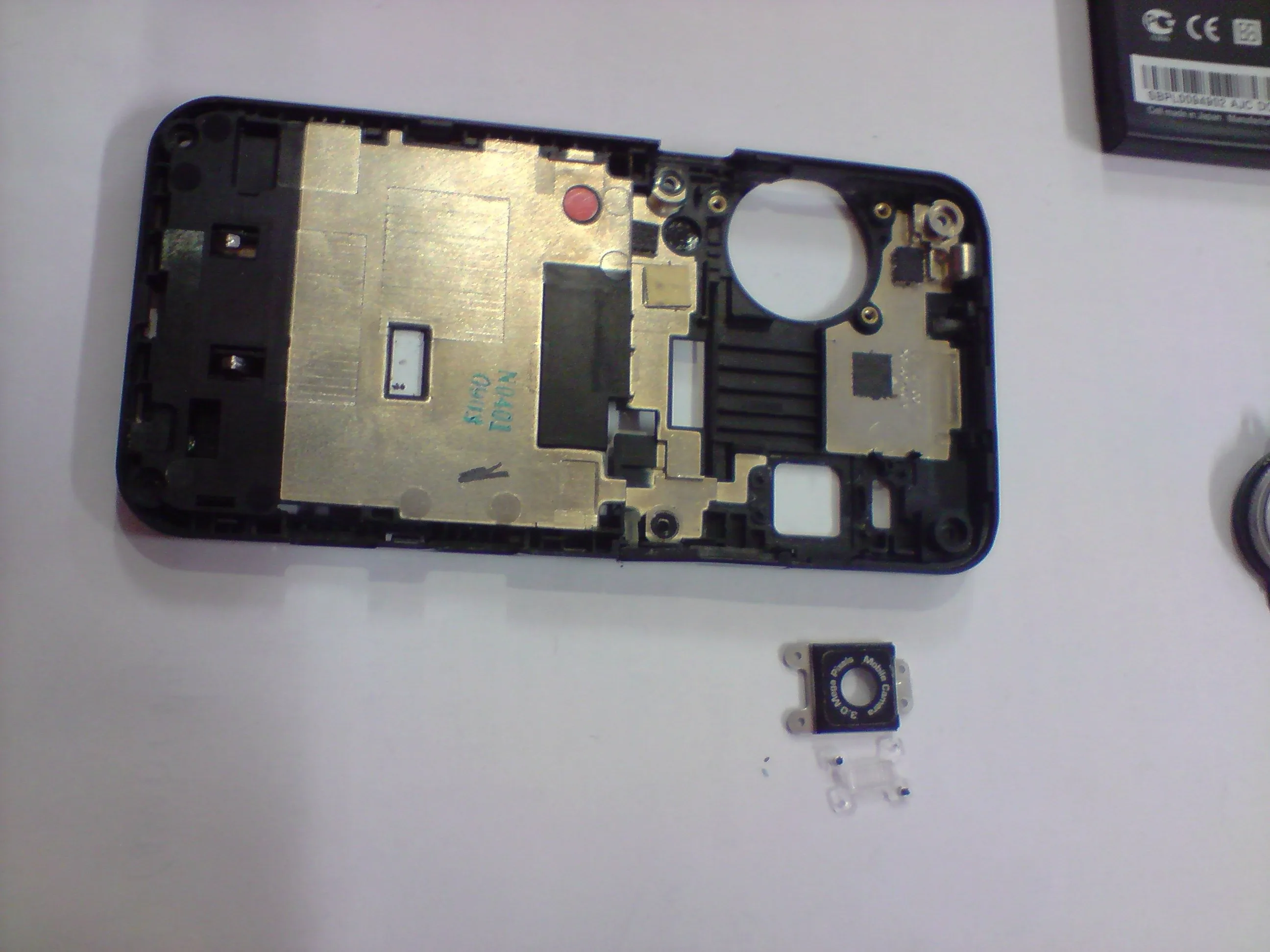

• Следующей деталью, которую необходимо извлечь, является вспышка. Она крепится с помощью проводов, просто отсоедините их, и вспышка выскочит из корпуса.

Шаг 9

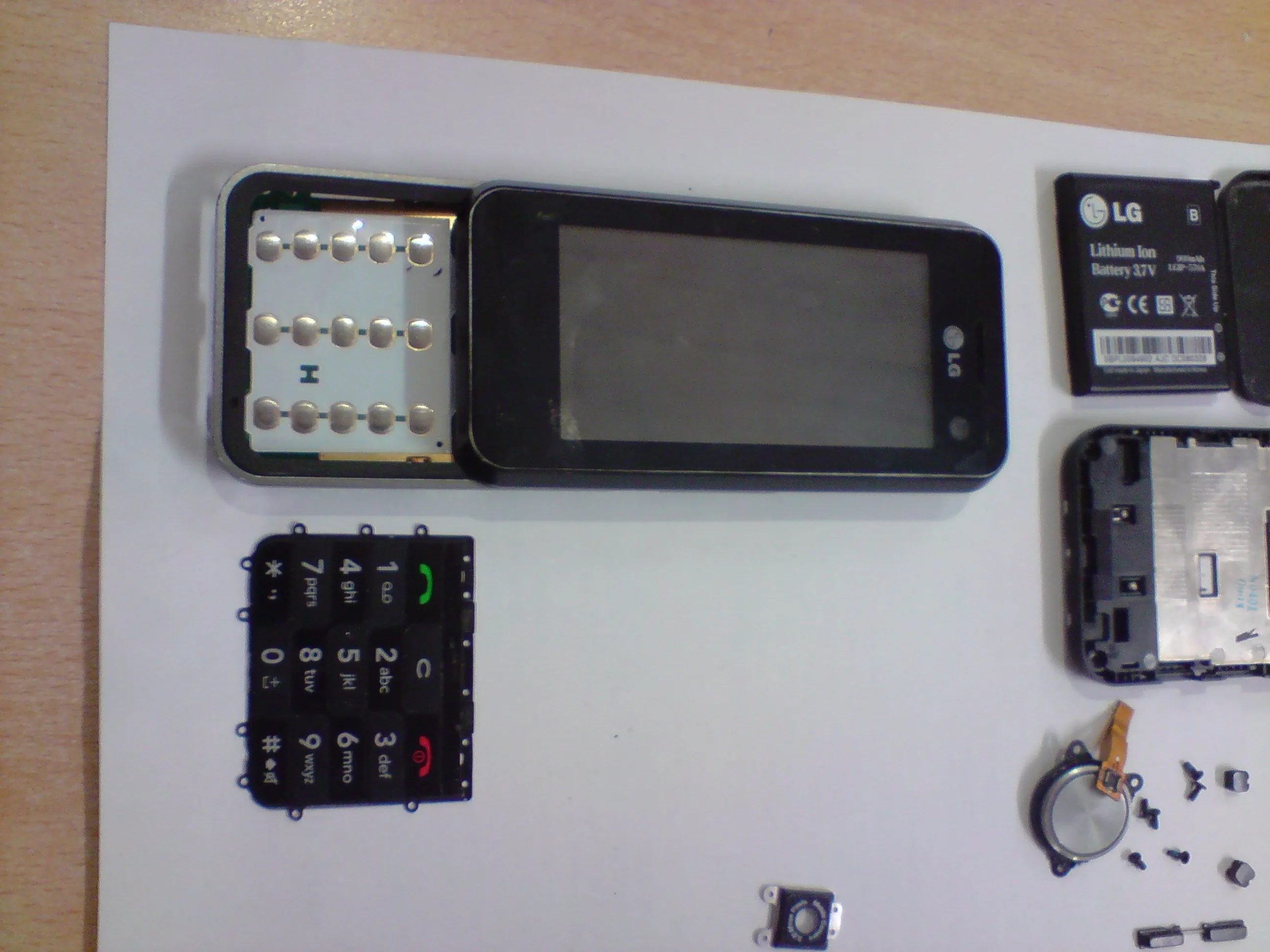

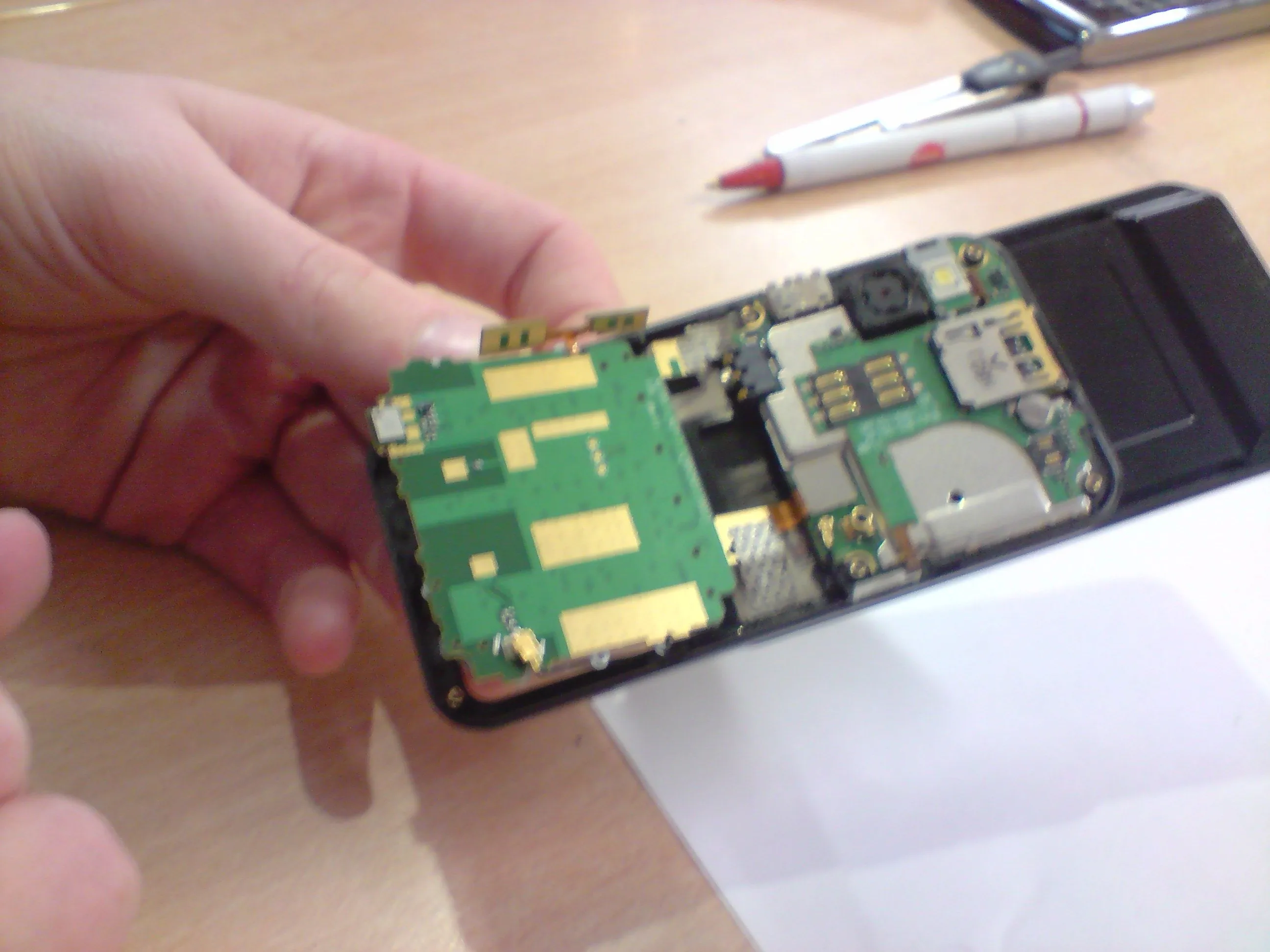

• Все печатные платы прикреплены проводками, что затрудняет извлечение всех компонентов без повреждения телефона. Для правильного извлечения необходимо удалить припой, удерживающий проводки на других компонентах, или просто перерезать провода.

• Платы прикреплены маленькими винтами, просто удалите их, чтобы получить доступ к нижней части плат.

Шаг 10

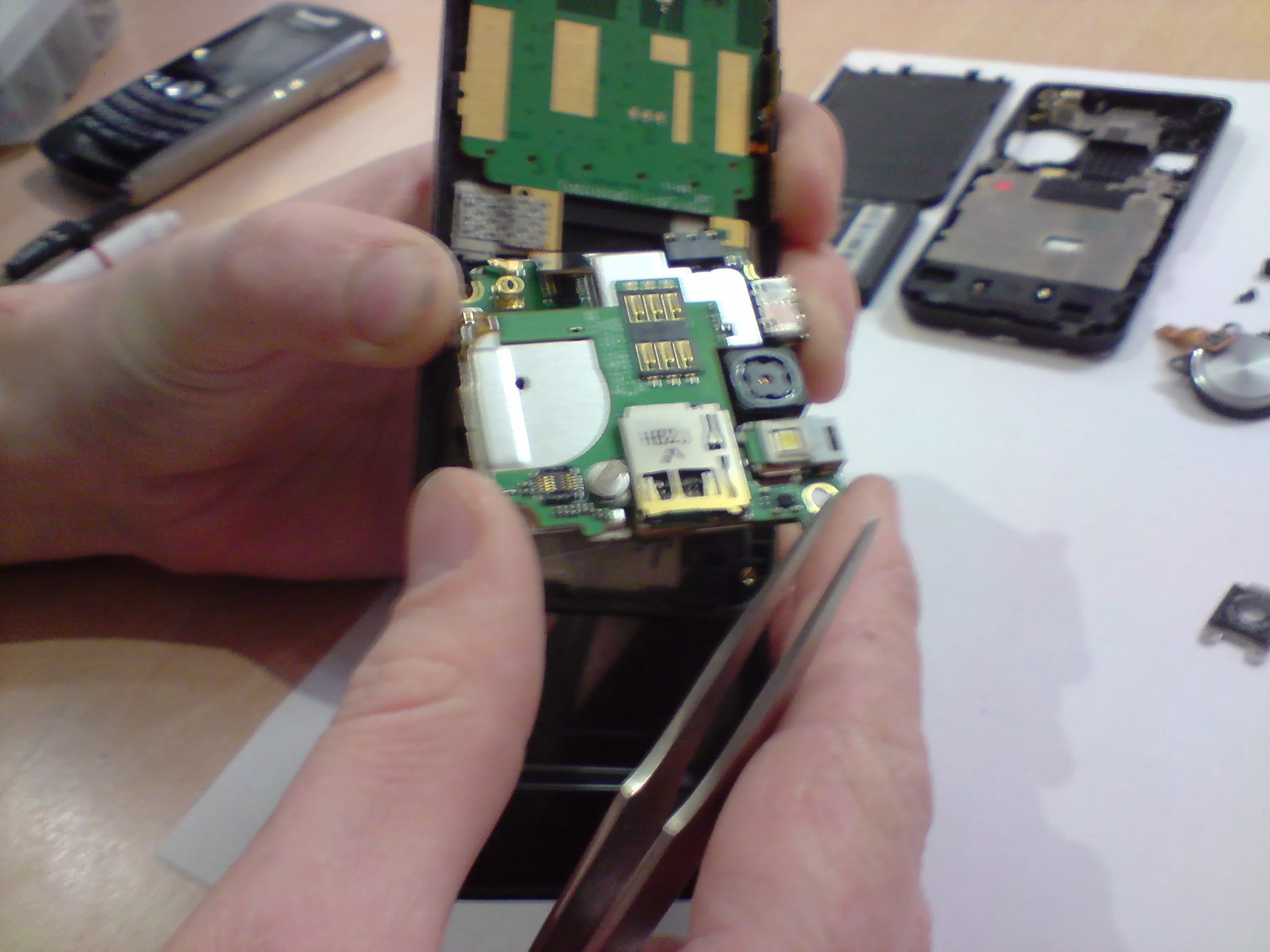

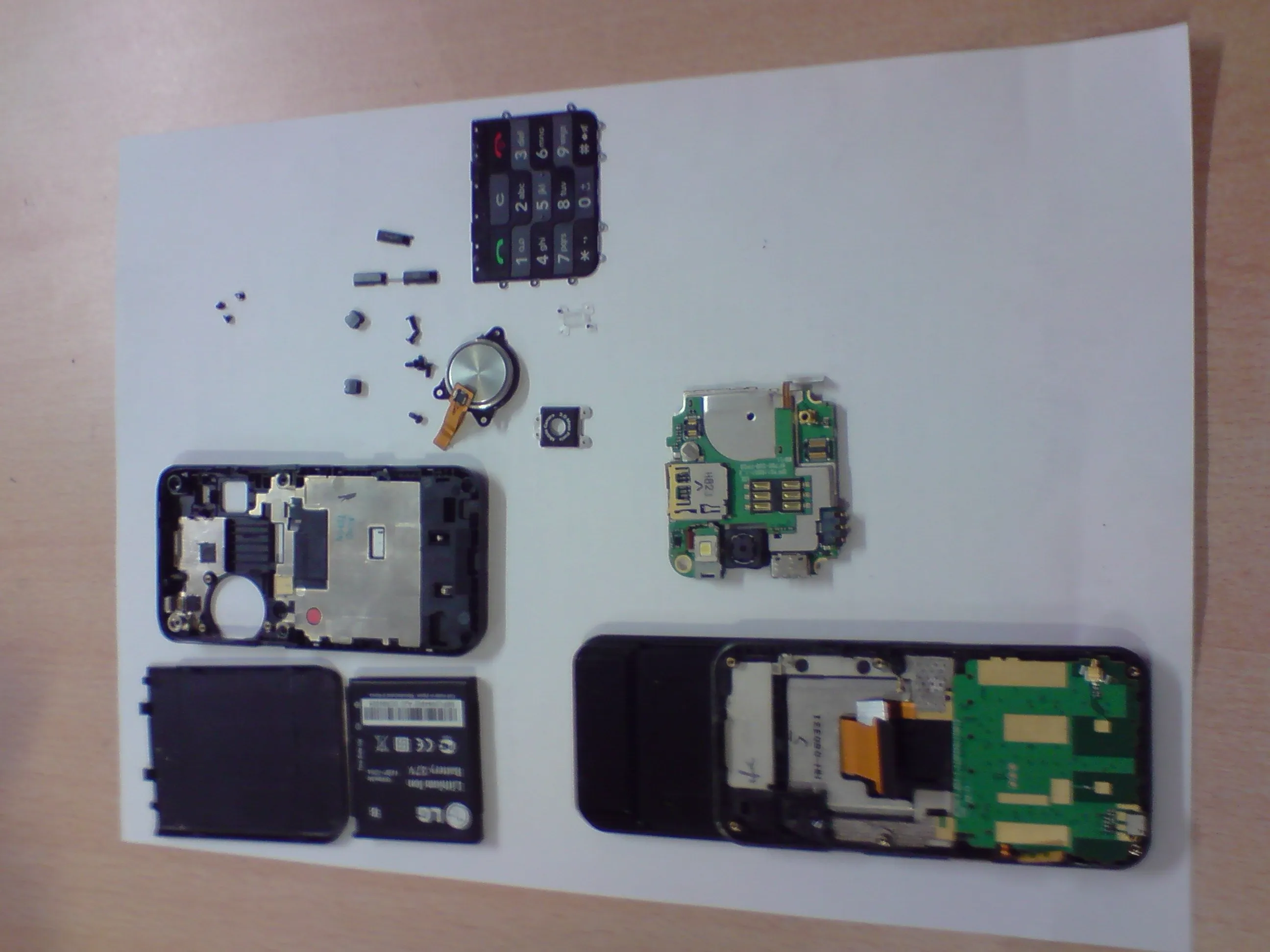

• Здесь показано отсоединение микросхем и все компоненты, которые необходимо извлечь.

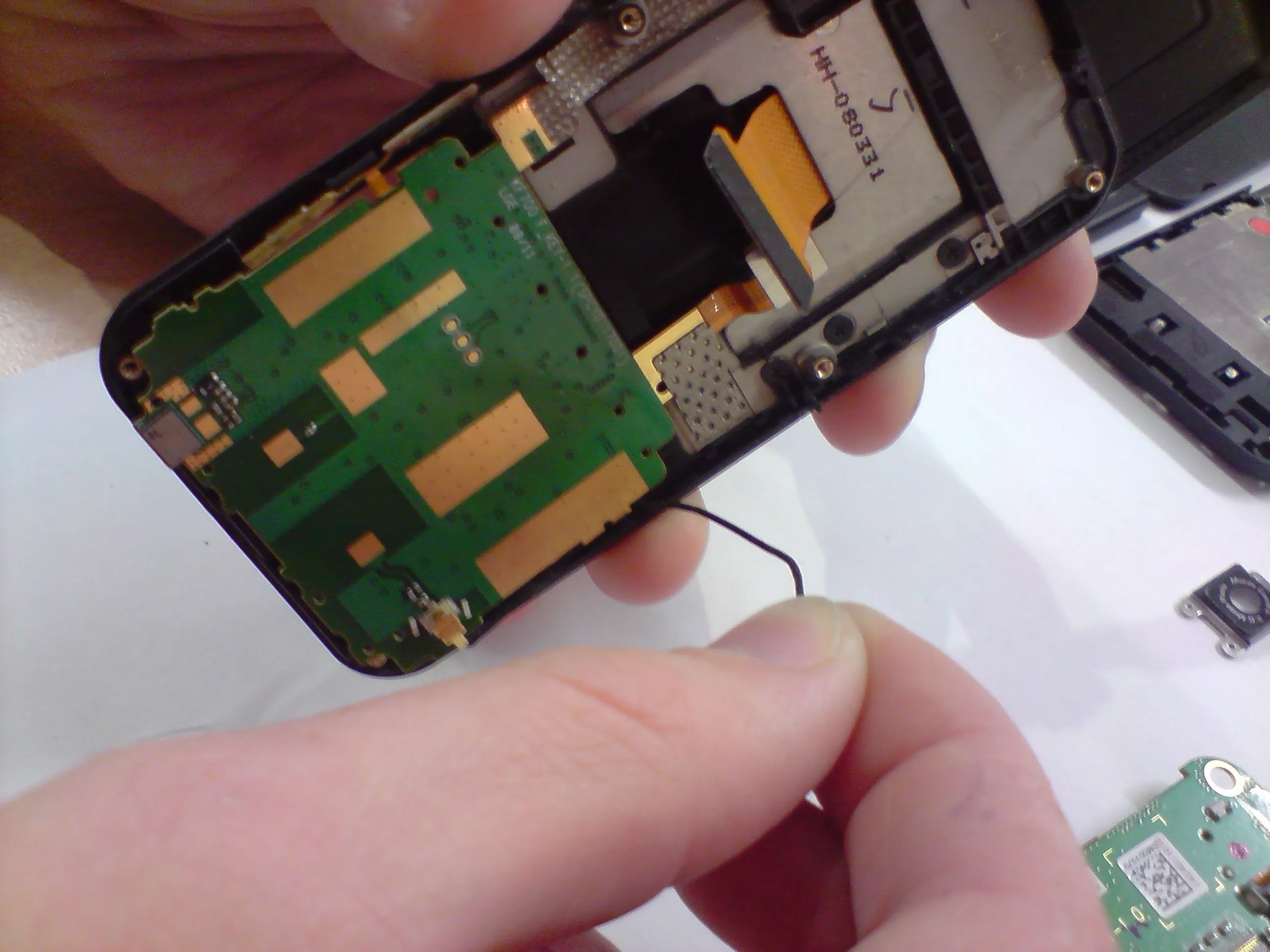

Шаг 11

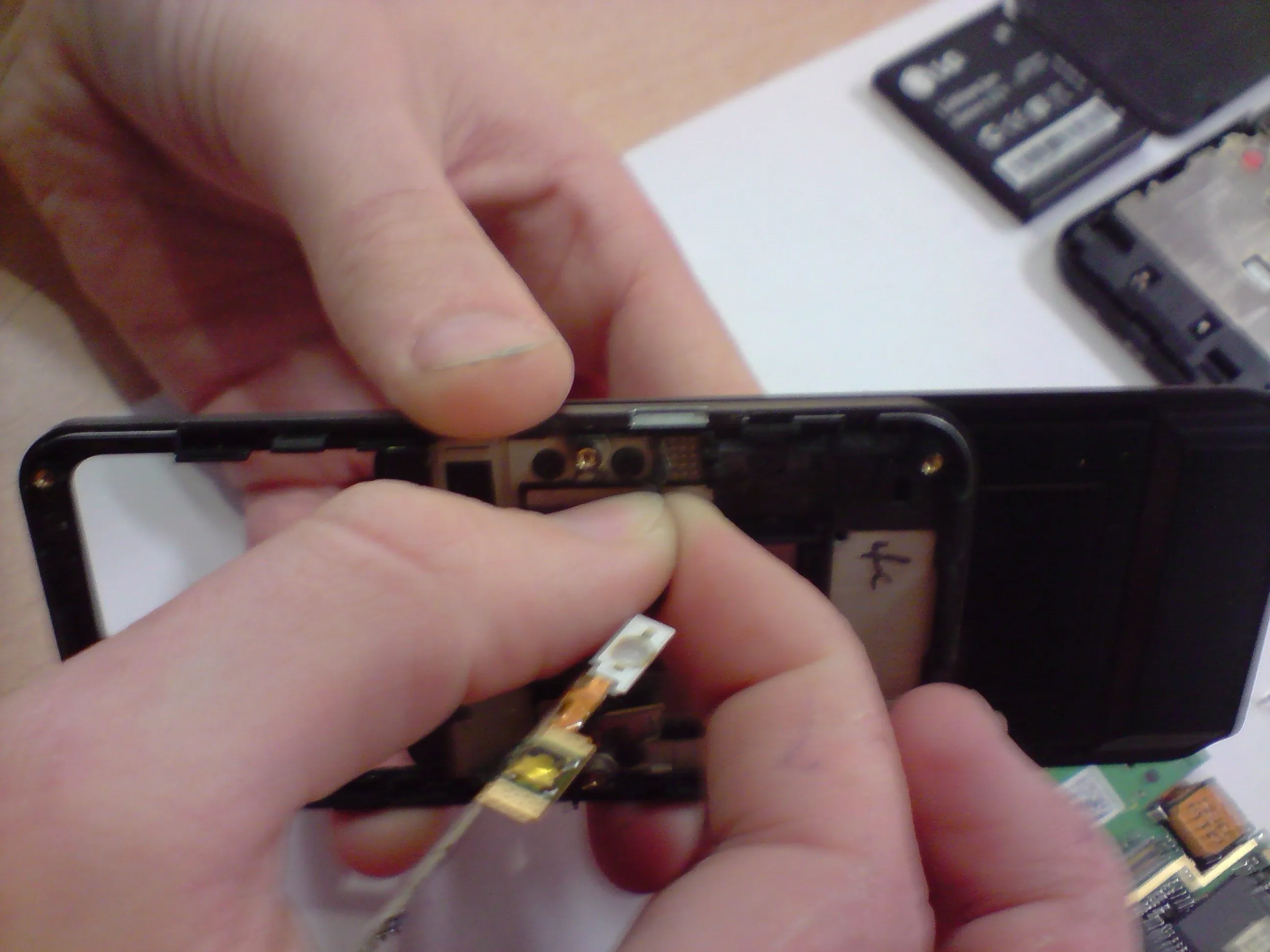

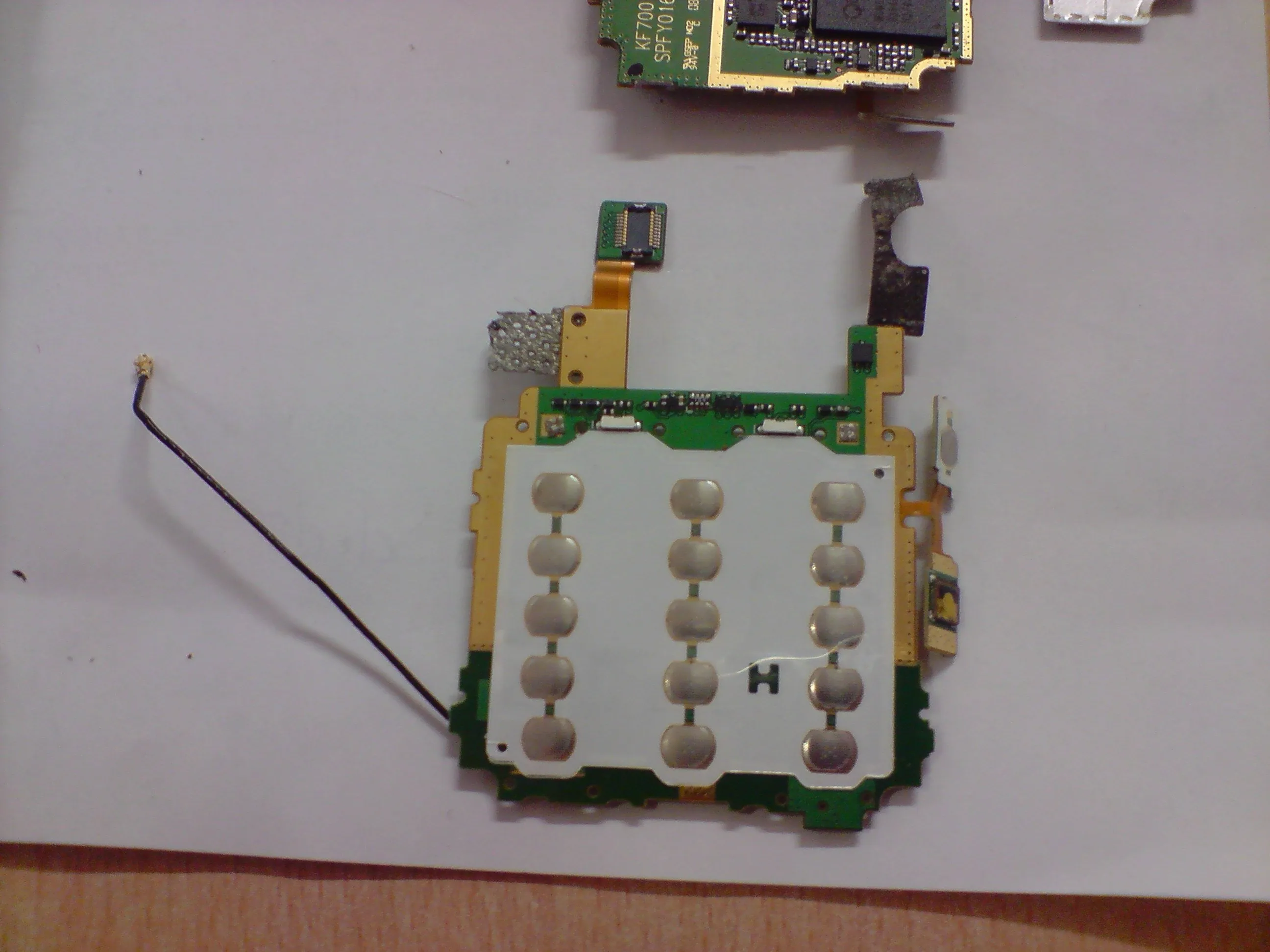

• Клавиатура вынимается и является идеальной деталью. Она легко снимается благодаря защелкам, фиксирующим ее в телефоне.

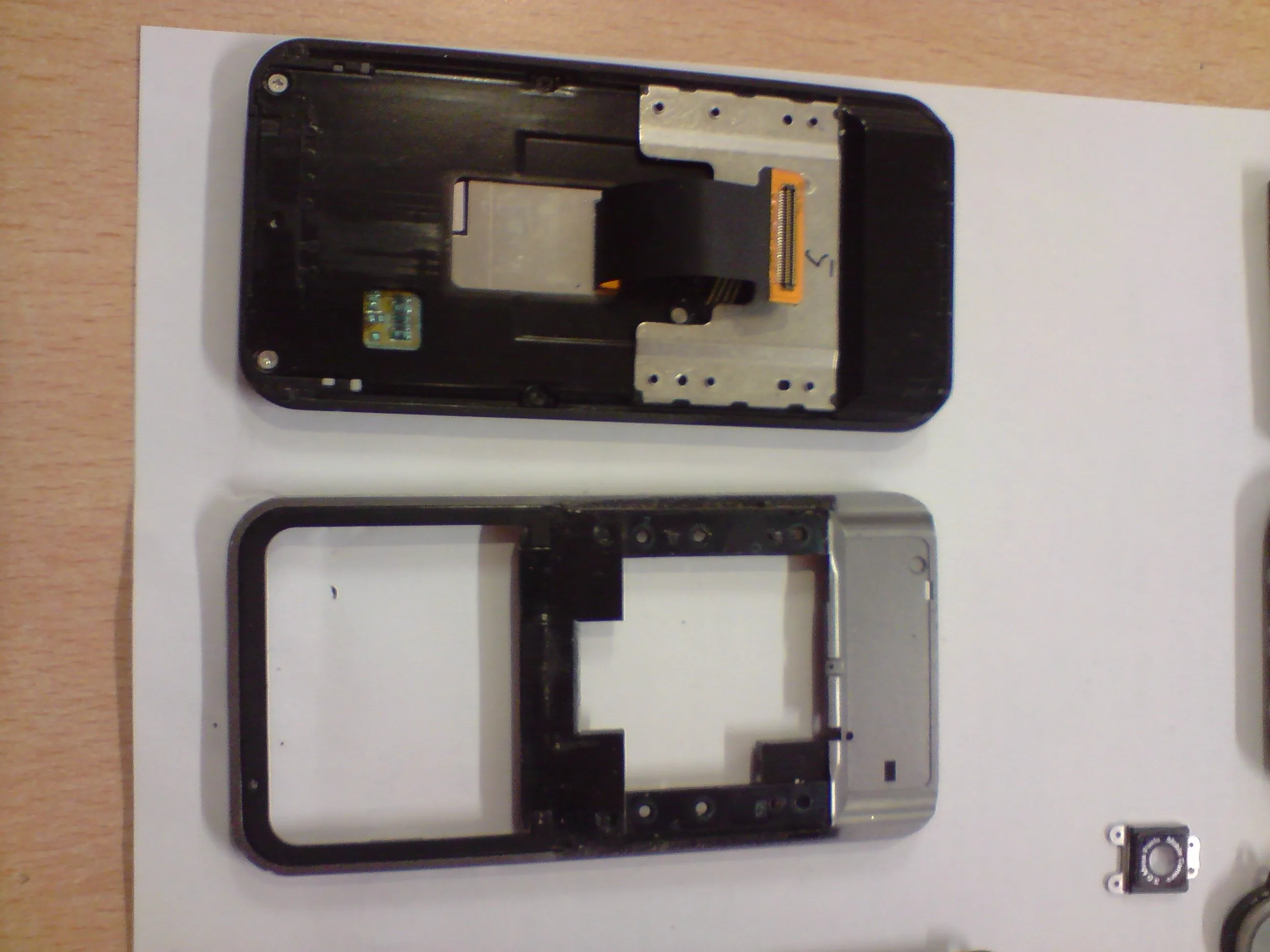

Шаг 12

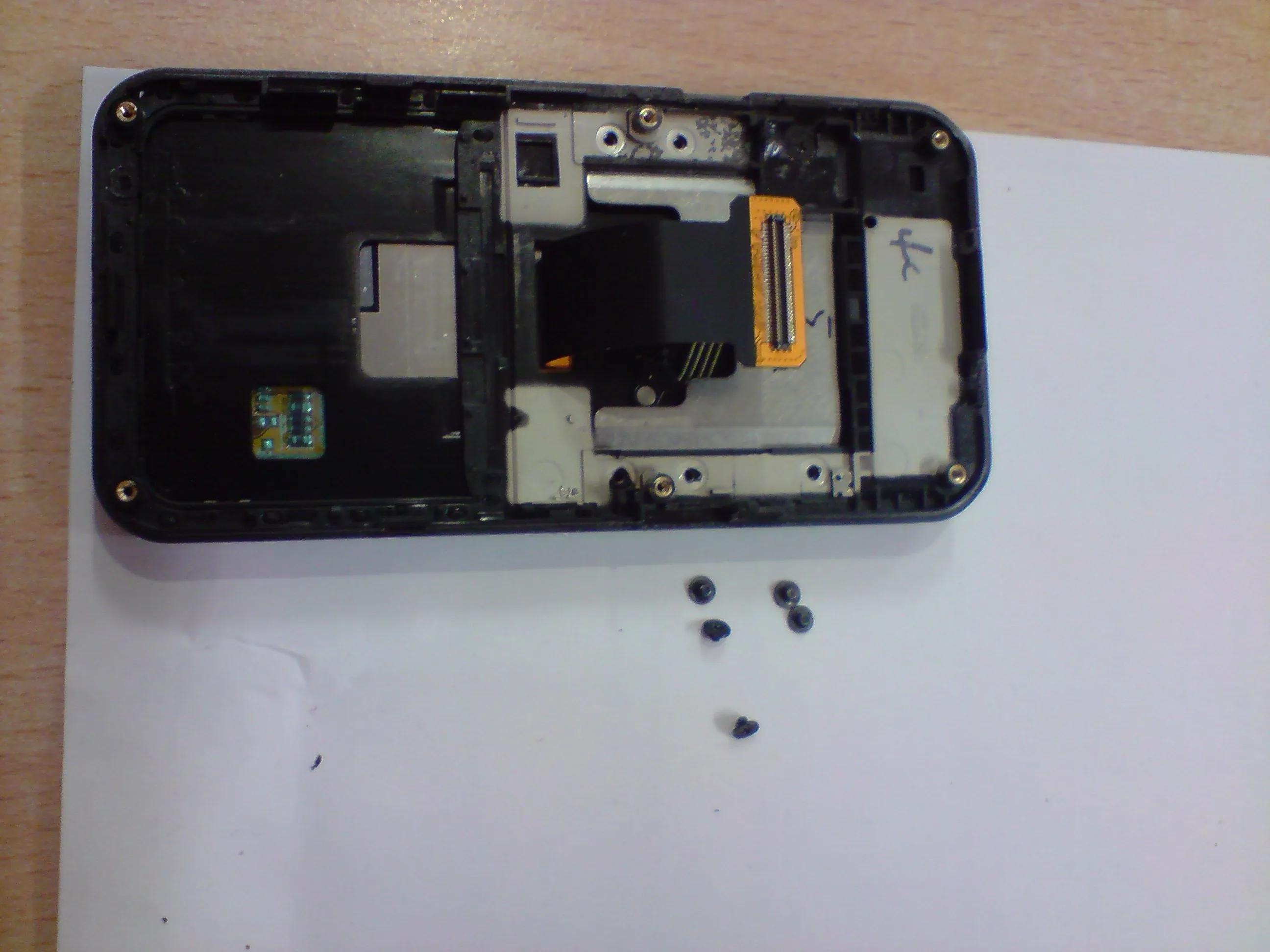

• Далее задняя панель разделяется на две части, чтобы можно было получить доступ к выдвижному механизму.

• Открутите 5 маленьких винтов и отсоедините две пластины.

Шаг 13

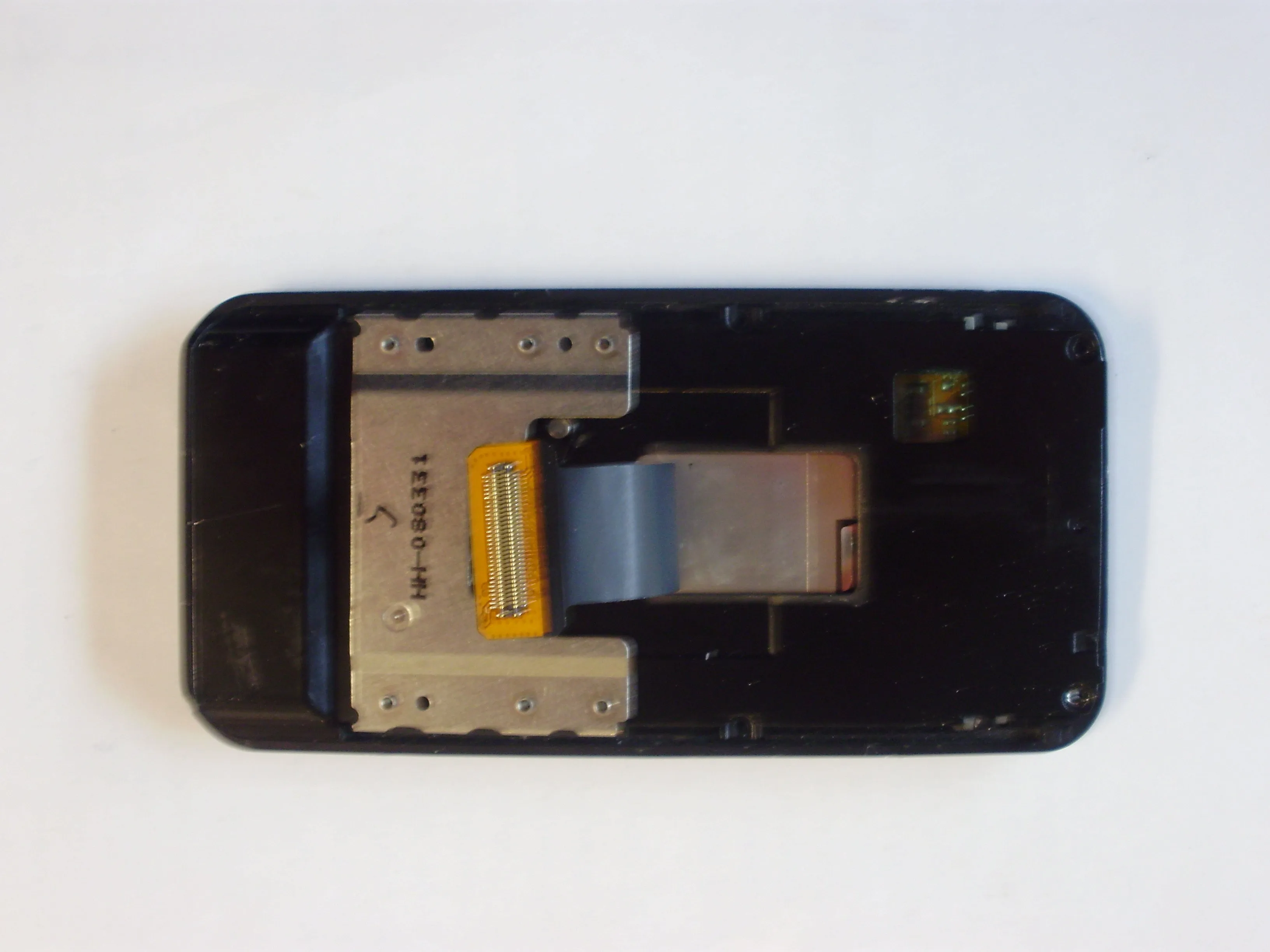

• Вот так должна выглядеть вторая половина телефона. В этой части находится раздвижной механизм, используемый для скрытия клавиатуры.

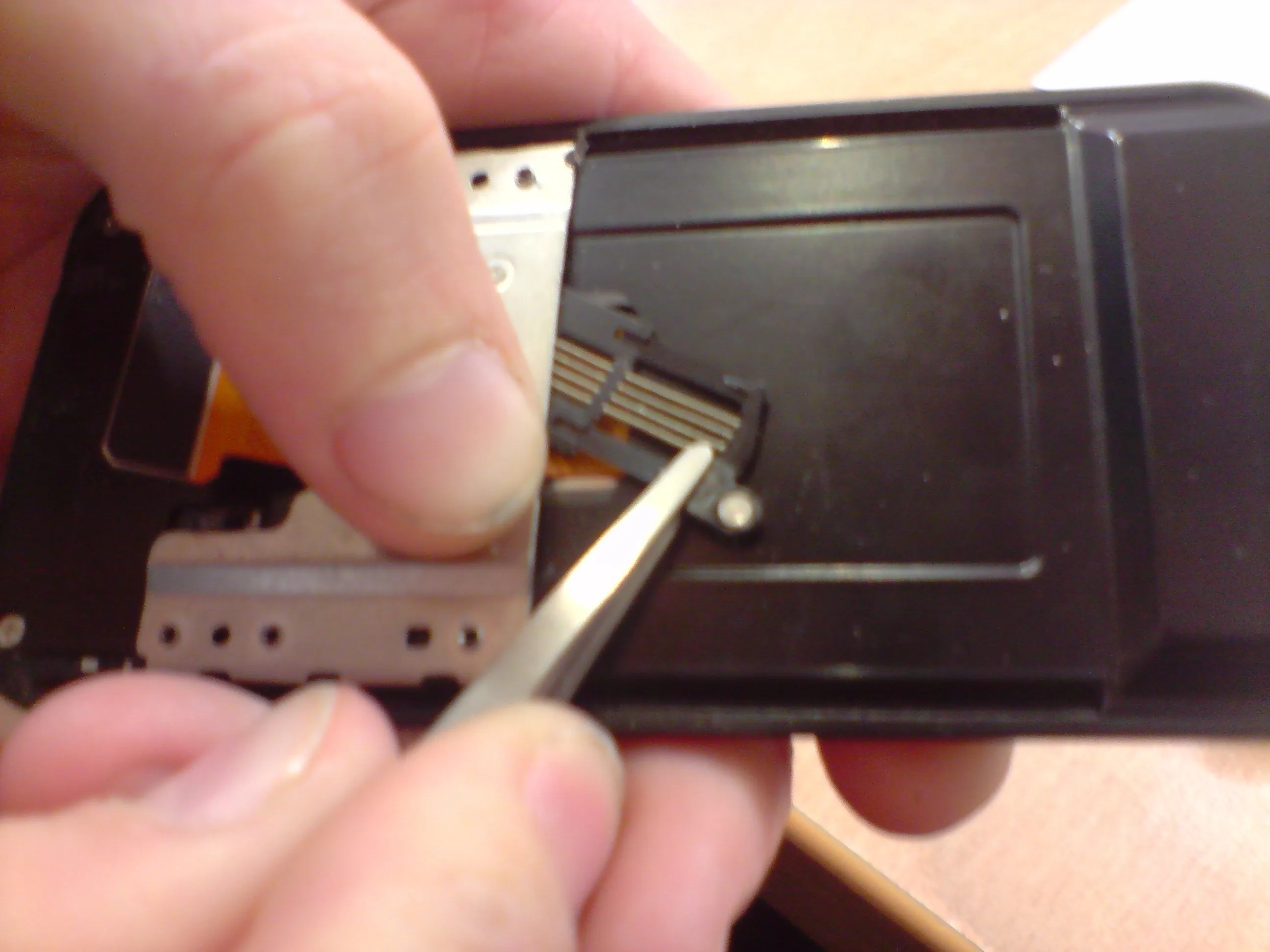

Шаг 14

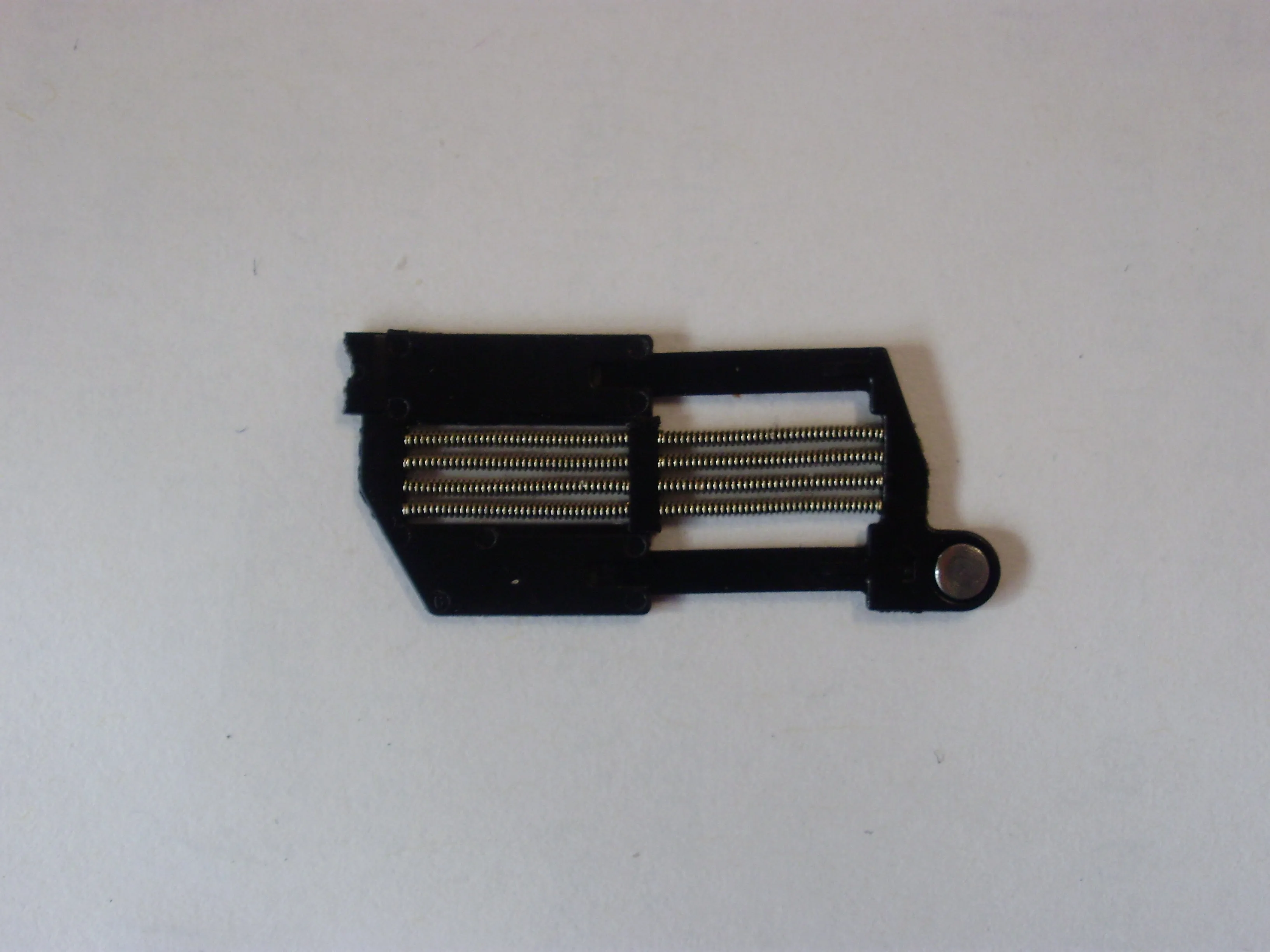

• Убедитесь, что металлический слайдер не сдвинут вверх и частично торчит из телефона.

• Затем открутите один винт в центре слайдера.

• Из-под слайдера должна легко отстегнуться маленькая пружинка, а вместе с ней и слайдер.

Шаг 15

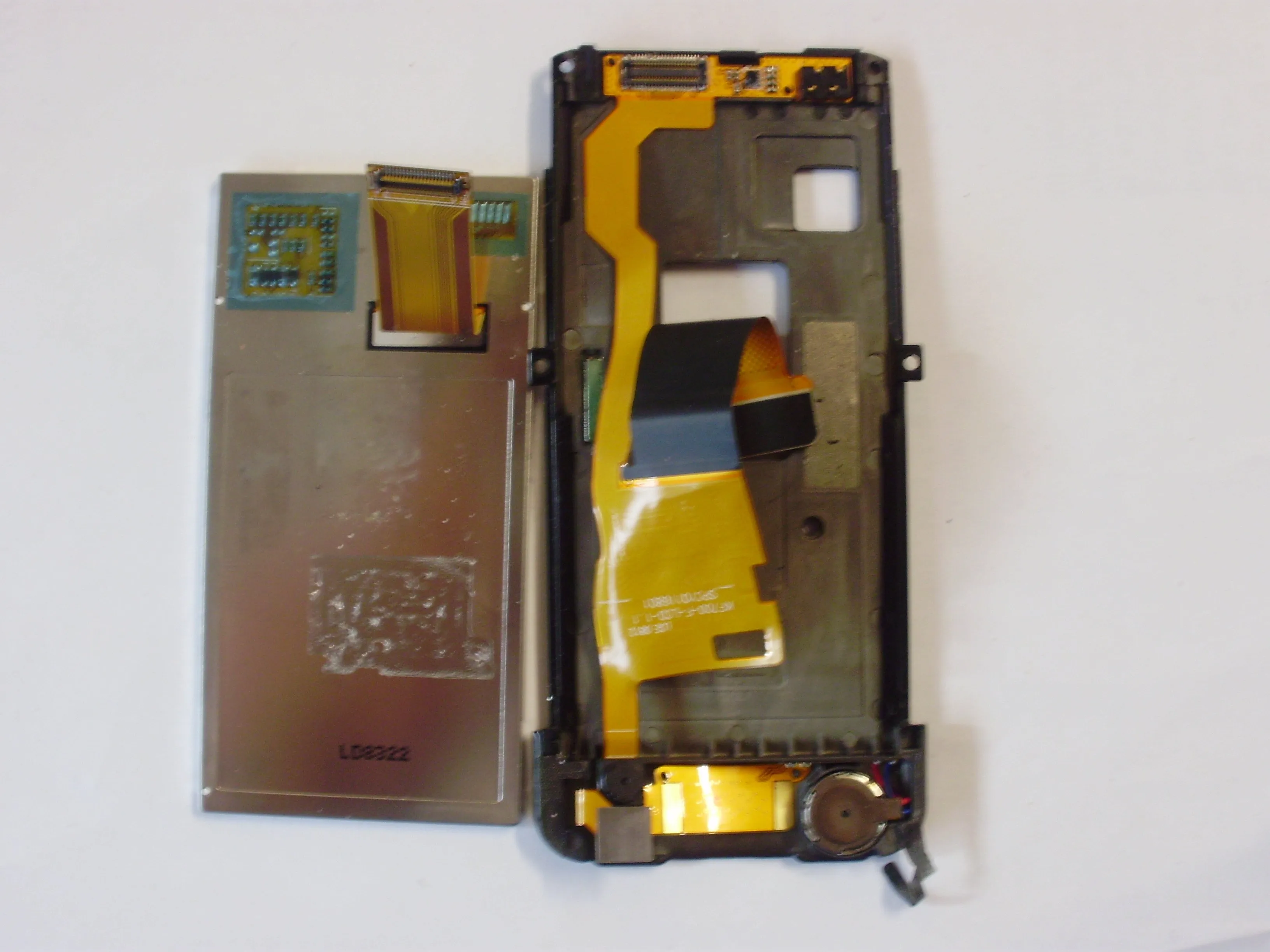

• Сняв слайдер, можно медленно отщелкнуть металлическую подложку экрана.

• Будьте осторожны, чтобы медленно отсоединить провода, которые прикреплены к задней части металлической подложки и внутренней части экрана.

Шаг 16

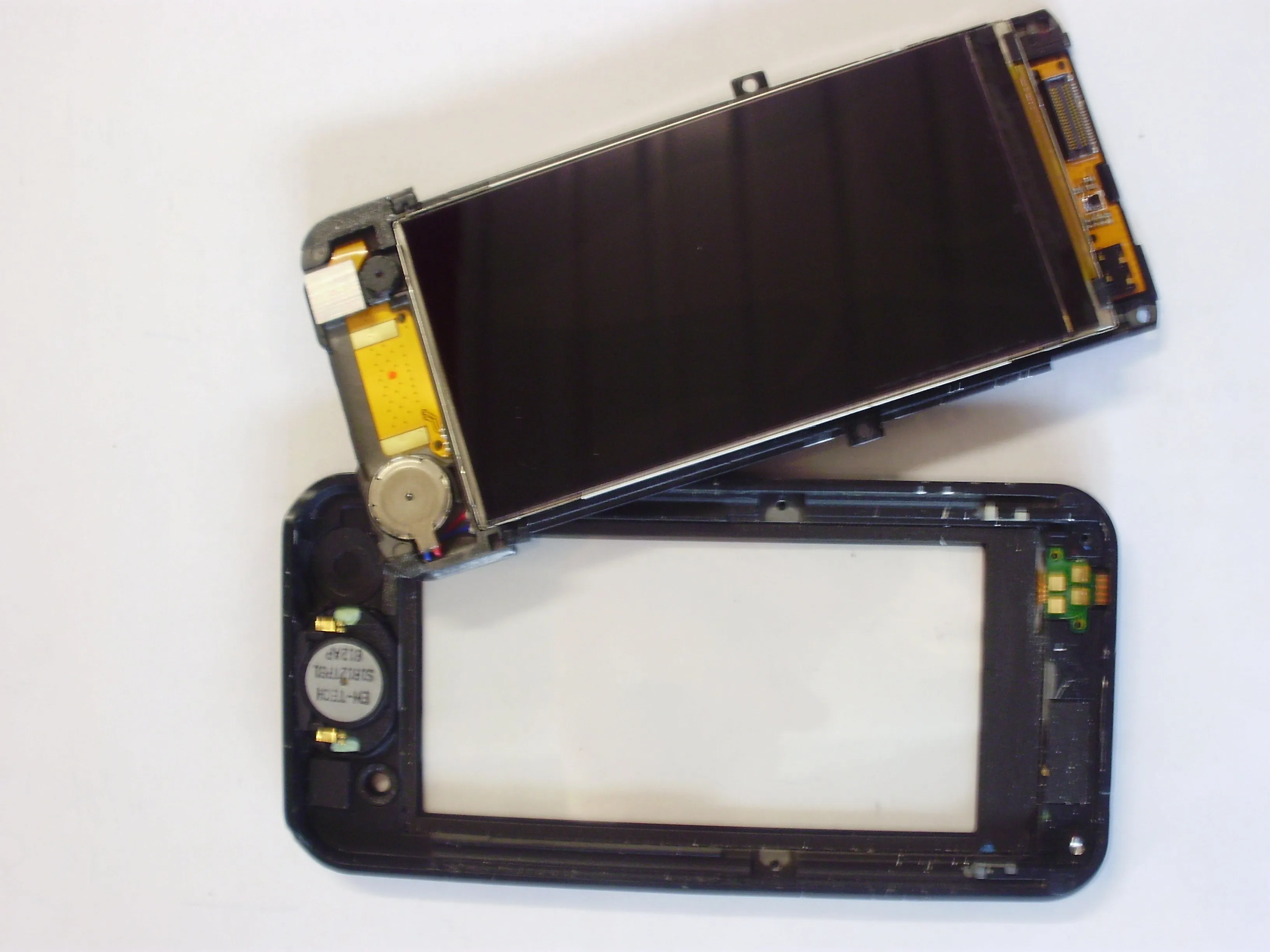

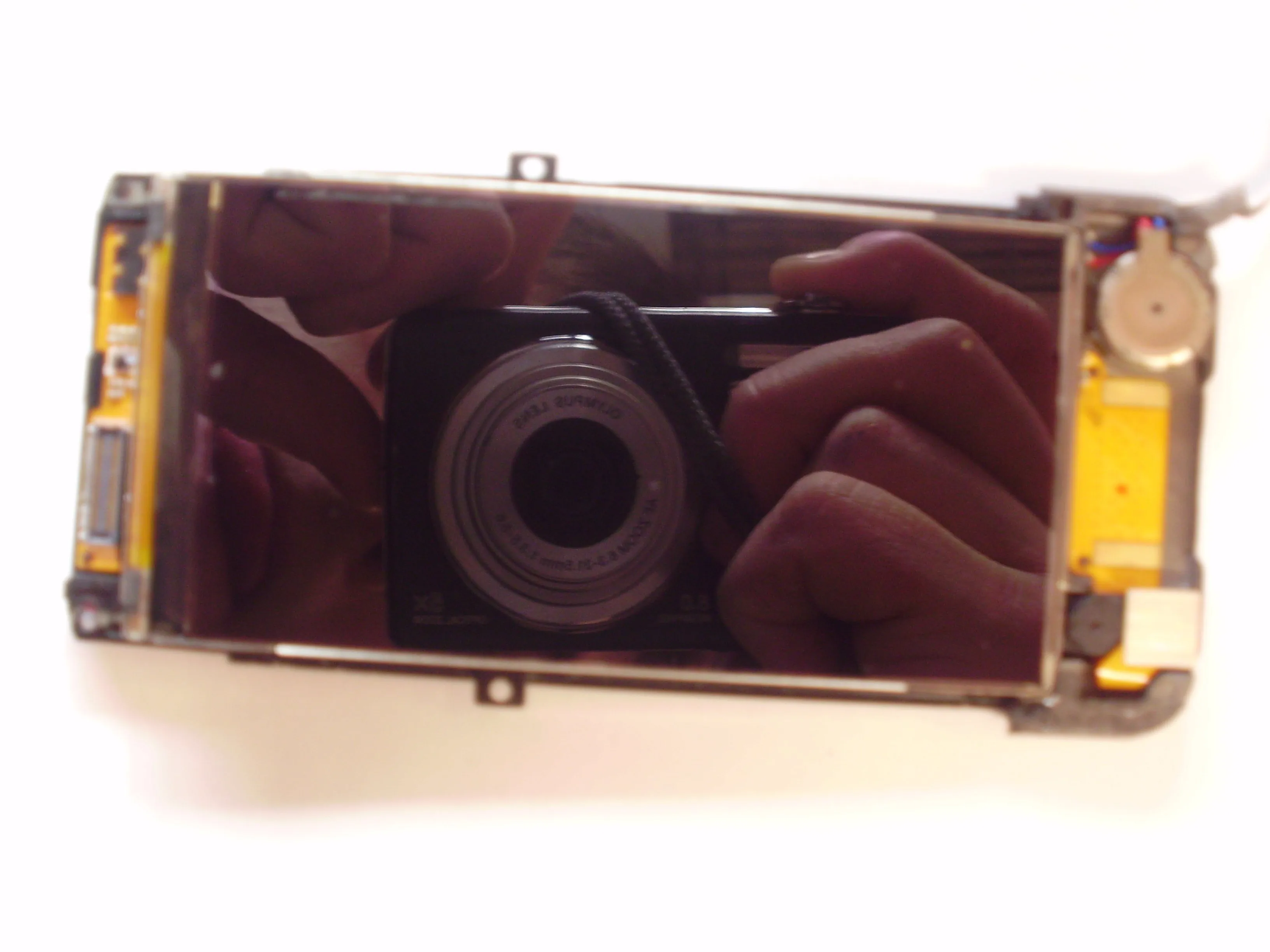

• После этого экран вынимается из защищающего его пластикового корпуса.

Шаг 17

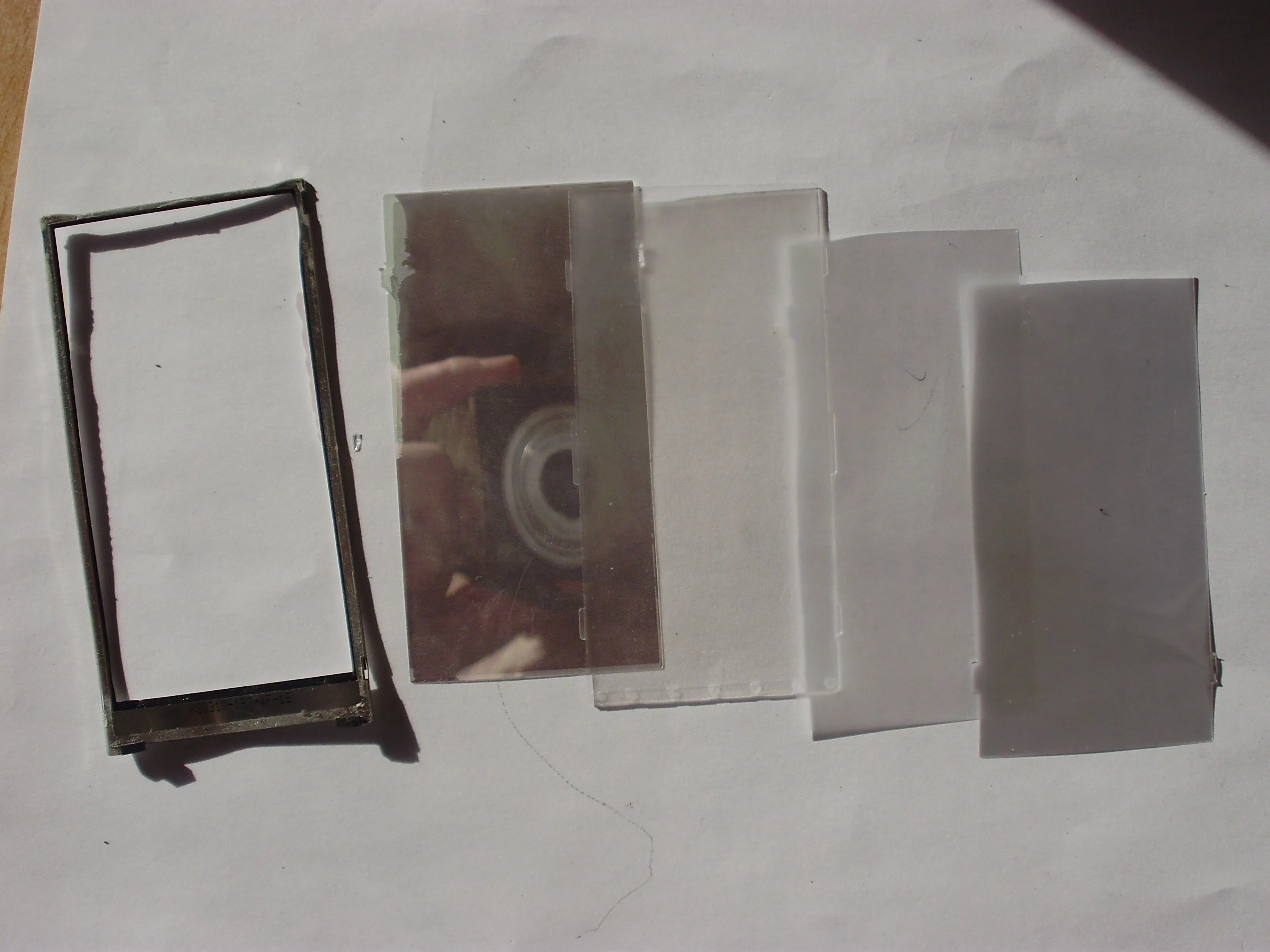

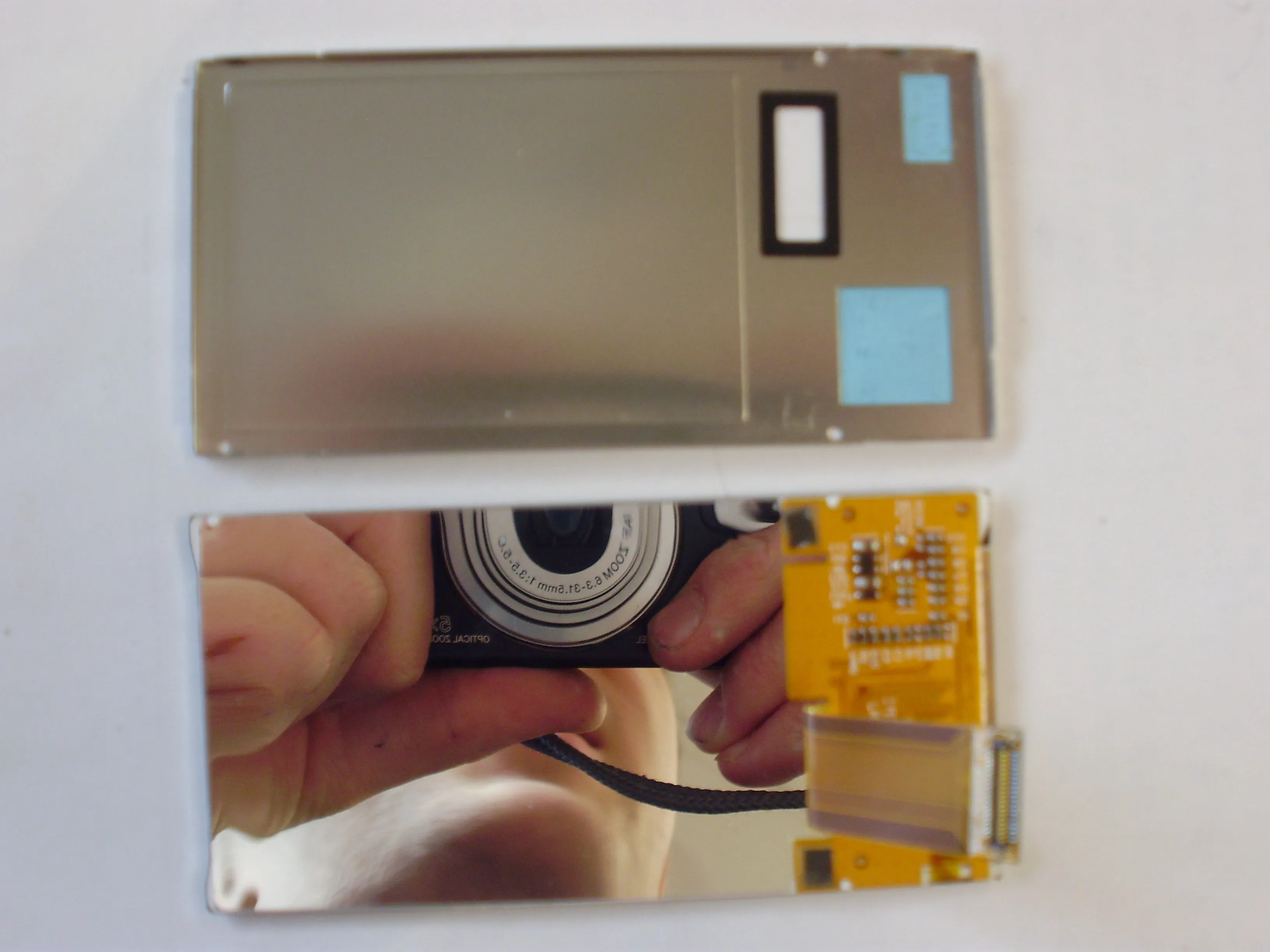

• Наконец, экран, состоящий из нескольких слоев, также можно разделить.

• Осторожно отсоедините последний чип, чтобы снять защитный слой.

• Затем медленно потяните микросхему на себя, и четыре слоя легко отделятся при помощи уверенной руки и небольшого пинцета.
