Разборка LG Optimus L9 P760

Введение

Хотите узнать, из каких деталей состоит этот телефон, или просто хотите узнать, как его разобрать? Это руководство для вас!

Итак, поехали!

Инструменты

Выпущен в 2012 году как лучший телефон в серии L (другими телефонами были L3, L5 и L7).
Этот телефон существует в различных версиях: P760 (этот), P765 (для Индии), P768 (для Америки - и 8 МП камерой) и P769.
Технические характеристики этого телефона :
ПРОЦЕССОР: Cortex A9 (двухъядерный @ 1 ГГц)
Оперативная память: 1 Гб (0,75 Гб в соответствии с характеристиками телефона)
Хранилище: 4 ГБ (2,3 ГБ полезной) + micro-SD
Экран: 4.7' IPS, 540x960.
ОС: Android 4.1.2 (для последней версии - 4.2 с Cyanogen 10.1.2)

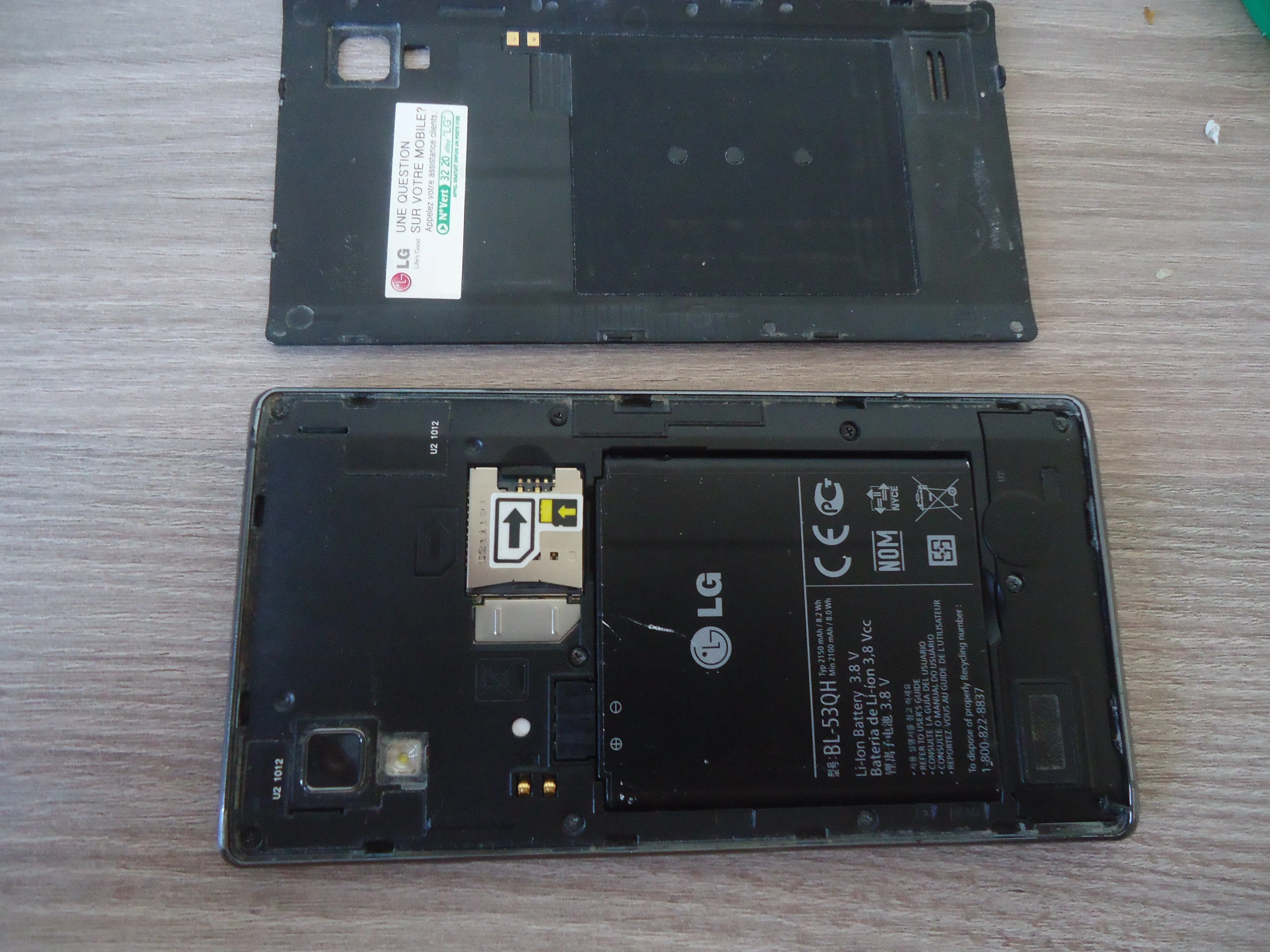

Доступ к аккумулятору: легко: дайте ему упасть или поднимите ногтями больших пальцев заднюю крышку.
Аккумулятор можно извлечь тем же способом (ронять телефон не стоит...)

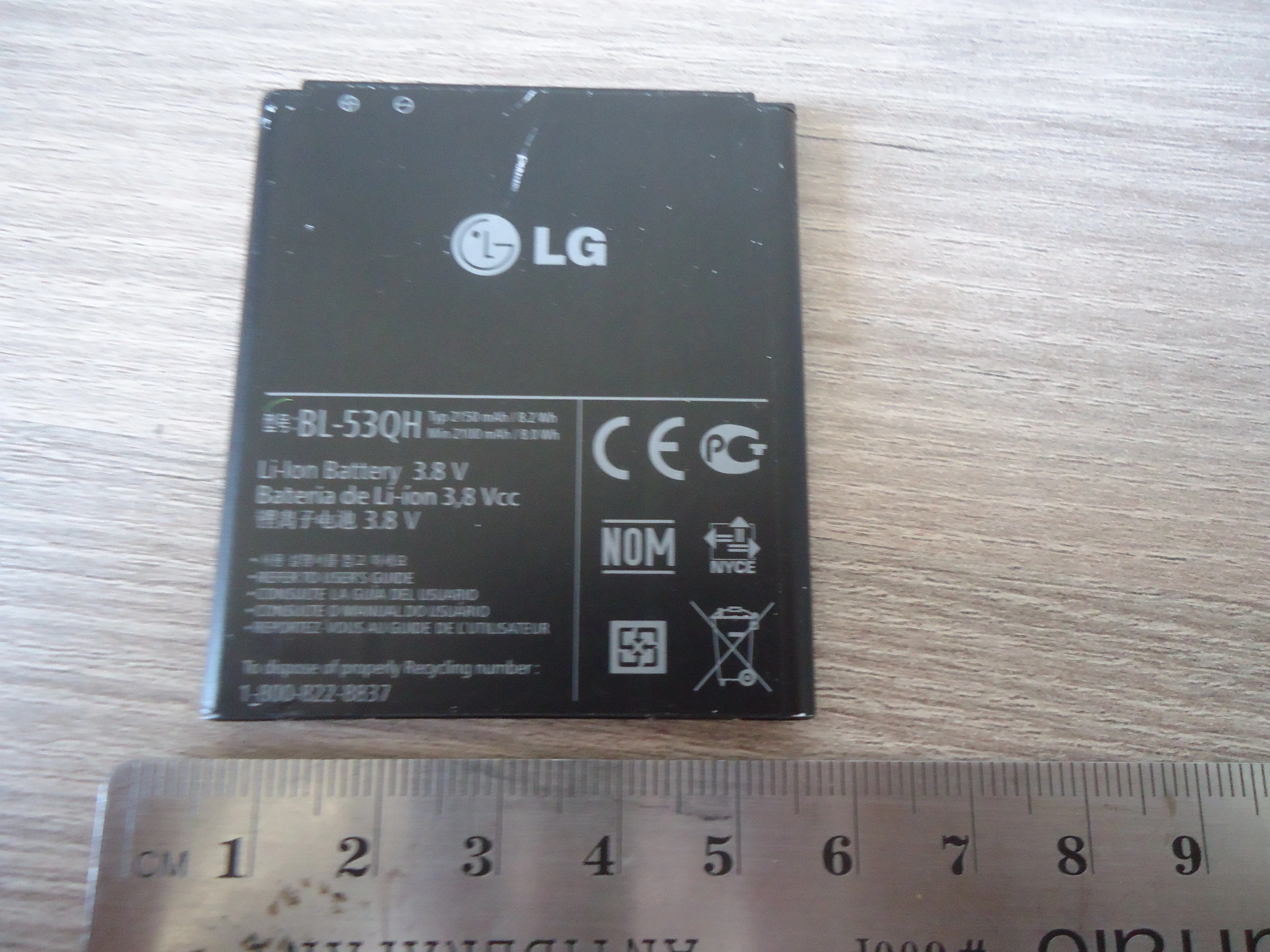

Емкость аккумулятора составляет 2150 мАч. Не так уж плохо, но разряжается довольно быстро (плюс в том, что батарея съемная).

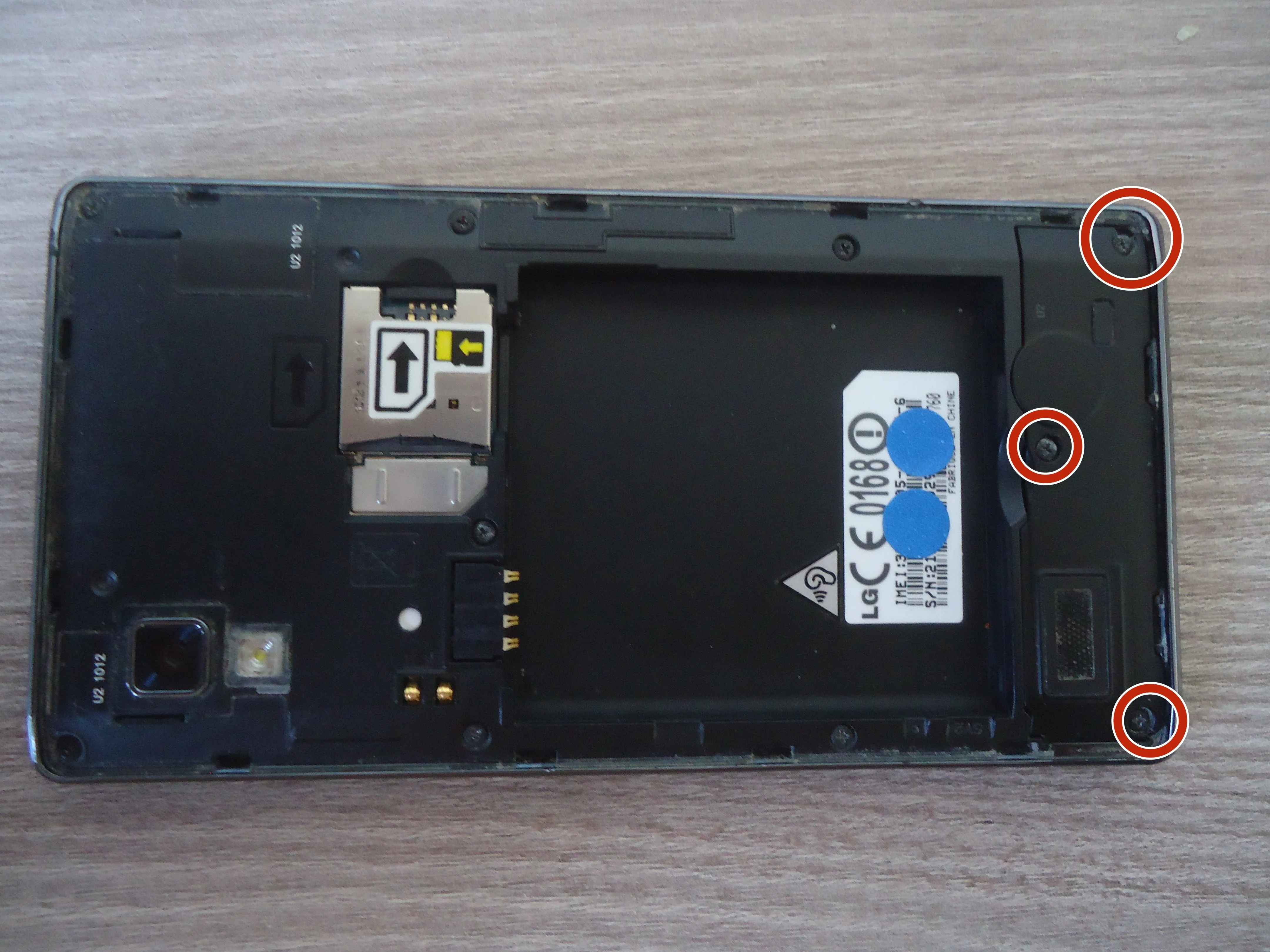

Приступаем к самой интересной части: с помощью отвертки откручиваем три винта Philips.

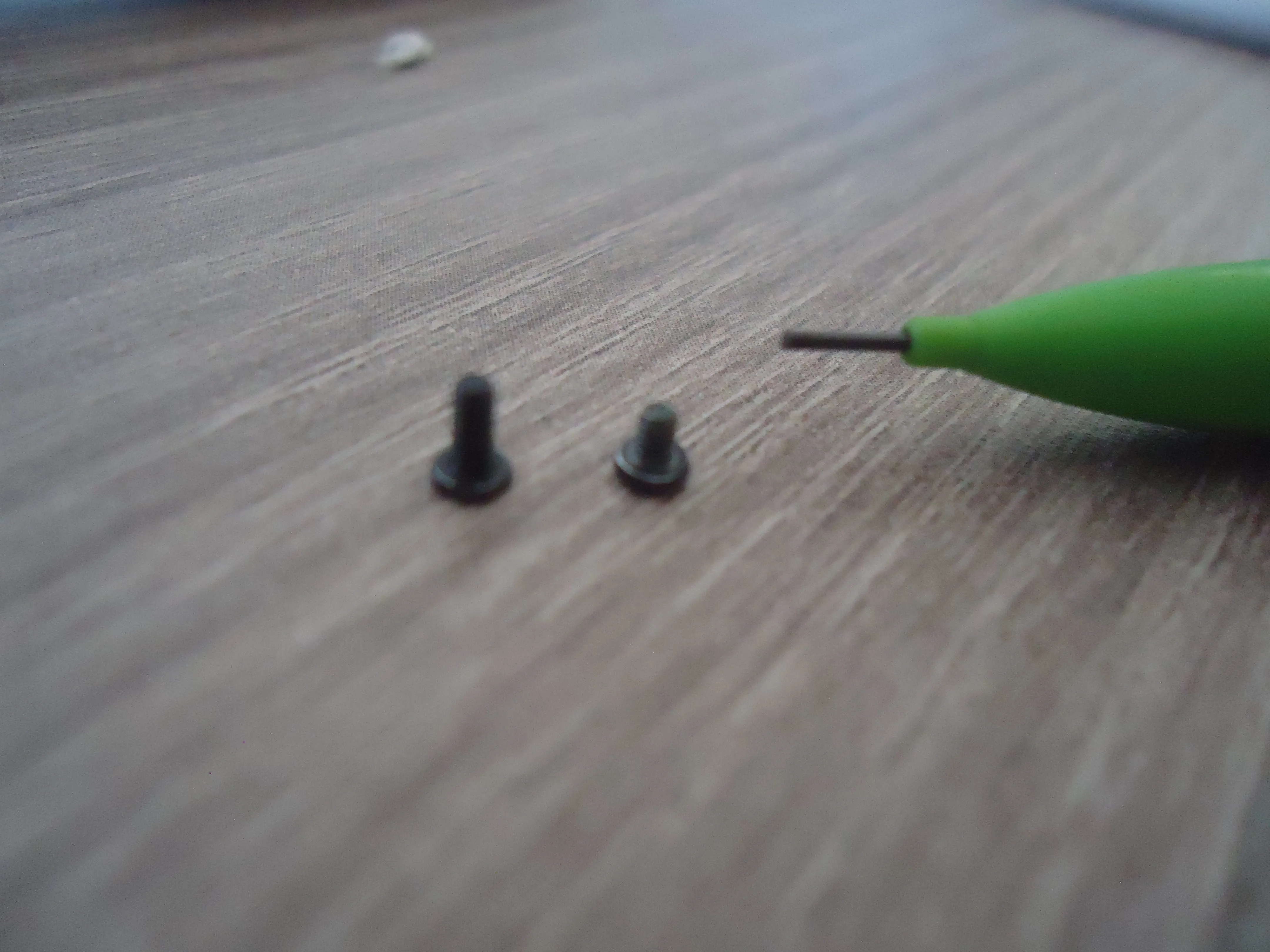

Держите винты на магните, чтобы не потерять их (или два: в этом телефоне есть два типа винтов: маленькие короткие и маленькие длинные).

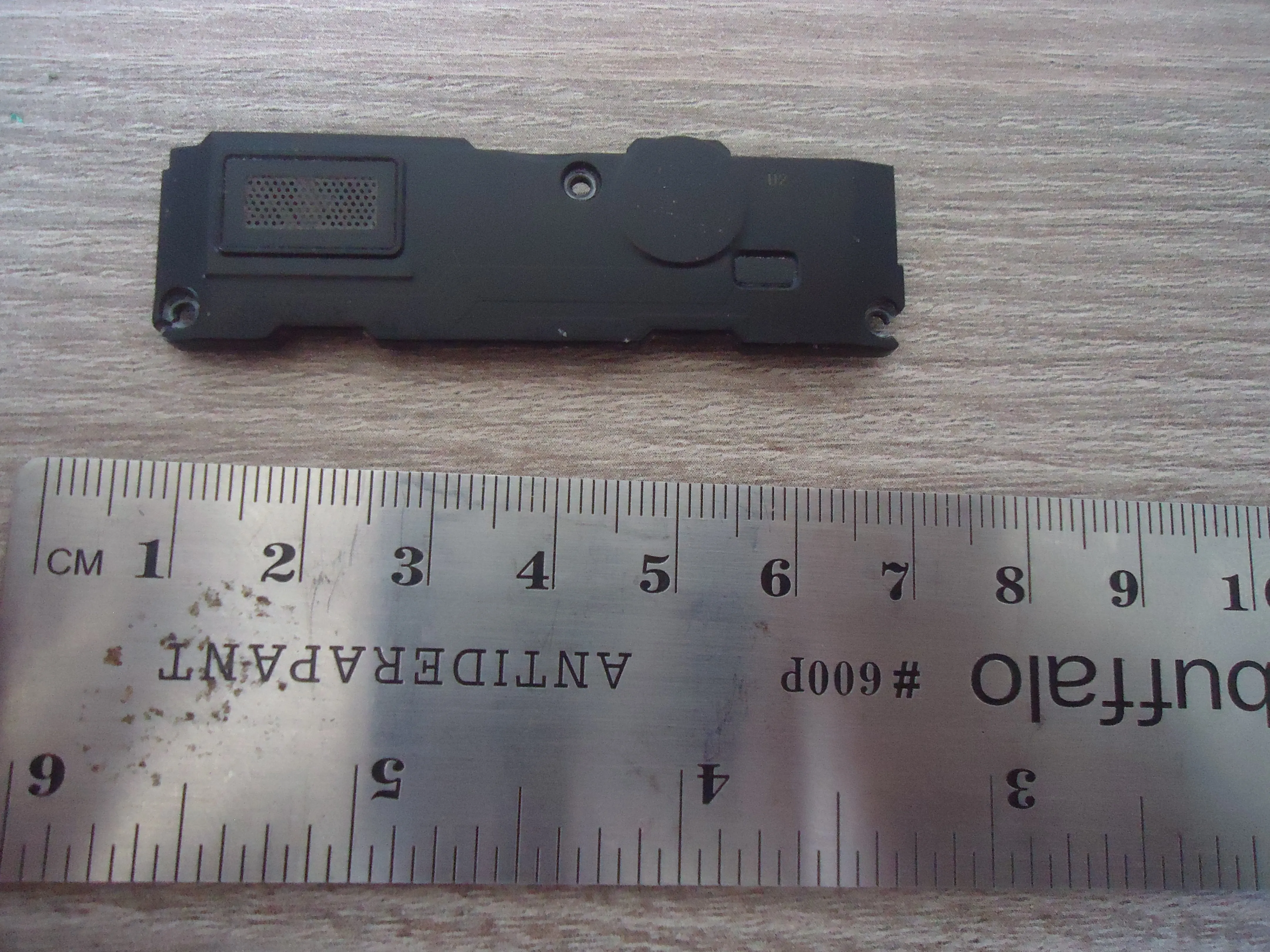

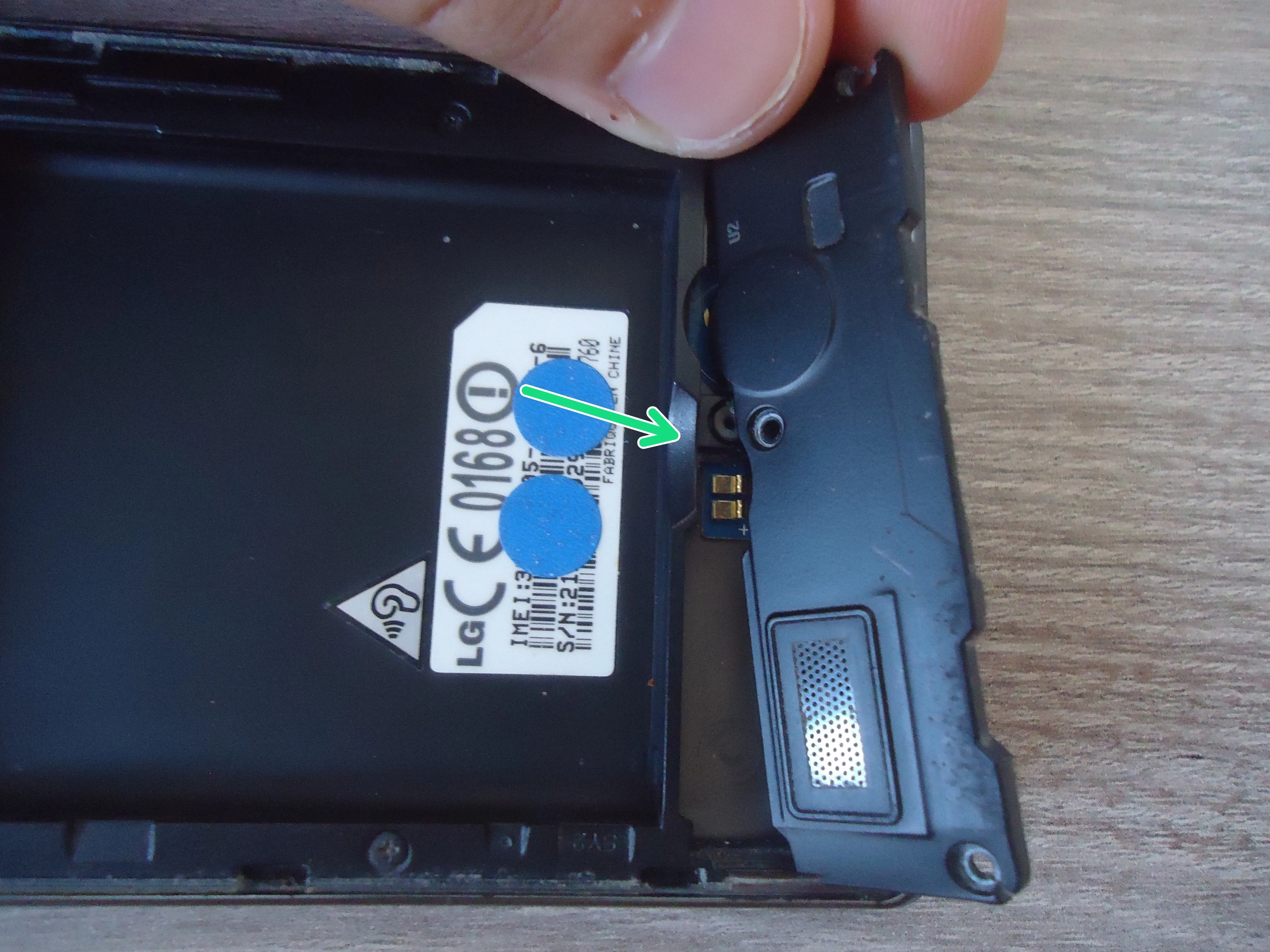

Эту деталь можно легко поднять (например, подденьте ее плоской отверткой).

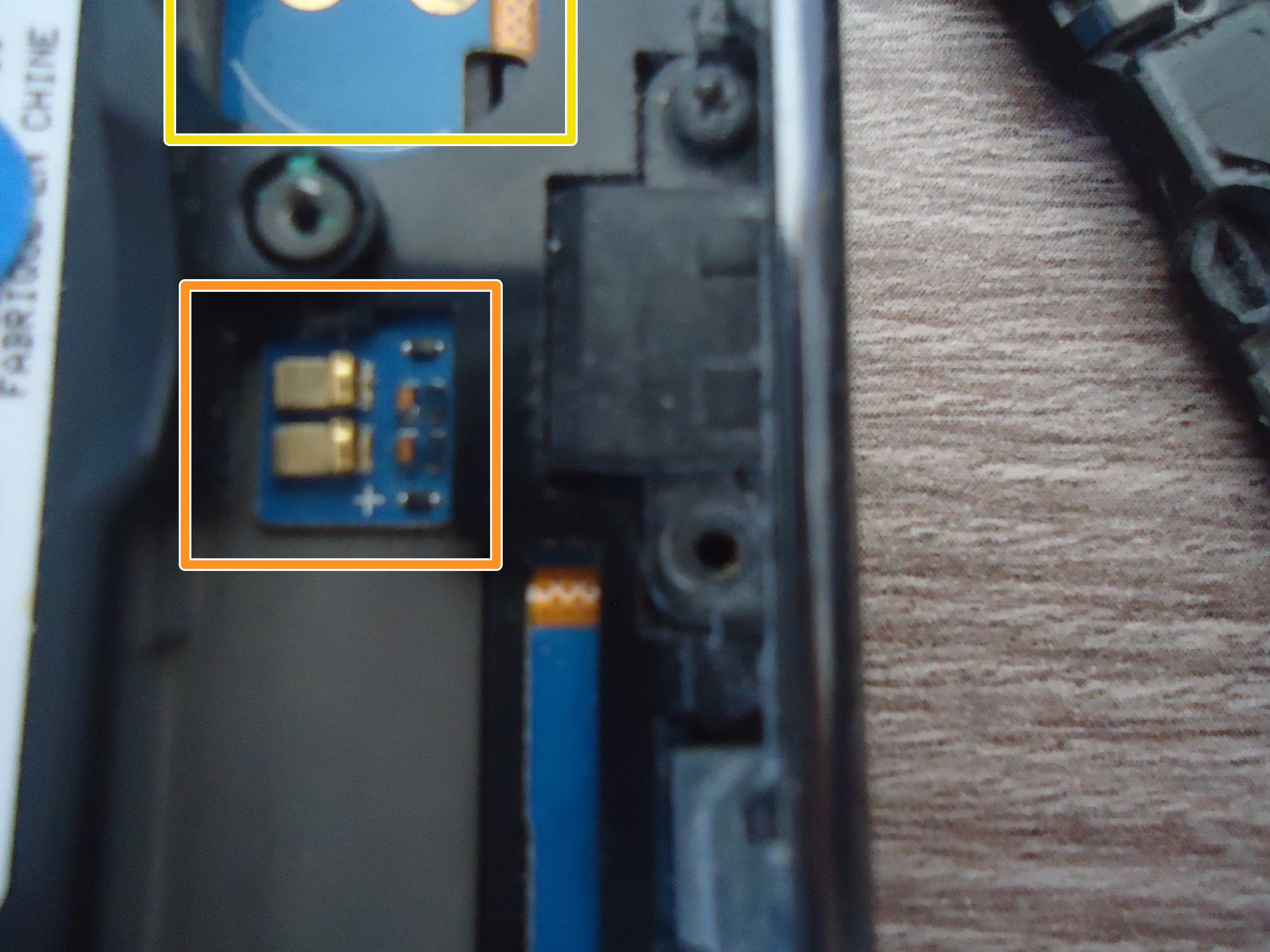

Что делает эта деталь?
Вибратор, который... ну, вибрирует.
И нижний динамик: используется при прослушивании музыки и при звонках по громкой связи).
Из остальной части телефона видны разъемы.

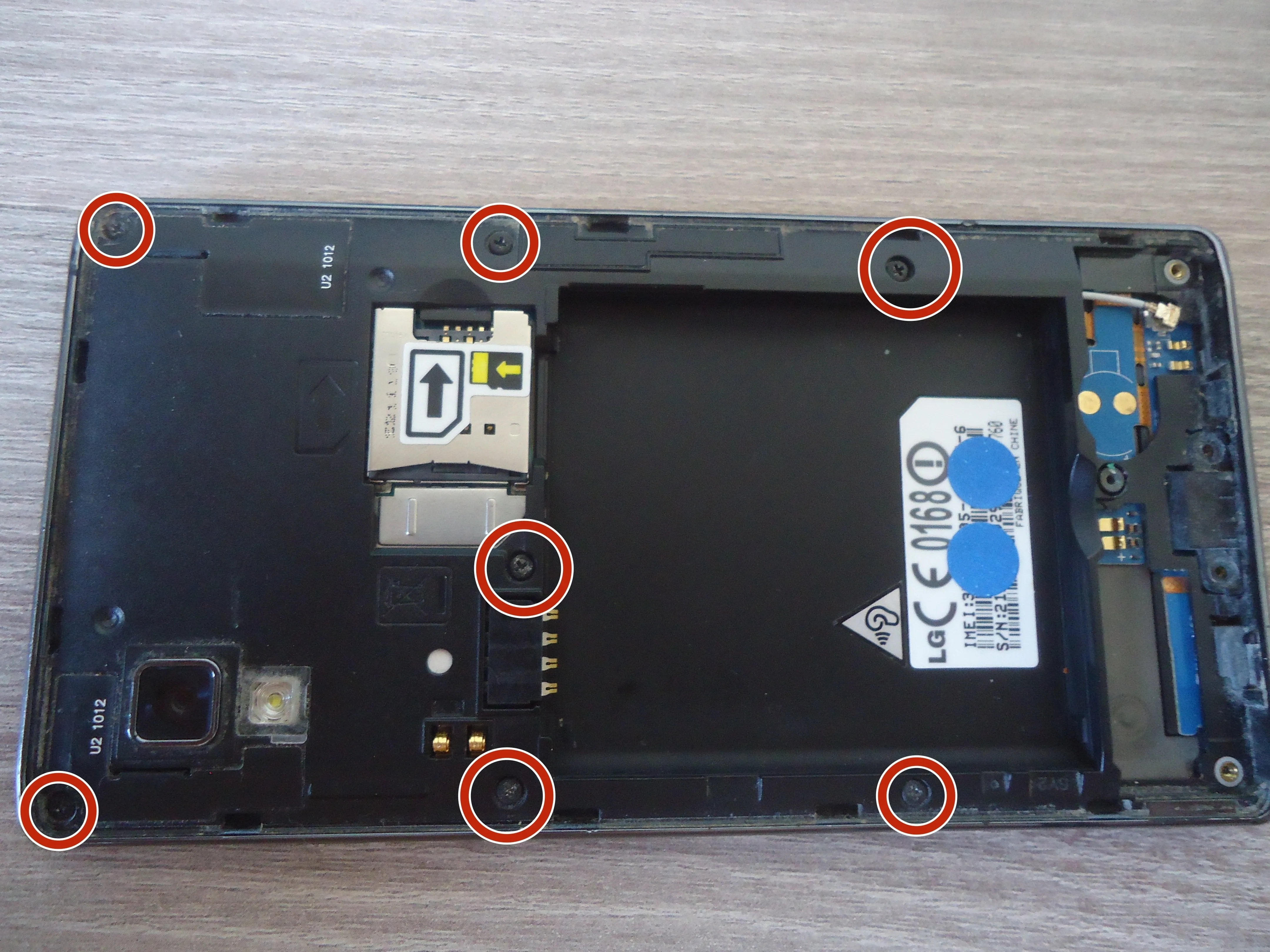

Теперь, чтобы получить доступ к материнской плате и разъемам, вы находитесь на расстоянии 7 винтов от нее!

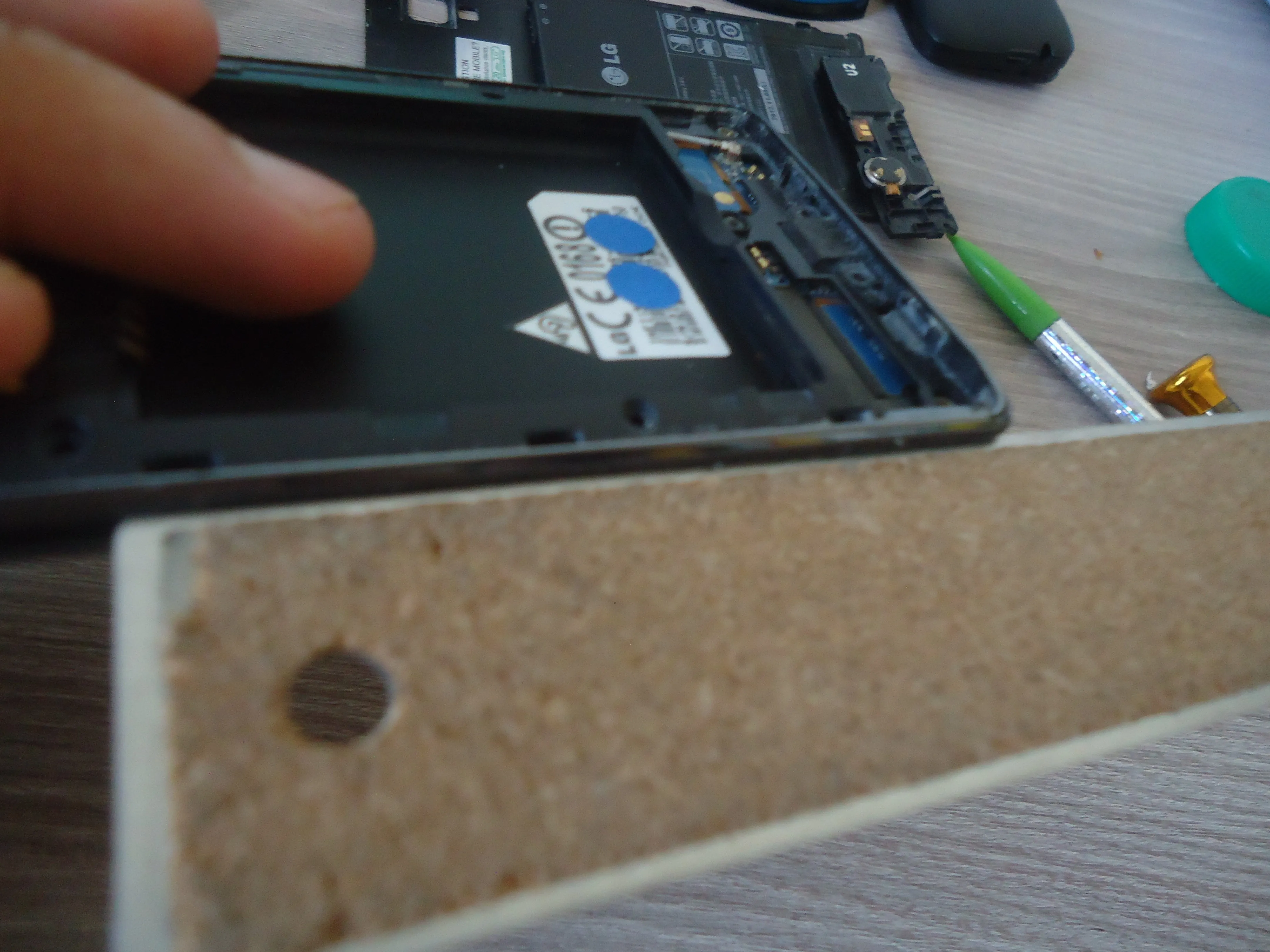

С помощью лопатки (или чего-то плоского - НЕ плоской отвертки) подденьте глянцевую часть и отделите ее от остальной части телефона.
Как правило, правило почему-то действует!

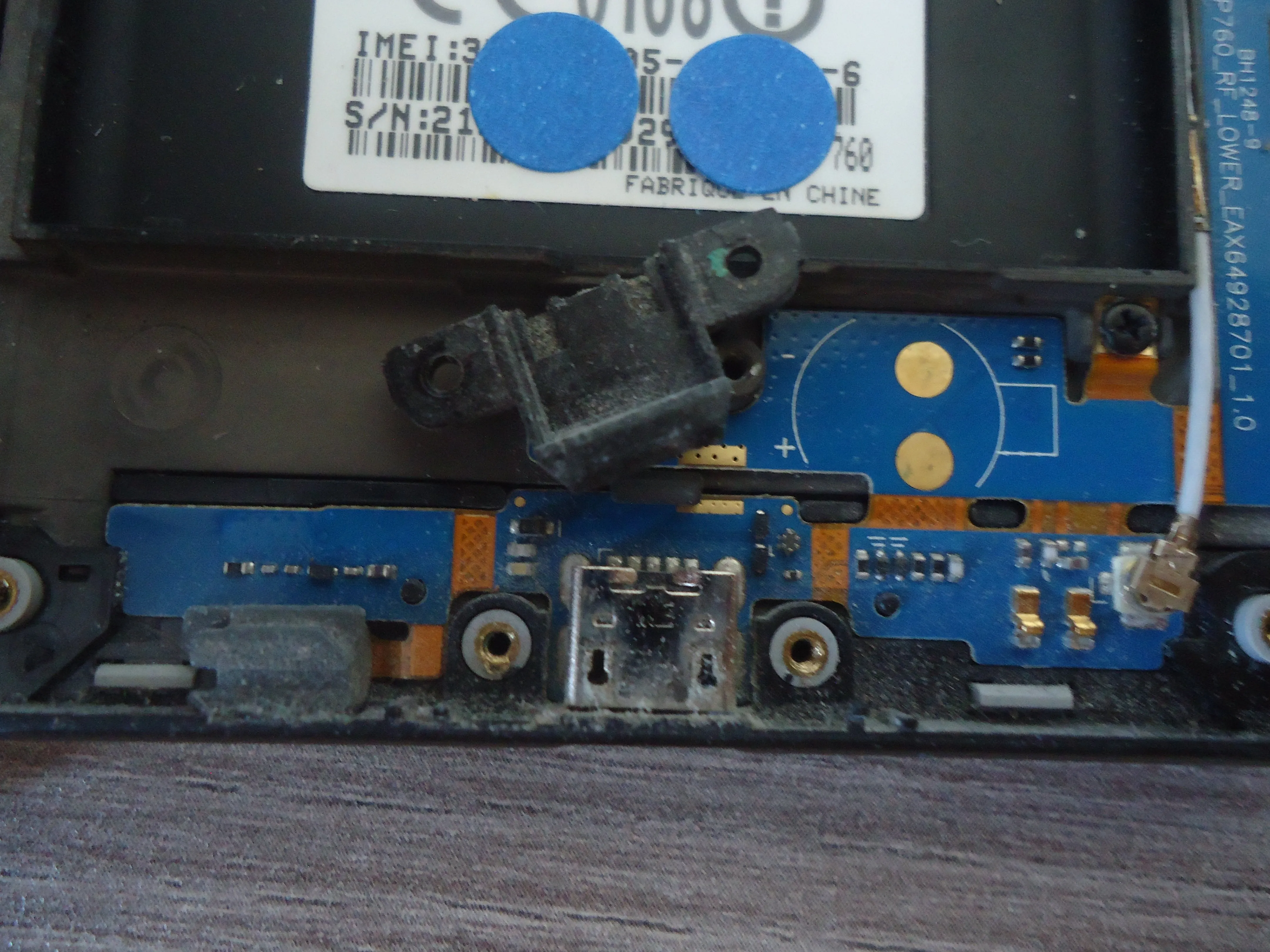

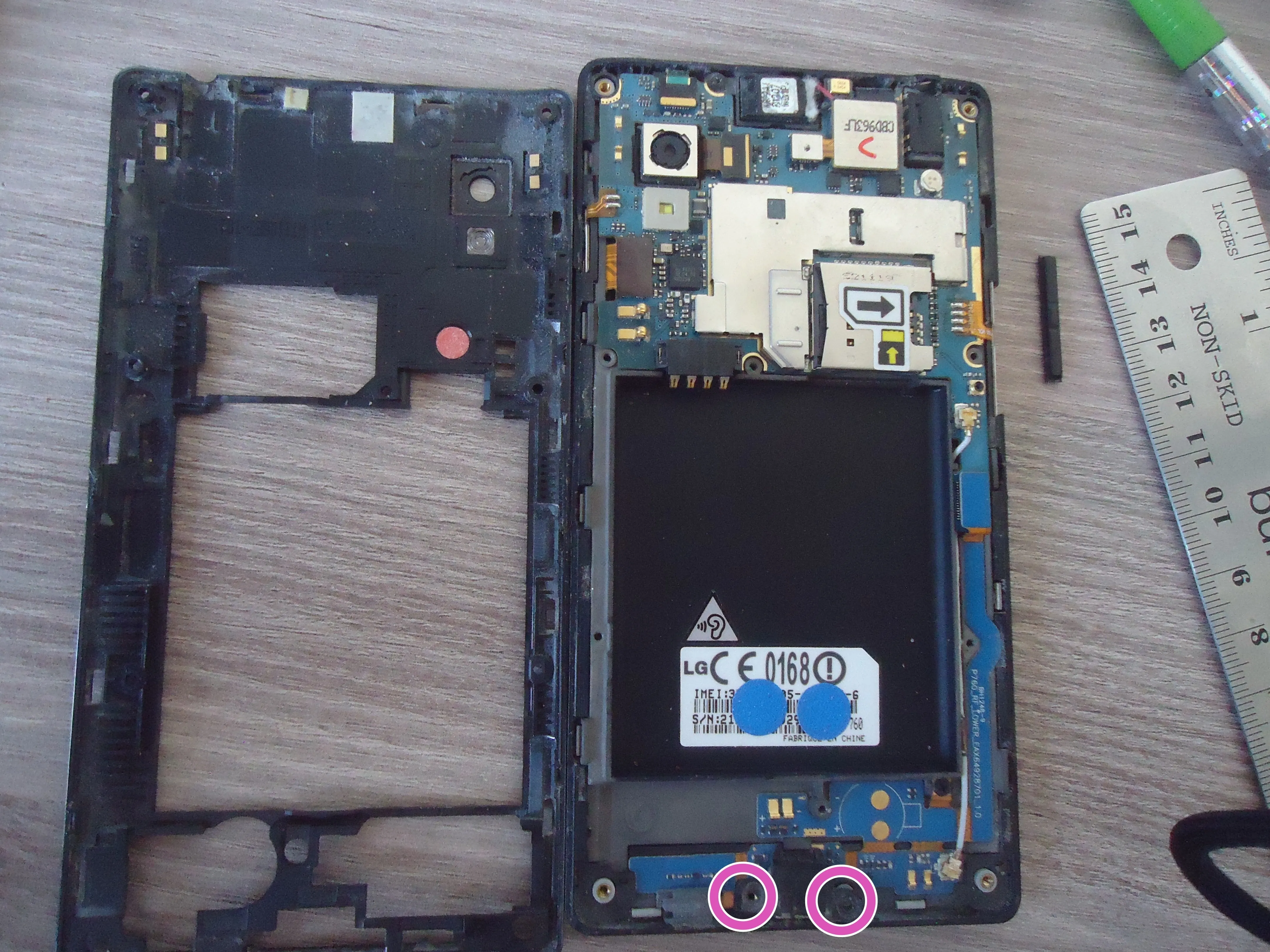

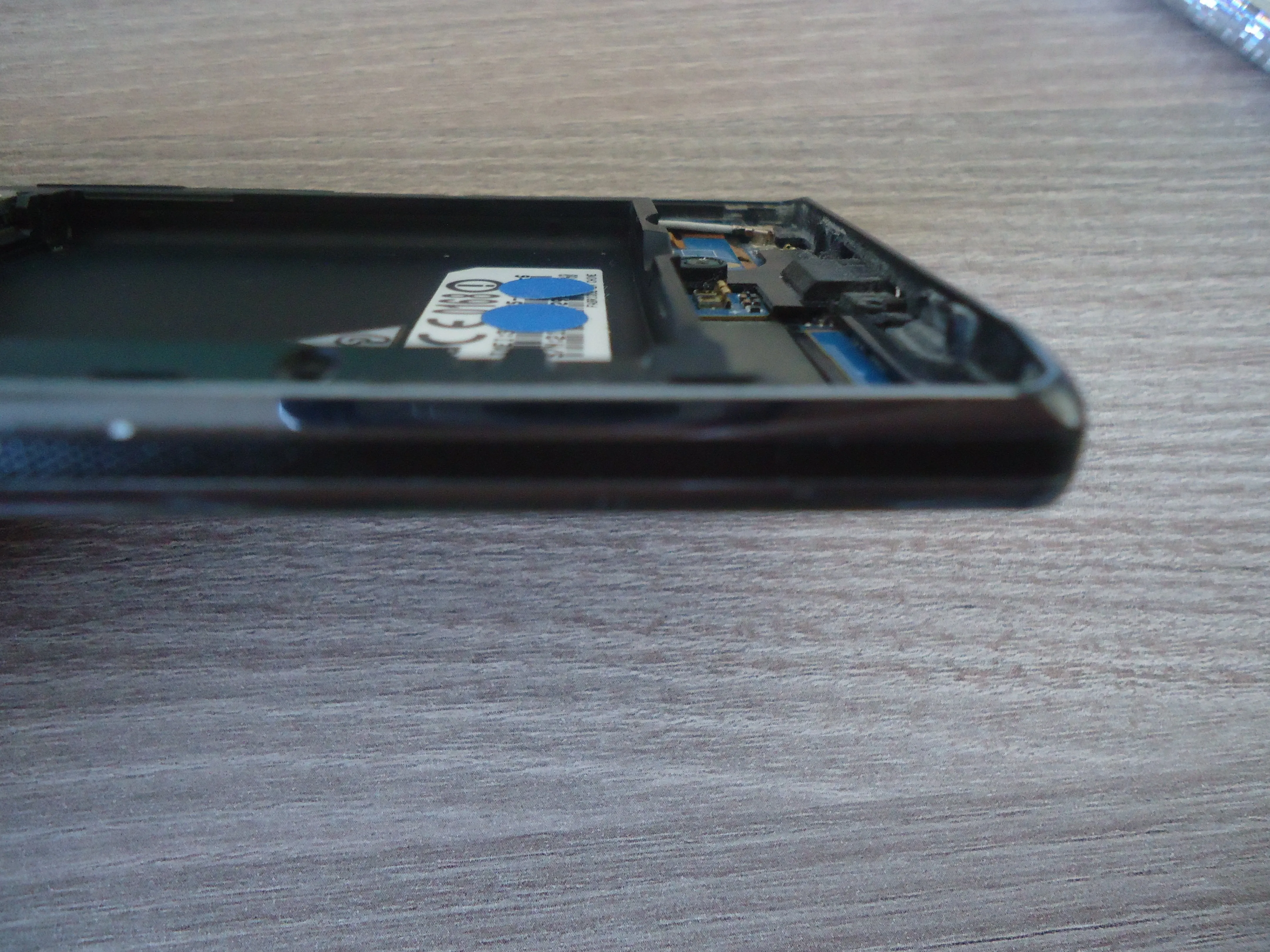

Вот и все! Перед тем как снять нижнюю плату, открутим два маленьких винтика и кэш, скрывающий порт micro USB.
Телефон с видимыми внутренностями (почти...)

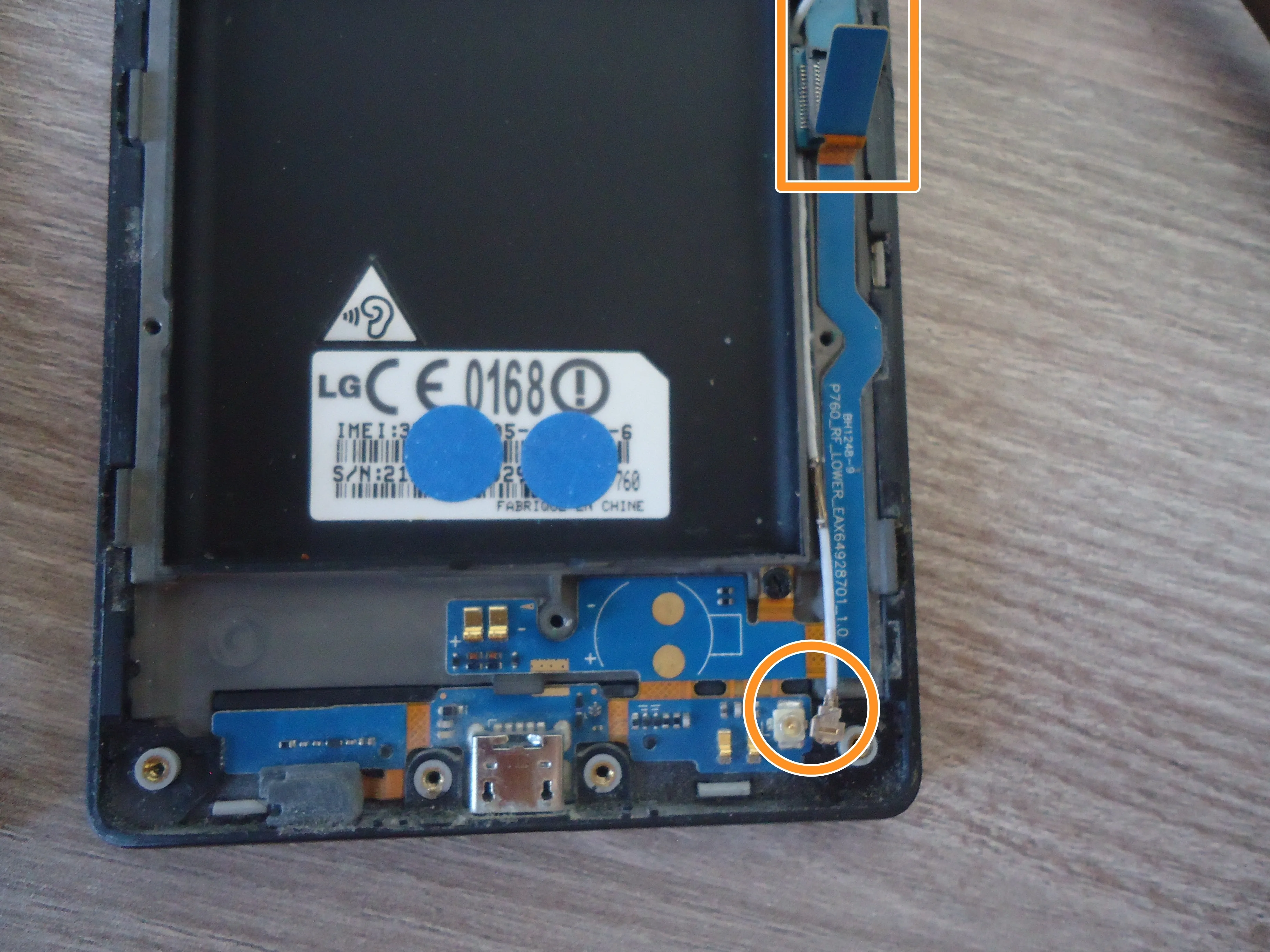

Чтобы продолжить, отсоедините антенну и разъем.
Затем, самая сложная часть: плата приклеена к корпусу! Действуйте осторожно, чтобы не сломать плату (взяв деталь и поддев).

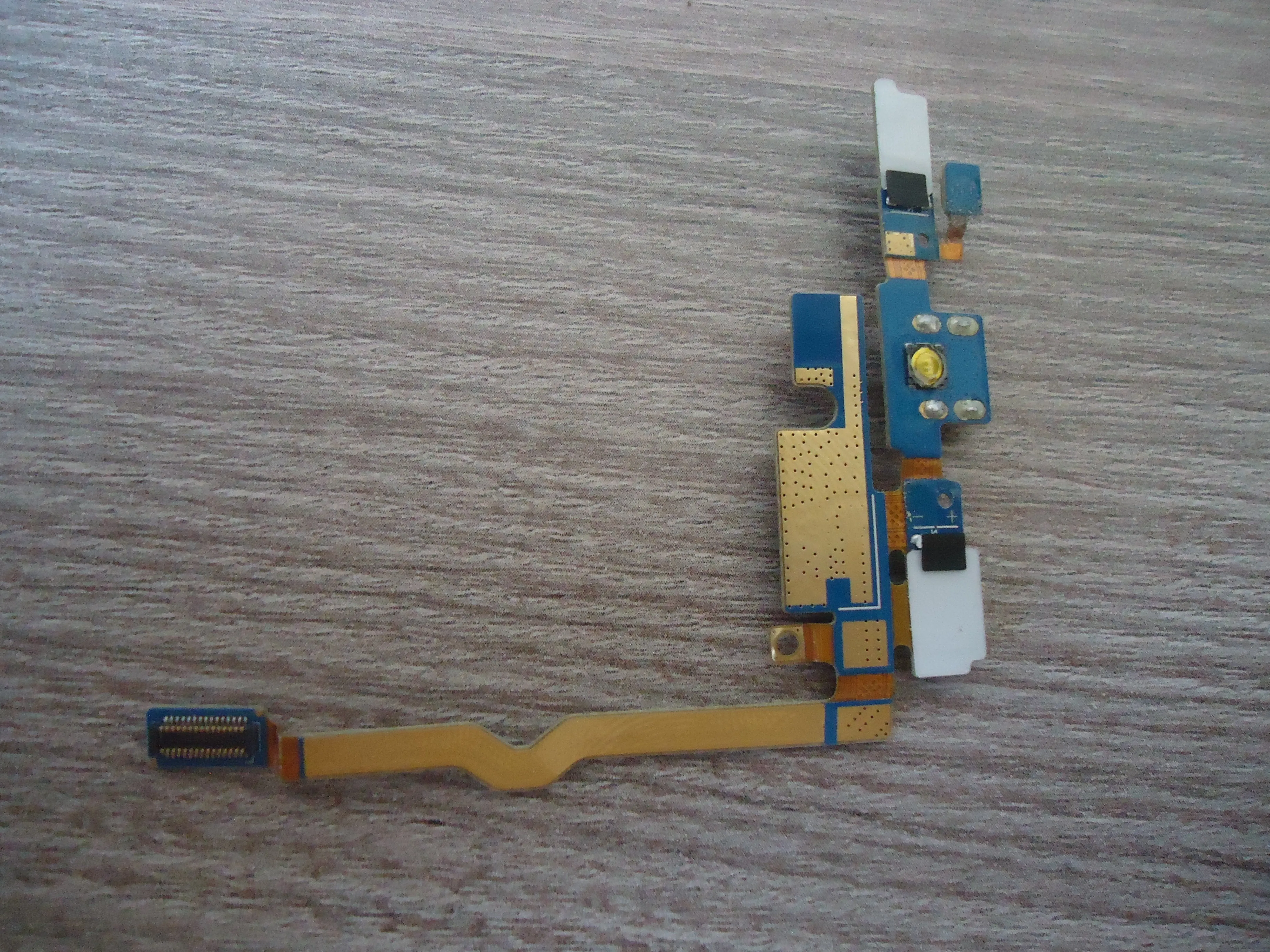

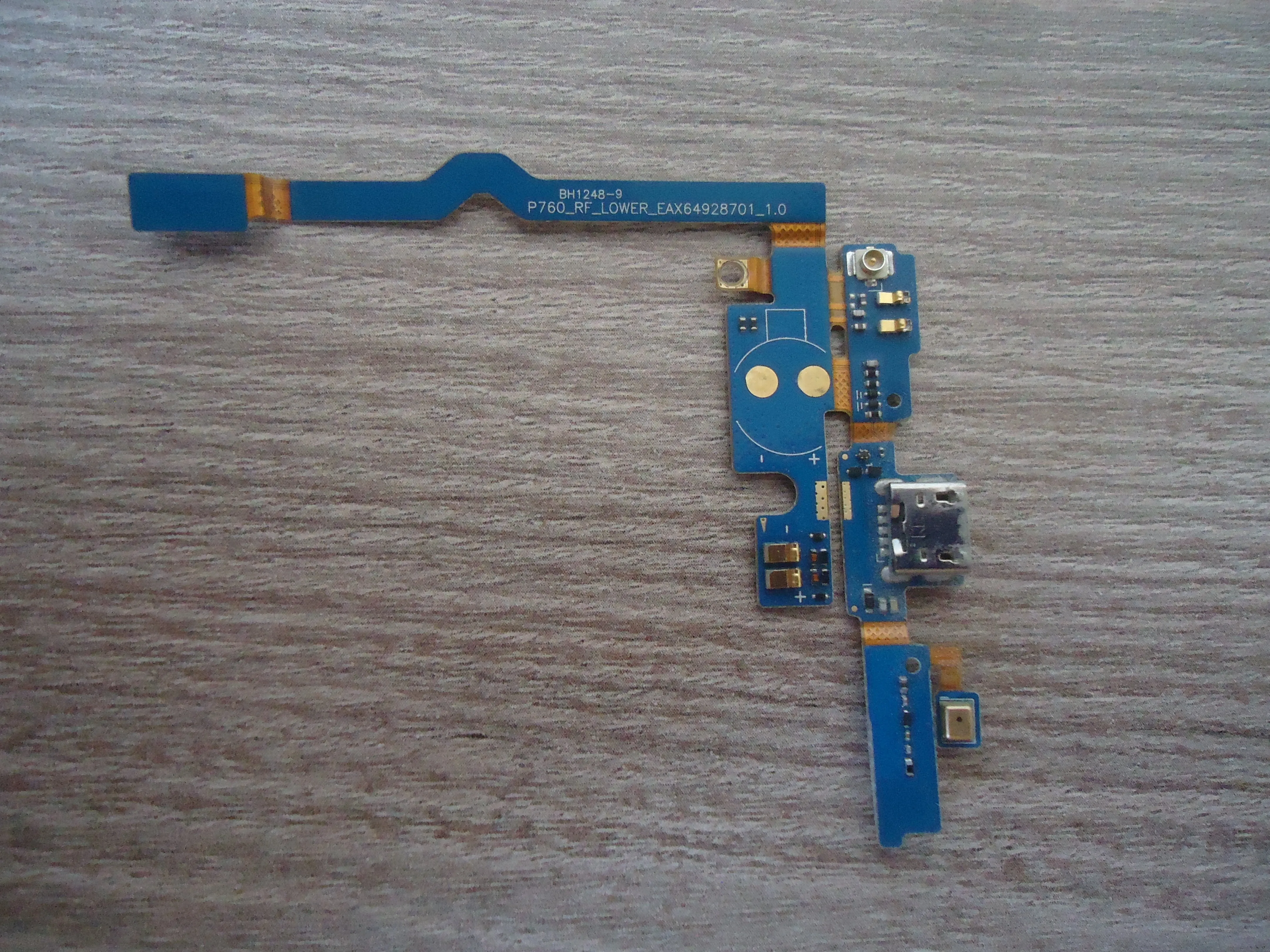

Можно отметить наличие (маленького) микрофона. На этой плате собраны разъемы для вибратора, динамика, micro USB и антенны. Эта часть очень важна!

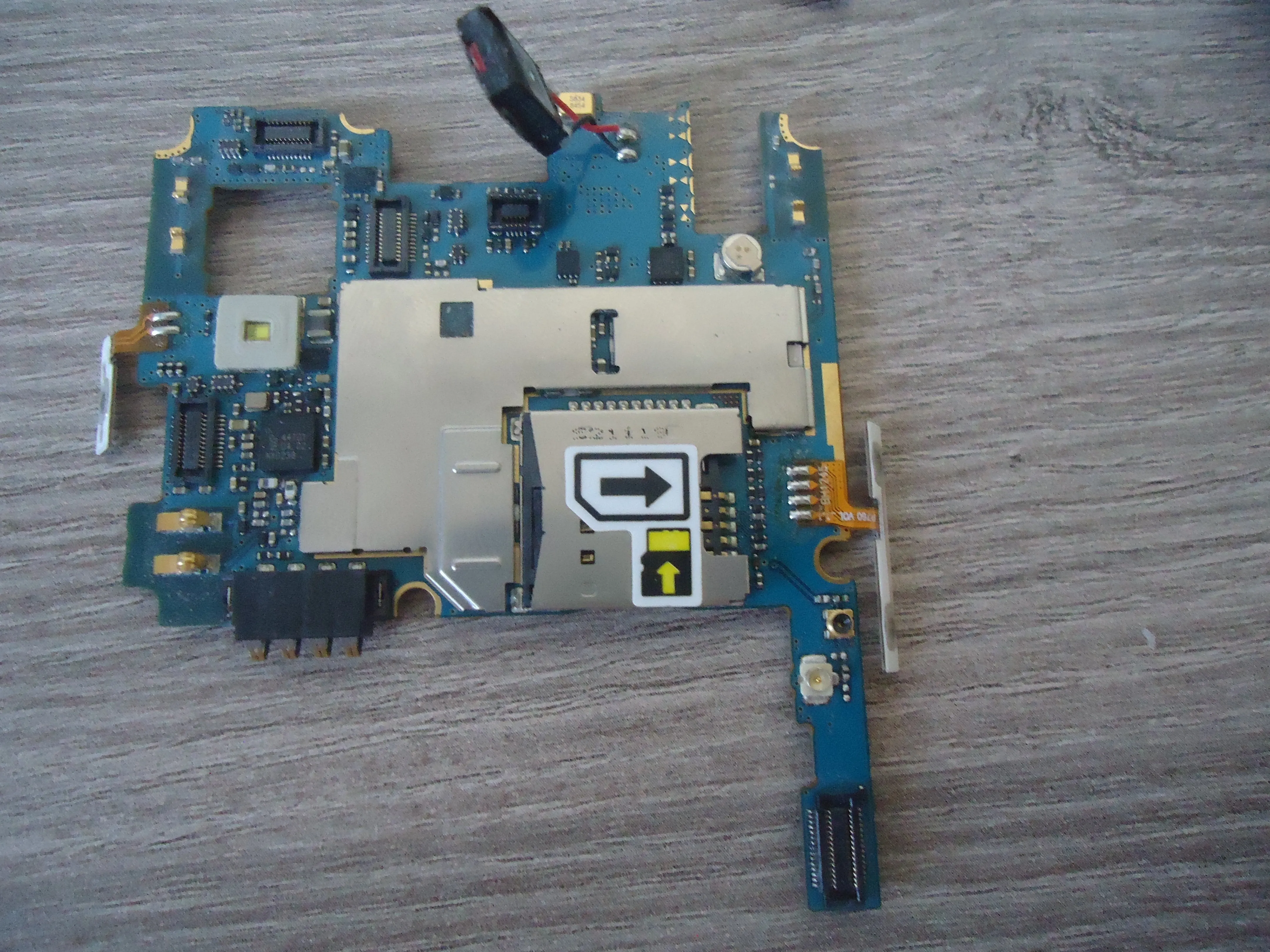

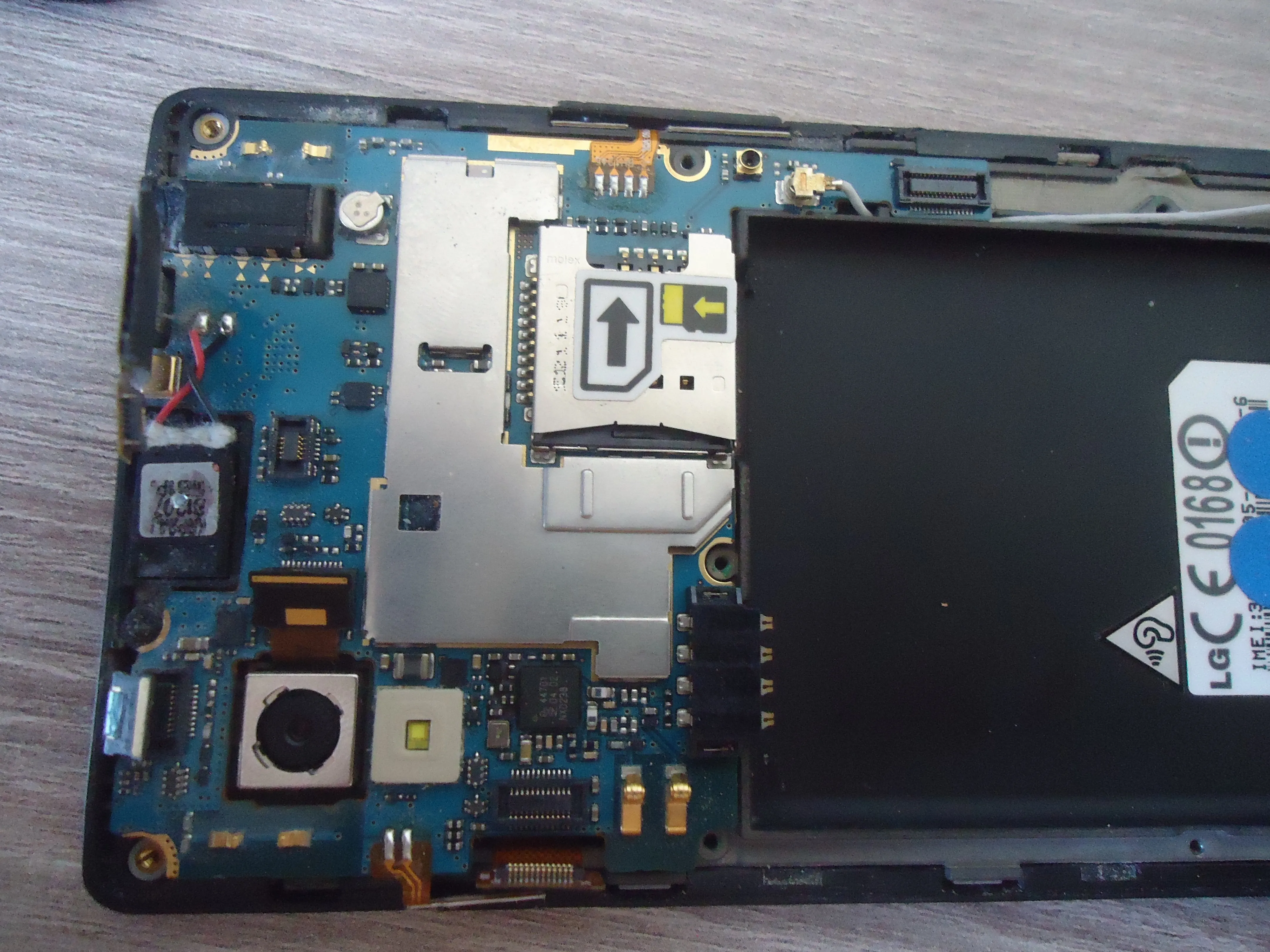

Теперь о (двойном) ядре телефона: материнской плате. LG хорошо отнеслась к плате: почти все соединено разъемами, легко снимается!

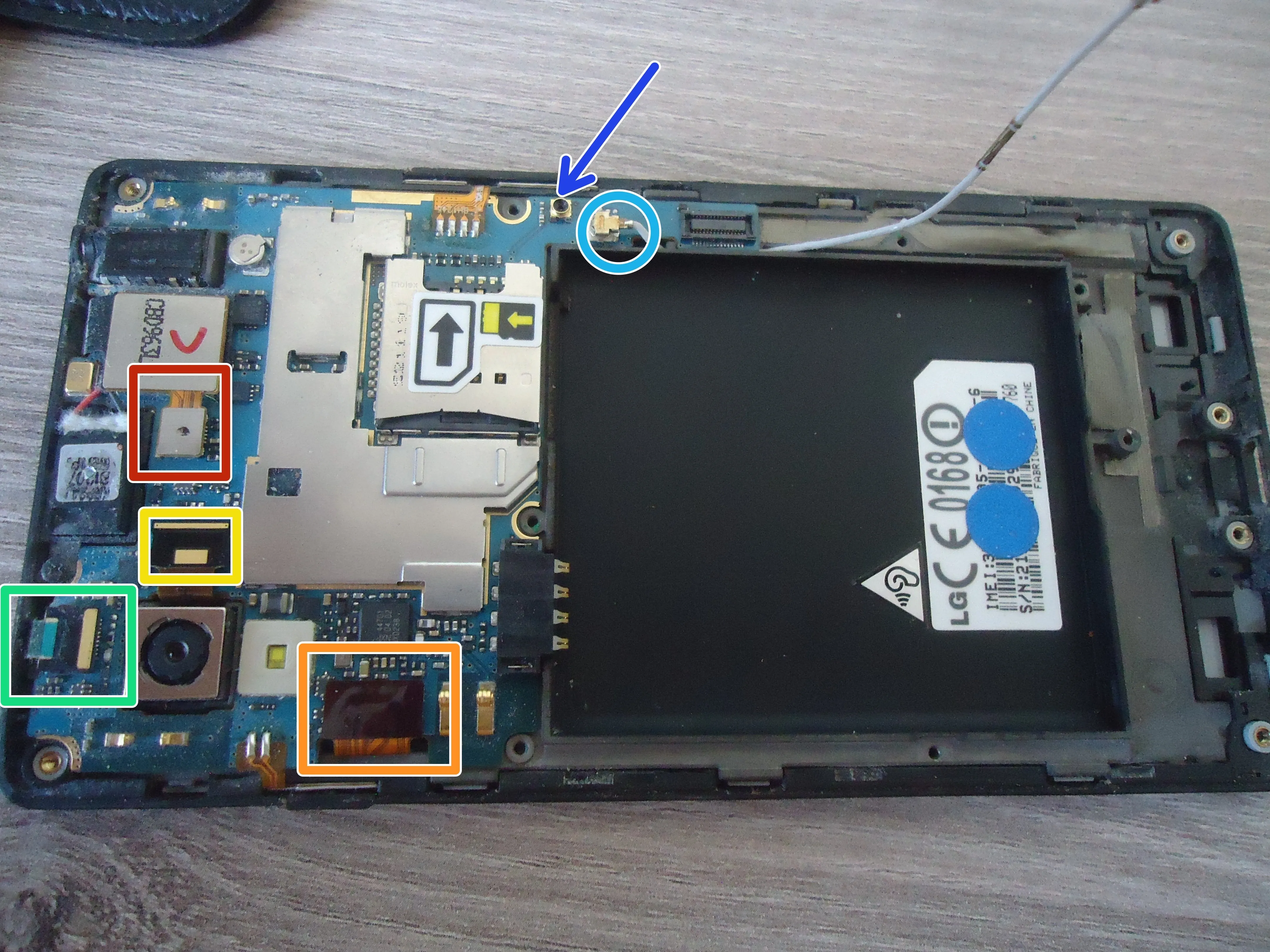

Продолжим разборку, отсоединив четыре оставшиеся ленты:
Дигитайзер
экран

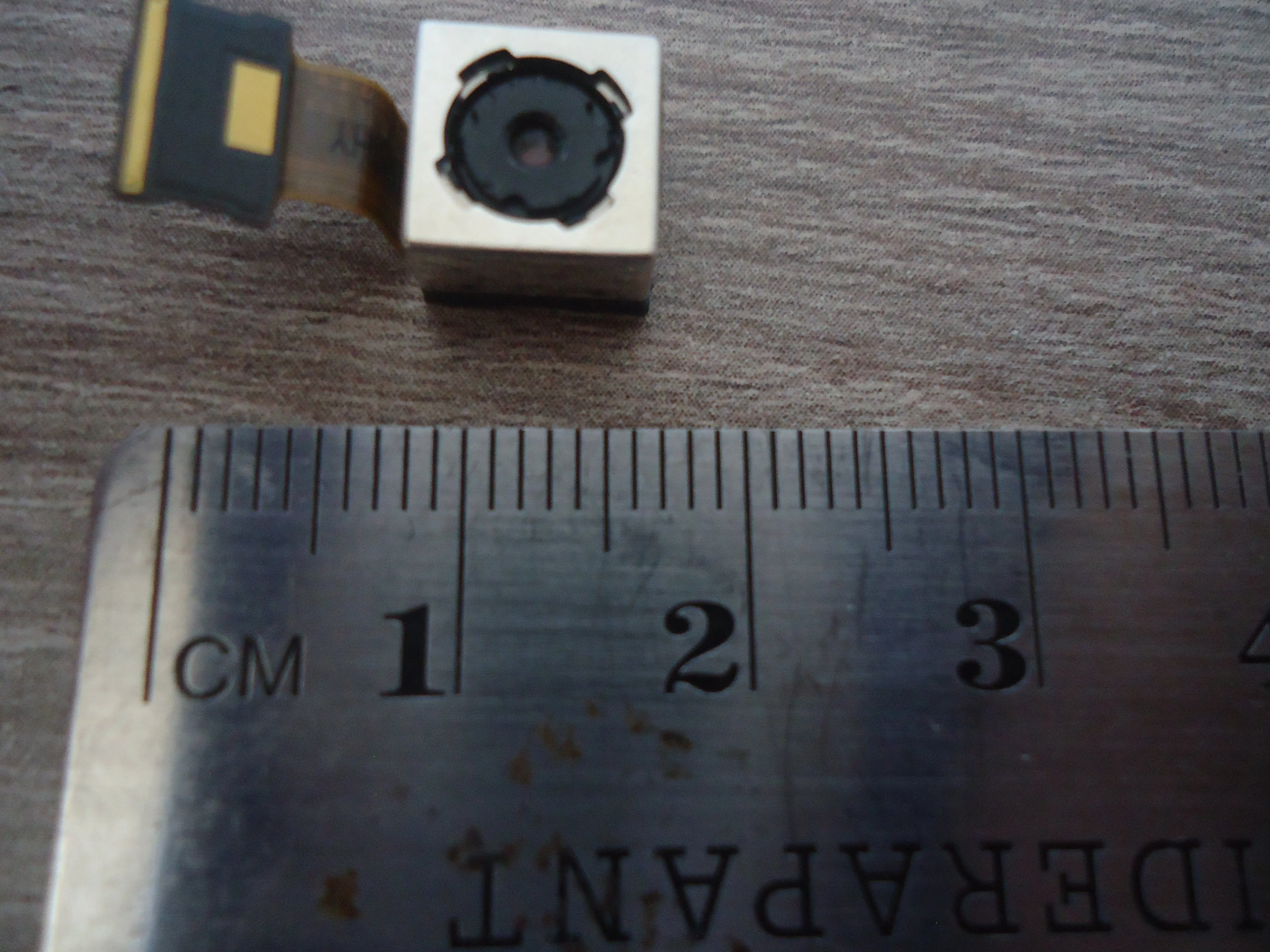

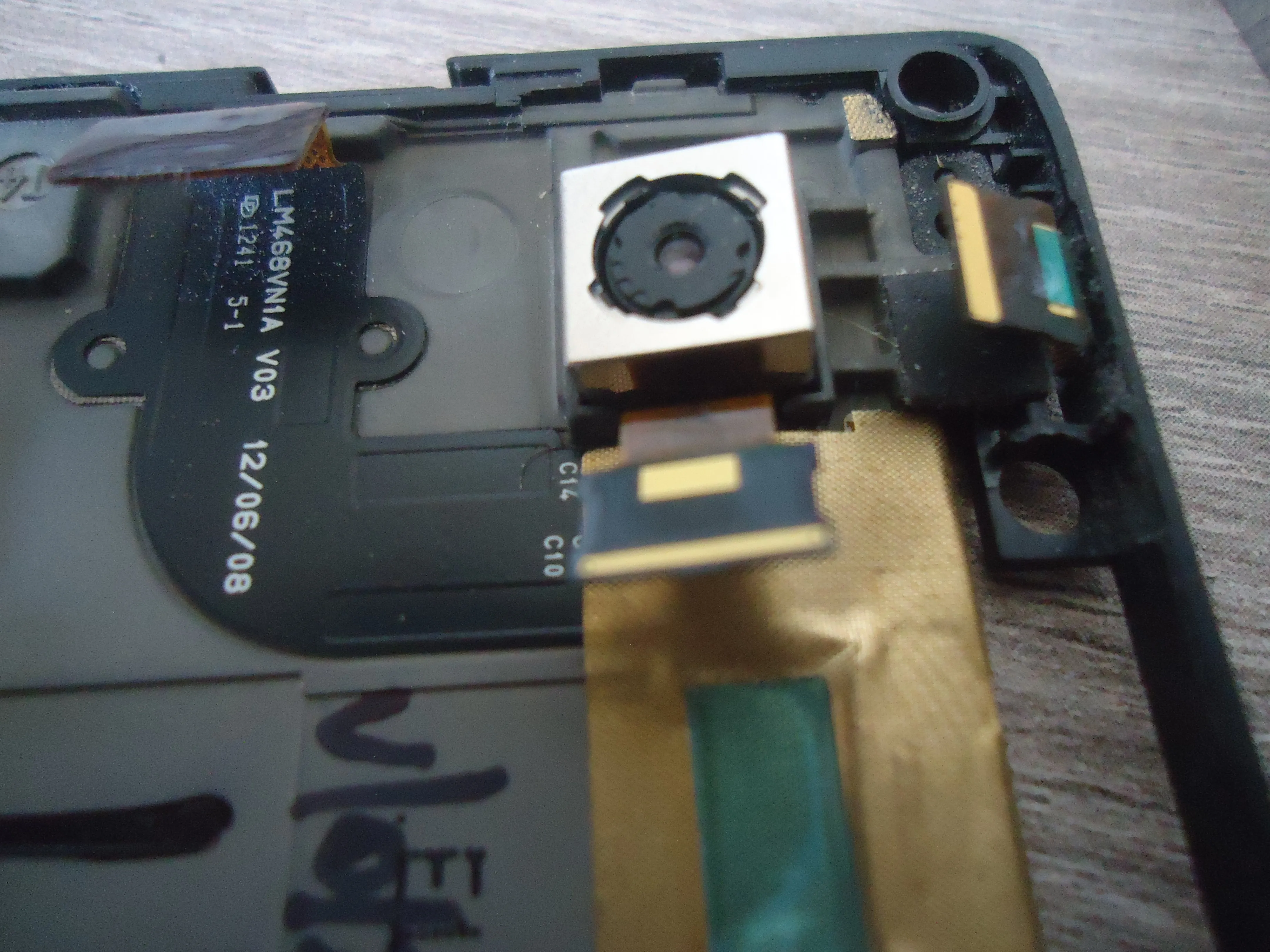

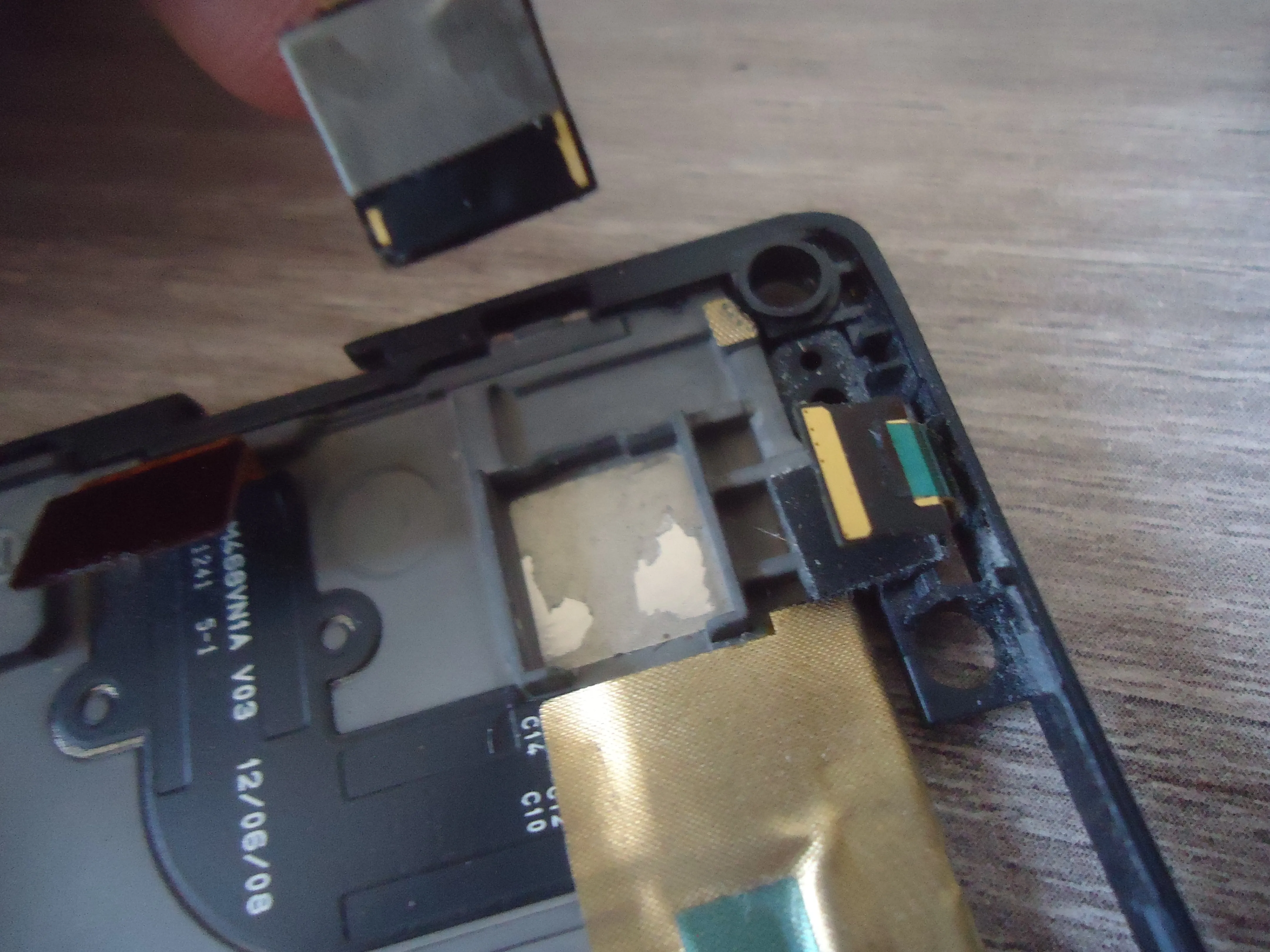

Задняя камера
Фронтальная камера и датчик приближения
Антенна. Полезно, если антенна была порвана, потому что ее легко заменить!
Мне кажется, или в телефоне предусмотрена вторая антенна для моделей с двумя SIM-картами?

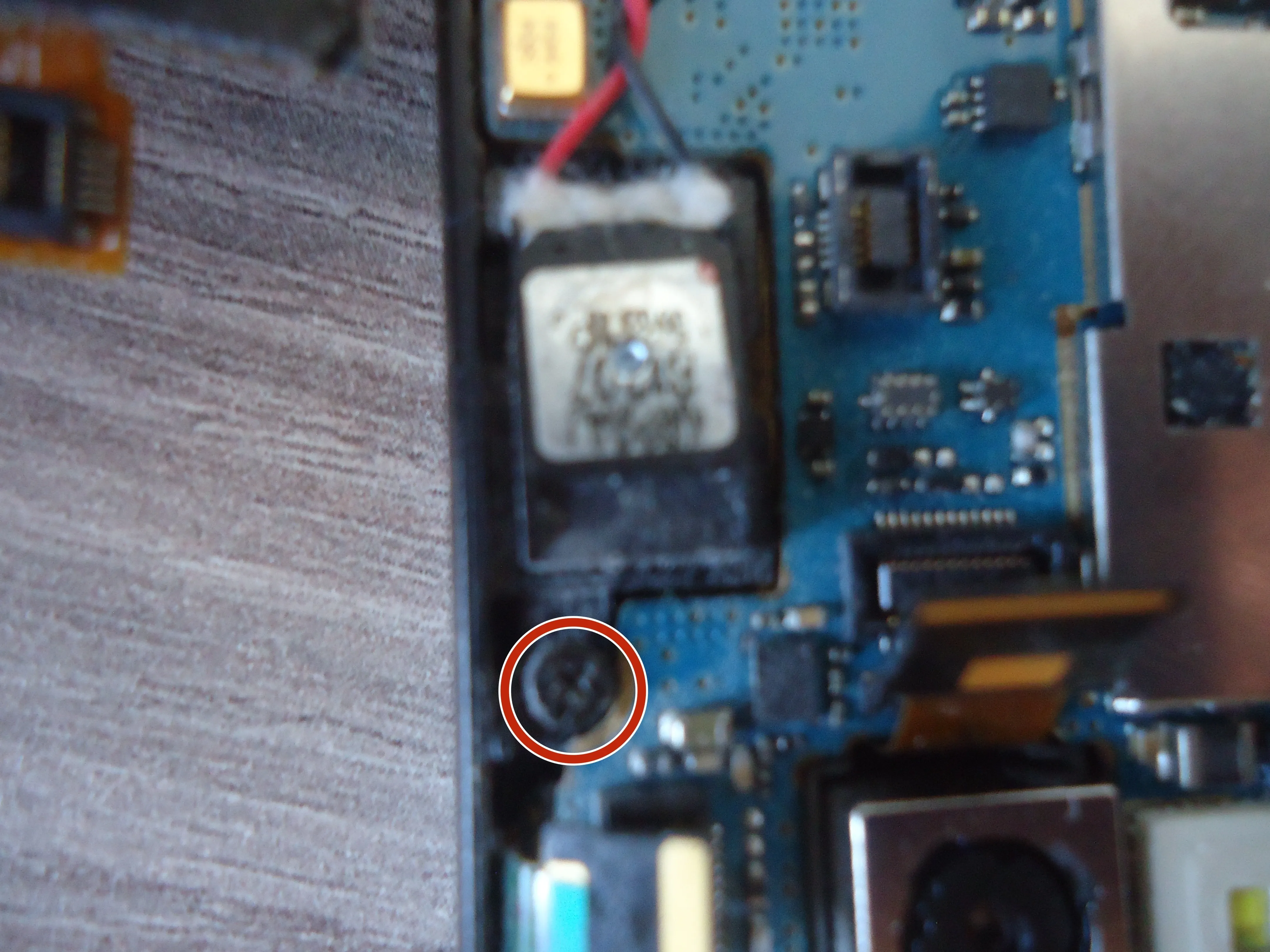

Осторожно, плата не снимется без откручивания этого крошечного винта, крепящего верхний динамик (извините за качество)!

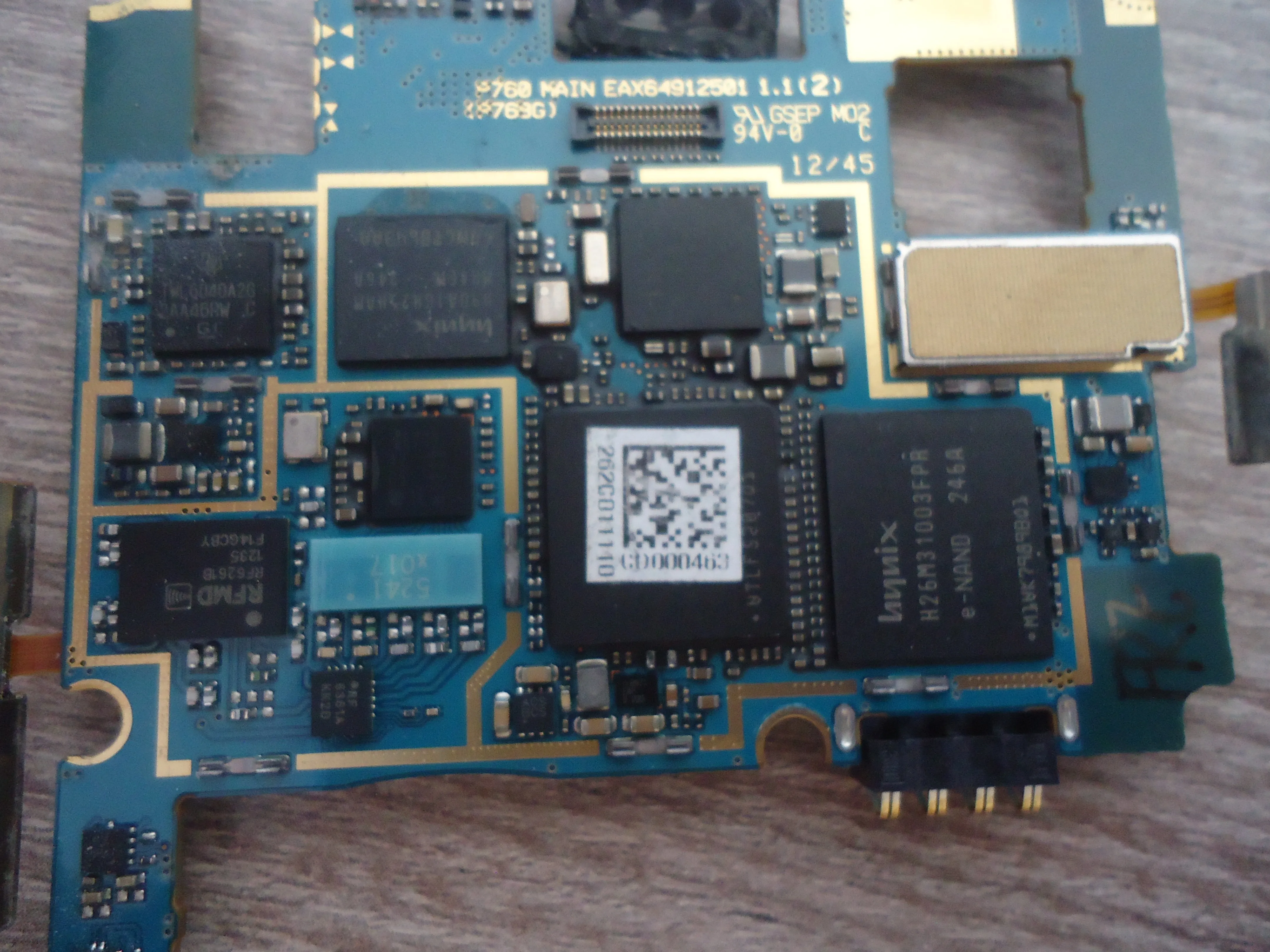

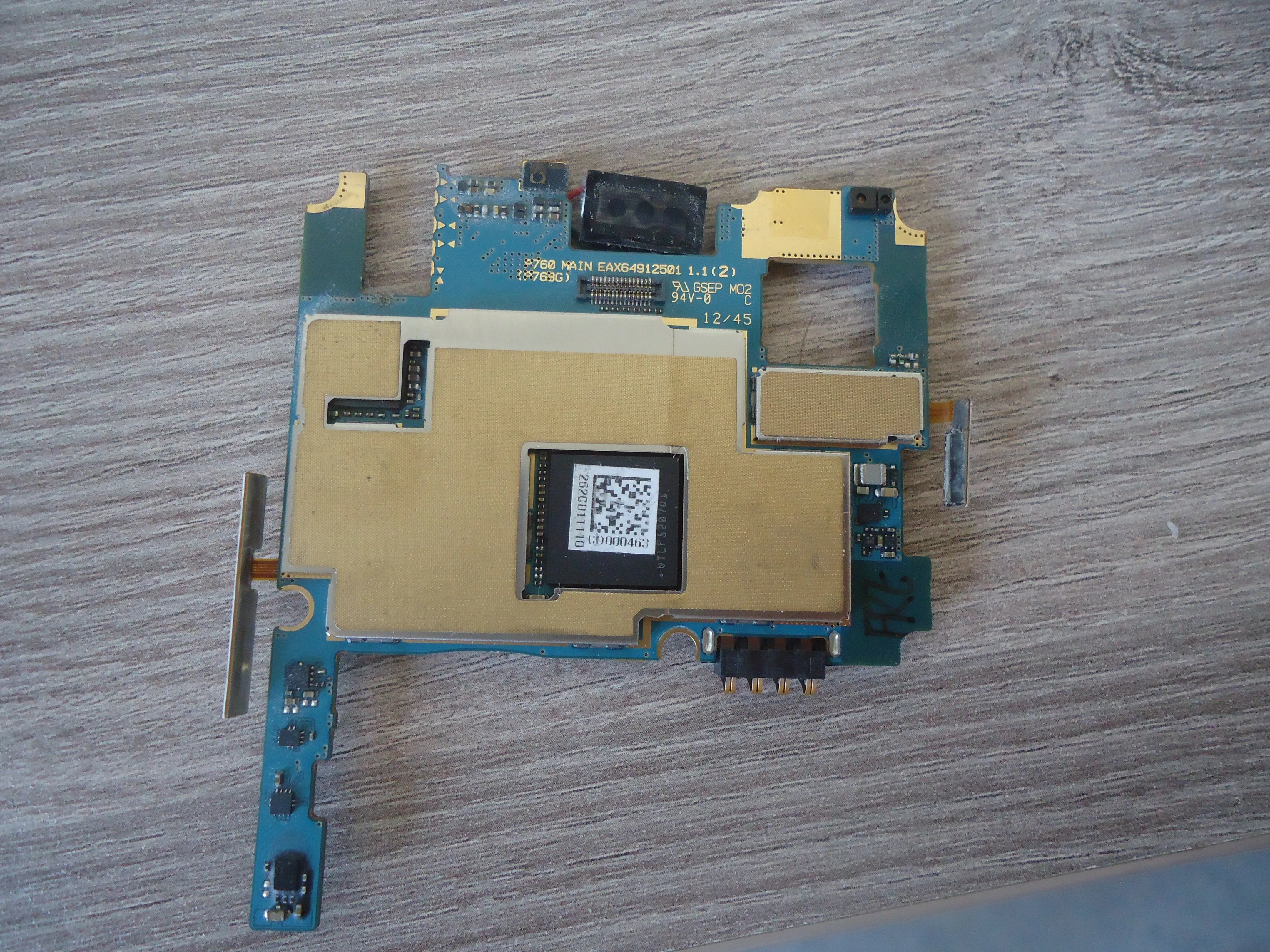

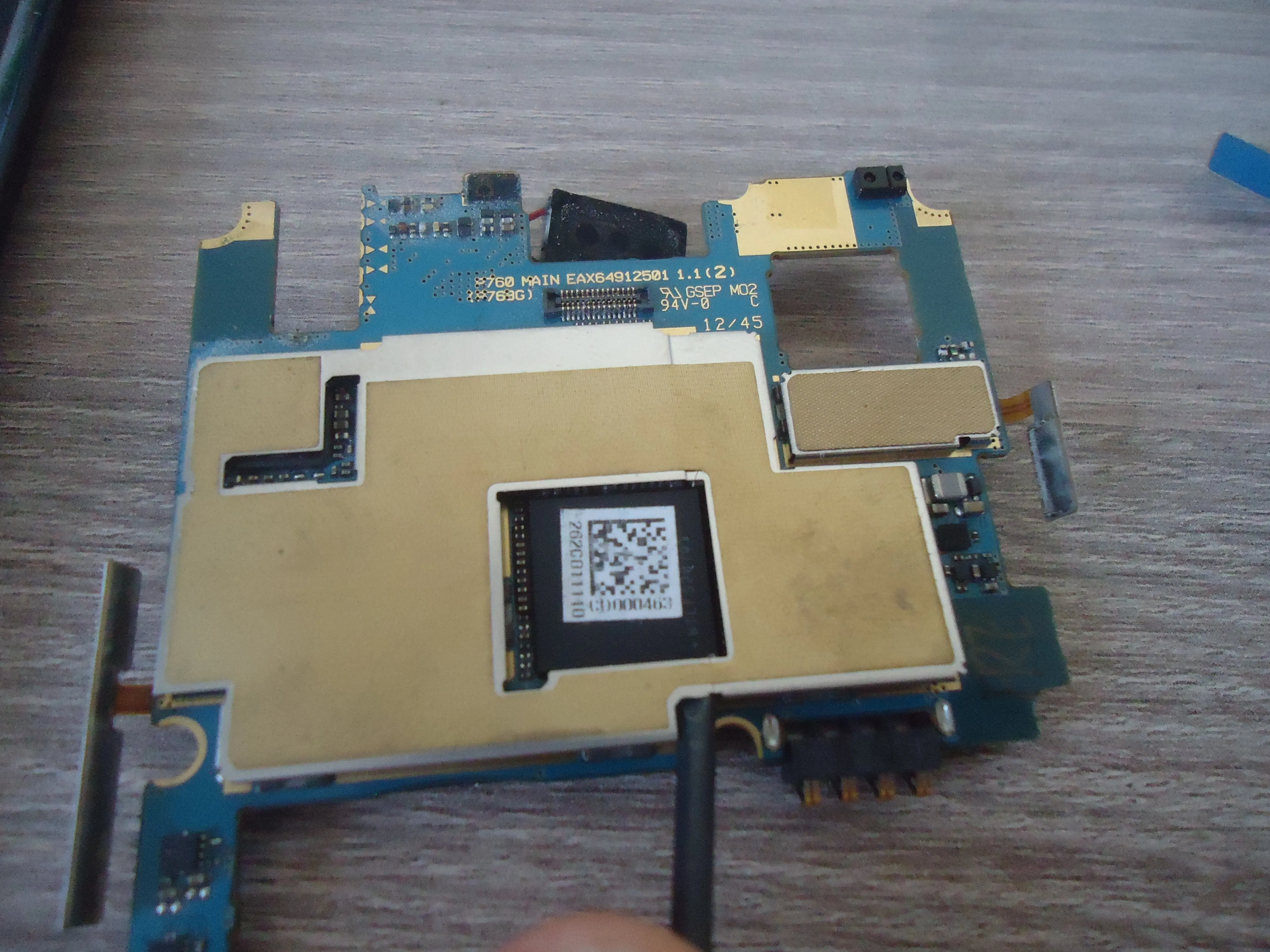

Материнская плата с защитными экранами. С помощью плоской отвертки (сделайте это, если телефон разряжен... Иначе компоненты под ним хрупкие и могут перестать работать).
Я не хочу сказать ничего плохого, поэтому анализ оставляю на усмотрение читателя.

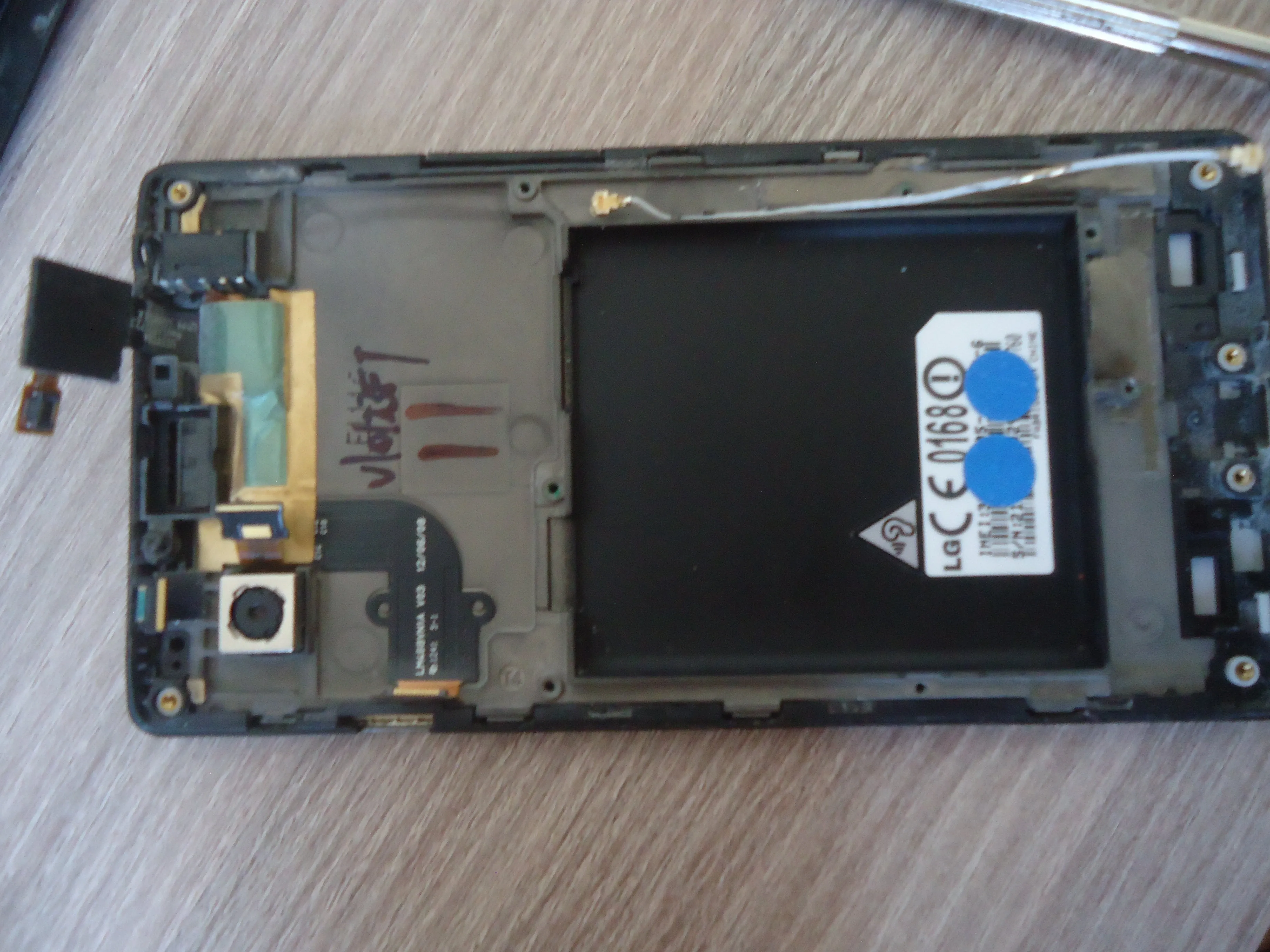

Самая интересная часть для хрупкого телефона: дигитайзер.
Разъем дигитайзера может доставить вам неприятности! Не поднимайте дигитайзер грубо, иначе лента может порваться!

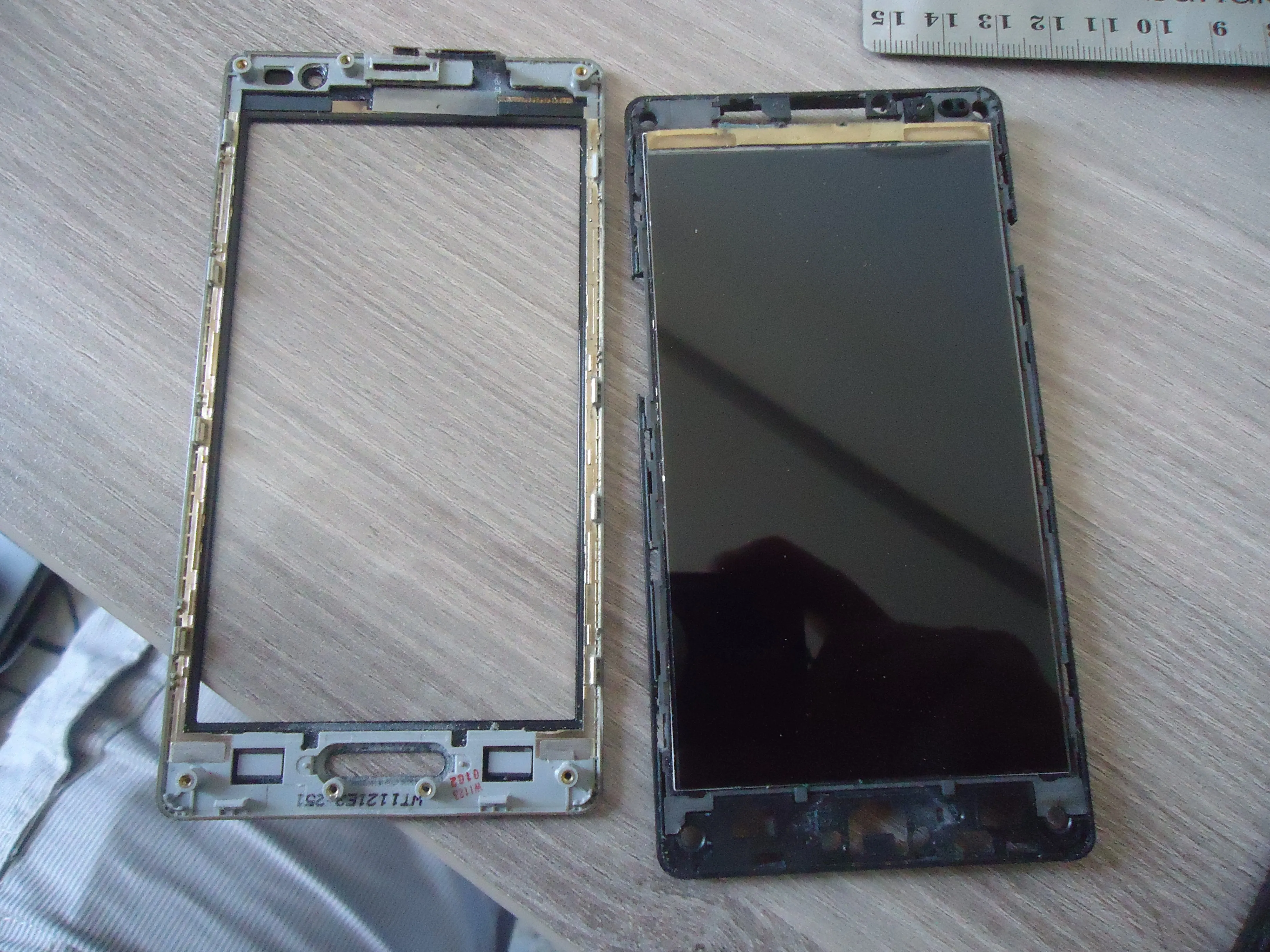

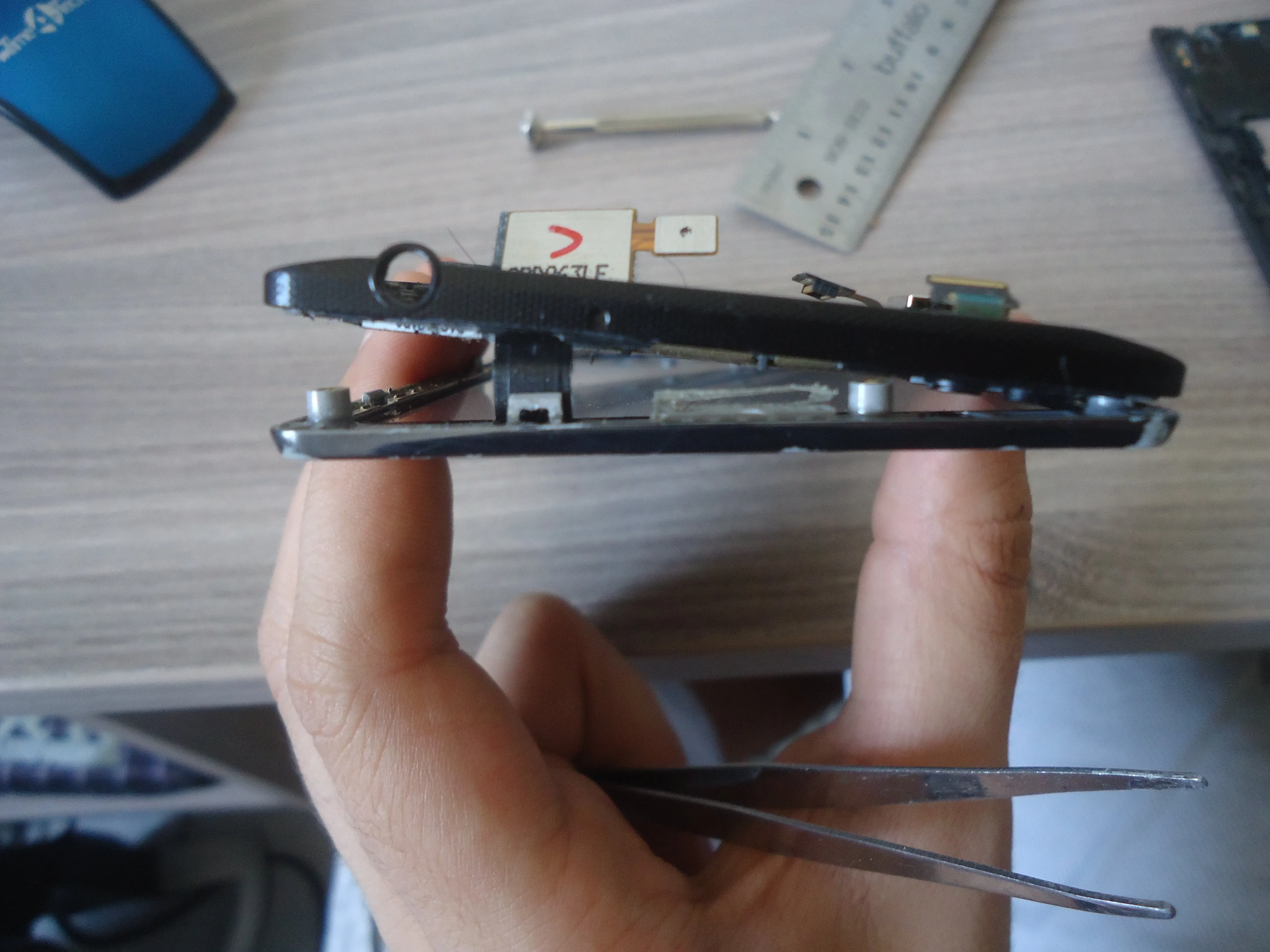

Постепенно, с помощью палочки, обе части начинают отделяться друг от друга... Будьте осторожны!

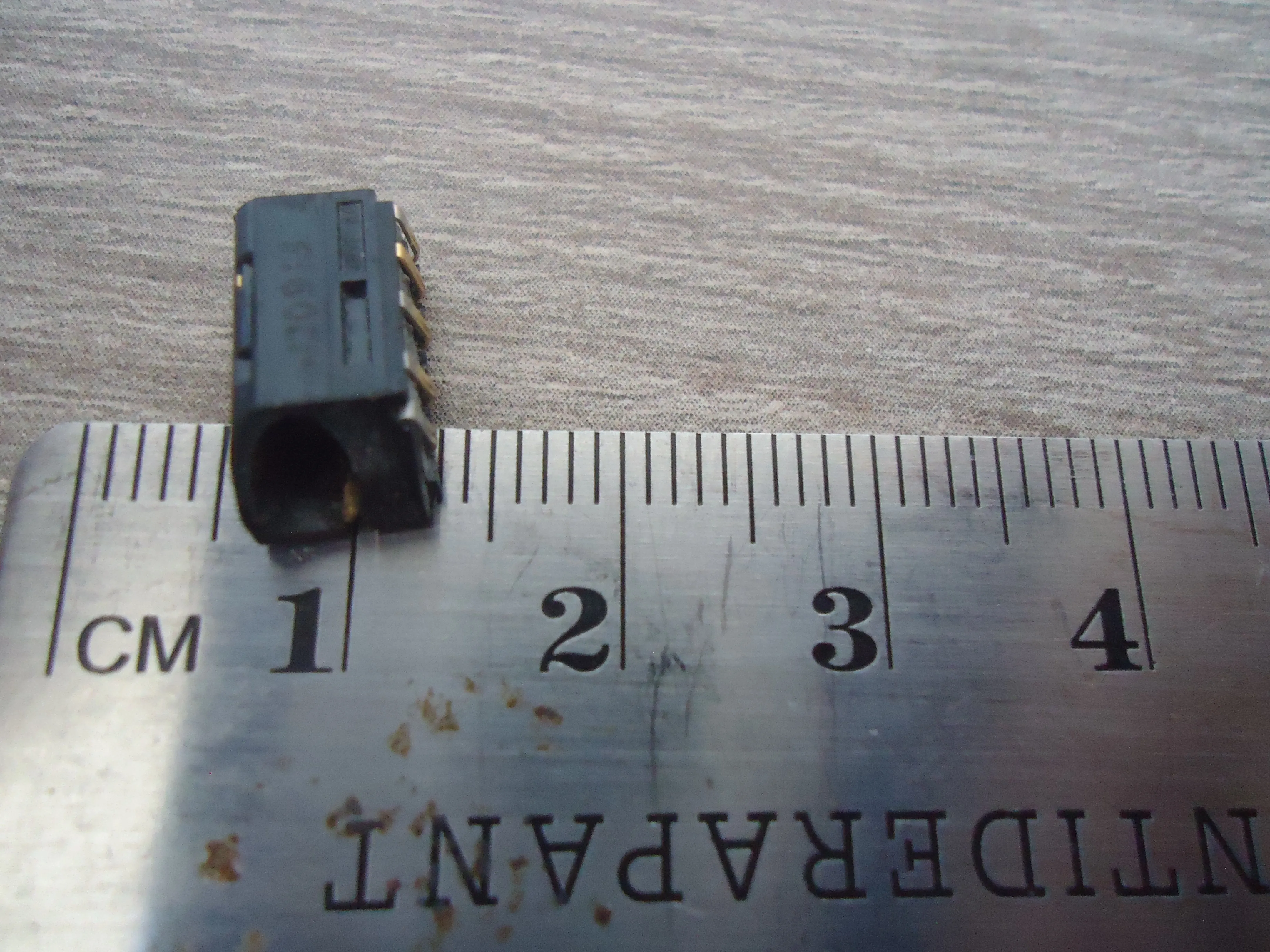

Женский разъем Jack вообще не припаян! Только на своем месте, с четырьмя разъемами, касающимися материнской платы.
