Разборка LG Optimus L9 P769

Введение

В этом руководстве мы покажем, как полностью разобрать LG Optimus L9 P769.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка LG Optimus L9 P769

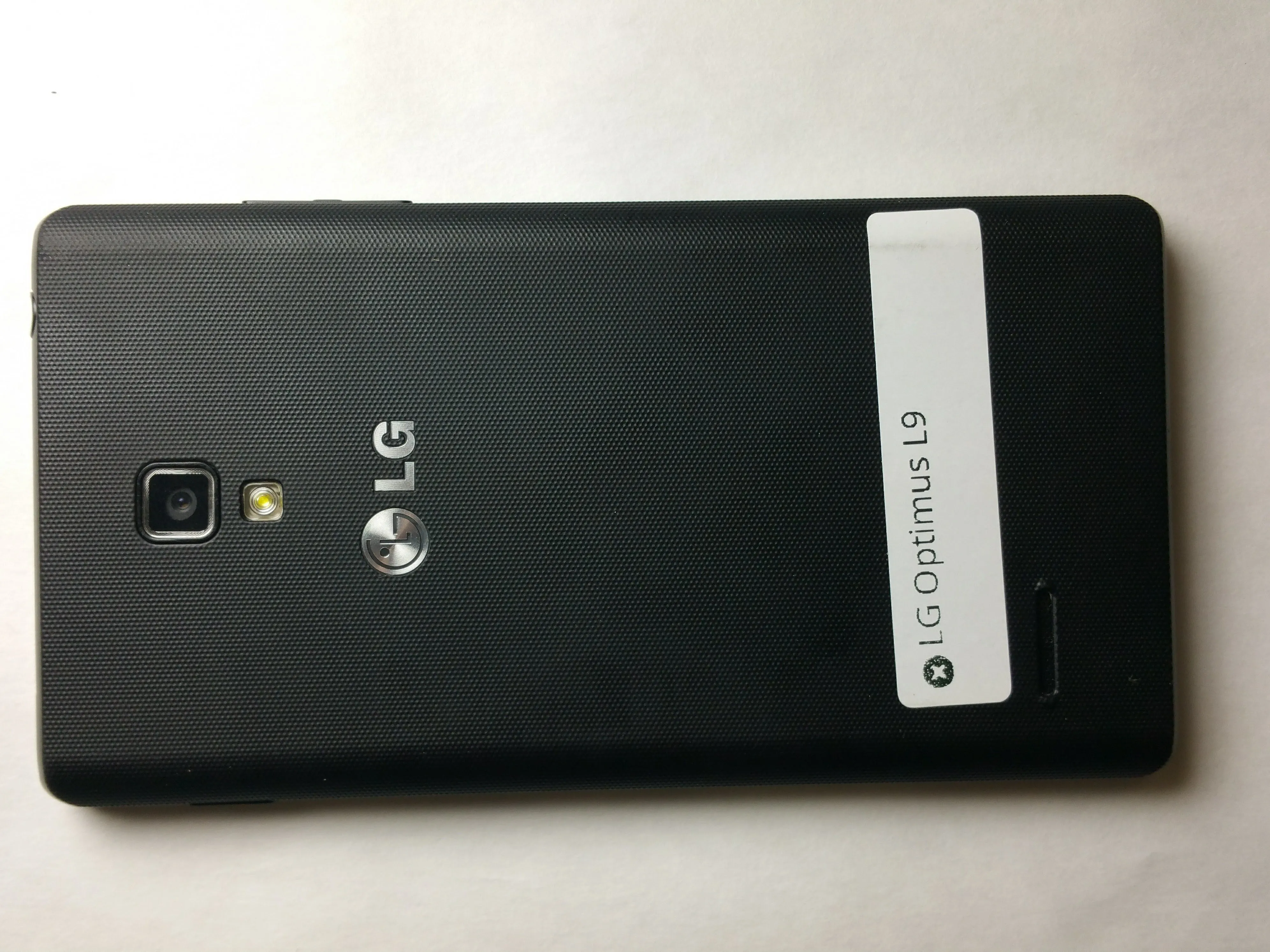

• Вот что предлагает LG Optimus L9 P769 в аппаратном плане:

• Двухъядерный процессор 1,0 ГГц

• 4,5-дюймовый IPS ЖК-дисплей с разрешением 540 x 960 пикселей

• 4 ГБ встроенной памяти

• Основная камера 5 МП и фронтальная камера VGA

• Wi-Fi 802.11 a/b/g/n, двухдиапазонный, Wi-Fi Direct, точка доступа, DLNA

Шаг 2

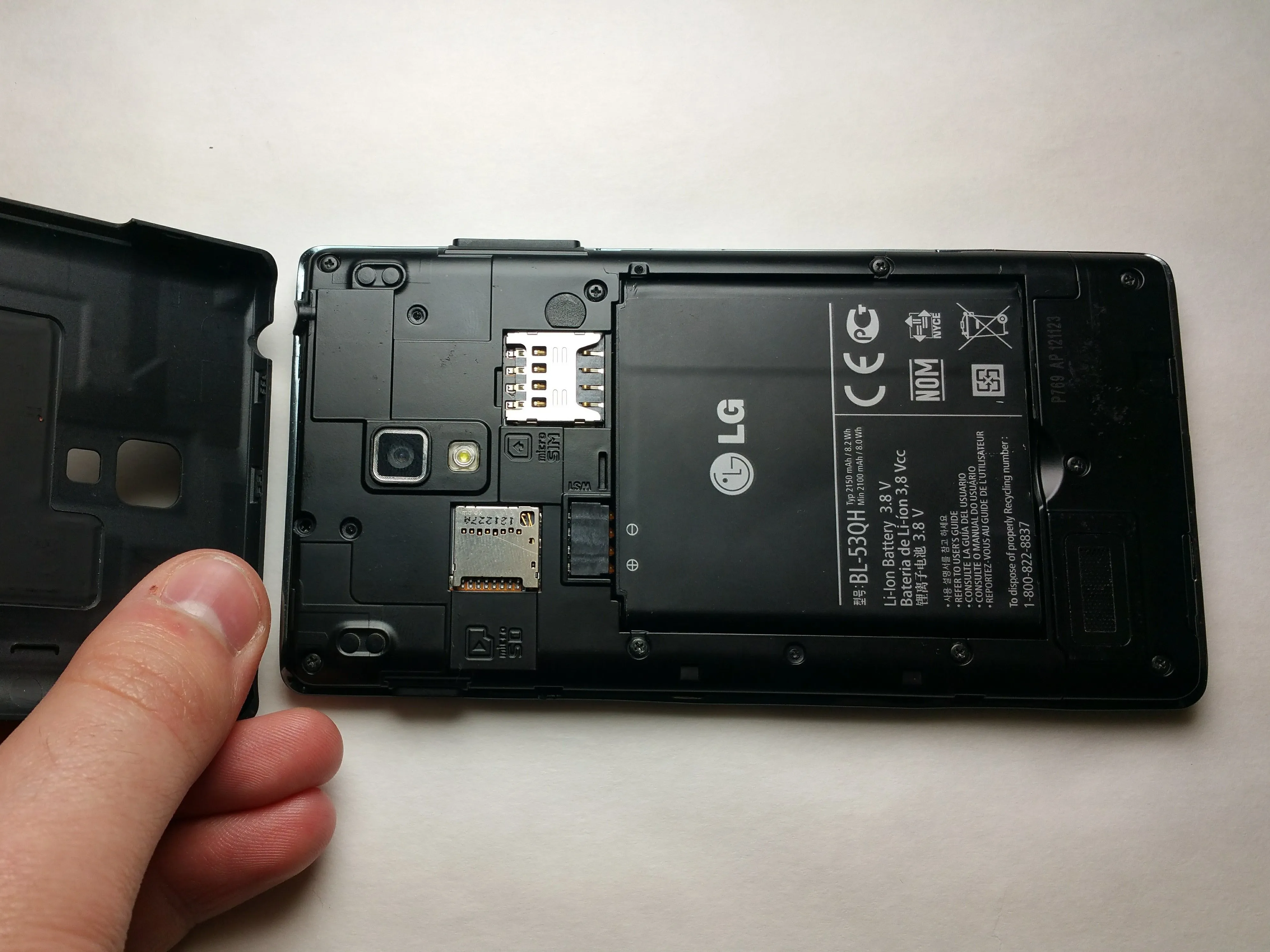

• Выключите устройство и аккуратно поднимите крышку аккумуляторного отсека, чтобы получить доступ к батарее

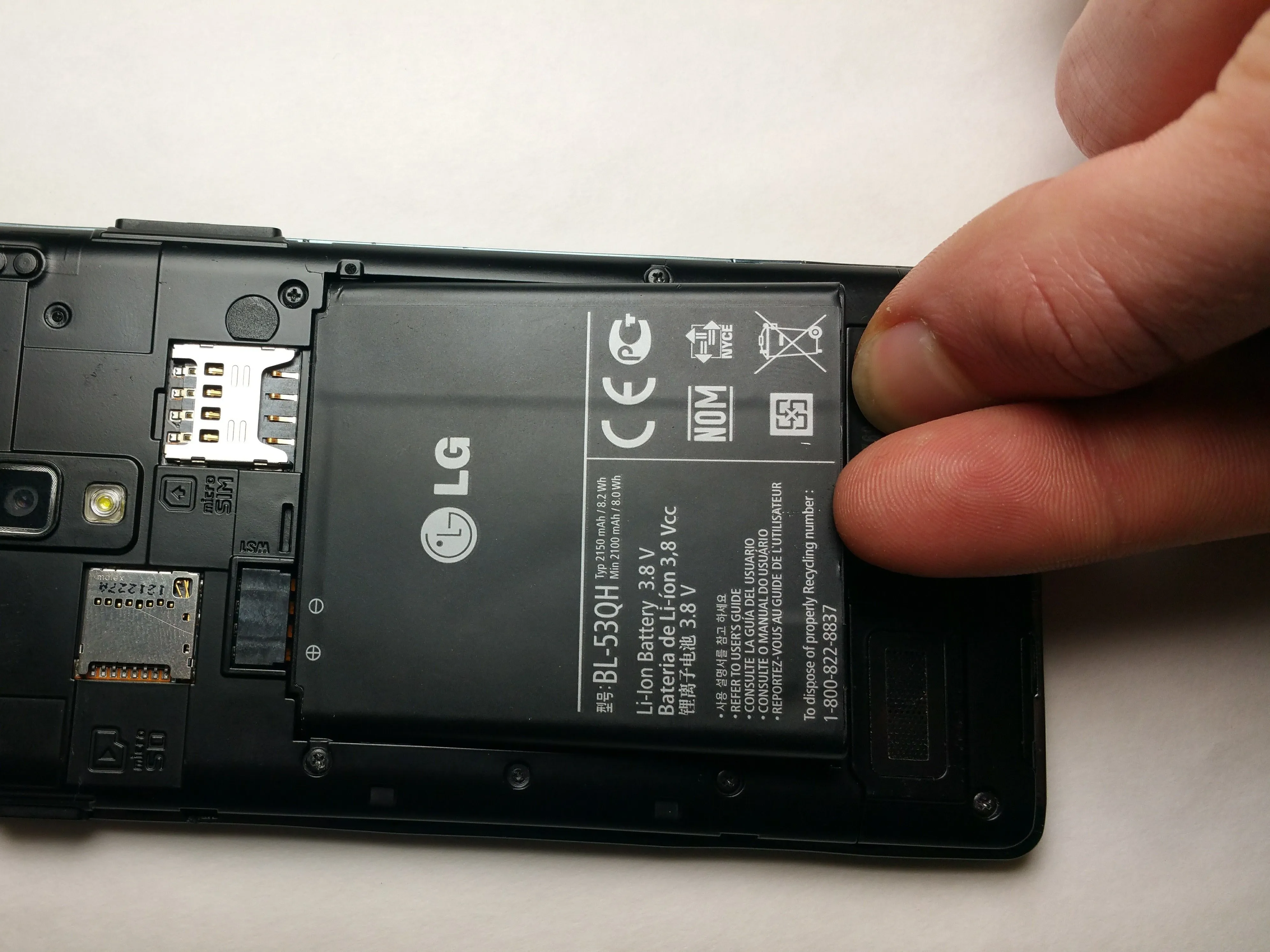

Шаг 3

• Поднимите и извлеките аккумулятор из выемки на краю батарейного отсека

Шаг 4

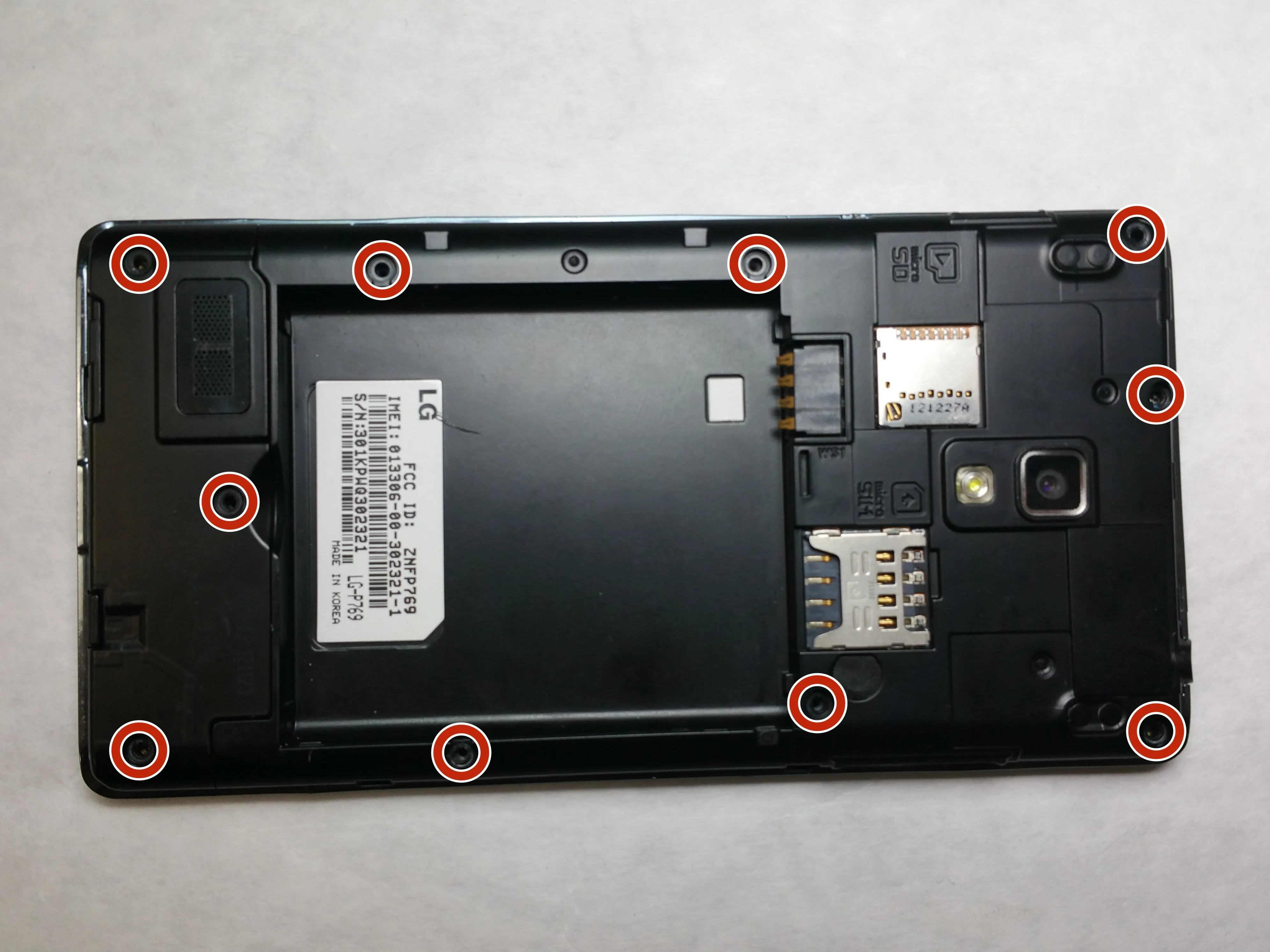

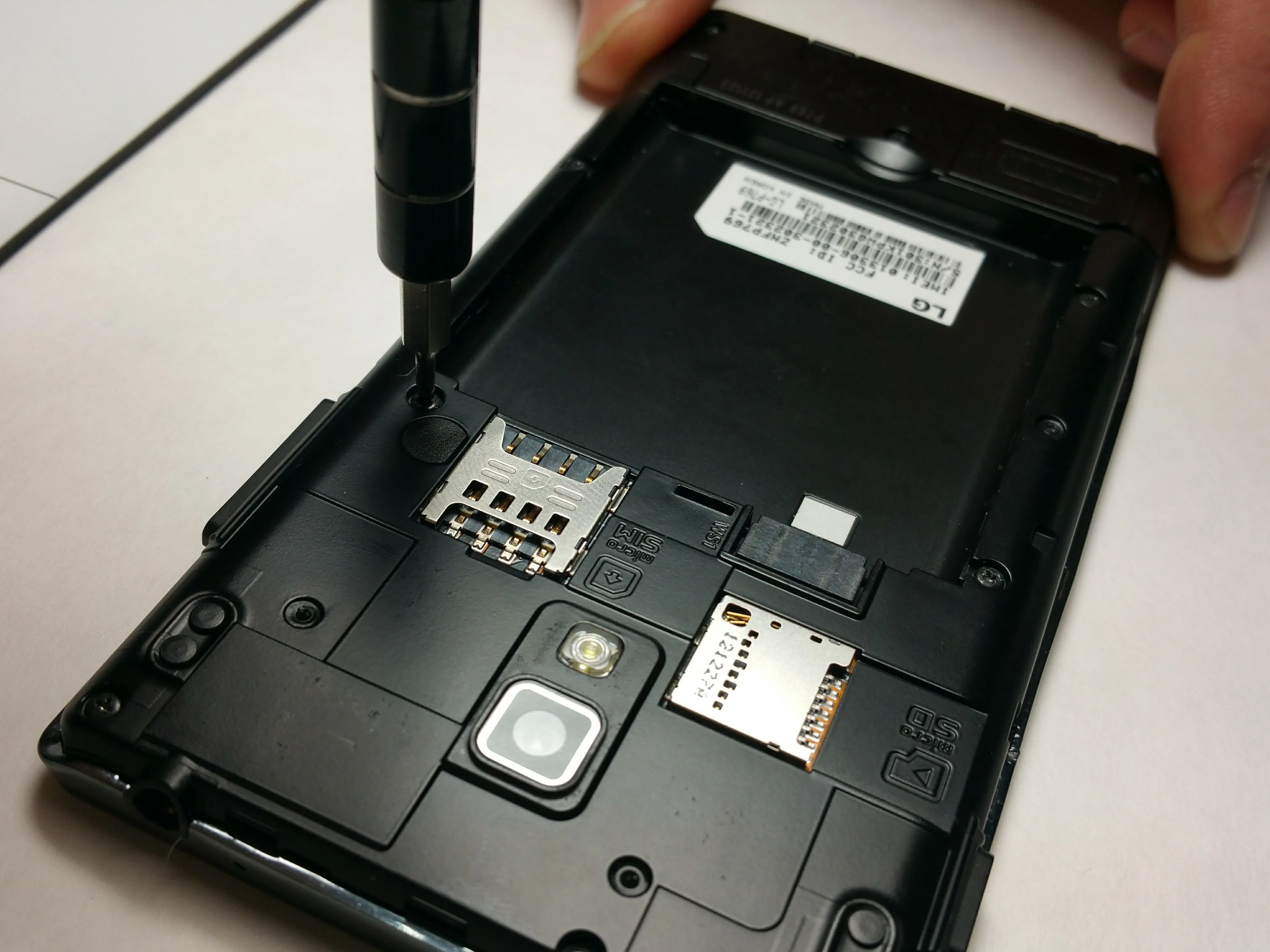

• Открутите все 10 4,5-мм винтов, крепящих заднюю рамку к корпусу телефона, используя головку PH000.

Шаг 5

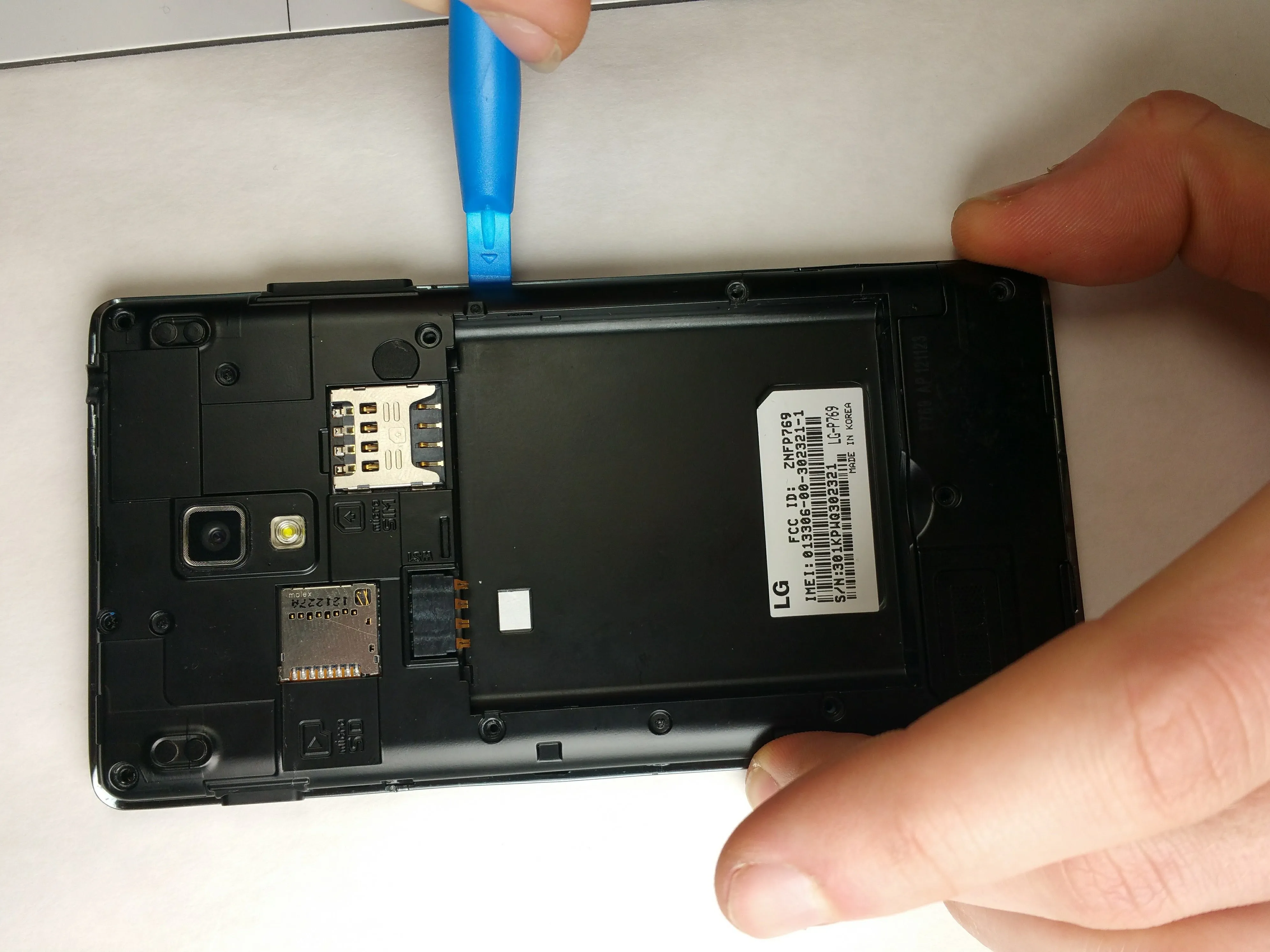

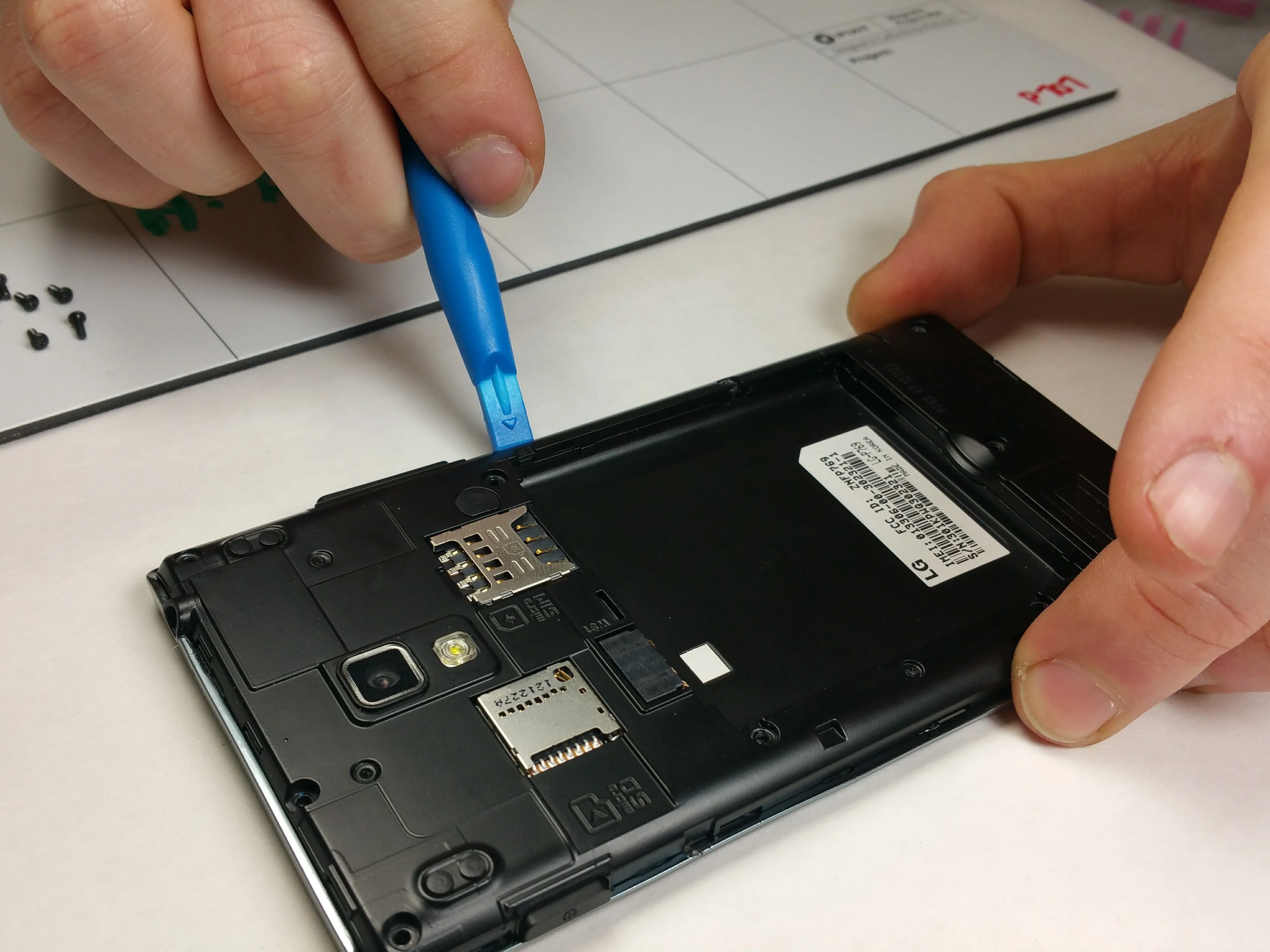

• Используя небольшой инструмент для поддевания, аккуратно снимите заднюю рамку, поддевая ее по бокам устройства.

• Будьте осторожны при поддевании задней рамки и ее извлечении, так как слишком большое усилие может привести к повреждению рамки.

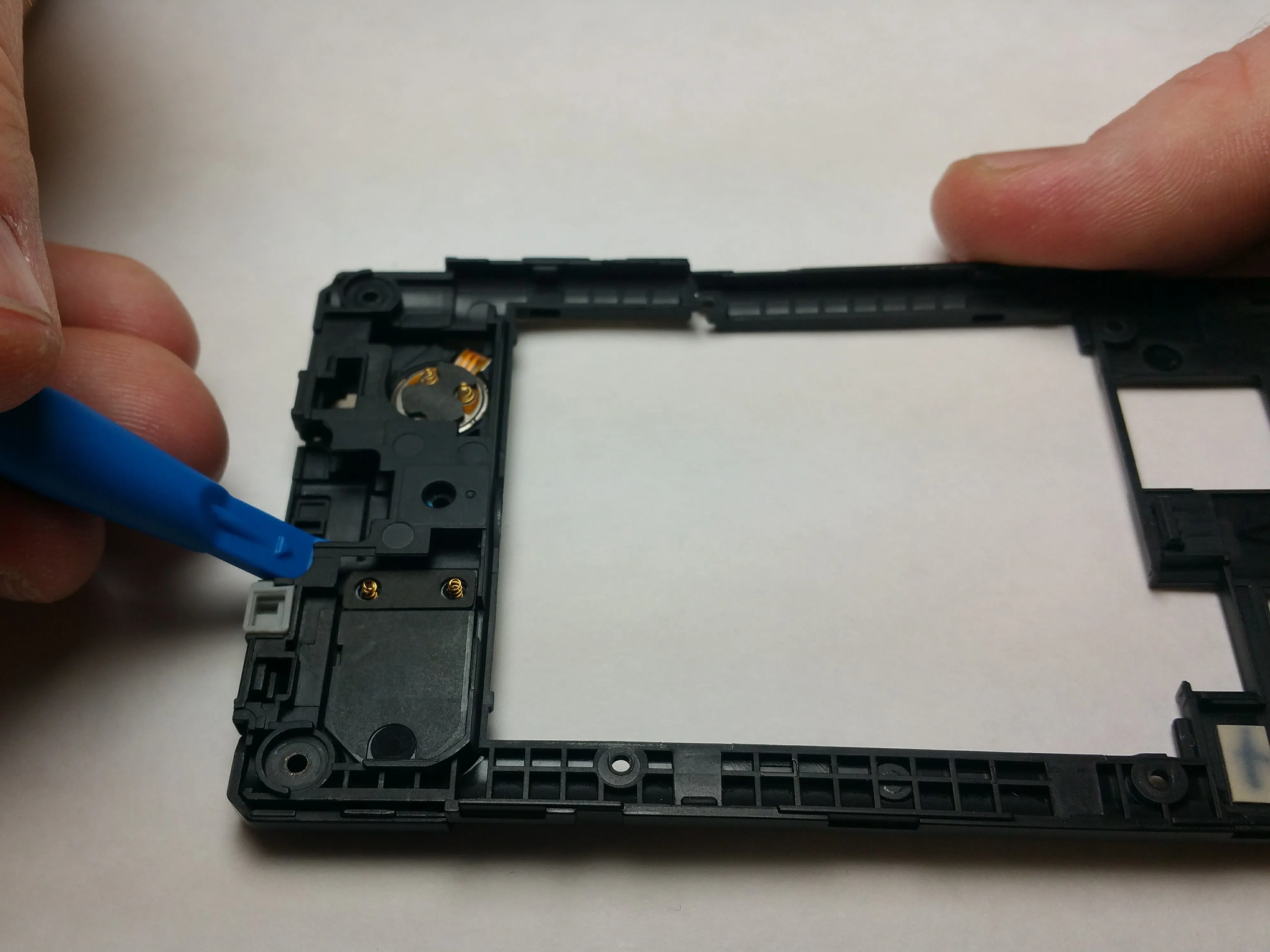

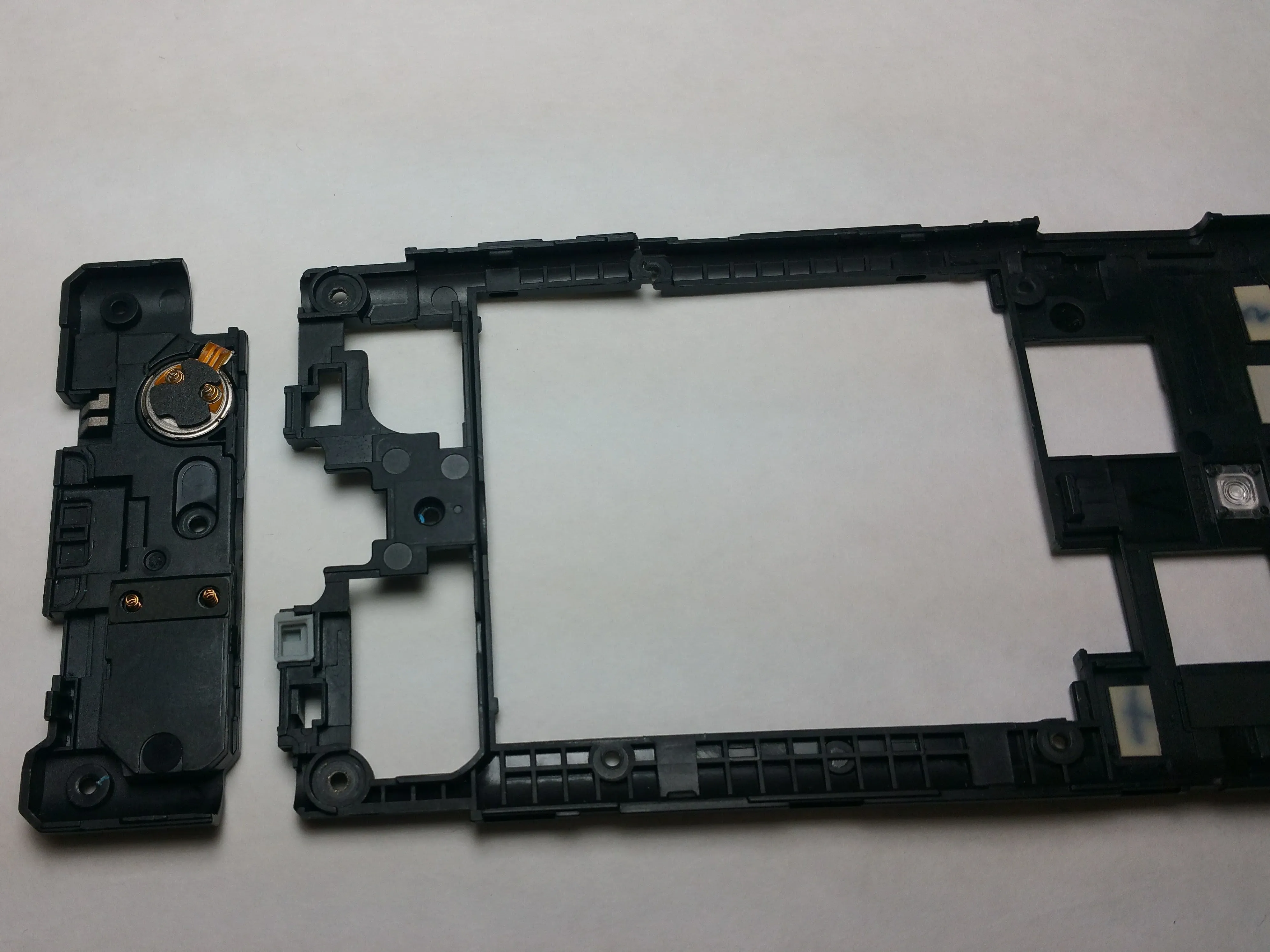

Шаг 6

• Осторожно извлеките вибромодуль и модуль динамика с помощью выколотки.

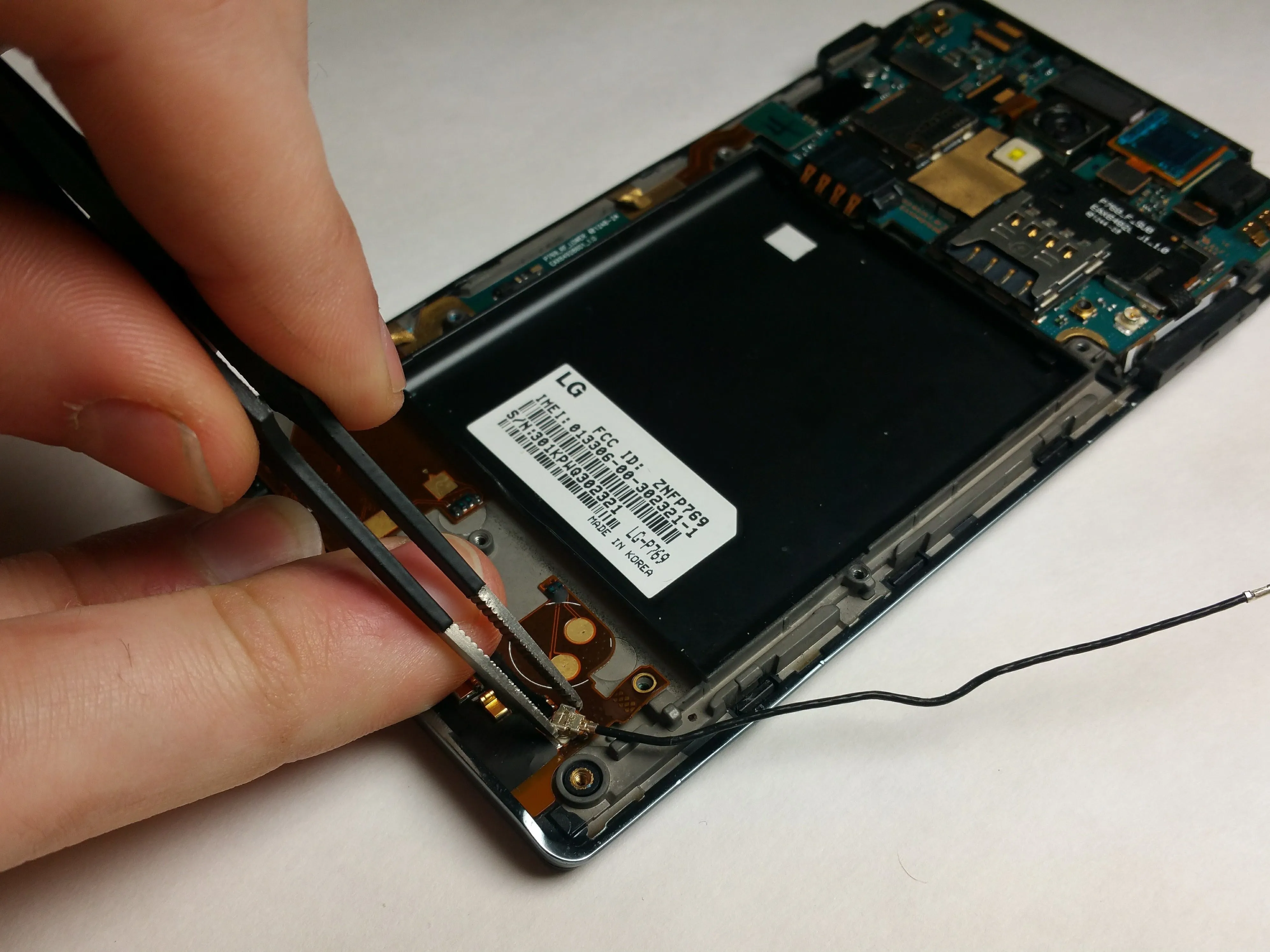

Шаг 7

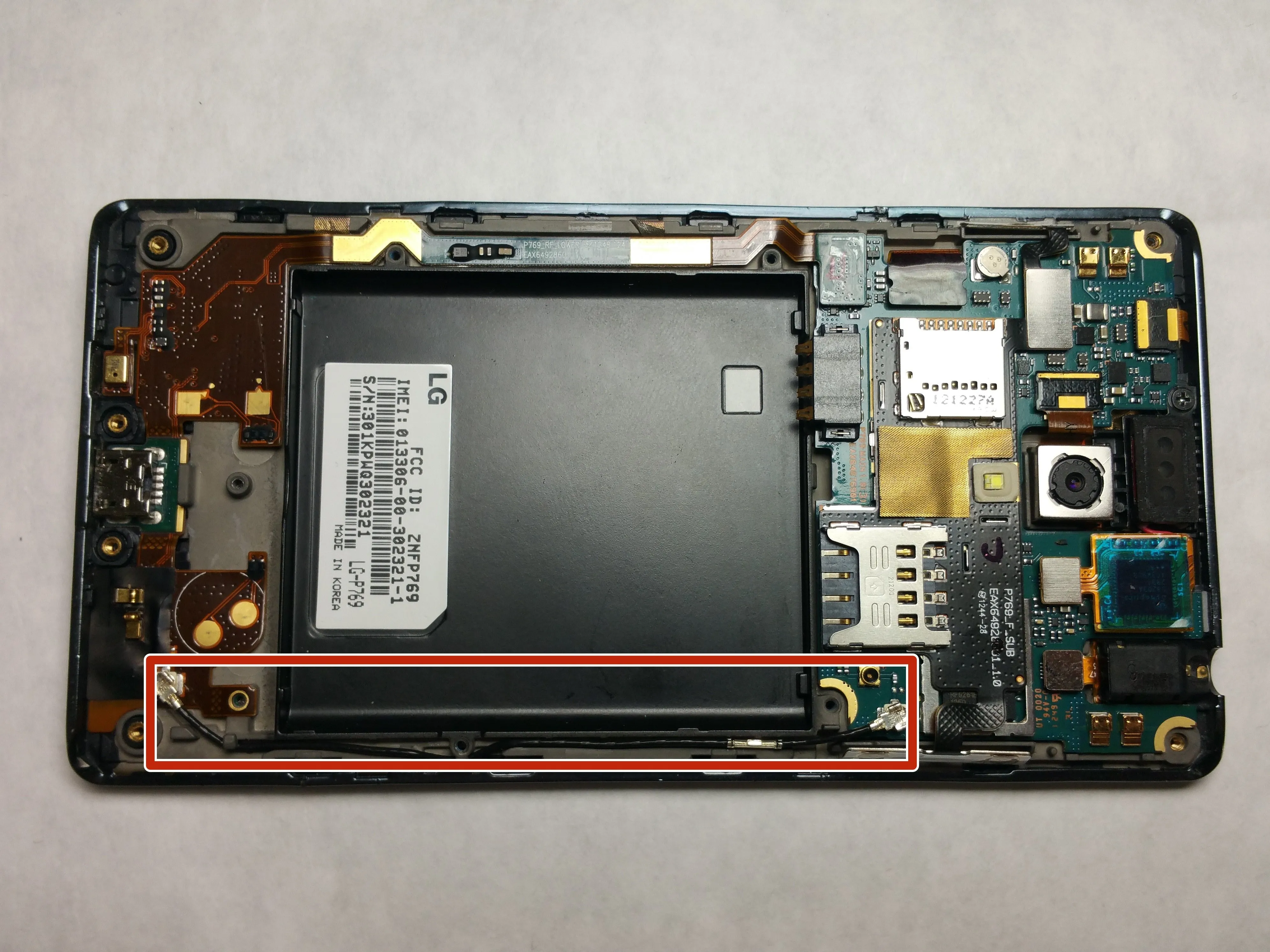

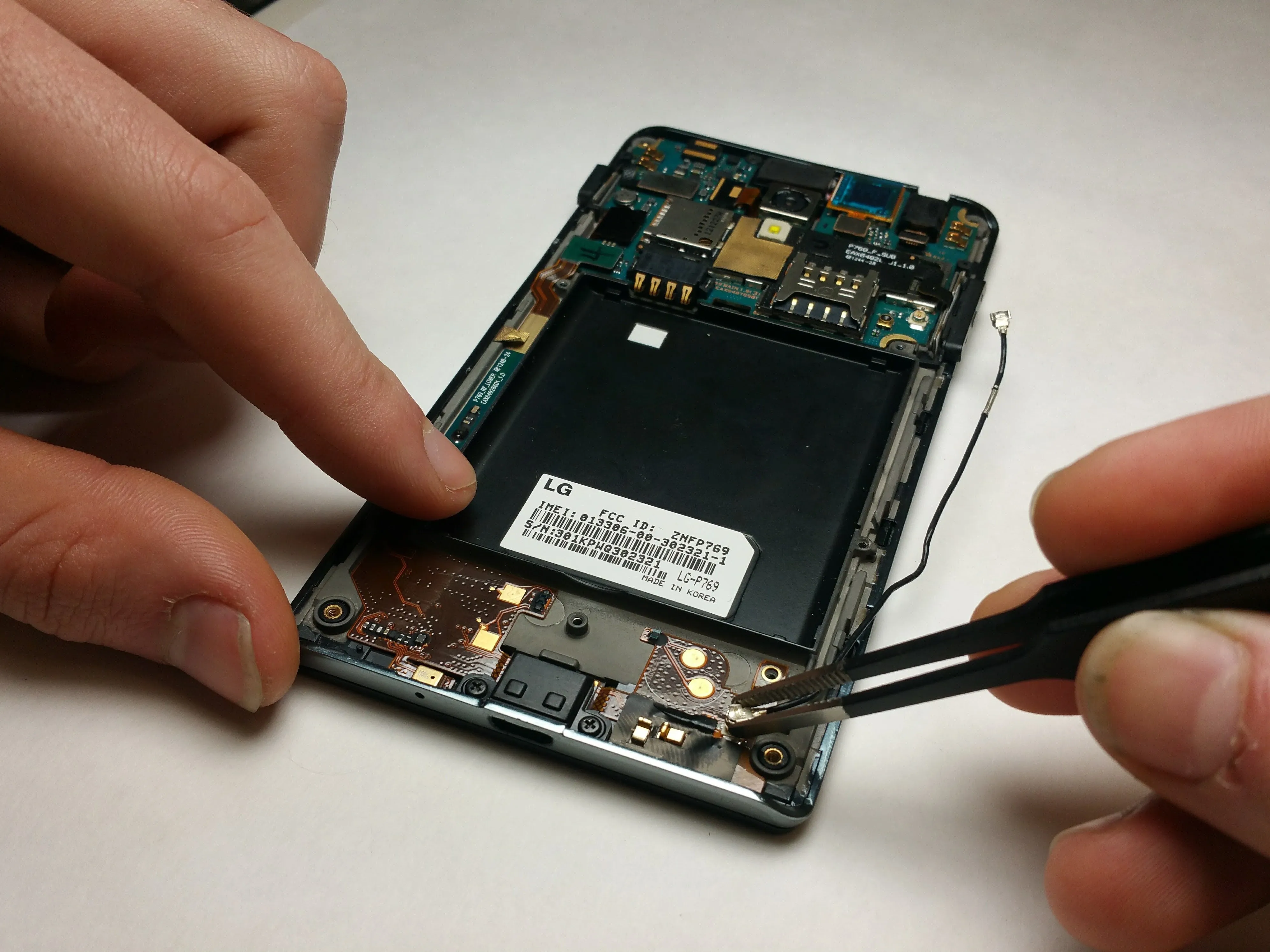

• Отсоедините оба разъема антенны, потянув за них пинцетом.

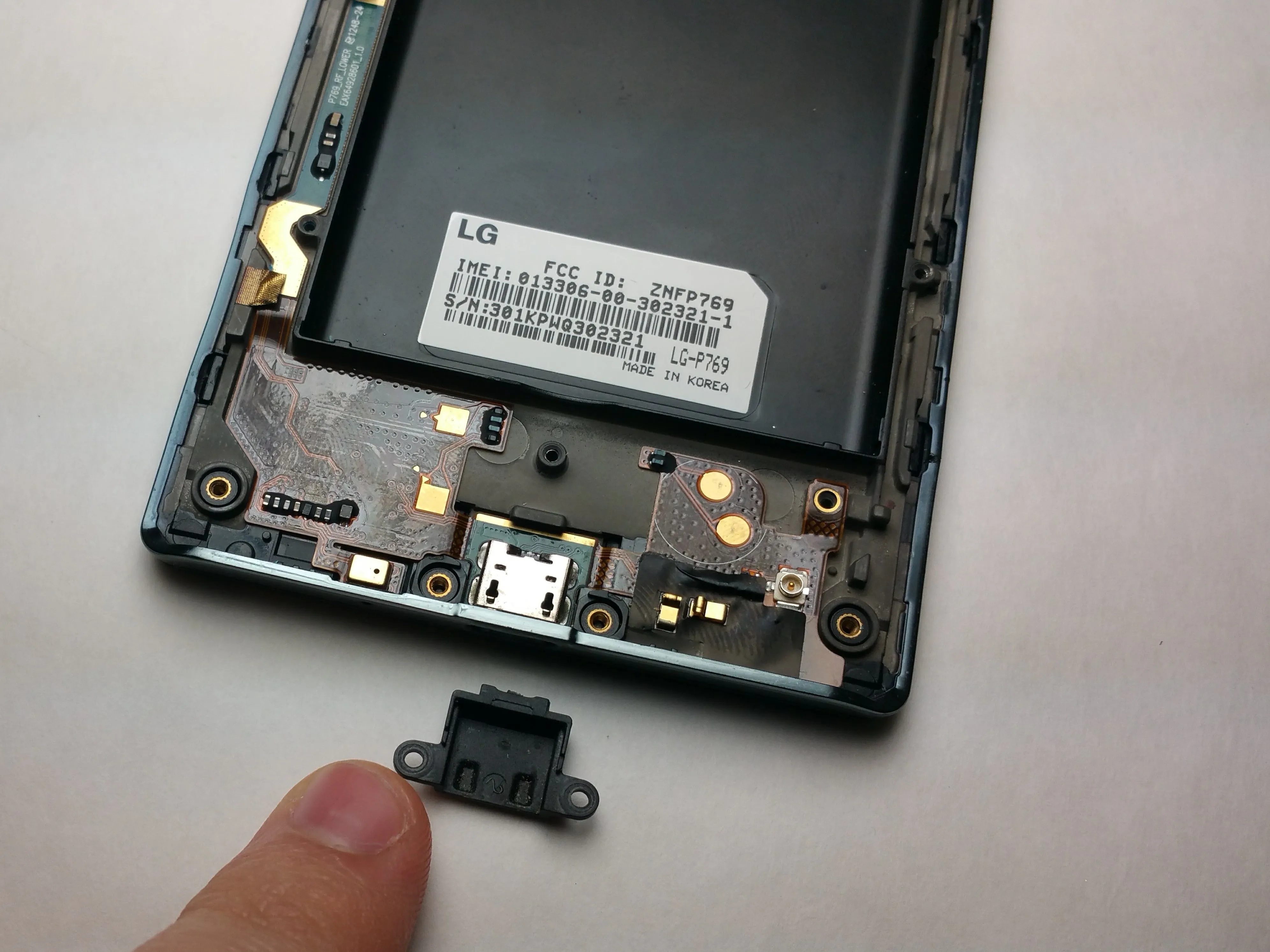

Шаг 8

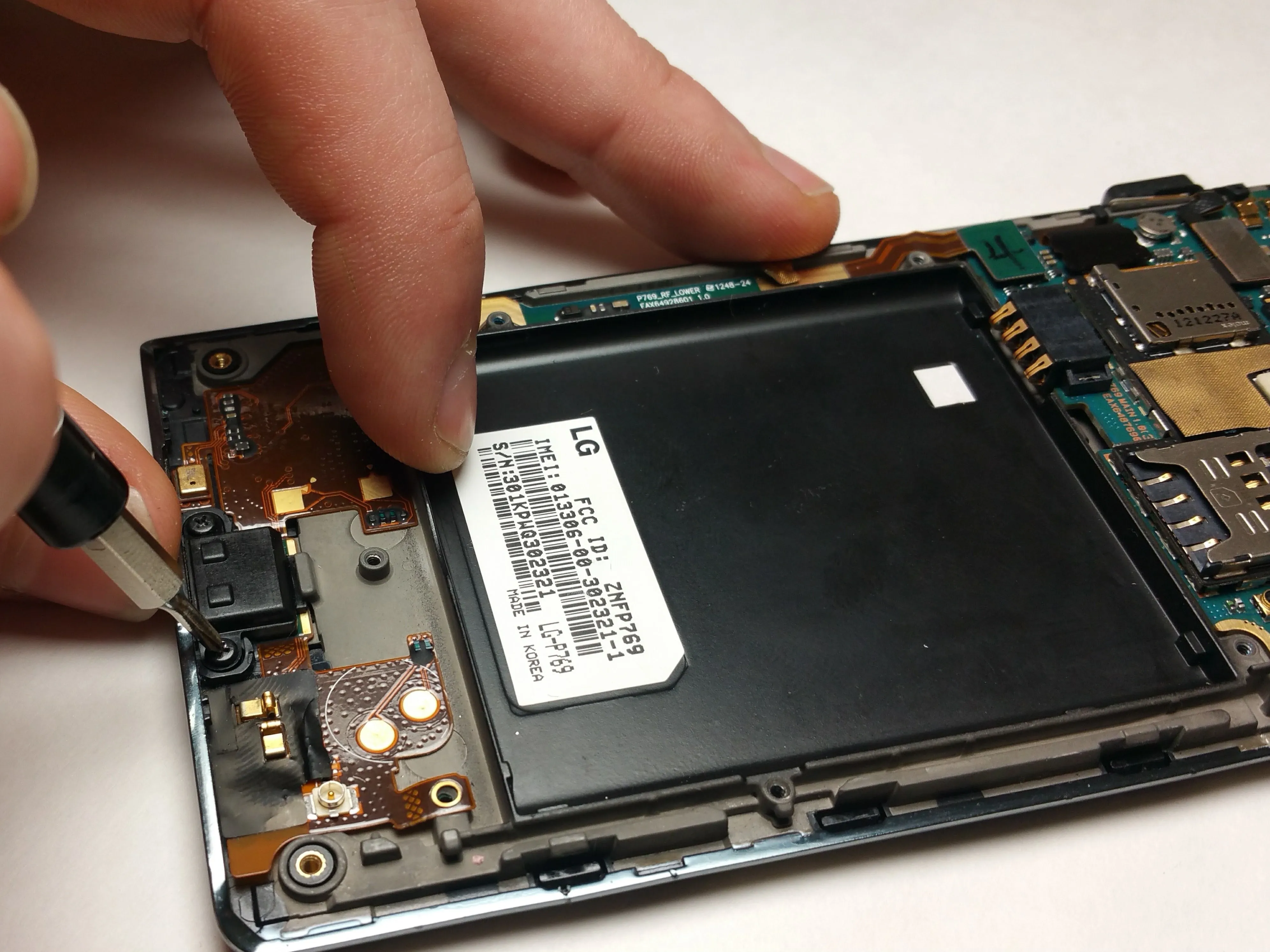

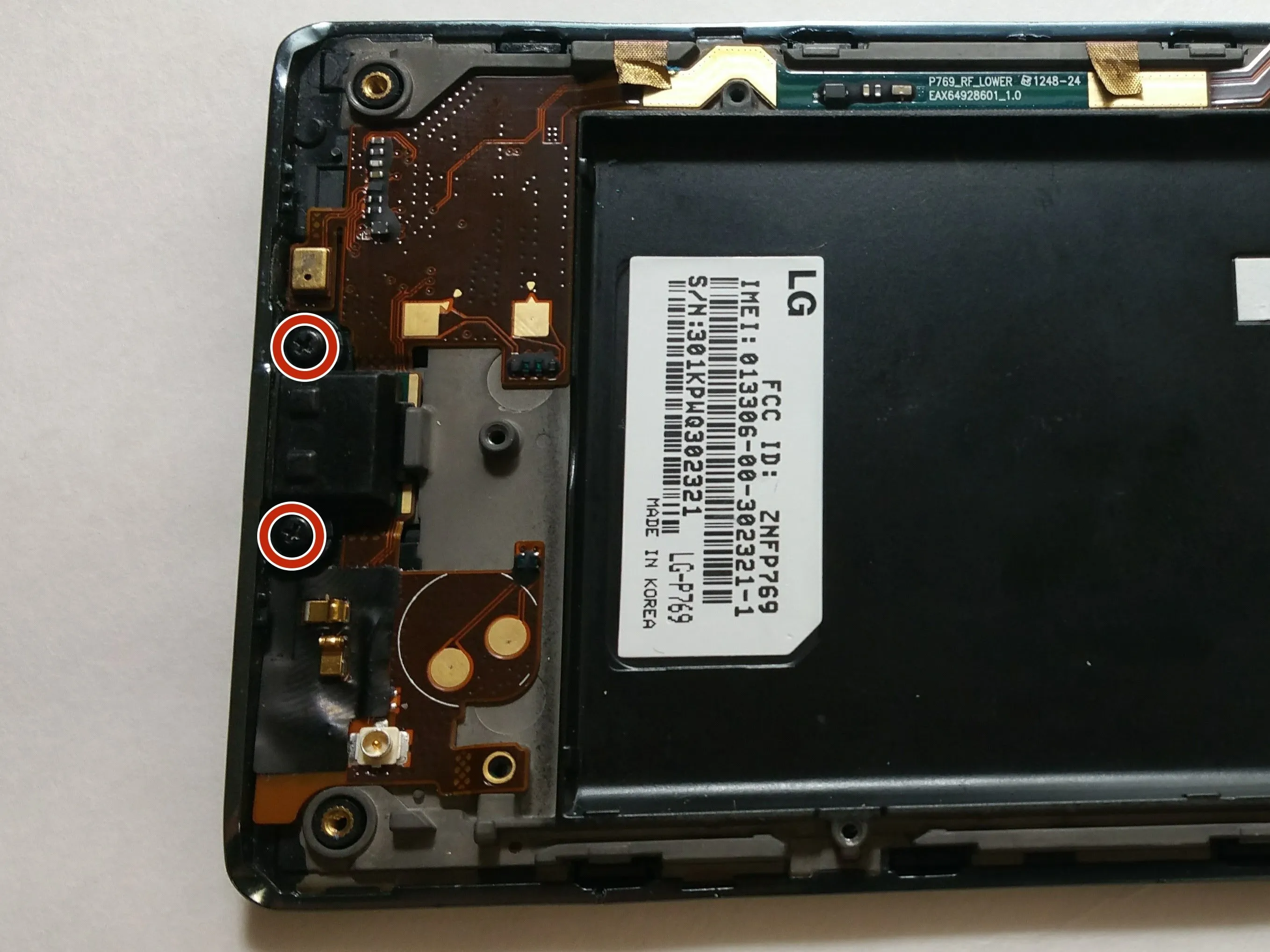

• Извлеките кэш Micro-USB, открутив оба 2,9 мм винта с помощью головки PH000.

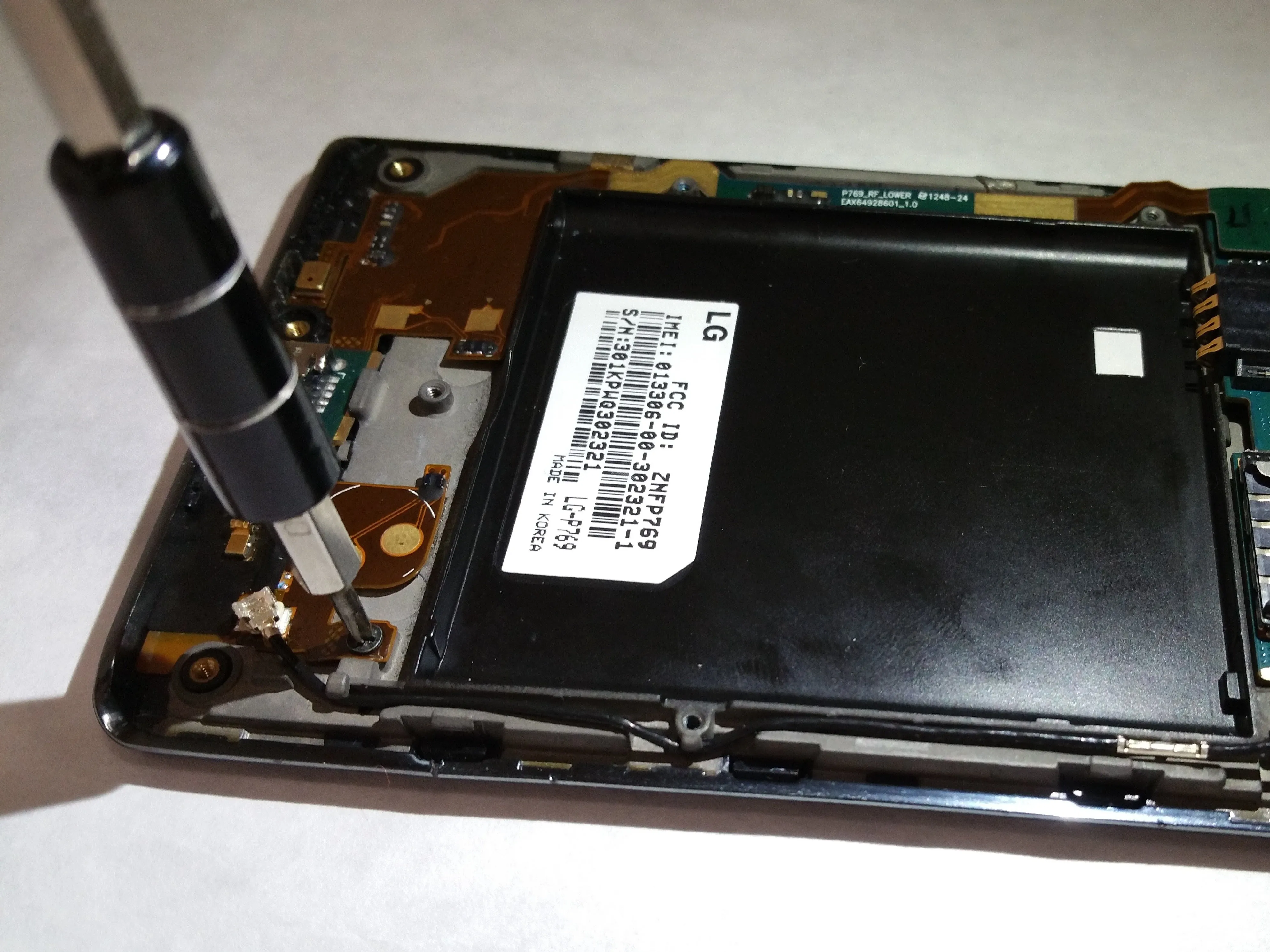

Шаг 9

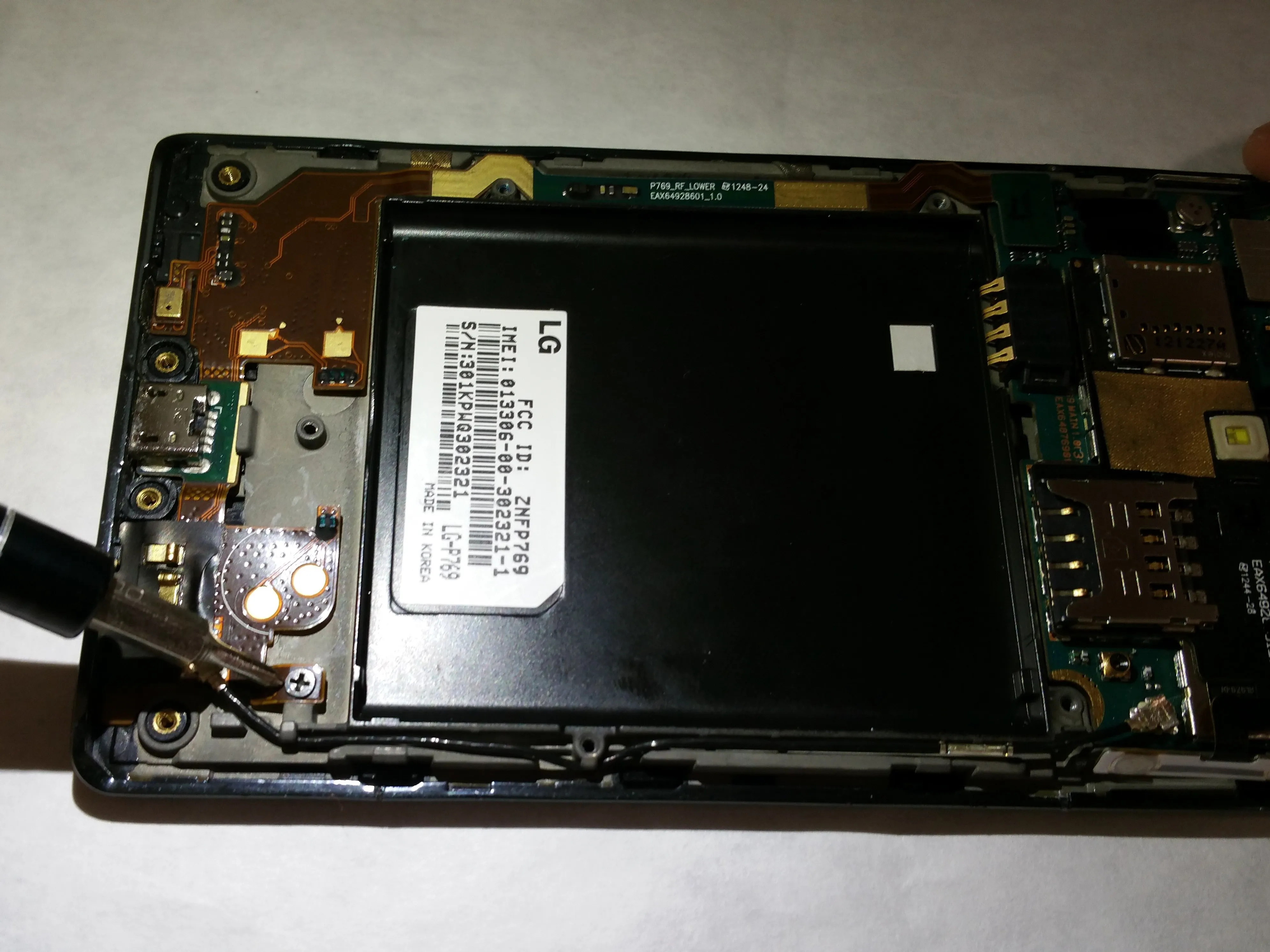

• Выкрутите винт 1,8 мм, чтобы освободить модуль Micro-USB для извлечения с помощью головки PH000

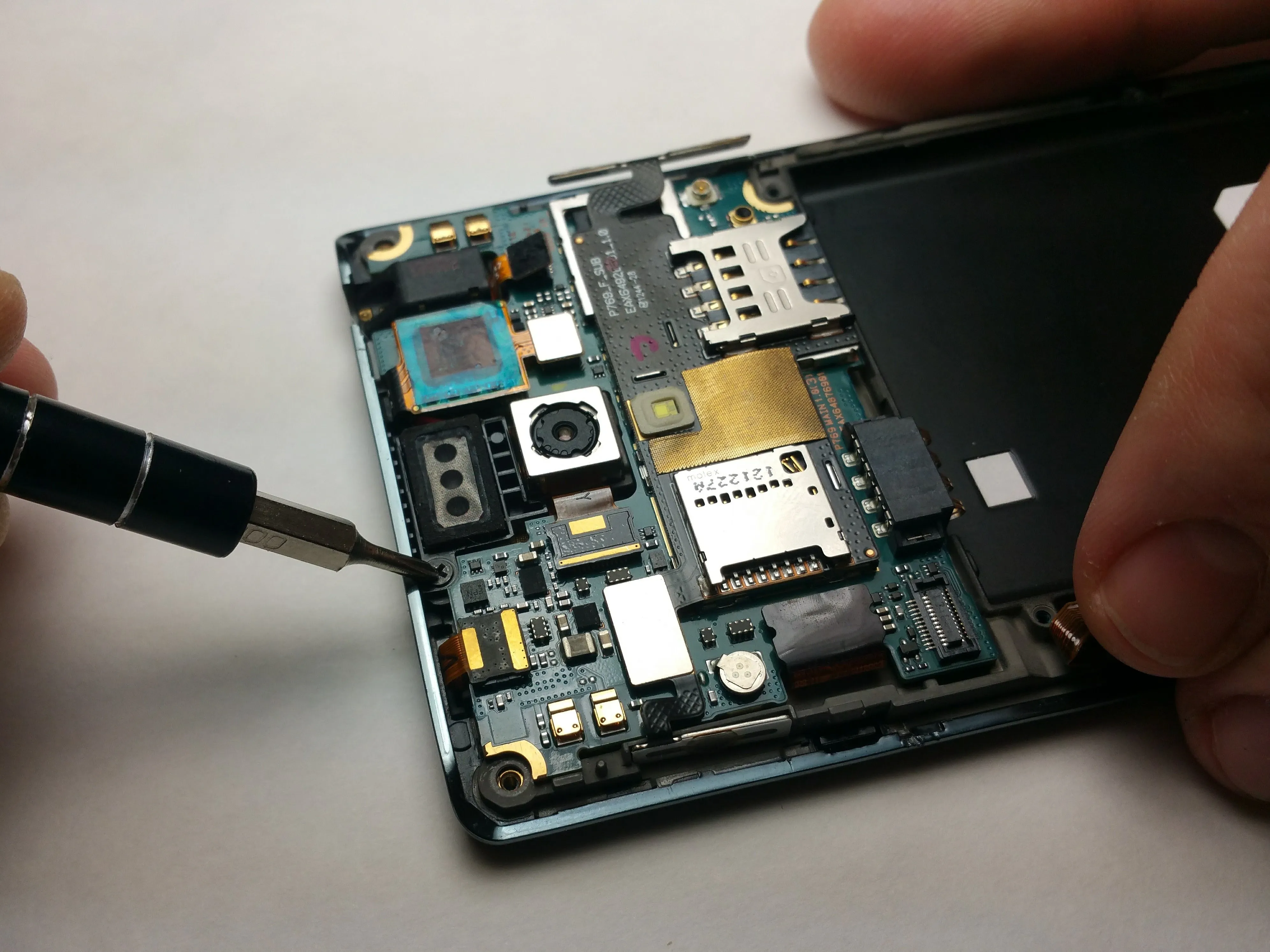

Шаг 10

• Отверткой PH000 выкрутите винт в верхней части телефона, чтобы освободить динамик.

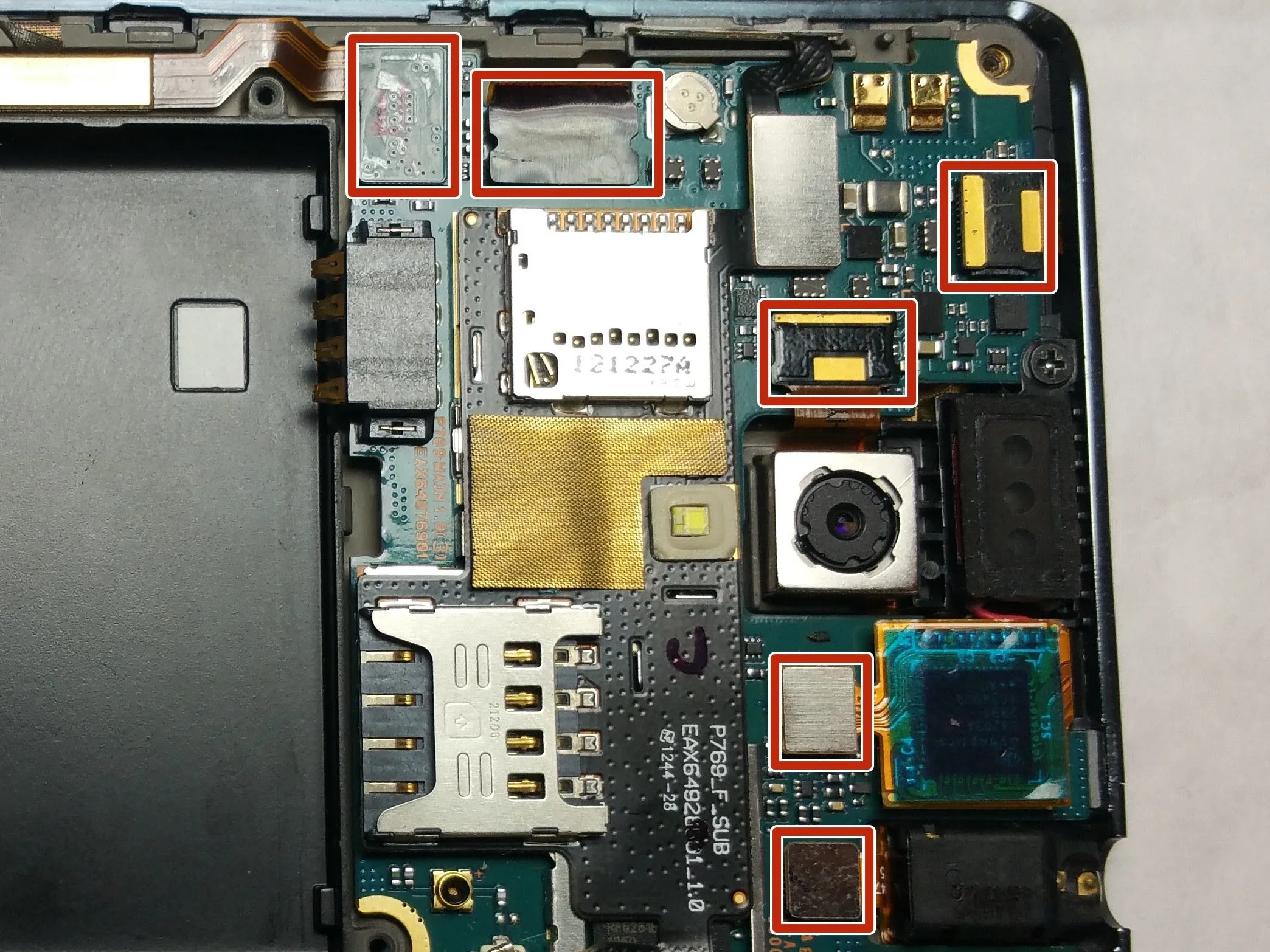

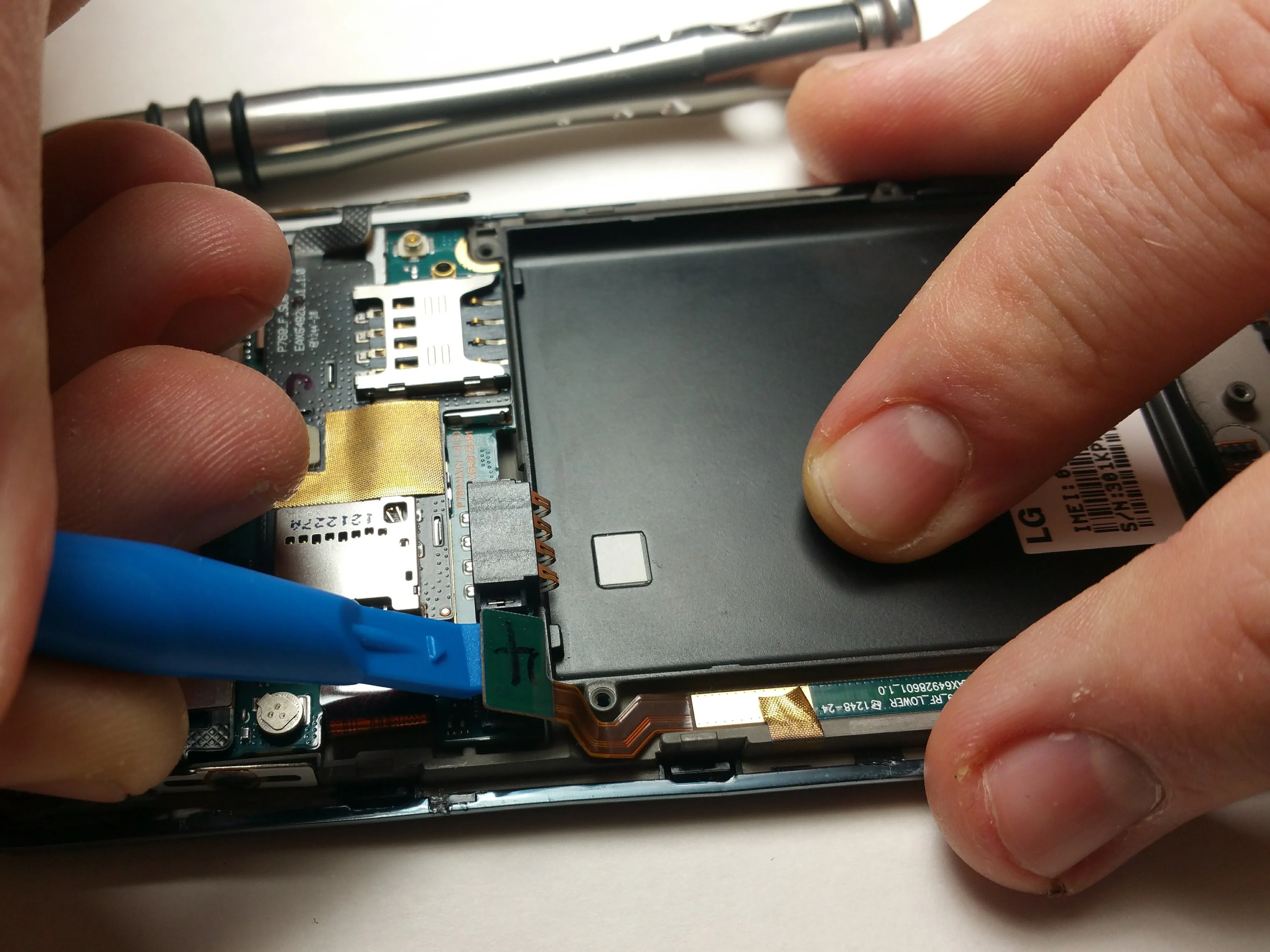

Шаг 11

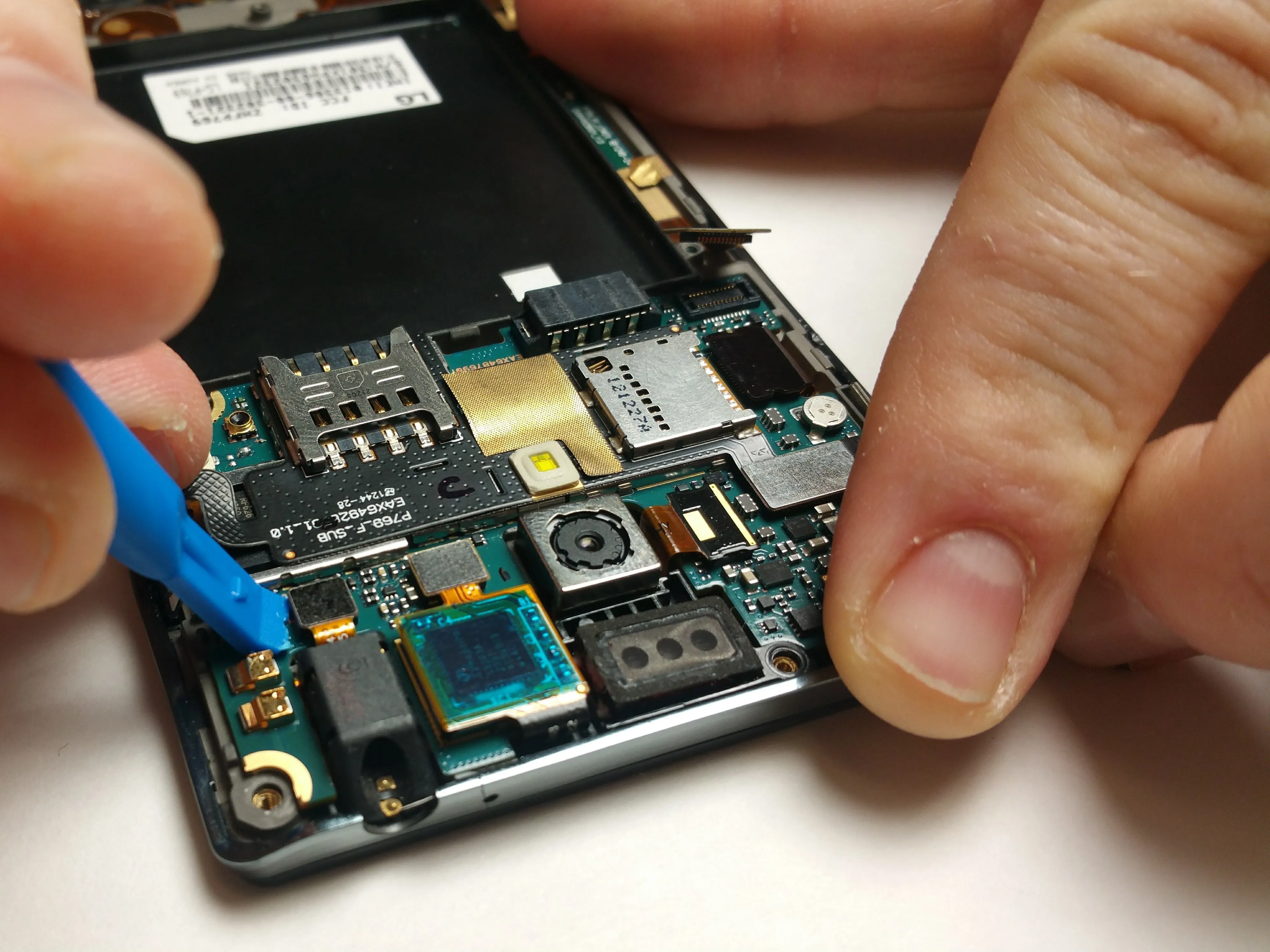

• Используйте небольшой инструмент для поддевания, чтобы освободить все соединения материнской платы.

Шаг 12

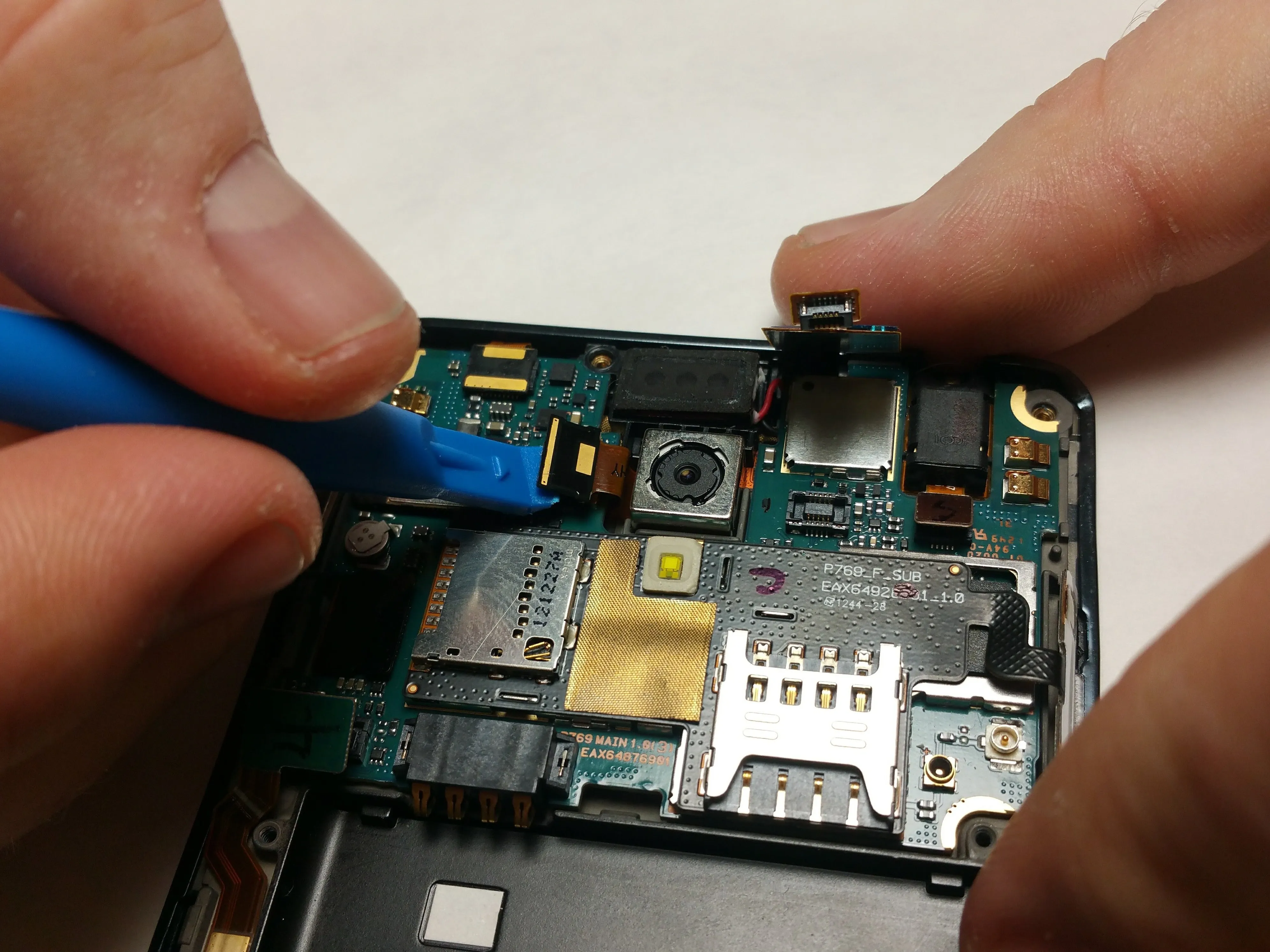

• Извлеките камеру на задней панели, используя небольшой инструмент для поддевания

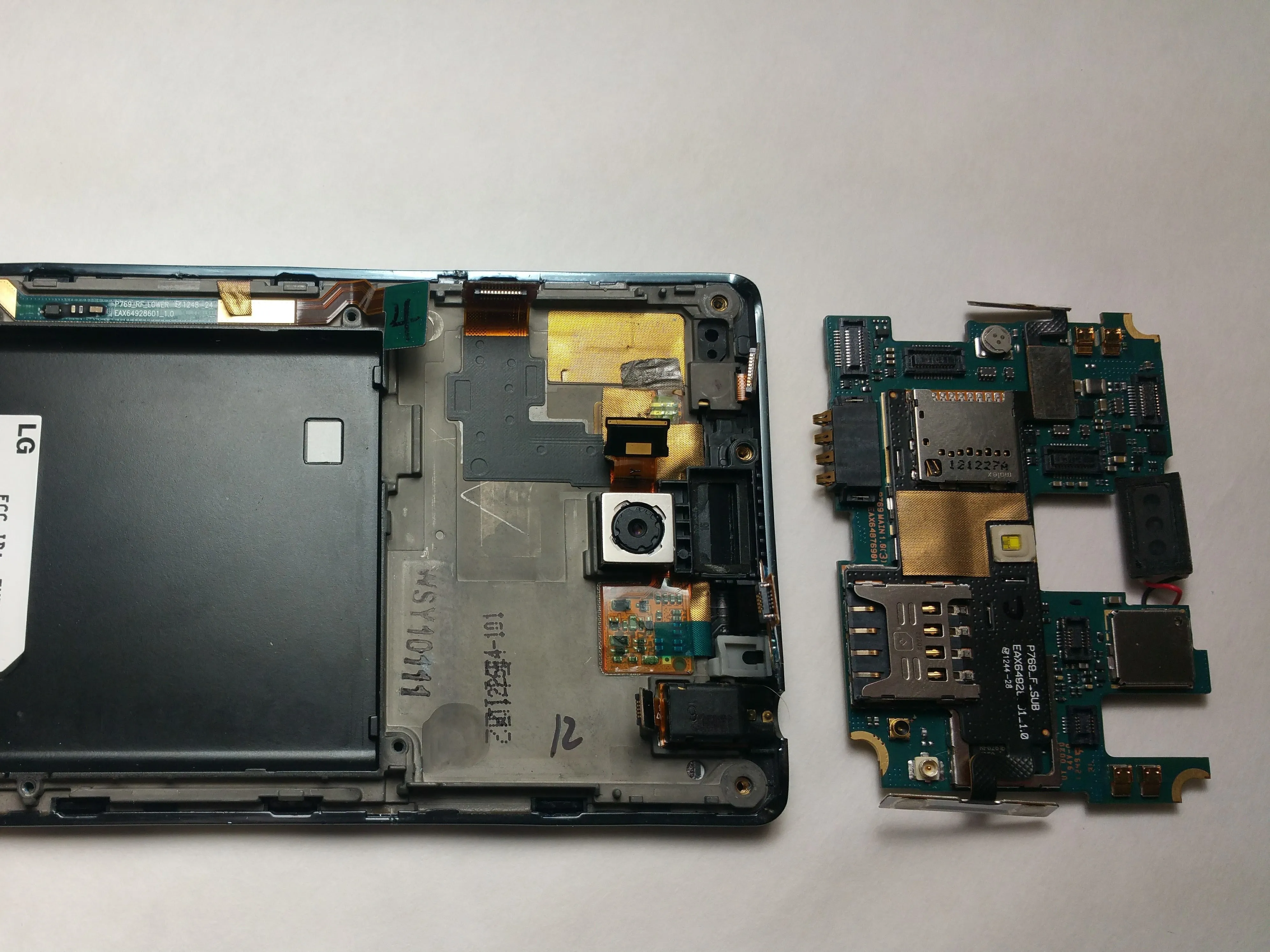

Шаг 13

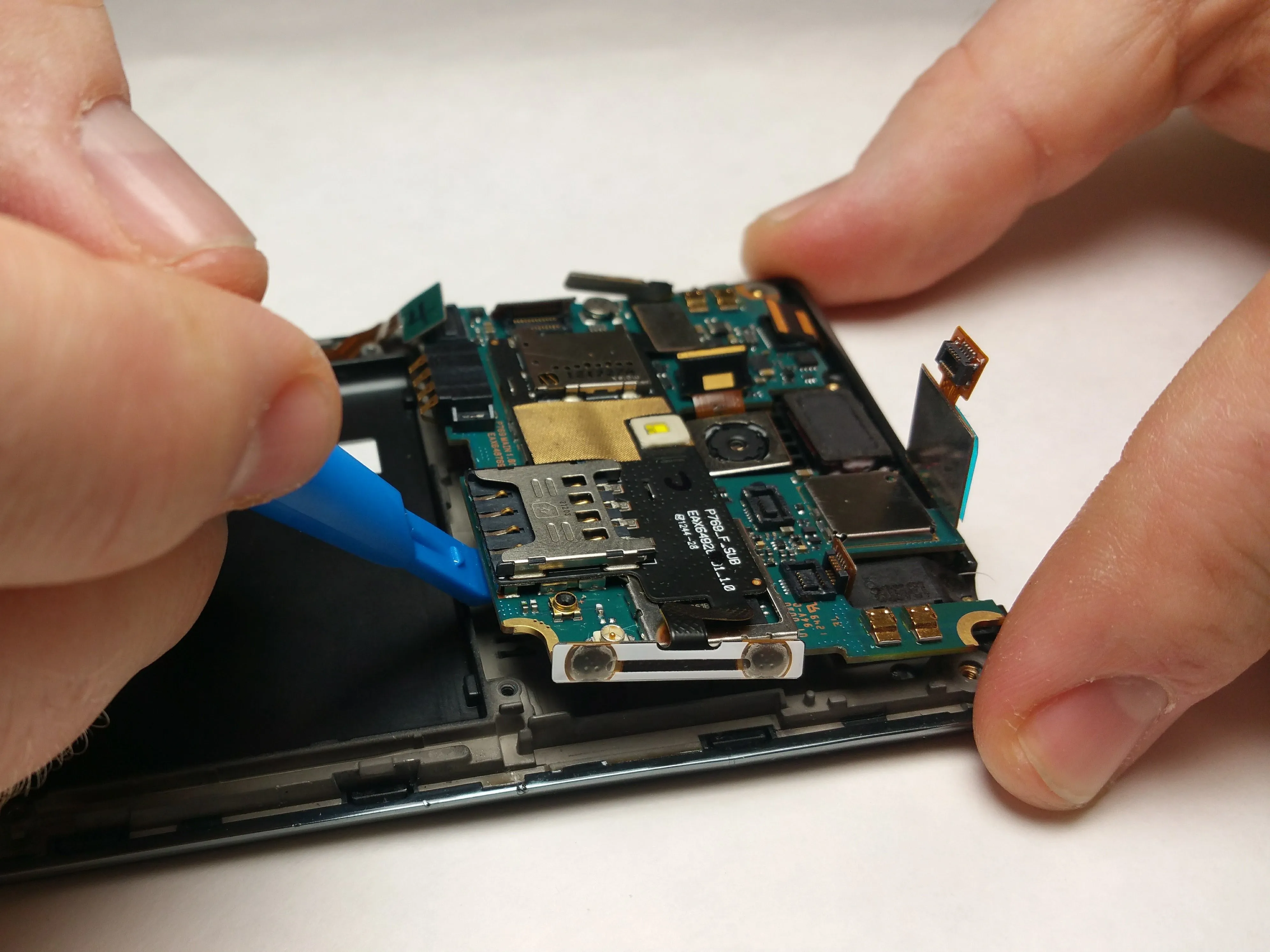

• Аккуратно подденьте материнскую плату маленькой выколоткой, чтобы извлечь ее и отложить в сторону.

Шаг 14

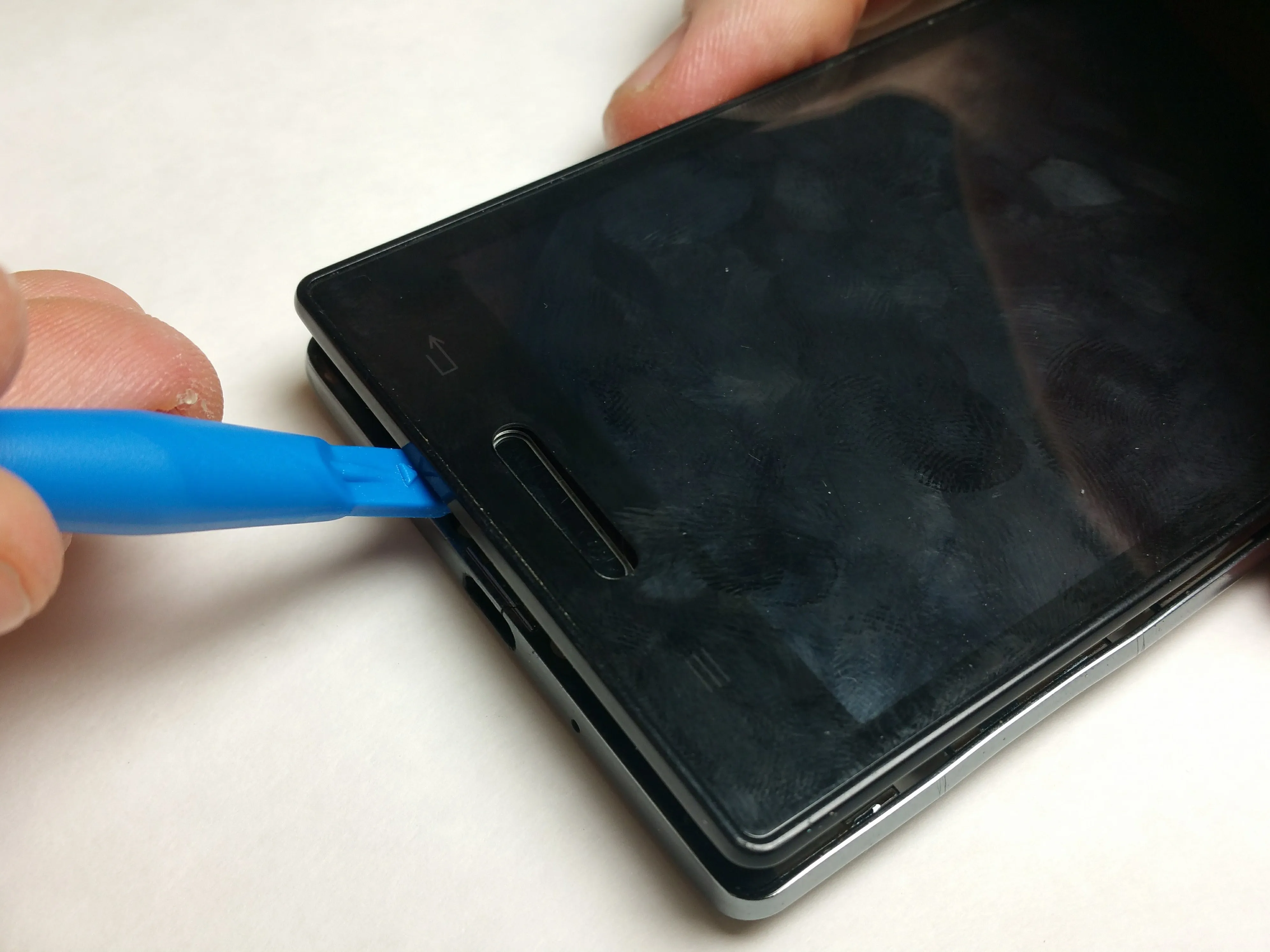

• С помощью шила или небольшого выколоточного инструмента аккуратно подденьте защелки, соединяющие дигитайзер с корпусом.

• Не открывайте защелки, крепящие дигитайзер к шасси, с усилием, так как их легко повредить.

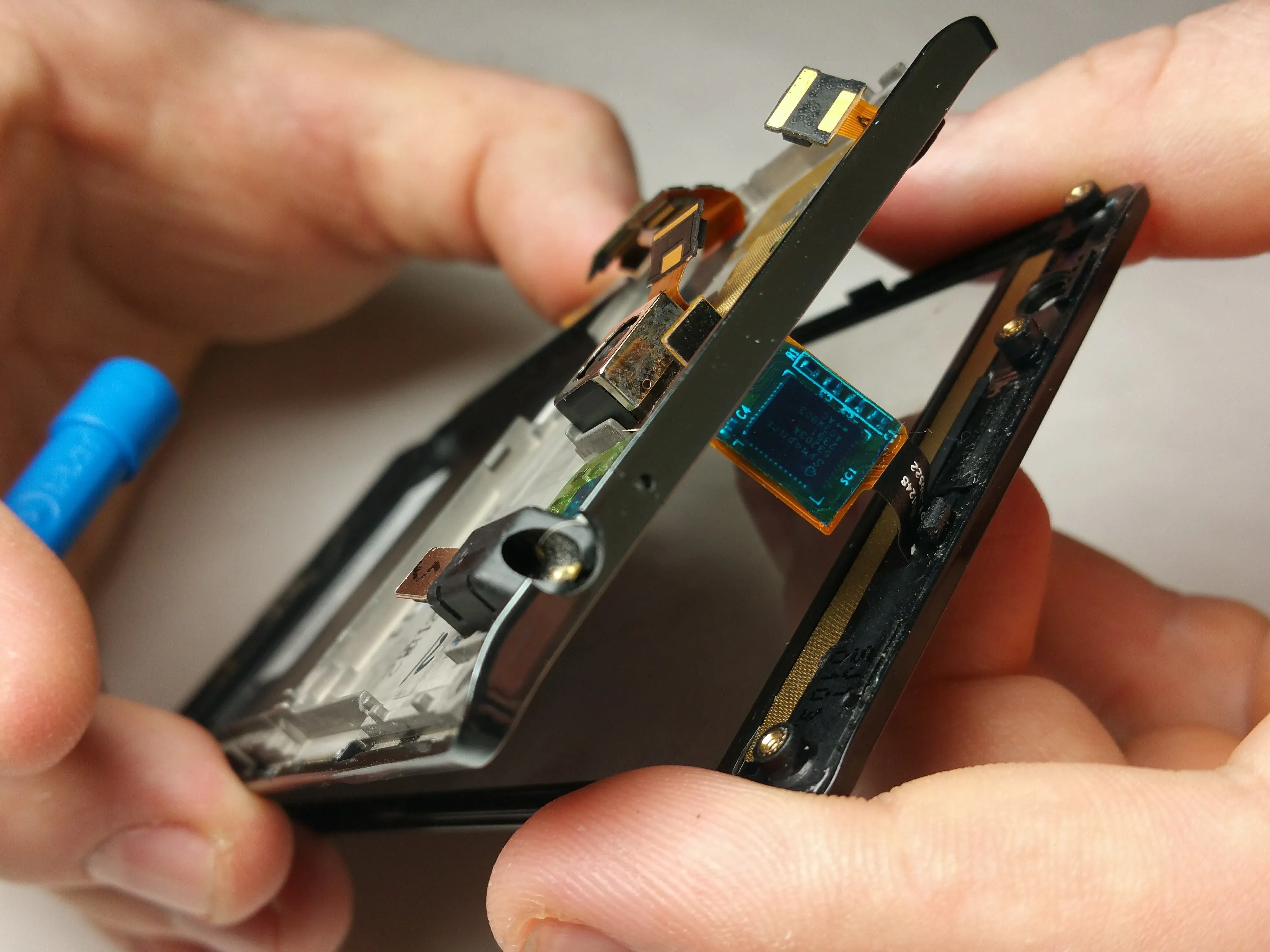

Шаг 15

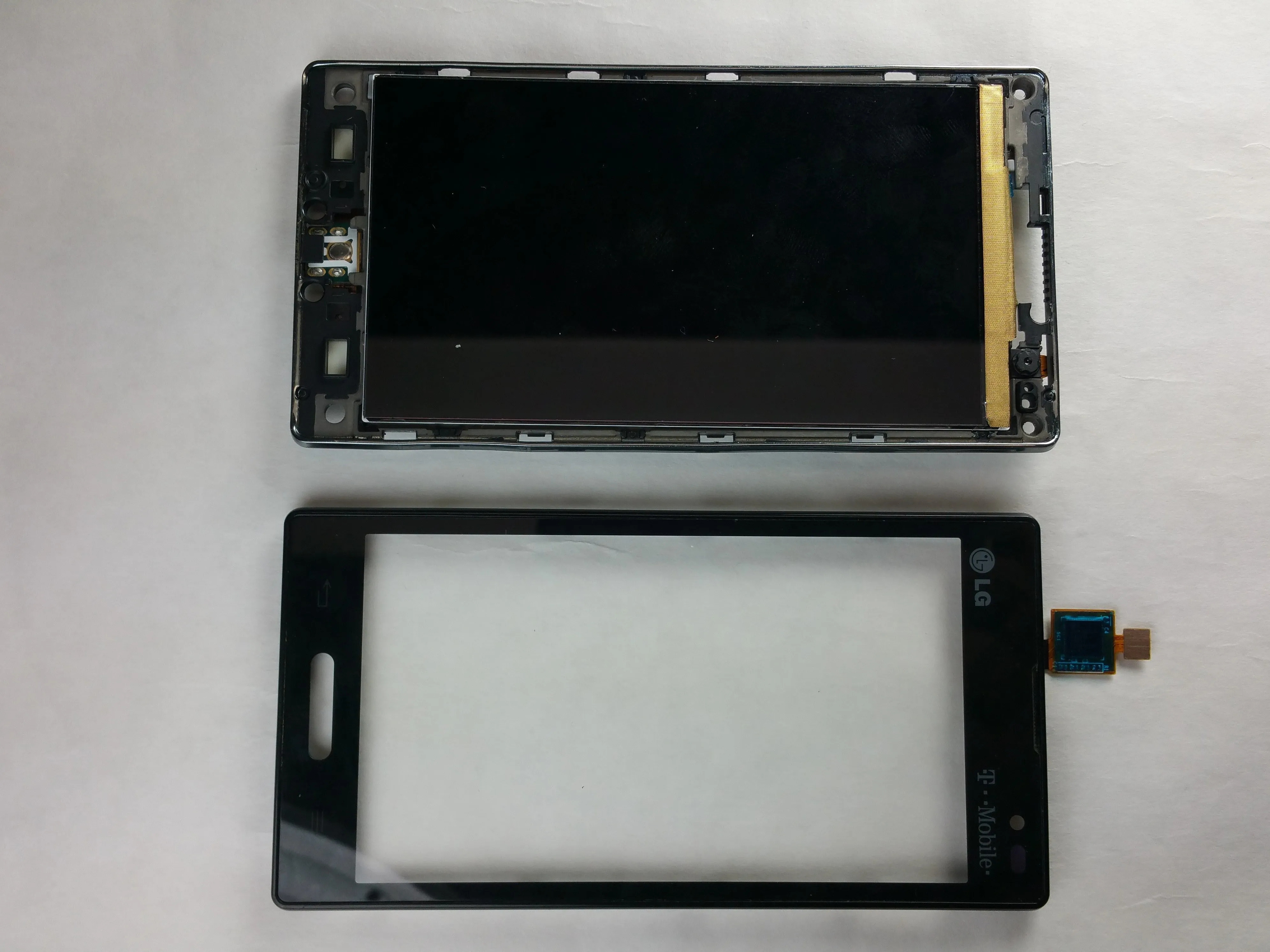

• Осторожно извлеките дигитайзер из корпуса, вытащив подключенный ленточный кабель

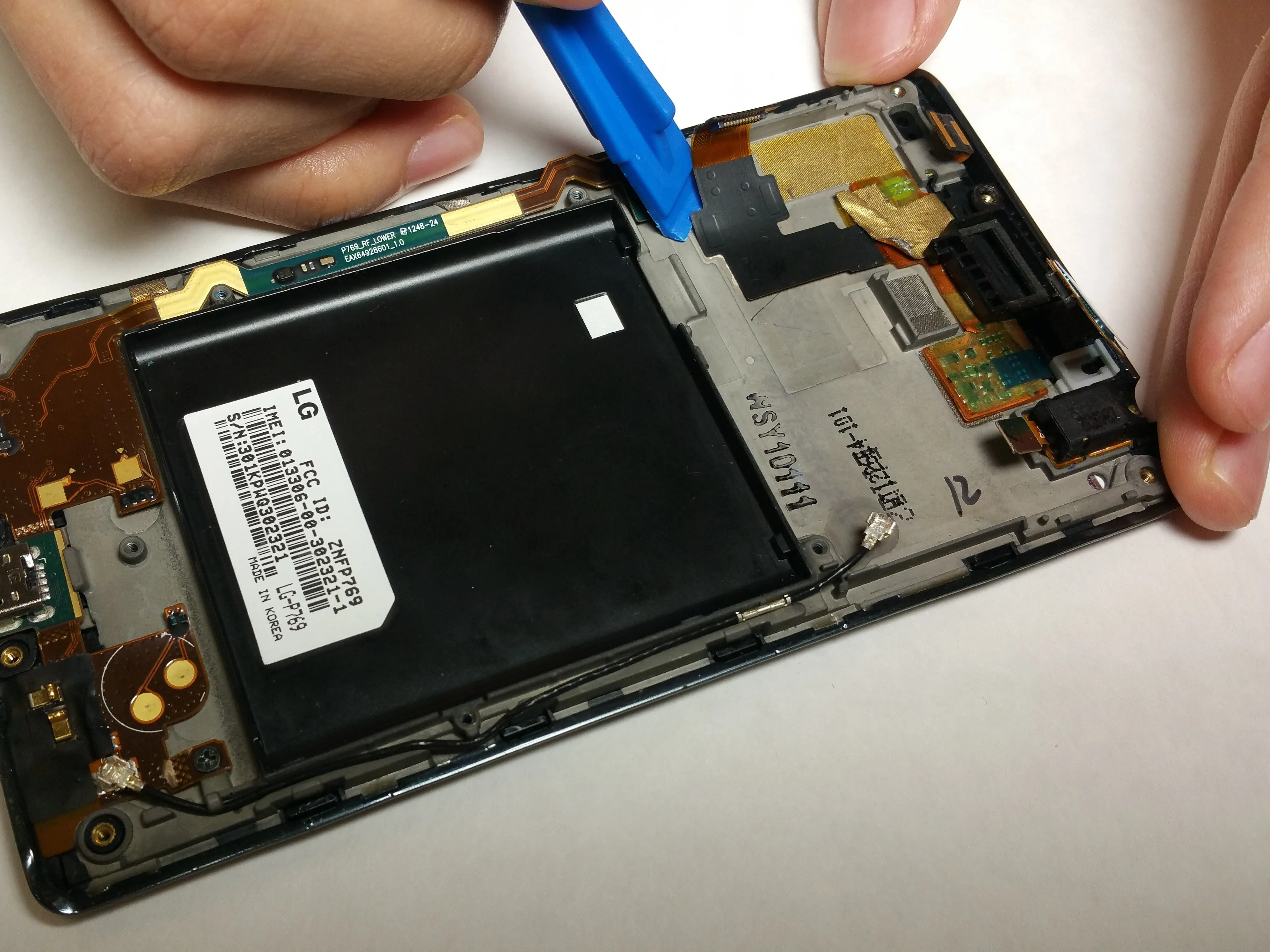

Шаг 16

• С помощью небольшого выколотки отделите схему экрана от корпуса.

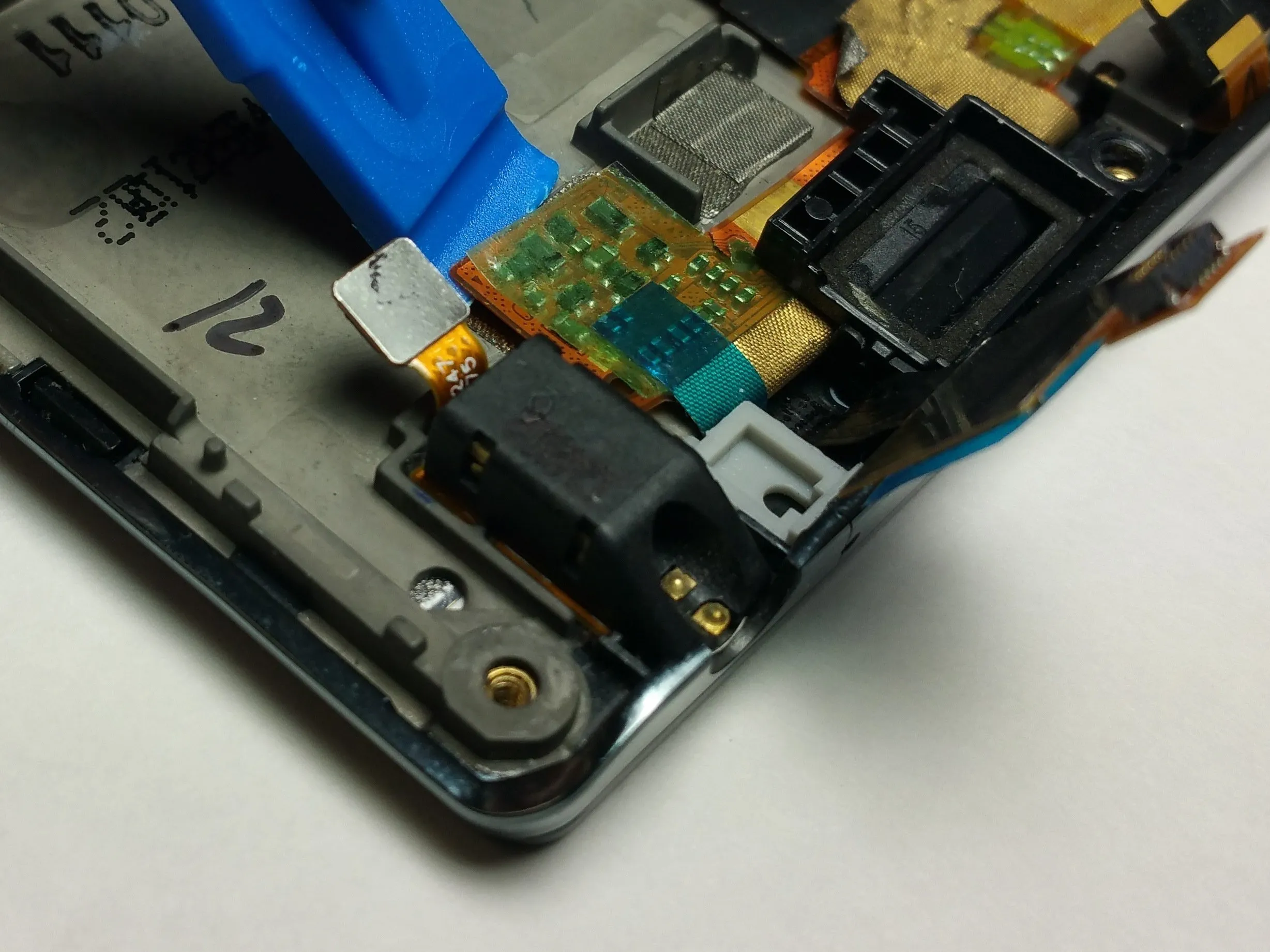

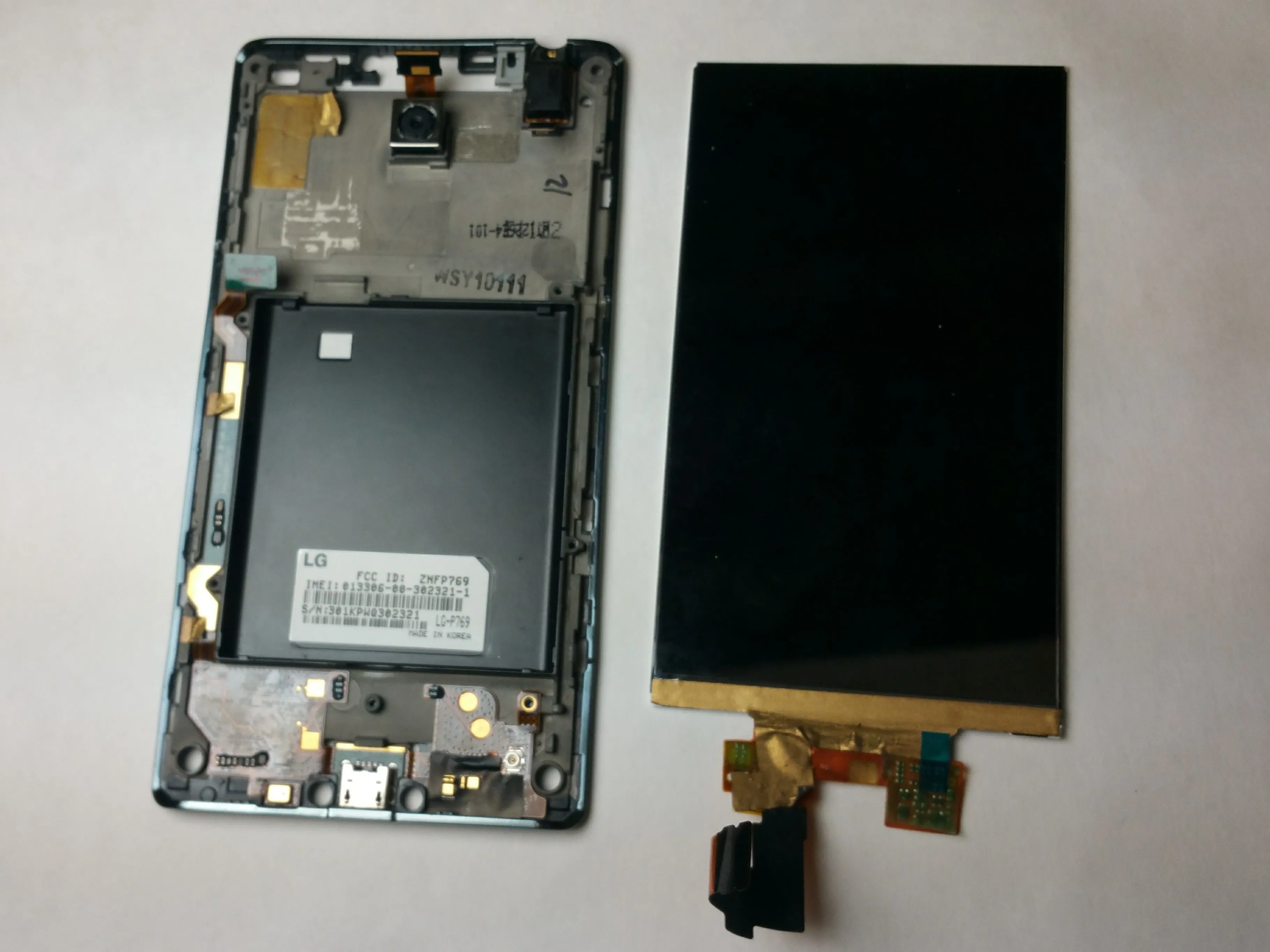

Шаг 17

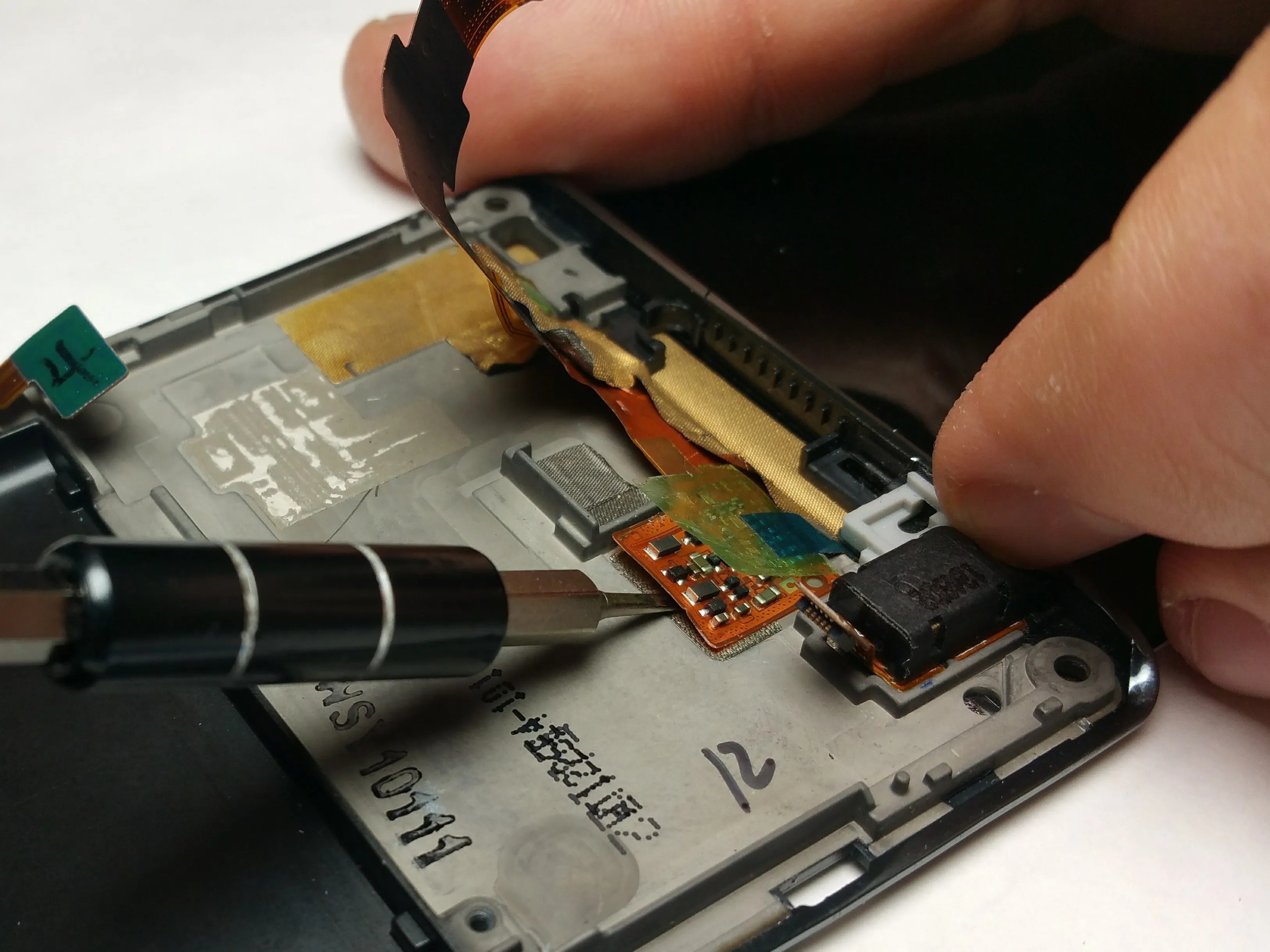

• Извлеките оставшуюся схему, используя небольшой инструмент для поддевания или маленькую плоскую отвертку.

• Осторожно выдвиньте микросхемы, чтобы извлечь дисплей телефона

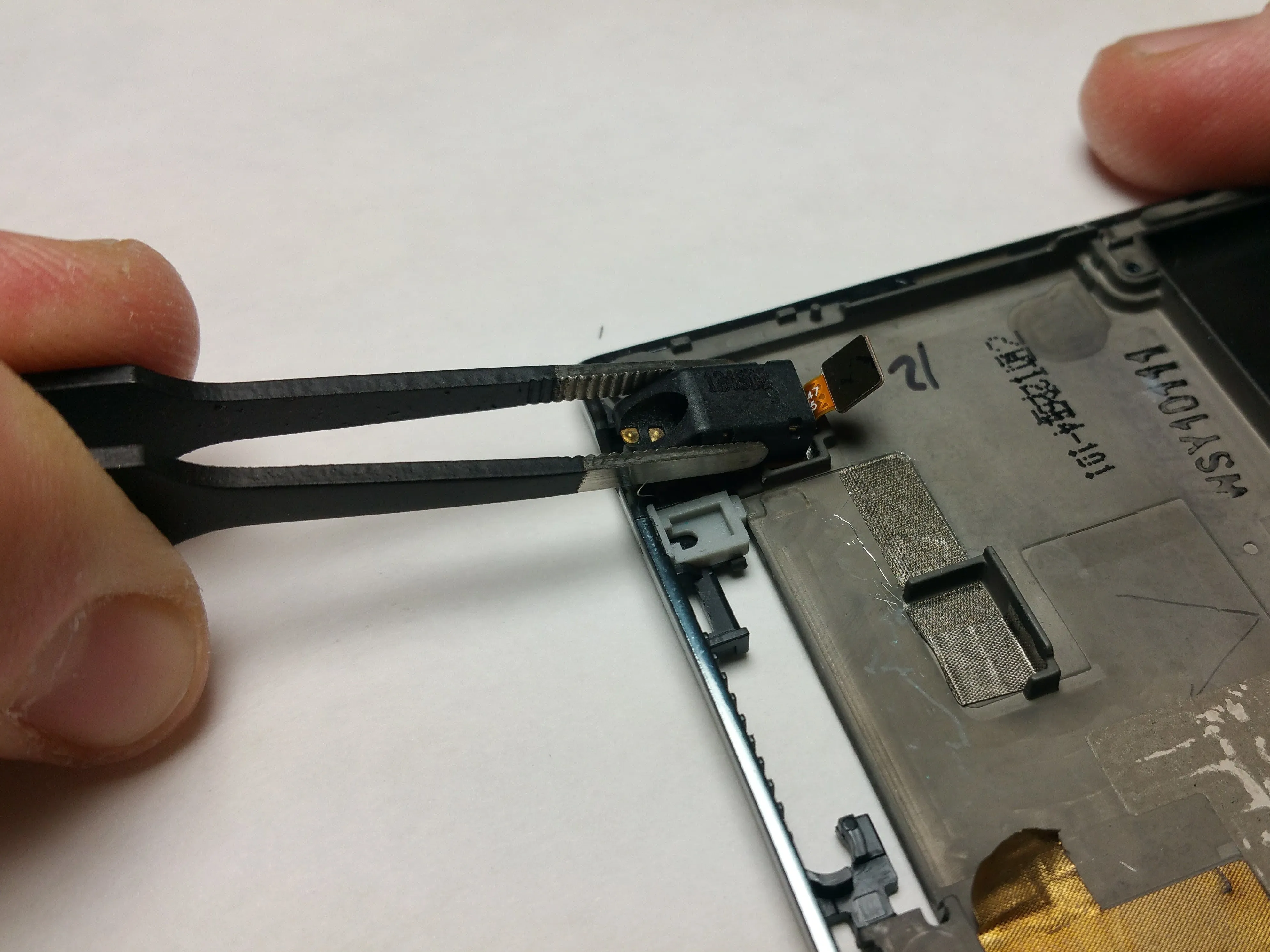

Шаг 18

• С помощью пинцета отсоедините 3,5-мм разъем для наушников от телефона

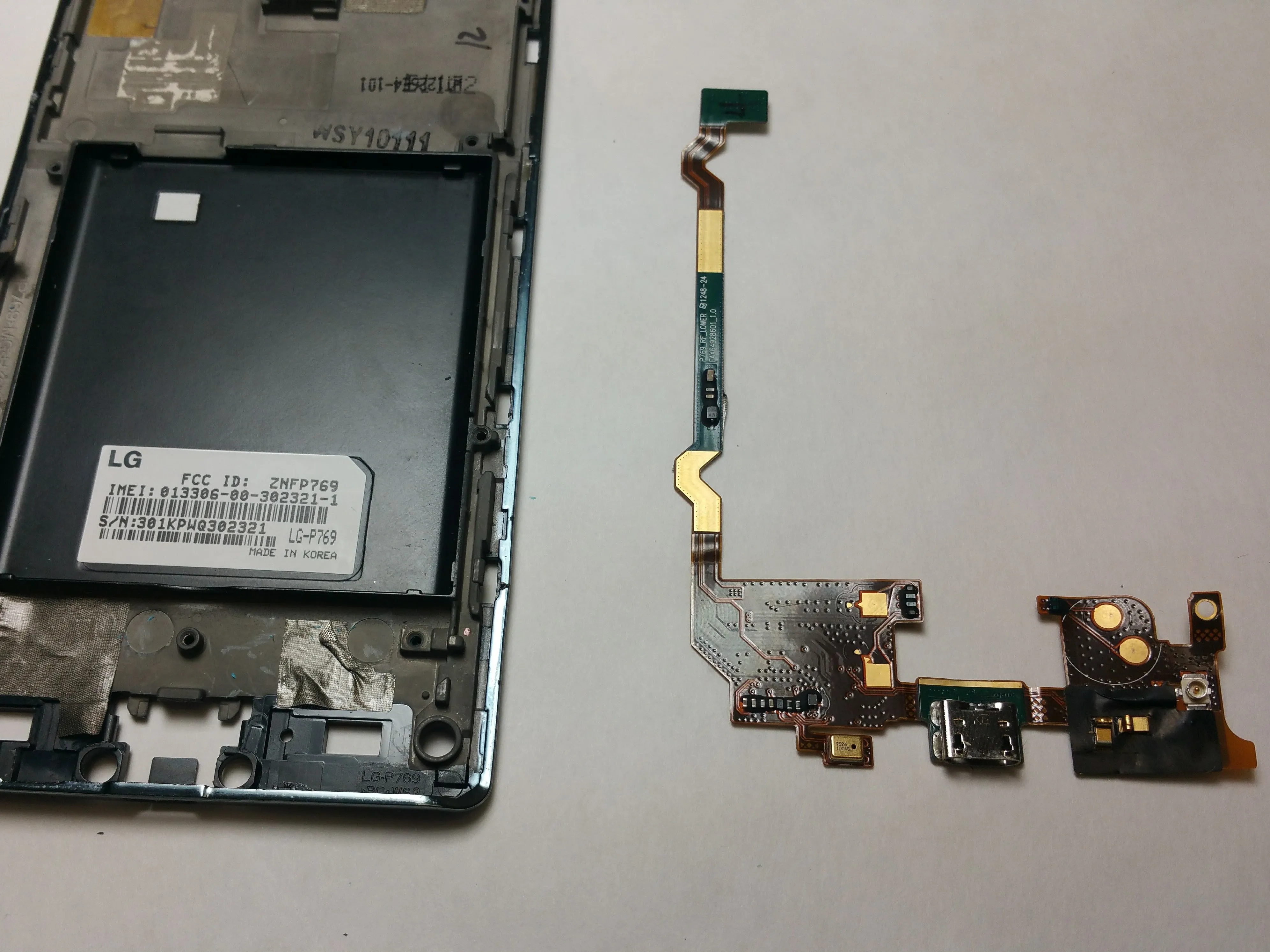

Шаг 19

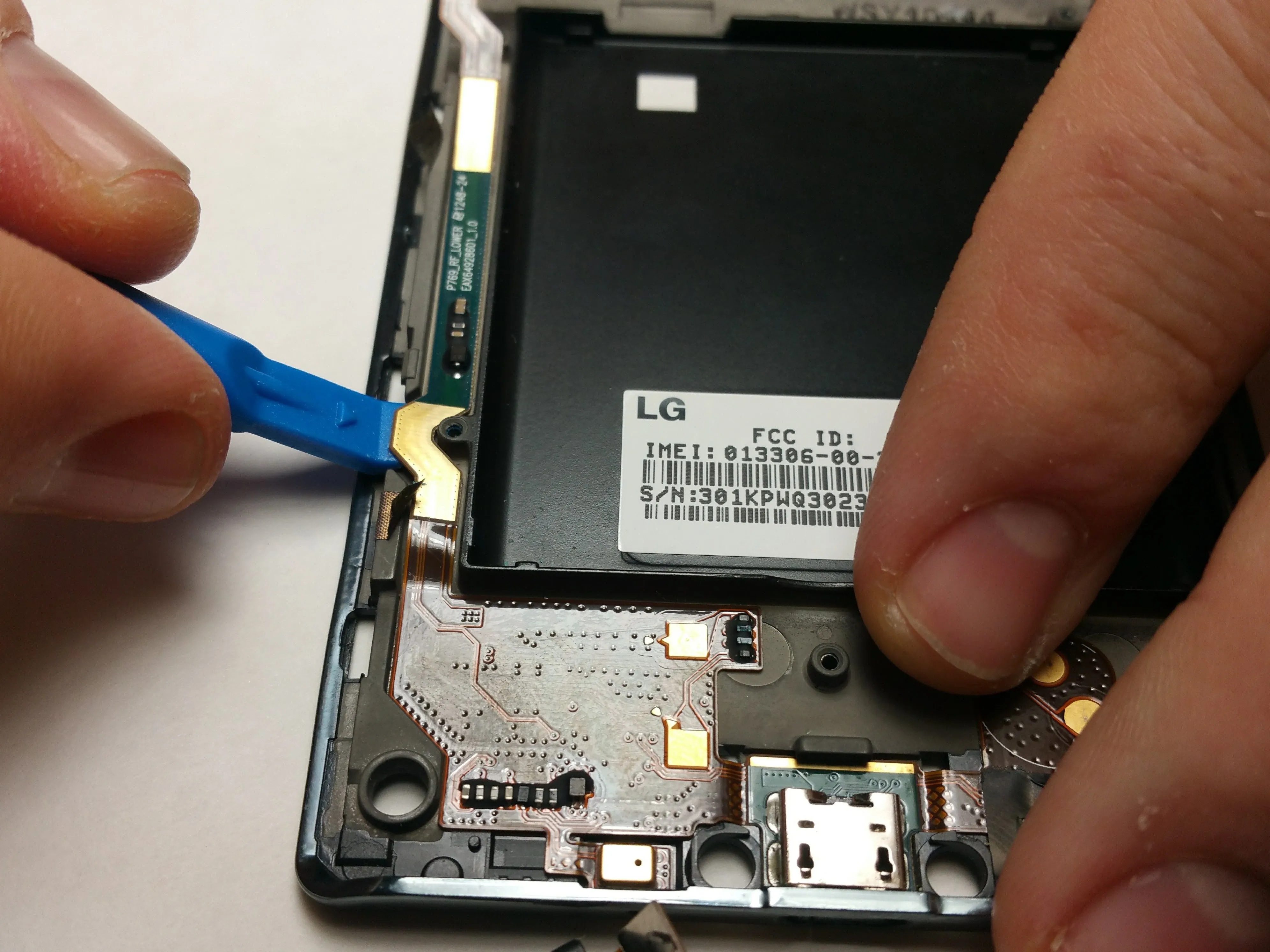

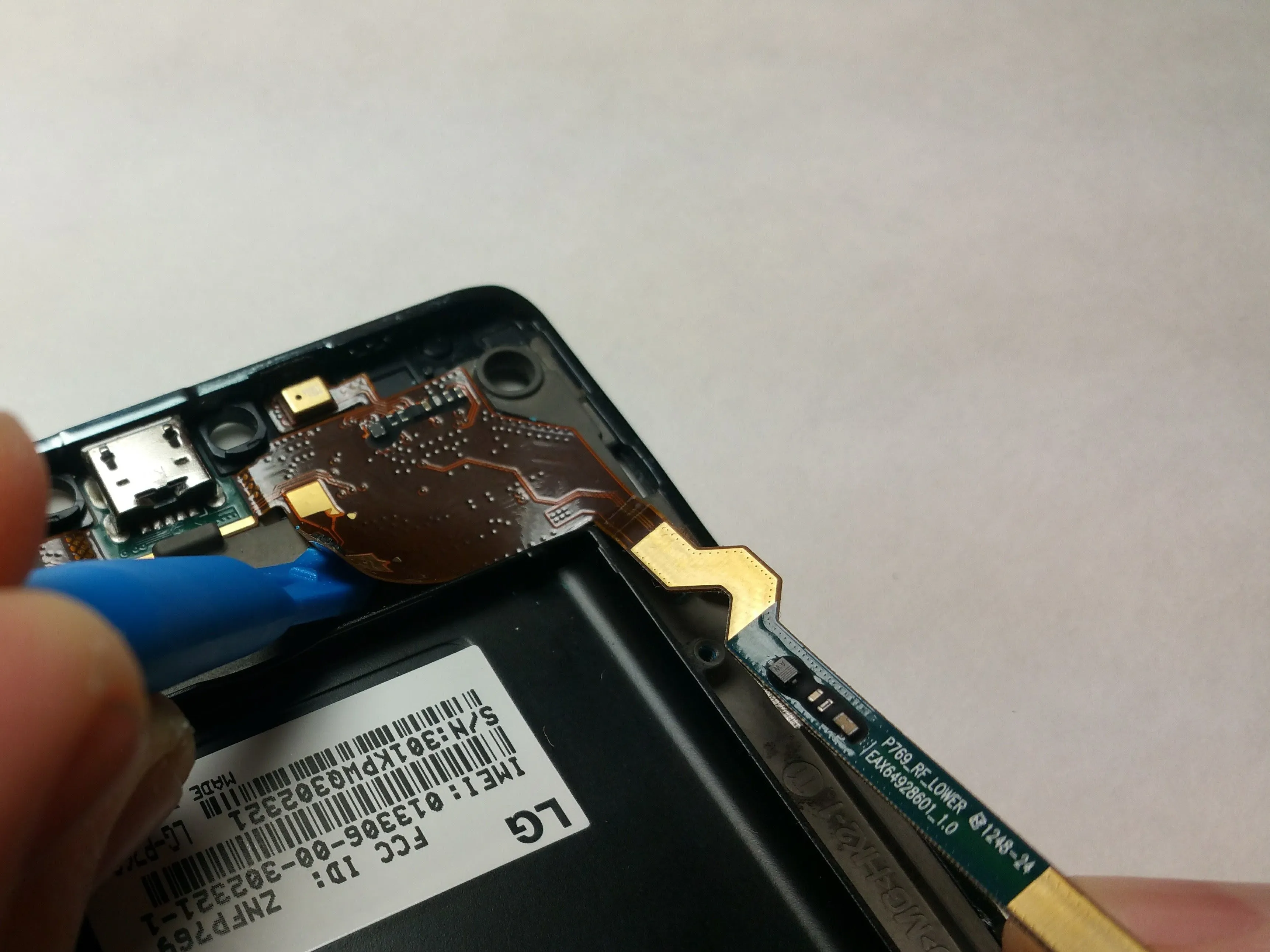

• С помощью небольшого выколотки отсоедините схему Micro-USB от корпуса телефона.

Шаг 20

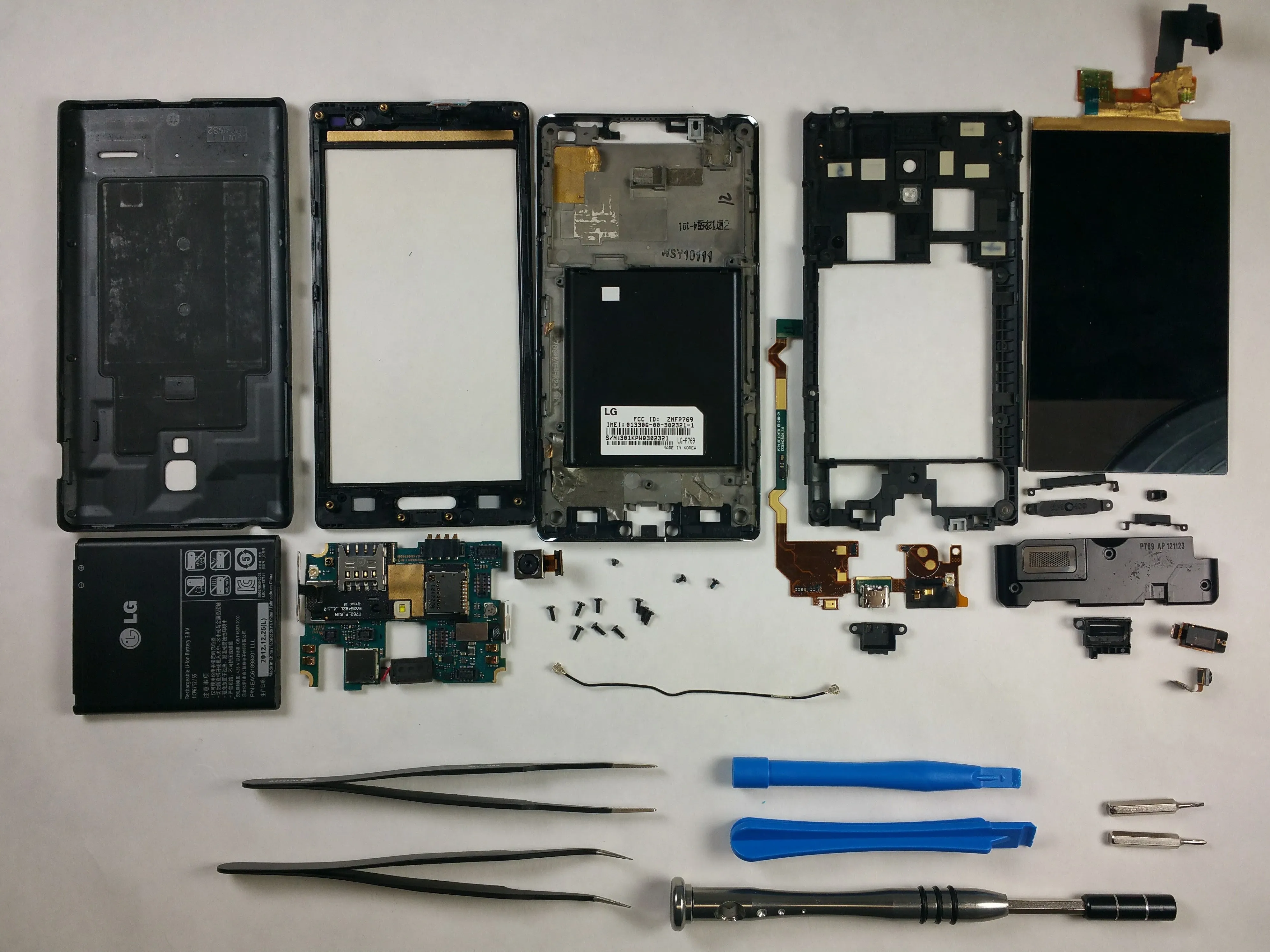

• Полная разборка и рекомендуемые инструменты для процедуры
