Разборка LG Rumor LX260

Введение

LG Rumor - это телефон-слайдер с полной QWERTY-клавиатурой, выпущенный компанией Sprint в 2008 году. Он оснащен слотом для карт памяти SD и работает под управлением уникальной ОС.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка LG Rumor LX260

• LG Rumor, Этот телефон - сломанный телефон, который я не могу починить, также изображен здесь: Включается, затем выключается сразу после

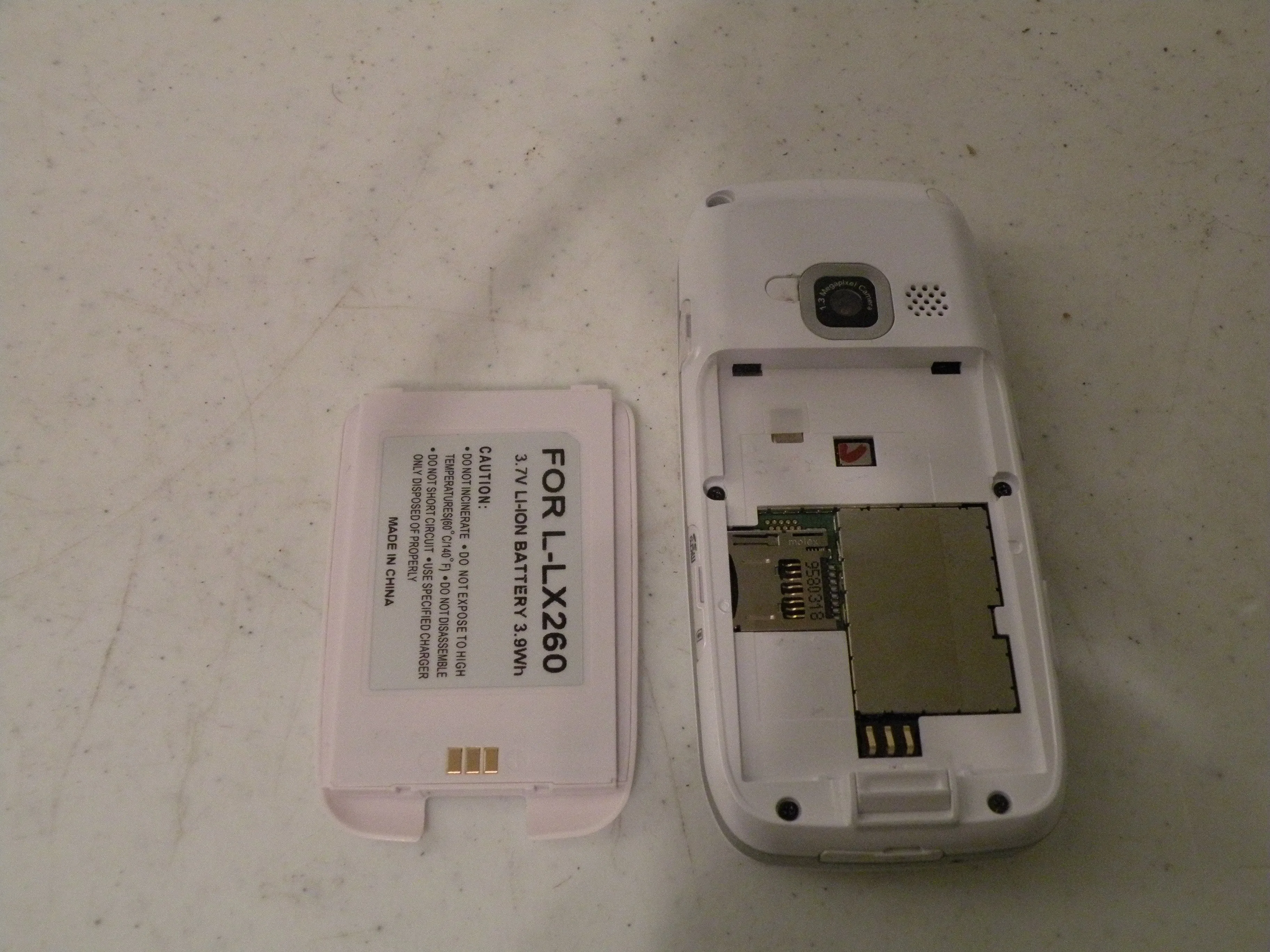

Шаг 2

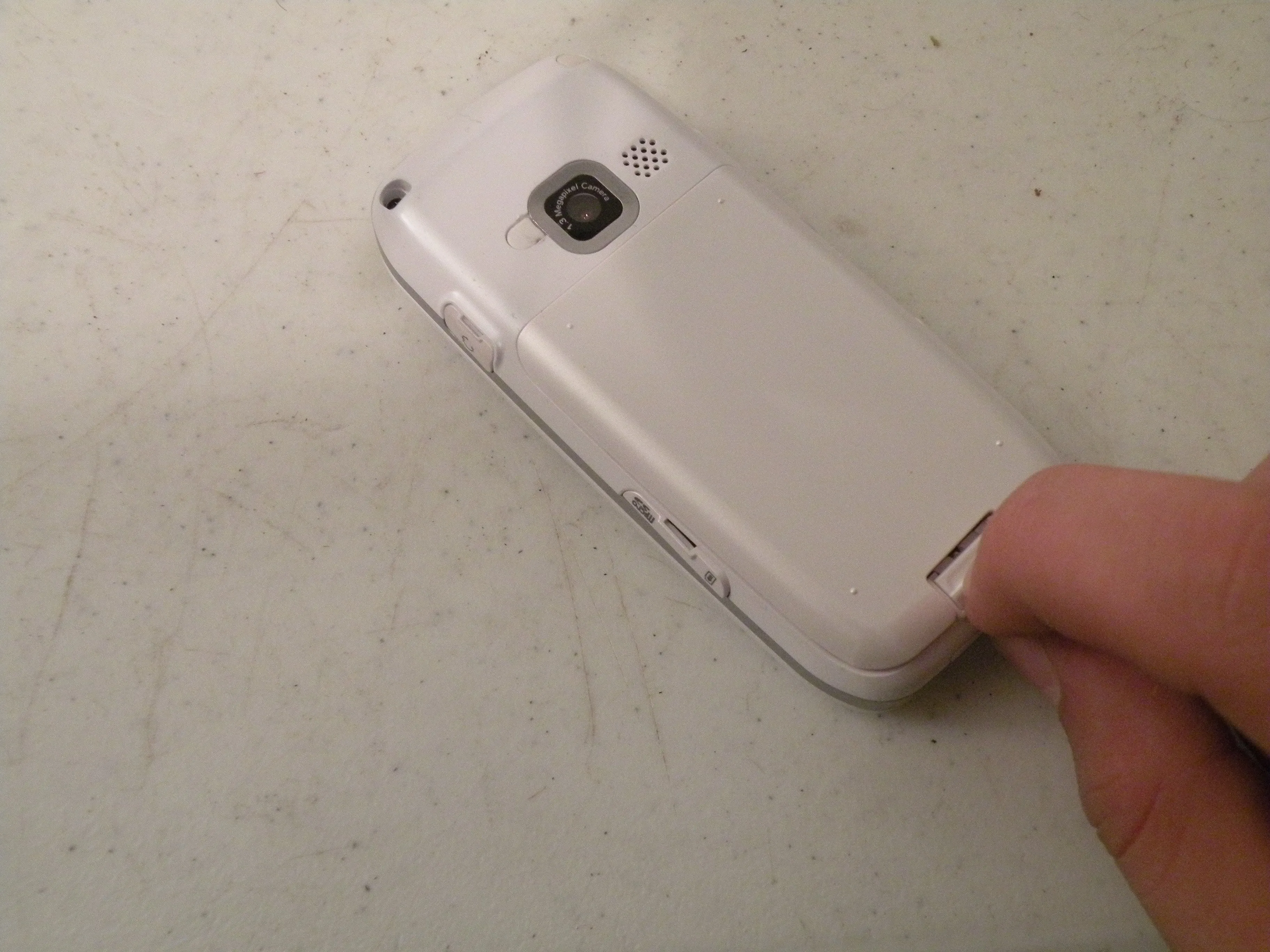

• Теперь начните с извлечения аккумулятора: он прикреплен к задней крышке и снимается, если отжать выступ назад.

Шаг 3

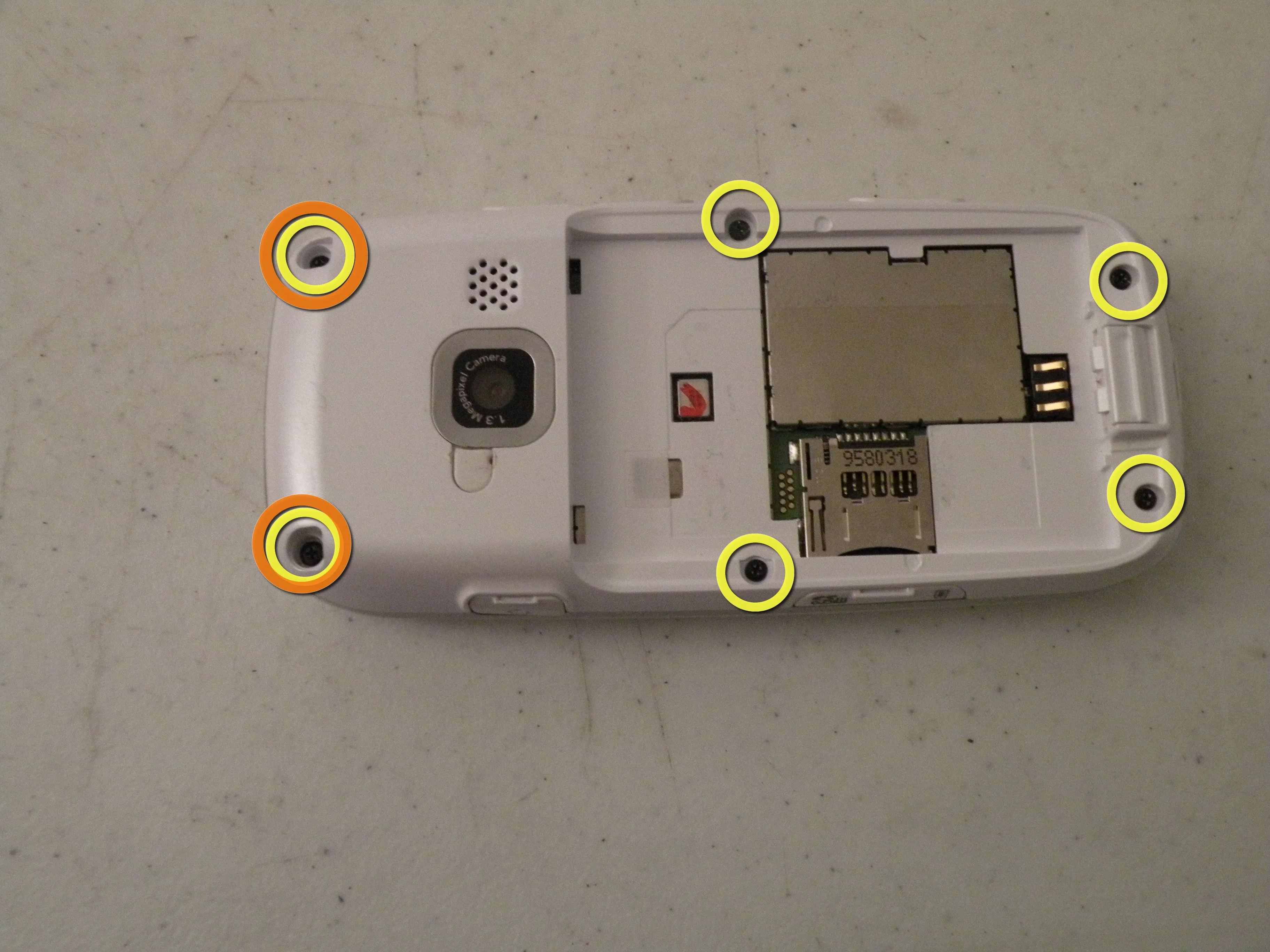

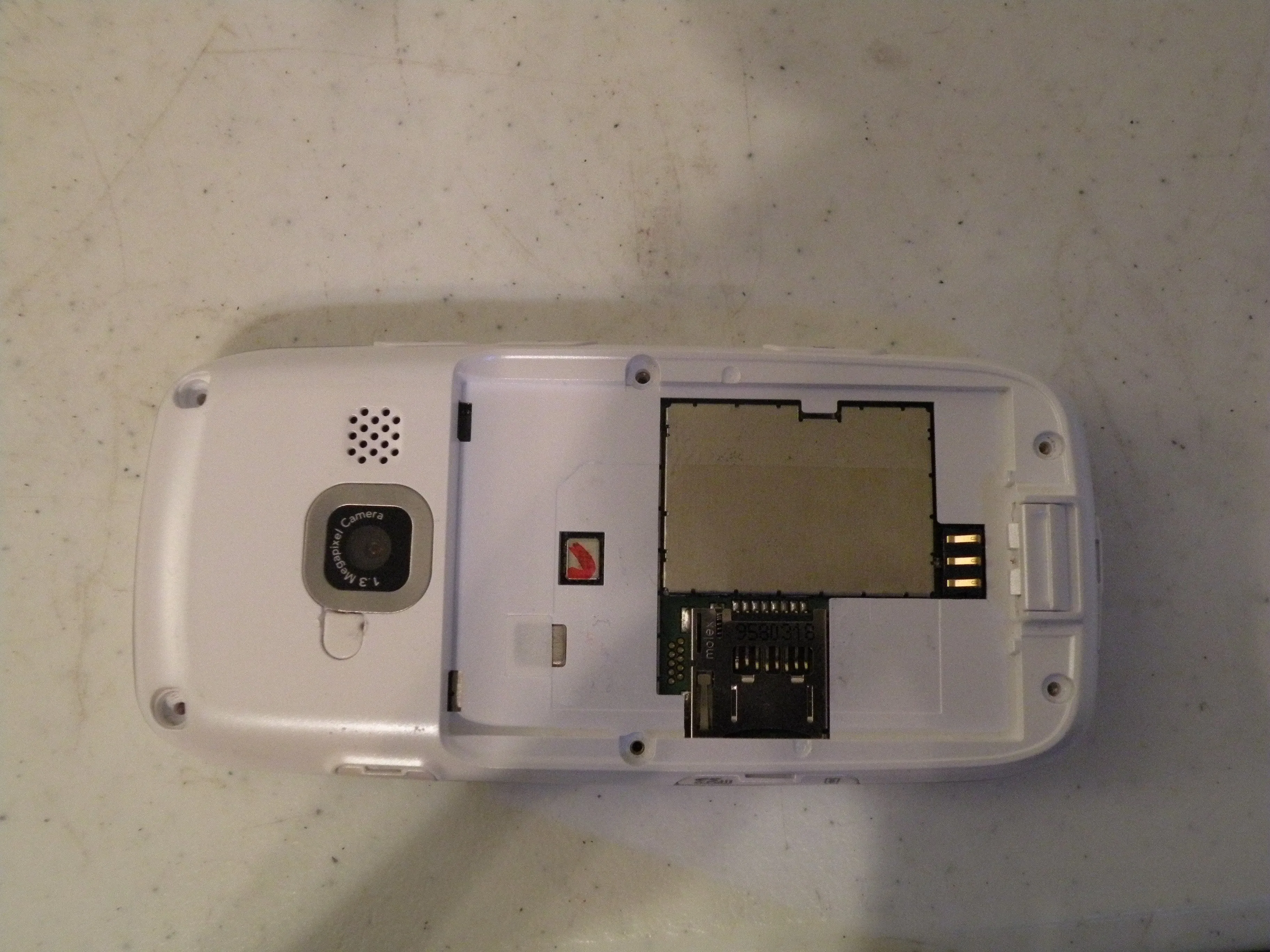

• Выкрутите эти 6 крестообразных винтов:

• Эти два верхних винта закрыты резиновыми заглушками, которые можно снять маленькой плоской отверткой или ногтем.

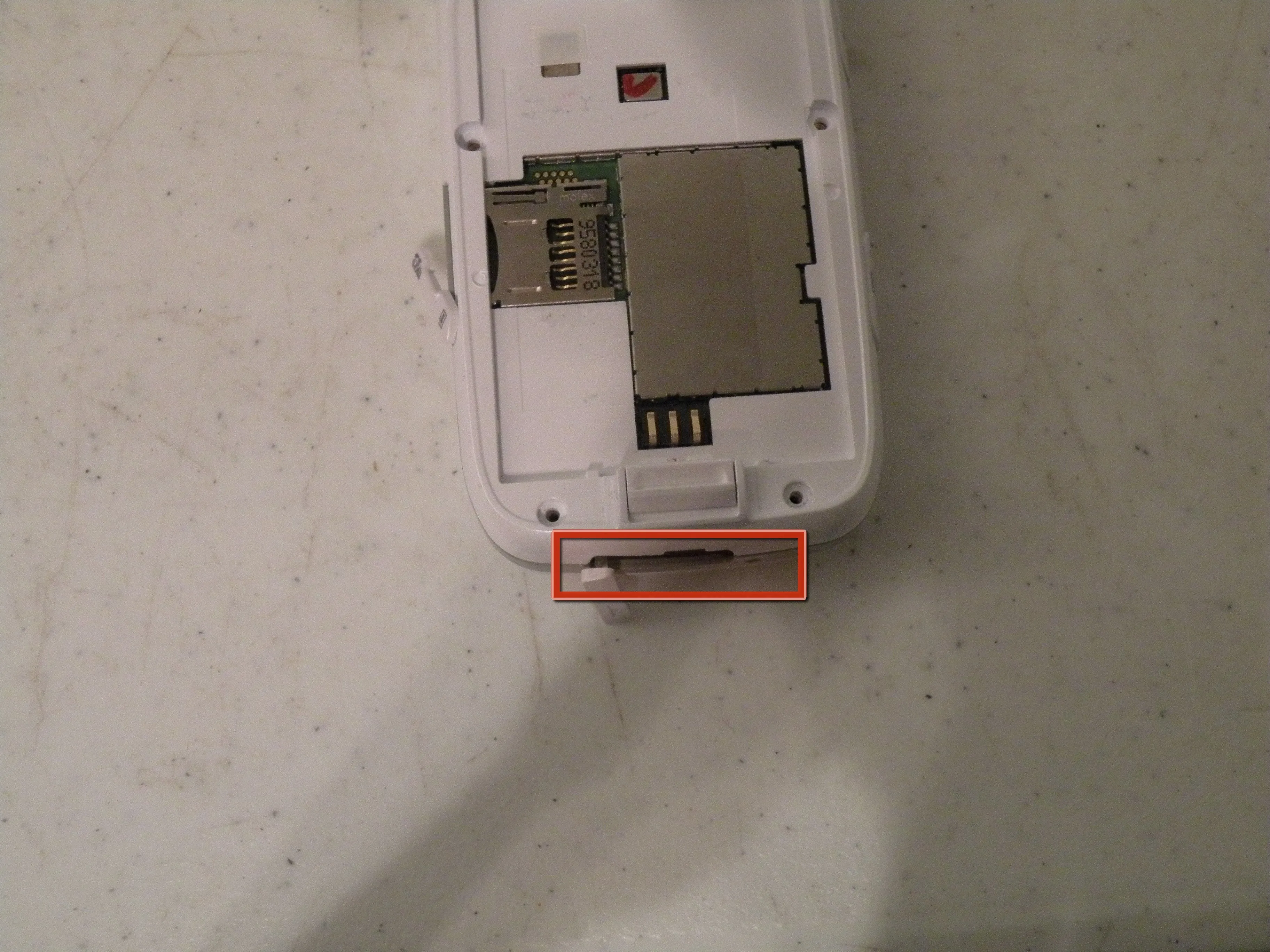

Шаг 4

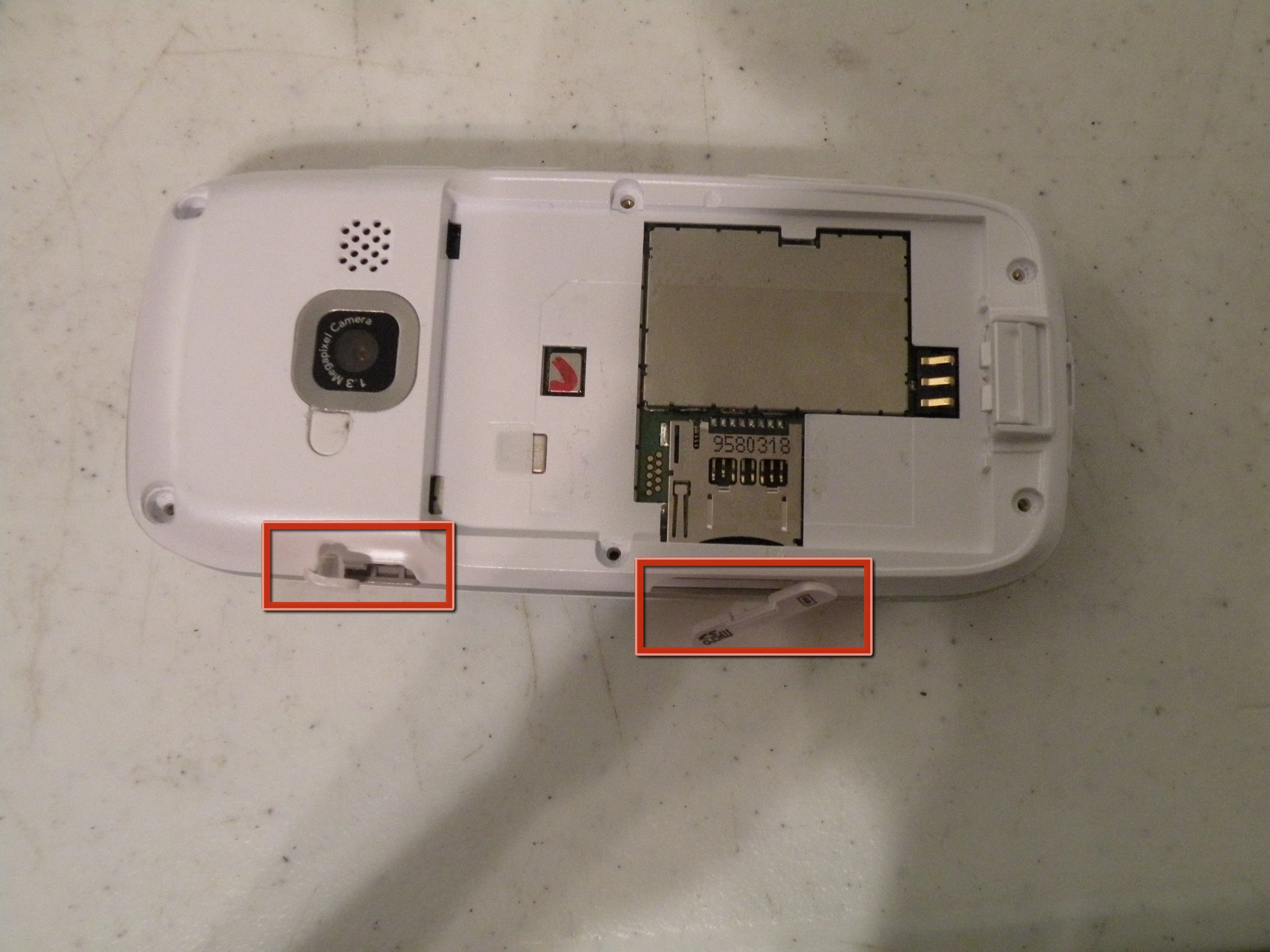

• Снимите крышки разъемов для наушников, Micro SD и зарядки, но будьте осторожны, они все еще подключены, потяните их только до упора!

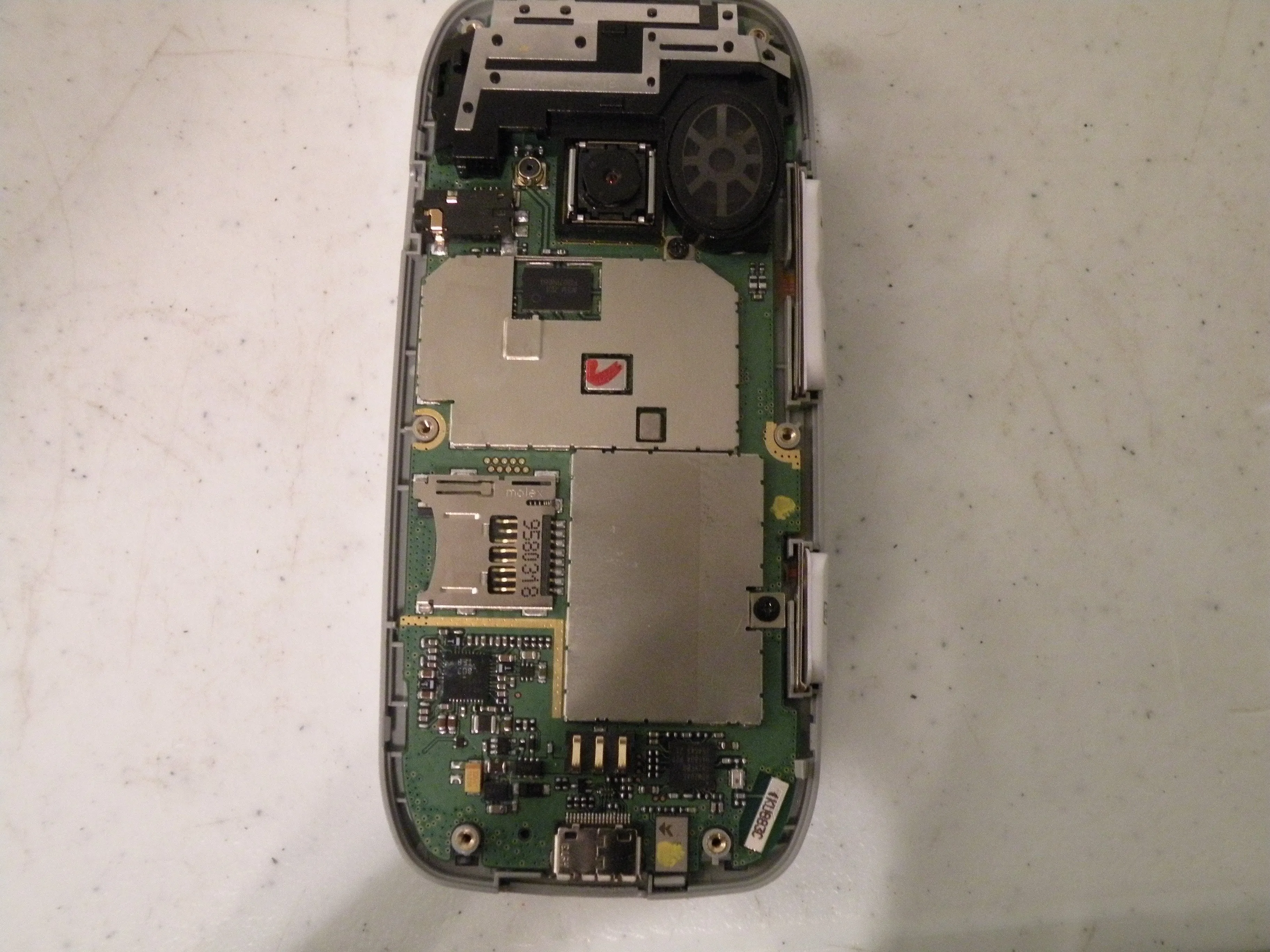

Шаг 5

• Теперь вы можете снять заднюю крышку, она держится на слабом клею, поэтому в первый раз может потребоваться небольшое усилие.

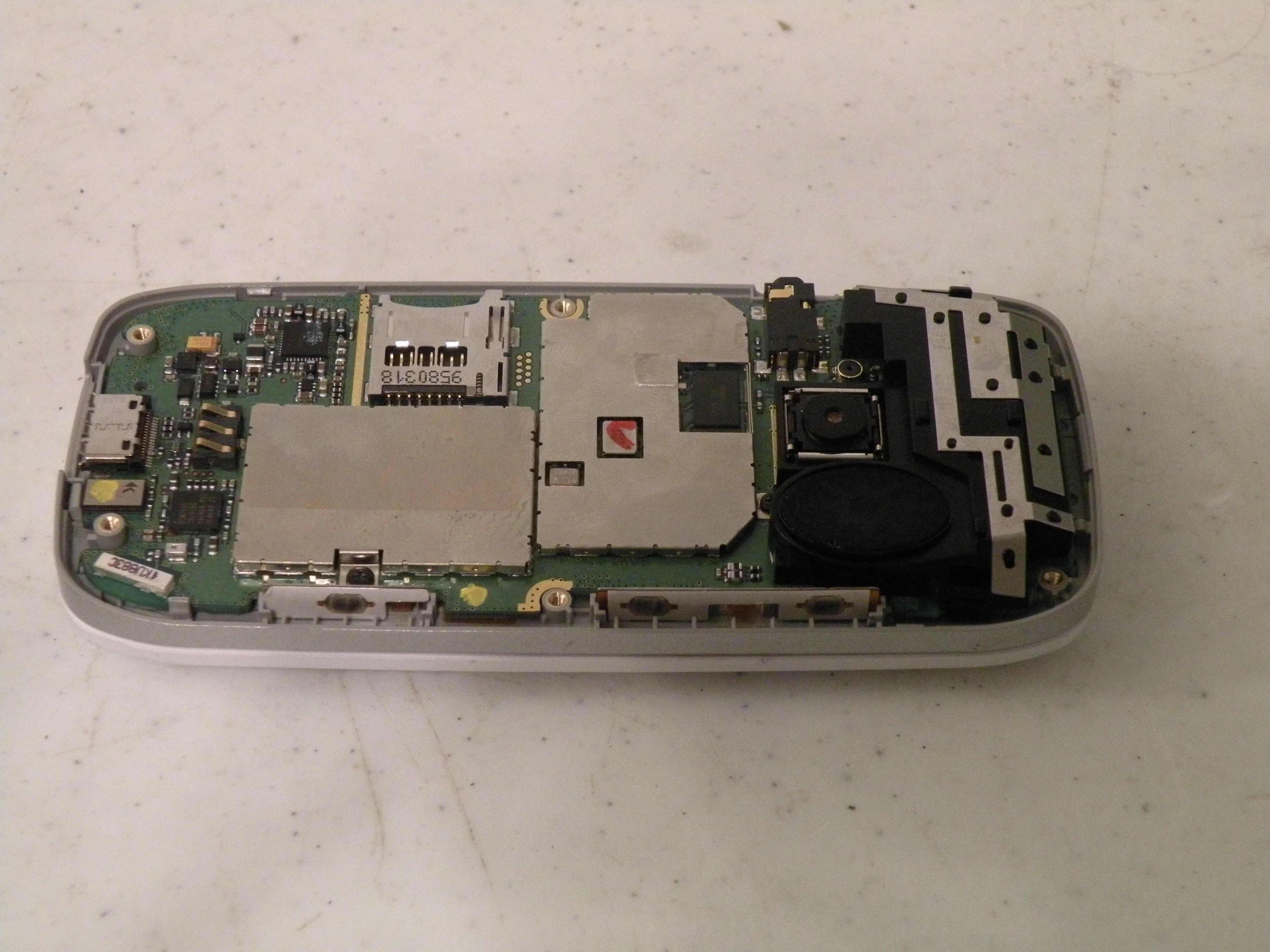

Шаг 6

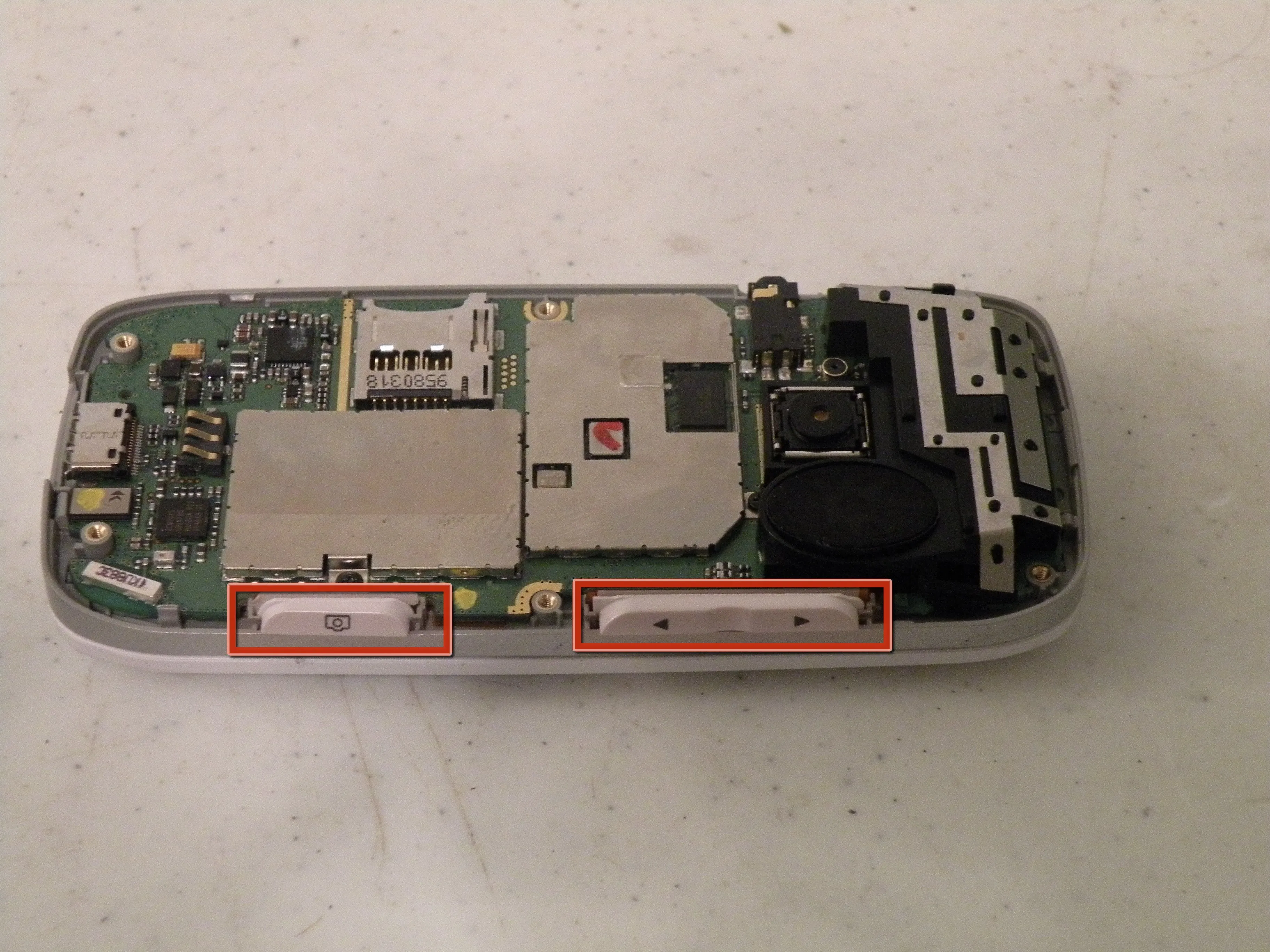

• Снимите кнопки 'Камера' и 'Громкость'.

• Будьте осторожны, сами кнопки прикреплены к плате локальной сети очень тонким ленточным кабелем, снимайте только крышки кнопок.

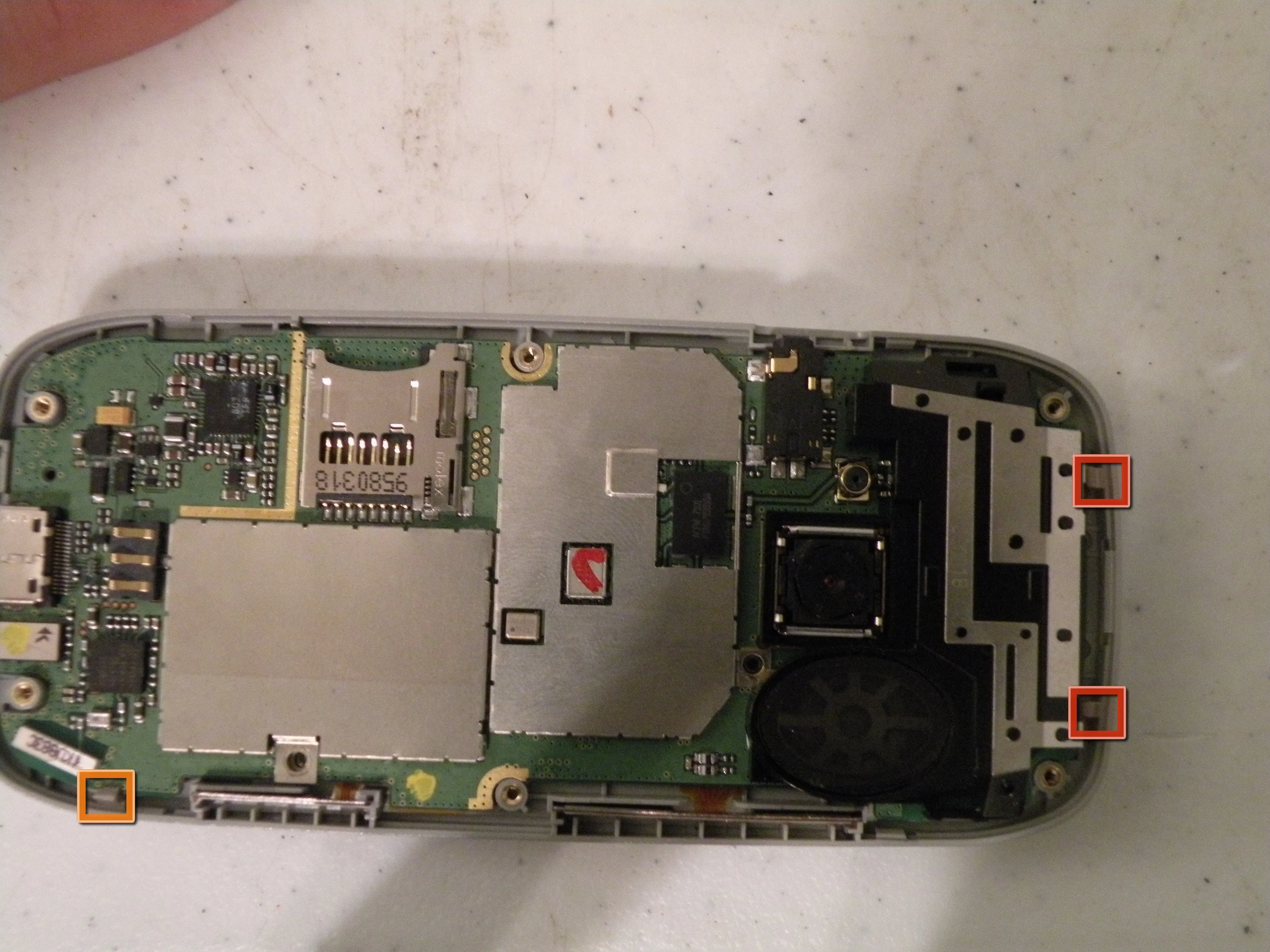

Шаг 7

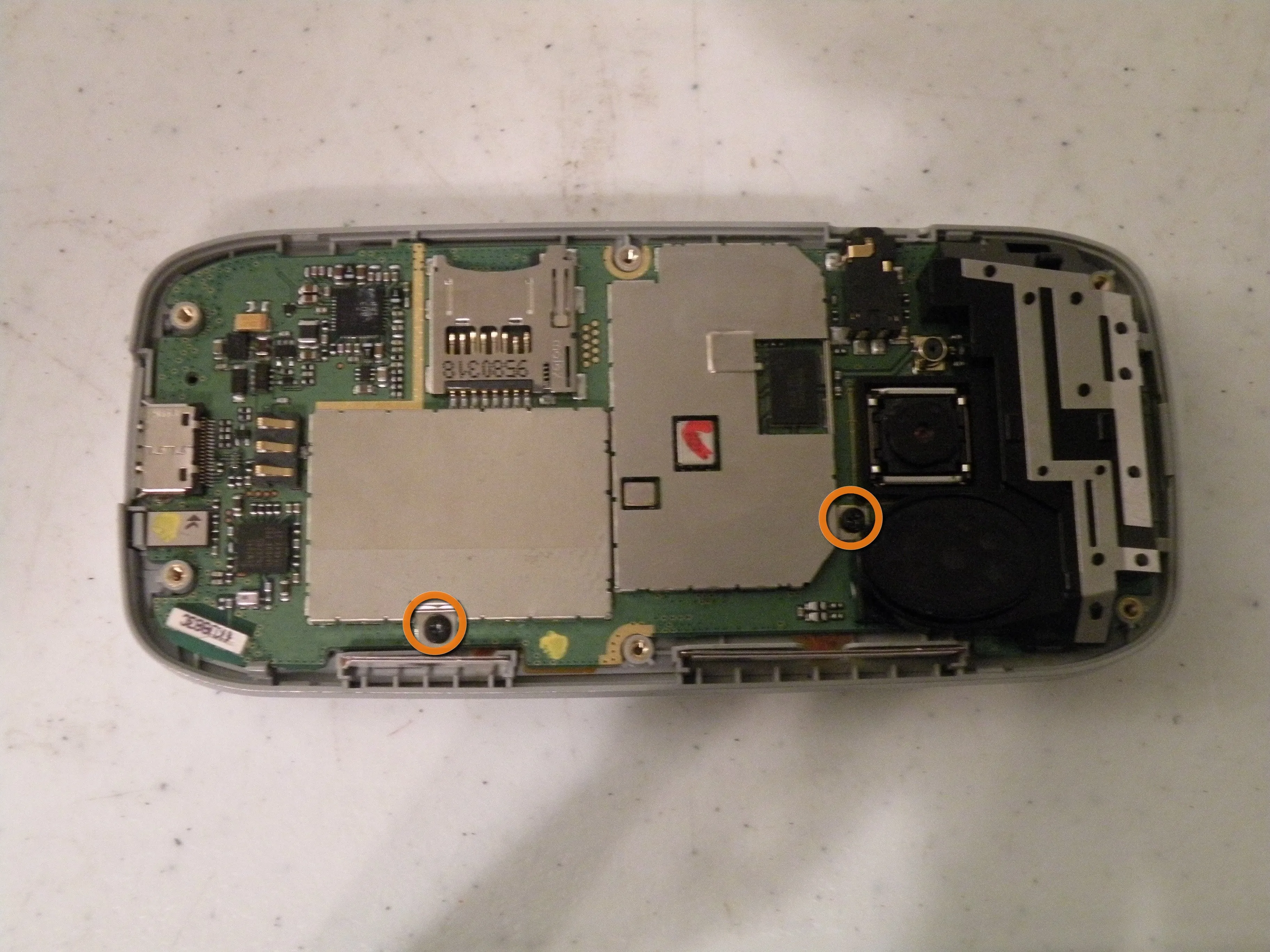

• Выкрутите эти два крестообразных винта:

• Теперь снимите выделенные зажимы (2-е изображение), это позволит освободить логическую плату.

• Я рекомендую начать с этой, и как только она освободится, вы сможете просто сдвинуть ее вокруг других зажимов.

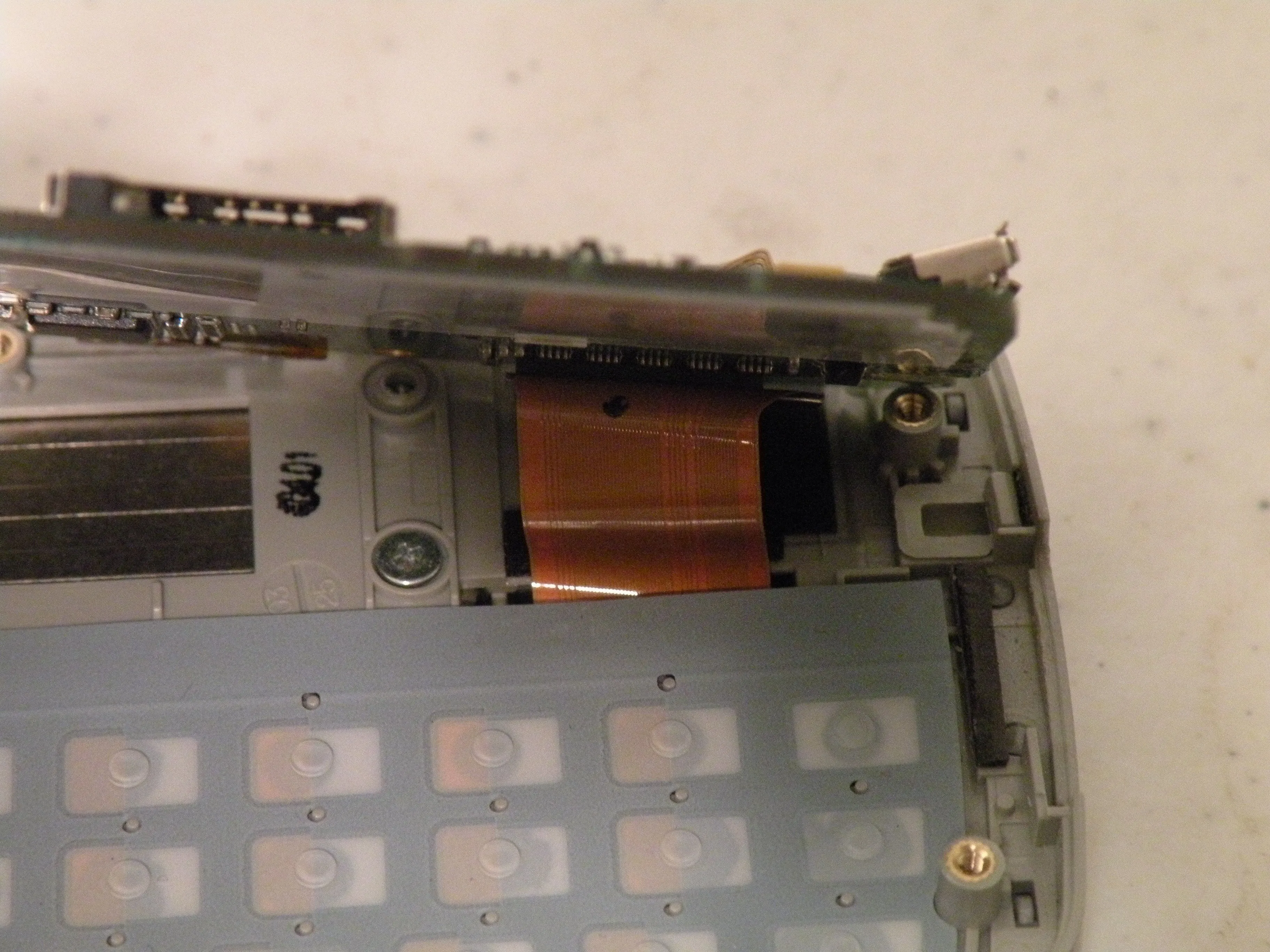

Шаг 8

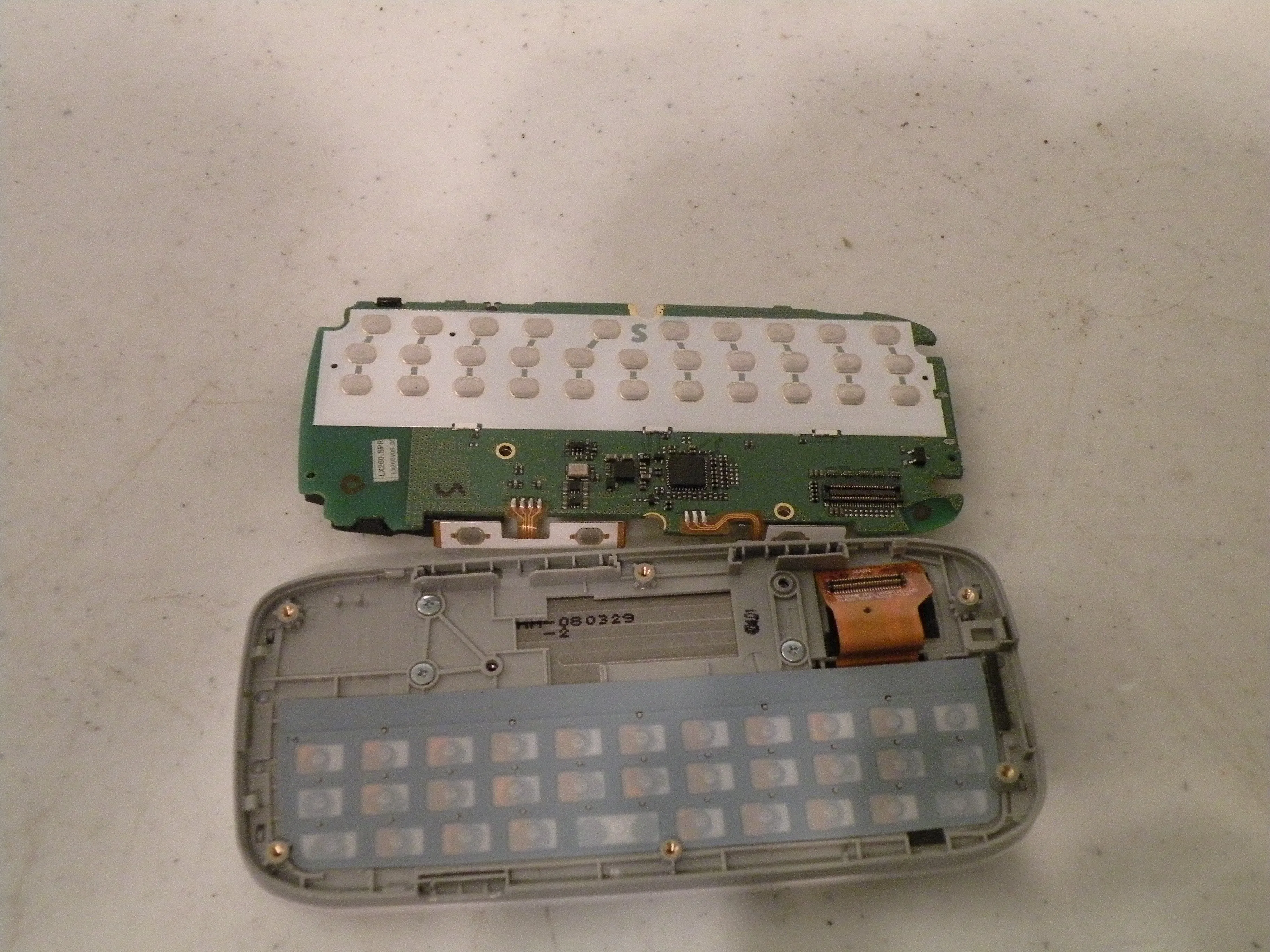

• Теперь поверните логическую плату вверх, чтобы обнаружить кабель ЖК-дисплея/цифровой клавиатуры, отсоедините его с помощью палочки или плоской отвертки.

• Теперь вы можете снять логическую плату.

Шаг 9

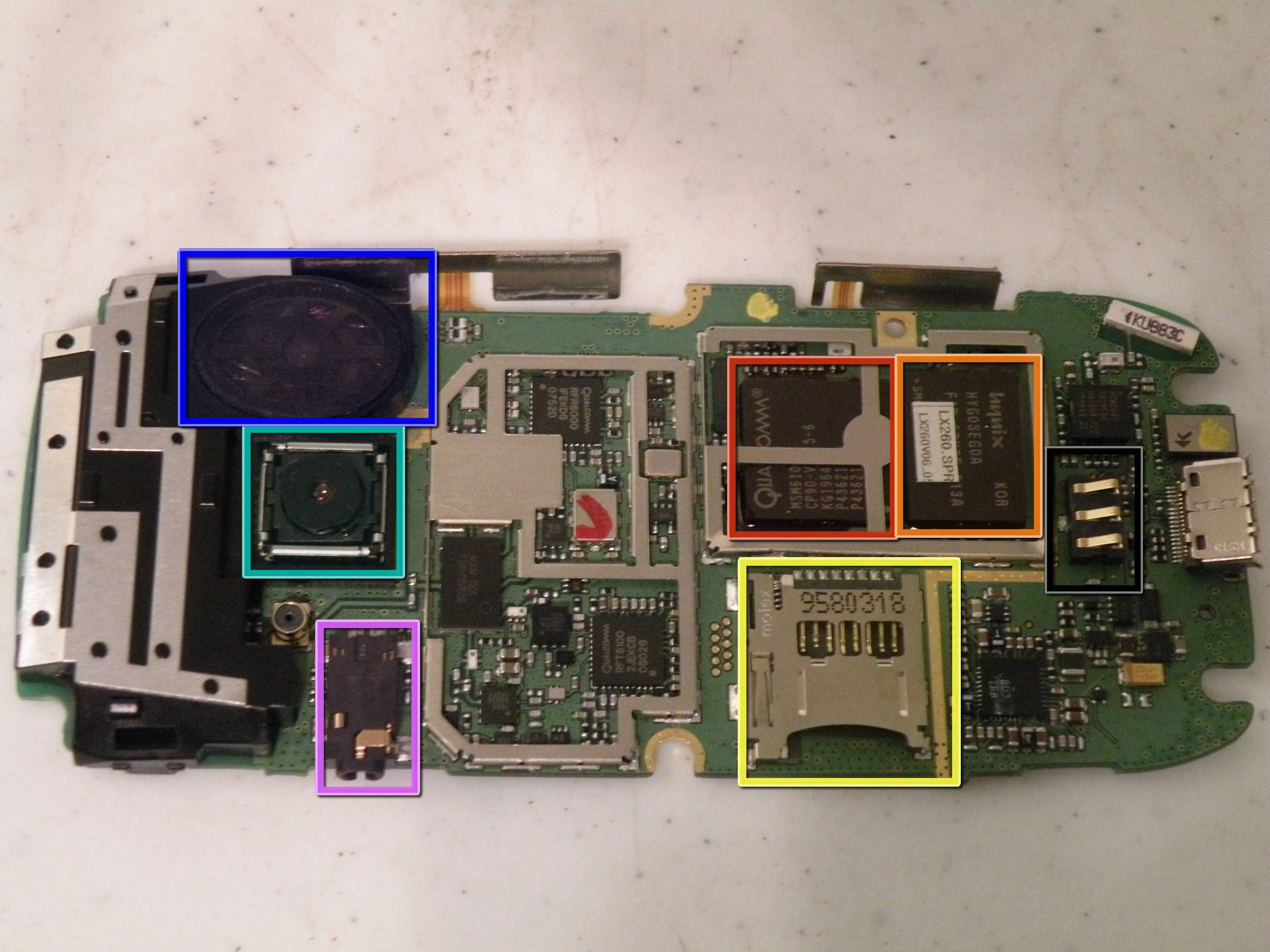

• Логическая плата:

• Процессор - ARM-процессор Qualcomm MSM6100.

• Оперативная память, изготовлена компанией Hynix

• Камера 1.3MP, неплохо

• Слот для карт памяти SD:

• Динамик [Speakerphone]

• Разъем для наушников:

• Контакты аккумулятора:

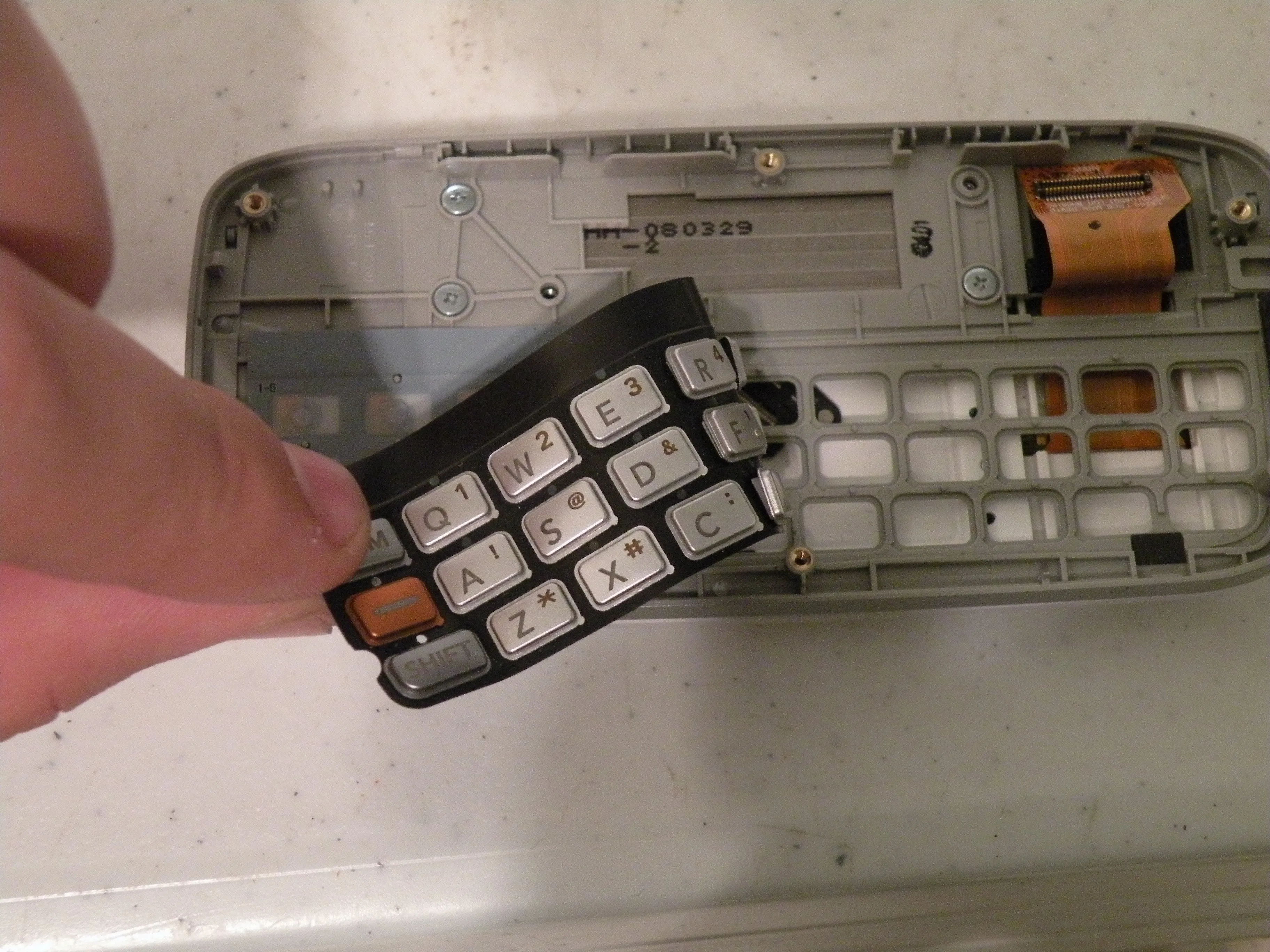

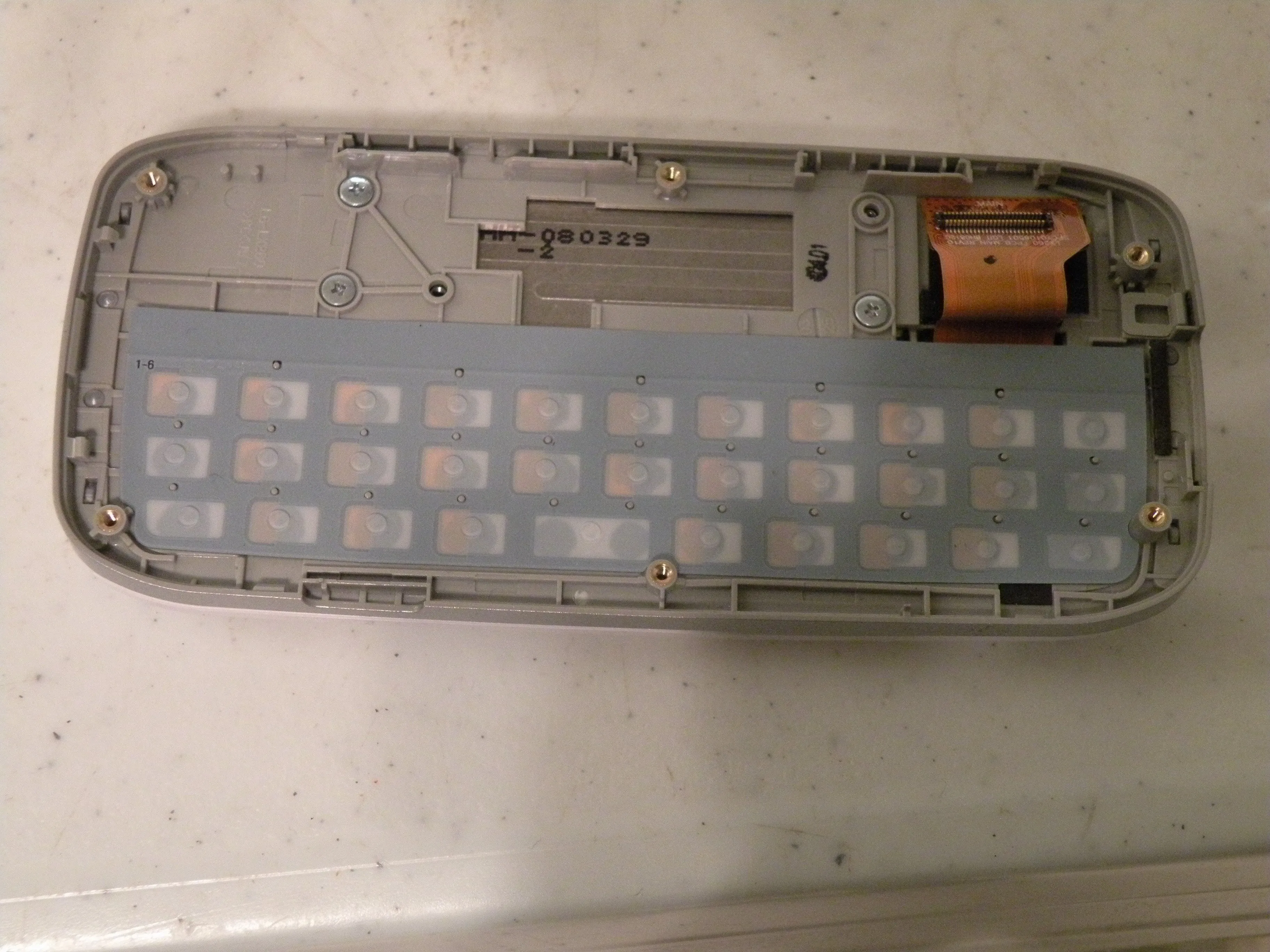

Шаг 10

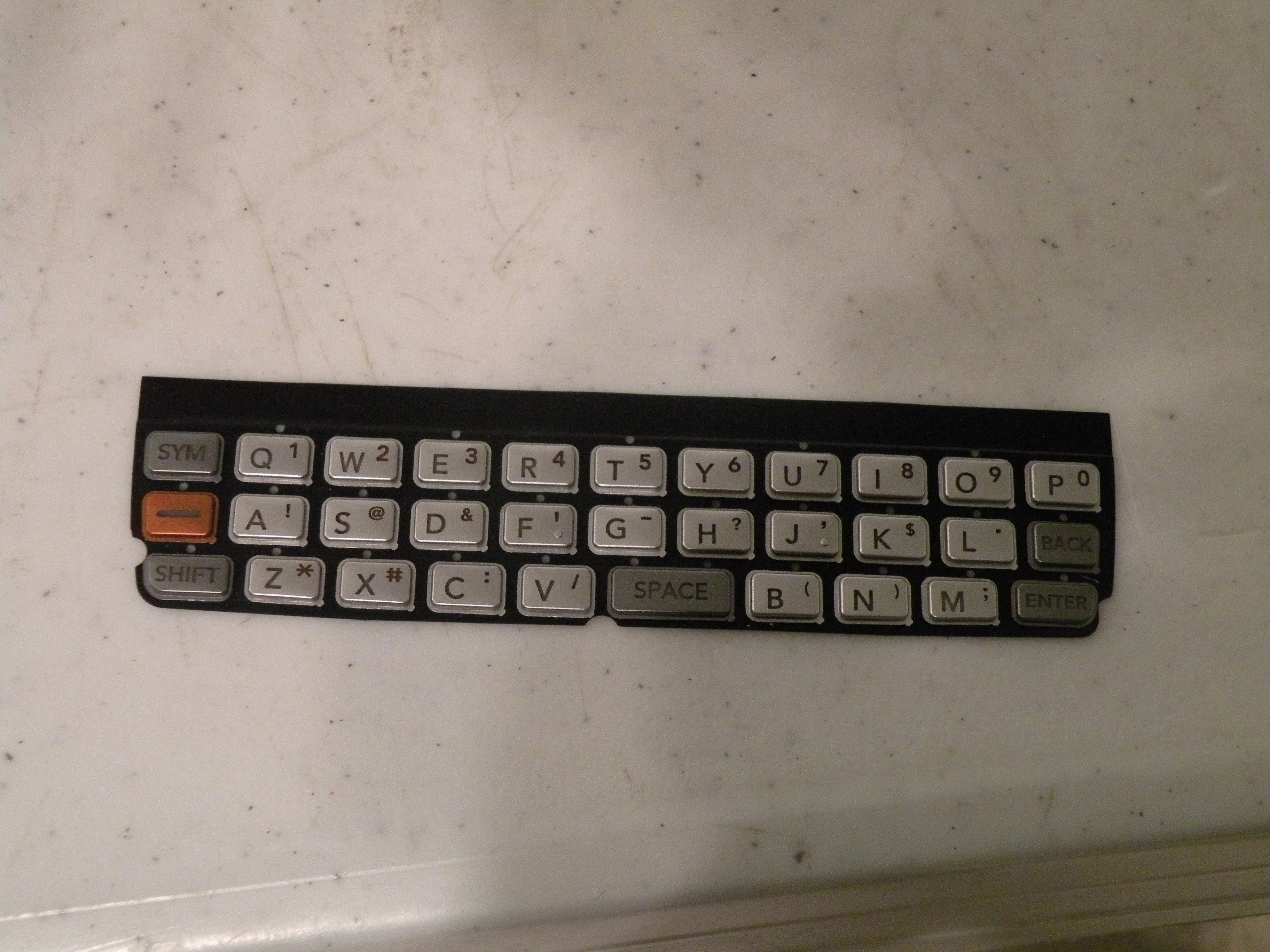

• Крышка клавиатуры легко заменяется и просто вынимается.

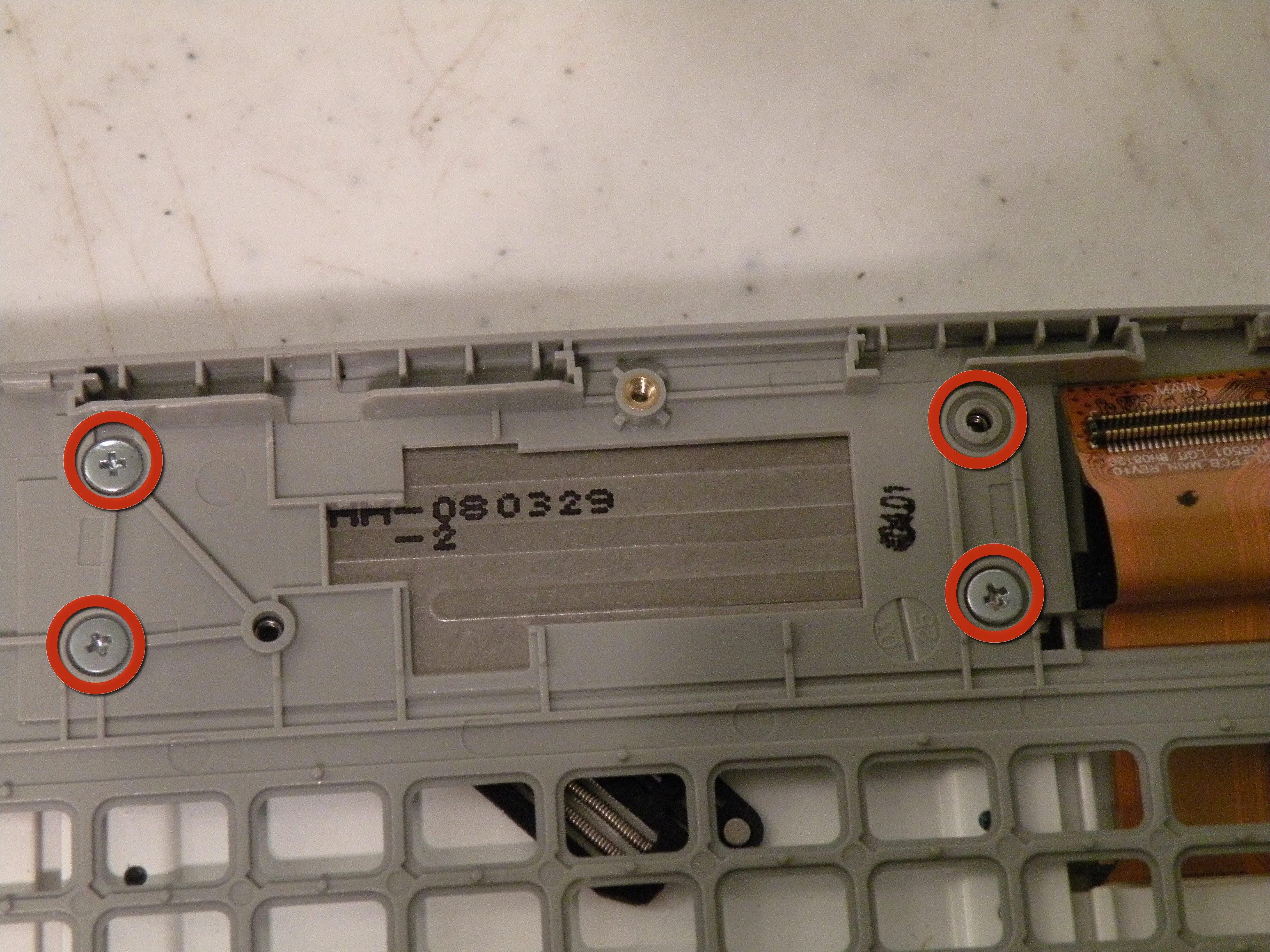

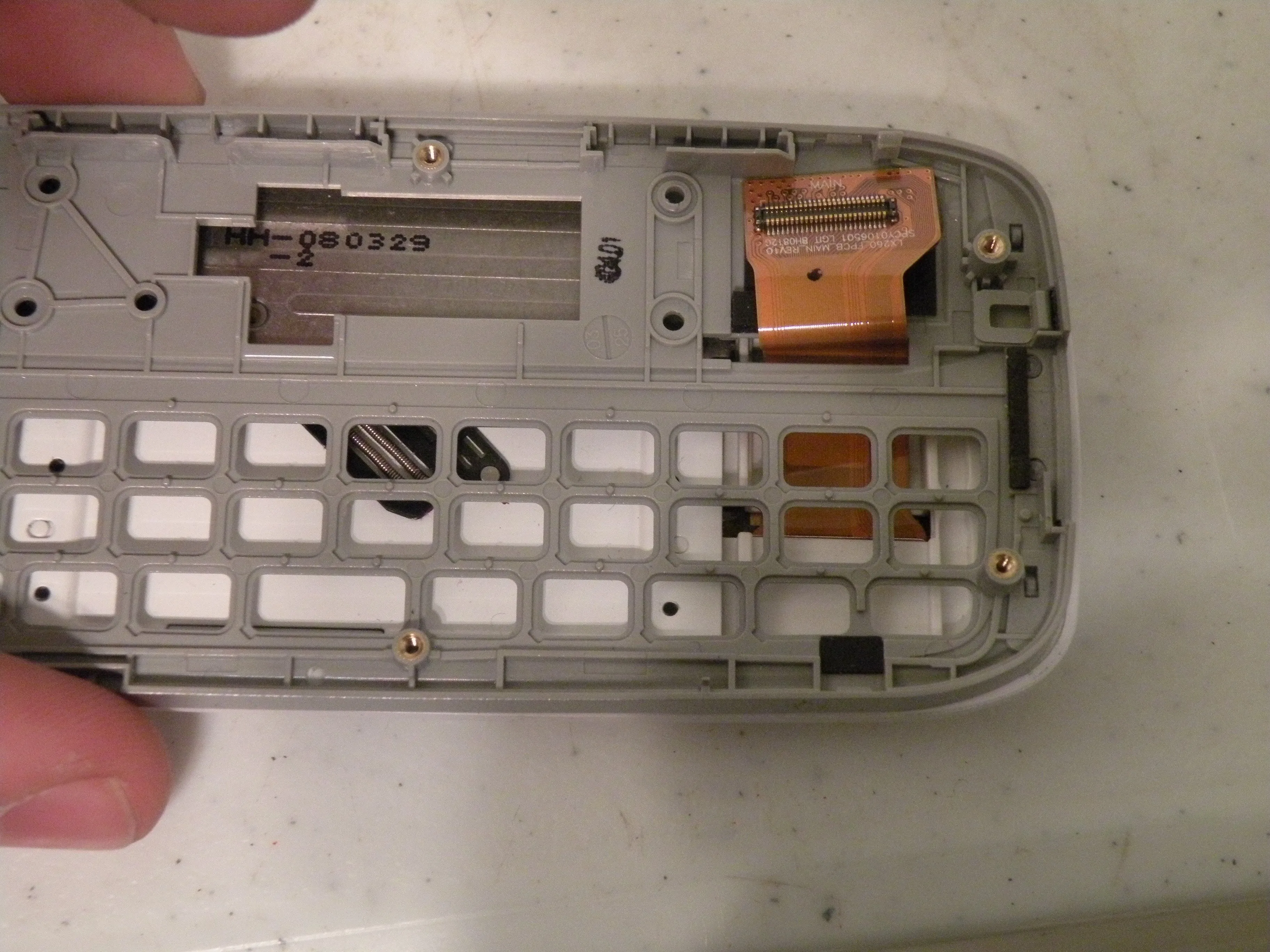

Шаг 11

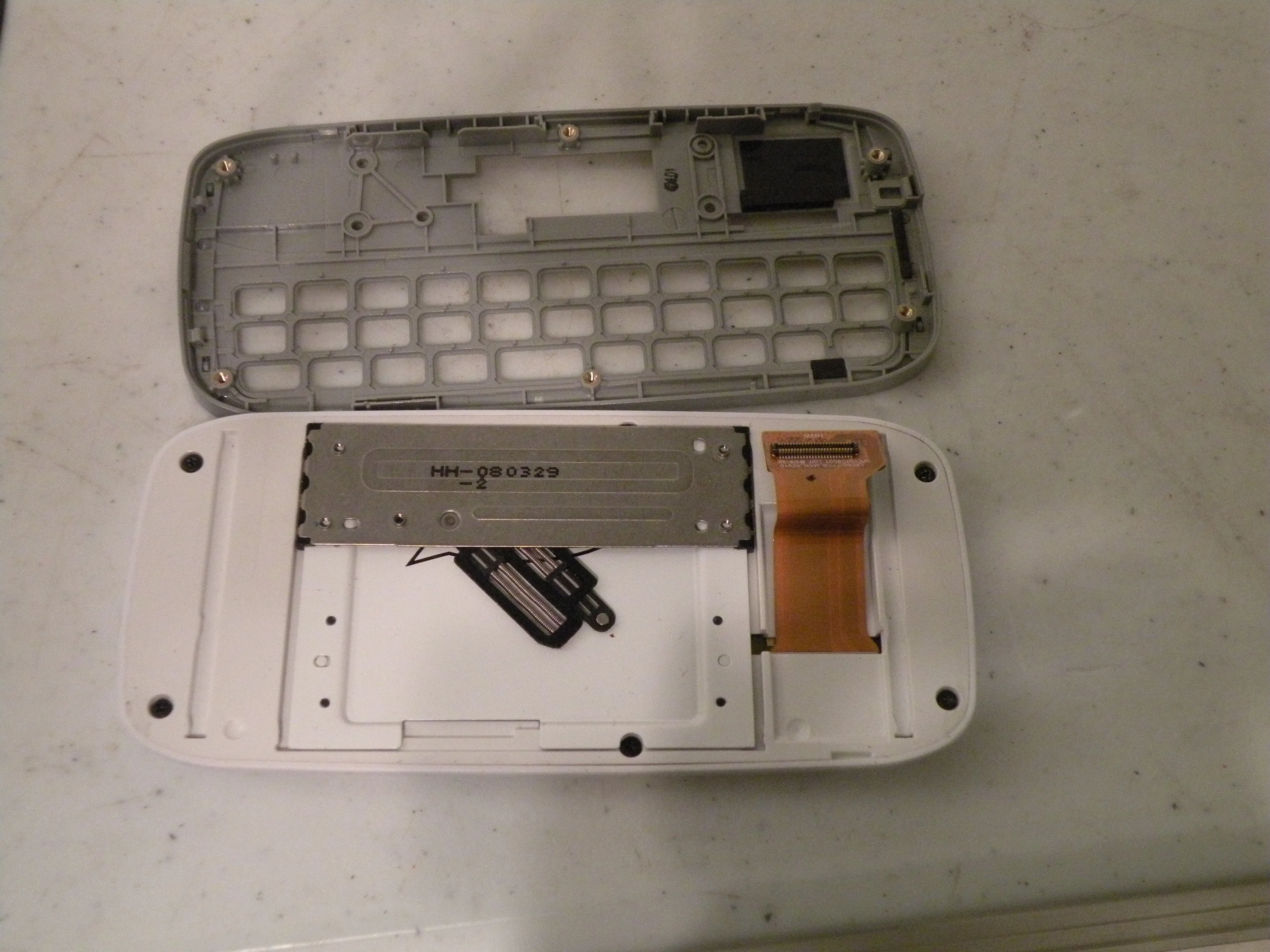

• Отделите выдвижной узел телефона:

• Выкрутите 4 крестообразных винта:

• Теперь снимите его, продев кабель экрана/цифровой панели через отверстие.

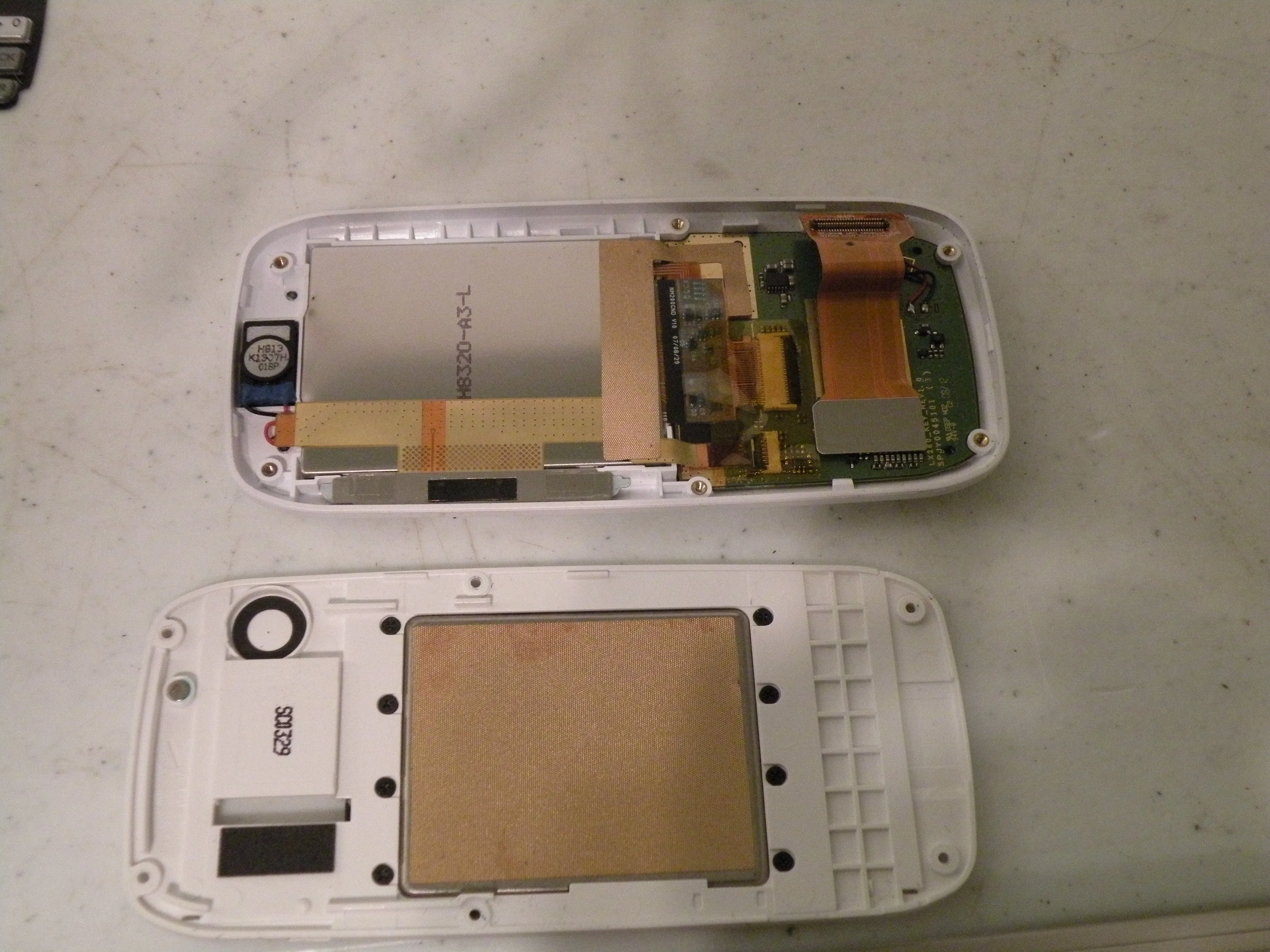

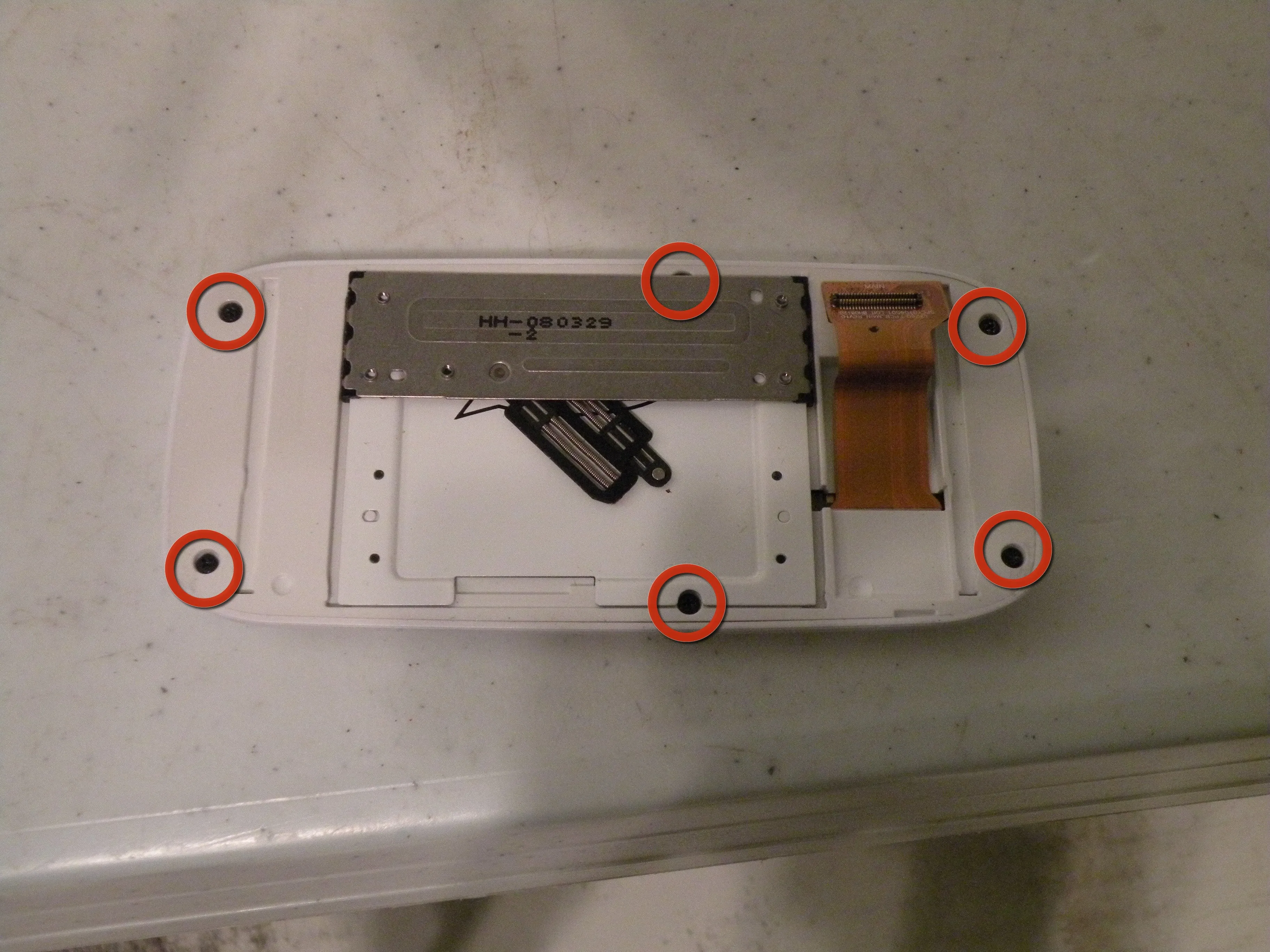

Шаг 12

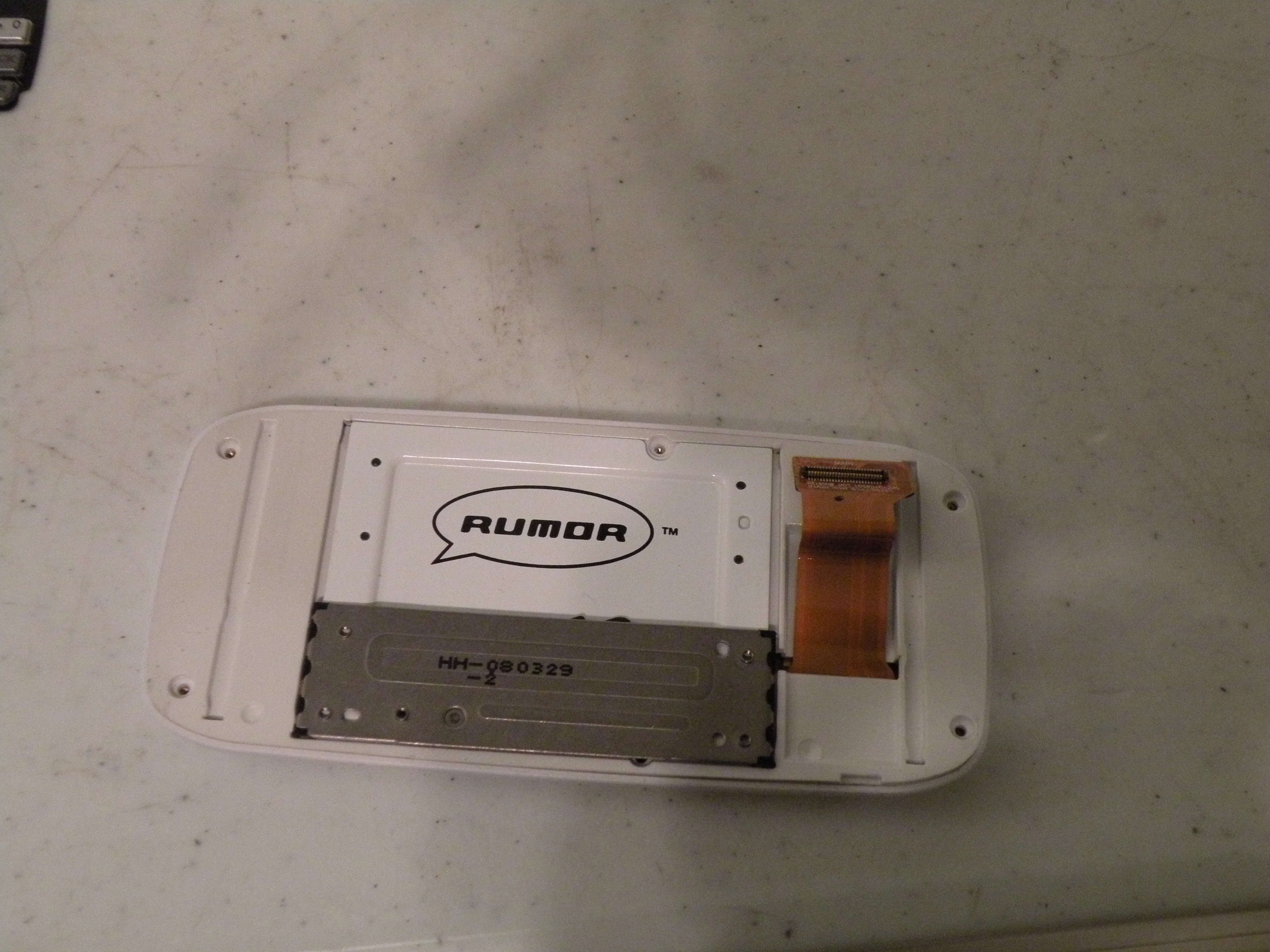

• Выкрутите эти винты с крестообразными головками:

• Чтобы открутить все 6 винтов, вам придется сдвинуть выдвижной блок, чтобы добраться до двух центральных винтов.

• Теперь, используя палец или плоскую отвертку, разделите две половинки сборки, продев кабель данных через отверстие.

• Для этого может потребоваться небольшое усилие, так как вокруг обода нанесен слабый клей.

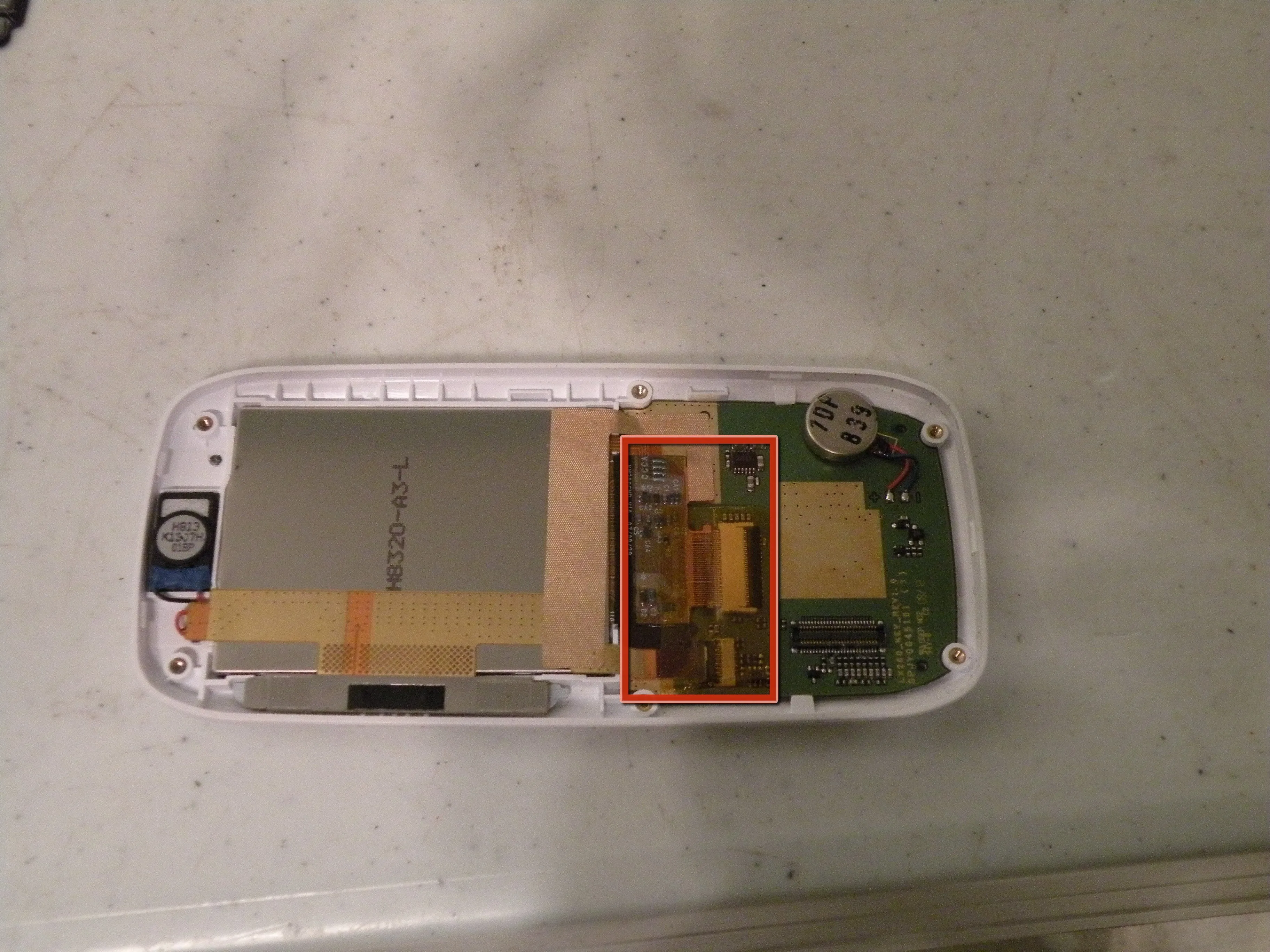

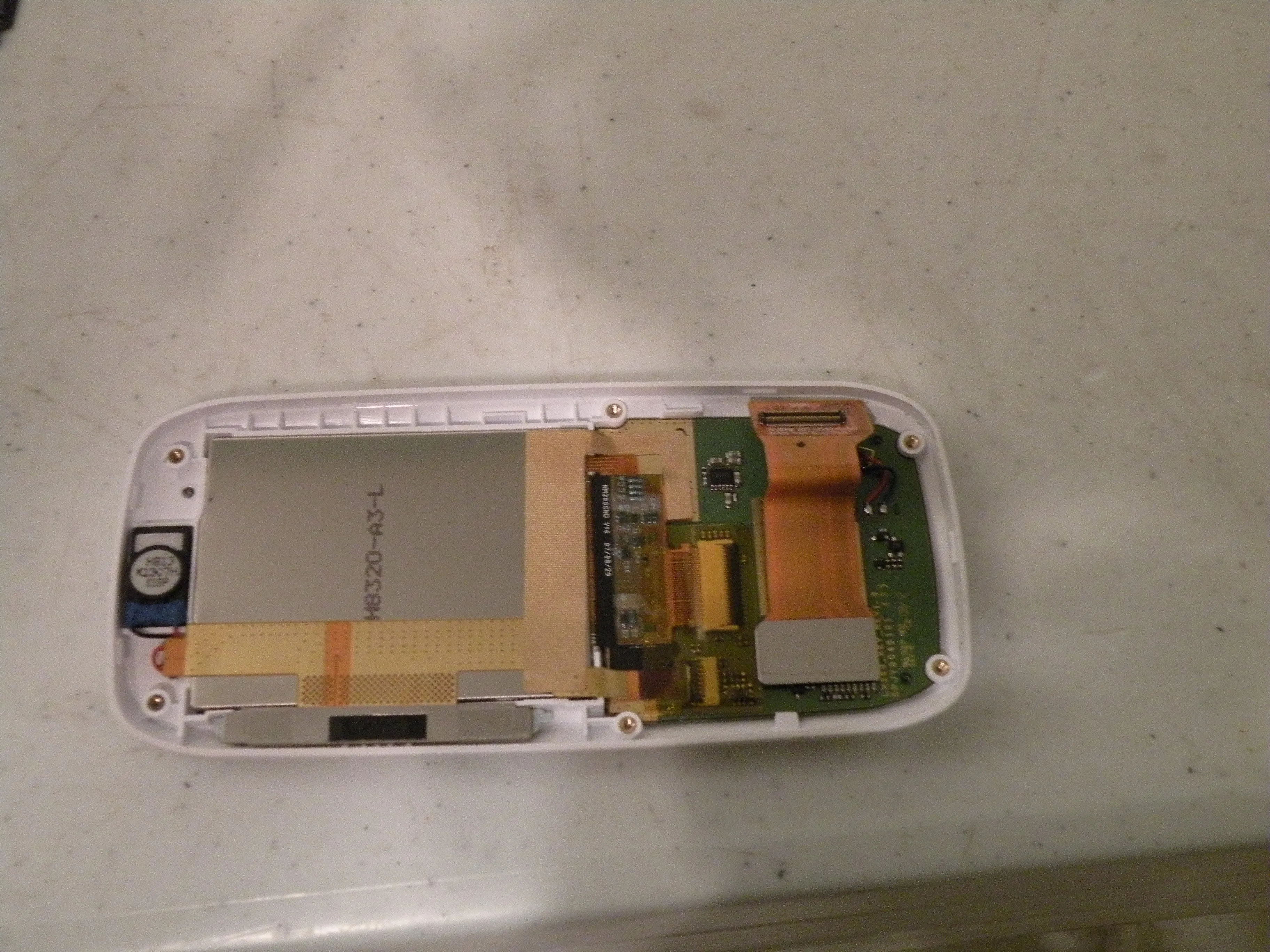

Шаг 13

• Теперь отсоедините кабель данных от платы с помощью пассатижей, будьте осторожны, это хрупкий разъем, и вы должны поднять его прямо вверх.

• Теперь снимите этот кусок прозрачной ленты с желтым оттенком, закрывающий разъемы.

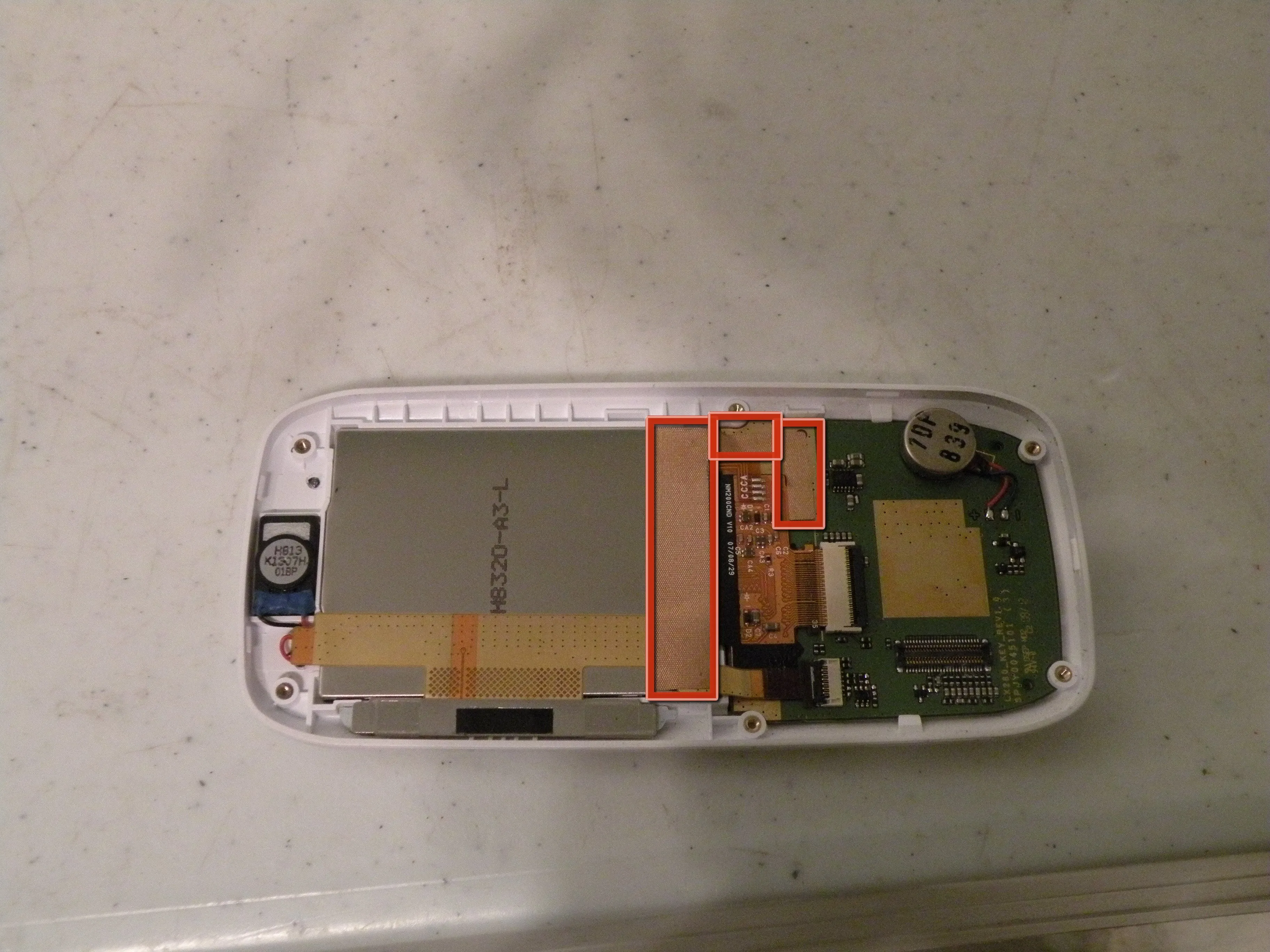

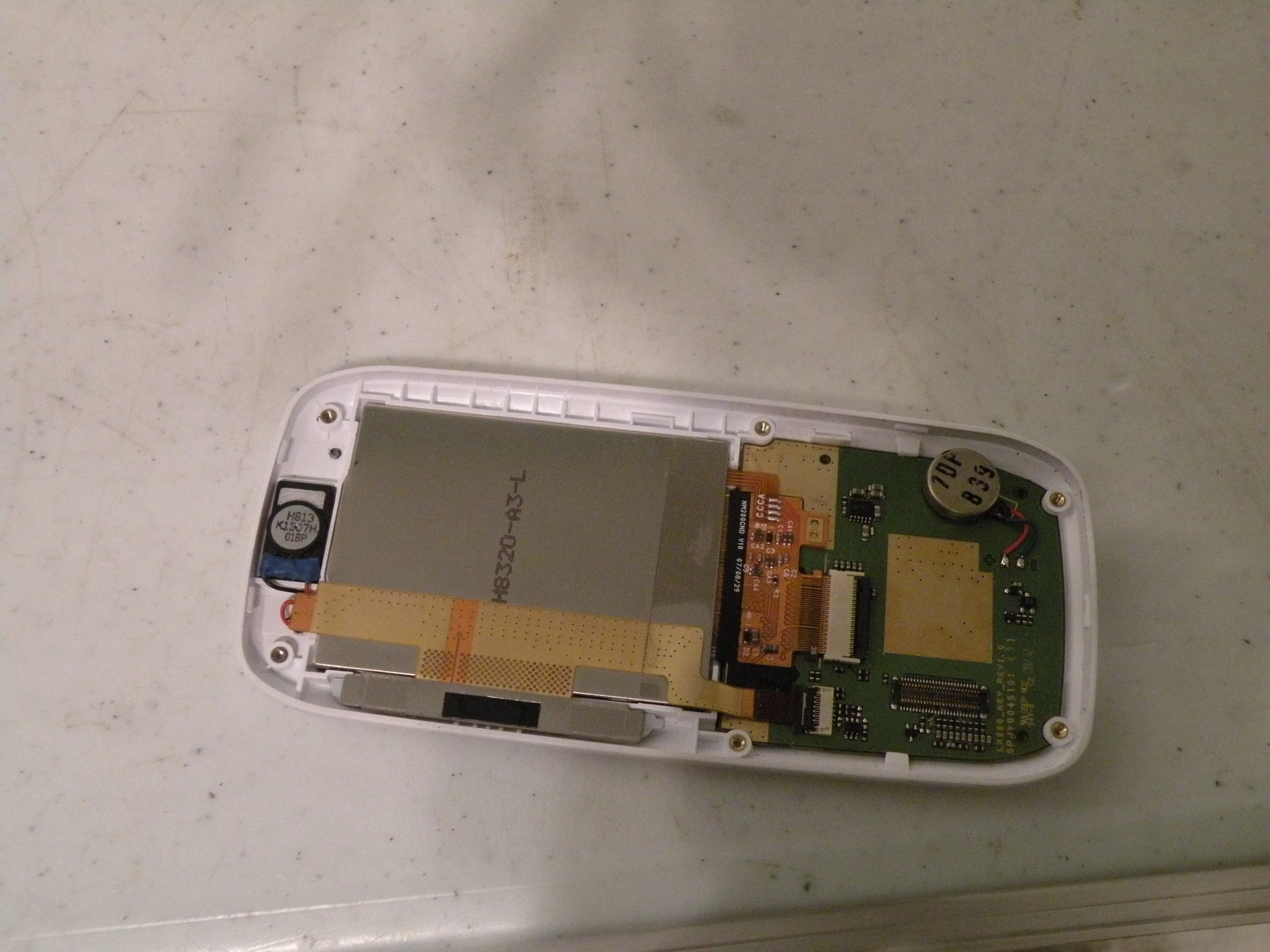

Шаг 14

• Теперь вам нужно удалить этот кусок ленты с золотой сеткой.

• БУДЬТЕ ОСТОРОЖНЫ ПРИ ЕЕ УДАЛЕНИИ, ТАК КАК ОНА ОБЕСПЕЧИВАЕТ ЗАЗЕМЛЕНИЕ, И ПРИ ПОВТОРНОЙ СБОРКЕ ЕЕ НУЖНО БУДЕТ ВСТАВИТЬ ОБРАТНО!

Шаг 15

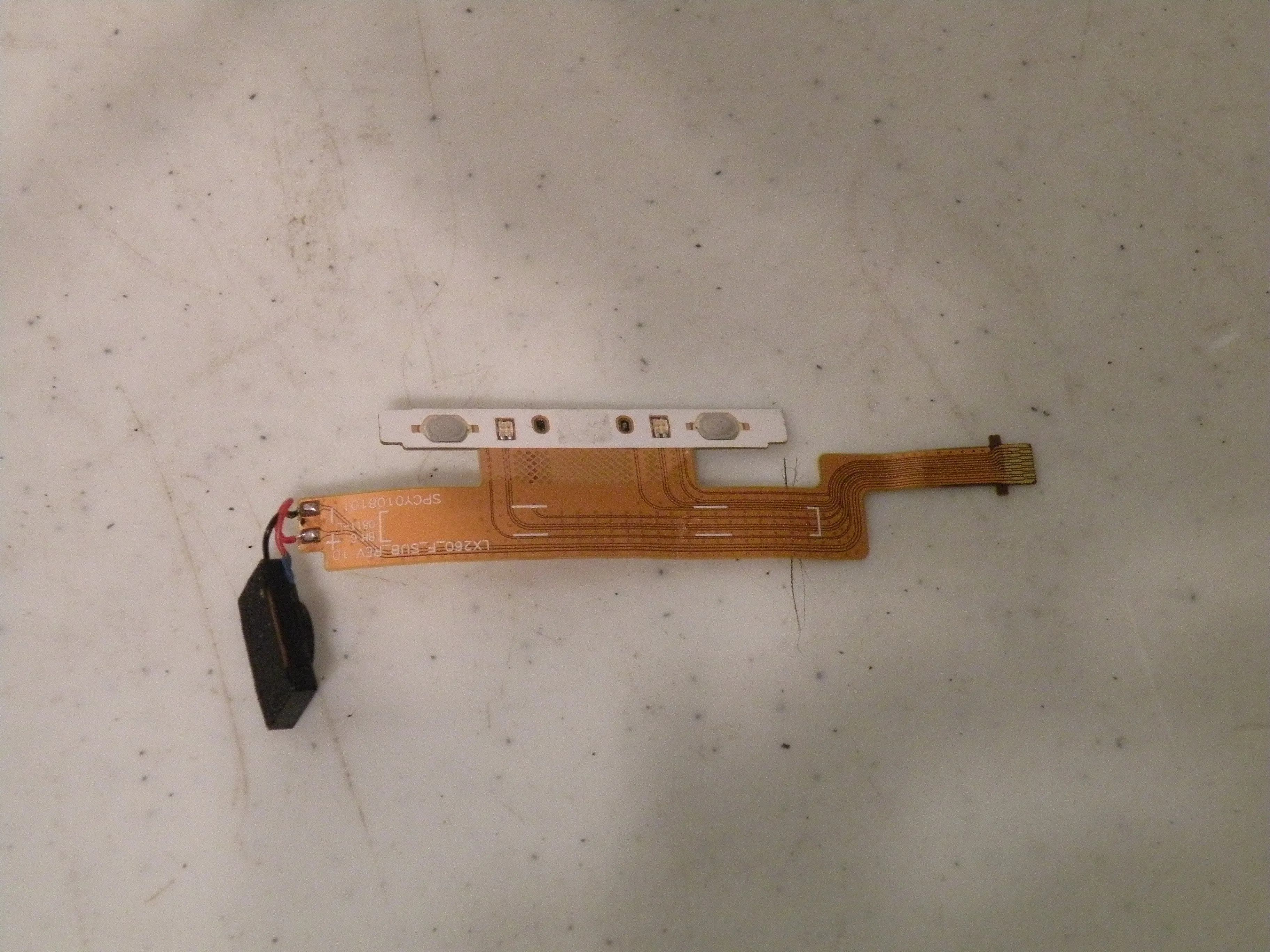

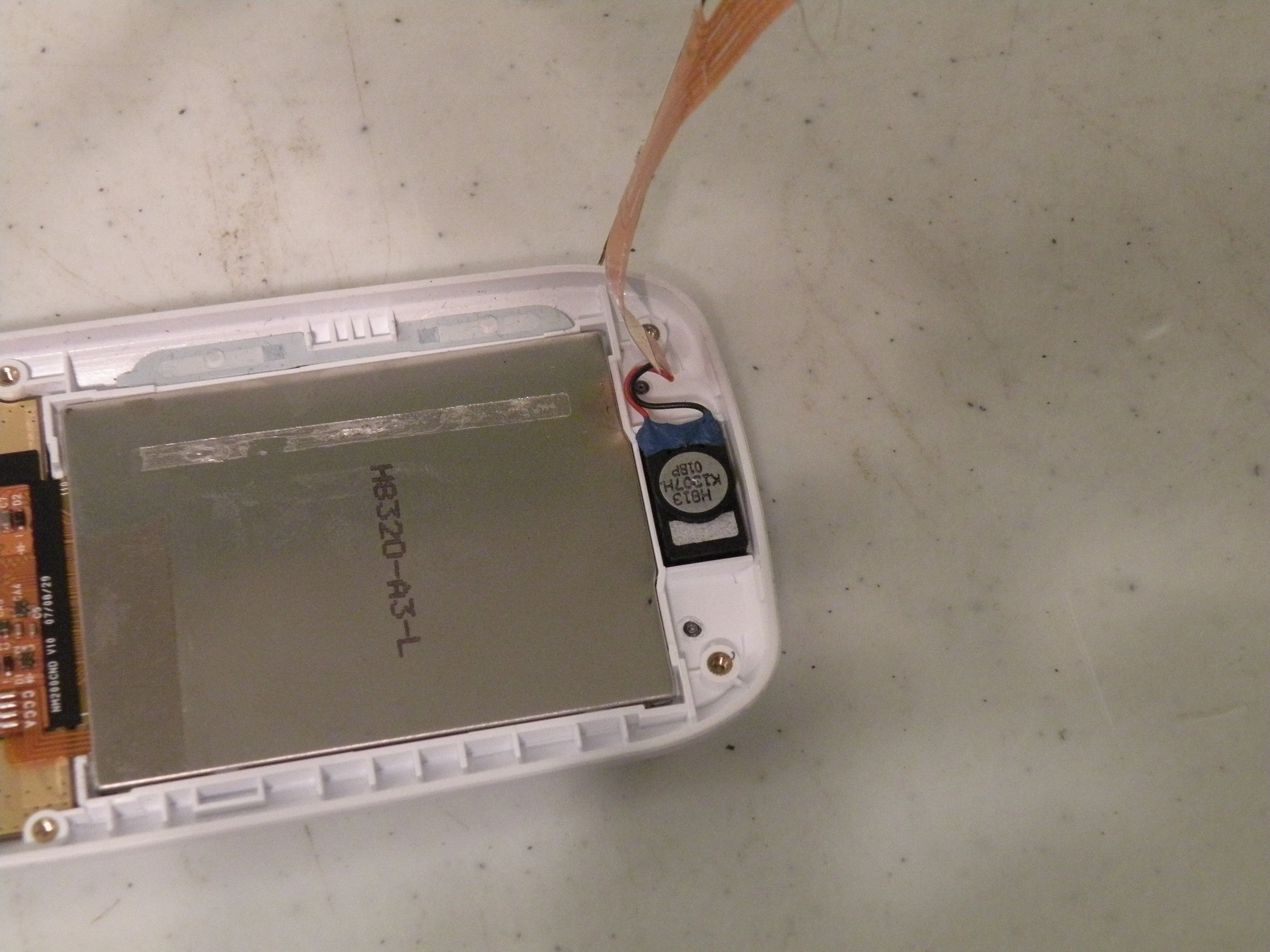

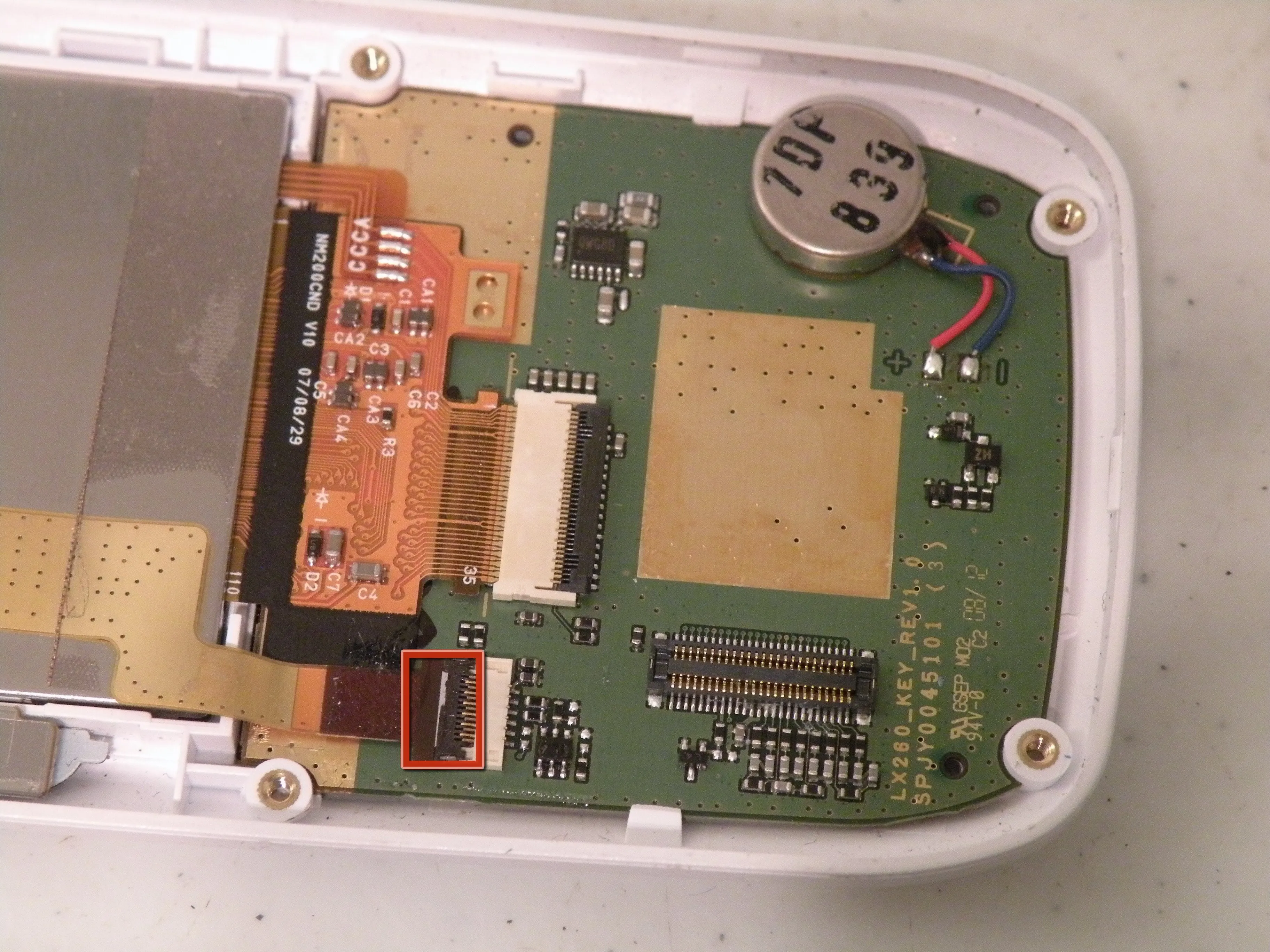

• Теперь поднимите этот выступ вверх, к нижней части телефона, и извлеките кабель динамика/кнопки.

• Теперь медленно поднимите кабель вверх, обращая внимание на клей на задней панели.

• Когда вы доберетесь до кнопок, будьте особенно осторожны, а когда доберетесь до динамика, используйте плоскую отвертку и выньте динамик.

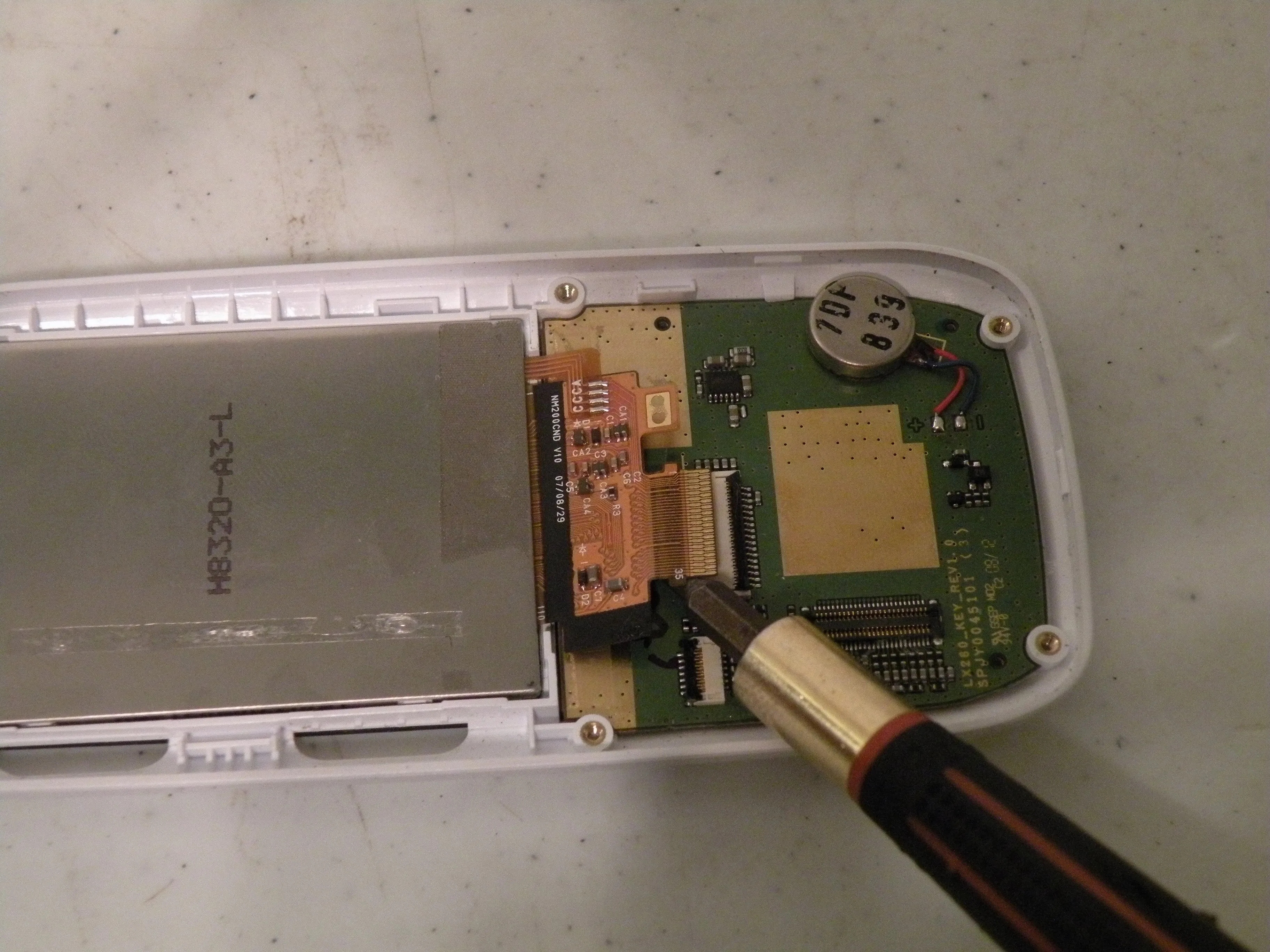

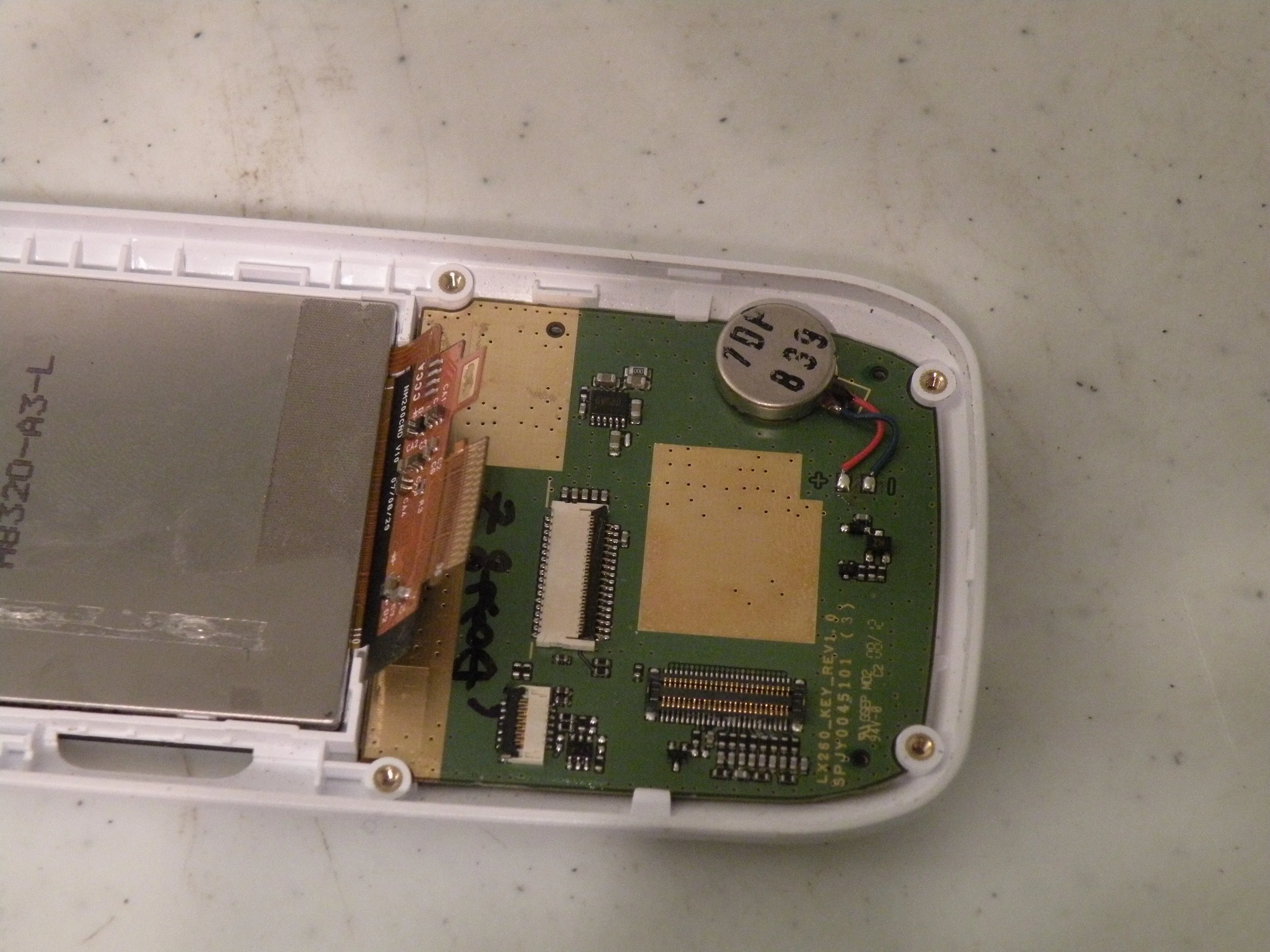

Шаг 16

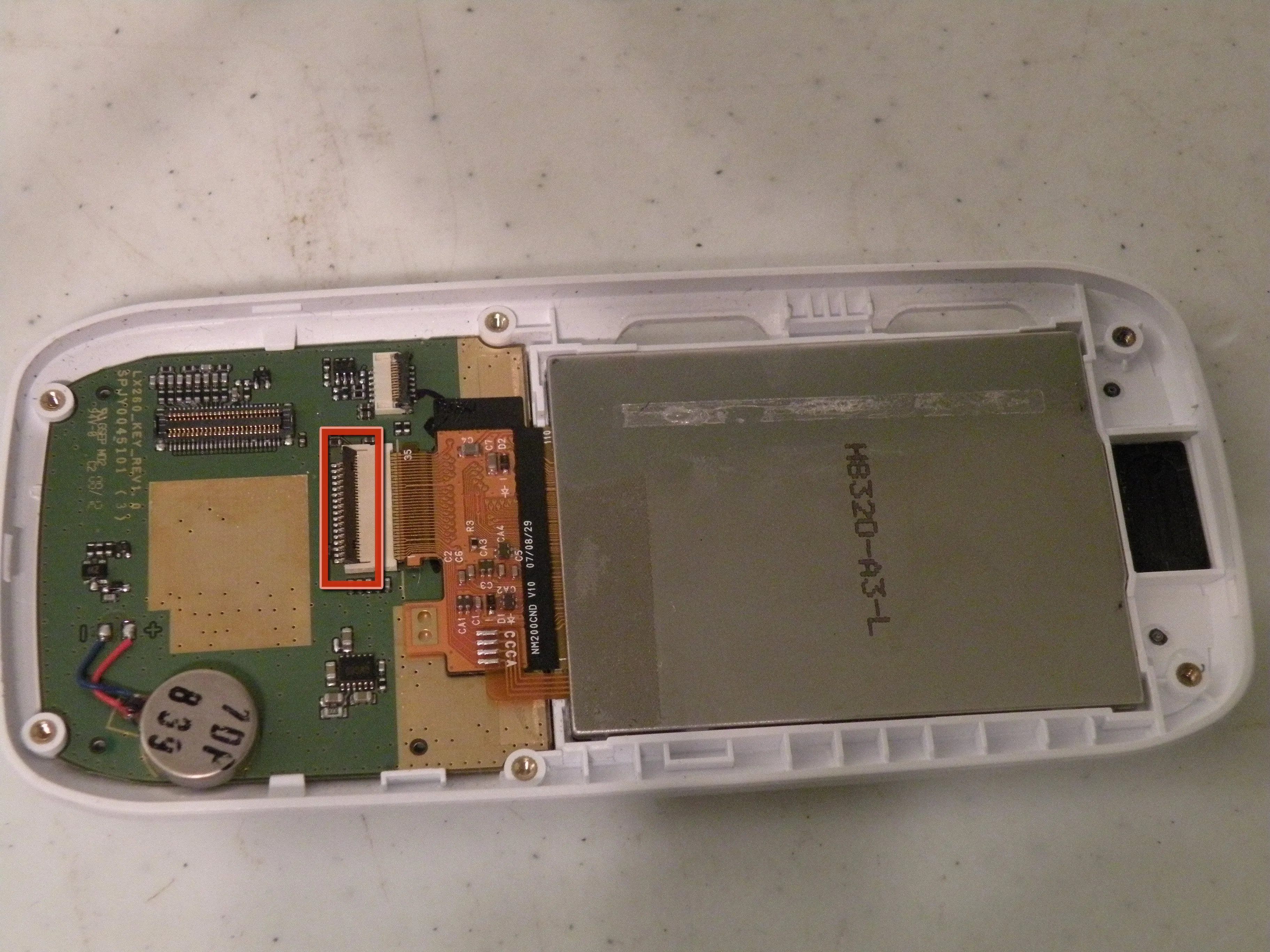

• С помощью лопатки или плоской отвертки поднимите этот выступ вверх, чтобы освободить кабель дисплея.

• Теперь выведите кабель из разъема так, чтобы его можно было положить на верхнюю часть сборки.

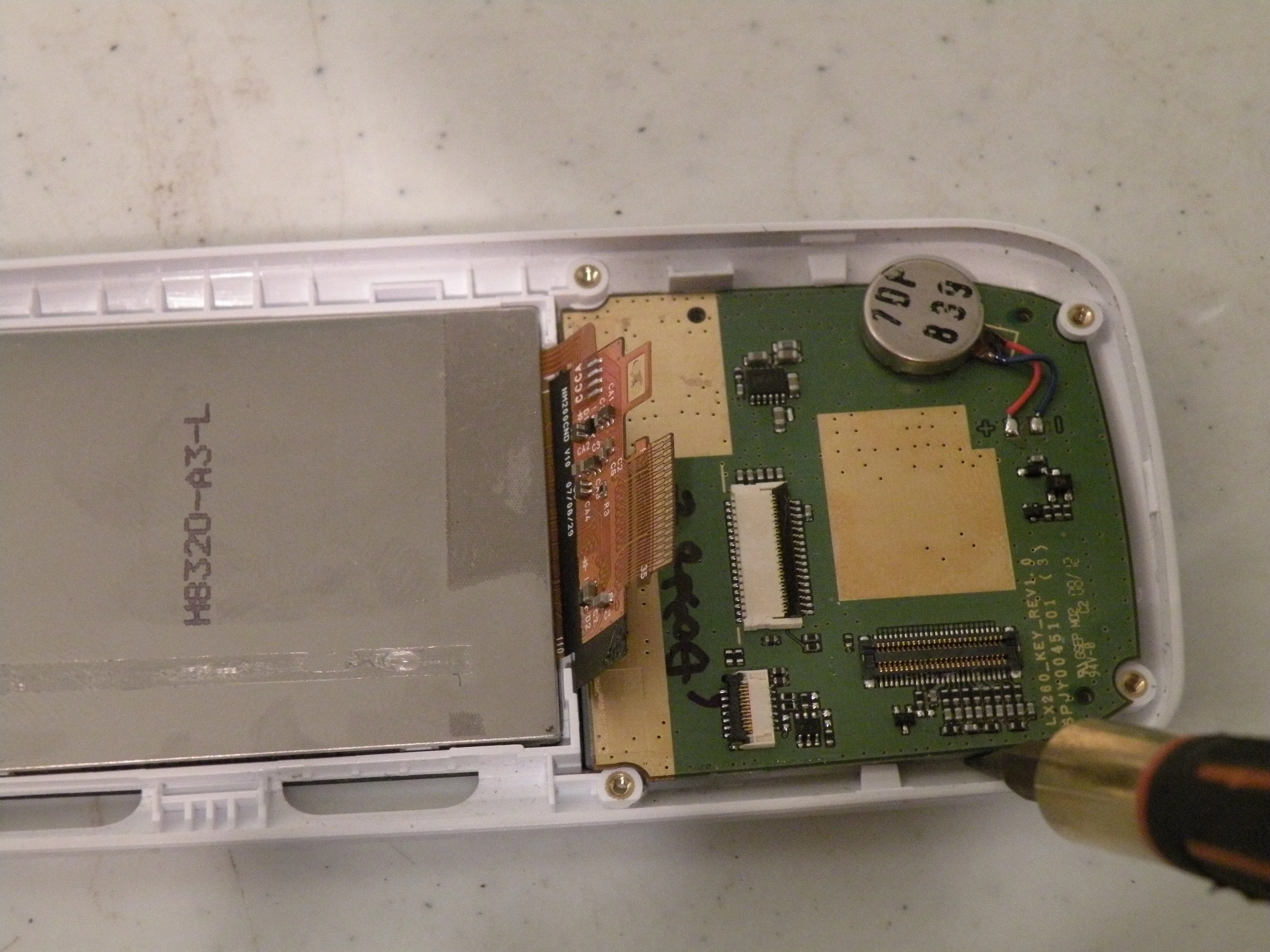

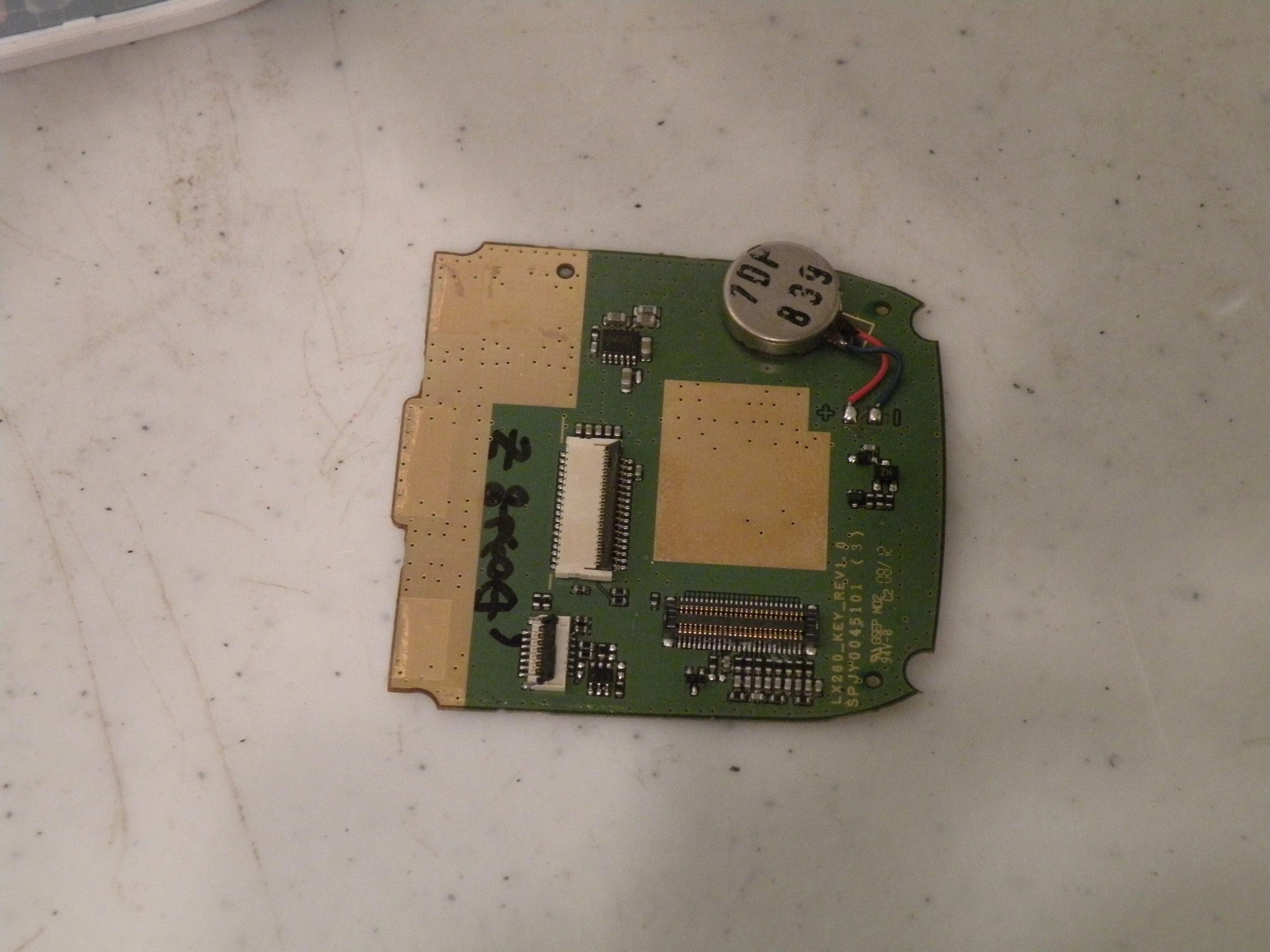

Шаг 17

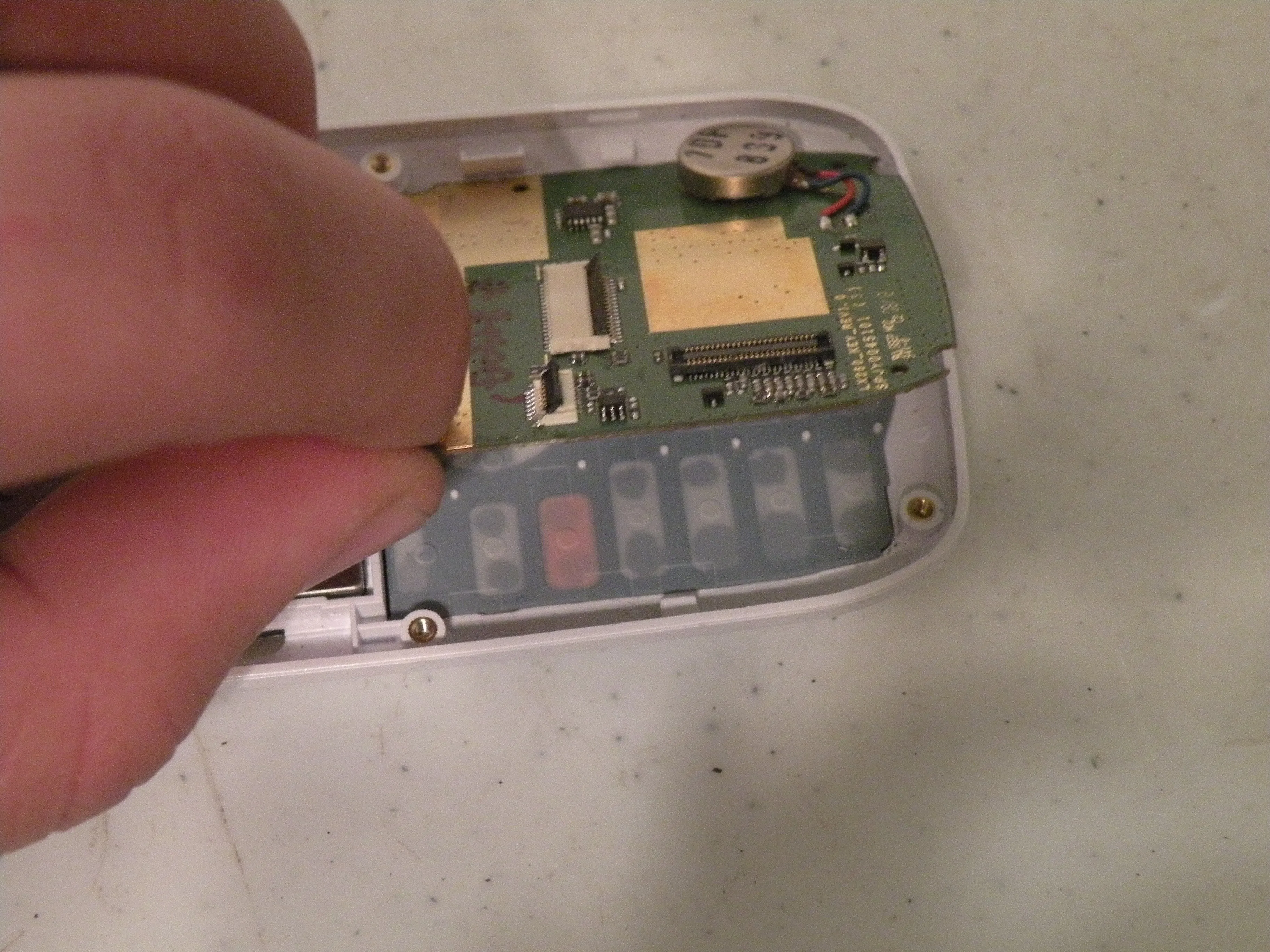

• Чтобы извлечь плату, подденьте ее плоской отверткой или пассатижами, чтобы поддеть выступ с одной стороны, а затем извлеките плату полностью, аналогично логической плате.

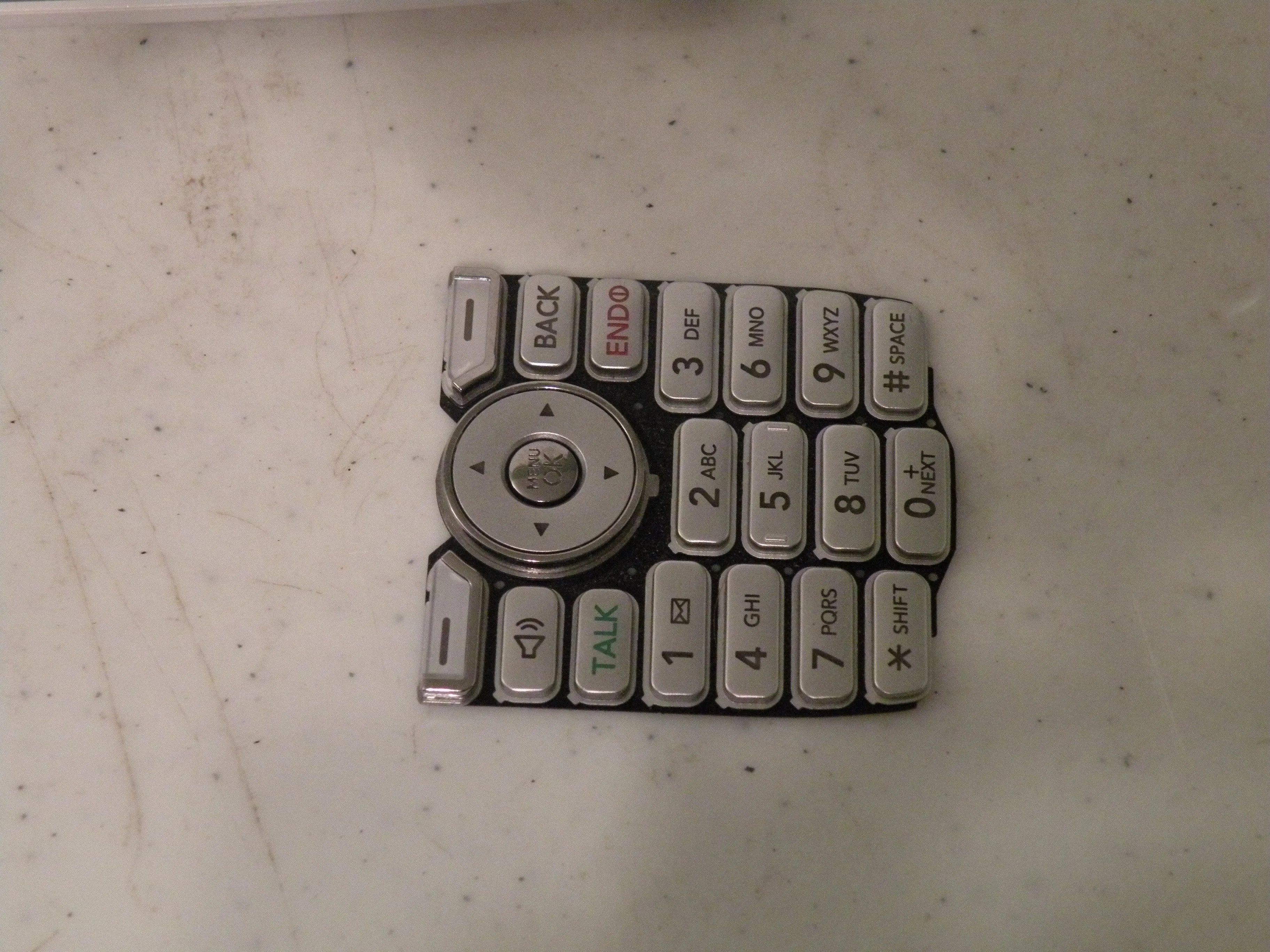

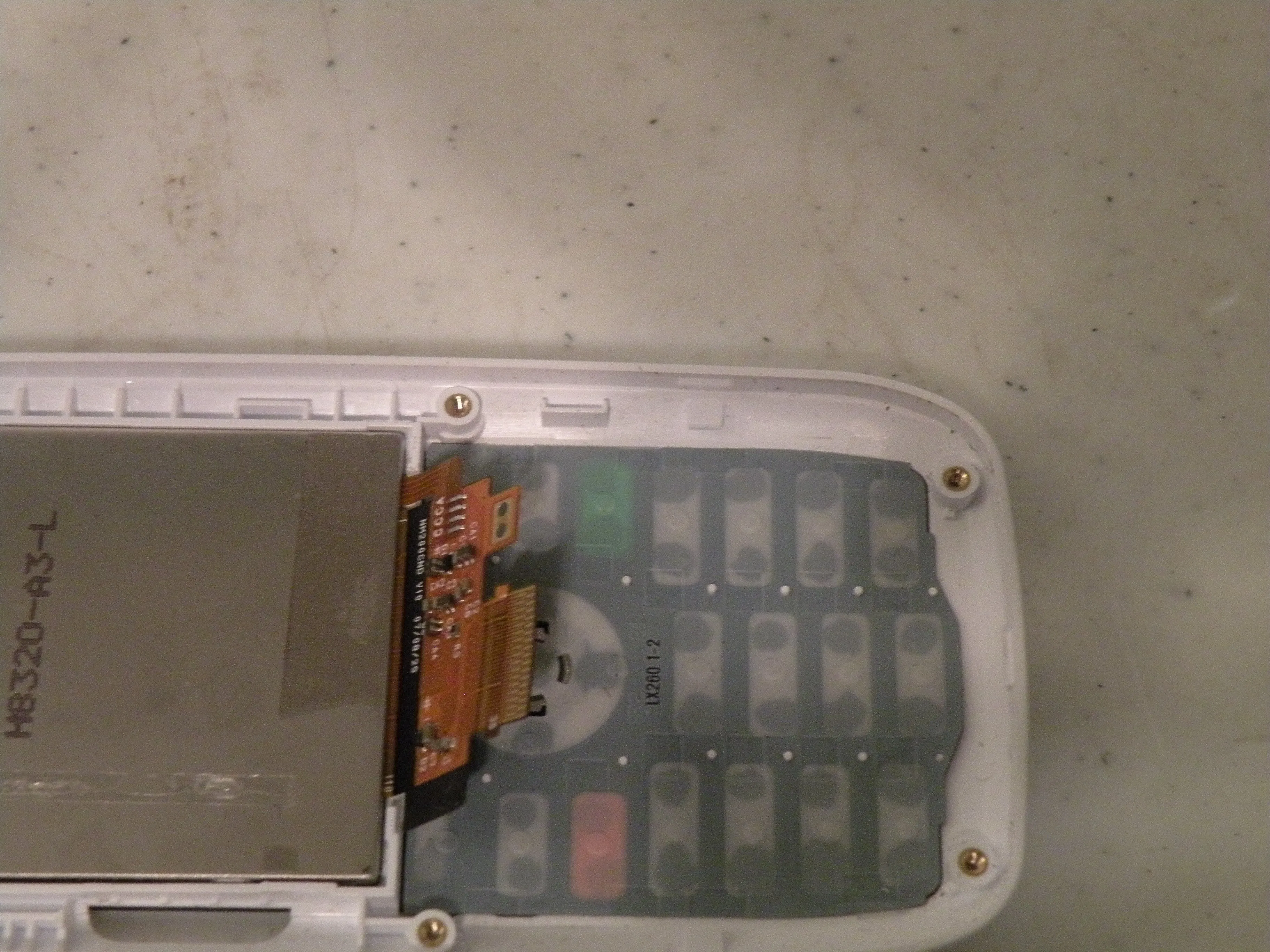

Шаг 18

• Теперь можно снять крышку клавиатуры, как мы это делали ранее с алфавитной клавиатурой.

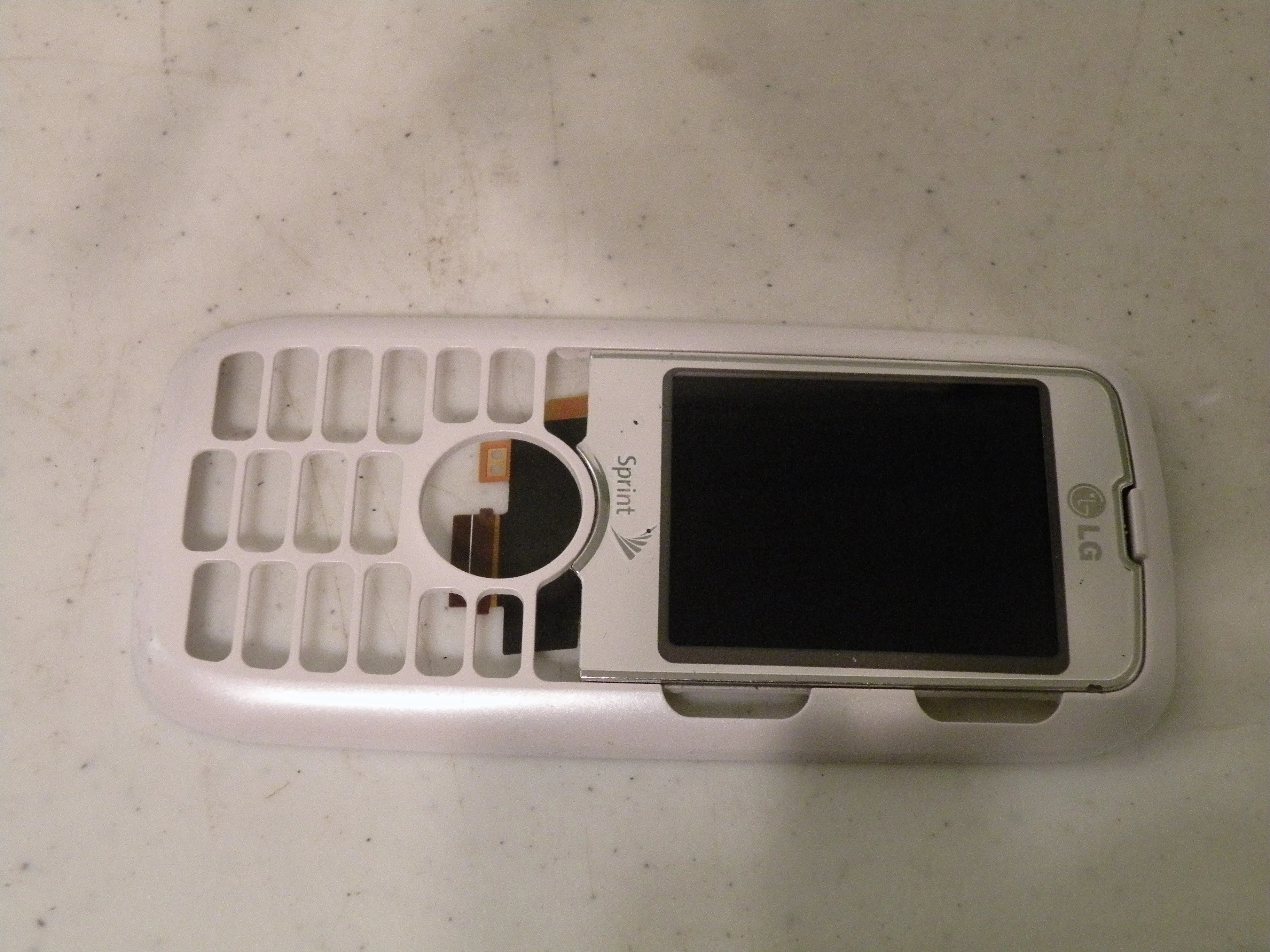

Шаг 19

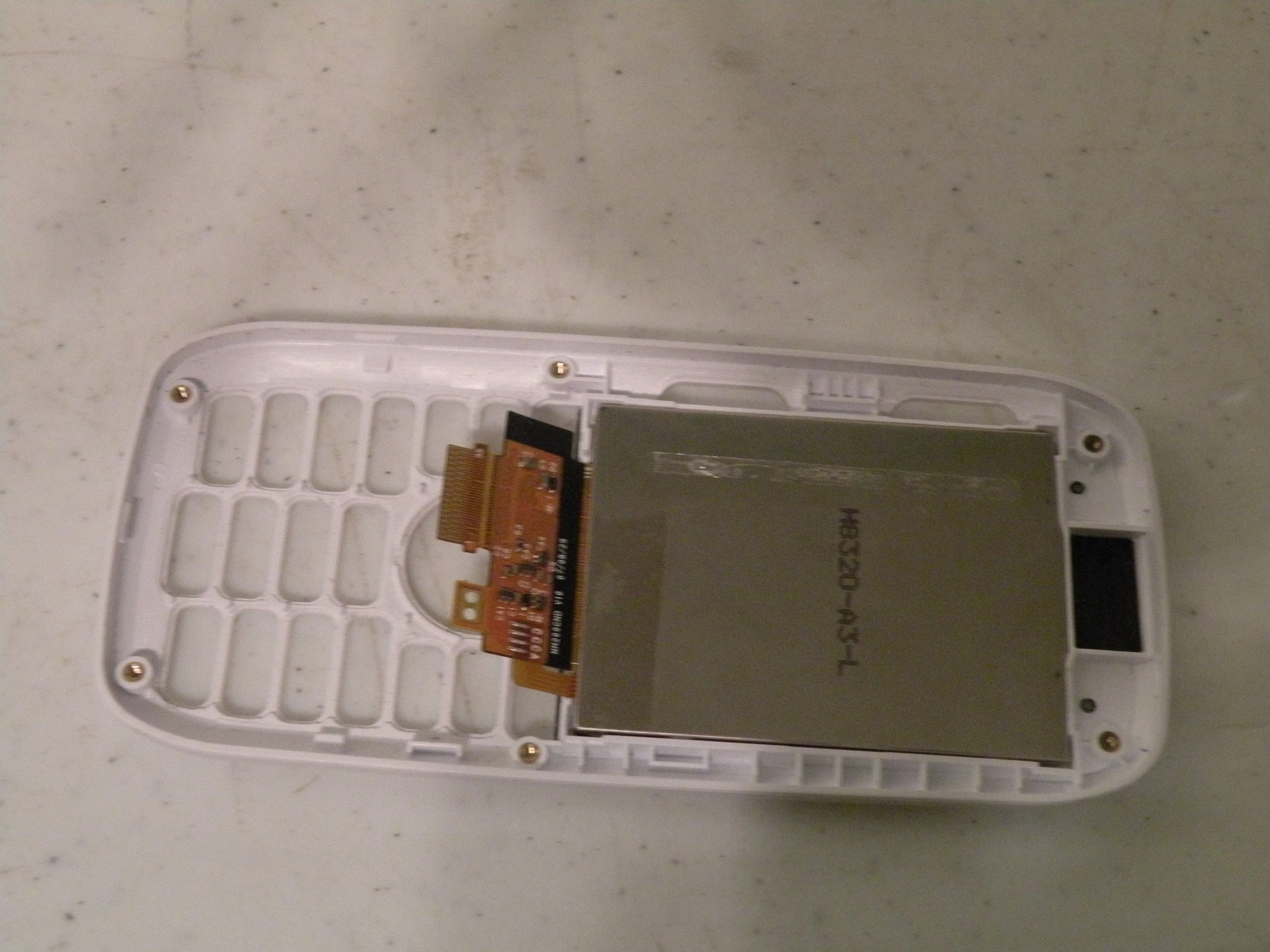

• К сожалению, ЖК-панель держится на месте с помощью сильного клея, и ее снятие почти наверняка приведет к трещинам на экране, поэтому снимайте ее только в случае замены экрана.

Шаг 20

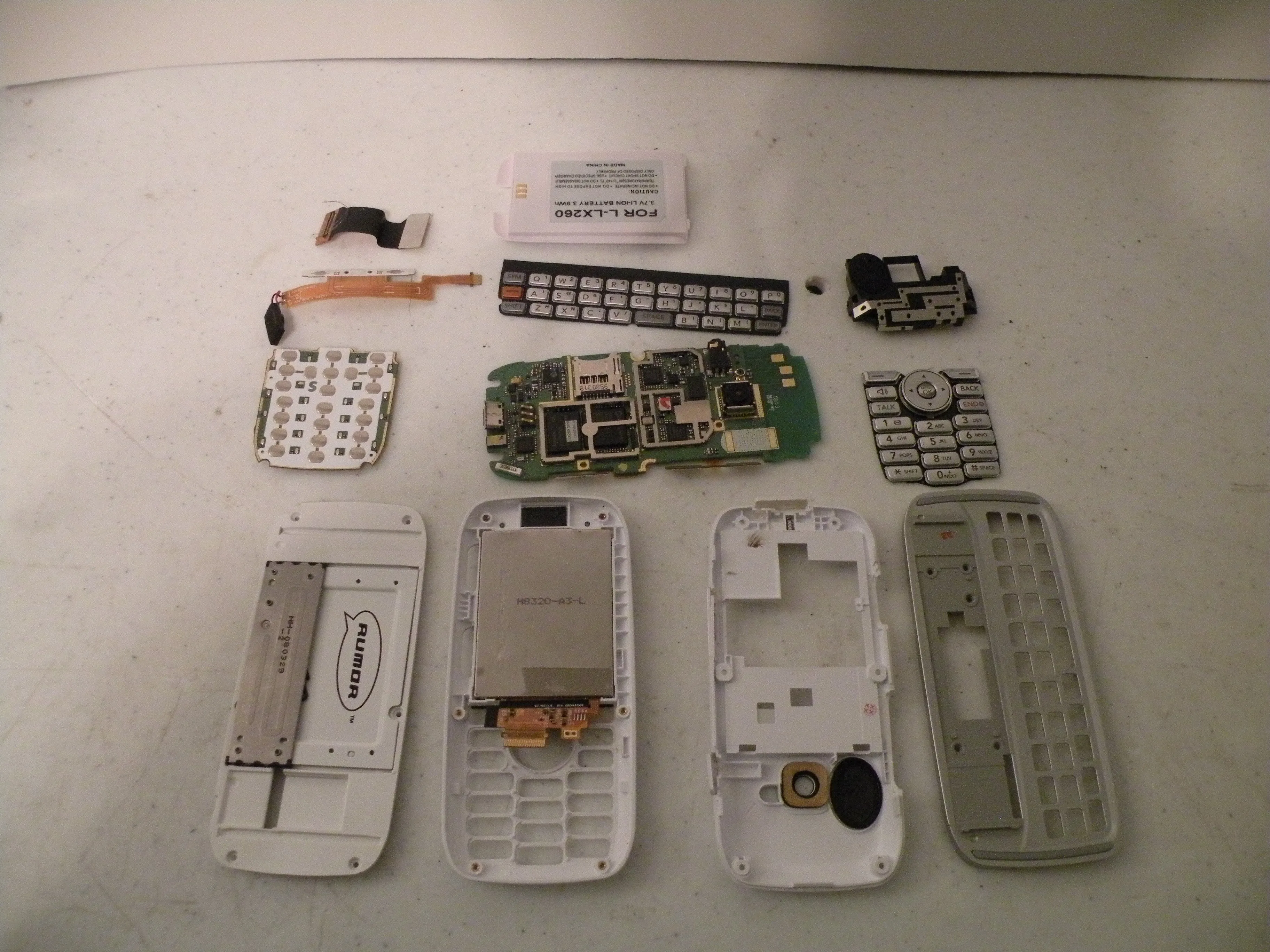

• Групповой снимок!
