Разборка LG Tribute Royal

Разборка LG Tribute Royal

Шаг 1 Снятие задней панели

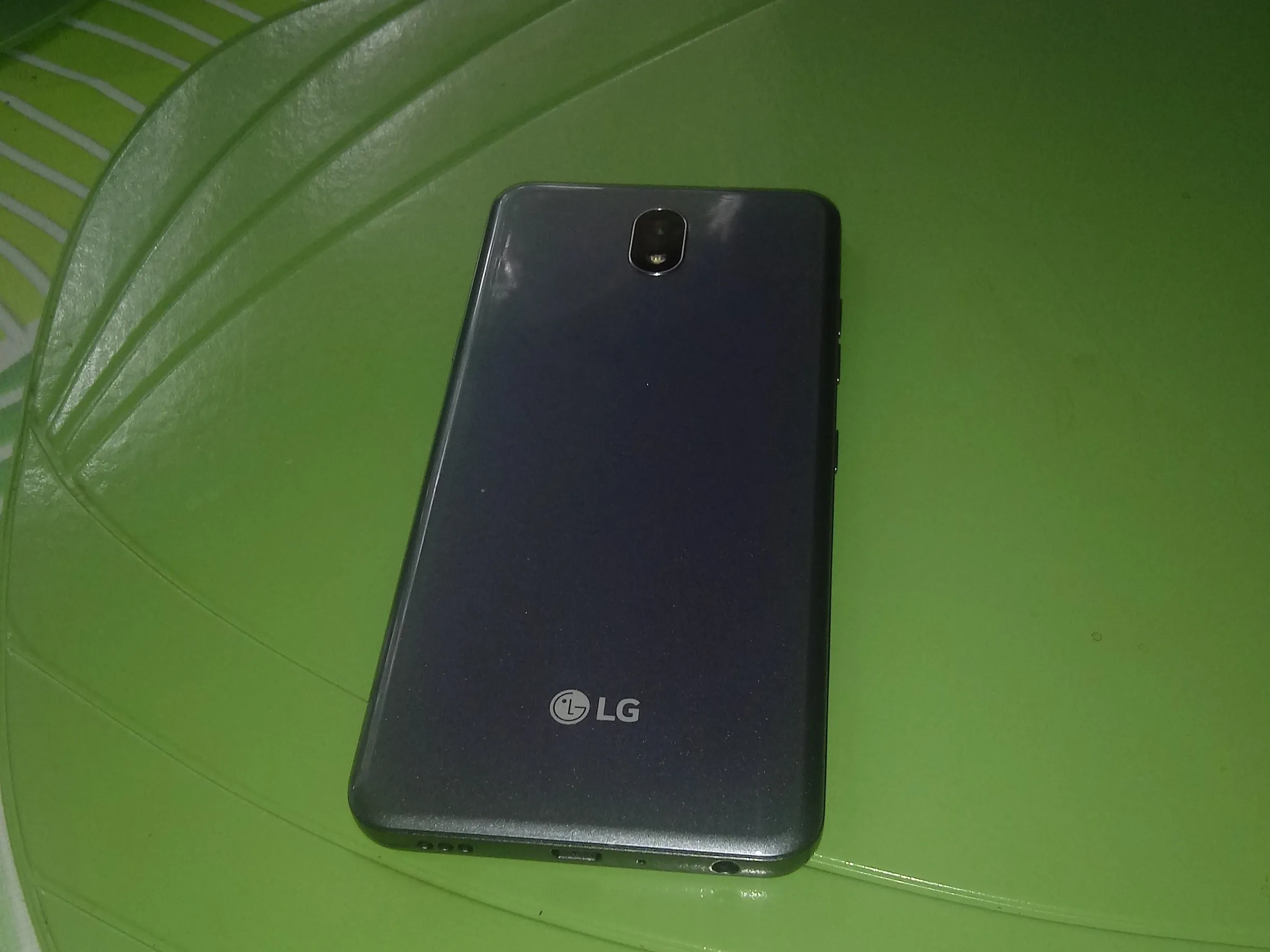

LG Tribute Royal Teardown, снятие задней панели: шаг 1, изображение 1 из 3
LG Tribute Royal Teardown, снятие задней панели: шаг 1, изображение 1 из 3 | Источник - ifixit.com

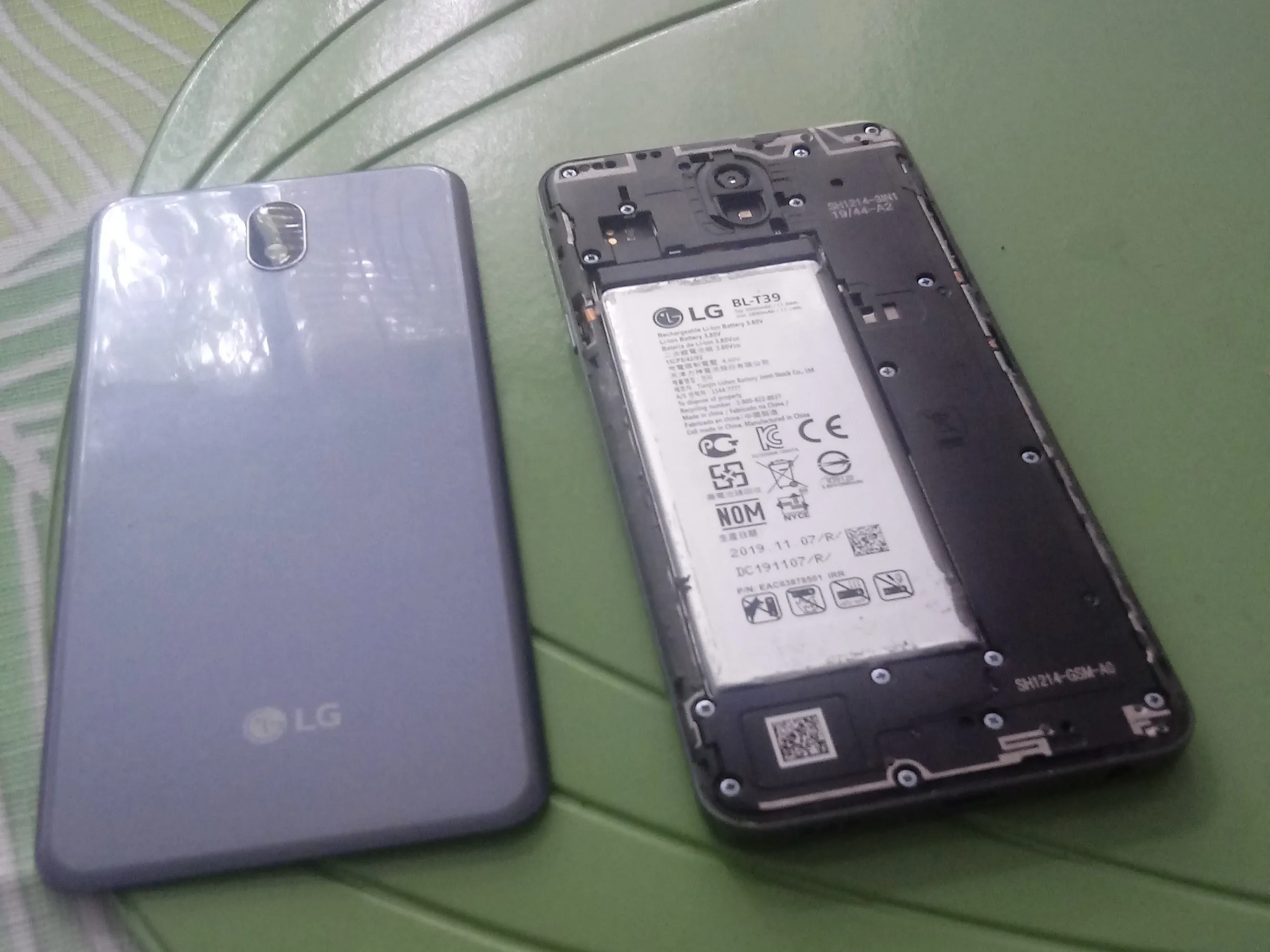

LG Tribute Royal Teardown, снятие задней панели: шаг 1, изображение 2 из 3
LG Tribute Royal Teardown, снятие задней панели: шаг 1, изображение 2 из 3 | Источник - ifixit.com

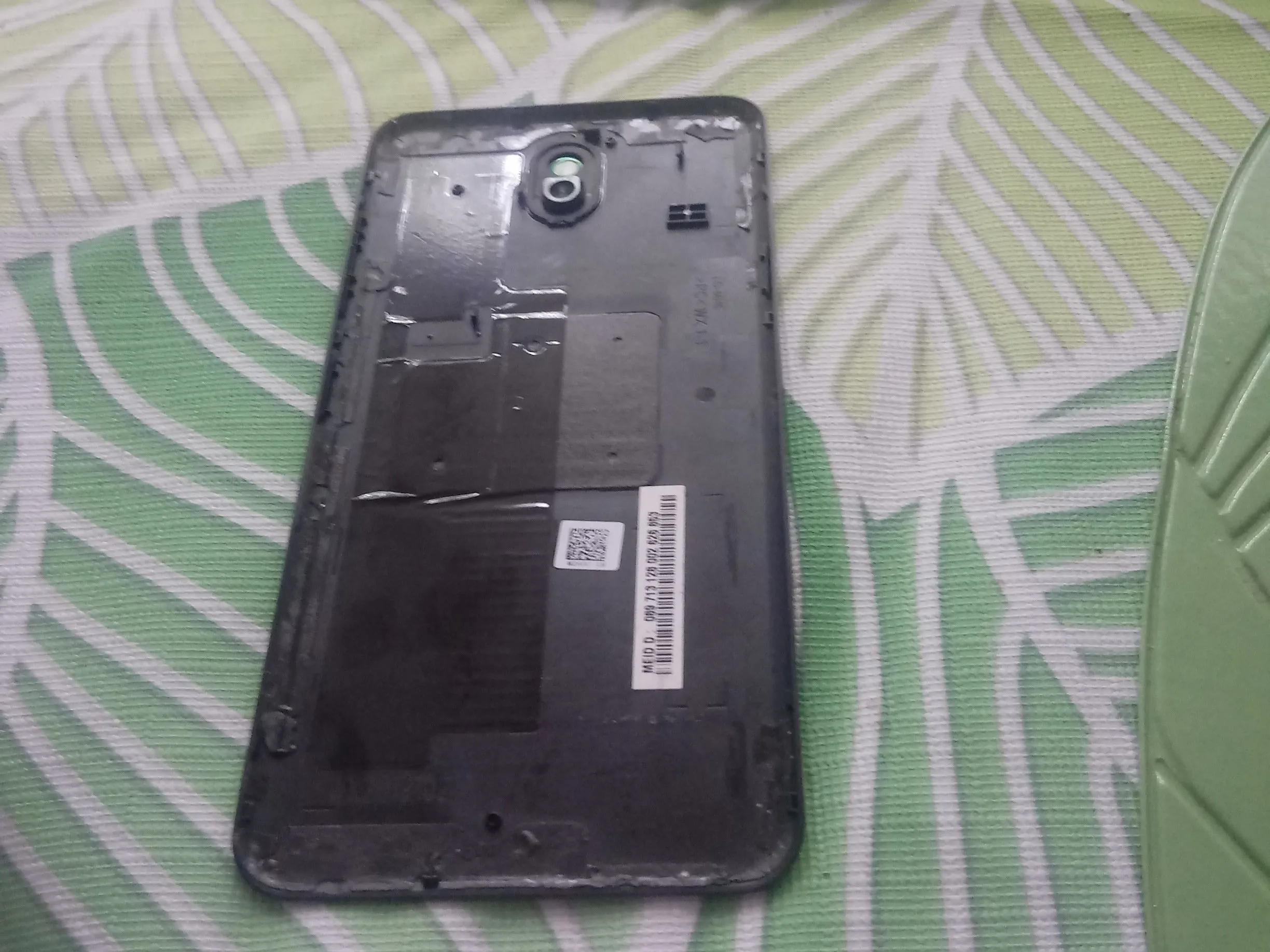

LG Tribute Royal Teardown, снятие задней панели: шаг 1, изображение 3 из 3
LG Tribute Royal Teardown, снятие задней панели: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • С помощью пробки подденьте заднюю панель и отсоедините ее от телефона.

Шаг 2 Открутите все винты

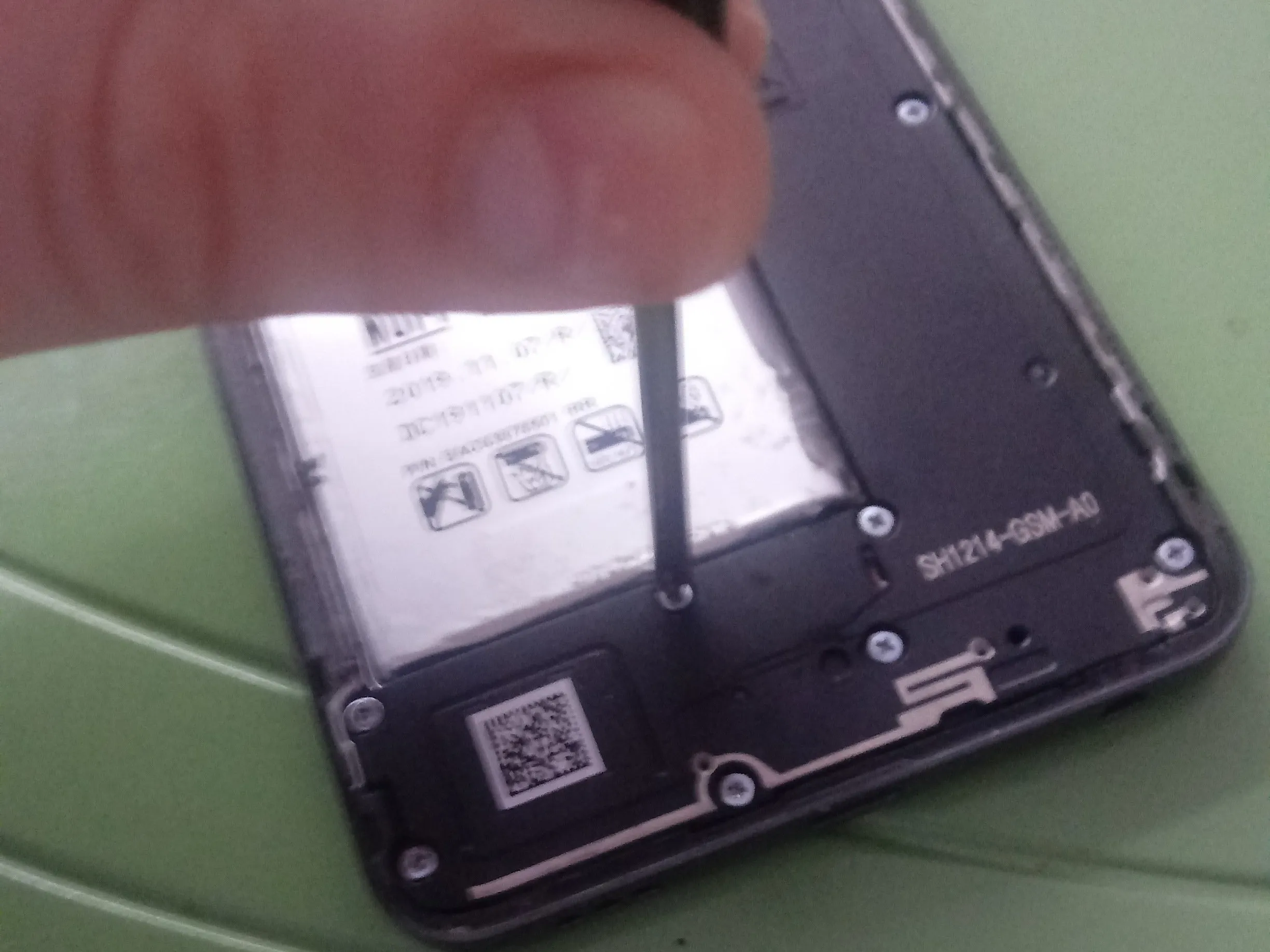

LG Tribute Royal Teardown, открутите все винты: шаг 2, изображение 1 из 2
LG Tribute Royal Teardown, открутите все винты: шаг 2, изображение 1 из 2 | Источник - ifixit.com
LG Tribute Royal Teardown, откручиваем все винты: шаг 2, изображение 2 из 2
LG Tribute Royal Teardown, открутите все винты: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Открутите все 16 винтов, крепящих крышку задней панели к телефону

Шаг 3 Снимите заднюю крышку

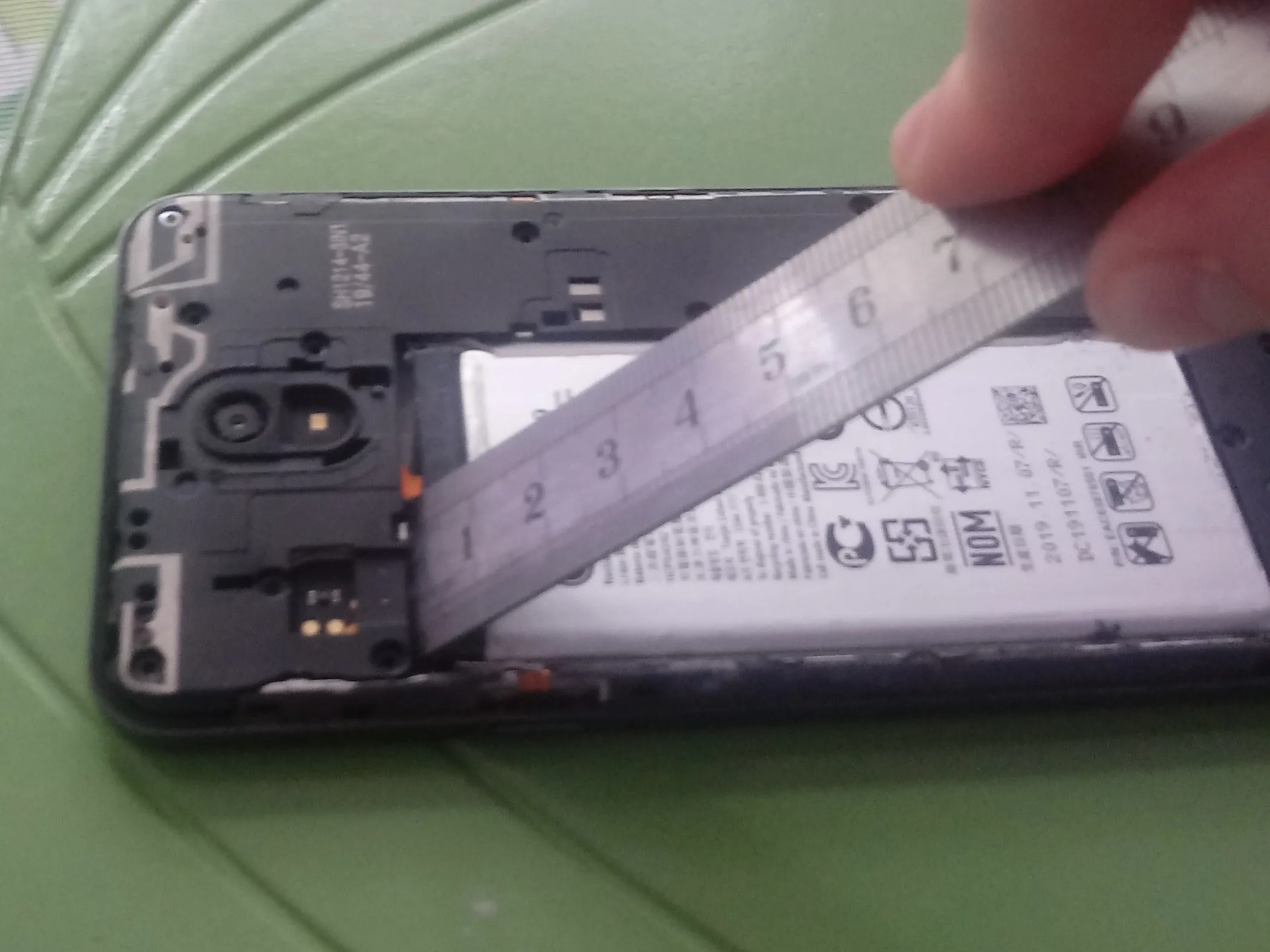

LG Tribute Royal Teardown, Снятие задней крышки: шаг 3, изображение 1 из 2
LG Tribute Royal Teardown, снятие задней крышки: шаг 3, изображение 1 из 2 | Источник - ifixit.com

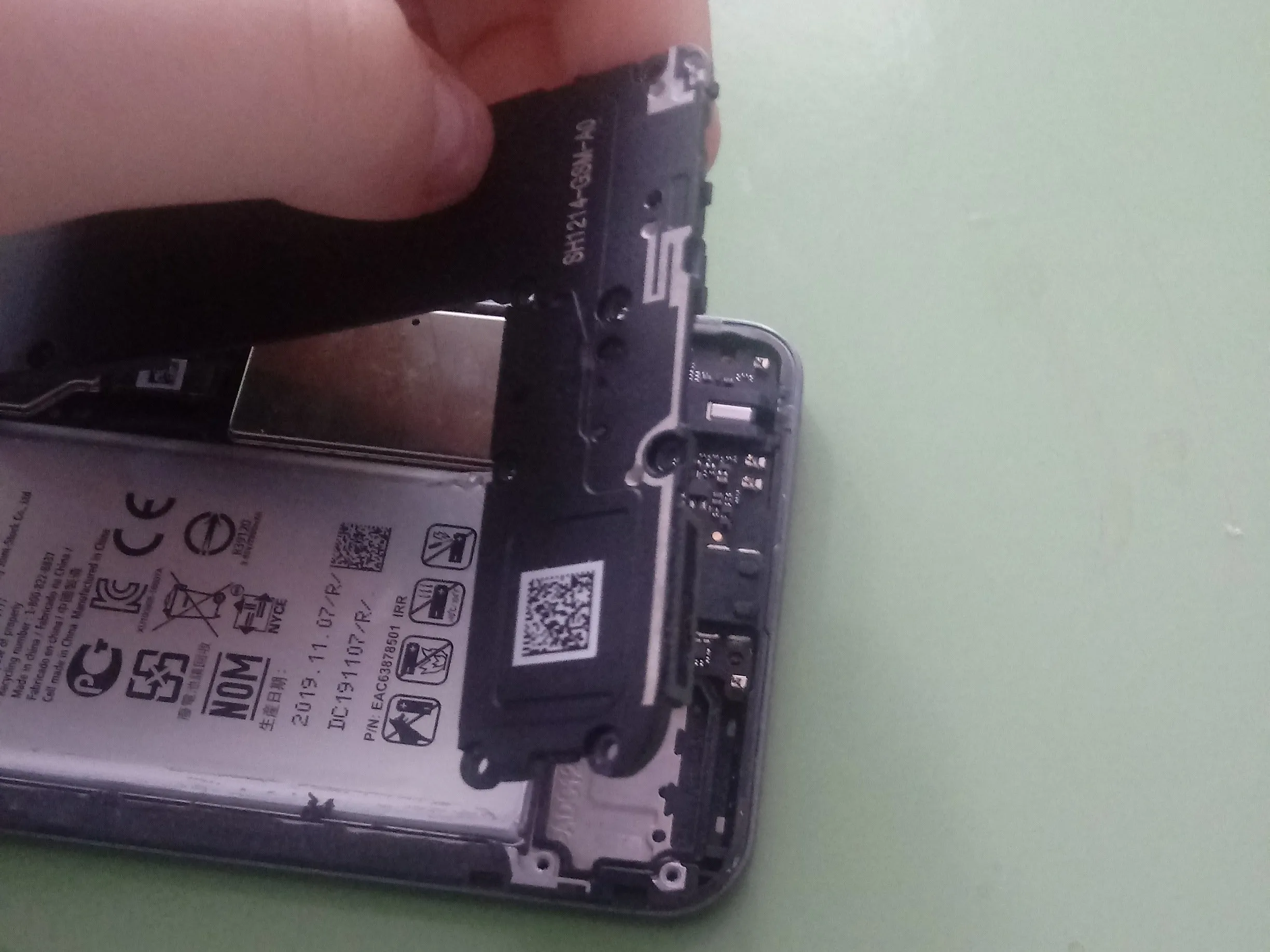

LG Tribute Royal Teardown, снятие задней крышки: шаг 3, изображение 2 из 2
LG Tribute Royal Teardown, снятие задней крышки: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Приложите достаточное усилие к задней панели, чтобы снять ее с телефона

Шаг 4 Извлеките аккумулятор

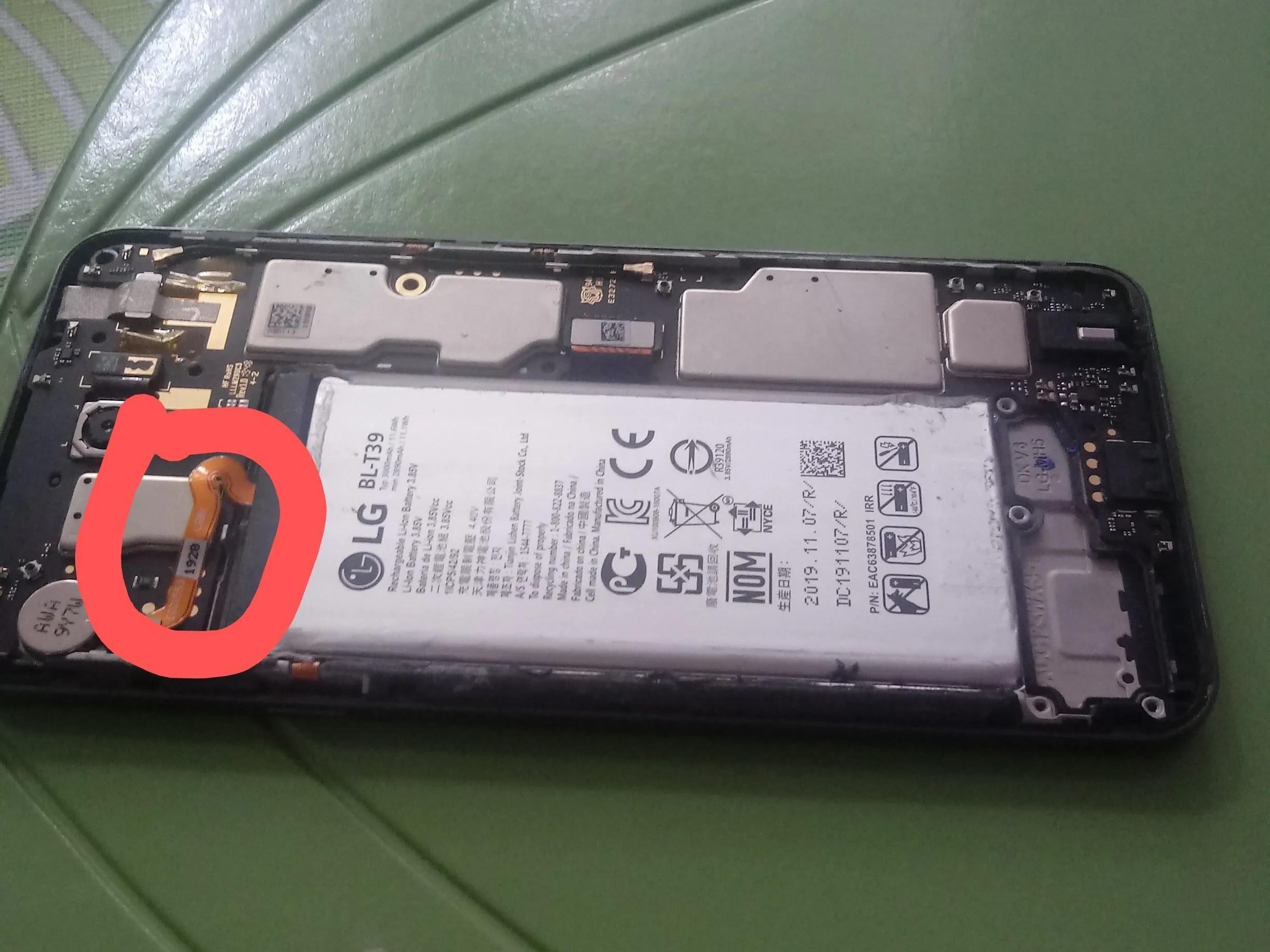

LG Tribute Royal Teardown, извлечение аккумулятора: шаг 4, изображение 1 из 3
LG Tribute Royal Teardown, извлечение аккумулятора: шаг 4, изображение 1 из 3 | Источник - ifixit.com

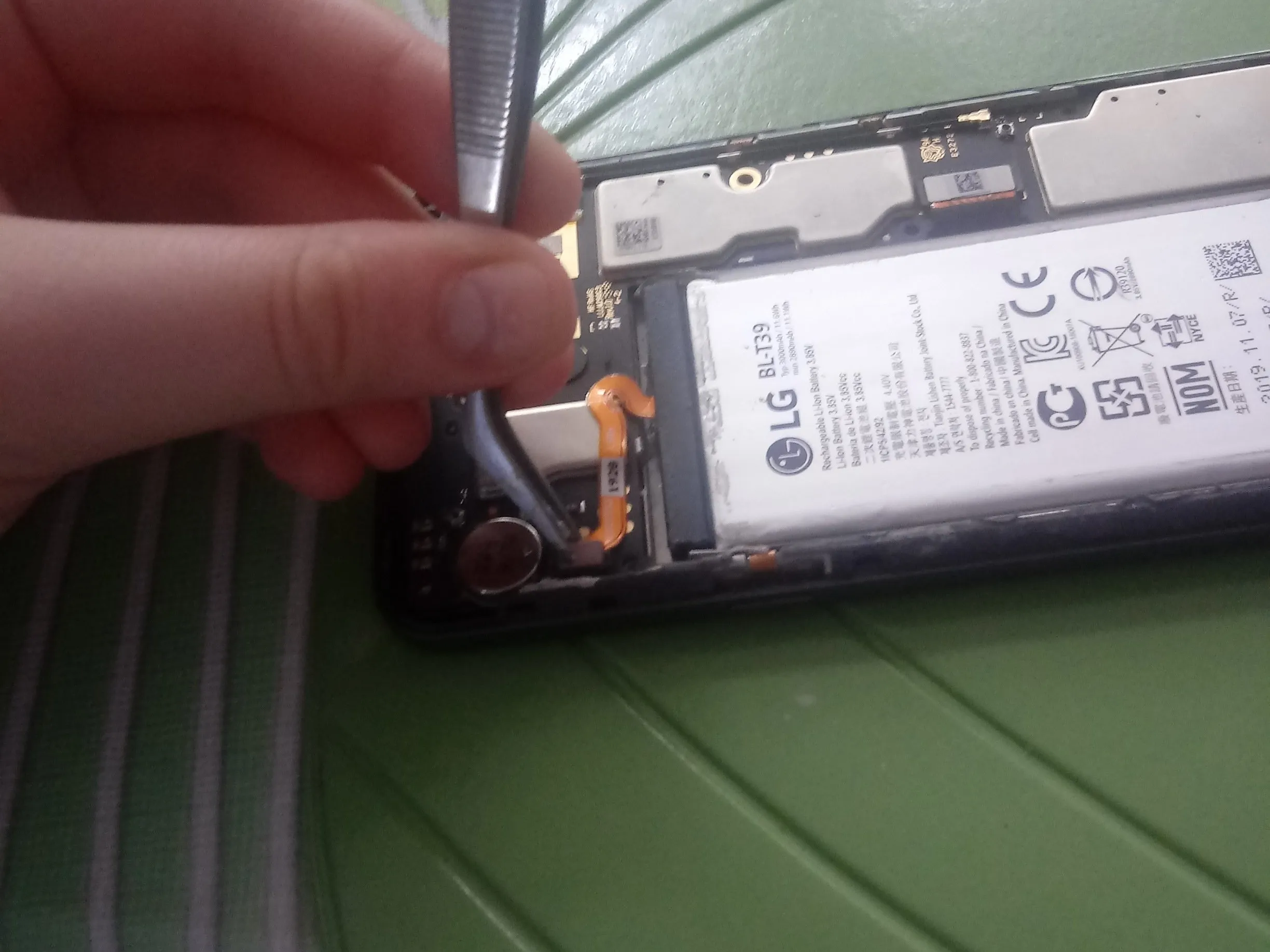

LG Tribute Royal Teardown, извлечение аккумулятора: шаг 4, изображение 2 из 3
LG Tribute Royal Teardown, извлечение аккумулятора: шаг 4, изображение 2 из 3 | Источник - ifixit.com

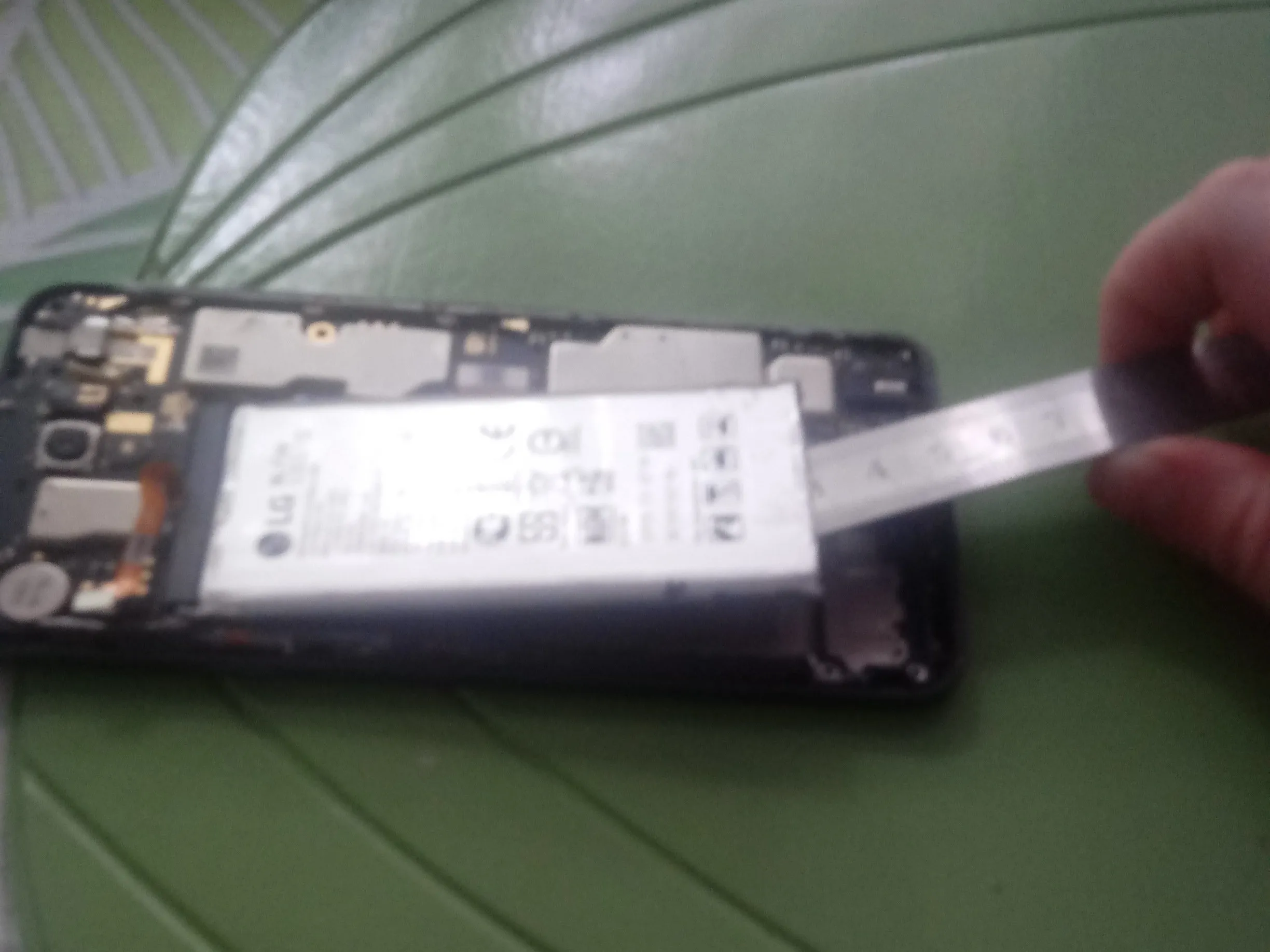

LG Tribute Royal Teardown, извлечение аккумулятора: шаг 4, изображение 3 из 3
LG Tribute Royal Teardown, извлечение аккумулятора: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините ленточный кабель, который соединяет батарею с материнской платой. Я рекомендую сначала нагреть батарею из-за клея, а не делать то, что сделал я. Подденьте батарею с помощью пассатижей.

Шаг 5 Извлеките заднюю камеру

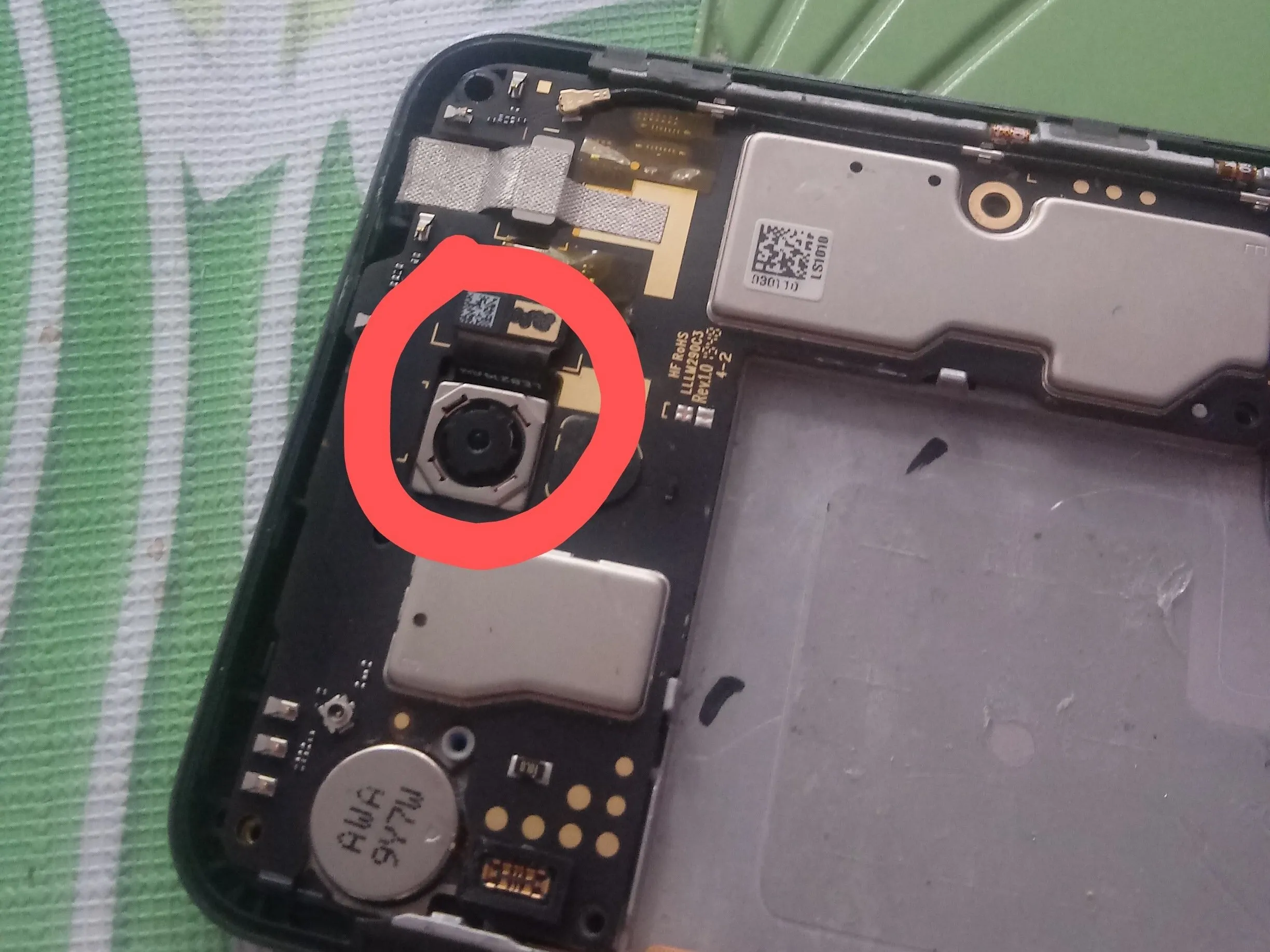

LG Tribute Royal Teardown, извлечение задней камеры: шаг 5, изображение 1 из 2
LG Tribute Royal Teardown, извлечение задней камеры: шаг 5, изображение 1 из 2 | Источник - ifixit.com

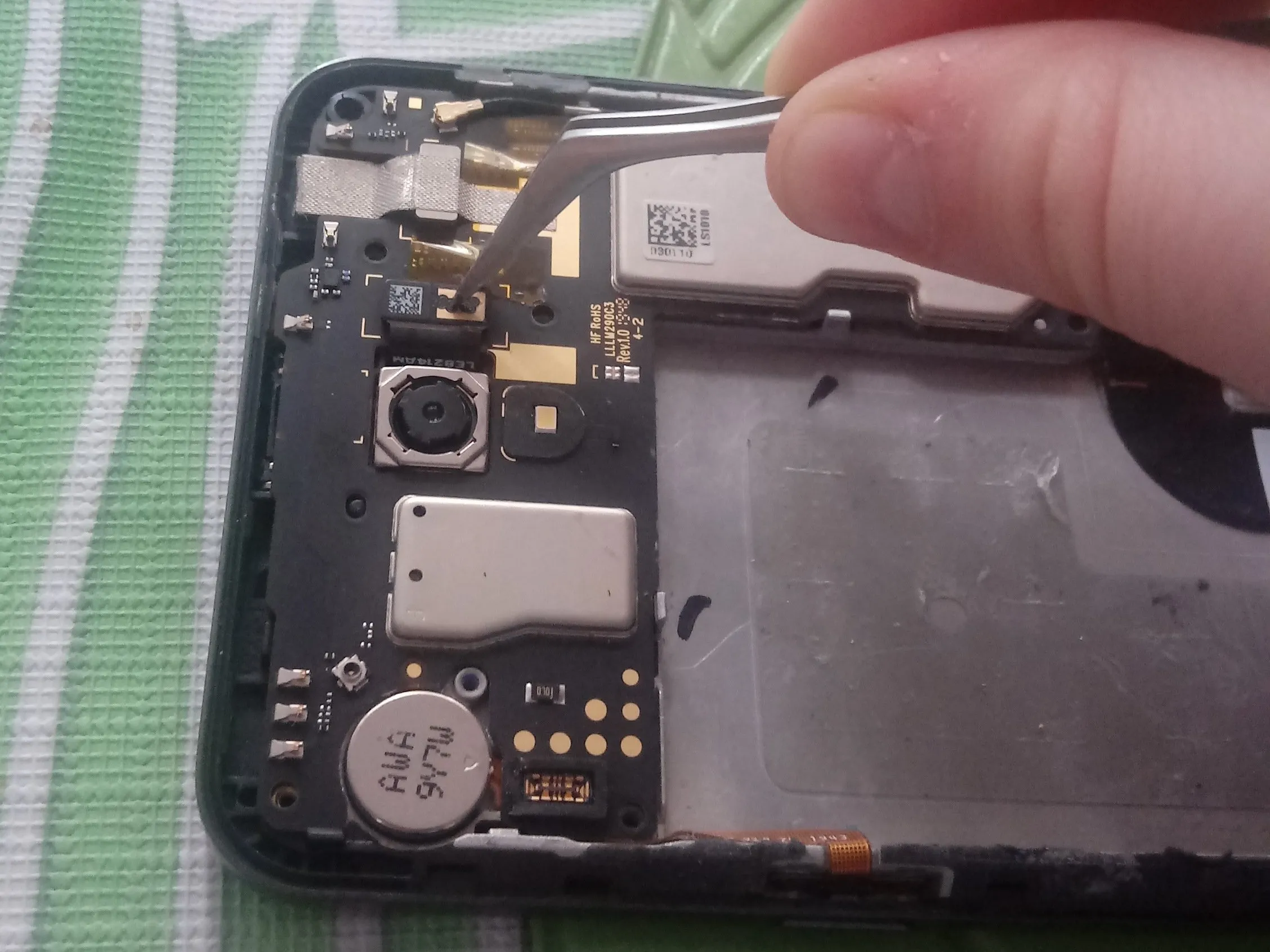

LG Tribute Royal Teardown, извлечение задней камеры: шаг 5, изображение 2 из 2
LG Tribute Royal Teardown, извлечение задней камеры: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините заднюю камеру от материнской платы, отсоединив разъем от материнской платы

Шаг 6 Снимите переднюю камеру

LG Tribute Royal Teardown, извлечение фронтальной камеры: шаг 6, изображение 1 из 2
LG Tribute Royal Teardown, извлечение фронтальной камеры: шаг 6, изображение 1 из 2 | Источник - ifixit.com

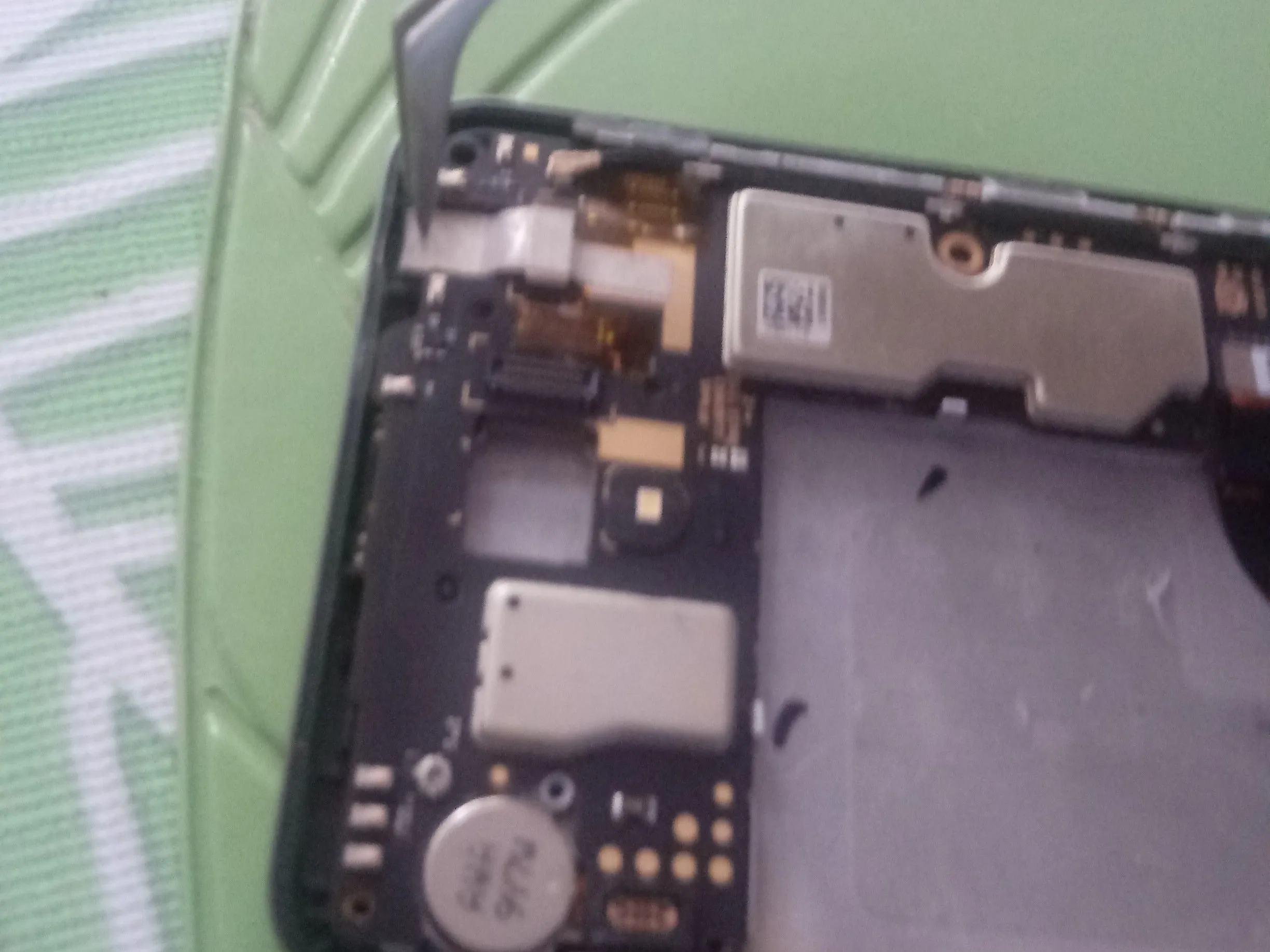

LG Tribute Royal Teardown, извлечение фронтальной камеры: шаг 6, изображение 2 из 2
LG Tribute Royal Teardown, извлечение фронтальной камеры: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Отключите фронтальную камеру от телефона, отсоединив ленточный кабель от фронтальной камеры, прикрепленный к материнской плате.

Шаг 7 Отсоедините дисплей

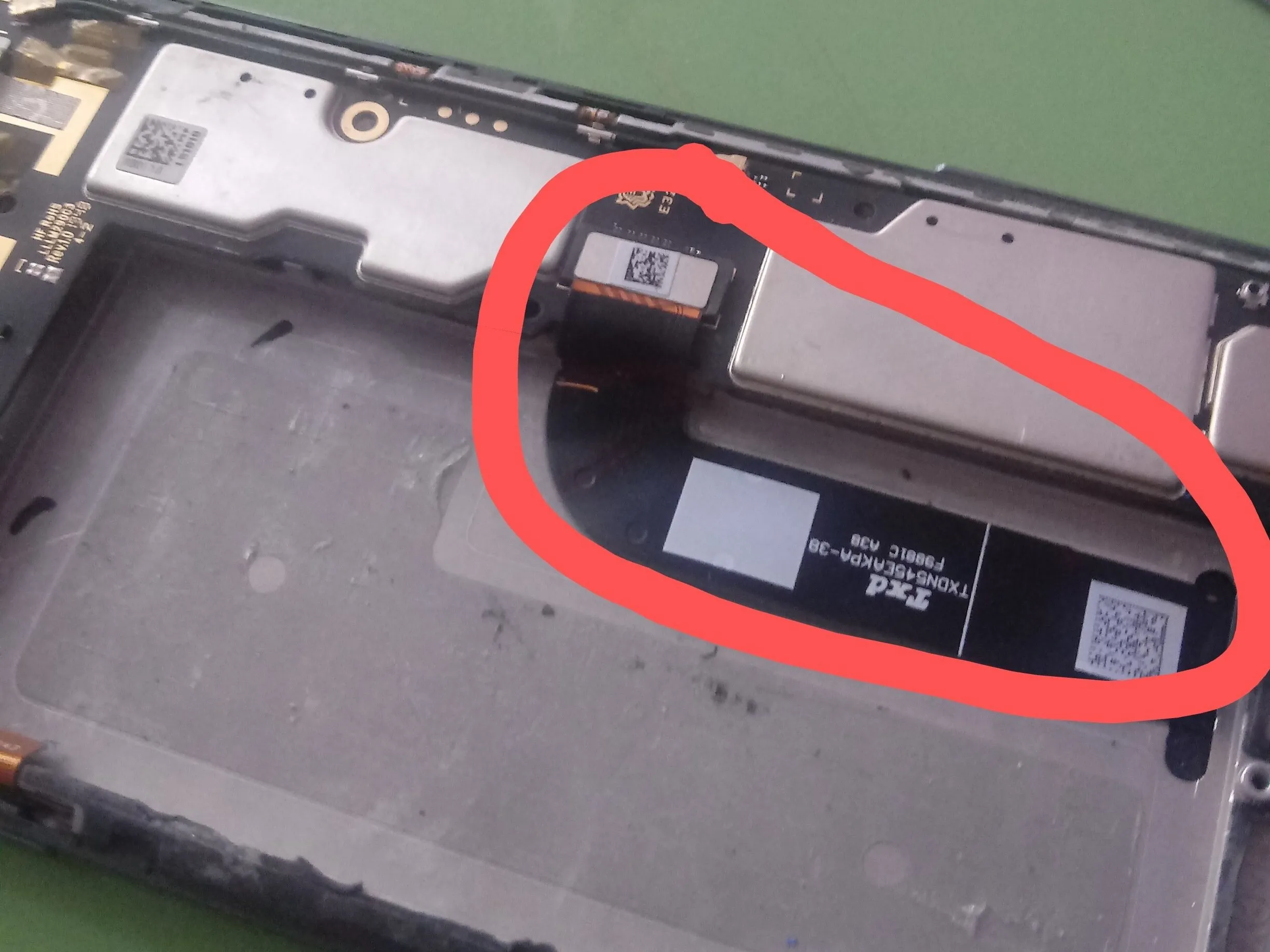

LG Tribute Royal Teardown, отсоединение дисплея: шаг 7, изображение 1 из 2
LG Tribute Royal Teardown, отсоединение дисплея: шаг 7, изображение 1 из 2 | Источник - ifixit.com

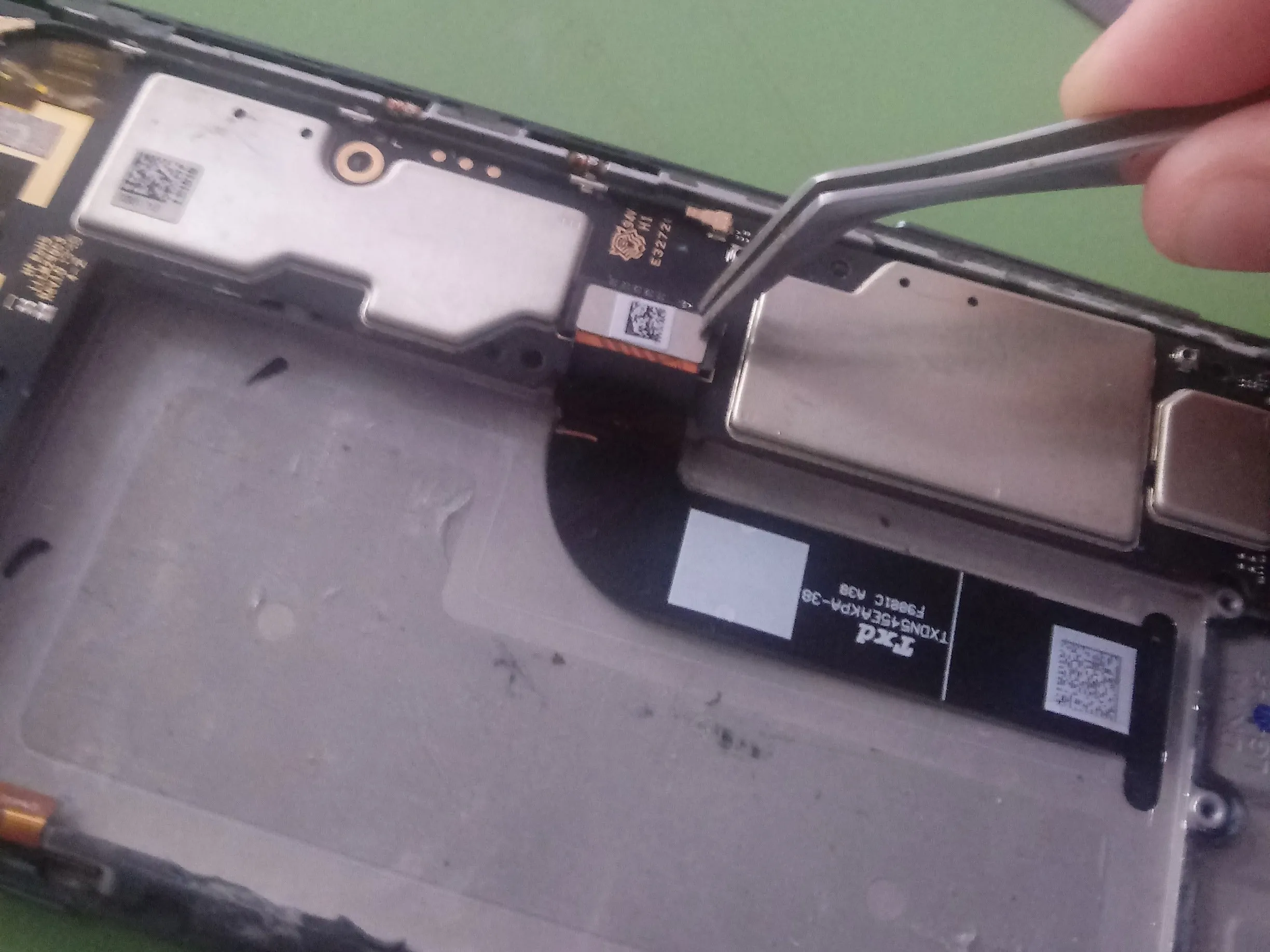

LG Tribute Royal Teardown, отсоединение дисплея: шаг 7, изображение 2 из 2
LG Tribute Royal Teardown, отсоединение дисплея: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините ленточный кабель дисплея от материнской платы.

Шаг 8 Извлеките материнскую плату

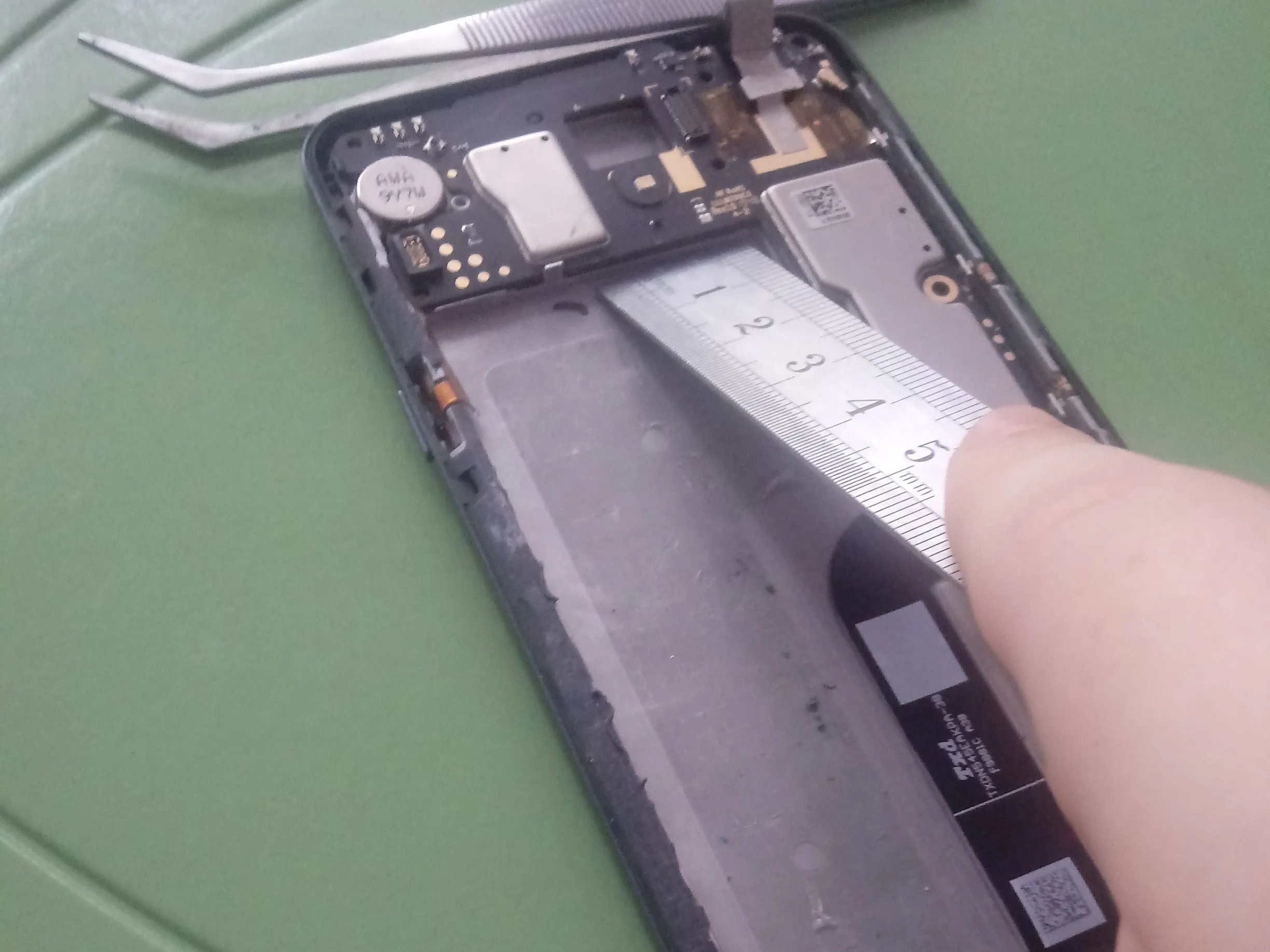

LG Tribute Royal Teardown, извлечение материнской платы: шаг 8, изображение 1 из 2
LG Tribute Royal Teardown, извлечение материнской платы: шаг 8, изображение 1 из 2 | Источник - ifixit.com

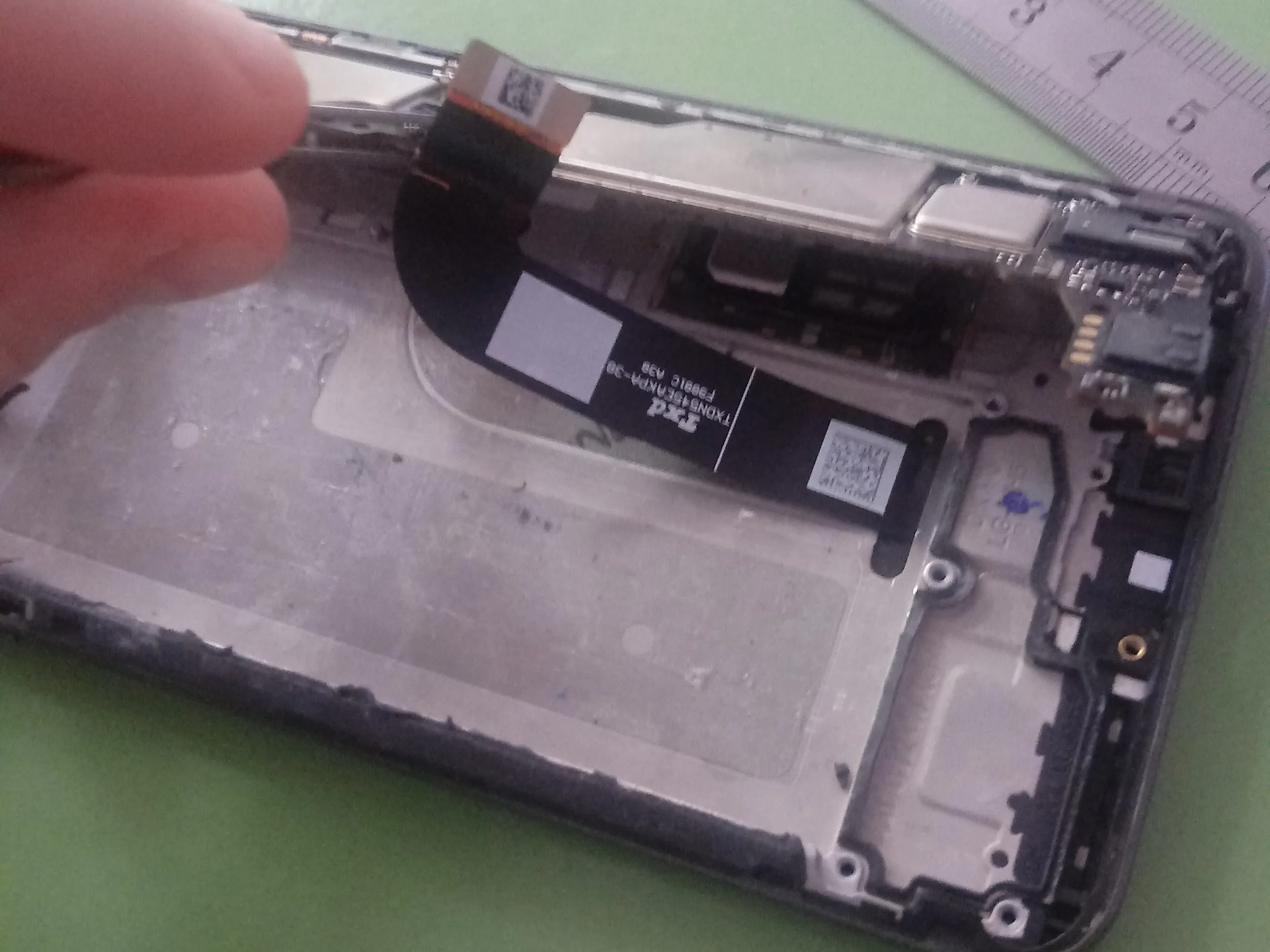

LG Tribute Royal Teardown, извлечение материнской платы: шаг 8, изображение 2 из 2
Разборка LG Tribute Royal, извлечение материнской платы: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Чтобы снять материнскую плату, приложите достаточное усилие, так как будет ощущаться некоторое сопротивление. Старайтесь избегать попадания термопасты, насколько это возможно.

Шаг 9 Извлеките сим-карту и держатель

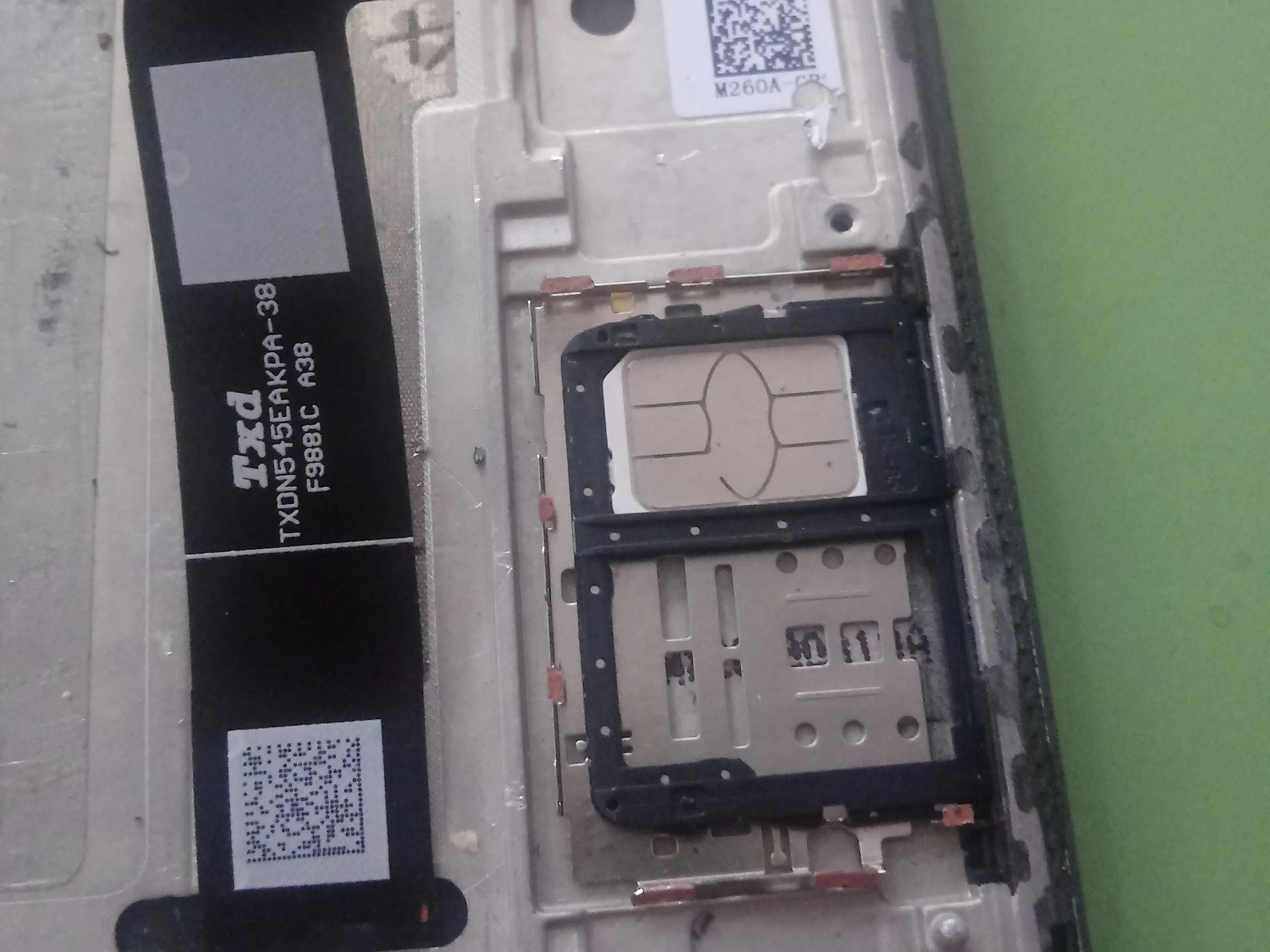

LG Tribute Royal Teardown, Извлечение sim-карты и держателя: шаг 9, изображение 1 из 2
LG Tribute Royal Teardown, извлечение sim-карты и держателя: шаг 9, изображение 1 из 2 | Источник - ifixit.com

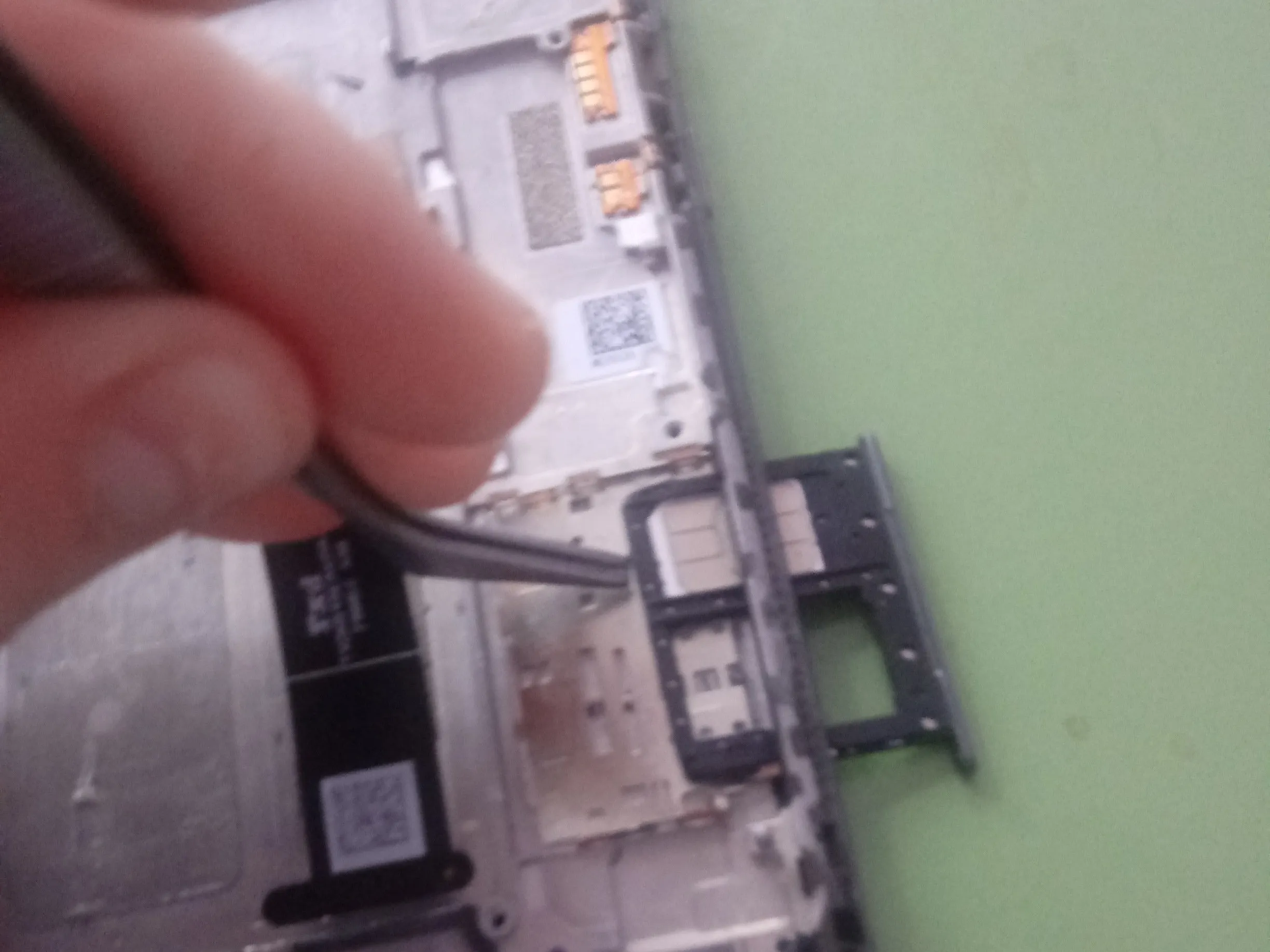

LG Tribute Royal Teardown, извлечение sim-карты и держателя: шаг 9, изображение 2 из 2
LG Tribute Royal Teardown, извлечение sim-карты и держателя: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Чтобы извлечь sim-карту, просто сдвиньте ее в сторону. Сим-карта окажется в держателе.

Шаг 10 Снятие моторчика вибратора

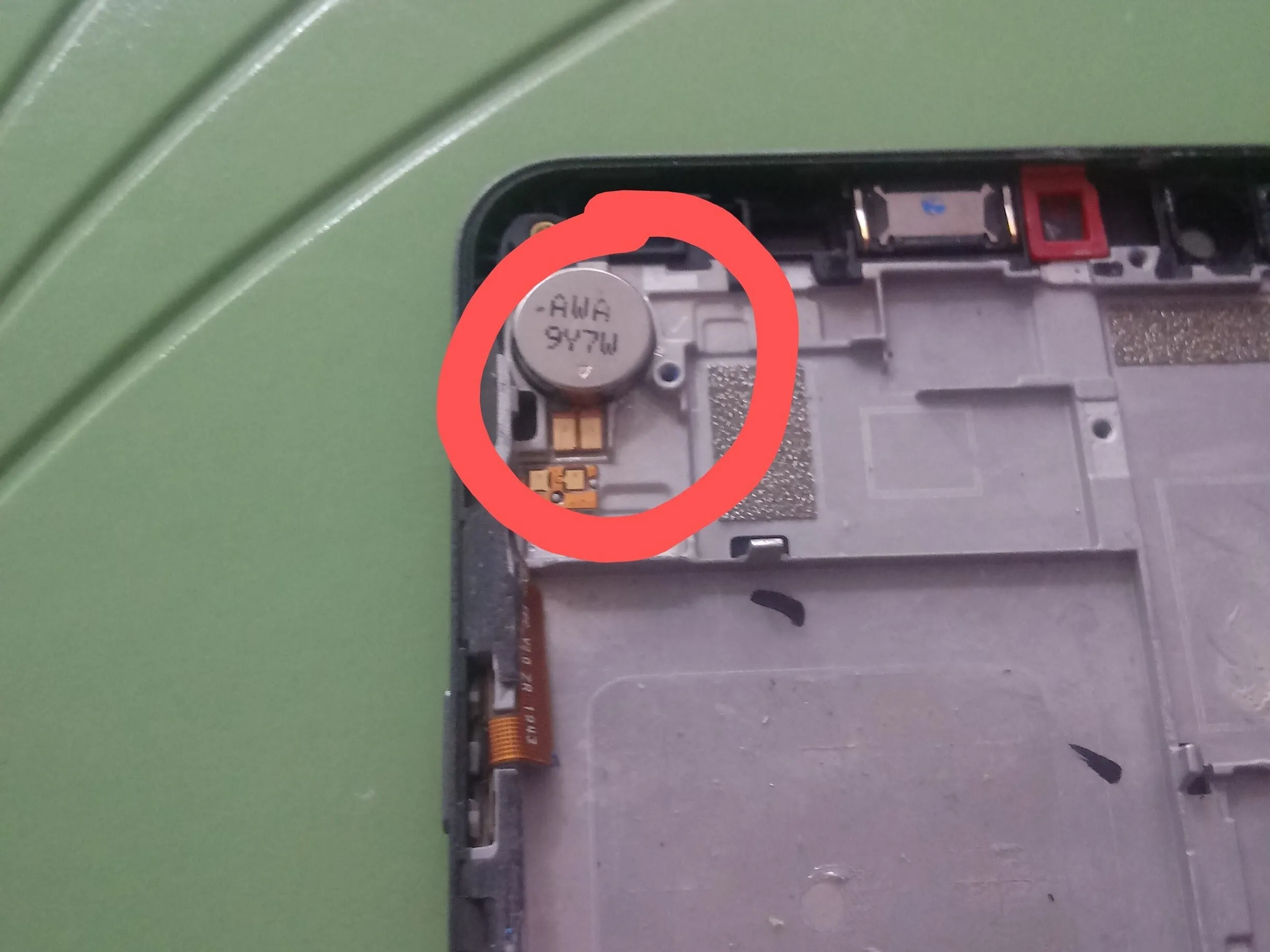

LG Tribute Royal Teardown, извлечение вибромотора: шаг 10, изображение 1 из 2
LG Tribute Royal Teardown, извлечение вибромотора: шаг 10, изображение 1 из 2 | Источник - ifixit.com

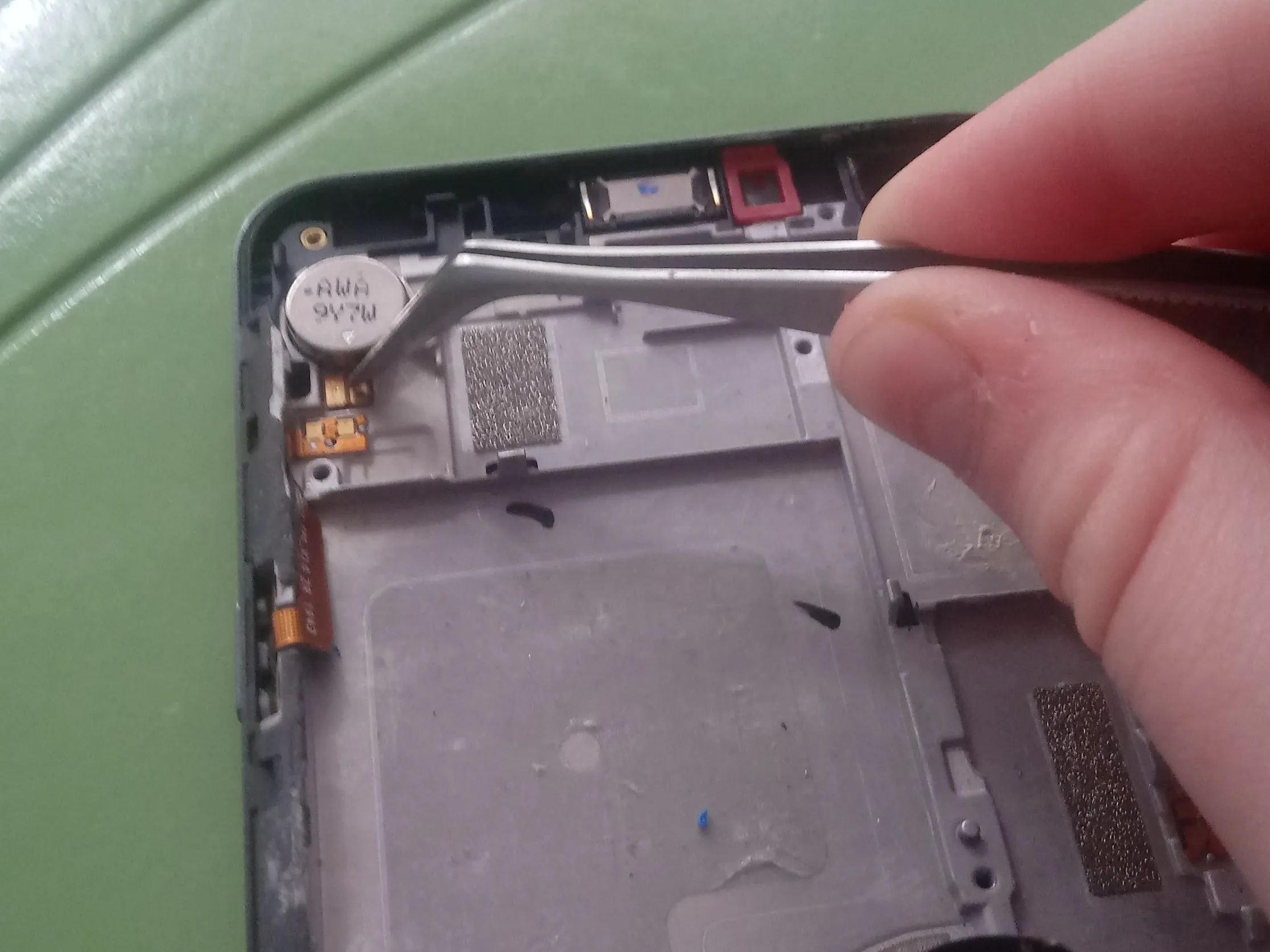

LG Tribute Royal Teardown, извлечение мотора вибратора: шаг 10, изображение 2 из 2
Разборка LG Tribute Royal, извлечение моторчика вибратора: шаг 10, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините ленточный кабель, удерживающий вибромотор, и снимите его.

Шаг 11 Снимите динамик

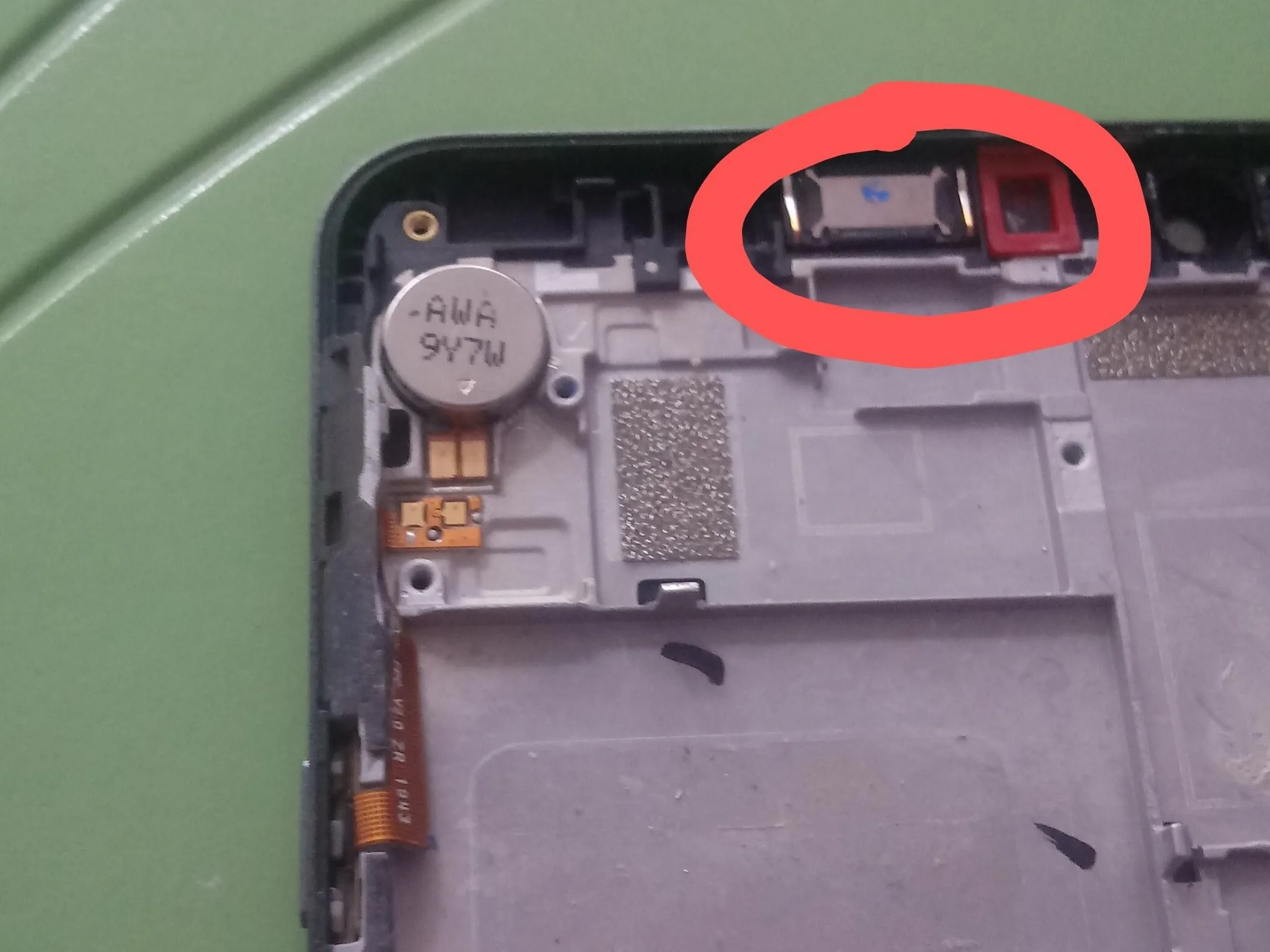

LG Tribute Royal Teardown, извлечение динамика: шаг 11, изображение 1 из 1
LG Tribute Royal Teardown, извлечение динамика: шаг 11, изображение 1 из 1 | Источник - ifixit.com

  • Снимите динамик в верхней части телефона.

Шаг 12 Извлеките микрофоны

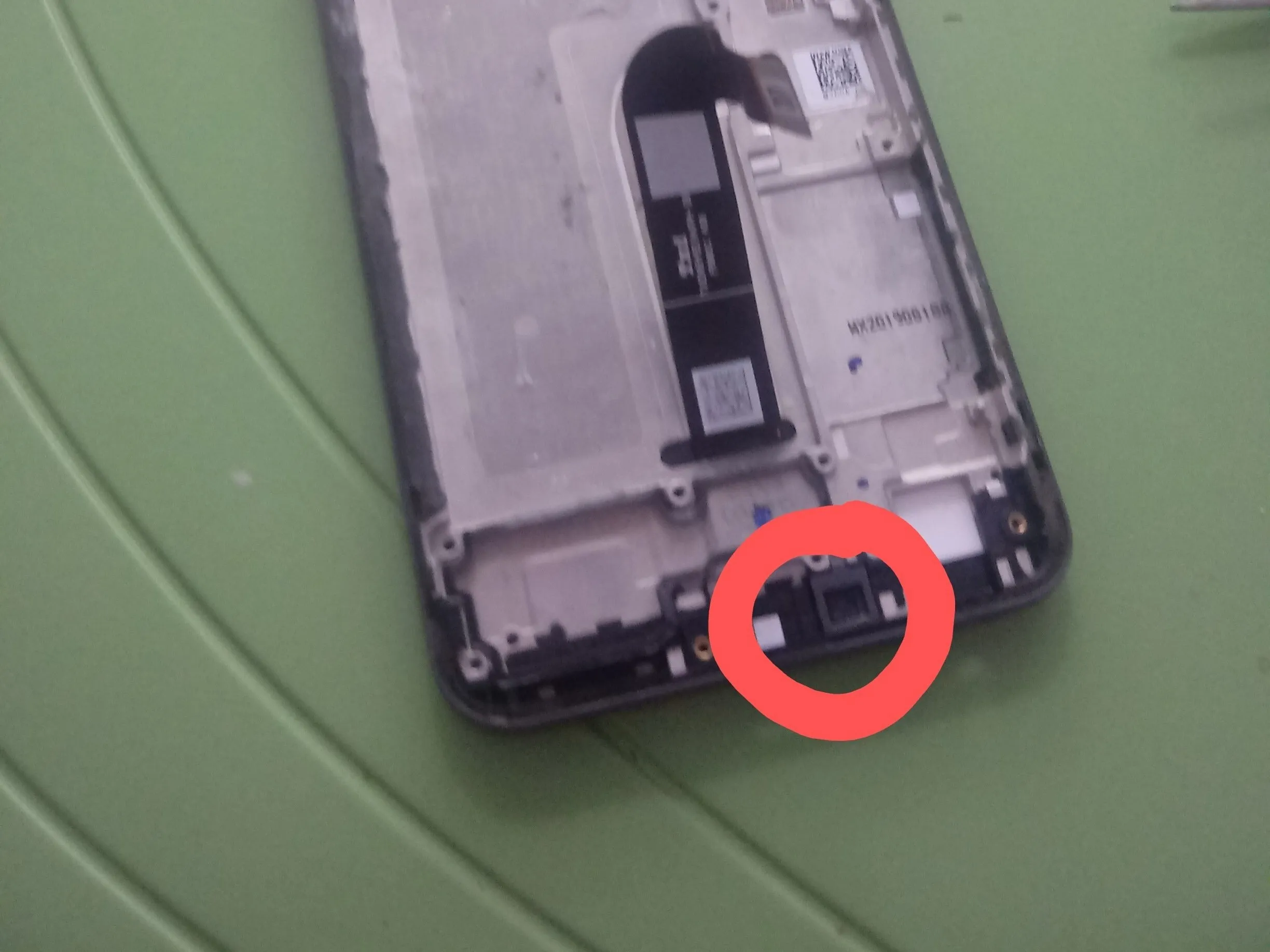

LG Tribute Royal Teardown, извлечение микрофонов: шаг 12, изображение 1 из 2
LG Tribute Royal Teardown, извлечение микрофонов: шаг 12, изображение 1 из 2 | Источник - ifixit.com

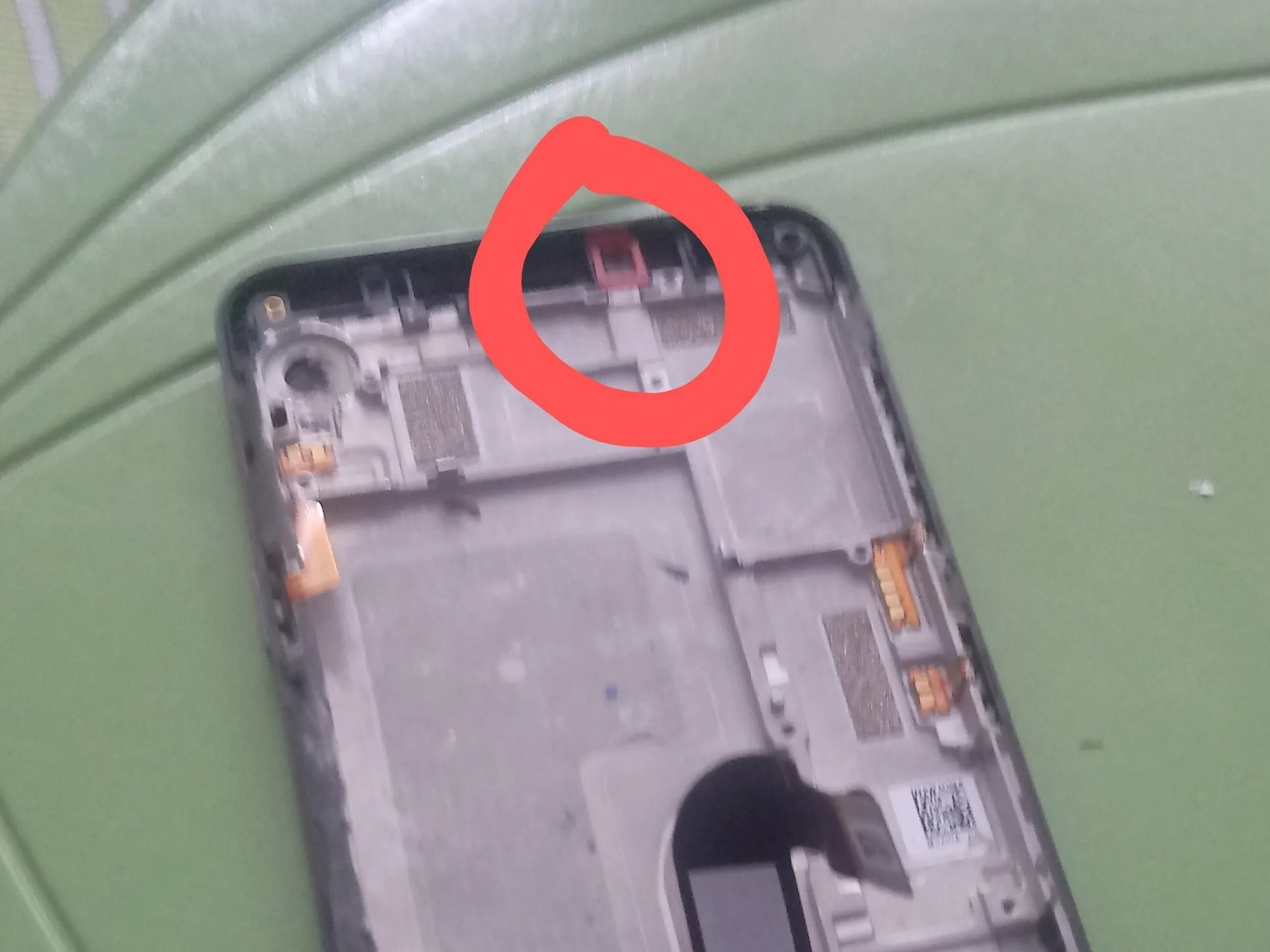

LG Tribute Royal Teardown, извлечение микрофонов: шаг 12, изображение 2 из 2
LG Tribute Royal Teardown, извлечение микрофонов: шаг 12, изображение 2 из 2 | Источник - ifixit.com

  • Извлечение микрофонов

Шаг 13 Снимите боковые кнопки

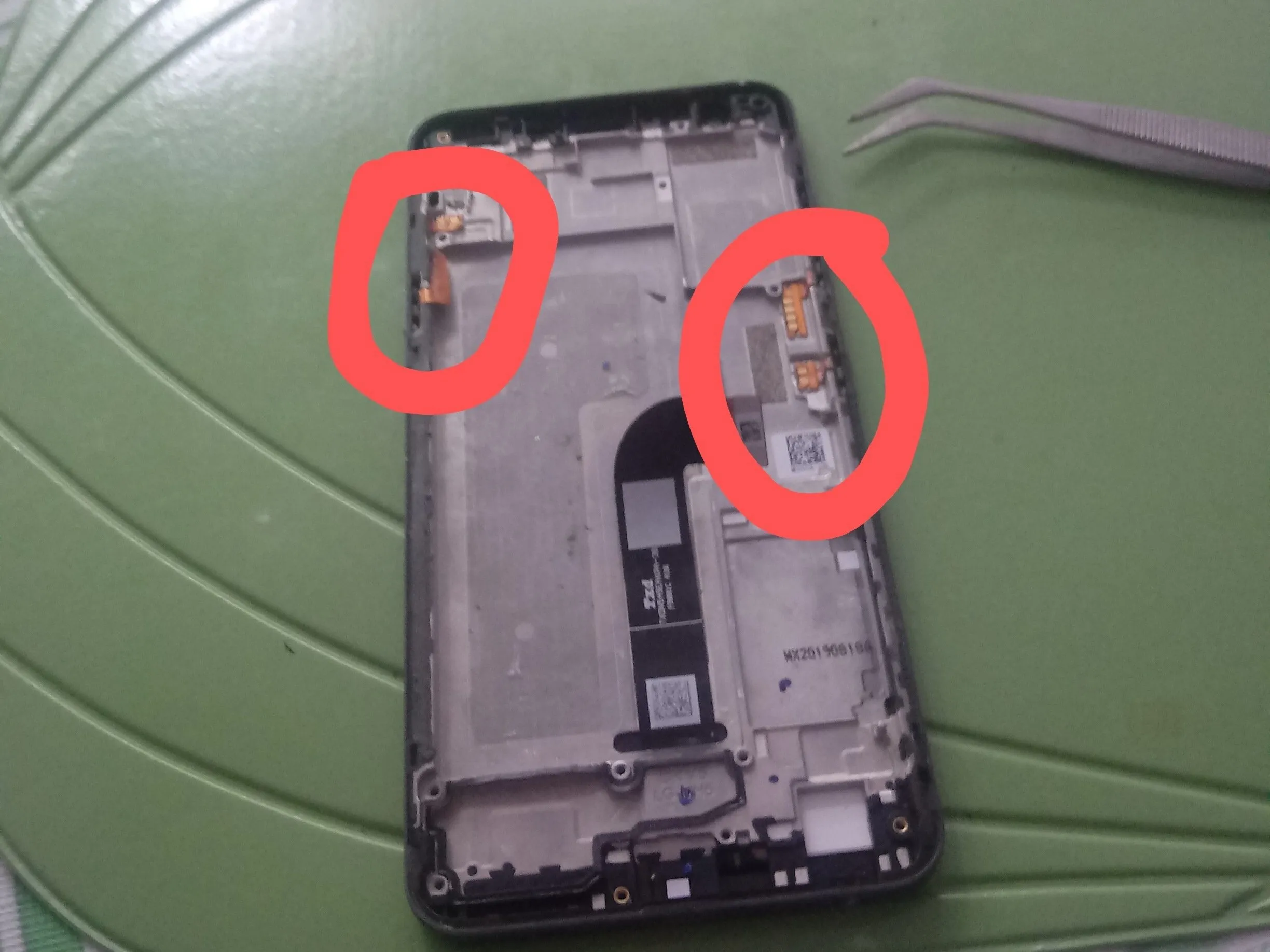

LG Tribute Royal Teardown, Извлечение боковых кнопок: шаг 13, изображение 1 из 2
LG Tribute Royal Teardown, извлечение боковых кнопок: шаг 13, изображение 1 из 2 | Источник - ifixit.com

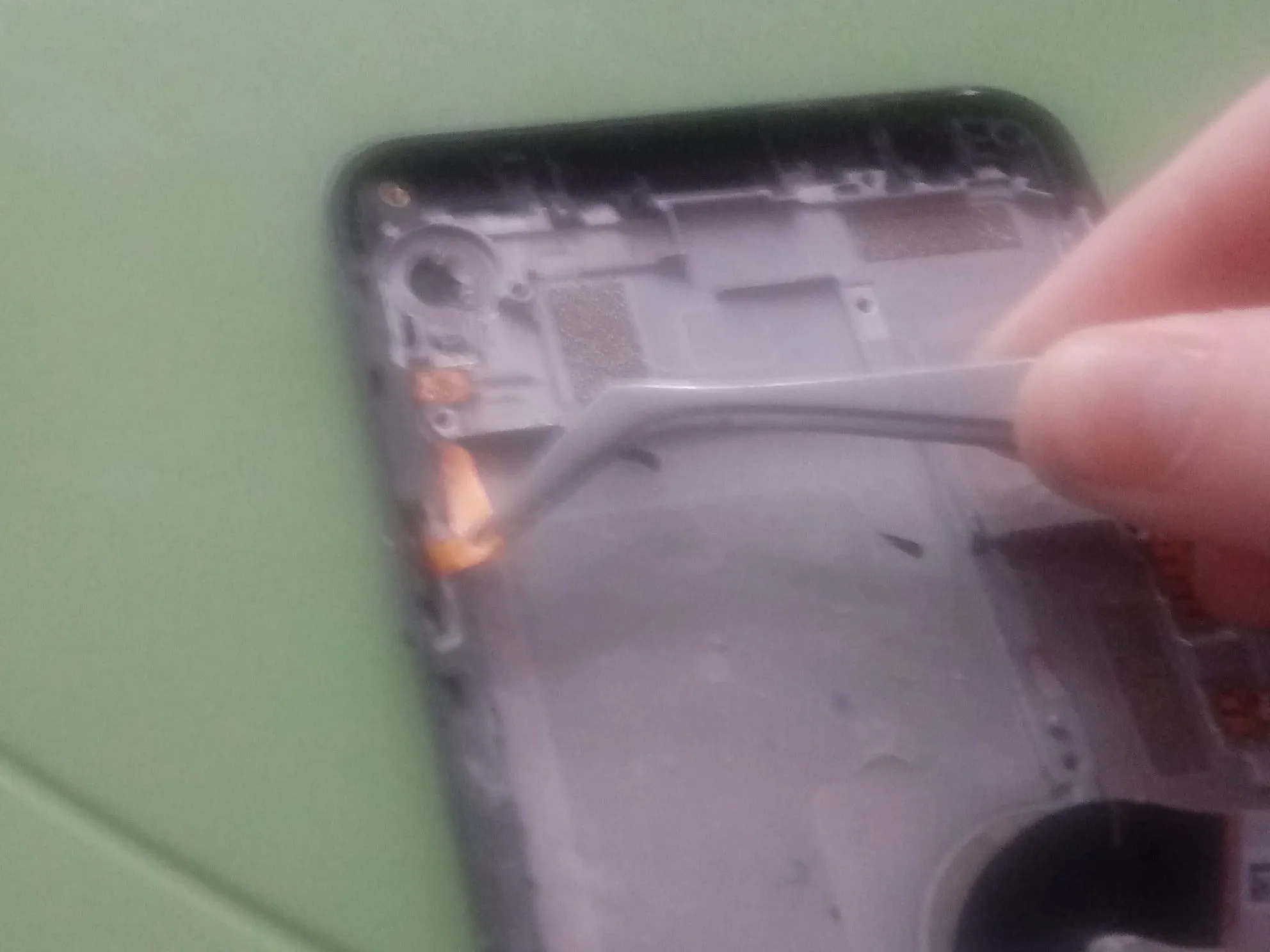

LG Tribute Royal Teardown, извлечение боковых кнопок: шаг 13, изображение 2 из 2
LG Tribute Royal Teardown, извлечение боковых кнопок: шаг 13, изображение 2 из 2 | Источник - ifixit.com

  • Снимите боковые кнопки, отсоединив ленточные кабели на каждой из них.

Шаг 14 Сборка телефона

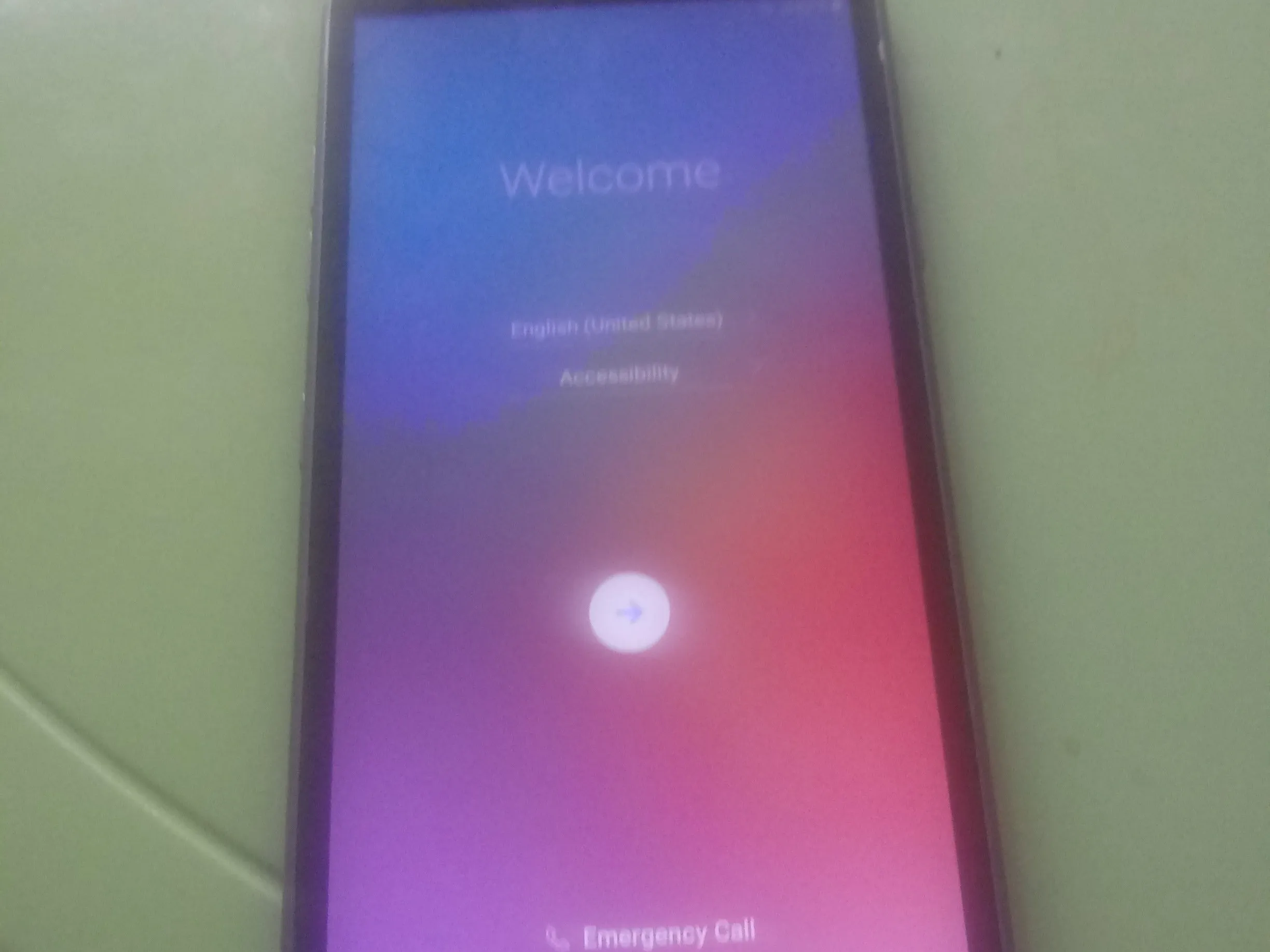

LG Tribute Royal Teardown, сборка телефона: шаг 14, изображение 1 из 1
Разборка LG Tribute Royal, сборка телефона: шаг 14, изображение 1 из 1 | Источник - ifixit.com

  • Чтобы собрать телефон, выполните все шаги в обратном порядке.

Шаг 15

  • Обязательно очистите сим-карту сжатым воздухом, иначе она не будет работать
