Разборка LG UltraFine 5K

Разборка LG UltraFine 5K

Шаг 1 LG UltraFine 5K Teardown

LG UltraFine 5K Teardown, LG UltraFine 5K Teardown: шаг 1, изображение 1 из 3
LG UltraFine 5K Teardown, LG UltraFine 5K Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown, LG UltraFine 5K Teardown: шаг 1, изображение 2 из 3
LG UltraFine 5K Teardown, LG UltraFine 5K Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown, LG UltraFine 5K Teardown: шаг 1, изображение 3 из 3
LG UltraFine 5K Teardown, LG UltraFine 5K Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • LG 27MD5KL

Шаг 2

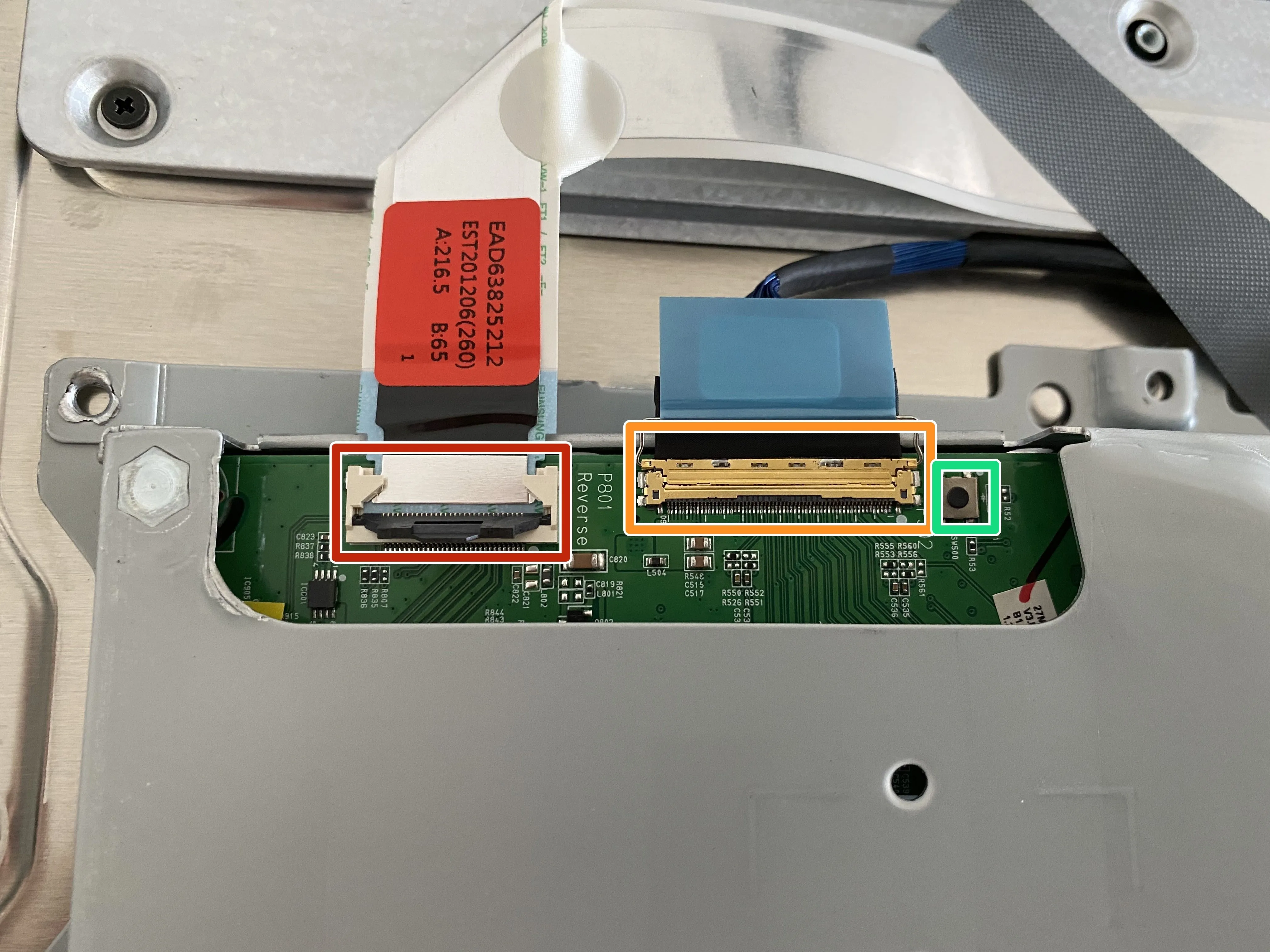

LG UltraFine 5K Teardown: шаг 2, изображение 1 из 3
LG UltraFine 5K Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown: шаг 2, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 2, изображение 2 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown: шаг 2, изображение 3 из 3
Разборка LG UltraFine 5K: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините кабели

  • Кабель модуля веб-камеры

  • Кабель панели дисплея

  • Сервисная кнопка (заводское тестирование)

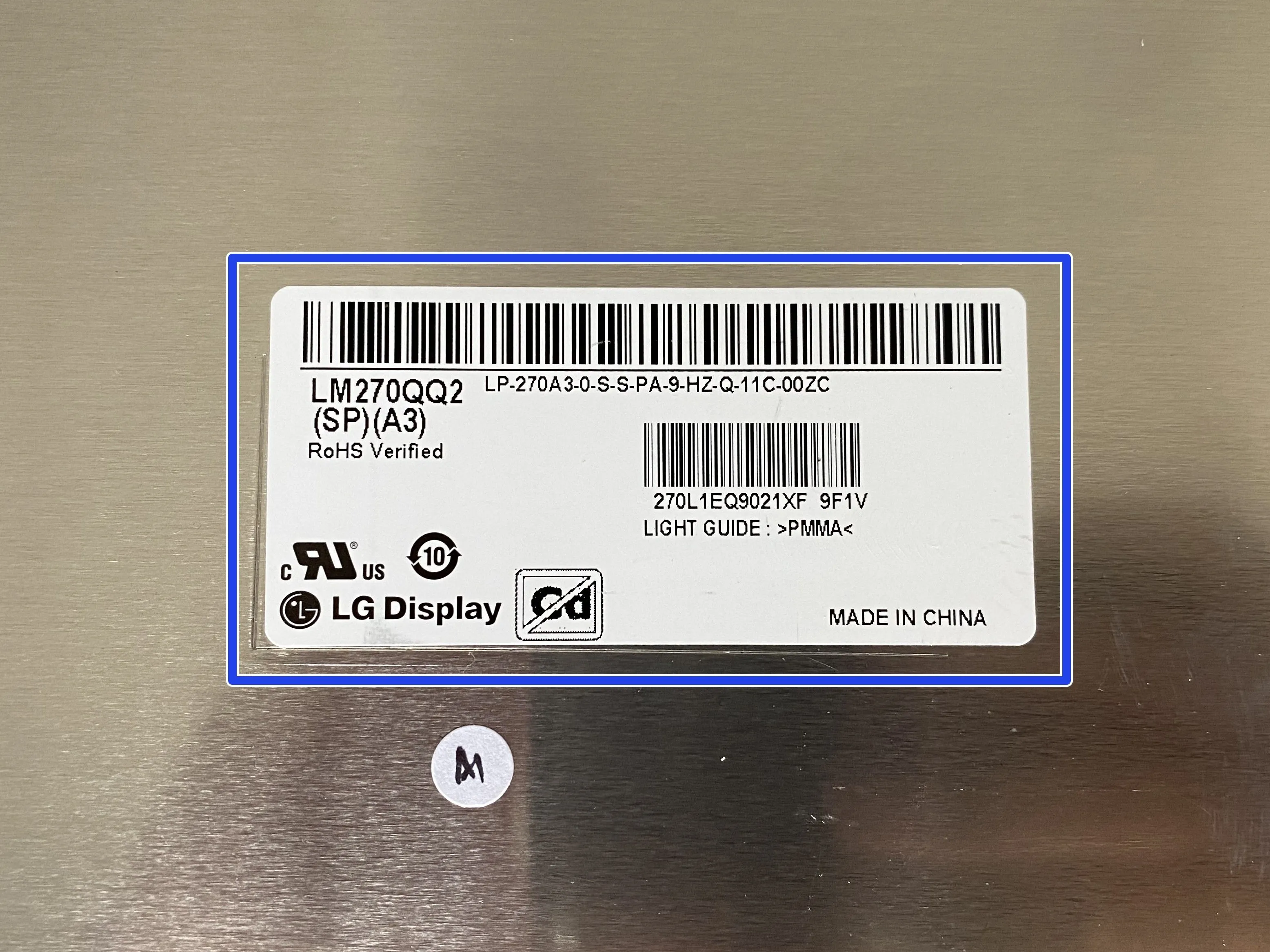

  • ЖК-панель LG Display LM270QQ2

Шаг 3

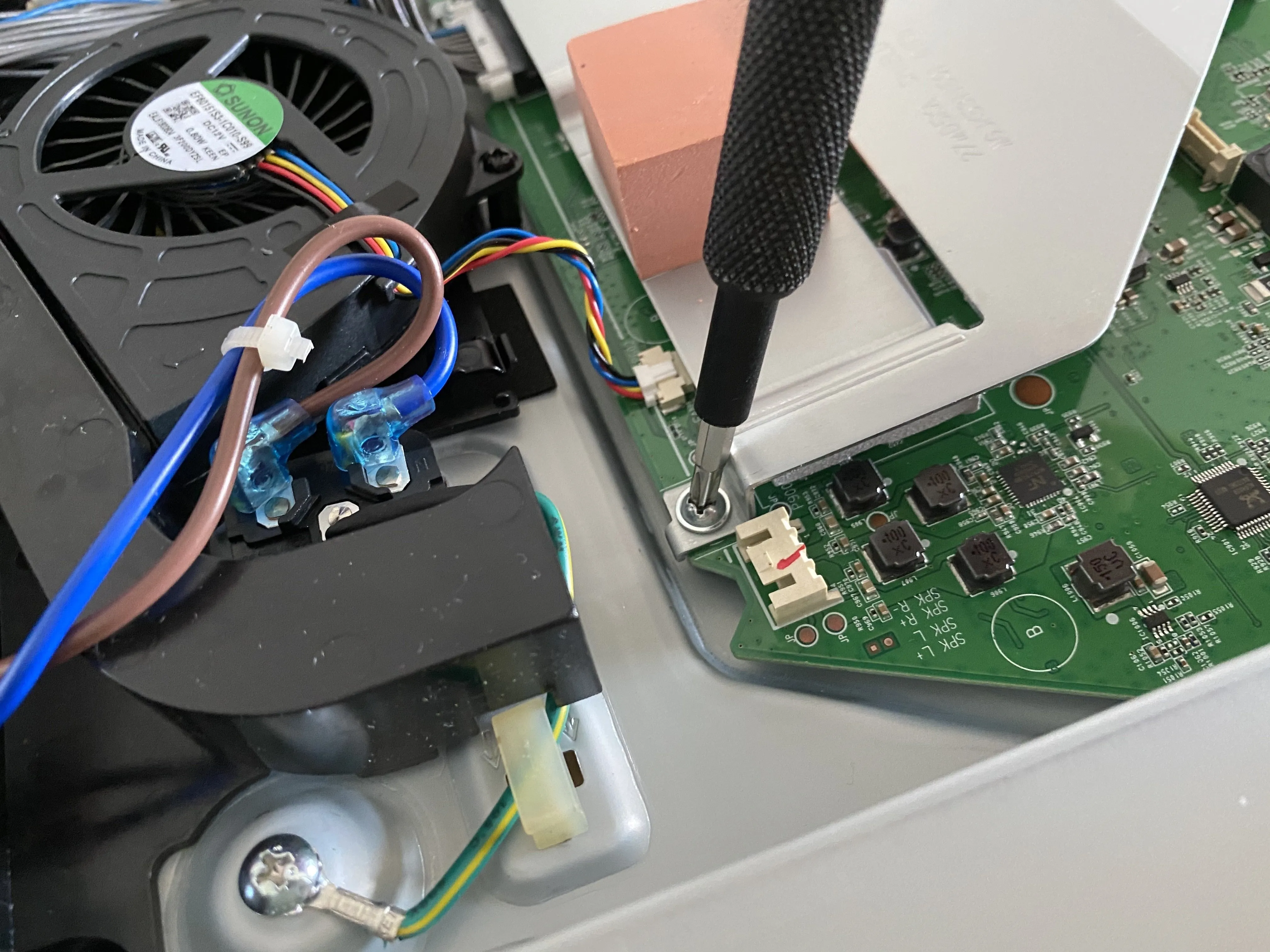

LG UltraFine 5K Teardown: шаг 3, изображение 1 из 3
LG UltraFine 5K Teardown: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 3, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com

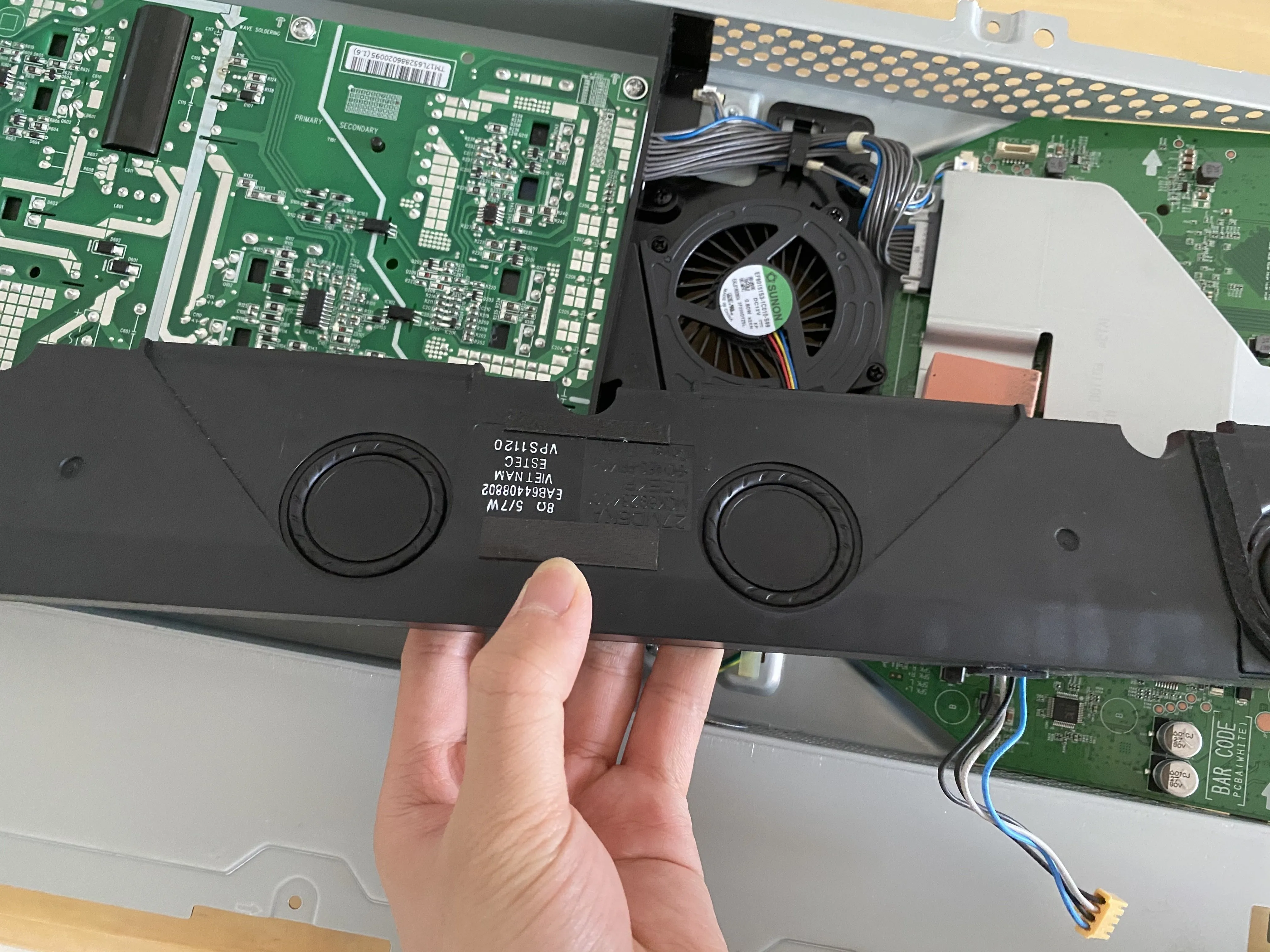

Разборка LG UltraFine 5K: шаг 3, изображение 3 из 3
Разборка LG UltraFine 5K: шаг 3, изображение 3 из 3 | Источник - ifixit.com

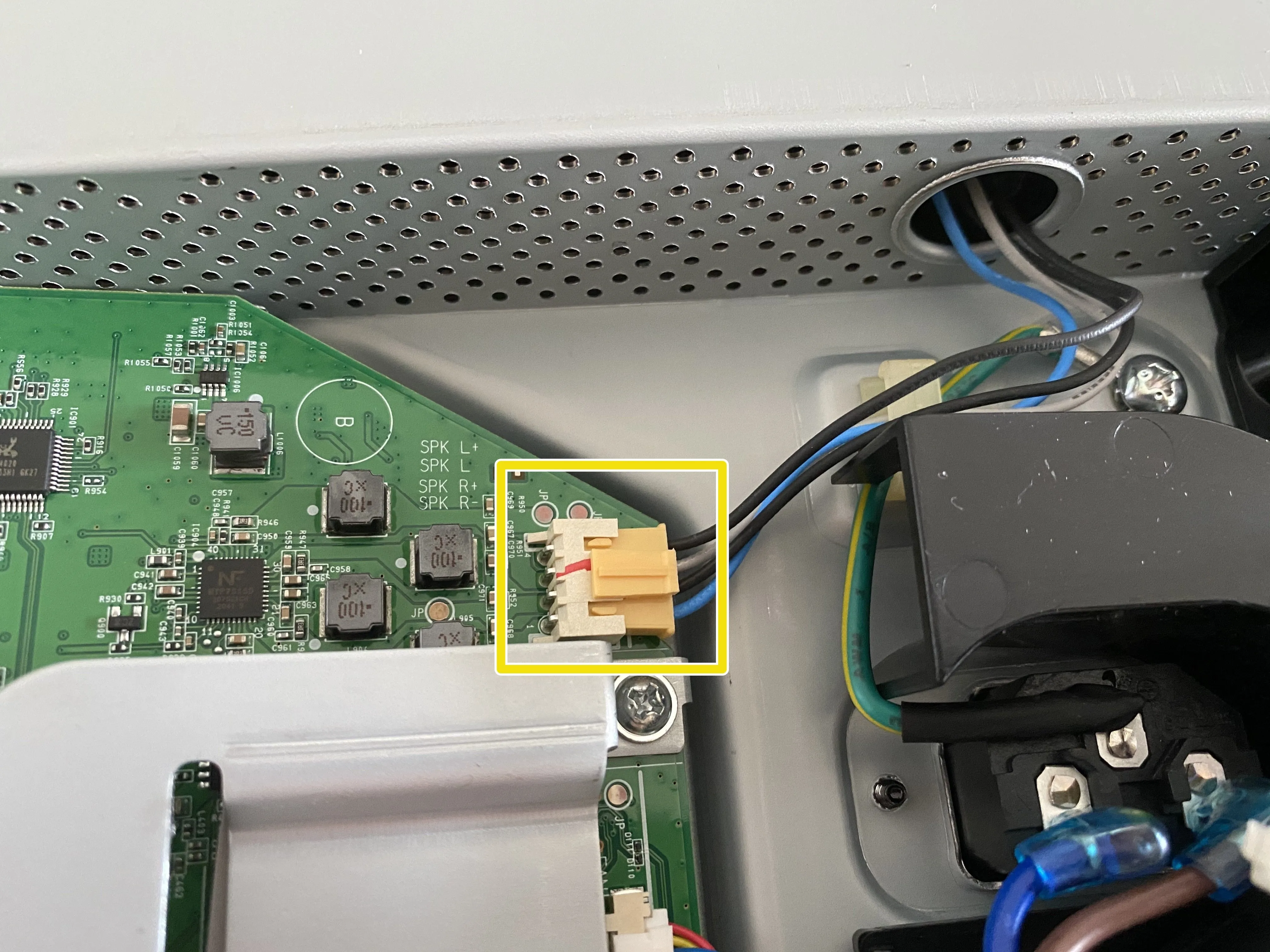

  • Кабель динамика

  • Модуль динамика

Шаг 4

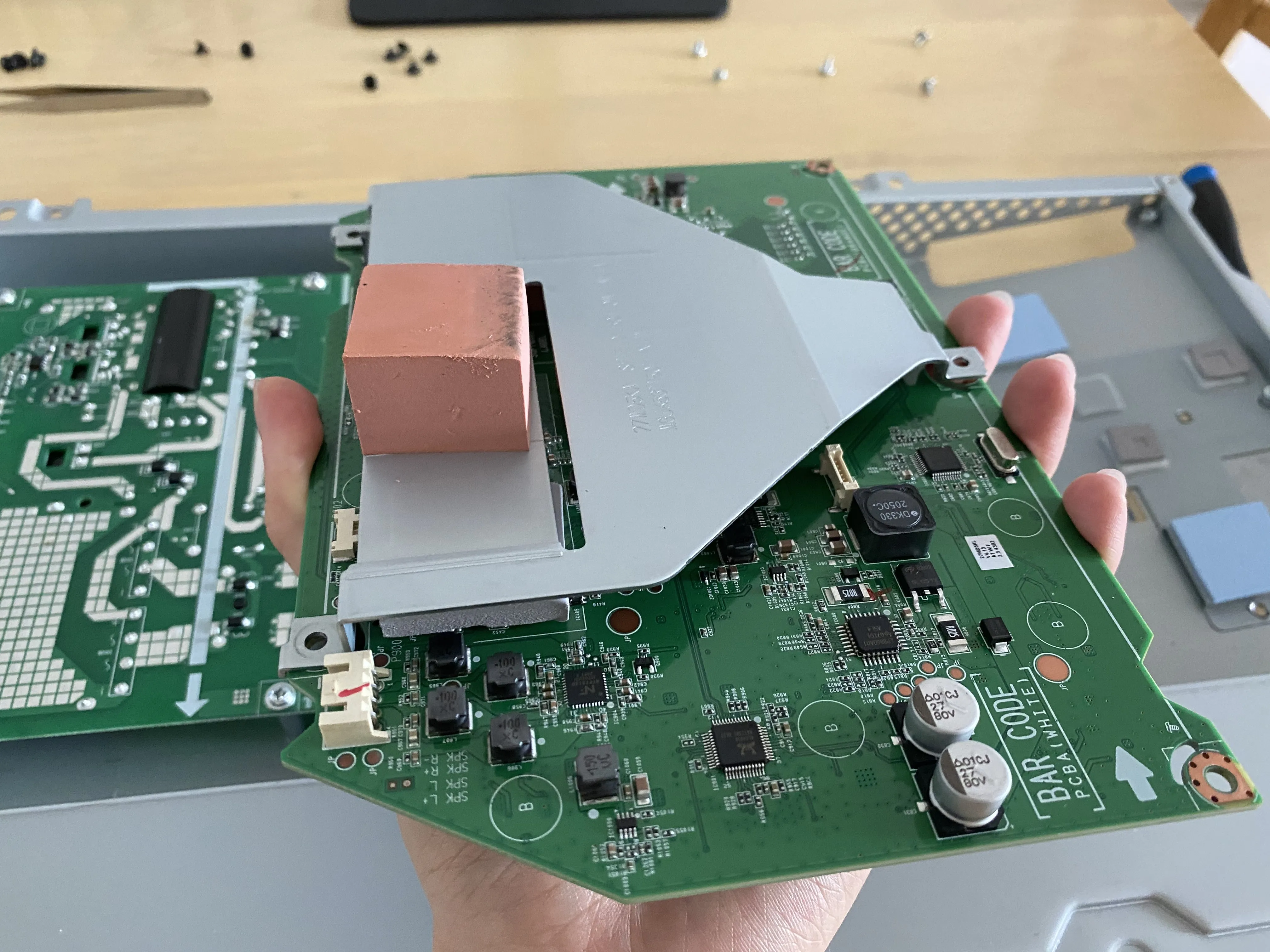

LG UltraFine 5K Teardown: шаг 4, изображение 1 из 3
LG UltraFine 5K Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown: шаг 4, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 4, изображение 3 из 3
Разборка LG UltraFine 5K: шаг 4, изображение 3 из 3 | Источник - ifixit.com

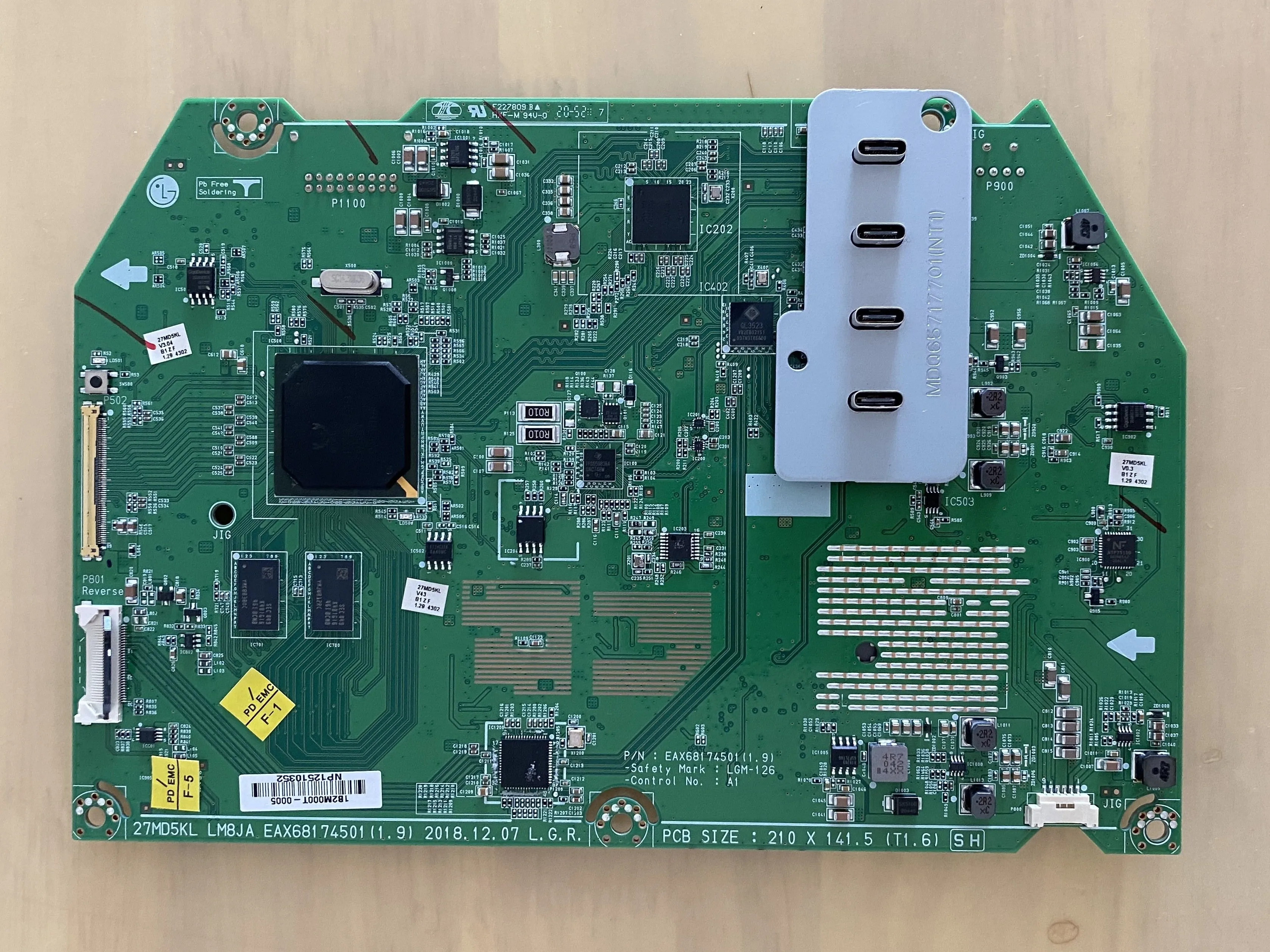

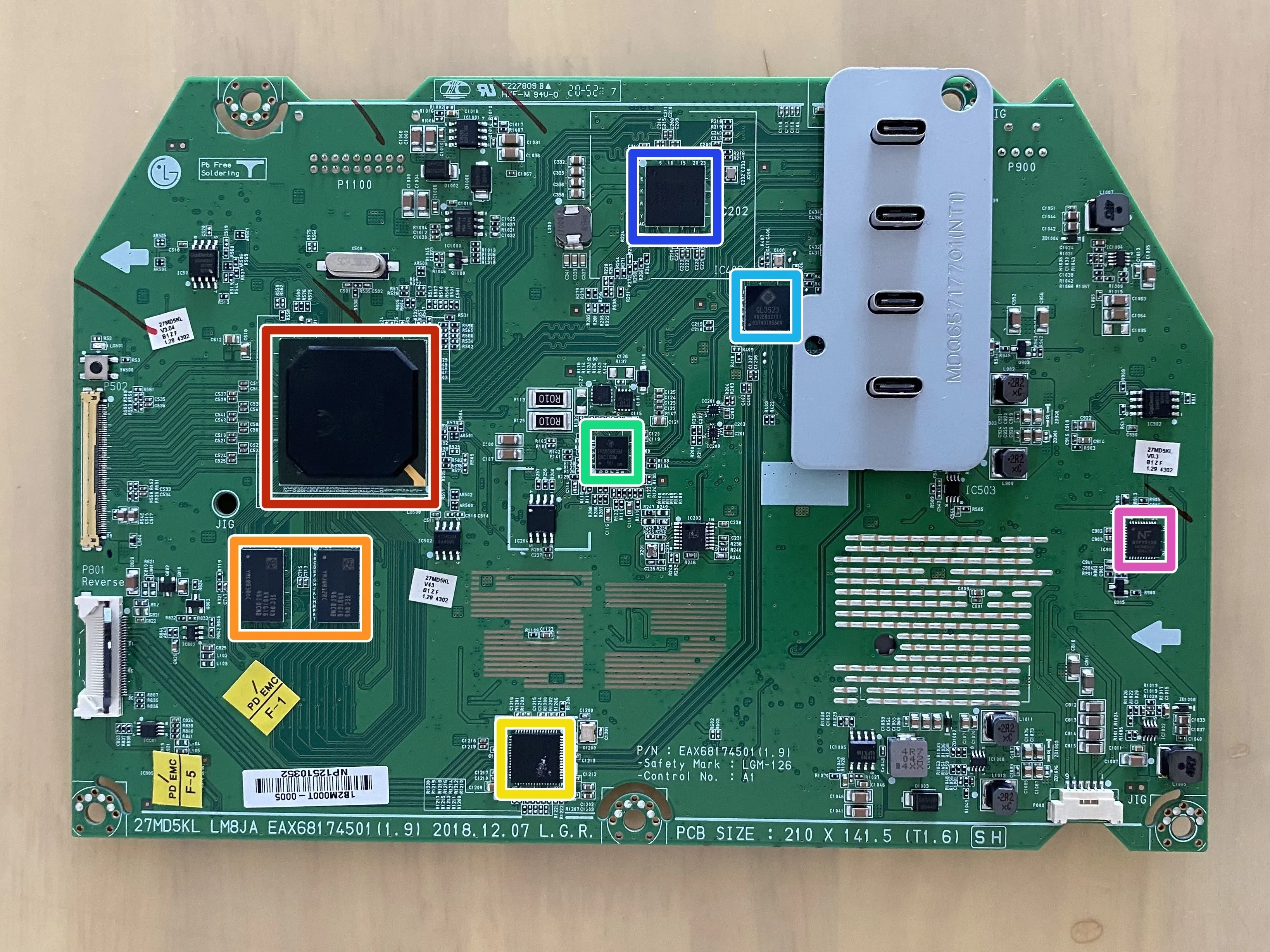

  • Идентификатор микросхемы для логической платы

  • Контроллер монитора Realtek RTD2799

  • Оперативная память Samsung DDR3

  • Четырехпортовый сверхскоростной концентратор USB 3.0 Texas Instruments TUSB8041

  • Контроллер USB Type-C и Power Delivery (PD) 3.0 Texas Instruments TPS65983B

  • Контроллер-концентратор Genesys Logic GL3523 USB 3.1 Gen 1

  • Контроллер Intel JHL7440 Thunderbolt 3 (Titan Ridge)

  • Аудиоусилитель NTP7515D

Шаг 5

LG UltraFine 5K Teardown: шаг 5, изображение 1 из 2
LG UltraFine 5K Teardown: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 5, изображение 2 из 2
Разборка LG UltraFine 5K: шаг 5, изображение 2 из 2 | Источник - ifixit.com

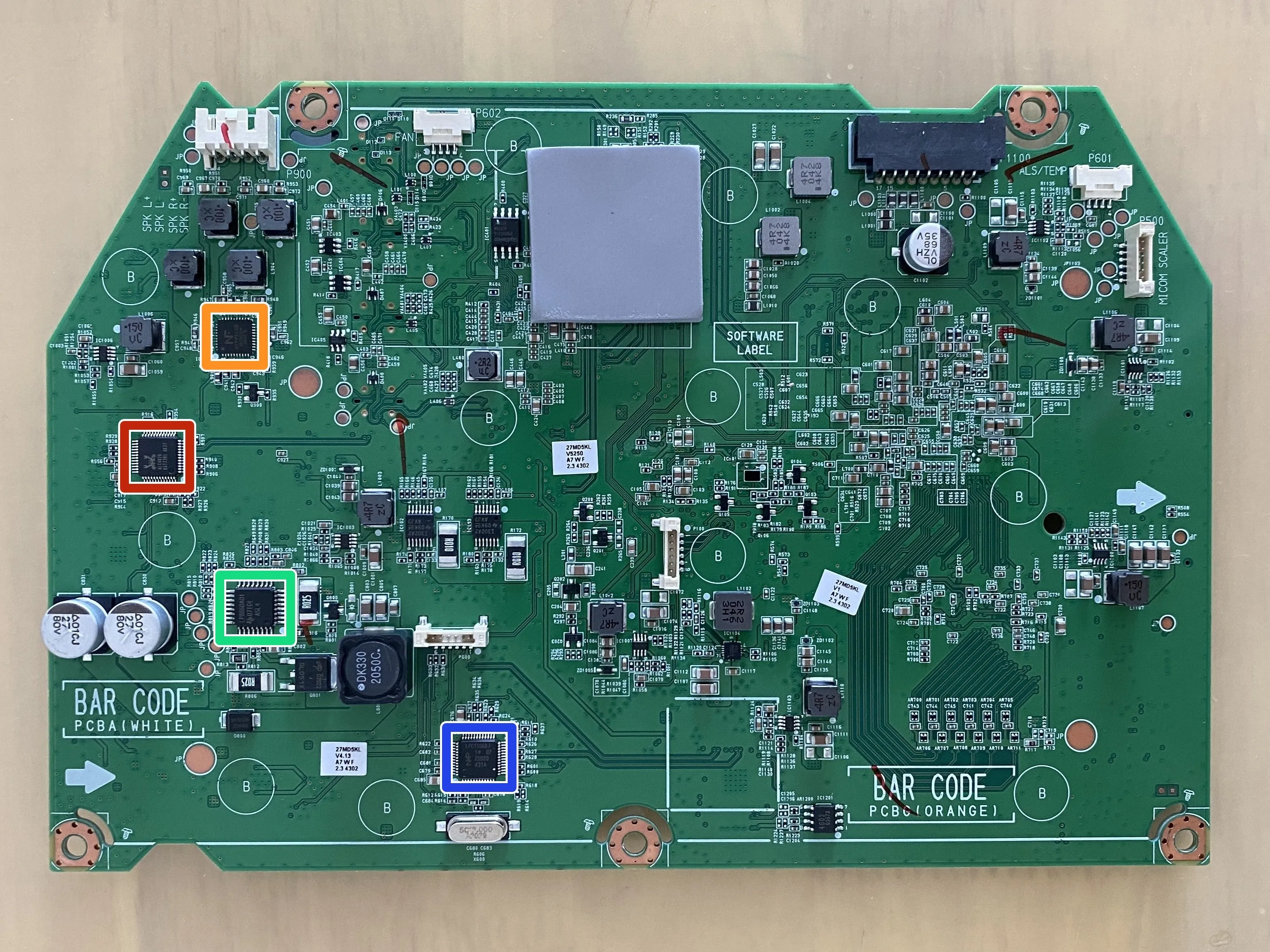

  • Идентификатор микросхемы для логической платы

  • Звуковая микросхема Realtek ALC4020

  • Аудиоусилитель NTP7515D

  • Драйвер светодиодов Texas Instruments LP8860AQ1

  • 32-битный микроконтроллер NXP Semiconductors LPC11U68J

Шаг 6

Разборка LG UltraFine 5K: шаг 6, изображение 1 из 3
LG UltraFine 5K Teardown: шаг 6, изображение 1 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown: шаг 6, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 6, изображение 2 из 3 | Источник - ifixit.com

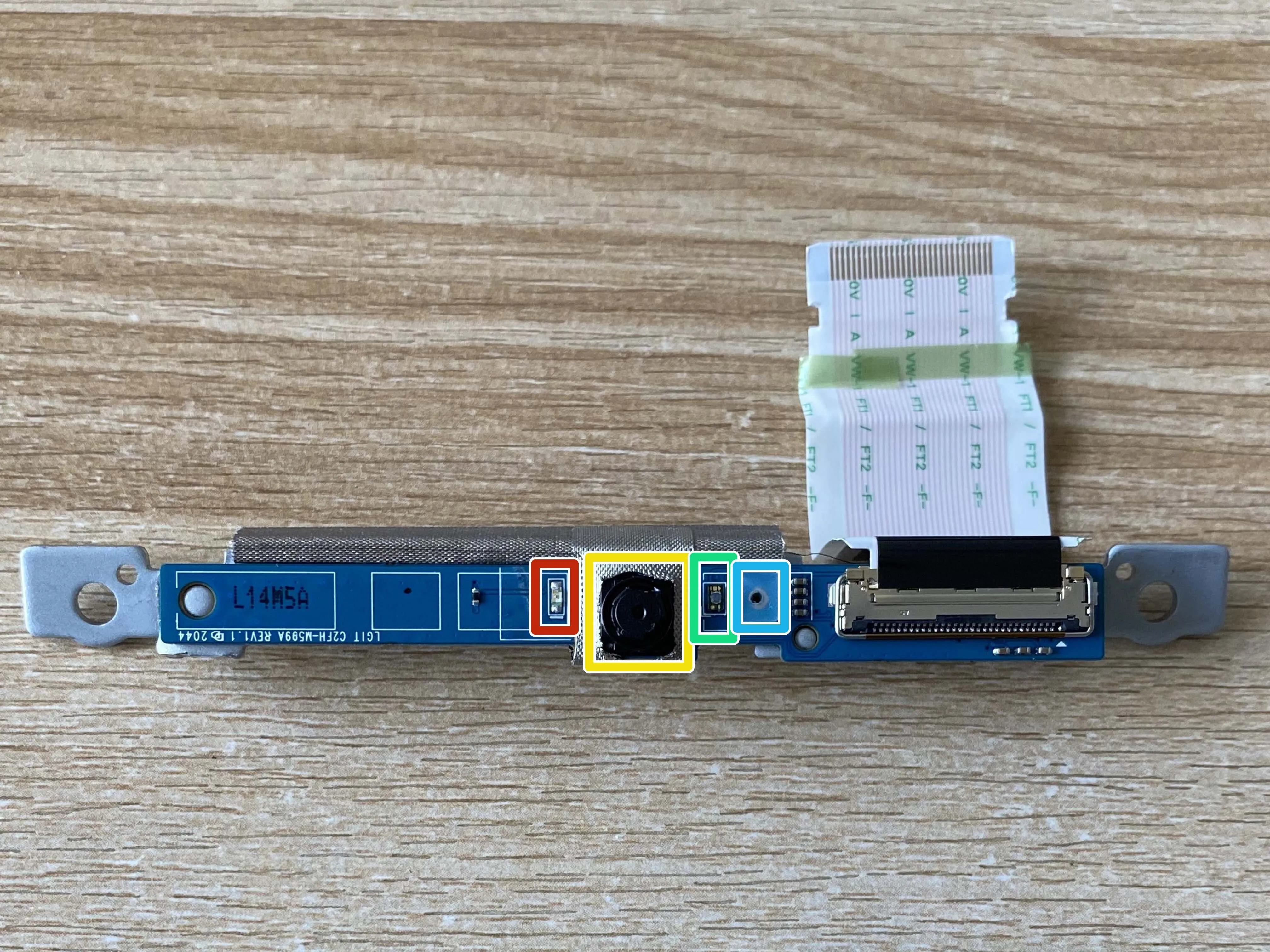

Разборка LG UltraFine 5K: шаг 6, изображение 3 из 3
LG UltraFine 5K Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

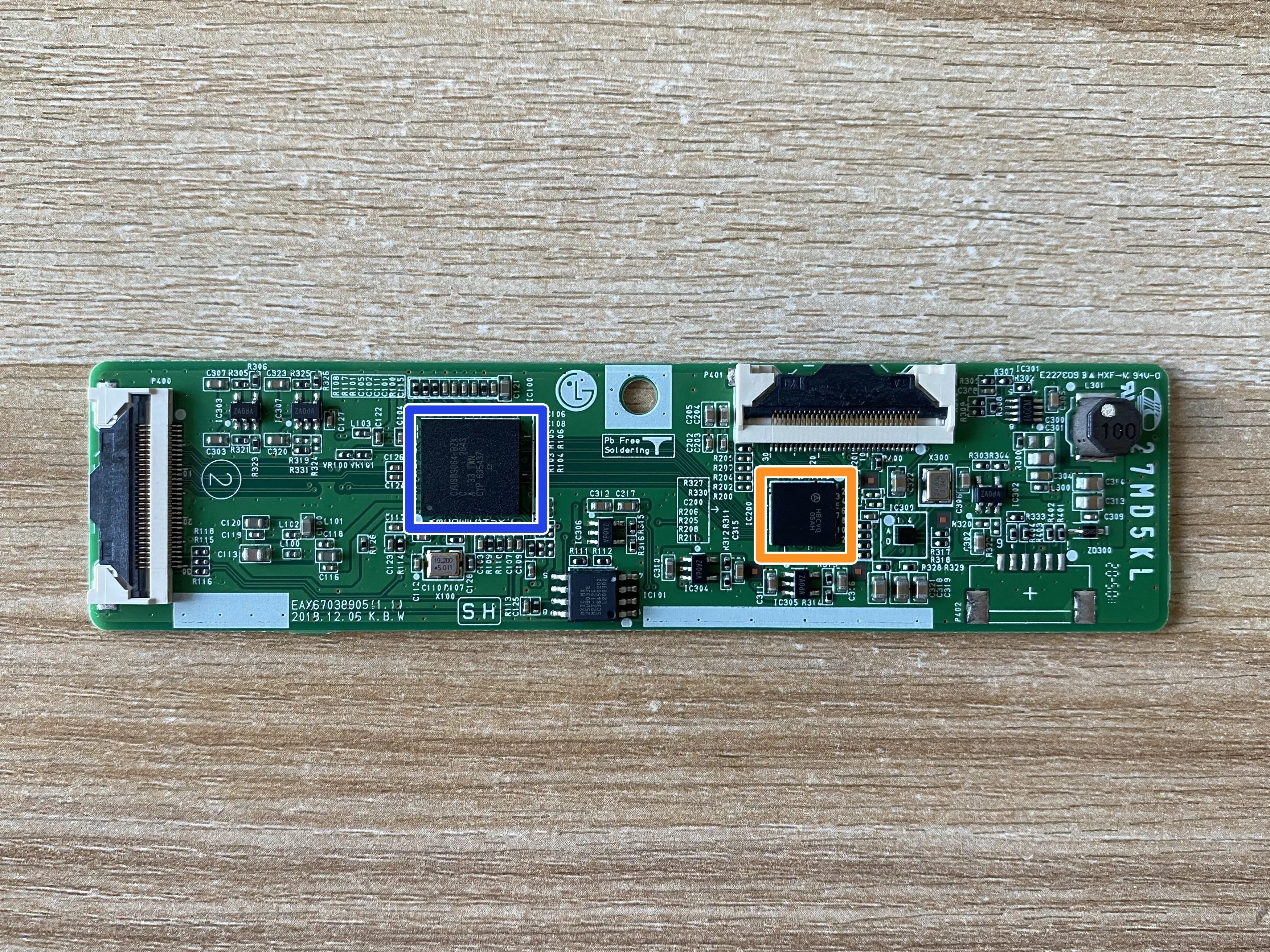

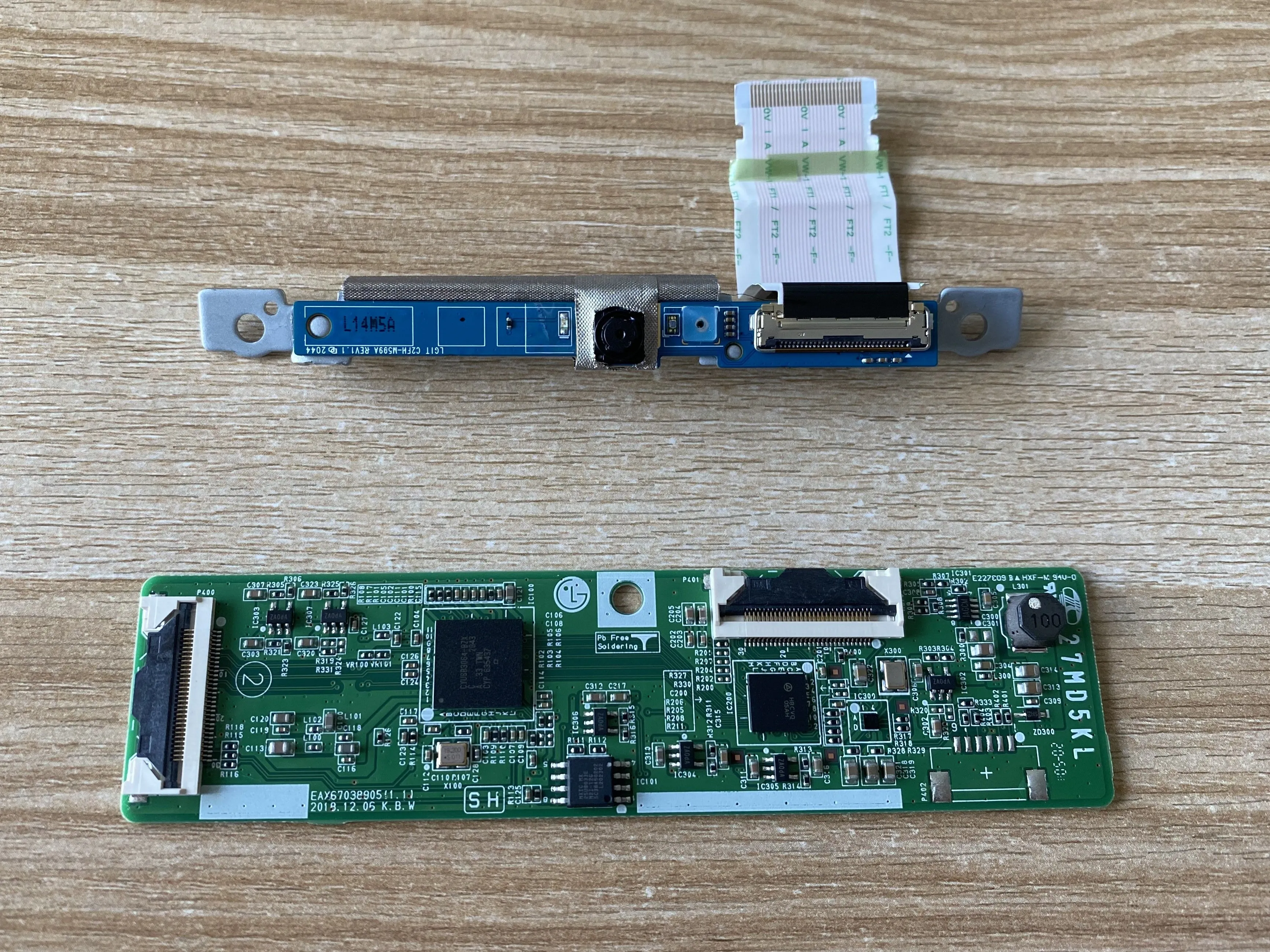

  • Модуль веб-камеры с микрофоном, датчиком освещенности и световым индикатором камеры.

  • Cypress Semiconductor CYUSB3064-BZXC USB SuperSpeed Camera Controller

  • Процессор сигналов изображения (ISP) STMicroelectronics

  • Световой индикатор камеры

  • Камера

  • Датчик освещенности

  • Микрофон

Шаг 7

LG UltraFine 5K Teardown: шаг 7, изображение 1 из 2
LG UltraFine 5K Teardown: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 7, изображение 2 из 2
LG UltraFine 5K Teardown: шаг 7, изображение 2 из 2 | Источник - ifixit.com

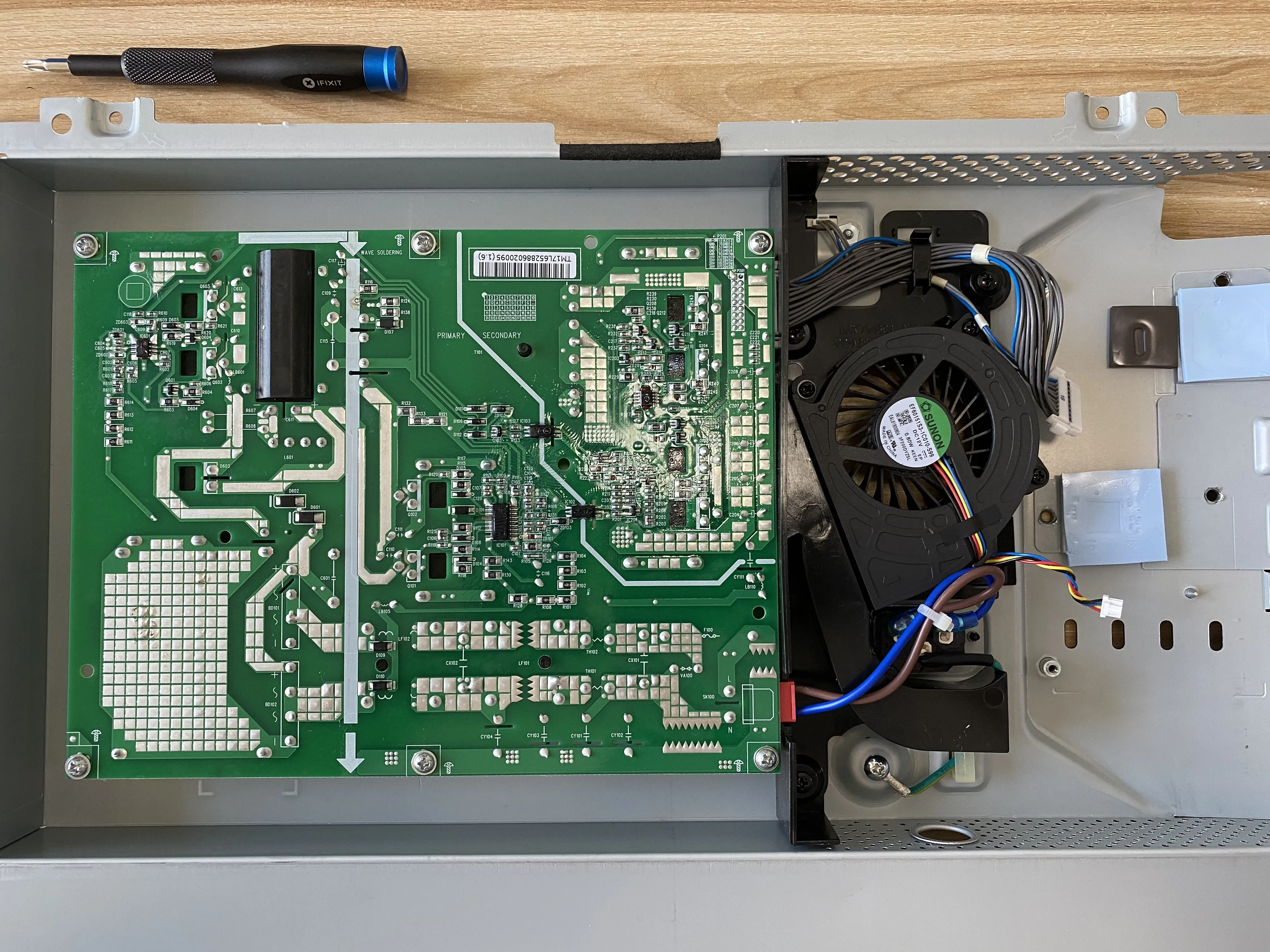

  • Модуль адаптера AC-DC

Шаг 8

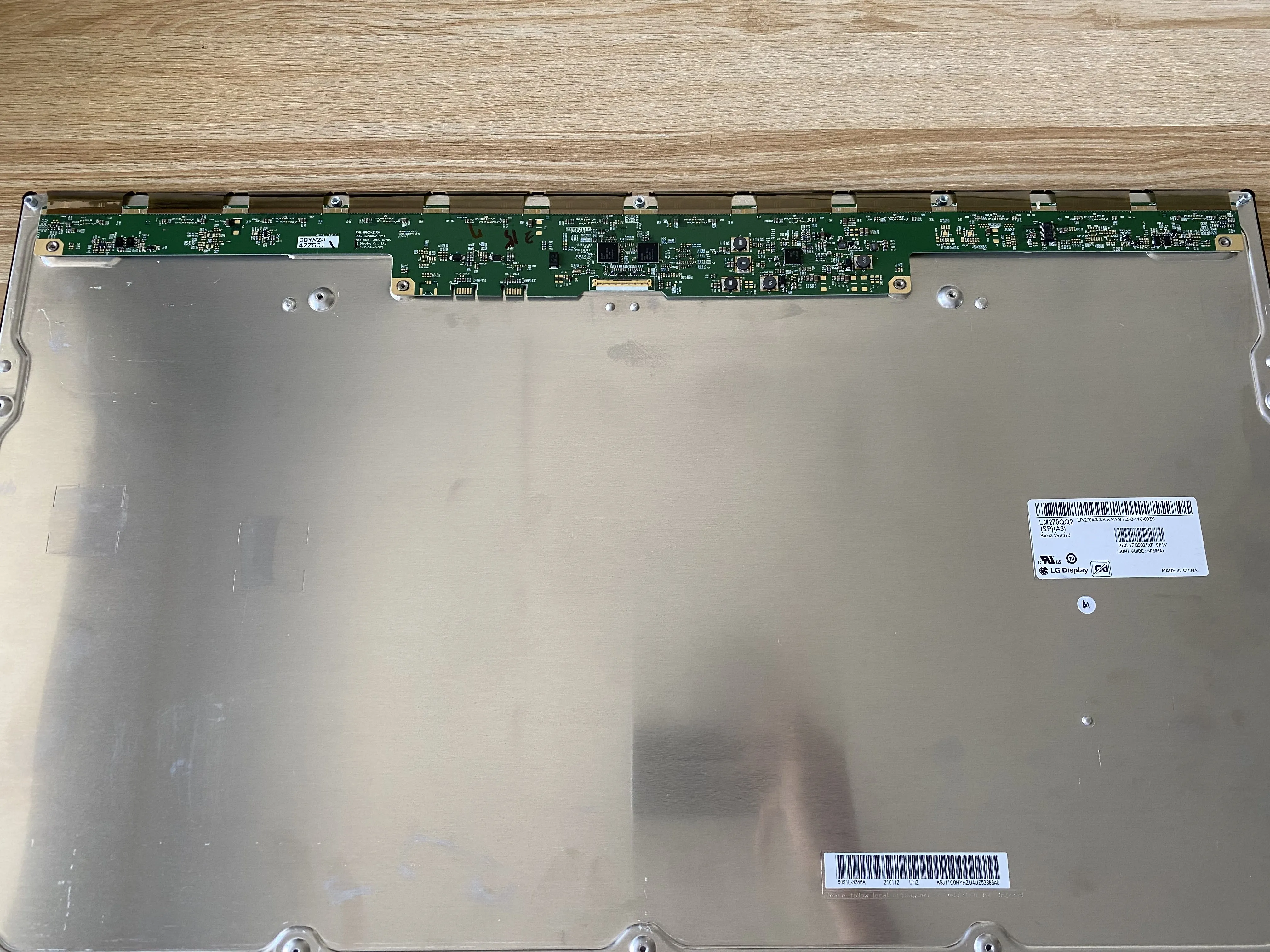

Разборка LG UltraFine 5K: шаг 8, изображение 1 из 3
Разборка LG UltraFine 5K: шаг 8, изображение 1 из 3 | Источник - ifixit.com

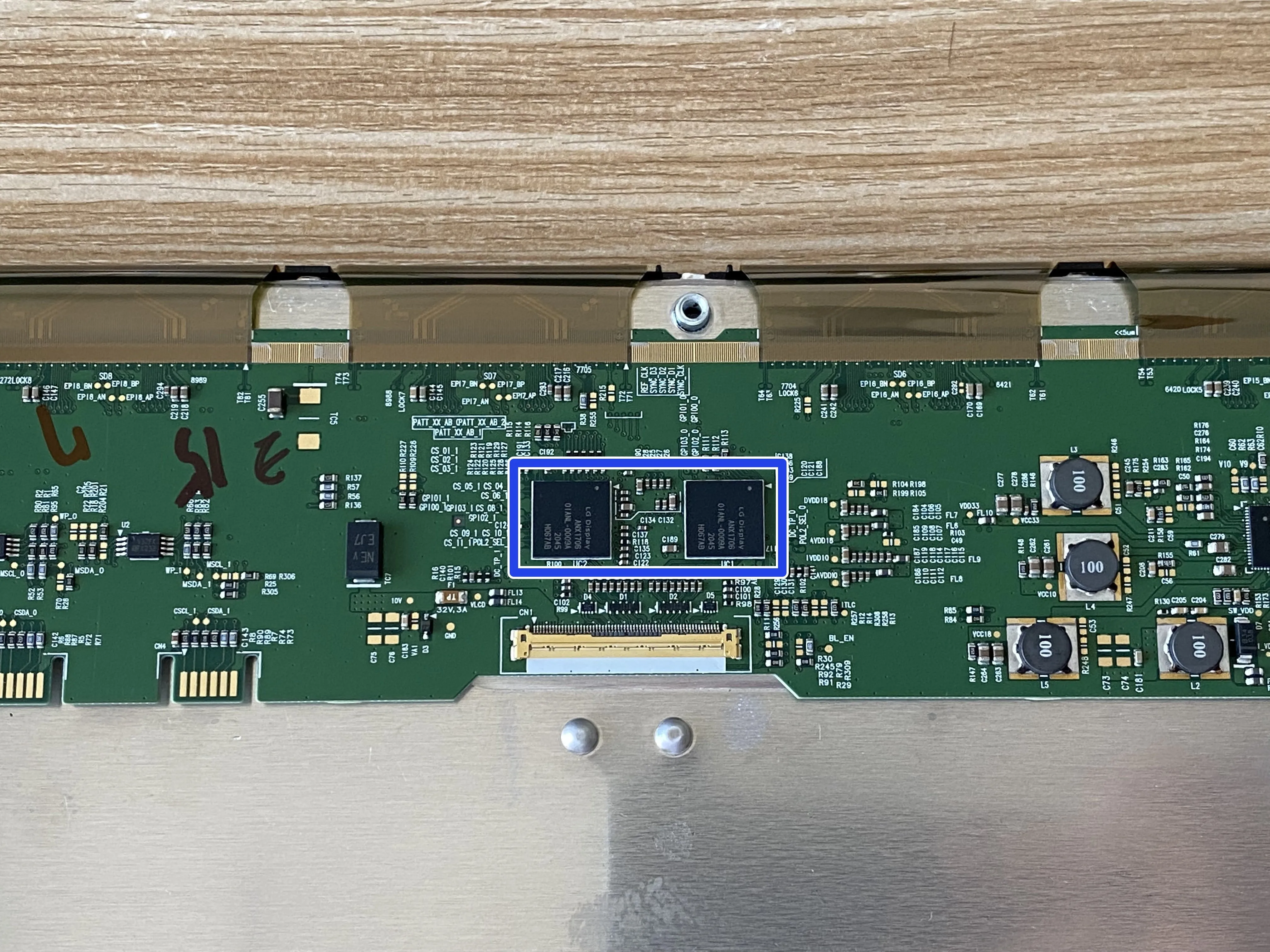

Разборка LG UltraFine 5K: шаг 8, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 8, изображение 3 из 3
LG UltraFine 5K Teardown: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Идентификатор микросхемы для платы управления ЖК-дисплеем

  • Контроллер дисплея Analogix/LG Display ANX1706

Шаг 9

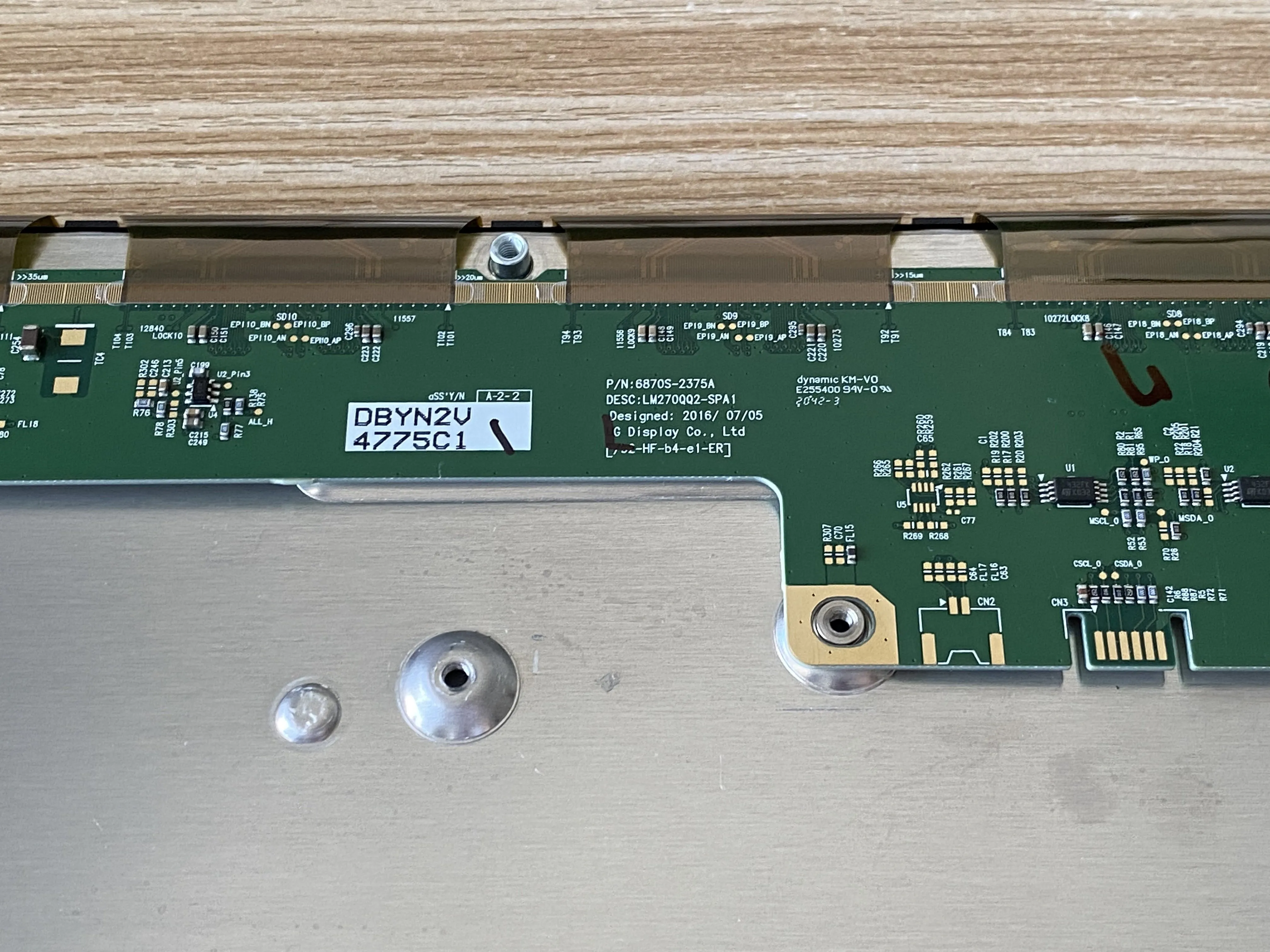

Разборка LG UltraFine 5K: шаг 9, изображение 1 из 3
LG UltraFine 5K Teardown: шаг 9, изображение 1 из 3 | Источник - ifixit.com

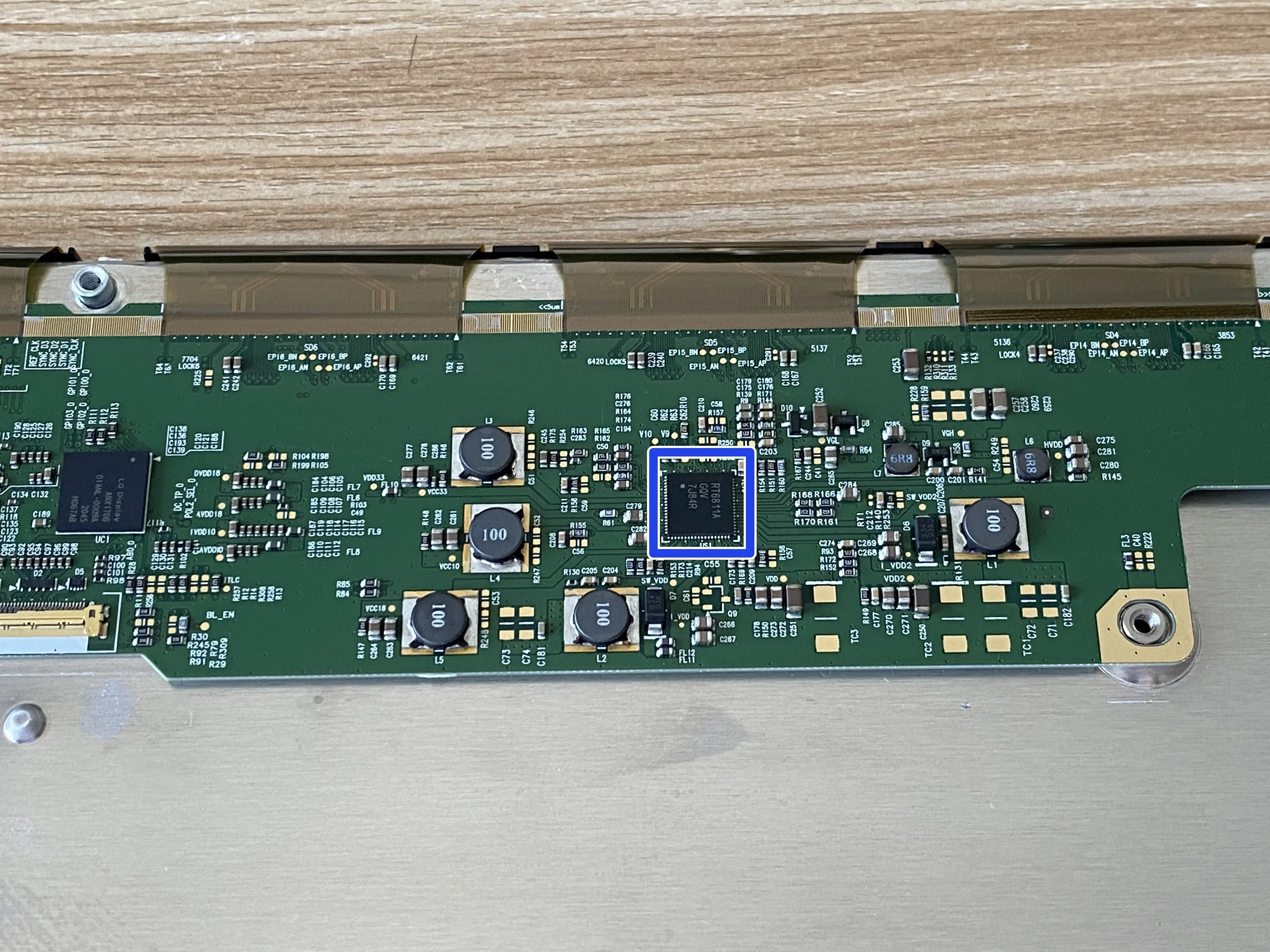

LG UltraFine 5K Teardown: шаг 9, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 9, изображение 3 из 3
LG UltraFine 5K Teardown: шаг 9, изображение 3 из 3 | Источник - ifixit.com

  • Идентификатор микросхемы для платы управления ЖК-дисплеем

  • ИС Richtek Technology RT6811A

Шаг 10

Разборка LG UltraFine 5K: шаг 10, изображение 1 из 3
LG UltraFine 5K Teardown: шаг 10, изображение 1 из 3 | Источник - ifixit.com
LG UltraFine 5K Teardown: шаг 10, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 10, изображение 2 из 3 | Источник - ifixit.com

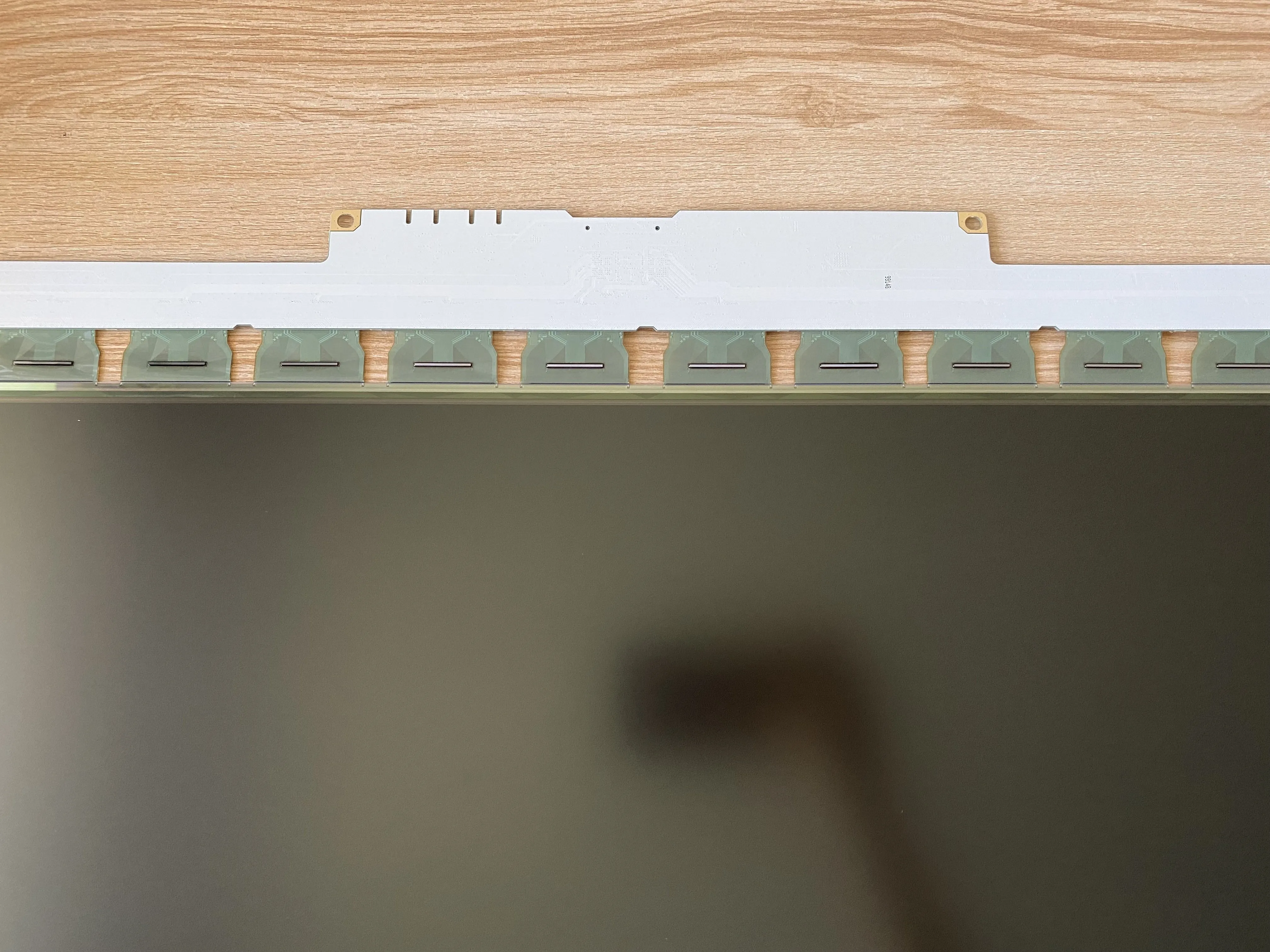

Разборка LG UltraFine 5K: шаг 10, изображение 3 из 3
Разборка LG UltraFine 5K: шаг 10, изображение 3 из 3 | Источник - ifixit.com

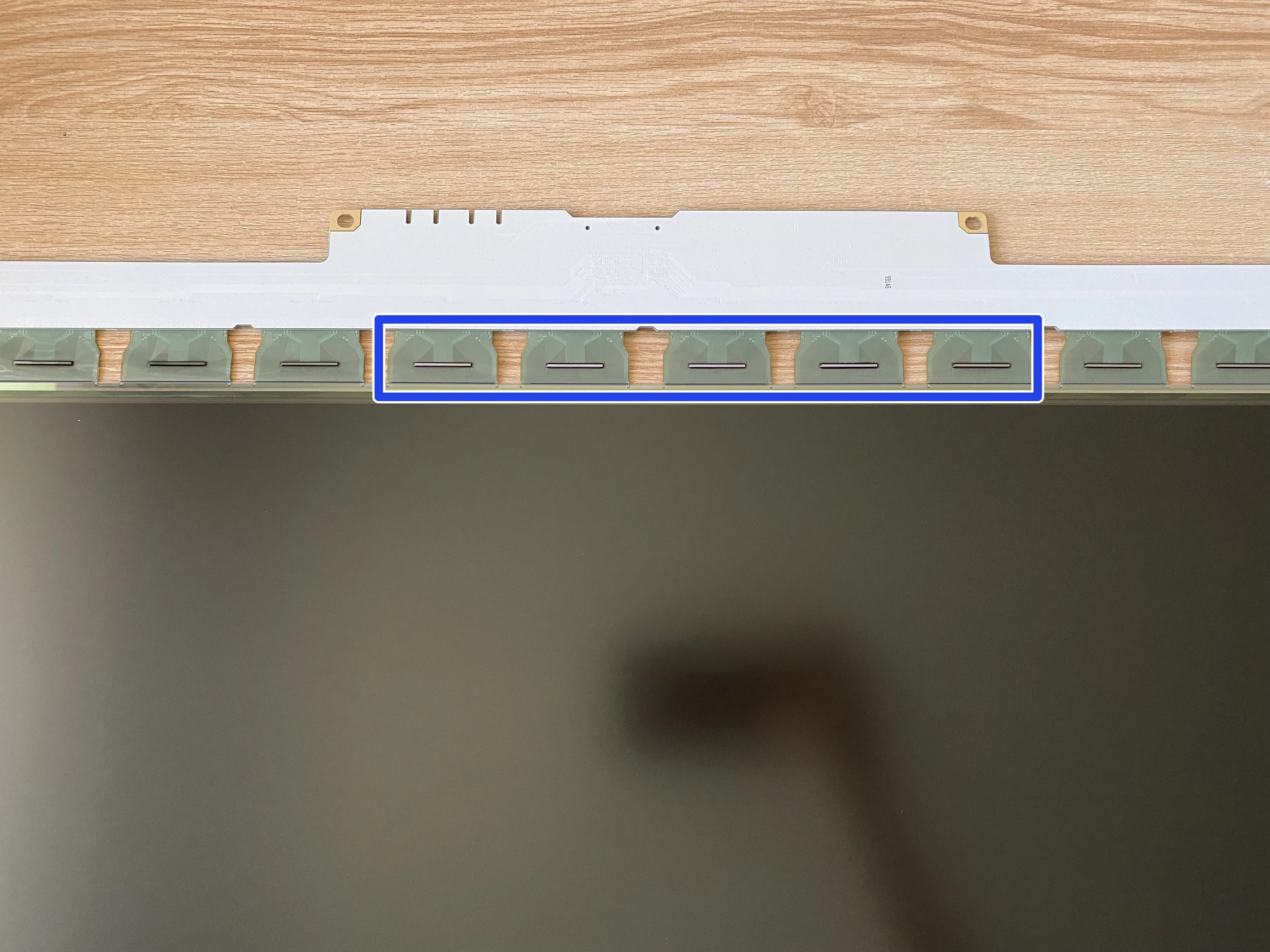

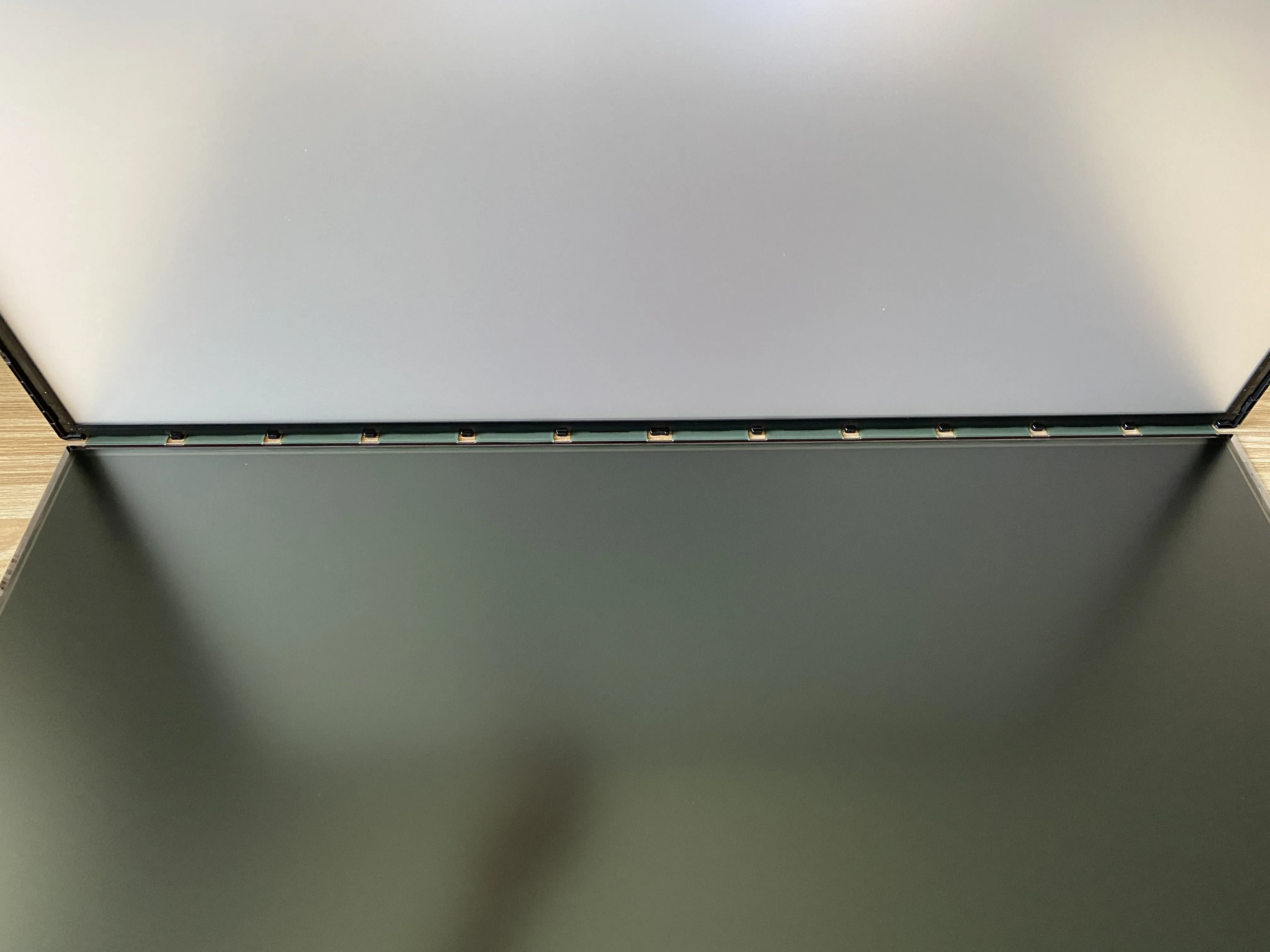

  • Отделите структуру ЖК-дисплея внутри панели

  • Кабель между платой управления и панелью

Шаг 11

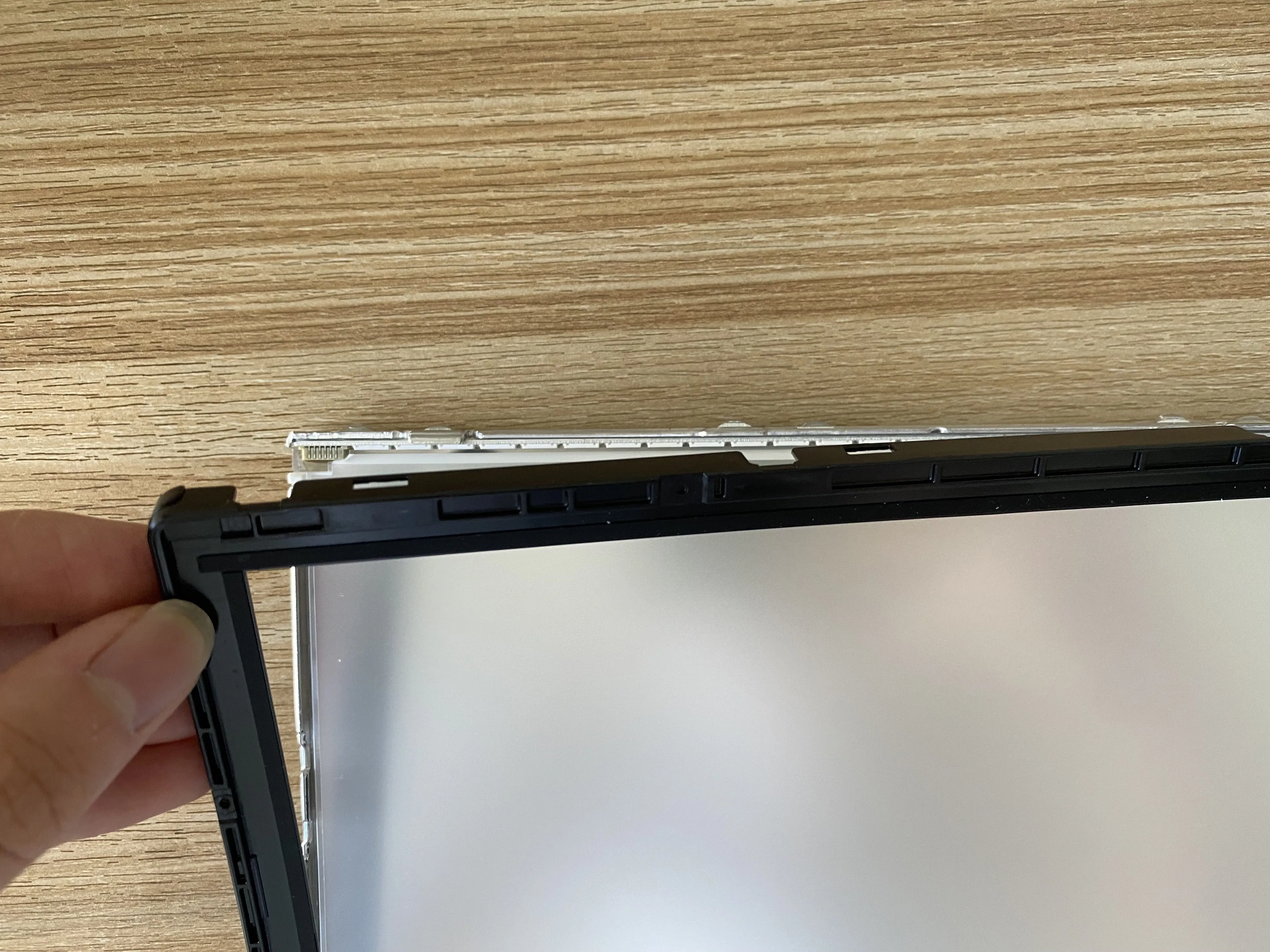

Разборка LG UltraFine 5K: шаг 11, изображение 1 из 2
Разборка LG UltraFine 5K: шаг 11, изображение 1 из 2 | Источник - ifixit.com
Разборка LG UltraFine 5K: шаг 11, изображение 2 из 2
Разборка LG UltraFine 5K: шаг 11, изображение 2 из 2 | Источник - ifixit.com

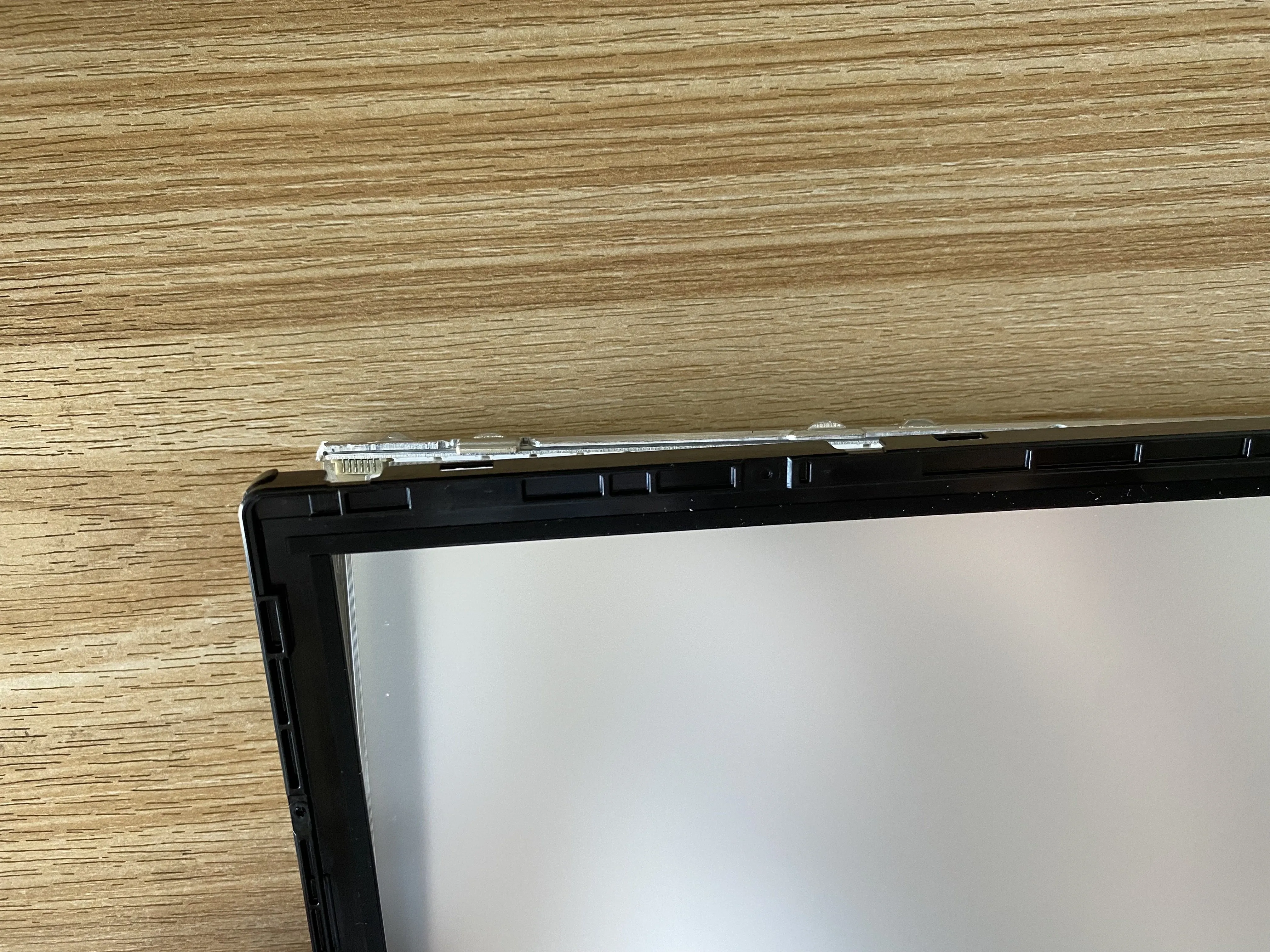

  • Поднимите держатель

Шаг 12

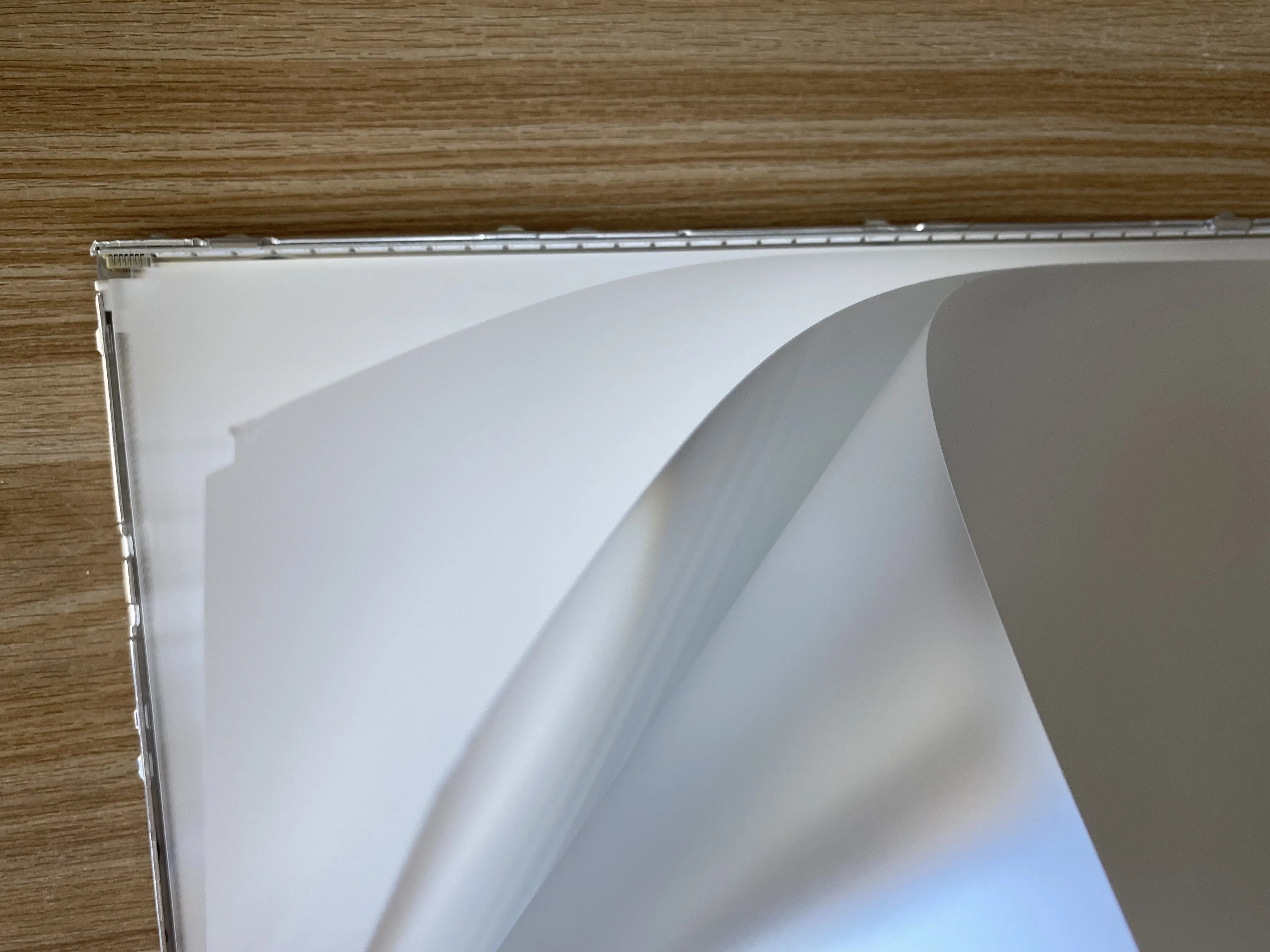

Разборка LG UltraFine 5K: шаг 12, изображение 1 из 3
Разборка LG UltraFine 5K: шаг 12, изображение 1 из 3 | Источник - ifixit.com

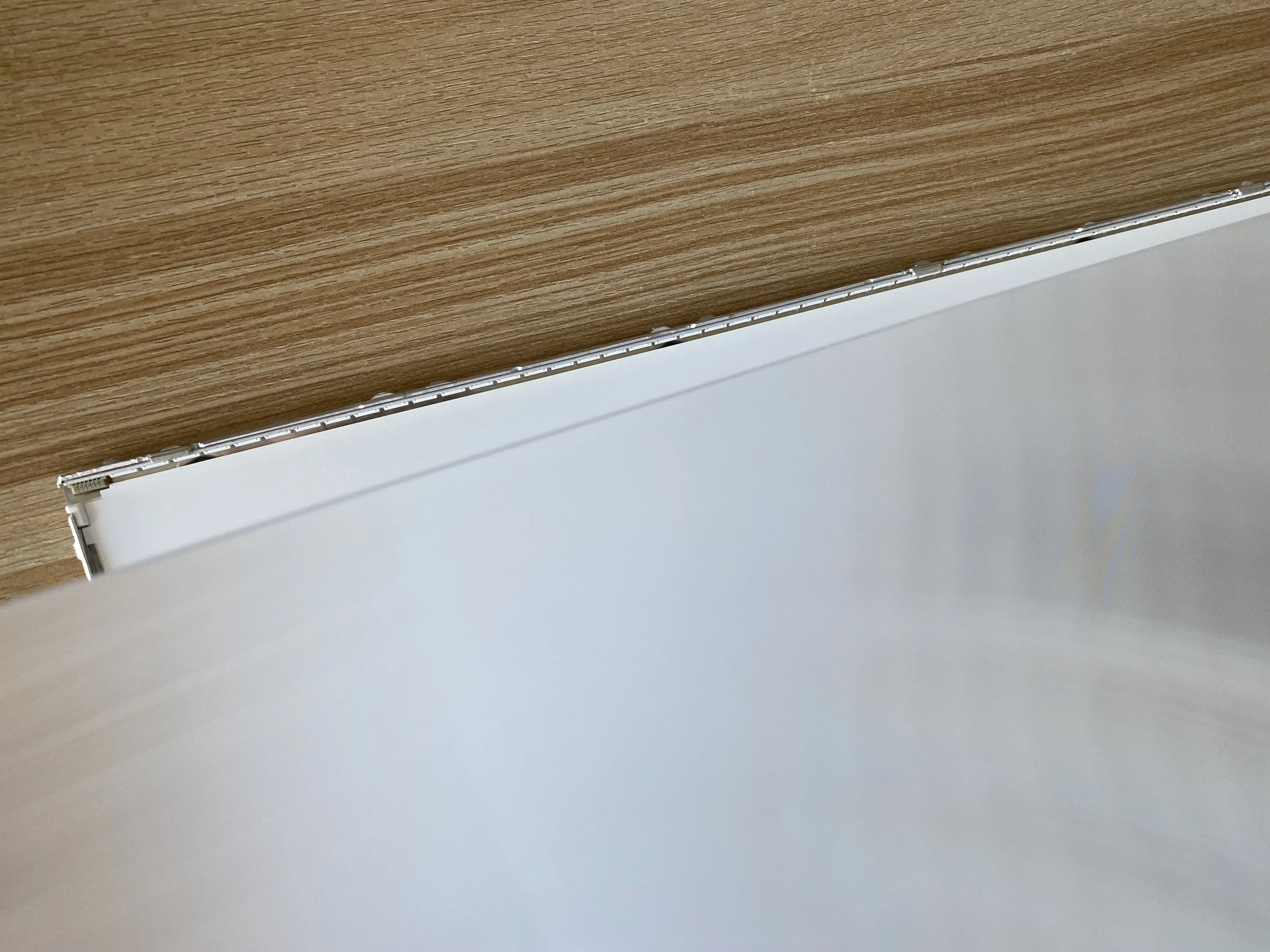

LG UltraFine 5K Teardown: шаг 12, изображение 2 из 3
LG UltraFine 5K Teardown: шаг 12, изображение 2 из 3 | Источник - ifixit.com

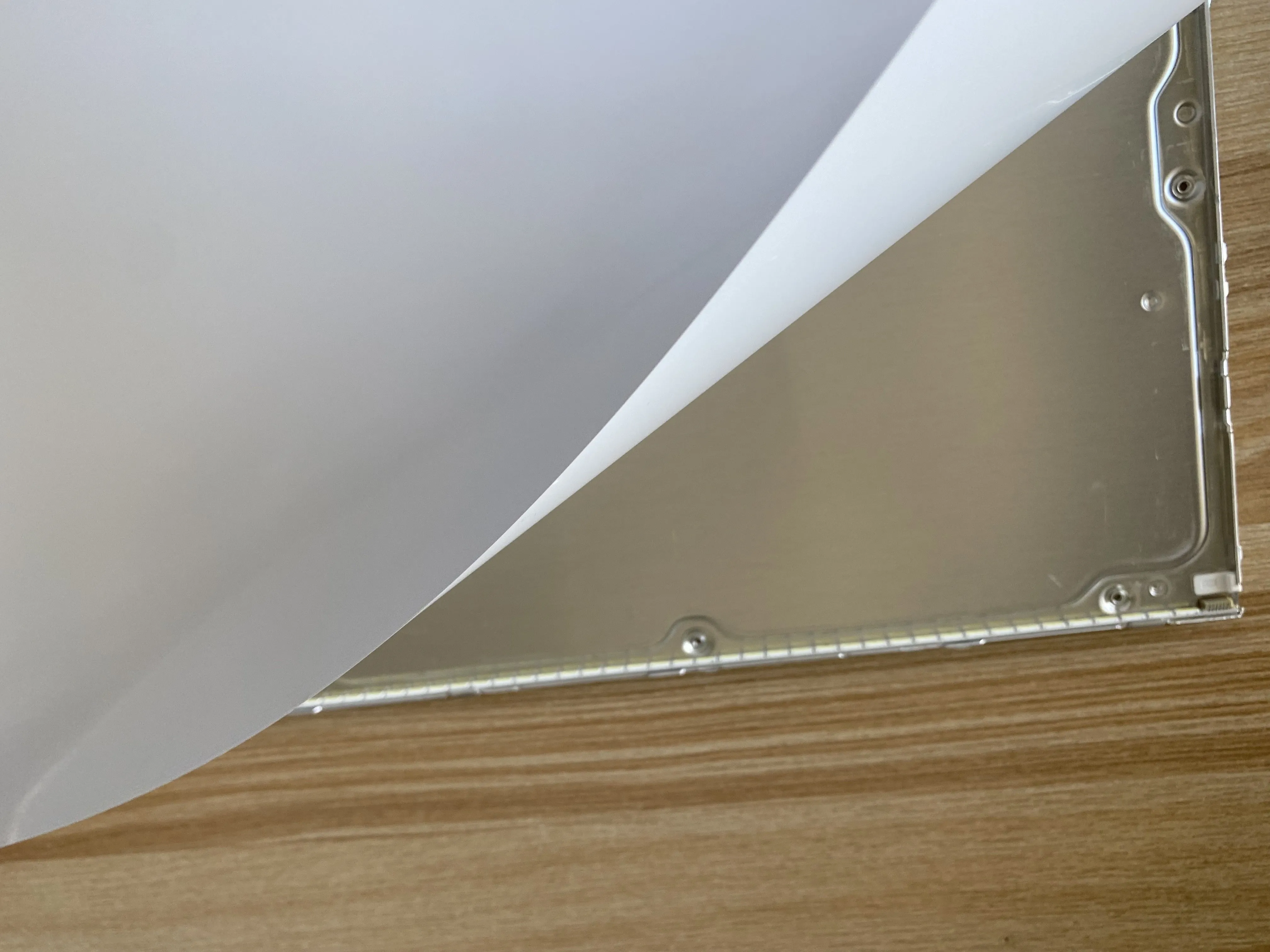

LG UltraFine 5K Teardown: шаг 12, изображение 3 из 3
LG UltraFine 5K Teardown: шаг 12, изображение 3 из 3 | Источник - ifixit.com

  • Пленка с поляризационным фильтром

Шаг 13

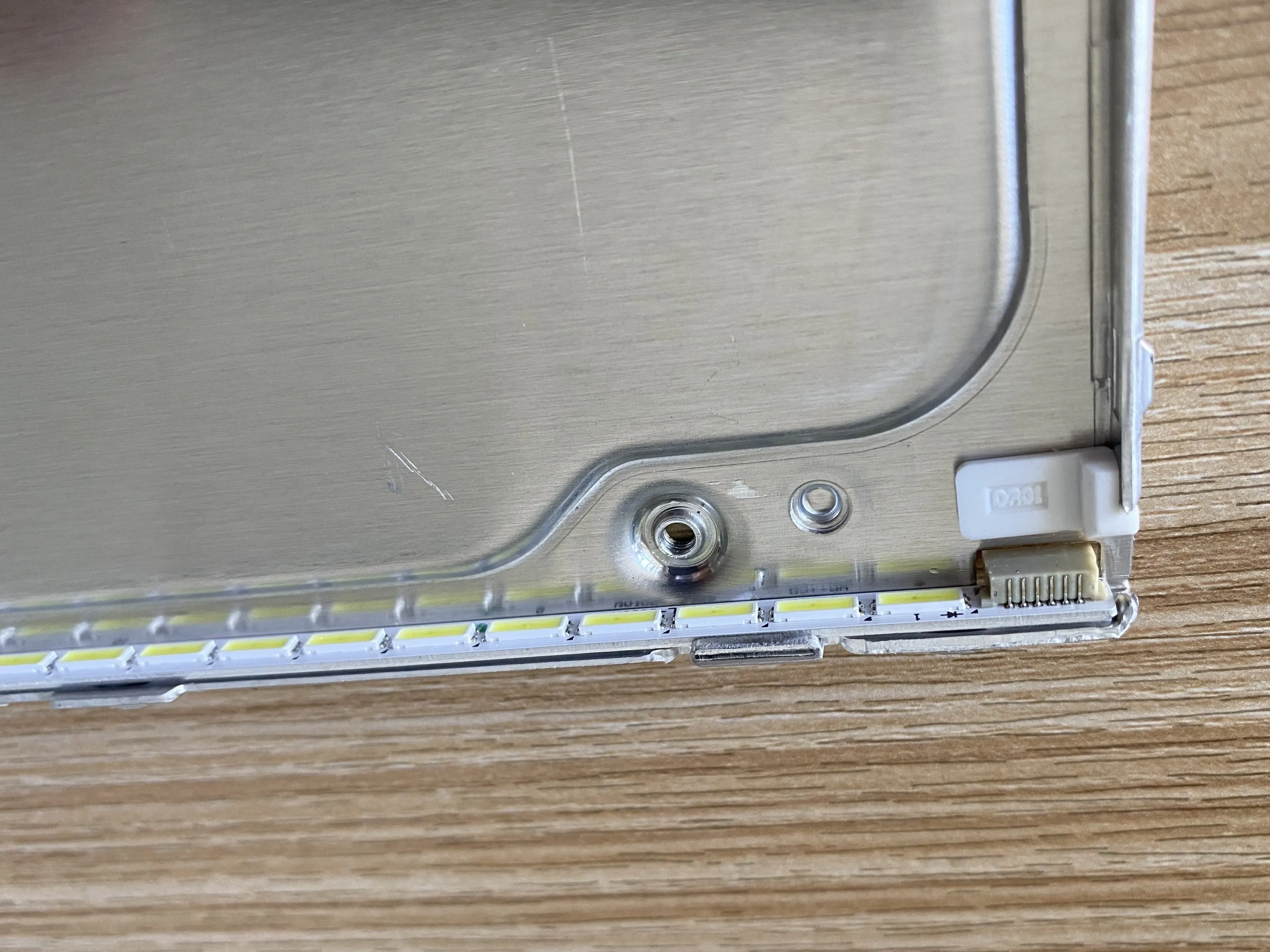

Разборка LG UltraFine 5K: шаг 13, изображение 1 из 2
LG UltraFine 5K Teardown: шаг 13, изображение 1 из 2 | Источник - ifixit.com

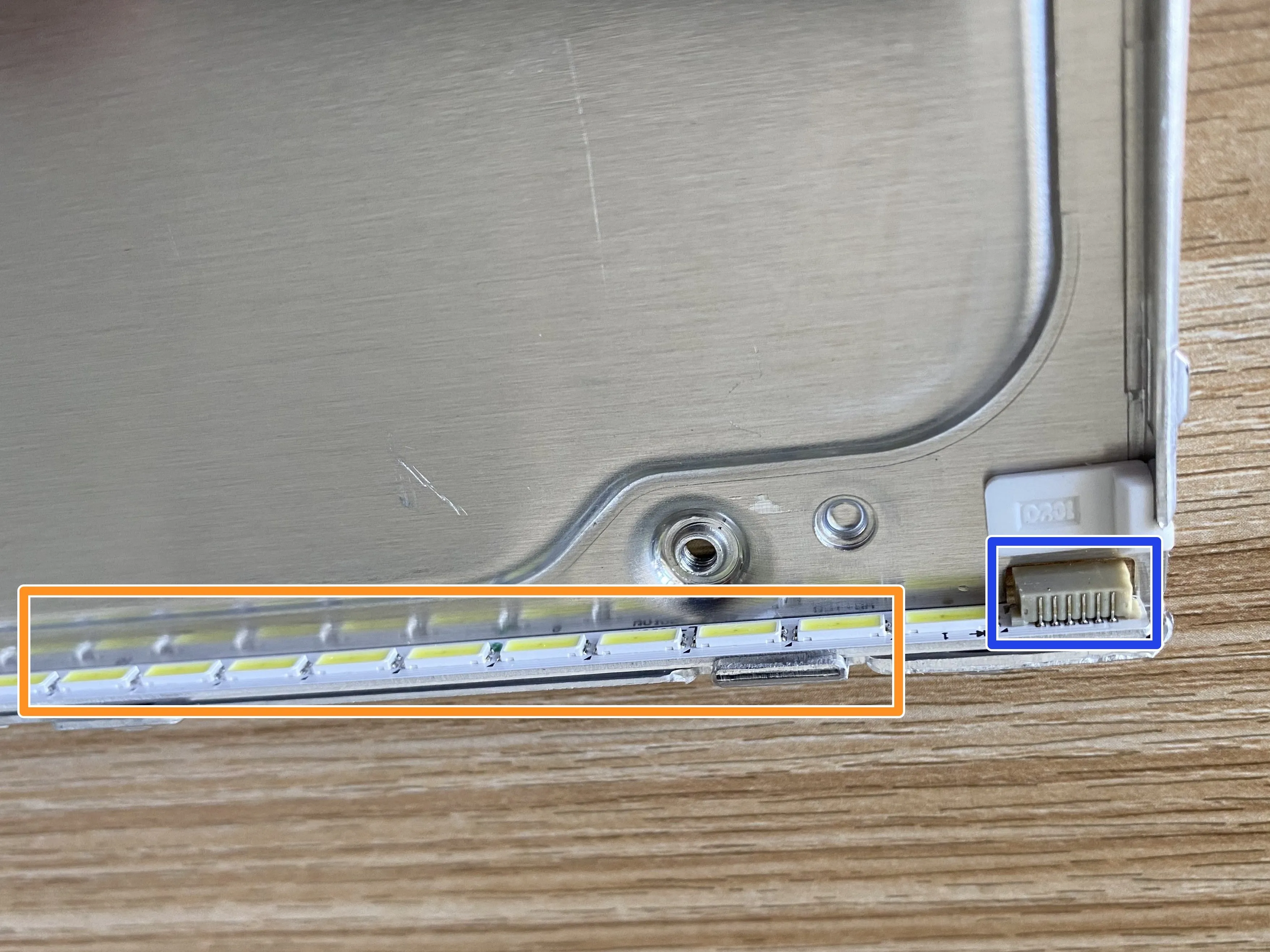

Разборка LG UltraFine 5K: шаг 13, изображение 2 из 2
LG UltraFine 5K Teardown: шаг 13, изображение 2 из 2 | Источник - ifixit.com

  • Модуль подсветки ЖК-дисплея (светодиоды)

  • Разъем подсветки

Комментарии к статье

Подскажите, внешняя (глянцевая) панель съемная (сменная) или постоянно ламинированная на экране?

Это полностью ламинированный дисплейный модуль.

Отлично, спасибо за это! Можно ли заменить встроенную камеру на более современную? Есть какие-нибудь соображения на этот счет?

Я думаю, что это невозможно, так как модуль камеры очень хорошо интегрирован в основную плату, есть также несколько специальных контактов для маршрутизации аудиосигналов от модуля камеры к аудиочипу на основной плате.
