Разборка LG Versa

Введение

LG Versa - один из первых мобильных телефонов с сенсорным экраном, продаваемых компанией Verizon Wireless. Versa является родным телефоном для LG Dare. Телефон оснащен 2,0-мегапиксельной камерой со вспышкой. Versa оснащен 3-дюймовым сенсорным экраном и графическим 3D-интерфейсом.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка LG Versa

• Вставьте сюда мудрость.

Шаг 2

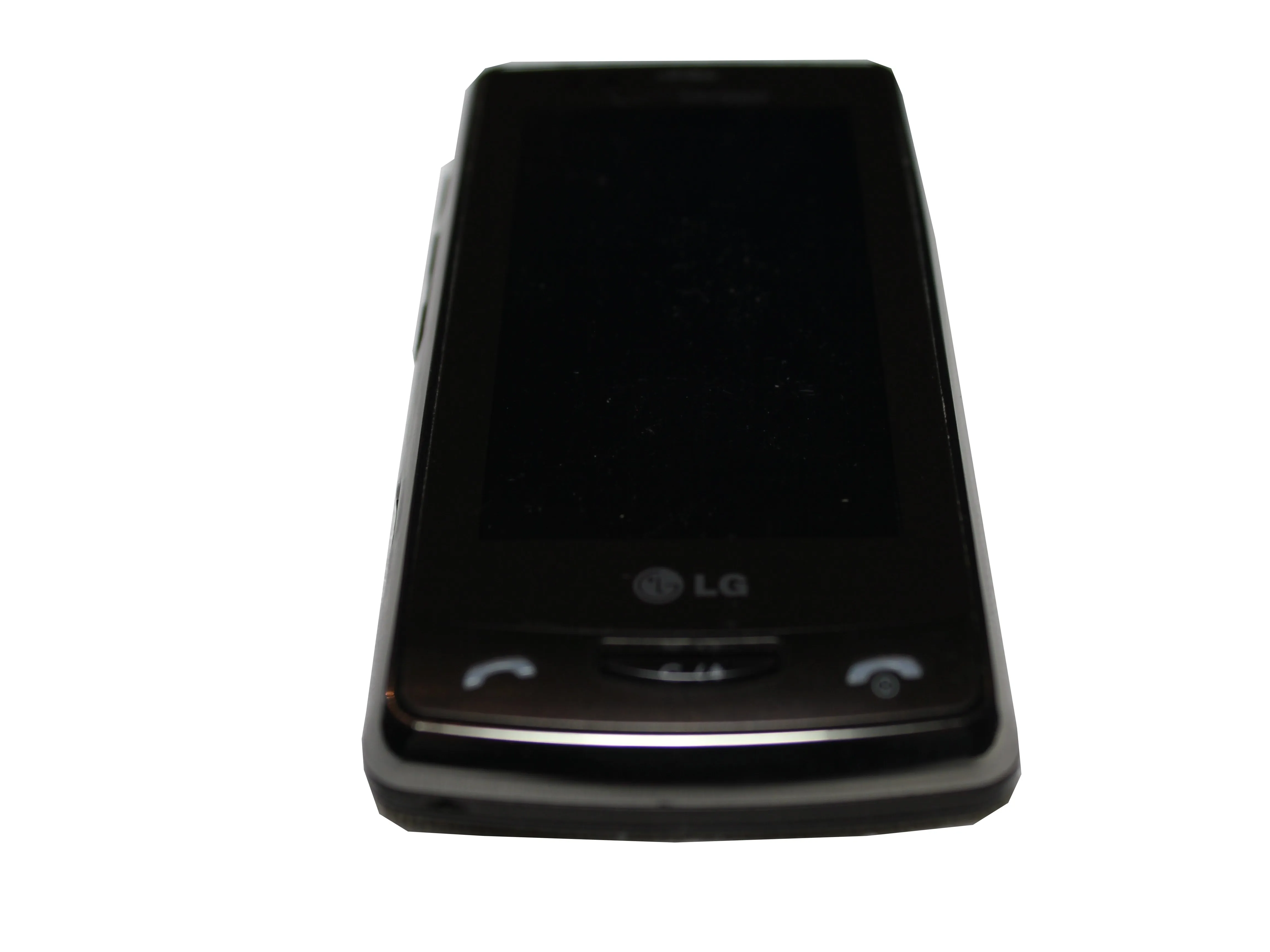

• LG Versa оснащен 3-дюймовым сенсорным экраном, на передней панели расположены кнопки вызова, питания и включения.

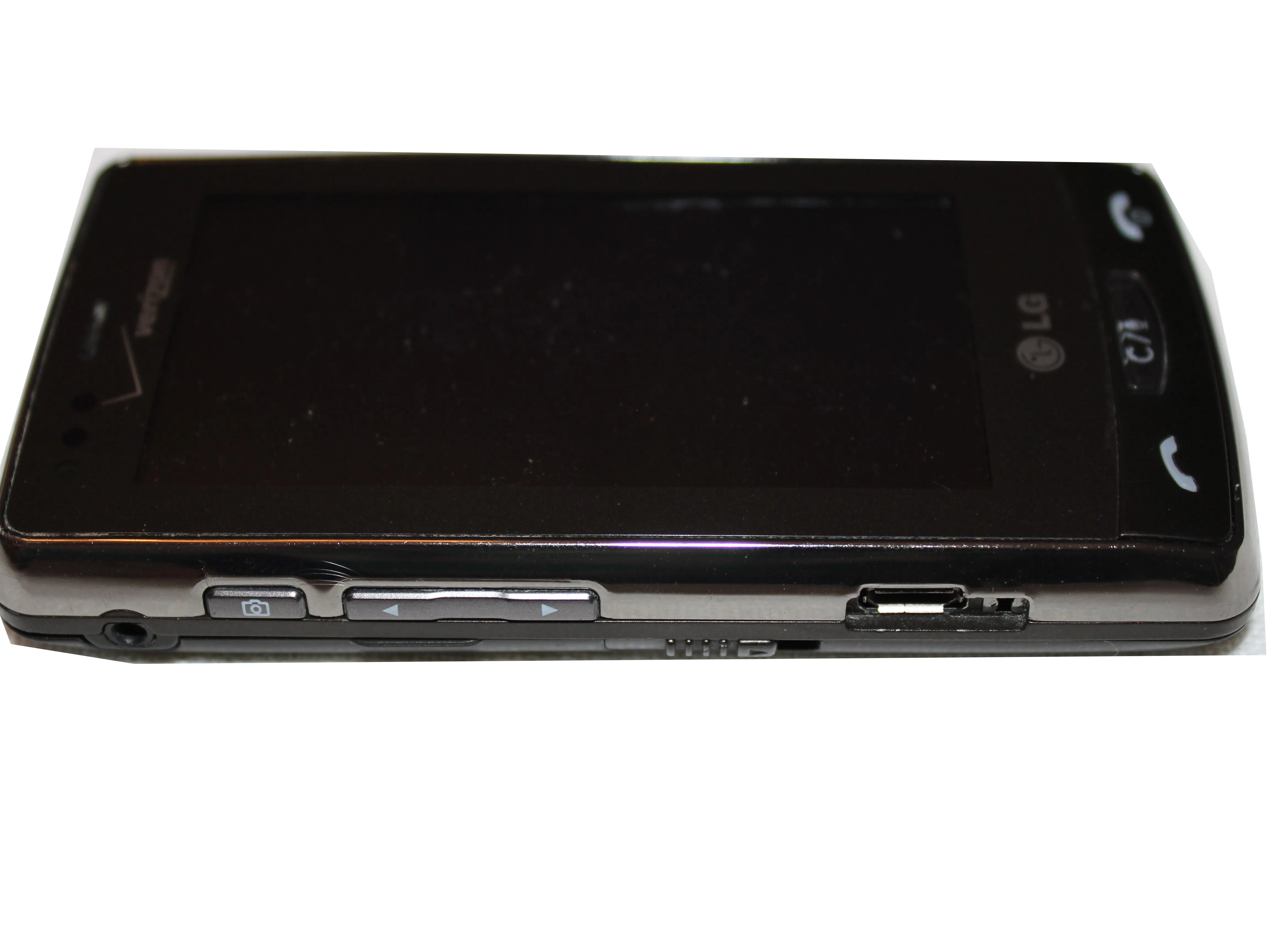

• На левой стороне находятся кнопки регулировки громкости и кнопка камеры. А также порт зарядного устройства.

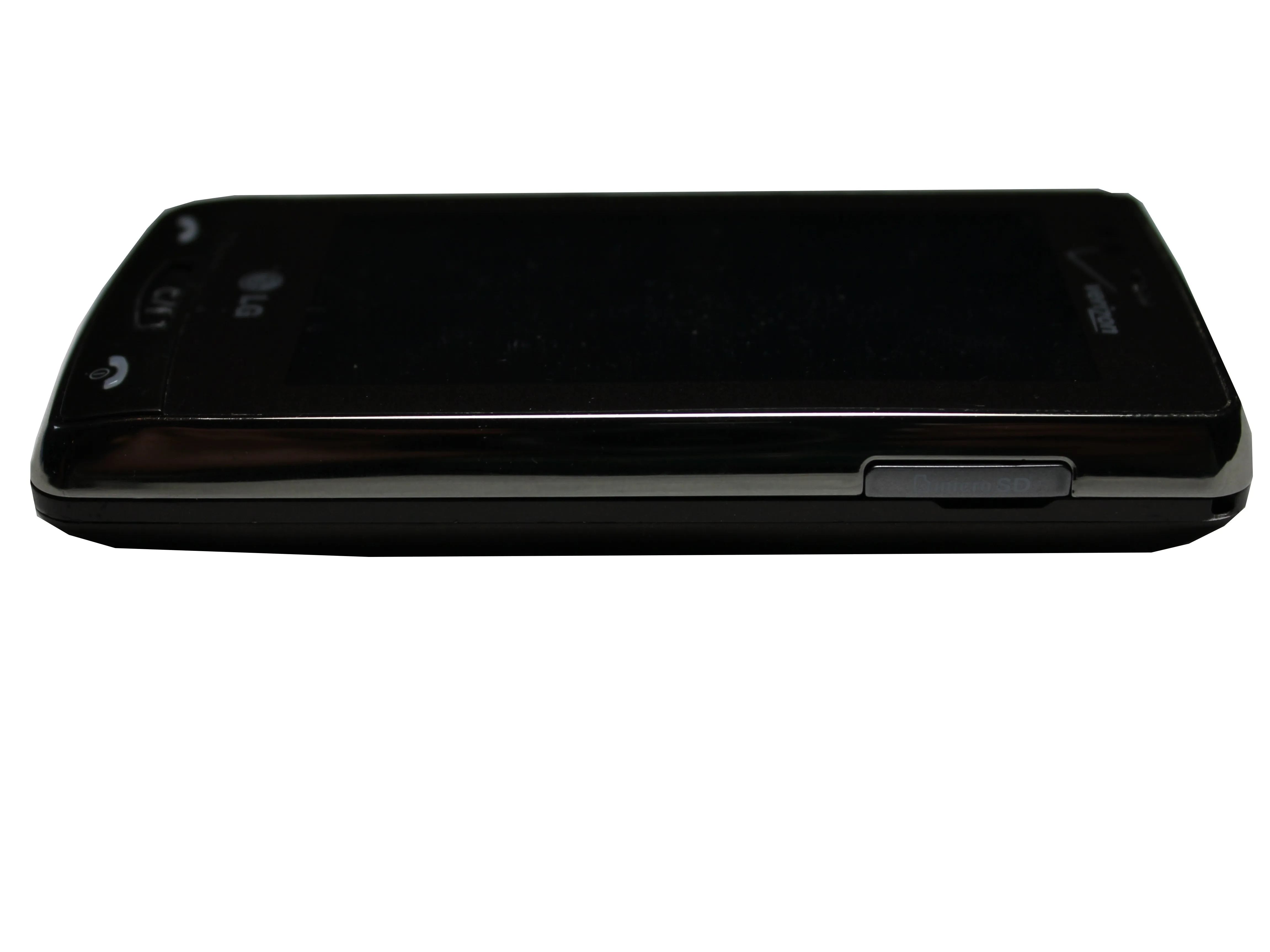

• На другой стороне находится слот для карт памяти microSD или microSDHC.

Шаг 3

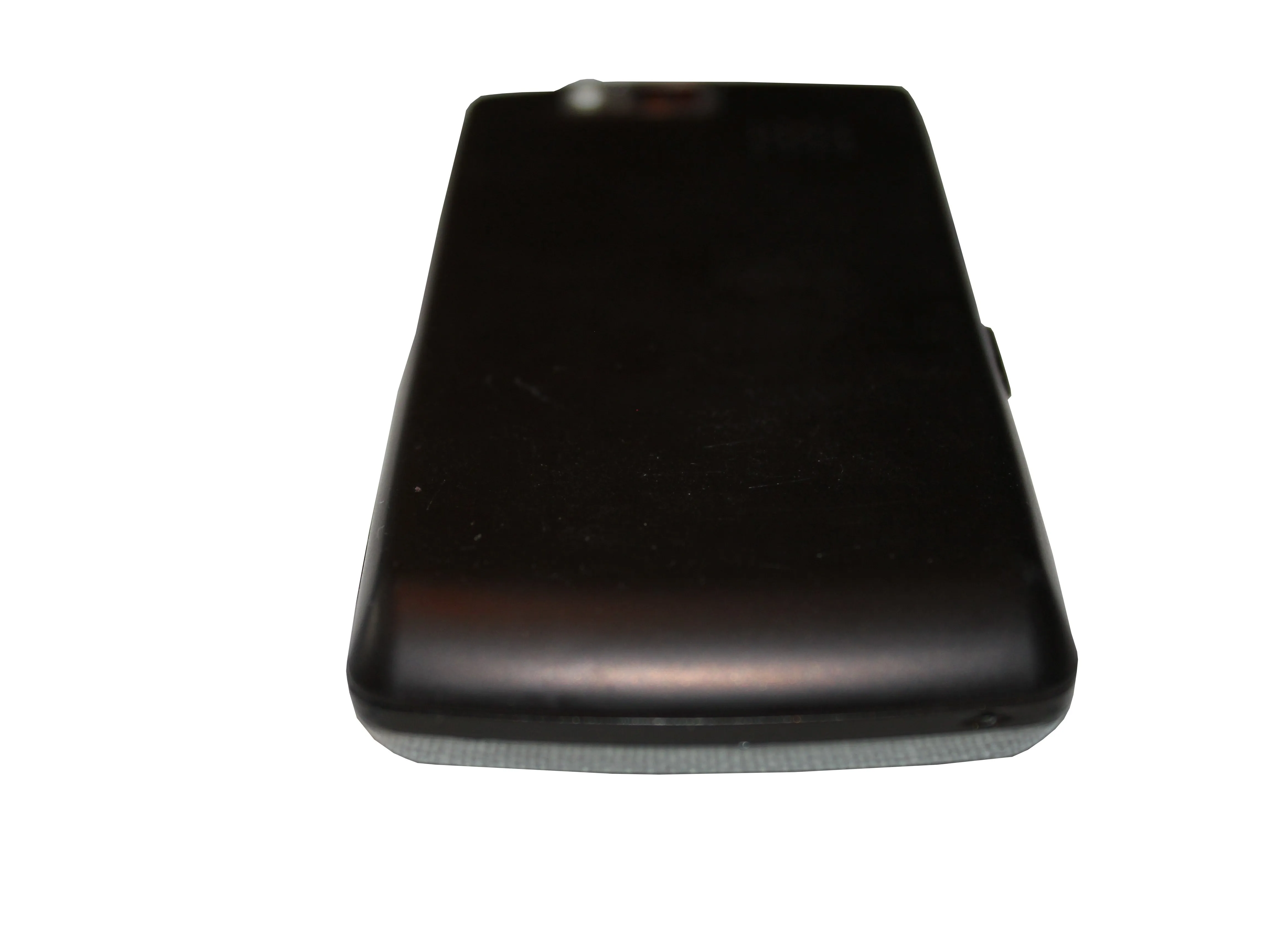

• LG Versa оснащен 2,0-мегапиксельной камерой со светодиодной вспышкой на задней панели

Шаг 4

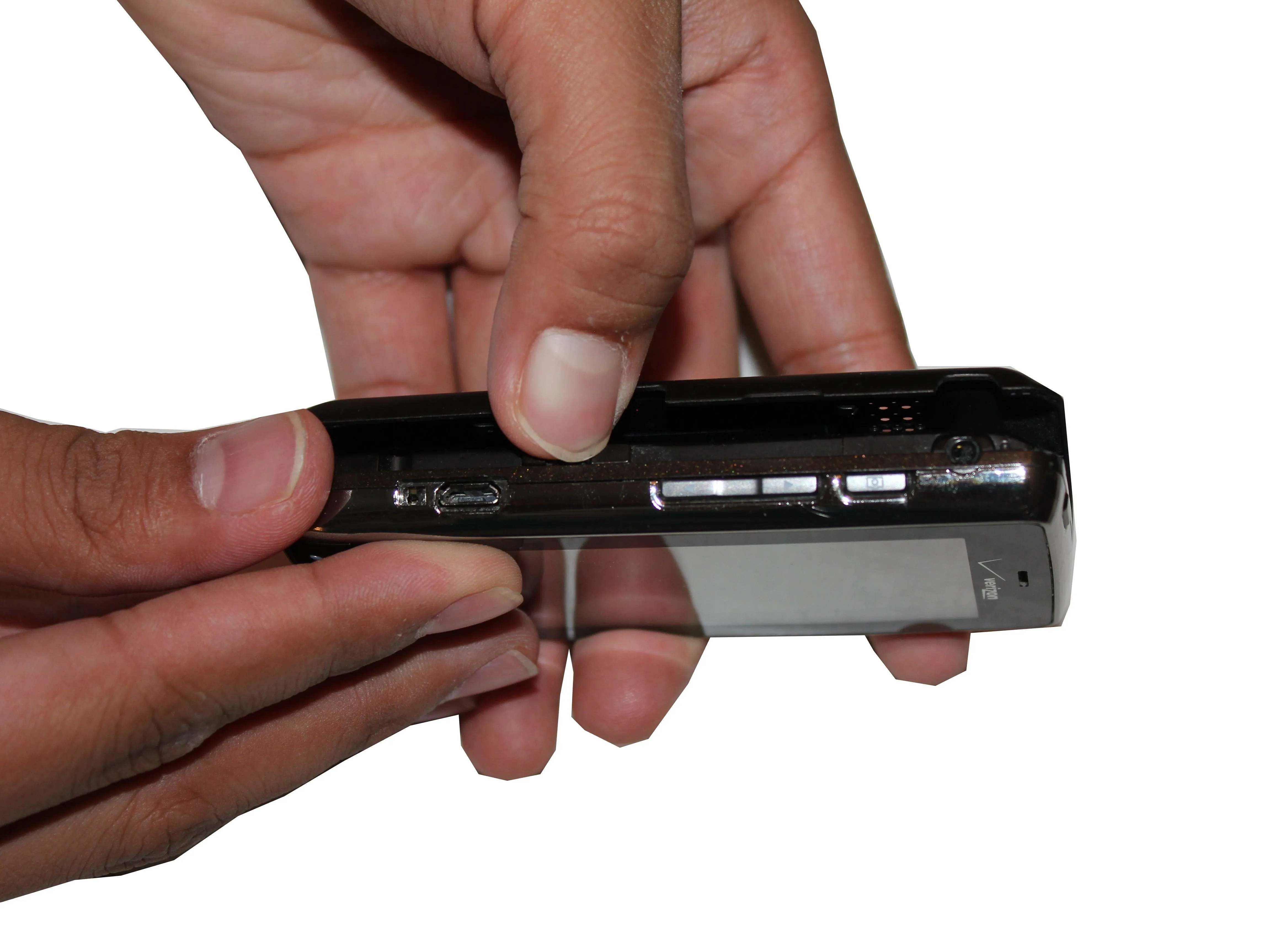

• На правой стороне LG Versa находится защелка, открывающая заднюю панель телефона. Нажмите на защелку и поднимите заднюю панель телефона, открыв аккумулятор.

Шаг 5

• Просто вставьте палец между слотом и батареей и нажмите вниз и вверх, чтобы извлечь батарею.

Шаг 6

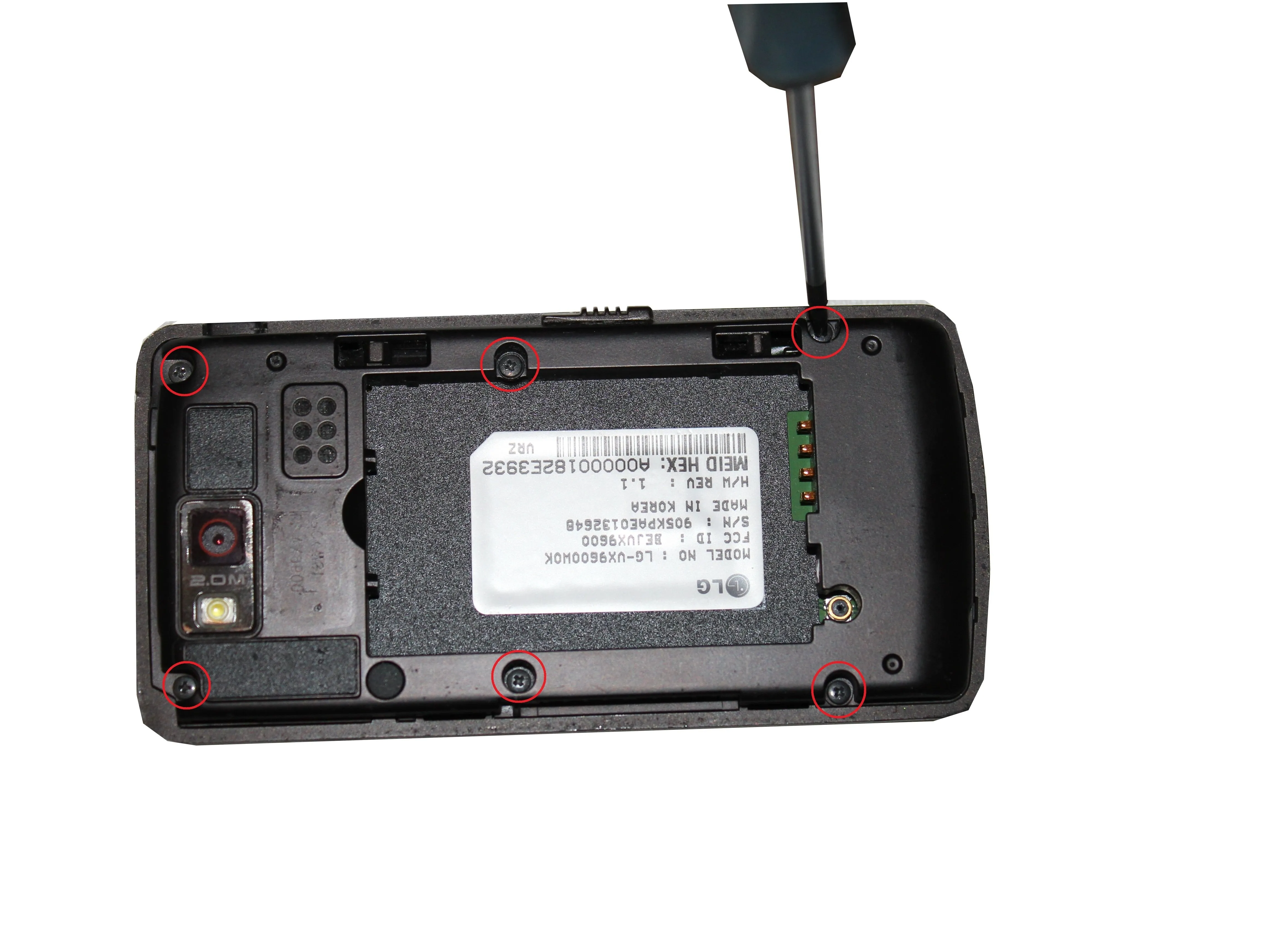

• Шесть крестообразных винтов удерживают корпус аккумулятора (обведено на рисунке). Открутите шесть винтов и отложите их в сторону.

Шаг 7

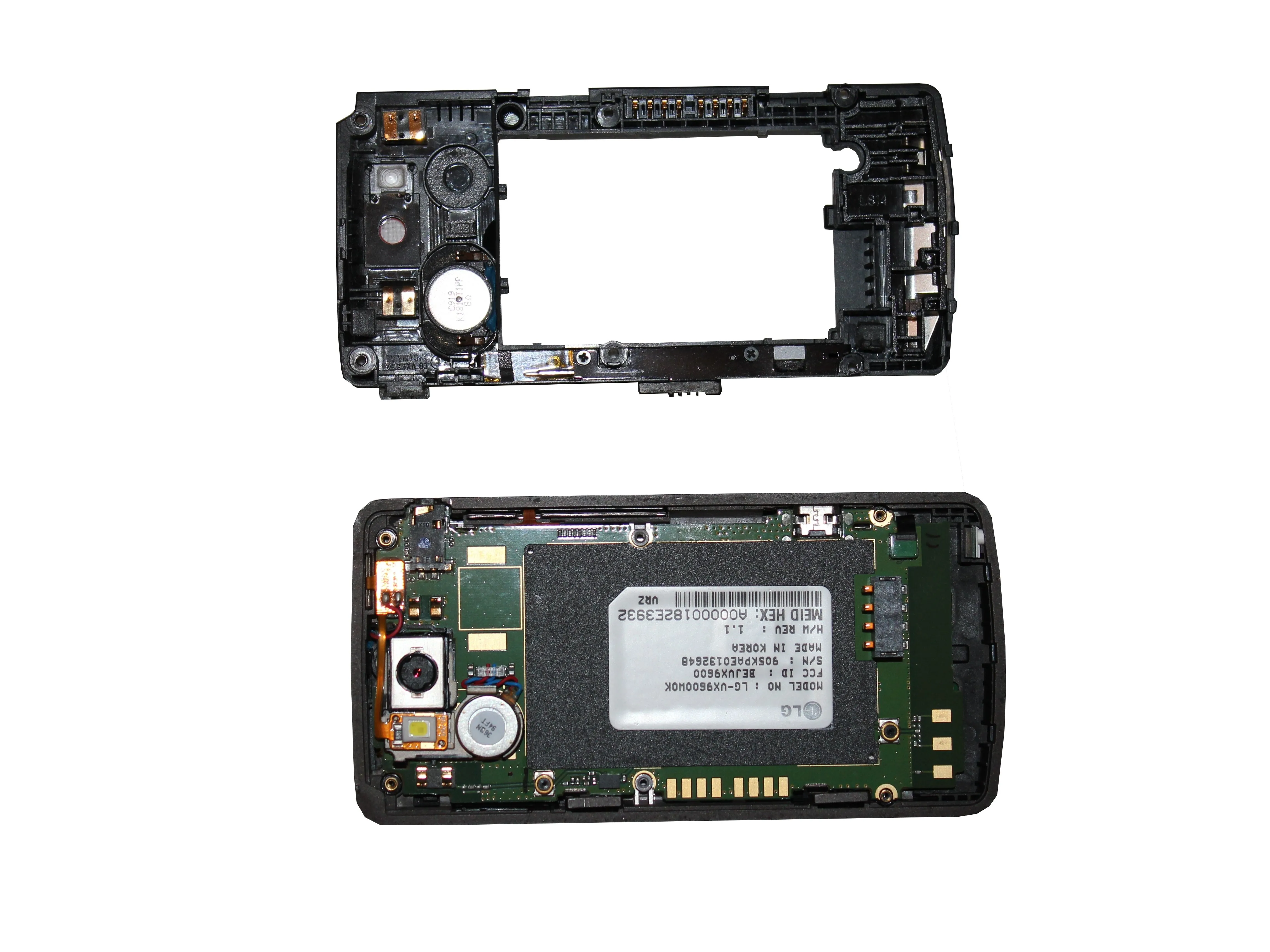

• Вставьте безопасный инструмент для поддевания в щель между корпусом переднего экрана и корпусом аккумулятора, чтобы снять корпус аккумулятора.

Шаг 8

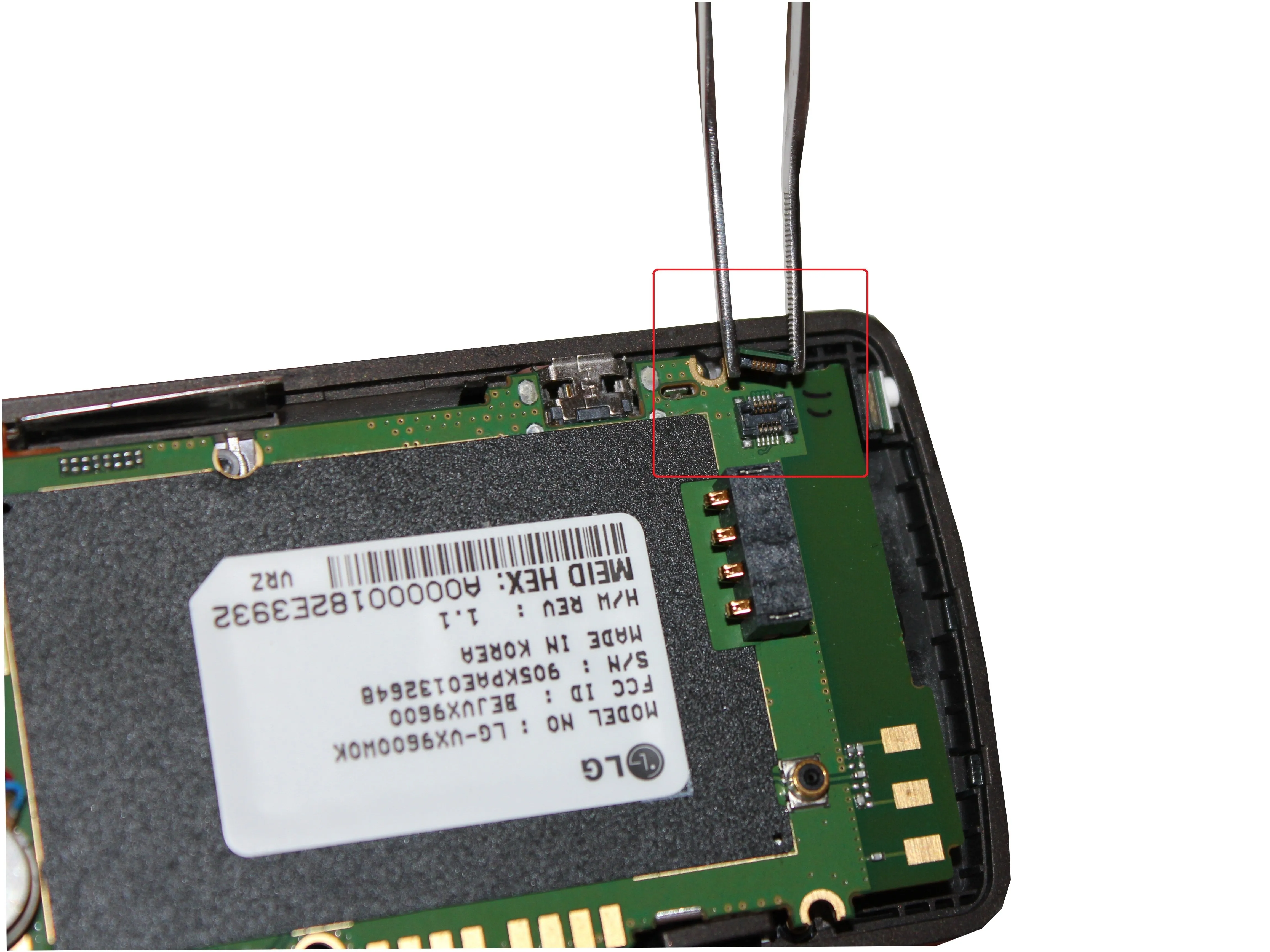

• В правом нижнем углу логической платы отсоедините разъем кнопки с помощью пинцета или выколотки.

Шаг 9

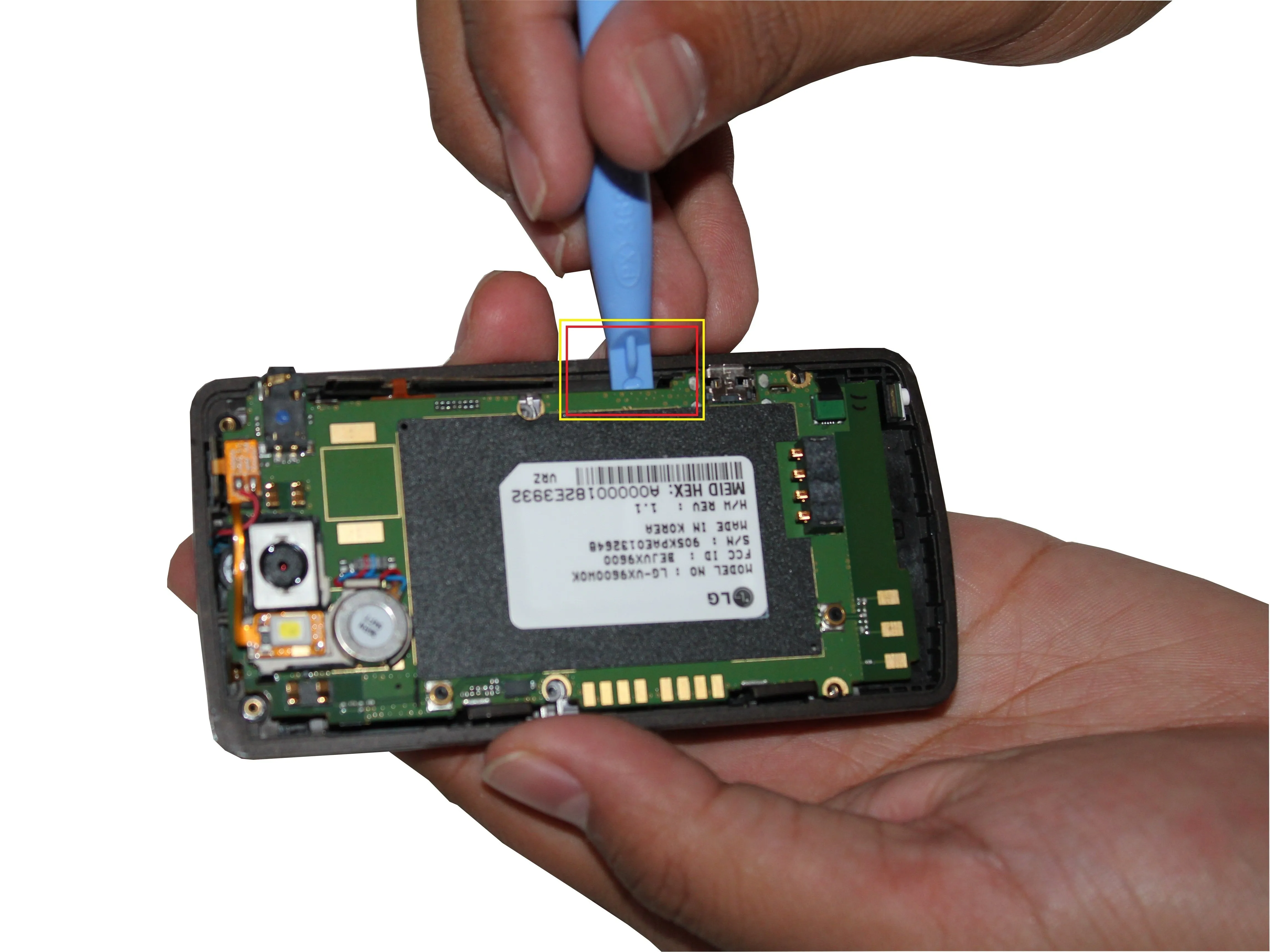

• С помощью подковырки безопасно подденьте плату логики из корпуса платы логики.

• Логическая плата подключена к динамику и ЖК-экрану с задней стороны. Не поднимайте плату слишком высоко, иначе вам придется заменить ЖК-экран и динамик.

Шаг 10

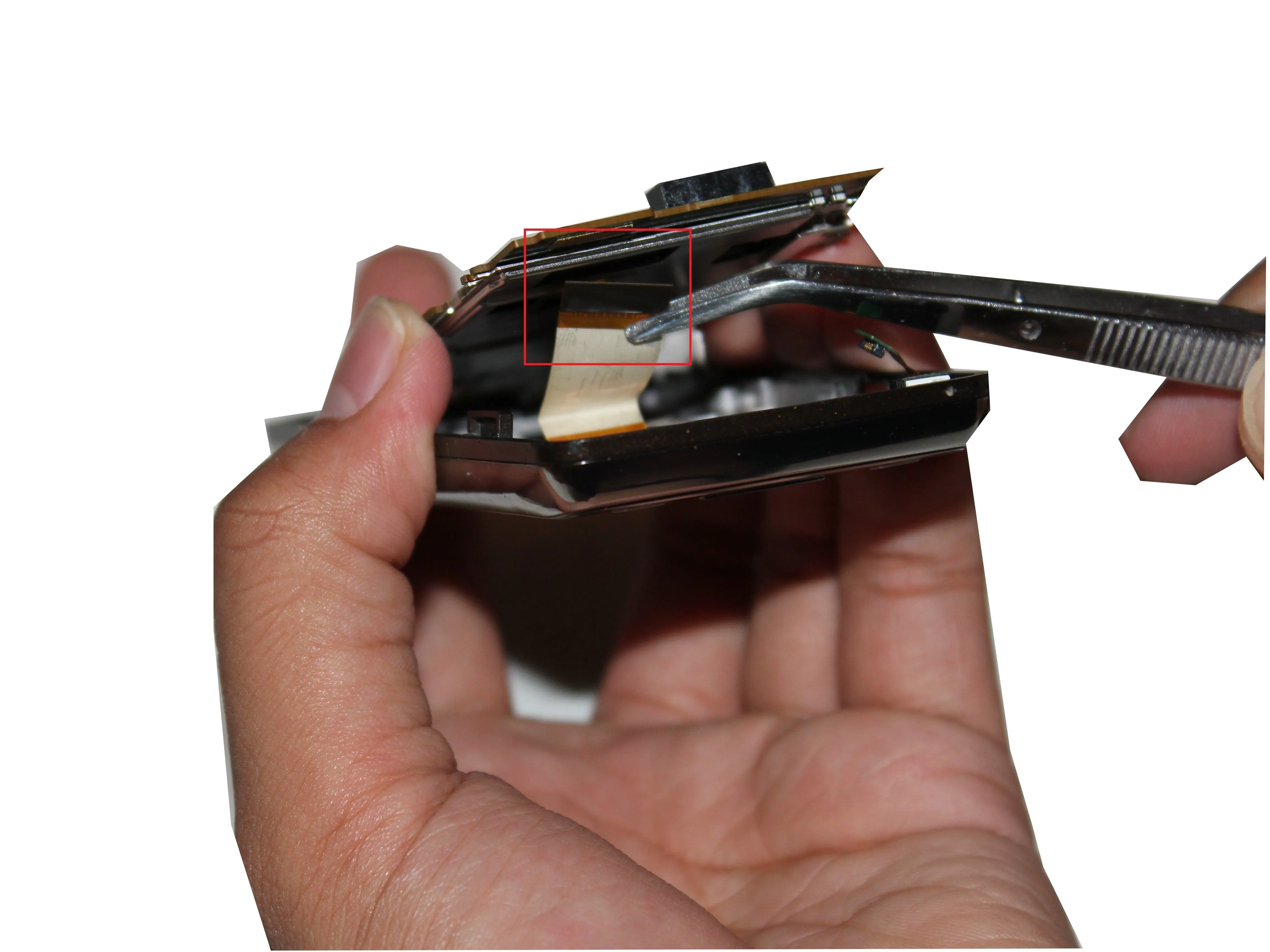

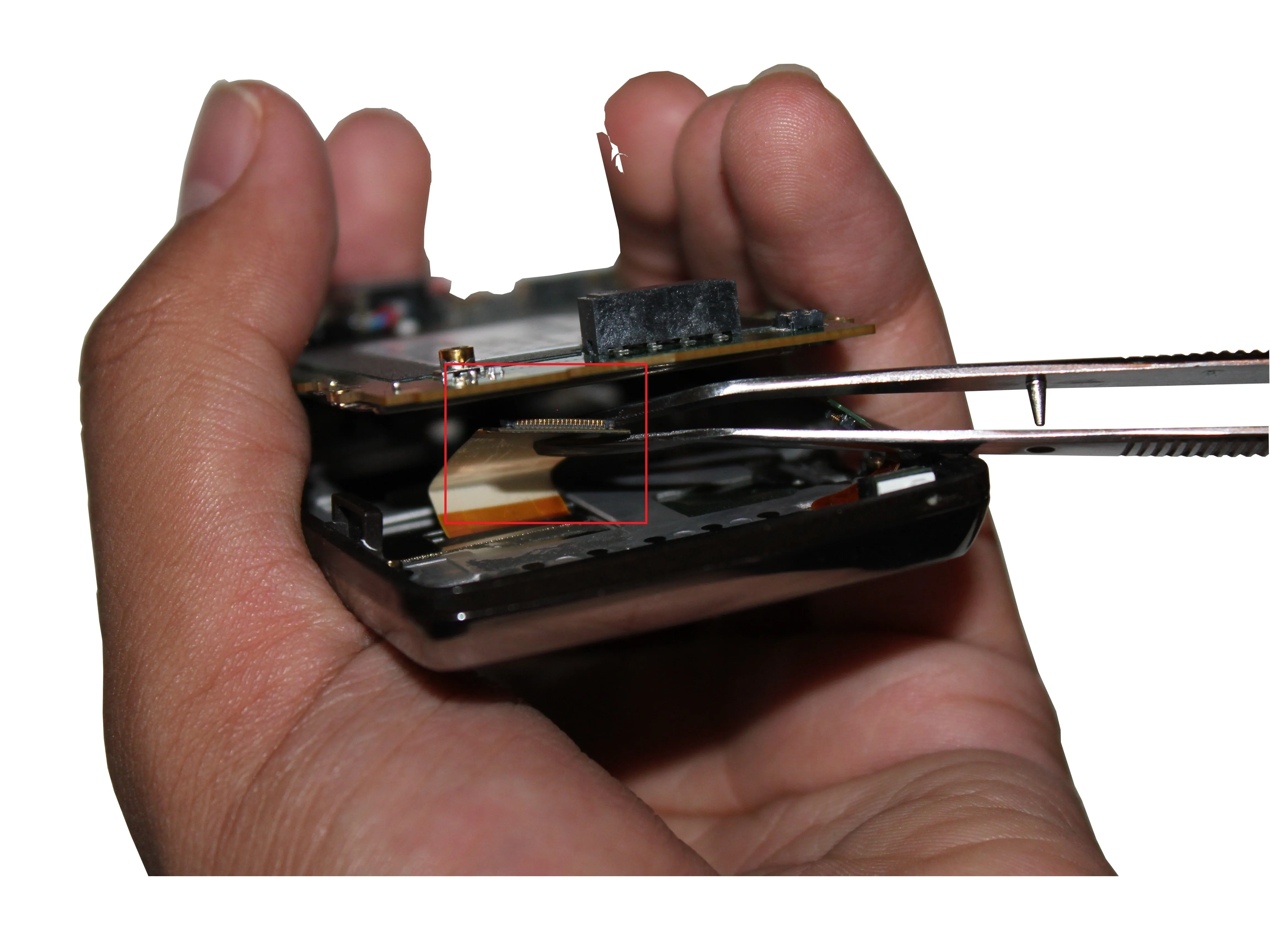

• ЖК-экран подключен к нижней части логической платы. Приподняв логическую плату, используйте пинцет или безопасный инструмент для поддевания, чтобы отсоединить ленточный провод от ЖК-экрана к логической плате.

Шаг 11

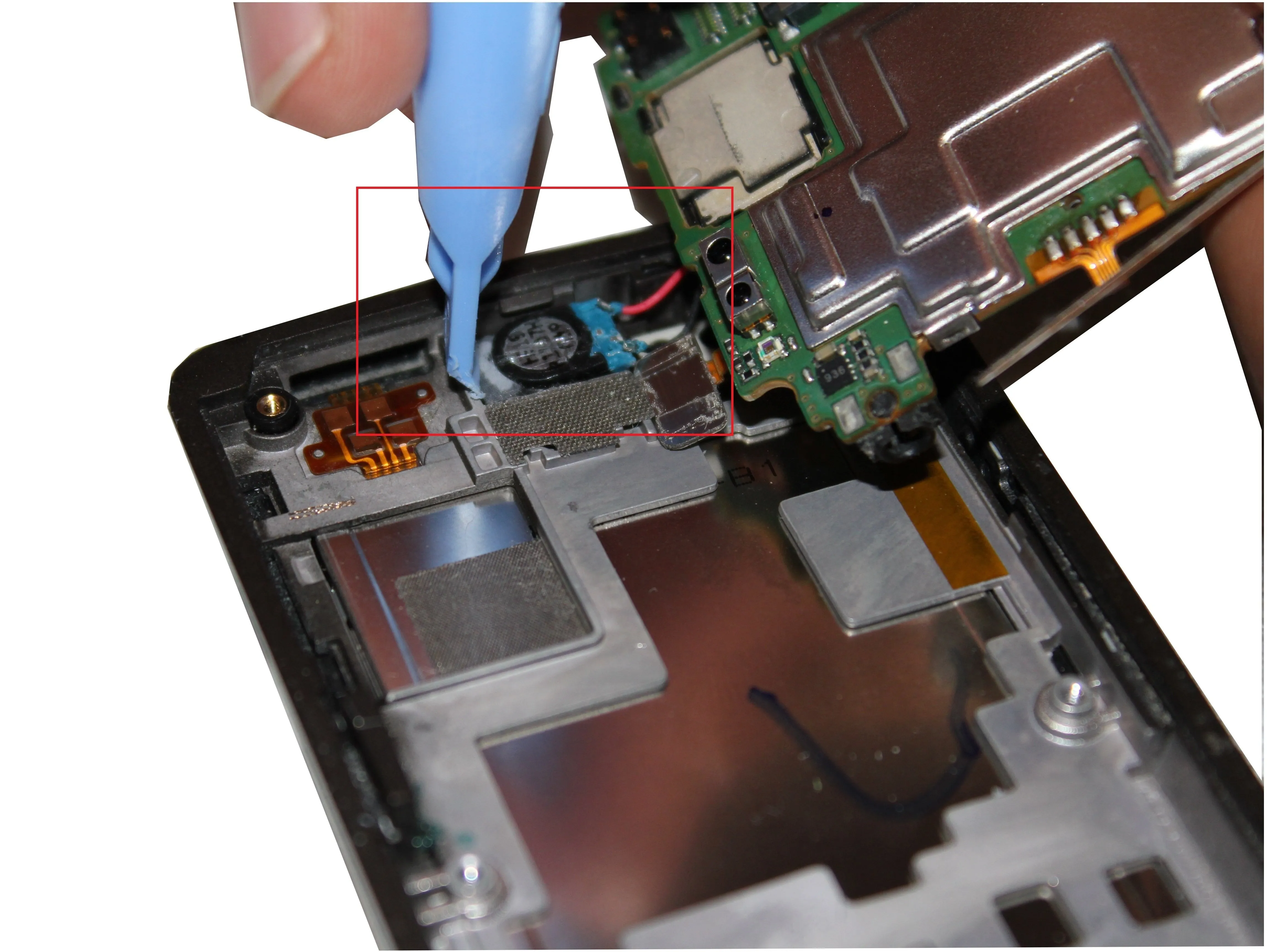

• Осторожно приподнимите логическую плату и, используя безопасный инструмент для поддевания и пинцет, извлеките динамик.

• Динамик прикреплен к корпусу с помощью резинового клея, будьте осторожны, чтобы не порвать провод от логической платы и не отсоединить динамик.

Шаг 12

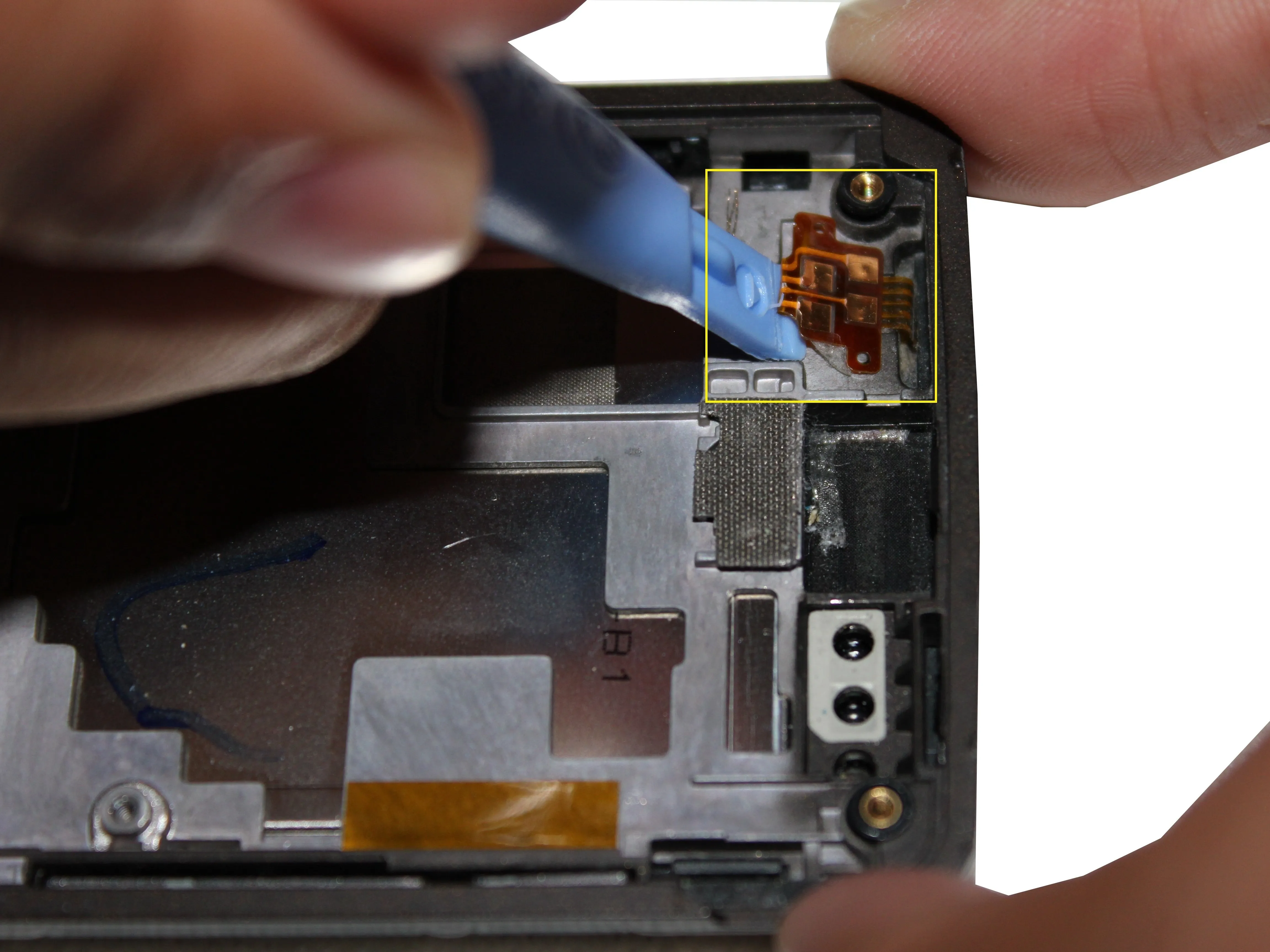

• В правом верхнем углу корпуса с помощью выколотки отсоедините разъем дигитайзера сенсорного экрана от корпуса.

Шаг 13

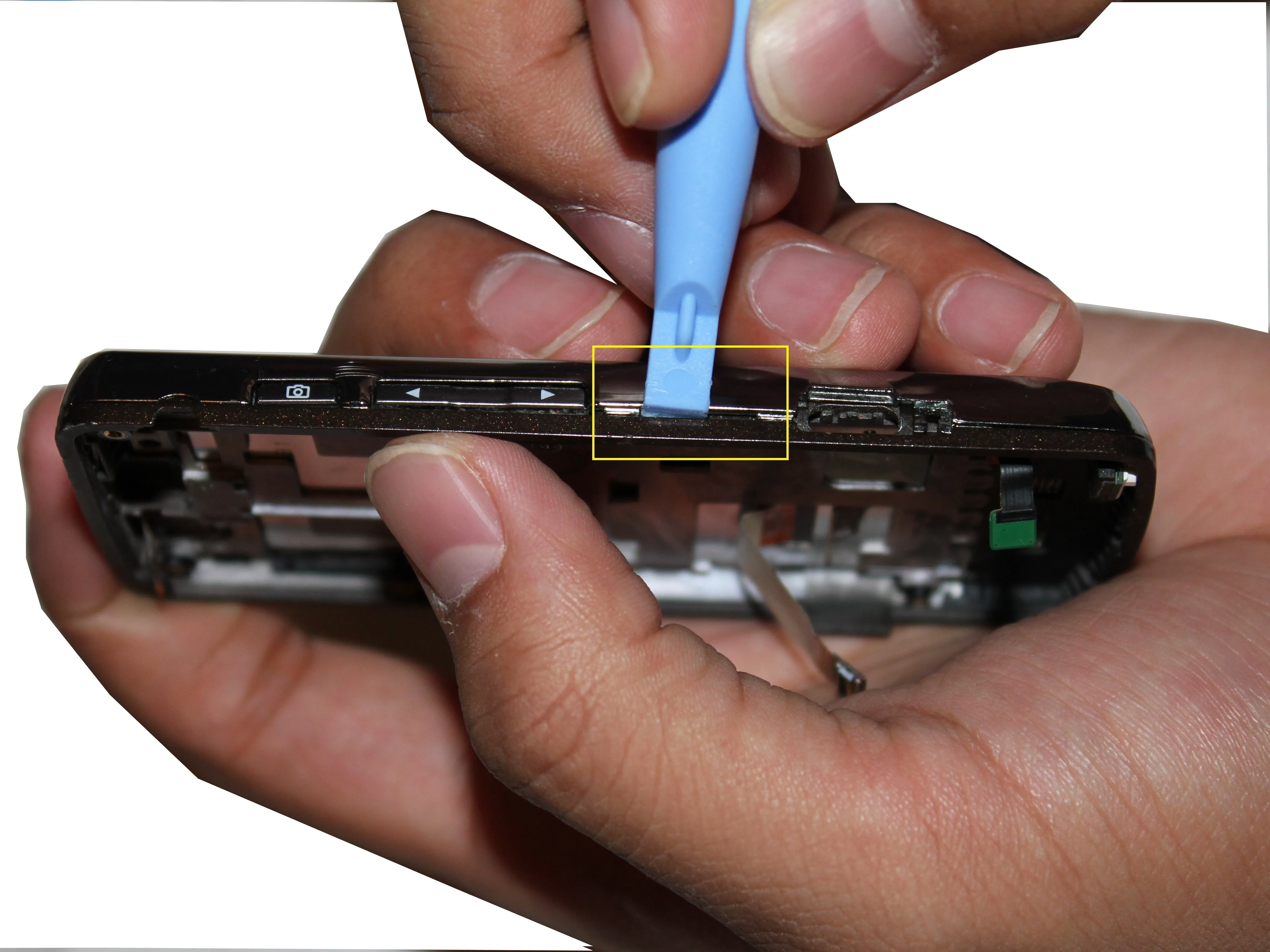

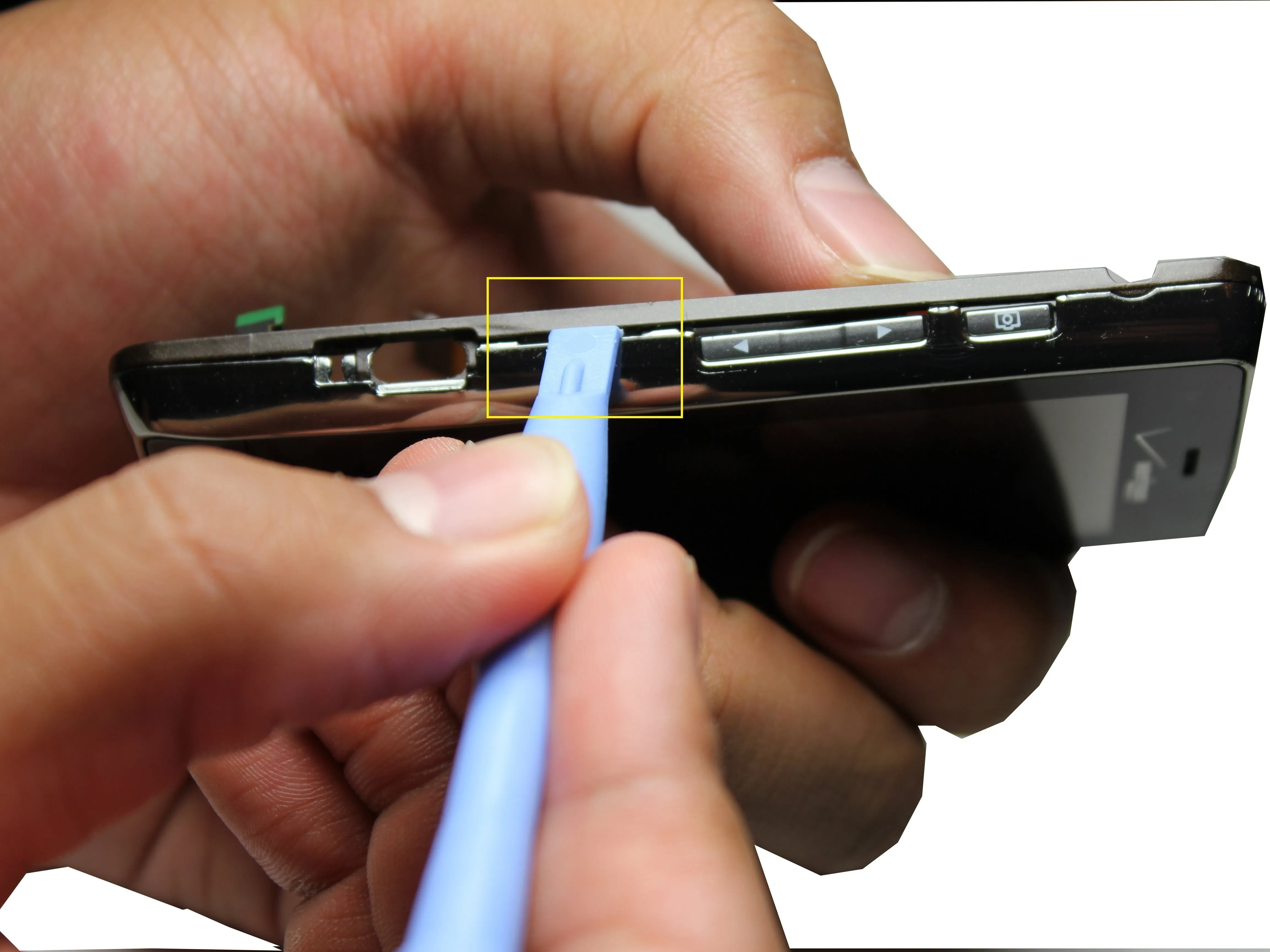

• Снятие корпуса логической платы с передней панели - самая сложная часть разборки.

• Начните со стороны, где находятся кнопки регулировки громкости, и с помощью безопасного инструмента для поддевания отделите оба корпуса.

Шаг 14

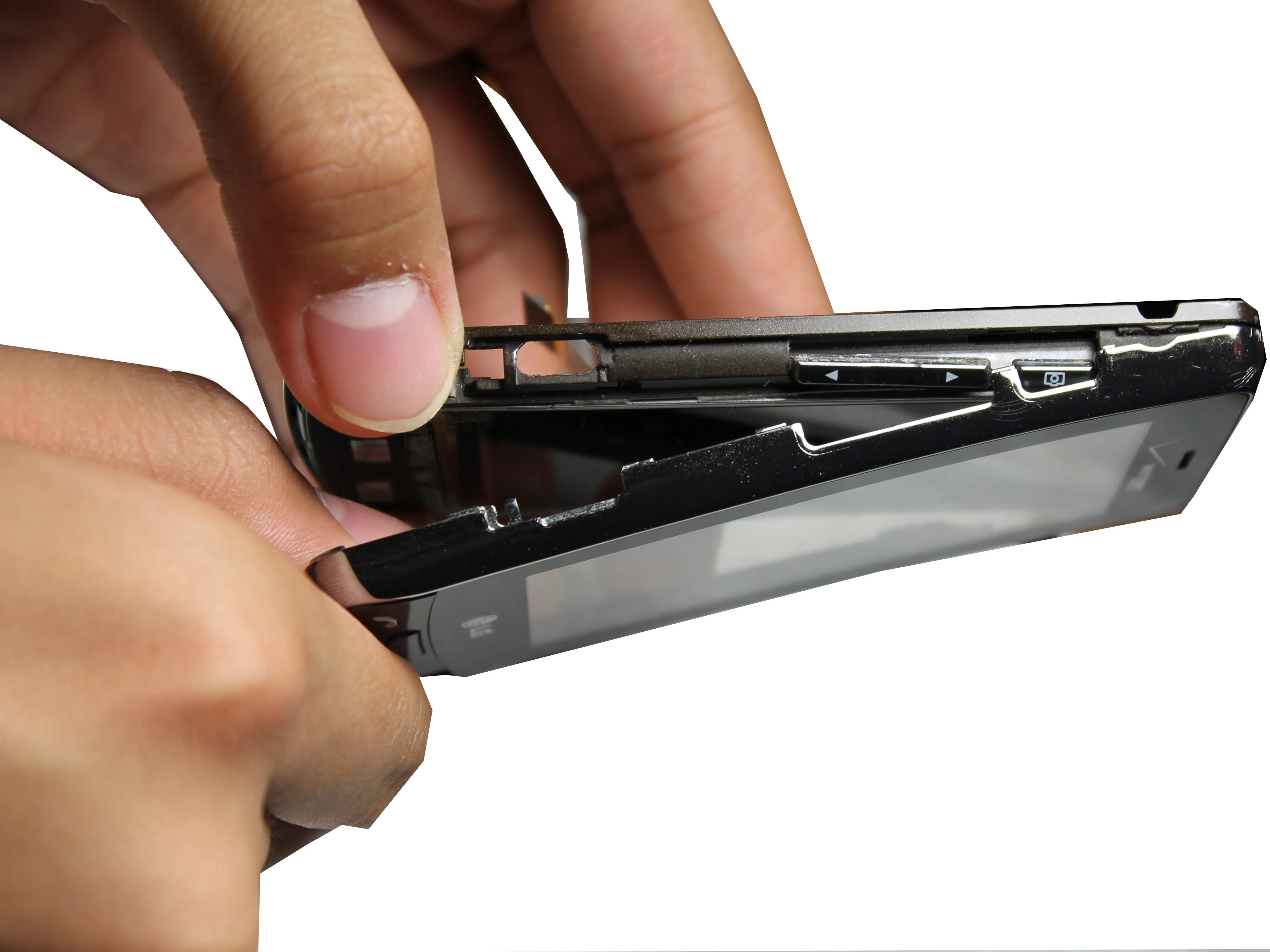

• Используйте безопасный инструмент для поддевания по периметру телефона, пока не сможете отделить оба корпуса друг от друга.

• Извлеките из корпуса кнопки блокировки, регулировки громкости и передней панели.

Шаг 15

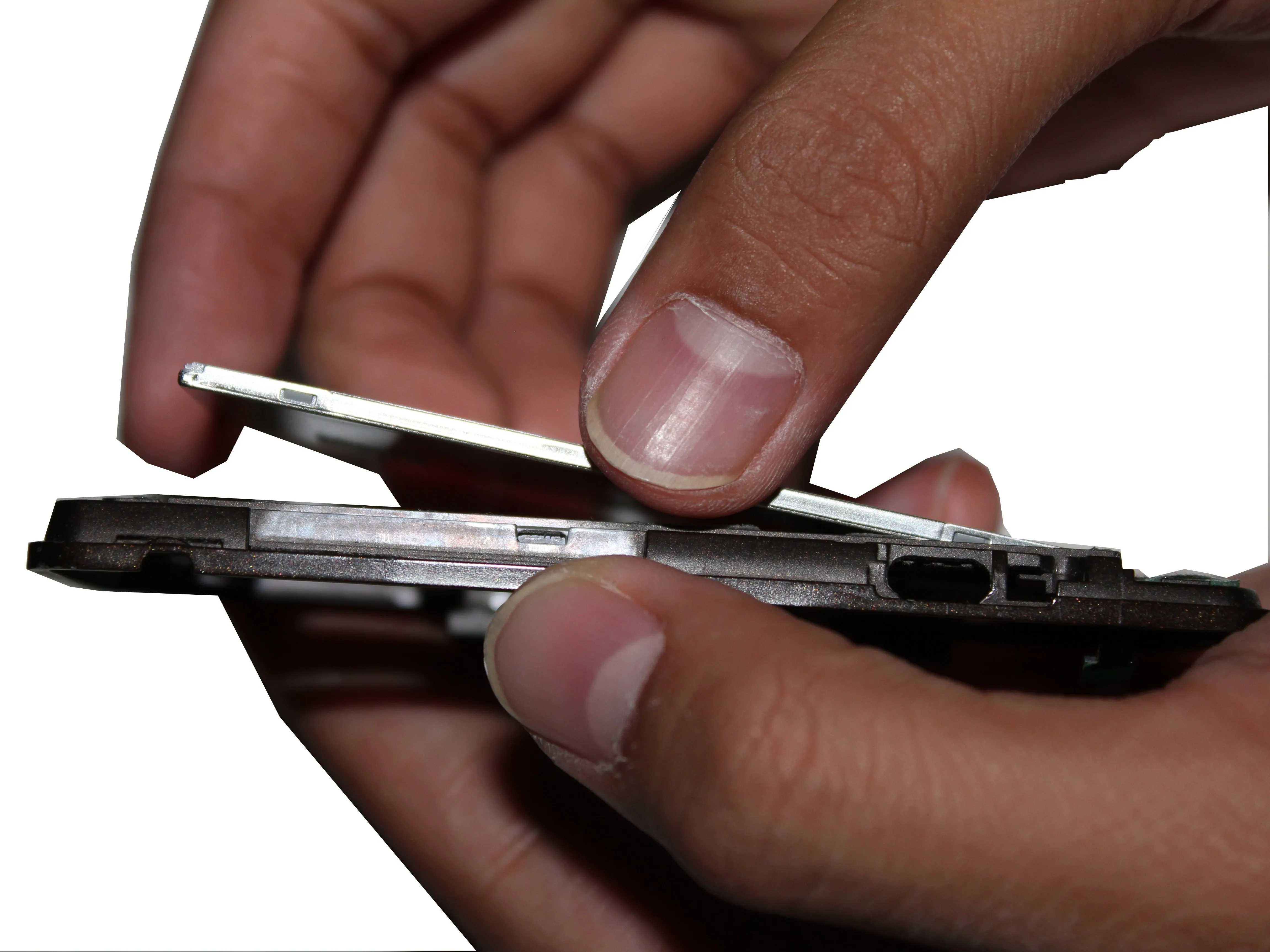

• Просто поднимите ЖК-экран с корпуса логической платы, чтобы снять ЖК-экран.

Шаг 16

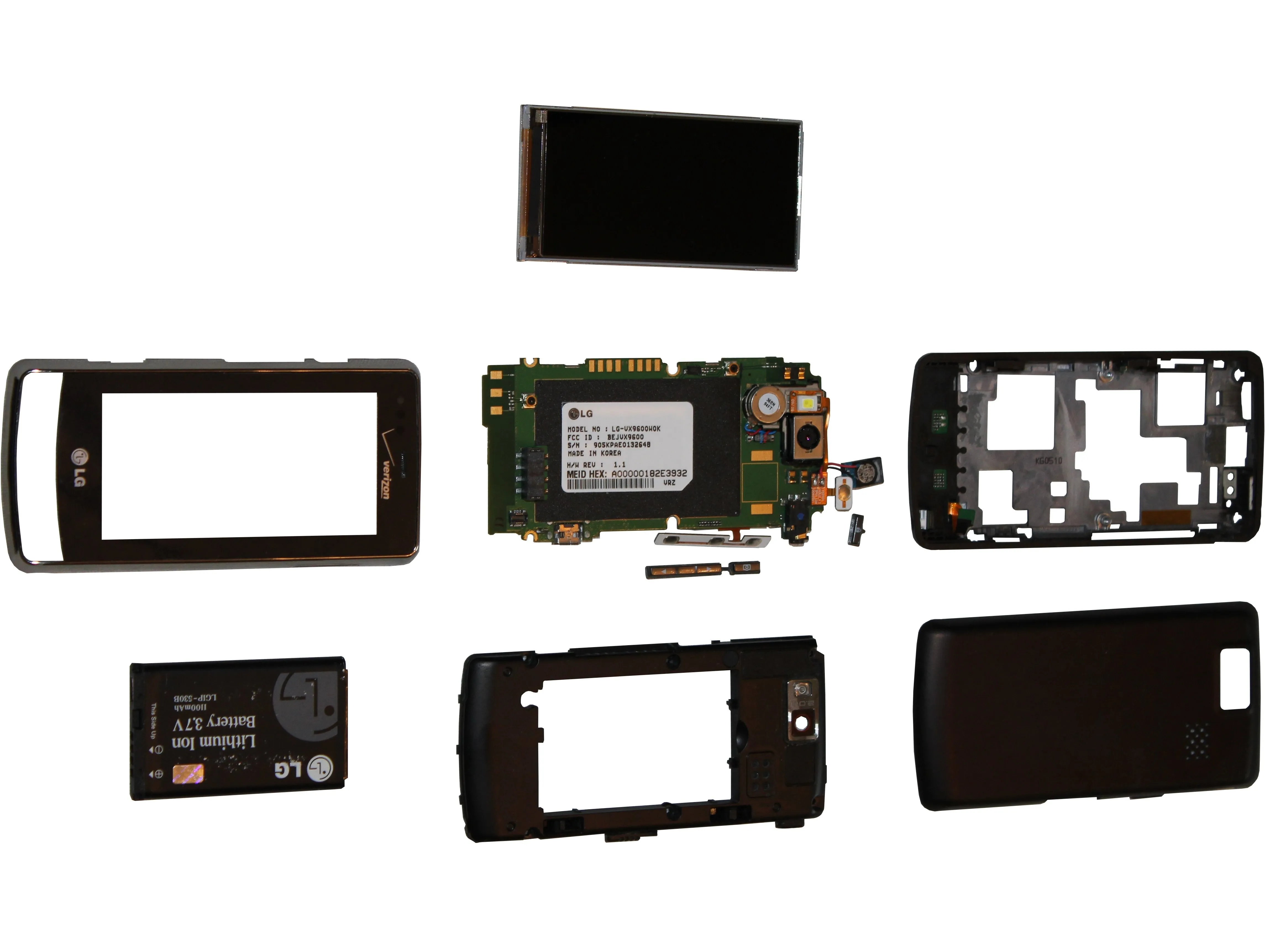

• Поздравляем, вы полностью разобрали LG Versa.
