Разборка LG Watch Urbane

Введение

Уже 5 мая, а мы как заведенные срываем часы. Угадайте, что мы нашли, когда вскрыли нашу пиньяту: Новейшие смарт-часы LG Watch Urbane. Сравнятся ли они с прошлогодними LG G Watch или мы сделаем несколько тревожных открытий?

Идите в ногу со временем, следите за Делаете.ру на Facebook, Instagramи Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

• Посмотреть
• Просмотр

Шаг 1 Разборка LG Watch Urbane

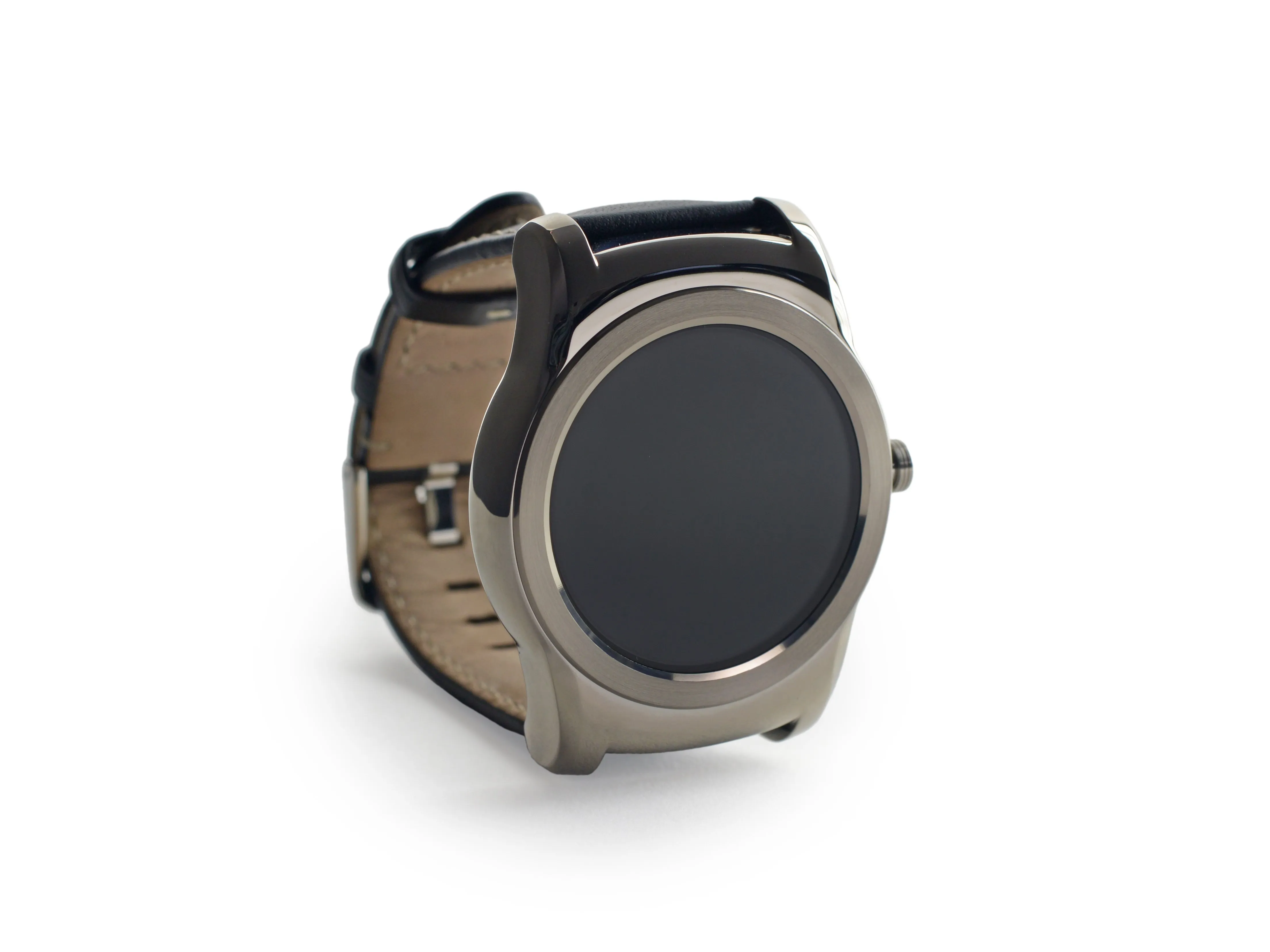

• Легенда гласит, что Urbane - это первые смарт-часы, которые очень похожи на традиционные часы, а не на носимый смартфон. Давайте посмотрим, что еще могут предложить эти часы:

• 1,3-дюймовый P-OLED дисплей с разрешением 320 x 320 (~245 ppi)

• аккумулятор емкостью 410 мАч

• Процессор Snapdragon 400 с четырехъядерным Cortex A7 с частотой 1,2 ГГц

• 512 МБ оперативной памяти и 4 ГБ хранилища

• 9-осевая комбинация (гироскоп + акселерометр + компас)

• Bluetooth 4.1 Low Energy

Шаг 2

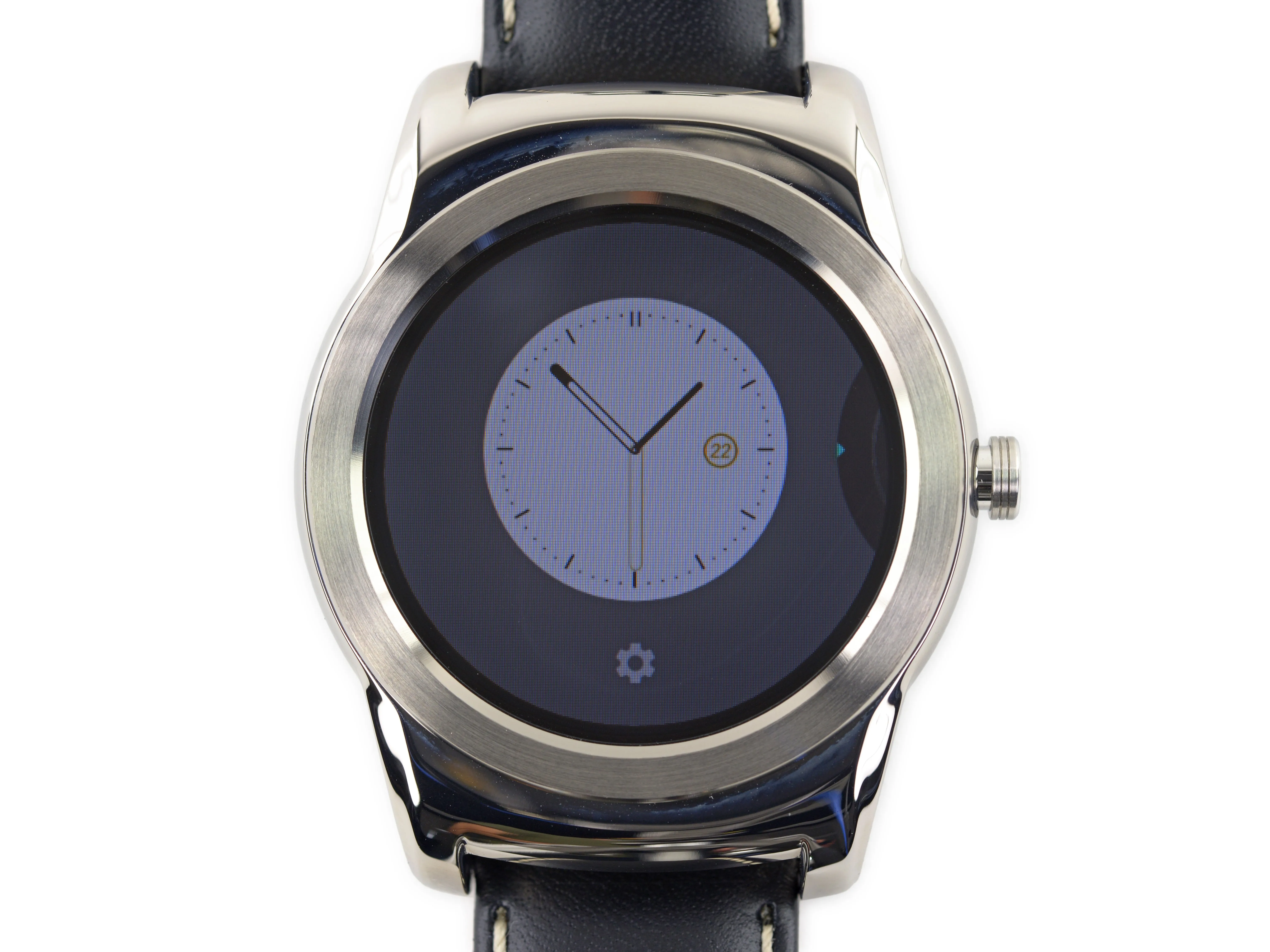

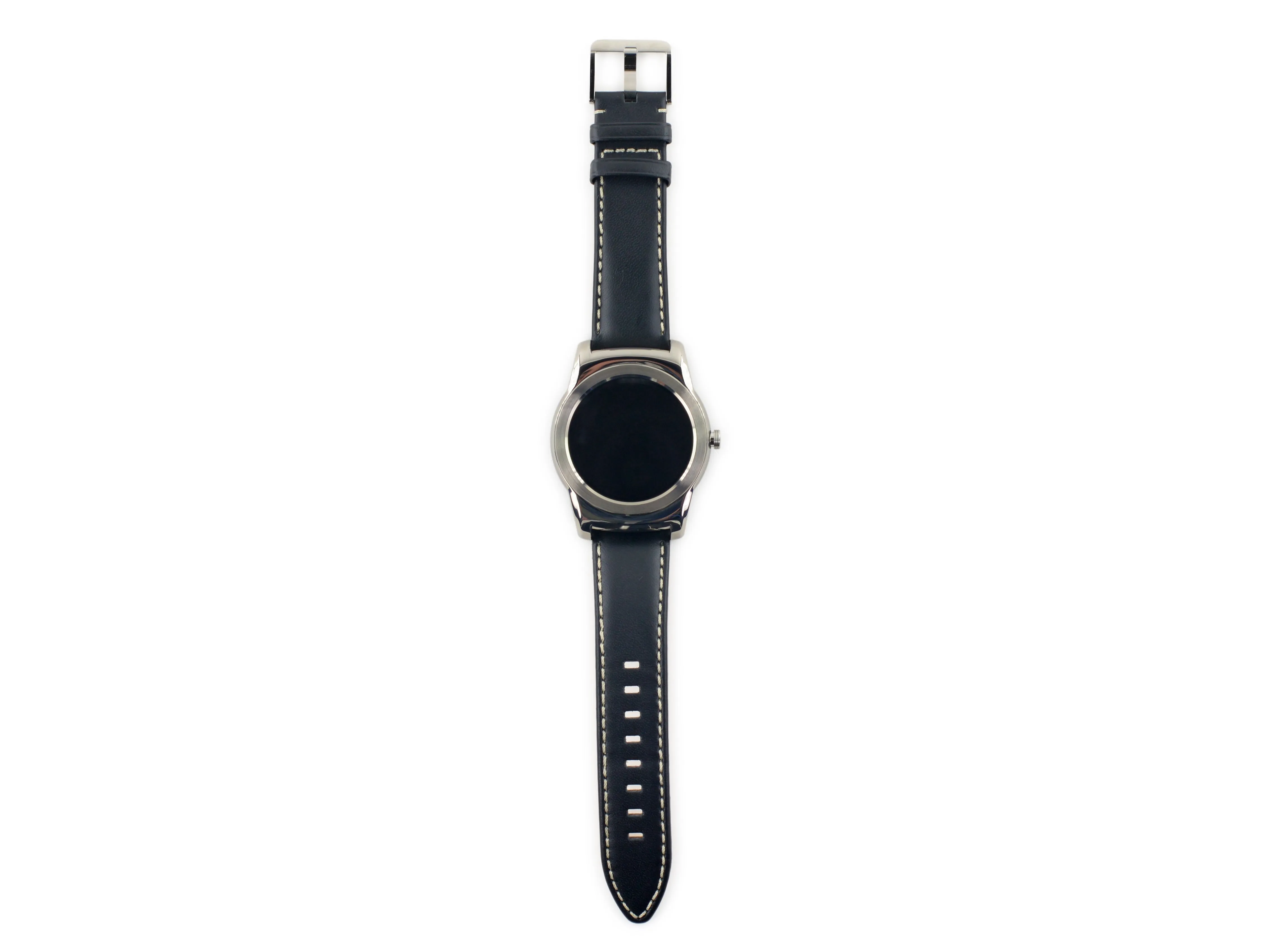

• За исключением темного циферблата, это устройство можно принять за механические часы, пока вы не перевернете его...

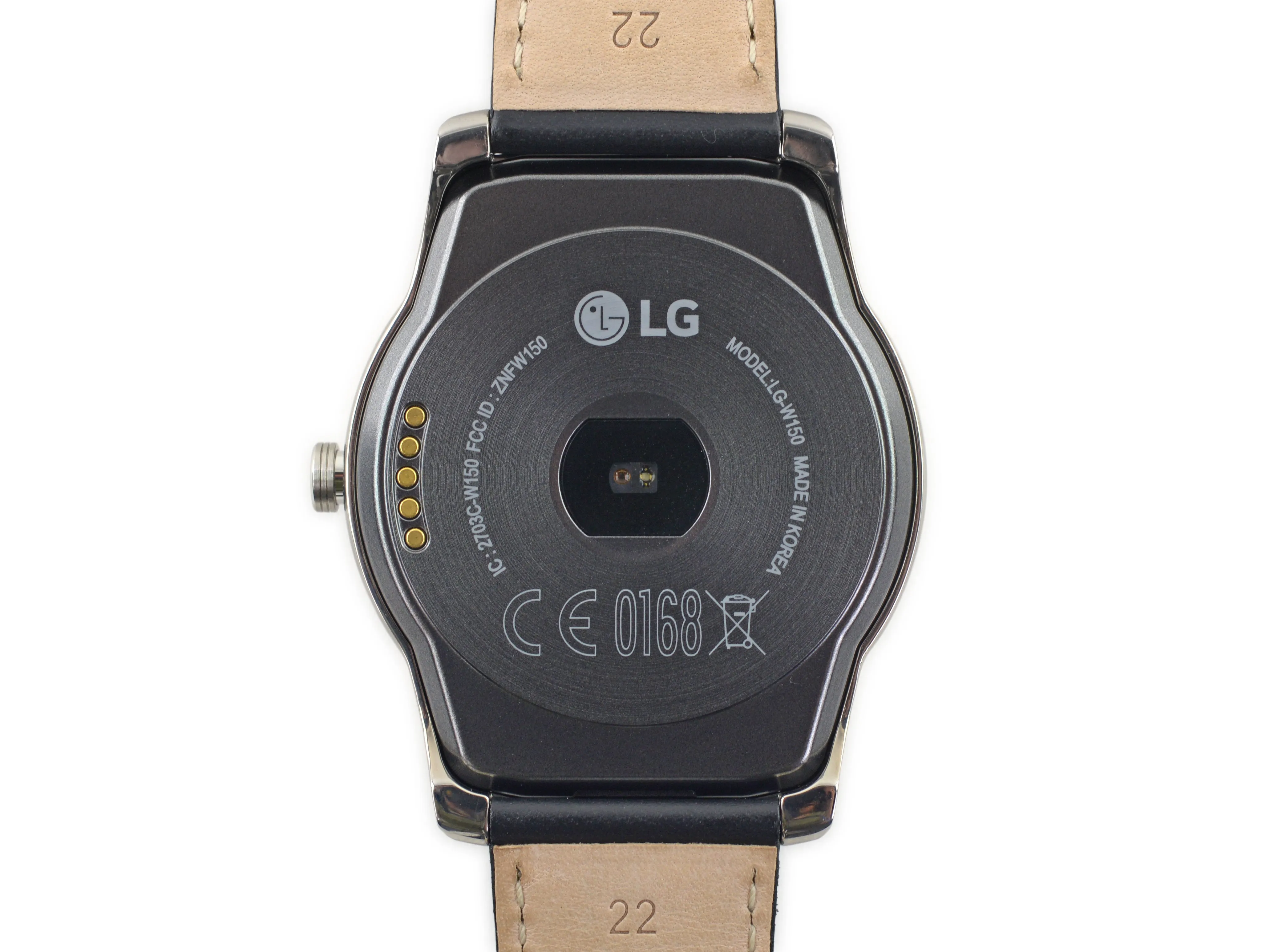

• На задней стороне часов находится датчик сердечного ритма, контакты для зарядки и номер модели (LG-W150).

• В то время как Urbane лишились нескольких вариантов лиц, представленных в LG G Watch, эти часы предлагают множество лиц на выбор.

• Дисплей Urbane с разрешением 245 ppi вживую выглядит гораздо лучше, чем под нашей камерой - кажется, что здесь присутствует эффект муара благодаря которому пиксели выделяются.

• Однако на близком расстоянии он все еще не настолько четкий, как у Apple Watch с экраном 290 ppi (для модели 38 мм, 302 для модели 42 мм).

Шаг 3

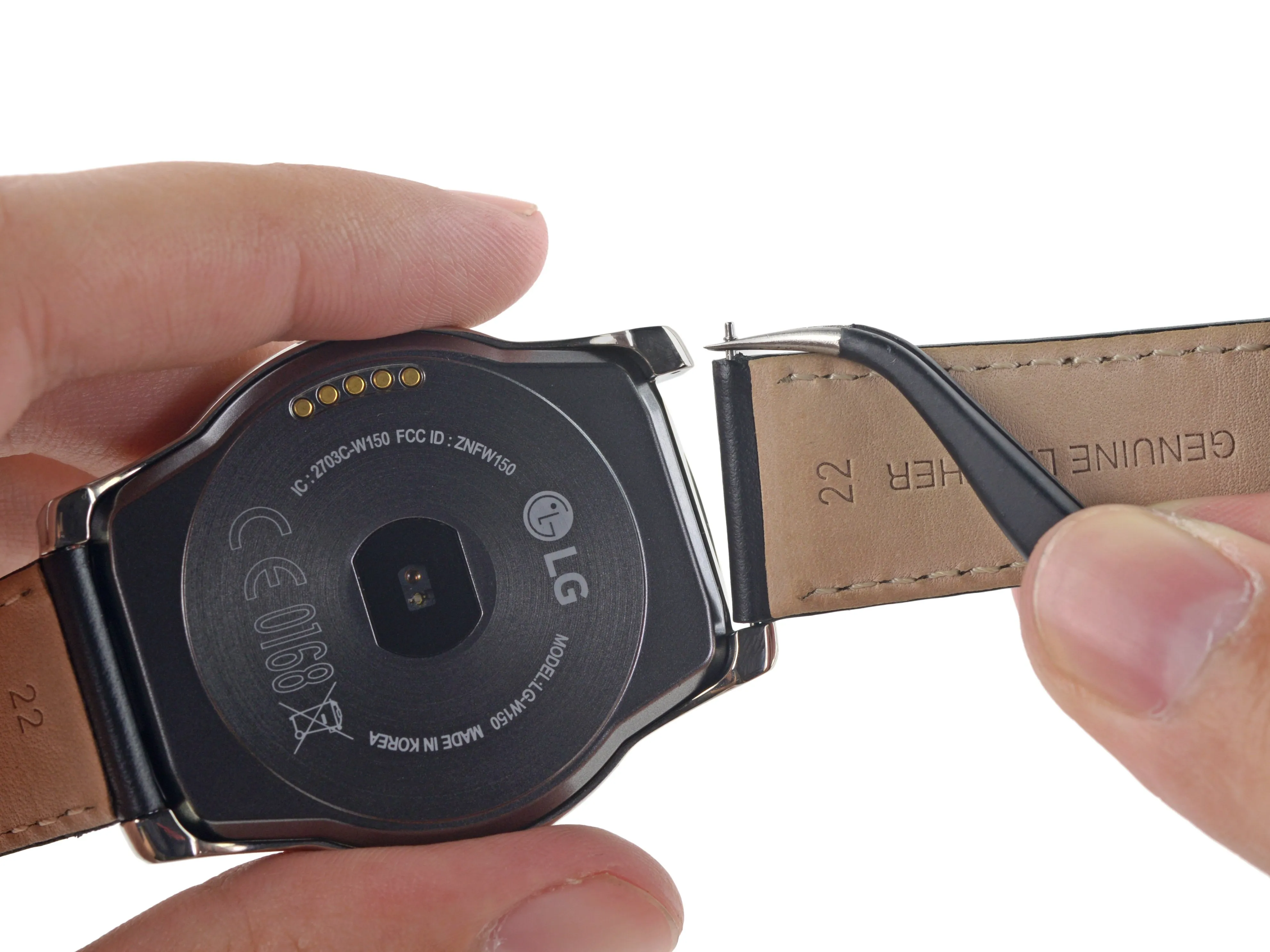

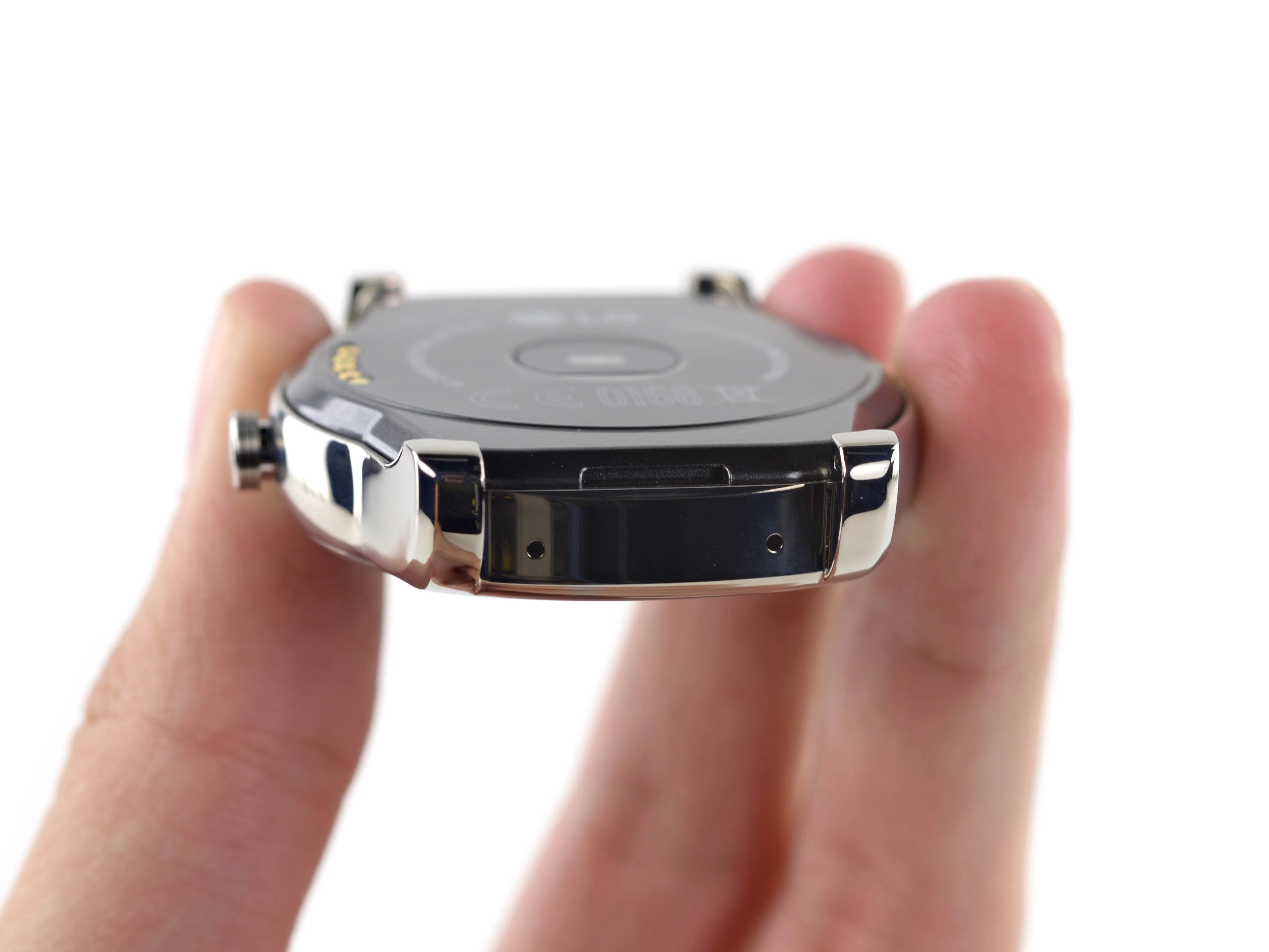

• Стандартный кожаный ремешок для часов диаметром 22 мм можно заменить на другие ремешки различных цветов и материалов.

• Наш удобный пинцет с заостренным углом снова стал бесценным средством для снятия пружинной планки.

• Сняв ремешок, вы обнаружите пару портов, вероятно, для микрофона или микрофонов?

Шаг 4

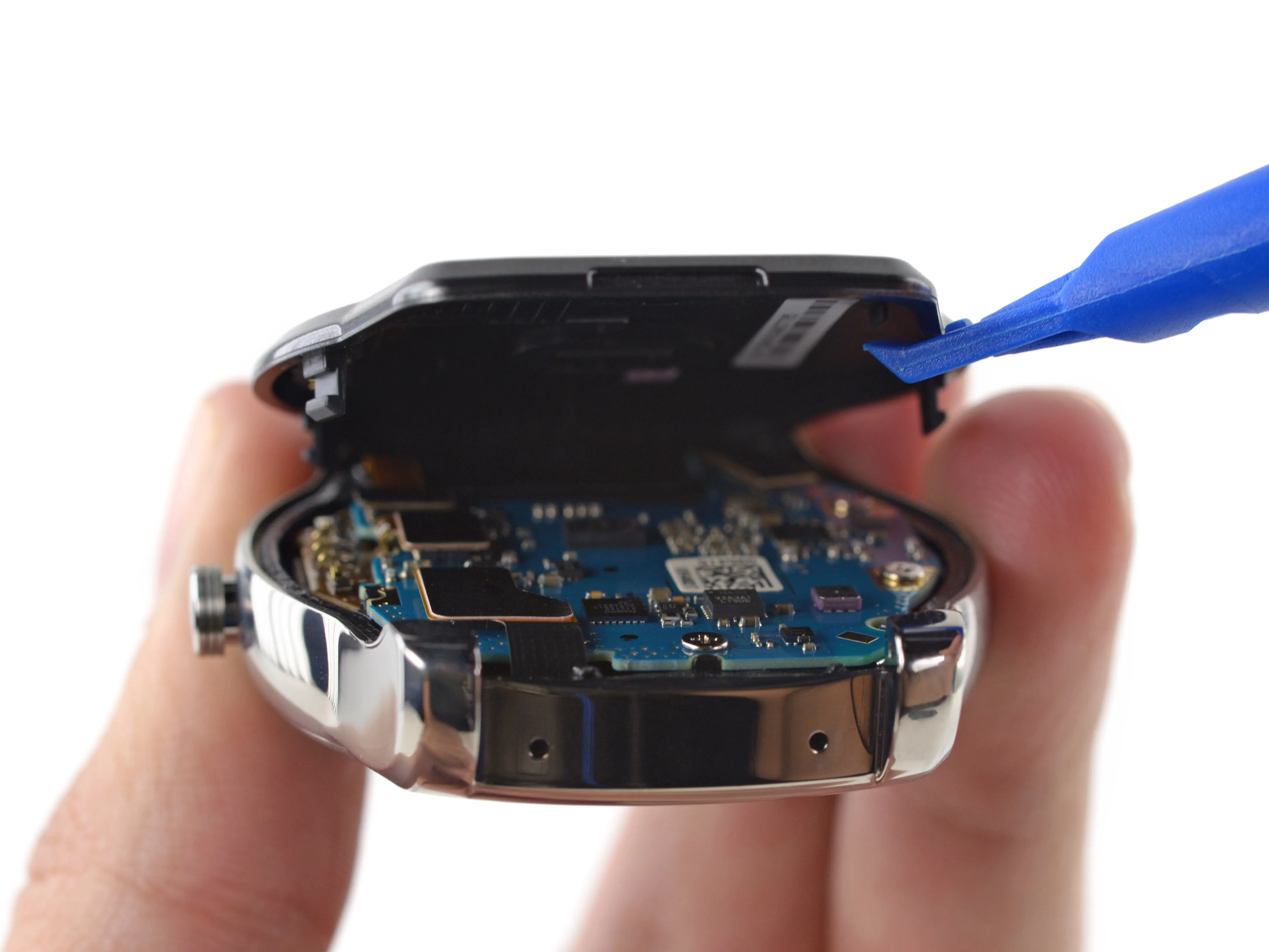

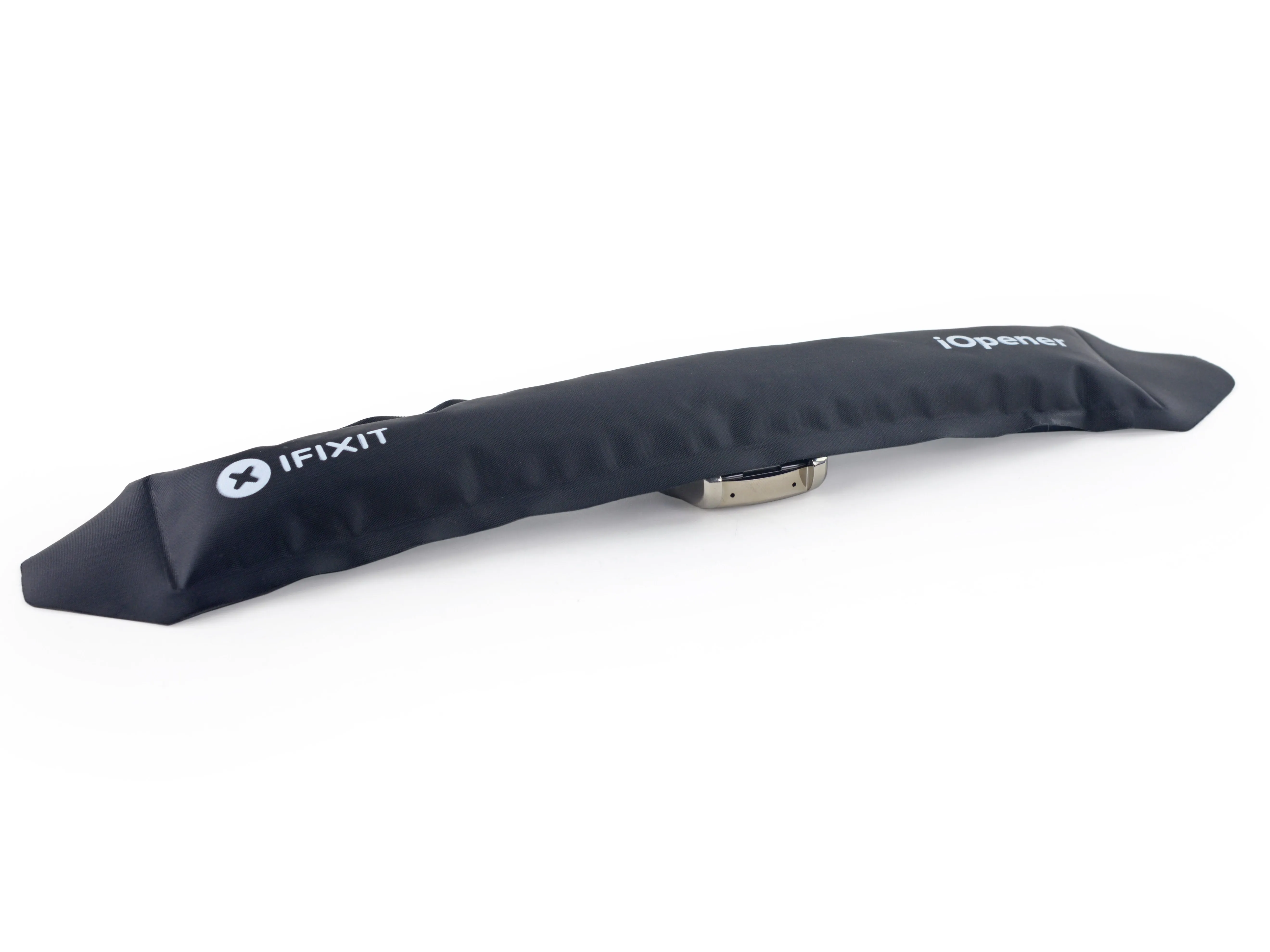

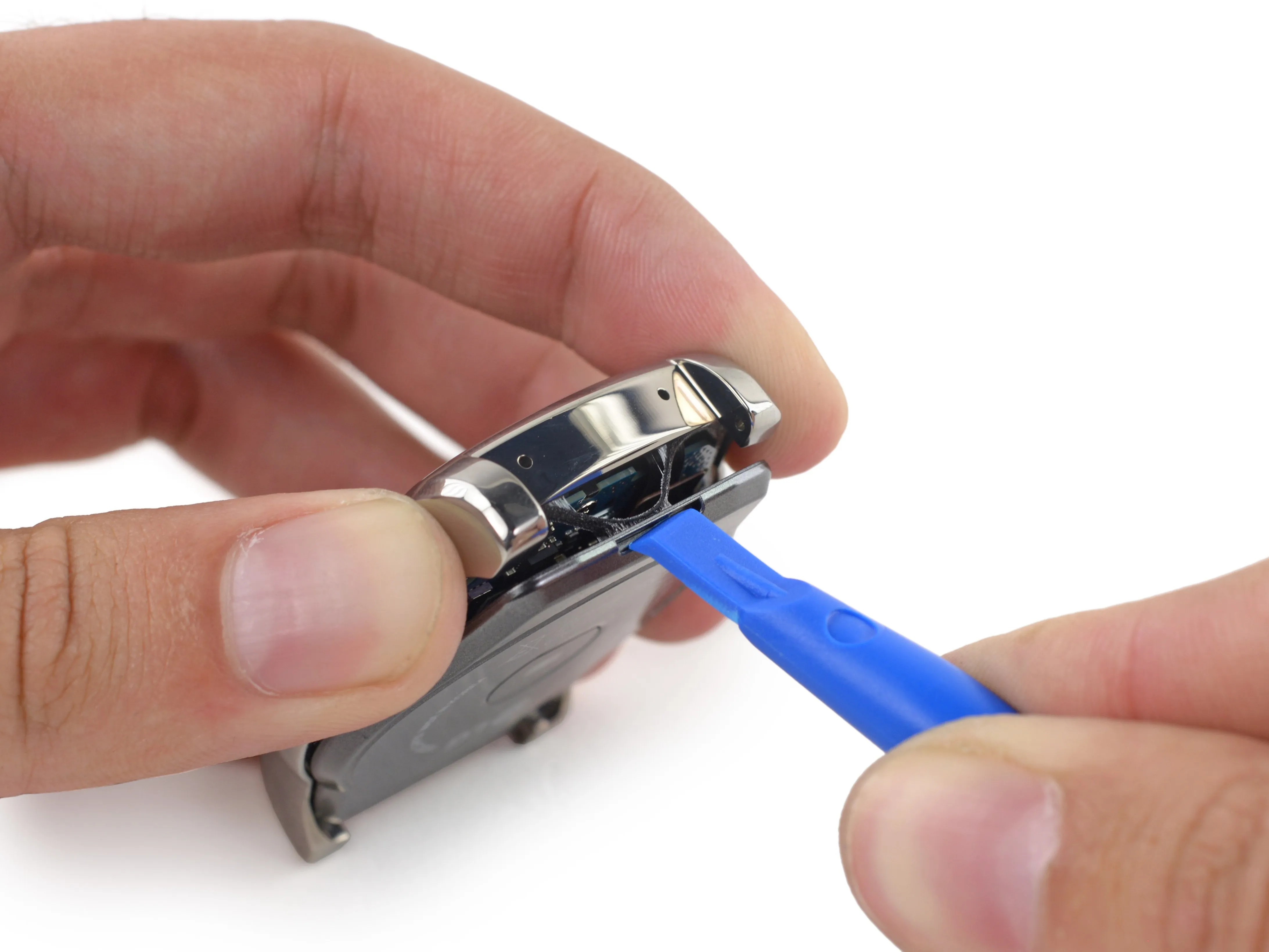

• В последний раз мы разбирали смарт-часы LGмы с радостью обнаружили винты, крепящие заднюю дверцу с кольцевым уплотнением. Сегодня мы отогреваем наш iOpener и чувствуем себя немного грустно.

• Однако, благодаря удобной выемке, все не так уж плохо. Но вам придется заменить клей перед повторной герметизацией часов, чтобы сохранить рейтинг водонепроницаемости IP67.

• IP67 это рейтинг водо- и пылезащищенности, который гарантирует, что устройство будет пыленепроницаемым и сможет выдержать погружение в воду на глубину 1 метр в течение 30 минут.

Шаг 5

• Если не считать клея, задняя часть корпуса остается чистой - никаких кабелей, никаких ловушек. Нам это нравится.

• Питание от зарядного устройства поступает через задний корпус на аккуратный ряд пружинных контактов рядом с материнской платой.

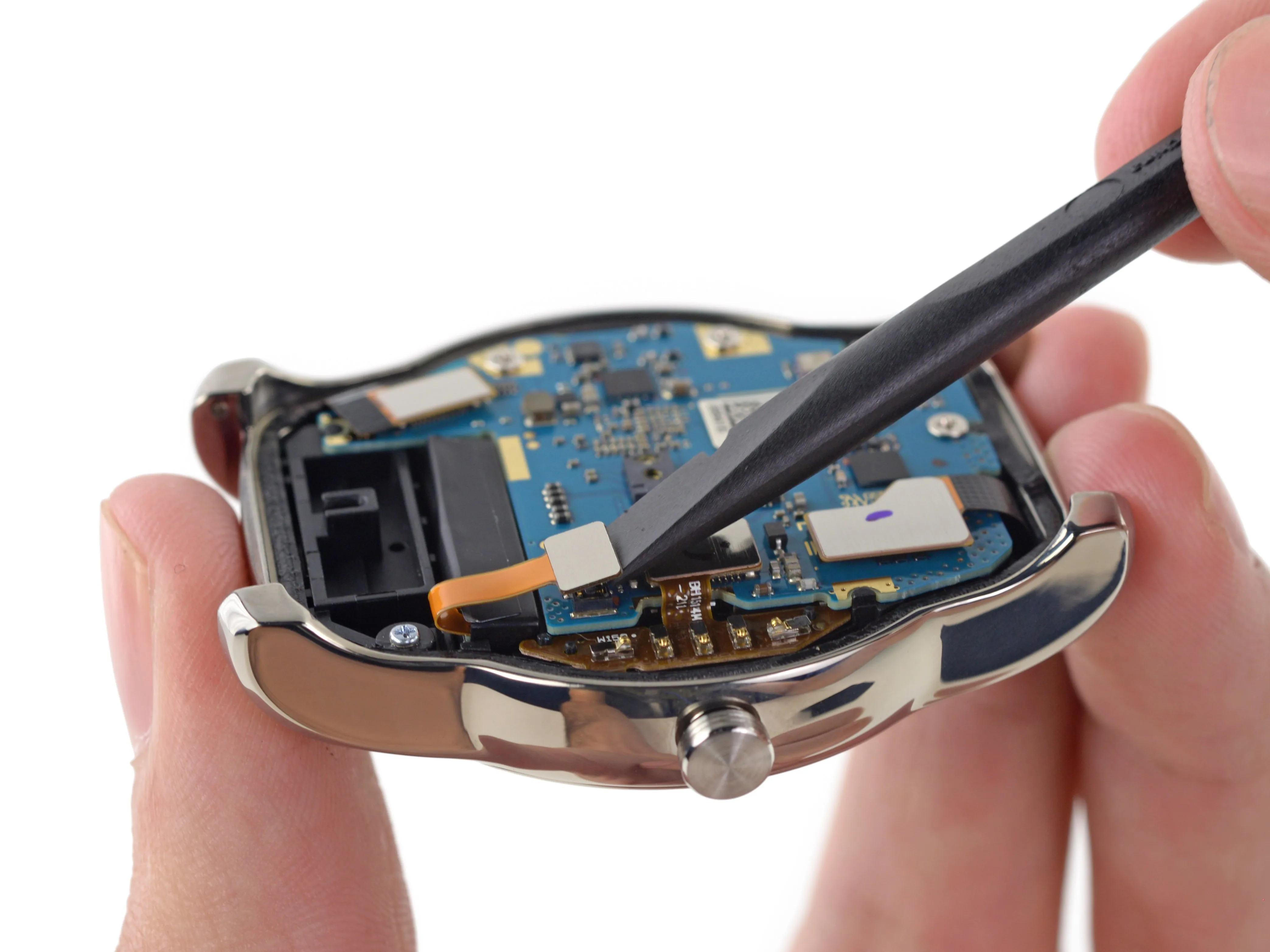

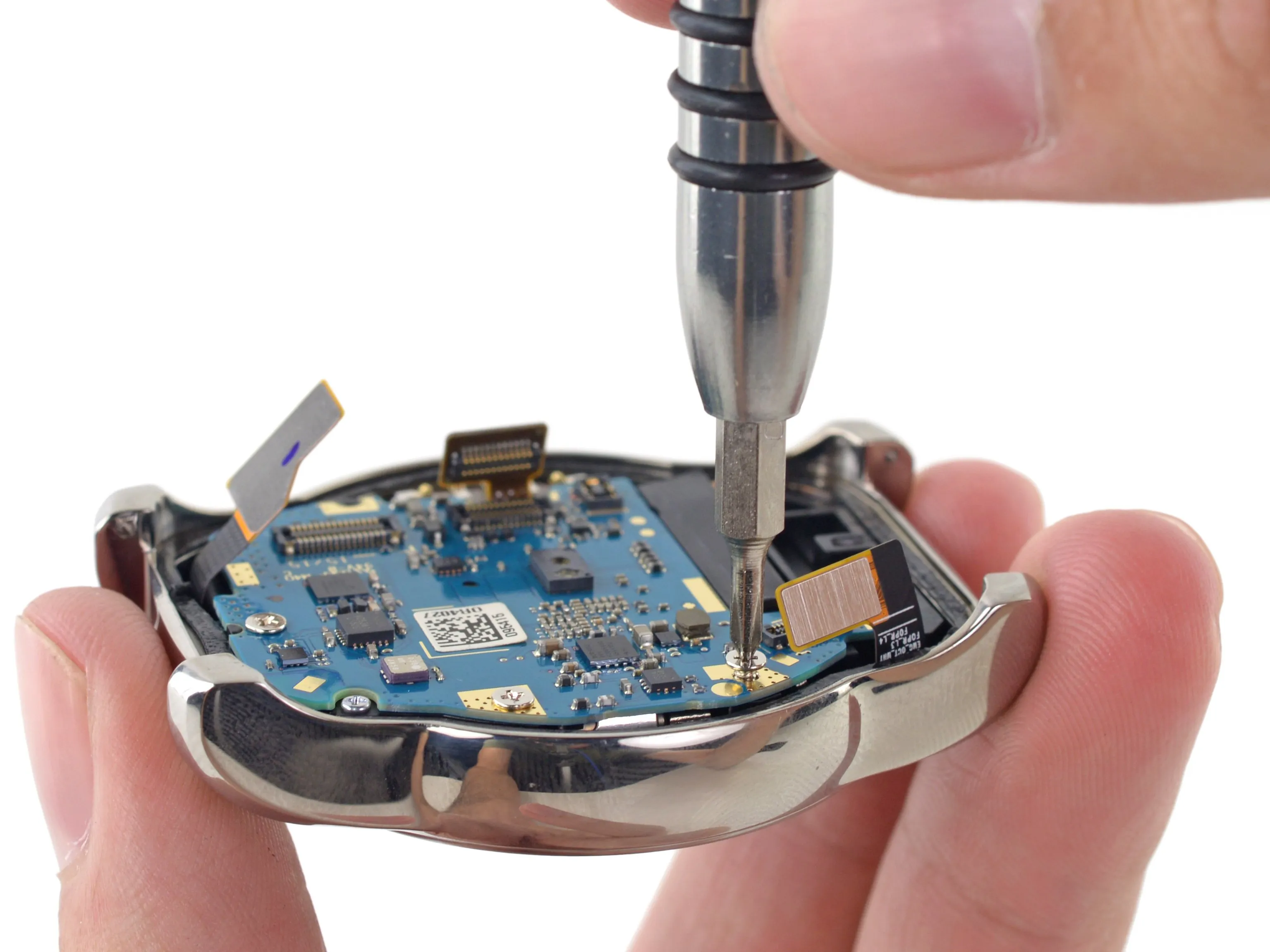

• Раз уж речь зашла о материнской плате, пора приступить к изучению кремния Urbane. Начиная с аккумулятора, мы отсоединяем несколько кабельных разъемов и выкручиваем крошечные винтики размером с часы.

• К счастью, это совершенно обычные (хотя и крошечные) винты Phillips - ничего из того, что нехитрых трехстворчатых которые можно встретить во многих модных смарт-часах в наши дни.

Шаг 6

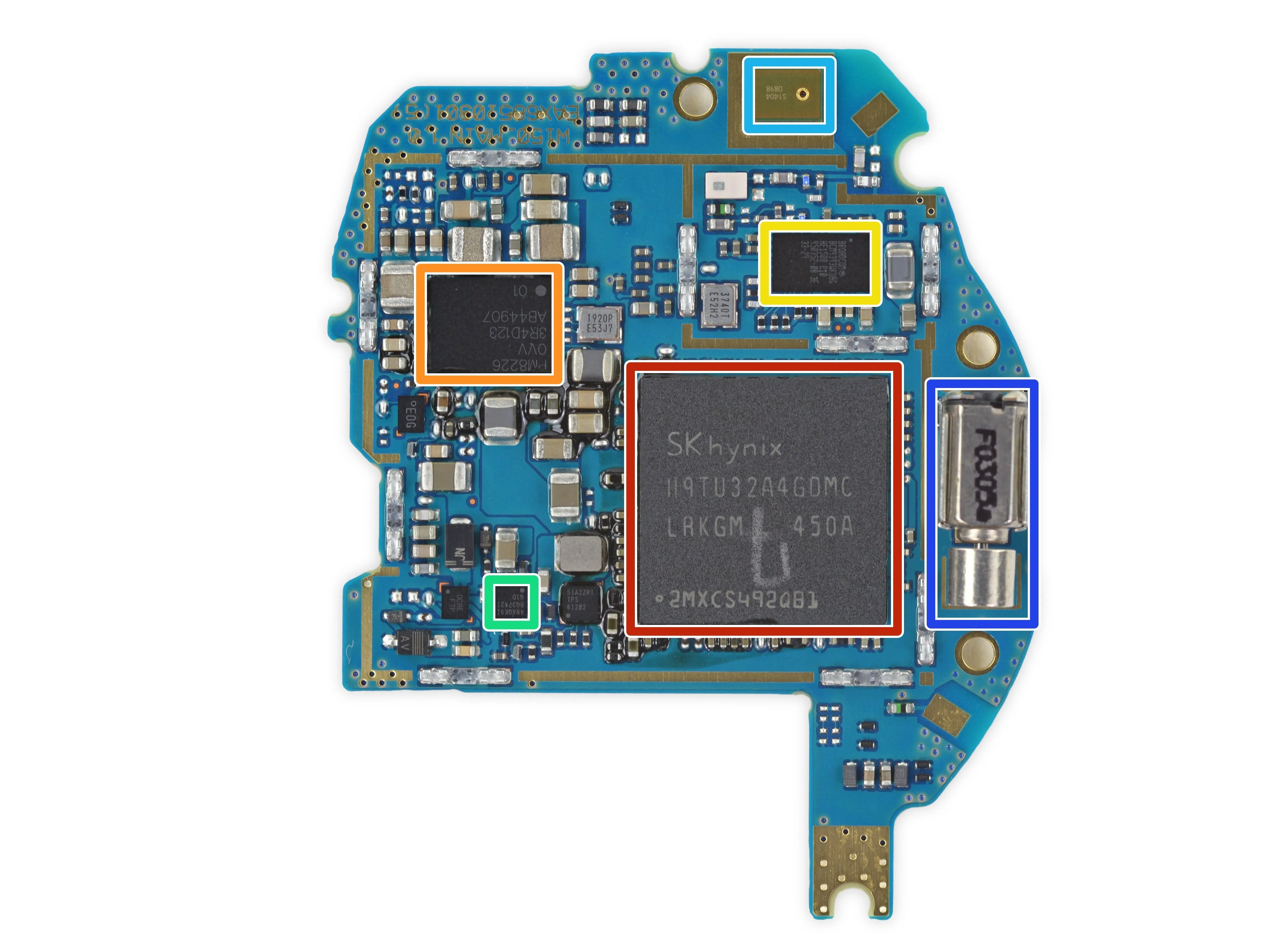

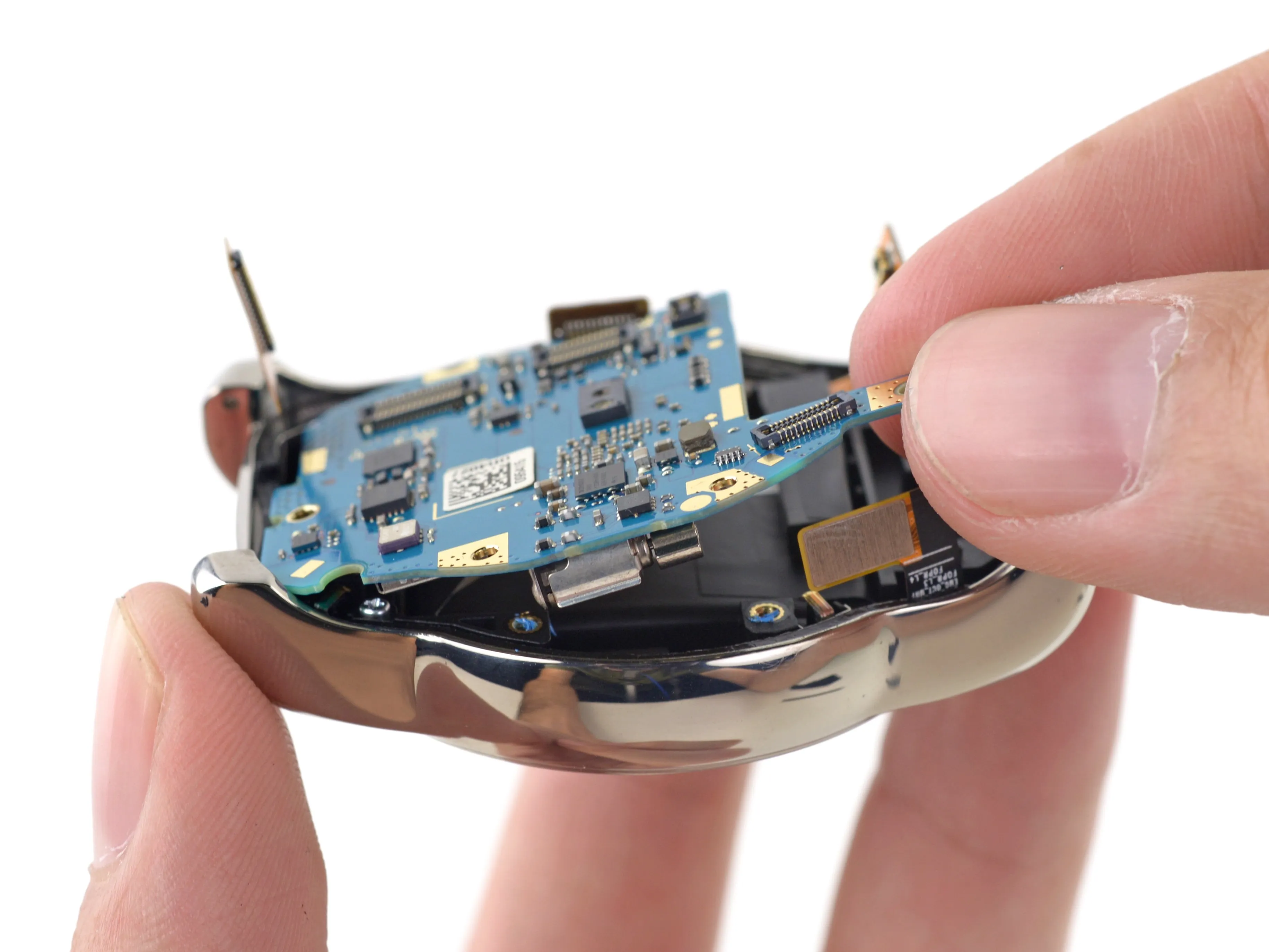

• Мы извлекаем материнскую плату из корпуса, чтобы получше рассмотреть аппаратную часть носимого устройства:

• SK Hynix H9TU32A4GDMC-LRKGM 512 МБ мобильной DDR2. Под этой памятью скрывается процессор Qualcomm Snapdragon 400 SoC.

• ИС управления питанием Qualcomm PM8226

• Broadcom BCM4343 интегрированный коммуникационный модуль

• Texas Instruments BQ27421-G1 датчик уровня топлива в аккумуляторе

• Одиночный микрофон (Knowles) - мы не уверены, почему было два порта; может быть, просто симметрия?

• Вибромотор - припаян на место на материнской плате

Шаг 7

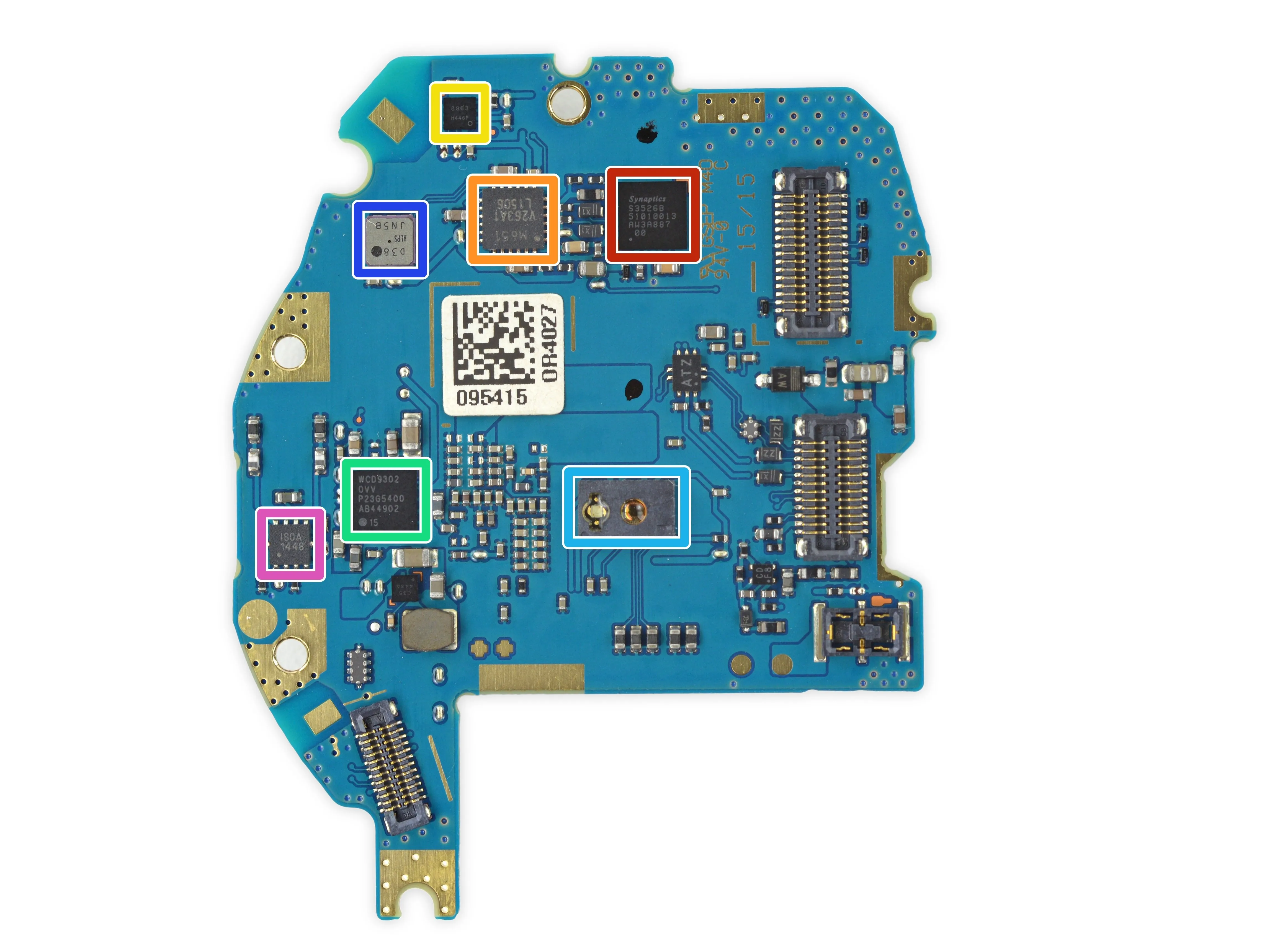

• А вот и обратная сторона:

• Synaptics S3526B сенсорный контроллер

• 6-осевой акселерометр и гироскоп Invensense MPU-6515

• Asahi Kasei AK8963 3-осевой компас

• Аудиокодек Qualcomm WCD9302

• Датчик сердечного ритма PixArt PAH8001

• Датчик давления Alps HSPPAD038

• Тактильный драйвер Imagis ISA1000

Шаг 8

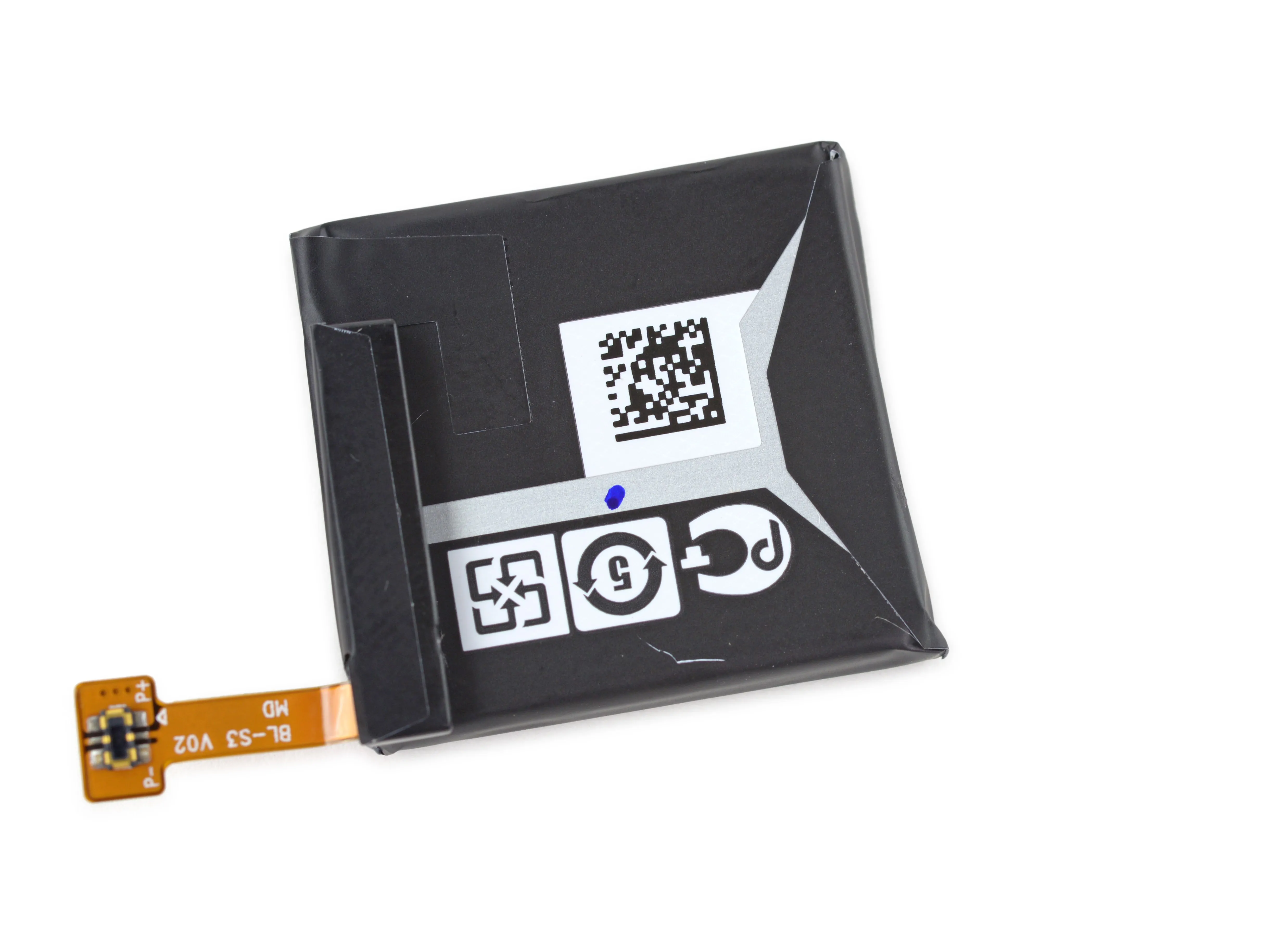

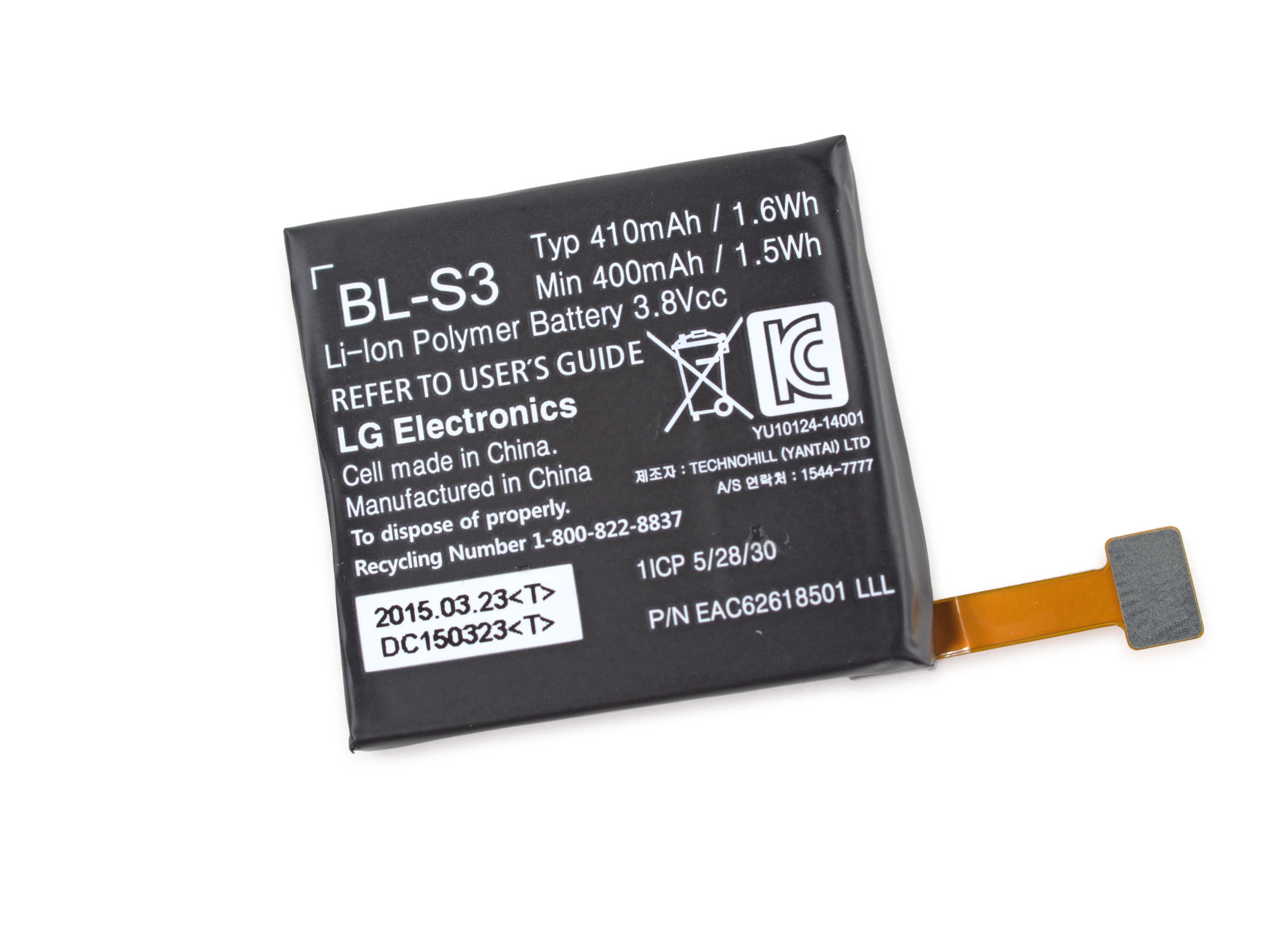

• Быстрым движением руки мы извлекаем батарею быстрее, чем игрок мариачи пробегает по своим гаммам.

• В Urbane установлена батарея емкостью 410 мАч - как и в их предшественниках, LG G Watch R.

• Сайт Moto 360 и Samsung Gear Live оснащены аккумуляторами емкостью 300 мАч, а Apple Watch обходятся батареей емкостью всего 205 мАч.

Шаг 9

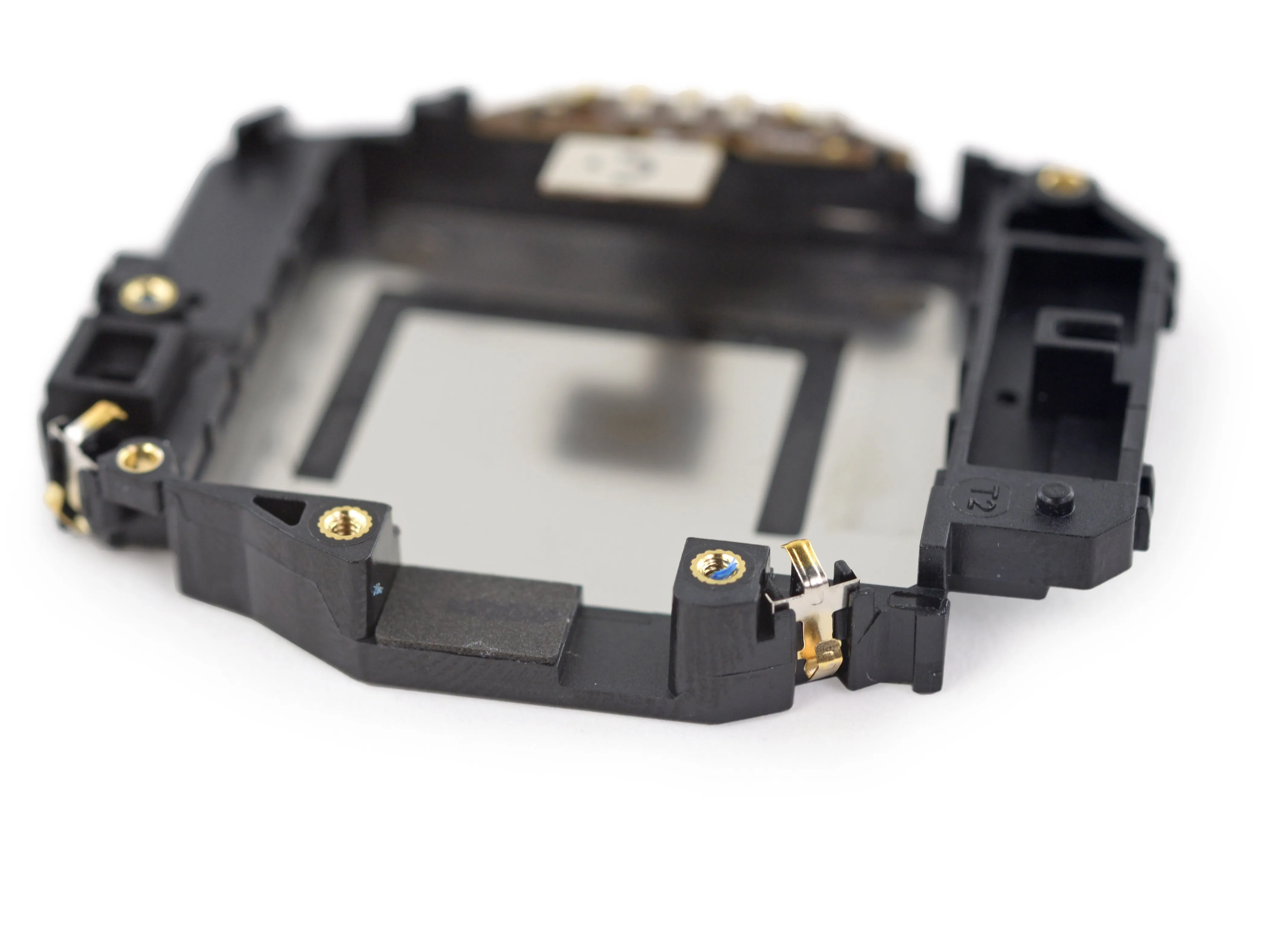

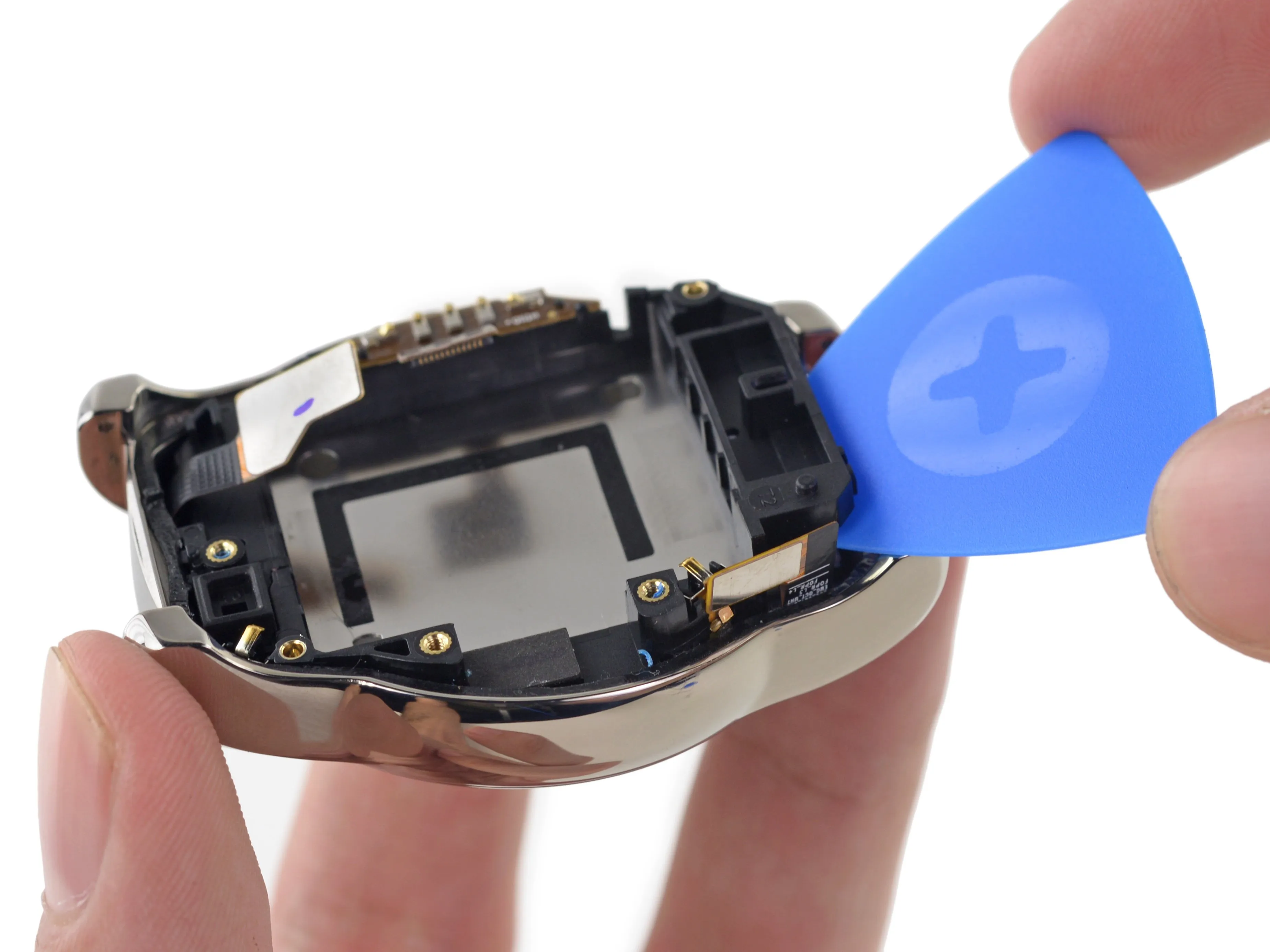

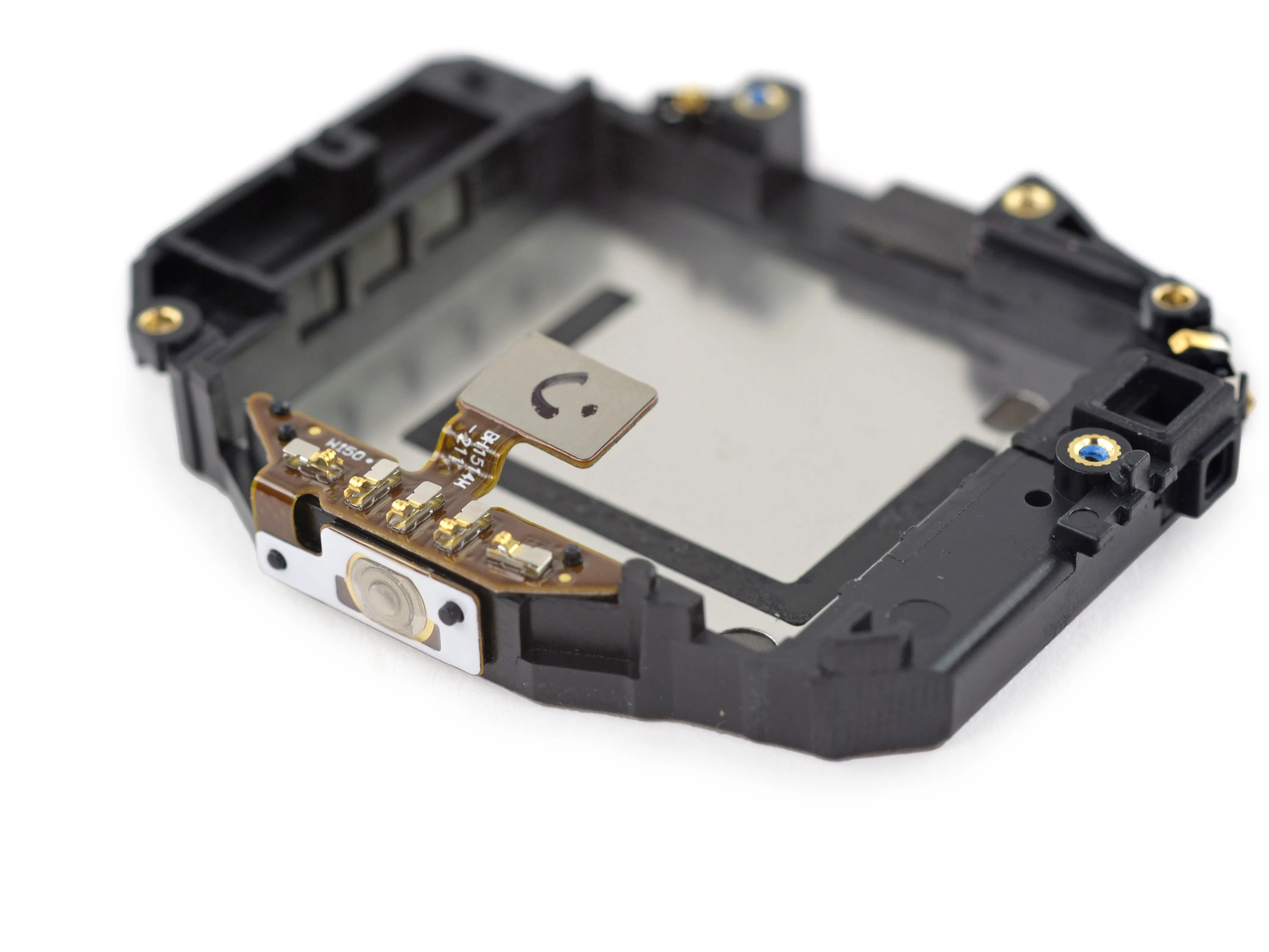

• Два винта и немного слабого клея - вот и все, что стоит между нами и пластиковой средней рамкой.

• По мере уменьшения размеров устройств производители переходят на клей вместо винтов или зажимов.

• В целом это плохо сказывается на ремонте, но в данном случае LG, похоже, нашла секретный рецепт, который позволяет сбалансировать прочность конструкции и возможность выковыривания.

• Разбирая среднюю часть часов, вы обнаружите один кабель, отвечающий за кнопку заводной головки и порты зарядного крэдла, а также пару пружинных контактов, которые соединяют материнскую плату с корпусом часов, возможно, для использования корпуса в качестве антенны.

Шаг 10

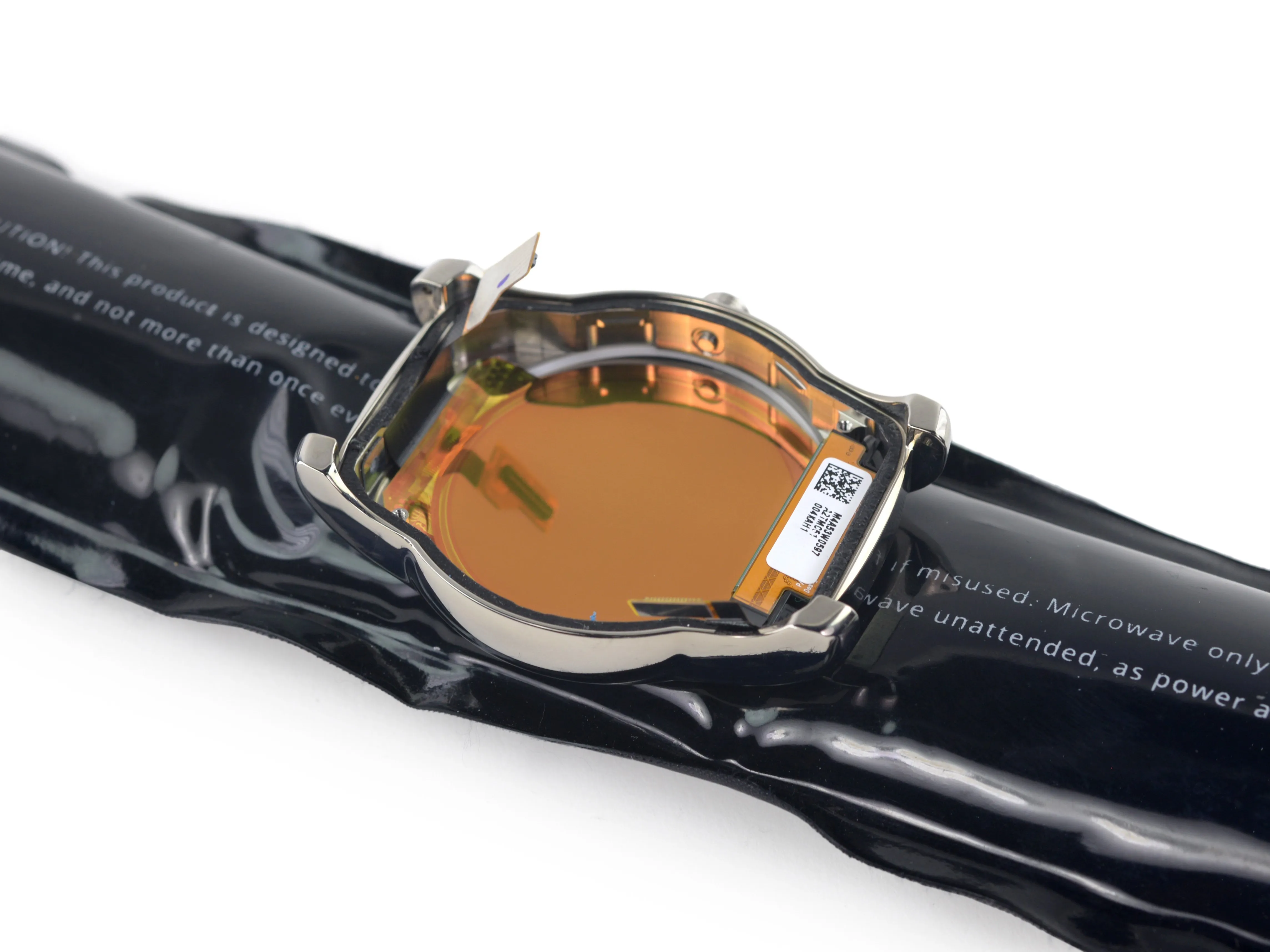

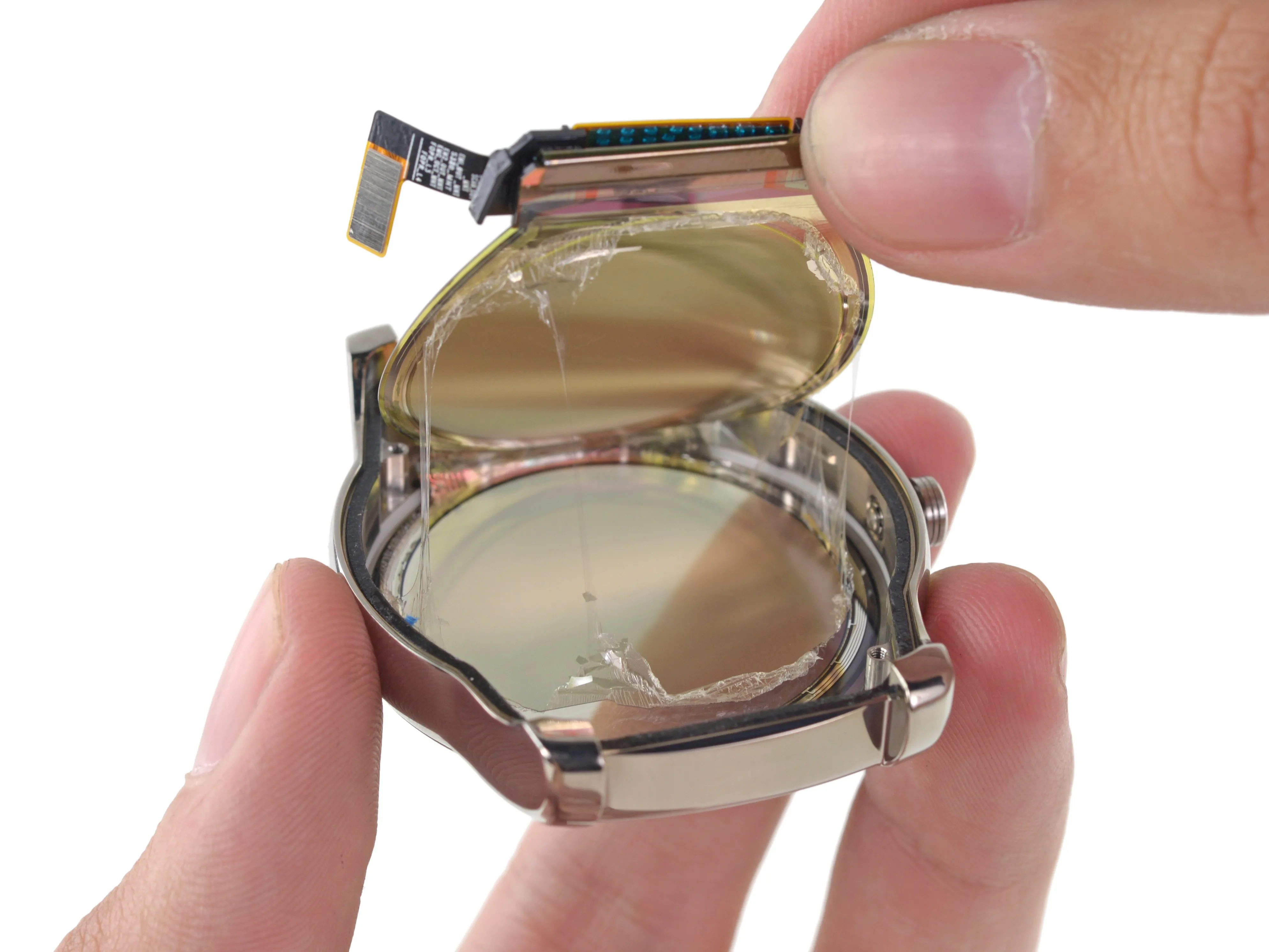

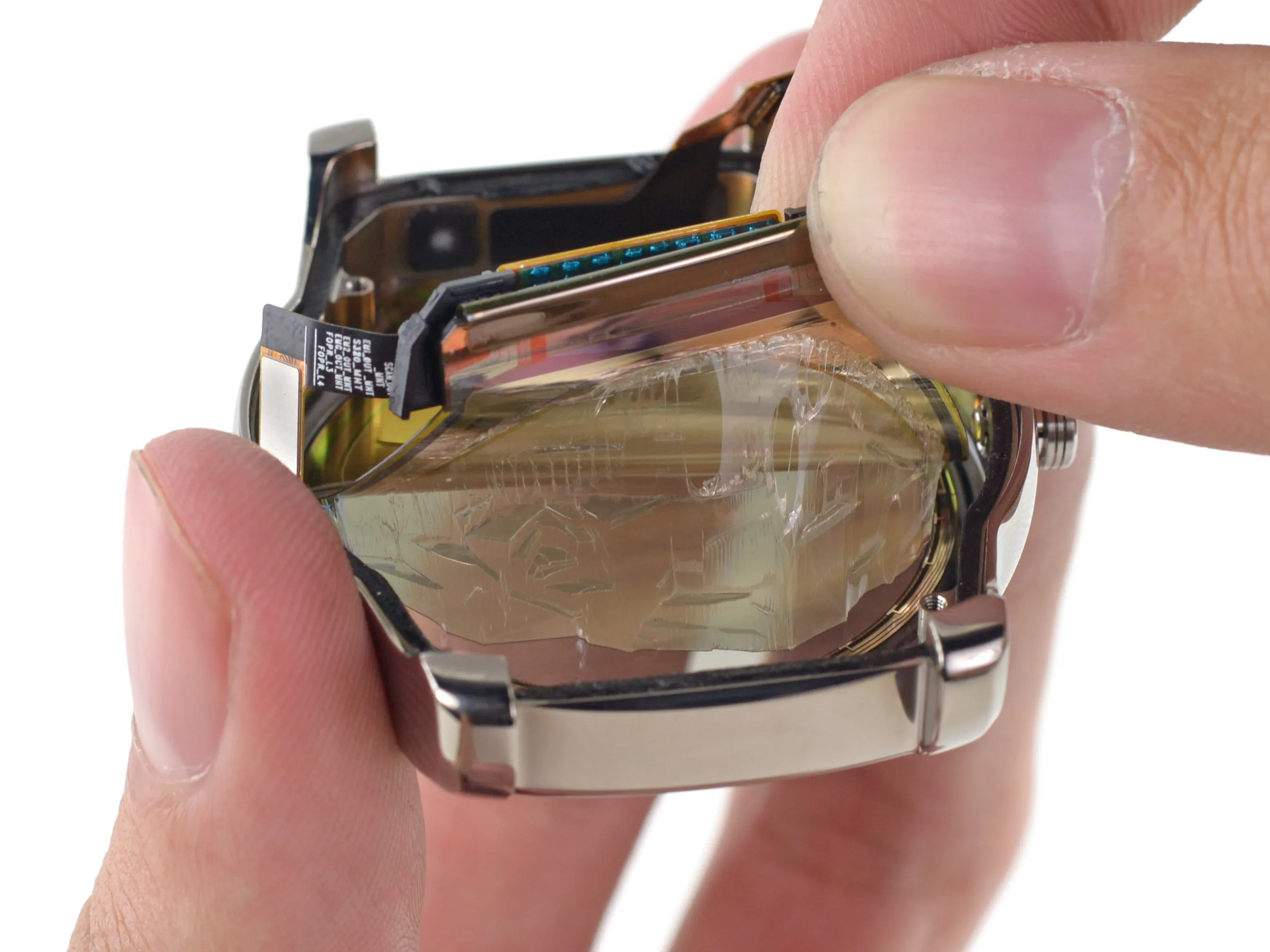

• Наш iOpener теги в чтобы помочь разобрать P-OLED дисплей.

• Этот невероятно тонкий дисплей состоит из нескольких слоев, которые нужно поддеть с обратной стороны стекла, чтобы снять стекло.

• Когда мы отклеиваем дисплей, появляется странный растягивающаяся мембрана прилипает к задней части дигитайзера.

• Эта мембрана определенно служит клеем между дисплеем и дигитайзером, но также может служить для каких-то более высоких целей в качестве тонкая плёнка.

Шаг 11

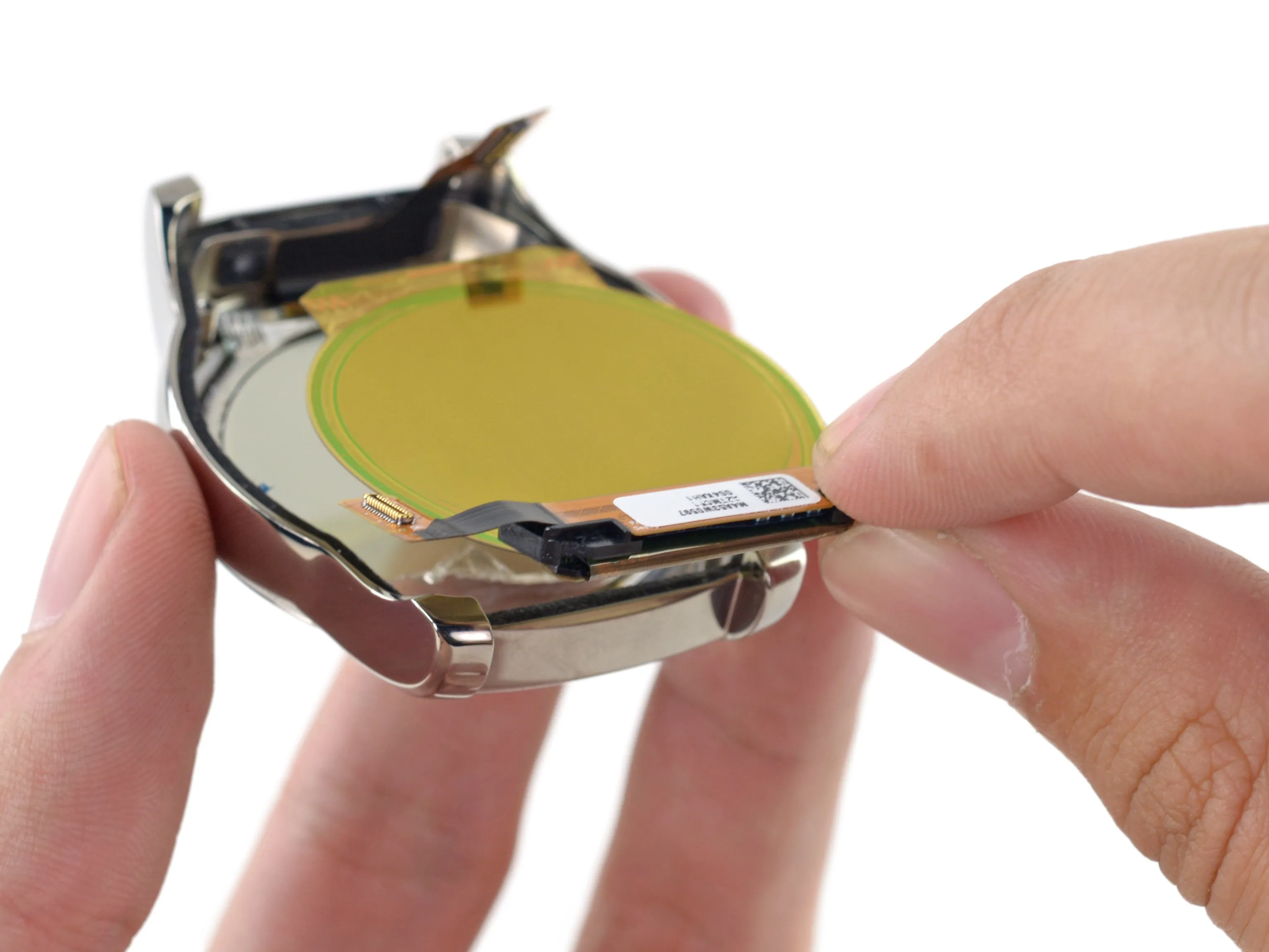

• Разборка дисплея

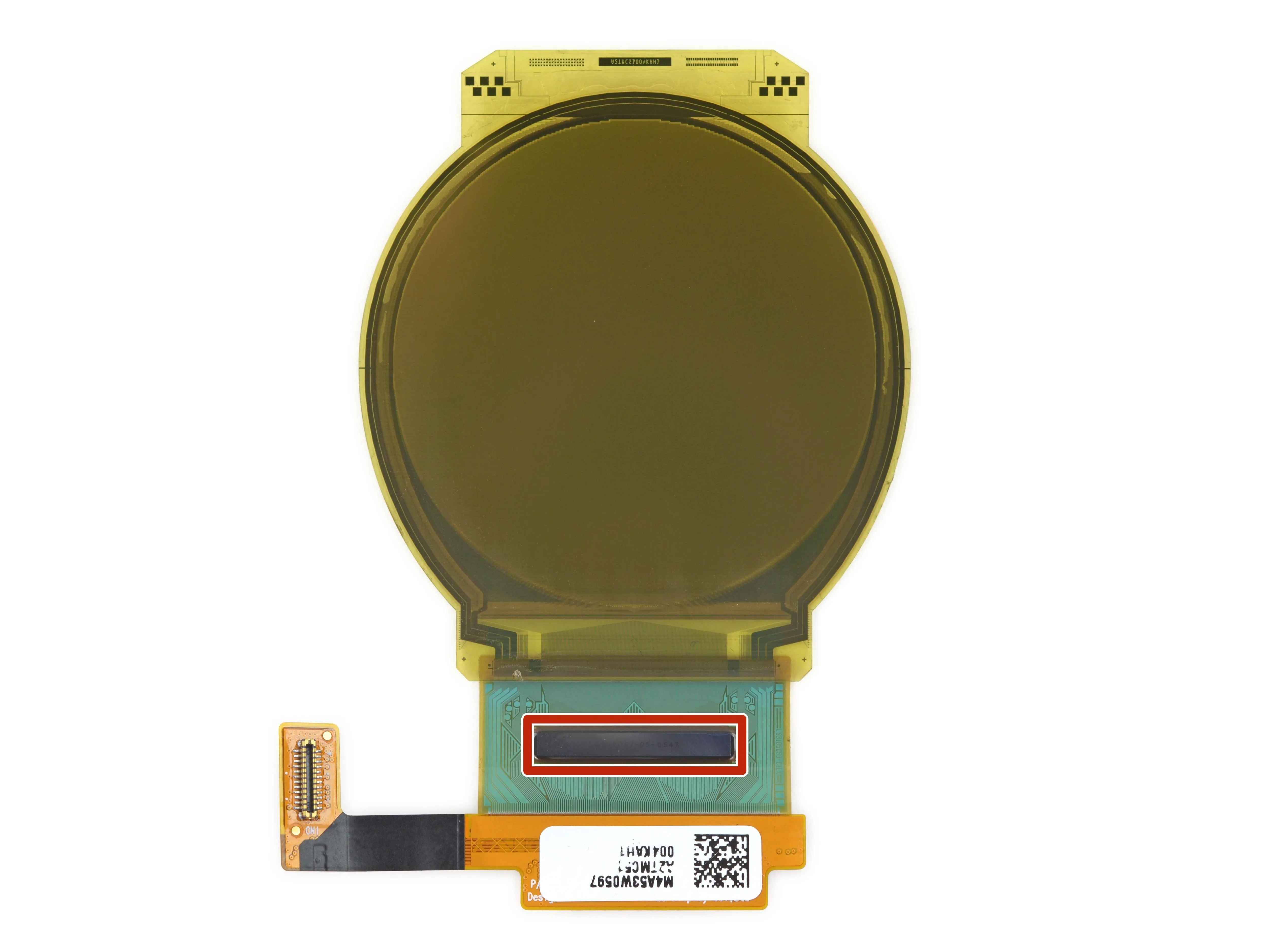

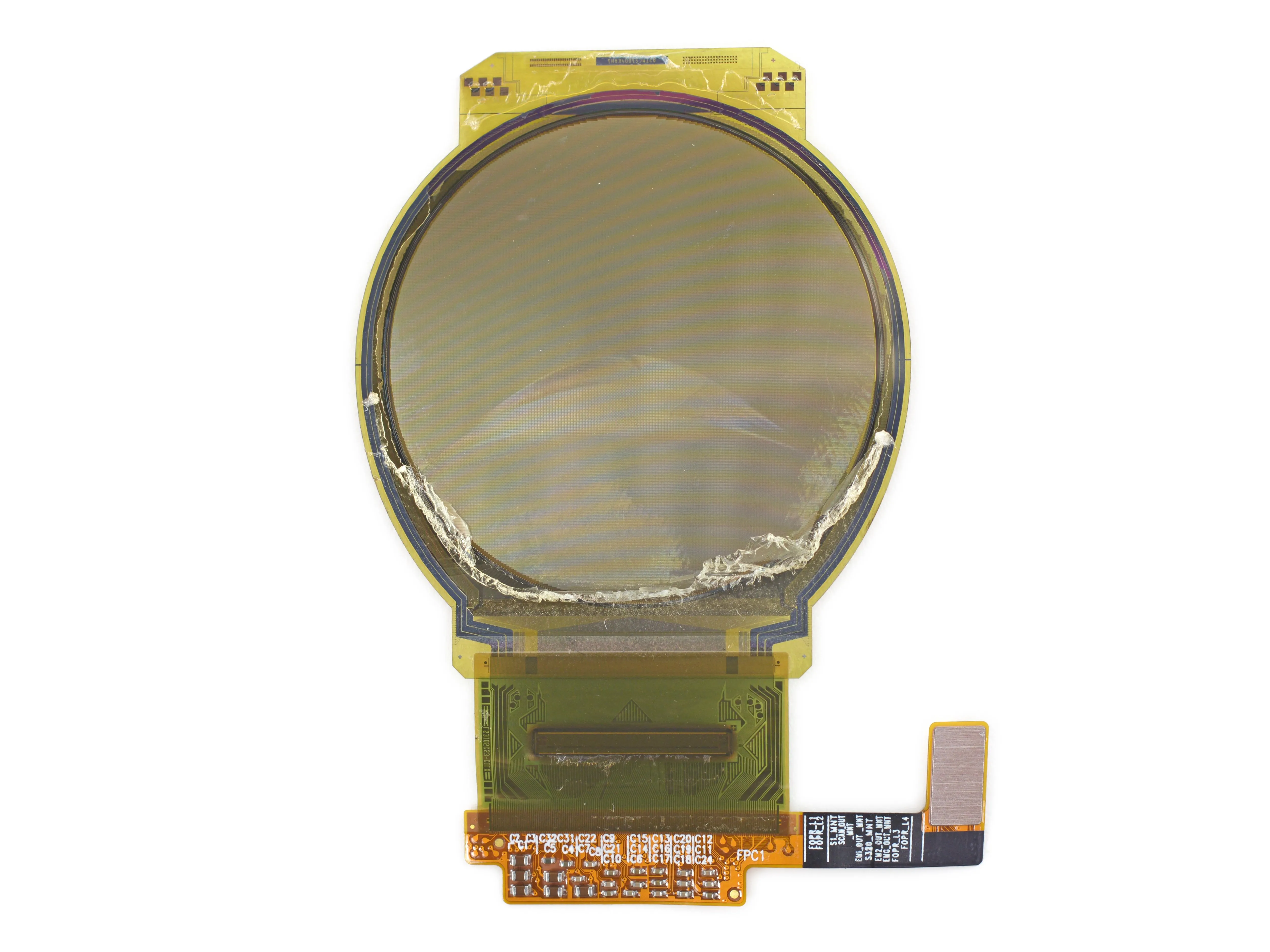

• Теперь, когда часы освобождены от корпуса, мы можем поближе рассмотреть P-OLED-экран Urbane с разрешением 245ppi.

• Если вам покажется, что этот дисплей выглядит знакомым, мы с вами согласны. LG утверждает, что Urbane созданы на основе дисплея, используемого в LG G Watch R.

• Прямо под экраном мы находим драйвер POLED-дисплея LG Innotek LGS32057-05-0547.

Шаг 12

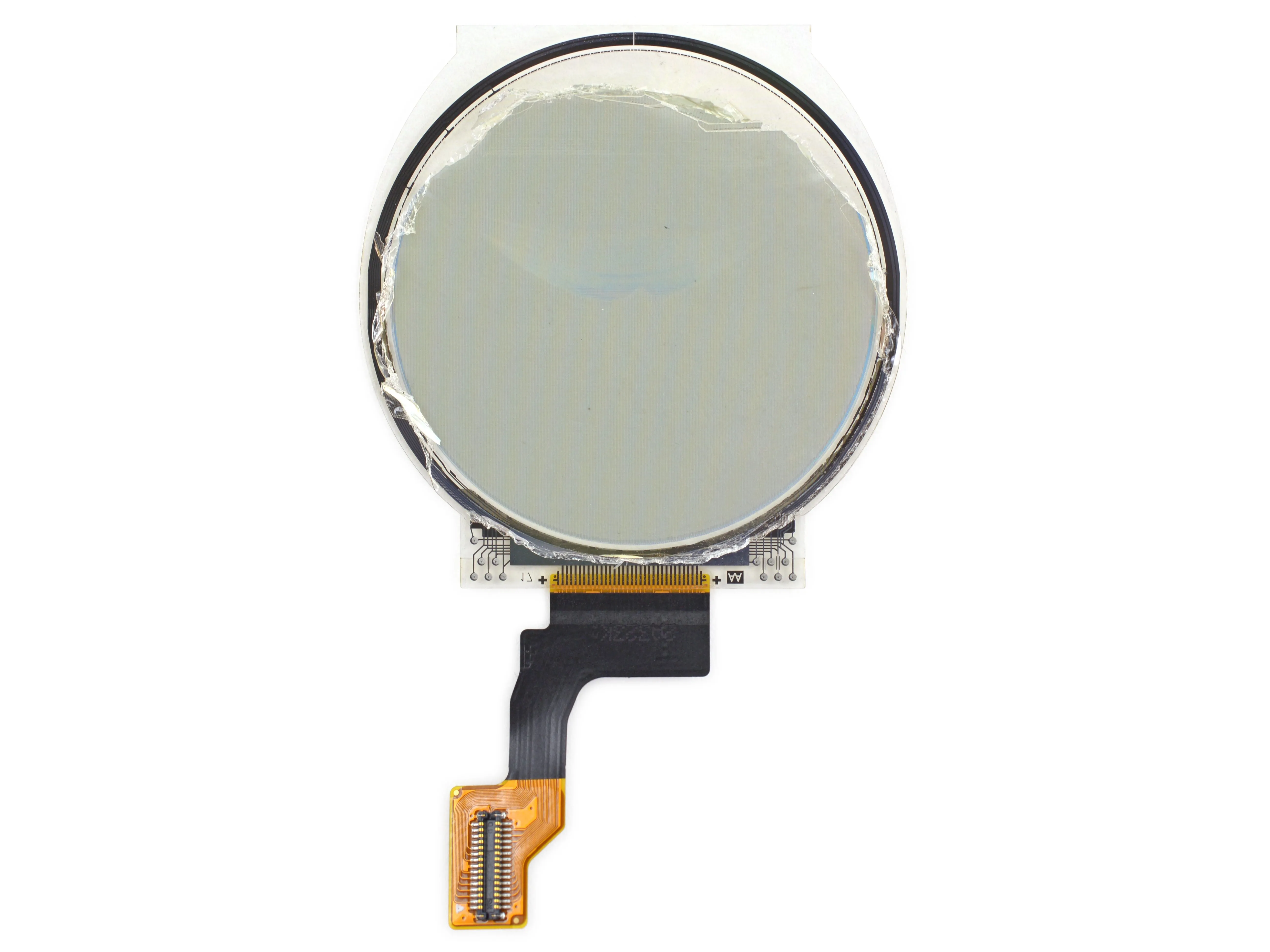

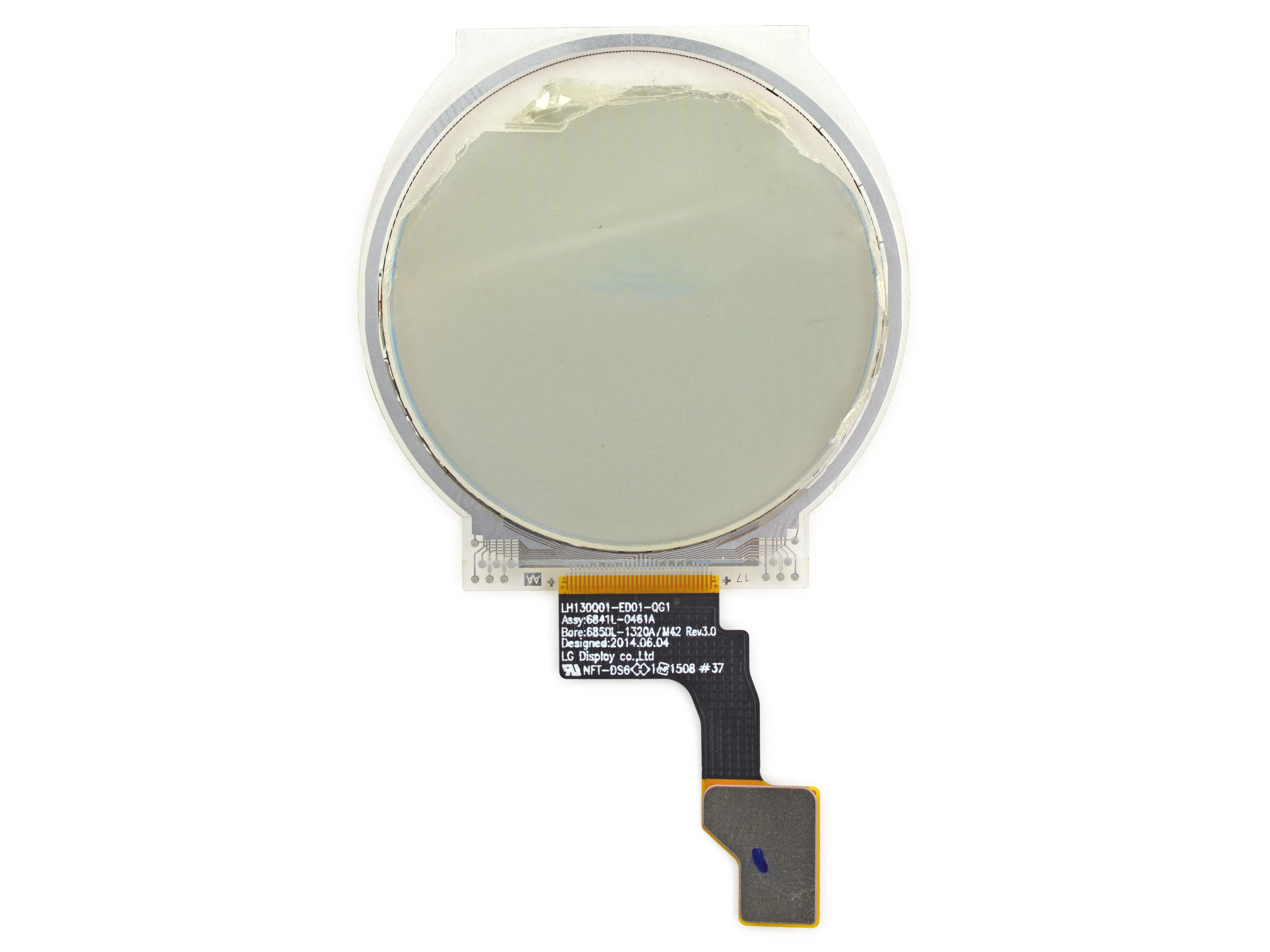

• Следующий слой сэндвича экрана - дигитайзер. Он также прикреплен с помощью липкого клея с обеих сторон и имеет маркировку LG Display co., Ltd.

• LG производит собственные дисплеи для своих гаджетов, что встречается далеко не у каждого производителя. не каждый производитель не каждый производитель может это сделать.

Шаг 13

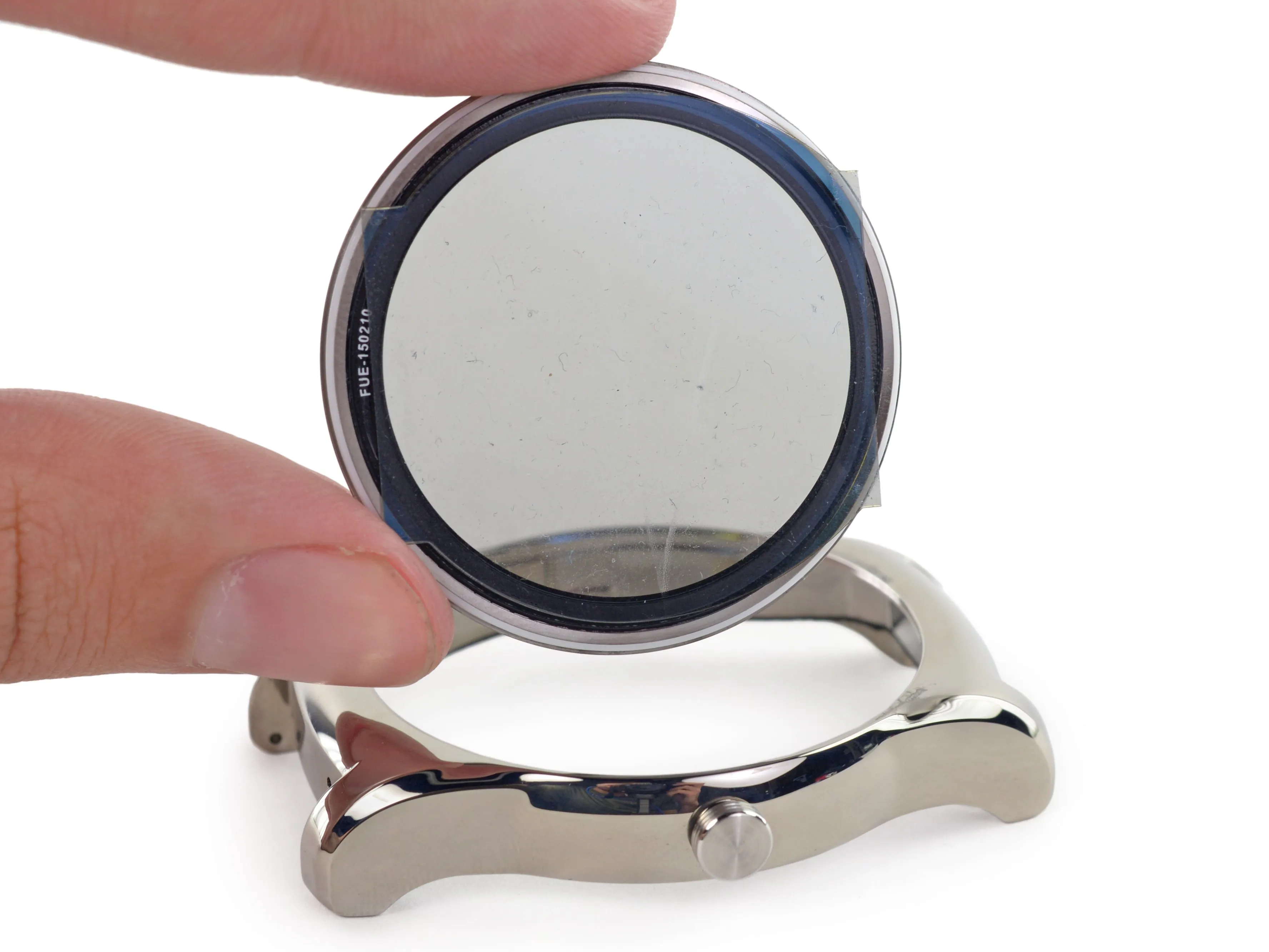

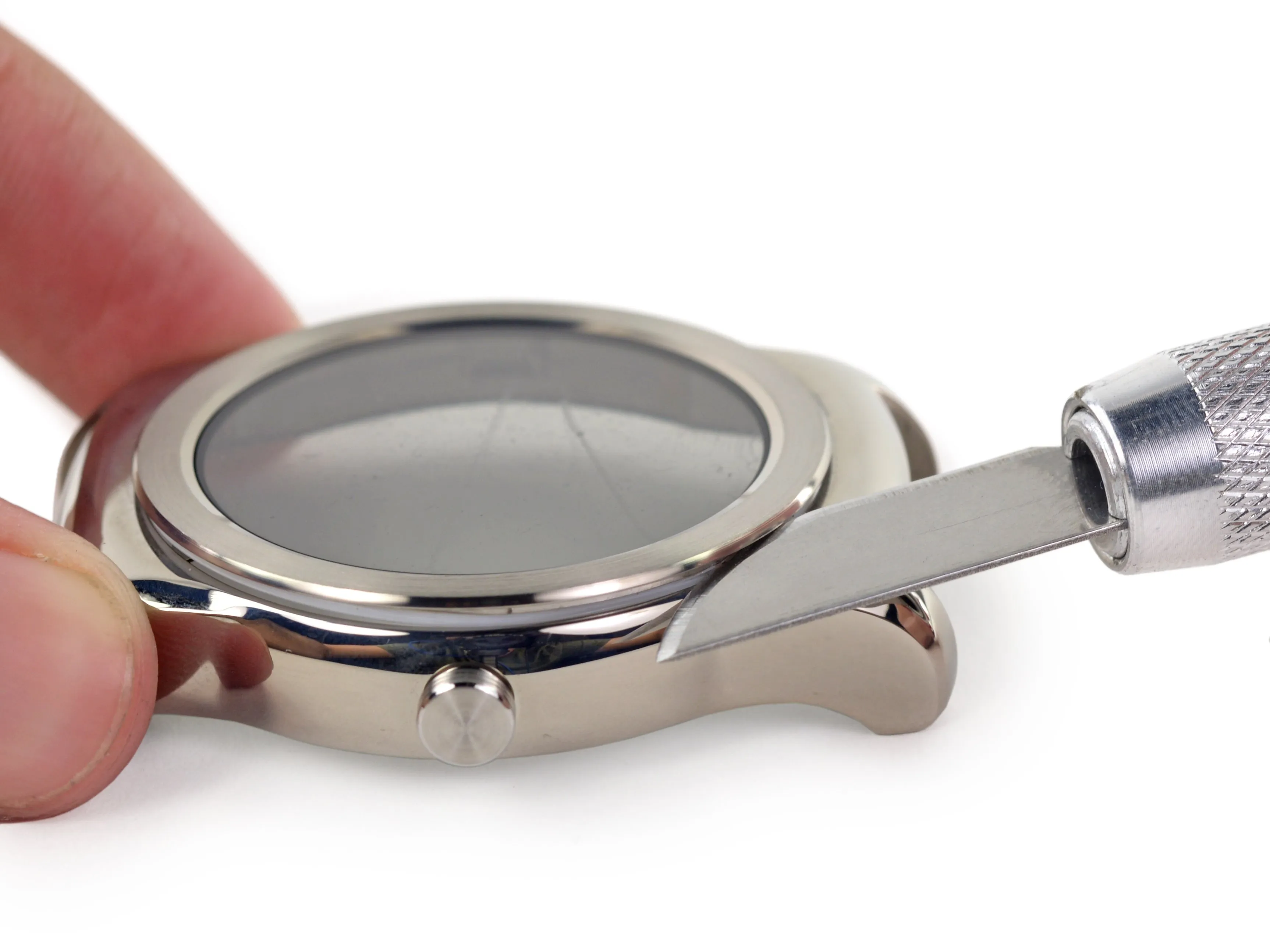

• Мы используем наше изогнутое лезвие и вынимаем стекло дисплея.

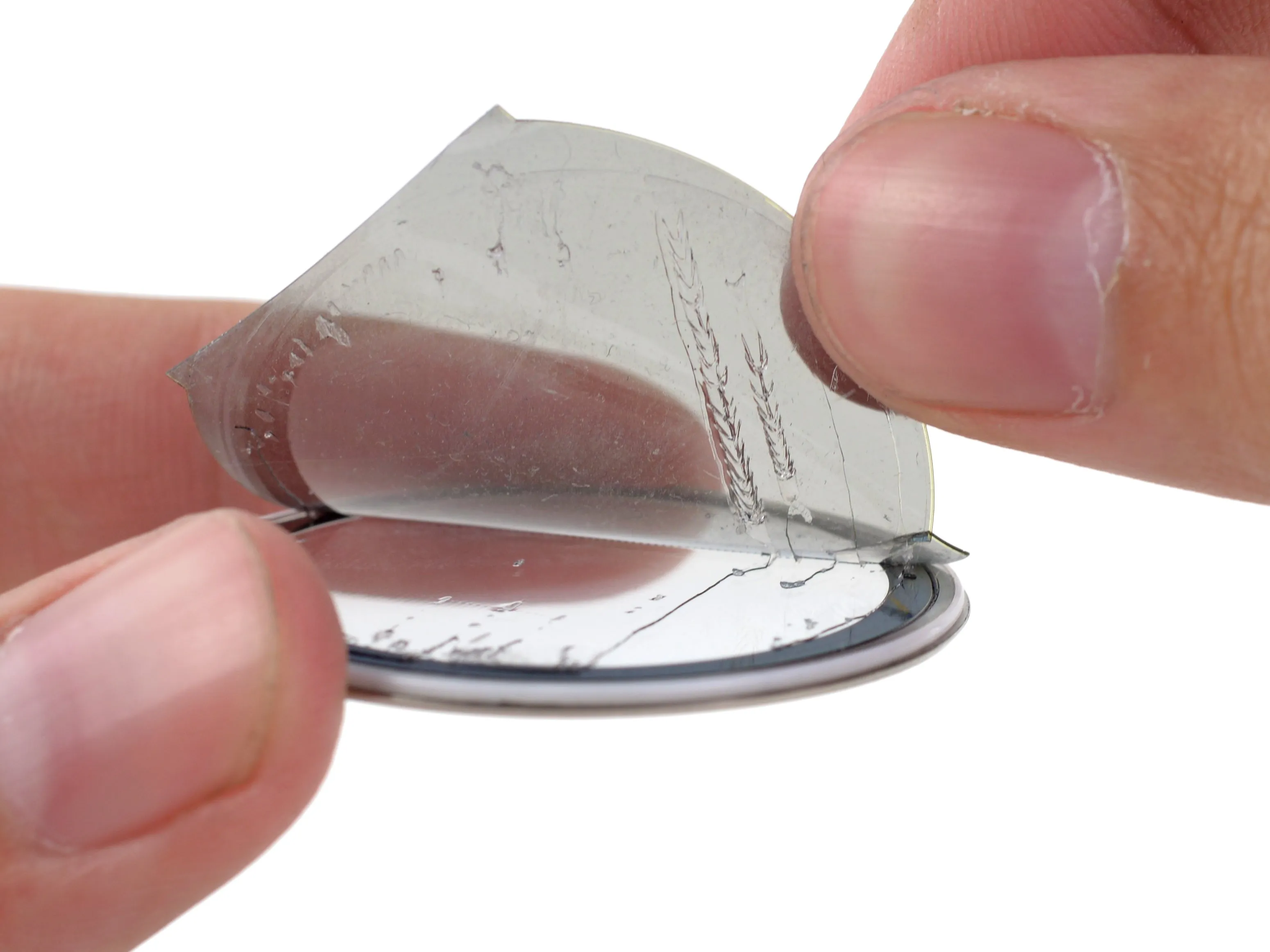

• Стекло вылетает неповрежденным, во всей своей идеальной округлости, а последний слой дисплея, похожий на поляризационную пленку, отслаивается, оставляя после себя липкие остатки оптически прозрачного клея (OCA).

• К сожалению, похоже, что процедура, которую мы только что пережили, является единственным способом замены треснувшего экрана - дисплей и дигитайзер приклеиваются к задней части стекла после его установки в корпус часов.

• Это означает, что для замены треснувшего стекла вам придется удалить все части дисплея, установить новую стеклянную переднюю панель, а затем приклеить новый OLED-дисплей к задней части стекла с помощью OCA.

Шаг 14

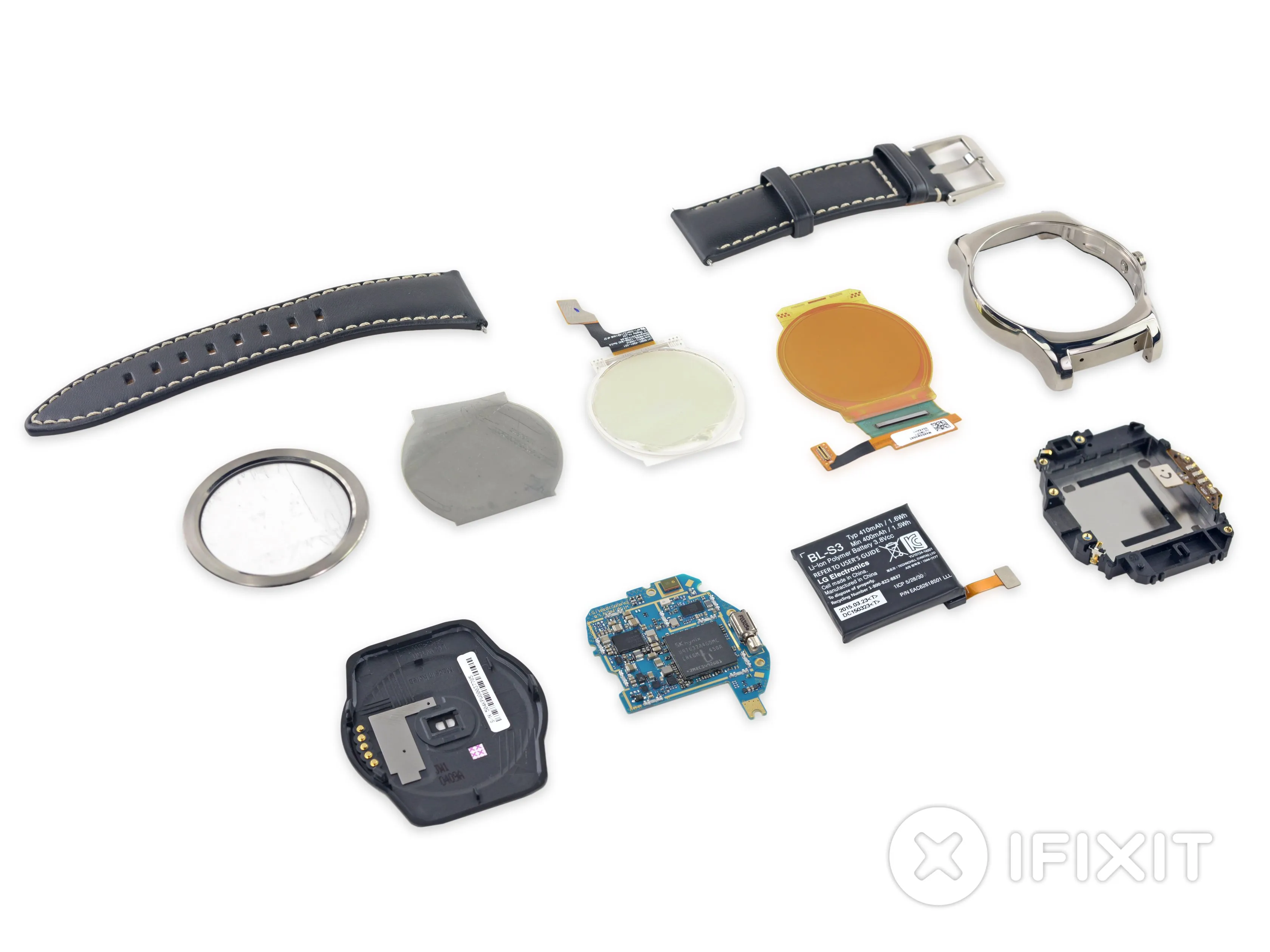

• Оценка ремонтопригодности LG Watch Urbane: 7 из 10 (10 - легче всего отремонтировать)

• Как только вы окажетесь внутри, материнскую плату будет очень легко снять - три крестовых винта и несколько разъемов.

• Вынув материнскую плату, можно легко заменить аккумулятор: его удерживает только слабый клей.

• Стандартный 22-миллиметровый ремешок закреплен пружинными стержнями, что позволяет легко заменять и менять стиль.

• Приклеенная задняя панель требует нагрева и отжатия, а также замены клея для правильной повторной герметизации.

• Поскольку дисплей приклеен к задней части переднего стекла, которое снимается с передней части, замена экрана очень сложна и потребует повторного приклеивания слоев дисплея.
