Разборка LG Y90

Разборка LG Y90

Что вам нужно

Инструменты

  • Spudger
    Spudger | Источник - ifixit.com
  • Инструмент для открывания iFixit
    Инструмент для открывания iFixit | Источник - ifixit.com
  • Пинцет
    Пинцет | Источник - ifixit.com

Шаг 1 Разборка LG Y90

LG Y90 Teardown, LG Y90 Teardown: шаг 1, изображение 1 из 1
LG Y90 Teardown, LG Y90 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • После того, как мы открыли заднюю крышку устройства

  • Здесь показана средняя рамка и основная плата устройства.

Шаг 2

Разборка LG Y90: шаг 2, изображение 1 из 1
Разборка LG Y90: шаг 2, изображение 1 из 1 | Источник - ifixit.com

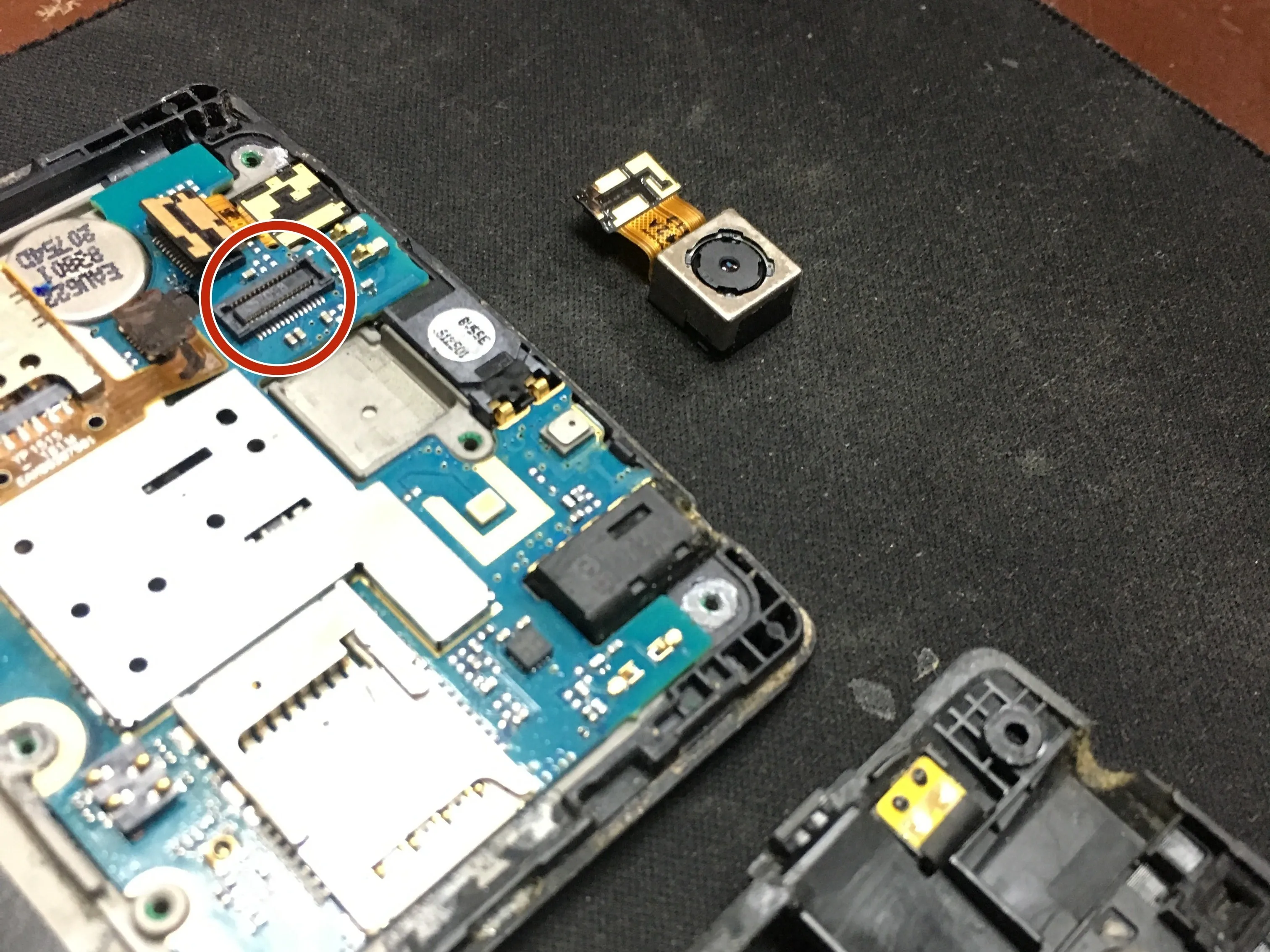

  • Извлеките заднюю камеру из основной платы

Шаг 3

Разборка LG Y90: шаг 3, изображение 1 из 2
Разборка LG Y90: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Разборка LG Y90: шаг 3, изображение 2 из 2
Разборка LG Y90: шаг 3, изображение 2 из 2 | Источник - ifixit.com

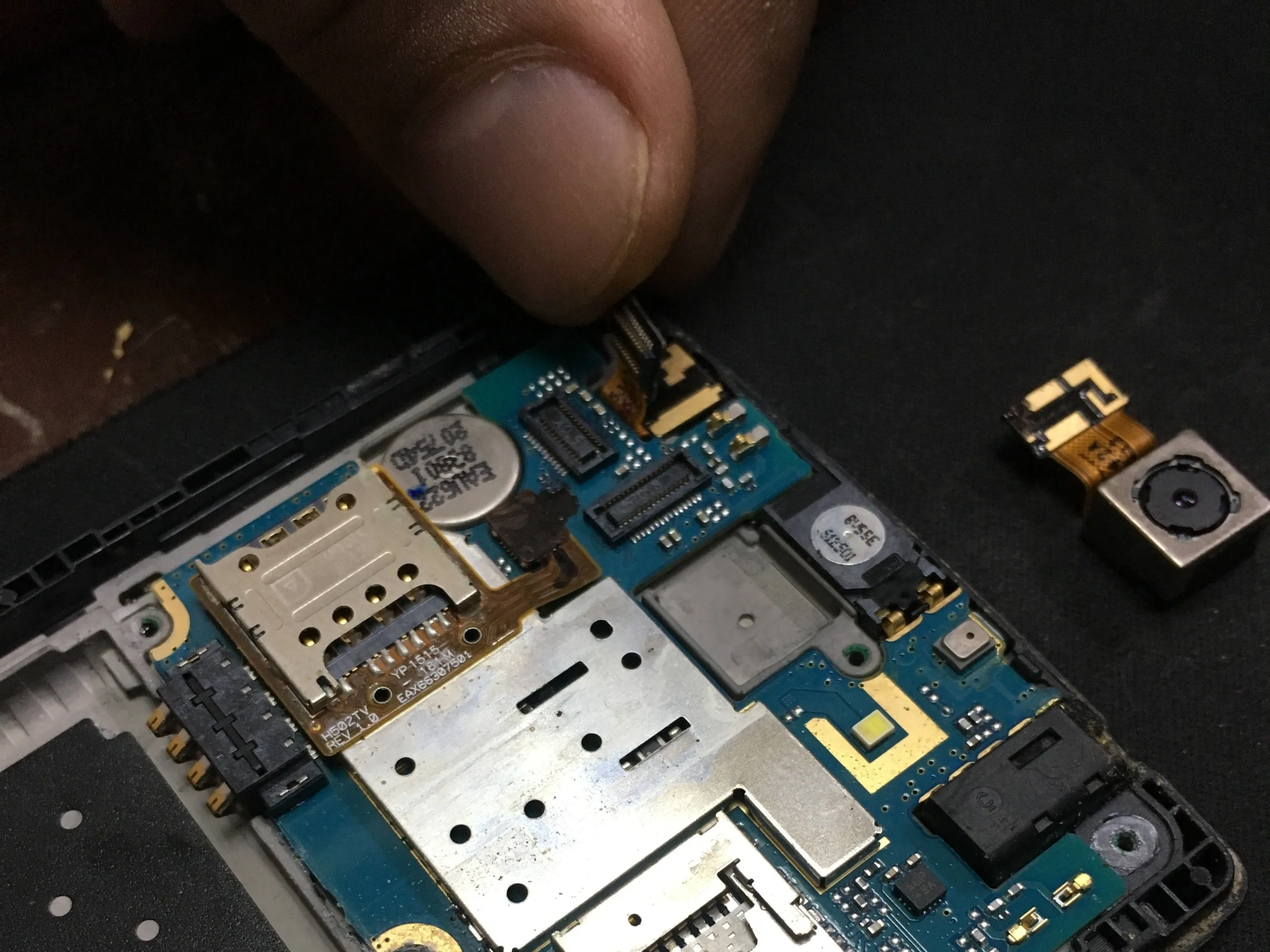

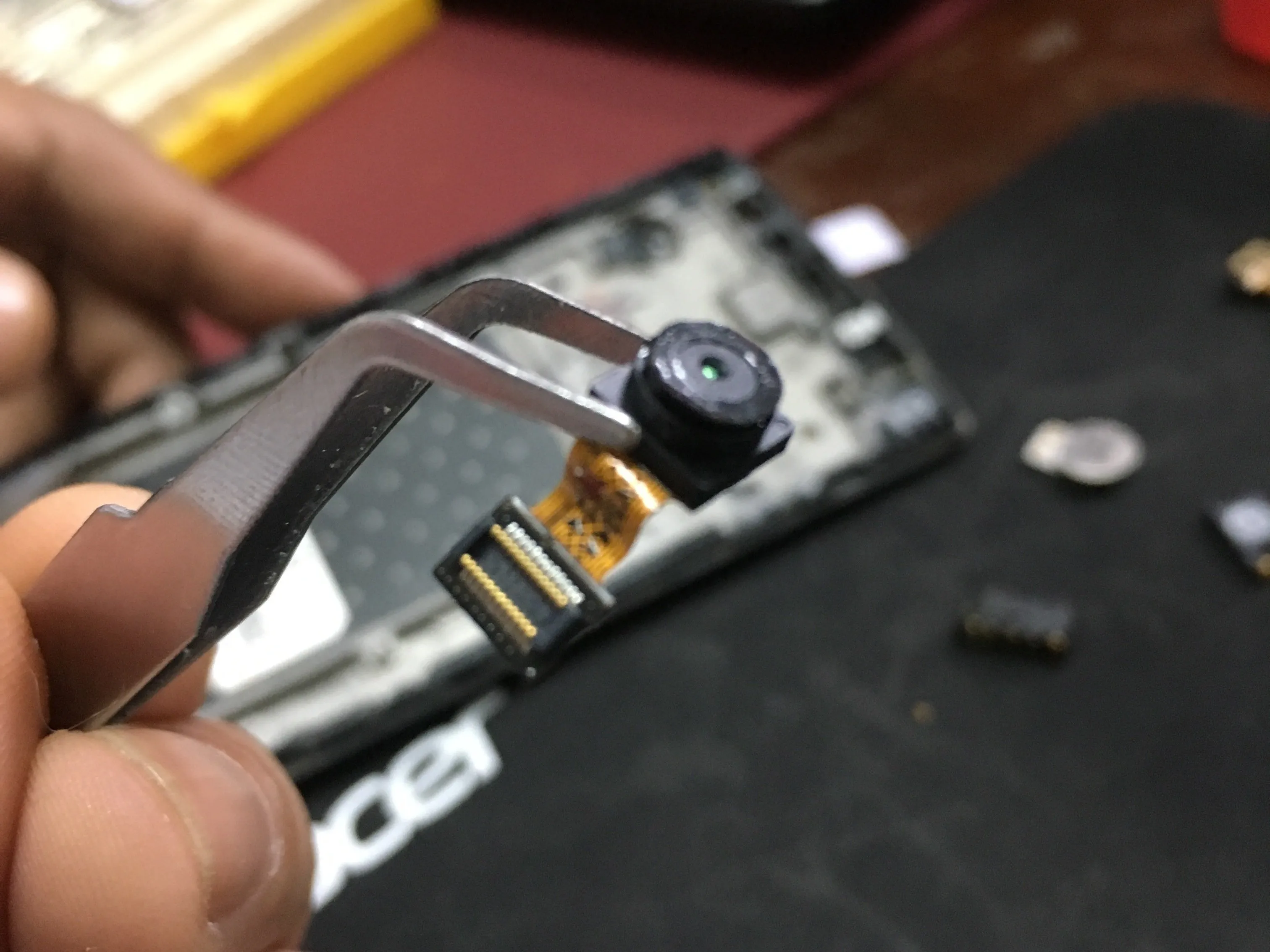

  • Аккуратно отсоедините разъем фронтальной камеры от основной платы.

Шаг 4

Разборка LG Y90: шаг 4, изображение 1 из 1
Разборка LG Y90: шаг 4, изображение 1 из 1 | Источник - ifixit.com

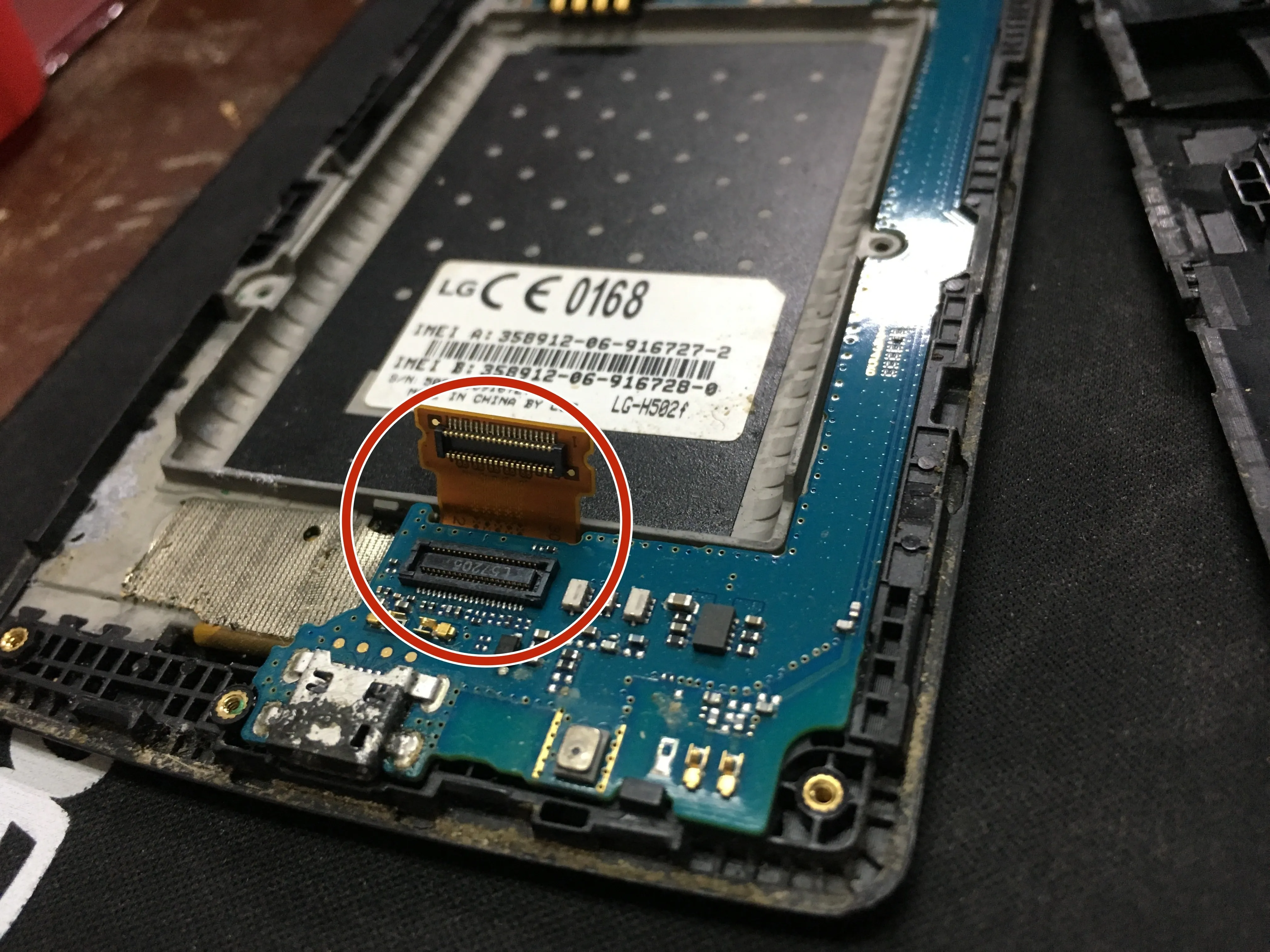

  • Отсоедините разъем ЖК-дисплея от основной платы.

Шаг 5

Разборка LG Y90: шаг 5, изображение 1 из 1
Разборка LG Y90: шаг 5, изображение 1 из 1 | Источник - ifixit.com

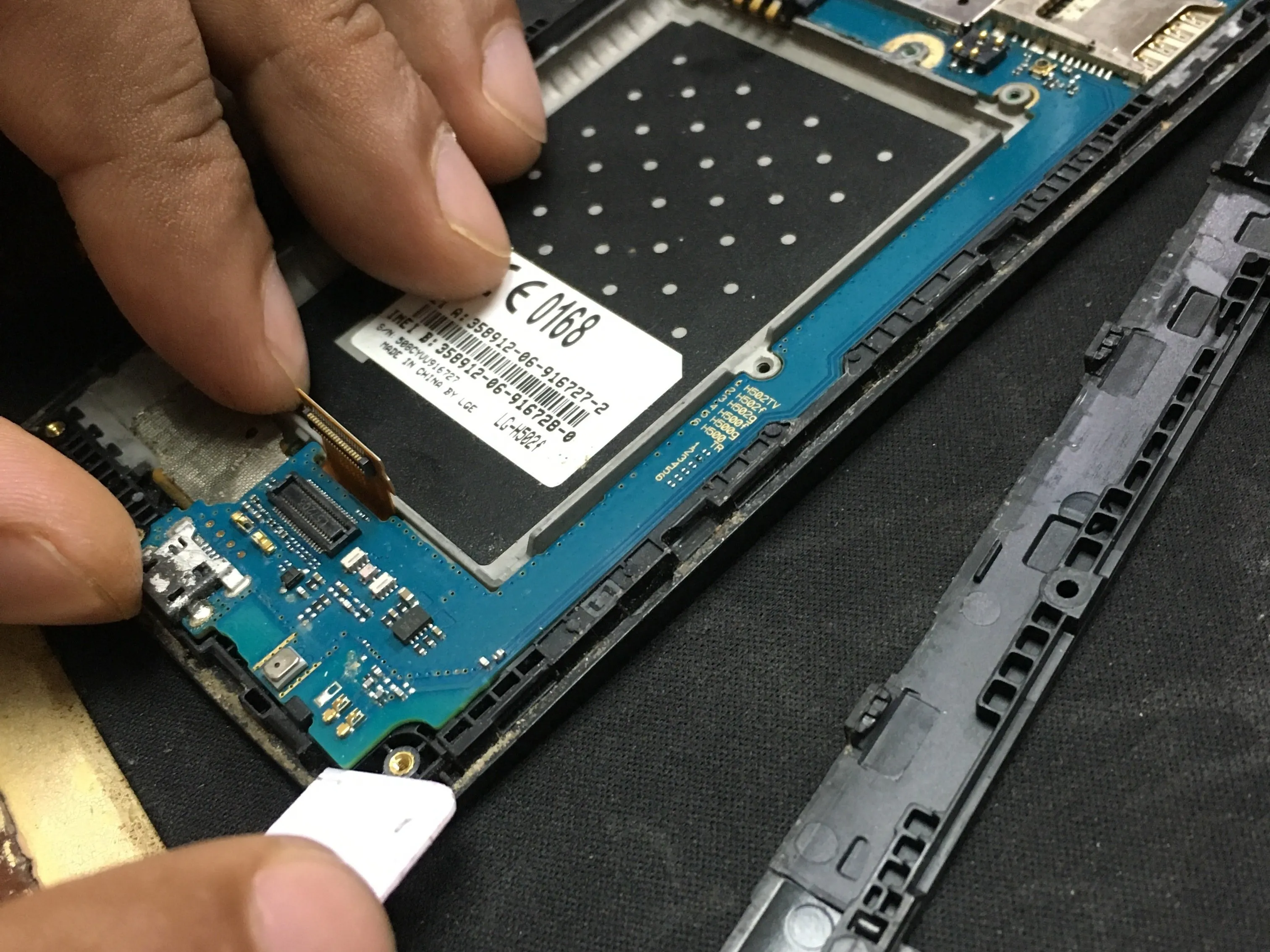

  • В этом шаге я использовал обрезки виниловой карты, чтобы поддеть основную плату.

  • Убедитесь, что вы аккуратно поддеваете ее.

Шаг 6

Разборка LG Y90: шаг 6, изображение 1 из 1
Разборка LG Y90: шаг 6, изображение 1 из 1 | Источник - ifixit.com

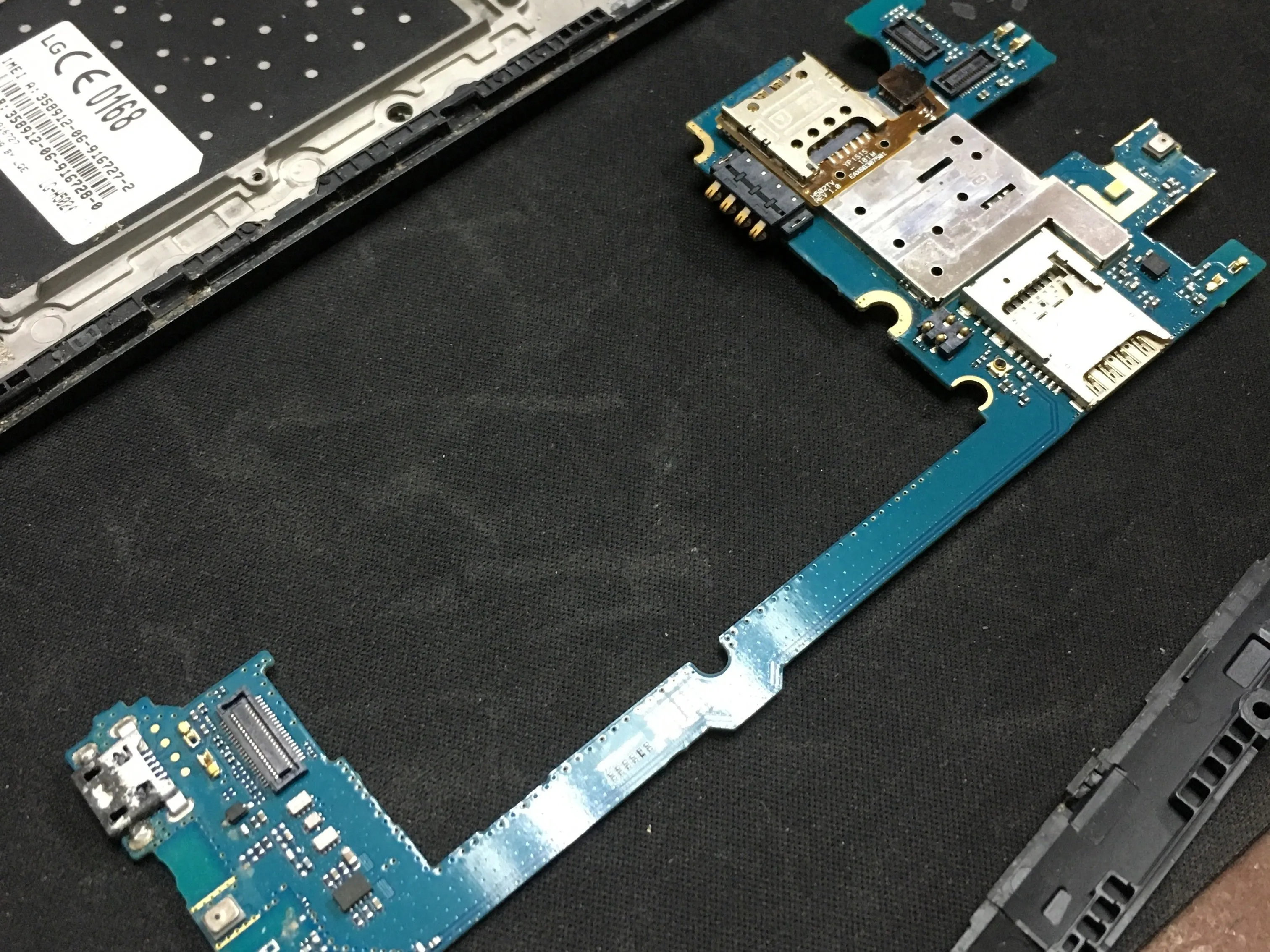

  • Так должна выглядеть основная плата LG Y90.

Шаг 7

Разборка LG Y90: шаг 7, изображение 1 из 2
Разборка LG Y90: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Разборка LG Y90: шаг 7, изображение 2 из 2
Разборка LG Y90: шаг 7, изображение 2 из 2 | Источник - ifixit.com

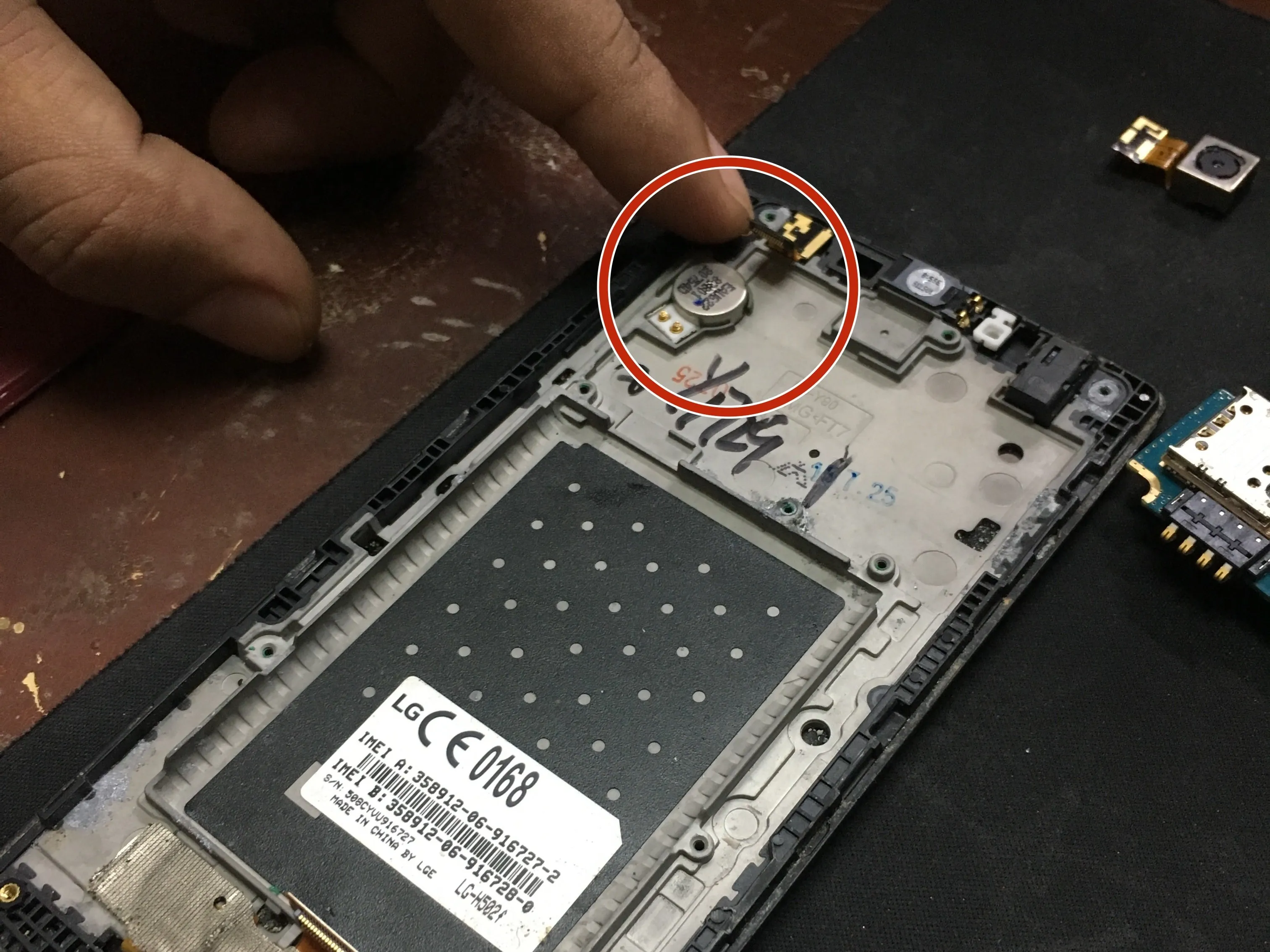

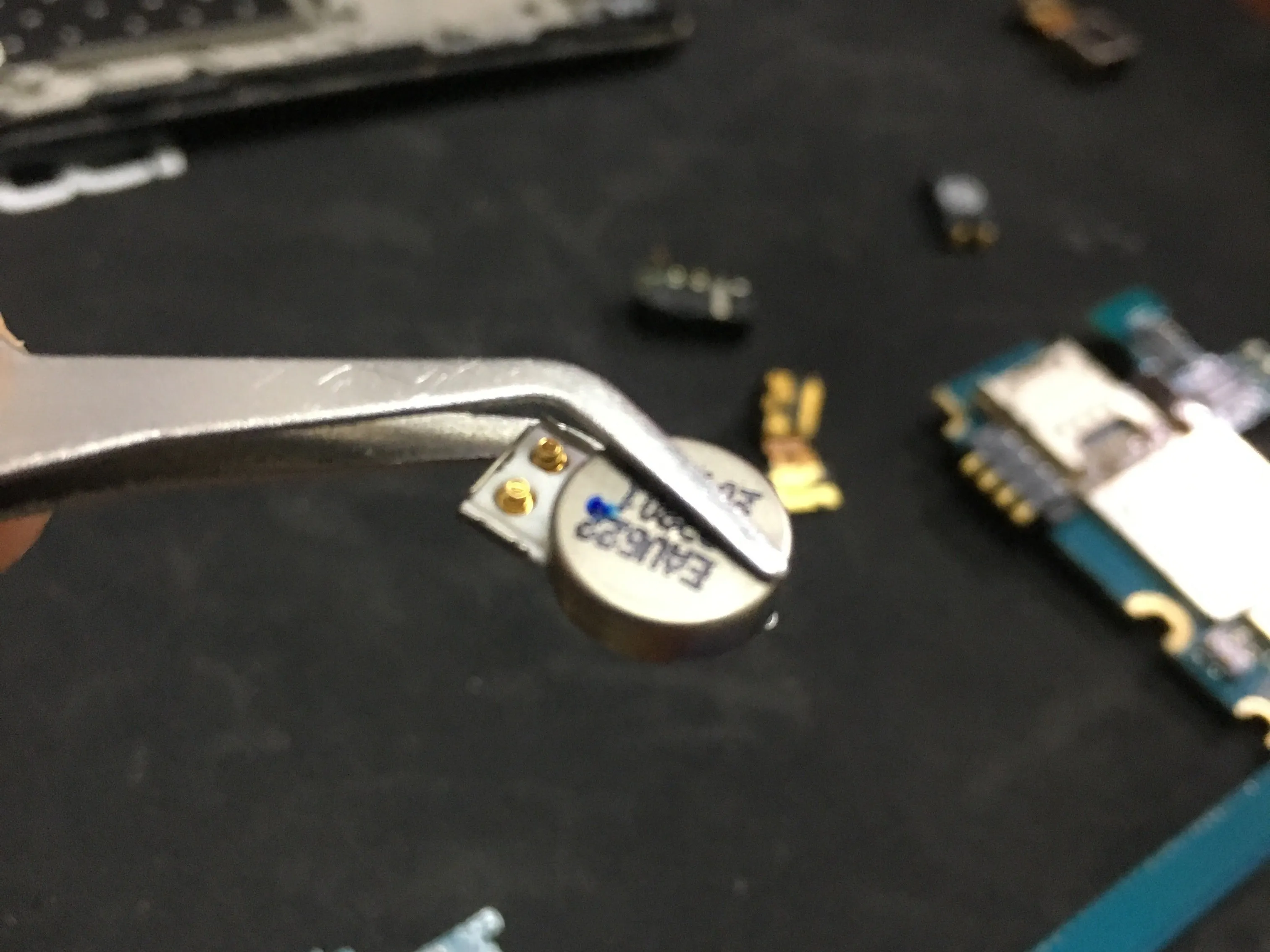

  • Извлеките вибратор из устройства, для этого можно использовать выколотку или любой мягкий плоский и непроводящий материал.

Шаг 8

Разборка LG Y90: шаг 8, изображение 1 из 2
Разборка LG Y90: шаг 8, изображение 1 из 2 | Источник - ifixit.com
LG Y90 Teardown: шаг 8, изображение 2 из 2
Разборка LG Y90: шаг 8, изображение 2 из 2 | Источник - ifixit.com

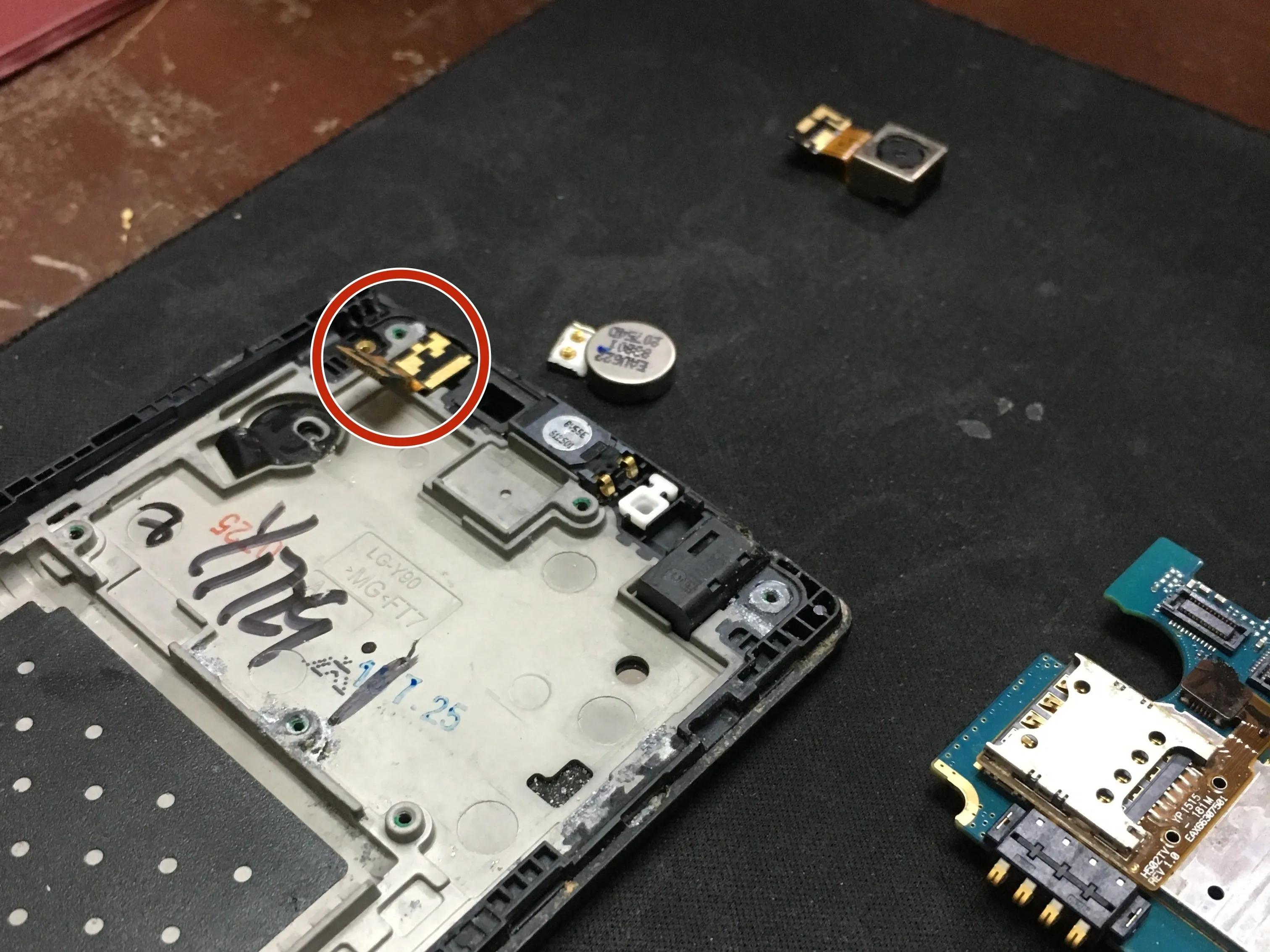

  • Аккуратно подденьте переднюю камеру.

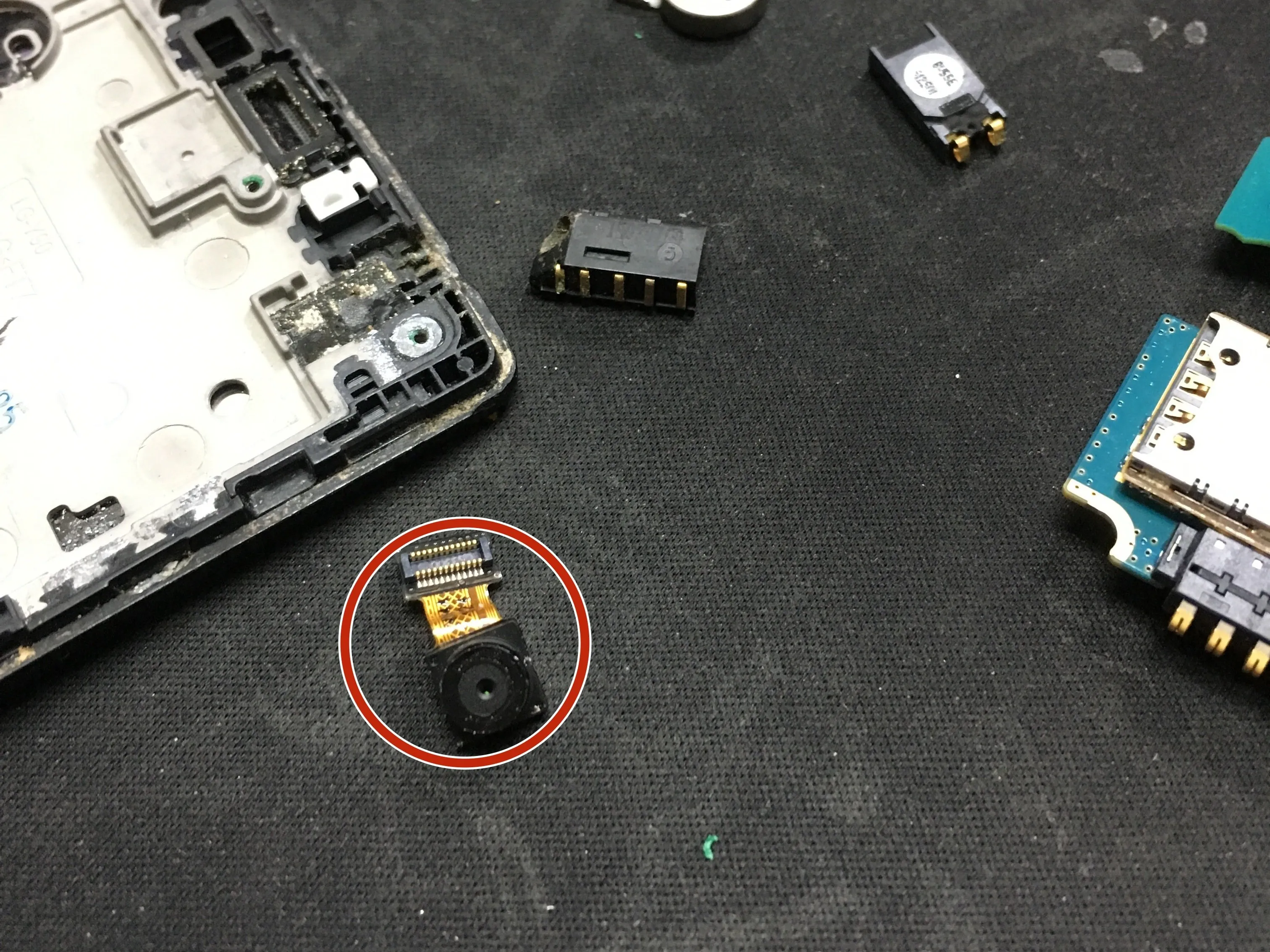

  • Передняя камера должна выглядеть так.

Шаг 9

Разборка LG Y90: шаг 9, изображение 1 из 2
Разборка LG Y90: шаг 9, изображение 1 из 2 | Источник - ifixit.com
Разборка LG Y90: шаг 9, изображение 2 из 2
Разборка LG Y90: шаг 9, изображение 2 из 2 | Источник - ifixit.com

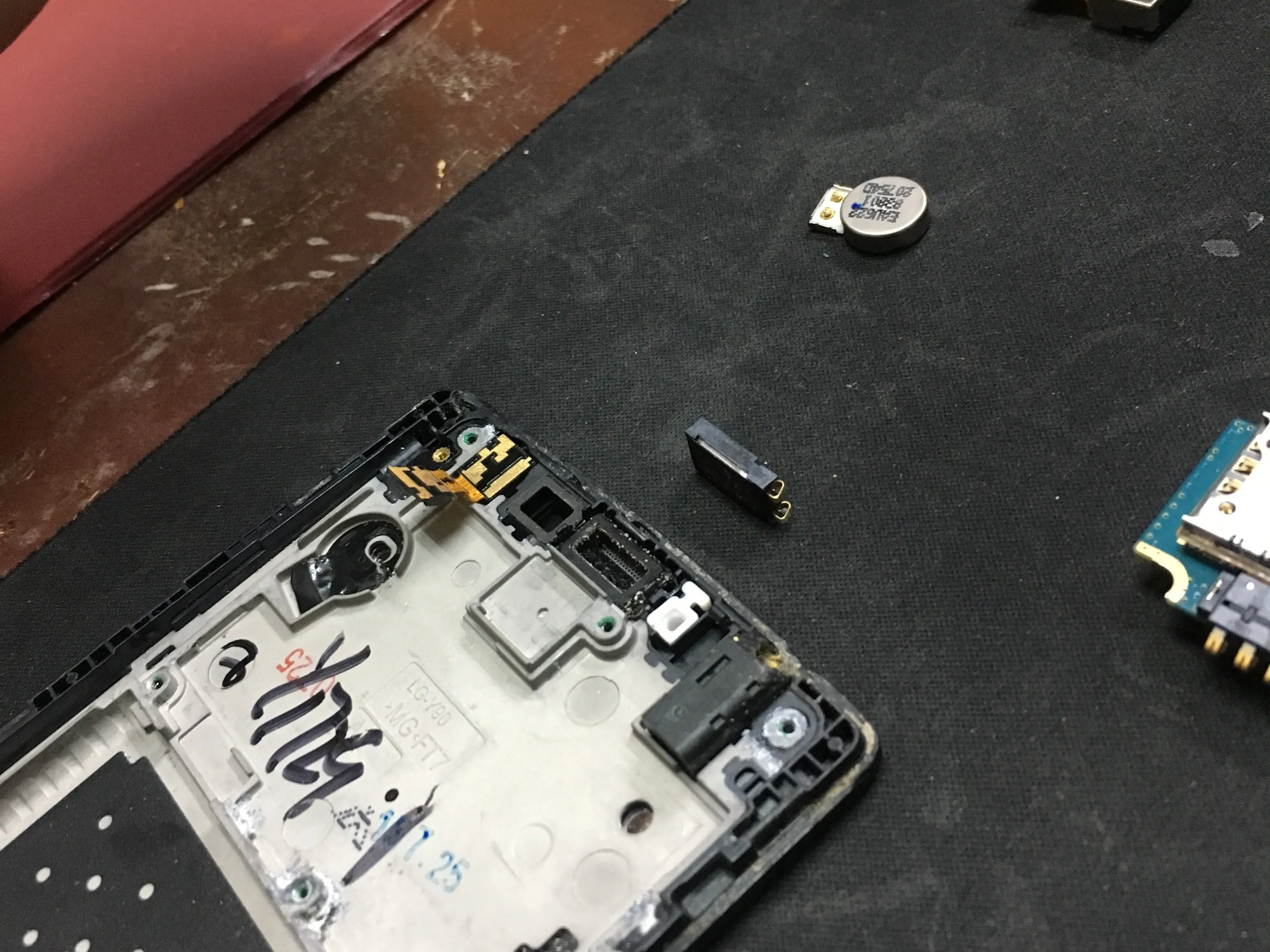

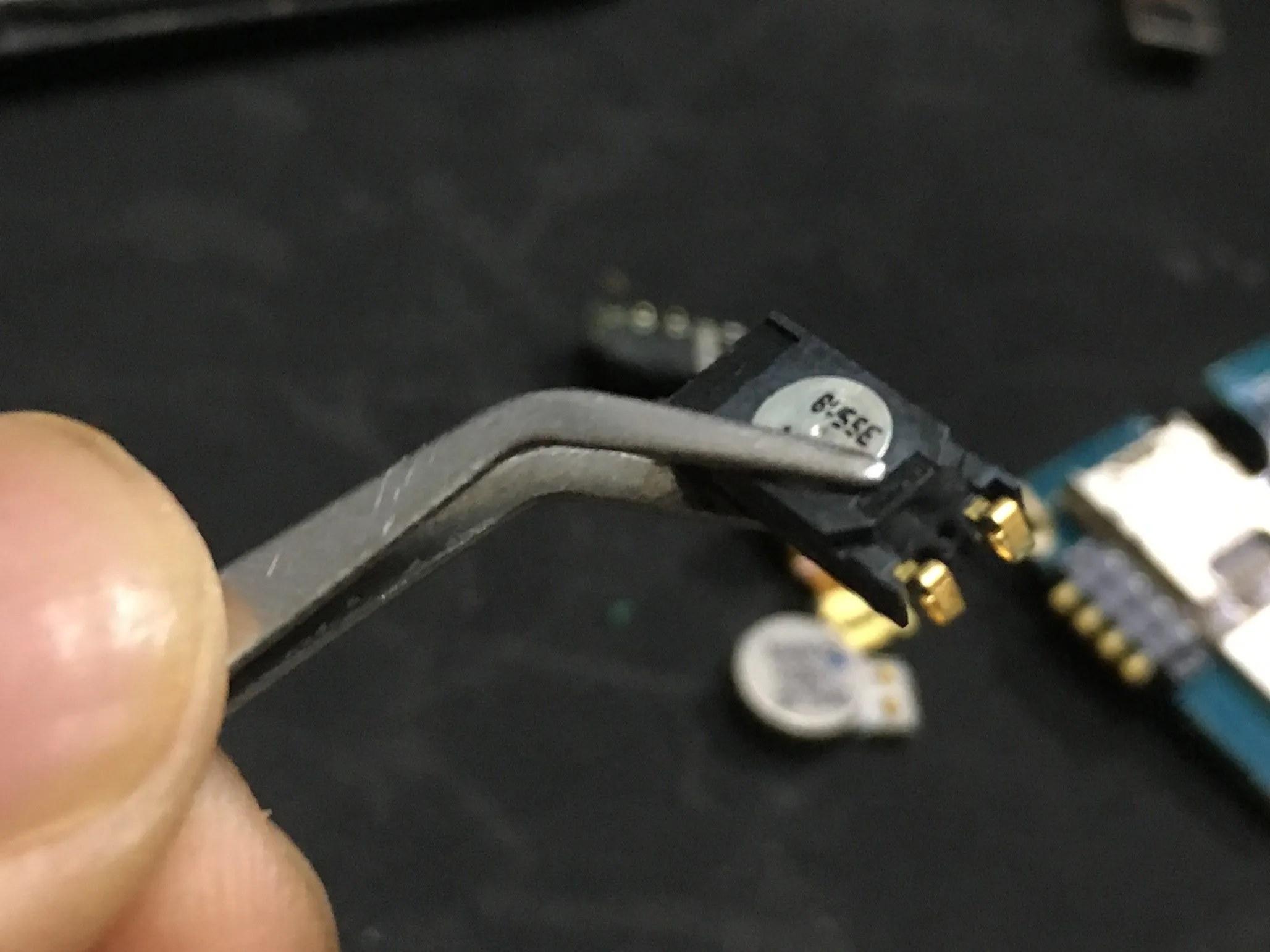

  • Снимите ушной вкладыш.

Шаг 10

Разборка LG Y90: шаг 10, изображение 1 из 2
Разборка LG Y90: шаг 10, изображение 1 из 2 | Источник - ifixit.com
Разборка LG Y90: шаг 10, изображение 2 из 2
Разборка LG Y90: шаг 10, изображение 2 из 2 | Источник - ifixit.com

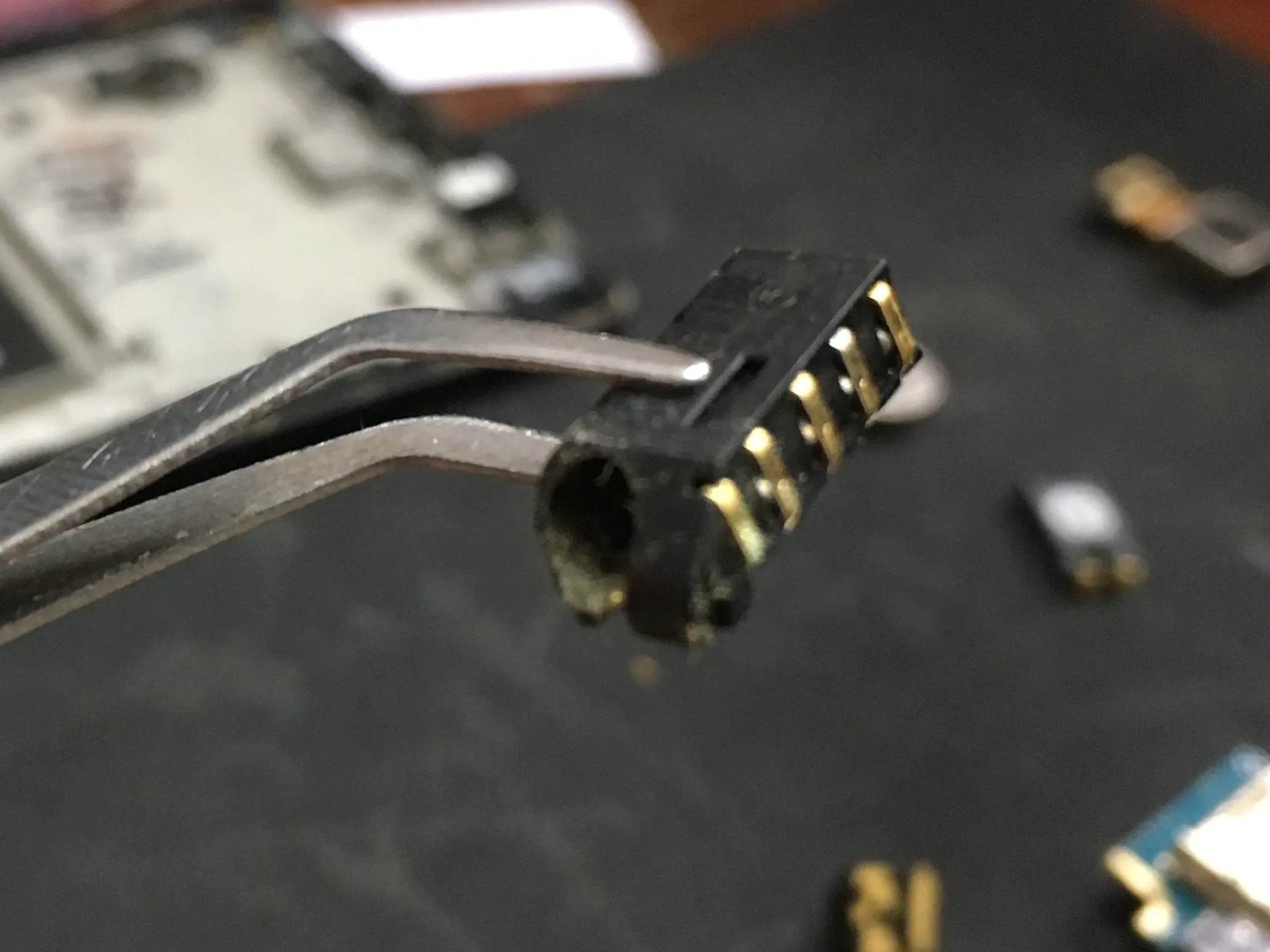

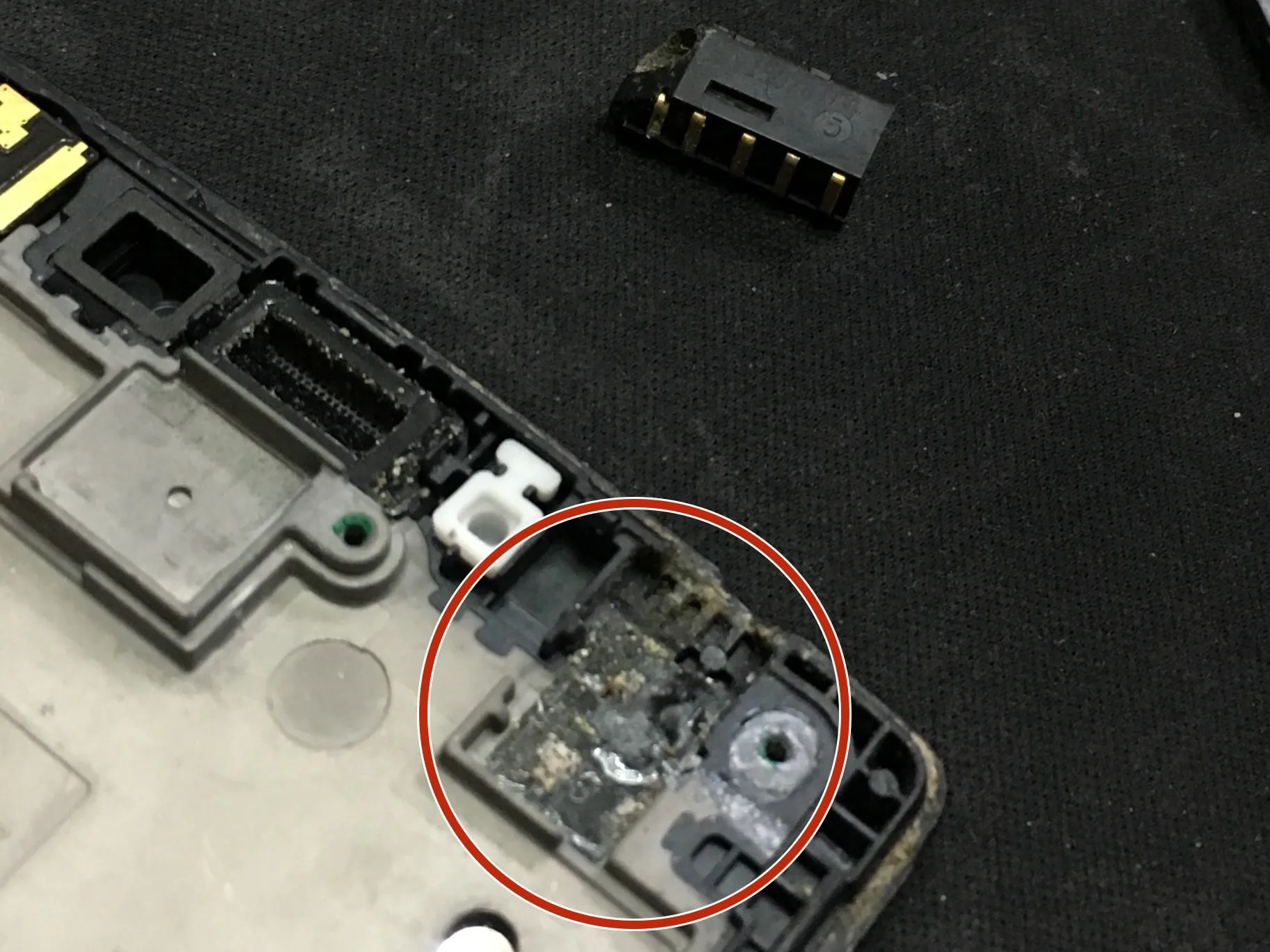

  • Извлеките аудиоразъем.

Шаг 11

Разборка LG Y90: шаг 11, изображение 1 из 1
Разборка LG Y90: шаг 11, изображение 1 из 1 | Источник - ifixit.com

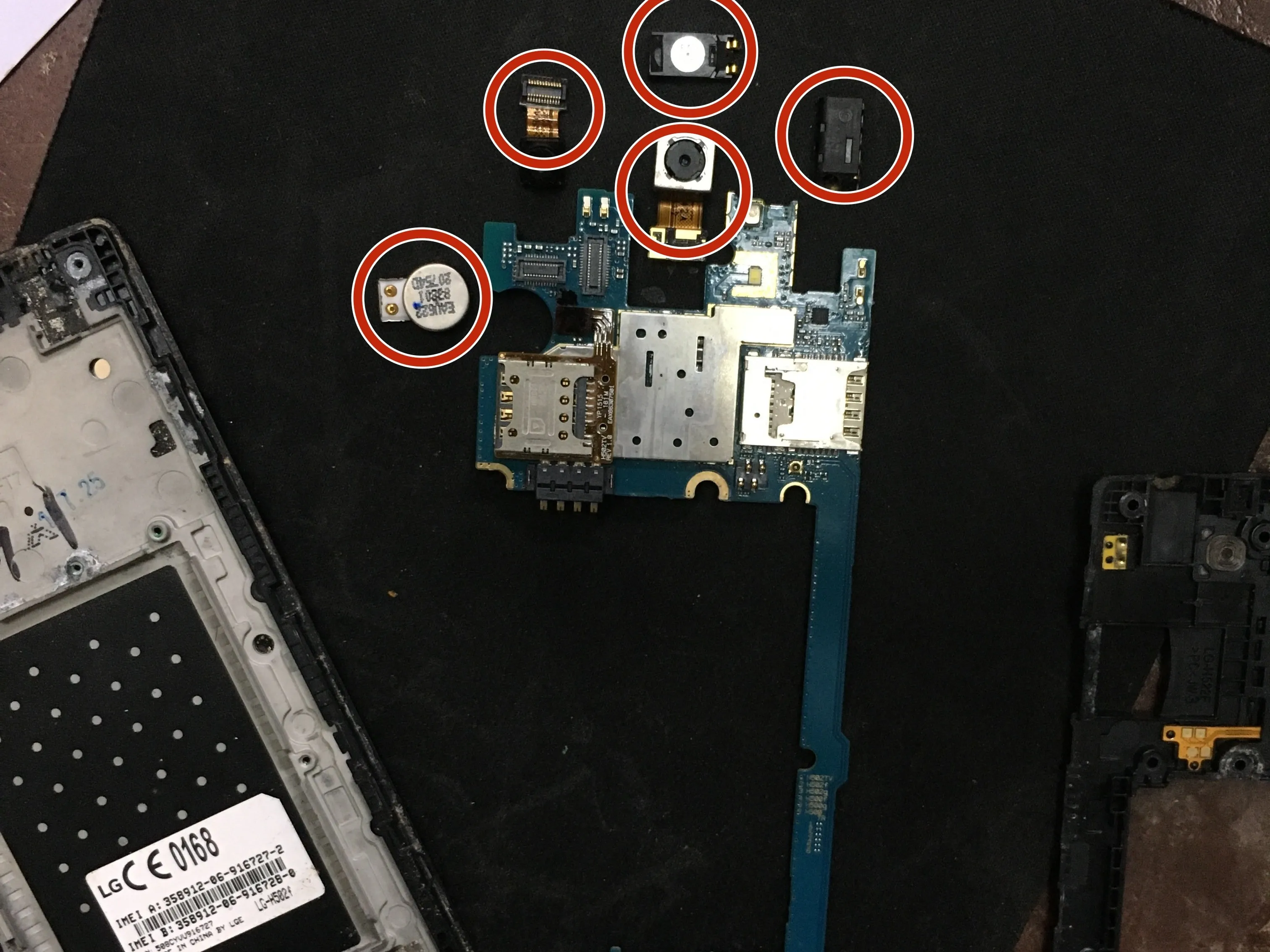

  • Здесь показано расположение компонентов, которые вы снимаете.

Шаг 12

Разборка LG Y90: шаг 12, изображение 1 из 2
Разборка LG Y90: шаг 12, изображение 1 из 2 | Источник - ifixit.com
LG Y90 Teardown: шаг 12, изображение 2 из 2
LG Y90 Teardown: шаг 12, изображение 2 из 2 | Источник - ifixit.com

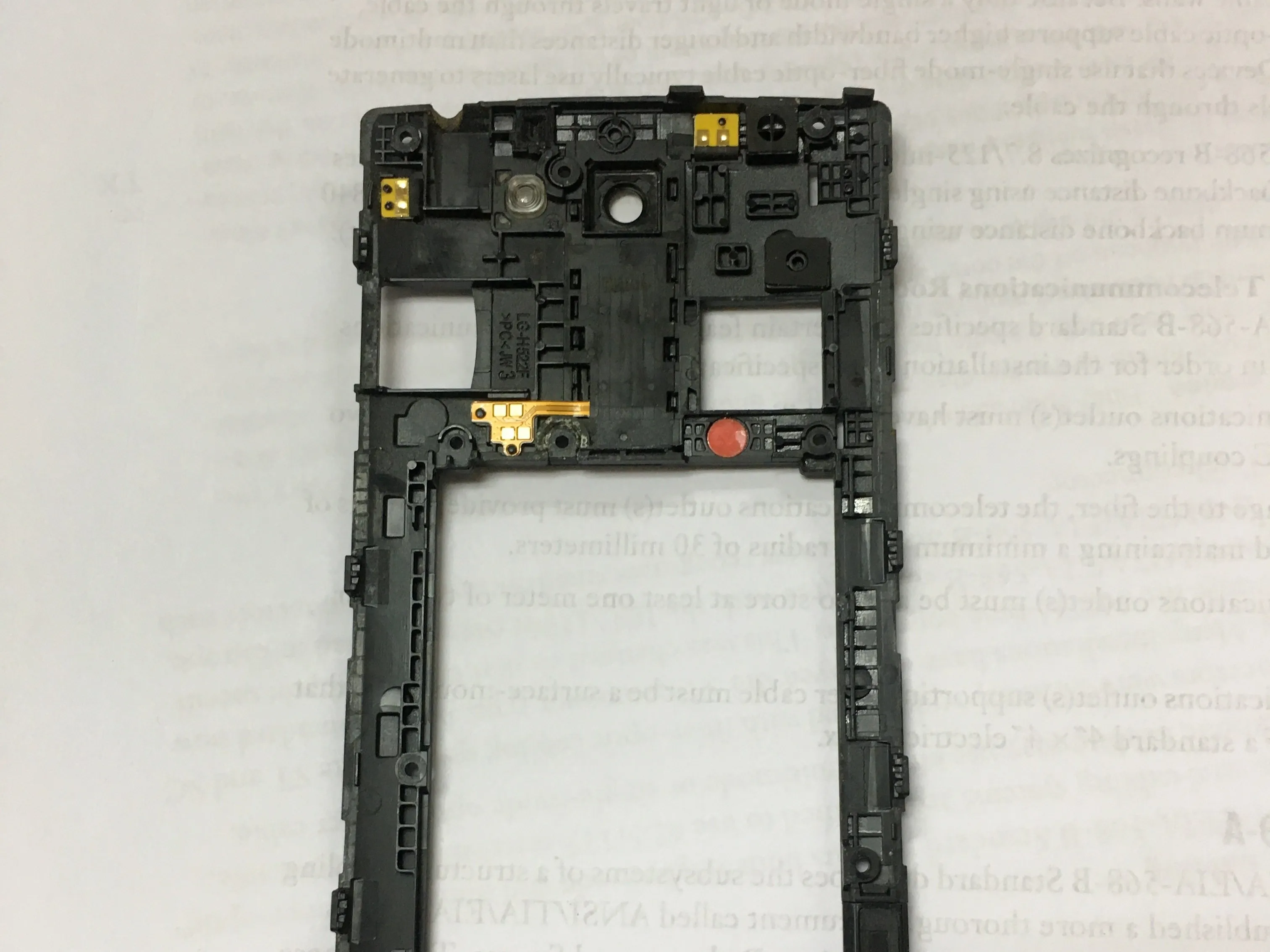

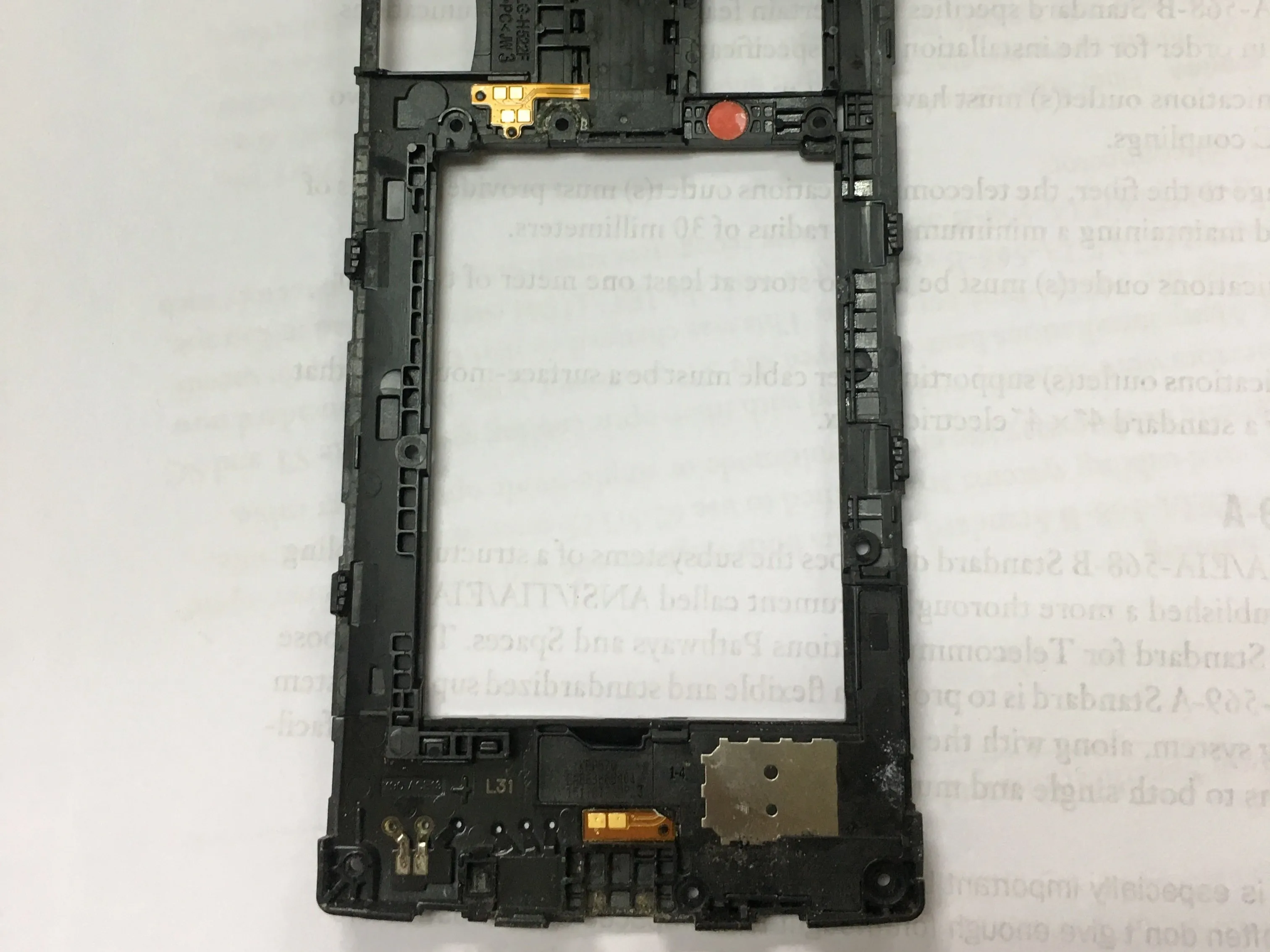

  • Средняя панель.

Шаг 13

Разборка LG Y90: шаг 13, изображение 1 из 1
Разборка LG Y90: шаг 13, изображение 1 из 1 | Источник - ifixit.com

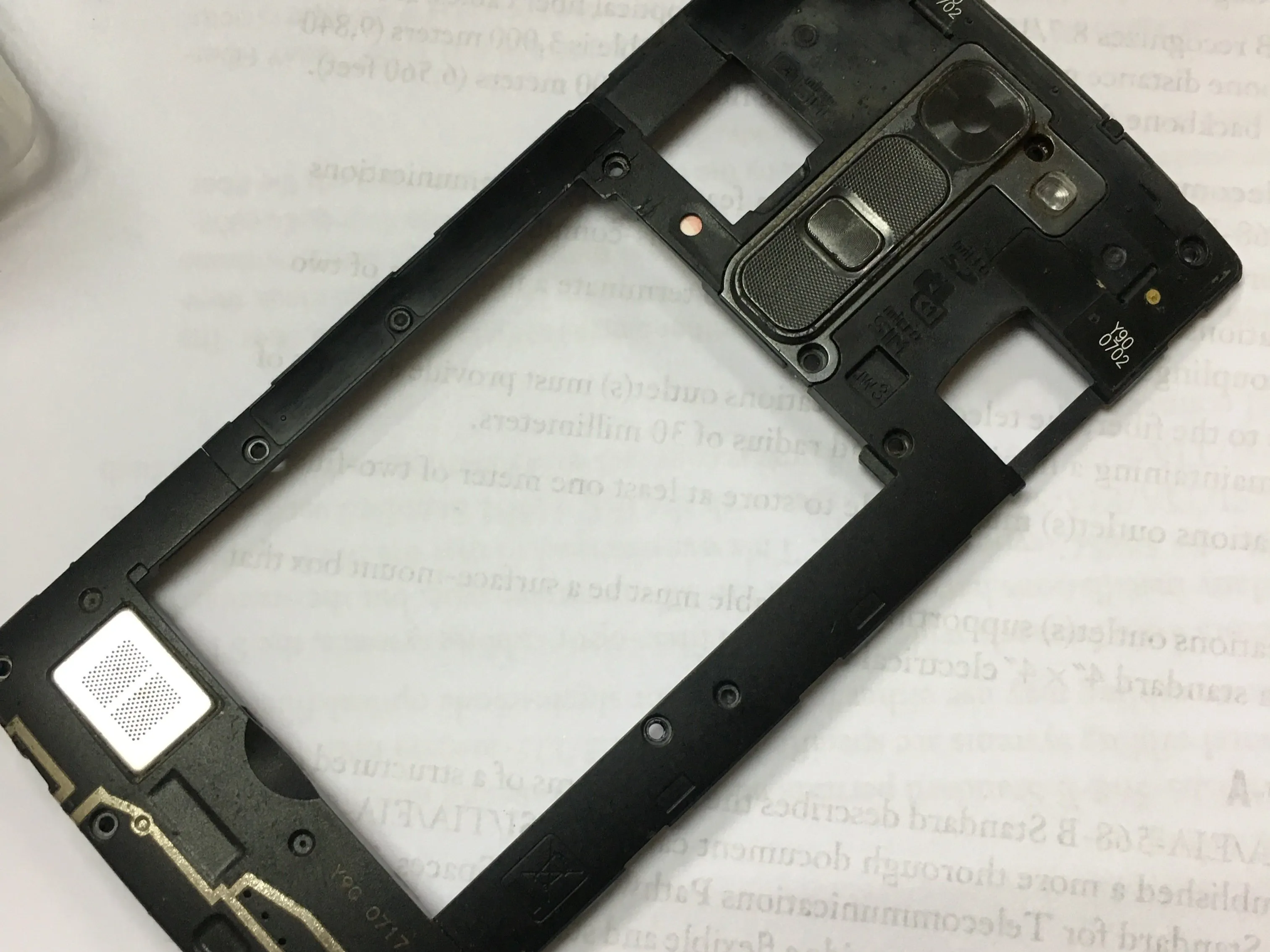

  • И наконец, задняя панель.
