Разборка LIFX BR30

Введение

Одна из моих умных лампочек LIFX BR30 потеряла способность показывать белый свет, он всегда кажется с синим оттенком. Сброс программного обеспечения не дал никаких результатов, и остальные лампочки работают нормально. Лампочке уже 5 лет, и гарантия на нее составляет 2 года.

Надеясь найти неисправность в печатной плате, я решил разобрать лампочку, далее следуют фотографии и инструкции по разборке.

Что вам понадобится

Детали

•

Инструменты

•

•

  Посмотреть

Шаг 1 Снимите диффузор

• Рассеиватель крепится к цоколю лампы четырьмя пластиковыми защелками, на которые также нанесен силиконовый клей, чтобы рассеиватель не дребезжал.

• Эти язычки находятся справа от маленьких винтов с крестообразной головкой, которые можно увидеть в небольшом пространстве между рассеивателем и цоколем.

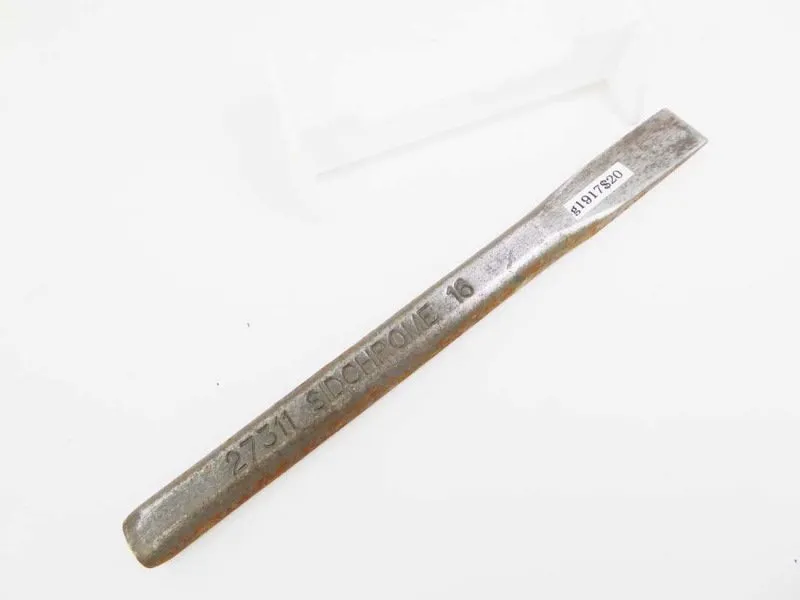

• С помощью крепкого зубила или аналогичного инструмента отогните пластиковые выступы. Вам нужно будет отогнуть как минимум два одновременно, а затем вставить что-нибудь, чтобы держать открытой одну сторону, пока вы работаете с другой.

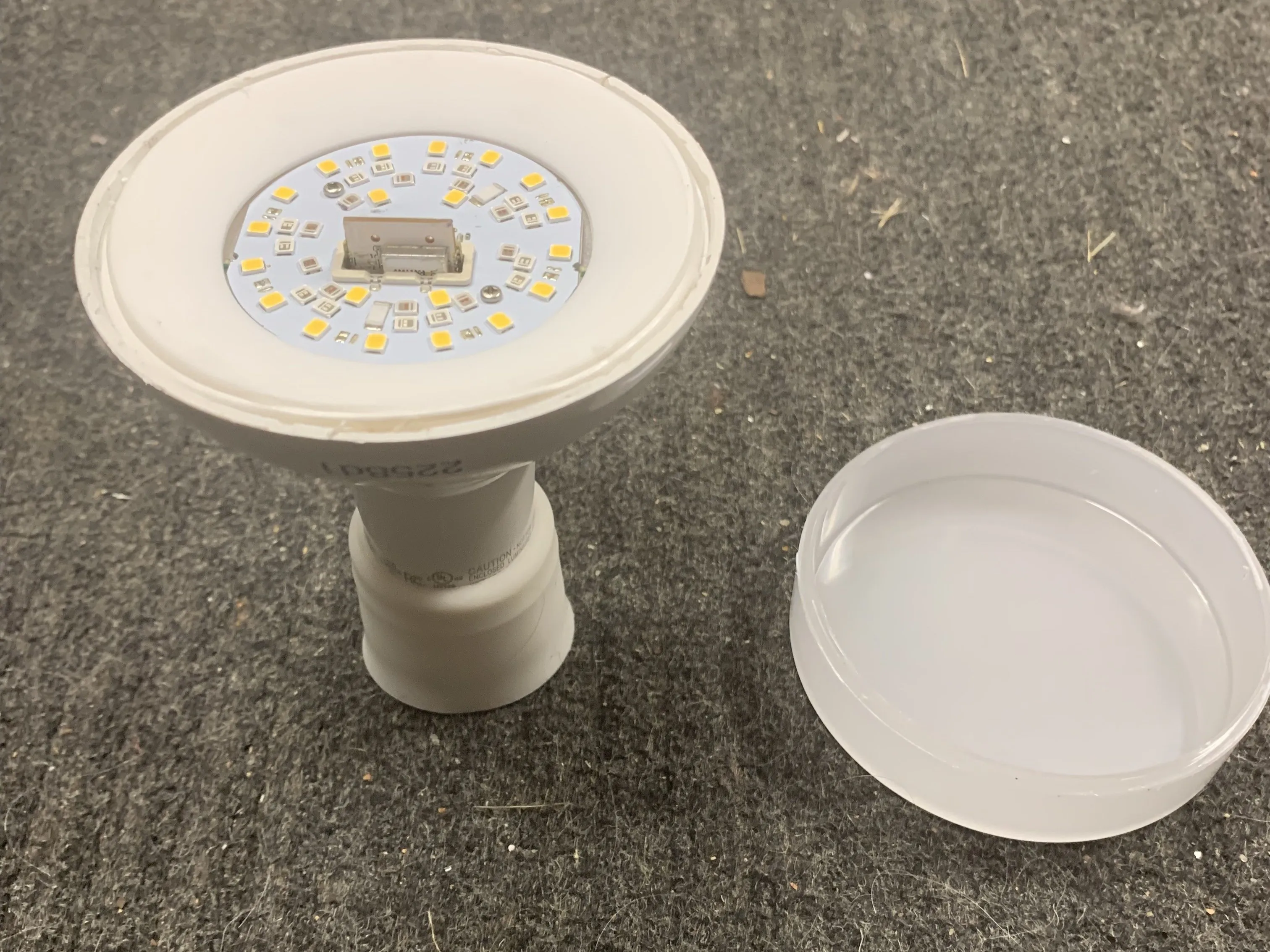

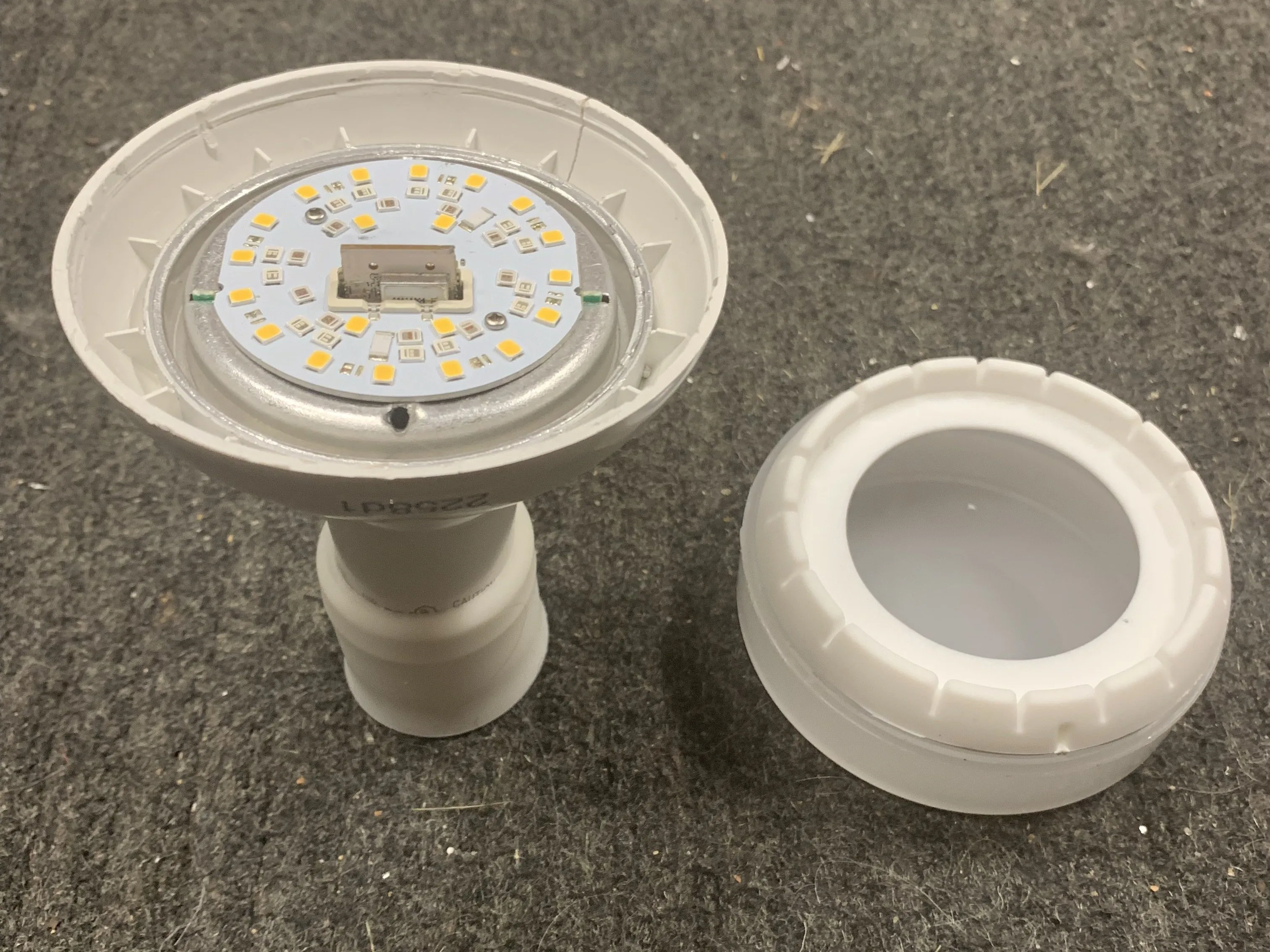

• После снятия диффузора удалите резиновую белую силиконовую прокладку (фото 2 и 3) и отложите ее в сторону.

Шаг 2 Снимите экран печатной платы

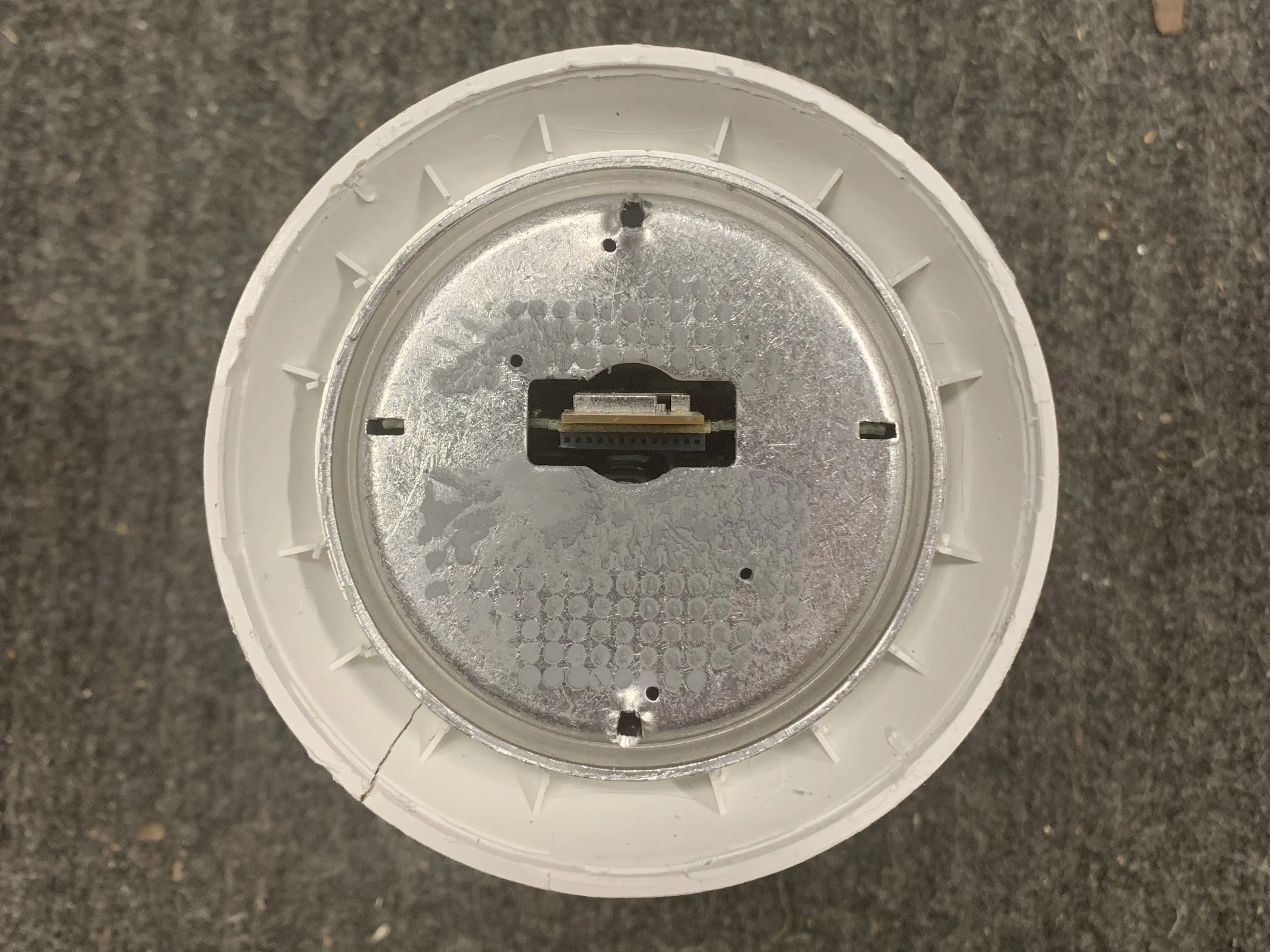

• Снятие рассеивателя обнажает печатную плату светодиодов. Также виден край платы WiFi с выступающей антенной.

• Обратите внимание на силиконовый клей на выступах. Скорее всего, вам не придется заменять его свежим клеем, но в этом случае убедитесь, что он рассчитан на высокие температуры.

• На печатной плате светодиодов вы можете видеть белые и цветные светодиоды. Печатная плата изготовлена из теплопроводного алюминиевого материала.

• По краям корпуса лампы находится пластиковое фиксирующее кольцо, прикрепленное четырьмя винтами с головкой Phillips. Для дальнейшей разборки снимать его не обязательно.

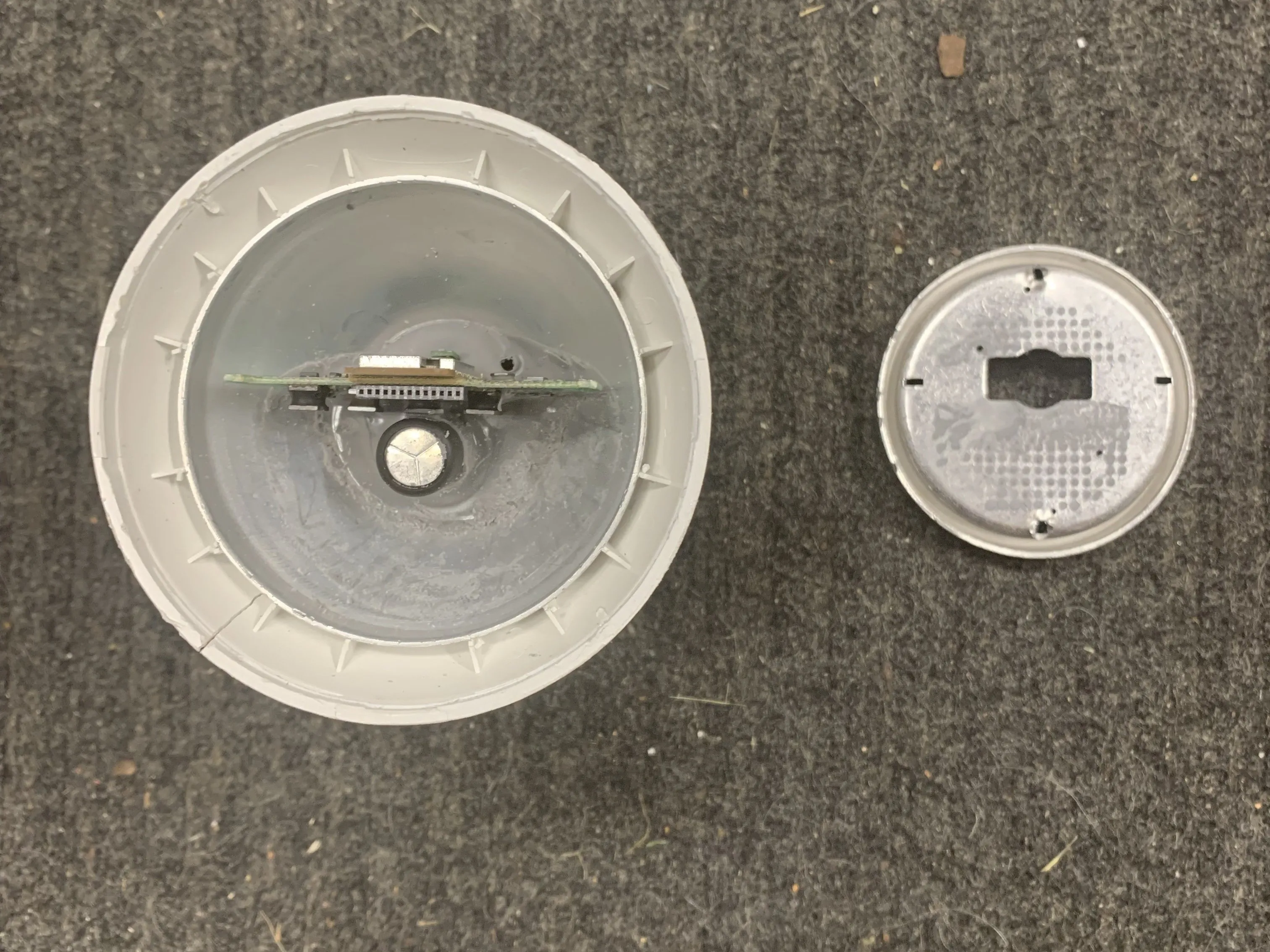

• Печатная плата светодиода имеет контактный заголовок, который подключается к плате WiFi. Термоклеевая прокладка прикрепляет печатную плату к металлическому корпусу лампы. Вы можете аккуратно поддеть край печатной платы, пока клей не отклеится, и разъем не отделится.

• В моей лампе печатная плата не была полностью посажена на термопрокладку, что могло вызвать периодические сбои, связанные с нагревом.

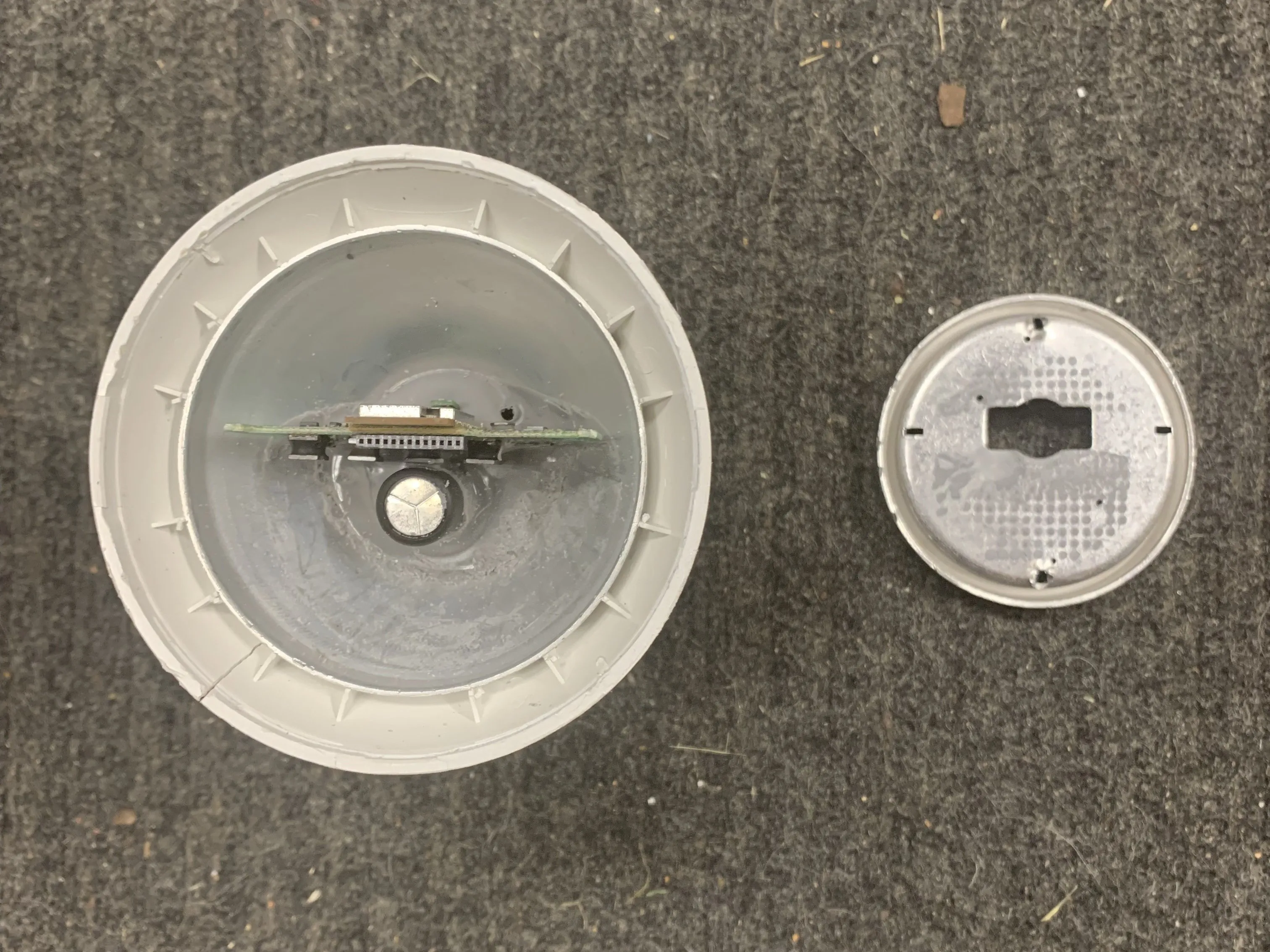

Шаг 3 Извлечение печатной платы светодиода

• Серый материал, затвердевший вокруг печатной платы, отрывается довольно легко, но я остановился на этом, так как мой светильник все еще наполовину работает, и я не хотел рисковать, повреждая его еще больше. Когда мы наберемся смелости, я вернусь сюда, чтобы рассказать о том, как мы удаляли серый материал, покрывающий плату и стальные боковины корпуса печатной платы.
