Введение

С момента установки одной из моих умных лампочек LIFX Color 1000 периодически возникают проблемы с подключением. Остальные лампочки работали очень хорошо. После того как LIFX заменил проблемную лампочку, я решил разобрать ее, чтобы посмотреть, что находится внутри.

В процессе я обнаружил, что радиатор не был надежно закреплен, что позволило мне предположить, что причиной проблем является избыточное тепло. При повторной сборке я добавил термоклей. Я оптимистично настроен на то, что с лампой будет меньше проблем - время покажет!

Что вам понадобится

Детали

  • Посмотреть

Инструменты

  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com
    ×2
  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Снимите рассеиватель

LIFX Color 1000 Teardown, снятие рассеивателя: шаг 1, изображение 1 из 3
LIFX Color 1000 Teardown, извлечение диффузора: шаг 1, изображение 1 из 3 | Источник - ifixit.com

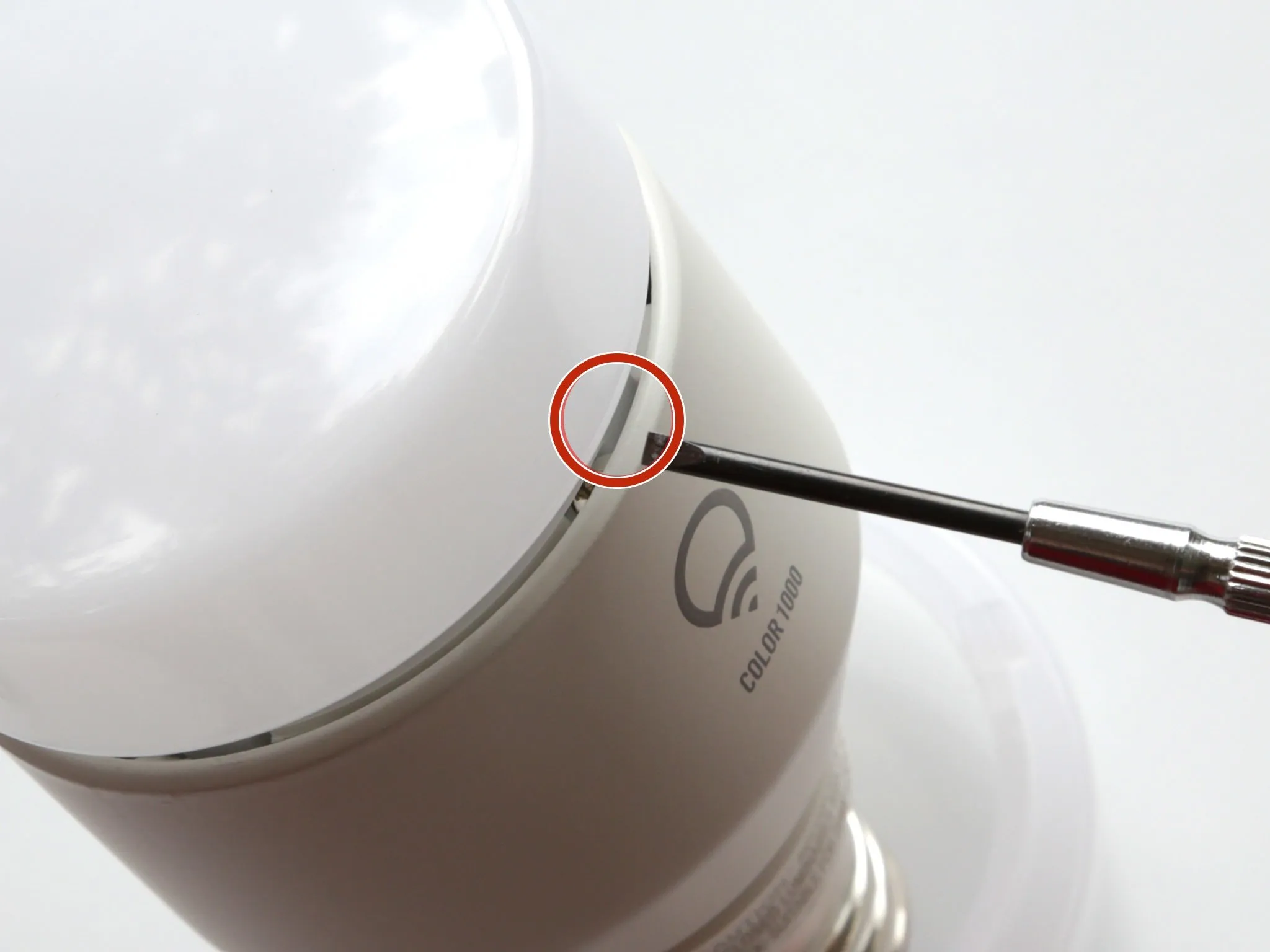

LIFX Color 1000 Teardown, извлечение диффузора: шаг 1, изображение 2 из 3
LIFX Color 1000 Teardown, извлечение диффузора: шаг 1, изображение 2 из 3 | Источник - ifixit.com

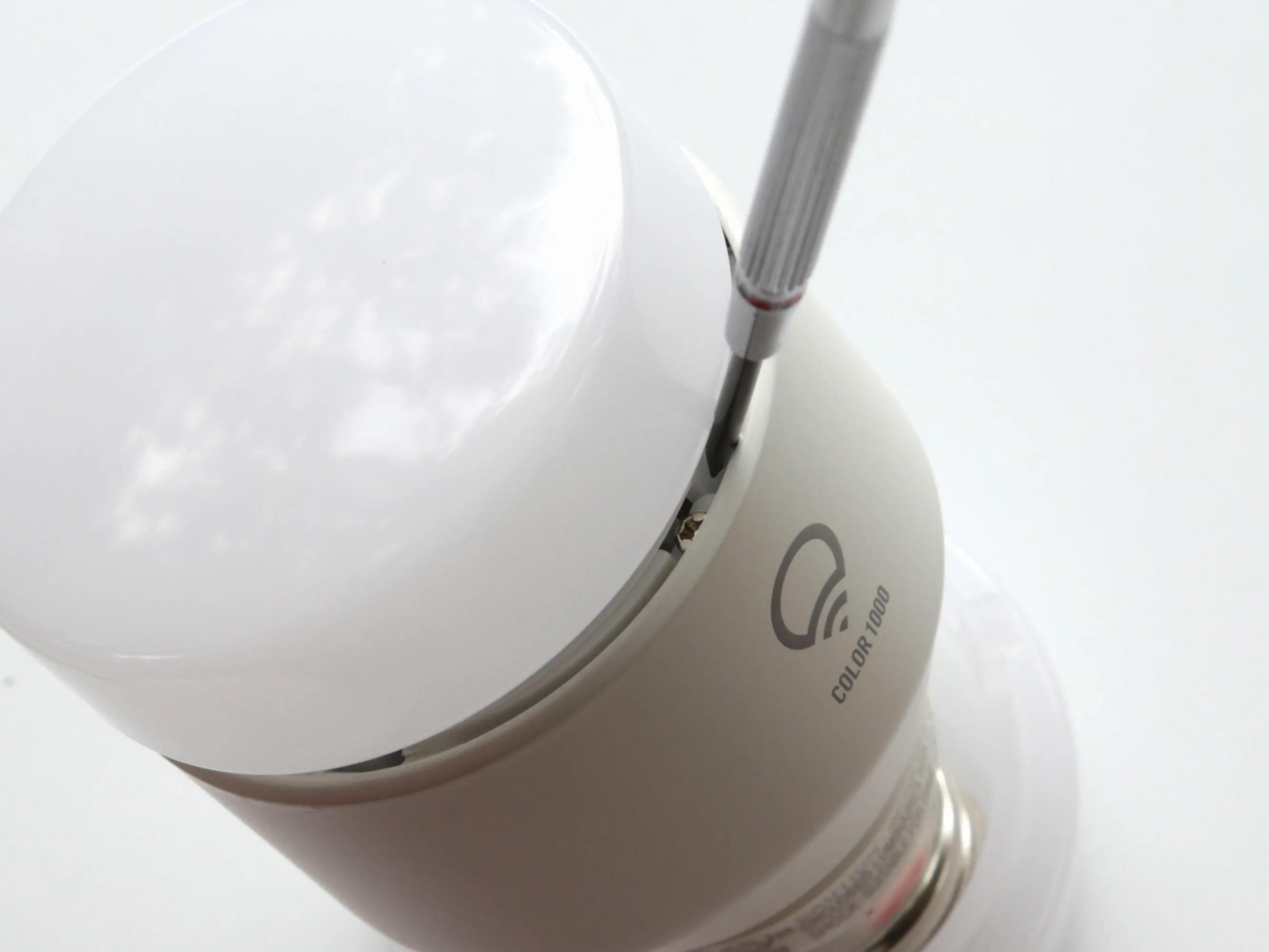

LIFX Color 1000 Teardown, извлечение диффузора: шаг 1, изображение 3 из 3
LIFX Color 1000 Разборка, снятие рассеивателя: шаг 1, изображение 3 из 3 | Источник - ifixit.com
  • Рассеиватель крепится к цоколю лампы четырьмя пластиковыми защелками, на которые нанесен силиконовый клей, чтобы рассеиватель не дребезжал.

  • Эти язычки находятся справа от маленьких винтов с крестообразной головкой, которые можно увидеть в небольшом пространстве между рассеивателем и цоколем.

  • Поднесите сильную отвертку или аналогичный инструмент, чтобы отогнуть пластиковые выступы. Вам нужно будет согнуть как минимум два одновременно, а затем вставить что-нибудь, чтобы держать открытой одну сторону, пока вы работаете с другой.

Шаг 2 Извлеките печатную плату светодиода

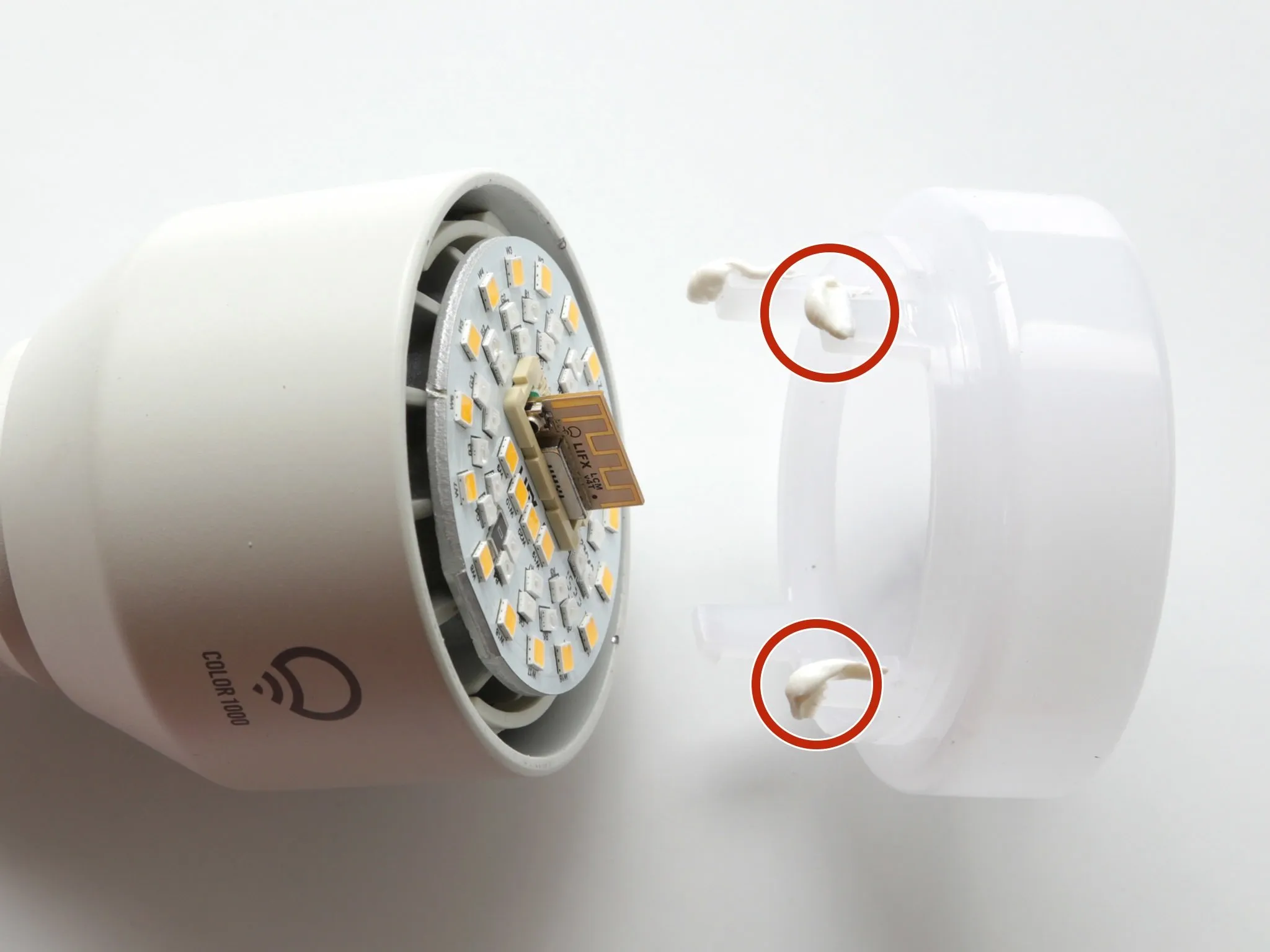

LIFX Color 1000 Teardown, извлечение светодиодной печатной платы: шаг 2, изображение 1 из 3
LIFX Color 1000 Teardown, извлечение светодиодной печатной платы: шаг 2, изображение 1 из 3 | Источник - ifixit.com

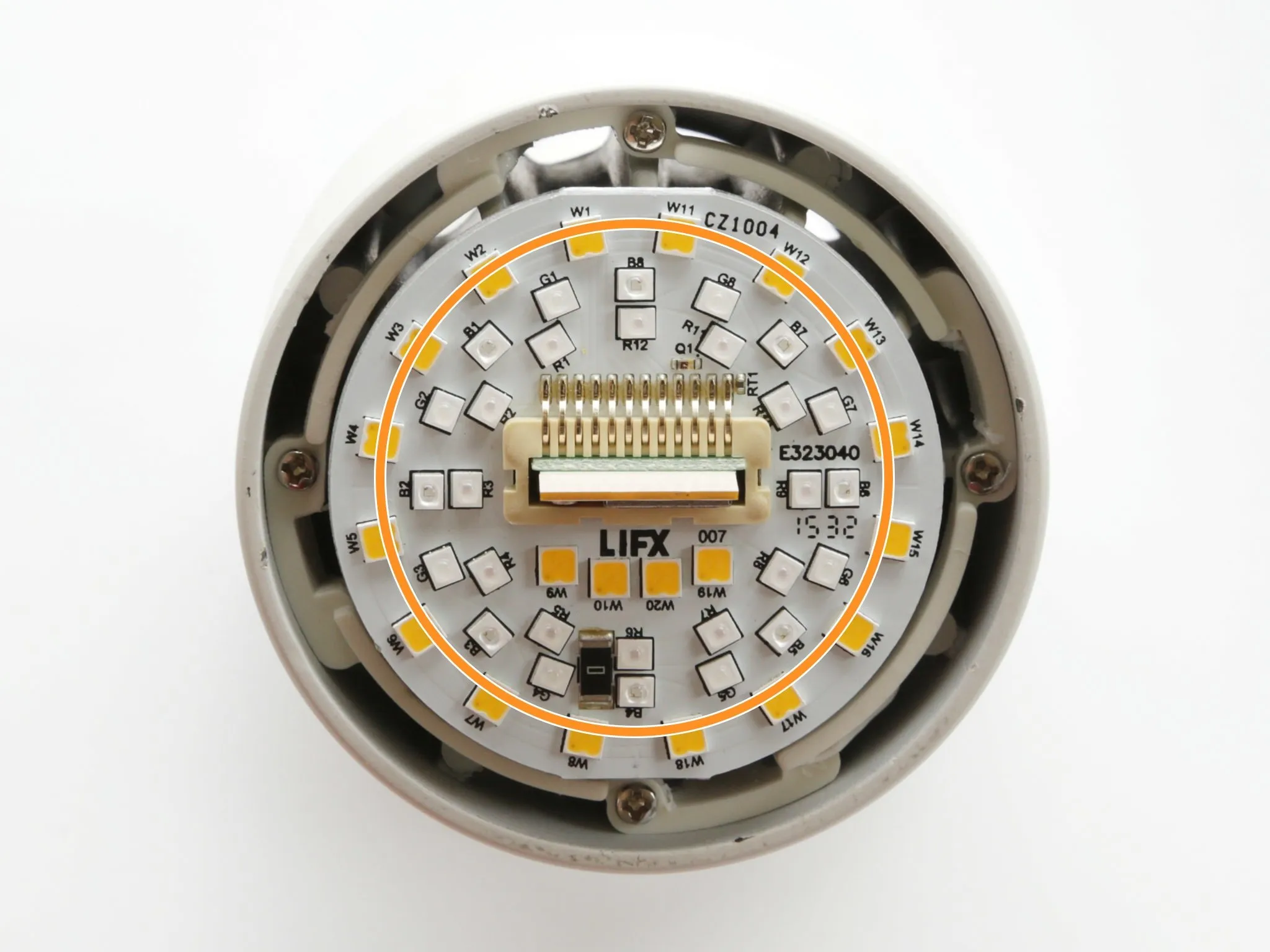

LIFX Color 1000 Разборка, извлечение печатной платы светодиода: шаг 2, изображение 2 из 3
LIFX Color 1000 Разборка, извлечение светодиодной печатной платы: шаг 2, изображение 2 из 3 | Источник - ifixit.com

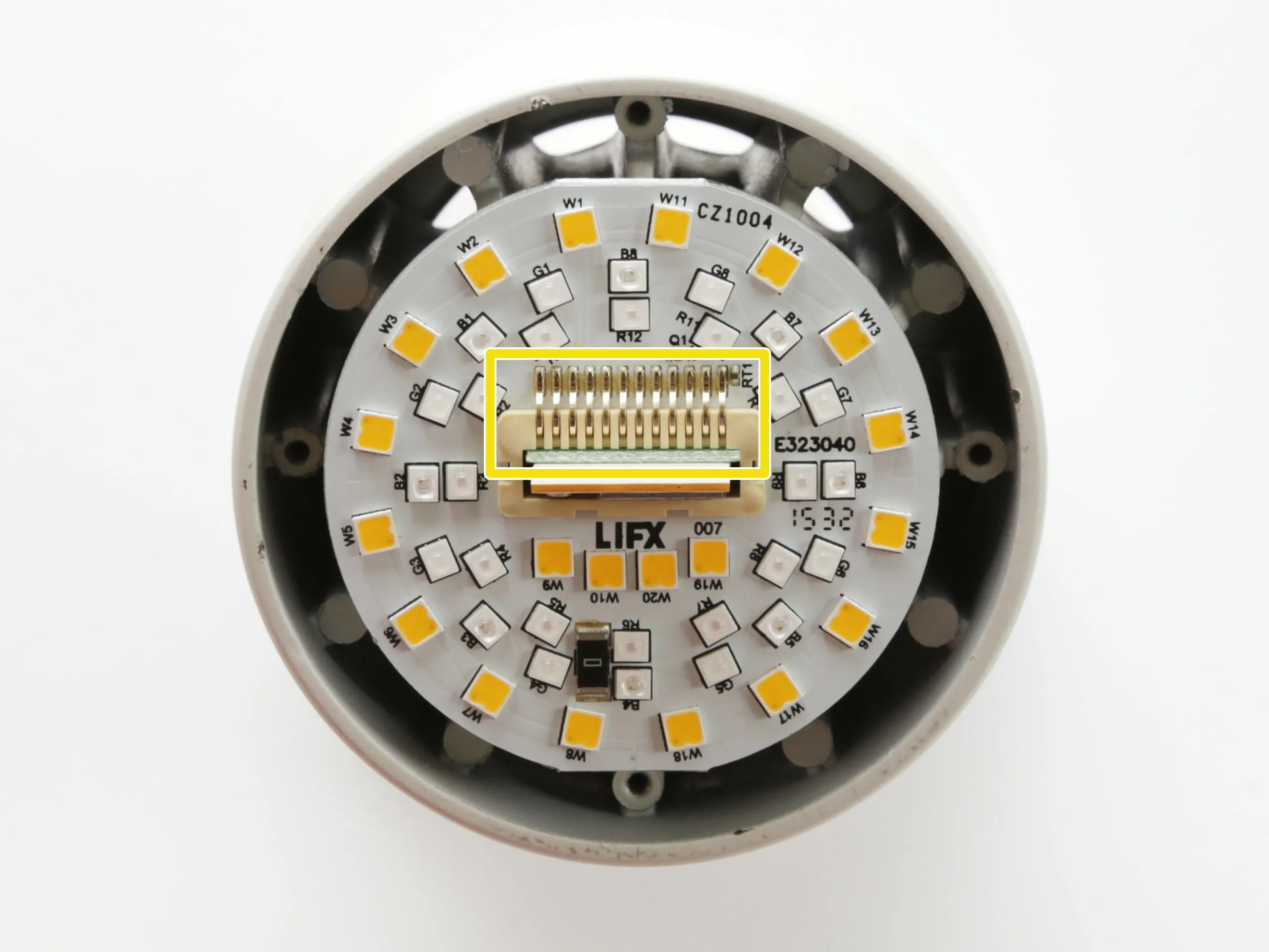

LIFX Color 1000 Разборка, извлечение печатной платы светодиодов: шаг 2, изображение 3 из 3
LIFX Color 1000 Разборка, извлечение печатной платы светодиода: шаг 2, изображение 3 из 3 | Источник - ifixit.com
  • Снятие рассеивателя обнажает печатную плату LED. Также виден край платы WiFi с выступающей антенной.

  • Обратите внимание на силиконовый клей на выступах. Скорее всего, вам не придется заменять его свежим клеем, но в этом случае убедитесь, что он рассчитан на высокие температуры.

  • На печатной плате светодиодов вы можете видеть белые и цветные светодиоды. Печатная плата изготовлена из теплопроводного алюминиевого материала.

  • По краям корпуса лампы находится пластиковое фиксирующее кольцо, прикрепленное четырьмя винтами с головкой Phillips. Для дальнейшей разборки снимать его не обязательно.

  • Печатная плата светодиода имеет контактный заголовок, который подключается к плате WiFi. Термоклеевая прокладка прикрепляет печатную плату к металлическому корпусу лампы. Вы можете аккуратно поддеть край печатной платы, пока клей не отклеится, и разъем не отделится.

  • В моей лампе печатная плата не была полностью посажена на термопрокладку, что могло вызвать периодические сбои, связанные с нагревом.

Шаг 3 Осмотрите термопрокладку

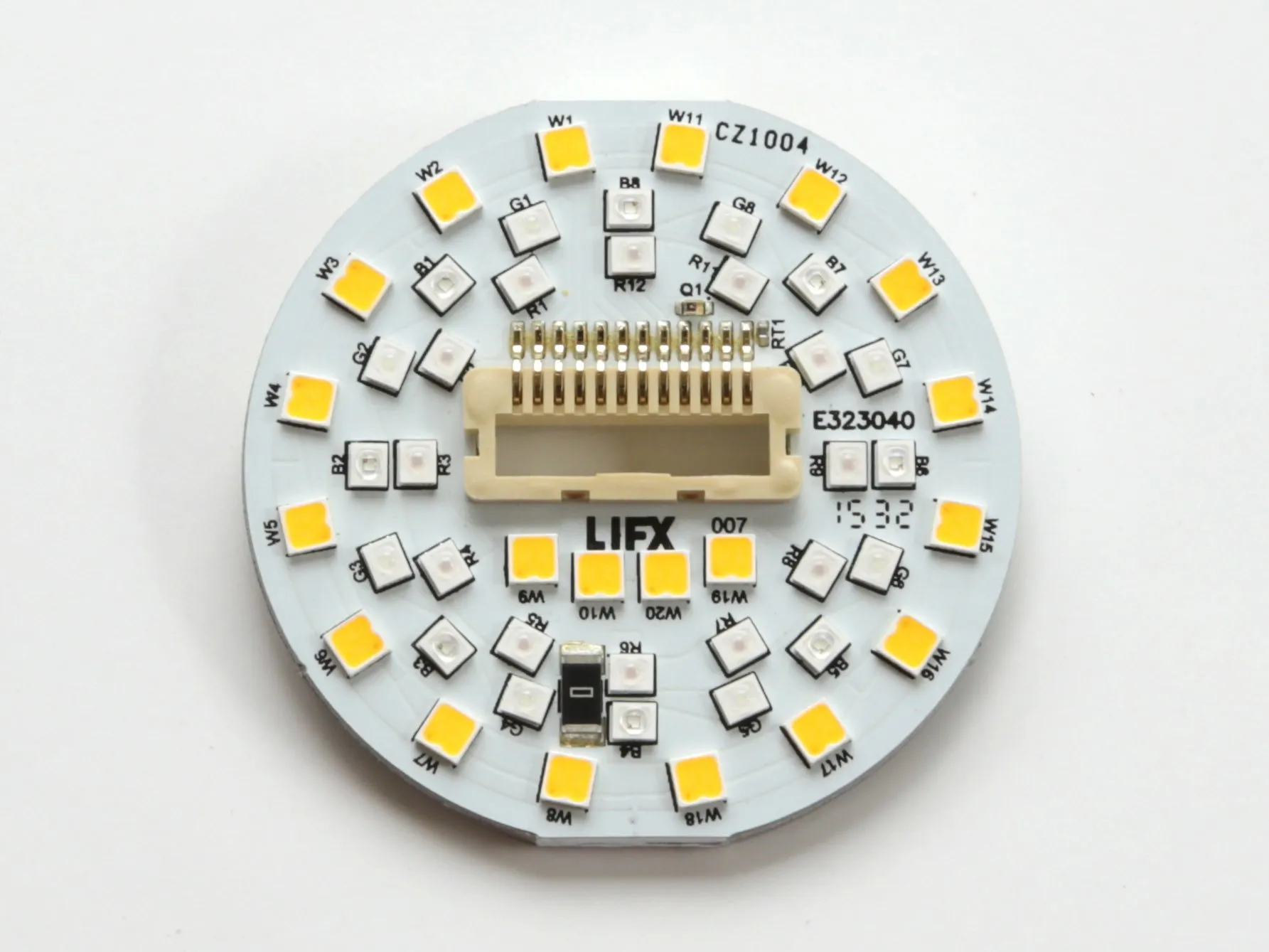

LIFX Color 1000 Teardown, Examine Thermal Pad: шаг 3, изображение 1 из 3
LIFX Color 1000 Разборка, осмотр термопасты: шаг 3, изображение 1 из 3 | Источник - ifixit.com

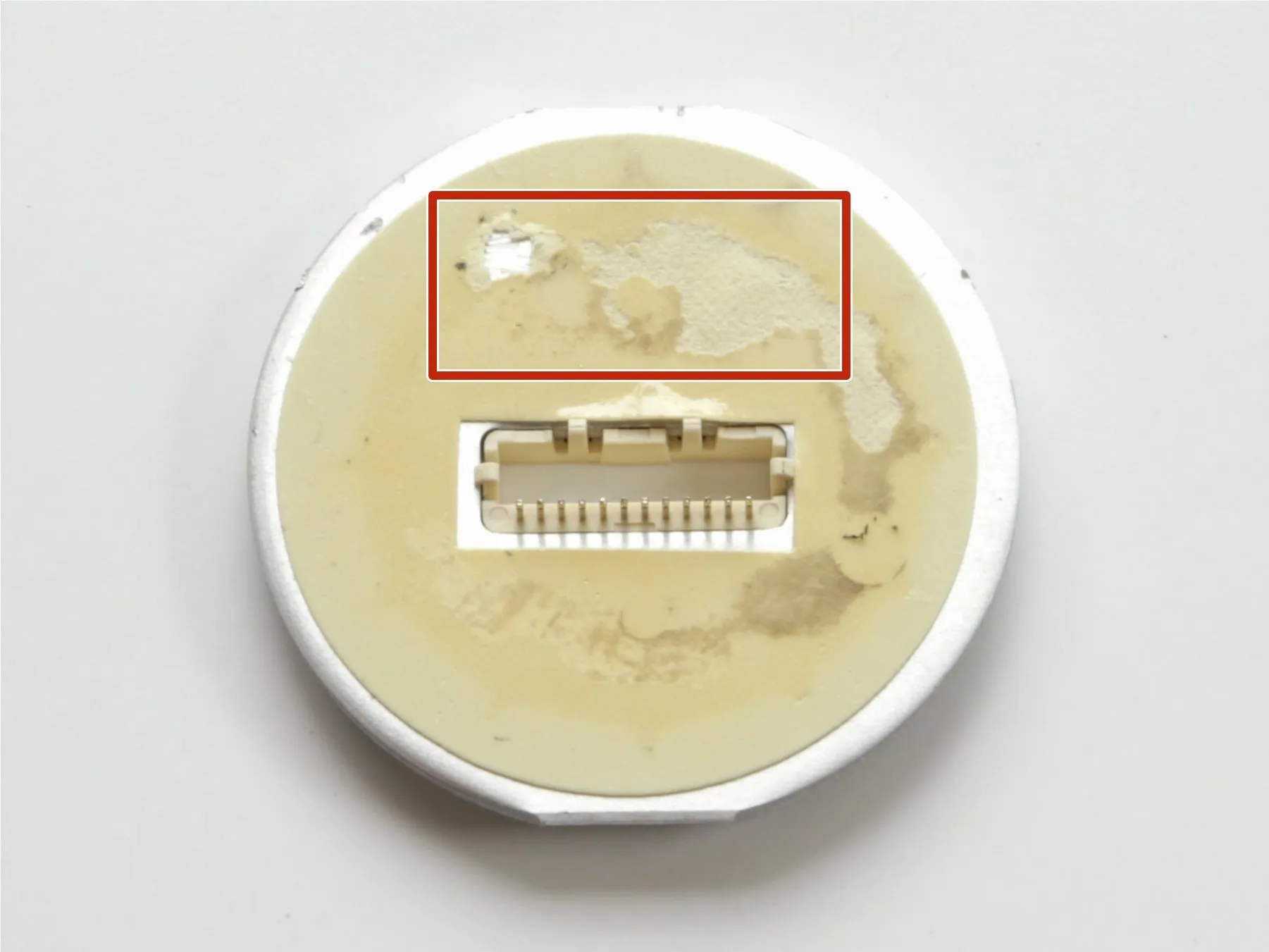

LIFX Color 1000 Teardown, осмотр термопасты: шаг 3, изображение 2 из 3
LIFX Color 1000 Teardown, осмотр термопасты: шаг 3, изображение 2 из 3 | Источник - ifixit.com

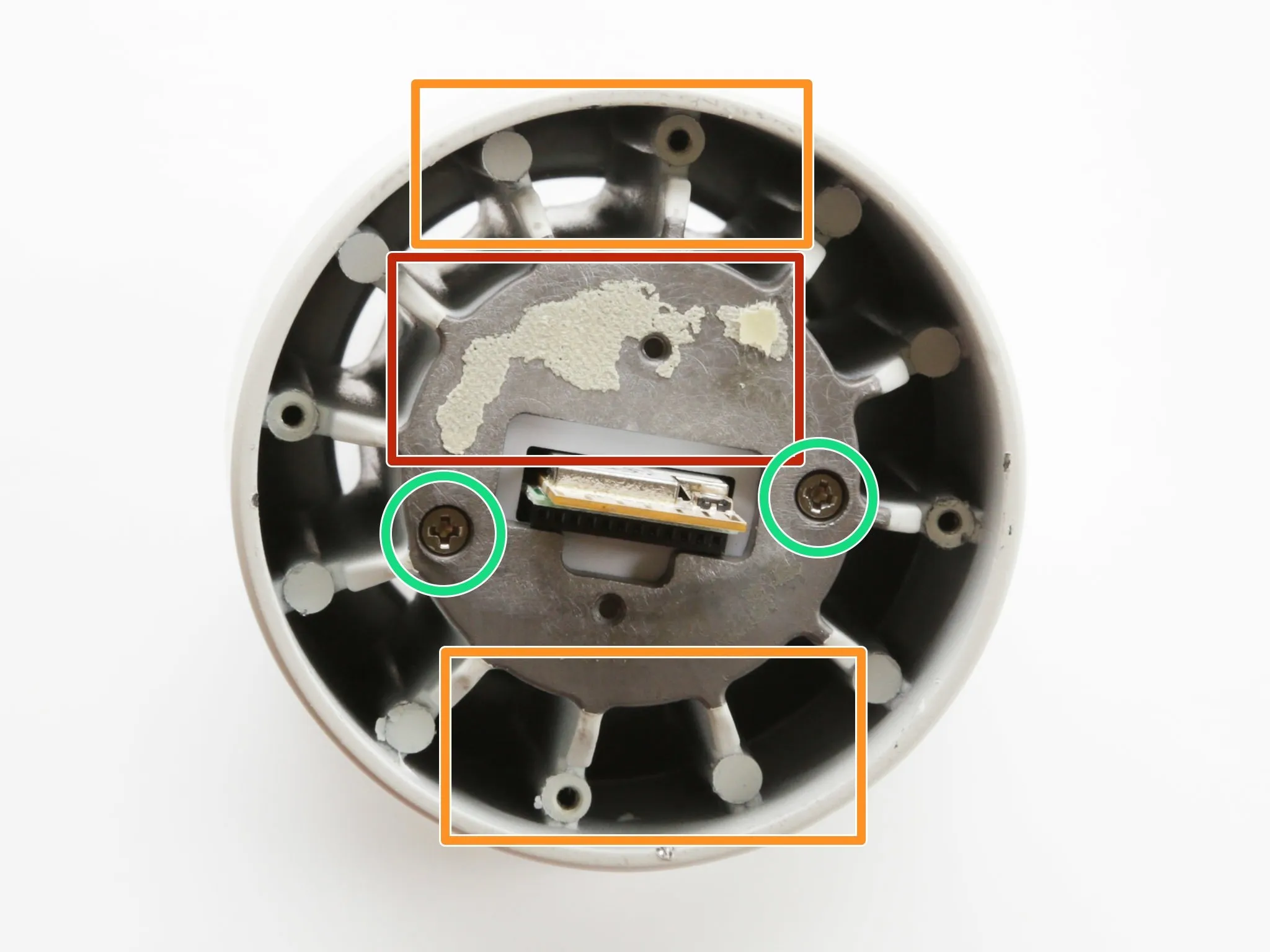

LIFX Color 1000 Teardown, осмотр термопасты: шаг 3, изображение 3 из 3
LIFX Color 1000 Разборка, осмотр термопасты: шаг 3, изображение 3 из 3 | Источник - ifixit.com
  • Если вы сравните нижнюю сторону печатной платы с корпусом лампы, вы увидите, правильно ли приклеена термопрокладка.

  • На этих фотографиях видно, что прокладка была приклеена лишь частично с одной стороны. Другая сторона печатной платы была приподнята на несколько миллиметров от цоколя лампы.

  • Металлическое основание лампы служит радиатором. Вы можете видеть воздушные каналы, проходящие вертикально по бокам. Вот почему эти лампы следует устанавливать только в вертикальном положении, чтобы поддерживать правильный поток воздуха.

  • Если вы планируете повторно собрать лампу, вам следует соскоблить все старые термопрокладки с печатной платы и корпуса. Обе поверхности должны быть чистыми. Замените ее хорошим термоклеем-эпоксидной смолой, следуя указаниям производителя.

  • Обратите внимание на два винта с головкой Phillips в центральной части металлического корпуса (отмечены зелеными кружками). Мы удалим их на следующих этапах.

Шаг 4 Кишки

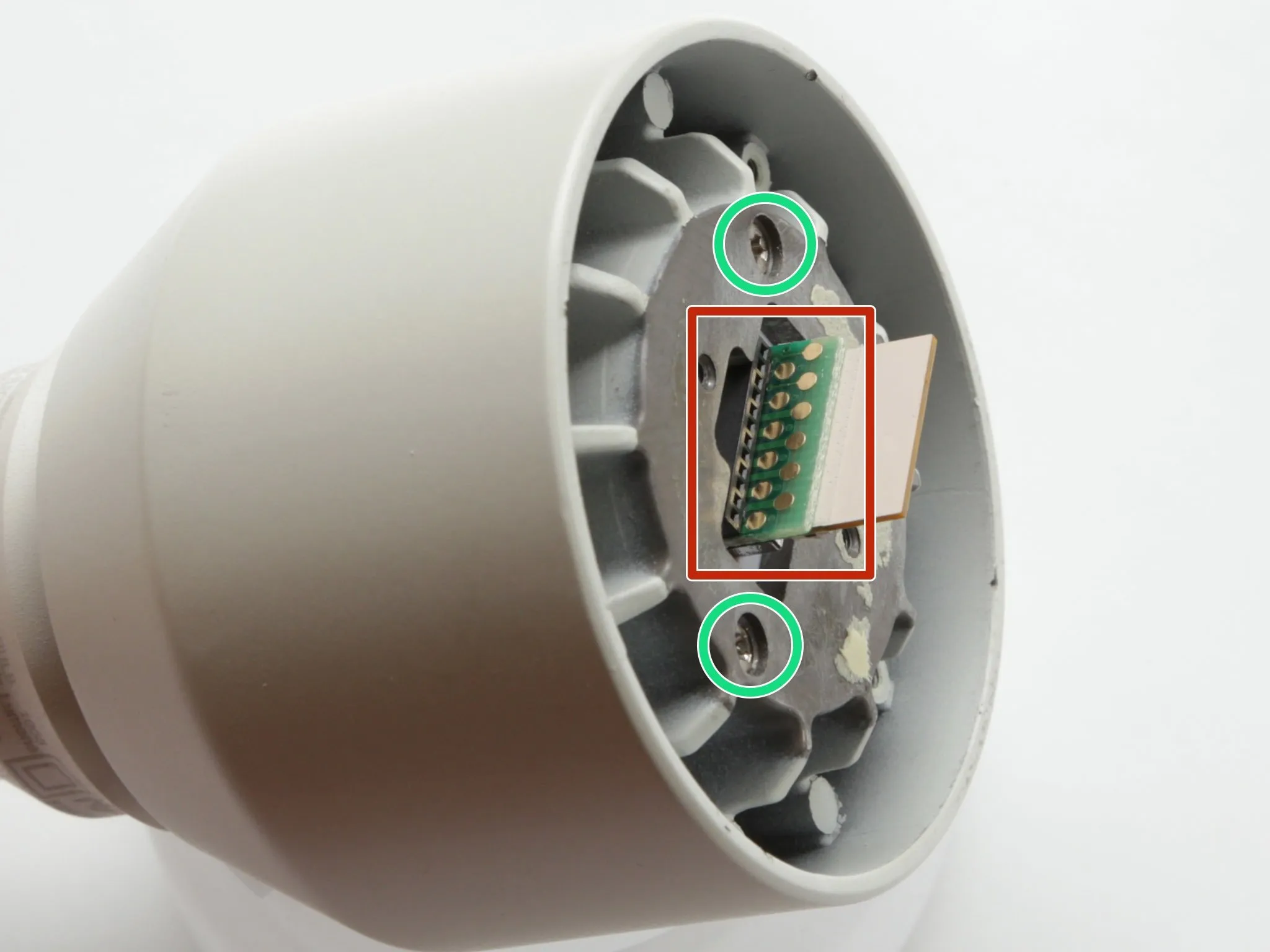

LIFX Color 1000 Teardown, The Guts: шаг 4, изображение 1 из 2
LIFX Color 1000 Teardown, The Guts: шаг 4, изображение 1 из 2 | Источник - ifixit.com

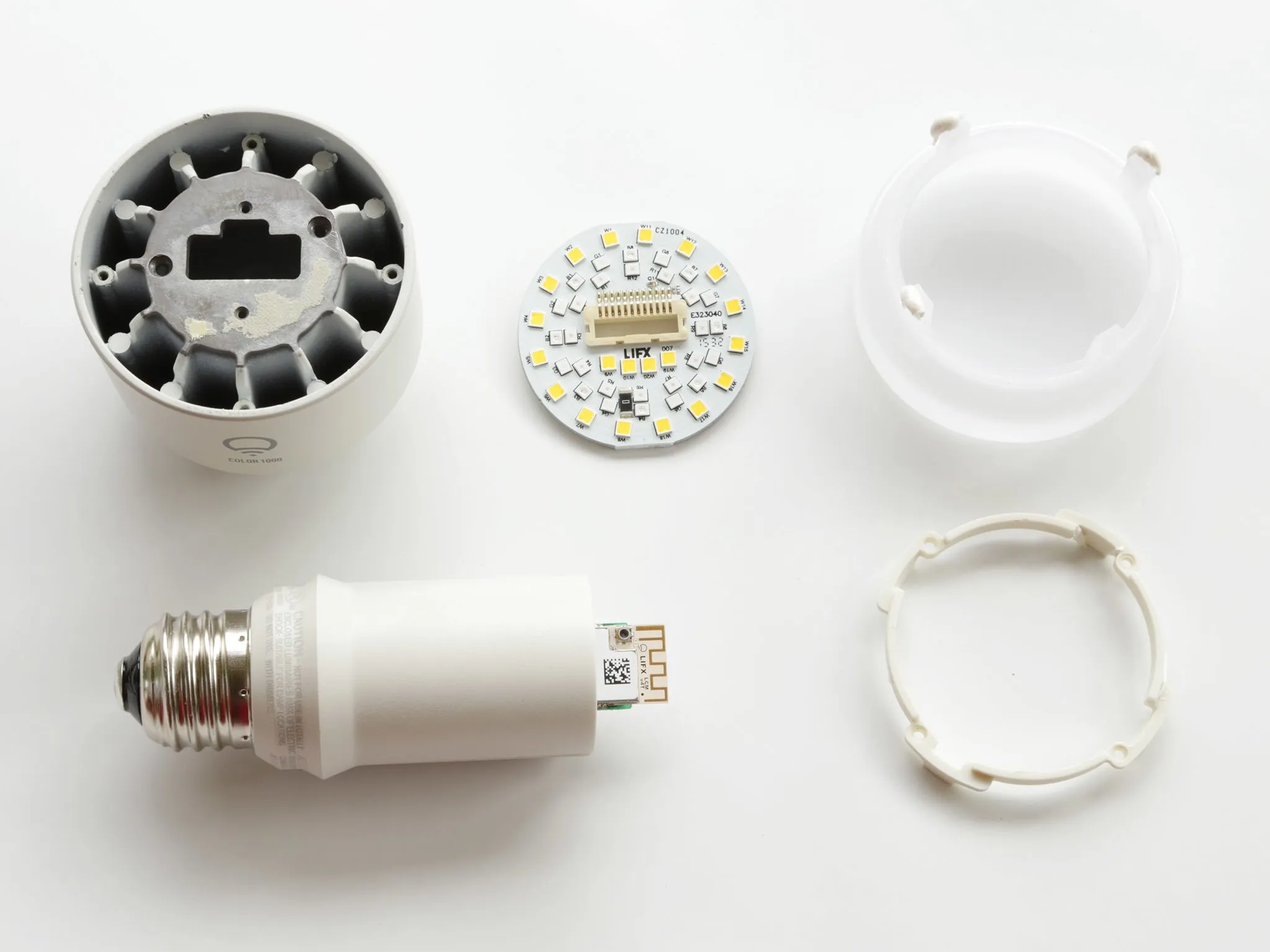

LIFX Color 1000 Teardown, внутренности: шаг 4, изображение 2 из 2
LIFX Color 1000 Teardown, The Guts: шаг 4, изображение 2 из 2 | Источник - ifixit.com
  • Обратите внимание на заднюю часть печатной платы WiFi. На ней находится разъем со штырьковой головкой для подключения светодиодов, а также ряд золотых площадок для изготовления тестовой оснастки.

  • Если вы чувствуете себя авантюристом, вы можете найти JTAG, последовательные порты или другие забавные возможности для взлома среди этих колодок.

  • Если открутить два винта, электрический базовый блок выскользнет из металлического корпуса радиатора. Электроника находится в горшках, и доступ к ней затруднен.

  • Сборка производится в обратном порядке.

Комментарии к статье

На последнем снимке на плате wifi - это кнопка или U.fl разъем?

Не U.fl разъем, но очень похоже, с гнездом вместо штырька. Это переключаемая радиочастотная тестовая точка, используемая при производстве, вот так: https://www.mouser.com/new/murata/muratas... - В принципе, вы подключаете разъем, и он отключает все, что находится ниже по течению; в данном случае, антенну PCB. Так что вы, конечно, можете использовать его для собственной антенны, но я не уверен, что кто-то делает кабельные разъемы как таковые; это могут быть только тестовые зонды для использования в производстве тестового оборудования. Всегда можно оторвать его и поставить вместо него u.fl =)

Есть ли шанс, что они будут работать на низком напряжении? Должен быть просто небольшой переключатель в базе? Я хочу посмотреть, смогу ли я взломать их для освещения бассейна. Не уверен, как wifi будет работать под водой :(

Разноцветные огни были бы потрясающими в бассейне! Вы не сможете заставить их работать на низком напряжении, так как секция блока питания залита эпоксидной смолой. Кроме того, частота 2,4 ГГц, используемая для Wi-Fi, совпадает с частотой, используемой вашей микроволновой печью для нагрева воды - сигнал, конечно, не будет работать под водой!

Благодаря вашему руководству я смог починить 2 оригинальные лампочки с кикстартера, просто заменив термопасту. Если ваша лампочка начала терять сигнал wifi, скорее всего, виновата термопаста. Я перепаял остальные, и надежность Wi-Fi стала 100%... простое решение (которое нужно будет делать каждые 5-10 лет из-за срока службы термопасты). Старые лампы в основном такие же, только вместо антенны WiFi есть массив штырьков, которые нужно выровнять вслепую при сборке.

Ух ты, приятно слышать! У меня есть несколько неработающих, так что я могу попробовать это. Спасибо, что поделились =)
