Разборка Linksys BEFSR41

Разборка Linksys BEFSR41

Введение

Разборка демонстрационного образца на выставке Maker-Faire 2010

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Разборка Linksys BEFSR41

Linksys BEFSR41 Teardown, Linksys BEFSR41 Teardown: шаг 1, изображение 1 из 1
Linksys BEFSR41 Teardown, Linksys BEFSR41 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Вид сверху вниз на устройство.

Шаг 2

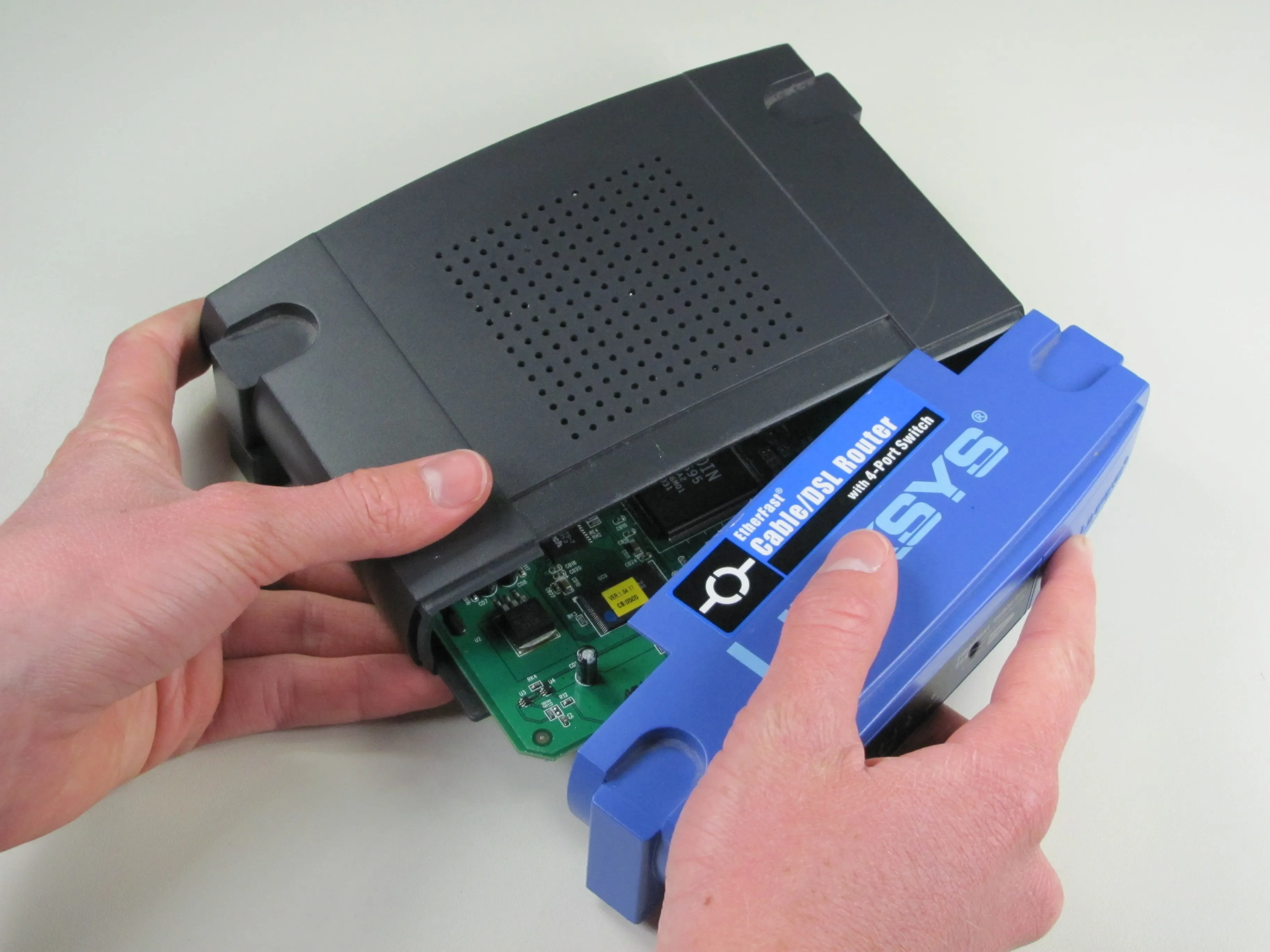

Linksys BEFSR41 Teardown: шаг 2, изображение 1 из 1
Linksys BEFSR41 Teardown: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • На самом деле в этой модели нет никаких винтов или вырезов под резиновыми ножками. Чтобы снять переднюю синюю панель, достаточно приложить небольшое усилие. (Передняя панель держится за счет углубления/выемки с каждой стороны)

Шаг 3

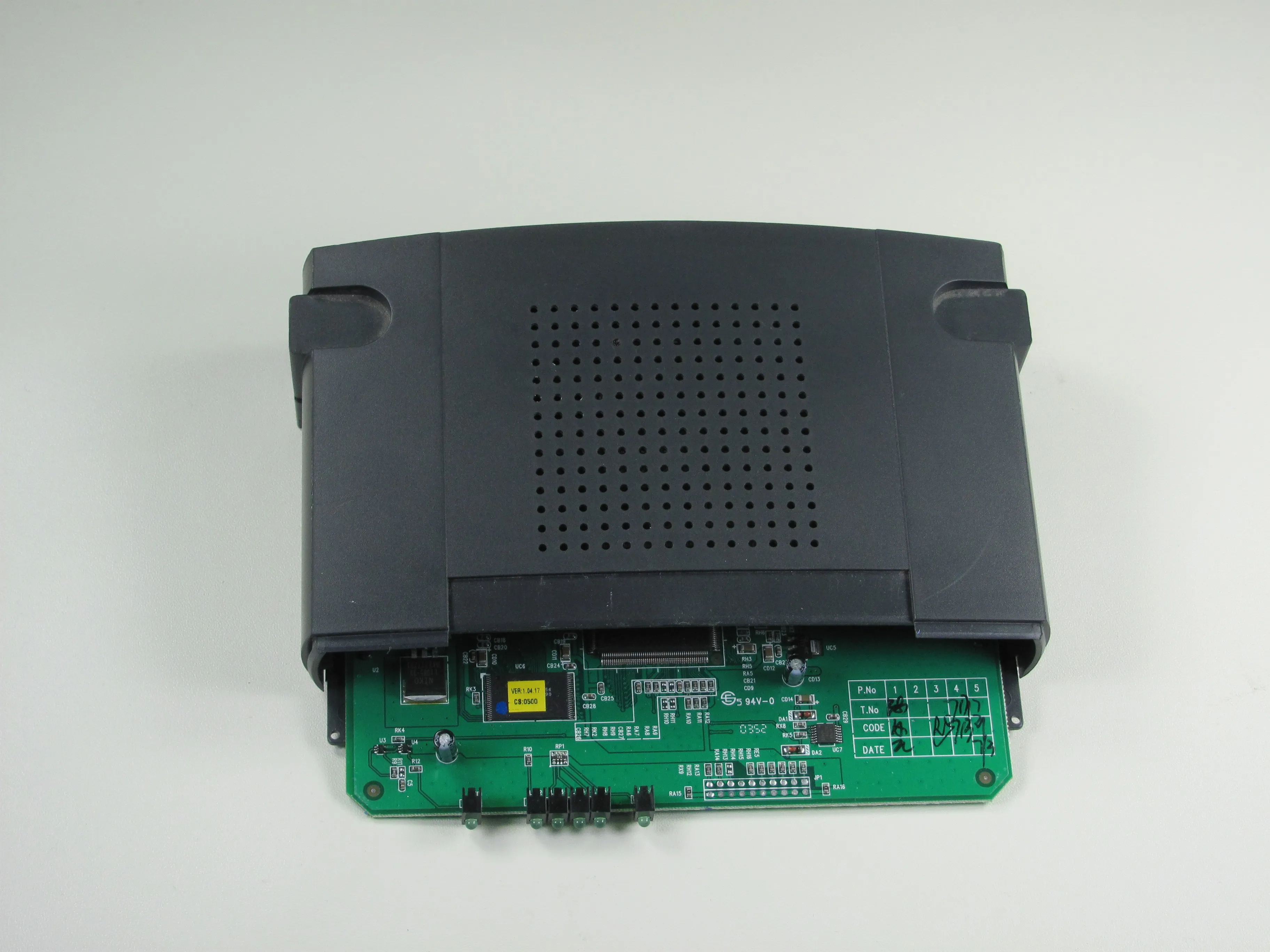

Разбор Linksys BEFSR41: шаг 3, изображение 1 из 1
Linksys BEFSR41 Teardown: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Когда передняя синяя панель снята, верхняя панель сдвигается назад и затем легко снимается (она соединена с нижней панелью двумя пластиковыми выемками).

Шаг 4

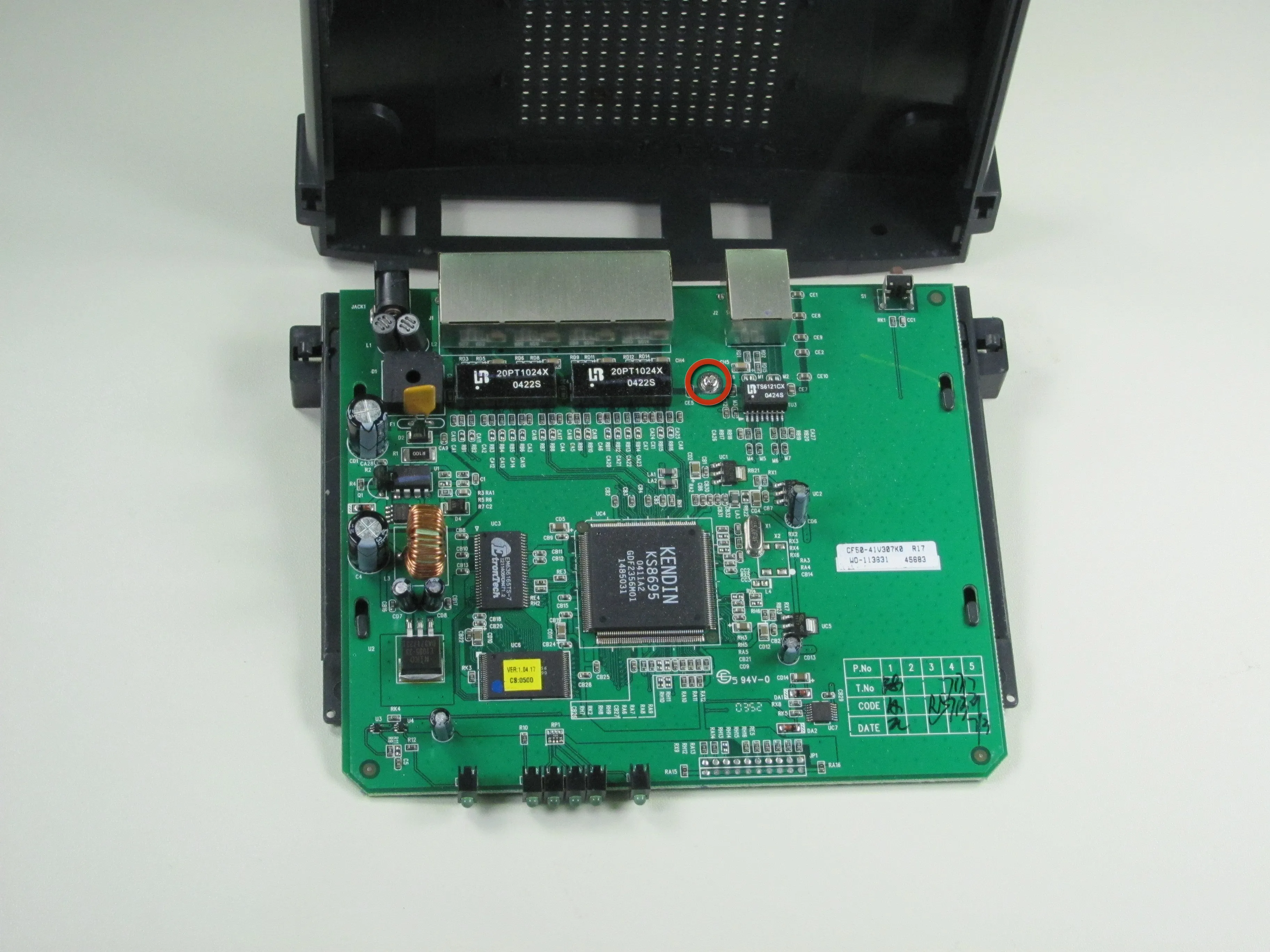

Разбор Linksys BEFSR41: шаг 4, изображение 1 из 1
Linksys BEFSR41 Teardown: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите один маленький винт Philips из логической платы, чтобы можно было снять нижнюю панель.

Шаг 5

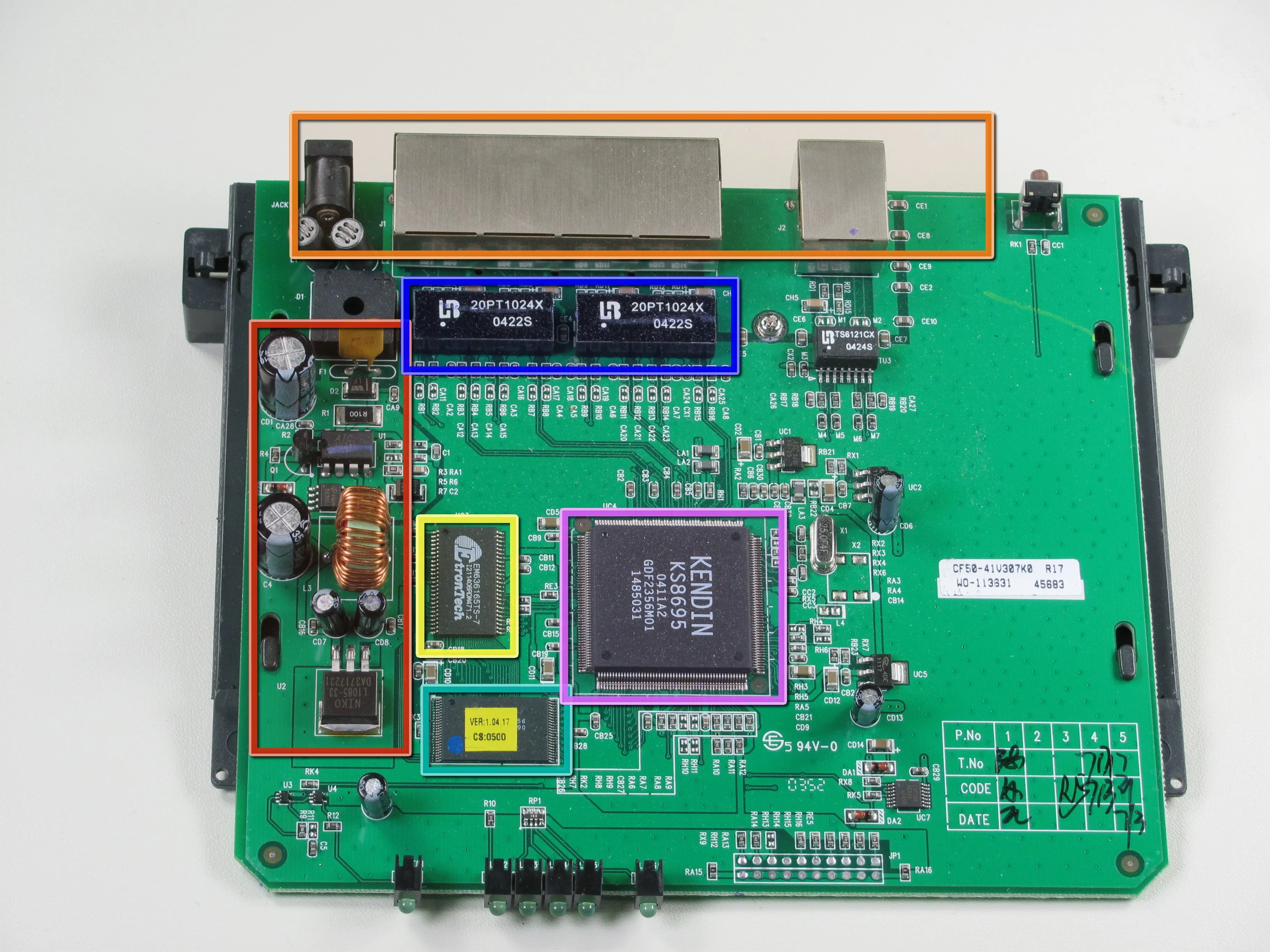

Разбор Linksys BEFSR41: шаг 5, изображение 1 из 1
Linksys BEFSR41 Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • После откручивания одного винта и снятия нижней панели остается только главная печатная плата.

  • Основные компоненты

  • Бочкообразное подключение питания / CAT5 / Кнопка сброса

  • Управление питанием

  • Линейные драйверы (позволяют кабелям CAT5 передавать данные на 100 м)

  • Оперативная память (2Mb) (хранит таблицы MAC и т.д.)

  • KS8695 ARM922 (ядро ARM, 5 коммутаторов, пакетный интерфейс tcp/ip/udp)

  • Оперативная память (1Mb)

Шаг 6

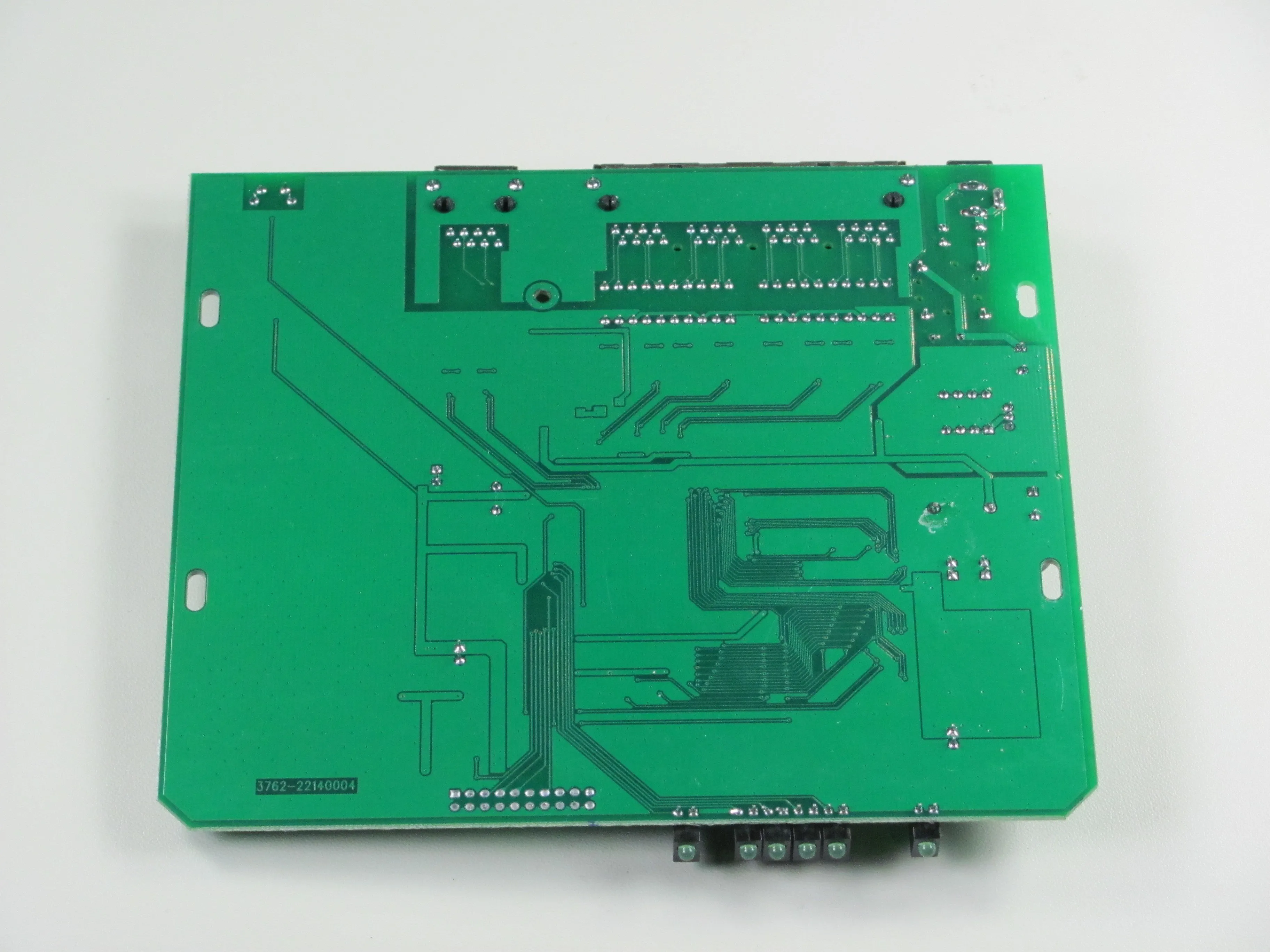

Linksys BEFSR41 Teardown: шаг 6, изображение 1 из 1
Linksys BEFSR41 Teardown: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Вид снизу на печатную плату.
