Разборка Linksys BEFW11S4

Введение

Этот беспроводной маршрутизатор перестал работать, поэтому я решил взглянуть на его внутренности.

Что вам понадобится

Инструменты

•

•

•

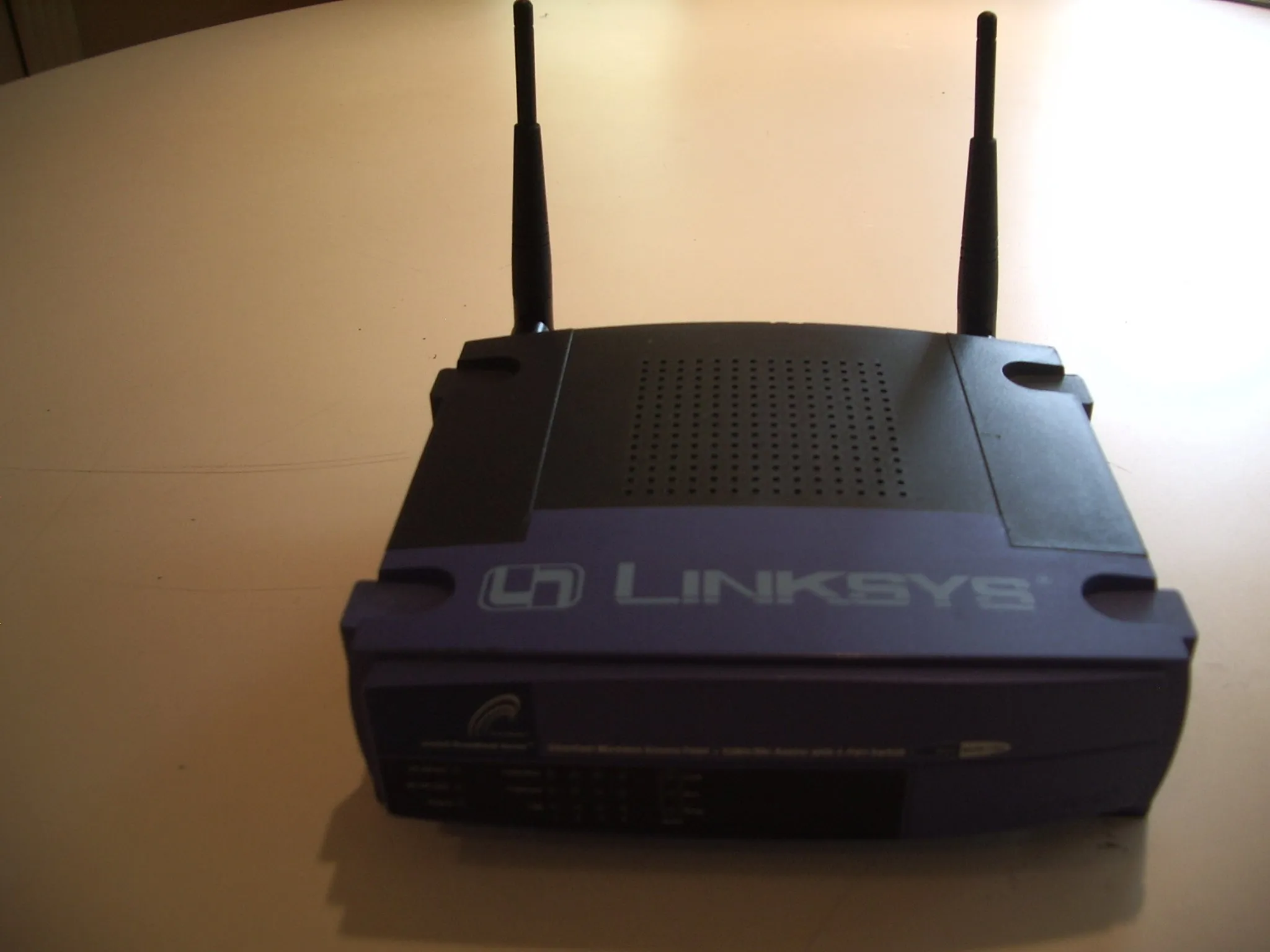

Шаг 1 Разборка Linksys BEFW11S4

• Ожидание разборки...

Шаг 2

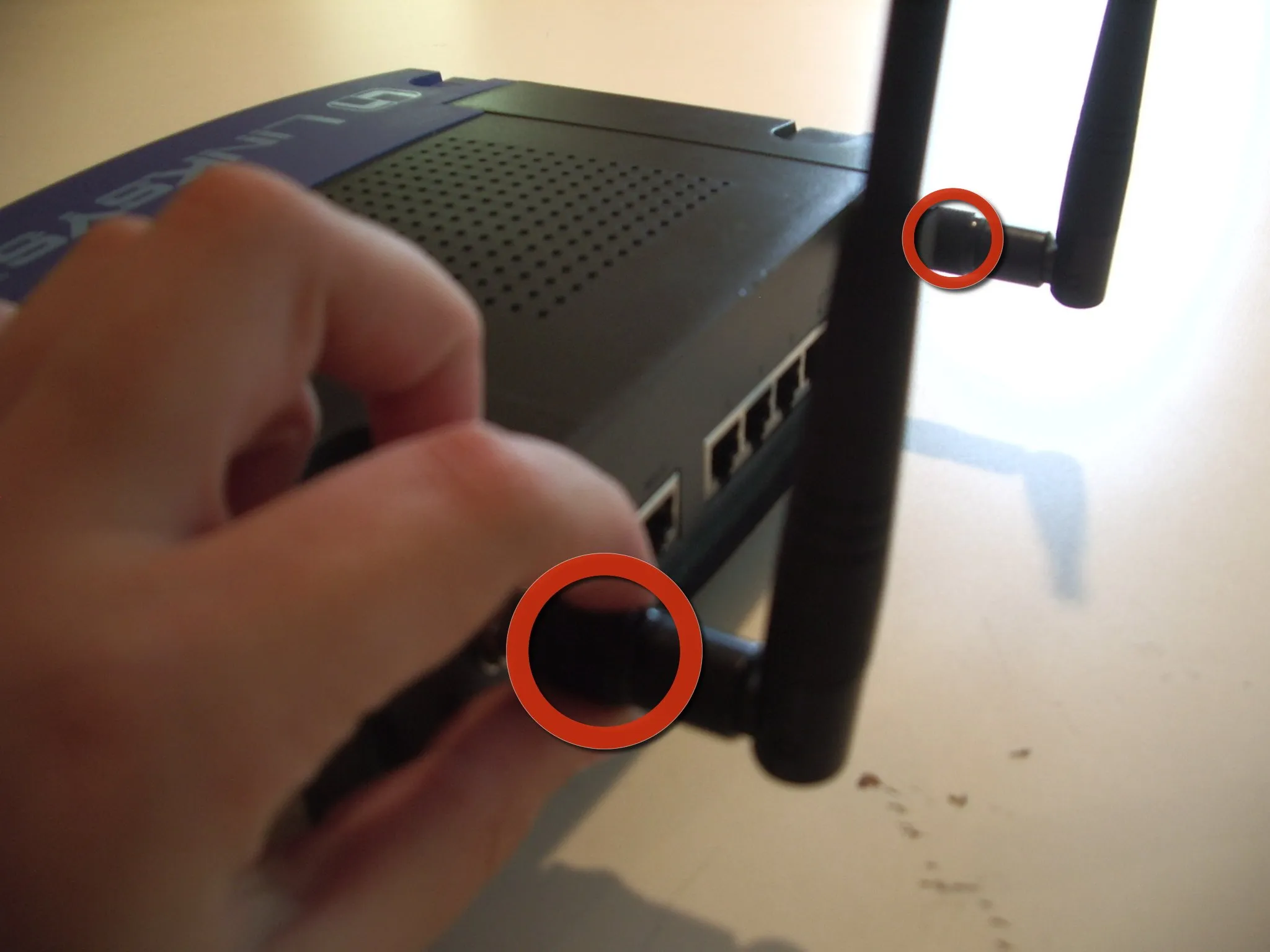

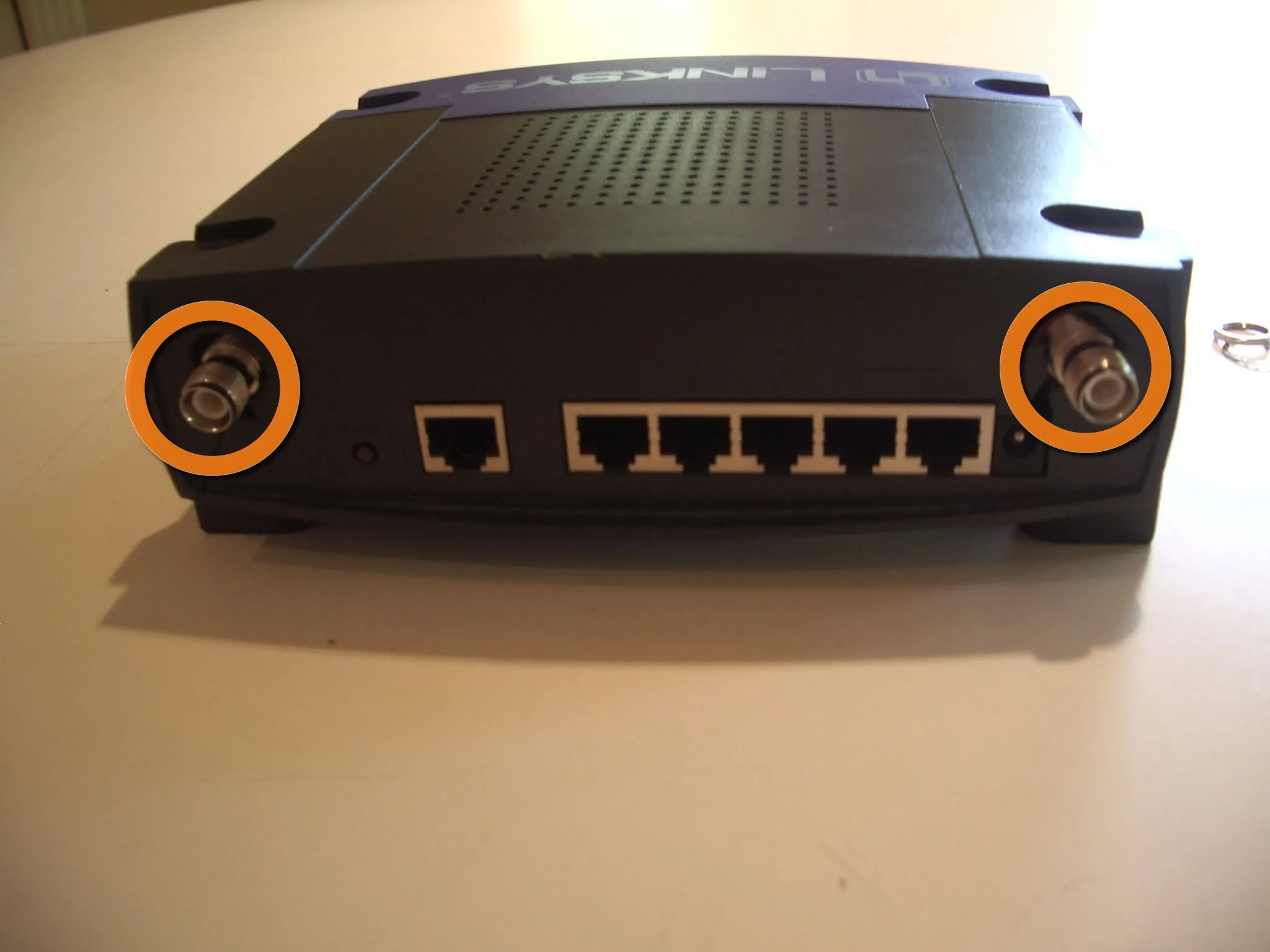

• Снимите антенны.

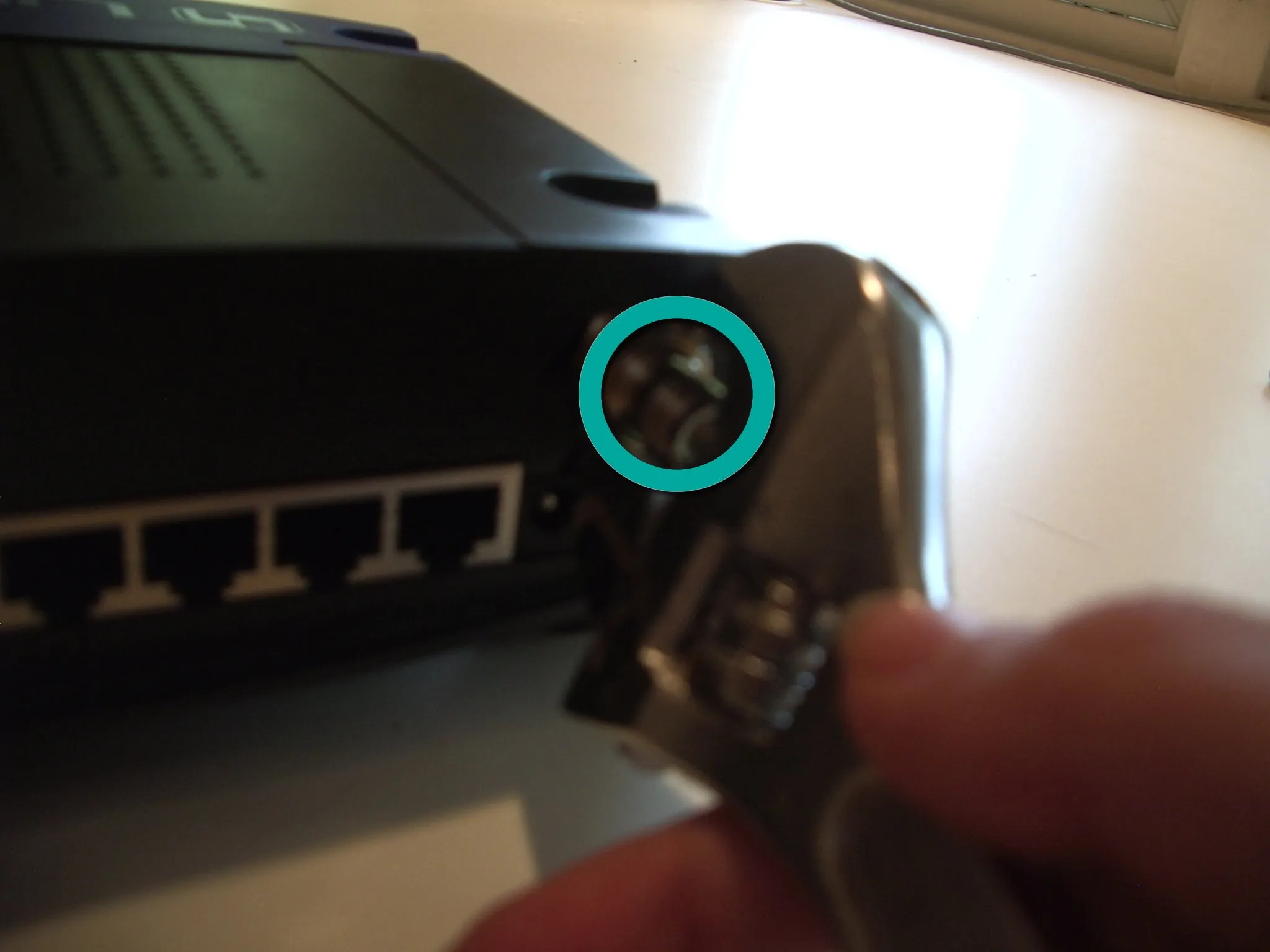

• Открутите гайки и шайбы вокруг разъемов антенн.

• Вставьте антенные разъемы.

Шаг 3

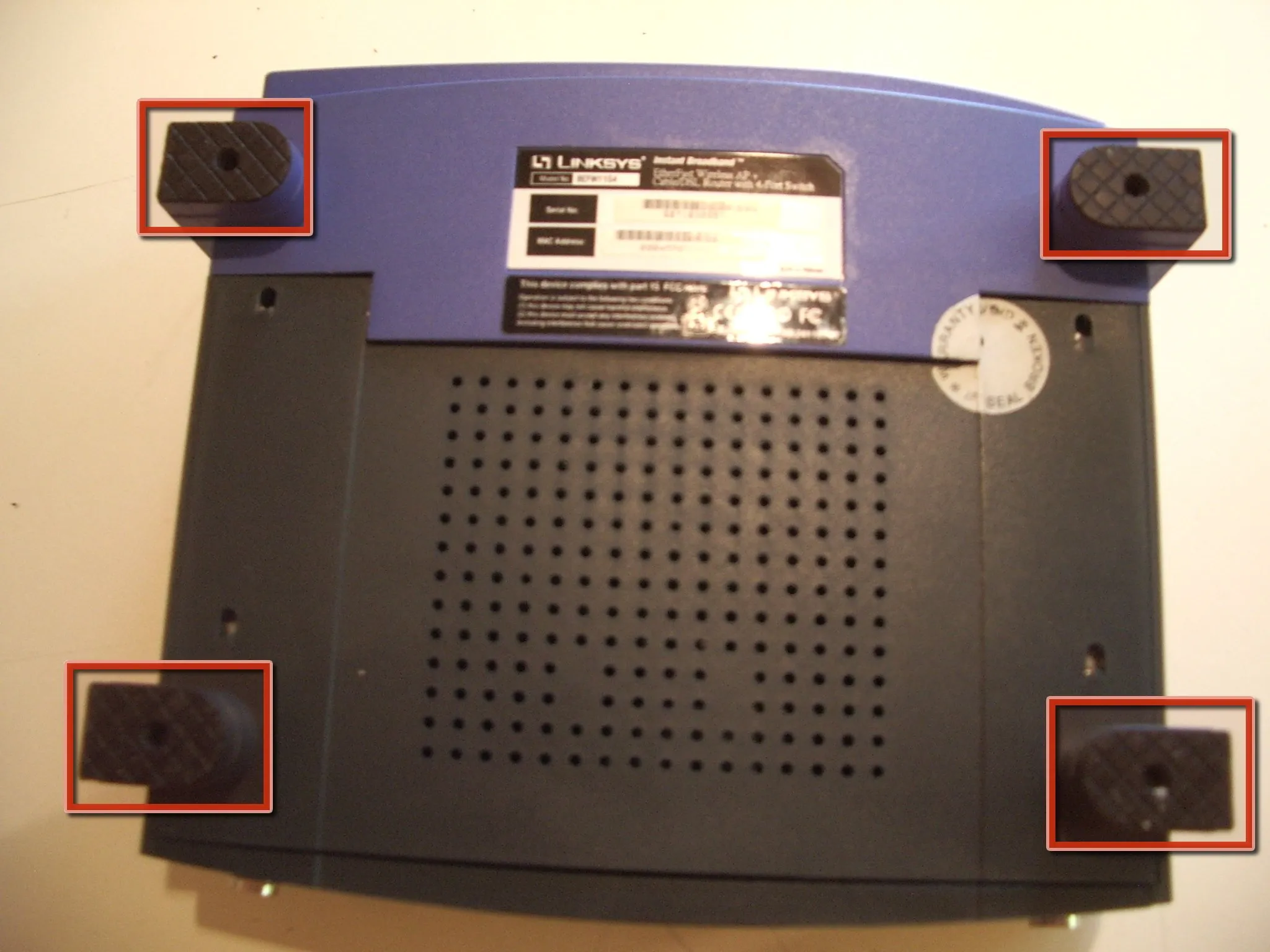

• Снимите ножки (с помощью плоской отвертки, ногтей и т.д.).

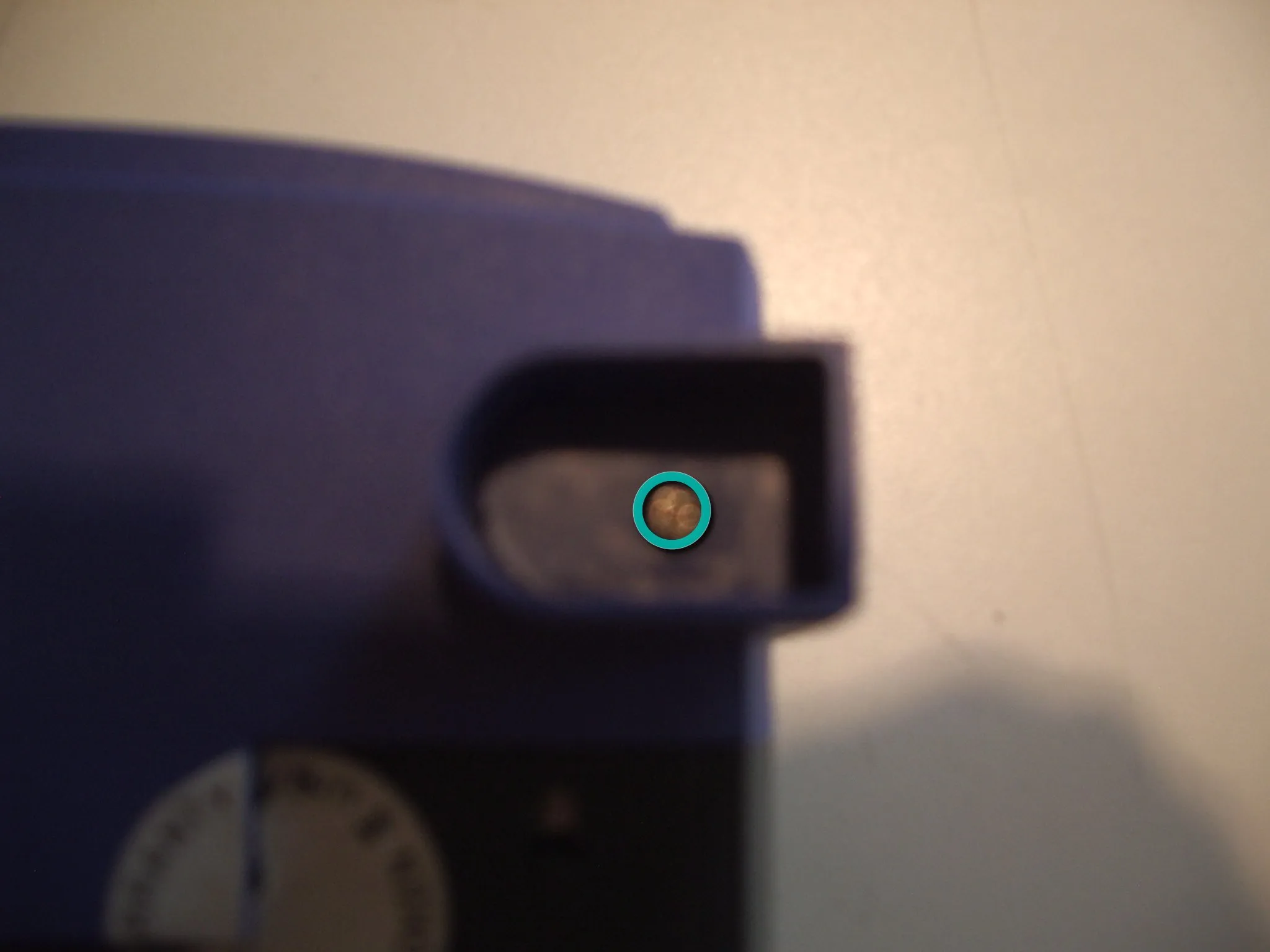

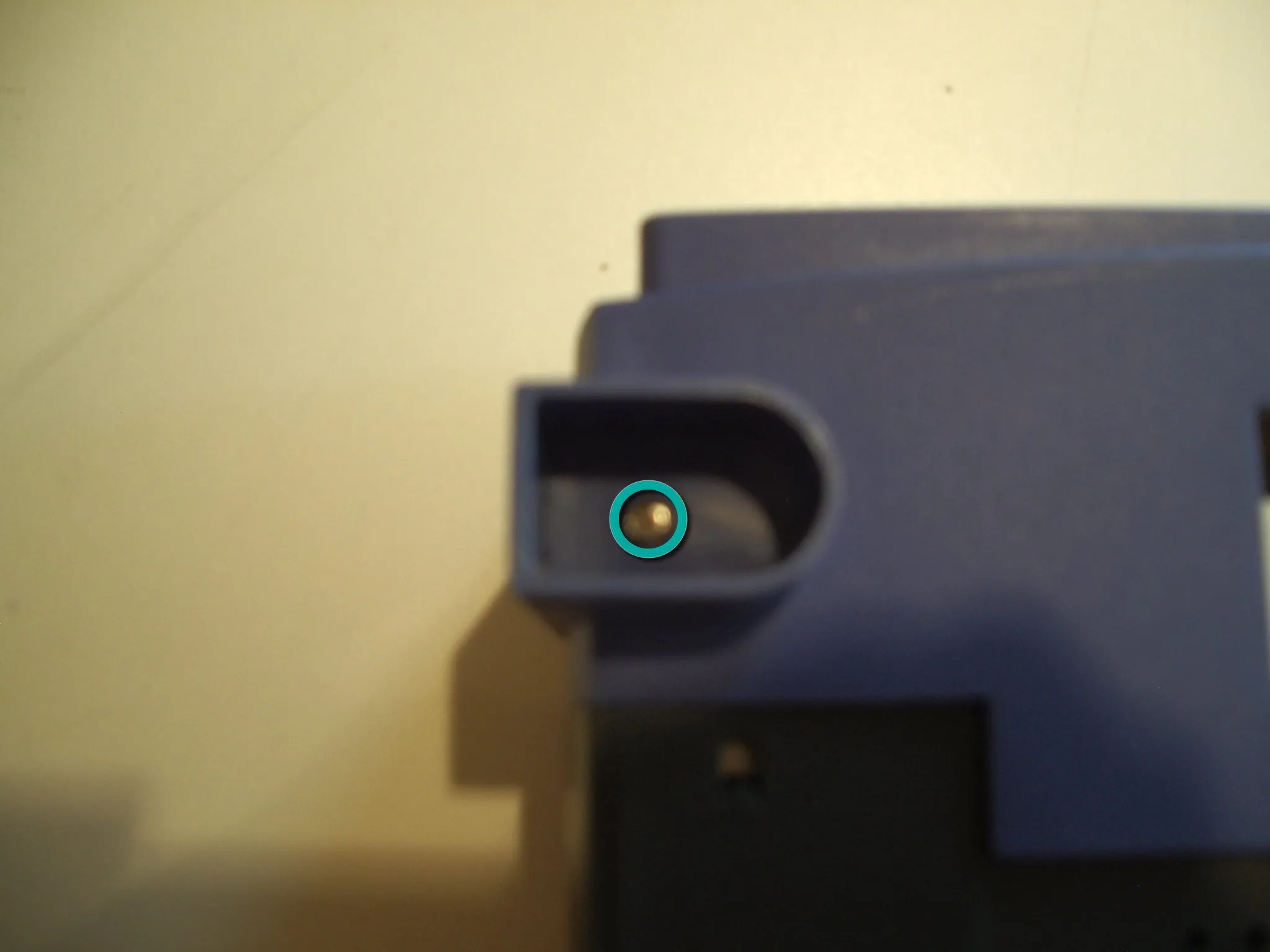

• Открутите винты.

Шаг 4

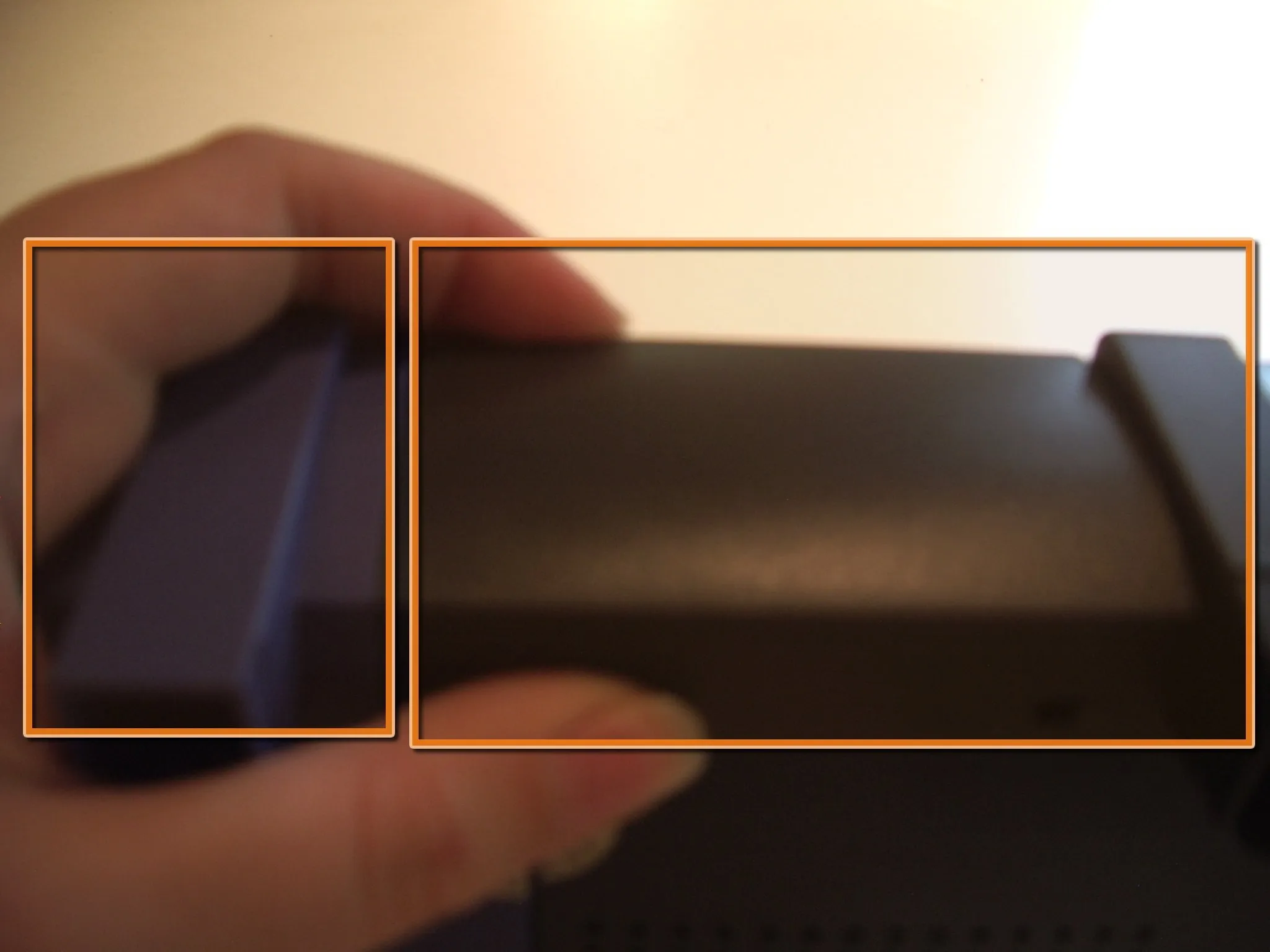

• С большим усилием отделите синюю переднюю часть от черной задней.

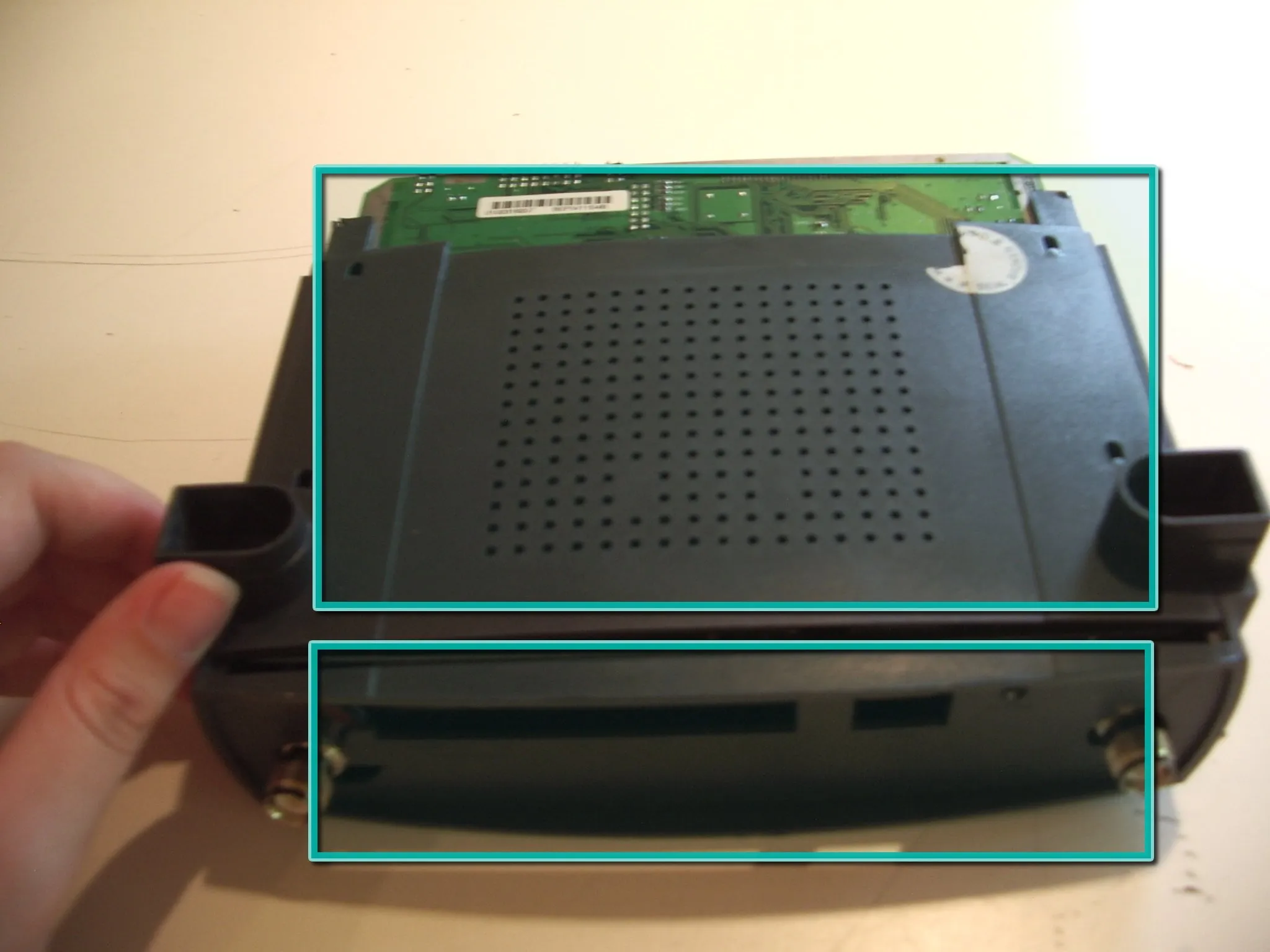

• Сдвиньте и потяните вверх нижнюю часть. (Убедитесь, что разъемы антенны проходят через них).

Шаг 5

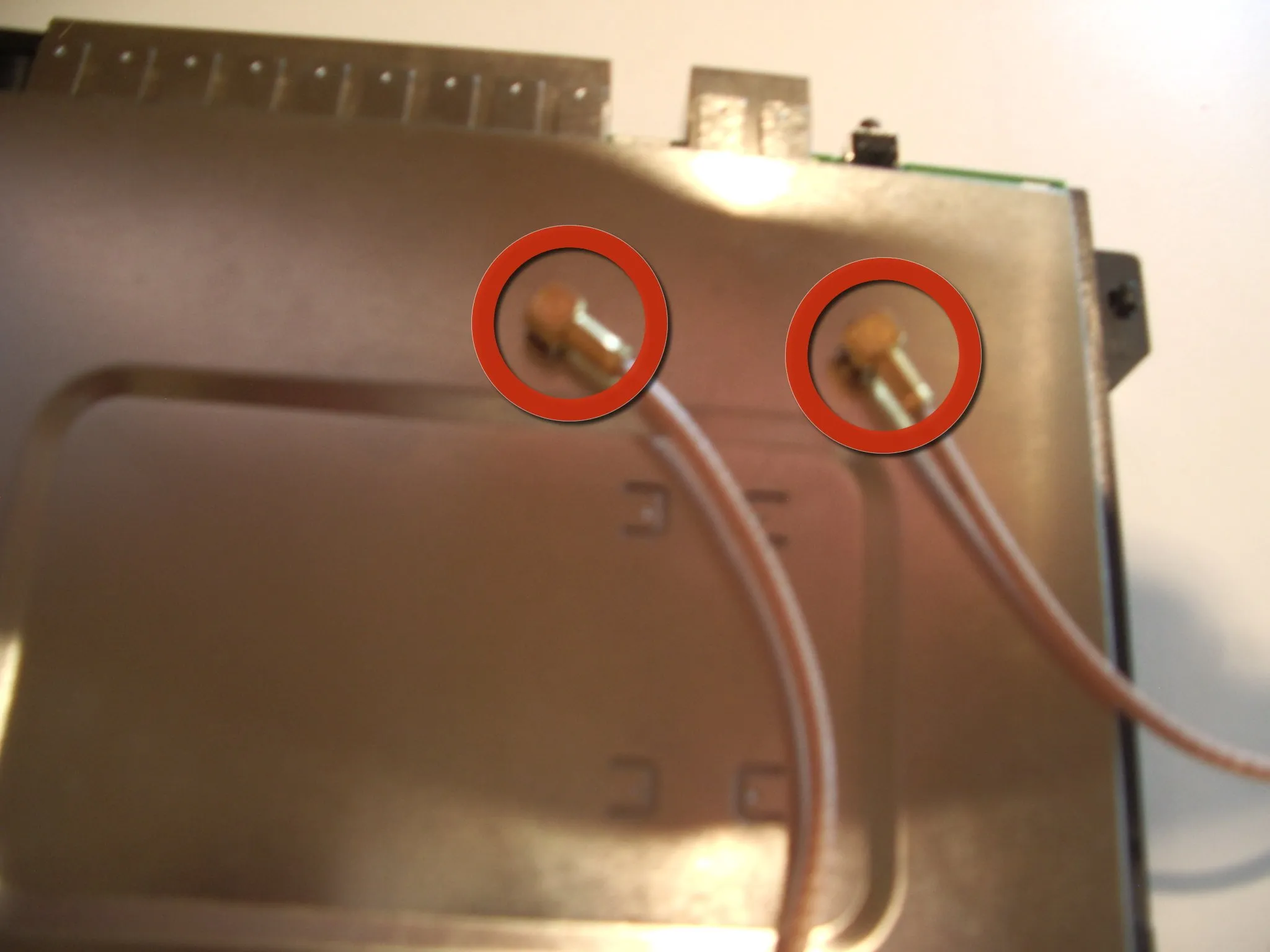

• Скрутите и вытащите штекер антенны.

Шаг 6

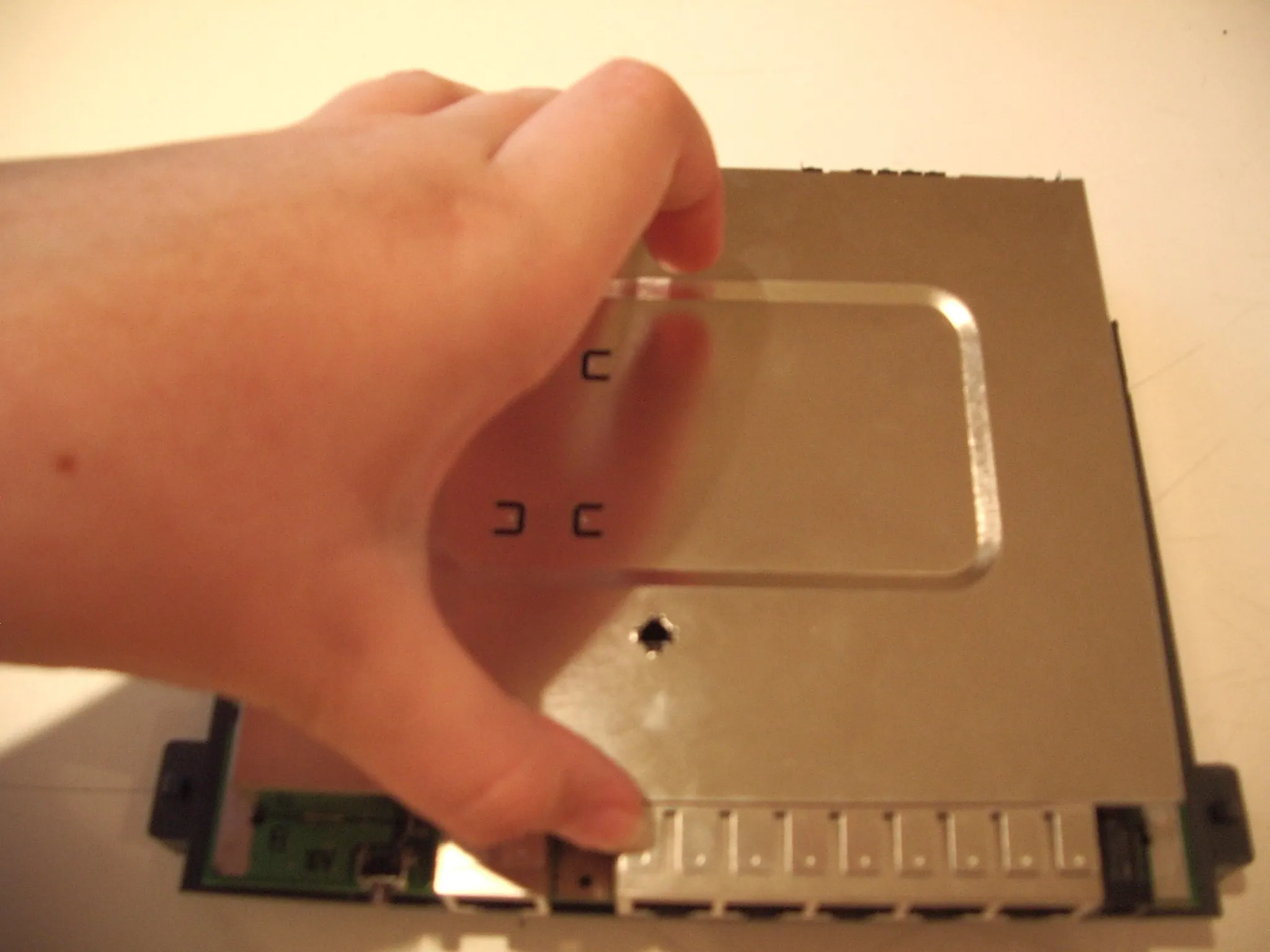

• Потяните вверх радиочастотный экран с материнской платы.

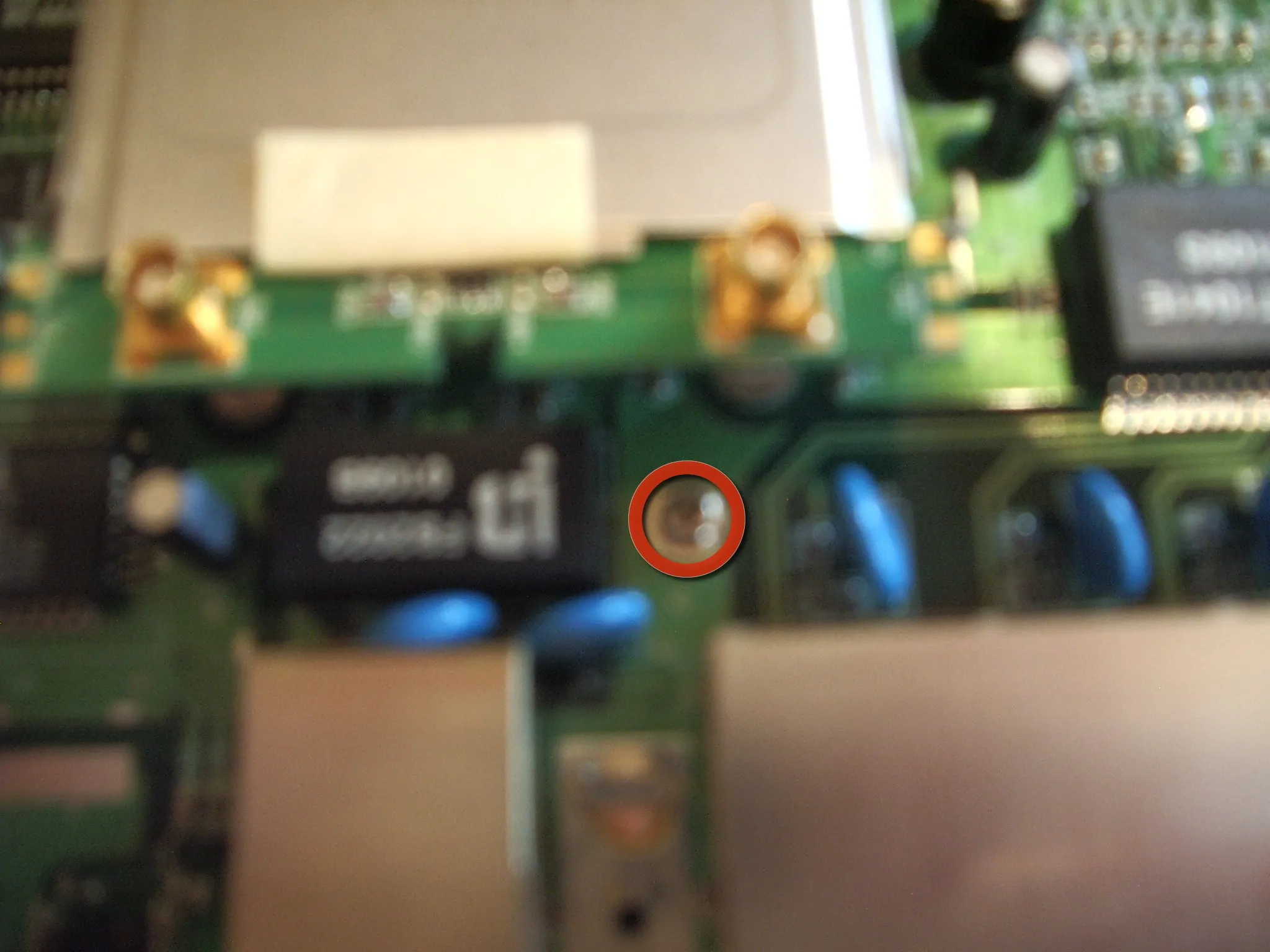

• Открутите материнскую плату снизу.

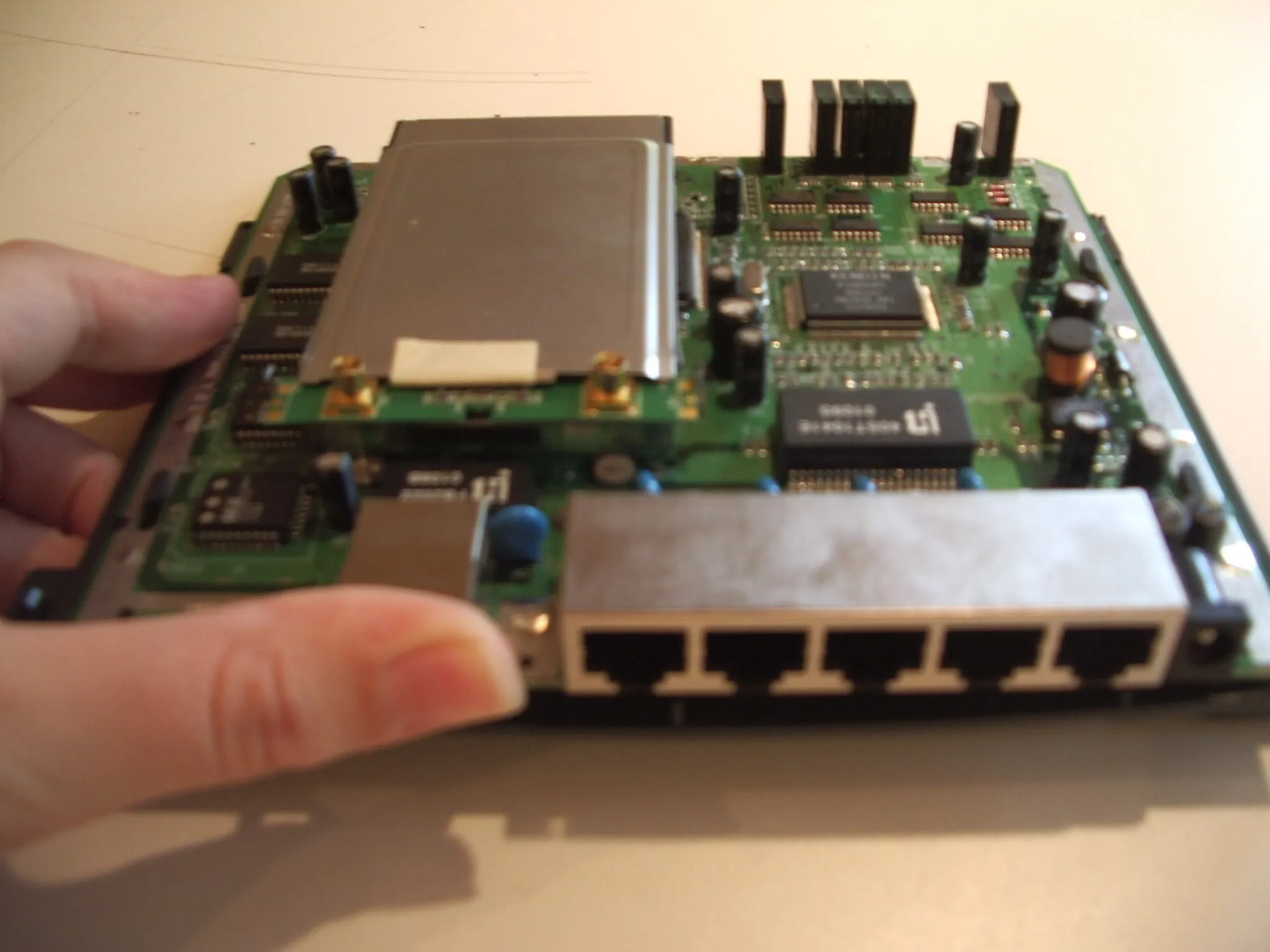

• Нажмите на материнскую плату вперед (как на этом рисунке), чтобы отсоединить ее от нижней части.

Шаг 7

• У некоторых людей есть карта, которую нужно открутить. Если это ваш случай, сделайте это. Приведенная ниже инструкция предназначена для моего типа маршрутизатора.

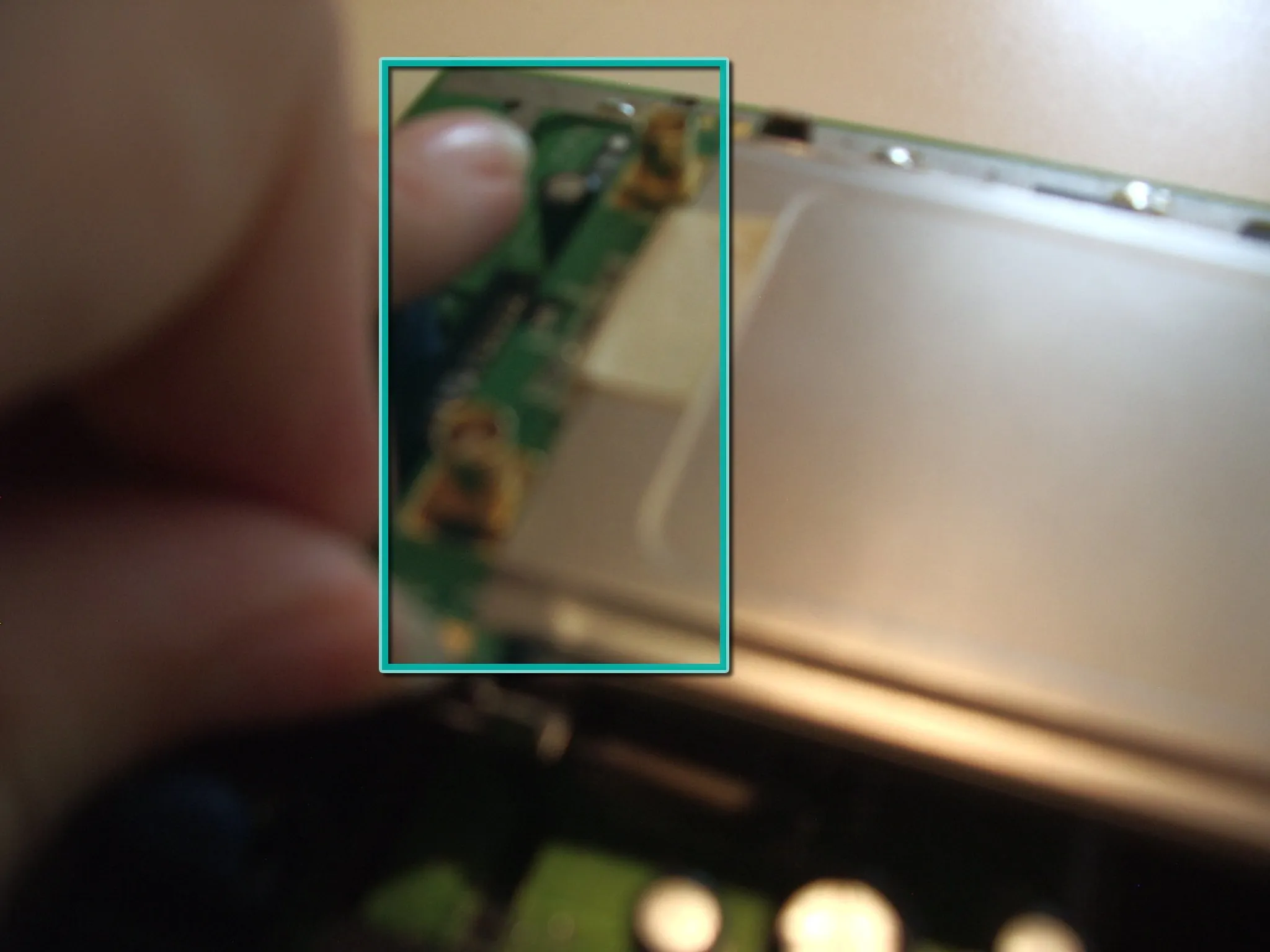

• Нажмите на карту вперед, чтобы отсоединить штифты.

• Извлеките карту из металлического держателя.

Шаг 8

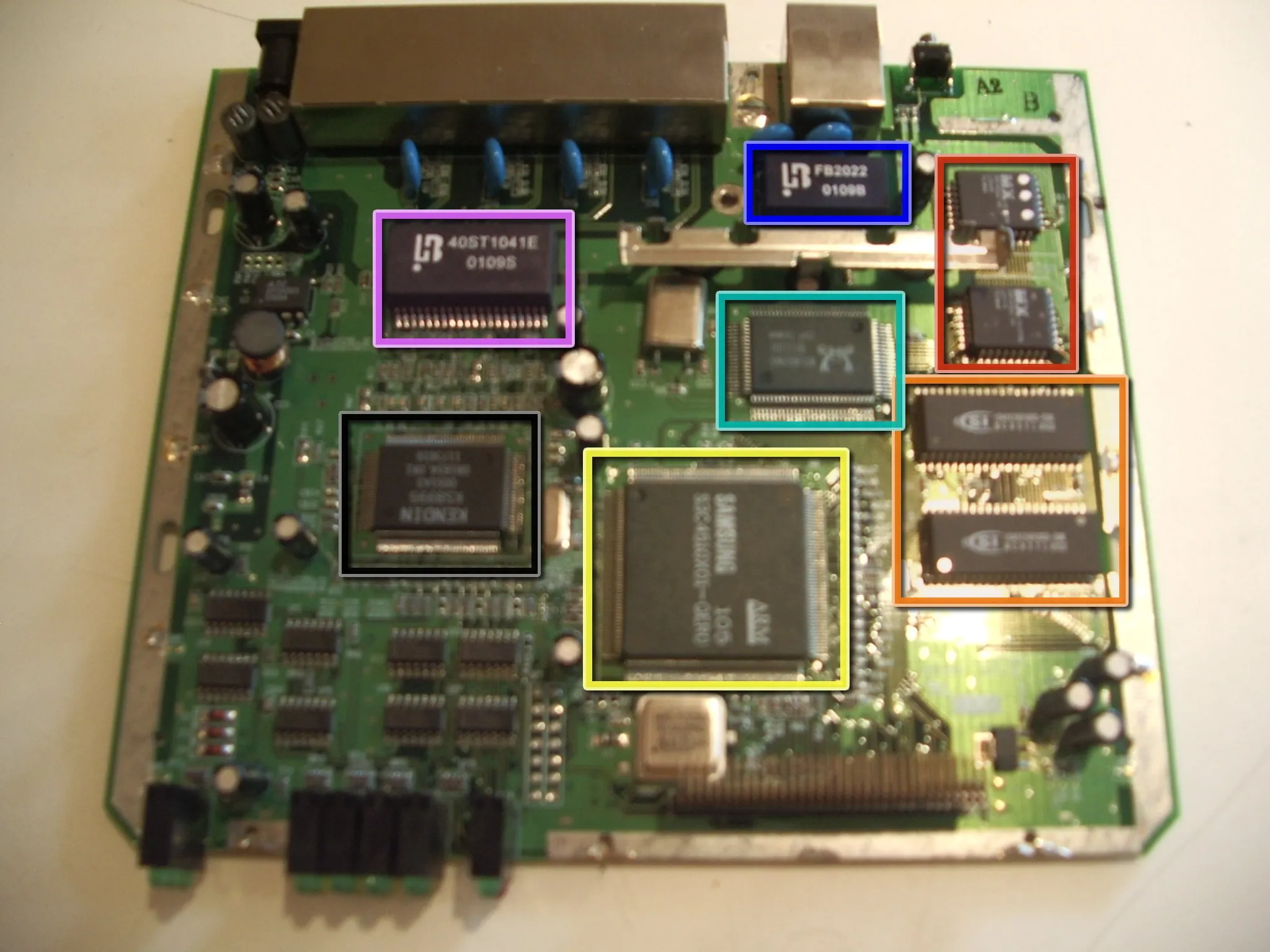

• Вот маркировка микросхем материнской платы. Если у вас есть какая-либо информация об этих микросхемах, пожалуйста, оставляйте комментарии!

• Macronix 29F040QC-90

• ISSI IS41C16100S-50K

• SAMSUNG ARM S3C4510X01-QERO

• RMC RTL8019AS

• Bothhands FB2022

• Bothhands 40ST1041E

• Kendin KS8995. С тех пор компания Kendin была куплена Micrel.

Шаг 9

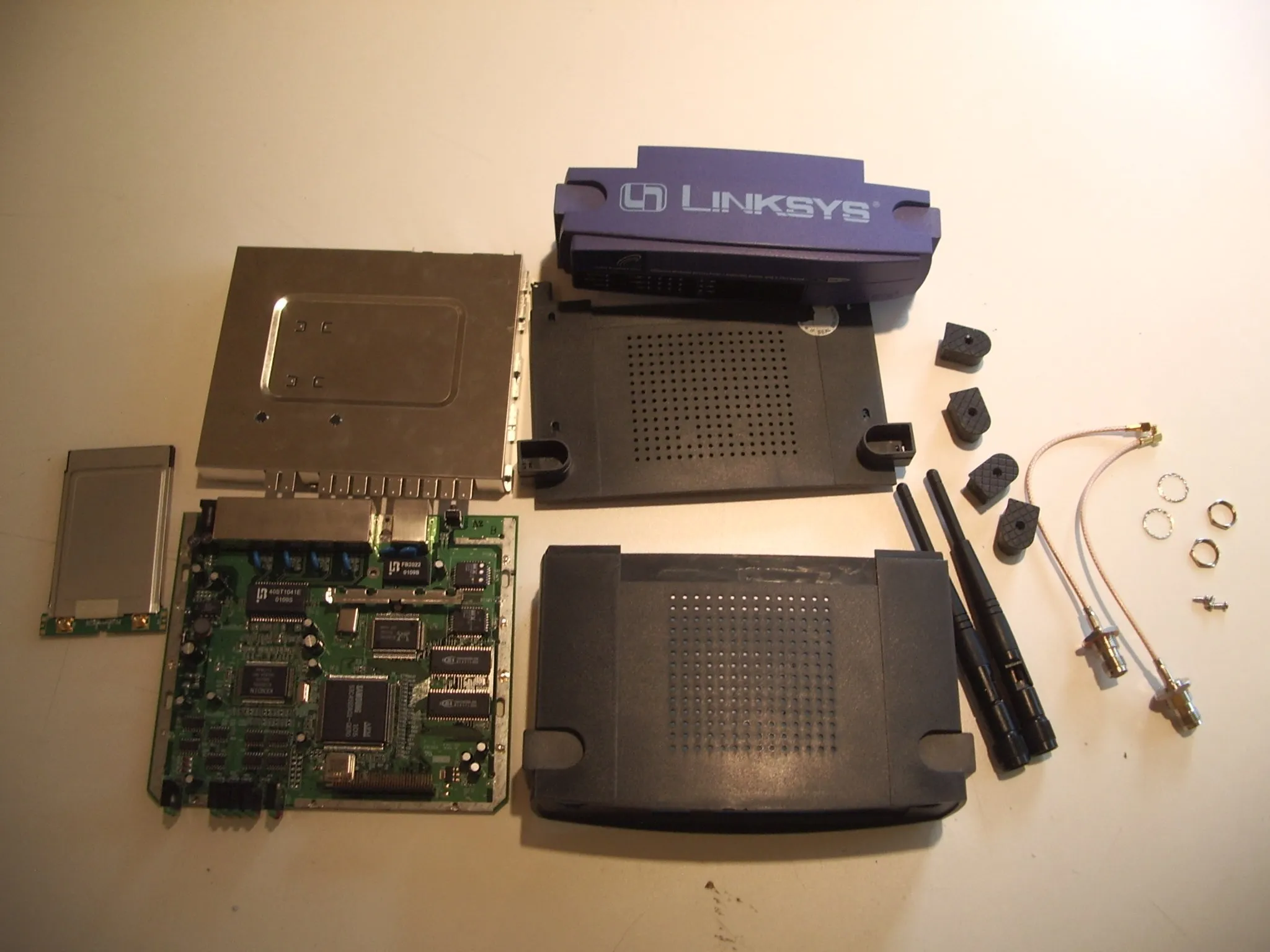

• Наслаждайтесь!
