Разборка Linksys Velop WHW01

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Отсоедините верхнюю крышку

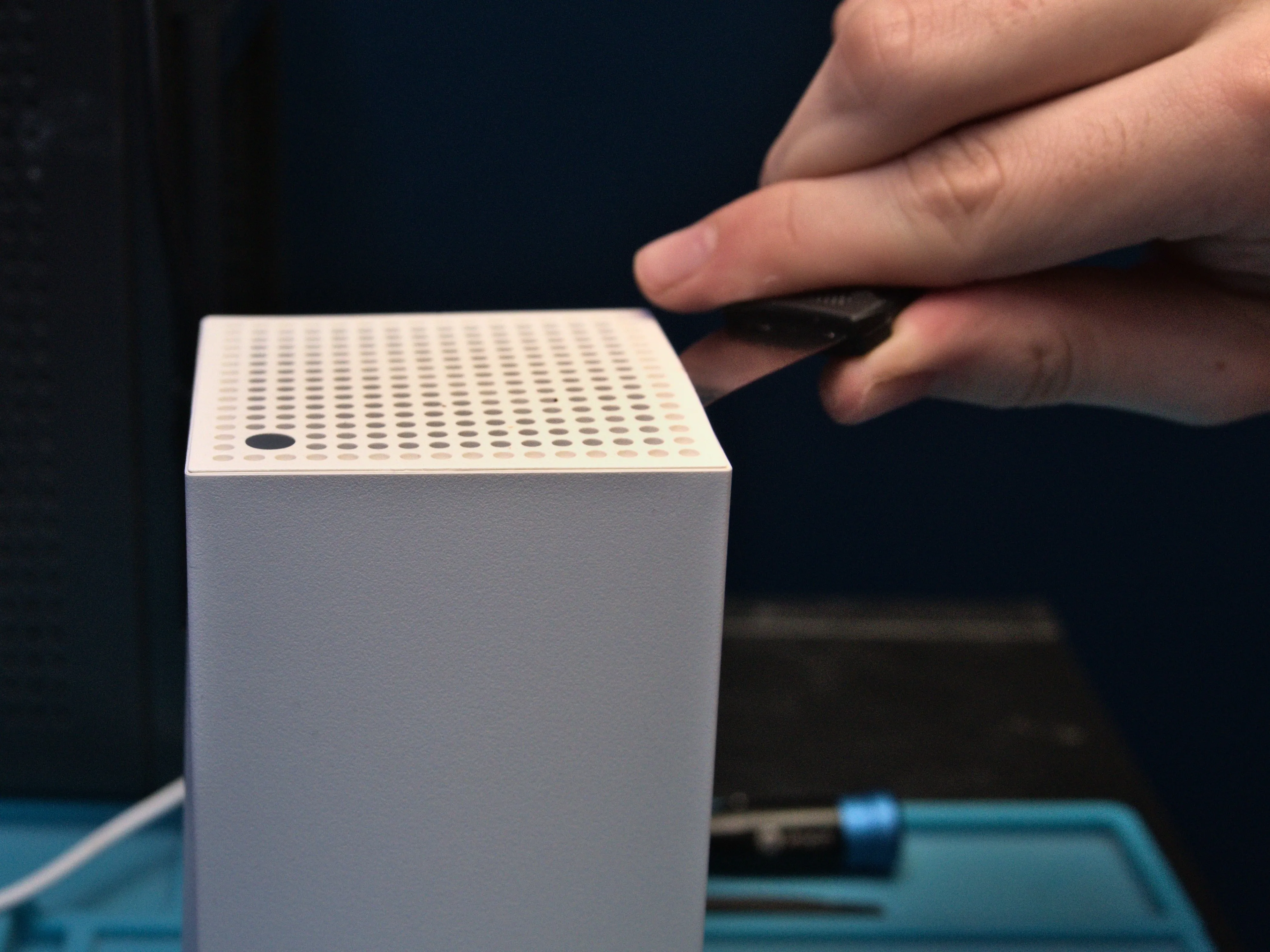

• Чтобы отстегнуть верхнюю крышку, подденьте ее по шву и подденьте вверх.

Шаг 2 Открутите внешний корпус

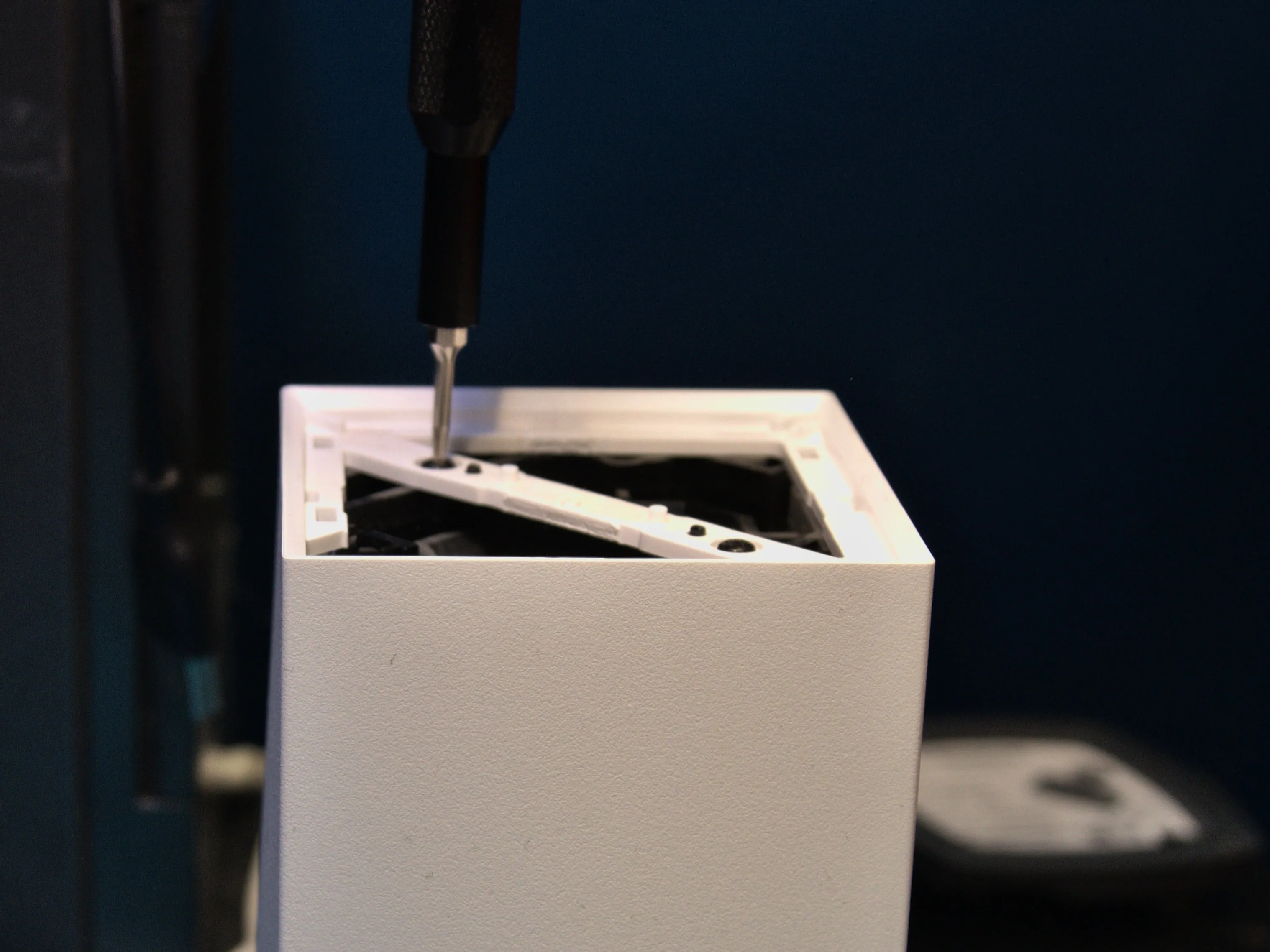

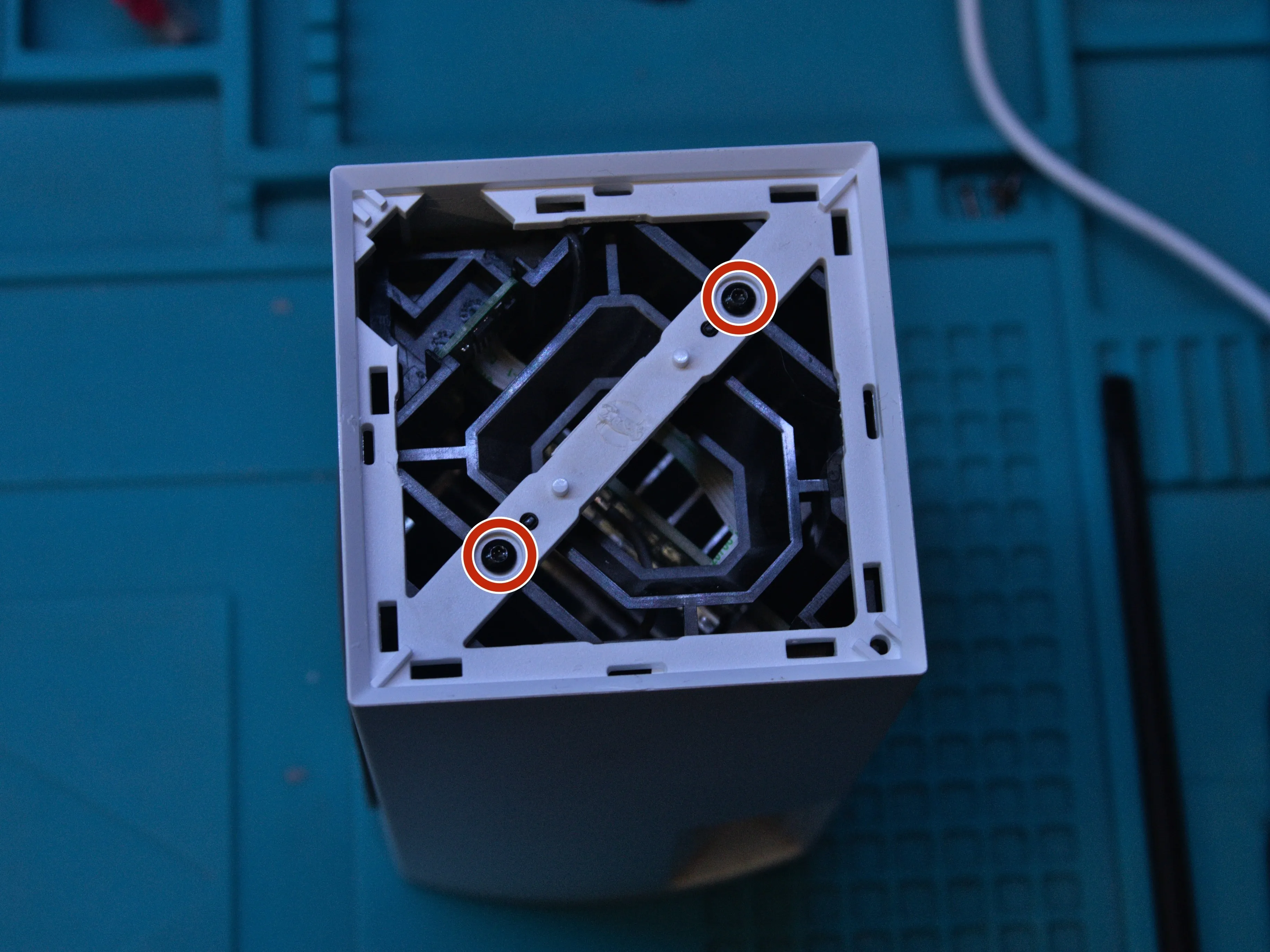

• С помощью отвертки Torx T6 открутите два винта, которые ранее были спрятаны под верхней крышкой.

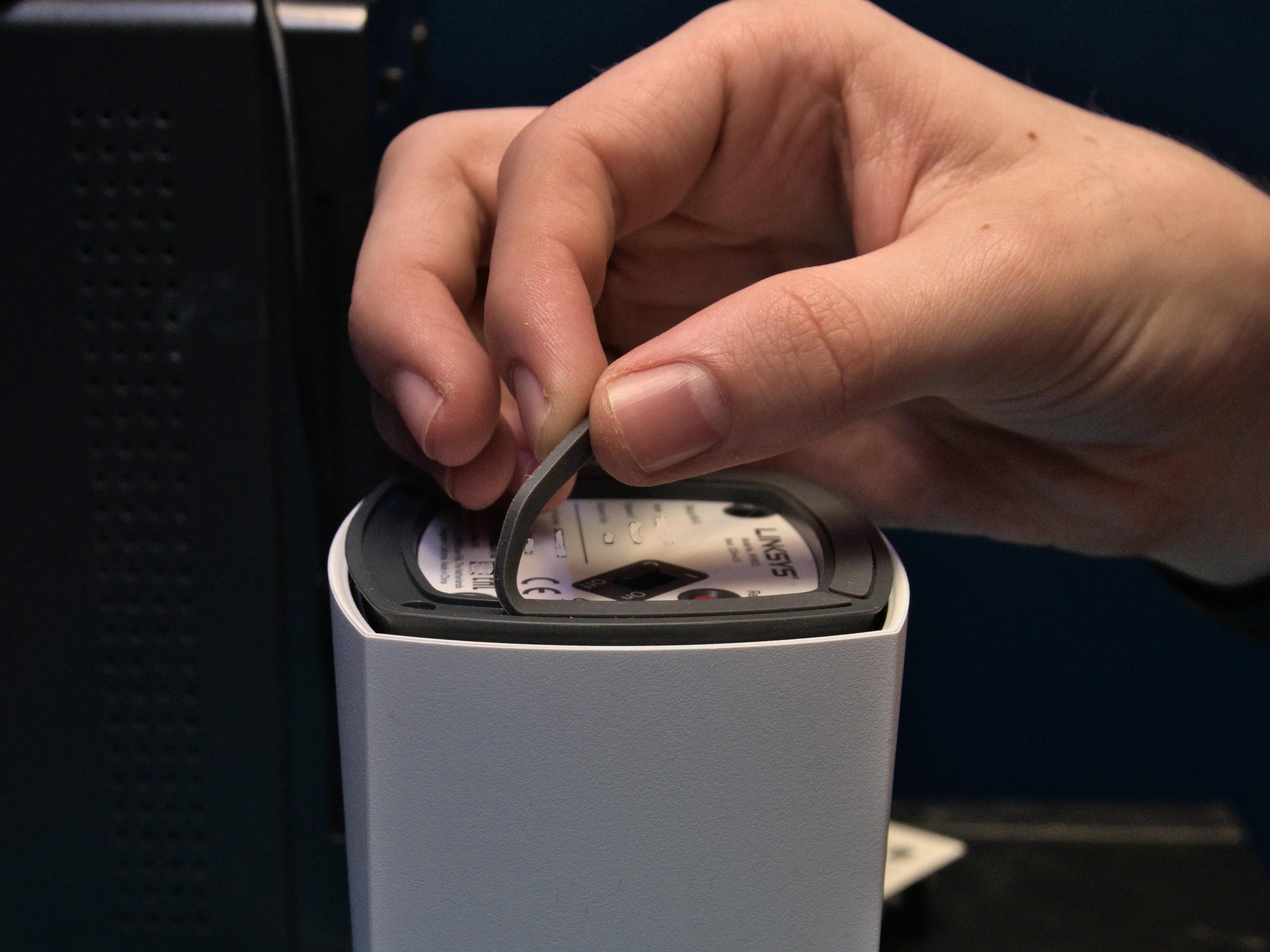

Шаг 3 Снимите резиновые полоски

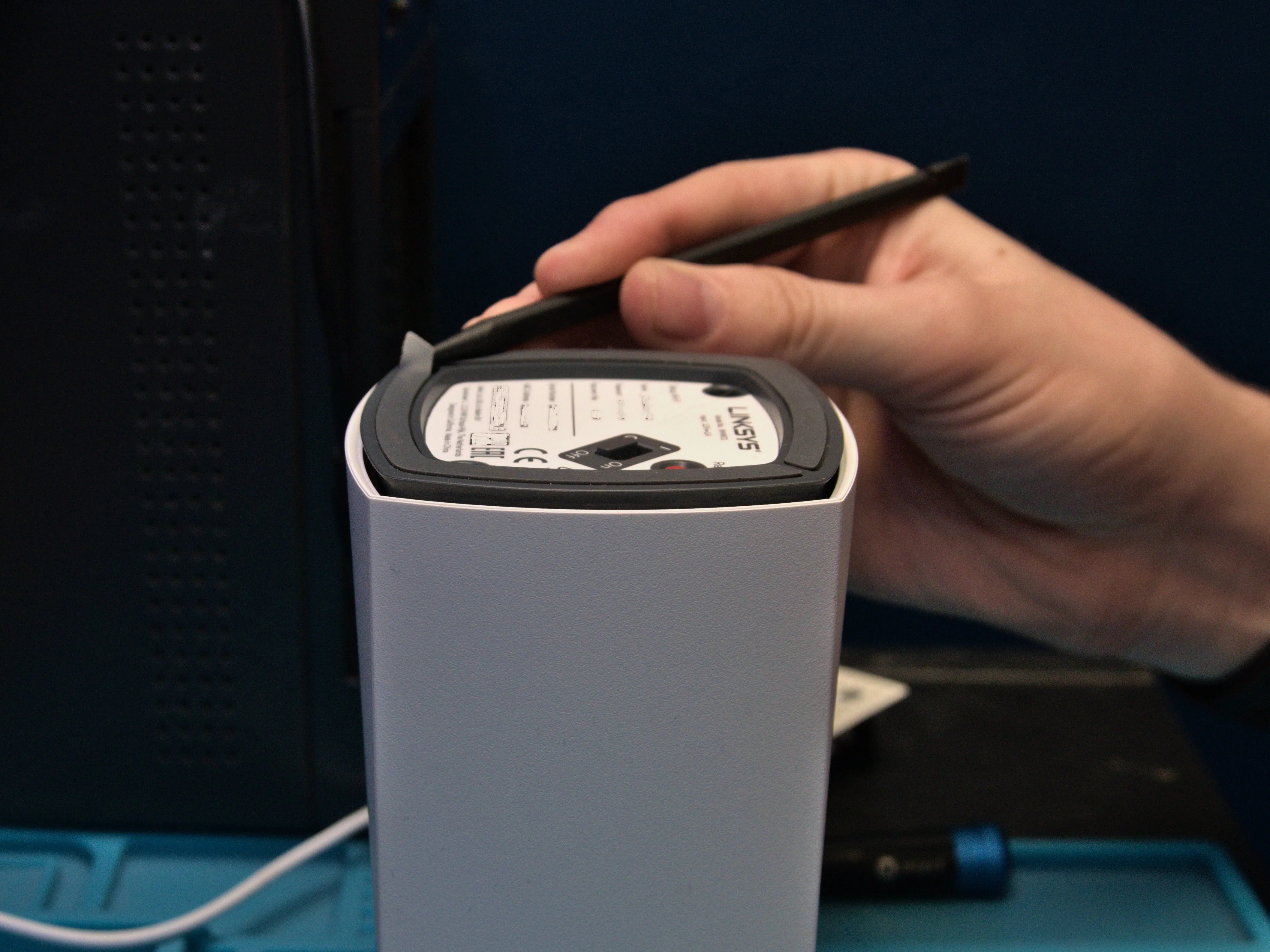

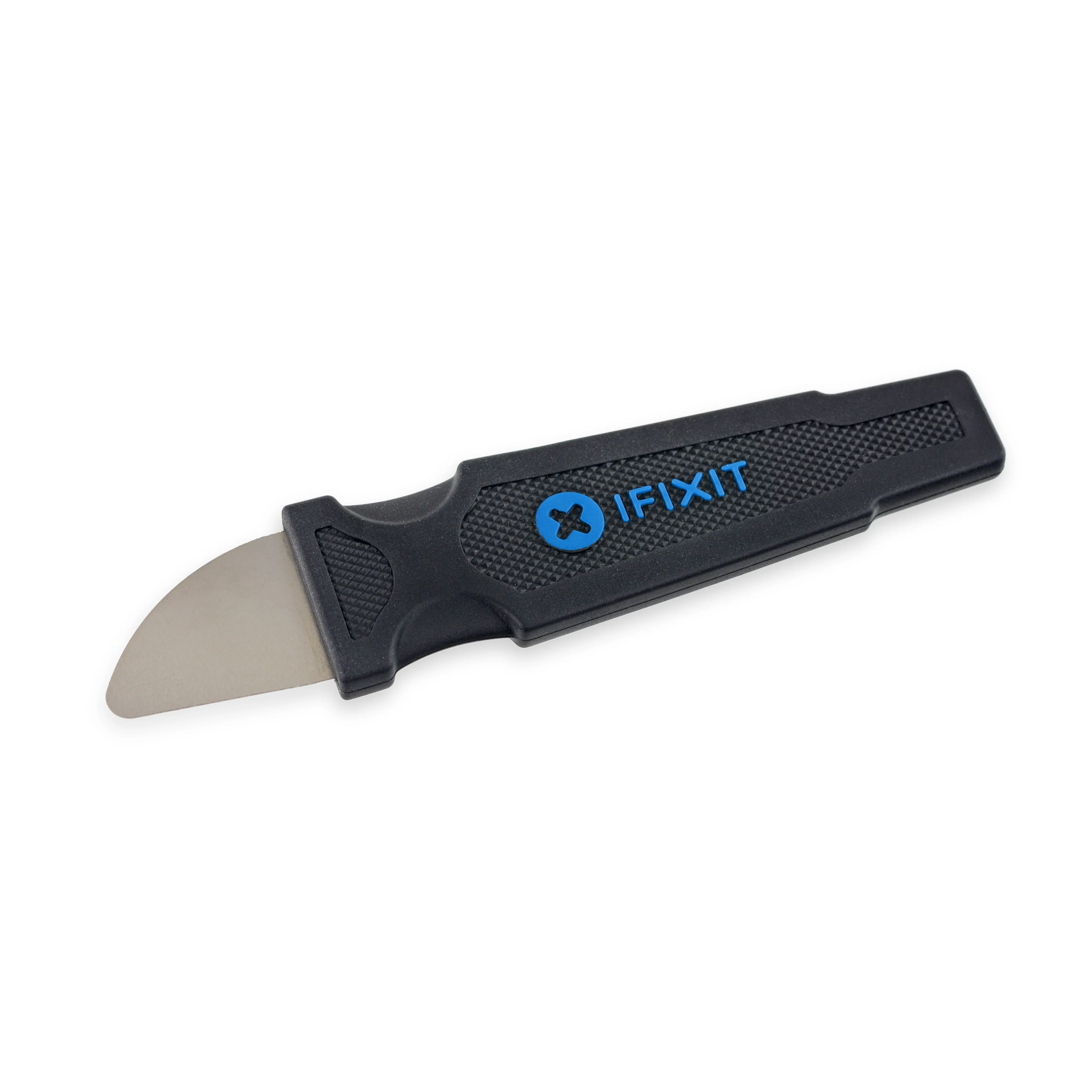

• С помощью лопатки отделите резиновые полоски у основания.

• Следите за тем, чтобы не порвать их.

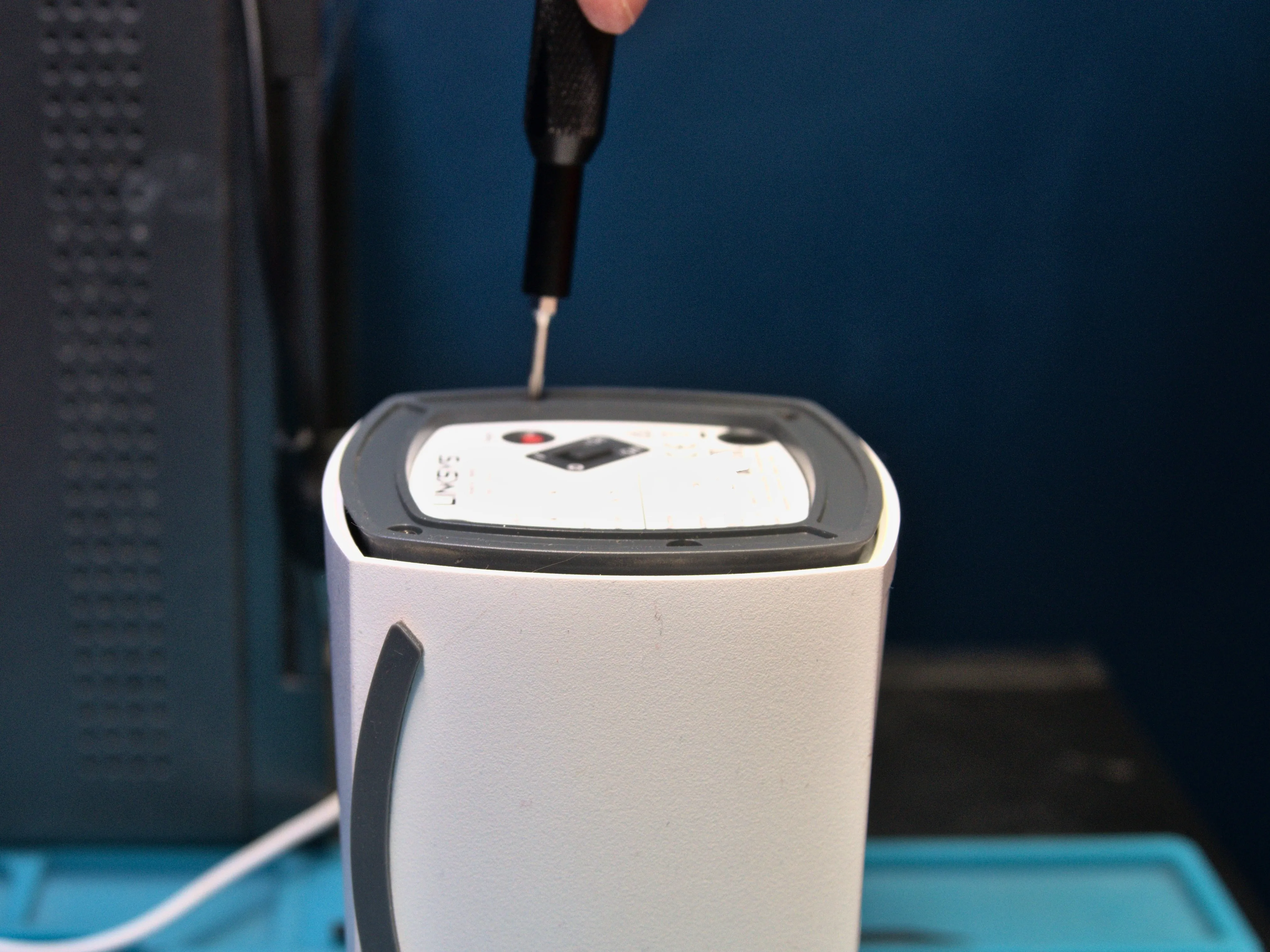

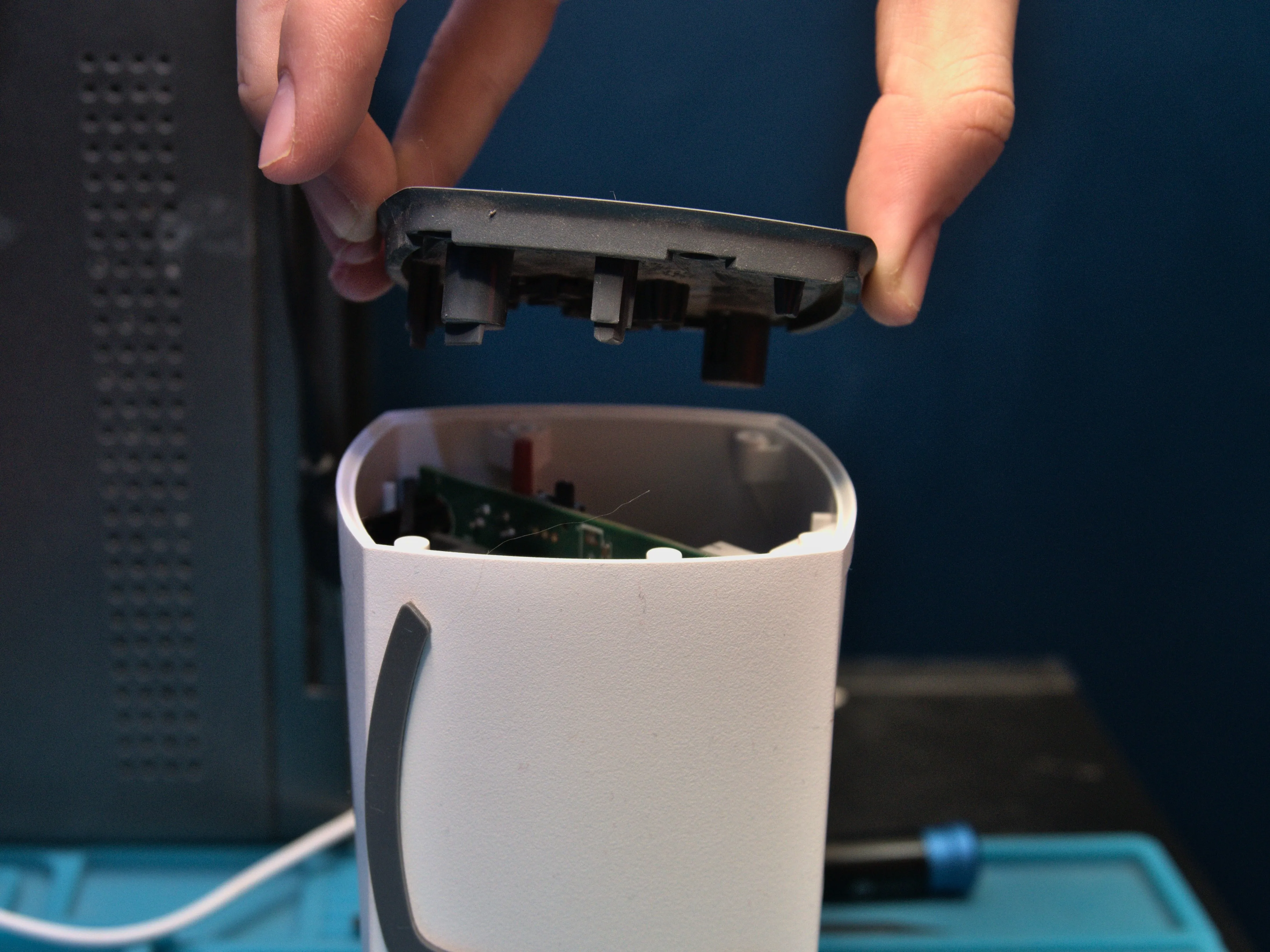

Шаг 4 Открутите основание

• С помощью отвертки Torx T6 открутите четыре винта, которые находились под резиновыми ножками.

• После откручивания винтов нижнюю крышку можно поднять.

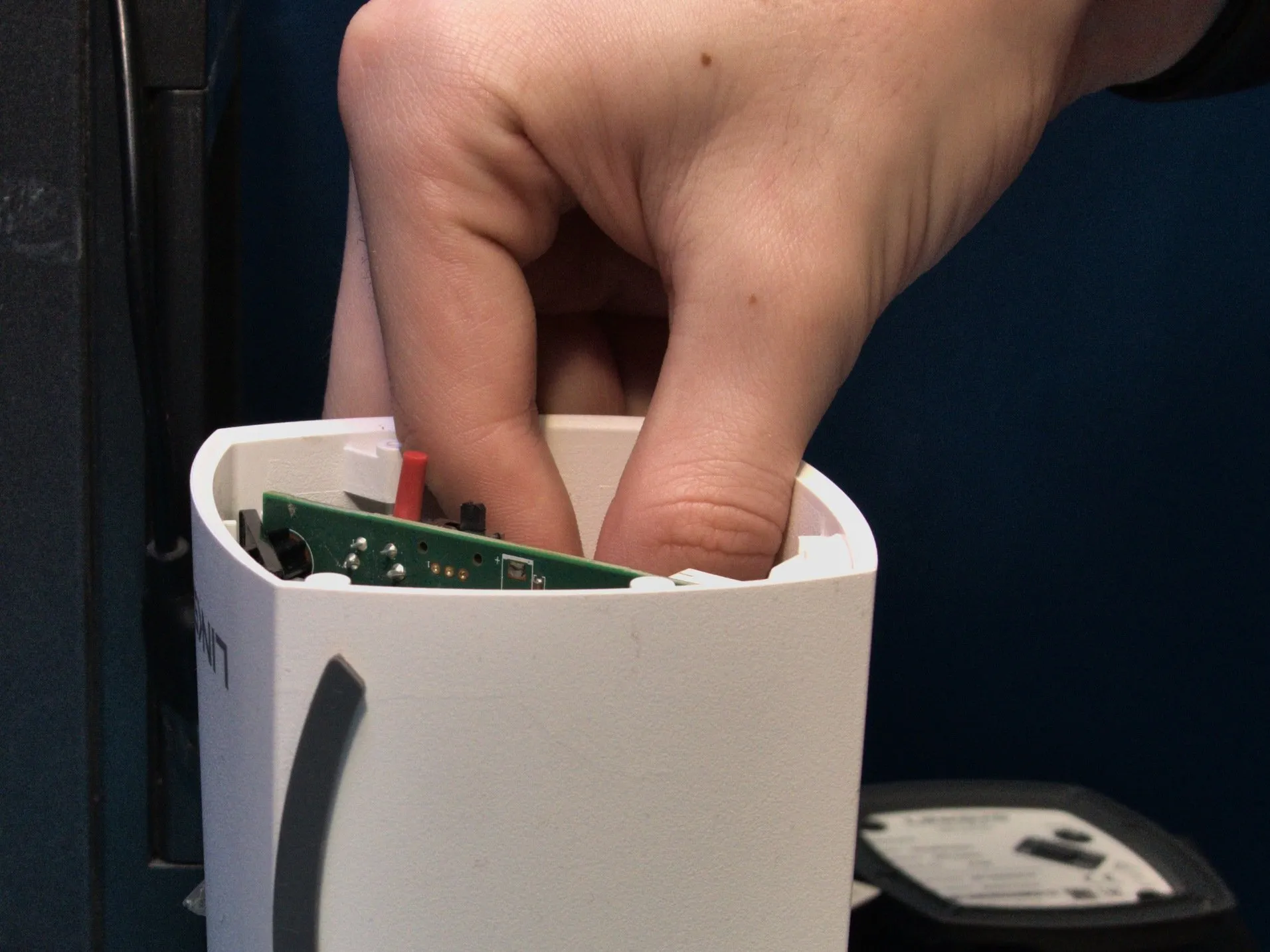

Шаг 5 Снимите внешнюю крышку

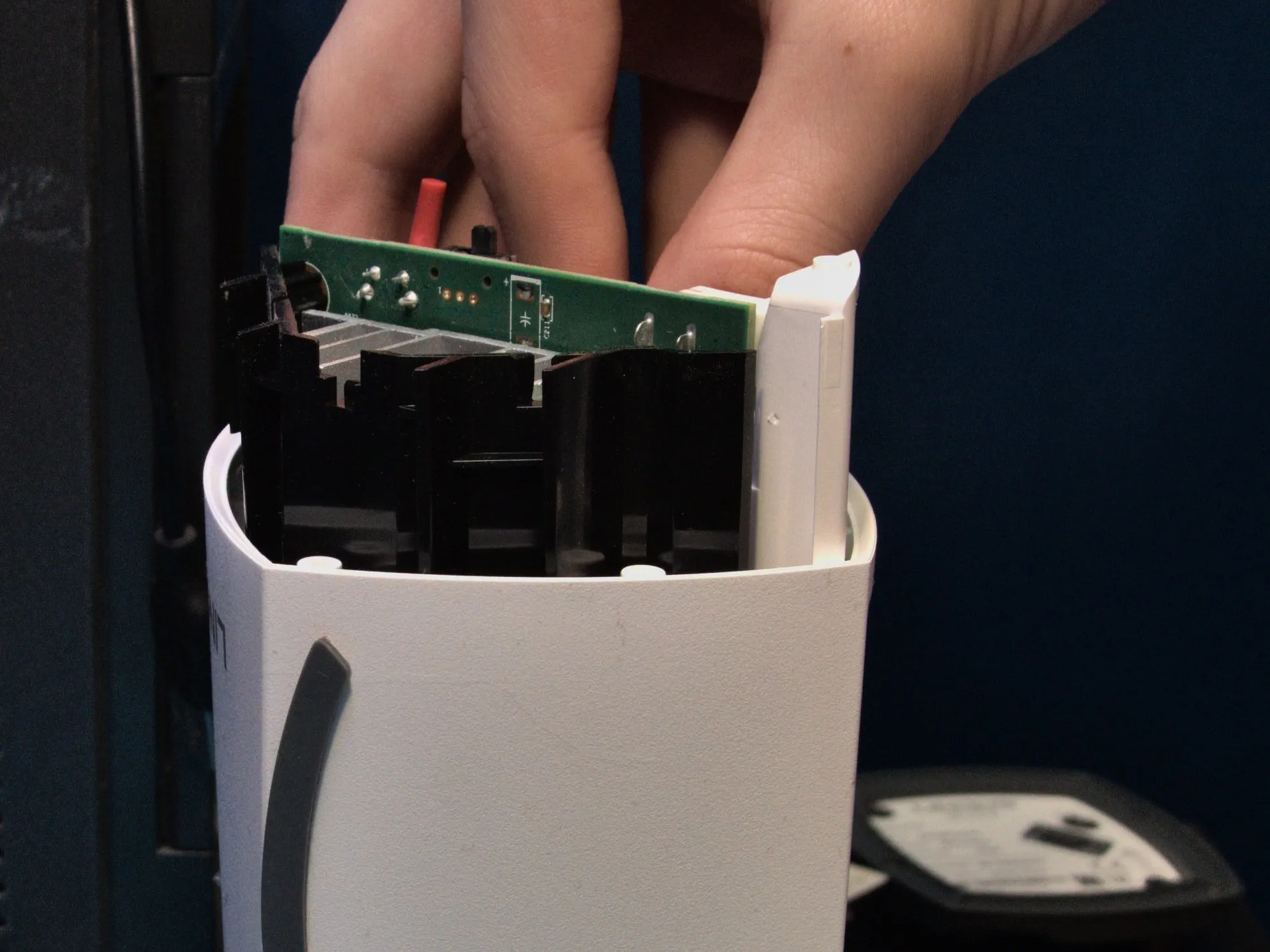

• Осторожно подденьте и потяните вверх внутренний пластиковый кронштейн.

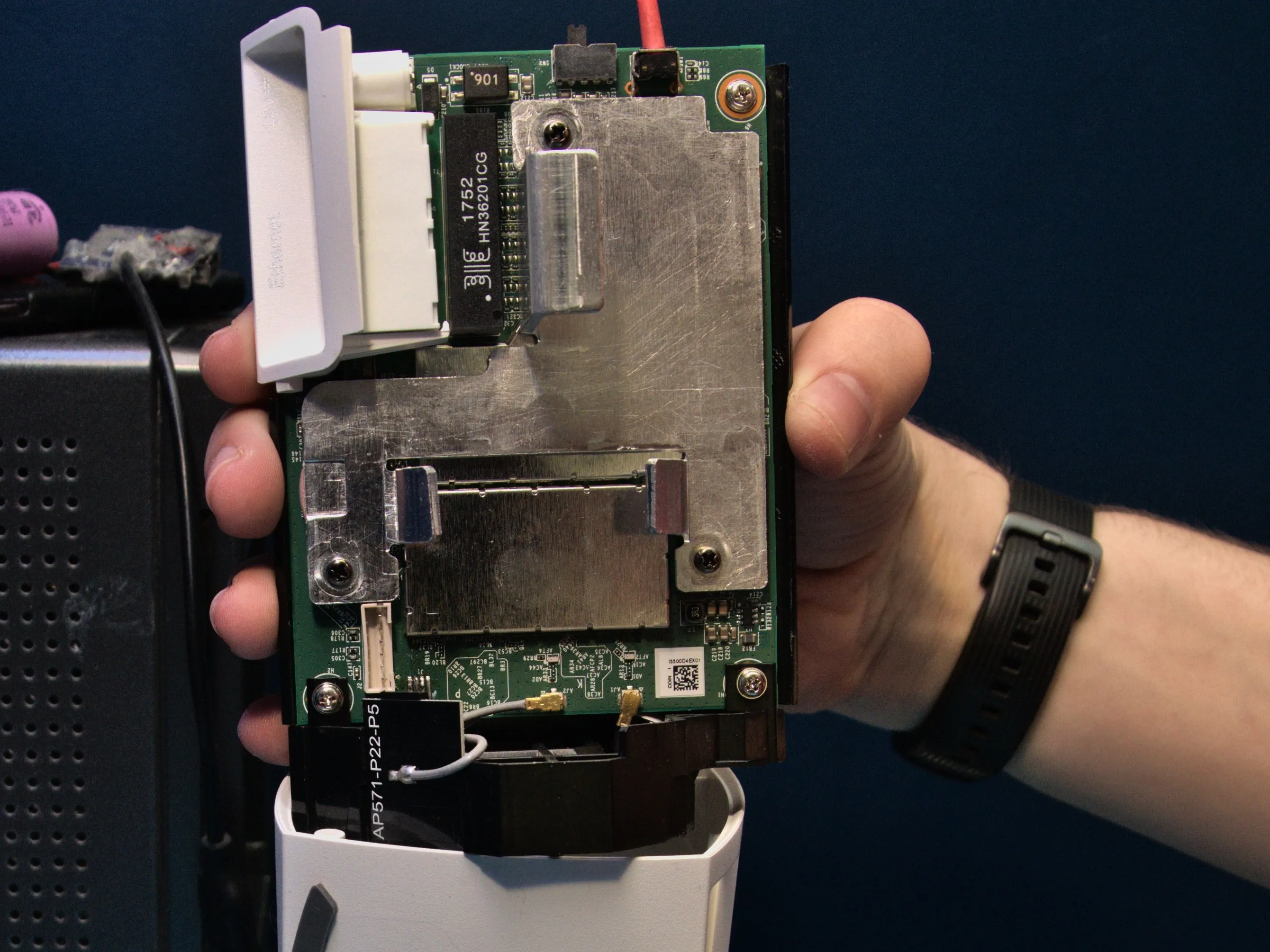

• Основная плата, антенна и светодиодный индикатор должны выскользнуть без приложения силы.

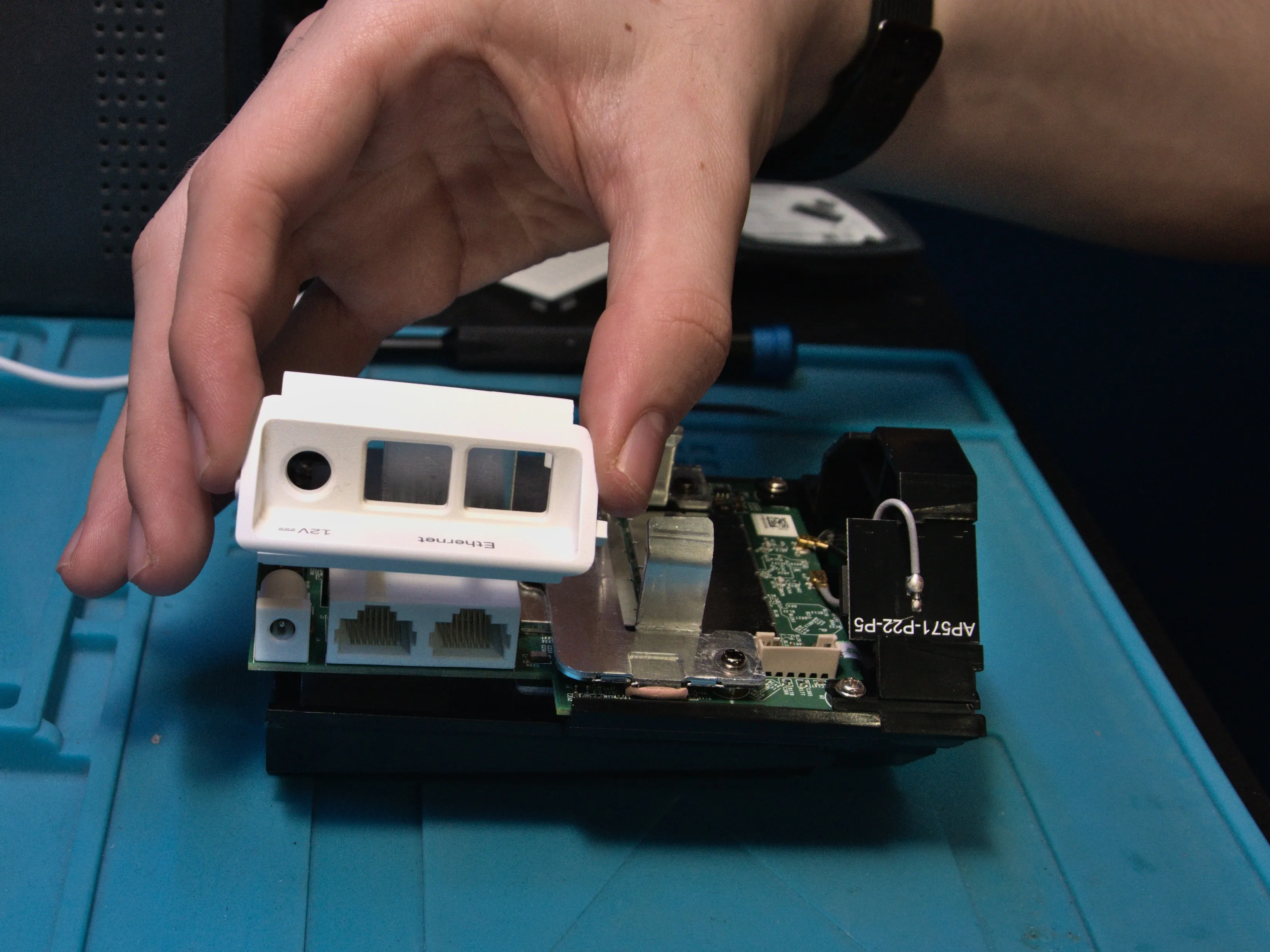

Шаг 6 Снимите крышку порта

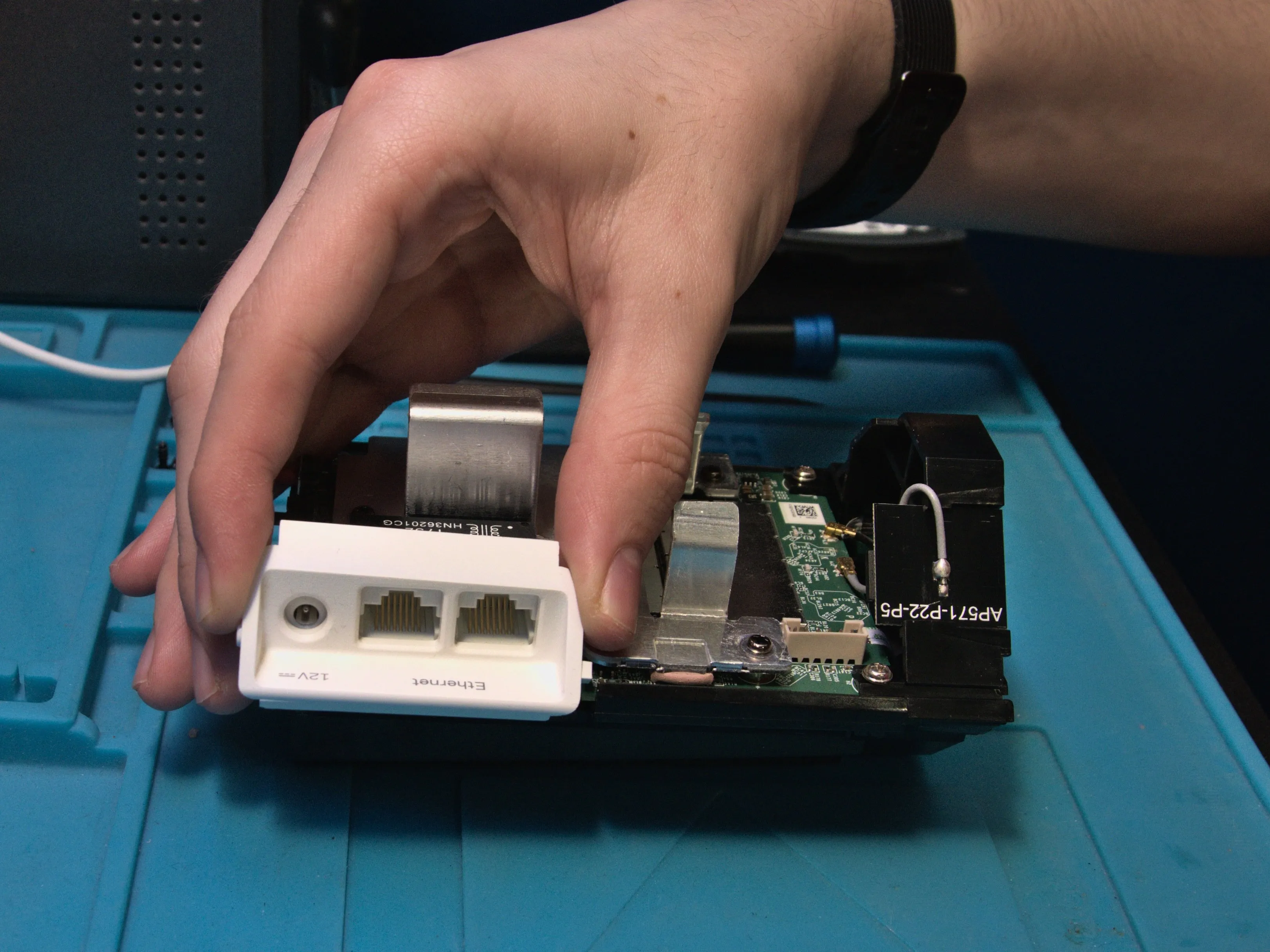

• Поднимите пластик, окружающий вход питания и порты ethernet.

• Возможно, вам придется подергать его, чтобы он отсоединился.

Шаг 7 Отсоедините антенну WiFi

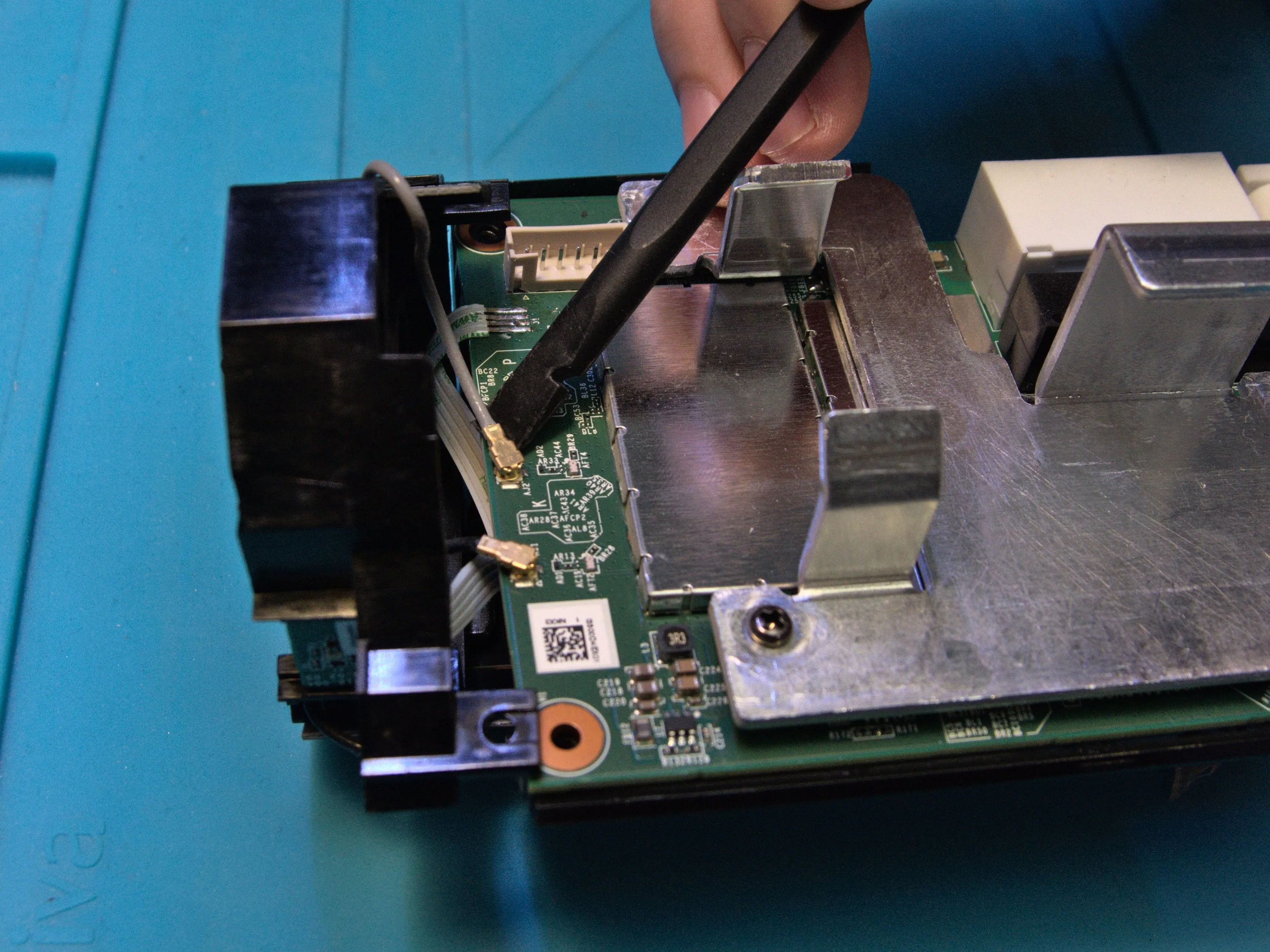

• Отсоедините антенны WiFi от основной платы.

• Чтобы не повредить антенны, воспользуйтесь палочкой, эти разъемы могут быть очень хрупкими!

Шаг 8 Открутите кронштейн антенны

• Отверткой Phillips #00 открутите два винта, крепящих кронштейн антенны.

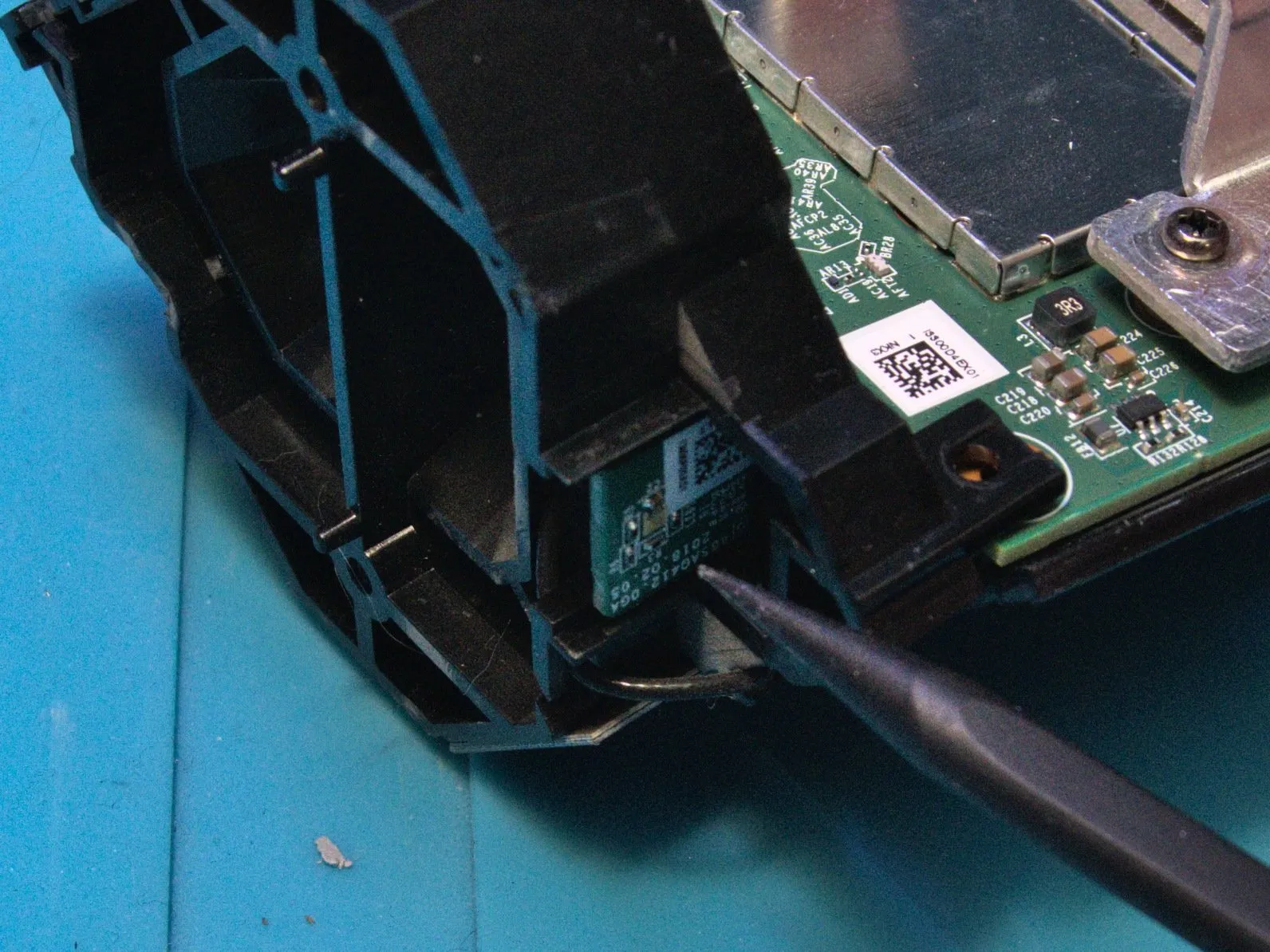

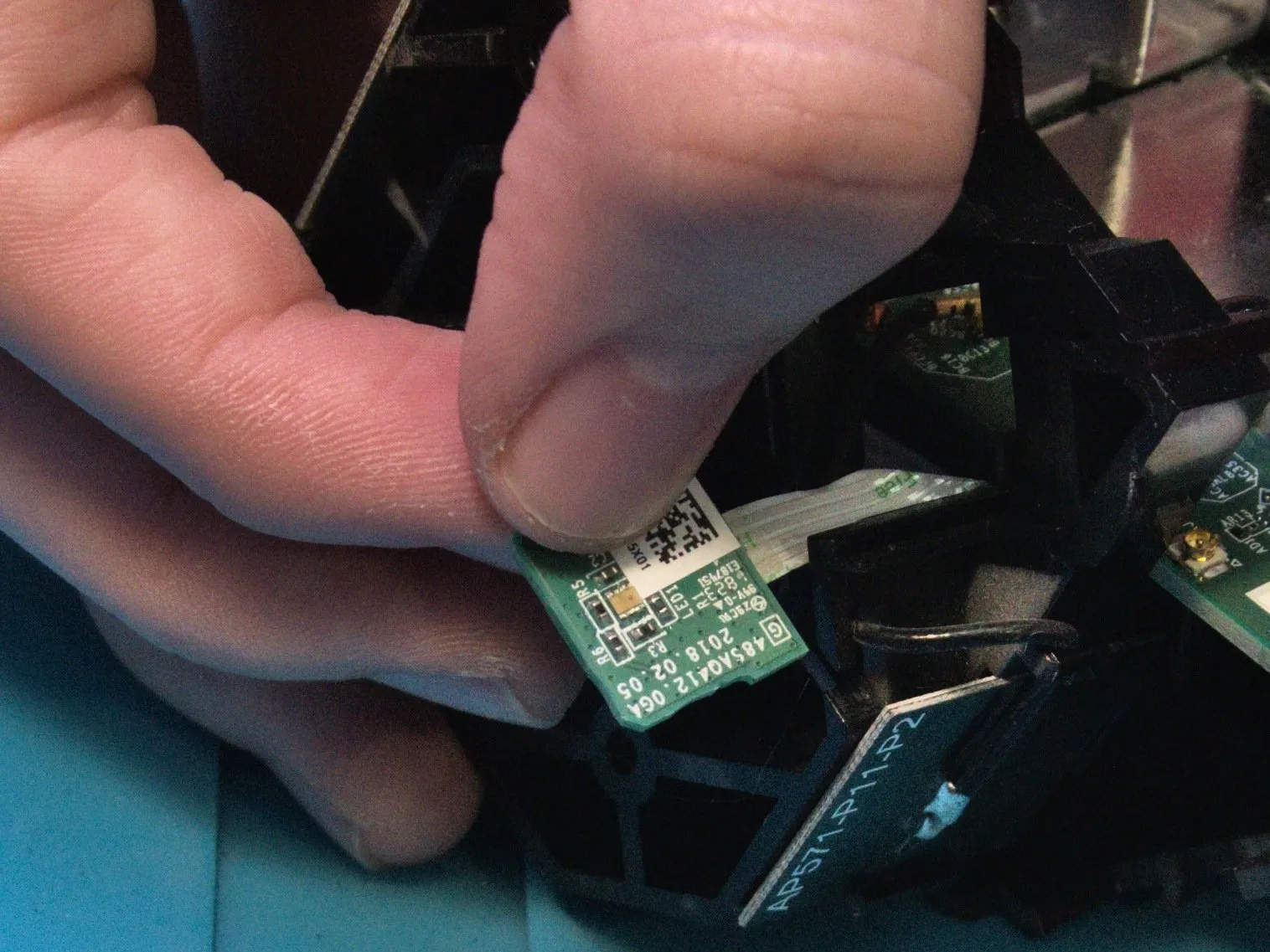

Шаг 9 Выдвиньте светодиодный модуль

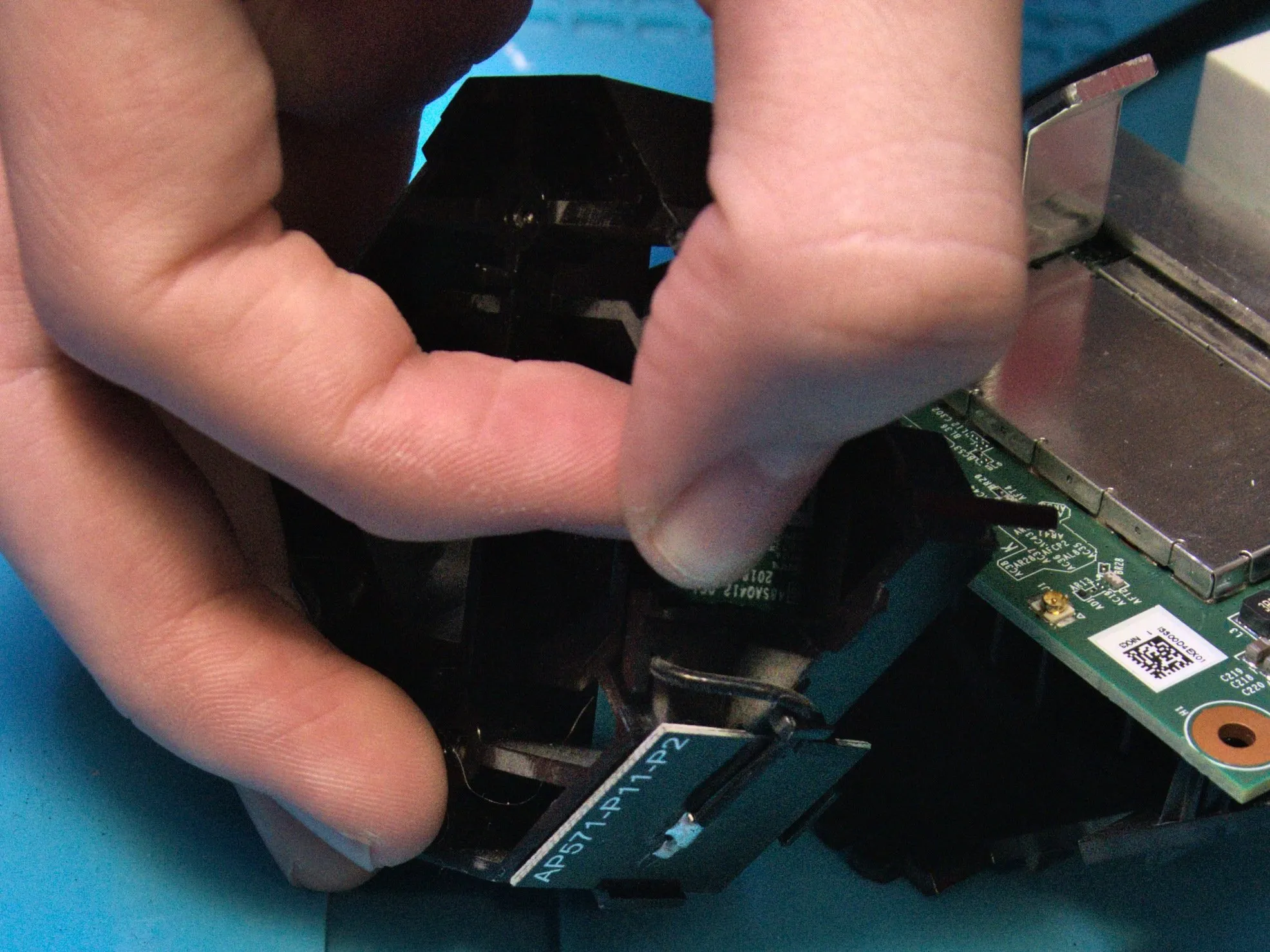

• Осторожно вытащите светодиодный модуль из паза, в который он был задвинут.

• Будьте осторожны с очень хрупким ленточным кабелем, он припаян к светодиоду и основной плате и не отсоединяется!

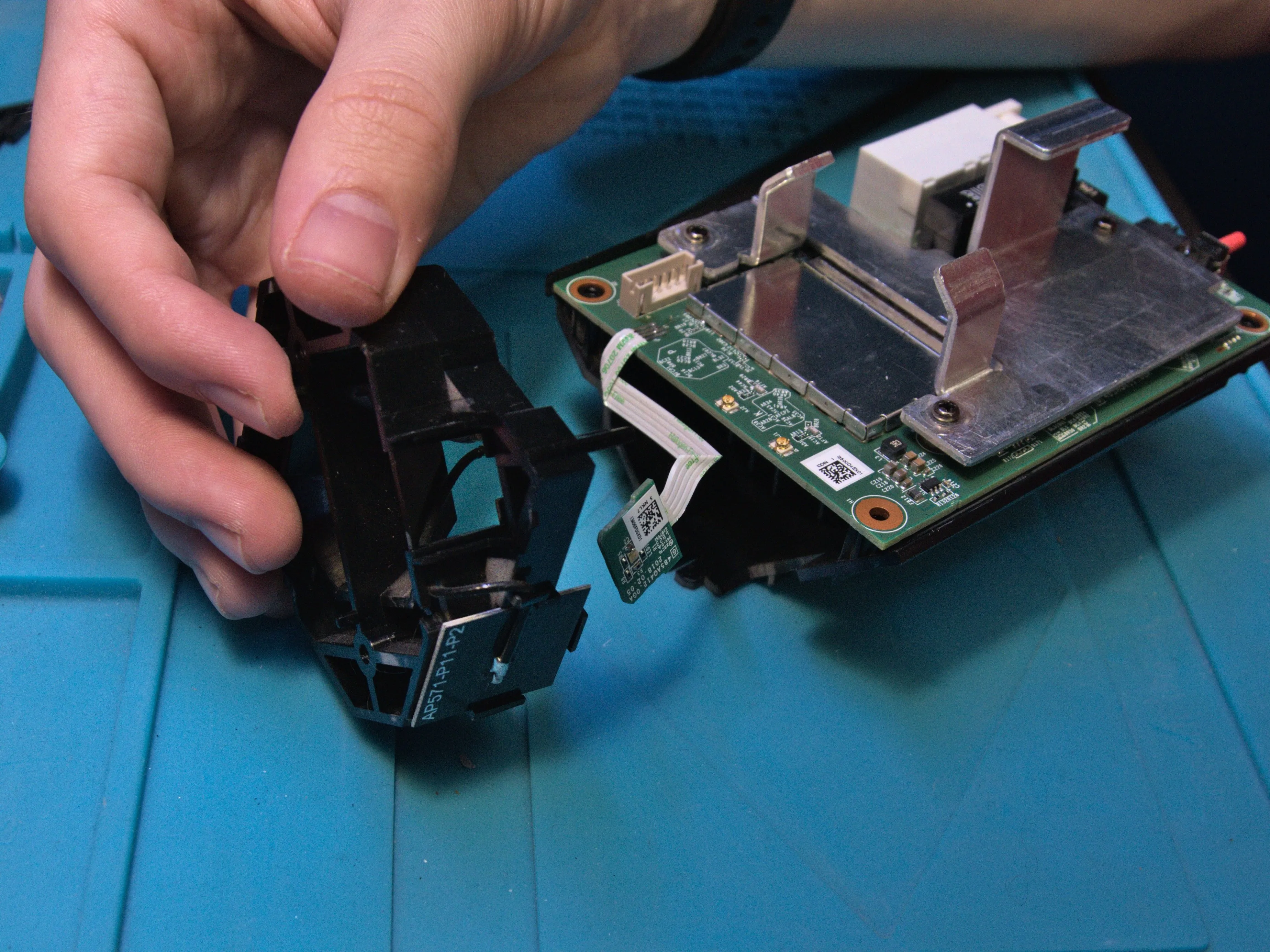

Шаг 10 Снимите кронштейн антенны

• Поднимите кронштейн антенны, не забывая о светодиодном модуле.

Шаг 11 Отсоедините антенну bluetooth

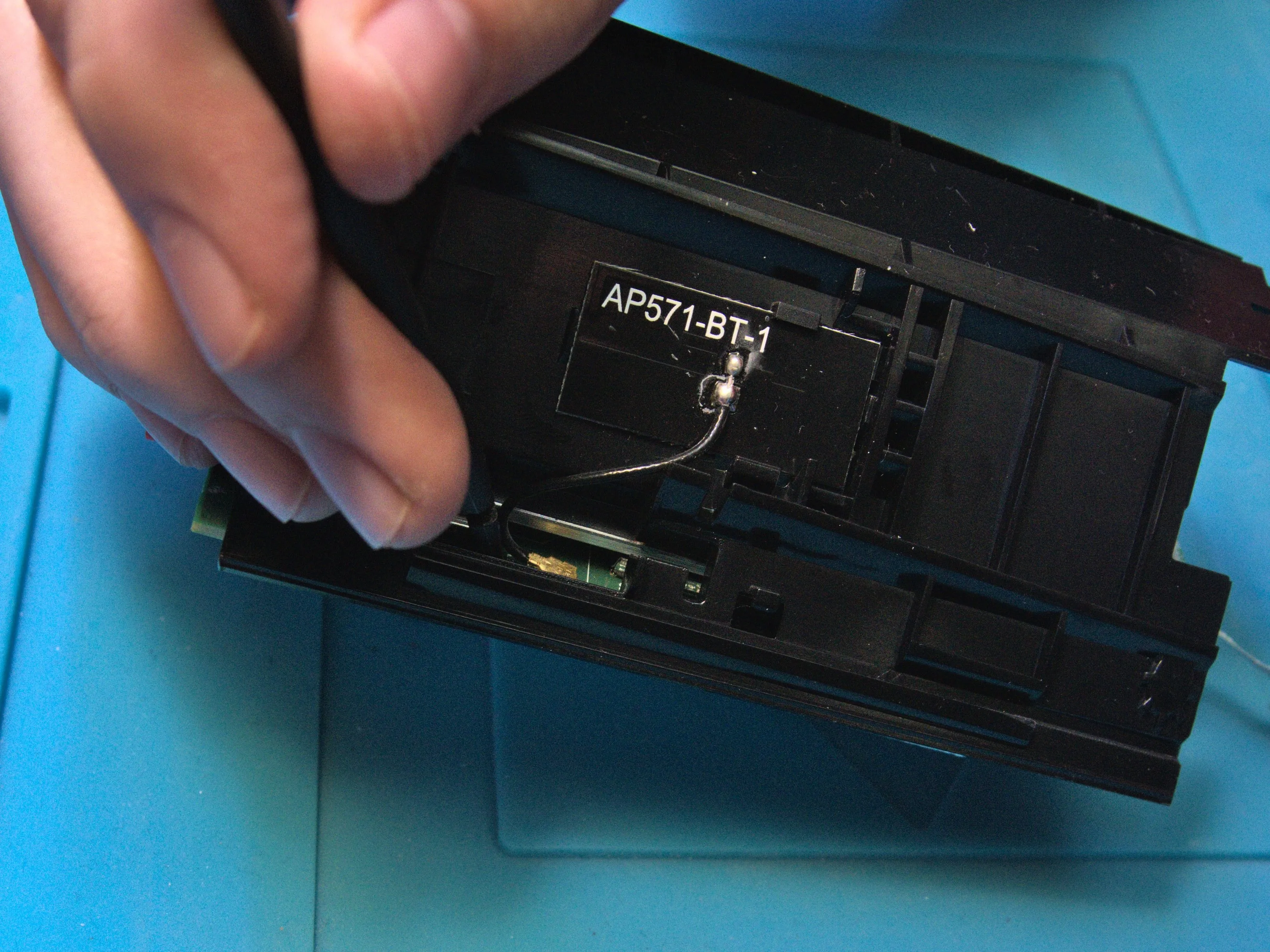

• Отсоедините антенну Bluetooth, та же процедура, что и с антеннами WiFi.

Шаг 12 Снимите пластиковый кронштейн

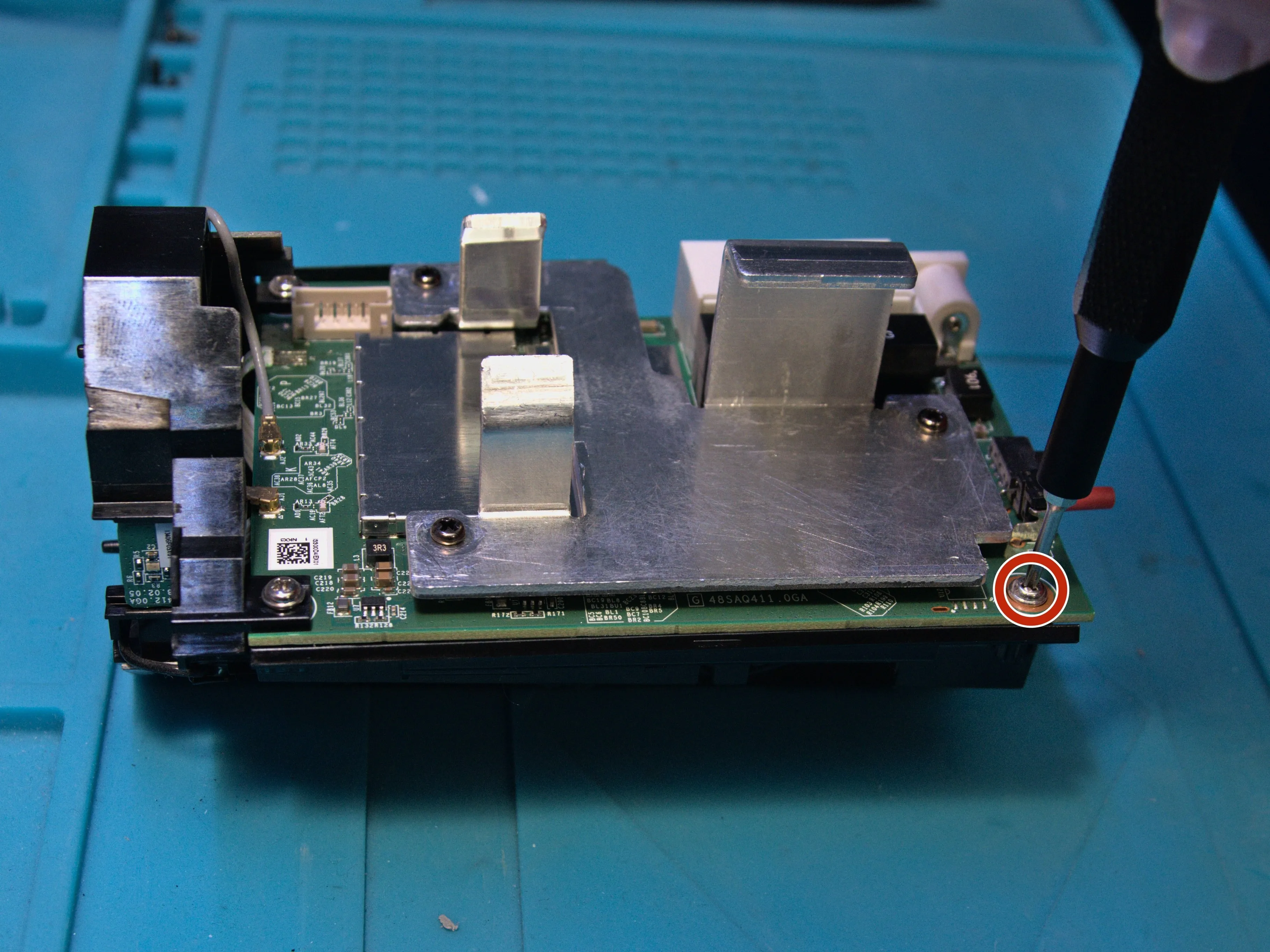

• С помощью крестовой отвертки №00 открутите винт, удерживающий задний пластиковый кронштейн.

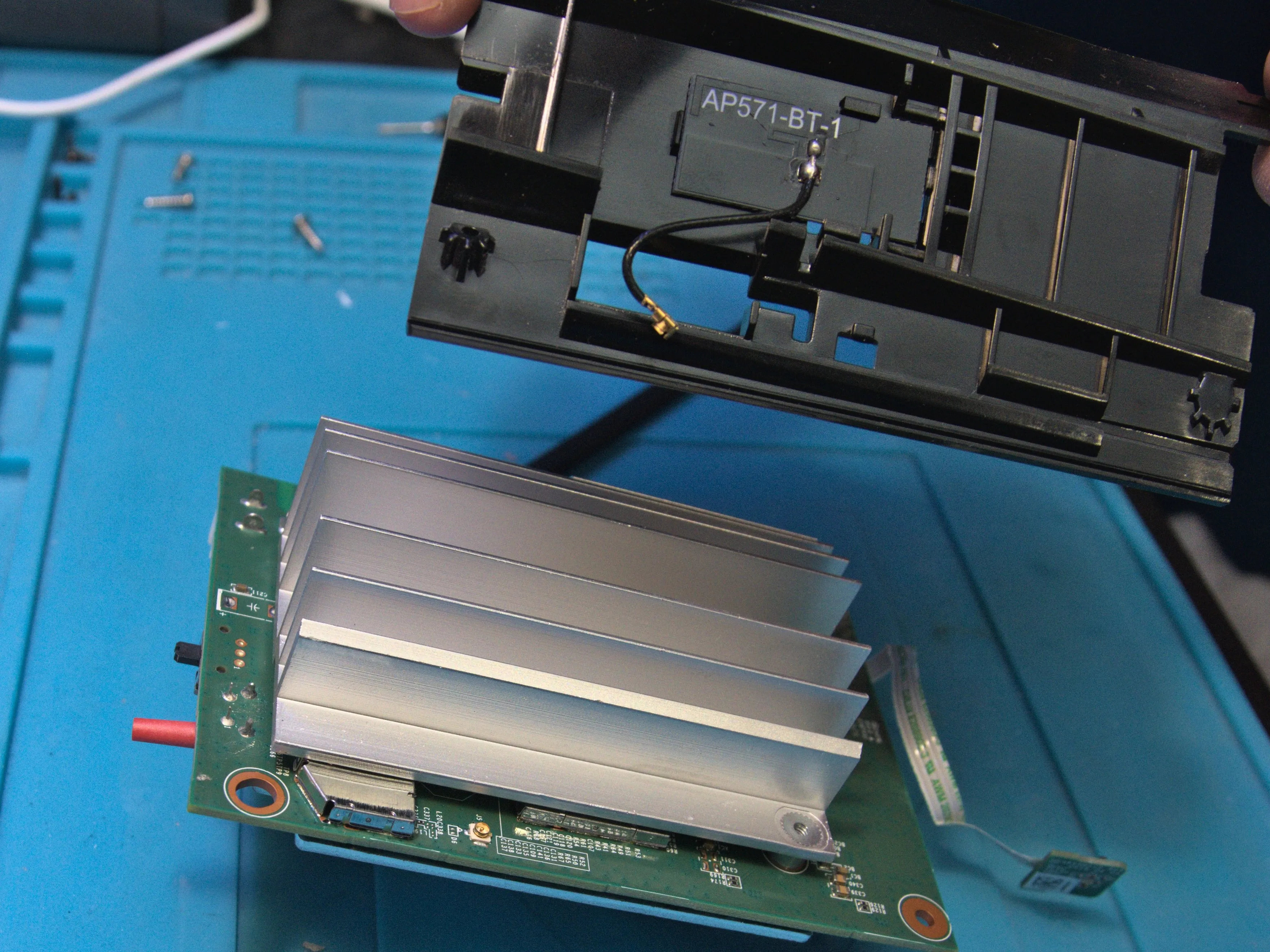

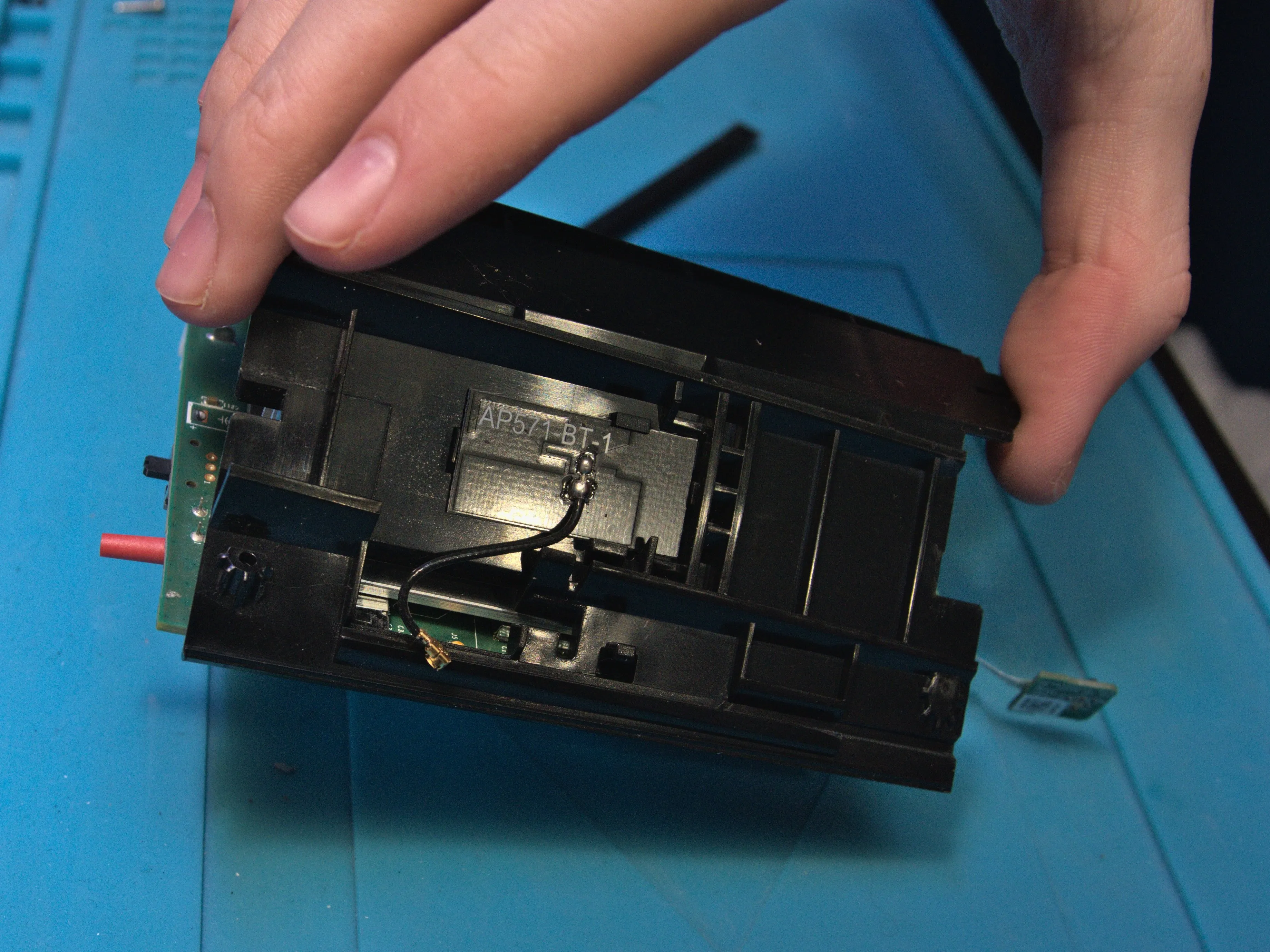

• Поверните сборку и снимите кронштейн с основной платы.

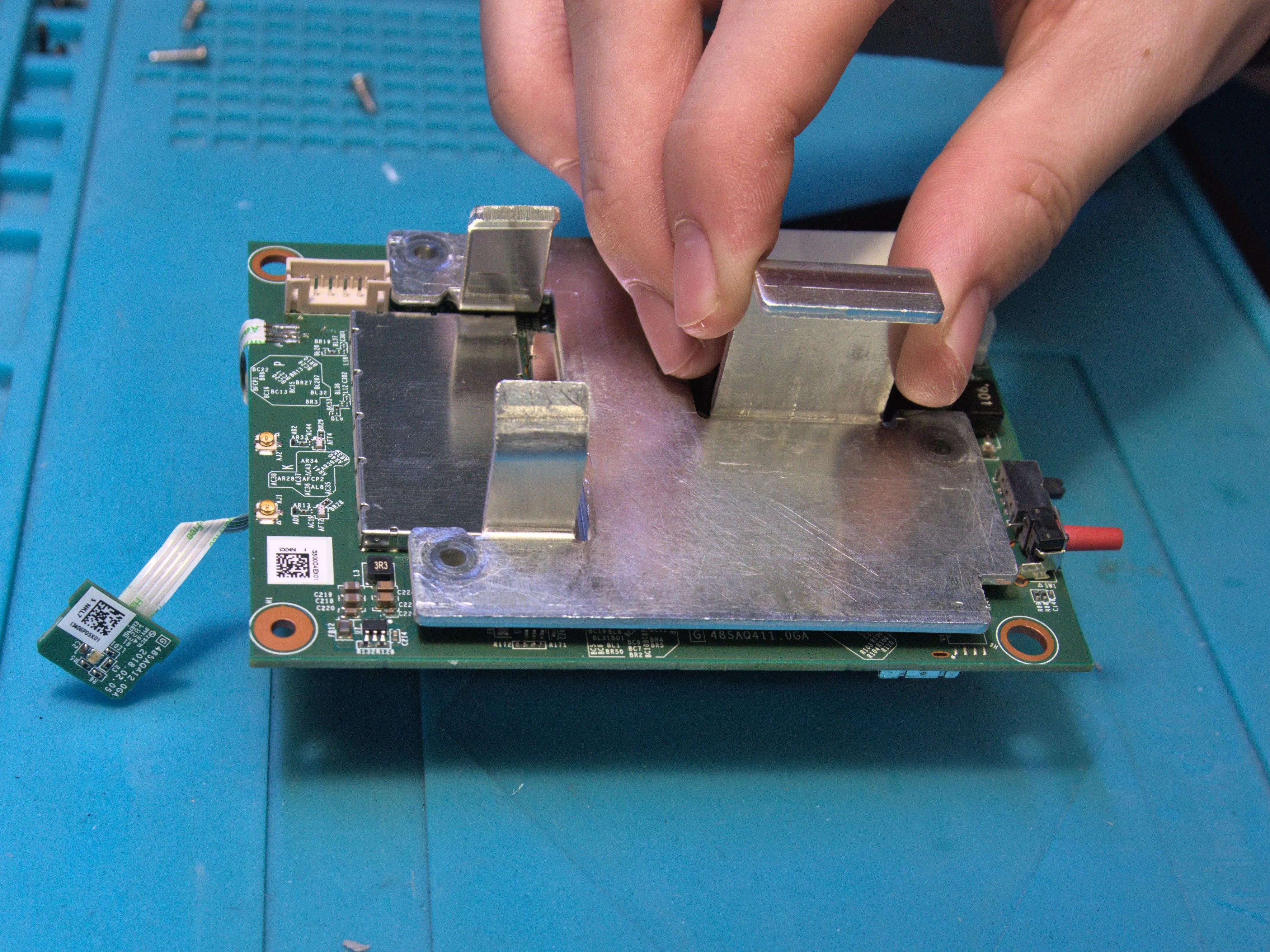

Шаг 13 Снимите передний радиатор

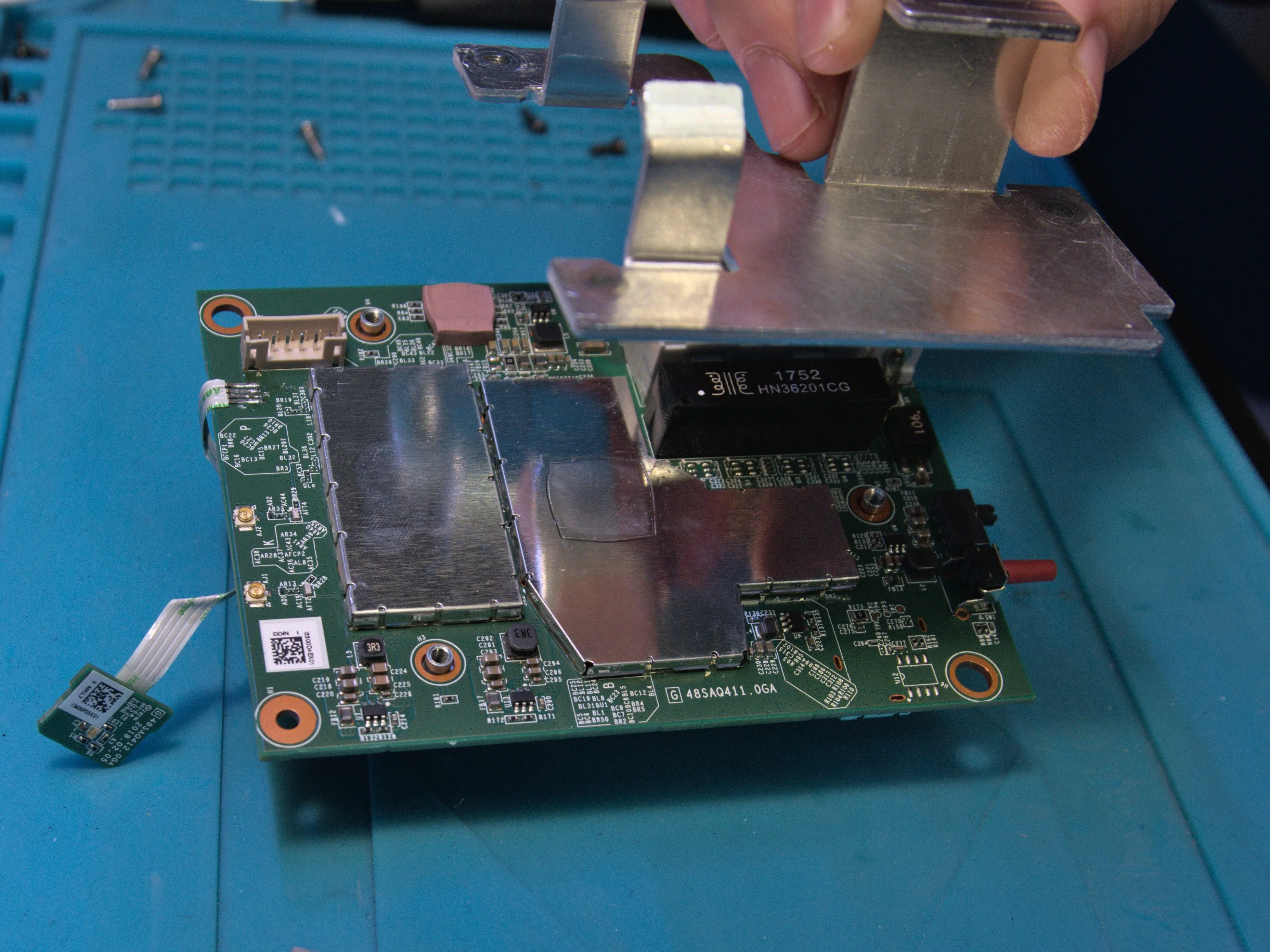

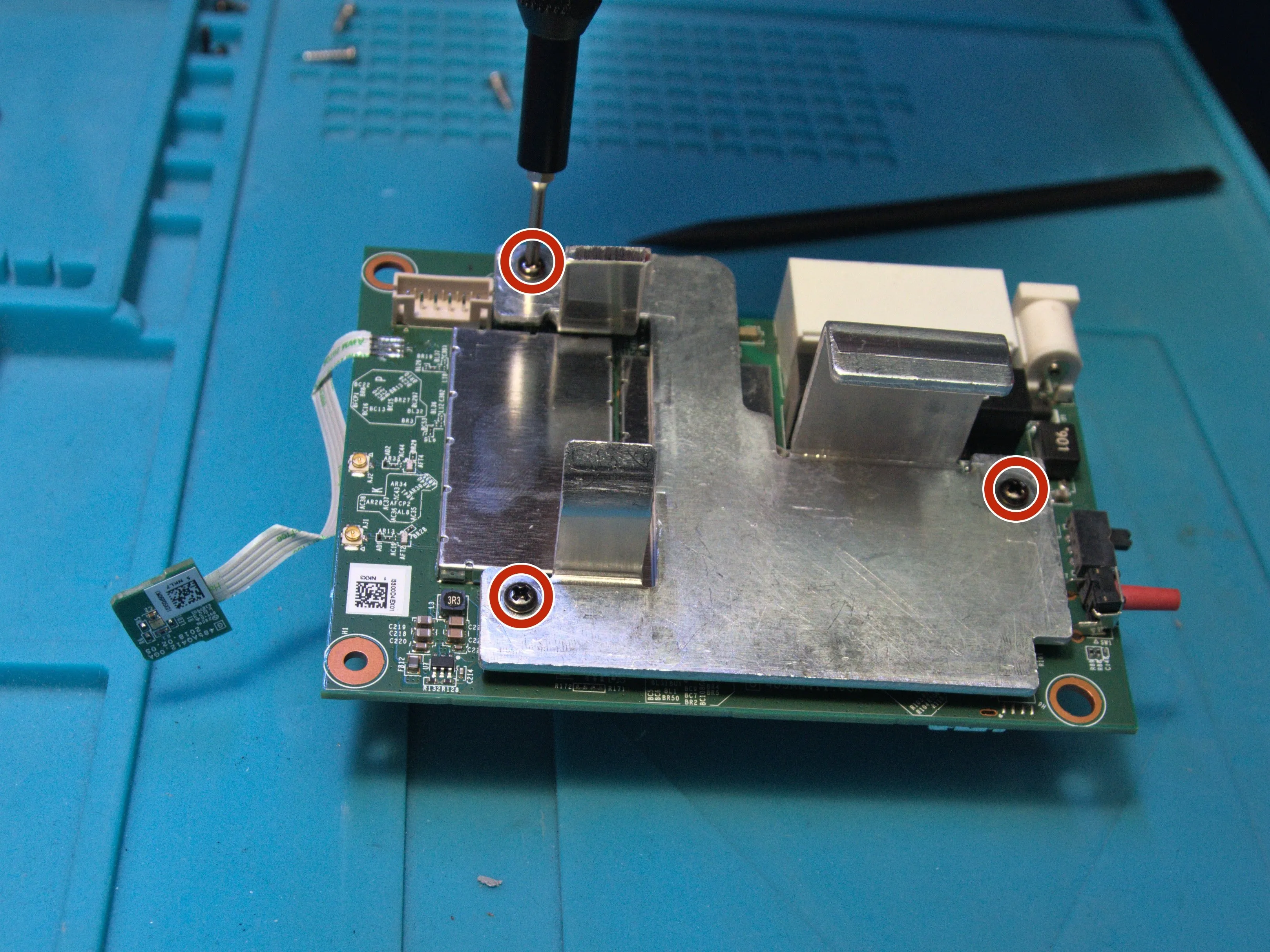

• С помощью крестовой отвертки №00 открутите три винта, крепящие радиатор.

• После откручивания винтов вам придется немного покрутить его из стороны в сторону из-за термопрокладки.

Шаг 14 Снимите задний радиатор

• После снятия верхнего радиатора радиатор на задней стороне платы можно снять, используя аналогичный процесс с верхним радиатором.

• Для освобождения термопрокладок требуется лишь небольшое и аккуратное движение из стороны в сторону.
