В этом руководстве мы рассмотрим разборку шлюза Linksys WAG200G.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Плоскогубцы с маленьким цепным носом | Источник - ifixit.comПосмотреть
Шаг 1: откройте маршрутизатор
Linksys WAG200G Teardown, открыть маршрутизатор: шаг 1, изображение 1 из 2 | Источник - ifixit.comРазборка Linksys WAG200G, открываем роутер: шаг 1, изображение 2 из 2 | Источник - ifixit.com

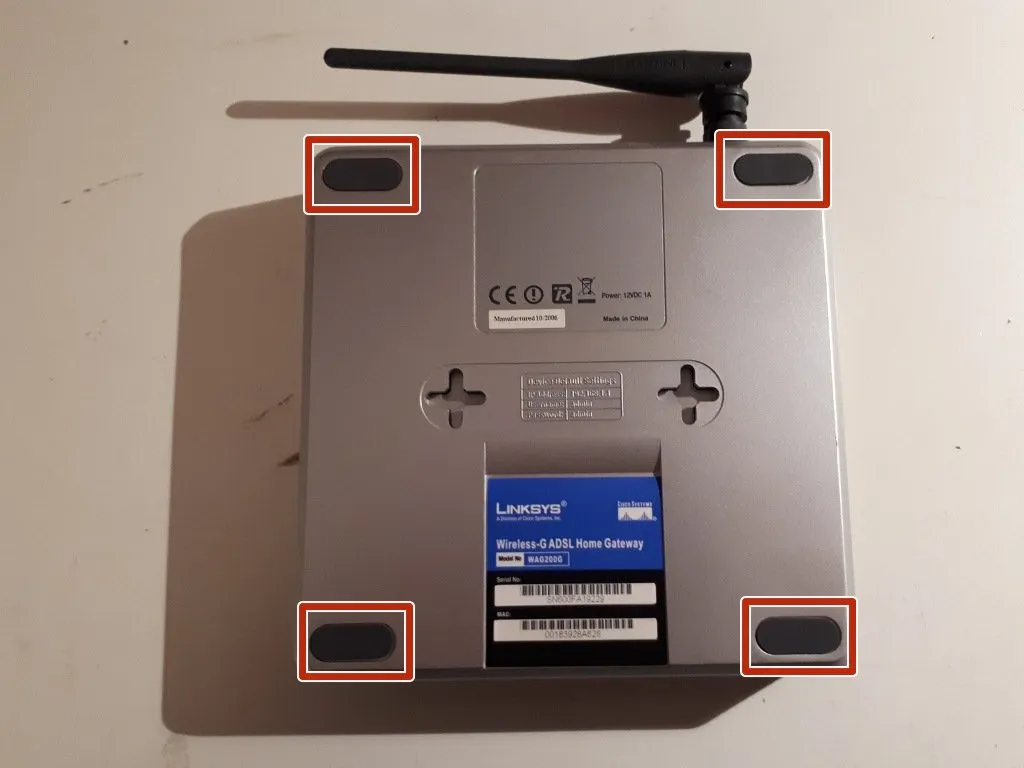

Поверните роутер нижней стороной вверх и найдите 4 ножки.

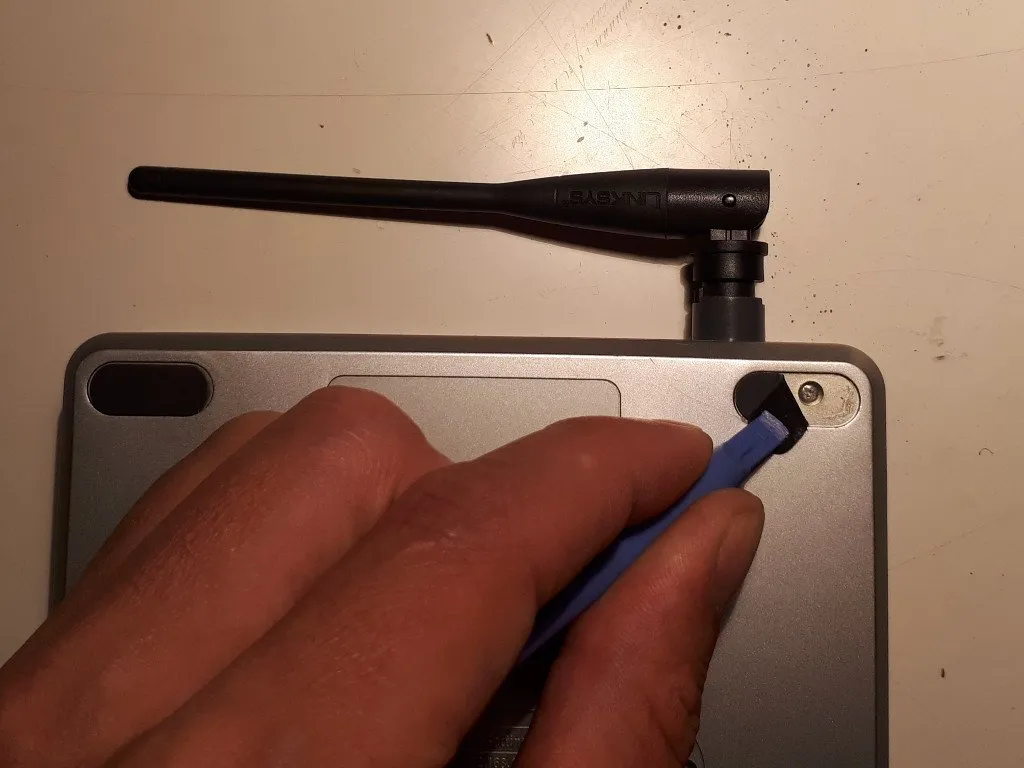

С помощью ногтей или инструмента для открывания подденьте каждую ножку, чтобы обнаружить винт, и открутите каждый из них.
Теперь можно отсоединить переднюю часть корпуса от задней.
Шаг 2. Извлеките антенну
Linksys WAG200G Teardown, извлечение антенны: шаг 2, изображение 1 из 2 | Источник - ifixit.comLinksys WAG200G Разборка, извлечение антенны: шаг 2, изображение 2 из 2 | Источник - ifixit.com

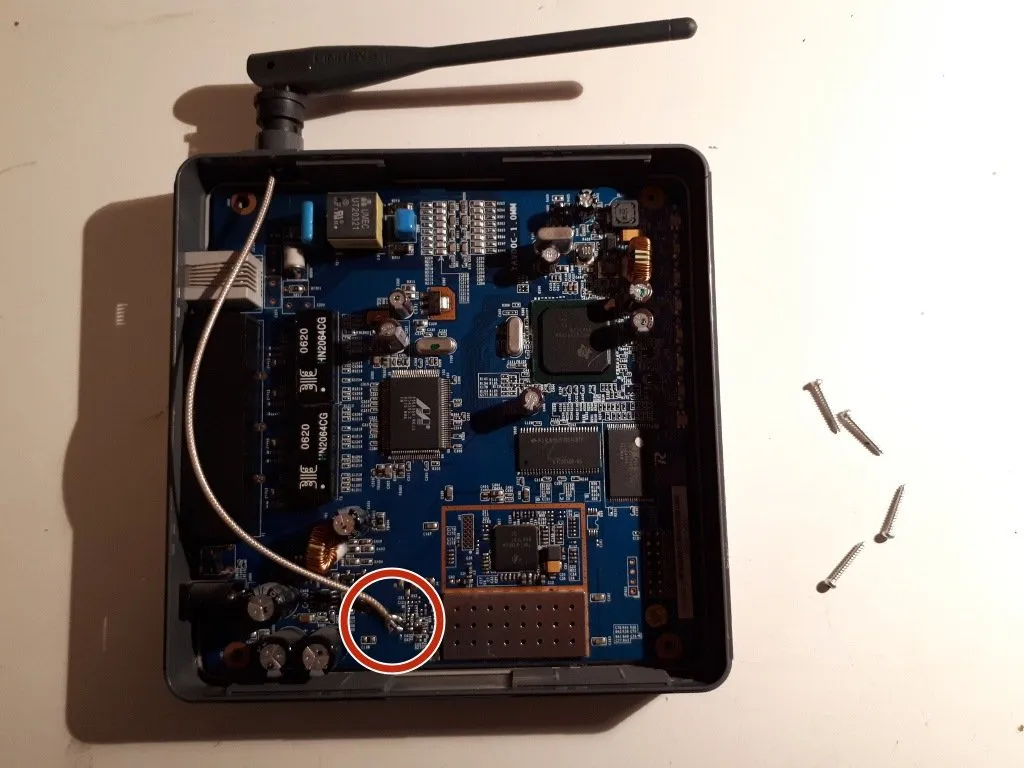

Антенный кабель припаян к плате. Его можно отпаять или просто отрезать.

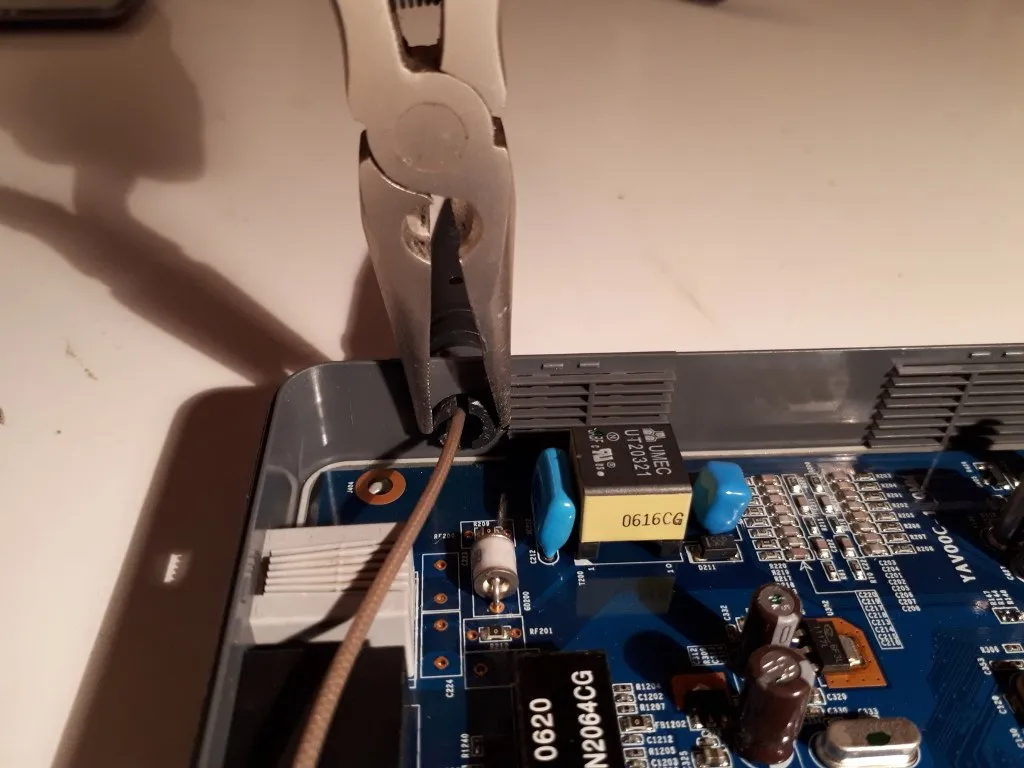

С помощью плоскогубцев сделайте нижнюю часть антенны меньше, чтобы она могла пролезть в отверстие корпуса, и одновременно потяните саму антенну.
Шаг 3 извлечение платы из корпуса
Разборка Linksys WAG200G, извлечение платы из корпуса: шаг 3, изображение 1 из 1 | Источник - ifixit.com

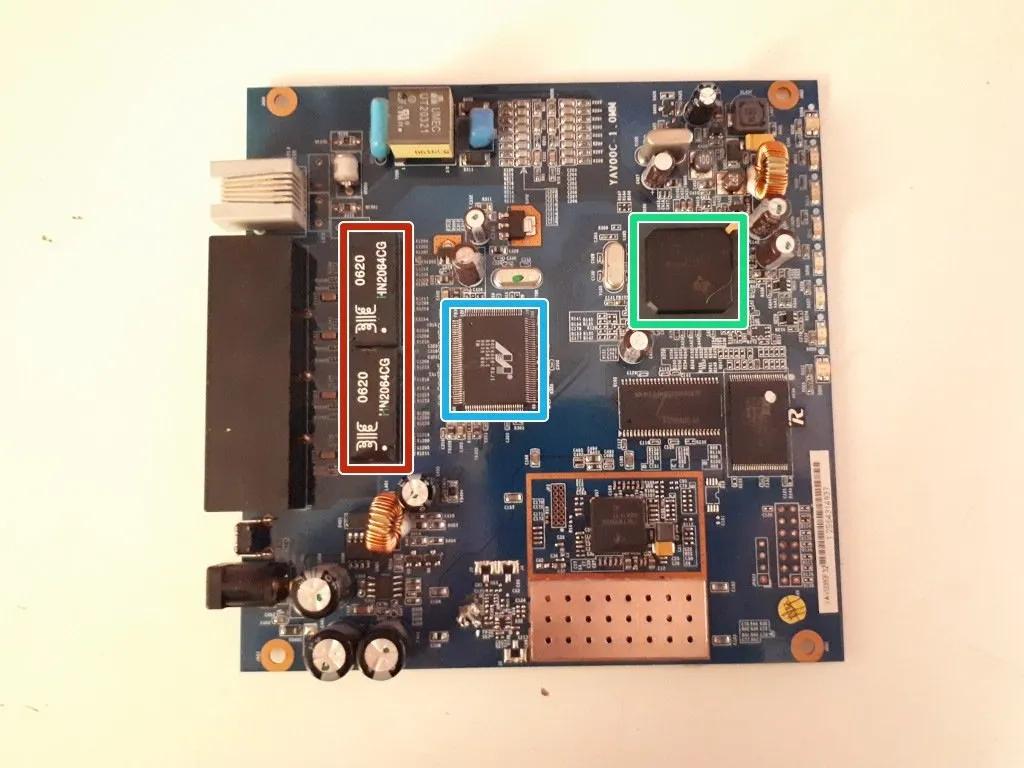

Теперь плата может быть легко извлечена из корпуса.
Двухпортовый трансформер 10/100 Base-T: HN2064CG
ПРОЦЕССОР: TNETD7200ZDW
Коммутатор 10/100 Ethernet: 88E6060-RCJ1
