Разборка Linksys WRT54G

Введение

Я научу вас разбирать этот маршрутизатор.

Что вам понадобится

Инструменты

•

  Посмотреть

•

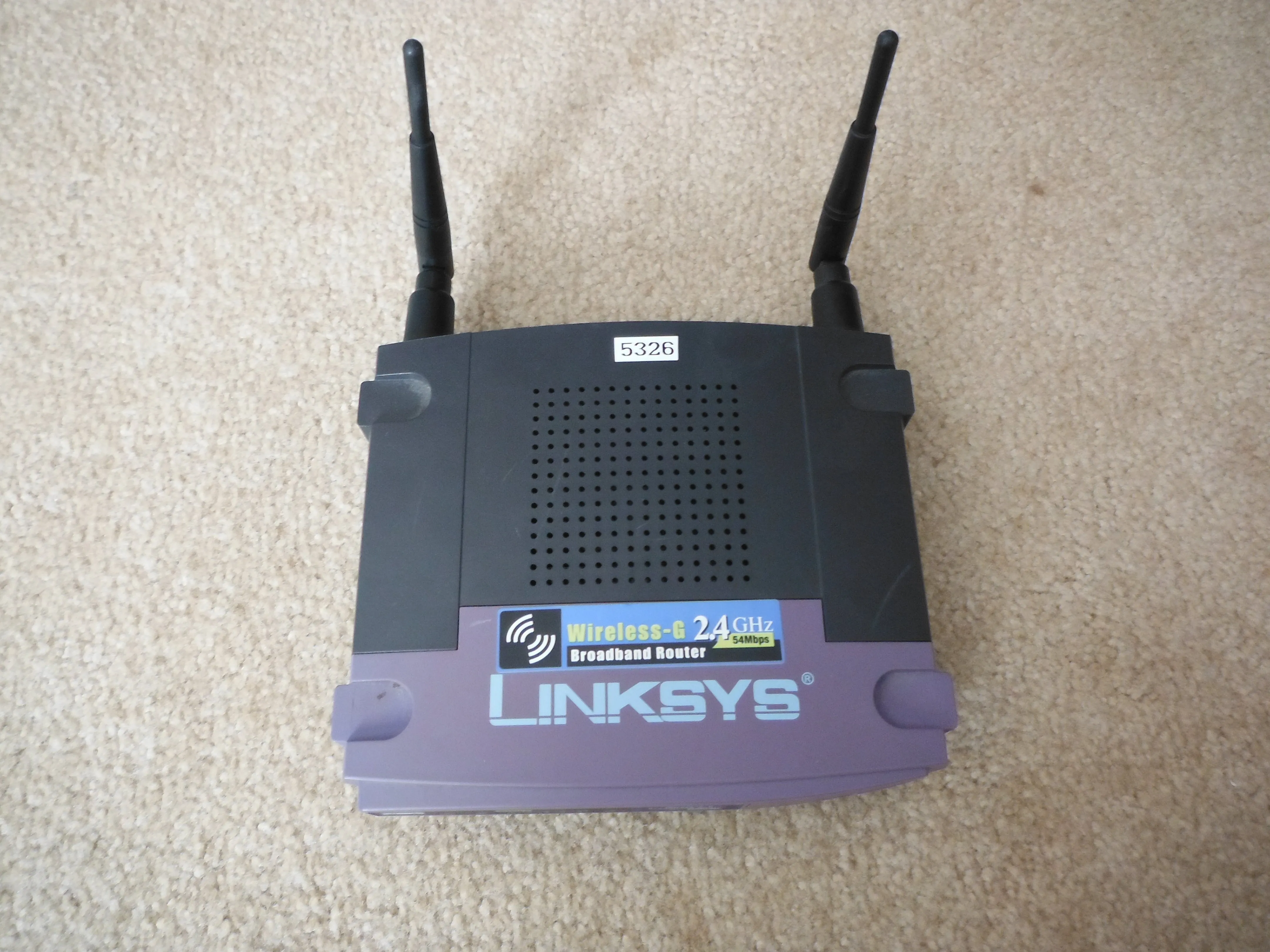

Шаг 1 Получите свой Linksys

• Серия Linksys WRT54G - это серия Wi-Fi шлюзов, производимых компанией Linksys, дочерней компанией Cisco Systems.

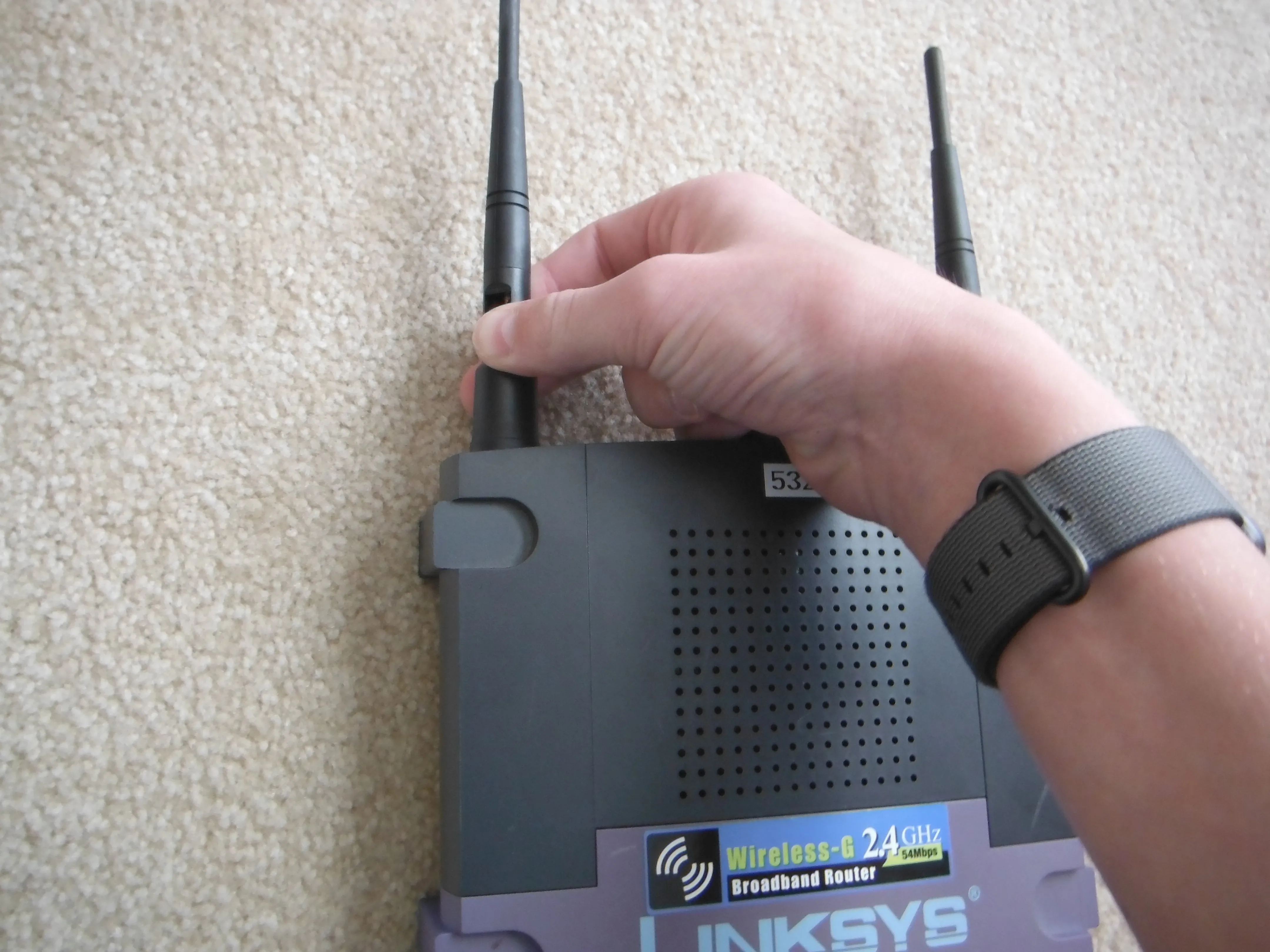

Шаг 2 Снятие антенны

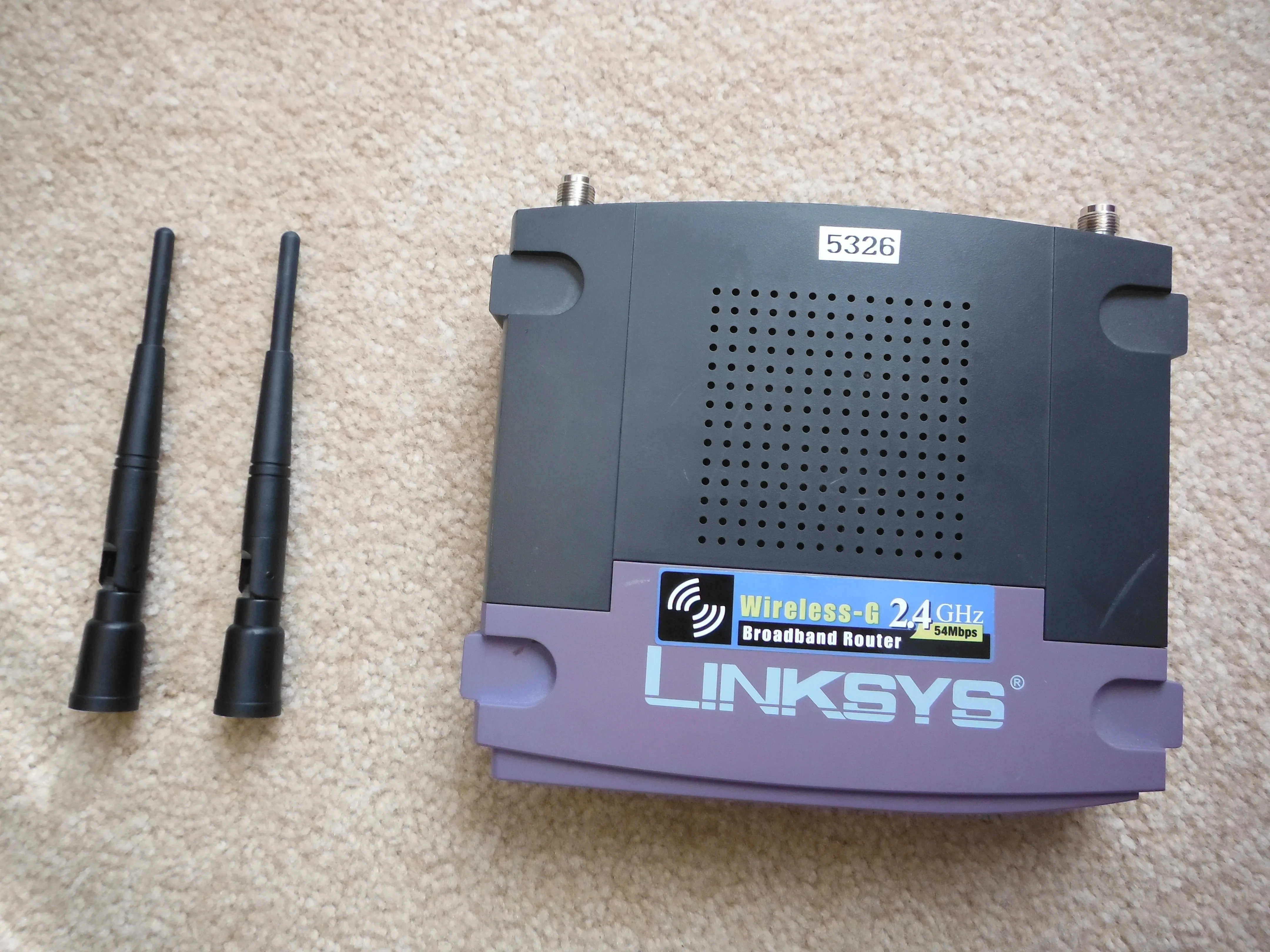

• Приступим к разборке! Сначала открутите антенны с задней панели маршрутизатора и отложите их в сторону.

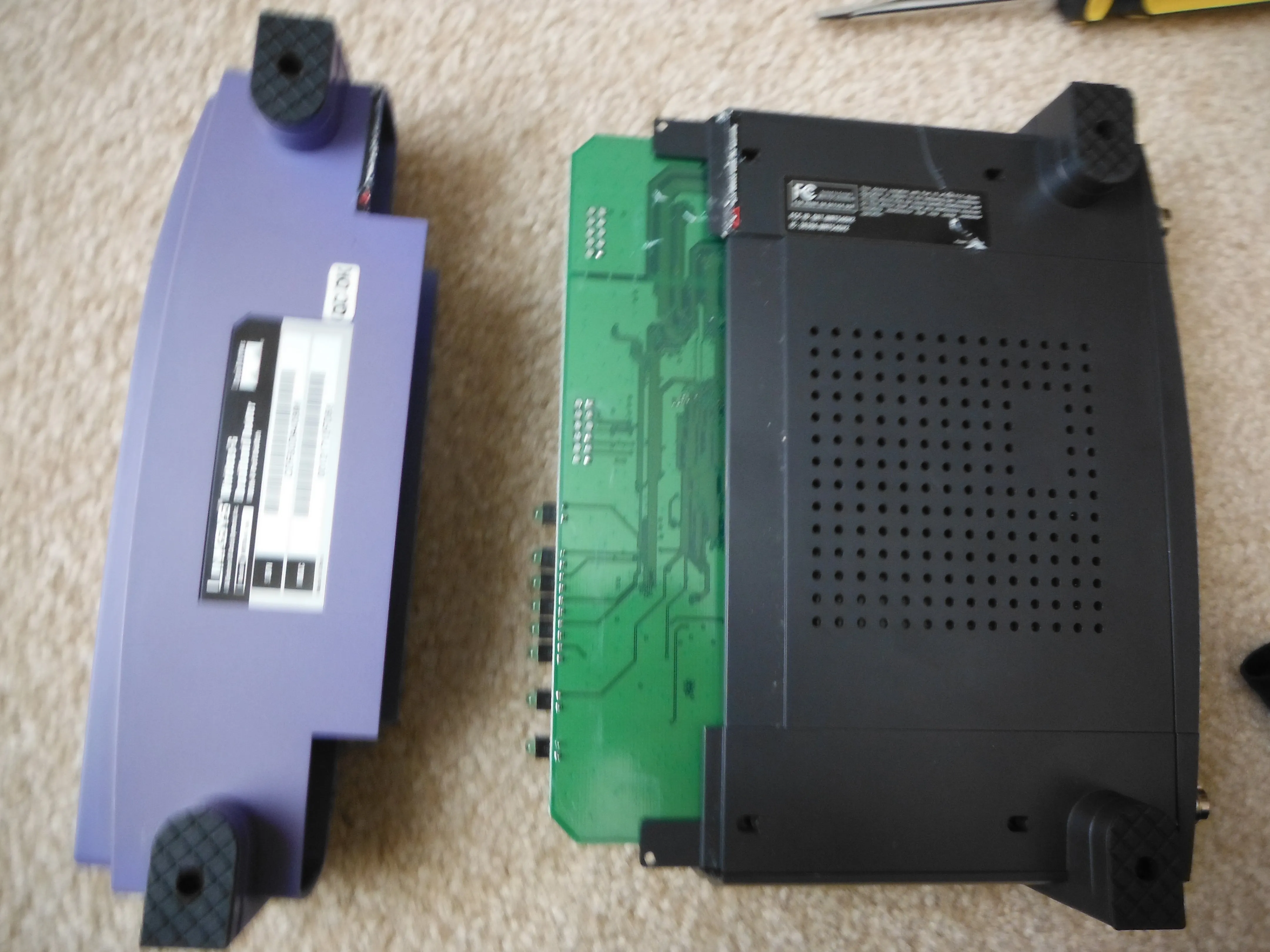

Шаг 3 Снятие передней панели

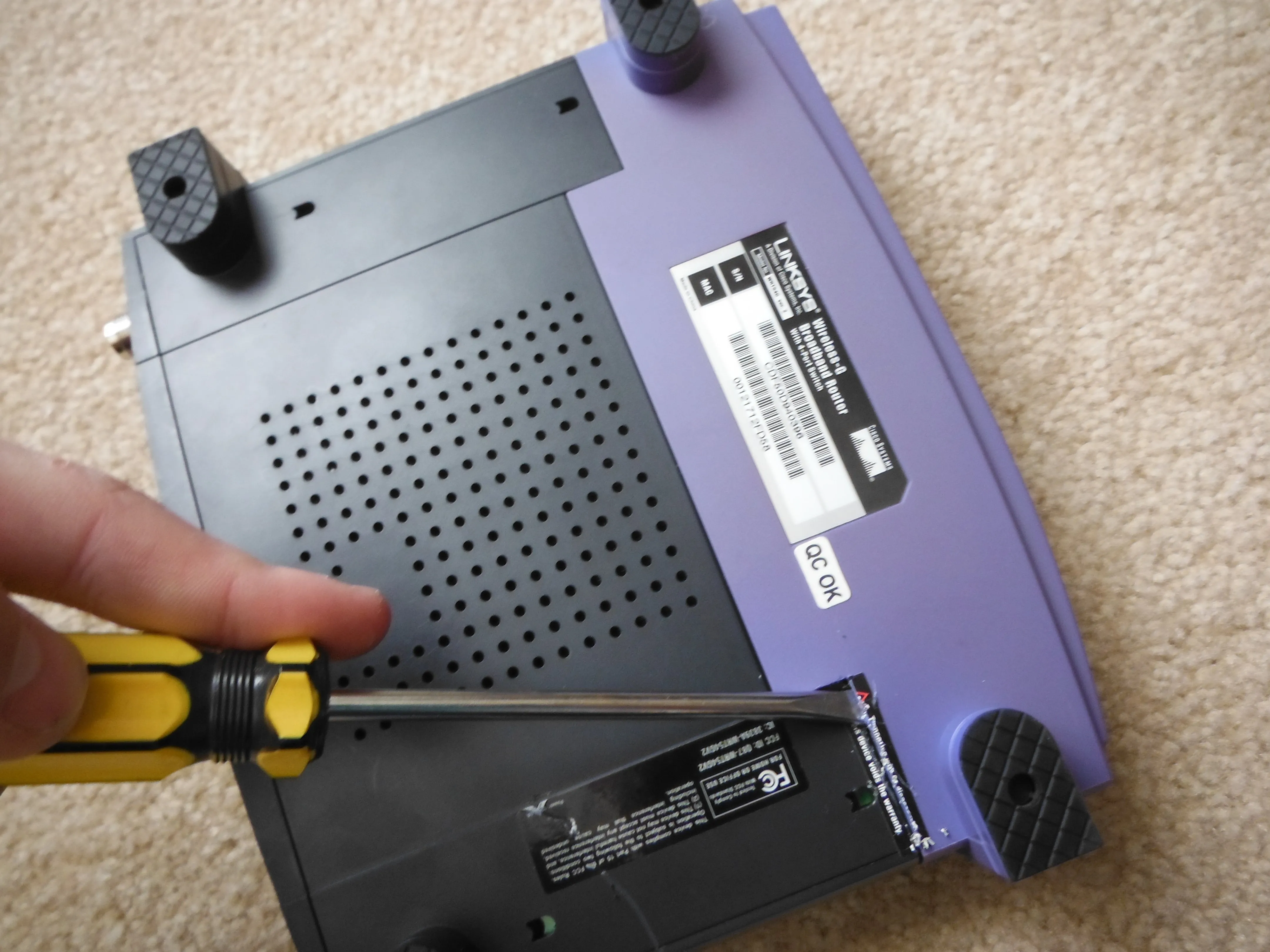

• Переходим к внутренностям! Сначала переверните устройство, вставьте маленькую плоскую отвертку между гарантийным стикером и передней панелью и аккуратно подденьте ее.

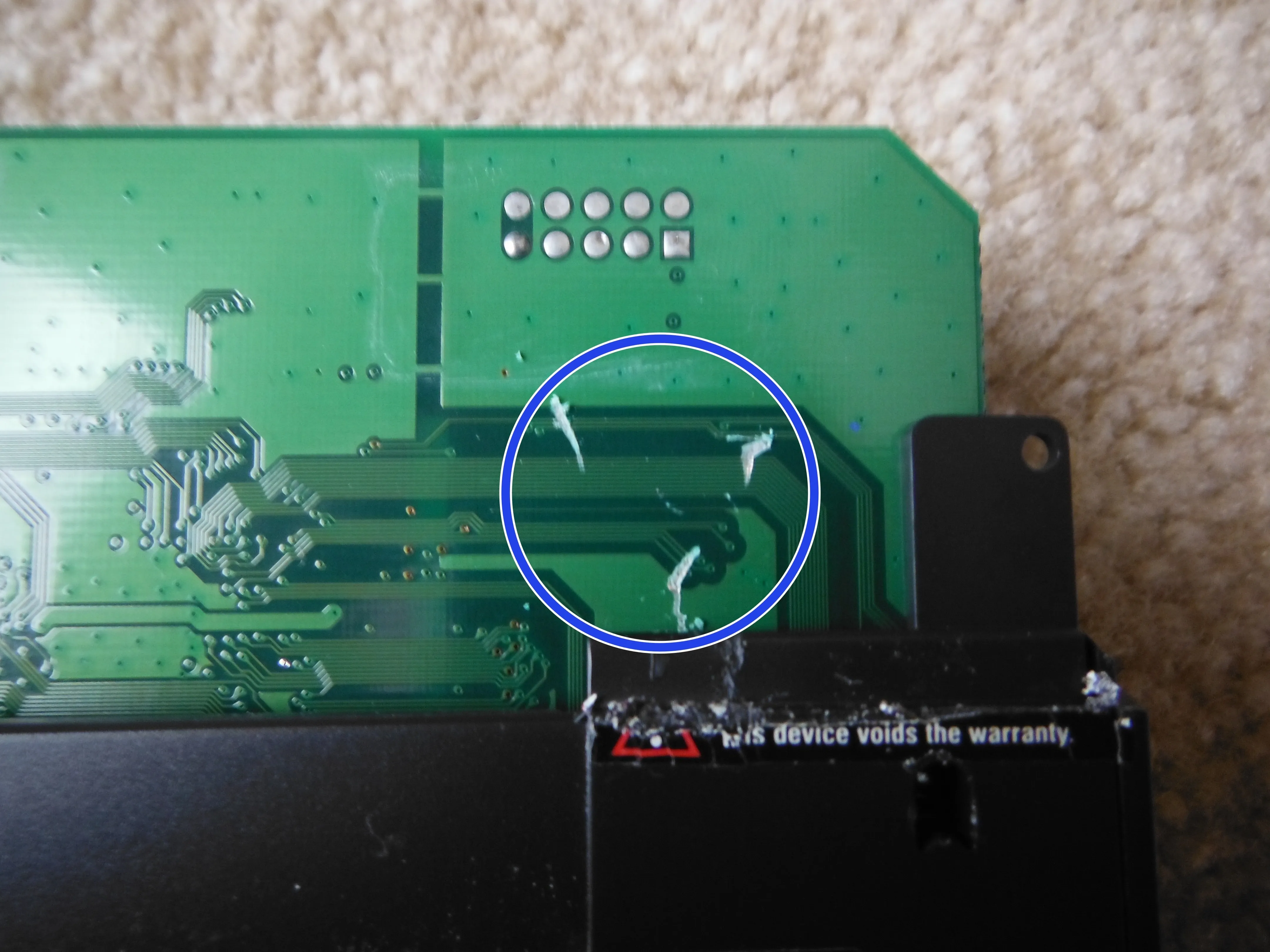

• Осторожно! Для того чтобы отклеить панель, может потребоваться некоторое усилие. Также будьте осторожны, чтобы не повредить материнскую плату, как это сделал я.

• Это приведет к аннулированию гарантии от 2002 года, если вы хотите знать.

Шаг 4 Снятие верхней панели

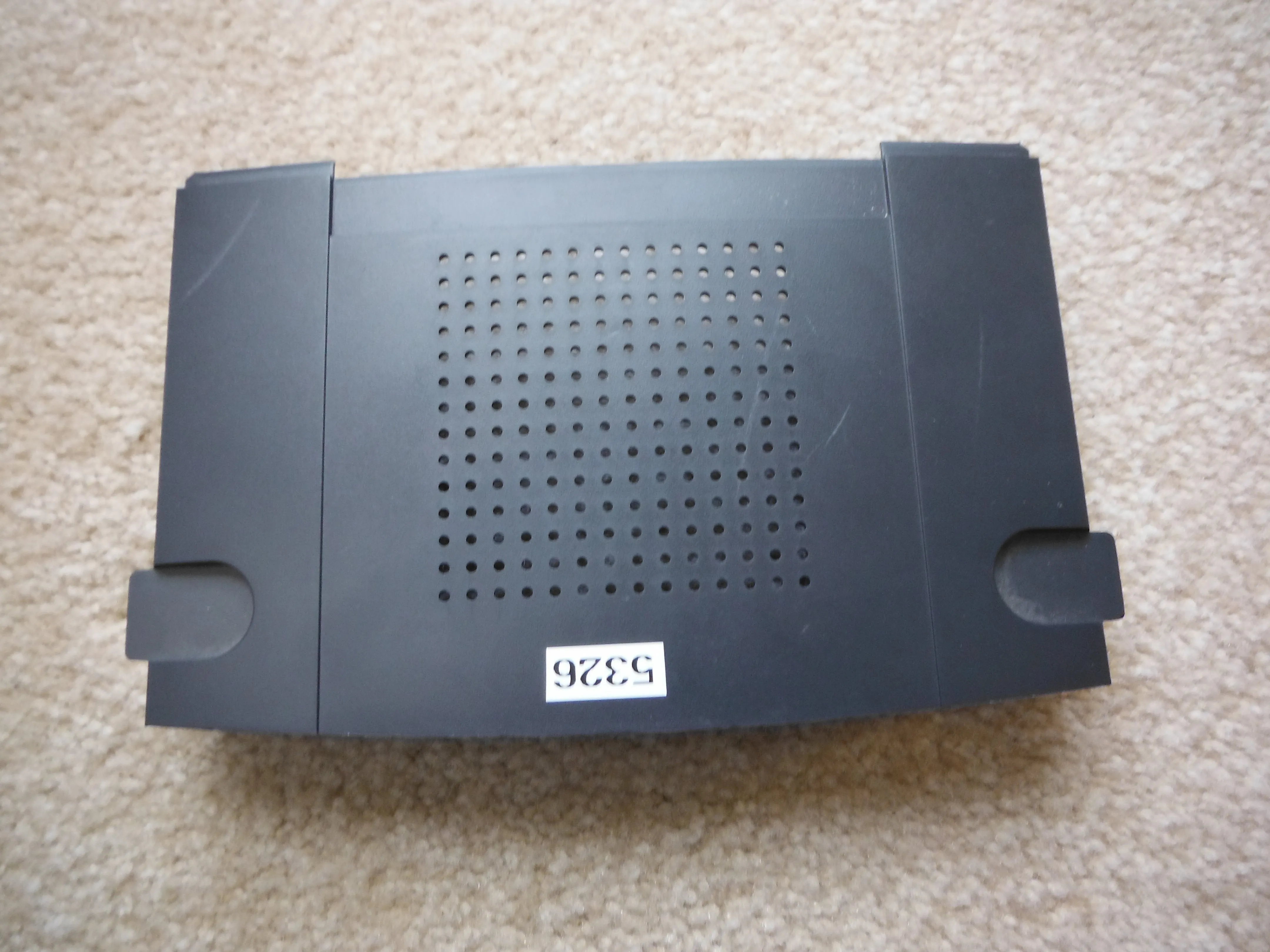

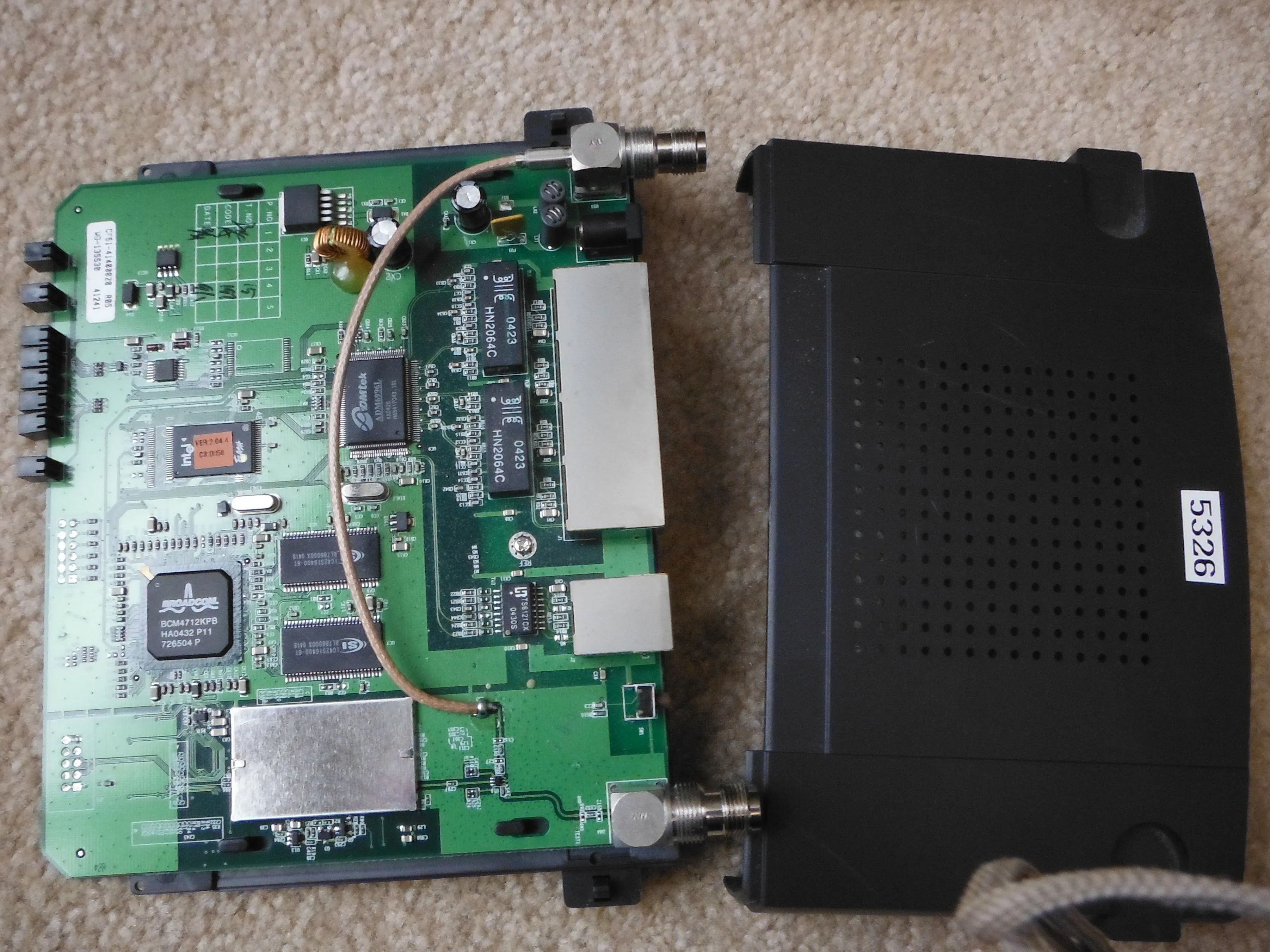

• Теперь сдвиньте верхнюю пластиковую панель и отложите ее в сторону - теперь у вас будет хороший обзор материнской платы.

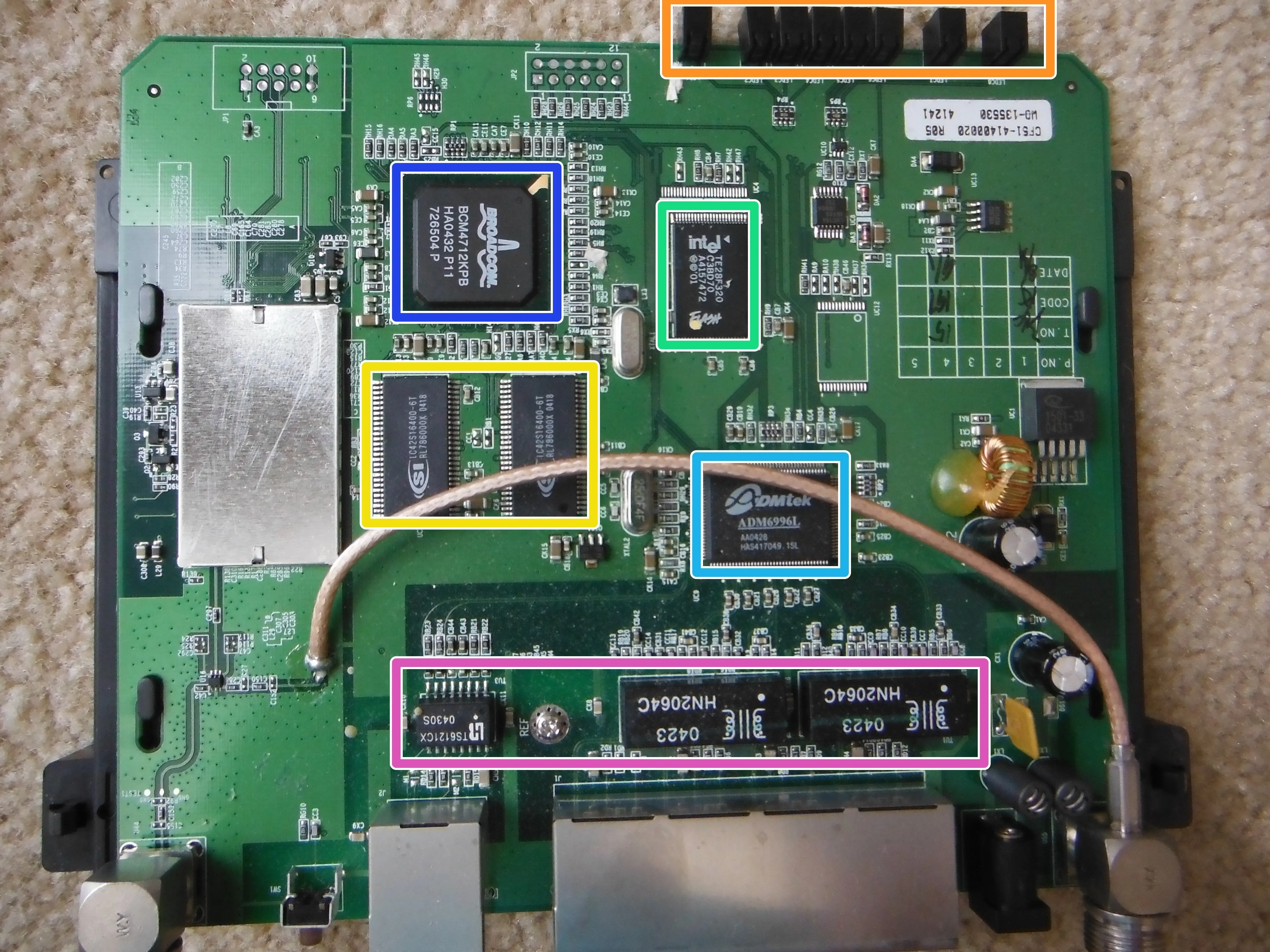

• Флеш-память Intel TE28F320

• Broadcom BCM4712KPB (думаю, это чип модема)

• Ethernet-контроллер Admtek ADM6996L

• Светодиоды активности

• Issi 42S16400-6T Random Access Memory (не знаю, сколько)

• Множество других микросхем, которые я не смог найти.

Шаг 5 Снятие материнской платы

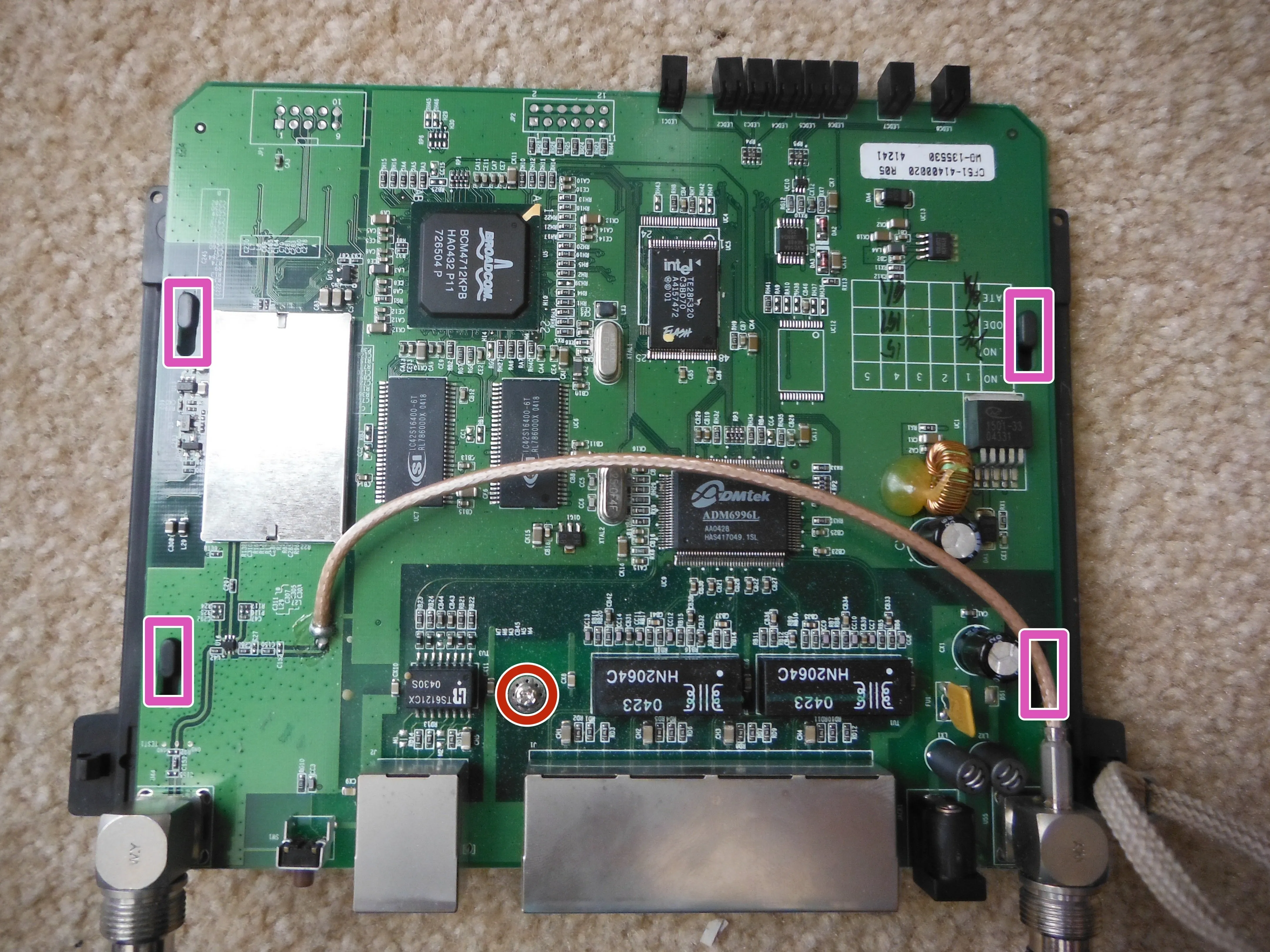

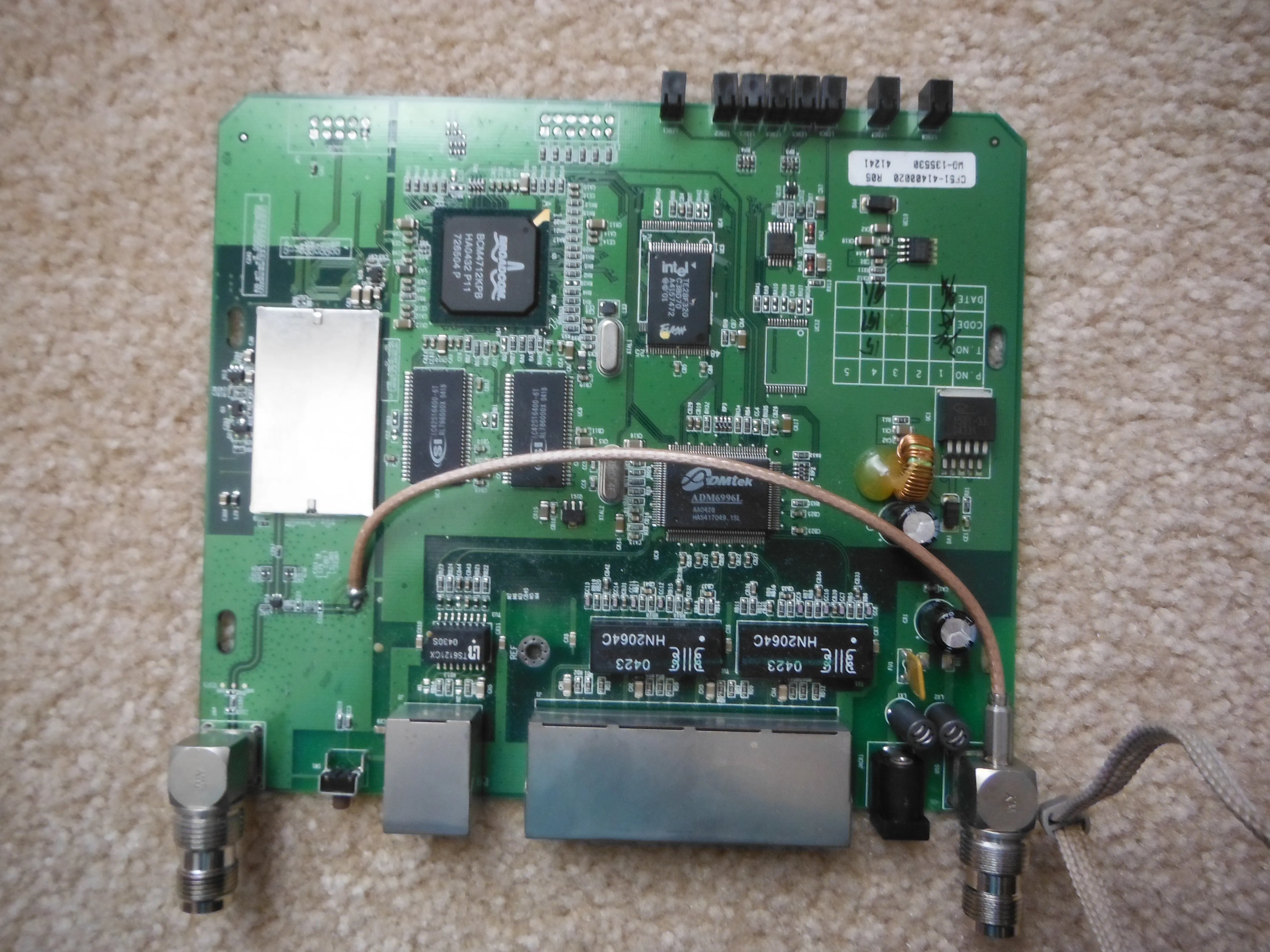

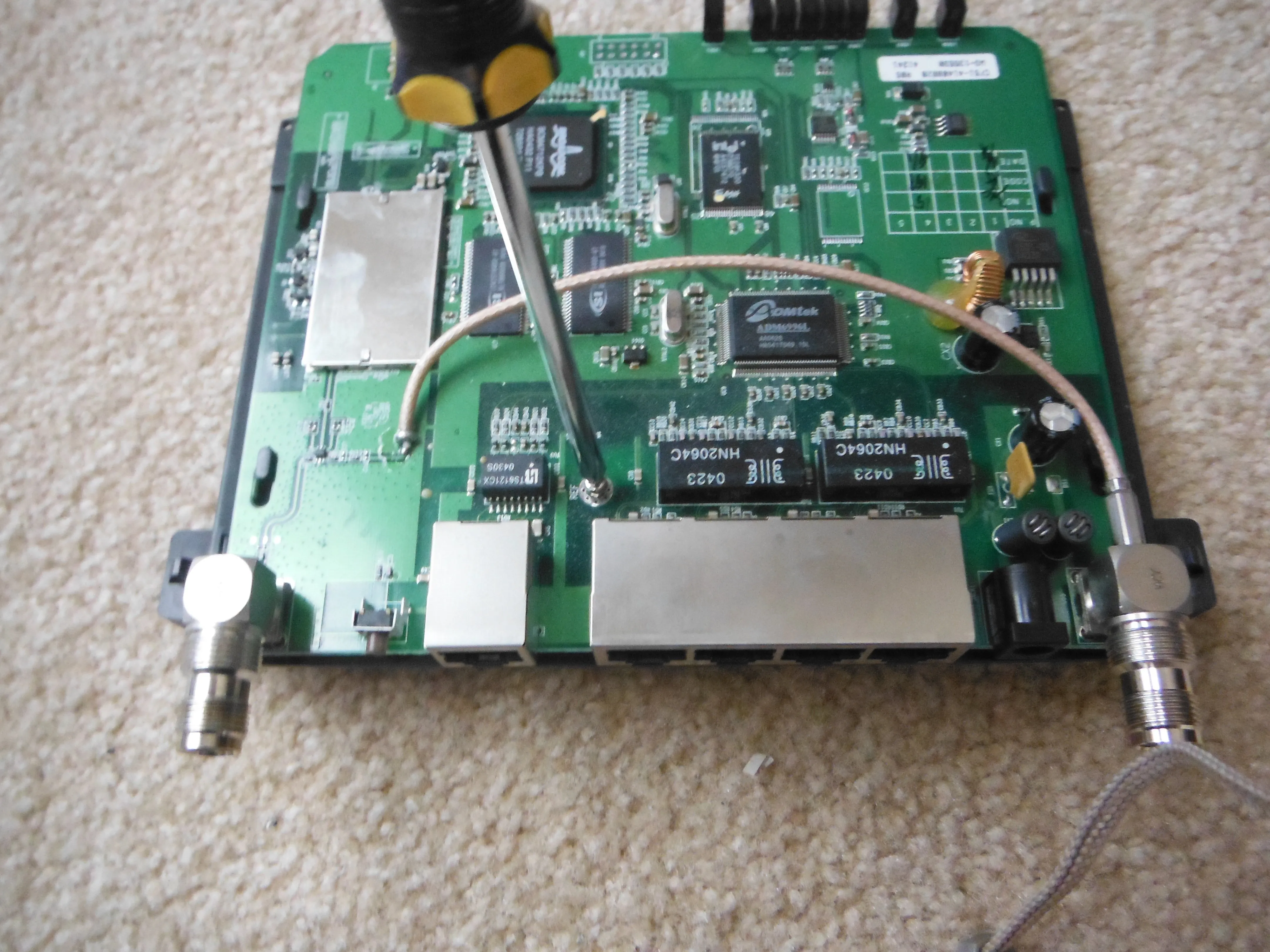

• Пора снять материнскую плату! Открутите один винт Phillips, сдвиньте материнскую плату и затем извлеките ее.

• Один крестообразный винт

• Пластиковые прокладки, удерживающие материнскую плату на месте.

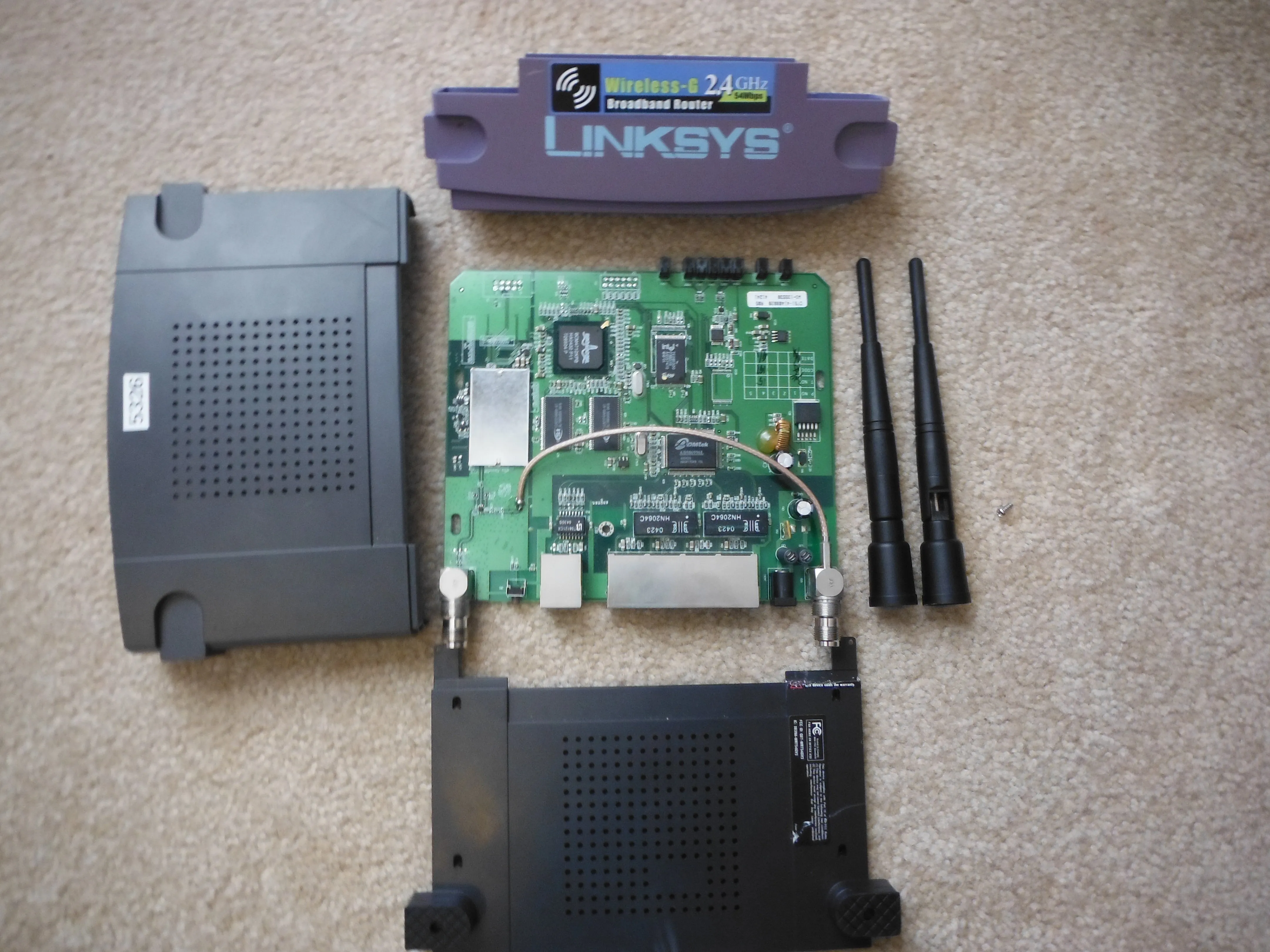

Шаг 6 Готово!

• Вы закончили! Спасибо, что остались со мной на моей первой разборке!

• Если вы захотите собрать его снова, просто выполните это руководство в обратном порядке! (при условии, что вы не сломали его, как это сделал я)

Комментарии к шагу

Хорошо, я следовал руководству по разборке, как было предложено ......

Шаг 3 Снятие передней панели Я сделал все в точности, и да, я поцарапал материнскую плату тоже!!!

Но после более тщательного осмотра, когда он был разобран, я обнаружил, что в передних ножках есть винты, которые держат его.

Хм, мой легко разошелся после небольшого отжатия. Что касается поцарапанной материнской платы, то, оглядываясь назад, я должен был использовать пластиковую лопатку. У меня есть еще один такой же, и я посмотрю, что там с ножками и обновлю, если понадобится. Спасибо!

Под ножками на синем пластике находятся два винта. Вы можете вставить маленькую отвертку в фиксатор на ножке и вытащить ее. Затем выкрутите винты, а не отжимайте его.

Вы уже второй человек, который говорит мне об этом. Я никогда не видел таких винтов. У меня их еще 2 штуки, так что я подумаю о том, чтобы добавить ступеньку, если понадобится. Спасибо, что сообщили мне.
