Разборка веб-камеры Logitech 2-MP C600
Введение
Это пошаговая разборка веб-камеры Logitech, которая будет полезна, если вы пытаетесь собрать стереокамеру и удалить инфракрасный фильтр или просто настроить фокус.
Что вам понадобится
Инструменты
Отвертка 6-в-1 | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Разборка
Купить Logitech 2-MP Webcam C600, номер модели: 960-000395

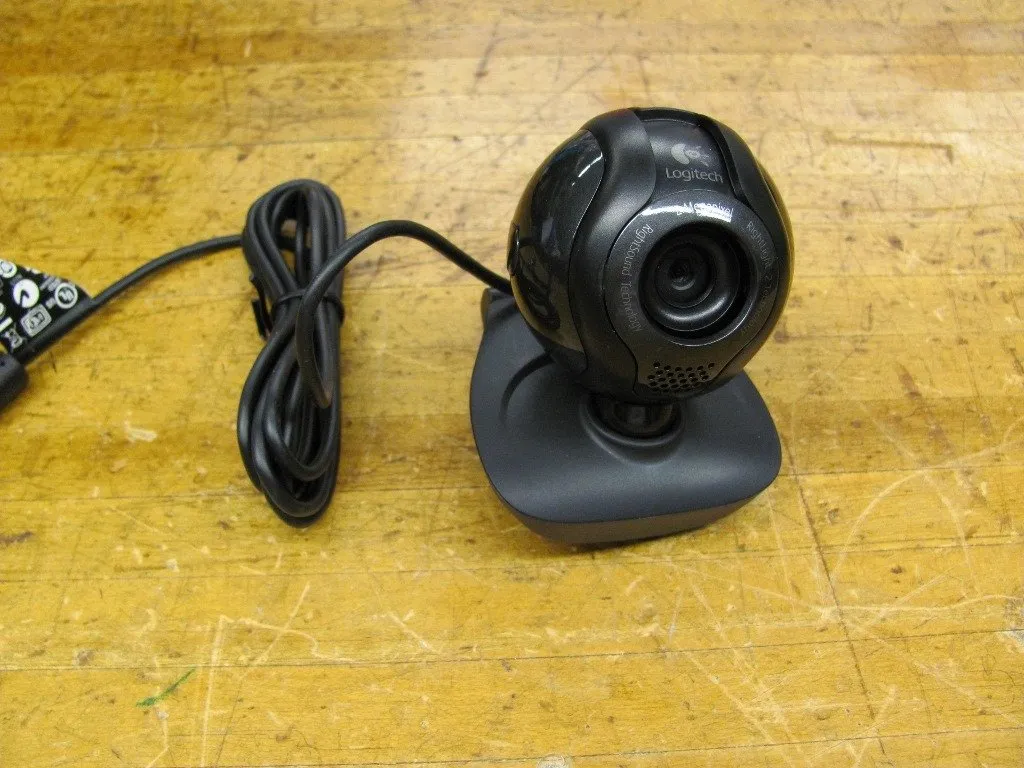

Извлеките камеру из коробки

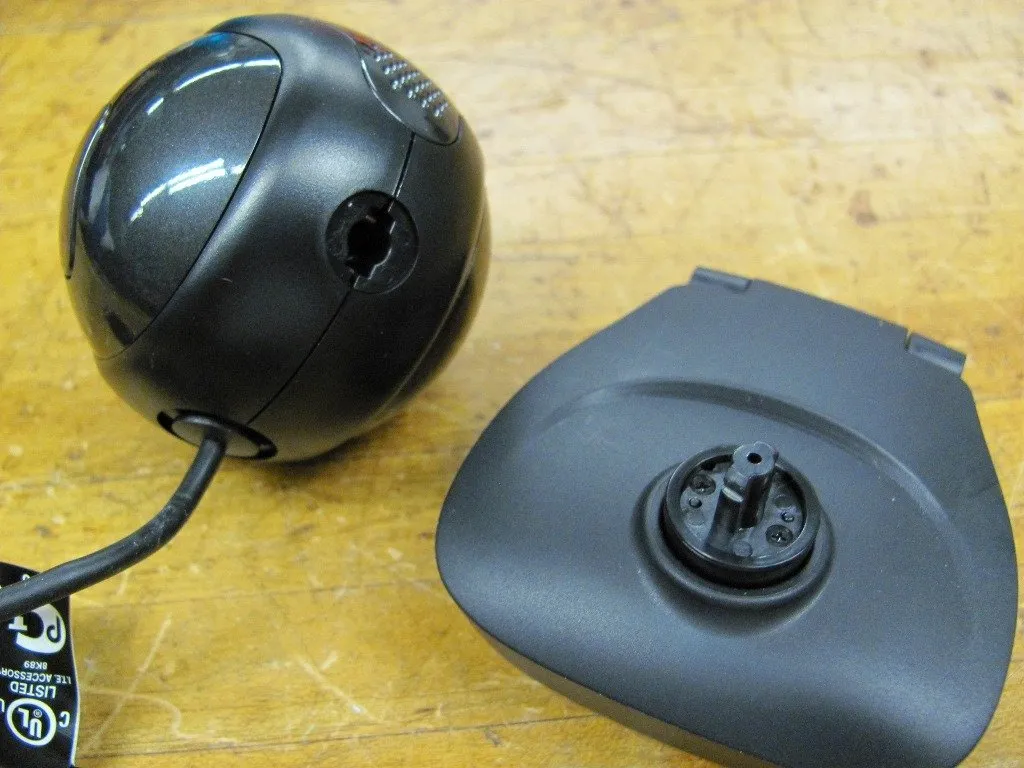

Потяните, чтобы снять основание
Шаг 2

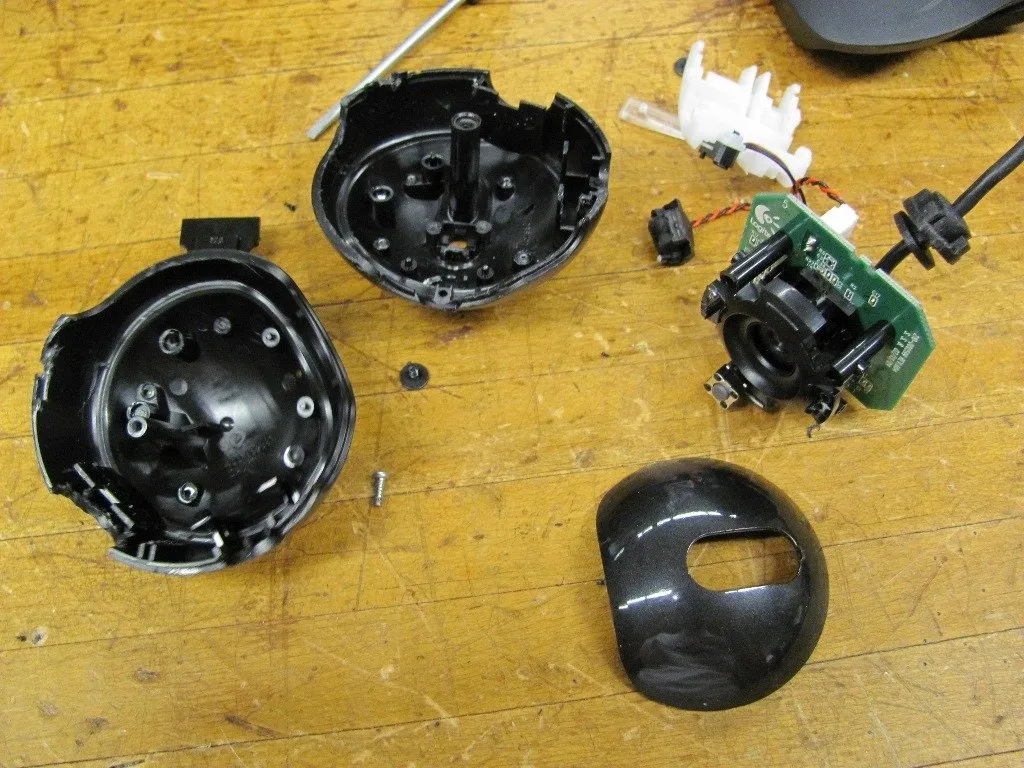

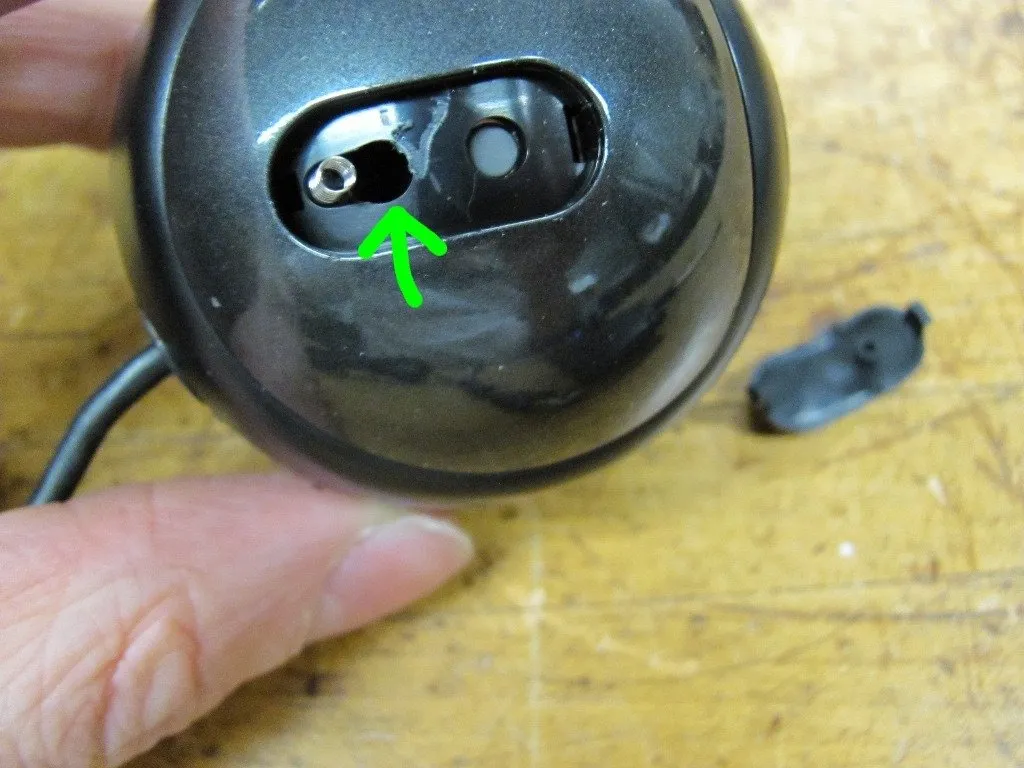

Отделите кнопку, расположенную сбоку.
Зеленая стрелка указывает на расположение отверстия для винта

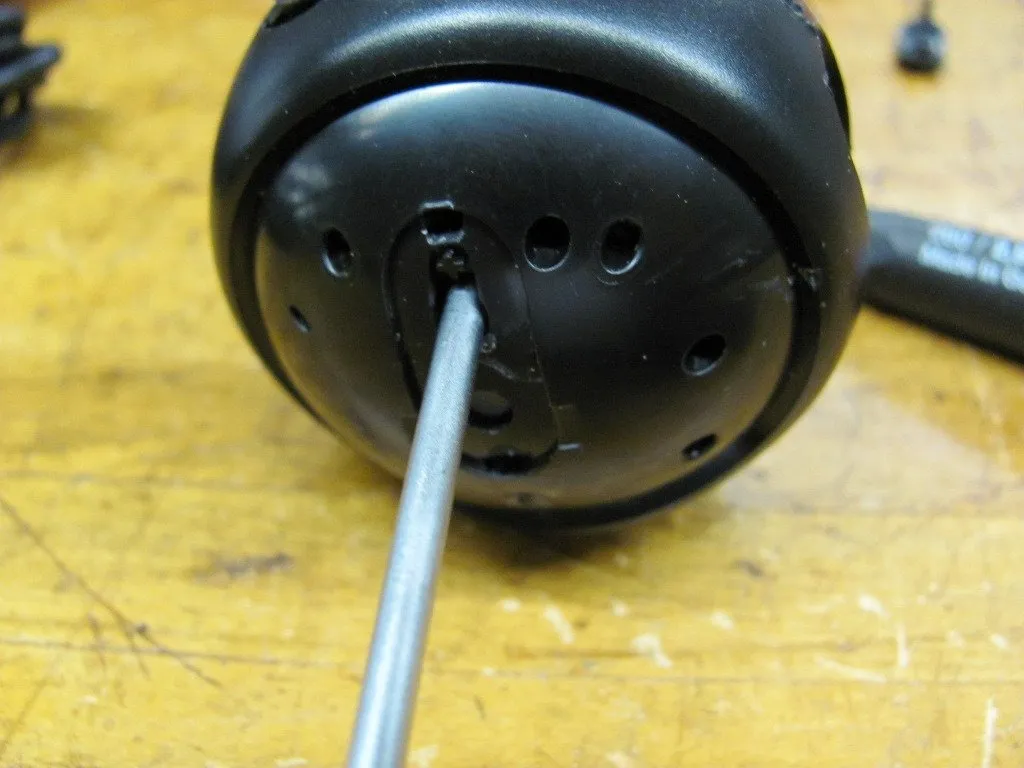

Используйте крестовую отвертку №0, чтобы извлечь винт.
Шаг 3

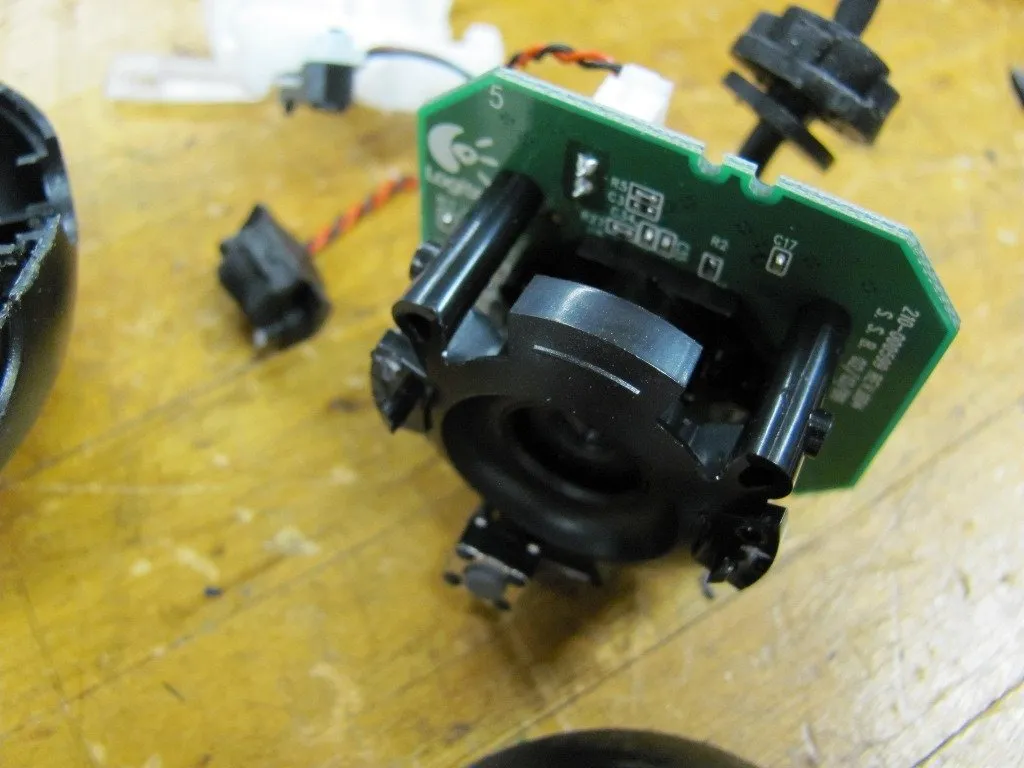

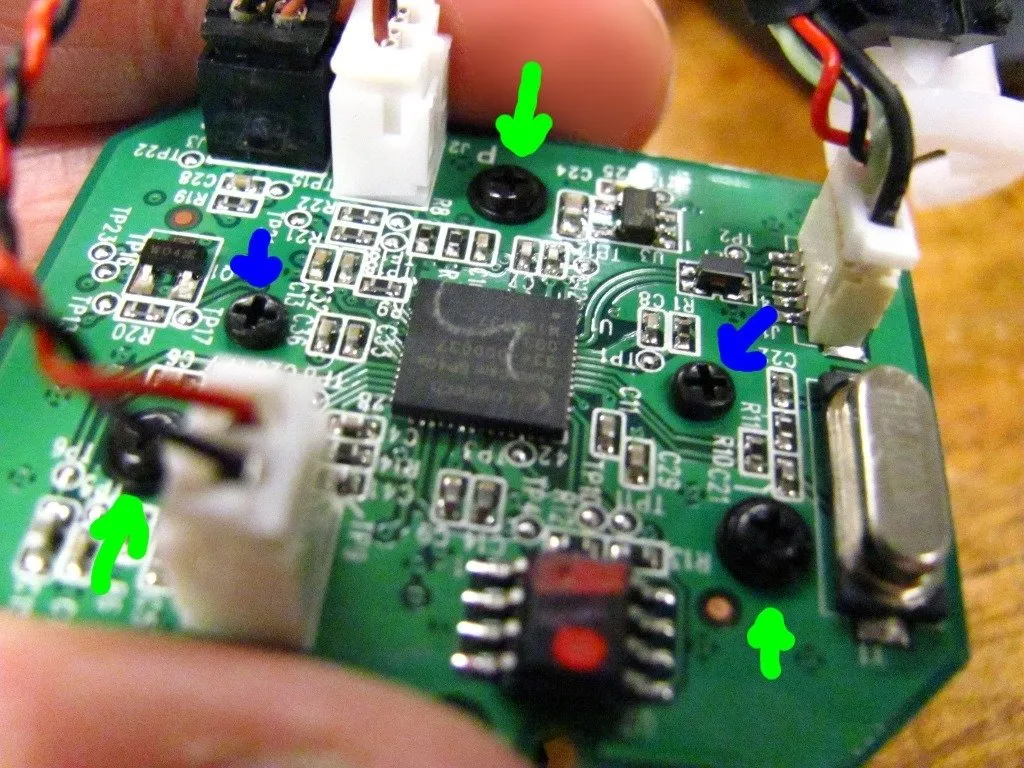

Выкрутите винт, указанный зелеными стрелками.

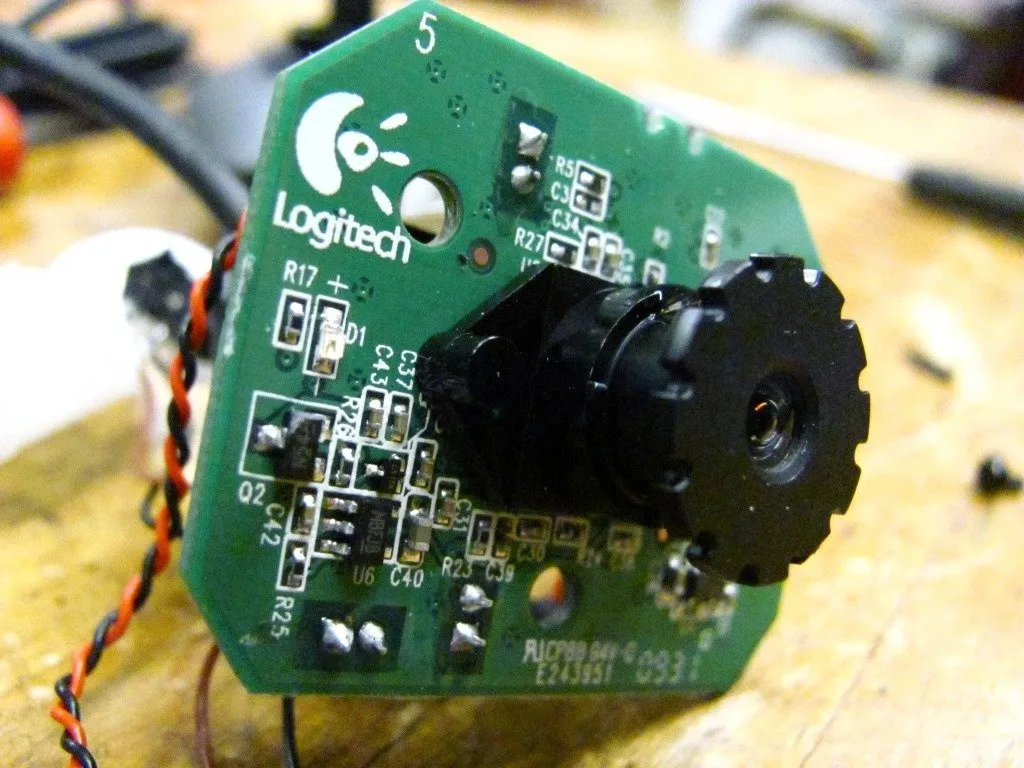

Объектив можно закручивать и откручивать для настройки фокуса. Однако она приклеена на место, и после настройки ее следует приклеить заново.
Шаг 4

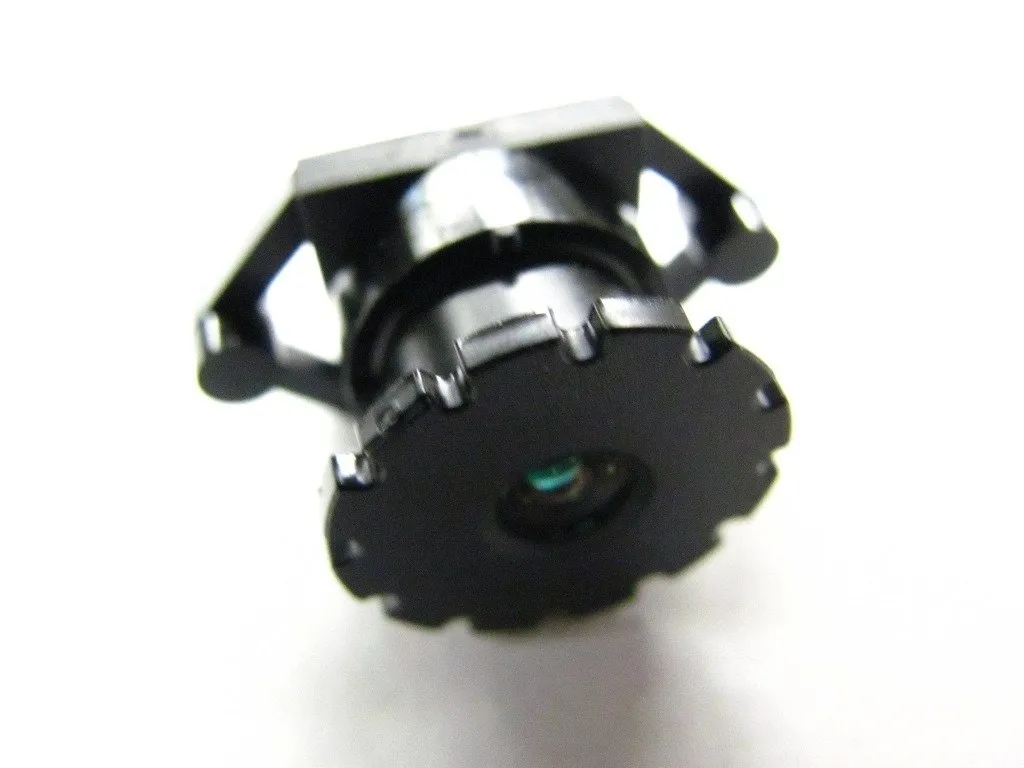

Винты, указанные синими стрелками, удерживают модуль объектива на месте

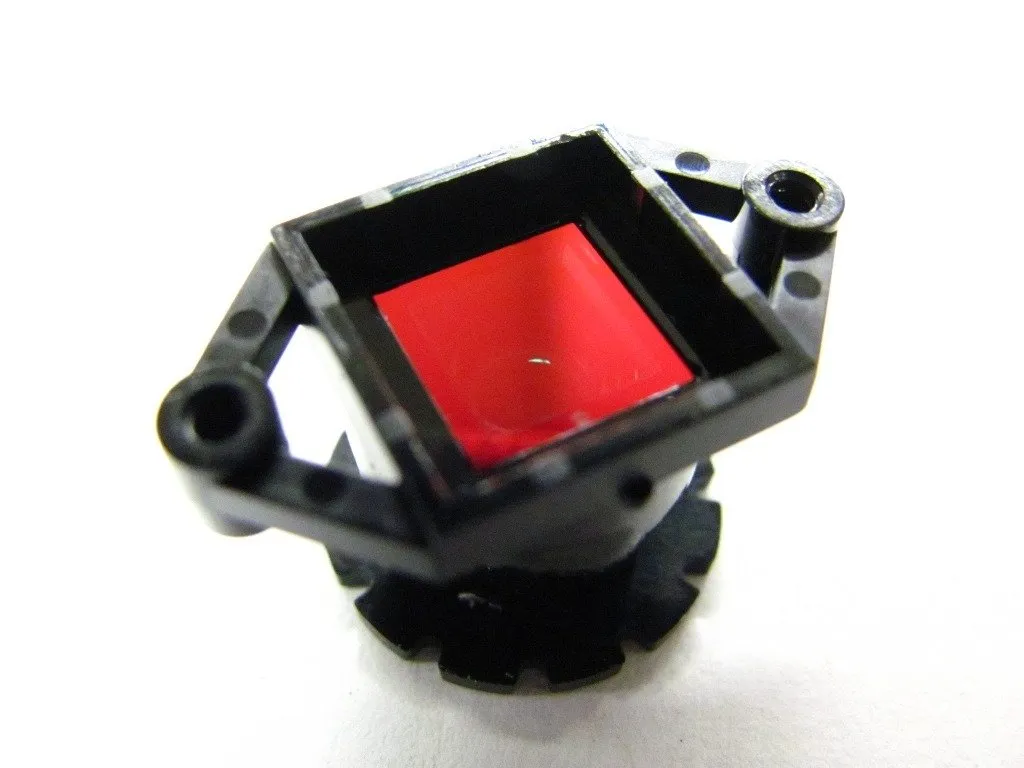

Инфракрасный фильтр доступен с задней стороны модуля объектива. Это блестящий кусочек красноватого стекла.
Шаг 5

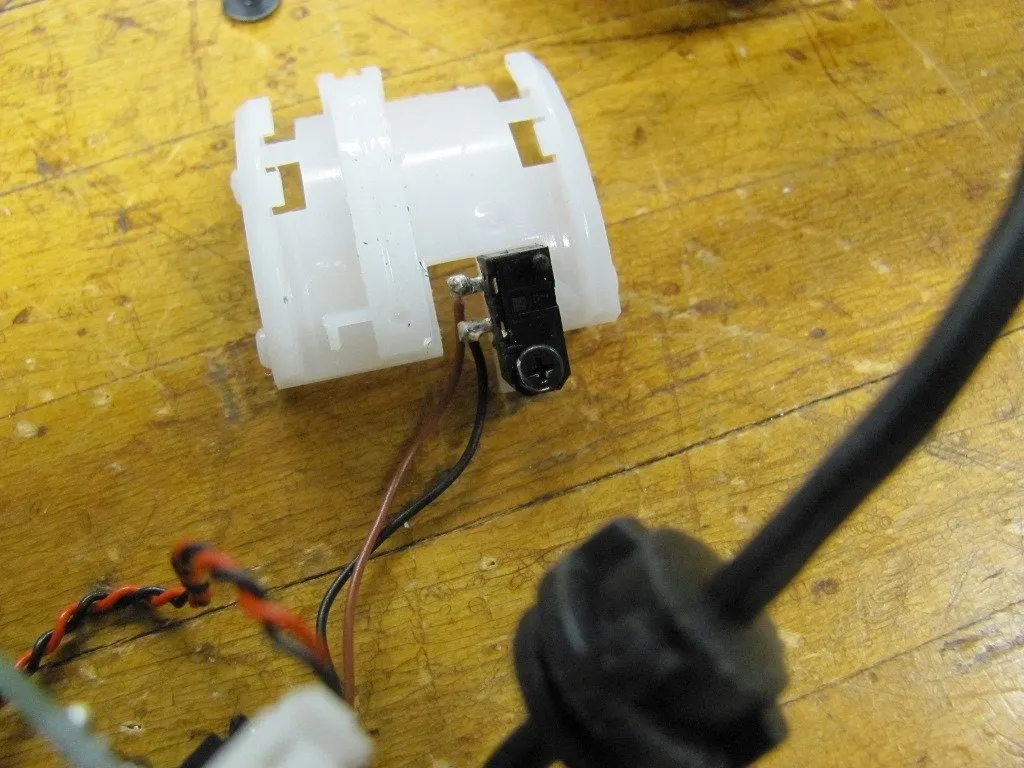

К белому пластику прикреплен датчик положения шторки конфиденциальности.

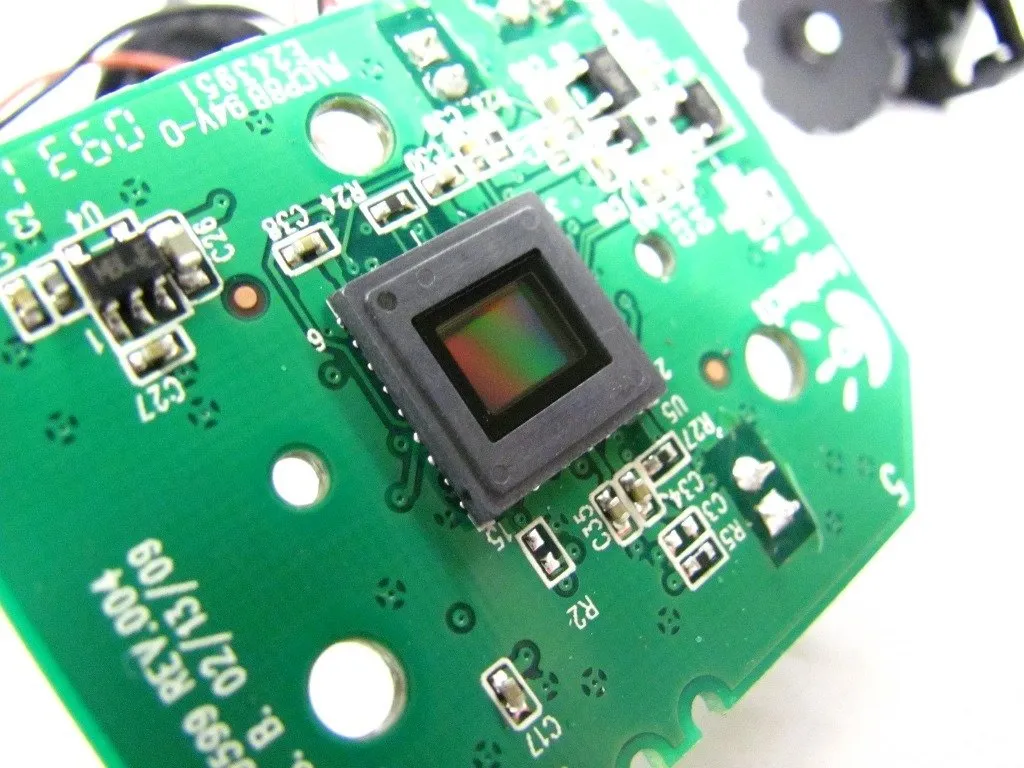

Сайт ccd-датчик похоже, 1/3,2' Type sensor с соотношением сторон 4:3. Его размеры составляют 4,536 мм x 3,416 мм. Фокусное расстояние на данный момент не определено.
Объектив имеет резьбу M10x0.5, и тестирование, похоже, указывает на то, что датчик является CCD с глобальным затвором.
