Разборка Logitech Harmony Hub

Введение

Обрисуйте, чему вы собираетесь научить человека.

Что вам понадобится

Инструменты

•

•

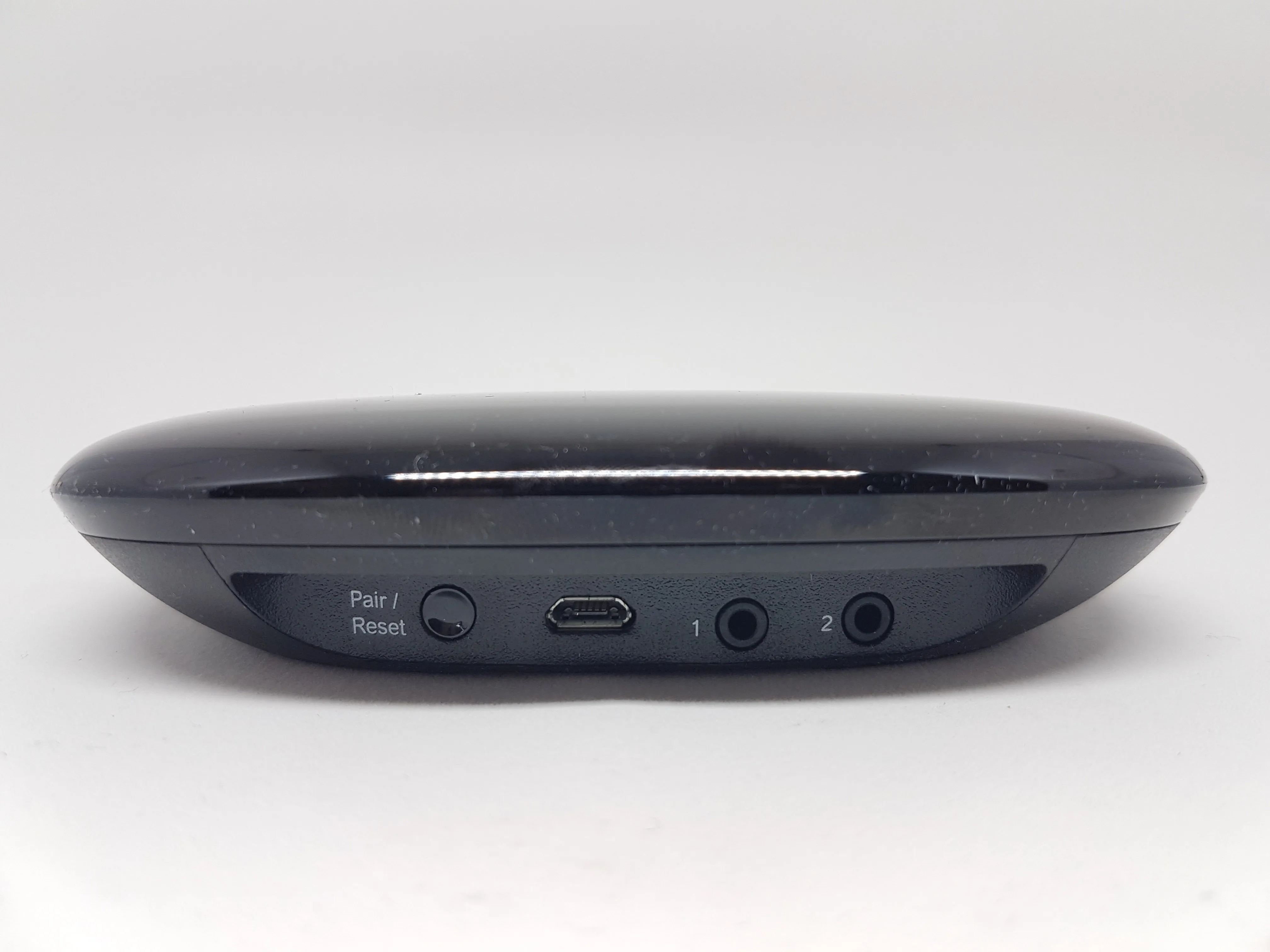

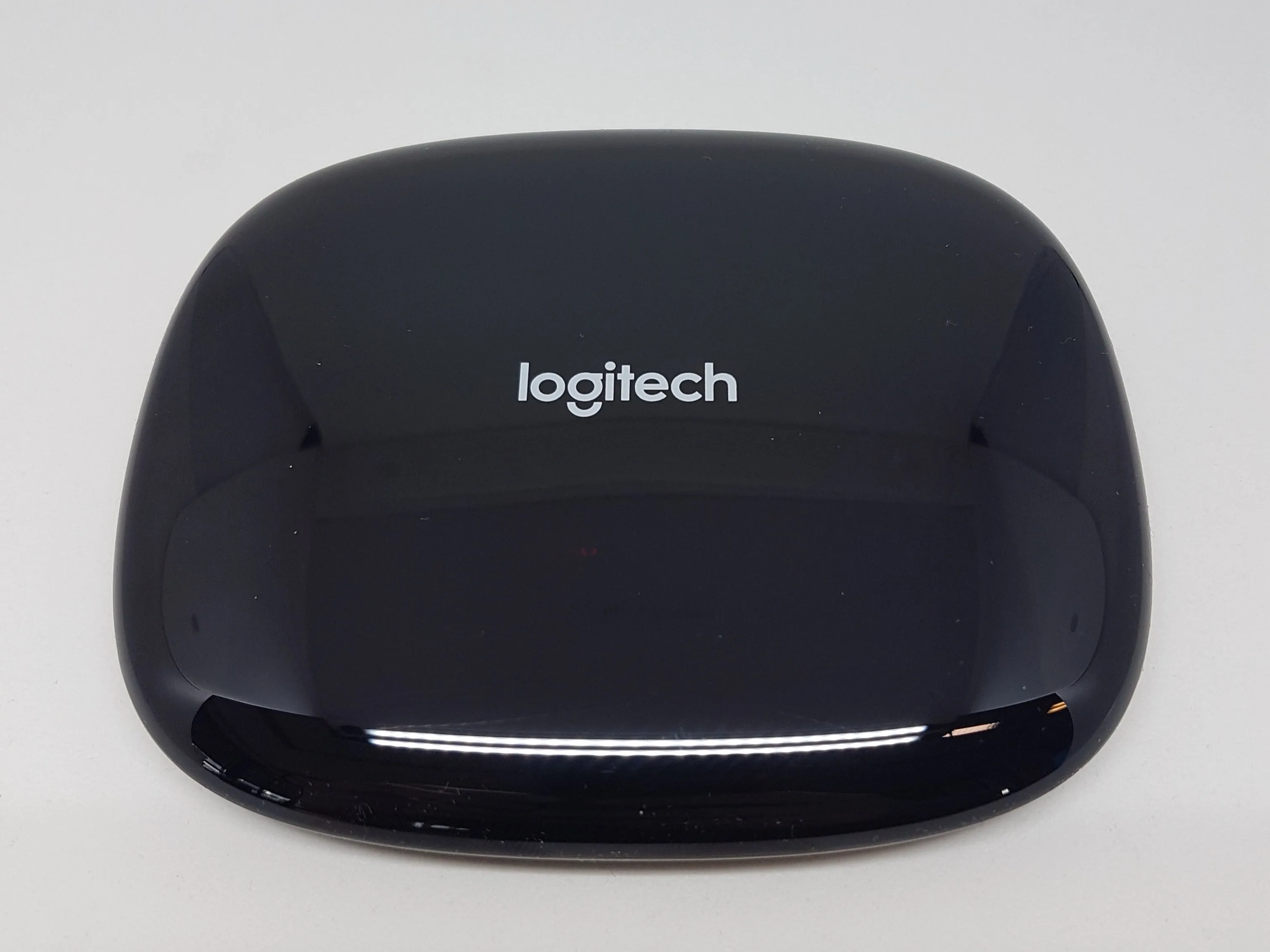

Шаг 1 Распаковка

• Шнур питания с разъемом micro USB

• Адаптер для европейской вилки

• Американский адаптер для вилки

• Концентратор Harmony

• Кабель Micro USB

• ИК-мини-бластер

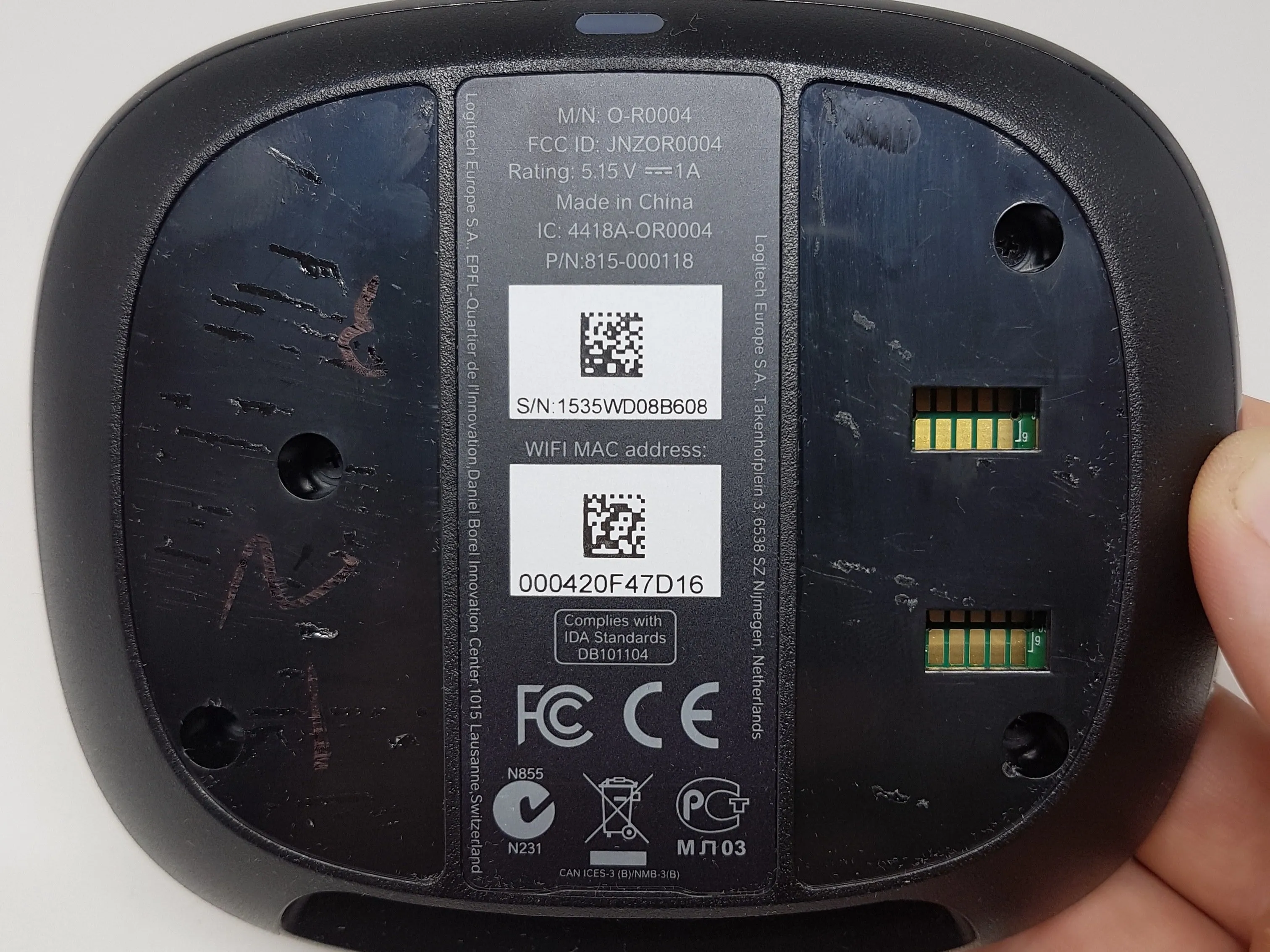

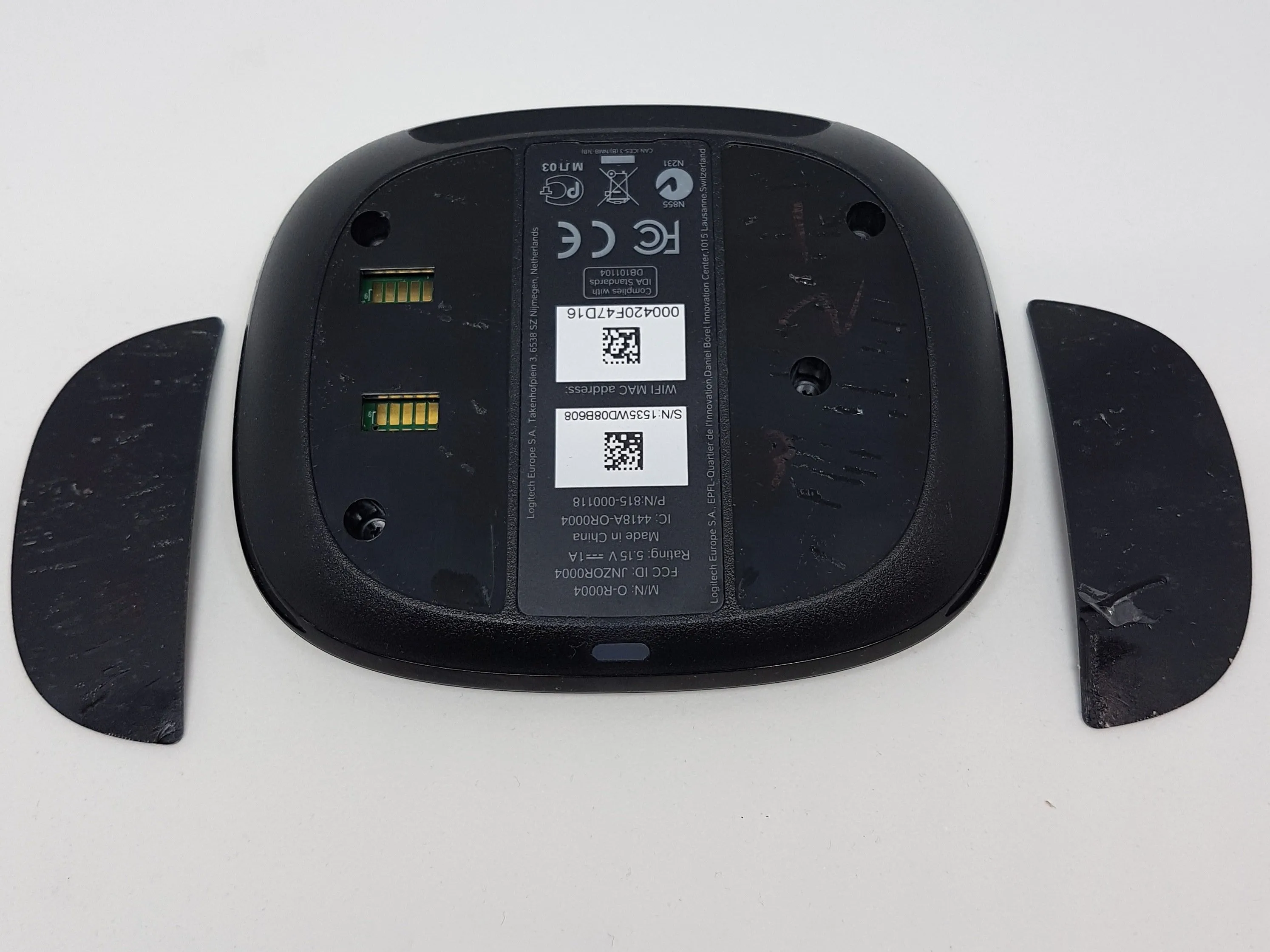

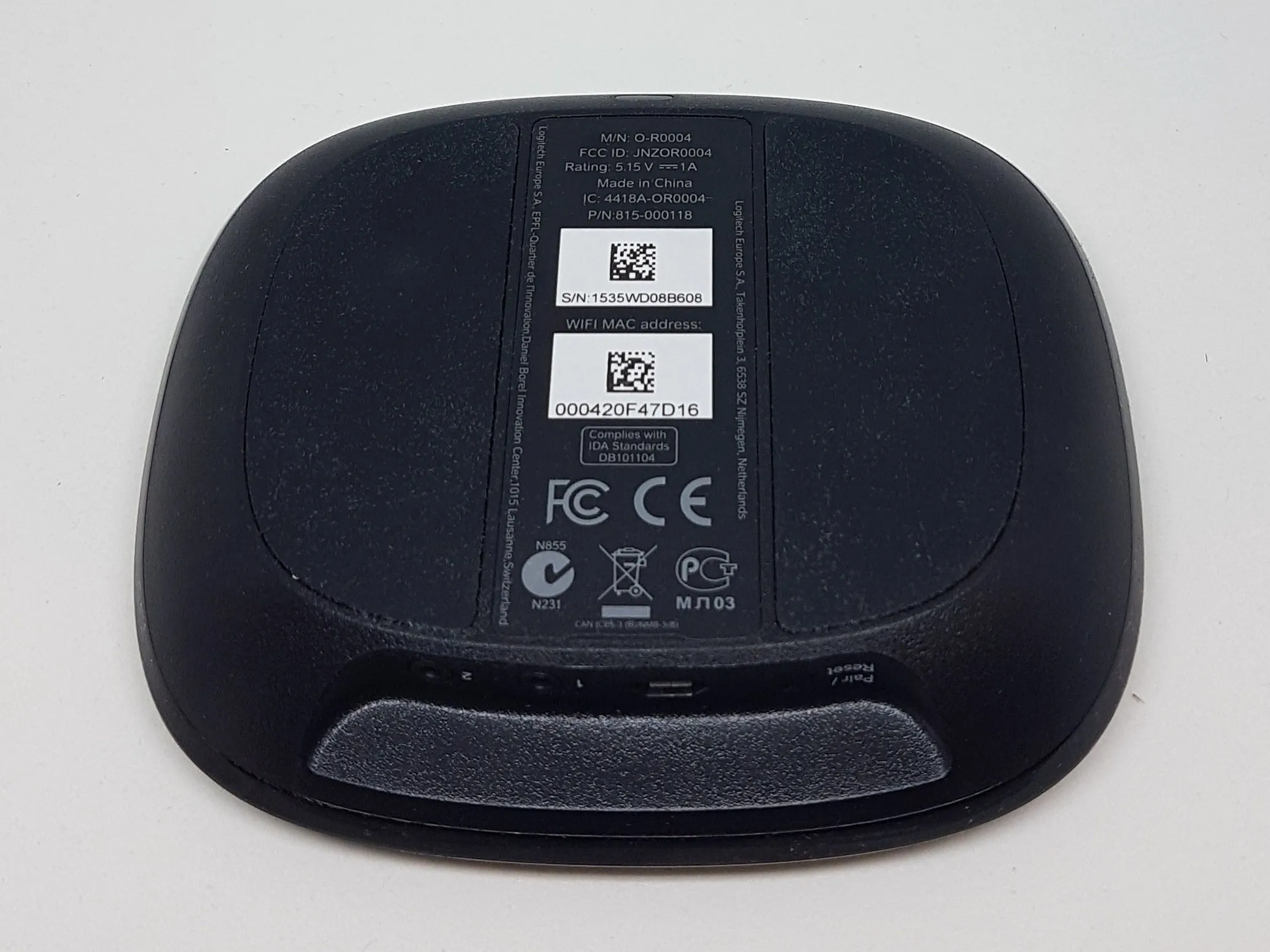

Шаг 2 Поиск винтов

• Поскольку мы не нашли никаких винтов, мы предположили, что они находятся под мягкими подушечками для ног.

• Мы легко удалили их с помощью хозяйственного ножа.

• Теперь мы видим 4 винта и 2 отверстия в печатной плате.

• Я задался вопросом, что это может быть, но я предполагаю, что они используются для тестирования печатной платы.

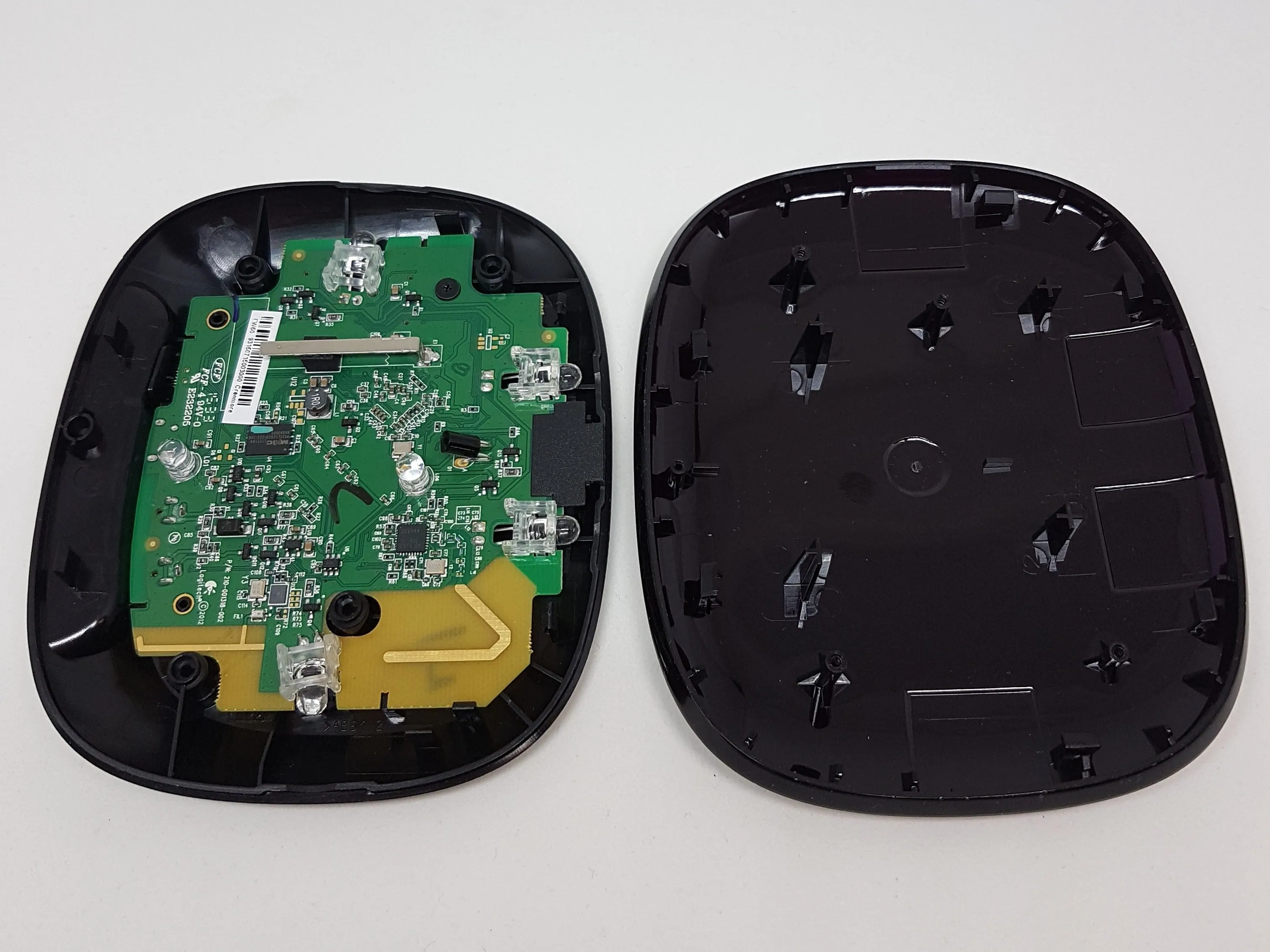

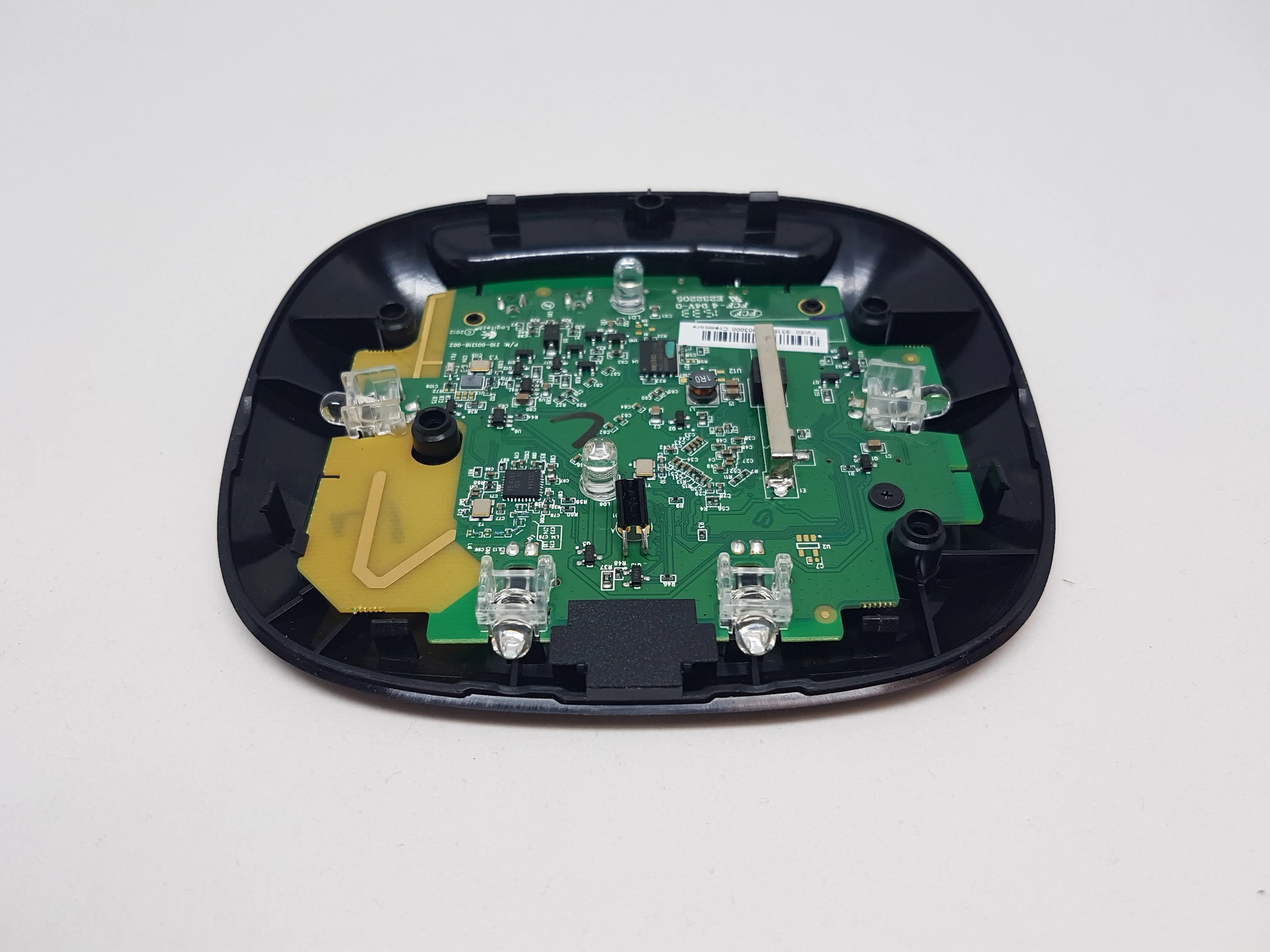

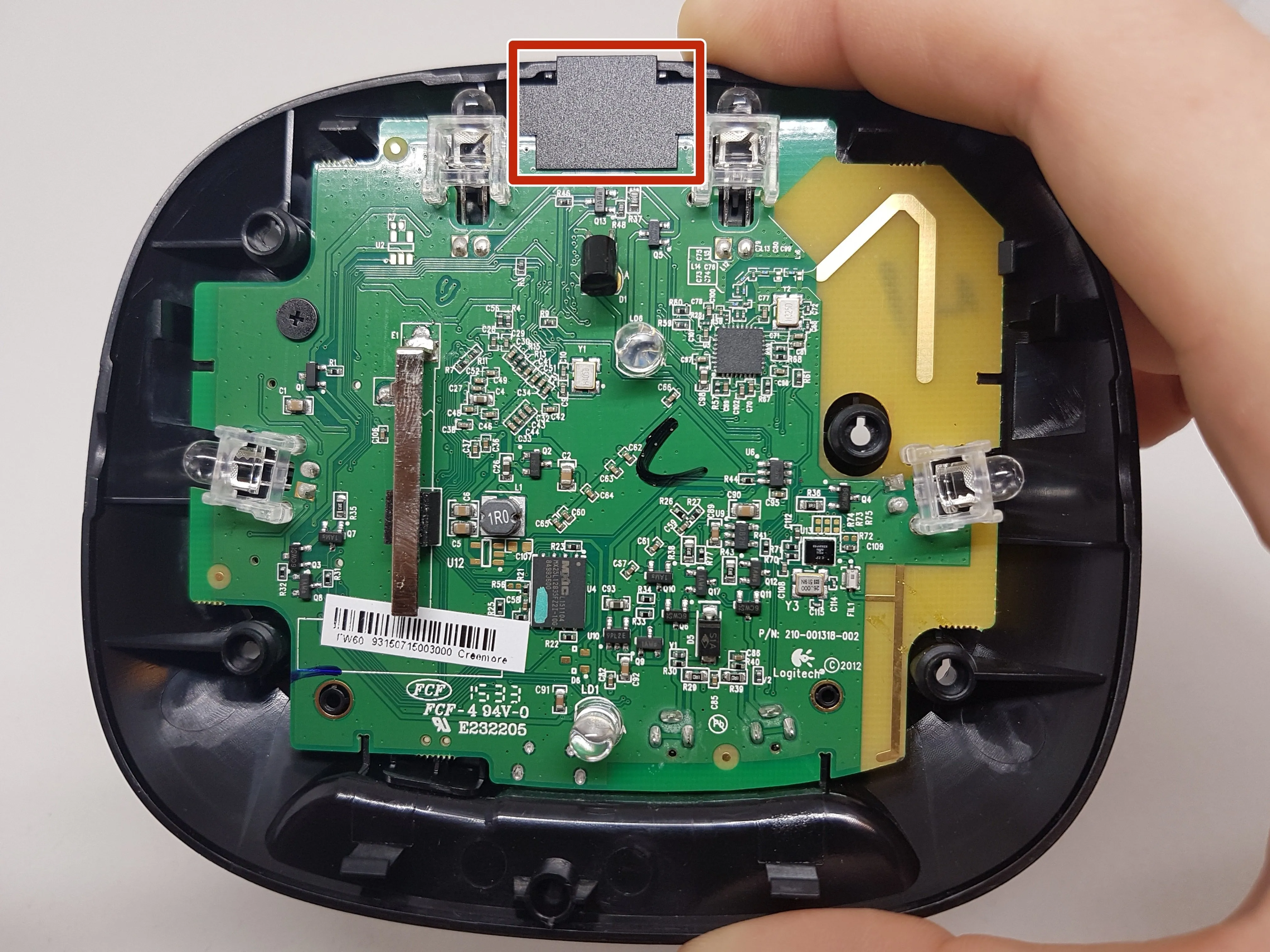

Шаг 3 Открытие концентратора

• Корпус легко открывается при использовании хозяйственного ножа по бокам.

• Это защитная бумага для того, чтобы светодиодный индикатор состояния не светился в остальной части корпуса, а был только спереди

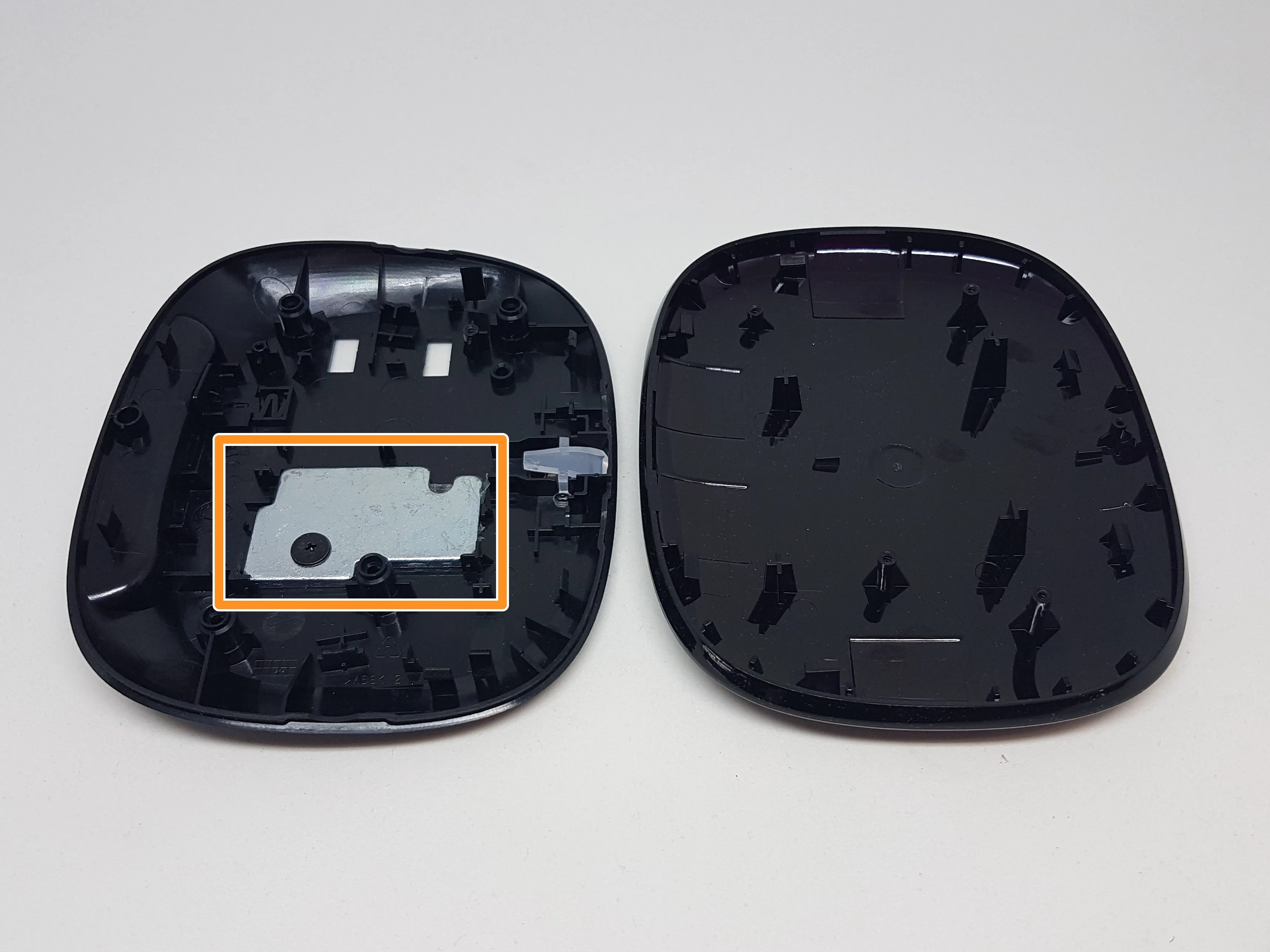

Шаг 4 Корпус

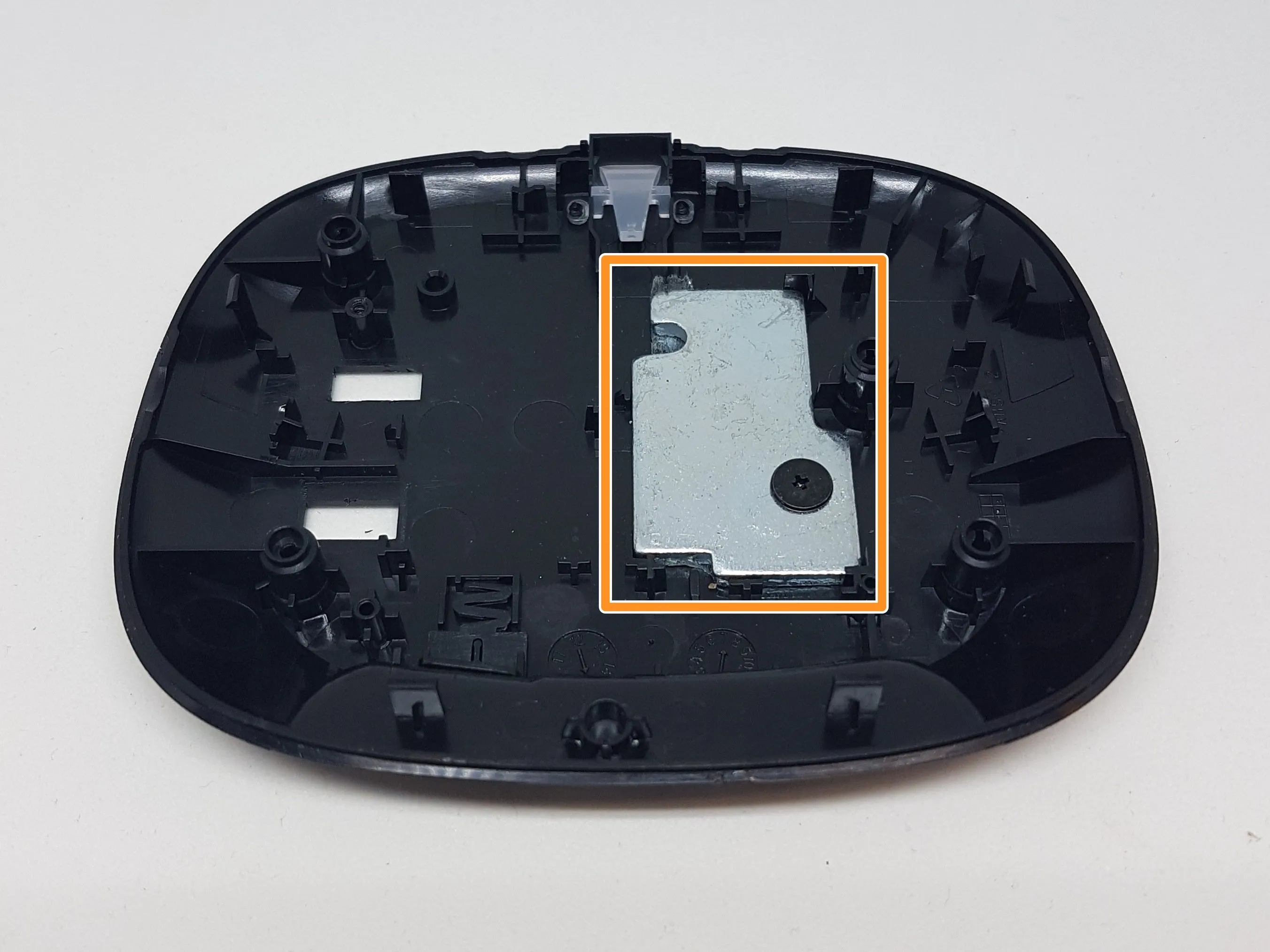

• Внутри верхнего корпуса мы находим груз, который придает устройству немного больше веса

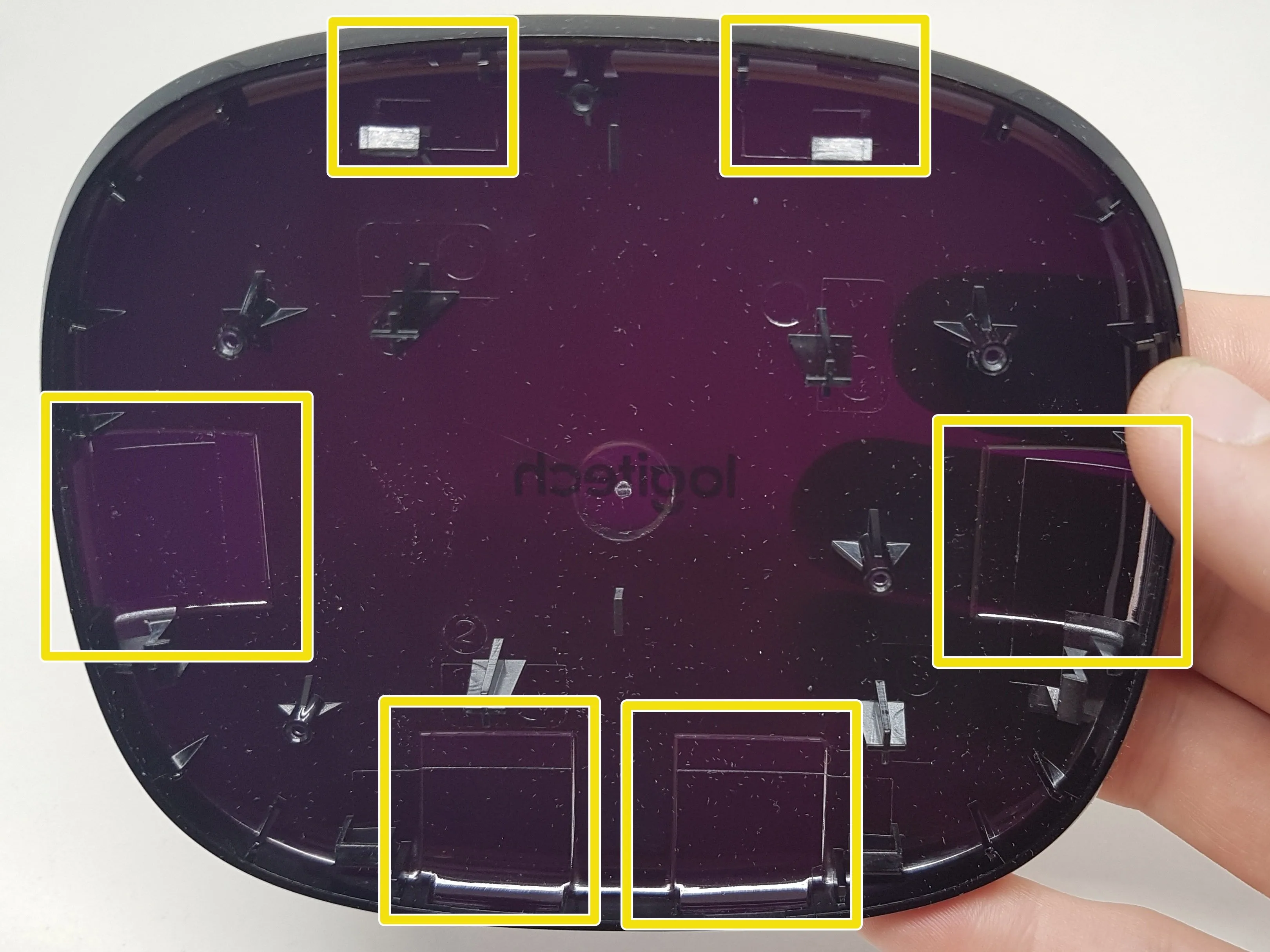

• Как вы можете видеть, верхняя часть корпуса сделана немного тоньше в местах, где присутствует ИК-светодиод

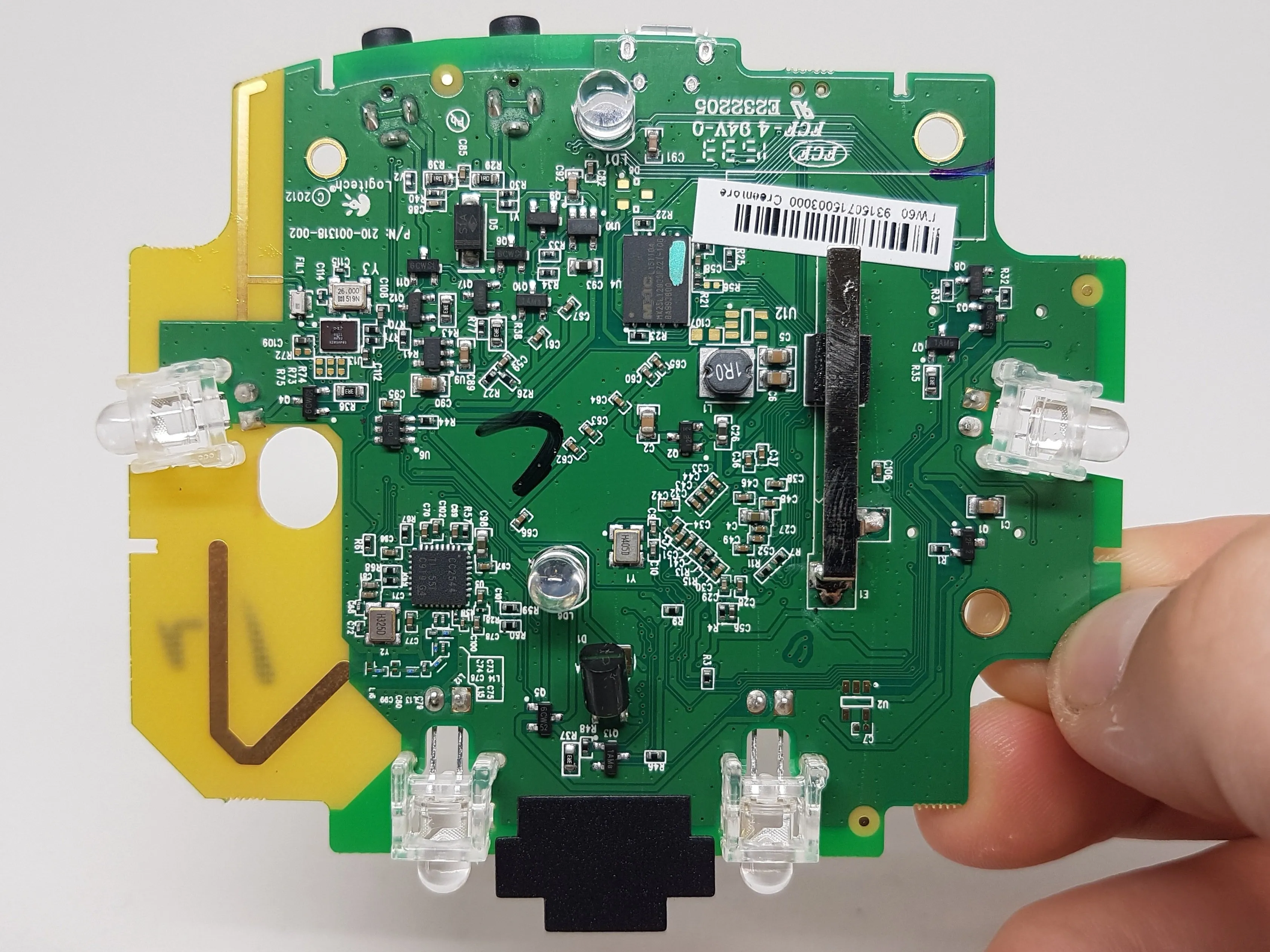

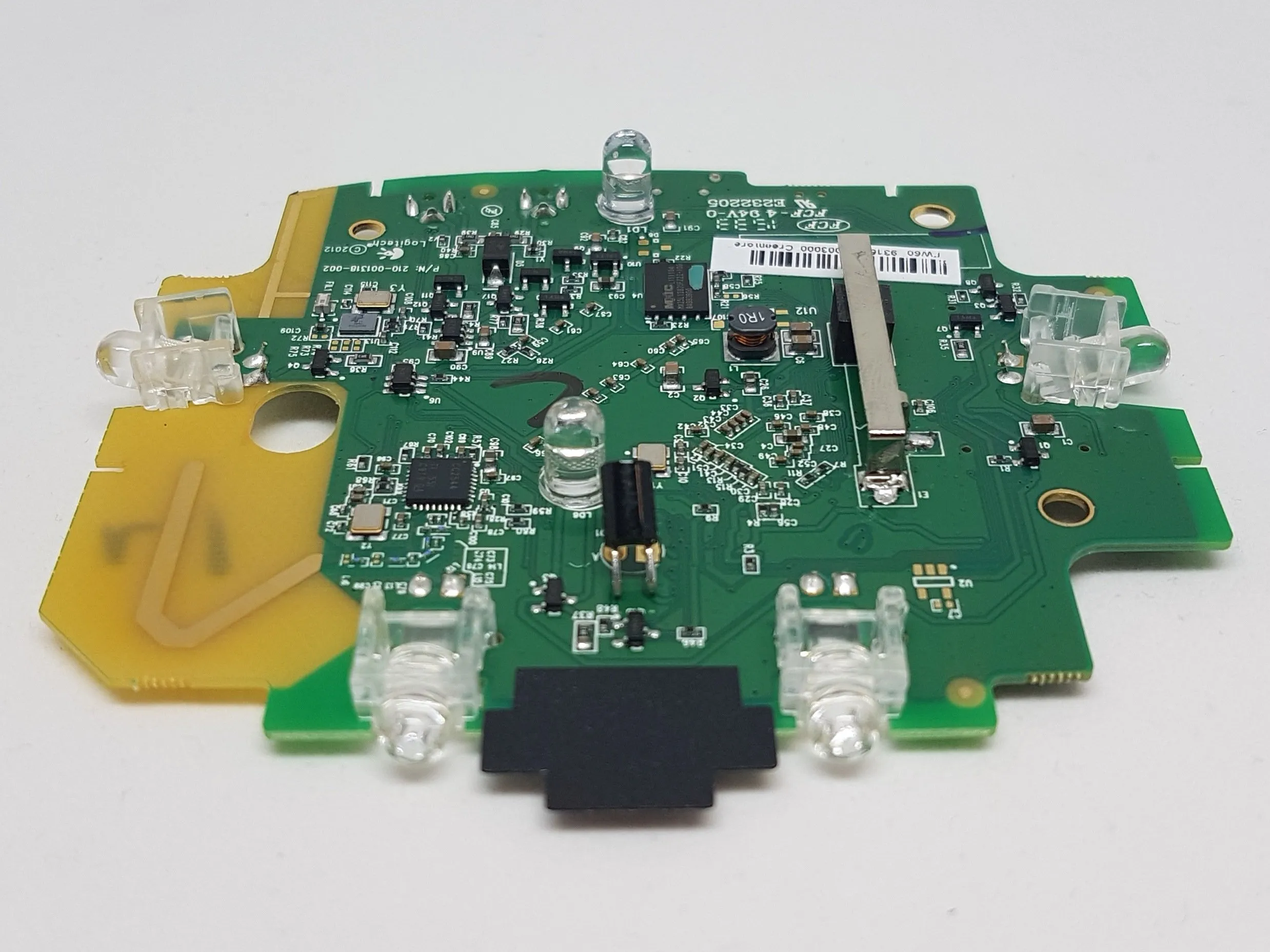

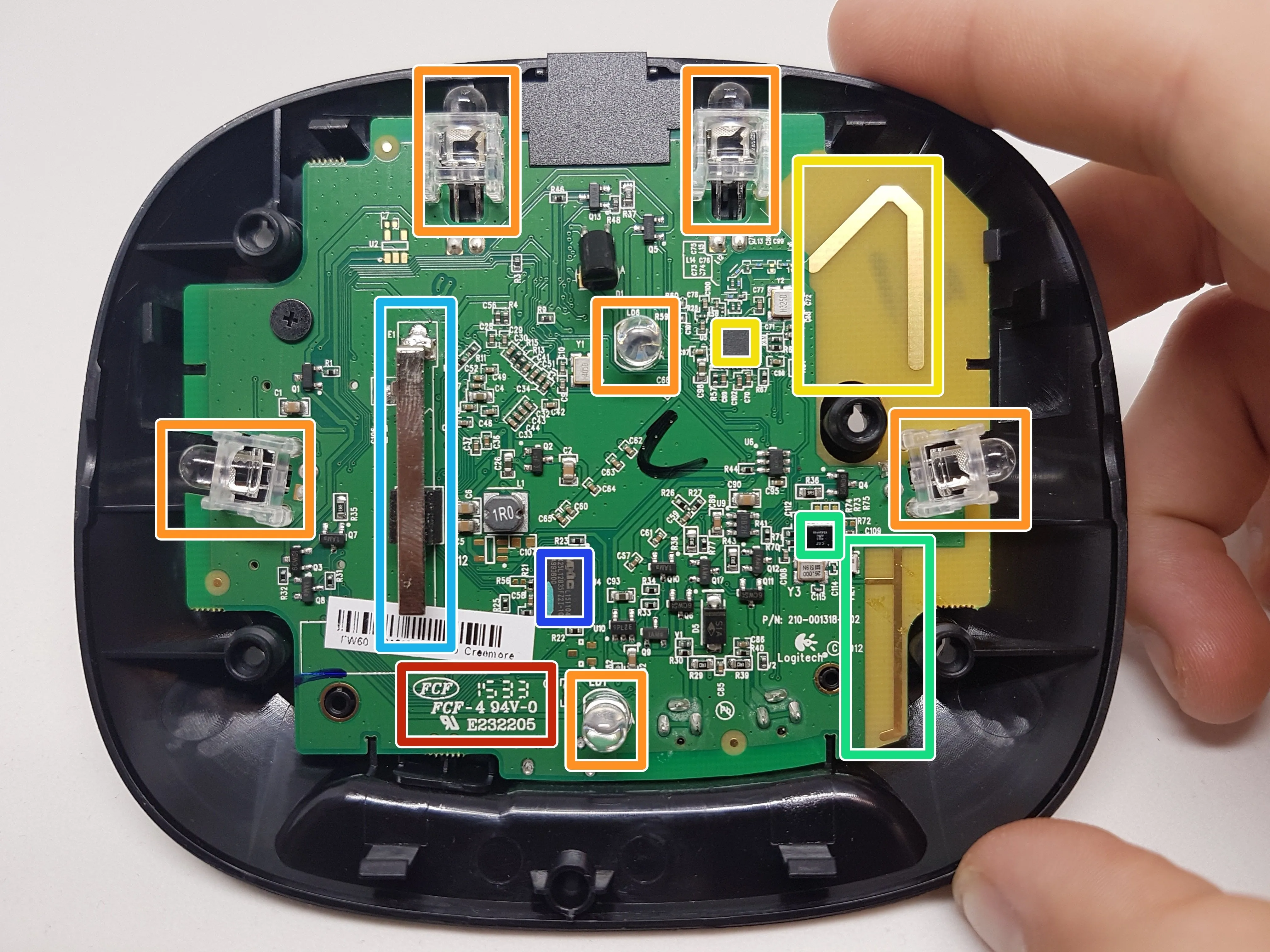

Шаг 5 Верхняя часть печатной платы

• Печатная плата была изготовлена китайской компанией под названием FCF

• На печатной плате расположено 6 ИК-светодиодов

• CC2544 Радиочастотный трансивер SoC 2,4 ГГц и антенна

• CSR8811 чип Bluetooth и антенна

• WiFi антенна из AR9331 на другой стороне печатной платы

• MX25L12835F 128Mbits последовательная флэш-память

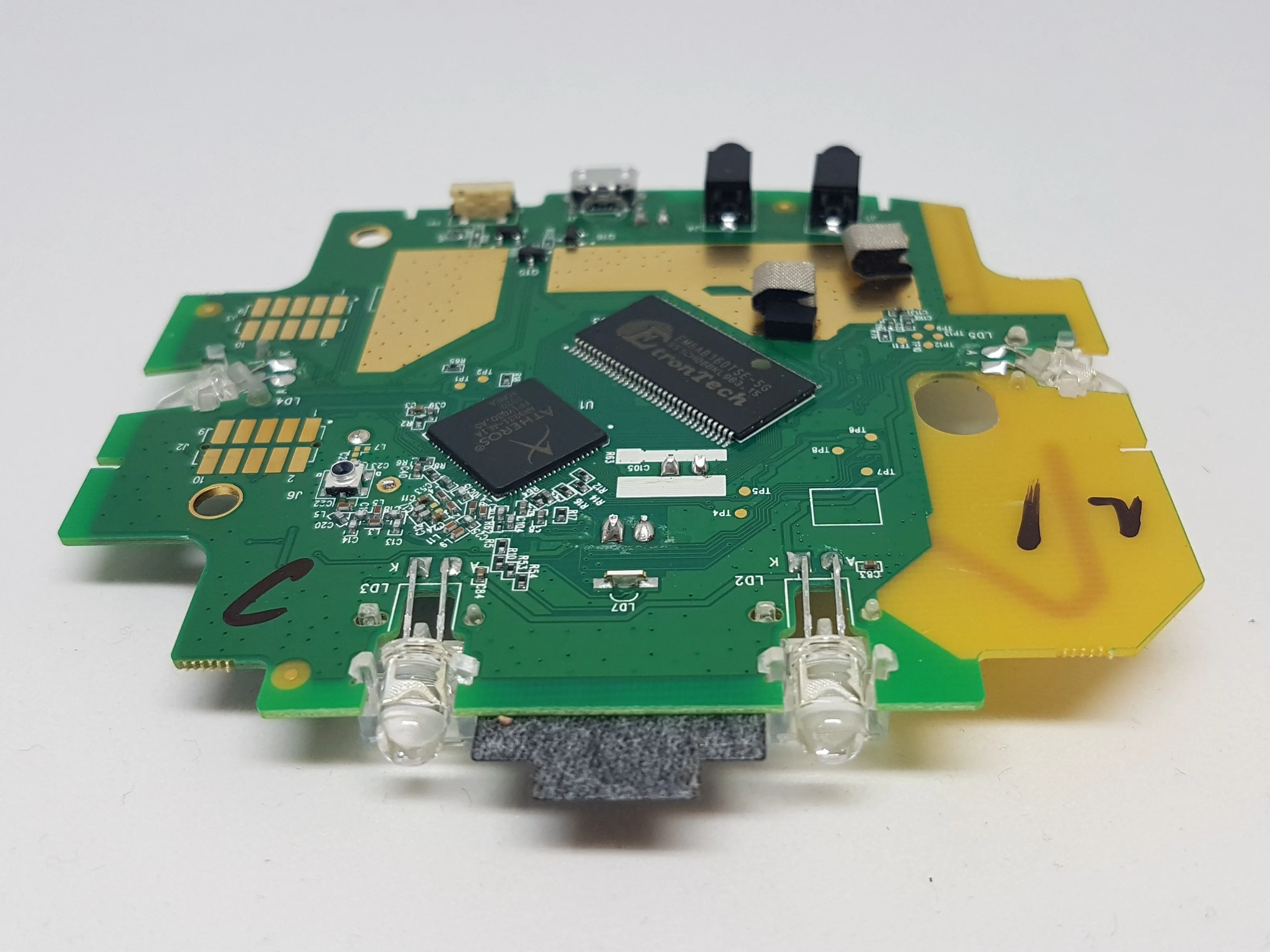

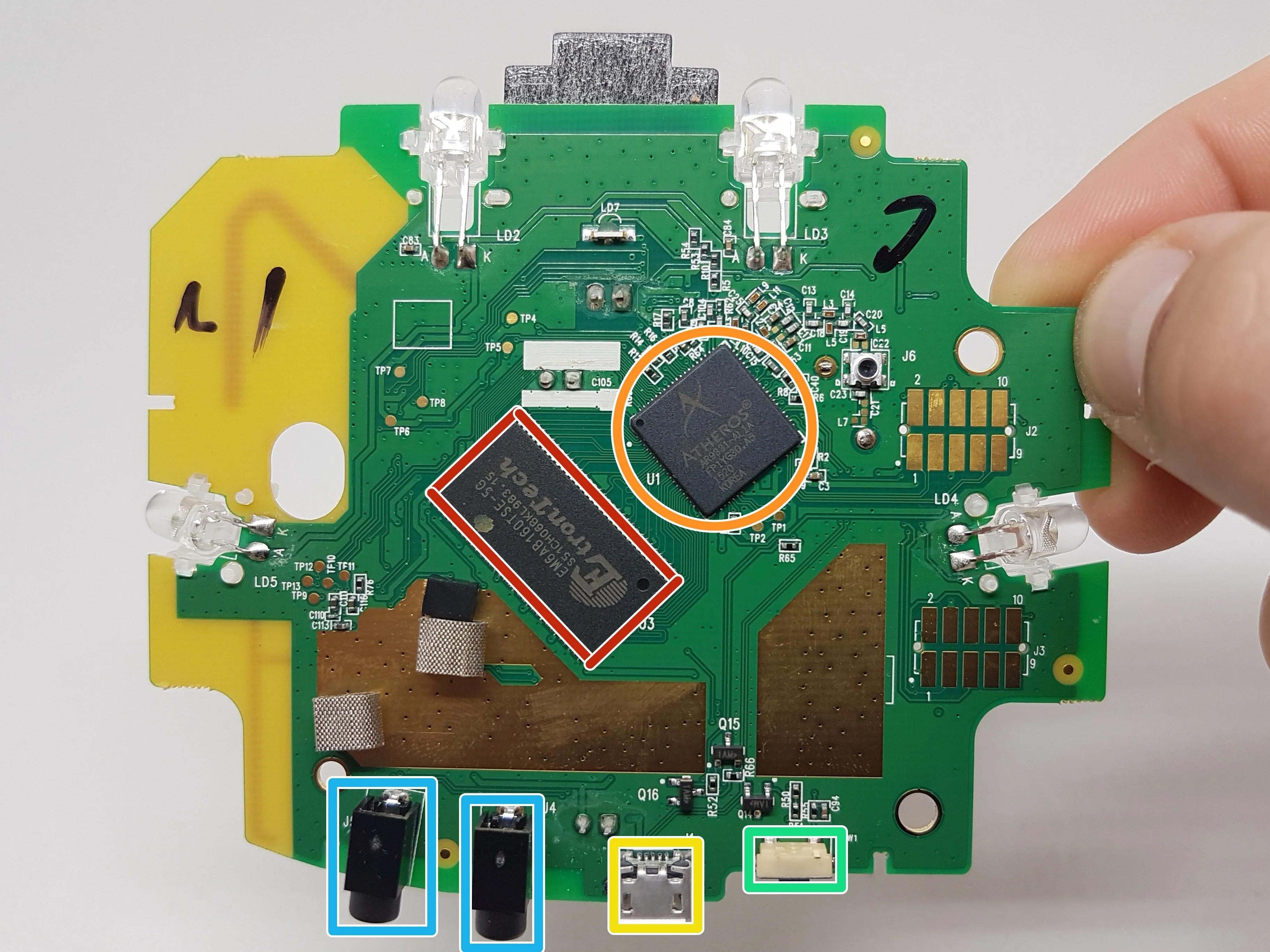

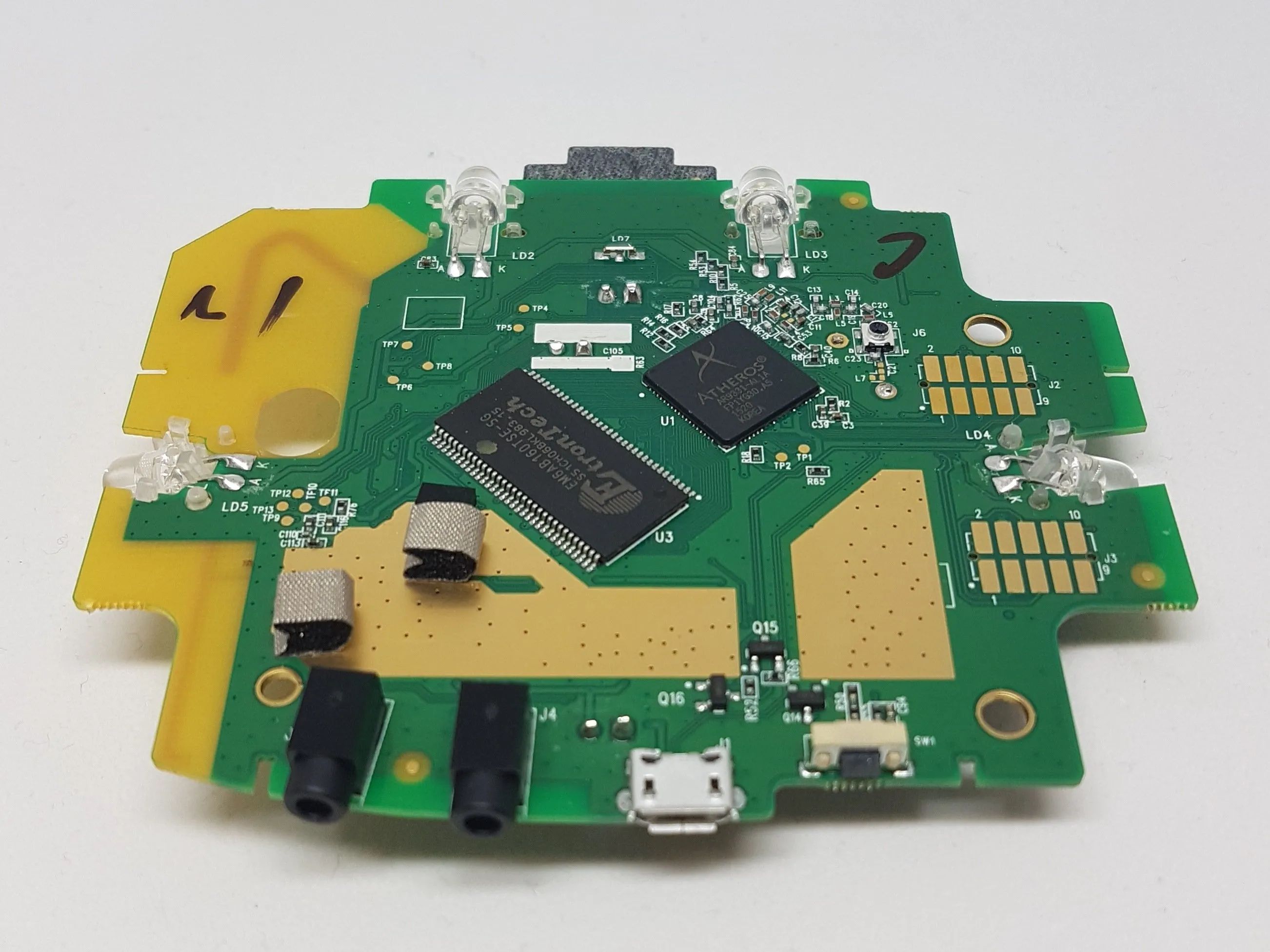

Шаг 6 Нижняя часть печатной платы

• EM6AB160TSE-5G 512 Мбит SDRAM

• AR9331 SoC для платформ AP и маршрутизаторов на 2,4 ГГц 802.11b/g/n

• Micro USB (данные и питание) - может использоваться для расширения этого концентратора с помощью Удлинитель Harmony Home Hub

• Кнопка сброса/сопряжения

• 2 порта ИК-мини-бластера (2,5 мм)
