Разборка Logitech Harmony One

Что вам нужно

Инструменты

•

•

•

  Посмотреть

Шаг 1 Разборка Logitech Harmony One

• Logitech Harmony One - это фантастический универсальный пульт дистанционного управления. Его хорошо продуманный корпус, вес и расположение кнопок делают его идеальным пультом для сложной мультимедийной системы. Хотя пульт хорошо защищен от протечек, если в кнопки попадет что-то липкое, им будет трудно пользоваться!

Шаг 2

• Для начала откройте батарейный отсек и извлеките батарею.

• С помощью лезвия бритвы или другого тонкого инструмента аккуратно снимите наклейку logitech, чтобы открыть 2 скрытых винта.

• Выкрутите 4 винта с крестообразными головками.

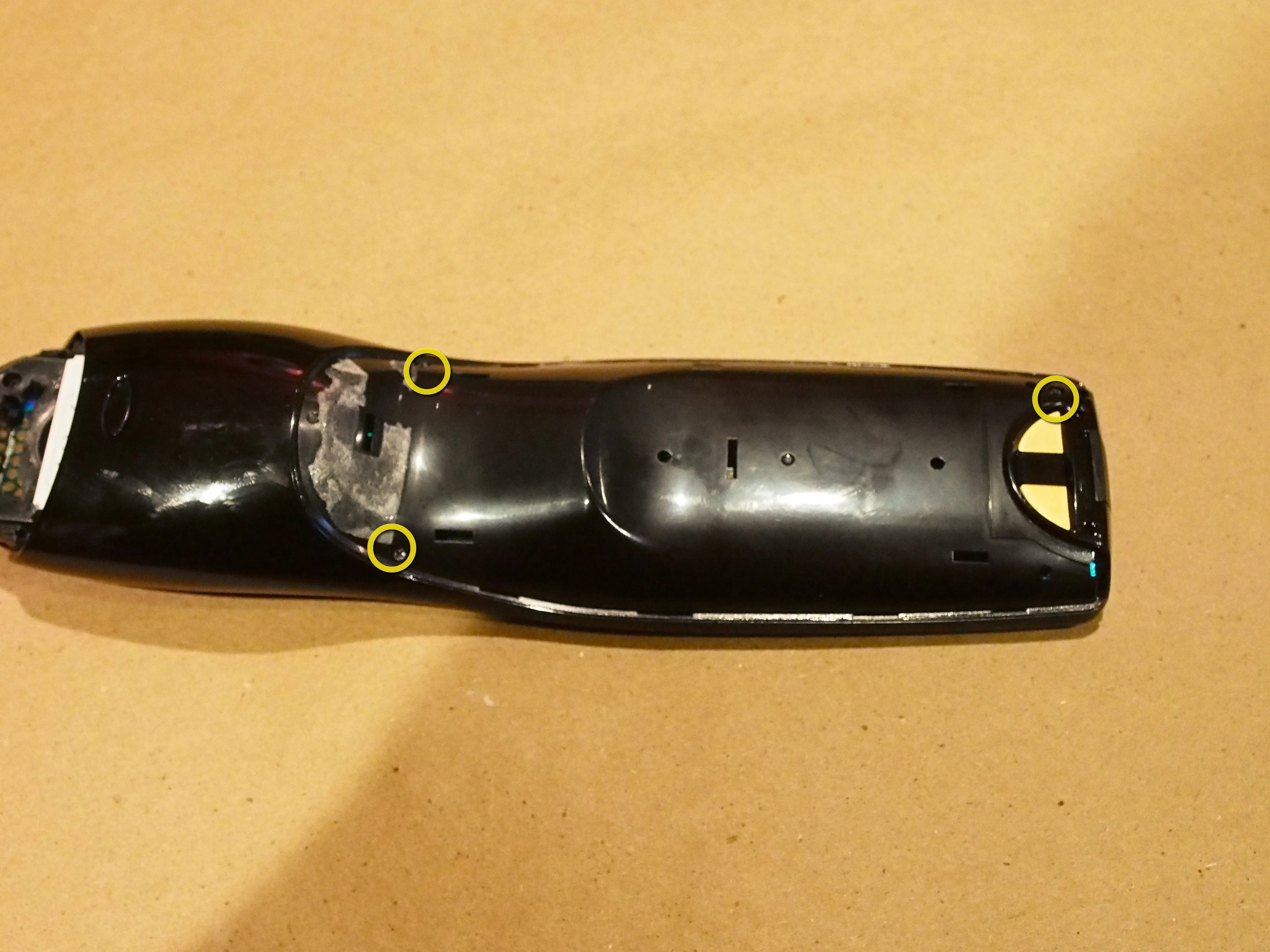

Шаг 3

• Снимите прорезиненный захват, аккуратно подцепив его с задней стороны, начиная с конца, расположенного ближе к передней части пульта.

• ПРИМЕЧАНИЕ: В задней части есть немного двусторонней липкой ленты, но она легко отделяется.

• Теперь выкрутите 3 оставшихся винта с крестообразными головками.

Шаг 4

• Освободите язычки, скрепляющие корпус, вставив тонкий жесткий инструмент для открывания в центр пульта (рядом с кнопками выключения звука и возврата) и проследив за зазором на передней стороне пульта.

• Будьте осторожны, чтобы не повредить ленточный кабель на левой стороне пульта при снятии корпуса.

• Подложка должна отделяться от клавиатуры с небольшим сопротивлением.

• Держите контакты зарядки, ЖК-дисплей и переднюю крышку вместе, пока снимаете подложку.

• Снимайте только подложку. Контакты зарядки и ЖК-дисплей остаются прикрепленными друг к другу.

• Не отделяйте переднюю крышку от ЖК-дисплея, иначе ленточный кабель может отделиться от контактов сенсорного экрана.

Шаг 5

• Снимите ленту (если есть), фиксирующую разъем ленточного кабеля.

• Затем откиньте фиксатор и вытащите ленточный кабель.

Шаг 6

• Теперь открутите оставшиеся два винта philips, удерживающие логическую плату.

• Потяните логическую плату прямо назад от клавиатуры.

• ПРИМЕЧАНИЕ: Левая верхняя сторона входит в корпус, поэтому будьте особенно осторожны при извлечении платы,

• Во время сборки прижмите батарею к контактам и убедитесь, что сенсорный экран по-прежнему работает.

Шаг 7

• Под логической платой вы найдете жесткую пластиковую прокладку, закрывающую резиновую клавиатуру.

• Обратите внимание: при замене прокладки сторона с углублением 'конус' направлена в сторону резиновой клавиатуры.

• Клавиатура вынимается из двух секций.

Шаг 8

• Вот все части пульта дистанционного управления Logitech Harmony One

Комментарии к статье

Отличное руководство! Жаль, что я не прочитал его до того, как попытался разобрать свой пульт, чтобы почистить кнопки. Можно ли как-то отремонтировать место, где контакты ленточного кабеля крепятся к прозрачной пластиковой пленке на лицевой стороне? Он немного отделился от пленки, и теперь сенсорный экран не работает для софт-кнопок (например, Текущая активность, Опции или Устройства и т. д.). Спасибо!

nuukem : У меня была такая же проблема, когда я чистил кнопки на своем пульте. Я нашел совет, в котором говорилось, что нужно осторожно нагреть ленту паяльником или тепловой пушкой. (https://www.instructables.com/id/How-to-r...) Я использовал фольгу на кончике моего утюга и убедился, что он установлен перед сборкой. Будьте терпеливы и работайте медленно. Поскольку остальная часть ленты должна быть на месте, вам будет легко выровнять контакты. У меня все получилось. Надеюсь, это поможет вам. Кроме того, моя батарея раздулась, поэтому, сняв крышку и ослабив винт на держателе, ее легче извлечь.

У меня прерывистый '0'. Может ли немного спирта и кончик Q на металлической(?) сенсорной панели решить проблему? Я понимаю, что эта модель больше не выпускается, поэтому я хочу быть очень осторожным. Я предпочитаю эту модель из-за большого ЖК-экрана. Спасибо за отличную статью!

Конечно, но используйте как минимум 95%+ IPA (изопропиловый спирт), чтобы на контактах не осталось следов.

Спасибо за инструкции. После того, как я провел тест с батареей перед сборкой и все заработало, я собрал пульт.

К сожалению, с тех пор у пульта появилась ошибка: когда я переворачиваю его вверх ногами, он выключается. Когда я переворачиваю его обратно, он снова включается.

Что это может быть?

Уже поздновато, но я предполагаю, что ослаб ленточный кабель, может быть, механизм блокировки разболтался.
