Разборка клавиатуры Logitech K700
Что вам нужно
Инструменты
Pro Tech Toolkit | Источник - ifixit.com
Шаг 1 Разбор клавиатуры Logitech K700

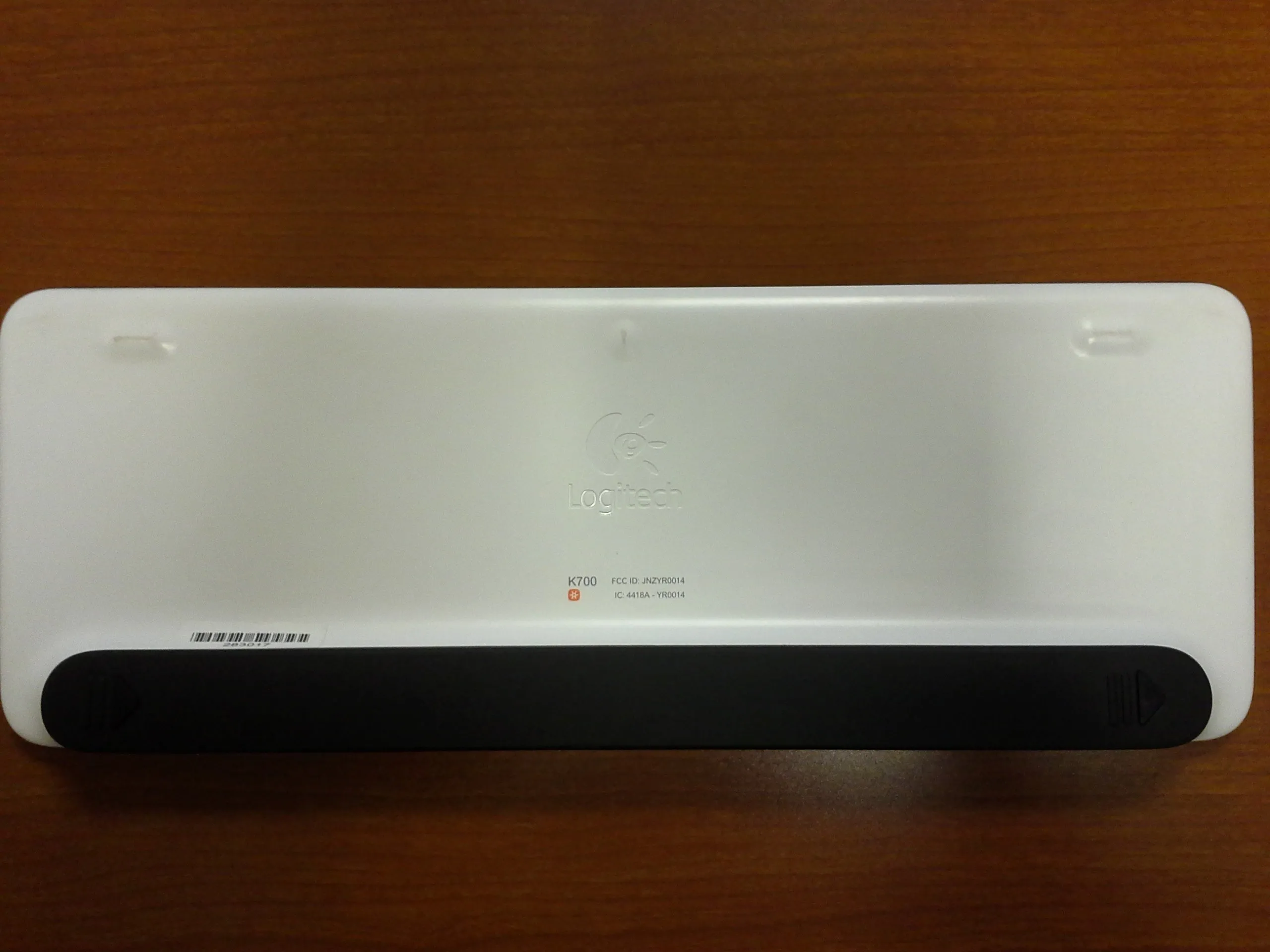

Переверните клавиатуру и слегка сдвиньте крышку батарейного отсека в направлении стрелок, а затем поднимите крышку.
Шаг 2

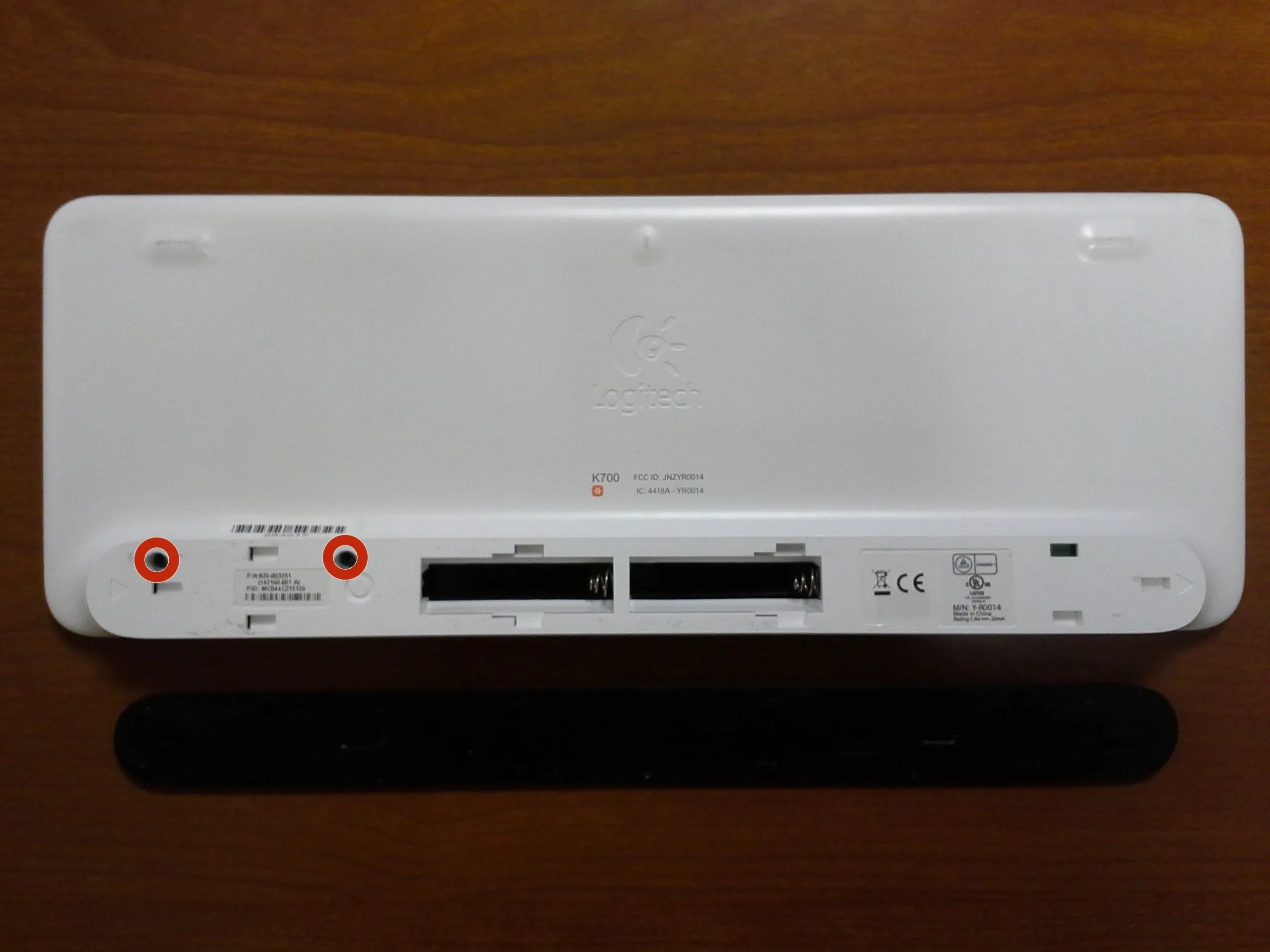

Выньте батарейки и открутите два винта, как показано на рисунке.
Шаг 3

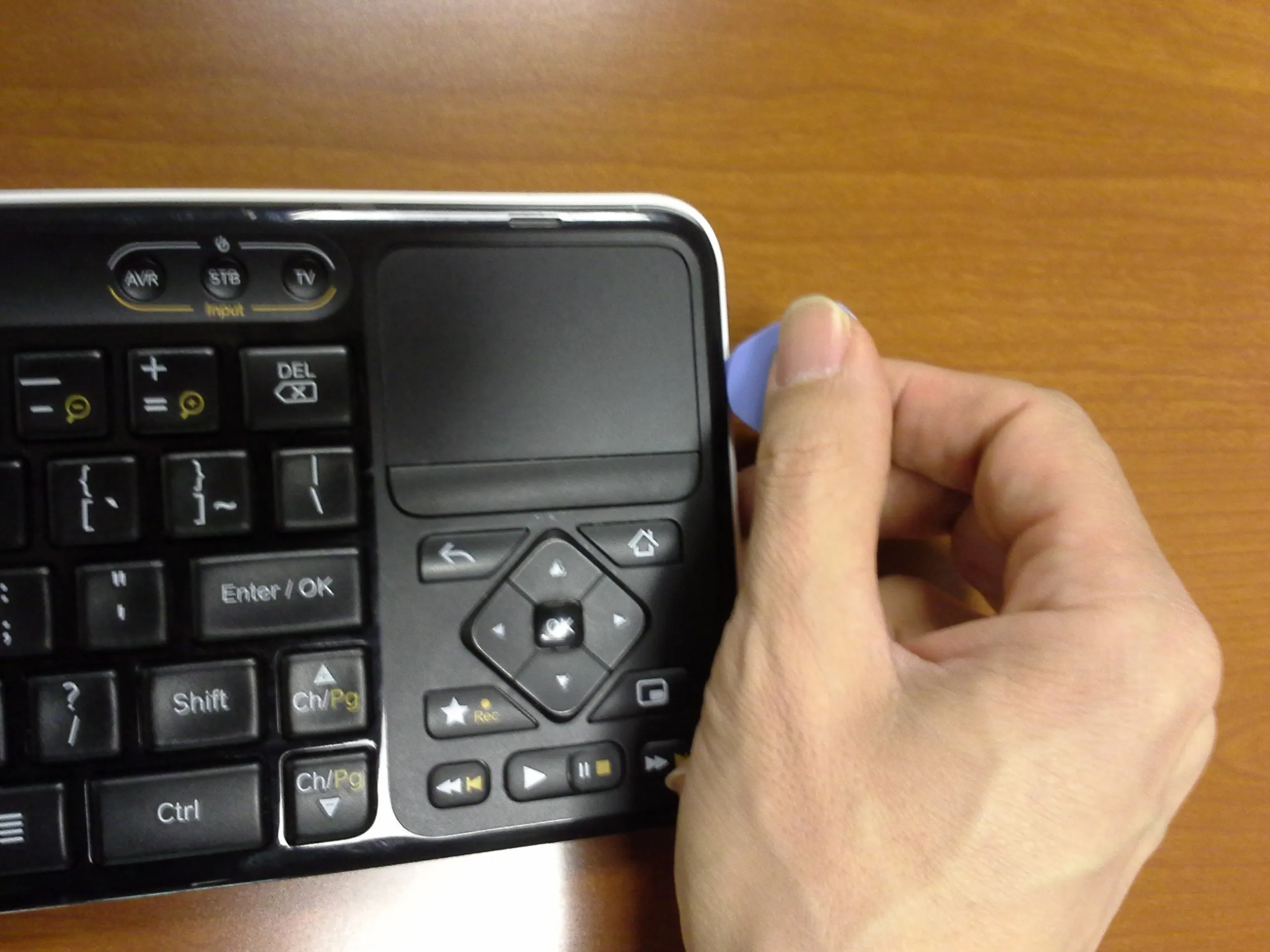

С помощью ногтя большого пальца или медиатора отделите клипсы по периметру между черной и белой пластиковыми частями.
Сверху есть 4 клипсы, по 2 с каждой стороны и 5 снизу. Если вы сначала разделите боковые и верхнюю части, нижняя часть должна выскользнуть.
Не отделяйте верхнюю и нижнюю части сразу, так как между ними проходит пара кабелей (рядом с сенсорной панелью).
Шаг 4

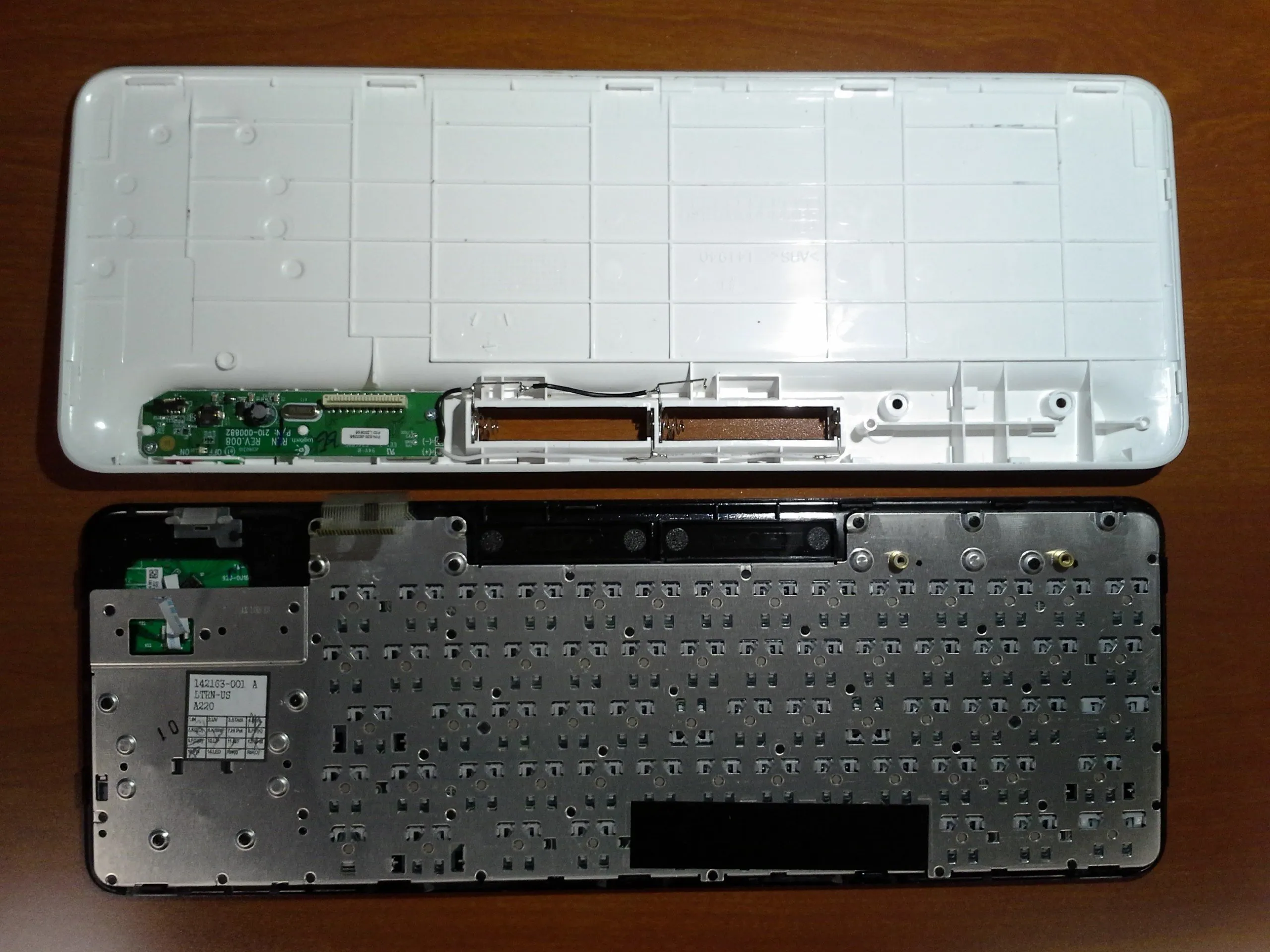

Меньший из двух кабелей предназначен для тачпада. Поднимите фиксатор на его разъеме, чтобы выдвинуть его.
Более крупный кабель предназначен для матрицы ключей. Просто вытащите его из разъема (фрикционная посадка).
На этом разборка клавиатуры не заканчивается. Чтобы пойти дальше, нужно открутить 12 винтов и 35 пластиковых заклепок. Делать это не рекомендуется.
Чтобы очистить клавиатуру от жидкости, я предлагаю подержать ее над раковиной стороной с тачпадом вверх, а затем обильно побрызгать изопропиловым спиртом с задней стороны, избегая области тачпада (возможно, вы захотите закрыть ее маской). Дайте полностью высохнуть перед сборкой.
Если после очистки клавиши по-прежнему не работают, возможно, на матрице клавиш появились следы коррозии. Это не подлежит ремонту, поскольку матрица клавиш представляет собой герметичный блок. Она состоит из 3 слоев пластика, которые герметично соединены между собой. К сожалению, она не на 100% герметична, чтобы предотвратить попадание жидкостей.
Шаг 5

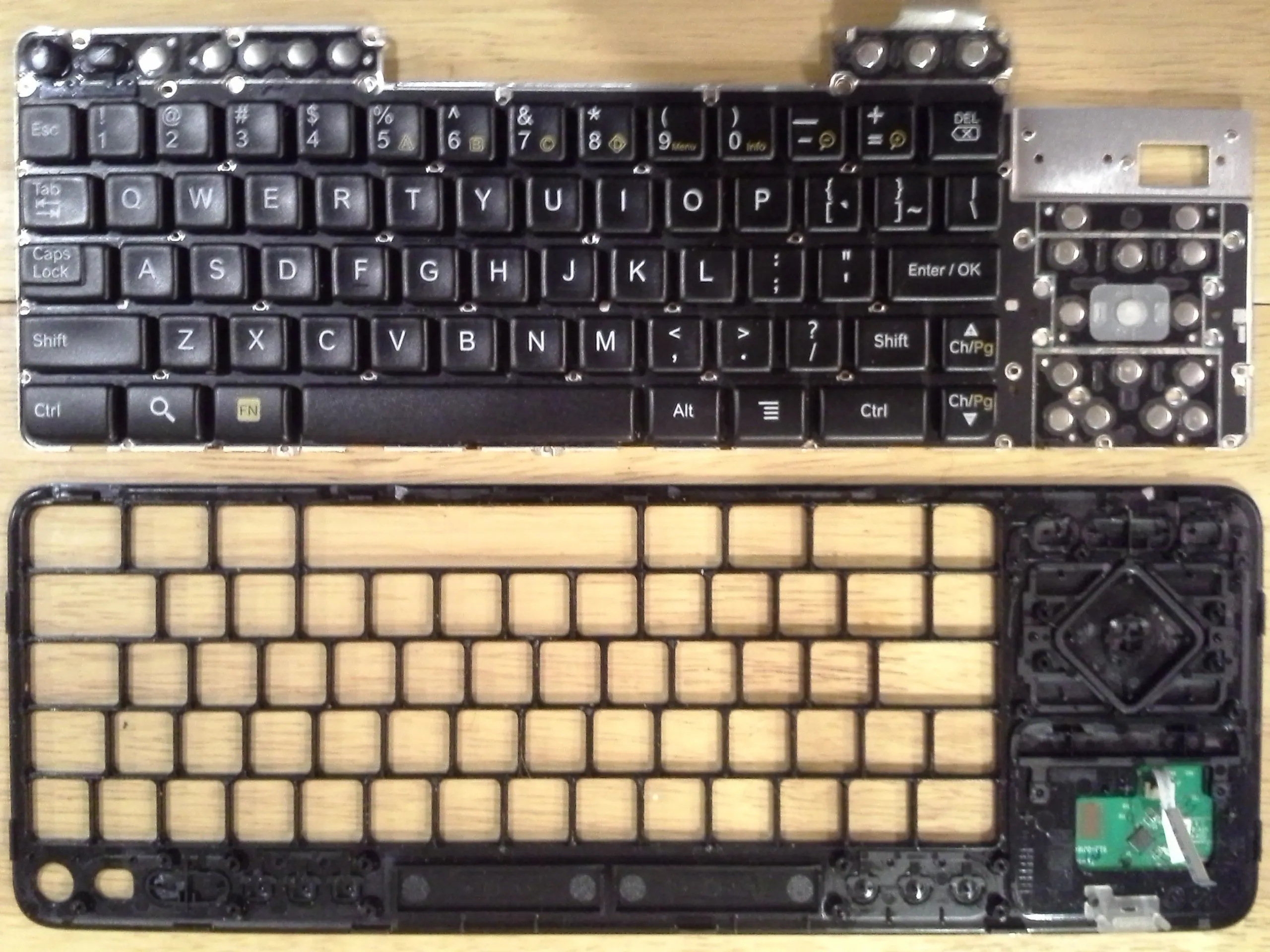

Если пойти дальше и открутить 12 винтов и 35 пластиковых заклепок, то можно увидеть вот это.
Шаг 6

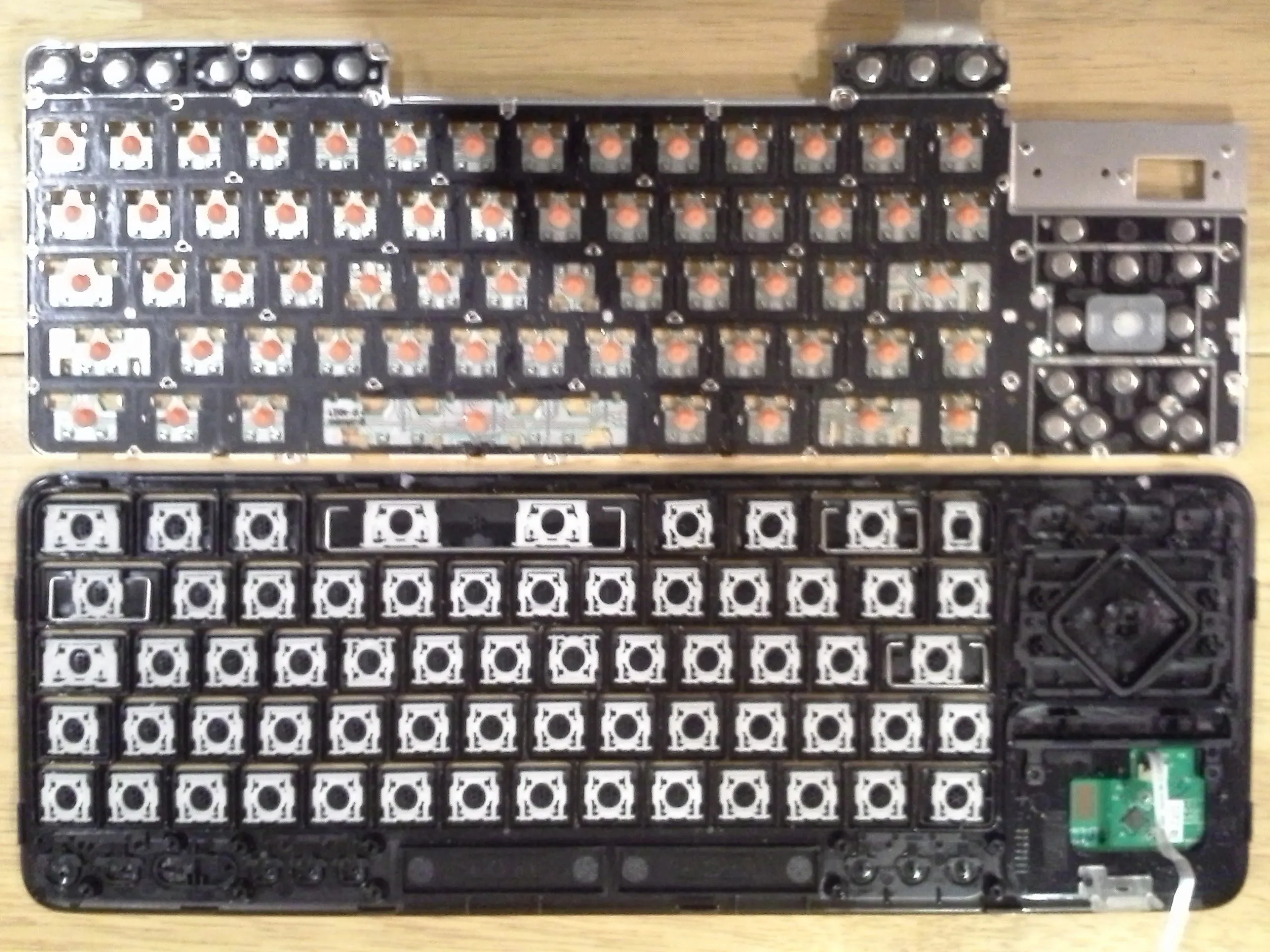

Клавиши можно извлечь достаточно легко, надавив на них с обратной стороны. При этом обнажается матрица клавиш.
Шаг 7

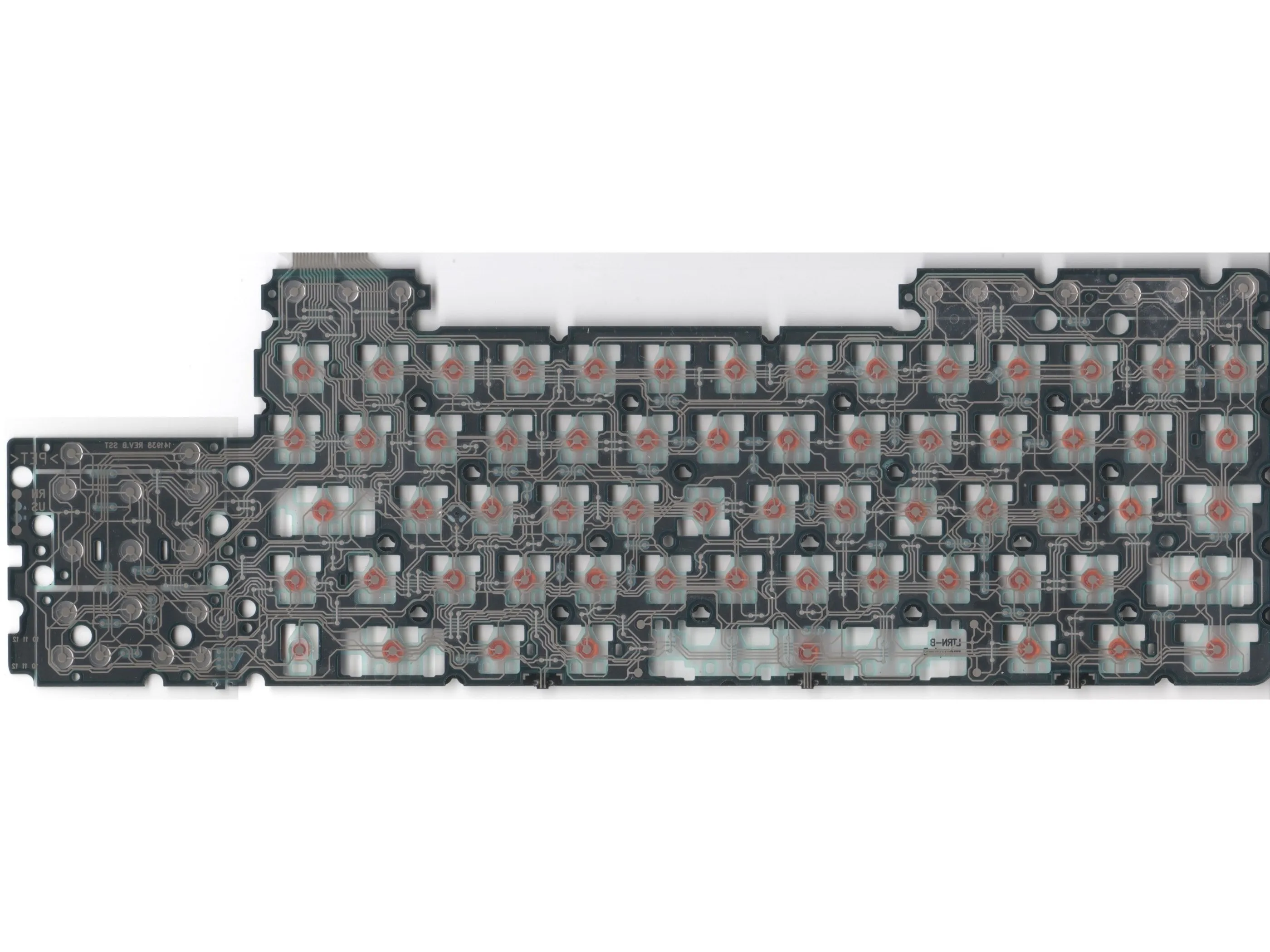

Вот матрица клавиш во всей красе.
