Разборка мыши Logitech M-S35
![Разборка мыши Logitech M-S35](/images/teardown/logitech-m-s35-mouse-device-overview-step-1-image-1-of-2.webp)
Шаг 1 Обзор устройства
![Разборка мыши Logitech M-S35, обзор устройства: шаг 1, изображение 1 из 2](/images/teardown/logitech-m-s35-mouse-device-overview-step-1-image-1-of-2.webp)
![Разборка мыши Logitech M-S35, обзор устройства: шаг 1, изображение 2 из 2](/images/teardown/logitech-m-s35-mouse-device-overview-step-1-image-2-of-2.webp)

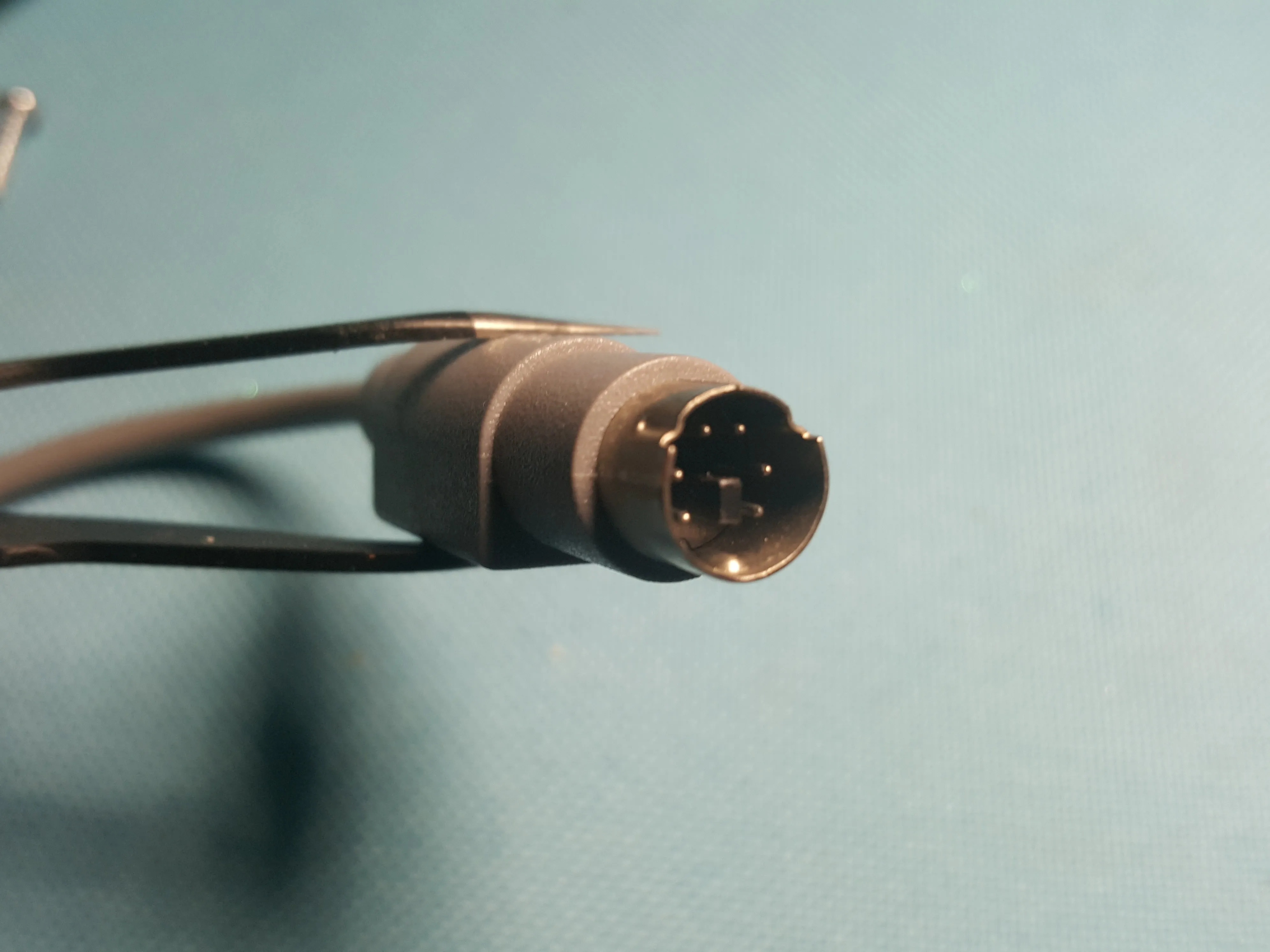

Мышь Logitech M-S35 оснащена левой, средней и правой кнопками, а также шариком для отслеживания движений. Мышь подключается к устройствам через 6-контактный порт PS/2, стандартный для 1990-х годов. Мышь не оснащена колесом прокрутки.
Шаг 2 Разборка корпуса
![Разборка мыши Logitech M-S35, разборка корпуса: шаг 2, изображение 1 из 2](/images/teardown/logitech-m-s35-mouse-shell-disassembly-step-2-image-1-of-2.webp)
![Разборка мыши Logitech M-S35, разборка корпуса: шаг 2, изображение 2 из 2](/images/teardown/logitech-m-s35-mouse-shell-disassembly-step-2-image-2-of-2.webp)

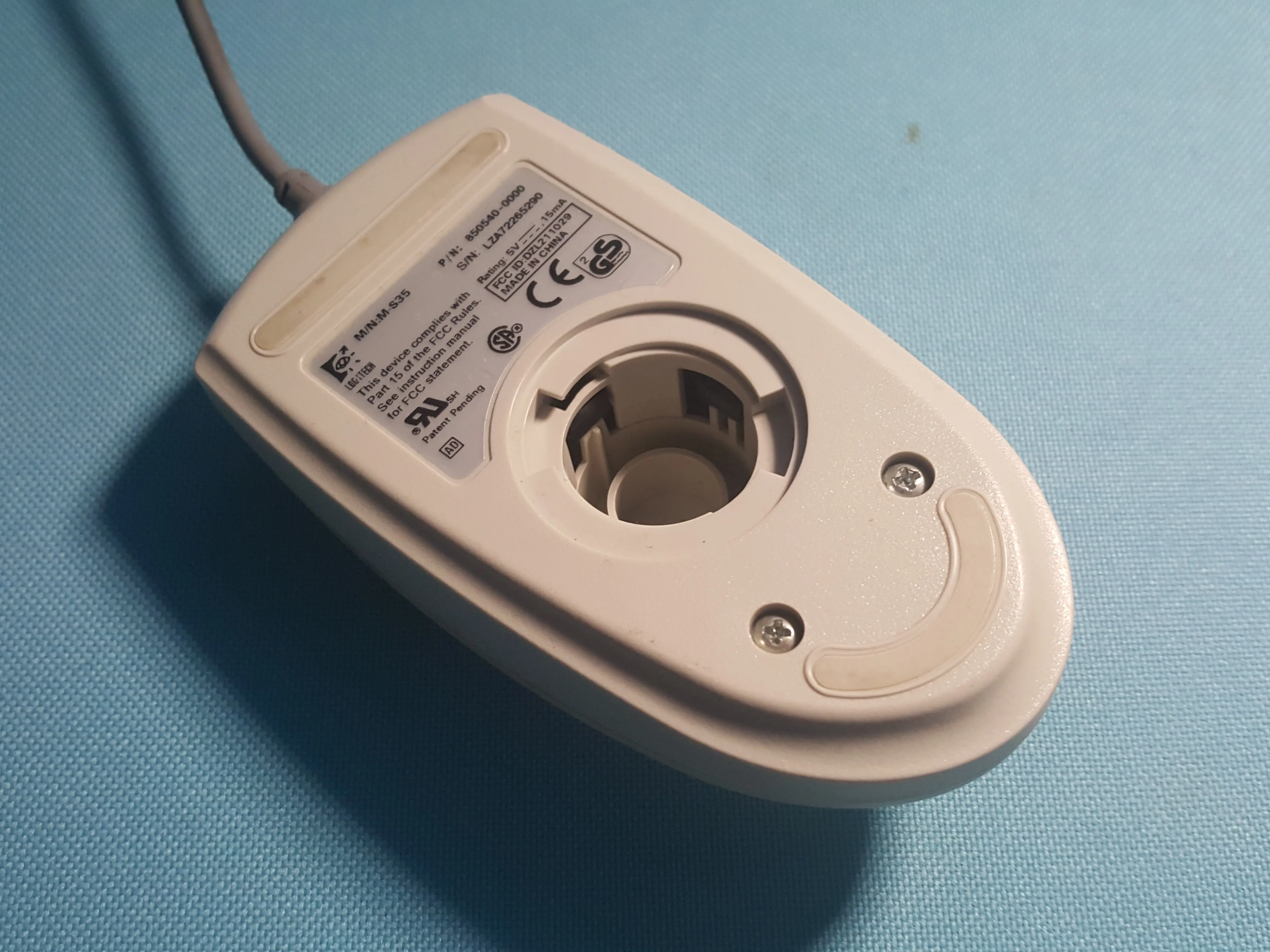

Чтобы начать разборку мыши, поверните и потяните за кольцо фиксации шарика на нижней стороне и извлеките шарик.
Открутите два винта с крестообразной головкой в нижней части мыши.

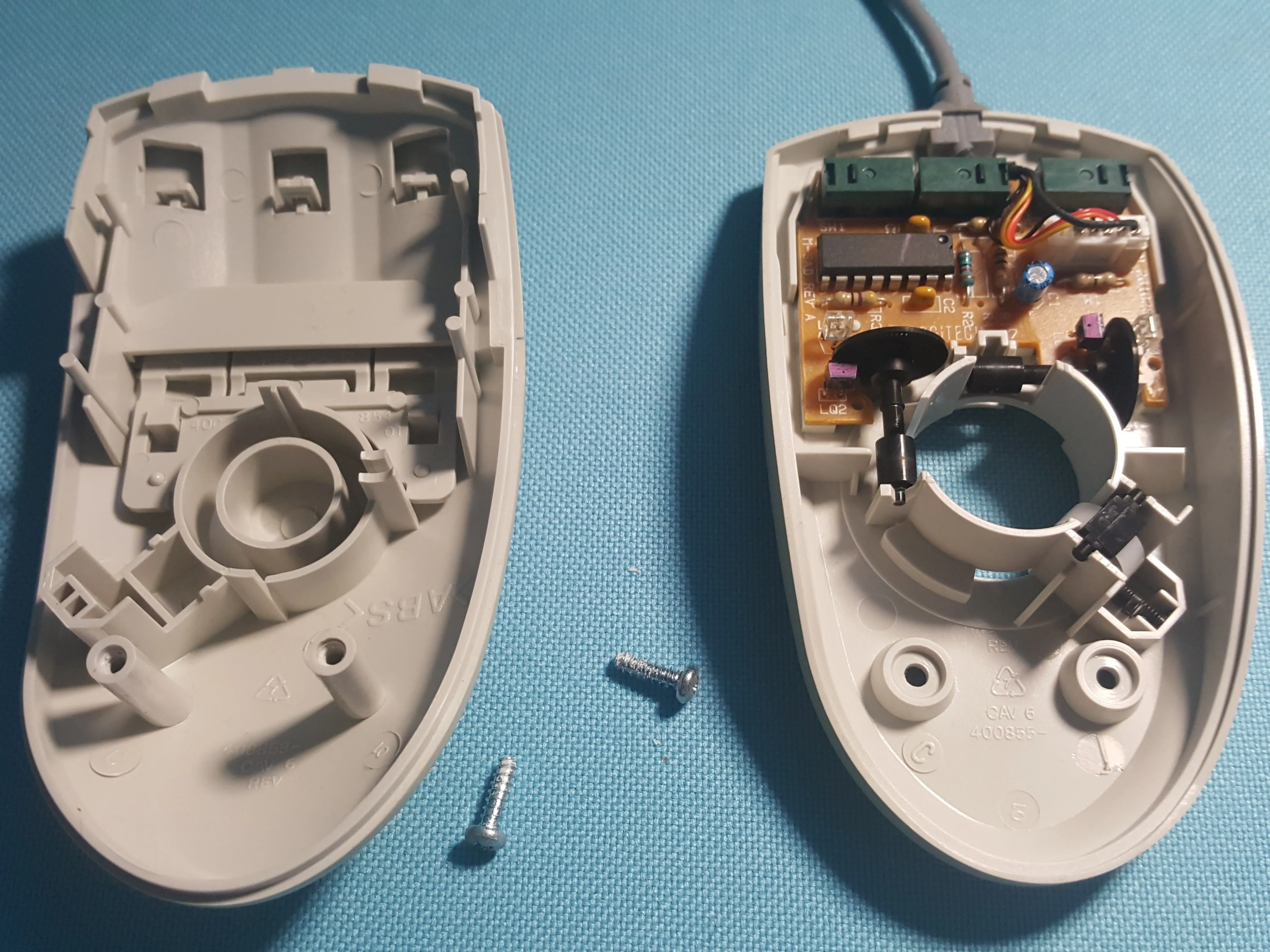

Две половинки корпуса должны легко отделиться друг от друга, но можно использовать пластиковый инструмент для поддевания или кредитную карту, чтобы аккуратно подтолкнуть процесс, надавливая вдоль шва.
При разделении двух половин можно обнаружить отдельную печатную плату и колеса энкодера в нижней половине.
Шаг 3 Снятие верхней кнопки корпуса
![Разборка мыши Logitech M-S35, снятие верхней кнопки корпуса: шаг 3, изображение 1 из 2](/images/teardown/logitech-m-s35-mouse-top-shell-button-removal-step-3-image-1-of-2.webp)
![Разборка мыши Logitech M-S35, снятие верхней кнопки корпуса: шаг 3, изображение 2 из 2](/images/teardown/logitech-m-s35-mouse-top-shell-button-removal-step-3-image-2-of-2.webp)

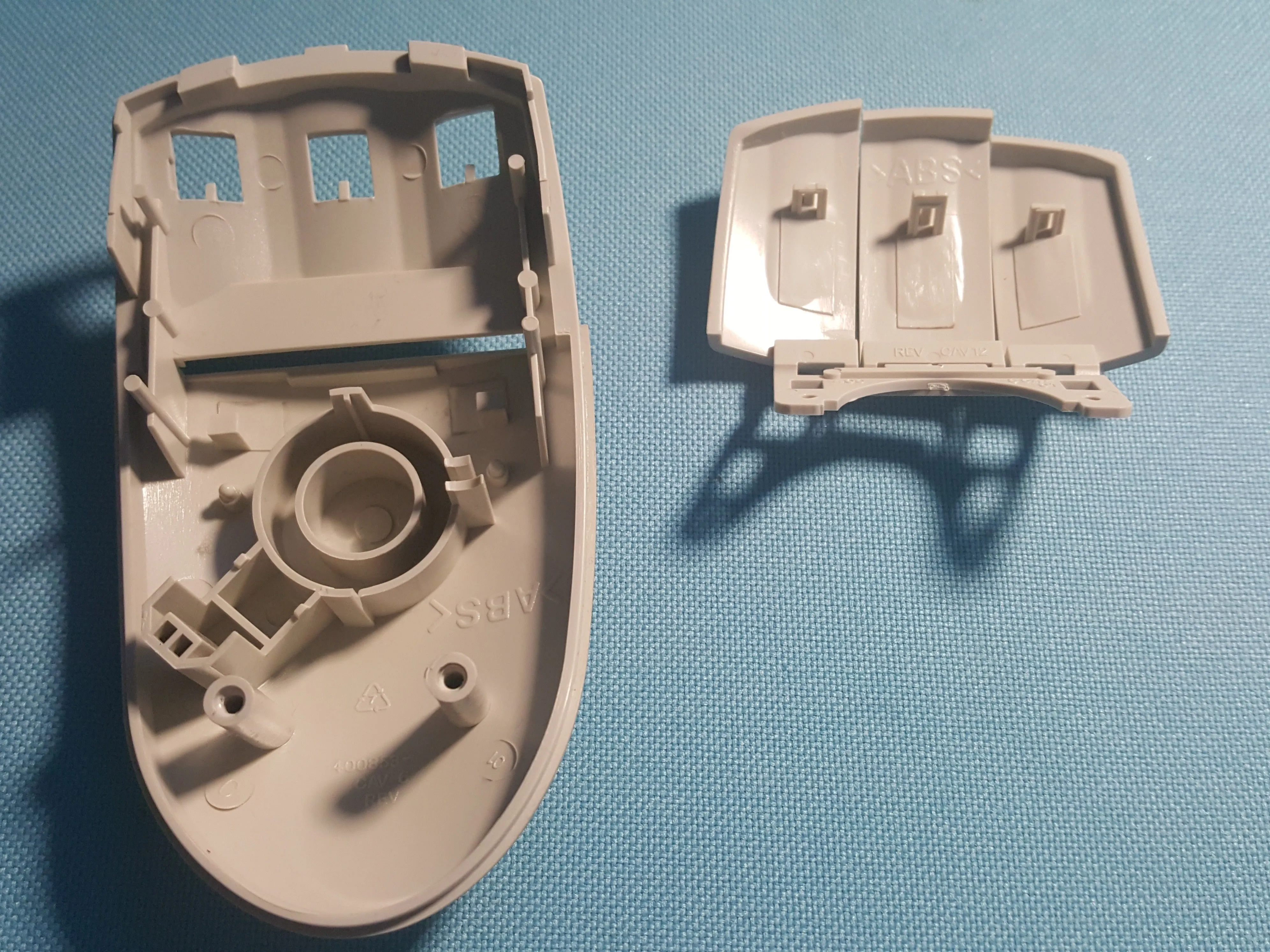

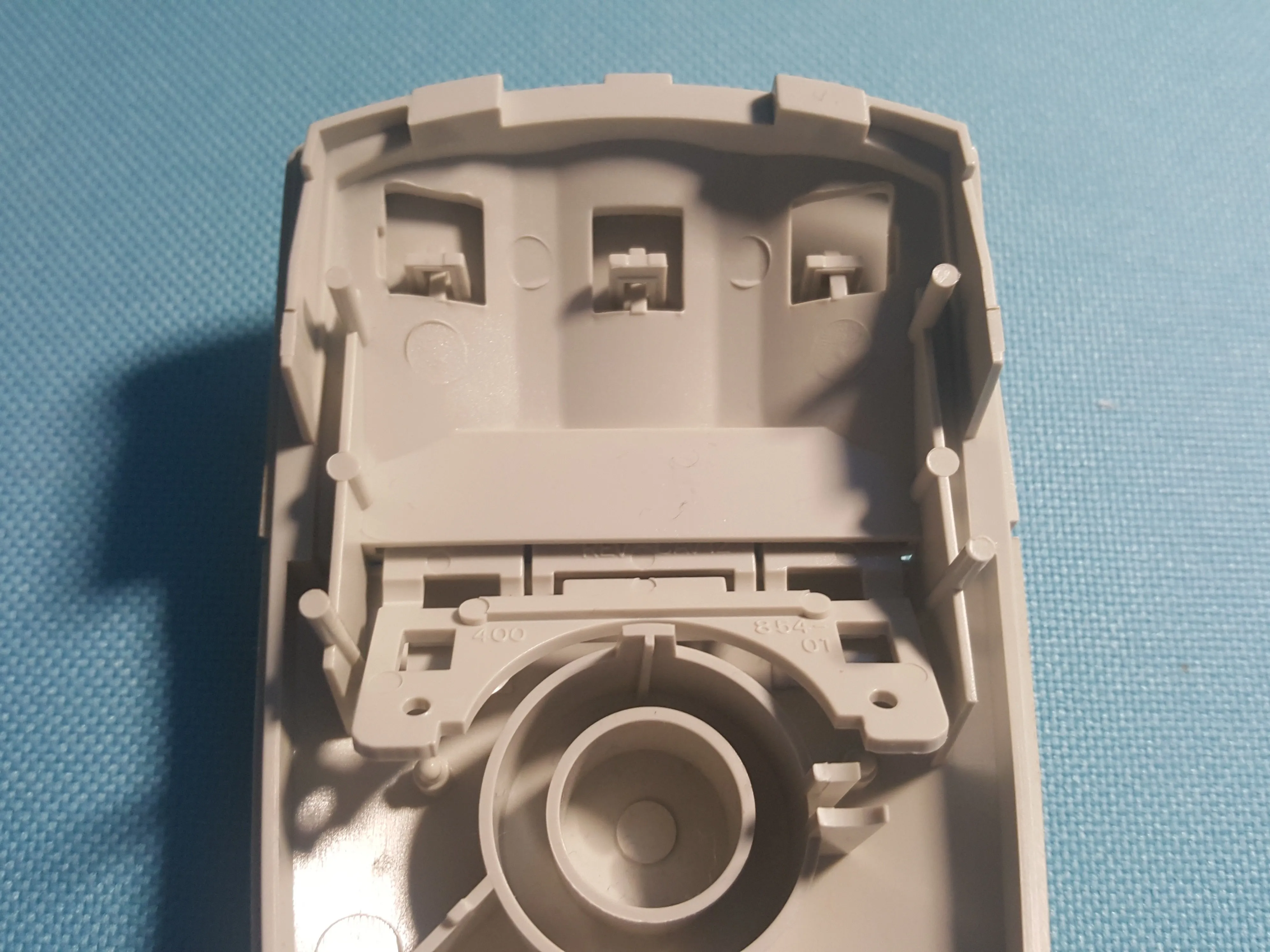

Верхняя половина включает в себя внешние 'кнопки', которые служат только в качестве удлинителей для нажатия микропереключателей на печатной плате.
Кнопки корпуса можно отделить от остальной части корпуса, подцепив пластиковые выступы по обе стороны от центрального углубления для шарика и вытащив блок кнопок сверху.
Шаг 4 Сборка нижней части
![Разбор мыши Logitech M-S35, нижняя сборка: шаг 4, изображение 1 из 1](/images/teardown/logitech-m-s35-mouse-bottom-assembly-step-4-image-1-of-1.webp)

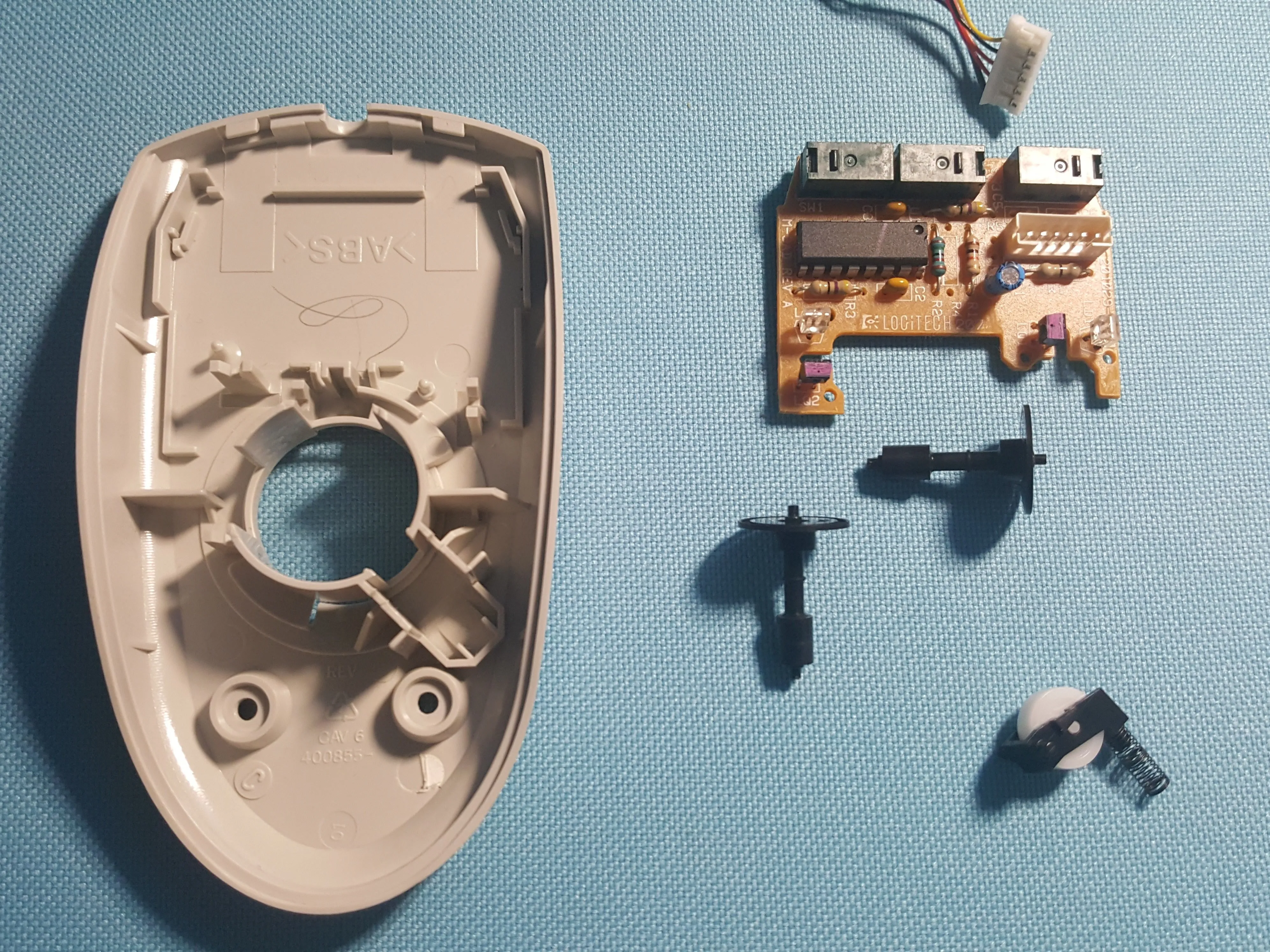

В нижней части корпуса можно извлечь из пластиковых фиксаторов вертикальное и горизонтальное колеса энкодера, а также колесо натяжения шарика.
Затем из корпуса можно извлечь печатную плату и отсоединить от нее 6-контактный разъем. На этом разборка мыши без выпаивания отдельных компонентов с печатной платы не заканчивается.
Шаг 5 Анализ печатной платы
![Разборка мыши Logitech M-S35, анализ печатной платы: шаг 5, изображение 1 из 2](/images/teardown/logitech-m-s35-mouse-pcb-analysis-step-5-image-1-of-2.webp)
![Разборка мыши Logitech M-S35, анализ печатной платы: шаг 5, изображение 2 из 2](/images/teardown/logitech-m-s35-mouse-pcb-analysis-step-5-image-2-of-2.webp)

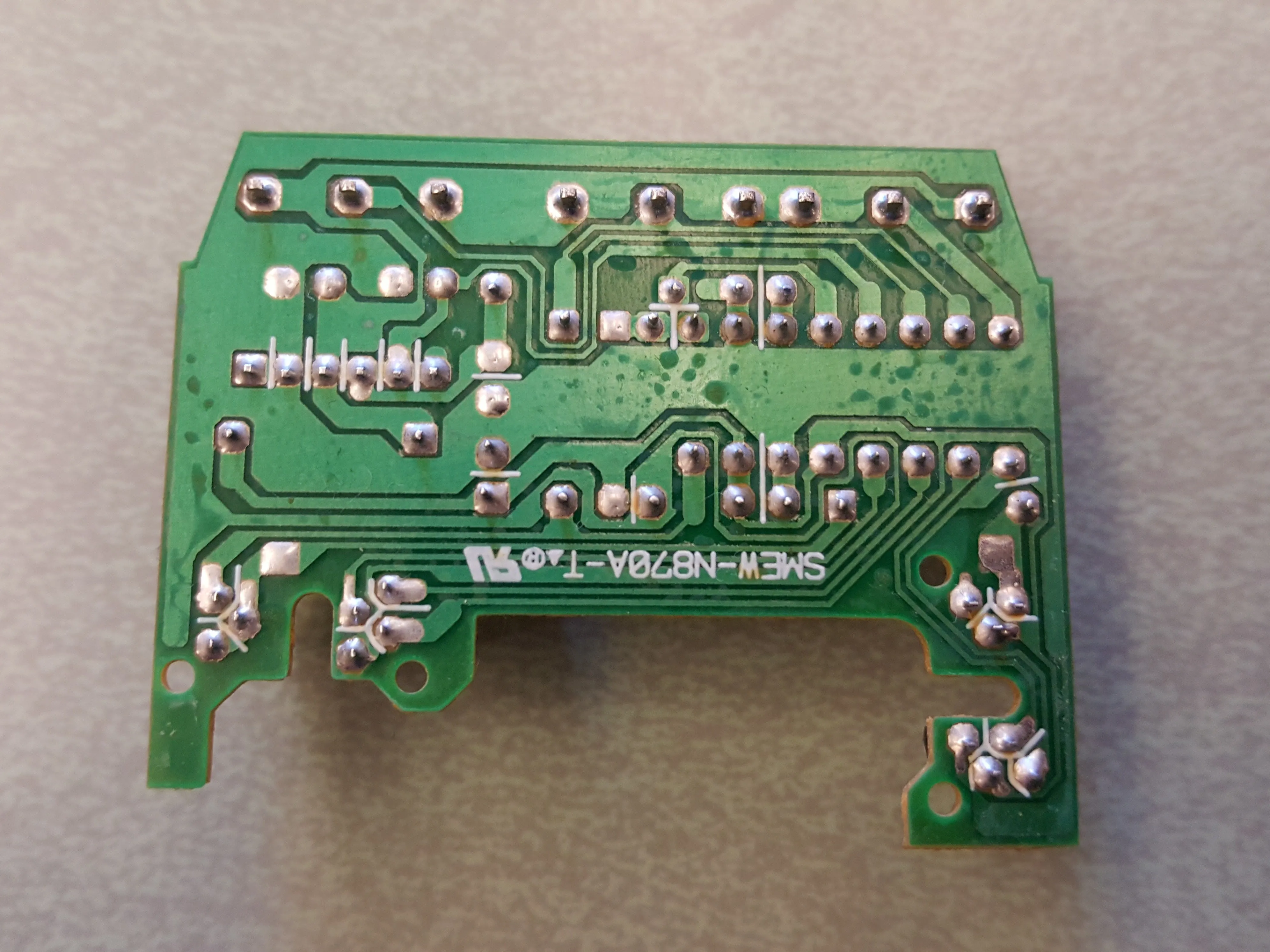

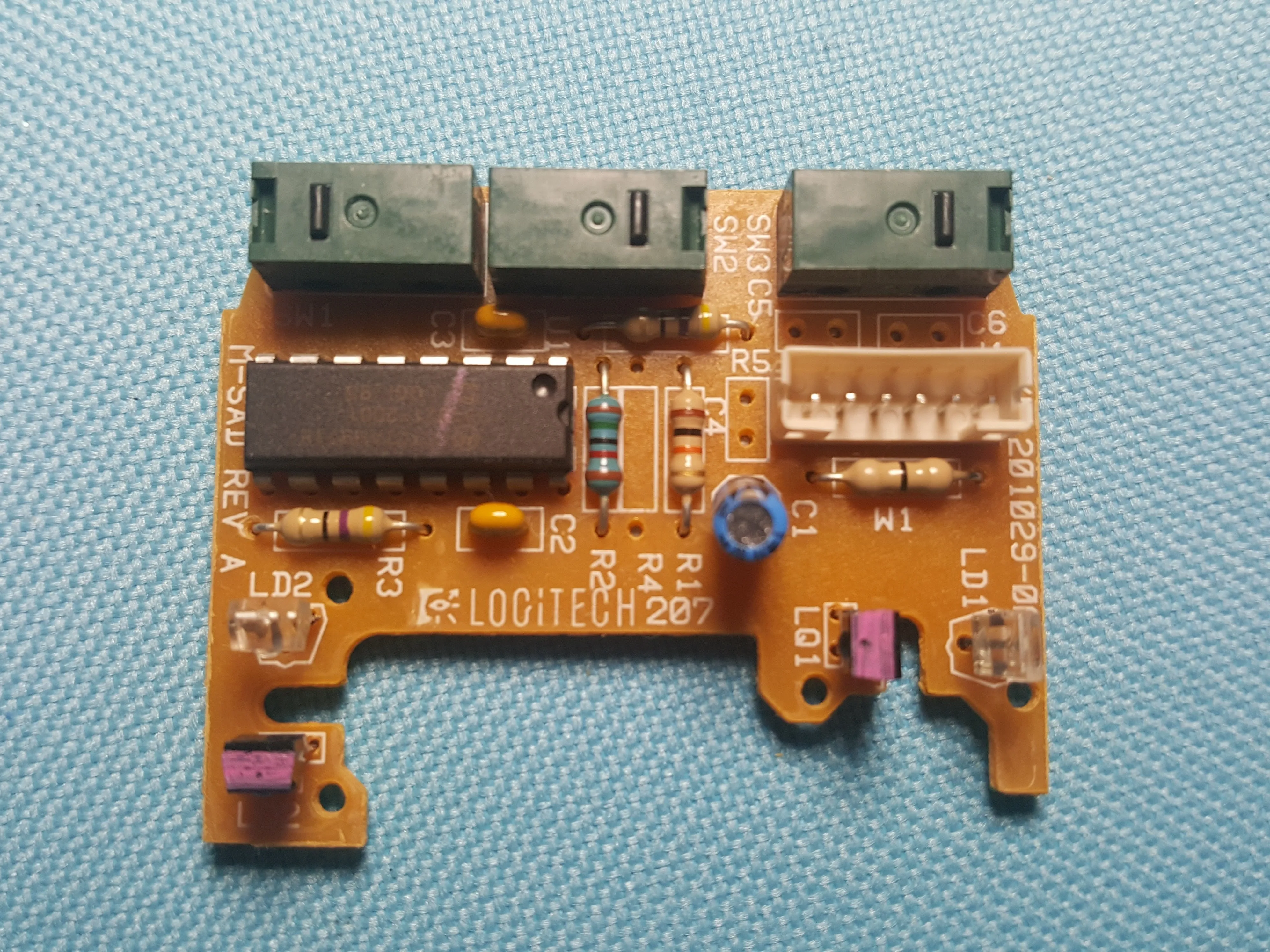

Плата представляет собой однослойную печатную плату, полностью заполненную компонентами со сквозными отверстиями (без компонентов поверхностного монтажа).
В верхней части расположены три микропереключателя для кнопок. На плате есть две пары ИК-передатчиков/приемников, которые измеряют вращение горизонтального и вертикального колес энкодера.
Процессор представляет собой 14-контактный DIP-чип 331021-2001 производства Motorola, который является пользовательским чипом драйвера мыши.
В схеме имеется множество резисторов и конденсаторов, которые служат для различных целей.
