Разборка Logitech M205

Введение

Мышь Logitech Mouse, модель 205, не так понятна для разборки, как более поздние модели. Но если знать порядок действий, разборка этого устройства не вызывает затруднений и требует лишь наличия обычных инструментов. В этом руководстве вы узнаете, как разобрать именно эту модель.

Что вам понадобится

Инструменты

•

•

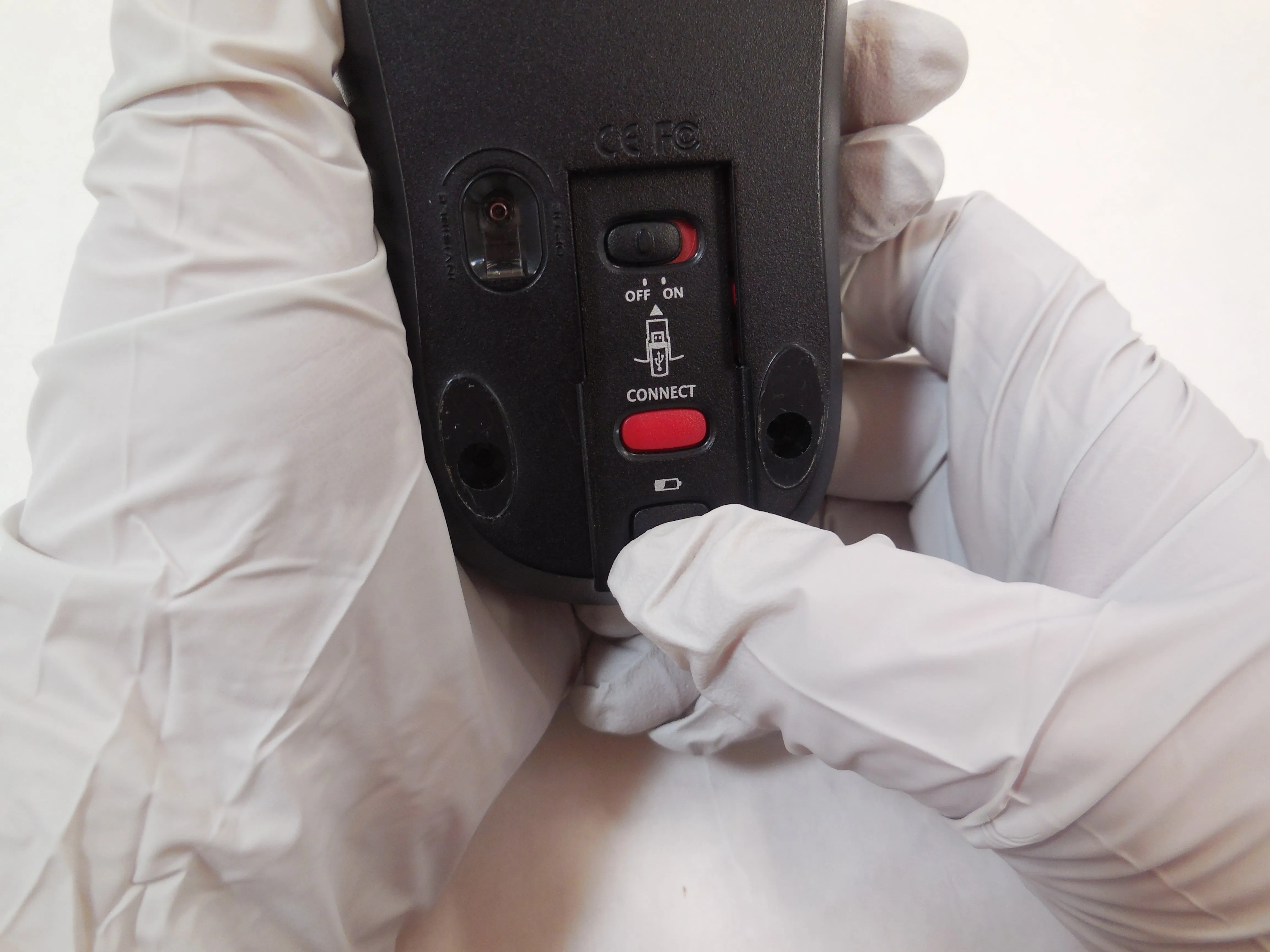

Шаг 1 Извлеките аккумулятор

• Извлечение батареи гарантирует, что когда вы будете лезть в плату мыши, вас не ударит током энергия, исходящая от батарей.

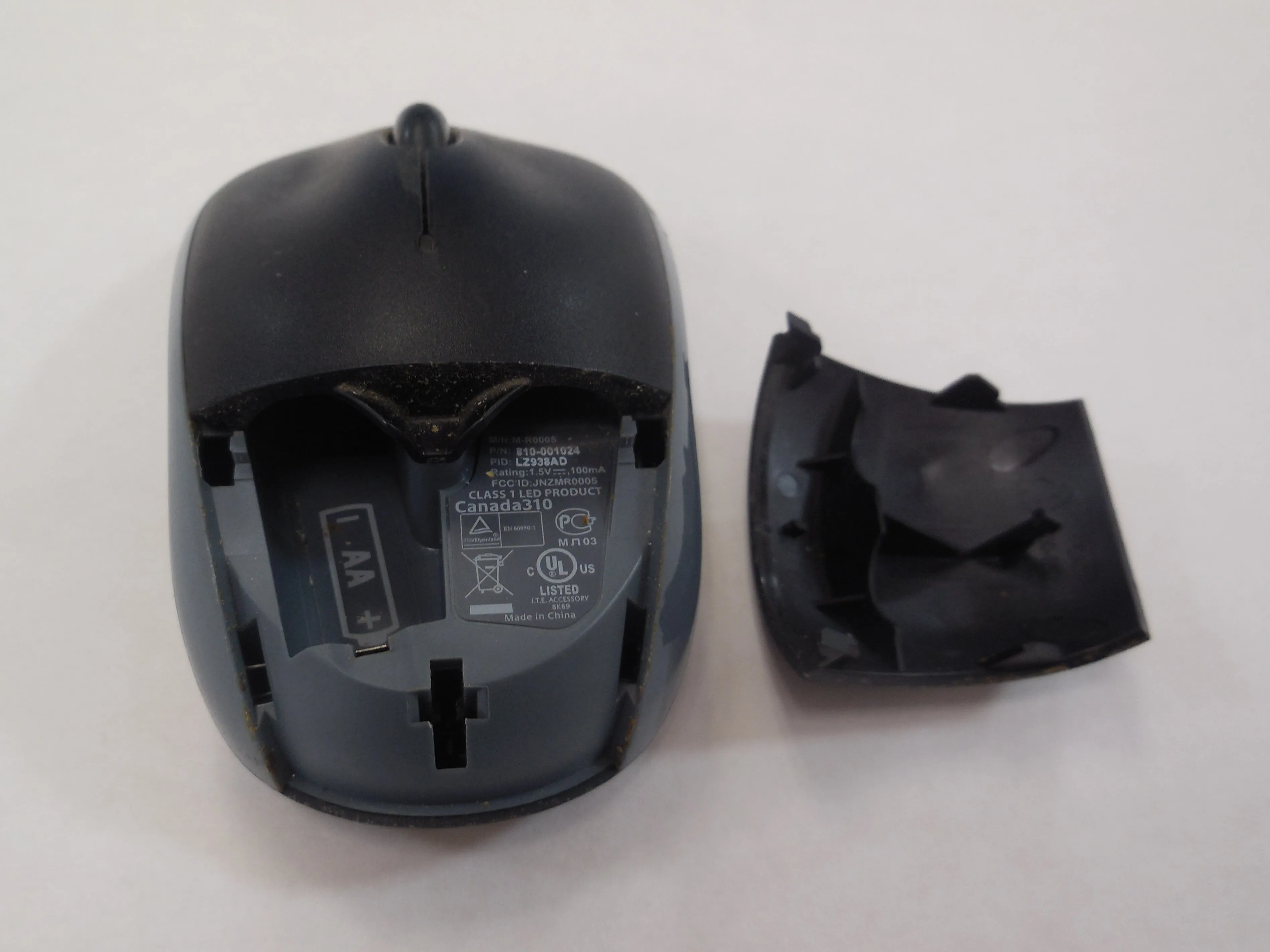

• Чтобы извлечь батарею, переверните мышь на спину и нажмите на квадратную кнопку под значком батареи.

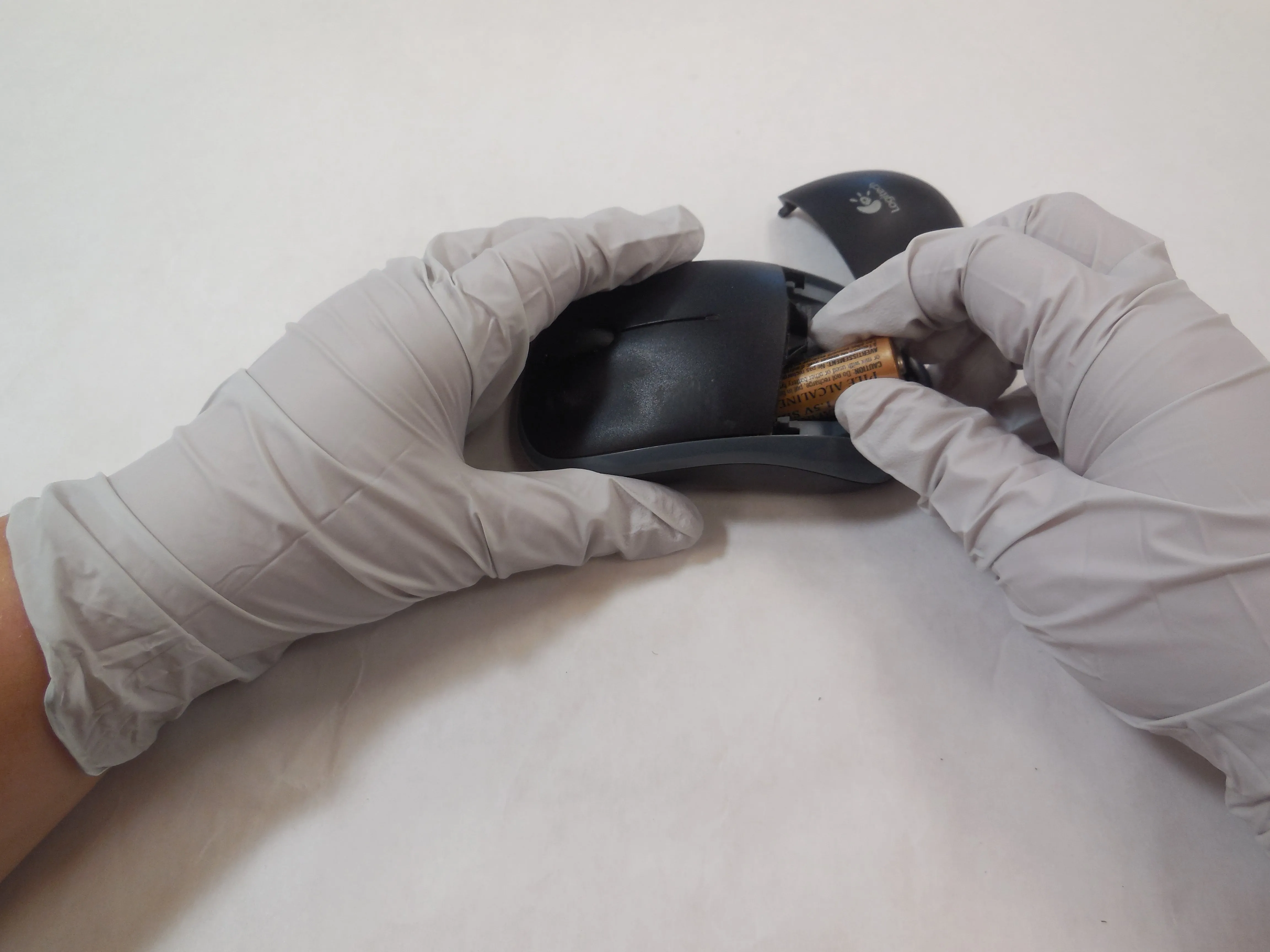

• При нажатии этой кнопки крышка на верхней части мыши откинется, и вы сможете извлечь батарею.

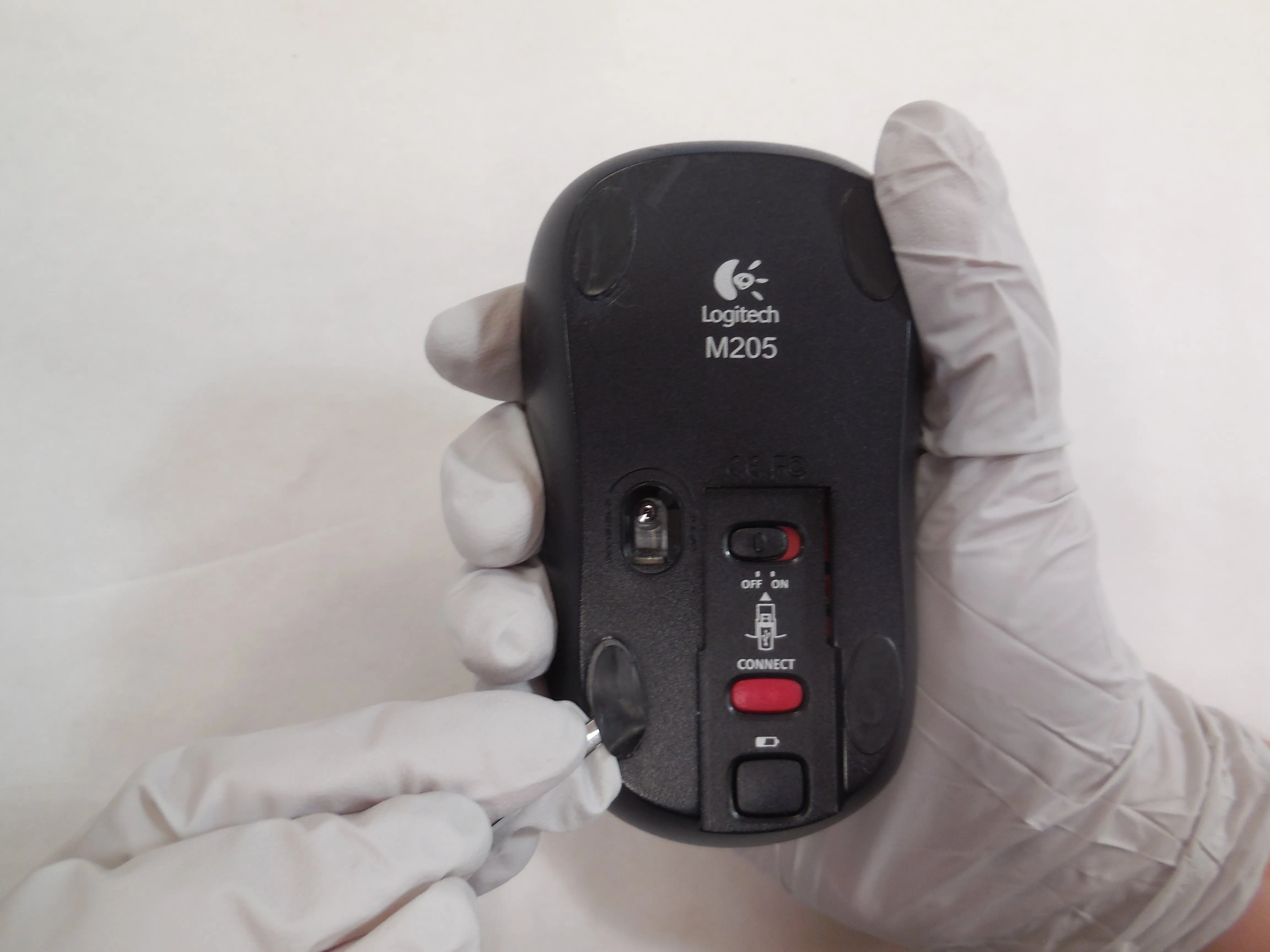

Шаг 2 Открутите винты

• Переверните мышь на спину.

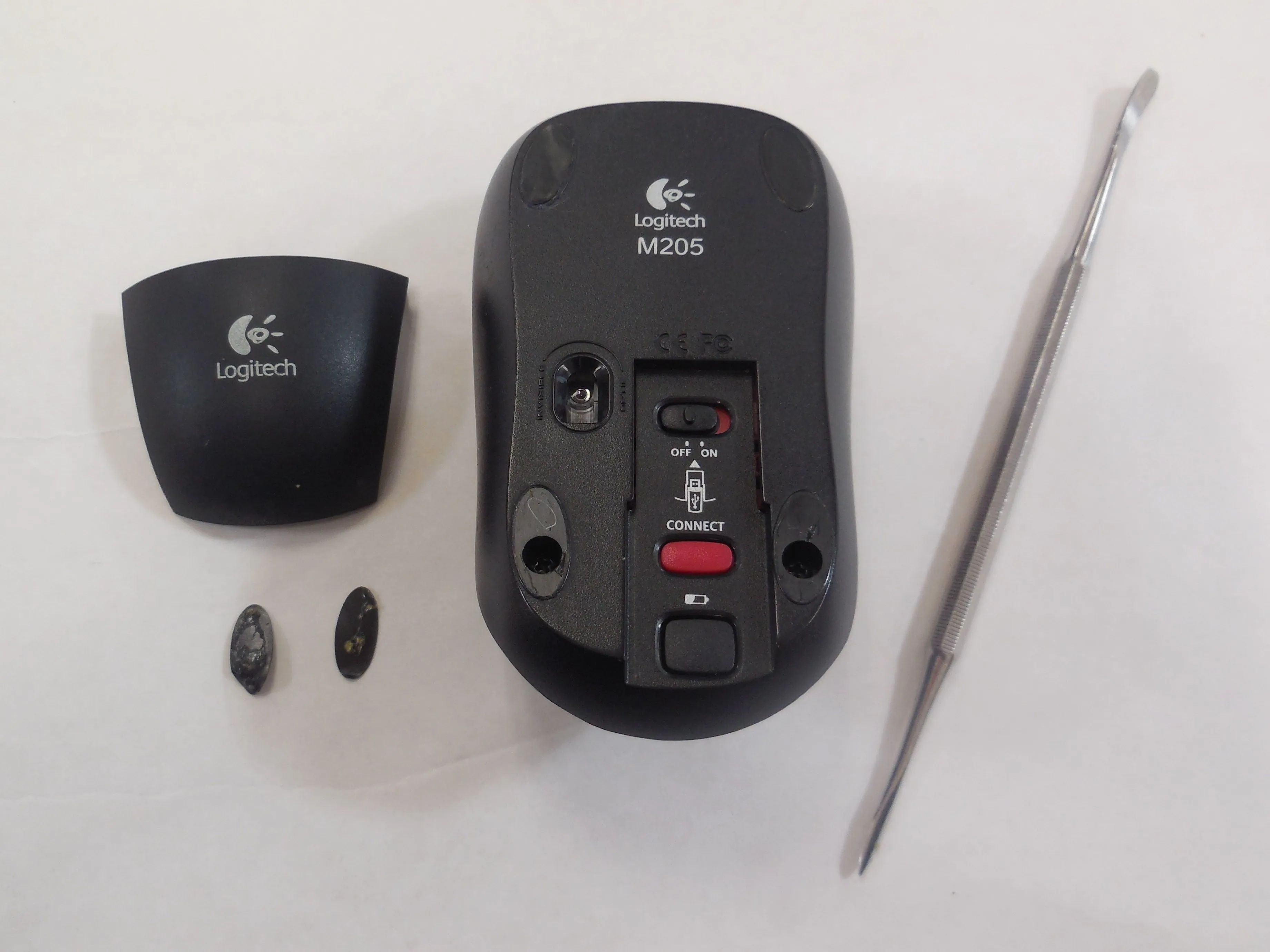

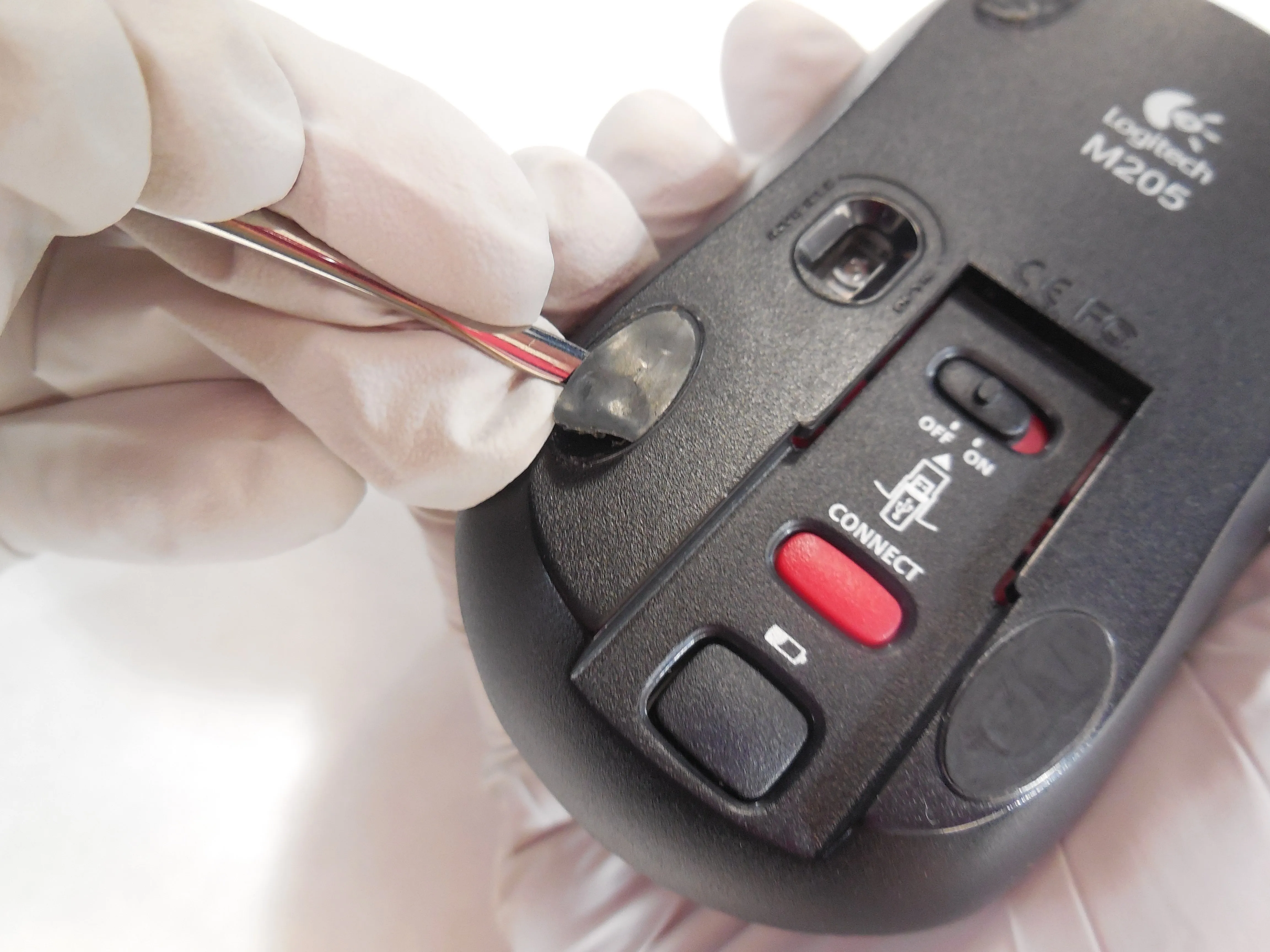

• С помощью металлической лопатки соскоблите набивку на двух нижних подушечках, как показано на рисунке.

• В результате откроются два отверстия, в каждое из которых вставлен винт.

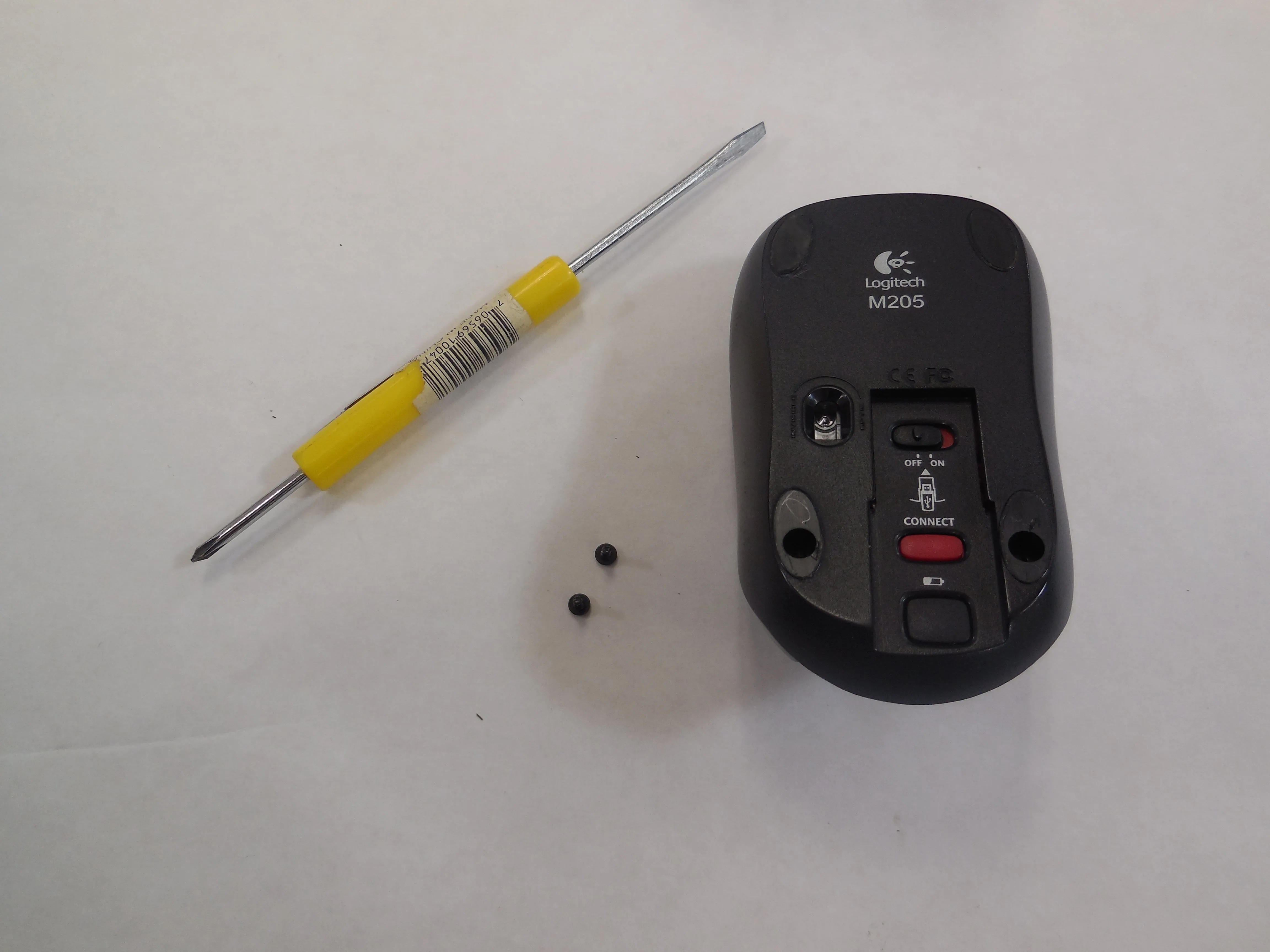

Шаг 3 Открутите основание

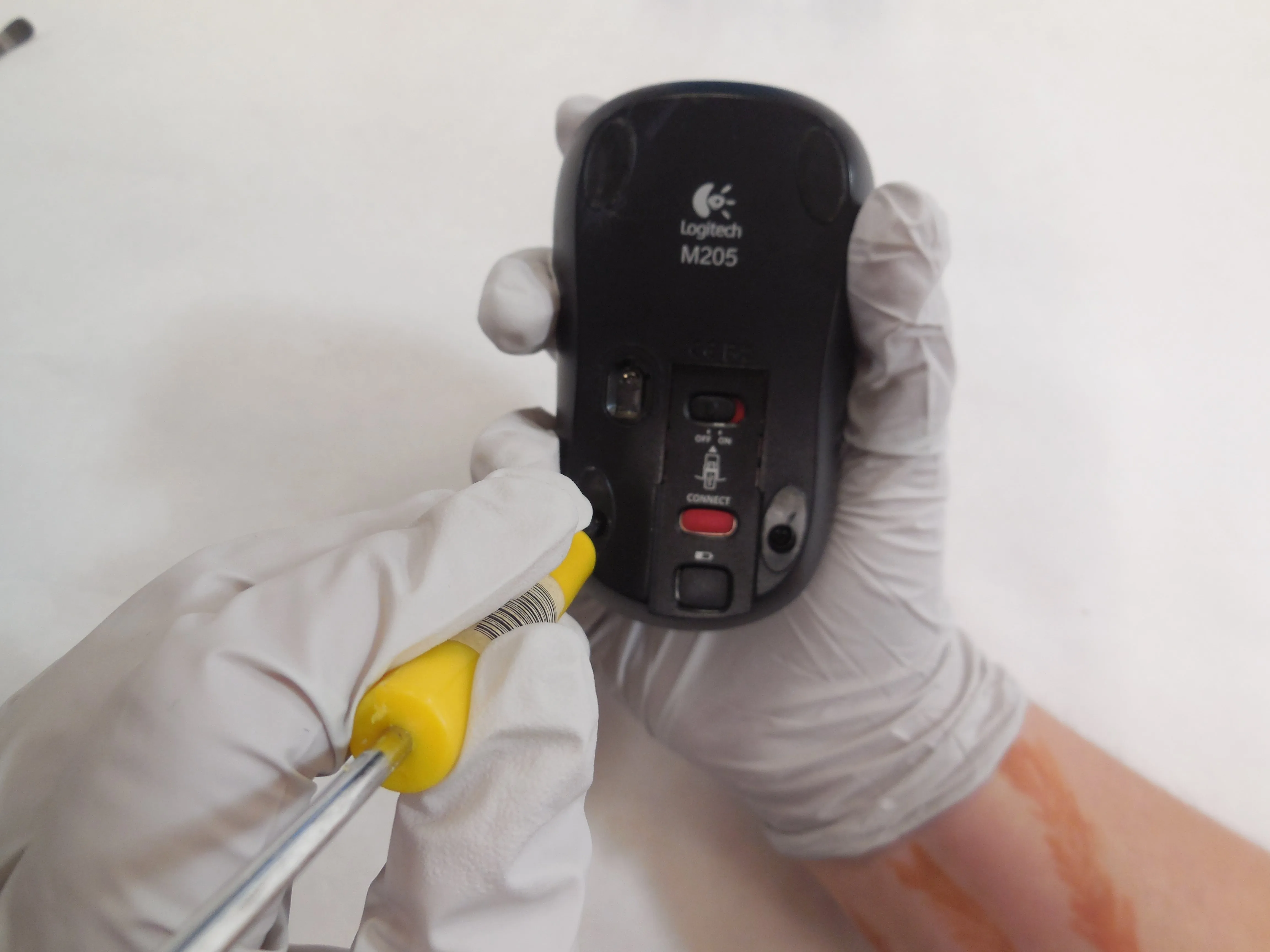

• С помощью крестообразной отвертки (J000 в наборе инструментов Делаете.ру) открутите винты, удерживающие основание на месте.

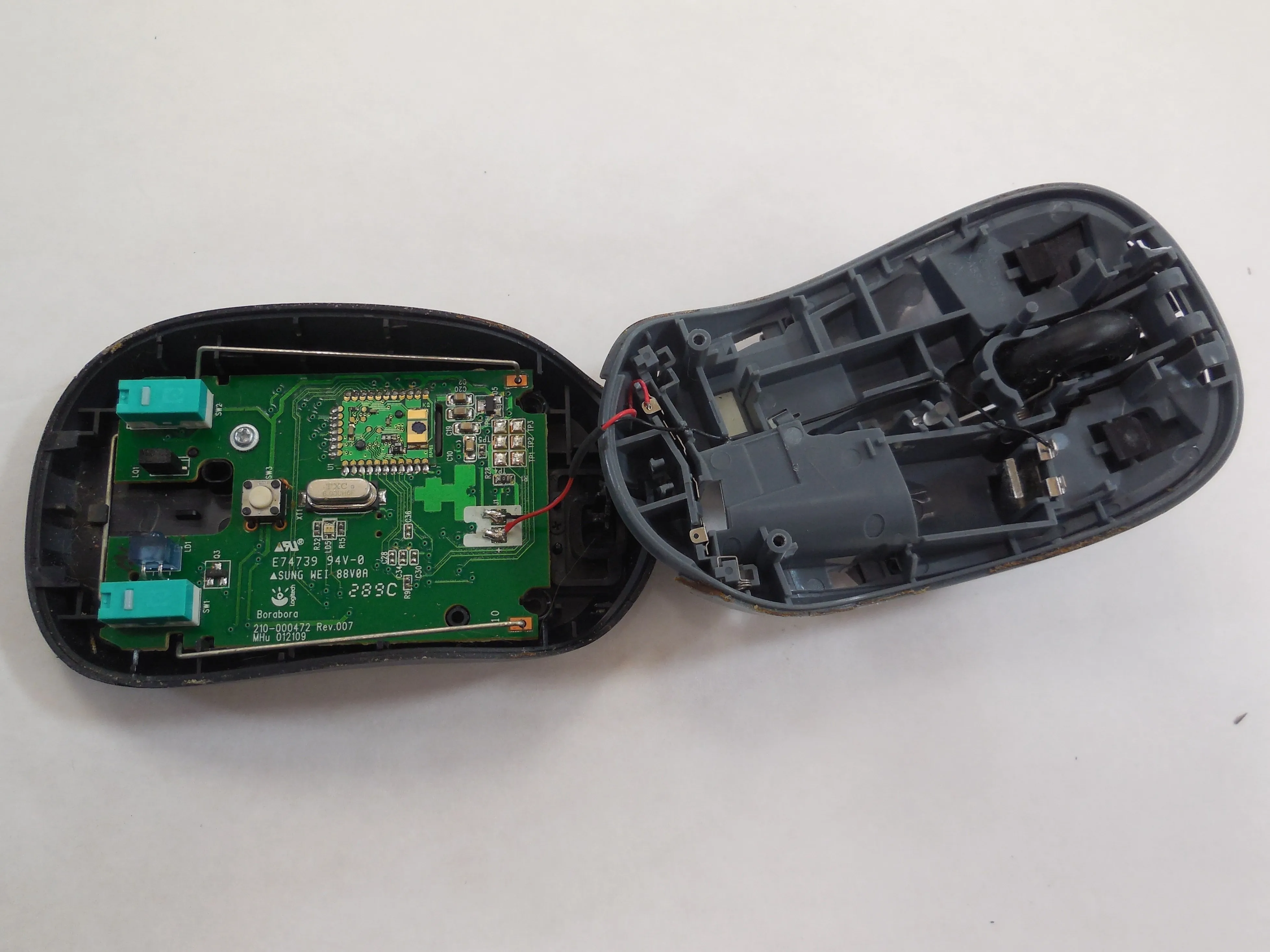

Шаг 4 Откройте мышь

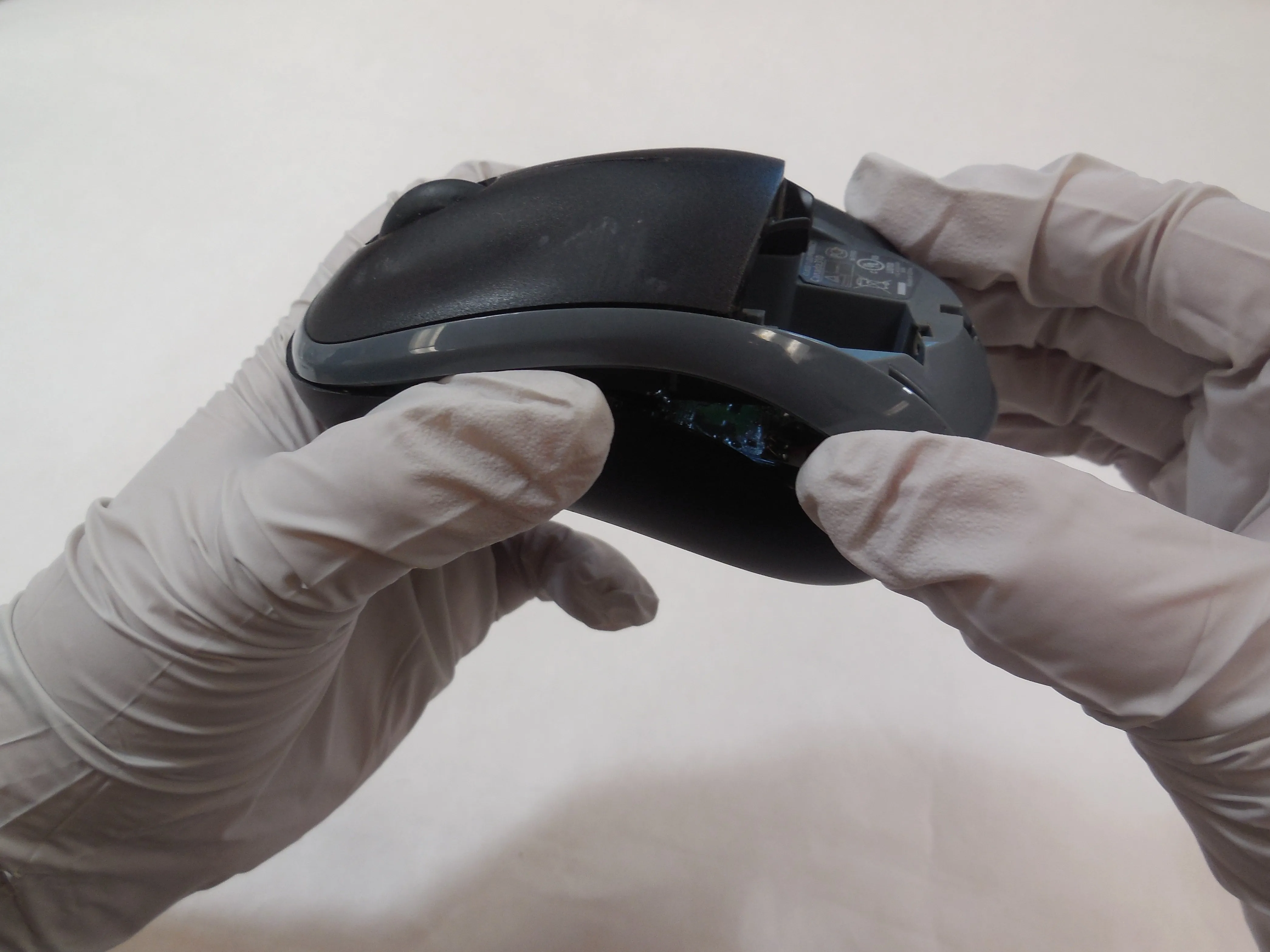

• Поднимите заднюю часть мыши, затем аккуратно сдвиньте переднюю часть к задней.

• Вы можете приподнять только небольшую часть, потому что есть провода, соединяющие основание и верхнюю часть.

• Если вы попытаетесь поднять и переднюю часть, то пластик сломается. Верхнюю часть удерживают защелки, которые можно открыть только сдвинув.

• После сдвигания мышь откроется, как показано на рисунке.

• Все еще остаются провода, соединяющие эти две части.

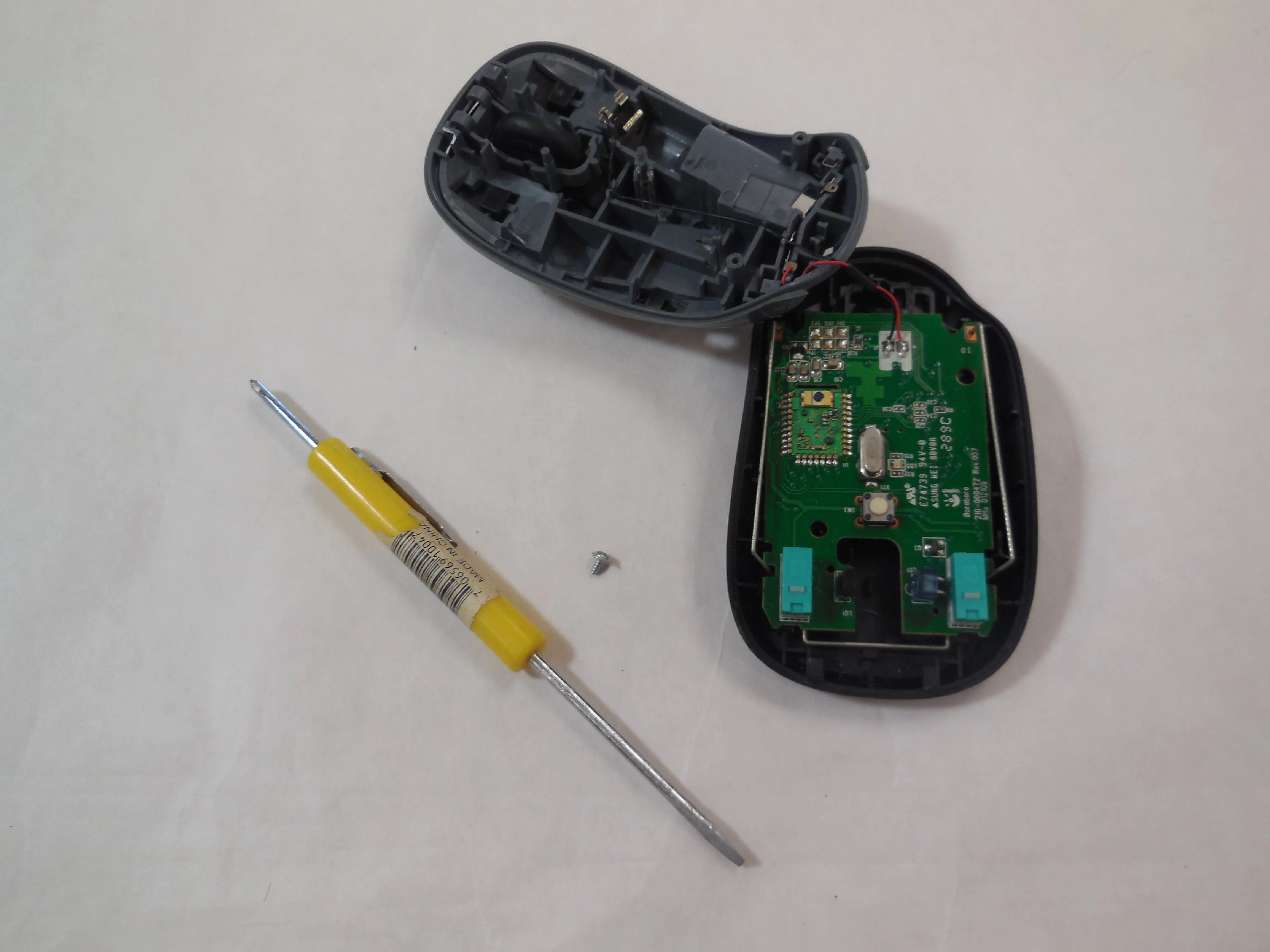

Шаг 5 Открутите печатную плату

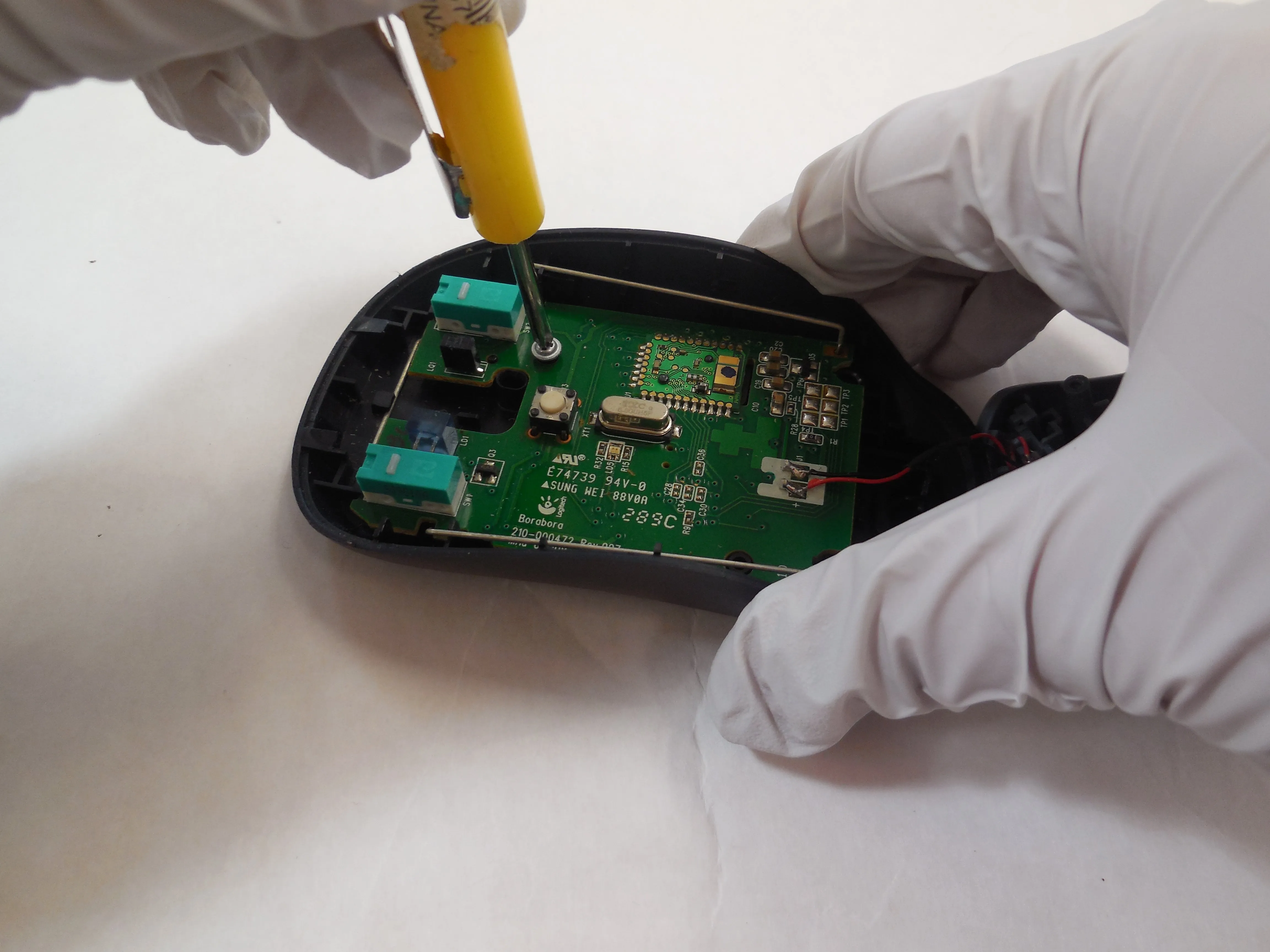

• С помощью крестообразной отвертки (головка J000 в наборе инструментов Делаете.ру) открутите печатную плату от корпуса мыши.

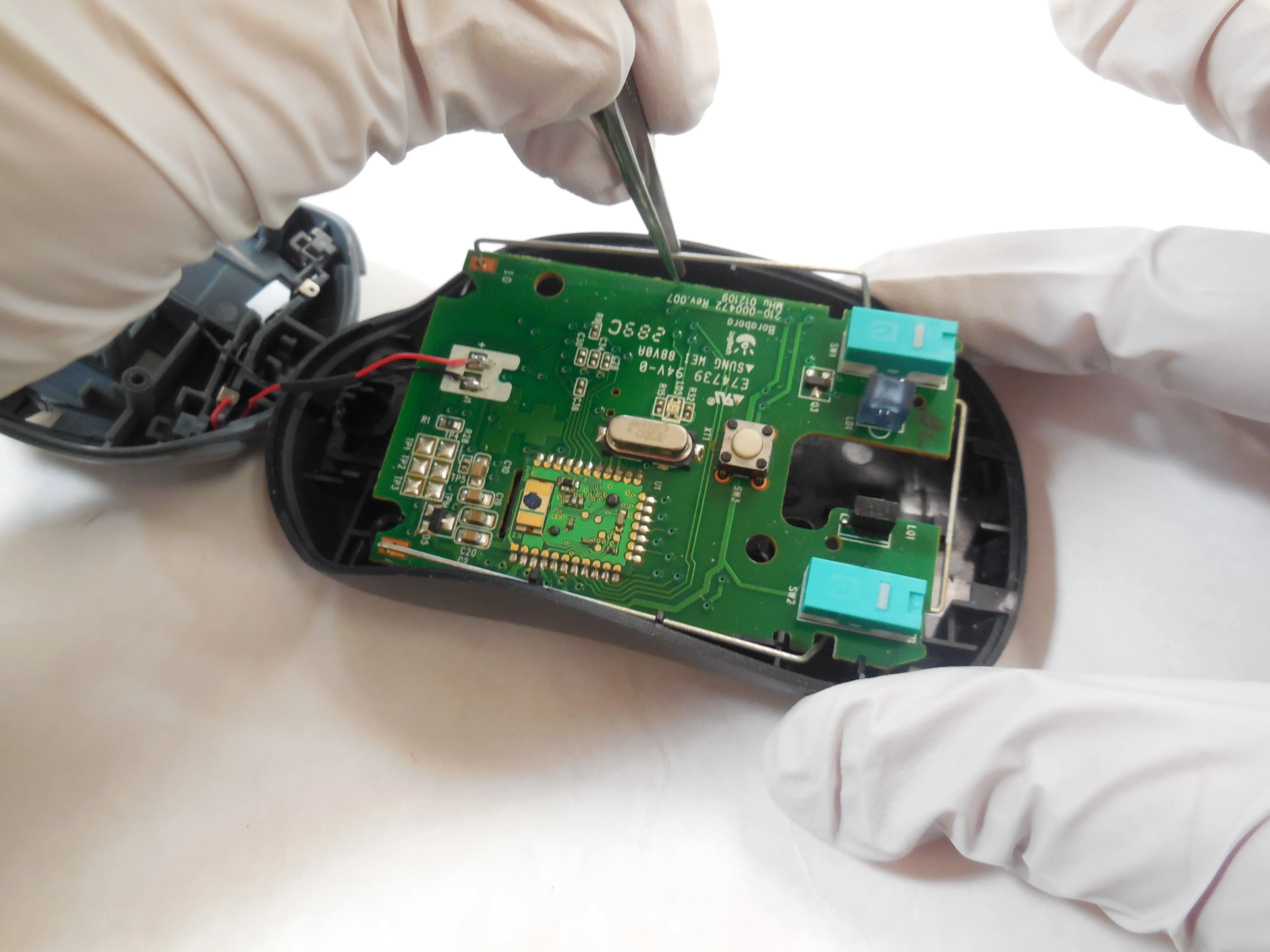

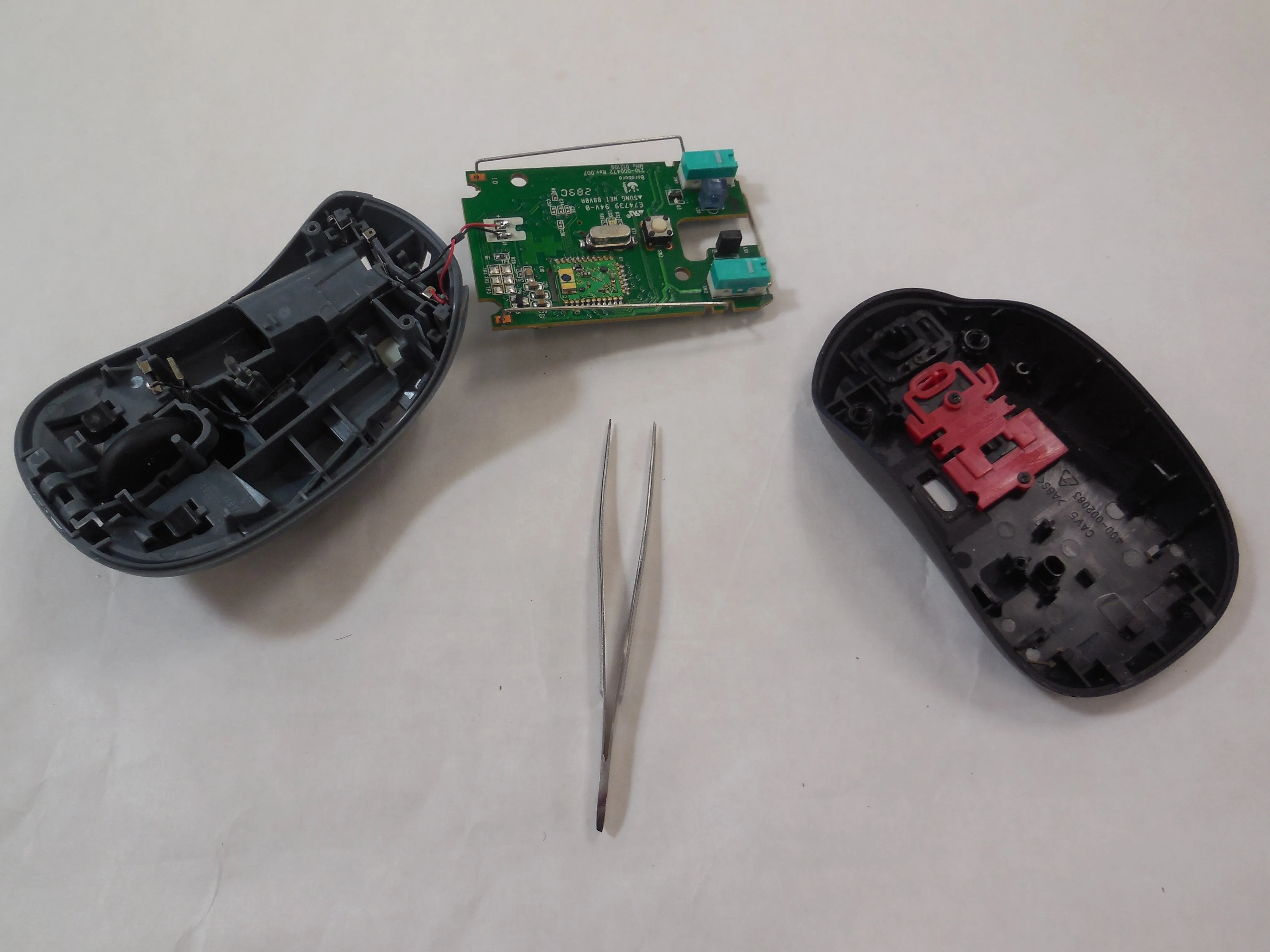

Шаг 6 Извлеките печатную плату

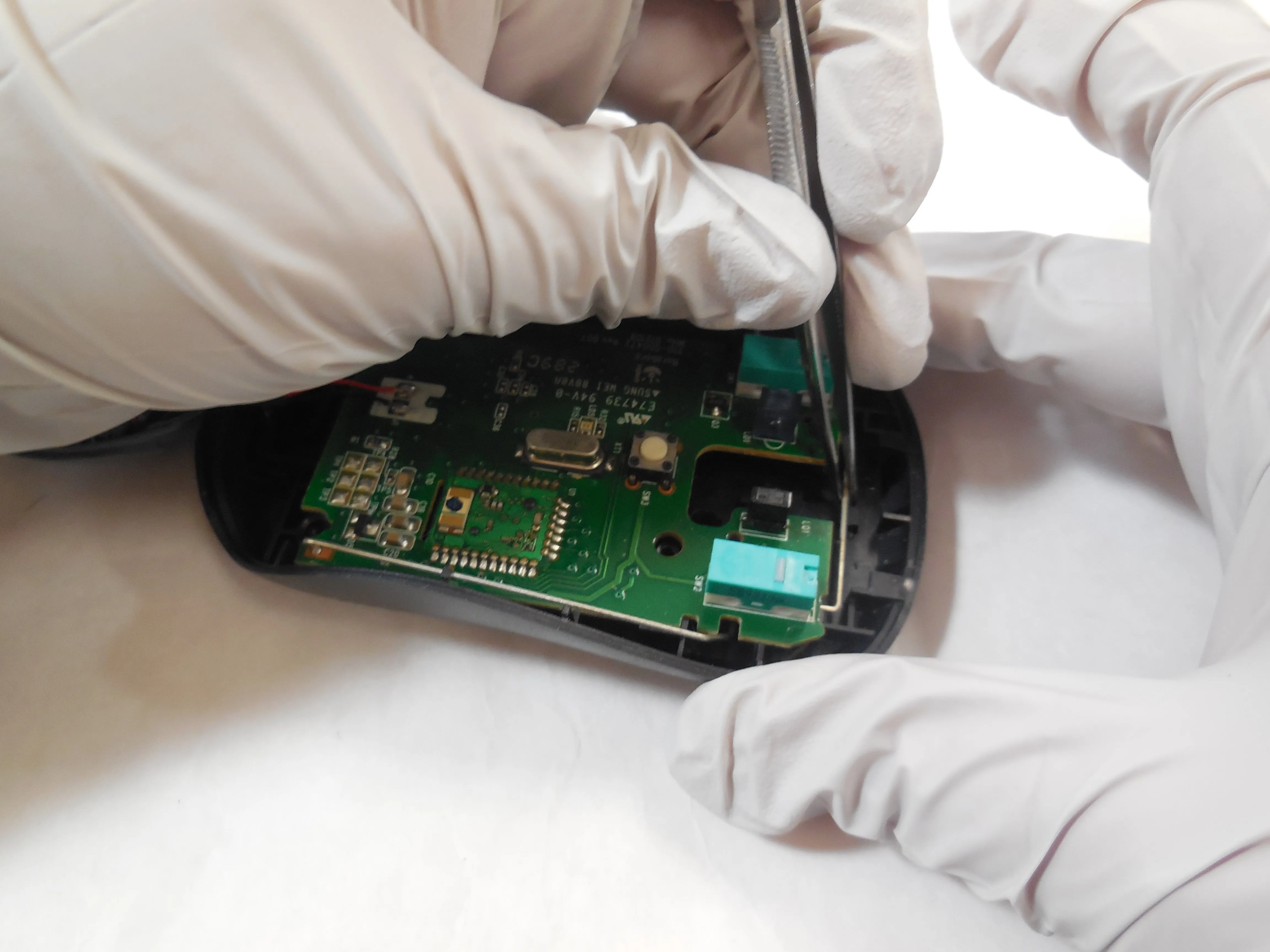

• С помощью пинцета аккуратно извлеките печатную плату из мыши. Держите плату за металлическую рамку, которая ее окружает, как показано на рисунке.
