Разборка Logitech Revue

Введение

Logitech Revue - это первая приставка на рынке с Google TV. Мы заглянули внутрь этой маленькой коробочки, чтобы посмотреть, как она сочетается с недавно представленным на сайте Apple TV.

Хотите быть в курсе последних событий в мире аппаратного обеспечения? Следите за сайтом . @Делаете.ру!

Что вам нужно

Инструменты

•

•

  Посмотреть

•

•

Шаг 1 Разборка Logitech Revue

• Logitech Revue с Google TV наконец-то попала в руки Делаете.ру.

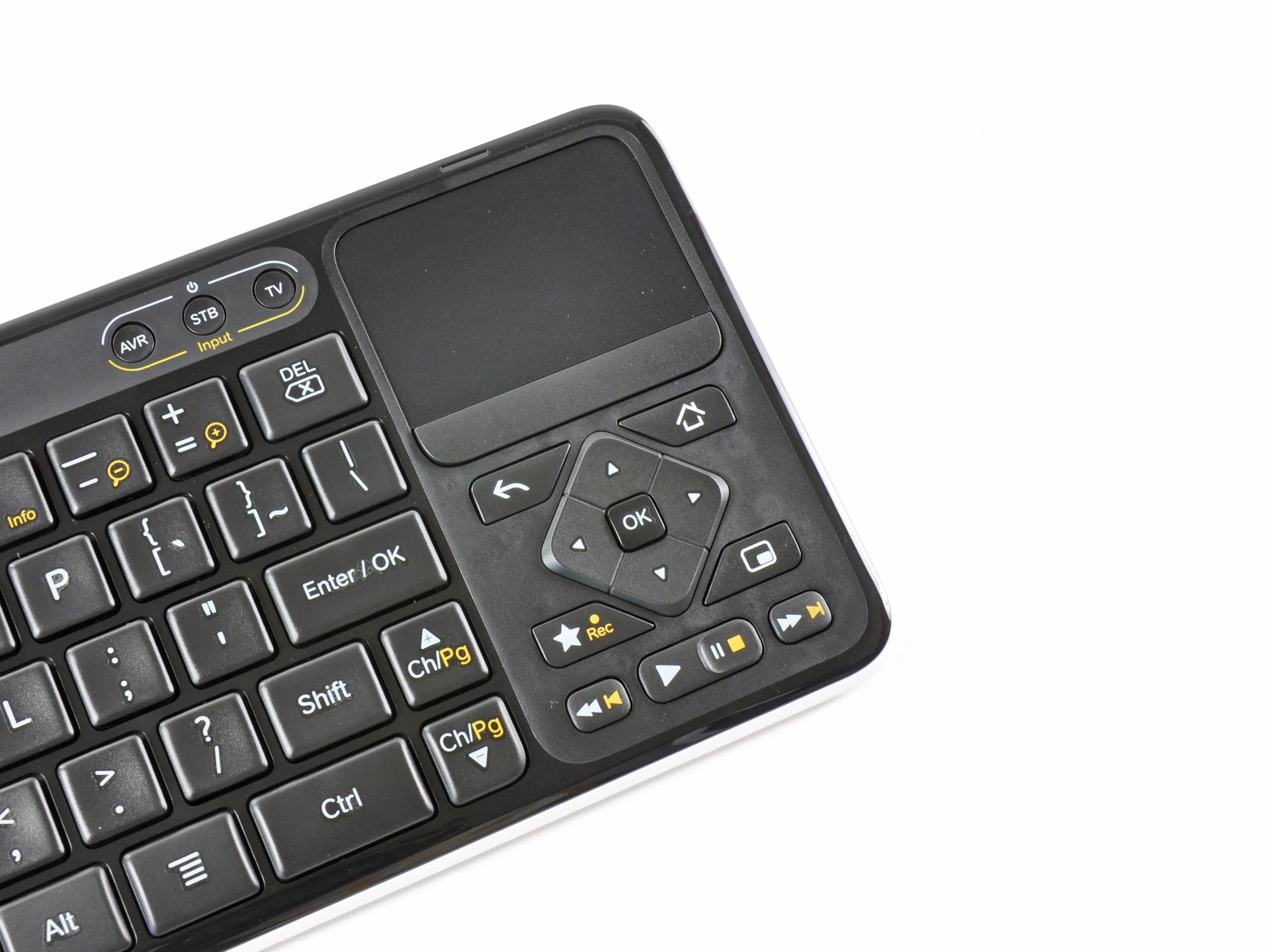

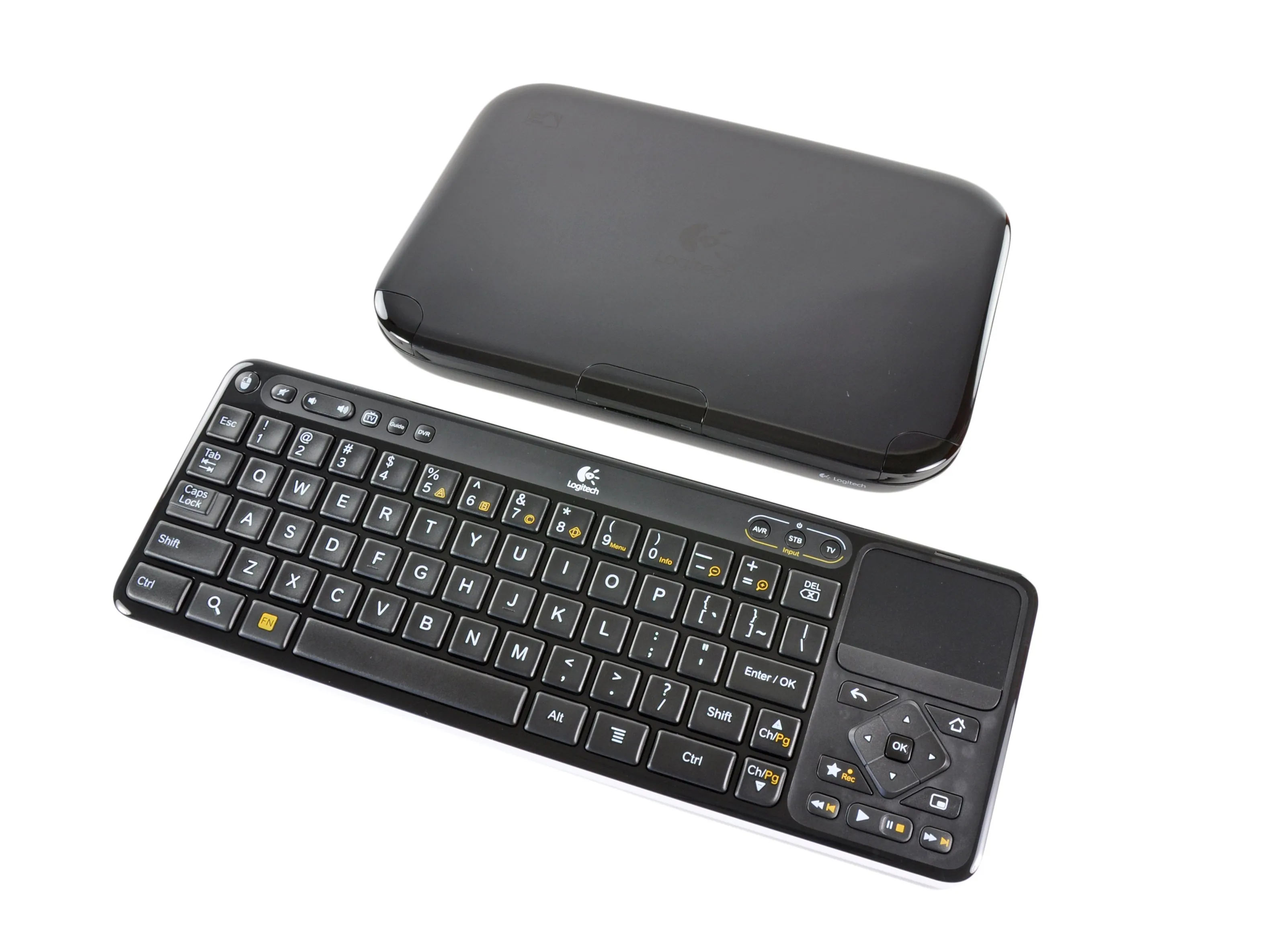

• Хотя другие варианты Revue поставляется с пользовательской клавиатурой-контроллером со встроенным мультисенсорным трекпадом.

• Что можно делать с Logitech Revue и Google TV:

• Смотреть телевидение

• Смотреть фильмы

• просматривать Интернет

• Использовать приложения

• Комбинируйте любые из вышеперечисленных опций по своему усмотрению.

Шаг 2

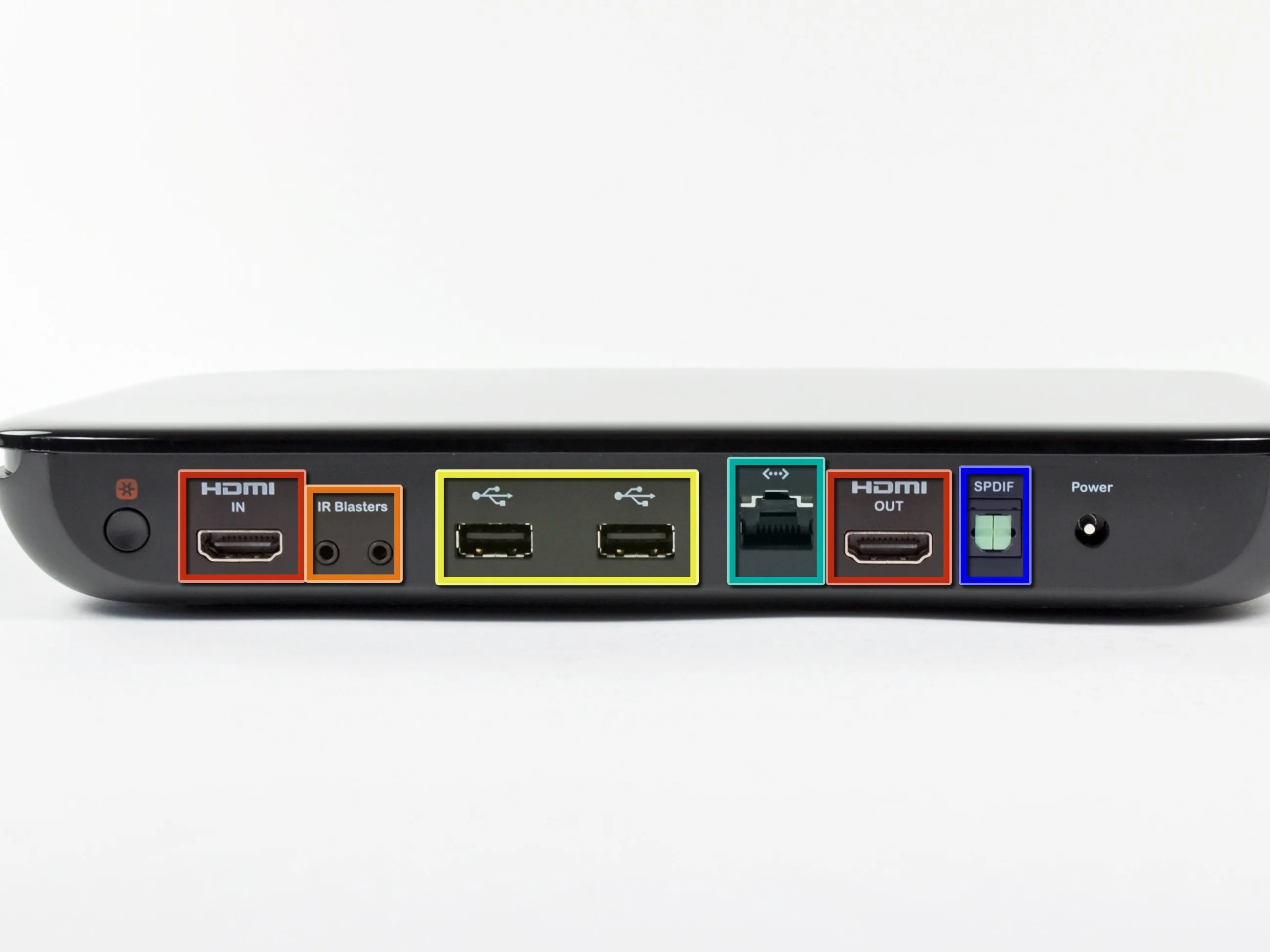

• Некоторые из портов, расположенных на Revue:

• HDMI In / HDMI Out

• 2x ИК-бластеры

• 2x USB

• Ethernet

• SPDIF

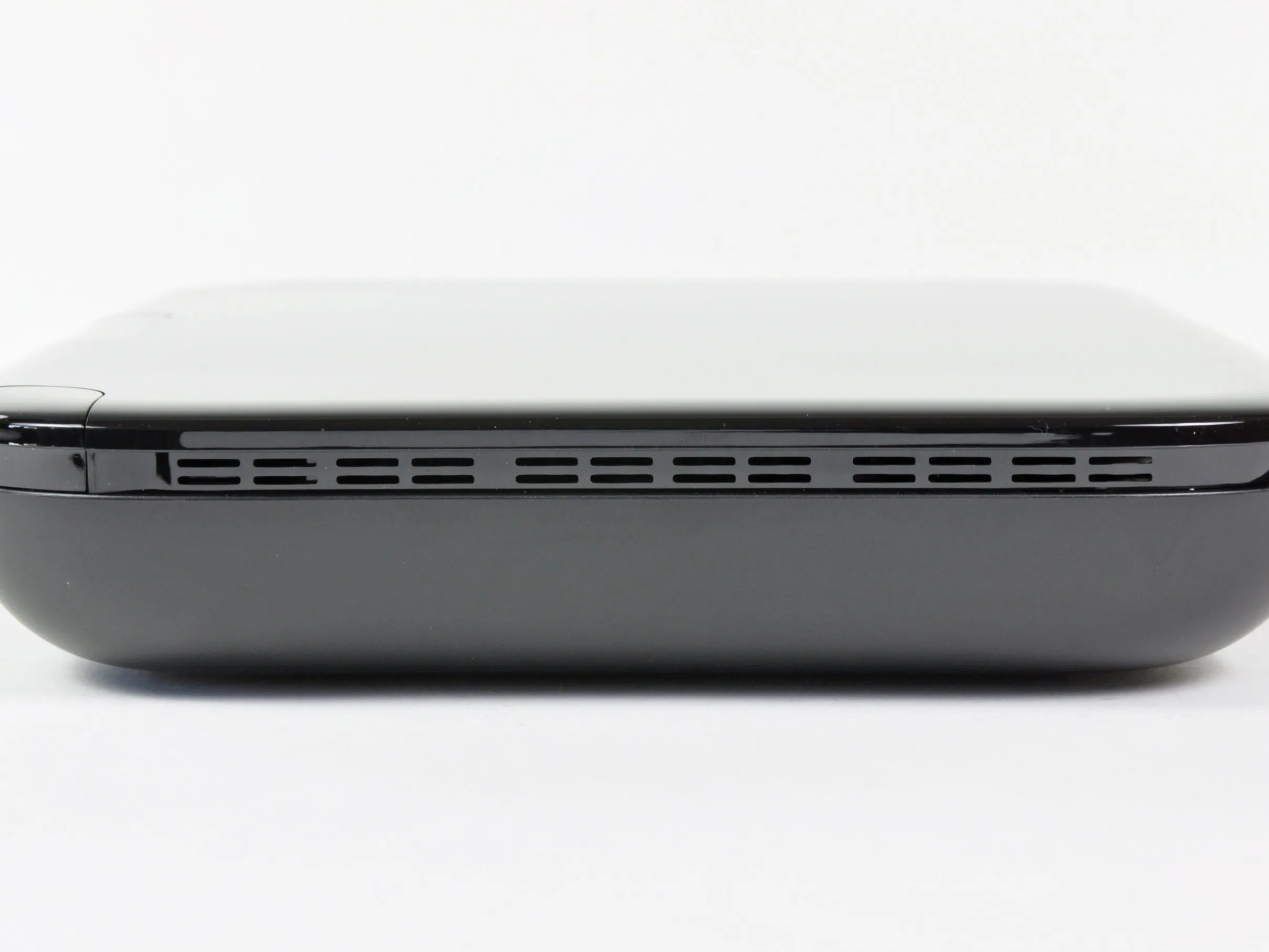

• Вентиляционные отверстия по бокам Revue помогают материнской плате хорошо охлаждаться.

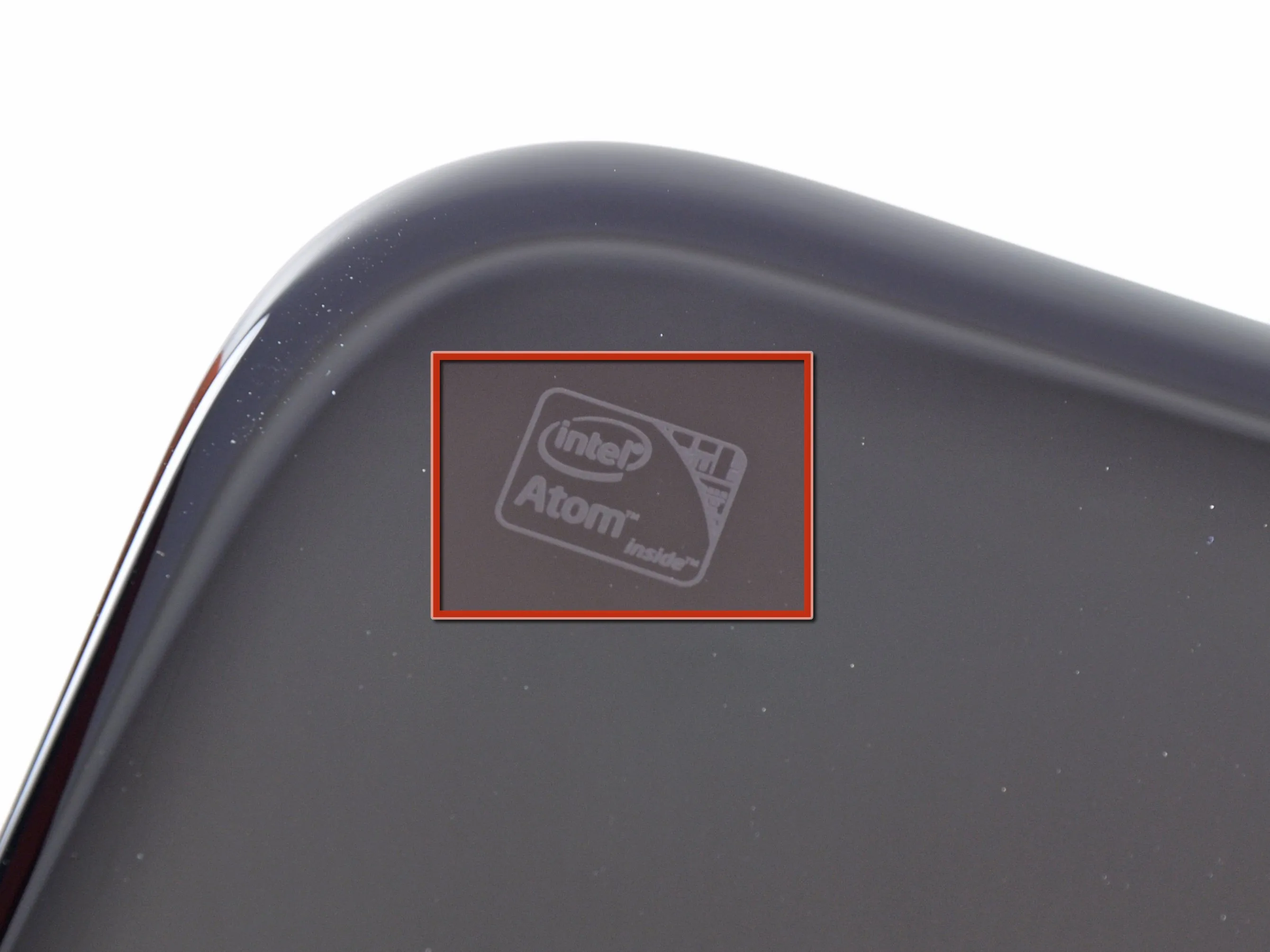

• Вверх и Atom! Похоже, в сегодняшнем разборе будет фигурировать чип Intel.

Шаг 3

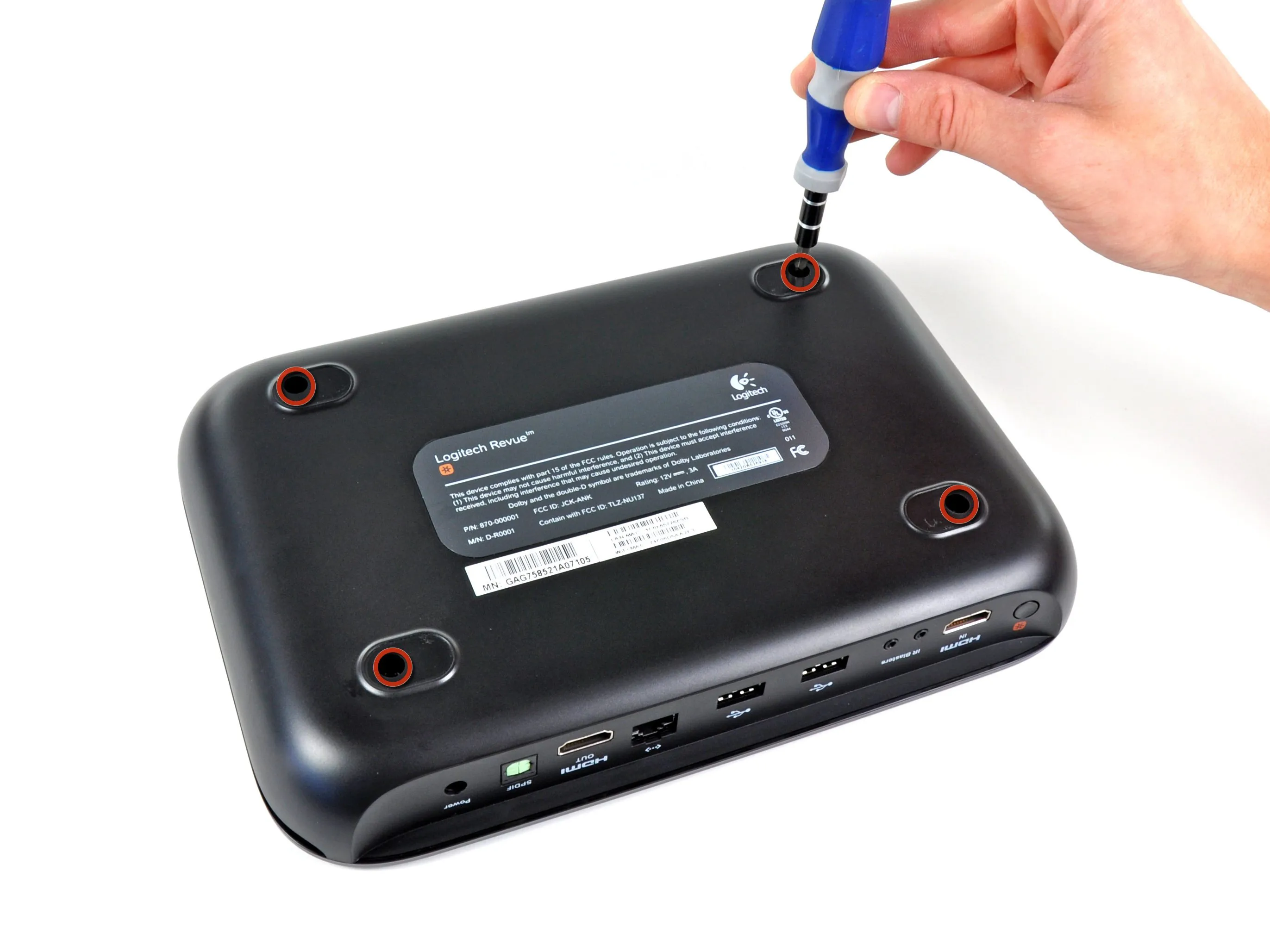

• Мы решили, что под резиновыми накладками находятся винты, и оказались правы.

• Под ними скрывались четыре винта #2 Phillips, которые и были извлечены первыми.

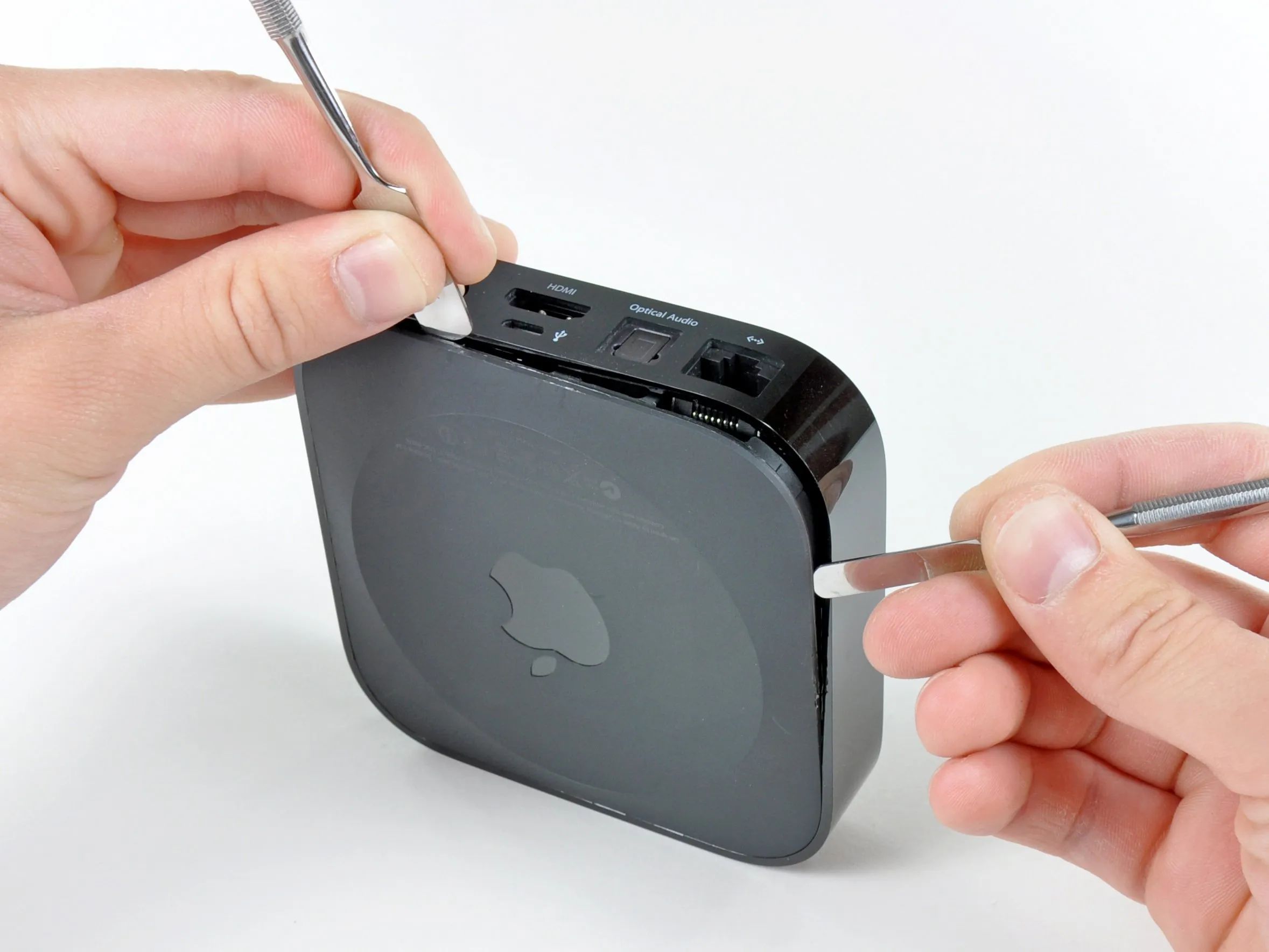

• Это гораздо проще, чем откручивать Apple TV двумя руками.

Шаг 4

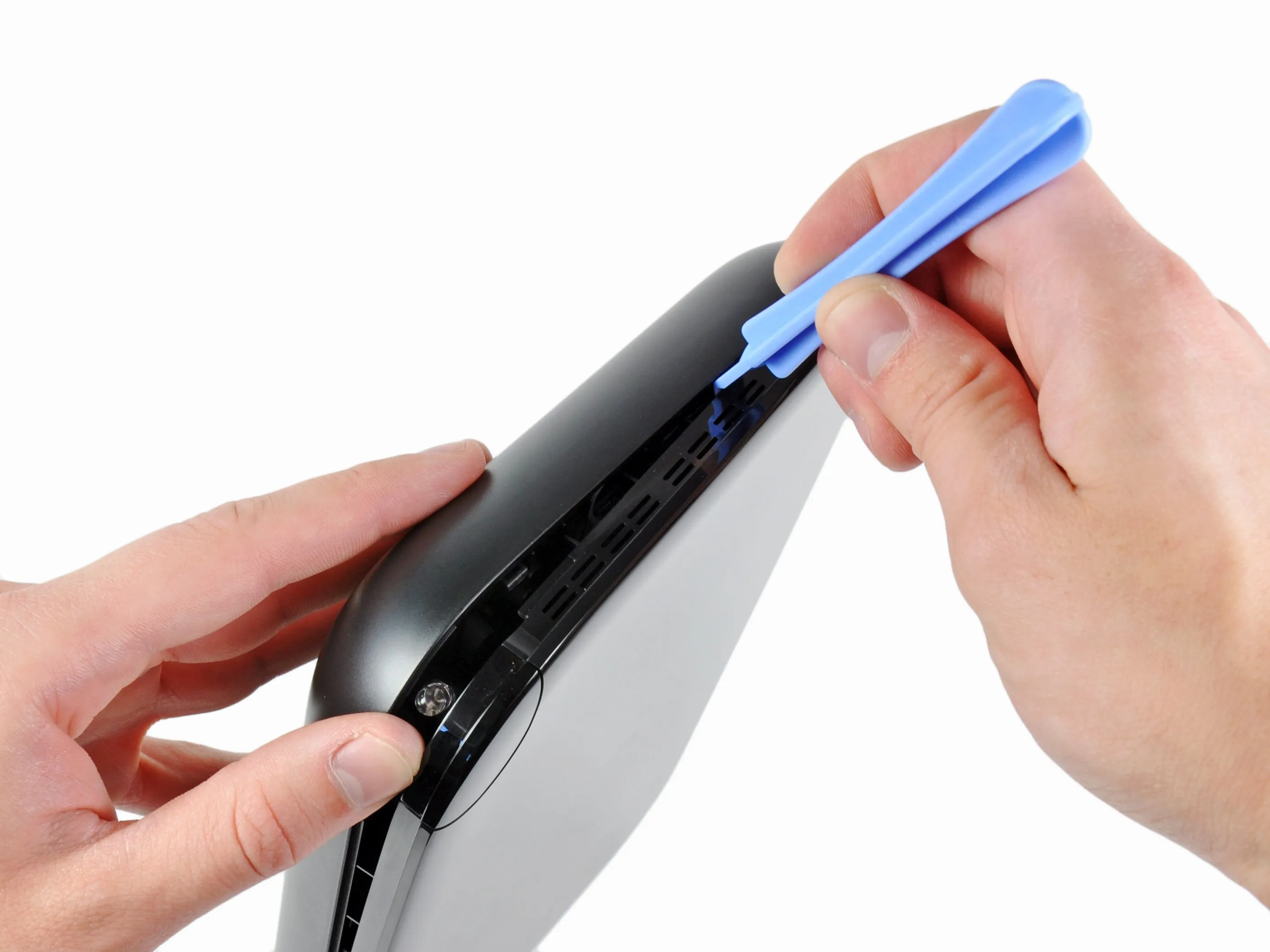

• После того как нижние винты были удалены, нужно было просто вставить инструмент для вскрытия пластика в пластиковый шов и поддеть две половинки.

• По периметру устройства расположено множество зажимов, поэтому нам пришлось быть осторожными, чтобы не сломать ни один из них.

Шаг 5

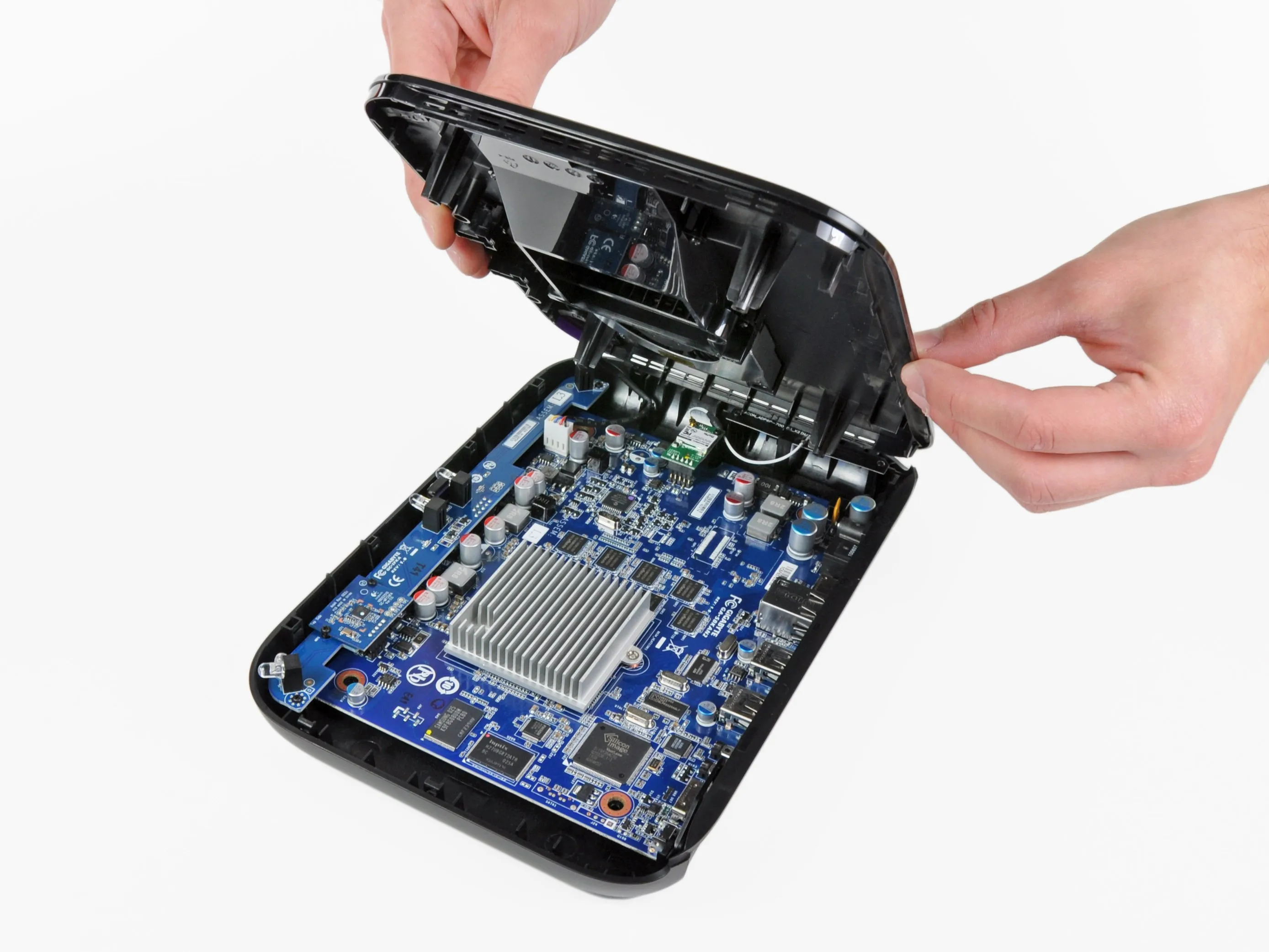

• Крышка снимается, и внутри обнаруживается красивая синяя материнская плата.

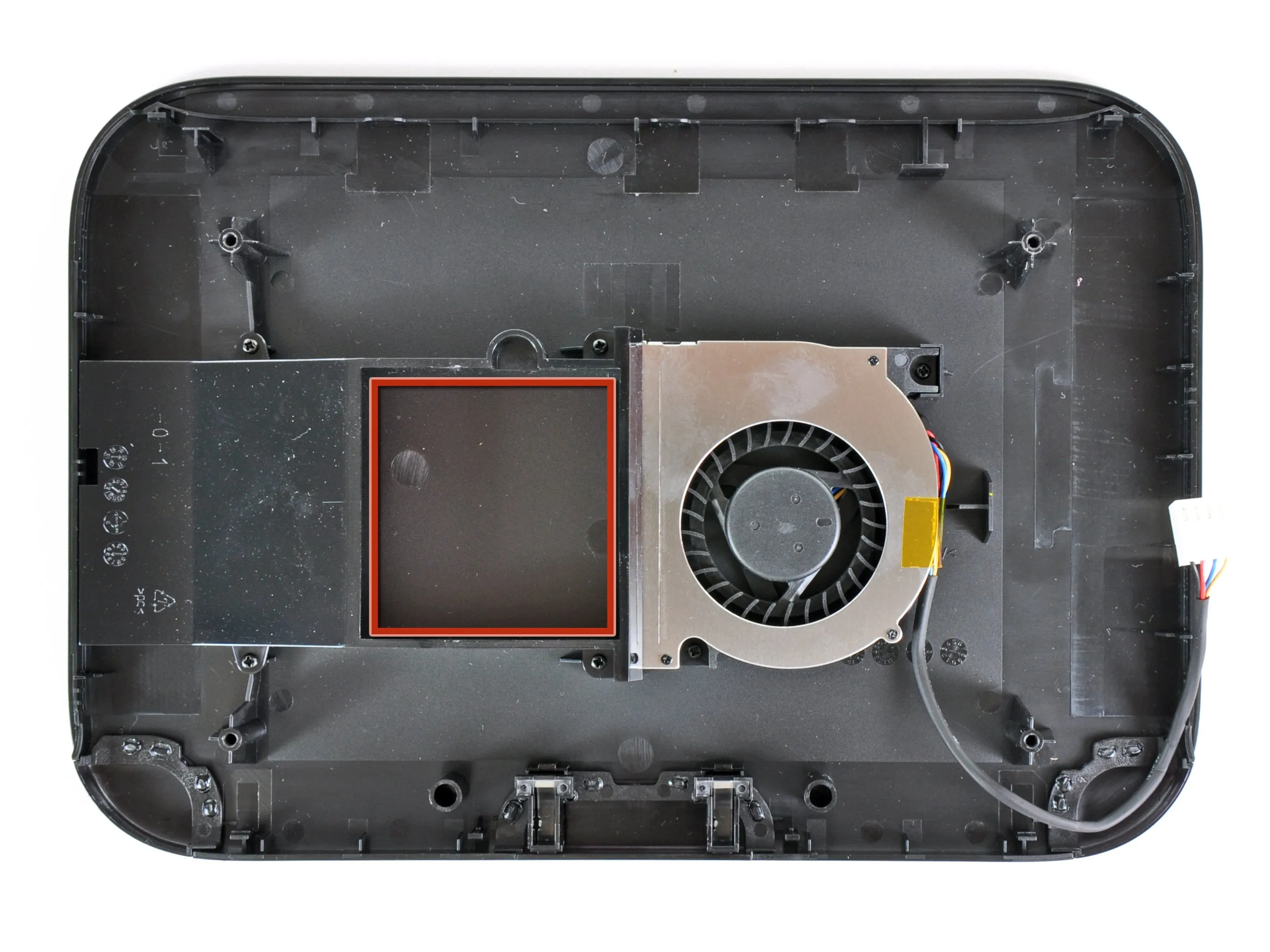

• Там находится вентилятор, примерно в два раза больший по размеру, чем вентилятор нового MacBook Air на верхней крышке Logitech Revue.

• Внутренний вентилятор прикреплен к удобному воздуховоду, который направляет поток воздуха через радиатор процессора (расположенный в области, заштрихованной красным, когда устройство собрано) к вентиляционным отверстиям на боковой стороне верхней крышки.

• Сравните это с безвентиляторным Apple TV, который полагается на кондукцию и естественная конвекция для отвода внутреннего тепла.

Шаг 6

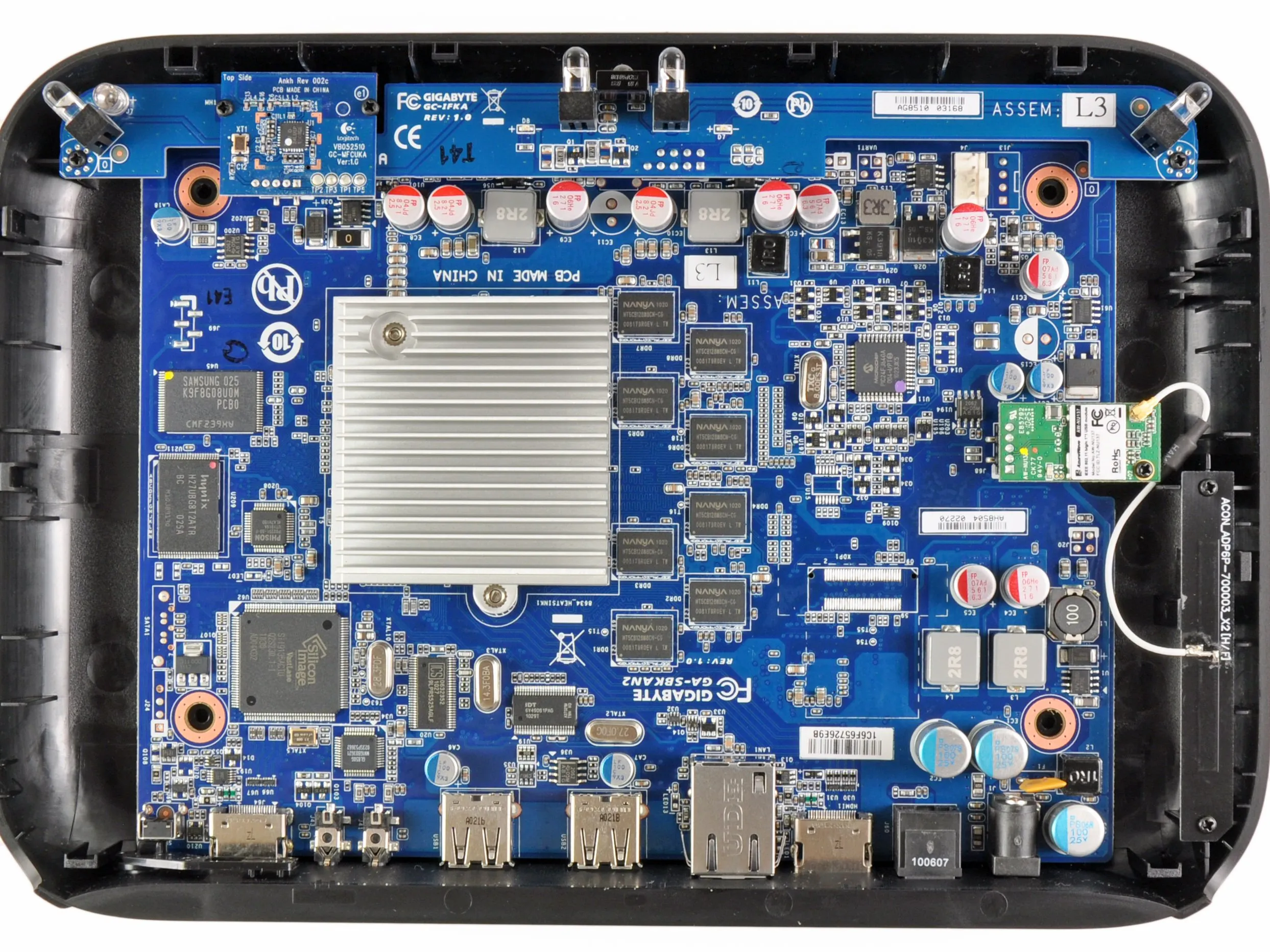

• Внутри все очень просто - всего одна большая материнская плата, выпущенная компанией Gigabyte.

• Внутри много неиспользуемого пространства. Дополнительное пространство должно обеспечивать прохладу и предотвращать серьезный перегрев Revue.

• Тем не менее, это довольно большое отклонение от 'как можно более маленького' пути, который Apple выбрала для Apple TV.

Шаг 7

• Далее с помощью лопатки отсоедините кабель антенны Wi-Fi.

• Этот тип IPEX MHF широко используется в мире электроники в качестве антенного разъема.

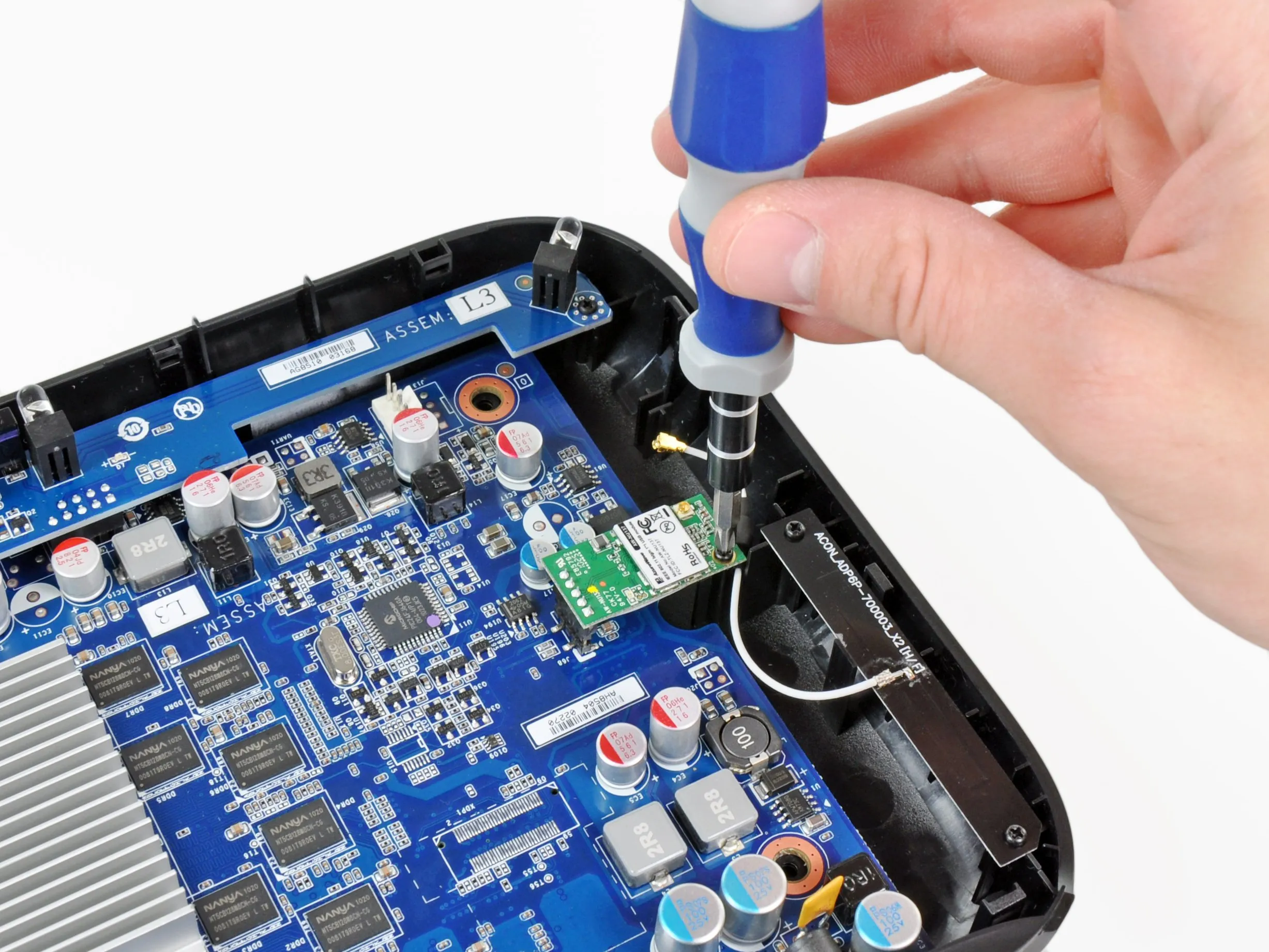

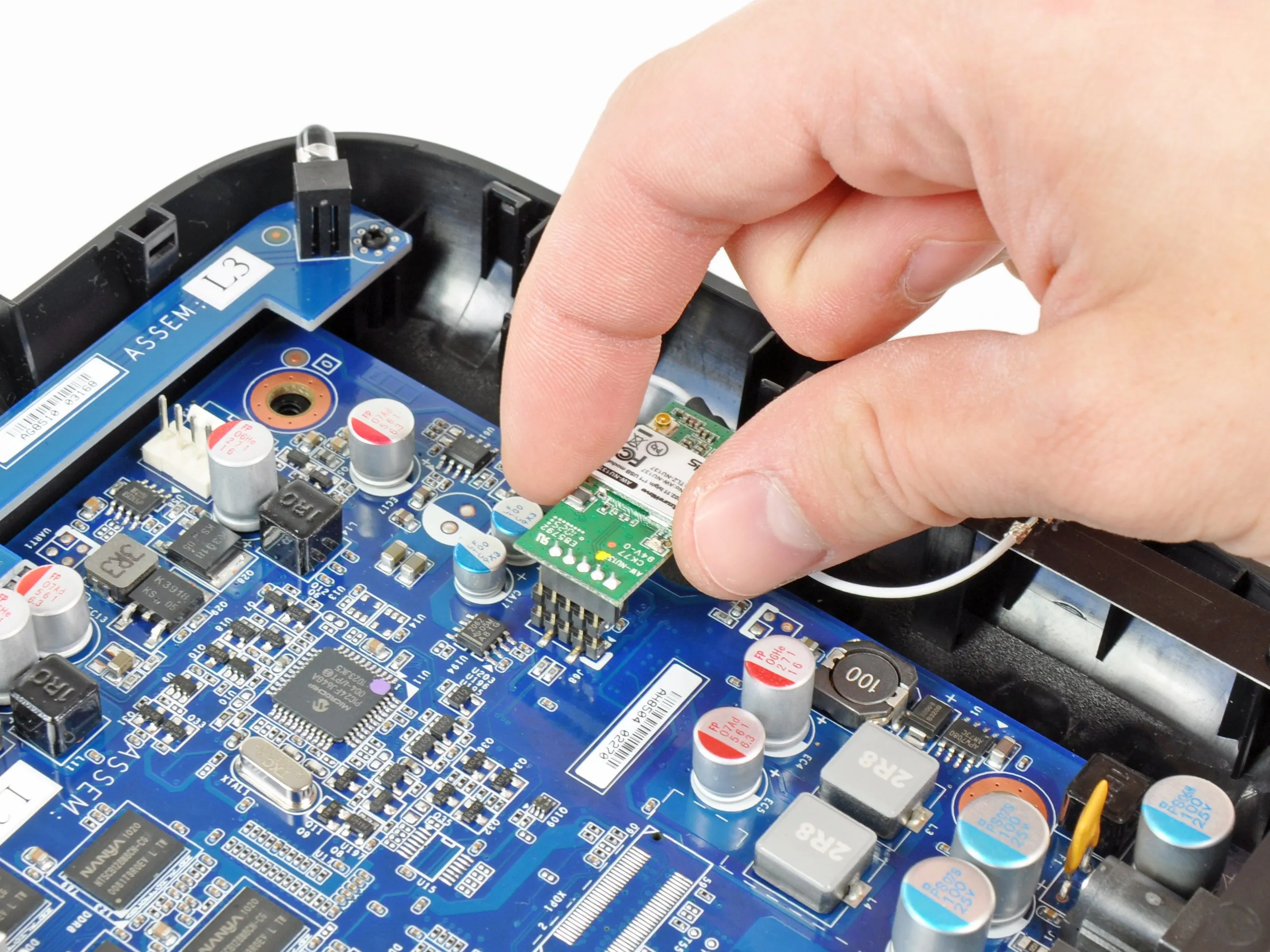

• Крестовая отвертка №1 позволяет быстро открутить единственный винт, крепящий карту Wi-Fi к нижнему корпусу.

• Наконец, карту Wi-Fi можно снять со штырьков, соединяющих ее с основной платой.

Шаг 8

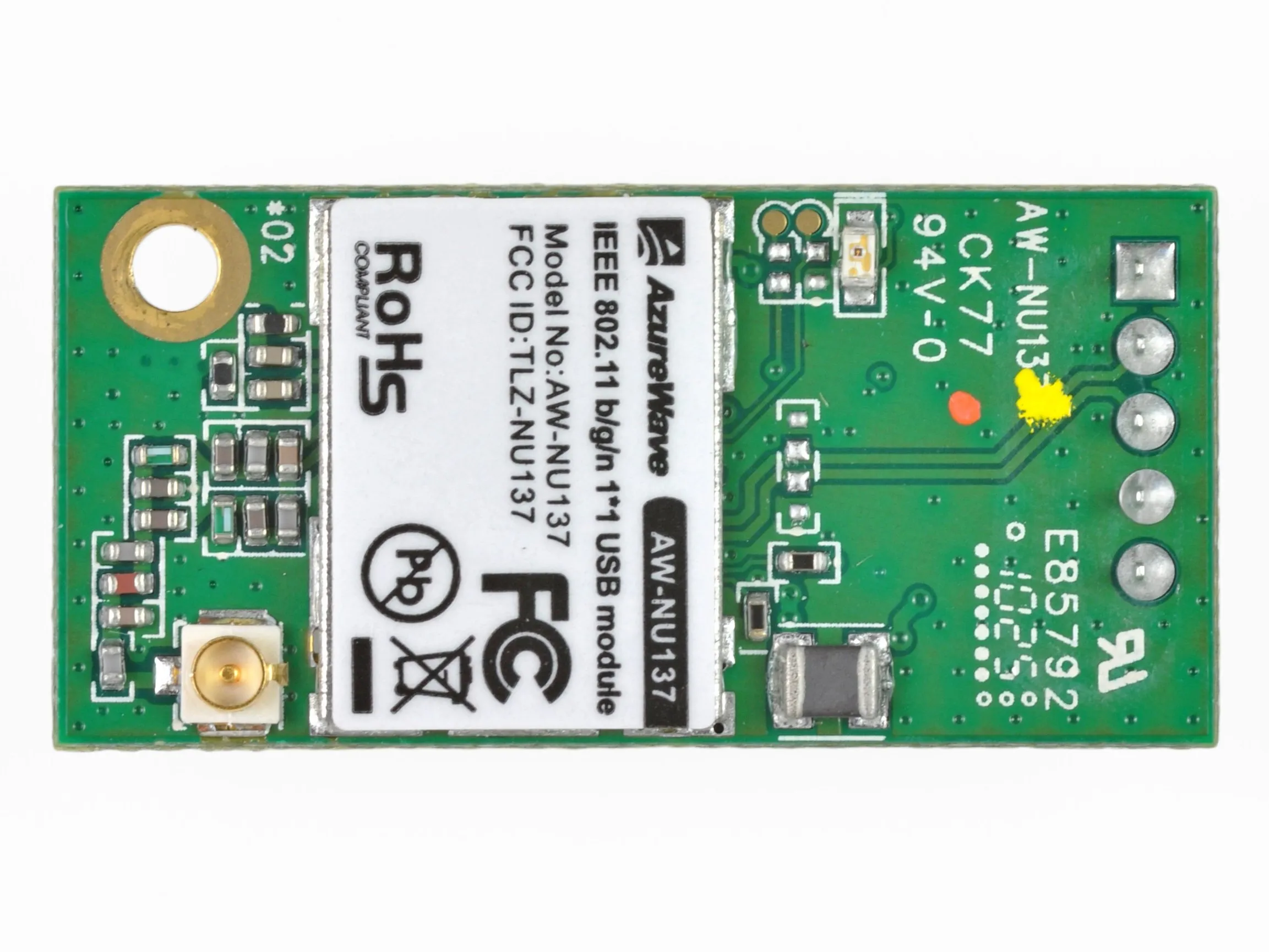

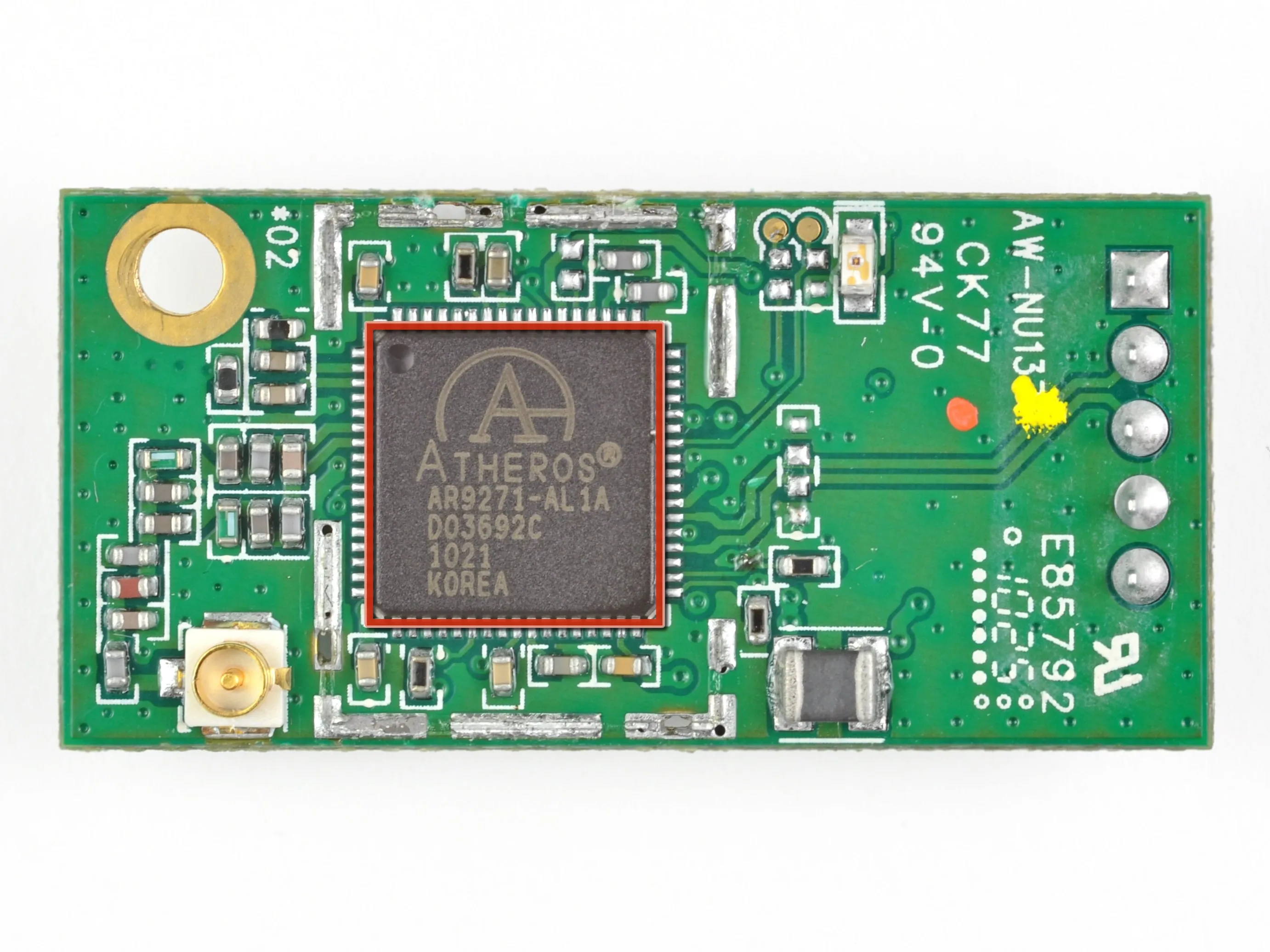

• Плата Wi-Fi 802.11 b/g/n производится компанией AzureWave ..

• При отпаивании защитного колпачка обнаруживается Atheros AR9271 оснащенный встроенным процессором и оперативной памятью, что позволяет выполнять функции WLAN на самом чипе, снимая нагрузку с других компонентов на основной плате.

• На задней стороне платы Wi-Fi находится микросхема Atmel H024.

Шаг 9

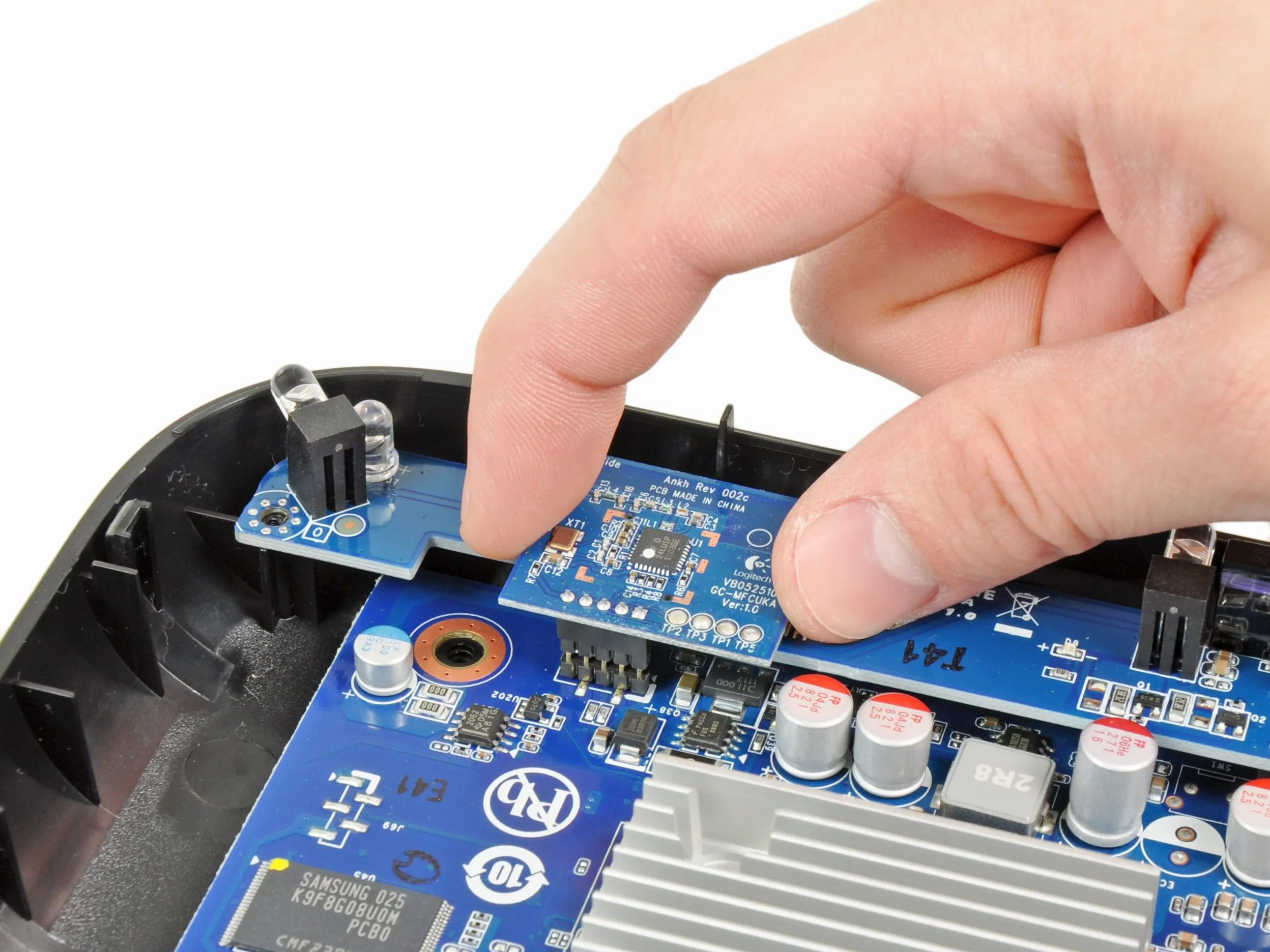

• Пара крестообразных винтов фиксирует платы ИК-датчика и радиочастотного приемопередатчика на нижнем корпусе.

• Прежде чем снимать плату ИК-датчика, необходимо поднять плату радиочастотного приемопередатчика с контактов, соединяющих ее с основной платой.

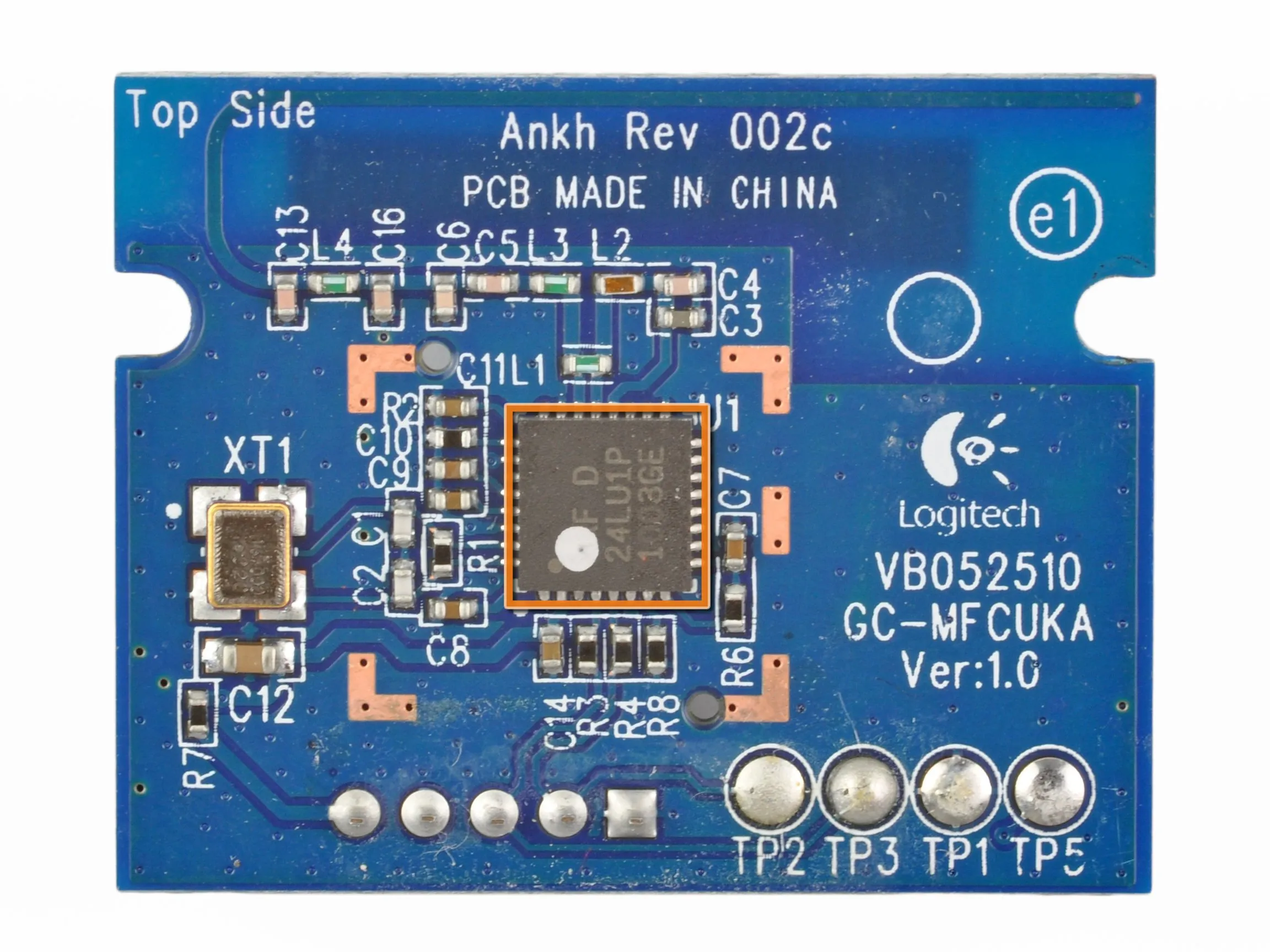

• К верхней части платы прикреплен приемопередатчик Nordic Semiconductor RF24LU1. Эта микросхема отвечает за прием и передачу сигналов с беспроводной клавиатурой.

Шаг 10

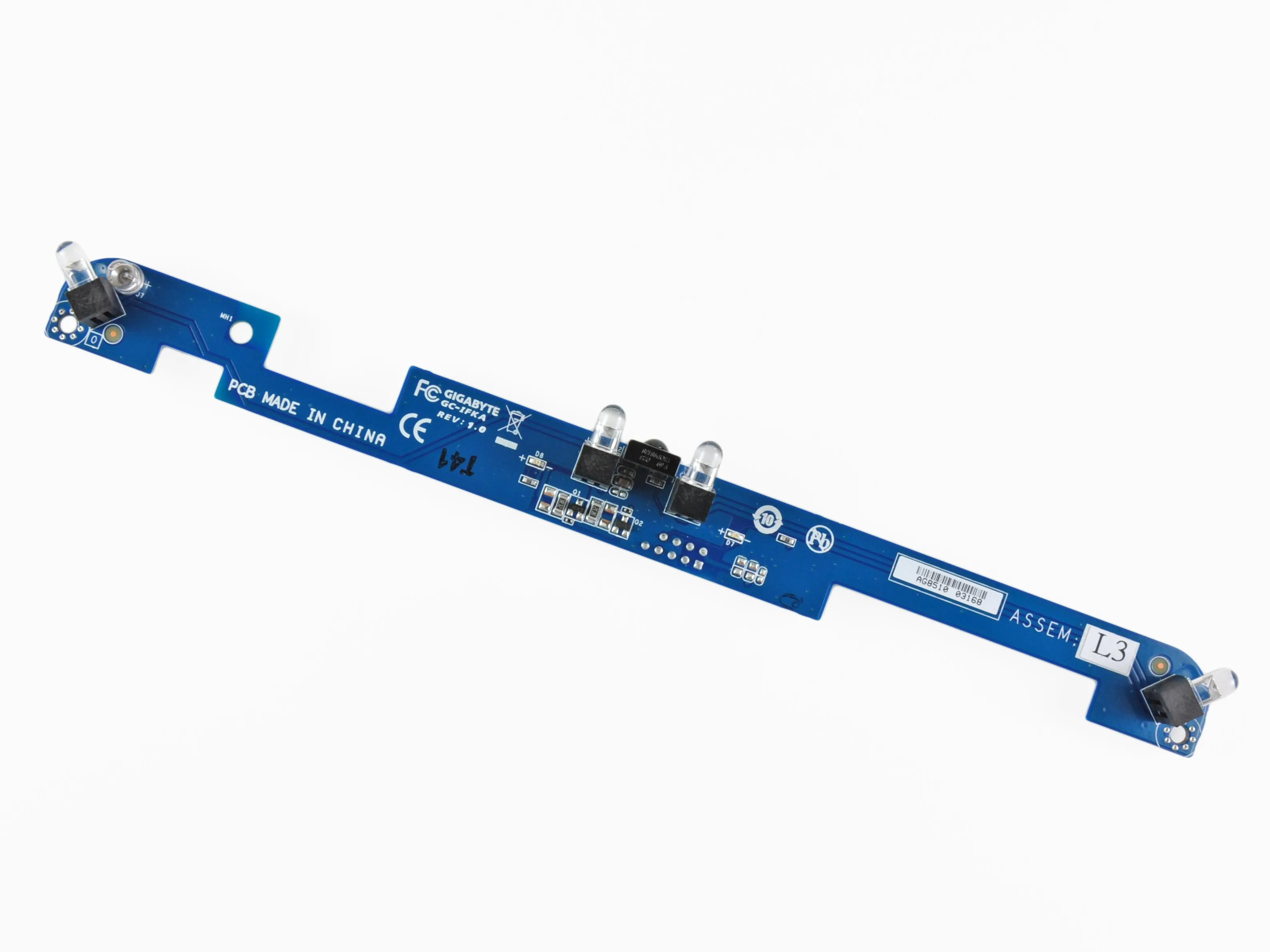

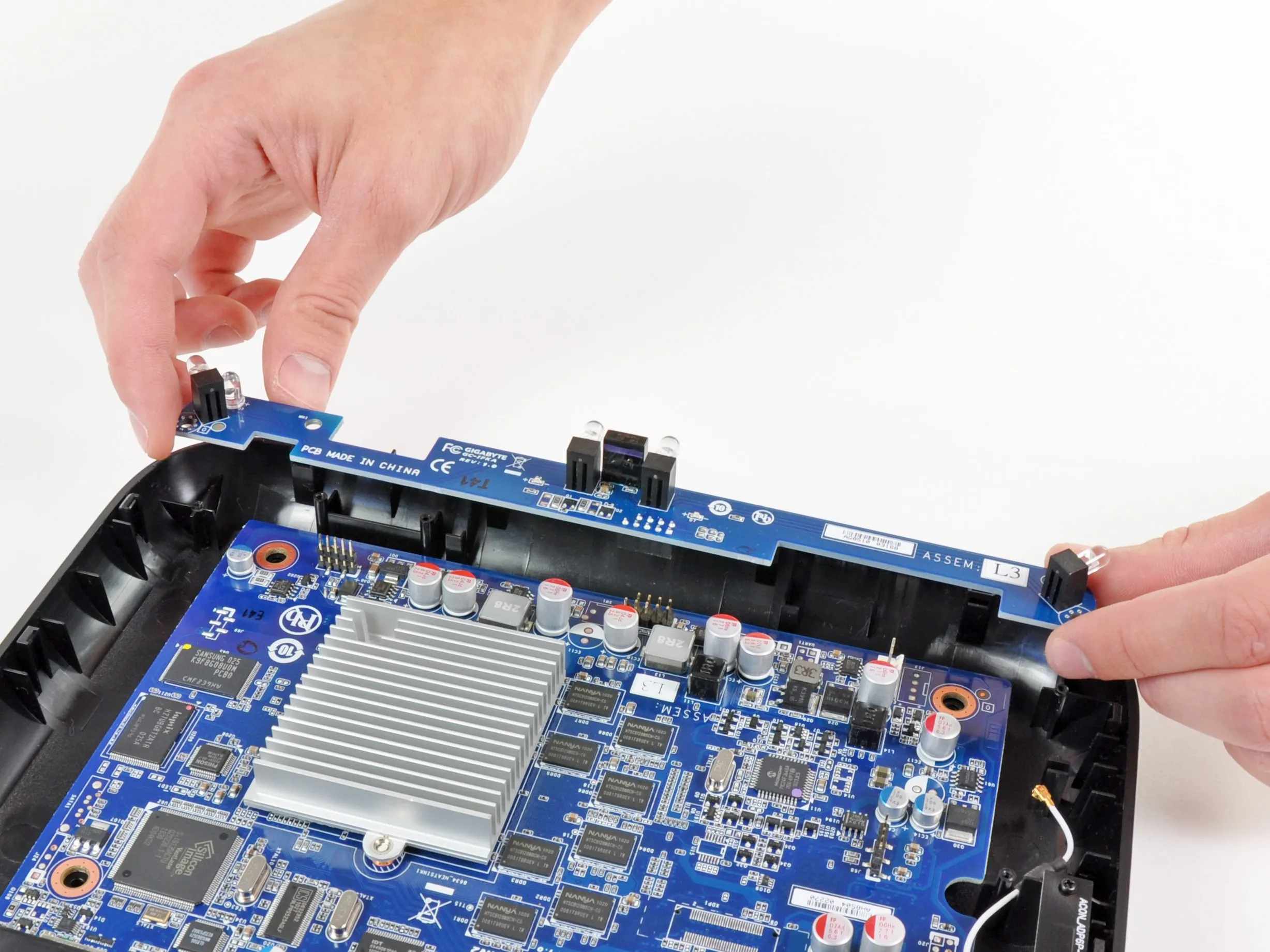

• Снимаем плату ИК-подсветки, которая содержит четыре светодиода - два обычных и два инфракрасных.

• Мы предполагаем, что черный пластиковый компонент в центре - это приемник ИК-сигналов.

Шаг 11

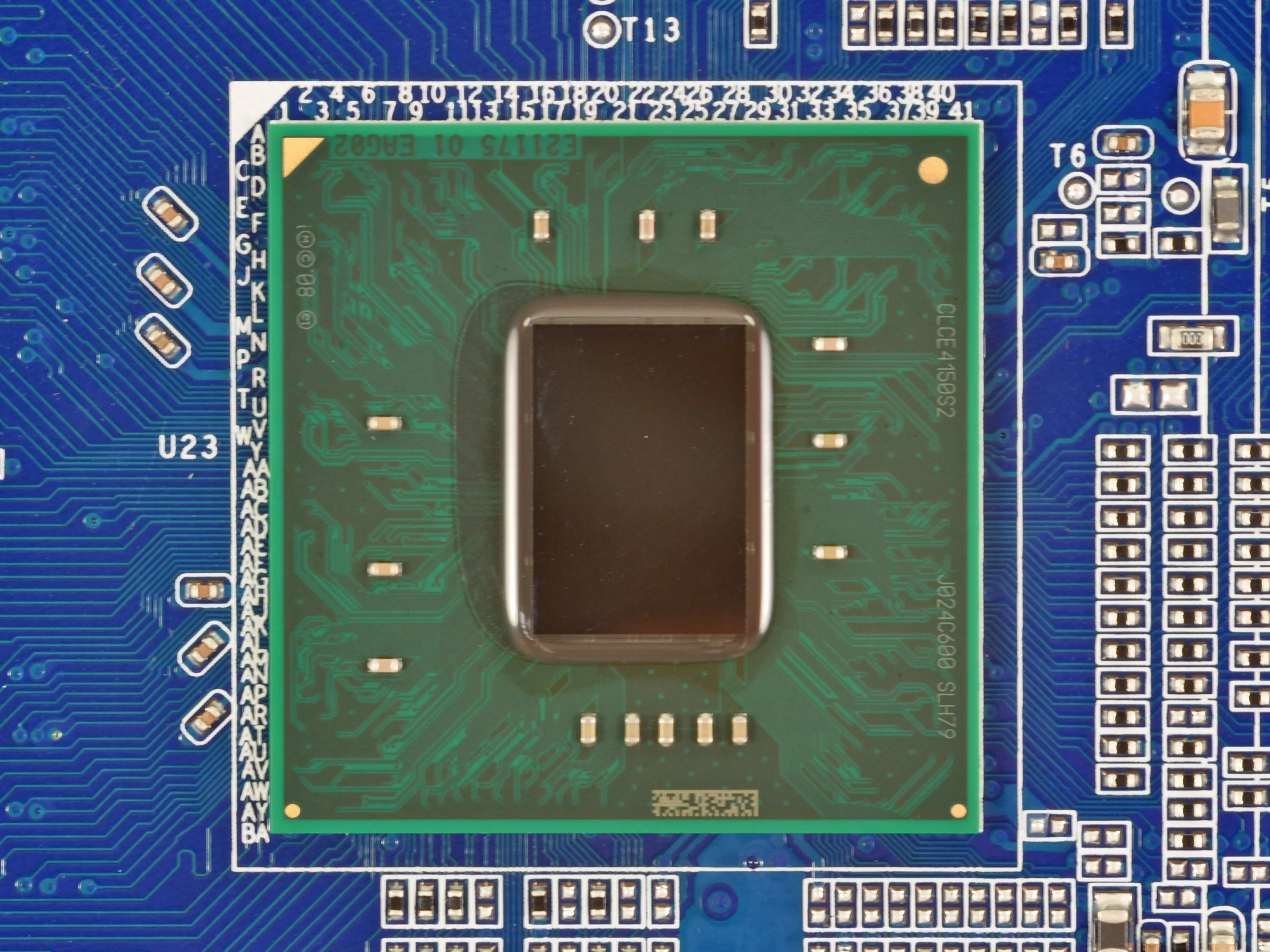

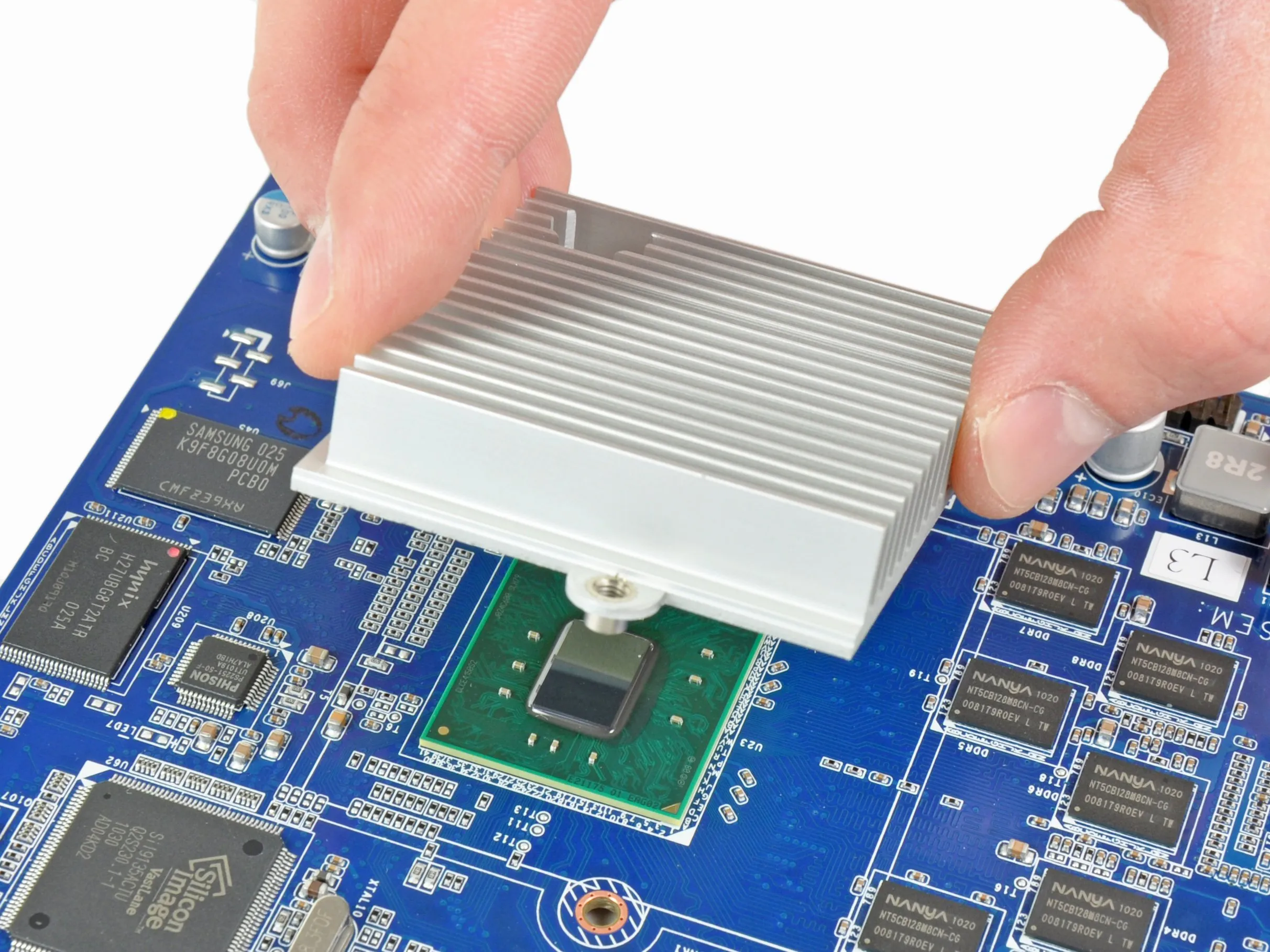

• Снимаем радиатор и видим процессор Atom. Радиатор удерживается на месте двумя винтами Phillips - не нужно изобретать колесо...

• Сайт Intel Atom CE4150 Процессор с частотой 1,2 ГГц.

• Как же Atom CE4150 противостоит процессору A4?

• Тактовая частота Intel CE4150 составляет 1,2 ГГц, в то время как частота процессора Apple A4 ограничена 1,0 ГГц.

• Архитектура Apple A4 основывается на конструкции 'пакет на пакете' (PoP), объединяющей процессор и оперативную память в единую конструкцию. В Atom CE4150 используются внешние микросхемы оперативной памяти.

Шаг 12

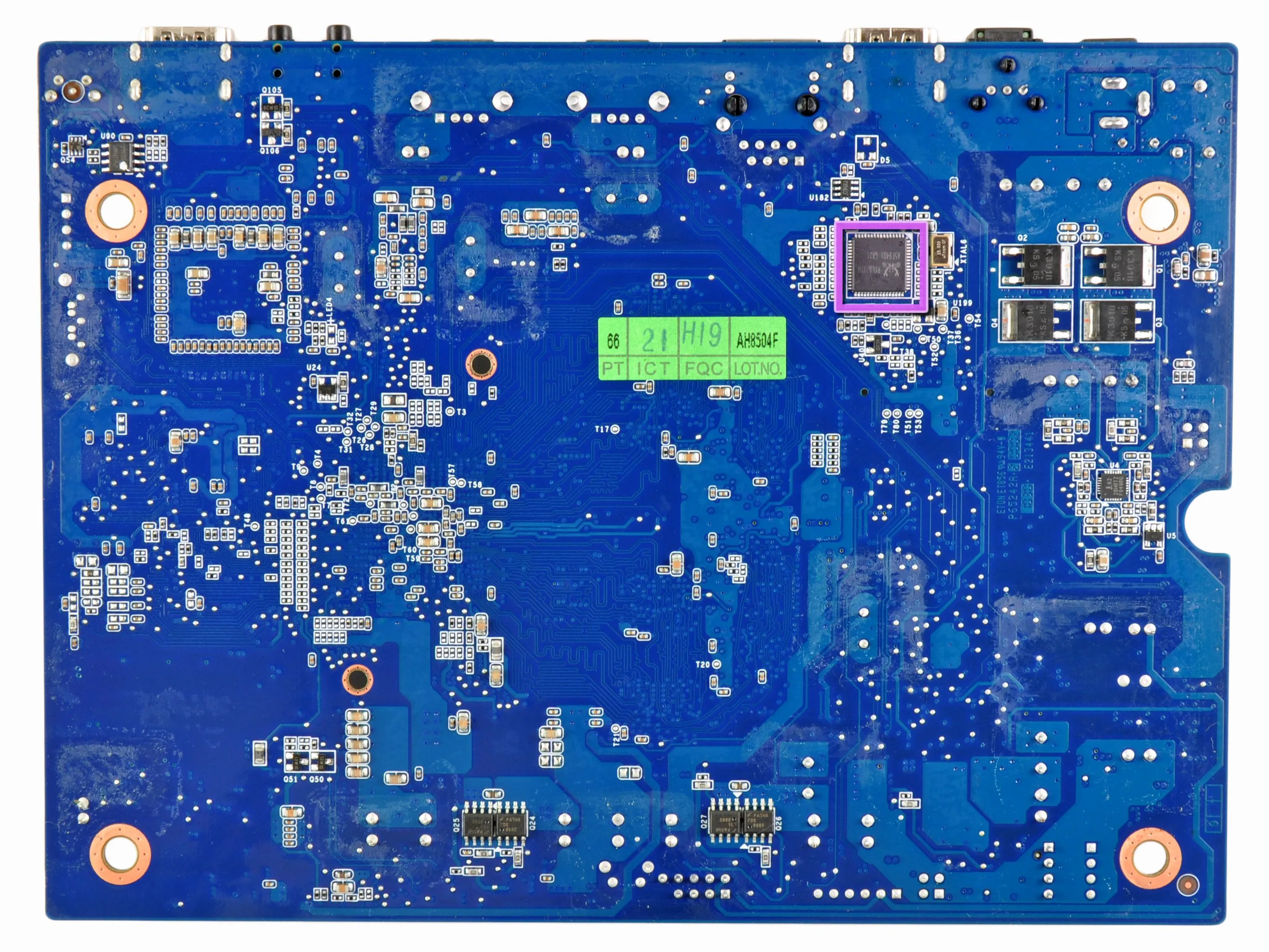

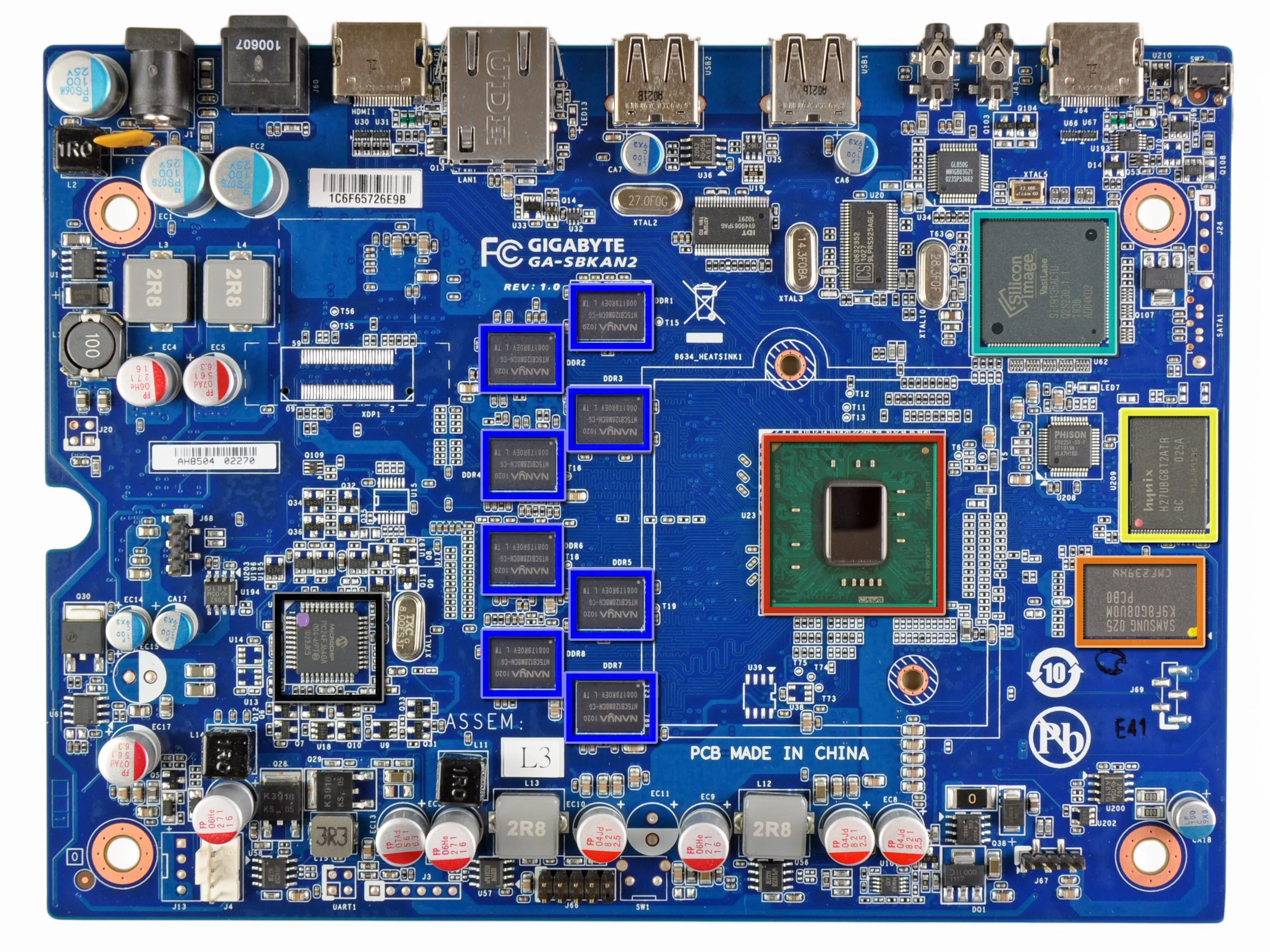

• Содержание Gigabyte GA-SBKAN2:

• Intel Atom CE4150 Процессор 1,2 ГГц, графический процессор 400 МГц

• Samsung K9F8G08U0M 1 ГБ NAND Flash

• Флэш-память NAND Hynix H27UBG8T2ATR 4 ГБ

• Кремниевое изображение Sil9135 Приемник HDMI 1.3

• Nanya NT5CB128M8CN-CG 1 Гб DDR3 SDRAM (1 Гб X 8)

• Realtek Semiconductor RTL8201N PHYceiver 10/100M

• Microchip PIC24FJ64GA004-I/PT 16-битный микроконтроллер

Шаг 13

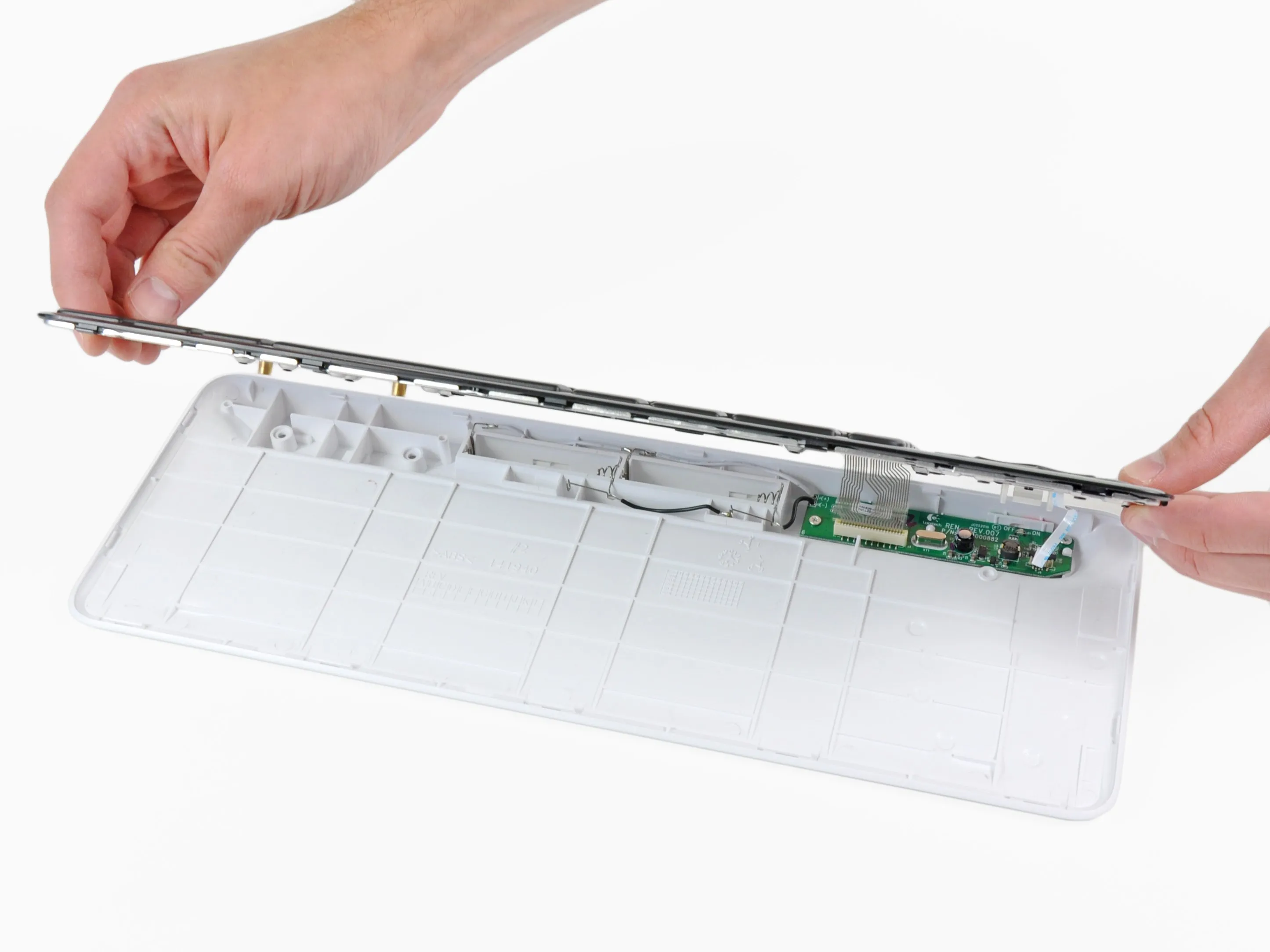

• Будучи теми, кто любит возиться, мы должны были заглянуть внутрь клавиатуры.

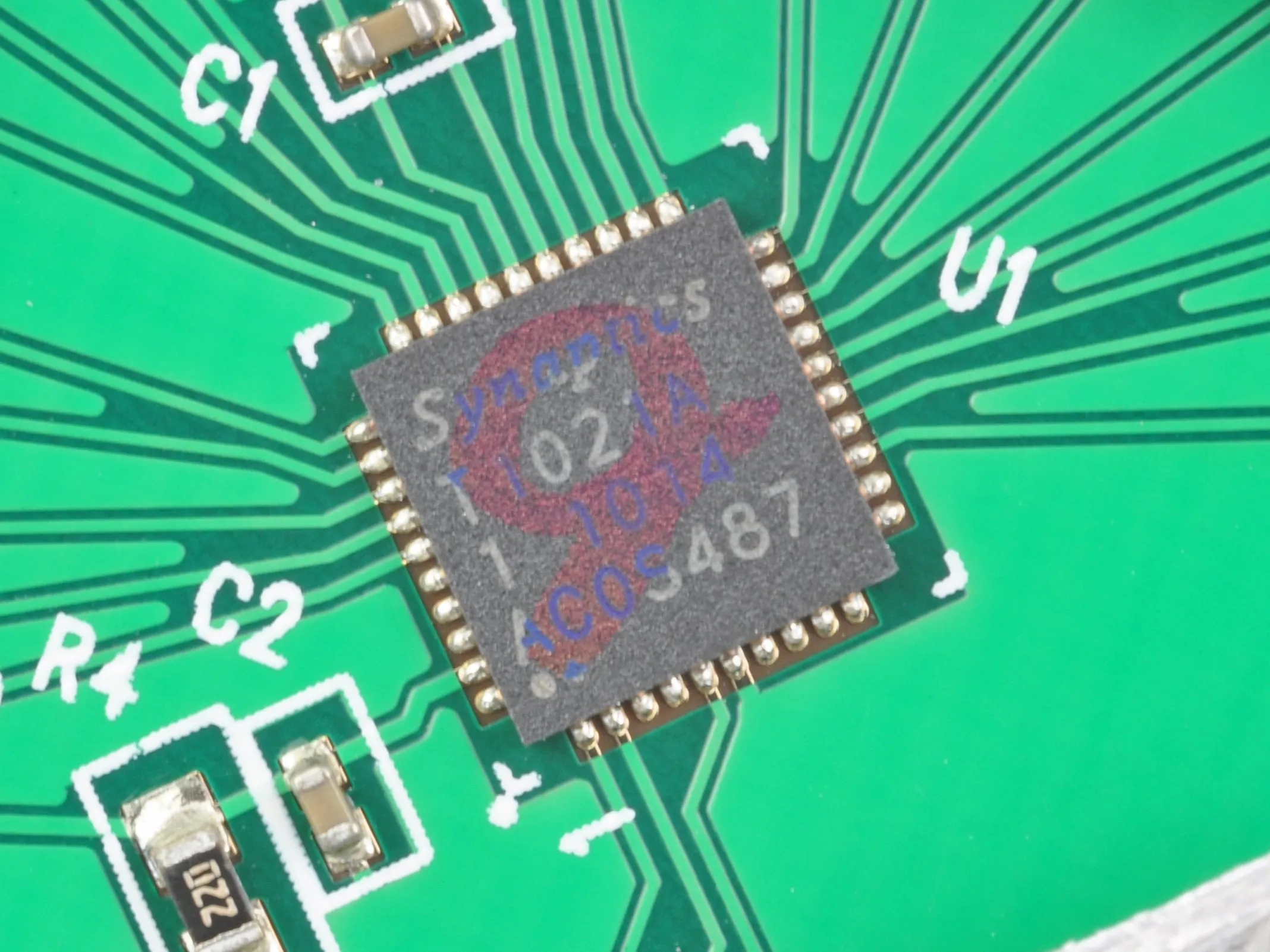

• На обратной стороне сенсорной панели находится сенсорный контроллер Synaptics T1021A, также встречающийся в Microsoft Kin Two и Sony Ericsson Xperia X10 Mini E10i.

• Микросхема Nordic Semiconductor nRF24LE1, расположенная рядом с батареями, скорее всего, обеспечивает беспроводное подключение к базовой станции Revue.

Шаг 14

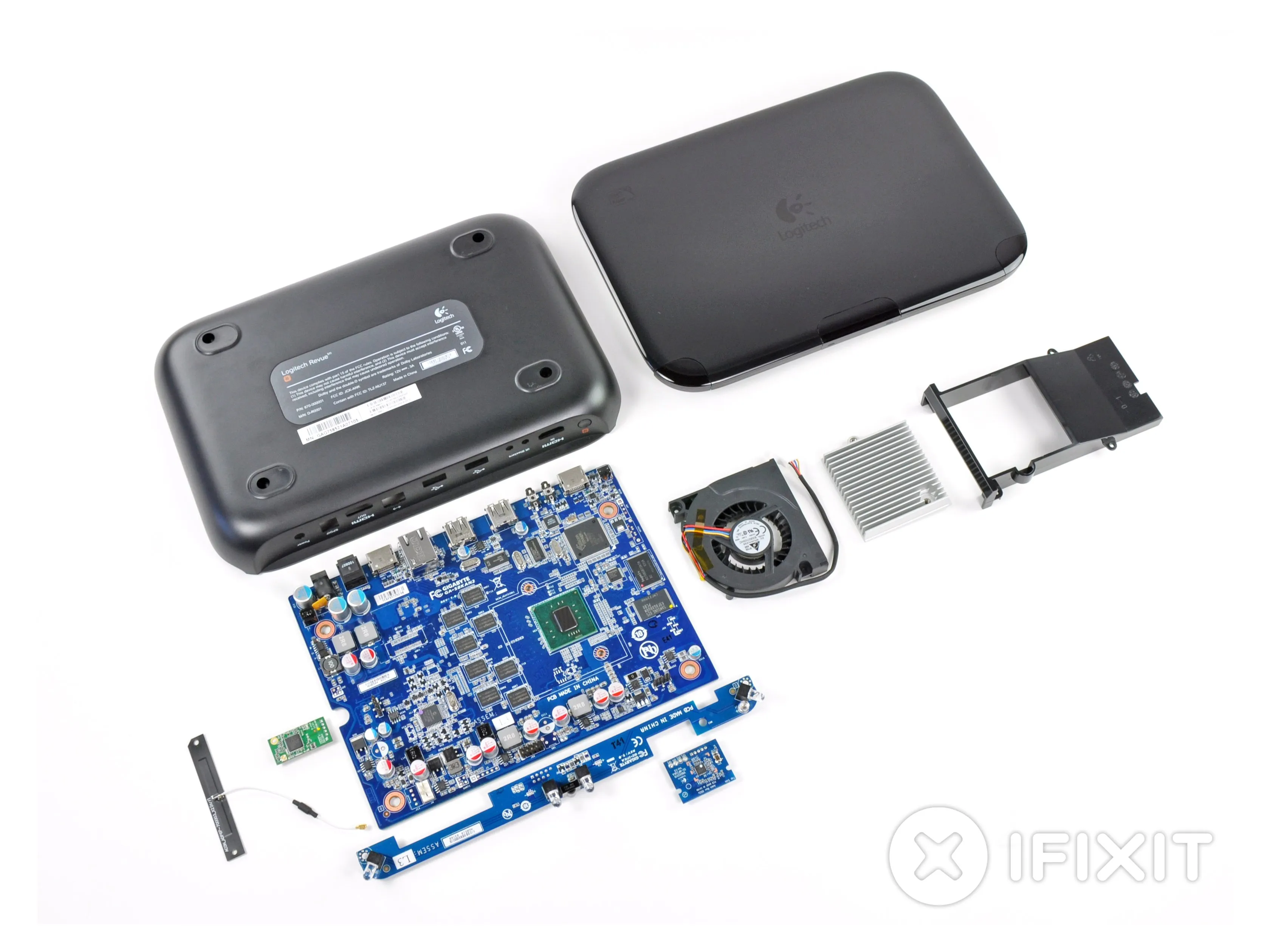

• Ремонтопригодность Logitech Revue: 8 из 10 (10 - самый простой ремонт).

• Открыть корпус очень просто - на пути стоят всего 4 винта и куча клипс.

• Используются только стандартные винты Phillips.

• Разъемы дочерних плат легко отсоединяются от гнезд материнской платы.

• Вентилятор очень легко заменить, если он вдруг выйдет из строя.

• Если вам нужно заменить что-то на материнской плате, придется заменить всю плату.
