Разборка Logitech S-715i частичная

Введение

Это просто идентификация микросхемы колонки Logitech S-715i и не содержит полного процесса разборки, поскольку я разобрал ее довольно давно. Хотя для этого устройства существует пульт дистанционного управления, я не смог найти его, поэтому он не будет включен в этот разбор. Этот разбор можно загрузить в конце данного руководства.

Шаг 1 Частичная разборка Logitech S-715i

• Бренд: Logitech

• Модель: S-715i

• Розничная цена: $149

• Дата выхода: 9 июля 2010 г.

• Возможности подключения: 30-контактный разъем iPhone/iPod; 3,5 мм аудиоразъем

• Примечание: Эта фотография получена от Engadget; все остальные фотографии в этом отчете сделаны мной.

Шаг 2

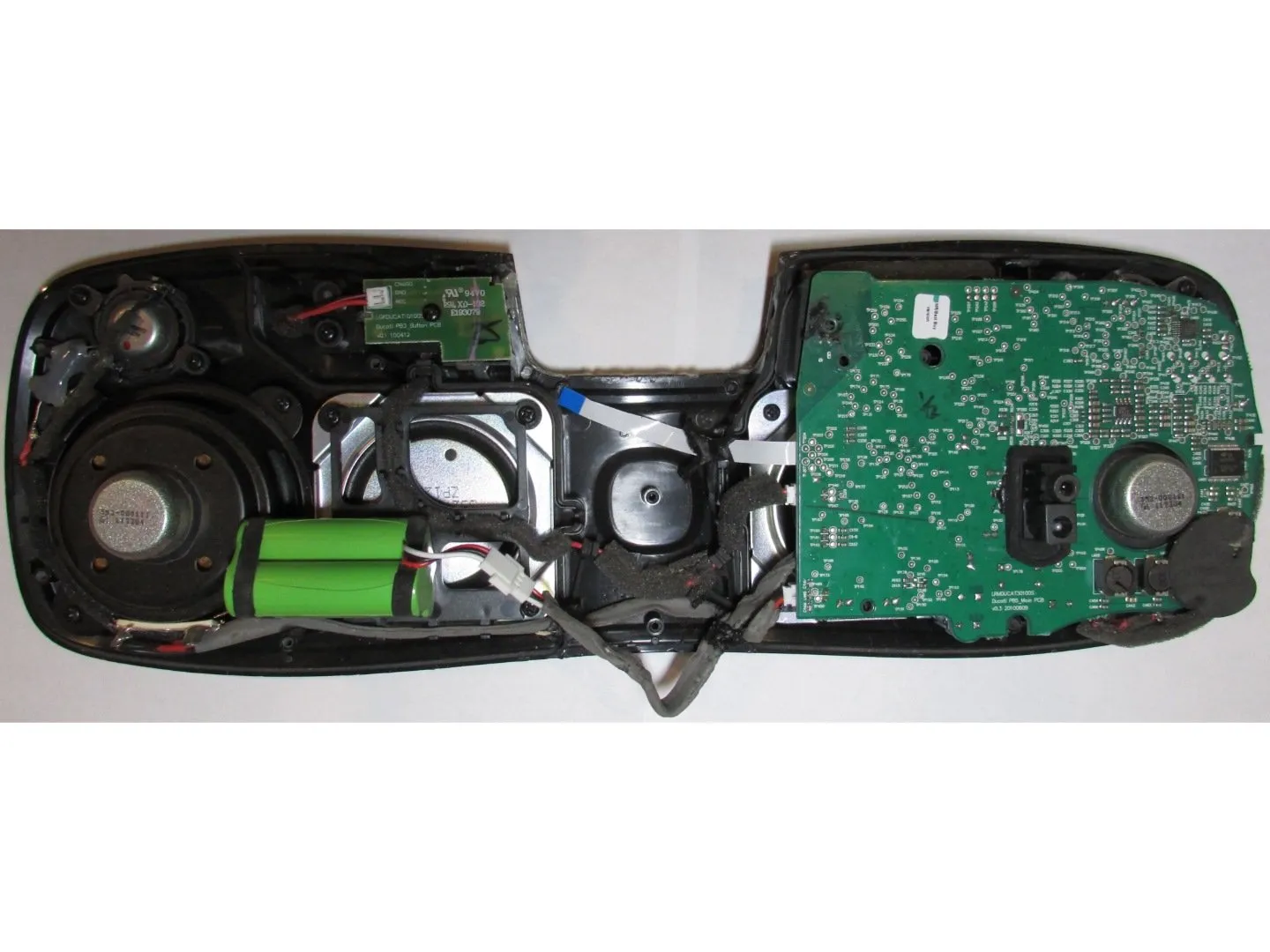

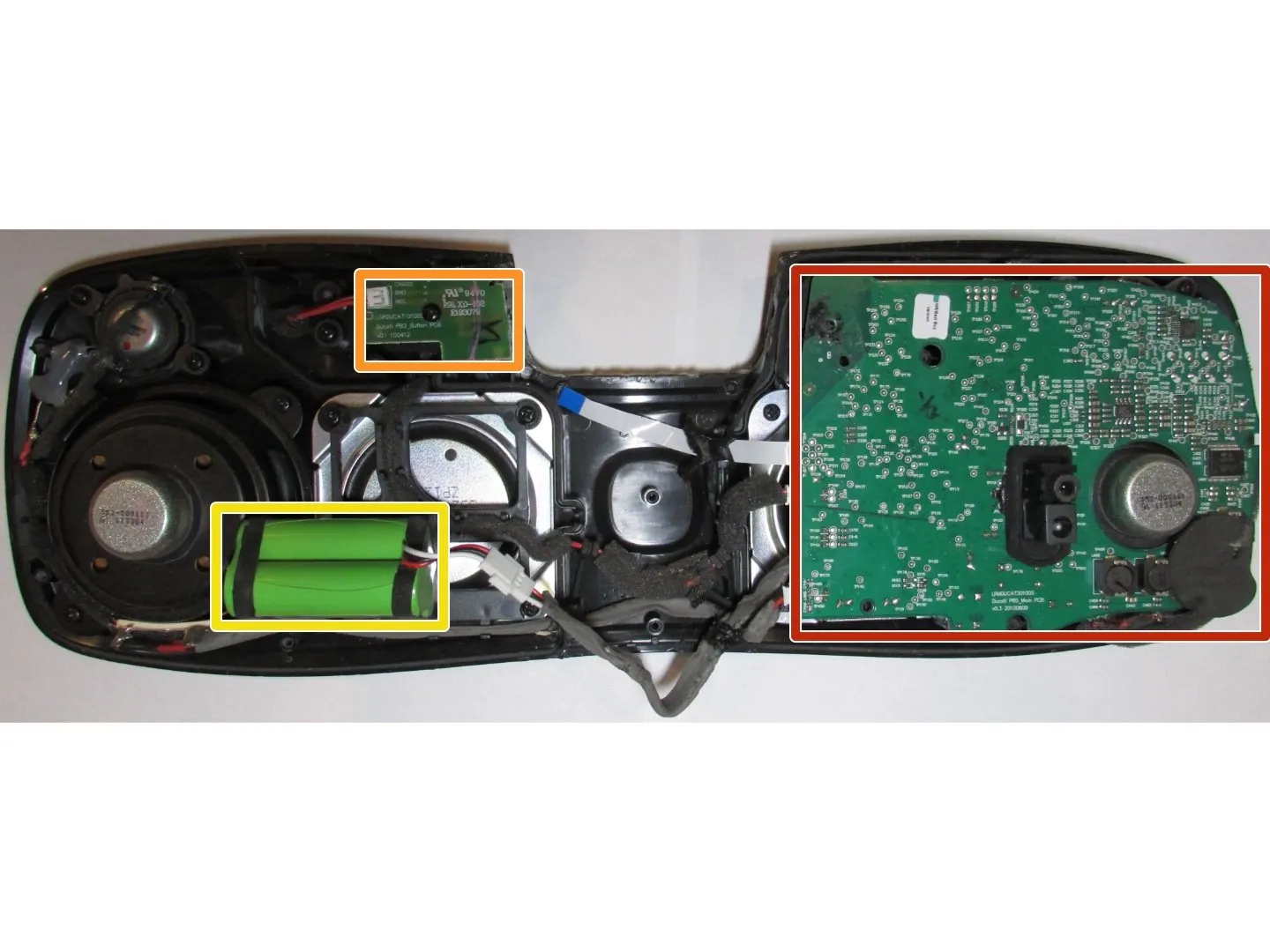

• Задняя часть передней стороны динамика

• Основная печатная плата

• Кнопочная печатная плата для регуляторов громкости

• Никель-металлогидридный аккумулятор

Шаг 3

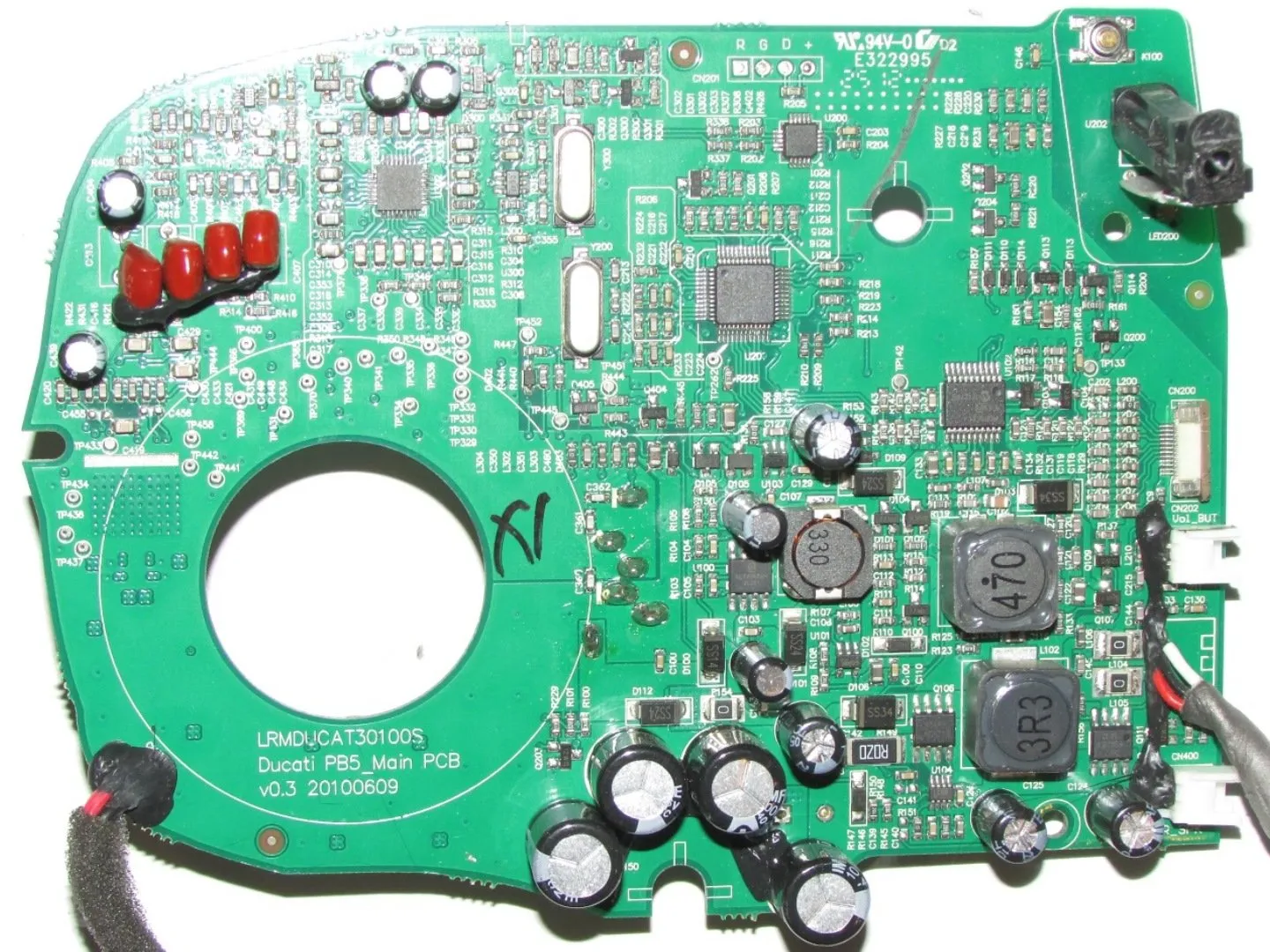

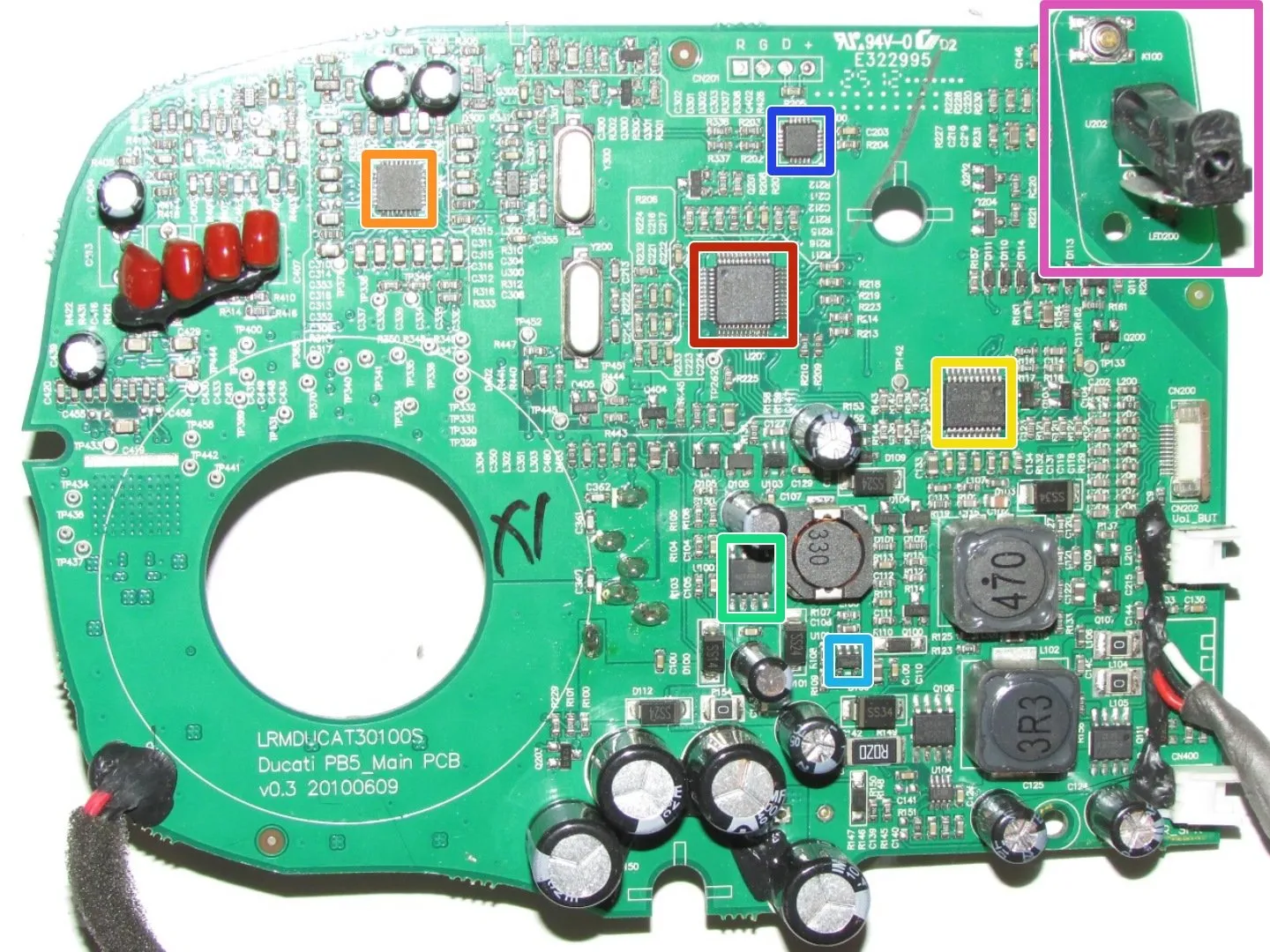

• Главная печатная плата Передняя сторона Идентификация микросхемы:

• STMicroelectronics STM8L151C6 Сверхмаломощный 8-битный микроконтроллер с 32 Кбайт флэш-памяти, 16 МГц процессором, встроенной EEPROM

• Wolfson Microelectronics WM8978G Стереокодек с драйвером динамика

• Microchip Technology MCP1631 Высокоскоростной широтно-импульсный модулятор

• Active-Semi International (теперь Qorvo) ACT4065SH Высокоскоростной входной понижающий преобразователь 2A

• Высокоскоростной LDO-регулятор Torex Semiconductor XC6204

• Неизвестно ADO3773M (?) Неизвестно

• Секция ИК-приемника

Шаг 4

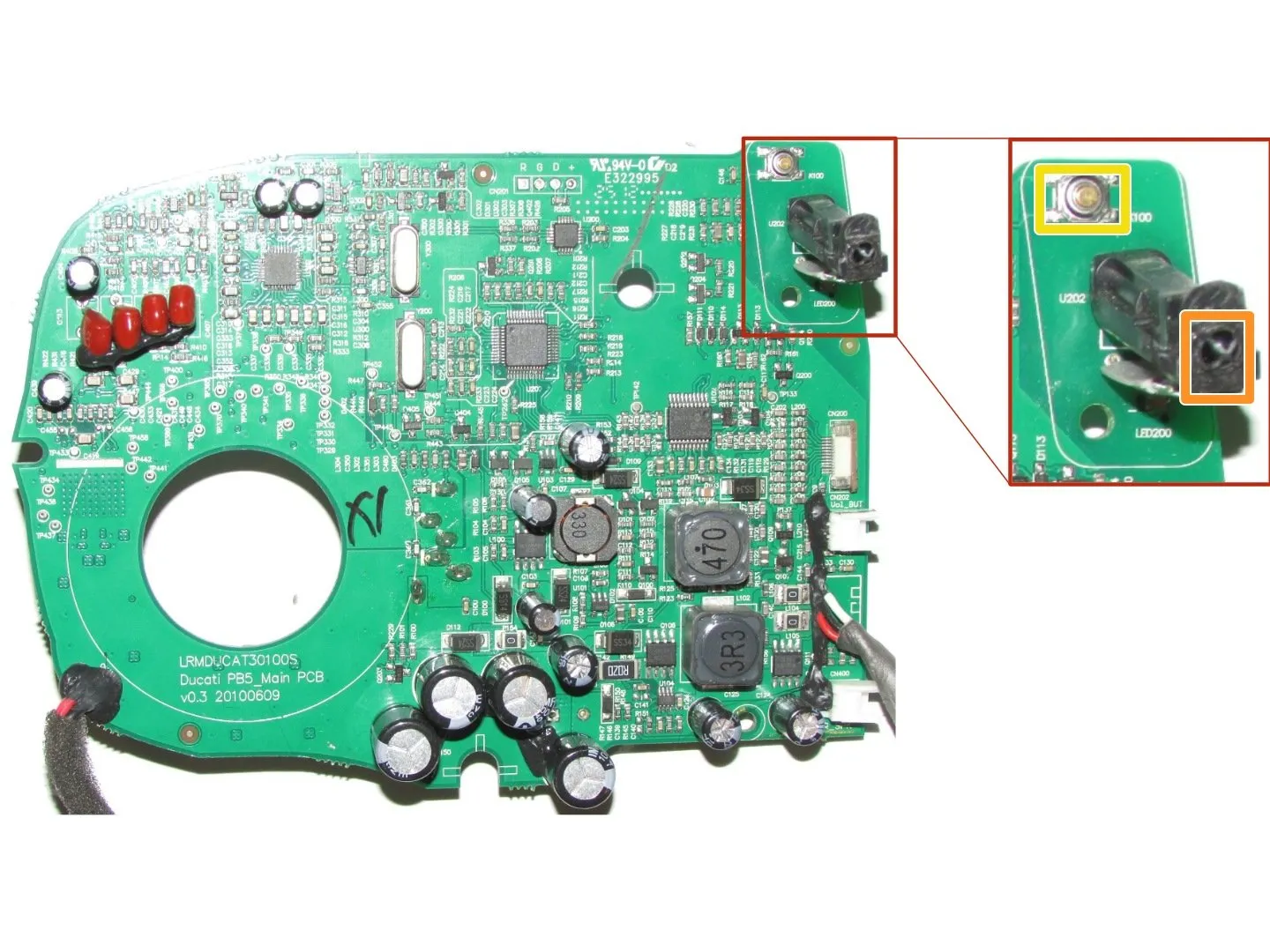

• Увеличение секции ИК-приемника на лицевой стороне основной печатной платы.

• Неизвестный Неизвестный ИК-приемник

• Выключатель

Шаг 5

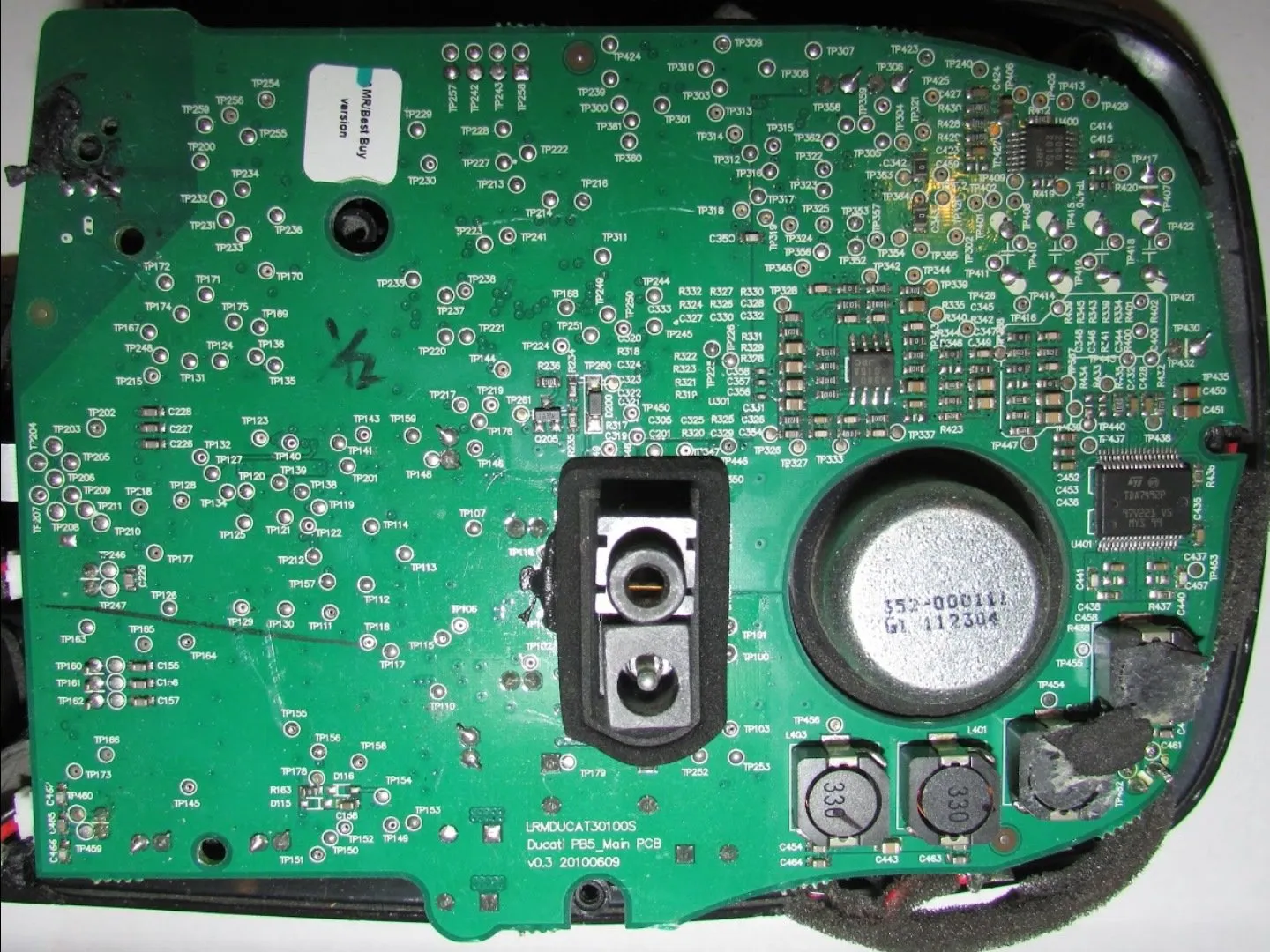

• Главная печатная плата Обратная сторона Идентификация микросхем:

• STMicroelectronics TDA7492P 25 Вт + 25 Вт двойной BTL аудио усилитель класса-D

• Двойной операционный усилитель New Japan Radio NJM4580

• Четырехканальный операционный усилитель New Japan Radio NJM2060

Шаг 6

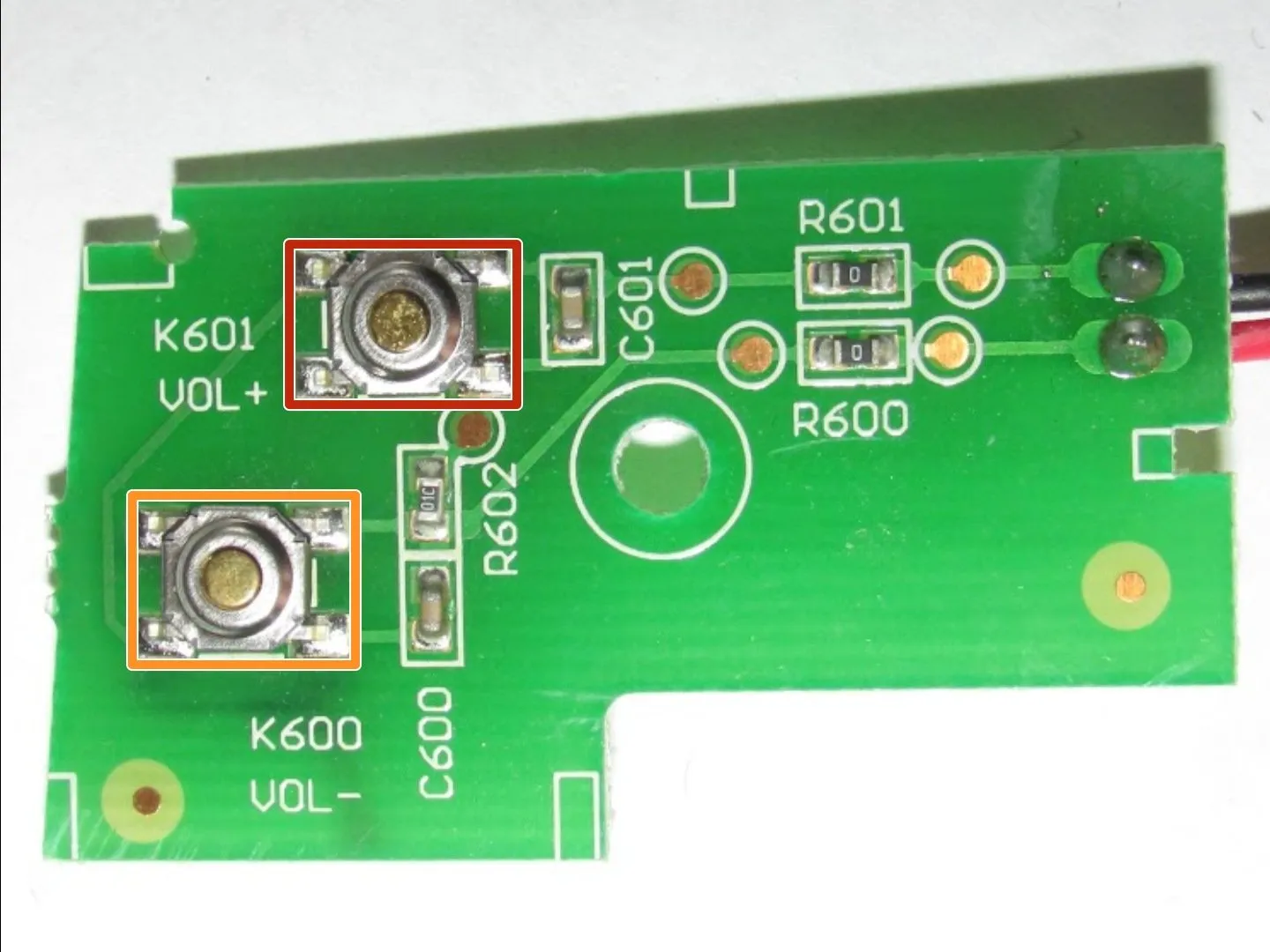

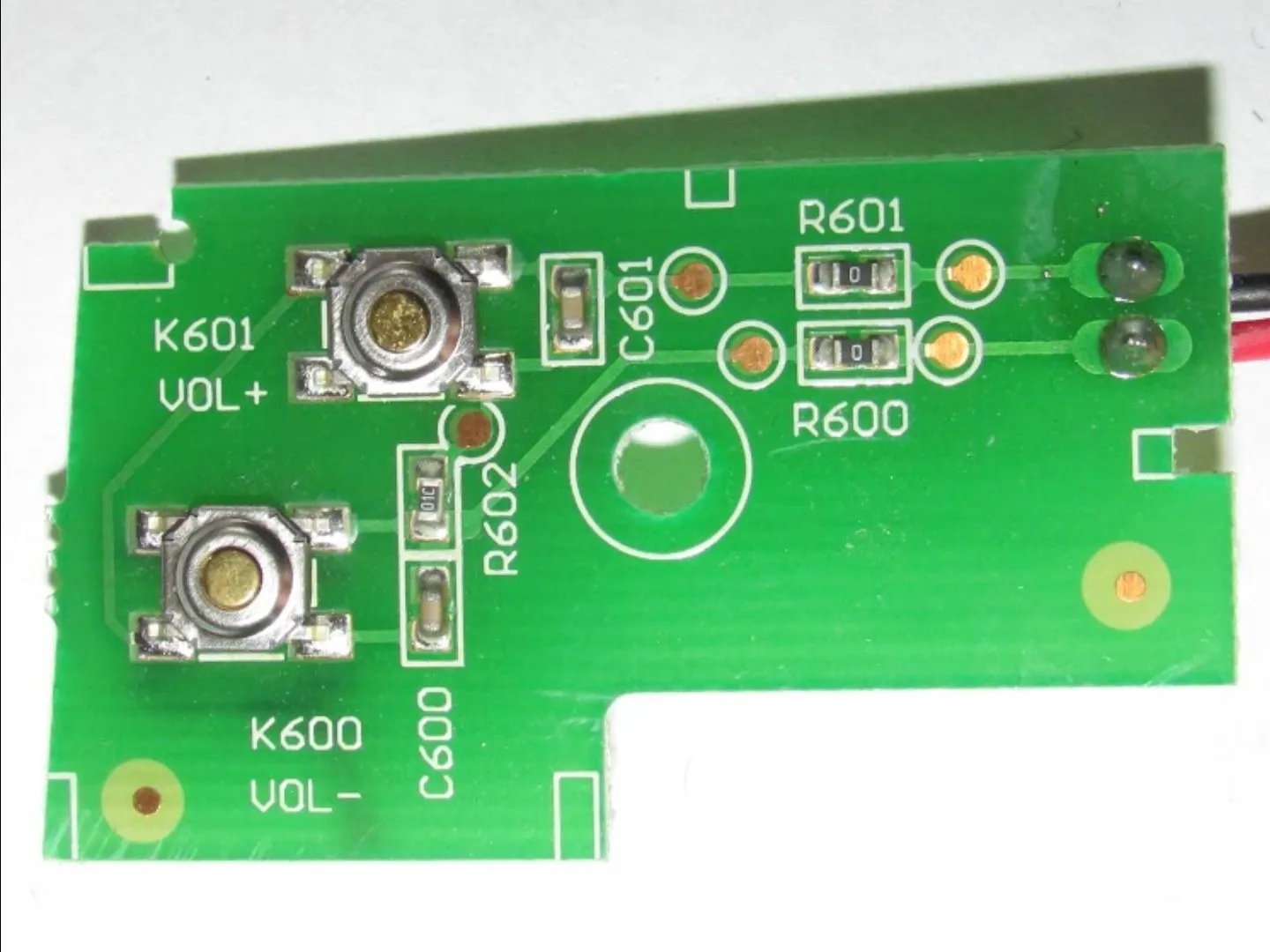

• Кнопочная печатная плата на лицевой стороне:

• Переключатель увеличения громкости

• Переключатель уменьшения громкости

Шаг 7

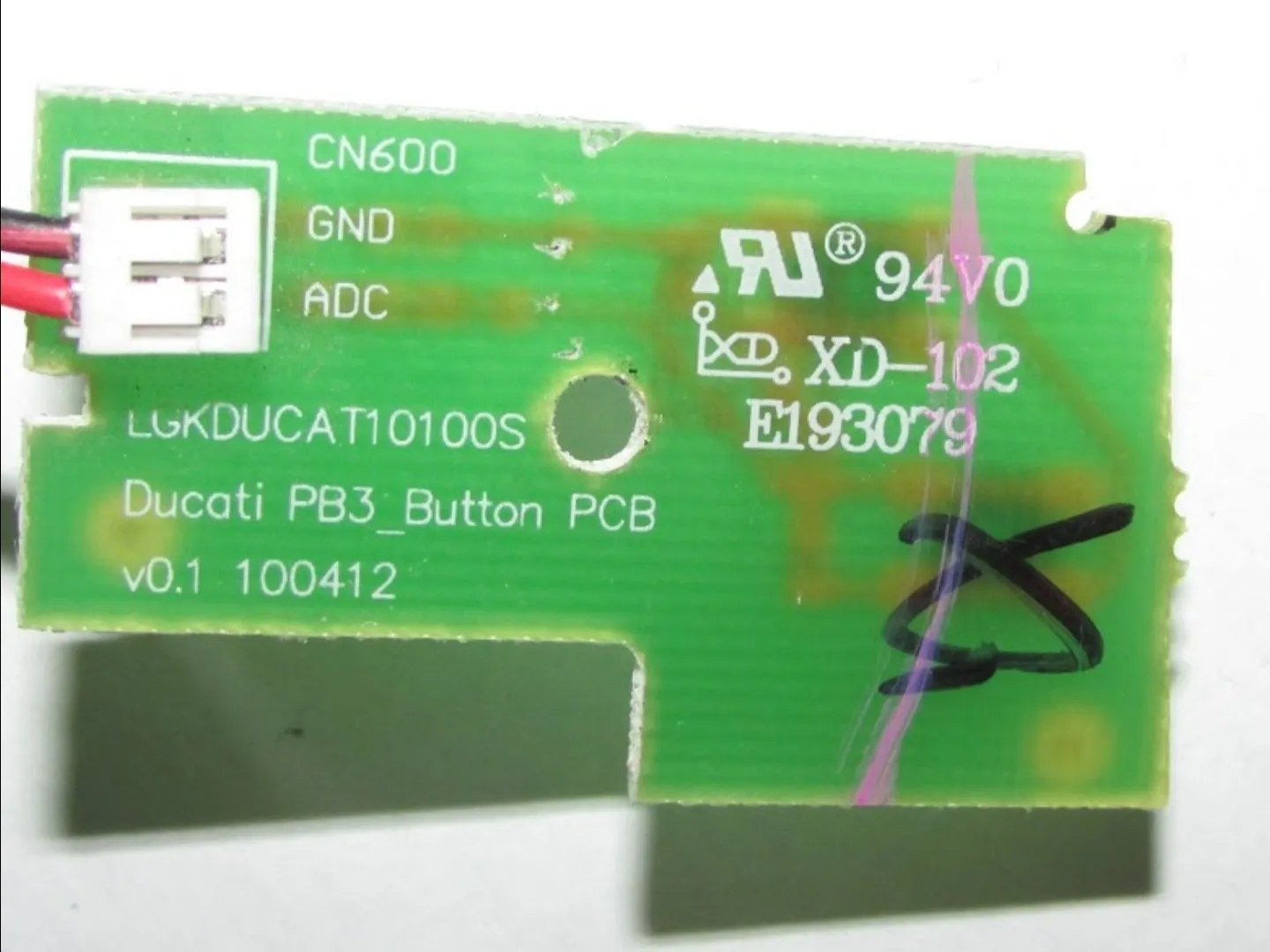

• Обратная сторона печатной платы кнопок:

• К основной печатной плате

Шаг 8

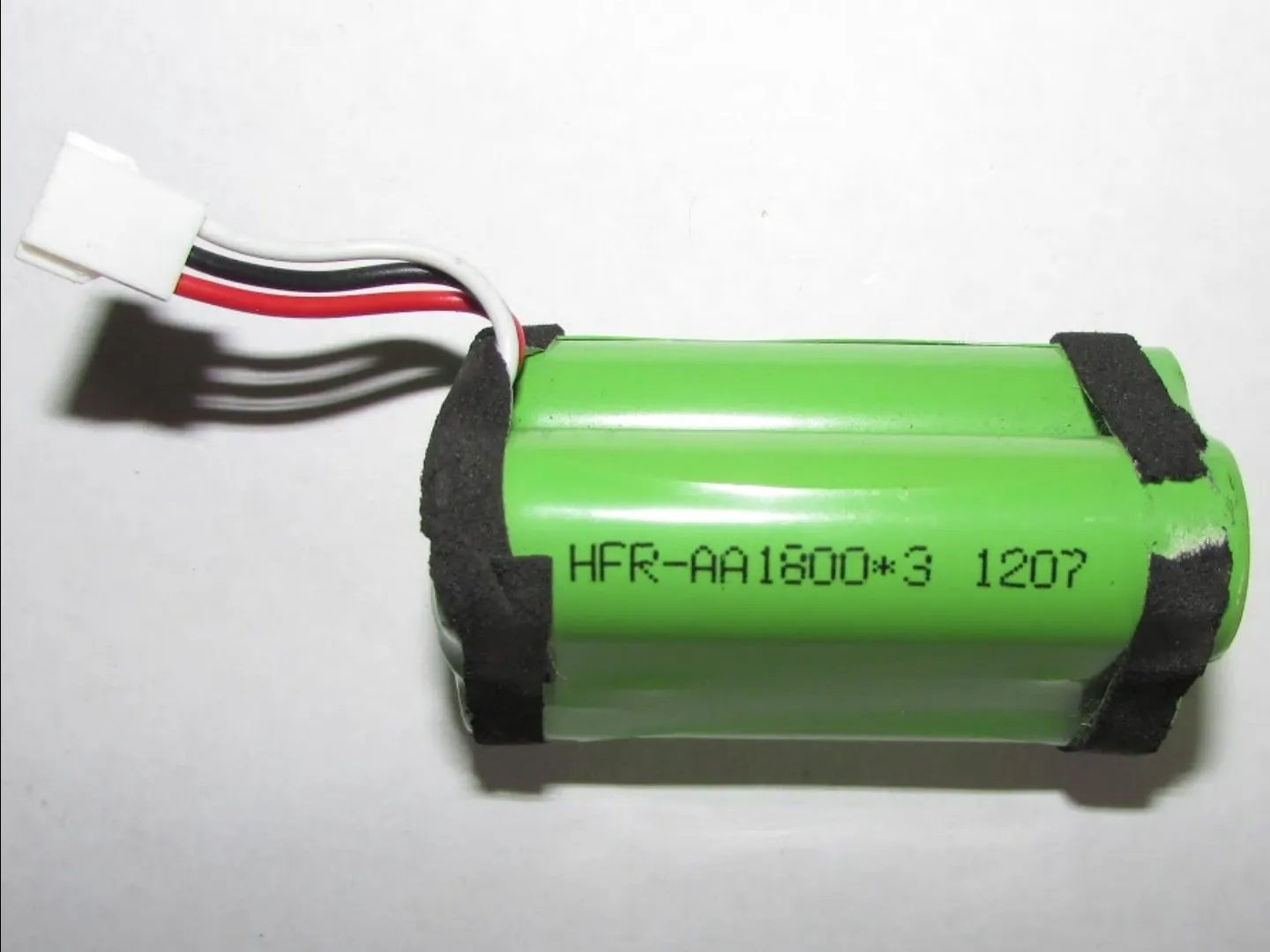

• Идентификация никель-металлогидридного аккумулятора:

• Shenzhen Highpower Technology HFR-AA1800*3 Батарейный блок 3x 1800 мАч; размер AA

Шаг 9

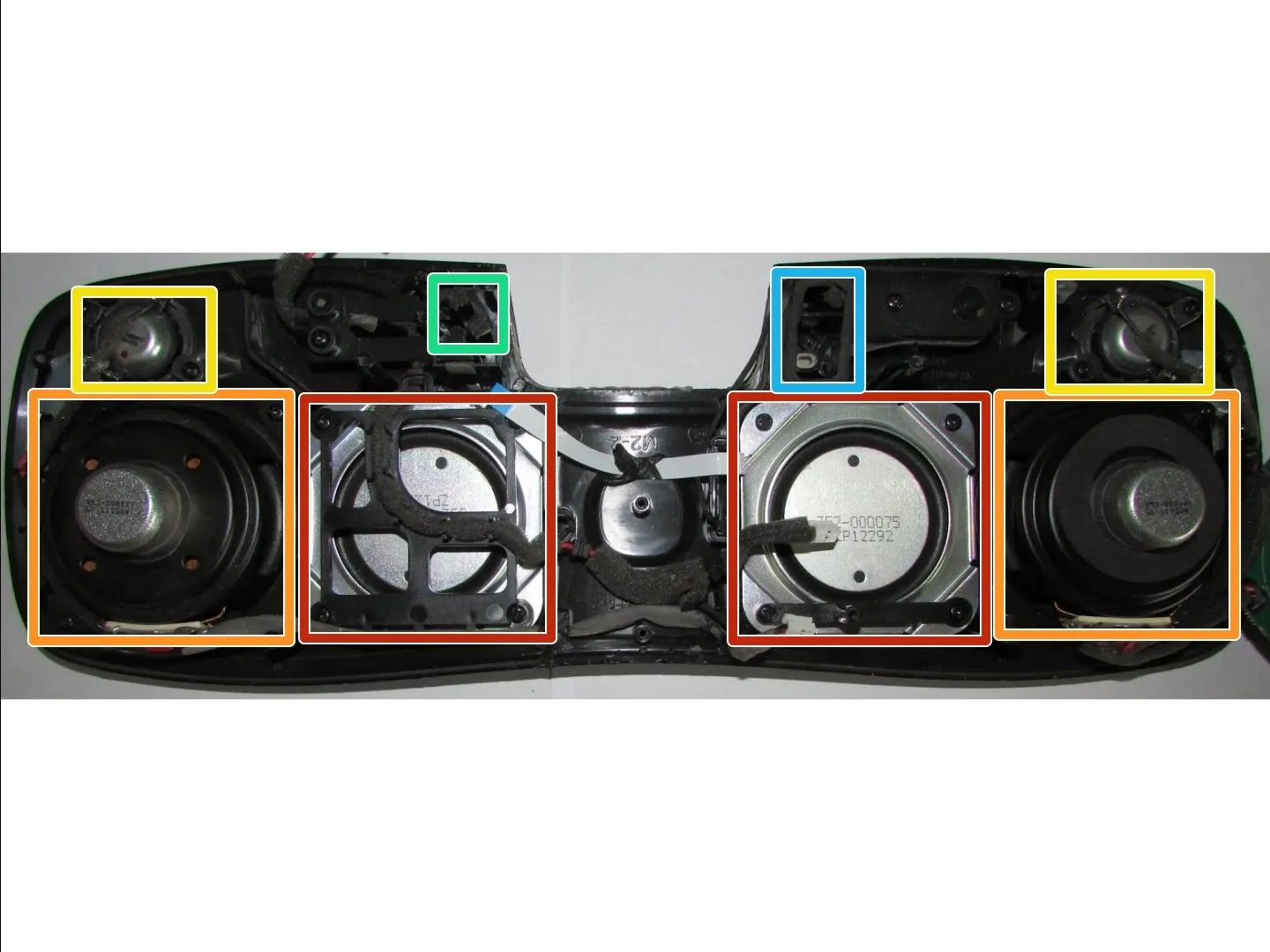

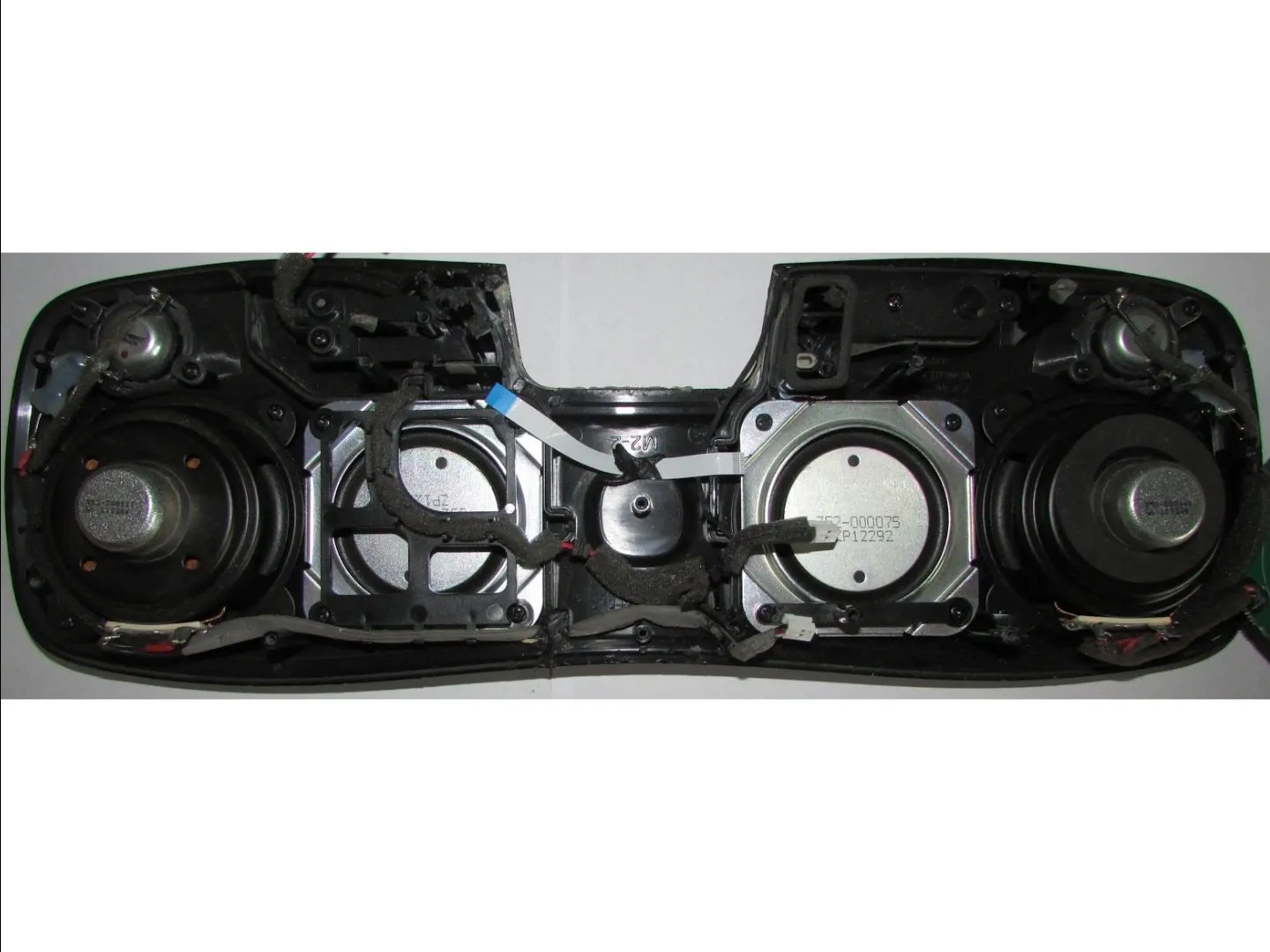

• Динамик в сборе Задние идентификаторы:

• Неизвестно 352-000075 ZP12292 (?) Пассивный радиатор x2

• Неизвестный 352-000111 G1 112304 (?) НЧ-динамик x2

• Неизвестный 352-000075 ZP12292 (?) Пассивный радиатор x2

• Переключатели громкости

• Окно приемника питания/ИК

Шаг 10

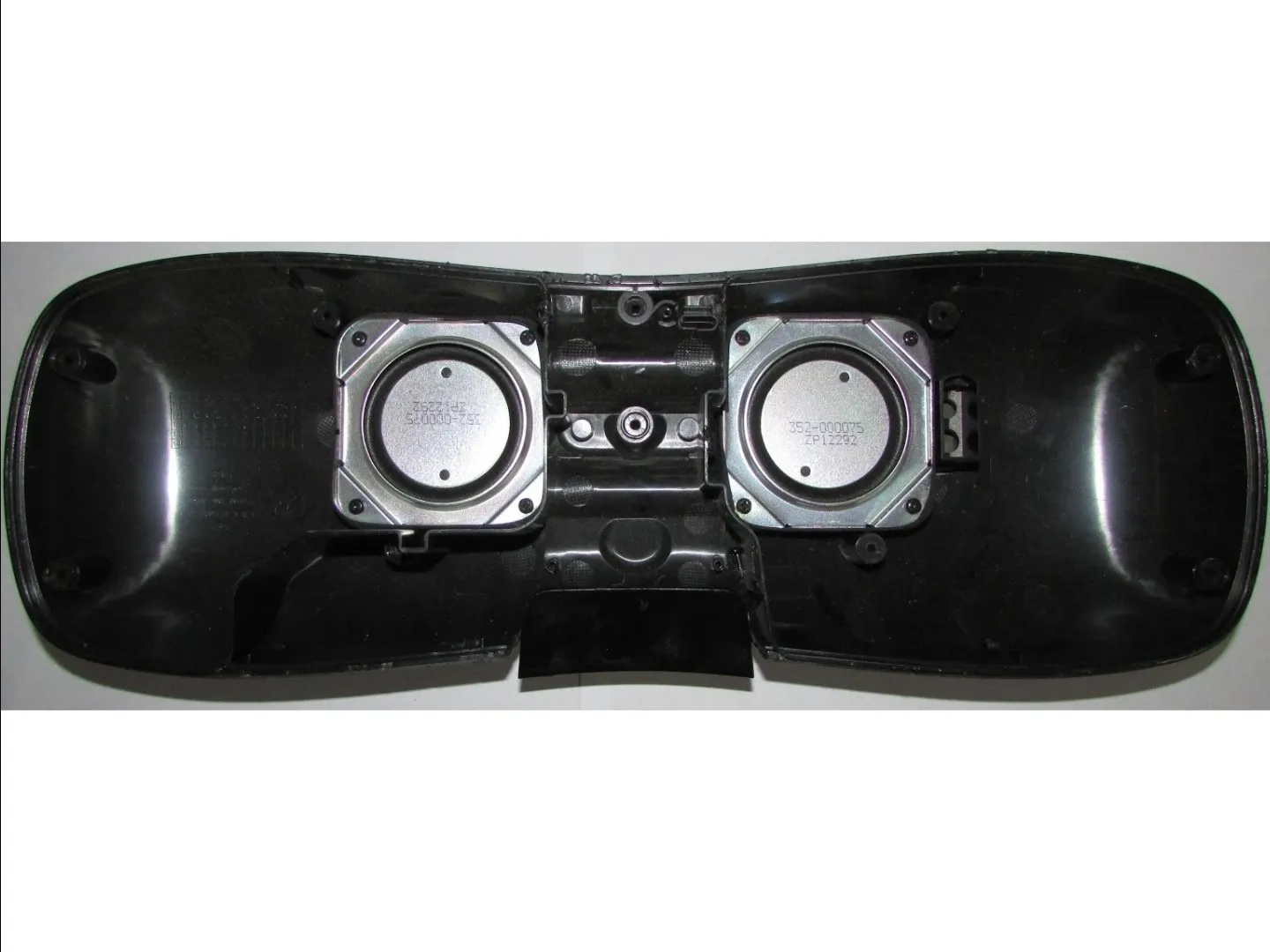

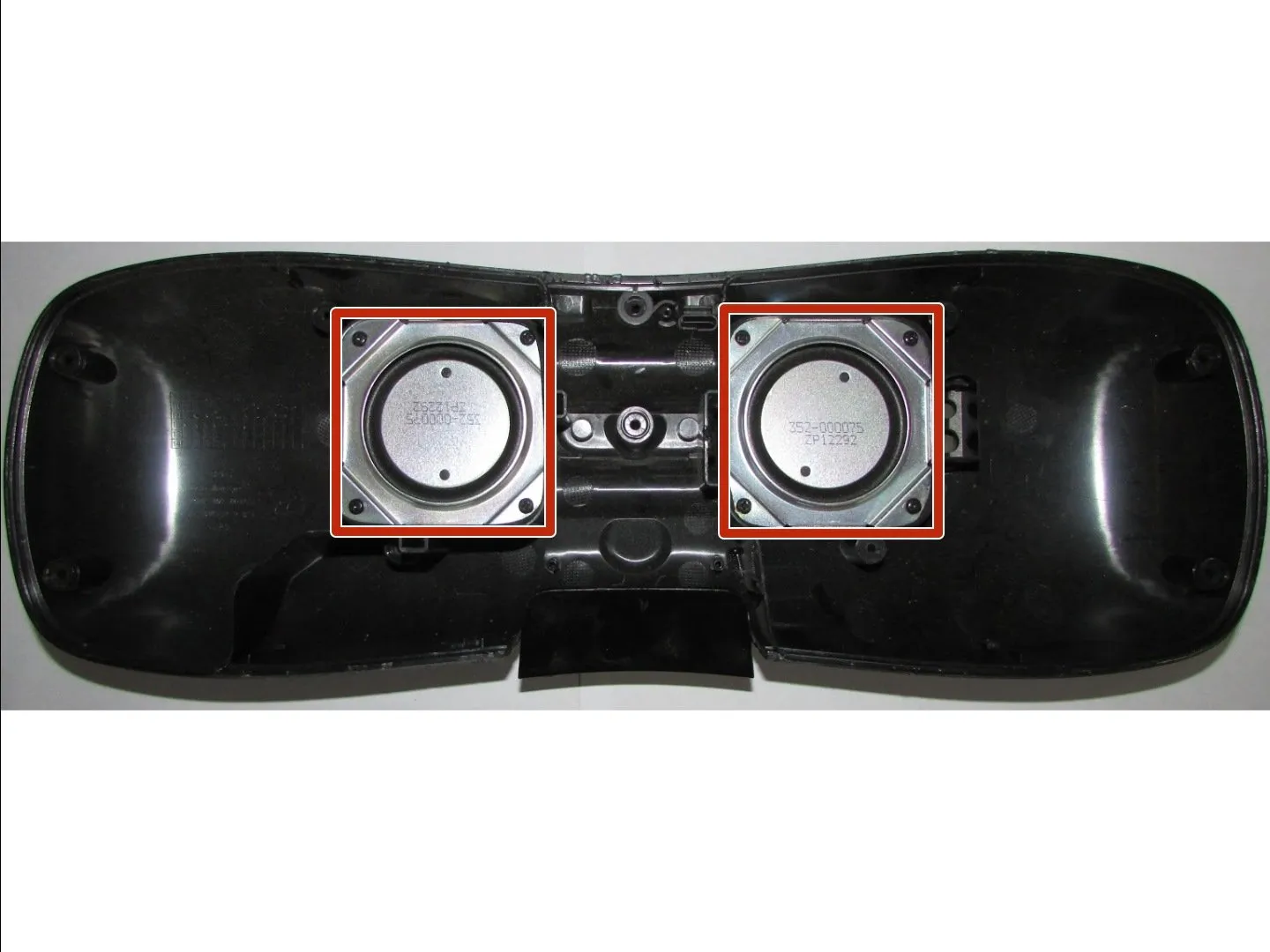

• Сборка динамика Идентификация задней части:

• Неизвестно 352-000075 ZP12292 (?) (То же, что и спереди) Пассивный радиатор x2

Шаг 11

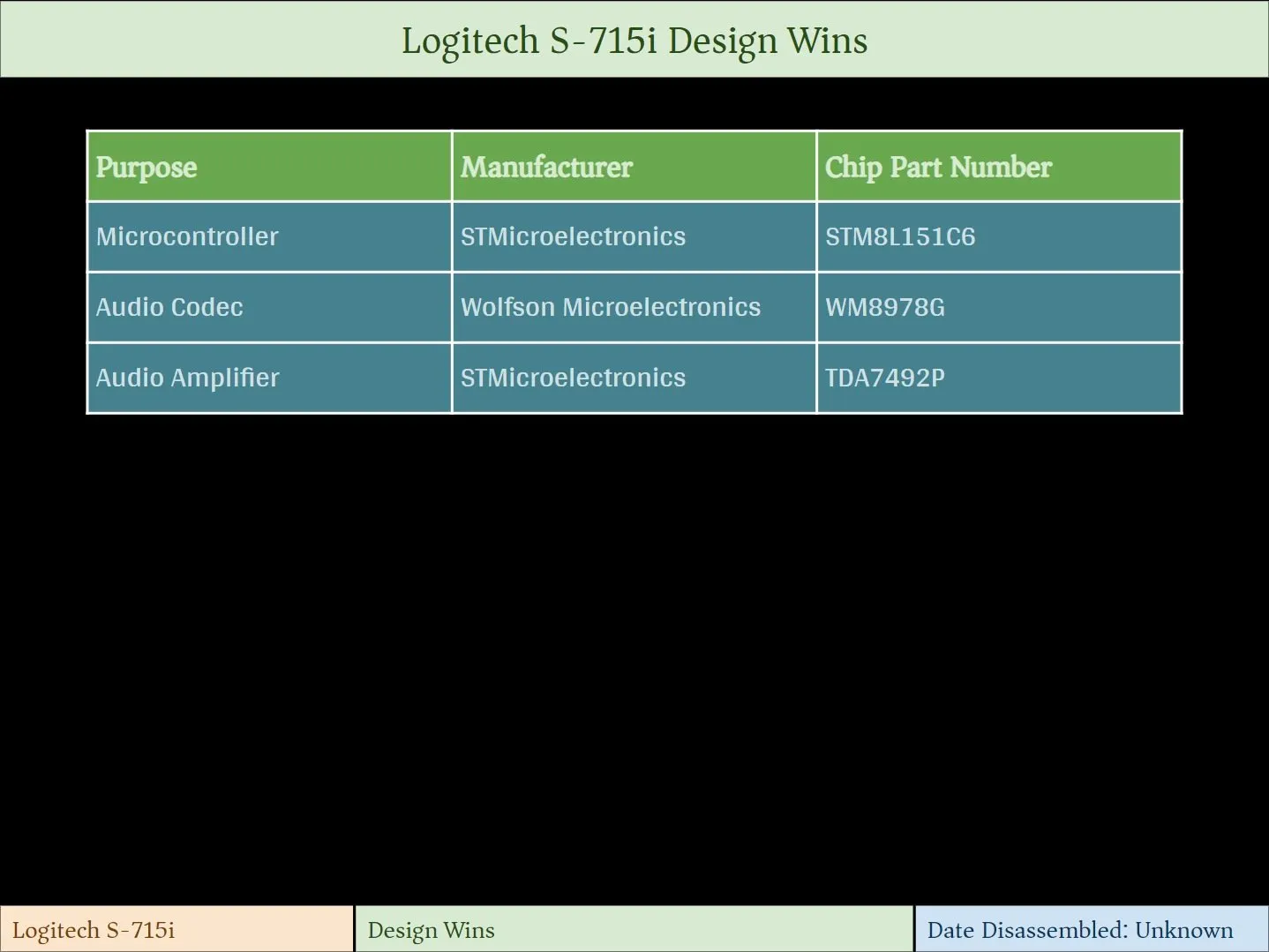

• Дизайн выигрывает для этого устройства:

Шаг 12

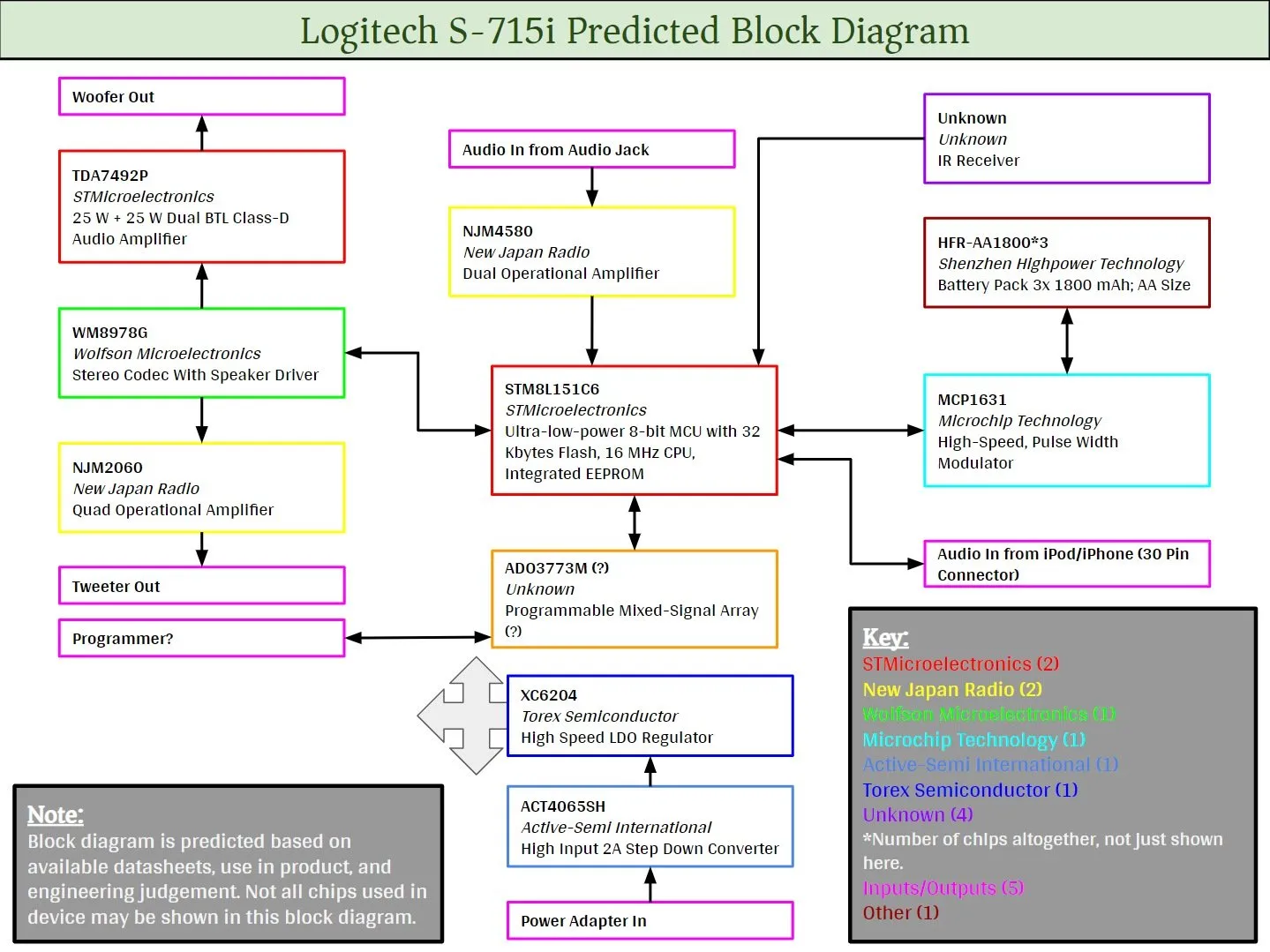

• Предполагаемая блок-схема этого устройства:
