Разборка Logitech Spotlight

Введение

Это руководство по полной, неразрушающей разборке устройства Logitech Spotlight.

Что вам понадобится

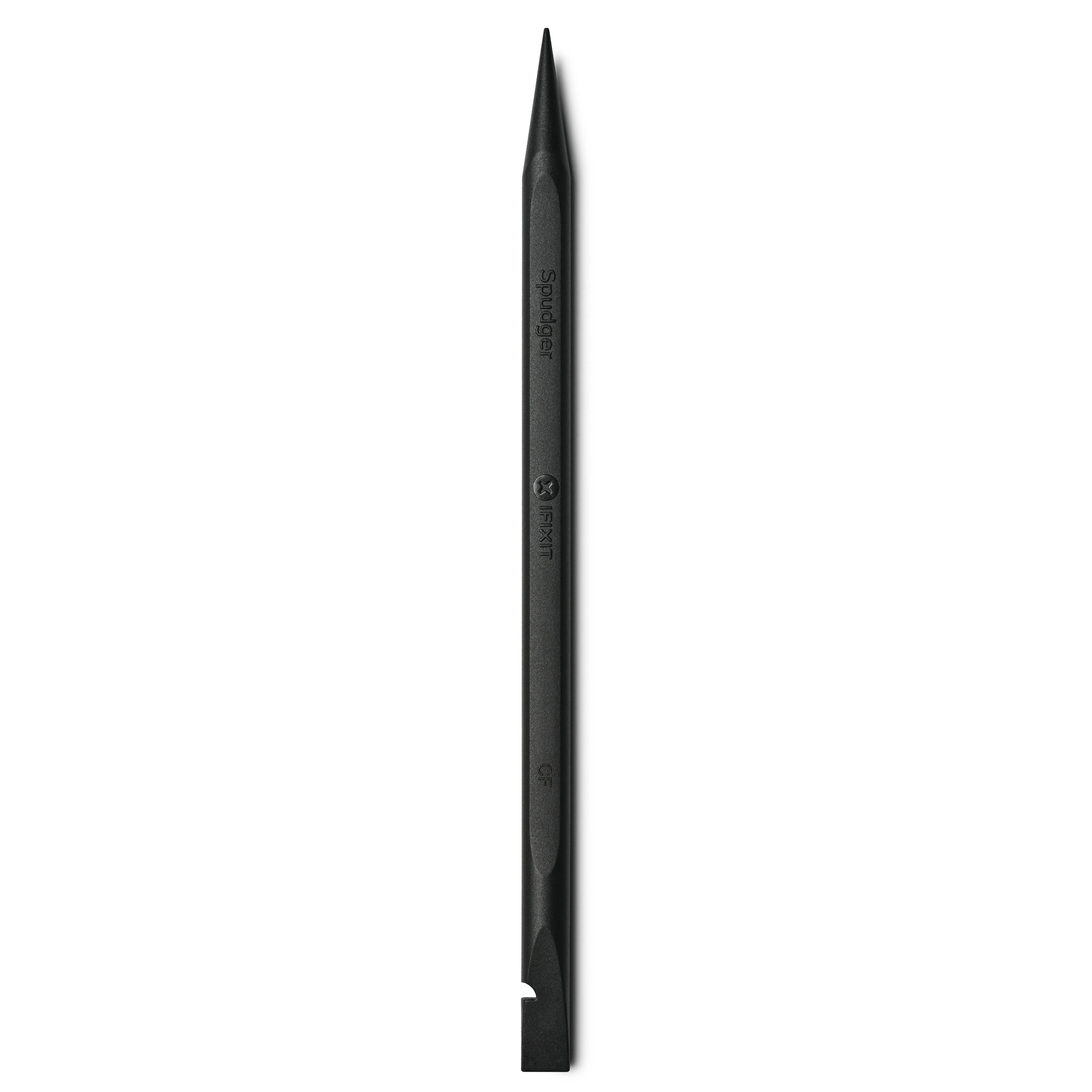

Инструменты

•

Шаг 1 Введение

• Этот снос - результат того, что главная кнопка постоянно находится в отступе.

• Я надеюсь, что он также может быть использован в качестве руководства по замене батареи, ремонту печатной платы и всему тому, что вы можете себе представить.

• Наслаждайтесь!

Шаг 2 Снятие задней и верхней крышек

• Снимаем заднюю крышку:

• Пластиковая крышка с логотипом 'logi' в основном приклеена. на верхней части пульта есть небольшой выступ.

• Начните поддевать его мягкой пластиковой палочкой или острым ножом с нижнего края.

• Будьте осторожны, чтобы не повредить пластик, как это сделал я - он очень мягкий!

• Вы можете использовать липкую основу, чтобы держать все винты, которые мы будем откручивать, в одном месте :)

• Снимаем верхнюю крышку:

• Как и задняя часть, верхняя пластиковая крышка также просто приклеена и очень легко снимается.

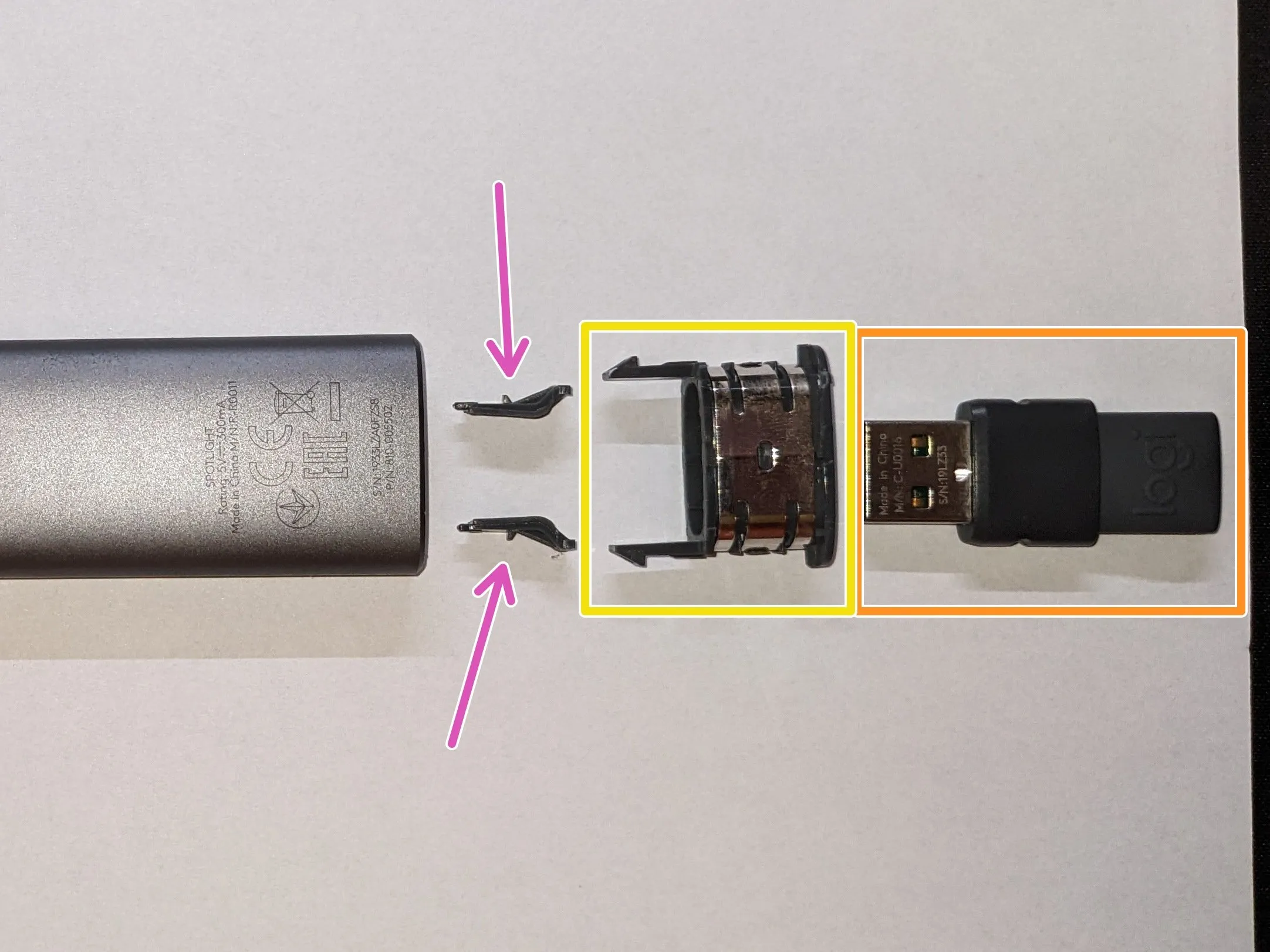

Шаг 3. Снятие удерживающей клипсы USB-донгла

• Это, безусловно, самая сложная часть. Другие разборки описывают ее как разрушительную, однако ее можно извлечь целой и невредимой:

• Извлеките USB-ключ.

• Для этого просуньте маленькую плоскую отвертку между алюминиевым корпусом и пластиковой деталью.

• Мне удалось ослабить ее и поддеть небольшую кромку, чтобы затем извлечь ее полностью.

• Обратите внимание, что из корпуса выпадут еще две пластиковые детали. Они не сломаны, они нужны для того, чтобы только что снятую часть можно было закрепить, при этом внутри останется 'гладкая' поверхность для розетки и порта зарядки USB-C.

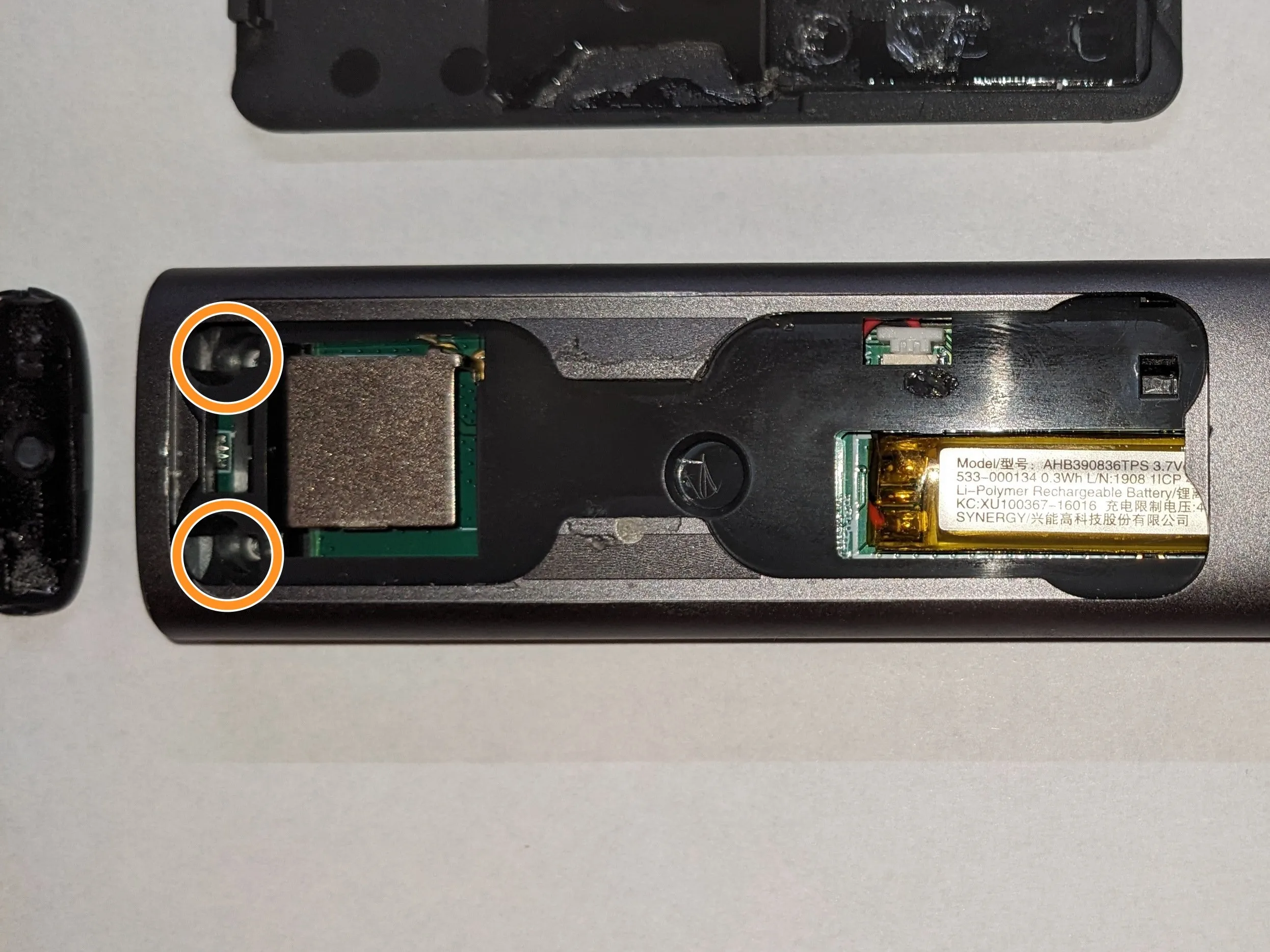

Шаг 4 Выдвигаем внутренние пластиковые салазки

• Чтобы извлечь внутренние пластиковые салазки, содержащие собственно пульт ДУ, открутите следующие винты:

• 2 маленьких винта в верхней части.

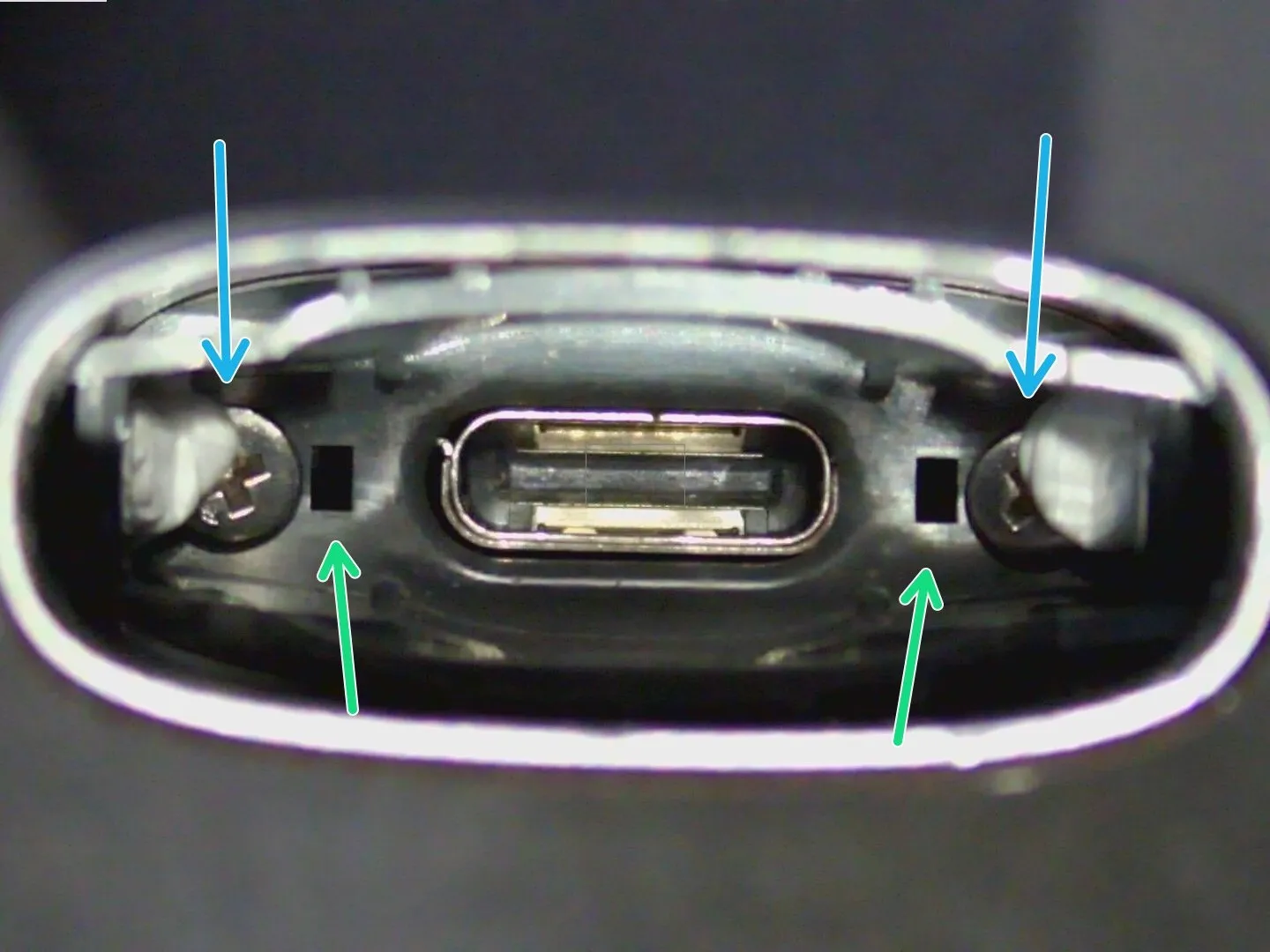

• 2 винта в том месте, где вы только что сняли гнездо для USB-ключа.

• Помните две пластиковые детали, которые выпали? Именно сюда вам придется их потом снова поместить.

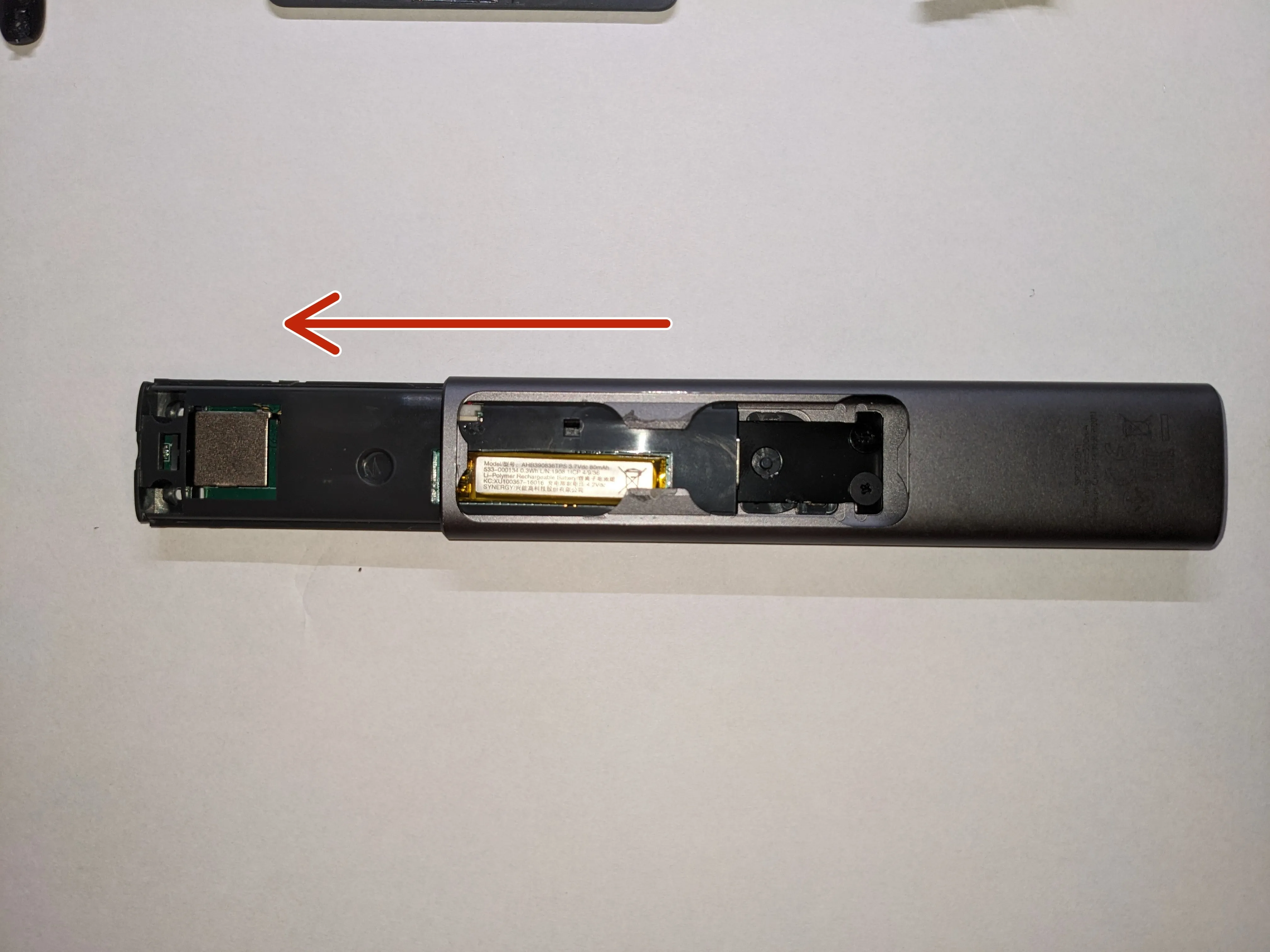

• Когда вы выкрутите эти 4 винта, вы сможете выдвинуть внутренние салазки из верхней части корпуса.

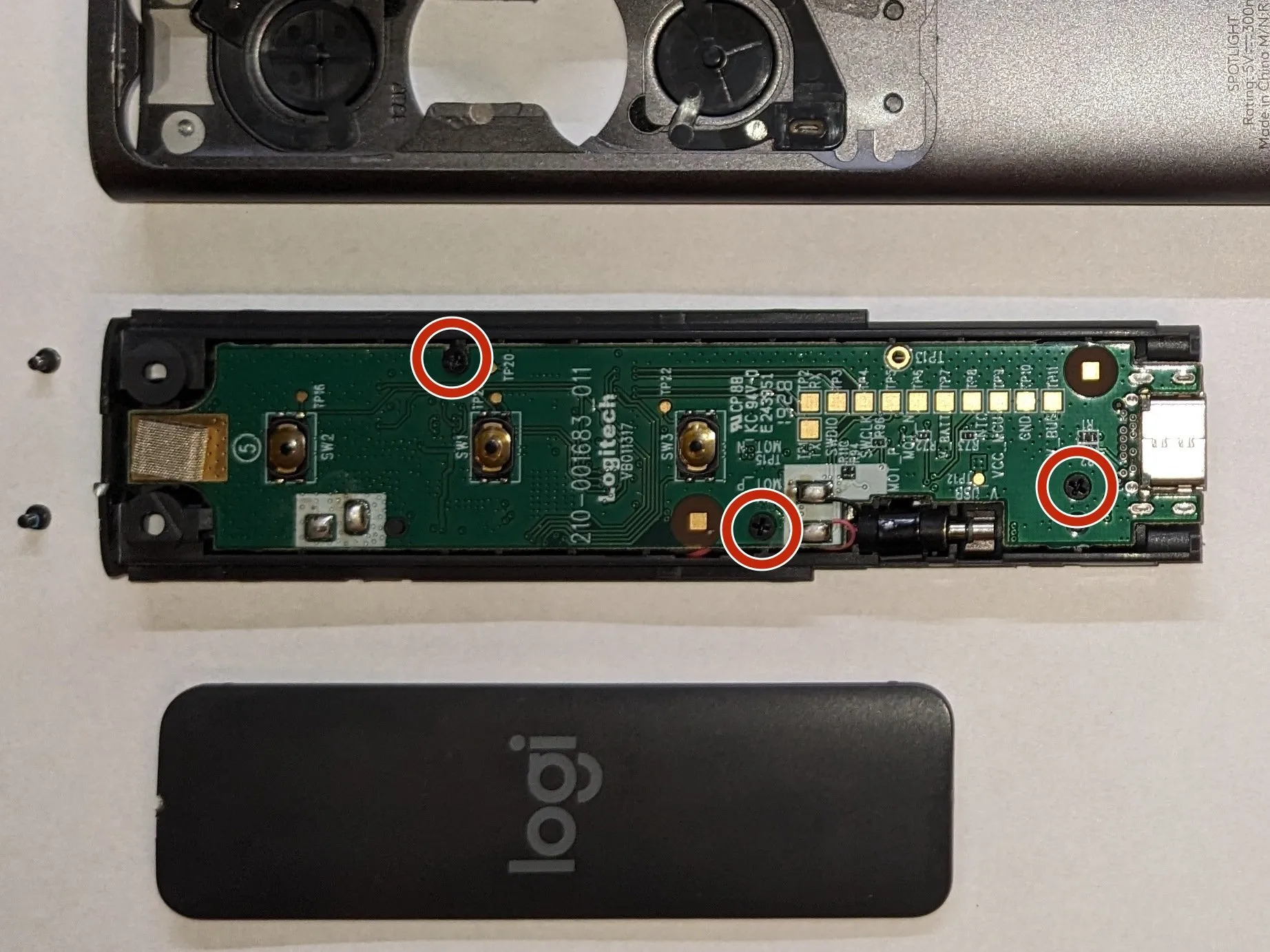

Шаг 5 Извлечение печатной платы из салазок

• Печатная плата прикреплена тремя винтами к пластиковым салазкам. Открутите их, чтобы извлечь печатную плату, а также вибромотор и LiPo аккумулятор.

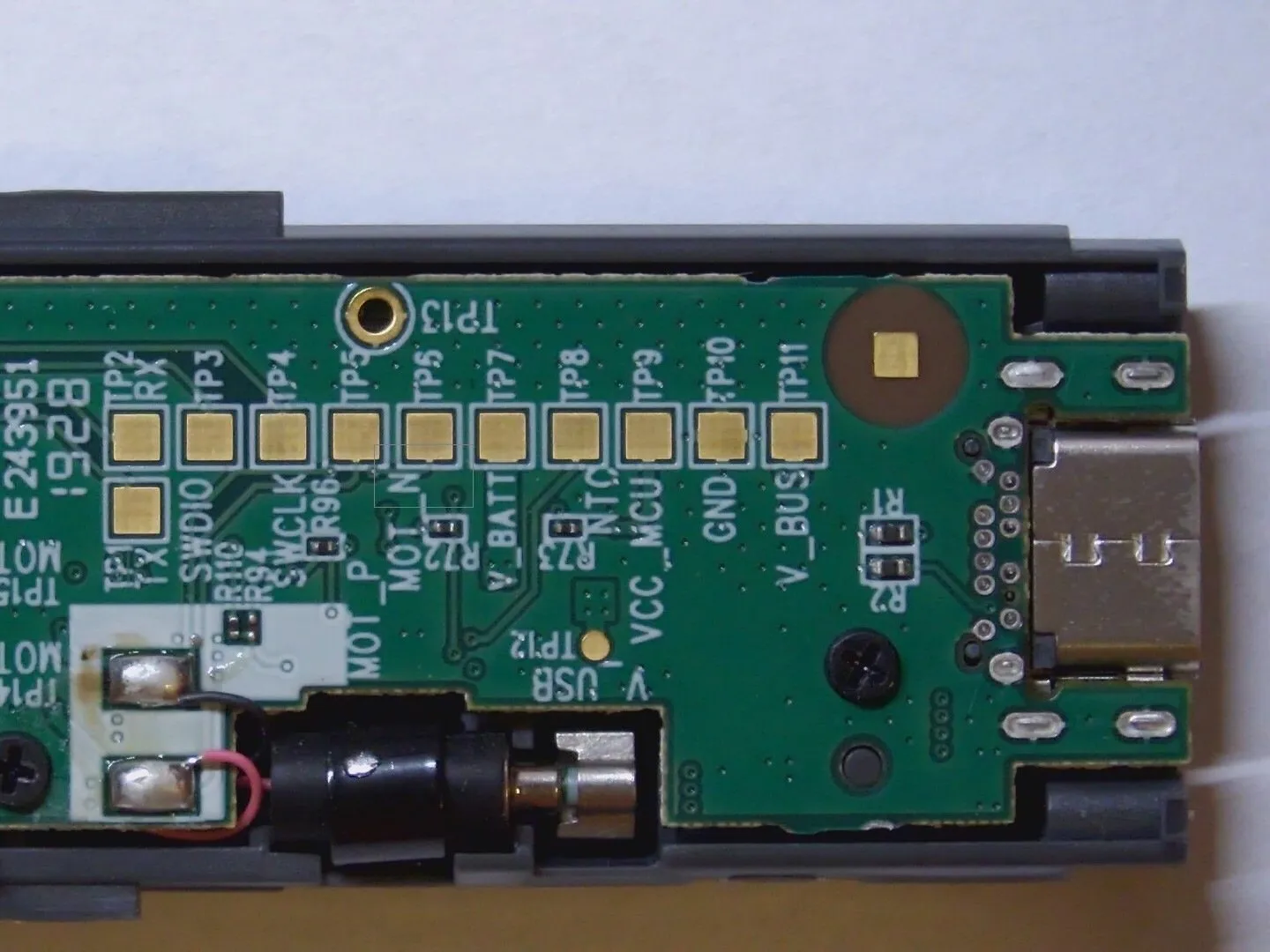

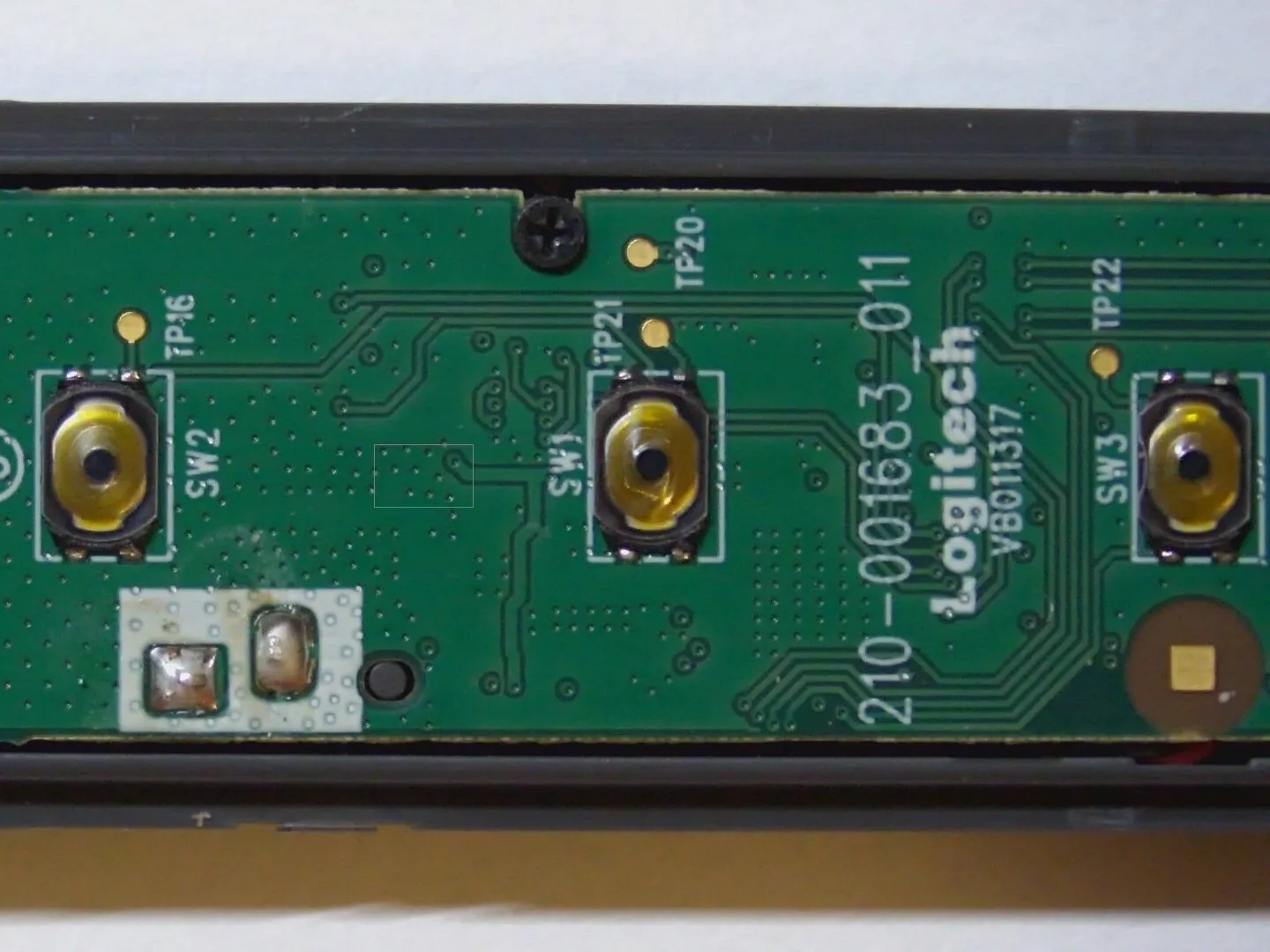

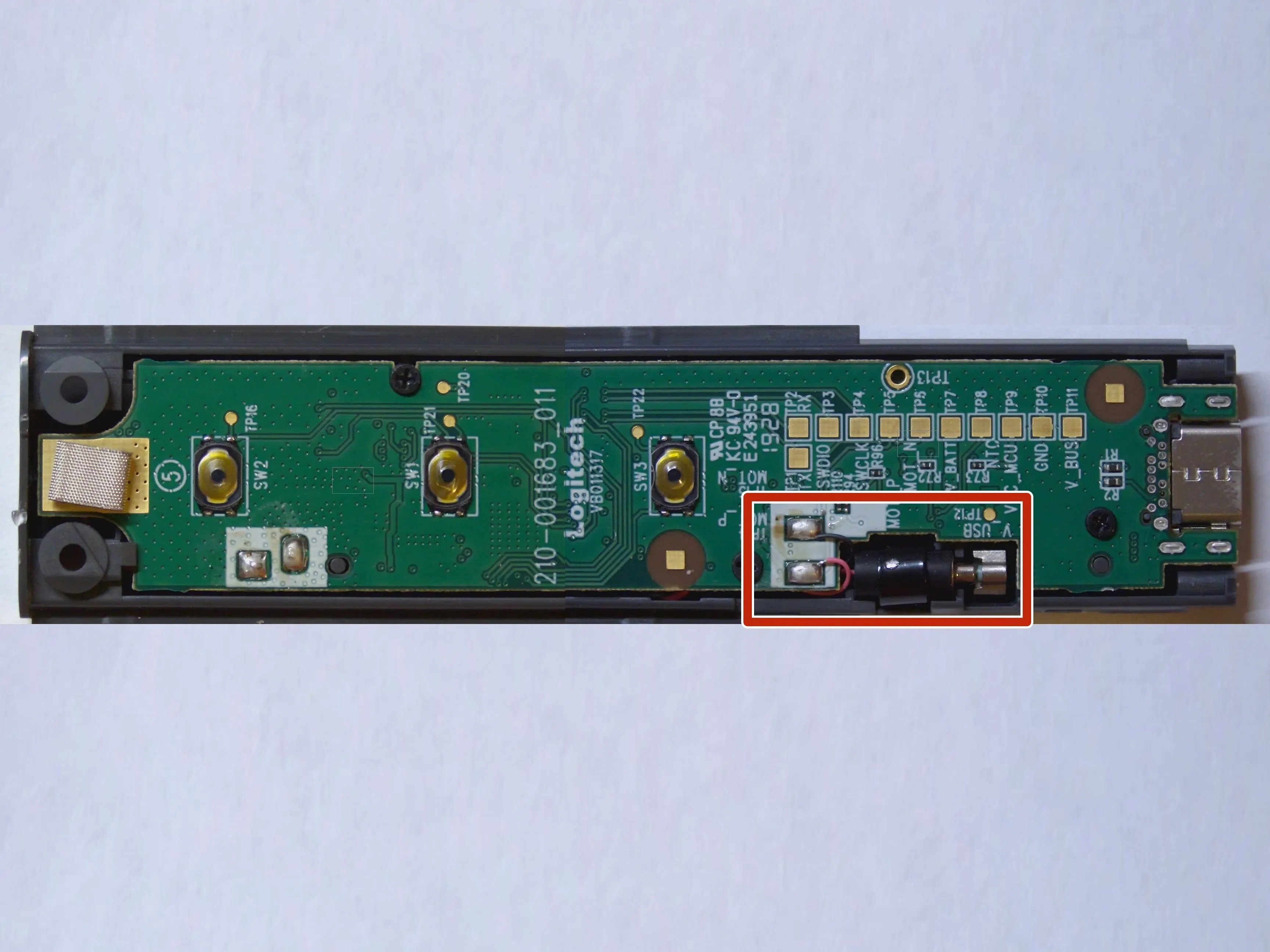

Шаг 6 Крупный план передней части печатной платы

• На верхней части печатной платы не так уж и много всего, кроме множества точек тестирования.

• Вы также можете увидеть точки подключения крошечного вибромотора.

Шаг 7 Крупный план задней части печатной платы

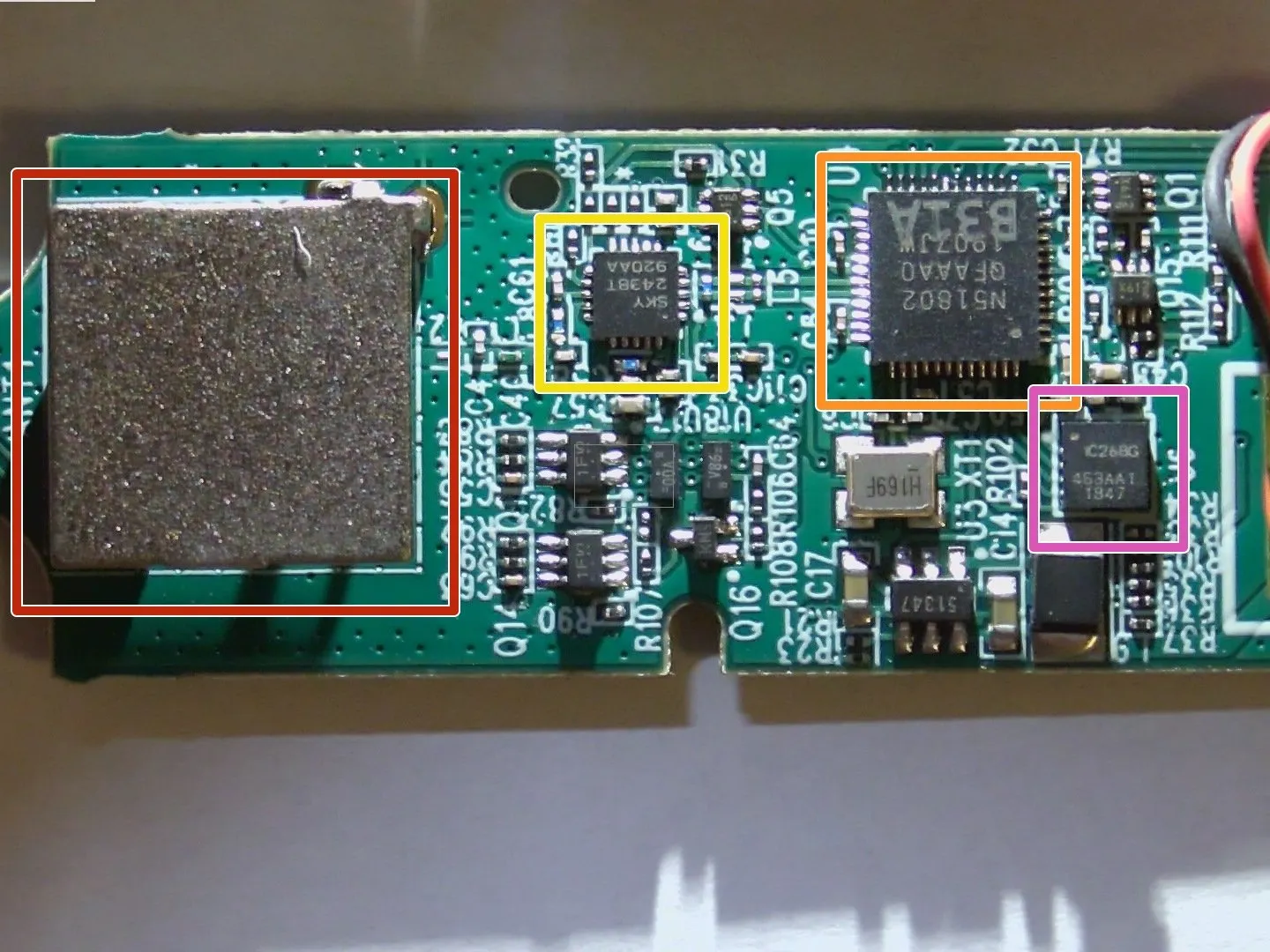

• Теперь это интересная сторона печатной платы:

• Вы можете увидеть 3D-антенну здесь

• Устройство питается от Nordic Semi N51802. Эти Nordic Semi довольно часто встречаются в периферийных устройствах Logitech.

• Кроме того, в устройстве используется SkyWorks 2438T Zigbee и модуль Smart-Energy.

• Гироскоп и сенсорный блок - это IC268G от InvenSense.

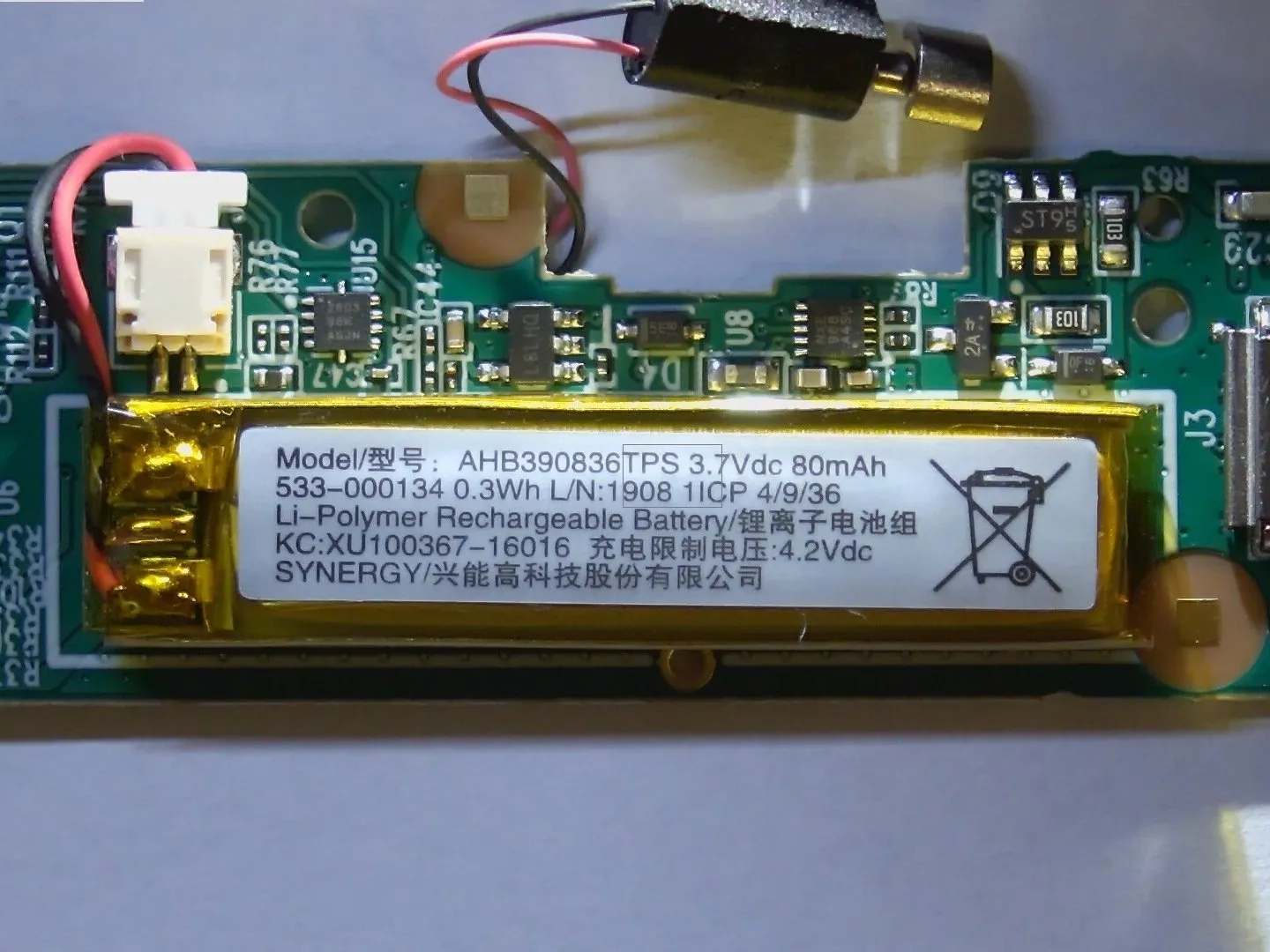

• И, наконец, LiPo аккумулятор емкостью 80 мАч с напряжением 4,2 В и мощностью 0,3 Втч.

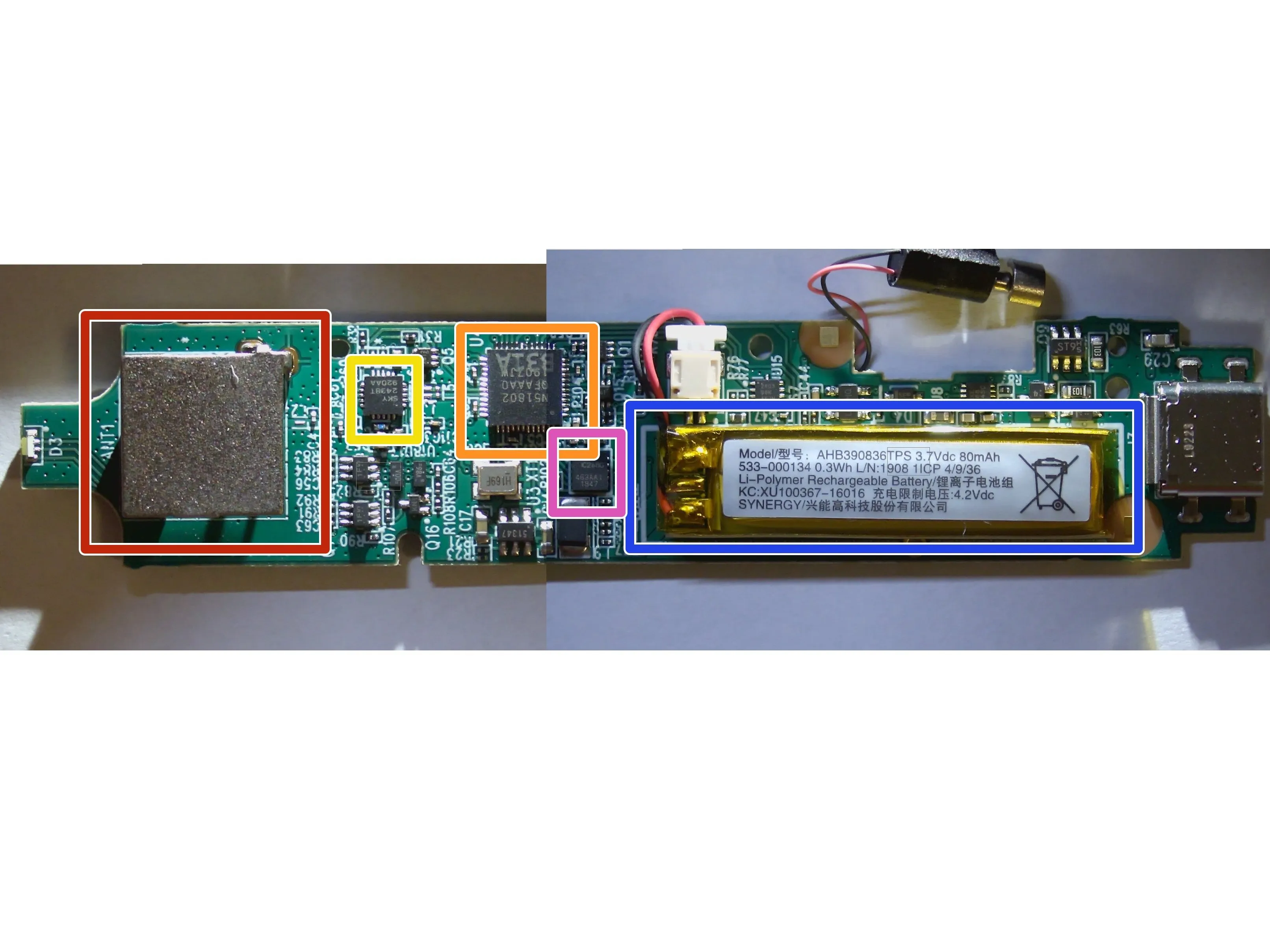

• Это составная фотография. Освещение такое странное, потому что вы должны быть в состоянии прочитать все номера деталей :)

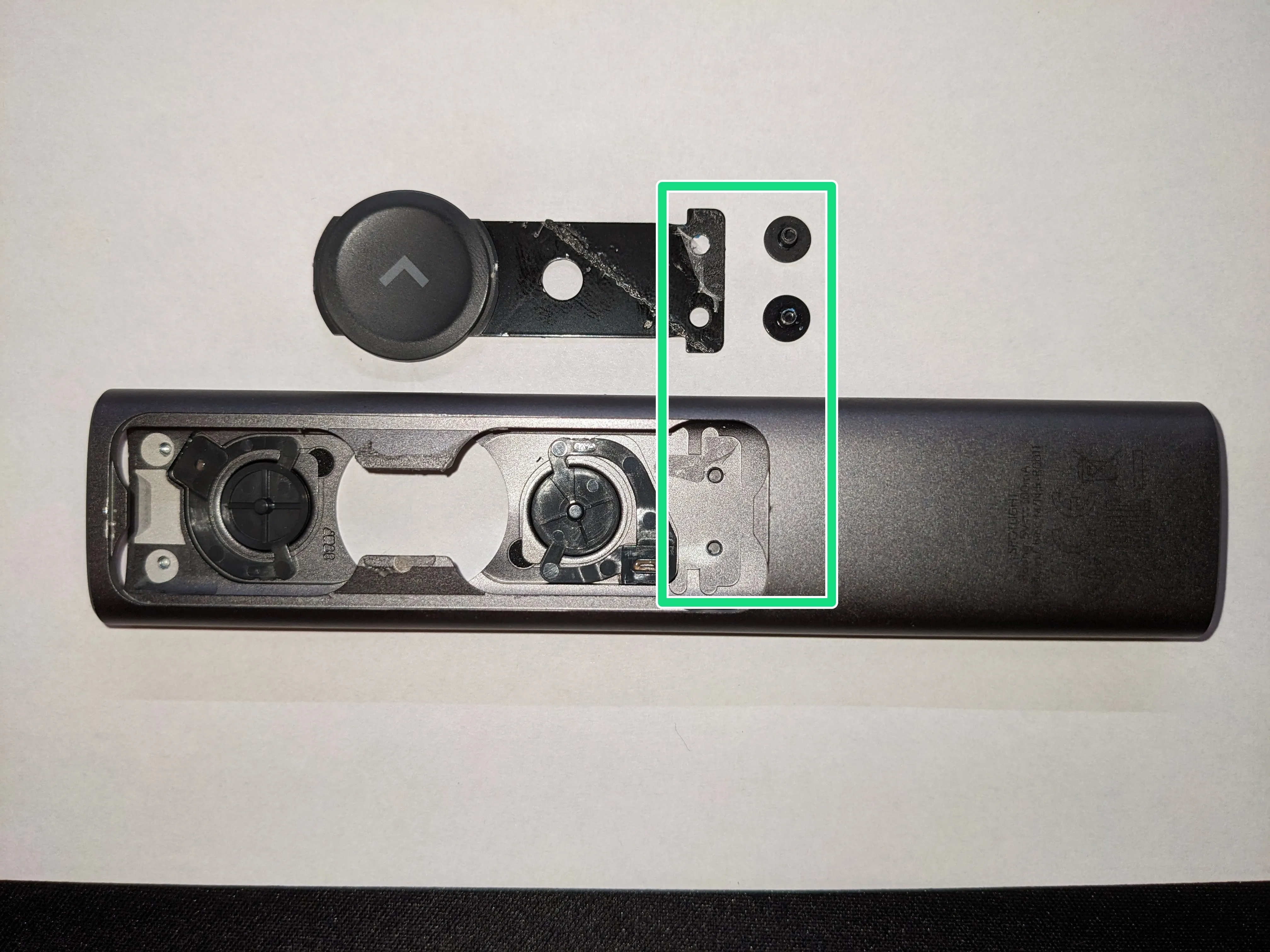

Шаг 8 Снятие главной кнопки

• Главная кнопка крепится двумя очень низкопрофильными винтами.

• Выкрутите их.

• Металлическая пластина дополнительно закреплена небольшим количеством липкой ленты.

• Я просто снял кнопку и согнул ее обратно, и после сборки мой Logitech Spotlight снова работал безупречно.
