Разборка Logitech V220 - беспроводной оптической мыши

Введение

Область применения

В рамках данного обзора рассматривается устройство Logitech V220 и его владельцы/пользователи.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Извлечение беспроводного USB-приемника

• Вымойте руки перед заменой батареи, чтобы предотвратить попадание мусора в мышь и повреждение ее внутренних компонентов.

• Ориентируйте мышь так, чтобы видеть ее основание.

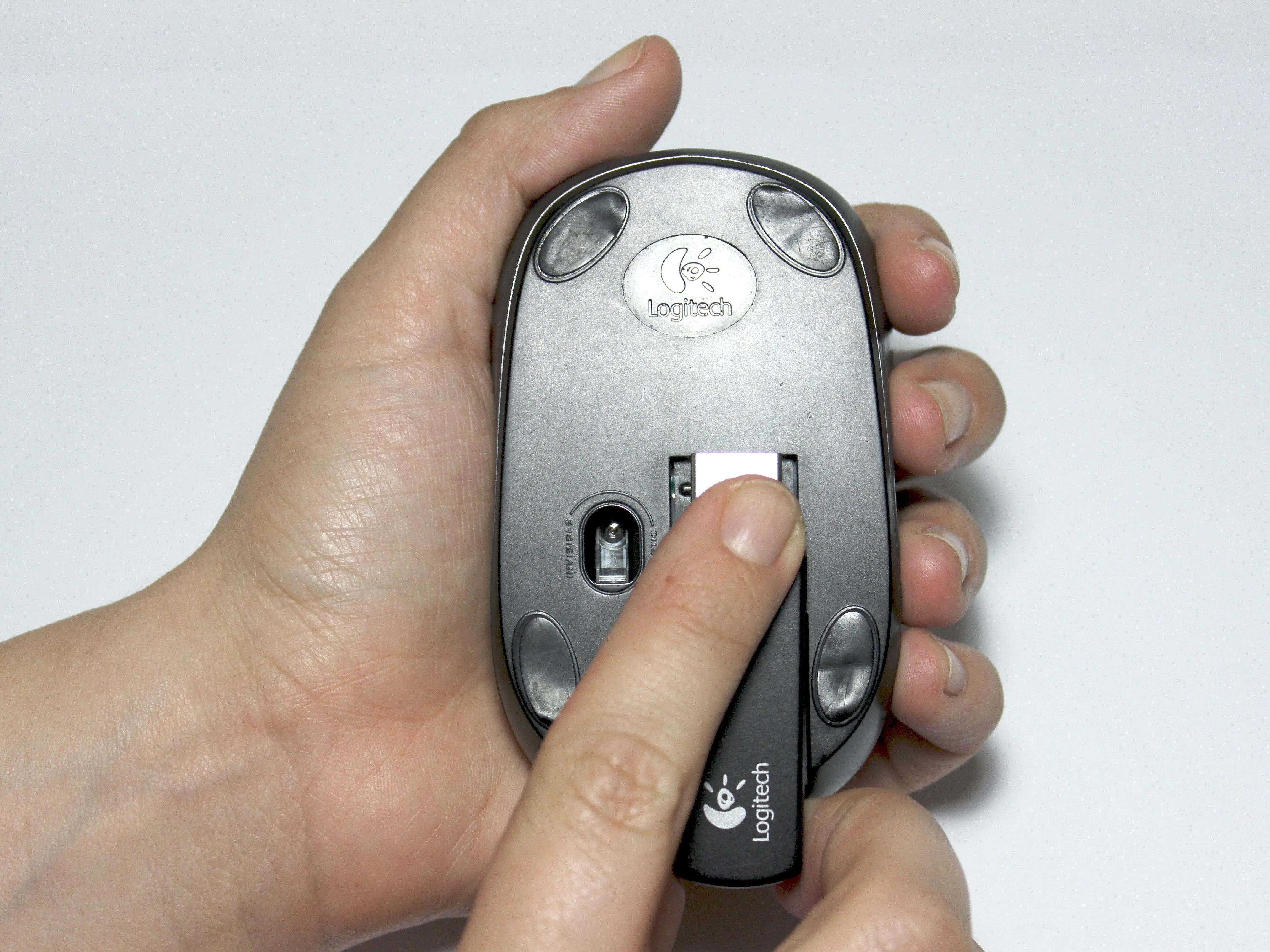

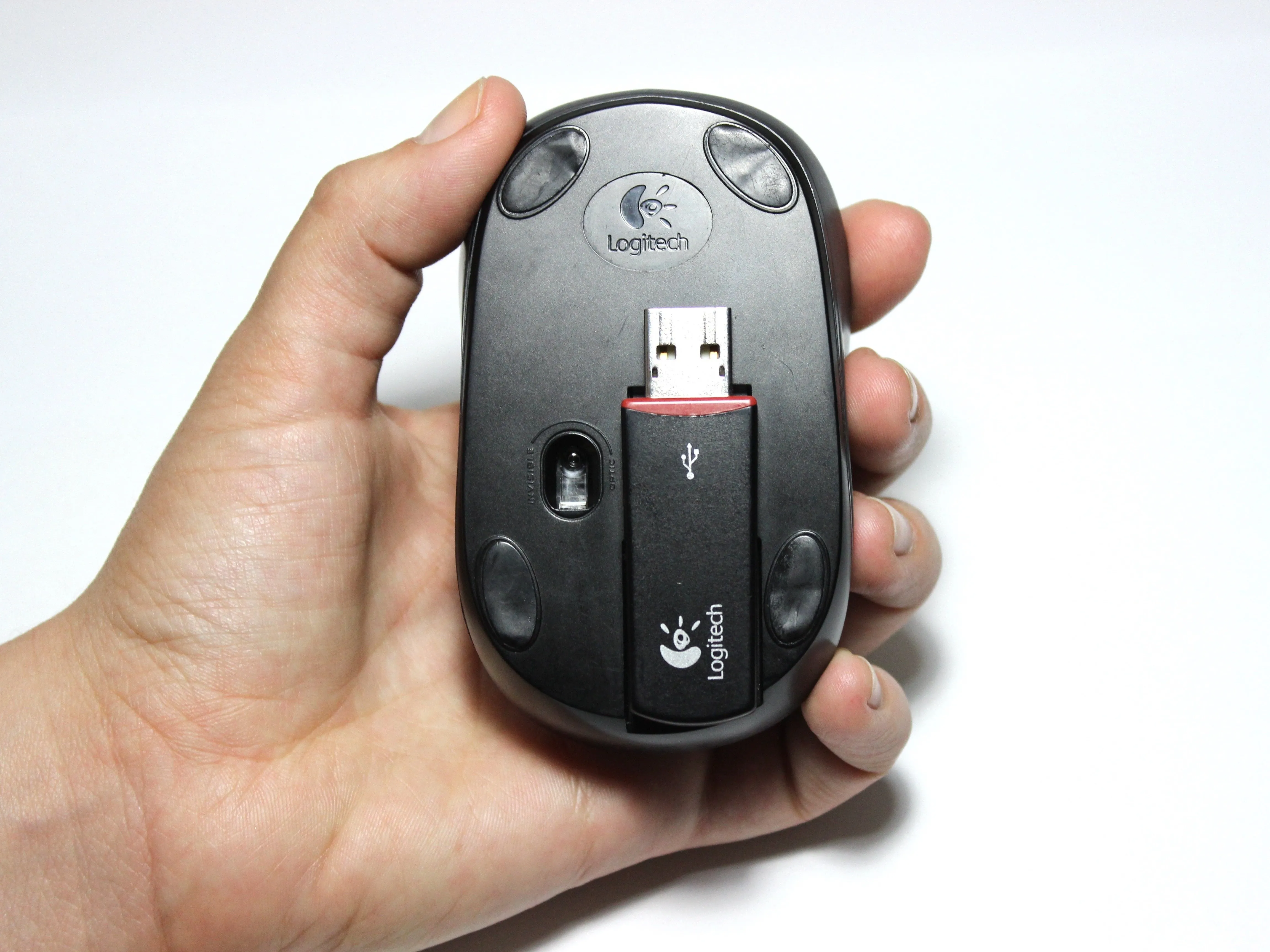

• Пальцами аккуратно извлеките беспроводной USB-приемник, сдвинув его к себе.

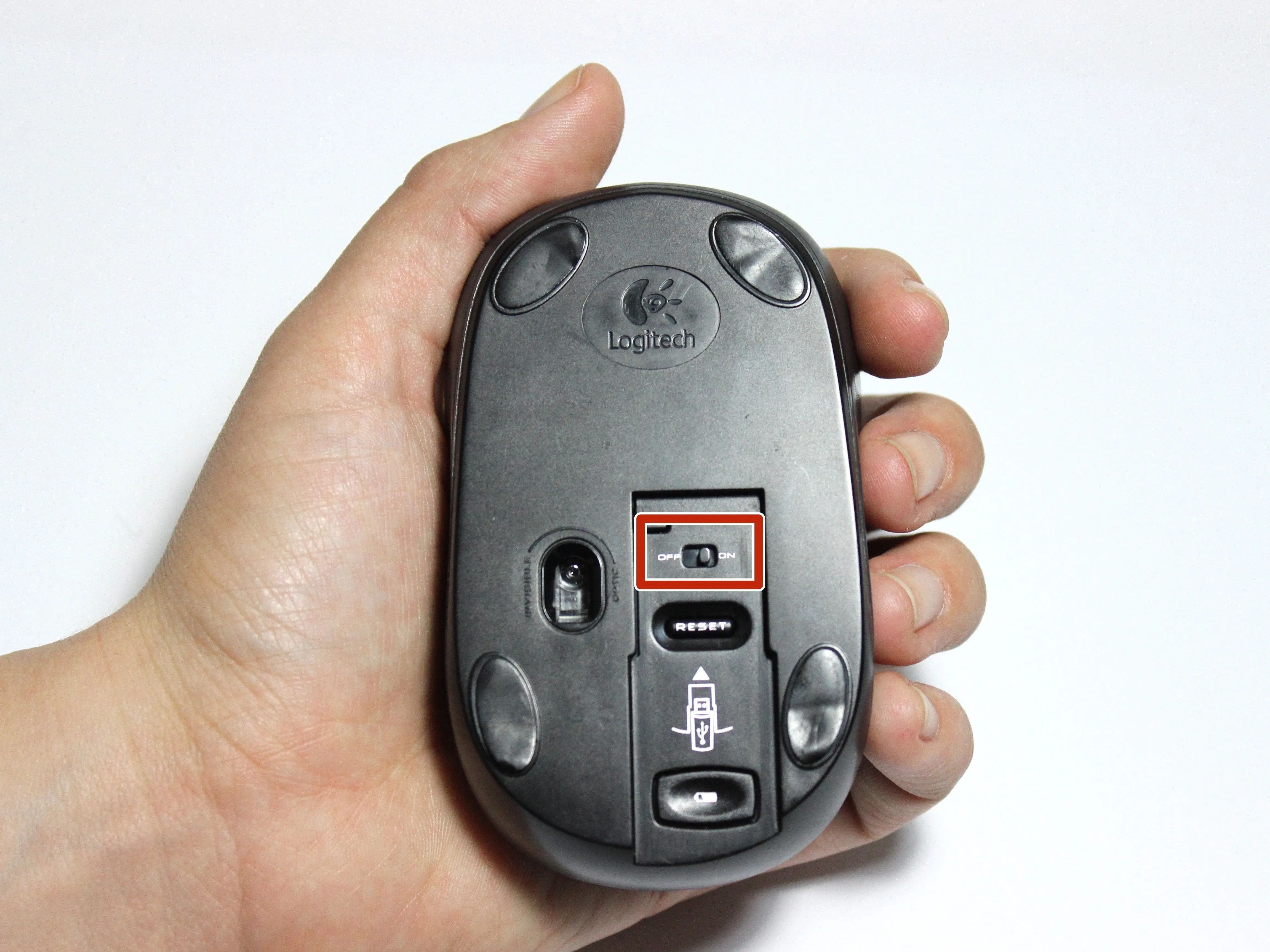

• При извлечении USB-портфеля выключатель питания должен находиться в положении ON.

• Кончиком пальца переведите выключатель питания в положение OFF, чтобы мышь не была включена.

Шаг 2 Снятие ковриков для мыши

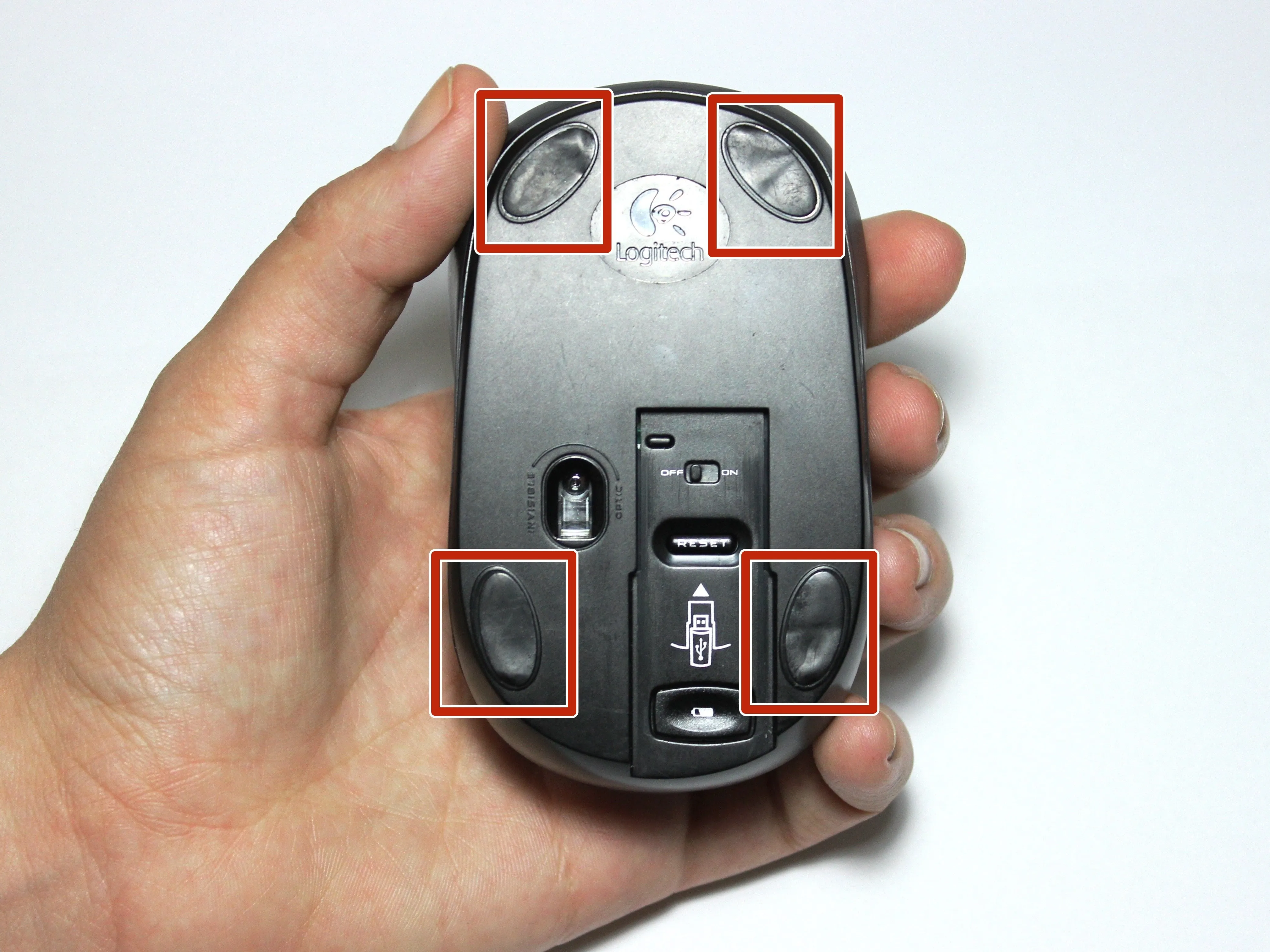

• Найдите четыре коврика для мыши.

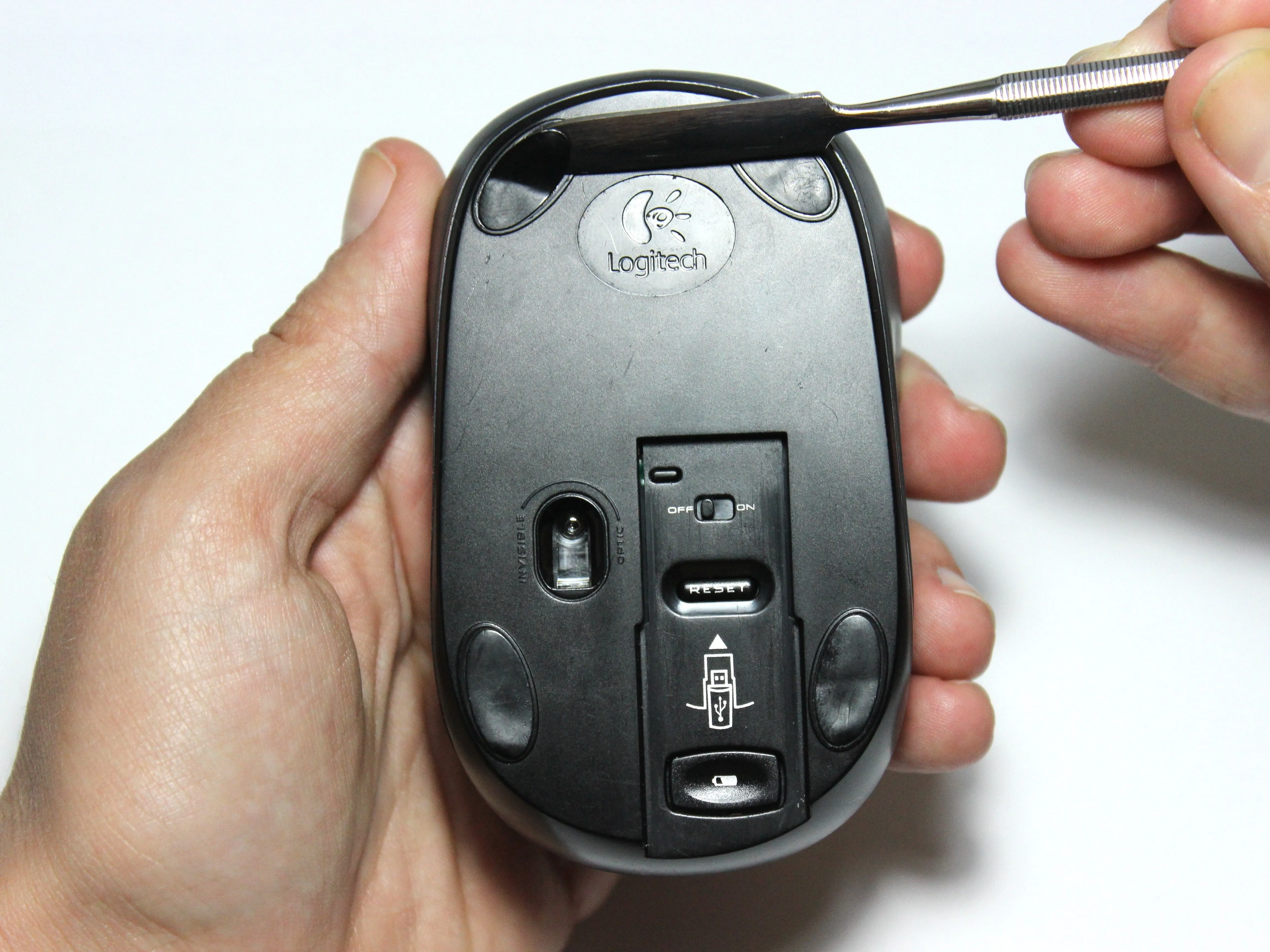

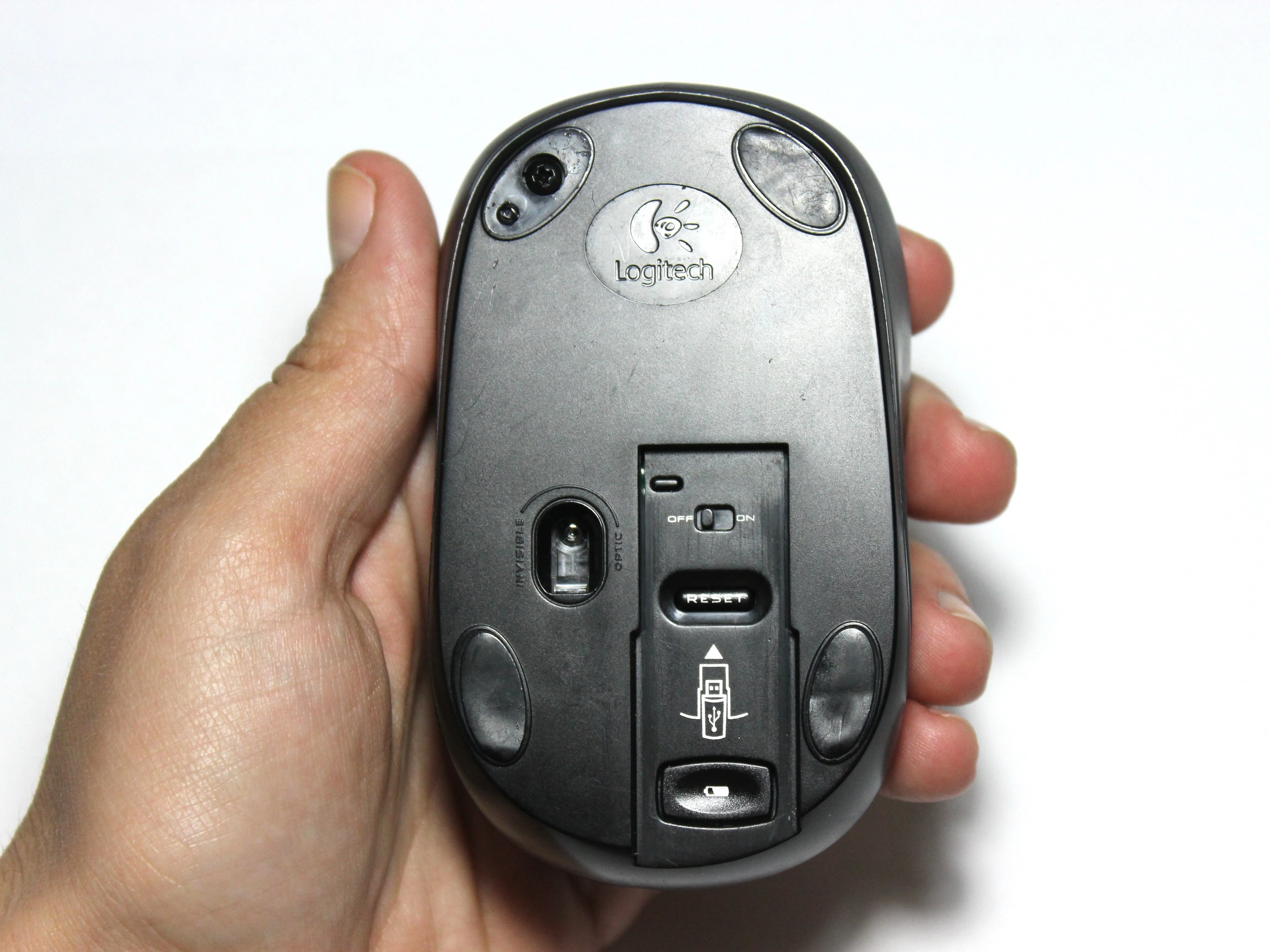

• С помощью прямоугольного конца металлической лопатки подденьте каждый коврик, подденьте их и отсоедините.

Шаг 3 Откручивание винтов корпуса мыши

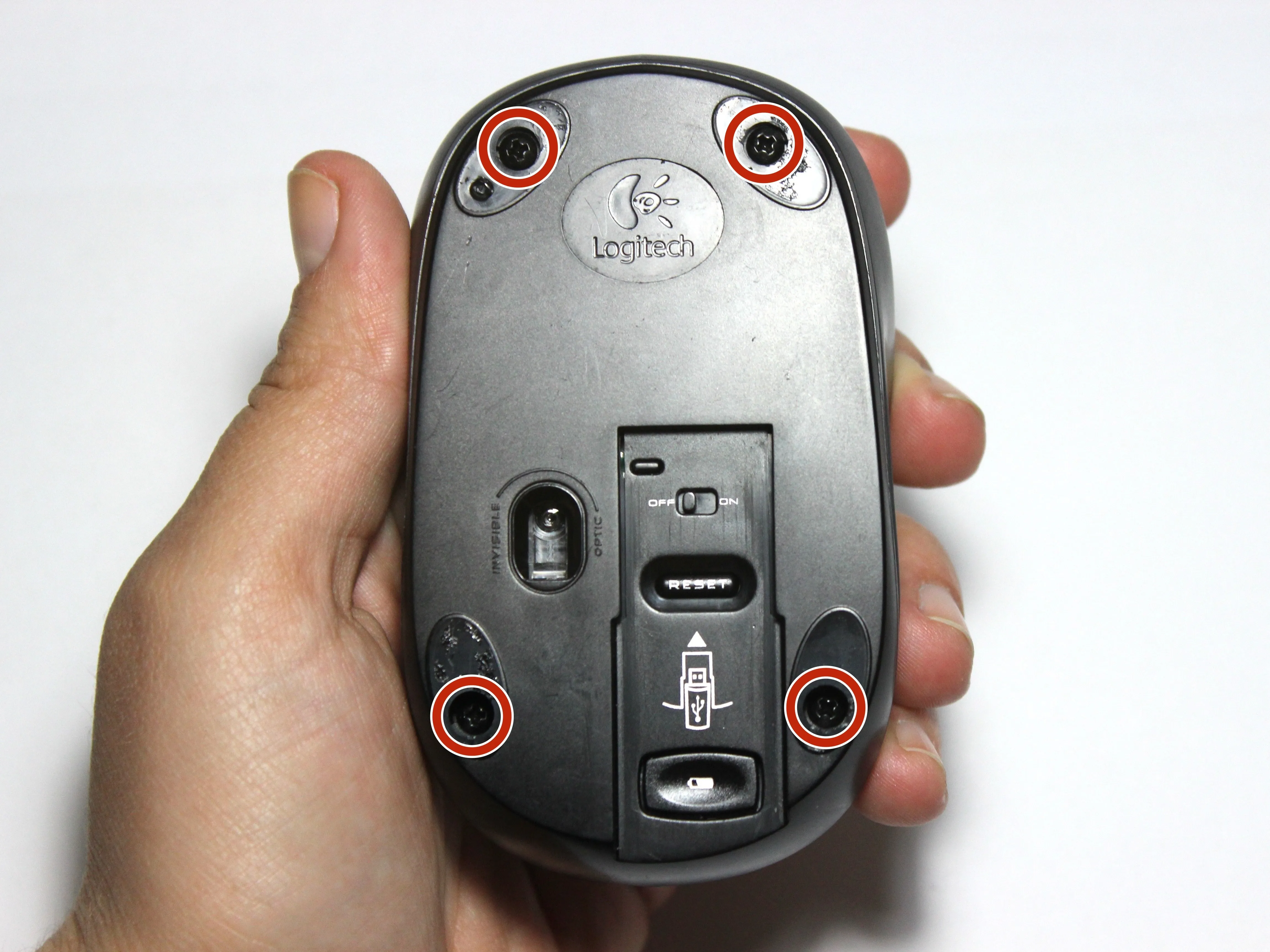

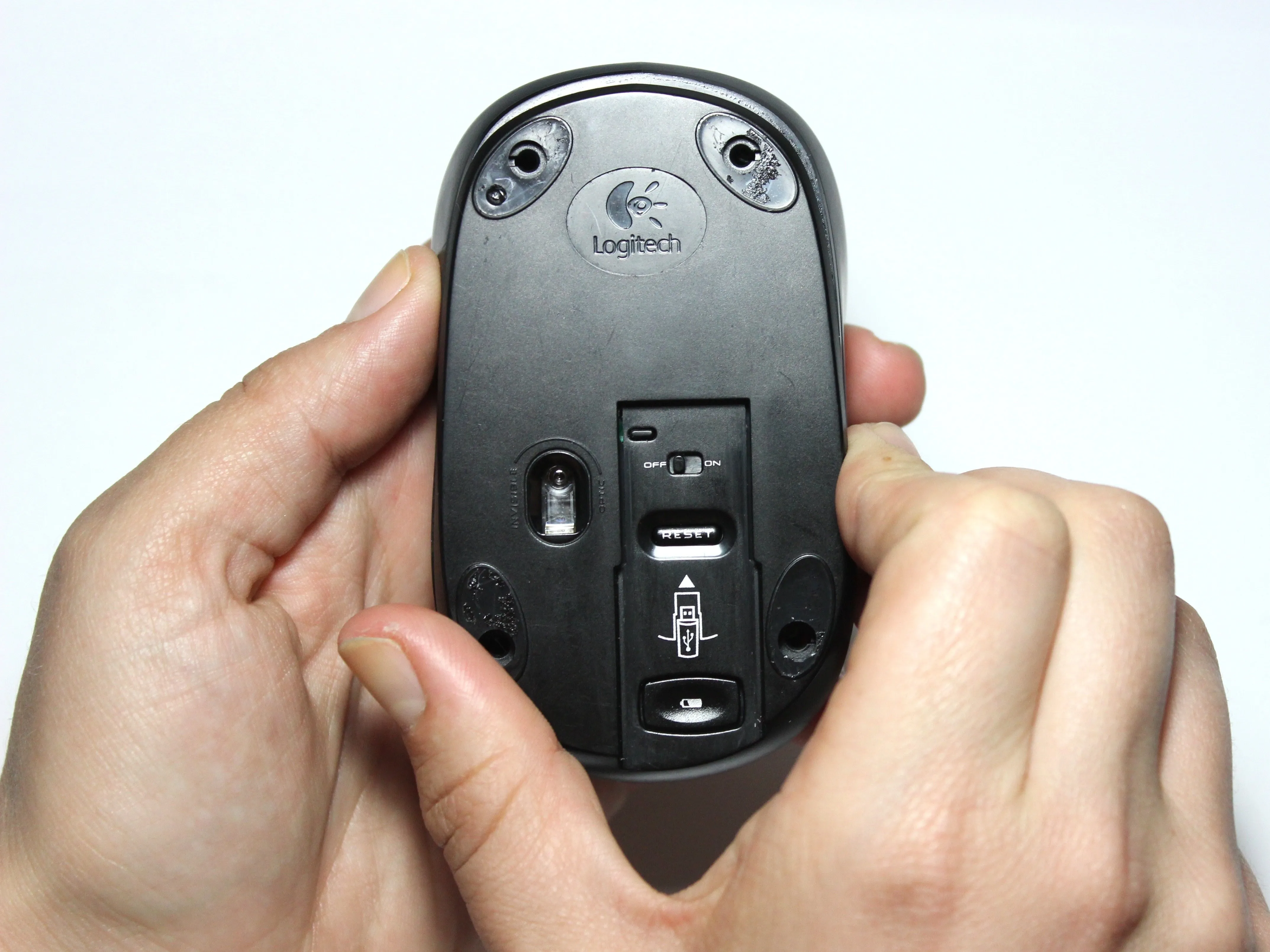

• Найдите четыре крестообразных винта #0 там, где раньше находились коврики для мыши.

• Открутите четыре винта #0 Phillips с помощью отвертки Phillips #0.

Шаг 4 Разделение корпуса мыши

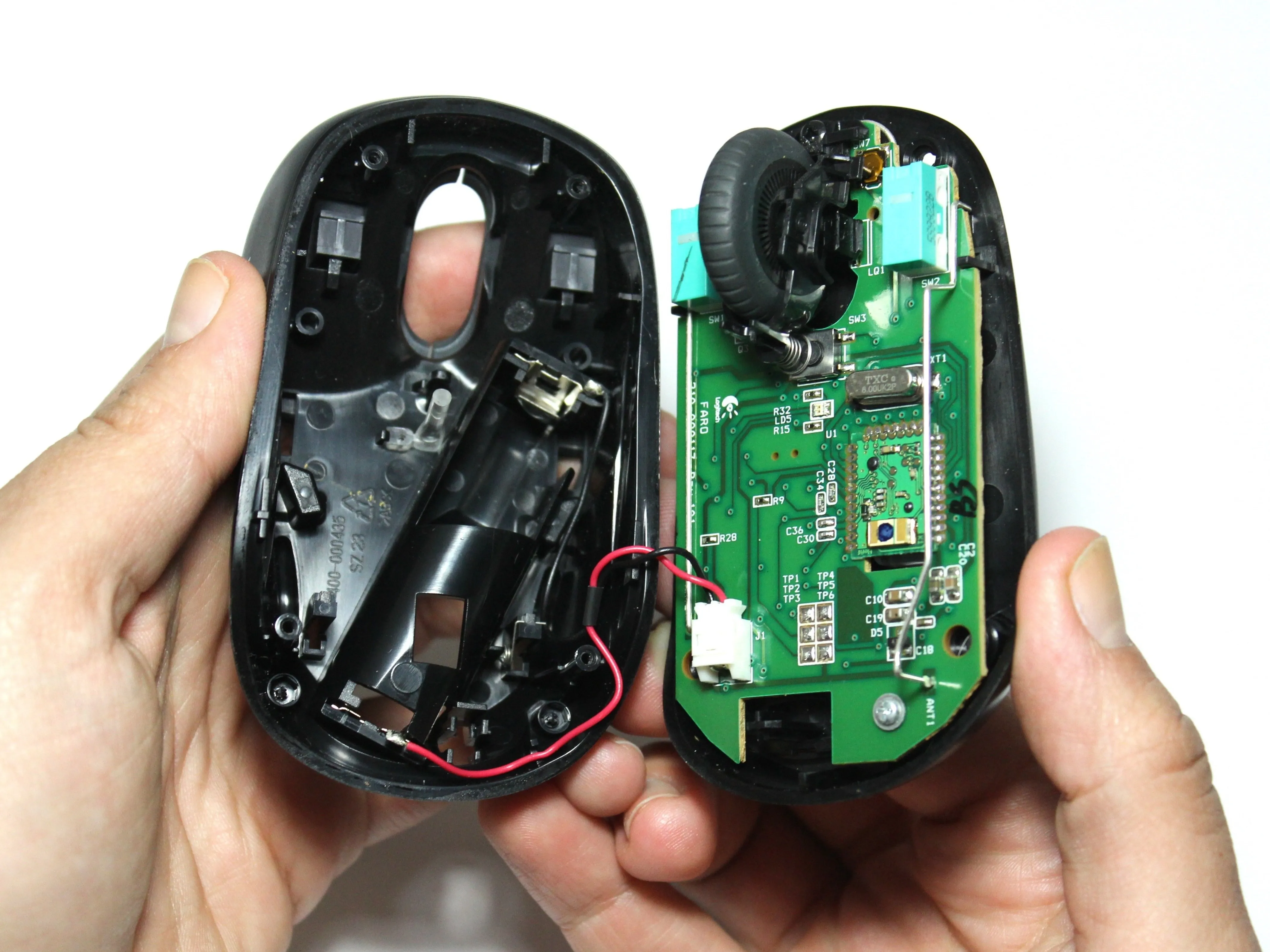

• Когда винты корпуса полностью выкручены, медленно (и осторожно) отделите верхнюю и нижнюю половинки корпуса.

• Быстрое отделение половинок корпуса может привести к повреждению кабелей питания (красный и черный провода) и molex (белый штекер).

Шаг 5 Отсоединение верхней части корпуса мыши

• Аккуратно положите половинки мыши на ровную поверхность.

• Закрепите базовую половину одной рукой.

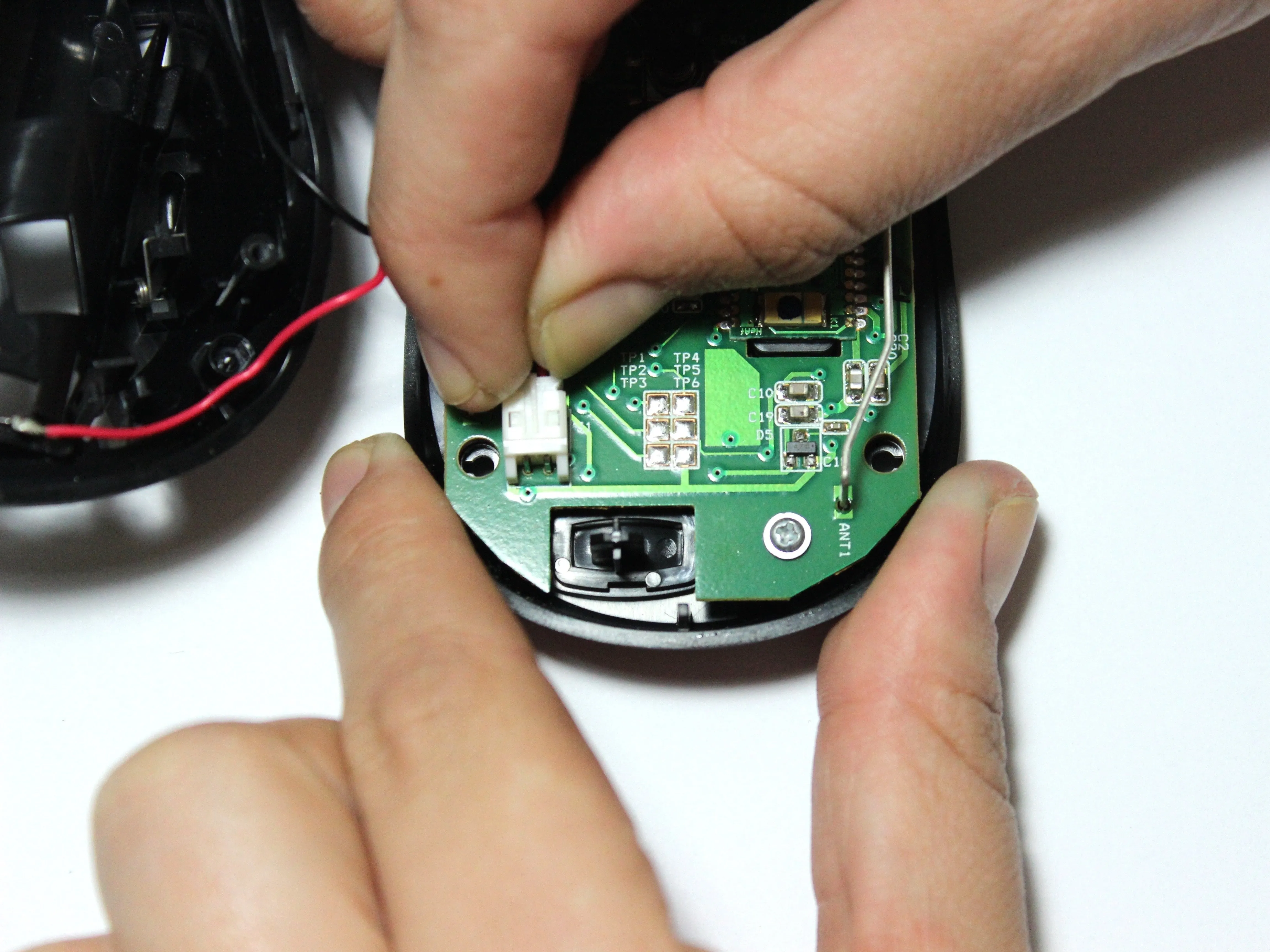

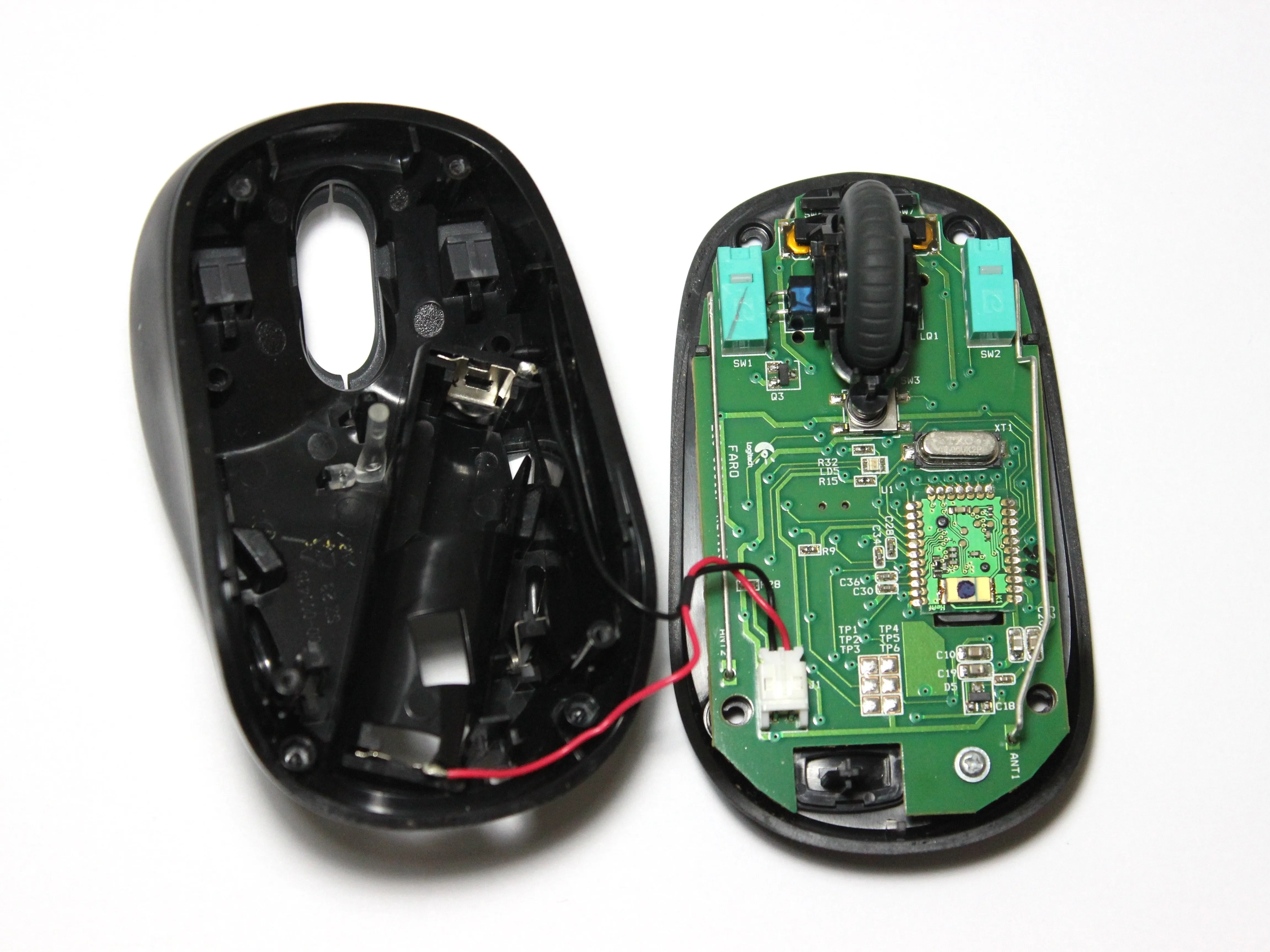

• Большим и указательным пальцами возьмитесь за конец молекса и тяните его от себя, пока он не будет отсоединен.

Шаг 6 Извлечение колеса прокрутки

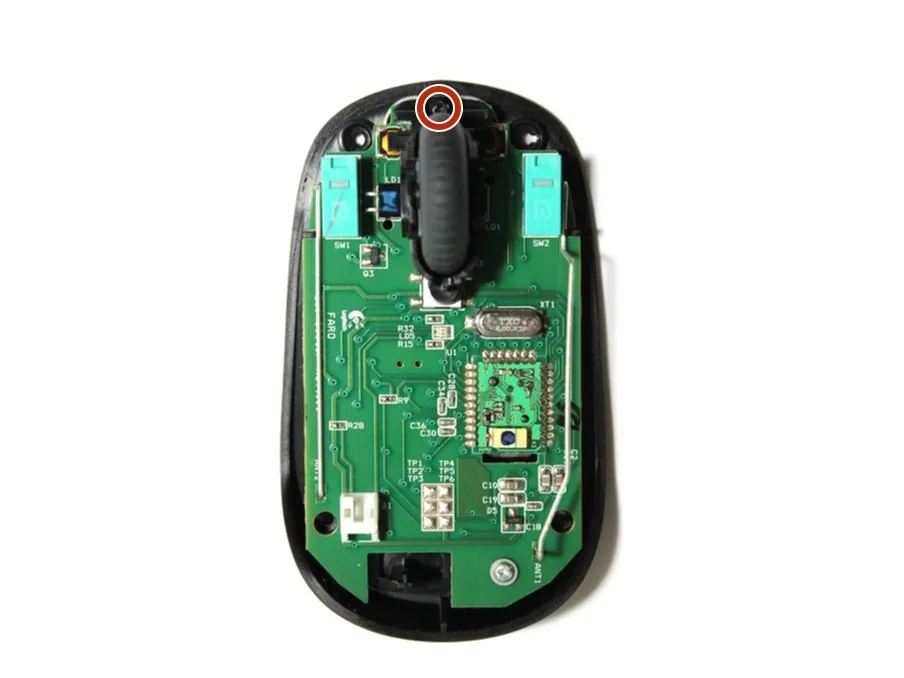

• Найдите один крестообразный винт № 0 колеса прокрутки у самого переднего края мыши.

• Поверните мышь на 90 градусов по часовой стрелке.

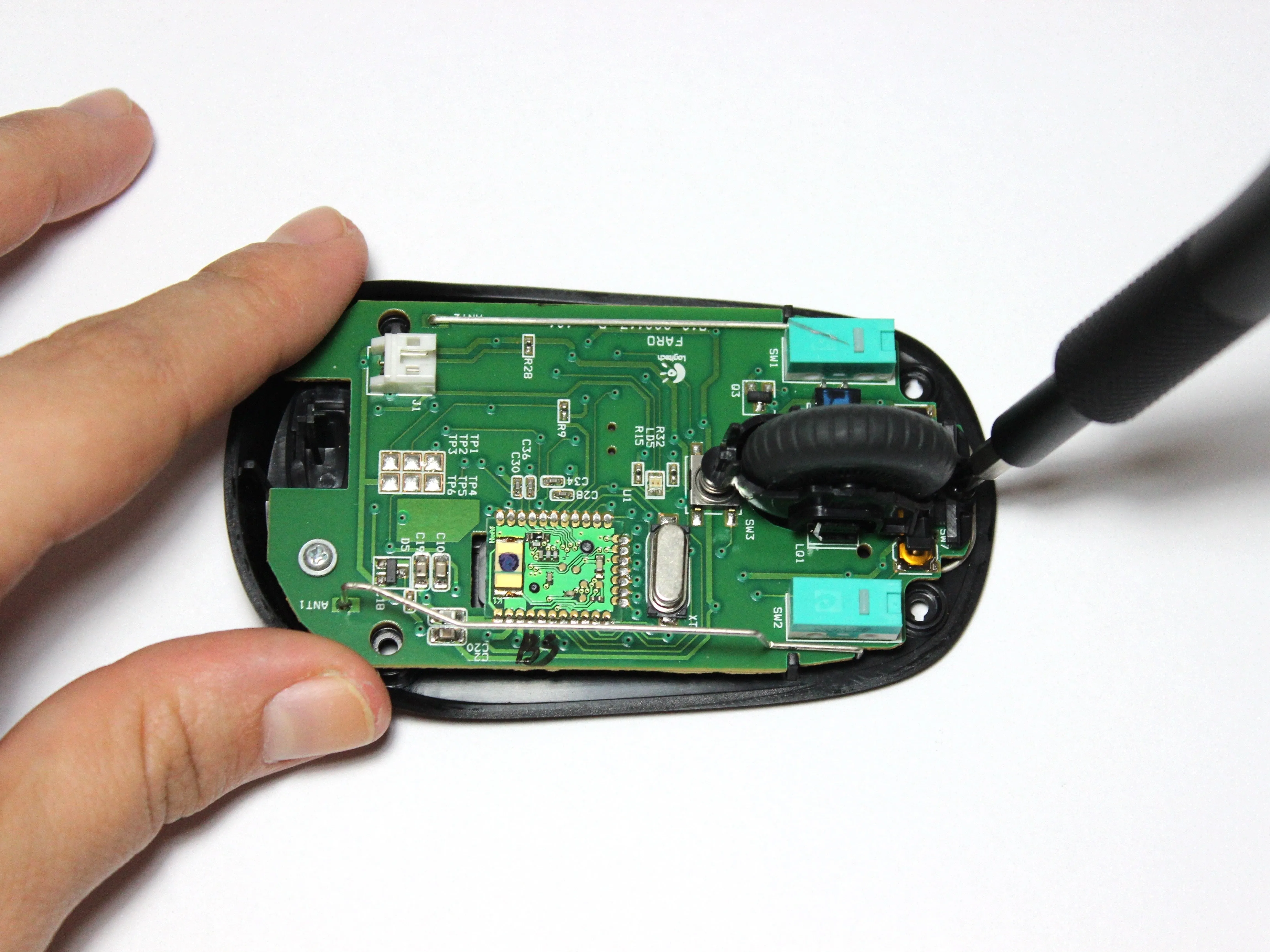

• Поддерживая заднюю часть основания мыши, открутите винт #0 Phillips колеса прокрутки.

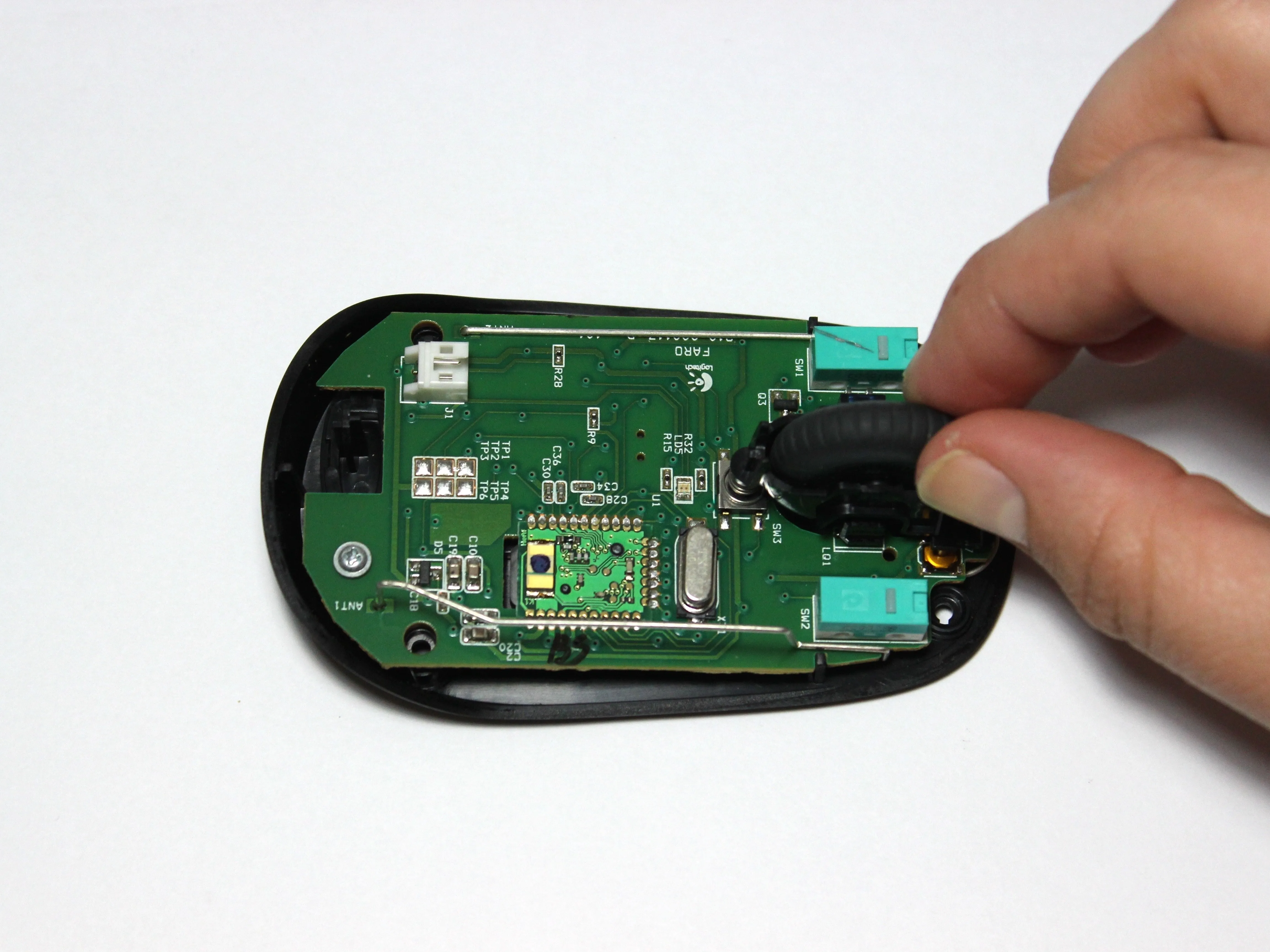

• Когда винт колеса прокрутки будет полностью вынут, вручную извлеките колесо прокрутки и пружину в сборе.

Шаг 7. Снятие пружины колеса прокрутки

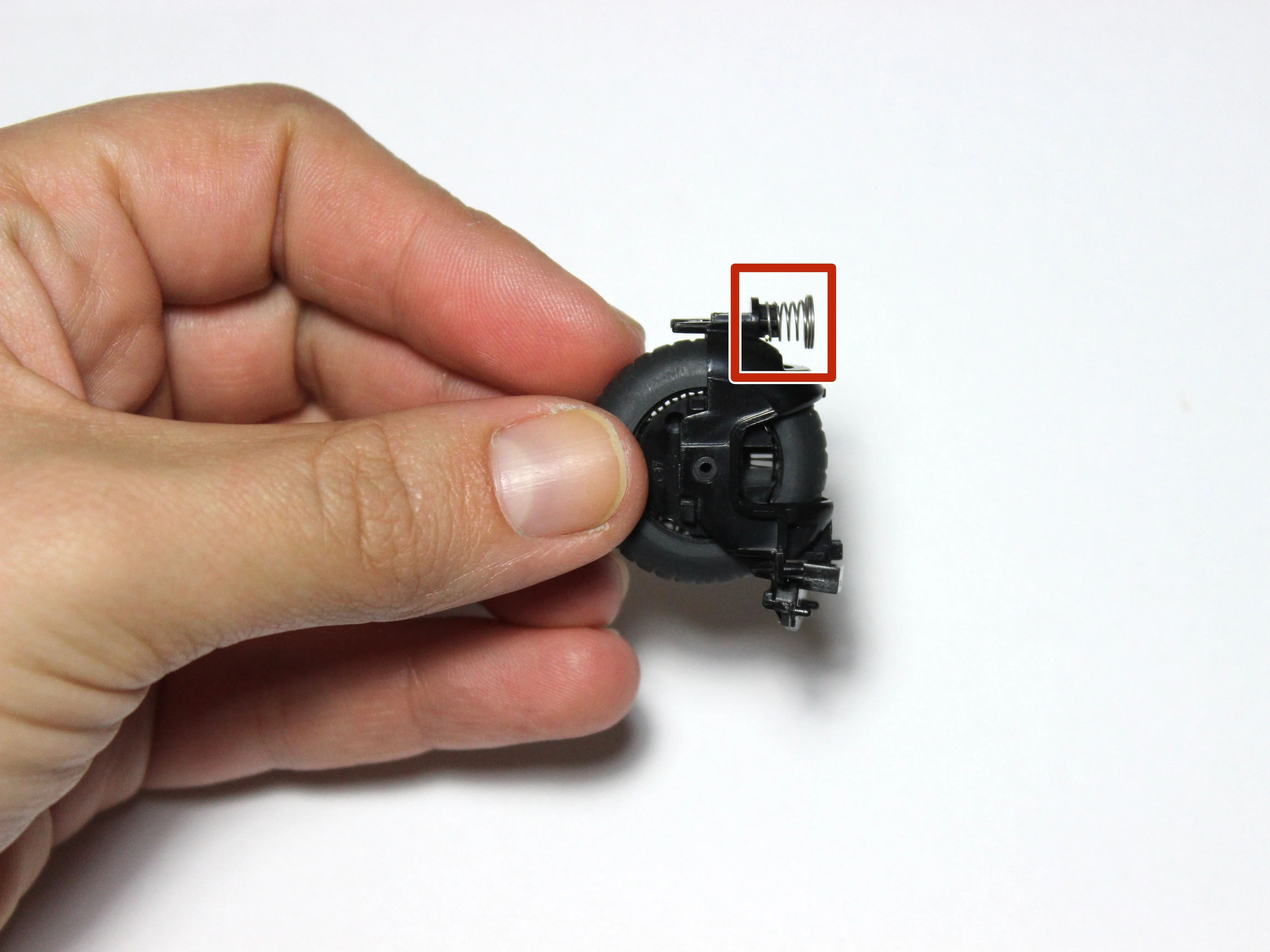

• Найдите пружину колеса прокрутки.

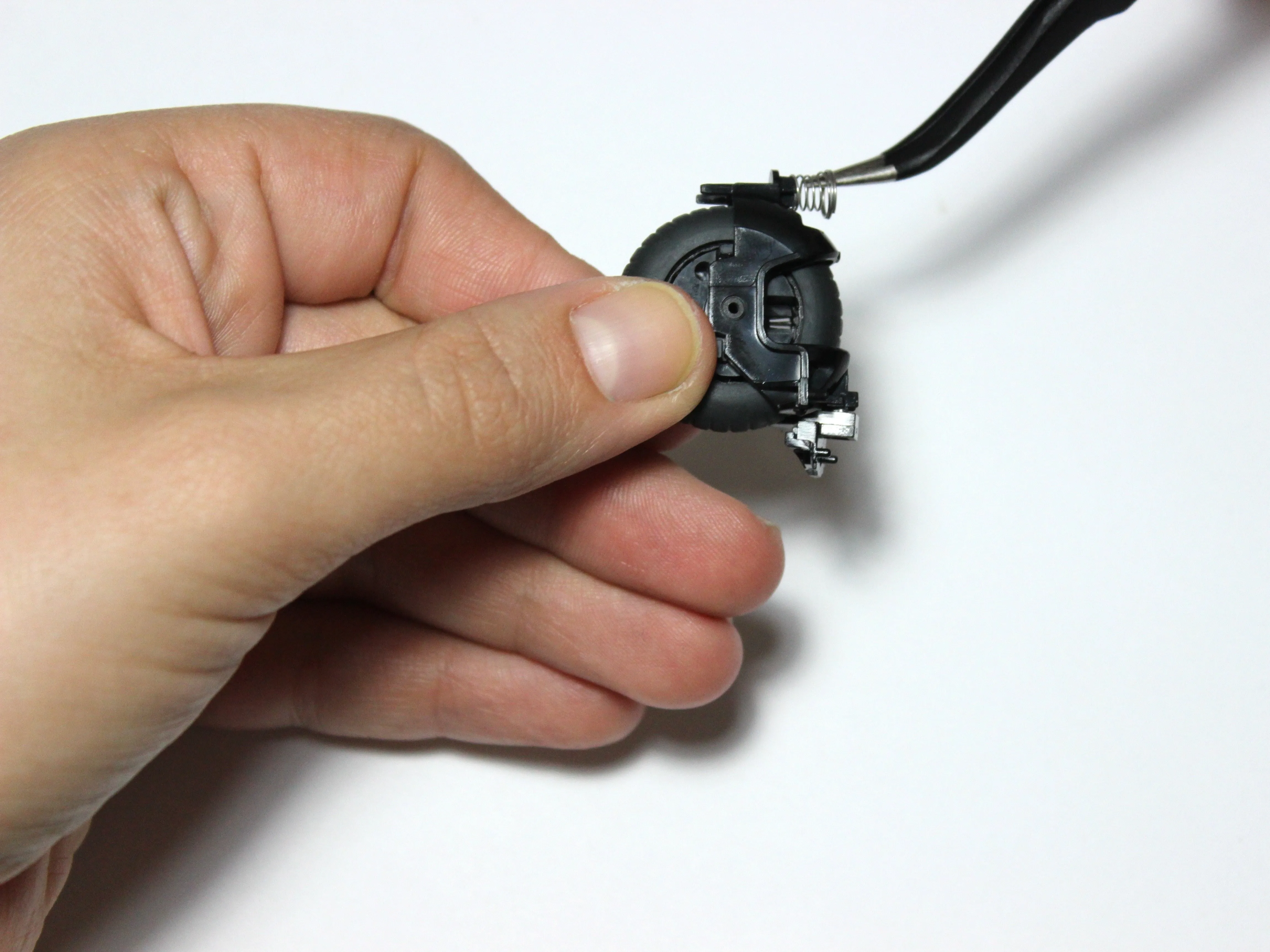

• С помощью пинцета аккуратно снимите пружину, медленно оттягивая ее от узла колеса прокрутки.

Шаг 8 Снятие печатной платы

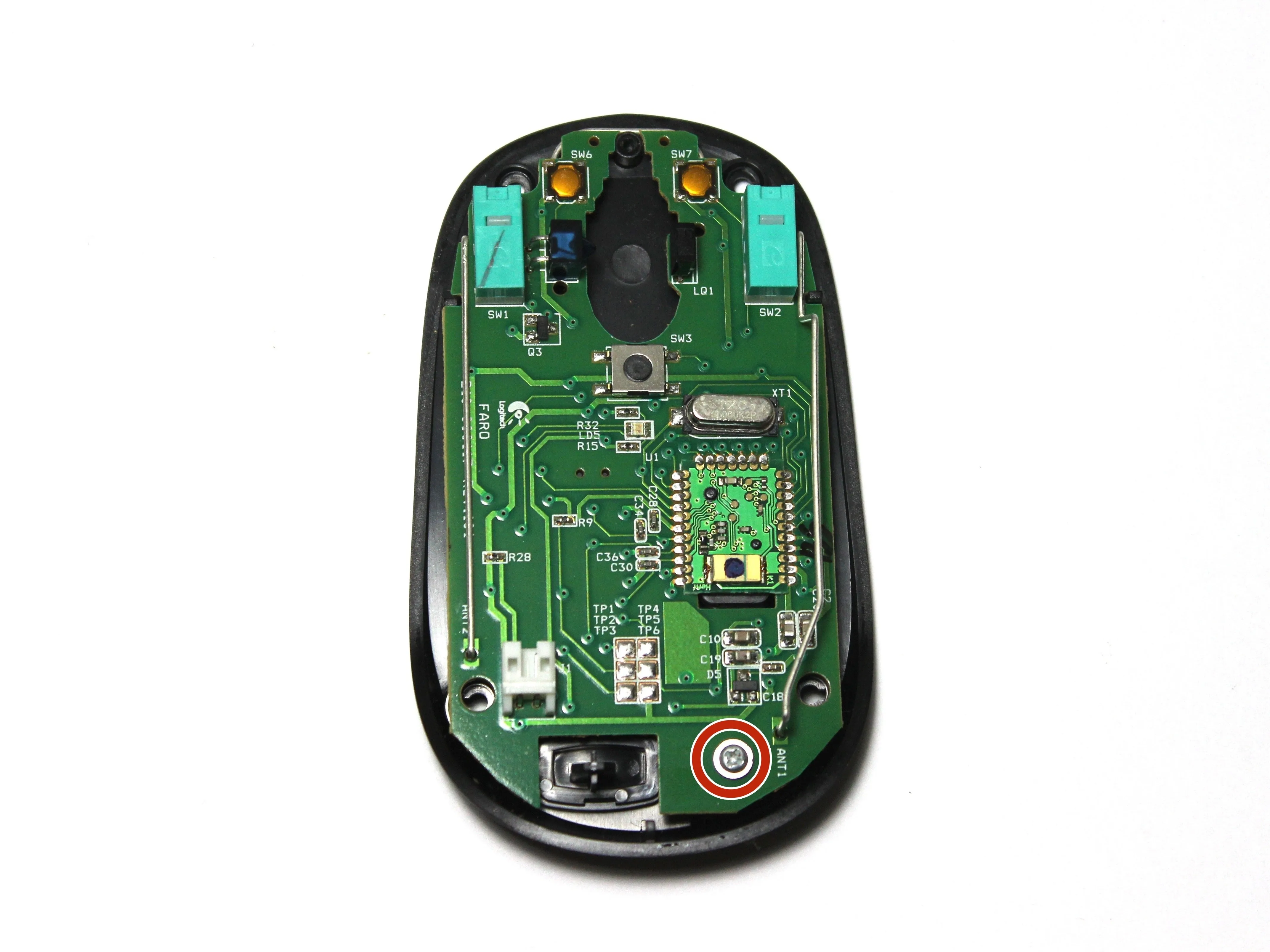

• Найдите и удалите винт крепления печатной платы.

• Возьмитесь за края печатной платы.

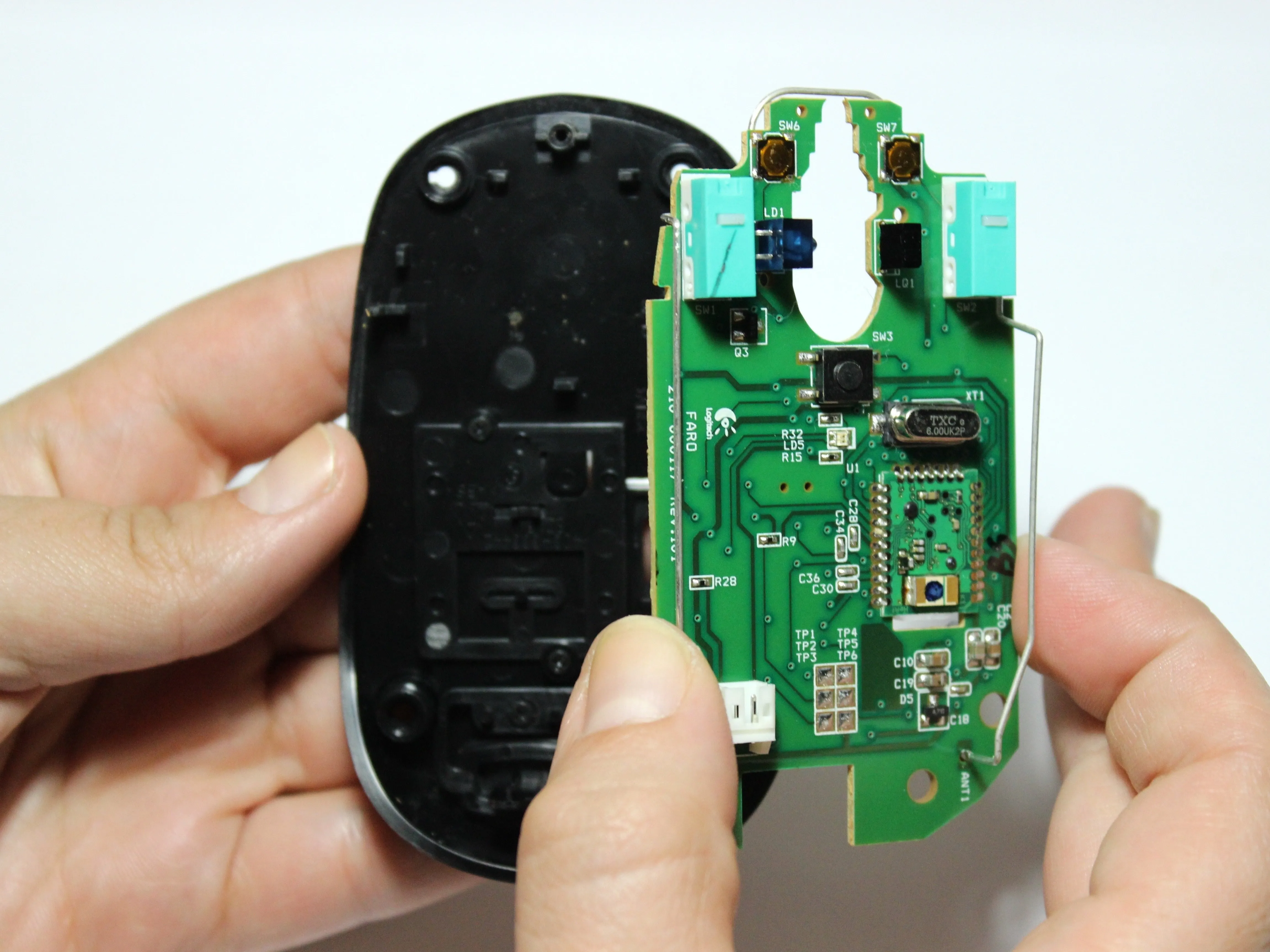

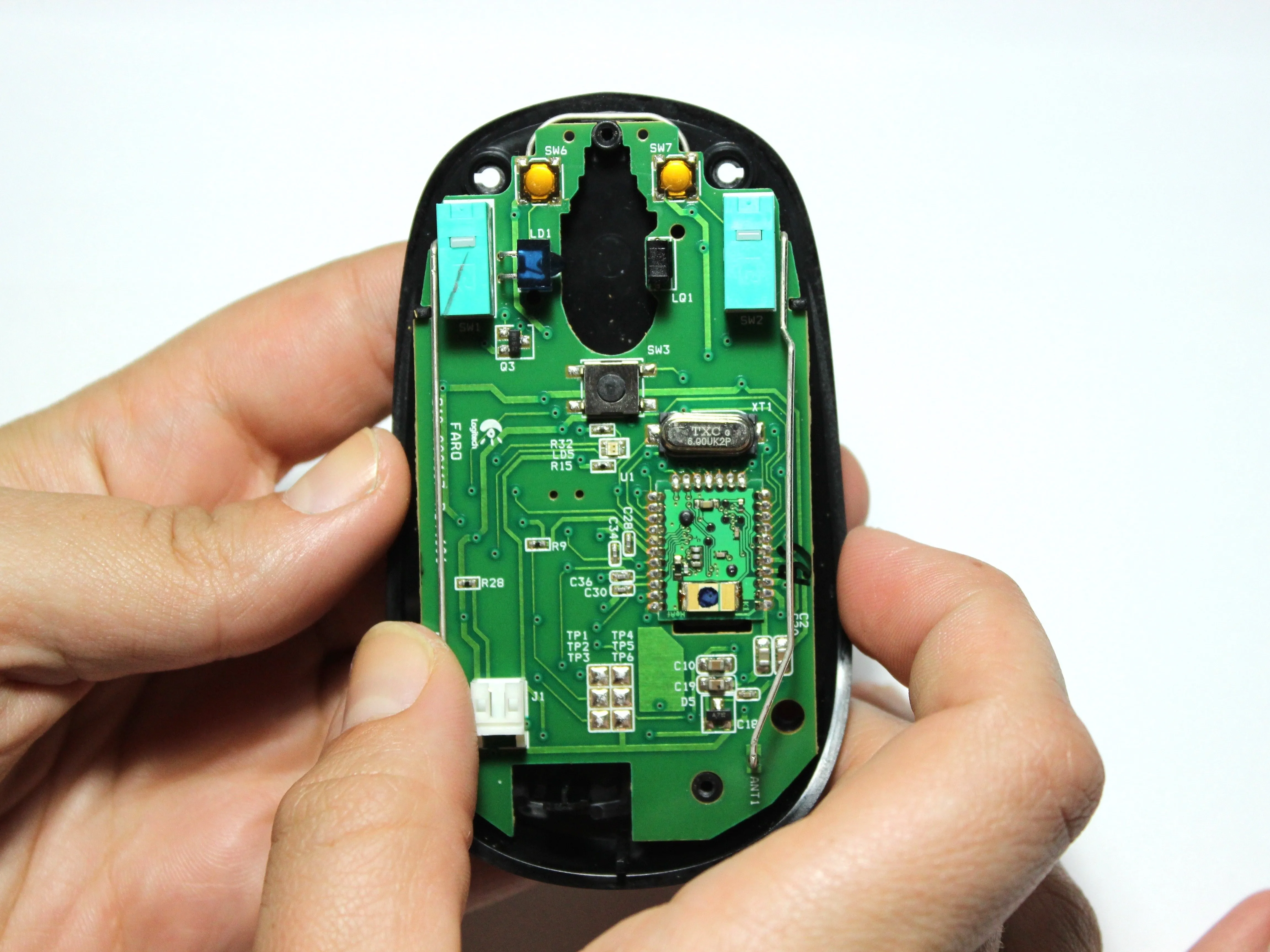

• Вручную извлеките печатную плату из основания корпуса пресс-формы.

Шаг 9 Извлечение винта кнопок мыши

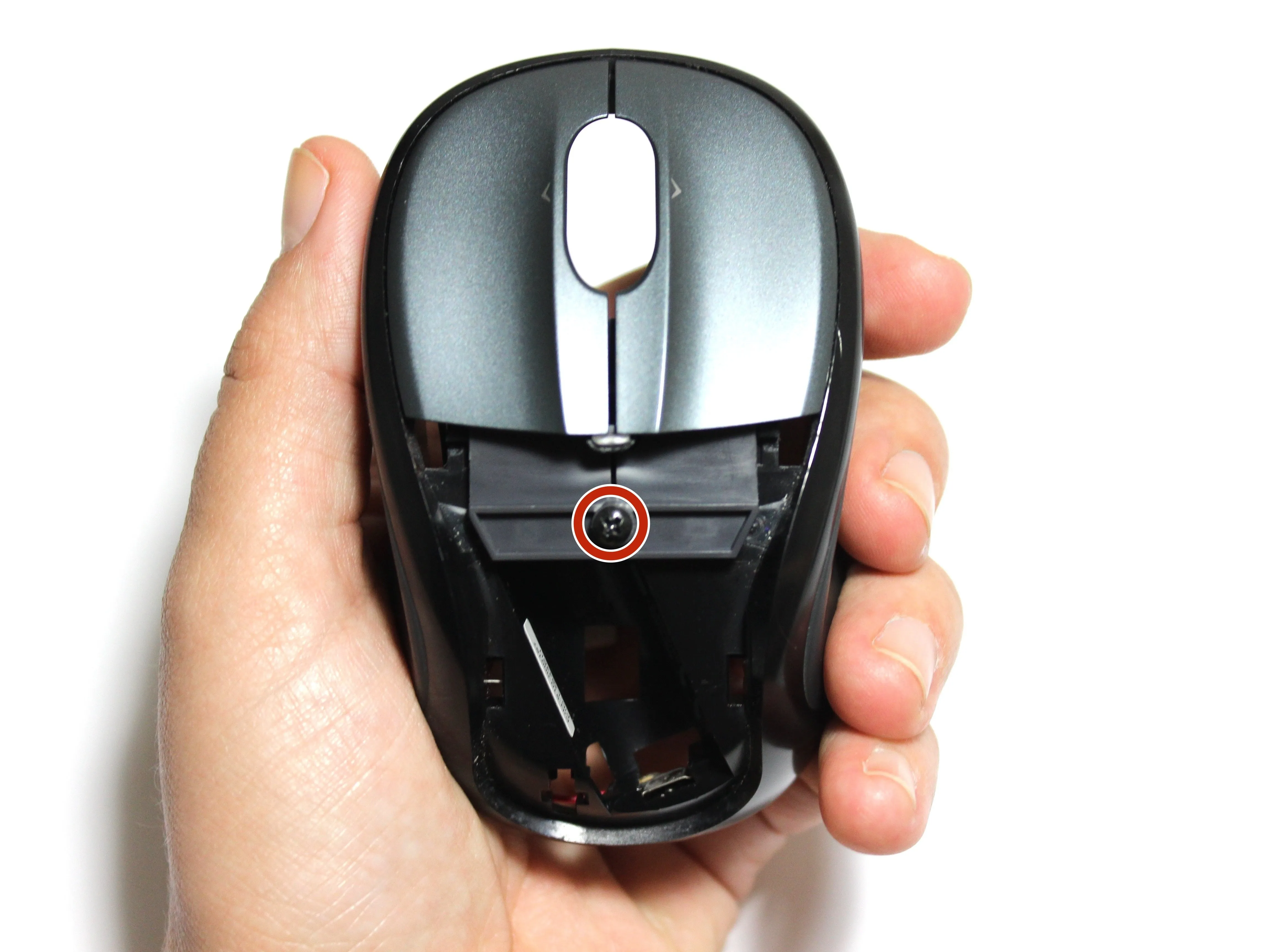

• Найдите и выкрутите крестообразный винт №0 в центре мыши.

Шаг 10 Извлечение кнопок мыши

• Переверните верхнюю половину корпуса мыши так, чтобы увидеть ее снизу.

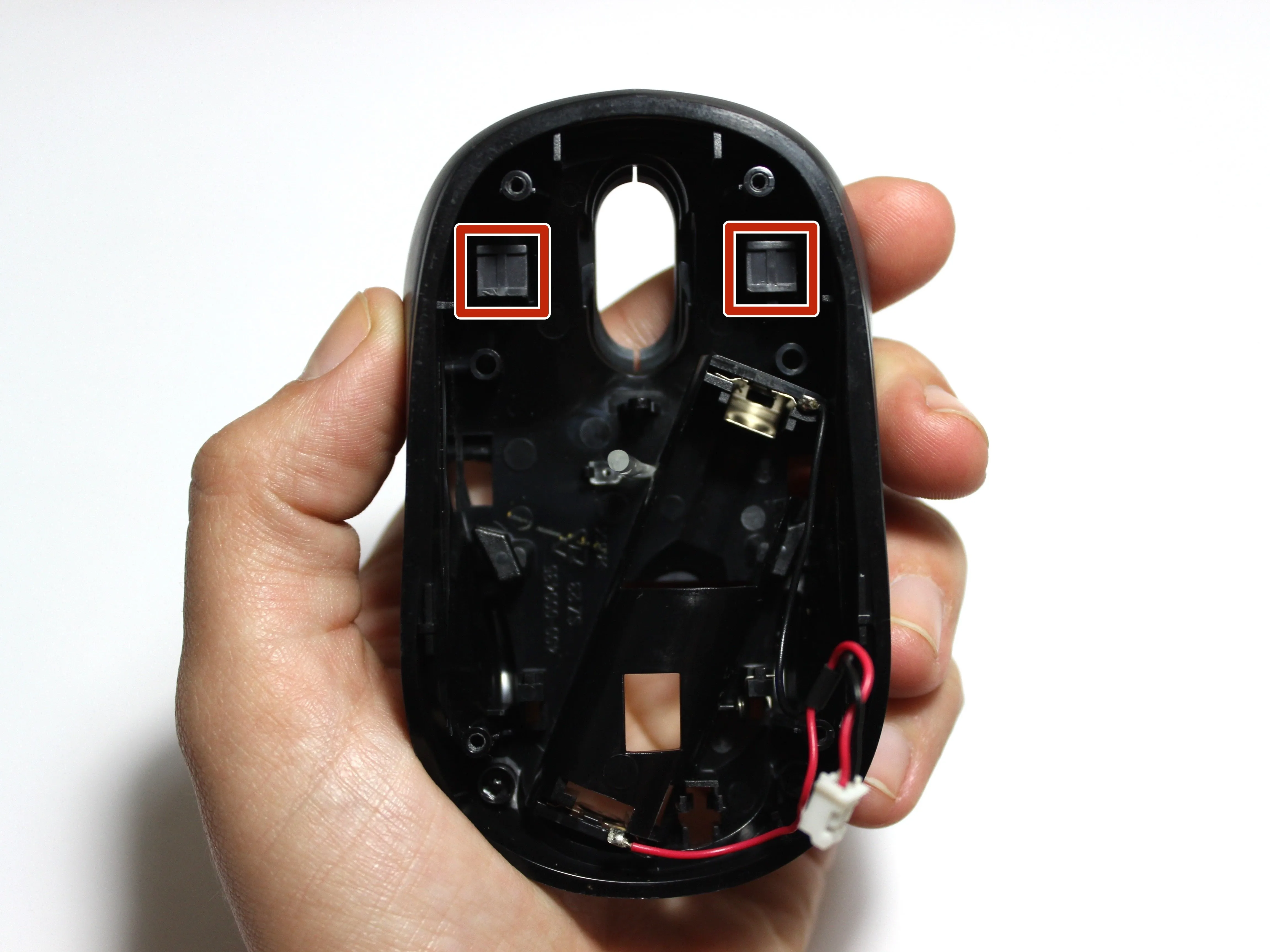

• Найдите крючки для кнопок мыши.

• Поверните корпус на 180 градусов по часовой стрелке.

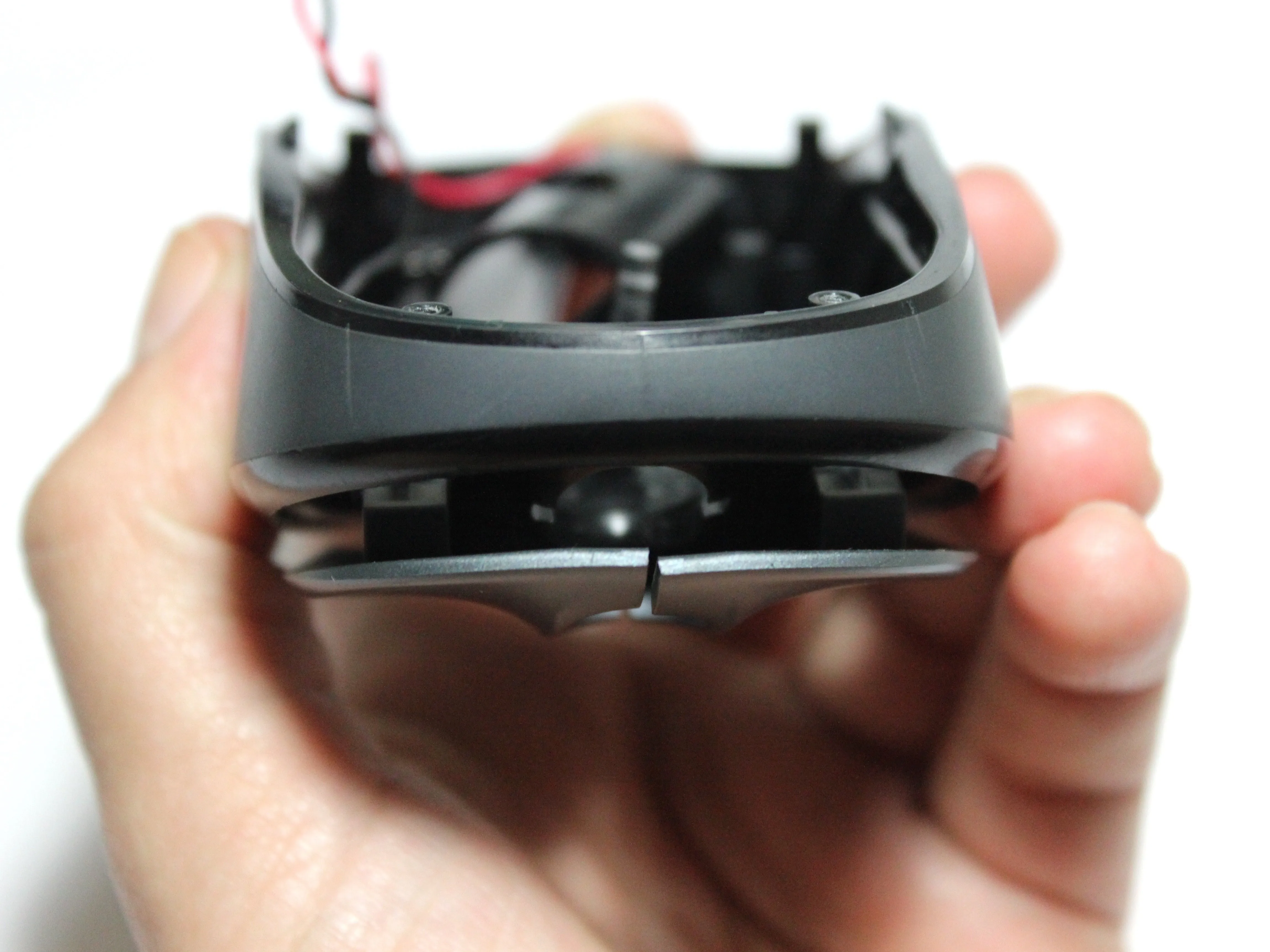

• С помощью пробки сильно надавите на каждую кнопку мыши, пока она не выйдет из зацепления.

• Если смотреть на мышь спереди, то левая и правая кнопки мыши должны быть отсоединены от корпуса.

Шаг 11

• Держите корпус так, чтобы смотреть в гнездо для батареи.

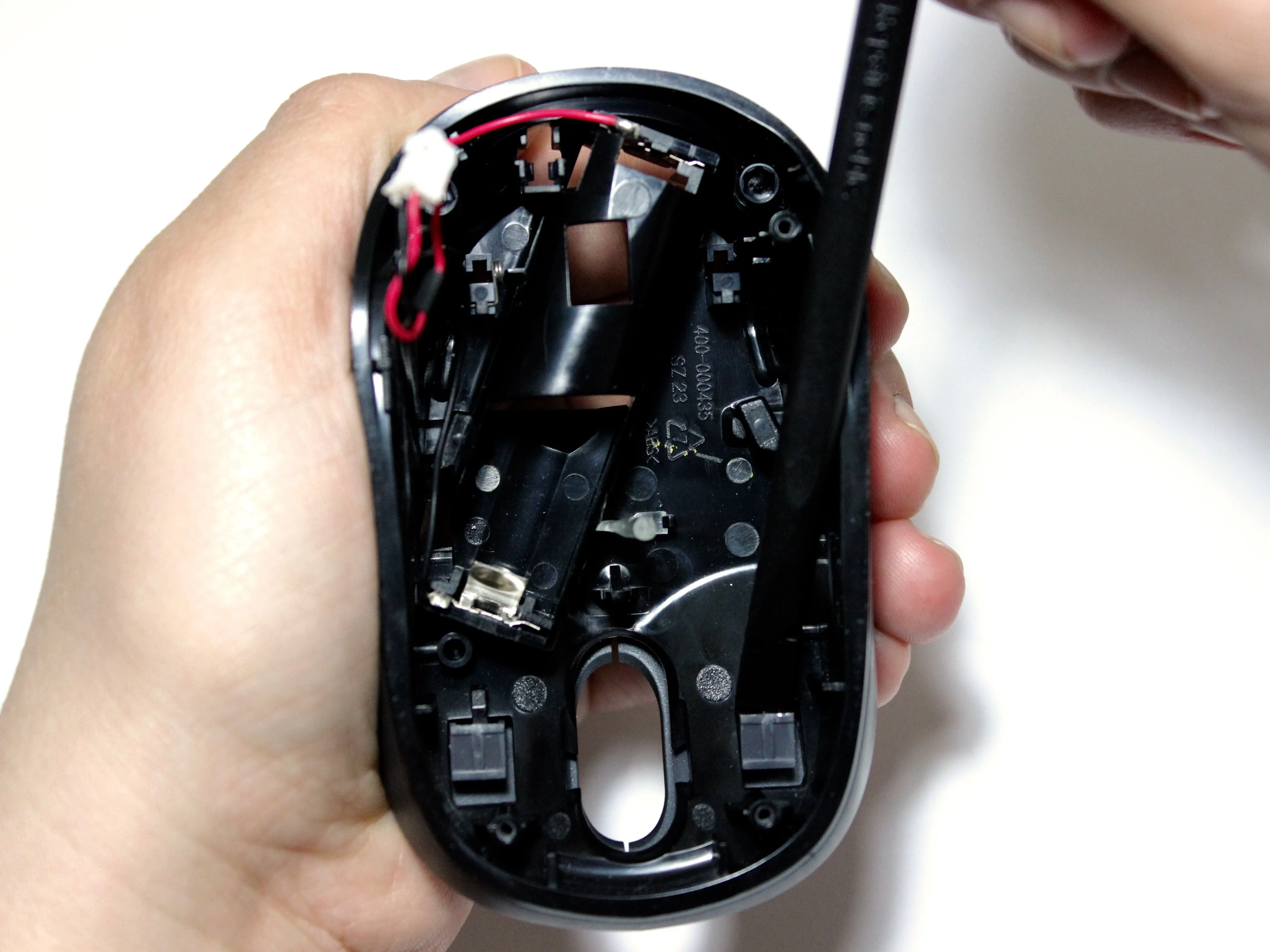

• Поместите плоский конец палочки между кнопками мыши и корпусом.

• Подденьте кнопки мыши.
