Разборка веб-камеры Logitech Webcam Pro 9000

Введение

Это пошаговая разборка веб-камеры Logitech, которая пригодится вам, если вы пытаетесь собрать стереокамера или настроить фокус.

Для настройки фокуса необходимо сделать инструмент для настройки объектива.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разбор Logitech Webcam Pro 9000

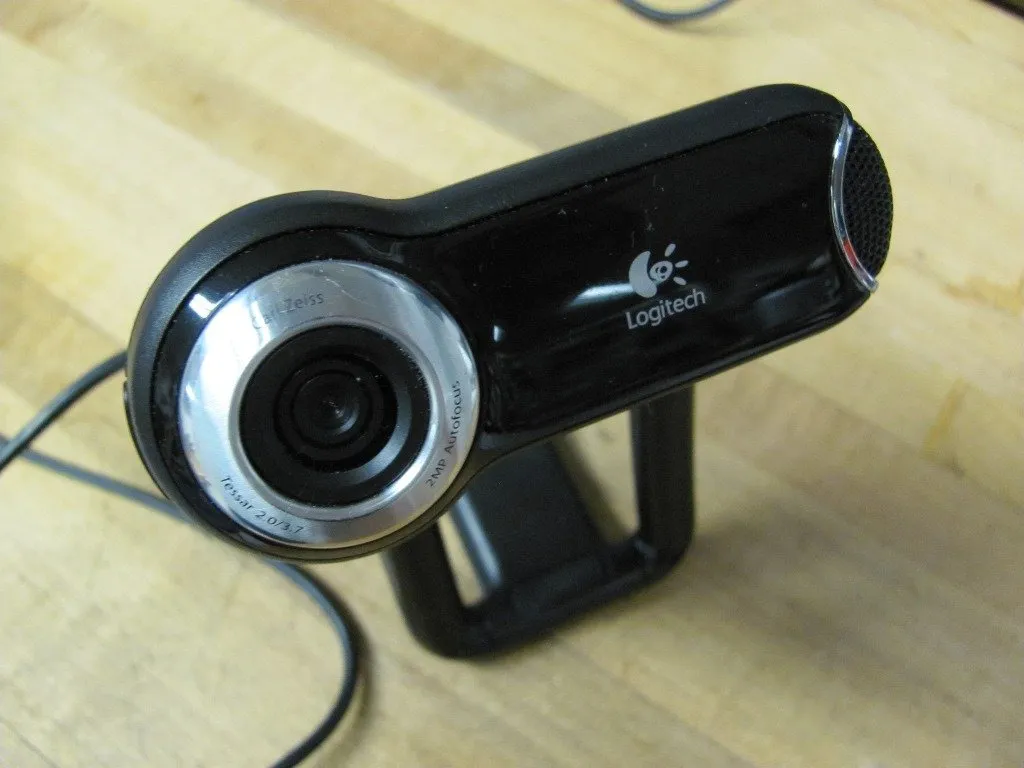

• Приобретите Logitech QuicCam 9000 Pro

• Извлеките веб-камеру из коробки

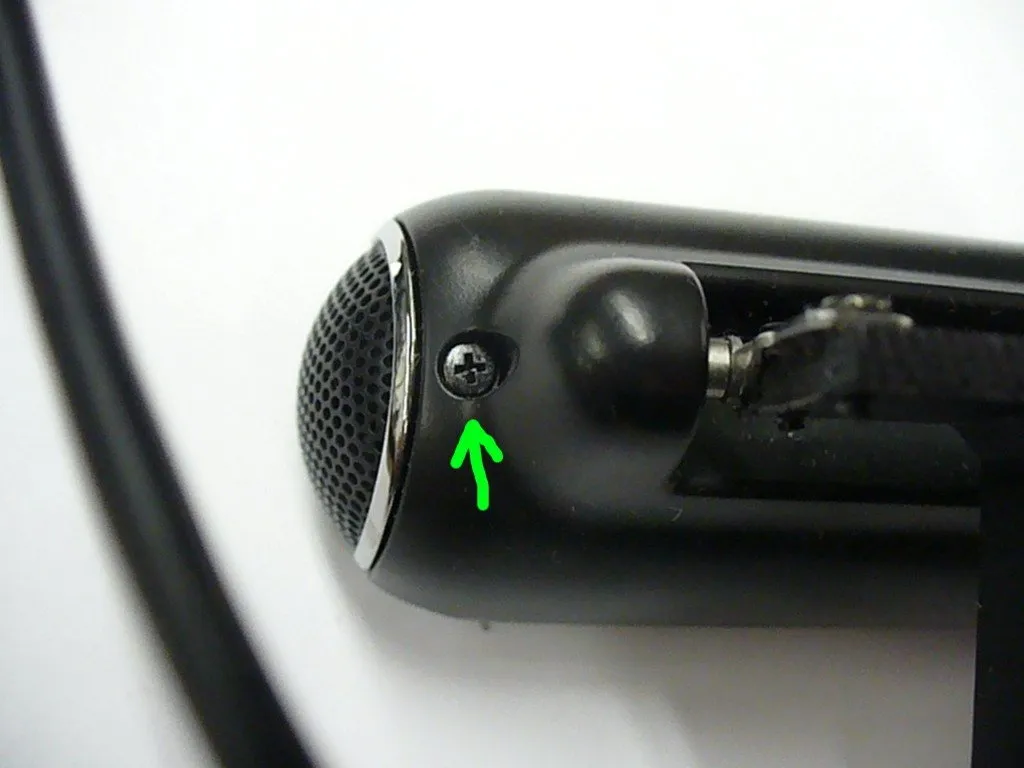

Шаг 2

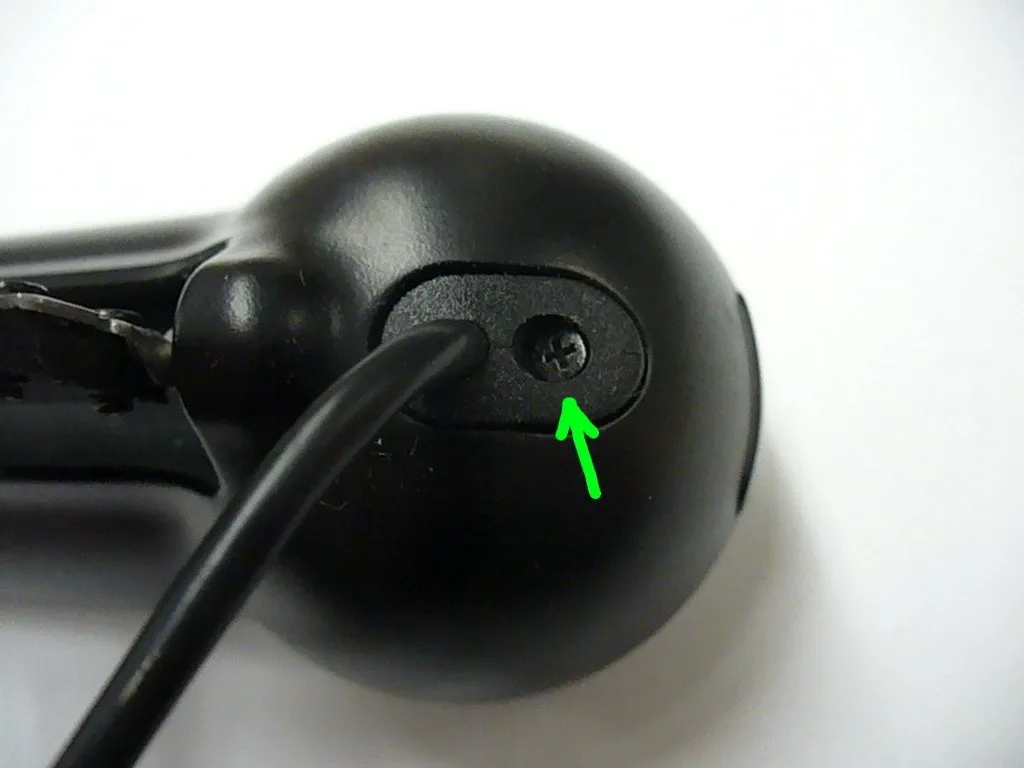

• Выкрутите винты, как показано зелеными стрелками.

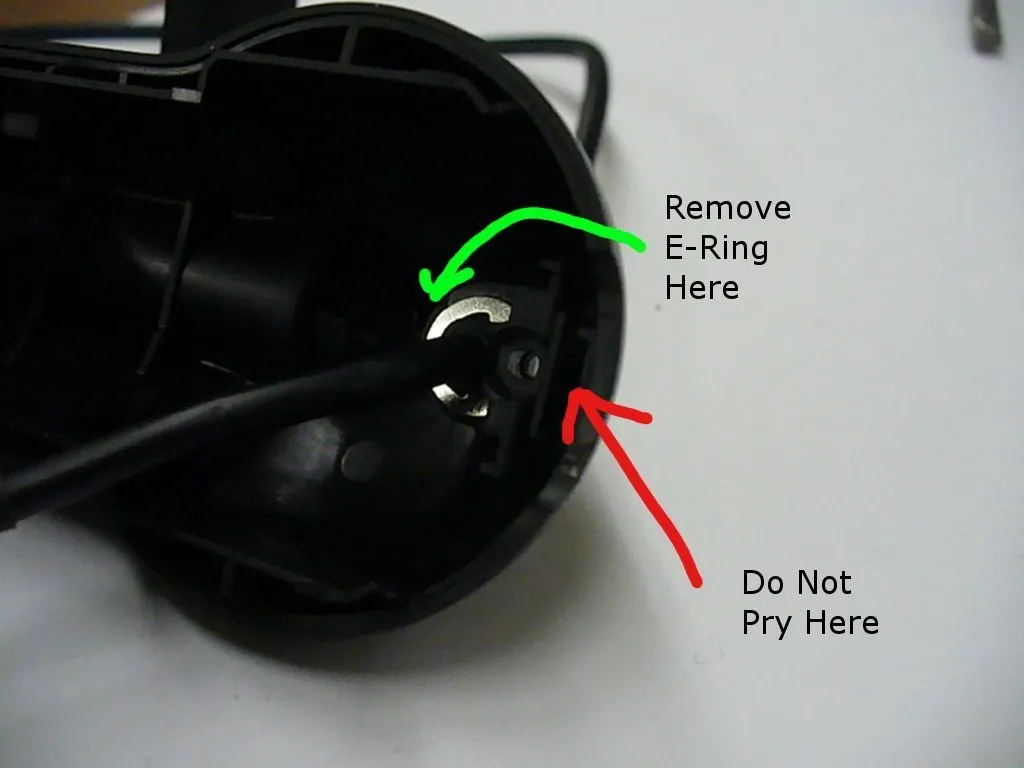

Шаг 3

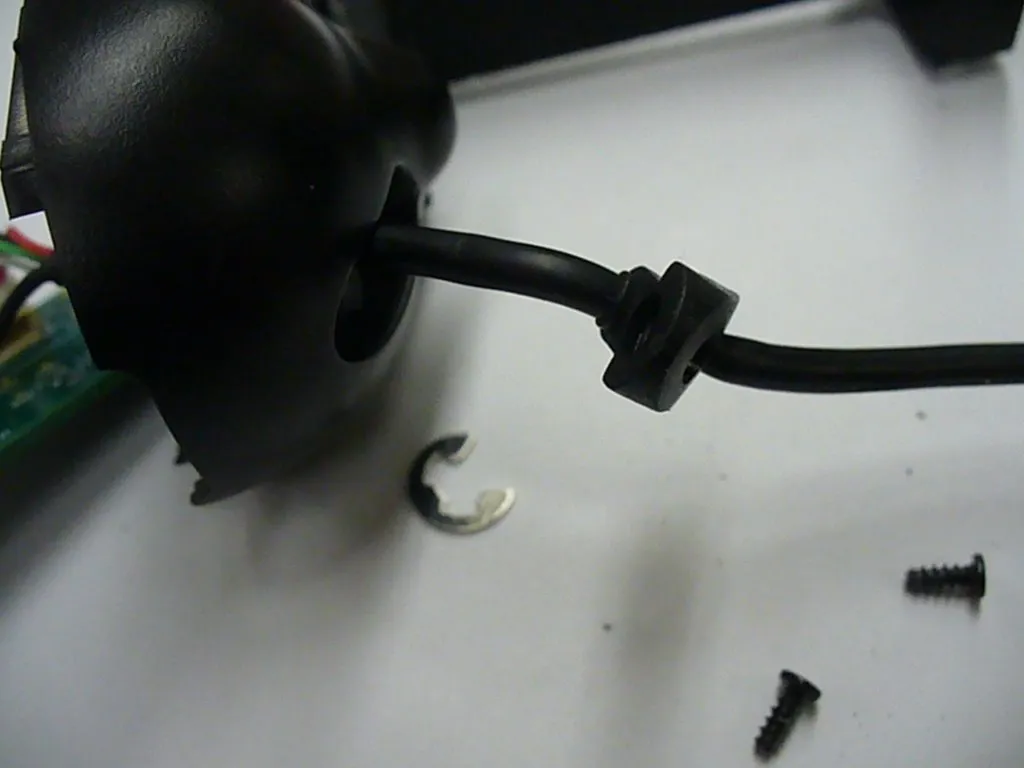

• Снимите электронное кольцо, чтобы отсоединить втулку.

Шаг 4

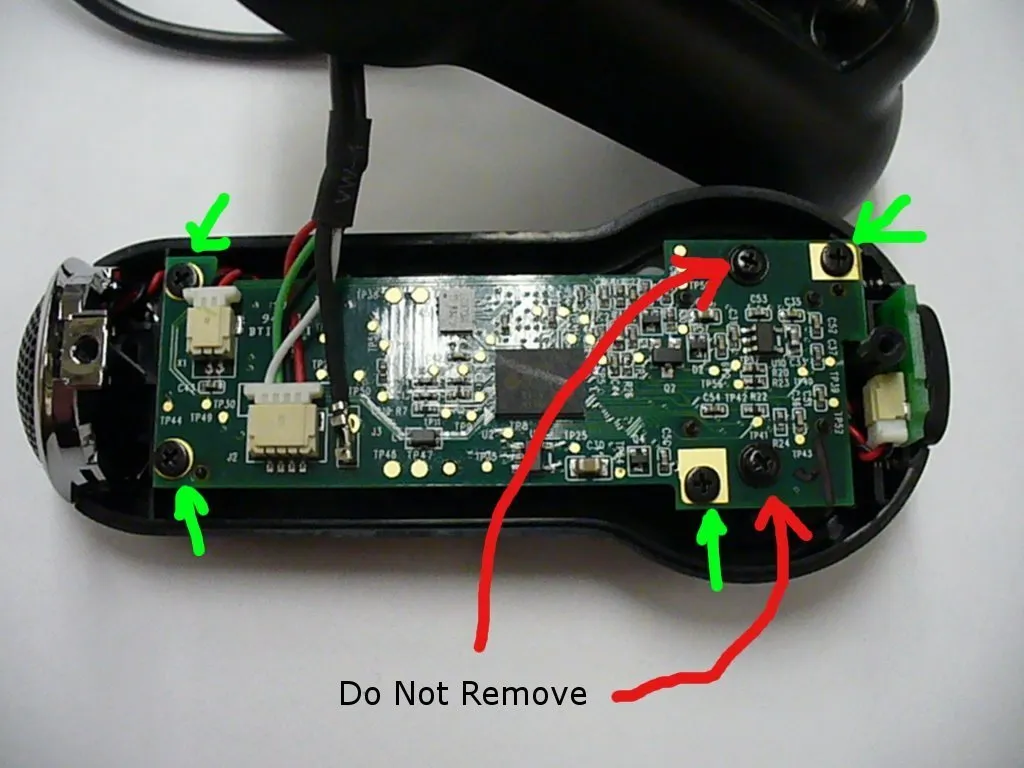

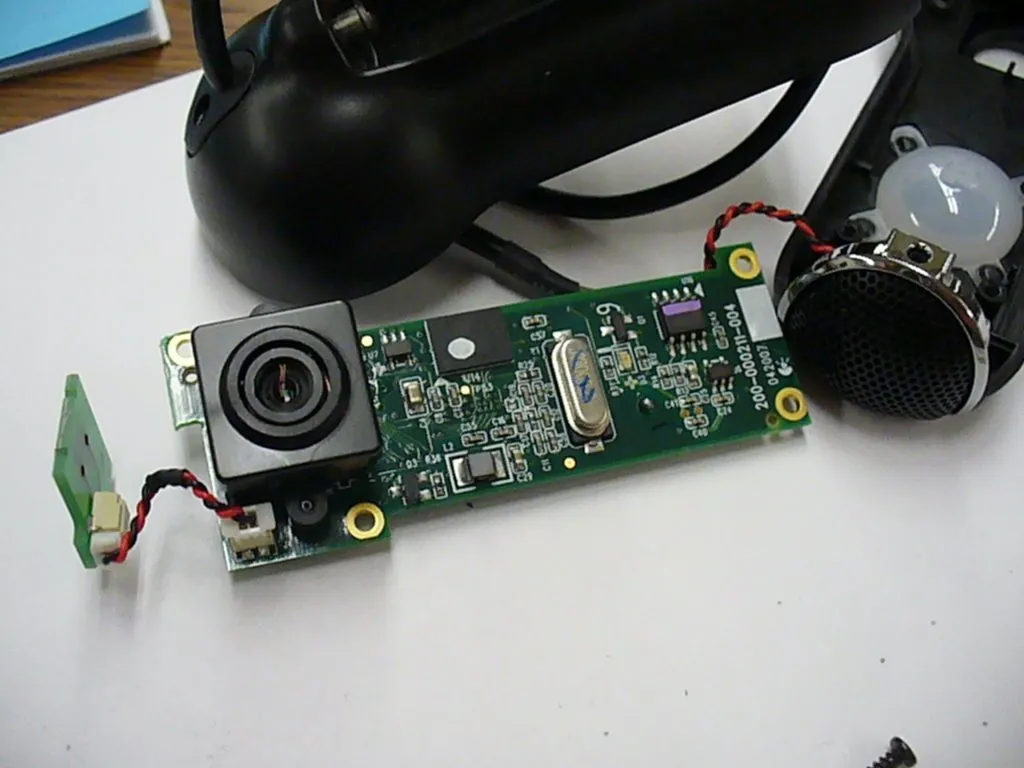

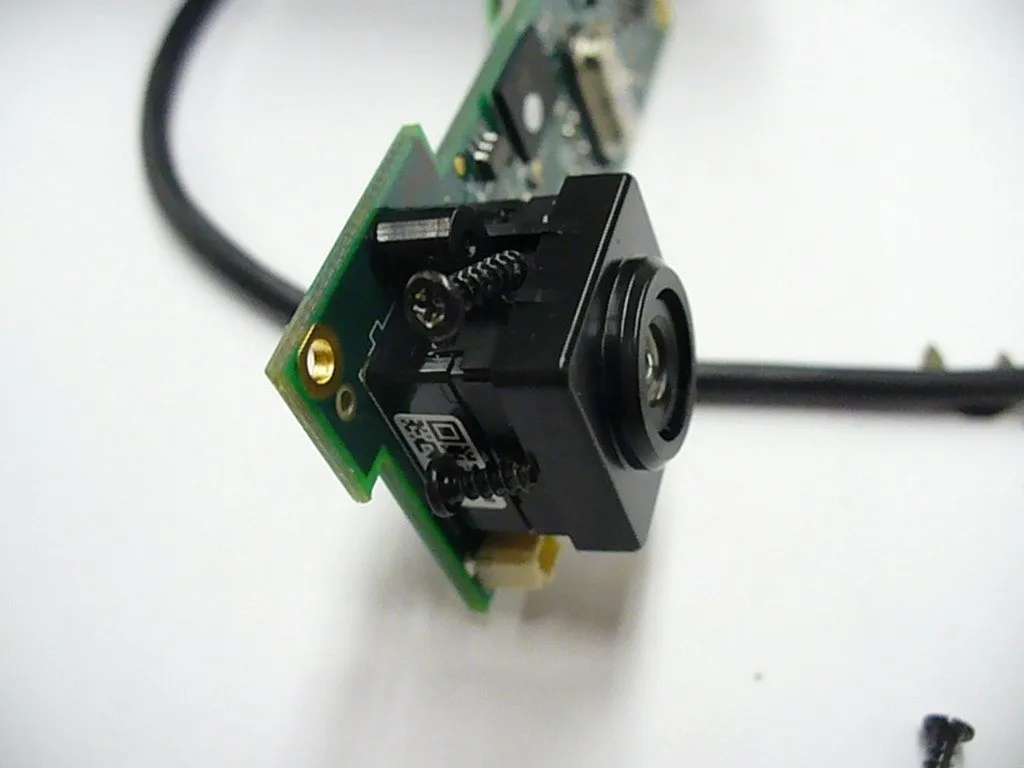

• Выкрутите винты, указанные зелеными стрелками.

• Не откручивайте винты, отмеченные красными стрелками.

• Система автофокуса содержит магниты.

Шаг 5

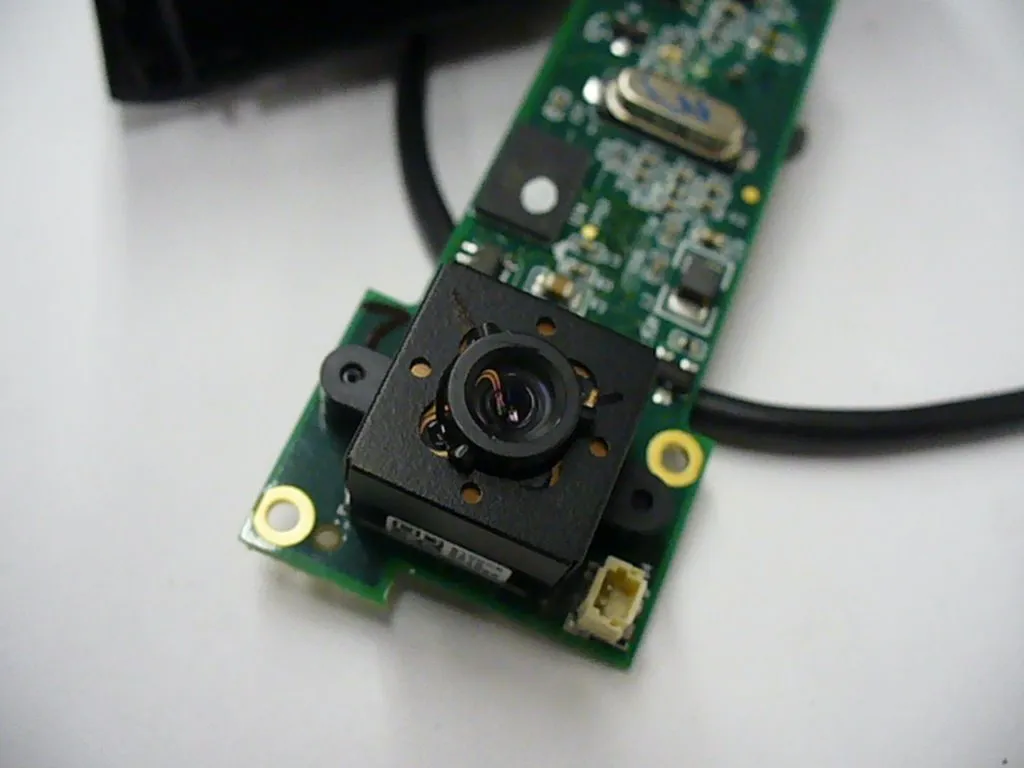

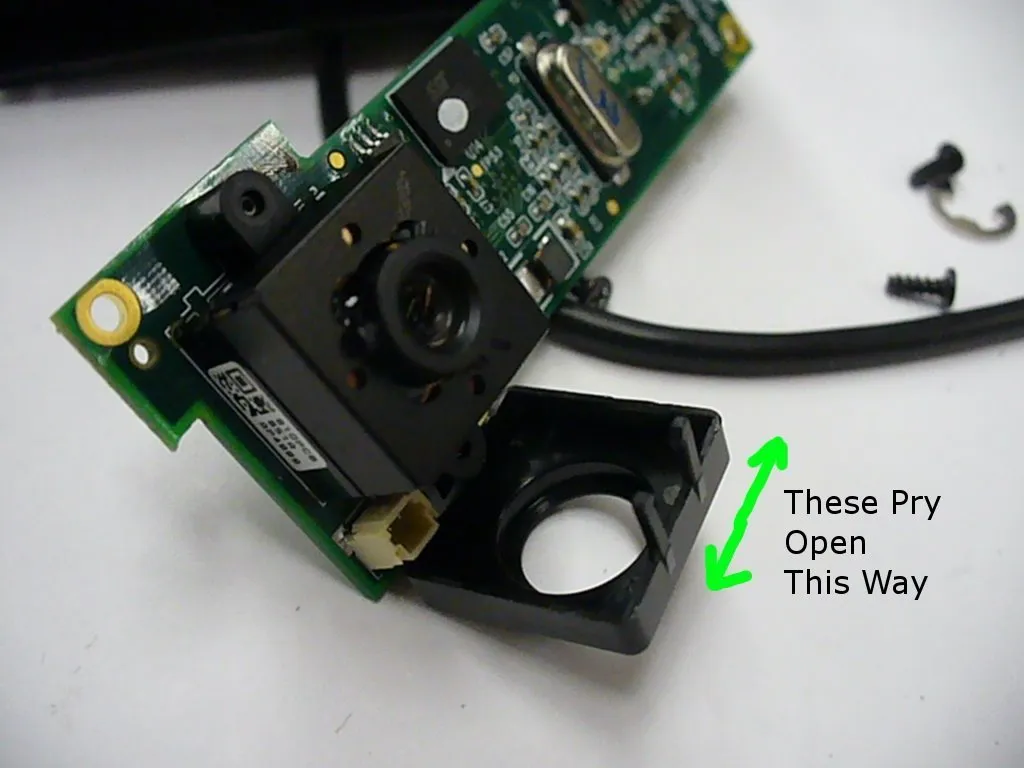

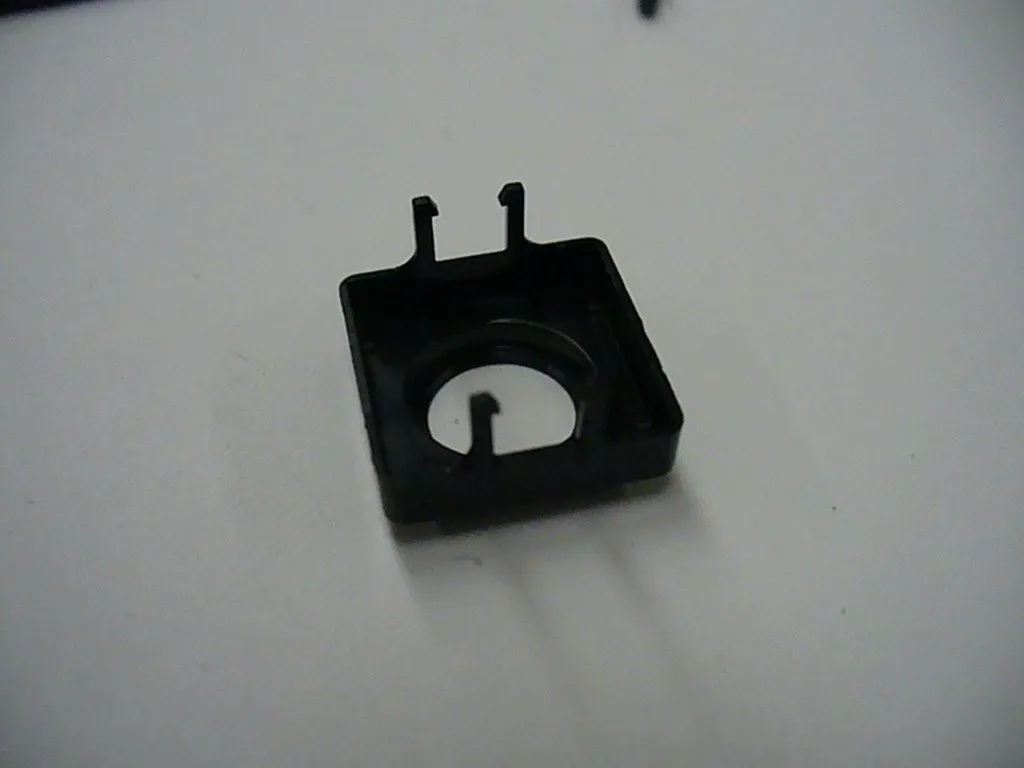

• Снимите крышку.

Шаг 6

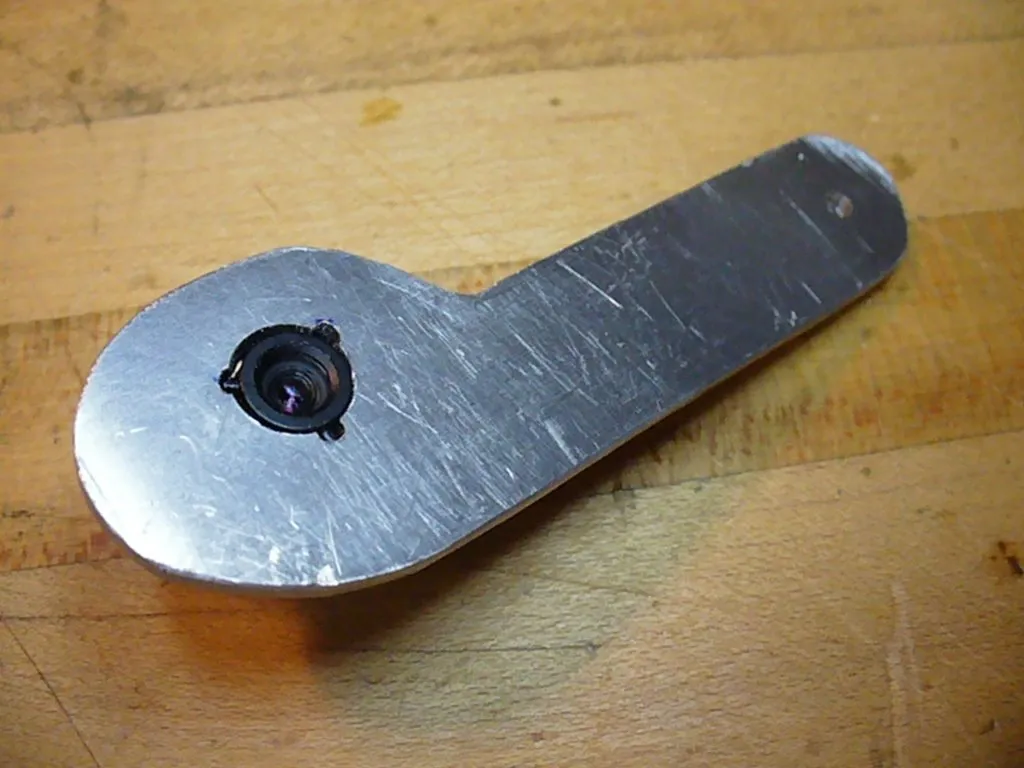

• Инструмент для регулировки объектива можно использовать для поворота блока объектива, чтобы отрегулировать или снять объектив.

Шаг 7

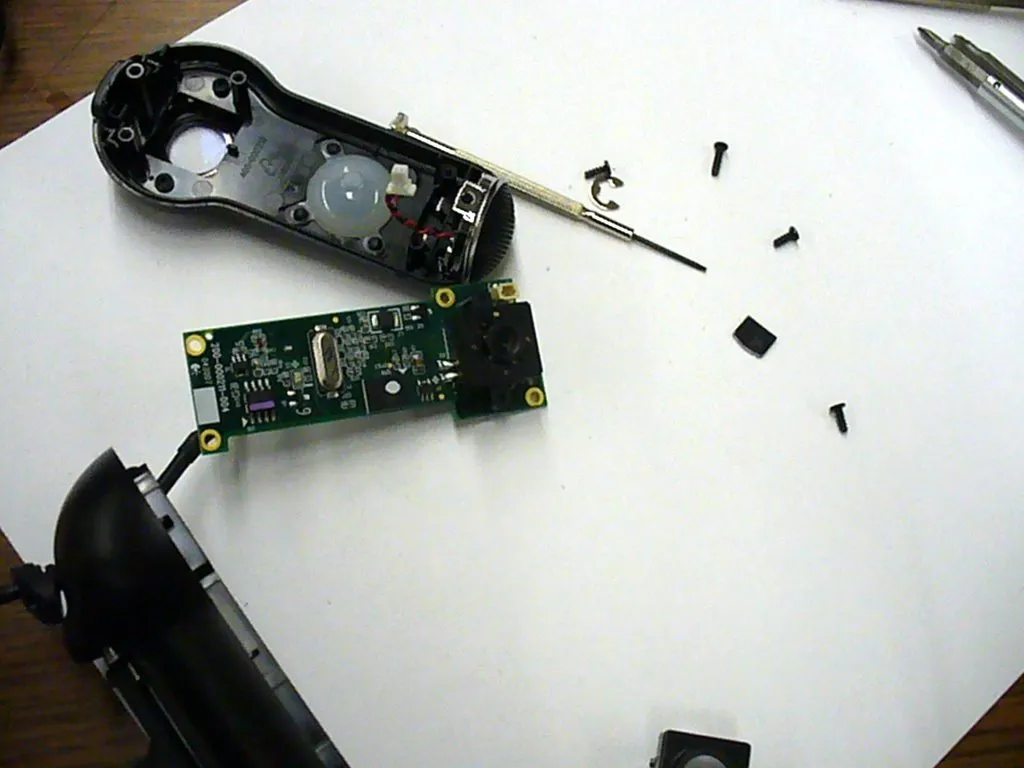

• Теперь можно открутить винты, отмеченные красным цветом. Винты приклеены на место, и их можно извлечь, аккуратно нагрев паяльником.

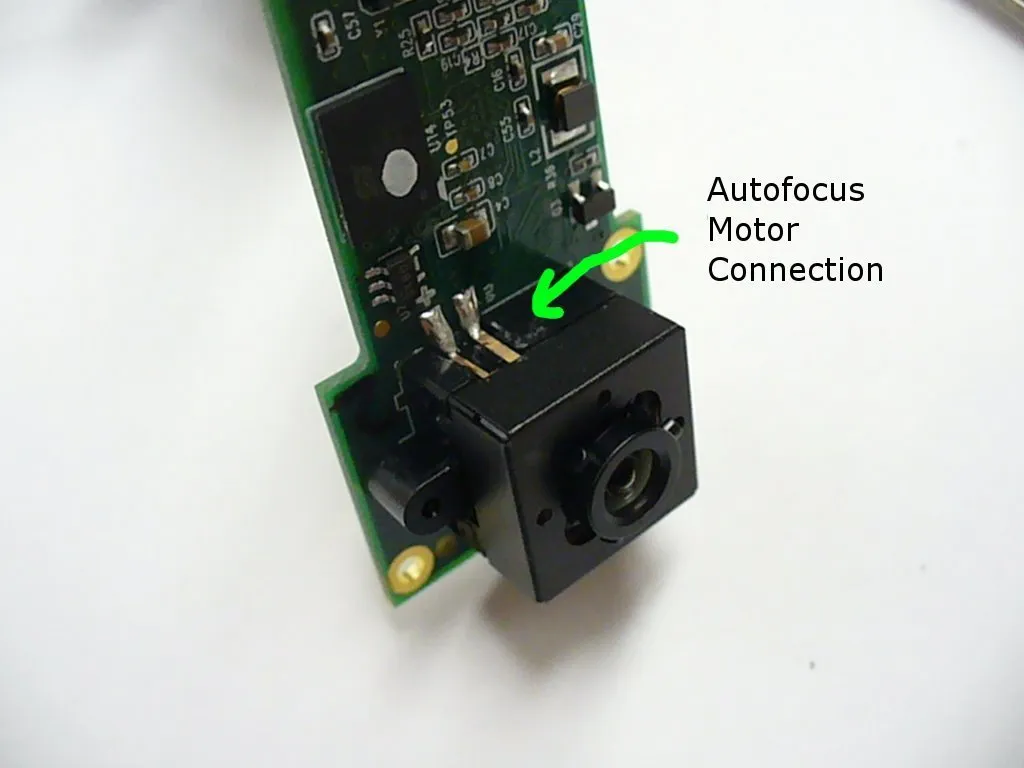

• Соединения двигателя автофокуса можно удалить путем пайки с помощью паяльной ленты, где указано.

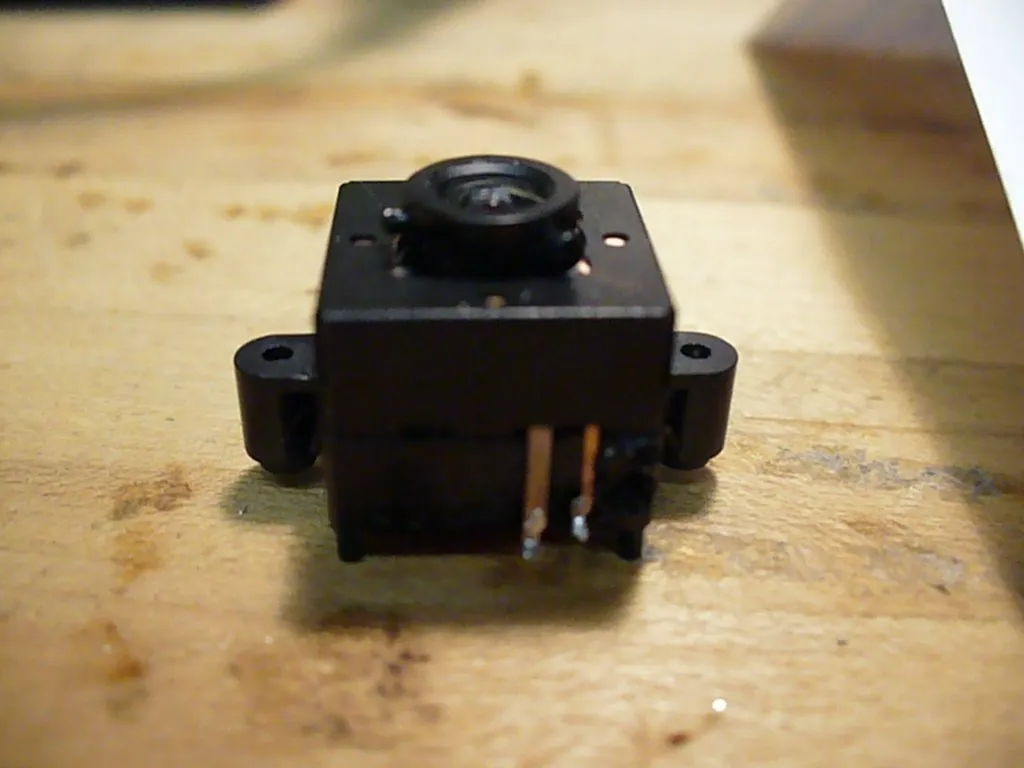

Шаг 8

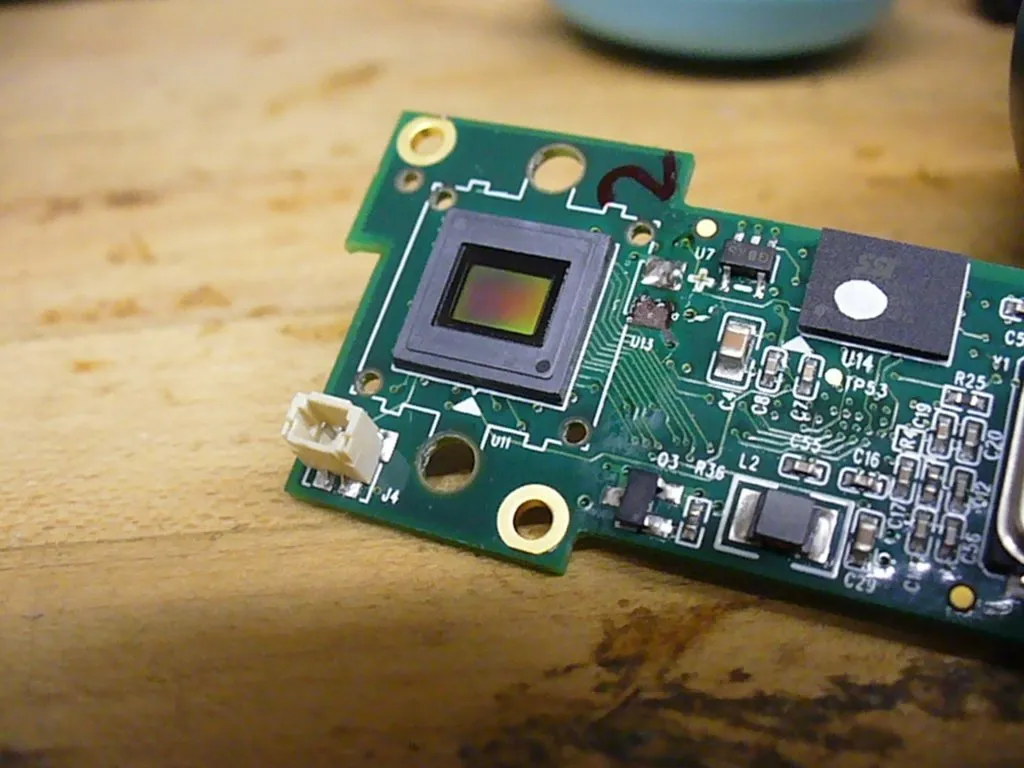

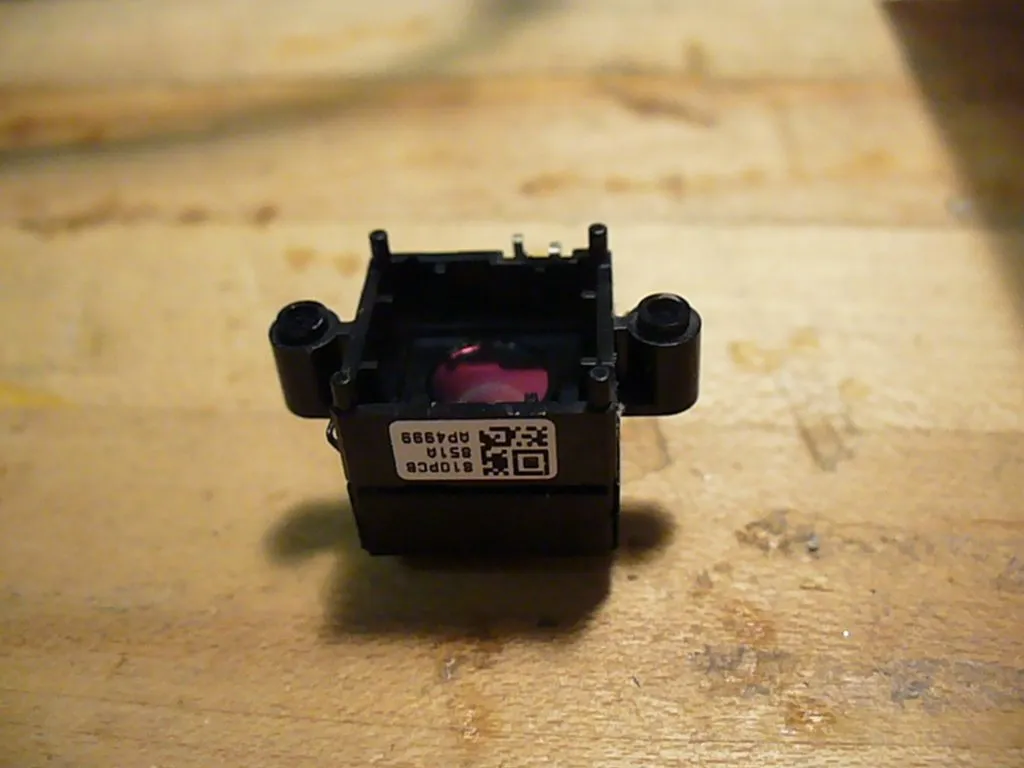

• Почти готово.

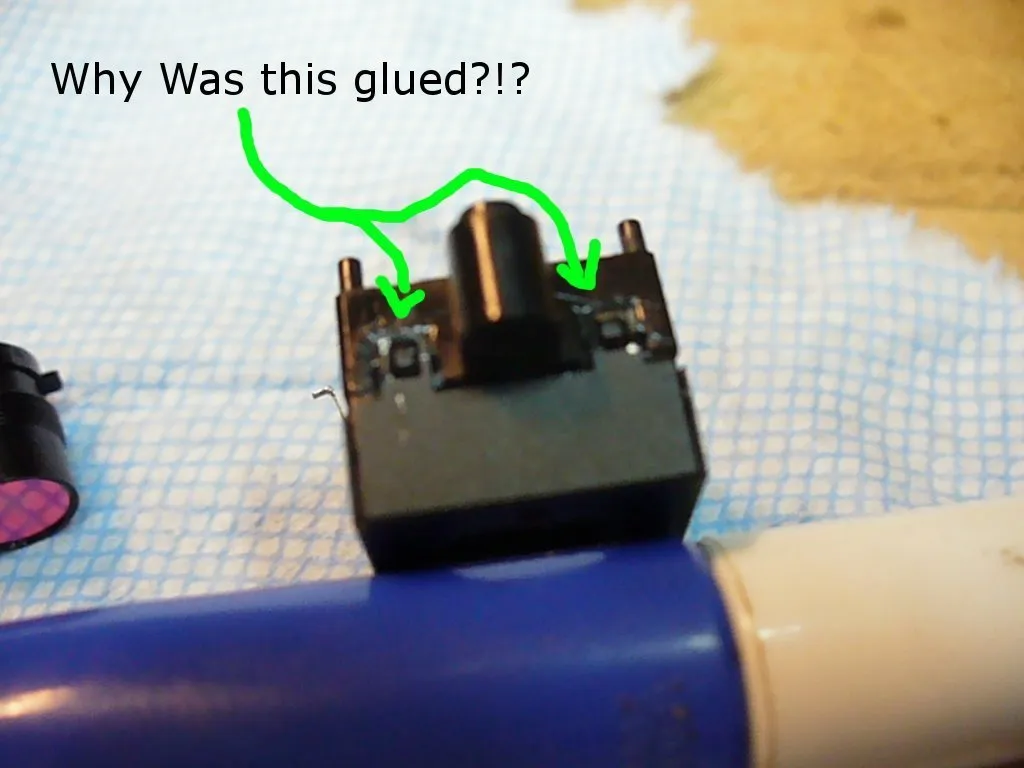

Шаг 9

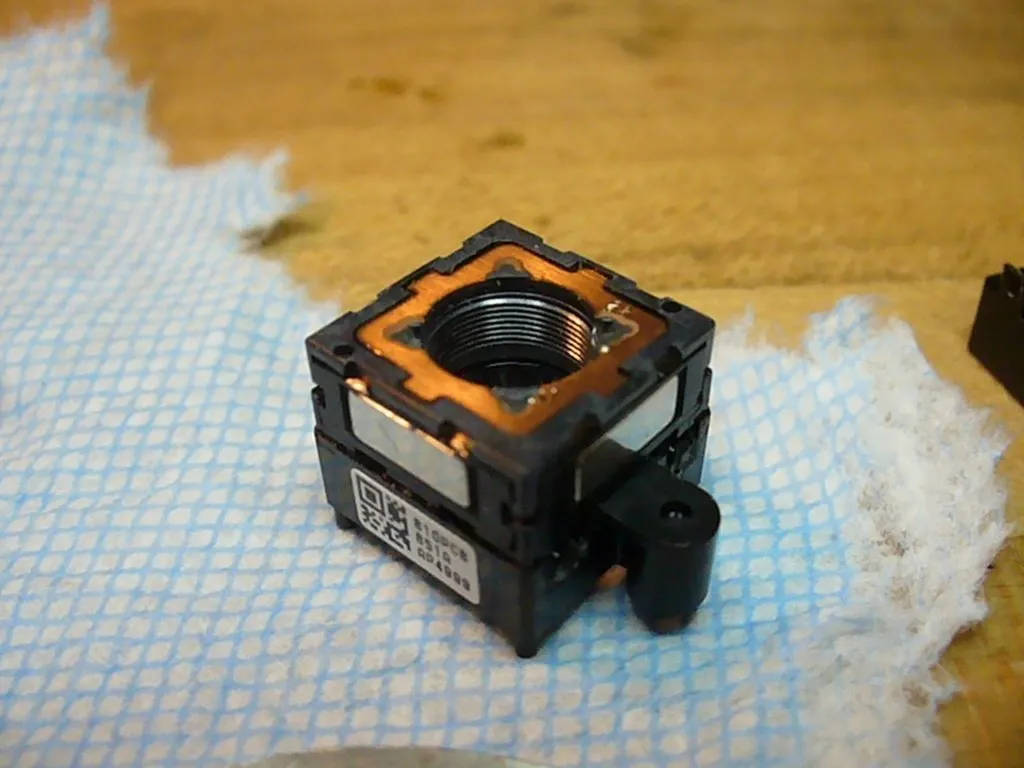

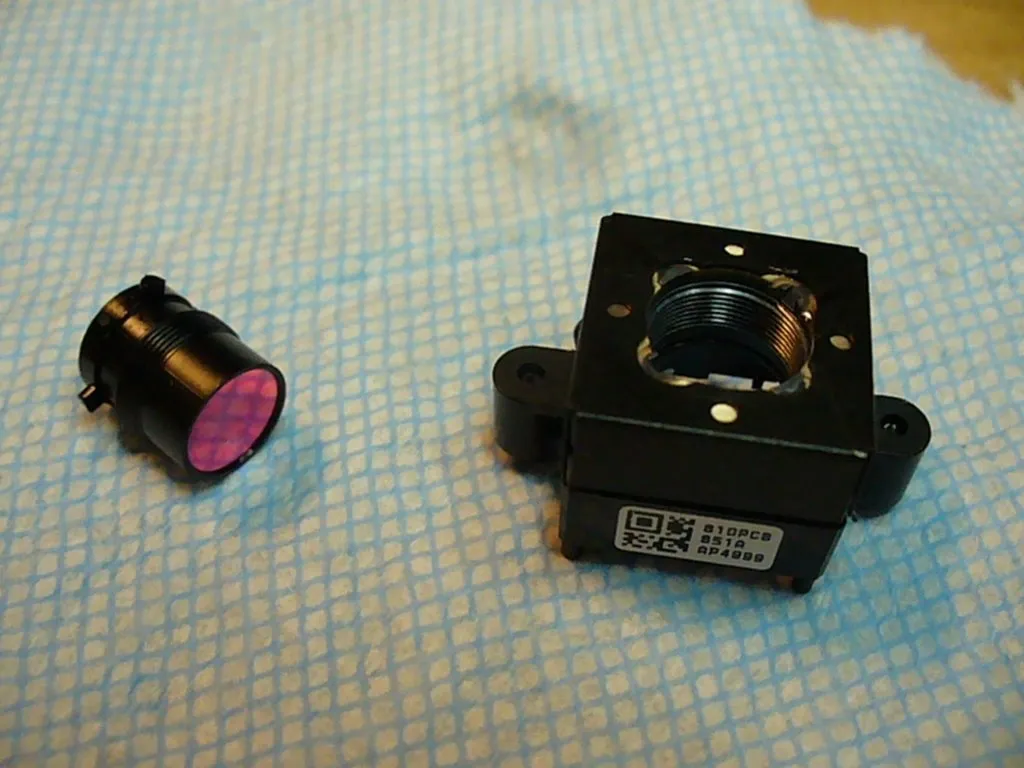

• Объектив можно полностью снять с крепления автофокуса.

• Инфракрасный фильтр, похоже, снять сложно.

• Дальнейшая разборка представляется сложной.

• Приклеивать его не пришлось, так как магниты удерживают его на месте.

• Камера была полностью собрана и работает.
