Разборка Mac mini Late 2012

Введение

Apple сокращается! Нет, не в смысле акций AAPL (они высоки как никогда), а в смысле 'Давайте назовем все мини'. Вместе с анонсом iPad mini 23 октября (скоро будет разборка, обещаем) появился новый и улучшенный Mac mini, итерация мини 2012 года без оптического привода. прошлого года. Учитывая нынешнюю тенденцию, мы с нетерпением ждём, что однажды мы сможем разобрать уменьшенную версию Mac mini: Mac mini mini. Но до тех пор мы довольствуемся тем, что разбираем Mac mini Late 2012.

Хотите быть в курсе всех наших последних разборов, больших и маленьких? Следите за нами в Twitterили заходите на Новый Myspace чтобы быть в курсе всех последних новостей Делаете.ру.

Что вам нужно

Инструменты

•

•

•

•

•

•

Шаг 1 Mac mini Late 2012 Teardown

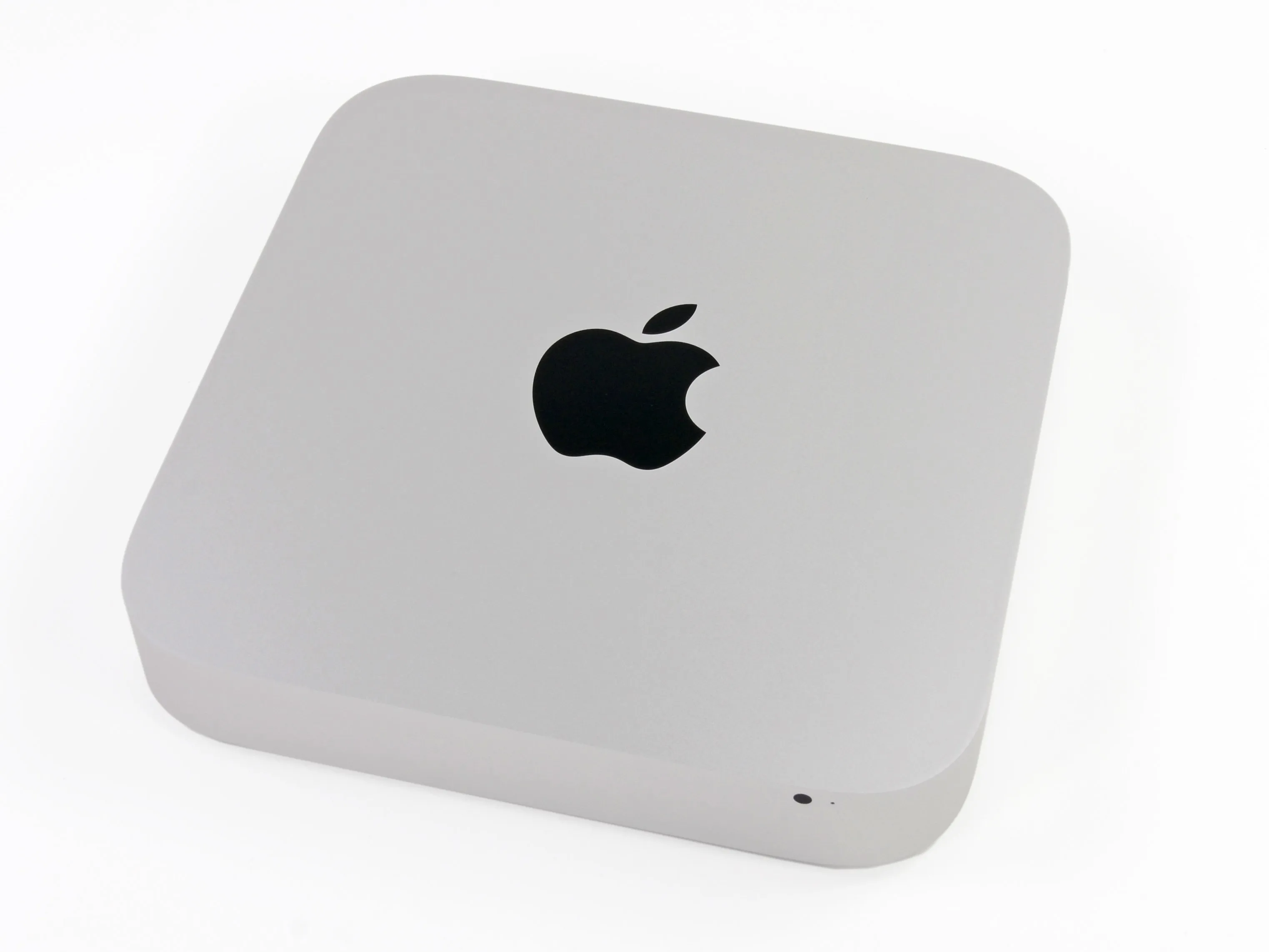

• Хорошие вещи приходят в мини-упаковках. Эта мини-упаковка:

• Двухъядерный процессор Intel Core i5 с частотой 2,5 ГГц или четырехъядерный процессор Intel Core i7 с частотой 2,3 ГГц

• Жесткий диск емкостью 500 ГБ или 1 ТБ, конфигурируемый до 1 ТБ Fusion Drive или твердотельного диска емкостью 256 ГБ, который можно обновить с помощью дополнительного жесткого диска или SSD, используя наш комплект с двумя жесткими дисками

• 4 ГБ, 8 ГБ или 16 ГБ оперативной памяти DDR3 SDRAM

• Intel HD Graphics 4000

• Порты Thunderbolt и HDMI

• Слот для карт памяти SDXC

• У этого миниатюрного компьютера нет оптического привода, как и у его предшественник ..

Шаг 2

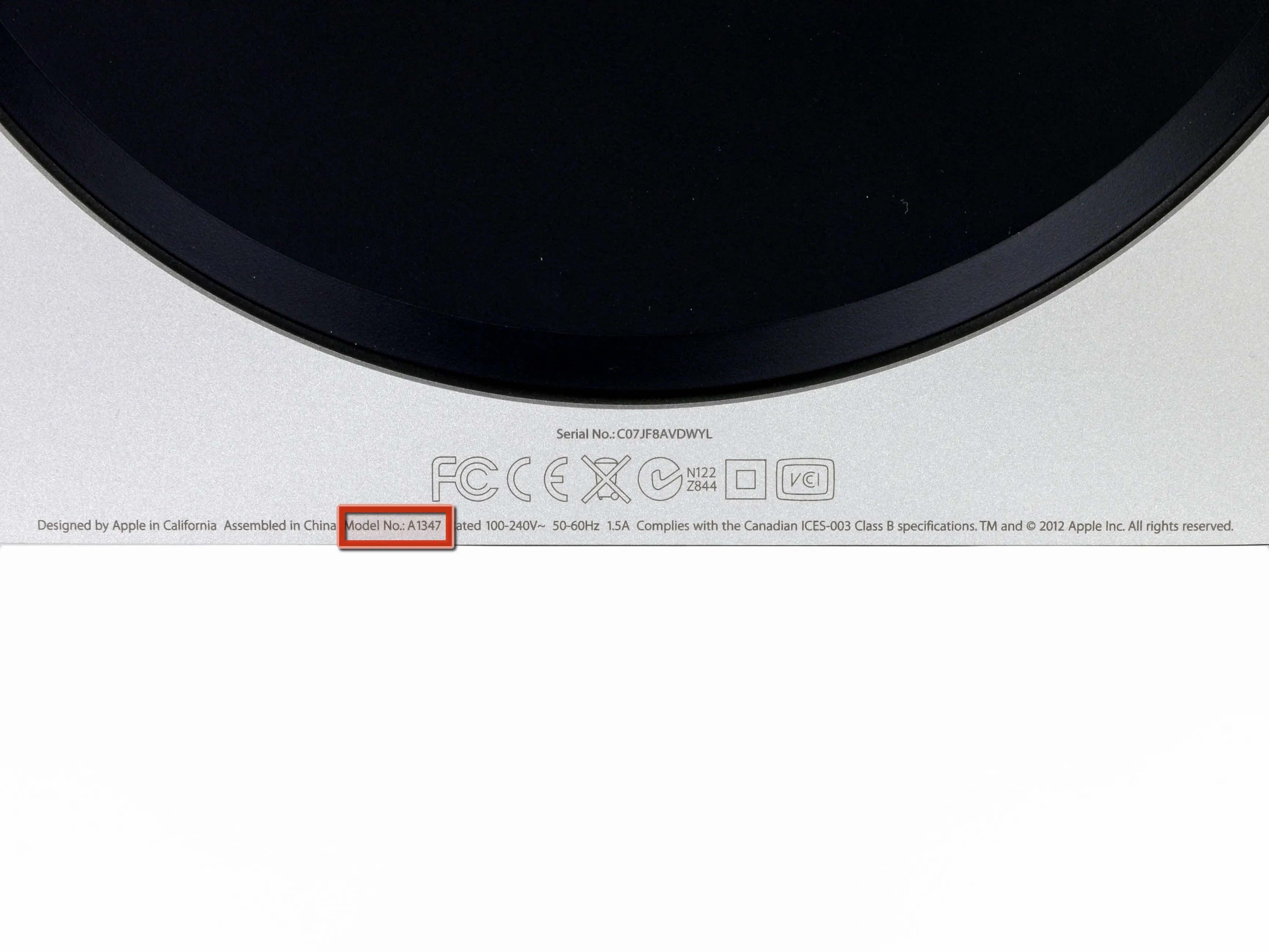

• Начинает казаться, что День сурка. Один и тот же номер модели (A1347) использовался в моделях 2011 и 2010 годов.

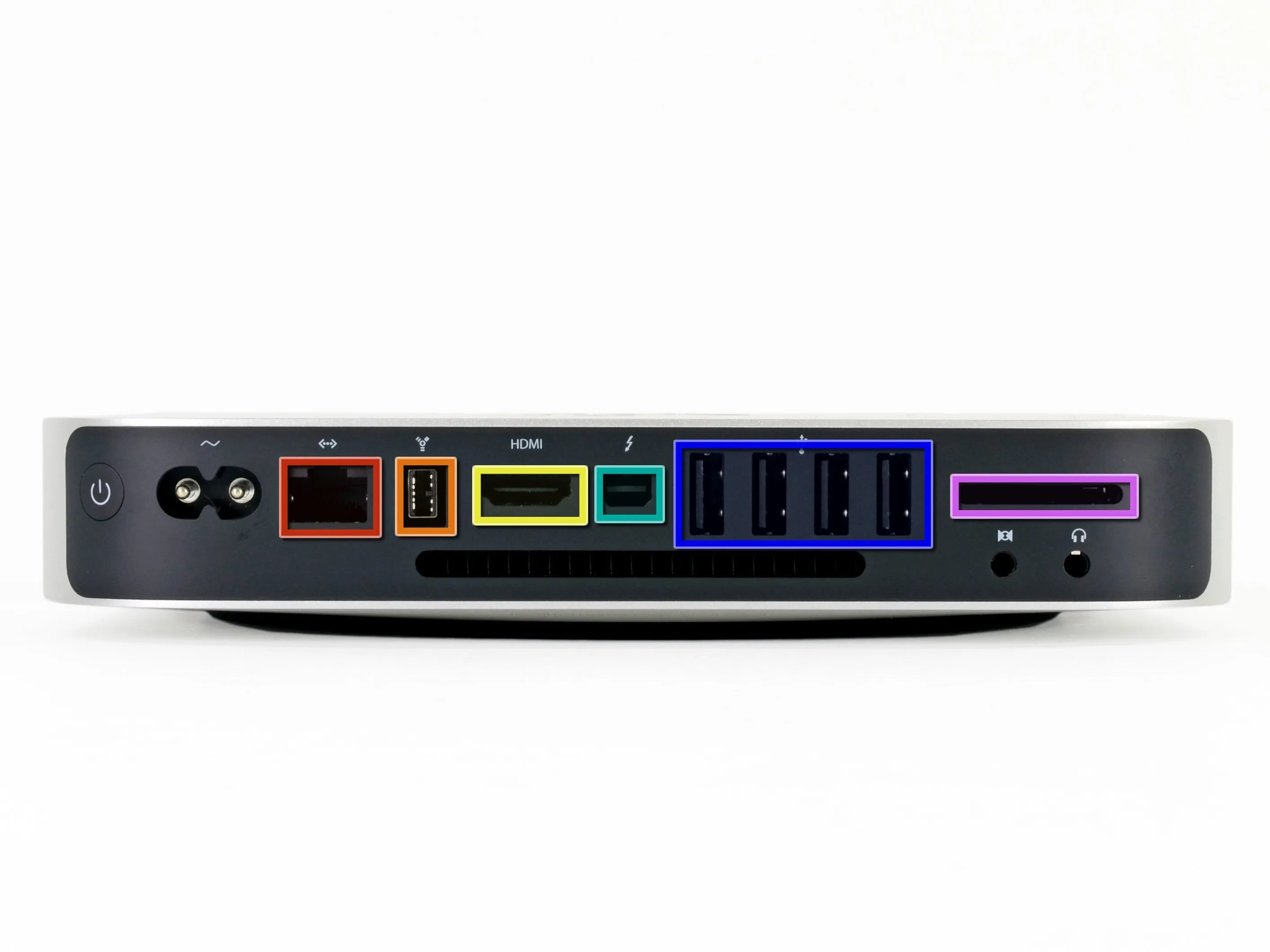

• Расположение портов соответствует прошлогодней модели:

• 10/100/1000BASE-T Ethernet

• FireWire 800

• HDMI (переходник с HDMI на DVI в комплекте)

• Thunderbolt (поддерживает высокоскоростной ввод/вывод и Mini DisplayPort)

• Четыре порта USB 3.0 (обновление по сравнению с прошлогодними 2.0)

• Устройство для чтения карт памяти SDXC

Шаг 3

• Крути и кричи!

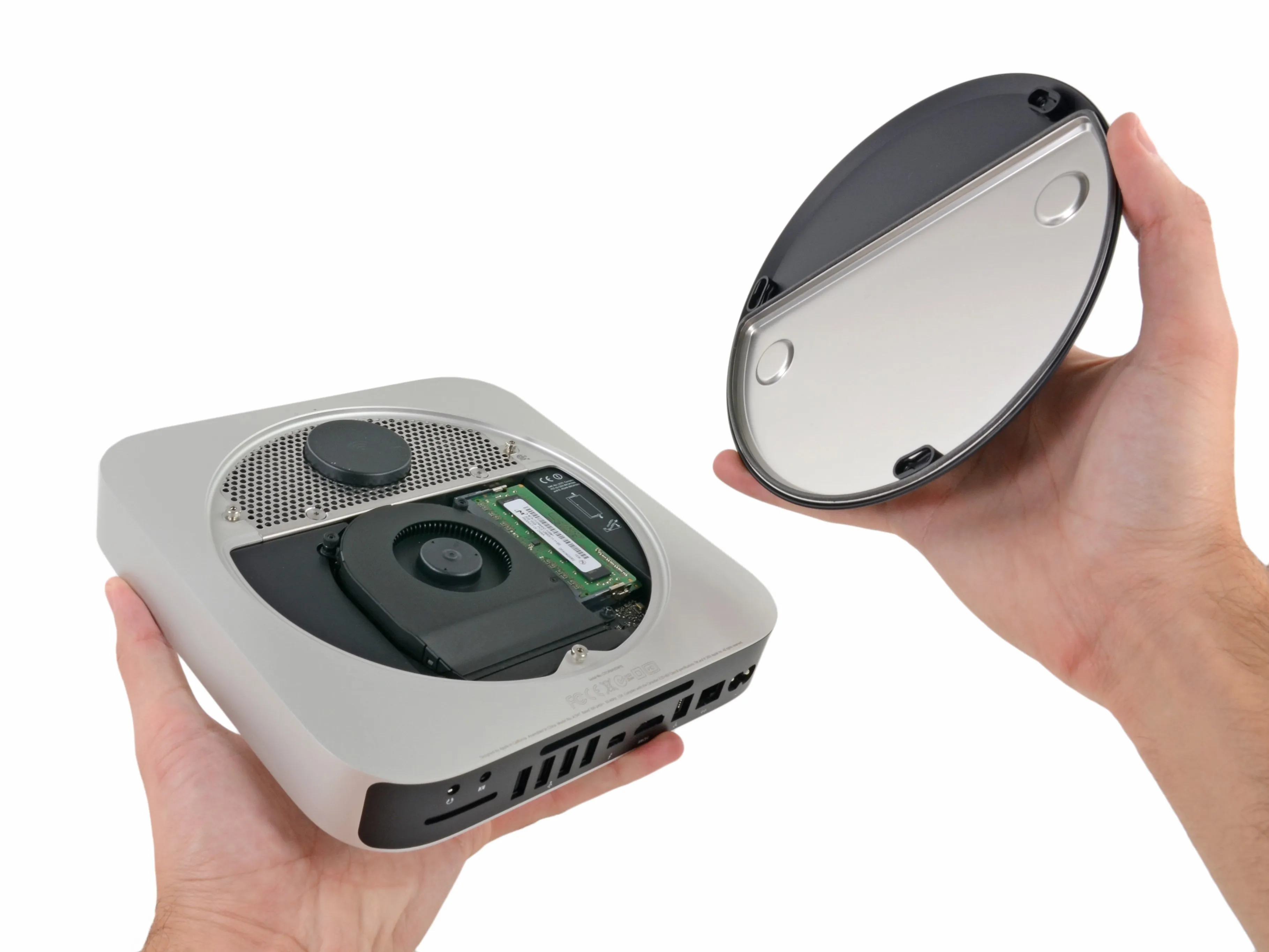

• Простой поворот нижней крышки - и мы внутри. Это плюс один к ремонтопригодности.

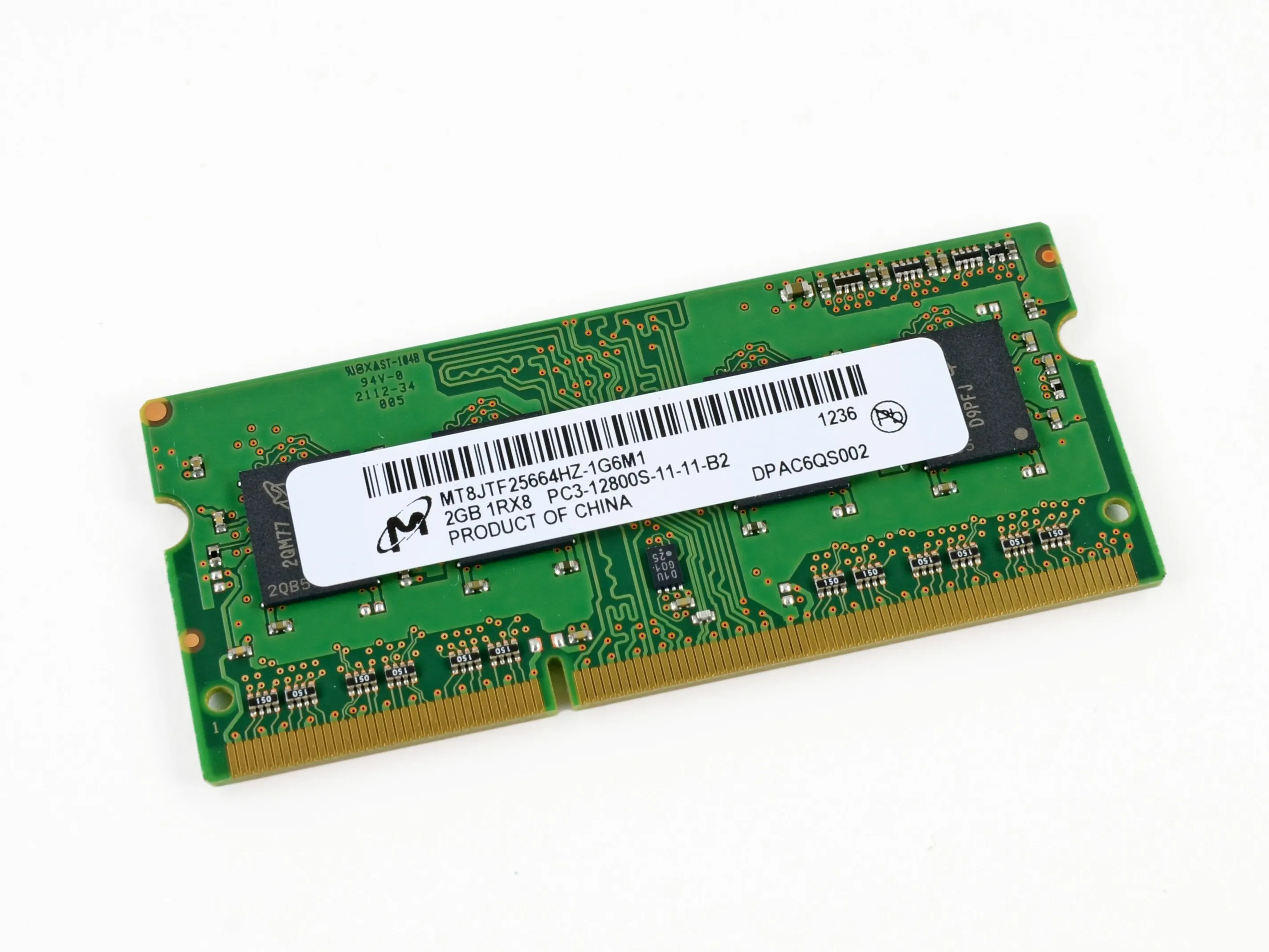

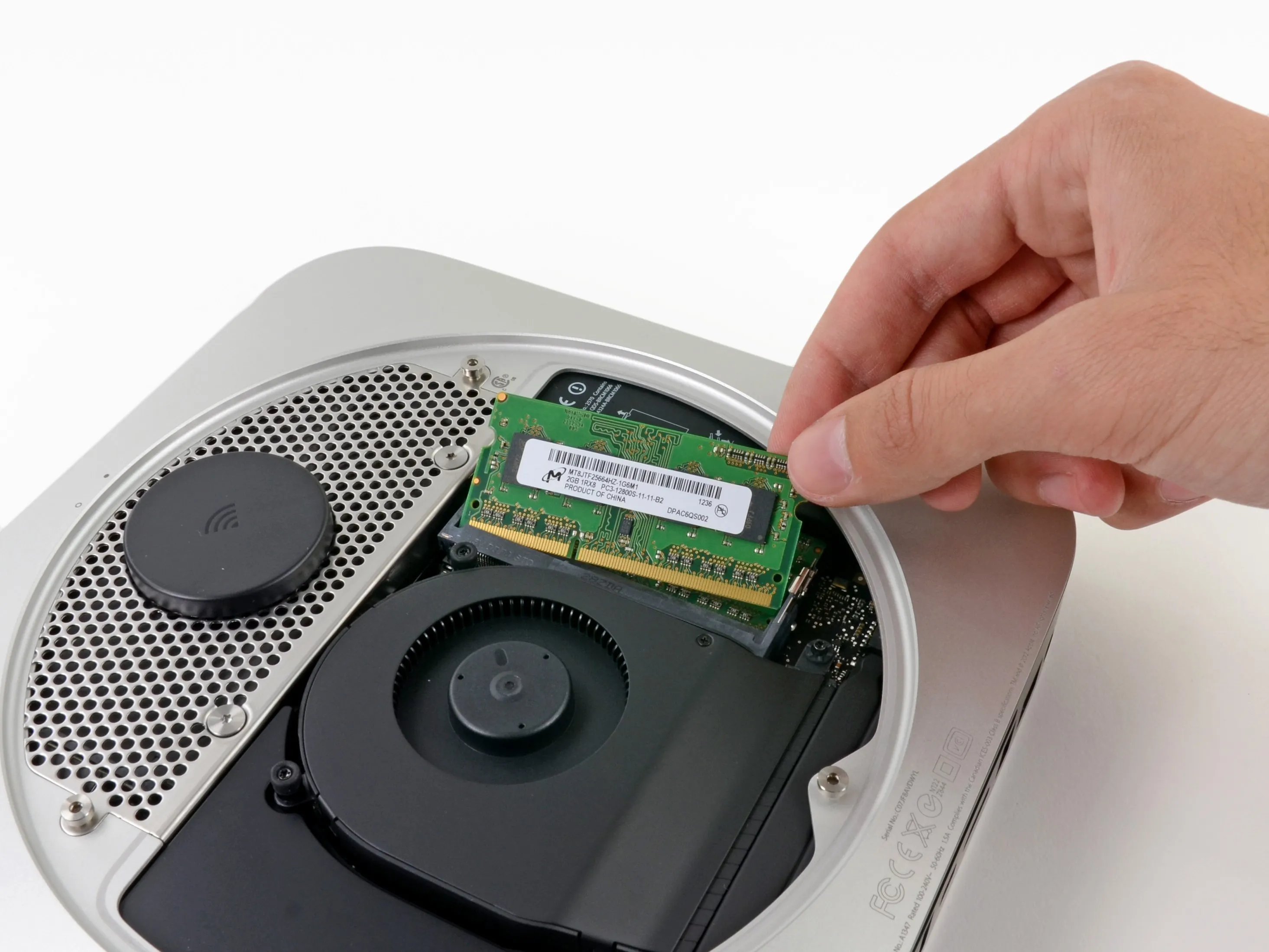

• Обновляемая оперативная память!!! О, как мы скучали!

• Итерация Mac mini 2012 года оснащена оперативной памятью PC3-12800 DDR3.

• Очень приятно видеть продукт Apple с заменяемой/модернизируемой оперативной памятью.

Комментарии к шагу

Макбуки и iMac всегда легко обновляются по памяти...

Хахаха ссылка на twist and shout очень смешная! Мне понравилось.

Шаг 4

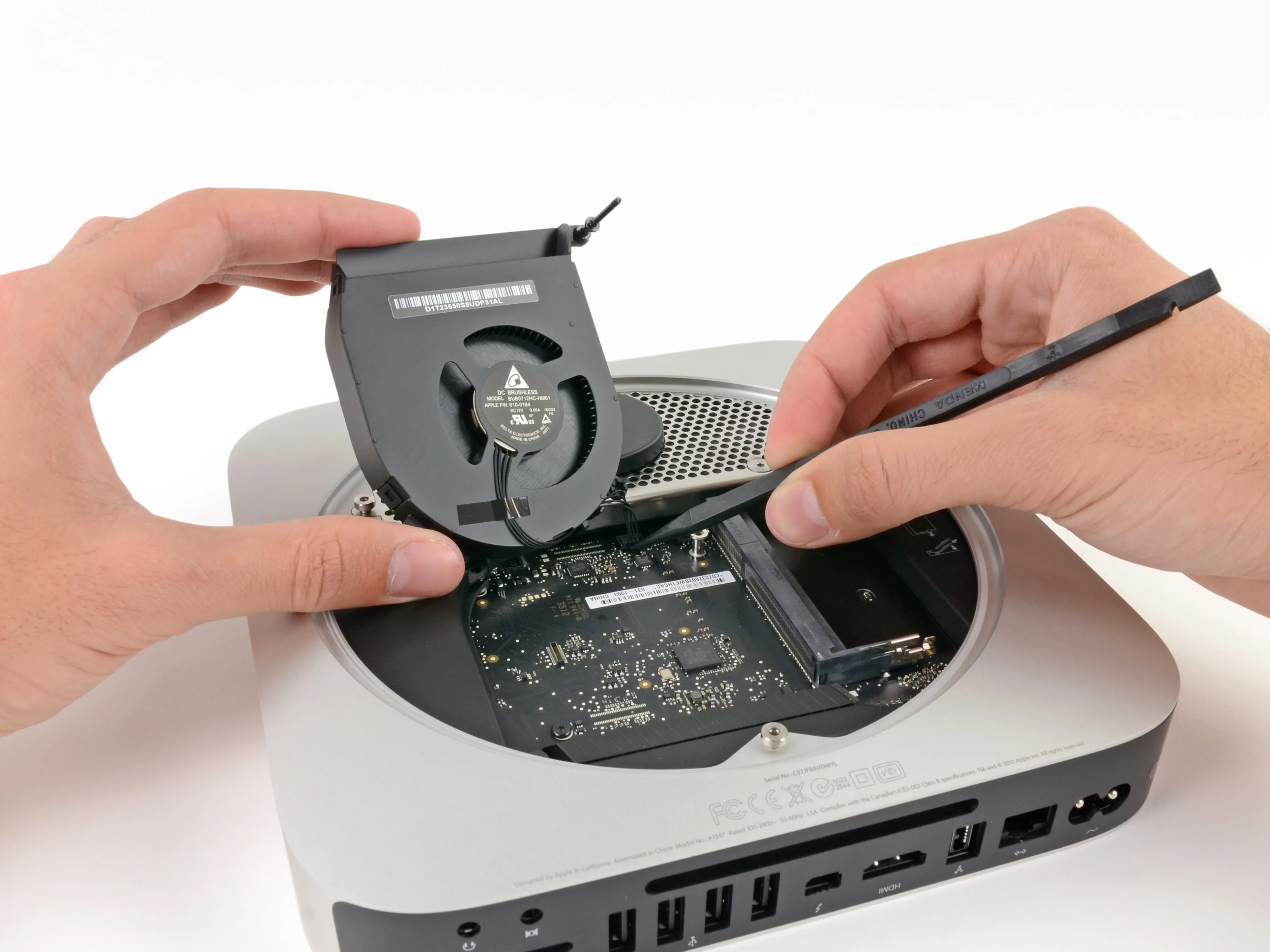

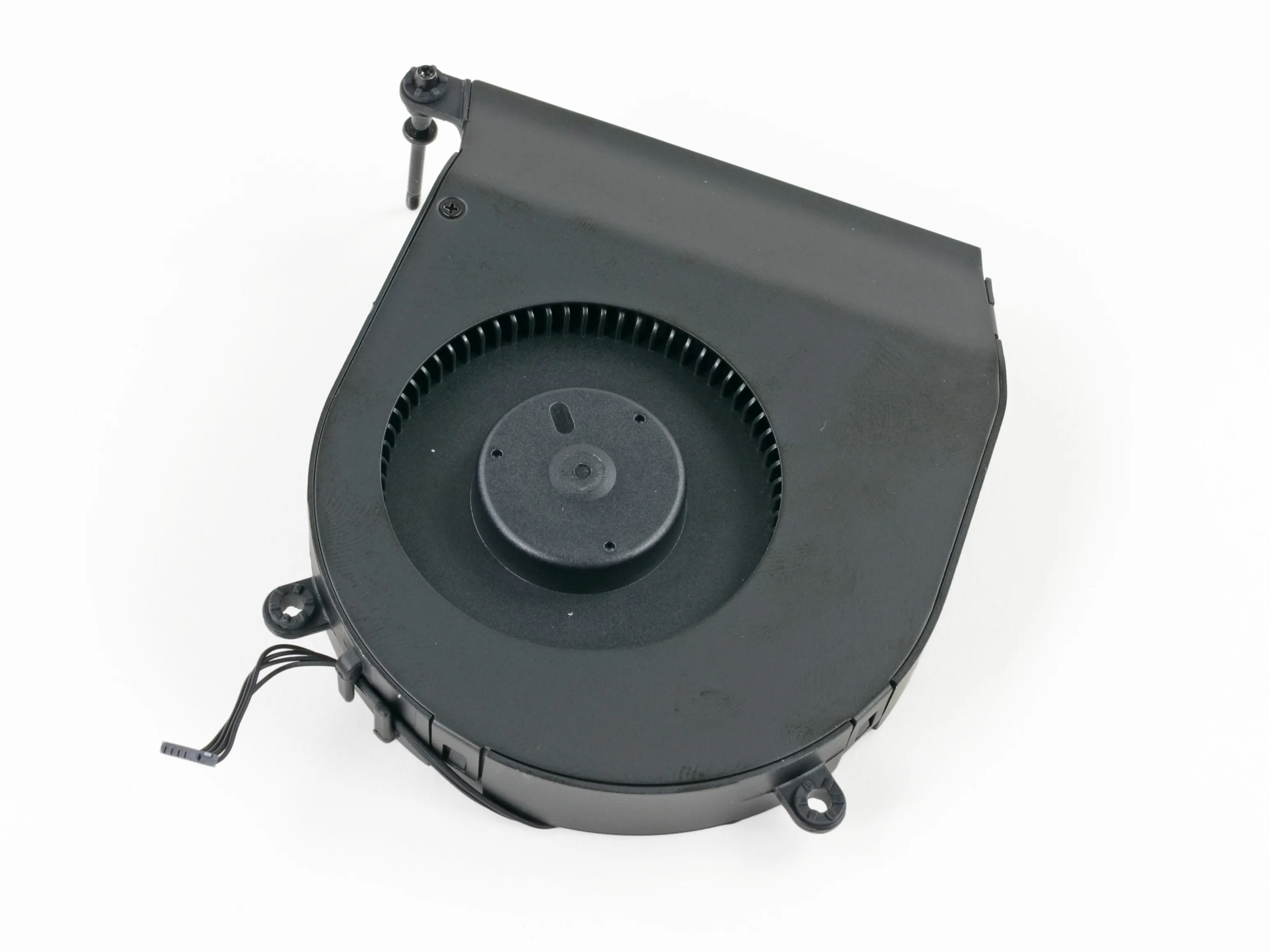

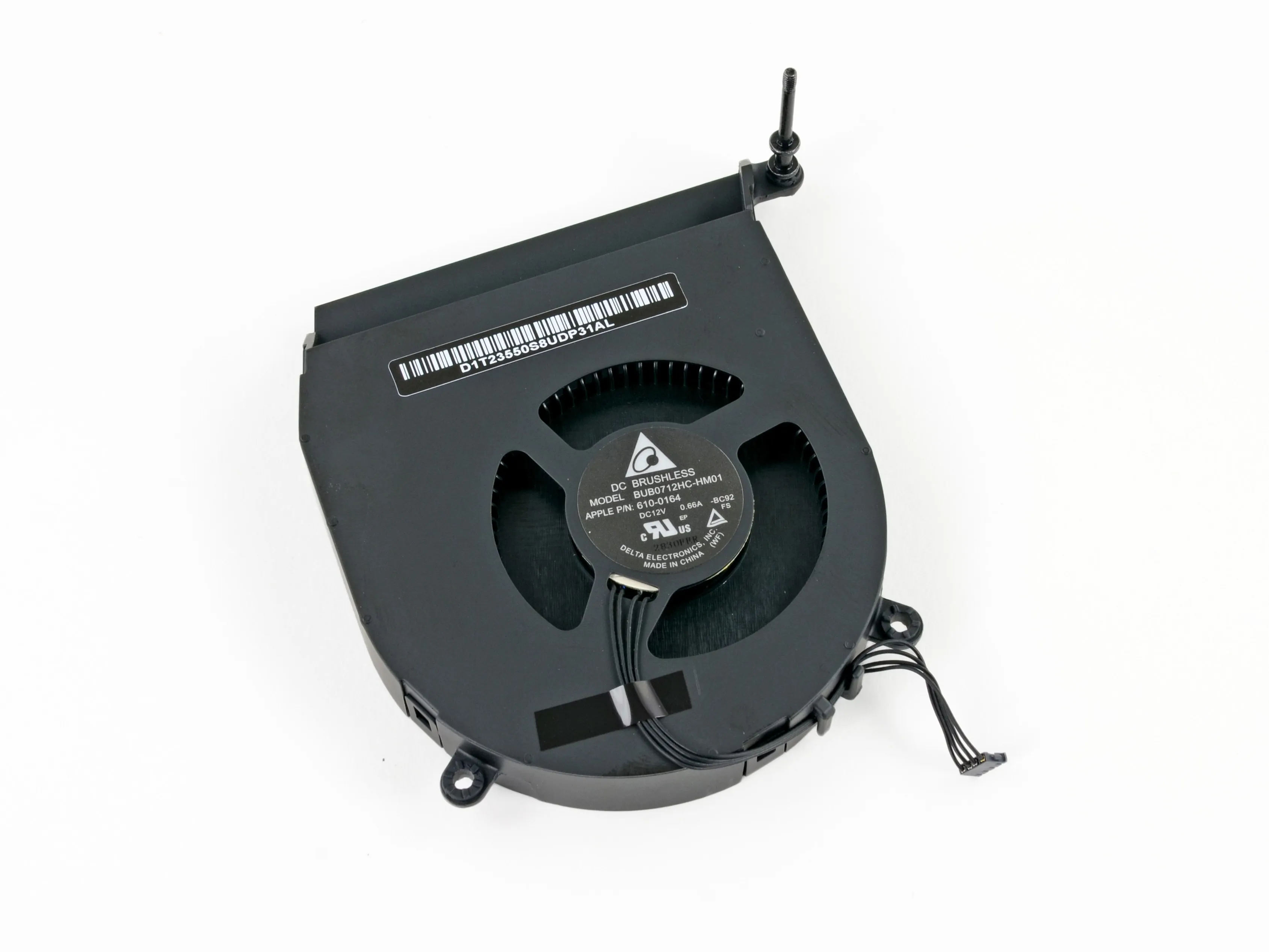

• Мы - поклонники легкосъемных вентиляторов.

• Легкодоступные вентиляторы означают сажевые спрайты лучше бежать в укрытие, потому что чистка грязных вентиляторов - это не проблема.

• Нужно почистить вентилятор? Инструкцию можно найти здесь.

Шаг 5

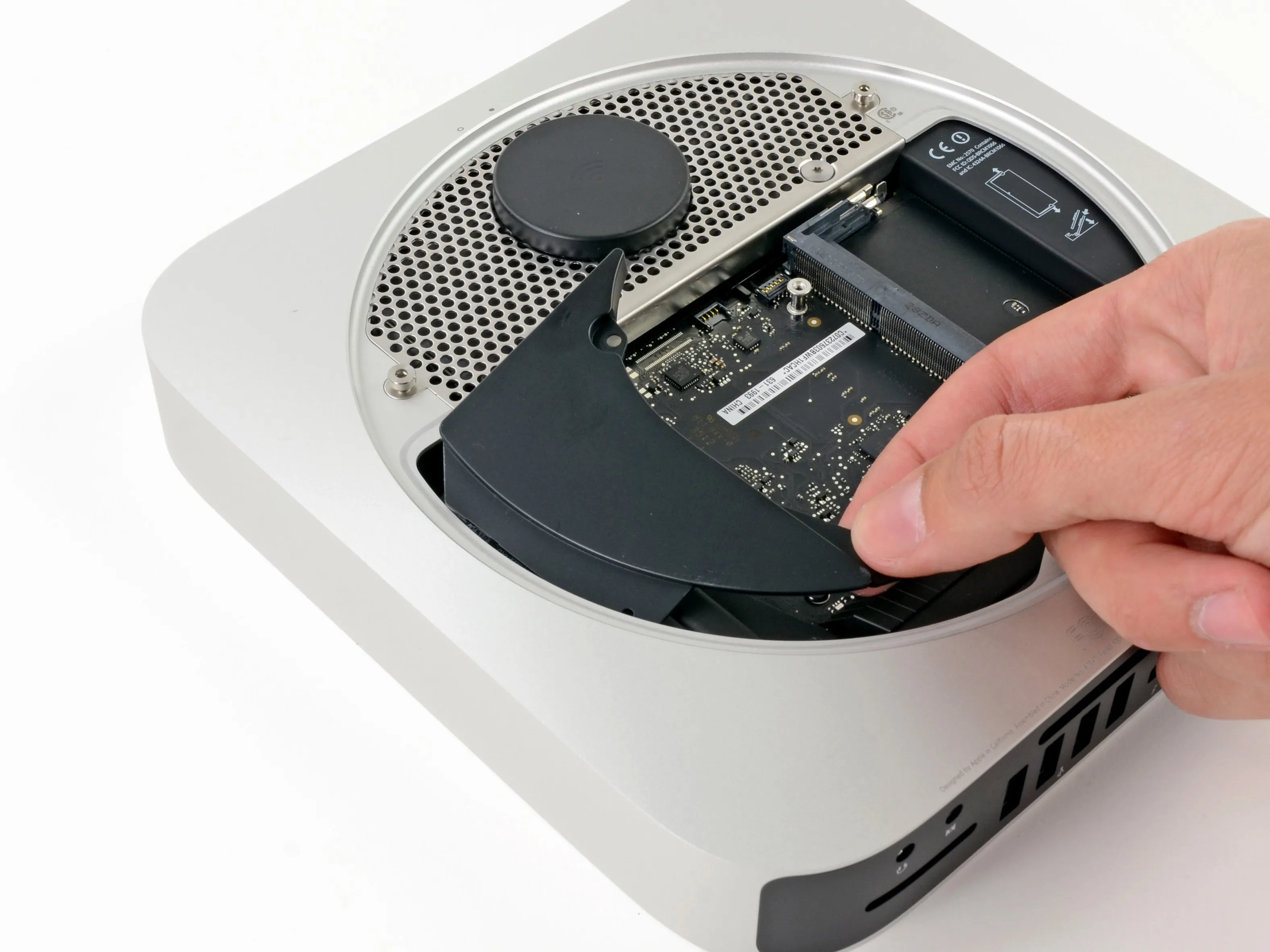

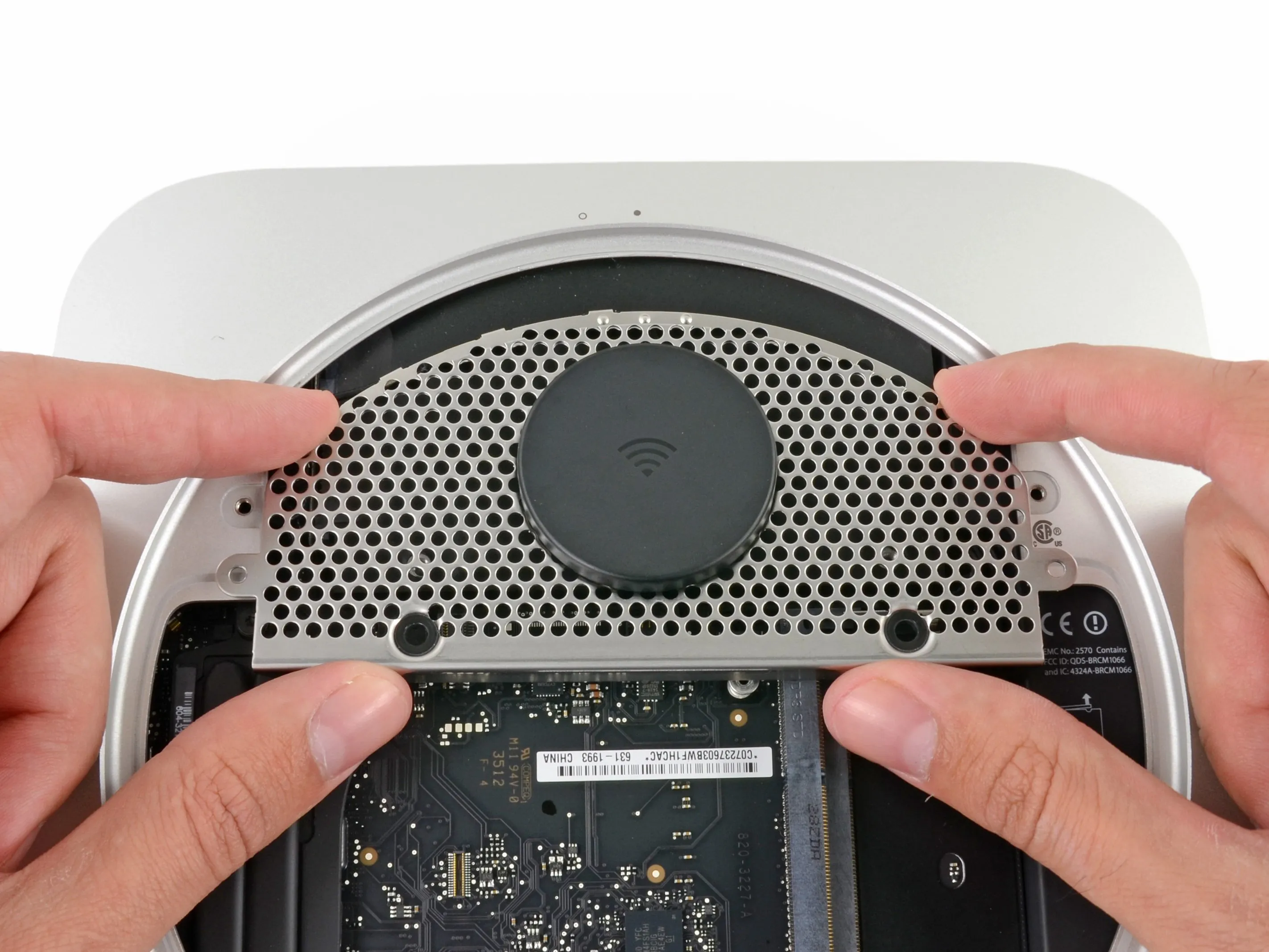

• Мы снимаем кожух вентилятора, чтобы добраться до пластины антенны Wi-Fi.

• Мы действительно начинаем подозревать, что Доктор Эммет Браун В этом мини есть что-то общее, поскольку антенная плата и решетка выглядят идентично двум предыдущим версиям.

Шаг 6

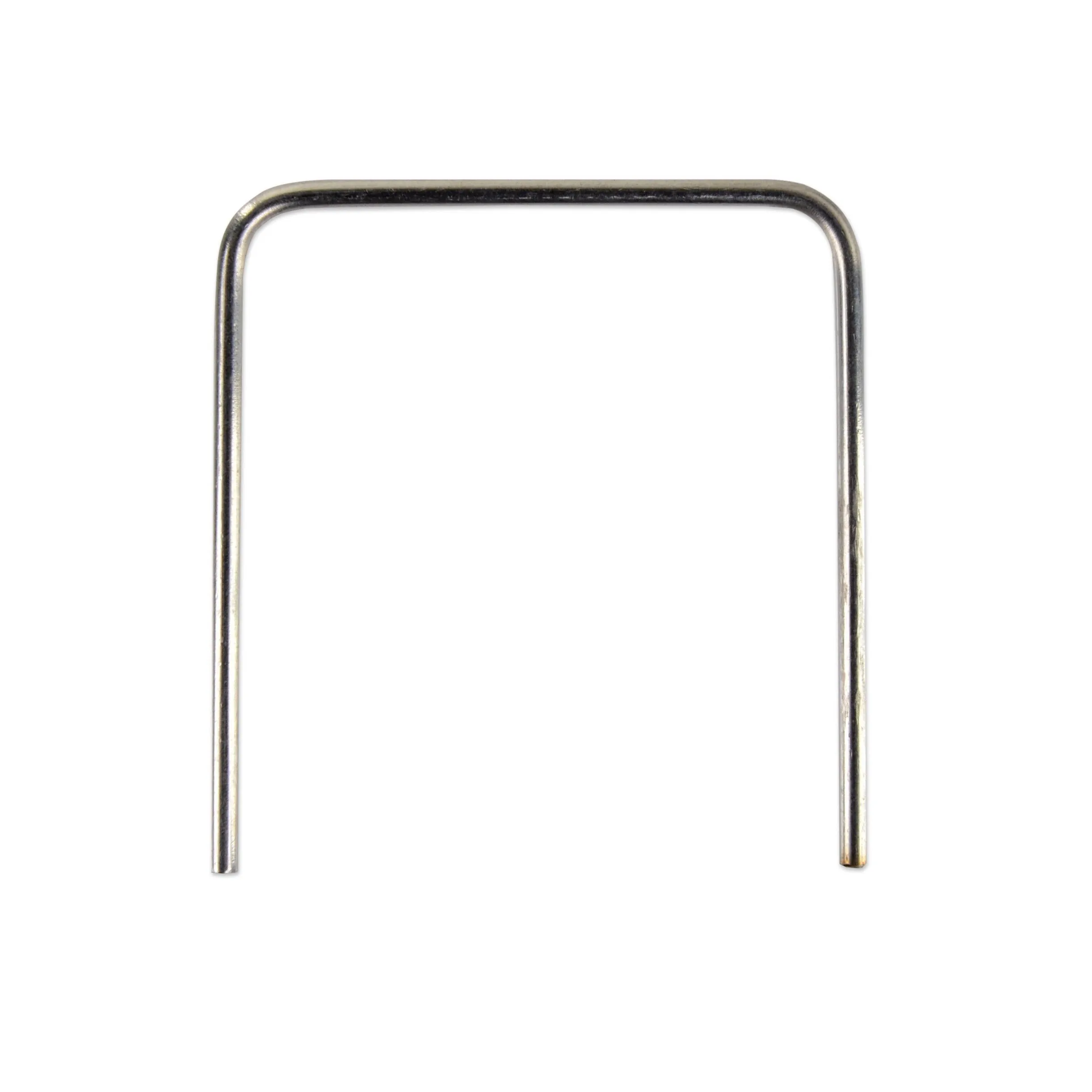

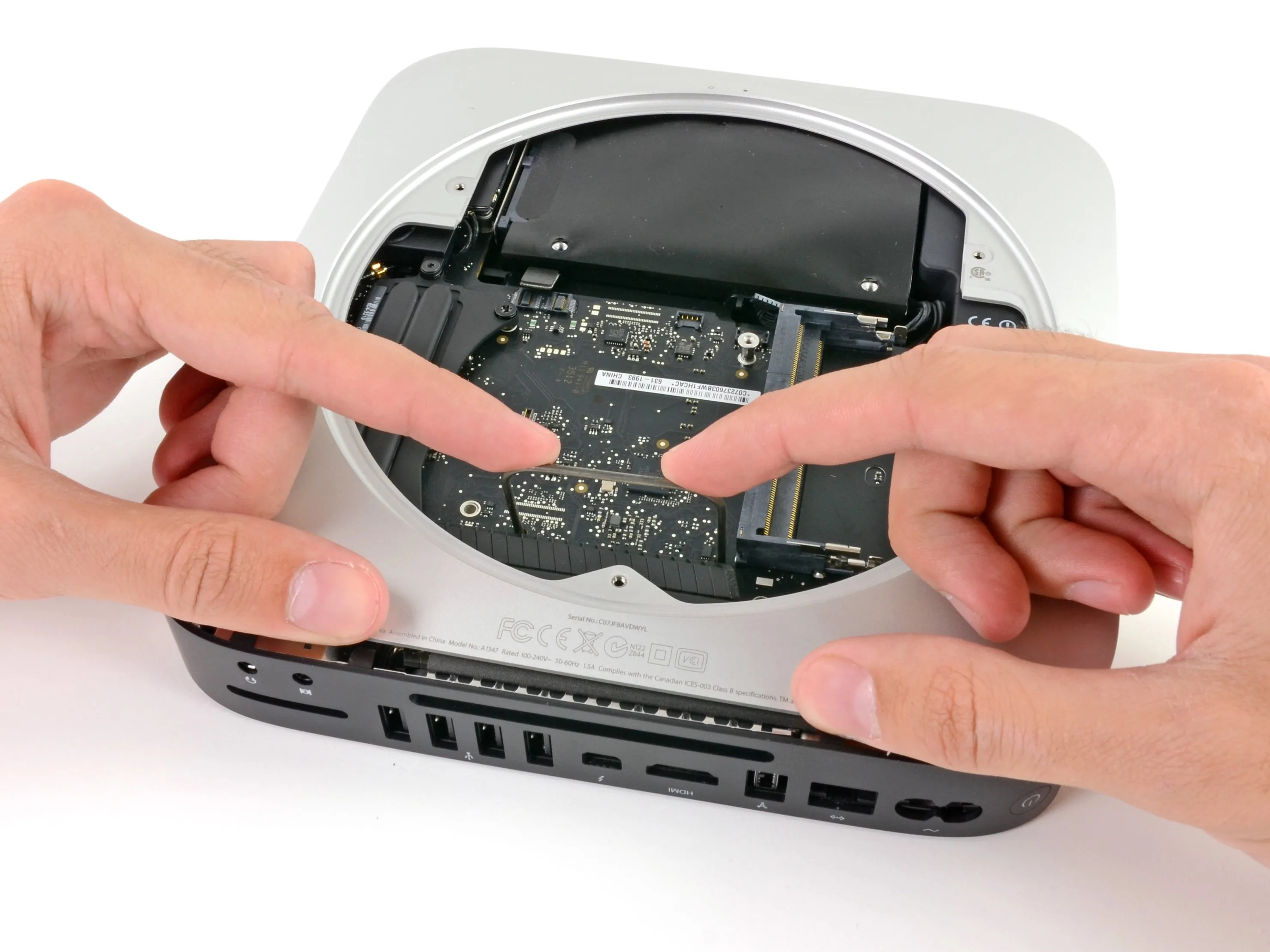

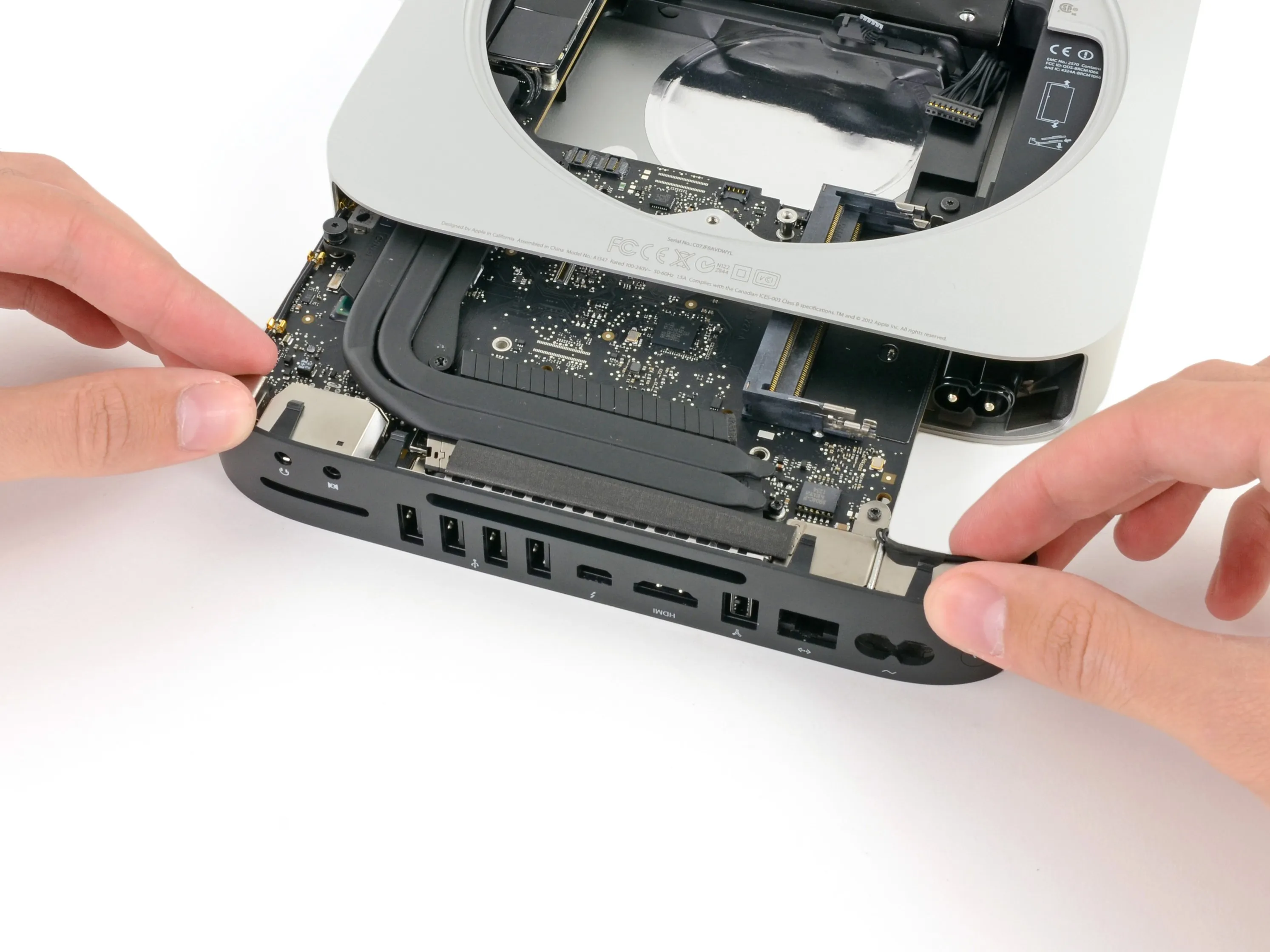

• Здесь мы видим легендарный инструмент для извлечения логической платы Mac mini в его естественной среде обитания.

• Обратите внимание на простоту использования инструмента, когда он проскакивает внутрь, чтобы освободить логическую плату мини.

Комментарии к шагу

Возможно, вам стоит упомянуть, что вы не сможете полностью извлечь логическую плату, пока не отсоедините кабель под ней... Люди должны знать, что они могут вынуть логическую плату только на четверть или полдюйма, а затем нужно отсоединить кабель, подключаемый к машине.

Привет, Эрик,

Спасибо за совет! Как уже говорилось выше, этот разбор является образовательным первым взглядом на устройство и не предназначен для использования в качестве руководства. В наших руководствах по Mac mini есть гораздо более подробные инструкции по правильному выполнению ремонта.

Несколько лет назад мне удалось извлечь логическую плату из корпуса без инструмента для снятия. Сейчас мне трудно сделать то же самое. Но я не могу ждать несколько дней, пока доставят инструменты. Необходимо продемонстрировать альтернативный метод.

Шаг 7

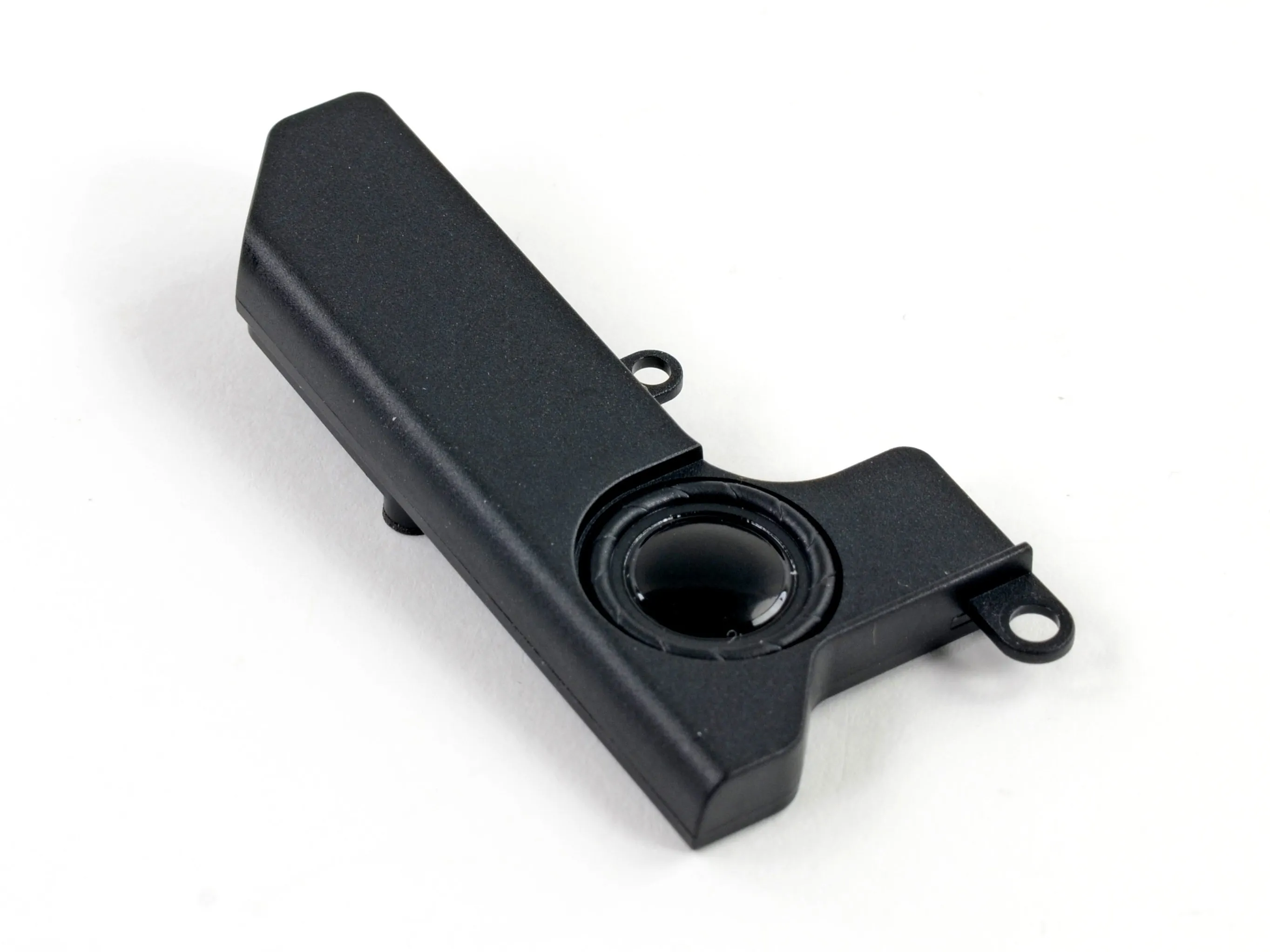

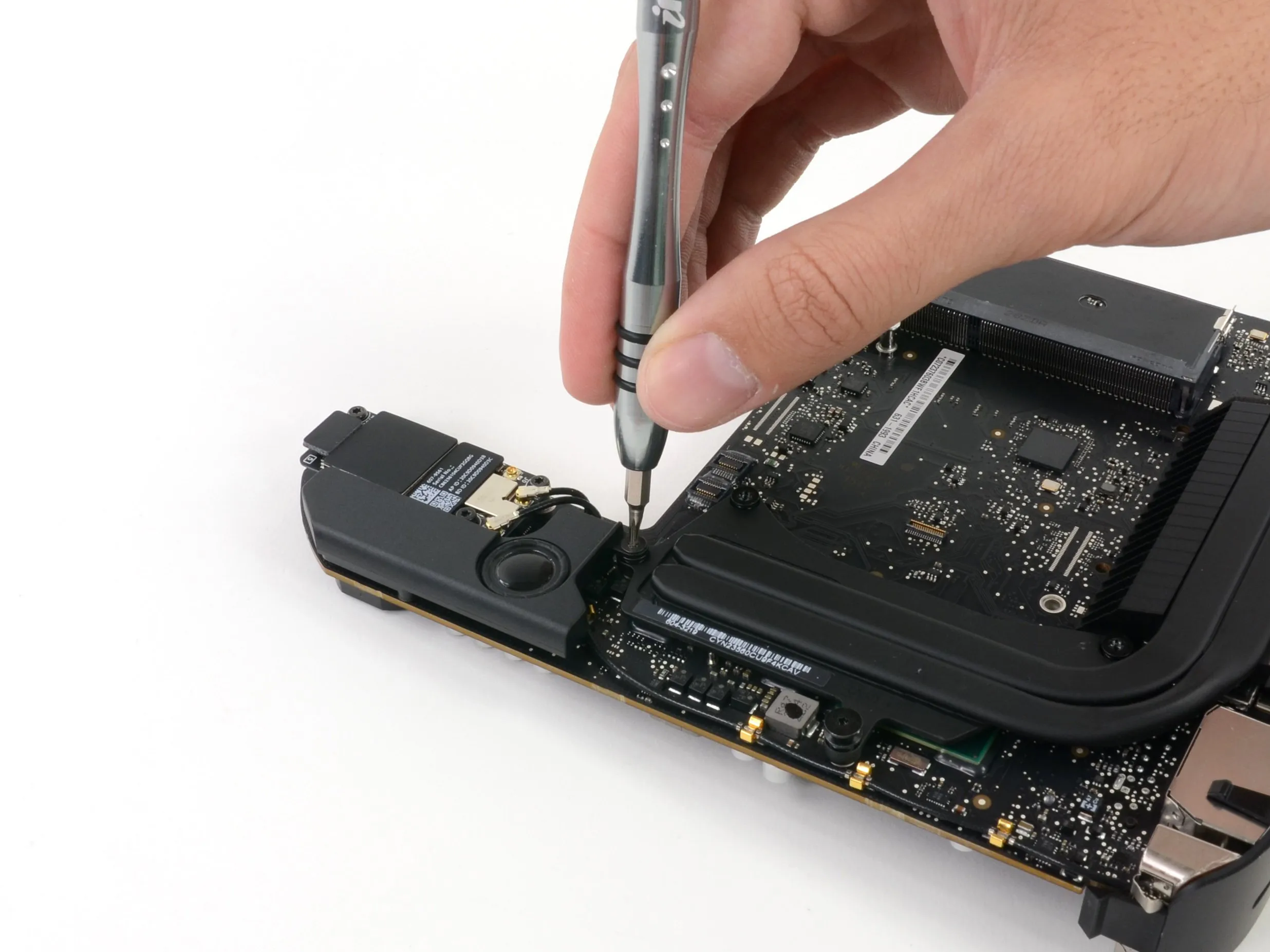

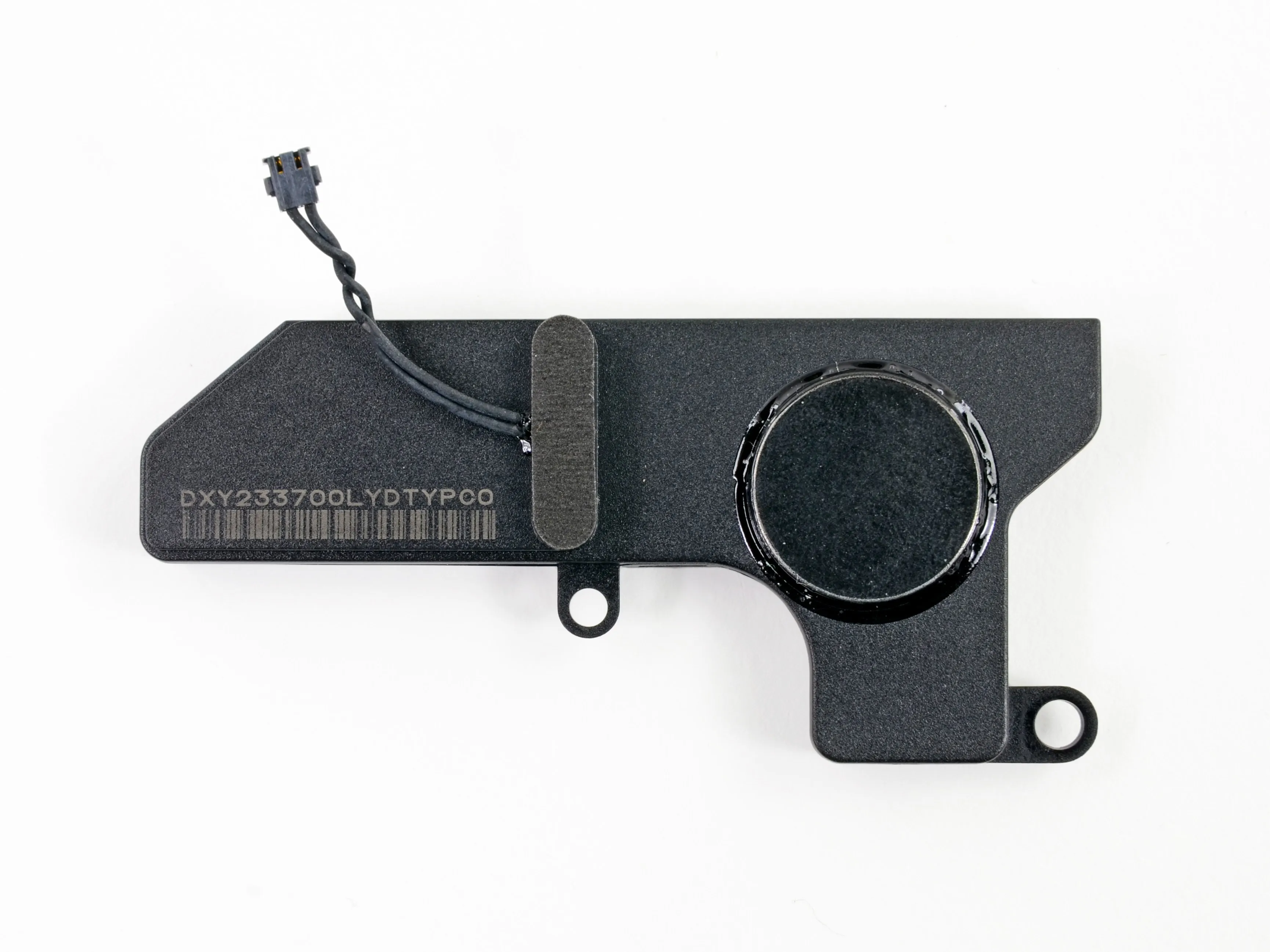

• Первым компонентом, снятым с логической платы, является динамик.

• Кабель динамика был расположен в виде витая паравероятно, для уменьшения электромагнитных помех, которые могли бы исказить приятные, знаковые тона звука запуска Apple. Звук при запуске Apple.

Шаг 8

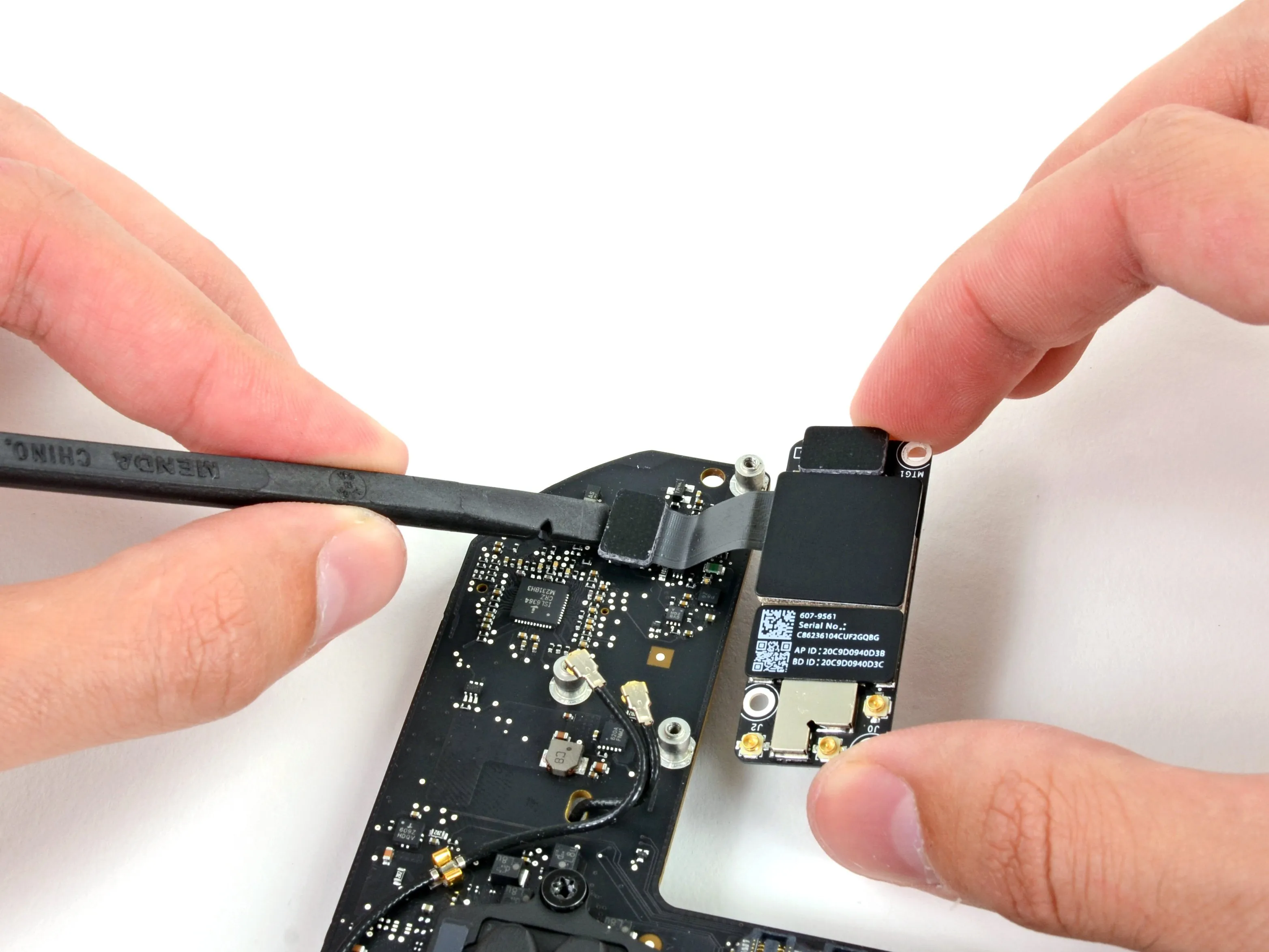

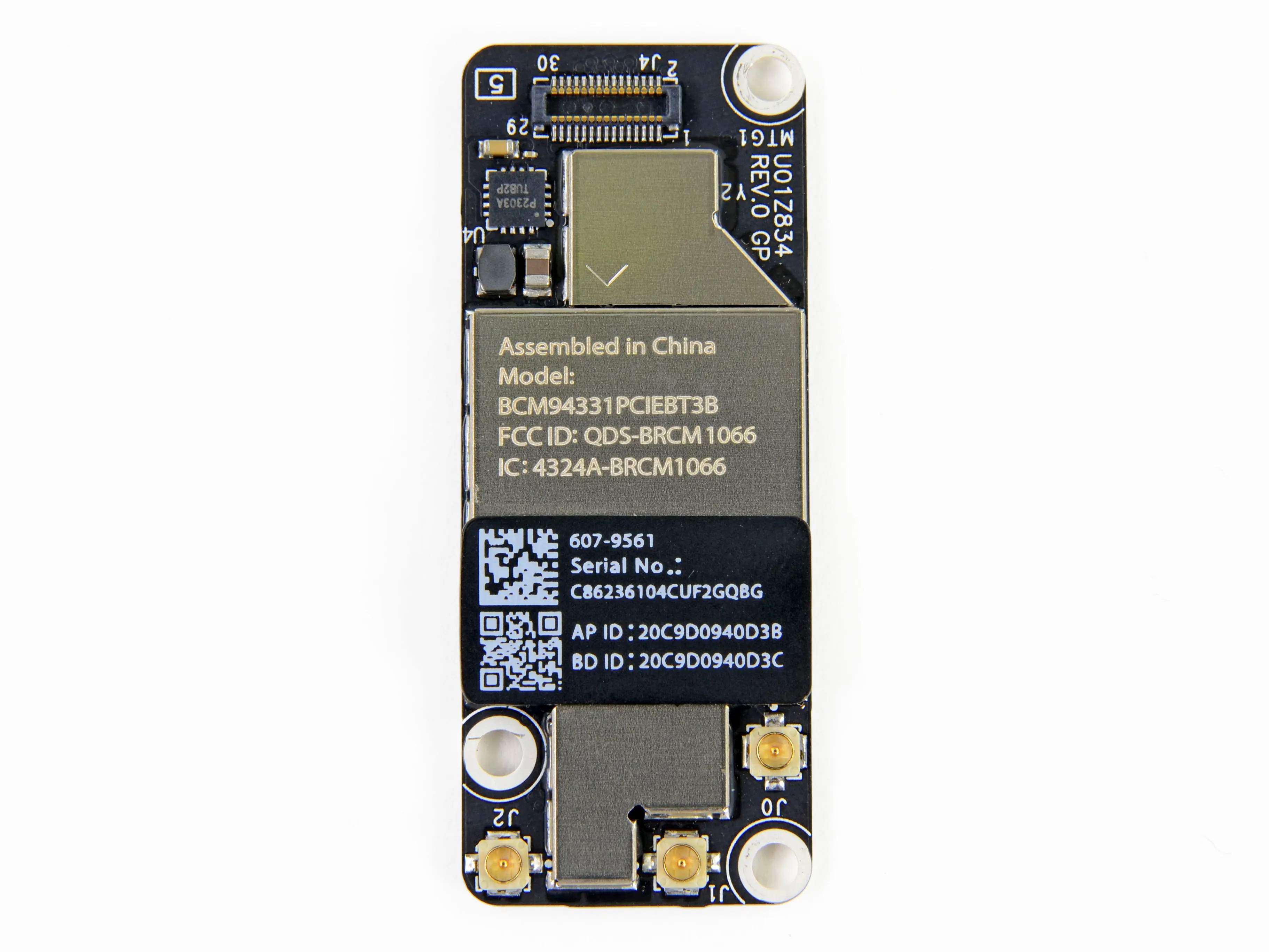

• Плата Wi-Fi, обозначенная BCM94331PCIEBT3B, не имеет никаких шансов против нашего паяльника, поскольку мы делаем её по-настоящему беспроводной.

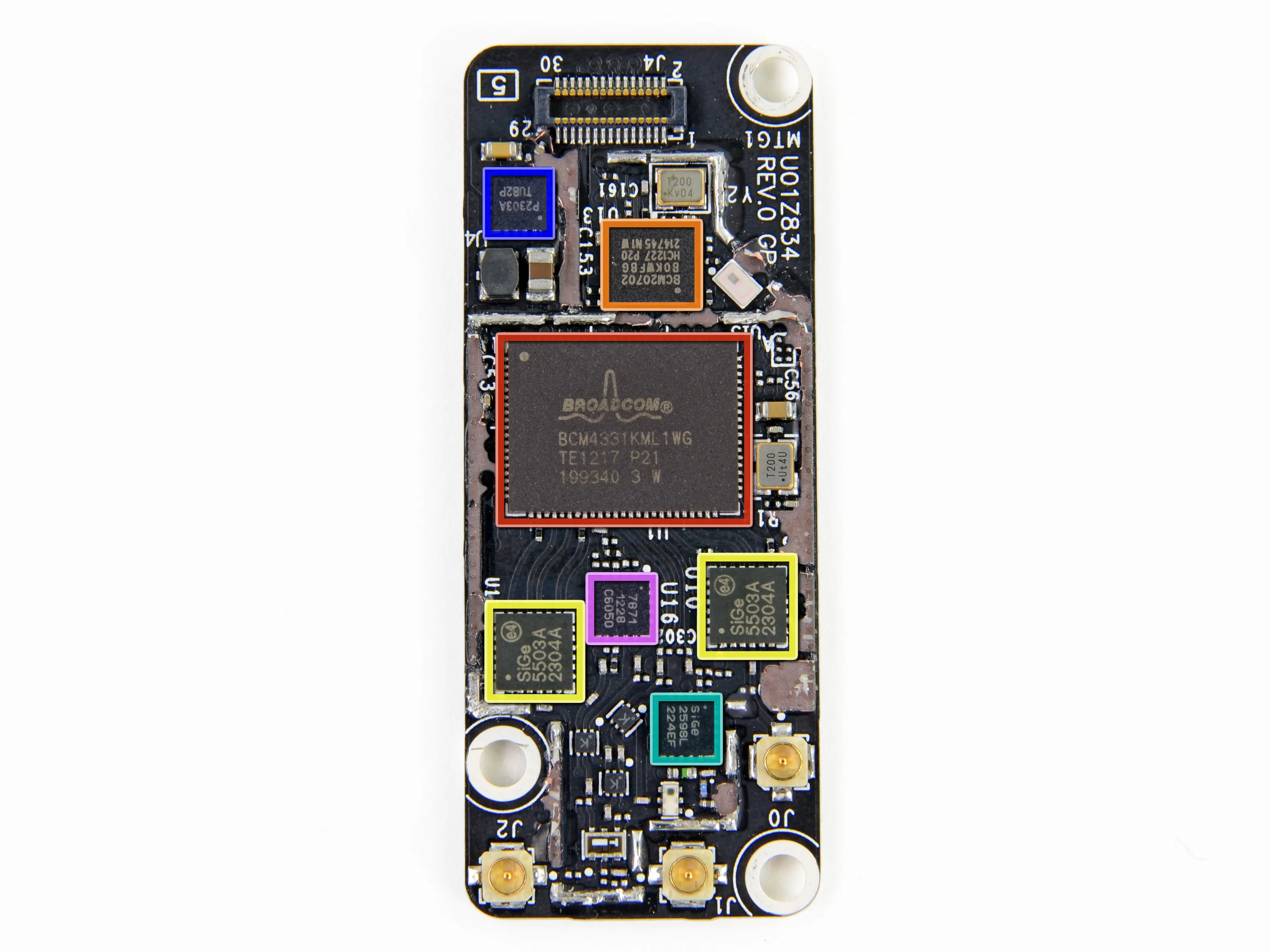

• Удаление экранов EMI позволяет нам заглянуть в микросхемы на коммуникационной плате:

• Broadcom BCM4331 чип Wi-Fi 802.11 a/b/g/n

• Broadcom BCM20702 Передатчик Bluetooth 4.0

• SiGe 5503A 2304A Двухдиапазонный фронтальный модуль беспроводной локальной сети 802.11a/b/g/n

• SiGe 2598L

• P2303A TUB2P

• 7871 1228 C6050

Комментарии к шагу

SiGe 2598L - SE2598L Усилитель мощности 2,4 ГГц с детектором мощности

Какая антенна предназначена для bluetooth? J0, J1 или J2?

Шаг 9

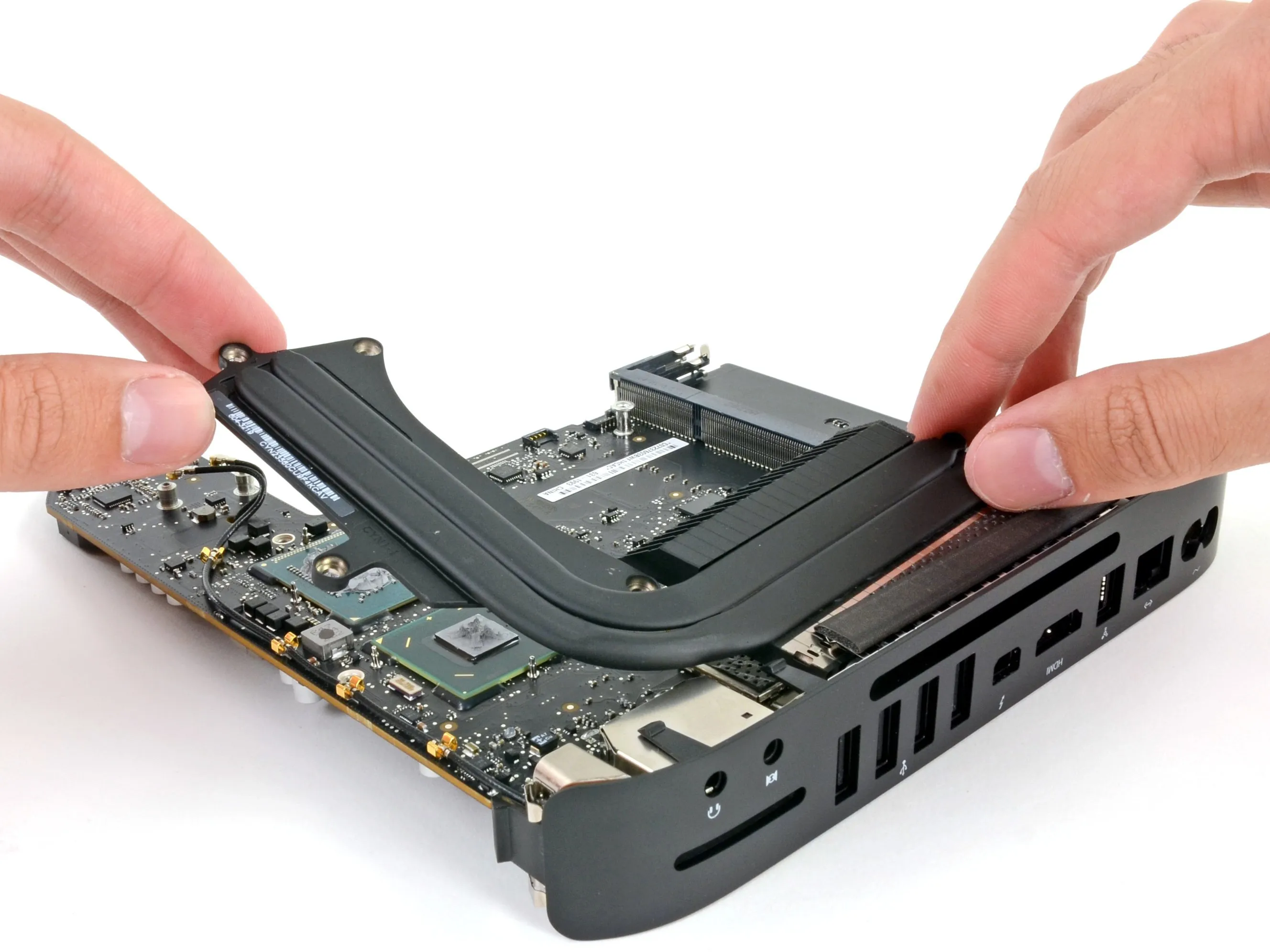

• На очереди радиатор.

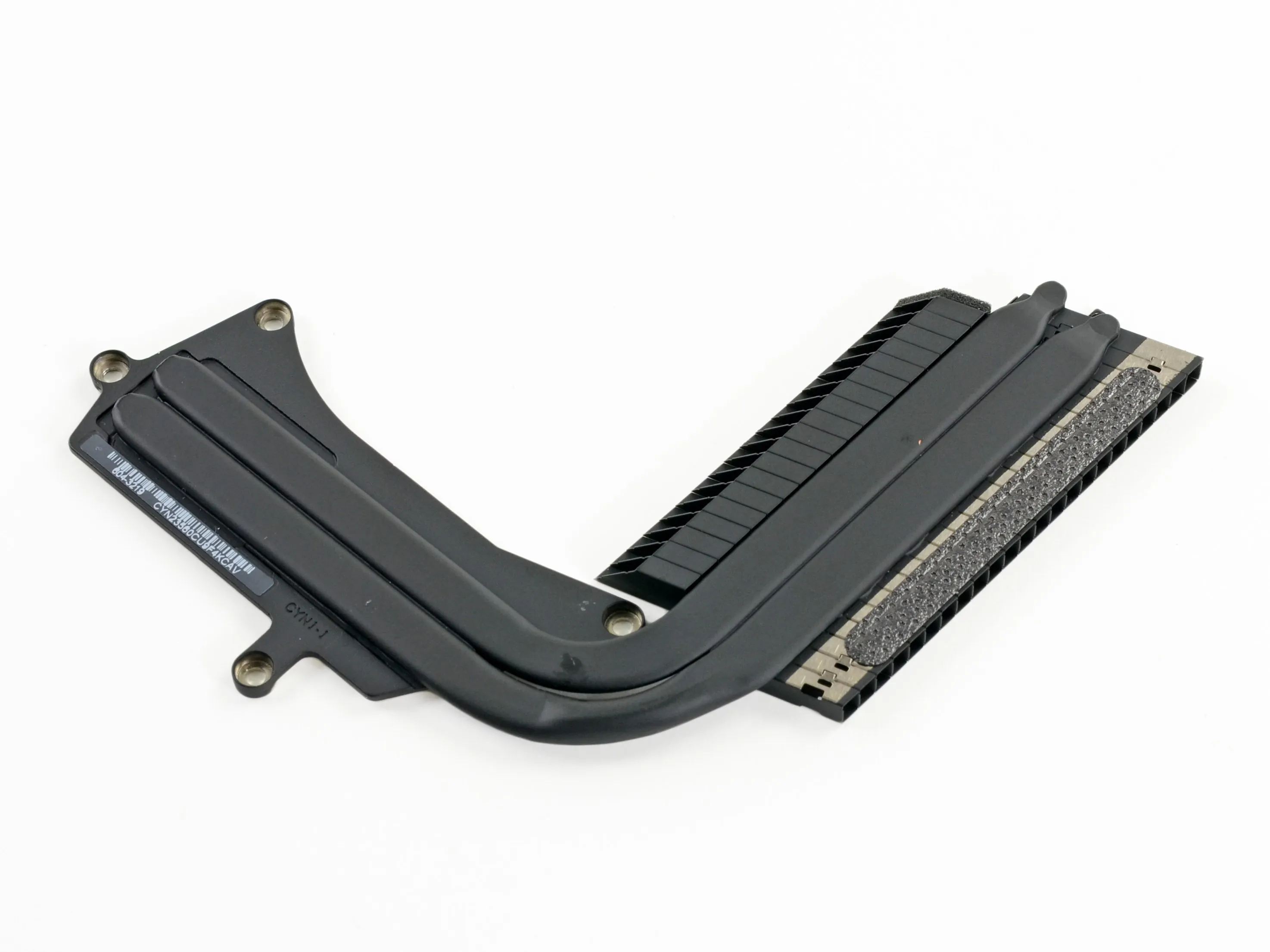

• Apple действительно сделала упор на возможности радиатора в стиле бумеранга, и за это мы им аплодируем. Мы знаем, что бумеранги могут быть трудно освоить.

• Аналогично, снова! Мы не пробовали устанавливать старые детали mini 2011 года в mini 2012 года, но мы не исключаем такой возможности!

Шаг 10

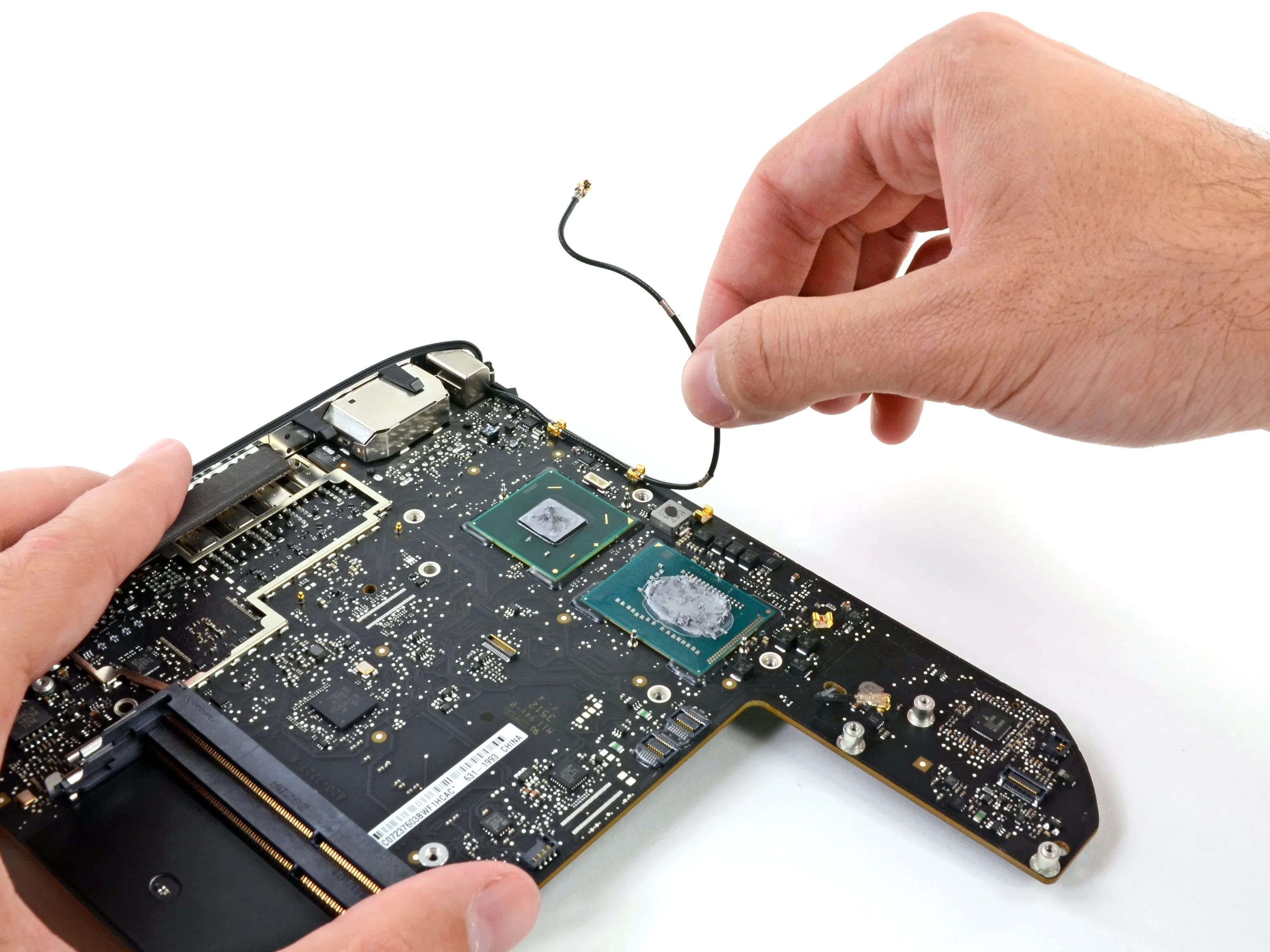

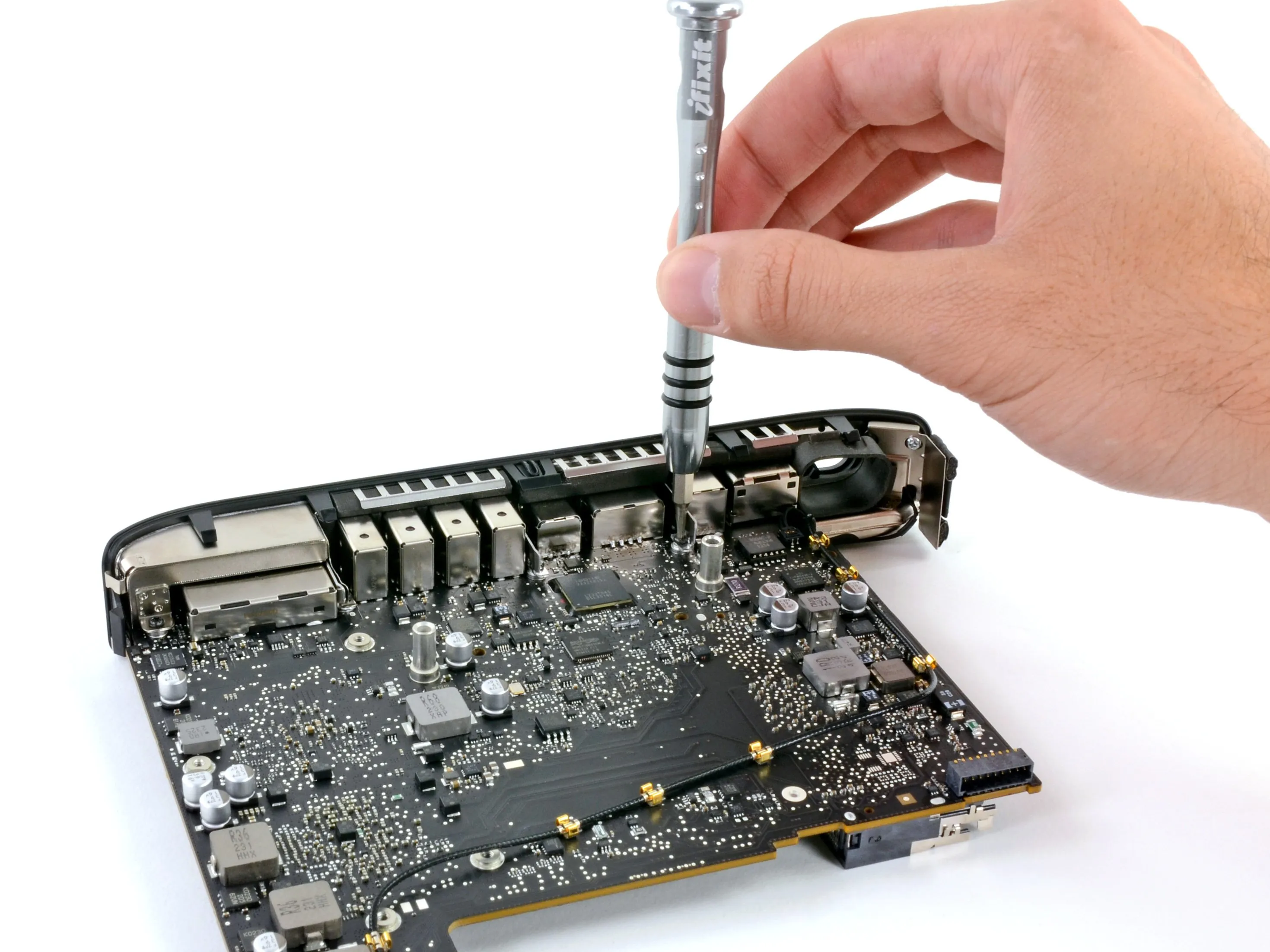

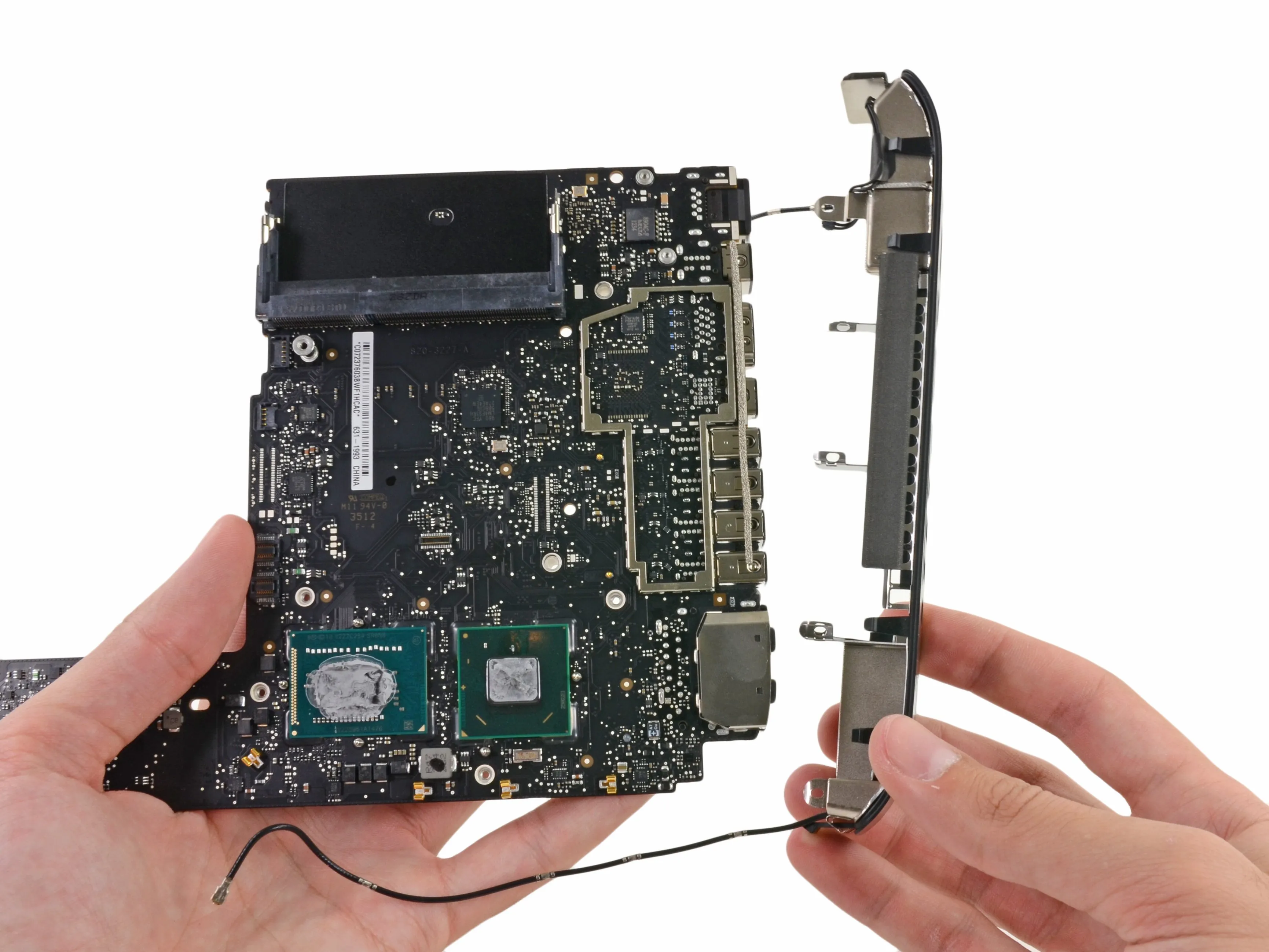

• Ряд винтов и плотно обмотанные антенные кабели крепят задний экран панели ввода/вывода к логической плате.

• Несколько поворотов нашего прецизионного алюминиевого ключа с насадкой T6 Torx и отсоединение кабелей - вот и все, что нужно, чтобы снять экран.

Шаг 11

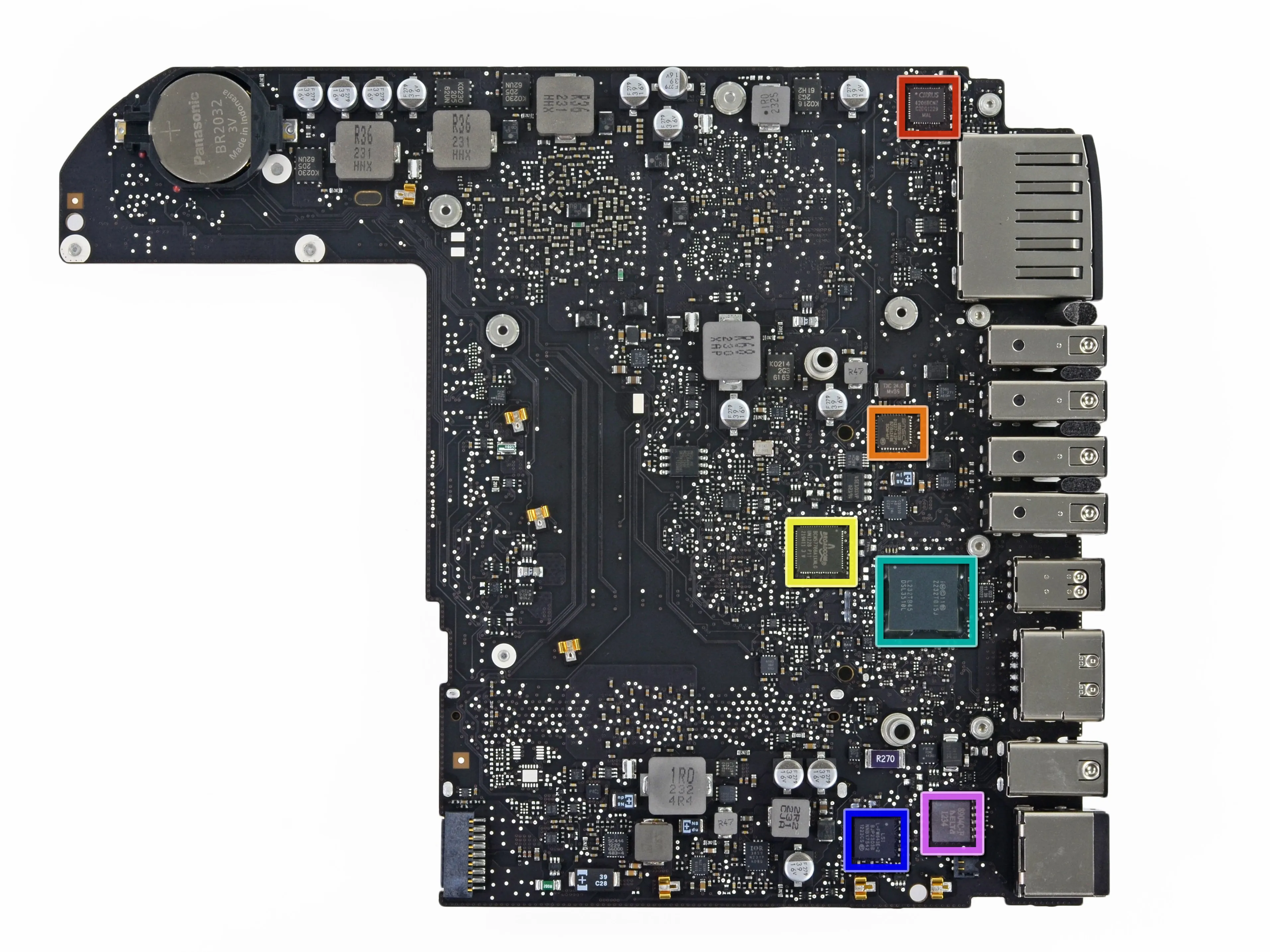

• Несколько мини-проигрывателей на верхней части не очень мини логической платы:

• Аудиоконтроллер Cirrus Logic 4206B

• SMSC USB2512B Контроллер USB-концентратора

• Broadcom BCM57765 контроллер гигабитного ethernet и карты памяти

• Контроллер порта Thunderbolt Intel L232TB45

• LSI L-FW643E-2

• Фильтр DELTA 8904C-F

Комментарии к шагу

Всем привет :)

Кто-нибудь знает точные характеристики контроллера L232TB45 TB?'

Спасибо заранее

Killy

Вы уверены, что Mac Mini конца 2012 года поставляется с контроллером SMSC USB2512B USB Hub? Я посмотрел, и это высокоскоростной контроллер-концентратор USB 2.0. Как такое возможно, если в 2012 Mini есть порты USB 3.0, а устройства 3.0 считываются как имеющие скорость 5 Гбит/с (из системного профиля Mac) при подключении к USB-портам Mini.

Шаг 12

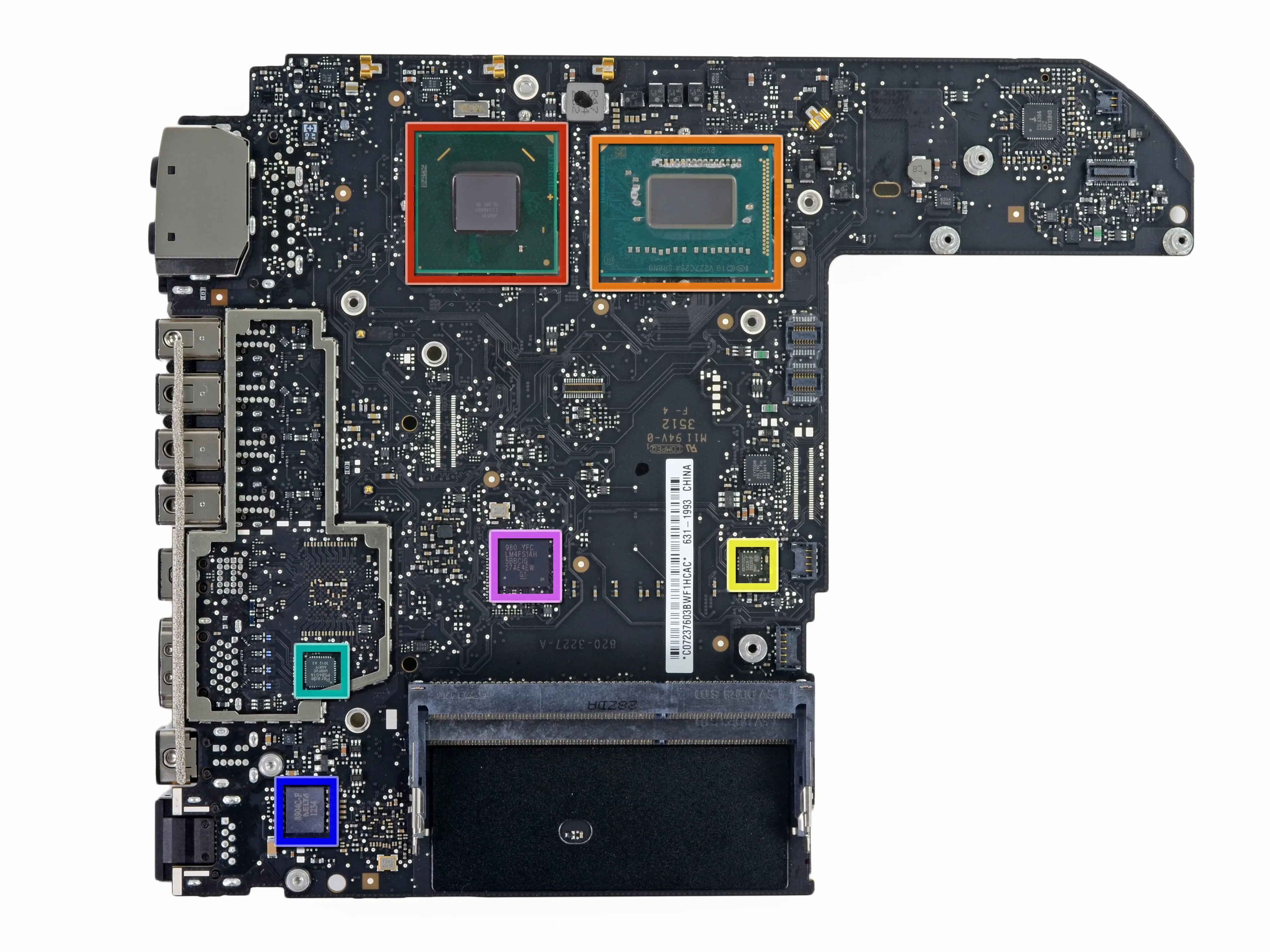

• Задняя сторона логической платы:

• концентратор контроллера платформы Intel HM77 (SLJ8C)

• Двухъядерный i5 Intel V227C254 2,5 ГГц

• Датчик температуры шины управления системой SMSC 1428-7

• Переключатель уровней HDMI/DVI Parade PS8401A

• Фильтр DELTA 8904C-F

• LM4FS1AH

Комментарии к шагу

Здравствуйте,

Концентратор контроллера платформы Intel E224B809

Intel V227C254 2,5 ГГц двухъядерный i5

это не коммерческие названия, какие коммерческие названия у этого чипсета Intel и процессора Intel?

С уважением,

В Mac Mini используются несколько нестандартные детали, у них нет прямых аналогов в основных OEM и розничных линейках Intel.

Если вы хотите знать, что именно близко, то процессор очень похож, но не идентичен i5-3210M.

Чипсет классифицировать гораздо сложнее, так как у него не так много отличительных особенностей. Вероятно, он похож на чипсет Mobile Intel® HM76 Express Chipset (Intel® BD82HM76 PCH).

Кто-нибудь знает, для чего предназначен разъем, расположенный примерно в 1,5 дюймах ниже процессора и концентратора контроллера платформы? Он также присутствует на версии 2011 года, но не используется.

Шаг 13

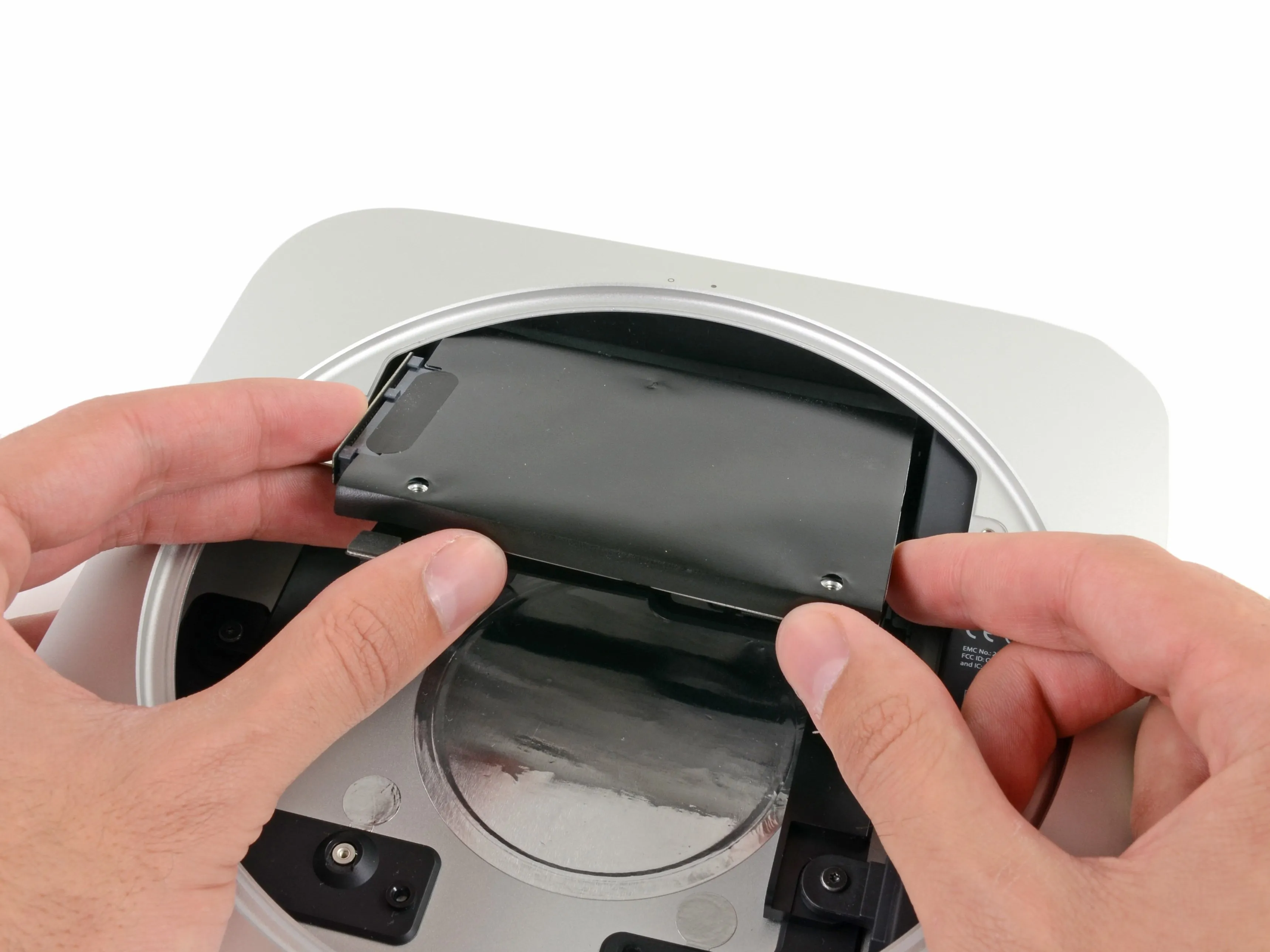

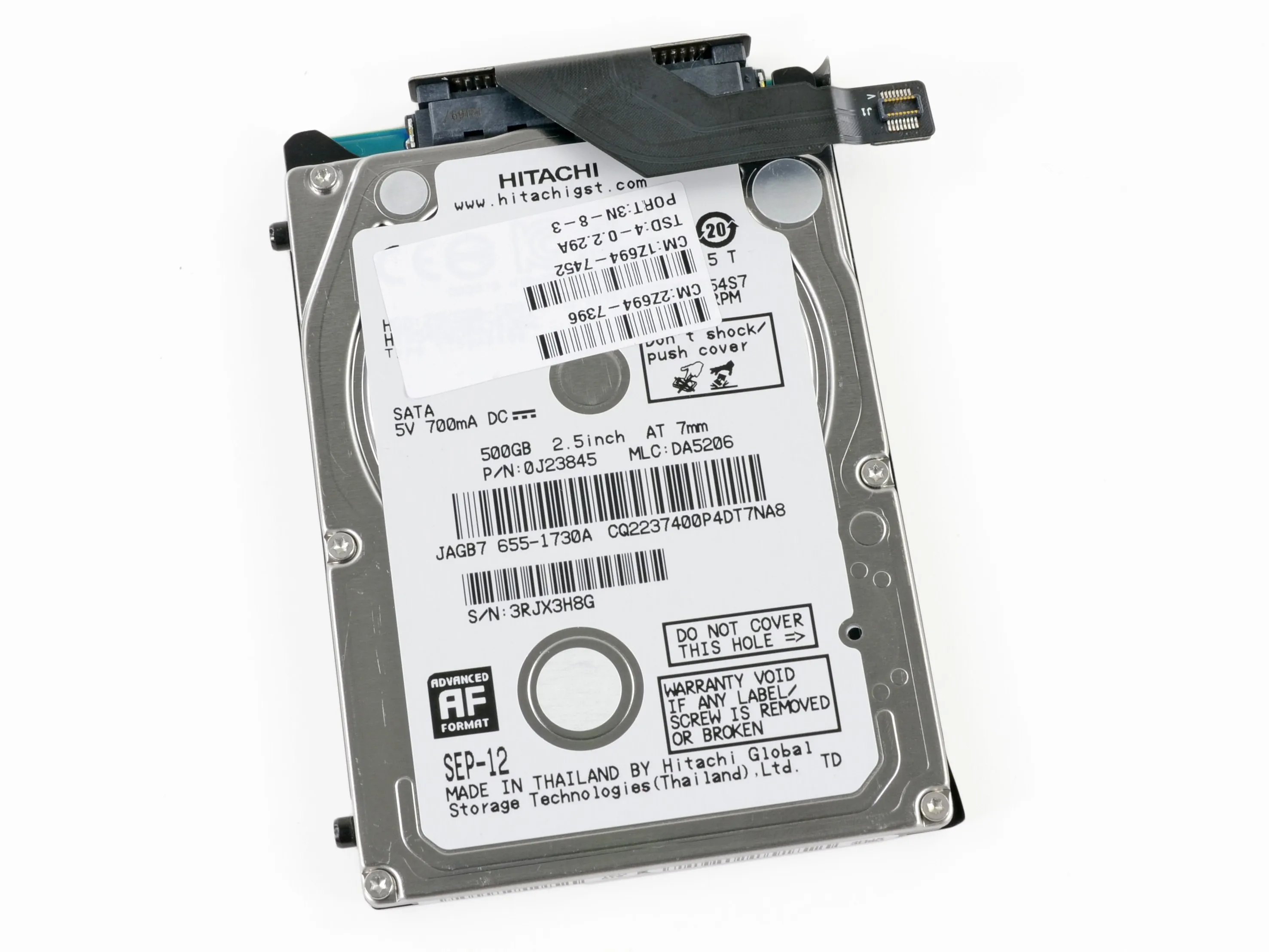

• В задней части мини находится жёсткий диск.

• Наша модель поставляется с жёстким диском Hitachi объёмом 500 ГБ.

• Мини - один из Mac, выпущенных с системой Fusion Drive.

• Fusion Drive от Apple не следует путать с Impulse Fusion Drive из Star Trek.

Комментарии к шагу

Где находится ssd? Это модель без фьюжн-накопителя, или он встроен в жесткий диск?

Уточните скорость передачи данных на входе/выходе - это SATA-3?

Судя по спецификации Mac mini 2012, похоже, что 500 ГБ - это не фьюжн-накопитель, я думаю.

https://store.apple.com/us/browse/home/sh...

Какова максимальная высота жесткого диска, если вы ищете замену? Я вижу, что диск у вас 7 мм, но есть ли пространство для маневра, чтобы подняться выше?

MacRumors: Новый накопитель Fusion от Apple работает на старых компьютерах Mac

https://www.macrumors.com/2012/10/31/appl...

Шаг 14

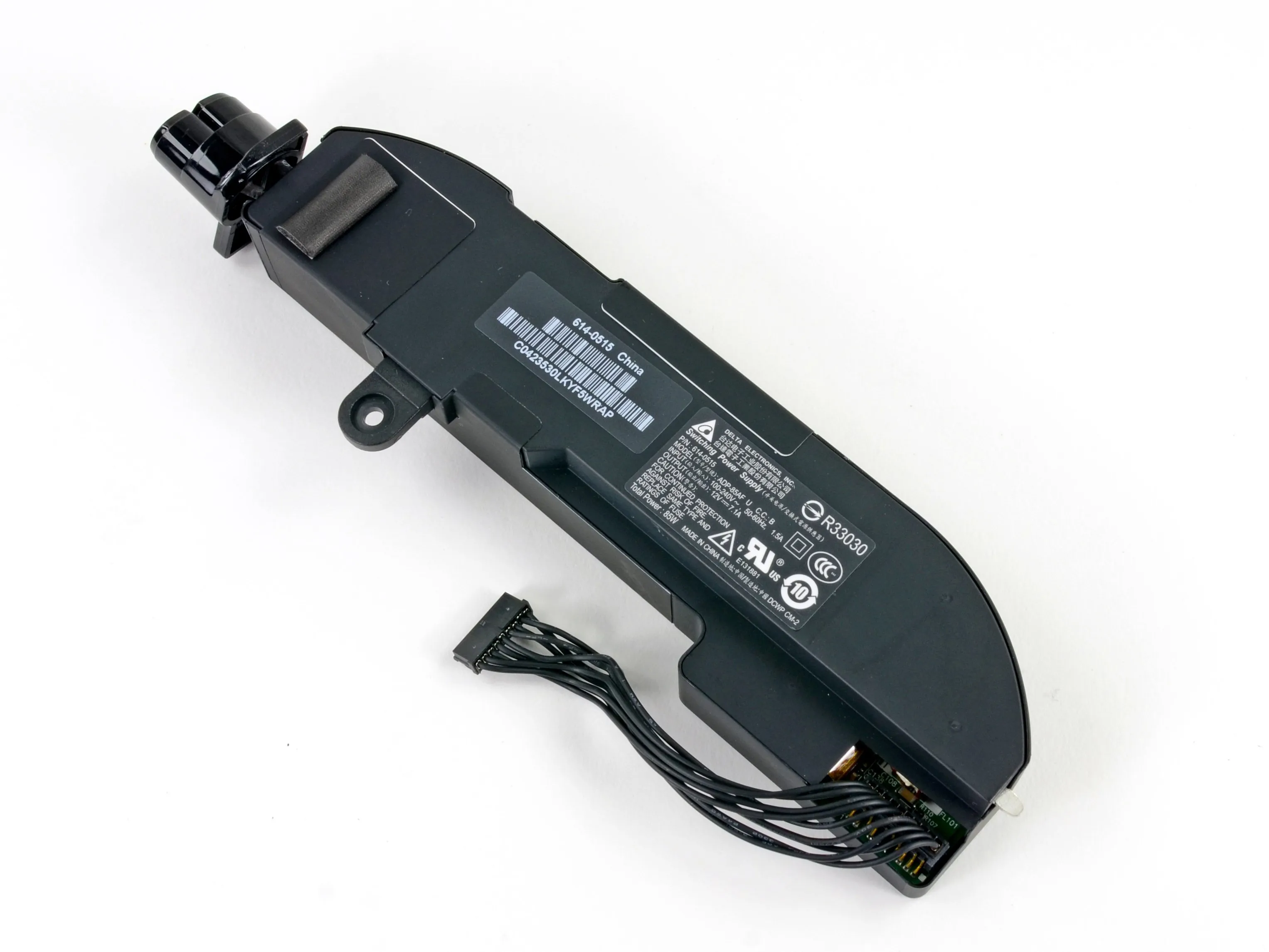

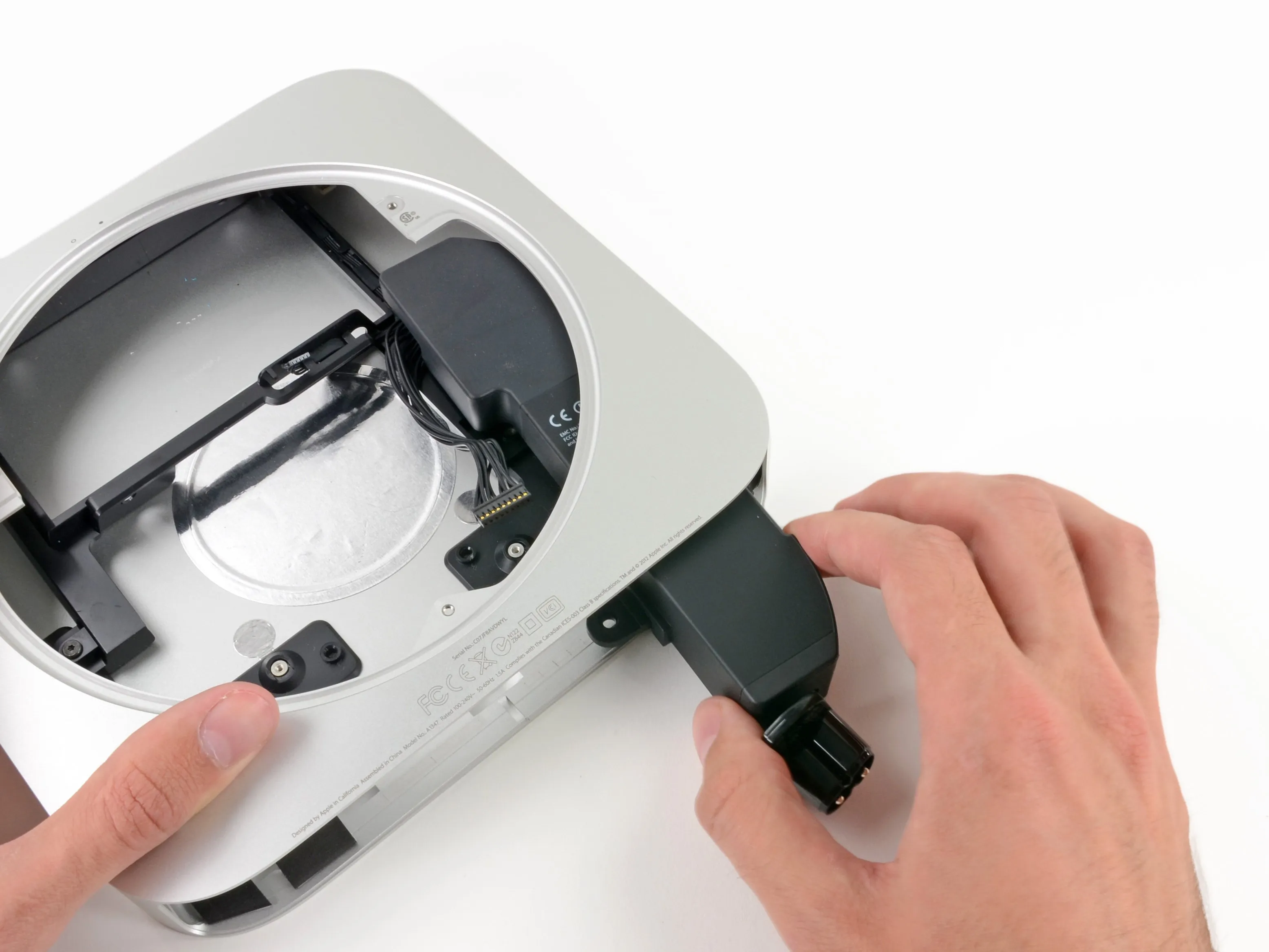

• Далее мы разберем мощность mini.

• Я уже начинаю повторяться, говоря о том, насколько Apple повторяется в дизайне mini; тем не менее, блок питания выглядит идентичным прошлогодней модели. прошлогодней модели..

• В данном случае мы должны сказать, что повторение - это хорошо, так как mini продолжает оставаться одним из самых ремонтопригодных устройств, которые выпускает Apple.

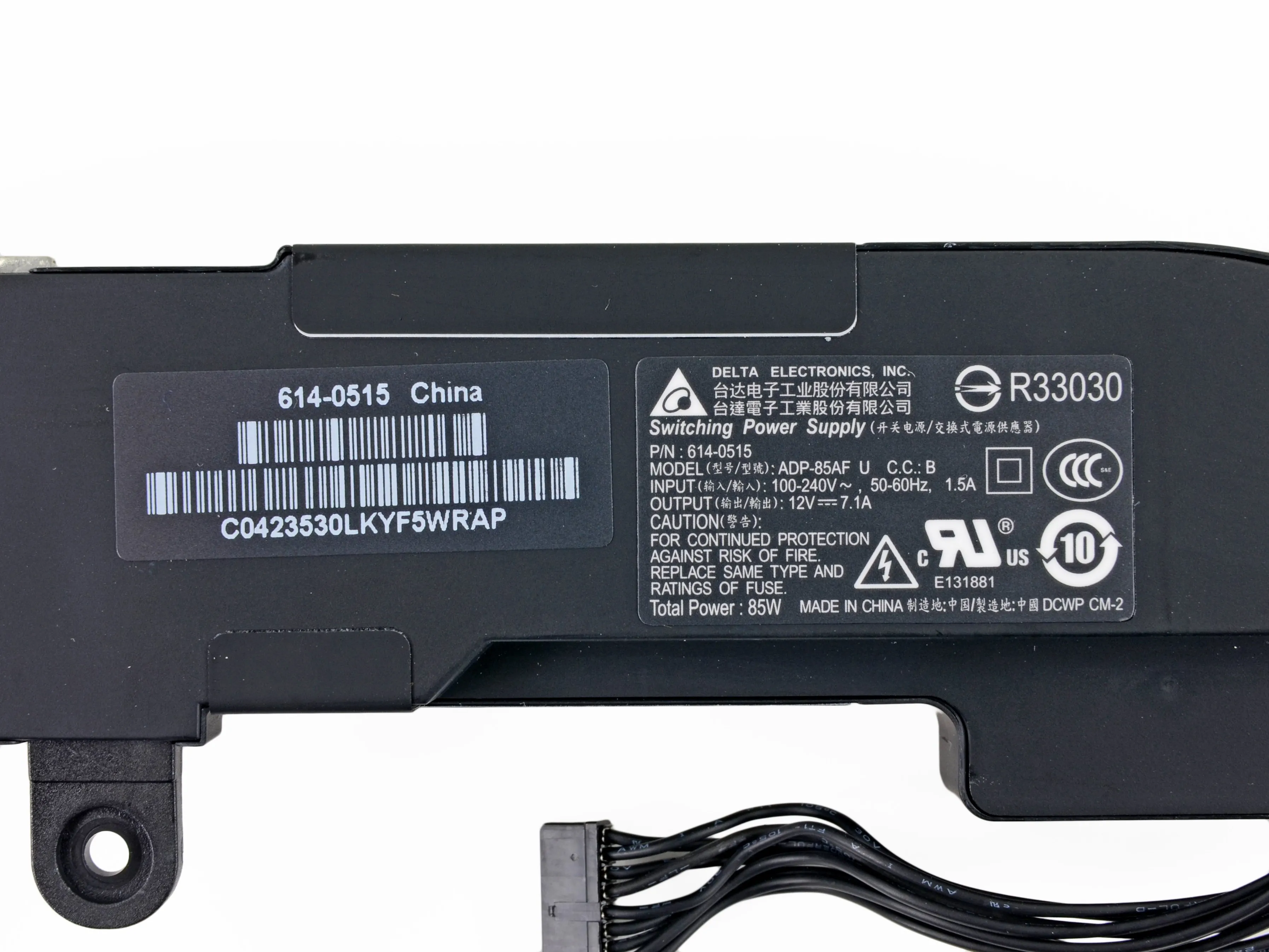

• Как и в прошлом году, блок питания выдает на Mac mini 85 Вт - столько же, сколько и сетевой адаптер для 15- или 17-дюймового MacBook Pro.

Комментарии к шагу

Мы видим, что это международный блок питания. Переключаемый блок питания, 110-240 В, а значит, его можно использовать как в Норвегии, Великобритании, так и в США. Конечно, с использованием соответствующего шнура, который сильно отличается.

То есть, вы хотите сказать, что я могу запустить одну из этих вещей от батареи macbook pro? Возможно, у меня плохая батарея, и я хочу проверить.

Шаг 15

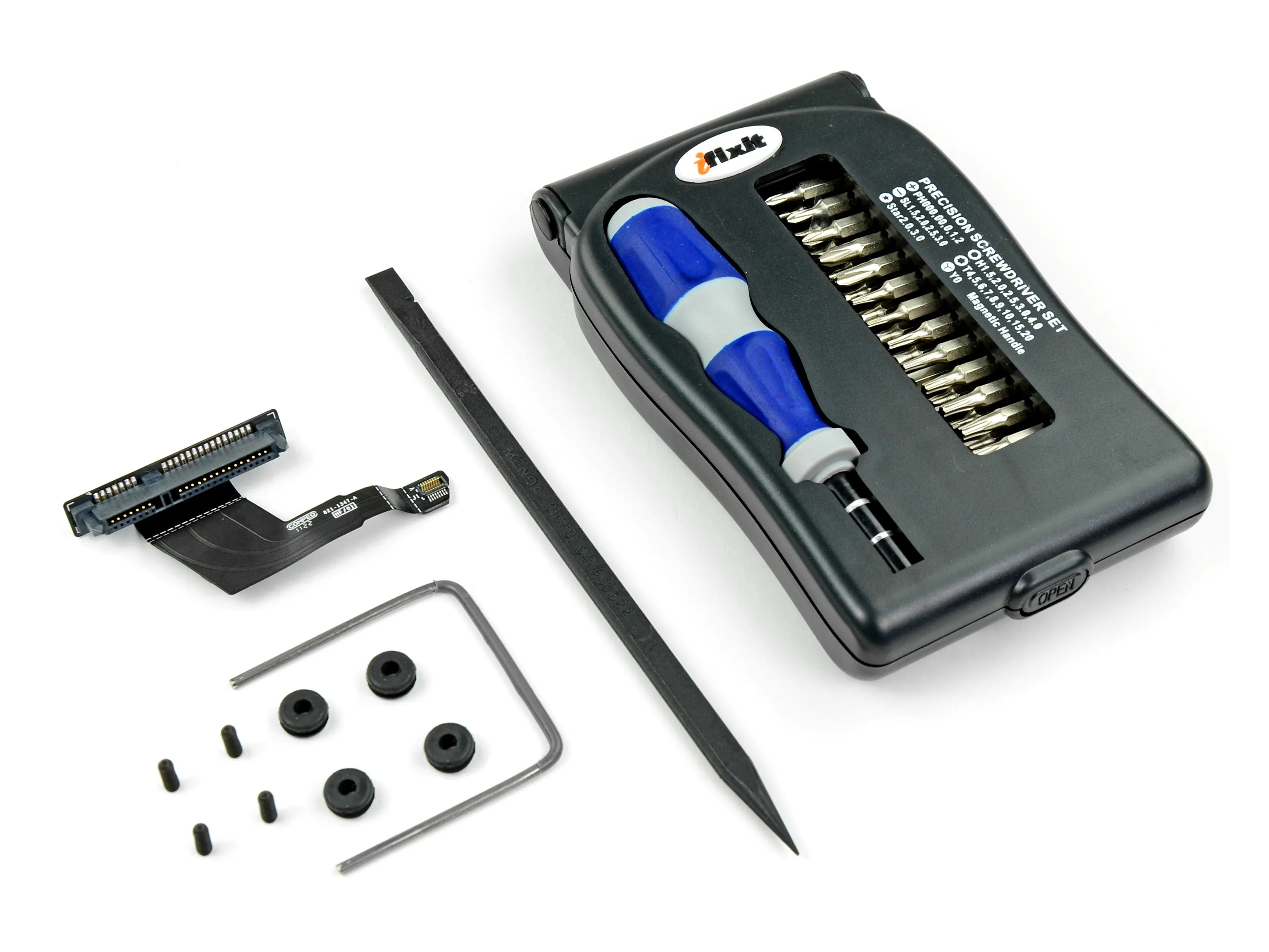

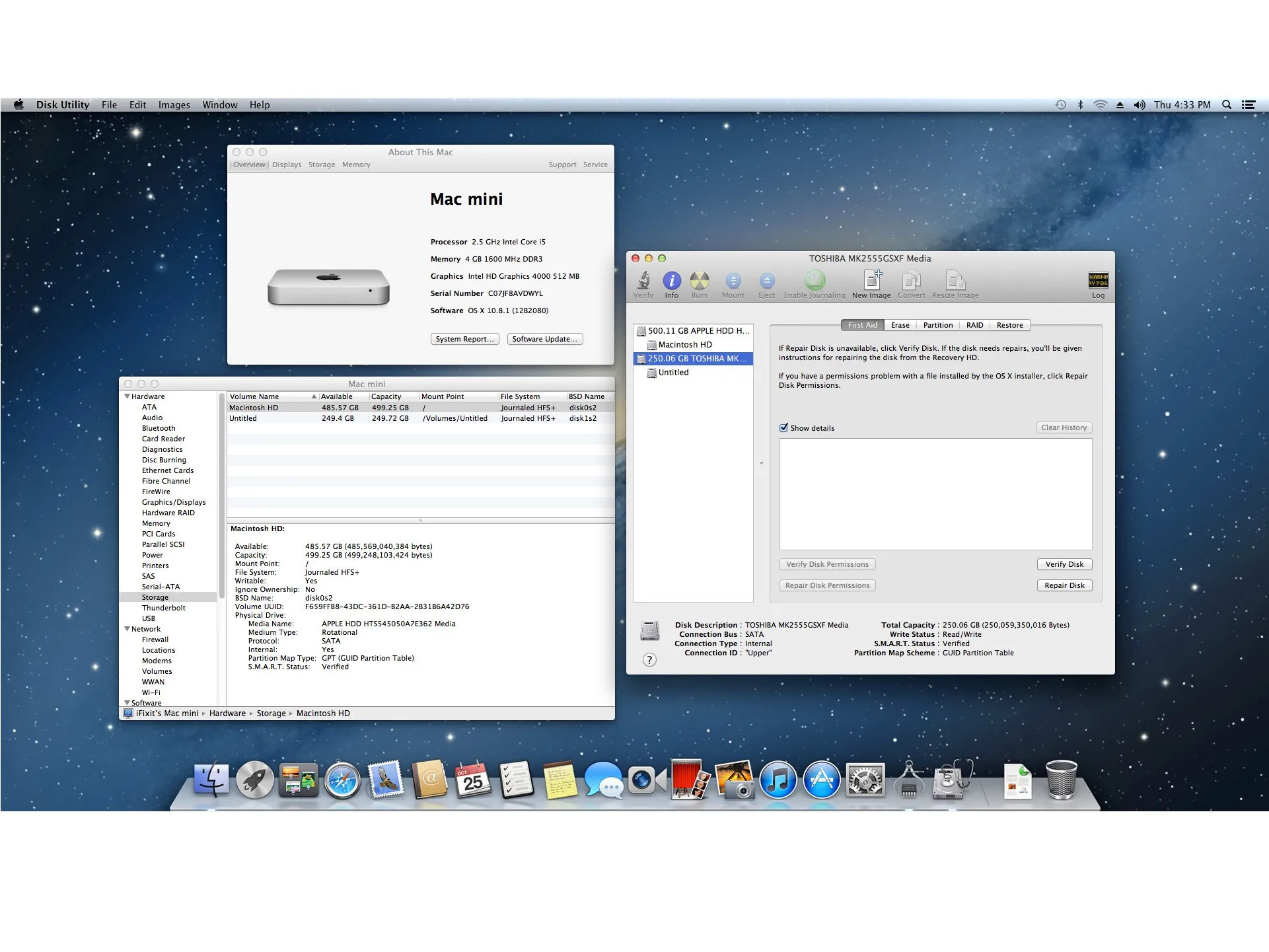

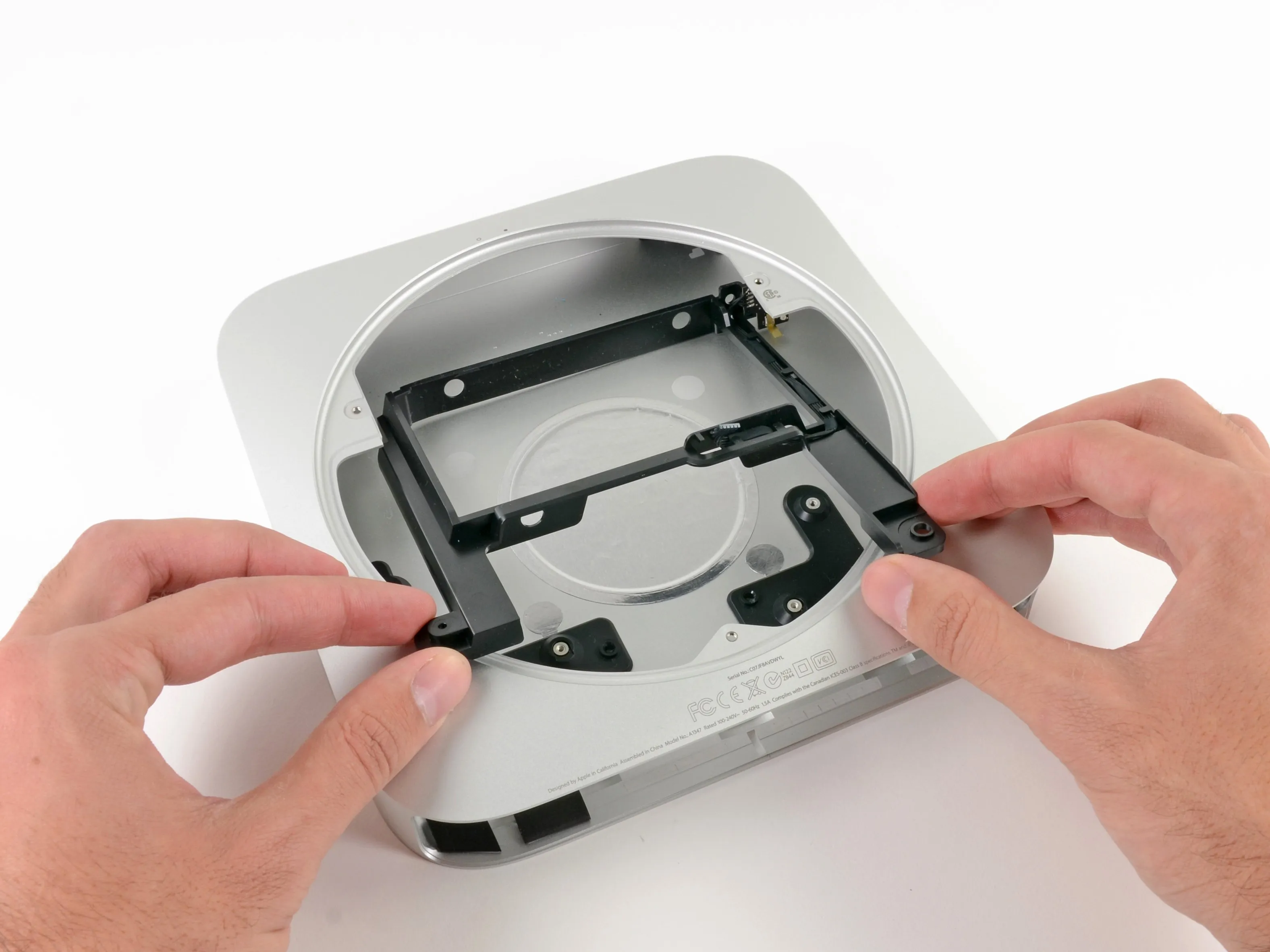

• Нам было особенно интересно узнать, совместим ли этот новый Mac mini с нашим комплектом для модернизации с двумя жесткими дисками, и мы приступили к тестированию!

• Следование нашему руководству для модели 2011 года не составило труда, и все подошло идеально.

• После быстрой сборки мы впервые загрузили этот компьютер с 50 % дополнительной памяти. Успех!

Шаг 16

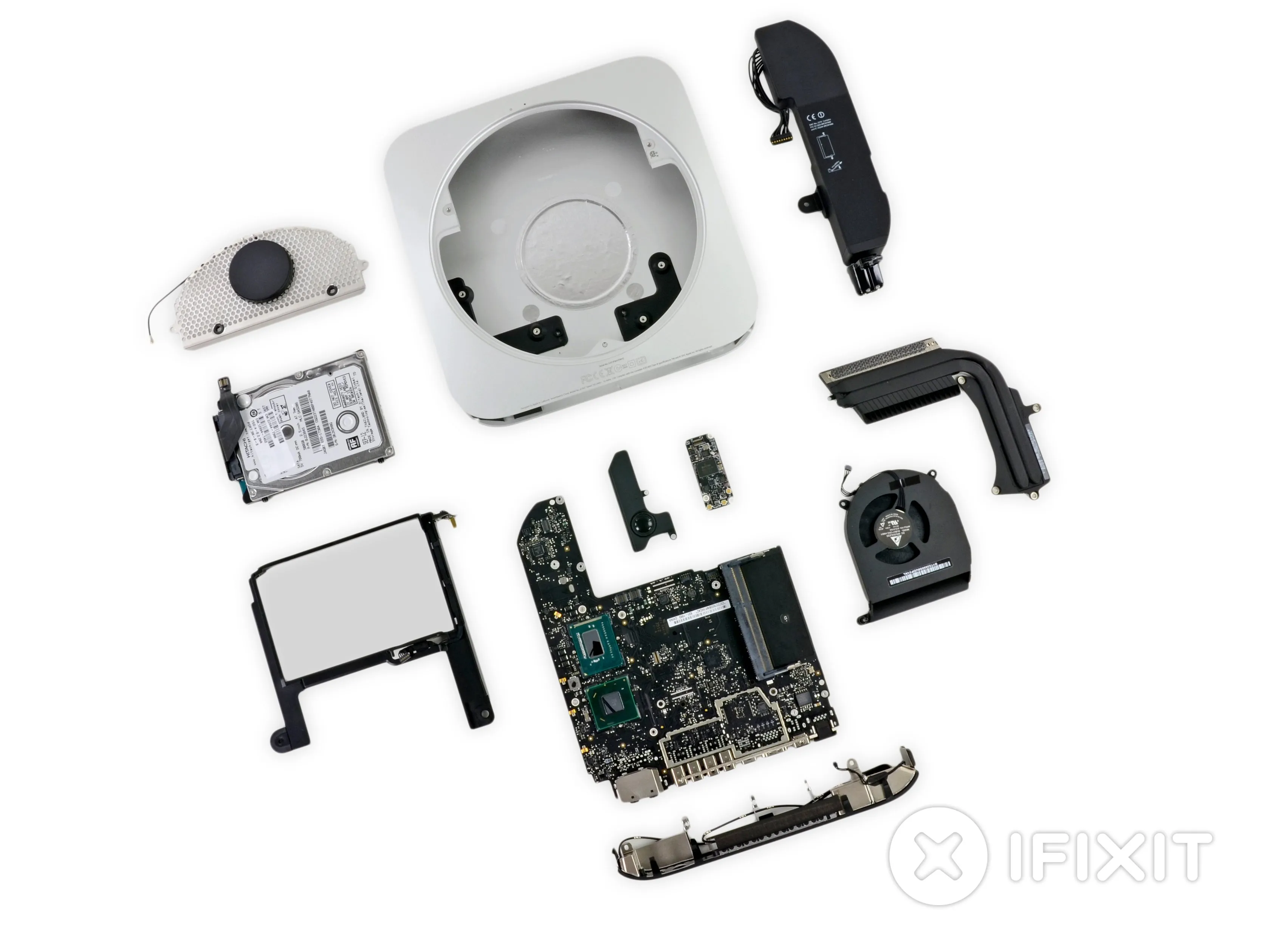

• Ремонтопригодность Mac mini Mid 2012: 8 из 10 (10 - самый простой ремонт).

• В устройстве нет проприетарных винтов.

• Вы можете легко обновить оперативную память и жёсткий диск, а также добавить дополнительный накопитель.

• Внутри нет клея, который нужно удалять при разборке mini.

• Процессор припаян к логической плате и не подлежит модернизации.

• Хотя это несложно сделать, для замены блока питания придется снять почти все внутренности.

Комментарии к статье

При переустановке радиатора вы заметили, что радиатор не на 100% соединяется с хабом платформы?

Даже при плотном прикручивании и нанесении новой термопасты между радиатором и хабом контроллера платформы остается тонкий бумажный зазор.

Может ли кто-нибудь еще подтвердить это?

спасибо

Кевин

beanieboy182@hotmail.com

Я тоже заметил это.

Вот как я это исправил https://gist.github.com/victornpb/ae16f3...
