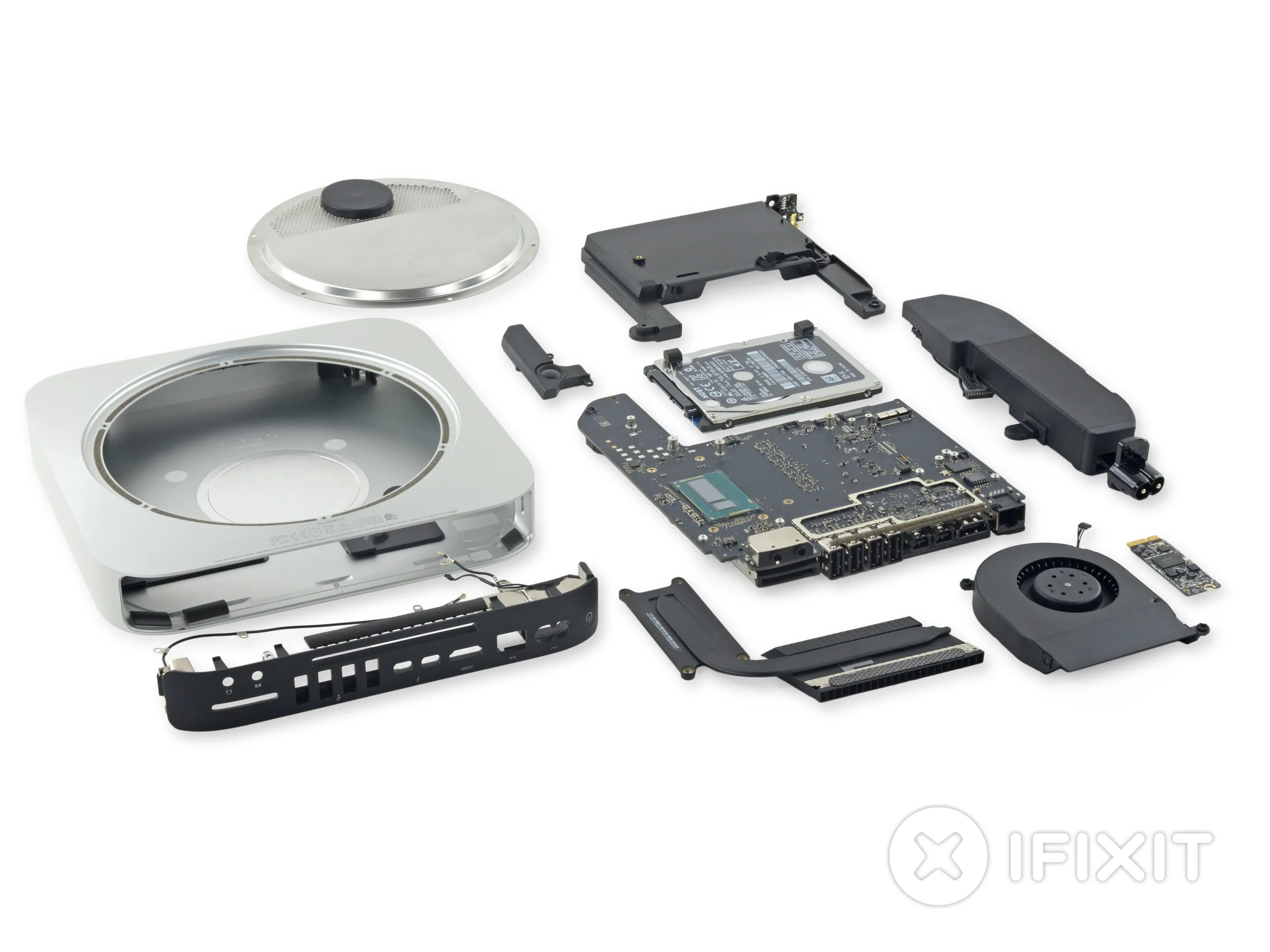

Разборка Mac mini Late 2014

Введение

С момента последнего появления Mac mini на столе Делаете.ру прошло два года, но на этой неделе к линейке Apple присоединилась обновлённая версия. Действительно ли это обновлённый Mac mini или просто мини-обновление? Оставайтесь с нами, чтобы узнать, что могут сказать о себе два года инноваций - время разборки Mac mini.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

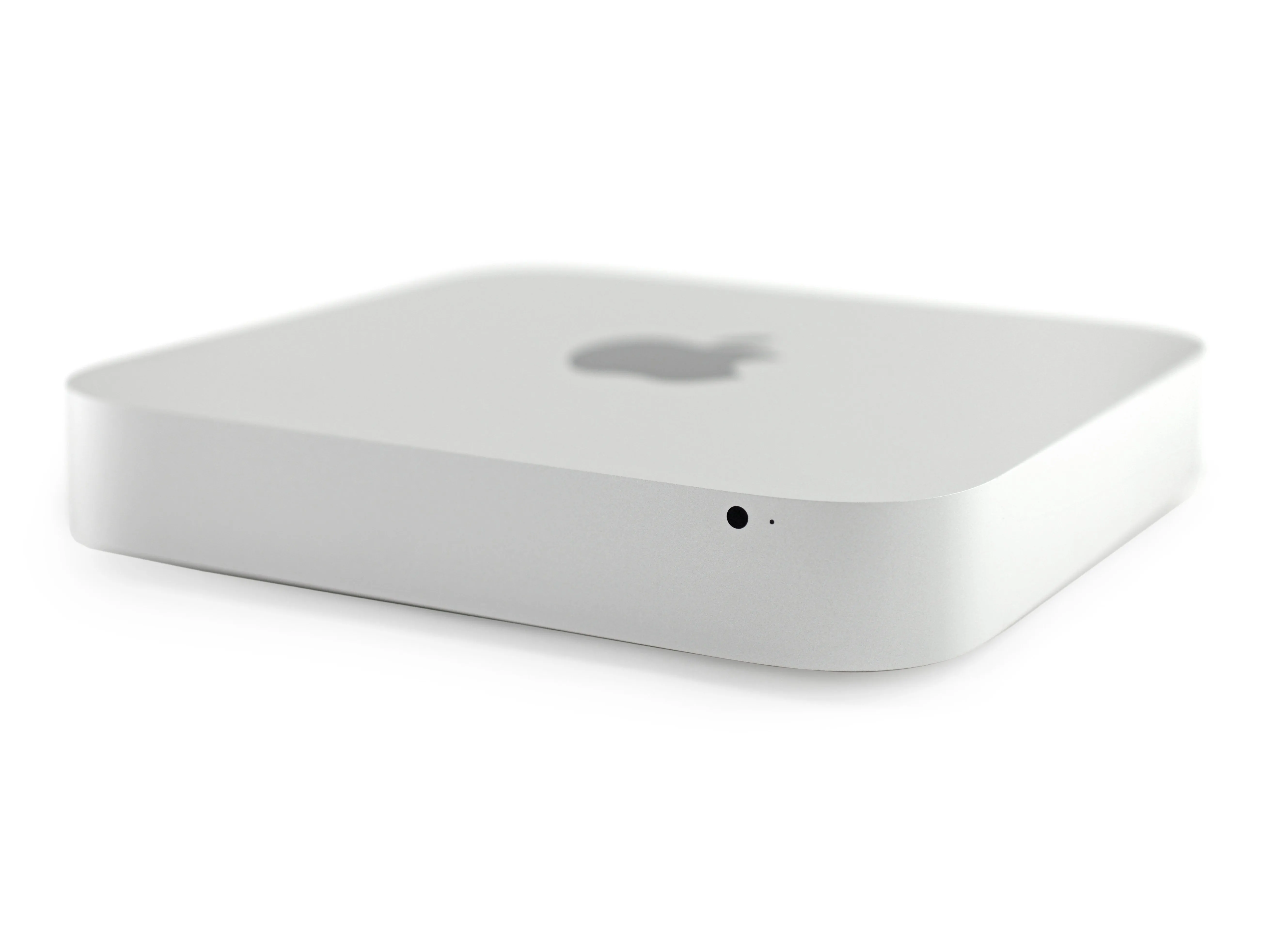

Шаг 1 Разбор Mac mini Late 2014 Teardown

• Доступный мощный компьютер Apple предлагает различные аппаратные конфигурации (но нет золотого цвета, так что вы не можете настроить его на побрякушки). Внутренние компоненты нашего устройства включают:

• 1,4 ГГц двухъядерный процессор Intel Core i5 (Turbo Boost до 2,7 ГГц) с 3 МБ кэша L3

• 4 ГБ оперативной памяти LPDDR3 1600 МГц

• Жесткий диск на 500 ГБ

• Intel HD Graphics 5000

• Wi-Fi 802.11ac + Bluetooth 4.0

• OS X Yosemite

Шаг 2

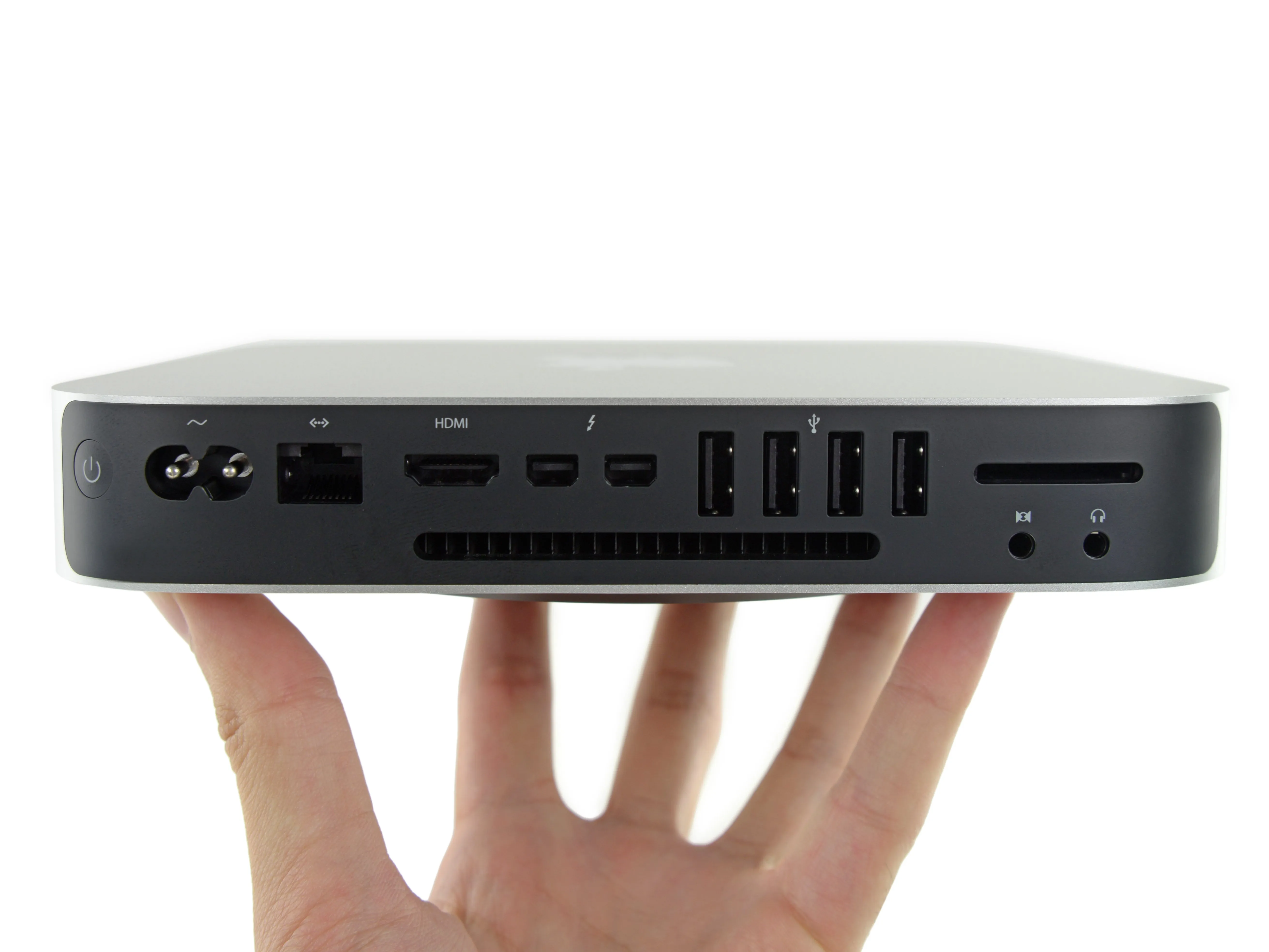

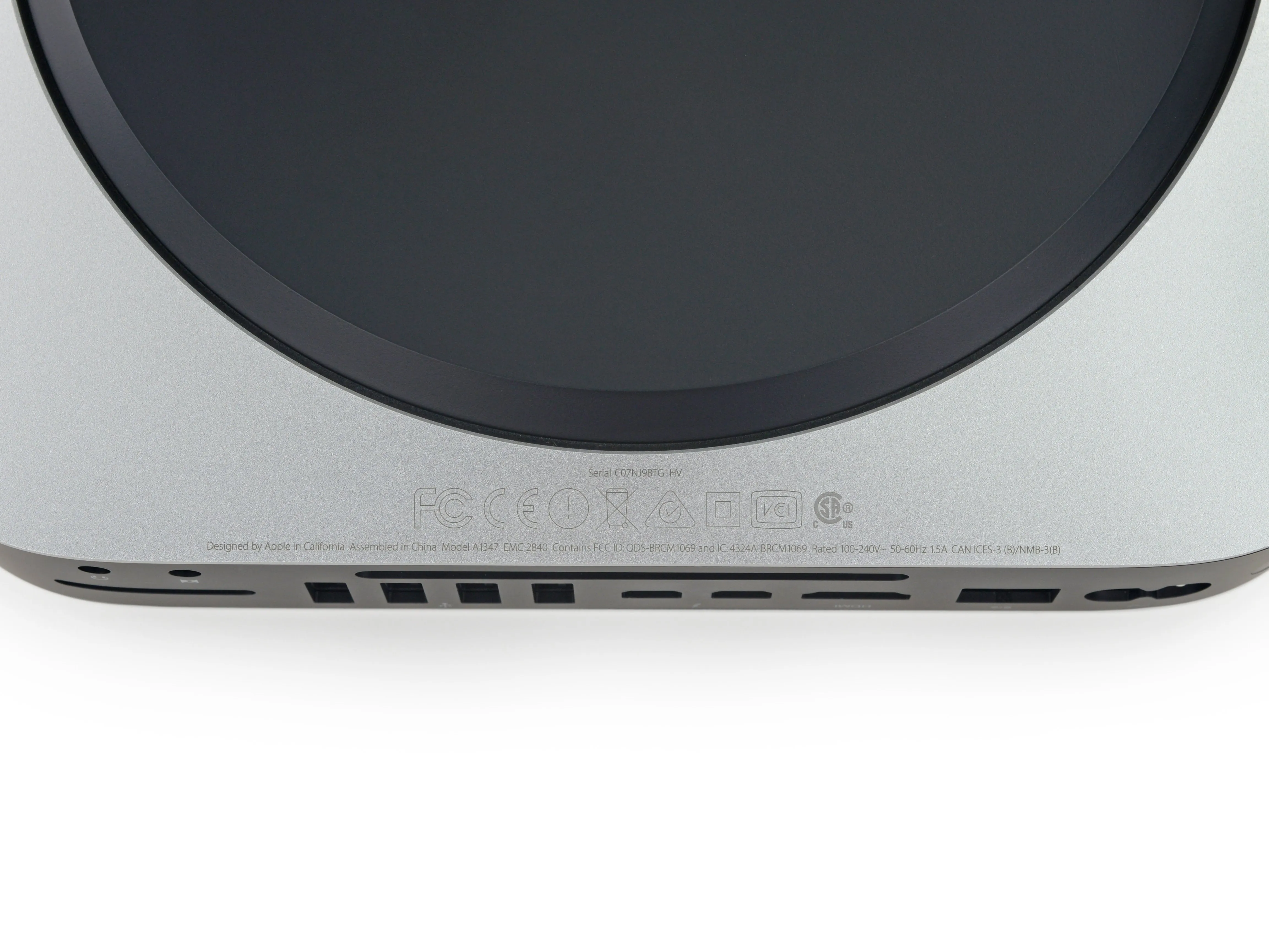

• Задняя сторона mini осталась практически идентичной предыдущей итерации. Единственное изменение - отсутствие порта FireWire в пользу дополнительного порта Thunderbolt 2.

• Mac mini Late 2014 сохранил идентификатор номера модели A1347, но отличается номером EMC 2840.

Шаг 3

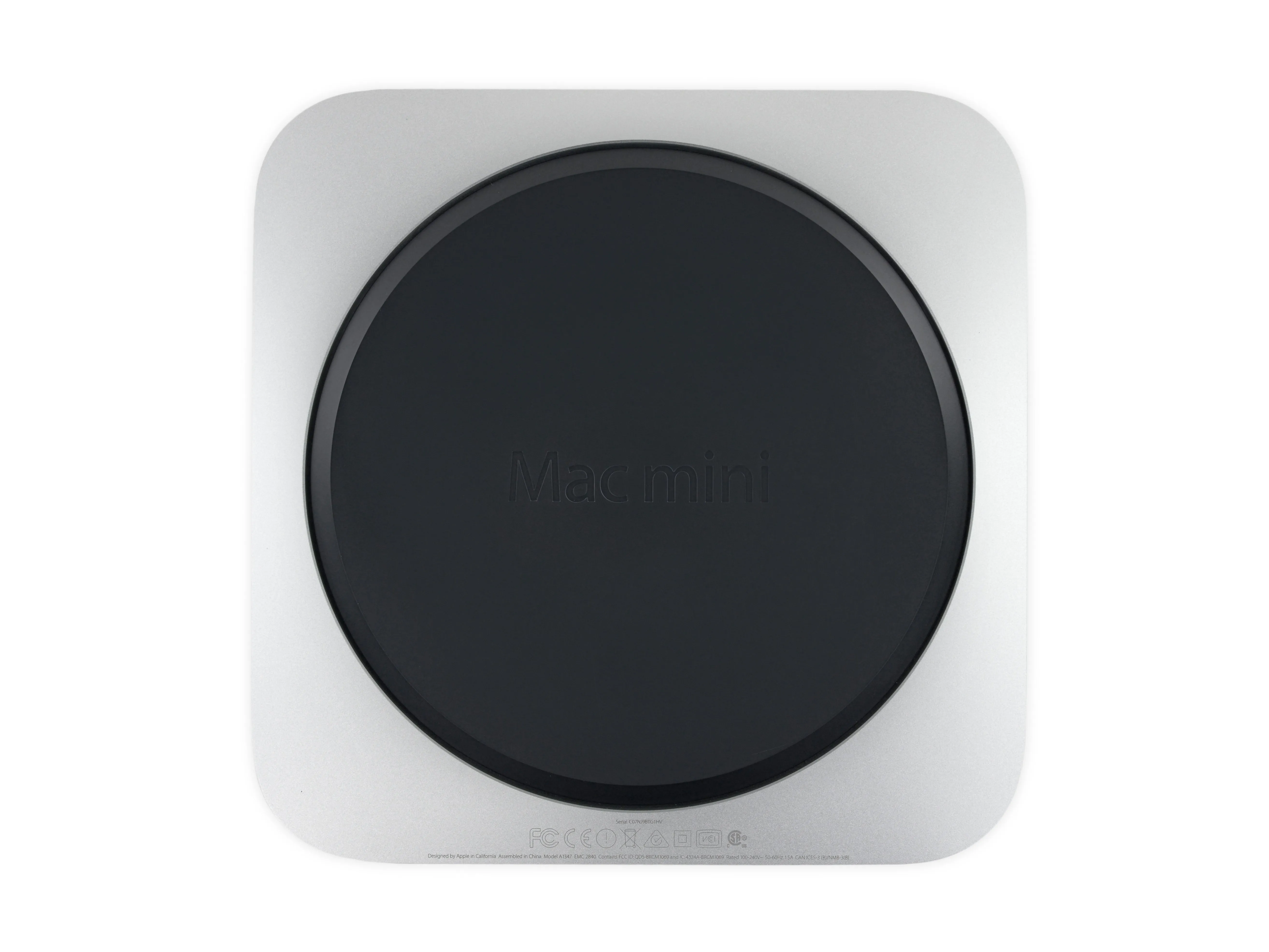

• Исчезли удобные отступы для большого пальца и индикаторы. Похоже, у этого мини нет откручивающейся нижней крышки!

• У нас плохое предчувствие.

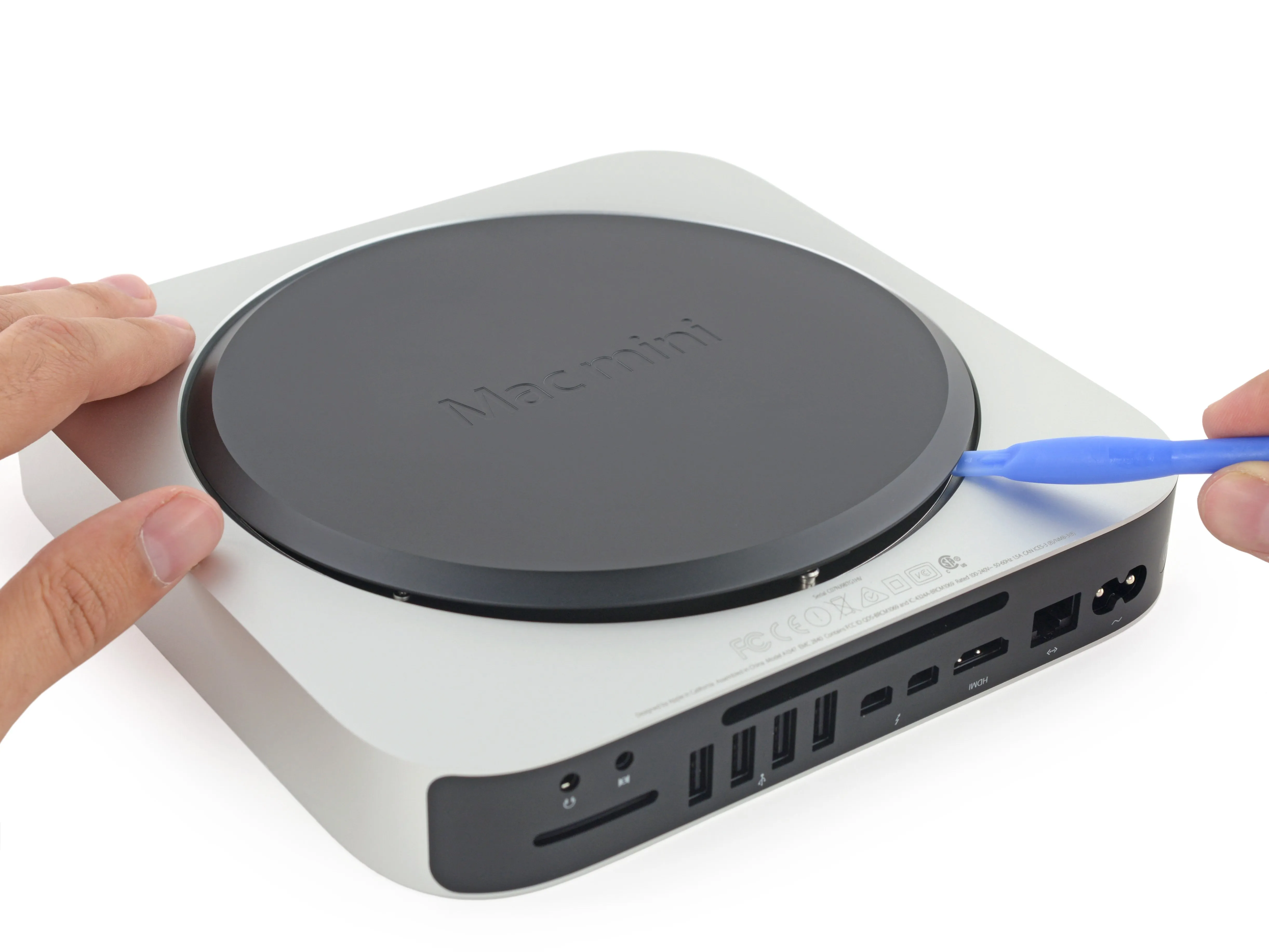

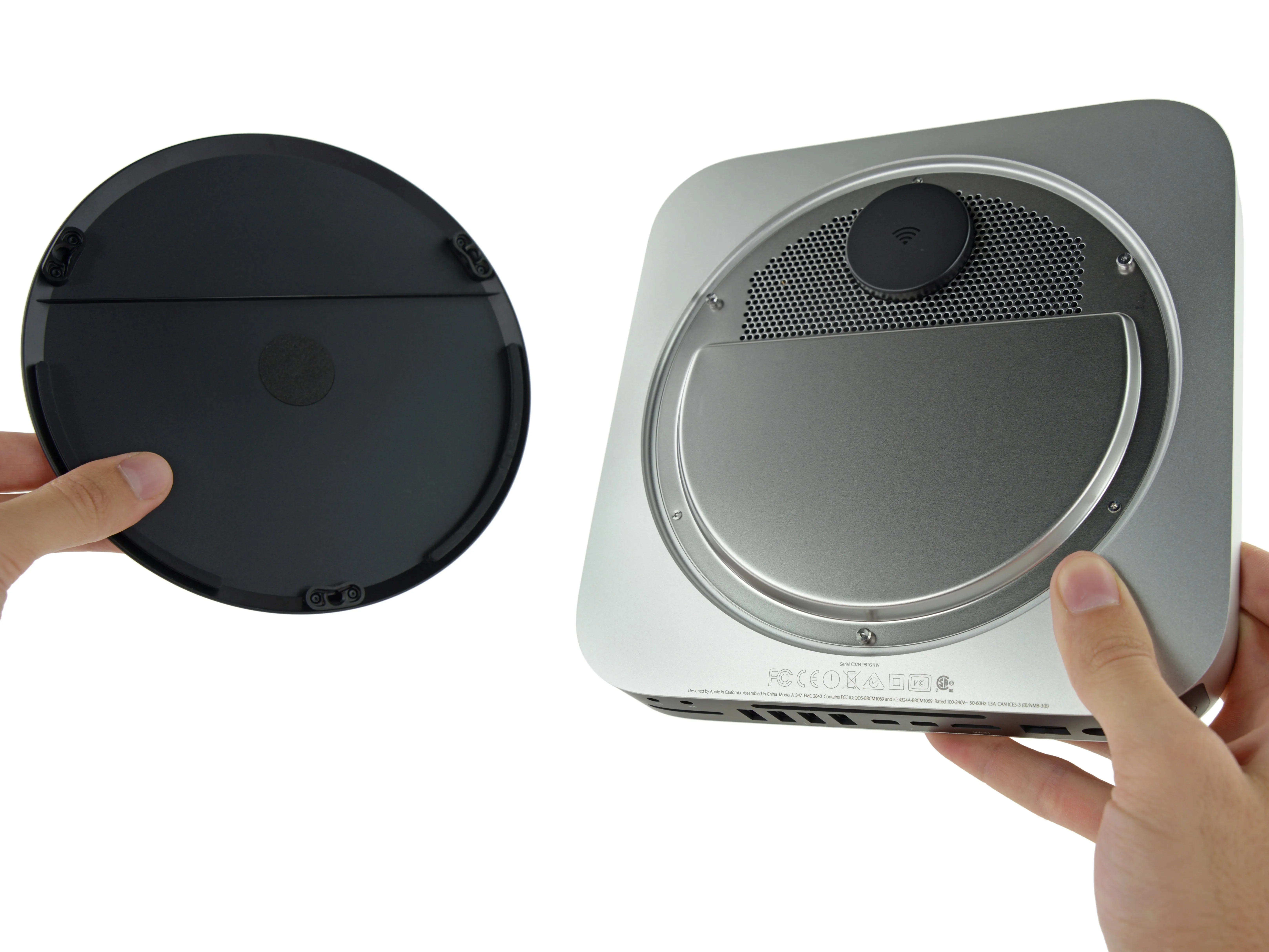

• Щелчок нашим пластиковым инструментом для открывания откручивает эту (нижнюю) крышку.

• Вот это было здорово! Но теперь нас встречает нечто новое: сплошная дверца там, где раньше был удобный доступ к оперативной памяти и вентилятору.

• Нам начинает казаться, что замки в нашей квартире поменялись, а новые ключи нам не дали...

Комментарии к шагу

Можно ли заменить нижнюю панель 2014 года на панель 2012 года? Скручивание и разворачивание облегчило бы очистку вентилятора, вместо того, чтобы постоянно откручивать.

Металлическая часть нижней панели 2011/2012 мешает, так что она не подойдет. Я подозреваю, что металлическая крышка была сделана либо для того, чтобы предприимчивые люди не снимали крышку и не ставили туда большой вентилятор, либо для лучшей защиты от более быстрого WiFi - старая крышка не имела металлического контакта с остальной частью корпуса.

Последние несколько лет я использовал под крышкой поролон, предназначенный для фильтрации воздухозаборника на мотоцикле, и он сохранял внутреннюю поверхность довольно чистой.

Шаг 4

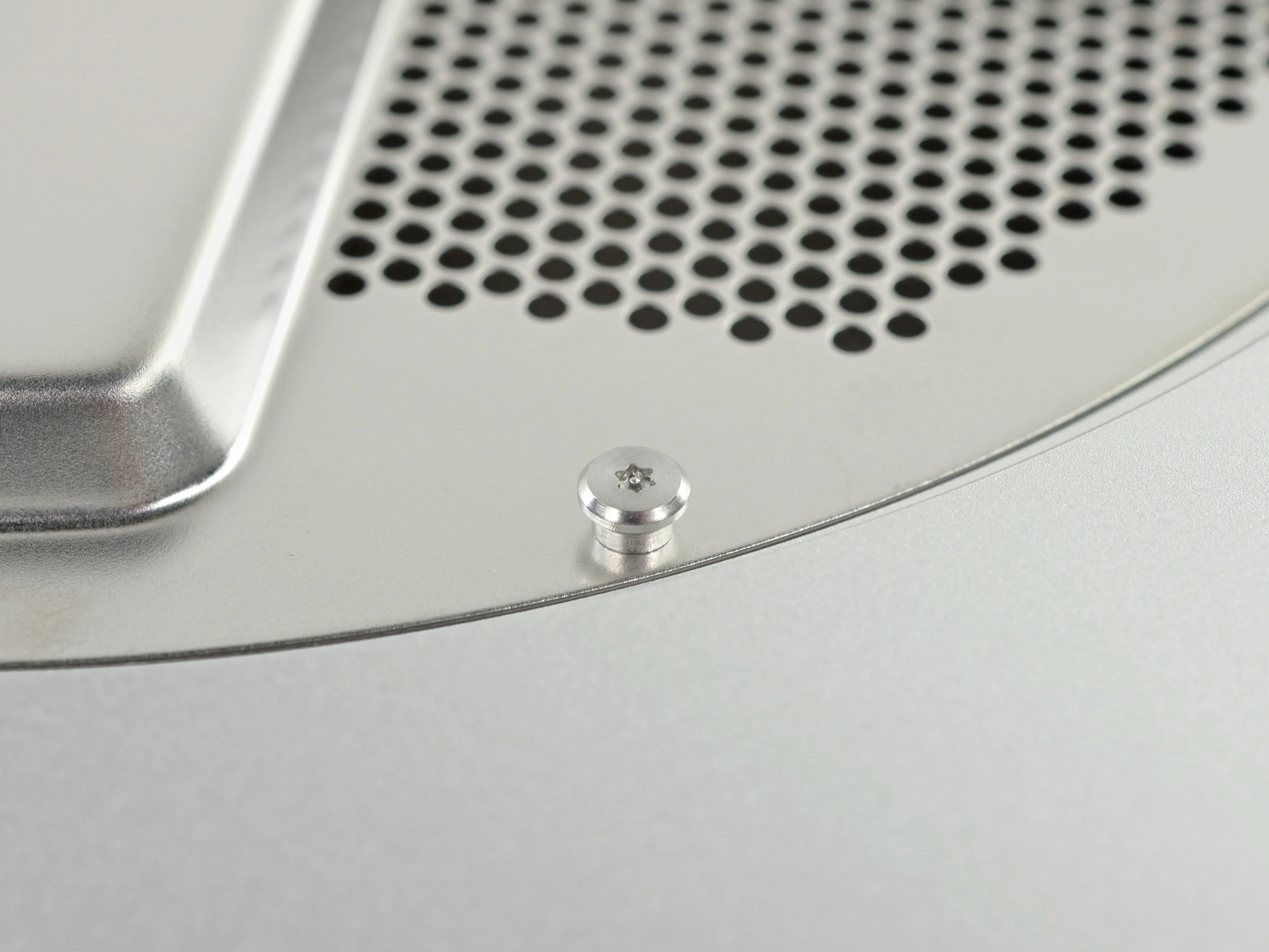

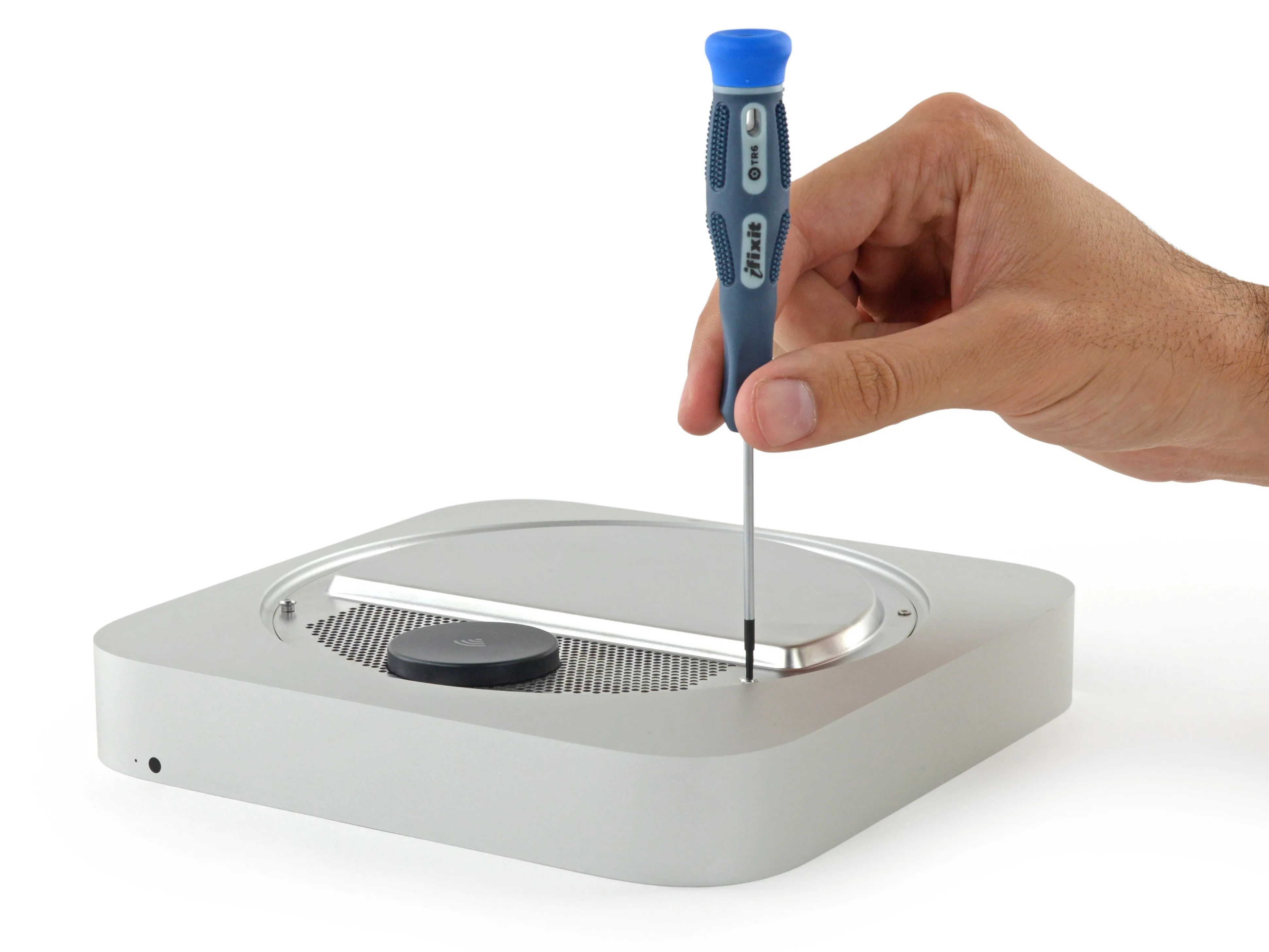

• Пришло время разобрать дверцу и посмотреть, что изменилось внутри. Пластиковая нижняя крышка крепится на трёх винтах - трёх винтах TR6 Torx Security. Правда? Грубо.

• Это самый маленький винт Torx Security, который мы когда-либо видели - в наших наборах есть винты до T7 Security, поэтому мы попросили нашу команду разработчиков инструментов импровизировать.

• Импровизация завершена! Наши инженеры-пакраты создали одинокий прототип отвертки T6 Torx Security - инструмента, от которого мы изначально отказались, потому что никто не видел, чтобы такой винт использовался в реальной жизни.

• Спасибо, Apple.

• Скоро мы получим эту нелепую отвертку в магазине.

Комментарии к шагу

Странно. Я часто использую Torx 6. Может быть, не на оборудовании Mac, но на других устройствах.

Извините, не заметил, что это бит безопасности.

Под 'защитным битом' вы имеете в виду, что это модифицированный винт Torex T6? (Крошечный бит в середине?)

Редактировать: похоже, это вариант винта Torex T6. Так что вам понадобится 'отвертка T6 безопасности' :(.

Я заказал свой с 16 ГБ оперативной памяти, зная, что не смогу ее обновить. Однако я взял флэш-накопитель на 256 ГБ, смогу ли я добавить SSD для большего объема памяти?

EDIT: Похоже, что у них может быть открытый порт PCIE, но это не подтверждено, я не читал достаточно внимательно.

Вы можете купить более емкий и заменить свой, или добавить внешний через Thunderbolt. Я останусь с вращающимся диском и позже заменю его, так как я могу купить SSD на 512 ГБ за 200 долларов, плюс у меня будет диск на 1 ТБ. Оперативная память - единственное обновление, которое я склонен получить, но все же меня бесит, что они ее припаяли.

Но разве флешка не похожа на оперативную память? Это не диск, а значит, к порту, где должен быть вращающийся диск, ничего не будет подключено. Я не настолько подкован в технике, так что извините, если я ошибаюсь или говорю так, будто не понимаю, о чем говорю.

Флэш-память не 'похожа' на оперативную память, даже если она построена из кремния. Для системы она выглядит как очень быстрый HD, но не так быстро, как оперативная память.

Флэш подключается либо к порту SATA (как HD), либо к порту PCIe. Оперативная память подключается через контроллеры DDR.

Чтобы ответить на ваш первоначальный вопрос, флэш-память емкостью 256 ГБ подключается к порту PCIe и устанавливается на одну сторону лотка в шаге 13. С другой стороны лотка можно установить HD- или SSD-накопитель и подключить его к порту SATA. Скорее всего, вам понадобится специальный ленточный SATA-кабель, который, я уверен, Делаете.ру в конечном итоге будет продаваться, а также любое монтажное оборудование и инструменты, которые вам понадобятся (например, драйвер безопасности torx6).

На мой взгляд, винты не являются большой проблемой, я предпочитаю такую сборку, поскольку считаю, что она делает всю конструкцию более прочной и герметичной, но вопрос в том, есть ли какие-либо меры безопасности, которые ясно покажут, что машина была открыта? Не аннулирует ли это гарантию, и будет ли Apple знать, что мы его вскрывали? Я не вижу никаких пломб или краски на винтах, поэтому я надеюсь, что ответ будет отрицательным, если вы не повредите корпус или что-то еще...

Они не могут аннулировать гарантию, если вы откроете его. Они могут только не покрыть что-то, если вы его повредите/сломаете. Это закон 70-х годов. Кроме того, если вы прочитаете гарантию, там сказано, что ...причиненный ущерб не покрывается...'

Где-то, кажется в Instructibles, показывали, как можно использовать обычную шлицевую отвертку для винтов torx. Я попробовал, и это сработало. Я полагаю, что небольшая ювелирная отвертка поместится в головку винта torx 6.

Может быть, одна из тех старых плоских отверток с небольшой насечкой в центре лезвия; но вы рискуете сорвать отвертку и винт, так как у вас всего две точки контакта вместо шести. Если винты затянуты довольно сильно, что часто случается с силовыми драйверами, открутить их без подходящего инструмента может быть проблематично.

Кто-нибудь, у кого есть вариант только с PCIe SSD, может подтвердить наличие SATA-ленты, чтобы можно было добавить SATA SSD или HDD? Я не убежден в том, что Fusion Drive с 128 ГБ PCIe SSD. Я лучше куплю вариант с 256 ГБ PCIe SSD, добавлю SATA HDD (даже 7200 об/мин!) по дешевке и соберу гораздо лучший Fusion Drive. Предполагается, что лента SATA будет там.

Пожалуйста, помогите мне подтвердить это. Это единственное сомнение, которое удерживает мой заказ. Спасибо!

В качестве альтернативы я рассматриваю Mac Mini за $699 только с HDD и заменой его на SATA SSD 1 ТБ. Samsung EVO и Crucial M550 сейчас в диапазоне $400. В итоге я заплачу на 200 долларов больше, чем за Fusion Drive, но зато получу полный 1 ТБ SSD-накопителя против 128 ГБ и никакого вращающегося диска внутри Mini! Я думаю, что это гораздо более выгодное предложение. А что думаете вы?

Кабель SATA отсутствует в конфигурации только с SSD, но кабель из нашего комплекта Mac Mini Dual Hard Drive Kit - это именно то, что вам нужно. Мы пока не считаем его полностью совместимым, поскольку в него добавлены винты TR6 Torx Security. В остальном это все, что вам нужно, чтобы сделать то, что вы хотите.

Вы можете снять эти точки крышки пластины с помощью плоскогубцев, если аккуратно возьметесь за верхнюю часть и немного покрутите, чтобы снять начальный момент затяжки. Как только они освободятся, снимите их пальцами.

Я не знал, что это винты с защитой torx, поэтому открутил их обычной битой T6... разве это неправильно? :-)

Шаг 5

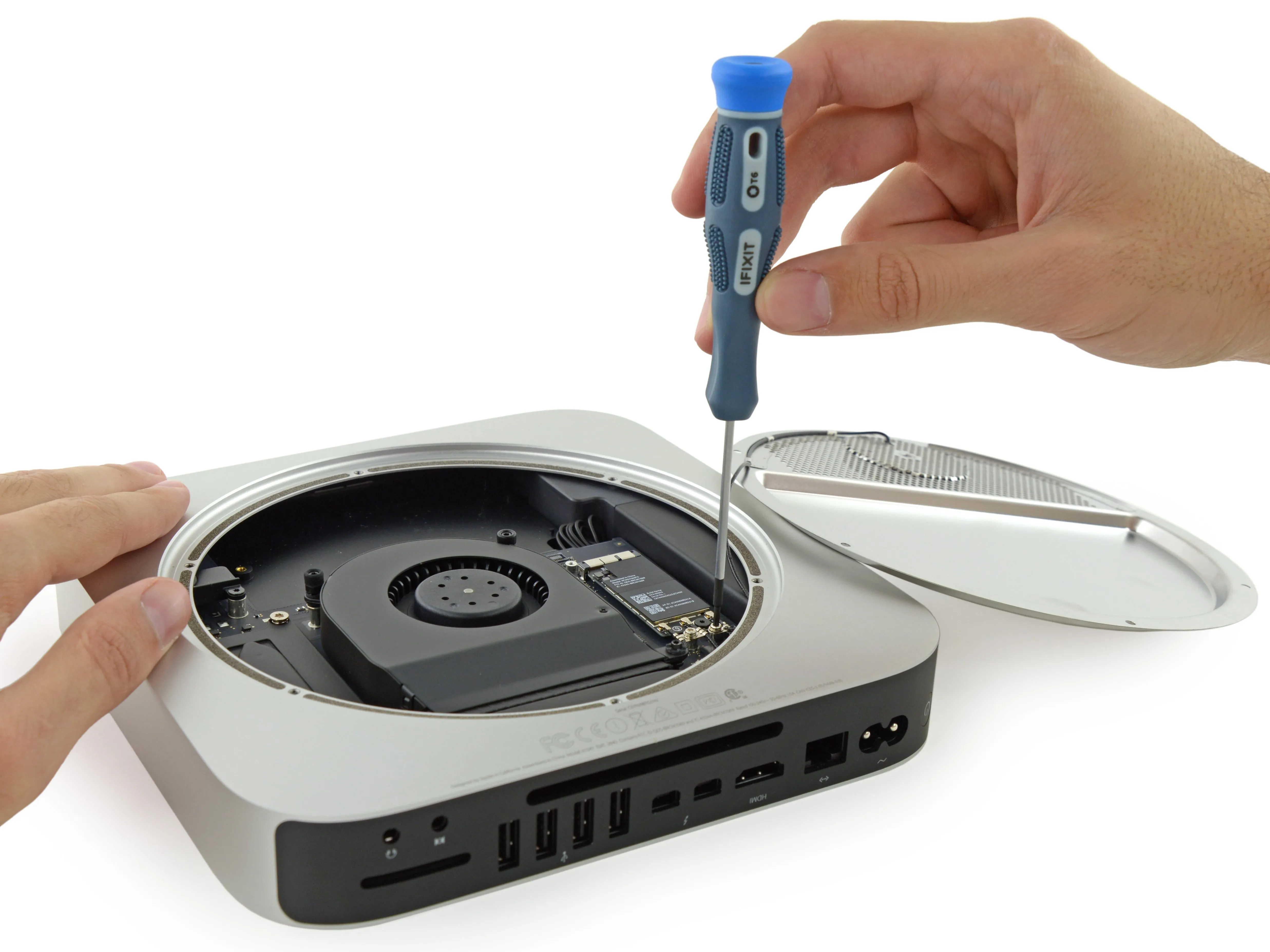

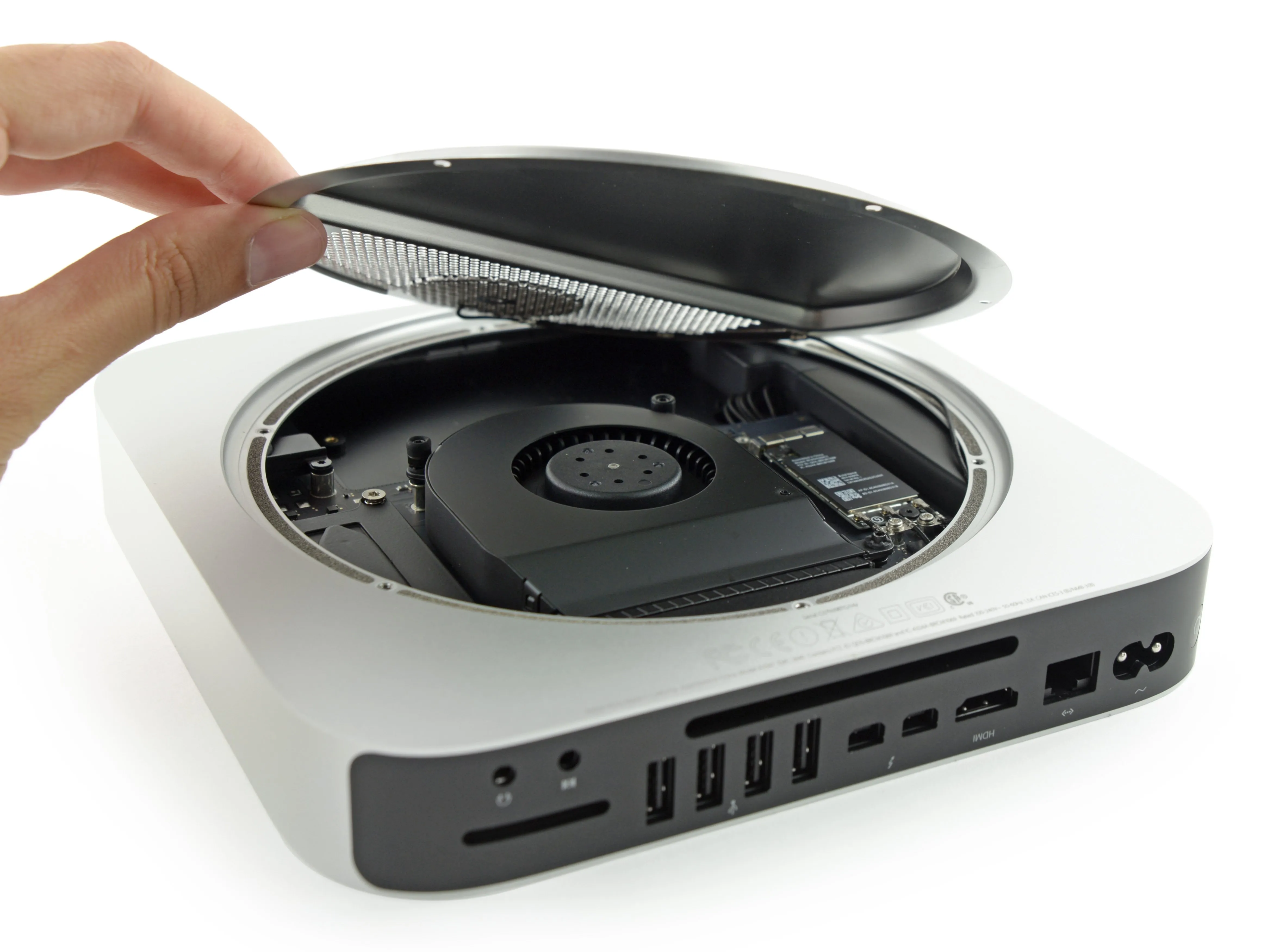

• После некоторого труда - большего, чем мы ожидали, - нам удаётся откинуть антенну Wi-Fi/защитную пластину.

• К сожалению, мы еще не свободны. Один конец кабеля антенны Wi-Fi крепко прижат к пластине, а другой прикручен к логической плате.

Шаг 6

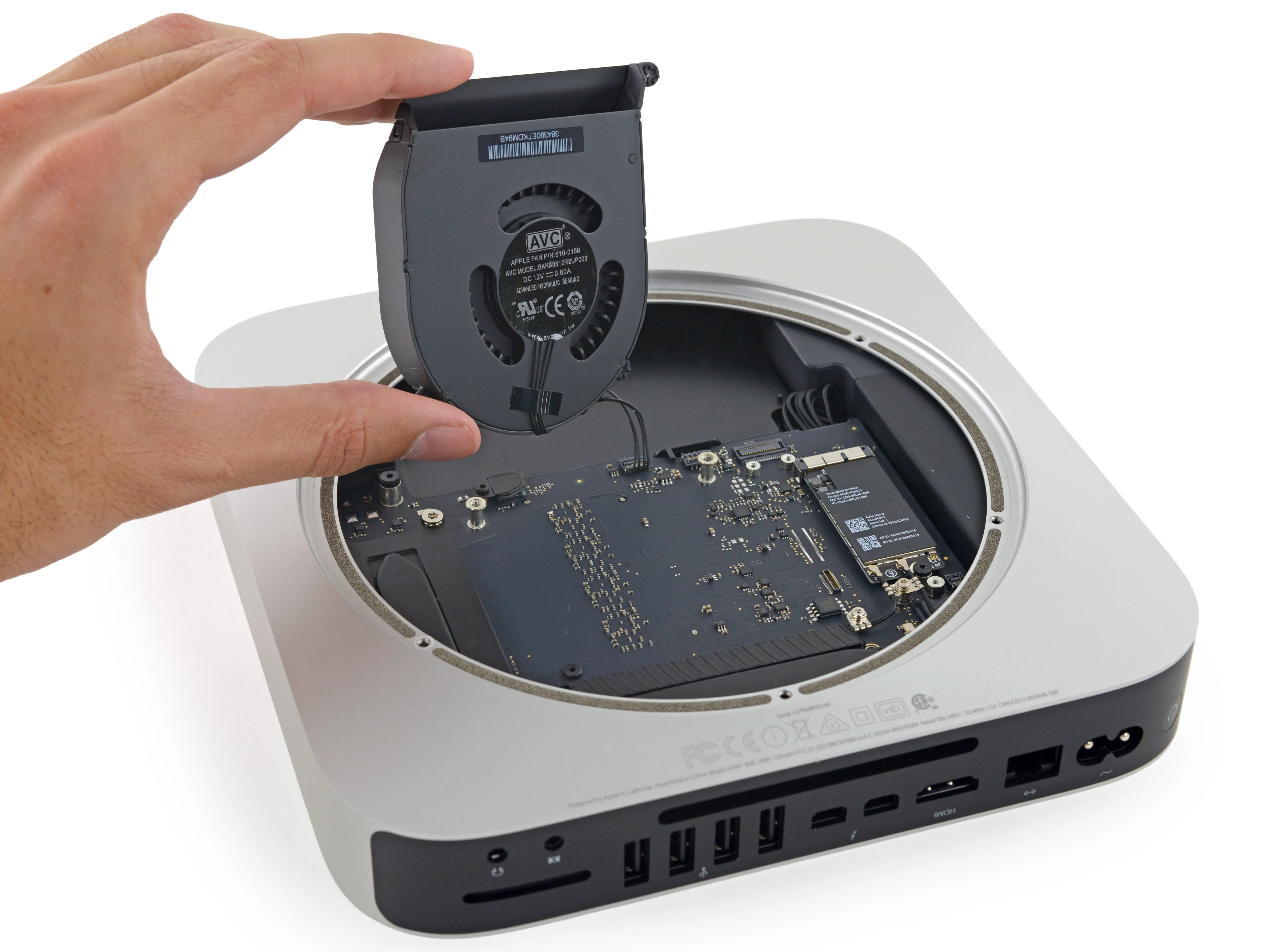

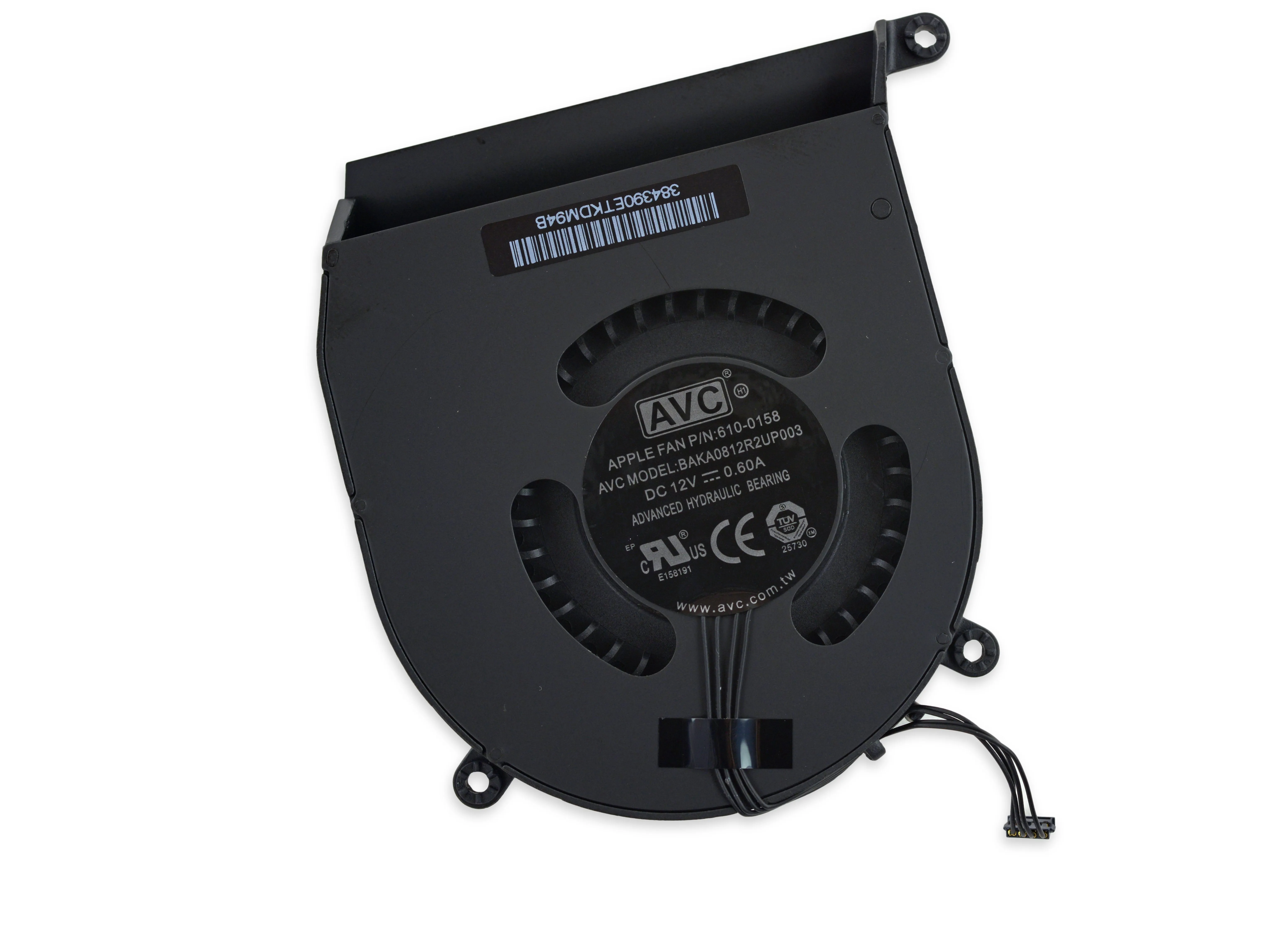

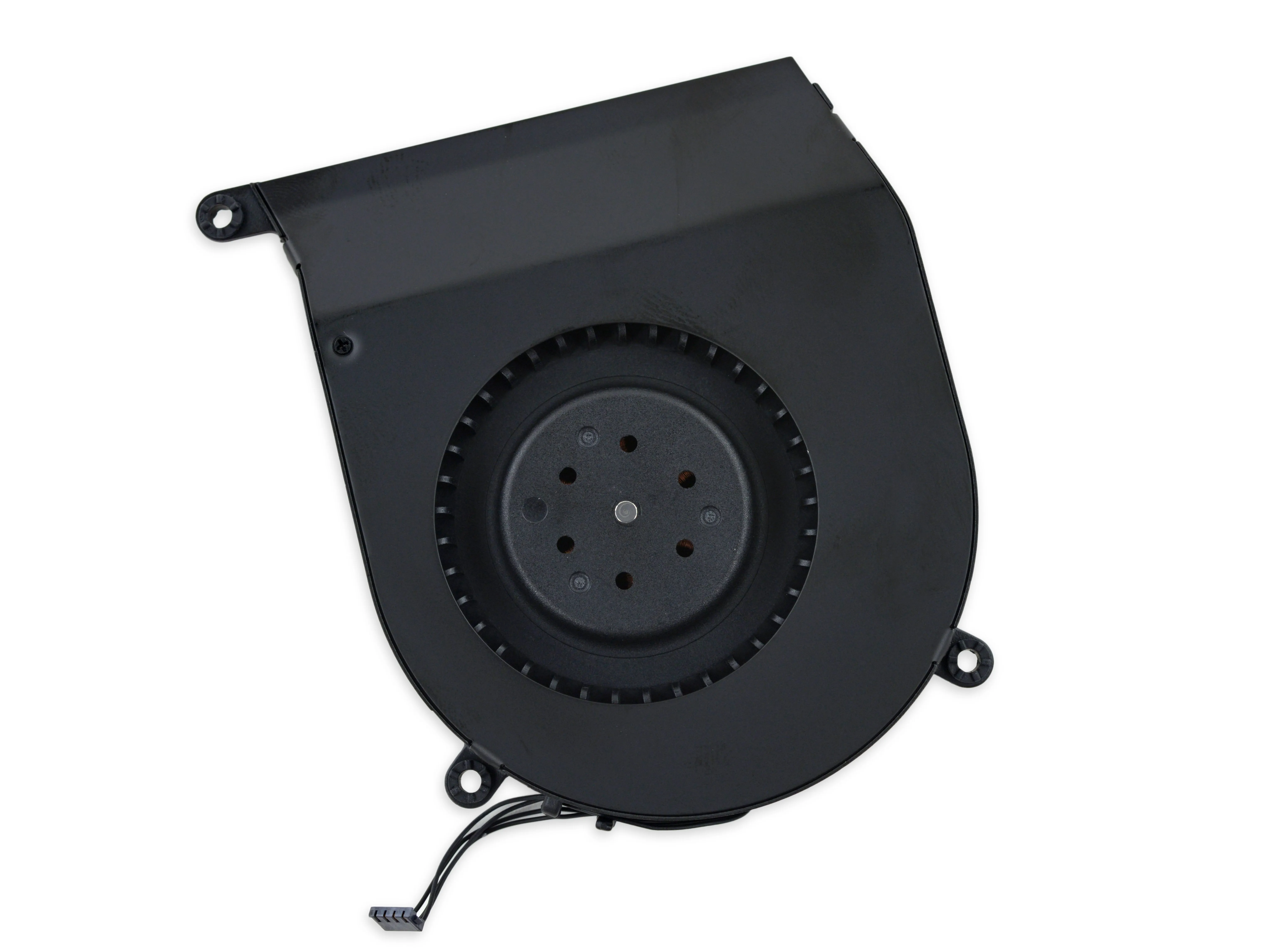

• После извлечения вентилятор кажется идентичным предыдущей модели, но не спешите судить о вентиляторе по его крышке.

• Усовершенствованный гидравлический подшипник

• Хм. Интересно. Что именно представляет собой Advanced Hydraulic Bearing? Давайте узнаем. По данным Asia Vital Components:

• AHB 'состоит из полированного стального вала, спеченного подшипника и жидкой смазки'. В этой системе 'нет контакта между валом и подшипником', поэтому 'нагрузка на подшипник воспринимается исключительно пленкой жидкой смазки'.

• AHB лучше всего подходит для вентиляторов, работающих на низкой скорости. Он лучше поглощает удар и гасит вибрацию, чем традиционные шарикоподшипники, что делает работу вентилятора более тихой.

Комментарии к шагу

Как вы думаете, подойдет ли этот вентилятор для модели 2011/12 и будет ли он лучше?

У меня был тот же вопрос, но я только что взял четырехъядерный 2012 года с сайта apple refurb, и он работает намного тише, чем предыдущий двухъядерный i5 2011 года с radeon, который у меня был.

Замена вентилятора в 2012 году стоит 60 долларов, не уверен, насколько это улучшит ситуацию.

Я знаю эти вентиляторы по другим компьютерам. По сути, это подшипник со втулкой и какими-то 'волшебными' свойствами. Проблема в том, что в эти подшипники попадает пыль (как и во все другие типы), а затем она стачивает полированный вал, и вентилятор начинает дребезжать. Но если шарикоподшипники можно заменить относительно просто, то эти 'волшебные' вентиляторы ремонту не подлежат. (см. также вентиляторы SunOn Maglev)

И даже если пыль не является причиной поломки, то это смазка, которая становится липкой и густой. Поскольку доступа к подшипникам нет, смазать их невозможно.

Единственное, что хорошо - почти никто не будет держать этот Mac так долго...

Шаг 7

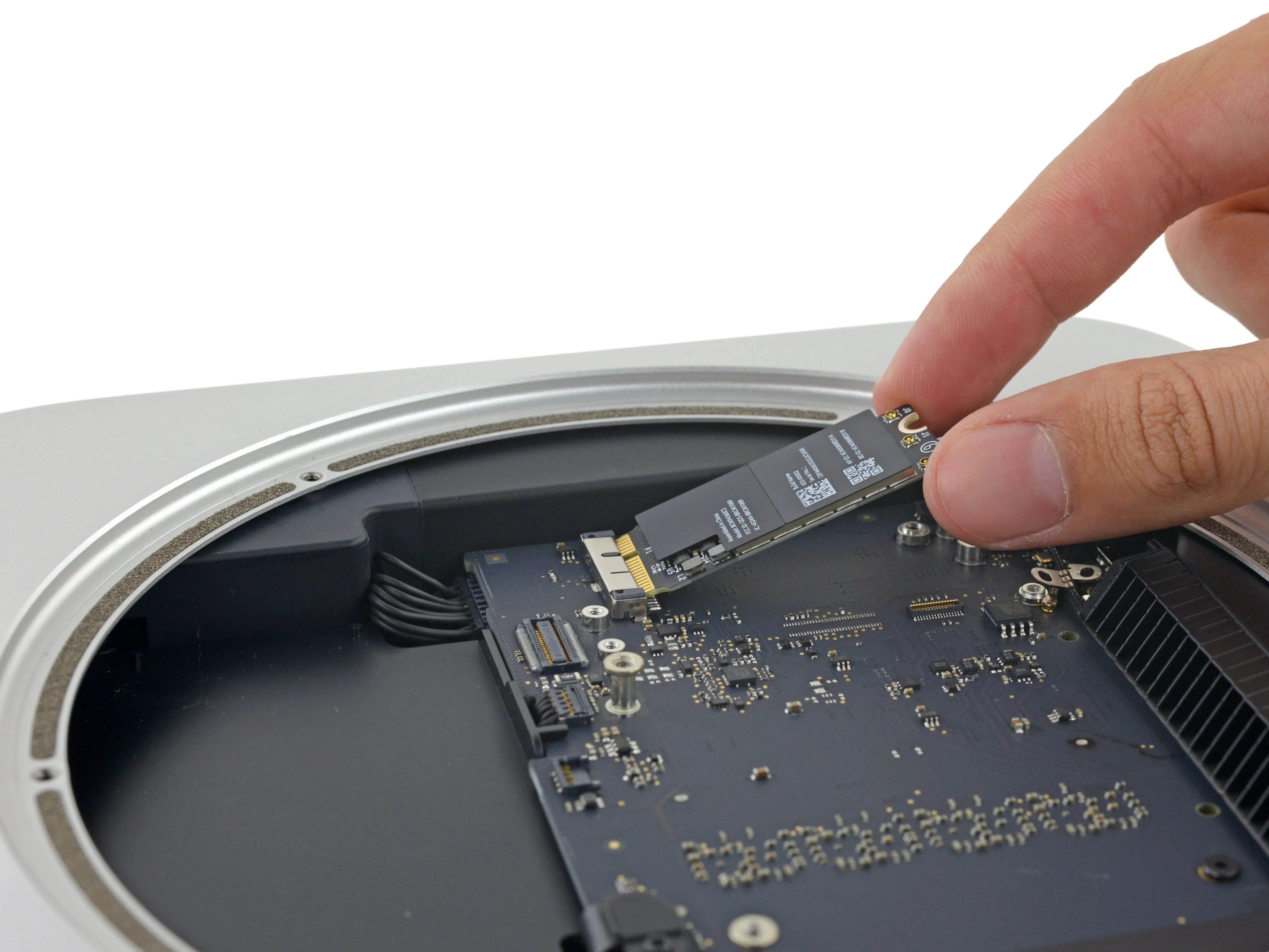

• После откручивания одного винта и отсоединения ещё двух антенн от разъёмов карта AirPort отправляется на покой.

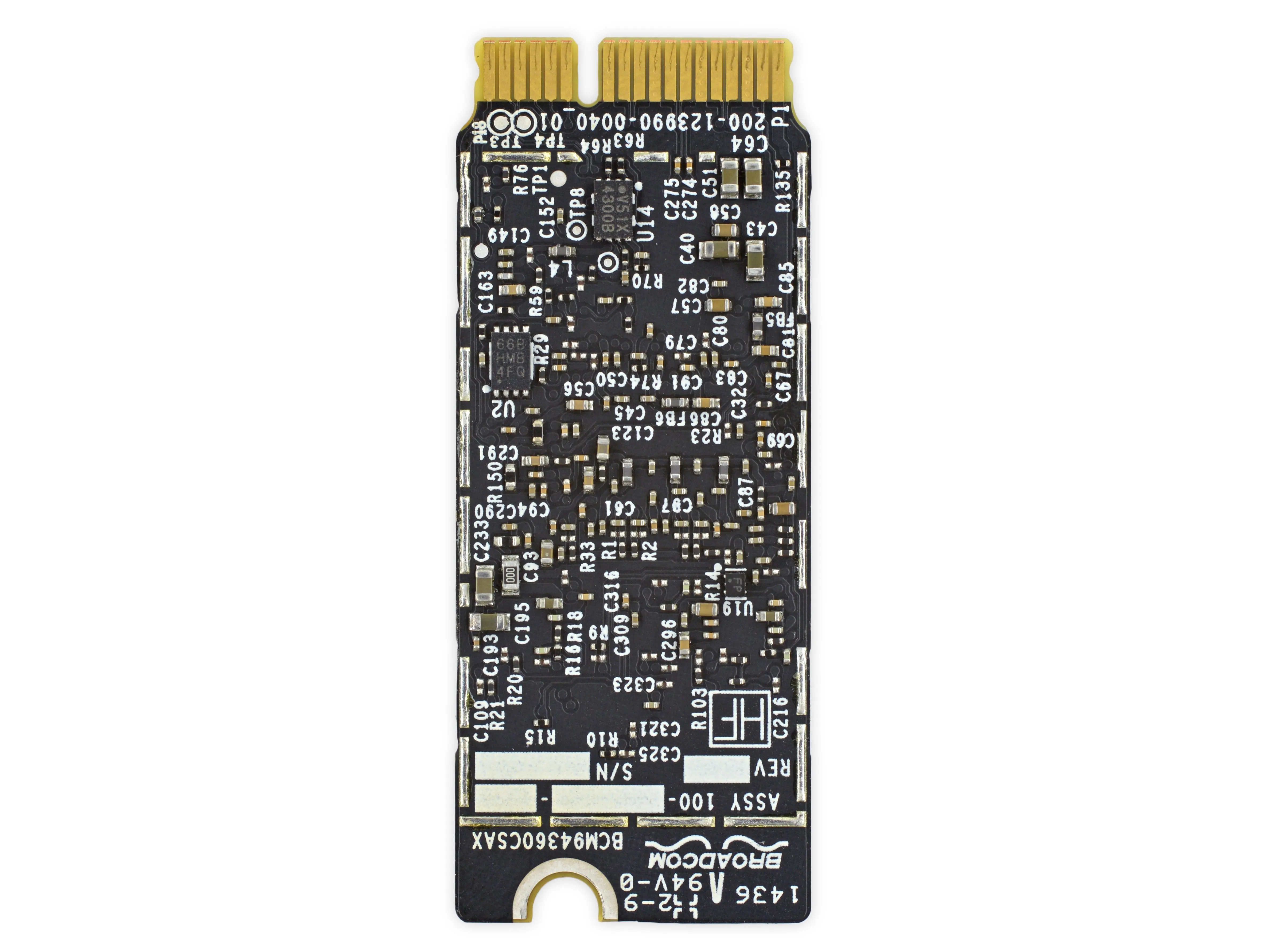

• Исчезла странная карта AirPort с кабельным подключением прошлого, эта карта AirPort теперь полноценный PCIe, поддерживающий Wi-Fi ac.

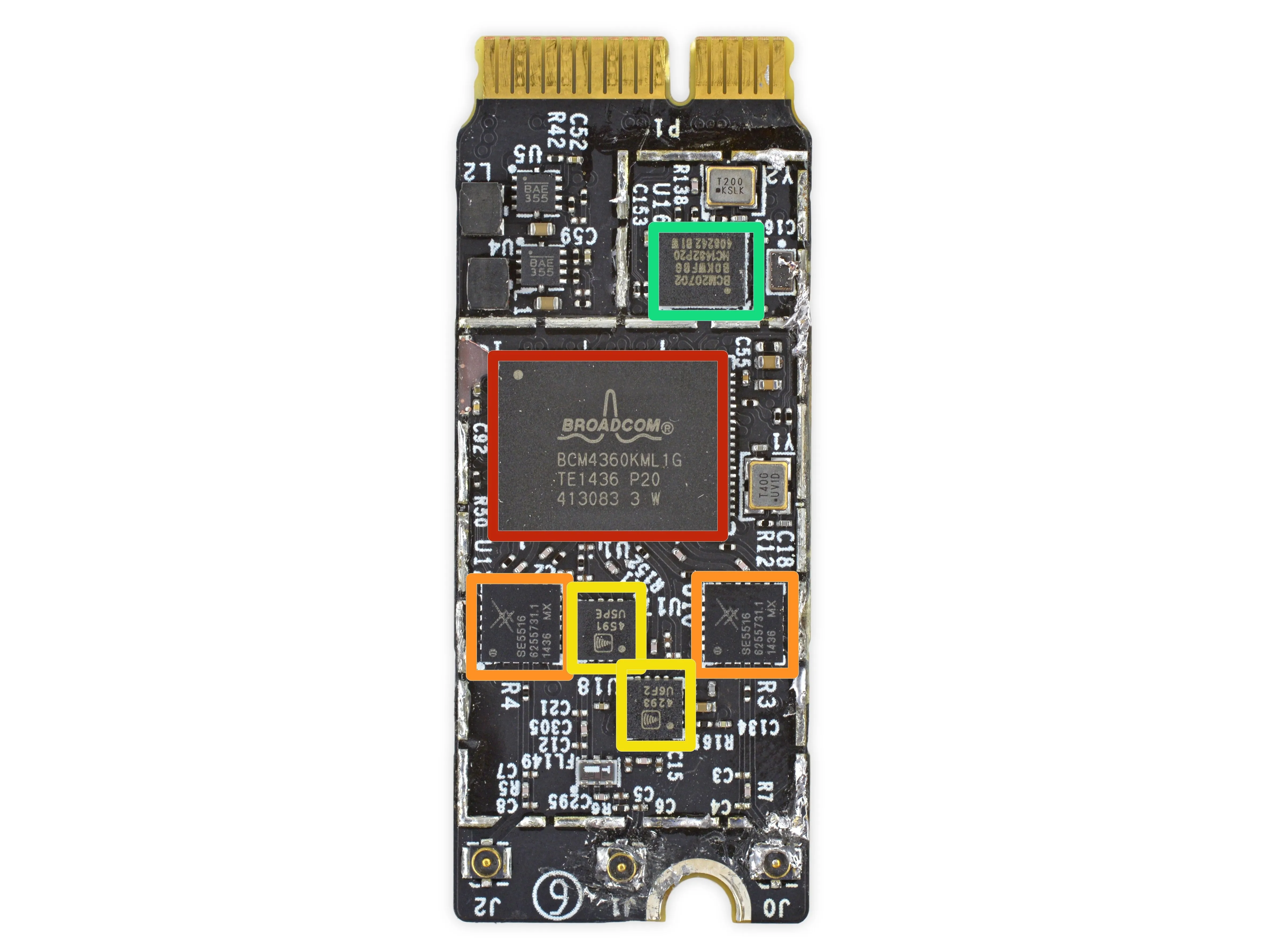

• Давайте посмотрим на микросхемы, установленные на карте AirPort:

• Broadcom BCM4360KML1G Гигабитный трансивер 5G WiFi 3-Stream 802.11ac

• Skyworks SE5516 Двухдиапазонный фронтальный модуль WLAN 802.11a/b/g/n/ac

• RF Micro RFFM4293 2,5 ГГц FEMS и RFFM4591 5 ГГц FEMS

• Broadcom BCM20702 Одночиповое решение Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy

Комментарии к шагу

Является ли карта Airport совместимой с Mac mini 2012?

Смотрите Mac mini 2014 ac wifi карта в 2012 mac mini?

Интересно, можно ли заменить карту WiFi вторым диском PCIe, поскольку это, похоже, стандартное подключение диска Apple. Затем WiFi и Bluetooth могут быть добавлены по желанию через USB-ключи.

Можно ли обновить этот чип до чипа, включающего Bluetooth 4.1 или выше?

Шаг 8

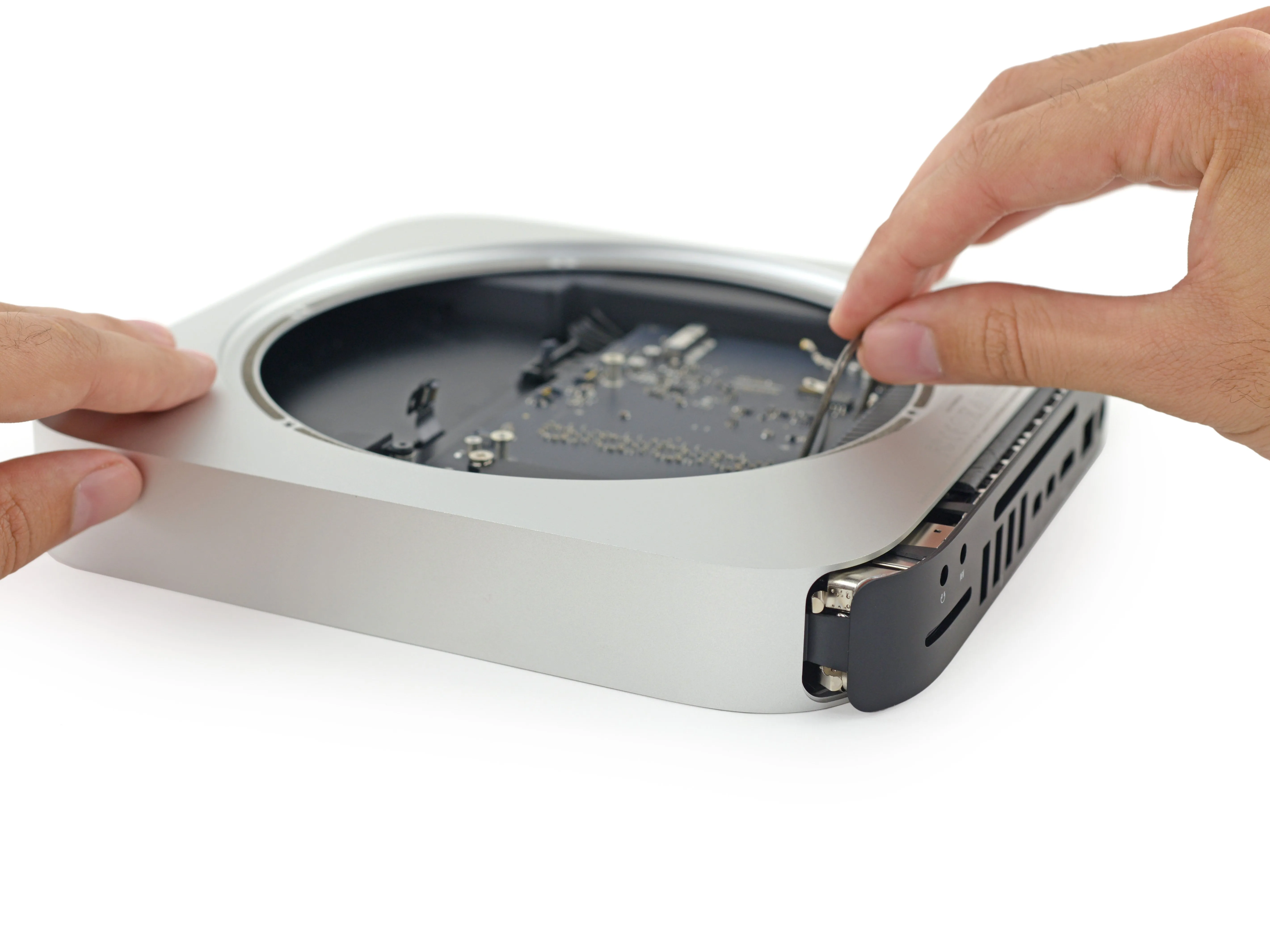

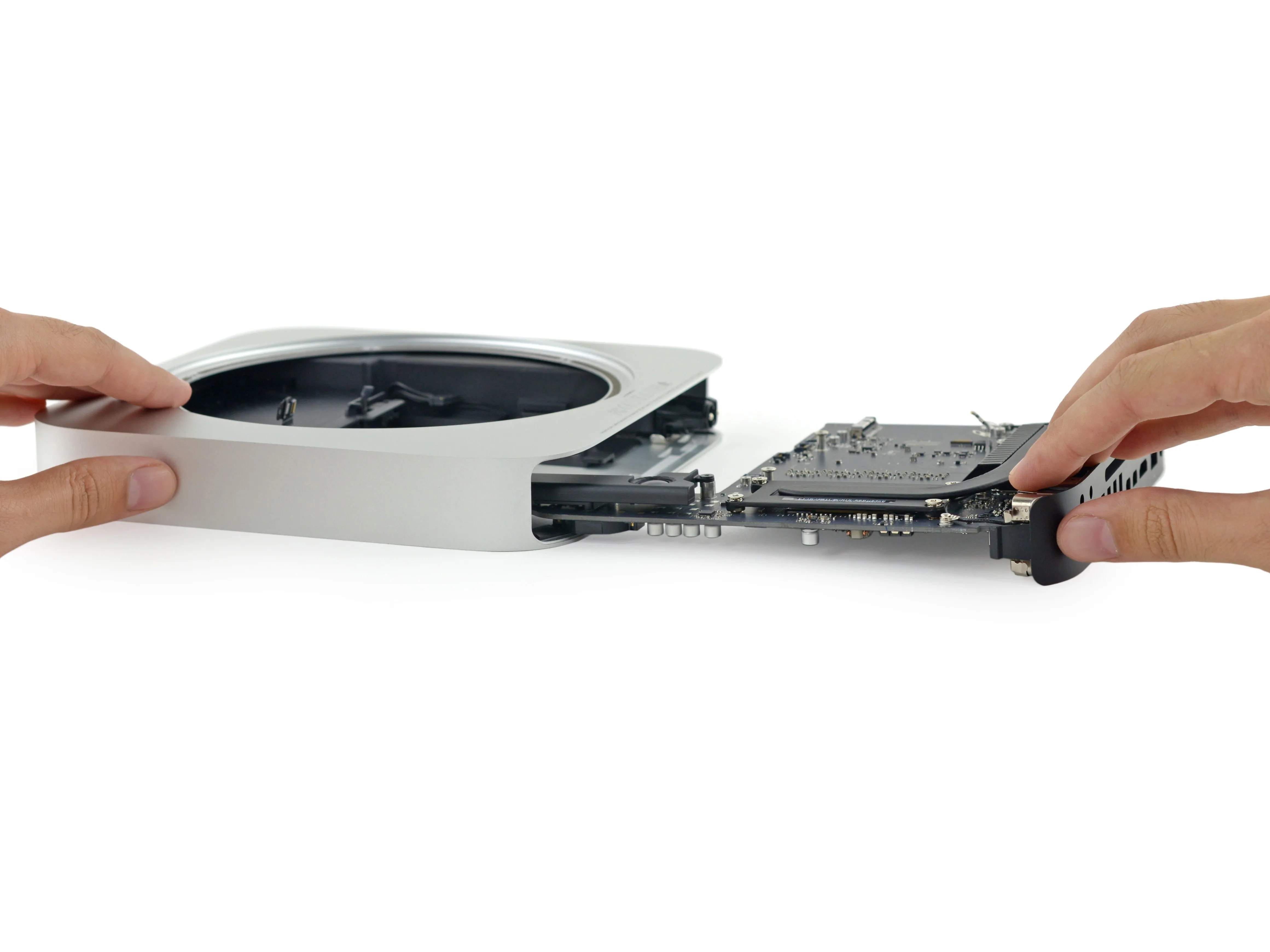

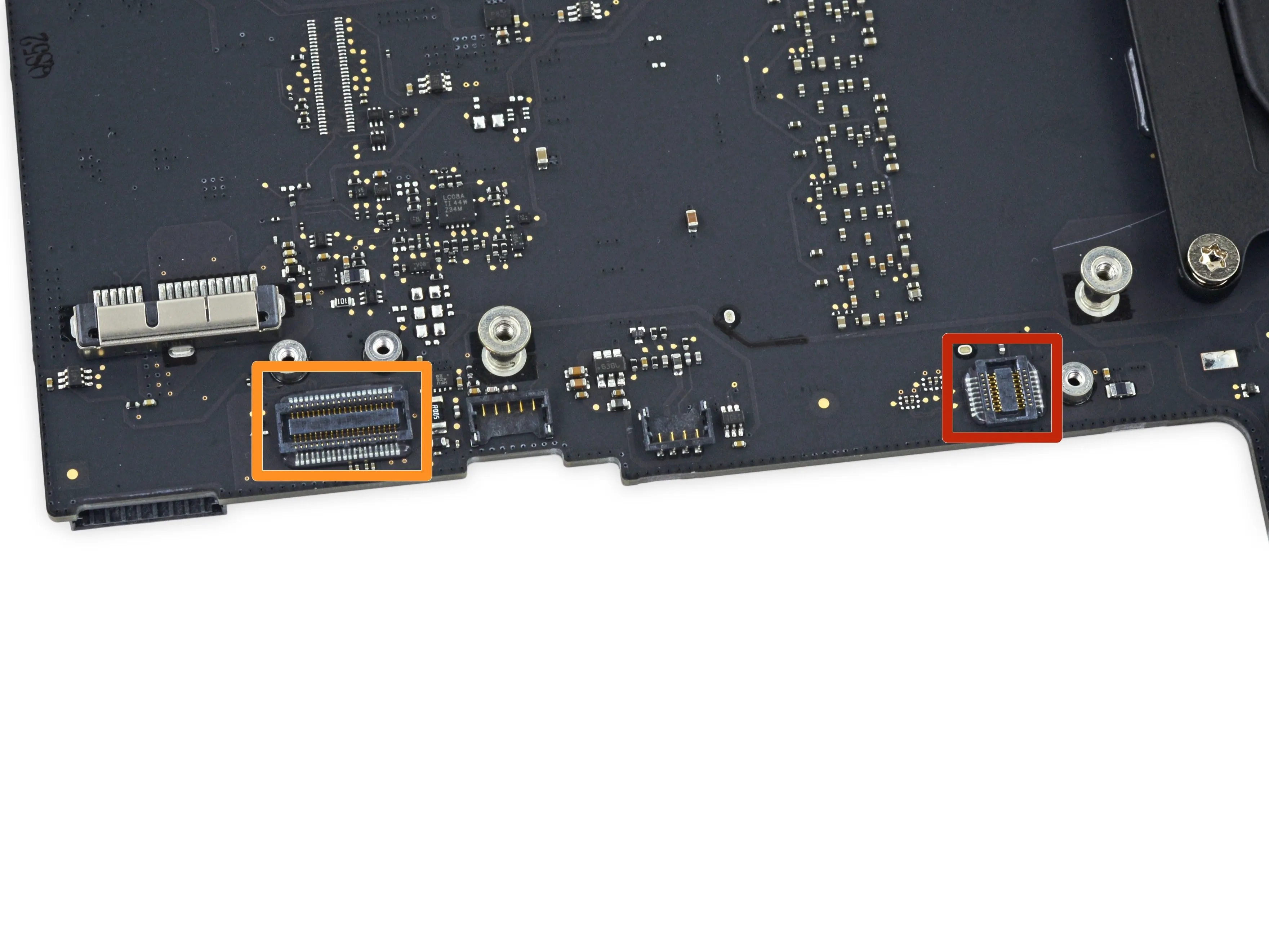

• Используя наш удобный ручной инструмент для снятия логической платы Mac mini, мы собственноручно снимаем красивую логическую плату Mac mini.

• Если в прошлых моделях Mac mini было два порта SATA, что позволяло расширить базовую модель дополнительным жёстким диском, то в этом году у нас только один.

• Однако вот это пустое гнездо вполне может быть местом для кабеля PCIe, что позволит установить твердотельный накопитель-лезвие.

• Подробнее об этом мы узнаем, когда получим в свои руки Mac mini, оснащённый Fusion.

Комментарии к шагу

Можно ли добавить ещё один SSD в новый Mac mini?

Можно ли заменить логическую плату конца 2012 года на логическую плату 2014 года?

Кабель SATA для жесткого диска здесь такой же, как в вашем комплекте 'Mac Mini Dual Drive Kit'. Я планирую выбрать SSD на 256 Гб и добавить ST2000LM003.

Да, кабель совместим. А вот комплект в целом - нет, потому что для того, чтобы попасть внутрь, вам понадобится отвертка TR6 Torx Security. Сейчас мы работаем над полным решением, а пока вы можете использовать комплект с вашей собственной TR6, чтобы попасть внутрь.

Здесь говорится, что для откручивания всех винтов нужны T5,T9,TR6, но у меня есть только T5. Могу ли я добавить SATA-диск, имея только T5 и TR6?

Это всего лишь разборка, первый взгляд на устройство, поэтому мы не покажем каждый открученный винт. Но вам определенно понадобится T9, чтобы извлечь жесткий диск из корзины. В ближайшее время мы подготовим руководства, следите за их появлением на странице устройства!

Еще пара важных замечаний для тех, кто следит за процессом разборки. Есть еще один винт T6, удерживающий логическую плату на месте. Вы поймете, что не удалили его, потому что правая сторона логической платы [когда вы толкаете инструмент от себя] не хочет выходить. Чтобы вытолкнуть плату, не нужно сильно давить. Также выкрутите винт T6, который крепит кабель SATA к логической плате. Маленькая металлическая пластина отвалится, и вы легко сможете поддеть разъем ногтем. Маленький 5-контактный разъем также нужно снять, как и разъем питания. Надеюсь, это поможет кому-нибудь не сломать что-нибудь.

Как было сказано выше, не пытайтесь использовать этот (или любой другой) разбор Делаете.ру в качестве инструкции. У нас есть очень подробные руководства по каждому шагу этого процесса, поэтому нет причин рисковать сломать что-то, пытаясь использовать разборку для того, для чего она никогда не предназначалась.

Шаг 9 Обновление

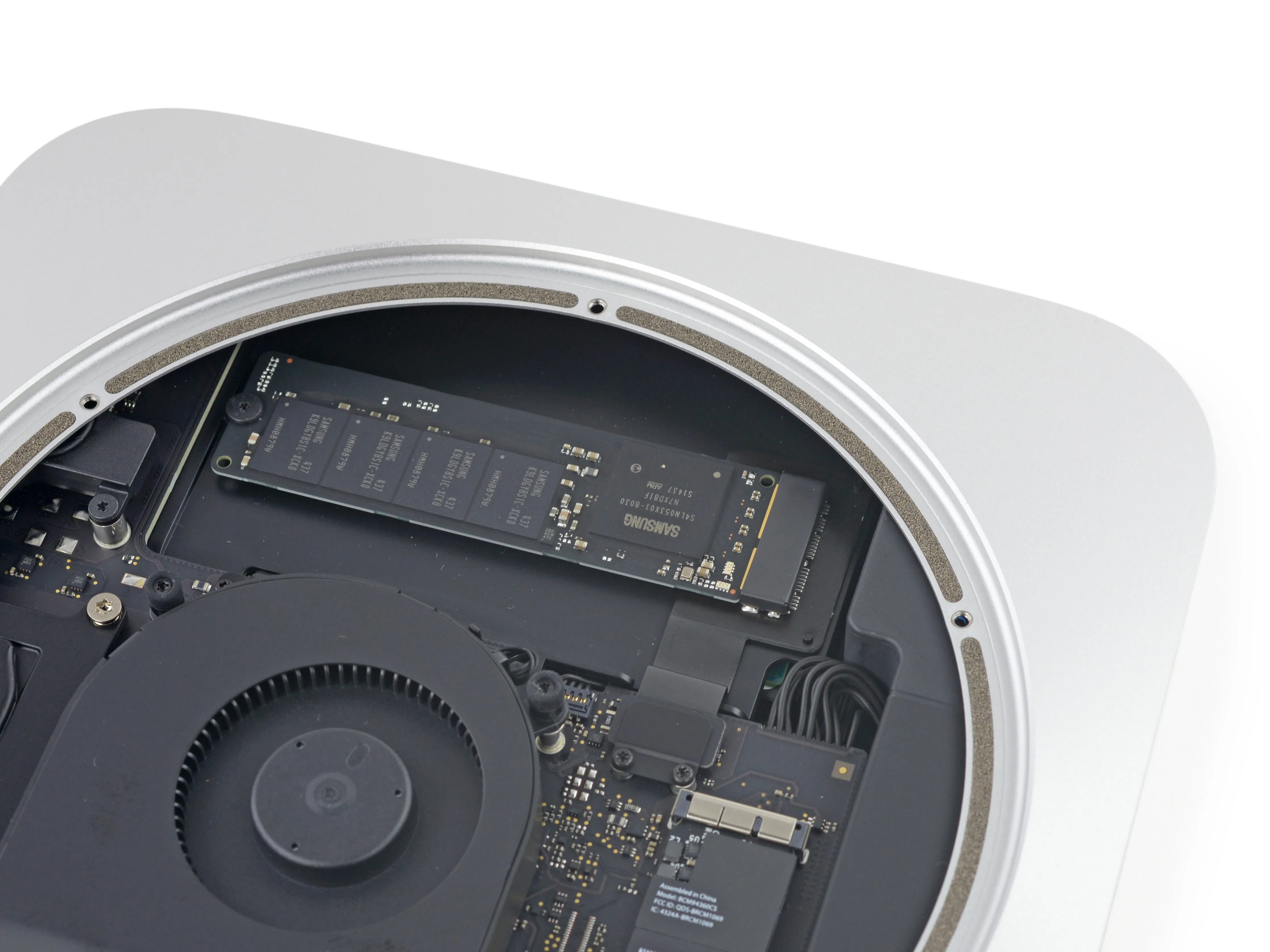

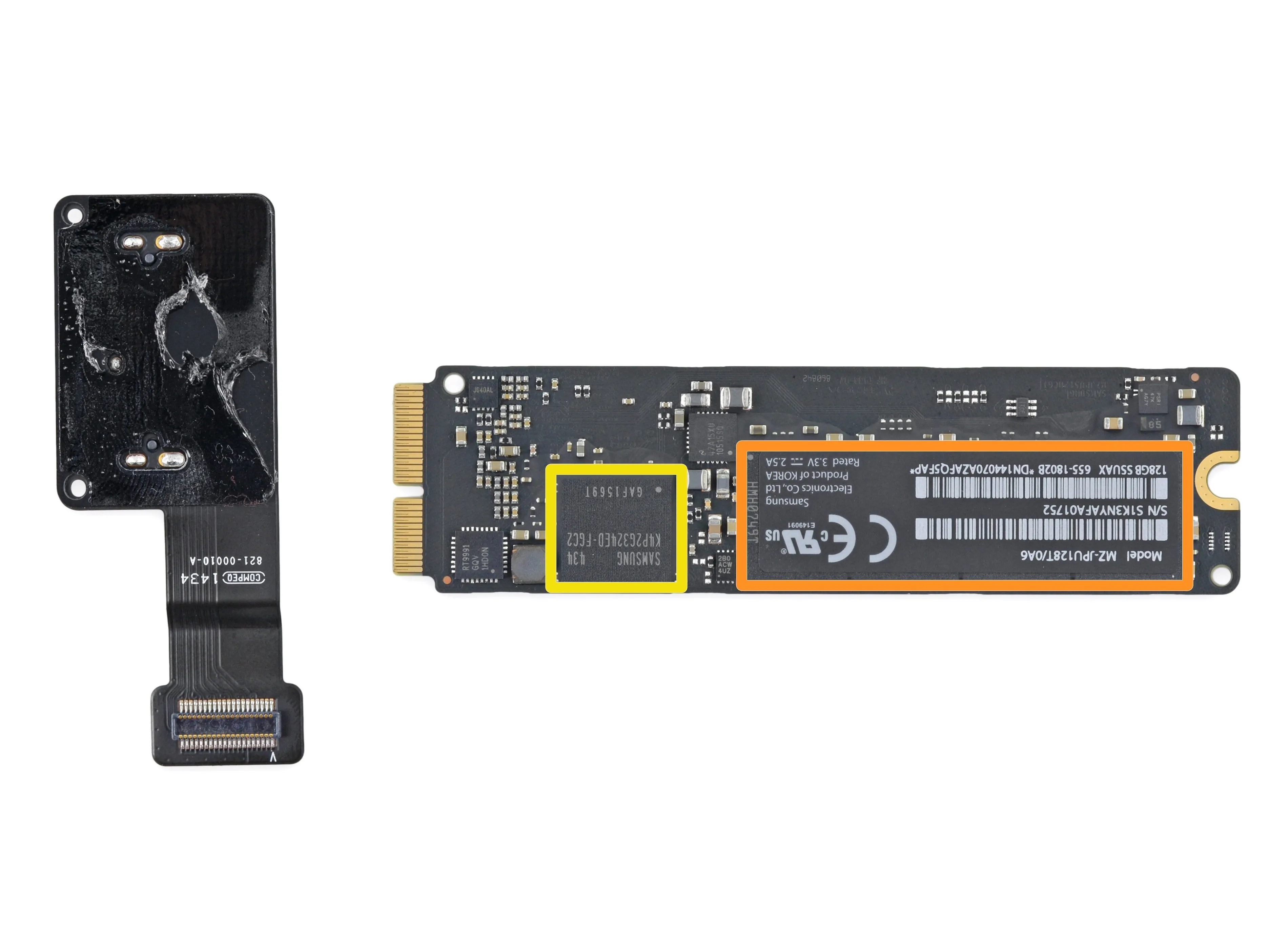

• Верные своему слову, мы вскрыли Mac mini, оснащённый накопителем Fusion, и, похоже, наши подозрения оказались верными.

• Пустой разъем теперь заполнен кабелем PCIe, приклеенным к верхней части лотка для жестких дисков.

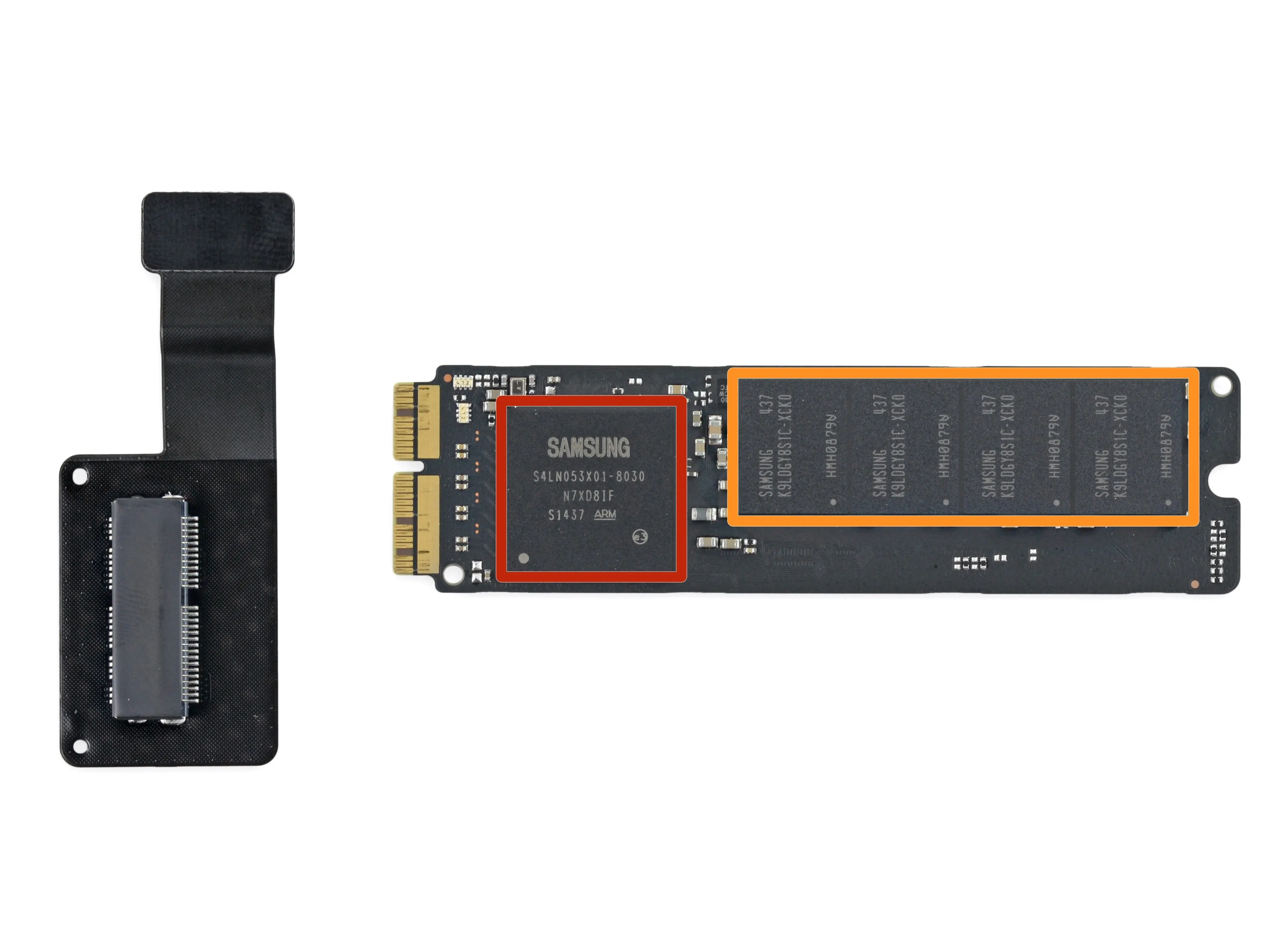

• Твердотельный накопитель соответствует тому, который мы нашли в MacBook Air 13' Mid 2013 с теми же чипами:

• флеш-контроллер Samsung S4LN053X01-8030 (ARM)

• 8 x Samsung K9LDGY8SIC-XCK0 16 ГБ флэш-памяти

• Samsung K4P2G324ED 512 МБ ОПЕРАТИВНОЙ ПАМЯТИ

Комментарии к шагу

Похоже, мне нужен гибкий кабель, артикул 821-00010-A Можете ли вы поставить его, пожалуйста?

Я могу поставить это, если вам все еще нужно.

@Thomas: Мне нужно это

Будет ли кабель (кабели) модели 2012 года совместим с разъемом sata на этой плате?

Проверил, и да, они используют один и тот же совместимый кабель SATA (только для нижнего отсека).

Кто-нибудь знает, где найти винт для крепления слота PCIe ssd?

У меня есть SSD (SATA III), и я хочу установить его в этот разъем. Возможно ли это? Я искал кабель и нашел (https://m.ebay.de/itm/232407868135?_mwBan...) этот. Но я думаю, что мой SSD не подойдет. Так есть ли подходящий кабель или мне придется работать с дополнительным адаптером?

Есть идеи? :)

Есть ли возможность подключить мой SSD (SATA III) к этому разъему? Или это работает только для pcie hdds?

ВОПРОС

Можно ли использовать SSD Samsung NVME в Mac Mini Late 2014

Не вижу причин для отказа. Убедитесь, что он обновлен до High Sierra, и найдите правильный адаптер для NVME toApple PCIe.

К сожалению, я купил не тот SSD:

V-nand ssd

970 evo plus

NVMe M.2

модель mz-v7s1t0

Уже купил комплект обновления от Делаете.ру с известным рабочим кабелем.

Есть ли шанс, что этот меньший разъем существует для Mac mini конца 2014 года и работает?

Шаг 10

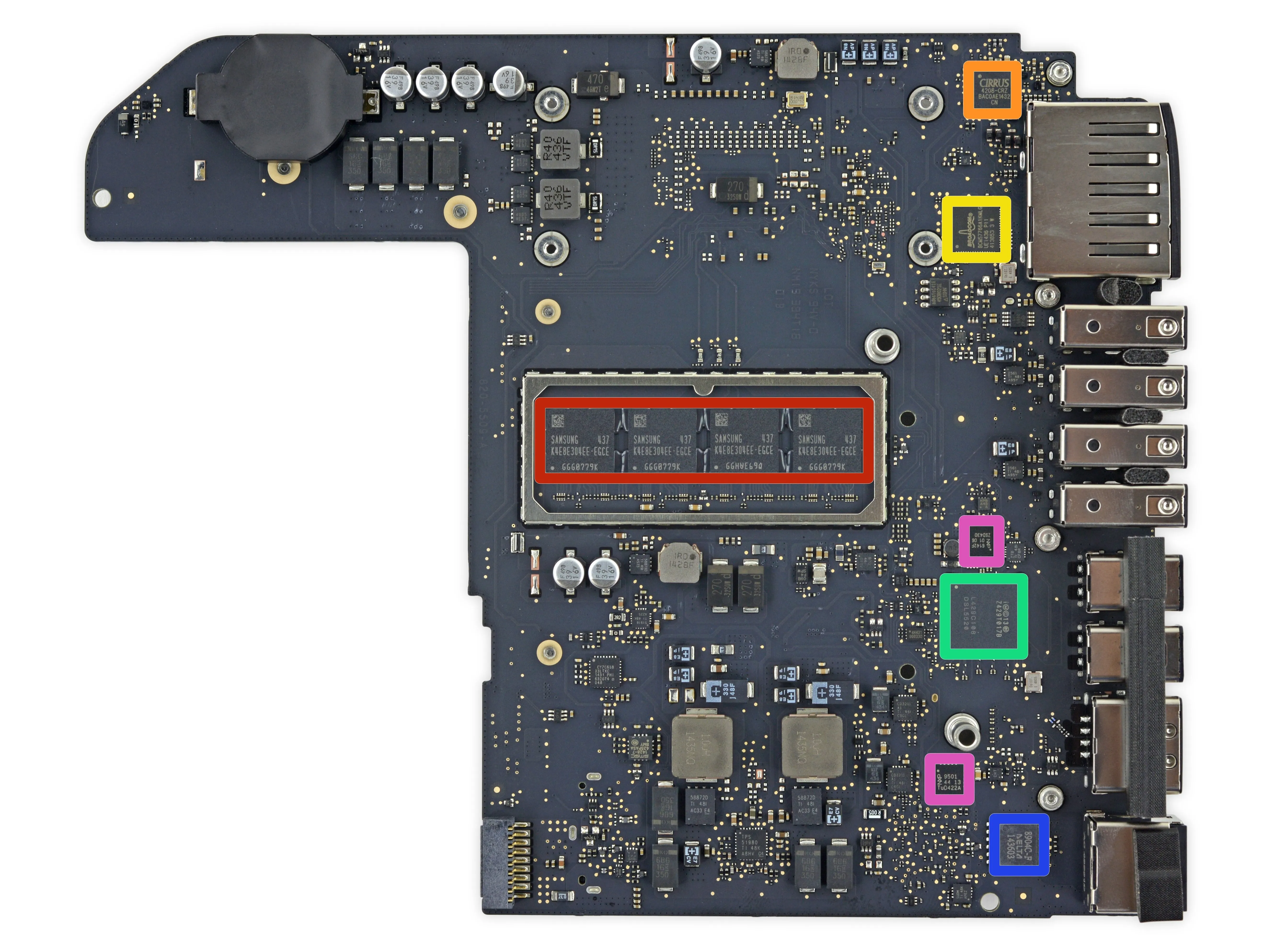

• Давайте посмотрим на микросхемы на логической плате:

• Samsung K4E8E304EE-EGCE 8 Gb LPDDR3 DRAM (8 Gb x 4 = 32 Gb = 4 GB)

• К сожалению, оперативная память припаяна к логической плате. Это означает, что если вы захотите обновить оперативную память, то сможете сделать это только в момент покупки.

• Аудиокодек Cirrus Logic 4208-CRZ (вернувшийся чемпион из множества последних продуктов Apple, включая MacBook Air середины 2013 года и Mac Pro)

• Broadcom BCM57766A1KMLG Ethernet PCIe Controller с устройством чтения карт SD3.0 и ASF 2.0

• Intel DSL5520 Контроллер Thunderbolt 2

• Delta Electronics LFE8904C-F Дискретный LAN-фильтр

• NXP 6142F и NXP PCA9501BS 8-битный расширитель входов/выходов

Комментарии к шагу

Это резервная батарея в левом верхнем углу под черной крышкой размером с монету?

Я знаю, что я не склонен, но кто-нибудь пытался сделать переплавку, чтобы удалить существующую память и обновить ее до 8 или 16 ГБ? Просто любопытно.

[НЕ доверяйте моему предложению, если вы не являетесь профессионалом в области аппаратного обеспечения, поскольку я не являюсь одним из профессионалов].

Я поискал в Интернете и нашел микросхему оперативной памяти размером 16 Гб под названием K4E6E304EE-EGCE.

с тем же 178-FBGA, но с Quad die, упакованным в 1 чип.

Технический паспорт находится здесь.

https://files.pine64.org/doc/datasheet/pi...

Возможно, нам удастся отпаять старые чипы памяти и заменить их на эту 16-гигабайтную версию (общий размер - 8 ГБ, в байтах).

Это может работать из коробки или потребовать дополнительной настройки или модификации прошивки загрузчика, чтобы настроить mac на распознавание новой оперативной памяти.

История успеха: Я нашел удивительное решение проблемы с оперативной памятью моего macMini. Отправив его в Laptop-Reparatur-Zentrum Thüringen в Эрфурте (https://www.lrzt.de), я был потрясен их сервисом. Они увеличили объем моей оперативной памяти с 4 ГБ до впечатляющих 16 ГБ по отличной цене. Удивительно, но они даже сообщили мне, что возможно обновление до 32 ГБ! Очень рекомендую их услуги всем, кто нуждается в подобном обновлении.

Шаг 11

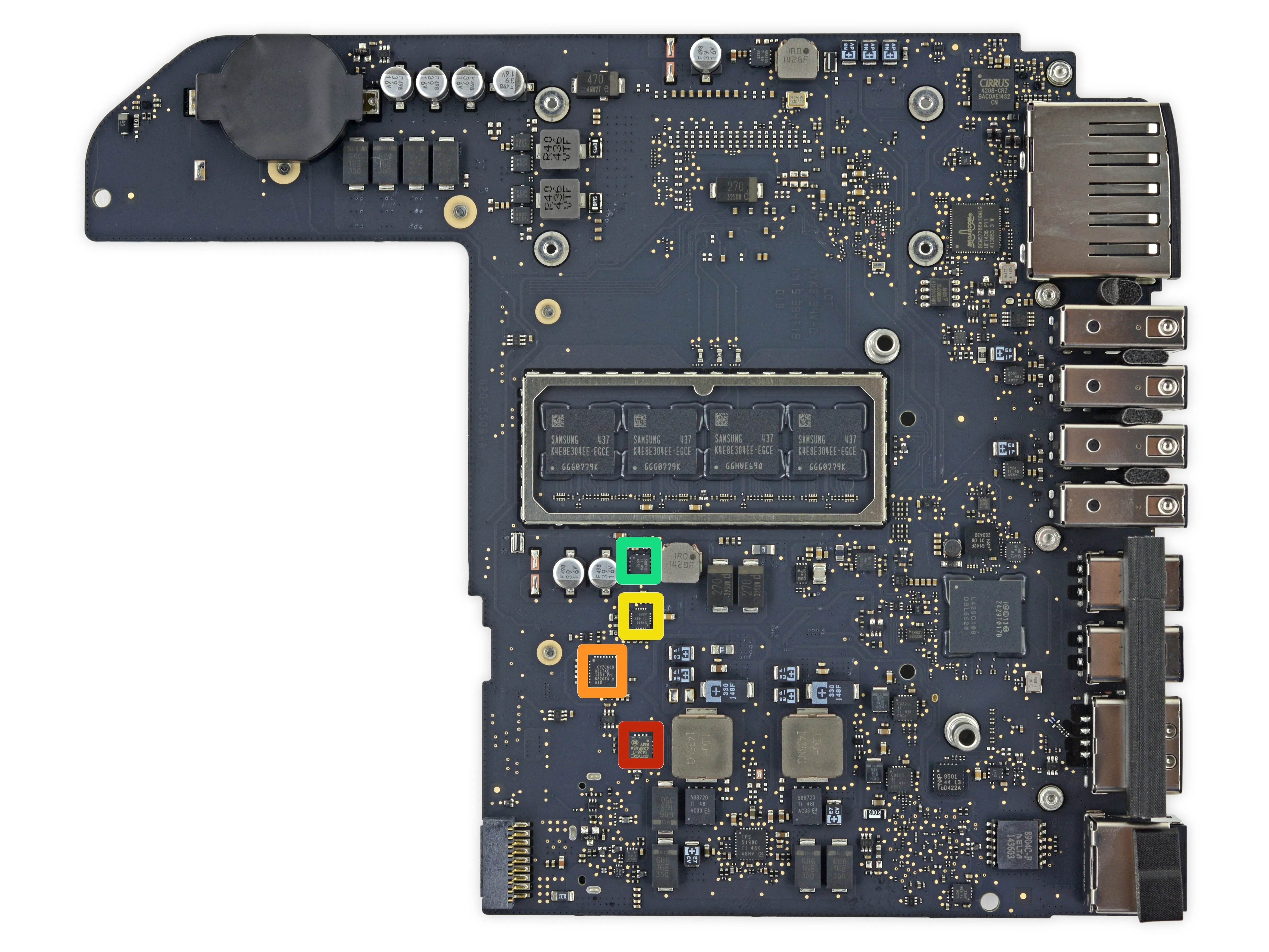

• ИС-вечеринка продолжается:

• Microchip Technology 1428-7 420BE5A BMY Датчик температуры для шины управления системой (SMBus)

• Cypress Semiconductor CY7C63833 LTXC Низкоскоростной периферийный контроллер USB enCoRe II

• Texas Instruments TPS51916 Синхронный Buck-контроллер решения проблемы питания памяти DDR3

• Texas Instruments 58873D Пара МОП-транзисторов синхронного Buck NexFET для блока питания

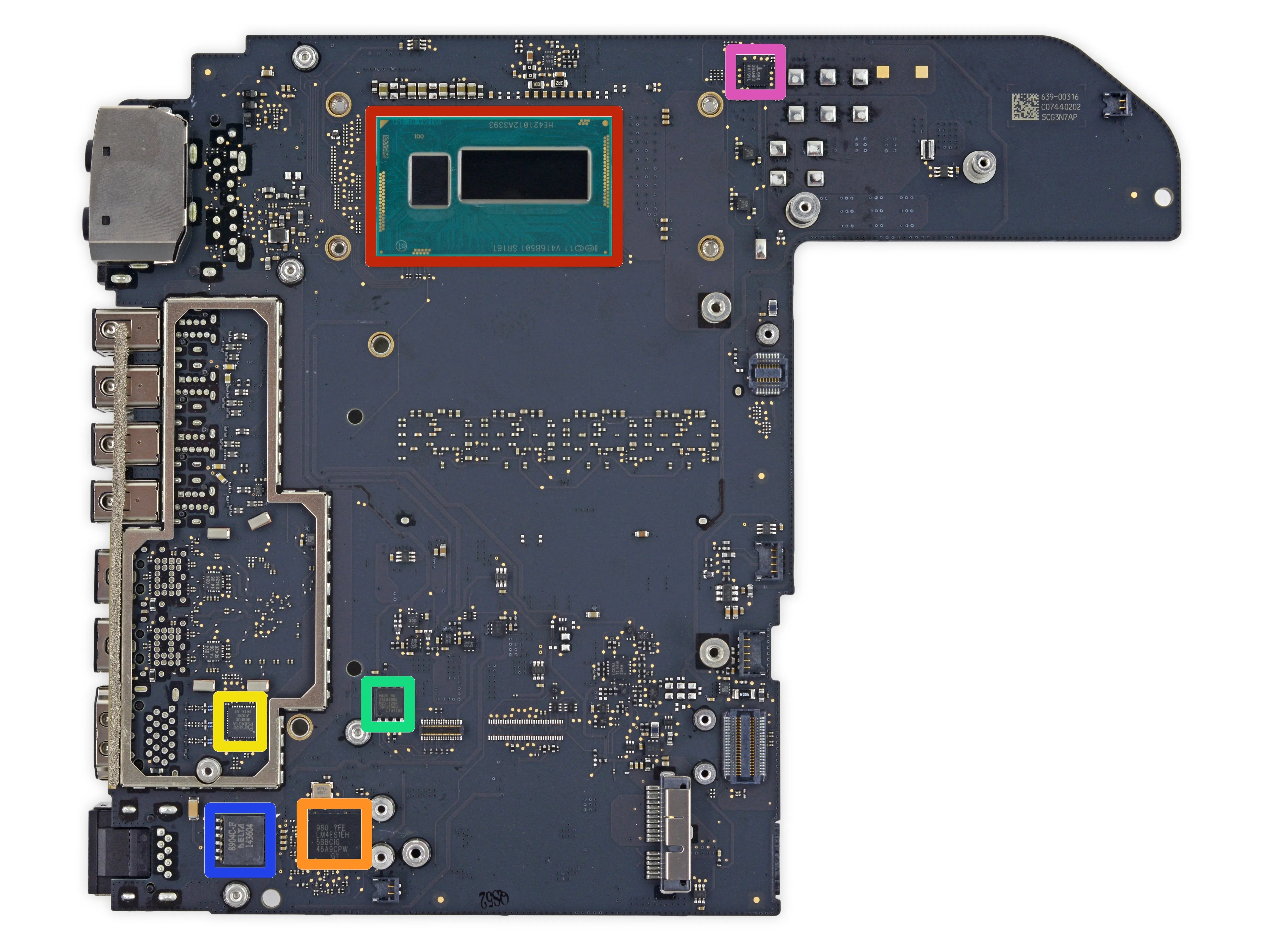

Шаг 12

• IC after-party:

• Intel Core i5-4260U Процессор с графикой Intel HD Graphics 5000

• Texas Instruments/Stellaris LM4FS1EH Микроконтроллер

• Парад PS8401A Повторитель для очистки HDMI от джиттера

• Macronix MX25L6406E 64 Mb CMOS последовательная флэш-память

• Delta Electronics LFE8904C-F Дискретный фильтр локальной сети

• Intersil 958 26AHRZ M419VL

Комментарии к шагу

Кто-нибудь знает, какие процессоры используются для среднего и верхнего уровня Mini? (2,6 ГГц i5 стандарт, 3,0 ГГц i7 апгрейд)

Отвечая на свой собственный вопрос, основываясь только на спецификациях, похоже, что это должны быть эти процессоры:

low-tier: i5-4260U

средний уровень: i5-4288U стандарт, i7-4578U апгрейд

высокий уровень: i5-4308U стандарт, i7-4578U обновление

Характеристики производительности всех этих процессоров, по сравнению с предыдущим поколением четырехъядерных Minis, просто ужасны.

Зависит от того, что вам важнее. Новые процессоры должны иметь немного лучшую однопоточную производительность, лучшую графическую производительность. Кроме того, новые системы имеют более быстрый ввод/вывод (2x Thunderbolt2) и могут выводить 4k-дисплей через порт HDMI.

В том виде, в котором я его использую, мне редко будет не хватать четырехъядерного процессора.

Средний уровень: i5-4278u, а не i5-4288u

Вздох. Я ждал выхода 2014 Mini, но только что зашёл на Amazon и купил новый четырёхъядерный MD388LL/A 2012 Mac Mini, чтобы заменить им либо Mac Mini 2009 OS X server, либо Mac Pro 2008.

Возможно, я еще куплю Mac Mini 2014 года, чтобы заменить другой.

Здравствуйте,

процессор припаян к материнской плате? или подключен к сокету? можно ли обновить его до 4-ядерного процессора i7?

Кто-нибудь знает, какой коннектор находится рядом с Macronix (MX25L6406E 64 Mb CMOS Serial Flash)?

Возможно, это интерфейсный разъем для подключения к последовательному интерфейсу, для тестирования на производстве.

Шаг 13

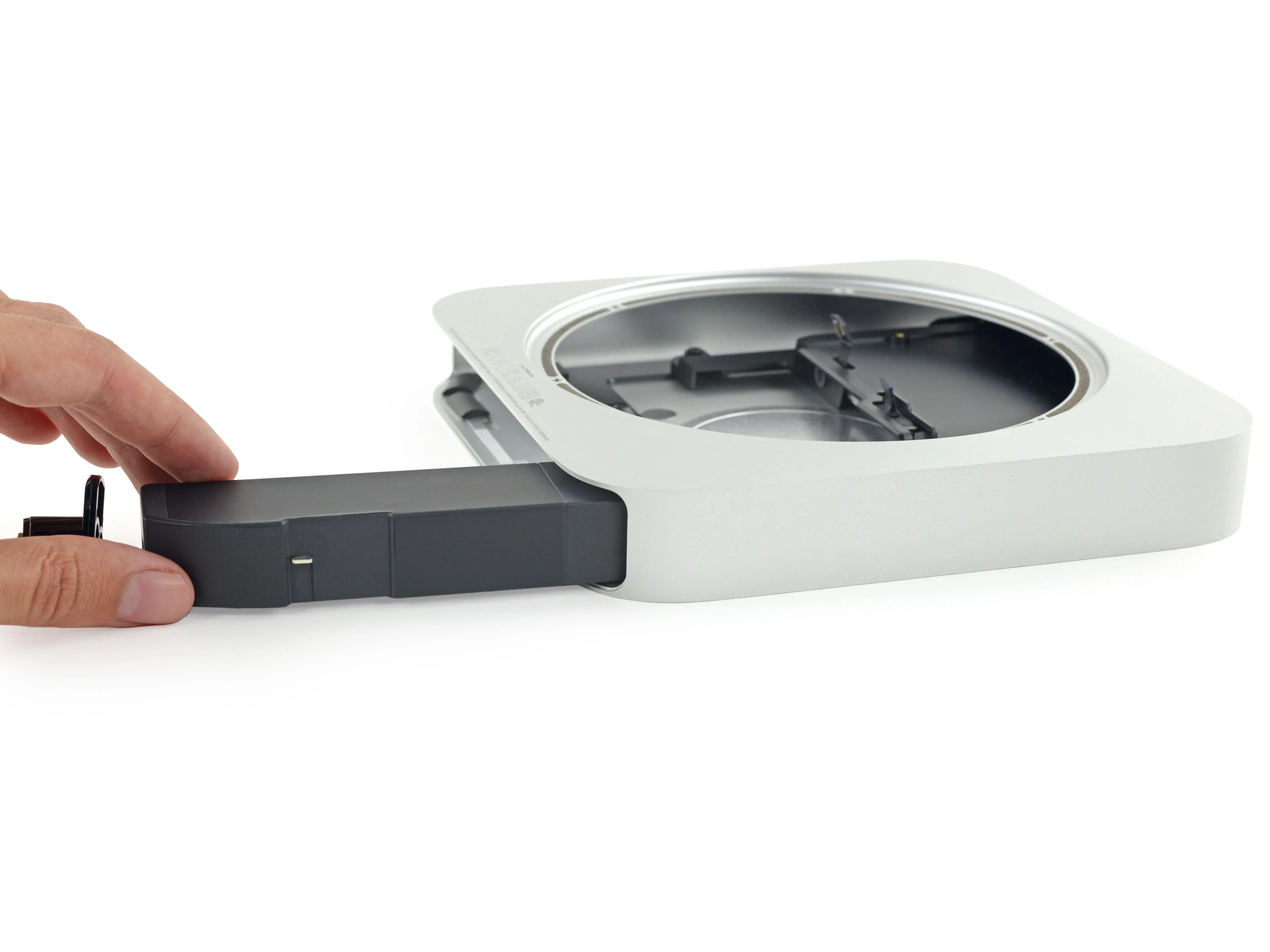

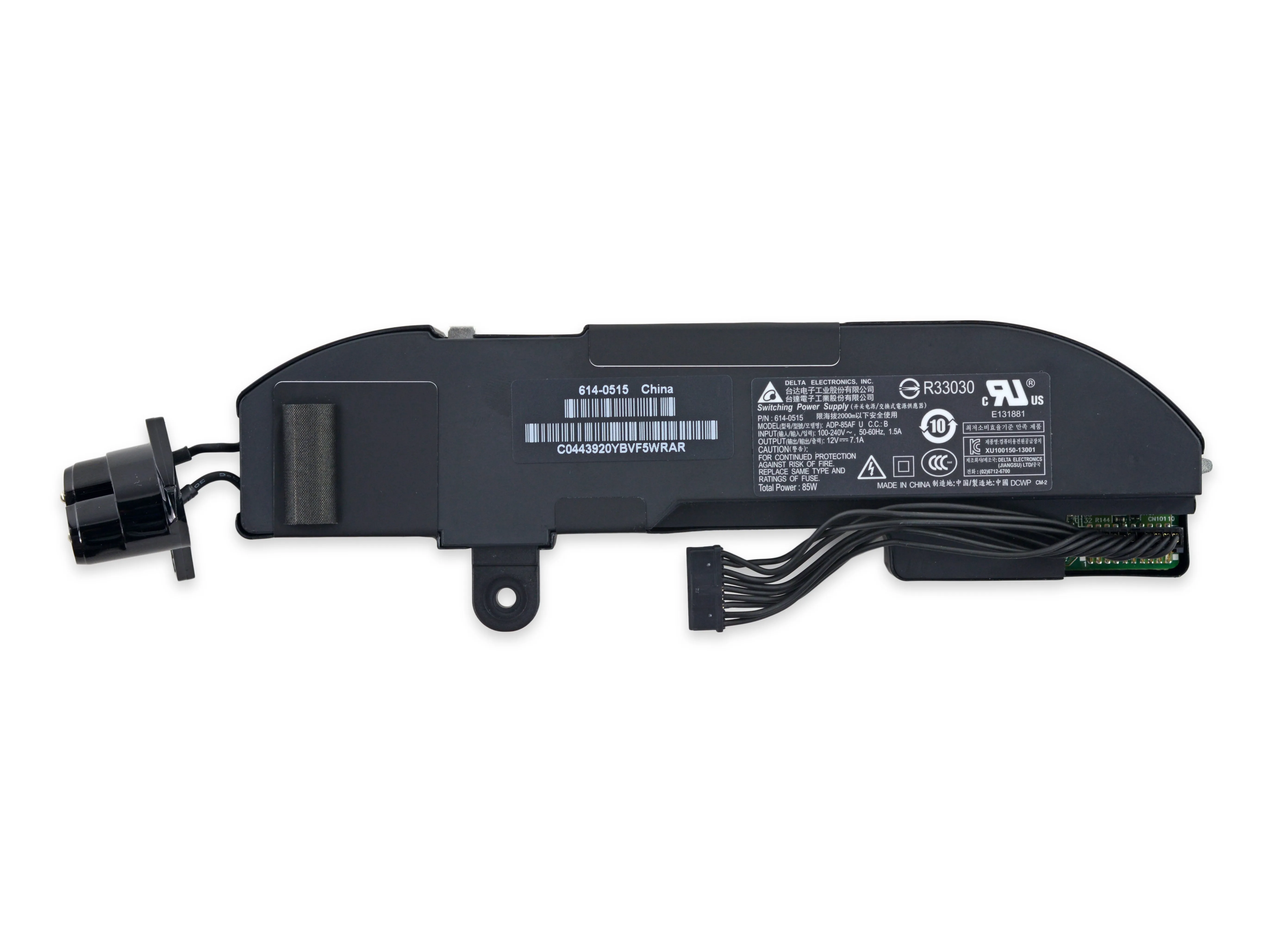

• Блок питания у нас на кончиках пальцев. Это легкое извлечение, даже если оно заняло некоторое время.

• Мы испытываем легкое возбуждение, прежде чем осознаем, что это тот же самый такой же, как и в модели 2012 года. модель... которая была такой же, как и 2011 издание.

• Бессмертные слова Гертруды Стайн: 'Вот урок, который преподносит история: Повторение'. (Другими словами: Apple не падает далеко от дерева).

Комментарии к шагу

Можно ли удалить блок питания и заменить его на HypeJuice 2, чтобы Mac Mini 2014 стал портативным устройством?

Может ли кто-нибудь помочь мне с этим вопросом?

Шаг 14

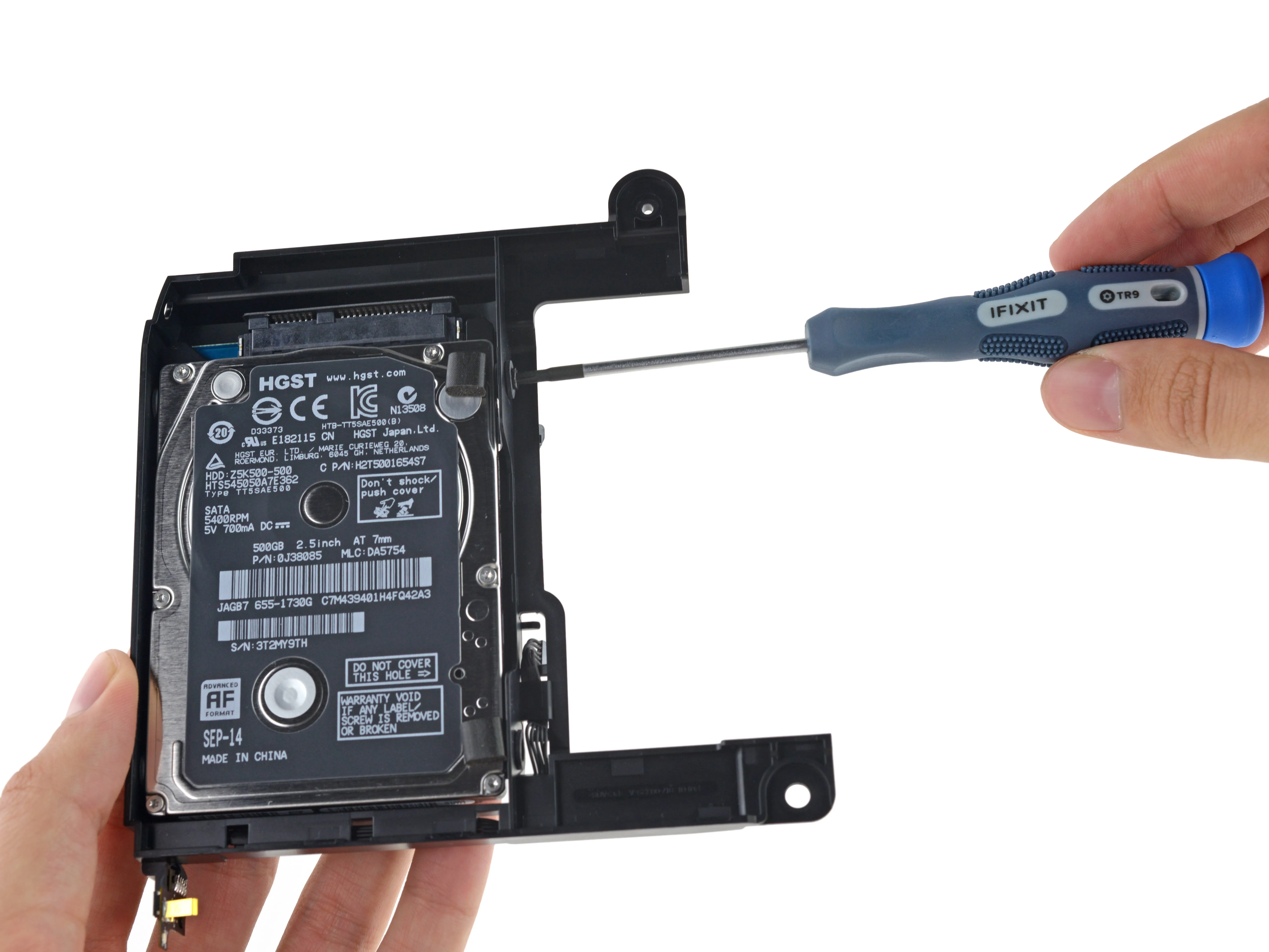

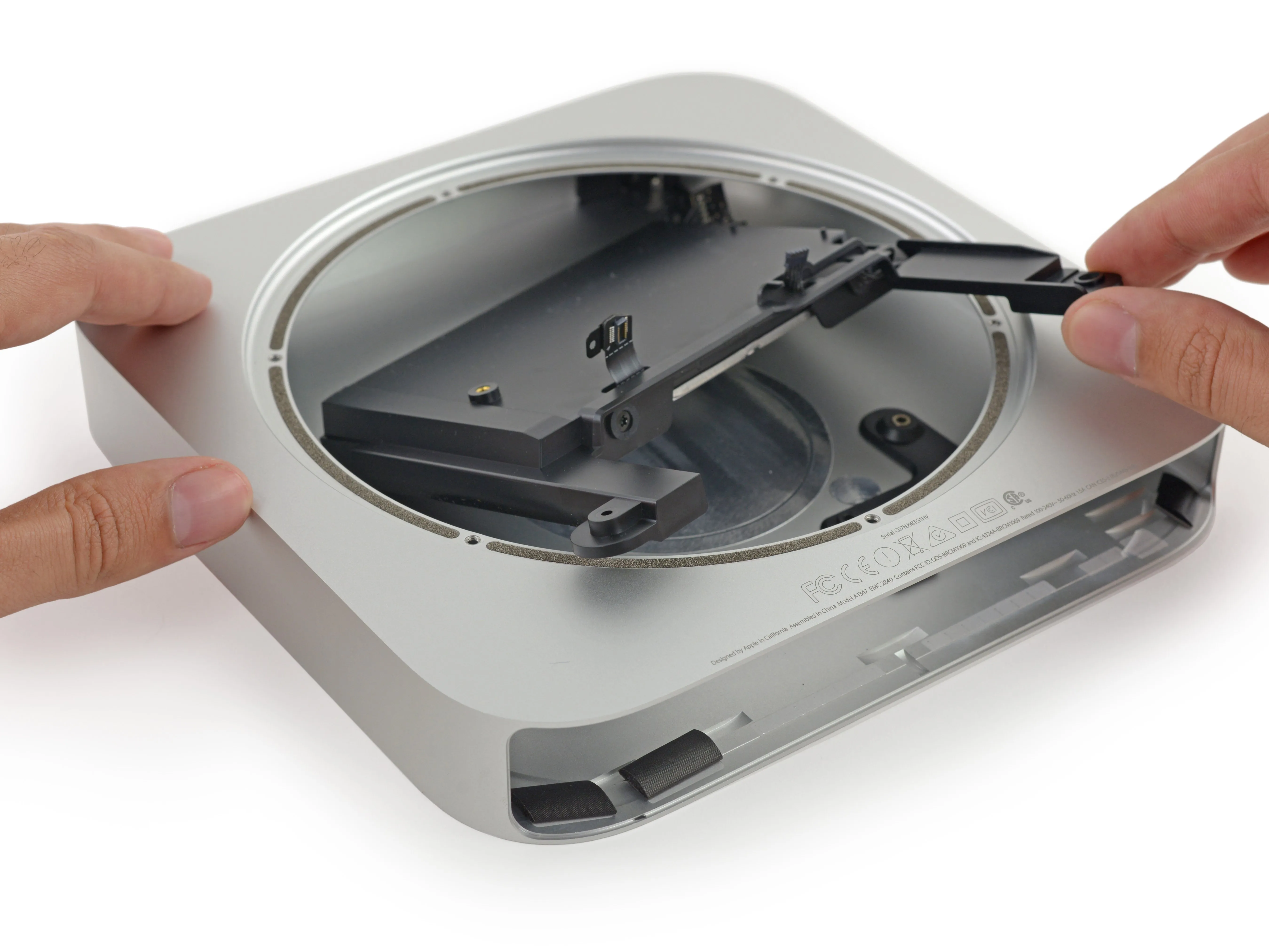

• Прежде чем приступить к работе, давайте вытащим лоток для жёсткого диска и посмотрим на диск с пластинами, которым оснащён наш мини.

• Под лотком находится жесткий диск HGST емкостью 500 ГБ со скоростью вращения шпинделя 5400 об/мин, имеющий ширину 2,5 дюйма и толщину 7 мм.

• А в верхней части лотка - многообещающее место для крепления PCIe SSD-накопителя с лезвиями, который, предположительно, будет установлен в Mac mini, оснащённом Fusion Drive.

• Чтобы проверить, насколько это перспективно, мы вставили SSD из нашего недавно снесённого 27-дюймового Retina 5K iMac (и использовали его крепежный винт). Похоже, он отлично подходит!

Комментарии к шагу

Совместим ли 9,5-мм SATA SSD с Mac Mini late 2014?

Подтверждаю. mac mini late 2014 может использовать 9,5-мм sata ssd.

https://blog.macsales.com/27127-owcs-tear...

Так был ли я глуп, заказывая диск Fusion? Похоже, что если я получу стандартный диск, то смогу позже добавить PCIe SSD?

Нет, вы не глупы. Диски Fusion интегрированы с программным обеспечением так, как просто жесткий диск и SSD. Если вы позже установите SSD, он будет отображаться как второй диск (при условии, что это можно сделать).

Ну, Питер, вы не дурак, потому что в противном случае вы рискуете лишиться гарантии. Однако Эрих не совсем прав: создание логического тома (он же Fusion Drive) в Terminal довольно тривиально (просто убедитесь, что вы создали USB-установщик OS X с помощью DiskMaker X, прежде чем открывать и возиться с внутренностями вашего Mini, и все будет в порядке), а активация поддержки TRIM - это всего лишь загрузка бесплатного ПО (часть TRIM Enabler, к счастью, бесплатна). Я устанавливал и настраивал такую систему на своем 27'' iMac 2009 года, на многих MacBook и даже на Mini 2012 года, и все они работали просто отлично!

Нет, вы не рискуете лишиться гарантии, если только не повредите что-нибудь. По закону в США они не могут аннулировать гарантию, они могут только не покрыть ущерб, который вы нанесли. Просто убедитесь, что вы знаете, что делаете :-)

Я думаю, что фьюжн-накопитель - это разумный шаг. В противном случае вам понадобится разъем PCIe. Теперь вы можете заменить спиннер на SSD, как только цена упадет достаточно.

Интересно, что такое 'расширенный формат', указанный на HDD?

В следующий раз просто поищите в Google или Wikipedia:

https://en.wikipedia.org/wiki/Advanced_Fo...

Известно ли нам, куда будет подключаться SSD на материнской плате? Можно ли будет установить PCIe SSD стороннего производителя (или Apple) в базовую модель Mini, которая не поставляется с фьюжн-накопителем?

Или мне придется отменить свой заказ и потратить еще 200 фунтов стерлингов(!), чтобы получить конфигурацию с двумя дисками?

На третьем рисунке шага 8 показан разъем PCIe, для подключения которого к SSD потребуется специальный кабель. Я вполне ожидаю, что Делаете.ру в конечном итоге будет продавать установочный комплект с таким кабелем, а также монтажное оборудование и инструменты.

Здравствуйте,

Подключается ли Fusion Drive к логической плате таким же образом, как и PCIE Flash Storage? (Я не совсем понимаю SATA против PCIE или PCIE Flash Storage против SSD?)

В общем, я думаю, что мой вопрос заключается в следующем:

Имеет ли значение, какой тип хранилища я первоначально выбираю (Fusion или PCIE Flash Storage) при покупке 2014 Mac Mini, если моя цель - позже заменить Fusion Drive на 1TB SSD / PCIE?

(Я не говорю о двойном диске здесь, я просто хочу позже заменить 1 ТБ Fusion Drive на 1 ТБ не вращающегося хранилища).

Спасибо!

В Mac Mini 2014 года есть два разъема для подключения дисков, и вариант с Fusion-накопителем занимает оба. Внизу находится вращающийся диск SATA емкостью 1 ТБ, а сверху - твердотельный накопитель PCIe емкостью 128 ГБ. Для каждого разъема используется свой кабель, и в вашу конфигурацию он войдет только в случае необходимости.

Если вы заказываете конфигурацию только с SSD, вы не получите SATA-кабель, чтобы впоследствии подключить SATA-диск (но в наш комплект Mac Mini Dual Hard Drive Kit такой кабель входит, так что вы всегда сможете приобрести его у нас позже).

Короче говоря, независимо от конфигурации, вы всегда сможете в конечном итоге добавить SSD-накопитель SATA объемом 1 ТБ, используя имеющийся кабель или купив наш. Добавление более быстрого PCIe SSD - это уже другой вопрос, который мы тоже надеемся решить.

Какова конфигурация SSD, установленного в Mac Mini? Кто-нибудь проверял это? Я хочу взять SSD PCIe емкостью 1 ТБ и установить его в MacPro 2013 (по сути, поменять 256 ГБ на 1 ТБ из Mac Mini). Затем я хочу установить SSD-накопитель на 1 ТБ в Mac Mini, где обычно находится HDD. Вопрос: В Mac Mini с конфигурацией чистого PCIe SSD -> существует ли разъем SATA? Второй вопрос: Можно ли использовать SSD Samsung PCIe в Mac Pro 2013?

Мы посмотрели на Mac Mini только с SSD, и он не поставляется с кабелем SATA. Наш комплект Mac Mini Dual Hard Drive Kit пока официально не поддерживает Mac Mini Late 2014, поскольку в него входят винты TR6 Torx Security. Но мы протестировали кабель SATA из комплекта, и он полностью совместим. В ближайшее время у нас будет готовое решение, но если вам не терпится установить SATA-накопитель как можно скорее, я бы рекомендовал приобрести комплект и драйвер TR6.

Привет, Эндрю,

По вашему совету я попробовал использовать SATA-кабель из вашего набора Data doubler, но он не сработал, и я не смог инициализировать новый SSD-накопитель, хотя он распознается ОС. Какие-нибудь советы? Я подтвердил, что SSD-накопитель работает с помощью USB-кадди, который я протестировал на 2 других макбуках под управлением Yosemite.

Есть ли какие-нибудь новости об использовании второго жесткого диска в модели 2014 года?

T9 тоже должен быть защищенным битом или подойдет обычный?

Только T6 является защитным битом, у винтов T9 и T5 нет центрального штифта =)

В начале статьи в разделе 'Инструменты, использованные при разборке' указан Torx T8. Однако на фотографии, приведенной в этом шаге (шаг 14), показан Torx T9. Есть ли причина для этого?

Пожалуйста, не говорите мне, что это прием, который Делаете.ру использует, чтобы продать больше товаров. Или это действительно просто небрежная ошибка, которую они не позаботились исправить? В других видеороликах о MacMini я видел, что на самом деле нужен размер T9.

Кто-нибудь может это подтвердить?

Никакого заговора нет, обещаю. Во многих устройствах Apple есть винты, для которых подходят биты T8 или T9, но T8, как мне кажется, является 'правильным' размером. (T9 часто кажется более плотной, но она не будет до конца сидеть в головке винта). Список инструментов в верхней части обзора - это то, на что вы должны ориентироваться. То, что вы видите на фото, - это техник, который взял инструмент, который работал, и пошел с ним. Не думаю, что кто-то из нас ожидал, что четыре года спустя кто-то увеличит фотографию и попытается сделать выбор инструмента на основе маркировки на драйвере. ;)

@Jeff Suovanen

Большие драйверы Torx не подойдут для крепежа Torx меньшего размера, но маленькие драйверы подойдут. Я делал это с винтами Torx, используя электроинструменты, в которых закончились биты T25, а не тратил время на приобретение новых T25. Бита T27 не подошла бы, но бита T20 работала хорошо, получая повреждения. Я не понимаю, как драйвер T9 может работать в крепеже T8, если только крепеж не сделан дешево. Это Apple? Нет!

Из того, что я вижу, размер - T9, где техник по разбору имел правильный размер, но при написании статьи взял T8, который работал немного свободно, но не имел экспертных знаний, указав размер неправильно как T8. В результате будет нанесен небольшой ущерб как крепежу, так и драйверу. Если, конечно, драйвер не был от одной из немецких или швейцарских инструментальных компаний - Wiha, Witte, Wera, PB Swiss и т. д. В конце концов, некачественный инструмент (изготовленный из более мягкого металла, который не закален) будет поврежден настолько, что его придется заменить - хорошо для бизнеса, не так ли? Настоящий качественный инструмент сидит достаточно плотно, чтобы удерживать крепеж без магнита.

Привет, Джоуи, я не знаю, как еще заверить вас в том, что T8 - это наша лучшая рекомендация для вас. Бита Torx имеет коническую форму, поэтому кончик более крупной насадки может иногда входить в верхнюю часть меньшего винта. Разборка производится менее чем за 8 часов, на создание руководств уходит много недель, и они являются каноническим источником информации о ремонте.

Что касается остального, то я не совсем понимаю, какие выводы делаются. Некачественные инструменты - это плохо для бизнеса, кто будет покупать у нас драйверы, если они постоянно ломаются? К тому же мы предлагаем пожизненную гарантию, замена будет только стоить нам денег, а не зарабатывать их. На самом деле наши драйверы производятся в Германии. Магнетизм не является посадочным механизмом, он нужен только для того, чтобы подхватывать винты после их извлечения. Надеюсь, это прояснило некоторые недоразумения! Если у вас есть дополнительные вопросы, пожалуйста, обращайтесь в нашу службу поддержки клиентов.

Существует винт Torx Plus с более квадратными лопастями, что позволяет увеличить крутящий момент и минимизировать износ. Драйверы Torx Plus не подходят к стандартным винтам Torx, но стандартные драйверы Torx могут закручивать винты Torx Plus, однако не до полного момента затяжки из-за неплотного прилегания (дешевые биты или драйверы будут округляться). Существует защитная версия Torx Plus, которая имеет пять зубцов (вместо шести) со штифтом в центре.

Существуют и другие варианты, такие как Torx Plus Maxx Stems, Torx TTAP, даже защищенный от несанкционированного доступа крепеж Torx под названием AudiTorx. У него вогнутая и гладкая головка крепежа с отламывающимся диском Torx на вершине - он отщелкивается при достижении заданного момента затяжки, оставляя заклепочную головку болта, которую трудно снять. Страшно.

Ходят слухи, что Apple заключила контракт с немецкой компанией, чтобы специально изготовить винты Torx Plus для MacMini 2014 года, чтобы затруднить проникновение внутрь, чтобы можно было продать больше MacMini - по сути, сделать его одноразовым продуктом. Если это так, то Apple очень умна!

Так какая же версия Torx на самом деле находится в этой машине?

Шаг 15

• Ремонтопригодность Mac mini Late 2014: 6 из 10 (10 - самый простой ремонт).

• Внутри нет нигде клея, который нужно удалять при разборке мини.

• При наличии соответствующих инструментов разборка будет простой и понятной.

• Винты T6 Torx Security предназначены для блокировки доступа к миниатюрному компьютеру и затрудняют чистку вентилятора или замену жесткого диска.

• Процессор припаян к логической плате и не подлежит модернизации.

• Оперативная память теперь также припаяна к логической плате и не подлежит модернизации.

Комментарии к шагу

Torq 6 - я не думаю, что это сделано для того, чтобы кто-то не смог войти. Пластиковые клипсы на крышке, похоже, находятся в том же месте, но поскольку крышка - это клипса, головка винта меньше/другая, и, следовательно, они закончили с меньшим размером Torq. У меня даже есть несколько Torq 5. По крайней мере, Torq имеет стандартную конфигурацию, в отличие от некоторых других вещей, которые действительно разработаны на заказ.

Если бы они хотели не пускать людей, то сделали бы как в старые добрые времена: нанесли бы на головку слой краски, который сначала нужно было бы соскоблить. Затем на внутренней стороне можно было бы пометить, кто произвел ремонт.

Основная проблема заключается в том, что жесткий диск находится в нижнем слоте, и чтобы добраться до него, необходимо снять логическую плату.

Это не обычный Torq 6, это винт Torx Security T6. Большинство наборов идут с T7 или T8 Security.

Torx 4 вверх с защитой от несанкционированного доступа ......

https://www.amazon.com/Pro-Grade-13pc-Tam...

Хорошая находка, спасибо, что поделились!

Спасибо за информацию!

$205 за 13 маленьких бит?

Да ну нафиг.

Дополнительные ресурсы по безопасности torx! https://www.harborfreight.com/7-pc-mni-st...

Когда я смотрел, 13 штук стоили $6,95, а не $13,95. Похоже, цена была несколько (много) повышена.

Apple надеется, что вы так и скажете =8^p ... конечно, для одной работы оно того не стоит.

7-миллиметровый диск? А жесткий диск 9,5 мм подойдет?

Да, я только что заменил один. Места более чем достаточно. Яблоко на 1 Тбайт, которое вышло, было 9,5 мм.

Хороший маленький набор, который включает в себя T6 безопасности за $10:

https://www.amazon.com/gp/product/B009MKG...

Вы, ребята, случайно не пробовали подключить ssd от apple (например, macbook air 2010 или 2011 года) к этому модулю wifi карты?

Есть неоднозначная информация о том, работают ли они на mini-pci или mSata, или m.2, и т.д...

Если бы это работало, это было бы очень простое обновление.

Я не могу поверить, что Apple внесла это изменение и припаяла оперативную память. Мне бы очень хотелось, чтобы кто-нибудь в магазине Apple предупредил меня об этом до того, как я его куплю!

Меня тоже никто не предупредил. Обновление ОС сделало Mac медленнее. Сотрудник Apple не слушал меня, когда я рассказывал о характеристиках и проблемах с моим Mac под управлением Sierra. Он всегда предлагал обновить ОС, а когда я спрашивал: 'Будет ли мой Mac работать лучше', он всегда отвечал, что эта ОС создана для того, чтобы быть быстрой. Но никогда не говорил, что это справедливо для моего Mac.

По крайней мере, Garage Band и Video Editor работают некорректно, Safari работает с перебоями, с Firefox проблем меньше.

Что вы имеете в виду, говоря, что GarageBand и Video Editor не работают должным образом?

Нехватка оперативной памяти начинает сказываться на стоимости Mac Mini 2014 года. Проведя быструю выборку на eBay, я вижу Mac Mini 2012 года, выставленные на продажу по цене около 200-250 фунтов стерлингов, при этом несколько моделей 2014 года с 4 ГБ не дотягивают до отметки 200 фунтов. Конечно, модель 2012 года с 4 ГБ легко обновить до 16 ГБ, в то время как 2014 год - невозможно. Кроме того, в модели 2012 года можно заменить жесткий диск на SSD, не отсоединяя вентилятор (его легко сломать), чего нельзя сделать в 2014 году. В общем, это полная лажа и глупое дизайнерское решение от Apple.

Комментарии к статье

Есть ли очевидный размер или проблема доступности, которая заставила их припаять оперативную память? Я знаю, что Apple стремится к изяществу и тонкости, но так ли это необходимо? 8 ГБ - это неплохо для небольшой рабочей станции, но слишком много оперативной памяти никогда не бывает. Опция на будущее была бы кстати.

Я думаю, что Apple стремилась найти самое простое решение с минимальным количеством соединений, которые могут отсоединиться. Благодаря винтам безопасности Apple, очевидно, не хочет, чтобы кто-то находился внутри, хотя заменить жесткий диск, блок питания и вентилятор, судя по всему, не составит труда. Я вижу это как товар, который можно заменить, а не отремонтировать. Я знаю, что это не подходит для Делаете.ру, но, по крайней мере, они не заклеили его. Если эта модель станет заменой для серверных ферм, я хотел бы знать, сколько Mac mini действительно ремонтируется, когда они выходят из строя, а сколько просто заменяется на новые и запускается снова (старые либо ремонтируются, либо выбрасываются).

Уверены ли мы, что в моделях более высокого класса оперативная память также будет припаяна?

Теперь да. :(

Отличный отчет.

Сначала я был разочарован впаянной оперативной памятью, но, хотя Apple выгодно сохранить деньги, потраченные на обновление оперативной памяти, я, как давний ремонтник Mac, подозреваю, что это может уменьшить количество отказов памяти. Технология изготовления слотов для оперативной памяти хрупкая и подвержена отказам. Может быть, впаянная оперативная память более надёжна?

Кроме того, приятно 'установить и забыть'; просто купите столько или больше оперативной памяти, сколько, по вашему мнению, вам понадобится, и продолжайте пользоваться машиной. С современными SSD-накопителями аксиома о том, что 'у вас никогда не будет слишком много оперативной памяти', уже не так актуальна - гораздо более быстрая замена страниц между памятью и накопителем позволяет запускать больше или больше программ без заметного торможения.

Думаете, вам не хватает оперативной памяти? Купите или установите SSD-карту и сделайте ее загрузочным диском - вы получите много пользы! Возможность обновления хранилища позволяет использовать эту платформу так долго, как это необходимо.

BTW, я оценил цитату Гертруды Стайн. Спасибо, что привнесли немного литературного искусства в мир технологий - нам нужна вся культура, которую мы можем получить. ;-)

И да, и нет. Некоторым приложениям просто необходимо много оперативной памяти, и если вы запускаете их одновременно, вы определенно почувствуете необходимость в большем ее количестве. SSD, или даже PCIe flash, находится 'дальше', чем RAM, и требует больше времени для чтения/записи. Подумайте об этом так: ОЗУ напрямую подключена к процессору, а HD/SSD/флэш - через подсистему ввода-вывода.

То, что оперативная память припаяна, просто смешно. Я вижу, как многие люди пытаются оправдать это чем-то хорошим, но для меня Apple зашла слишком далеко. Это решение направлено исключительно на получение прибыли, оно не несет никакой реальной пользы для пользователя и приведет к тому, что устройство устареет гораздо быстрее. Такие продукты нужно бойкотировать.

Сейчас август 2017 года, а я все еще не могу найти решение проблемы добавления SSD, сохранив при этом существующий HDD. Кто-нибудь может сказать, можно ли это сделать?

Почему бы вам не использовать набор инструментов безопасности Wiha? В нем есть почти все защитные биты, используемые сегодня, в комплекте с хорошим драйвером prretty и теперь wiha sella все размеры pentalobe. так что вы получаете высокое качество немецкого мастерства для их драйверов. мне жаль, но ваш набор инструментов не идет ни в какое сравнение с качеством немецкой инженерии.

Где вы нашли набор Wihi для безопасности с торксом T6 - просто посмотрел. У большинства нет меньшего размера.

где вы нашли набор Wiha security torx с битой T6 security? Только что посмотрел, и ни у одного нет меньшего бита.

Почему вы так одержимы винтами Torx, Torx 6 - это обычный размер, у меня в наборе инструментов есть и меньшие размеры. Это не какой-то непонятный размер винта, если вы работаете в ремонте ноутбуков. У меня такое чувство, что вам нравится впечатлять любителей, пугая их.

Это T6 SECURITY бит, который необходим. Не только T6

Нам всегда нужно добавлять внешнюю кнопку питания к каждому mac mini.

Обычно это означает поиск скрытых площадок для пайки или перерезание кабелей, идущих к кнопке питания.

Подскажите, где можно подключить дополнительную кнопку?

спасибо

Пожалуйста, опишите, как вы это сделали:

Модуль оперативной памяти, я думаю, на самом деле не припаян, припаян только металлический корпус. В принципе, любой компьютерный техник может отпаять его специальным горячим пистолетом и заменить на нужную вам оперативную память.

Правда ли, что припаяна только рамка?

Здравствуйте,

Возможно ли это?

У меня mac mini конца 2014 года, со стандартным жестким диском на 1 ТБ. После прочтения всех комментариев у меня остались вопросы:

a) Могу ли я установить Pcie 256GB mSATA. Достаточно купить комплект Mac Mini Dual Hard Drive Kit и инструменты для откручивания винтов.

б) Как только у меня будет новый жесткий диск (mSATA 256GB + 1TB SATA HD), смогу ли я настроить диск Fusion в программе Apple Disk utility, для переустановки, или он будет видеть два разных жестких диска.

Здравствуйте! Пожалуйста, обратитесь к этой теме и комментариям к ней, так как я смог успешно добавить PCIe-накопитель Samsung с помощью соответствующего разъема и адаптера: PCIe SSD на Mini Late 2014

Я все еще ищу правильный способ создания моей собственной конфигурации Fusion.

С уважением!

Несмотря на то, что оперативная память припаяна к плате, я думаю, что ее все равно можно обновить, отпаяв и заменив на новые.

Здравствуйте,

Возможно ли это?

Пожалуйста, ответьте

Привет

Может ли кто-нибудь дать окончательный ответ на вопрос о том, какой тип драйвера Torx требуется для жесткого диска? В верхней части статей говорится о Torx 9, затем внизу - о Torx 9 Security, а на картинке - о Torx 9 Security.

Я запутался?

Андре

Строго говоря, разборка не предназначена для использования в качестве инструкции. Вам больше повезет с руководством по замене жесткого диска.

Apple продолжает всех разочаровывать. Переверните дизайн и сделайте память, жесткий диск и накопитель M.2 заменяемыми.

Когда люди покупают Apple, это реальное вложение денег, времени и энергии.

Программное обеспечение Apple не будет работать на ЛЮБЫХ компьютерах windows, поэтому эта маленькая коробочка должна прослужить долго.

Большинство людей, покупающих Mini, используют много носителей с большими файлами.

Всё это можно повесить на USB-порты, но отсутствие пишущего BluRay-диска раздражает.

Было бы здорово, если бы Mac Mini выпускался в трёх REAL-уровнях - i3, i5 и i7 - Charcoal, Silver и Gold.

Модель i7 Gold должна быть 6700K 4,0 ГГц.

Оперативная память аналогично должна быть 8 ГБ, 16 ГБ, 32 ГБ - с двойным хранилищем 1 ТБ, 2 ТБ, 2 ТБ + 1 ТБ SSD - Seagate SSHD лучше всего работают для 1 ТБ.

Мой iMac Mini 2007 года - DVD-привод и все остальное - обновлен до максимума, и он все еще хорошо работает.

Следующей моей покупкой будет ASUS или GIGABYTE.

Мне не нужна яблочная машина, которая буквально блокирует меня из коробки!!!

Еще один пример того, как Apple наплевательски относится к своим клиентам. Люди должны голосовать своими кошельками.

Я застрял с другим сверхмедленным mac mini 2014 года, который я хочу обновить. Кто-нибудь решил проблему, как подключить SSD, сохранив при этом существующий HDD на 500 ГБ? Есть ли кабель, который позволит мне это сделать? Спасибо.

6700k никогда не сможет работать с таким внутренним блоком питания, он всего 7,5A 12v, а 6700k нужно около 16A 12v, и он примерно в 3 раза больше, так что его невозможно поместить в такой маленький корпус, вторая проблема - тепло от 6700k, ему нужен гораздо более мощный вентилятор и радиатор, а также больший корпус, так что не стоит винить Apple в этом.

Ребята, а вы пробовали разбирать Mac mini, работающий только с флэш-памятью? Интересно, могу ли я купить Mac mini с 256 флеш-накопителями, а затем добавить к нему SSD?

Привет. Это возможно, по крайней мере, я смог добавить свой собственный диск PCIe: PCIe SSD на Mini Late 2014 :)

Привет! У меня есть mac mini (конец 2014 года) 1,4 ГГц. Я купил гибкий разъем для PCIe SSD. Можете ли вы предложить мне PCIe SSD, который будет совместим с моим mac? Спасибо.

Здравствуйте, пожалуйста, обратитесь к: PCIe SSD на Mini Late 2014 :)

Как насчет x4 Lane PCIe SSD?

Какая конкретно модель?

И можно ли заменить HDD в Mac mini на SSD?

Вот, пожалуйста: PCIe SSD на Mini Late 2014

Приветствую всех. Я надеюсь, что скоро разберу свой Mac Mini конца 2014 года для внутренней чистки от пыли... вентилятор довольно часто издает звуки, и я надеюсь/подозреваю, что это так же просто, как небольшая чистка. Просматривая этот Teardown (который, как я знаю, не является руководством по чистке/ремонту), я не увидел ни одного момента, где бы они использовали отвертку T5 или T8 - только TR6. Понадобятся ли мне какие-либо инструменты, кроме инструмента для вскрытия, инструмента для снятия логической платы и отвертки TR6? Большое спасибо за помощь.

Привет, Тим,

Похоже, это единственные инструменты, которые вам понадобятся. Загляните на страницу устройств Mac mini - у нас есть много актуальных руководств, которые помогут вам в ремонте!

У меня на столе лежат два мертвых A1347. У одного проблемы с PS, другой не загружается после серого экрана. Раз уж я их разбираю, могу ли я просто поставить i7 в один из них? Я не уверен, что у каждого из них есть на данный момент. У меня есть 16 Гб оперативной памяти в каждом.

Нет, процессор припаян.

Можно ли взять i3 2014 mac mini и заменить системную плату на i7 2014 из mac mini

Я думаю, что 'да', так как обычно модели одного года выпуска имеют одинаковые корпуса.
