Разборка Mac mini Late 2018

Введение

Будущее наступило! Некогда забытый Mac mini от Apple выходит на рынок с совершенно новым, передовым, долгожданным... обновлением процессора? И еще пара портов? Должно быть что-то еще, и мы знаем, как это найти - пора разбирать!

Следите за нами на Facebook, Instagram и Twitter, чтобы быть в курсе последних обновлений. Подпишитесь на нашу рассылку, чтобы получать информацию о разборе прямо на ваш почтовый ящик.

Что вам нужно

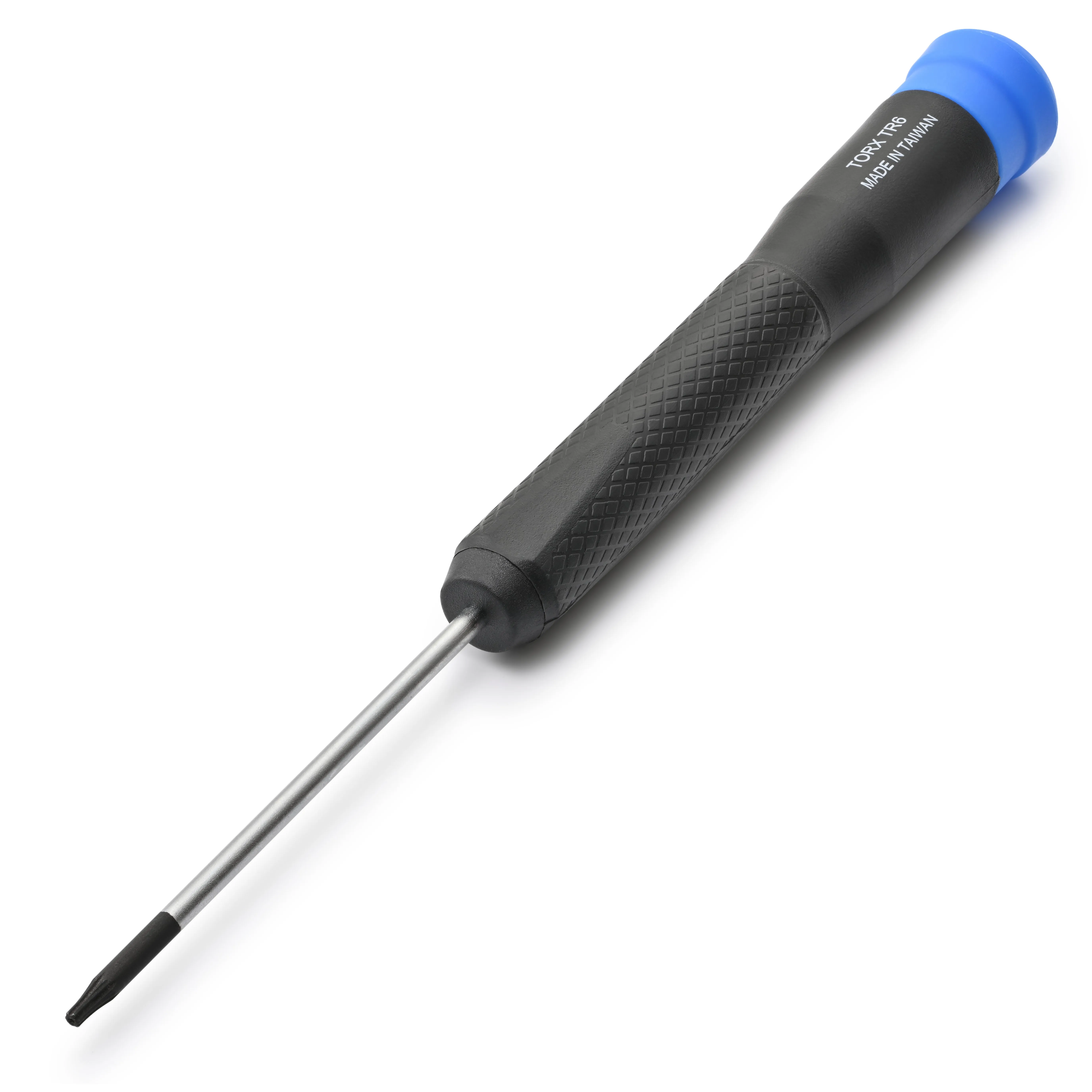

Инструменты

•

•

•

•

•

•

Шаг 1 Mac mini Late 2018 Teardown

• Этот Mac может быть миниатюрным, но у него очень большие характеристики. Давайте распакуем некоторые из них:

• 3,6 ГГц четырёхъядерный процессор Intel Core i3 с 6 МБ общего кэша L3

• 8 ГБ памяти DDR4 SO-DIMM 2666 МГц

• 128 ГБ SSD

• Intel UHD Graphics 630

• Wi-Fi 802.11ac + Bluetooth 5.0

• macOS Mojave

Шаг 2

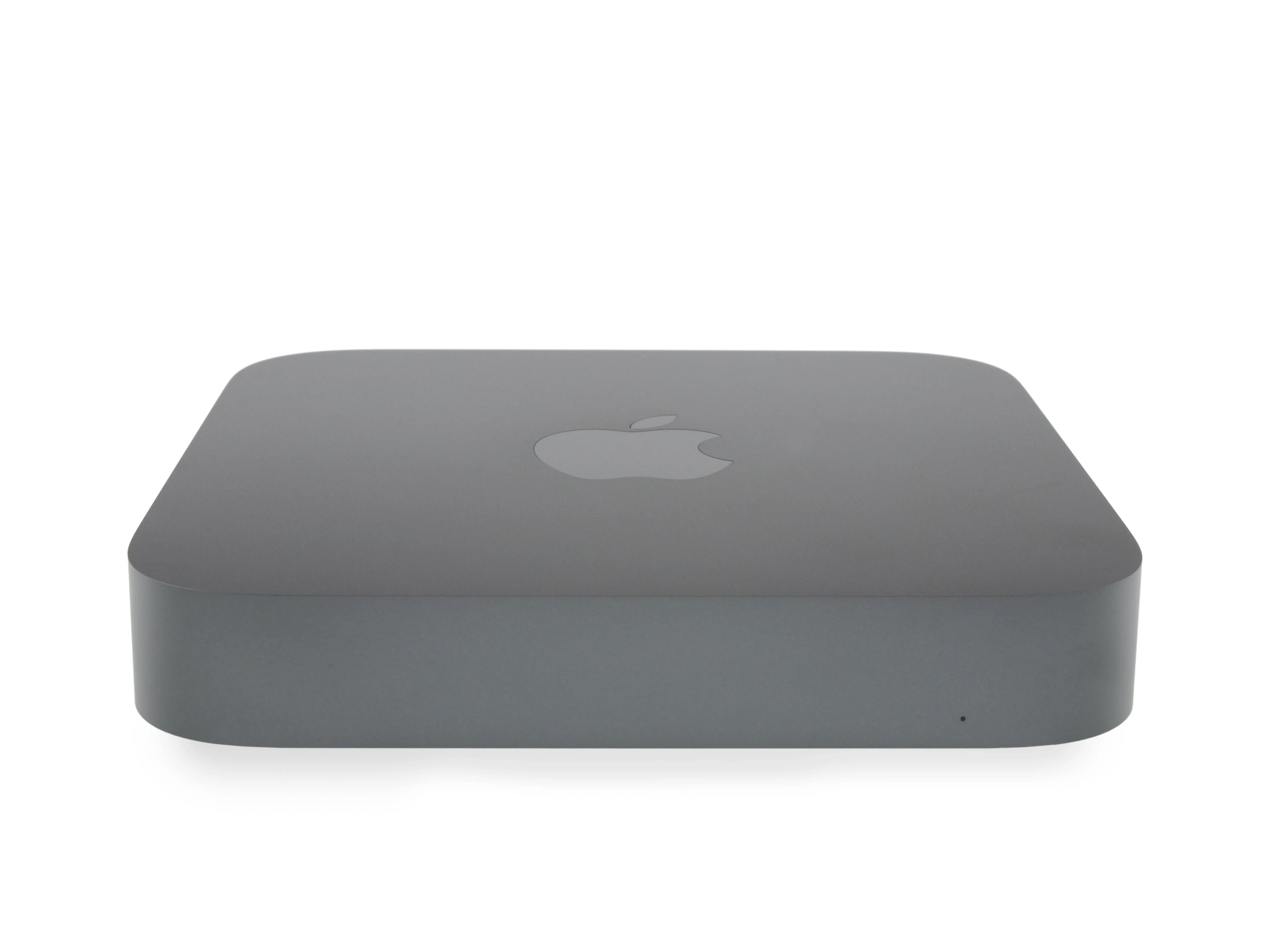

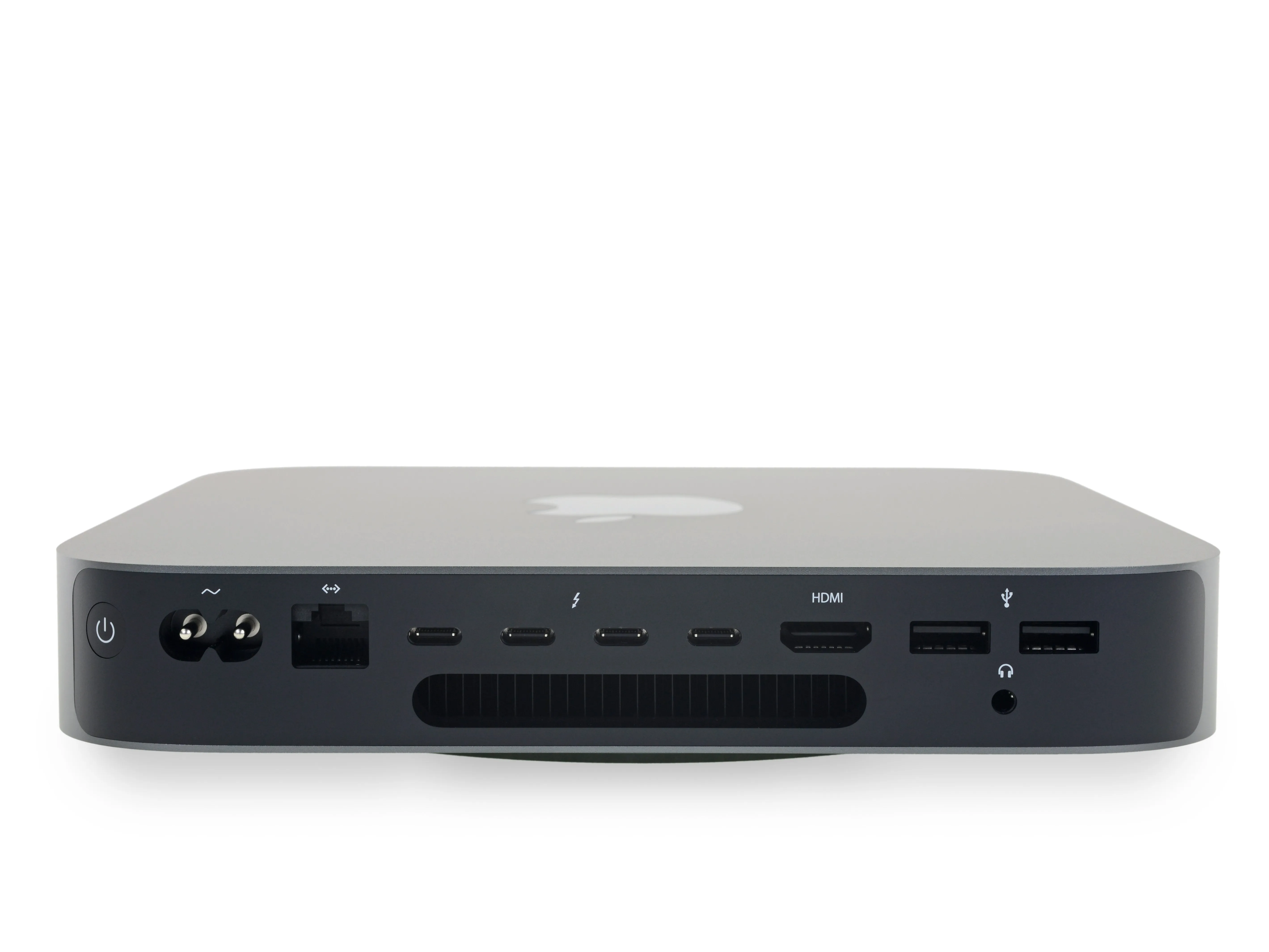

• Первый взгляд на внешний вид Mac mini 2018 года вызывает у нас тёплые чувства - это всё тот же дружелюбный форм-фактор, который мы помним.

• Некоторые люди предполагали, что если Apple когда-нибудь обновит mini, то он будет выглядеть как Apple TV. К счастью, на этот раз Apple не поддалась желанию стать тоньше и легче - это не Mac micro.

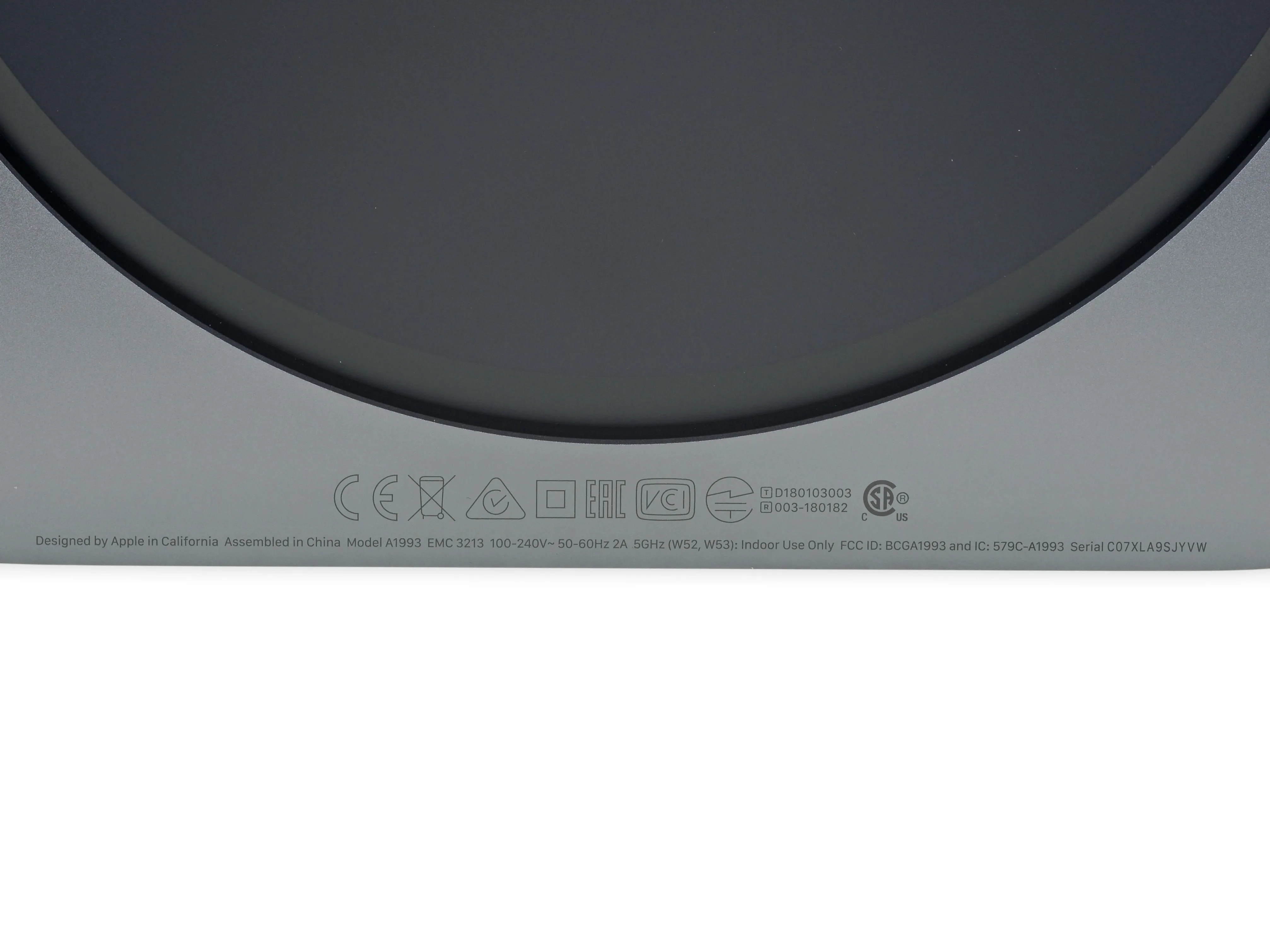

• Помимо нового цвета, у нас также есть несколько новых идентификаторов: модель A1993 и EMC 3213.

• Несмотря на неоднозначные отступления от нескольких распространённыхНесмотря на спорный отказ от нескольких распространённых портов, Apple предусмотрела их множество! Мы видим два порта USB-A, четыре порта USB-C, разъем для наушников, порт Ethernet и порт HDMI (которого нет ни в одном из последних продуктов Apple).

• Посмотрим, будет ли какой-нибудь из этих портов модульным. Новейший MacBook Air вселяет в нас надежду!

Шаг 3

• Нам хочется думать, что мы знаем, что знаем-Но после четырех лет отсутствия обновлений мы не принимаем ничего в этой процедуре открытия как должное.

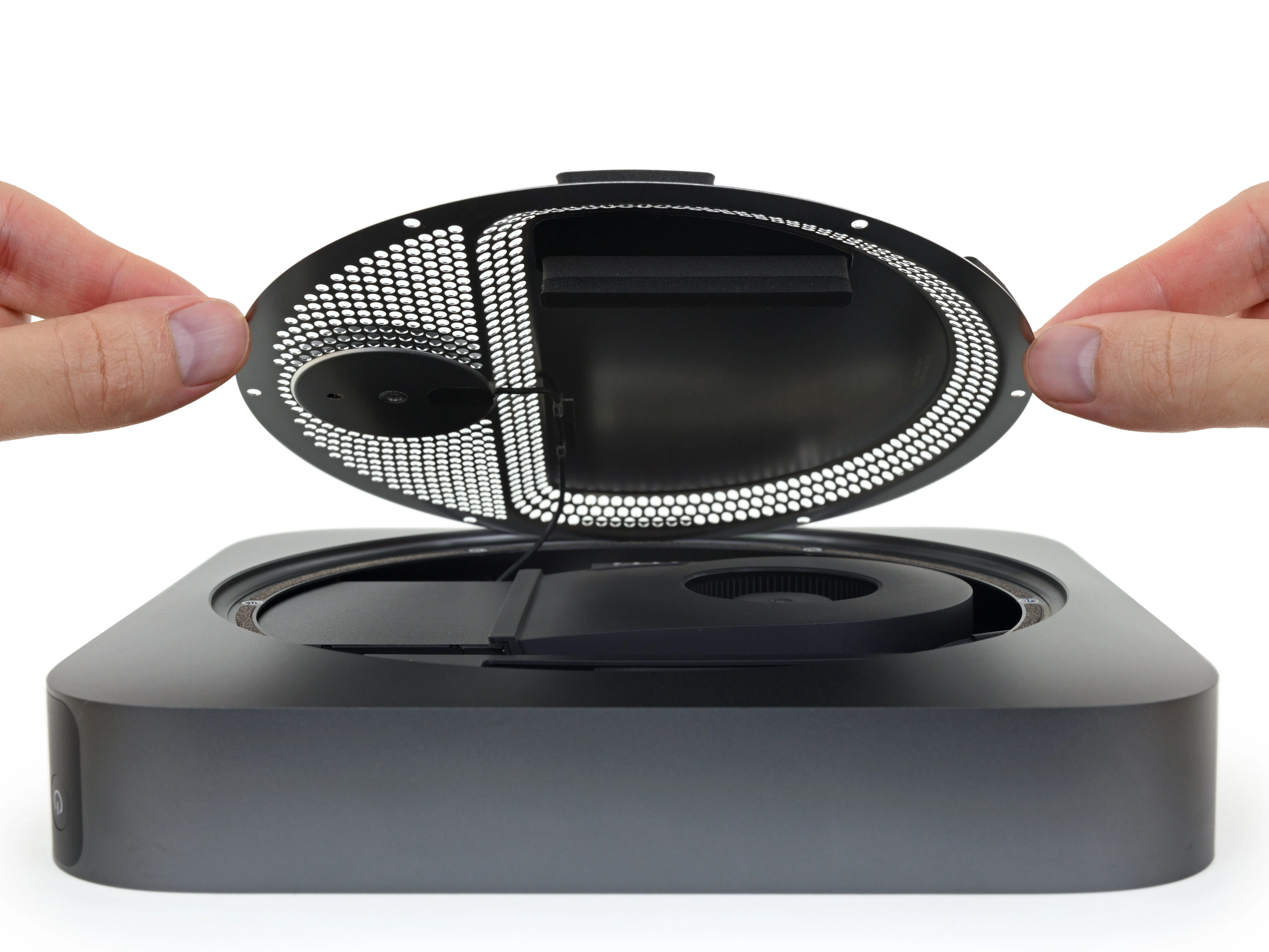

• С некоторым трепетом мы направляем наши инструменты на 60% переработанного пластика нижнюю крышку.

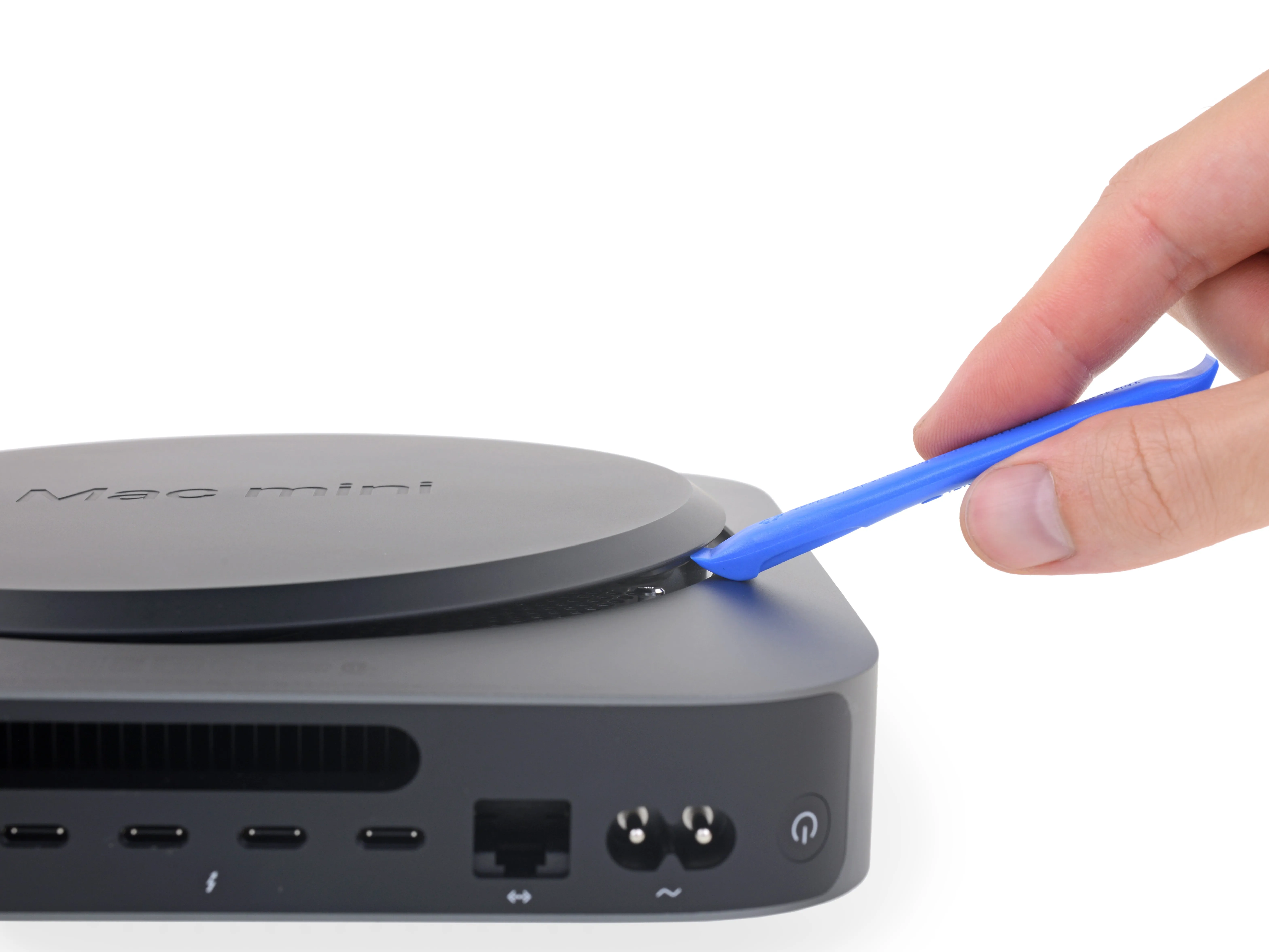

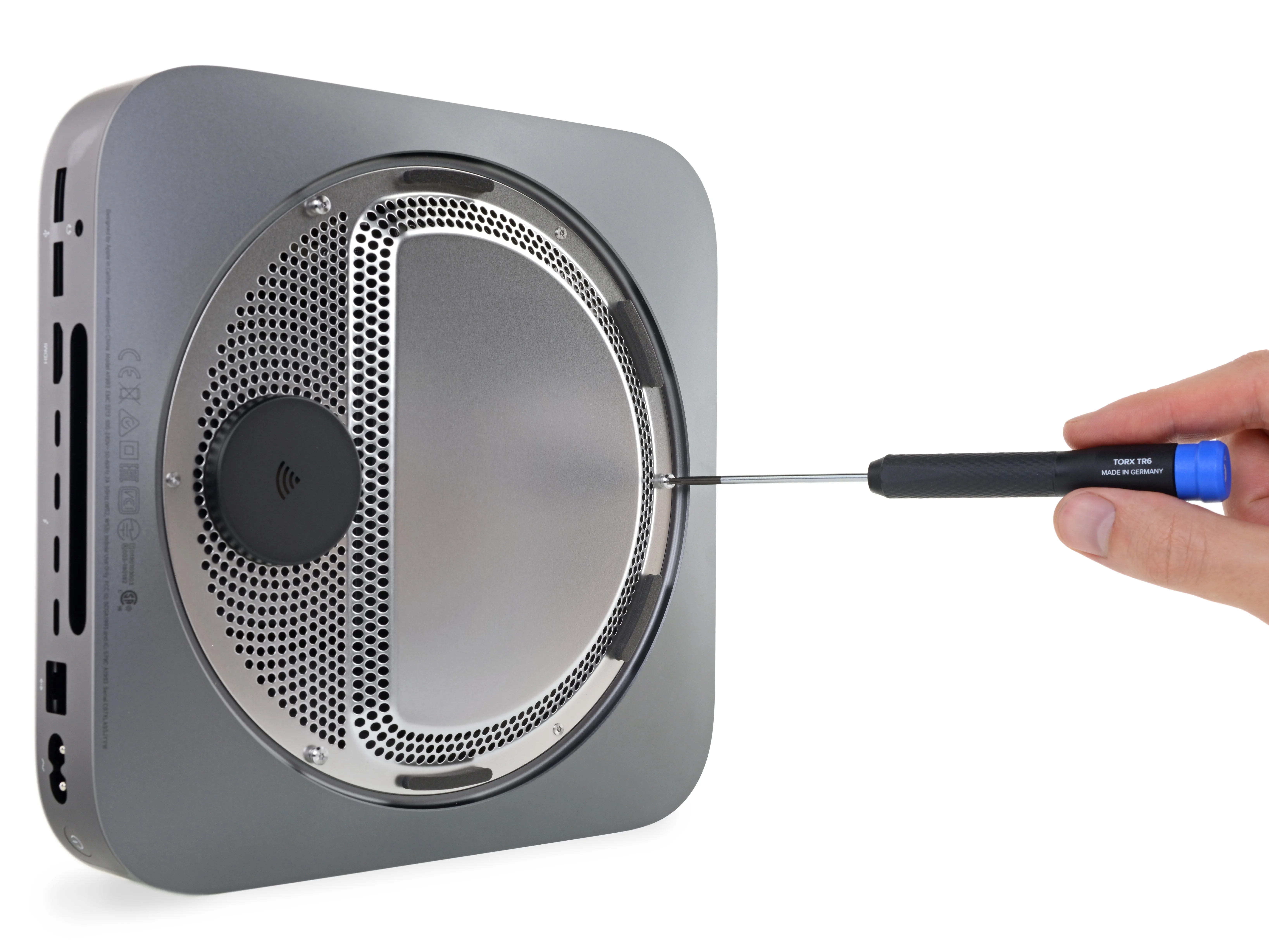

• Успех! Инструмент для открывания справляется с основанием, а шесть быстрых ударов ключом TR6 Torx ослабляют знакомую антенную пластину под ней.

• Пока все хорошо. Скрестим пальцы, чтобы так было и дальше!

Комментарии к шагу

Шаг по откручиванию антенного кабеля не включен, он есть в руководстве по разбору mac mini.

Это разборка, а не полное руководство. Рассматривайте это как предварительный просмотр того, что будет дальше, а не как полную историю ;- }

Смотрите руководство здесь: Mac mini Late 2018 Замена памяти (RAM) там все четко показано.

Шаг 4

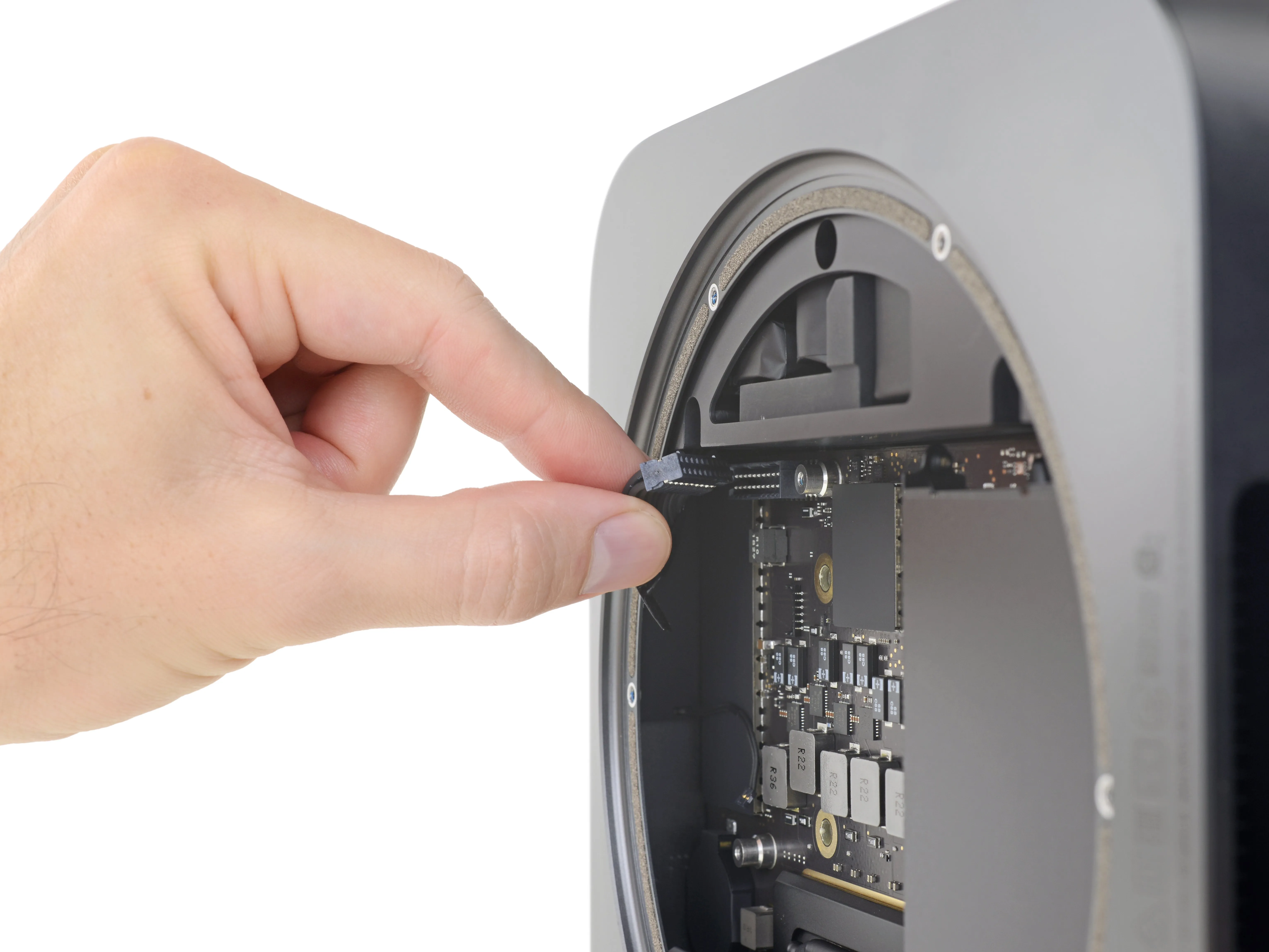

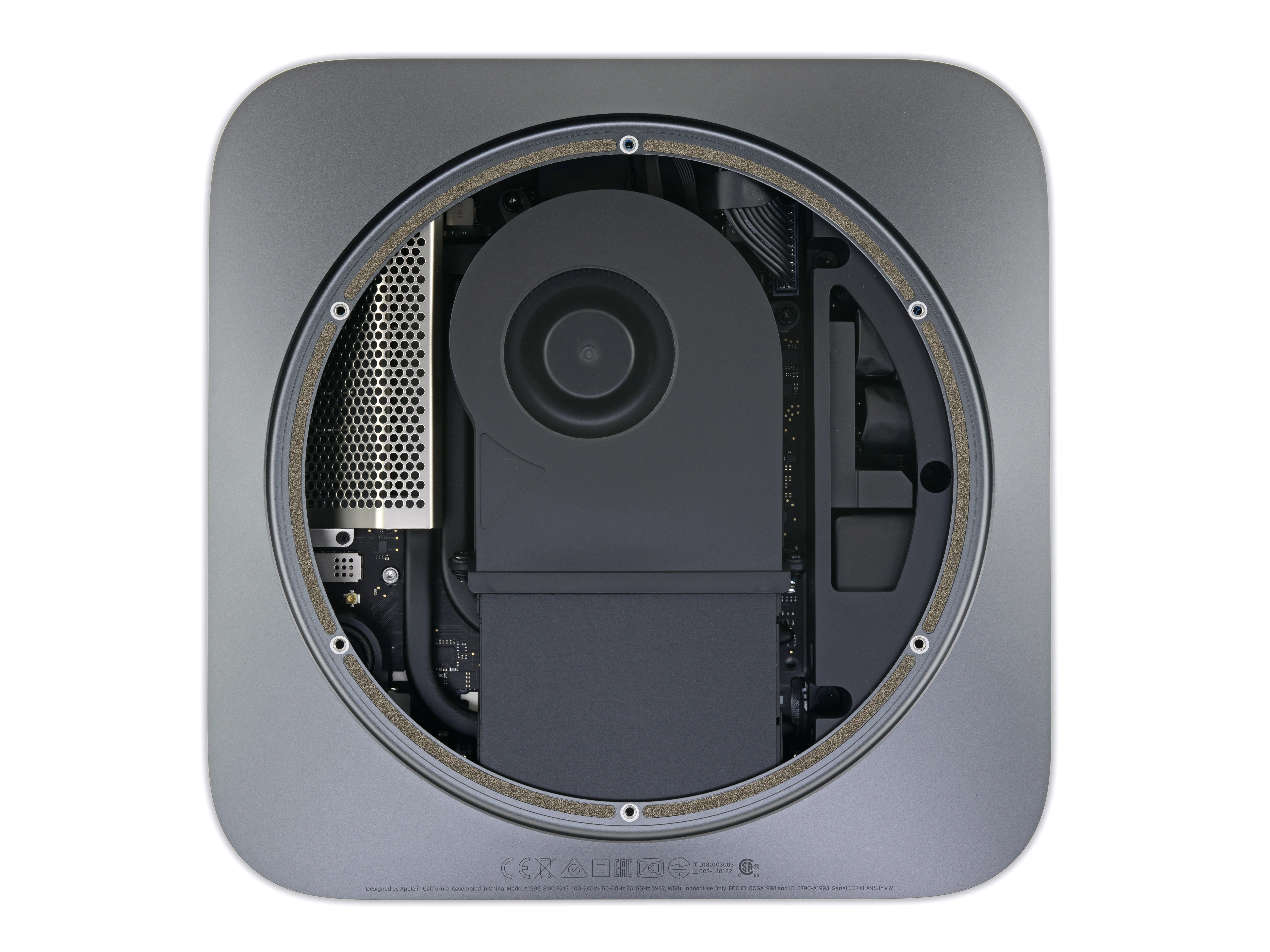

• Как и последние парураз как и в прошлые разы, нас встречает один-единственный вентилятор, стоящий на страже внутренностей мини.

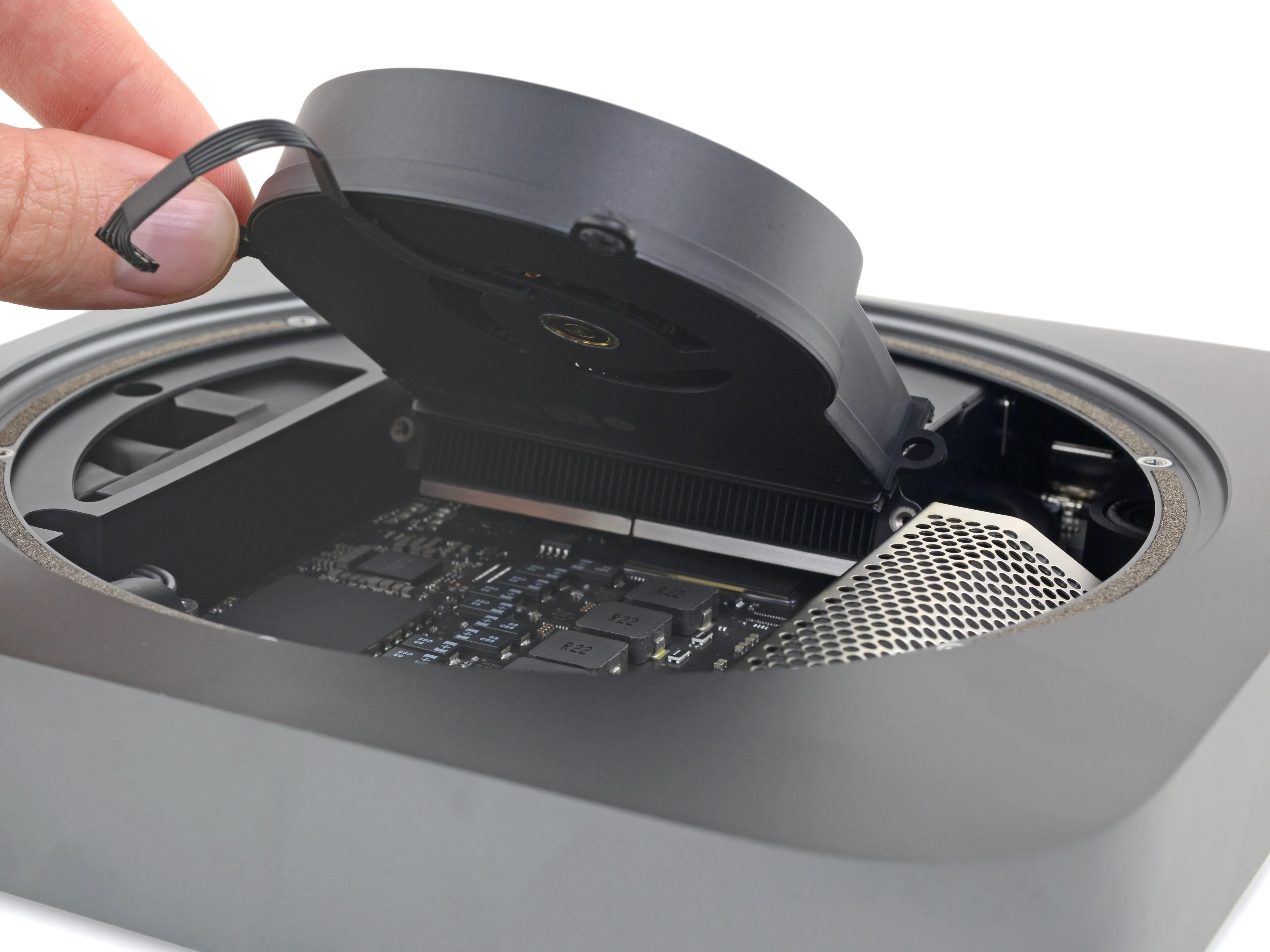

• Вентилятор откручивается без лишних усилий, открывая нам лучший вид на его глубины.

• Теоретически, нам нужно просто отсоединить эти кабели от логической платы, и она свободно выскользнет из корпуса.

• Теоретически.

Комментарии к шагу

Мне кажется, или для простой замены оперативной памяти логическая плата не должна выниматься без необходимости полностью снимать вентилятор? Мне кажется, что винты вентилятора могут быть удалены, вентилятор откинут вверх, чтобы обеспечить доступ к винтам логической платы под ним, а затем логическая плата (с вентилятором, все еще сидящим сверху), затем выталкивается из задней части корпуса с помощью запатентованных инструментов для больших пальцев...

В зависимости от того, насколько сильно провисает антенный кабель, даже он может остаться прикрепленным (но я в этом сомневаюсь).

К сожалению, без этого не обойтись - вентилятор придется вынуть.

В моем мини был небольшой кабель, который прикрепляет что-то, похожее на наклейку, к алюминиевому корпусу, поэтому мне пришлось удалить кабель антенны Wi-Fi, кабель вентилятора, затем кабель блока питания и, наконец, этот очень маленький кабель с двухштырьковым разъемом, который крепится к материнской плате прямо рядом с SSD-диском. Я даже не знаю, что это такое, но я чуть не прослезился, пытаясь отсоединить его, этот кабель не упоминается ни в одном из руководств или справочников, которые я видел за последние два дня. Также, и это важно отметить, два винта, которые крепят логическую плату к корпусу, и 4 винта, которые держат крышку слотов плунжера, очень тугие, поэтому тем, кто пытается выполнить обновление самостоятельно, следует использовать правильные инструменты и очень аккуратно прикладывать силу для их откручивания.

Да, я пропустил разъем для подключения светодиода, потому что по ошибке использовал его для демонтажа - это очень маленький кабель, и он почти скрыт, пока вы не начнете выдвигать Mobo. Никакого переднего светодиода для меня - УГХ!!!

В этих инструкциях отсутствует этап извлечения маленького светодиодного разъема из материнской платы. На самом деле это самый сложный шаг и его легче всего испортить. Не уверен, что его там нет.

Привет, Скотт! Это просто разборка, и она не предназначена для использования в качестве инструкции по разборке чего-либо. Если вы ищете подробные инструкции по вскрытию, ознакомьтесь с нашим руководством по замене оперативной памяти.

Не знаете ли вы распиновку вентилятора? Спасибо!:)

Шаг 5

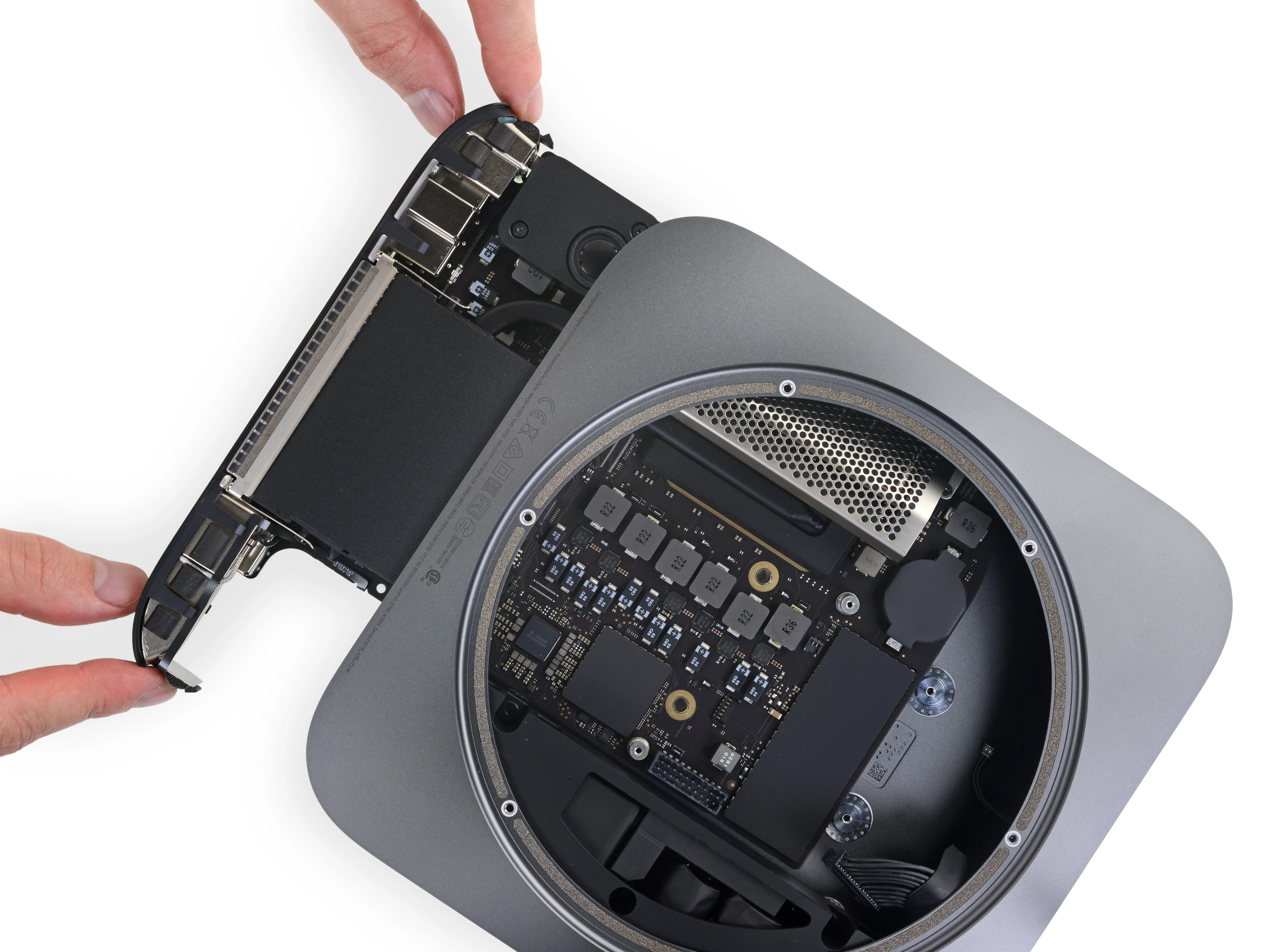

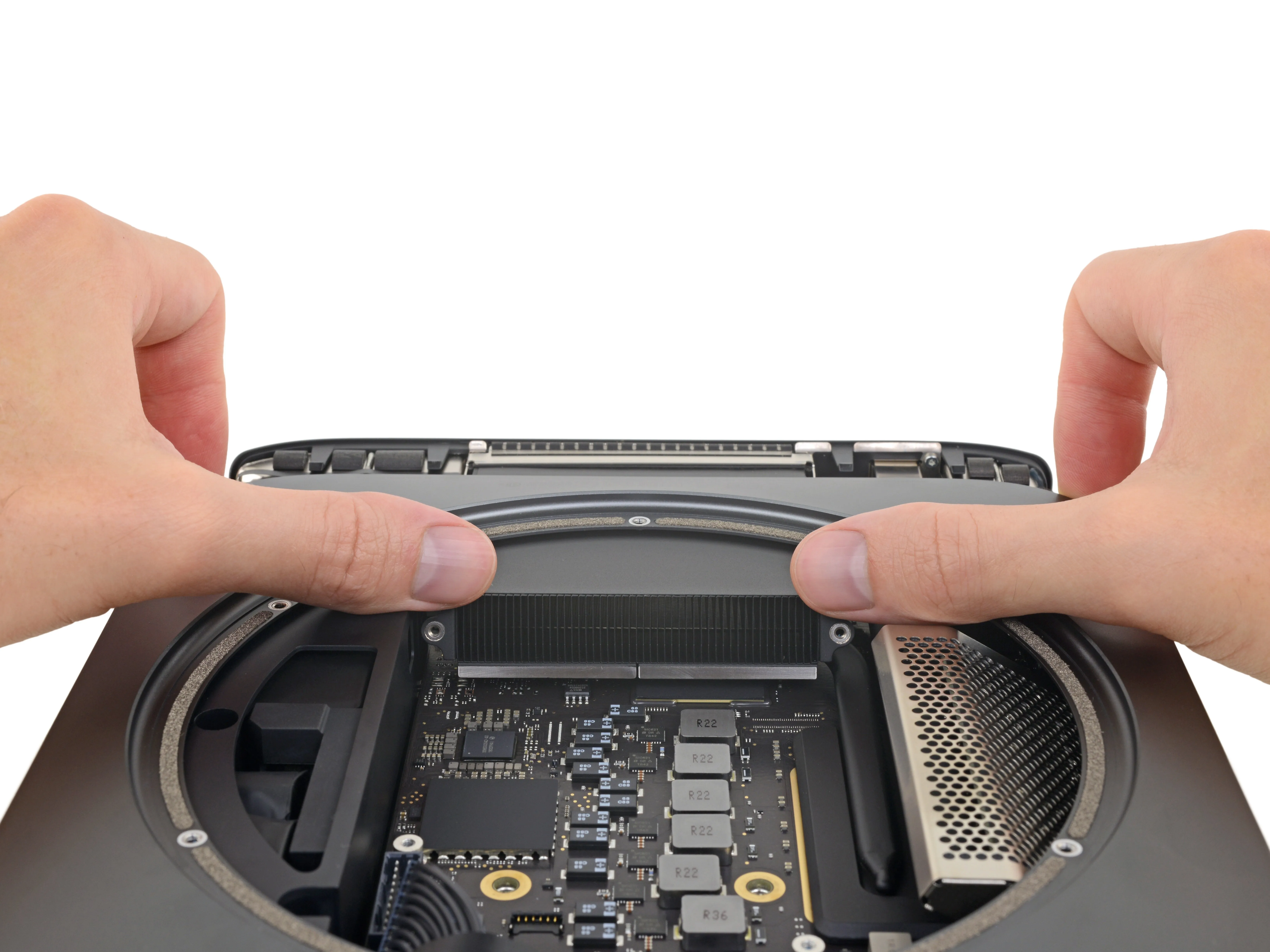

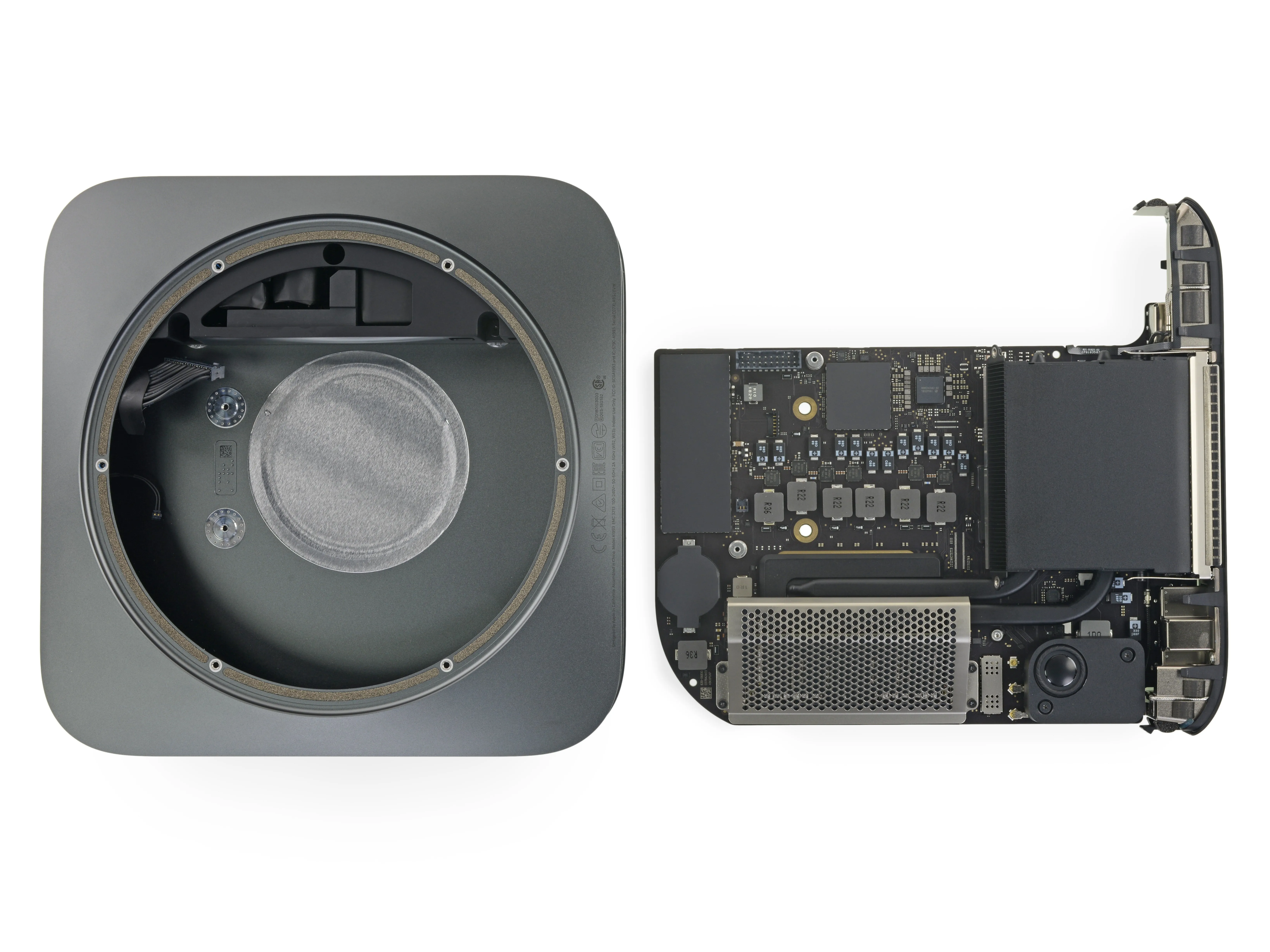

• Пришло время импровизировать - наш удобный инструмент для снятия логической платы Mac mini технически подходит к отверстиям для винтов логической платы, но это не совсем правильно. Нам понадобится больше рычага.

• Может быть, поможет старое доброе нажатие большим пальцем? Так и есть! Достаточно надавить с двух сторон от выхлопной трубы, и вся плата отстегивается и выдвигается.

• Как бы мы ни любили создавать отличные инструменты, ничто не делает нас счастливее, чем видеть что-то, что вы можете обслуживать с помощью никаких инструментов.

• Кто знает, может, у Apple и вправду есть инструмент, которым можно надавить, не подвергая опасности эти тонкие выхлопные ребра, но для нас подойдут тщательно нацеленные большие пальцы!

Шаг 6

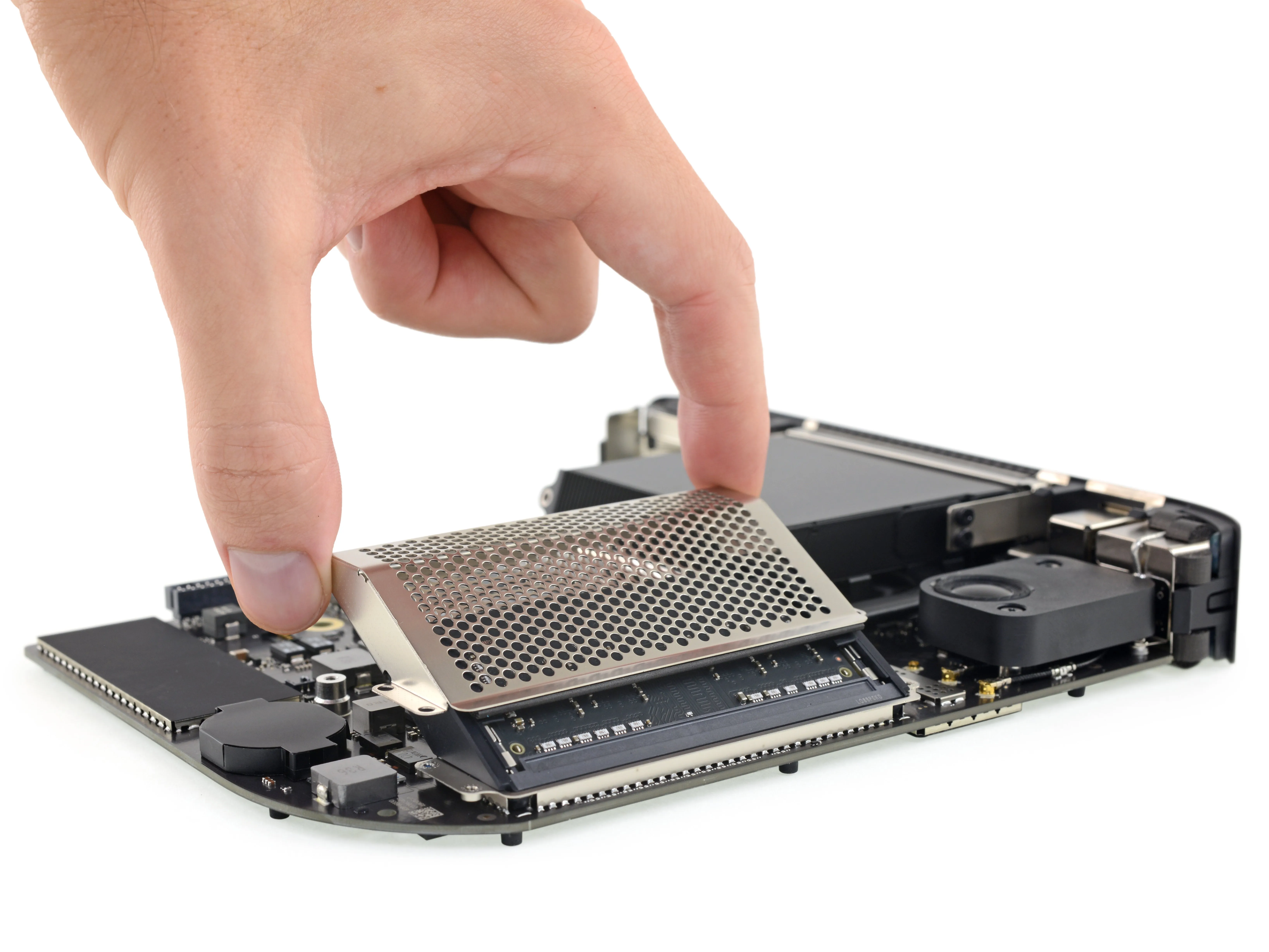

• Вынув плату, мы переходим к оперативной памяти. Apple заперла ее в тяжелую металлическую клетку - почти как если бы они не доверяли модульной оперативной памяти, что она будет вести себя хорошо.

• Хотя на самом деле мы уже видели такое в iMac'ах прошлых лет. Защитный экран позволяет оперативной памяти работать на высокой частоте (2666 МГц) без возможности случайного вмешательства в работу других функций.

• Выкрутите четыре винта Torx, и экран сразу же сдвинется с места. Была ли когда-нибудь замена оперативной памяти проще?

• Конечно.-Но возвращение к стандартной оперативной памяти SO-DIMM после горького разочарования от 2014 mini с впаянными микросхемами это огромная победа. Обновить сейчас или обновить позже - у вас снова есть выбор.

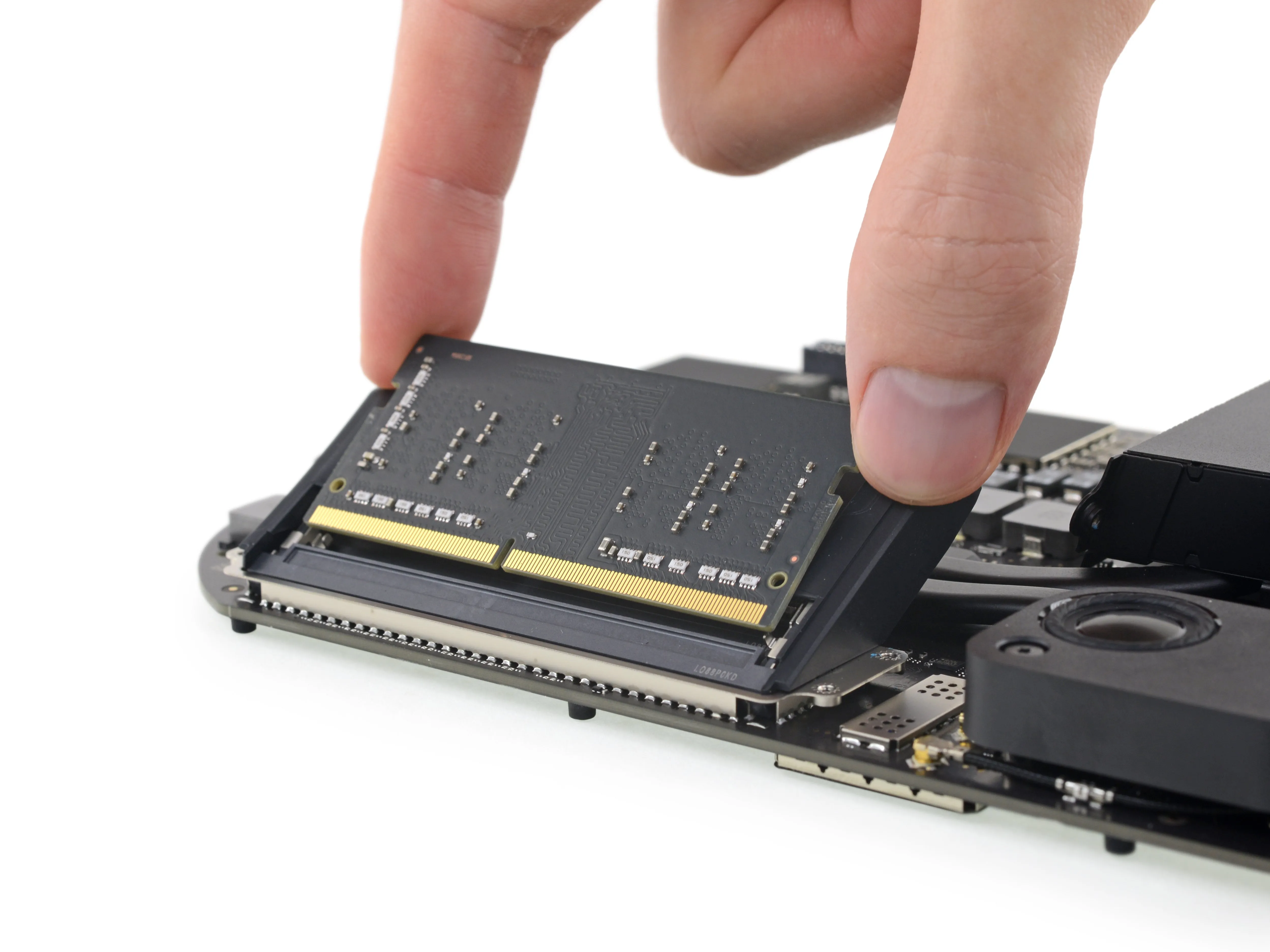

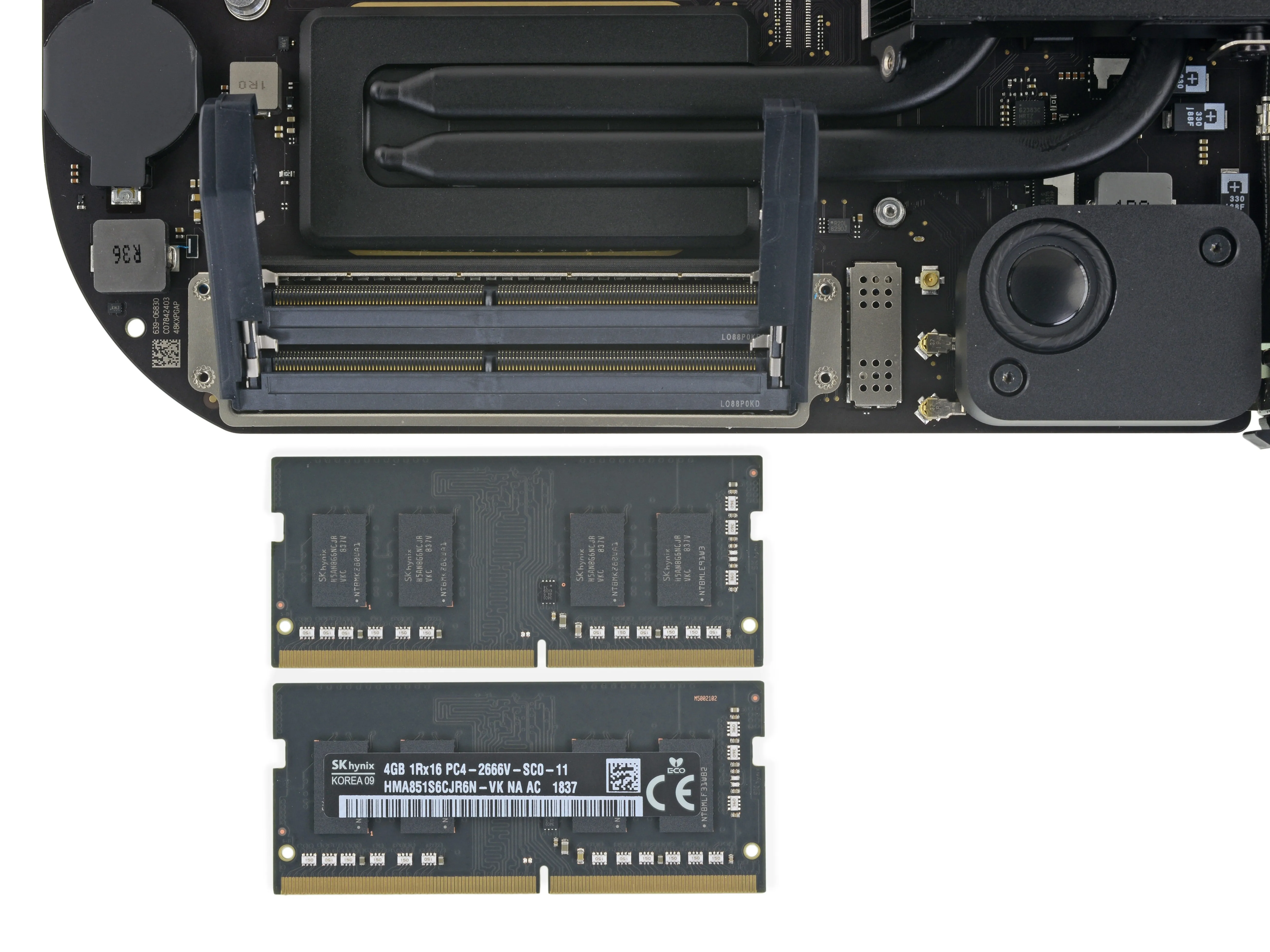

• Мы извлекаем два модуля SKhynix HMA851S6CJR6N 4 ГБ DDR4-2666 SDRAM, каждый с четырьмя микросхемами DDR4 SDRAM H5AN8G6NCJR объемом 1 ГБ.

Комментарии к шагу

Клетка Фарадея

Правильно! Поскольку оперативная память находится так близко к процессору, вы не хотите, чтобы оперативная память и процессор взаимодействовали по электромагнитным помехам.

В соответствии с техническими характеристиками H5AN8G6NCJR

память не ECC

На сайте Crucial RAM replacement также указано, что оперативная память для Mac mini не является ECC.

Это соответствует давней политике Apple по использованию 'непарной' оперативной памяти. Думаю, единственным исключением может быть iMac Pro и, возможно, Mac Pro 2013 года.

4 модуля оперативной памяти, пригодной для обслуживания. Поздравляю, Apple, возможно, я снова куплю Mac.

Вам не нужно четыре сокета, два вполне достаточно. Стоимость 32-гигабайтных модулей сейчас очень высока, ведь они только появились. Через полгода цена упадет, и они будут стоить лишь немного дороже, чем два модуля по 16 ГБ.

Уммм... что-то мне подсказывает, что кто-то сделал опечатку или 2.

Все должно быть правильно. Есть две палочки оперативной памяти, каждая емкостью 4 ГБ. На каждой планке ОЗУ есть четыре чипа по 1 ГБ.

Артур прав!

Я установил память Crucial 32Gb (2x16) upgrade, и они работают на частоте 2667Mhz вместо номинальной 2666. Следует отметить, что 4 винта, удерживающие металлическую крышку плунжера, очень туго затянуты с завода, чтобы их ослабить, требуется сильное и постоянное усилие.

Кто-нибудь может подсказать ID или артикул для обновления 32-гигабайтной оперативной памяти и где их можно купить?

Кроме того, есть ли 2 или 4 гнезда для оперативной памяти?

Если 4, то почему бы не купить еще 2 по 8 гигов, чтобы в итоге было 32 гига?

Похоже, что сейчас на рынке нет 64-гигабайтных SODIMM - Crucial предлагает только 32 ГБ (2 x 16 ГБ SODIMM) - есть ли 64-гигабайтное решение на вторичном рынке (Apple предлагает его, какие чипы они используют)?

PS. Я нашел этот источник, но еще не купил их:

https://www.crucial.com/usa/en/mac-mini-%...

Спасибо!

Шаг 7

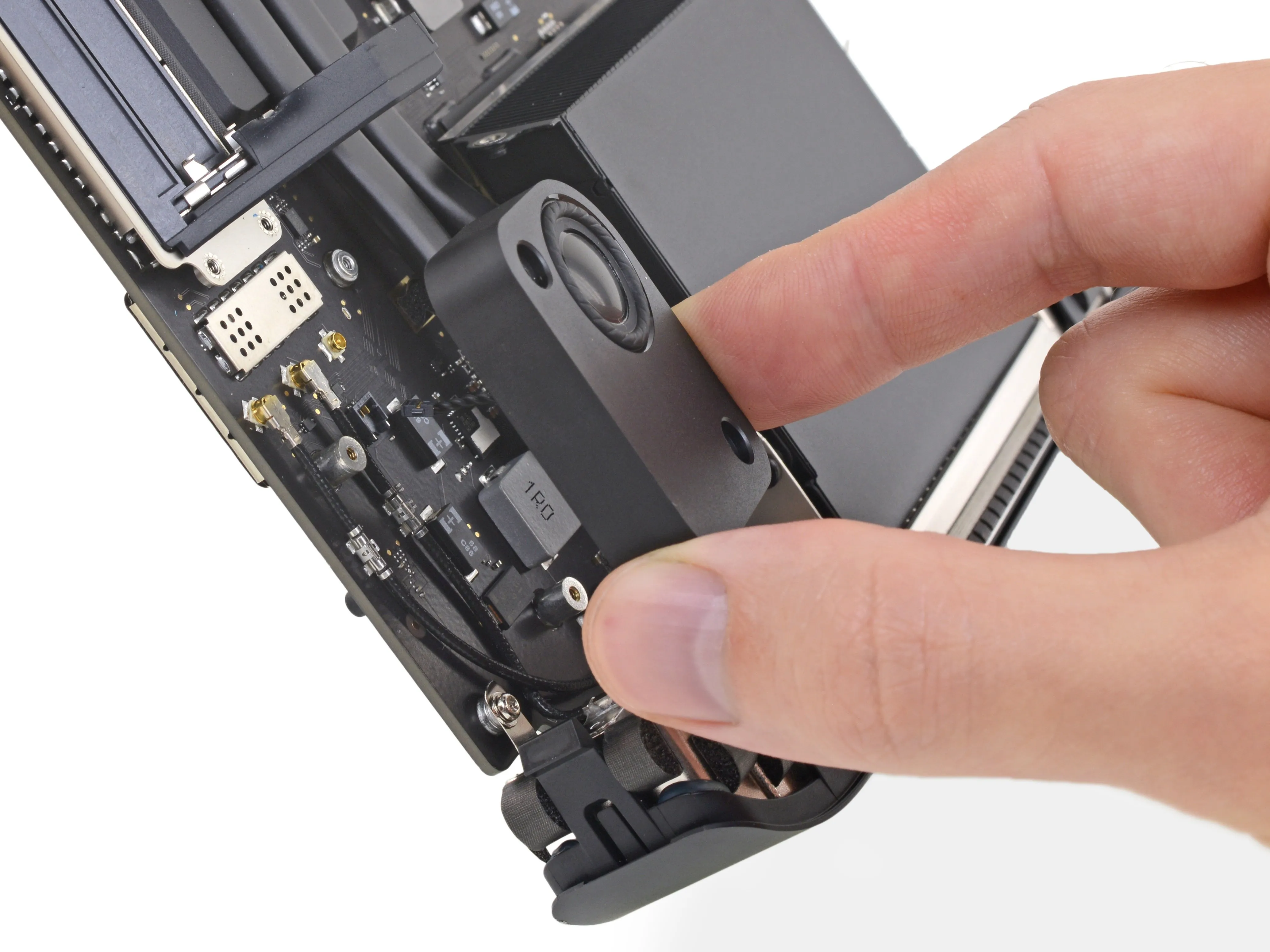

• Всего один разъем и два винта освобождают маленький системный динамик.

• iMac и MacBook Кажется, что динамики всё время становятся больше, но этот выглядит примерно так же, как и в старых Mac mini.

• Под динамиком мы находим несколько антенных кабелей, но, к сожалению, нет модульной карты AirPort-что становится тенденциейОни подключаются прямо к основной плате.

• Увы, карты AirPort остались лишь далеким воспоминанием, когда логические платы ассимилировали все беспроводные функции.

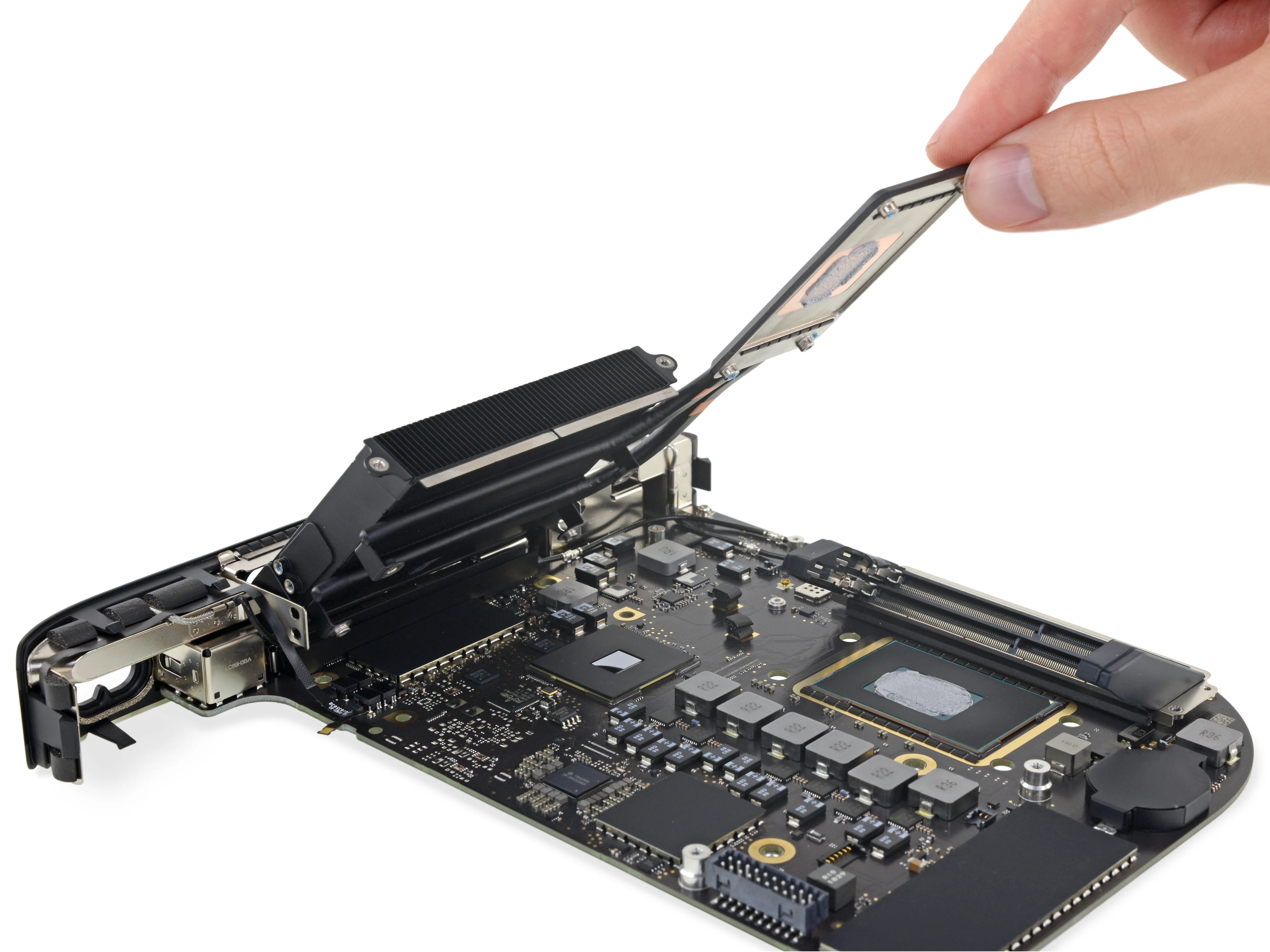

• Далее мы приступили к освобождению радиатора, откручивая винты Torx и обнажая покрытый пастой (припаянный) процессор.

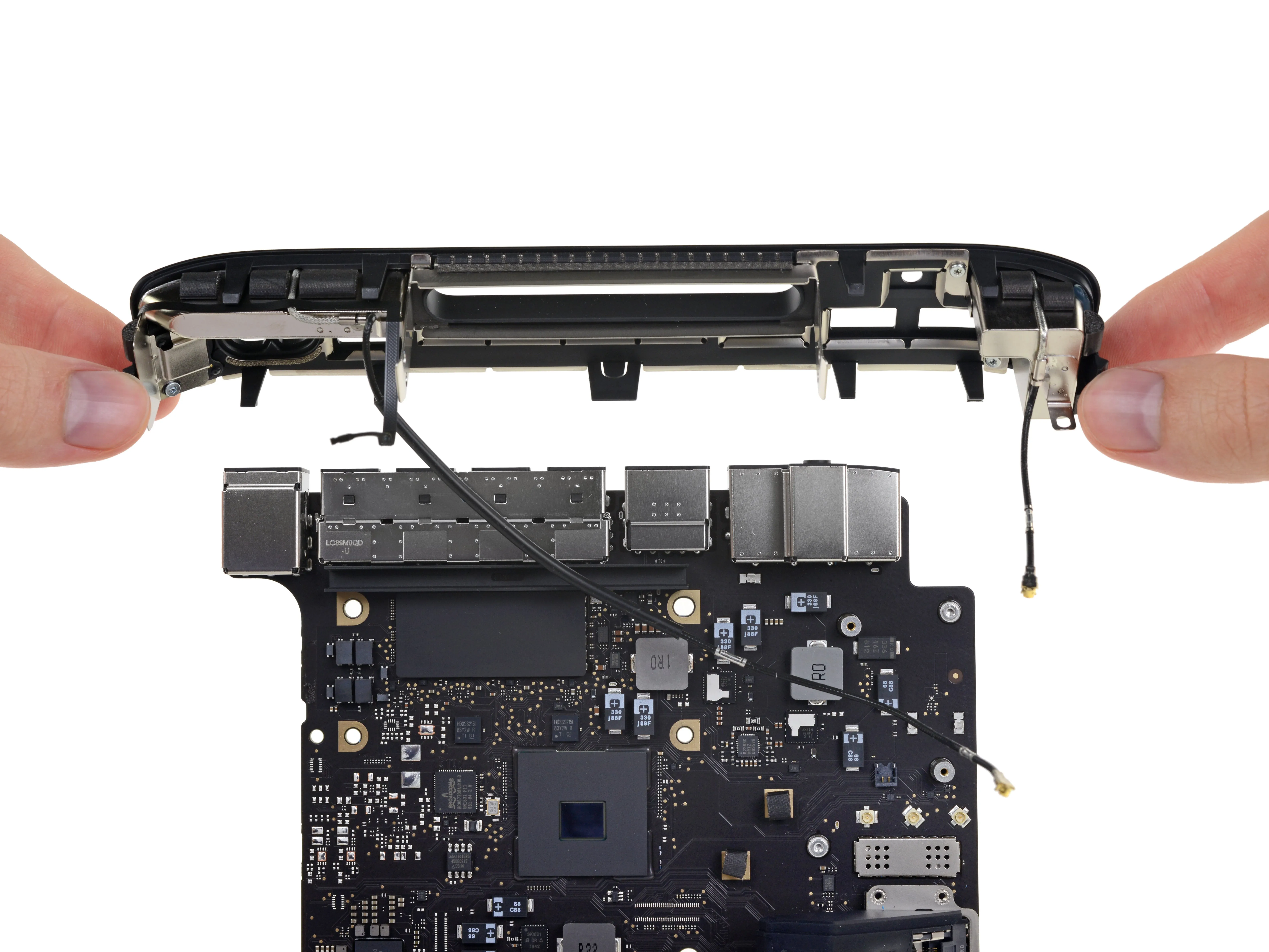

• Последний винт, и крышка портов свободна, открывая... порты. Уходя, он забирает с собой несколько антенн.

Комментарии к шагу

Интересно, что здесь, похоже, три антенных разъема... Я предполагаю, что один из них - Bluetooth, а другой - wifi. У кого-нибудь есть идеи, для чего предназначен третий?

Возможно, это антенна 3x3 MIMO -https://www.lifewire.com/mimo-wifi-route...

Согласно спецификациям Apples: IEEE 802.11a/b/g/n совместимый

Помните! MIMO является частью спецификации IEEE 802.11ac.

Учитывая время разработки системы, я не уверен, что Murata имела право продавать модуль WiFi с логикой Qualcomm. Возможно, Apple была вынуждена использовать логику Cypress. Логика Cypress не так хороша, как логика Qualcomm для ac. Поэтому, если вы посмотрите на листинг деталей Murata Радиочастотные модули Murata: WiFi-Bluetooth Мы видим, что последние три модуля являются наиболее вероятными. Первый - просто 802.11a/b/g/n, тогда как два последних - 802.11a/b/g/n/ac Они все используют две антенны WiFi либо сдержанные 2,4 ГГц/5,0 ГГц, либо в конфигурации 2x2 MIMO. Третья антенна предназначена только для Bluetooth.

Теперь вопрос: спецификации на странице Apple неверны? WiFi ac или нет?

Это довольно краткое описание снятия радиатора! Какие винты torx и где они расположены?

Разборка - это не руководство по ремонту! Он предназначен для предварительного ознакомления с тем, что находится внутри и устройством. За подобной информацией обращайтесь к руководствам по ремонту.

Три антенных разъема для модуля Wi-Fi / Bluetooth Murata 339S00458, но только две антенны реально подключены. Почему?

Этот модуль такой же, как в MacBook Pro 15' Touch Bar 2019? Тот же номер, но без Murata... (MacBook Pro 15' Touch Bar 2019 Teardown)

В этом MBP три разъема и три антенны.

Означает ли это, что модуль Wi-Fi Mac Mini потенциально может работать в режиме 3x3 (поскольку он, возможно, такой же, как в MacBook Pro 15 дюймов 2019 года), но по какой-то причине ограничен 2x2 при наличии только двух установленных антенн?

Можно ли вручную установить дополнительную антенну в свободный разъем, чтобы изменить 2x2 (т. е. Tx 866 Гбит / с) на 3x3 (1 300 Гбит / с)? (https://www.duckware.com/tech/wifi-in-th...)

Посмотрите еще раз! Здесь три антенны.

Вам нужно снять антенну Bluetooth вместе с нижней пластиной.

Адаптер WiFi имеет только две антенны, добавить антенну невозможно, так как в чипе просто нет кремния для ее поддержки.

Стандарт 802.11ac внедрялся в два этапа (Wave). Эта система соответствует Wave-1 1,3 Гбит/с. с использованием двух антенн.

Это объясняет! Спасибо, Дэн, за подтверждение того, что система может работать на скорости 1,3 Гбит/с из коробки.

Шаг 8

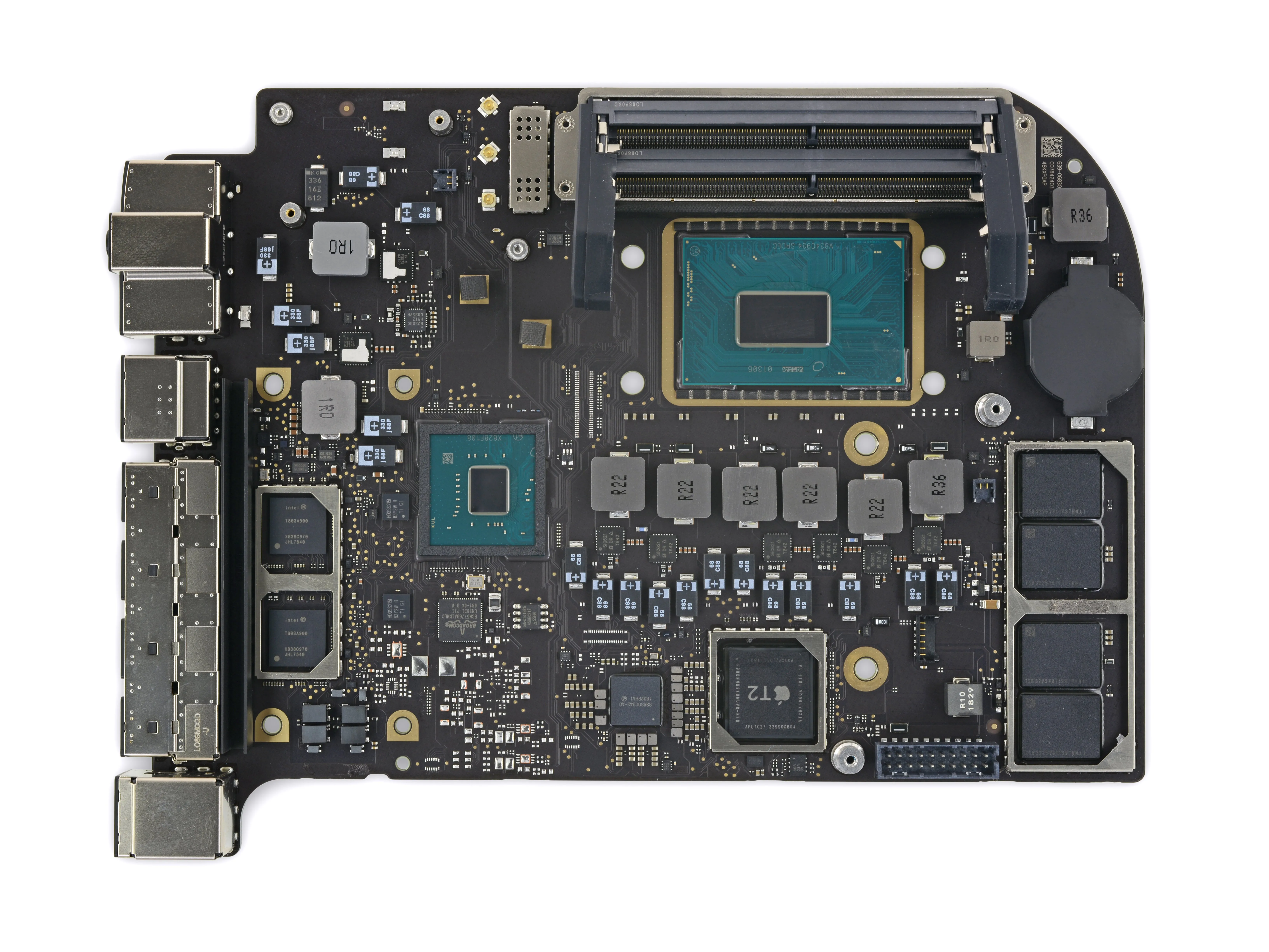

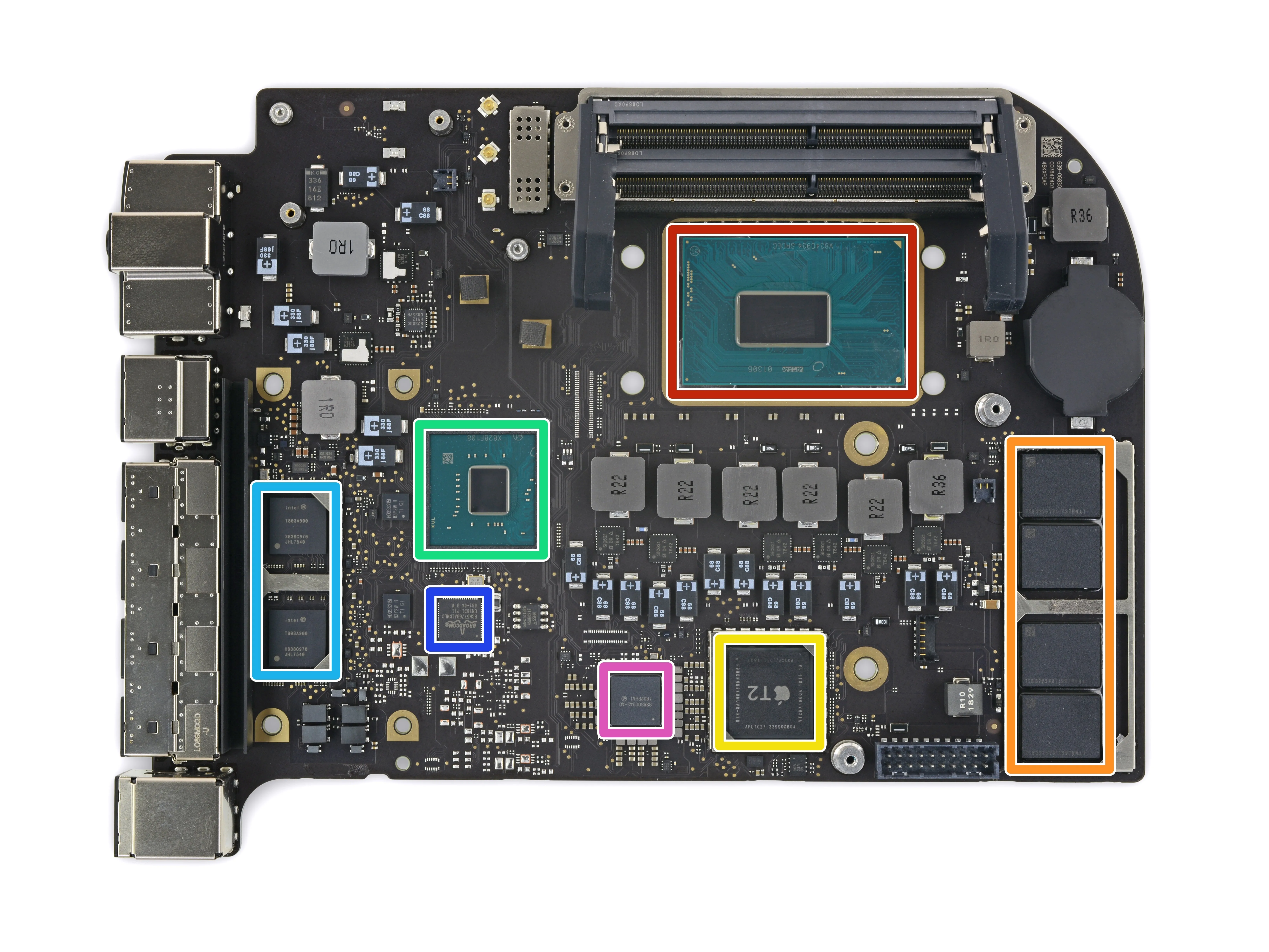

• В этом мини по-прежнему много кремния - давайте посмотрим!

• Четырехъядерный процессор с частотой 3,6 ГГц Intel Core i3 Процессор с графикой Intel UHD Graphics 630

• Флеш-накопители Toshiba TSB3225V81199TWNA1 (по 32 ГБ каждый, всего 128 ГБ)

• Сопроцессор Apple APL1027 339S00604 T2

• Intel SR40E Концентратор контроллера платформы CM246

• Intel JHL7540 Контроллер Thunderbolt 3

• Контроллер Broadcom BCM57766 Gigabit Ethernet

• 338S00342-A0 (вероятно, PMIC от Apple)

Комментарии к шагу

Почти уверен, что это должен быть BCM57766 для контроллера GbE.

Определенно так и есть! Исправлено!

Есть два чипа контроллера Intel JHL7540 Thunderbolt 3, каждый из которых обслуживает два порта.

Процессор припаян? Можно ли его обновить?

Процессор припаян.

Как заявил автор, он не подлежит модернизации. Логическая плата является обслуживаемой, поэтому при необходимости ее можно заменить, но это будет стоить дороже (процессор или флеш-накопитель).

Для чего предназначен разъем рядом с 'флеш-накопителем Toshiba TSB3225V81199TWNA1'?

Это подключение вентилятора.

Intel JHL7540 на два порта, есть ли из-за этого ограничения? Мы получим полноценные 4 порта 40 Гбит/с? Или в реальности мы не можем получить 4x40Gb/s, как это было раньше? Я не могу найти спецификацию на JHL7540.

Да ладно, Apple! Не делать хранилище обслуживаемым? ЧТО????

Джон, переход Apple на T2 и прямую флэш-память делает изменение хранилища невозможным. Единственное, что могла бы сделать Apple, - это добавить второй дисковый накопитель PCIe/NMVe. Пока что Apple не предлагает никаких вариантов двойного хранения данных в системах на базе T2.

Так вот вопрос: можно ли с помощью внешнего диска TB3, вращающегося или SSD, 'свернуть фьюжн-накопитель', используя его и внутреннее хранилище? (Я делал это на старых Mac mini и iMac, добавляя SSD или вращающийся диск по мере необходимости, а затем следуя инструкции https://support.apple.com/en-us/HT207584 ), но мне интересно, сможет ли чип T2 Security предотвратить это. Полностью не поддерживается, я прекрасно знаю об этом, просто размышляю о возможностях, поскольку вряд ли я смогу позволить себе все хранилище, которое мне нужно, прямо сейчас.

Похоже, что некоторые люди уже пробовали это сделать несколькими способами, и, похоже, это совсем не работает с Mac mini 2018 года :/. https://macintoshhowto.com/advanced/fusi...

Одно дело - настроить HDD + SSD как Fusion Drive. Но как только вы попробуете использовать двойной SSD, вы тратите производительность кэширующего SSD, а поток данных превышает то, что может выдержать диск!

Незаметная установка двух дисков намного лучше!

Диски Fusion - это здорово, но их не стоит даже рассматривать, если только оба диска не работают на одном контроллере и не питаются от одного блока питания.

@Dan.

Что такое 'кэширующий SSD'? Fusion не предполагает кэширования. Думайте об этом как о конкатенированных дисках (доступна общая сумма хранения), но с программным обеспечением, активно перемещающим более часто используемый материал на более быстрый диск. Если бы вы могли (а я никогда не стал бы этого делать) настроить фьюжн-накопитель с использованием внутреннего PCIe SSD и внешнего SATA600 SSD, то вы не должны были бы тратить более высокую скорость PCIe SSD.

И действительно, если у вас есть внешняя коробка TB3, в которую можно установить внутренний NVMe SSD и SATA SSD, то это может быть разумным решением.

Хотя я бы предпочел отнести цену внешнего блока TB3 к цене SSD Mac емкостью 4 ТБ.

В наборе Fusion Drive есть медленный HDD, который является активным хранилищем, и скрытый SSD, который является кэширующим диском. Каждый блок данных считывается или записывается на SSD, а затем на HDD, поскольку SSD намного быстрее как при доступе, так и при чтении и записи. Если вы посмотрите в информации о диске, то не увидите его в качестве активного тома, там указан только HDD.

В отличие от гибридных дисков (например, SSHD от Seagate), в Apples вменение кэширования происходит на уровне ОС. Вся причина, по которой были предложены такие варианты кэширования, заключалась в том, что SSD в то время были еще очень дороги. Несмотря на то что стоимость SSD снизилась, они все еще дороже, чем HDD, SSHD или даже большинство Fusion Drive. С точки зрения производительности двухдисковая система, в которой в качестве загрузочного диска используется SSD емкостью 256/512 ГБ, а в качестве диска для данных - HDD или SSHH емкостью 1 ТБ (или больше), в большинстве случаев является лучшей (если не использовать Fusion Drive).

Для серьезной работы с музыкой или видео вам понадобится SSD емкостью 1 или 2 ТБ и самый быстрый диск ввода-вывода, который предлагает система.

Рядом с флэш-накопителем находится 2-контактный разъем. Для чего он нужен? Какое-то заземление?

Шаг 9

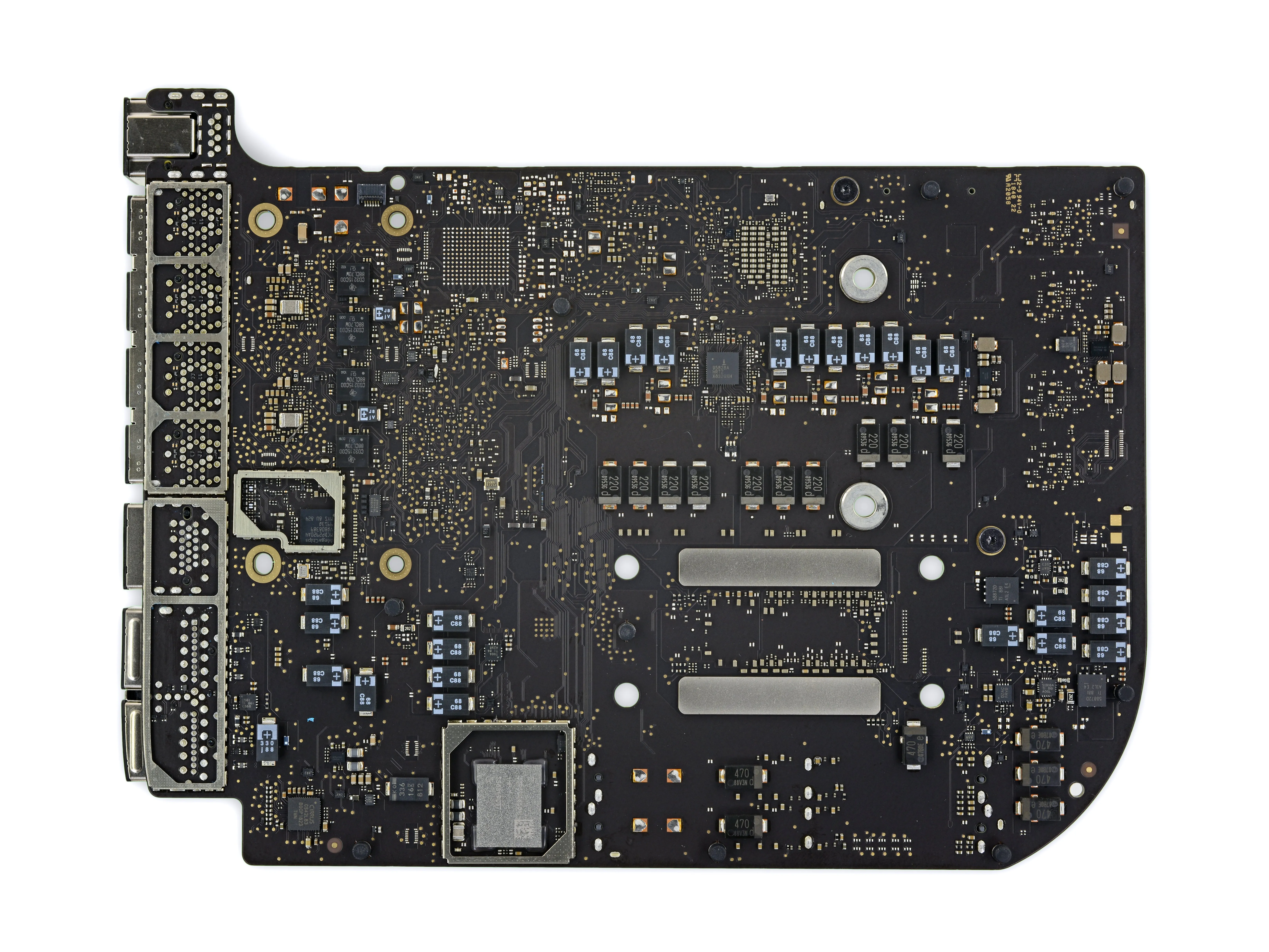

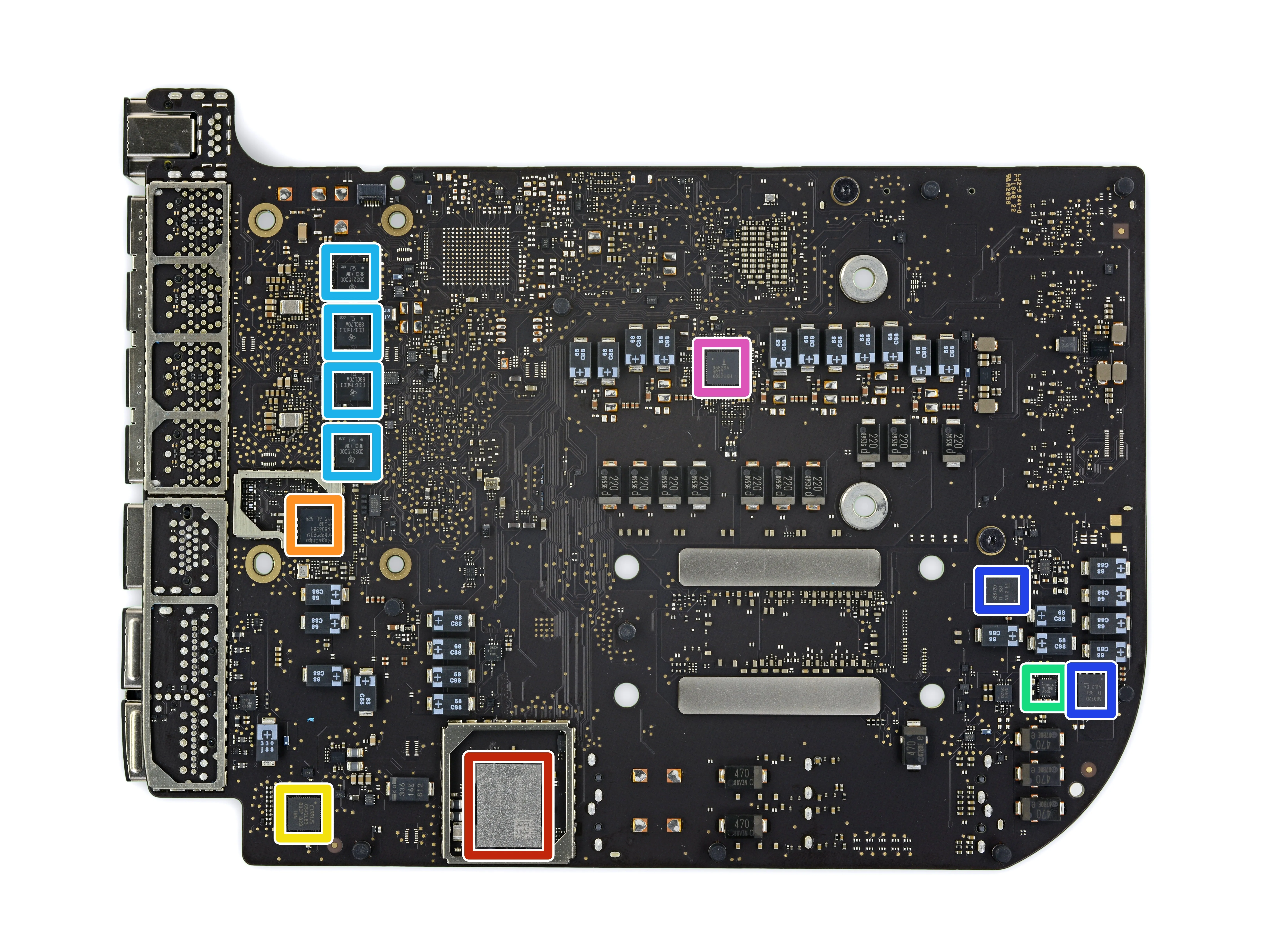

• А задняя сторона вмещает ещё больше:

• модуль Wi-Fi / Bluetooth Murata 339S00458

• Конвертер MegaChips MCDP2920A4 DisplayPort 1.4 в HDMI 2.0

• Аудиокодек Cirrus Logic CS42L83

• Texas Instruments TPS51916 решение для питания памяти с синхронным контроллером

• Контроллер USB-C x4 Texas Instruments CD3215C00

• Синхронный блок питания Texas Instruments CSD58872Q5D NexFET

• Контроллер питания процессора Intersil ISL95828AHRTZ

Комментарии к шагу

Примечание: Несмотря на то, что Mac mini оснащен чипом-конвертером Displayport 1.4, интегрированный чип Intel HD Graphics 630 не поддерживает Displayport 1.4, а значит, вы почти наверняка не сможете управлять дисплеем LG Ultrafine 5K. Теоретически вы сможете управлять экраном Dell UP2715K с помощью двух кабелей. Apple еще не обновила свою статью о дисплеях 4K/5K по адресу https://support.apple.com/en-gb/HT206587

Дисплеи LG UltraFine 5K используют Thunderbolt 3 для ввода - два канала DisplayPort 1.2 передаются по одному кабелю Thunderbolt 3, что не является проблемой для данного Mac mini. Преобразователь уровня/протокола (LSPCON) от MegaChips служит лишь для преобразования третьего канала DP 1.2 от интегрированного GPU в HDMI 2.0a с HDCP 2.2 для порта HDMI. На странице технических спецификаций Apple для нового Mac mini есть раздел 'Поддержка видео', в котором перечислены возможности вывода.

В нижней части материнской платы явно нашлось место для еще одного BGA-чипа, а также пустые места для пассиков, поддерживающих его. Интересно, что же осталось за кадром?

Контроллер Aquantia AQC107 10 GbE, который находится на плате только в том случае, если вы выбрали конфигурацию с опцией 10 Gigabit Ethernet / NBASE-T.

Похоже, что разъем, используемый для выключателя питания, изменился по сравнению с моделью 2014 года. Он также имеет шесть разъемов, в то время как в предыдущей модели их было два. В предыдущих моделях мы использовали небольшую интерфейсную плату для удаленного подключения выключателя питания/реле для некоторых компьютеров, которые мы размещали вне зоны доступа пользователей. Просто интересно, что на самом деле представляет собой новый разъем и для чего используются дополнительные контакты/разъемы?

Шаг 10

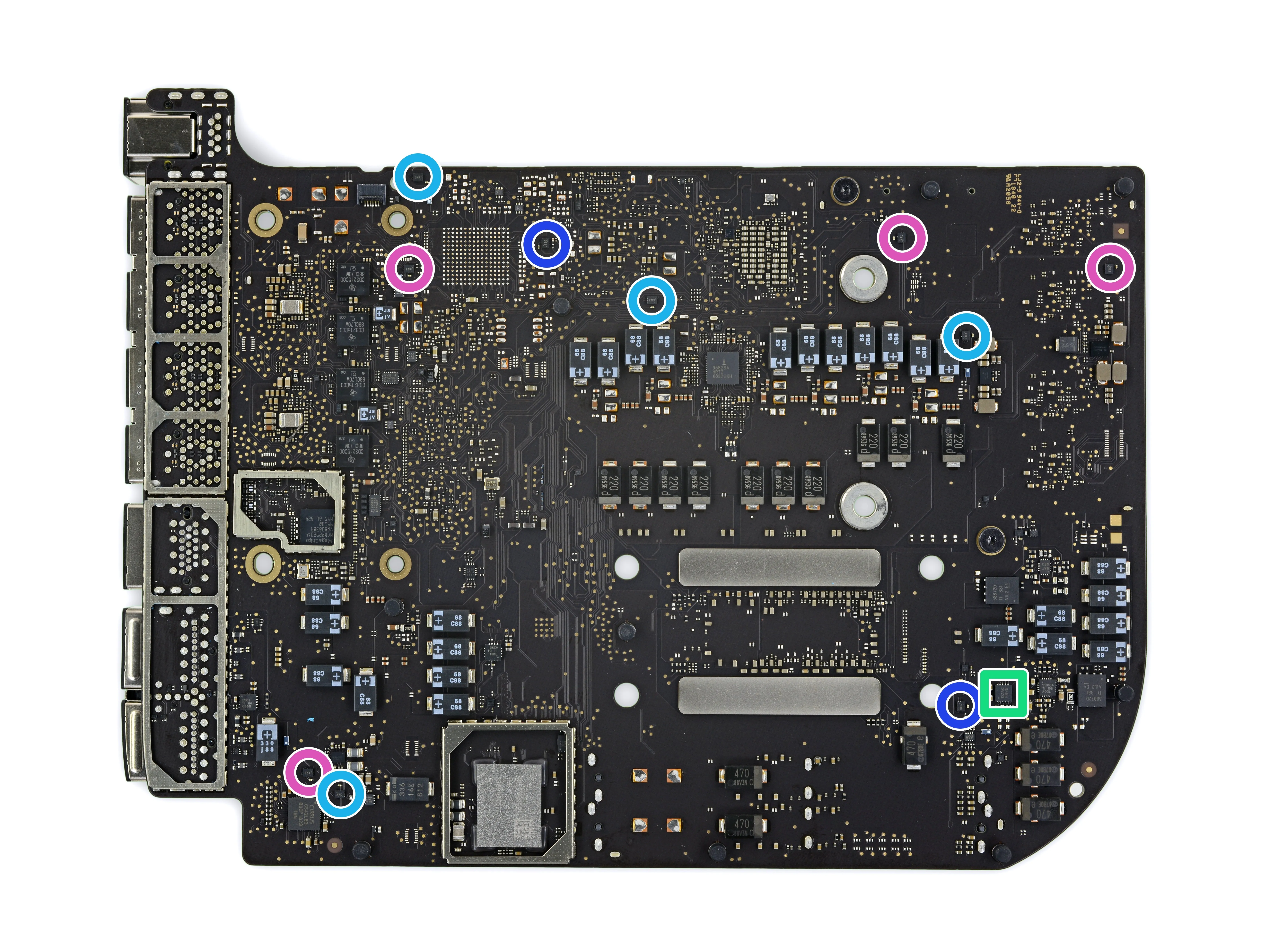

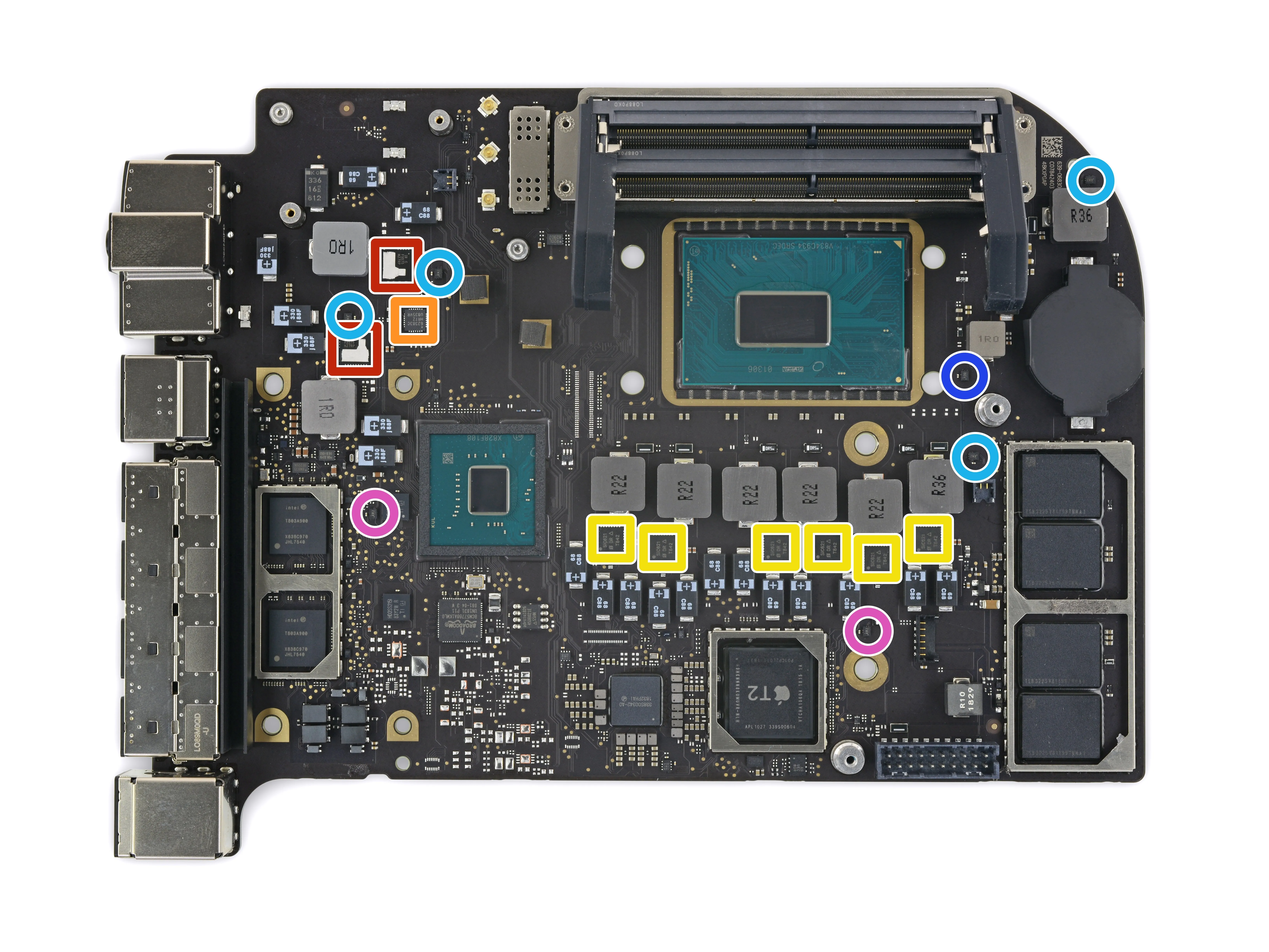

• Идентификация чипов, продолжение:

• Infineon (ранее International Rectifier) IRF3575 60 A синхронный buck-конвертер

• Renesas (ранее Intersil) ISL62383C контроллер источника питания

• Vishay SIC621 Интегральный каскад питания на 60 А

• Renesas (ранее Intersil) ISL80101A LDO-регулятор 1 A

• Texas Instruments INA210 двунаправленный усилитель тока

• Texas Instruments INA211 двунаправленный усилитель чувствительности к току

• Texas Instruments INA214 двунаправленный усилитель тока

Шаг 11

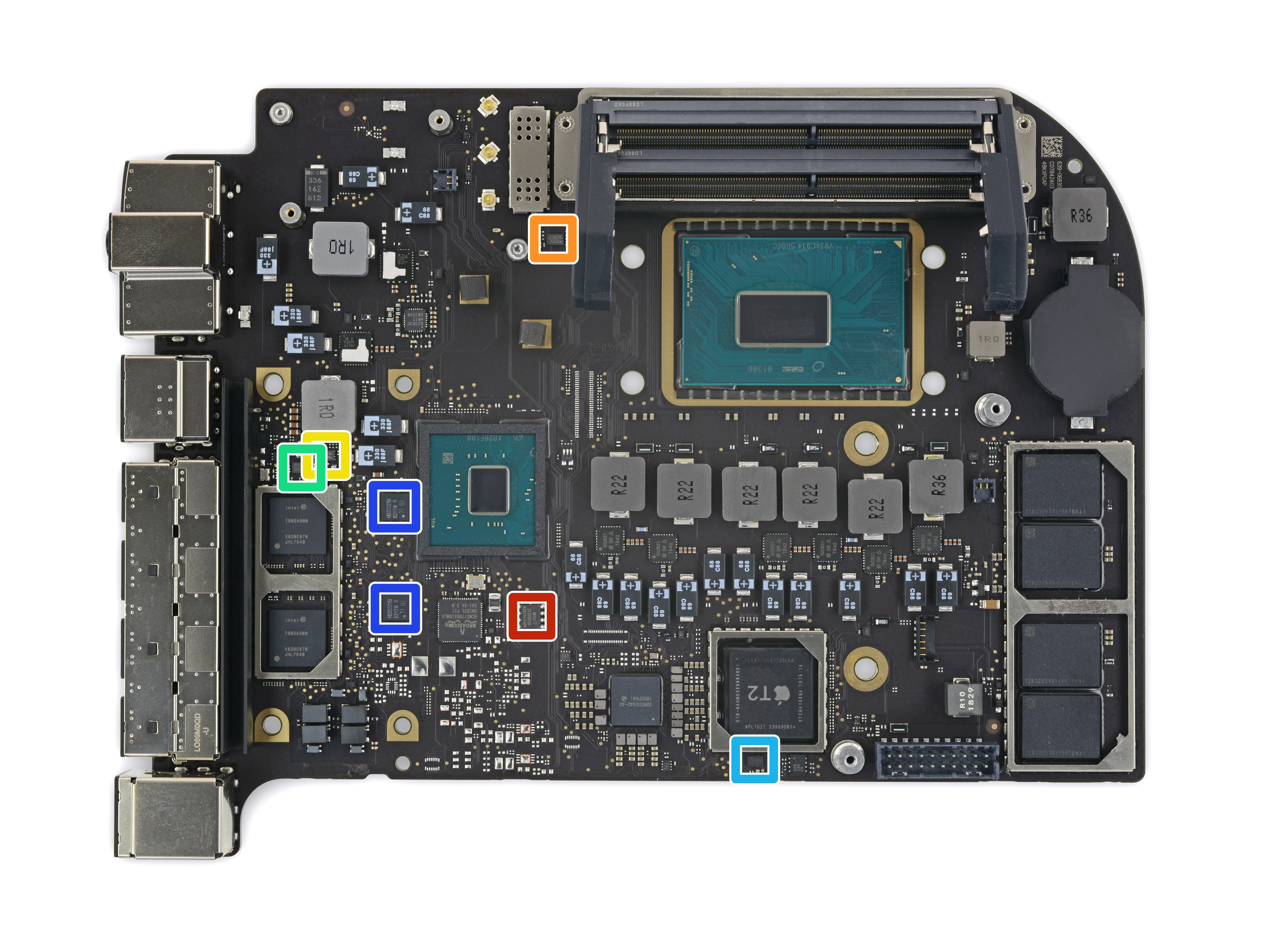

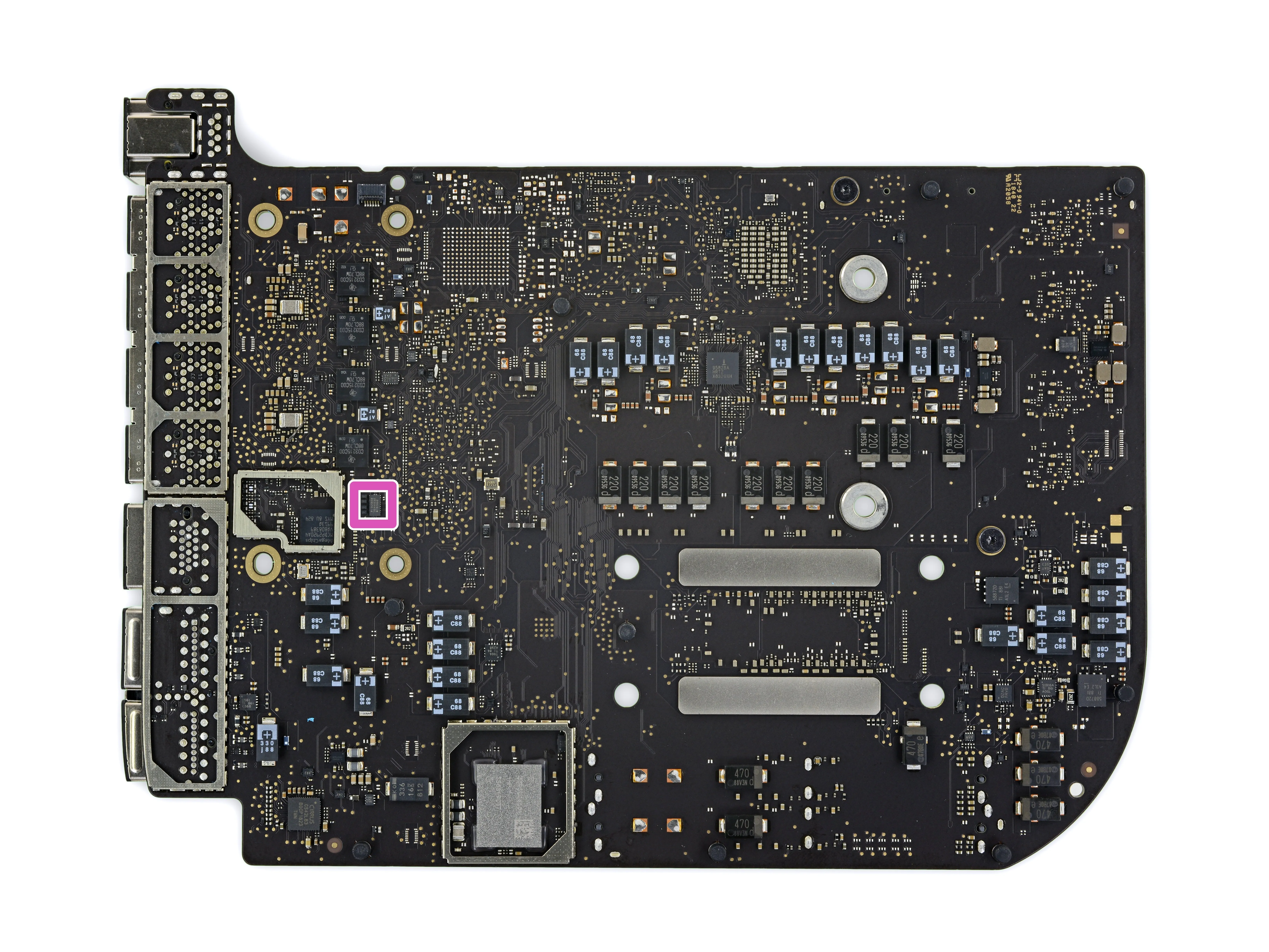

• Идентификация чипов, продолжение:

• Dialog Semiconductor (ранее Adesto) AT45DB021E 2 МБ последовательной флэш-памяти

• Macronix MX25R2035F 2 МБ последовательной NOR флэш-памяти

• Winbond W25Q80EW 8 МБ последовательной флэш-памяти NOR

• Winbond W25Q80DW 8 МБ последовательной флэш-памяти NOR

• ON Semiconductor CAT24C128 Последовательная память EEPROM объемом 128 КБ

• Texas Instruments HD3SS215 Дифференциальный коммутатор HDMI DisplayPort 6,0 Гбит/с

• Diodes Incorporated PI3USB32 двойной переключатель SPST USB 2.0

Шаг 12

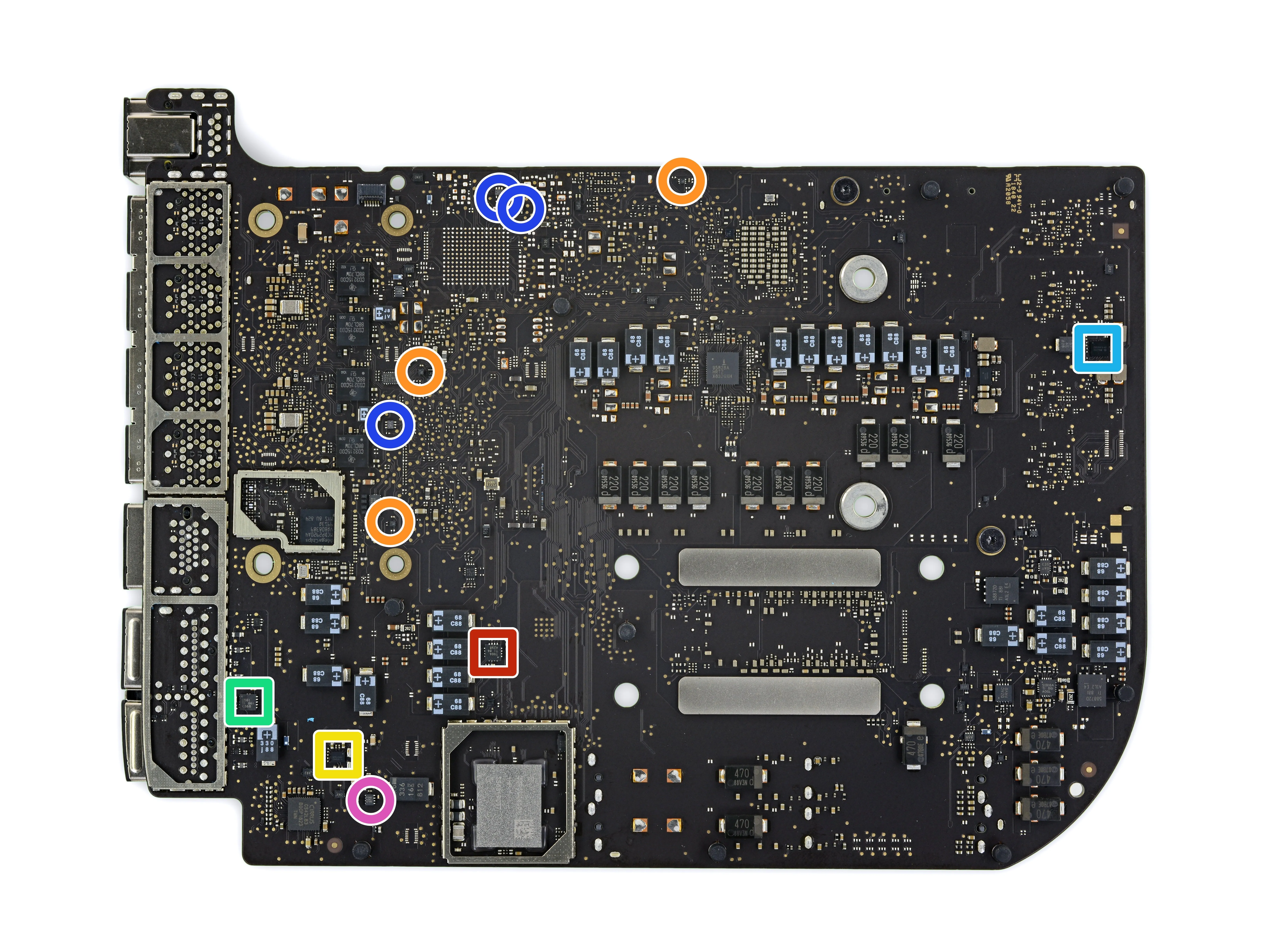

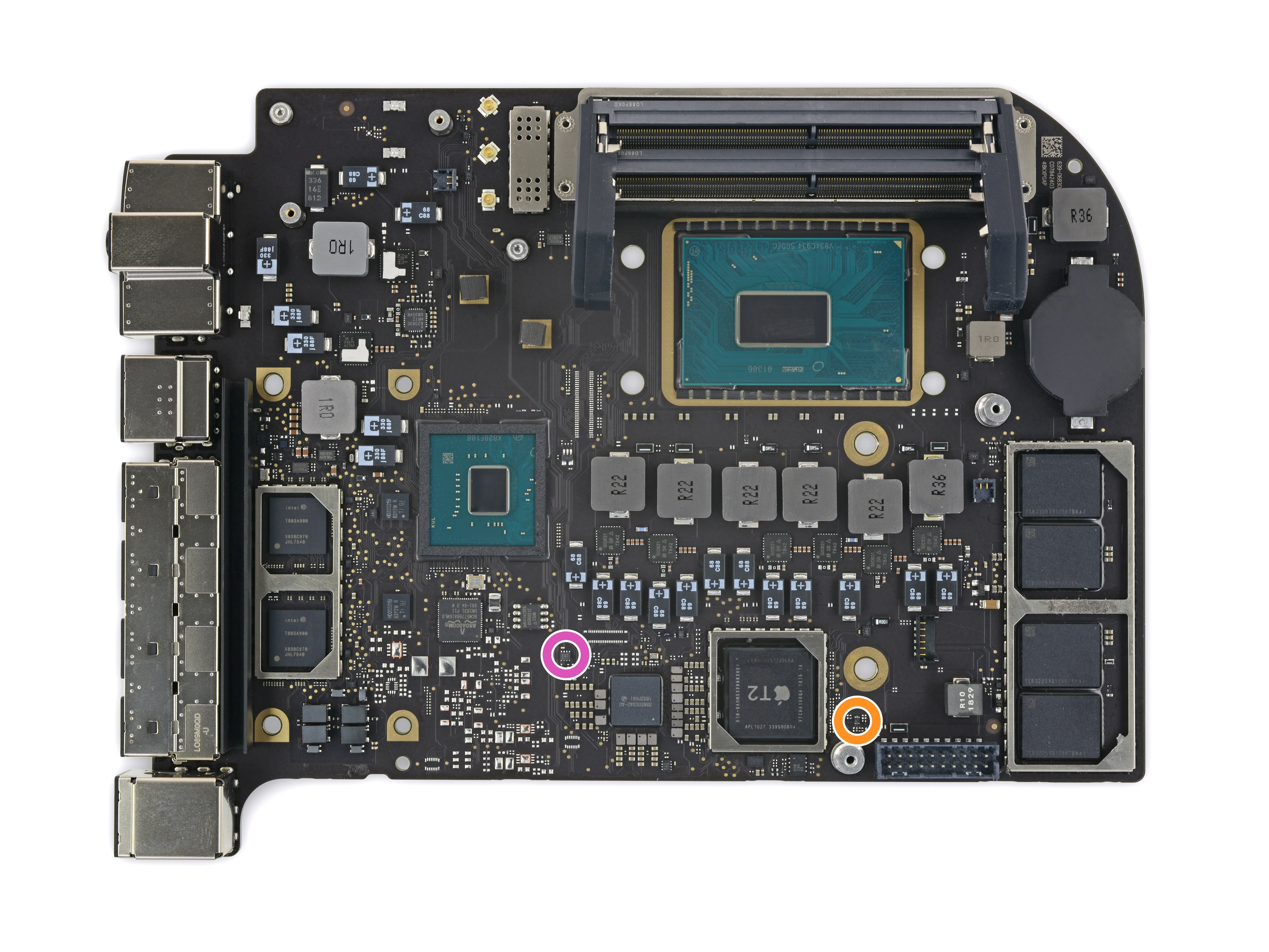

• Идентификация микросхем, продолжение:

• Texas Instruments TMP464 5-канальный датчик температуры

• Texas Instruments TMP103 датчик температуры

• Аудиоусилитель Texas Instruments TAS5770

• Texas Instruments TPS2561 2-канальный переключатель питания

• ИС управления питанием Apple 338S00410

• Texas Instruments TPS62684 Понижающий преобразователь на 1,6 А

• Dialog Semiconductor SLG59M301V Переключатель нагрузки 4 А

Шаг 13

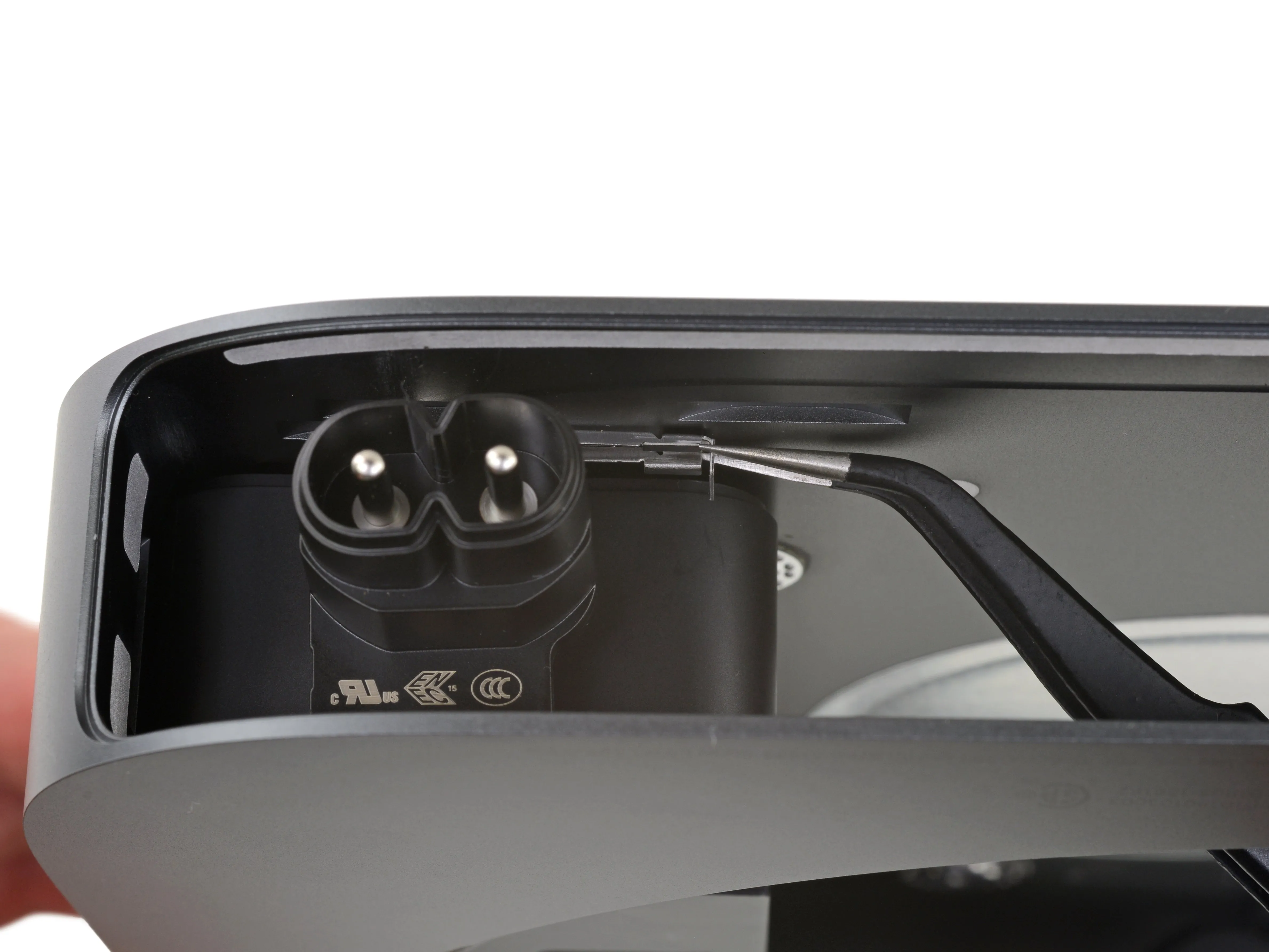

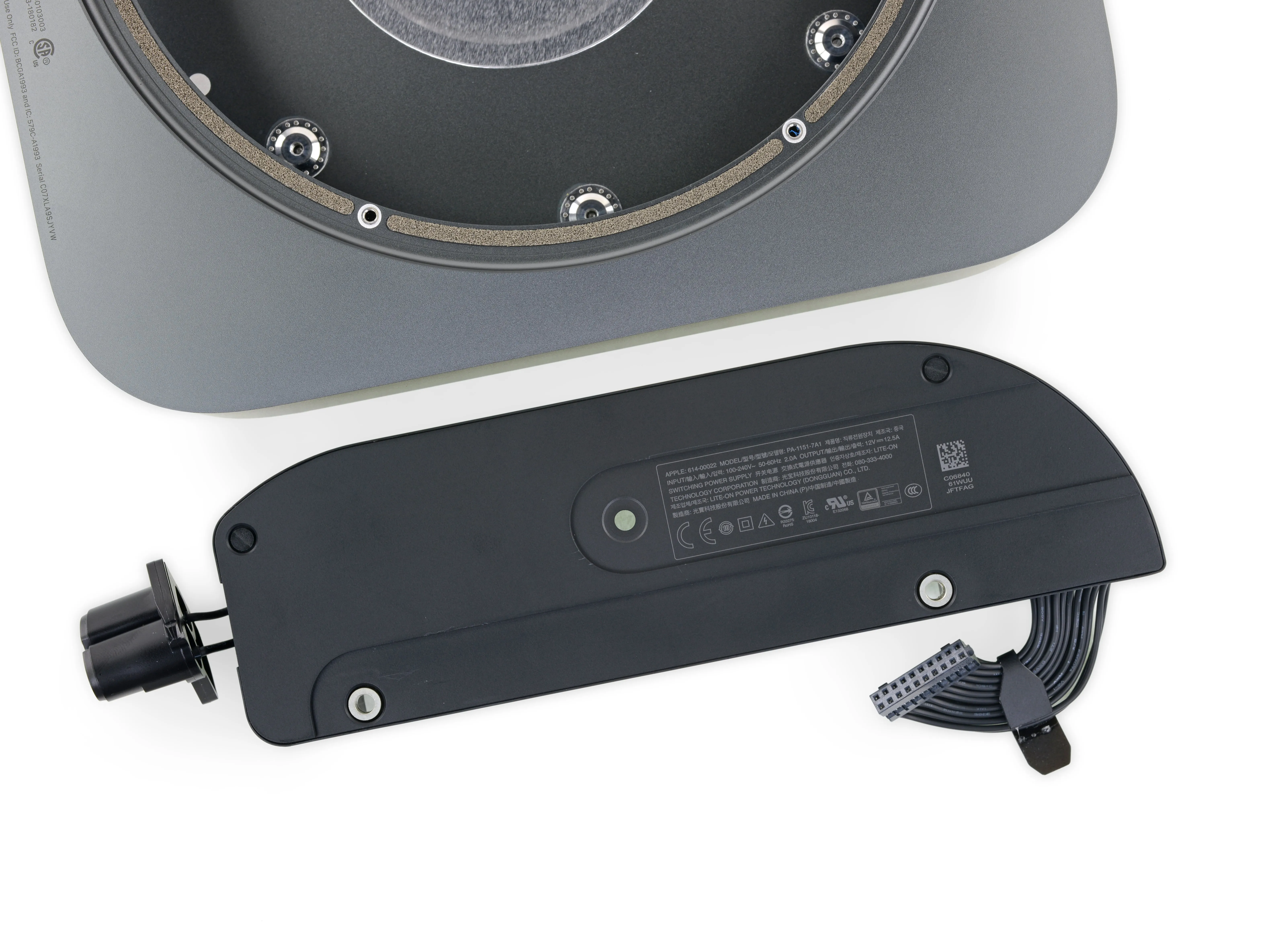

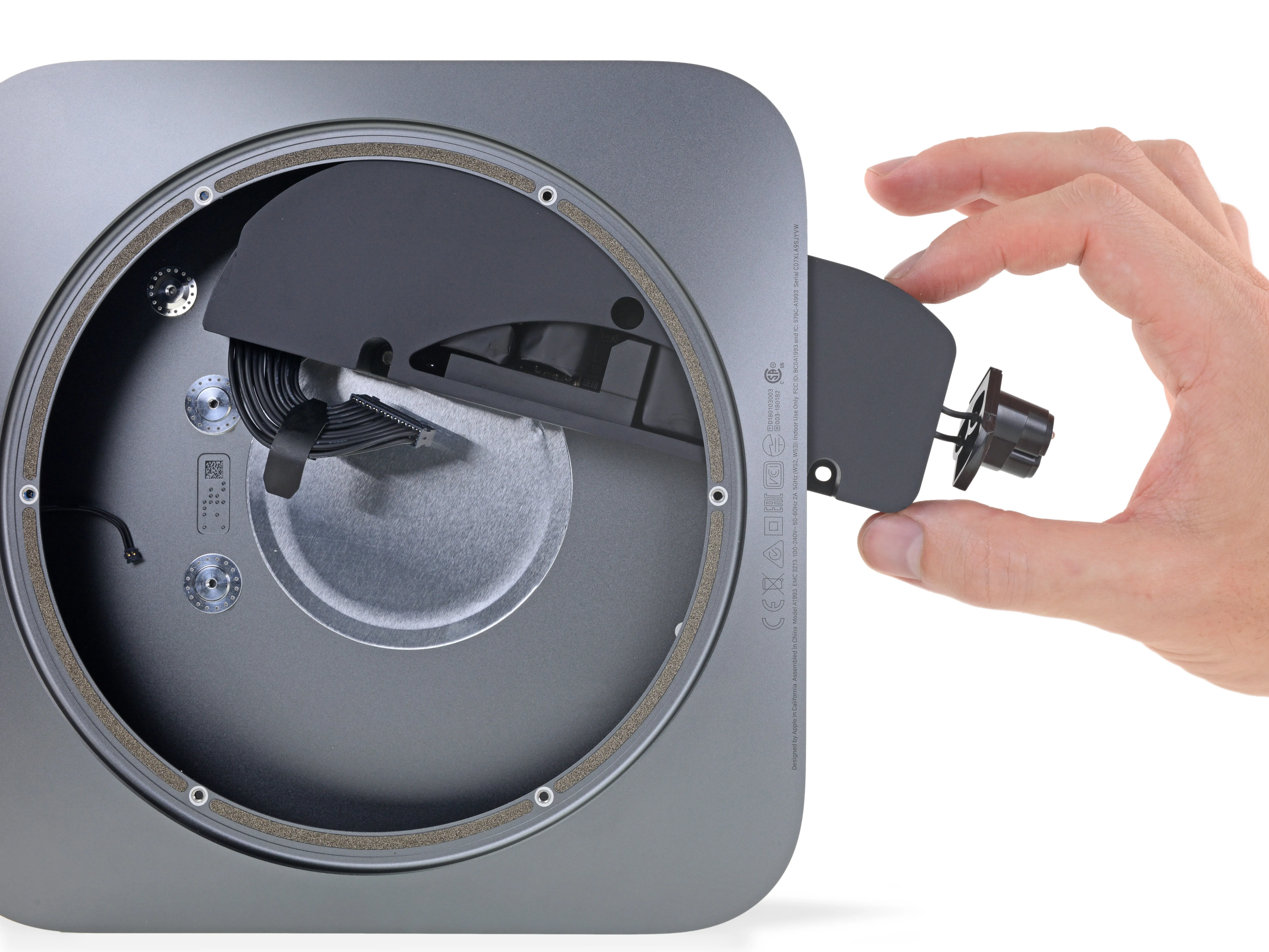

• Последнее, что стоит между нами и пустым Mac mini, - это внутренний блок питания!

• Этот блок питания хорошо нам знаком - настолько, что для его извлечения мы следуем нашему собственному руководству по ремонту.

• Блок питания хорошо закрыт, что обеспечивает его безопасную и простую замену.

• Единственное, чего ему не хватает, - это симпатичная этикетка.

• Мини-блок питания получил обновление по сравнению с прошлых днейМощность выросла с 85 до 150 ватт.

Комментарии к шагу

150 Вт - это гораздо больше мощности, чем может потреблять блок питания. Было бы интересно узнать, какому профилю передачи энергии соответствуют порты USB. Apple, конечно, не говорит.

Это всего лишь предположение, но компоненты на плате, вероятно, требуют около 85 Вт.

Порты Thunderbolt 3 имеют общий бюджет питания не менее 44 Вт для Vbus и Vconn. 39 Вт придется на Vbus, что позволит двум портам подавать до 15 Вт (3 А @ 5 В), а два других будут соответствовать минимальному требованию USB 3.x - 4,5 Вт (900 мА @ 5 В).

Два порта USB Type-A, вероятно, имеют общий бюджет питания не менее 16,5 Вт, что позволит Apple в режиме делителя 3 заряжать до 12 Вт (2,4 А @ 5 В) на одном порту и при этом соответствовать минимальному требованию USB 3.x 4,5 Вт на другом.

Итого 145,5 Вт, что оставляет 4,5 Вт пространства для маневра.

Позвольте мне пересмотреть мои предыдущие догадки... Бюджет питания для портов USB Type-A составляет 21 Вт, что позволит Apple использовать делитель 2 (2,1 А @ 5 В, или 10,5 Вт) на обоих портах одновременно. Это также дает 150 Вт.

Repoman27 - Ваши математические выкладки совпадают с тем, что я также ожидал. Важно помнить, что это крайние пределы, которые, скорее всего, не будут достигнуты.

Действительно любопытно - можно ли как-то заменить это на источник питания 12В - 12В? (для ситуаций Vanlife/Boatlife от 12В батареи?)

Получение RV AC конвертер гораздо дешевле и, кроме того, источник питания является пользовательским блоком, так что вам нужно будет иметь отбивные для разработки схемы получить его сделал в необходимой инкапсуляции так что он будет соответствовать внутри. Если бы вы выиграли PowerBall, то у вас были бы необходимые баксы, чтобы сделать это! ;- }

Шаг 14

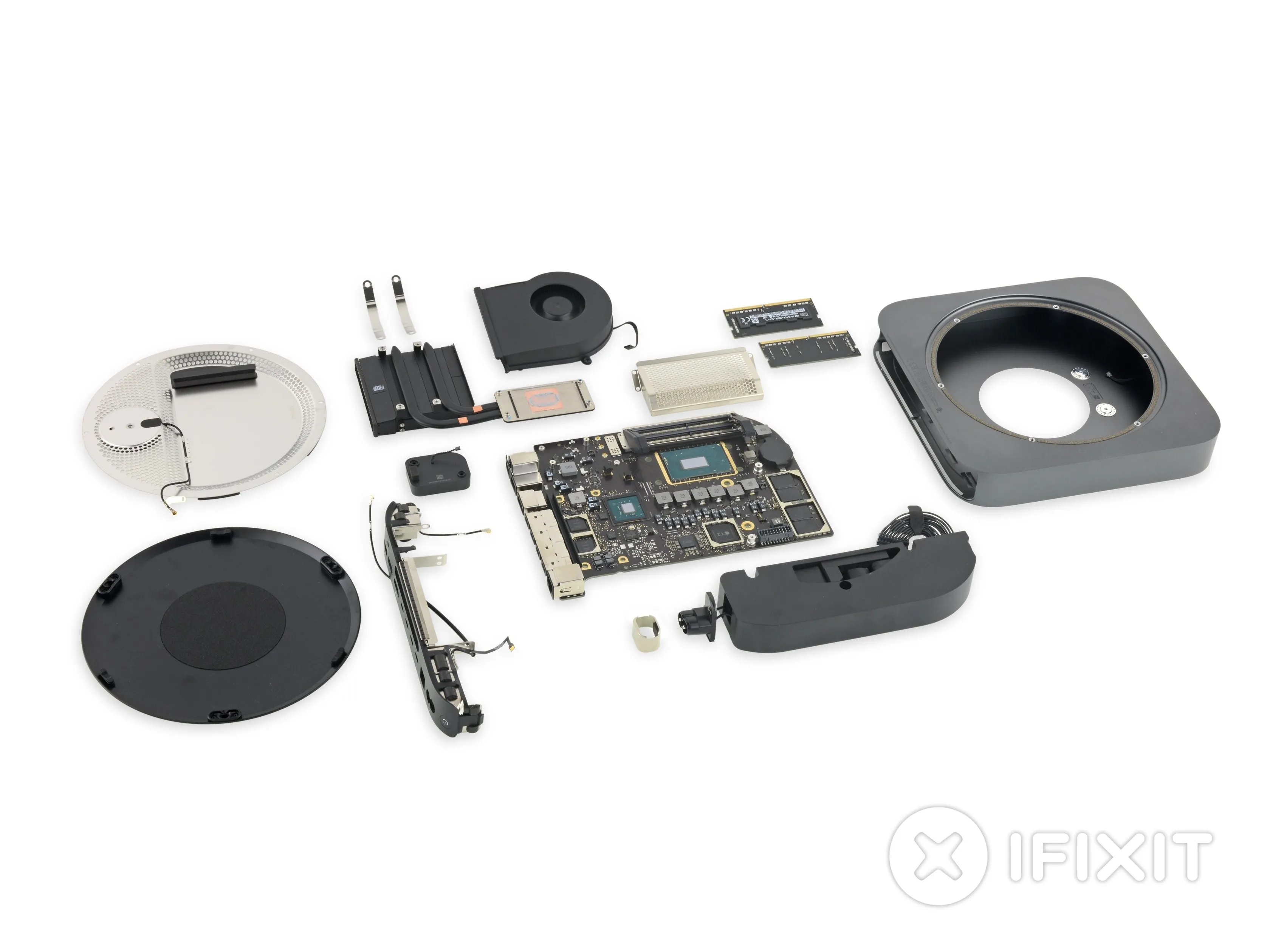

• Похоже, мы выжали максимум из нашего мини, полюбуйтесь на эти крутые компоненты!

• Когда-то Pro Mac означал компьютер, который можно было модернизировать, настраивать и подключать по своему усмотрению. Новый мини настолько соответствует этому идеалу, что мы удивлены, что он не заслужил титул 'Pro' - особенно по сравнению со всё более закрытой линейкой MacBook Pro.

• Пожалуй, самая интересная часть этого мини - возвращение обновляемой оперативной памяти. Наши пользователи настолько воодушевлены, что уже создали руководство по замене оперативной памяти. Оставайтесь с нами, чтобы увидеть официальное руководство и наборы для обновления!

Комментарии к шагу

Можете ли вы проверить, работает ли процессор i3 с памятью ECC?

Используемый PCH не поддерживает ECC-память.

Отличный промышленный инжиниринг!

Вот почему Джони Айв и его команда получают большие деньги!

Скорее всего, это заслуга Джона Тернуса и команды разработчиков аппаратного обеспечения Mac, хотя они, безусловно, тесно сотрудничают с командой промышленного дизайна Айва.

И хотя я большой поклонник Тернуса, не забывайте, что Дэн Риччио по-прежнему является старшим вице-президентом по разработке аппаратного обеспечения.

Я надеюсь, что в Apple произошел поворот в мыслительном процессе. Использование более перерабатываемых материалов, а также создание более удобных в обслуживании систем (оба новых Air & Mini). Теперь, если мы сможем получить более ремонтопригодные MacBook Pro и iMac.

Клавиатура ноутбука должна быть заменяемой сама по себе. Не зря самая часто используемая часть системы является самой сложной и дорогой для замены. Apple решила проблему с трекпадом (Touchpad), но не справилась с клавиатурой.

Это также относится и к приклеенным батареям, которые нужно было использовать уже много лет назад!

Я надеялся, что здесь найдется место для SATA HD/SSD, но, похоже, это не так. SSD все еще относительно дороги - моя стратегия в прошлом заключалась в том, чтобы иметь относительно небольшой (~120 ГБ) SSD для загрузки и приложений, и более крупный HD для хранения /User и данных, носителей. Похоже, теперь это будет внешний диск. Все мои внешние накопители - USB, так что производительность, вероятно, заметно снизится.

Даже базовая конфигурация Mac mini оснащена внутренним SSD-накопителем NVMe объемом 128 ГБ с интерфейсом PCIe 3.0 x4, работающим на базе собственного контроллера Apple в чипе T2. Так что с загрузочным объёмом проблем не будет.

Что касается внешних накопителей, то производительность SSD с интерфейсом SATA лишь немного ограничена USB 3.0 (SuperSpeed USB 5 Гбит/с). Однако четыре порта Thunderbolt 3 также поддерживают USB 3.1 Gen 2 (SuperSpeed USB 10 Гбит/с).

Я поместил 500-гигабайтный SSD Samsung 850 EVO в недорогой внешний корпус с интерфейсом USB 3.1, подключил его к порту Thunderbolt 3 MacBook Pro 2016 года и зафиксировал в AJA System Test последовательную скорость записи до 498 МБ/с и чтения до 529 МБ/с. При подключении через концентратор USB 3.0 эти показатели снизились лишь до 434 МБ/с на запись и 433 МБ/с на чтение. С парой 500-гигабайтных дисков 850 EVO в RAID 0 я достиг 857 МБ/с при записи и 902 МБ/с при чтении.

Кроме того, сейчас в продаже появляются мосты PCIe NVMe - USB 3.1, которые позволят вам получить аналогичную производительность от одного, относительно доступного, диска M.2.

Внешний накопитель большей емкости - не проблема! USB-C/ThunderBolt 3 более чем способен справиться с потоками данных.

Сами по себе накопители становятся 'бутылочным горлышком', поэтому Apple перешла на T2 и необработанную флэш-память Vs, используя отдельные SSD-накопители для создания, по сути, RAID-массива из четырех флэш-чипов. По сути, если бы речь шла о дискретных SSD-накопителях, то были бы удалены ненужные контроллеры с других флеш-накопителей.

При использовании RAID-массива с двумя или четырьмя дисками производительность повышается, и при этом остается много свободного пространства как внутри, так и снаружи.

Но что произойдет, если паяные накопители сломаются? Есть ли шансы на ремонт?

Разница в скорости для меня не имеет большого значения, но возможность замены сломанного SSD/HDD гораздо важнее - то, что может сломаться, когда-нибудь обязательно сломается(

К сожалению, это просто невозможно! Логика, которую использует Apple, полностью индивидуальна и не предусматривает никаких средств для подключения чего-либо еще. Единственный вариант - замена логической платы.

Вывод

• Никакой прочный клей не держит Mac mini или его компоненты в заложниках.
• Разборка осуществляется с помощью довольно распространённых инструментов.
• В Mac mini установлены стандартные модули памяти SO-DIMM, что позволяет проводить модернизацию и замену 'сделай сам'.
• Процессор и накопитель припаяны к логической плате и не подлежат модернизации.
• Если какой-либо из многочисленных портов поврежден или изношен, потребуется замена всей логической платы.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Как насчет дисков? Можно ли поставить второй, как в старых моделях?

Нет. Вы даже не можете извлечь встроенный SSD.

В этой конструкции не только нет места, но и отсутствуют разъемы SATA или PCIe, которые позволили бы обновить внутреннее хранилище.

С таким количеством портов thunderbolt, я думаю, что реальная цель этого мини - это обновление его внешними накопителями и графическими процессорами. Обновление оперативной памяти и добавление модулей, кажется, хороший компромисс с моделью 2014 года.

До тех пор, пока apple будет использовать свои частные чипы Tx в качестве основного контроллера ssd, мы вряд ли будем использовать общий pcie ssd в этих mac.

В старых Mac Mini (по крайней мере, до 2012 года) было так много места, что можно было добавить второй жёсткий диск, и это при том, что основной диск был 2,5'. Теперь, когда основным стал nand flash, занимающий меньше места, охлаждение заменило все это мертвое пространство?

Да. В новых mac mini используются процессоры настольного класса с гораздо более высоким TDP.

Печально то, что даже в самых дорогих mac сегодня не предусмотрено место для установки ssd форм-фактора 2,5 дюйма.

Как Apple поступает в случае выхода из строя флеш-накопителя во время или после окончания периода Apple Care? Нужно ли заменять весь mini?

Ричард Эллис

В случае выхода из строя флеш-накопителя заменяется основная логическая плата. Вне гарантийного срока ремонт будет дорогостоящим для конечного пользователя.

Необходимо заменить логическую плату. Возможно, сторонние фирмы, занимающиеся ремонтом плат, найдут способ заменить отдельные микросхемы памяти или контроллеры. Но даже это кажется маловероятным из-за T2.

Фокус в том, чтобы не перегружать флэш-память! Нужно оставить достаточно свободного места, чтобы накопитель мог дышать! Мое эмпирическое правило: на накопителе объемом 128 ГБ или меньше 1/3 пространства должна оставаться неиспользованной. От 256 до 512 ГБ - 1/4 свободного места, а на больших дисках объемом 1& 2 ТБ - только 1/8 свободного места.

Правильно ли я понимаю! Рама может быть заменяемой?

Да! На этот раз ОЗУ можно заменить.

Apple использует чипсет CM246 для мобильных рабочих станций и встраиваемых систем. Это high-end часть, которая предлагает практически все возможности платформы Z390, но при вдвое меньшем номинальном TDP. Он поддерживает до 6 портов USB 3.1 Gen 2 (SuperSpeed USB 10 Гбит/с), однако Apple указывает только два порта USB Type-A, которые поддерживают USB 3.1 Gen 1 (SuperSpeed USB 5 Гбит/с). Интересно, почему?

Потому что у него есть 4 порта ThunderBolt 3, которые сами по себе являются портами USB.

В общей сложности их 6, что не так уж и плохо, если сравнивать с мобильными собратьями.

Вы говорите, что флэш-память не подлежит модернизации. Сможет ли кто-то относительно профессиональный обновить его (очевидно, аннулировав гарантию...)? Я думаю, что через два-три года, когда флэш-память станет намного дешевле, я смогу обновить внутреннюю флэш-память до 1 или 2 ТБ. Спасибо за любое понимание!

Привет, Мартин,

Хотя в будущем, возможно, удастся расплавить и впаять новый чип памяти, я бы определенно предложил внешнее хранилище как более простую и безопасную альтернативу.

Через 2 - 3 года ваш SSD обязательно выйдет из строя, особенно учитывая все недавние отказы SSD в новых линейках MAC, а из-за чипа безопасности T2 вы не сможете загружаться с внешних накопителей, если не замените логическую плату примерно за $1200.

Точно @Rodseb

Так что обновление барана ничего не значит, если ssd с большей вероятностью выйдет из строя.

На шаге 6 под черным корпусом есть скрытая монетная батарея, которая может помочь сбросить nvram.

У apple нет инструмента для удаления логической платы, просто нажмите, как вы сделали

Недавно мне пришлось заменить батарею на моем Mac mini 2012 года. Как вы можете себе представить, дрянной хлипкий пластик сломался, так что теперь он закреплен электрической лентой.

Мне было бы интересно узнать, кто производит компонент ethernet, если вы перейдете на 10GBE.

Почти наверняка Aquantia AQC107, тот же, что Apple использовала для iMac Pro.

Вчера я распаковал свой Mac Mini 2018 года, чтобы самостоятельно обновить оперативную память. Поскольку мой набор инструментов не включает T5, я хотел, чтобы гений Apple обновил его для меня, как рекомендовано Apple https://support.apple.com/en-us/HT205041

Я позвонил в службу поддержки Apple и, потратив 15 минут на общение с первым техником Apple, который предложил записаться в гениальный бар через 2 дня, поговорил с его менеджером по поддержке Apple. Одно из первых, что сказал менеджер службы поддержки Apple: 'Если вы самостоятельно увеличите объем оперативной памяти в этом новом Mac Mini, то лишитесь гарантии!'

Что?!?!?

Затем он сказал, что если это будет делать гений Apple, то они будут использовать только оперативную память Apple. Но ее пока нет в наличии, потому что продукт очень новый.

Вчера вечером я вернул свой 2018 MM в магазин Apple для полного возврата денег. Мне нужно подумать о следующем шаге...

По закону Apple не может аннулировать вашу гарантию на основании замены оперативной памяти. Единственное, что не будет аннулировано - это сама оперативная память (или если вы нанесли физический ущерб логической плате).

Этот менеджер был неправ. Согласно OP1800 (внутренний номер статьи Apple), компьютеры Mac можно обслуживать с использованием сторонних деталей, если только наличие TPP не является причиной проблемы, из-за которой Mac нуждается в обслуживании.

На всякий случай сохраните оригинальную оперативную память. При сдаче компьютера в ремонт по любой причине, кроме использования оперативной памяти сторонних производителей, меняйте ее на оригинальную. Насколько я слышал, большинство Genius' не доставят вам проблем, но предосторожность не помешает.

Забавно, что в жалобе на невозможность обновления хранилища кто-то упомянул, что нет ни одного порта, к которому можно было бы подключить хранилище, но это неправда. На задней панели есть 4 порта Thunderbolt, которые можно использовать для этого, и они достаточно быстрые для почти любого диска, который вы можете купить прямо сейчас.

Да, порт TB3 - это, по сути, слот PCIe 3.0 4x.

Да, у Samsung даже есть внешний ssd nvme pcie thunderbolt.

Однако этот накопитель Samsung стоит одуряюще дорого. Сравните с их 970 evo в корпусе стороннего производителя по цене менее половины стоимости.

Если/когда флеш-накопитель выйдет из строя, можно ли настроить mini на загрузку с внешнего диска? Мне также интересно, есть ли способ отменить выбор встроенного хранилища в случае, если оно периодически выходит из строя, но не полностью, или вы просто хотите протестировать новую версию ОС без полного отказа. Речь идет в основном о безопасности чипов T2 или функциональности ssd?

Да, все Mac могут загружаться с внешних носителей - USB, Thunderbolt, FireWire, даже с SD-карты. Просто удерживайте клавишу option при загрузке, чтобы выбрать загрузочный том. Его также можно настроить в разделе 'Системные настройки...> Загрузочный диск'. Однако в настройках безопасности Mac с чипом T2 по умолчанию запрещена загрузка с внешних носителей. В этой статье рассказывается, как использовать утилиту Startup Security Utility для изменения этих настроек: https://support.apple.com/en-us/HT208198

Если флэш-память действительно мертва, то нет. Флэш-память необходима чипу T2 для хранения bridgeOS. Нет bridgeOS - нет загрузки.

Можете ли вы заменить корпус на классический корпус Silver?!

К сожалению, Apple не предлагает серебристый корпус, а старая система 2014 года отличается настолько, что это не сработает.

Аудиоподключение описывается здесь как управляемое аудиокодеком Cirrus Logic CS42L83. На сайте Cirrus говорится, что в нем есть 1 АЦП. Значит ли это, что вы можете подключить гарнитуру?

Да, внешний проводной динамик или наушники будут работать. Большинство людей, скорее всего, будут использовать Bluetooth-гарнитуру.

Есть ли возможность добавить второй SSD?

Внутри, видимо, нет, но внешний SSD решит ваши задачи! Я использую внешний SSD на своем ноутбуке 2012 года выпуска! Даже загружаюсь с него, фасст!

Можно ли поставить SSD внутри и подключить его к одному из портов снаружи? Есть ли место для дополнительного диска внутри?

В этом нет никакого смысла!

Возьмите нормальный внешний накопитель USB-A или USB-C Thunderbolt.

Кто-нибудь уже пробовал установить две 64-гигабайтные палочки оперативной памяти?

Учитывая, что их не существует, нет.

Я даже не думаю, что гнездо SO-DIMM, а также PCH имеют достаточно адресных линий для такой высоты!

Меня удивляет, почему некоторые так зациклены на желании обновить внутреннюю память или отсутствии места для второго SATA/SSD. Они зациклены на 'старом' мышлении. Жалуясь на то, что MM не модульный, вы должны сделать шаг назад и подумать о том, как выйти за пределы корпуса, в прямом и переносном смысле. У MM есть порты thunderbolt 3, ребята! Модульность теперь ВНЕШНЯЯ. Добавьте внешнее хранилище на скорости TB3, сколько угодно и КОГДА угодно. С помощью TB3 можно подключать другие компоненты (GPU) без необходимости вскрывать корпус. Перераспределив внутреннее пространство внутри, которое использовалось бы громоздкими SATA-дисками и дополнительными накопителями, это позволило использовать лучшие процессоры более высокого класса без увеличения форм-фактора, чтобы помочь с охлаждением. На других сайтах жаловались, что Apple специально окружает оперативную память клеткой, чтобы отбить охоту к модернизации; нет, это сделано для снижения электромагнитных помех, чтобы пользователь мог пользоваться более быстрой оперативной памятью, и опять же, без необходимости увеличивать форм-фактор, чтобы обеспечить большее разделение.

А что вы будете делать, когда ваш припаянный флеш-накопитель выйдет из строя (а он выйдет), как это случилось с моим MM2014, который не подлежал гарантийному обслуживанию. Но я просто заменил его на послепродажный SSD, не нужно платить типичные $1200 за логическую плату, потому что это то, что вам будет предъявлено APPLE. Вы больше не можете заменить его на новом MM2018. Кроме того, если флеш-накопитель MM2018 выйдет из строя, чип безопасности T2 не сможет загрузить BridgeOS, а значит, вы не сможете загрузиться с внешних накопителей. Единственное решение - замена логической платы за $1200. Люди беспокоятся, потому что мы знаем, что SSD выходят из строя в течение 3-4 лет. Не все покупают новые Mac после каждого обновления, мой двухъядерный MM2014 - хорошая офисная машина (не обращая внимания на отказ SSD), так что новый 6-ядерный MM2018 должен работать как минимум десятилетие, при условии, что возможен простой ремонт. Но это не так. Так что ваша 'внешняя модульность' - бесполезная уловка. Кроме того, разве вы не слышали о последних отказах SSD в новой линейке MAC и отзывах, поэтому люди скептически относятся к долговечности SSD от APPLE.

Родсеб: 'Люди беспокоятся, потому что мы знаем, что SSD выходят из строя в течение 3-4 лет' - есть и такие, которые могут выйти из строя в этот срок, но, работая с жесткими дисками и SSD в масштабе сотен, я могу сказать, что жесткие диски выйдут из строя - это вопрос времени, обычно в течение 2-6 лет, но большинство SSD переживут компьютер - у некоторых SSD были неудачные партии (прошивка или другие производственные сбои) - но при обычном использовании большинство пользователей не столкнутся со значительным количеством блоков, на которых закончилась запись. Выносливость SSD со временем увеличивается - ранние модели выходили из строя быстрее, чем все остальные за последние несколько лет. (В частности, там, где я работаю, за последние 4-5 лет вышло из строя около 200 жестких дисков и 4-5 SSD за тот же период времени - жестких дисков примерно в 3 раза больше, чем SSD).

Я не думаю, что Родсеб пытается сказать, что hhd лучше ssd или что-то в этом роде. ...Просто тот факт, что SSD припаян в Mac Mini этого года, затрудняет его ремонт. В предыдущих моделях Mac Mini HHD можно снять и заменить, если он вышел из строя, но в Mac Mini 2018 года... как только SSD выйдет из строя (скорее всего, через 3-4 года), нет никакого способа исправить это, кроме как вернуться в Apple и заменить всю логическую плату (или получить более новую версию Mac Mini).

Твердотельные накопители выходят из строя из-за неправильного использования! Все SSD, которые я видел, выходили из строя, были полностью загружены! Попытки работать при отсутствии свободного места приводят к поломке, поскольку выравнивание износа и сборка мусора (TRIM) приводят к чрезмерному износу диска! Именно по этой причине нельзя обращаться с ним как с жестким диском.

На диске должно оставаться достаточно свободного места, чтобы он мог дышать! Мое эмпирическое правило: на диске объемом 128 ГБ или меньше 1/3 пространства должна оставаться неиспользованной. От 256 до 512 ГБ - 1/4 свободного места, а для больших дисков объемом 1& 2 ТБ достаточно 1/8 свободного места.

Припаянная флэш-память является для меня решающим фактором. Флэш-память имеет ограниченный срок службы, и она вышла из строя в моем плавком Mac Mini 2012 года, но я смог заменить SSD самостоятельно. Отказ из-за нормального износа в этом Mini потребует новой системной платы. Почему они не смогли найти место для слота M2, когда в предыдущих моделях было достаточно места для 2 х 2,5' дисков? (Да, процессор настольного класса, я знаю, но не стоит жертвовать им, имхо).

DRAM снова в съемных гнездах SO-DIMM, а флэш-память припаяна, это не имеет смысла, так как процент отказов флэш-памяти намного превышает DRAM.

Не, извините, Apple, я, пожалуй, пройду мимо...

Именно так, у меня отказал SSD на моем MM2014 примерно через 2,5 года. Заменил его на послепродажный SSD, без проблем. Я был в восторге от MM2018, пока не узнал о припаянном SSD. Я не хотел этого делать, но, похоже, единственным решением для 2018 года и до следующего обновления MM является небольшой форм-фактор Hackintosh.

Как я уже делал для людей с некоторыми моделями iMac, с которыми было сложнее работать, - просто используйте внешний SSD TB3 (или USB 3, в зависимости от того, насколько быстрым он должен быть) для 'замены' отказавшего диска, хотя возможно, хотя и маловероятно, что внутренняя память откажет так, что система станет не загружаемой ни с чего. Обычно даже если внутреннее хранилище имеет проблемы и вызывает проблемы с производительностью, такие как вращение бичболов, вы можете использовать терминал с утилитой disk util, чтобы отформатировать диск как свободное пространство, чтобы ОС не пыталась его монтировать, или, если вы можете определить, где находятся проблемные места, вы можете отформатировать его таким образом, чтобы часть пространства все еще можно было использовать.

Для многих систем с оптическими приводами все было примерно так же - человек мог потратить 100+ долларов на замену внутреннего оптического привода или просто купить оптический привод USB стоимостью 30+ долларов, чтобы использовать его, когда понадобится.

Большинство неудач с SSD связано с неправильным использованием! Люди обращаются с SSD так, будто это HDD, а это не так! Когда вы нагружаете его всякой всячиной, вы попадаете в сборку мусора SSD (TRIM), а также в службу выравнивания износа, которая сжигает диск. Вам нужно оставить достаточно свободного места, чтобы диск мог дышать! Мое эмпирическое правило: на 128 ГБ или меньше нужно оставлять 1/3 неиспользуемого пространства. От 256 до 512 ГБ - 1/4 свободного места, а для больших дисков объемом 1 & 2 ТБ достаточно 1/8 свободного места. Это необходимо только для загрузочных дисков, так как ОС (любой ОС, если на то пошло) требуется место под царапины (виртуальная оперативная память, кэш и подкачка).

Если вы будете следовать этому руководству, у вас не будет сбоев! Что касается дисков Fusion, то я не являюсь их поклонником и предпочитаю независимые конфигурации с двумя дисками.

Я полагал, что каждый, кто посещает сайт Делаете.ру, по крайней мере, обладает некоторой технической эрудицией и знает достаточно, чтобы не задавать явно нелепых вопросов. Этот раздел комментариев доказал, что я ошибался.

Мы все должны с чего-то начинать. Делаете.ру - это место, где можно учиться и делиться тем, что вы знаете.

Делаете.ру Персонал: Несколько предыдущих компьютеров Mac, включая предыдущий Mac Mini, можно было обновить до большего объема памяти, чем было доступно в Apple. Пробовали ли вы установить более 64 ГБ оперативной памяти или установить один модуль SODIMM большой емкости (64 ГБ)? Я пока не уверен, что существует единый модуль SODIMM на 64 ГБ, но я надеюсь, что конфигурация на 128 ГБ или больше возможна.

Даже 32-гигабайтные модули SODIMM практически невозможно найти, или, по крайней мере, я пока не нашел ни одного доступного. Только комплекты на 32 ГБ (2х16 ГБ)

В 2014 году Mini не предлагал расширяемой оперативной памяти (она была припаяна), расширялось только хранилище.

В конце 2012 года поддерживалась только оперативная память DDR3 (2 слота), и до сих пор я не видел ничего больше, чем 8 ГБ SO-DIMM (всего 16 ГБ).

Я видел более крупные модули DDR4 объемом 32 ГБ и 64 ГБ, но они очень дорогие и не будут работать ни в одной из старых моделей mini.

Мне бы очень понравилось, если бы на этих диаграммах можно было выделять компоненты при наведении на текст с их описанием, и наоборот. Цветовое кодирование не работает для меня, потому что я дальтоник =(

Извините за это! Я принял к сведению ваше предложение и передам его дальше.

Хотя возможность обновления оперативной памяти приятно удивила, отсутствие возможности расширения хранилища является большим минусом. Зачем мне покупать mac mini для экономии места, чтобы потом завалить стол внешними жесткими дисками?

Думаю, они выпустят mac mini pro с возможностью расширения памяти и назовут это инновацией... и будут брать за него на 500 больше.

Mac mini был королем несколько лет назад, но теперь, когда появились все эти мини-ПК, их трудно продать.

На самом деле это не такой уж большой минус! Не забывайте, что решение для хранения данных T2 должно быть настроено так, как это сделала Apple. Поэтому расширение необработанной флэш-памяти невозможно, так как это может привести к утечке данных. Хотя я соглашусь, что было бы неплохо предложить слот PCIe/NVMe для дополнительного хранилища, но это было бы небезопасно.

Наконец, портов USB-C Thunderbolt (4 штуки) более чем достаточно, чтобы удовлетворить любые потребности в дополнительном внешнем хранилище, которое может быть невероятно быстрым!

Меня смущает, что все так беспокоятся о впаянном SSD. Просто не используйте его! Относитесь к новому mini как к процессорному лотку в Mac Pro 2012 года: только процессор и оперативная память. Выберите модель с SSD на 128 ГБ и 8 ГБ оперативной памяти и загружайтесь исключительно с внешнего HD.

Версия i3 с такой конфигурацией стоит 800 долларов. Модель с 6-ядерным процессором i7 стоит всего $1100, и вы можете дополнительно защитить будущее с помощью 10 Гбит/с Ethernet.

Я думаю, что реальная проблема заключается в отсутствии возможности расширения внутреннего пространства SSD-накопителя. Хотя я могу понять, как люди относятся к другим системам, которые имеют пригодное для обслуживания хранилище.

Направление Apple, использующее чип T2, делает это трудновыполнимым. Не забывайте, что хранилище - это необработанная флэш-память, а не SSD! В совокупности T2 и необработанная флэш-память воспринимаются как NVMe SSD, но внутренне это не та же архитектура. Способ записи ячеек отличается от традиционного SSD. Именно поэтому он быстрее! Затем Apple добавила шифрование, сделав очень безопасное решение для хранения данных.

Я согласен, что было бы неплохо иметь слот PCIe/NVMe, чтобы можно было добавить больше внутреннего хранилища. Но все же я не считаю это такой уж большой проблемой. Если вы складываете все яйца в одну корзину, это подвергает их риску. Это справедливо и в данном случае. Я предпочитаю иметь более глубокое хранилище на внешнем диске.

Если правда, что внутренний SSD необходим для загрузки, это будет невероятно злой ход со стороны Apple (хотя это объясняет, почему Apple назвала свой новый чип контроллера 'Терминатор 2'!)

Что свидетельствует о том, что внутренняя NAND SSD является местом хранения BridgeOS? Отображается ли она как дополнительный раздел в списке diskutil?

В наши дни на материнских платах часто устанавливается вторая, Ring -3, ОС (обычно модифицированная версия MINIX) в дополнение к привычной пользователям Ring 0, но я думал, что она обычно хранится на отдельном чипе от основной памяти. Я не знаю, является ли BridgeOS заменой MINIX или представляет собой третью операционную систему в новых Mac.

BridgeOS используется только в системах с дисплеем TouchBar. В Mac Mini она не используется.

Думаю, вам стоит немного почитать о том, что системы на базе Windows не предлагают такого уровня безопасности.

Можно ли использовать внешний ssd для загрузки и не использовать внутренний ssd для предотвращения сбоев? Может быть, это глупая идея, но если вы не используете его, возможно, он никогда не выйдет из строя...

Не понимаю вашей логики,

Да, если вы включите внешнюю загрузку, вы сможете загружать систему с внешнего диска.

Загрузка с внешнего диска не будет иметь никакого отношения к внутреннему хранилищу T2. Честно говоря, вы потеряете более быстрый ввод-вывод, а также безопасную загрузку.

Я понимаю опасения по поводу отказа внутреннего накопителя.

Я использую свои компьютеры для обработки фотографий, и некоторые могут не знать, что

новые 'обновления' некоторых программ не позволяют запускать программы

из внешних хранилищ (простой способ контролировать покупку лицензий).

Affinity Photo - одна из них. Я просто подумал, что надо бы добавить это.

Другой интересный вопрос;

насколько сложно обеспечить безопасность хранения данных ВНУТРИ Mac Mini, в отличие от хранения

Внешнее хранилище безопасно? Я предпочитаю взять одну вещь и выйти за дверь.

После завершения R&D эти платы и компоненты очень дешевы в производстве

производство и пайка. Все дело в экономике и в том, что они могут

'продать' публике.

Если то, что продают Apple и другие, не заполняет рыночную пустоту, то люди или компании найдут способ

или компания найдут способ создать ее. Именно так начинали Стив и Билл.

Согласен, Apple упустила момент, отказавшись от поддержки двух накопителей внутри. Но я не думаю, что это убийственная проблема. Если система выйдет из строя, а вам нужно будет закончить работу, то данные окажутся под угрозой. Как же теперь добраться до файлов?

Не забывайте, что грядущий Mac Pro станет первой моделью с поддержкой двух внутренних дисков в системе на базе T2! В MacBook Pro также есть такая возможность.

Любой порт Thunderbolt Mac Mini может выводить два сигнала DisplayPort для поддержки двух дисплеев 4K или одного дисплея 5K. Как же Mac Mini подключает два выхода DisplayPort с процессора к четырем входам DisplayPort двух контроллеров Titan Ridge? Здесь должен быть какой-то переключатель MUX.

Он называется связывание портов. Это старый трюк для повышения производительности.

Если точка подключения кабеля антенны Wi-Fi сломана во время демонтажа. Повлияет ли это на производительность устройства?

Да, повлияет! Вы убили функцию MIMO.

Модуль Wi-Fi Murata 339S00458 можно легко заменить или снять?

Модуль Wi-Fi припаян и приклеен к плате. Вам придется впаивать замену на плату.

Я снял нижнюю металлическую пластину под пластиковой крышкой и оставил ее в стороне от запуска мини и обнаружил, что bluetooth и Wi-Fi работают просто отлично без заметных изменений в производительности. Мой вопрос заключается в том, что модуль на дне должен обеспечить, потому что это, очевидно, не wifi карты или bluetooth. Это должен быть какой-то расширитель сигнала wifi bluetooth. Я проверил по всему дому и снаружи заднего двора и сигнал сильный с моим iPhone подключения хорошо. Причина, по которой я держал эту пластину выключенной, заключалась в том, чтобы увидеть, могу ли я снизить внутреннюю температуру, потому что этот мини работает слишком горячим более 170F с очень небольшой нагрузкой на 6-ядерный процессор i7. Что дает.

Новый mini предлагает MIMO (две антенны), в основном вы уменьшили производительность WiFi в два раза!

Ребята, могу ли я обновить ядро до core i5 9400k?

Вы ограничены тем, что Apple поставляет для процессоров этой серии. Лучшее, на что вы можете рассчитывать, это I7-8700B

Можно ли обновить процессор с i3 до i7 или для этого нужно купить Mac

Чип процессора припаян к логической плате, как и GPU и чипы флэш-памяти, которые управляются чипом T2, также припаянным к логической плате.

.

Так что заменить чип нельзя, но можно поменять всю логическую плату, чтобы получить более мощный процессор и/или увеличить объем памяти.

.

Здесь есть некая разница в цене! Когда стоимость замены логической платы становится более дорогостоящей, чем замена всей системы. Кроме того, сколько времени или разочарований вы испытываете с системой, которая у вас есть сейчас, в отличие от приобретения более мощного системного процессора и/или хранилища? Вам придется посчитать самостоятельно.

Я думаю об увеличении площади радиатора с помощью идеи водяного охлаждения..., есть мысли?

Пользы от этого мало, а места для этого действительно нет.

Похоже, вам нужна более мощная система! Пора переходить на Mac Pro (2012) или Hackintosh!

Верхняя часть процессора соединена с ребрами охлаждения тепловыми трубками, но я вижу, что выглядит как пара металлических полос на задней стороне материнской платы под процессором. Являются ли они структурными или имеют физический контакт с корпусом, тем самым используя корпус в качестве теплоотвода?

Все процессоры, использующие большой радиатор, нуждаются в прижимной пластине, чтобы компенсировать давление радиатора на процессор и его сокет (если он есть). Посмотрите на разборки iMac и вы увидите, что они тоже есть.

Есть ли ненулевая возможность заменить стандартное охлаждение на какой-нибудь стандартный радиатор (без использования корпуса Mac mini, конечно)? Совпадают ли отверстия на логической плате с любым существующим сокетом?

Процессор не подключается к сокету, он непосредственно припаян к логической плате. Apple не предусмотрела никаких альтернативных решений для охлаждения процессора.

Я бы проконтролировал охлаждение системы с помощью хорошего приложения для мониторинга температуры, например TG Pro. Возможно, вам придется увеличить число оборотов вентиляторов, чтобы сбить настройку (турбо-режим).

Размер и тип винтов Torx в шагах 3, 6 & 7, пожалуйста?

Похоже, вы хотите обновить оперативную память. Ну... Разборка - это не руководство по ремонту, поэтому вы не найдете нужных деталей. Вот руководство со всей необходимой вам информацией Замена памяти (ОЗУ) Mac mini Late 2018

Отлично, значит, если SSD переполнен, вы можете выбросить весь Mac, это здорово, это экологично. Если бы дизайнер пришел ко мне с такой идеей, я бы немедленно уволил его за это. В чем именно проблема с M2? Компактный, помещается в крошечные устройства mac mini... но это просто следующий стандартный интерфейс, который apple собирается игнорировать?

У меня для вас есть новость: все нынешние Mac'ы не смогут обновиться! Оперативная память и накопители припаяны к логической плате. Мы, потребители, подталкиваем производителей оборудования. Наше желание выбрасывать вещи на помойку зашло слишком далеко!

Мы должны поддерживать производителей, которые создают продукты, пригодные для ремонта и, в идеале, для модернизации!

Подумайте вот о чем... Вы пользуетесь бумажными или тканевыми полотенцами? Чем больше бумаги мы используем, тем меньше деревьев остается в живых, чтобы улавливать CO2, а затем мы сжигаем или пускаем отходы на гниение CO2 также выделяется!
