Разборка Mac mini Mid 2011

Введение

К нам в руки попал совершенно новый Mac mini с обещаниями 'в 2 раза быстрее во всем' и новым Thunderbolt I/O. Естественно, мы должны были заглянуть внутрь, как мы это сделали с новым MacBook Air ранее сегодня.

Следите за . Делаете.ру в Twitter за последними обновлениями.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Mac mini Mid 2011 Teardown

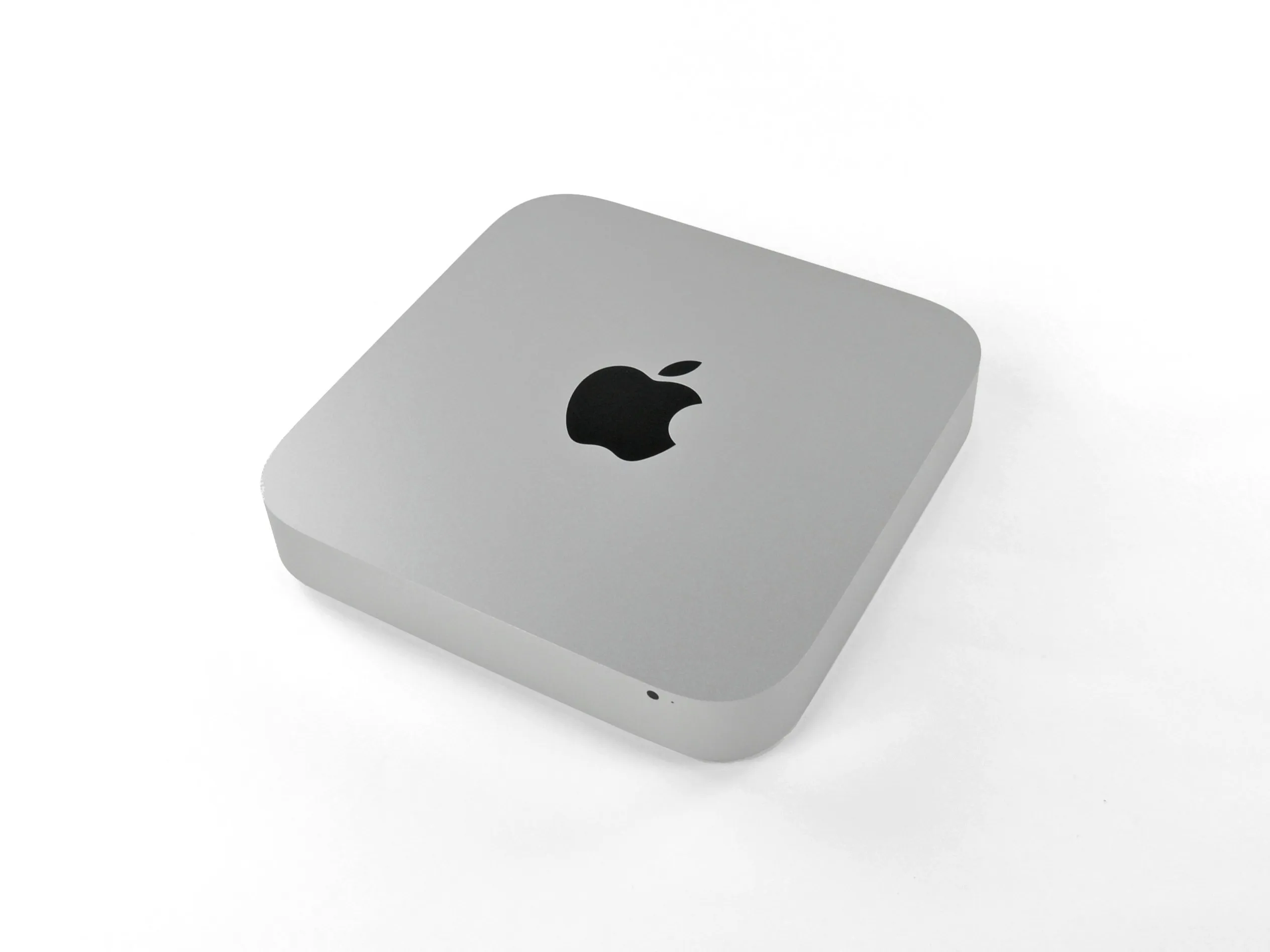

• Представив новый Mac mini, мы получили несколько больших обещаний. Самые интересные из них включали в себя:

• Процессоры Core i5 и i7

• 500 и 750 ГБ HDD или 250 ГБ SSD

• 2 ГБ или 4 ГБ DDR3 SDRAM

• Графический процессор AMD Radeon HD с 256 МБ памяти GDDR5 (только модели с частотой 2,5 ГГц)

• Порты Thunderbolt и HDMI

• Слот для карт памяти SDXC

• Apple убрала оптический привод из этой модели mini, но, что характерно, очень хотела бы.

Шаг 2

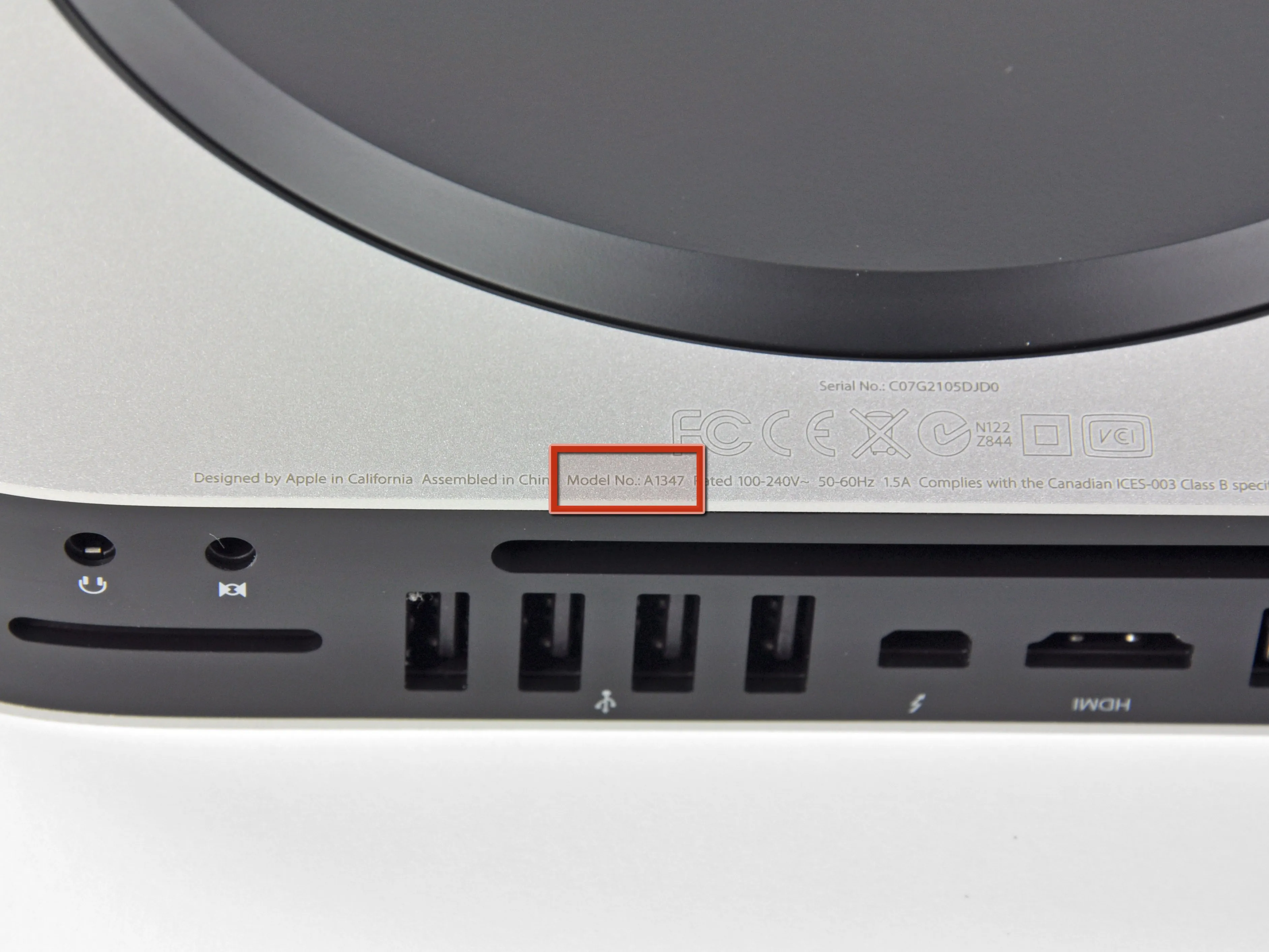

• Номер модели A1347... Это немного похоже на дежа вю.

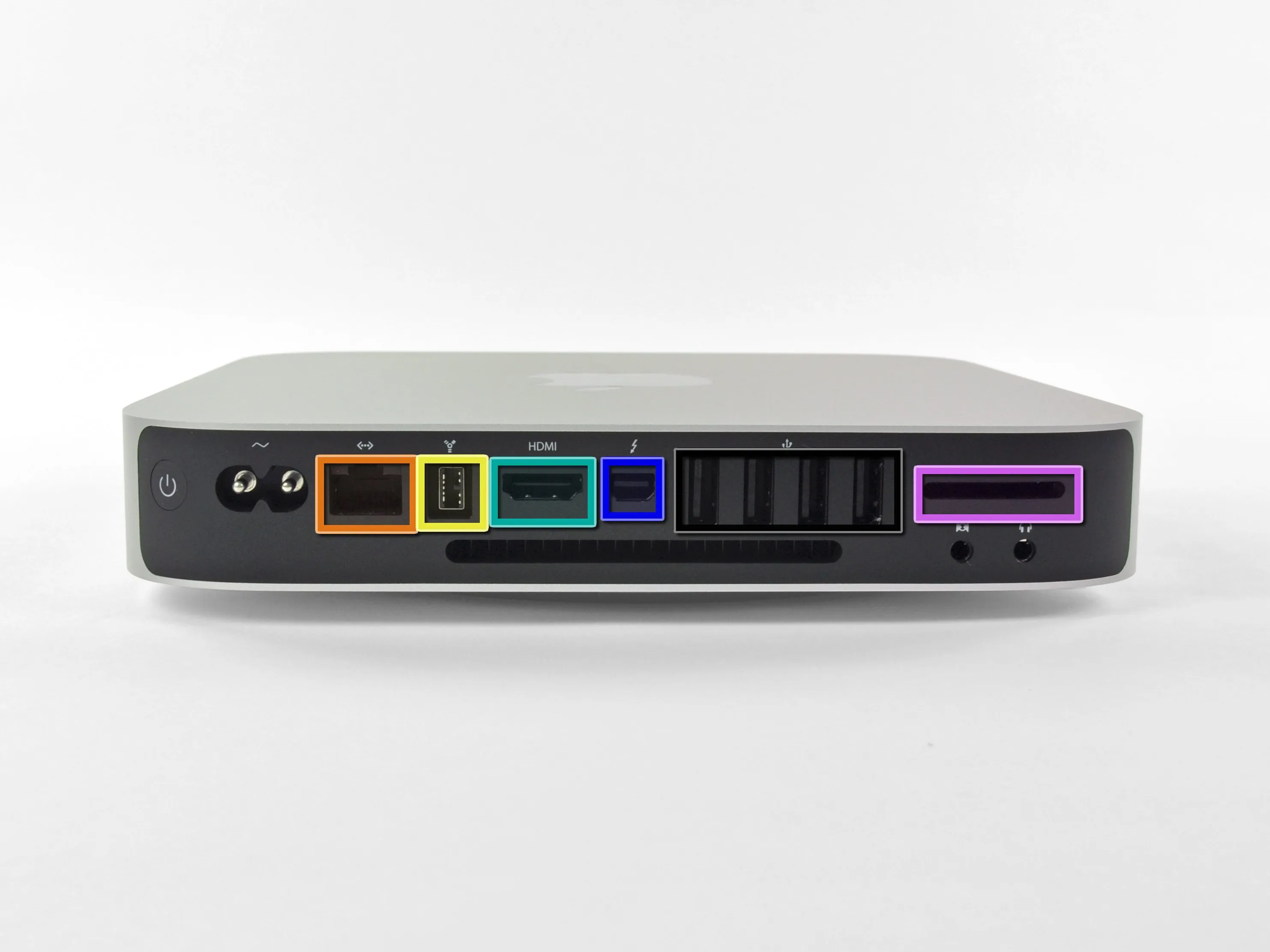

• Расположение портов mini, кажется, лишь немного отличается от прошлогоднего мини:

• Встроенный Ethernet 10/100/1000BASE-T

• FireWire 800

• HDMI

• Thunderbolt

• Четыре порта USB 2.0

• Слот для карт памяти SDXC

Шаг 3

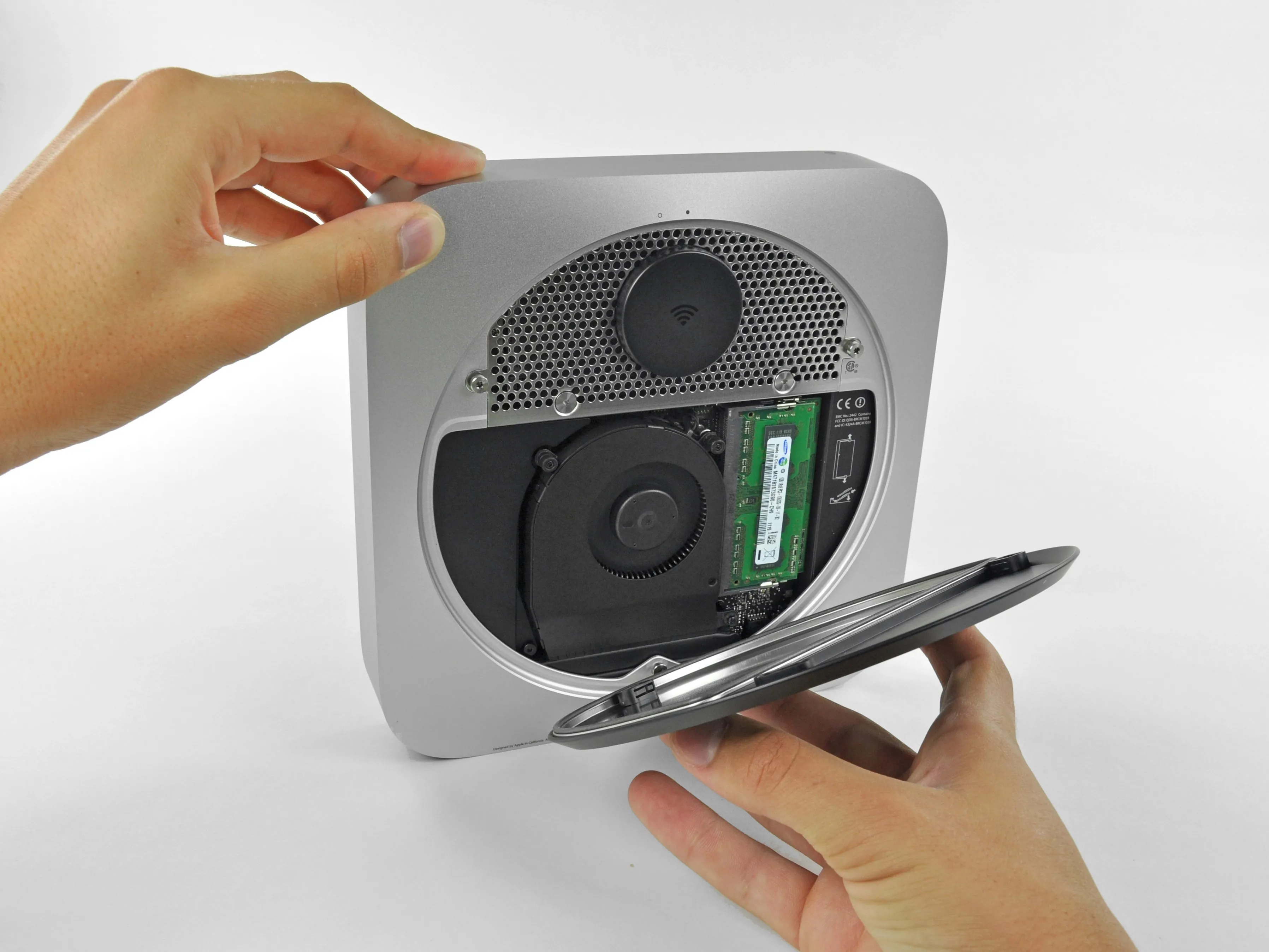

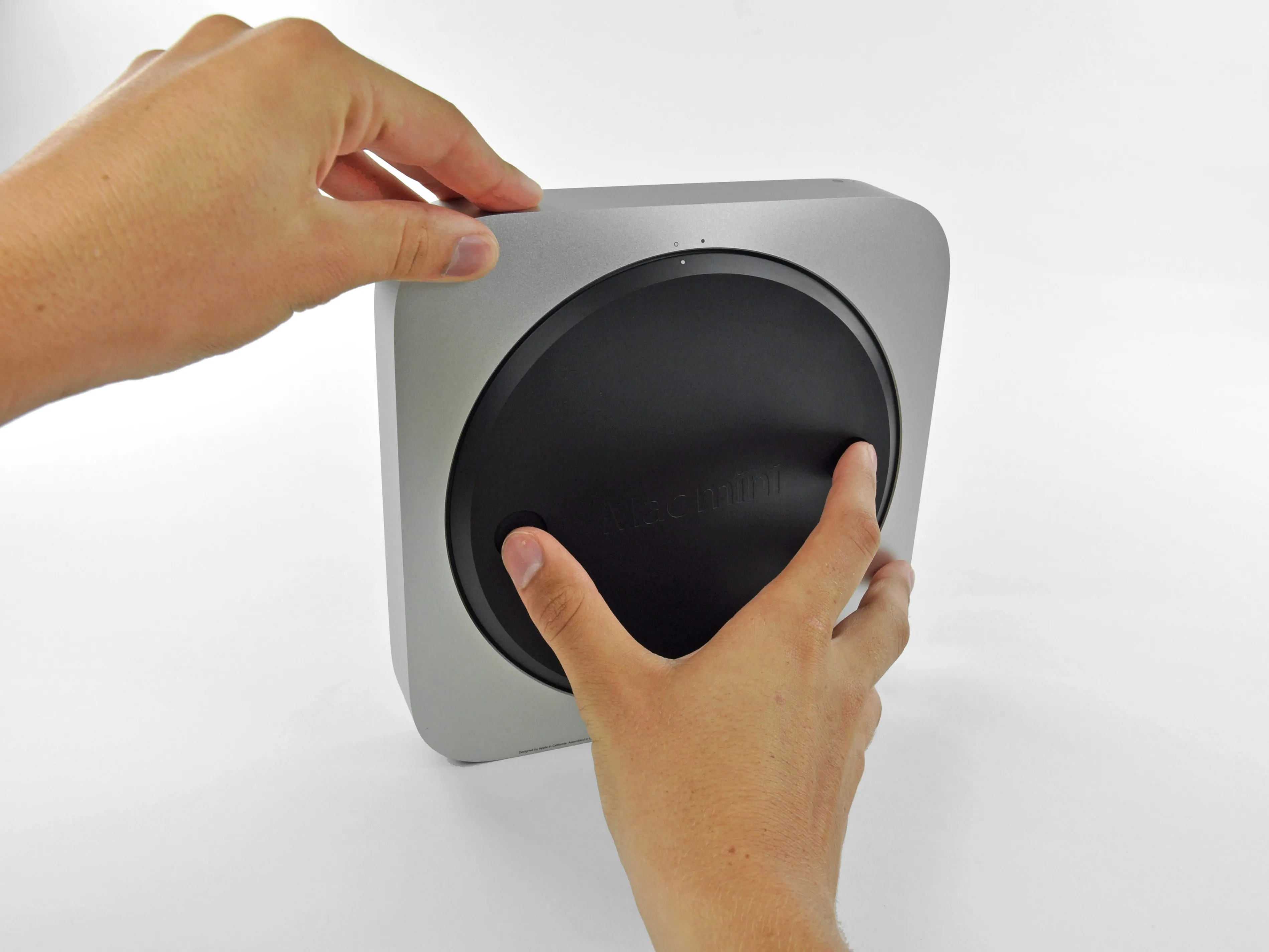

• После нескольких отжиманий пальцами и сильного поворота мы получаем первый взгляд на внутренности.

• Они выглядят довольно идентично предыдущей модели...

Шаг 4

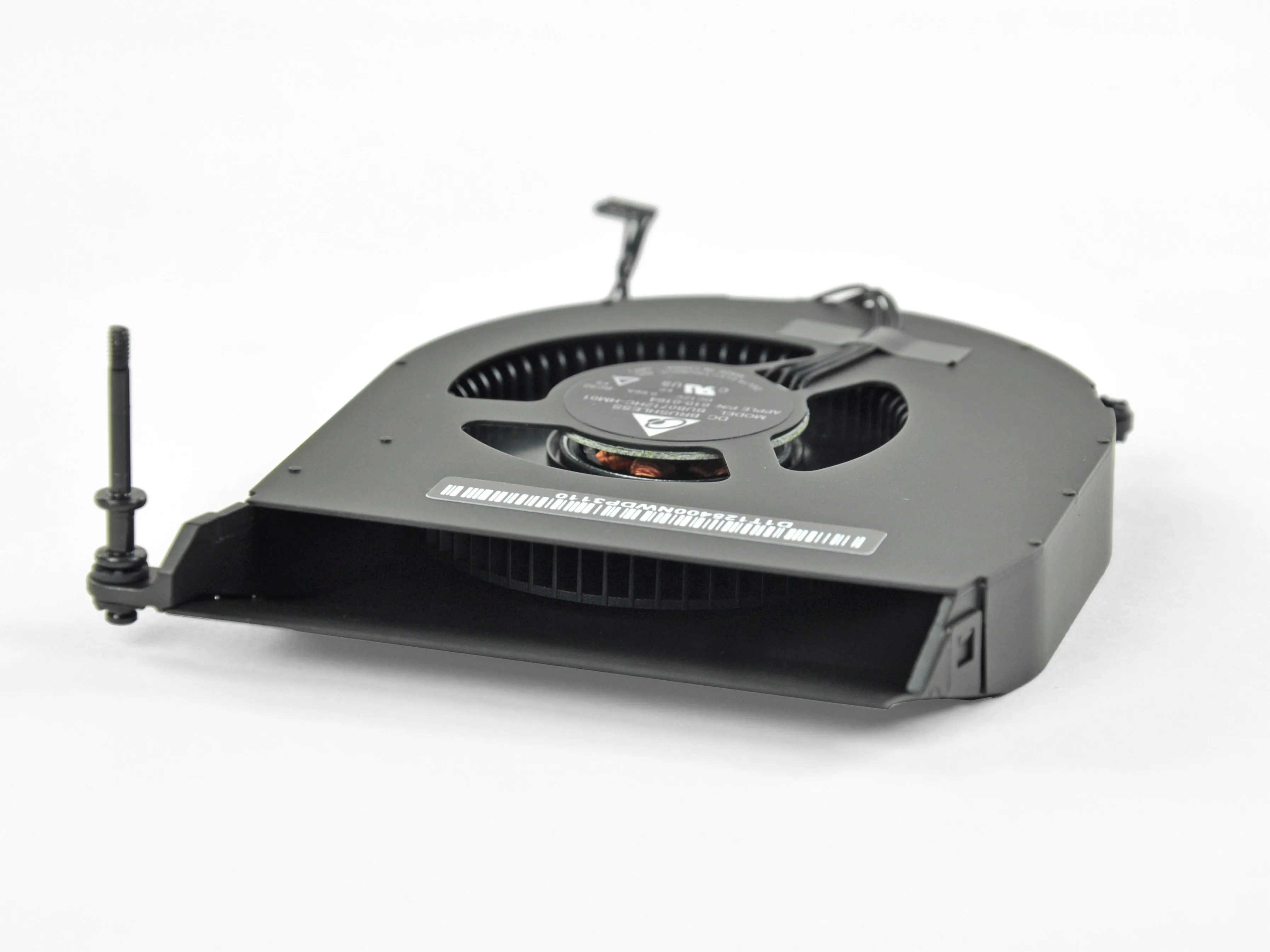

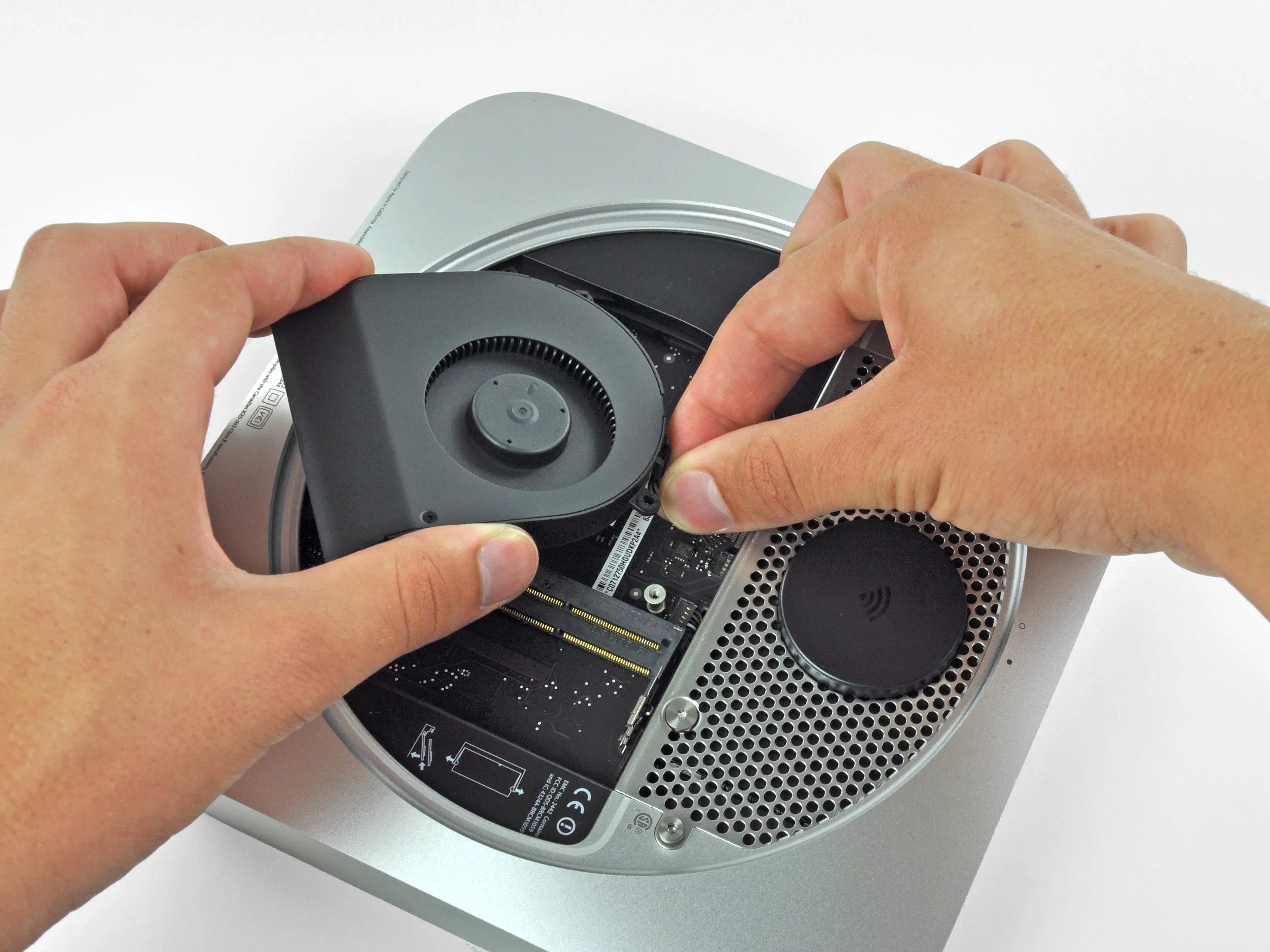

• Первое, что вынимается из отверстия? Вентилятор.

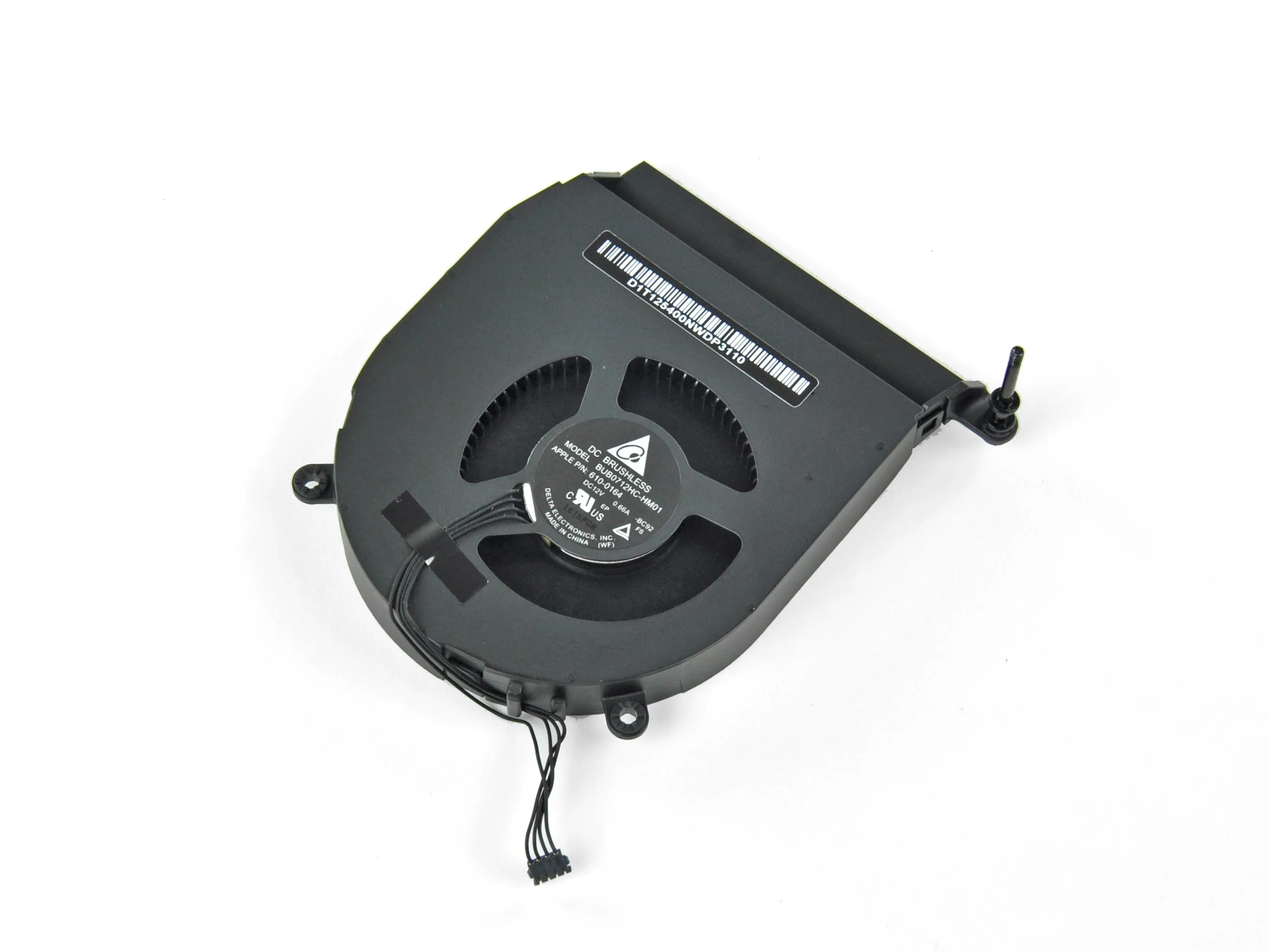

• Здесь никаких сюрпризов. Новый mini оснащен тем же вентилятором, что и старый mini, и даже более старый mini.

• Бесщеточный вентилятор с высокой плотностью лопастей работает тихо и эффективно.

Комментарии к шагу

Как? Какие инструменты вы использовали?

Это T6. Я только что проделал этот шаг, заменив жесткий диск.

Привет... Хорошо. У меня есть вопрос, я хочу заменить внутренний жесткий диск на моем Mac Mini (mid) 2011, и мой вопрос заключается в том, нужно ли удалять винты вентилятора и другие части, которые, как мне сообщили, являются отверткой Torx T6. И мой вопрос: чтобы снять его, мне нужна отвертка Torx T6 с полым наконечником или Torx T6 с плоским наконечником подойдет мне. Из того, что я прочитал, следует, что Torx с полым наконечником называются Precision Torx или обозначаются буквой 'H' после номера, в данном случае: 'T6H'. Тот же вопрос, чтобы снять крышку, где находится WiFi, я должен использовать Torx T8 полые точки или плоские точки работает для меня? С этого момента я благодарю вас за то, что вы избавили меня от сомнений, прежде чем сделать что-то неправильно. Большое спасибо и приветствия. Изображение (Августо)

Здравствуйте, Аугусто,

Для этих винтов можно использовать стандартный не полый Torx T6, хотя полый тоже подойдет. Полая выемка в бите Torx предназначена для винтов Torx с защитой от вскрытия. Винты безопасности имеют небольшой выступ в центре, который не позволяет стандартным битам Torx работать.

Шаг 5

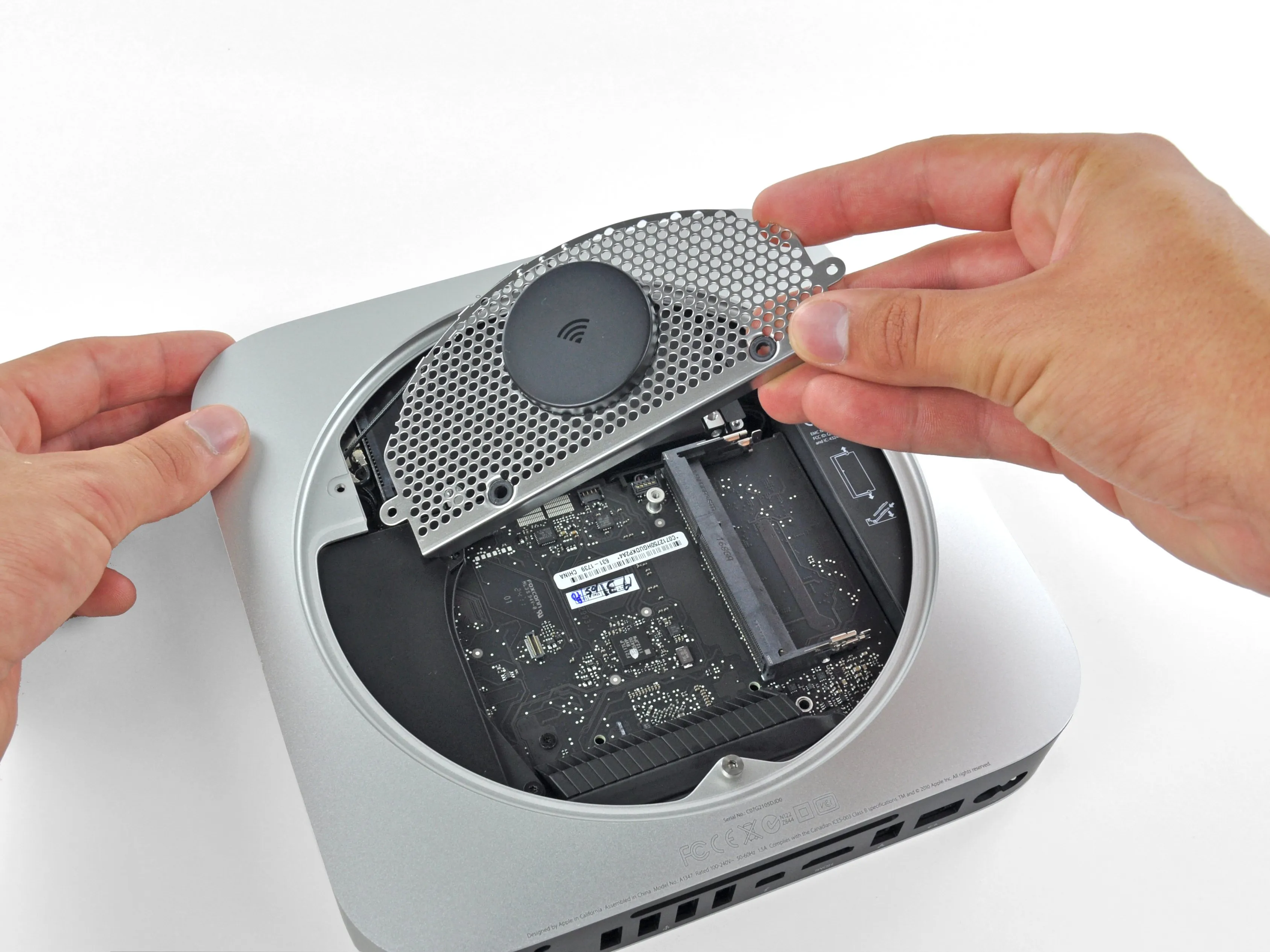

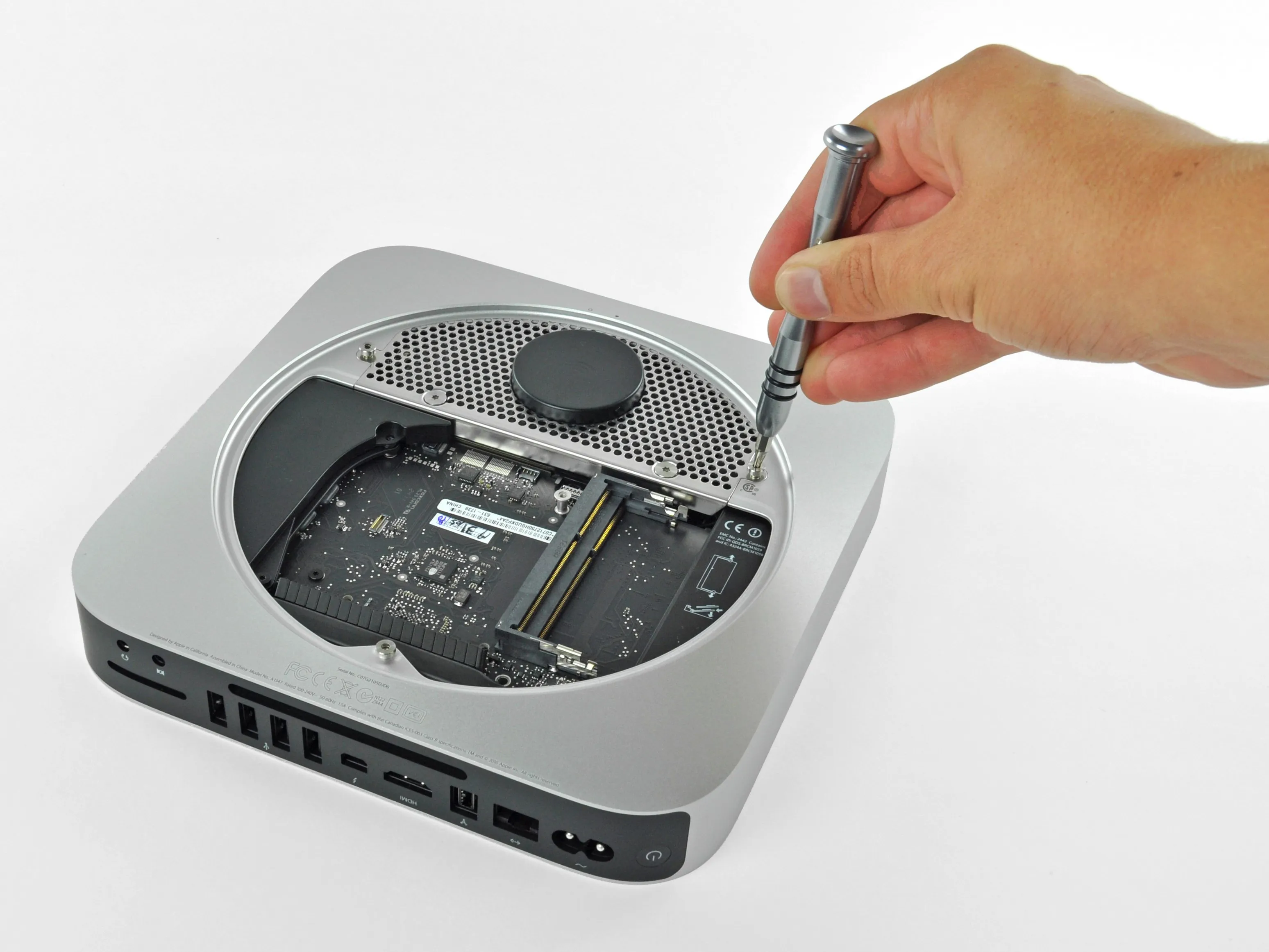

• Четыре винта T8 Torx удерживают пластину антенны Wi-Fi на месте - легкая победа для набора битов Делаете.ру из 54 предметов.

• Немного пошевелив в ту сторону и в другую, мы снимаем антенную пластину.

• ВАУ! Посмотрите на это - пластина идентична той, что была в прошлом году. Нам нравится представлять, что еще можно сделать с с таким грилем.

Шаг 6

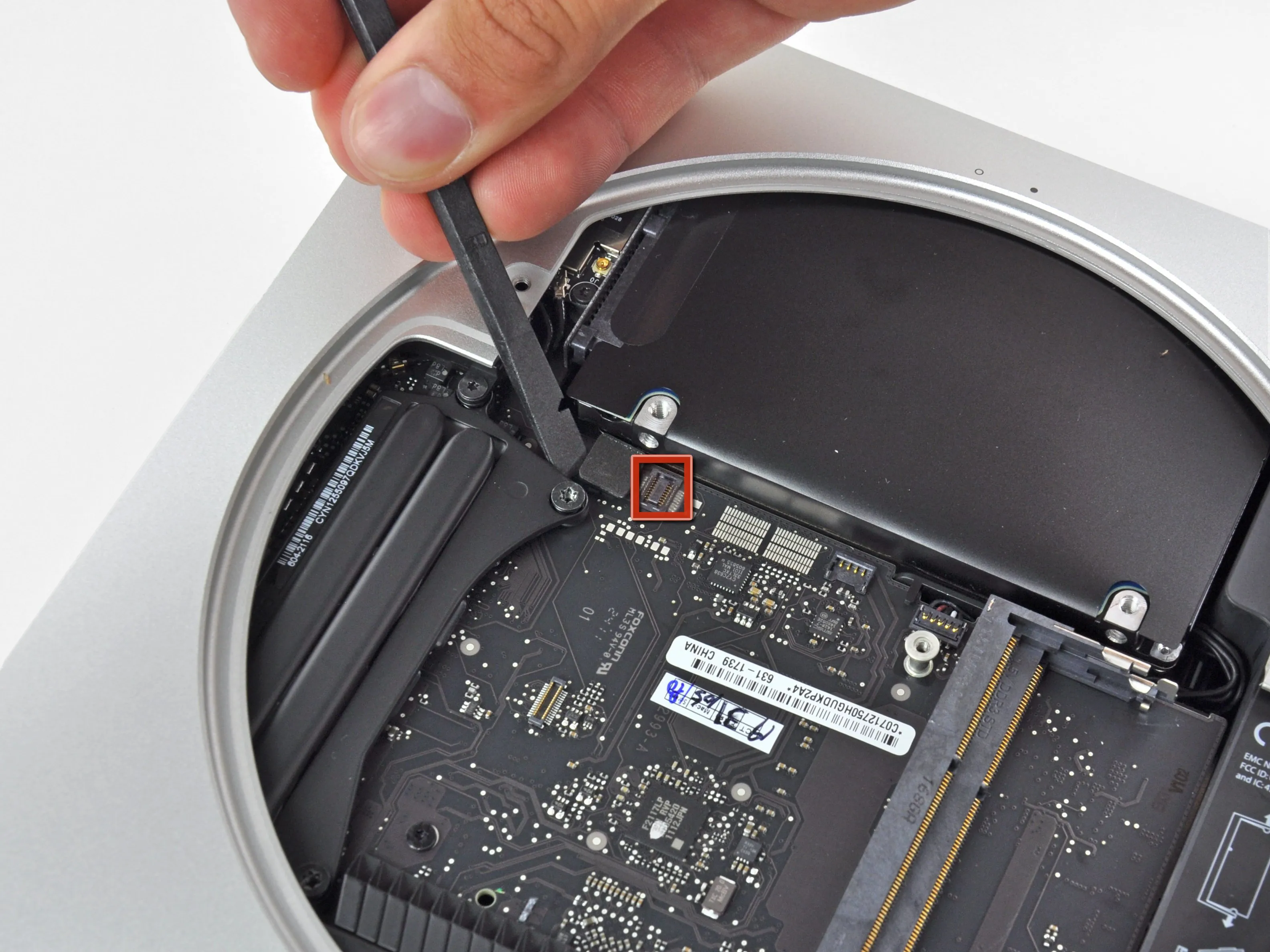

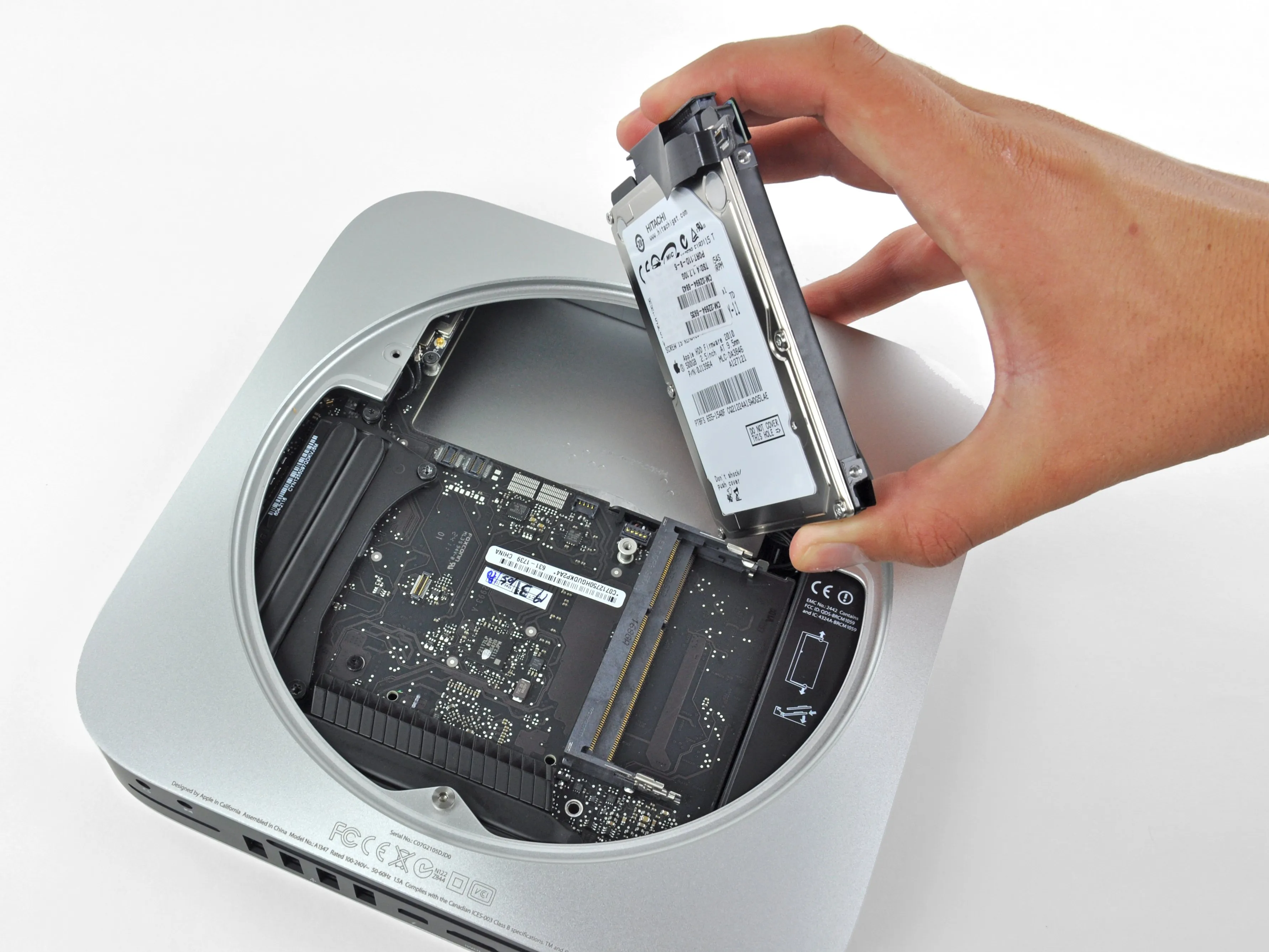

• Пара винтов и разъём - и жёсткий диск извлечён, обнажив целую кучу... ну, ничего.

• Но подождите... разве рядом с ним был пустой порт для кабеля жесткого диска?

Комментарии к шагу

Дополнительный порт для жесткого диска есть во всех моделях mini или только в старших моделях?

Он одинаковый для всех моделей, поскольку ни в одной из них больше нет Superdrive. Так что место есть... нужно только понять, какой 'кабель SATA для подключения жесткого диска к логической плате' приобрести.

Мы разобрали модель с частотой 2,3 ГГц, так что если он там есть, то, скорее всего, он есть во всех моделях.

Так верно ли, что замена HD-диска намного проще, чем в предыдущих unibody Mini? Из этого разбора видно, что HD можно снять, не поднимая логическую плату, а крышка HD выглядит более основательной, чем на предыдущей модели.

Подождите.... Я понимаю, что мне нужен дополнительный специальный кабель для подключения ВТОРОГО жесткого диска. Но для простой замены 500gb на 2TB (что должно быть тем, что многие из нас ищут) я могу использовать существующие кабели? Подойдет ли простая замена?

Судя по тому, что мы видели, все должно быть в порядке. Здесь нет никаких забавных кабелей для термодатчиков или чего-то подобного, просто классическая замена HD.

Вторым портом был гибкий кабель оптического привода

Привет! У меня Mac Mini 2011 года выпуска, и я хотел добавить к нему SSD, а не заменять существующий жесткий диск на 500 ГБ; я везде искал совместимый гибкий кабель SATA к логической плате, но без особого успеха, но наконец нашел решение от производителя SSD OWC, изначально предназначенное для MacBook Airs, которое, похоже, будет работать - как вы думаете, подойдет ли оно? Спасибо! - Дэниел

https://eshop.macsales.com/shop/SSD/OWC/A...

Это выглядит похоже, но геометрия отличается, так что это не сработает. У кабеля по этой ссылке разъем со стороны платы повернут на 90 градусов по сравнению с тем, как он расположен у кабеля Mac mini, и кабель удлиняется в неправильном направлении. Извините, что лопнул ваш пузырь.

Вы правы, теперь я это вижу. Думаю, это единственный вариант: https://www.welovemacs.com/9229560.html

Вопрос: Имеет ли значение, если SSD, с OSX на нем, находится на вторичном порту SATA? (неиспользуемый по умолчанию)

Мы установили 60-гигабайтный диск с OSX на второй порт, и он сразу же распознался в дисковой утилите. Не вижу причин, по которым добавление SSD будет чем-то отличаться. Должно работать просто отлично.

Спасибо Эндрю. Быстрый вопрос, поддерживает ли этот кабель SATA III? Это тот, который вы использовали?

https://www.welovemacs.com/9229560.html

Большое спасибо,

Дэниел

Да, поддерживает.

А что это за таинственное гнездо на логической плате?

(На полпути между разъемами жесткого диска и выходом радиатора)

SUCESS: Заметки по установке SSD в 2011 Mac Mini

Привет всем,

Я заменил HD в своем mac mini на OWC Electra SSD 6G.

1. Скорость вентилятора такая же, как и после; нет датчика, о котором нужно беспокоиться.

2. Убедитесь, что сняли черную пластиковую крышку со старого жесткого диска, прежде чем вытаскивать кабель SATA из старого HD; иначе вы не сможете это сделать.

3. Видеоинструкция OWC - это здорово, но вам не нужно вытаскивать материнскую плату; там достаточно места, чтобы вытащить старый жесткий диск и вставить новый.

4. Установка Lion через Интернет с помощью Int Recovery сработала, но мне пришлось изменить защиту беспроводной сети с WPA2 на WPA и отключить uPNP; не знаю, почему. Выберите самые базовые/совместимые настройки.

После загрузки Lion (4 часа) он установился за 4,2 минуты. Потрясающая скорость.

Спасибо всем,

d

-Видеоинструкция по замене HDD в mac mini-2011:

https://eshop.macsales.com/installvideos/...

-Слова от OWC по поводу отсутствия термодатчиков-:

'Дэниел,

Любой 2,5-дюймовый диск подойдет для Mac mini 2011. Нет необходимости беспокоиться о специализированном термодатчике.

Искренне,

OWC Хосе'.

ps: скорость вращения вытяжного вентилятора mac mini ~1800 об/мин является нормальной при небольшой нагрузке.

PS: Я использовал и руководство Делаете.ру, и видео OWC, когда делал обновление, и мне понадобилось и то, и другое, чтобы сделать все правильно. Обратите внимание, что OWC предлагает снять материнскую плату для замены жесткого диска, но, как отмечает Делаете.ру, это не обязательно, чтобы вытащить или вставить новый жесткий диск.

PPS: Если вы хотите установить 2 жестких диска, то лучше всего использовать комплект из двух жестких дисков от Делаете.ру: Mac Mini Mid 2011 Dual Hard Drive Kit Replacement

Шаг 7

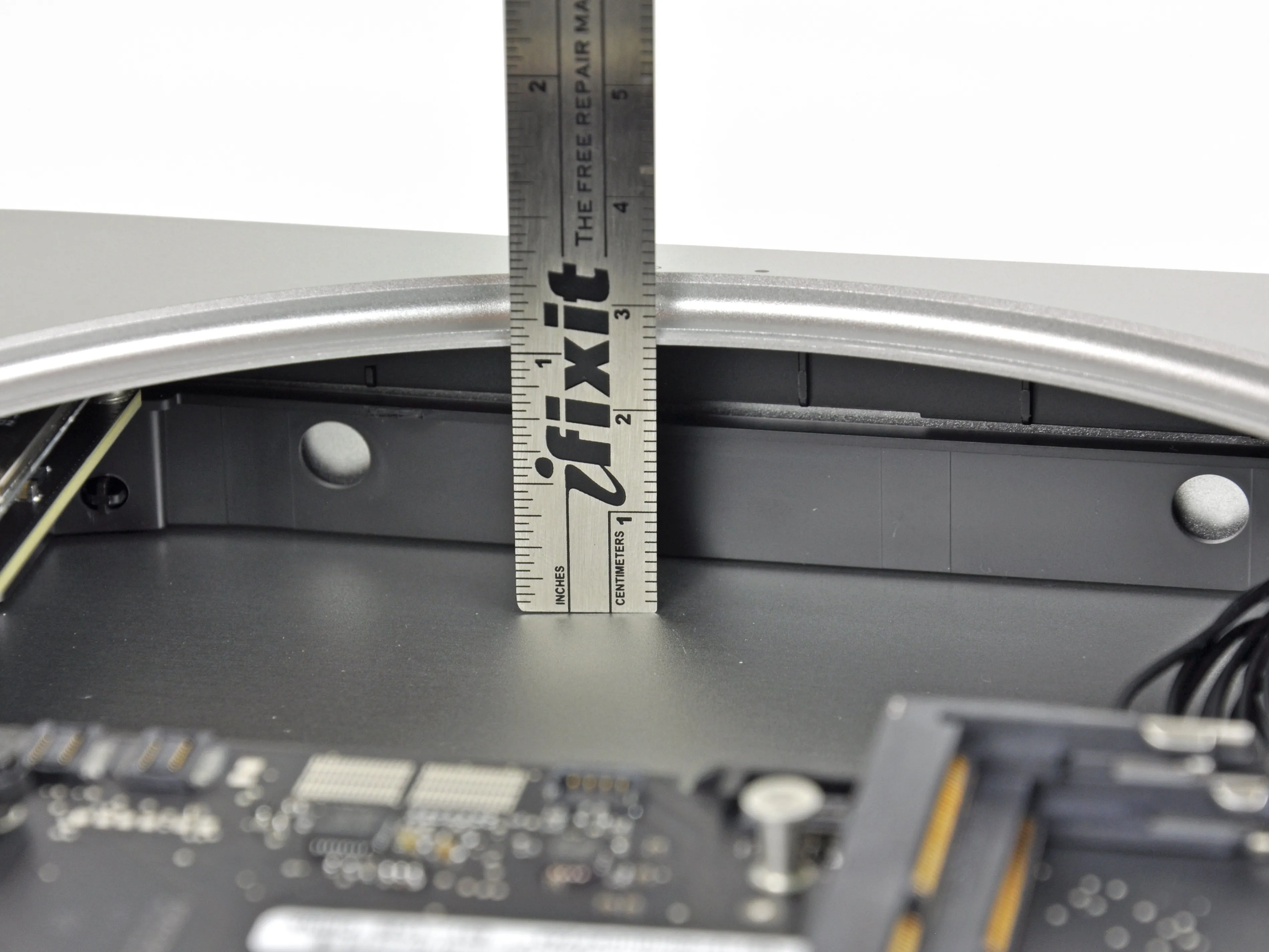

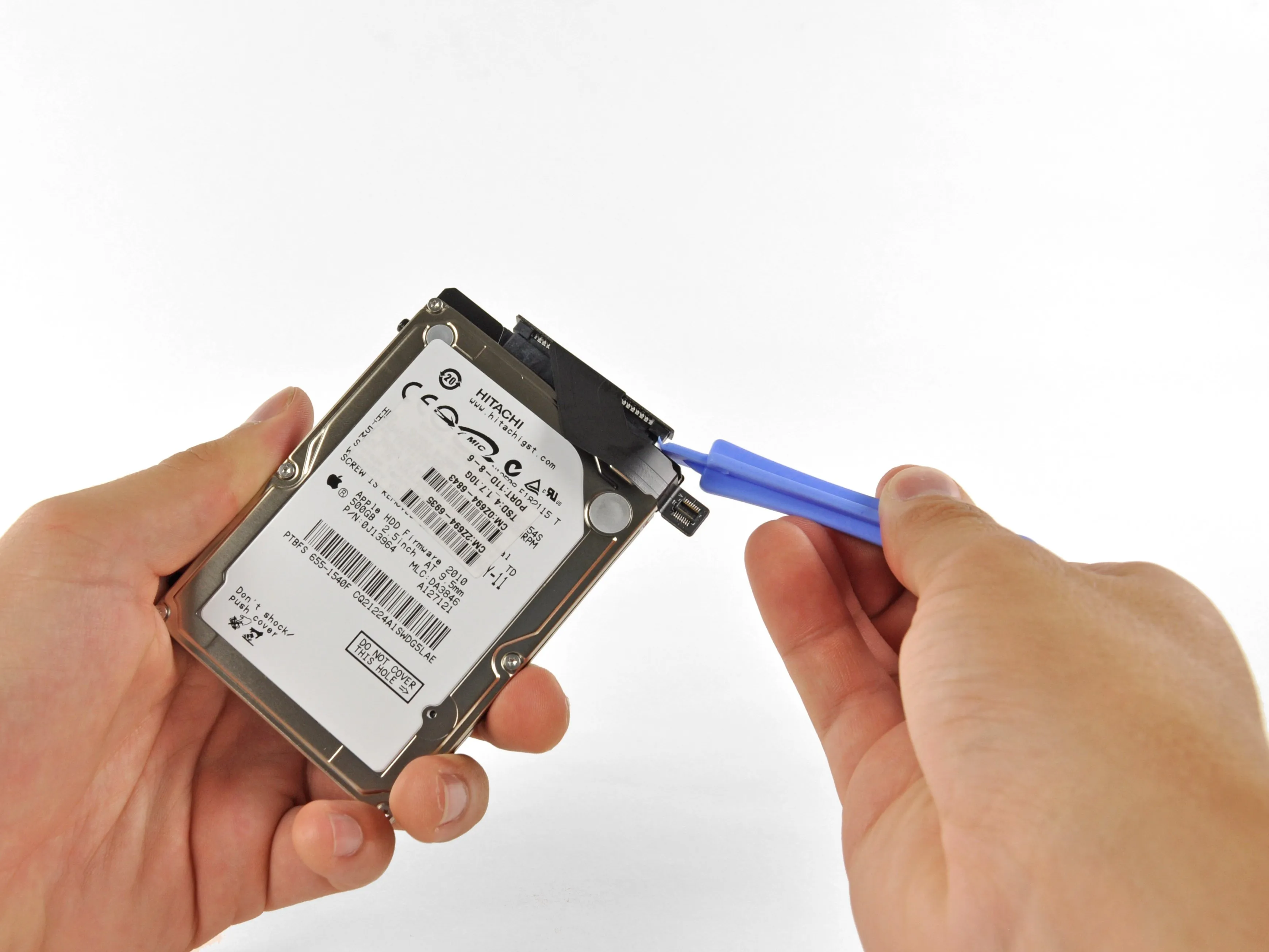

• Главный вопрос этого unibody Mac Mini: 'Смогу ли я сам установить второй жёсткий диск?'. Полтора сантиметра дополнительного пространства как будто намекают на это.

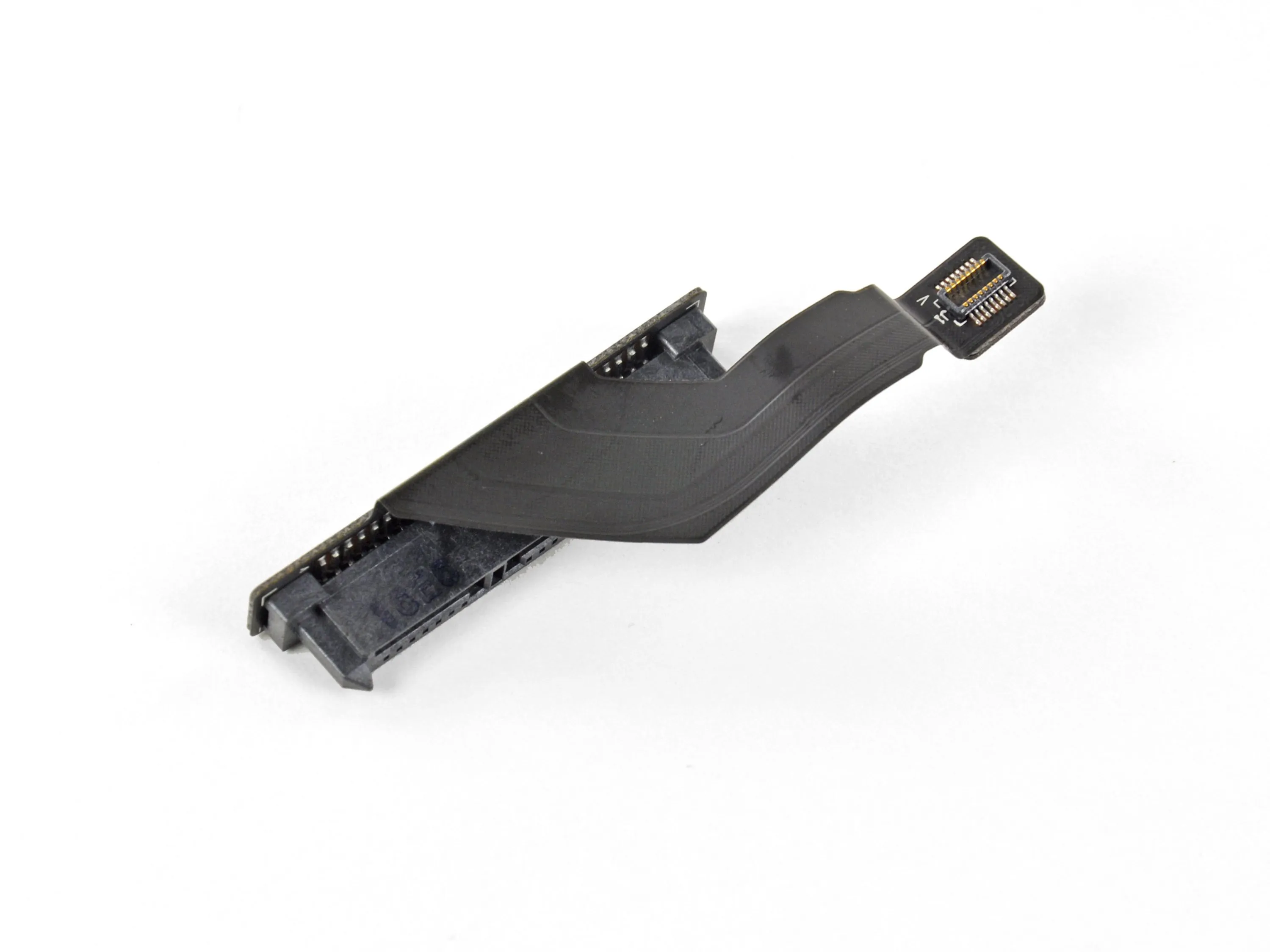

• Под первым жестким диском определенно есть место для второго. Единственным сдерживающим фактором является наличие второго, более длинного кабеля SATA для подключения жесткого диска к логической плате.

• Обновление: мы включили этот кабель в наш комплект Mac mini Mid 2011 Dual Hard Drive Kit.

• Давайте вытащим логическую плату, чтобы лучше ее рассмотреть.

Комментарии к шагу

Привет всем, 3 вопроса, пожалуйста:

1. Упоминается, что на HDD есть 2 винта, которые нужно открутить, но на изображениях я не вижу, где эти винты расположены. Не могли бы вы пролить свет на их точное расположение?

2. Я получил Mac Mini Server 2011, поэтому вопрос: если я хочу заменить один из дисков на SSD, какой из предустановленных дисков я должен заменить на SSD?

3. Какой SSD-диск & кабель использовать? Потребуются ли мне дополнительные детали для удержания/обертывания SSD, чтобы он хорошо прилегал?

Спасибо!

Ваши вопросы:

1. 2 винта, удерживающие HDD на месте, на самом деле являются 2 винтами, которые также удерживают антенную пластину на месте (2 ближайших к краю антенной пластины). В инструкции об этом ничего не сказано, но как только антенная пластина будет снята, винты HDD также будут вынуты.

2. Я думаю, что здесь есть держатели только для одного диска; поэтому я бы установил поворотный жесткий диск в гнездо с фиксаторами, а затем SSD, который легче и меньше подвержен вибрации, возможно, снизу с помощью съемной монтажной ленты.

3. Вы будете использовать кабели, уже имеющиеся в вашей модели сервера. Что касается накопителей, я провел много исследований, и практически любой 6-гигабайтный диск с контроллером SandForce 2281 должен подойти. Я использую OWC Electra 6g. Мне нравится OWC, потому что они тестируют все свое оборудование в линейке Mac.

Надеюсь, это поможет,

d

Шаг 8

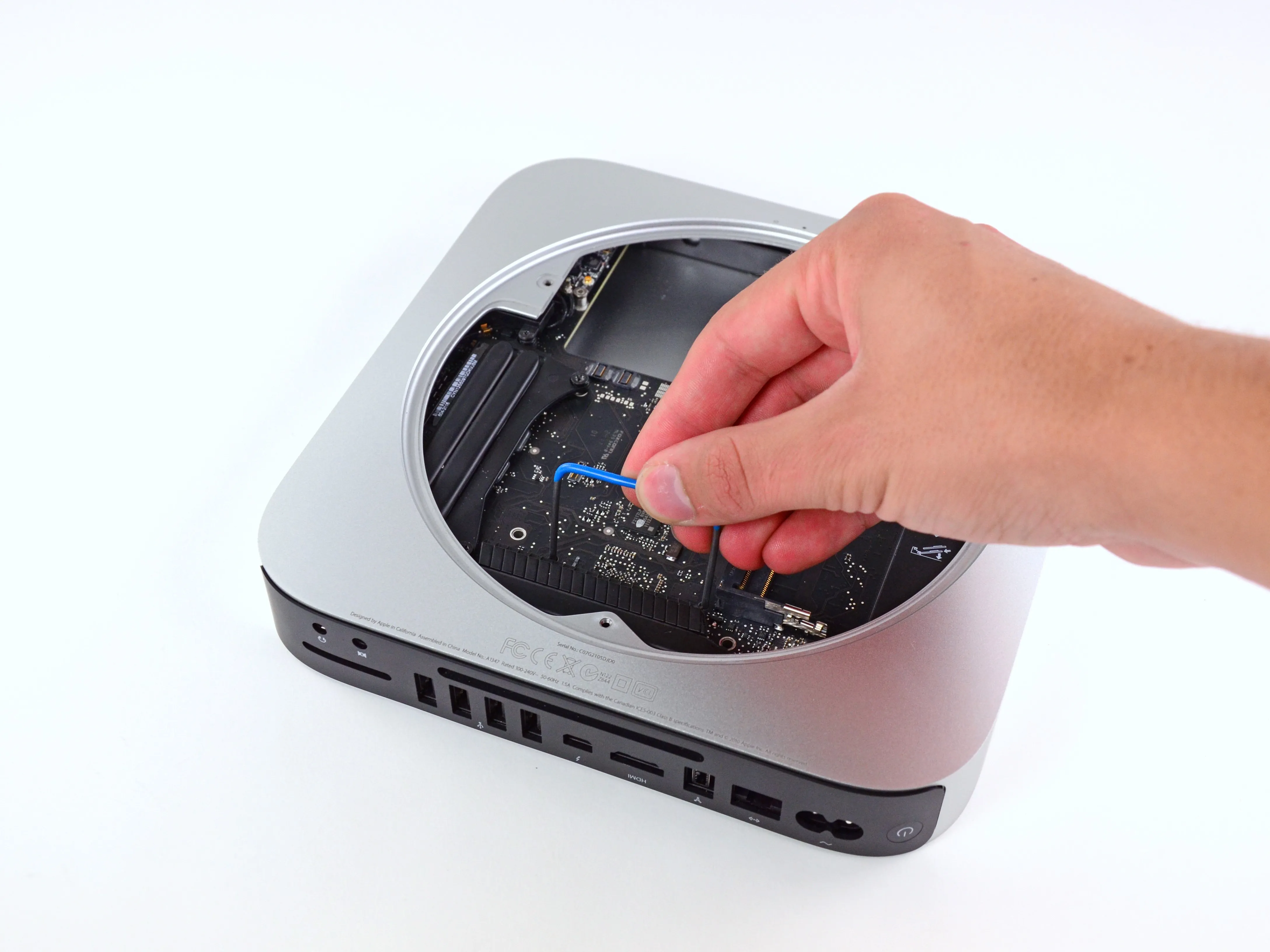

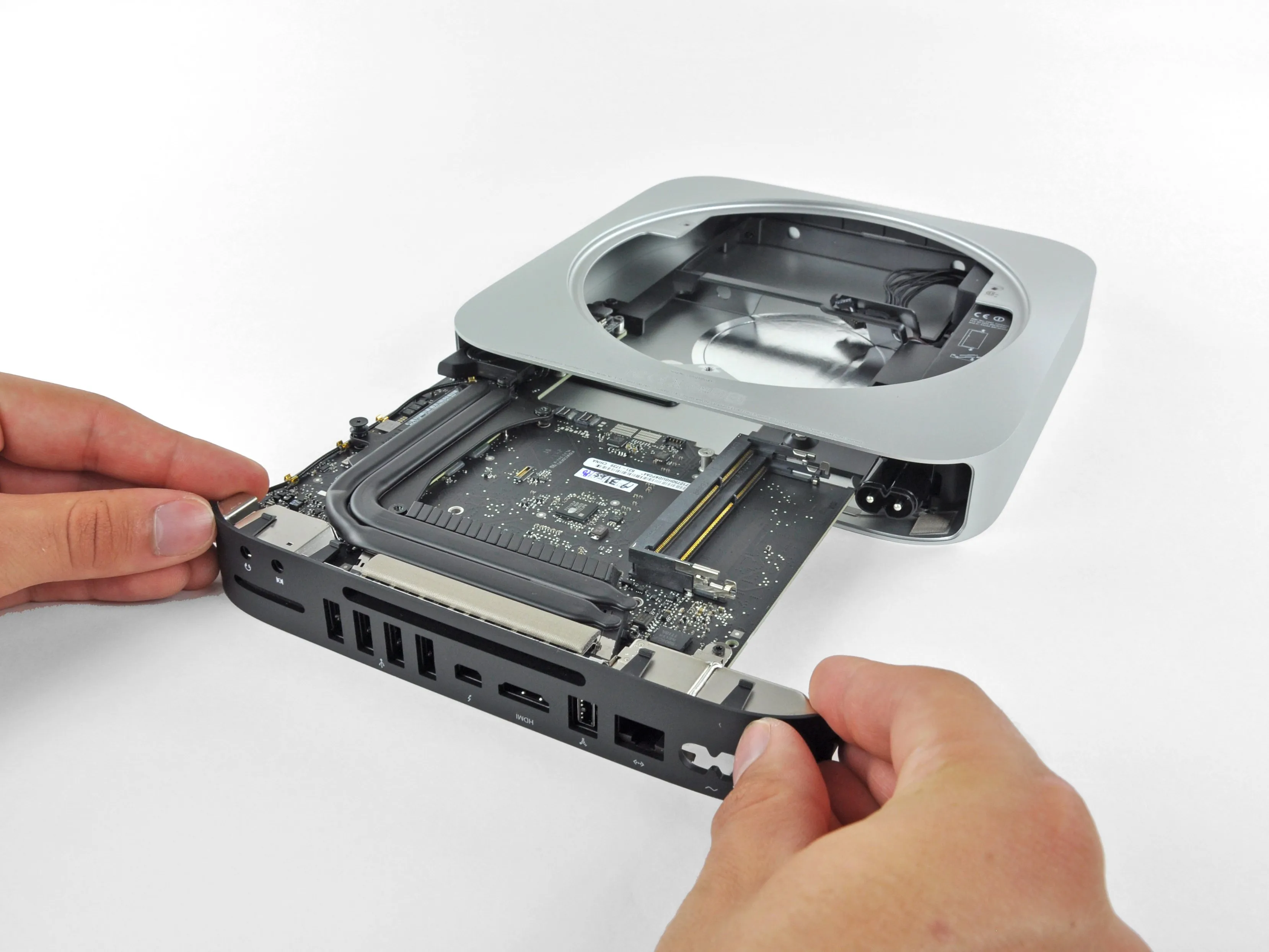

• Выход нового Mac mini означает возвращение нашего любимого инструмента: Mac mini Logic Board Removal Tool! К счастью, на этот раз мы подготовились.

• Больше не нужно использовать две отвёртки, мы вставляем наш инструмент для снятия логической платы Mac mini, и он делает своё дело. Логическая плата выскользнула прямо из алюминиевого корпуса.

• Сняв логическую плату, мы видим, как можно установить второй жесткий диск.

Шаг 9

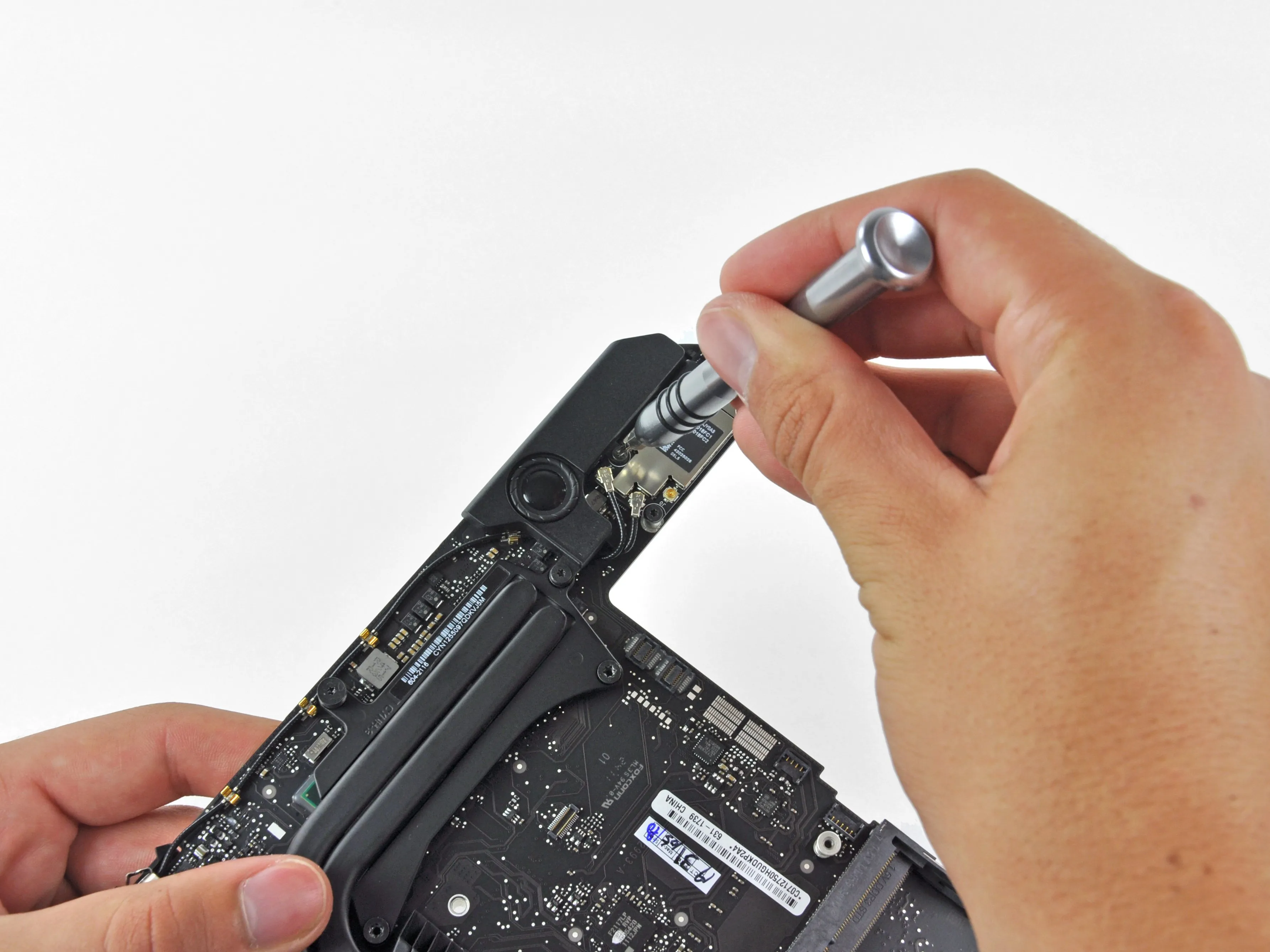

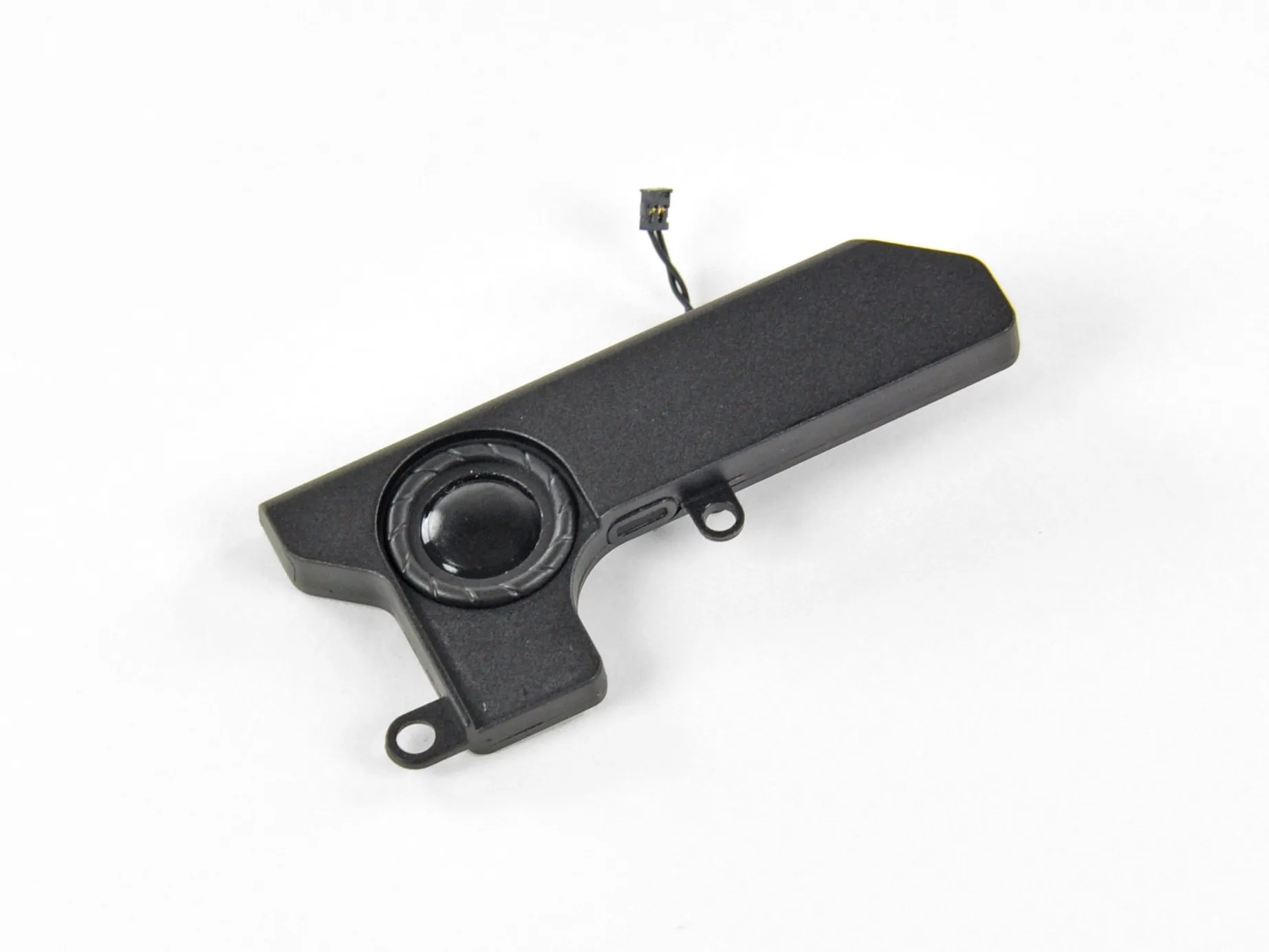

• Два винта T6 Torx удерживают динамик на месте на логической плате.

• После извлечения динамика этот Mac mini больше не сможет издавать звуковые сигналы.

Шаг 10

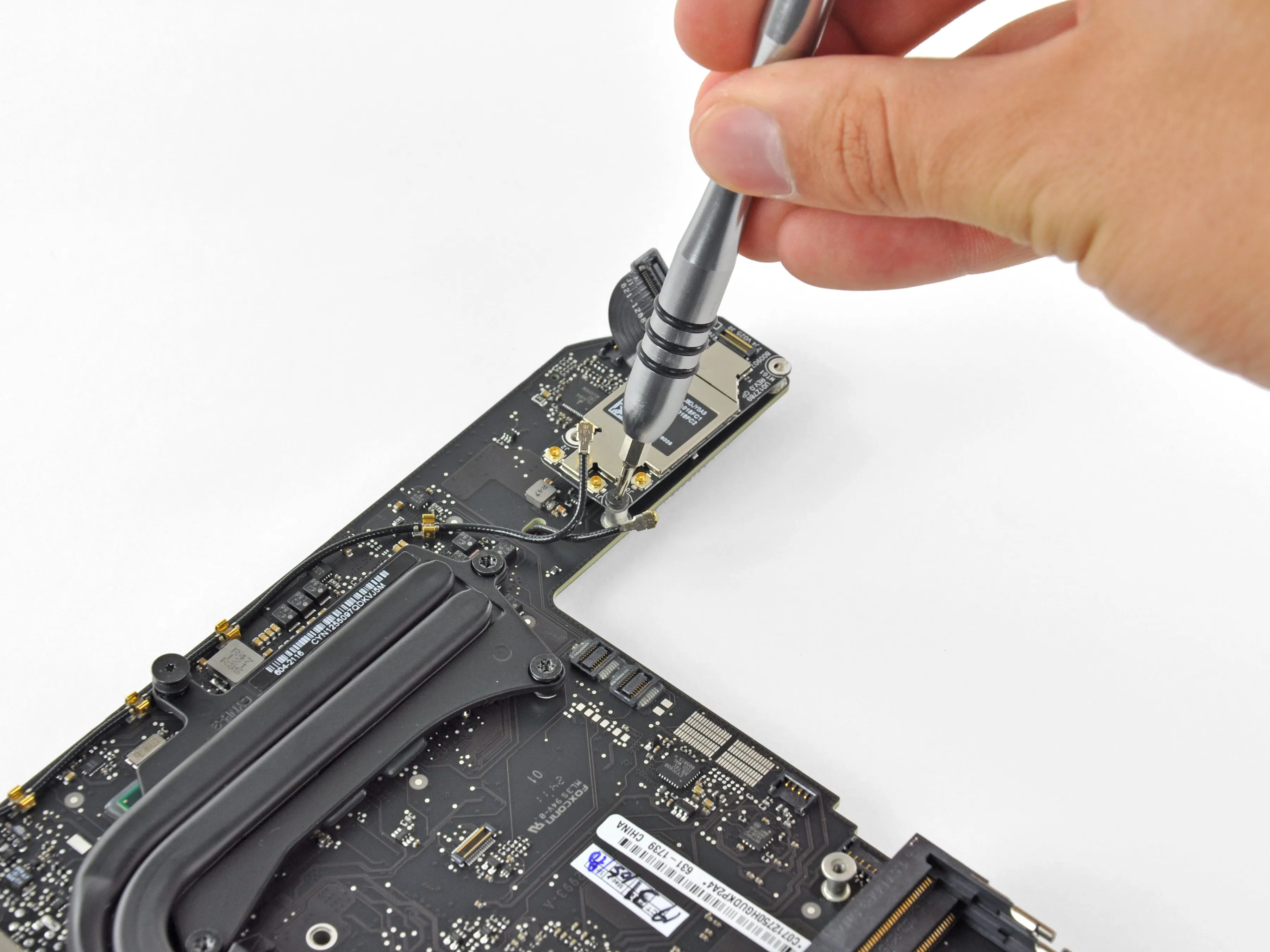

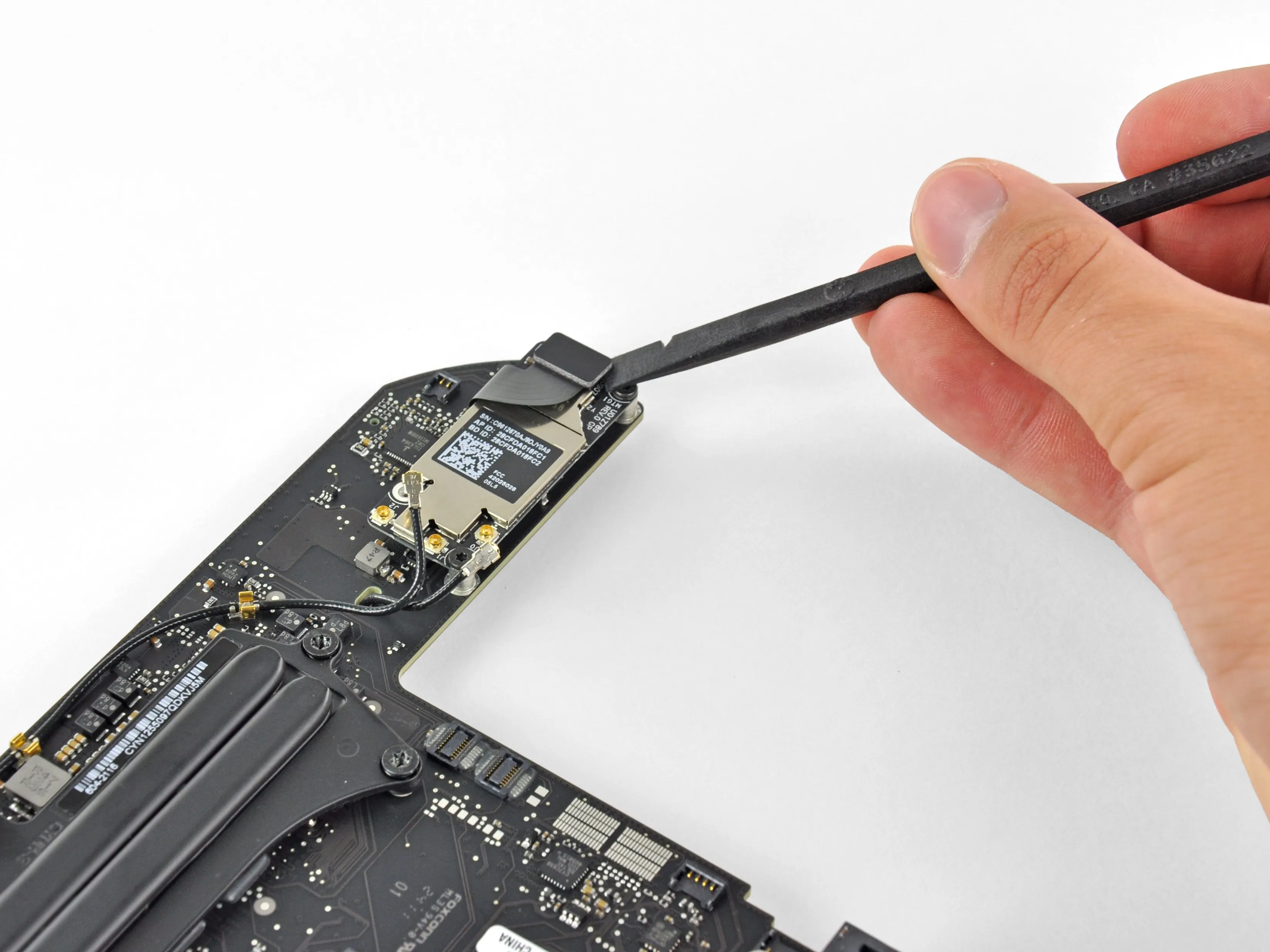

• Наш верный пассатижи быстро справляются с кабелями платы Wi-Fi.

• Еще больше винтов T6 преграждают нам путь, но мы не останавливаемся.

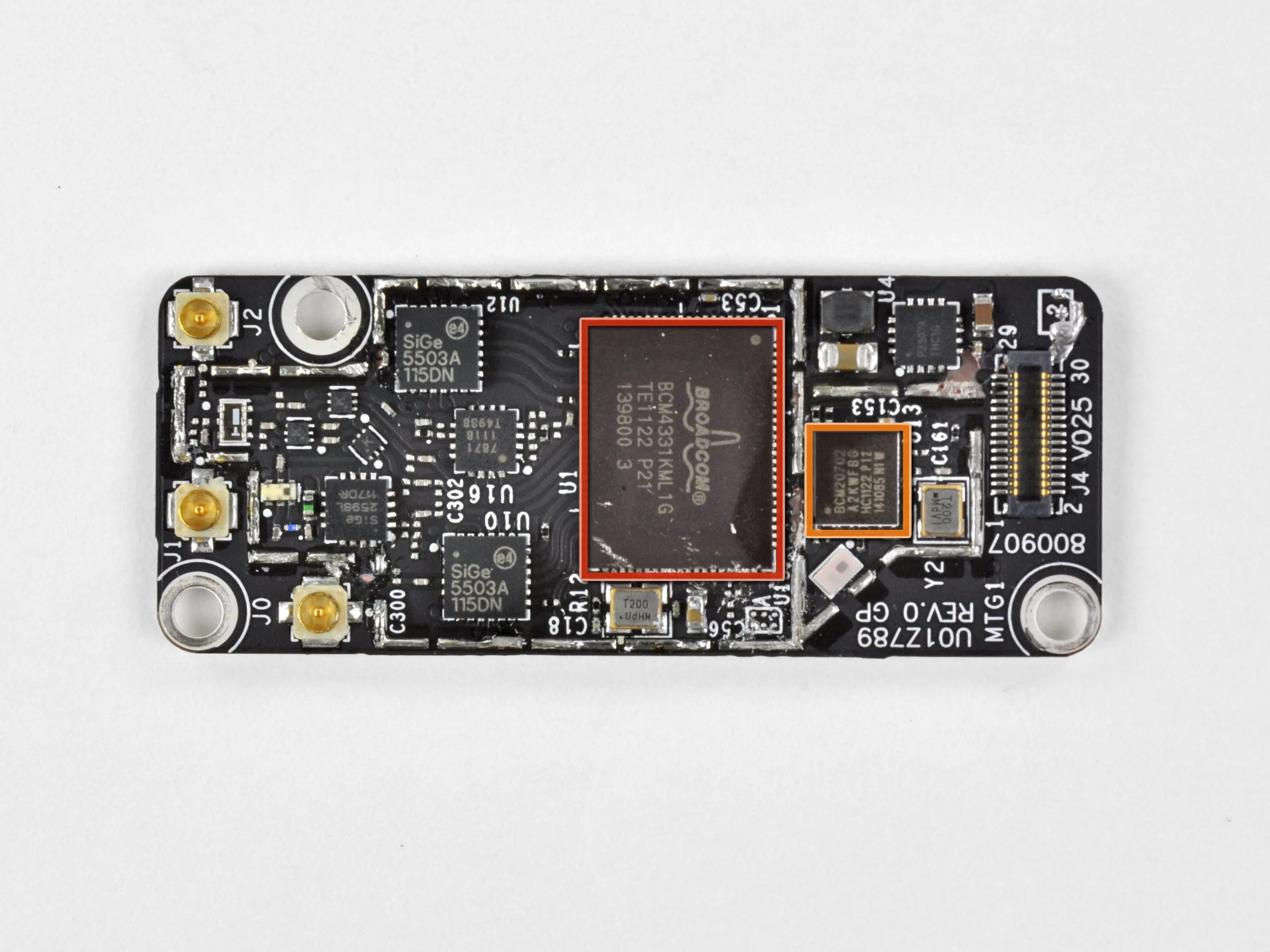

• Подключение по стандарту 802.11n возможно благодаря Broadcom BCM4331 'однокристальному беспроводному решению'.

• Broadcom BCM20702 Одночиповый процессор Bluetooth 4.0 с Bluetooth Low Energy (BLE) идентичен чипу, установленному в 13-дюймовом MacBook Air который мы только что разобрали.

Шаг 11

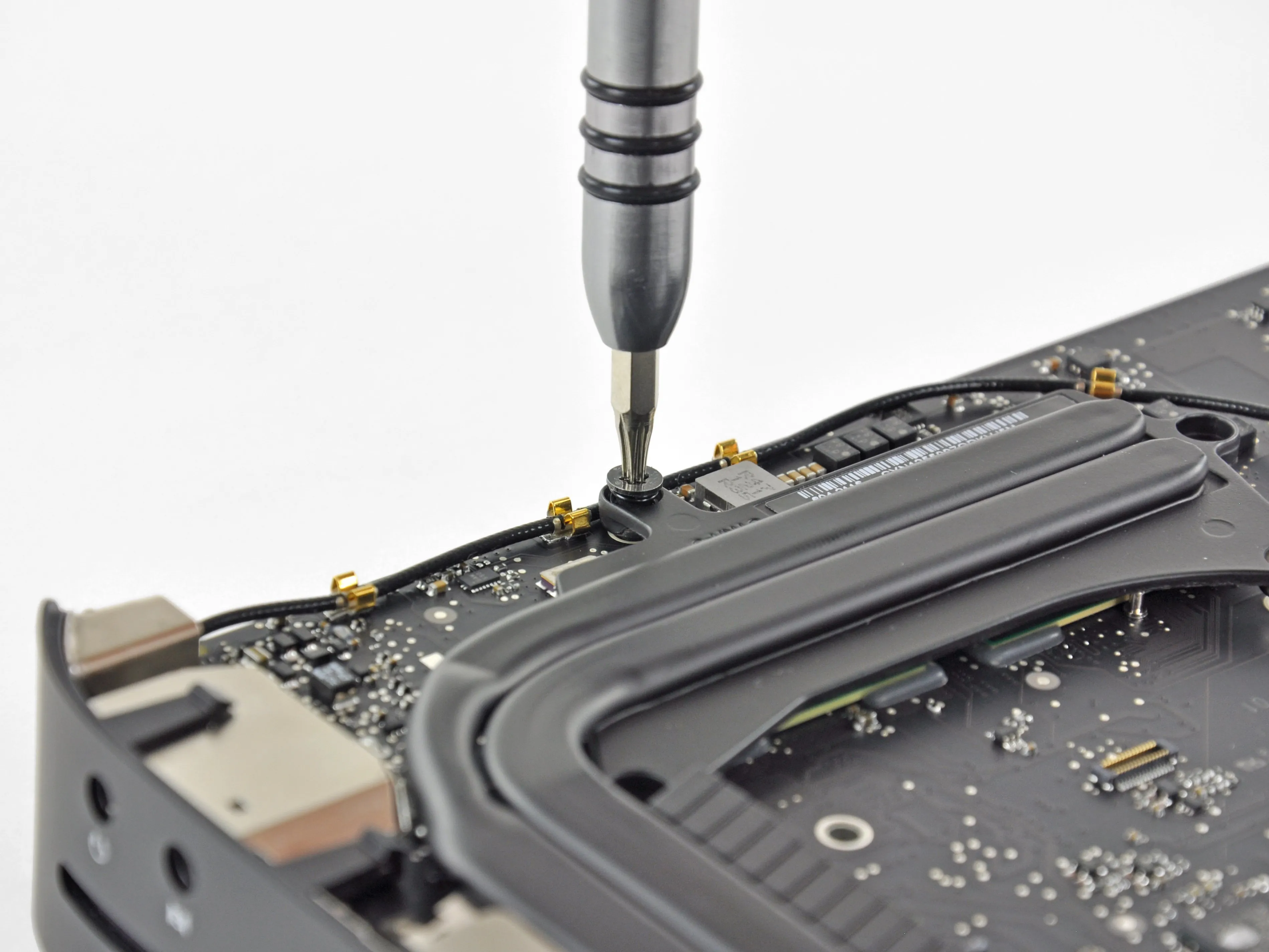

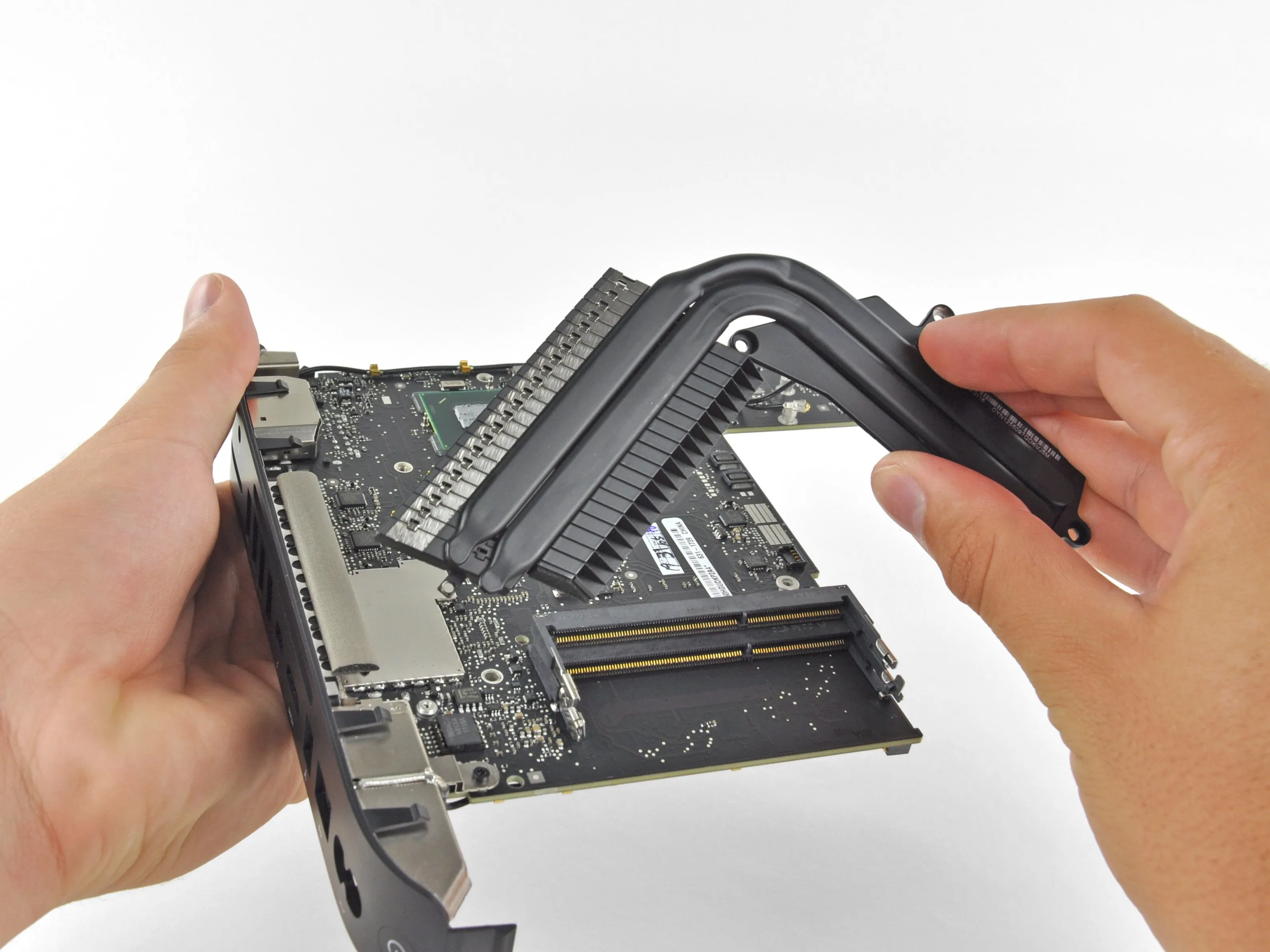

• Как и в предыдущих моделях Mac mini, радиатор удерживается на месте кучей подпружиненных винтов T8.

• Однако некоторые винты были немного другими. Мы обнаружили винты T6, которые были вкручены в верхнюю часть винтов T8. A винт внутри винта . . .

Шаг 12

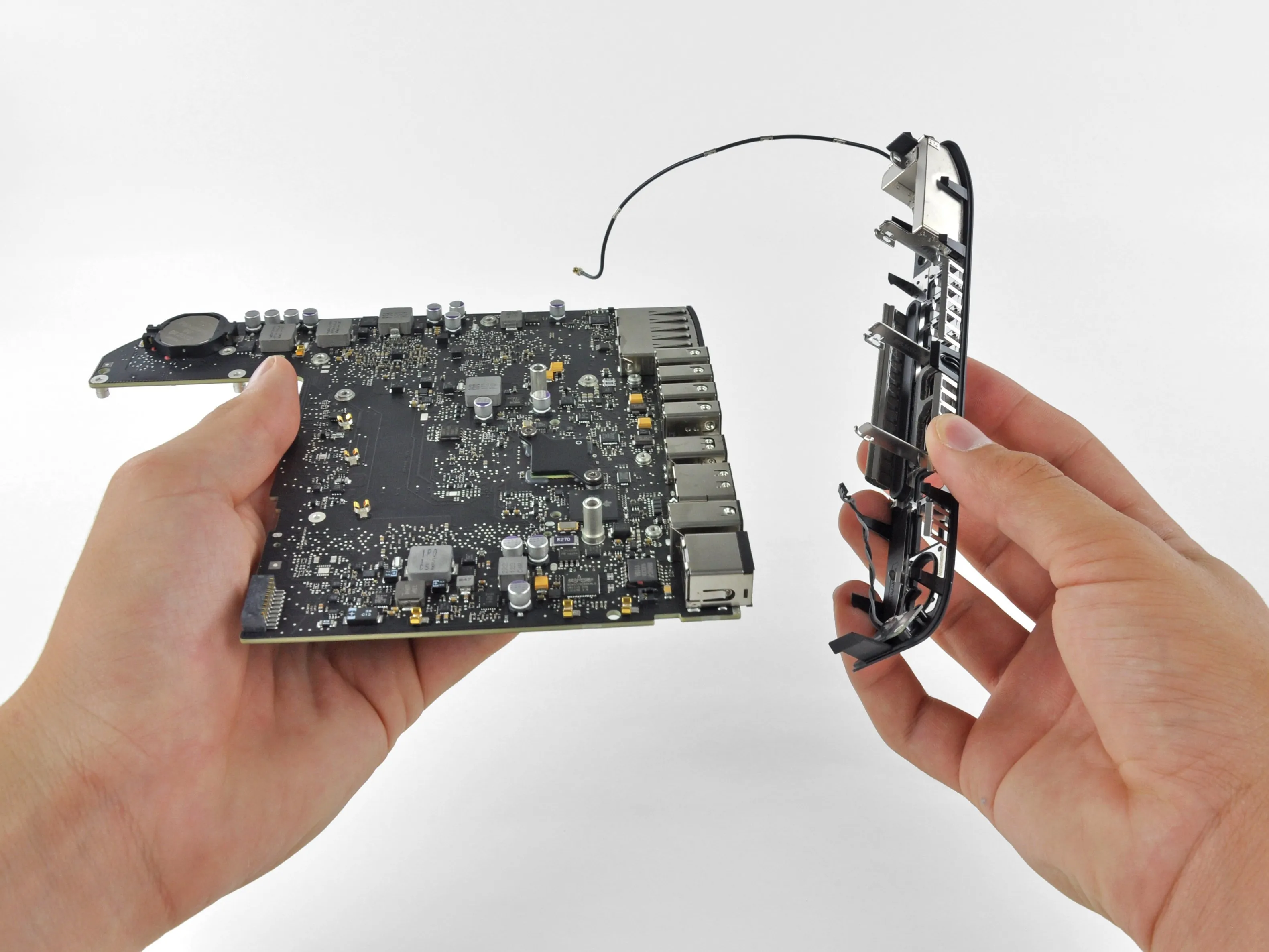

• Отсоединив пару кабелей и открутив несколько крестообразных винтов #00, мы смогли снять две антенны и стенку ввода-вывода с логической платы.

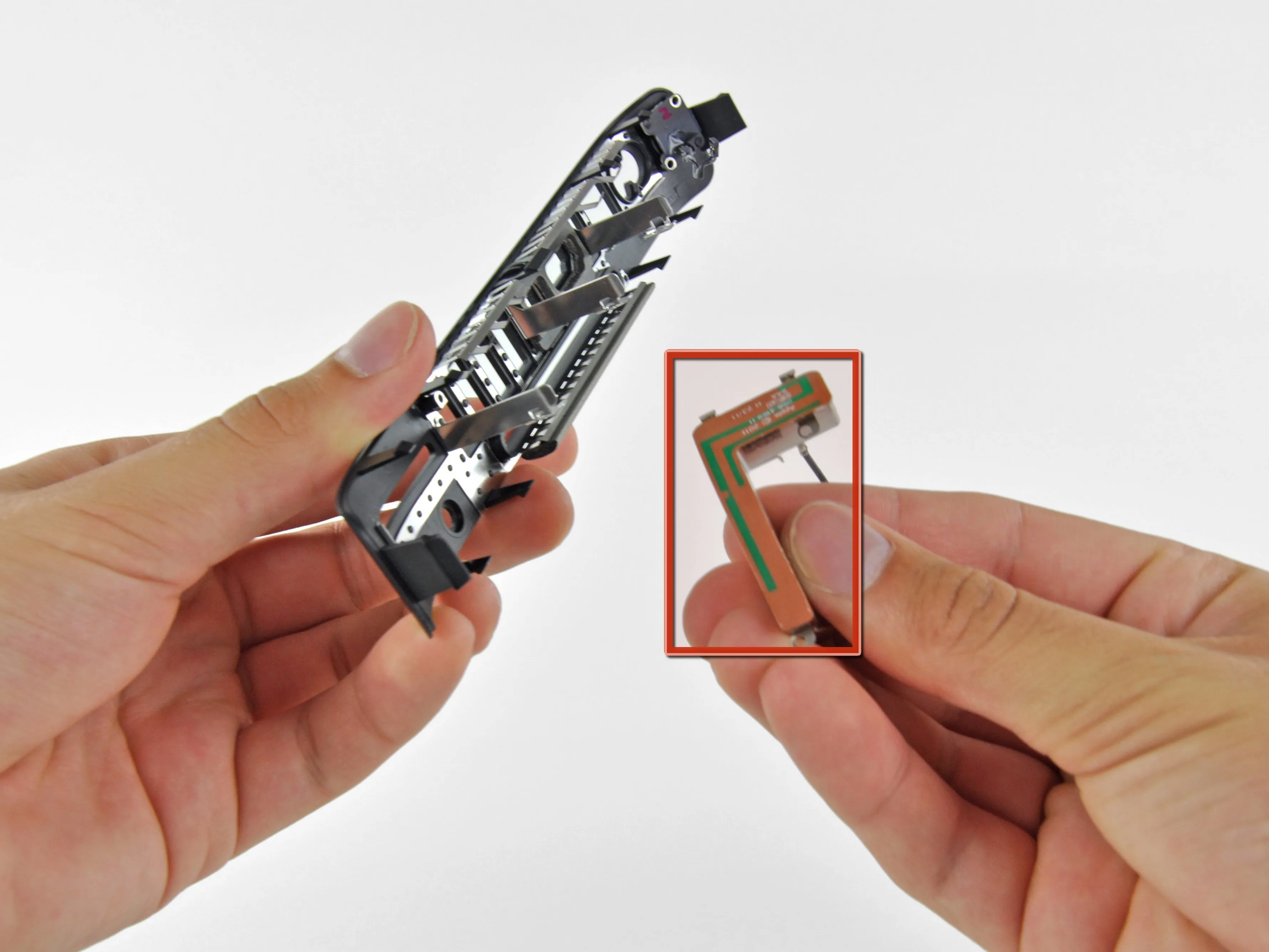

• Антенны прикреплены к пластиковой стене входа/выхода, поскольку беспроводные сигналы плохо проходят через металл.

• Ах-ха, мы снова встретились L-блок.

Шаг 13

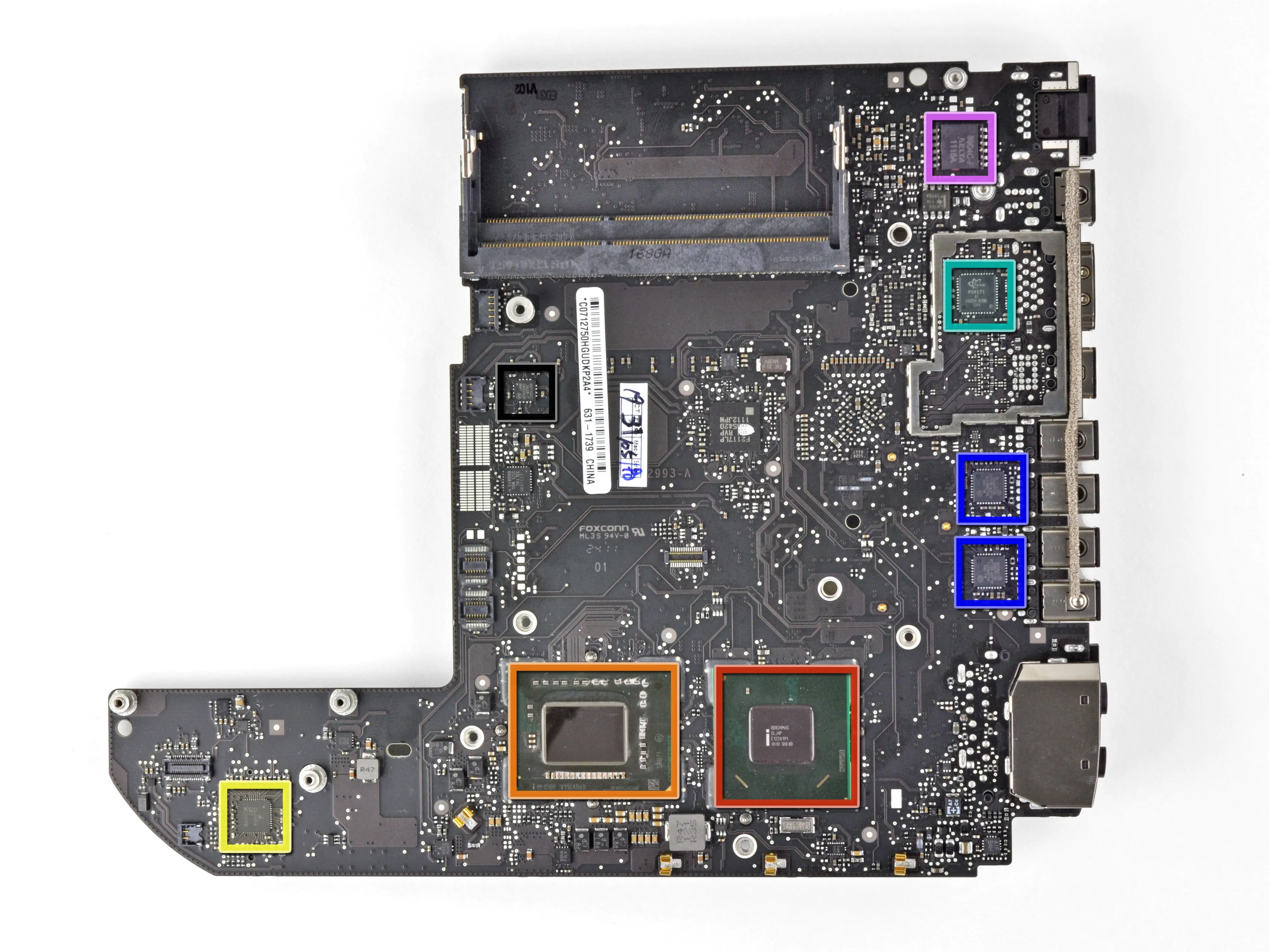

• Основные микросхемы на нижней стороне логической платы:

• Intel BD82HM65 Концентратор контроллера платформы

• Intel V116A068 2,3 ГГц двухъядерный i5

• Intersil ISL6364 Двойной ШИМ-контроллер

• Parade PS8171 Переключатель уровней HDMI/DVI

• SMSC USB2513B Контроллер-концентратор USB 2.0

• DELTA 8904C-F Фильтр

• SMSC 1428-7 Датчик температуры шины управления системой

Комментарии к шагу

Можете ли вы сказать, где в топовой модели находится AMD Radeon HD 6630M?

Она заменяет Intel BD82HM65 Platform Controller Hub.

Шаг 14

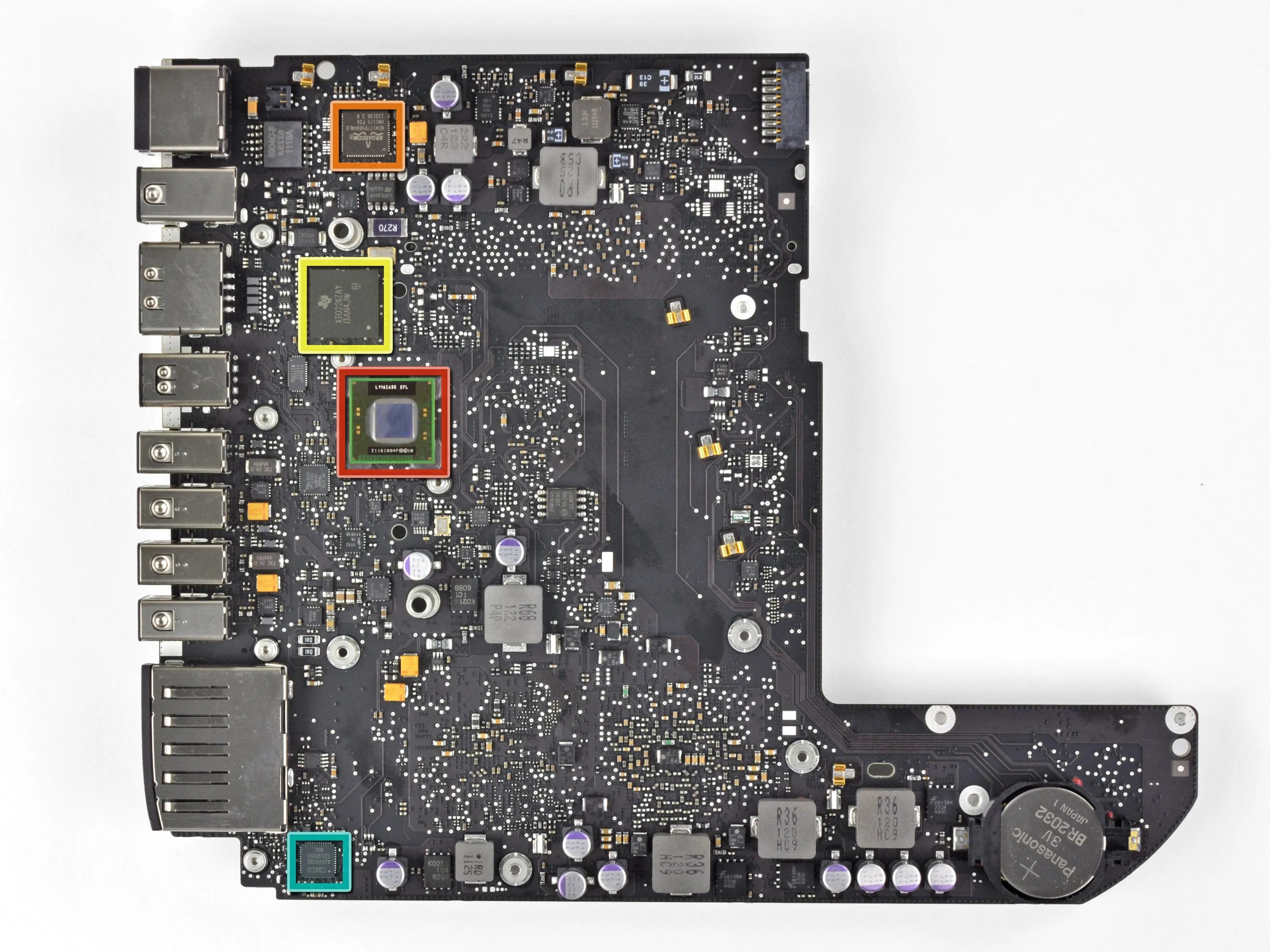

• На верхней стороне логической платы находятся следующие крупные игроки:

• ИС контроллера порта Thunderbolt Intel L116IA35, аналогичная той, что установлена на 21,5-дюймовом iMac начала 2011 года

• Broadcom BCM57765 контроллер гигабитного Ethernet и карты памяти

• Контроллер FireWire Texas Instruments XIO2211

• Аудиоконтроллер Cirrus Logic 4206B

Шаг 15

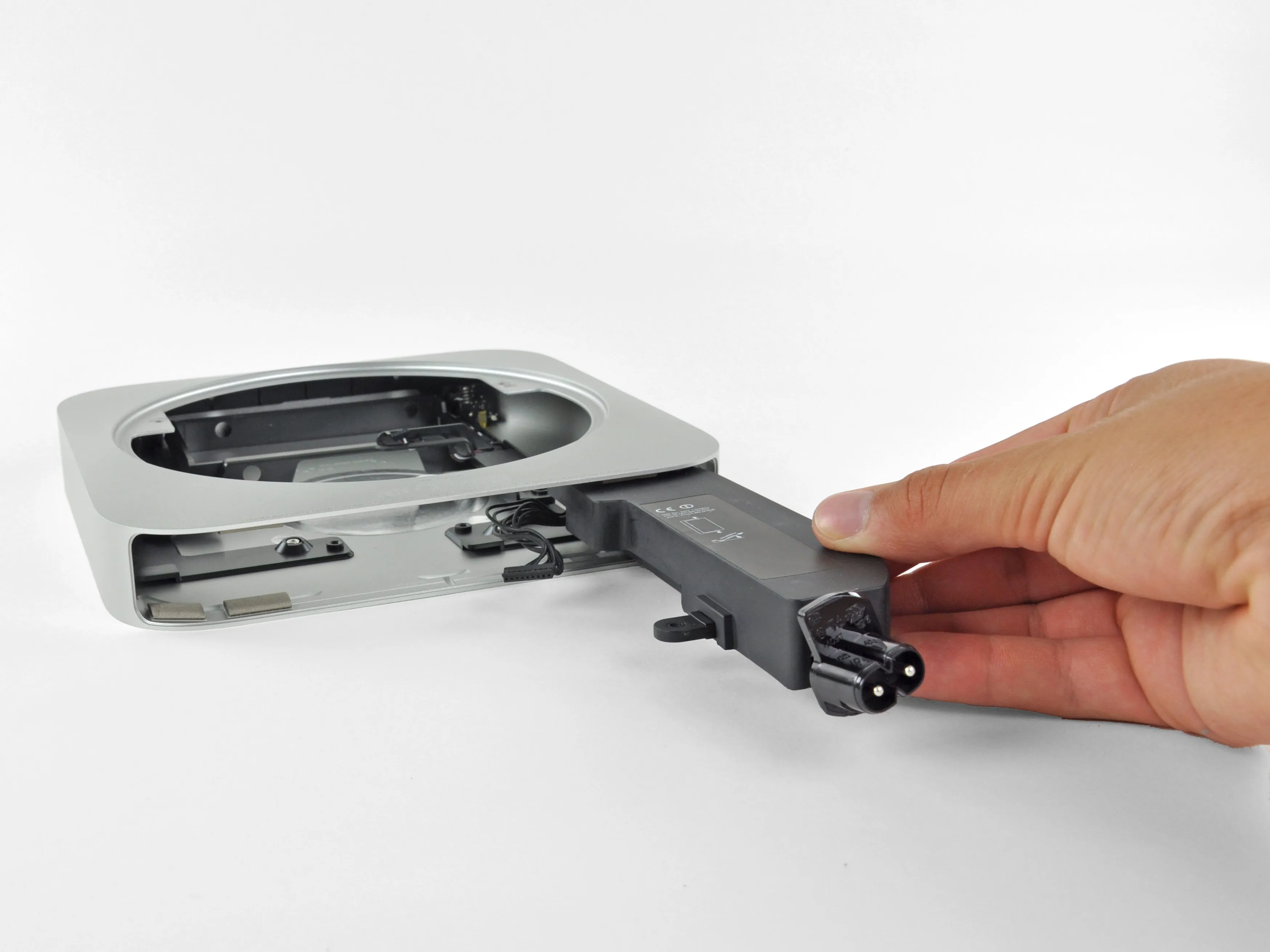

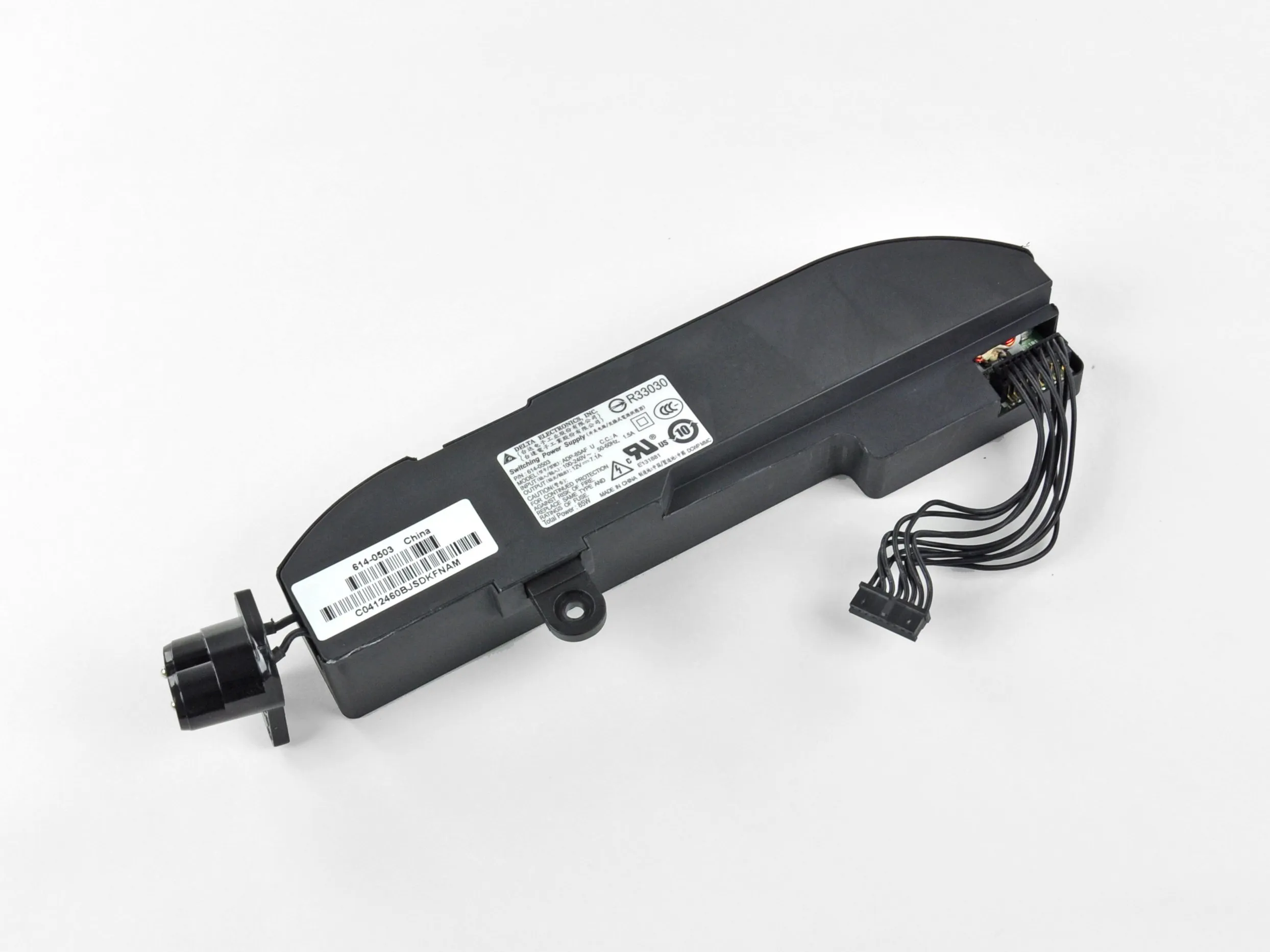

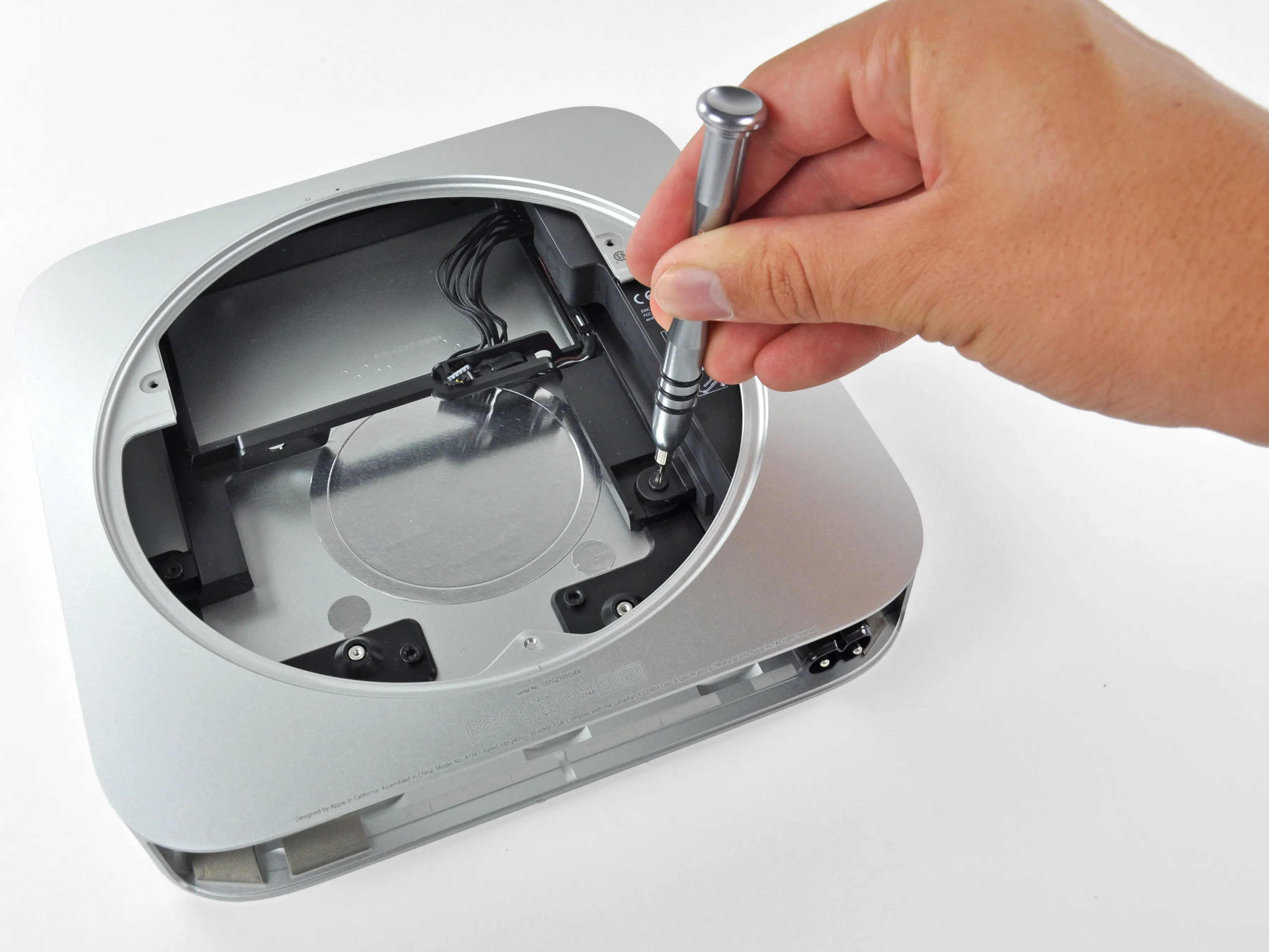

• Один винт T6 удерживает блок питания на месте.

• После снятия небольшой металлической скобы и откручивания порта питания блок питания вынимается через пустую переднюю панель Mac mini.

• Вам тоже кажется это знакомым? Отлично, значит, это не только у нас.

Шаг 16

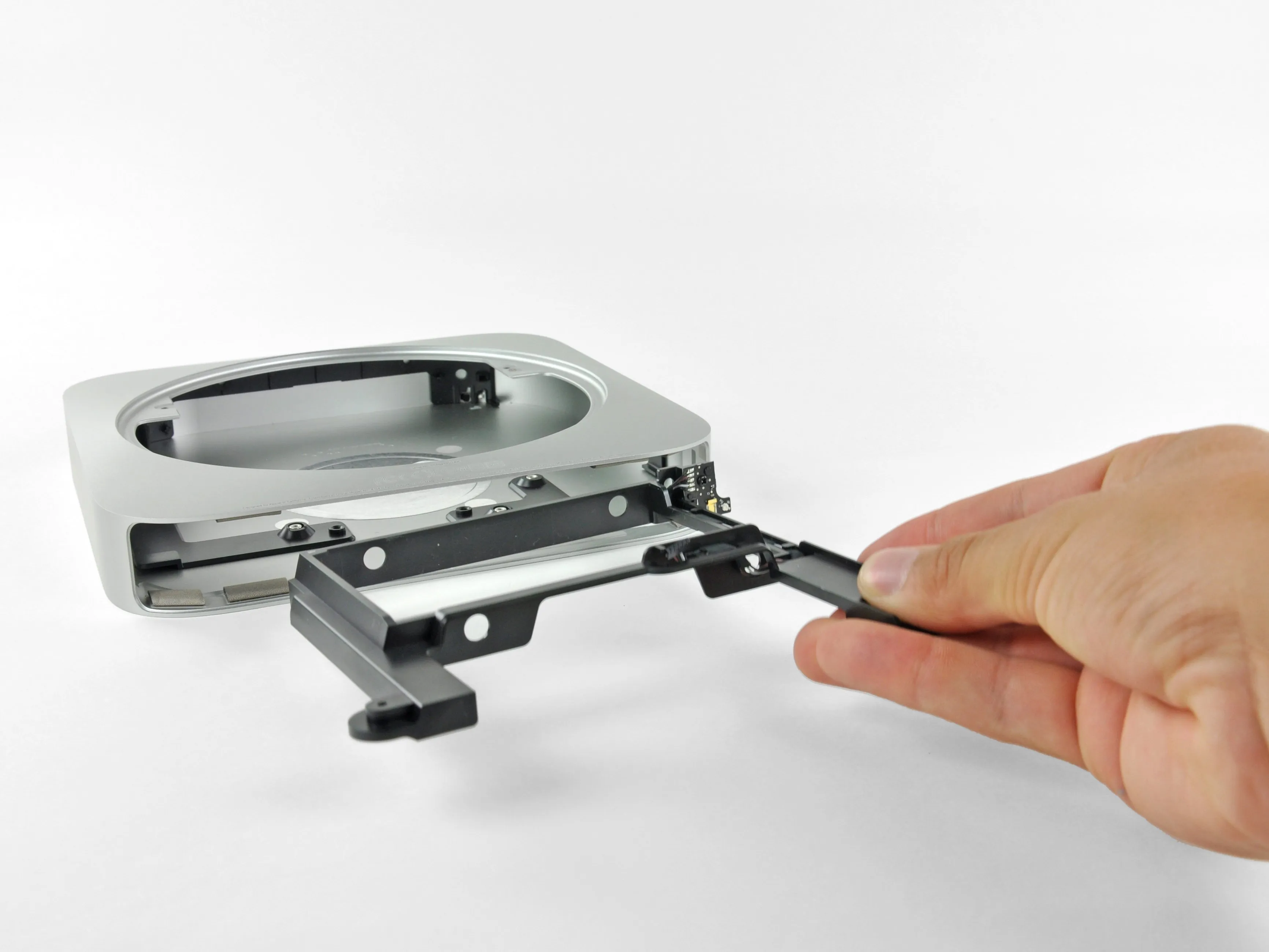

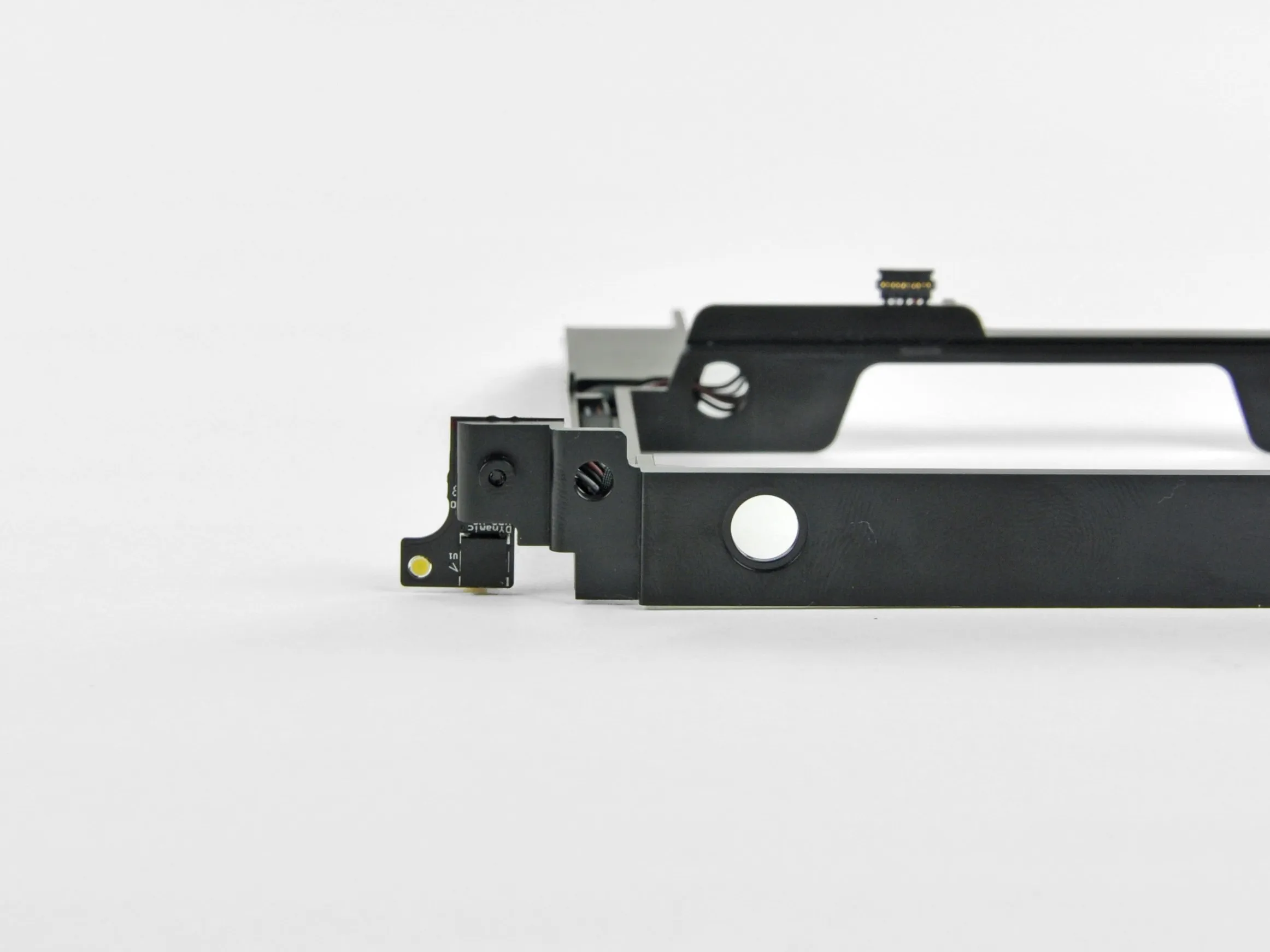

• Еще один винт T6, и мы можем вытащить ИК-датчик/приемник из оптического привода - что? Оптического привода нет? Чтобы освободить место для дополнительного жёсткого диска, Apple убрала оптический привод из мини этого года и заменила его старой доброй пустотой.

• ИК-датчик смотрит прямо в глубины наших душ. Извини, приятель, но здесь ты не найдешь свой потерянный оптический привод.

Шаг 17

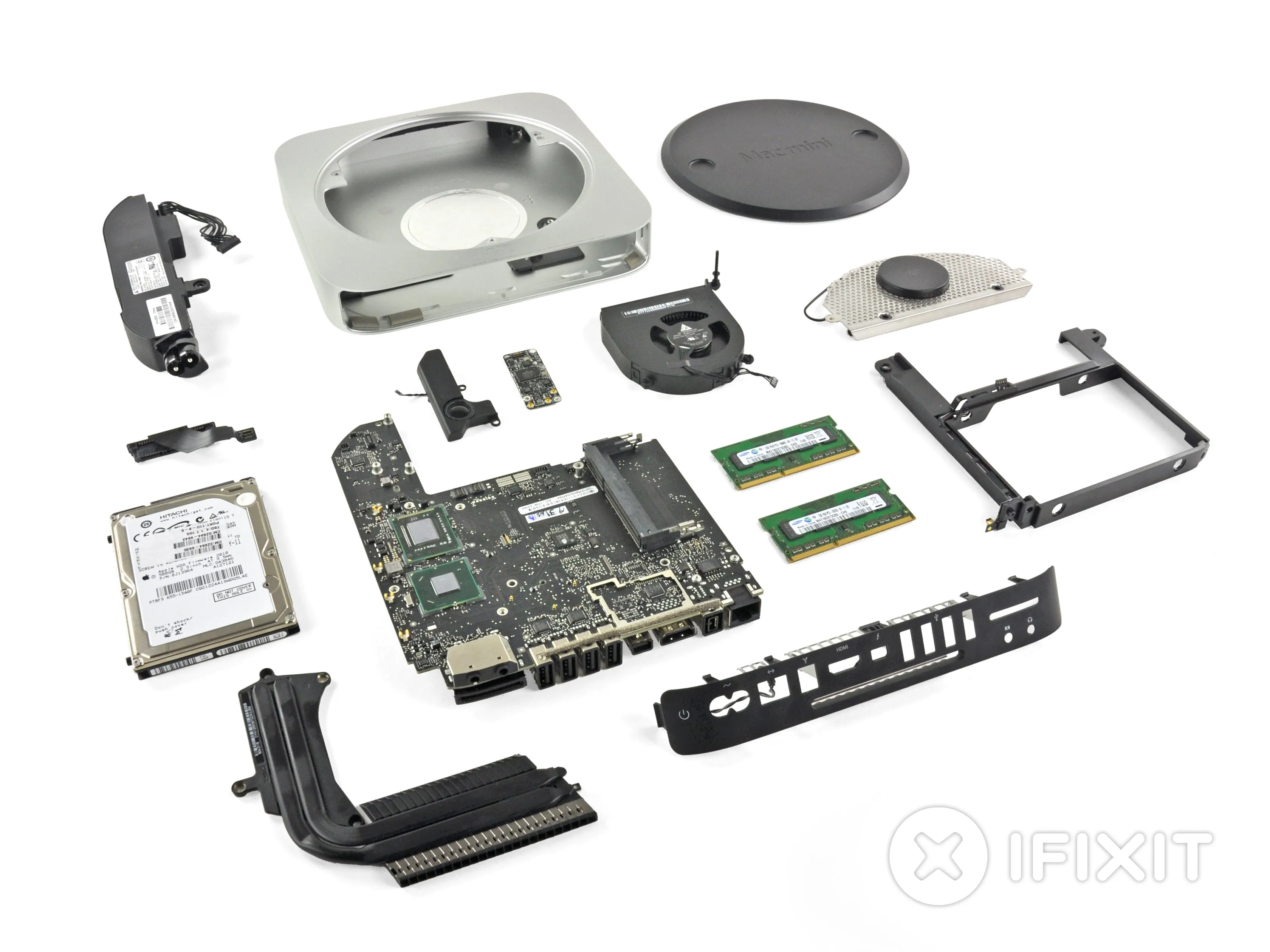

• Ремонтопригодность Mac mini Mid 2011: 8 из 10 (10 - самый простой ремонт).

• В устройстве нет проприетарных винтов.

• Вы можете легко обновить оперативную память и жёсткий диск, а также добавить дополнительный накопитель.

• Внутри нет никакого клея, который нужно удалять при разборке mini.

• Процессор припаян к логической плате и не подлежит модернизации.

• Хотя это несложно сделать, для замены блока питания придется снять почти все внутренности.

Комментарии к шагу

Можно ли обновить видеокарту 6630m?

Разобрав серверную версию, вы сможете увидеть, как выглядит второй дисковый кабель. Также будет интересно посмотреть, сильно ли четырехъядерный i7 превосходит по производительности процессоры, установленные в этой модели.

Не по теме, извините: я смотрю на размер материнской платы и представляю себе блейд-сервер Mac, использующий четырехъядерный i7 с накопителем MBA для загрузки. У мини есть Thunderbolt, так что подключение RAID-массивов не проблема. Расширьте возможности оперативной памяти до 4 слотов, и вы сможете разместить половину 5U-стойки с 1-2 дюжинами мини-лезвий, а на другой половине будет храниться куча дисков.

Я тоже успешно купил комплект Делаете.ру для второго жесткого диска и установил SSD OWC Mercury Extreme и загрузил ОС только на него, что действительно сделало огромную разницу и увеличило общую скорость моего Mac Mini 2011 года. Мне показалось, что это довольно легко сделать, и я также увеличил объем оперативной памяти до 16 Гб. Я очень доволен результатами. Я рекомендую всем попробовать вариант с SSD, чтобы загрузить только ОС на SSD. В большинстве случаев можно обойтись очень доступным SSD-накопителем на 64 Гб.

Комментарии к статье

Что это за пустое гнездо, расположенное примерно на дюйм выше CPU и GPU на материнской плате (с той же стороны, что и гнезда SATA)?

Может быть, это как-то связано с моделью Radeon 6630m? Я заказал модель Core i7/6630m, я проверю, когда получу ее, и сообщу обо всем, что увижу.

Тот же самый сокет есть в версии 6630M (я поставил SSD в свой i5/2.5/500 перед тем, как разобрать его).

Какой кабель рекомендуется для добавления второго диска? Я хотел бы купить 'голый' man mini, установить второй ssd-накопитель, а затем установить Lion на ssd-накопитель и использовать его в качестве загрузочного диска.

Как сказано в шаге 7, вам понадобится проприетарный SATA-кабель Apple. Возможно, кто-то получит в свои руки серверную версию нового Mac Mini и проведет реинжиниринг обоих кабелей, чтобы начать производство идеально подходящих.

Есть ли на этот раз кабель датчика жесткого диска? Меньше маленьких кабелей, которые нужно вынимать/вставлять обратно, = меньше шансов что-то сломать! :)

Отдельного датчика температуры нет, только один плоский кабель от материнской платы к жесткому диску SATA (если только проводка датчика температуры не включена в пользовательский порт SATA на жестком диске 500 ГБ. С установленным SSD мой вентилятор заметно работает, но я не уверен, что это связано с нагревом от комбинации SSD/GPU/CPU).

Можете ли вы проверить скорость вращения вентилятора в минуту? С помощью программы istat или чего-то подобного? Я думаю, что максимальная скорость составляет 6000 об/мин, так что будем надеяться, что обновление жесткого диска не приведет к той же проблеме, что и в iMac 2011 года.

SMC-контроль вентиляторов сообщает о минимальной скорости вращения вентилятора 1800 об/мин. Это с обновленным SSD и Dual-DVI -> 30' Cinema Display (с использованием дискретного GPU 6630M).

Можно ли обновить процессоры Intel?

Нет. См. примечание в руководстве, он припаян к материнской плате.

Как насчет ссылки для покупки одного из этих забавных кабелей sata? Для тех, кто хочет установить 2-й жесткий диск

Это было бы здорово! Я куплю intro Mini, чтобы использовать его в качестве медиасервера, если смогу добавить к нему еще один жесткий диск.

Меня бы это тоже очень заинтересовало. Судя по всему, нужен 'кабель SATA для подключения жесткого диска к логической плате', но мне очень хочется знать это наверняка. Я также читал, что Mini 2011 имеет разъем SATA-III (Sata-600), что сделало бы установку SSD после этого еще более интересной.

Как только у кого-то появится ссылка на 'кабель для подключения жесткого диска SATA к логической плате', я куплю себе такой и Mac Mini с выделенным GPU и процессором i7... это будет серьезная маленькая электростанция! :)

Есть ли в Mac mini 2011 года ревизия SATA 3.0? Я хотел бы знать, нужно ли мне покупать новый SSD OWC 6 Гбит/с, чтобы воспользоваться всеми преимуществами любой ревизии. Если нет, то я могу поставить в машину свой существующий SSD на 3 Гбит/с и использовать диск, с которым он поставляется, в качестве HDD для данных/медиа.

Судя по тому, что я прочитал на форуме Appleinsider и Macrumor, у него есть SATA-III :)

Да.

Я могу подтвердить, что System Information сообщает о 6-гигабитной связи. Мой SSD имеет только SATA II (3 гигабита), поэтому я не могу проверить пропускную способность.

У меня также есть плоский кабель от мини-сервера 2010 года для тестирования второго HD.

Хм... можно ли поставить пишущий DVD-привод на эту новую модель? Место то же самое? Если это возможно, мне просто нужно 'разрезать' корпус, верно? Какая модель пишущего DVD-привода? Спасибо.

Я думал, что вы можете поменять корпус от модели 2010 года, но хотел бы увидеть, как кто-то другой попробует.

Я смотрел на разборки обеих моделей. Формы всех соответствующих частей кажутся одинаковыми, поэтому кажется вероятным, что корпус + кронштейн привода + оптический привод предыдущей модели должны быть совместимы с другими частями этой новой. Впрочем, мы не будем знать наверняка, пока кто-нибудь не попробует.

Я думал о том же, но я рассматривал возможность установки нового MB и других деталей в корпус 2010 года, поскольку в нем уже есть слот. Я в процессе приобретения подержанных 2010 и 2011 годов, чтобы попробовать. Я расскажу вам, если все получится! Мне просто интересно, есть ли на новых MB место для подключения оптического привода, например, ко второму разъему HD, который там есть.

Я нашел прикрепленный сайт, на котором продаются кабели для второго HD 2010 Server, которые, как я полагаю, будут почти идентичны? Подойдет ли что-то подобное для 2011 Mini?

Разборка Mini Server была бы очень кстати, просто чтобы увидеть, как они теперь упаковывают два HD.

https://www.welovemacs.com/9229560.html

Интересно, что это не только та же самая деталь (та, что в устройстве, а не более длинная, которая вам нужна), но и та же самая фотография детали.

Так кто же делает эти фотографии? Я всегда предполагал, что их сделали Делаете.ру, когда разбирали устройство......

Отличная находка, Алекс. Изображение разборки было сделано без разрешения Делаете.ру и использовано в качестве изображения продукта на их сайте.

Похоже, что номер детали второго кабеля жесткого диска - 922-9560, тот же самый, что и на сервере mac mini 2010 года.

Если это так, то добавить второй жесткий диск стало намного проще. Спасибо за информацию!
