Разборка Mac Pro Early 2009

Введение

Mac Pro Early 2009 8 Core.

Что вам нужно

Инструменты

•

•

•

Шаг 1 Разбор Mac Pro Early 2009

• Я разобрал Mac Pro.

Шаг 2

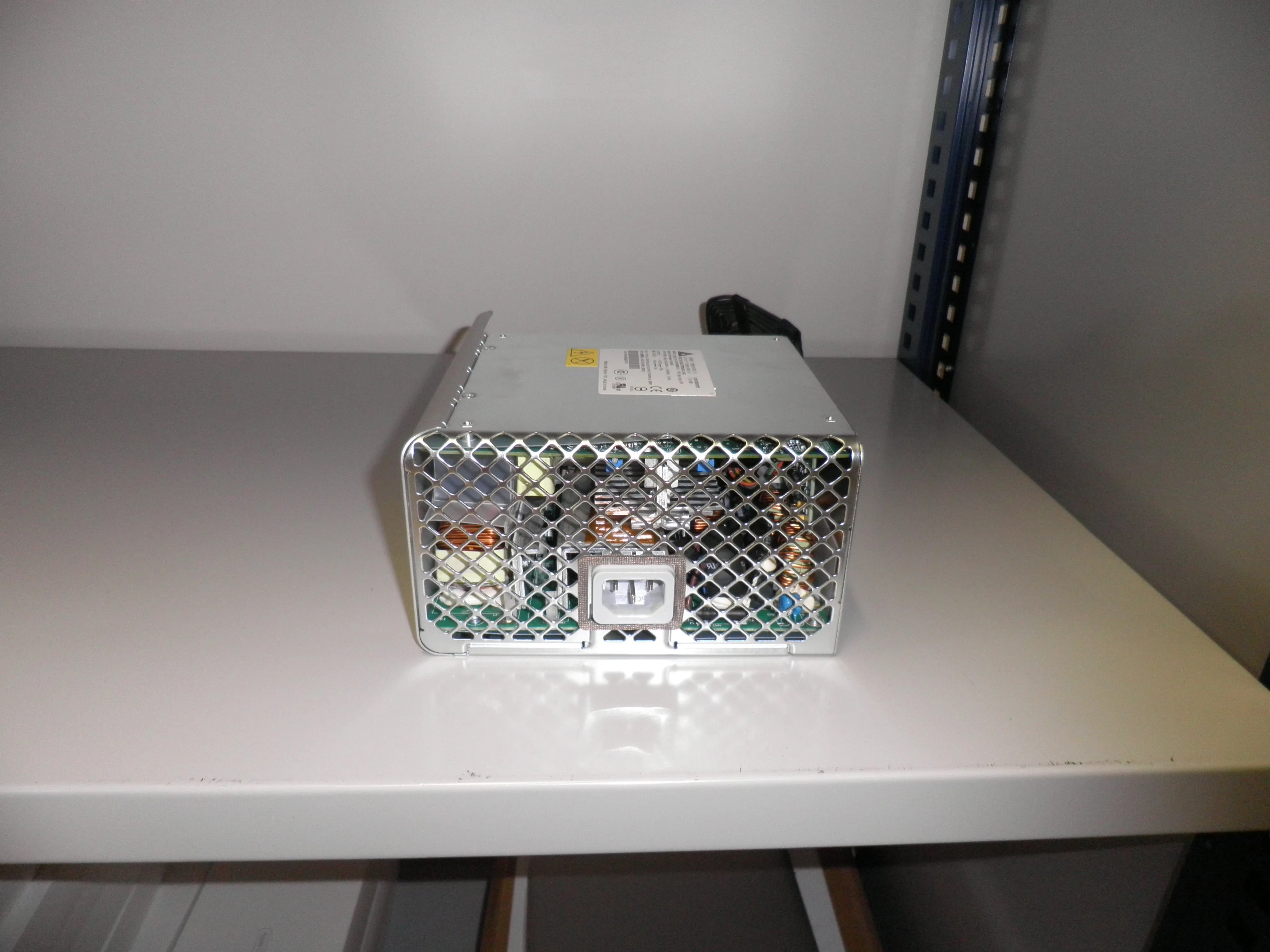

• добавили блок питания

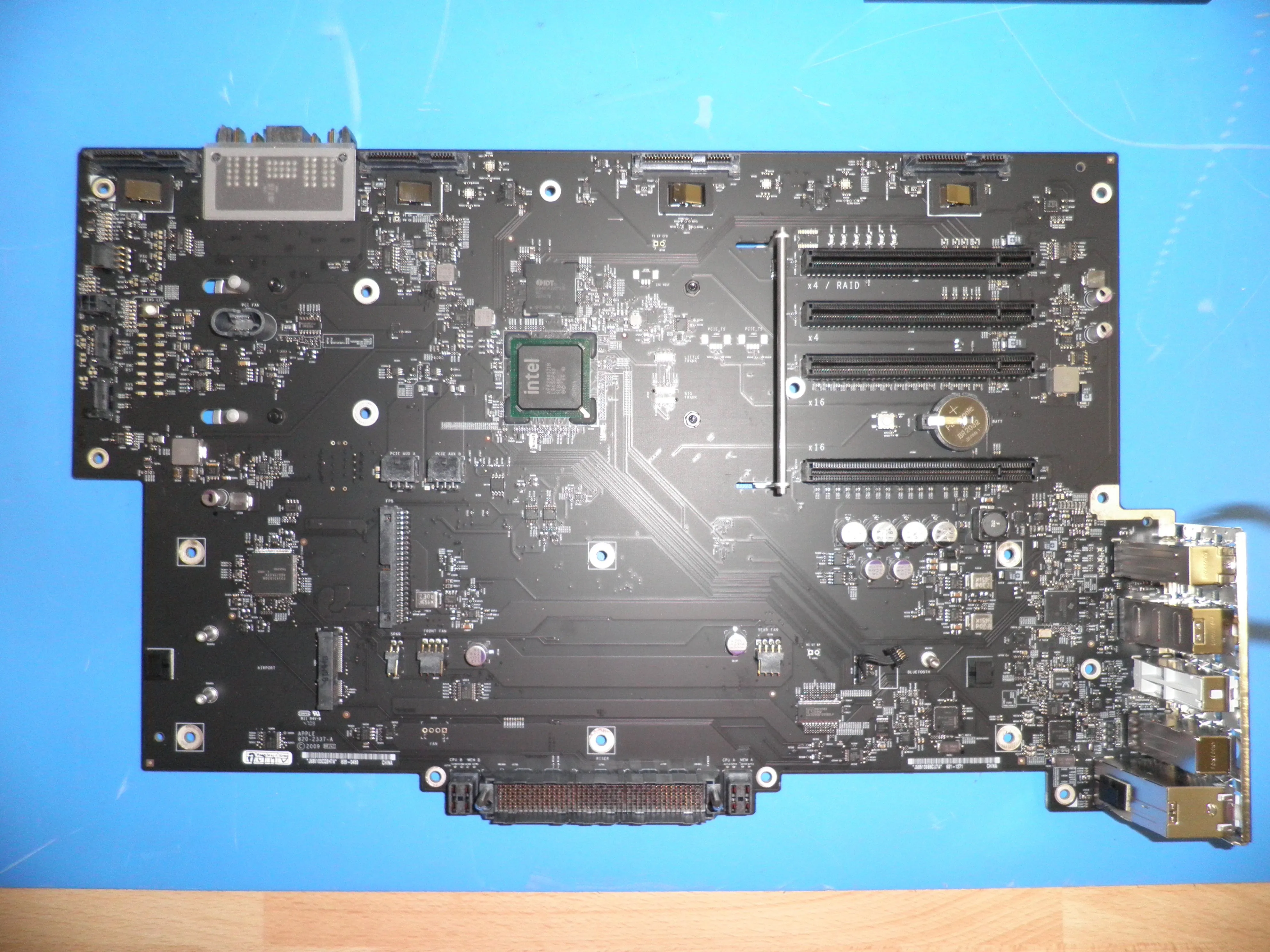

Шаг 3

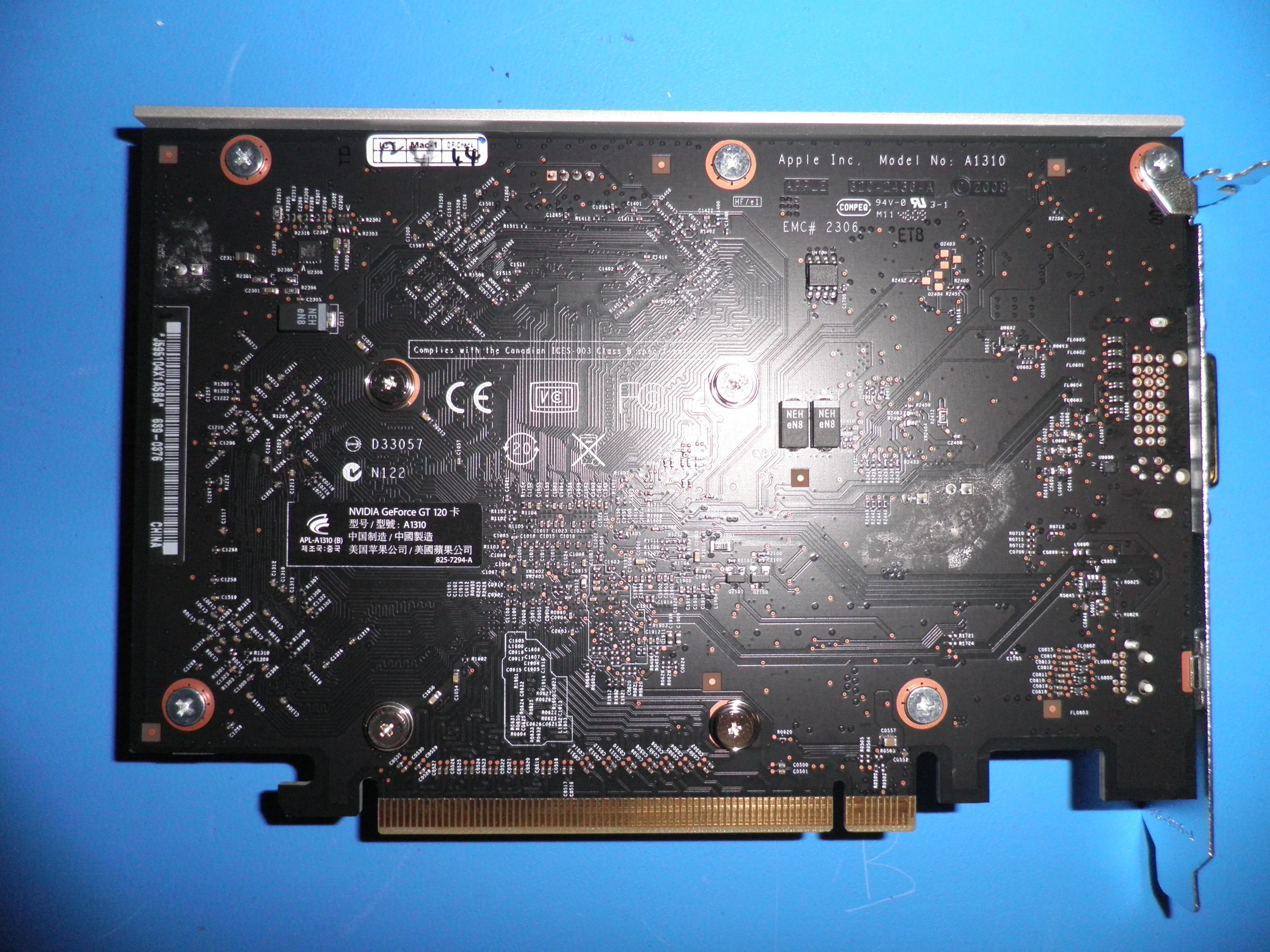

• добавлена плата объединительной панели

Комментарии к шагу

Я считаю, что изображение в шаге 3 - это видеокарта, а не объединительная плата.

Да, это видеокарта.

Шаг 4

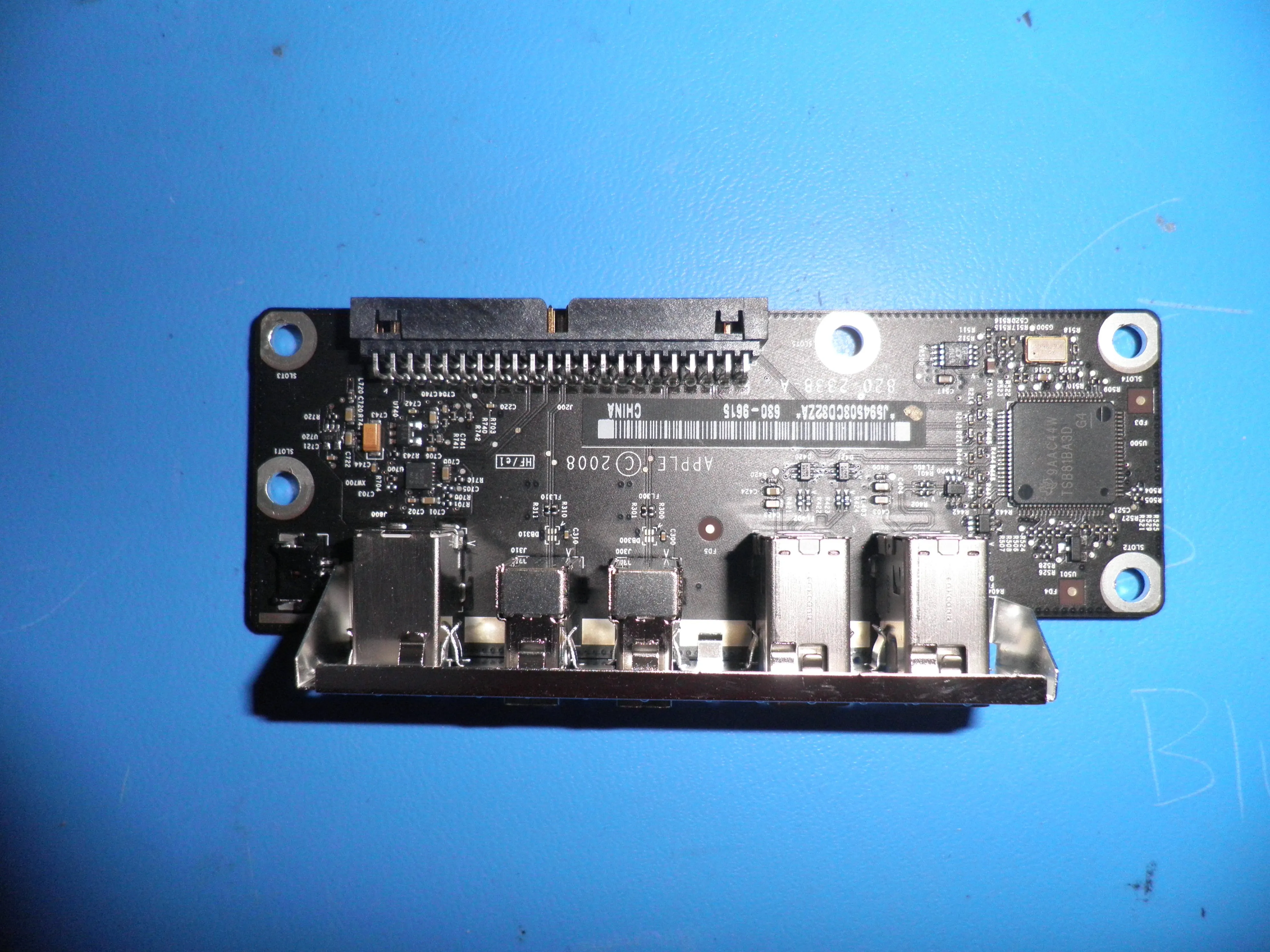

• Плата передней панели

Шаг 5

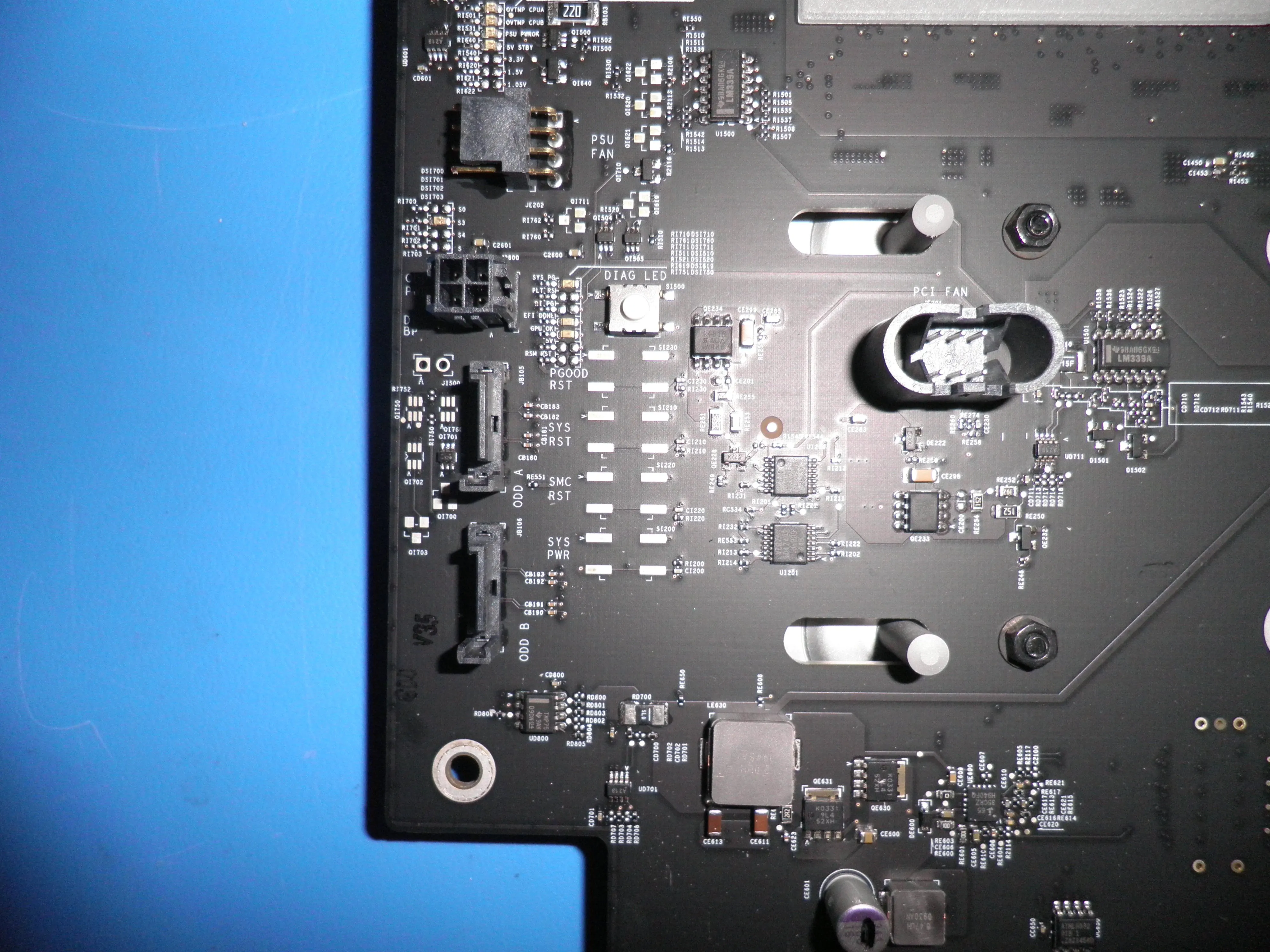

• Здесь вы можете увидеть светодиоды Mac Pro, а также нижнюю часть DIAG_LED.

Шаг 6

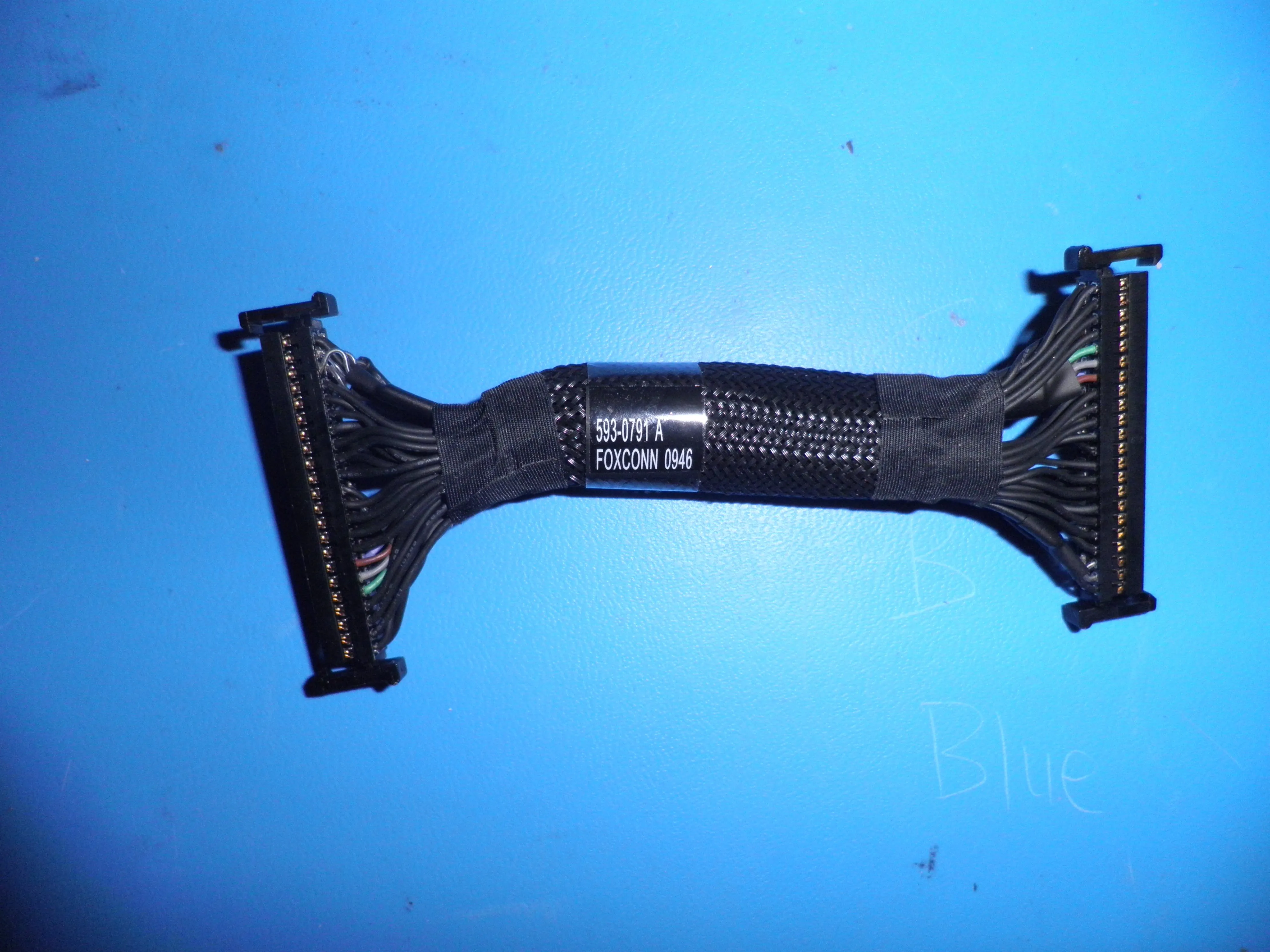

• Кабель соединения платы передней панели с платой задней панели

Шаг 7

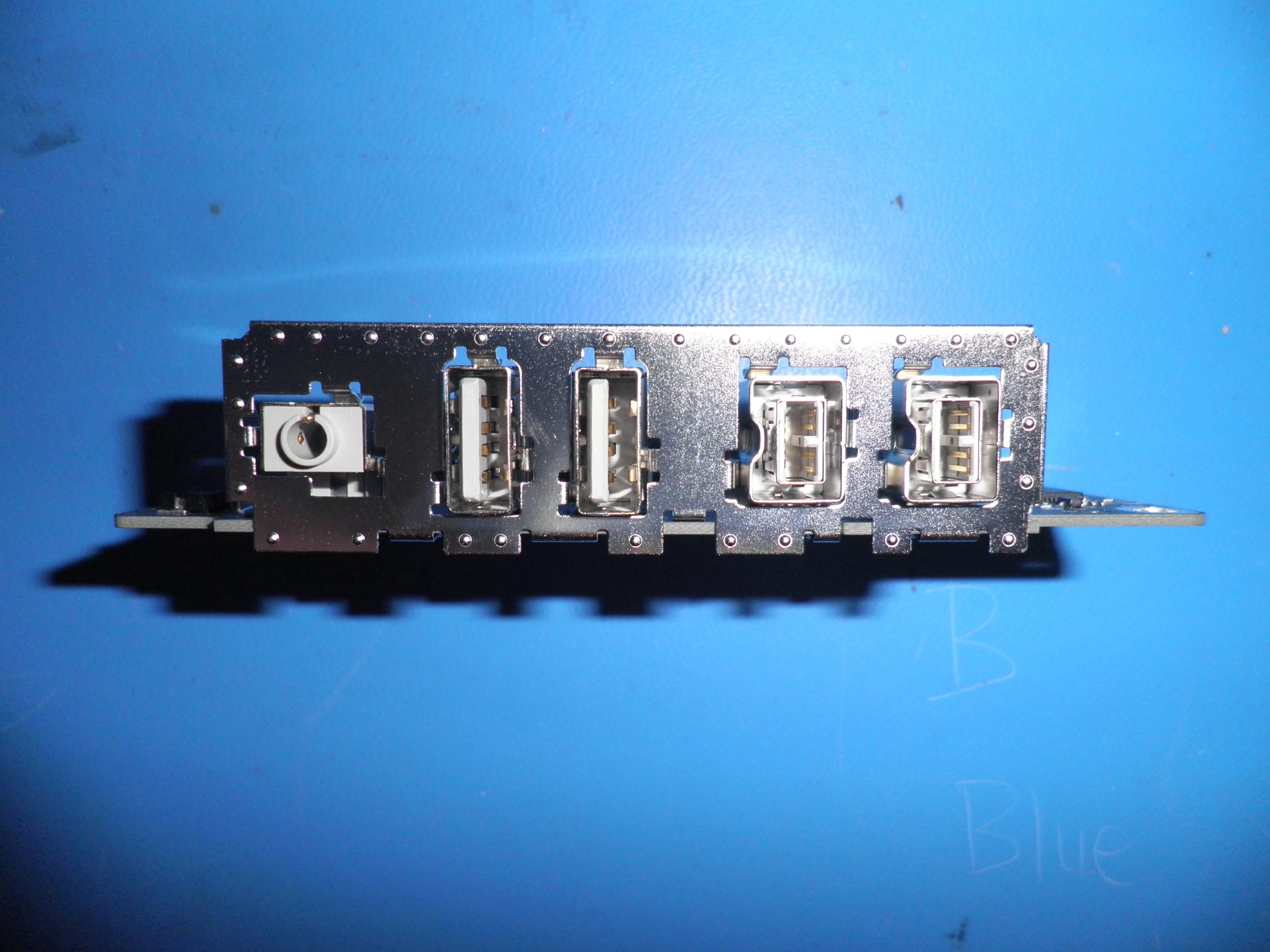

• еще один вид на плату передней панели

Шаг 8

• Еще один вид на плату задней панели

Шаг 9

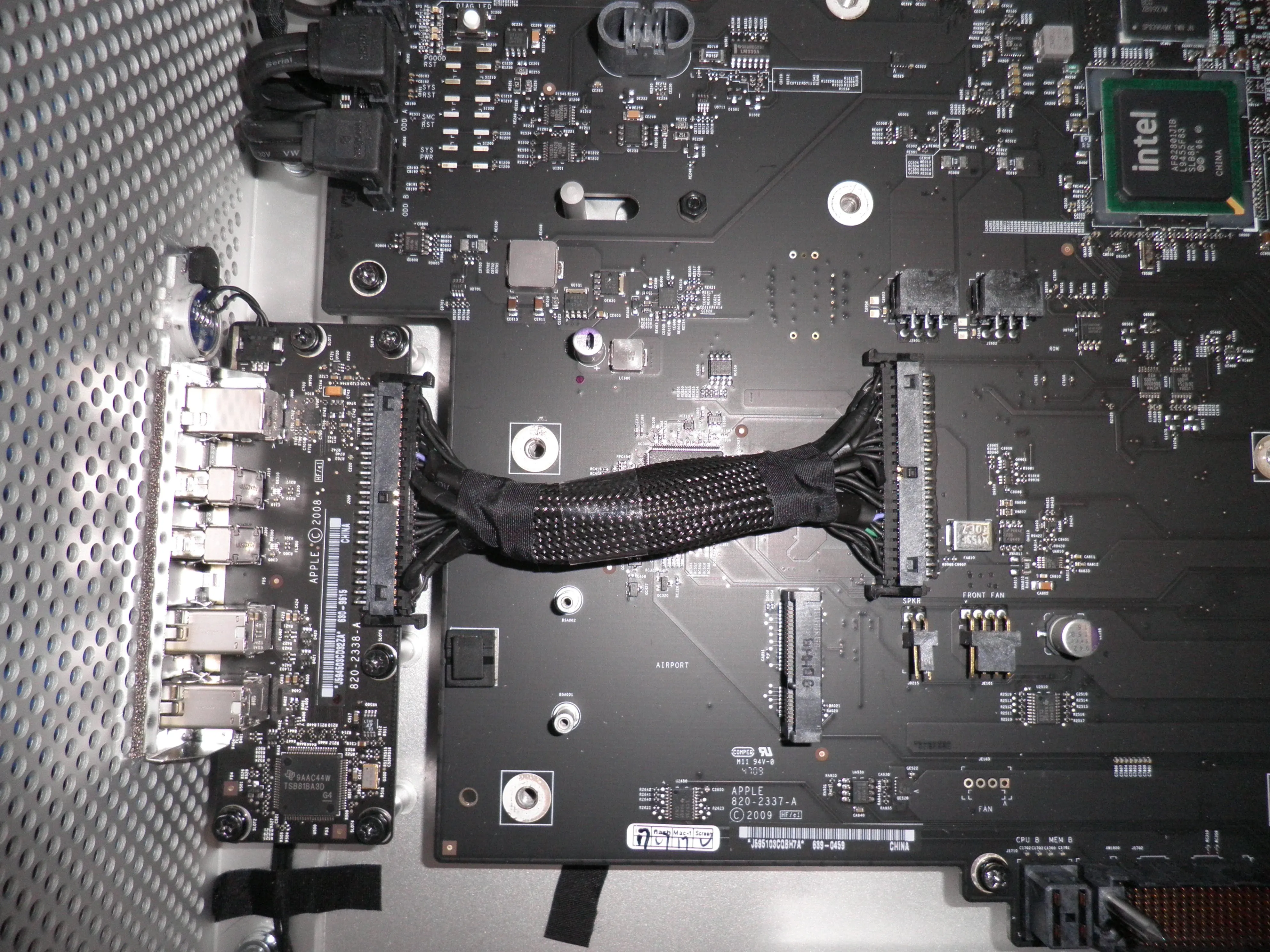

• Плата BackPlane и плата FrontPanel соединены кабелем FrontPanel Board - BackPlane Board

Шаг 10

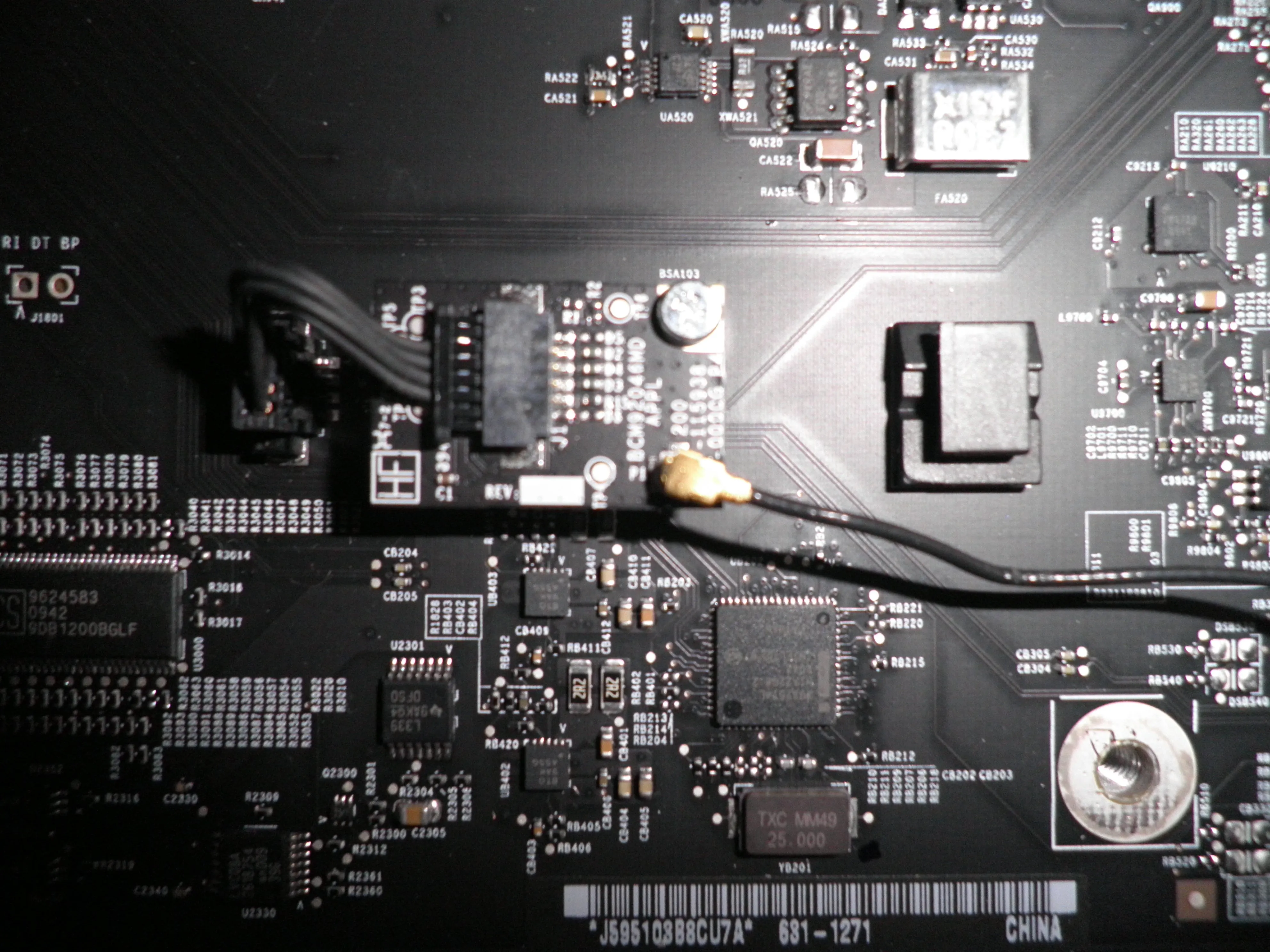

• Антенна Bluetooth подключена к плате на задней панели. Нужно быть осторожным, потому что если антенна не подключена, ее нужно прикрепить, чтобы не произошло короткого замыкания на плате задней панели.

Шаг 11

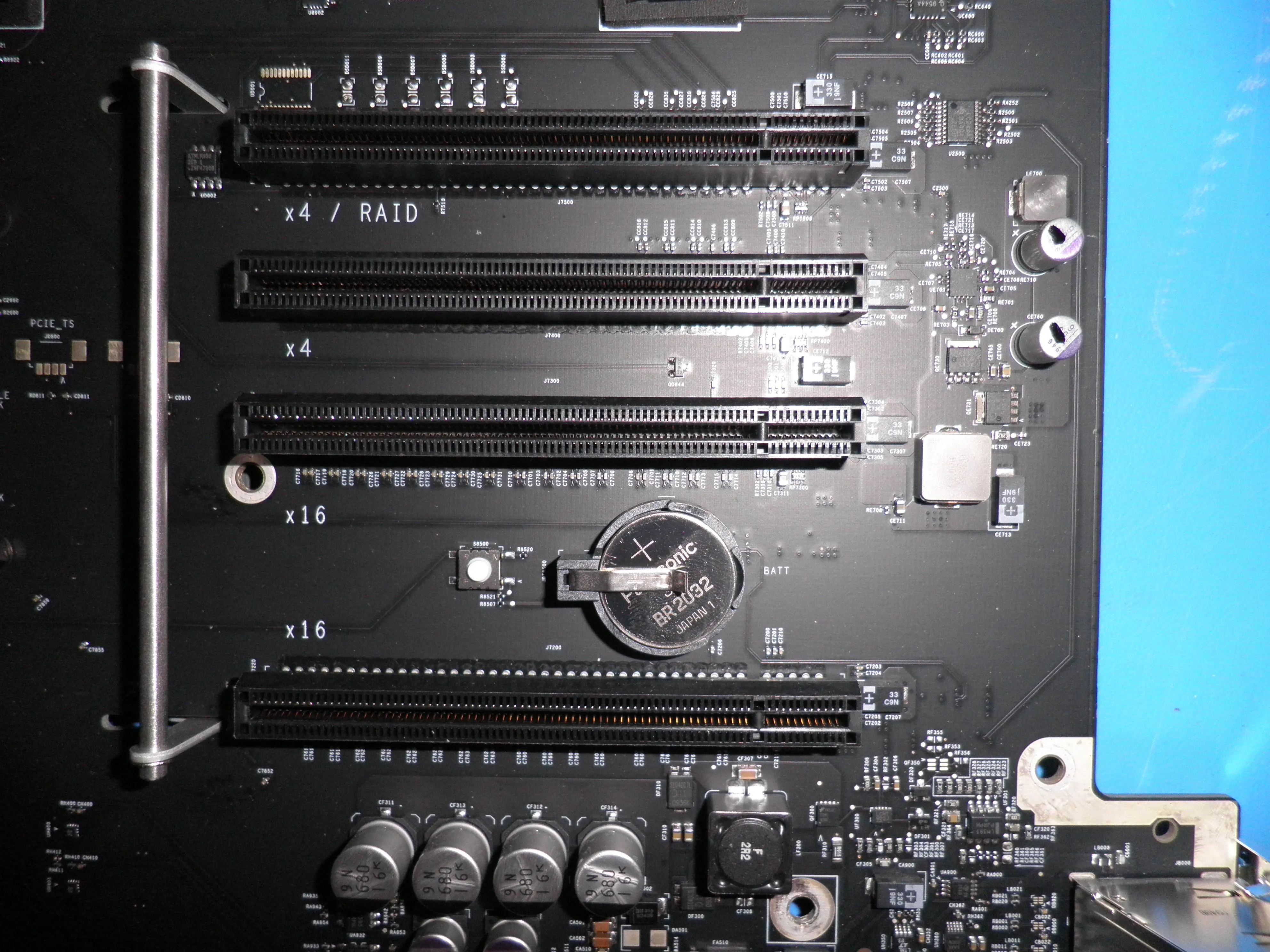

• Вид на слоты PCI на Mac Pro Early 2009

Шаг 12

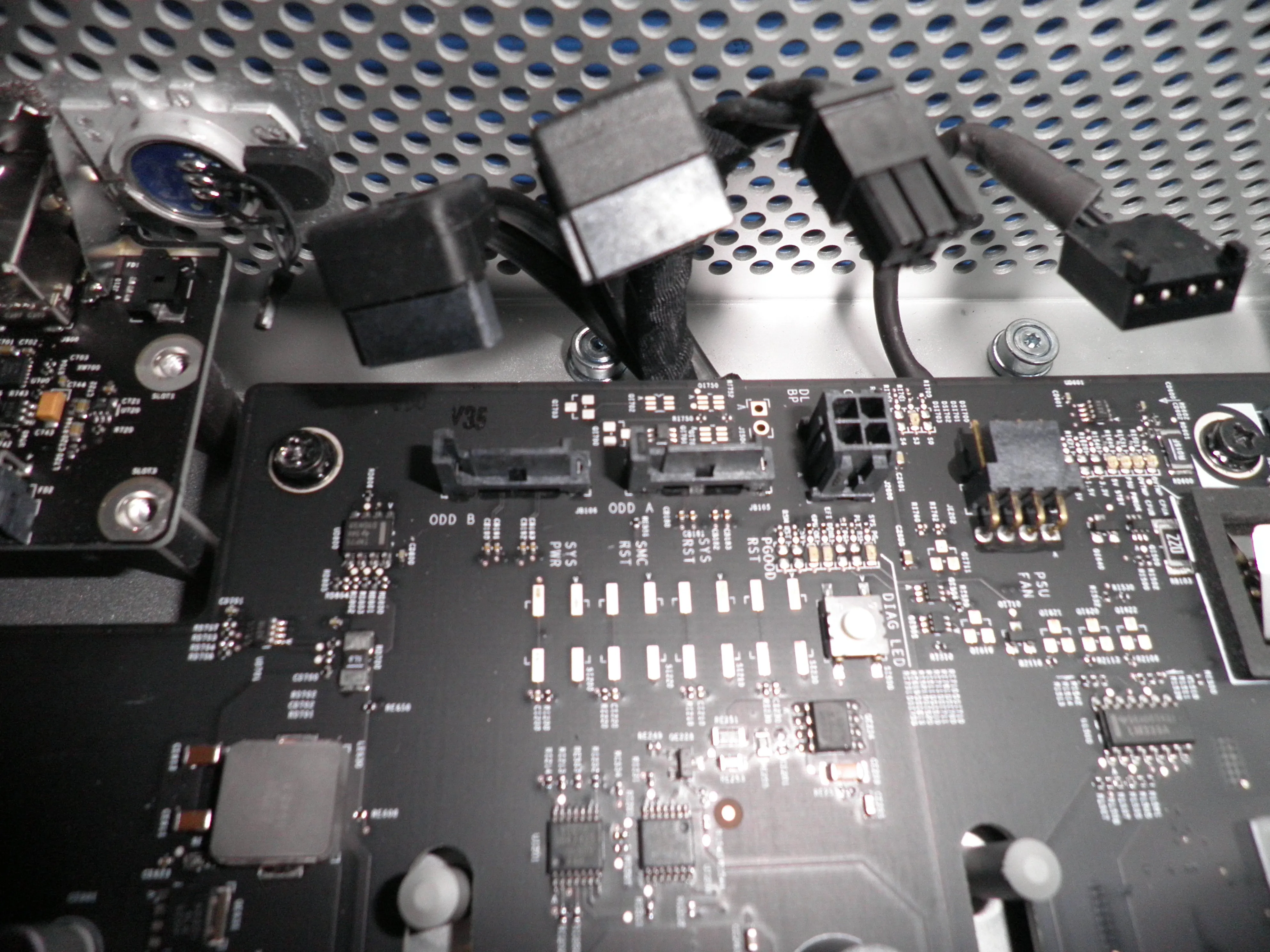

• Кабели оптического привода на плате BackPlane.

Шаг 13

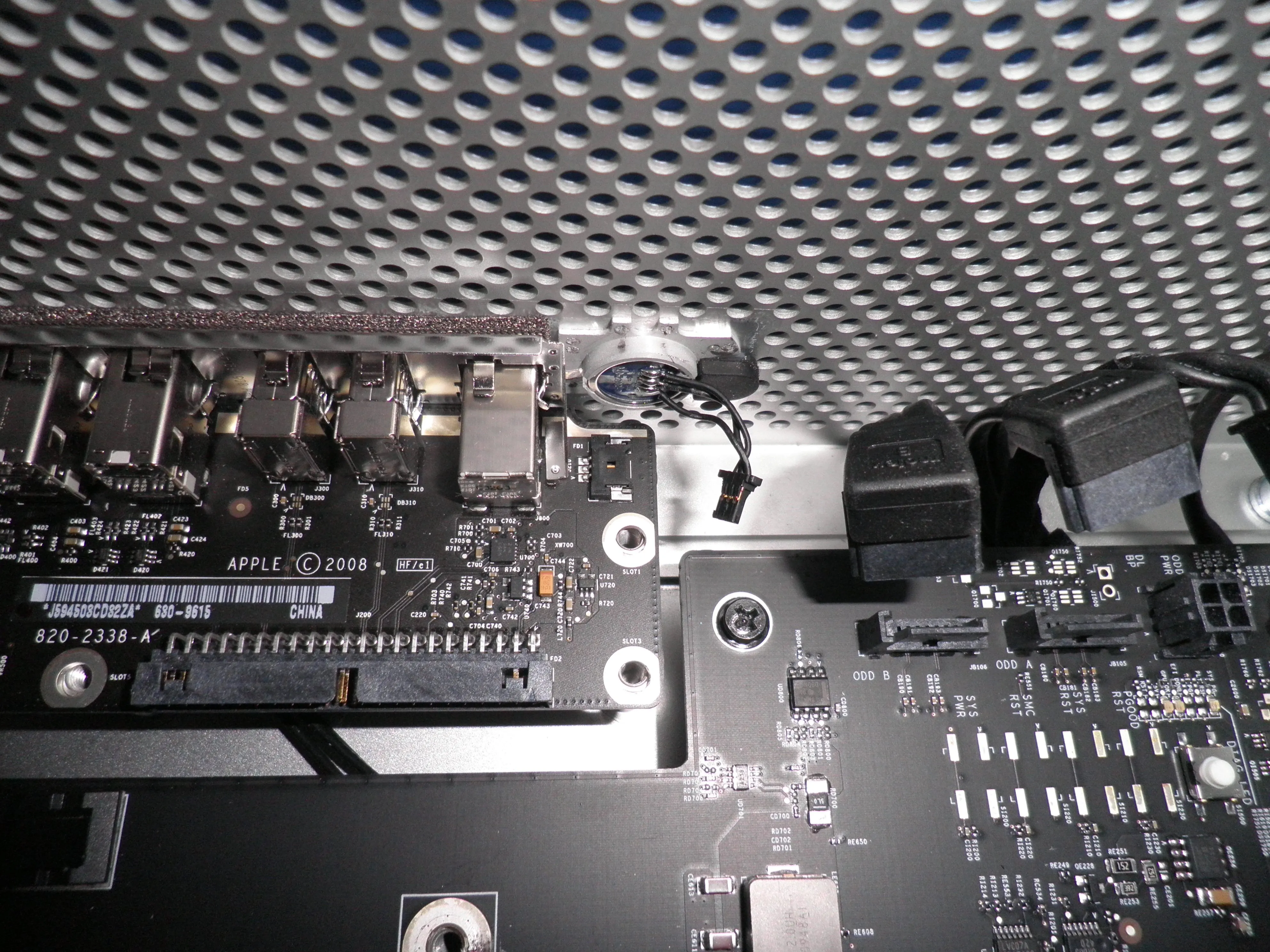

• Вид на кнопку питания, которую нужно подключить на плате передней панели.

Шаг 14

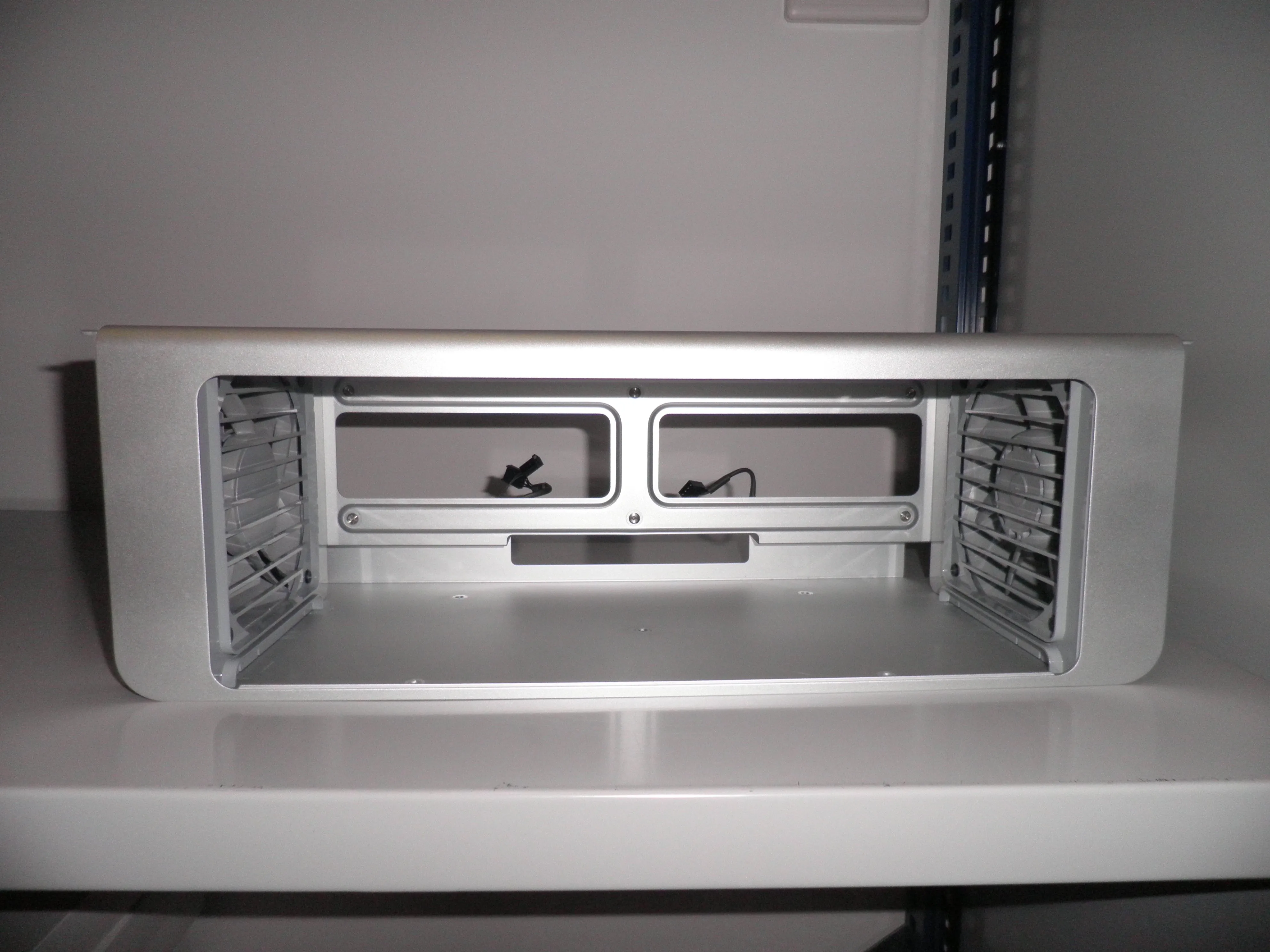

• Клетка процессора

Шаг 15

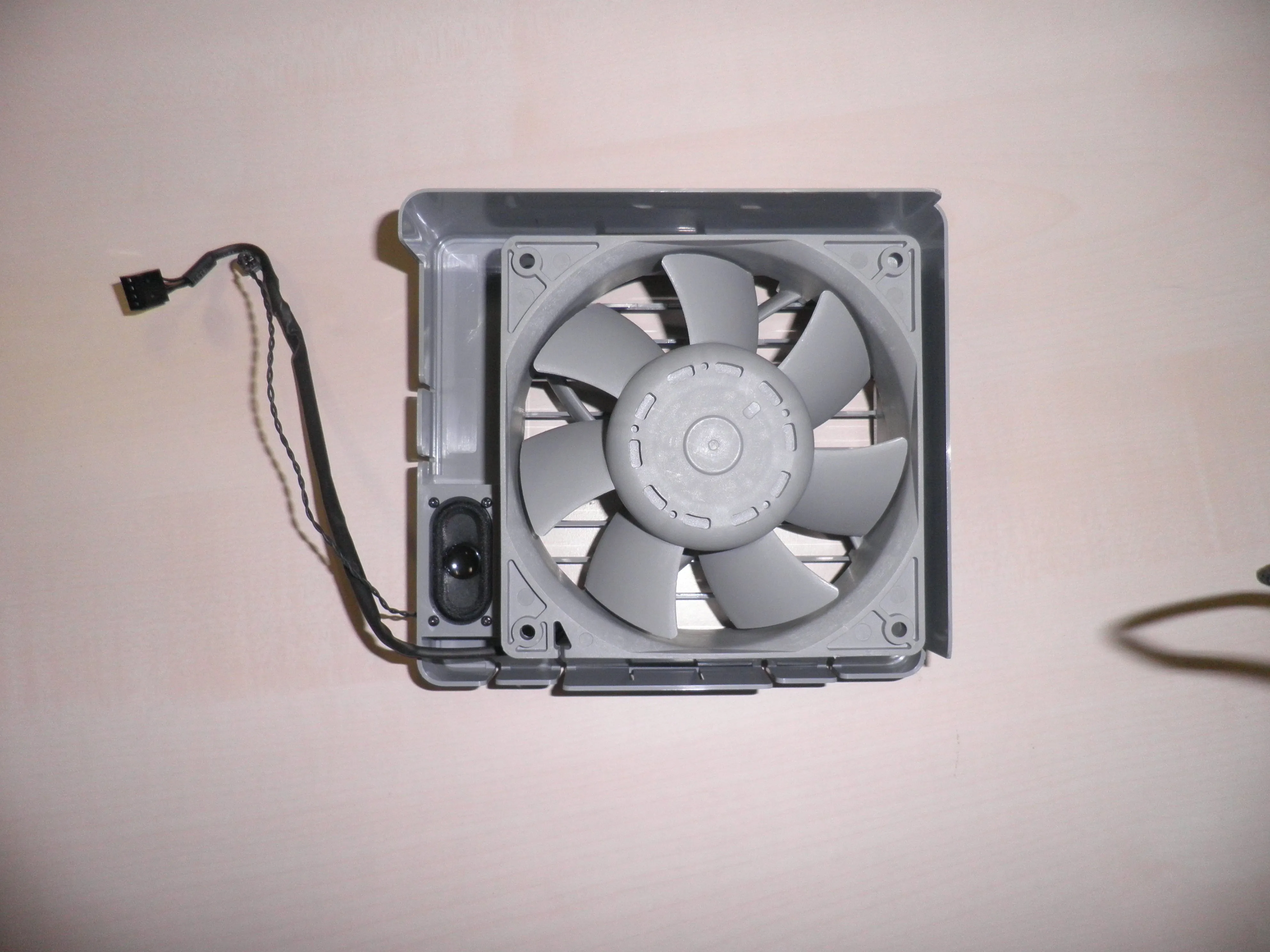

• Левый вентилятор в процессорном отсеке с динамиком.

Шаг 16

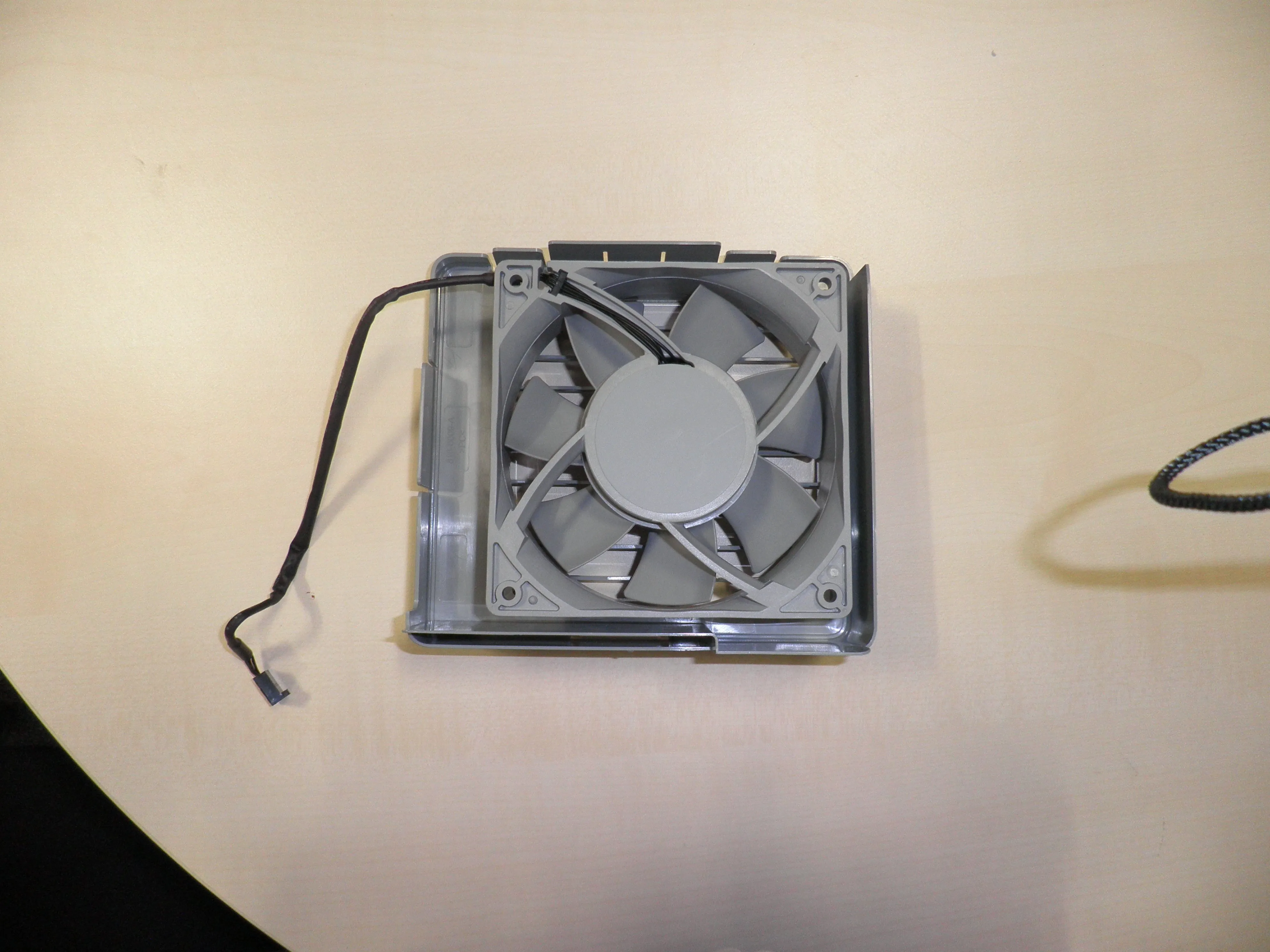

• правый вентилятор в процессорном отсеке. Помните, что для разборки вентилятора нужно использовать два зажима. Верхний и нижний.

Шаг 17

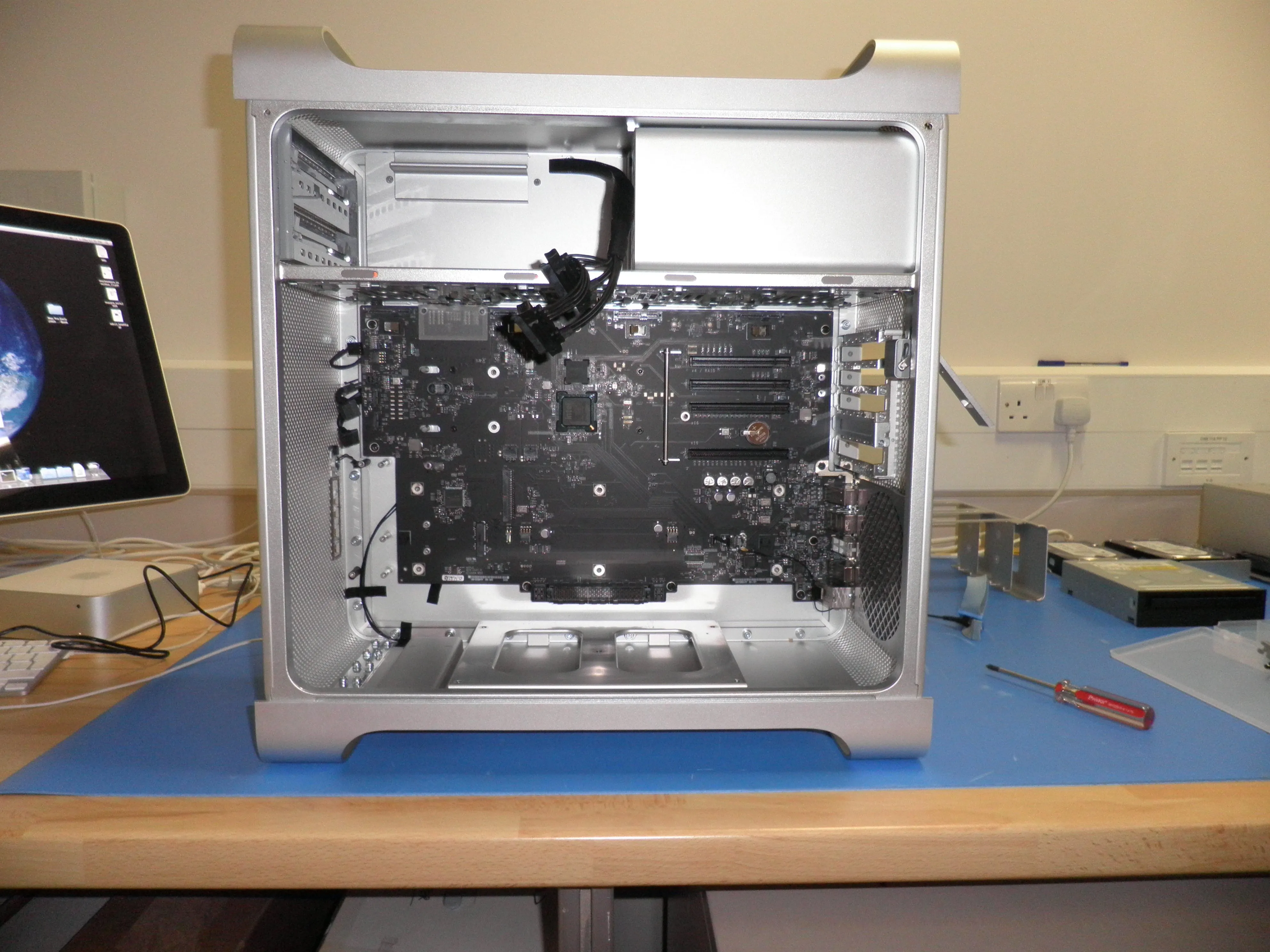

• Блок с блоком питания, плата задней панели, плата передней панели.

Шаг 18

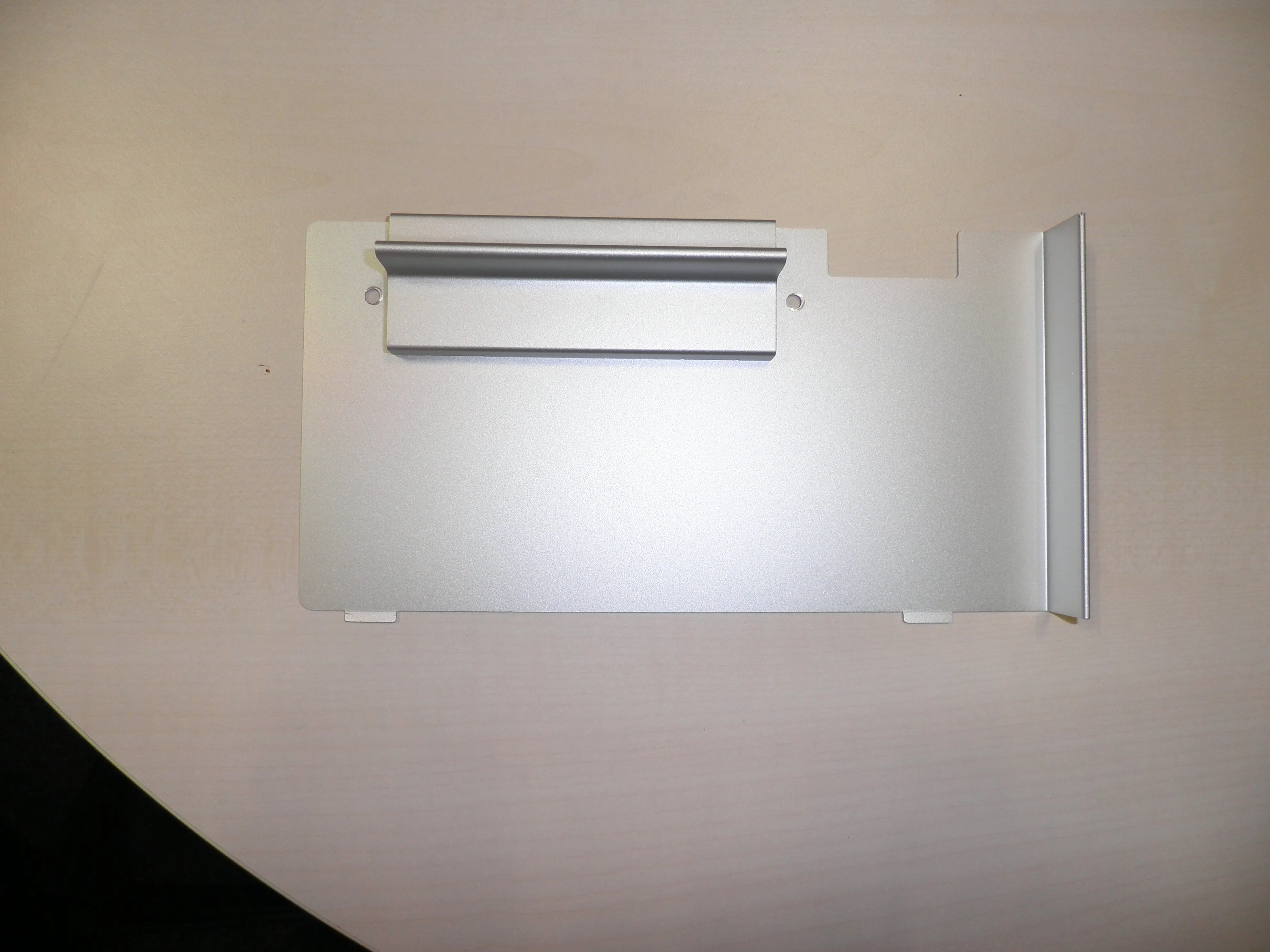

• Небольшие детали, закрывающие кабели блока питания и суперпривода.

Шаг 19

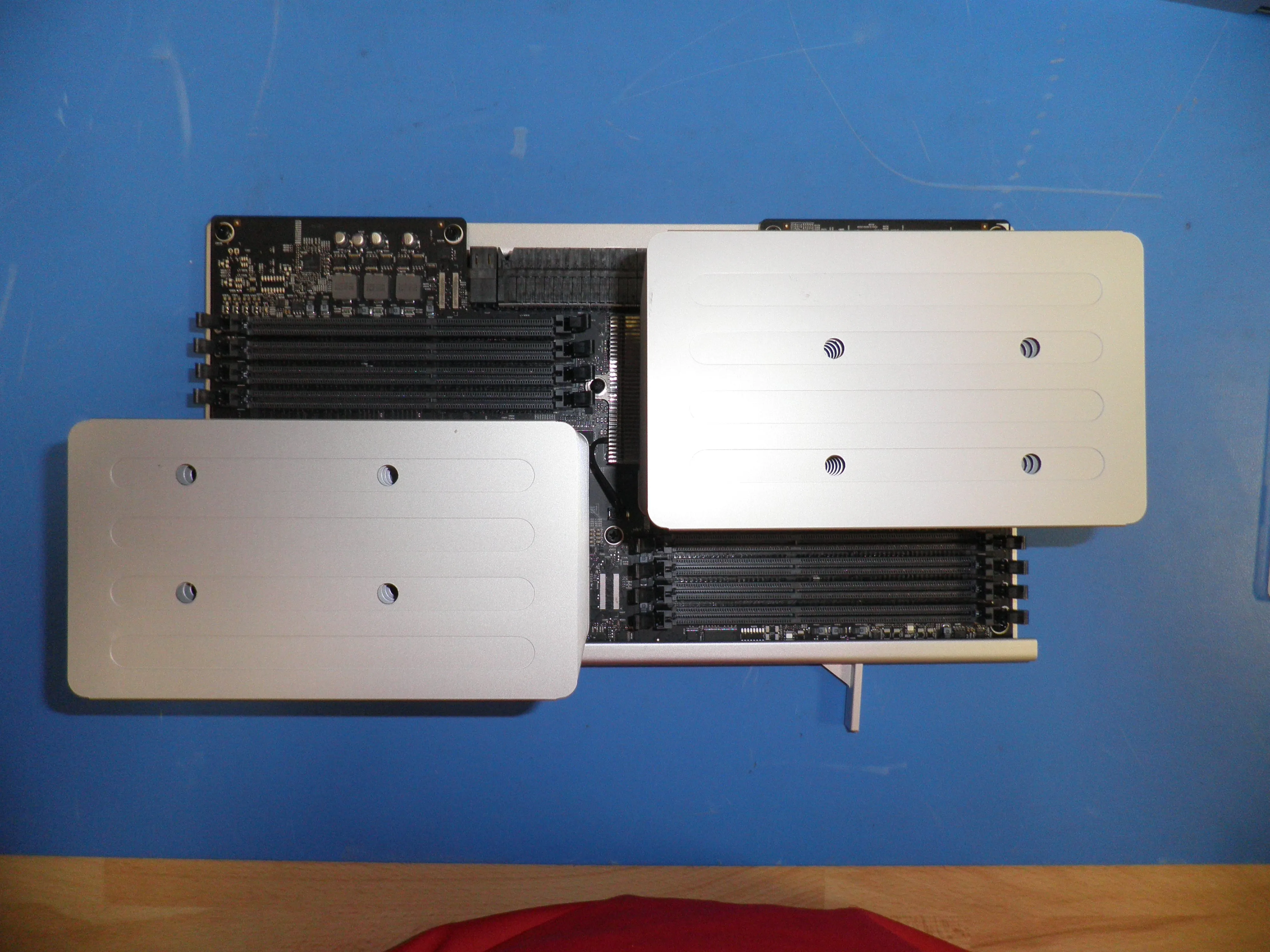

• Радиаторы процессора 8 Core

Шаг 20

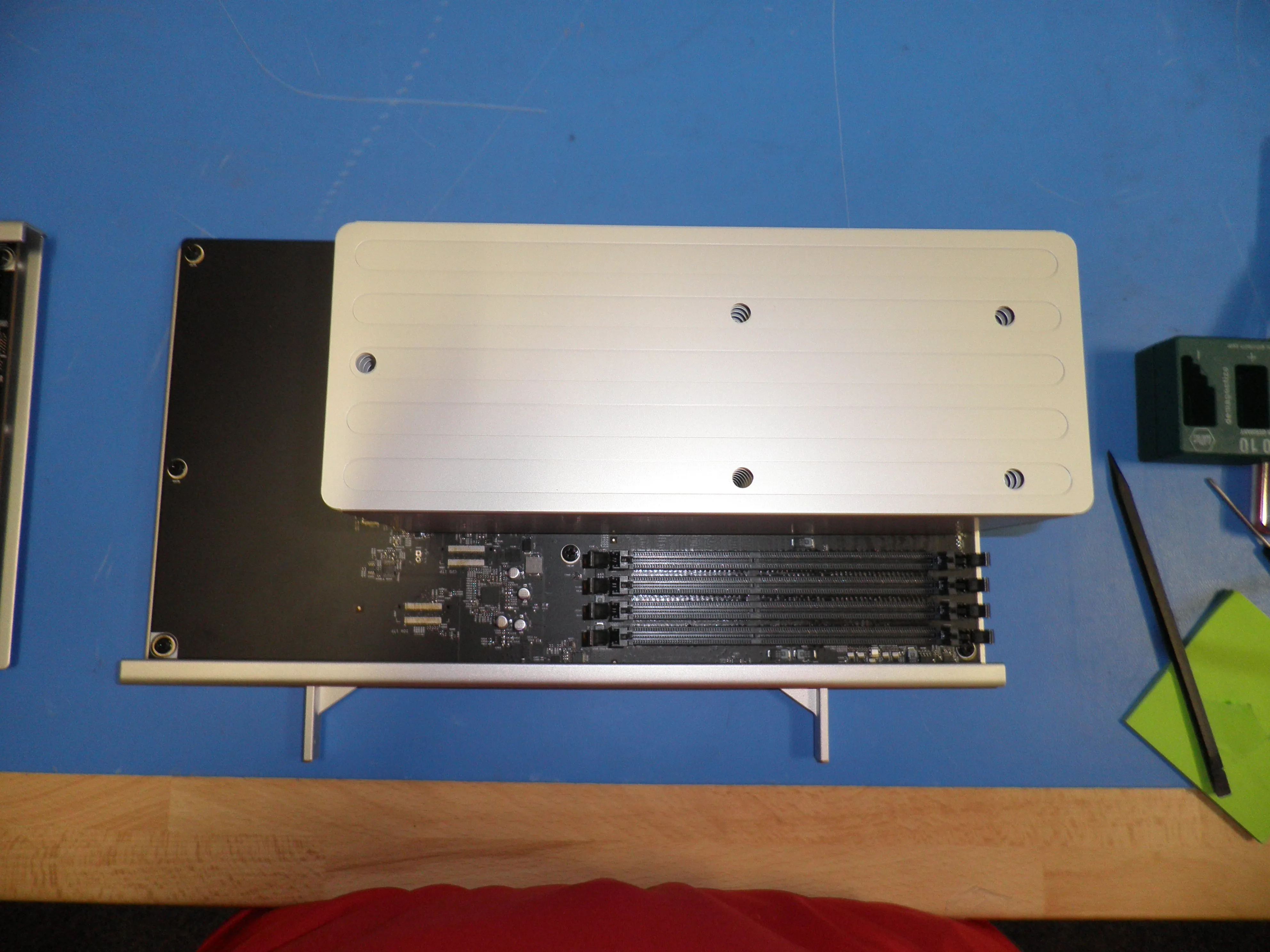

• Радиатор процессора 4 ядра

Шаг 21

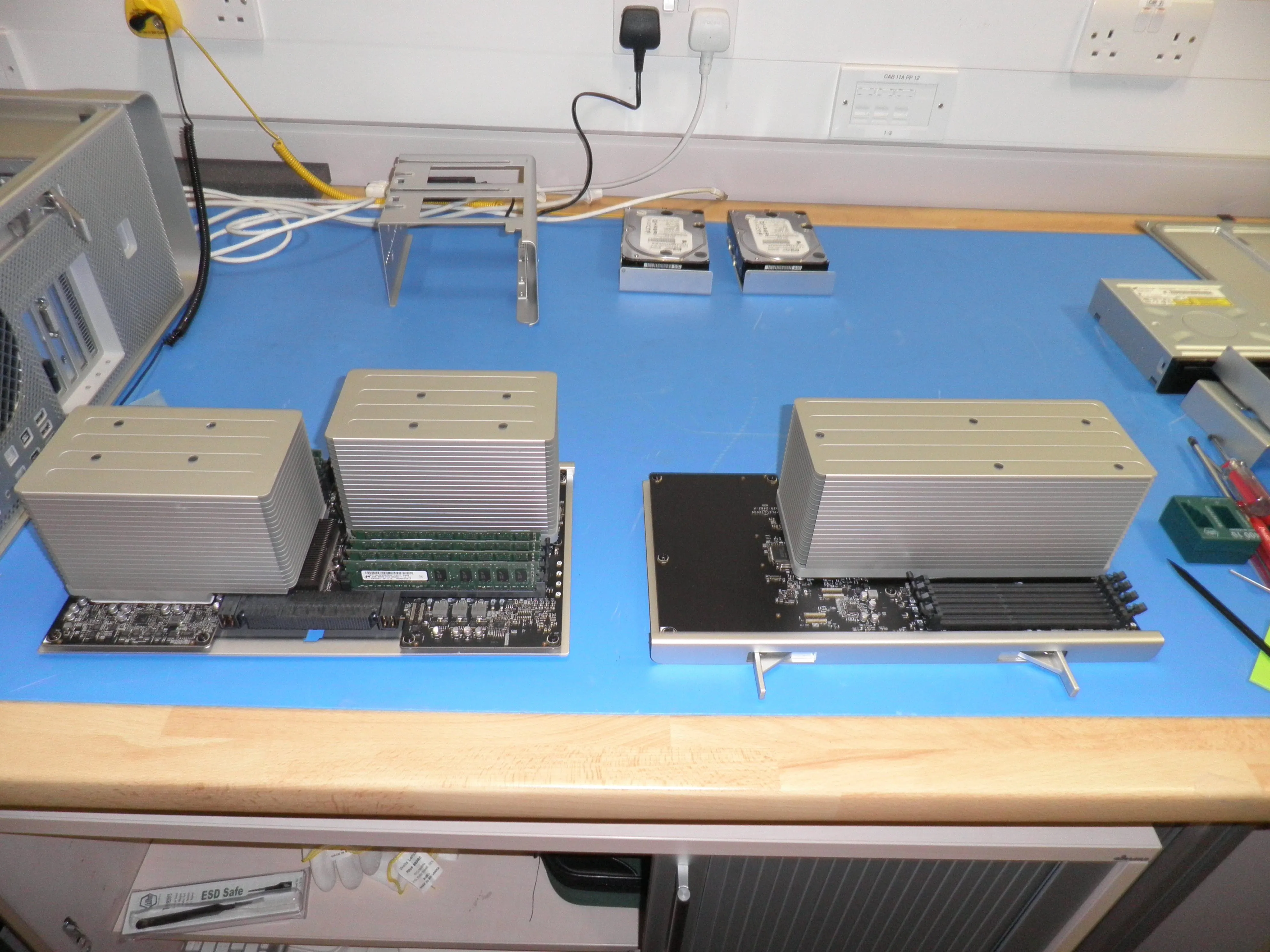

• Мы действительно можем увидеть разницу между 8 и 4 ядрами.

Шаг 22

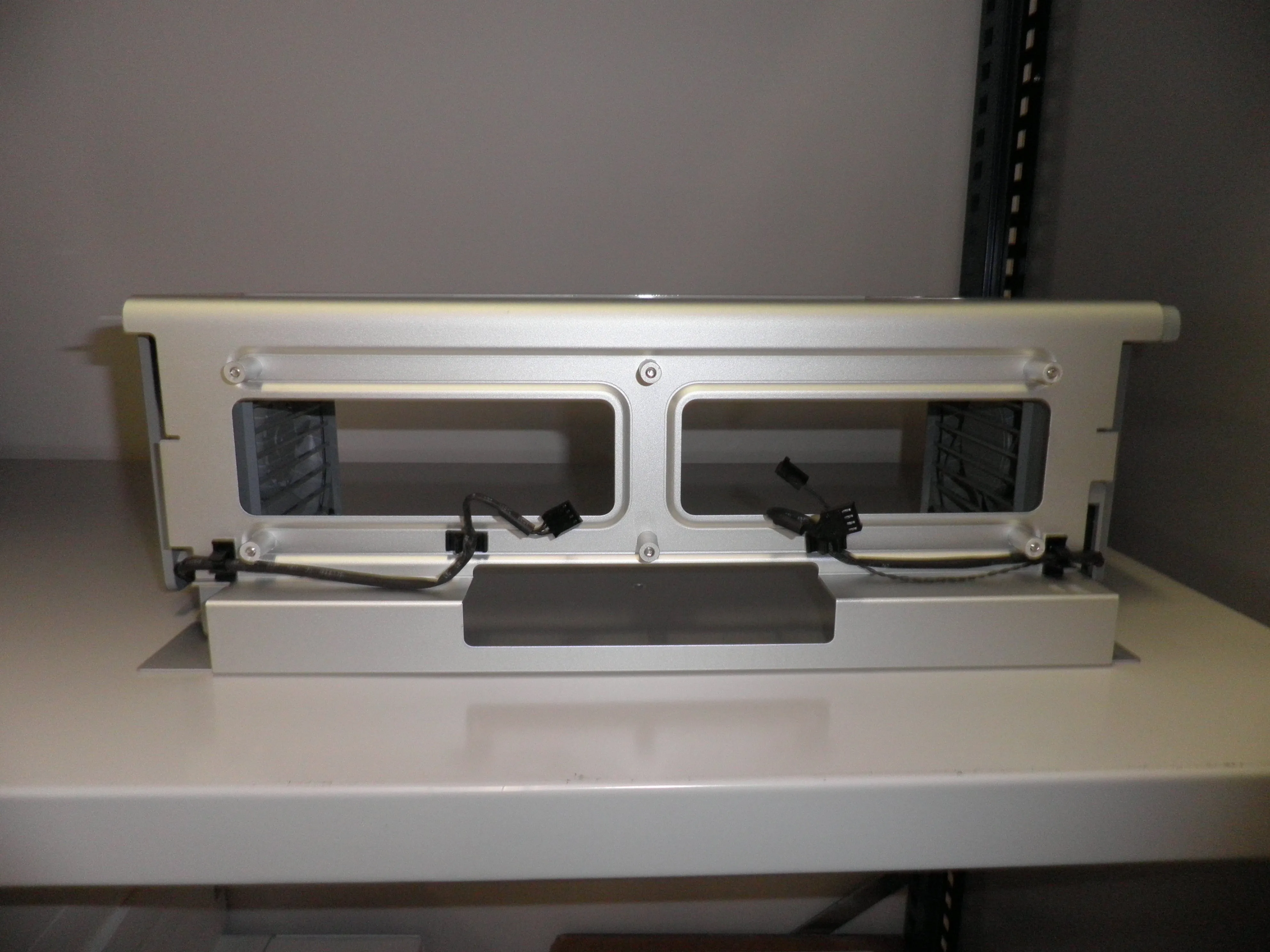

• Корпус процессора и левый и правый динамики.

Шаг 23

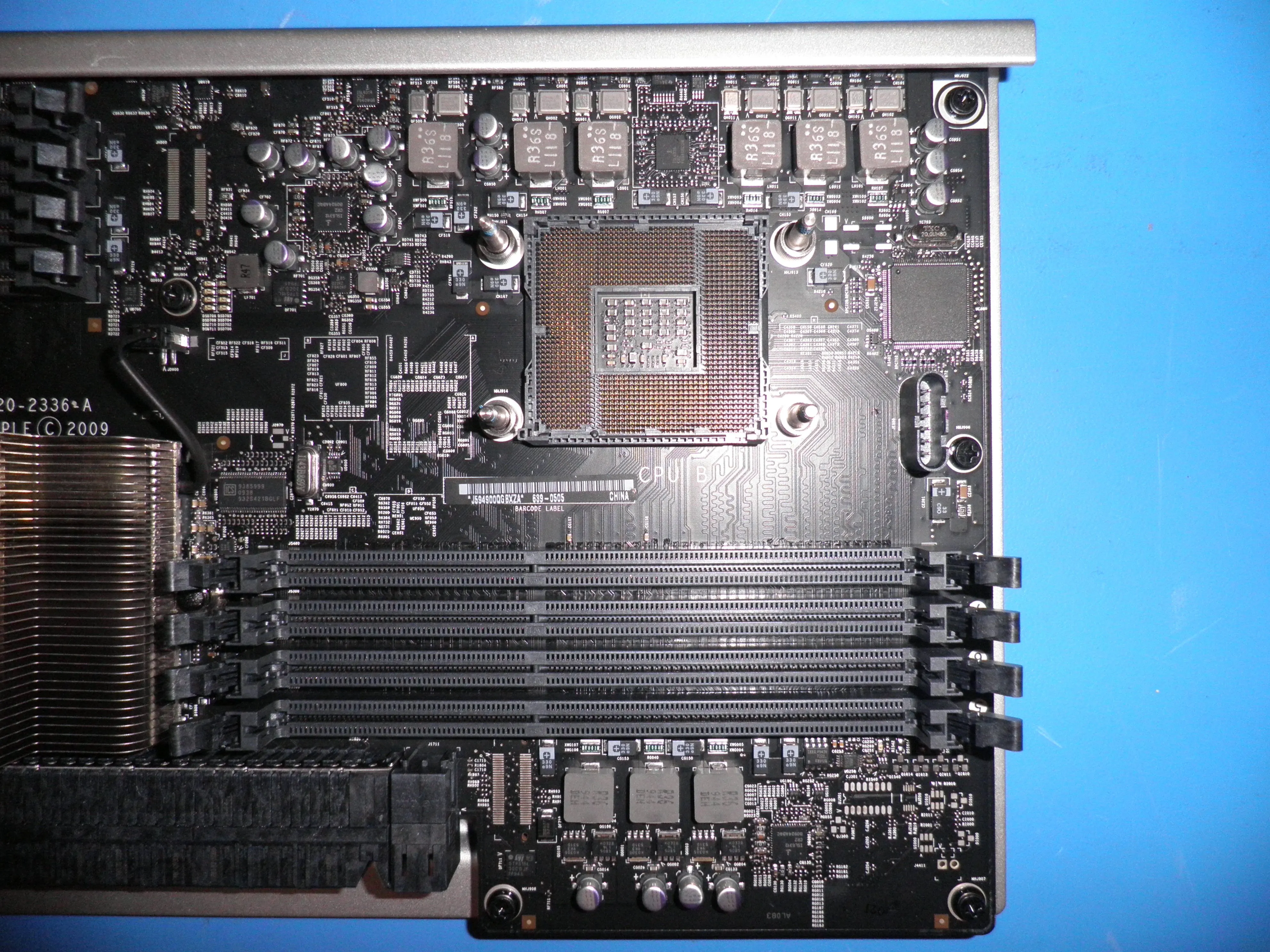

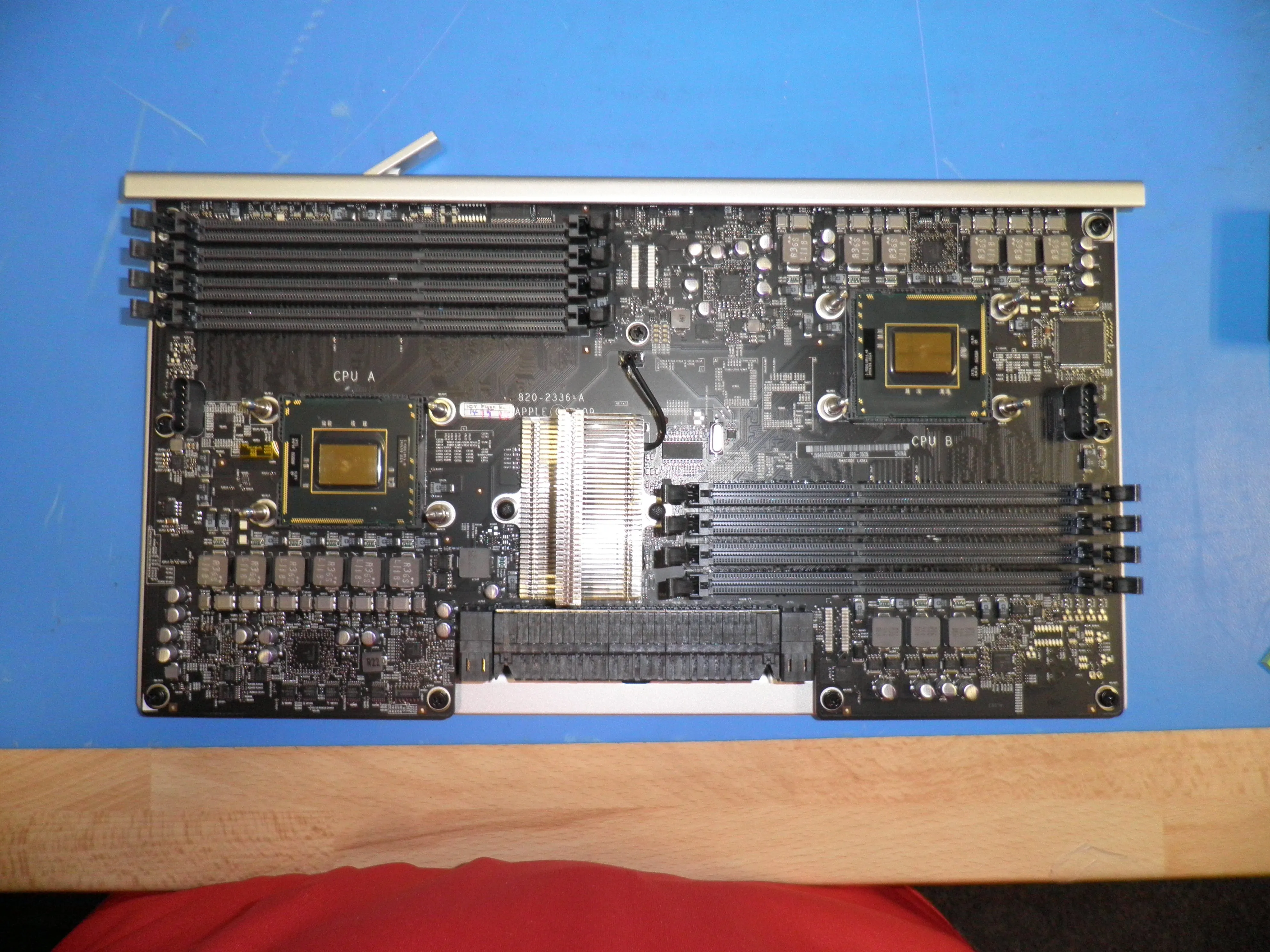

• Красивый вид на процессорную плату 8 ядра.

Шаг 24

• Процессор B процессорной платы.

Шаг 25

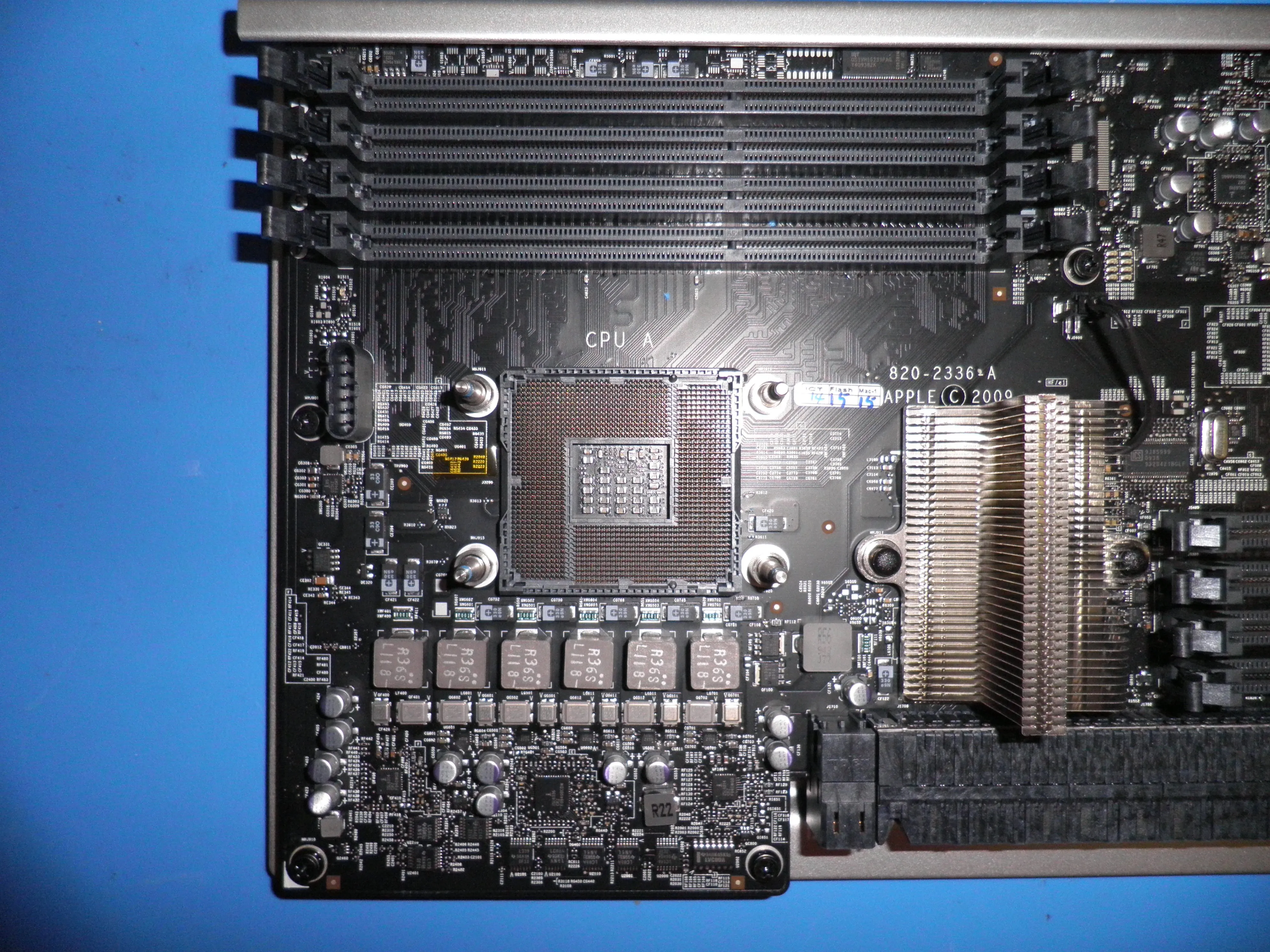

• Процессор A процессорной платы.

Шаг 26

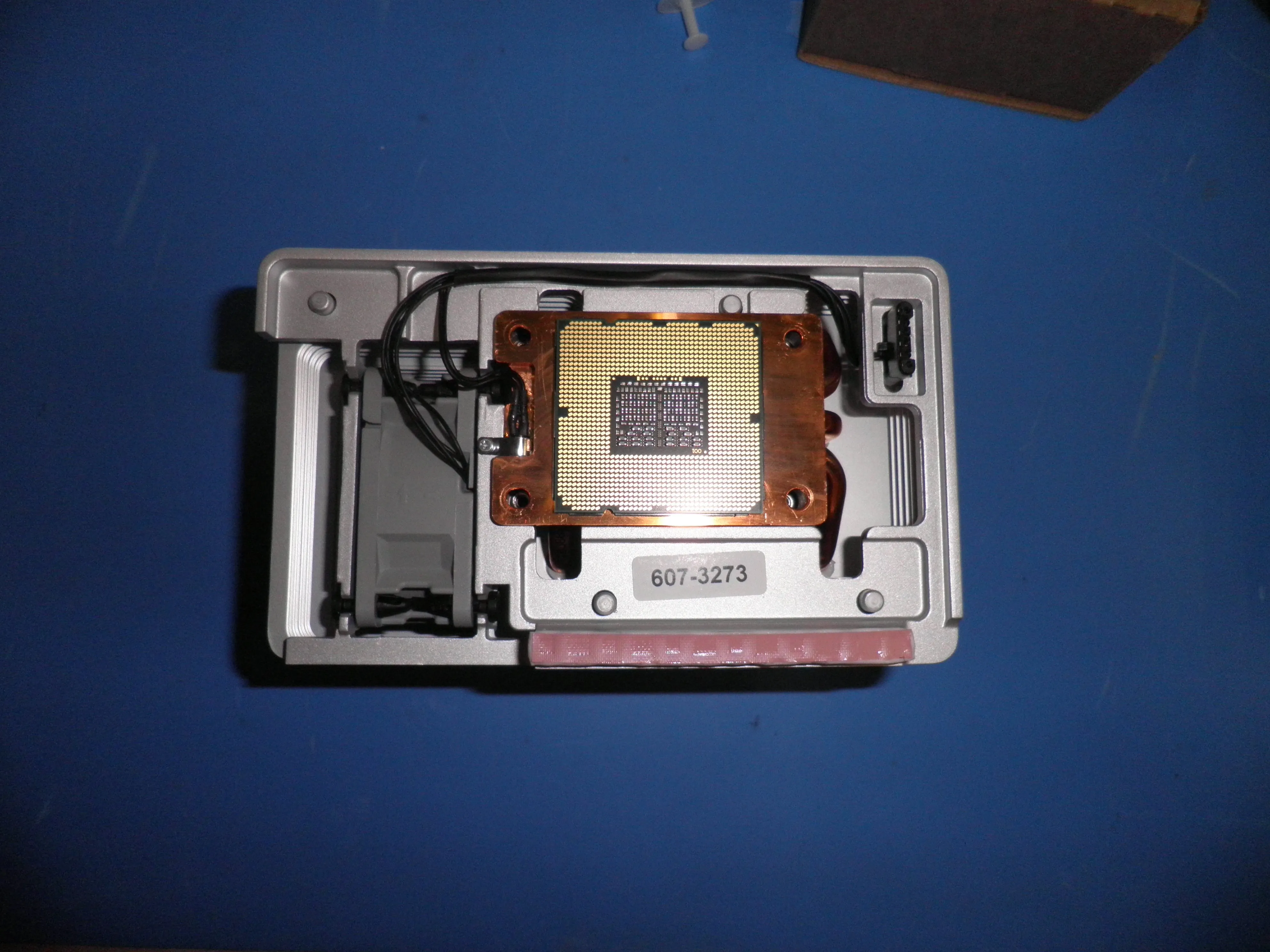

• Процессор и радиатор

Шаг 27

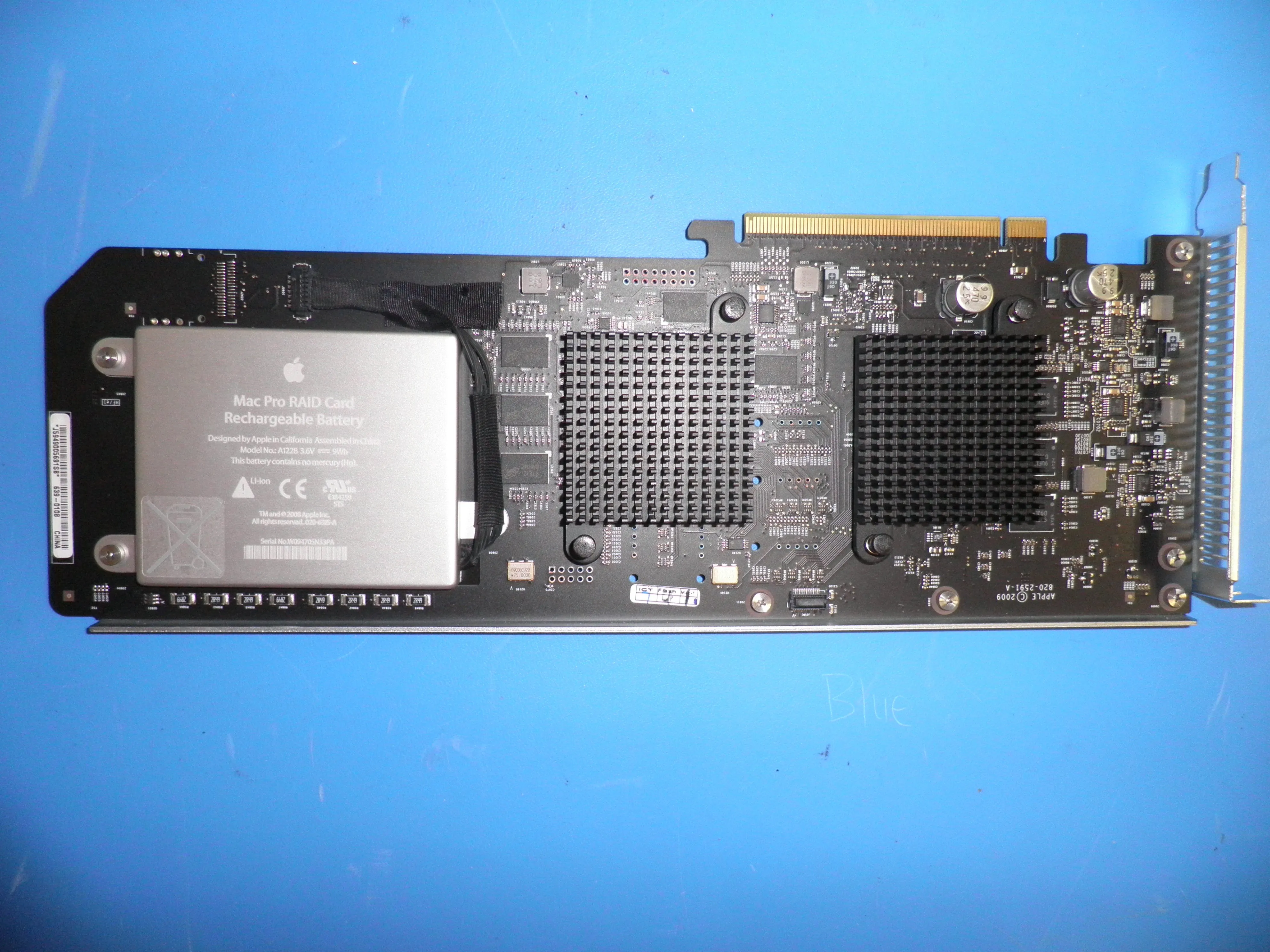

• Плата RAID для Mac Pro Early 2009

Шаг 28

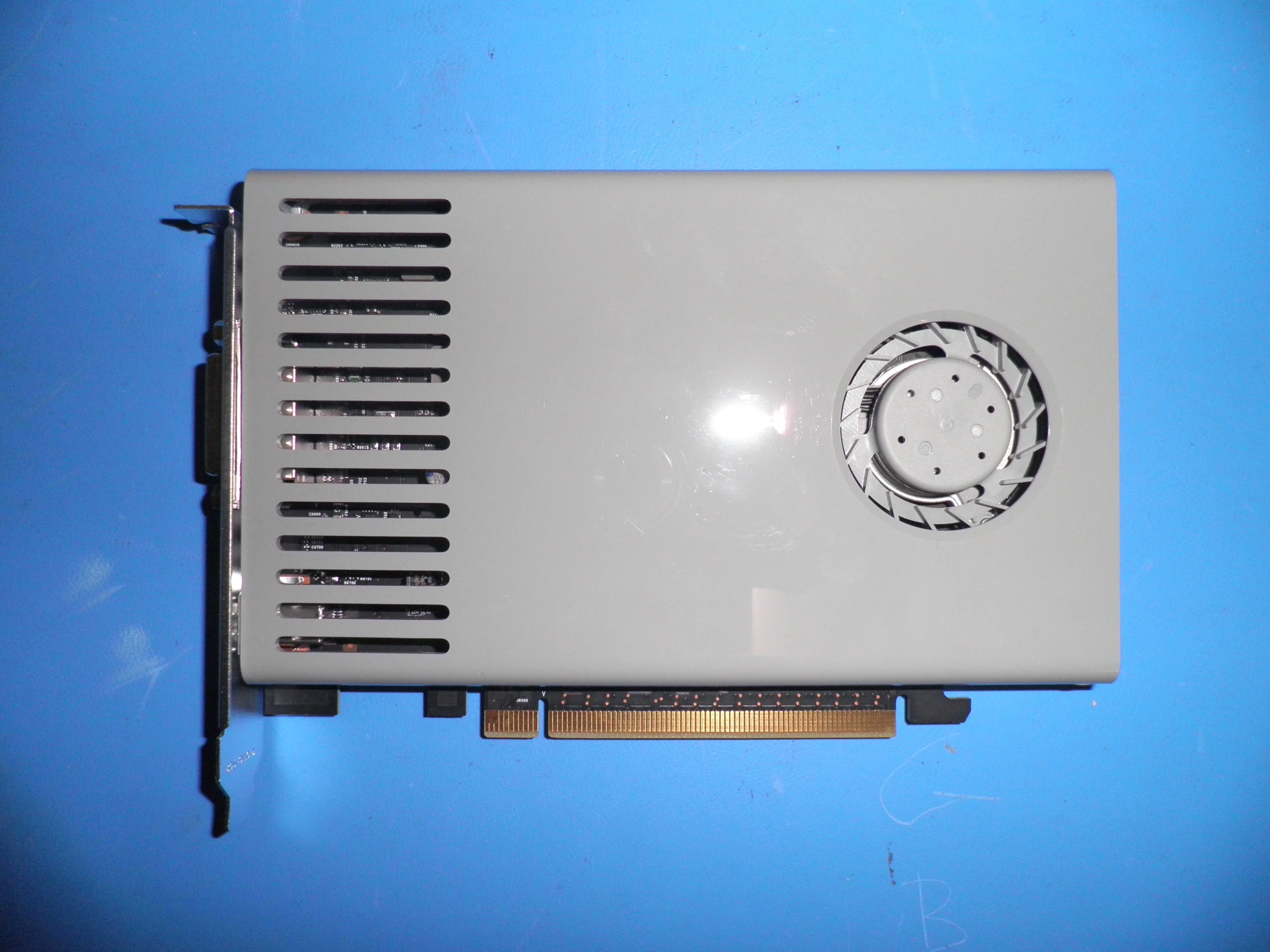

• Графическая карта

Шаг 29

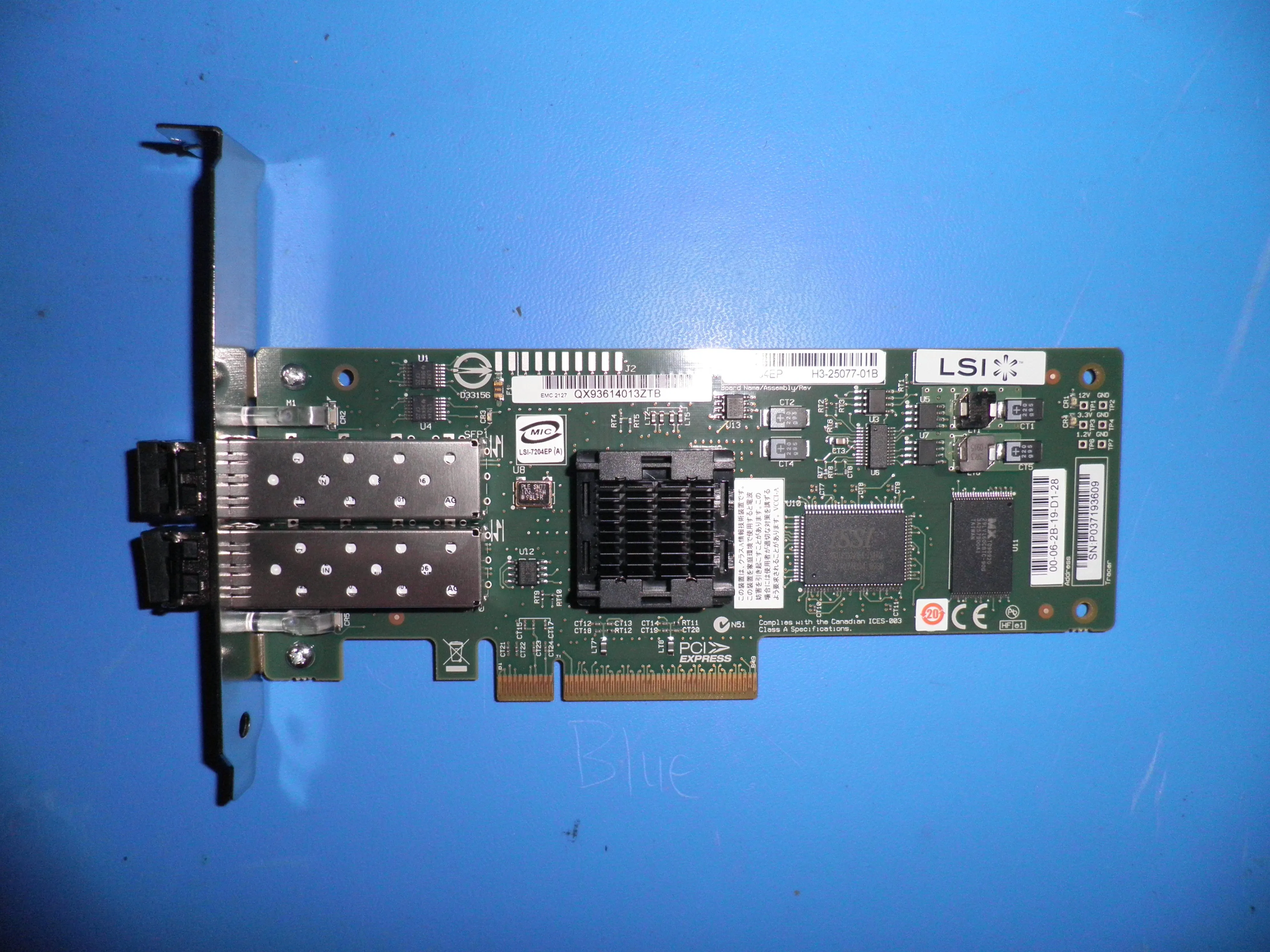

• Плата Fibre Channel

Шаг 30

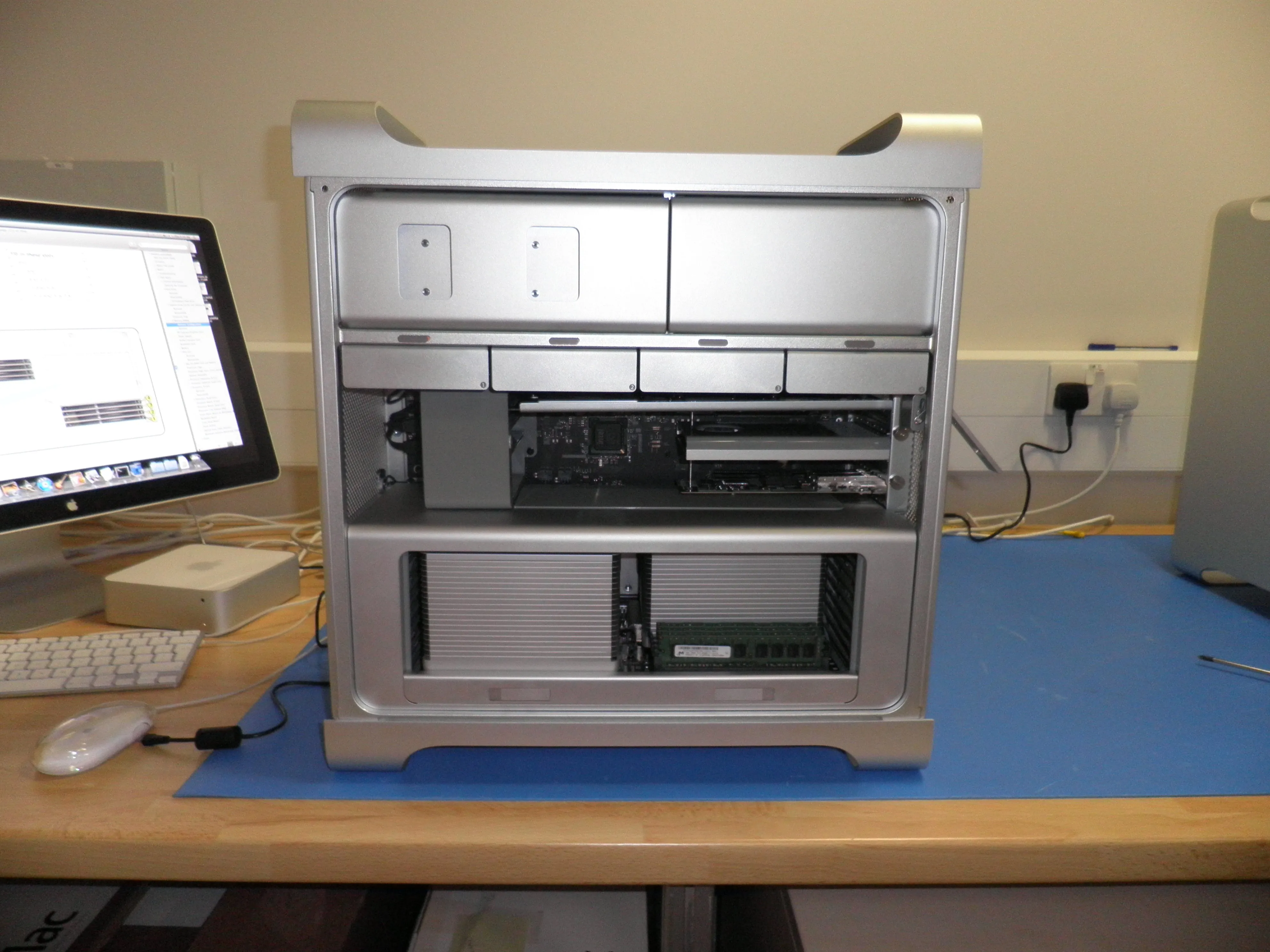

• Наконец машина восстановлена
