Разборка Mac Pro Late 2013

Введение

После своего дебюта на конференции WWDC 2013 Keynote обновлённый и переделанный Mac Pro наконец-то появился на пороге Делаете.ру. Присоединяйтесь к нам, и мы вывернем наизнанку (очень) поздний Mac Pro 2013 года.

Следите за нами в Twitter, Instagram и Facebook, чтобы узнать все последние новости и обновления!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видеообзор

Шаг 1 Разборка Mac Pro Late 2013

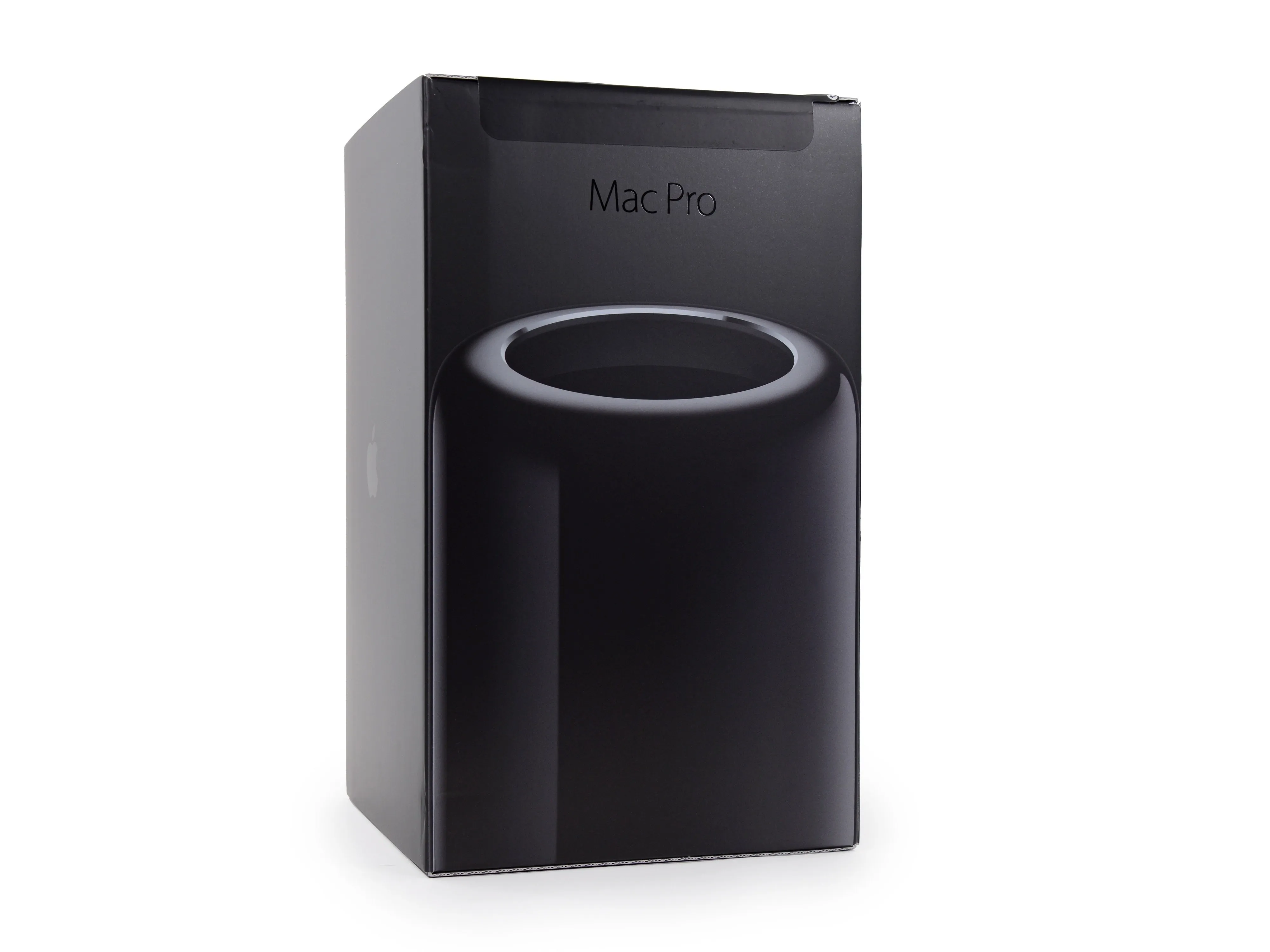

• Вышел новый Mac Pro, и нам удалось заполучить в свои руки модель начального уровня, 'недорогую' по цене $2 999.

• Технические характеристики:

• Четырехъядерный процессор Intel Xeon E5 с 10 МБ кэша L3 и Turbo Boost до 3,9 ГГц

• 12 ГБ (три модуля по 4 ГБ) памяти DDR3 ECC 1866 МГц

• Два графических процессора AMD FirePro D300 с 2 ГБ VRAM GDDR5 каждый

• 256 ГБ флэш-памяти на базе PCIe

• Беспроводная сеть Wi-Fi 802.11ac и технология беспроводной связи Bluetooth 4.0

Комментарии к шагу

И снова очередной разбор Делаете.ру, в котором тонко порицаются продукты Apple за то, что они не соответствуют их определению ремонтопригодности. Это уже надоело. А юмор - нет.

Каким образом 8 из 10 баллов - это поношение Apple? В САМОМ ДЕЛЕ?!!!

Я согласен. Возможность добавить внутреннюю память не делает компьютер более 'ремонтопригодным'. Это должно быть 9 баллов.

@Mojofix: вынужден согласиться с Аароном, 8/10 для устройства, напичканного проприетарными компонентами и разъемами, кажется слишком высокой. Вы просто расстроены тем, что они взяли слово 'недорого' в кавычки?

Назовите хоть один проприетарный разъем.

Для ремонта ПК не должен требоваться нож для шпаклевки. Большинство продуктов Apple построены как потребительские игрушки, которые будут выброшены на свалку, как только выйдет новая модель.

Тот факт, что Mac Pro можно отремонтировать, не должен вызывать особых похвал. Эти машины всегда отличались от других продуктов Apple. Люди должны ожидать от них большего. Хорошо, что новые Pro так же ремонтопригодны, несмотря на фирменные детали. Впрочем, этого и следовало ожидать.

'Для ремонта ПК не должен требоваться нож для шпаклевки'.

Кто сказал?

А если учесть, что здесь это не требуется, то к чему вы вообще клоните?

'Большинство продуктов Apple построены как потребительские игрушки, которые будут выброшены на свалку, как только выйдет новая модель'.

Хм, очевидно, вы никогда не проверяли рынок перепродажи Mac.

Вы просто понятия не имеете, о чем говорите. Совсем.

Марк, вы только что кого-то убили!

Шаг 2

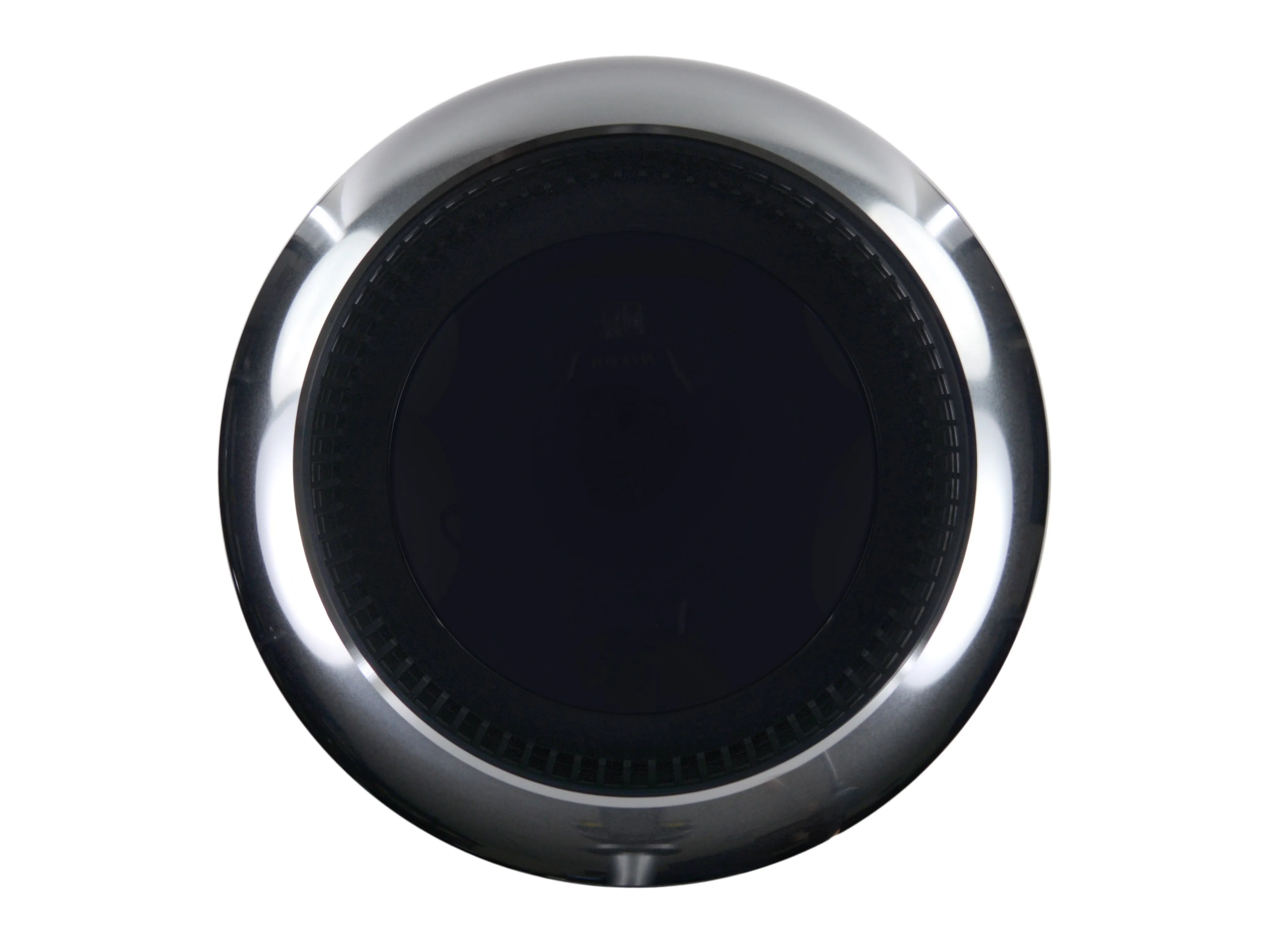

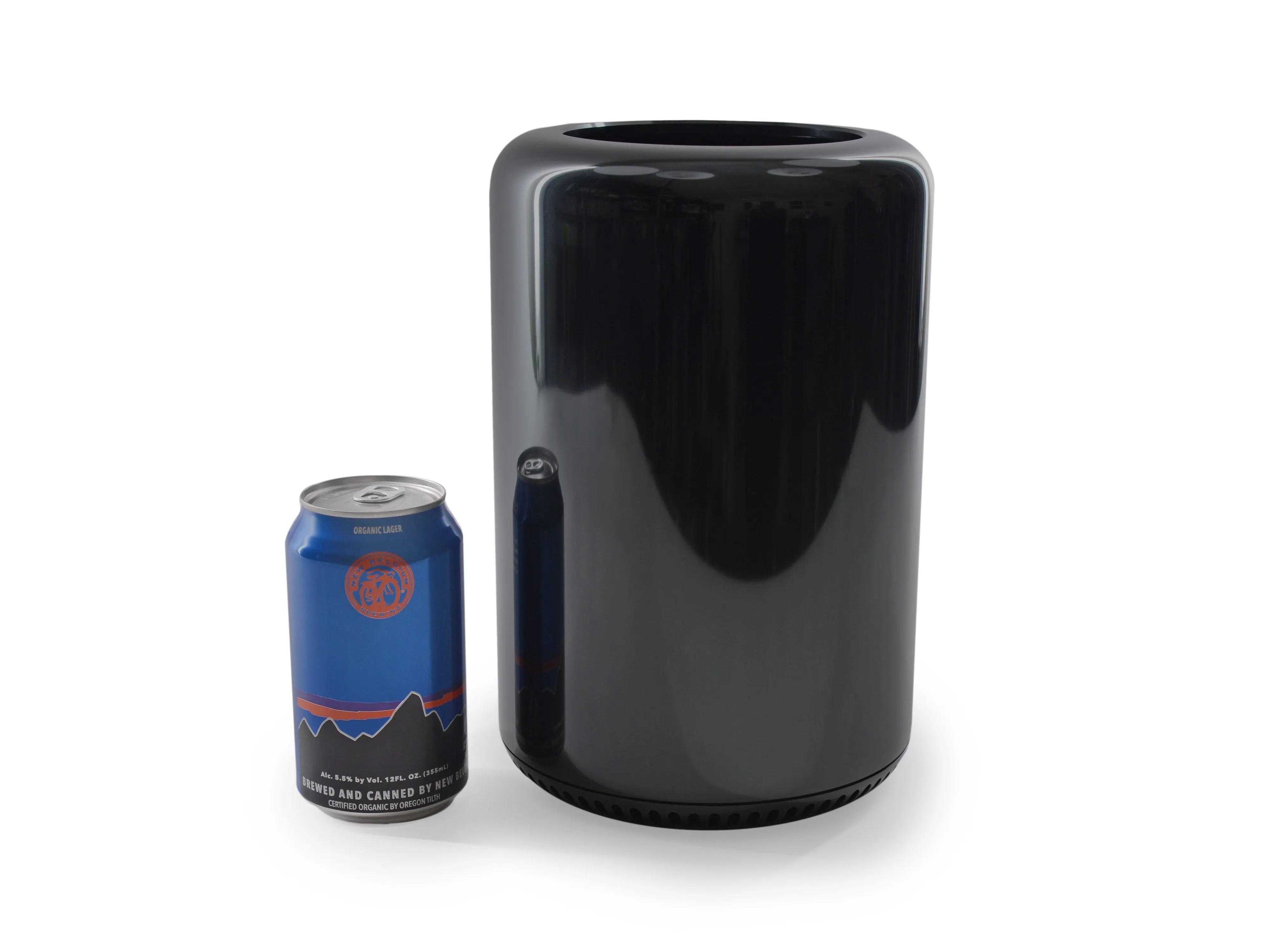

• Вопреки распространённому мнению, новый Mac Pro по дизайну ближе к алюминиевой банке для напитков, чем к мусорное ведро. (Не то чтобы в мусорных баках было что-то плохое - некоторые из наших любимых астромеханических дроидов по форме напоминают мусорные баки.)

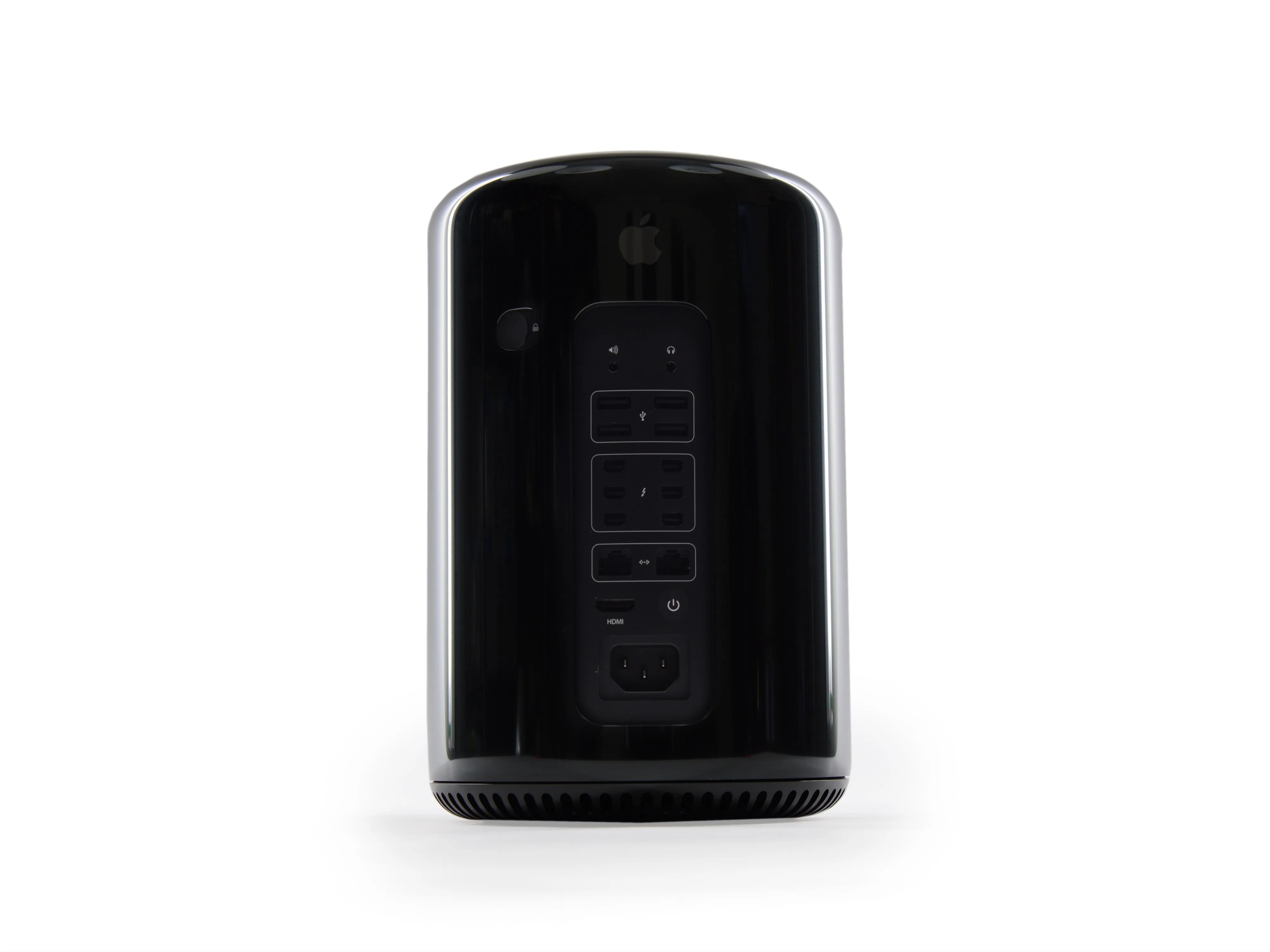

• На задней стороне (если у цилиндра может быть задняя сторона) находятся кнопка включения и электрический вход, а также аккуратный набор портов:

• 3,5 мм разъемы для динамиков и наушников

• Четыре порта USB 3.0

• Шесть портов Thunderbolt 2

• Два порта Gigabit Ethernet

• Выход HDMI 1.4

• Похоже, ни мусор, ни ремонтники не смогут проникнуть внутрь через верхнюю часть этого контейнера. Пора исследовать этот заманчивый замок-переключатель...

Комментарии к шагу

Насколько это больше, чем 5-литровая бочка? Вот так (есть даже в черном цвете): https://bembel-with-care.de/shop/images/p...

Объем нового mac pro составляет около 5,5 л, так что, скорее всего, все будет очень похоже.

Шаг 3

• Здесь мы видим странный, не похожий на Apple дизайн: просто сдвинув переключатель блокировки, мы можем снять внешний корпус Mac Pro. Никаких упрямых винтов с пенталобом!

• Какие ещё улучшенные функции ремонтопригодности мы найдём в этом настольном компьютере? Только время и шпатели покажут.

• Мы же искренне надеемся, что это будет больше колокольчиков.

Комментарии к шагу

Учитывая, как легко отделяется внешний корпус, я не удивлюсь, если компании вроде ColorWare начнут предлагать услуги по индивидуальной окраске и отделке. По сравнению с Macbook Air/Pro, его будет довольно легко покрыть бисером/анодировать/красить.

Я знаю, что 'Делаете.ру' существует не так давно, и им нравится писать сенсационные статьи о 'праве' на ремонт, но вы бы подумали, что они должны немного изучить предмет.

Очевидно, вас не было рядом с PowerMac G3 Blue & White или любой из моделей PowerMac G4.

Apple использовала необычные винты в компьютерах Mac. В некоторых моделях MacBook батарея держится на месте с помощью трехзаходного винта.

В топовых машинах Apple уже почти два десятилетия используется безвинтовой вход в корпус... ничего нового.

Apple Cube, G6 и т.д. отличались легко открывающимися корпусами.

Шаг 4

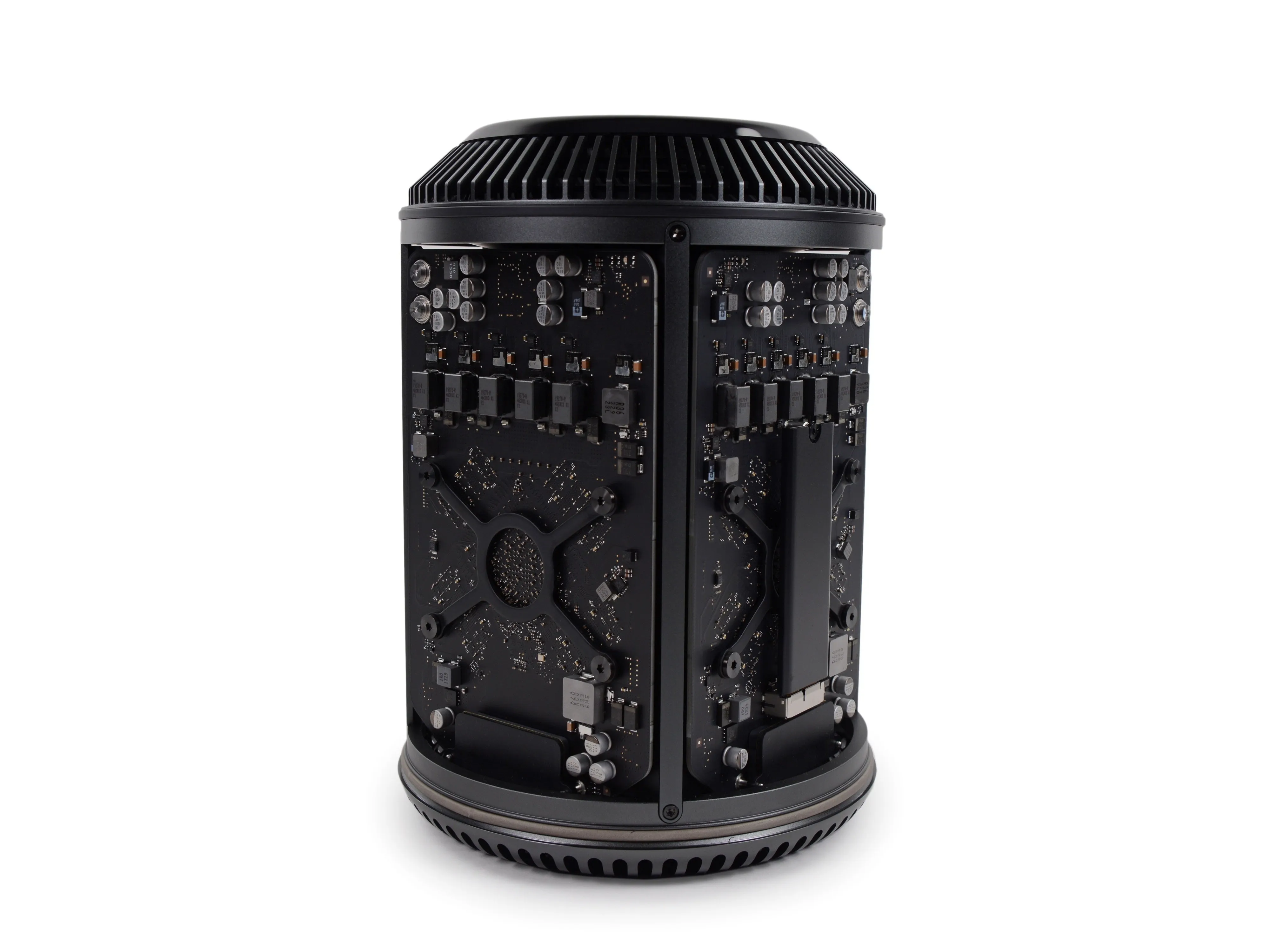

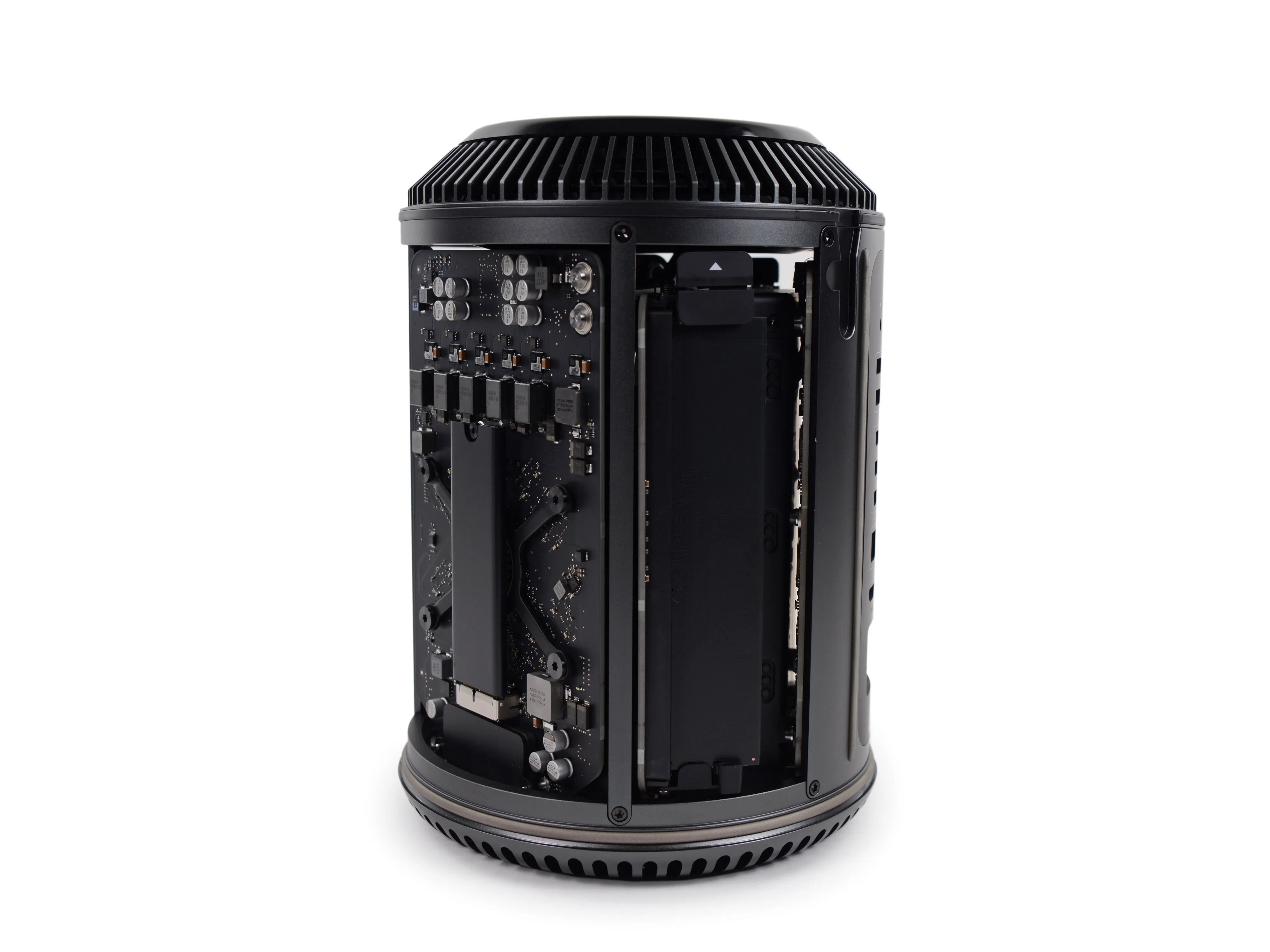

• Сняв цилиндрическую крышку, мы впервые заглядываем внутрь Mac Pro.

• Сдвоенные видеокарты доминируют в первоначальном обзоре. Их симметрию нарушает лишь отсек для SSD, расположенный рядом со второй видеокартой.

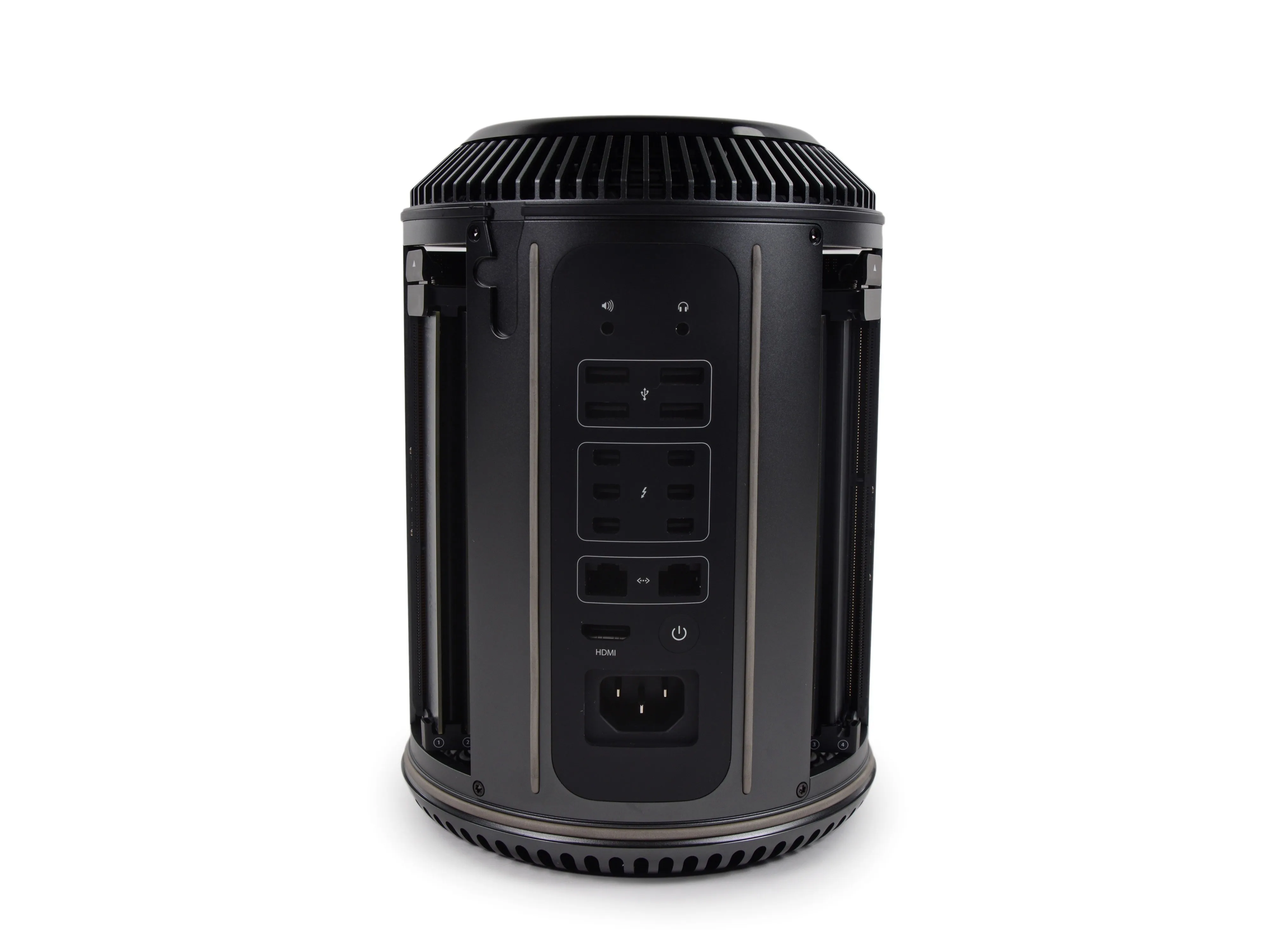

• Немного покрутив Mac Pro, мы обнаруживаем аккуратно расположенные вертикальные слоты оперативной памяти по обе стороны от панели ввода/вывода.

Шаг 5

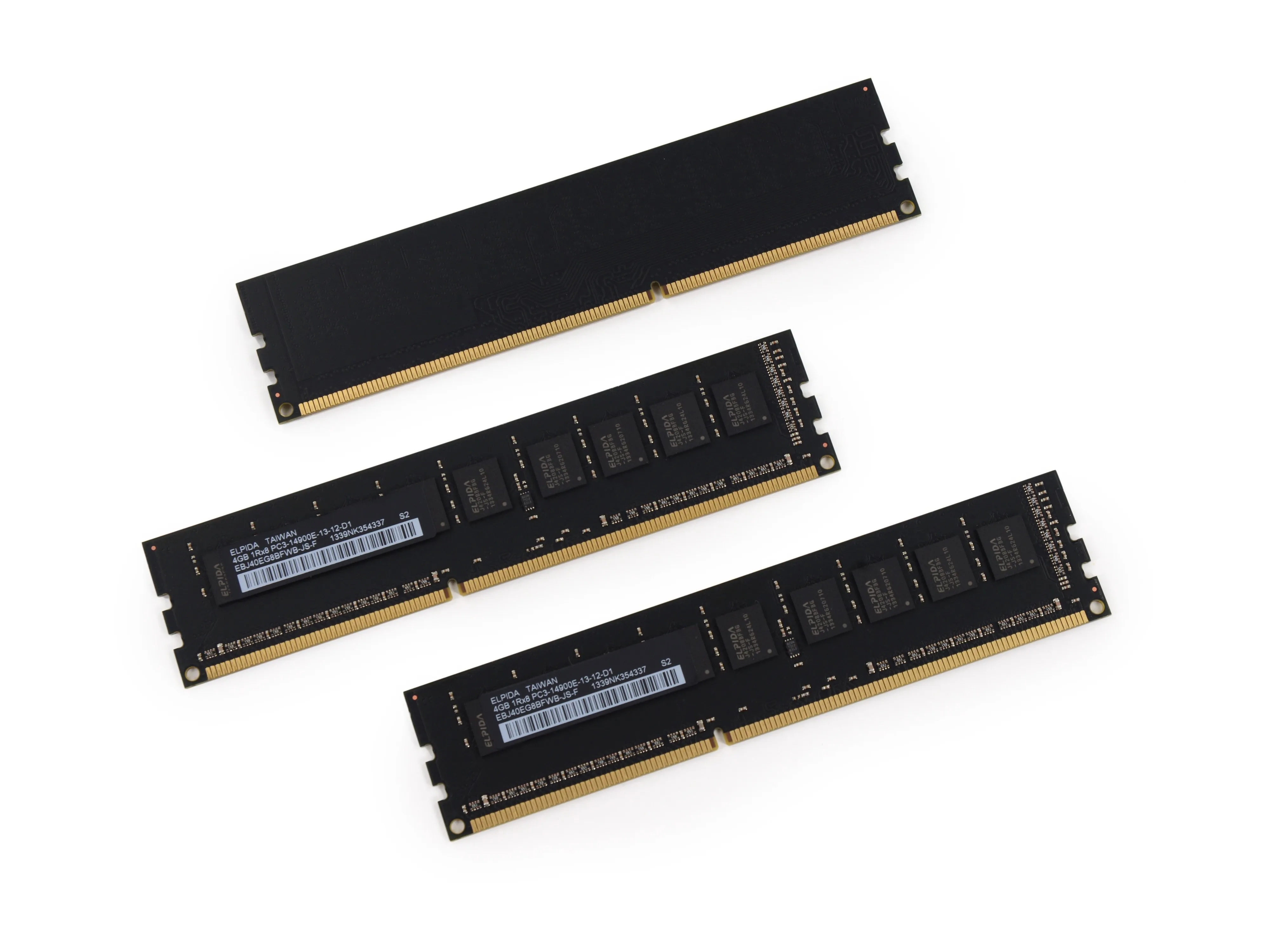

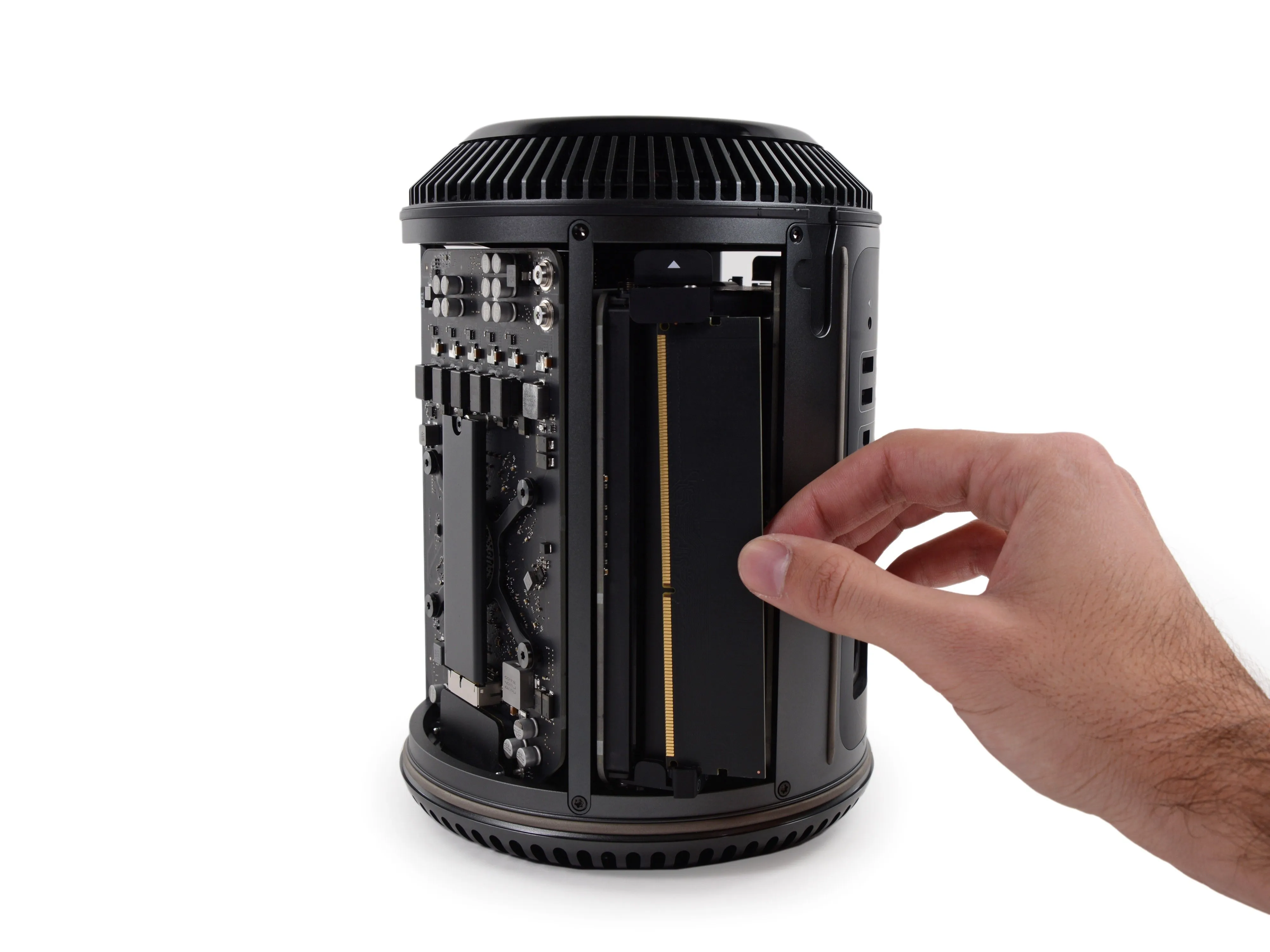

• Хорошие новости! Оперативная память в Mac Pro Late 2013 легко доступна и заменяема.

• Модули DDR3L SDRAM объемом 4 ГБ (три по 12 ГБ) маркируются как Elpida EBJ04EG8BFWB-JS-F.

• По данным Apple, объем оперативной памяти в Mac Pro может составлять 16 ГБ (четыре по 4 ГБ), 32 ГБ (четыре по 8 ГБ) или 64 ГБ (четыре по 16 ГБ).

Шаг 6

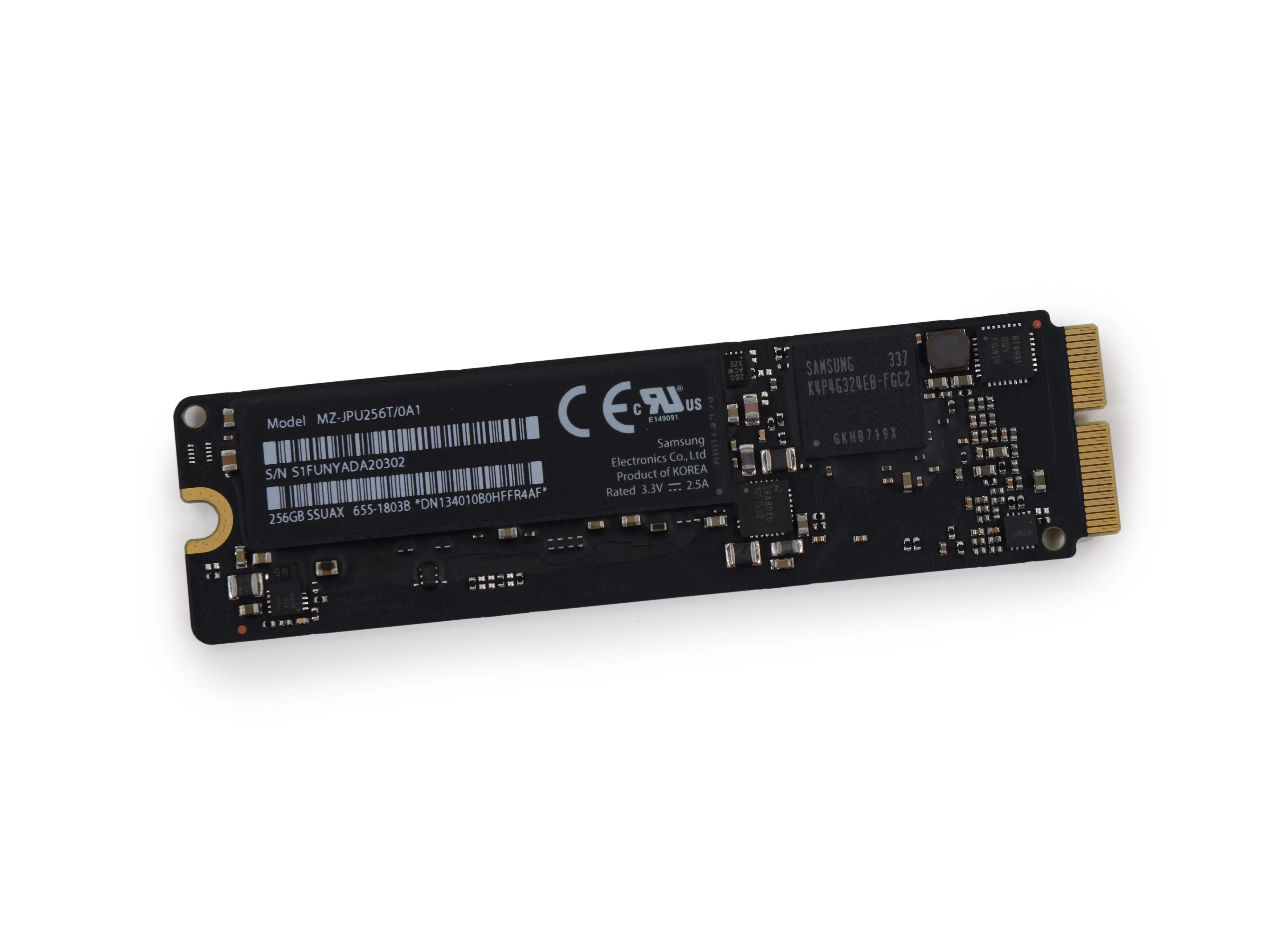

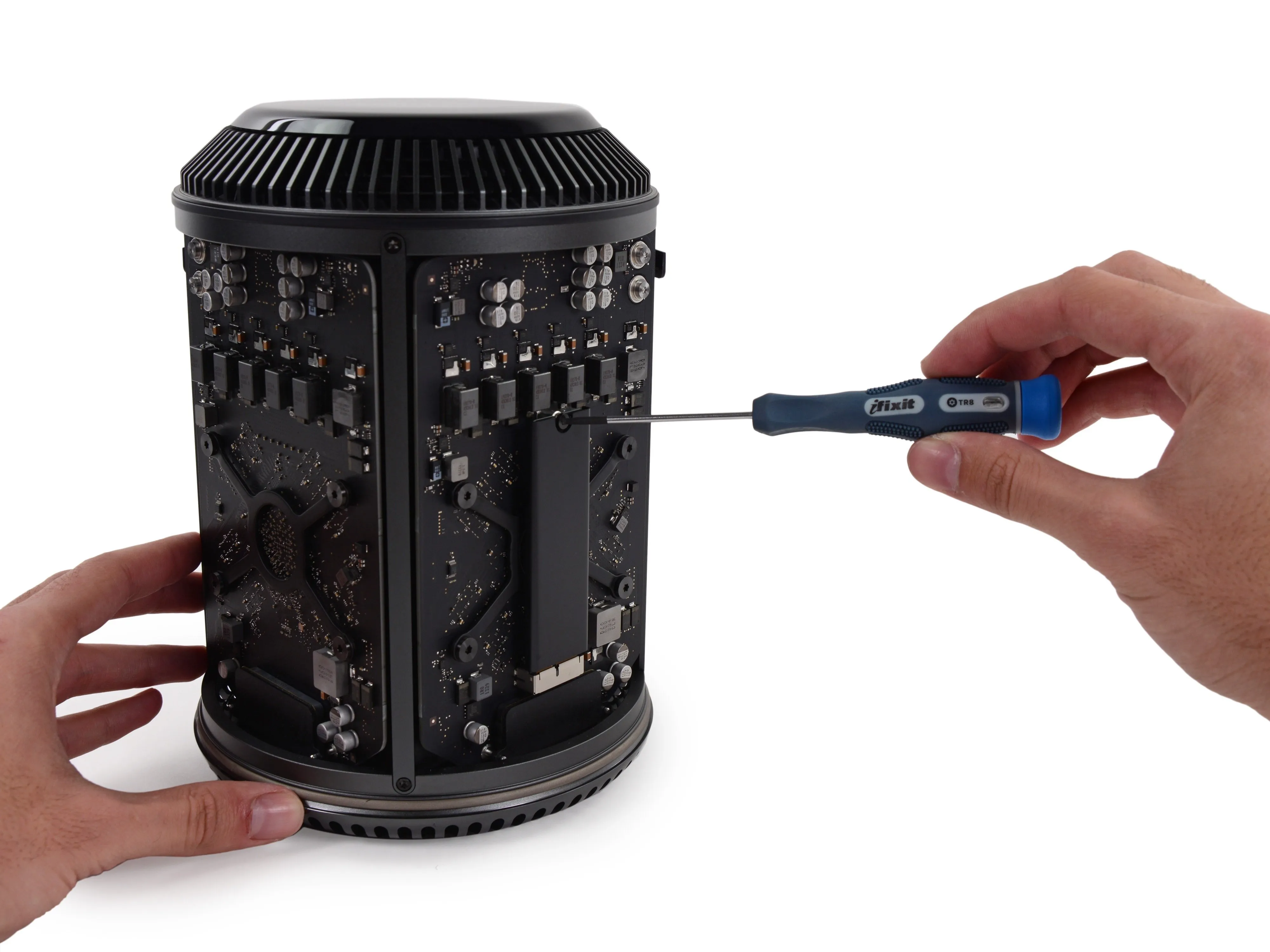

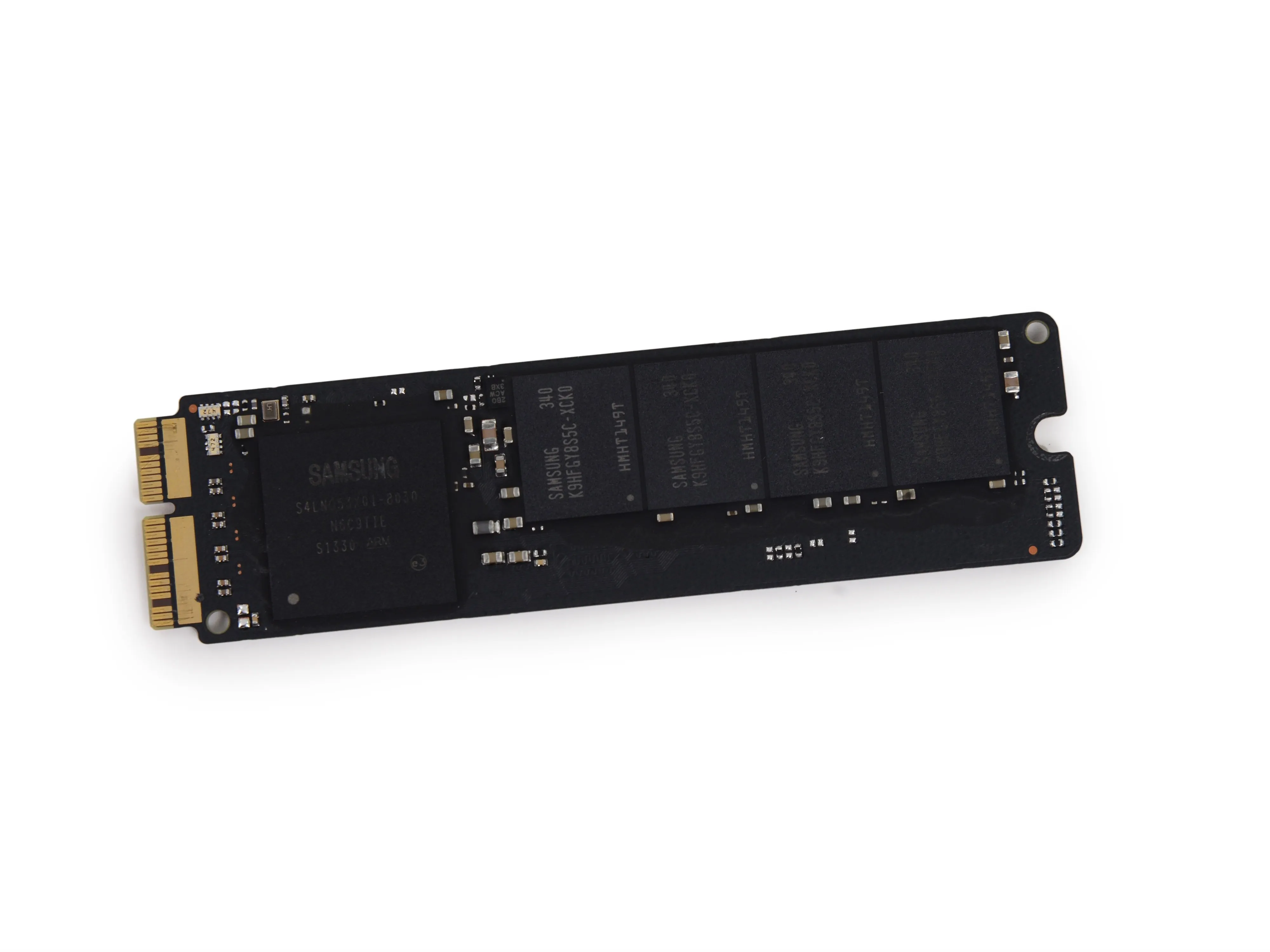

• С помощью отвертки T8 блок SSD легко извлекается из устройства.

• Для тех, кто играет дома, мы открутили только один винт, и SSD извлечен. (Примечание: винт даже не был проприетарным!)

• На борту мы находим несколько довольно знакомых друзей:

• Флеш-контроллер Samsung S4LN053X01-8030 (ARM)

• Samsung K9HFGY8S5C-XCK0 Флеш-накопитель

• Samsung K4P4G324EB 512 МБ ОПЕРАТИВНОЙ ПАМЯТИ

• Такое сочетание аппаратных средств делает SSD Mac Pro подозрительно похожим на те, что мы видели в последних обновлениях MacBook Pro Retina и MacBook Air.

• Вплоть до того, что отличаются только последние несколько цифр в номерах моделей. Хммм...

Комментарии к шагу

Как снять радиатор/крышку с модуля SSD? Я вижу, что несколько производителей продают совместимые лезвия, но без радиатора/крышки. Я предполагаю, что придется использовать штатный радиатор/крышку.

У меня такой же вопрос. Я только что вытащил 256 Гб из своего и, чтобы использовать его на macbook, мне нужно будет удалить радиатор. Я полагаю, что мне нужно нагреть его с помощью теплового вентилятора, но я не уверен...

Здравствуйте, отвертка TR8 или T8? Я вижу, что инструмент в верхней части страницы - TR8.

Винт - это T8, мы указали T8 как необходимый, мы просто продаем TR8 как наш T8, чтобы учесть как T8, так и TR8 винты. Так что если у вас есть T8 без защитной выемки, вы все равно сможете работать с этим устройством =)

Здравствуйте, значит ли это, что SSD для Mac Pro 2013 года и MBP позднего 2013 года взаимозаменяемы? Хочу поменять свой на другой. Спасибо!

Где взять 2 винта безопасности Torx T8 из правого верхнего угла mac pro? (первое изображение)

Шаг 7

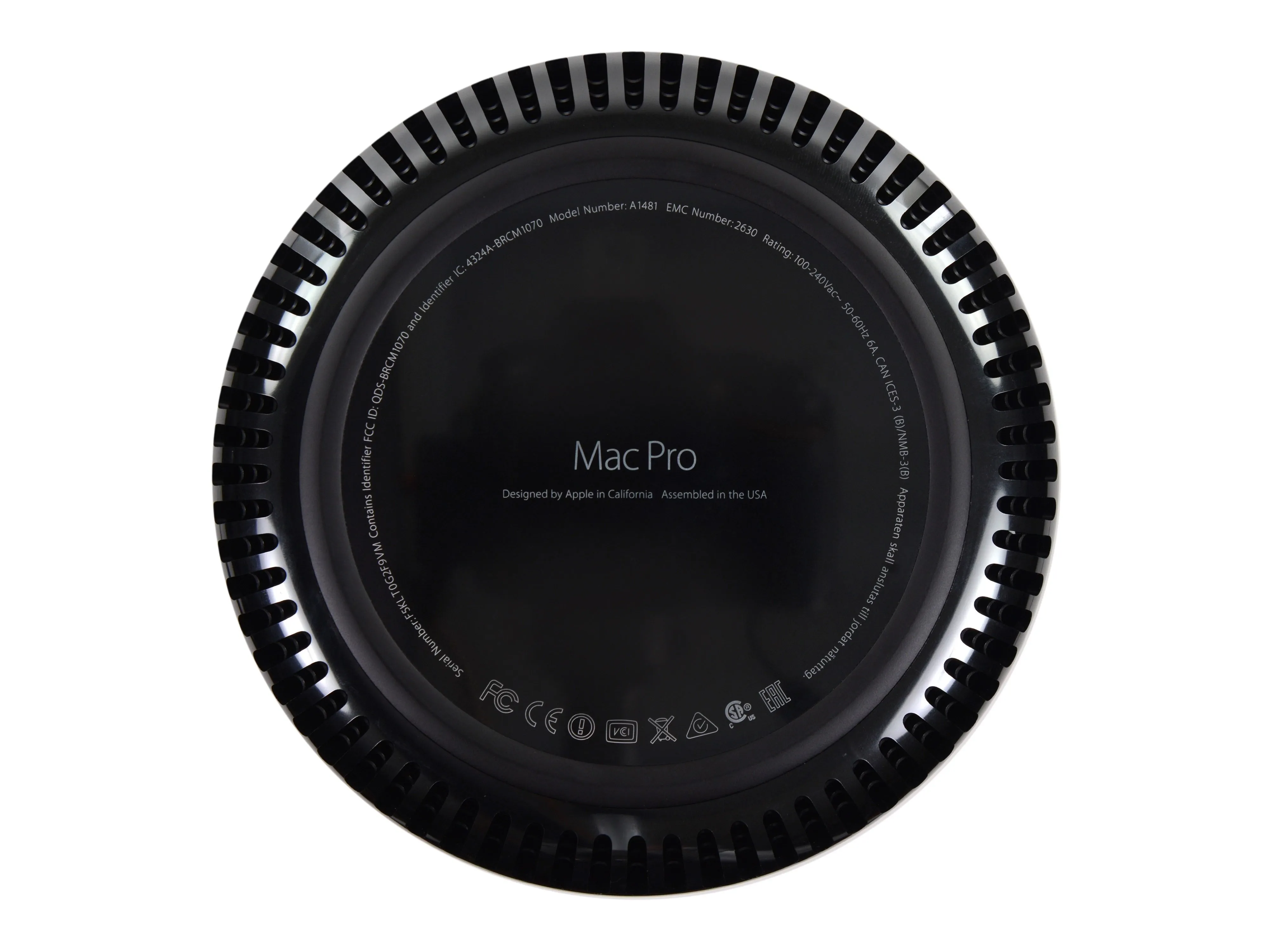

• Нормативная маркировка была перенесена на нижнюю крышку/воздухозаборник, где мы находим еще несколько информативных элементов:

• Mac Pro Late 2013 идентифицируется как модель A1481 с номером EMC 2630...

• ...и он рассчитан на 100-240 вольт переменного тока, что позволяет ему охотно отправиться в международное путешествие.

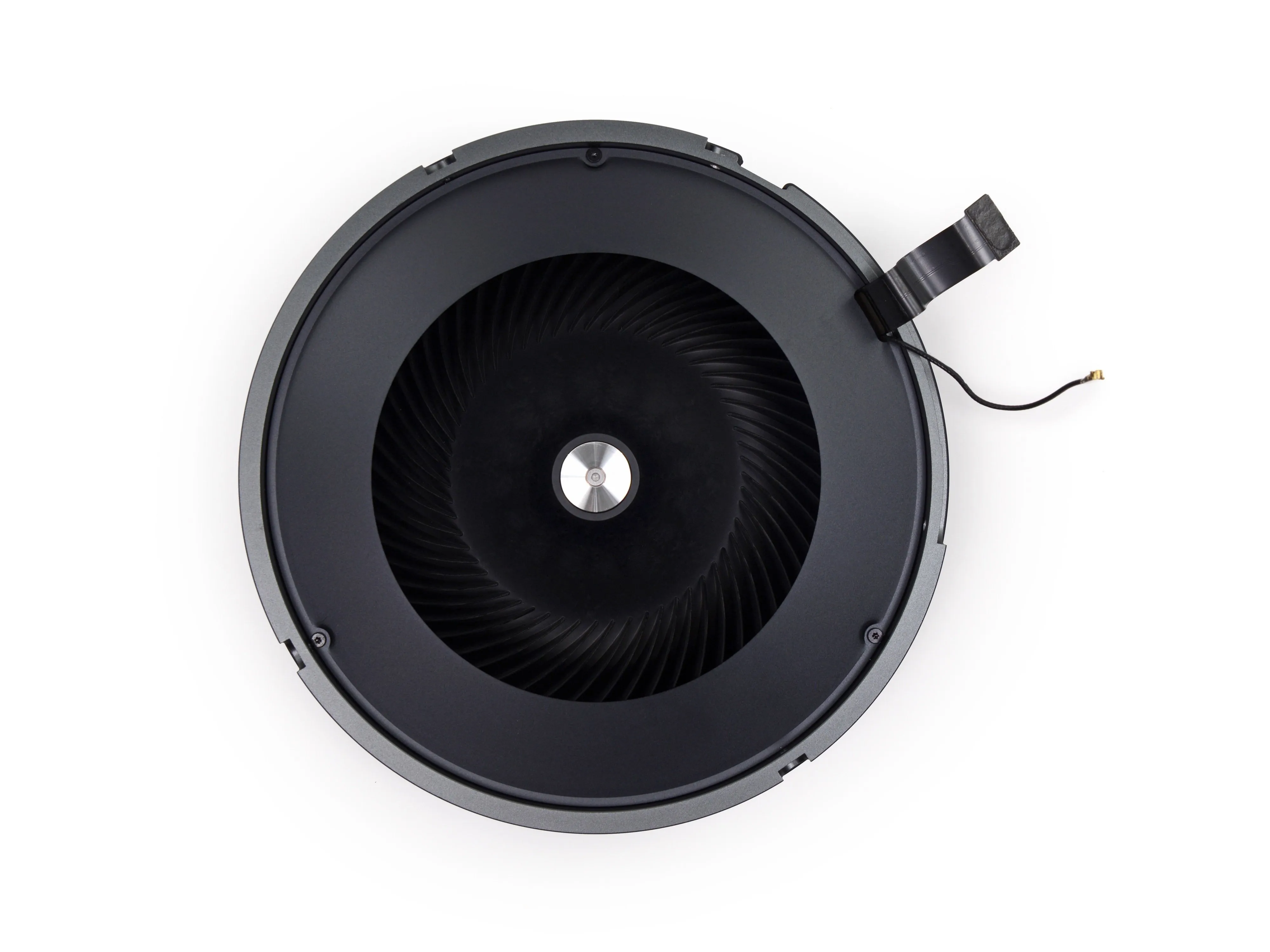

• В нем может быть только один вентилятор. Вентиляция Mac Pro осуществляется одним вентилятором, который вытягивает воздух из-под корпуса, проходит через ядро и выходит через верхнюю часть корпуса.

Комментарии к шагу

Можете ли вы разобрать этот вентилятор на части? Путем исключения можно предположить, что именно там находятся схемы Wi-Fi и Bluetooth и, по крайней мере, одна из антенн.

Согласен. Посмотрите на разъем питания вентилятора, это смешной разъем для вентилятора. Он также должен передавать данные для модуля Wi-Fi, 6-антенный массив также является неотъемлемой частью вентилятора, с 1 дополнительным для Bluetooth, возможно.

Доминик прав. Карта Airport/Bluetooth и антенны находятся в области вентилятора. Она находится под тем, что называют крышей (черная крышка в середине вентилятора). Она просто приклеена клеем, используйте пару черных палочек, чтобы отклеить ее.

Том, это всего четыре антенны. Я думаю, три для Wi-Fi и одна для Bluetooth.

Да, мы можем! Посмотрите обновление в шагах 8-10, чтобы узнать, что мы нашли.

Спасибо, Грег. Надеюсь, они скоро выложат фотографии. Я видел Airport Extereme с 6 антеннами, поэтому я предполагаю, что в этом устройстве также будет 6 антенн. Теперь конфигурация прояснилась. Как клиентское устройство, а не базовая станция, он не должен работать в обоих диапазонах одновременно. Таким образом, 3 антенны предназначены для 3x3 MIMO wifi, либо 2,4G, либо 5G, и еще 2,4G для Bluetooth. Как и в iMac.

При демонтаже вентилятор просто снимается? Никаких винтов или чего-то, что нужно отсоединить? Это странно.

Верно ли это, что вентилятор просто снимается без необходимости откручивать его?

Разборки предназначены для ознакомления с внутренним устройством и не должны использоваться как инструкции по разборке. Мы упрощаем процедуру до общего обзора, не включая каждый винтик или зажим, чтобы сфокусироваться на общей картине устройства.

После разборки мы подготовили полный набор руководств для Mac Pro, включая руководство по замене вентилятора.

И, отвечая на вопрос, скажу, что вентилятор крепится несколькими винтами.

Вы не описали подробно процесс извлечения винтов вентилятора из корпуса, тип используемой торкс-отвертки или расположение винтов.

Вы правы, и мы обычно не вдаемся в такие подробности при разборе. Разборки позволяют взглянуть на аппаратную часть и оценить ремонтопригодность; они не предназначены для использования в качестве инструкции. Но не волнуйтесь - для этого у нас есть полный набор пошаговых руководств.

Шаг 8

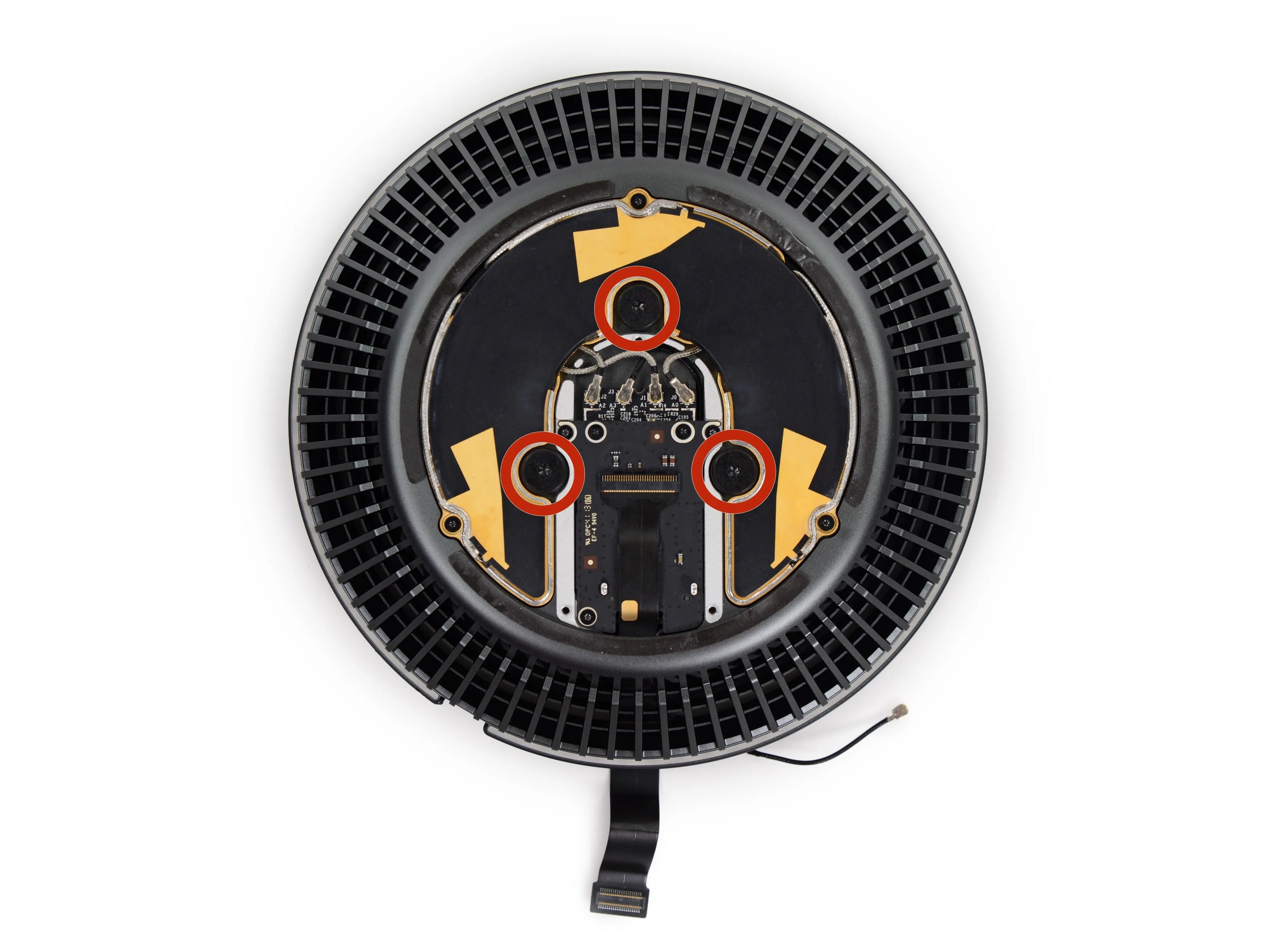

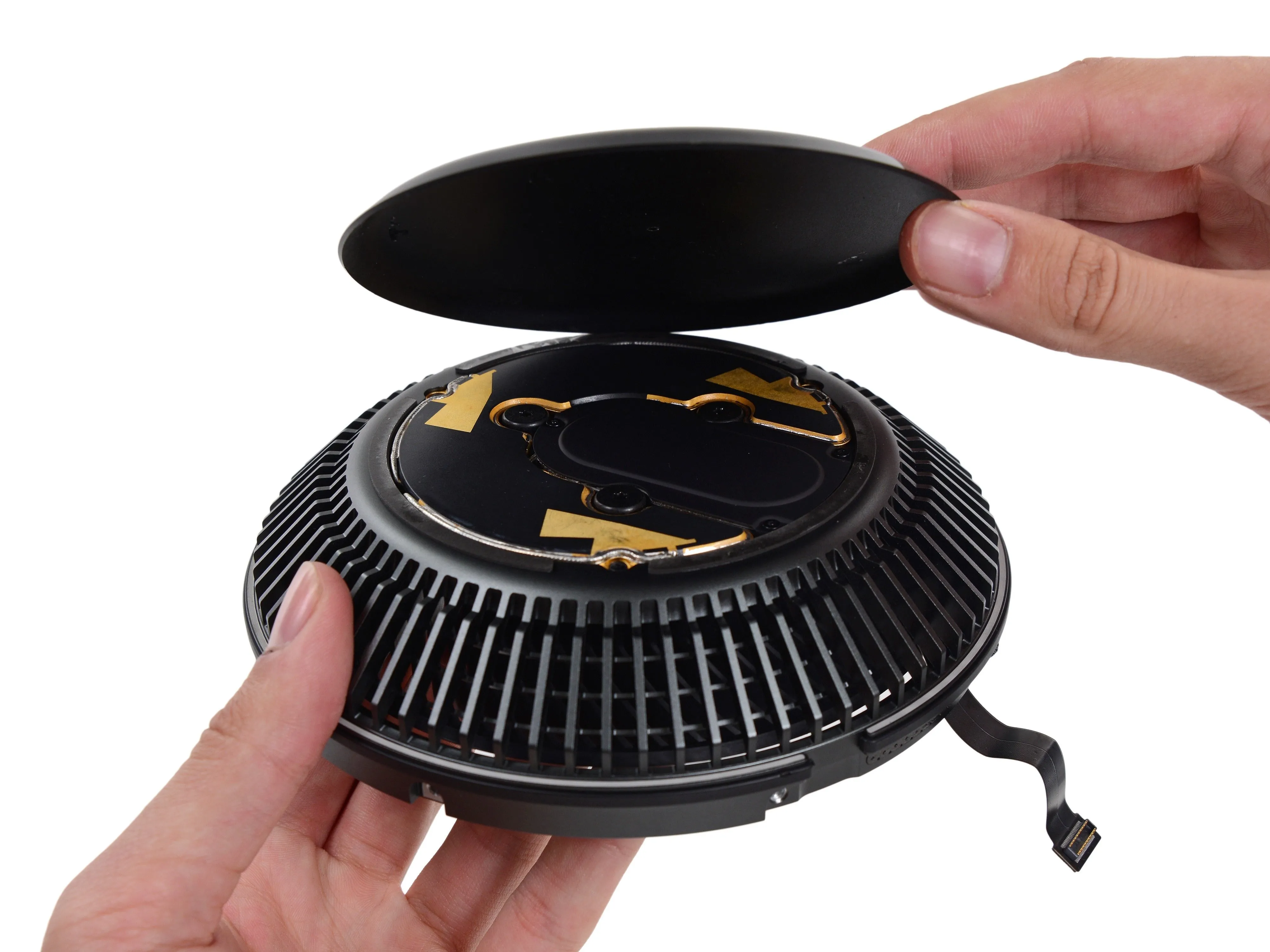

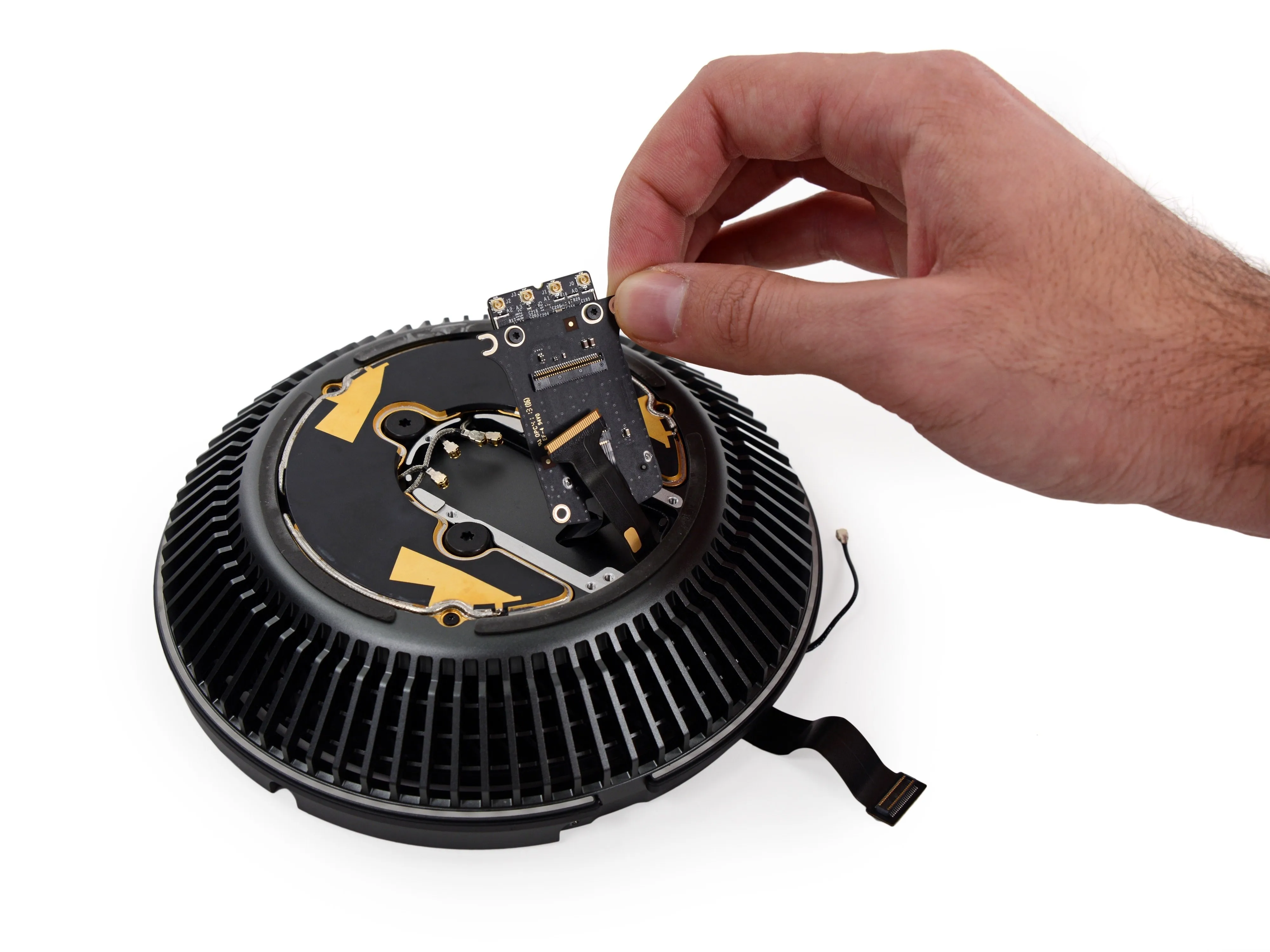

• Обновление: Вы спрашивали, мы ответили. Мы сняли пластиковую крышу с вентиляторного модуля и обнаружили целый новый тайник точной инженерии.

• Зажатая в гнезде антенн, карта AirPort помещается на маленькую плату адаптера, которая также подключается к вентилятору внизу.

• Три больших винта крепят вентилятор с помощью резиновых бамперов, гасящих вибрацию, как мы уже видели в iMacs.

Шаг 9

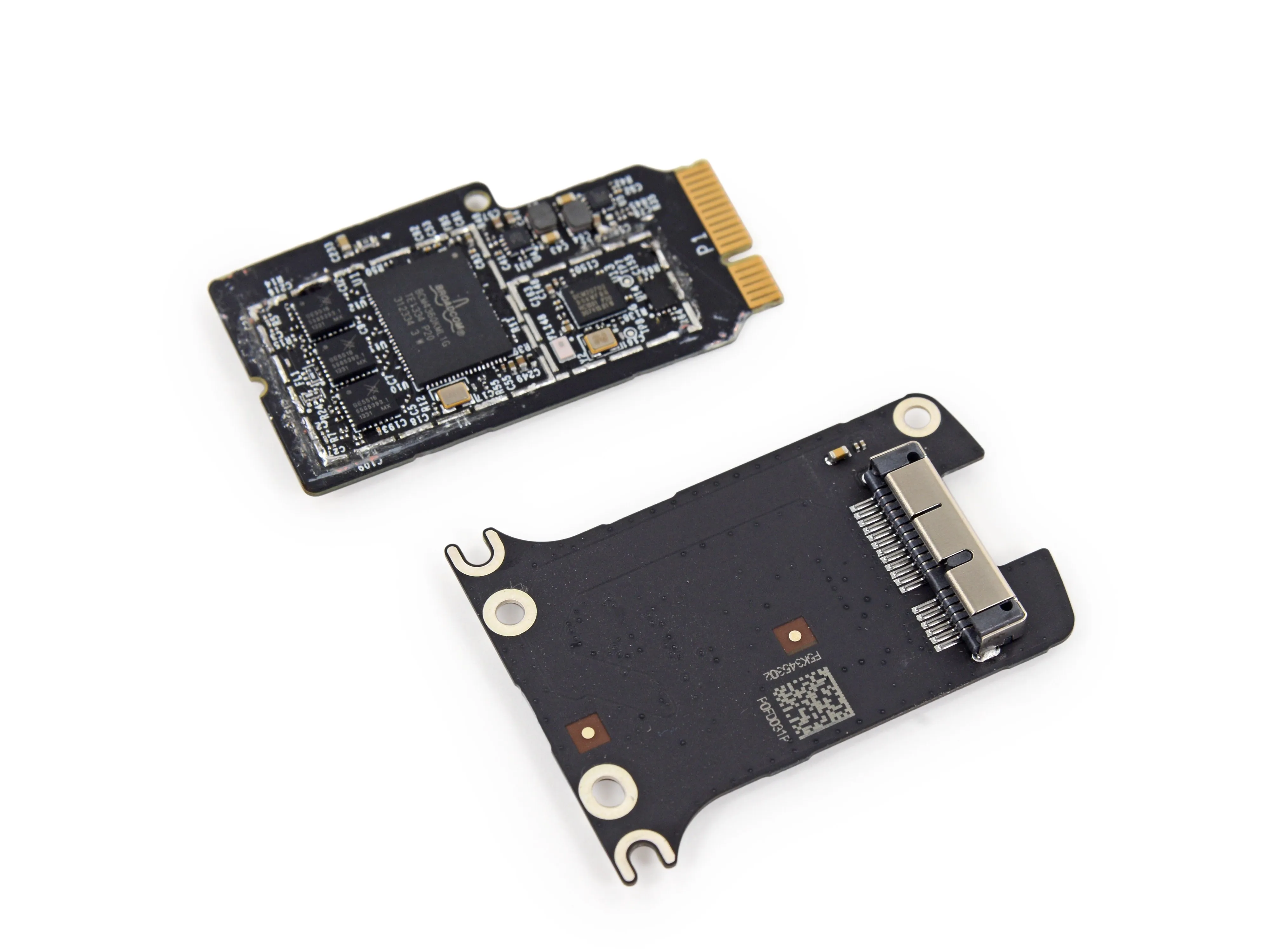

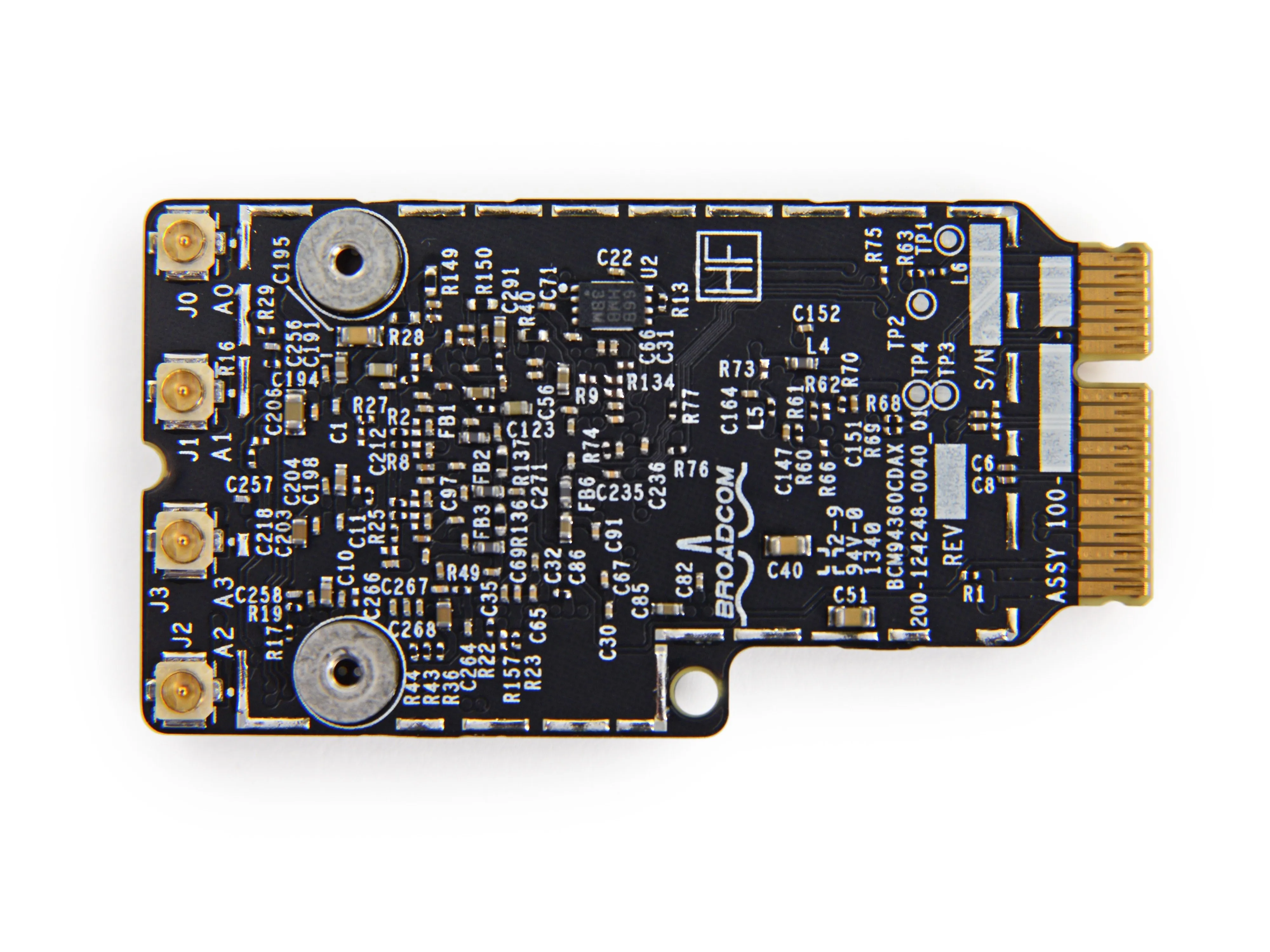

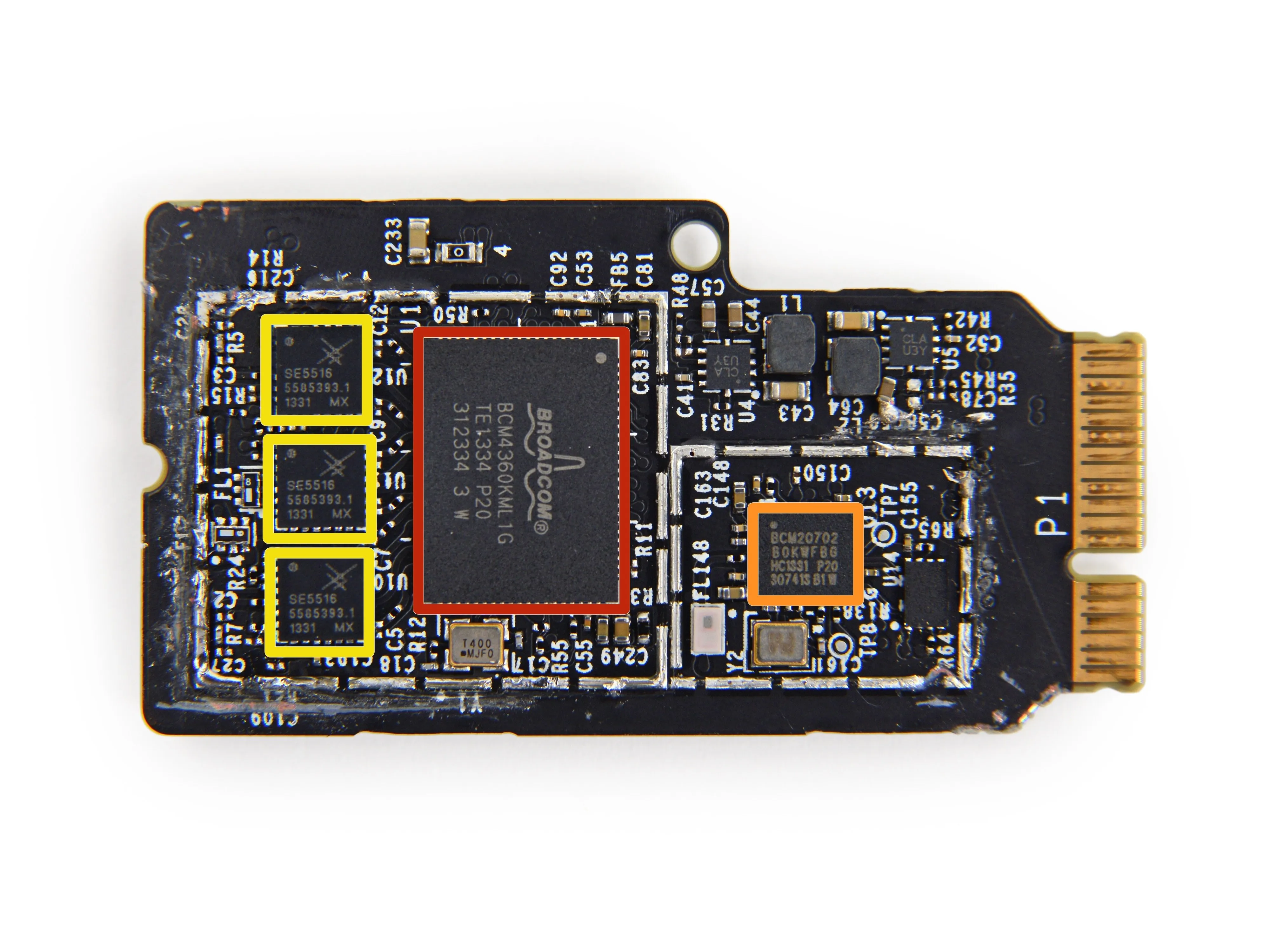

• Еще больше дежавю, когда мы отсоединяем карту AirPort и обнаруживаем то, что выглядит как та же самая конфигурация, которая встречается в большинствоAppleпродуктовсегодня:

• Broadcom BCM4360 Трехпоточный гигабитный трансивер 5G Wi-Fi 802.11ac

• Broadcom BCM20702 Однокристальное решение Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy (BLE)

• Skyworks SE5516 двухдиапазонные фронтальные модули WLAN 802.11a/b/g/n/ac

Шаг 10

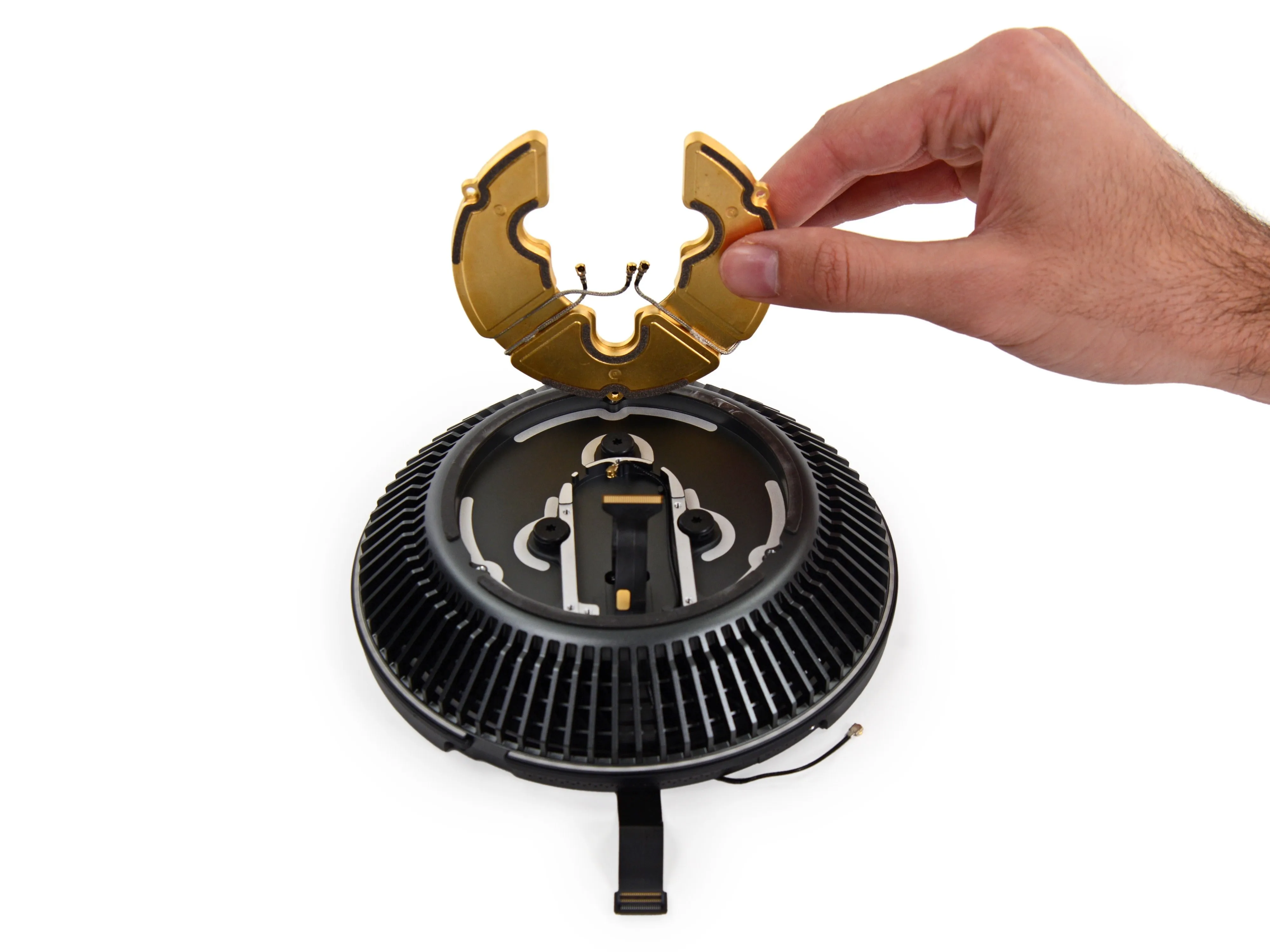

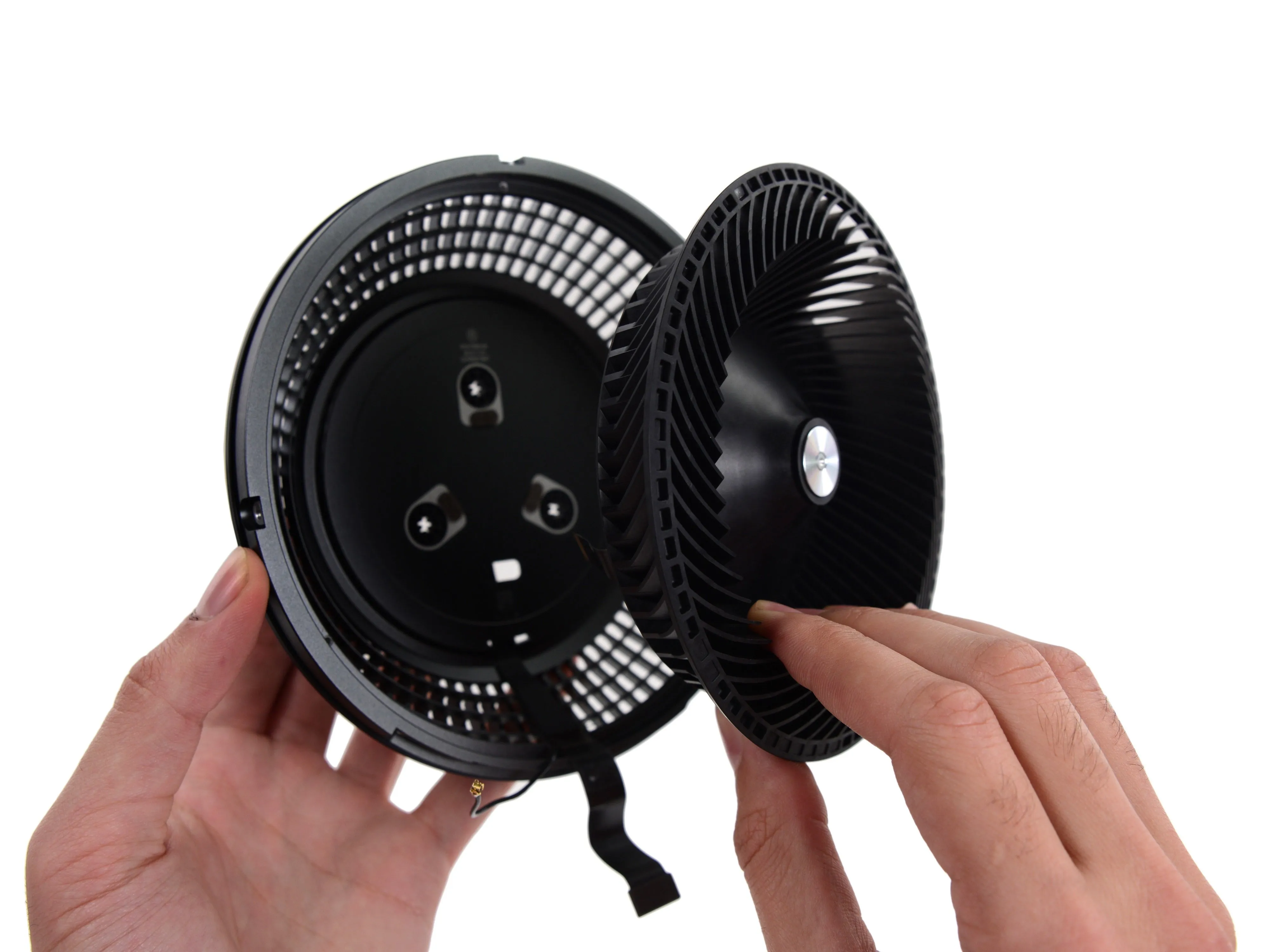

• Выдвигается золотая антенная решетка, и видит всё.

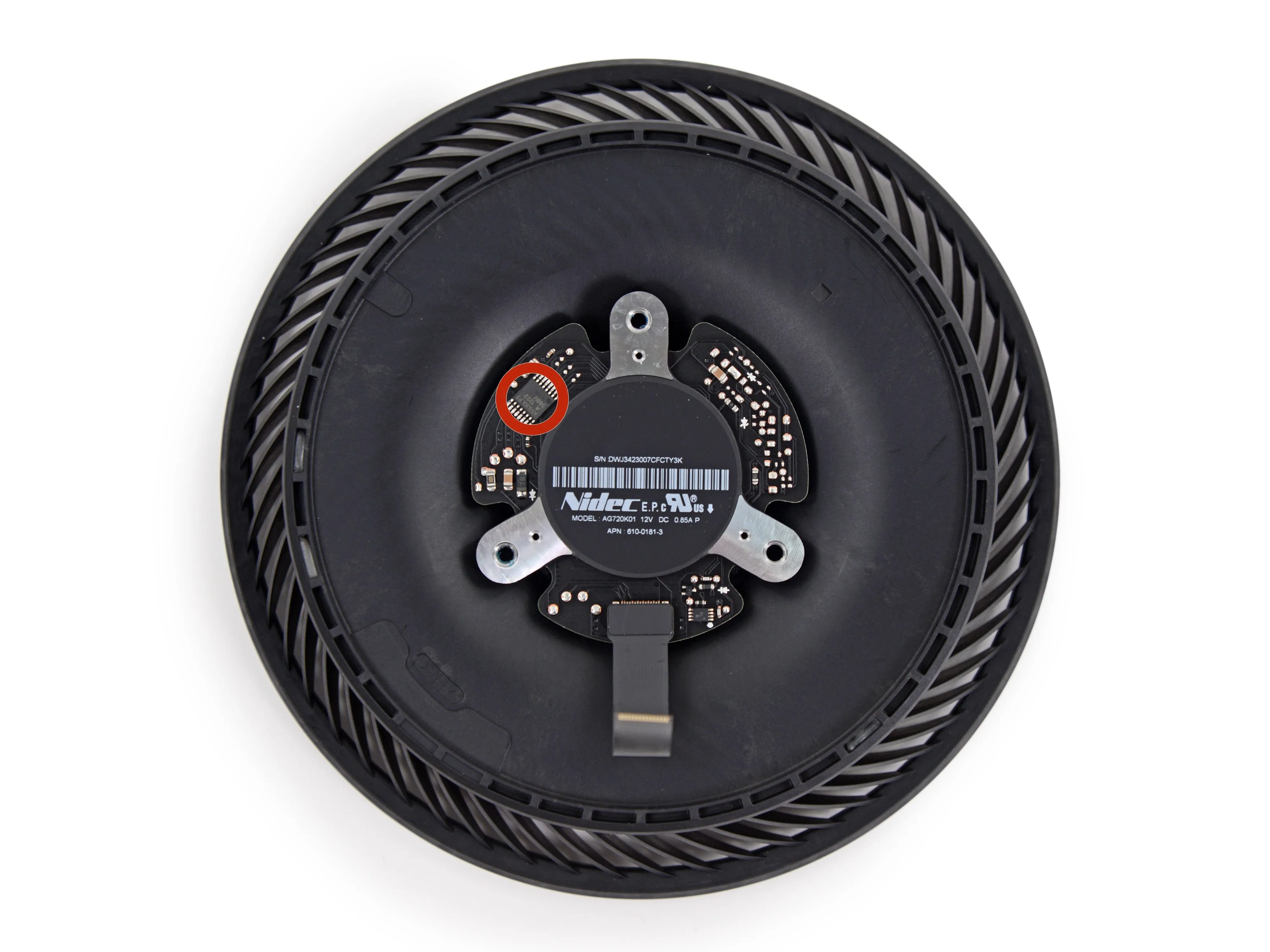

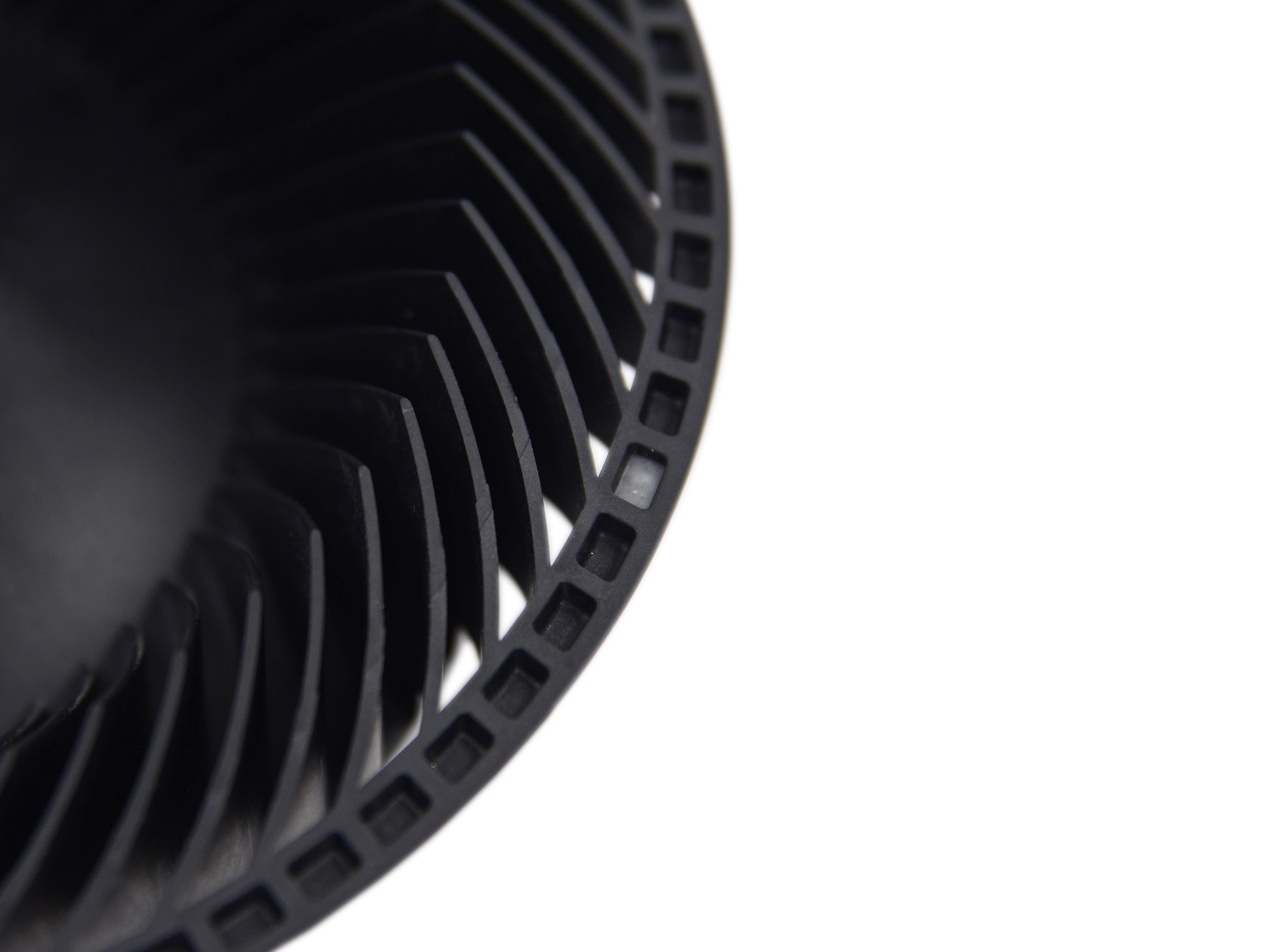

• Вентилятор работает от бесщеточного двигателя постоянного тока Nidec, номер модели AG720K01.

• ИС контроллера двигателя - Allegro Microsystems A5940LPT Трехфазный бессенсорный синусоидальный драйвер вентилятора.

• Мы заметили несколько полостей по краям крыльчатки, заполненных чем-то вроде эпоксидной смолы (с обеих сторон). Мы подозреваем, что это сделано для тонкой балансировки, чтобы вентилятор работал плавно и тихо.

Комментарии к шагу

Все хотят знать, можно ли поставить новый Mac Pro на бок или хотя бы наклонить (для установки в стойку). Если вы соберете МП обратно, сможете ли вы проверить, работает ли вентилятор должным образом? Вы упомянули о вероятности того, что он сбалансирован. Что произойдет, если он будет наклонен на 45 градусов?

По крайней мере одна хостинговая компания будет устанавливать их в стойку горизонтально. https://www.macstadium.com/blog/new-mac-p...

Apple ответила на мой вопрос сегодня, опубликовав сообщение на своем сайте: https://support.apple.com/kb/HT6099?viewl....

Его можно положить на бок.

Что касается MacStadium, то я бы предпочел, чтобы MP были установлены в кольцевом корпусе (например, в винной стойке), обеспечивающем максимальный поток воздуха вокруг них.

Шаг 11

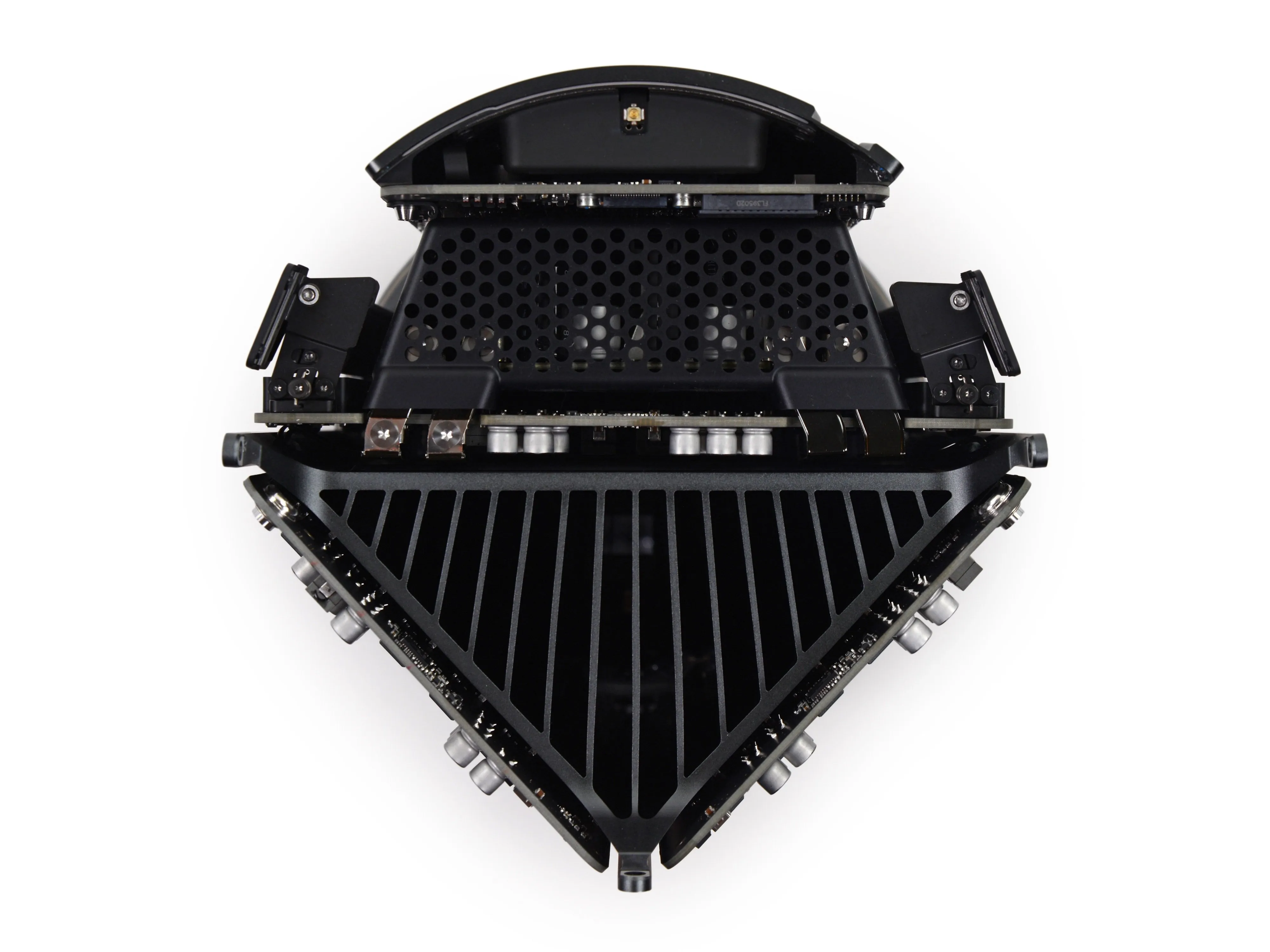

• Вид сверху: В Mac Pro используется гигантский треугольный радиатор ('Thermal Core'), общий для двух видеокарт и процессора.

• Похоже, что Mac Pro позаимствовал некоторые дизайнерские решения у недавней модели AirPort Extreme и Time Capsule Тонкий вертикальный корпус с отдельными платами на отдельных сторонах.

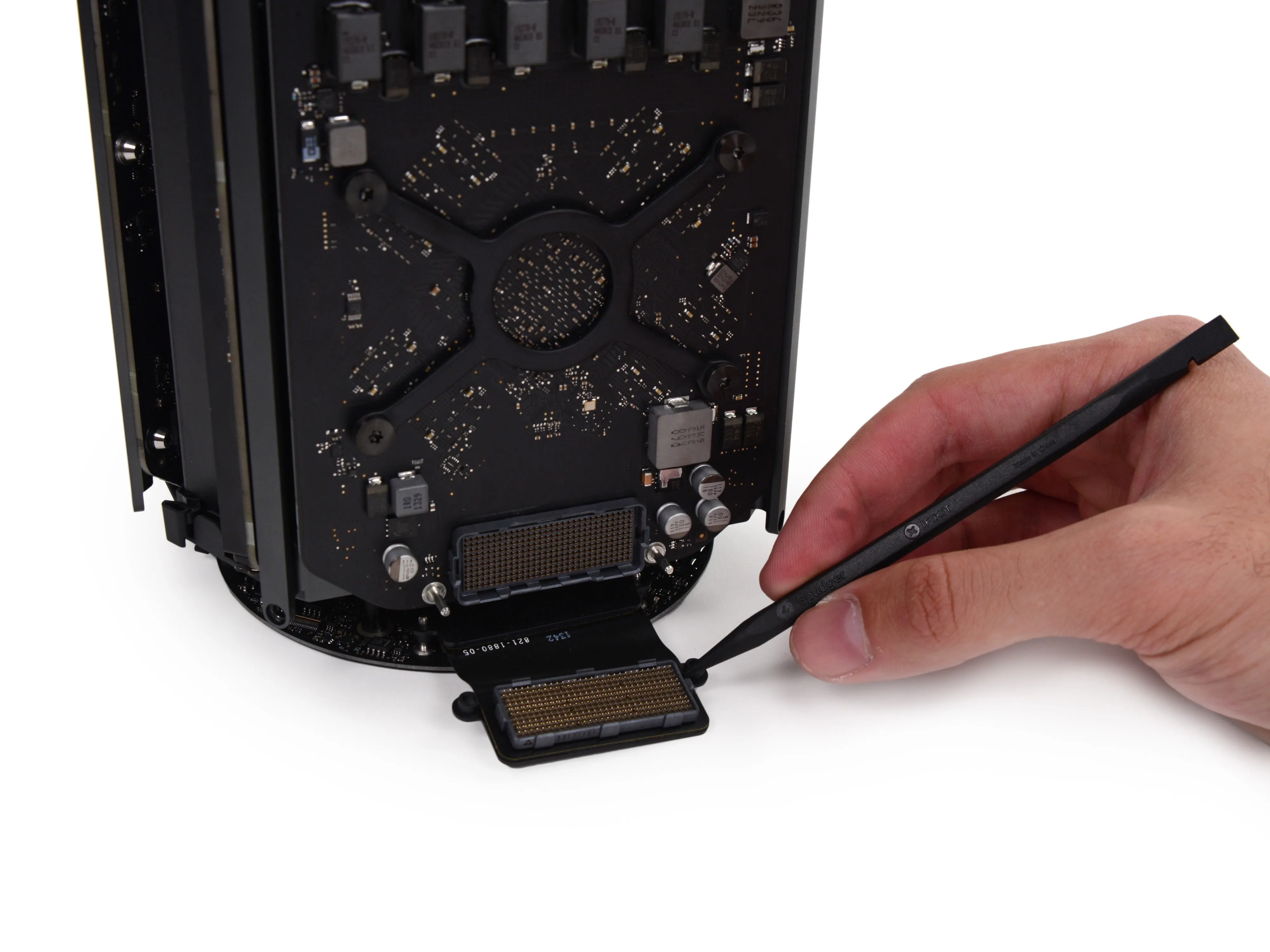

• С помощью пассатижей мы вынимаем разъемы данных видеокарты из гнезд. Этот разъем FCI Meg-Array используется в дочерних платах процессоров G4 и G5 PowerPC и, похоже, представляет собой полностью индивидуальный способ подключения PCI-E, с большим количеством контактов в запрессованном разъеме.

Шаг 12

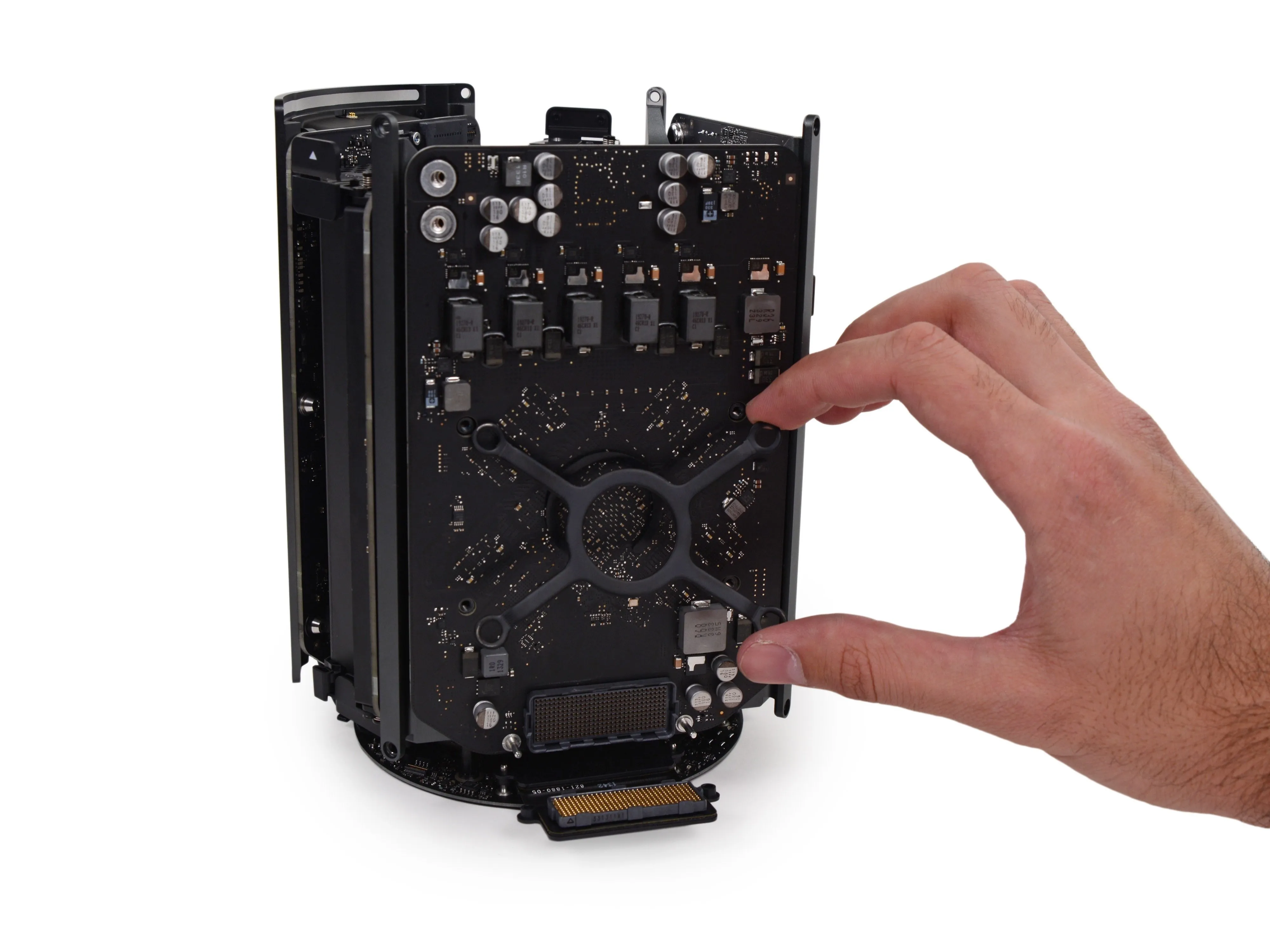

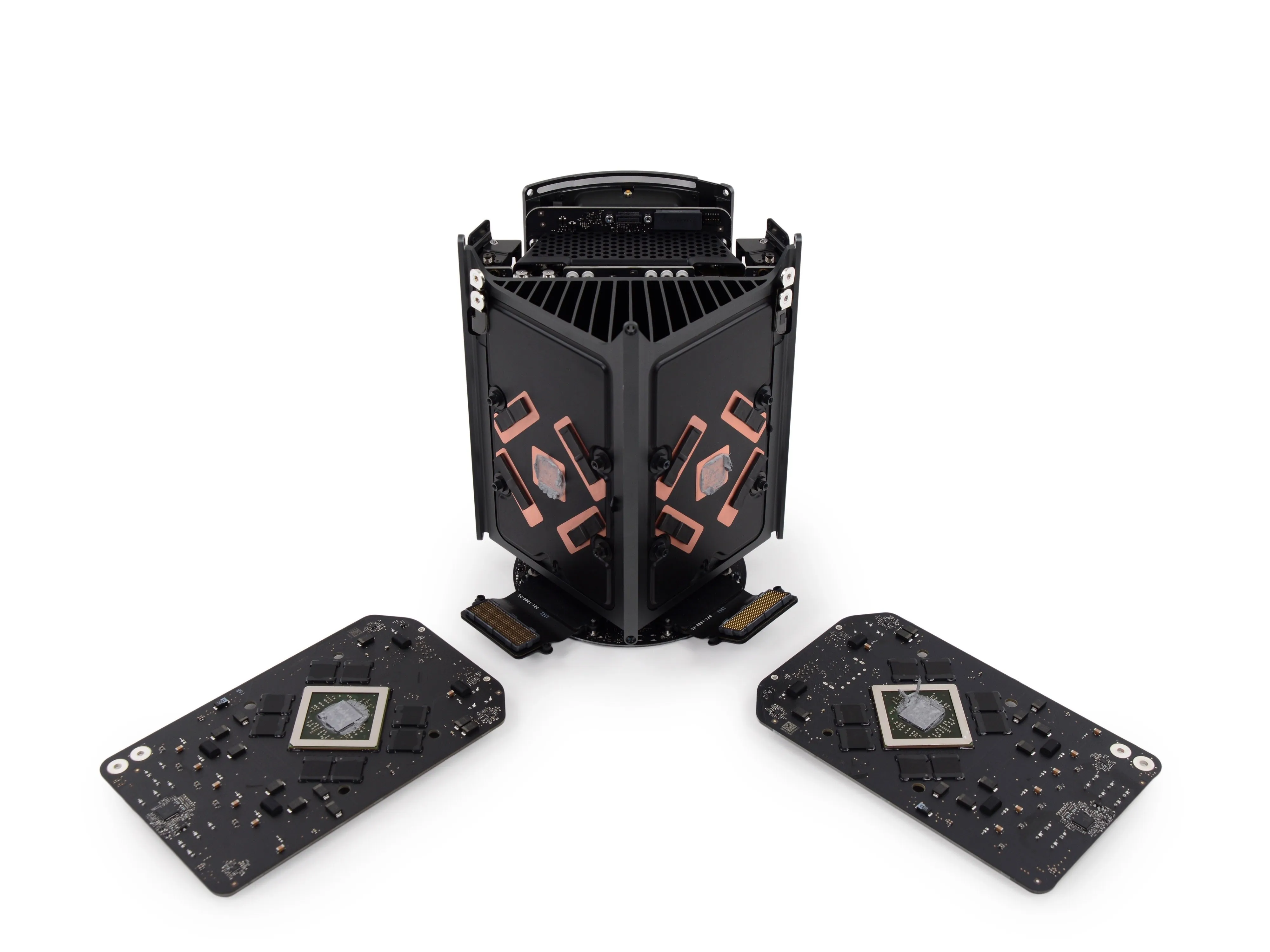

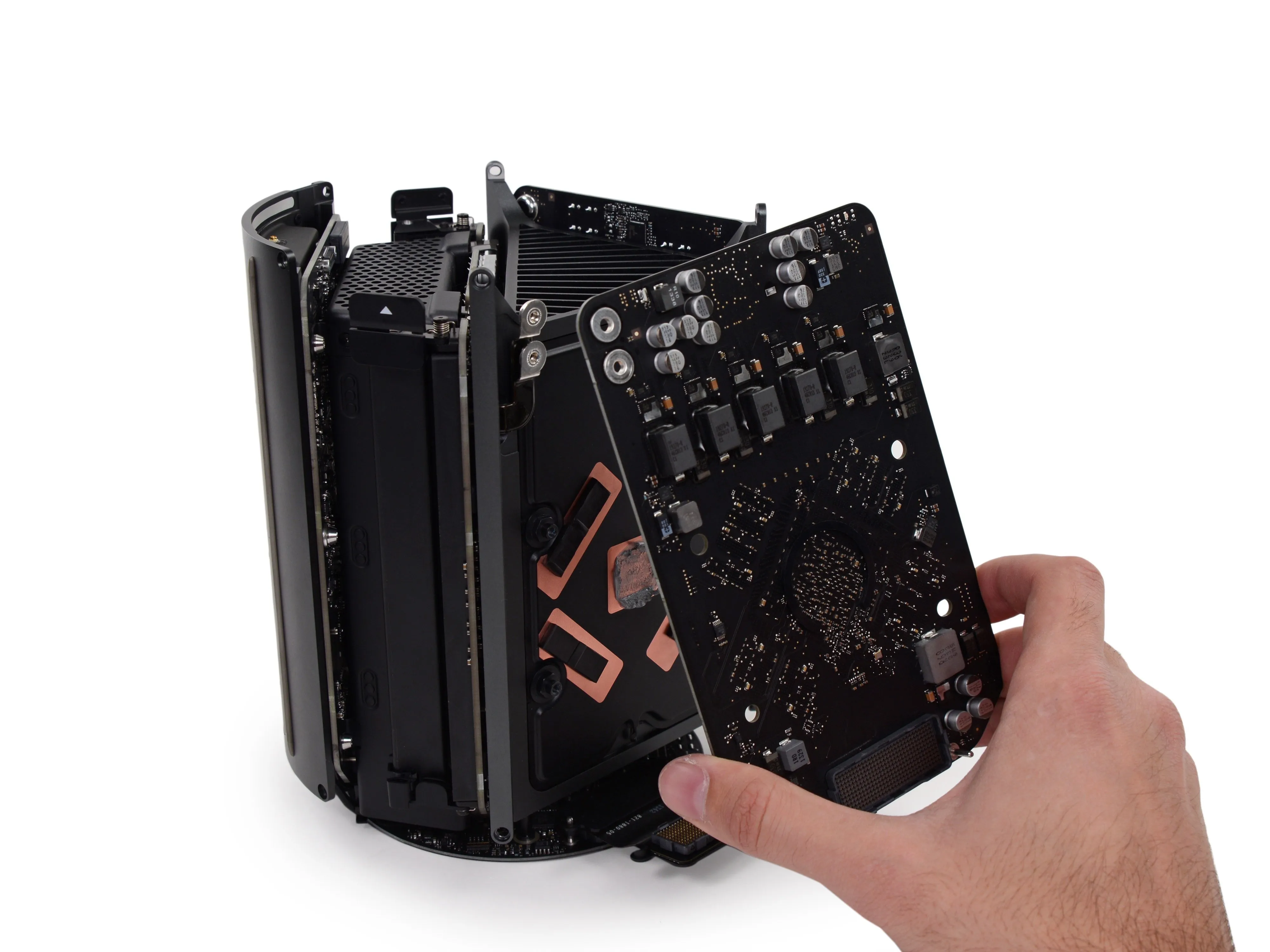

• Поскольку в структуре Mac Pro доминирует центральный радиатор, лучше всего начать с его отсоединения.

• Зажим и четыре винта удерживают каждую из двух видеокарт AMD FirePro D300 на месте.

• На фоне обычного сравнения вычислительной мощности и стоимости с аналогичным настольным ПК домашней сборки эти видеокарты могут стать ключом к тому, что Apple наконец-то обойдёт домашние системы по мощности.

• Несмотря на то, что это довольно хорошо для текущих предложений Apple GPU, проприетарный характер и отсутствие элегантного внешнего GPU могут состарить это устройство раньше времени.

Комментарии к шагу

Может быть, я излишне придираюсь к тому, чтобы убедиться в отсутствии перелива термопасты при сборке ПК? Там же куча всякой дряни!

@Joshua Rogers: Нет. Apple уже много лет - по крайней мере, с 2008 года - наносит на свои системы слишком много термопасты в обычном порядке. Настолько много, что люди иногда наблюдают снижение температуры примерно на 5*C, если правильно нанести термопасту на Macbook и Macbook pros. По сравнению с тем беспорядком, который они создают в ноутбуках, эти GPU на самом деле довольно чистые.

Шаг 13

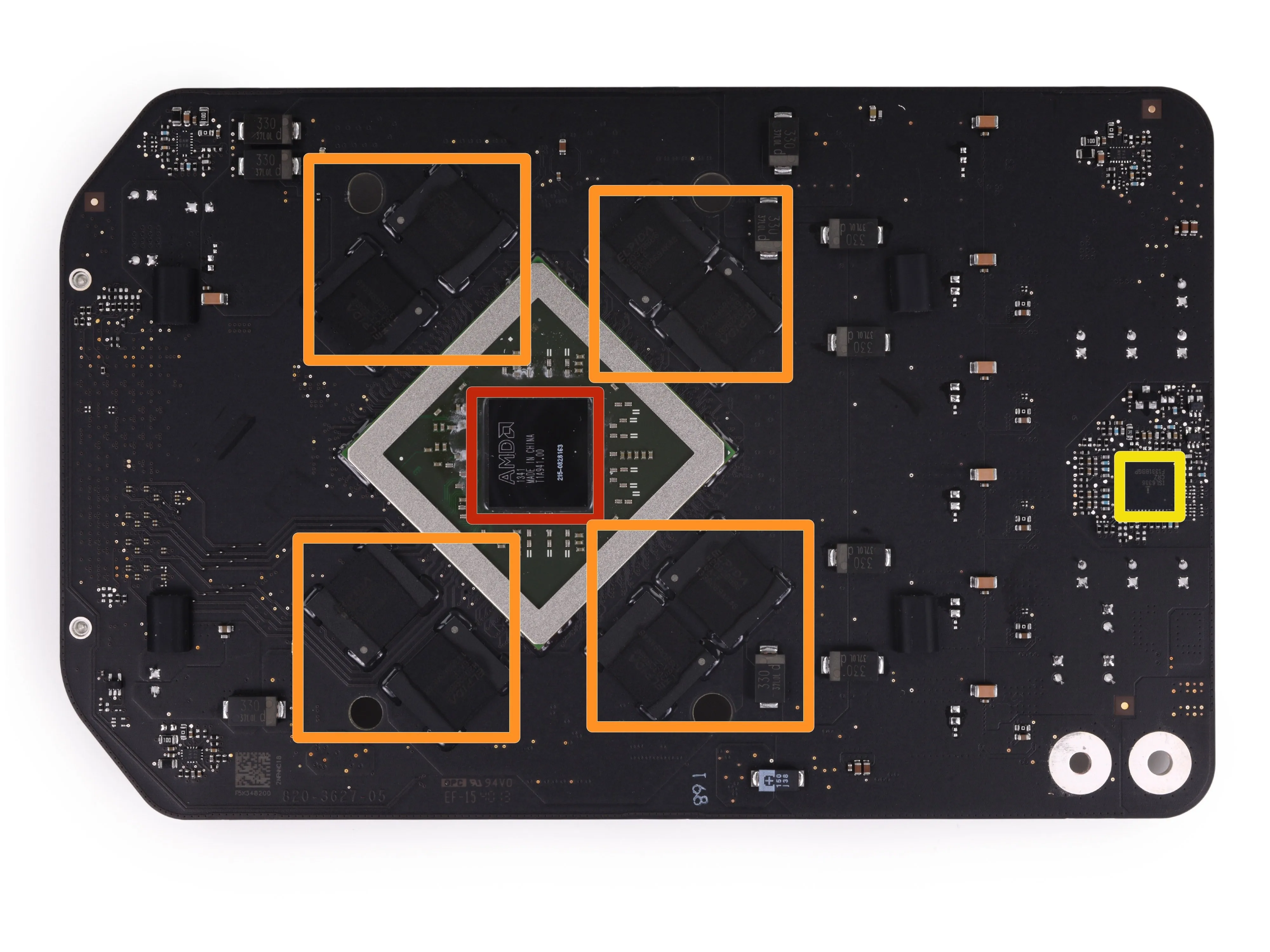

• На обратной стороне каждой видеокарты находятся:

• графический процессор AMD FirePro D300

• Elpida W2032BBBG 2 ГБ (8 x 2 ГБ = 16 ГБ = 2 ГБ) VRAM GDDR5

• Intersil ISL 6336 6-фазный ШИМ-контроллер с функциями повышения эффективности при малой нагрузке и мониторинга тока

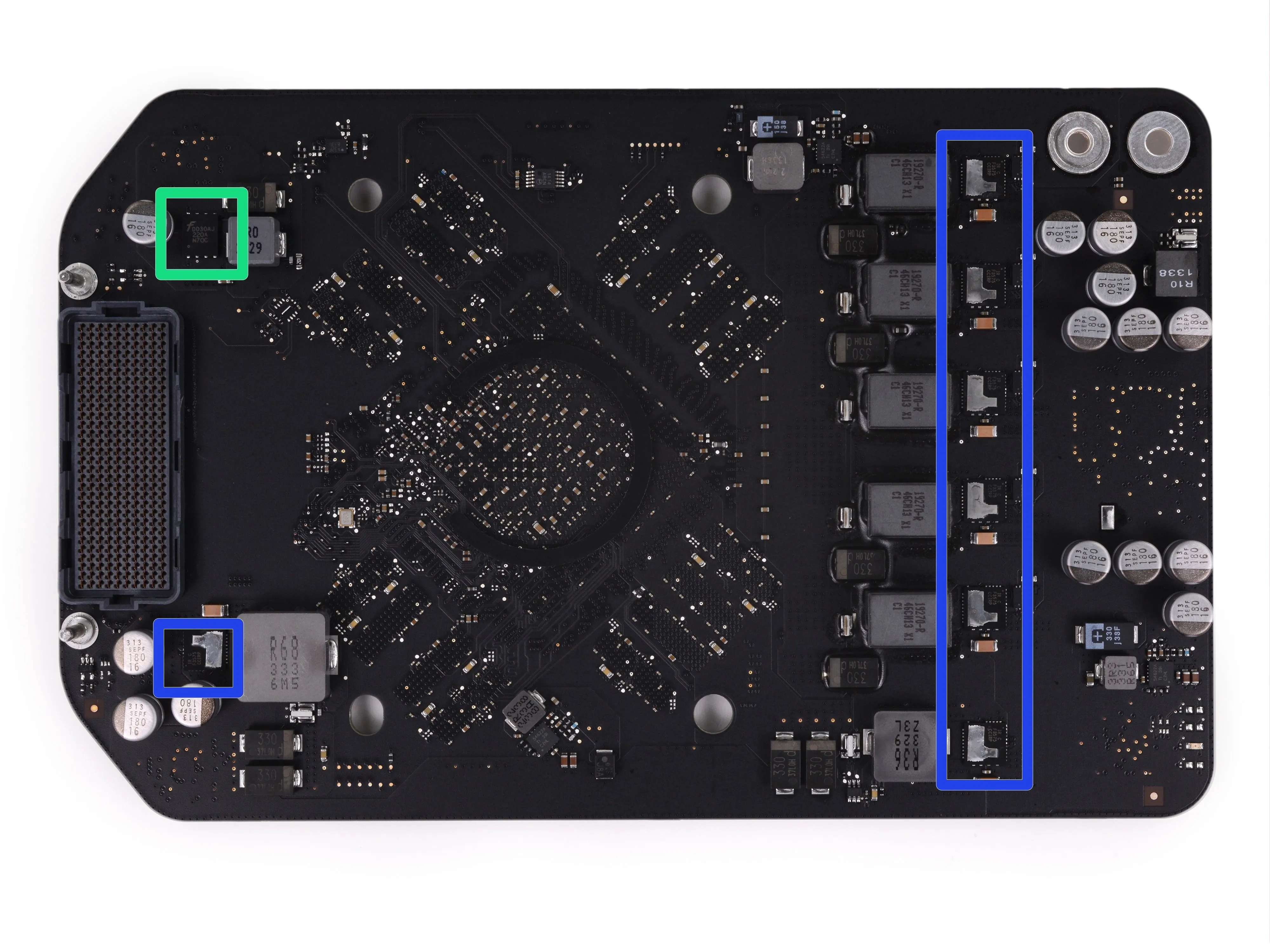

• На лицевой стороне расположены следующие микросхемы:

• Fairchild Semiconductor DD30AJ

• Международный выпрямитель IR3575 Синхронный драйвер Buck Gate Driver со встроенным MOSFET и диодом Шоттки

Комментарии к шагу

Вы имеете в виду 8 x 256Mb = 2Gb?

256 Мб = 2 Мб

8 бит в BYTE

В руководстве сказано

'2 Гб (8 x 2 Гб = 16 Гб = 2 Гб)'.

Должно быть

'2 Гб (8 x 2 Гб = 16 Гб = 2 Гб)'.

Исправлено, спасибо!

Здравствуйте, Где можно купить такой же GPU в 2018 году? Мне нужно заменить из-за проблемы с дисплеем...

Привет, друг, ты можешь попробовать на этом сайте: https://eshop.macsales.com, там есть много компонентов, и если у них их нет, они их достанут.

Попробуйте обратиться на сайт macpalace DOT com, там есть множество запасных частей. Но будьте готовы потратить кучу денег.

Шаг 14

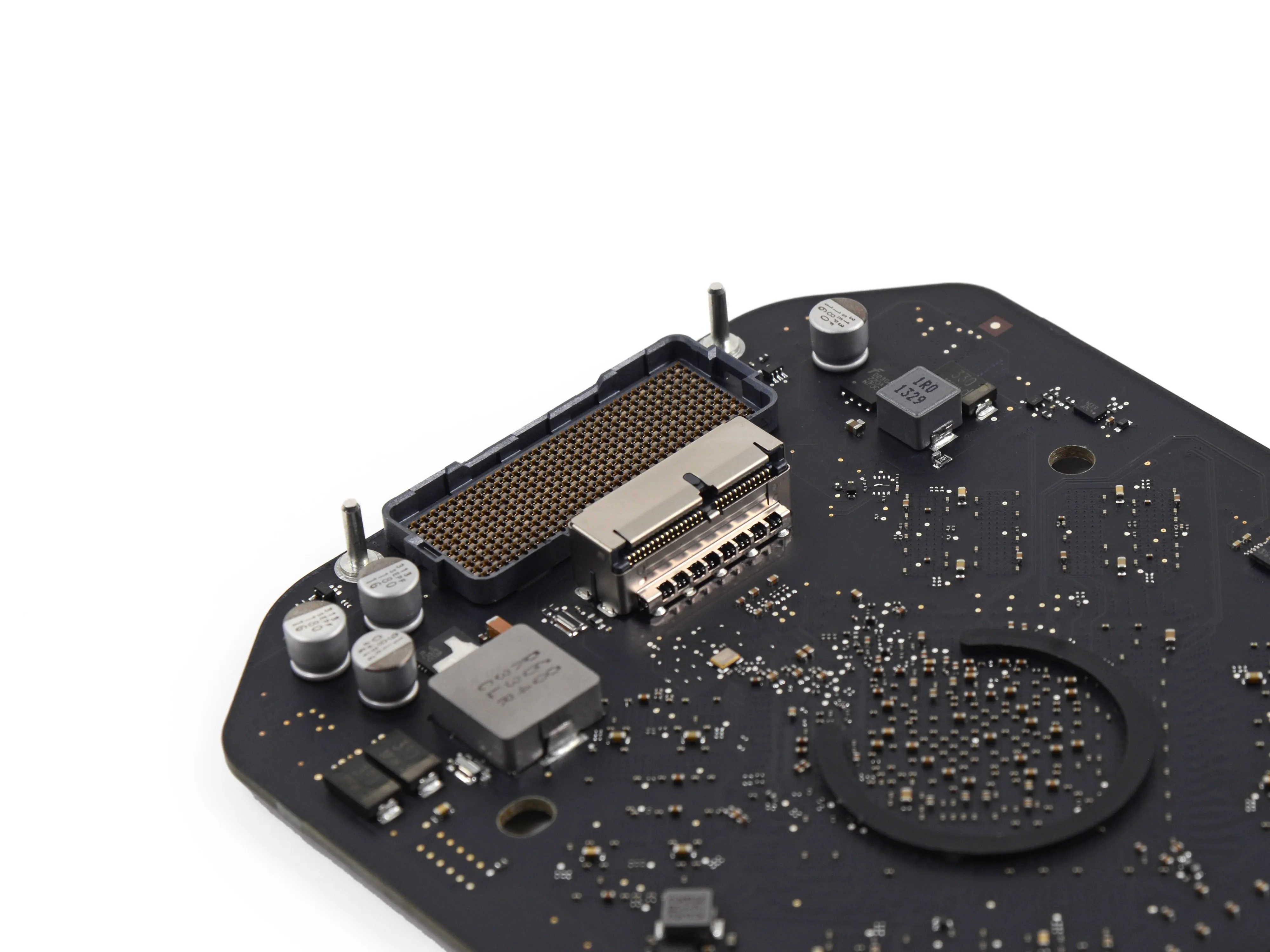

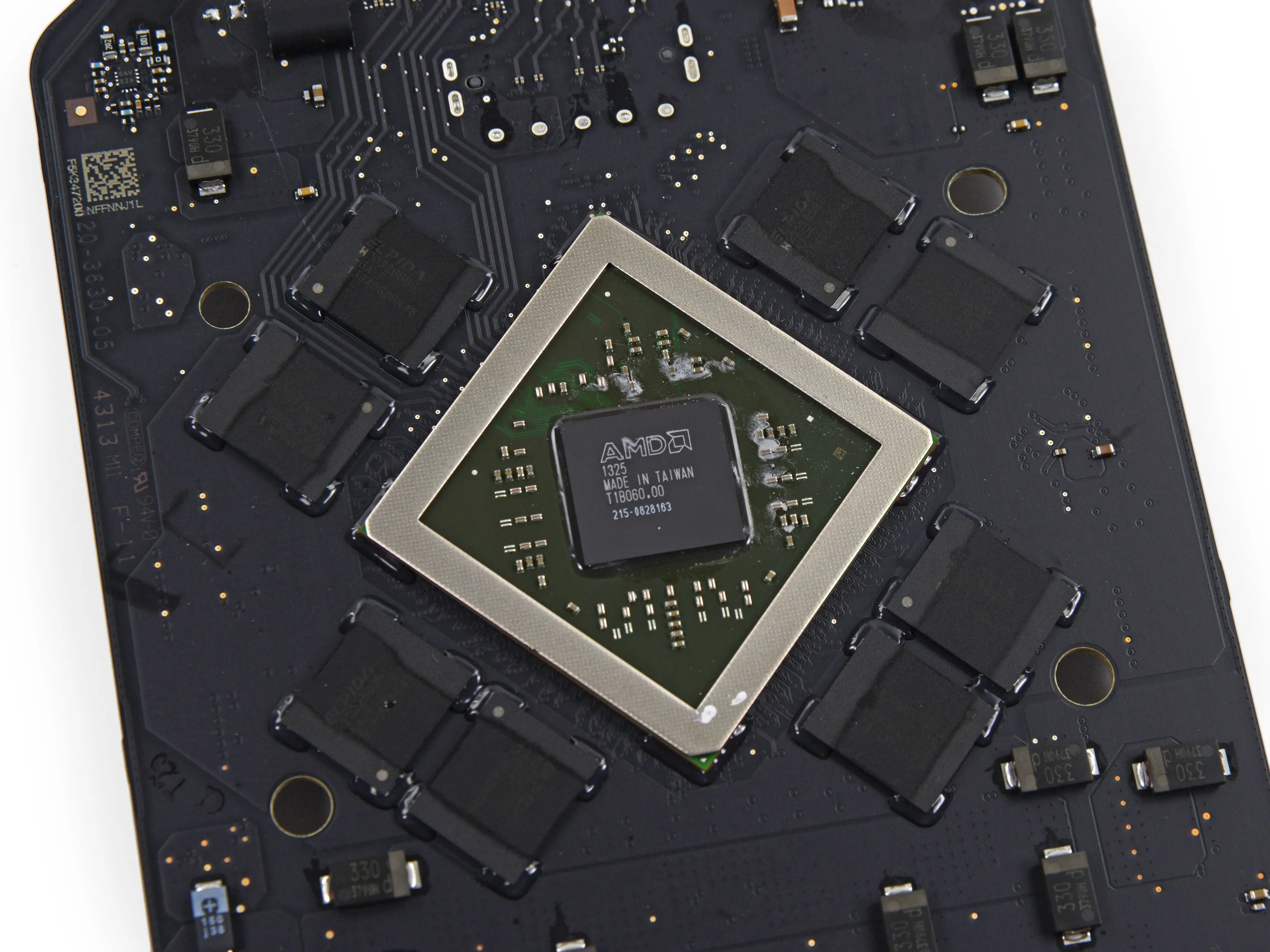

• Но подождите, это еще не все. Ещё одно: вторая, немного другая карта FirePro.

• Этот GPU - той же марки и модели - поставляется из Тайваня, в отличие от своего китайского близнеца.

• Еще одно важное отличие, которое следует отметить, заключается в том, что на этой карте (и только на ней) расположен слот для SSD. Как нам кажется, это потенциальная возможность для расширения - возможно, в более высоких конфигурациях хранилищ используются две карты этого типа, чтобы удвоить количество SSD?

Комментарии к шагу

Хотелось бы узнать, насколько жизнеспособна теория о двойной видеокарте SSD. Честно говоря, я не понимаю, почему Apple не сделала этого с самого начала (недостаточно дорожек PCIe?).

Хотелось бы знать также, интересно, можно ли подменить другую аналогичную плату GPU с другого устройства и посмотреть, работает ли она.

Определенно, это невозможно.

1) Платы отличаются физически (кроме SSD). Посмотрите на эти два отверстия вверху - они находятся на противоположных сторонах.

2) Не осталось никаких линий PCIe. И даже если бы они были. Их нужно было бы правильно направить туда, где они нужны. В нынешнем состоянии даже USB 3.0 не имеет достаточного количества дорожек (одна дорожка 2.0 на все четыре порта - так что не рассчитывайте на работу нескольких устройств с высокой пропускной способностью через USB, используйте Thunderbolt вместо этого). Да и BIOS придется играть с вами в мяч (что сомнительно).

Я имел в виду пропускную способность, очевидно.

У меня на столе стоит MacPro с SSD на 1 ТБ, и я могу подтвердить, что это всего лишь один SSD на одной видеокарте. Не два.

ТАЙВАНЬ - это не Китай!

汉奸，回归后一律按叛国罪论处

Шаг 15

• Косточка FirePro подключена к... эм...

• Новая дочерняя плата в форме диска соединяет все вместе в основании машины. Отсоединив ленточные кабели, мы переворачиваем ее, чтобы рассмотреть поближе.

• Доминируют непонятные фирменные разъемы, и остается только надеяться, что микросхемы на этой соединительной плате расскажут нам больше о ее назначении.

Комментарии к шагу

Думаю, вам нужно поискать слово 'проприетарный'... Я бы поставил на то, что эти 300-контактные разъемы - Molex HD Mezz или что-то подобное. То, что это не тот разъем, который вы обычно видите на внешней стороне персонального компьютера, не означает, что Apple сделала его на заказ. Mac Pro не будет продаваться в огромных количествах - изготовление печатных плат специальной формы очень простое, а вот создание инструментов для изготовления специальных разъёмов для плат - нет, и, вероятно, не стоит того (даже для Apple) при таких объёмах. Достаньте увеличительное стекло, посмотрите на разъем, и я уверен, что вы увидите на нем клеймо, которое приведет вас к производителю.

Как говорит Деннис Мерфи, они выглядят как разъемы, которые уже использовались раньше.

Технически круглая плата с разъемами - это объединительная панель, а не дочерняя плата.

Шаг 16

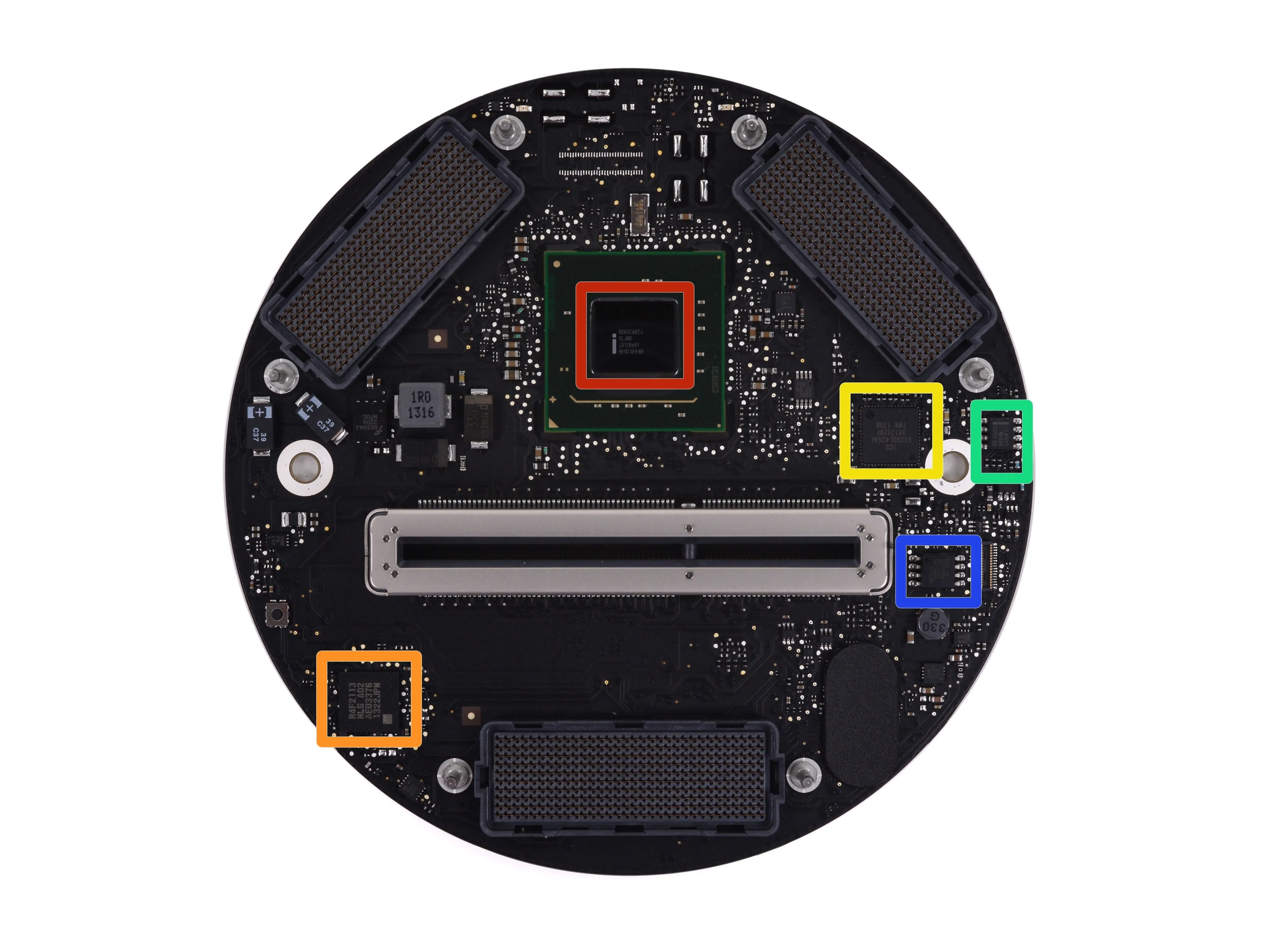

• Логическая плата, две видеокарты и плата портов ввода-вывода подключаются к этой единой плате.

• Для управления всеми этими данными требуется небольшая группа микросхем. Мы находим:

• Intel BD82C602J Концентратор контроллера платформы

• Renesas R4F2113NLG H8S/2113 16-разрядный микроконтроллер

• ICS 932SQL435AL 3817528F

• Texas Instruments LM393 Двойной дифференциальный компаратор

• MXIC 25L6406E 64M-BIT CMOS Serial Flash

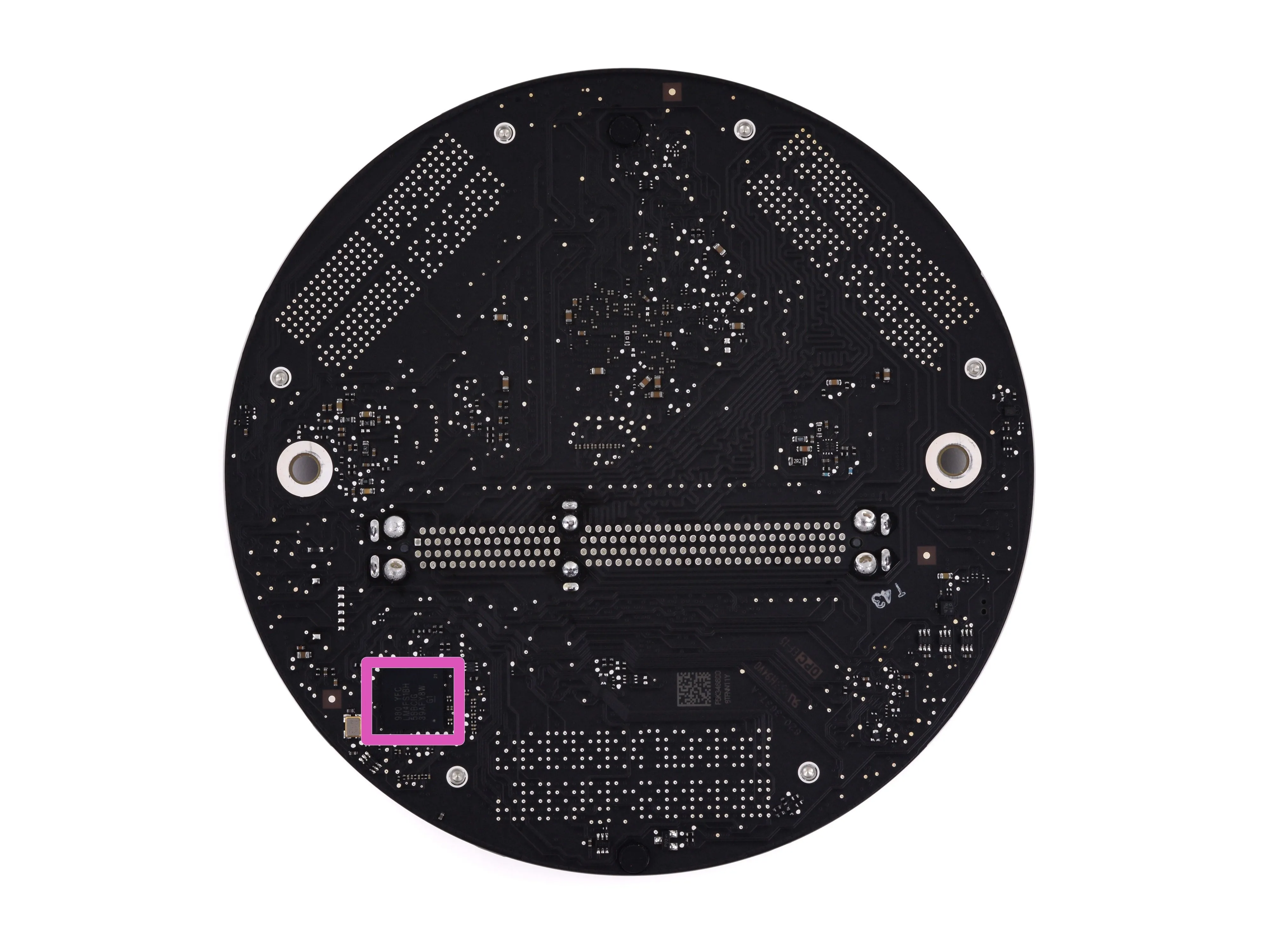

• На задней стороне дочерней платы расположены тот же самый контроллер управления системой 980 YFC LM4FS1BH. установленный в обновленных MacBook Air середины 2013 года.

Комментарии к шагу

Разъемы для двух видеокарт не одинаковые. Сомневаюсь, что можно поставить две видеокарты SSD. Печально, но именно поэтому и появился Thunderbolt.

Разъемы для двух видеокарт выглядят одинаково, массивы 10x30, однако на обратной стороне платы видно, что их соответствующие контакты используются совершенно по-разному, как и следовало ожидать. Возможно, будущая итерация может пойти в этом направлении.

Если я не ошибаюсь, разъем, который 'кажется' имеет меньшее количество контактов, предназначен для видеокарты с PCIe SSD.

Для всех интересующихся, Схема PCIe от AnandTech.

Мне показалось, что конструкция имеет смысл, если посмотреть на детали платы в Шаг 16 и Шаг 21 с дорожной картой!

Увидеть, что возможно с аппаратным обеспечением и периферийными устройствами, было полезно.

'Загадочный' 980 YFC в настоящее время является чипом SMC...

Где я могу найти эту деталь для ремонта?

Шаг 17

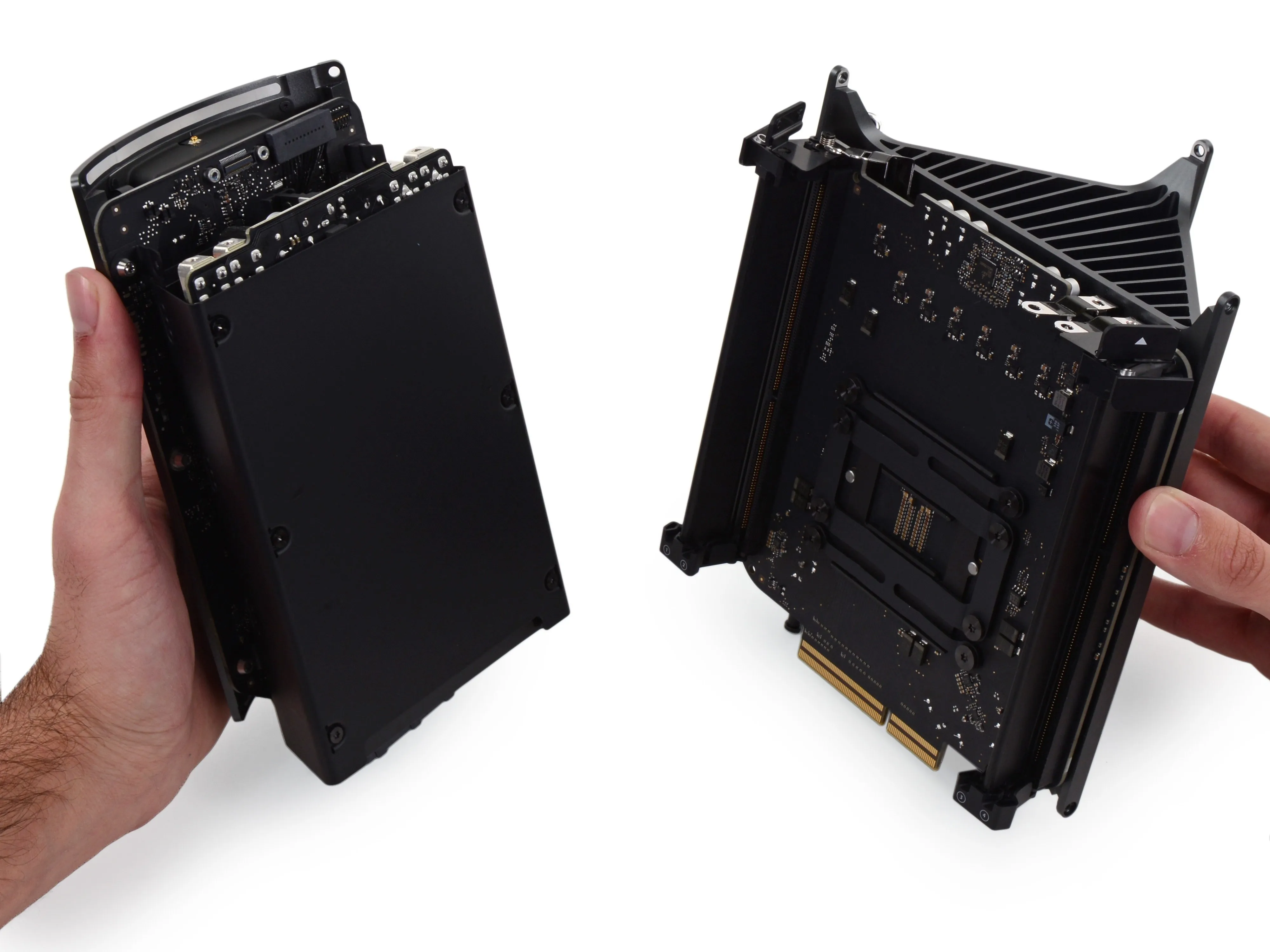

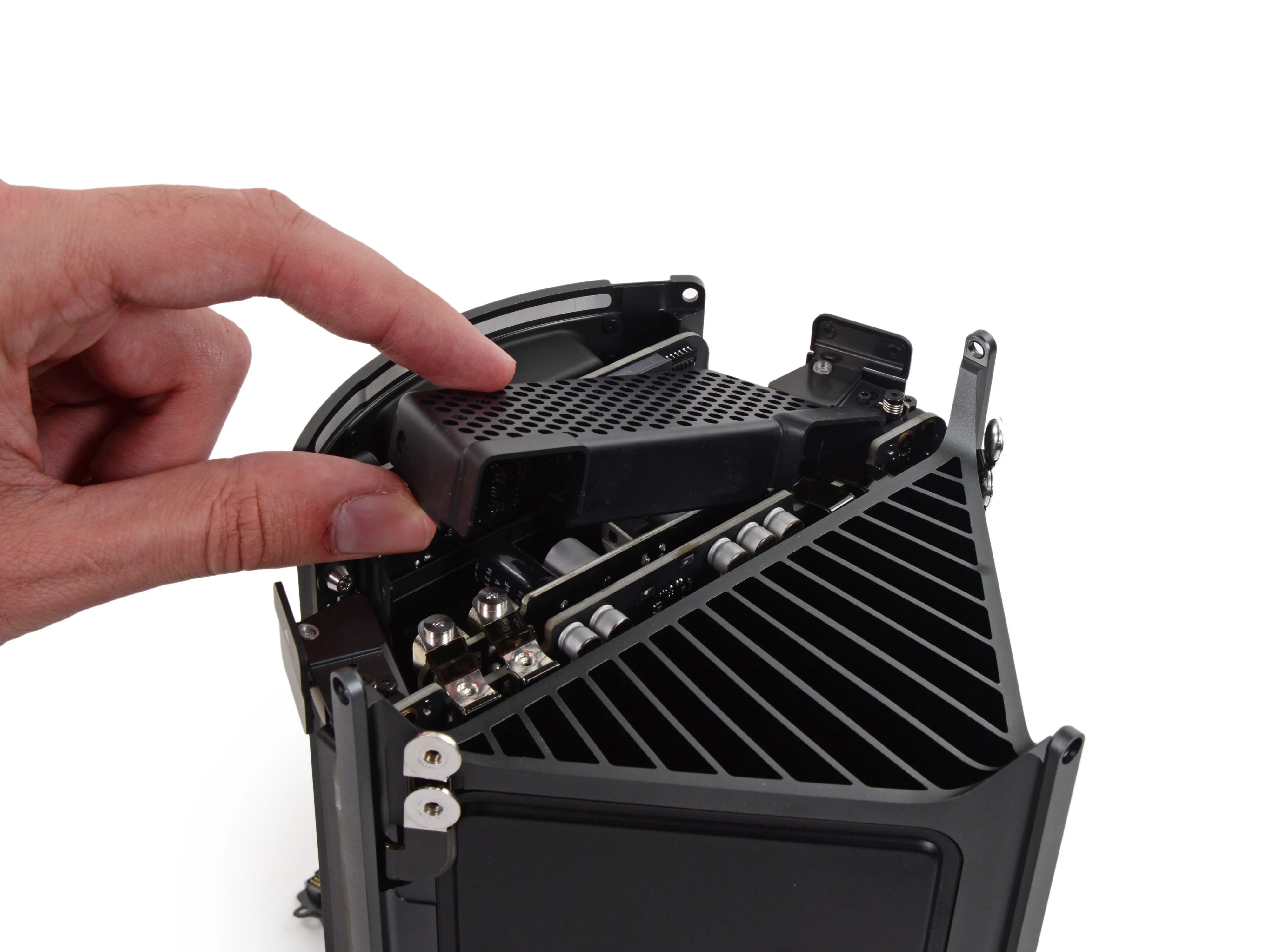

• Потянув за чёрную решётку крышки, мы обнаруживаем, где Apple спрятала блок питания: он находится между панелью ввода/вывода и логической платой.

• Соединительные кабели блока питания продуманы до мелочей, но снять их довольно сложно. Здесь пригодится наш удобный драйвер Torx...

• ...и после этого плата ввода/вывода и блок питания отделяются как единое целое.

Шаг 18

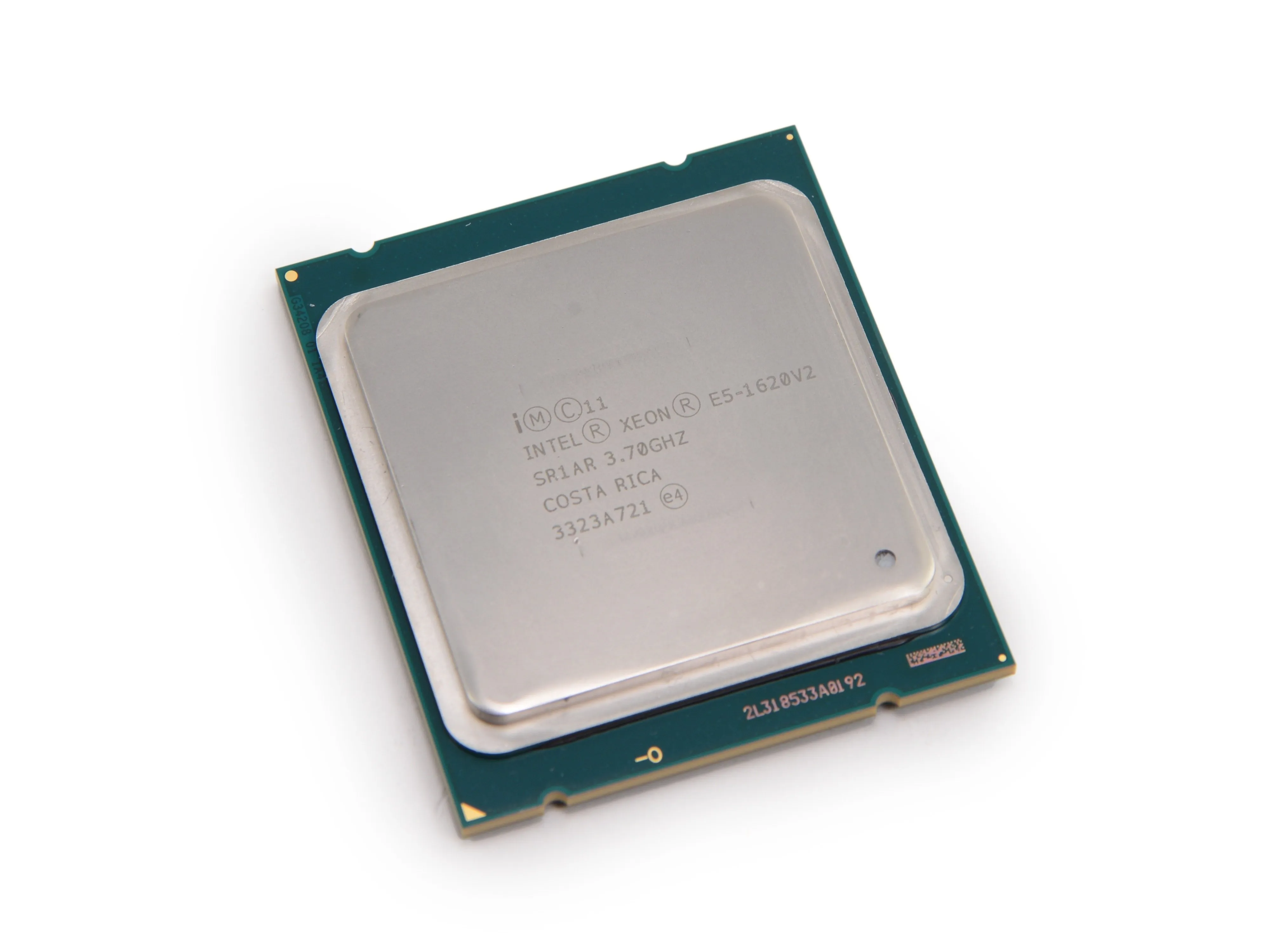

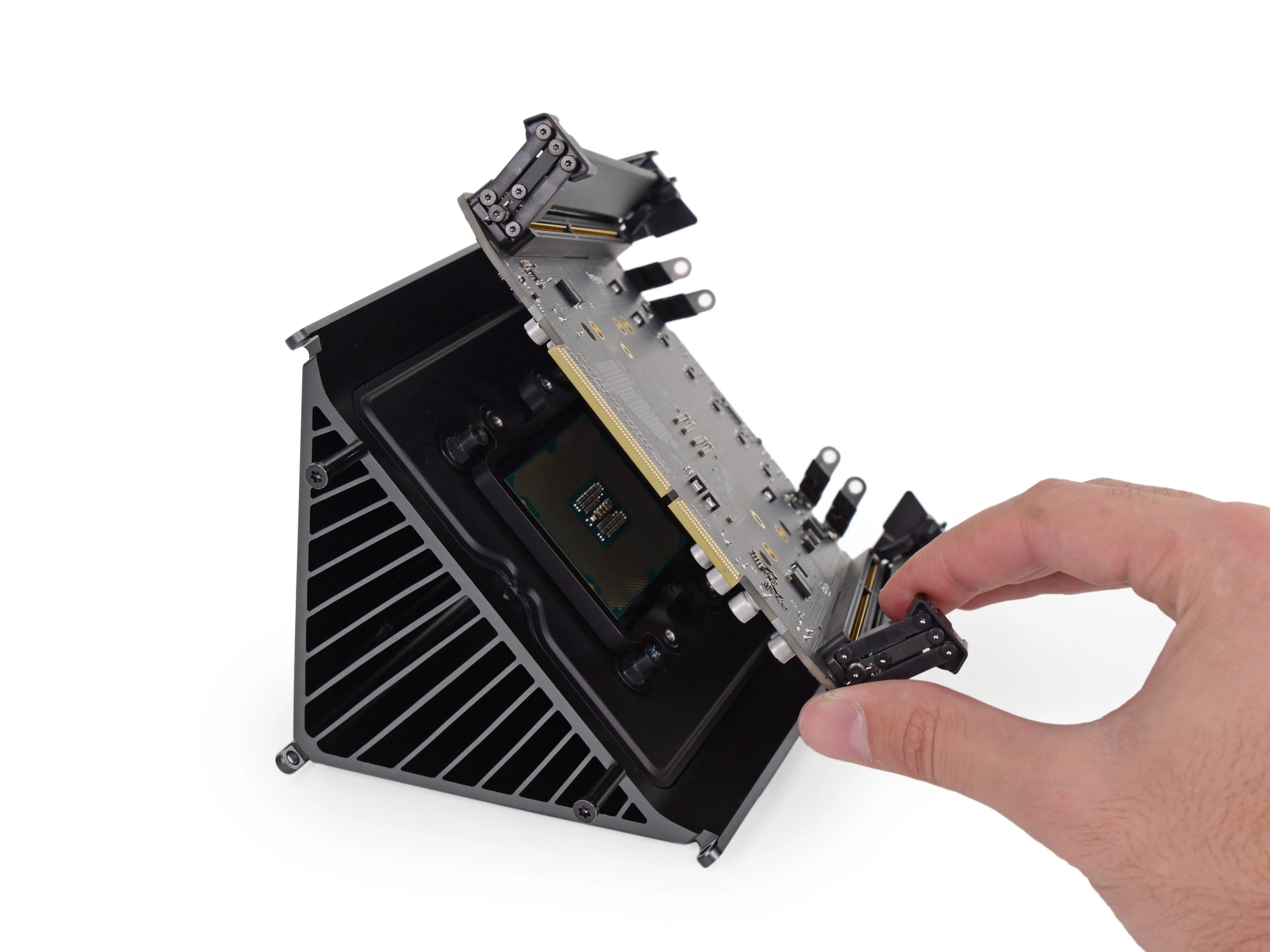

• Логическая плата - следующий логический шаг. Последним достаётся процессор, прилипший к радиатору тонким слоем термопасты.

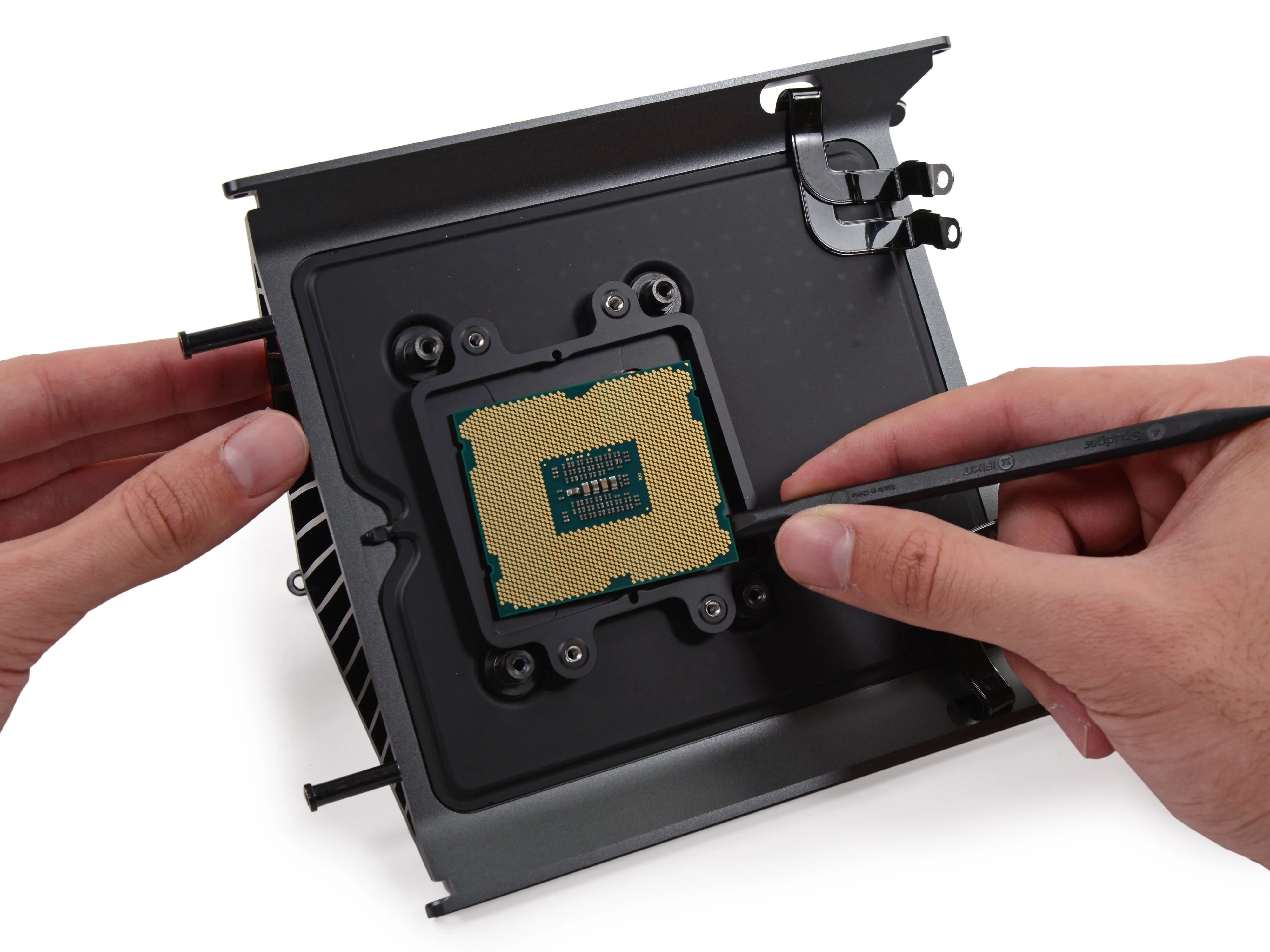

• Поддев его лопаткой, мы расшифровываем его маркировку:

• Quad-Core Intel Xeon E5-1620 v2 с 10 МБ кэша L3, тактовая частота 3,7 ГГц, Turbo Boost до 3,9 ГГц.

• Несмотря на то, что пришлось немного повозиться, апгрейд процессора вполне возможен - и он того стоит, ведь можно увеличить количество ядер до 12.

Шаг 19

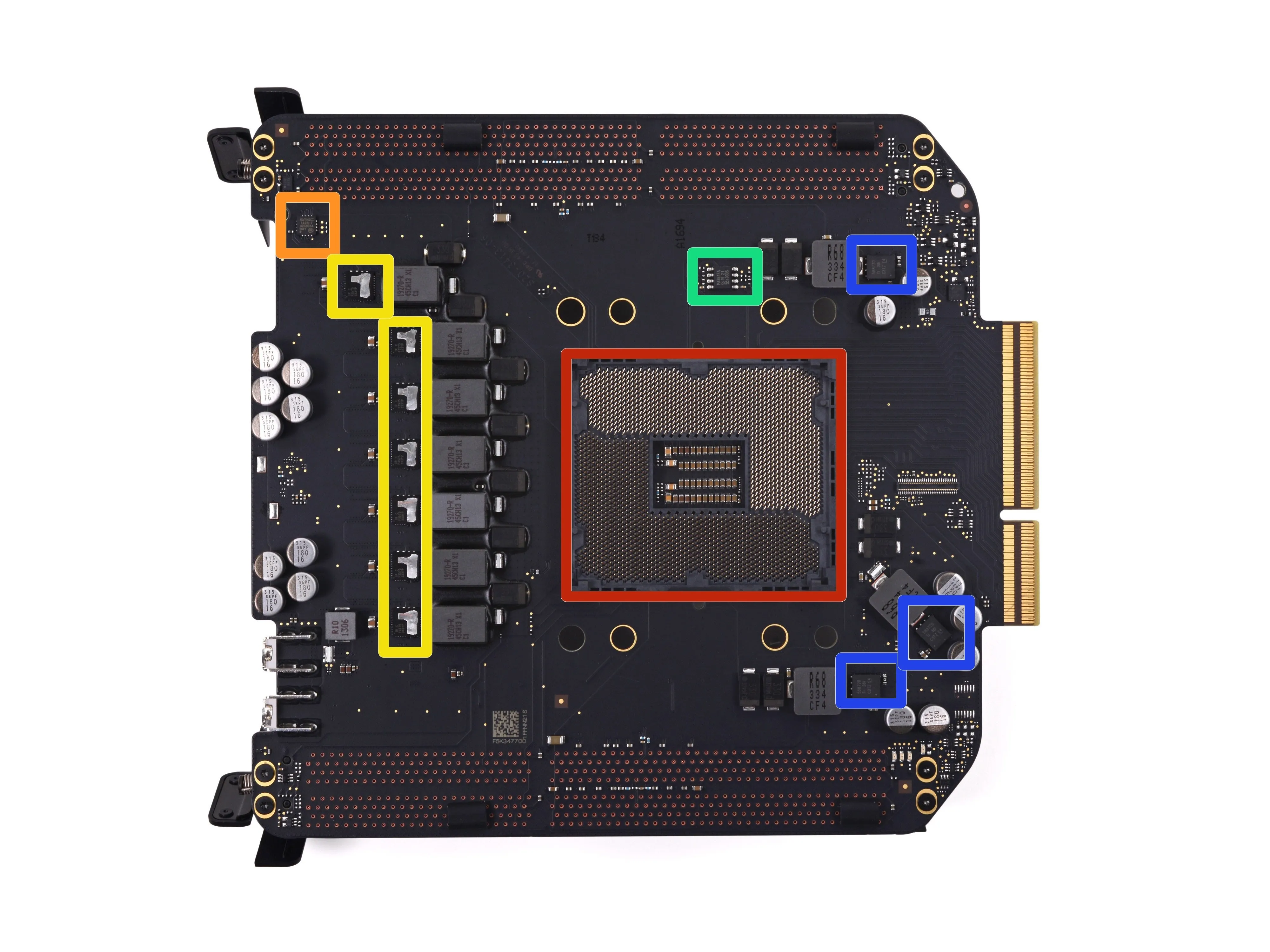

• Давайте определим микросхемы на задней панели логической платы:

• Гнездо процессора LGA 2011 (Socket R)

• Microchip EMC1428 8-канальный монитор с датчиком температуры

• International Rectifier IR3575 Синхронный драйвер затвора Buck со встроенным MOSFET и диодом Шоттки

• NXP PA9517A Повторитель I2C-шины с преобразованием уровня

• Texas Instruments 58872D

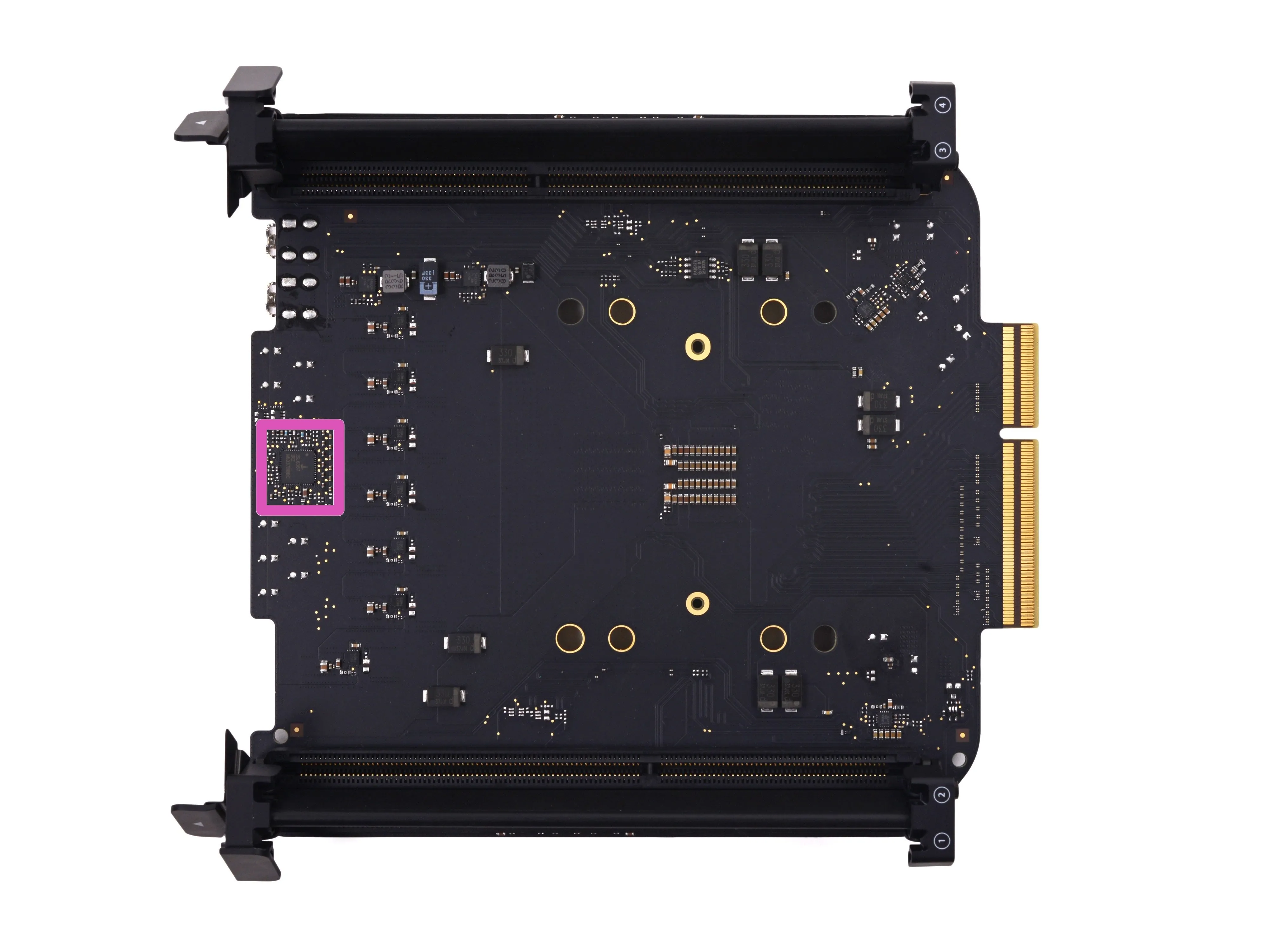

• Лицевая сторона платы логики:

• Intersil ISL 6367 Гибридный цифровой двойной ШИМ-контроллер

Шаг 20

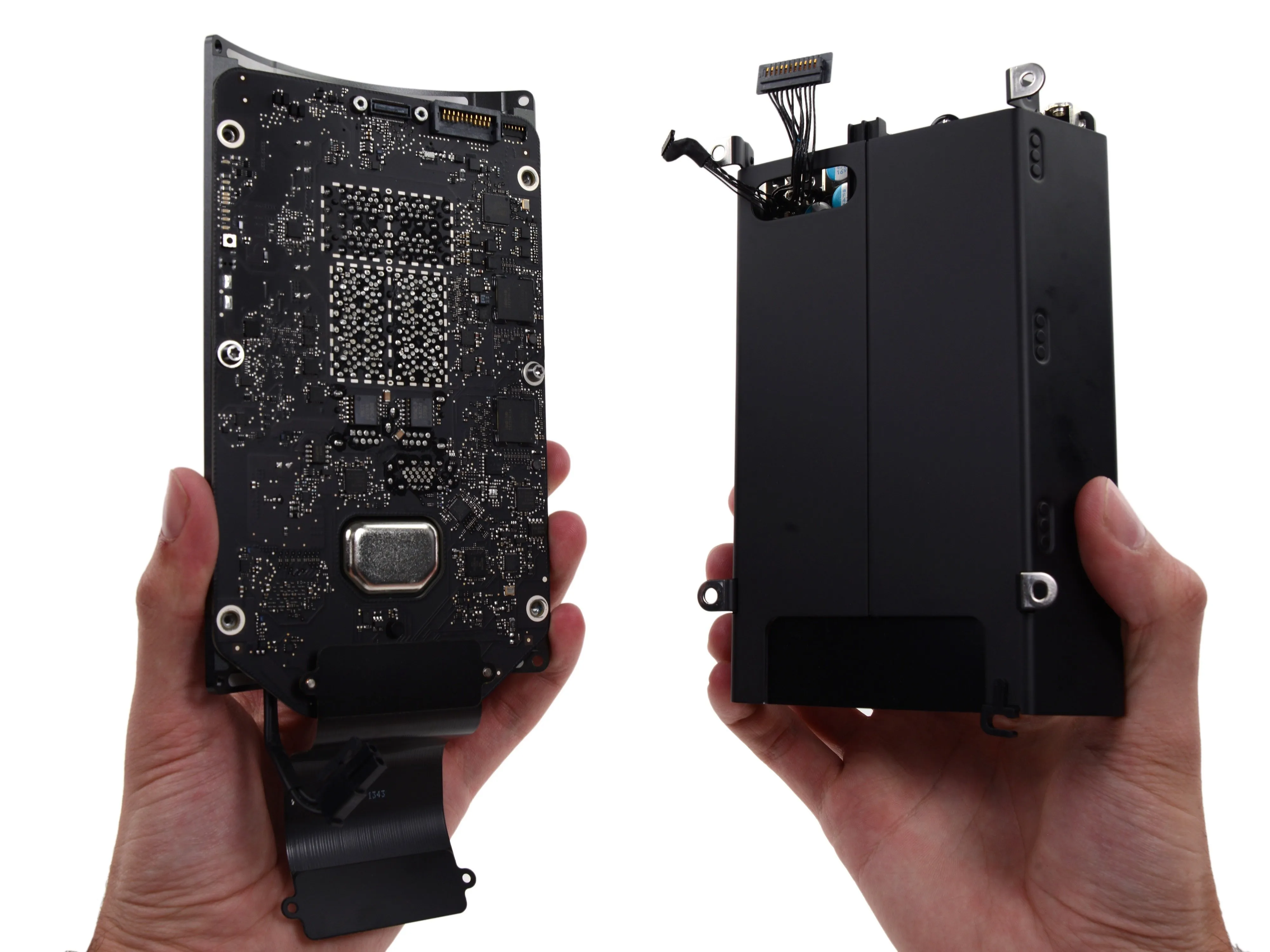

• Трудно портировать! Плата порта, то есть.

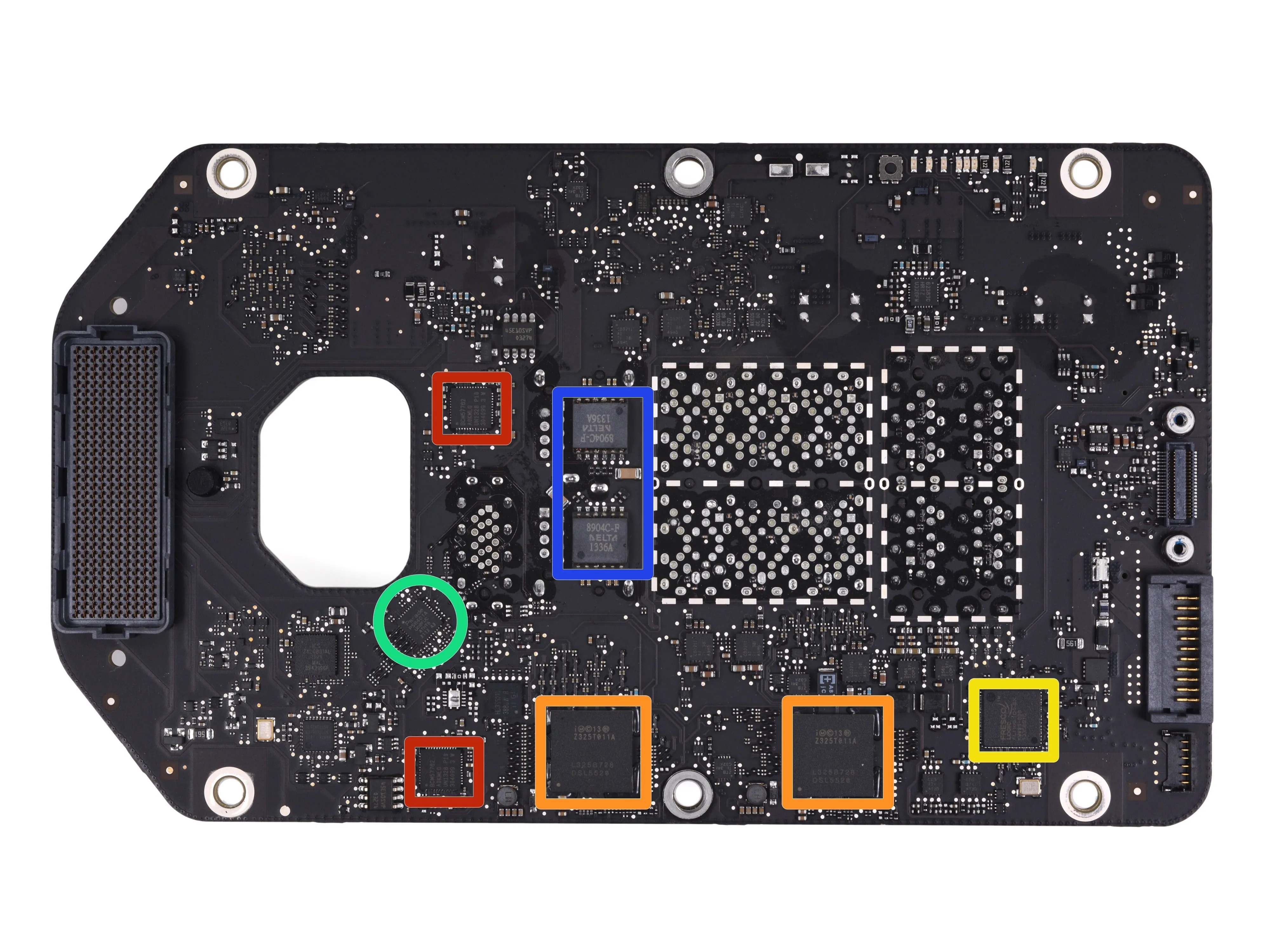

• Примечательные микросхемы на задней стороне платы порта:

• Broadcom BCM57762 Gigabit Ethernet Controller

• Intel DSL5520 Контроллер Thunderbolt 2

• Fresco Logic FL1100 4-портовый хост-контроллер USB 3.0

• Парад PS8401A Повторитель для очистки HDMI от джиттера

• Delta 8904C-F

Шаг 21

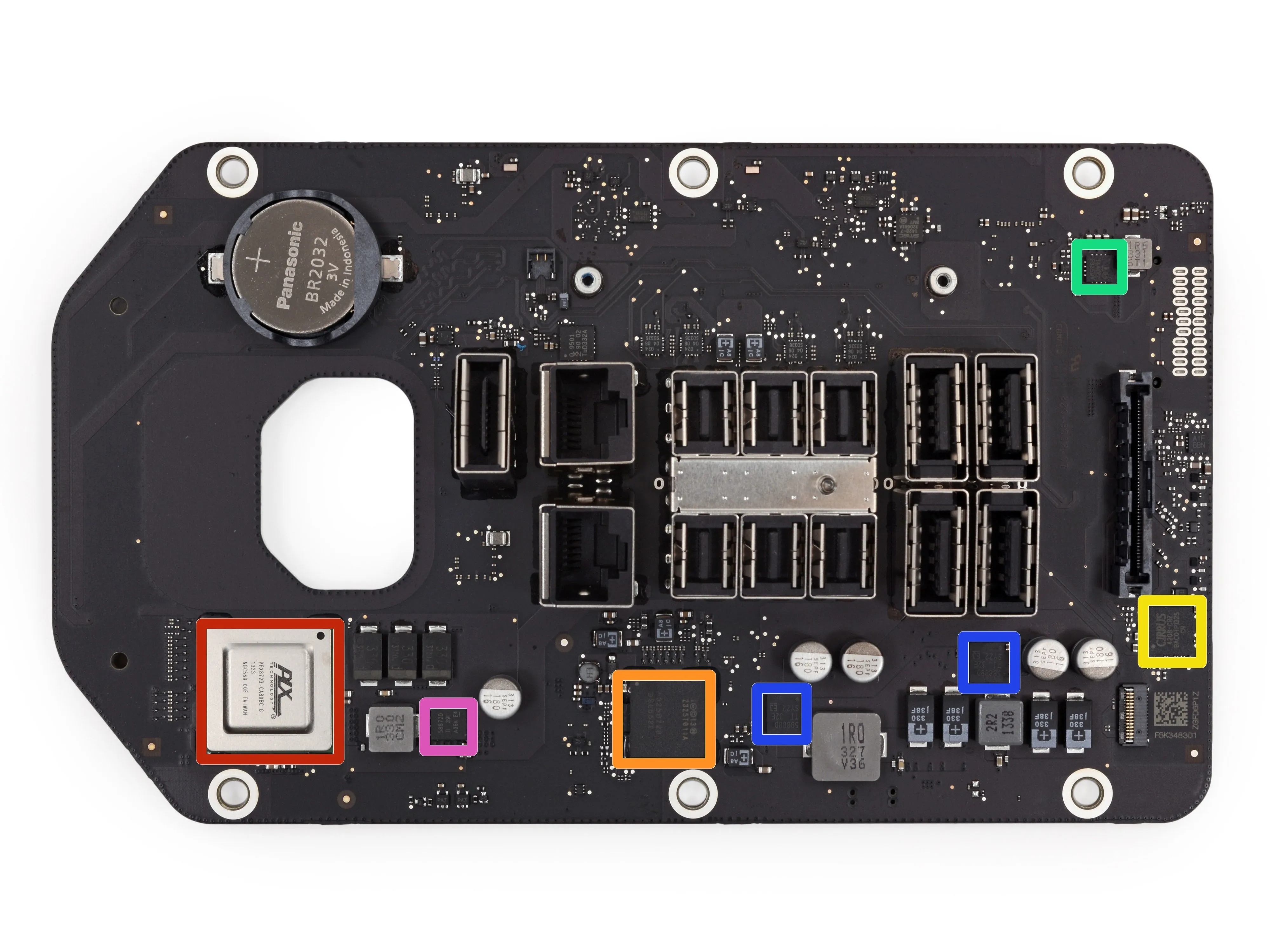

• Лицевая сторона платы порта:

• PLX Technology PEX8723 Коммутатор PCI Express

• Intel DSL5520 Контроллер Thunderbolt 2

• Аудиокодек Cirrus 4208-CRZ (используется в MacBook Pro 15' Retina Display)

• Intersil 14AIRZ F335QV

• Texas Instruments 58888D

• Texas Instruments 58872D

• Также в комплект входит стандартная CMOS-батарейка BR2032.

Комментарии к шагу

Обратите внимание, BR2032 - это более долговечная (с меньшим токоотводом) версия CR2032. Не требует замены в течение всего срока службы аппарата.

Будет интересно посмотреть, как Apple закрепит новый Mac Pro на столе в Apple Store, ведь они не стали добавлять в корпус компьютера слот безопасности Kensington. Я полагаю, что из-за простоты разборки компьютера кенсингтонский слот безопасности будет очень небезопасен. Кроме того, если Mac Pro стоит от $5 000 до $10 000, то вор легко возьмёт с собой нож для резки кабеля, чтобы отобрать компьютер. Это делает кабель безопасности Kensington просто очень небезопасным. Поэтому в Mac Pro отсутствует слот безопасности.

Основание Mac Pro - это одна из областей, где можно разместить какую-то защитную скобу - что-то вроде того, что может защитить Mac Mini, у которого тоже нет защитного слота.

В моем местном магазине к сетевому порту был постоянно прикреплен специальный 'кирпич'. Его удерживал только крошечный нейлоновый шнур. Думаю, это работает.

Привет Делаете.ру ребята,

Можно ли подключить видеокарту, содержащую SSD, к одному из двух разъемов на круглой дочерней плате? Если да, то я надеюсь, что кто-то получит вторую видеокарту с контроллером SSD, чтобы посмотреть, могут ли они работать одновременно. Было бы здорово, если бы эта машина могла работать с двумя SSD. Конечно, это может быть очень дорого...

Привет, Эндрю, мы надеялись на то же самое! К сожалению, карты имеют разъемы питания на противоположных сторонах, поэтому их можно установить только в исходное положение.

Я думаю, что каждый канал PCIe уже распределен.....

В обоих наших магазинах Apple в Бристоле Mac Pros не прикручены... пока! Но они ОЧЕНЬ тяжелые, так что у того, кто попытается их украсть, будет грыжа, пока он доберется до входной двери.

Он весит 11 фунтов... Полагаю, в Бристоле не так уж много спортзалов? ;)

Может быть, в версии для демонстрации в магазине используется другой корпус, сделанный из более тяжелого материала? Это было бы странно.

Если посмотреть на круглую карту ввода-вывода, похоже, что два разъема для видеокарт отличаются, так что я сильно сомневаюсь, что можно установить вторую видеокарту с поддержкой SSD, чтобы получить больше SSD-накопителя.

MacPro последнего поколения весит 40 фунтов, а новый MacPro на самом деле легче... 11 фунтов.

Да, старый Mac Pro вызывает грыжу и ломит спину.

Возможно, это самый дорогой BR2032 из когда-либо проданных.

Нет. К американскому космическому шаттлу тоже прилагался очень дорогой BR2032.

Как он снял плату io/port с блока питания?

Это разборка, и ее не следует рассматривать как инструкцию по разборке. У нас есть полный набор руководств по ремонту на странице устройства, а вот руководство по замене платы ввода-вывода!

Как я заметил, коммутатор PLX Technology PEX8723 PCI Express Switch очень сильно нагревается (примерно 85.00 + C) под 10.14.XX. Решение, насколько я понимаю: Отключите Power Nap в настройках энергопотребления. Всем здоровья и наслаждайтесь этой культовой машиной! Крис

Шаг 22

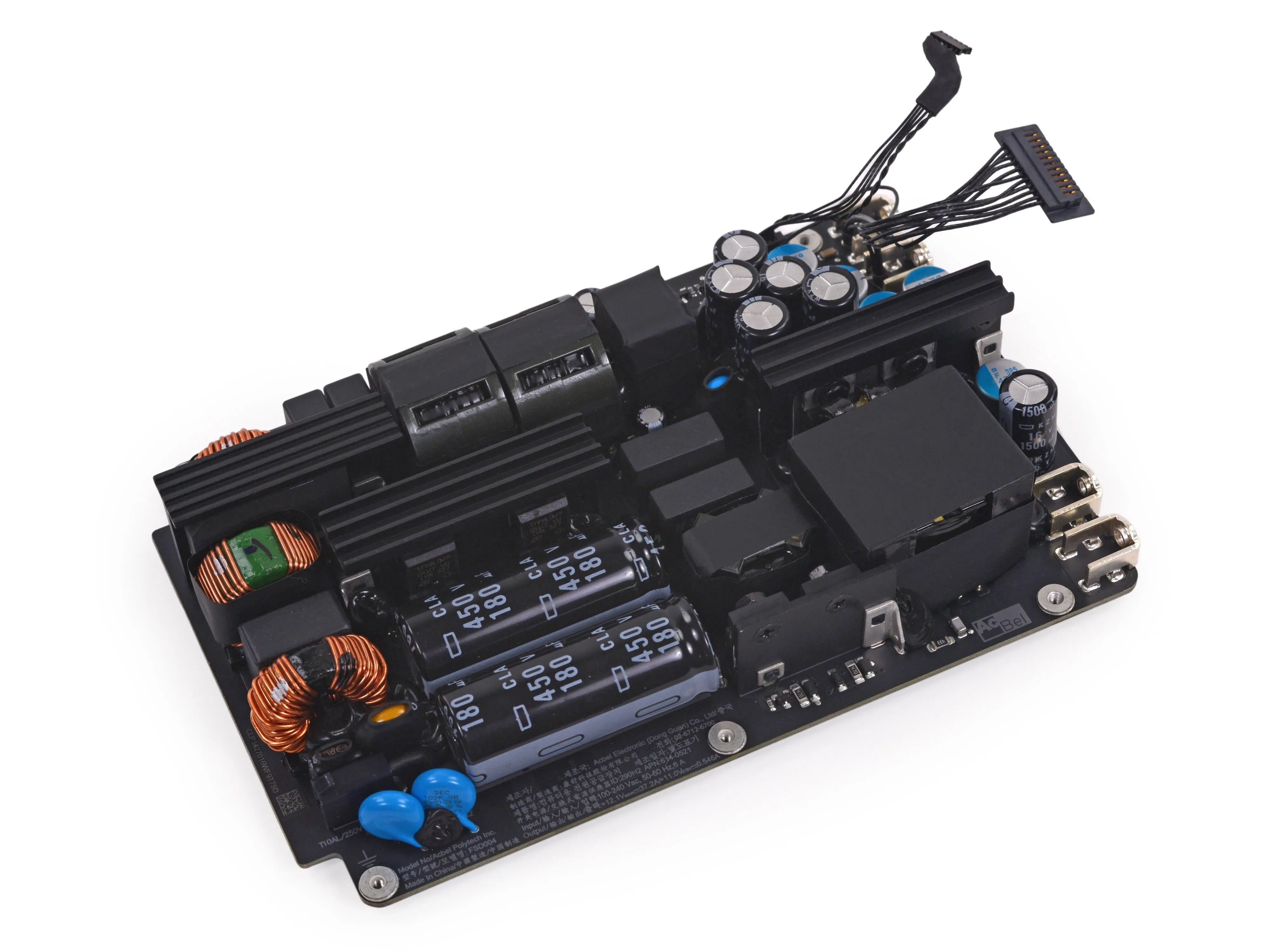

• При номинальной мощности 12,1 Вольт и 37,2 Ампера мы имеем дело с блоком питания мощностью 450 Ватт. Блок питания не имеет специального охлаждения и полагается на основной системный вентилятор, что позволяет Mac Pro работать на холостом ходу с тихим уровнем шума в 12 дБА.

• Для сравнения, мы нашли 450-ваттный блок питания в нашем недавнем разборке Steam Machine. Блок питания SilverStone для Steam Machine оснащён 'бесшумно работающим 80-мм вентилятором с минимальным уровнем шума 18 дБА'.

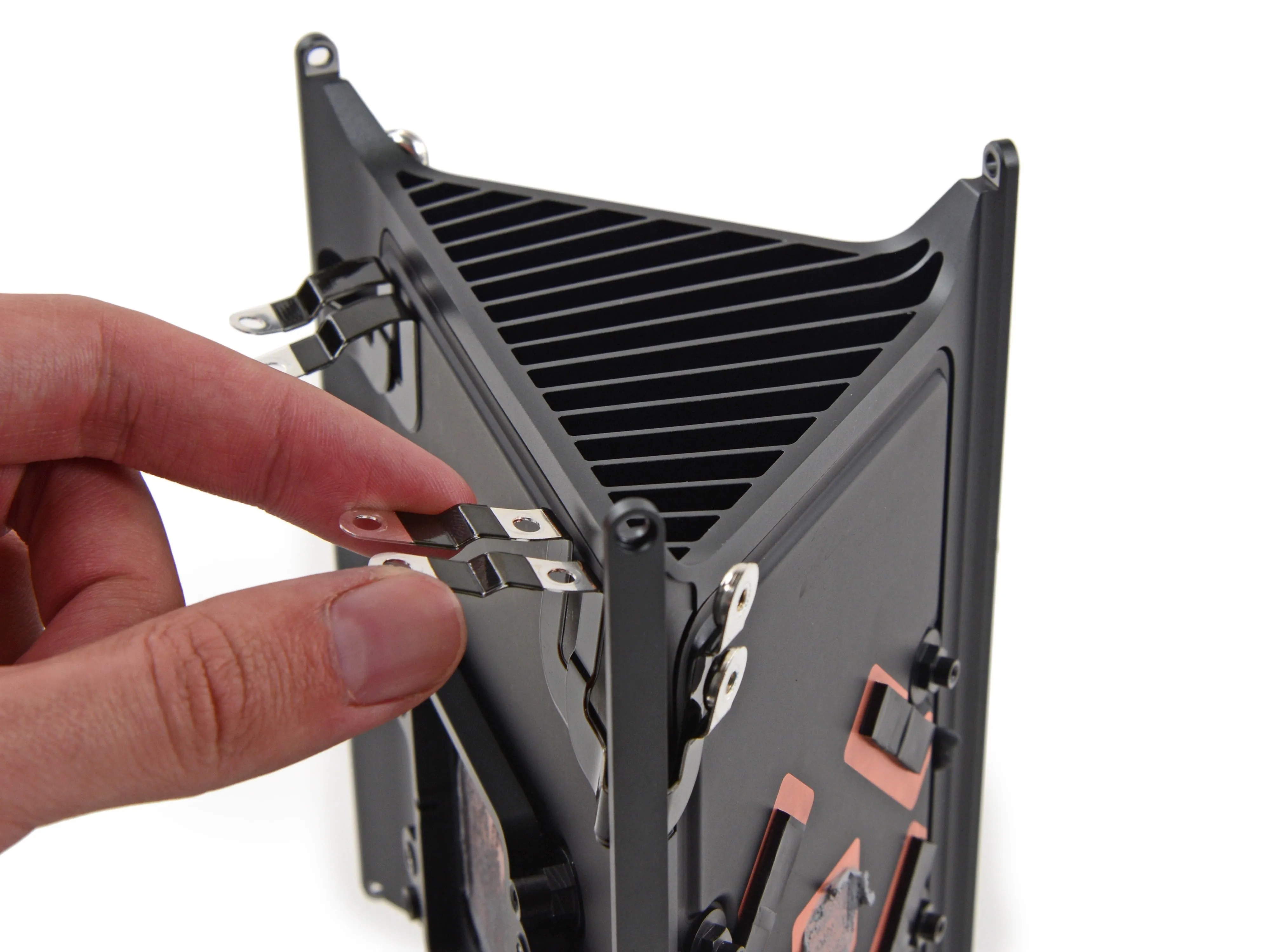

• И быстрый взгляд на то, что осталось на огромном радиаторе: Плоские кабели питания большой толщины идут от блока питания к логической плате и видеокартам и остаются вплетенными в радиатор.

Комментарии к шагу

О да, отлично. Все цельные крышки по всему корпусу, кроме БП. Почему?

Видимо, проблемы начнутся с конструкции охлаждения.

Apple может сделать лучше.

Вы тот парень, который жаловался на тип пылезащитных колпачков на Ferrari Enzo?

Я не вижу смысла. У меня есть старые AT SMPS, им уже около 20 лет. Все они используют электролитические колпачки. Все они работают более тысячи часов. Дело не в типе колпачка, который работает плохо. Дело в качестве. В данном случае все высококачественные Nippon.

Привет ... думаю, я нашел ошибку?

На первой картинке... я прочитал 12V-37.2 Amps, а не 32.2 Amps.

MB

Спасибо! Обновил.

Шаг 23

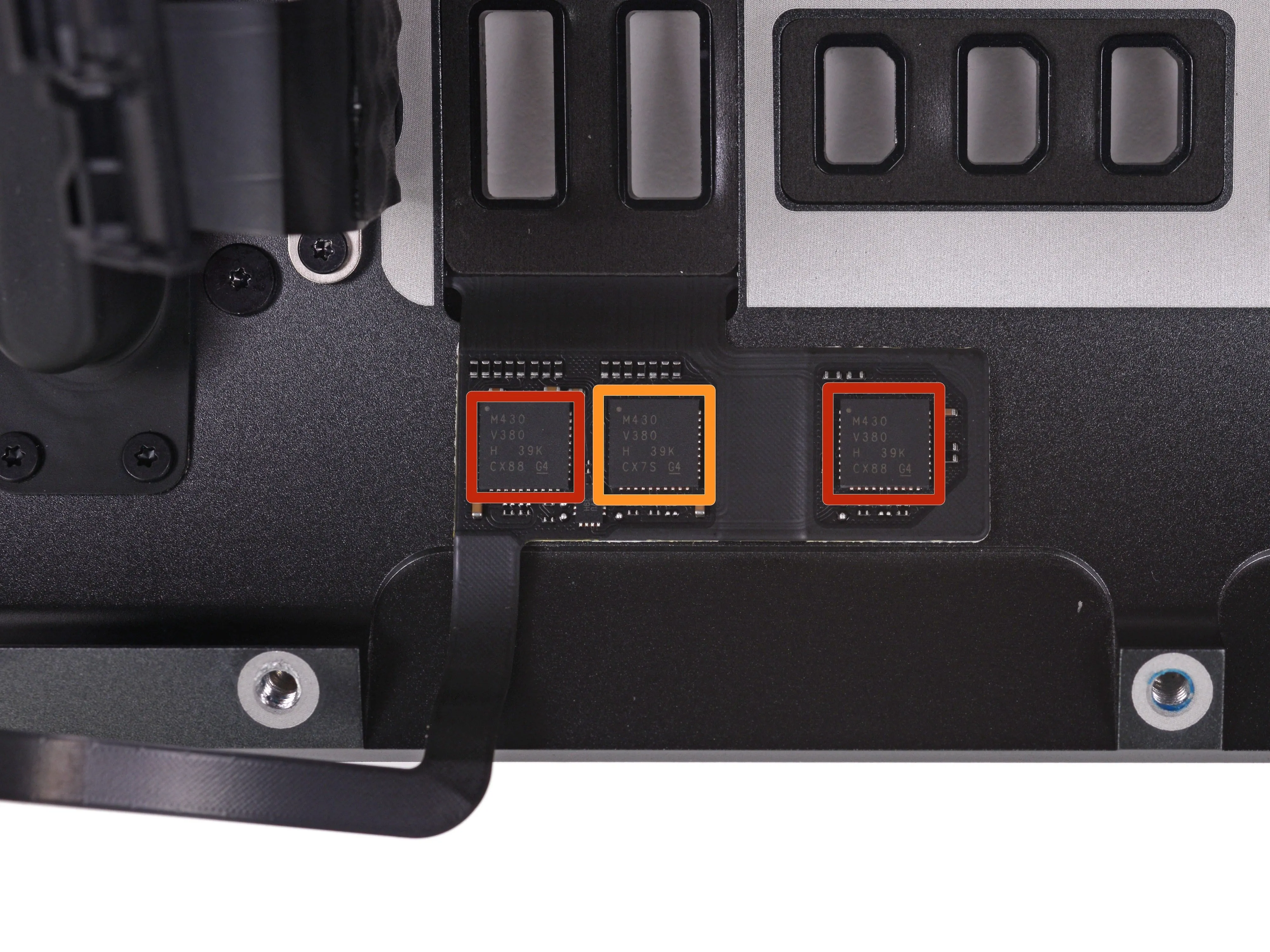

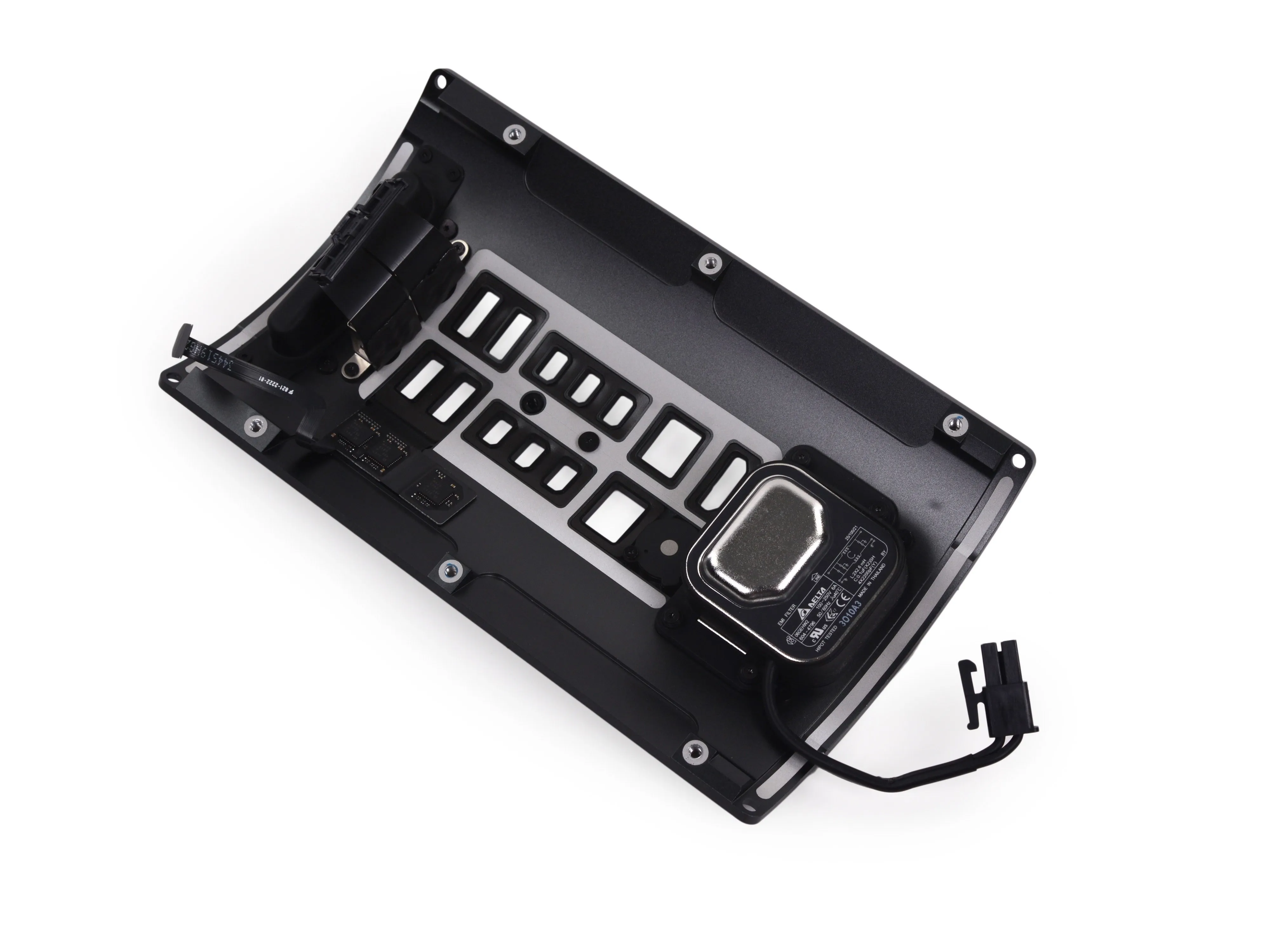

• Откинув крышку панели ввода-вывода, мы обнаруживаем последнее трио неопознанных микросхем, обозначенных следующим образом:

• Две M430 V380 H 39K CX88 G4

• Одна M430 V380 H 39K CX7S G4

• Мы предполагаем, что это могут быть Texas Instruments MSP430 16-битные микроконтроллеры.

Комментарии к шагу

Первое предположение, что MSP430 - это управление подсветкой порта/кнопки питания, возможно, и кнопка питания (она, случайно, не емкостная?), но зачем их 3 штуки?

ОТОХ, они были бы довольно странным выбором для клея логики, так что это, вероятно, что-то (еще) тривиальное, как это.

que controla el magneto de la la taba del tubo?????? es un circuito en especifico , no lo ubico en los circuitos...

Шаг 24

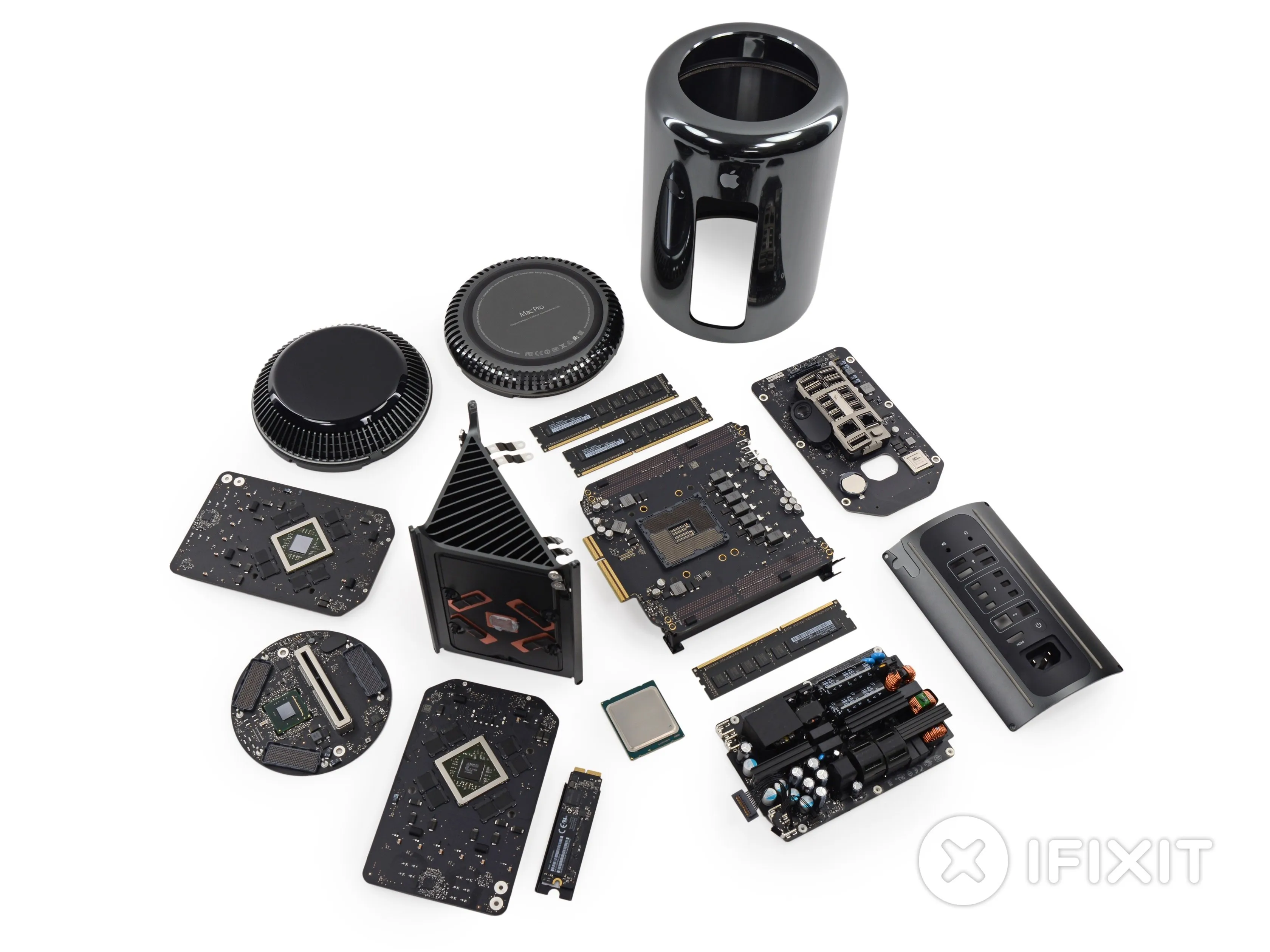

• Оценка ремонтопригодности Mac Pro Late 2013: 8 из 10 (10 - самый простой в ремонте)

• Для столь компактного устройства конструкция удивительно модульная и легко разбирается. Везде используются непрофильные винты Torx, и несколько компонентов можно заменить независимо друг от друга.

• Легко открывающийся корпус позволяет легко заменить оперативную память.

• Вентилятор легко доступен для замены.

• Хотя для этого придется немного покопаться, процессор является заменяемым, то есть смелые ремонтники смогут значительно сэкономить, перейдя с базовой конфигурации процессора.

• Для установки собственного внутреннего хранилища нет ни места, ни доступных портов. Apple решила эту проблему с помощью кучи Thunderbolt, но лично мы предпочли бы использовать более широко совместимый SATA, если бы это было возможно.

• Учитывая наличие новых фирменных разъемов и сложную прокладку кабелей, работа с этим устройством стоимостью $3 000 без руководства по ремонту может оказаться рискованной.

Комментарии к шагу

Несмотря на широкую совместимость, SATA - это технология предыдущего поколения, и поддержка любых других накопителей, кроме PCIe, была бы пустой тратой времени в машине, предназначенной для работы с 4K.

Что за проприетарные разъемы? По-моему, все они выглядят так, будто взяты из каталога производителя. Если вы говорите о гигантских разъемах для межплатных лент, то они обычно называются 'мезонинными' разъемами.

На последней фотографии на плате порта есть что-то вроде веб-камеры. Что это?

Внутренний динамик.

Просто мысль, но если вы подключаетесь через ethernet, можно ли поставить туда m2 ssd? Проблема с биосом или неправильный разъем? Просто упомянул об этом, потому что некоторые беспокоятся о внутреннем хранилище.

Извините, имелось в виду mSATA, а не m2.

Комментарии к статье

Микроконтроллеры на внутренней стороне панели должны обеспечивать подсветку портов. Где-то есть датчик, который определяет, когда вы поворачиваете устройство. Используют ли они для этого MEMS-датчик?

Не знаю, но было бы здорово иметь функцию для macos.

Какой чип управляет wifi?

должен быть спрятан внутри вентилятора, упакован вместе с большей частью антенной решетки с формированием луча и дополнительной антенной в корпусе ввода/вывода Apple в этот раз действительно стала новатором, им удалось втиснуть все в этот крошечный контейнер.

Она находится под крышей, под черной крышкой в центре вентилятора. Карта отвечает за работу Airport и Bluetooth. К карте подключены четыре антенны.

Мне нужен USB 2.0 от mac pro, потому что в моей лаборатории два устройства поддерживают только USB 2.0.

Как получить USB 2.0 от mac pro?

Есть ли какое-нибудь устройство для преобразования thunderbolt в USB 2.0 или USB 2.0 HUB.

Над 6 портами Thunderbolt 2 на панели ввода/вывода расположены 4 порта USB 3.0. USB 3.0 полностью совместим с USB 2.0 и USB 1.1 в спецификации USB 3.0. Просто подключите выбранный вами концентратор к одному из этих четырех портов.

Как подключить два стандартных монитора, использующих DVI? Если у меня нет яблочного монитора.

Просто подключите два адаптера mini display port к DVI; они обычно стоят менее 10 долларов за штуку.

Умно, умно, умно! Вот если бы дизайнеры Apple применили эту же гениальность, чтобы сделать свои ноутбуки, особенно MBA, такими же доступными. Как писатель, я не могу позволить себе оборудование, которое не смогу легко починить. Я застрял со стареющим белым MacBook, пока Apple не сделает это'.

--Майкл В. Перри, 'Мои ночи с лейкемией: Забота о детях, больных раком

MBA не станет легче ремонтировать. Ни в коем случае. Несмотря на то, что Эл Гор (мистер Экология) входит в совет директоров Apple, большинство продуктов Apple, по сути, являются бросовыми.

Однако если вам нужен относительно простой в ремонте Macbook, вам стоит купить один из 13-дюймовых Macbook Pros без покрытия, пока их не сняли с производства. Я купил его на замену своему белому Macbook, и он гораздо мощнее. И его легко заменить, например, жесткий диск.

Как эта штука может получить 8/10?

'Хотя для этого придется немного покопаться, процессор можно заменить'.

- Даже непроприетарный компонент сложно заменить

'Нет ни места, ни доступного порта для добавления собственного внутреннего хранилища'.

- Хранилища никогда не бывает достаточно; и при этом его нельзя обновить!

'Apple решила эту проблему с помощью кучи Thunderbolt, но лично мы предпочли бы использовать более широко совместимый SATA...'

- внутреннее хранилище не рассматривается, потому что Thunderbot - это внешнее хранилище!

- SATA - идеальный выбор.

'Благодаря новым фирменным разъемам и сложной прокладке кабелей работа с этим устройством стоимостью 3 000 долларов без руководства по ремонту может быть рискованной'.

- руководство по ремонту? WTF!

Как можно считать что-либо ремонтопригодным, если для этого требуются какие-либо запчасти? Как можно отремонтировать что-либо без запчастей?

Это должно было быть максимум 1 или 2 балла из 10.

Я думал, что Делаете.ру - это самая важная вещь за последние годы, чтобы обуздать производителей. Очевидно, компания уступила и подчинилась маркетинговому давлению Apple!

О, я не знаю, может быть, потому что вы ошибаетесь почти по каждому пункту? Даже непроприетарный процессор сложно заменить.

Сложно - не значит трудно. Ничто в разборе не указывает на то, что это значительно сложнее, чем большинство PC MOBO.

'Хранилище... не подлежит модернизации!'

Глупости! PCIe не является проприетарным, и любой, ЛЮБОЙ может изготовить накопитель для модернизации.

'Внутреннее хранилище не рассматривается, потому что Thunderbot - это внешнее хранилище!'

Нет, была затронута проблема расширяемого хранилища, которая и была заявлена.

'SATA - это идиотский выбор'.

Итак, это профессиональная машина. Она не для идиотов. О, подождите, вы имеете в виду...?

Кроме того, у вас нет никаких доказательств того, что ЛЮБОЙ из разъемов является проприетарным. Что касается необходимого руководства по ремонту, то в этом вся суть этого сайта!!! WTF, действительно.

Что касается 'проприетарных деталей', назовите ПК, для которого такие детали не требуются?

О, Марк, ты действительно должен стать моим новым любимым техническим другом :D Мне нравится, как ты опроверг почти каждый глупый пустой комментарий без исследования здесь. Люди просто приходят и обрушиваются на Apple без каких-либо исследований или понимания стоимости деталей. Я читал на другом форуме, что D300s - это 7870s, хахаха. На самом деле это, как я помню, W9000 FirePro, которые продаются в розницу по 3K+ за штуку. Люди думают, что с этой машиной можно конкурировать, а потом забывают, что Xeon - это процессор корпоративного класса, и сравнивают его с i7 :P Так смешно. Вы сделали мой день :) своими краткими и четко понятными доказательствами. Освежить

Давайте посмотрим... единственные компоненты, которые можно заменить, - это процессор & ram - или вы добавите к этому SSD? И вы считаете, что это заслуживает оценки 'ремонтопригодность' 8 из 10? Что касается 'ремонтопригодности', если вы не можете заменить отдельные компоненты по мере необходимости, вы не сможете его отремонтировать. Приходится ли вам разбирать устройство на части, чтобы разобрать его, не имеет никакого отношения к тому, можно ли его отремонтировать. Попробуйте еще раз. Mac Pro - это 2 из 10 по индексу ремонтопригодности, в то время как по индексу разборки он вполне может быть 8 из 10 - но 'индекс разборки' ничего не говорит нам о простоте или отсутствии таковой в его ремонте (то есть, если вы можете разобрать что-то с помощью винтов с накатанной головкой, но не можете купить необходимые компоненты для замены, вы не можете его починить, не так ли?).

Вздох. Неужели вы не можете хотя бы попытаться понять, о чем говорите, прежде чем троллить?!

'Единственные компоненты, которые можно заменить в готовом виде, - это процессор и рампа... Или вы добавите к этому SSD?'

Конечно, вы бы добавили SSD. Почему бы и нет?!? А как насчет ОБОИХ видеокарт. В них нет ничего проприетарного, и AMD может свободно выпускать совместимые платы. Что касается остального, то вы понятия не имеете, какие детали Apple может иметь в наличии для ремонта, например, платы ввода-вывода и т.д..

Кроме того, большинство проблем с логикой на уровне схемы - это результат выхода из строя одного конденсатора или SMD-резистора. Если вы не можете заменить их самостоятельно, вы не имеете права называть себя компетентным в ремонте компонентов. Попробуйте еще раз.

Хорошая машинка от apple, но бесполезная в большинстве случаев для реальной работы, а блок питания перегревается и взрывается, помяните эти слова.

И у вас есть доказательства, чтобы поддержать это? Ну?

Где находится внутренний динамик?

Может быть, изменяет угол наклона лопастей вентилятора.

Динамик подключен к плате ввода-вывода и показан на последней фотографии. Увеличьте масштаб, чтобы найти его. Там есть двухконтактный разъем, который соединяет его с платой, и, похоже, два винта для его крепления. Делаете.ру сфотографировал плату ввода-вывода с уже снятым динамиком, но затем включил его в итоговое изображение.

Дизайн Apple - типичная потребительская приманка для маломощного ПК по сравнению с аналогичным ПК той же стоимости. Его нельзя ремонтировать или модернизировать с помощью типовых компонентов, используя детали, которые либо недоступны для конечных пользователей, либо, если они доступны, стоят намного дороже, чем аналогичные детали для ПК.

Последним Mac Pro, которым я владел, был 'инновационный' G5 с жидкостным охлаждением, в который попали едкие химикаты, растворившие внутренности, превратившие компьютер в токсичные отходы. К счастью для меня, этого не произошло, но репутация этой модели Mac Pro привела к тому, что на рынке подержанных компьютеров Mac она упала до статуса неликвидных облигаций. Как и в нынешних Mac Pro, в нем использовались проприетарные видеокарты, замена или обновление которых стоили целое состояние. Недавно я продал его с тысячами долларов все еще очень полезного программного обеспечения за самое большее, что я мог за него получить, - 150 долларов. К счастью, этот Mac Pro не имеет жидкостного охлаждения. Сравните это с презираемым фанатиками Apple ПК, который стоит дешевле при тех же возможностях и имеет гораздо больший срок службы.

Похоже, у вас есть такая особенность - публиковать совершенно необоснованные комментарии, не подкрепляя их никакими доказательствами.

'Дизайн Apple - это типичная приманка для потребителей Apple для маломощного ПК по сравнению с эквивалентным ПК той же стоимости'.

Правда? Пожалуйста, перечислите машины, способные обрабатывать видео 4k в реальном времени с аналогичными видеокартами по цене меньше, чем стоимость Mac Pro. Удачи вам. Как только вы потрудитесь провести исследование, вы обнаружите, что простое копирование видеокарт превысит ваш бюджет!

'Он не подлежит ремонту или модернизации с помощью универсальных компонентов'.

Пожалуйста, объясните, как, по-вашему, можно внедрять инновации в какой-либо области и преступать границы, используя 'типовые компоненты'.

(продолжение)

'Последним Mac Pro, которым я владел, был 'инновационный' G5 с жидкостным охлаждением, в который попали едкие химикаты, растворившие внутренности и превратившие компьютер в токсичные отходы. К счастью для меня, этого не произошло, но из-за своей репутации эта модель Mac Pro резко упала в цене на рынке подержанных Mac.'

Какая полная и абсолютная чушь! Во-первых, очень немногие машины страдали от проблем с утечками, а после того, как Apple заменила систему LCS на систему LCS, изготовленную Panasonic, таких машин стало практически НОЛЬ. Кроме того, у вас нет НИКАКИХ доказательств того, что эта проблема привела к падению стоимости подержанных аппаратов. Пожалуйста, не стесняйтесь опубликовать сравнение по годам ДРУГИХ Mac Pros (не только G5), которое опровергает это, показывая заметную разницу в коэффициентах амортизации между машинами.

(cont)

'Как и в нынешних Mac Pro, в них использовались проприетарные видеокарты'.

Во-первых, нынешний Mac Pro не использует проприетарные карты, для них требуются специальные драйверы. Но такой аргумент можно привести в отношении любой ОС. То, что Windows является стандартом дефакто, не означает, что ее продукты работают без программной поддержки. И поскольку единственный способ позволить Mac Pros использовать эти карты - это повторить архитектуру драйверов Windows 6x, которая является проприетарной, ваш аргумент довольно глуп и лицемерен.

'Недавно я продал его с тысячами долларов все еще очень полезного программного обеспечения за самое большее, что я мог за него получить, - 150 долларов'.

Если не принимать во внимание тот факт, что продажа машины с предустановленным софтом без установочных дисков незаконна, вашей машине как минимум семь лет. Попробуйте отдать свой 7-летний ПК!

'Сравните это с фанатично презираемым Apple ПК, который стоит дешевле при тех же возможностях и имеет гораздо больший срок службы'.

Назовите хоть один.

Как это типично для Apple, замена платы портов ввода-вывода Mac Pro будет стоить столько же, сколько материнская плата ПК.

А так как в ПК входы/выходы обычно располагаются на MOBO, это примерно равноценно, поскольку ремонт входов/выходов потребует замены MOBO, как такового.

Кроме того, вы не имеете ни малейшего представления о том, что такое замена, в любом случае.

Тролль.

Если стоимость замены платы ввода/вывода Mac Pro такая же или близка к стоимости замены новой материнской платы ПК, это не равнозначно, поскольку при замене материнской платы ПК заменяются практически все компоненты компьютера, кроме памяти и процессора, и предоставляется новая гарантия, а при замене платы ввода/вывода Mac Pro - нет, заменяется только часть компонентов, и гарантия Apple Care на Mac Pro продолжает действовать. Даже если стоимость замены платы ввода/вывода Mac Pro ниже, чем материнской платы ПК, что, вероятно, не так уж и много, замена материнской платы ПК из-за сломанного порта ввода/вывода, скорее всего, будет стоить только разъема порта и немного времени, чтобы открыть корпус, заменить разъем ввода/вывода (выпаять/перепаять или отсоединить/подключить) и собрать корпус. Еще одно недорогое решение, доступное для ПК и недоступное для Mac Pro, - установка карты расширения PCI с необходимыми портами ввода/вывода.

Есть ли способ преобразовать Thunderbolt 2 в порты, пригодные для внешних накопителей usb.

Есть некоторые док-станции, которые могут преобразовать Thunderbolt 2 во многие другие порты, такие как USB, HDMI и т. д.
