Разборка MacBook Air 11" в начале 2015 года

Введение

Тик-так - это звук, с которым Intel выпускает очередную линейку процессоров, новоиспеченную серию Broadwell. Они появились в линейке Apple MacBook Air буквально вчера, и мы не стали тратить время на их разбор. С 13-дюймовую модель мы должным образом разобралимы переключили наше внимание на его 11-дюймовый аналог. Присоединяйтесь к нам и разберите на части MacBook Air 11', выпущенный в начале 2015 года.

Вдохните этот пьянящий воздух разбора - следите за нами в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка MacBook Air 11' Early 2015

• Чего ожидать от 11-дюймового MacBook Air начала 2015 года? Мы внимательно осмотрели его, но ни черта не смогли отличить от предыдущего поколения. Вот что написано на коробке:

• Двухъядерный процессор Intel Core i5 5-го поколения с графикой Intel HD Graphics 6000

• 128 ГБ флэш-памяти (с возможностью расширения до 512 ГБ)

• 4 ГБ оперативной памяти LPDDR3, настраиваемая (но не обновляемая) до 8 ГБ

• 11,6-дюймовый дисплей с разрешением 1366x768 пикселей (~135 ppi)

• Wi-Fi 802.11ac

• Thunderbolt 2

• Двойные микрофоны

Шаг 2

• Перед тем как разбирать заднюю крышку, посмотрим на номер модели, A1465 - те же цифры, которые мы нашли на моделях, выпущенных еще в середине 2012 года.

• У нас есть несколько незакрепленных винтов, и мы гордимся этим!

• Мы гордимся тем, что нас не закручивает ни один крепеж, и уж тем более не закручивает фирменный 'простратор' Apple, вероломный Pentalobe.

Шаг 3

• Первый взгляд под капот показывает именно то, что мы ожидали. Четыре руки. Вернее, никаких изменений по сравнению с прошлого года.

• Этот сиквел заставляет нас чувствовать себя немного застрявшими в искривлении времени.Поэтому мы быстро перебегаем вперед в надежде, что Apple не повторила ошибок прошлого.

Шаг 4

• Все на палубу! Приготовить лопаты! Отключите батарею!

• Это было легко. Извлечь батарею тоже несложно, благодаря винтам и отсутствию клея, мешающего освобождению батареи. Давайте посмотрим, что представляет собой этот блок:

• Хотя аккумулятор 7,6 В, 5100 мАч (38,75 Вт-ч) соответствует прошлогодней модели Apple заявляет о дополнительном часе работы при просмотре фильмов в iTunes (до 10).

• Скорее всего, это связано с улучшениями в новом процессоре Broadwell.

• Microsoft обещает аналогичные '9 часов работы в Интернете' от своего убийцы MacBook Air, модели Surface Pro 3. Surface оснащен более емким аккумулятором 7,6 В, 5380 мАч (42,4 Втч).

Шаг 5

• В то время как более крупный и мощный 13-дюймовый Air получил более быстрый и яркий твердотельный накопительно 11-дюймовая модель застряла в 2013 году с тем же старым, тем же старым.

• Apple решила не распространять удовольствие от обновления, и мы застряли со старым, двухлетним SSD. Принесите дополнительную помощь, чтобы поднять его с постели.

• После небольшого тыканья и тыканья он начинает сыпать бобами, то есть чипами. На самом деле, это те же самые те же самые фишки, которые мы использовали в версии середины 2013 года:

• 8 x SanDisk 05131 016G 16 ГБ флэш-памяти NAND (всего 128 ГБ)

• Контроллер Marvell 88SS9183 PCIe SSD

• Samsung K4B2G1646E 2 Гб (256 Мб) оперативной памяти DDR3 SDRAM

Шаг 6

• Жадные до новых чипов, мы решаем отдать логическую плату зажимы. Какова же наша награда? Давайте посмотрим:

• 1,6 ГГц Intel Core i5 5250U процессор с частотой 1,6 ГГц, интегрированная графика Intel HD Graphics 6000

• Intel DSL5520 Контроллер Thunderbolt 2

• Texas Instruments 58873D Пара синхронных МОП-транзисторов NexFET в блоке питания

• ON Semiconductor 4902F Двойной N-канальный силовой MOSFET RBV1L

• Хотя Broadwell в основном представляет собой уменьшенную на 14 нм матрицу существующего процессора Haswell микроархитектура Haswell, она на 30% более энергоэффективна.

Шаг 7

• Еще больше микросхем обнаруживается на задней панели:

• SK Hynix H9CCNNN8JTALAR LPDDR3 SDRAM 4 x 1 Гб для 4 Гб в сумме.

• SK Hynix H5TC4G63CFR 4 Гб (512 Мб) синхронной DRAM с низким энергопотреблением

• Broadcom BCM15700A2, похоже, что это чипсет для беспроводных сетей

• Macronix MX25L6473E последовательный мульти-вывод 64 Мб флэш-памяти

• Texas Instruments/Stellaris LM4FS1EHSMC-контроллер

• Синхронный контроллер Texas Instruments TPS51980A

• Intersil 958 26AHRZ N450MT и SMSC EMC1704-2 Датчик тока/постоянного тока с контролем температуры

Шаг 8

• Выясняем различия в этих легких ноутбуках, и последнее, что попадает на стол, - плата ввода/вывода.

• Легким движением мы снимаем плату ввода/вывода, чтобы лучше рассмотреть разъем для наушников, порт USB и порт MagSafe 2.

• При беглом взгляде на плату обнаруживается тот же аудиокодек Cirrus Logic 4208-CRZ HD, что и в 13-дюймовой модели этого года (вероятно, аналогичный 4207).

Шаг 9

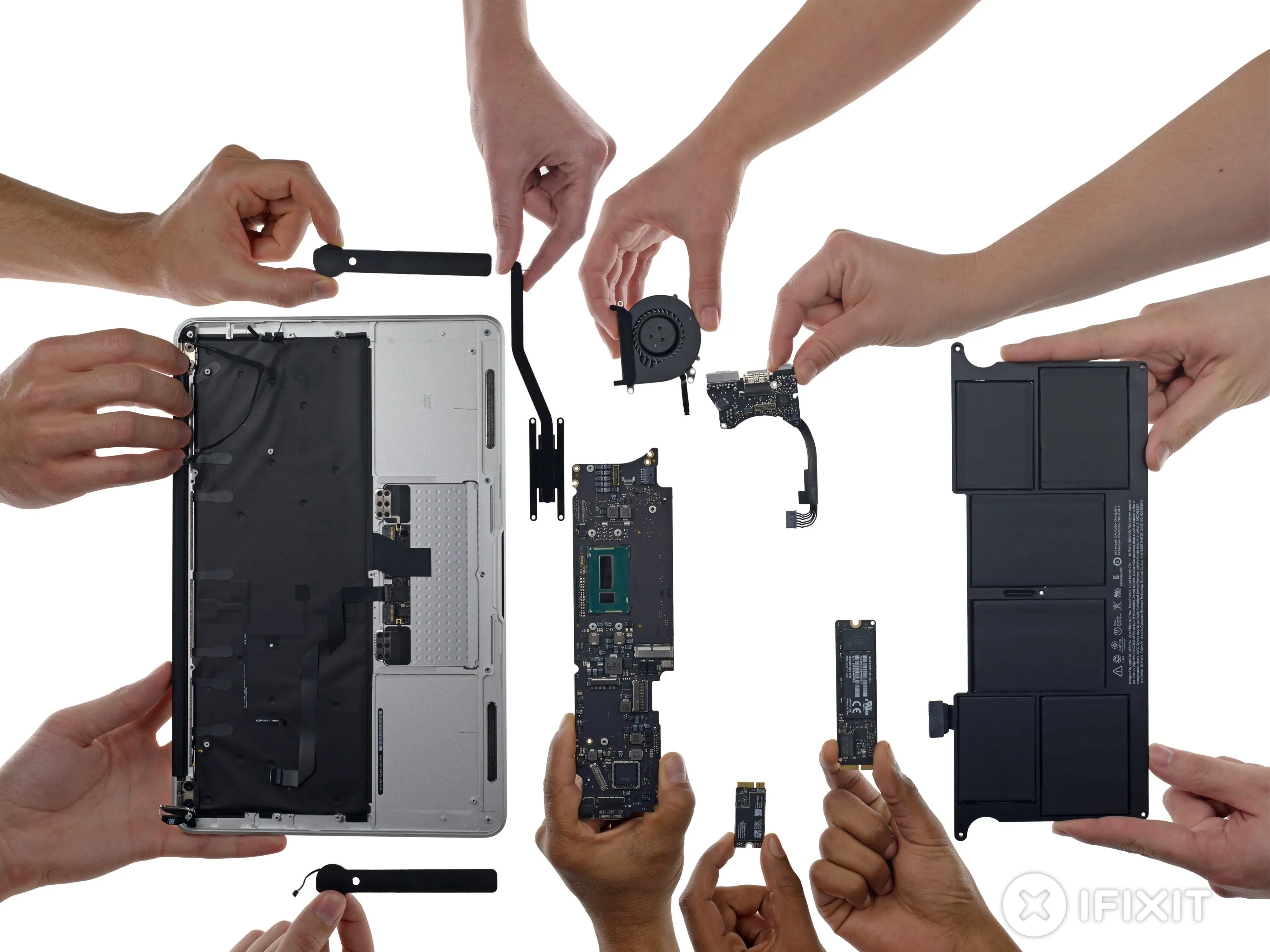

• MacBook Air 11' Early 2015 Оценка ремонтопригодности: 4 из 10 (10 - самый простой в ремонте).

• Как только вы пройдете через внешний корпус, все основные компоненты становятся довольно легкодоступными для замены.

• Внешний корпус держится на фирменных винтах Apple Pentalobe, поэтому для того, чтобы попасть внутрь, вам понадобится подходящая отвертка.

• Так же, как и винты, все компоненты, включая оперативную память и SSD, являются собственными, что усложняет поиск запасных частей.

• Хуже всего то, что этот MacBook Air не подлежит обновлению после покупки. Как и во многих других поколениях Air, оперативная память припаяна к логической плате, а твердотельные накопители не совместимы между поколениями.
