Разборка MacBook Air 11" Late 2010

Введение

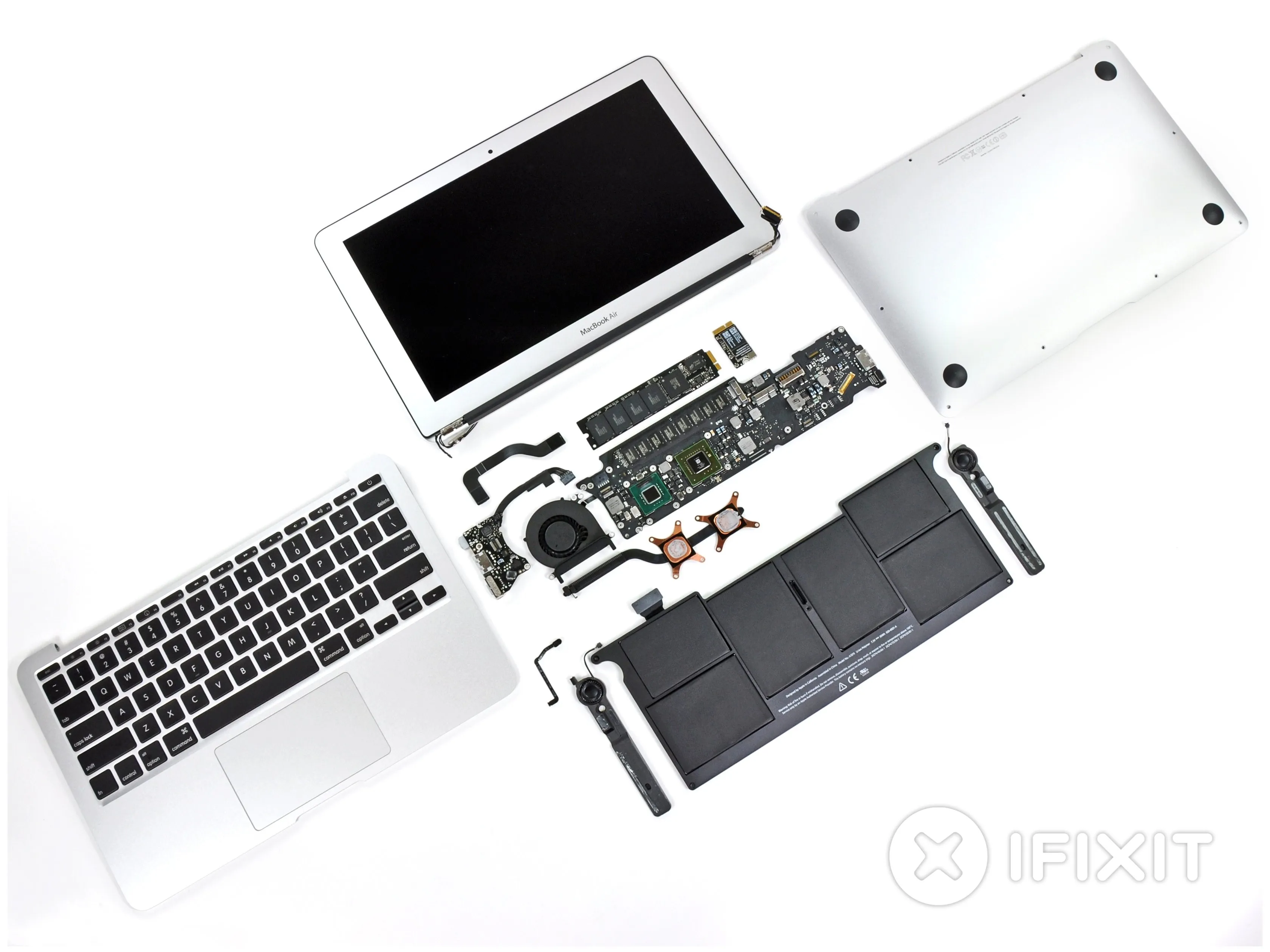

Присоединяйтесь к нам, чтобы заглянуть внутрь 11,6-дюймовой версии совершенно нового MacBook Air!

Хотите быть в курсе последних событий в мире аппаратного обеспечения? Следите за сайтом @Делаете.ру!

Мы разобрали этот Air 21 октября 2010 года.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка MacBook Air 11' Late 2010

• В компьютерном дивизионе появился новый соперник!

• К нам в руки попал новый MacBook Air 11' Late 2010, и, судя по фотографии на коробке, он оказался тоньше, чем мы ожидали.

• Технические характеристики самого тонкого компьютера Apple на сегодняшний день:

• 1,4 ГГц или 1,6 ГГц процессор Intel Core 2 Duo

• 2 ГБ DDR3 SDRAM (при сборке под заказ можно установить 4 ГБ)

• 64 ГБ или 128 ГБ флэш-памяти

• Графический процессор NVIDIA GeForce 320M

Шаг 2

• Мы считаем, что это просто потрясающая модель, которая запоздала на пару поколений MacBook Air.

• В качестве компенсации за отсутствие оптического привода в коробку входит USB-накопитель для переустановки программного обеспечения. Диск имеет объем 8 ГБ и содержит как Snow Leopard, так и iLife '11.

• Накопитель можно загрузить, удерживая клавишу 'C' при запуске, как и обычный диск восстановления DVD.

• Похоже, что USB-накопитель доступен только для чтения, но мы не пробовали серьезно взламывать его, чтобы доказать обратное.

Шаг 3

• Адаптер питания Magsafe нового MacBook Air имеет ту же мощность 45 Вт 3,1 А 14,5 В, что и старая модель, но при этом стал в разы меньше.

• Кнопка питания теперь встроена в клавиатуру, а не является частью верхнего корпуса.

Шаг 4

• При ширине 11,8 дюйма, глубине 7,56 дюйма и высоте от 0,68 до 0,11 дюйма новый MacBook Air очень похож на карлика. карлик среди карликов по сравнению со старыми моделями.

• Фронтальный вид показывает отсутствие ИК-датчика и светодиодного индикатора режима сна.

• Откидная дверца для портов была упразднена, и новая модель умудрилась разместить дополнительный порт USB 2.0 вдоль правого края.

Шаг 5

• Apple, очевидно, не хочет, чтобы вы находились внутри этой штуки. Они решили использовать 5-гранные винты безопасности 'Pentalobe' для крепления нижнего корпуса.

• Для разборки нам пришлось использовать пару плоских отверток, чтобы вытащить эти странные винты. С тех пор мы нашли правильную пятиконечную отвертку, которая подходит для этого.

• Вот 1366x768 обойная версия для новых владельцев MB Air. Мы не скажем, откуда он у вас.

Комментарии к шагу

Кажется, что Делаете.ру могла бы сделать что-то подобное и добавить в свой набор бит-драйверов из 54 предметов. Или просто продать наконечник.

Каков фактический размер TORX пятиконечного винта?

Это не защитные Torx - у них нет центрального штифта. Это просто 5-гранные Torx под маркой 'Torx Plus'. Они обеспечивают больший крутящий момент и меньший износ (но существуют в основном потому, что срок действия патента на 6-гранный винт истекал). Они встречаются немного реже, благодаря ограниченному лицензированию, но совсем не являются устойчивым к взлому крепежом.

Шаг 6

• Барабанная дробь, пожалуйста!

• Подняв нижнюю крышку после долгих попыток справиться с надоедливыми винтами корпуса, мы получаем первый взгляд на внутренности.

• Внутри MacBook Air доминируют шесть отдельных литий-полимерных элементов, составляющих батарею ёмкостью 35 Вт-ч.

Шаг 7

• Большая батарея крепится пятью винтами T5 Torx.

• Apple утверждает, что батарея проработает до пяти часов при активном использовании и до тридцати дней в режиме ожидания.

• Эта батарея рассчитана на 35 ватт-часов. Предыдущие версии 13-дюймовых MacBook Air оснащались аккумуляторами емкостью 37 или 40 ватт-часов. Поскольку у этого Air меньше экран и нет вращающегося жёсткого диска, мы ожидаем, что время работы будет несколько лучше, чем у предыдущих Air.

Комментарии к шагу

Возможно, в последнее время у меня есть некоторые проблемы с программным обеспечением Apple, но %@@&, их аппаратное обеспечение по-прежнему очень сексуально.

Отверстие в середине батареи имеет те же размеры, что и док-коннектор? Конечно, похоже!

Будьте очень, очень осторожны, не царапайте, не прокалывайте, не давите, не повреждайте, не деформируйте... в общем, просто НЕ трогайте аккумуляторные блоки. Они очень хрупкие.

Шаг 8

• После откручивания еще одного винта T5 Torx можно отсоединить плату флеш-накопителя емкостью 64 ГБ от логической платы. Ее можно легко заменить, если не обращать внимания на странный 5-гранный Torx, необходимый для проникновения внутрь.

• SSD-накопитель форм-фактора Mini PCI Express является полностью индивидуальной деталью и, вероятно, будет доступен только через службу поддержки Apple, тем самым заколачивая еще один гвоздь в крышку гроба для удобства обслуживания.

Комментарии к шагу

Является ли разъем, в который подключается флэш-накопитель, стандартным mini-PCIe?

Одинаков ли размер флэш-накопителя в 11- и 13-дюймовых моделях? То есть можно ли будет вставить 256-гигабайтный накопитель 13-дюймовой модели в слот 11-дюймовой и наоборот (и при этом закрыть корпус...)?

Примечание: твердотельные накопители Mini PCI Express не являются эксклюзивными для Apple, они использовались в некоторых ранних моделях нетбуков, таких как Asus EeePC 8 gb.

Может быть доступен в свободном доступе: https://www.prnewswire.com/news-releases/...

Похоже, что Toshiba выпускает эти жесткие диски независимо от MacBook Air: https://www.toshiba.co.jp/about/press/201...

Шаг 9

• Твердотельный накопитель mSATA, судя по всему, собран компанией Toshiba и имеет модельный номер THNSNC064GMDJ.

• На этой пользовательской плате установлено шесть основных микросхем:

• Четыре флеш-чипа Toshiba TH58NVG7D7FBASB объемом 16 ГБ, которые составляют в общей сложности 64 ГБ.

• Контроллер твердотельного накопителя Toshiba T6UG1XBG.

• Кэш-память DDR DRAM Micron OKA17 D9HSJ.

• Толщина нового SSD составляет 2,45 мм по сравнению с 5,12 мм толщины накопителя старого Air, основанного на пластине. Уменьшение двух из трех размеров, безусловно, помогает новому Air достичь сверхтонкого профиля.

• Вес твердотельного накопителя составляет всего 10 граммов по сравнению с 45 граммами его вращающегося собрата.

Комментарии к шагу

Можно ли будет извлечь и восстановить данные с 'диска'? Это SATA-разъем?

Согласно сообщению на сайте Ars Technica, плата представляет собой 'Mini PCIe SSD'. Можете ли вы подтвердить, что это действительно так?

Да, это можно определить, просто взглянув на разъемы и слоты на изображениях выше. В System Profiler он отображается в разделе Serial-ATA, а не PCI Cards.

Одна из причин этого заключается в том, что, скорее всего, здесь используется SATA passthrough, впервые ставший популярным благодаря Asus. Неизвестно, сохраняется ли при этом интерфейс mini-PCIe или нет, что делает создание твердотельных накопителей mini-PCIe от сторонних производителей простой задачей.

- https://en.wikipedia.org/wiki/PCI_Express...

Физические разъемы, используемые SSD & Wifi картами, похоже, разработаны Apple. Они имеют меньше контактов, чем mSata или mPCIe. Сравнить можно здесь (для mSata): https://www.engadget.com/2009/09/21/toshi...

Электрически они, вероятно, представляют собой SATA & 1-lane PCIe (учитывая малое количество контактов, каждый разъем, вероятно, является одним ИЛИ другим, а не обоими одновременно).

Шаг 10

• Повернув винт, вынимаем плату беспроводной связи.

• Хотя в новом MacBook Air используется более новый форм-фактор Mini PCI Express, в нём применяется тот же чип Broadcom Wi-Fi/Bluetooth, что и в текущей линейке MacBook Pros.

• Номер модели - BCM943224PCIEBT2.

Комментарии к шагу

Wifi карта выглядит очень аппетитно, есть предположения о будущих технологических шагах в этой области?

Что за другой разъем находится чуть левее карты WiFi?

Это разъем батареи. Слева от него находится разъем дисплея.

Mini PCI Express. Интересно, могу ли я получить GPS для iAlert Anti Theft? Федеральный суд признал, что Apple хочет, чтобы Google улучшила доступ к WiFi для локатора. Это %*&% и плохой локатор.

Шаг 11

• Три винта T5 Torx крепят вентилятор к верхнему корпусу.

• Все охлаждение и вентиляцию в MacBook Air обеспечивает один вентилятор с беличьей клеткой.

• Он тоньше и миниатюрнее обычных вентиляторов MacBook, как и всё остальное в этой машине.

Шаг 12

• MagSafe, USB-порт и звуковая карта находятся на одной небольшой плате, которая подключается к логической плате.

• В местах соединения ленточных кабелей есть капелька клея, которая выступает в качестве изолятора. Это может предотвратить возникновение электрических разрядов, если контактные площадки протрутся через пластиковую пленку и коснутся алюминиевого корпуса Air.

• В Air установлен аудиоконтроллер Cirrus Audio 4206ACNZ. Этот же чип мы видели в последней модели MacBook Unibody и Mac Mini

Комментарии к шагу

Клей на ленточном кабеле является дополнительным ограничителем, обеспечивающим поддержку при работе с платой или жгутом проводов во время сборки или разборки устройства.

С противоположной стороны клей окружает силовой трансформатор, используемый в цепи постоянного тока, чтобы подавить вибрационный шум или гул от резонансной частоты компонента.

Хочу добавить, что клей также помогает предотвратить появление холодных паяных соединений при вибрации трансформатора или движении жгута проводов. Клей или силикон можно использовать в большинстве схем, а также вблизи жгутов, разъемов и других компонентов, которые могут испытывать нагрузку при движении.

Шаг 13

• Три винта T5 Torx фиксируют эктоморфную логическую плату на месте.

• Как и в большинстве последних ноутбуков Apple, радиатор выходит наружу, прикреплённый к логической плате. Это хорошо, так как при замене логической платы вам нужно будет только снять радиатор и нанести термопасту.

• К сожалению, как и во всех предыдущих MacBook Air, оперативная память припаяна к логической плате и не подлежит обновлению. При покупке Apple предлагает вариант с 4 ГБ оперативной памяти, но если вы выберете только 2 ГБ, а потом решите, что вам нужно больше оперативной памяти, вам не повезёт.

• Наш совет? Выбирайте 4 ГБ.

Комментарии к шагу

Здравствуйте, может ли карта памяти повредиться или стать неразличимой со временем? Моя 4 ГБ ОЗУ стала 2 ГБ через много лет. Может ли она быть повреждена? Можно ли ее починить?

Я собираюсь поэкспериментировать с mbp середины 2010 года, планирую попытаться выпаять все детали и сделать несколько пользовательских входов. кому-нибудь еще повезло с этим?

Шаг 14

• После откручивания восьми винтов T5 термопаста на CPU и GPU - единственное, что осталось, чтобы прикрепить радиатор к материнской плате.

• Радиатор нового MacBook Air значительно меньше, чем у всех предыдущих моделей. Его вес составляет всего 10 граммов. Судя по крошечному радиатору, процессор Core 2 Duo с ультранизким напряжением 1,4 ГГц кажется очень холодным чипом.

Комментарии к шагу

Это ОЧЕНЬ много термопасты, можно обойтись четвертью этого количества!

Можно ли обновить графический процессор?

Нет, он припаян к плате.

Шаг 15

• Логическая плата:

• Процессор Intel Core 2 Duo 1,4 ГГц

• Графика NVIDIA GeForce 320M

• 2 ГБ оперативной памяти Elpida J1108EFBG-AE-F

• F2117LP 20H V

• TPS 51982 TI 06K

Шаг 16

• С помощью пластикового инструмента для открывания вынимаем динамики. Эти стереосистемы выдают... ну... какую-то бешеную мощность, вероятно, около 1-2 Вт.

Шаг 17

• На задней стороне трекпада установлен чип Broadcom BCM5976A0K, а также микросхема Cypress CY8C24x94-24L PSoC.

• Чип CY PSoC, скорее всего, отвечает за мультитач-возможности трекпада, поскольку он обладает сенсорными возможностями и используется во многих трекпадах MacBook.

• Плата предусмотрительно заземлена с помощью маленьких рычажков, выдвигающихся из металлических петель трекпада.

Комментарии к шагу

Я новый пользователь mac, поэтому я чувствую себя потерянным, кто может помочь мне, я буду благодарен.... я надеюсь, что кто-нибудь сможет мне помочь

Я хочу знать, как управлять этим macbook air 13' помогите мне пожалуйста.... срочно

Шаг 18

• Теперь мы можем снять дисплей с нижнего корпуса.

• Разрешение 11,6-дюймового MacBook Air составляет 1366x768. Это на несколько пикселей больше и заметно шире (16x9 против 16x10), чем разрешение 1280x800 у предыдущих моделей Air.

• Более крупный дисплей на второй фотографии принадлежит MacBook Air предыдущего поколения. Если вы внимательно присмотритесь, то увидите, что Apple удалила микрофон из блока дисплея. Теперь микрофон находится в корпусе компьютера, рядом с разъёмом для наушников.

Шаг 19

• MacBook Air 11' Late 2010 Ремонтопригодность: 4 из 10 (10 - самый простой ремонт).

• Как только вам удастся снять нижнюю крышку, все детали можно легко заменить.

• Открыть нижнюю крышку довольно сложно, если у вас нет подходящей отвертки. Очевидно, что Apple не хотела, чтобы люди вскрывали их устройство.

• Все компоненты, включая оперативную память и жесткий диск, являются собственностью компании, а это значит, что ни одна готовая деталь не будет работать в нем без серьезного вмешательства.

• Если вам посчастливилось стать обладателем более ремонтопригодного устройства Apple, мы позаботимся о вас. Мы продаём запчасти и инструменты, чтобы ваши Mac, iPod и iPhone работали без сбоев.
