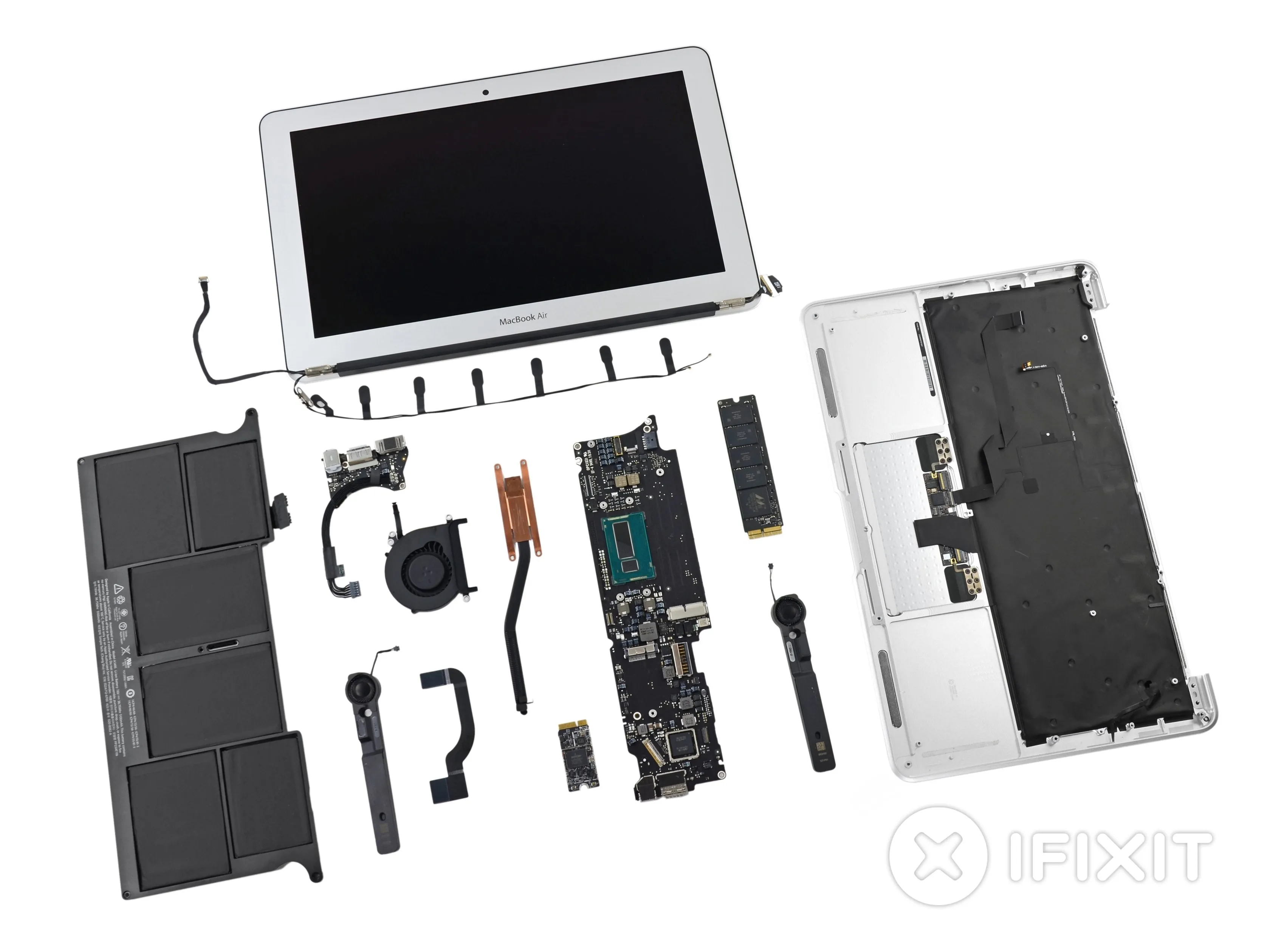

Разборка MacBook Air 11" Mid 2013

Введение

Когда Apple анонсировала новые MacBook Air на WWDC, мы задались старым вопросом: в чем же разница между 11- и 13-дюймовыми MacBook Air? Больше не удивляйтесь! Для вас, нашей обожаемой публики, нет слишком сложных вопросов.

Сомневаетесь в своей технической подкованности? Ответ - следите за нами в Twitter и ставьте лайк в Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка MacBook Air 11' Mid 2013

• Мы думали, что с нас хватит после Разборка MacBook Air 13'? Подумайте еще раз: мы нашли еще один Apple для нашего бушеля.

• Процессор Intel Core i5 4-го поколения с графикой Intel HD 5000

• 128 ГБ флеш-памяти (с возможностью расширения до 512 ГБ)

• 4 ГБ оперативной памяти LPDDR3, настраиваемая (но не обновляемая) до 8 ГБ

• 11,6-дюймовый дисплей с разрешением 1366x768 пикселей (~135 ppi)

• Wi-Fi 802.11ac

• Двойные микрофоны

Шаг 2

• Если вы задаетесь вопросом, чем 11-дюймовый Air отличается от своего старшего брата, то вы попали по адресу.

• Меньший 11,6-дюймовый ЖК-дисплей имеет немного большую плотность пикселей, чем 13-дюймовая модель (135 против 128 ppi), но он все еще не приближается к дисплею Retina, на который многие надеялись.

• Как и его более крупный собрат, обновлённый MacBook Air 11' сохранил тот же модельный номер, что и модель 2012 года: A1465.

• Судя по иконке по умолчанию, в 2013 году нас ждёт 'воздушная одиссея'. Открой двери отсека, Apple.

• Простите, Делаете.ру, но я просто не могу этого сделать.

• Неважно, мы получаем Pro-tech.

• Мы надеемся, что срок службы этого устройства будет выше, чем у HAL. AE35 чем у HAL AE35.

Шаг 3

• Тонкий и модный профиль 11-дюймовой модели идентичен 13-дюймовому собрату, вплоть до новой матрицы с двумя микрофонами.

• Вечеринка в стиле Pentalobe!

• Планируете собственную вечеринку? Не будьте этим парнем - возьмите с собой набор инструментов Pro Tech Toolkit, и вы станете главной звездой вечеринки.

• Ладно, вечеринка окончена. Пора зайти внутрь.

Шаг 4

• Сравнительные снимки: Издание 2012 года (первое изображение), издание 2013 года (второе изображение), наложение (последнее изображение).

• Отличия?

• Меньший модуль SSD

• Отсутствие отдельного концентратора контроллера платформы

• Новый теплоотводный зажим

• Другая батарея, те же размеры

• Есть ли эхо здесь?

Шаг 5

• Хотите поговорить об аккумуляторах? Давайте поговорим об аккумуляторах.

• Несмотря на то, что 13-дюймовый Air не работает 'весь день', батарея 7,6 В, 5100 мАч обеспечивает до 9 часов работы 11-дюймового MacBook Air.

• При весе 8,08 унции и 38,75 ватт-часа новая батарея превосходит прошлогодний модуль весом 7,90 унции с мощностью 35 ватт-часов, обеспечивающий всего 5 часов автономной работы.

• Для сравнения, 12-часовой модуль в 13-дюймовой модели весит 10,35 унции.

Шаг 6

• Йоуинк. Вот и фирменный твердотельный накопитель.

• Твердотельные накопители из моделей MacBook Air сверху вниз: 2012-11', 2013-11' и 2013-13'.

• Похоже, что в 11-дюймовом MacBook Air 2013 года используется тот же самый SSD на базе PCIe, который мы выковыряли из 13-дюймовой модели. модели. Однако этот конкретный накопитель представляет собой модуль SanDisk, оснащенный компонентами от трех разных производителей:

• SanDisk 05131 016G 16 ГБ флэш-памяти NAND (по четыре с каждой стороны, всего 8 x 16 ГБ = 128 ГБ)

• Контроллер Marvell 88SS9183 PCIe SSD

• Samsung K4B2G1646E 2 Гб DDR3 SDRAM

Шаг 7

• Карта AirPort с поддержкой стандарта 802.11ac извлекается с легкостью.

• Сравнение карт AirPort/Bluetooth в MacBook Air 11' Mid 2012 (вверху) и MacBook Air 11' Mid 2013 (внизу).

• Карта AirPort оснащена точно таким же оборудованием, как и в 13-дюймовый Air:

• Broadcom BCM4360 Трехпоточный гигабитный трансивер 5G WiFi 802.11ac

• Broadcom BCM20702 Одночиповое решение Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy (BLE)

• Skyworks SE5516 двухдиапазонный фронтальный модуль WLAN 802.11 a/b/g/n/ac

Шаг 8

• Далее мы извлекаем плату ввода/вывода, и хотя она похожа на ту, что установлена в 13-дюймовом MacBook Air, она имеет более поразительное сходство с одним из штатов США.

• Вы, наверное, знаете, что многие люди считают себя фанбои Apple. Вы можете не знать, что Apple считает себя фанбоем из Миннесоты.

• На противоположной стороне платы находится аудиокодек Cirrus 4208-CRZ - тот же самый, что и в 13-дюймовой модели.

Шаг 9

• Сделайте погромче, сейчас здесь будет жарко!

• Вот и неприметные динамики, за ними следует обновленный радиатор.

• Эти компоненты - всего лишь сопутствующий ущерб, чтобы добраться до логической платы.

Шаг 10

• Микросхемы на передней стороне логической платы:

• 1,3 ГГц (с Turbo Boost до 2,6 ГГц) двухъядерный процессор Intel процессор Core i5, с интегрированной графикой Intel HD 5000

• Концентратор контроллера платформы Intel (без маркировки)

• Контроллер Intel Z244T011B Thunderbolt

• Fairchild Semiconductor DD154P

Шаг 11

• Обратная сторона логической платы:

• Elpida F8132A1MC 8 Gb LPDDR3 RAM-(4 x 8 Gb = 32 Gb = 4 GB)

• Hynix H5TC4G63AFR 4 Гб синхронной оперативной памяти с низким энергопотреблением Double Data Rate III (DDR3L)

• Broadcom BCM15700A2

• Синхронный контроллер Texas Instruments TPS51980A

• SMSC 1704-2

• 980 YFC LM4FS1BH

• Intersil 625 9AHRTZ

Шаг 12

• Да, эти клейкие вкладки все еще существуют и все еще раздражают.

• Керпау! А вот и дисплей, наконец-то освобожденный от тирании верхнего регистра.

• В трекпаде используются те же чипы, что и в MacBook Air 13':

• STMicroelectronics STM32F103VB микроконтроллер

• Последовательная флэш-память MXIC MX25L2006E 2 Мб

• Broadcom BCM5976A0KUB2G контроллер трекпада

Шаг 13

• MacBook Air 11' Mid 2013 Оценка ремонтопригодности: 4 из 10 (10 - самый простой ремонт).

• После того как вы разберётесь с внешним корпусом, доступ к основным компонентам для замены будет довольно простым.

• Внешний корпус крепится с помощью фирменных винтов Apple Pentalobe, поэтому вам понадобится подходящая отвертка, чтобы проникнуть внутрь.

• Так же, как и винты, все компоненты, включая оперативную память и SSD, являются собственными, что усложняет поиск запасных частей.

• Хуже всего то, что этот MacBook Air не подлежит обновлению после покупки. Как и во многих других поколениях Air, оперативная память припаяна к логической плате, а твердотельные накопители не совместимы между поколениями.

Комментарии к статье

Мне нравится смотреть на фотографии логических плат спереди и сзади. Эти компоненты обладают определенной красотой, которая, вероятно, обусловлена продуманностью конструкции, необходимой для их создания. Для чего предназначена память Hynix H5TC4G63AFR 4 Gb SDRAM? Неужели для графики Intel 5000-й серии?

Я так не думаю. Я пытался определить, для чего она нужна, с момента разбора 13-дюймового ноутбука, и поскольку я не нашел никаких упоминаний о том, что iGPU Haswell может использовать собственную дискретную память (а не основную или общую L4, как кэш на 5200), я думаю, что она как-то связана с Broadcom BCM15700A2.

Конечно, тогда остается загадкой, для чего нужен Broadcom BCM15700A2. Поскольку единственные упоминания о нем я нашел в этих разборах.

можно ли поменять логическую плату на модели 2014 или 2015 года? будет ли это работать? пожалуйста, посоветуйте. спасибо.

Да, вы можете поменять местами платы 2013, 2014 и 2015 годов, так как они все одинаковые, за исключением микросхем (процессор и т.д.) на платах. Все разъемы и съемные детали одинаковы, включая дисплей. Я знаю, что это немного более поздний ответ, чем вам хотелось бы. То же самое касается и 13-дюймовых моделей Air, 2013 + все одинаковые.

Что за отвертка используется для извлечения карты аэропорта?

Привет, Adao, это Torx T-5.
