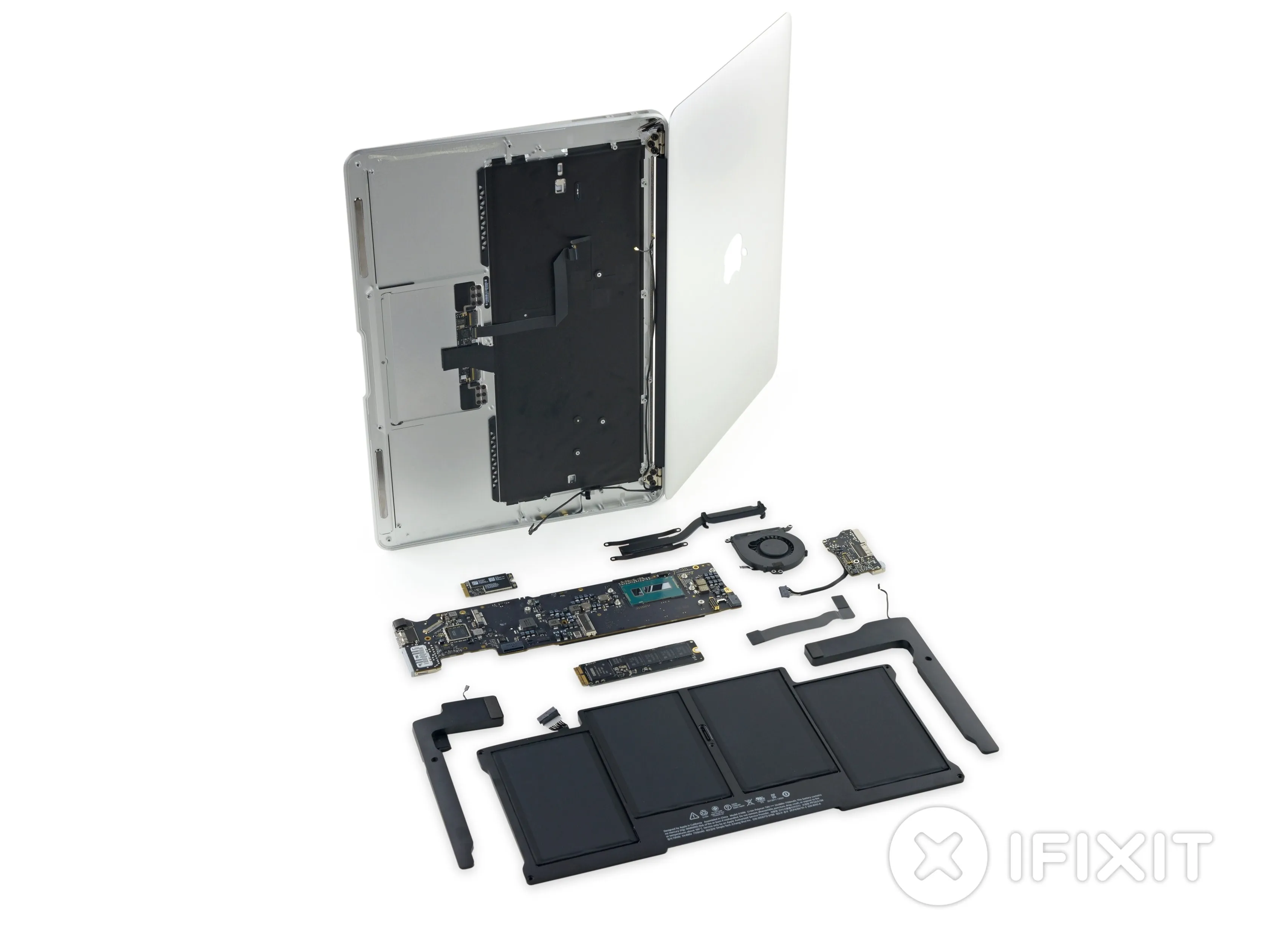

Разборка MacBook Air 13" в начале 2015 года

Введение

Снова наступило это время года: MacBook Air вышел из спячки с новыми спецификациями к весне.

На мероприятии 'Spring Forward' в понедельник Apple пообещала нам процессоры нового поколения Broadwell с обновлённой графикой, Thunderbolt 2 и более быструю флеш-память. Мы откроем капот и посмотрим, изменилось ли что-нибудь за прошедшие одиннадцать месяцев.

11-дюймовый MacBook Air тоже получил обновление, так что у нас двойной разбор. Посмотрите на 11-дюймовый Air здесь.

Станьте самой ранней пташкой и получайте новости, подписавшись на нас в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка MacBook Air 13' Early 2015

• Чувствуете запах? В Air есть свежий кремний. MacBook Air 13' Early 2015 содержит:

• двухъядерный процессор Intel Core i5 5-го поколения с графикой Intel HD Graphics 6000

• 128 ГБ флеш-памяти (с возможностью расширения до 512 ГБ)

• 4 ГБ оперативной памяти LPDDR3, настраиваемой (но не обновляемой) до 8 ГБ

• 13,3-дюймовый дисплей с разрешением 1440x900 пикселей (~128 ppi)

• Wi-Fi 802.11ac

• Thunderbolt 2

• Двойные микрофоны

Шаг 2

• Этот новейший 13-дюймовый Air сохранил свой традиционный номер модели, A1466. Для идентификации вам понадобится серийный номер, EMC (2925) или модельный год (2015).

• По крайней мере, это не A1278.

• Правая сторона оснащена слотом для карт памяти SDXC, портом USB 3.0 и (все новинки!) портом Thunderbolt 2. Как и прежде, на противоположном торце находятся порт питания MagSafe 2, аудиоразъем и еще один порт USB 3.0. Также в комплект входят два микрофона, предназначенные для уменьшения фонового шума.

• А, мой старый заклятый враг Pentalobe.

• Видно, что Apple не изменила себе - классический пенталоб закрывает этот Air от обычного ремонтника.

• К счастью, у нас есть удобный драйвер как раз для таких случаев. И... мы в деле!

Шаг 3

• Один из них - обновленный MacBook Air начала 2015 года, а другой - середины 2013 года. Можете ли вы сказать, кто из них кто?

• На первый взгляд, тоже. Этот MacBook держит свои карты AirPort довольно близко к жилету.

• На первом изображении - модель 2015 года, а на втором - наш MacBook Air 13' Mid 2013 Teardown.

• Если вы ошиблись, не расстраивайтесь: сейчас мы перейдём к самому главному.

Шаг 4

• Далее - наша любимая функция Air: извлечение аккумулятора. Благодаря аккуратной пластиковой рамке батарея держится на пяти винтах без клея - легко для ремонтников, легко для переработчиков.

• Эта конструкция перешла от предыдущих моделей, но если вчерашний анонс если можно судить по вчерашней презентации, она может оказаться на задворках. Нам кажется, что Apple не хотела тратить внутреннее пространство на пластиковую рамку, которая могла бы вместо этого занять больше места для аккумулятора.

• В отсутствие рамки, мы предполагаем, что эти элементы будут приклеены, что станет продолжением тенденции, начатой моделью Retina Pro.

• Характеристики аккумулятора также претерпели изменения: Air по-прежнему оснащается батареей 7,6 В, 54 Вт-ч, 7150 мАч. Благодаря новым чипам Broadwell, мы должны получить больше времени работы при той же емкости: Теперь до 12 часов работы в Интернете или воспроизведения видео.

• Для всех, кто ведет счет, это на 2 Вт-ч и теоретически на 1 час больше, чем у нового Dell XPS 13.

Шаг 5

• Флеш-память по-прежнему основана на PCIe и, к счастью, остается съемной - по крайней мере, пока. Вытащив ее для проверки, мы обнаруживаем:

• Флеш-контроллер Samsung S4LN058A01 PCIe 3.0 x4 AHCI

• Samsung K4E4E324ED 512 МБ LPDDR3 DRAM

• 8 x Samsung K9LDGY8S1D-XCK0 16 ГБ флэш-памяти (всего 128 ГБ)

• Apple говорит нам Этот 'плохиш' '...оснащен более быстрой флэш-памятью, которая в два раза быстрее, чем у предыдущего поколения'.

• Мы провели небольшое бенчмарки обнаружили, что это утверждение справедливо. Отлично, Apple!

Комментарии к шагу

Это тот же размер, что и у mbp retina? Похоже, что да.

Слот pci ssd такой же, как в mba 2015. Могу ли я поменять ssd 2014 года на 2015. Я планирую купить новый ssd для моего mba 2014 года.

Было бы неплохо узнать, совместим ли новый PCIe SSD с прошлогодней моделью, чтобы я мог обновить и свой MBA.

Есть ли сторонний производитель этого типа SSD?

Здравствуйте, интересует, подойдет ли Samsung SM961 M.2 2280 256 GB PCIe NVMe (MZVPW256HEGL-00000) к этому macbook air 2016?

Тот же вопрос. Но, похоже, слот другой. Сейчас 2018.05, там встречается Transcent serial.

Шаг 6

• Убрав тяжелые части, мы ловим логическую плату, пока она не уплыла. Перевернув ее, мы обнаружили самое главное:

• 1,6 ГГц Intel Core i5 5250U процессор Intel Core i5 5250U с интегрированной графикой Intel HD Graphics 6000

• Intel DSL5520 Контроллер Thunderbolt 2

• GL3219 Контроллер Genesys Logic SDXC

• LT3957 Инвертирующий контроллер Linear Technologies

• Broadwell уменьшает размер MacBook Air по сравнению с предыдущей архитектурой (Haswell), то есть с точки зрения производительности изменилось не так уж много.Но благодаря новому технологическому процессу транзисторы стали меньше, а весь чип - энергоэффективнее на 30%.

• Напротив, интегрированная графика Intel HD Graphics 6000 обеспечивает реальный прирост графической производительности (примерно на 20-25% по сравнению с HD 5000).

Шаг 7

• С другой стороны, логическая плата оснащена:

• SK Hynix H9CCNNN8JTALAR LPDDR3 SDRAM 4 x 1 ГБ для 4 ГБ в сумме.

• Broadcom BCM15700A2, похоже, что это мультимедийный контроллер

• SK Hynix H5TC4G63CFR 4 Гб синхронной DRAM с низким энергопотреблением

• Macronix MX25L6473E последовательный мульти I/O 64 Мб флэш-памяти

• Синхронный контроллер Texas Instruments TPS51980A

• Texas Instruments/Stellaris LM4FS1EHSMC-контроллер

• Intersil 958 26AHRZ N450MT и SMSC EMC1704-2 Датчик тока/постоянного тока с контролем температуры

Комментарии к шагу

то есть модель с 4 ГБ работает фактически с 8 ГБ ОЗУ? 4 обычных и 4 маломощных, как в смартфонах?

Обзор ни о чем. Автор не указал, что существуют модели с процессором I7 и 8 Гб памяти. Это важно, потому что такие модели актуальны и сейчас - они обрабатывают все современные приложения не хуже современных моделей. При этом стоят гораздо дешевле. Это важно - 8 Гб оперативной памяти, потому что она русамая и увеличить ее нельзя, в отличие от SSD-накопителя, его можно заменить. Я специально покупаю материнские платы с 8 Гб памяти на ebay для восстановления макбуков моих клиентов, чтобы они не платили лишние деньги за новый макбук ....))

Извините за мой гугл-переводчик английского, я из Украины ;)

Шаг 8

• Продолжая тенденцию одинаковостиПлата ввода/вывода практически идентична той, что установлена в MacBook Air 13' Mid 2013вплоть до микросхемы аудиокодека:

• Cirrus Logic 4208-CRZ HD аудио кодек, вероятно, аналогичный 4207

Комментарии к шагу

Обновление тачпада получили только rMBP. Apple не имело бы смысла обновлять его и на Air, учитывая, что отставание от rMBP и так невелико.

Этот силовой трекпад такой же, как на смартфоне Blackberry Storm 2 2010 года.

Так стоит ли нам всем брать BB, ведь у них всегда было отличное аппаратное обеспечение?

...или мы должны держаться подальше, потому что их ОС настолько дерьмовая, что это даже не смартфоны: это просто очень дорогие, высококачественные обычные телефоны с отличными камерами (простите, у меня был один, ... ну, два на самом деле, и я практически никогда не мог выйти в интернет. Теперь... ну, вы поняли: BlackBerry - это здорово, но не покупайте его; пусть они испытают и десятую часть тех проблем, которые они доставили мне и моему бизнесу. Ну, это слишком жестоко, ШЕСТЬДЕСЯТ :( !

Это все, что мне нужно, - качественный, обычный телефон и действительно хорошая камера. Хорошо бы еще клавиатуру, потому что сенсорный экран не понимает, когда я к нему прикасаюсь. Интернет на крошечном экране мобильного телефона? Нет, спасибо, но большое спасибо. Для этого у меня есть MacBook.

Шаг 9

• MacBook Air 13' Early 2015 Оценка ремонтопригодности: 4 из 10 (10 - самый простой ремонт).

• Как только вам удастся снять нижнюю крышку, все детали довольно легко заменить.

• Проприетарные винты на корпусе требуют правильной отвертки.

• Все компоненты, включая оперативную память и твердотельный накопитель, являются проприетарными.

• Как и в предыдущих версиях, главным недостатком этого MacBook Air является отсутствие возможности модернизации. Оперативная память по-прежнему припаяна к логической плате, а твердотельные накопители не совместимы между поколениями.
