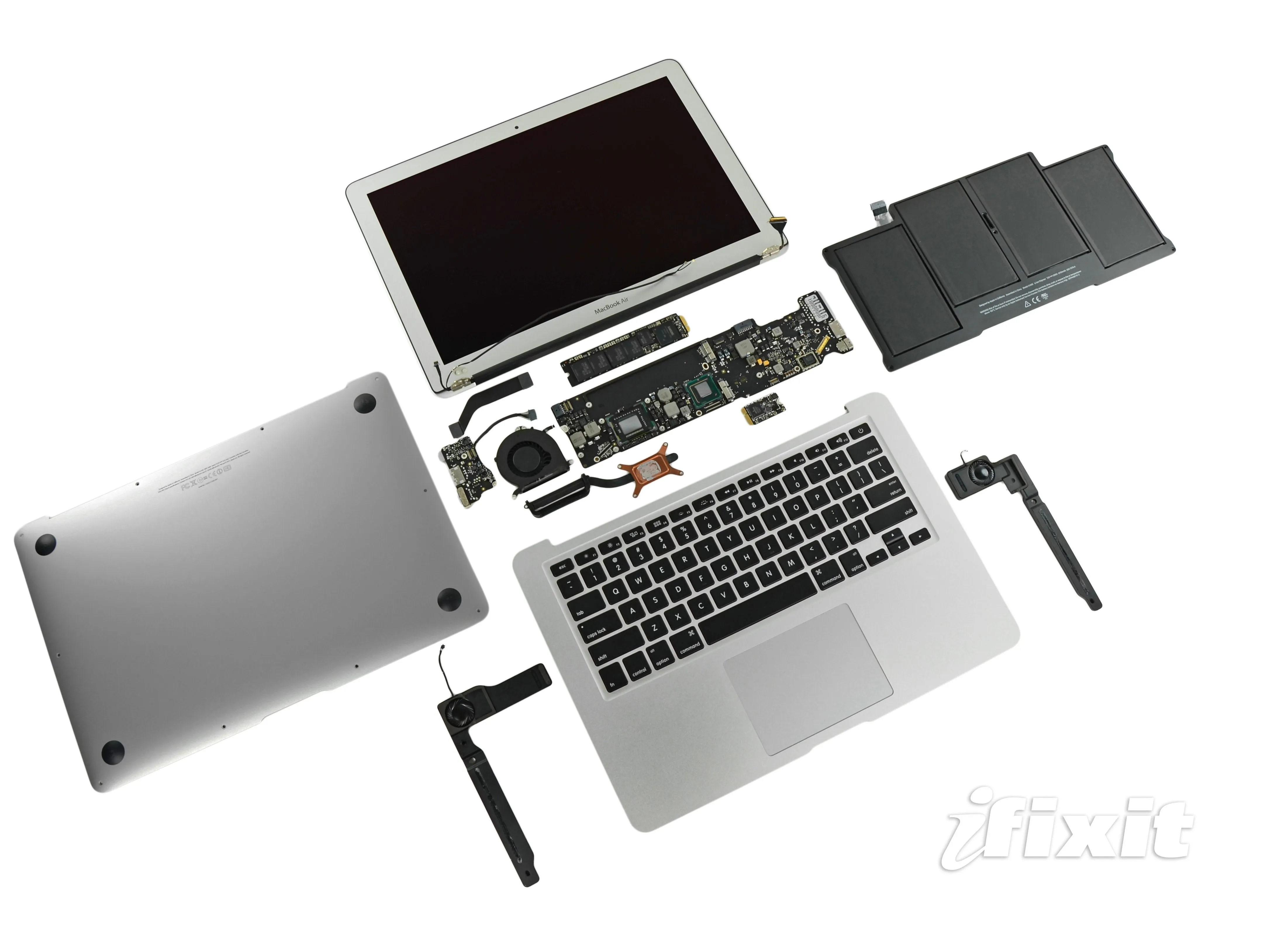

Разборка MacBook Air 13" Mid 2011

Введение

21 июля принесло нам обильный урожай продукции Apple! Сегодня Apple выпустила обновления для 11- и 13-дюймовых MacBook Air, а также обновлённый Mac mini.

Несмотря на то, что сегодня радостный день для потребителей, это печальный день для их ремонта. Apple решила, что 'изящный и сексуальный' MacBook Air заменит 'простой и удобный' белый пластиковый MacBook (по крайней мере, для потребителей - белый пластиковый MacBook по-прежнему доступен для использования в учебных заведениях). Хотя это означает, что ваши сумки с книгами станут значительно легче, это также означает, что вы не будете обновлять или обслуживать свой компьютер в ближайшее время.

Присоединяйтесь к нам, и мы расскажем вам об этом новом устройстве.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка MacBook Air 13' Mid 2011

• Перед вами самый свежий фрукт от Apple - обновленный MacBook Air!

• Характеристики 13-дюймовой модели Air, от которых просто слюнки текут, включают в себя:

• Процессоры Core i5 или Core i7

• 128 или 256 Гб флеш-памяти

• 4 ГБ DDR3 SDRAM

• Intel HD 3000 Графика с 384 МБ оперативной памяти (разделяется с системной оперативной памятью)

• Порт Thunderbolt и слот SD

• Размеры этого MacBook Air точно такие же, поэтому если вам нужно разрезать тортто всё будет в порядке.

Комментарии к шагу

Графический процессор слишком медленный для игр. Apple следует продолжать использовать графический процессор NVIDIA.

Это MacBook Air... Apple совсем не нацелена на игровой рынок с этой машиной. Я бы вложил деньги в MacBook Pro или, если игры действительно являются вашей главной потребностью в портативном компьютере, купил бы Alienware. На Windows выбор игр намного лучше.

Шаг 2

• К счастью, в этом MacBook Air используются те же винты pentalobe, что и в предыдущем поколении на нижнем корпусе.

• На самом деле, внешне эта модель мало чем отличается от предыдущей.

• Похоже, нам придется просто открыть его!

• Стоит отметить, что это поколение Airs не поставляется с флешка для установки ОС. Начиная со Льва, компьютеры Mac поставляются с функция восстановления через Интернет которая позволяет перезагрузить и установить ОС даже при повреждённом системном диске.

Шаг 3

• Вот и наступил волшебный момент.....

• На первый взгляд, все практически так же, как и в предыдущей модели.

Шаг 4

• Как и в MacBook Air середины 2010 года, SSD не припаян к логической плате. К счастью, это означает, что вы можете обновить SSD для увеличения объема памяти, но вам не повезет, если вам понадобится дополнительная оперативная память.

• Учитывая, что оперативная память не подлежит обслуживанию, возможно, стоит с самого начала купить более симпатичную модель (все модели, кроме базовой 11-дюймовой, поставляются с 4 ГБ).

Шаг 5

• Аккумулятор удерживается на месте несколькими винтами Torx.

• Хотя эта батарея имеет тот же номинал, что и прошлогодняя модель, у нее другой номер модели: A1405. Прошлогодняя 13-дюймовый аккумулятор была модель A1377

• С такой батареей 13-дюймовый MacBook Air проработает до 7 часов при постоянном использовании Интернета или до 30 дней в режиме ожидания.

• Осталось дождаться проверки совместимости батарей двух поколений.

Комментарии к шагу

торкс 5, если быть точным

Поднимите батарею, потянув черный выступ вверх от материнской платы, используйте ногти или пластиковый инструмент.

Шаг 6

• Мы обнаружили плату Wi-Fi/Bluetooth в MacBook Air.

• После отсоединения антенн и откручивания одного винта T5 Torx плата легко вынимается.

Шаг 7

• Основные микросхемы беспроводной карты mini-PCIe включают:

• Broadcom BCM4322 Intensi-fi® Single-Chip 802.11n Wi-Fi Transceiver

• Broadcom BCM20702 Одночиповый процессор Bluetooth 4.0 с Bluetooth Low Energy (BLE)

• Чипы BLE имеют множество преимуществ перед классическим Bluetooth, включая 128-битную защиту AES, задержку 6 мс (классический Bluetooth - 100 мс) и меньшее энергопотребление.

• Интересно, что здесь есть место для нанесения ревизии и серийного номера, но Apple решила не наносить на него уникальный номер.

Шаг 8

• Снимаем вентилятор. Очень интересно!

• Судя по приятному масляному пятну под валом вентилятора, Apple была озабочена его смазкой.

• За исключением более крупной пластины для размещения более крупной матрицы процессора Core i5, радиатор выглядит практически идентично тому, что использовался в Core 2 Duo Airs прошлого года. Мы проведем несколько тестов, чтобы узнать, не повысилась ли температура в этой машине.

Шаг 9

• Плата ввода/вывода практически не изменилась по сравнению с предыдущим 13-дюймовым MacBook Air.

• Аудиоконтроллер Cirrus 4206BCNZ также использовался в прошлогодней модели Airа также в большинстве моделей Mac последнего времени.

Шаг 10

• Кабель, который отсоединяется на первой фотографии, - это новый ленточный кабель подсветки клавиатуры.

• Клавиатура с подсветкой возвращается в линейку Air. В модели предыдущего поколения она была удалена.

• Отсоединив все найденные кабели, мы перешли к винтам T5 Torx, крепящим логическую плату.

Шаг 11

• После этого мы наконец-то можем извлечь логическую плату из ее гнезда.

• Чтобы снять логическую плату еще больше, мы извлекаем миниатюрный радиатор из его уютного места на процессоре Core i5.

• Удивительно, но между процессором и радиатором не слишком много лишней термопасты. Это приятное отступление от недавней тенденции Apple атаковать процессоры большим количеством термопасты.

Шаг 12

• Основные игроки на верхней стороне логической платы включают:

• процессор Intel Core i5-2557M с интегрированным Графика Intel HD 3000

• Intel E78296 01PB10 / E116A746 SLJ4K Концентратор контроллеров платформы. Мы предполагаем, что сюда входит интегрированный контроллер Thunderbolt. Это не эта частьно она похожа.

• Genesys Logic 822 Контроллер SD-слотов

• DSL2310 L123TA46 Eagle Ridge Контроллер SFF Thunderbolt

• Linear Technology 3857

• Переход на интегрированную графику в процессоре освободил много места на плате - достаточно для того, чтобы Apple добавила крупный PCH с поддержкой Thunderbolt.

• Если вас интересует более подробная информация о мобильных чипсетах Intel, В Википедии есть много интересной информации.

Комментарии к шагу

Ананд нашел ваш контроллер Thunderbolt. L123TA46 - это чип контроллера Eagle Ridge Thunderbolt (см: https://www.anandtech.com/show/4528/the-2...)

Кто-нибудь знает, что это за белый прямоугольный компонент, содержащий лабиринт, сразу слева от контроллера Genesys Logic 822 с SD-слотом?

UPDATE Надо было посмотреть на нижнюю сторону логической платы в шаге 13, это нижняя часть устройства чтения SD-карт.

Шаг 13

• Чипы на задней панели логической платы включают:

• 4 ГБ оперативной памяти Hynix H5TQ2G838ZR

• F2117LP 20H RVP

• TPS51980

• SMSC USB2513B Контроллер-концентратор USB 2.0

• Parade PS8301

• MAXIM 15092G

Шаг 14

• Далее мы вернемся к верхнему регистру.

• Здесь нас ждёт большой сюрприз: печатная плата, прикреплённая к задней части трекпада, идентична той, что стояла на прошлогоднего Air.

• Новое дополнение к верхнему корпусу - сеть светодиодов, прикрепленных к кабелю подсветки клавиатуры. Несколько светодиодов передают свет по оптоволоконным каналам, чтобы равномерно освещать клавиши клавиатуры.

Шаг 15

• Динамики приклеены к верхнему корпусу с помощью клея и легко снимаются.

• Здесь нет ничего нового.

• В последнее время мы были впечатлены качеством звука в мобильных устройствах Apple. Высокое качество звука из таких маленьких динамиков может быть обусловлено тщательной настройкой корпуса динамика для максимального выхода звука, отсюда и их странная L-образная форма.

Шаг 16

• Открутив несколько винтов T8 Torx, можно снять дисплей с верхнего корпуса.

• Этот Air оснащен таким же дисплеем 1440 x 900 со светодиодной подсветкой, как и предыдущий 13-дюймовый Air.

• Ограничение толщины такого тонкого дисплея стало решающим фактором при оснащении Air камерой FaceTime с разрешением 640x480 вместо модели FaceTimeHD с разрешением 1280x1024.

Комментарии к шагу

Есть ли доказательства наличия третьей антенны Wi-Fi для обеспечения скорости 450 Мбит/с, как на Thunderbolt iMac и MacBook Pros?

К сожалению, третьей антенны Wi-Fi не существует.

Почему не показан дисплей? Какой ЖК-дисплей используется в 2011 году?

Дисплей склеен, и если кто-то сможет открыть его, не разбив стекло и не пошевелив тонкую металлическую рамку, то это будет здорово. Я только что открыл свой, так как стекло треснуло. Нет никакого способа разобрать его, не испортив.

Шаг 17

• MacBook Air 13' Mid 2011 Ремонтопригодность: 4 из 10 (10 - самый простой ремонт).

• Как только вам удастся снять нижнюю крышку, все детали можно легко заменить.

• Открыть нижнюю крышку довольно сложно, если у вас нет подходящей отвертки. Очевидно, что Apple не хотела, чтобы люди открывали свой аппарат.

• Все компоненты, включая оперативную память и SSD, являются фирменными, а это значит, что ни одна готовая деталь не будет работать в нем без серьезной подгонки.
