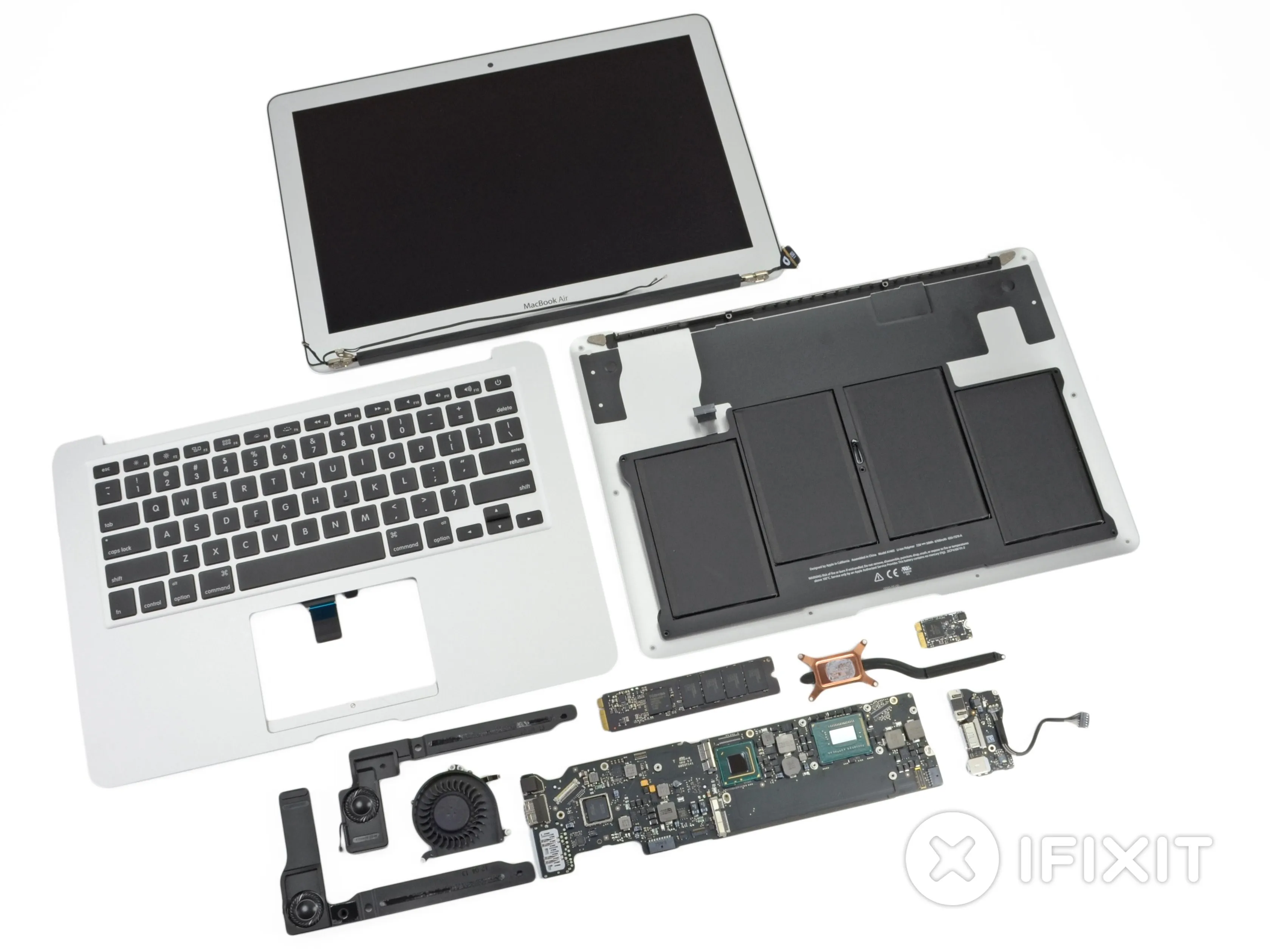

Разборка MacBook Air 13" Mid 2012

Введение

Вчера на WWDC компания Apple анонсировала обновлённый MacBook Air, и, естественно, мы разбираем его. Присоединяйтесь к нам, и мы разберём новый 13-дюймовый MacBook Air, оснащённый USB 3.0 и MagSafe 2.

Вам нравится то, что вы видите? Хотите увидеть больше? Следите за нами в Twitter чтобы быть в курсе всех последних разборов!

Что вам нужно

Инструменты

•

•

•

•

•

Шаг 1 Разборка MacBook Air 13' Mid 2012

• Он настолько лёгкий, что почти не падает со стола...

• Итак, что же Apple удалось упаковать в свой ультратонкий ультрабук на этот раз?

• Процессор Intel Ivy Bridge Core i5 с технологией Turbo Boost

• Intel HD Graphics 4000

• 128 ГБ флеш-памяти

• 4 ГБ оперативной памяти DDR3L 1600 МГц

• USB 3.0

• MagSafe 2

Шаг 2

• Даже несмотря на удивительно тонкий профиль, Apple удалось разместить на новом Air несколько интересных портов.

• Хотя мы никогда не обвинили бы Air в громоздкости, мы были удивлены, что Apple не сделала эту версию тоньше предыдущей модели.

• Вместе с аудиоразъёмом на левой стороне MacBook находятся новый разъём MagSafe 2 и первый из двух портов USB 3.0.

• На противоположной стороне мы находим устройство для чтения карт памяти SD, второй порт USB 3.0 и, конечно же, детище Apple и Intel - вход/выход Thunderbolt.

Комментарии к шагу

Я не верю, что Thunderbolt действительно принадлежит Apple или является проприетарным. Это стандарт, разработанный совместно с Intel. Есть материнские платы для ПК, поставляемые с портами Thunderbolt, и я думаю, что со временем его планируют интегрировать во все чипсеты Intel.

Почему порты USB3 не окрашены в синий цвет, как это принято на ПК? Их будет легче идентифицировать.

Потому что это USB 3 & 2. Люди, которые разрабатывают аппаратное обеспечение ПК, просто не понимают этого. Они маркируют цвета, потому что у них есть отдельные порты USB 3 и 2. Другими словами, их продуктами занимаются обезьяны.

Вы понимаете, что это не имеет никакого значения, что так далее на ПК ... USB 3.0 архитектуры на обоих mac и ПК точно так же означает, что вы можете использовать USB 2.0 и 3.0 в гнездо USB 3.0 на обоих.

Поддерживает ли устройство чтения SD-карт теперь SDXC?

Шаг 3

• Это очень не похоже на Apple: несмотря на то, что MacBook Air лишь слегка обновился, они присвоили ему новый номер модели: A1466.

• Мы очень радуемся новым номерам моделей, потому что с ними нам гораздо проще помогать людям идентифицировать их компьютеры Mac для обслуживания.

• Только время покажет, сможет ли новый MacBook Pro с дисплеем Retina окончательно прервать цепочку A1278, но об этом мы поговорим в другой раз.

Шаг 4

• MagSafe 2 - это роскошь, доступная (пока) только для новых MacBook Air и MacBook Pro с дисплеем Retina.

• Как вы можете видеть, новый разъем MagSafe 2 (внизу) намного тоньше и шире своего предшественника. Это очень важно, ведь толщина устройств Apple, похоже, ограничивается только размером портов.

• Представьте, насколько тонким может быть устройство, если все коммуникации и зарядка будут осуществляться без проводов...

• Apple продает устройство , так что вам не придется выбрасывать свой 27-дюймовый Thunderbolt Display. Фух.

• Apple не перестает дорабатывать детали: они перенесли символы с с задней стороны портов на переднюю. Если вам нужно будет отличить MacBook Air середины 2012 года от модели середины 2011 года, просто посмотрите, на какой стороне портов находятся символы.

Шаг 5

• В Air чувствовалось напряжение, когда мы столкнулись с несколькими винтами-пенталобами неизвестного размера, разработанными Apple, на задней панели нового Air.

• К счастью, у нас есть инструменты для этого. Наша отвертка pentalobe быстро справилась с этими надоедливыми фирменными винтами.

• Кстати, мы не только делаем потрясающие разборки - мы продаем запчасти. И инструменты! Много-много инструментов.

• Например, этот удобный набор инструментов для электроники, который мы использовали, чтобы разобрать новый iPad. Вы знаете, что хотите такой же. Он окупится с первого раза, когда вы им воспользуетесь!

• Мы продаем запчасти и обновления для Mac, детали для ремонта экрана iPhone, наборы для починки печально известного 'красного кольца смерти' Xbox и многое другое.

• Нам нужна ваша поддержка, чтобы продолжать создавать бесплатное руководство по ремонту всего на свете.

Шаг 6

• После откручивания винтов задняя панель снимается, чтобы открыть внутренности.

• Упорядочить все открученные винты легко с помощью нашего магнитного коврика.

• Как и в большинстве мобильных устройств, большую часть пространства занимает аккумулятор.

• Внутренности этого нового Air очень похожи на прошлогоднийс несколькими незначительными изменениями в компоновке.

Шаг 7

• Разъем и несколько винтов T5 - вот и все, что стоит между нами и конечной мощностью - или, по крайней мере, источником питания для Air.

• Эта батарея точно такой же модели, как и та, что установлена в MacBook Air середины 2011 годаПоэтому неудивительно, что 13-дюймовая модель имеет такое же 7-часовое время автономной работы, как и ее предшественник.

• Мы ответим на вопрос раньше, чем он будет задан: да, вы можете поменять местами батареи 2011 и 2012 годов. Хотя мы не совсем понимаем, зачем это делать, учитывая, что они абсолютно одинаковые.

Шаг 8

• На первый взгляд, твердотельный накопитель объемом 128 ГБ почти полностью повторяет прошлогодний.

• Но при ближайшем рассмотрении оказывается, что разъем для подключения модуля флеш-памяти этой модели немного отличается от прошлогоднего!

• Похоже, что SSD имеет совершенно новый дизайн. Новый накопитель, похоже, основан на чипе контроллера SandForce, но имеет маркировку Toshiba.

Комментарии к шагу

Значит, можно будет поменять SSD, или мы не сможем найти сейчас такой новый разъем?

Подскажите, где можно купить подходящий SSD для этого MB Air?

Спасибо

Значит, мой OWC SSD 240GB 6G не работает с этим новым разъемом :-(, это так?

Спасибо

Можно ли поменять местами SSD 2011 и 2012 годов?

Они совместимы?

Шаг 9

• Кстати, мы также делаем программное обеспечение для обучения людей. Dozuki позволяет легко создавать яркие руководства.

• Dozuki отлично подходит для:

• Стандартизированных рабочих инструкцийПовышение качества за счет документирования того, как делать все по шагам.

• Создание сайтов поддержки продуктовЗаставьте своих клиентов полюбить вас, научив их делать удивительные вещи.

• Программное обеспечение для обучения и электронного обучения: с помощью Dozuki мы научили ремонтировать электронику более десяти миллионов человек.

• Платформа для онлайн-сообщества: создайте базу экспертных знаний с помощью Answers - движка вопросов и ответов, который работает на популярном сайте Делаете.ру Answers.

Шаг 10

• Мы бы сказали вам, что этот модуль Broadcom BCM 943224 выглядит точно так же, как и модуль Mid 2011 MacBook Air плата беспроводной связино вы обвините нас в повторении.

• Вместо этого давайте сосредоточимся на том, что отличается. Apple повернула наклейку 'Assembled in China' на 90˚ и перевернула наклейку с внутренним кодом на 180˚!

• Если вы подумали, что мы шутим, то, сняв EMI-экран, вы обнаружите те же чипы, что и в прошлом году:

• Broadcom BCM4322 Intensi-fi® Single-Chip 802.11n Wi-Fi Transceiver

• Broadcom BCM20702 Одночиповый процессор Bluetooth 4.0 с поддержкой Bluetooth Low Energy (BLE)

• Модуль антенного переключателя Murata

Комментарии к шагу

Устройство в центре изображения (между двумя BCM) - это модуль переключения антенн (ASM) компании Murata.

Джим, как всегда, на высоте.

Шаг 11

• Далее следуют динамики.

• Новый Air оснащен стереодинамиками для всех вечеринок Apple. На случай, если вы захотите повеселиться как в 2011 или в 2010 году...

• Возможно, вы спросите: 'Что это за черная палочка, которую используют для извлечения динамика?' Это Spudger. Он ESD безопасен и устойчив к нагреву/пайке. Она необходима для работы с чувствительной электроникой.

Шаг 12

• Еще несколько винтов Torx удерживают одинокий вентилятор на месте.

• Мы надеялись найти новый асимметричный вентилятор, и мы не были разочарованы!

• Более широкие зазоры в лопастях вентилятора составляют около 3,6 мм, а более узкие - около 2,8 мм.

• Если вы не знакомы со всей этой шумихой, то 'асимметричный' дизайн лопастей вентилятора должен рассеивать звук в широком диапазоне частот, а не только в одной, делая шум вентилятора 'едва ощутимым'.

Комментарии к шагу

Измерьте расстояние между лопастями на вентиляторе - я полагаю, оно несимметричное.

Хорошее замечание, Джеймс. Разница в зазорах составляет всего около 0,5 мм, но она определенно есть.

Шаг 13

• Далее следует левая боковая плата ввода/вывода, на которой находится уменьшенный порт MagSafe 2.

• На фоне MagSafe 2 и USB 3.0 стандартный 3,5-мм разъем для наушников выглядит довольно просто и устарело. Как долго мы будем ждать, пока Apple не объявит о 'новом разъеме'?

Шаг 14

• С появлением диктовки в OSX Mountain Lion вы должны убедиться, что у вас совершенно новый микрофон.

• 'MacBook, отправь сообщение на мой iPhone, чтобы я мог поговорить с Siri'.

Шаг 15

• Бум! Вот и логическая плата.

• Бам! Вот и радиатор.

• Даже при новой линейке процессоров система терморегулирования выглядит практически так же, как и в прошлом году. Это действительно свидетельство эффективности современных процессоров - видеть такой маленький радиатор на двухъядерном процессоре, который может работать на частоте до 2,8 ГГц.

Шаг 16

• Вот что мы обнаружили на стороне A логической платы:

• Intel Core i5-3427U Двухъядерный процессор с тактовой частотой 1,8 ГГц (Turbo Boost до 2,80 ГГц) и графикой Intel HD Graphics 4000

• Концентратор контроллера платформы Intel E201B953 SLJ8B

• Контроллер Intel DSL3510L Thunderbolt

• Texas Instruments TPS2561 двухканальный переключатель питания

• Linear Technology LT3957 инвертирующий преобразователь

Шаг 17

• Перевернув логическую плату на сторону B, мы обнаружим:

• SMSC USB25138 USB-контроллер

• Hynix H5TC2GB3CFR DDR3L SDRAM

• MAXIM 15120G

• Texas Instruments Stellaris LM4FS1AH микроконтроллер

• Последовательная флэш-память Macronics MXIC MX25L6406E

• Синхронный контроллер Texas Instruments TPS51980

• Texas Instruments CD3210

Шаг 18

• Хорошие новости! Если вы столкнулись с неработающим трекпадом, то, похоже, заменить его по-прежнему просто.

• Несколько примечательных микросхем, которые мы обнаружили на трекпаде:

• Silicon Storage Technology 25VF020

• Микроконтроллер Cypress Semiconductor CY8C24794

• Broadcom BCM5976A0KU826

Шаг 19

• Дисплей в сборе прикручен к верхнему корпусу шестью винтами T8 Torx.

• Поскольку дисплей является одной из немногих подвижных частей MacBook Air, эти винты должны быть довольно прочными.

• В целях экономии веса в MacBook Air нет защитного переднего стекла, закрывающего ЖК-дисплей, как в MacBook Pro. Это также является причиной алюминиевого ободка.

Шаг 20

• MacBook Air 13' Mid 2012 Оценка ремонтопригодности: 4 из 10 (10 - самый простой ремонт).

• Как только вам удастся снять нижнюю крышку, все детали можно легко заменить.

• Проприетарные винты на корпусе требуют правильной отвертки.

• Все компоненты, включая оперативную память и твердотельный накопитель, являются проприетарными.

• Эту машину сложно рекомендовать из-за отсутствия возможности модернизации. Оперативная память и твердотельный накопитель в настоящее время не подлежат модернизации, хотя со временем могут появиться варианты с SSD. Несмотря на то, что Apple продолжает использовать проприетарные винты, это помогает нашим бурно растущим продажам инструментов, для потребителей это плохо.
