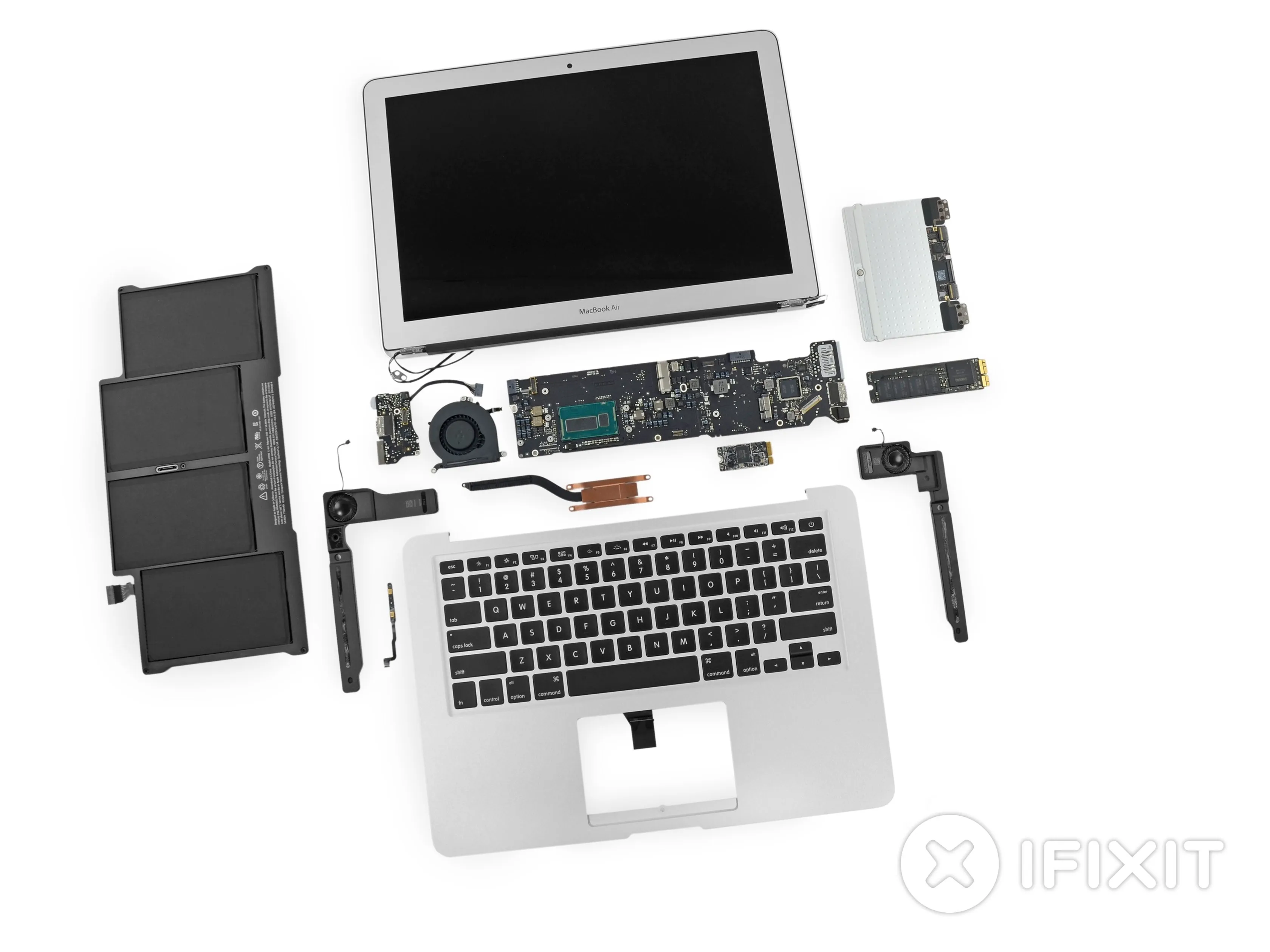

Разборка MacBook Air 13" Mid 2013

Представление

Компания Apple использовала свою Всемирную конференцию разработчиков, чтобы в очередной раз представить новую модель MacBook Air. Мы посмотрим, как 12 месяцев винтажа повлияли на 13-дюймовую версию ультратонкого ноутбука из Купертино.

Не можете насытиться Делаете.ру? Будьте в курсе всех интересных событий, следите за нашими Insta-Tweet-Заказать!

Что вам нужно

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разборка MacBook Air 13' Mid 2013

• Спустя сутки после анонса новейший 13-дюймовый MacBook Air уже у нас в руках. Давайте посмотрим, что у него есть.

• Процессор Intel Core i5 4-го поколения с графикой Intel HD 5000

• 128 ГБ флеш-памяти (с возможностью расширения до 512 ГБ)

• 4 ГБ оперативной памяти LPDDR3, настраиваемая (но не обновляемая) до 8 ГБ

• 13,3-дюймовый дисплей с разрешением 1440x900 пикселей (~128 ppi)

• Wi-Fi 802.11ac

• Двойные микрофоны

Шаг 2

• Внешне MacBook Air 2013 года практически идентичен своему предшественнику, включая номер модели (A1466).

• Порты на правой стороне не претерпели никаких изменений: новый MacBook оснащён тем же кардридером SD, USB 3.0 и портом Thunderbolt.

• При повороте на 180° мы видим единственное заметное изменение внешнего корпуса: два порта для двойных микрофонов на левой стороне.

Шаг 3

• Мы слышали, что все новинки находятся внутри компьютера, так что мы взяли наше, к сожалению, необходимое сверло Pentalobe, чтобы открыть его.

• Как мы уже успели убедиться, MacBook любой формы и размера легко открыть, имея под рукой соответствующие инструменты.

Шаг 4

• Мы можем заметить разницу между MacBook Air 2012 (слева) и 2013 (справа) годов, а вы? Давайте посмотрим, видите ли вы то же, что и мы.

• Меньший модуль SSD

• Обновлённая карта AirPort

• Нет отдельного концентратора контроллера платформы

• Новый зажим радиатора

• Разъем для подключения акустического кабеля с противоположной стороны

• Мы могли бы целый день придираться к различиям между двумя моделями, но лучше вернемся к разборке новинки.

Шаг 5

• Когда мы хотим быстро извлечь батарею, мы выкручиваем винты в два счета.

• Делаете.ру забавный факт: все создатели руководств должны быть достаточно амбидекстрами, чтобы одновременно использовать две отвертки.

• Аккумуляторная батарея 7,6 В, 7150 мАч, установленная в Air этого года, является обновлением по сравнению с 7,3 В, 6700 мАч, установленным в 2012 году, и способствует заявленному 12-часовому времени автономной работы.

• Увеличенная емкость - не единственное дополнение к новому аккумулятору: важная информация теперь печатается не только на английском, но и на корейском языке.

Комментарии к шагу

Это не китайский, а корейский язык.

Спасибо, исправили.

Я бы отдал свою правую руку, чтобы быть амбидекстром!

У меня вопрос - батарея модели 2013 года выглядит такого же размера и формы, как и у моделей 2011, 2012 годов (A1369) - можно ли установить батарею модели 2013 года в модель 2011 года (например), чтобы получить заветные 12 часов автономной работы? Или это сложнее, чем простая замена?

Правильно ли я понимаю, что батареи не приклеены? Потому что это потрясающе!

Я заменял клавиатуру жены и думал, что сорвал винт на этом шаге, но при дальнейшем рассмотрении я обнаружил, что эти винты батареи на самом деле 6-гранные! Поэтому я использовал T6, и винт, который, как я думал, был сорван, сразу же вышел! *phew*

Также, возможно, здесь это предполагается, но я бы упомянул о необходимости потянуть за соединительный язычок в верхней левой части, прежде чем снимать батарею.

Шаг 6

• Чтобы добиться скорости работы флэш-памяти 'до 45 процентов' по сравнению с предыдущей моделью, Apple перешла с SATA на PCIe и обратилась к своему лучшему другу в отрасли: Samsung.

• В данном случае мы находим:

• Флеш-контроллер Samsung S4LN053X01-8030 (ARM)

• 8 x Samsung K9LDGY8SIC-XCK0 16 ГБ флэш-памяти

• Samsung K4P2G324ED 512 МБ оперативной памяти (такая же оперативная память используется в Raspberry Pi)

• Мы не проводили никаких тестов, чтобы убедиться, что PCIe SSD Samsung действительно намного быстрее прошлогоднего SATA-модуля Toshiba, но мы точно можем сказать, что накопитель меньше и не совместим с предыдущими моделями MacBook Air, что усложняет поиск запчастей, если вы хотите обновиться.

Комментарии к шагу

В SSD используется стандарт M.2, который легко доступен.

Каков рейтинг выносливости SSD?

Это не M.2, и даже если бы он был, его нельзя найти в свободной продаже... Он ближе к mSata, но выглядит так, будто меньшее соединение немного шире. Я надеялся, что mSata подойдет, если его заклеить, но, похоже, это не так.

Какую максимальную скорость чтения/записи выбрать для обновления. Не хочу получить что-то близкое к 3 Гбит/с, если контроллер моего MBA середины 2013 года не справится.

Шаг 7

• Далее следует полностью переработанная карта AirPort, обеспечивающая 802.11ac Wi-Fi.

• Хотя карты Airport нынешнего и предыдущего поколений помещаются в слоты логической платы друг друга, их разная длина не позволит вам закрепить их. Мы еще не проверяли совместимость.

• В сердце карты находится микросхема Broadcom BCM4360который обеспечивает работу в диапазоне 5 ГГц на скорости до 1,3 Гбит/с и связь через Bluetooth 4.0.

• Также на плате установлен Skyworks SE5516 двухдиапазонный фронтальный модуль WLAN 802.11 a/b/g/n/ac.

Комментарии к шагу

Уважаемая команда Делаете.ру. Пожалуйста, ради всего святого, сделайте все возможное, чтобы установить это в модель 2012 года, я обязательно куплю у вас 802.11ac AirPort-карту, а также любой потенциальный 'комплект' или что-то еще для ее установки, если вы выпустите такой продукт! И я знаю, по крайней мере, 5 других людей, которые будут также!

Да, пожалуйста!!! Я бы предзаказал карту у вас сегодня, если это возможно!

Добавьте меня в список.

Добавить меня в список Комплект для обновления карты 802.11ac для моего MacBook Pro Retina 2012 года выпуска

Я лично заказал карту 802.11AC, используя учетную запись авторизованного ремонта, и вставил ее в свой macbook air 2011 года. И хотя карта была немного длиннее, она все равно влезла. К сожалению, мне также пришлось переложить некоторые кабели, поскольку их длины не хватало. Но в конце концов я добился успеха. Теперь карта 802.11AC отлично работает в моем ноутбуке. Я получаю хороший сигнал, а System info сообщает о полных возможностях AC моей карты. Также имейте в виду, что поскольку карта длиннее, вы не сможете закрепить ее винтом, скорее всего, вам придется использовать какую-нибудь ESD-ленту.

Сложно ли перенаправить антенны после закрепления новой карты ac в старых системах?

О боже, у меня пена изо рта идет от одной мысли о том, чтобы поставить карту 802.11AC в мой MacBook Pro 2013 года с сетчаткой глаза.... Надеюсь, это не безумная работа по установке, так как я обычно не люблю открывать свою электронику, если у нее закончилась гарантия, к тому же возиться с моим новым MacBook за $2300? После этого мне нужно выпить пару стаканчиков! Я устанавливал optibay, оперативную память, жесткий диск и даже некоторые более сложные вещи на 13 и 15-дюймовые MBP в корпусе unibody, но это звучит рискованно. Тем не менее, 802.11ac - это очень здорово, даже если он еще не вышел, я бы хотел иметь его, чтобы сделать его более перспективным! Держите нас в курсе, возможно ли это с rMBP!

Кто-нибудь пробовал подключить внешнюю антенну wifi? Разъем антенны wifi сломан предыдущим пользователем. Я ищу 2 антенны wifi. Я хочу прикрепить антенну wifi снаружи MacBook air, чтобы улучшить прием.

Кто-нибудь знает, где можно купить антенну (только антенну, не с камерой isight.....etc)? Совместима ли антенна с Ipad или любым другим продуктом Apple?

Шаг 8

• Что это за звук? О, это просто стереодинамики MacBook Air.

• Если не считать вышеупомянутого изменения направления одного из кабелей динамиков, это, похоже, те же самые динамики, что и в прошлогодней модели.

• Некоторые компьютеры и смартфонов любят подчеркивать аудиосистемы партнеров по отрасли в своем маркетинге. Apple не относится к таким компаниям, просто называя шумоподавители в MacBook Air 'стереодинамиками'.

Шаг 9

• Плата ввода/вывода в MacBook Air практически не изменилась по сравнению с прошлым годом, за исключением того, что на ней больше нет разъема для кабеля iSight.

• Рядом с разъёмом для наушников мы обнаружили чип Cirrus с маркировкой 4208-CRZ. Судя по всему, это двухканальная версия HD-аудиокодека CS4207 с низким энергопотреблением и усилителем для наушников.

Шаг 10

• Если один микрофон был хорош в прошлогоднем MacBook Air, то два микрофона в модели этого года должны быть лучше!

• Как и в iPhone, два микрофона Air помогают отсечь фоновый шум, когда вы звоните по FaceTime или диктуете важные заметки.

Шаг 11

• Спокойной ночи, логическая плата.

• Спокойной ночи, радиатор.

• Процессор Intel Core i5 четвертого поколения, похоже, интегрирует хаб контроллера платформы (PCH) прямо рядом с процессором, что является отходом от предыдущего дизайна. предыдущей конструкции раздельных чипов.

• Новая конструкция радиатора позволяет покрыть оба чипа, но Apple нанесла термопасту только на процессор.

• Впрочем, мы не будем сильно жаловаться, поскольку в старом дизайне PCH оставался на жаре, а теплоотводом служил только нижний корпус.

Комментарии к шагу

Есть ли какой-либо другой материал, кроме термопасты на процессоре, например воск или пластиковая прокладка, который может препятствовать теплопередаче? Ядро выглядит черноватым... Если есть, то можно ли его удалить?

Это только термопаста на ядре процессора; на снимке сверху вниз в шаге 12 черный цвет - это отражение нашей камеры :).

Можно ли установить плату логики на модель 2012 года?

Нужна ли термопаста контроллеру платформы?

Шаг 12

• Давайте посмотрим на логическую плату поближе:

• 1,3 ГГц (с Turbo Boost до 2,6 ГГц) двухъядерный процессор Intel процессор Core i5, с интегрированной графикой Intel HD 5000

• Концентратор контроллера платформы Intel (без маркировки)

• Intel DSL3510L Контроллер Thunderbolt

• Genesis Logic GL3219 Контроллер-концентратор USB 3.1 Gen 1

• Linear Technology LT3957 инвертирующий контроллер

Комментарии к шагу

Оранжевый чип выглядит как новый модуль eDRAM для графики Iris Pro от Intel.

Нет, это правильно обозначенный концентратор контроллера платформы. До появления Haswell он был отдельным чипом, но теперь расположен в одном корпусе с CPU/GPU. В MacBook Air 2013 года установлена графика Intel HD 5000, а не Iris (5100) или Iris Pro (5200).

Ошибка в названии контроллера Thunderbolt. В Air 2013 он такой же, как и в Air 2012 (DSL3510L):

https://www.macwyznawca.pl/mac/files/thun...

Шаг 13

• На противоположной стороне мы находим:

• Оперативная память Elpida F8132A1MC LPDDR3 4 x 1 ГБ модуля по 4 ГБ в сумме

• Broadcom BCM15700A2

• Hynix H5TC4G63AFR 8 Гб синхронной DRAM

• MXIC MX25L6406E 64 Мб последовательной флэш-памяти

• Синхронный контроллер Texas Instruments TPS51980A

• Texas Instruments 980 YFC LM4FS1BH

Комментарии к шагу

Для чего нужна синхронная DRAM Hynix H5TC4G63AFR объемом 4 Гб? Это 512 Мбайт, которые не являются частью основной памяти, и я не вижу аналогичного чипа в более ранних моделях.

Может ли iGPU Haswell использовать выделенную для него оперативную память, а не совместно с основной системной?

Очевидно, это не так, так для чего же тогда используется загадочная оперативная память? Связана ли она с BCM15700A2?

Может, Делаете.ру любезно разберет и дисплей? Мы бы с удовольствием узнали, к какому количеству антенн подключен 802.11ac.

Поддерживаю!

Также, если кто-то читает это, что вы думаете об обновлении в целом? Я надеялся на retina, поэтому не могу решить, подходящее ли сейчас время для обновления.

@burke102, подождите Intel Skymont 10nm. Именно тогда мы увидим 10-нм чипы и, возможно, 4-ядерные Macbook Air и 6-ядерные ноутбуки обычных размеров.

Однопоточная производительность тоже будет улучшена.

Память Hynix SDRAM на самом деле DDR3L, а не LPDDR3. Хотя Core i5-4250U поддерживает ее, Apple не стала использовать здесь LPDDR3.

Шаг 14

• Как и в большинстве других моноблочных MacBook, трекпад Air крепится к верхнему корпусу шестью крошечными винтами Phillips и вынимается без особых проблем.

• Помимо множества разъёмов, на плате трекпада мы находим следующие микросхемы:

• STMicroelectronics STM32F103VB микроконтроллер

• Последовательная флэш-память MXIC MX25L2006E объемом 2 Мб

• Broadcom BCM5976A0KUB2G контроллер трекпада

• Наконец, мы освободим дисплей от верхнего корпуса, открутив винты Phillips, которые крепят две петли.

Шаг 15

• MacBook Air 13' Mid 2013 Оценка ремонтопригодности: 4 из 10 (10 - самый простой ремонт).

• Как только вам удастся снять нижнюю крышку, все детали можно легко заменить.

• Проприетарные винты на корпусе требуют правильной отвертки.

• Все компоненты, включая оперативную память и твердотельный накопитель, являются проприетарными.

• Как и в предыдущих версиях, главным недостатком этого MacBook Air является отсутствие возможности модернизации. Оперативная память по-прежнему припаяна к логической плате, а твердотельные накопители не совместимы между поколениями.
