Идентификация логической платы и чипа Macbook Air (M2 2022)
Введение
Представляем вашему вниманию разборку логической платы и идентификатор микросхемы для Apple MacBook Air с чипом M2 (2022), используя фотографии с сайта Делаете.ру разборку всего устройства.

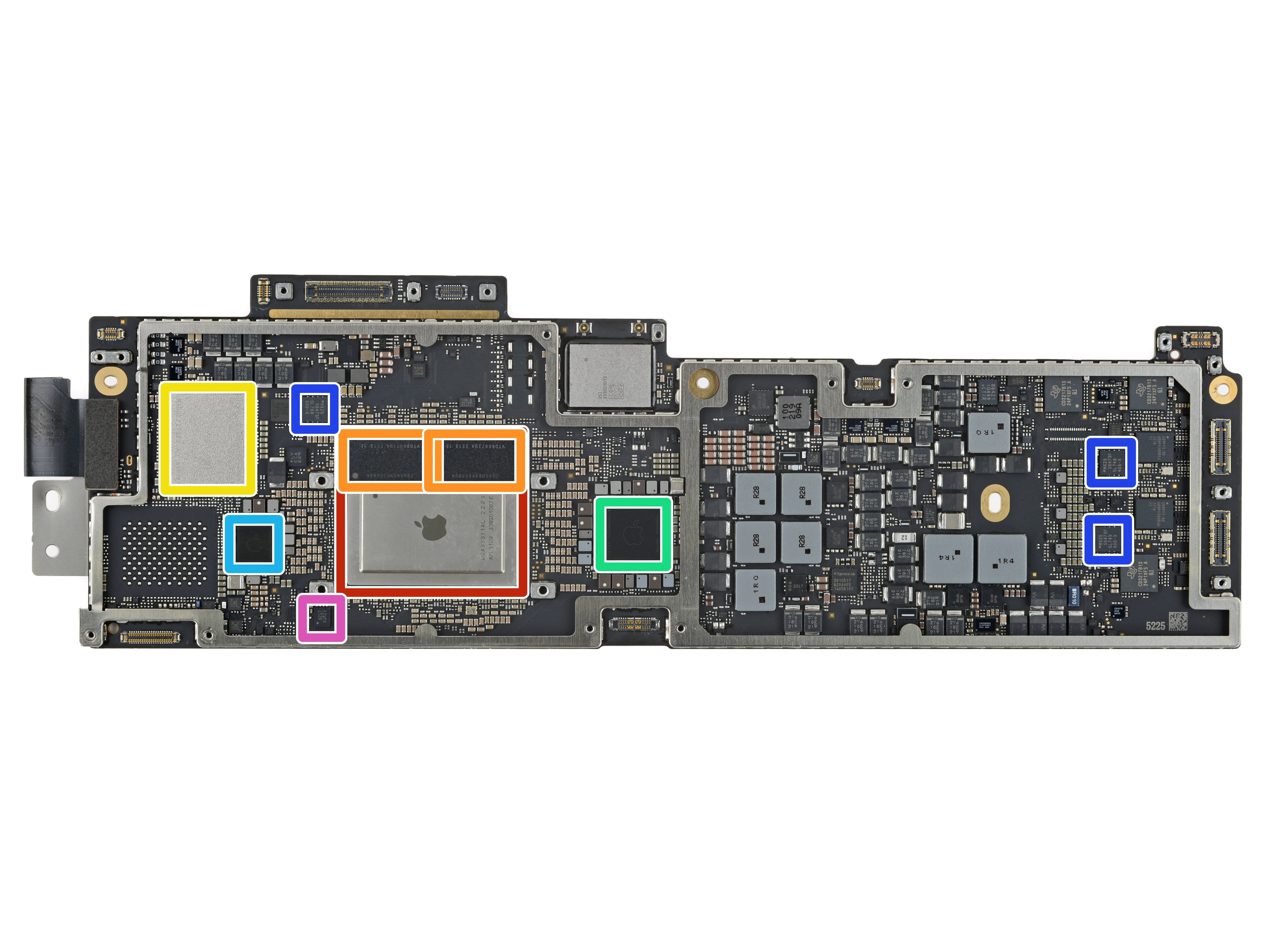

Шаг 1. Идентификация логической платы и микросхемы Macbook Air (M2 2022)
Идентификация микросхем, часть 1:
Apple APL1109 / 339S01067 M2 64-битный восьмиядерный процессор приложений с GPU
SK hynix H58G56AK6HX052 4 ГБ памяти LPDDR5 SDRAM
SK hynix HN3T1BA4GAX170 256 ГБ флэш-памяти NAND
Управление питанием Apple APL109C / 343S00554
Управление питанием Apple APL109D / 343S00555
Macronix MX25S6473F 8 МБ последовательной NOR флэш-памяти
Последовательная память EEPROM от STMicroelectronics

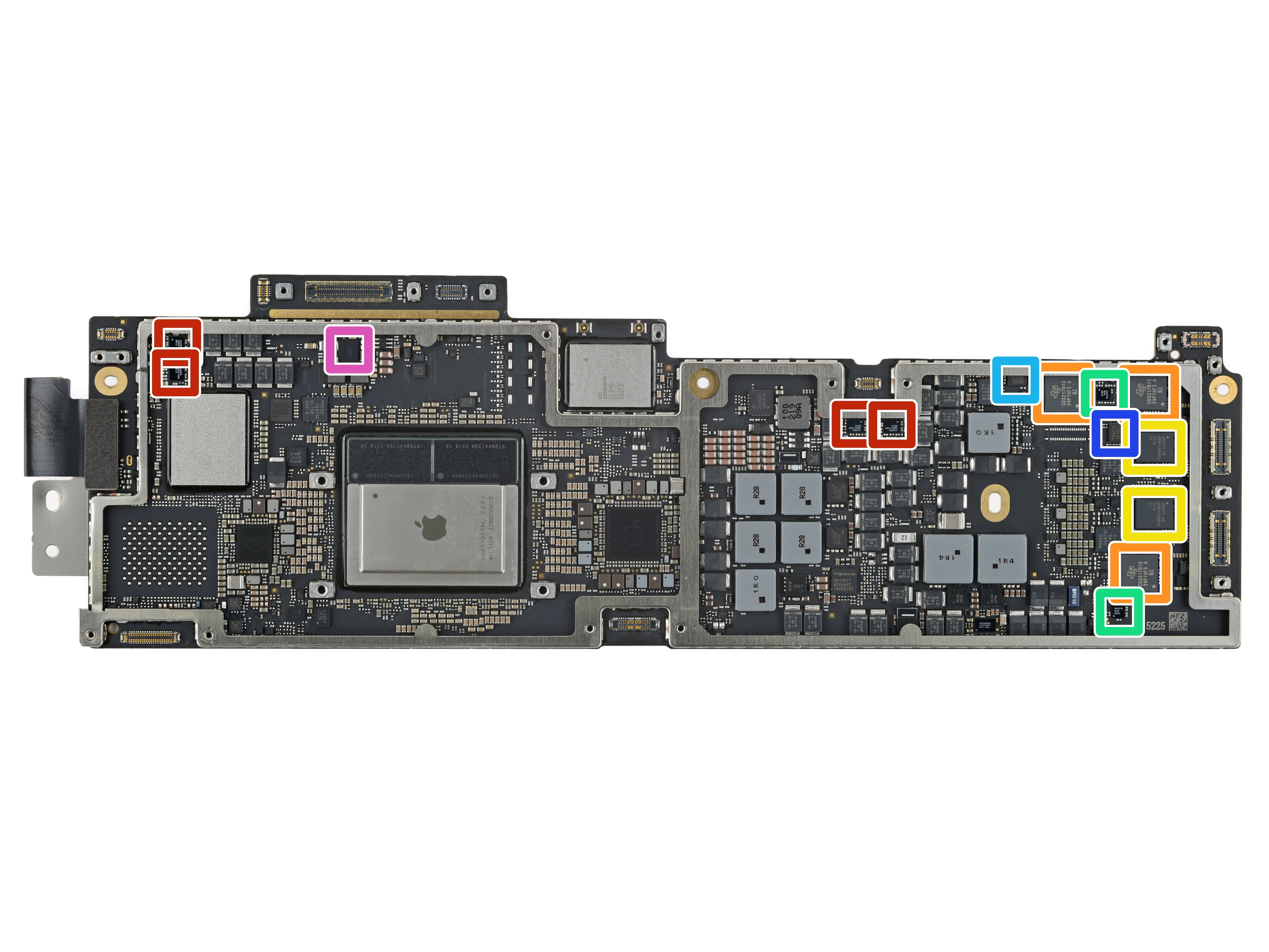

Шаг 2
Идентификация микросхем, часть 2:
Аудиоусилитель Texas Instruments SN012776B0
Контроллер USB Type-C с доставкой питания Texas Instruments CD3217B13
Вероятно, Apple Thunderbolt 3 redriver
Вероятно, Texas Instruments USB 2.0 двойной повторитель
GigaDevice GD25Q80E 1 МБ последовательной NOR флэш-памяти
Winbond W25Q80DV 1 МБ последовательной флэш-памяти NOR
Управление питанием дисплея Texas Instruments TPS65157B0
Комментарии к шагу
Вероятно, Apple Thunderbolt 3 redriver
-> Если это яблочный дизайн, маркировка чипа должна быть с логотипом Apple или с артикулом Apple, таким как APLXXXX/33XSXXXX и т.д. Судя по маркировке чипа, скорее всего, это заказная деталь от существующих поставщиков.
Вы нашли где-нибудь микросхему Audio Codec? Я думаю, что он должен быть, исходя из того, что вы нашли микросхему 'Cirrus Logic CS42L84A-CWZ Audio Codec' в Macbook Pro 14' 2021.

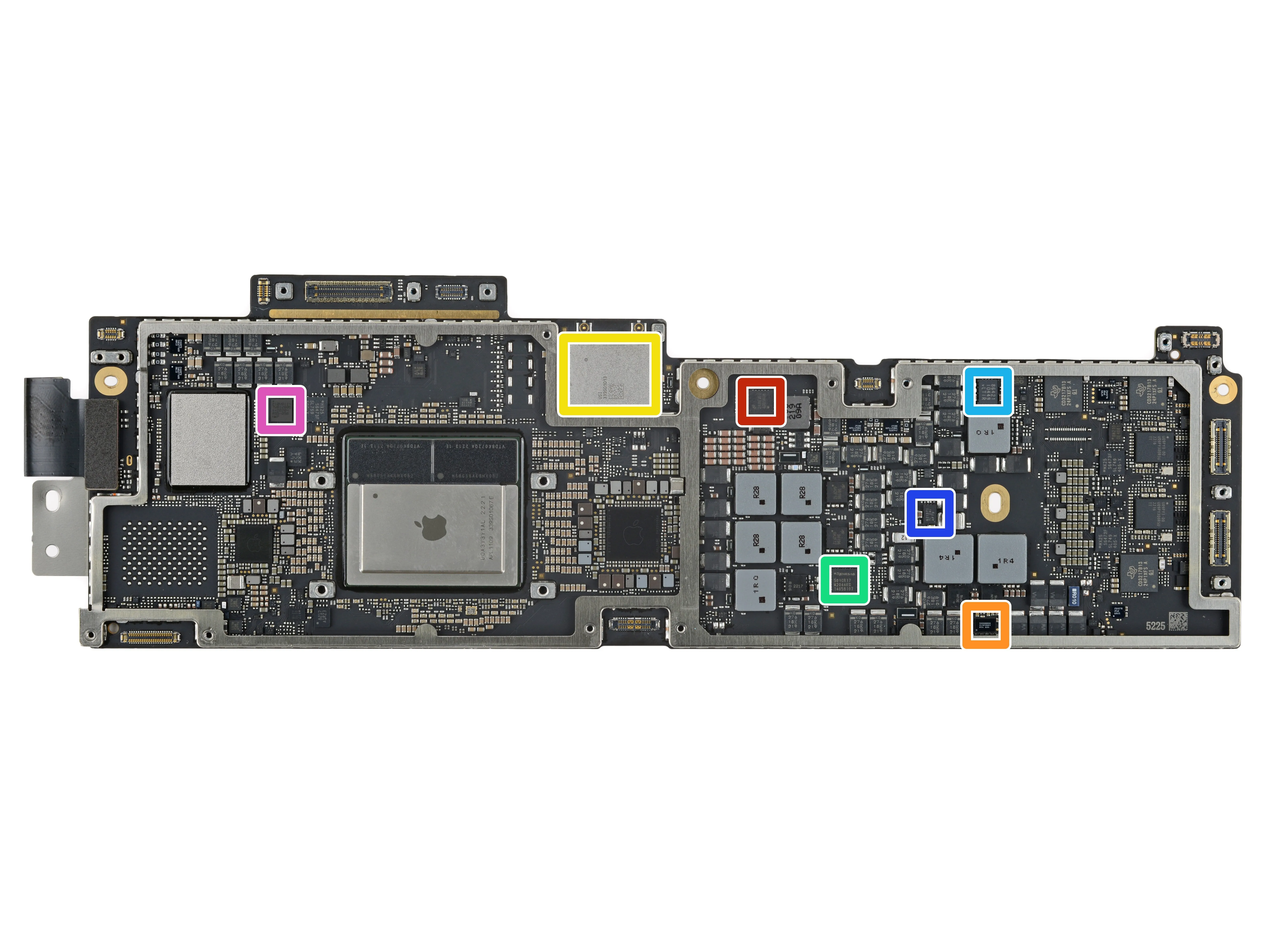

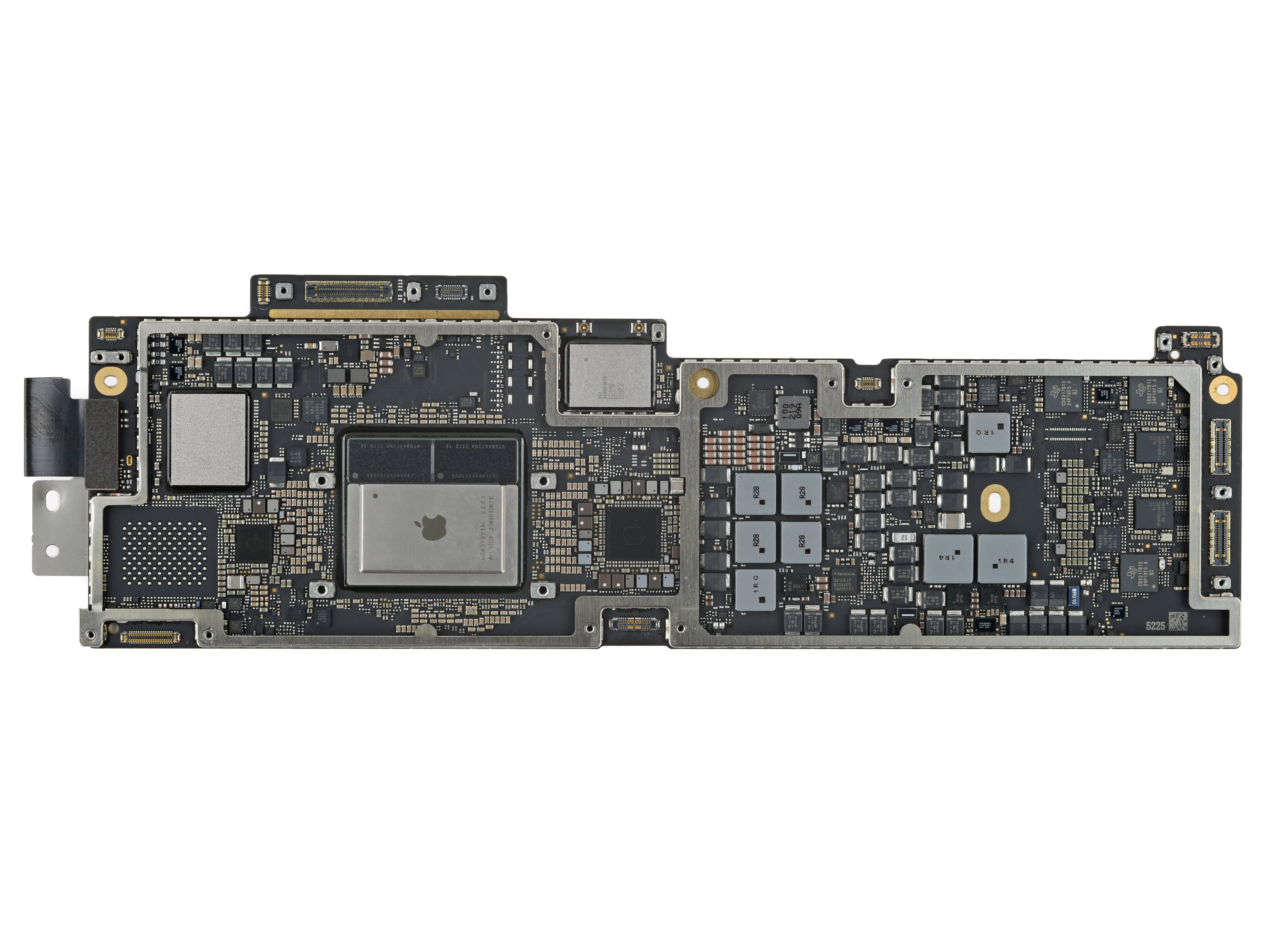

Шаг 3
Идентификация микросхем, шаг 3:
Драйвер подсветки ЖК-дисплея Texas Instruments LP8548B1
Зарядное устройство Renesas RAA489900A6
Модуль USI 339S01013 WiFi 802.11a/b/g/n/ac / Bluetooth 5.0
ШИМ-контроллер фаз питания Likely Renesas
Аналоговые устройства LT8642-1 Синхронный понижающий преобразователь на 10 А
Texas Instruments TPS621371 DC-DC преобразователь
NXP Semiconductor SN210V Контроллер NFC с защищенным элементом

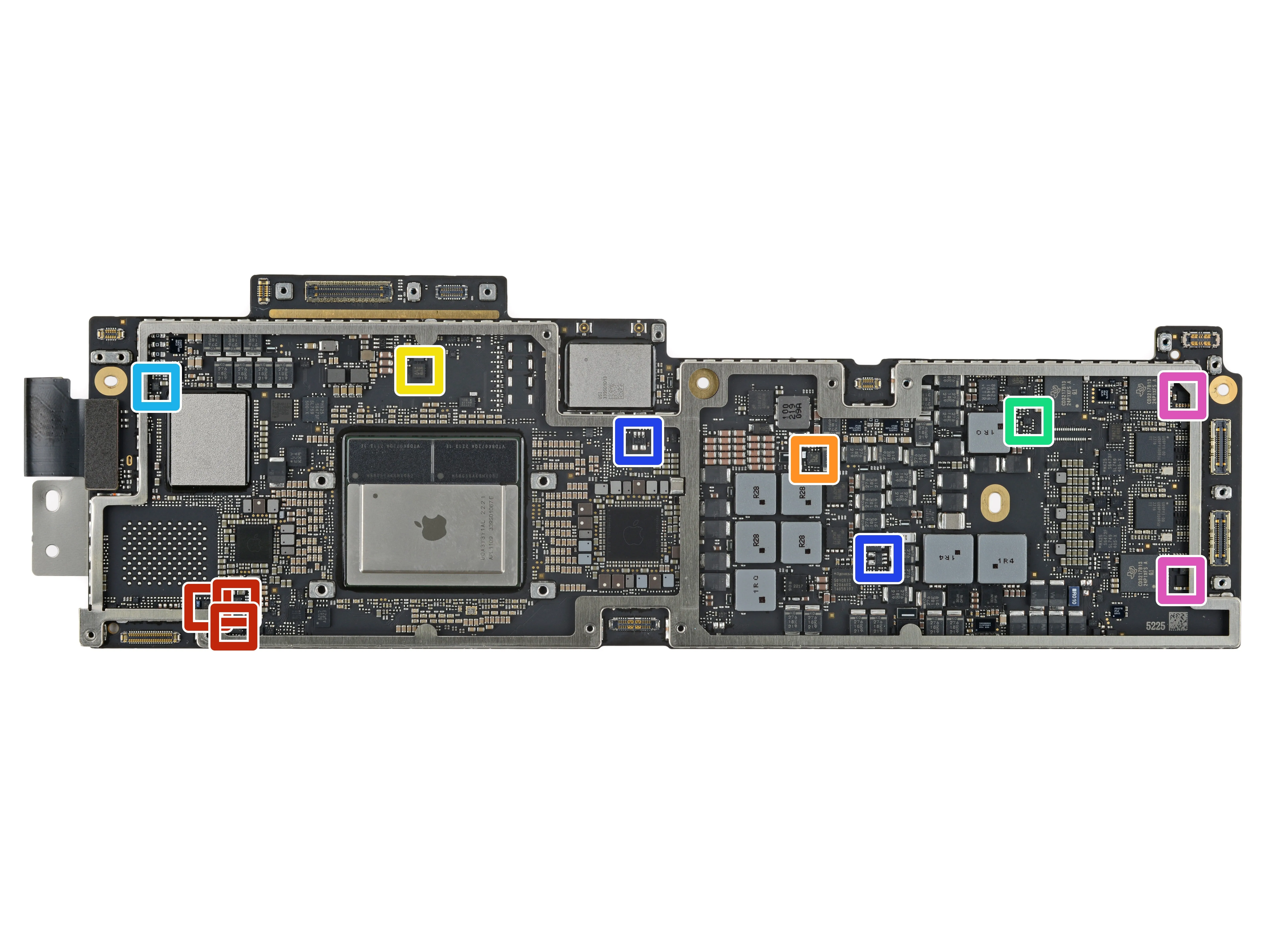

Шаг 4
Идентификация микросхем, часть 4:
Texas Instruments TPS259570DSG eFuse с защитой от перенапряжения
Texas Instruments TPS259461LRPW Предохранитель 5,5 А
Массив смешанных сигналов Renesas SLG461xx
Renesas SLG46108 массив смешанных сигналов
Скорее всего, Renesas SLG46108 массив смешанных сигналов
onsemi NCS333A одиночный операционный усилитель
Texas Instruments TPD4S311A Протектор порта USB Type-C
Шаг 5
Идентификация микросхем, стр. 5:
Texas Instruments TVS2200 защита от перенапряжения
Выключатель нагрузки Renesas SLG59M1777V
Texas Instruments TPS72748 LDO-регулятор 250 мА / 4,8 В
Вероятно, Renesas SLG59M1460V Выключатель нагрузки 2,0 А
Вероятно, двойной выключатель нагрузки Renesas 1 А
Вероятно, переключатель нагрузки Renesas
Транслятор/трансивер уровня напряжения Nexperia 74AVC1T45

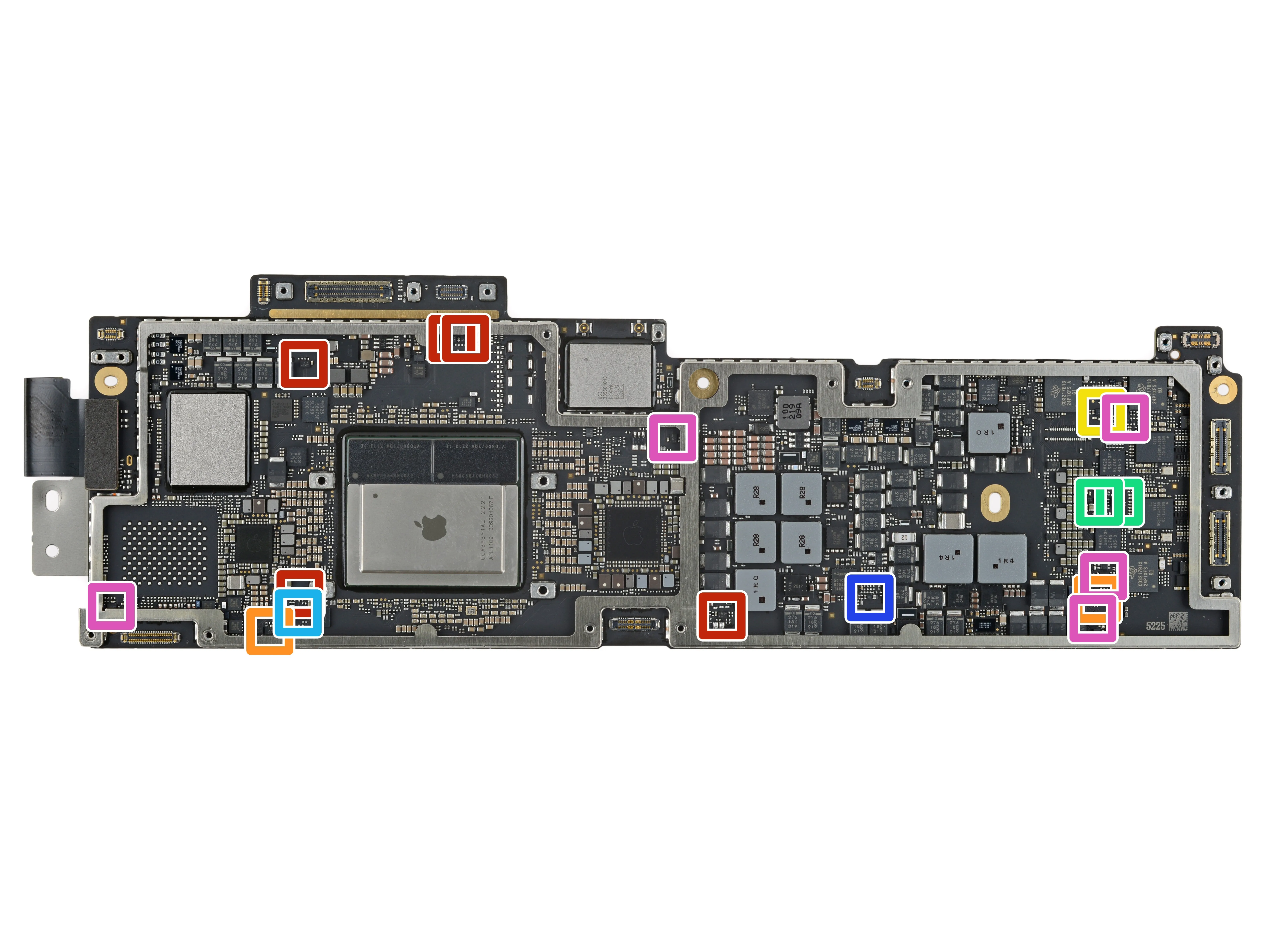

Шаг 6
Идентификация микросхем, шаг 6:
1-битный мультитранслятор уровня напряжения Nexperia LSF0101
Nexperia LSF0102 2-битный мультитранслятор уровня напряжения
Texas Instruments LSF0102 2-разрядный многоканальный транслятор уровня напряжения
Nexperia 74AVC2T245 2-битный транслирующий приемопередатчик
Nexperia 74AVC4T774 4-битный транслирующий приемопередатчик
Diodes Incorporated 74LVC1G17FS3-7 Буфер одиночного триггера Шмитта
Триггер Шмитта Nexperia 74AUP1G17

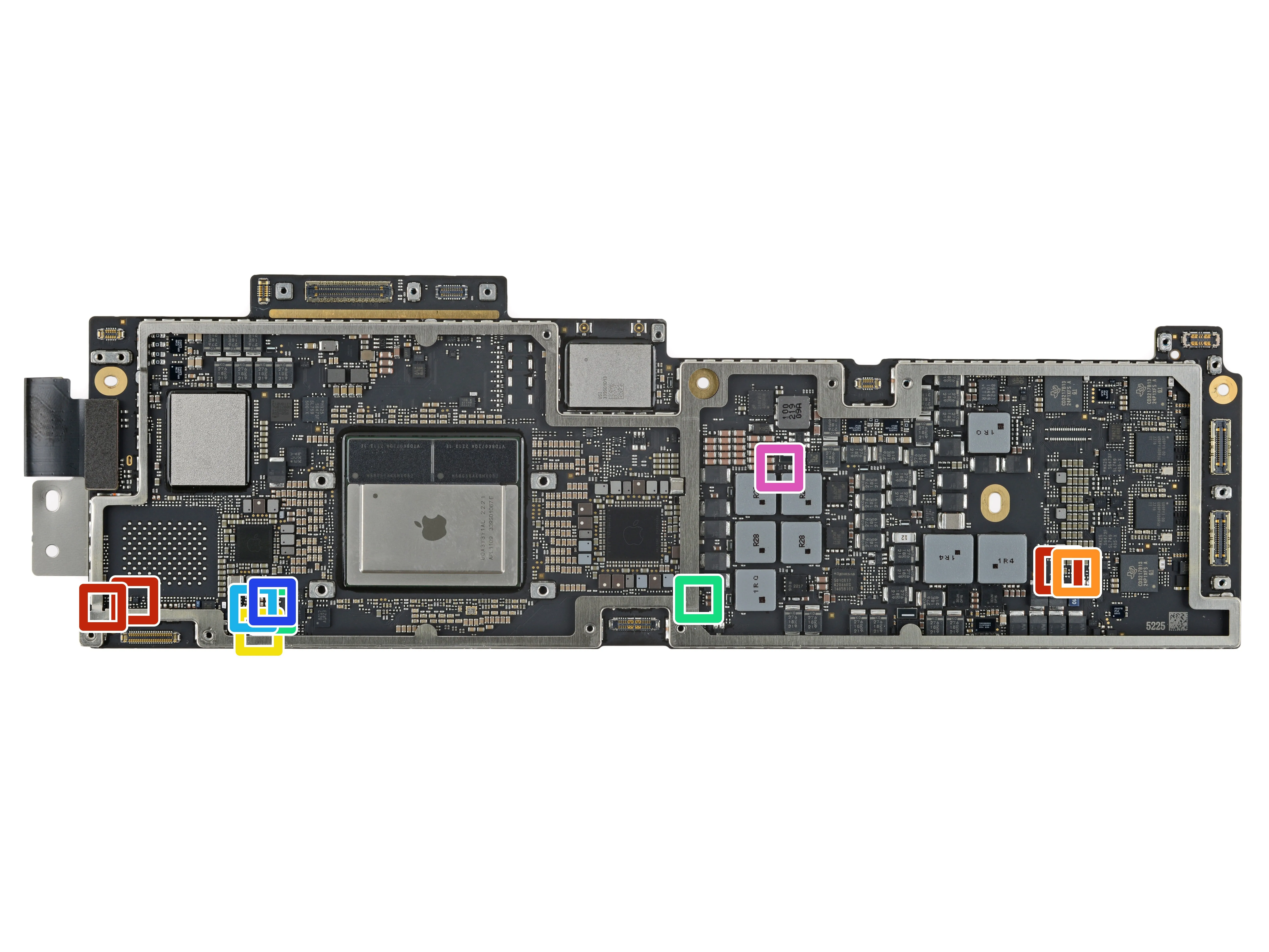

Шаг 7
Идентификация микросхем, стр. 7:
Texas Instruments SN74AUP1G07 одиночный буфер
Nexperia 74AUP1G34 с одним буфером
Nexperia 74AUP2G07 двойной буфер
Nexperia 74AUP1G08 одинарный 2-входовой AND-гейт
Nexperia 74AUP1G00 одинарный 2-входовой NAND-затвор
Texas Instruments SN74AUP1G32 одинарный 2-входовой ИЛИ-затвор
Одиночный инвертор Nexperia 74AUP1G04
Шаг 8
Идентификация микросхемы датчика:
Bosch Sensortec 6-осевой MEMS акселерометр & гироскоп
Комментарии к статье
Можете ли вы показать заднюю сторону этой платы?
Привет, Цезарь!

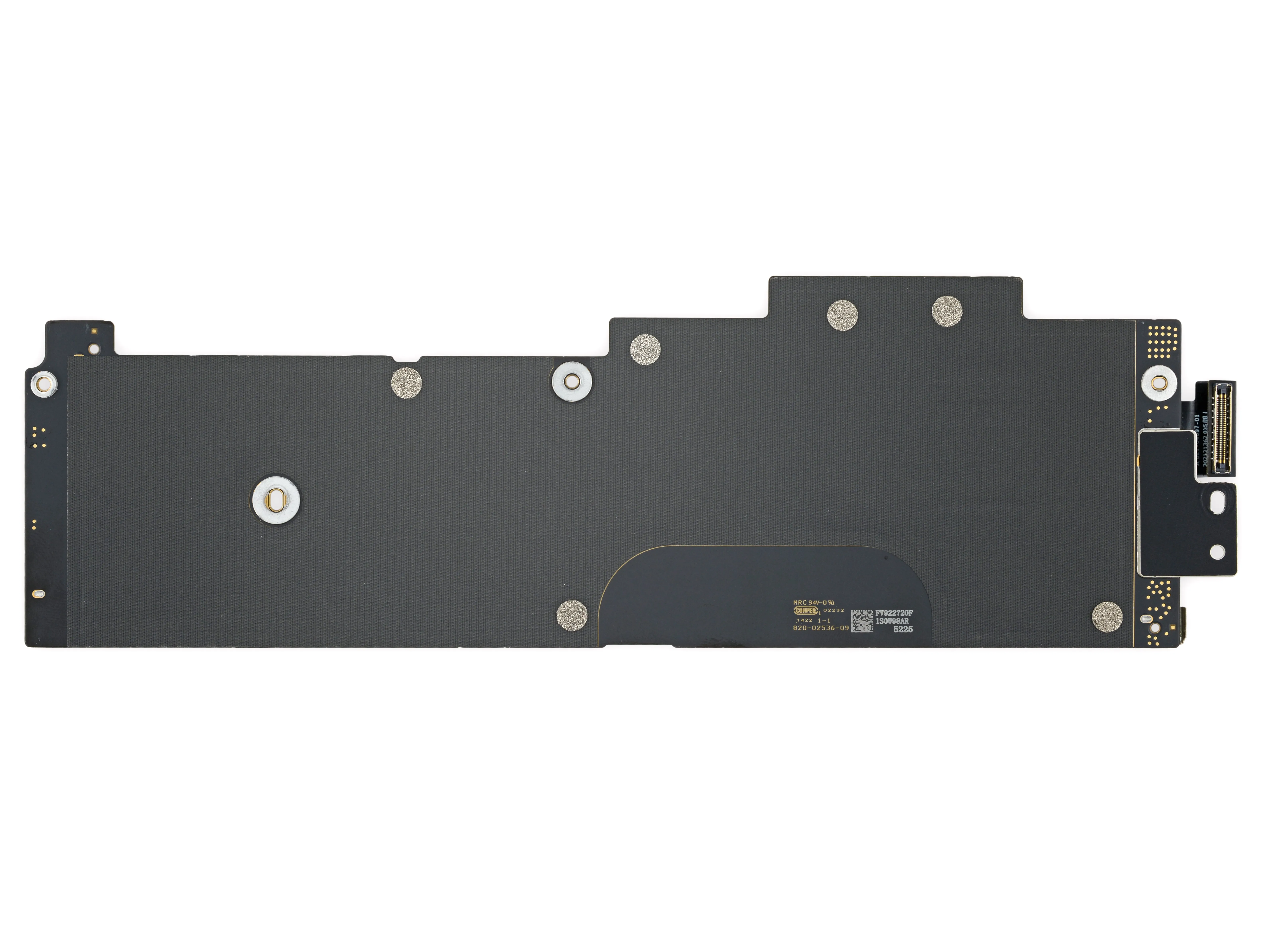

Обратная сторона платы показана на последней фотографии первого шага.
Привет, отличная работа! Не подскажете, почему на Step2 три контроллера CD3217B13 Type C для двух портов Type C? Я вижу только два TBT3 и USB2 redriver, как и ожидалось.
Привет, Манаса! Два контроллера USB Type-C используются для управления двумя портами USB Type-C, а последний, вероятно, используется для порта MagSafe 3 для зарядки. Чтобы проиллюстрировать сказанное выше, предсказанная блок-схема этого M2 Macbook Air приведена здесь. Все три контроллера USB Type-C выделены красным цветом. Контроллеры #1 и #2 используются для портов USB Type-C, а последний (#3) - для управления портом MagSafe.
