Введение

В этом разделе показана полная разборка аккумуляторной батареи для MacBook Core 2 Duo. Здесь показано, как она собрана, и все компоненты, из которых состоит батарея.

Что вам понадобится

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com
  • Отвертка T4 Torx
    Отвертка T4 Torx | Источник - ifixit.com

Шаг 1 Разбор аккумуляторной батареи MacBook Core 2 Duo

Разбор аккумуляторной батареи MacBook Core 2 Duo, разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 1, изображение 1 из 2
Разборка аккумулятора MacBook Core 2 Duo, разборка аккумулятора MacBook Core 2 Duo: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Разборка аккумуляторной батареи MacBook Core 2 Duo, разборка аккумуляторной батареи MacBook Core 2 Duo: шаг 1, изображение 2 из 2
Разборка аккумулятора MacBook Core 2 Duo, разборка аккумулятора MacBook Core 2 Duo: шаг 1, изображение 2 из 2 | Источник - ifixit.com

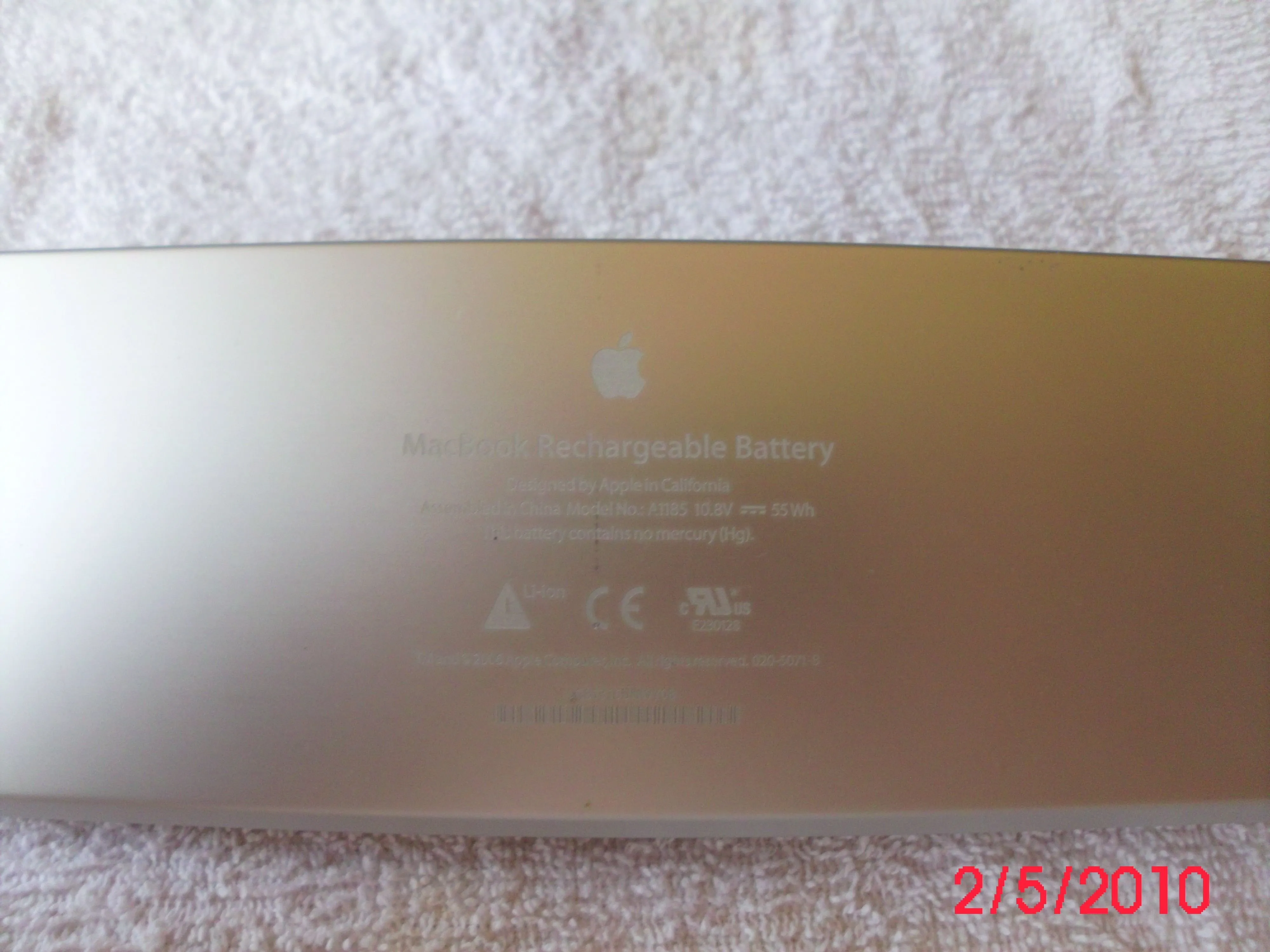

  • Всего имеется 10 винтов Torx T4, по пять с каждой стороны.

Шаг 2

Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 2, изображение 1 из 3
Разборка аккумулятора MacBook Core 2 Duo: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 2, изображение 2 из 3
Разборка аккумулятора MacBook Core 2 Duo: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 2, изображение 3 из 3
Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 2, изображение 3 из 3 | Источник - ifixit.com

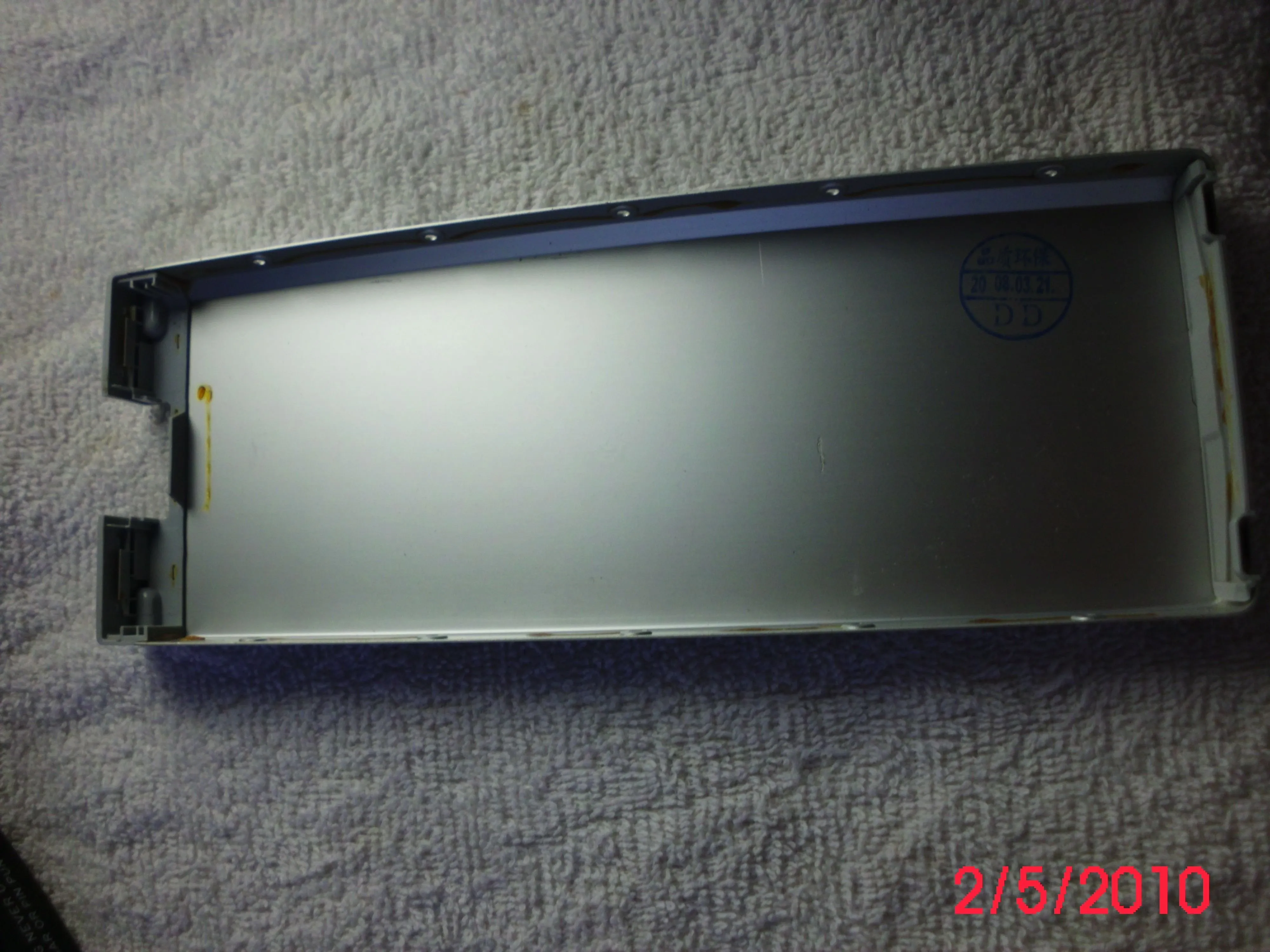

  • На металлической нижней пластине вокруг разъема есть немного клея. Противоположный конец можно приподнять, чтобы отсоединить его; он подходит прямо вниз.

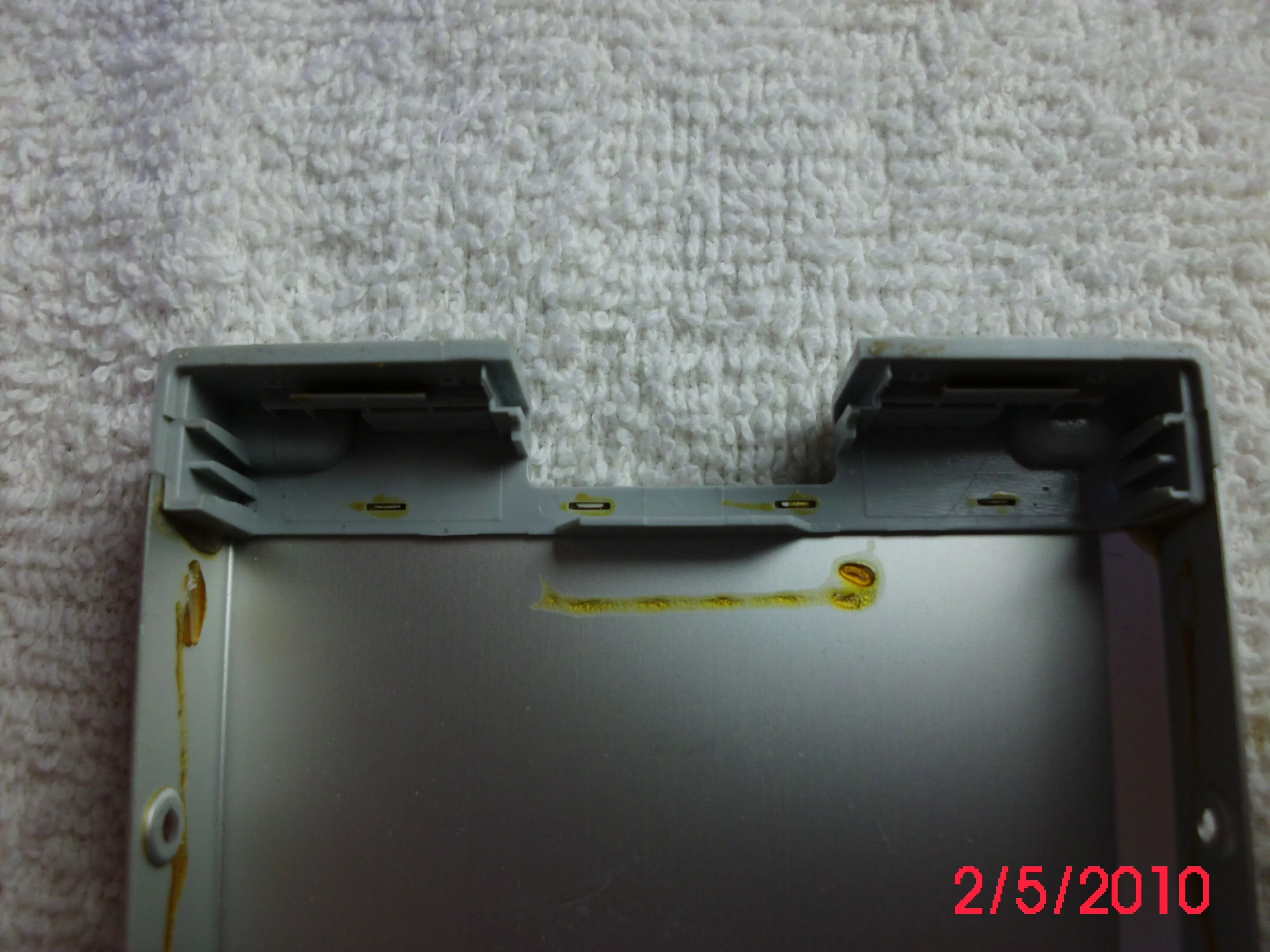

  • Обратите внимание на встроенные прорези для крепления карт разъемов на торце.

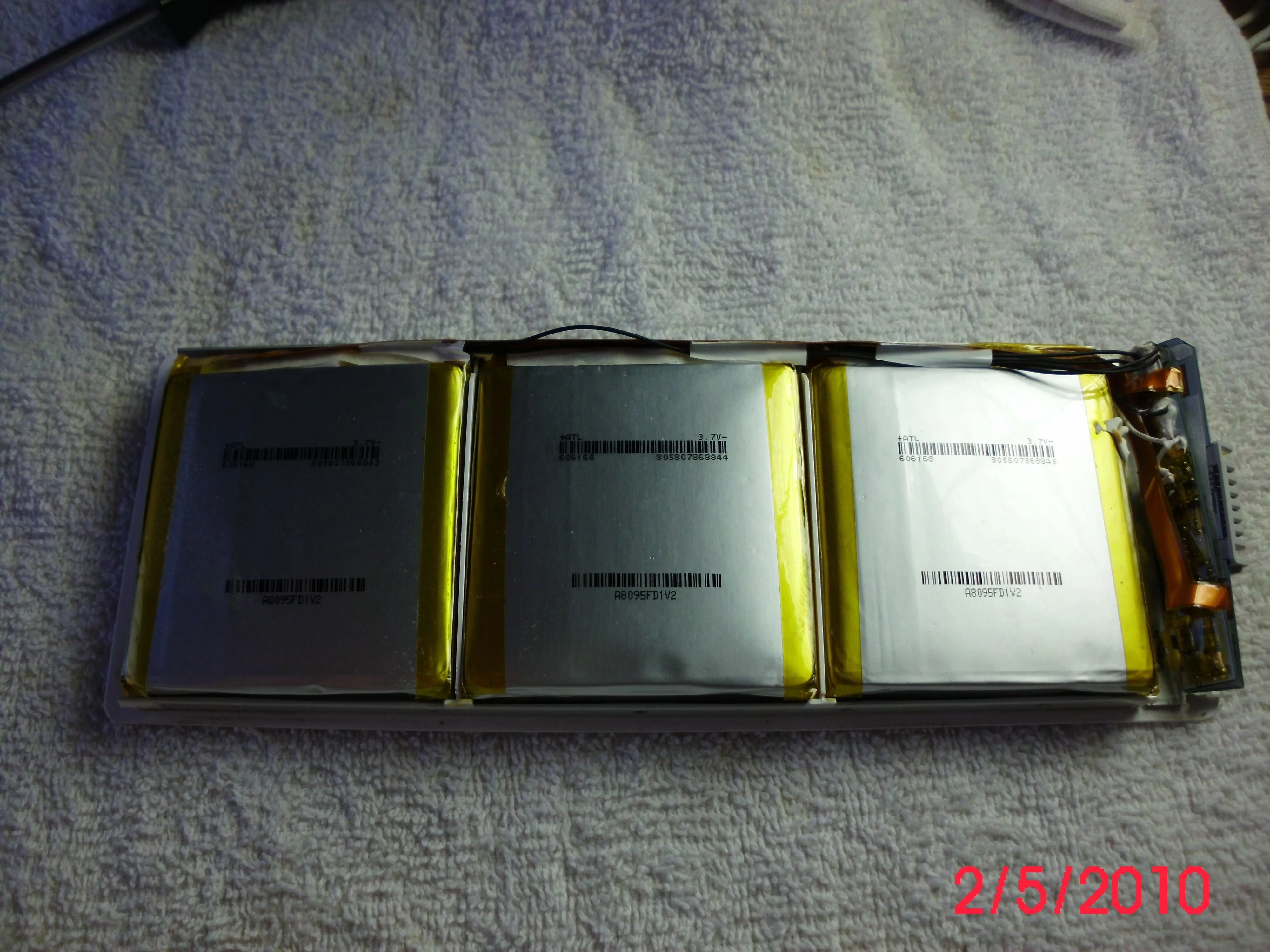

  • Внутри помещается шесть батарейных блоков; три стопки по два.

Шаг 3

Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 3, изображение 1 из 1
Разбор аккумулятора MacBook Core 2 Duo: шаг 3, изображение 1 из 1 | Источник - ifixit.com

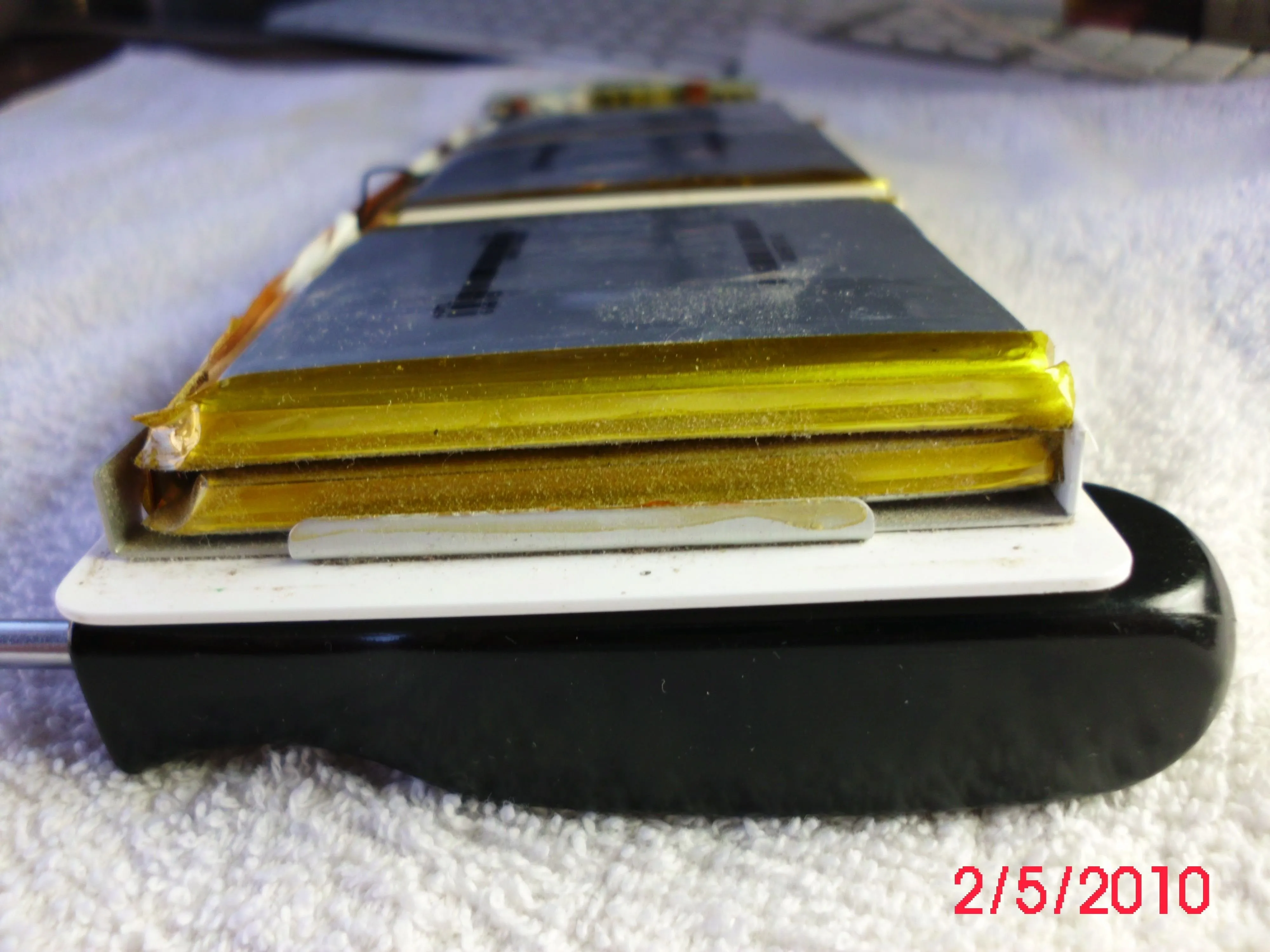

  • Здесь вы можете увидеть стопки.

Шаг 4

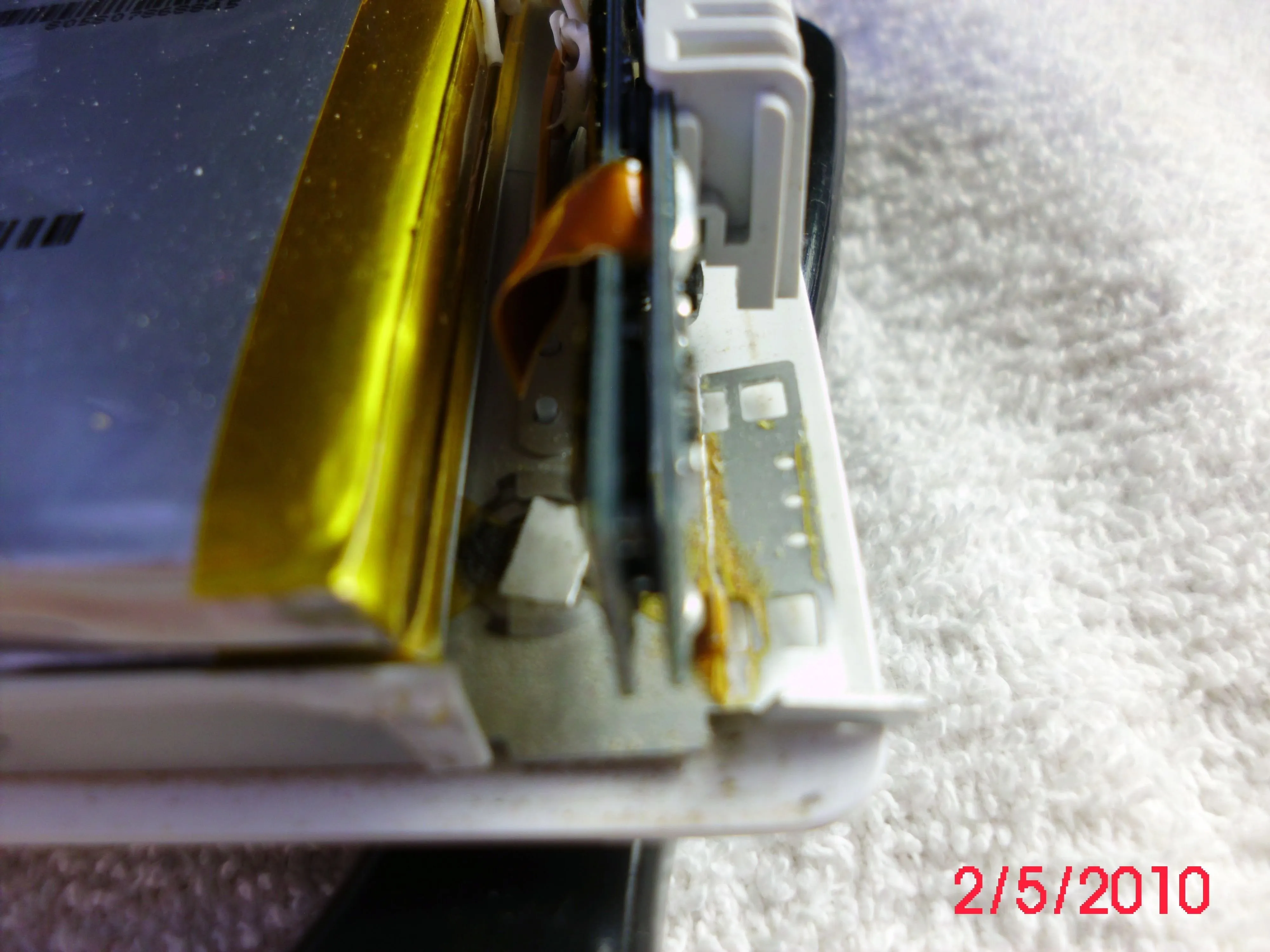

Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 4, изображение 1 из 3
Разборка аккумулятора MacBook Core 2 Duo: шаг 4, изображение 1 из 3 | Источник - ifixit.com

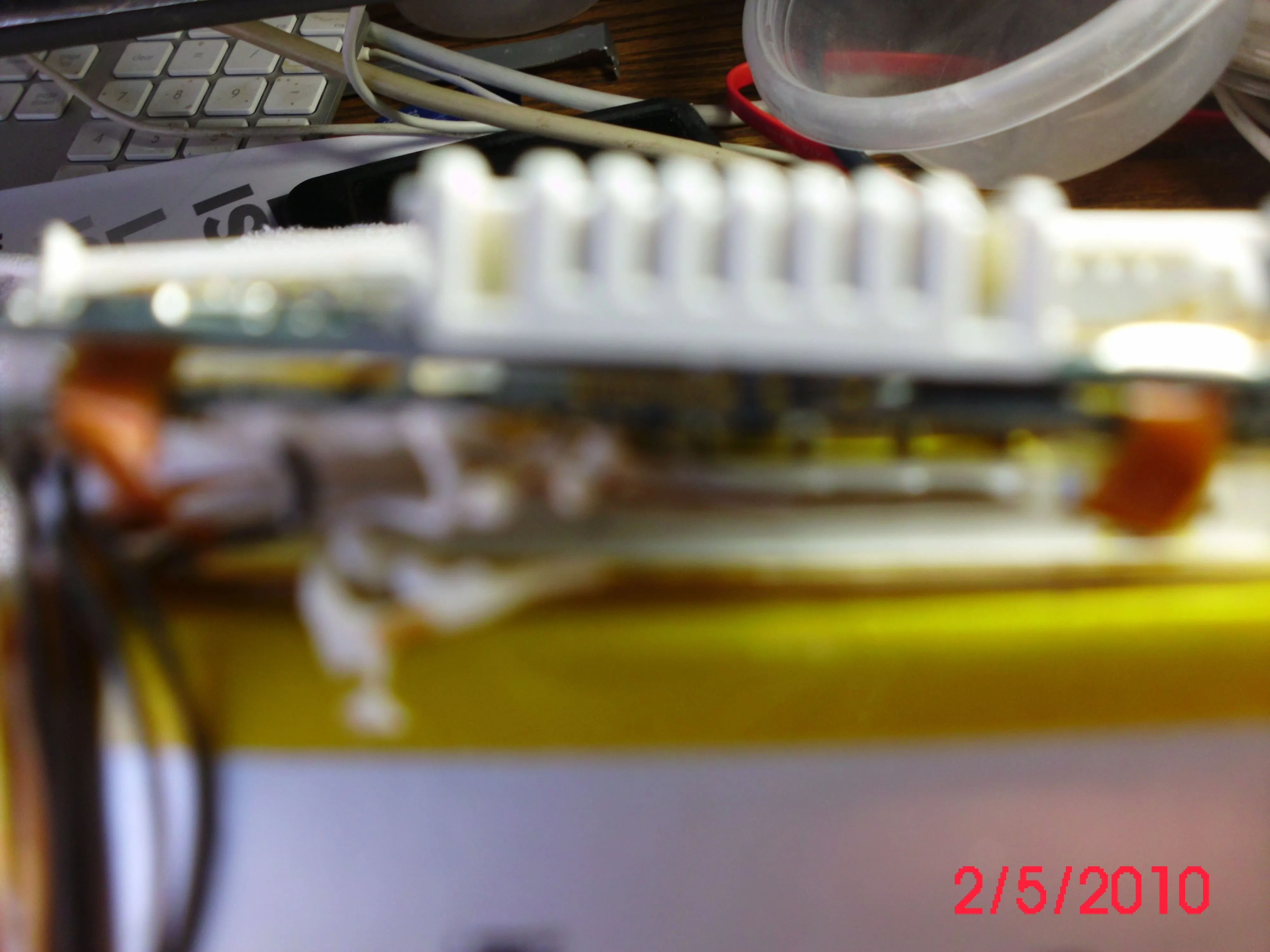

Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 4, изображение 2 из 3
Разборка аккумулятора MacBook Core 2 Duo: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 4, изображение 3 из 3
Разборка аккумулятора MacBook Core 2 Duo: шаг 4, изображение 3 из 3 | Источник - ifixit.com

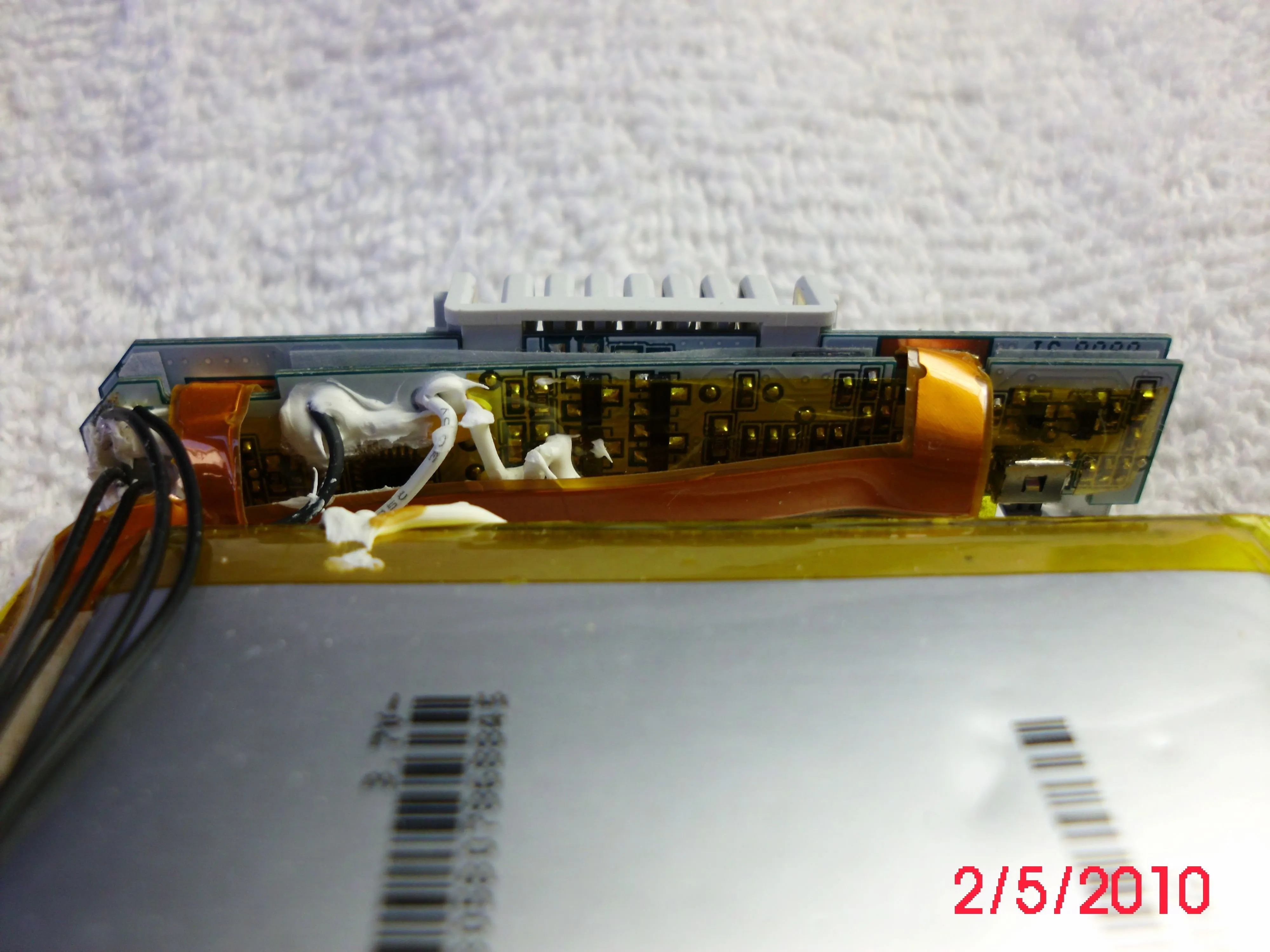

  • Здесь вы можете увидеть две платы с разъемами.

  • Белая паста - это место, где батарейный блок раскололся и вытек.

Шаг 5

Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 5, изображение 1 из 2
Разбор аккумулятора MacBook Core 2 Duo: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 5, изображение 2 из 2
Разбор аккумуляторной батареи MacBook Core 2 Duo: шаг 5, изображение 2 из 2 | Источник - ifixit.com

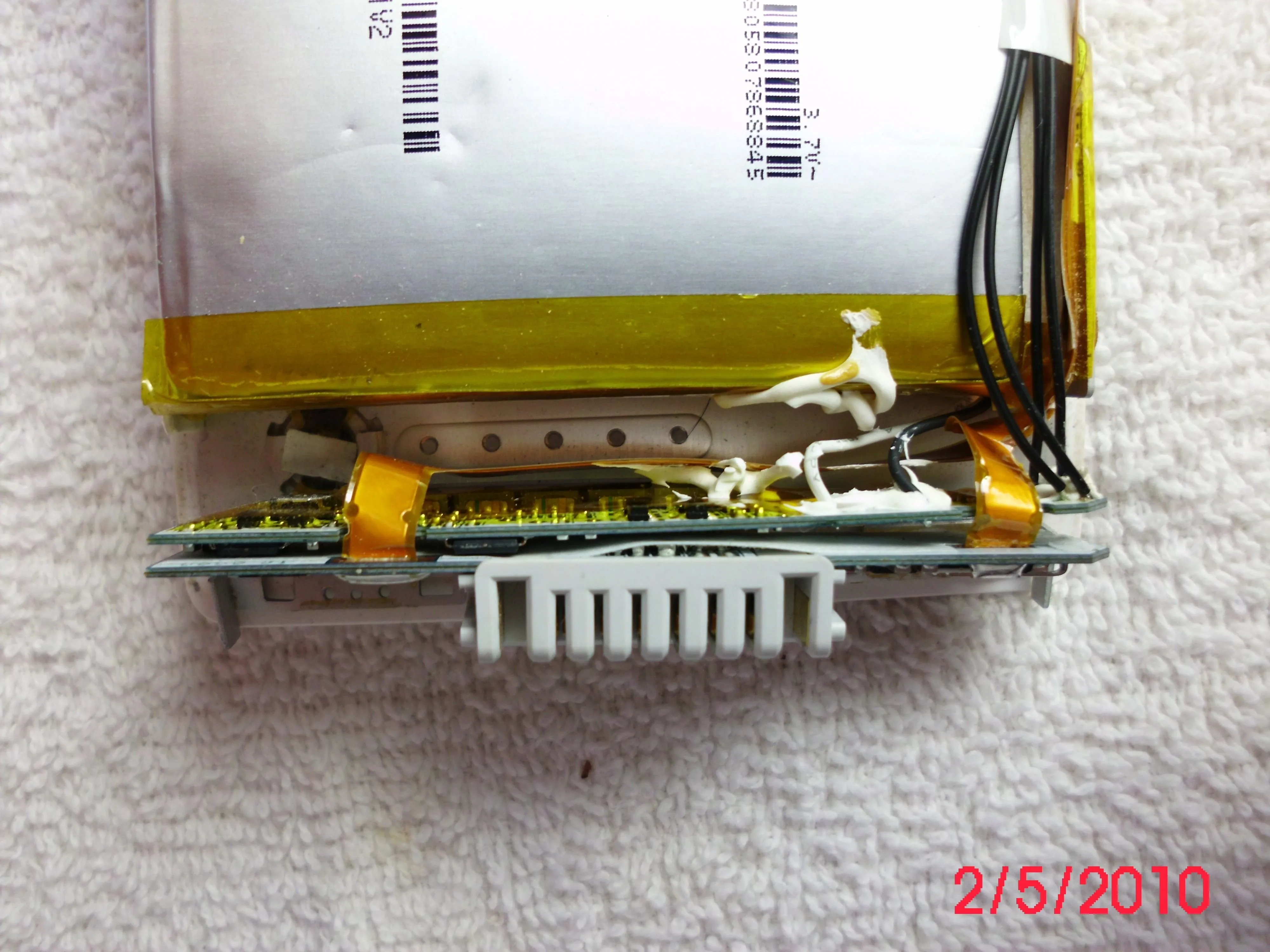

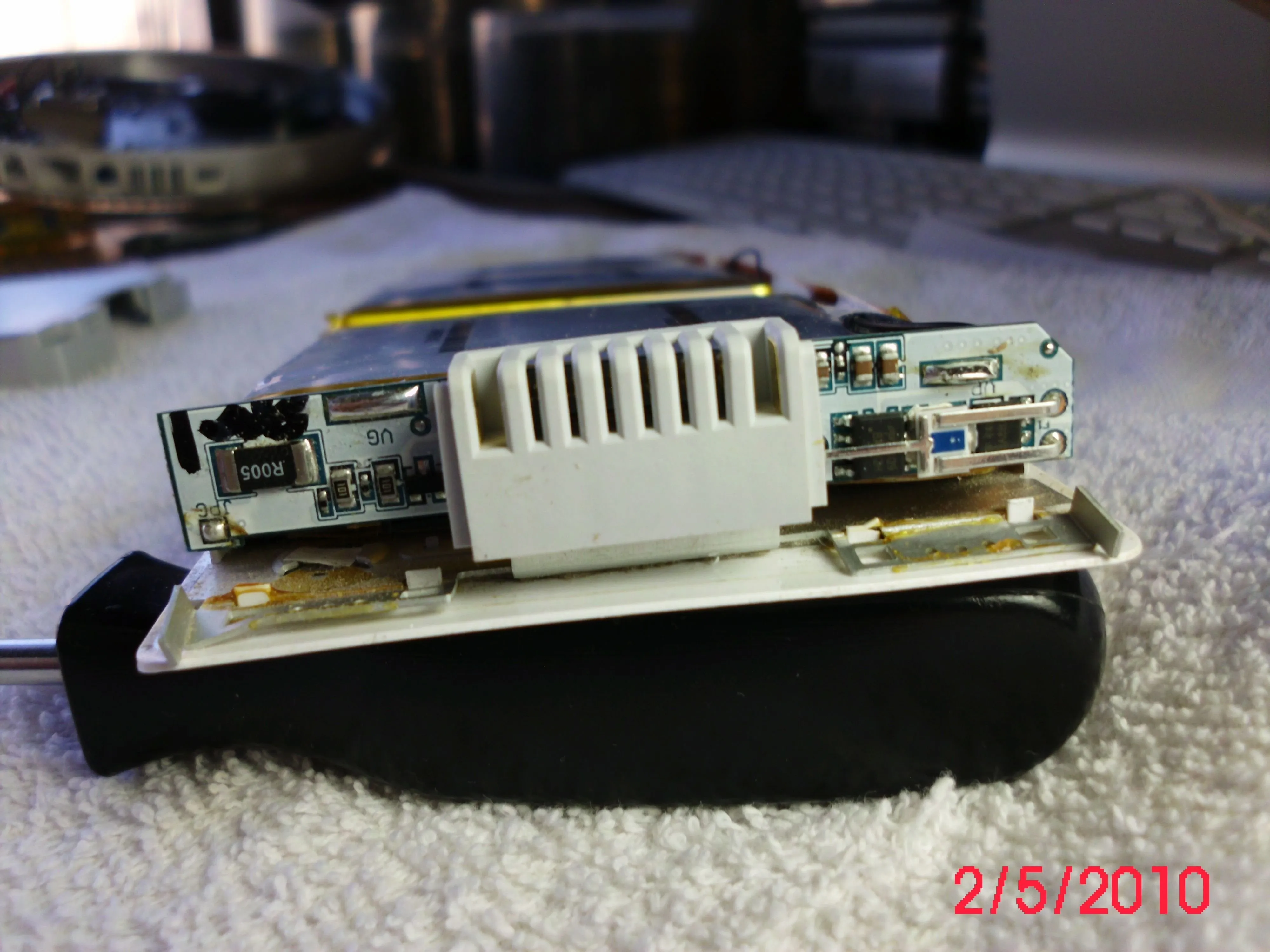

  • Вот вид сбоку и сверху на платы с разъемами.
